康佳LC55FT68AC液晶电视35014069板电路原理图

分类：电子电工 日期： 点击：0

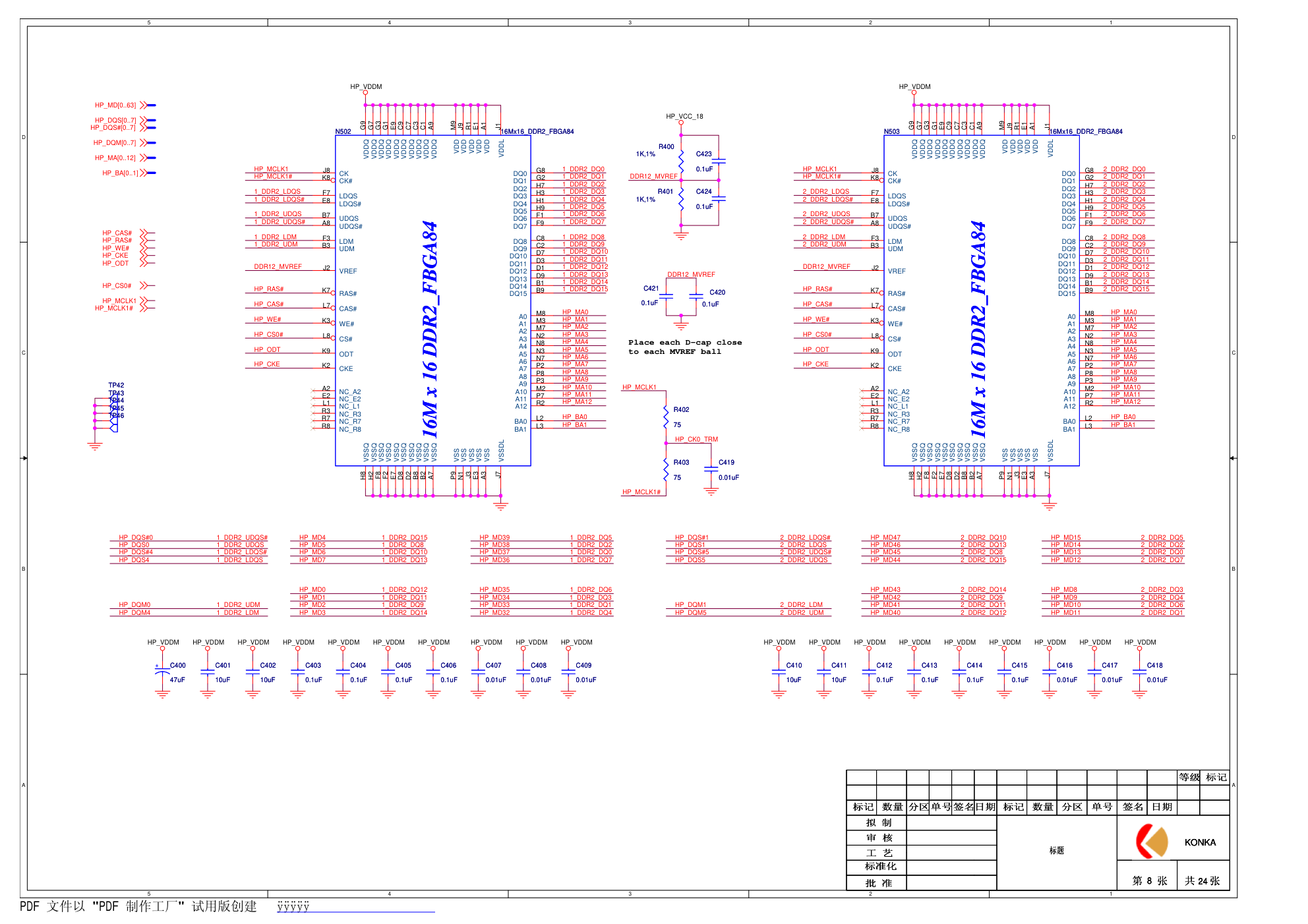

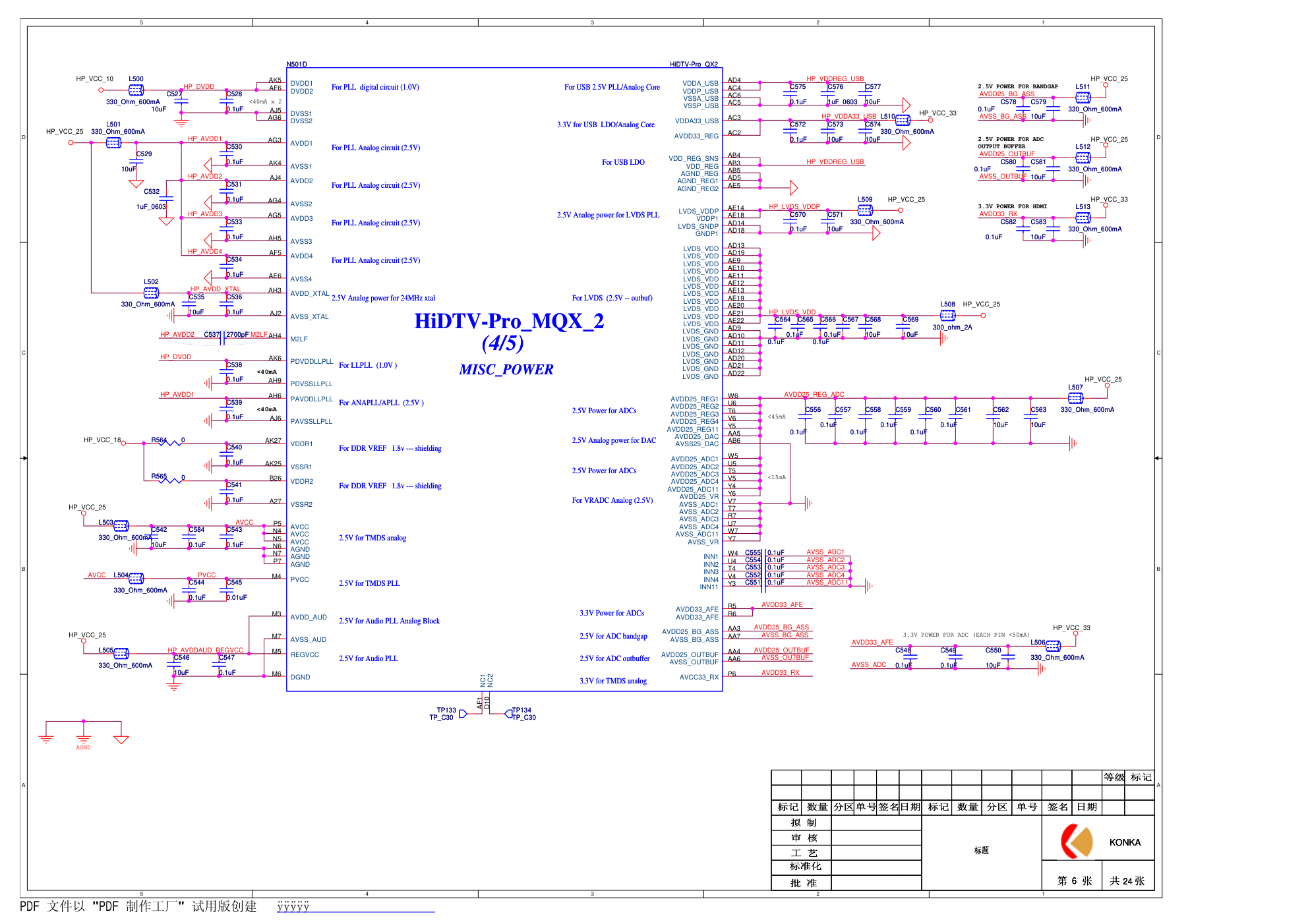

康佳LC55FT68AC液晶电视35014069板电路原理图-0 康佳LC55FT68AC液晶电视35014069板电路原理图-1 康佳LC55FT68AC液晶电视35014069板电路原理图-2 康佳LC55FT68AC液晶电视35014069板电路原理图-3 康佳LC55FT68AC液晶电视35014069板电路原理图-4 康佳LC55FT68AC液晶电视35014069板电路原理图-5 康佳LC55FT68AC液晶电视35014069板电路原理图-6 康佳LC55FT68AC液晶电视35014069板电路原理图-7 康佳LC55FT68AC液晶电视35014069板电路原理图-8 康佳LC55FT68AC液晶电视35014069板电路原理图-9

5 5 4 4 3 3 2 2 1 1 D D C C B B A A 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 1 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 1 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 1 QX88 REVISION HISTORY REV SIGNATURE DATE DESCRIPTION 11.07 修改了插座接口的名称，音视频输入、输出接口没改； 统一改成了所用插座的型号名，而把作用标注在旁边。 12.21 1、page3：R514 DNS，R515贴上；R533 DNS，R534贴上；R537 DNS，R538贴上； R517 DNS，增加R539； 2、page5：把总线FRA_[1..23]改为FRA_[1..24]，引出FRA_24； R560改为0_DNS，并放在FLASH_CE#和GCS0之间； 3、page5：网络MCU_TXD1和MCU_RXD1所接的QX88IO口互换； 4、page5：HDMI_HPD从GP23改到GP15，MCFG0从GP10改到GP13； 5、page5：R562、R566、R596、R597改为接到GP0~GP3口上； 6、page5：R587、R589、R591、R593、R561 DNS； 7、page7：R568 DNS； 8、page10：总线FRA_[1..23]改为FRA_[1..24]，增加R499并连接到 FRA24和FLASH_CE#之间；FRA22接到N506上； 9、page12：更换XS508的封装为正确形式；增加R563，接到XS505的4脚 和UART_EN1之间； 10、page13：N607的5脚接到PTV5V 11、page14：删除C648 12、page15：增加V615、V626、V617；删除RJ27、RJ35、RJ38； 13、page18：R221、R222、R223 DNS； 14、page21：N001第17脚不再接A_MUTE，改为BRT_CNTL； 15、page23：R880、R879改为从BRT_PWM接出，到BKLT_ADJ；背光座的11pin 增加R884，连接到BKLT_ADJ；增加R871、R883、C892，删除R865、R866； 16、page23：R847贴上，R835、R846 DNS，V803 DNS；磁珠L821改为1812封装； 12.22 1.page5:增加R599 DNS 2.Page23:删除XS807、XS804、XS805、XS806、C899、C898、C873、C892、 R857、R881、R884、R854、R882、R871、R883、XS801、 12.24 1、page 5：增加R405到IO口和BRT_PWM之间； 2、page23：增加R865，并DNS； 2.19 1.page 21:交换MCU_VS_IN、BRT_CNTL,DNS R043, 2.Page 23:R831/R835/R837/R843改为100k, 3.Page 23:C868改为470uF, 4.Page 23:V805改为V801，V802改为V804，增加V802、V805并NC之. 原V801改为V807，原V804改为V809 5.Page 23:增加R866_DNS 6.Page 23:增加RJ52/RJ55/RJ54/RJ56， 7.Page 23:C915为C800、C916为C820、C914为C821、 C917为C822、C913为C864、C912为C863 8.Page 22：增加XS204和VD207 9 page 03:C519,C520 由20pF改为18pF 10page 12:R432由1K改为4.7K 11page 21：RO90,R091有4.7K改为2K； N001 19脚由MCU_VS_IN 改为BRT_CNTL,RO62改为R064; N001 17脚 由BRT_CNTL改为MCU_VS_IN,R064改为R062 3.2 刘涛 page13:增加RJ27、RJ28、RJ29、RJ30，都为4.7K； 把R602、R603、R604、R605改为18K； 增加RJ31、RJ35，都为2K，把R617、R618改为22K； 增加VD612-PESD3V3； page14:增加RJ36、RJ37，都为4.7K；把R648、R647改为18K； 把R671、R675改为2K；R672、R676改为22K； page23:增加R855 10K； 3.3 刘涛 page13:删除RJ94、RJ95 4.17 刘涛 page23:L832封装改为0805，用料33000686 Page21:增加R092 PDF 文件以 "PDF 制作工厂" 试用版创建 http://www.fineprint.com 5 5 4 4 3 3 2 2 1 1 D D C C B B A A 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 2 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 2 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 2 Pb2 Y2 Y1/V2 Pb1 Pr1 Pr2 L3 R3 R2 L2 AV/SPDIF OUT PANEL AL1 AR1 L1 R1 V1 LO RO VO SPDIF AL/R2 AL/R3 AL/R1 330 8芯插座和 10芯插座兼容 HDMI 2 HDMI 1 POWER VGA MCU P89LPC924FDH 高频头 LVDS 16Mx16x2 DDR PRO-WX FLASH 128M 和16M 兼容 PS321 USB接 口 Keyboard IR 标准化接口 SWITCH 4052 S1 HPOUT VGA AUDIO MSP3463 或MSP4450 AMPLIFIER TDA9810 中频放大 侧 端 HDMI YPbPr其中 YPbPr1的Y与AV2复用 AV1 S－VIDEO AV OUT SPDIF 2路YPbPr 的音频输入 VGA AUDIO IN HP OUT TDA1308 YPBPR1 侧 AV3/S2 330 AV1/S1 AL/R7 AL/R6 CVBS SVIDEO YPBPR2 I2S DAC AL/R6 AL/R7 AL/R5 AL/R4 SPEAKER USB Update PDF 文件以 "PDF 制作工厂" 试用版创建 http://www.fineprint.com 5 5 4 4 3 3 2 2 1 1 D D C C B B A A RST# FULL_EJTAG ATVEN PWR5V HP_TESTCON HP_MASTSEL HP_TESTMOD EJT_TCK1 EJT_TMS1 CRX RST# PWR5V CVBS2IN SV_YIN SV_CIN PR1IN PB1IN Y1IN HP_TESTMOD HP_TESTCON HP_MASTSEL ATVEN FULL_EJTAG HP_VCC_33 HP_VCC_33 HP_VCC_33 HP_VCC_33 HP_VCC_33 HP_VCC_33 HP_VCC_33 SCL_MST1 I2S_WS I2S_D1 I2S_CK I2S_MCLK SDA_MST1 SCL_MST1 SDA_MST1 EJT_TMS1 EJT_TCK1 UART_RXD UART_TXD HDMI_RXC- HDMI_RX2+ HDMI_RX2- HDMI_RX1+ HDMI_RX0+ HDMI_RX1- HDMI_RX0- HDMI_RXC+ RX_DDC_SCL RX_DDC_SDA PB1IN Y1IN HP_CVBS_OUT1 PB_IN PC_HS_IN SV_YIN PR_IN Y_IN PC_VS_IN PR1IN SV_CIN CVBS2IN Y1_IN USB_DN USB_DP USB_OC USB_PPON RESET# A_MUTE EJT_TDO1 HDMI_5VIN TUNER_MAIN SV_Y_IN SV_C_IN CVBS_IN Y1_IN PB1_IN PR1_IN SPDIF_O PC_RIN PC_GIN PC_BIN 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 3 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 3 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 3 LAYOUT: Place xtal circuit as compact and close to chip as possible 0 : DTV 1 : ATV TP132 TP_C30 TP132 TP_C30 C512 0.1uF C512 0.1uF C505 0.1uF C505 0.1uF R533 4.7K_DNS R533 4.7K_DNS R506 75 R506 75 R528 0 R528 0 R526 0 R526 0 TP47 TP_C30 TP47 TP_C30 Z501 24MHz Z501 24MHz C516 0.1uF C516 0.1uF USB_OC AE2 USB_PPON AE3 DN AD3 DP AD2 SCLMAST1 C12 SDAMAST1 D12 TS_D0 A2 TS_D1 C3 TS_D2 B3 TS_D3 A3 TS_D4 D4 TS_D5 C4 TS_D6 B4 TS_D7 A4 TS_CLK B1 TS_SYNC B2 TS_DEN A1 RX0- N2 RX0+ N1 RX1- P2 RX1+ P1 RX2- R2 RX2+ R1 RXC- M2 RXC+ M1 CRX0/VDIN0 K5 WDOG L4 PWRBT/VDIN2 K3 PWRON/VDIN1 K4 XTLI_24M AJ3 XTLO_24M AK3 TESTCON AE1 TESTMOD AD1 UART1_TXD D6 UART1_RTS/POD_A5/SC_RST1 D5 UART1_DTR/POD_A6/SC_PFET1 C5 UART1_RXD A5 UART1_CTS/POD_A7/SC_IO1 A6 UART1_DSR/POD_A8/SC_CLK1 B6 UART1_DCD/POD_A9/SC_PRES1 B5 UART1_RI/POD_CE1 C6 DSDA F4 DSCL F5 MASTSEL AK10 RREFEXT AB1 FULL_EJTAG AH10 FS2 Y1 PC_VS AJ1 CVBS1 Y2 FS1 W3 PR_R3 T2 FB1 W1 FB2 W2 Y_G3 U3 C V1 PC_G U2 CVBS_OUT1 AA2 SCKIN/POD_ITX C2 SCK E1 WS D3 WSI2S/POD_CTX D1 SDI2S/POD_QTX D2 I2SCLK L1 SD1 E2 SD2 E3 SD3/POD_ETX E4 SPDIF C1 Y_G1 V2 Y_G2 V3 CVBS_OUT2 AA1 PR_R2 T1 PR_R1 U1 PB_B1 R3 PB_B2 R4 PB_B3 P3 PC_R T3 PC_B P4 PC_HS AK1 SCLMAST2 AF3 SDAMAST2 AF2 PWR5V E5 RESET# AJ10 I2SCLKIN L5 MUTE AF4 ANTSTO N3 VCOTP AJ9 CLK27M AK9 ATVEN AK2 GPANAIOPLL AB2 GPANAIO AC1 XTLI_32K/VDIN3 K2 XTLO_32K/VDIN4 K1 VDIN5 J1 VDIN6 J2 VDIN7 J3 VDIN8 J4 VDIN9 J5 VDIN10 H5 VDIN11 H4 VDIN12 H3 VDIN13 H2 VDIN14 H1 VDIN15 G5 VDIN_CLK G4 VDIN_VS G3 VDIN_HS G2 TS2_SR_CLK G1 TS2_SR_SYNC F1 TS2_SR_DEN F2 TS2_SR_D F3 SDAMAST3 L3 SCLMAST3 L2 (1/5) HiDTV-Pro_MQX_2 ANALOG_IN TS_IN I2S PORT USB PORT UART PORT I2C PORT HDMI_IN MISC ADC N501A HiDTV-Pro_QX2 (1/5) HiDTV-Pro_MQX_2 ANALOG_IN TS_IN I2S PORT USB PORT UART PORT I2C PORT HDMI_IN MISC ADC N501A HiDTV-Pro_QX2 C521 0.1uF C521 0.1uF C507 0.1uF C507 0.1uF C504 10uF C504 10uF R505 75 R505 75 C518 0.1uF_DNS C518 0.1uF_DNS R524 33 R524 33 R514 4.7K_DNS R514 4.7K_DNS R500 10K R500 10K C511 0.1uF C511 0.1uF R504 220 R504 220 C517 0.1uF C517 0.1uF R539 4.7K R539 4.7K R531 4.7K R531 4.7K R525 0 R525 0 R536 0 R536 0 C506 0.1uF C506 0.1uF R517 0_DNS R517 0_DNS R521 0_DNS R521 0_DNS TP49 TP_C30 TP49 TP_C30 C500 0.01uF C500 0.01uF C508 0.1uF C508 0.1uF R522 0_DNS R522 0_DNS C503 0.1uF C503 0.1uF R527 0 R527 0 TP99 TP_C30 TP99 TP_C30 C510 0.1uF C510 0.1uF VD500 1N4148 VD500 1N4148 R503 100 R503 100 R515 0 R515 0 C513 0.1uF C513 0.1uF R516 0 R516 0 R501 100 R501 100 R509 0 R509 0 C515 0.1uF C515 0.1uF C520 18pF C520 18pF R518 6.04K,1% R518 6.04K,1% C514 0.1uF C514 0.1uF R520 0_DNS R520 0_DNS R519 0_DNS R519 0_DNS R510 0 R510 0 R535 4.7K_DNS R535 4.7K_DNS R538 0 R538 0 R502 100 R502 100 R523 33 R523 33 C502 0.01uF C502 0.01uF C509 0.1uF C509 0.1uF R513 1M_DNS R513 1M_DNS R530 0 R530 0 R508 0 R508 0 R507 75 R507 75 R512 33 R512 33 R534 0 R534 0 R537 4.7K_DNS R537 4.7K_DNS C519 18pF C519 18pF C501 10uF C501 10uF R529 0 R529 0 R511 0 R511 0 R532 4.7K R532 4.7K PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A HP_DQS4 HP_MD0 HP_DQS5 HP_DQS1 HP_DQS#4 HP_DQS#5 HP_DQS#1 HP_DQM1 HP_DQM2 HP_DQM3 HP_DQM4 HP_DQM5 HP_DQM6 HP_DQM7 HP_MD8 HP_MD9 HP_MD10 HP_MD11 HP_MD12 HP_MD13 HP_MD14 HP_MD15 HP_MD16 HP_MD17 HP_MD18 HP_MD19 HP_MD48 HP_MD49 HP_MD50 HP_MD51 HP_MD52 HP_MD53 HP_MD54 HP_MD55 HP_MD56 HP_MD57 HP_MD58 HP_MD59 HP_MD60 HP_MD61 HP_MD62 HP_MD63 HP_MD20 HP_MVREF2 HP_MVREF2 HP_MD21 HP_MD22 HP_MD1 HP_MD23 HP_MD2 HP_MD24 HP_MD3 HP_MD25 HP_MD4 HP_MD26 HP_MD5 HP_MD27 HP_MD6 HP_CAS# HP_WE# HP_RAS# HP_ODT HP_CS0# HP_MD28 HP_MD7 HP_MD29 HP_BAB0 HP_BAB1 HP_MD30 HP_MD31 HP_MD32 HP_MD33 HP_MA1 HP_MA2 HP_MA3 HP_MA4 HP_MA5 HP_MD34 HP_MA6 HP_MA7 HP_MA8 HP_MA9 HP_MA10 HP_MD35 HP_MA11 HP_MA12 HP_MD36 HP_MD37 HP_MD38 HP_MD39 HP_MD40 HP_MD41 HP_MD42 HP_MD43 HP_CKE HP_MD44 HP_MD45 HP_MD46 HP_BA1 HP_BA0 HP_DQM0 HP_DQS0 HP_DQS#0 HP_WEB# HP_ODTB HP_RASB# HP_CASB# HP_CS0B# HP_CKEB HP_MCLK2# HP_MCLK1# HP_MCLK2 HP_MCLK1 HP_MD47 HP_DQS#6 HP_DQS6 HP_DQS7 HP_DQS#7 HP_DQS#3 HP_DQS3 HP_DQS#2 HP_DQS2 HP_MAB12 HP_MA0 HP_MAB3 HP_MAB2 HP_MAB1 HP_MAB4 HP_MAB9 HP_MAB8 HP_MAB7 HP_MAB6 HP_MAB5 HP_MAB11 HP_MAB0 HP_MAB10 HP_MVREF1 HP_MVREF1 HP_VDDM HP_VDDM HP_CAS# HP_ODT HP_MA[0..12] HP_BA[0..1] HP_CKE HP_DQM[0..7] HP_RAS# HP_WE# HP_DQS[0..7] HP_DQS#[0..7] HP_CS0# HP_MD[0..63] HP_WEB# HP_MAB[0..12] HP_MCLK2 HP_CS0B# HP_BAB[0..1] HP_CASB# HP_MCLK1# HP_MCLK1 HP_CKEB HP_RASB# HP_ODTB HP_MCLK2# 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 4 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 4 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 4 Place each D-cap close to each MVREF ball R541 1K,1% R541 1K,1% C522 0.1uF C522 0.1uF R542 1K,1% R542 1K,1% C523 0.1uF C523 0.1uF C524 0.1uF C524 0.1uF R544 3K R544 3K R543 1K,1% R543 1K,1% R540 1K,1% R540 1K,1% R545 3K R545 3K C525 0.1uF C525 0.1uF MD0 AJ26 MD1 AJ27 MD2 AH26 MD3 AH27 MD4 AF26 MD5 AF27 MD6 AE25 MD7 AE26 MD8 AD28 MD9 AD29 MD10 AC29 MD11 AC30 MD12 Y29 MD13 Y30 MD14 W29 MD15 W30 MD16 M29 MD17 M30 MD18 L29 MD19 L30 MD20 H29 MD21 H30 MD22 G28 MD23 G29 MD24 F25 MD25 F26 MD26 E26 MD27 E27 MD28 D26 MD29 C27 MD30 C26 MD31 B27 DQS0 AH28 DQS0# AG28 DQS1 AA29 DQS1# AA30 DQS2 J29 DQS2# J30 DQS3 D28 DQS3# C28 DQM0 AH29 DQM1 AB30 DQM2 K30 DQM3 D29 MAA0 R28 MAA1 V29 MAA2 R29 MAA3 V27 MAA4 P28 MAA5 U26 MAA6 R30 MAA7 V30 MAA8 N29 MAA9 T29 MAA10 V28 MAA11 N28 MAA12/CS1 N30 BA1 U28 BA0 U27 MCLK0 U30 MCLK0# T30 MVREF1 AK26 MVREF2 A26 CAS T28 RAS P30 WE W28 CS0 U29 CLKE V26 ODT P29 CLK2 G30 MD32 AK28 MD33 AK29 MD34 AJ29 MD35 AJ30 MD36 AF29 MD37 AF30 MD38 AE28 MD39 AE29 MD40 AD25 MD41 AD26 MD42 AC26 MD43 AC27 MD44 Y26 MD45 Y27 MD46 W25 MD47 W26 MD48 M25 MD49 M26 MD50 L26 MD51 L27 MD52 H27 MD53 H26 MD54 G25 MD55 G26 MD56 F28 MD57 F29 MD58 E29 MD59 E30 MD60 B29 MD61 B30 MD62 A28 MD63 A29 DQS4 AG29 DQS5 AB28 DQS6 K28 DQS7 C29 DQS4# AG30 DQS5# AA28 DQS6# J28 DQS7# C30 DQM4 AH30 DQM5 AB29 DQM6 K29 DQM7 D30 CLK1 AE30 CLK1# AD30 CLK2# F30 MAB0 E23 MAB1 C25 MAB2 D23 MAB3 E25 MAB4 A22 MAB5 A23 MAB6 C23 MAB7 B25 MAB8 C22 MAB9 B24 MAB10 D25 MAB11 D22 BA0B E24 BA1B D24 CASB B23 RASB E22 WEB A25 CS0B C24 CKEB A24 ODTB A21 CS1B B22 (2/5) HiDTV-Pro_MQX_2 DDR2 INTERFACE N501B HiDTV-Pro_QX2 (2/5) HiDTV-Pro_MQX_2 DDR2 INTERFACE N501B HiDTV-Pro_QX2 PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A GP2 GP3 GP4 GP5 FRA_1 GP6 FRA_2 FRA_3 GP7 FRA_4 GP15 FRA_5 FRA_6 FRA_7 FRA_8 FRA_9 GP0 FRA_10 FRA_11 FRA_12 FRA_13 FRA_14 FRA_15 FRA_16 FRA_17 FRA_18 FRA_19 FRA_20 FRA_21 FRA_22 FRA_23 GP23 GP8 GP17 GP16 GP9 GP10 GP21 TC2+ TE2+ TA2+ TA2- TCLK2+ TC2- TE2- TB2- TCLK2- TD2+ TD2- TB2+ GP22 TB3- TC4- TD3- TE3- TCLK3- TCLK4+ TB3+ TC4+ TCLK3+ TA3- TB4+ TE4+ TB4- TC3+ TE4- TE3+ TA4- TD3+ TC3- TCLK4- TA3+ TA4+ TD4+ TD4- GP18 GP20 GP19 TD1+ TC1+ TA1- TC1- TE1+ TCLK1+ TCLK1- TB1- TE1- TB1+ TA1+ TD1- GP14 GP13 GP11 GP12 GP25 GP24 GP26 FRD_0 FRD_1 FRD_2 FRD_3 FRD_4 FRD_5 FRD_6 FRD_7 FRD_8 FRD_9 FRD_10 FRD_11 FRD_12 FRD_13 FRD_14 FRD_15 GP1 GP30 GP31 GP28 GP28 GP29 FRA_24 GCS0 GP0 GP1 GP2 GP3 GCS0 FWE# FRD_[0..15] FOE# FRA_[1..24] FLASH_CE# BRT_PWM BKLT_CNTL TD3- TD4- TB3- TA2- TB2+ TA1- TA2+ TE4- TC4+ TB4- TD4+ TCLK3- TCLK2- TD1+ TE1- TC3+ TE2+ TB1+ TD3+ TB4+ TE3+ TE3- TB2- TA4+ TC1+ TE1+ TE2- TCLK3+ TA3- TCLK1+ TA3+ TA4- TD2- TC2+ TD2+ TCLK4+ TC3- TB1- TC4- TC1- TCLK2+ TA1+ TD1- TCLK4- TCLK1- TB3+ TE4+ TC2- GP5 GP6 MCU_RXD1 MCU_TXD1 AL_SEL AR_SEL LVDS_PWR S_USB HD_SW SIDE_AV_SEL OPC/MCF TURN_ON/OFF GP7 EJT_TDI1 TURN_LEFT TURN_RIGHT MCFG1 STATUS HDMI_HPD MCFG0 GP0 GP1 GP2 GP3 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 5 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 5 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 5 R599 0_DNS R599 0_DNS R550 0 R550 0 R552 0 R552 0 R590 0 R590 0 R548 0 R548 0 R405 0 R405 0 R551 0 R551 0 R586 0 R586 0 R559 0 R559 0 R566 0 R566 0 R555 0 R555 0 R589 0_DNS R589 0_DNS R556 0 R556 0 R560 0_DNS R560 0_DNS R585 0 R585 0 R597 0 R597 0 R562 0 R562 0 R588 0 R588 0 R553 0 R553 0 TP10TP_C30 TP10TP_C30 R596 0 R596 0 R554 0 R554 0 R558 0 R558 0 R587 0_DNS R587 0_DNS R595 0 R595 0 R593 0_DNS R593 0_DNS R592 0 R592 0 R594 0 R594 0 R561 0_DNS R561 0_DNS R591 0_DNS R591 0_DNS FRD0/PCI_AD0/POD_D0 C15 FRD1/PCI_AD6/POD_D1 E14 FRD2/PCI_AD1/POD_D2 D14 FRD3/PCI_AD13/POD_D3 D17 FRD4/PCI_AD8/POD_D4 E17 FRD5/PCI_AD9/POD_D5 A15 FRD6/PCI_AD3/POD_D6 A16 FRD7/PCI_CEB0#/POD_D7 B15 FRD8/PCI_AD15/POD_A0 B17 FRD9/PCI_AD14/POD_A1 A17 FRD10/PCI_AD10/POD_A2 E16 FRD11/PCI_AD12/POD_A3 D16 FRD12/PCI_AD5/POD_A10 B16 FRD13/PCI_AD7/POD_A11 C16 FRD14/PCI_AD2/POD_A12 D15 FRD15/PCI_AD4/POD_A13 E15 FRA0/PCI_AD11/POD_OE C17 FRA1/PCI_AD21/POD_WE C18 FRA2/PCI_AD19/POD_IORD D18 FRA3/PCI_AD16/POD_IOWR E19 FRA4/PCI_AD17/POD_REG E18 FRA5/PCI_AD25 A20 FRA6/PCI_AD22 B20 FRA7/PCI_AD28 C21 FRA8/PCI_AD26 B21 FRA9/PCI_CBE1# A18 FRA10/PCI_CBE2# B18 FRA11/PCI_AD20 C19 FRA12/PCI_AD18 D19 FRA13/PCI_AD23 B19 FRA14/PCI_CBE3# A19 FRA15/PCI_AD27 D20 FRA16/PCI_AD24 C20 FRA17/PCI_AD29 E20 FRA18/PCI_AD31 E21 FRA19/PCI_AD30 D21 FRA20 B13 FRA21/NAND_RDY A13 FRA22/NAND_CE A14 FRA23 B14 FRA24 C14 FOE# E12 FWE# E13 BOOTCS D13 GCS0 C13 TA1M AF23 TA1P AG23 TB1M AF22 TB1P AG22 TC1M AF21 TC1P AG21 TD1M AF19 TD1P AG19 TE1M AF18 TE1P AG18 TCLK1M AF20 TCLK1P AG20 TA2M AJ22 TA2P AK22 TB2M AJ21 TB2P AK21 TC2M AJ20 TC2P AK20 TD2M AJ18 TD2P AK18 TE2M AJ17 TE2P AK17 TCLK2M AJ19 TCLK2P AK19 TA3M AJ16 TA3P AK16 TB3M AJ15 TB3P AK15 TC3M AJ14 TC3P AK14 TD3M AJ12 TD3P AK12 TE3M AJ11 TE3P AK11 TCLK3M AJ13 TCLK3P AK13 TA4M AF14 TA4P AG14 TB4M AF13 TB4P AG13 TC4M AF12 TC4P AG12 TD4M AF10 TD4P AG10 TE4M AF9 TE4P AG9 TCLK4M AF11 TCLK4P AG11 GP0/VDB_G2/TS2_D0/FEJT_TCK1 E6 GP1/VDB_G3/TS2_D1/FEJT_TMS1 E7 GP2/VDB_G4/TS2_D2/FEJT_TDO1_S0 D7 GP3/VDB_G5/TS2_D3/FEJT_TDI1 C7 GP4/VDB_G6/TS2_D4/FEJT_TPC1 B7 GP5/VDB_G7/TS2_D5/FEJT_TPC2 A7 GP6/VDB_G8/TS2_D6/FEJT_TPC3 A8 GP7/VDB_G9/TS2_D7/FEJT_TPC4 B8 GP8/VDB_B2/TS2_CLK/FEJT_TPC5 C8 GP9/VDB_B3/TS2_DEN/FEJT_TPC6 D8 GP10/VDB_B4/TS2_SYNC/FJ_TPC7 E8 GP11/VDB_B5/TS_IN_S_CK/F_PCST0 E9 GP12/VDB_B6/TS_IN_S_D/FJ_PCST1 D9 GP13/VDB_B7/TS_IN_S_DE/F_PCST2 C9 GP14/VDB_B8/TS_IN_S_SY/F_PCST3 B9 GP15/VDB_B9/POD_CE2A/FJ_PCST4 A9 GP16/VDB_R2/POD_VCCENB/F_PCST5 A10 GP17/VDB_R3/POD_VPPENB/F_PCST6 B10 GP18/VDB_R4/POD_IREQ_A/F_PCST7 C10 GP19/VDB_R5/POD_RST_A/FJ_PCST8 E10 GP20/VDB_R6/POD_WAIT_A/F_PCST9 E11 GP21/VDB_R7/POD_VCENA/F_PCST10 D11 GP22/VDB_R8/POD_VPENA/F_PCST11 C11 GP29/UART3_RXD/SI2C_SDA_PC AG1 GP28/UART3_TXD/SI2C_SCL_PC AG2 GP27/PWM_MIPS AE4 GP24/POD_A4/FEJT_TDI2 A11 GP25/POD_VS1A/FEJT_TPC0 A12 GP26/POD_CD1A/VDB_CLKIN/F_DCLK B12 GP23/VDB_R9/POD_OVLOADA/F_TDO2 B11 GP30 AH1 GP31 AH2 GPIO PORT FLASH/PCI PORT (3/5) HiDTV-Pro_MQX_2 LVDS_OUT N501C HiDTV-Pro_QX2 GPIO PORT FLASH/PCI PORT (3/5) HiDTV-Pro_MQX_2 LVDS_OUT N501C HiDTV-Pro_QX2 R549 0 R549 0 R557 0 R557 0 PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A M2LF HP_AVDD2 AVSS_ADC1 AVSS_ADC3 AVSS_ADC2 AVSS_ADC4 AVSS_ADC11 HP_VDDREG_USB AVDD33_AFE HP_VDDREG_USB HP_DVDD AVDD25_OUTBUF AVSS_OUTBUF AVSS_BG_ASS AVDD25_BG_ASS AVDD25_REG_ADC AVDD33_AFE AVSS_ADC AVDD33_RX HP_LVDS_VDD HP_LVDS_VDDP HP_AVDDAUD_REGVCC AVCC AVCC PVCC AVDD33_RX AVDD25_BG_ASS AVSS_BG_ASS AVDD25_OUTBUF AVSS_OUTBUF HP_AVDD3 HP_AVDD1 HP_AVDD2 HP_AVDD4 HP_AVDD_XTAL HP_DVDD HP_AVDD1 HP_VDDA33_USB HP_VCC_10 HP_VCC_25 AGND HP_VCC_25 HP_VCC_25 HP_VCC_33 HP_VCC_33 HP_VCC_25 HP_VCC_25 HP_VCC_33 HP_VCC_25 HP_VCC_18 HP_VCC_25 HP_VCC_25 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 6 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 6 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 6 2.5V POWER FOR BANDGAP 2.5V POWER FOR ADC OUTPUT BUFFER <40mA x 2 3.3V POWER FOR HDMI <15mA 3.3V POWER FOR ADC (EACH PIN <50mA) <40mA <40mA <45mA C567 0.1uF C567 0.1uF C554 0.1uF C554 0.1uF C541 0.1uF C541 0.1uF C564 0.1uF C564 0.1uF C545 0.01uF C545 0.01uF C561 0.1uF C561 0.1uF L503 330_Ohm_600mA L503 330_Ohm_600mA C568 10uF C568 10uF C584 0.1uF C584 0.1uF C537 2700pF C537 2700pF C528 0.1uF C528 0.1uF L512 330_Ohm_600mA L512 330_Ohm_600mA C553 0.1uF C553 0.1uF C533 0.1uF C533 0.1uF C579 10uF C579 10uF L508 300_ohm_2A L508 300_ohm_2A C549 0.1uF C549 0.1uF C572 0.1uF C572 0.1uF C542 10uF C542 10uF C555 0.1uF C555 0.1uF C573 10uF C573 10uF C575 0.1uF C575 0.1uF L510 330_Ohm_600mA L510 330_Ohm_600mA C563 10uF C563 10uF C535 10uF C535 10uF C574 10uF C574 10uF L511 330_Ohm_600mA L511 330_Ohm_600mA C569 10uF C569 10uF C583 10uF C583 10uF C578 0.1uF C578 0.1uF C576 1uF_0603 C576 1uF_0603 C552 0.1uF C552 0.1uF C540 0.1uF C540 0.1uF L507 330_Ohm_600mA L507 330_Ohm_600mA L513 330_Ohm_600mA L513 330_Ohm_600mA C560 0.1uF C560 0.1uF C559 0.1uF C559 0.1uF TP133 TP_C30 TP133 TP_C30 L505 330_Ohm_600mA L505 330_Ohm_600mA C562 10uF C562 10uF C530 0.1uF C530 0.1uF C543 0.1uF C543 0.1uF C551 0.1uF C551 0.1uF C546 10uF C546 10uF TP134 TP_C30 TP134 TP_C30 C529 10uF C529 10uF C527 10uF C527 10uF C536 0.1uF C536 0.1uF C580 0.1uF C580 0.1uF C534 0.1uF C534 0.1uF L509 330_Ohm_600mA L509 330_Ohm_600mA C581 10uF C581 10uF C570 0.1uF C570 0.1uF C548 0.1uF C548 0.1uF C571 10uF C571 10uF C565 0.1uF C565 0.1uF L504 330_Ohm_600mA L504 330_Ohm_600mA L502 330_Ohm_600mA L502 330_Ohm_600mA C566 0.1uF C566 0.1uF C550 10uF C550 10uF C538 0.1uF C538 0.1uF C582 0.1uF C582 0.1uF L506 330_Ohm_600mA L506 330_Ohm_600mA DVDD1 AK5 DVSS1 AJ5 DVDD2 AF6 DVSS2 AG6 AVDD3 AG5 AVSS3 AH5 AVDD1 AG3 AVSS1 AK4 AVDD2 AJ4 AVSS2 AG4 AVDD4 AF5 AVSS4 AE6 NC2 D10 NC1 AF1 VDDA33_USB AC3 LVDS_VDDP AE14 LVDS_GNDP AD14 LVDS_VDD AE13 LVDS_GND AD10 LVDS_VDD AE12 LVDS_VDD AE10 LVDS_VDD AE19 VDDP1 AE18 LVDS_VDD AE20 LVDS_VDD AE22 LVDS_GND AD9 LVDS_GND AD11 LVDS_GND AD12 GNDP1 AD18 LVDS_GND AD20 LVDS_GND AD22 AVDD25_VR Y6 AVSS_VR Y7 AVDD25_BG_ASS AA3 AVSS_BG_ASS AA7 AVDD25_OUTBUF AA4 AVSS_OUTBUF AA6 LVDS_VDD AE21 LVDS_GND AD21 LVDS_VDD AE9 LVDS_VDD AE11 AVDD_AUD M3 AVSS_AUD M7 AVDD25_DAC AA5 AVSS25_DAC AB6 AVDD_XTAL AH3 AVSS_XTAL AJ2 VDD_REG_SNS AB4 VDD_REG AB3 VDDP_USB AC4 AGND_REG1 AD5 AVDD25_REG1 W6 AVDD25_ADC1 W5 AVDD33_AFE R5 AVSS_ADC1 V7 AVDD25_REG2 U6 AVDD25_ADC2 U5 AVSS_ADC2 T7 AVDD25_REG3 T6 AVDD25_ADC3 T5 AVSS_ADC3 R7 AVDD25_ADC4 V5 AVDD25_REG4 V6 AVDD25_ADC11 Y4 AVSS_ADC11 W7 AVSS_ADC4 U7 AVDD33_REG AC2 VSSP_USB AC5 VSSA_USB AC6 AGND_REG2 AE5 VDDA_USB AD4 LVDS_VDD AD13 LVDS_VDD AD19 PDVDDLLPLL AK6 PDVSSLLPLL AH9 PAVDDLLPLL AH6 PAVSSLLPLL AJ6 VDDR2 B26 VDDR1 AK27 VSSR2 A27 VSSR1 AK25 AGND_REG AB5 AVCC33_RX P6 AVCC P5 AVCC N4 AVCC N5 AGND N6 AGND N7 AGND P7 PVCC M4 REGVCC M5 DGND M6 AVDD33_AFE R6 AVDD25_REG11 Y5 INN1 W4 INN2 U4 INN3 T4 INN4 V4 INN11 Y3 M2LF AH4 3.3V for USB LDO/Analog Core (4/5) For USB 2.5V PLL/Analog Core For DDR VREF 1.8v --- shielding 2.5V Analog power for LVDS PLL For USB LDO For PLL Analog circuit (2.5V) HiDTV-Pro_MQX_2 For LVDS (2.5V -- outbuf) For PLL Analog circuit (2.5V) 2.5V for ADC bandgap For PLL digital circuit (1.0V) For VRADC Analog (2.5V) For PLL Analog circuit (2.5V) For LLPLL (1.0V ) For PLL Analog circuit (2.5V) For ANAPLL/APLL (2.5V ) 2.5V Power for ADCs 2.5V for TMDS PLL 2.5V for ADC outbuffer 3.3V for TMDS analog 2.5V for Audio PLL MISC_POWER 2.5V for Audio PLL Analog Block 2.5V for TMDS analog 2.5V Analog power for 24MHz xtal 2.5V Analog power for DAC 3.3V Power for ADCs 2.5V Power for ADCs For DDR VREF 1.8v --- shielding HiDTV-Pro_QX2 N501D 3.3V for USB LDO/Analog Core (4/5) For USB 2.5V PLL/Analog Core For DDR VREF 1.8v --- shielding 2.5V Analog power for LVDS PLL For USB LDO For PLL Analog circuit (2.5V) HiDTV-Pro_MQX_2 For LVDS (2.5V -- outbuf) For PLL Analog circuit (2.5V) 2.5V for ADC bandgap For PLL digital circuit (1.0V) For VRADC Analog (2.5V) For PLL Analog circuit (2.5V) For LLPLL (1.0V ) For PLL Analog circuit (2.5V) For ANAPLL/APLL (2.5V ) 2.5V Power for ADCs 2.5V for TMDS PLL 2.5V for ADC outbuffer 3.3V for TMDS analog 2.5V for Audio PLL MISC_POWER 2.5V for Audio PLL Analog Block 2.5V for TMDS analog 2.5V Analog power for 24MHz xtal 2.5V Analog power for DAC 3.3V Power for ADCs 2.5V Power for ADCs For DDR VREF 1.8v --- shielding HiDTV-Pro_QX2 N501D C544 0.1uF C544 0.1uF C547 0.1uF C547 0.1uF R565 0 R565 0 C577 10uF C577 10uF L500 330_Ohm_600mA L500 330_Ohm_600mA C557 0.1uF C557 0.1uF C558 0.1uF C558 0.1uF C532 1uF_0603 C532 1uF_0603 C531 0.1uF C531 0.1uF C556 0.1uF C556 0.1uF L501 330_Ohm_600mA L501 330_Ohm_600mA R564 0 R564 0 C539 0.1uF C539 0.1uF PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A LX_CFG5 LX_CFG2 LX_CFG3 LX_CFG4 LX_CFG6 LX_CFG7 HP_VCC_33 HP_VCC_10 HP_VCC_33 HP_VCC_18 HP_VCC_18 HP_VCC_10 HP_VCC_33 3.3V USB_PPON FRA_21 FRA_22 FRA_23 FRA_20 FWE# GCS0 Title Size Document Number Rev Date: Sheet of A3 7 24 Tuesday, April 28, 2009 Title Size Document Number Rev Date: Sheet of <Doc> <RevCode> <Title> A3 7 24 Tuesday, April 28, 2009 Title Size Document Number Rev Date: Sheet of <Doc> <RevCode> <Title> A3 7 24 Tuesday, April 28, 2009 PRELIMINARY 6 7 GCS0 FWE EMA_CONFIG FLASH_EPCI_EN Default: 0 0: PCI Enabled (*) 1: FLASH Enabled. FRA22 FRA21: 00 [Big Endian], 10 [x], 01 [Little Endian], 11 [Mixed Mode] Description & Setting FRA20 Configure Pin No FRA23 USB_PPON 5 FRA22 ENDIAN_SEL[1] ROMSIZE Boot Rom Width, 0 : 8bit 1 : 16bit I2C_M8051_SEL 1 3 ENDIAN_SEL[0] 2 CONM_SN FRA21 4 1: Enable Slave I2C/Disable 8051 0: Disable Slave I2C/Enable 8051 PIN 0: Slaver 8051 1: Master 8051 (*) R576 0_DNS R576 0_DNS 1 2 3 4 5 6 7 8 CA500 0.1uFx4_0805 CA500 0.1uFx4_0805 1 2 3 4 5 6 7 8 CA503 0.01uFx4_1206 CA503 0.01uFx4_1206 R598 4.7K R598 4.7K R573 3.3K R573 3.3K 1 2 3 4 5 6 7 8 CA508 0.01uFx4_1206 CA508 0.01uFx4_1206 R580 0_DNS R580 0_DNS 745 745 746 746 747 747 748 748 749 749 750 750 751 751 752 752 Socket Mounting Holes N501F HiDTV-Pro_QX2 Socket Mounting Holes N501F HiDTV-Pro_QX2 VDDC K7 VSS L7 VDDC F7 VDDM F24 VDDM G23 VDDM G24 VDDM H24 VDDM J24 VDDM J25 VDDM J26 VDDM J27 VDDM K24 VDDM K25 VDDM K26 VDDM K27 VDDM N24 VDDM N25 VDDM AA25 VDDM AA26 VDDM AA27 VDDM AB24 VDDM AB25 VDDM AB26 VDDM AB27 VDDM AC24 VDDM AD23 VDDM AD24 VDDM AE23 VDDM AE24 VDDM AF24 VDDM AF25 VDDM AG24 VDDM AG25 VDDM AG26 VDDM N26 VDDM N27 VDDM P24 VDDM P25 VDDM P26 VDDM P27 VDDM R24 VDDM R25 VDDM R26 VDDM R27 VDDM T24 VDDM T25 VDDM T26 VDDM T27 VDDM U24 VDDM U25 VDDM V24 VDDM V25 VDDM AA24 VSS L11 VSS L12 VSS L13 VSS L14 VSS L15 VSS L16 VSS L17 VSS L18 VSS L19 VSS L20 VSS M11 VSS M12 VSS M13 VSS M14 VSS M15 VSS M16 VSS M17 VSS M18 VSS M19 VSS M20 VSS N11 VSS N12 VSS N13 VSS N14 VSS N15 VSS N16 VSS N17 VSS N18 VSS N19 VSS N20 VSS P11 VSS P12 VSS P13 VSS P14 VSS P15 VSS P16 VSS P17 VSS P18 VSS P19 VSS P20 VSS R11 VSS R12 VSS R13 VSS R14 VSS R15 VSS R16 VSS R17 VSS R18 VSS R19 VSS R20 VSS T11 VSS T12 VSS T13 VSS T14 VSS T15 VSS T16 VSS T17 VSS T18 VSS T19 VSS T20 VSS U11 VSS U12 VSS U13 VSS U14 VSS U15 VSS U16 VSS U17 VSS U18 VSS U19 VSS U20 VSS V11 VSS V12 VSS V13 VSS V14 VSS V15 VSS V16 VSS V17 VSS V18 VSS V19 VSS V20 VSS W11 VSS W12 VSS W13 VSS W14 VSS W15 VSS W16 VSS W17 VSS W18 VSS W19 VSS W20 VSS Y11 VSS Y12 VSS Y13 VSS Y14 VSS Y15 VSS Y16 VSS Y17 VSS Y18 VSS Y19 VSS Y20 VSS A30 VSS D27 VSS B28 VSS E28 VSS F27 VSS G27 VSS H25 VSS H28 VSS L25 VSS L28 VSS M27 VSS W27 VSS Y25 VSS Y28 VSS AC25 VSS AC28 VSS AD27 VSS AE27 VSS AF28 VSS AG27 VSS AJ28 VSS AK30 VDDC F8 VDDC F9 VDDC F10 VDDC F11 VDDC F12 VDDC F13 VDDC F14 VDDC F15 VDDC F16 VDDC F21 VDDC F22 VDDC G7 VDDC G8 VDDC G9 VDDC G10 VDDC G11 VDDC G12 VDDC G13 VDDC G14 VDDC G15 VDDC G16 VDDC G21 VDDC G22 VDDC G6 VDDC H6 VDDC J7 VDDC L24 VDDC M24 VDDC W24 VDDC Y24 VDDC AB7 VDDC AC7 VDDC AD6 VDDC AD7 VDDF1 AD8 VDDC AD15 VDDC AD16 VDDC AD17 VDDC F6 VDDC AE7 VDDC AE15 VDDC AE16 VDDC AE17 VDDC AF7 VDDC AF15 VDDC AF16 VDDC AF17 VDDC AG7 VDDC AG8 VDDC AG15 VDDC AG16 VDDC AG17 VDDF F17 VDDF F18 VDDF F19 VDDF F20 VDDF G17 VDDF G18 VDDF G19 VDDF G20 VDDC AH11 VDDC AH12 VDDC AH13 VDDC AH14 VDDC AH15 VDDC AH16 VDDC AH17 VDDC AH18 VDDC AH19 VDDC AH20 VDDC AH21 VDDC H7 VDDC AH7 VDDC AH8 VDDC AJ7 VDDC AJ8 VDDC AK7 VDDC AK8 VDDM AH22 VDDM AH23 VDDM AH24 VDDM AH25 VDDM AJ23 VDDM AJ24 VDDM AJ25 VDDM AK23 VDDM AK24 VSS M28 VDDF1 AE8 VDDF1 AF8 VDDM F23 VDDC J6 VDDC K6 VSS L6 VDDF: 3.3V I/O power (5/5) HiDTV-Pro_MQX_2 MAIN POWER / GROUND VDDM: 1.8V, memory I/O power VDDC: 1.0V, core power N501E HiDTV-Pro_QX2 VDDF: 3.3V I/O power (5/5) HiDTV-Pro_MQX_2 MAIN POWER / GROUND VDDM: 1.8V, memory I/O power VDDC: 1.0V, core power N501E HiDTV-Pro_QX2 1 2 3 4 5 6 7 8 CA504 0.01uFx4_1206 CA504 0.01uFx4_1206 C598 0.1uF C598 0.1uF R572 0_DNS R572 0_DNS R584 4.7K R584 4.7K R547 4.7K R547 4.7K R578 4.7K R578 4.7K 1 2 3 4 5 6 7 8 CA505 0.01uFx4_1206 CA505 0.01uFx4_1206 R569 3.3K R569 3.3K 1 2 3 4 5 6 7 8 CA501 0.1uFx4_0805 CA501 0.1uFx4_0805 C589 10uF C589 10uF 1 2 3 4 5 6 7 8 CA510 0.1uFx4_0805 CA510 0.1uFx4_0805 R568 0_DNS R568 0_DNS R546 4.7K R546 4.7K C586 10uF C586 10uF 1 2 3 4 5 6 7 8 CA502 0.1uFx4_0805 CA502 0.1uFx4_0805 R574 0_DNS R574 0_DNS 1 2 3 4 5 6 7 8 CA509 0.01uFx4_1206 CA509 0.01uFx4_1206 R579 3.3K R579 3.3K R567 4.7K R567 4.7K C594 10uF C594 10uF C591 0.1uF C591 0.1uF C597 10uF C597 10uF C593 10uF C593 10uF C588 10uF C588 10uF 1 2 3 4 5 6 7 8 CA506 0.1uFx4_0805 CA506 0.1uFx4_0805 R570 0_DNS R570 0_DNS R582 0 R582 0 R571 3.3K R571 3.3K R583 3.3K R583 3.3K C592 0.1uF C592 0.1uF C595 10uF C595 10uF R581 4.7K R581 4.7K C596 10uF C596 10uF R575 3.3K R575 3.3K 1 2 3 4 5 6 7 8 CA507 0.1uFx4_0805 CA507 0.1uFx4_0805 C590 0.1uF C590 0.1uF R577 3.3K R577 3.3K C587 10uF C587 10uF PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A HP_MA5 HP_MA1 HP_MA4 HP_CKE DDR12_MVREF HP_RAS# HP_MA9 HP_CK0_TRM HP_BA0 HP_MA8 HP_ODT HP_MA2 HP_MA1 HP_CAS# HP_MCLK1# HP_MA3 DDR12_MVREF HP_MA3 HP_MA0 HP_CAS# HP_MA7 HP_MA10 HP_MA8 HP_MCLK1 HP_MA11 HP_MCLK1# HP_MA5 HP_MA10 HP_MA4 HP_BA1 HP_CS0# HP_CS0# HP_MCLK1 HP_MA9 HP_WE# HP_MCLK1# HP_MA0 HP_MCLK1 HP_CKE HP_ODT HP_MA7 HP_WE# HP_BA1 HP_RAS# HP_MA6 HP_MA11 HP_MA2 HP_MA6 2_DDR2_LDQS# HP_BA0 2_DDR2_LDQS 1_DDR2_DQ0 1_DDR2_LDQS# HP_DQS#4 1_DDR2_LDQS HP_DQS4 2_DDR2_UDQS# HP_DQS#5 2_DDR2_UDQS HP_DQS5 2_DDR2_LDQS HP_DQS1 2_DDR2_LDQS# HP_DQS#1 1_DDR2_LDM HP_DQM4 1_DDR2_UDM HP_DQM0 2_DDR2_LDM HP_DQM1 2_DDR2_LDM 2_DDR2_UDM 2_DDR2_UDQS# 2_DDR2_UDQS 1_DDR2_UDQS HP_DQS0 1_DDR2_UDQS# HP_DQS#0 1_DDR2_DQ4 HP_MD32 2_DDR2_UDM HP_DQM5 1_DDR2_UDQS# 1_DDR2_UDQS 1_DDR2_LDQS# 1_DDR2_LDQS 1_DDR2_LDM 1_DDR2_UDM 1_DDR2_DQ1 1_DDR2_DQ2 1_DDR2_DQ3 1_DDR2_DQ4 1_DDR2_DQ5 1_DDR2_DQ6 1_DDR2_DQ7 1_DDR2_DQ10 1_DDR2_DQ9 1_DDR2_DQ12 1_DDR2_DQ14 1_DDR2_DQ8 1_DDR2_DQ15 1_DDR2_DQ11 1_DDR2_DQ13 2_DDR2_DQ10 2_DDR2_DQ1 2_DDR2_DQ12 2_DDR2_DQ3 2_DDR2_DQ14 2_DDR2_DQ7 2_DDR2_DQ0 2_DDR2_DQ11 2_DDR2_DQ15 2_DDR2_DQ4 2_DDR2_DQ9 2_DDR2_DQ2 2_DDR2_DQ8 2_DDR2_DQ6 2_DDR2_DQ5 2_DDR2_DQ13 HP_MD6 1_DDR2_DQ10 HP_MD7 1_DDR2_DQ13 HP_MD5 1_DDR2_DQ8 HP_MD4 1_DDR2_DQ15 HP_MD2 1_DDR2_DQ9 HP_MD3 1_DDR2_DQ14 HP_MD1 1_DDR2_DQ11 HP_MD0 1_DDR2_DQ12 1_DDR2_DQ6 HP_MD35 1_DDR2_DQ2 HP_MD38 1_DDR2_DQ7 HP_MD36 HP_MD33 1_DDR2_DQ1 HP_MD34 1_DDR2_DQ3 1_DDR2_DQ0 HP_MD37 1_DDR2_DQ5 HP_MD39 2_DDR2_DQ2 HP_MD14 2_DDR2_DQ5 HP_MD15 2_DDR2_DQ8 HP_MD45 2_DDR2_DQ15 HP_MD44 2_DDR2_DQ13 HP_MD46 2_DDR2_DQ10 HP_MD47 2_DDR2_DQ0 HP_MD13 2_DDR2_DQ7 HP_MD12 2_DDR2_DQ6 HP_MD10 2_DDR2_DQ1 HP_MD11 2_DDR2_DQ4 HP_MD9 2_DDR2_DQ3 HP_MD8 2_DDR2_DQ11 HP_MD41 2_DDR2_DQ12 HP_MD40 2_DDR2_DQ9 HP_MD42 2_DDR2_DQ14 HP_MD43 HP_MA12 HP_MA12 DDR12_MVREF DDR12_MVREF HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VCC_18 HP_VDDM HP_WE# HP_MCLK1 HP_ODT HP_DQS#[0..7] HP_CS0# HP_DQM[0..7] HP_MCLK1# HP_CKE HP_BA[0..1] HP_RAS# HP_MA[0..12] HP_CAS# HP_MD[0..63] HP_DQS[0..7] 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 8 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 8 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 8 Place each D-cap close to each MVREF ball C415 0.1uF C415 0.1uF C419 0.01uF C419 0.01uF C408 0.01uF C408 0.01uF C417 0.01uF C417 0.01uF R401 1K,1% R401 1K,1% C402 10uF C402 10uF CK J8 CK# K8 CKE K2 UDQS# A8 CS# L8 RAS# K7 CAS# L7 WE# K3 VSSQ H2 VSSQ F8 VSSQ F2 VSSQ E7 VSSQ D8 VSSQ D2 VSSQ B8 VSSQ B2 VSSQ A7 VSS N1 VSS J3 VSS E3 VSS A3 VDDQ G9 VDDQ G7 VDDQ G3 VDDQ G1 VDDQ E9 VDDQ C9 VDDQ C7 VDDQ C3 VDDQ C1 VDDQ A9 VDD J9 VDD R1 VDD E1 VDD A1 BA1 L3 BA0 L2 UDM B3 LDM F3 NC_A2 A2 NC_E2 E2 VDDL J1 A11 P7 A10 M2 A9 P3 A8 P8 A7 P2 A6 N7 A5 N3 A4 N8 A3 N2 A2 M7 A1 M3 A0 M8 UDQS B7 LDQS# E8 LDQS F7 VSSQ H8 DQ15 B9 DQ14 B1 DQ13 D9 DQ12 D1 DQ11 D3 DQ10 D7 DQ9 C2 DQ8 C8 VREF J2 DQ0 G8 DQ1 G2 DQ2 H7 DQ3 H3 DQ4 H1 DQ5 H9 DQ6 F1 DQ7 F9 ODT K9 NC_L1 L1 VDD M9 VSS P9 A12 R2 NC_R3 R3 NC_R7 R7 NC_R8 R8 VSSDL J7 16M x 16 DDR2_FBGA84 N503 16Mx16_DDR2_FBGA84 16M x 16 DDR2_FBGA84 N503 16Mx16_DDR2_FBGA84 C421 0.1uF C421 0.1uF TP42 TP42 C414 0.1uF C414 0.1uF R400 1K,1% R400 1K,1% C407 0.01uF C407 0.01uF C404 0.1uF C404 0.1uF C424 0.1uF C424 0.1uF C401 10uF C401 10uF C412 0.1uF C412 0.1uF C423 0.1uF C423 0.1uF + C400 47uF + C400 47uF R402 75 R402 75 C418 0.01uF C418 0.01uF CK J8 CK# K8 CKE K2 UDQS# A8 CS# L8 RAS# K7 CAS# L7 WE# K3 VSSQ H2 VSSQ F8 VSSQ F2 VSSQ E7 VSSQ D8 VSSQ D2 VSSQ B8 VSSQ B2 VSSQ A7 VSS N1 VSS J3 VSS E3 VSS A3 VDDQ G9 VDDQ G7 VDDQ G3 VDDQ G1 VDDQ E9 VDDQ C9 VDDQ C7 VDDQ C3 VDDQ C1 VDDQ A9 VDD J9 VDD R1 VDD E1 VDD A1 BA1 L3 BA0 L2 UDM B3 LDM F3 NC_A2 A2 NC_E2 E2 VDDL J1 A11 P7 A10 M2 A9 P3 A8 P8 A7 P2 A6 N7 A5 N3 A4 N8 A3 N2 A2 M7 A1 M3 A0 M8 UDQS B7 LDQS# E8 LDQS F7 VSSQ H8 DQ15 B9 DQ14 B1 DQ13 D9 DQ12 D1 DQ11 D3 DQ10 D7 DQ9 C2 DQ8 C8 VREF J2 DQ0 G8 DQ1 G2 DQ2 H7 DQ3 H3 DQ4 H1 DQ5 H9 DQ6 F1 DQ7 F9 ODT K9 NC_L1 L1 VDD M9 VSS P9 A12 R2 NC_R3 R3 NC_R7 R7 NC_R8 R8 VSSDL J7 16M x 16 DDR2_FBGA84 N502 16Mx16_DDR2_FBGA84 16M x 16 DDR2_FBGA84 N502 16Mx16_DDR2_FBGA84 C413 0.1uF C413 0.1uF C416 0.01uF C416 0.01uF TP44 TP44 R403 75 R403 75 C411 10uF C411 10uF C420 0.1uF C420 0.1uF C406 0.1uF C406 0.1uF C409 0.01uF C409 0.01uF TP46 TP46 C403 0.1uF C403 0.1uF TP45 TP45 TP43 TP43 C405 0.1uF C405 0.1uF C410 10uF C410 10uF PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A 3_DDR2_DQ14 HP_MD50 3_DDR2_DQ12 HP_MD49 3_DDR2_DQ11 HP_MD48 3_DDR2_DQ10 HP_MD55 3_DDR2_DQ15 HP_MD52 3_DDR2_DQ8 HP_MD53 3_DDR2_DQ13 HP_MD54 4_DDR2_DQ1 4_DDR2_DQ2 4_DDR2_DQ3 4_DDR2_DQ4 4_DDR2_DQ5 4_DDR2_DQ6 4_DDR2_DQ7 4_DDR2_DQ8 HP_MAB12 3_DDR2_DQ4 HP_MD17 3_DDR2_DQ6 HP_MD18 3_DDR2_DQ1 HP_MD19 3_DDR2_DQ7 HP_MD20 3_DDR2_DQ0 HP_MD21 3_DDR2_DQ2 HP_MD22 3_DDR2_DQ5 HP_MD23 DDR34_MVREF 4_DDR2_DQ9 4_DDR2_DQ10 4_DDR2_DQ11 HP_MCLK2 HP_MCLK2# 4_DDR2_DQ12 HP_CK2_TRM 4_DDR2_DQ13 4_DDR2_DQ14 4_DDR2_DQ15 4_DDR2_DQ9 HP_MD27 4_DDR2_DQ11 HP_MD24 4_DDR2_DQ12 HP_MD25 4_DDR2_DQ8 HP_MD31 4_DDR2_DQ13 HP_MD30 3_DDR2_LDM HP_DQM2 3_DDR2_UDM HP_DQM6 4_DDR2_UDM HP_DQM3 4_DDR2_LDM HP_DQM7 3_DDR2_LDQS HP_DQS2 3_DDR2_UDQS# HP_DQS#6 3_DDR2_LDQS# HP_DQS#2 3_DDR2_UDQS HP_DQS6 4_DDR2_DQ15 HP_MD29 3_DDR2_DQ9 HP_MD51 4_DDR2_DQ10 HP_MD28 HP_MAB12 3_DDR2_DQ3 HP_MD16 HP_MD58 4_DDR2_DQ6 HP_MD56 4_DDR2_DQ3 HP_MD61 4_DDR2_DQ7 HP_MD60 4_DDR2_DQ0 HP_MD62 4_DDR2_DQ5 HP_MD63 4_DDR2_DQ2 4_DDR2_LDQS HP_DQS7 4_DDR2_LDQS# HP_DQS#7 4_DDR2_UDQS HP_DQS3 4_DDR2_UDQS# HP_DQS#3 4_DDR2_DQ14 HP_MD26 HP_MD57 4_DDR2_DQ4 HP_ODTB HP_CASB# HP_CS0B# HP_WEB# HP_CKEB HP_RASB# 3_DDR2_DQ0 HP_MAB0 HP_MAB5 HP_MAB1 HP_MAB4 HP_BAB0 HP_MAB8 HP_MAB2 HP_MAB3 HP_MAB7 HP_MAB10 HP_MCLK2 HP_MAB9 HP_MCLK2# HP_BAB1 HP_MAB6 HP_MAB11 DDR34_MVREF 3_DDR2_LDQS# 3_DDR2_LDQS 3_DDR2_UDM 3_DDR2_UDQS# 3_DDR2_UDQS 3_DDR2_LDM 4_DDR2_LDQS 4_DDR2_LDQS# HP_MCLK2 4_DDR2_LDM 4_DDR2_UDM DDR34_MVREF HP_ODTB HP_CASB# HP_CS0B# HP_WEB# HP_CKEB HP_RASB# HP_MCLK2# 4_DDR2_UDQS 4_DDR2_UDQS# 4_DDR2_DQ0 HP_MD59 4_DDR2_DQ1 HP_MAB0 HP_MAB5 HP_MAB1 HP_MAB4 HP_BAB0 HP_MAB8 HP_MAB2 HP_MAB3 HP_MAB7 HP_MAB10 HP_MAB9 3_DDR2_DQ1 HP_BAB1 HP_MAB6 HP_MAB11 3_DDR2_DQ2 3_DDR2_DQ3 3_DDR2_DQ4 3_DDR2_DQ5 3_DDR2_DQ6 3_DDR2_DQ7 3_DDR2_DQ8 3_DDR2_DQ9 DDR34_MVREF 3_DDR2_DQ10 3_DDR2_DQ11 3_DDR2_DQ12 3_DDR2_DQ13 3_DDR2_DQ14 3_DDR2_DQ15 HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VDDM HP_VCC_18 HP_VDDM HP_CASB# HP_BAB[0..1] HP_DQS#[0..7] HP_MD[0..63] HP_DQS[0..7] HP_MAB[0..12] HP_DQM[0..7] HP_WEB# HP_MCLK2 HP_ODTB HP_CS0B# HP_MCLK2# HP_CKEB HP_RASB# Title Size Document Number Rev Date: Sheet of <Doc> <RevCode> <Title> A3 9 24 Tuesday, April 28, 2009 Title Size Document Number Rev Date: Sheet of <Doc> <RevCode> <Title> A3 9 24 Tuesday, April 28, 2009 Title Size Document Number Rev Date: Sheet of <Doc> <RevCode> <Title> A3 9 24 Tuesday, April 28, 2009 Place each D-cap close to each MVREF ball C434 0.01uF C434 0.01uF C429 0.1uF C429 0.1uF C444 10uF C444 10uF C449 0.1uF C449 0.1uF TP41 TP41 TP40 TP40 C448 0.1uF C448 0.1uF C437 0.1uF C437 0.1uF C447 0.1uF C447 0.1uF C445 0.01uF C445 0.01uF C432 0.01uF C432 0.01uF CK J8 CK# K8 CKE K2 UDQS# A8 CS# L8 RAS# K7 CAS# L7 WE# K3 VSSQ H2 VSSQ F8 VSSQ F2 VSSQ E7 VSSQ D8 VSSQ D2 VSSQ B8 VSSQ B2 VSSQ A7 VSS N1 VSS J3 VSS E3 VSS A3 VDDQ G9 VDDQ G7 VDDQ G3 VDDQ G1 VDDQ E9 VDDQ C9 VDDQ C7 VDDQ C3 VDDQ C1 VDDQ A9 VDD J9 VDD R1 VDD E1 VDD A1 BA1 L3 BA0 L2 UDM B3 LDM F3 NC_A2 A2 NC_E2 E2 VDDL J1 A11 P7 A10 M2 A9 P3 A8 P8 A7 P2 A6 N7 A5 N3 A4 N8 A3 N2 A2 M7 A1 M3 A0 M8 UDQS B7 LDQS# E8 LDQS F7 VSSQ H8 DQ15 B9 DQ14 B1 DQ13 D9 DQ12 D1 DQ11 D3 DQ10 D7 DQ9 C2 DQ8 C8 VREF J2 DQ0 G8 DQ1 G2 DQ2 H7 DQ3 H3 DQ4 H1 DQ5 H9 DQ6 F1 DQ7 F9 ODT K9 NC_L1 L1 VDD M9 VSS P9 A12 R2 NC_R3 R3 NC_R7 R7 NC_R8 R8 VSSDL J7 16M x 16 DDR2_FBGA84 N504 16Mx16_DDR2_FBGA84 16M x 16 DDR2_FBGA84 N504 16Mx16_DDR2_FBGA84 + C426 47uF + C426 47uF C438 0.1uF C438 0.1uF C427 10uF C427 10uF C433 0.01uF C433 0.01uF R408 1K,1% R408 1K,1% C436 10uF C436 10uF C439 0.1uF C439 0.1uF R407 75 R407 75 C430 0.1uF C430 0.1uF TP38 TP38 R406 75 R406 75 C440 0.1uF C440 0.1uF TP37 TP37 TP39 TP39 R409 1K,1% R409 1K,1% C446 0.1uF C446 0.1uF C443 0.01uF C443 0.01uF C431 0.1uF C431 0.1uF C441 0.01uF C441 0.01uF C428 0.1uF C428 0.1uF C435 10uF C435 10uF C442 0.01uF C442 0.01uF CK J8 CK# K8 CKE K2 UDQS# A8 CS# L8 RAS# K7 CAS# L7 WE# K3 VSSQ H2 VSSQ F8 VSSQ F2 VSSQ E7 VSSQ D8 VSSQ D2 VSSQ B8 VSSQ B2 VSSQ A7 VSS N1 VSS J3 VSS E3 VSS A3 VDDQ G9 VDDQ G7 VDDQ G3 VDDQ G1 VDDQ E9 VDDQ C9 VDDQ C7 VDDQ C3 VDDQ C1 VDDQ A9 VDD J9 VDD R1 VDD E1 VDD A1 BA1 L3 BA0 L2 UDM B3 LDM F3 NC_A2 A2 NC_E2 E2 VDDL J1 A11 P7 A10 M2 A9 P3 A8 P8 A7 P2 A6 N7 A5 N3 A4 N8 A3 N2 A2 M7 A1 M3 A0 M8 UDQS B7 LDQS# E8 LDQS F7 VSSQ H8 DQ15 B9 DQ14 B1 DQ13 D9 DQ12 D1 DQ11 D3 DQ10 D7 DQ9 C2 DQ8 C8 VREF J2 DQ0 G8 DQ1 G2 DQ2 H7 DQ3 H3 DQ4 H1 DQ5 H9 DQ6 F1 DQ7 F9 ODT K9 NC_L1 L1 VDD M9 VSS P9 A12 R2 NC_R3 R3 NC_R7 R7 NC_R8 R8 VSSDL J7 16M x 16 DDR2_FBGA84 N505 16Mx16_DDR2_FBGA84 16M x 16 DDR2_FBGA84 N505 16Mx16_DDR2_FBGA84 PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A FRD11 FRD10 FLASH_BYTE# ACC FRD12 FRD8 FLASH_BYTE# FRD13 FRA21 FRD9 ACC FRA12 FRA17 FRA1 FRA2 FRA16 FRD15 FRA3 FRA4 FRA5 FRA6 FRA7 FRA8 FRA9 FRA10 FRA11 FRA13 FRA18 FRD6 FRD5 FRA14 FRD4 FRD3 FWE# FOE# FLASH_CE# RST# FRD2 FRD1 FRD0 FRD7 FRA19 FRA20 FRA15 FRD14 FRA15 FRD1 FRD2 FRD3 FRD4 FRD5 FRD6 FRA17 FRD7 FRD8 FRD9 FRD10 FRD11 FRD12 FRD13 FRD15 FRD14 FRA18 FRA19 FRA1 FRA2 FRA3 FRA5 FRA4 FRA6 FRA7 FRA9 FRA10 FRA11 FRA12 FRA13 FRA14 FRA16 FRA_16 FRA_11 FRA_9 FRA_3 FRA_21 FRA_14 FRA_5 FRA_19 FRA_8 FRA_18 FRA_1 FRA_6 FRA_20 FRA_2 FRA_4 FRA_12 FRA_15 FRA_23 FRA_17 FRA_7 FRA_10 FRA_22 FRA_13 FRA20 FRA21 FRA8 FRD_0 FRD_1 FRD_2 FRD_3 FRD_4 FRD_5 FRD_6 FRD_7 FRD_8 FRD_9 FRD_10 FRD_11 FRD_12 FRD_13 FRD_14 FRD_15 FRD0 FRA_24 FLASH_CE# FRA22 FRA22 VCC_FLASH VCC_FLASH VCC_FLASH VCC_FLASH HP_VCC_33 VCC_FLASH FOE# 3 FWE# 3,5 RESET# 1,16 FLASH_CE# FRD_[0..15] FRA_[1..24] 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 10 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 10 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 10 Write Protect: Short = Protected For 32M bit solution, pin 2 & pin 15 (FRA22 & FRA23) are N.C. R483 0 R483 0 R425 0 R425 0 R475 0 R475 0 R484 0 R484 0 1 2 L514 330_Ohm_600mA L514 330_Ohm_600mA R491 0 R491 0 R464 0 R464 0 R417 0 R417 0 R476 0 R476 0 R420 0_DNS R420 0_DNS R492 0 R492 0 R477 0 R477 0 R485 0 R485 0 R421 0 R421 0 R493 0 R493 0 R486 0 R486 0 R478 0 R478 0 R494 0 R494 0 R487 0 R487 0 BYTE 47 VCC 37 A19 9 A18 16 A17 17 A16 48 A15 1 A14 2 A13 3 A12 4 A11 5 A10 6 A9 7 A8 8 A7 18 A6 19 A5 20 A4 21 A3 22 A2 23 A1 24 A0 25 A-1/DQ15 45 RY/BY 15 RESET 12 VSS1 27 VSS2 46 A20 10 A21/NC 13 WP/ACC 14 DQ14 43 DQ13 41 DQ12 39 DQ11 36 DQ10 34 DQ9 32 DQ8 30 DQ7 44 DQ6 42 DQ5 40 DQ4 38 DQ3 35 DQ2 33 DQ1 31 DQ0 29 CE 26 OE 28 WE 11 N506 S29GL064N90TFI04 N506 S29GL064N90TFI04 R479 0 R479 0 R495 0 R495 0 R488 0 R488 0 R480 0 R480 0 R423 0_DNS R423 0_DNS R496 0 R496 0 R489 0 R489 0 R481 0 R481 0 R419 4.7K R419 4.7K R465 0 R465 0 R497 0 R497 0 R490 0 R490 0 R482 0 R482 0 R422 4.7K R422 4.7K R470 0 R470 0 R414 0 R414 0 R412 0 R412 0 R471 0 R471 0 R411 0 R411 0 C451 10uF C451 10uF R499 0 R499 0 R415 0 R415 0 R424 4.7K R424 4.7K R416 0 R416 0 R472 0 R472 0 C452 0.1uF C452 0.1uF R473 0 R473 0 R418 0 R418 0 C453 0.1uF C453 0.1uF R413 0 R413 0 R474 0 R474 0 C454 0.1uF C454 0.1uF PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A TA2- TA2+ TA1- TA1+ TB1+ TB1- TCLK1- TC1+ TC1- TD1+ TCLK1+ TE1+ TD1- TB2- TE1- TC2+ TB2+ TD2- TCLK2- TCLK2+ TC2- TE2- TE2+ TD2+ TA4- TA4+ TA3- TA3+ TB3+ TB3- TCLK3- TC3+ TC3- TD3+ TCLK3+ TE3+ TD3- TB4- TE3- TC4+ TB4+ TD4- TCLK4- TCLK4+ TC4- TE4- TE4+ TD4+ GV_MODE/ODSEL2 DCR_EN 8B/10B ODSEL/ODSEL PVDD PVDD HP_VCC_33 TD1+ TB1+ TC1+ TD1- TCLK1+ TCLK1- TA2+ TCLK2- TA2- TB2- TCLK2+ TC2+ TE2- TD2- TC2- TB2+ TD2+ TE2+ TC4+ TCLK4- TA4- TD4+ TA4+ TB4- TE4+ TE4- TC4- TCLK4+ TB4+ TD4- TC3+ TC3- TCLK3+ TA3- TE3+ TB3- TD3+ TB3+ TE3- TD3- TA3+ TCLK3- SDA_MST1 SCL_MST1 E_PWM PWM_IN TE1- TB1- TA1+ TC1- TE1+ TA1- OPC/MCF MCFG0 MCFG1 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA LVDS out 24 11 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA LVDS out 24 11 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA LVDS out 24 11 LVDS OUTPUT LVDS OUTPUT Label "LVDS1" in silk screen. Label "LVDS2" in silk screen. 寄存器选择模式 SELVDS 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 G1 G2 41 43 45 47 49 42 44 46 50 48 XS501 BM50B-SRDS-G-TF XS501 BM50B-SRDS-G-TF R430 47_DNS R430 47_DNS R428 100_DNS R428 100_DNS R429 47_DNS R429 47_DNS 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 G1 G2 41 43 45 47 49 42 44 46 50 48 XS502 BM50B-SRDS-G-TF XS502 BM50B-SRDS-G-TF R466 4.7K_DNS R466 4.7K_DNS R459 4.7K_DNS R459 4.7K_DNS R462 4.7K_DNS R462 4.7K_DNS R460 4.7K_DNS R460 4.7K_DNS R467 4.7K_DNS R467 4.7K_DNS R463 4.7K_DNS R463 4.7K_DNS R461 4.7K_DNS R461 4.7K_DNS R468 4.7K_DNS R468 4.7K_DNS R469 4.7K_DNS R469 4.7K_DNS R427 100_DNS R427 100_DNS R426 100_DNS R426 100_DNS R498 0_DNS R498 0_DNS R457 1K_DNS R457 1K_DNS PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A DM2 VBUS DP2 SCL_SLV SDA_SLV GP7 GP6 GP5 DEVID1_SLV JTAG_TCK JTAG_TMS JTAG_TDO JTAG_TDI JTAG_TMS JTAG_TCK JTAG_TDI JTAG_TDO VBUS DM2 DP2 PT5V 5V PT5V 5V HP_VCC_33 3.3VSB HP_VCC_33 3.3VSB USB_PPON 1,5 USB_DP 1,12 USB_DN 1,12 GP5 3 GP7 3 GP6 3 USB_OC 1 GP1 GP0 GP2 GP3 EJT_TCK1 EJT_TMS1 EJT_TDO1 EJT_TDI1 UART_TXD 1,12 UART_RXD 1,12 UART_EN1 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA Peripheral 24 12 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA Peripheral 24 12 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA Peripheral 24 12 Slave I2C for Debug JTAG CONNECTOR 取代USB小辫子 PCB位置考虑在高频头内侧(BT耳机) I2C UART USB UPDATE R434 4.7K R434 4.7K R442 0 R442 0 GND 1 SDA 2 SCL 3 XS506 D2507-3A_DNS XS506 D2507-3A_DNS R435 0_DNS R435 0_DNS 5V 4 D- 3 D+ 2 GND 1 GND 5 GND 6 XS508 SSR_AC/AC XS508 SSR_AC/AC 1 2 3 VD501 BAV99 VD501 BAV99 R444 4.7K_DNS R444 4.7K_DNS 1 2 3 4 5 6 7 8 9 10 XS505 D2008-2X05A XS505 D2008-2X05A R437 0_DNS R437 0_DNS 2 3 1 V502 IRLML6401_SOT23_DNS V502 IRLML6401_SOT23_DNS R445 33_DNS R445 33_DNS R432 4.7K R432 4.7K 1 2 3 VD502 BAV99 VD502 BAV99 R438 0 R438 0 R458 4.7K_DNS R458 4.7K_DNS R454 47K R454 47K R433 1K R433 1K R440 0 R440 0 R447 4.7K_DNS R447 4.7K_DNS C457 0.1uF C457 0.1uF R439 0_DNS R439 0_DNS C456 1uF_0603 C456 1uF_0603 R431 1K R431 1K + C458 100uF + C458 100uF R451 10k R451 10k 1 2 R455 0 R455 0 1 3 2 V500 MMBT3904 V500 MMBT3904 R449 10K R449 10K 1 2 3 4 XS509 D2507-4A XS509 D2507-4A 1 3 2 V501 MMBT3904 V501 MMBT3904 R443 0_DNS R443 0_DNS L518 330_Ohm_600mA L518 330_Ohm_600mA R436 0 R436 0 1 2 R456 0 R456 0 C459 0.1uF C459 0.1uF R453 10k R453 10k R446 33_DNS R446 33_DNS R450 10K R450 10K R563 0 R563 0 R441 0_DNS R441 0_DNS R452 10K R452 10K R448 0_DNS R448 0_DNS PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A Y2_PX PR2_PX PR3_PX Y3_PX PB2_PX PR2_PX PB3_PX AL6_IN IR-in-usb PB2_PX power/KEY Y2_PX SDA_EXT SCL_EXT IR-in-usb power/KEY SPDIF_OUT SPDIF_OUT AVOUT-V AR6_IN SPDIF_OUT AVOUT-V 5V_USB PT5V AGND AGND AGND 5V 5V 5V 5V 5V PT5V 5V 5V 5V PT5V PT5V PT5V 5V PT5V AR3_IN AL3_IN AR2_IN AL2_IN AL6_IN AR4_IN AL4_IN HD_SW PB_IN Y_IN PR_IN AR6_IN PR1_IN PB1_IN Y1_IN REMOTE_5V S_USB HP_CVBS_OUT1 QX_CVBS_OUT1 S_USB KEY SCL_MST1 SDA_MST1 CVBS2 CVBS1 AR_HP MUTE_PHONE AL_HP SCL_MST1 SDA_MST1 SPDIF_O AR1_OUT AL1_OUT QX_CVBS_OUT1 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA AVout/YPbPr/Phone 24 13 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA AVout/YPbPr/Phone 24 13 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA AVout/YPbPr/Phone 24 13 上 下 GND if no connection VGA Audio in AV/SPDIF OUTPUT Audio Output to Head Phone 100mA 100mA USB IN SPDIF同轴输出 修改座子，SPDIF由光纤改为同轴 新座子比原座子矮1mm 1 2 3 5 6 4 N624 IP4223CZ6 N624 IP4223CZ6 R644 22K R644 22K 1 2 3 V614 3904 V614 3904 6 4 8 1 2 3 7 5 V L R B XS610 AV_SPDIF V L R B XS610 AV_SPDIF R608 4.7K R608 4.7K VD605 BAV99L_DNS VD605 BAV99L_DNS R638 0_DNS R638 0_DNS C608 0.22uF C608 0.22uF R631 22K R631 22K R604 18K R604 18K C611 10uF C611 10uF RJ29 4.7K RJ29 4.7K R646 47 R646 47 R617 22K R617 22K R622 22K R622 22K R607 75R R607 75R R625 75 R625 75 R605 18K R605 18K RJ31 2K RJ31 2K V601 BC847 V601 BC847 C612 10uF C612 10uF R635 75 R635 75 C616 10uF C616 10uF R621 22K R621 22K 1 3 2 C C D ESD VD601 PESD3V3L2BT C C D ESD VD601 PESD3V3L2BT R609 100_DNS R609 100_DNS R632 22K R632 22K R639 0_DNS R639 0_DNS R603 18K R603 18K R612 100K R612 100K RJ72 75 RJ72 75 RJ96 0R RJ96 0R RJ91 0_DNS RJ91 0_DNS C603 0.22uF C603 0.22uF 1 2 3 4 12 XS607A YPbPr_AUDIO_IN XS607A YPbPr_AUDIO_IN R633 22K R633 22K R636 75 R636 75 R626 75 R626 75 RJ92 0_DNS RJ92 0_DNS R640 0_DNS R640 0_DNS R602 18K R602 18K 1 2 L602 330_Ohm_600mA L602 330_Ohm_600mA R634 22K R634 22K RJ27 4.7K RJ27 4.7K RJ93 0_DNS RJ93 0_DNS R643 0_DNS R643 0_DNS RJ73 75 RJ73 75 1 1 3 3 5 5 7 7 9 9 11 11 13 13 15 15 17 17 19 19 2 2 4 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 XS642 D2008-2X10A XS642 D2008-2X10A R618 22K R618 22K C606 0.22uF C606 0.22uF 1 3 2 C C D ESD VD611 PESD3V3L2BT C C D ESD VD611 PESD3V3L2BT 1 2 3 5 6 4 N623 IP4223CZ6 N623 IP4223CZ6 1 2 3 5 6 4 N607 IP4223CZ6 N607 IP4223CZ6 R645 470 R645 470 R624 22K R624 22K C613 0.22uF C613 0.22uF R627 75 R627 75 RJ30 4.7K RJ30 4.7K R611 30K R611 30K C673 1uF C673 1uF 1 3 2 C C D ESD VD612 PESD3V3L2BT C C D ESD VD612 PESD3V3L2BT V608 BC847 V608 BC847 R616 12K R616 12K + C615 220uF + C615 220uF 2 11 4 13 6 1 9 3 5 7 8 10 12 14 XS608 YPbPrIN XS608 YPbPrIN 1 3 2 C C D ESD VD610 PESD3V3L2BT_DNS C C D ESD VD610 PESD3V3L2BT_DNS C614 10uF C614 10uF R628 75 R628 75 RJ35 2K RJ35 2K RJ28 4.7K RJ28 4.7K R623 22K R623 22K VD606 BAV99L_DNS VD606 BAV99L_DNS C602 0.22uF C602 0.22uF R641 12K R641 12K R637 75 R637 75 RJ97 12K RJ97 12K R615 12K R615 12K R610 4.7K R610 4.7K C601 10uF C601 10uF 1 2 L603 330_Ohm_600mA L603 330_Ohm_600mA C653 100nF C653 100nF 1 2 3 V602 MMBT3904 V602 MMBT3904 1 3 2 C C D ESD VD602 PESD3V3L2BT C C D ESD VD602 PESD3V3L2BT C607 470pF C607 470pF R620 22K R620 22K 5 3 4 10 9 6 7 8 XS606 PHONEJACK XS606 PHONEJACK 5 6 7 8 11 XS607B YPbPr_AUDIO_IN XS607B YPbPr_AUDIO_IN C605 10uF C605 10uF RJ98 22K RJ98 22K VD604 BAV99L_DNS VD604 BAV99L_DNS R619 22K R619 22K R630 22K R630 22K R600 470 R600 470 C609 10uF C609 10uF R642 0 R642 0 R613 100_DNS R613 100_DNS C604 10uF C604 10uF R601 0_DNS R601 0_DNS C610 10uF C610 10uF 1B1 2 1B2 3 2B1 5 2B2 6 3B1 11 3B2 10 4B1 14 4B2 13 /OE 15 GND 8 VCC 16 1A 4 2A 7 3A 9 DD 12 S 1 N606 CBT3257(PI5V330) N606 CBT3257(PI5V330) R629 22K R629 22K RJ90 0_DNS RJ90 0_DNS R614 100_DNS R614 100_DNS PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A VGA_SDA CVBS2 VGA_SDA CVBS2 CVBS11 L-in_C VGA_SCL Y_C C_C VGA_GIN VGA_SDA SV_C_MP SV_Y_MP VGA_RIN R-in_C SV1-Y SV1-C VGA_VSIN Y_C CVBS1 Y_C C_SIDE VGA_VSIN VGA_SCL VGA_SDA_IN VGA_SCL_IN VGA_HSIN C_C SV1-C Y_SIDE VGA_RIN SV1-Y SV1-C VGA_HSIN SV1-Y VGA_GIN VGA_BIN SV_C_MP SV_Y_MP SV1-Y R-in_C L-in_C Y_SIDE C_SIDE C_C VGA_SCL VGA_BIN 5V PT5V 5V 5V 5V 5V PT5V 3.3VSB 5V PT5V 5V 5V 5V 5V 5VSB 3.3VSB 5VSB 3.3VSB 5V 5V 5V 5V 5VSB 5V SV_C_IN SIDE_AV_SEL CVBS_IN SV_Y_IN CVBS1 UART_TXD AR4_IN AR6_IN AR7_IN AL4_IN AL6_IN AL7_IN AL_IN AR_IN AL_SEL AR_SEL AL5_IN AR5_IN UART_RXD AR_HP MUTE_SIDE_PHONE AL1_IN AR1_IN CVBS1 PC_BIN PC_RIN PC_GIN VGA_VSIN VGA_HSIN AL_HP PC_VS_IN 1,16 AR7_IN AL7_IN CVBS11 PC_HS_IN 1,16 CVBS2 MCU_VS_IN VGA_SDA VGA_SCL 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA VGA/AVin 24 14 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA VGA/AVin 24 14 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA VGA/AVin 24 14 本页修改：所有的BAV99都保护到PT5V 所有的上拉都由3.3V修改为5V AV INPUT 8-pin, DIP with socket and 300mil SOIC dual package. I2C Address: 1010 000x 注意：在非AV2方式下，软件要保证SIDE_AV_SEL=0 100mA 100mA 100mA 100mA SIDE_AV IN R695 0 R695 0 R692 22 R692 22 RJ12 10K RJ12 10K R663 22K R663 22K S2A 3 SELECT 1 GND 8 DA 4 DB 7 S1B 5 S2B 6 VCC 16 S1A 2 EN 15 S1D 14 S2D 13 DD 12 DC 9 S2C 10 S1C 11 N605 PI5V330 N605 PI5V330 R655 18 R655 18 V605 MMBT3906 V605 MMBT3906 RJ04 4.7K RJ04 4.7K 1 3 2 C C D ESD VD607 PESD3V3L2BT C C D ESD VD607 PESD3V3L2BT RJ11 10K RJ11 10K C635 10uF C635 10uF C618 100pF C618 100pF + C632 10uF + C632 10uF R697 75 R697 75 R662 75/0805 R662 75/0805 C638 10uF C638 10uF 1 2 3 5 6 4 N622 IP4223CZ6 N622 IP4223CZ6 RJ09 10K RJ09 10K RJ16 10K RJ16 10K R667 22K R667 22K R652 22K R652 22K C630 330pF C630 330pF R657 22K R657 22K RJ24 0_DNS RJ24 0_DNS C621 10uF C621 10uF 1 2 L606 330_Ohm_600mA L606 330_Ohm_600mA R656 75 R656 75 R689 2K R689 2K RJ06 4.7K RJ06 4.7K C633 330pF C633 330pF R664 22K R664 22K RJ36 4.7K RJ36 4.7K R698 75 R698 75 RJ25 0_DNS RJ25 0_DNS RJ15 4.7K RJ15 4.7K RJ08 3.3K RJ08 3.3K RJ02 22 RJ02 22 R681 22K R681 22K C620 100pF C620 100pF C645 0.22uF C645 0.22uF R676 22k R676 22k R680 22K R680 22K 1 2 L604 330_Ohm_600mA L604 330_Ohm_600mA R696 0 R696 0 1 2 3 5 6 4 N621 IP4223CZ6 N621 IP4223CZ6 RJ21 22K RJ21 22K V604 MMBT3906 V604 MMBT3906 C641 330pF C641 330pF C624 10uF C624 10uF R682 22K R682 22K R660 75 R660 75 C649 0.1uF C649 0.1uF R679 22K R679 22K R685 22K R685 22K R675 2k R675 2k 1 2 3 V607 MMBT3904 V607 MMBT3904 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13 14 14 15 15 G 16 G 17 XS605 DB15_female XS605 DB15_female R649 22K R649 22K 1 1 3 3 5 5 7 7 9 9 11 11 13 13 2 2 4 4 6 6 8 8 10 10 12 12 14 14 XS643 D2008-2X07A XS643 D2008-2X07A RJ05 4.7K_DNS RJ05 4.7K_DNS R668 22K R668 22K C643 0.1uF C643 0.1uF RJ20 22K RJ20 22K RJ19 75 RJ19 75 C640 10uF C640 10uF 1 2 3 VD618 BAV70 VD618 BAV70 R686 22K R686 22K C637 10uF C637 10uF 2Y0 1 2Y2 2 2-COM 3 2Y3 4 2Y1 5 INH 6 GND 7 GND 8 VCC 16 1Y2 15 1Y1 14 1-COM 13 1Y0 12 1Y3 11 A 10 B 9 N601 74LV4052 N601 74LV4052 R677 22K R677 22K R666 75 R666 75 RJ18 18 RJ18 18 R659 75_DNS R659 75_DNS VCC 8 SDA 5 SCL 6 GND 4 VCLK 7 NC2 3 NC1 2 NC0 1 N603 24LC21A_DNS N603 24LC21A_DNS R653 22K R653 22K R699 75 R699 75 C644 10uF C644 10uF R669 18 R669 18 R674 22K R674 22K RJ37 4.7K RJ37 4.7K 1 2 L607 330_Ohm_600mA L607 330_Ohm_600mA R683 22K R683 22K R687 4.7K R687 4.7K 1 2 VD619 5.1V VD619 5.1V 1 2 L605 330_Ohm_600mA L605 330_Ohm_600mA C631 10uF C631 10uF 1 3 2 C C D ESD VD603 PESD3V3L2BT C C D ESD VD603 PESD3V3L2BT R648 18K R648 18K RJ10 22K RJ10 22K R654 22K R654 22K RJ22 4.7K RJ22 4.7K 1A 1 1Y 2 2A 3 2Y 4 3A 5 3Y 6 4A 9 4Y 8 5A 11 5Y 10 6A 13 6Y 12 GND 7 VCC 14 74LVC14 N602 74LVC14A 74LVC14 N602 74LVC14A R670 75 R670 75 1 3 2 C C D ESD VD608 PESD3V3L2BT C C D ESD VD608 PESD3V3L2BT C623 330pF_DNS C623 330pF_DNS VD620 LL4148 VD620 LL4148 R665 75_DNS R665 75_DNS 1 3 2 C C D ESD VD609 PESD3V3L2BT C C D ESD VD609 PESD3V3L2BT C634 10uF C634 10uF 2 12 4 1 8 6 5 7 9 3 10 11 V L R XS609 AV_S-Vdieo V L R XS609 AV_S-Vdieo C647 0.47uF C647 0.47uF RJ03 22_DNS RJ03 22_DNS C639 0.22uF C639 0.22uF RJ13 47K RJ13 47K R678 22K R678 22K C627 10uF C627 10uF RJ07 4.7K RJ07 4.7K C617 10uF C617 10uF R671 2k R671 2k C628 330pF C628 330pF R684 22K R684 22K R661 75/0805 R661 75/0805 R690 2K R690 2K 1 2 3 V603 MMBT3904 V603 MMBT3904 R691 22 R691 22 1 2 3 5 6 4 N625 IP4223CZ6 N625 IP4223CZ6 R647 18K R647 18K 1 2 3 V606 MMBT3904 V606 MMBT3904 C629 0.22uF C629 0.22uF RJ01 22 RJ01 22 RJ17 5.1K RJ17 5.1K R688 4.7K R688 4.7K RJ41 22 RJ41 22 C625 330pF C625 330pF C619 10uF C619 10uF R694 0 R694 0 C622 330pF C622 330pF R693 1.5K R693 1.5K C642 10uF C642 10uF C636 10uF C636 10uF R650 18 R650 18 C646 10uF C646 10uF RJ40 22_DNS RJ40 22_DNS C626 330pF_DNS C626 330pF_DNS VD617 LL4148 VD617 LL4148 R673 22K R673 22K R658 22K R658 22K RJ00 22_DNS RJ00 22_DNS R672 22k R672 22k RJ14 2.7K RJ14 2.7K RJ23 0_DNS RJ23 0_DNS R651 75 R651 75 PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A HDMI1_5VIN HDMI2_5VIN RX5V3_DDC_SDA HDMI3_5VIN HDMI3_5VIN HDMI2_5VIN HDMI2_RXC- HDMI2_RX2+ HDMI2_RX2- HDMI2_RX1+ HDMI2_RX1- HDMI2_RX0+ HDMI2_RX0- HDMI2_RXC+ CEC2 HDMI1_RXC- HDMI1_RX2+ HDMI1_RX2- HDMI1_RX1+ HDMI1_RX1- HDMI1_RX0+ HDMI3_RX0- HDMI1_RX0- HDMI1_RXC+ CEC1 HDMI1_5VIN CEC1 CEC2 CEC3 HDMI3_RX2+ HDMI3_RX0+ RX5V2_DDC_SCL RX5V3_DDC_SCL RX5V3_DDC_SDA HP_DET3 RX5V1_DDC_SCL CEC HP_DET2 RX5V1_DDC_SDA HP_DET3 RX5V2_DDC_SDA HDMI3_5VIN HDMI3_RX2- HDMI3_RX2- HDMI3_RX1- HDMI3_RXC- CEC3 HDMI3_RX1+ HDMI3_RXC+ RX5V3_DDC_SCL HP_DET1 5V HVCC1 HVCC2 5V 5V HVCC1 HVCC3 3.3VSB HVCC2 HVCC3 5V PS331_VCC PS331_VCC PS331_VCC HP_DET2 RX5V2_DDC_SCL RX5V2_DDC_SDA HDMI2_5VIN CEC RX5V1_DDC_SCL RX5V1_DDC_SDA HDMI1_5VIN HDMI3_5VIN RX5V3_DDC_SCL RX5V3_DDC_SDA HDMI1_RXC- HDMI1_RXC+ HDMI1_RX0- HDMI1_RX0+ HDMI1_RX1- HDMI1_RX1+ HDMI1_RX2- HDMI1_RX2+ HDMI2_RXC- HDMI2_RXC+ HDMI2_RX0- HDMI2_RX0+ HDMI2_RX1- HDMI2_RX1+ HDMI2_RX2- HDMI2_RX2+ HDMI3_RXC- HDMI3_RXC+ HDMI3_RX0- HDMI3_RX0+ HDMI3_RX1- HDMI3_RX1+ HDMI3_RX2- HDMI3_RX2+ SCL_MST1 SDA_MST1 HP_DET1 HDMI_CEC HDMI1_HPD HDMI2_HPD HDMI3_HPD 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA HDMI Input 24 15 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA HDMI Input 24 15 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA HDMI Input 24 15 SIDE HDMI Connector SHELL1 20 SHELL2 21 D2+ 1 D2 Shield 2 D2- 3 D1+ 4 D1 Shield 5 D1- 6 D0+ 7 D0 Shield 8 D0- 9 CK+ 10 CK Shield 11 CK- 12 CEC 13 NC 14 DDC CLK 15 DDC DATA 16 GND 17 +5V 18 HP DET 19 SHELL3 22 SHELL4 23 XS601 HDMI_con XS601 HDMI_con 3 1 2 V616 BSH103 V616 BSH103 VD627 BAV99L VD627 BAV99L 1 2 3 5 6 4 N629 IP4223CZ6_DNS N629 IP4223CZ6_DNS SHELL1 20 SHELL2 21 D2+ 1 D2 Shield 2 D2- 3 D1+ 4 D1 Shield 5 D1- 6 D0+ 7 D0 Shield 8 D0- 9 CK+ 10 CK Shield 11 CK- 12 CEC 13 NC 14 DDC CLK 15 DDC DATA 16 GND 17 +5V 18 HP DET 19 SHELL3 22 SHELL4 23 XS602 HDMI_con XS602 HDMI_con C675 0.47uF C675 0.47uF 2 1 4 3 6 5 8 7 10 9 12 11 14 13 16 15 18 17 20 19 22 21 24 23 XS641 D2008-2X12A XS641 D2008-2X12A RJ43 0 RJ43 0 RJ32 1k RJ32 1k RJ33 4.7K RJ33 4.7K RJ34 4.7k RJ34 4.7k RJ44 0 RJ44 0 3 1 2 V617 BSH103 V617 BSH103 L611 FB220/200mA L611 FB220/200mA 1 2 3 VD621 BAT54C_DNS VD621 BAT54C_DNS RJ46 0 RJ46 0 1 2 3 VD622 BAT54C_DNS VD622 BAT54C_DNS RJ45 0 RJ45 0 C650 0.1uF C650 0.1uF RJ47 0 RJ47 0 1 2 3 5 6 4 N628 IP4223CZ6_DNS N628 IP4223CZ6_DNS RJ49 1k RJ49 1k VD625 BAV99L VD625 BAV99L VD626 BAV99L VD626 BAV99L RJ39 1K RJ39 1K 1 2 3 5 6 4 N627 IP4223CZ6_DNS N627 IP4223CZ6_DNS RJ42 0 RJ42 0 6 5 4 1 2 3 R1 R1 N613 PUMH4 R1 R1 N613 PUMH4 C674 0.1uF C674 0.1uF RJ26 4.7k RJ26 4.7k 3 1 2 V615 BSH103 V615 BSH103 C652 0.1uF C652 0.1uF 1 2 3 VD629 BAT54C_DNS VD629 BAT54C_DNS RJ48 10K RJ48 10K PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A RX_DDC_SDA RX_DDC_SCL 5V PS331_VCC PS331_VCC PS331_VCC PS331_VCC PS331_VCC 3.3V PS331_VCC PS331_VCC HDMI3_5VIN HDMI3_HPD HDMI_5VIN RX5V3_DDC_SCL RX5V3_DDC_SDA HDMI3_RXC+ HDMI3_RXC- HDMI3_RX0+ HDMI3_RX0- HDMI3_RX1+ HDMI3_RX1- HDMI3_RX2+ HDMI3_RX2- HDMI1_RX2- HDMI1_RX2+ HDMI1_RX1- HDMI1_RX1+ HDMI1_RX0- HDMI1_RX0+ HDMI1_RXC- HDMI1_RXC+ RX5V1_DDC_SDA RX5V1_DDC_SCL HDMI2_5VIN HDMI2_HPD SDA_MST1 SCL_MST1 HDMI_RX1+ HDMI_RX1- HDMI_RX0+ HDMI_RX0- HDMI_RXC+ HDMI_RXC- HDMI_RX2+ HDMI_RX2- RX5V2_DDC_SCL RX5V2_DDC_SDA HDMI2_RX2- HDMI2_RX2+ HDMI2_RX1- HDMI2_RX1+ HDMI2_RX0- HDMI2_RX0+ HDMI2_RXC- HDMI2_RXC+ HDMI1_HPD RX_DDC_SCL RX_DDC_SDA HDMI1_5VIN HDMI_HPD SDA_MST1 SCL_MST1 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA HDMI Switch 24 16 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA HDMI Switch 24 16 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA HDMI Switch 24 16 Device Address: I2C_ADDR=0 Control register:94/95, EDID shadow:96/97 I2C_ADDR=1 Control register:B4/B5, EDID shadow:B6/B7 200mA C658 0.1uF C658 0.1uF RJ51 15K,1% RJ51 15K,1% RJ62 10K RJ62 10K C654 2.2uF C654 2.2uF RJ64 47K RJ64 47K C664 0.1uF C664 0.1uF RJ61 15K,1% RJ61 15K,1% C662 0.1uF C662 0.1uF RJ63 47K RJ63 47K VCC 8 SDA 5 SCL 6 GND 4 VCLK 7 NC2 3 NC1 2 NC0 1 N608 24C02_DNS N608 24C02_DNS C660 0.1uF C660 0.1uF RJ71 12K,1% RJ71 12K,1% C657 0.1uF C657 0.1uF 1 2 L608 330_Ohm_600mA L608 330_Ohm_600mA RJ53 499,1% RJ53 499,1% HPD2 1 SDA2 2 SCL2 3 B21 4 A21 5 POW2 6 B22 7 A22 8 GND 9 B23 10 A23 11 VCC 12 B24 13 A24 14 POW1 15 HPD1 16 I2C_RST 17 SDA1 18 SCL1 19 B11 20 A11 21 VCC 22 B12 23 A12 24 GND 25 B13 26 A13 27 NC 28 B14 29 A14 30 REXT 31 POWDN 32 SDA_CTL 33 SCL_CTL 34 I2C_ADDR 35 Y4 36 Z4 37 VCC 38 Y3 39 Z3 40 GND 41 Y2 42 Z2 43 HPD_SINK 44 Y1 45 Z1 46 SCL_SINK 47 SDA_SINK 48 POW_SINK 49 HPD3 50 SDA3 51 SCL3 52 B31 53 A31 54 POW3 55 B32 56 A32 57 GND 58 B33 59 A33 60 VCC 61 B34 62 A34 63 CEXT 64 N610 PS331 N610 PS331 RJ58 100 RJ58 100 + C655 47uF/16V + C655 47uF/16V RJ60 4.7K_DNS RJ60 4.7K_DNS RJ57 100 RJ57 100 RJ70 12K,1% RJ70 12K,1% C656 0.1uF C656 0.1uF 1 2 VD623 5.1V_DNS VD623 5.1V_DNS RJ69 12K,1% RJ69 12K,1% 1 2 L610 330_Ohm_600mA_DNS L610 330_Ohm_600mA_DNS RJ50 15K,1% RJ50 15K,1% C651 0.47uF_DNS C651 0.47uF_DNS PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A 5V_SCL 5V_SDA TUNER_AGC TUNER_AGC TUNER_AGC SCL SDA VCC IF VCC_12V GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND M_A5V M_A5V M_A5V GND GND GND GND GND GND GND GND GND GND GND 5V GND GND HP_VCC_33 5V HP_VCC_33 5V GND GND GND GND GND TV_MONO 5V_SCL 5V_SDA TUNER_MAIN TV_IF 5V_SDA SDA_MST1 5V_SCL SCL_MST1 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA Tuner 24 17 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA Tuner 24 17 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA Tuner 24 17 <-------- <---- ADDR: 0xC0 MAIN TUNER 230mA 14mA ADDR: 0xC0 MAIN TUNER V103 MMBT3904 V103 MMBT3904 1 2 L103 330_Ohm_600mA L103 330_Ohm_600mA V102 MMBT3904 V102 MMBT3904 1 2 L109 330_Ohm_600mA L109 330_Ohm_600mA R115 47 R115 47 + C126 220uF + C126 220uF 1 2 L107 330_Ohm_600mA L107 330_Ohm_600mA R114 47 R114 47 IN1 1 IN2 2 GND 3 OUT1 4 OUT2 5 Z102 K9450M Z102 K9450M R125 470 R125 470 R123 220 R123 220 V105 MMBT3904_DNS V105 MMBT3904_DNS 1 2 L104 330_Ohm_600mA L104 330_Ohm_600mA VD103 ISS110 VD103 ISS110 C101 0.1uF C101 0.1uF R105 1K R105 1K C125 22pF C125 22pF R126 75 R126 75 R127 1K R127 1K IN1 1 IN2 2 GND 3 OUT1 4 OUT2 5 Z103 K6274D Z103 K6274D R131 0 R131 0 C114 30pF C114 30pF R106 220 R106 220 R101 100K R101 100K C121 1000pF C121 1000pF + C135 220uF + C135 220uF C139 0.01uF C139 0.01uF C124 0.01uF C124 0.01uF R116 47 R116 47 C102 0.47uF C102 0.47uF C142 1000pF C142 1000pF C108 0.047uF C108 0.047uF 1 2 L101 330_Ohm_600mA L101 330_Ohm_600mA C123 0.01uF C123 0.01uF V104 MMBT3904 V104 MMBT3904 R128 33 R128 33 6 5 4 1 2 3 R1 R1 N103 PUMH4 R1 R1 N103 PUMH4 C143 0.047uF C143 0.047uF C145 0.22uF C145 0.22uF R136 10 R136 10 + C132 10uF + C132 10uF VD105 BA591 VD105 BA591 R104 3.3K R104 3.3K C136 0.1uF C136 0.1uF C128 12pF C128 12pF C118 1000pF C118 1000pF C109 1500pF C109 1500pF VD101 ISS110 VD101 ISS110 R111 10K_DNS R111 10K_DNS C116 1000pF C116 1000pF VD104 BA591 VD104 BA591 R130 0 R130 0 C144 0.01uF C144 0.01uF C107 1000pF C107 1000pF 1 2 L105 330_Ohm_600mA L105 330_Ohm_600mA R110 47 R110 47 1 2 3 Z101 4.000MHz Z101 4.000MHz R113 0 R113 0 C134 1000pF C134 1000pF R107 3.3K R107 3.3K C131 0.1uF C131 0.1uF C104 1000pF C104 1000pF R134 47 R134 47 R112 3.3K R112 3.3K C112 1000pF C112 1000pF C129 0.01uF_DNS C129 0.01uF_DNS VD106 BA591 VD106 BA591 C133 0.1uF C133 0.1uF + C111220uF + C111220uF VD102 ISS110 VD102 ISS110 R109 3.3K R109 3.3K R132 2K R132 2K R100 1K R100 1K C119 1000pF_DNS C119 1000pF_DNS R119 47 R119 47 1 2 L102 330_Ohm_600mA L102 330_Ohm_600mA L106 2.2uH_DNS L106 2.2uH_DNS R121 3K R121 3K R118 1K R118 1K C105 0.1uF C105 0.1uF AGC 1 TU 2 AS 3 SCL 4 SDA 5 NC 6 VCC 7 ADC/NC 8 VT/NC 9 IF2/NC 10 IF1 11 G1 12 G2 13 G3 14 G4 15 N102 TDQ-61D_XG N102 TDQ-61D_XG C120 0.047uF C120 0.047uF R102 330 R102 330 R108 3.3K R108 3.3K R129 2K R129 2K C1130.47uF C1130.47uF V101 2SC388A V101 2SC388A R124 12K R124 12K C137 1000pF C137 1000pF C115 1000pF C115 1000pF C100 100pF C100 100pF C122 0.47uF C122 0.47uF R117 22K R117 22K R122 2.2K_DNS R122 2.2K_DNS C138 0.01uF_DNS C138 0.01uF_DNS C130 10uF C130 10uF C117 0.47uF_DNS C117 0.47uF_DNS + C103 10uF + C103 10uF AGC 1 TU 2 AS 3 SCL 4 SDA 5 NC 6 VCC 7 ADC/NC 8 VT/NC 9 IF2/NC 10 IF1 11 G1 12 G2 13 G3 14 G4 15 N100 AFT1/3000 N100 AFT1/3000 R146 10 R146 10 C106 1000pF C106 1000pF R103 75 R103 75 VIF1 1 VIF2 2 OP1 3 FMPLL 4 DEEM 5 AFD 6 DGND 7 AUD 8 TOP 9 SDA 10 SCL 11 SIOMAD 12 NC 13 TAGC 14 REF 15 NC(VC) 16 CVBS 17 AGND 18 VPLL 19 VP 20 AFC 21 OP2 22 SIF1 23 SIF2 24 N101 TDA9885T N101 TDA9885T C127 1000pF C127 1000pF 6 5 4 1 2 3 R1 R1 N104 PUMH4 R1 R1 N104 PUMH4 PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A AL5_OUT MSP_PIN44 MSP_PIN45 MSP_PIN41 MSP_PIN42 MSP_PIN38 MSP_PIN39 MSP_PIN35 MSP_PIN36 AVSUP AHVSS MSP_PIN45 DVSUP AHVSUP AHVSS TV_IF DVSS AHVSS MSP_PIN42 MSP_PIN41 MSP_PIN39 MSP_PIN38 MSP_PIN35 MSP_PIN36 MSP_PIN44 AVSS AHVSS DACM_L AHVSS DACM_R DACA_L DACA_R AHVSS AHVSS Audio_out_L- AVSUP DVSUP DVSS AVSS AHVSUP AHVSS DVSS AVSS AHVSS AR5_OUT AL5_OUT Audio_out_R+ Audio_out_R- DACA_R DACA_L Audio_out_L+ AR5_OUT MUTE_PA +5V_AUD AGND AGND AGND SW_AHD5V AGND AGND AGND AGND AGND 5V +5V_AUD 5V AGND AGND AGND AGND 5V AGND AGND AGND AGND 5V +5V_AUD +5V_AUD AGND AGND AGND 5V +5V_AUD AGND AGND 5V SW_AHD5V SW_AHD5V 5V 5VSB 5V AGND 5V 5V 5VSB VCC_12V Audio_out_L- Audio_out_R+ Audio_out_R- AL_IN AR_IN AL1_IN AR1_IN AR5_IN TV_MONO AL2_IN AR2_IN AL3_IN AR3_IN AL5_IN 5V_SCL 5V_SDA I2S_WS I2S_D1 I2S_CK RESET_L AL1_OUT AR1_OUT I2S_D1 I2S_CK I2S_WS I2S_MCLK AR_HP AL_HP TV_IF A_MUTE MUTE_SIDE_PHONE Audio_out_L+ MUTE_PHONE MUTE_PA 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA Audio Processing 24 18 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA Audio Processing 24 18 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA Audio Processing 24 18 电平转换电路 该部分靠近N601 CS4344 声音输出平衡电路 该部分靠近N202 12V power down mute by sub board. 5V power down mute voltage given by sub board 12V. erase r203,v201,v202 200mA CG01 33pF CG01 33pF R292 470 R292 470 C244 1000pF C244 1000pF R217 4.7K_DNS R217 4.7K_DNS C235 1000pF C235 1000pF C270 1000pF C270 1000pF C207 100uF C207 100uF R235 22K R235 22K C230 1000pF C230 1000pF C216 56pF C216 56pF C205 1000pF C205 1000pF C265 0.1uF C265 0.1uF 1 2 L202 330_Ohm_600mA L202 330_Ohm_600mA C276 2700pF C276 2700pF R250 22K R250 22K R239 12K R239 12K R246 100K R246 100K 1 2 3 V203 BC847 V203 BC847 R299 4.7K R299 4.7K C275 10uF C275 10uF 1 2 L201 330_Ohm_600mA L201 330_Ohm_600mA C245 0.47uF C245 0.47uF R240 22K R240 22K C213 1000pF C213 1000pF C227 0.47uF C227 0.47uF C218 1000pF C218 1000pF C278 2700pF C278 2700pF C229 4pF C229 4pF C214 10uF C214 10uF R222 0_DNS R222 0_DNS 1 2 L203 330_Ohm_600mA L203 330_Ohm_600mA R293 22K R293 22K C259 0.1uF C259 0.1uF C243 0.47uF C243 0.47uF V205 MMBT3906_DNS V205 MMBT3906_DNS C262 330pF C262 330pF C255 0.1uF C255 0.1uF C209 1000pF C209 1000pF R241 22K R241 22K C277 10uF C277 10uF C210 0.47uF C210 0.47uF C264 100uF C264 100uF 5 7 8 4 6 + - N203B AZ4558 + - N203B AZ4558 CG02 33pF CG02 33pF R209 1K R209 1K C212 10uF C212 10uF R227 100K R227 100K R213 10K R213 10K 1 2 L204 330_Ohm_600mA L204 330_Ohm_600mA C249 1000pF C249 1000pF R232 33K R232 33K 1 2 VD203 5.6V VD203 5.6V R243 270K_DNS R243 270K_DNS R210 47K R210 47K C246 1000pF C246 1000pF R305 470K R305 470K R233 10K R233 10K C238 1000pF C238 1000pF C237 0.47uF C237 0.47uF R223 0_DNS R223 0_DNS R295 0_DNS R295 0_DNS C211 0.1uF C211 0.1uF R296 22K R296 22K VD248 1N4148 VD248 1N4148 R248 47K_DNS R248 47K_DNS 3 1 8 4 2 + - N203A AZ4558 + - N203A AZ4558 CG03 33pF CG03 33pF VD205 1N4148_DNS VD205 1N4148_DNS C208 0.47uF C208 0.47uF R237 10K R237 10K R202 1K R202 1K C257 100uF C257 100uF C274 10uF C274 10uF 1 2 L205 330_Ohm_600mA L205 330_Ohm_600mA C240 100uF C240 100uF C251 100uF C251 100uF R218 100 R218 100 C267 330pF C267 330pF R224 1K R224 1K C203 0.1uF C203 0.1uF C247 0.47uF C247 0.47uF R297 22K R297 22K C252 0.1uF C252 0.1uF C219 0.1uF C219 0.1uF C268 1000pF C268 1000pF C273 10uF C273 10uF R220 100 R220 100 R252 220 R252 220 C232 22uF C232 22uF R216 1K R216 1K C248 0.22uF C248 0.22uF C206 0.1uF C206 0.1uF R286 220 R286 220 SCL 1 SDA 2 IIS_CL 3 IIS_WS 4 IIS_DA_OUT 5 IIS_DA_IN1 6 ADR_DA 7 ADR_WS 8 ADR_CL 9 DV_SUP 10 DVSS 11 IIS_DA_IN2 12 NC1 13 NC2 14 NC3 15 RESET 16 DACA_R 17 DACA_L 18 VREF2 19 DACM_R 20 DACM_L 21 DACM_C 22 DACM_SUB 23 DACM_S 24 SC2_OUT_R 25 SC2_OUT_L 26 VREF1 27 SC1_OUT_R 28 SC1_OUT_L 29 CAPL_A 30 AHVSUP 31 CAPL_M 32 AHVSS 33 AGNDC 34 SC4_IN_L 35 SC4_IN_R 36 ASG1 37 MONO_IN 47 SC3_IN_L 38 SC3_IN_R 39 ASG2 40 VREFTOP 46 SC2_IN_R 42 ASG3 43 SC1_IN_L 44 SC1_IN_R 45 AVSS 48 AVSUP 49 ANA_IN1+ 50 ANA_IN- 51 ANA_IN2+ 52 TESTEN 53 XTAL_IN 54 XTAL_OUT 55 TP 56 AUD_CL_OUT 57 NC4 58 NC5 59 D_CTR_I/O1 60 D_CTR_I/O0 61 ADR-SEL 62 STDBY 63 NC6 64 SC2_IN_L 41 N201 MSP3460G N201 MSP3460G + C202 10uF + C202 10uF C231 4pF C231 4pF CG04 33pF CG04 33pF C253 100uF C253 100uF C261 10uF C261 10uF 1 2 3 V207 BC847 V207 BC847 1 2 3 V206 BC847_SIDE_PHONE V206 BC847_SIDE_PHONE R253 220 R253 220 C242 0.47uF C242 0.47uF CG18 0.47uF CG18 0.47uF C204 0.1uF C204 0.1uF C258 10uF C258 10uF R219 0 R219 0 C233 22uF C233 22uF C220 100uF C220 100uF R242 1K_DNS R242 1K_DNS C266 10uF C266 10uF C256 10uF C256 10uF R207 100 R207 100 R212 1K R212 1K R238 100K_DNS R238 100K_DNS Z20118.432MHz Z20118.432MHz 1 2 3 V204 BC847 V204 BC847 R291 1K R291 1K C215 0.47uF C215 0.47uF R214 0 R214 0 R236 33K R236 33K C254 0.1uF C254 0.1uF R244 270K_DNS R244 270K_DNS R226 470K R226 470K R230 1K R230 1K C269 2.2uF_DNS C269 2.2uF_DNS C234 1000pF C234 1000pF C201 0.47uF C201 0.47uF C263 1000pF C263 1000pF R298 0_DNS R298 0_DNS C217 10uF C217 10uF R234 22K R234 22K VD201 1N4148_DNS VD201 1N4148_DNS R205 1K R205 1K C250 1000pF C250 1000pF C271 100pF C271 100pF R294 0 R294 0 C239 0.1uF C239 0.1uF V208 MMBT3906 V208 MMBT3906 R208 100 R208 100 R249 47K_DNS R249 47K_DNS SDIN 1 DEM/SCLK 2 LRCK 3 MCLK 4 VQ 5 FILT+ 6 AOUTL 7 GND 8 VA 9 AOUTR 10 N204 CS4344 N204 CS4344 R201 1K R201 1K R288 220 R288 220 R247 470 R247 470 C236 0.47uF C236 0.47uF C228 56pF C228 56pF R231 12K R231 12K C226 1000pF C226 1000pF C272 100pF C272 100pF C260 0.1uF C260 0.1uF R251 22K R251 22K R221 0_DNS R221 0_DNS 1 2 VD202 5.6V VD202 5.6V R206 47K R206 47K C241 1000pF C241 1000pF PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A EN test SHILD_GND EN test GND2 GND2 12V_AMP GND2 GND2 GND2 GND2 GND2 GND2 GND2 GND2 GND2 GND2 GND2 GND2 GND2 GND2 AGND GND2 VCC_12V 12V_AMP 12V_AMP 12V_AMP GND2 GND2 GND2 MUTE_PA OUT1- OUT2+ Audio_out_L- Audio_out_L+ Audio_out_R- Audio_out_R+ OUT2- OUT2- OUT1- OUT1+ OUT1+ OUT2+ 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA ClassD 24 19 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA ClassD 24 19 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA ClassD 24 19 印制线尽量避免布在不同的地线上方以免寄生电容。 R+ R- PCB布线时注意功放的地线独立，各类地分开布局！ MUTE L+ L- 400mA 350KHz Main Carrier 防低温无声，预留 R255 22K R255 22K R270 220k R270 220k C296 0.22uF_0805 C296 0.22uF_0805 L215 300_ohm_2A L215 300_ohm_2A R278 1M_DNS R278 1M_DNS R266 10k R266 10k L217 15uH_D10 L217 15uH_D10 R263 220k R263 220k CG12 220pF CG12 220pF CG13 39pF CG13 39pF R272 0_0805 R272 0_0805 C293 0.22uF_0805 C293 0.22uF_0805 CG07 0.33uF_X7R CG07 0.33uF_X7R L219 15uH_D10 L219 15uH_D10 R273 0_0805 R273 0_0805 R264 6.8k R264 6.8k R275 10_0805 R275 10_0805 R256 6.8k R256 6.8k C294 0.22uF_0805 C294 0.22uF_0805 CG17 220pF CG17 220pF V209 BC847 V209 BC847 R279 1.8M_DNS R279 1.8M_DNS C279 470uF/高纹波 C279 470uF/高纹波 R211 22 R211 22 R267 10k R267 10k R274 10_0805 R274 10_0805 VDDA1 4 VSSA1 5 IN1P 2 IN1M 3 IN2P 15 IN2M 14 OUT2P 23 OUT1P 26 OUT1M 28 OUT2M 21 VDDP1 25 VDDP2 24 VSSP1 30 VSSP2 19 BOOT1P 27 BOOT2M 20 STABI1 31 ENABLE 7 SO/OL 6 DIAG 10 VSSD 16 VSSD 17 VSSD 1 VSSD 32 VDDA2 13 VSSA2 12 BOOT1M 29 BOOT2P 22 STABI2 18 TEST 11 CDELAY 8 N.C. 9 N204 N202 TFA9810 N204 N202 TFA9810 R254 22K R254 22K R262 10K R262 10K L216 15uH_D10 L216 15uH_D10 CG14 220pF CG14 220pF CG10 0.33uF_X7R CG10 0.33uF_X7R 3 2 1 XS201 D2507-3A XS201 D2507-3A R258 47k R258 47k C290 0.47uF_0805 C290 0.47uF_0805 C284 0.33uF_X7R C284 0.33uF_X7R L220 15uH_D10 L220 15uH_D10 R269 10K R269 10K CG11 0.33uF_X7R CG11 0.33uF_X7R R276 10_0805 R276 10_0805 R260 10k R260 10k R265 47k R265 47k R261 47k R261 47k C285 0.22uF_0805 C285 0.22uF_0805 CG19 0.33uF_X7R CG19 0.33uF_X7R C291 1uF_0805 C291 1uF_0805 1 2 3 XS202 D2507-3A XS202 D2507-3A R268 47k R268 47k C288 470uF/高纹波 C288 470uF/高纹波 CG05 1uF_0805 CG05 1uF_0805 CG16 10pF CG16 10pF C280 0.33uF_X7R C280 0.33uF_X7R CG20 0.33uF_X7R CG20 0.33uF_X7R L214 300_ohm_2A L214 300_ohm_2A CG15 220pF CG15 220pF C297 470pF_0805 C297 470pF_0805 C286 0.22uF_0805 C286 0.22uF_0805 C282 0.33uF_X7R C282 0.33uF_X7R CG21 0.33uF_X7R CG21 0.33uF_X7R R277 10_0805 R277 10_0805 R271 10_1206 R271 10_1206 C298 470pF_0805 C298 470pF_0805 R257 220k R257 220k R259 10k R259 10k CG22 0.33uF_X7R CG22 0.33uF_X7R F201 5A F201 5A CG09 470pF_0805 CG09 470pF_0805 R203 220k R203 220k C287 0.22uF_0805 C287 0.22uF_0805 C292 1uF_0805 C292 1uF_0805 R204 22K R204 22K C283 0.33uF_X7R C283 0.33uF_X7R C289 470uF/高纹波 C289 470uF/高纹波 CG08 470pF_0805 CG08 470pF_0805 C299 0.33uF_X7R C299 0.33uF_X7R C295 0.22uF_0805 C295 0.22uF_0805 L218 15uH_D10 L218 15uH_D10 CG06 0.22uF_0805 CG06 0.22uF_0805 PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A REMOTE_5V LED_NOR KEY1 REMOTE_5V LED_STB KEY1 LED_STB LED_NOR 3.3VSB 5VSB 3.3VSB 3.3VSB 5VSB 3.3VSB 3.3VSB 5VSB 3.3VSB 5VSB REMOTE_3V SCL_MST1 SDA_MST1 REMOTE_5V KEY LED_RED LED_GREEN 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA IR/Key 24 20 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA IR/Key 24 20 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA IR/Key 24 20 C666 0.01uF_DNS C666 0.01uF_DNS 3 1 2 V609 BSH103 KON-SOT-23 V609 BSH103 KON-SOT-23 RJ54 0 RJ54 0 C667 0.01uF_DNS C667 0.01uF_DNS RJ80 4.7K RJ80 4.7K C672 0.1uF C672 0.1uF C671 0.1uF C671 0.1uF RJ75 0 RJ75 0 RJ55 0_DNS RJ55 0_DNS RJ52 0_DNS RJ52 0_DNS RJ77 470 RJ77 470 1 1 3 3 5 5 7 7 9 9 2 2 4 4 6 6 8 8 10 10 12 12 11 11 XS644 D2008-2X06A XS644 D2008-2X06A RJ85 10K RJ85 10K 1 2 3 V613 BC847 V613 BC847 RJ74 0 RJ74 0 RJ78 0 RJ78 0 1 2 3 V611 BC847 V611 BC847 RJ81 4.7K RJ81 4.7K RJ88 10K RJ88 10K RJ76 47 RJ76 47 1 2 L609 330_Ohm_600mA L609 330_Ohm_600mA V610 MMBT3906 V610 MMBT3906 C669 0.01uF C669 0.01uF V612 MMBT3906 V612 MMBT3906 RJ86 10K RJ86 10K RJ83 10K,1% RJ83 10K,1% RJ82 10K_DNS RJ82 10K_DNS RJ87 10K RJ87 10K RJ79 47 RJ79 47 RJ84 100 RJ84 100 C670 0.01uF C670 0.01uF RJ89 0 RJ89 0 C668 0.01uF C668 0.01uF RJ56 0 RJ56 0 PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A PCL RST RST PCL PDA UART_EN2 UART_EN2 UART_EN1 UART_EN1 MCU_V33 PDA RESET# SYSTEM_RST# POWER_KEY UART_EN2 SOC_RST# RST UART_EN1 3.3VSB MCU_V33 3.3VSB 3.3VSB 3.3VSB 5VSB 3.3VSB 3.3VSB 3.3VSB 3.3VSB 3.3VSB MCU_V33 MCU_V33 MCU_RXD1 VGA_SDA MCU_TXD1 LED_RED LED_GREEN UART_EN# MCU_VS_IN UART_EN# POWER_ON# RESET_L PWR_1.0V KEY RESET# PWR_1.8V REMOTE_3V PWR_5V_OFF VGA_SCL HDMI_CEC UART_EN1 BRT_CNTL 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA MCU 24 21 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA MCU 24 21 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA MCU 24 21 MCU_ISP升级口 MCU_ICP升级口 100mA R065 100 R065 100 R096 6M R096 6M C005 22pF C005 22pF R081 4.7K R081 4.7K R078 100 R078 100 R043 4.7K_DNS R043 4.7K_DNS R092 4.7K R092 4.7K R014 100 R014 100 R016 100 R016 100 R090 2k R090 2k R054 4.7K_DNS R054 4.7K_DNS C006 22pF C006 22pF R066 100 R066 100 + C002 47uF + C002 47uF R061 100 R061 100 GND 1 RESET# 2 VCC 3 N004 AP1701FW N004 AP1701FW 1 2 C007 0.1uF C007 0.1uF R087 1k R087 1k R067 100 R067 100 1 2 3 4 XS001 D2507-4A XS001 D2507-4A C008 0.1uF C008 0.1uF R063 100 R063 100 3 1 2 V003 BSH103 V003 BSH103 R077 100 R077 100 1 2 3 4 8 7 6 5 RA001 4.7Kx4 RA001 4.7Kx4 R086 0 R086 0 6 5 4 1 2 3 R1 R1 N003 PUMH4 R1 R1 N003 PUMH4 1 2 C004 0.1uF C004 0.1uF R084 4.7K R084 4.7K R095 100k R095 100k R083 10 R083 10 R080 4.7K R080 4.7K 1 2 L001 330oh/600mA L001 330oh/600mA R064 100 R064 100 R082 10 R082 10 R015 100 R015 100 R093 1.2k R093 1.2k R058 2K_DNS R058 2K_DNS R040 4.7K R040 4.7K 1 2 C003 0.1uF C003 0.1uF R053 4.7K R053 4.7K P0.0 1 P1.7 2 P1.6 3 RST/P1.5 4 Vss 5 XTAL1/P3.1 6 XTAL2/P3.0 7 P1.4 8 SDA/P1.3 9 SCL/P1.2 10 P1.1/RXD 11 P1.0/TXD 12 P0.7 13 P0.6 14 Vdd 15 P0.5 16 P0.4 17 P0.3 18 P0.2 19 P0.1 20 N001 Philips P89LPC924FDH N001 Philips P89LPC924FDH 3 1 2 V002 BSH103 V002 BSH103 R088 0 R088 0 1 2 3 V001 MMBT3904_DNS V001 MMBT3904_DNS R094 22K_DNS R094 22K_DNS 1 2 3 4 5 XS002 D2514B-5A XS002 D2514B-5A R079 100 R079 100 6 5 4 1 2 3 R1 R1 N002 PUMH4 R1 R1 N002 PUMH4 R062 100 R062 100 1 3 2 4 S001 S001 R041 4.7K R041 4.7K R089 1k R089 1k R091 2k R091 2k Z001 12MHz Z001 12MHz R020 100 R020 100 R076 100 R076 100 R042 4.7K R042 4.7K R059 100 R059 100 PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A Driver TURN_LEFT TURN_RIGHT Driver TURN_12V 5V 5V TURN_L TURN_LEFT TURN_RIGHT TURN_R TURN_L TURN_R 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA Engine 24 22 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA Engine 24 22 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA Engine 24 22 19008539 R304 4.7K R304 4.7K 1 2 3 V218 PBSS4160T V218 PBSS4160T RU07 0 RU07 0 1 2 XS204 D2507-2A XS204 D2507-2A 1 2 3 V215 PBSS4160T V215 PBSS4160T RU04 2K RU04 2K RU01 4.7K RU01 4.7K RU10 10K RU10 10K 1 2 3 V219 MMBT3904 V219 MMBT3904 1 2 3 V220 MMBT3904 V220 MMBT3904 1 2 3 V210 MMBT3904 V210 MMBT3904 RU02 4.7K RU02 4.7K 1 3 2 C C D ESD VD207 PESD15VL2BT C C D ESD VD207 PESD15VL2BT RU08 12,1% RU08 12,1% CU23 10uF CU23 10uF 3 1 2 V217 MMBT3904 V217 MMBT3904 RU09 12,1% RU09 12,1% RU06 2K RU06 2K RU11 10K RU11 10K CU21 10uF CU21 10uF CU20 0.1uF CU20 0.1uF CU22 10uF CU22 10uF VD200 12V VD200 12V R285 4.7K R285 4.7K RU03 2K RU03 2K 1 2 3 V213 PBSS5160T V213 PBSS5160T VD206 12V VD206 12V RU05 2K RU05 2K 1 2 3 V214 PBSS5160T V214 PBSS5160T PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A BKLT_ADJ BKLT_ADJ POWER-ON/OFF-INV VCC12VIN 5VSTBIN LVDS_PWR BKLT_EN BKLT_ADJ TURN_ON/OFF 5VSB VCC_12V +12V 5VSB 5V 5VSB HP_VCC_18 5VSB 5VSB 3.3VSB 5VSB 3.3V 3.3VSB 5V HP_VCC_33 5V HP_VCC_25 5VSB VCC_12V VCC_12V 5VSTB_IN 5VSTB_IN 5VSB 12V_PANEL PVDD 5VSB HP_VCC_10 5VSB 5VSB 5V_USB VCC_12V 5VSB HP_VDDM 3.3VSB 3.3VSB TURN_12V VCC_12V PWR_5V_OFF PWR_1.8V LVDS_PWR BRT_CNTL POWER_ON# PWR_1.0V BRT_PWM E_PWM S_USB STATUS BRT_CNTL PWM_IN BKLT_CNTL TURN_ON/OFF 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区 单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA Power 24 23 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区 单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA Power 24 23 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区 单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA Power 24 23 33000398 VOUT=0.923*(1+(R811//R812)/R813 VCC_12V→5V PANEL POWER +12V BACKLIGHT CONNECTOR 增加磁珠 +3.3V STANDBY FOR MCU 3.3V &2.5V FOR CORE 预留5芯电源插座 C POWER INPUT 5Vstb is for 5V STANDBY 1.0V SVP-QX Core Power 1.0V SVP-QX Core Power 1.8V 1.8V，重新配置电阻 VCC_12V→USB 5V 背光控制 SEL/CMO 靠近QX或者LVDS QX的PWM直接驱动 These four holes are in four corners of PCB. PS:9435时R875用0欧姆， PMV65XP时用27K 电机供电电路 PS:9435时R875用0欧姆， PMV65XP时用27K 33000686 C802 470uF C802 470uF C819 0.1u C819 0.1u C872 0.1uF C872 0.1uF C842 10uF C842 10uF R861 4.7K R861 4.7K + C884 100uF + C884 100uF 1 2 L817 300_Ohm_2A L817 300_Ohm_2A R867 0_DNS R867 0_DNS C856 10uF C856 10uF HOLE2 HOLE2 R805 0 R805 0 C824 10uF C824 10uF D 1 D 2 D 3 G 4 S 8 S 7 S 6 S 5 V804 9435A V804 9435A R863 100_DNS R863 100_DNS R870 100 R870 100 C800 10uF C800 10uF R880 4.7K_DNS R880 4.7K_DNS C817 0.01uF C817 0.01uF R866 4.7K_DNS R866 4.7K_DNS 3 1 2 vcc gnd out N807 BA25 vcc gnd out N807 BA25 R859 3.3K R859 3.3K R847 10K R847 10K C814 10uF C814 10uF R860 4.7K R860 4.7K C858 0.1uF C858 0.1uF V809 PMBT3904 V809 PMBT3904 R837 100K R837 100K R808 0 R808 0 1 2 L819 60_Ohm_3A L819 60_Ohm_3A C850 0.1uF C850 0.1uF 1 2 L801 10uH L801 10uH R845 2.2K R845 2.2K C847 47uF C847 47uF R877 0_DNS R877 0_DNS C885 0.1uF C885 0.1uF V803 3904_DNS V803 3904_DNS HOLE0 HOLE0 R846 10K_DNS R846 10K_DNS 1 2 L828 60_Ohm_3A L828 60_Ohm_3A R822 2.7K,1% R822 2.7K,1% C891 0.1uF C891 0.1uF 1 2 + C822 22uF + C822 22uF C834 0.1u C834 0.1u R856 10K R856 10K R876 0 R876 0 C823 10uF C823 10uF C860 180pF_DNS C860 180pF_DNS 1 2 L831 60_Ohm_3A L831 60_Ohm_3A 1 2 L837 300_Ohm_2A L837 300_Ohm_2A VD811 LED_GREEN VD811 LED_GREEN HOLE7 HOLE7 C846 0.1uF C846 0.1uF 1 2 L815 60_Ohm_3A L815 60_Ohm_3A R865 10K R865 10K C816 10uF C816 10uF 1 2 3 V812 PMBT3904 V812 PMBT3904 + C820 470uF + C820 470uF R836 100K R836 100K R813 10K R813 10K C835 3300pF C835 3300pF C879 10uF C879 10uF C827 470pF C827 470pF 1 2 L820 300_Ohm_2A L820 300_Ohm_2A C873 0.1uF C873 0.1uF C845 0.47uF C845 0.47uF C888 10uF C888 10uF C805 0.1uF C805 0.1uF C806 10uF C806 10uF 1 2 L834 300_Ohm_2A L834 300_Ohm_2A C833 0.1uF C833 0.1uF C811 180pF_DNS C811 180pF_DNS R835 100K_DNS R835 100K_DNS C801 470pF C801 470pF R820 12K,1% R820 12K,1% C863 10uF C863 10uF R855 10k R855 10k R811 10K R811 10K R841 0/27K R841 0/27K C887 0.1uF C887 0.1uF 1 2 L832 330_Ohm_600mA L832 330_Ohm_600mA + C868 470uF + C868 470uF BS 1 SW 3 IN 2 SS 8 EN 7 FB 5 COMP 6 GND 4 N806 MP1482/MP2307 N806 MP1482/MP2307 F801 F5A/32V F801 F5A/32V R842 47K R842 47K R818 NC R818 NC 1 2 L839 330_Ohm_600mA L839 330_Ohm_600mA C862 0.1uF C862 0.1uF R831 100K R831 100K C838 180pF_DNS C838 180pF_DNS C818 0.1u C818 0.1u R821 NC R821 NC C897 180pF_DNS C897 180pF_DNS R849 10K_DNS R849 10K_DNS D G S V805 NC/PMV65XP V805 NC/PMV65XP C803 10uF C803 10uF 1 2 L816 300_Ohm_2A L816 300_Ohm_2A 1 2 L822 3A L822 3A C826 0.1uF C826 0.1uF 1 2 L833 330_Ohm_600mA L833 330_Ohm_600mA R807 0 R807 0 C877 0.1uF C877 0.1uF C840 10uF C840 10uF 1 2 L826 300_Ohm_2A L826 300_Ohm_2A R804 10K R804 10K R864 0 R864 0 C864 0.1uF C864 0.1uF + C808 470uF/高纹波 + C808 470uF/高纹波 R812 220K R812 220K V802 NC/PMV65XP V802 NC/PMV65XP C804 10uF C804 10uF C849 10uF C849 10uF + C875 100uF + C875 100uF R838 2.2K R838 2.2K F802 F3A/32V F802 F3A/32V R862 2K R862 2K R816 12K,1% R816 12K,1% C883 0.1uF C883 0.1uF R819 2.2K R819 2.2K R844 10K R844 10K R802 3.6K,1% R802 3.6K,1% HOLE5 HOLE5 1 2 L827 300_Ohm_2A L827 300_Ohm_2A C878 0.01uF C878 0.01uF R879 0 R879 0 R833 10K R833 10K R875 0/27K R875 0/27K L806 10uH L806 10uH R801 10K,1% R801 10K,1% C889 0.1uF C889 0.1uF L804 10uH L804 10uH C851 10uF C851 10uF R839 47K R839 47K LX2 8 LX1 7 EN 6 COMP 5 VIN 1 PGND 2 AGND 3 FB 4 N801 AOZ1014 N801 AOZ1014 C812 0.1uF C812 0.1uF S 1 S 2 S 3 G 4 D 8 D 7 D 6 D 5 V801 APEC_AP9435M V801 APEC_AP9435M 1 2 L835 300_Ohm_2A L835 300_Ohm_2A HOLE9 HOLE9 C825 10uF C825 10uF + C813 220uF + C813 220uF + C828 220uF + C828 220uF VD806 NC/PMEG2020 VD806 NC/PMEG2020 R848 10K R848 10K 1 2 L811 300_Ohm_2A L811 300_Ohm_2A VD804 NC/PMEG2020 VD804 NC/PMEG2020 BS 1 SW 3 IN 2 SS 8 EN 7 FB 5 COMP 6 GND 4 N804 MP1482/MP2307 N804 MP1482/MP2307 C837 3300pF C837 3300pF VD801 FM5820 VD801 FM5820 + C836 100uF + C836 100uF + C886 47uF + C886 47uF C876 0.01uF C876 0.01uF R850 10K_DNS R850 10K_DNS R873 10K R873 10K HOLE1 HOLE1 3 2 1 4 ADJ OUT IN N810 AMS1117-3.3 ADJ OUT IN N810 AMS1117-3.3 R834 47K R834 47K 1 2 3 V811 PMBT3904 V811 PMBT3904 R817 2.7K,1% R817 2.7K,1% R871 0_DNS R871 0_DNS R809 0 R809 0 C857 0.1uF C857 0.1uF 1 2 L836 300_Ohm_2A L836 300_Ohm_2A C841 0.1uF C841 0.1uF R840 100K R840 100K 1 2 3 4 5 XS803 D3913-5A XS803 D3913-5A V807 PMBT3904 V807 PMBT3904 R843 100K R843 100K C809 10uF C809 10uF R868 0_DNS R868 0_DNS C821 10uF C821 10uF C815 0.1uF C815 0.1uF HOLE3 HOLE3 C829 10uF C829 10uF + C852 470uF + C852 470uF R869 0_DNS R869 0_DNS R852 4.7K R852 4.7K VD803 NC/PMEG2020 VD803 NC/PMEG2020 1 2 L821 33000398 L821 33000398 C859 0.1uF C859 0.1uF + C881 100uF + C881 100uF HOLE4 HOLE4 R854 33K_DNS R854 33K_DNS R806 0 R806 0 C810 3900pF C810 3900pF C853 10uF C853 10uF R832 10K_DNS R832 10K_DNS 1 2 3 V813 PMBT3904 V813 PMBT3904 1 2 3 4 XS809 D2006-4A XS809 D2006-4A C869 10uF C869 10uF + C871 220uF + C871 220uF R853 10K R853 10K R851 2K R851 2K 3 2 1 4 ADJ OUT IN N808 AMS1117-3.3 ADJ OUT IN N808 AMS1117-3.3 R858 2K R858 2K V806 PMBT3904 V806 PMBT3904 1 2 L838 330_Ohm_600mA L838 330_Ohm_600mA C830 0.1uF C830 0.1uF 1 2 3 V808 MMBT3904 V808 MMBT3904 C843 0.1uF C843 0.1uF L803 10uH L803 10uH C880 0.1uF C880 0.1uF HOLE6 HOLE6 C854 10uF C854 10uF + C890 100uF + C890 100uF BS 1 SW 3 IN 2 SS 8 EN 7 FB 5 COMP 6 GND 4 N803 MP1482/MP2307 N803 MP1482/MP2307 C832 0.01uF C832 0.01uF HOLE8 HOLE8 R878 0_DNS R878 0_DNS C861 3300pF C861 3300pF R803 220K R803 220K 1 2 L823 300_Ohm_2A L823 300_Ohm_2A C807 10uF C807 10uF C882 10uF C882 10uF C844 47uF C844 47uF 1 2 3 V810 MMBT3904 V810 MMBT3904 C855 10uF C855 10uF C874 0.1uF C874 0.1uF C831 10uF C831 10uF R810 0 R810 0 1 2 L818 300_Ohm_2A L818 300_Ohm_2A + C848 470uF + C848 470uF C839 10uF C839 10uF PDF 文件以 "PDF 制作工厂" 试用版创建 ÿÿÿÿ ÿ � 5 5 4 4 3 3 2 2 1 1 D D C C B B A A 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 24 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 24 标记 数量 等级 标记 批 准 标准化 工 艺 审 核 拟 制 签名日期 分区单号 数量 签名 单号 分区 标记 日期 第 张 共 张 KONKA 标题 24 24 S_USB PWR_1.8V POWER-ON/OFF-INV (500mA) MP1482 5.0V (100mA) (20mA) (200mA) (2.2A) GND (1.1A) (1.2A) 12V 24V 5V_SB POWER GND 220V PWR ON/OFF MP1482 Pro-WX 5.0V AMS1117 (350mA) (1.6A) 3.3V +1.8V DDR2X2 +12V +1.0V MSP3460G 1.8V TUNER AOZ1014 (450mA) 1.0V CORE MP1482 (750mA) HDMI PS321 (300mA) (200mA) (1A) PWR_1.0V 3.3V 3.3VSB 5VSB AMS1117 MCU BKL ON/OFF IR,LED BKL Bright TFA9810T 12V ON_PANEL LVDS PANEL 24V GND SYSTEM POWER USB (60mA) FLASH LVDS_PWR BKLT_EN BKLT_ADJ BA25 2.5V PWR_5V_OFF (80mA) (100mA) AP9435M (500mA) N810 N801 N804 N803 N806 N805 N001 N501 N506 N502 N503 N807 N808 N201 N610 N204 N100 TURN_ON/OFF 9435 V802 (30mA) Engine PDF 文件以 "PDF 制作工厂" 试用版创建 http://www.fineprint.com </p> <div class="main-left-down hidden-xl hidden-lg hidden-md"> <!--资源收费且没有购买--> <a href="http://www.wenhuiw.com/index.php?s=score&c=buy&m=index&module=wenku&id=10144" id="down_box_confirm" class="not-logged-in btn bg-green"><i class="fa fa-shopping-cart"></i> 立即购买</a> <p class="down-score">下载本素材需消耗 <span class="f-red">10</span> 积分</p> <p class="down-feedback">无法下载？<a class="hover:text-green-600" href="tencent://message/?uin=77594475" target="_blank">立即反馈</a></p> </div> <div class="tag">标签： </div> <div class="use-tip"> <h3>版权声明</h3> <p><b>1. 本站所有素材，仅限学习交流，仅展示部分内容，如需查看完整内容，请下载原文件。</b><br> 2. 会员在本站下载的所有素材，只拥有使用权，著作权归原作者所有。<br> 3. 所有素材，未经合法授权，请勿用于商业用途，会员不得以任何形式发布、传播、复制、转售该素材，否则一律封号处理。<br> 4. 如果素材损害你的权益请联系客服QQ：<a href="tencent://message/?uin=77594475">77594475</a> 处理。 </p> </div> </div> <div class="main-relate hidden-sm hidden-xs"> <div class="module-title-box"> <h2 class="title">相关素材</h2> </div> <ul class="module-list"> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a23249.html" title="JCT 997-2006 装饰纸面石膏板" data-original="http://file.wenhuiw.com/202306/e292ed4137e88a.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a23249.html" title="JCT 997-2006 装饰纸面石膏板">JCT 997-2006 装饰纸面石膏板</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a23245.html" title="JCT 993-2006 外墙外保温用膨胀聚苯乙烯板抹面胶浆" data-original="http://file.wenhuiw.com/202306/2b2e9c8f05c1a.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a23245.html" title="JCT 993-2006 外墙外保温用膨胀聚苯乙烯板抹面胶浆">JCT 993-2006 外墙外保温用膨胀聚苯乙烯板抹面胶浆</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a23244.html" title="JCT 992-2006 墙体保温用膨胀聚苯乙烯板胶粘剂" data-original="http://file.wenhuiw.com/202306/1b863e61d25b589.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a23244.html" title="JCT 992-2006 墙体保温用膨胀聚苯乙烯板胶粘剂">JCT 992-2006 墙体保温用膨胀聚苯乙烯板胶粘剂</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a23243.html" title="JCT 991-2006 建材工业用石膏墙板(砌块)成型机" data-original="http://file.wenhuiw.com/202306/771f07e799519.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a23243.html" title="JCT 991-2006 建材工业用石膏墙板(砌块)成型机">JCT 991-2006 建材工业用石膏墙板(砌块)成型机</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a23226.html" title="JCT 969-2005 墙板挤压机技术条件" data-original="http://file.wenhuiw.com/202306/877c61829c4a649.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a23226.html" title="JCT 969-2005 墙板挤压机技术条件">JCT 969-2005 墙板挤压机技术条件</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a23205.html" title="JCT 947-2005 先张法预应力混凝土管桩用端板" data-original="http://file.wenhuiw.com/202306/202e904d09bf791.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a23205.html" title="JCT 947-2005 先张法预应力混凝土管桩用端板">JCT 947-2005 先张法预应力混凝土管桩用端板</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a23183.html" title="JCT 903-2012 吸声板用粒状棉" data-original="http://file.wenhuiw.com/202306/cb1f3b65327016c.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a23183.html" title="JCT 903-2012 吸声板用粒状棉">JCT 903-2012 吸声板用粒状棉</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a23178.html" title="JCT 893-2001 玻璃纤维增强水泥(GRC)外墙内保温板" data-original="http://file.wenhuiw.com/202306/d5e2e81671437fd.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a23178.html" title="JCT 893-2001 玻璃纤维增强水泥(GRC)外墙内保温板">JCT 893-2001 玻璃纤维增强水泥(GRC)外墙内保温板</a></h4> </div> </div> </li> </ul> </div> </div> <div class="main-right col-xl-3 col-lg-3 col-md-3 hidden-sm hidden-xs"> <div class="side-box-dw"></div> <div class="side-fixed-box"> <div class="side shadow"> <a href="javasctipr:;" class="not-logged-in btn bg-yellow"><i class="fa fa-download"></i> 立即下载</a> <p class="down-score">下载本素材需消耗 <span class="f-red">10</span> 积分</p> <p class="down-feedback">无法下载？<a class="hover:text-green-600" href="tencent://message/?uin=77594475" target="_blank">立即反馈</a></p> <ul class="down-attribute"> <li><span>文件大小：</span>285.31 KB</li> <li><span>文件格式：</span>pdf</li> </ul> </div> <div class="side mt20 shadow"> <div class="module-title-box mb15"> <h2 class="title">随机推荐</h2> </div> <ul class="module-list"> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a542.html" title="LG 37LD450C-CA彩电使用说明书" style="display: block; background-image: url('http://file.wenhuiw.com/202303/1d7a2e34bfac200.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a542.html" title="LG 37LD450C-CA彩电使用说明书">LG 37LD450C-CA彩电使用说明书</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a3676.html" title="三星UA32D5000液晶彩电使用说明书" style="display: block; background-image: url('http://file.wenhuiw.com/202303/d175268096e3308.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a3676.html" title="三星UA32D5000液晶彩电使用说明书">三星UA32D5000液晶彩电使用说明书</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a5415.html" title="海尔40DU3200H液晶彩电使用说明书" style="display: block; background-image: url('http://file.wenhuiw.com/202303/08ae6e4e80ed0ce.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a5415.html" title="海尔40DU3200H液晶彩电使用说明书">海尔40DU3200H液晶彩电使用说明书</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a14425.html" title="索尼SONY D-NE301音响电路图" style="display: block; background-image: url('http://file.wenhuiw.com/202304/08a595708d454fa.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a14425.html" title="索尼SONY D-NE301音响电路图">索尼SONY D-NE301音响电路图</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a1006.html" title="LG RT-21CB10V彩色电视机使用说明书" style="display: block; background-image: url('http://file.wenhuiw.com/202303/caf2a1396d75a.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a1006.html" title="LG RT-21CB10V彩色电视机使用说明书">LG RT-21CB10V彩色电视机使用说明书</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a4099.html" title="乐华N25B5L彩电使用说明书" style="display: block; background-image: url('http://file.wenhuiw.com/202303/87659b18714dc13.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a4099.html" title="乐华N25B5L彩电使用说明书">乐华N25B5L彩电使用说明书</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a8723.html" title="海尔L32N1液晶电视维修培训手册" style="display: block; background-image: url('http://file.wenhuiw.com/202303/a100c68f45efd2d.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a8723.html" title="海尔L32N1液晶电视维修培训手册">海尔L32N1液晶电视维修培训手册</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a5960.html" title="海尔LE70H6100彩电使用说明书" style="display: block; background-image: url('http://file.wenhuiw.com/202303/4b408b5cb42c9.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a5960.html" title="海尔LE70H6100彩电使用说明书">海尔LE70H6100彩电使用说明书</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a7269.html" title="飞利浦170V9FB94液晶显示器维修手册和原理图" style="display: block; background-image: url('http://file.wenhuiw.com/202303/9bcecbcc3b1019a.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a7269.html" title="飞利浦170V9FB94液晶显示器维修手册和原理图">飞利浦170V9FB94液晶显示器维修手册和原理图</a></h4> </div> </div> </li> </ul> </div> </div> </div> </div> <div class="main-box-dw"></div> <div class="scroll-to-top hidden-sm hidden-xs" id="toTop"> <i class="bi bi-arrow-up-circle-fill"></i> </div> <!-- 底部 --> <div class="footer"> <div class="container"> <div class="flex justify-center"> <span class="hidden-sm hidden-xs">© CopyRight 2022 文汇知识网</span> <a class="ml10 mr10" href="https://beian.miit.gov.cn" target="_blank">滇ICP备2022006959号-4</a> <span class="hidden-sm hidden-xs"><script> var _hmt = _hmt || []; (function() { var hm = document.createElement("script"); hm.src = "https://hm.baidu.com/hm.js?f0f56f82f7c67c360794e2549e59d9cd"; var s = document.getElementsByTagName("script")[0]; s.parentNode.insertBefore(hm, s); })(); </script> <a href="http://news.zzszq.net/">深知资讯网</a><a href="http://tv.zzszq.net/">深视网</a><a href="http://www.80hlw.com/">80商务</a></span> </div> </div> </div> <!-- 会员登录 --> <div id="login_box" class="hidden fixed"> <div class="login_box_title"> <h4 class="tc">会员登录</h4> <button id="close_login"><i class="fa fa-close"></i></button> </div> <form class="login-form" id="myform" action="" method="post"> <div class="form-group"> <input class="form-control" type="text" autocomplete="off" placeholder="会员名/邮箱/手机" name="data[username]" /> </div> <div class="form-group"> <input class="form-control" type="password" autocomplete="off" placeholder="登录密码" name="data[password]" /> </div> <div class="form-group"> <div class="col-6 pl0 pr0 fl"> <input class="form-control" type="text" autocomplete="off" placeholder="验证码" name="code" /> </div> <div class="col-6 tr fr"> <img align="absmiddle" style="cursor:pointer;" onclick="this.src='/index.php?s=api&c=api&m=captcha&width=120&height=35&t='+Math.random();" src="/index.php?s=api&c=api&m=captcha&width=120&height=35" /> </div> <div class="clearfix"></div> </div> <div class="form-group"> <button type="button" onclick="dr_ajax_member('http://www.wenhuiw.com/index.php?s=member&c=login&m=index', 'myform');" class="btn bg-green">登录</button> </div> <div class="form-group"> <a href="http://www.wenhuiw.com/index.php?s=member&c=register&m=index" id="register-btn" class="fr">注册账号</a> <input type="checkbox" name="remember" value="1" checked="checked" style="vertical-align: -2px;"/> 记住我 <a href="http://www.wenhuiw.com/index.php?s=member&c=login&m=find">忘记密码</a> </div> <div class="form-group tc"> <!--<p class="text-muted">第三方快捷登录</p>--> </div> </form> </div> <div class="mask-body mask-body-dark" style="display: none;"></div> <script src="/static/x2h-002/js/swiper-bundle.min.js"></script> <script src="/static/x2h-002/js/jquery.lazyload.js"></script> <script src="/static/x2h-002/js/common.js"></script> <script> $(function () { $.ajax({ type: "GET",dataType:"json", url: "/index.php?s=api&c=run&is_ajax=1&num=5" }); }); </script> </body> </html>
