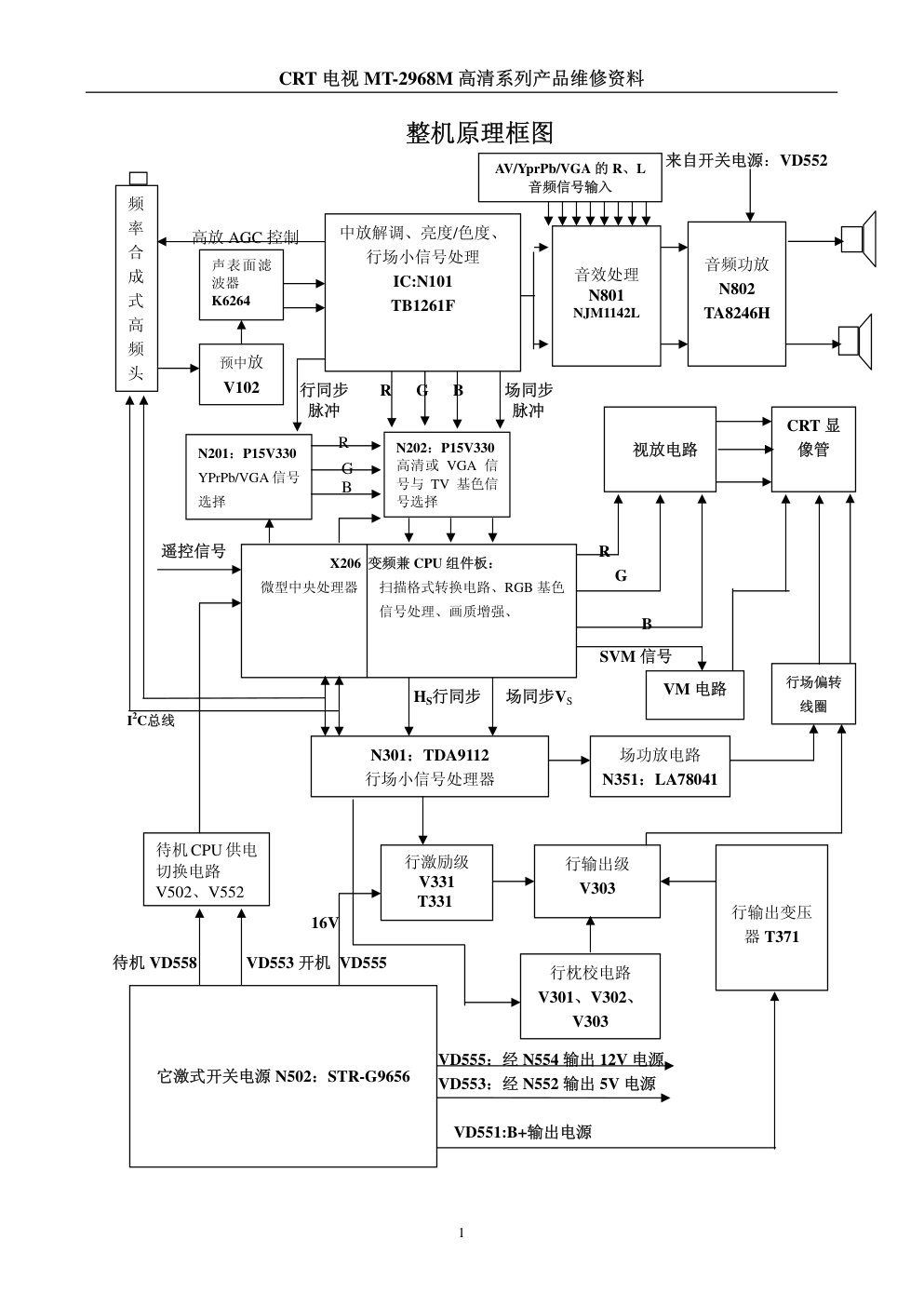

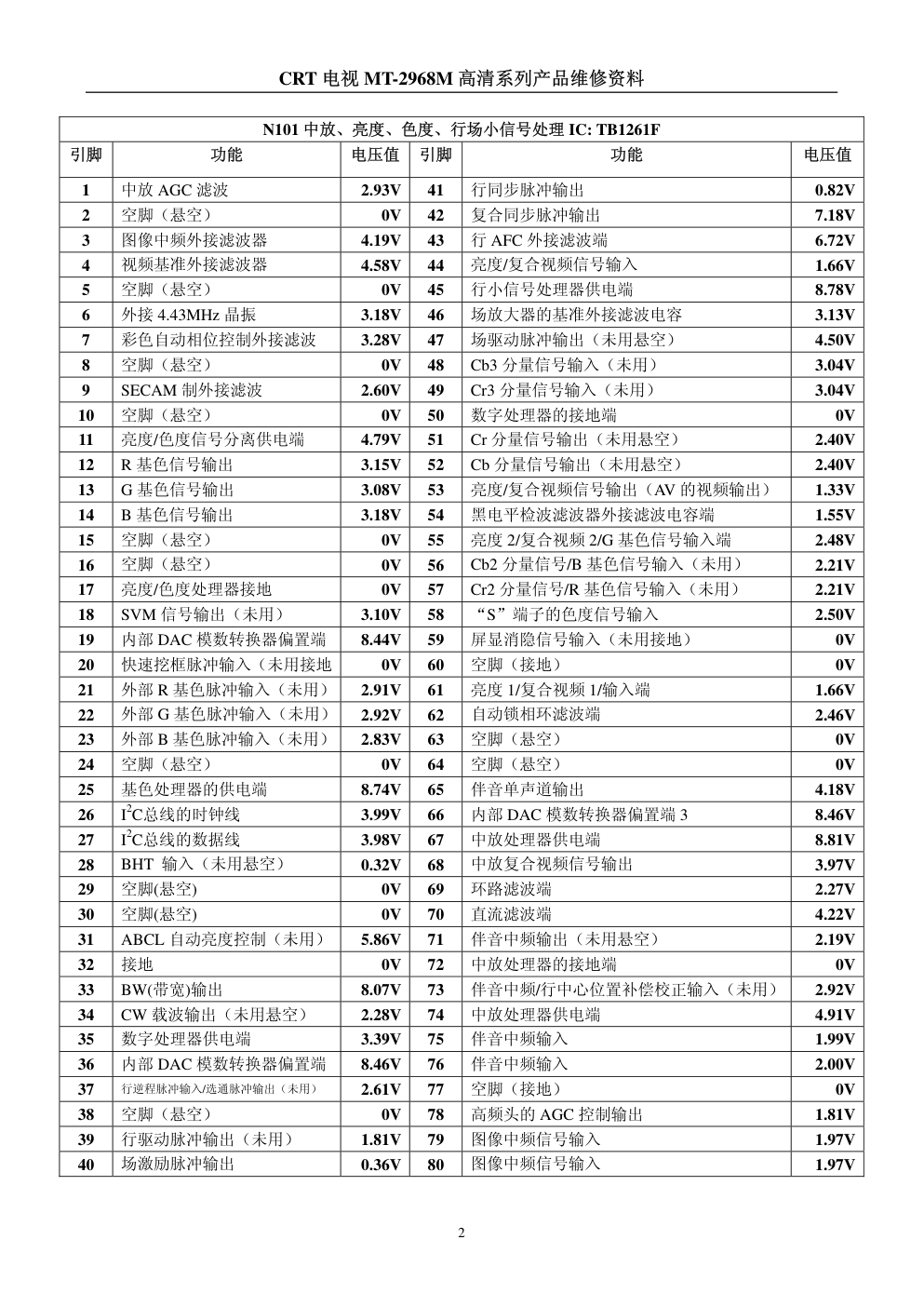

CRT 电视 MT-2968M 高清系列产品维修资料 整机原理框图 来自开关电源：VD552 1 高放 AGC 控制 行同步 R G B 场同步 脉冲 脉冲 G B 遥控信号 R G B HS行同步 场同步VS 待机 VD558 VD553 开机 VD555 VD555：经 N554 输出 12V 电源 VD553：经 N552 输出 5V 电源 VD551:B+输出电源 SVM 信号 音频功放 N802 TA8246H 16V B G R 频 率 合 成 式 高 频 头 预中放 V102 声表面滤 波器 K6264 N202：P15V330 高清或 VGA 信 号与 TV 基色信 号选择 R N201：P15V330 YPrPb/VGA 信号 选择 VM 电路 X206 变频兼 CPU 组件板： 微型中央处理器 扫描格式转换电路、RGB 基色 信号处理、画质增强、 视放电路 N301：TDA9112 行场小信号处理器 行激励级 V331 T331 行输出级 V303 场功放电路 N351：LA78041 行枕校电路 V301、V302、 V303 它激式开关电源 N502：STR-G9656 音效处理 N801 NJM1142L 中放解调、亮度/色度、 行场小信号处理 IC:N101 TB1261F AV/YprPb/VGA 的 R、L 音频信号输入 I2C总线 待机 CPU 供电 切换电路 V502、V552 行场偏转 线圈 CRT 显 像管 行输出变压 器 T371 CRT 电视 MT-2968M 高清系列产品维修资料 2 N101 中放、亮度、色度、行场小信号处理 IC: TB1261F 引脚 功能 电压值 引脚 功能 电压值 1 中放 AGC 滤波 2.93V 41 行同步脉冲输出 0.82V 2 空脚（悬空） 0V 42 复合同步脉冲输出 7.18V 3 图像中频外接滤波器 4.19V 43 行 AFC 外接滤波端 6.72V 4 视频基准外接滤波器 4.58V 44 亮度/复合视频信号输入 1.66V 5 空脚（悬空） 0V 45 行小信号处理器供电端 8.78V 6 外接 4.43MHz 晶振 3.18V 46 场放大器的基准外接滤波电容 3.13V 7 彩色自动相位控制外接滤波 3.28V 47 场驱动脉冲输出（未用悬空） 4.50V 8 空脚（悬空） 0V 48 Cb3 分量信号输入（未用） 3.04V 9 SECAM 制外接滤波 2.60V 49 Cr3 分量信号输入（未用） 3.04V 10 空脚（悬空） 0V 50 数字处理器的接地端 0V 11 亮度/色度信号分离供电端 4.79V 51 Cr 分量信号输出（未用悬空） 2.40V 12 R 基色信号输出 3.15V 52 Cb 分量信号输出（未用悬空） 2.40V 13 G 基色信号输出 3.08V 53 亮度/复合视频信号输出（AV 的视频输出） 1.33V 14 B 基色信号输出 3.18V 54 黑电平检波滤波器外接滤波电容端 1.55V 15 空脚（悬空） 0V 55 亮度 2/复合视频 2/G 基色信号输入端 2.48V 16 空脚（悬空） 0V 56 Cb2 分量信号/B 基色信号输入（未用） 2.21V 17 亮度/色度处理器接地 0V 57 Cr2 分量信号/R 基色信号输入（未用） 2.21V 18 SVM 信号输出（未用） 3.10V 58 “S”端子的色度信号输入 2.50V 19 内部 DAC 模数转换器偏置端 8.44V 59 屏显消隐信号输入（未用接地） 0V 20 快速挖框脉冲输入（未用接地 0V 60 空脚（接地） 0V 21 外部 R 基色脉冲输入（未用） 2.91V 61 亮度 1/复合视频 1/输入端 1.66V 22 外部 G 基色脉冲输入（未用） 2.92V 62 自动锁相环滤波端 2.46V 23 外部 B 基色脉冲输入（未用） 2.83V 63 空脚（悬空） 0V 24 空脚（悬空） 0V 64 空脚（悬空） 0V 25 基色处理器的供电端 8.74V 65 伴音单声道输出 4.18V 26 I2C总线的时钟线 3.99V 66 内部 DAC 模数转换器偏置端 3 8.46V 27 I2C总线的数据线 3.98V 67 中放处理器供电端 8.81V 28 BHT 输入（未用悬空） 0.32V 68 中放复合视频信号输出 3.97V 29 空脚(悬空) 0V 69 环路滤波端 2.27V 30 空脚(悬空) 0V 70 直流滤波端 4.22V 31 ABCL 自动亮度控制（未用） 5.86V 71 伴音中频输出（未用悬空） 2.19V 32 接地 0V 72 中放处理器的接地端 0V 33 BW(带宽)输出 8.07V 73 伴音中频/行中心位置补偿校正输入（未用） 2.92V 34 CW 载波输出（未用悬空） 2.28V 74 中放处理器供电端 4.91V 35 数字处理器供电端 3.39V 75 伴音中频输入 1.99V 36 内部 DAC 模数转换器偏置端 8.46V 76 伴音中频输入 2.00V 37 行逆程脉冲输入/选通脉冲输出（未用） 2.61V 77 空脚（接地） 0V 38 空脚（悬空） 0V 78 高频头的 AGC 控制输出 1.81V 39 行驱动脉冲输出（未用） 1.81V 79 图像中频信号输入 1.97V 40 场激励脉冲输出 0.36V 80 图像中频信号输入 1.97V CRT 电视 MT-2968M 高清系列产品维修资料 变频板 X206 引脚 功能 电压值 引脚 功能 电压值 1 数模转换的 9883 的行同步输入 0.78V 17 高清/VGA 信号选择输出（到 N201） 5.02V 2 数模转换的 9883 的场同步输入 0.36V 18 高清/VGA 信号选择输出（到 N202） 5.02V 3 接地 0V 19 遥控开/关机控制输出 0.025V 4 B 基色/高清 Pb 信号输入 0.016V 20 PAL/NTSC 制声表特性选择输出 1.08V 5 G 基色/高清 Y 信号输入 0.002V 21 伴音功放静音控制输出 0.04V 6 R 基色/高清 Pr 信号输入 0.004V 22 按键指令信号输入 3.29V 7 接地 0V 23 按键板发光二极管控制输出 0.043V 8 空脚 0V 24 遥控信号输入 4.13V 9 5V 供电端（模拟部分） 5.01V 25 CPU 的 5V 供电端 5.02V 10 接地 0V 26 接地 0V 11 I2C总线的时钟线 3.99V 27 行场逆程消隐脉冲信号输入 3.39V 12 I2C总线的数据线 3.98V 28 ABL 束流限制控制输入 2.62V 13 5V 供电端（数字部分） 5.01V 29 接地 0V 14 接地 0V 30 8V 供电端 7.94V 15 行同步信号输出（到 TDA9112） 3.29V 31 接地 0V 16 场同步信号输出（到 TDA9112） 3.64V 32 12V 供电端 12.03V N802 音频功放 IC:TA8246BH 引脚 功能 电压值 引脚 功能 电压值 1 空脚 0.005V 7 静音时间常数外接充电电容 0.007V 2 音频 L 通道输入端 2.068V 8 R 音频功率输出（到扬声器） 12.74V 3 功放前置放大器接地端 0V 9 功放供电端 27.00V 4 音频 R 通道输入端 2.07V 10 功率放大部分接地 0V 5 功放静音控制输入端 0.405V 11 空脚 0.002V 6 纹波滤波端 8.76V 12 L 音频功率输出（到扬声器） 12.96V N351 场功放 IC:LA78041 引脚 功能 电压值 1 场驱动信号输入 2.81V 2 场正程供电端 25.07V 3 场逆程升压开关端 2.59V 4 接地 0V 5 场驱动信号输出(到场偏转线圈) 12.17V 6 场逆程供电端 25.28V 7 场中点电位偏置电压输入端 2.796V 3 CRT 电视 MT-2968M 高清系列产品维修资料 4 N301 行场小信号处理 IC:TDA9112 引脚 功能 电压值 引脚 功能 电压值 1 行同步脉冲信号输入 3.26V 17 行幅高压补偿输入端 5.22V 2 场同步脉冲信号输入 3.61V 18 场幅高压补偿输入端 7.06V 3 行频失锁识别电平输出 1.16V 19 场振荡器波形下限滤波 1.90V 4 行压控振荡器的时钟频率滤波端 6.29V 20 场幅自动幅度 AGC 控制滤波端 5.30V 5 行锁相环 2 滤波端（行中心位置） 2.41V 21 场处理器接地 0V 6 行压控振荡电容端 3.94V 22 场锯齿波形成电容端 3.37V 7 行处理器接地 0V 23 场驱动信号输出端 3.32V 8 行压控振荡电阻端 1.48V 24 BW 枕校信号输出端 3.28V 9 行锁相环 1 滤波端（行同步锁相） 1.49V 25 显像管的阳极高压保护输入端 5.36V 10 行中心滤波端/软启动电容端 3.63V 26 行驱动脉冲输出端 1.39V 11 行场偏转参数修正端 0.143V 27 接地 0V 12 行逆程脉冲输入端 -0.071V 28 B+驱动脉冲输出端（未用悬空） 0.004V 13 基准电压输出端（未用悬空） 7.92V 29 电源供电端 11.31V 14 B+比较信号输入端（未用悬空） 0.072V 30 I2C总线的时钟线 3.96V 15 B+稳压调节输入端（未用悬空） 1.59V 31 I2C总线的数据线 3.97V 16 B+电源开关管电流检测 （未用悬空） 5.86V 32 场偏转参数修正（未用，经 10K 电阻 接地） 4.06V N201 高清分量信号与 VGA 信号选择 IC: P15V330 引脚 功能 电压值 引脚 功能 电压值 1 高清信号与 VGA 信号选择控制端 5.01V 9 高清 Pb 或 B 基色选择后的输出端 -0.42V 2 VGA 的 R 基色信号输入端 -0.38V 10 高清的 Pb 信号输入端 -0.42V 3 高清的 Pr 信号输入端 -0.39V 11 VGA 的 B 基色信号输入端 -0.42V 4 高清 Pr 或 R 基色选择后的输出端 -0.39V 12 行同步信号输出端（到 MST9883） 0.78V 5 VGA 的 G 基色信号输入端 -0.17V 13 TV 的行同步信号输入端 0.80V 6 高清的 Y 亮度信号输入端 1.40V 14 VGA 的行同步信号输入端 0V 7 高清 Y 或 G 基色选择后的输出端 1.40V 15 使能端（接地） 0V 8 接地 0V 16 电源供电端 5.00V N202 TV 的 RGB 基色信号与高清或 VGA 信号选择 IC：P15V330 引脚 功能 电压值 引脚 功能 电压值 1 TV 的基色信号与 N201 选择后的信 号切换控制 5.02V 9 高清 Pb 分量信号/VGA 的 B 基色信号 或 TV 的 B 基色输出 0.016V 2 高清 Pr 或 R 基色选择后的输入端 -0.37V 10 TV 的 B 基色信号输入端 0.016V 3 TV 的 R 基色信号输入端 0.004V 11 高清 Pb 或 B 基色选择后的输入端 -0.42V 4 高清 Pr/VGA 的 R 或 TV 的 R 输出 0.004V 12 场同步信号输出端（到 MST9883） 0.36V 5 高清 Y 或 G 基色选择后的输入端 1.41V 13 TV 的场驱动信号输入端 0.36V 6 TV 的 G 基色信号输入端 0.002V 14 VGA 的场同步信号输入端 0V 7 高清 Y/VGA 的 G 或 TV 的 G 输出 0.002V 15 使能端（接地） 0V 8 接地 0V 16 电源供电端 5.00V CRT 电视 MT-2968M 高清系列产品维修资料 5 N801 音效处理 IC：MJW1142L 引脚 功能 电压值 引脚 功能 电压值 1 VGA或高清信号的L通道音频输入 4.437V 16 9V 电源供电端 8.87V 2 AV2 的 L 通道音频信号输入端 4.437V 17 基准电压源滤波端 4.359V 3 AV1 的 L 通道音频信号输入端 4.437V 18 低音的噪音抑制控制滤波端 3.812V 4 TV 的 L 通道音频信号输入端 4.437V 19 高音的噪音抑制控制滤波端 3.812V 5 AV 的 L 通道音频信号输出端 4.485V 20 自动增益控制（AGC）滤波端 1.611V 6 L 的环绕声道移相滤波电容端 4.477V 21 R 通道音频信号输出端 4.487V 7 AV 的 L 通道音频信号输出端 4.477V 22 R 通道的音频线形输出端（未用悬空 4.487V 8 L 通道音调的低音外接电容端 4.482V 23 R 通道音调的低音外接电容端 4.482V 9 L 通道的音频线形输出（未用悬空） 4.490V 24 R 通道音调的高音外接电容端 4.472V 10 L 通道音频信号输出端 4.487V 25 R 的环绕声道移相滤波电容端 0.531V 11 自动音量噪音抑制滤波端 A 3.676V 26 AV 的 R 通道音频信号输出端 4.485V 12 自动音量噪音抑制滤波端 B 3.699V 27 TV 的 R 通道音频信号输入端 4.435V 13 I2C总线的数据线 3.982V 28 AV1 的 R 通道音频信号输入端 4.436V 14 I2C总线的时钟线 3.987V 29 AV2 的 R 通道音频信号输入端 4.435V 15 接地 0V 30 VGA 或高清信号的 R 通道音频输入 4.435V N502 开关电源厚膜它激式 IC：STR－G9656 (前面是开机状态/后面是待机状态的电压值) 引脚 功能 电压值 1 开关变压器的初级绕组接 300V 供电端（内接 VMOS 绝缘栅型功率场效应管的 D 极） 250.8V/301.3V 2 内接 VMOS 绝缘栅型功率场效应管的 S 极（过流保护的 I/V 电流/电压转换取样端，该 脚外接的对地电阻阻值的大小决定开关电源的最大输出功率）。 0.061V/0.002V 3 接地端 0V 4 1、开关电源的启动端。 2、过压保护端（大于 22.5V 过压保护，有锁存功能，需断电后才能重现启动）。 3、启动后的欠压保护端（启动后该脚的电压小于 10V，执行欠压保护）。 4、开关电源启动后的工作电源供电端。 20.12V/14.91V 5 1、B+的稳压控制输入端。 2、开关电源的过流保护输入端（无锁存功能，保护时会使开关变压器发出“吱吱”声）。 3、延迟导通的控制输入端(该电路有故障时图像正常，但开关变压器有“吱吱”的响声， 且开关厚膜 IC 和开关变压器发热严重)。 2.317V/0.487V 开关变压器次级各个二极管整流滤波后的输出电压 二极管位号 功能 开机电压值 待机电压值 VD551 B+电压输出(给行输出变压器) 148.8V 24.23V VD552 伴音功放供电电源 27.09V 3.423V VD553 给 N552:KA7805 三端稳压器供电，产生 5V 的数字、模拟两路 供电 9.58V 1.867V VD554 给 N555:KA7805 三端稳压器供电，产生 5V 的 CPU 供电电源 12.97V 1.747V VD555 1、行激励变压器的初级绕组供电电源 2、给 N554:LM7812CN 三端稳压器供电，产生 12V 供电电源 17.06V 2.730V VD558 待机的供电电源 150.8V 20.20V CRT 电视 MT-2968M 高清系列产品维修资料 6 基本工作原理介绍 M 系列机型一款功能齐全、性价比高的高清变频机型。采用东芝的 TB1261F 单片集 成 IC 对 TV/AV 部分的信号进行中放、亮度、色度、行场小信号处理。微电脑 CPU 和图像扫 描格式转换均采用贴片形式合成在一块多层印制板上，电路简洁，便于维修更换。扫描格式 转换后数字处理板输出行场同步信号由 TDA9112 行场小信号处理 IC 进行处理，具有很宽的 同步适应范围和各种光栅几何失真校正功能，确保显像管重显的光栅几何失真最小。采用 NJM1142L 音效处理 IC 对伴音的高音、低音、虚拟环绕声、左右音量平衡进行控制，可获得 较为逼真的音效效果。该机型开关电源采用三肯的它激式厚膜 IC:STR-G9656 电路简洁，具 有较宽的市电工作范围，适应不同地区的市电波动能力强。 一、 开关电源的工作原理： 1、开关电源的启动过程：市电 220V 交流电经总电源开关；L501 L502 两级高频滤波器滤除 市电中的各种干扰脉冲，防止对开关电源的工作造成影响，同时也阻止开关电源工作时产生 的高频开关脉冲对市电造成污染。交流的市电经 V505、C525 整流滤波得到 300V 的直流电压， 经开关变压器的 6、8 初级储能绕组送到 STR-G9656 的 1 脚作为 STR-G9656 内部 VMOS 开 关管 D 极的工作电压。另一路经启动电阻 R505（82K）、C510 滤波电容，利用整流桥堆 VD505 内部的其中一个整流二极管，在 C510 上进行整流滤波。当 C510 两端电压到达 17V 的时候， 开关电源开始起振，开关变压器的各个绕组输出开关脉冲，经高频整流二极管、滤波电容进 行整流滤波得到各种整机要求的工作电压。开关变压器的 2、4 绕组输出的开关脉冲信号经 VD510、C510 整流滤波得到 20.12V 电压作为开关厚膜 IC 正常工作时的供电电源。这样就完 成了开关电源的启动过程，开关电源启动后的供电就改由开关变压器的 2、4 绕组提供，才能 保证开关电源 IC 启动后工作稳定性。 2、 B+电压的稳压过程：由R521/RP520/R523 构成B+电压的取样电阻对开关变压器输出的 B+电压的波动进行取样。由V520 及它的周边元件组成B+电压的比较和误差放大，并驱动光 耦N501 内部发光二极管的发光量，控制热地部分的光耦内部三极管的IC电流，这样就由光耦 来实现整机冷热地之间的电气隔离，并传递B+电压波动的信号。 当B+电压因开关电源的负载变轻而升高（如暗背景下的图像），取样电阻的电压也随之升 高，经电位器RP520 的动臂端送到V520 的b极电压也升高，因V520 的e极接稳压二极管VD502 的电压是稳定的，所以V520 b极的Ib电流加大，Ic电流也随之加大，光耦N501 的阴极是经限 流电阻R526 接在V520 的C极，V520 的Ic电流加大，N501 光耦内部发光二极管的发光电流也 加大，发光量加大，热地部分内部三极管的导通量加深，使STR-G9656 5 脚的电压升高。 STR-G9656 5 脚的电压升高经内部的比较器控制内部开关管VM0S管的缩短导通时间，开关 变压器初级储存绕组，储存的电磁能减小，次级输出的电压均下降，这样就实现了开关电源 的稳压控制过程。如果B+的电压降低，稳压控制过程则与上述的相反，最终就能把B+电压控 制在设计要求的稳定值上。 3、开关电源的过压保护：如果因为光耦失效或其他原因导致开关电源的输出 B+电压失控， CRT 电视 MT-2968M 高清系列产品维修资料 7 开关变压器的 2、4 绕组输出的电压也会随之升高，经整流滤波送到 STR-G9656 第 4 脚的电 压也会升高。STR-G9656 第 4 脚的电压升高到 22.5V 时候 STR-G9656 执行过压保护，停止内 部开关管的开关状态，开关变压器无电压输出，这样就实现了过压保护。该过压保护具有锁 存功能，需断电后才能重新启动。 4、开关电源的欠压保护：当某种原因导致 STR-G9656 第 4 脚启动后的供电电压低于 10V 将 执行欠压保护。如启动后开关变压器 2、4 绕组输出的限流电阻 R506 的阻值变大或开关变压 器的次级输出负载有存在短路。STR-G9656 将执行欠压保护，该保护也具有锁存功能，需断 电后才能重新启动。 5、开关电源的过流保护：如果行管击穿或开关变压器次级输出电压存在短路，使STR-G9656 内部的开关管导通时间延长，流过内部的VMOS开关管的ID电流加大，在STR-G9656 第 2 脚 外接的取样电阻R520 产生的电压降加大，经隔离电阻R512 送到STR-G9656 第 5 脚，同样使 STR-G9656 第 5 脚的电压升高，降低内部开关管的导通时间，从而使开关变压器次级的输出 电压下降。过流保护没有锁存功能，因此会使开关电源反复工作在的间歇振荡状态（起振/停 振），此时开关电源会发出“啾啾”的响声。 6、延迟导通电路：由 R507/C508/VD509 组成延迟导通电路，在 STR-G9656 内部的开关管进 入截止的时候，开关变压器的次级开始释放能量，开关变压器的 2、 4 绕组产生的 脉冲电压经 R507/C508/VD509 整流滤波后加到 STR-G9656 第 5 脚，使 5 脚维持一定的直流 电压保证内部开关管的可靠截止，保证开关变压器的初级储能绕组在没有完全释放完储存的 电磁能，STR-G9656 内部的开关管是处于可靠的截止状态的。这样才能保证开关管在下一次 导通时工作损耗减小及降低开关变压器的工作损耗。如果该电路有问题会造成光栅图像均正 常，但 STR-G9656 的散热片和开关变压器很烫手，开关变压器发出“吱吱”的响声，长时间 的工作会导致 STR-G9656 损坏。 7、遥控开机/待机的控制：由 R529、VD528、V552、N501 光耦构成了遥控开机、待机控制 电路。当 CPU 的遥控开关机控制脚输出高电平的待机控制信号（X206 第 19 脚）V552 导通， VD528 稳压管反向击穿，N501 的发光量加大，STR-G9656 的第 5 脚电压升高，内部开关管 的导通时间缩短，开关变压器的输出电压降低。这样就使开关电源进入待机状态，开关电源 处于弱振荡状态，减小待机时开关电源的工作损耗。 8、CPU 供电电源的开机/待机切换控制：由 VD558、C538、R535、V502、V552 等元件构成。 在正常的开机状态 V502、V552 均处于截止状态，CPU 的供电电源由开关变压器的 17、19 脚输出开关脉冲经 VD554、C564 整流滤波，VD556（开机/待机隔离二极管）送到三端稳压 器 N555，输出稳定的 5V 电压作为 CPU 的工作电源。待机时 CPU 从变频板的 20 脚输出高电 平待机信号，V502、V552 均导通，VD558、C538 整流滤波后的电压改为经 V502 送到三端 稳压器 N555 的输入端，此时 VD556 处于反向截止状态，CPU 的供电改为 V502C 极输出的 电压经 N555 三端稳压器输出稳定的 5V 电压，作为变频板 CPU 部分待机时的供电电源。加 入 V502、V552 待机供电切换电路的目的是：当开关电源处于待机状态，为减小开关电源的 待机工作损耗，必须降低开关电源的导通时间，使开关电源工作在弱振荡状态来减小待机功 耗。这样原本为 CPU 供电的 VD554，输出的电压就不足于维持三端稳压器正常输出电压 5V CRT 电视 MT-2968M 高清系列产品维修资料 8 电压，所以必须加入从 B+绕组引过来的电压较高的供电电压，维持三端稳压器 N555 的正常 输出电压，这样待机的时候 CPU 才能正常工作。 9、STR-G9656 的 4 脚待机状态的供电电源切换：由 V501、V503、VD502、R503、VD503、 C504、R504 和开关变压器的 3、4 绕组组成待机时 STR-G9656 的 4 脚供电电源电路。当开关 电源进入待机状态，N501 光耦的发光量加大，V503 的导通程度加深，为 V501 的 b 极提供 稳压管 VD502 的稳压电压 16V。并因为此时开关电源进入待机的弱振荡状态，开关变压器 2、 4 绕组的输出电压降低，V501 的 be 极正向导通，此时 V501 和 VD502 更构成了一个电子稳 压器，V502 的 e 极输出稳定的 14.91V 电压给 STR-G9656 第 4 脚作为待机时的工作电源。这 样做目的是：防止在待机的弱振荡状态 STR-G9656 第 4 脚的供电电压下降影响开关电源的正 常工作并造成欠压保护。 二：信号流程 1、TV部分的信号流程：该机采用是频率合成式高频头，对射频信号具有优良的解调性能， 输出的中频信号稳定。有线或天线的射频信号经高频头输入，高频头在CPU的I2C总线的控制 下，改变内部的PLL的可变分频器的分频比，从而输出不同的本振频率，在混频器对输入的 射频信号进行混频解调，最后从高频头的IF脚输出图像中频信号。自动搜台就是通过I2C总线 控制高频头内部PLL电路的可变分频器的分频比，从而输出不同的信号内容的IF中频信号。 高频头输出的中频信号送到预中放电路 V102 进行中频放大，减小声表面滤波器的输入损 耗。由可切换中放特性曲线的声表面滤波器 K6264 形成 PAL 制或 NTSC 制中放特性曲线（由 CPU 输出高低电平控制）送到 TB1261F 的中频信号输入端 TB1261F 的 79、80 脚。TB1261F 对输入的中频信号进行锁相环同步解调，从 78 脚输出高放 AGC 信号控制高频头的增益，从 68 脚输出中放复合视频信号，从 65 脚输出 TV 的伴音单声道信号。TB1261F 第 68 脚输出的 中放复合视频信号 经 V101 射随电流放大（提高驱动负载能力）、C121 耦合后送到 55 脚。输 入到 55 脚的复合视频信号在 TB1261F 的内部进行同步分离、亮度/色度信号分量，分别进行 相应的处理。最后从 12、13、14 脚输出 RGB 基色信号到高清/TV 基色信号选择电子开关 IC： N202，由变频板 18 脚 CPU 输出的 SW2-330 切换高电平 5.02V（高清状态该脚为低电平）， 对高清或 TV 的基色信号进行选择，最后从 N202 的 4、7、9 脚输出基色信号到变频板的 4、 5、6 脚，由变频板进行扫描格式的转换。变频板对输入的模拟 RGB 基色信号进行低通滤波、 模/数转换、取样、量化、抽行、存储、插补、图像效果提升、数/模转换、低通滤波去除数/ 模转换的高频噪波信号，最后再经送到 CRT 宽带视放驱动放大电路放大，驱动显像管的三个 RGB 阴极，这样就完成了重显图像的作用。 2、AV、S 端子信号流程： AV1/AV2 输入的是视频/音频信号。AV1 输入的视频信号由X203 黄色的插座输入，经“S” 端子内部的机械开关送到TB1261F第 61 脚（当插入“S”端子信号，则该机械开关断开，优 先使用“S”信号）。AV1 的左右立体声音频信号经L201/L202/C202/C203 构成无源低通滤波， 滤除音频以外的噪声信号，送到音效处理IC：NJW1142L的第 3、28 脚，由I2C总线对NJW1142L 进行控制，选择相应的输入音频信号。 AV2 输入的视频信号由侧置的AV插座经屏蔽线送到X205 插座 1 脚，再送到TB1261F的第 CRT 电视 MT-2968M 高清系列产品维修资料 9 44 脚。AV2 的左右立体声音频信号也经L207/L208/C217/C218 构成无源低通滤波器，滤除音 频信号以外的噪声信号，最后送到音效处理IC：NJW1142L的第 2、29 脚在I2C总线控制下选 择相应的输入音频信号。 “S”端子的信号是输入亮度和色度信号，亮度信号与 AV1 输入的视频信号共同输入到 TB1261F 第 61 脚，由“S”端子内部的机械开关来进行“S”端子的优先输入控制。“S”端 子输入的色度信号则单独一路送到 TB1261F 的 58 脚。 上述的AV视频信号和“S”端子信号均送到TB1261F，由I2C总线来控制TB1261F内部的电 子开关进行选择，然后进行与TV相同的复合视频处理。 3、高清信号 YprPb/VGA 信号的信号流程： 高清的 YprPb 信号是输入一个亮度信号和两个色差信号、VGA 信号是输入 RGB 三基 色信号和行场同步信号。这两个信号均送到电子开关 N201 进行选择，由 CPU 通过变频板的 17 脚输出 SW1-330 选择电平到 N201 的第 1 脚，决定是选择高清的 YprPb 信号还是选择 VGA 信号。高清信号 YprPb 或 VGA 信号经 N201 选择后，再送到 N202 与 TV 送来的 RGB 基色信 号进行选择，最后送到变频板进行扫描格式转换，最终输出 RGB 基色信号送到 CRT 板的视 放电路驱动显像管的三个阴极，实现图像内容的重显。 4、音频信号的流程： TV/AV1/AV2/YprPb/VGA/YcrCb的音频信号均是输入到音效处理IC：NJW1142L的相应输入 端，由I2C总线控制NJW1142L内部的电子开关进行选择相应模式下的音频信号，然后在对选 择后的音频信号进行高音、低音、虚拟环绕声处理、左右音量平衡、音量处理，得到较为悦 耳的音频信号经功率放大IC：TB8246BH进行功率放大，最后推动扬声器发出声音。 三：场扫描电路： 该机型采用的三洋的 LA78041 场功放电路。采用单电源供电的 OTL 功放电路形式，比起 采用正负电源供电的 OCL 功放电路电路简洁，并可防止因场功放电路损坏引起的显像管切颈 现象，因为场偏转的输出回路有耦合电解电容起隔直流的作用，场偏转线圈无直流成分流过， 对显像管是安全的。 从 TDA9112 的 2 脚输入变频板送来的场同步信号，经内部的电路进行脉冲整形后。送到 场振荡器，同步场振荡器的振荡频率。场振荡器产生的脉冲信号对 TDA9112 的 22 脚外接的 锯齿波形成电容充放电，形成了场锯齿波信号。该信号由 TDA9112 的 23 脚输出去驱动场功 放 IC 进行功率放大。场功放 LA78041 的 1 脚是内部放大器的反相输入端，是场锯齿波驱动 信号的输入端。7 脚是内部放大器的同相输入端，由 R353/R354/C354/C355 组成偏置电压源， 提供稳定的静态工作点，决定场功放 5 脚输出的直流点电压，该电压应该约等于 1/2 的场功 放电源供电电压，不应该有太大的偏差，否则会影响场扫描的线形。1 脚输入的场锯齿波信 号经场功放内部的功率放大管进行推挽功率放大，从 5 脚输出驱动场偏转，产生电子束垂直 扫描的偏转磁场。LA78041 的 2 脚是场正程扫描的供电电源，由 VD351/C351/ LA78041 的 3 脚内部电路组成了场逆程扫描的升压电路，在场扫描的逆程阶段对场供电电压进行倍压供电， 保证场扫描的逆程阶段有足够的放大动态范围，这样才不会引起图像的顶部出现亮边或回扫 线。 CRT 电视 MT-2968M 高清系列产品维修资料 10 场功放电路中 R360 与场偏转线圈的组成了阻尼电路，降低场偏转线圈的 Q 值，才不会 造成在图像的顶部出现回扫线。C358 与场偏转线圈组成旁路高频干扰脉冲电路，防止出现横 线干扰。由 R355/R356/R357/R359/C356 组成了场功放的交直流负反馈电路，用于稳定场功放 的静态工作点和改善场线形。如果改反馈网络有问题，会造成水平亮线、场线形失真、场幅 过大或过小等故障。 四：行扫描电路： 由变频板送来的行同步信号输入到TDA9112 的 1 脚，经内部电路对行同步脉冲进行脉冲 整形、极性校正，然后送到锁相环电路与TDA9112 的 6、8 脚产生的行振荡锯齿波进行锁相 控制，使行振荡频率与行同步信号的相位相同，这样才能保证重现的图像水平反向保持稳定。 9 脚外接的双时间常数滤波电路就是内部锁相环电路的平滑滤波电路，该点的直流电压是用 来控制行振荡器的振荡频率。由 12 脚输入的行逆程脉冲，该脉冲的作用是用来控制行扫描水 平位置的正确，并且可以通过I2C总线来控制行扫描的中心位置，保证图像内容正确的中心位 置。TDA9112 的 4 脚外接的滤波电容就是行逆程脉冲的相位检测误差电压平滑滤波端。上述 两个滤波电路有故障均会造成图像水平不同步或行扭的故障。最后行驱动脉冲从 26 脚输出到 行激励级（注意该脚必须外接一个上拉电阻R318 才能正常工作）。行激励级对行驱动脉冲进 行电压放大后，经行激励变压器输出驱动行输出级的行管工作在导通/截止的开关状态（采用 行激励变压器的目的是：1、阻抗匹配，2、脉冲整形，3、电气隔离；防止行输出级的干扰脉 冲影响行激励级的正常工作）。行输出级的行管导通阶段形成了行扫描的正程后半段（光栅的 右边），截止阶段产生了行逆程脉冲，通过行包进行升压或减压，提供各种显像管和整机的工 作电源。行管两端并联的阻尼二极管VD335 在行逆程结束后形成了行扫描的正程前半段（光 栅的左边），这样就完成了整个行扫描的偏转电流，使显像管内部的电子束做水平方向的扫描 移动。 五：枕校电路: 由 V301/V302/V303 等元件组成枕校功率放大电路，从 TDA9112 的 26 脚输出枕校信号送 到 V301 的 b 极进行电压放大，从 V301 的 C 极输出倒相后的枕校信号驱动功率输出管 V303 的 b 极，V303 对输入的场频抛物波枕校信号进行电压放大（V303 是一个单端甲类功放电路） 从 C 极输出幅度足够的场频抛物波去调制行扫描的偏转电流，使行扫描的偏转峰值电流在显 像管的中部幅度最大，显像管的两端行偏转电流最小，这样就可以对大屏幕显像管的枕形失 真进行有效的校正。V301 与 V302 构成了差分放大器，V302 的作用是从 V303 输出的场频抛 物波中提取部分信号进行电流放大，产生负反馈信号去稳定该功放电路的静态工作点（防止 开机后晶体管的温飘造成行幅的改变）和稳定增益、改善输出波形的线形。 维修中多动万用表测量，少动电烙铁盲目的更换元器件，这样容易造成新的人为故障。 多参考电路图、维修资料进行准确的判断故障范围，这样才能避免维修进入困境。不管检修 怎样的故障，首先都要从整机的各个供电电压和检查虚焊入手，有时很多的看似疑难的故障， 其实都是电源电路有问题或元器件虚焊引起的。 CRT 电视 MT-2968M 高清系列产品维修资料 部分 IC 内部框图 TDA9112 行场小信号处理 11 CRT 电视 MT-2968M 高清系列产品维修资料 NJW1142L 音效处理 12 CRT 电视 MT-2968M 高清系列产品维修资料 TB1261F 中放、亮度、色度、行场小信号处理 13 CRT 电视 MT-2968M 高清系列产品维修资料 TDA9211 基色信号处理 14
