LG LC420WUN-SAA3-731(EN)逻辑板电路原理图

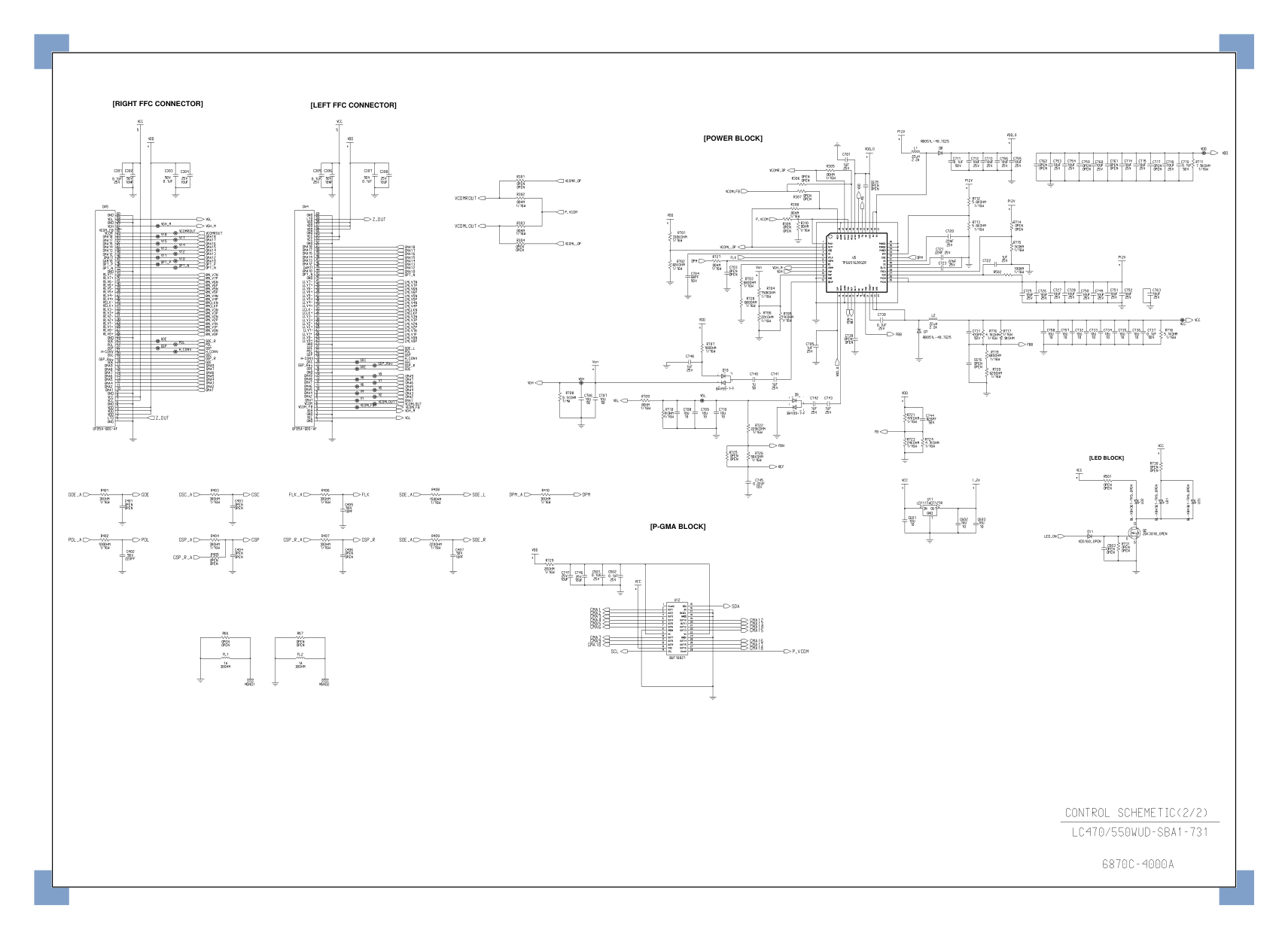

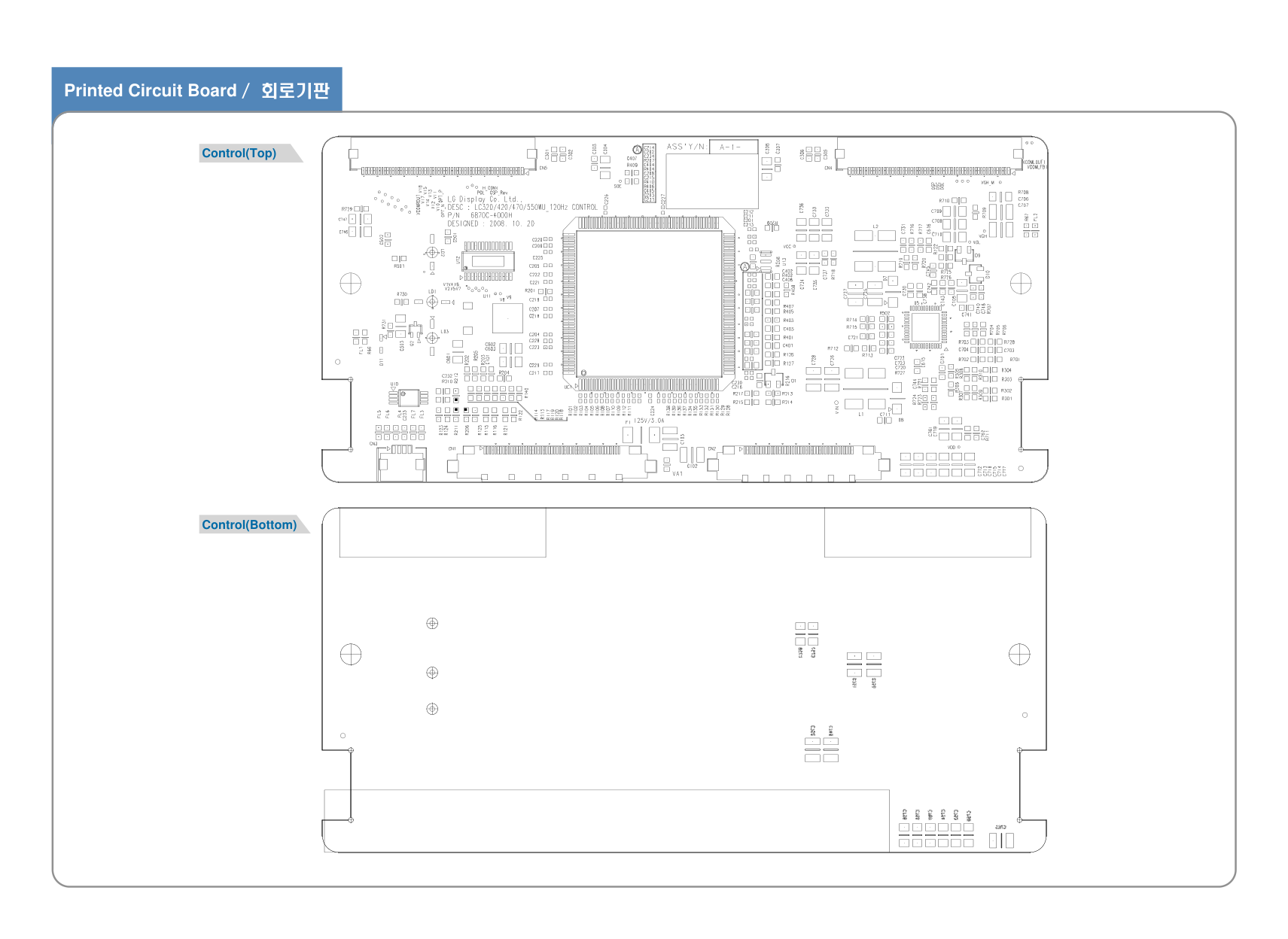

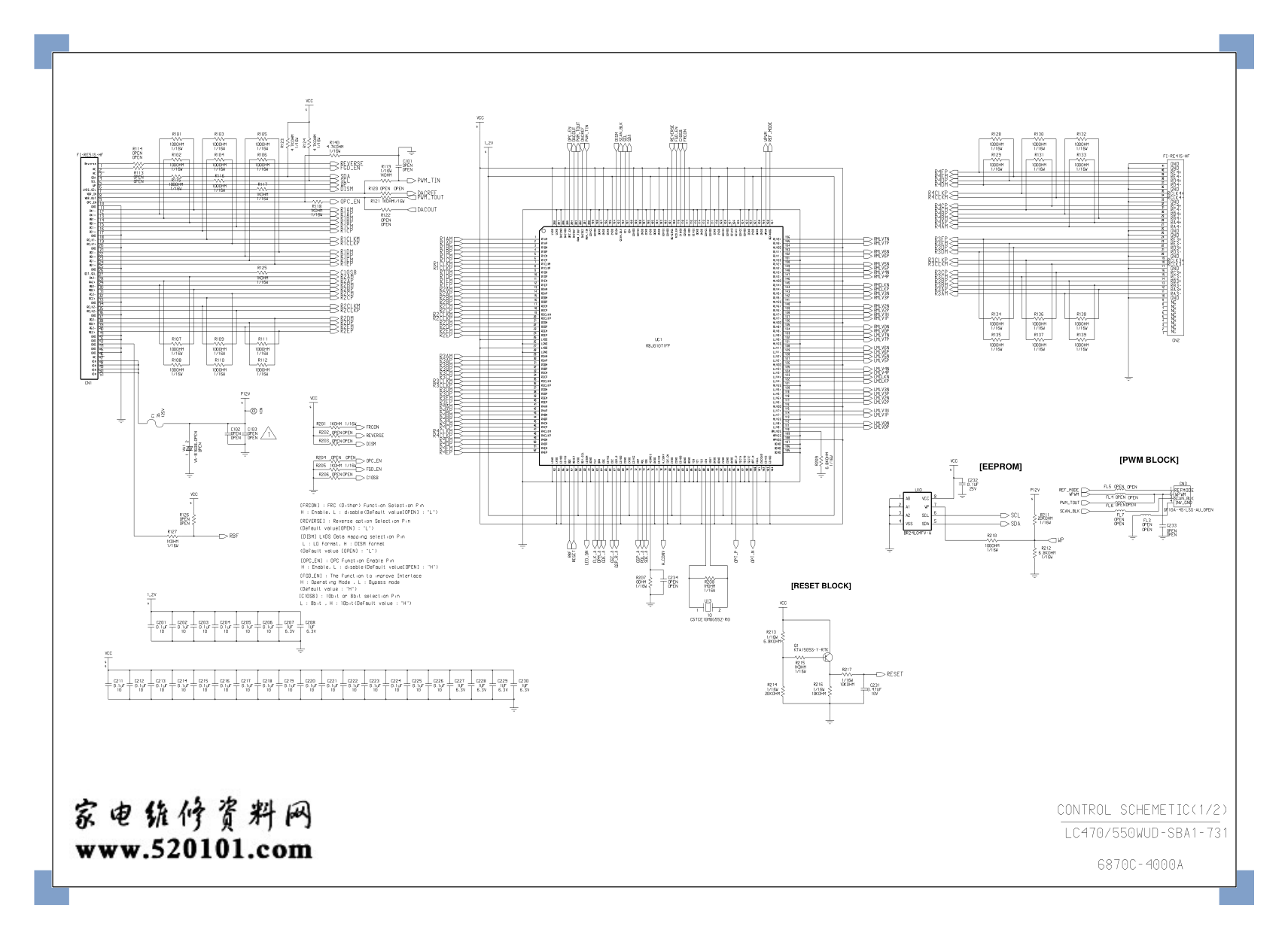

[PWM BLOCK] [RESET BLOCK] [EEPROM] [RIGHT FFC CONNECTOR] [LED BLOCK] [POWER BLOCK] [LEFT FFC CONNECTOR] [P-GMA BLOCK] Printed Circuit Board ������� Control(Top) Control(Bottom)
