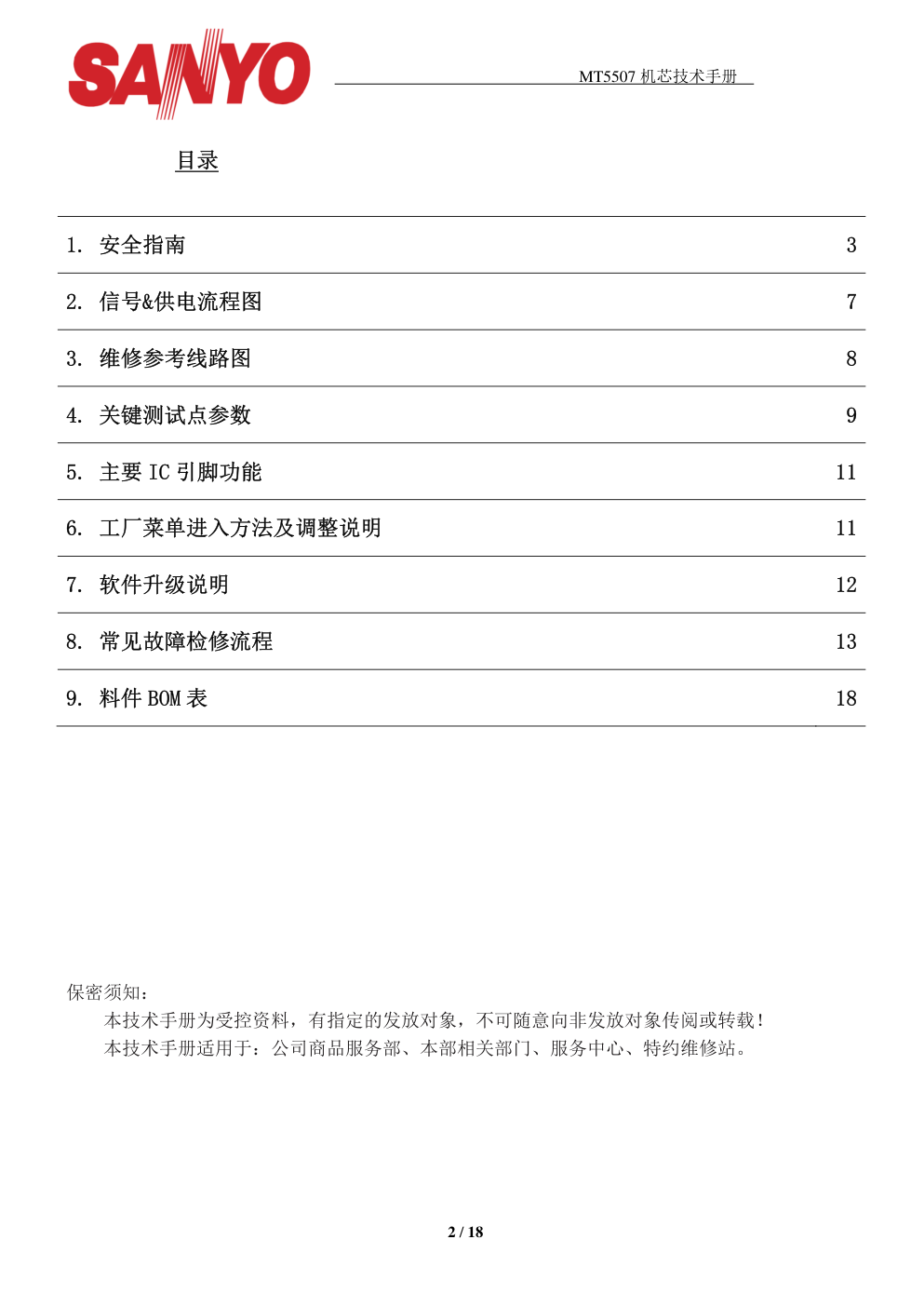

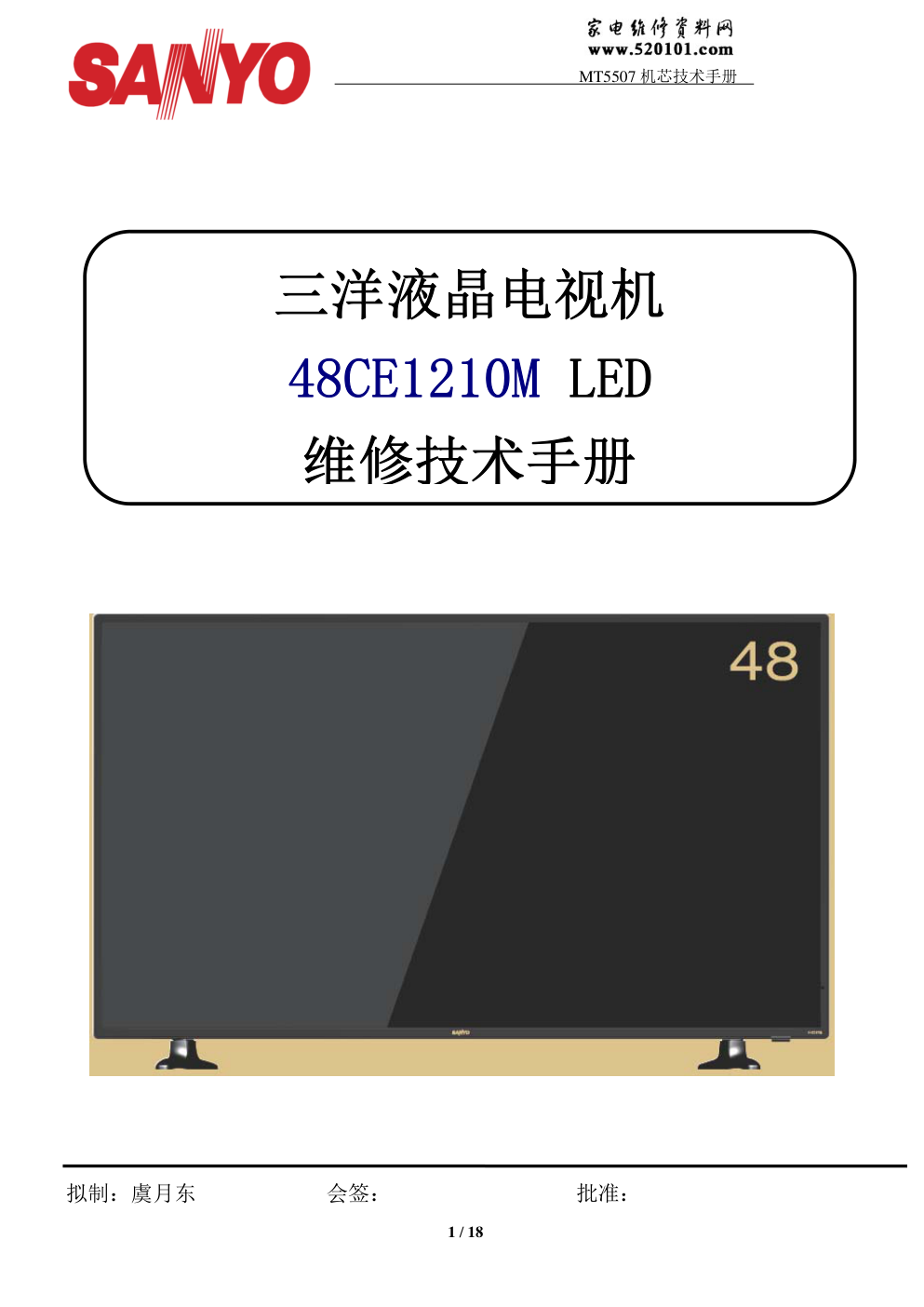

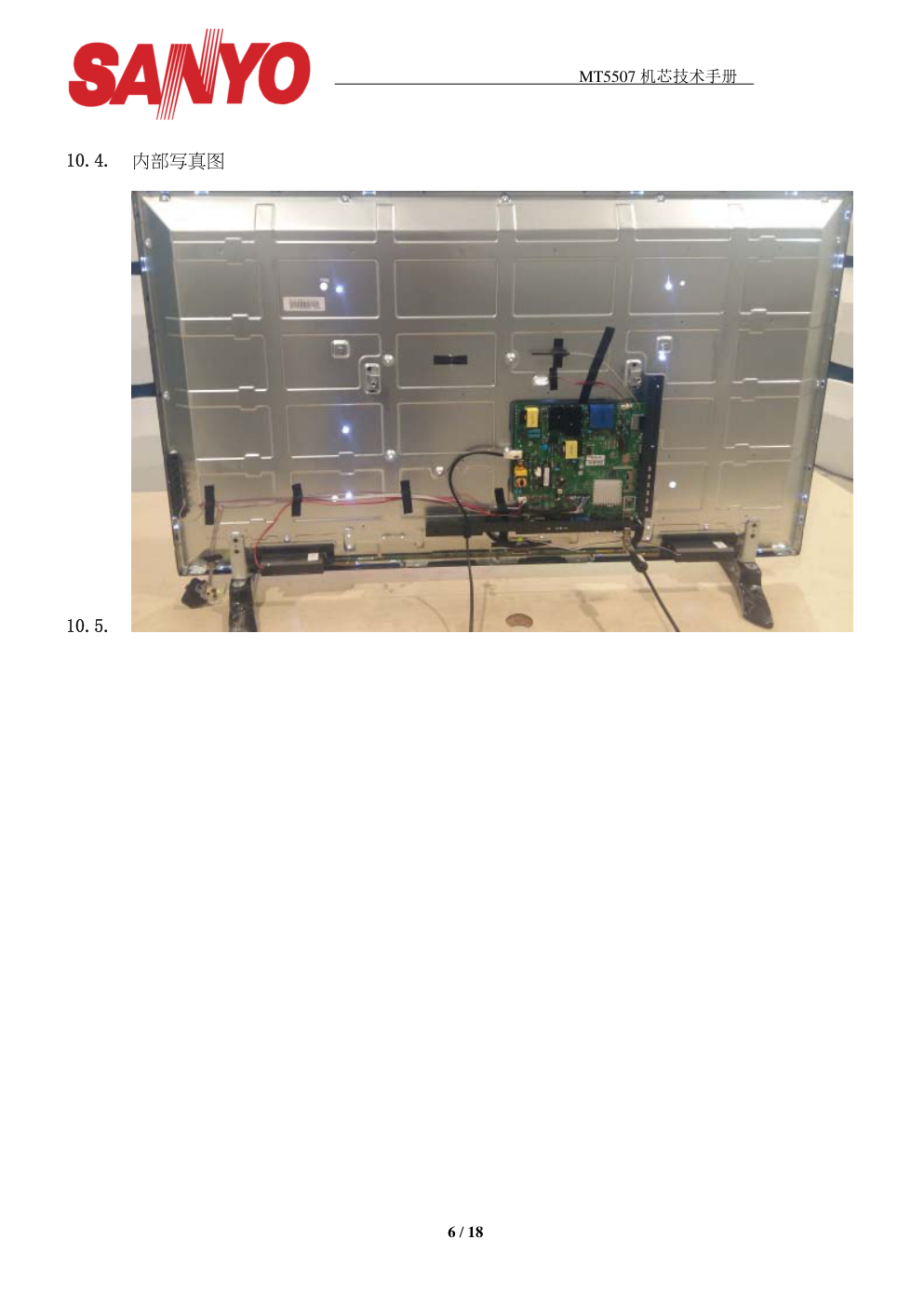

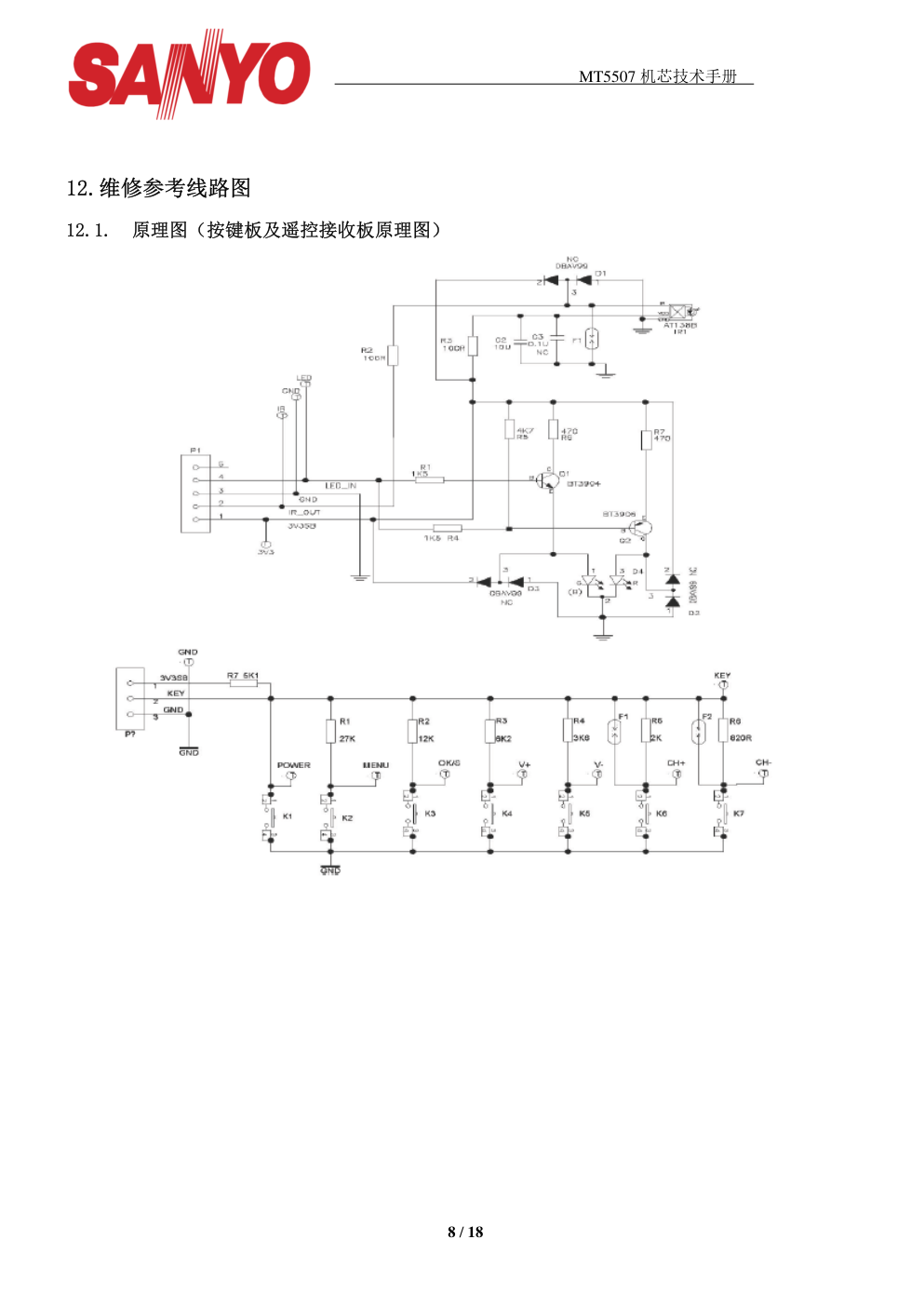

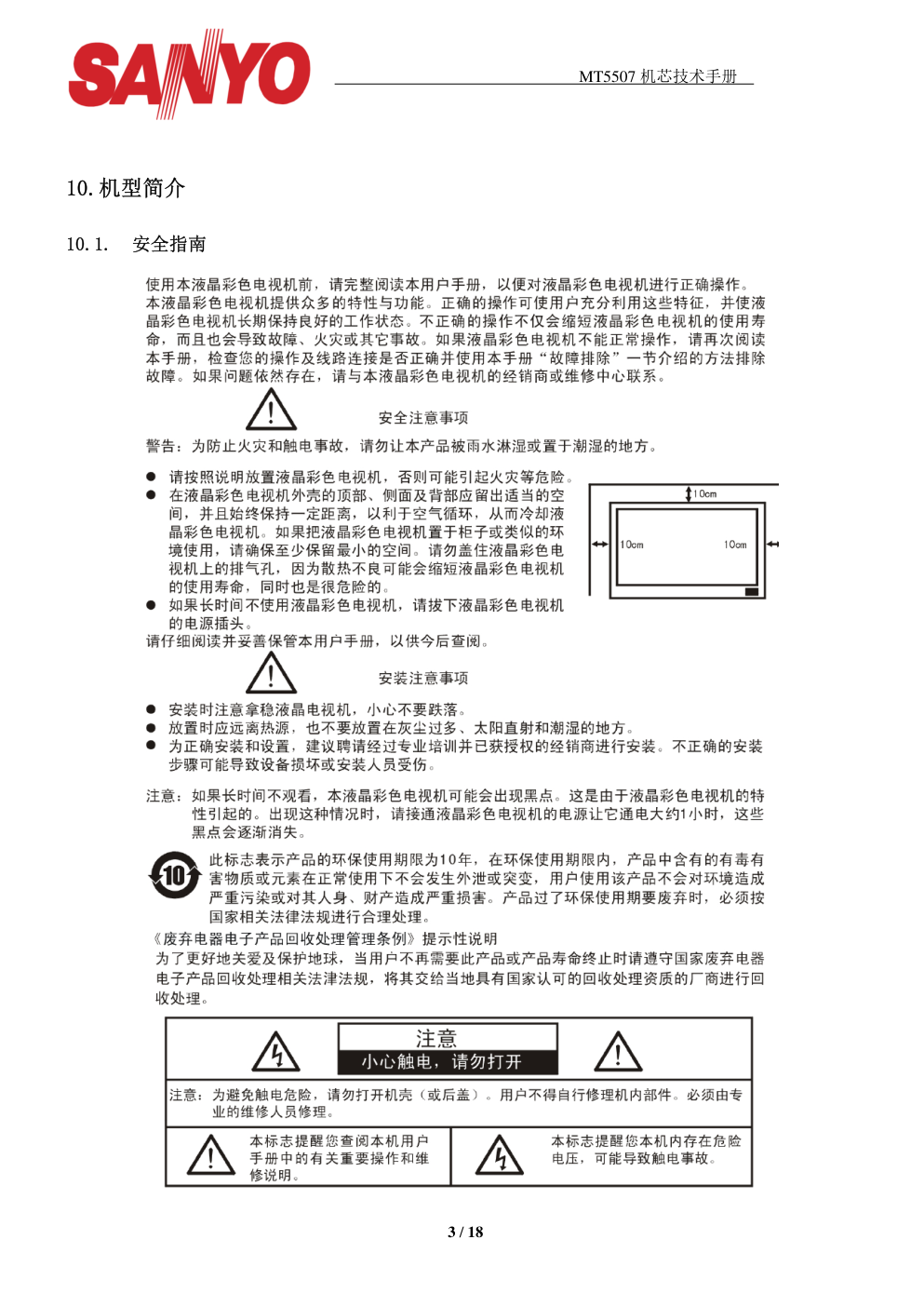

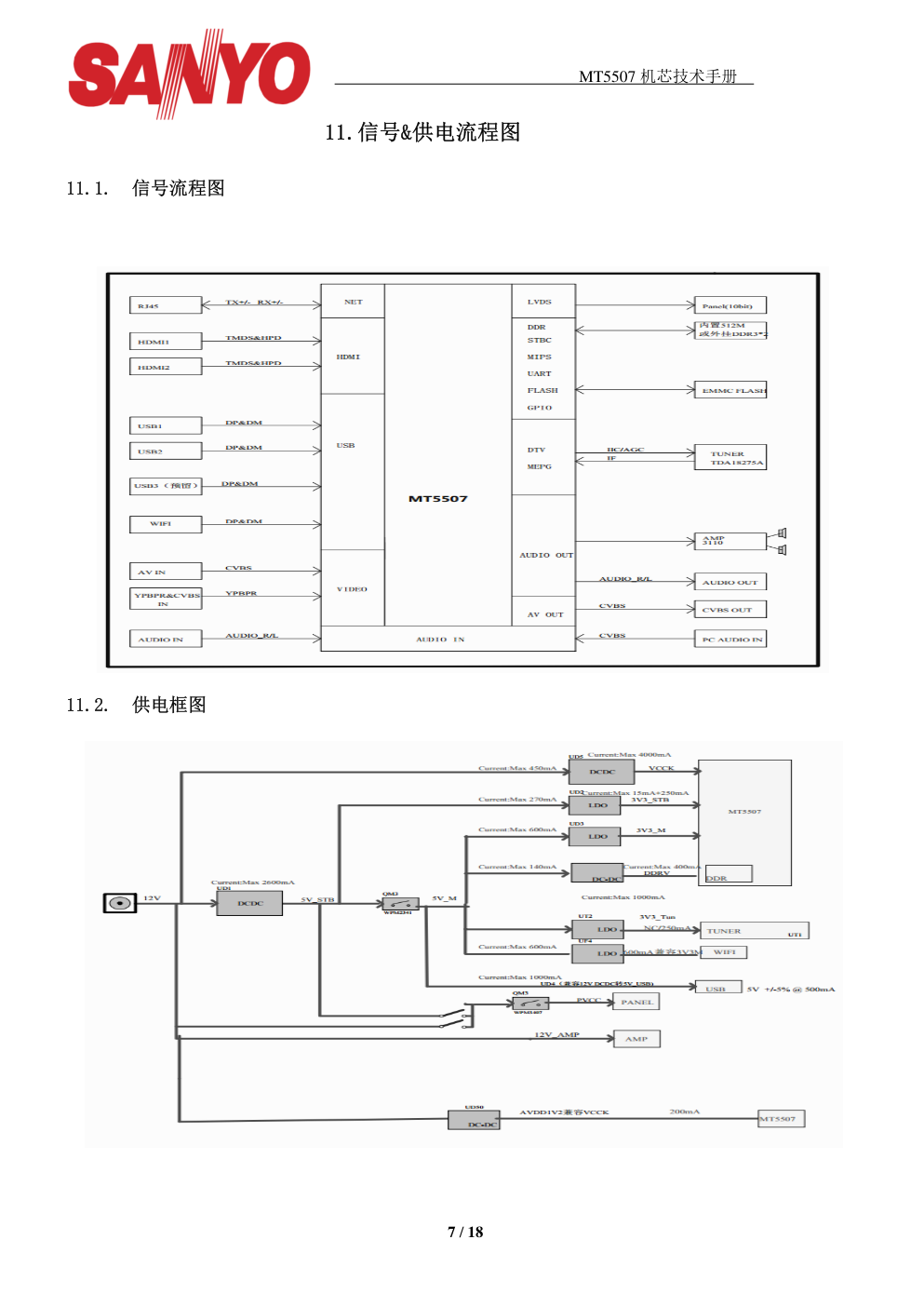

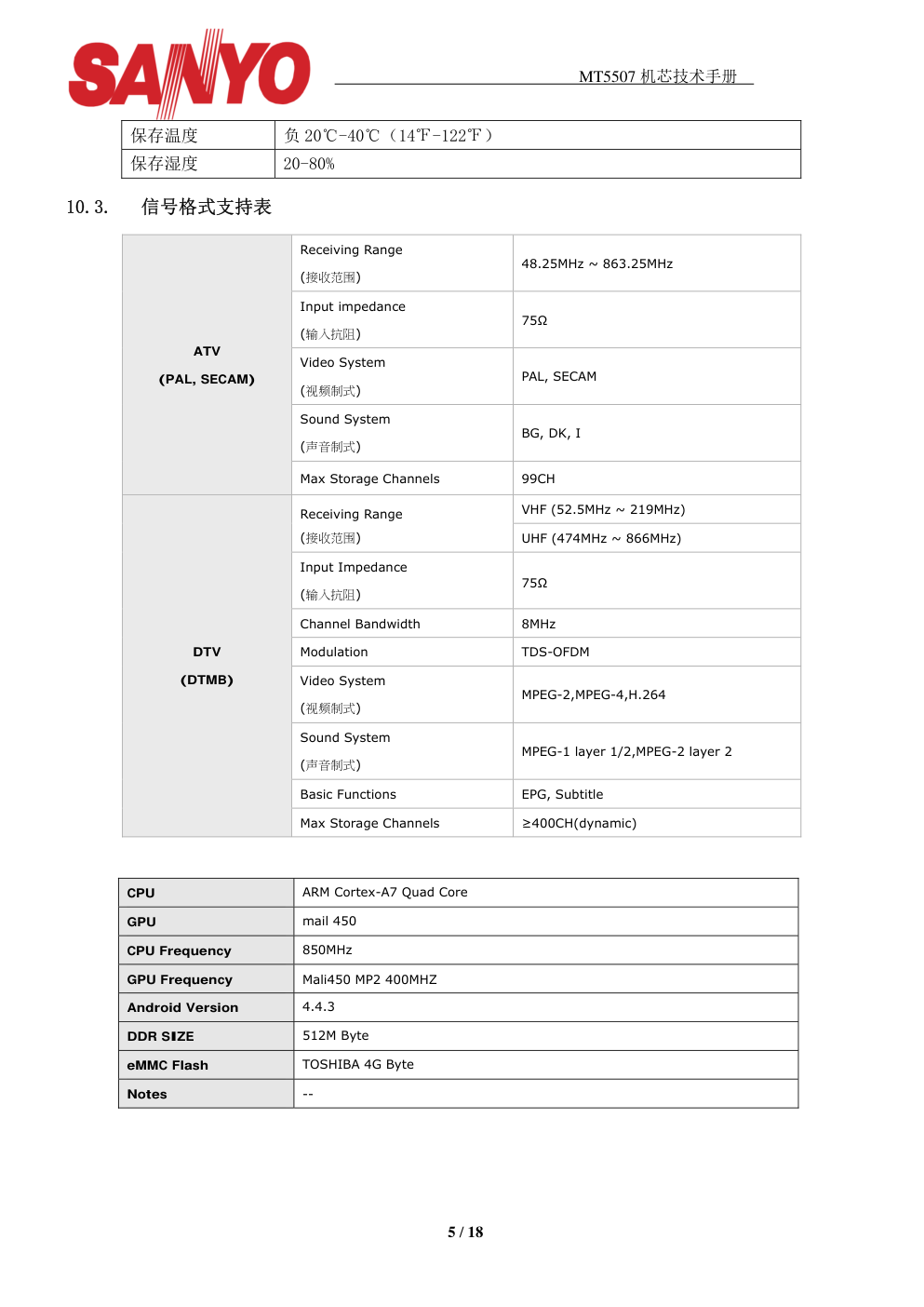

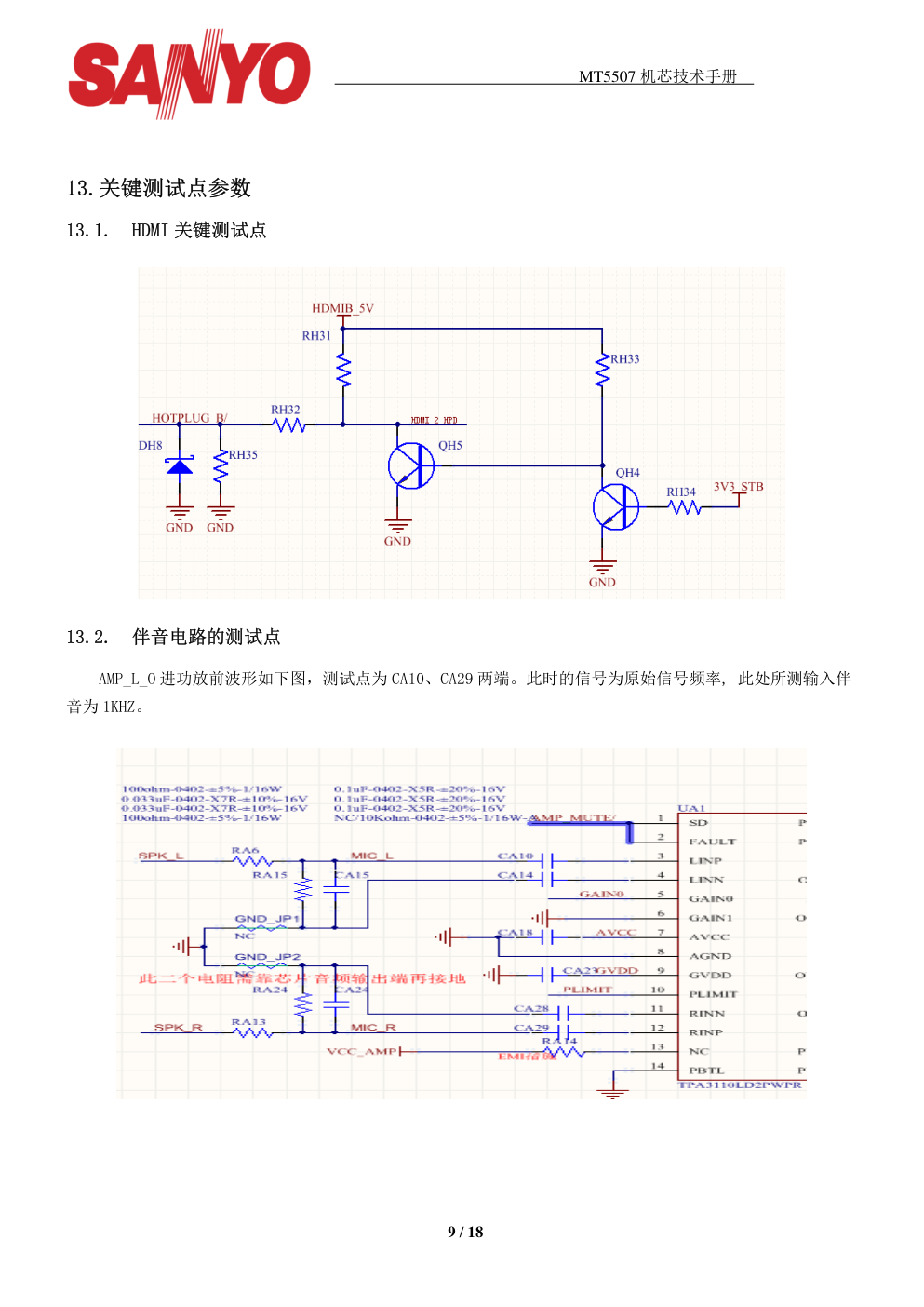

MT5507 机芯技术手册 1 / 18 拟制：虞月东 会签： 批准： 三洋液晶电视机 48CE1210M LED 维修技术手册 MT5507 机芯技术手册 2 / 18 目录 1. 安全指南 3 2. 信号&供电流程图 7 3. 维修参考线路图 8 4. 关键测试点参数 9 5. 主要 IC 引脚功能 11 6. 工厂菜单进入方法及调整说明 11 7. 软件升级说明 12 8. 常见故障检修流程 13 9. 料件 BOM 表 18 保密须知： 本技术手册为受控资料，有指定的发放对象，不可随意向非发放对象传阅或转载！ 本技术手册适用于：公司商品服务部、本部相关部门、服务中心、特约维修站。 MT5507 机芯技术手册 3 / 18 10. 机型简介 10.1. 安全指南 MT5507 机芯技术手册 4 / 18 10.2. 整机参考技术规格 整机参考技术规 格 型号 48CE1210M 最大可视图像尺 寸 1054（H）*592（V） 固有分辨率 1920（H)x1080(V) 可视角（LO/3） 水平:≥150°/垂直:≥150° 亮度 ≥300 cd/m 2 对比度 ≥150:1 清晰度 RF 模拟信号：水平≥350；垂直≥400；DTMB:576i 1080i(视地区转播 状况) 色域覆盖率 ≥28% 运动图像拖尾时 间 ≤30ms 额定电压 ~110-240V 50/60Hz 整机消耗功率 75W 彩色制式 PAL、NTSC、自动 声音制式 D/K\I\B/G\M 接收频道范围 模拟：48.25MHz ~ 863.25MHz 数字：52.5MHz ~ 866MHzMHZ 天线输入阻抗 75Ω 喇叭 最大输出功率：8W+8W 输入端子 PC 端子：RGBx1,HDMI 输入 x2,USB x3 视频：1 路 AV 输入，1 路 YPBPR 输入 音频：1 路 VGA 音频输入，1 路 AV 音频输入（YPBPR 音频输入与 AV 共用） RJ45，10/100M,DHCP WIFI 驱动 输出端子 同轴、音视频输出 尺寸（长*高*厚） 1084*76*628mm 1084*305*670mm (含底座)(mm) 壁挂安装规格 壁挂孔间距（WxH）:400x400mm 壁挂螺钉：M6x10*4 重量 NG NG 环境要求 操作温度 0℃-40℃（32℉-104℉） 操作湿度 20-80% MT5507 机芯技术手册 5 / 18 保存温度 负 20℃-40℃（14℉-122℉） 保存湿度 20-80% 10.3. 信号格式支持表 ATV (PAL, SECAM) Receiving Range (接收范围) 48.25MHz ~ 863.25MHz Input impedance (输入抗阻) 75Ω Video System (视频制式) PAL, SECAM Sound System (声音制式) BG, DK, I Max Storage Channels 99CH DTV (DTMB) Receiving Range (接收范围) VHF (52.5MHz ~ 219MHz) UHF (474MHz ~ 866MHz) Input Impedance (输入抗阻) 75Ω Channel Bandwidth 8MHz Modulation TDS-OFDM Video System (视频制式) MPEG-2,MPEG-4,H.264 Sound System (声音制式) MPEG-1 layer 1/2,MPEG-2 layer 2 Basic Functions EPG, Subtitle Max Storage Channels ≥400CH(dynamic) CPU ARM Cortex-A7 Quad Core GPU mail 450 CPU Frequency 850MHz GPU Frequency Mali450 MP2 400MHZ Android Version 4.4.3 DDR SIZE 512M Byte eMMC Flash TOSHIBA 4G Byte Notes -- MT5507 机芯技术手册 6 / 18 10.4. 内部写真图 10.5. MT5507 机芯技术手册 7 / 18 11. 信号&供电流程图 11.1. 信号流程图 11.2. 供电框图 MT5507 机芯技术手册 8 / 18 12. 维修参考线路图 12.1. 原理图（按键板及遥控接收板原理图） MT5507 机芯技术手册 9 / 18 13. 关键测试点参数 13.1. HDMI 关键测试点 13.2. 伴音电路的测试点 AMP_L_O 进功放前波形如下图，测试点为 CA10、CA29 两端。此时的信号为原始信号频率, 此处所测输入伴 音为 1KHZ。 MT5507 机芯技术手册 10 / 18 伴音信号分别经功放 UD4的第3脚 LINP，第12脚 RINP 进入功放。功放再对信号进行放大后输出，驱动喇叭。 MT5507 机芯技术手册 11 / 18 14. IC 主要功能：见原理图。 15. TP.MT5507.PC821B1 5265原理图.pdf 16. 工厂菜单进入方法及调整说明 16.1. 整机调试 6.1.1 将电源板、按键板、遥控接收板连接好，接 220V 电源，通电开机后，观察显示是否正常 6.1.2 工厂菜单的使用方法 按“菜单”将光标移动到“对比度”下，后再依次按数字键“1、9、5、0”进入一级工厂菜单； 按“△”和“▽”键将光标移动到工厂菜单的各个调试项，然后按“确认”键进入该调试项的下级调试页； 在光标移到某个调试项目时，按“ ”和“ ”键可进行该项目的调试； 按“菜单”键可从调试页的调试菜单退出到上一级工厂菜单； 按“退出”键可在任何情形下退出工厂菜单。 16.2. 工厂菜单说明： MT550X工厂菜单 说明.pdf MT5507 机芯技术手册 12 / 18 17. 软件 USB 升级说明 重要说明：MT5507 U 盘方式升级程序，不挑 U 盘。经过测试发现小于 4G 的大部份低速 USB2.0 接口的 U 盘都能支持。但建议使用金士顿小于 4G 的 USB2.0 接口的 U 盘。 17.1. 确认升级软体 allupgrade_5507_max40.pkg 文件与机型、屏型号相对应。 17.2. 制作升级 U 盘。（注意：做升级 U 盘需要做完整格式化） 18. 对需要制作的 U 盘进行格式，文件系统选择 FAT32 格式。 格式化后查看属性 19. 拷贝升级文件 20. 开始升级 c.1 请将已经拷贝升级文件的升级 U 盘插入待升级整机 USB 插口上 c.2 上电系统会开始自动升级。 c.3 此时请看灯的指示变化： 上电后约 3-10 秒，就会进行升级，（整个过程大约 3 分钟）升级成功后，自动打开电视画面。如果升级失 败，电视只有背光亮，没有画面或者画面花屏。 MT5507 机芯技术手册 13 / 18 21. 常见故障检修流程 21.1. 电源故障 MT5507 机芯技术手册 14 / 18 21.2. 黑屏 21.3. 花屏 MT5507 机芯技术手册 15 / 18 21.4. 无声 MT5507 机芯技术手册 16 / 18 21.5. TV 故障 21.6. YPBPR 或 CVBS 无信号 MT5507 机芯技术手册 17 / 18 21.7. VGA 无信号 21.8. 无法连接网络 MT5507 机芯技术手册 18 / 18 22. 料件 BOM 表 22.1. TP.MT5507.PC821 板卡 BOM BOM_002.002.00298 72 (1).pdf
