LG W1943SB液晶显示器维修手册和图纸

分类:电子电工 日期: 点击:0
LG W1943SB液晶显示器维修手册和图纸-0 LG W1943SB液晶显示器维修手册和图纸-1 LG W1943SB液晶显示器维修手册和图纸-2 LG W1943SB液晶显示器维修手册和图纸-3 LG W1943SB液晶显示器维修手册和图纸-4 LG W1943SB液晶显示器维修手册和图纸-5 LG W1943SB液晶显示器维修手册和图纸-6 LG W1943SB液晶显示器维修手册和图纸-7 LG W1943SB液晶显示器维修手册和图纸-8 LG W1943SB液晶显示器维修手册和图纸-9

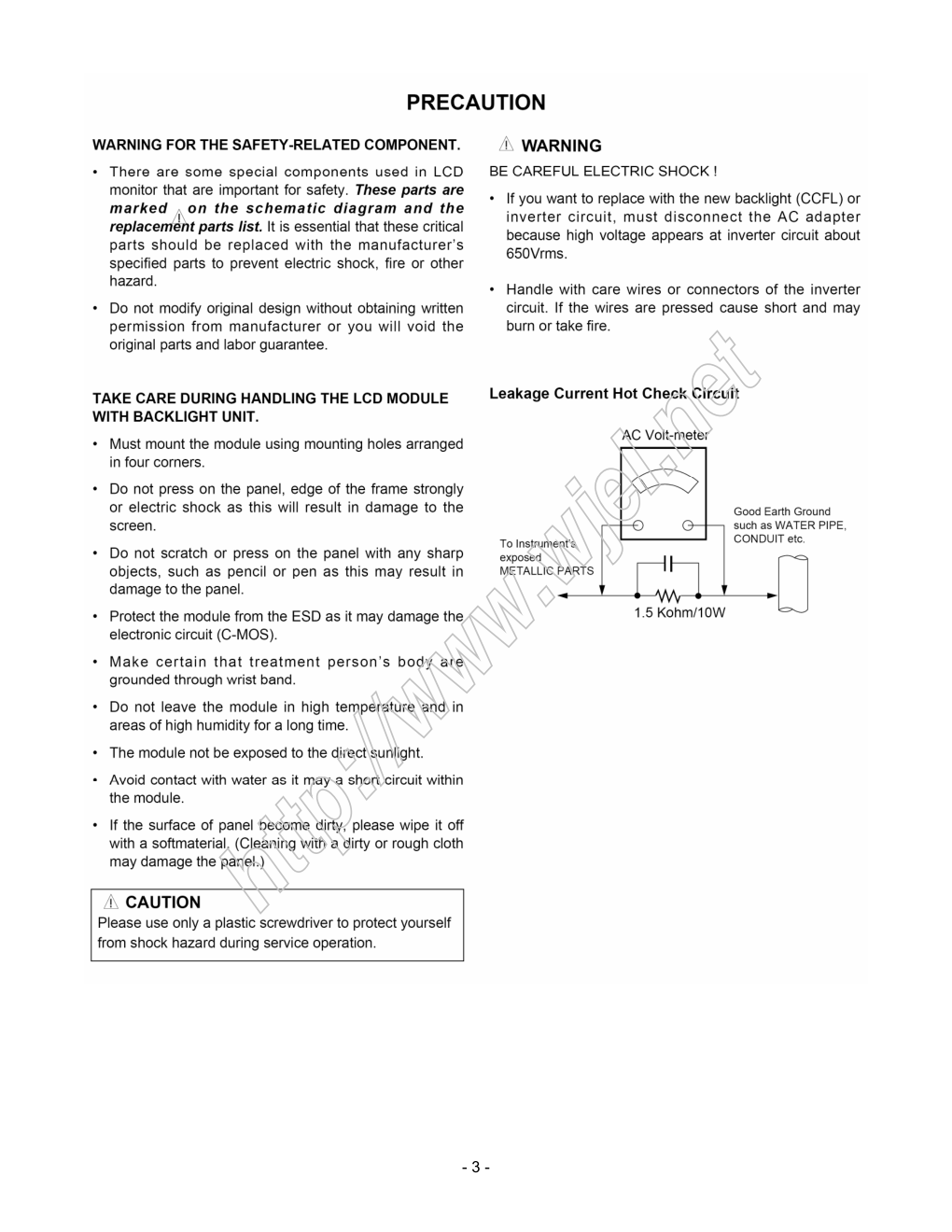

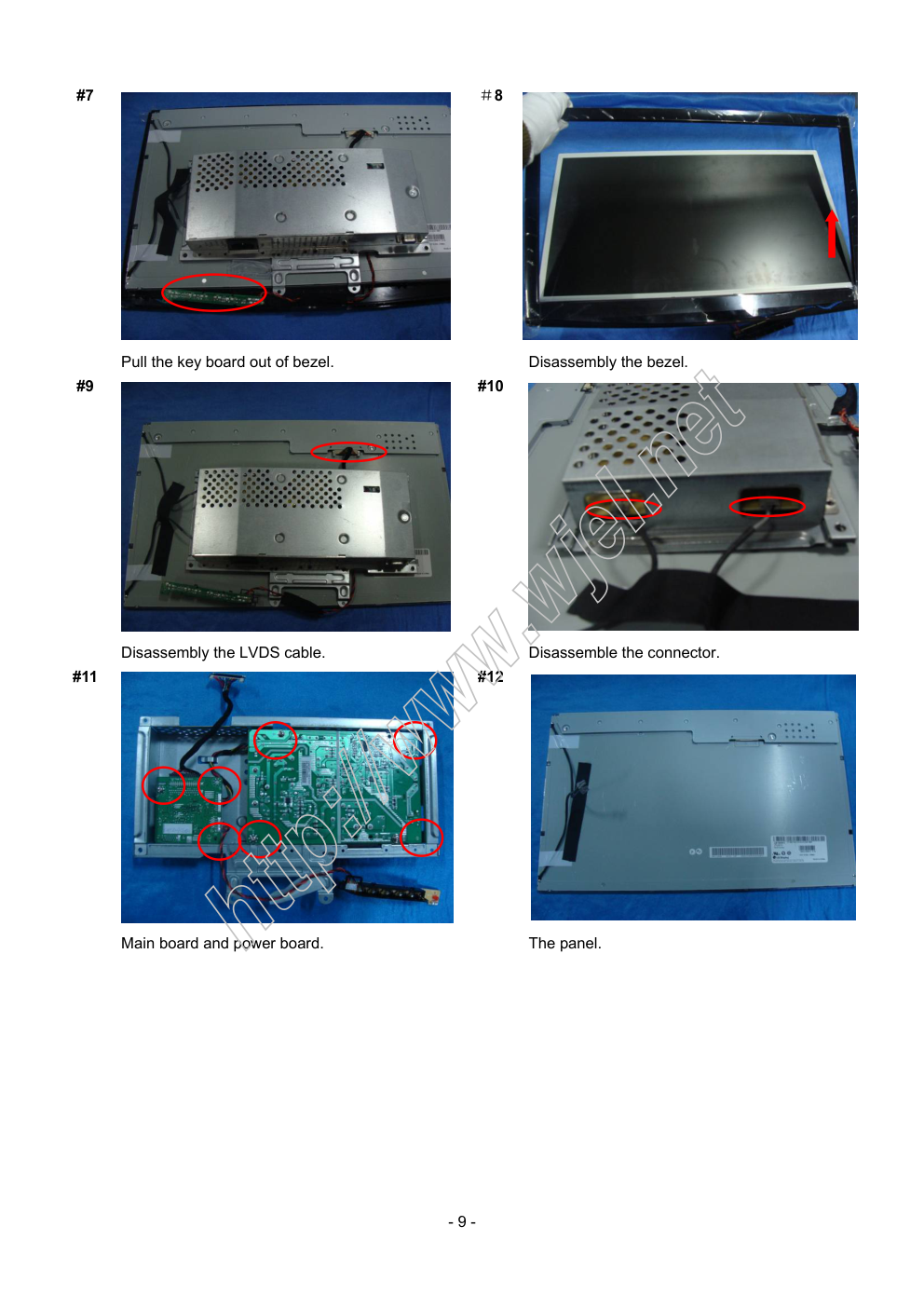

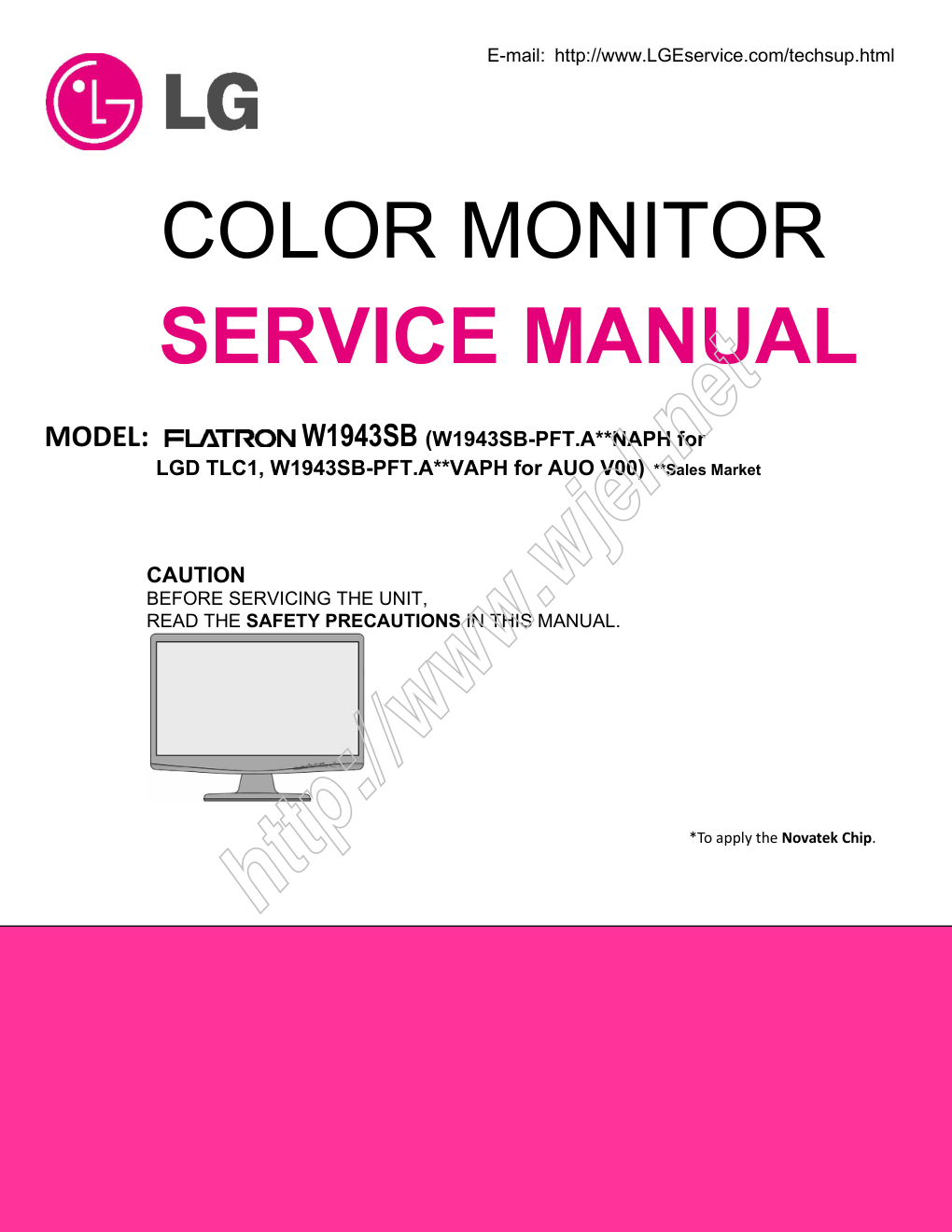

- 1 - E-mail: http://www.LGEservice.com/techsup.html COLOR MONITOR SERVICE MANUAL MODEL:  W1943SB (W1943SB-PFT.A**NAPH for LGD TLC1, W1943SB-PFT.A**VAPH for AUO V00) **Sales Market CAUTION BEFORE SERVICING THE UNIT, READ THE SAFETY PRECAUTIONS IN THIS MANUAL.                                                                                                                                                               *To apply the Novatek Chip.  http://www.wjel.net - 2 - CONTENTS SPECIFICATIONS ...................................................2 PRECAUTIONS .......................................................3 TIMING CHART .......................................................7 DISASSEMBLY ........................................................8 BLOCK DIAGRAM...................................................11 DISCRIPTION OF BLOCK DIAGRAM .................. 13 ADJUSTMENT ...................................................... 15 SERVICE MODE ......................................................... 17 TROUBLESHOOTING GUIDE .............................. 18 WIRING DIAGRAM ................................................... 24 EXPLODED VIEW...................................................... 25 REPLACEMENT PARTS LIST ................................. 27 DIFFERENT PARTS LIST….......................................... 34 SCHEMATIC DIAGRAM......................................... 35 SPECIFICATIONS 1. LCD CHARACTERISTICS Type: matrix-TFT Color LCD Module Active Display Area: 18.51 inches Pixel Pitch: 0.3 (H) x 0.3 (V)mm Color Depth: 16.7M colors Size: 430.4(H) x 254.6(V) x 13.0(D) mm(Typ.) Interface: LVDS 1Port Surface Treatment: Hard-coating(3H), Anti-Glare Operating Mode: Normally White, Transmissive mode Backlight unit: 2 CCFL 2. OPTICAL CHARACTERISTICS 2-1. Viewing Angle by Contrast Ratio > 10 Left : 70°min, 85°(Typ) Right : 70°min, 85°(Typ) Top :60° min, 75°(Typ) Bottom : 70°min,85°(Typ) 2-2.Luminance :250Cd / m2 (min), 300Cd / m2 (Typ) -6500K; 170Cd / m2 (min) -9300K 2-3. Contrast Ratio : 600(min), 1000(Typ) 3. SIGNAL (Refer to the Timing Chart) 3-1. Sync Signal Type: Separate Sync, SOG (Sync On Green) 3-2. Video Input Signal 1) Type: R, G, B Analog 2) Voltage Level: 0~0.7 Vp-p 3) Input impedance: 75 Ω 3-3. Operating Frequency Horizontal: 30 ~ 83kHz Vertical: 56 ~ 75Hz 4. Max. Resolution D-sub Analog: VESA 1360 x 768 @ 60 Hz 5. POWER SUPPLY 5-1. Power: AC 100-240V~ 50/60Hz 0.8A 5-2. Power Consumption On Mode: 21 W(Typ.) Sleep Mode: ≤ 1 W Off Mode: ≤ 1 W 6. ENVIRONMENT 6-1. Operating Temperature: 10°C~35°C Humidity: 10 % to 80 % non-Condensing 6-2. Storage Temperature: -20°C to 60 °C Humidity: 5 % to 90 % non-Condensing 6-3. MTBF: 70000 Hours (Not include panel) Lamp Life: ≤ 50000 Khrs 7. DIMENSIONS (with Stand) Width: 44.90 cm (17.68 inches) Depth: 18.30 cm (7.20 inches) Height: 29.05 cm (11.44 inches) 8. WEIGHT (excl. packing) Weight: 3.3 kg (7.28 lbs) http://www.wjel.net   - 3 - http://www.wjel.net   - 4 - http://www.wjel.net   - 5 - http://www.wjel.net   - 6 - http://www.wjel.net   - 7 - TIMING CHART mode section polarity DOT CLOCK [MHz] Frequency [kHz]/[Hz] Total Period(E) Display (A) Front Porch (D) Sync. (C) Back Porch (B) Resol- ution H(Pixels) - 31.468 900 720 18 108 54 1 V(Lines) + 28.321 70.08 449 400 12 2 35 720 X 400 H(Pixels) - 31.469 800 640 16 96 48 2 V(Lines) - 25.175 59.94 525 480 10 2 33 640 x 480 H(Pixels) - 37.5 840 640 16 64 120 3 V(Lines) - 31.5 75 500 480 1 3 16 640 x 480 H(Pixels) + 37.879 1056 800 40 128 88 4 V(Lines) + 40.0 60.317 628 600 1 4 23 800 x 600 H(Pixels) + 46.875 1056 800 16 80 160 5 V(Lines) + 49.5 75.0 625 600 1 3 21 800 x 600 H(Pixels) +/- 49.725 1152 832 32 64 224 6 V(Lines) +/- 57.283 74.55 667 624 1 3 39 832 x 624 H(Pixels) - 48.363 1344 1024 24 136 160 7 V(Lines) - 65.0 60.0 806 768 3 6 29 1024 x 768 H(Pixels) - 60.123 1312 1024 16 96 176 8 V(Lines) - 78.75 75.029 800 768 1 3 28 1024 x 768 H(Pixels) + 47.712 1792 1360 64 122 256 9 V(Lines) + 85.5 60.015 795 768 3 6 18 1360 x768 http://www.wjel.net   - 8 - DISASSEMBLY-Set #1 Put the monitor on a soft flat. #2 Revolve the release button. #3 Consequently, pull the base directly. #4   The base. #5 Put the front cover upward. Then let the all latches are separated. #6 Put the front face down, disassembly back cover. http://www.wjel.net   - 9 - #7 Pull the key board out of bezel. #8 Disassembly the bezel. #9 Disassembly the LVDS cable. #10 Disassemble the connector. #11 Main board and power board. #12 The panel. http://www.wjel.net   - 10 - #13 Rear cover and hinge ASS’Y. #14 Disassemble the rear cover and hinge ASS’Y. #15 Disassemble the hinge and stand. #16 Hinge top, hinge and stand. http://www.wjel.net   - 11 - BLOCK DIAGRAM http://www.wjel.net   - 12 - BLOCK DIAGRAM-POWER Power Inverter EMI filter Rectification  Transformer 5V/14.5V output OVP Feedback control circuit Switching circuit (PWM control IC & MOSFER) OVP protect circuit Diode rectifier  Starting resistor 14.5V Rush prevention ON/OFF DIM Push-pull circuit Transformer conversion LC resonance VDDA ON/OFF circuit PWM IC OZ9938GN Feedback circuit OVP circuit 2 CCFL lamps Sampling Lamp open protection DIM circuit 14.5V 5V 100~240V http://www.wjel.net   - 13 - DESCRIPTION OF BLOCK DIAGRAM 1. Video Controller Part. This part amplifies the level of video signal for the digital conversion and converts from the analog video signal to the digital video signal using a pixel clock. The pixel clock for each mode is generated by the PLL. The range of the pixel clock is from 25MHz to 85.5MHz. This part consists of the Scalar, ADC converter, TMDS receiver and LVDS transmitter. The Scalar gets the video signal converted analog to digital, interpolates input to 1360 X 768 resolution signal and outputs 8-bit R, G, B signal to transmitter. 2. Power Part. This part consists of the one 3.3V, and one 1.8V regulators to convert power which is provided 5V in Power board. 14.5V is provided for inverter, 5V is provided for LCD panel. Also, 5V is converted 3.3V and 1.8V by regulator. Converted power is provided for IC in the main board. The inverter converts from DC 14.5V to AC 700Vrms and operates back-light lamps of module. 3. MICOM Part. This part is including video controller part. And this part consists of Reset IC and the Micom. The Micom distinguishes polarity and frequencies of the H/V sync are supplied from signal cable. The controlled data of each mode is stored in scalar. http://www.wjel.net   - 14 - LIPS Board Block Diagram Operation description_LIPS 1. EMI components. This part contains of EMI components to comply with global marketing EMI standards like FCC, VCCI CISPR, the circuit included a line-filter, across line capacitor and of course the primary protection fuse. 2. Input rectifier and filter. This part function is for transfer the input AC voltage to a DC voltage through a bridge rectifier and a bulk capacitor. 3. Energy Transfer. This part function is for transfer the primary energy to secondary through a power transformer. 4. Output rectifier and filter. This part function is to make a pulse width modulation control and to provide the driver signal to power switch, to adjust the duty cycle during different AC input and output loading condition to achieve the dc output stabilized, and also the over power protection is also monitor by this part. 5. Photo-Coupler isolation. This part function is to feed back the DC output changing status through a photo transistor to primary controller to achieve the stabilized DC output voltage. 6. Signal collection. This part function is to collect the any change from the DC output and feed back to the primary through photo transistor. http://www.wjel.net   - 15 - ADJUSTMENT Windows EDID V1.0 User Manual Operating System: DOS, windows98, 2000, XP 1. Parallel port setting Enter your bios, and do as followings. a) Integrated peripheral b) Super IO Device c) Parallel port mode you should set the” parallel port mode” to SPP for using the DOS EDID tool surely. 2. EDID Write 1、Connect the signal line of monitor with DDC recorder. 2、Choose the DDC RECORD program, and it shows on the screen, the choose the correct source base on the monitor. 3、Click “LoadFile” ,then key in the manufacturer name、model name、product code, then choose the correct model name base on the monitor.(as Fig.2) 4、Scan serial No. to DDC recorder by Bar Reader, then read again in the Verify SN. 5、According to the message of DDC program, when the picture as fig.1 appears, it show DDC record has finished. Fig.1 http://www.wjel.net   - 16 - Please check Manufacturer Name、Vendor Assigned Code、 Monitor Name、 Serial Number:*****[???????? ******] (it must be the same as Bar Code)、 Week of Manufacture:**、Year of Manufacture:****、Check sum:** (It must be the same as the last byte of data table, as follows picture shows). Above of all must be right, then if it shows the green “PASS”, it means record succeeds ,the red “Fail” means record fails; then check the power supply and signal line, and ensure they are connected well ,then do DDC record again from the third step.   Fig.2 http://www.wjel.net   - 17 -       1) Turn off the power switch at the front side of the display. 2) Wait for about 5 seconds and press MENU, POWER switch with 1 second interval. 3) The SVC OSD menu contains additional menus that the User OSD menu as described below. a) CLEAA ETI: To initialize using time. b) Auto Color: W/B balance and automatically sets the gain and offset value. c) AGING: Select Aging mode (on/off). d) PANEL: used panel type e) NVRAM INIT: NO f) R/G/B-9300K: Allows you to set the R/G/B-9300K value manually. g) R/G/B-6500K: Allows you to set the R/G/B-6500K value manually. h) R/G/B-Offset: Allows you to set the R/G/B-Offset value manually. (Analog Only) i) R/G/B-Gain: Allows you to set the R/G/B-Gain value manually. (Analog Only) Figure 1 Cable Connection for Micom uploading SERVICE MODE  Connect to the PC Connect to the monitor  http://www.wjel.net   - 18 - TROUBLESHOOTING GUIDE No Power (Power Indicator Off) Please reinsert and make sure the AC of 100-240v is normal Measure C707 (+) =1.8V U701 PIN2=3.3V Check the Adapter/Inverter section Check CN404 or replace C707, and U701 NO NO YES YES 1. NO POWER  Check X401 oscillate waveforms are normal Replace X401   Replace U401   NO YES http://www.wjel.net   - 19 - 2. NO RASTER (OSD IS NOT DISPLAY)-LIPS  LIPS YES 1. Check C704 2. Check C706, C705 3. TROUBLE IN SCALER IC  No Raster (OSD Is Not Displayed) Check U701 PIN 2 =3.3V? Check CN404 PIN 6, PIN7 =5V? Check power board and find out a short point as penning each power line 1. Check U701 2. Check C702 Check C707 (+) 1.8V? NO NO NO YES YES YES Check CN404 PIN 6, PIN7 =5V? NO Check BL ON/OFF pulse as contacting scope http://www.wjel.net   - 20 - 3. NO RASTER (OSD IS NOT DISPLAY)-MSTAR  1. Check C411 C412 2. Check X401 3. TROUBLE IN SCALER IC SCALER PIN 63, 64 OSCILLATES AS 12MHZ? No Raster (OSD Is Not Displayed) CHECK CONNECTION LINE FROM D-SUB TO SCALER TROUBLE IN CABLE OR LCD MODULE NO YES YES NO SCALER IC PIN 14 H SYNC ? PIN 15 V SYNC? http://www.wjel.net   - 21 - 4. TROUBLE IN DPM  TROUBLE IN DPM SCALER IC PIN 14 H SYNC? PIN 15 V SYNC? CHECK H/V SYNC LINE TROUBLE IN CABLE OR LCD MODULE NO YES http://www.wjel.net   - 22 - 5. POWER Check U901, T901,D906,D905,ZD903,ZD902,U902,U903 Check U901 pin 6 Vcc is 13v? Check D902,C911  NO YES Check start voltage for the pin1 of U901 Check D901, R903, R904,R905,U901 YES NO YES No Power (Power Indicator Off) Check AC line volt Check the voltage of C907(+) Check AC line Check F901, BD901 NO YES NO Check U901 PIN5 output is PWM? Check D904,Q901  NO http://www.wjel.net   - 23 - 6. RASTER  Unplug backlight connector wire, check PT801 pin7/pin8 = 650V? Replace PT801 NO NO YES Check PT801 pin7/pin8= 650V? Replace Q806 Check C807, C809, C810 Replace backlight YES Replace IC801 NO Check Q806 pin5, pin6 is 14.5V? Cut all the pin connector of Q806, check C811 (+) =14.5V? CheckIC801 pin 2=5V?  Check C807, C809, C810 Check IC801 pin 5/pin6 NO Raster (Lamp Off) Check C811 (+) =14.5V Check ON/OFF signal Check power section Check Interface section or main board  NO NO NO YES YES Check IC801 Pin1/pin15 have the output of sawtooth YES NO YES NO YES NO http://www.wjel.net   - 24 - WIRING DIAGRAM 095G820H 6D515 095G8018 3XH55 095G 825 9W524 http://www.wjel.net   - 25 - EXPLODED VIEW       http://www.wjel.net   - 26 - EXPLODED VIEW PARTS LIST Ref. No. TPV part no. LGE part no. Description 010 705GQ9CS025 BEZEL ASSY 020 KEPC8QG2 KEY BOARD 750GLG185W1C12M0LG PANEL LM185WH1-TLC1 NJ LGD 030 750GLU185X1012N000 PANEL M185XW01 V00 SZ AUO 756GQ8CB KL008 MAIN BOARD-CBPCRNFLGQ1 040 756GQ8CB KL009 MAIN BOARD-CBPCRNFLGQ1 050 PWPC8921MYE1 POWER BOARD Q15G0414201 MAINFRAME 060 Q15G0414401 MAINFRAME 705GQ934027 REAR COVER/HINGE ASS'Y 070 705GQ934029 REAR COVER/HINGE ASS'Y 080 705GQ9CS015 BASE ASSY 090 095G8018 3XH55 LVDS CABLE 100 089G 728HAA 2G SIGNAL CABLE 110 089G421A18N IS POWER CORD http://www.wjel.net   - 27 - REPLACEMENT PARTS LIST DATE: 2009. 3. 6 T8RGNFNBMWLFNN *S *AL LOC. NO. PART NO. DESCRIPTION MAIN BOARD CAPACITOR C101 065G0402473 12 CHIP 0.047UF 16V X7R C102 065G0402220 31 CHIP 22PF 50V NPO C103 065G0402330 31 CHIP CAP 0402 33PF J 50V NPO C105 065G0402473 12 CHIP 0.047UF 16V X7R C106 065G0402102 32 1000PF +-10% 50V X7R C107 065G0402473 12 CHIP 0.047UF 16V X7R C109 065G0402473 12 CHIP 0.047UF 16V X7R C110 065G0402473 12 CHIP 0.047UF 16V X7R C113 065G0402473 12 CHIP 0.047UF 16V X7R C117 065G040250931D Y CAP CHIP 0402 5PF D 50V NPO C118 065G040250931D Y CAP CHIP 0402 5PF D 50V NPO C119 065G040250931D Y CAP CHIP 0402 5PF D 50V NPO C401 065G040210412T CHIP 0.1UF 16V X7R C406 065G040210412T CHIP 0.1UF 16V X7R C407 065G040210412T CHIP 0.1UF 16V X7R C408 065G0402224 17 CAP CER 0.22UF -20%-80% C409 065G040210412T CHIP 0.1UF 16V X7R C410 065G040210412T CHIP 0.1UF 16V X7R C411 065G0402270 31 0402 27PF J 50V NPO C412 065G0402270 31 0402 27PF J 50V NPO C413 065G040210412T CHIP 0.1UF 16V X7R C416 065G040210412T CHIP 0.1UF 16V X7R C417 065G040210412T CHIP 0.1UF 16V X7R C419 065G0402224 17 CAP CER 0.22UF -20%-80% C420 065G040210412T CHIP 0.1UF 16V X7R C421 065G0603105 12 CHIP 1UF 16VX7R 0603 C430 065G080547515T MLCC 0805 CAP 4.7UF 16V X5R C431 065G040210412T CHIP 0.1UF 16V X7R C433 065G040210412T CHIP 0.1UF 16V X7R C439 065G0603225 A5 CHIP 2.2UF 10V X5R C441 065G040210412T CHIP 0.1UF 16V X7R C442 065G080547515T MLCC 0805 CAP 4.7UF 16V X5R C443 065G080547515T MLCC 0805 CAP 4.7UF 16V X5R C444 065G0603225 A5 CHIP 2.2UF 10V X5R http://www.wjel.net   - 28 - C449 067G 215101 3T 100UF +-20% 16V C451 065G0603106 05 CAP CHIP 0603 10UF K 6.3V X5R C701 065G040210412T CHIP 0.1UF 16V X7R C702 067G 215101 3T 100UF +-20% 16V C703 065G040210412T CHIP 0.1UF 16V X7R C704 067G 215101 3T 100UF +-20% 16V C706 065G040210412T CHIP 0.1UF 16V X7R C707 067G 215101 3T 100UF +-20% 16V C709 065G040210412T CHIP 0.1UF 16V X7R DIODE D101 093G 64 42 PP BAV70 SOT-23 D405 093G 39S 24 T RLZ 5.6B LLDS D406 093G 39S 24 T RLZ 5.6B LLDS ZD103 093G 39S 24 T RLZ 5.6B LLDS ZD104 093G 39S 24 T RLZ 5.6B LLDS IC U102 056G 662502 IC ESD AZC199-04S SOT23-6L U103 056G 662502 IC ESD AZC199-04S SOT23-6L U401 056G 562585 IC NT68167FG/D QFP64 U402 056G1133 81 SST25LF020A-33-4C-SAE SMTCR-U402 100GKNG8000N11 MCU ASS'Y-056G1133 81 U701 056G 563 52 IC AP1117D33L-13 TO252-3L DIODES U701 056G 563916 IC LD1117DT33TR DPAK TRANSISTOR Q404 057G 417 12 T KEC 2N3904S-RTK/PS Q405 057G 763 1 A03401 SOT23 BY AOS(A1) Q406 057G 417 12 T KEC 2N3904S-RTK/PS Q408 057G 417 13 T KEC 2N3906S-RTK/PS RESISTOR R101 061G0603000 RST CHIP MAX 0R05 1/10W R102 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R103 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R104 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R105 061G0402222 RST CHIPR 2.2 KOHM +-5% 1/16W R106 061G0402222 RST CHIPR 2.2 KOHM +-5% 1/16W R107 061G0402750 RST CHIPR 75 OHM +-5% 1/16W R108 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R109 061G0402391 RST CHIPR 390 OHM +-5% 1/16W R110 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R111 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R112 061G0402750 RST CHIPR 75 OHM +-5% 1/16W R113 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R114 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R115 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R116 061G0402750 RST CHIPR 75 OHM +-5% 1/16W R117 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R118 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W http://www.wjel.net   - 29 - R120 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R121 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R405 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R406 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R407 061G0402392 RST CHIP 3.9K 1/16W 5% R409 061G0402203 RST CHIP 20K 1/16W 5% R410 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R411 061G0402000 RST CHIP MAX 0R05 1/16W R415 061G0402472 RST CHIPR 4.7 KOHM +-5% 1/16W R416 061G0402000 RST CHIP MAX 0R05 1/16W R417 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R420 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R421 061G1206221 RST CHIPR 220 OHM +-5% 1/4W R428 061G0402392 RST CHIP 3.9K 1/16W 5% R429 061G0402000 RST CHIP MAX 0R05 1/16W R433 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R434 061G1206221 RST CHIPR 220 OHM +-5% 1/4W R435 061G0402223 RST CHIPR 22 KOHM +-5% 1/16W R436 061G0402563 RST CHIP 56K 1/16W 5% R449 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R450 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R451 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R452 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R462 061G0402105 RST CHIPR 1MOHM +-5% 1/16W R468 061G0402222 RST CHIPR 2.2 KOHM +-5% 1/16W R469 061G0603101 RST CHIPR 100 OHM +-5% 1/10W R470 061G0402000 RST CHIP MAX 0R05 1/16W R471 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R473 061G0402102 RST CHIPR 1 KOHM +-5% 1/16W R474 061G0402102 RST CHIPR 1 KOHM +-5% 1/16W R704 061G0402102 RST CHIPR 1 KOHM +-5% 1/16W R705 061G0402101 RST CHIPR 100 OHM +-5% 1/16W R709 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R710 061G0402103 RST CHIPR 10 KOHM +-5% 1/16W R711 061G0402223 RST CHIPR 22 KOHM +-5% 1/16W FB101 071G 59K190 B 19 OHM BEAD FB102 071G 59K190 B 19 OHM BEAD FB103 071G 59K190 B 19 OHM BEAD FB403 061G0805000 RST CHIP MAX 0R05 1/8W FB404 071G 56K121 CHIP BEAD FB405 071G 56G301 EA BEAD 300 OHM FB406 061G0805000 RST CHIP MAX 0R05 1/8W FB407 071G 56G301 EA BEAD 301 OHM FB408 071G 56K121 CHIP BEAD OTHER X401 093G 2251B J NXS12.000AC30F-BT-2 CN101 088G 35315F XH D-SUB 15PIN VERTICAL CONN WITH SCREW http://www.wjel.net   - 30 - CN404 033G3802 9B Y CONNECTOR 9P 2.0 CN405 033G8027 30 H WAFER 30P 2.0MM RIGHT ANGLE CN407 033G3802 7B Y CONNECTOR 7P 2.0 DIP POWER BOARD CAPACITOR C804 065G080510522K T CAP CHIP 0805 1UF K 25V X7R C805 065G0805222 31 0805 2200PF C806 065G080510522K T CAP CHIP 0805 1UF K 25V X7R C807 065G0805103 32 CAP CHIP 0805 10NF K 50V X7R C808 061G0805184 RST CHIPR 180K OHM +-5% 1/8W C809 065G0805473 32 CHIP 0.047UF 50V X7R C810 065G080556131G MLCC 0805 560PF G 50V NPO C811 067G215P4714AV CAP 105℃ 470UF M 25V C813 065G0805102 31 CAP CHIP 0805 1000PF J 50V NPO C814 065G0805105 22 CAP CHIP 0805 1UF K 25V X7R C819 065G0805473 32 CHIP 0.047UF 50V X7R C820 065G0805392 31 CHIP 3900PF 50V X7R 0805 C825 065G 6J1206ET 12PF 5% SL 6KV TDK C826 065G 3J3096ET 3PF,J,3KV,Z5P C828 065G0805104 32 CAP CHIP 0805 0.1UF K 50V X7R C833 065G060347141J Y CAP CHIP 0603 470PF J 100V NPO C834 065G060347141J Y CAP CHIP 0603 470PF J 100V NPO C837 065G0805391 31 CHIP 390PF 50V C838 065G0805473 32 CHIP 0.047UF 50V X7R C839 065G 3J3096ET 3PF,J,3KV,Z5P C841 065G0805392 31 CHIP 3900PF 50V X7R 0805 C900 065G306M3322BP 3300PF 20% C901 065G306M1022BP 1000PF Y1.CAP C902 065G306M1022BP 1000PF Y1.CAP C903 063G107K474 US 0.47UF +-10% C903 006G 31502 1.5MM RIVET C905 067G215S10915T L LOW ESR EC 1UF 450V M 8*11.5MM C906 065G1206104 32 CHIP 0.1UF 25V X7R 1206 C907 067G215Z10115P CAP 105℃ 100UF M 450V C907 006G 31502 1.5MM RIVET C908 065G0603103 12 CHIP 0.01UF 16V X7R C909 065G0603471 32 CHIP 470PF 50V X7R C910 065G0603104 22 CAP CHIP 0603 0.1UF K 25V X7R C911 067G215Y4707KT 47UF 50V C912 065G 2K152 2T6921 CAP CER 1500PF K 2KV Y5P C913 065G1206102 72 CAP CHIP 1206 1000PF K 500V X7R C914 065G1206102 72 CAP CHIP 1206 1000PF K 500V X7R C915 065G0603104 12 CER2 0603 X7R 16V 100N P C916 065G0603102 32 1000PF +-10% 50V X7R C917 067G215P1024AV CAP 105℃ 1000UF M 25V C918 067G215P1023AV CAP 105℃ 1000UF M 16V C919 067G215P1023AV CAP 105℃ 1000UF M 16V http://www.wjel.net   - 31 - C920 067G215P4713AV CAP 105℃ 470UF M 16V C921 065G0603104 12 CER2 0603 X7R 16V 100N P DIODE BD901 093G 50460 28 BRIDGE DIODE KBP208G LITEON D801 093G 64 33 DIO SIG SM BAV99 (PHSE)R D802 093G 64 33 DIO SIG SM BAV99 (PHSE)R D806 093G 64 33 DIO SIG SM BAV99 (PHSE)R D812 093G 6432S 1N4148W D901 093G 5212T52T DIODE 1N4007 DO-41 D902 093G 6038T52T FR103 D903 093G 6026T52T RECTIFIER DIODE FR107 D904 093G 64 1152T 1N4148 D905 093G 60325 DIODE SB5150 5A/150V DO-201AD D906 093G3006 1 1 31DQ06FC3 NIHON INTER ZD901 093G 3916752T MTZJ T-72 16B ZD902 093G 39S 24 T RLZ 5.6B LLDS TRANSISTOR & IC IC801 056G 608 10 IC OZ9938GN-B SOIC-16 Q806 057G 763 6 AO4828 SOIC-8 BY AOS Q811 057G 759 2 RK7002FD5T116 SOT-23 BY ROHM Q812 057G 759 2 RK7002FD5T116 SOT-23 BY ROHM Q901 057G 667 52 FET 2SK4100LS-T 7A/650V TO-220FI(LS) Q901 057G 667 56 MOSFET 7A/650V FMA07N65GX TO-220F Q901 057G 724 11 STP9NK65ZFP Q901 006G 31502 1.5MM RIVET Q902 057G 761 16 TRA KTD1028 KEC U901 056G 379111 IC LD7577 GS SOP-8 U902 056G 139 3A IC PC123Y22FZ0F U903 056G 158 12 KIA431A-AT/P TO-92 RESISTOR NR901 061G 5810T RST NTCR 8 OHM +-20% 4A 13MM THINKING NR901 006G 31502 1.5MM RIVET R807 061G1206220 RST CHIPR 22 OHM +-5% 1/4W R808 061G0805473 RST CHIPR 47K OHM +-5% 1/8W R810 061G0805105 RST CHIPR 1M OHM +-5% 1/8W R812 061G0805103 RST CHIPR 10K OHM +-5% 1/8W R813 061G0805105 RST CHIPR 1M OHM +-5% 1/8W R814 061G0805105 RST CHIPR 1M OHM +-5% 1/8W R815 061G0805104 RST CHIPR 100K OHM +-5% 1/8W R816 061G0805105 RST CHIPR 1M OHM +-5% 1/8W R817 061G0805200 2F RST CHIPR 20 KOHM +-1% 1/8W R818 061G1206330 RST CHIPR 33 OHM +-5% 1/4W R825 061G0805000 RST CHIP MAX 0R05 1/8W R826 061G0805150 1F RST CHIPR 1.5 KOHM +-1% 1/8W R829 061G1206330 RST CHIPR 33 OHM +-5% 1/4W R836 061G0805102 RST CHIPR 1K OHM +-5% 1/8W R837 061G1206220 RST CHIPR 22 OHM +-5% 1/4W http://www.wjel.net   - 32 - R841 061G0805487 0F RST CHIPR 487 OHM +-1% 1/8W R842 061G1206220 RST CHIPR 22 OHM +-5% 1/4W R846 061G0805511 RST CHIPR 510 OHM +-5% 1/8W R847 061G0805105 RST CHIPR 1M OHM +-5% 1/8W R858 061G0805751 RST CHIPR 750 OHM +-5% 1/8W R900 061G1206624 RST CHIPR 620 KOHM +-5% 1/4W R901 061G1206624 RST CHIPR 620 KOHM +-5% 1/4W R902 061G1206624 RST CHIPR 620 KOHM +-5% 1/4W R903 061G1206335 RST CHIPR 3.3M OHM +-5% 1/4W R904 061G1206335 RST CHIPR 3.3M OHM +-5% 1/4W R905 061G1206335 RST CHIPR 3.3M OHM +-5% 1/4W R906 061G0805104 RST CHIPR 100K OHM +-5% 1/8W R908 061G1206203 RST CHIPR 20 KOHM +-5% 1/4W R909 061G152M10452T RST MOFR 100KOHM +-5% 2WS R910 061G1206249 RST CHIPR 2.4 OHM +-5% 1/4W R911 061G1206100 RST CHIPR 10 OHM +-5% 1/4W R912 061G0603100 2F RST CHIPR 10K OHM +-1% 1/10W R913 061G1206221 RST CHIPR 220 OHM +-5% 1/4W R914 061G152M68852T SY RST MOFR 0.68 OHM +-5% 2WS FUTABA R915 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R916 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R917 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R918 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R919 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R920 061G1206101 RST CHIPR 100 OHM +-5% 1/4W R921 061G0805151 RST CHIPR 150 OHM +-5% 1/8W R922 061G0603100 1F RST CHIPR 1 KOHM +-1% 1/10W R923 061G0603100 1F RST CHIPR 1 KOHM +-1% 1/10W R924 061G152M10152T RST MOFR 100OHM +-5% 2WS FUTABA R925 061G0603471 RST CHIPR 470 OHM +-5% 1/10W R926 061G0603100 1F RST CHIPR 1 KOHM +-1% 1/10W R927 061G0805102 RST CHIPR 1K OHM +-5% 1/8W R928 061G0603365 1F RST CHIPR 3.65 KOHM +-1% 1/10W R929 061G0805432 2F RST CHIPR 43.2 KOHM +-1% 1/8W R930 061G0603243 1F RST CHIPR 2.43K OHM +-1% 1/10W TRANSFORMER PT801 080GL17T 40 H XFMR INVERTER DADON PT801 080GL17T 40 DN X'FMR TK.2001U.101 PT801 006G 31502 1.5MM RIVET PT801 S80GL17T40V TRANSFORMER ASS'Y T901 080GL17T 47 S X'FMR 600UH T901 006G 31502 1.5MM RIVET OTHER CN801 033G8021 2E U INVERT CONNECTOR CN802 033G8021 2E U INVERT CONNECTOR CN901 087G 501 32 S AC SOCKET CN901 006G 31500 EYELET http://www.wjel.net   - 33 - CN902 095G 825 9W524 WIRE HARNESS 9P(SCN)-9P(2008)120MM F901 084G 41004 L 877SERIES 4A 250V F901 006G 31502 1.5MM RIVET F902 095G 90 23 JUMPER WIRE F903 095G 90 23 JUMPER WIRE FB901 071G 55 29 FERRITE BEAD HS1 090G6064 1 HEAT SINK J801 095G 90 23 JUMPER WIRE J802 095G 90 23 JUMPER WIRE J803 095G 90 23 JUMPER WIRE J804 095G 90 23 JUMPER WIRE J805 095G 90 23 JUMPER WIRE J806 095G 90 23 JUMPER WIRE J901 095G 90 23 JUMPER WIRE J902 095G 90 23 JUMPER WIRE J903 095G 90 23 JUMPER WIRE J904 095G 90 23 JUMPER WIRE J905 095G 90 23 JUMPER WIRE J906 095G 90 23 JUMPER WIRE J907 095G 90 23 JUMPER WIRE J908 095G 90 23 JUMPER WIRE L901 073G 174 65 H2 LINE FILTER 30MH MIN L901 006G 31502 1.5MM RIVET L903 073G 253191 H IND CHOKE 1.1UH DADON L904 073G 253191 H IND CHOKE 1.1UH DADON http://www.wjel.net   - 34 - DIFFERENT PARTS LIST W1943SB Diversity of T8RANFNBMWLFNN Compared with T8RGNFNBMWLFNN Location Part No. for TPV Description 705GQ934029 REAR COVER/HINGE ASS'Y Q34G0573 B6 4K0100 REAR COVER L185W-9LG 750GLU185X1012N000 PANEL M185XW01 V00 SZ AUO 756GQ8CB KL009 MAIN BOARD-CBPCRNFLGQ1 SMTCR-U402 100GKNA8000N11 MCU ASS'Y-056G1133 81 Q15G0414401 MAINFRAME http://www.wjel.net   - 35 - SCHEMATIC DIAGRAM 4.PANEL INTERFACE PANEL INTERFACE PANEL_EN T0M T0P T1M T1P T2M T2P T3M T3P T4P T4M T5M T5P T6M T6P TCLK1M TCLK1P T7M T7P T0P DDC_SDA 5.POWER POWER Panel_ID# Mute# BL_ADJ BL_ON Volume# +5V VCC3.3 VCC1.8 BIN- +5V T7M VCC1.8 TCLK1M VSIN Volume# +5V T5M Mute# +5V T2P GIN+ BL_ON T6M HSIN T7P T6P 2.INPUT INPUT DDC_SCL DDC_SDA HSIN VSIN VGA_DET BIN+ BIN- GIN- GIN+ RIN+ RIN- SOGI DDC_WP +5V TCLK1P T4M DDC_SCL VCC3.3 T0M T1M T3P GIN- 3.SCALER SCALER T0M T0P T1P T1M T2M T2P T3P T3M T4M T4P T5P T5M T6M T6P T7P T7M TCLK1M TCLK1P BL_ADJ Volume# Mute# Panel_ID# PANEL_EN BL_ON VSIN HSIN RIN- RIN+ GIN- GIN+ SOGI BIN- BIN+ DDC_SDA DDC_SCL VGA_DET VCC3.3 +5V VCC1.8 DDC_WP Panel_ID# SOGI VCC3.3 RIN- RIN+ VCC1.8 PANEL_EN BL_ADJ T5P T4P VGA_DET T3M T1P T2M BIN+ 1. SCALER  http://www.wjel.net   - 36 - DSUB_5V C118 5PF50V VGA_B+ CN101 DB15 1 6 2 7 3 8 4 9 5 11 12 13 14 15 10 17 16 U101: AT24C02BN-SH-T C116: 0.22uf R119: 4.7K R122: 0 ohm D101 BAV70 3 1 2 FB102 BEAD 1 2 DDC_SDA 5 V_Sy nc DDC_WP 5 C114 NC C115 NC FB101 BEAD 1 2 VGA_DET 5 V_Sy nc DSUB_SCL R108 100R 1/16W 5% +5V R119 NC Ext. edid VGA_B+ BIN- 5 HSIN 5 ZD104 RLZ5.6B 1 2 R107 75R 1/16W 5% VGA_R- R102 100R 1/16W 5% R101 0402->0603 C116 NC VGA_R+ R118 10K 1/16W 5% D-SUB NC pin connect to GND R103 100R 1/16W 5% R113 100R 1/16W 5% DSUB_SDA R120 4K7 1/16W 5% C106 1000pF SOGI 5 VGA_B- ESD_5V R110 100R 1/16W 5% GIN- 5 R116 75R 1/16W 5% R105 2K2 1/16W 5% 33pF C103 FB103 BEAD 1 2 DSUB_SDA RIN- 5 VGA_R+ H_Sy nc U101 NC/AT24C02BN-SH-T 1 2 3 4 5 6 7 8 A0 A1 A2 VSS SDA SCL WP VCC VGA_R- R111 100R 1/16W 5% R121 4K7 1/16W 5% R101 0R05 1/10W 5% C119 5PF50V GIN+ 5 R104 100R 1/16W 5% H_Sy nc ESD_5V C101 0.047uF VGA_G- U102 AZC199-04S 1 2 3 4 5 6 I/O1 GND I/O2 I/O3 VDD I/O4 C113 0.047uF C117 5PF50V VGA_G- DDC_SCL 5 Inte. edid f or LG only BIN+ 5 VGA_G+ VGA_PLUG R115 100R 1/16W 5% C105 0.047uF U101: NC C116: NC R119: NC D102: NC R122: NC VGA_B+ VGA_G+ C107 0.047uF +5V 5,6,7 RIN+ 5 DSUB_5V DDC_SDA VSIN 5 R117 100R 1/16W 5% DSUB_5V R106 2K2 1/16W 5% ESD_5V R109 390R 1/16W 5% VGA_R+ C110 0.047uF DSUB_SCL C109 0.047uF VGA_G+ ESD_5V VGA_B- R114 100R 1/16W 5% R112 75R 1/16W 5% R122 NC/0R05 1/16W 22pF C102 ZD103 RLZ5.6B 1 2 Change net to DDC_SCL,DDC_SDA DDC_SCL U103 AZC199-04S 1 2 3 4 5 6 I/O1 GND I/O2 I/O3 VDD I/O4 http://www.wjel.net   - 37 - key 1 BL_ADJ 7 del R422, R423 VCC3.3 T3P 6 LEDO LED_ORANGE C414 NC/0.1UF 16V PANEL_EN 6 SOGI 4 LED_ORANGE R404 NC/2K2 1/16W 5% R411 0R05 1/16W TCLK1P 6 Change Zener Diode position R417 10K 1/16W 5% R406 10K 1/16W 5% EE_WP R409 20K OHM 1/16W C442 4.7uF/16V C0805 R449 100R 1/16W 5% D405 RLZ5.6B DVDD C443 4.7uF/16V C0805 TCLK1M 6 Inte. 1.8V under 1920x1080 C412 27pF 50V R414 NC/22K 1/16W 5% C430 4.7uF/16V D402 NC/RLZ5.6B T4M 6 R469 100R 1/10W 5% R451 100R 1/16W 5% BIN+ 4 +5V 4,6,7 R467 NC0R05 1/16W Panel_ID# 7 SPI_SI R466 NC/470R 1/16W 5% C404 NC/0.1UF 16V T3M 6 R429 0R05 1/16W R453 NC/4K7 1/16W 5% CN401 NC/CONN 1 2 3 4 5 6 7 8 GIN+ 4 U403 NC/M24C04 1 2 3 4 5 6 7 8 A0 A1 A2 GND SDA SCL WP VCC R473 1K 1/16W 5% T4P 6 HSIN 4 CVDD_3.3 SPI_SI GND GIN- 4 C407 0.1UF 16V Q408 2N3906S-RTK/PS Ext. 1.8V in 1920x1080 key 3 T1M 6 VSIN 4 5V_DET Q407 NC/2N3906S-RTK/PS CVDD_3.3 C415 NC/0.1UF 16V CN402 NC/CONN 1 2 3 4 5 6 T7M 6 FB409 NC/BEAD 1 2 FB407: NC FB405: NC C439,C444: NC C445: NC FB403,FB406 300 ohm bead R407 3.9K OHM 1/16W ADC_3.3 LED_GRN/BLUE T2P 6 POWER_KEY# EE_WP R470 0R05 1/16W T5M 6 VCC3.3 ADC_1.8 WP SPI_CK R410 10K 1/16W 5% BIN- 4 SPI_CE DVDD SPI_SO R463 NC/100R 1/16W 5% C429 NC/0.22uF16V Mute# 7 DDC_SDA 4 VCC3.3 T0P 6 RIN+ 4 R403 NC/2K2 1/16W 5% C406 0.1UF 16V C413 0.1UF 16V C408 0.22uF16V R416 0R05 1/16W 5V_DET key1 R468 2K2 1/16W 5% R427 NC/3.9K OHM 1/16W Volume# 7 LED_GRN/BLUE R462 1M 1/16W 5% FB407: 300 Ohm bead FB405: 300 Ohm bead C439,C444: 2.2uF C445: NC (if ripple in spec) FB403,FB406: 0 ohm ADD R416, R411 SPI_CE MSCL U402 SST25LF020A-33-4C-SAE 1 2 3 4 5 6 7 8 CE# SO WP# VSS SI SCK HOLD# VDD C431 0.1UF 16V LEDB CVDD_1.8 CN407 CONN 1 2 3 4 5 6 7 VGA_DET 4 DDC_WP 4 MSCL DDC_SCL 4 SPI_SO LEDB C451 10UF6.3V R454 NC/4K7 1/16W 5% T5P 6 key 4 R428 3.9K OHM 1/16W C439 2.2uF/10V C401 0.1UF 16V CN408 NC/CONN 1 2 3 4 5 6 7 +5V SPI_CK MSDA C410 0.1UF 16V U401 NT68167FG/D 18 11 13 4 5 6 7 8 9 10 17 16 14 15 1 2 3 12 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 37 36 39 38 41 40 43 42 45 44 47 46 49 48 50 51 52 53 54 55 56 57 58 59 61 60 62 63 64 RSTB DVDD_BIAS MGND BIN1+ BIN1- SOG1I GIN1+ GIN1- RIN1+ RIN1- PB5*/DDC_SDA*/TX PB4*/DDC_SCL*/RX HSYNCI1 VSYNCI1 ADC_3.3 ADC_1.8 AGND DVDD P34 PA0/PWM2 PA1/PWM3 PB0/ADC0 PB1/ADC1 DGND CVDD_3.3 CVDD_1.8 PA4*/PWM6* PA5*/PWM7* PWMA*/PC0* P30/RXD P31/TXD T7P T7M T6P T6M T5M T5P T4M T4P T3M T3P TCLK1M TCLK1P T2M T2P T1M T1P T0M T0P DGND P35 PWMB*/PC1* PA7*/PWM9* PA6*/PWM8* PB3/ADC3 PB2/ADC2 PA3/PWM5 PA2/PWM4 SPI_CLK SPI_SI SPI_SO SPI_CE OSCI OSCO T0M 6 ADC_1.8 FB403 0R05 1/8W T2M 6 R402 NC/0R05 1/16W +5V +5V + C445 NC100uF/16V T7P 6 X401 12MHz 1 2 KEY2_ESD C433 0.1UF 16V T6P 6 R450 100R 1/16W 5% WP MSDA KEY1_ESD CN406 NC/CONN 1 2 3 4 5 6 C417 0.1UF 16V C450 NC VCC3.3 FB407 300 OHM 1 2 VCC3.3 FB404 120 OHM R464 NC/100R 1/16W 5% key2 R419 NC/1K 1/16W 5% ADC_3.3 R408 NC/10K 1/16W 5% D406 RLZ5.6B VCC3.3 7 VCC3.3 R455 NC/10K 1/16W 5% FB410 NC/BEAD 1 2 DVDD GND BL_ON 7 VCC3.3 R471 10K 1/16W 5% R405 100R 1/16W 5% T6M 6 VCC1.8 7 POWER_KEY# VCC3.3 C444 2.2uF/10V TOUCH_PANEL FB406 0R05 1/8W R452 100R 1/16W 5% C411 27pF 50V R465 NC/4K3 OHM 1/16W 5% CVDD_1.8 R474 1K 1/16W 5% key 2 FB405 300 OHM 1 2 RIN- 4 C409 0.1UF 16V C416 0.1UF 16V LEDO D404 NC/RLZ5.6B T1P 6 http://www.wjel.net   - 38 - TCLK1M Q403 NC/AO4411 1 2 3 4 8 7 6 5 S S S G D D D D + C449 100uF/16V T1P TCLK1M 5 C419 0.22uF16V T4P 5 T3M 5 S T6M AO3401L T5P R415 4K7 1/16W 5% T2M T0M +5V Q404 2N3904S-RTK/PS T1P +5V NC/CN403 NC/CONN 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 T5M TCLK1P 5 R418 NC 2 R434 220 OHM 1/4W R1206 T4M T1M T6P R421 220 OHM 1/4W R1206 T6M T3P 5 T3P R436 56K 1/16W 5% R420 10K 1/16W 5% T6P T6P 5 T4P T4M TCLK1P T2P R433 10K 1/16W 5% T2P 5 1 T2P T3M C441 0.1UF 16V T7P T5P C420 0.1UF 16V FB408 120 OHM T0P 5 C421 1uF/16V D T7M R435 22K 1/16W 5% Q405 AO3401 CN405 CONN 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 PANEL_VCC T7M TCLK1P T3P TCLK1M T5M T5M 5 T4P T0M 5 G T0P T7M 5 TCLK1M PANEL_EN 5 T2M 5 T3M T0M T1M T7P 5 T1P 5 T7P PANEL_VCC TCLK1P T6M 5 3 T4M 5 T1M 5 T5P 5 TCLK1M TCLK1P T0P T2M http://www.wjel.net   - 39 - VCC3.3 VCC3.3 U703/U704: NC C705: NC C704: 100uF/16V R711 22K 1/16W 5% +5V C705 0.1UF 16V R714 NC del D702, D703,D701 VCC3.3 C_PANEL_INDEX Volume R707 NC R704 1K 1/16W 5% Panel_ID# 5 SOT223 Mute# 5 BKLT-EN BKLT-VBRI C703 0.1UF 16V +5V 5VCC +5V U703/U704: AP1117E18LA(SOT223) C705: 0.1uF C704: 100uF/16V U701 AP1117D33L-13 1 2 3 ADJ(GND) VOUT VIN Volume# 5 U704 NC/G1117-18T63Uf 3 2 1 4 VI VO GND 4 VCC3.3 R708 NC/100R 1/16W 5% Mute TO252 R705 100R 1/16W 5% 5VCC BKLT-VBRI BL_ADJ 5 C706 0.1UF 16V VCC1.8 5 Mute C711 NC/4.7uF/16V + C704 100uF/16V Q406 2N3904S-RTK/PS Ext. 1.8V TO252 VCC3.3 +5V 4,5,6 R709 10K 1/16W 5% U703 NC 1 2 3 ADJ(GND) VOUT VIN R712 NC BKLT-EN + C702 100uF/16V C_PANEL_INDEX +5V U702 NC/AME8810-AEGTZ 0.6A/3.3V 1 2 3 4 GND VOUT(heat sink) VIN 4 R706 NC/4K7 1/16W 5% SOT223 + C707 100uF/16V C709 0.1UF 16V CN404 CONN 1 2 3 4 5 6 7 8 9 R703 NC/100R 1/16W 5% R713 NC C701 0.1UF 16V VCC1.8 C708 NC/1uF 10V +5V R710 10K 1/16W 5% R701 NC/10K 1/16W 5% Inte. 1.8V VCC3.3 5 BL_ON 5 VCC3.3 R702 NC/0R05 1/16W http://www.wjel.net   - 40 - R916 100 OHM 1/4W R924 100OHM 2W R901 620K OHM 1/4W R910 2.4 OHM 1/4W R904 3.3MΩ 1/4W 61G1206335 ! D905 SR5150 1 2 +14.5V L904 1.1uH D906 31DQ06FC3 +5V T901 POWER X'FMR 6 8 5 2 1 11 10 12 9 7 4 GND D903 FR107 U901 LD7577PS 1 2 3 4 5 6 7 8 BNO COMP CS GNDOUT VCC NC HV HS1 HEAT SINK(Q901) 1 2 C912 1500PF2KV R914 0.68 OHM 2W +-5% ZD901 MTZJ T-72 16B 1 2 R906 100K 1/8W 5% 61G0805104 R902 620K OHM 1/4W D901 1N4007 93G 5212T52T ! + C911 47uF/50V R930 2.43K OHM 1% 1/10W ON/OFF R927 1K 1/8W 5% 61G0805102 ! ZD902 RLZ5.6B 93G 39S 24 T 1 2 ZD903 NC NC 1 2 ! ! C916 0.001uF FB901 BEAD 1 2 U902 PC123X2YFZOF 1 2 4 3 ! R911 10R 1/4W 5% CN901 SOCKET 1 2 3 C903 0.47uF ! C900 3300pF 250V - + BD901 KBP208G 2 1 3 4 +5V +5V C906 0.1uF 65G1206104 32 GND + C919 1000UF16V + C905 1uF 450V 67G215S10915T L R908 20K OHM 1/4W J903 JUMPER 1 2 L903 1.1uH R921 150R 1/8W 5% R922 1K 1/10W 1% DIM R912 10K 1/10W 1% ! R905 3.3M OHM 1/14W 61G1206335 + C918 1000UF16V L901 30mH 1 4 2 3 +5V C908 0.01uF R928 3.65K OHM 1% 1/10W ! CN902 Wire Harness 1 2 3 4 5 6 7 8 9 ! R915 100 OHM 1/4W R920 100 OHM 1/4W R926 1K 1/10W 1% F901 FUSE R919 100 OHM 1/4W ON/OFF R929 43.2K OHM 1% 1/8W ! R909 100K OMH 2W +-5% R918 100 OHM 1/4W GND1 GND 1 2 + C917 1000UF25V R917 100 OHM 1/4W C901 1000PF/250VAC D902 FR103 J902 JUMPER 1 2 C914 0.001uF R923 1K 1/10W 1% C904 NC C902 1000PF/250VAC + C907 100UF450V ! C909 470pF + C920 470UF16V R903 3.3MΩ 1/4W 61G1206335 D904 IN4148 ! C921 0.1uF/16V R913 220 OHM 1/4W NR901 NTCR R925 470R 1/10W 5% C913 0.001uF ! U903 KIA431A-AT/P C915 0.1uF/16V DIM R900 620K OHM 1/4W C910 0.1uF/25V Q902 KTD1028 D907 NC Q901 FMA07N65GX 2. POWER http://www.wjel.net   - 41 - C841 0.0039uF/16V R812 10K 1/8W 5% 61G0805103 R826 1K5 1/8W 1% C833 470PF100V 65G060347141J Y C804 1uF/25V 65G0805105 22 R808 47K 1/8W 5% 61G0805473 C839 65G 3J3096ET 3PF/3KV R817 20K OHM 1% 1/8W 61G0805200 2F C837 390pF50V 65G0805391 31 D801 BAV99 93G 64 33 3 1 2 R815 100K 1/8W 5% 61G0805104 FB CN802 CONN 33G8021 2E U 1 2 CT R814 1M 1/8W 5% 61G0805105 +5V D812 1N4148W 93G 6432S CN804 NC 1 2 R809 NC NC PT801 POWER X'FMR 6 3 7 4 1 8 Q806 AO4828L 1 2 3 4 5 6 7 8 S2 G2 S1 G1 D1 D1 D2 D2 R858 750 OHM 1/8W 61G0805751 CN801 CONN 33G8021 2E U 1 2 R811 NC R846 510R 1/8W 5% 61G0805511 R807 22R 1/4W 5% 61G1206220 R825 0 OHM +-5% 1/8W 61G0805000 Y IC801 OZ9938GN 56G 608 10 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 DRV1 VDDA TIMER DIM ISEN VSEN OVPT NC1 NC2 ENA LCT SSTCMP CT GNDA DRV2 PGND R841 61G0805487 0F 487 OHM 1% 1/8W CN803 NC 1 2 R816 1M 1/8W 5% 61G0805105 SST D802 93G 64 33 BAV99 3 1 2 Q812 RK7002 C807 0.01uF 65G0805103 32 R810 1M 1/8W 5% 61G0805105 D806 BAV99 93G 64 33 3 1 2 + C811 470UF25V 67T215P4714AV C805 2200pF50V 65G0805222 31 R842 22R 1/4W 5% 61G1206220 C814 1uF/25V ON/OFF C834 470PF100V 65G060347141J Y C825 12PF6KV 65G 6J1206ET Q811 RK7002 CT R813 1M 1/8W 5% 61G0805105 C803 NC SST C820 0.0039uF/16V 65G0805392 31 C838 0.047uF 65G0805473 32 C809 0.047uF 65G0805473 32 FB C806 1uF/25V 65G0805105 22 R836 1K 1/8W 5% 61G0805102 R837 22R 1/4W 5% 61G1206220 C819 65G0805473 32 0.047uF R847 1M 1/8W 5% 61G0805105 R818 61G1206330 33 OHM 1/4W C828 0.1uF 65G0805104 32 DIM R829 61G1206330 33 OHM 1/4W C813 1000pF 65G0805102 31 C826 3PF/3KV 65G 3J3096ET R819 NC +14.5V C808 180K 1/8W 5% 61G0805184 C810 560PF/50V 65G080556131G 3. INVERTER http://www.wjel.net   - 42 - Mar.2009 P/NO: Printed in China http://www.wjel.net
