MAIN
COLOR MONITOR
SERVICE MANUAL
Website:http://biz.LGservice.com
E-mail:http://www.LGEservice.com/techsup.html
CAUTION
BEFORE SERVICING THE UNIT,
READ THE SAFETY PRECAUTIONS IN THIS MANUAL.
CHASSIS NO. : CL-49
MODEL: L3020T (L3020AL-AL**T)
L3020A (L3020AL-AL**A, AG**A)
( ) **Same model for Service
1. LCD CHARACTERISTICS
Type
: TFT Color LCD Module
Size
: 30inch
Pixel Pitch
: 0.5025 x 0.1675 x RGB
Color Depth
: 8-bit, 16,777,216 colors
Electrical Interface
: LVDS
Active Display Area
: 643.2mm x 385.92mm -LPL Module
: 683.6mm x 433.6mm -CMO Module
Surface Treatment
: Anti-Glare, Hard Coating(3H) -LPL Module
: Anti-Glare, Hard Coating(2H) -CMO Module
Operating Mode
: Normally Black, Transmissive
Backlight Unit
: 16-CCFL (Cold Cathode
Fluorescent Lamp)
2. OPTICAL CHARACTERISTICS
2-1. Viewing Angle by Contrast Ratio ≥ 10
Left
: -80° min., -85°(Typ)
Right
: +80° min., +85°(Typ)
Top
: +80° min., +85°(Typ)
Bottom : -80° min., -85°(Typ)
2-2. Luminance
: 380(min), 450(Typ) -LPL Module
450(min), 500(Typ) -CMO Module
2-3. Contrast Ratio
: 280(min), 350(Typ) -LPL Module
500(Typ) -CMO Module
3. SIGNAL (Refer to the Timing Chart)
3-1. PC & Video Input
1)Signal Input : S-video,RCA, Component
2)Input Form
: D-SUB Analog, DVI-D,V1(CVBS)
V2(SVHS), DVD(Ycbcr),HDTV(YPbPr),
TV-NTSC(Opion)
3)Resolution(max) : Analog -1280 x 1024
Digital -1280 x 1024
3-2. Audio Signal
1) Input:
PC
: 700mVrms
AV
: 450mVrms
2) Output:
PC
: 8W
AV
: 8W
3-3. Sync Input
Horizontal
: 30 ~ 66kHz(Digital: 30~63kHz)
Vertical
: 56 ~ 85Hz
Input Form
: Separate, TTL,
Positive/Negative Digital
4. POWER SUPPLY
4-1. Power Adaptor
Input
: AC 100~240V, 50/60Hz , 2.0A
Output
: DC 5V 0.9A, DC12V 1.5A
DC18V 1.0A, DC24V 5.0A
4-2. Power Consumption
5. ENVIRONMENT
6-1. Operating Temperature: 10°C~35°C (50°F~95°F)
6-2. Operating Humidity
: 10%~80%
6-3. MTBF
: 50,000 Hours(Min.)
6. DIMENSIONS (with TILT/SWIVEL)
Width
: 734 mm (28.90'')
Height
: 538 mm (21.18'')
Depth
: 191 mm (7.52'')
7. WEIGHT (with TILT/SWIVEL)
LPL Module
Net. Weight
: 16.4kg (36.16 lbs)
Gross Weight
: 21.7kg (47.84 lbs)
CMO Module
Net. Weight
: 17kg (37.48 lbs)
Gross Weight
: 22.5kg (49.61 lbs)

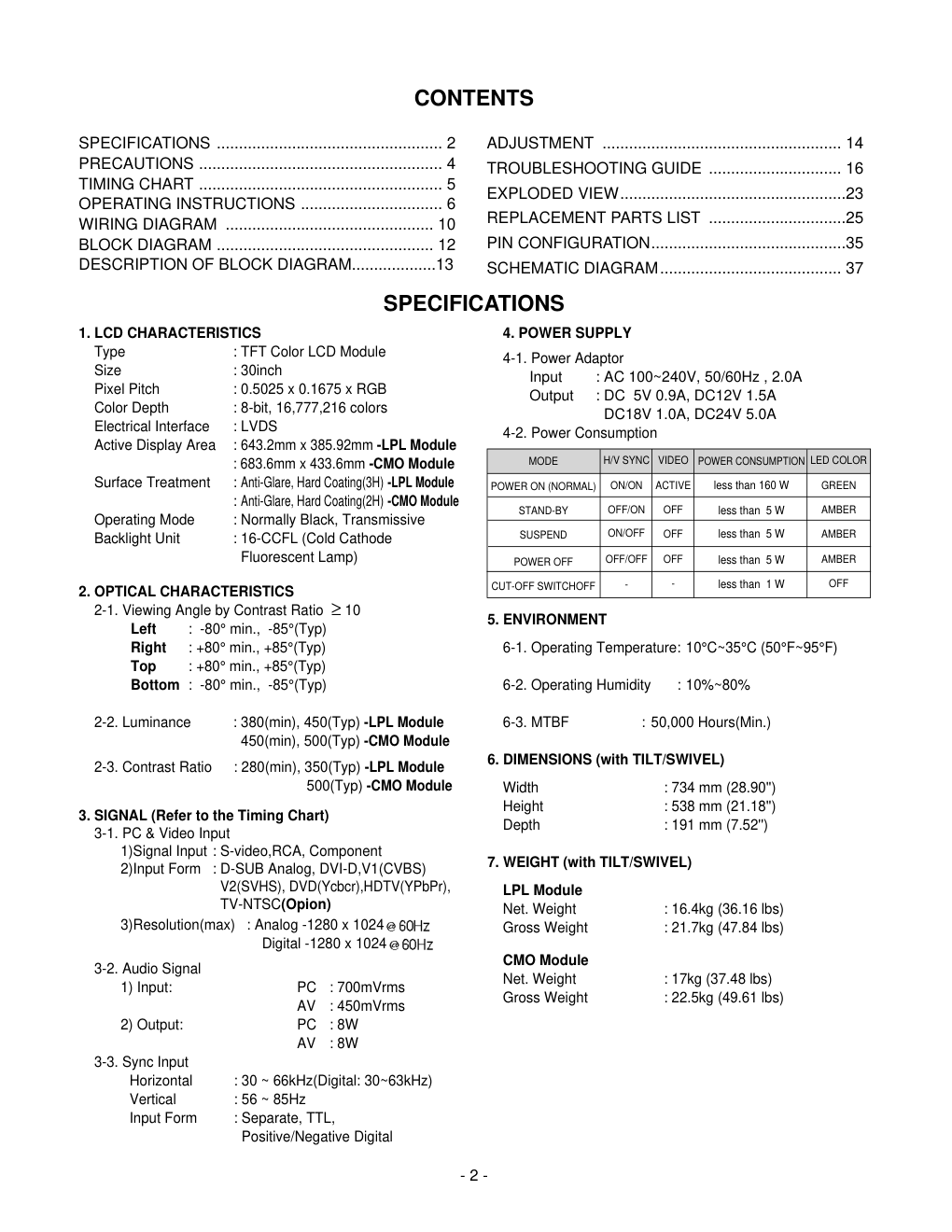

CONTENTS
SPECIFICATIONS
- 2 -
SPECIFICATIONS ................................................... 2
PRECAUTIONS ....................................................... 4
TIMING CHART ....................................................... 5
OPERATING INSTRUCTIONS ................................ 6
WIRING DIAGRAM ............................................... 10
BLOCK DIAGRAM ................................................. 12
DESCRIPTION OF BLOCK DIAGRAM...................13
ADJUSTMENT ...................................................... 14
TROUBLESHOOTING GUIDE .............................. 16
EXPLODED VIEW...................................................23
REPLACEMENT PARTS LIST ...............................25
PIN CONFIGURATION............................................35
SCHEMATIC DIAGRAM......................................... 37
MODE
POWER ON (NORMAL)
STAND-BY
SUSPEND
POWER OFF
CUT-OFF SWITCHOFF
H/V SYNC
ON/ON
OFF/ON
ON/OFF
OFF/OFF
-
POWER CONSUMPTION
less than 160 W
less than 5 W
less than 5 W
less than 5 W
less than 1 W
LED COLOR
GREEN
AMBER
AMBER
AMBER
OFF
VIDEO
ACTIVE
OFF
OFF
OFF
-
- 3 -

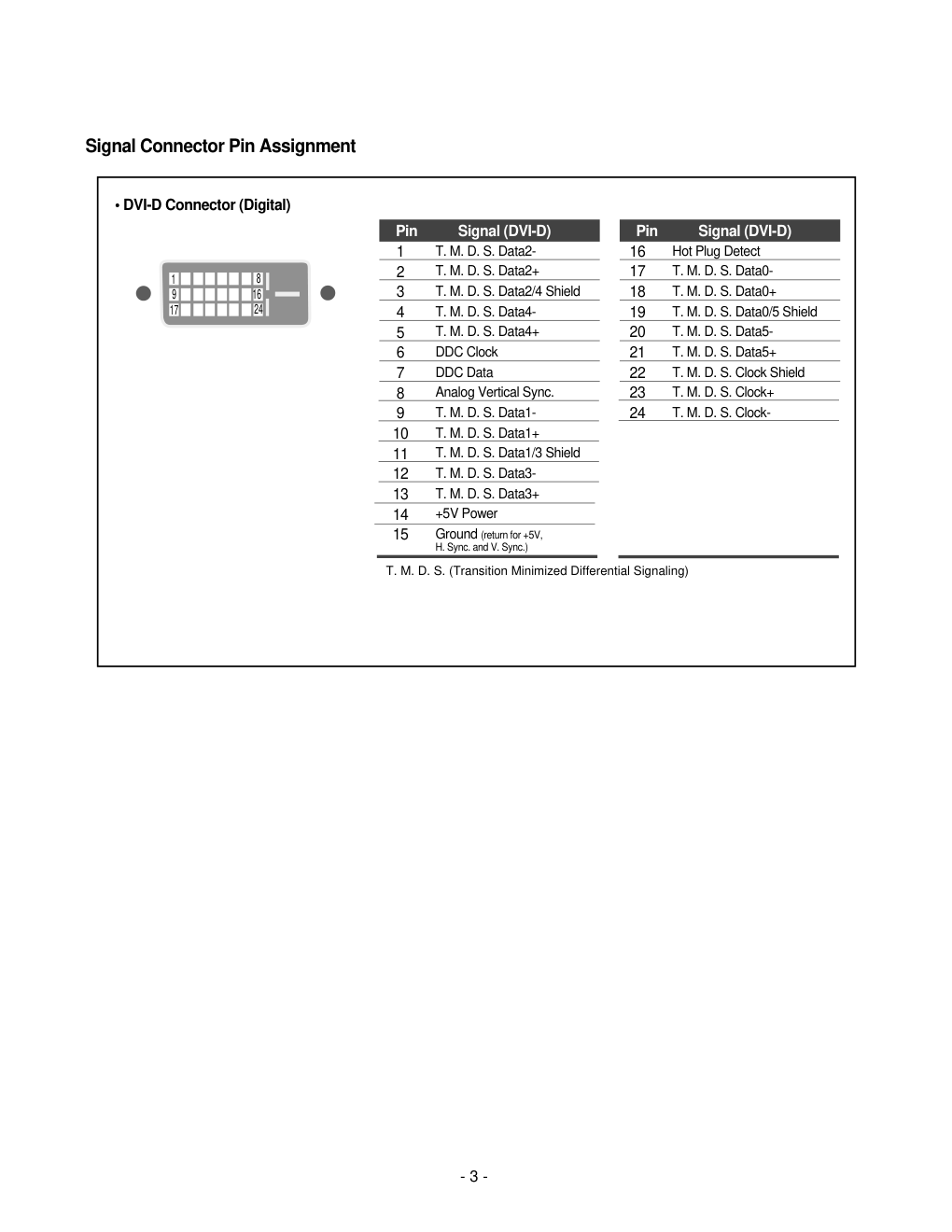

Signal Connector Pin Assignment
Pin Signal (DVI-D)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
T. M. D. S. Data2-
T. M. D. S. Data2+
T. M. D. S. Data2/4 Shield
T. M. D. S. Data4-
T. M. D. S. Data4+
DDC Clock
DDC Data
Analog Vertical Sync.
T. M. D. S. Data1-
T. M. D. S. Data1+
T. M. D. S. Data1/3 Shield
T. M. D. S. Data3-
T. M. D. S. Data3+
+5V Power
Ground (return for +5V,
H. Sync. and V. Sync.)
Pin Signal (DVI-D)
1
8
9
17
24
16
16
17
18
19
20
21
22
23
24
Hot Plug Detect
T. M. D. S. Data0-
T. M. D. S. Data0+
T. M. D. S. Data0/5 Shield
T. M. D. S. Data5-
T. M. D. S. Data5+
T. M. D. S. Clock Shield
T. M. D. S. Clock+
T. M. D. S. Clock-
T. M. D. S. (Transition Minimized Differential Signaling)
• DVI-D Connector (Digital)
- 4 -

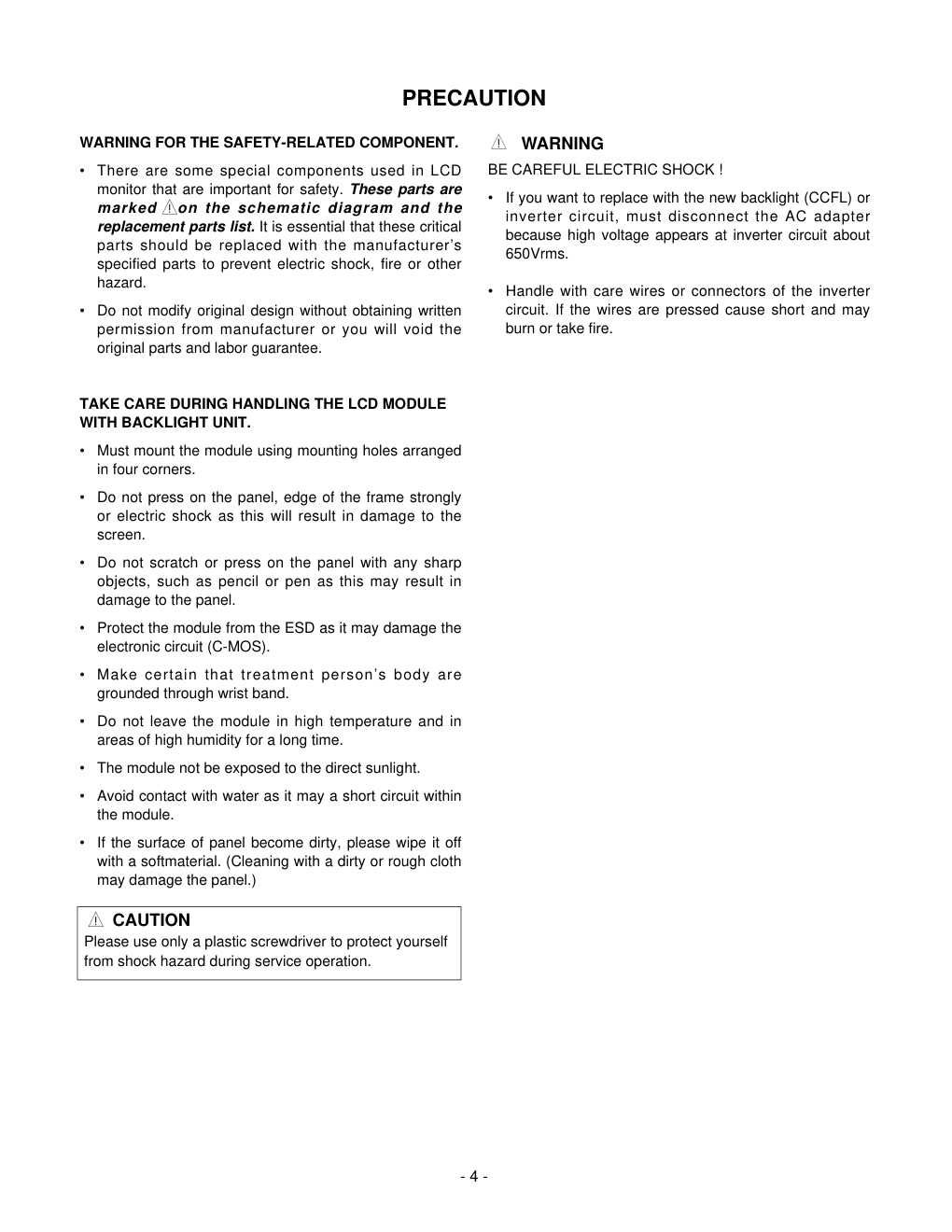

WARNING FOR THE SAFETY-RELATED COMPONENT.
•
There are some special components used in LCD
monitor that are important for safety. These parts are
marked on the schematic diagram and the
replacement parts list. It is essential that these critical
parts should be replaced with the manufacturer’s
specified parts to prevent electric shock, fire or other
hazard.
•
Do not modify original design without obtaining written
permission from manufacturer or you will void the
original parts and labor guarantee.
TAKE CARE DURING HANDLING THE LCD MODULE
WITH BACKLIGHT UNIT.
•
Must mount the module using mounting holes arranged
in four corners.
•
Do not press on the panel, edge of the frame strongly
or electric shock as this will result in damage to the
screen.
•
Do not scratch or press on the panel with any sharp
objects, such as pencil or pen as this may result in
damage to the panel.
•
Protect the module from the ESD as it may damage the
electronic circuit (C-MOS).
•
Make certain that treatment person’s body are
grounded through wrist band.
•
Do not leave the module in high temperature and in
areas of high humidity for a long time.
•
The module not be exposed to the direct sunlight.
•
Avoid contact with water as it may a short circuit within
the module.
•
If the surface of panel become dirty, please wipe it off
with a softmaterial. (Cleaning with a dirty or rough cloth
may damage the panel.)
WARNING
BE CAREFUL ELECTRIC SHOCK !
•
If you want to replace with the new backlight (CCFL) or
inverter circuit, must disconnect the AC adapter
because high voltage appears at inverter circuit about
650Vrms.
•
Handle with care wires or connectors of the inverter
circuit. If the wires are pressed cause short and may
burn or take fire.
PRECAUTION
CAUTION
Please use only a plastic screwdriver to protect yourself
from shock hazard during service operation.

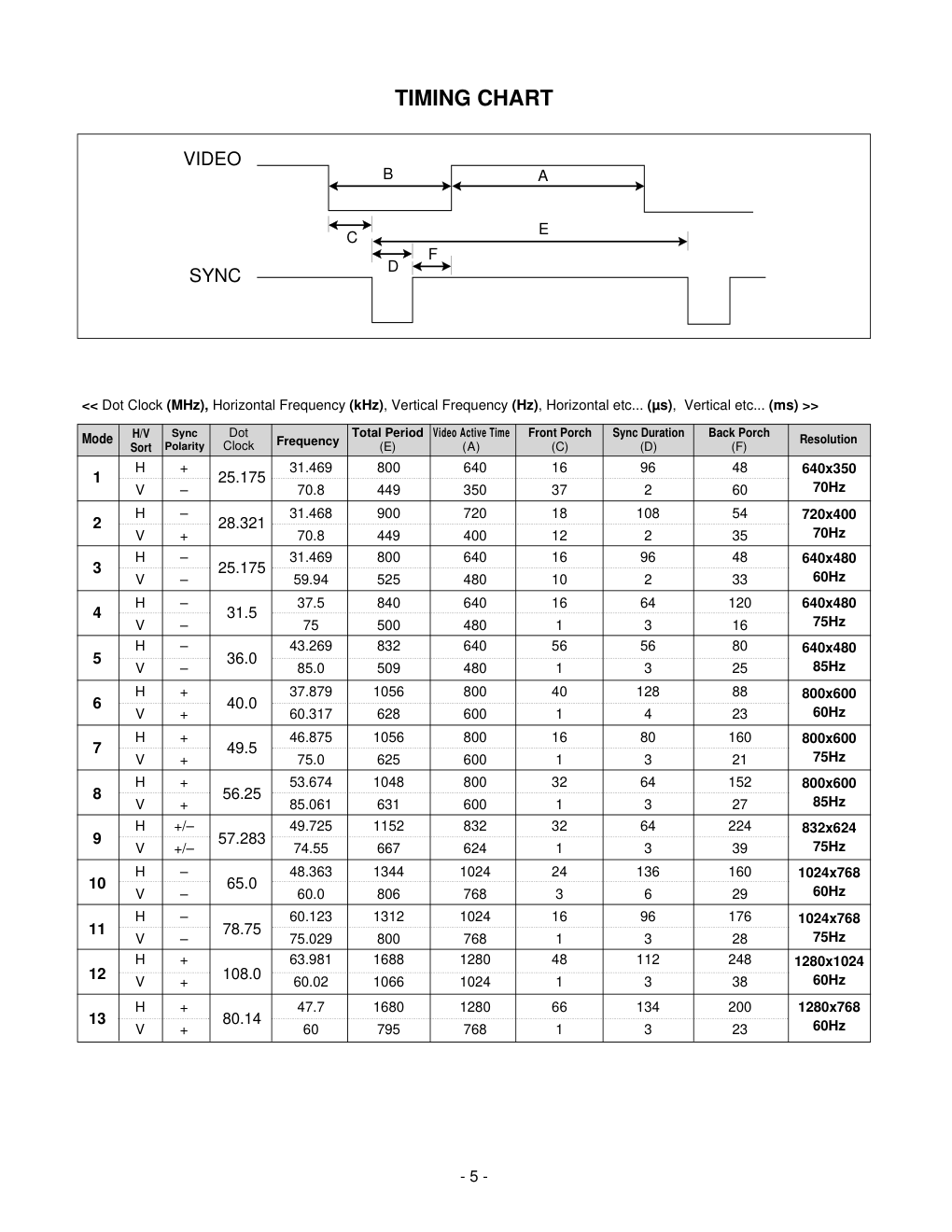

TIMING CHART
- 5 -
VIDEO
SYNC
B
D
C
F
E
A
<< Dot Clock (MHz), Horizontal Frequency (kHz), Vertical Frequency (Hz), Horizontal etc... (µs), Vertical etc... (ms) >>
H
+
31.469
800
640
16
96
48
V
–
70.8
449
350
37
2
60
H
–
43.269
832
640
56
56
80
V
–
85.0
509
480
1
3
25
H
–
31.469
800
640
16
96
48
V
–
59.94
525
480
10
2
33
H
–
37.5
840
640
16
64
120
V
–
75
500
480
1
3
16
H
–
31.468
900
720
18
108
54
V
+
70.8
449
400
12
2
35
H
+
37.879
1056
800
40
128
88
V
+
60.317
628
600
1
4
23
H
+
46.875
1056
800
16
80
160
V
+
75.0
625
600
1
3
21
H
+
53.674
1048
800
32
64
152
V
+
85.061
631
600
1
3
27
H
+/–
49.725
1152
832
32
64
224
V
+/–
74.55
667
624
1
3
39
H
–
48.363
1344
1024
24
136
160
V
–
60.0
806
768
3
6
29
H
–
60.123
1312
1024
16
96
176
V
–
75.029
800
768
1
3
28
H
+
63.981
1688
1280
48
112
248
V
+
60.02
1066
1024
1
3
38
H
+
47.7
1680
1280
66
134
200
V
+
60
795
768
1
3
23
Mode
H/V
Sort
1
2
3
4
5
6
7
8
9
10
11
12
13
25.175
28.321
25.175
31.5
36.0
40.0
49.5
56.25
57.283
65.0
78.75
108.0
80.14
640x350
70Hz
640x480
85Hz
640x480
60Hz
640x480
75Hz
720x400
70Hz
800x600
60Hz
800x600
75Hz
800x600
85Hz
832x624
75Hz
1024x768
60Hz
1024x768
75Hz
1280x1024
60Hz
1280x768
60Hz
Sync
Polarity
Frequency
Dot
Clock
Total Period
(E)
Video Active Time
(A)
Sync Duration
(D)
Back Porch
(F)
Front Porch
(C)
Resolution
- 6 -

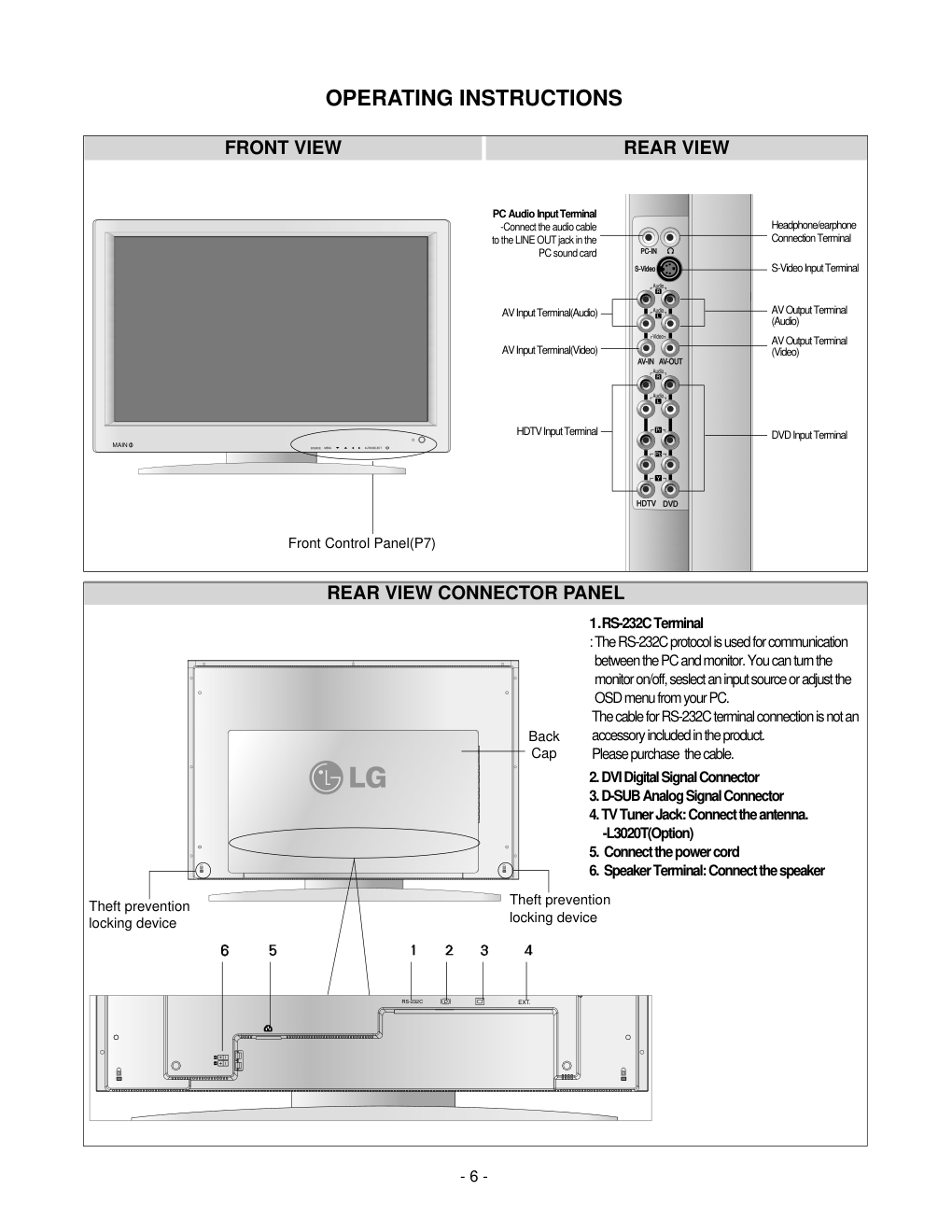

FRONT VIEW
REAR VIEW CONNECTOR PANEL
REAR VIEW
OPERATING INSTRUCTIONS
Front Control Panel(P7)
RS-232C
EXT.
RS-232C
EXT.
Theft prevention
locking device
Theft prevention
locking device
Back
Cap
1.RS-232C Terminal
: The RS-232C protocol is used for communication
between the PC and monitor. You can turn the
monitor on/off, seslect an input source or adjust the
OSD menu from your PC.
The cable for RS-232C terminal connection is not an
accessory included in the product.
Please purchase the cable.
2. DVI Digital Signal Connector
3. D-SUB Analog Signal Connector
4. TV Tuner Jack: Connect the antenna.
-L3020T(Option)
5. Connect the power cord
6. Speaker Terminal: Connect the speaker
PC Audio Input Terminal
-Connect the audio cable
to the LINE OUT jack in the
PC sound card
Headphone/earphone
Connection Terminal
S-Video Input Terminal
AV Output Terminal
(Audio)
DVD Input Terminal
AV Input Terminal(Audio)
AV Output Terminal
(Video)
AV Input Terminal(Video)
HDTV Input Terminal
MAIN
- 7 -

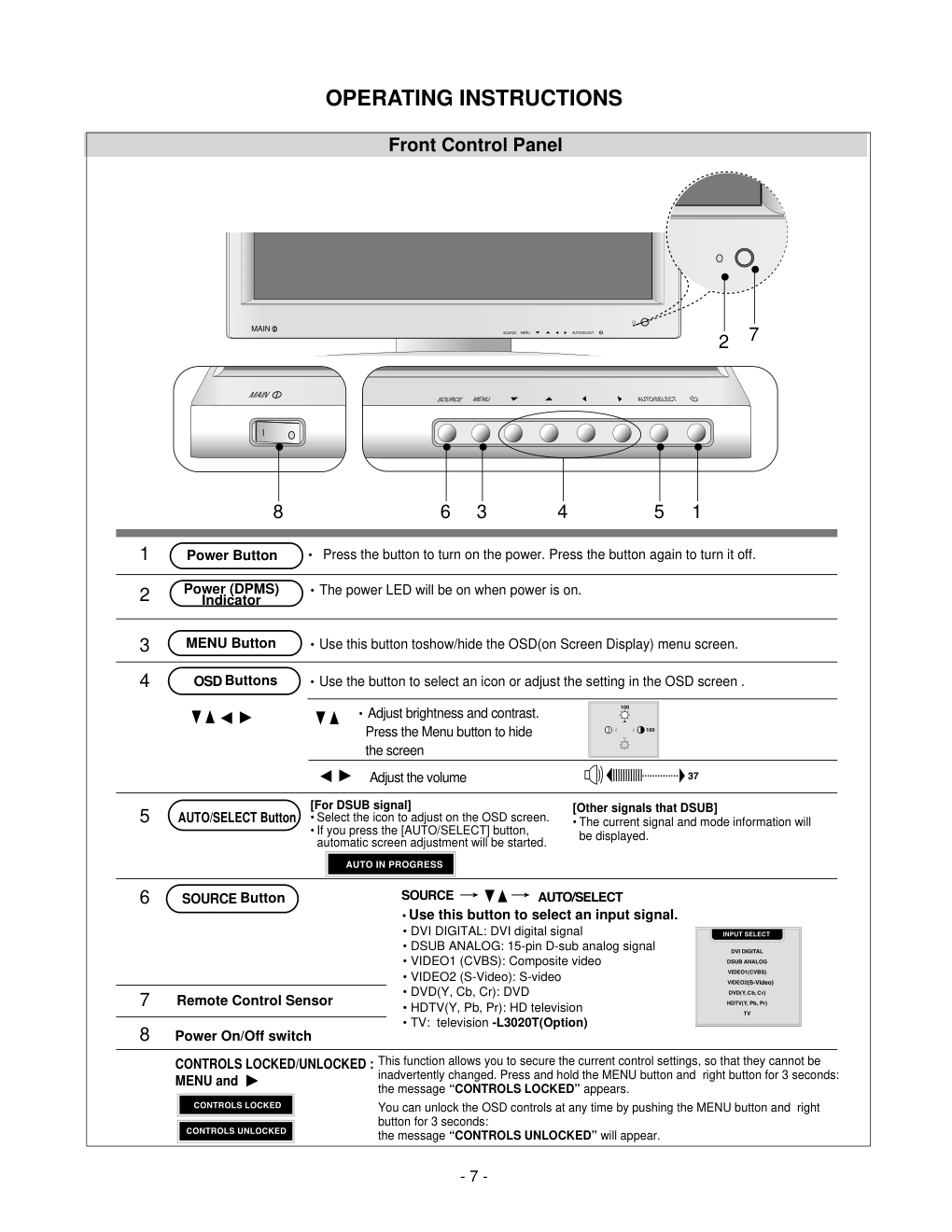

OPERATING INSTRUCTIONS
Front Control Panel
MAIN
MAIN
7
2
1
5
6
8
3
4
• Press the button to turn on the power. Press the button again to turn it off.
• The power LED will be on when power is on.
Power Button
Power (DPMS)
Indicator
Adjust the volume
• Adjust brightness and contrast.
Press the Menu button to hide
the screen
• Use this button toshow/hide the OSD(on Screen Display) menu screen.
MENU Button
• Use the button to select an icon or adjust the setting in the OSD screen .
OSD Buttons
[For DSUB signal]
• Select the icon to adjust on the OSD screen.
• If you press the [AUTO/SELECT] button,
automatic screen adjustment will be started.
AUTO/SELECT Button
1
2
3
4
5
6
8
7
This function allows you to secure the current control settings, so that they cannot be
inadvertently changed. Press and hold the MENU button and right button for 3 seconds:
the message “CONTROLS LOCKED” appears.
You can unlock the OSD controls at any time by pushing the MENU button and right
button for 3 seconds:
the message “CONTROLS UNLOCKED” will appear.
• Use this button to select an input signal.
• DVI DIGITAL: DVI digital signal
• DSUB ANALOG: 15-pin D-sub analog signal
• VIDEO1 (CVBS): Composite video
• VIDEO2 (S-Video): S-video
• DVD(Y, Cb, Cr): DVD
• HDTV(Y, Pb, Pr): HD television
• TV: television -L3020T(Option)
SOURCE Button
CONTROLS LOCKED/UNLOCKED :
MENU and
Remote Control Sensor
Power On/Off switch
AUTO/SELECT
SOURCE
[Other signals that DSUB]
• The current signal and mode information will
be displayed.
- 8 -

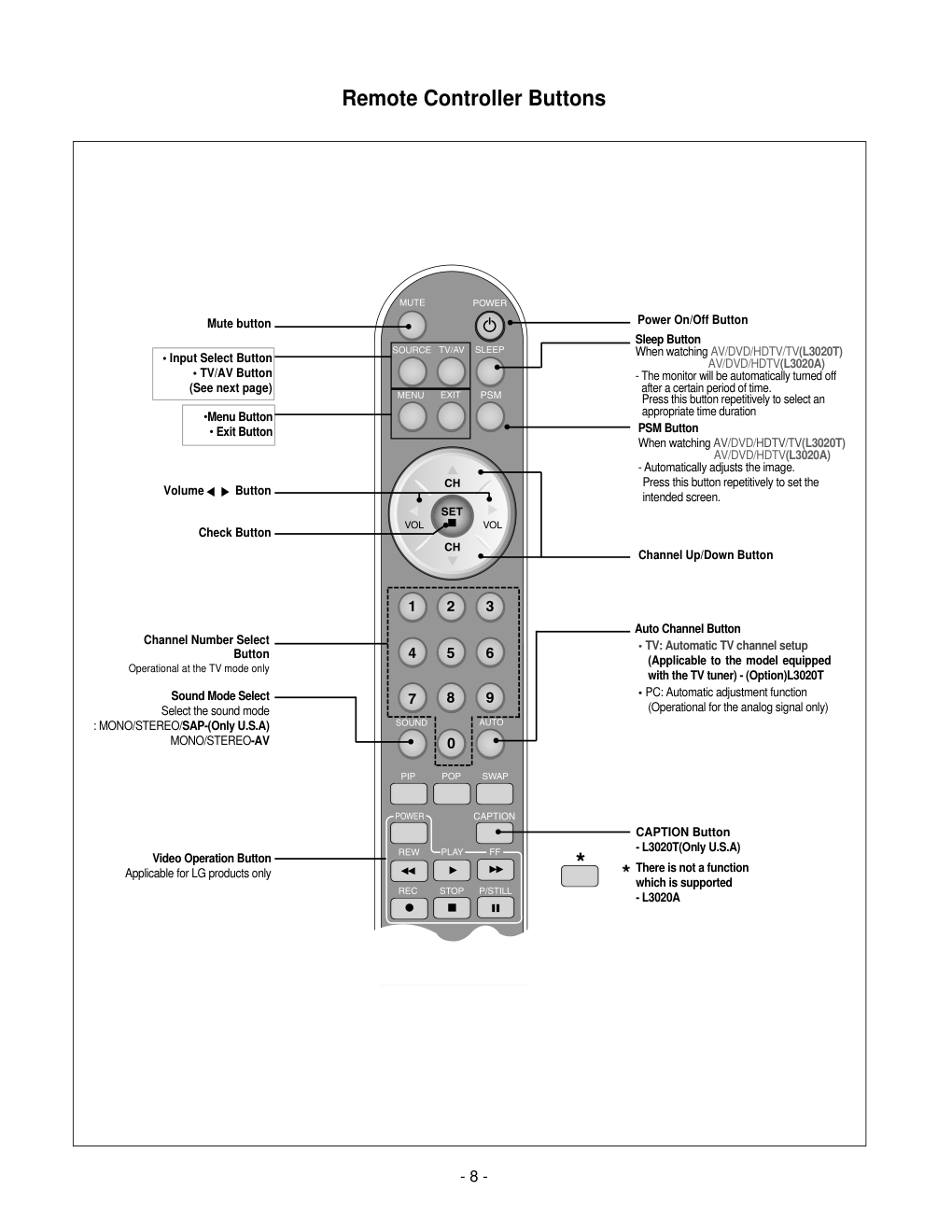

Remote Controller Buttons
Power On/Off Button
Channel Up/Down Button

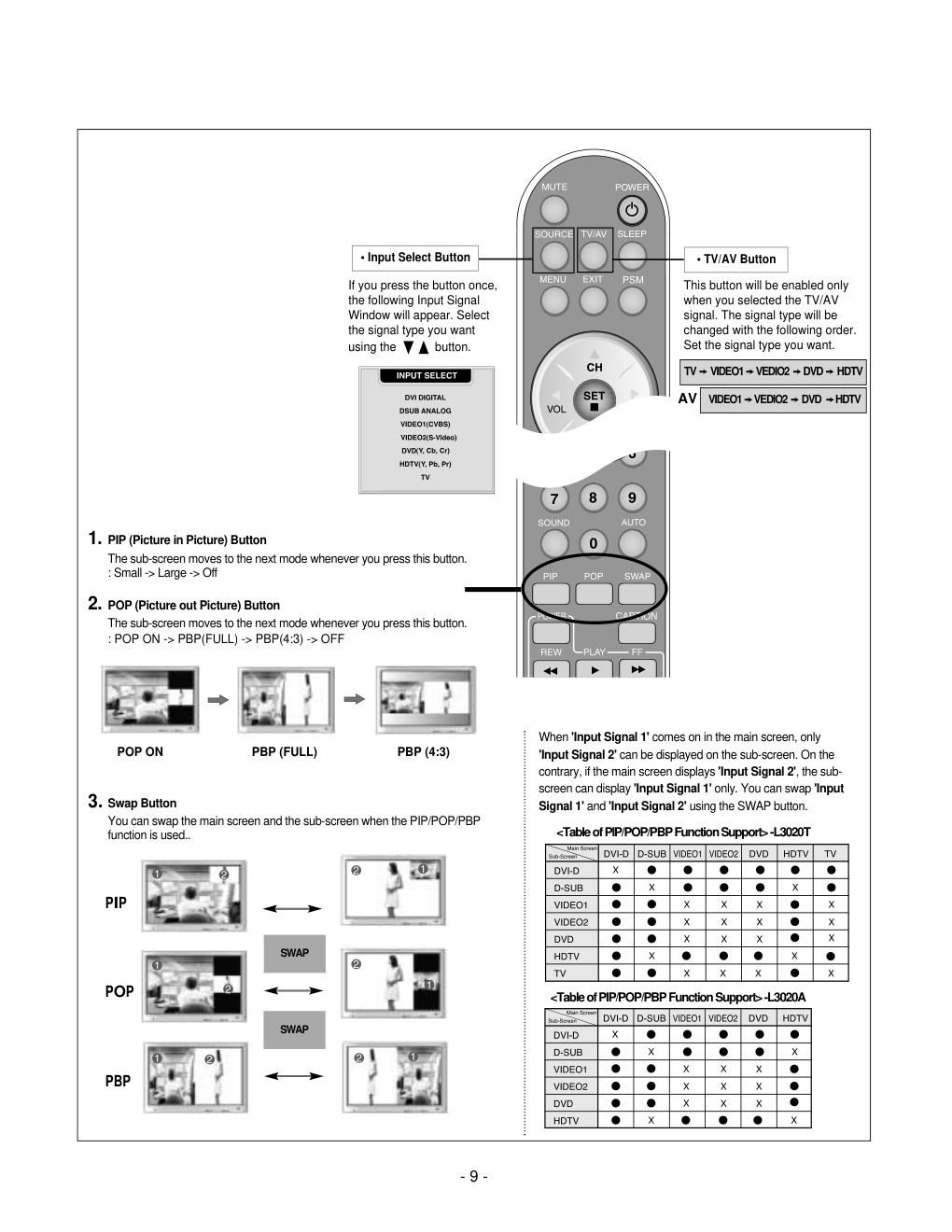

• Input Select Button
• TV/AV Button
(See next page)
Sleep Button
When watching AV/DVD/HDTV/TV(L3020T)
AV/DVD/HDTV(L3020A)
- The monitor will be automatically turned off
after a certain period of time.
Press this button repetitively to select an
appropriate time duration
PSM Button
When watching AV/DVD/HDTV/TV(L3020T)
AV/DVD/HDTV(L3020A)
- Automatically adjusts the image.
Press this button repetitively to set the
intended screen.
CAPTION Button
- L3020T(Only U.S.A)
There is not a function
which is supported
- L3020A
•Menu Button
• Exit Button
Auto Channel Button
TV: Automatic TV channel setup
(Applicable to the model equipped
with the TV tuner) - (Option)L3020T
PC: Automatic adjustment function
(Operational for the analog signal only)
Channel Number Select
Button
Operational at the TV mode only
Check Button
Sound Mode Select
Select the sound mode
: MONO/STEREO/SAP-(Only U.S.A)
MONO/STEREO-AV
Video Operation Button
Applicable for LG products only
Volume Button
Mute button
- 9 -
1. PIP (Picture in Picture) Button
The sub-screen moves to the next mode whenever you press this button.
: Small -> Large -> Off
2. POP (Picture out Picture) Button
The sub-screen moves to the next mode whenever you press this button.
: POP ON -> PBP(FULL) -> PBP(4:3) -> OFF
If you press the button once,
the following Input Signal
Window will appear. Select
the signal type you want
using the
button.
This button will be enabled only
when you selected the TV/AV
signal. The signal type will be
changed with the following order.
Set the signal type you want.
POP ON
PBP (FULL)
PBP (4:3)
• Input Select Button
• TV/AV Button
3. Swap Button
You can swap the main screen and the sub-screen when the PIP/POP/PBP
function is used..
When 'Input Signal 1' comes on in the main screen, only
'Input Signal 2' can be displayed on the sub-screen. On the
contrary, if the main screen displays 'Input Signal 2', the sub-
screen can display 'Input Signal 1' only. You can swap 'Input
Signal 1' and 'Input Signal 2' using the SWAP button.
-L3020T
-L3020A
TV VIDEO1 VEDIO2 DVD HDTV
VIDEO1 VEDIO2 DVD HDTV
SWAP
SWAP
PIP
POP
PBP
AV
- 10 -
WIRING DIAGRAM(LPL Module)
CN1
CN1
J503
J506
J602
J108
J601
J604
J605
J401
J402
J201
J505
J801
J802
J803
J804
Connector Ass’y P/N:
6631T11016A
Connector Ass’y P/N:
6631T20029C
Connector Ass’y P/N:
6631T20028D
Connector Ass’y P/N:
6631T20028C
Connector Ass’y P/N:
6631T12002P
Connector Ass’y P/N:
6631T12002N
Connector Ass’y P/N:
6631T20029B
Connector Ass’y P/N:
6631T20028E
Connector Ass’y P/N:
6631T20028B
- 11 -
WIRING DIAGRAM(CMO Module)
CN1
CN1
J503
J506
J602
J108
J601
J606
J607
J402
J201
J505
J801
J802
J803
J804
J403
Connector Ass’y P/N:
6631T11016K
Connector Ass’y P/N:
6631T20029C
Connector Ass’y P/N:
6631T20028E
Connector Ass’y P/N:
6631T20028B
Connector Ass’y P/N:
6631T20028D
Connector Ass’y P/N:
6631T20028C
Connector Ass’y P/N:
6631T20020T
Connector Ass’y P/N:
6631T120020S
Connector Ass’y P/N:
6631T20029B
- 12 -
DVI-D
D-SUB
CVBS Out
S/W
(CXA2040AQ)
DC/DC
Regulator
LCD
Module
12V
5V 3.3V
128Mb
DDR
SDRAM
(HY5DU283222Q4)
EEPROM
System
8V
2.5V
Y/C-in
H/ V Sync
3.3V
2.5V
2.5V
12V
Data
(FSD 0 ..31)
(FSA 0 ..11)
PCB_PWR
Only USA
INV_PWR
LCM_PWR
AMP_PWR
Control Signals
R,G,B
Even
RGB
Format Converter
Circuit
YPbPr
CVBS 2(Tuner)
CVBS Audio
Out
CVBS Out
1.8V
Built-in
Power
24V
(LPL)
5V
12V
(CMO)
4Mb Flash
Memory
(29LV040B)
Data
(OCMD 0 ..7)
(OCMA 0 ..19)
3.3V
1.8V
Serial
Port
H/ V Sync
MAX232C
RXD
TXD
Video Signal
Processor
(gm1501)
Caption/V-Chip
(M37136)
64Mb
SDRAM
(HY57V643220)
PCB_PWR
INV_PWR
LCM_PWR
AMP_PWR
Analog Signal
Analog
Switch
(BA7657F)
Digital Signal
YUV
Deinterlacer
(FLI2310)
HDTV
EEPROM
DDC-A
EEPROM
DDC-D
Video Signal
3D CombFilter
(UPD64083)
Video
Decoder
(VPC3230)
Y/C-out
CVBS PAL
C-out
16 Bit
24Bit
Y/Cb/Cr
DVD
Video Out
CVBS 1
Y-out
Video Filter(5.2Mhz)
SP (R)
Audio
Decoder
(MSP3420G)
Audio
Amp
(TPA3004D2)
TPA6110
VAROUTR/L
PC Audio
DTV Audio
DVD Audio
CVBS Audio
BLOCK DIAGRAM
- 13 -
DESCRIPTION OF BLOCK DIAGRAM
1. Input Selection Circuit
1) Analog Input Selection
This block is composed of BA7657F(U103) and
peripheral devices.
There are analog H/V Syncs. BA7657F IC chooses one
input and outputs selected input through sync selection
pin (Pin 1).
2) Video Input Selection
This block is composed of video S/W IC (CXA2040Q,
U3) and peripheral devices. There are three inputs in
CXA2040Q IC(CVBS video signal through RF tuner,
video input CVBS, S-video signal). One selected video
signal is transmitted a video decoder IC (VPC3230, U1)
2. DDC controller
This block is composed of GM1501(U402) and
peripheral EEPROM IC(U107,U108).
GM1501(U402) controls peripheral devices through IIC
line.
Major functions are (1) to control Flash memory
through DDC-SCLA, DDC-SDAA of D-sub and (2) to
store EDID data in the EEPROM (U107,U108).
3. Video Decoder
This block is composed of VPC 3230 (U1) and
peripheral devices.
GM 1501 controls this IC through IIC Line.
This IC analyzes input signal of CVBS, Y/C and output
analyzed signal (8bit interlace signal) to De-interlace
block.
Analyzed signal has video control signals like Contrast,
Brightness, Sharpness, Color, tint signals Including
Adaptive Comb Filter.
4. Audio Decoder
This block is composed of MSP3420G (U503) and
peripheral devices.
GM 1501 controls this IC through IIC Line.
This IC analyzes audio input signal through A/V Jack
and PC audio.
The analyzed signals transmitted to audio amplifier
(TPA3004, U505).
5. Audio Amplifier
This block is composed of TPA3004 (U505) and
peripheral devices.
The function of the audio amplifier is that to amplify
audio L/R signal transmitted from audio decoder. The
audio signal is amplified according to pre-defined DC
volume
control
curve.
Also,
Headphone
amplifier(Tpa6110, U501) is controlled through Line-
out.
6. De-interlacer
This block is composed of FLI 2310(U301) and
peripheral devices.
GM1501 (U402) controls this IC through IIC Line.
And this IC converts 8 Bit Interlaced Y/UV signal to De-
interlaced signal.
It output converted signal to Format Converter IC(GM
1501, U402).
7. Format Converter
This block is composed of GM 1501(U402) and
peripheral devices. GM 1501(Scaler,U402) contains
MICOM.
1) This IC contain A/D converter, Pre-amp and PLL
circuit that converting analog video signal(0.7Vp-p)
through D-sub(J103) Pin to digital signal.
2) This IC Decode TMDS signals of 8 line from DVI-D
Pin (J202) and transmit to LVDS Transmitter.
GM 1501 is Format Converter IC that receives Digital
signal and outputs proper frame signal to LCD Module
Timing(1280x768,WXGA).
8. DC/DC Converter block
DC/DC Converter convert the input 12V, 24V to proper
2.5V, 3.3V, 5V, 1.8V for main control system.
For shooting heat trouble, we use the DC/DC
converting IC.
9. Caption/V-CHIP block -Only U.S.A
This block is composed of M37136(U202) and
peripheral devices. M37136 IC is useful for channel
selection system for TV with a closed caption decoder.
It receives text information signal and displays text
information through text receiver decoder. It called
multi-text broadcast.
10. Power Supply Block
This Block generates DC Voltages(12V, 24V) to Main
Control system from AC Power(100-240 V, 50/60 Hz,
1.0 A).
This Circuit contains PFC(Power Factor correction)
circuit.
The Minimum of Power efficiency is about 75%.
- 14 -
ADJUSTMENT
All adjustment are thoroughly checked and corrected
when the monitor leaves the factory, but sometimes
several minor adjustment may be required.
Adjustment should be following procedure and after
warming up for a minimum of 30 minutes.
• Alignment appliances and tools.
- IBM compatible PC
- Programmable Signal Generator.
(eg. VG-819 made by Astrodesign Co.)
- Oscilloscope.
- White Balance Meter. (CA-110)
1. Adjustment Start
1) Display any pattern at any Mode.
2) Run alignment program for L3020AL on the IBM
compatible PC.
3) Select EEPROM → ALL INIT command and Enter.
4) This will make all data to default state.
5) Select COMMAND → PRESET START command
and Enter.
2. DDC Data Write Procedure-Analog
1) Use this procedure only when there is some
problem on Analog EDID data.
2) Run alignment program for L3020AL on the IBM
compatible PC.
3) Select EEPROM → Analog EDID write command
and Enter.
4) This will write the Analog EDID data to EEPROM.
3. DDC Data Write Procedure-Digital
1) Use this procedure only when there is some
problem on Digital EDID data.
2) Run alignment program for L3020AL on the IBM
compatible PC.
3) Select EEPROM → Digital EDID write command
and Enter.
4) This will write the Digital EDID data to EEPROM.
DVI-D Connector
RS-232C
EXT.
220
IBM
Compatible PC
Parallel Port
Power inlet (required)
Power LED
ST Switch
Power Select Switch
(110V/220V)
Control Line
Not used
RS232C
PARALLEL
V-SYNC
POWER
ST
VGS
MONITOR
E
V-Sync On/Off Switch
(Switch must be ON.)
F
A
B
C
5V
E
F
A
B
C
15
10
5
5
6
9
1
1
1
14
13
25
6
5V
5V
4.7K
4.7K
4.7K
74LS06
74LS06
OFF
ON
OFF
ON
11
Figure 1. Cable Connection
- 15 -
123
CONTRAST
ADJUSTMENT
123
BRIGHTNESS
COLOR
1. Input Analog signal through D-sub.
2. Press MENU Key and 3, 0, 2, 0 Num.key
NVRAM INITIAL
MICOM VERSION
Ver. 49
VCHIP TEST
OFF
OFF
L3020AL
MODEL
ELAPSED T IME
21 H
WB
0
SETUP
NVRAM INITIAL
MICOM VERSION
Ver. 49
VCHIP TEST
OFF
OFF
L3020AL
MODEL
ELAPSED T IME
21 H
WB
0
SETUP
NVRAM INITIAL
MICOM VERSION
Ver. 49
VCHIP TEST
OFF
OFF
L3020AL
MODEL
ELAPSED T IME
21 H
WB
1
SETUP
3. Then move SETUP. You can see SVC OSD.
ADJUST WHITE BALANCE
4. Press Down key to move WB
5. Input Full Black signal through D-Sub and the
number beside WB changes 1
NVRAM INITIAL
MICOM VERSION
Ver. 49
VCHIP TEST
OFF
OFF
L3020AL
MODEL
ELAPSED T IME
21 H
WB
2
SETUP
7. Input Full White signal through D-Sub and PRESS
RIGHT Key.
8. The number beside WB changes 2.
White balance adjustment is over.
- 16 -
TROUBLESHOOTING GUIDE
1. NO POWER
NO POWER
(POWER INDICATOR OFF)
CHECK POWER BOARD
CHECK J601
VOLTAGE
(18V, 12V, 5V)?
NO
CHECK POWER BOARD
CHECK
J602 VOLTAGE
(LPL: 24V,
CMO: 12V) ?
NO
CHECK KEY
CONTROL BOARD
YES
YES
YES
YES
CHECK X401
CHECK
X401
(14.318MHz) ?
NO
CHECK MICOM(U402)
SUB POWER PORT(R419)
CHECK
J601
(SUB POWER) ?
NO
- 17 -
2. NO RASTER(OSD IS NOT DISPLAYED)
NO RASTER
(OSD IS NOT DISPLAYED)
CHECK THE PERIPHERAL
IC U402
CHECK U402?
NO
CHECK THE PERIPHERAL
IC U402
CHECK
LVDS OUTPUT
(J403)?
NO
CHECK INVERTER
YES
YES
YES
YES
CHECK U604 AND THE
PERIPHERAL IC U604
CHECK
INVERTER POWER
(LPL: J604, J605
CMO: J606, J607) ?
NO
- 18 -
3. NO RASTER ON VIDEO SIGNAL INPUT
NO RASTER ON VIDEO SIGNAL
CHECK CABLE OF
VIDEO/COMPONENT
CHECK THE PERIPHERAL
UPD64083(U6)
CHECK THE PERIPHERAL IC
OF VPC3230(U1)
CHECK THE PERIPHERAL IC
OF VPC3230, FLI2310, SDRAM
CHECK THE PERIPHERAL IC
OF GM1501(U402)
CHECK UPD64083(U6)I/O
SIGNAL
CHECK VPC3230(U1) I/O
SIGNAL
CHECK FLI2310(U301) AND
SDRAM(U302) I/O SIGNAL
CHECK GM1501(U402)AND
SDRAM(U401)
POWER CHECK OF CXA2040(U3) : L3(9V)
POWER CHECK OF UPD64083(U6) : U5(3.3V), L17(2.5V)
POWER CHECK OF FLI2310(U301) : L307(3.3V), L302(3.3V), L308(1.8V), L301(1.8V)
POWER CHECK OF GM1501(U402)
NO INPUT SIGNAL
NO INPUT SIGNAL
NO OUTPUT SIGNAL
NO INPUT SIGNAL
NO OUTPUT SIGNAL
NO INPUT SIGNAL
- 19 -
4. NO RASTER ON TV SIGNAL INPUT
NO RASTER ON TV SIGNAL
CHECK CONNECTION OF TV
TUNER AND ANTENNA
CHECK THE PERIPHERAL
UPD64083(U6)
SELECT AUTO CH OF OSD
CHECK THE PERIPHERAL IC
OF VPC3230(U1)
CHECK THE PERIPHERAL IC
OF VPC3230, FLI2310, SDRAM
CHECK THE PERIPHERAL IC
OF GM1501(U402)
CHECK TV CH
CHECK UPD64083(U6) I/O
SIGNAL
CHECK VPC3230(U1) I/O
SIGNAL
CHECK FLI2310(U301) AND
SDRAM(U302) I/O SIGNAL
CHECK GM1501(U402) AND
SDRAM(U401)
POWER CHECK OF TUNER(TU701) : C714(3.3V), C716(5V)
POWER CHECK OF CXA2040(U3) : L3(9V)
POWER CHECK OF UPD64083(U6) :L17(2.5V), L20(2.5V)
POWER CHECK OF VPC3230(U16) :L18(5V), L9(3.3V)
POWER CHECK OF FLI2310(U301) :L302(3.3V), L307(3.3V), L301(1.8V), L308(1.8V)
POWER CHECK OF GM1501(U402)
NO INPUT SIGNAL
NO OUTPUT SIGNAL
NO INPUT SIGNAL
NO INPUT SIGNAL
NO OUTPUT SIGNAL
NO INPUT SIGNAL
- 20 -
5. SOUND TROBLE SHOOTING
NO SOUND OUTPUT
CHECK SOUND OF VCR,DVD,PC
(TV)CHECK OF CONNECTION OF
TUNER AND ANTENNA
CHECK THE PERIPHERAL IC
OF MSP3420G(U503)
CHECK THE PERIPHERAL IC
OF TPA3004(U505)
CHECK CONNECTION OF
SPEAKER ON MONITOR
CHECK SOUND INPUT
=>PC SOUND(J804)
=>VIDEO, DVD, DTV SOUND
(RED, WHITE OF J809, J808)
CHECK THE PERIPHERAL IC OF
MSP3420G(U503)
CHECK MSP3420G(U503) I/O SIGNAL
CHECK TPA3004(U505) I/O SIGNAL
CONNECTOR CHECK
POWER CHECK OF MSP3420G(U503) : L514(8V), L509(5V), L512(5V)
POWER CHECK OF TPA3004(U505) : C587(18V)
NO OUTPUT SIGNAL
NO OUTPUT SIGNAL
NO INPUT SIGNAL
NO INPUT SIGNAL
NO INPUT SIGNAL
- 21 -
6. NO RASTER STATE ON ANALOG SIGNAL
NO RASTER ON ANALOG SIGNAL
CONNECTOR(J103) CHECK
CHECK THE PERIPHERAL IC
OF GM1501(U402)
CHECK THE PERIPHERAL IC
OF GM1501(U402)
CHECK THE PERIPHERAL IC
OF GM1501(U402)
CHECK THE PERIPHERAL IC
OF D-SUB(J103)
CHECK I/O SYNC OF BA7657(U103)
CHECK ADC I/O SIGNAL IN
GN1501(U402)
CHECK GM1501(U402) I/O SIGNAL
CHECK LVDS I/O SIGNAL
POWER CHECK OF BA7657(U103) : L102(5V)
POWER CHECK OF GM1501(U402)
POWER CHECK OF LVDS OUTPUT: J403
NO OUTPUT SIGNAL
NO INPUT SIGNAL
NO OUTPUT SIGNAL
NO INPUT SIGNAL
NO OUTPUT SIGNAL
NO INPUT SIGNAL
- 22 -
7. NO RASTER STATE ON DIGITAL SIGNAL
NO RASTER STATEON DIGITAL SIGNAL
CONNECTOR(J102) CHECK
CHECK THE PERIPHERAL IC
OF GM1501(U402)
CHECK THE PERIPHERAL IC
OF GM1501(U402)
CHECK GM1501(U402) I/O SIGNAL
CHECK LVDS I/O SIGNAL
POWER CHECK OF GM1501(U402)
POWER CHECK OF LVDS OUTPUT: J403
NO OUTPUT SIGNAL
NO OUTPUT SIGNAL
NO INPUT SIGNAL
NO INPUT SIGNAL
- 23 -
1
2
3
4
5
7
9
6
17
18
19
20
21
22
10
23
*
15
16
8
12
11
24
24
13
14
EXPLODED VIEW
- 24 -
EXPLODED VIEW PARTS LIST
Ref. No.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Part No.
3091TKL059L
3091TKL059D
3091TKL059N
6304FLP098A
6304FCI006A
3809TKL050A
3809TKL050C
3809TKL050E
3043TKK125A
3043TKK125C
6871TST444A
6631T11016A
6631T11016K
4951TKS133A
4951TKS133B
4951TKS133C
6871TST449A
3550TKK380A
6871TPT256B
6871TPT256C
3313TL3004E
3313TL3004L
3313TL3004M
3313TL3004P
6871TMT581E
6871TMT581L
6871TMT581M
6871TST446B
6871TVT362B
4815TKK027B
4815TKK027D
4815TKK027E
3551TKK040A
3551TKK040B
6852TAZ006B
6852TAZ006D
6852TAZ006J
6850TD9001J
6866TDV004C
6852TAZ006C
6710T00003G
6710T00003B
3551TKS047A
Description
CABINET ASSEMBLY, L3020A/T BRAND 3090TKL056 _FOR EXPORT -L3020T
CABINET ASSEMBLY, L3020A BRAND 3090TKL056 . -L3020A(NTSC)
CABINET ASSEMBLY, L3020A BRAND 3090TKL056 _CKD -L3020A(PAL)
LCD(LIQUID CRYSTAL DISPLAY), LC300W01-A5 LG PHILPS TFT COLOR WXGA,450NITS,LVDS
LCD(LIQUID CRYSTAL DISPLAY), V296W1-L06 CHIMEI TFT COLOR WXGA LVDS
BACK COVER ASSEMBLY, L3020 3808TKL057 -L3020T
BACK COVER ASSEMBLY, L3020A L057 FOR NO_TV -L3020A(NTSC)
BACK COVER ASSEMBLY, L3000H 3090TKL056 _CKD -L3020A(PAL)
TILT SWIVEL ASSEMBLY, L3020 4950TKK592 STAND
TILT SWIVEL ASSEMBLY, L3020A 4950TKK592 _STAND -L3020A(PAL)
PWB(PCB) ASSEMBLY, SUB, L3020AL CONTROL TOTAL BRAND CL-49
CONNECTOR ASSEMBLY, 20P H-H 180MM UL20276 I/FACE CABLE LB200A -LPL Module
CONNECTOR ASSEMBLY, 30P H-H 260MM UL20276 AWG30 L3000A -CMO Module
METAL ASSEMBLY, FRAME MAIN_L3020A LPL
METAL ASSEMBLY, FRAME MAIN_L3020A CMO
METAL ASSEMBLY, FRAME MAIN_CMO_CKD
PWB(PCB) ASSEMBLY, SUB, L3020AL SOUND TOTAL BRAND SPEAKER SUB B/D
COVER, L3020A CABLE AV
PWB(PCB) ASSEMBLY, POWER, L3020A POWER TOTAL IPT FOR LPL
PWB(PCB) ASSEMBLY, POWER, L3020A POWER TOTAL IPT FOR CMO
MAIN TOTAL ASSEMBLY L3020AL BRAND CL-49 -L3020T(LPL)
MAIN TOTAL ASSEMBLY L3020AL BRAND CL-49 -L3020A(LPL)
MAIN TOTAL ASSEMBLY L3020AL BRAND CL-49 -L3020A(CMO)
MAIN TOTAL ASSEMBLY, L3020AL BRAND CL-49 CKD-L3020A(CMO)
PWB(PCB) ASSEMBLY, MAIN, L3020AL FOR SVC ALUST BRAND CL-49 TOTAL -L3020T(LPL)
PWB(PCB) ASSEMBLY, MAIN, L3020AL FOR SVC ALJPA BRAND CL-49 TOTAL -L3020A(LPL)
PWB(PCB) ASSEMBLY, MAIN, L3020AL FOR SVC AGJPA BRAND CL-49 TOTAL -L3020A(CMO)
PWB(PCB) ASSEMBLY, SUB, L3020AL FOR SVC SUB TOTAL BRAND .-L3020T
PWB(PCB) ASSEMBLY, VIDEO, L3020AL FOR SVC VIDEO TOTAL BRAND .
SHIELD ASSEMBLY, REAR _MAIN -L3020T
SHIELD ASSEMBLY, REAR MAIN(NO TV) -L3020A(NTSC)
SHIELD ASSEMBLY, REAR MAIN_L3000H_CKD -L3020A(PAL)
COVER ASSEMBLY, L3020 REAR 3550TKK377 DECORATION
COVER ASSEMBLY, L3020A REAR 3550TKK377 _DECORATION CKD
CORD, A/V, RCA CABLE UL2863 AWG28 3000MM BLACK(9930) DH-3P-N300C LM295B
CORD, A/V, DIN CABLE UL 2990-9C(5.5) 1560MM BLACK(9930) DH-150DIN LM295B
CORD, A/V, A/V KHC-LG-3-0010 UL 2851 #28-2C 1500MM BLACK(9930) KSD WITH CORE LM295B
CABLE, D-SUB, UL 2990-9C(7.5) DT 1870MM PEARL WH T541K DM
CABLE, DVI, UL20276 DT 2000MM GRAY(85964) LB885C DM
CORD, A/V, SCART CABLE UL 2863 #25 1500MM GRAY(85964) DH-3P-150SRC LM295B-L3020A(PAL)
REMOTE CONTROLLER, L3020AL ALUST NTSC 30"" AV/TV" -L3020T
REMOTE CONTROLLER, L2320A NTSC NTSC REMOTE CONTROLLER -L3020A
COVER ASSEMBLY, L3020A SPEAKER 3551TKS047 SPEAKER ASSY
- 25 -
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
C1
0CH3105H946
1UF 25V 80%,-20% F(Y5V) 2012
C2
0CC220CK41A
22PF 1608 50V 5% R/TP NP0
C3
0CE227BF638
220U KME 16V M FM5 TP5
C4
0CC220CK41A
22PF 1608 50V 5% R/TP NP0
C5
0CK684CK94A
0.68UF 1608 50V 80%,-20% F(Y5
C6
0CH6102K406
1000PF 50V J SL 2012 R/TP
C7
0CK474CH94A
0.47UF 1608 25V 80%,-20% R/TP
C11
0CC391CK41A
390PF 1608 50V 5% NP0 R/TP
C16
0CC391CK41A
390PF 1608 50V 5% NP0 R/TP
C17
0CK152CK51A
1500PF 1608 50V 10% R/TP B(Y5
C18
0CK152CK51A
1500PF 1608 50V 10% R/TP B(Y5
C19
0CK473CK56A
47000PF 1608 50V 10% R/TP X7R
C20
0CK224CF56A
0.22UF 1608 16V 10% R/TP X7R
C24
0CH6331K416
330PF 50V J NP0 2012 R/TP
C25
0CH6331K416
330PF 50V J NP0 2012 R/TP
C26
0CH6331K416
330PF 50V J NP0 2012 R/TP
C27
0CK224CF56A
0.22UF 1608 16V 10% R/TP X7R
C28
0CH8106F691
10UF 16V 20% 105STD (CYL) R/T
C29
0CK473CK56A
47000PF 1608 50V 10% R/TP X7R
C33
0CK224CF56A
0.22UF 1608 16V 10% R/TP X7R
C34
0CK224CF56A
0.22UF 1608 16V 10% R/TP X7R
C35
0CK224CF56A
0.22UF 1608 16V 10% R/TP X7R
C36
0CH8106F691
10UF 16V 20% 105STD (CYL) R/T
C37
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C38
0CH8106F691
10UF 16V 20% 105STD (CYL) R/T
C39
0CC120CK41A
12PF 1608 50V 5% R/TP NP0
C40
0CH6152K406
1500PF 50V J SL 2012 R/TP
C41
0CH3473K946
47000PF 50V Z F 2012 R/TP
C42
0CC120CK41A
12PF 1608 50V 5% R/TP NP0
C43
0CC391CK41A
390PF 1608 50V 5% NP0 R/TP
C44
0CK152CK51A
1500PF 1608 50V 10% R/TP B(Y5
C45
0CK224CF56A
0.22UF 1608 16V 10% R/TP X7R
C47
0CH3103K516
10000PF 50V 10% B(Y5P) 2012 R
C48
0CH3683K946
68000PF 50V Z F 2012 R/TP
C49
0CH3103K516
10000PF 50V 10% B(Y5P) 2012 R
C50
0CH3103K516
10000PF 50V 10% B(Y5P) 2012 R
C51
0CE227BF638
220U KME 16V M FM5 TP5
C52
0CE227BF638
220U KME 16V M FM5 TP5
C53
0CK683CK56A
0.068UF 1608 50V 10% X7R R/TP
C54
0CK683CK56A
0.068UF 1608 50V 10% X7R R/TP
C55
0CK472CK51A
4700PF 1608 50V 10% R/TP B(Y5
C56
0CK152CK51A
1500PF 1608 50V 10% R/TP B(Y5
C58
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C59
0CK224CF56A
0.22UF 1608 16V 10% R/TP X7R
C60
0CK224CF56A
0.22UF 1608 16V 10% R/TP X7R
C61
0CE107WF6DC
100UF MVK 16V 20% R/TP(SMD) S
C62
0CH3103K516
10000PF 50V 10% B(Y5P) 2012 R
C63
0CE107WF6DC
100UF MVK 16V 20% R/TP(SMD) S
C64
0CH3103K516
10000PF 50V 10% B(Y5P) 2012 R
C65
0CH3103K516
10000PF 50V 10% B(Y5P) 2012 R
C66
0CE107WF6DC
100UF MVK 16V 20% R/TP(SMD) S
C67
0CH3103K516
10000PF 50V 10% B(Y5P) 2012 R
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
C68
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C69
0CH8106F691
10UF 16V 20% 105STD (CYL) R/T
C70
0CH6102K406
1000PF 50V J SL 2012 R/TP
C71
0CK105CF94A
1UF 1608 16V 80%,-20% R/TP F(
C72
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C73
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C74
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C75
0CK105CF94A
1UF 1608 16V 80%,-20% R/TP F(
C76
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C77
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C78
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C79
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C80
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C81
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C82
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C83
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C84
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C85
0CK473CK56A
47000PF 1608 50V 10% R/TP X7R
C86
0CC561CK41A
560PF 1608 50V 5% NP0 R/TP
C87
0CC821CK41A
820PF 1608 50V 5% R/TP NP0
C88
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C89
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C90
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C91
0CH8106F691
10UF 16V 20% 105STD (CYL) R/T
C92
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C93
0CC220CK41A
22PF 1608 50V 5% R/TP NP0
C94
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C95
0CH8106F691
10UF 16V 20% 105STD (CYL) R/T
C96
0CC220CK41A
22PF 1608 50V 5% R/TP NP0
C97
0CE227BF638
220U KME 16V M FM5 TP5
C98
0CC220CK41A
22PF 1608 50V 5% R/TP NP0
C99
0CH3103K516
10000PF 50V 10% B(Y5P) 2012 R
C100
0CE107WF6DC
100UF MVK 16V 20% R/TP(SMD) S
C101
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C103
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C104
0CH3105H946
1UF 25V 80%,-20% F(Y5V) 2012
C105
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C106
0CH3105H946
1UF 25V 80%,-20% F(Y5V) 2012
C107
0CC331CK41A
330PF 1608 50V 5% R/TP NP0
C108
0CH3105H946
1UF 25V 80%,-20% F(Y5V) 2012
C109
0CH3224K946
0.22UF 50V Z F 2012 R/TP
C110
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C111
0CH3105H946
1UF 25V 80%,-20% F(Y5V) 2012
C112
0CC331CK41A
330PF 1608 50V 5% R/TP NP0
C113
0CC331CK41A
330PF 1608 50V 5% R/TP NP0
C114
0CE225BK638
2.2U KME 50V M FM5 TP5
C115
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C116
0CE225BK638
2.2U KME 50V M FM5 TP5
C118
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C119
0CE225BK638
2.2U KME 50V M FM5 TP5
C120
0CE225BK638
2.2U KME 50V M FM5 TP5
C121
0CE225BK638
2.2U KME 50V M FM5 TP5
C122
0CH3224K946
0.22UF 50V Z F 2012 R/TP
C123
0CE225BK638
2.2U KME 50V M FM5 TP5
REPLACEMENT PARTS LIST
CAUTION: BEFORE REPLACING ANY OF THESE COMPONENTS,
READ CAREFULLY THE SAFETY PRECAUTIONS IN THIS MANUAL.
* NOTE : S
SAFETY Mark
AL ALTERNATIVE PARTS
MAIN BOARD
CAPACITORS
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
C124
0CH3105H946
1UF 25V 80%,-20% F(Y5V) 2012
C125
0CE336BH638
33UF KME 25V M FM5 TP5
C126
0CH3224K946
0.22UF 50V Z F 2012 R/TP
C127
0CH3224K946
0.22UF 50V Z F 2012 R/TP
C128
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C129
0CC101CK41A
100PF 1608 50V 5% R/TP NP0
C130
0CC101CK41A
100PF 1608 50V 5% R/TP NP0
C131
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C132
0CH3103K516
10000PF 50V 10% B(Y5P) 2012 R
C134
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C135
0CK224CF56A
0.22UF 1608 16V 10% R/TP X7R
C136
0CE227BF638
220U KME 16V M FM5 TP5
C136
0CE107EF638
100UF KMG 16V M FM5 TP5 -(L3020A-PAL)
C137
0CE227BF638
220U KME 16V M FM5 TP5
C139
0CH3103K516
10000PF 50V 10% B(Y5P) 2012 R
C141
0CC101CK41A
100PF 1608 50V 5% R/TP NP0
C142
0CH8476F691
47UF 16V 20% 105STD (CYL) R/T
C143
0CE476VC6DC
47UF MV 6.3V 20% R/TP(SMD) SM
C144
0CE476VC6DC
47UF MV 6.3V 20% R/TP(SMD) SM
C145
0CE476VC6DC
47UF MV 6.3V 20% R/TP(SMD) SM
C146
0CE476VC6DC
47UF MV 6.3V 20% R/TP(SMD) SM
C147
0CC101CK41A
100PF 1608 50V 5% R/TP NP0
C148
0CE477EF638
470UF KMG 16V M FM5 TP 5
C150
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C153
0CE476VC6DC
47UF MV 6.3V 20% R/TP(SMD) SM
C154
0CE476VC6DC
47UF MV 6.3V 20% R/TP(SMD) SM
C155
0CC101CK41A
100PF 1608 50V 5% R/TP NP0
C157
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C158
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C159
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C160
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C161
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C162
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C163
0CH3474H946
0.47UF 25V 80%,-20% F(Y5V) 20
C164
0CH6471K416
470F 50V J NP0 2012 R/TP
C165
0CH3224K946
0.22UF 50V Z F 2012 R/TP
C166
0CH3224K946
0.22UF 50V Z F 2012 R/TP
C167
0CH3224K946
0.22UF 50V Z F 2012 R/TP
C168
0CH3224K946
0.22UF 50V Z F 2012 R/TP
C179
0CE477EF638
470UF KMG 16V M FM5 TP 5
C180
0CE106VK6DC
10UF MV 50V 20% R/TP(SMD) SMD
C184
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C202
0CC331CK41A
330PF 1608 50V 5% R/TP NP0
C203
0CK473CK56A
47000PF 1608 50V 10% R/TP X7R
C205
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C206
0CK105CF94A
1UF 1608 16V 80%,-20% R/TP F(
C207
0CC331CK41A
330PF 1608 50V 5% R/TP NP0
C208
0CK473CK56A
47000PF 1608 50V 10% R/TP X7R
C209
0CC331CK41A
330PF 1608 50V 5% R/TP NP0
C210
0CK473CK56A
47000PF 1608 50V 10% R/TP X7R
C211
0CC331CK41A
330PF 1608 50V 5% R/TP NP0
C212
0CC180CK41A
18PF 1608 50V 5% R/TP NP0
C213
0CH8106F691
10UF 16V 20% 105STD (CYL) R/T
C214
0CC180CK41A
18PF 1608 50V 5% R/TP NP0
C216
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C217
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C218
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C221
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C252
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C259
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C267
0CK105CF94A
1UF 1608 16V 80%,-20% R/TP F(
C284
0CC101CK41A
100PF 1608 50V 5% R/TP NP0
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
C285
0CC101CK41A
100PF 1608 50V 5% R/TP NP0
C286
0CK105CF94A
1UF 1608 16V 80%,-20% R/TP F(
C287
0CH6201K416
200PF 50V J NP0 2012 R/TP
C288
0CH6201K416
200PF 50V J NP0 2012 R/TP
C289
0CH6102K406
1000PF 50V J SL 2012 R/TP
C290
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C291
0CC561CK41A
560PF 1608 50V 5% NP0 R/TP
C292
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C293
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C294
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C295
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C296
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C301
0CE107WF6DC
100UF MVK 16V 20% R/TP(SMD) S
C303
0CE107WF6DC
100UF MVK 16V 20% R/TP(SMD) S
C304
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C306
0CC560CK41A
56PF 1608 50V 5% R/TP NP0
C307
0CC330CK41A
33PF 1608 50V 5% R/TP NP0
C310
0CE107WF6DC
100UF MVK 16V 20% R/TP(SMD) S
C311
0CE107WF6DC
100UF MVK 16V 20% R/TP(SMD) S
C314
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C315
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C316
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C317
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C330
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C333
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C334
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C335
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C337
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C338
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C339
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C340
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C341
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C342
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C343
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C345
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C346
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C347
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C348
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C349
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C350
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C351
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C352
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C353
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C354
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C355
0CE107WF6DC
100UF MVK 16V 20% R/TP(SMD) S
C356
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C357
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C358
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C359
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C360
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C361
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C362
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C363
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C364
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C365
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C369
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C370
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C401
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C402
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C403
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C404
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C405
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
- 26 -
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
C406
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C407
0CH8226F691
22UF 16V 20% 105STD (CYL) R/T
C408
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C409
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C410
0CE335EK638
3.3UF KMG 50V M FM5 TP 5
C4101
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C411
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C412
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C413
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C414
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C415
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C416
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C417
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C418
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C420
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C427
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C428
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C429
0CC150CK41A
15PF 1608 50V 5% R/TP NP0
C435
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C459
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C460
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C461
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C462
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C463
0CC220CK41A
22PF 1608 50V 5% R/TP NP0
C464
0CC220CK41A
22PF 1608 50V 5% R/TP NP0
C467
0CH3105H946
1UF 25V 80%,-20% F(Y5V) 2012
C468
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C469
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C470
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C471
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C472
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C473
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C474
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C475
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C476
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C477
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C478
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C479
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C480
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C481
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C482
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C483
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C484
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C487
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C488
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C489
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C490
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C491
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C492
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C493
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C494
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C495
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C496
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C497
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C498
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C499
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C501
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C502
0CE475EK638
4.7UF KMG 50V 20% FM5 TP 5
C503
0CE227BF638
220U KME 16V M FM5 TP5
C504
0CE227BF638
220U KME 16V M FM5 TP5
C505
0CK474CH94A
0.47UF 1608 25V 80%,-20% R/TP
C508
0CK474CH94A
0.47UF 1608 25V 80%,-20% R/TP
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
C509
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C510
0CK474CH94A
0.47UF 1608 25V 80%,-20% R/TP
C512
0CC102CK41A
1000PF 1608 50V 5% R/TP NP0
C513
0CK105CF94A
1UF 1608 16V 80%,-20% R/TP F(
C514
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C515
0CC102CK41A
1000PF 1608 50V 5% R/TP NP0
C516
0CC102CK41A
1000PF 1608 50V 5% R/TP NP0
C517
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C518
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C519
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C520
0CC102CK41A
1000PF 1608 50V 5% R/TP NP0
C522
0CK474CH94A
0.47UF 1608 25V 80%,-20% R/TP
C523
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C524
0CC221CK41A
220PF 1608 50V 5% R/TP NP0
C525
0CE476EK638
47UF KMG 50V M FM5 TP 5
C526
0CK105CF94A
1UF 1608 16V 80%,-20% R/TP F(
C527
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C528
0CH8476F691
47UF 16V 20% 105STD (CYL) R/T
C531
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C540
0CH8106F691
10UF 16V 20% 105STD (CYL) R/T
C541
0CK224CF56A
0.22UF 1608 16V 10% R/TP X7R
C542
0CK224CF56A
0.22UF 1608 16V 10% R/TP X7R
C543
0CK224CF56A
0.22UF 1608 16V 10% R/TP X7R
C544
0CK224CF56A
0.22UF 1608 16V 10% R/TP X7R
C545
0CK224CF56A
0.22UF 1608 16V 10% R/TP X7R
C546
0CK224CF56A
0.22UF 1608 16V 10% R/TP X7R
C547
0CK224CF56A
0.22UF 1608 16V 10% R/TP X7R
C548
0CK224CF56A
0.22UF 1608 16V 10% R/TP X7R
C549
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C550
0CE476EK638
47UF KMG 50V M FM5 TP 5
C551
0CK472CK51A
4700PF 1608 50V 10% R/TP B(Y5
C552
0CK474CH94A
0.47UF 1608 25V 80%,-20% R/TP
C553
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C554
0CK472CK51A
4700PF 1608 50V 10% R/TP B(Y5
C556
0CC101CK41A
100PF 1608 50V 5% R/TP NP0
C557
0CC3R3CK01A
3.3PF 1608 50V 0.25 PF R/TP N
C558
0CC560CK41A
56PF 1608 50V 5% R/TP NP0
C559
0CC560CK41A
56PF 1608 50V 5% R/TP NP0
C560
0CC560CK41A
56PF 1608 50V 5% R/TP NP0
C561
0CC3R3CK01A
3.3PF 1608 50V 0.25 PF R/TP N
C562
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C565
0CH8476F691
47UF 16V 20% 105STD (CYL) R/T
C566
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C568
0CK474CH94A
0.47UF 1608 25V 80%,-20% R/TP
C569
0CK472CK51A
4700PF 1608 50V 10% R/TP B(Y5
C570
0CK472CK51A
4700PF 1608 50V 10% R/TP B(Y5
C571
0CK474CH94A
0.47UF 1608 25V 80%,-20% R/TP
C572
0CH8476F691
47UF 16V 20% 105STD (CYL) R/T
C573
0CH8106F691
10UF 16V 20% 105STD (CYL) R/T
C574
0CH8106F691
10UF 16V 20% 105STD (CYL) R/T
C576
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C577
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C578
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C579
0CK105CF94A
1UF 1608 16V 80%,-20% R/TP F(
C580
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C581
0CK105CF94A
1UF 1608 16V 80%,-20% R/TP F(
C582
0CK474CH94A
0.47UF 1608 25V 80%,-20% R/TP
C583
0CK474CH94A
0.47UF 1608 25V 80%,-20% R/TP
C584
0CK474CH94A
0.47UF 1608 25V 80%,-20% R/TP
C585
0CK474CH94A
0.47UF 1608 25V 80%,-20% R/TP
C586
0CH8106F691
10UF 16V 20% 105STD (CYL) R/T
C587
0CE476EK638
47UF KMG 50V M FM5 TP 5
- 27 -
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
C588
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C589
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C590
0CK105CF94A
1UF 1608 16V 80%,-20% R/TP F(
C591
0CK105CF94A
1UF 1608 16V 80%,-20% R/TP F(
C592
0CK105CF94A
1UF 1608 16V 80%,-20% R/TP F(
C593
0CK105CF94A
1UF 1608 16V 80%,-20% R/TP F(
C594
0CK105CF94A
1UF 1608 16V 80%,-20% R/TP F(
C598
0CK474CH94A
0.47UF 1608 25V 80%,-20% R/TP
C599
0CK474CH94A
0.47UF 1608 25V 80%,-20% R/TP
C601
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C602
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C604
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C605
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C606
0CE477EF638
470UF KMG 16V M FM5 TP 5
C607
0CE477EF638
470UF KMG 16V M FM5 TP 5
C608
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C609
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C610
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C611
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C612
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C613
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C615
0CE477EF638
470UF KMG 16V M FM5 TP 5
C616
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C618
0CE227BF638
220U KME 16V M FM5 TP5
C620
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C621
0CH3103K516
10000PF 50V 10% B(Y5P) 2012 R
C622
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C623
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C624
0CE477EF638
470UF KMG 16V M FM5 TP 5
C625
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C626
0CE477EF638
470UF KMG 16V M FM5 TP 5
C628
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C629
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C631
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C632
0CE107WF6DC
100UF MVK 16V 20% R/TP(SMD) S
C633
0CE107WF6DC
100UF MVK 16V 20% R/TP(SMD) S
C635
0CE107WF6DC
100UF MVK 16V 20% R/TP(SMD) S
C637
0CH8226F691
22UF 16V 20% 105STD (CYL) R/T
C639
0CK103CK51A
0.01UF 1608 50V 10% R/TP B(Y5
C640
0CE107WF6DC
100UF MVK 16V 20% R/TP(SMD) S
C641
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C642
0CH8226F691
22UF 16V 20% 105STD (CYL) R/T
C644
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C645
0CE227BF638
220U KME 16V M FM5 TP5
C648
0CE227BF638
220U KME 16V M FM5 TP5
C649
0CH8226F691
22UF 16V 20% 105STD (CYL) R/T
C650
0CH8476K611
47UF 50V 20% 85STD (CYL) R/TP
C651
0CH8476K611
47UF 50V 20% 85STD (CYL) R/TP
C652
0CE227BF638
220U KME 16V M FM5 TP5
C653
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C654
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C655
0CE227BF638
220U KME 16V M FM5 TP5
C657
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C660
0CE227BF638
220U KME 16V M FM5 TP5
C669
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C670
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C671
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C672
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C673
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C675
0CH8106J691
10UF 35V 20% 105STD (CYL) R/T
C680
0CE476EK638
47UF KMG 50V M FM5 TP 5
C690
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
C691
0CE227BF638
220U KME 16V M FM5 TP5
C692
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C693
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C694
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C701
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C702
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C703
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C705
0CH6100K116
10PF 50V D NP0 2012 R/TP
C706
0CH6100K116
10PF 50V D NP0 2012 R/TP
C707
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C708
0CH3105F946
1UF 16V Z F 2012 R/TP
C709
0CH3105F946
1UF 16V Z F 2012 R/TP
C710
0CH3105F946
1UF 16V Z F 2012 R/TP
C711
0CH3105F946
1UF 16V Z F 2012 R/TP
C712
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C714
0CE106CK610
10UF SHL,SD 50V 20% BULK FL
C715
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C716
0CE107CF610
100UF SHL,SD 16V 20% BULK FL
C717
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C718
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C719
0CH3104K566
0.1UF 50V 10% X7R 2012 R/TP
C803
0CC471CK41A
470PF 1608 50V 5% R/TP NP0
C804
0CC471CK41A
470PF 1608 50V 5% R/TP NP0
C807
0CH8227D691
220UF 10V 20% 105STD (CYL) R/
C808
0CH8227D691
220UF 10V 20% 105STD (CYL) R/
C809
0CH8227D691
220UF 10V 20% 105STD (CYL) R/
C812
0CC331CK41A
330PF 1608 50V 5% R/TP NP0
C814
0CC471CK41A
470PF 1608 50V 5% R/TP NP0
C815
0CC471CK41A
470PF 1608 50V 5% R/TP NP0
C816
0CC471CK41A
470PF 1608 50V 5% R/TP NP0
C817
0CC471CK41A
470PF 1608 50V 5% R/TP NP0
C5003
0CC471CK41A
470PF 1608 50V 5% R/TP NP0
C5004
0CC471CK41A
470PF 1608 50V 5% R/TP NP0
D101
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D102
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D111
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D112
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D113
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D114
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D115
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D121
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D122
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D123
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D124
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D125
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D128
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D130
0DS301109AA
MMBD301LT1 TP MOTOROLA SOT23
D131
0DS301109AA
MMBD301LT1 TP MOTOROLA SOT23
D132
0DS301109AA
MMBD301LT1 TP MOTOROLA SOT23
D501
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D502
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D601
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D603
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D701
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D702
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D703
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D801
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D802
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
D803
0DS226009AA
KDS226 TP KEC SOT-23 80V 300
- 28 -
DIODEs
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
ZD101
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD102
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD103
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD104
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD105
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD106
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD107
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD108
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD117
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD118
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD401
0DZ910009FE
UDZS 9.1B TP ROHM - - 9.1V -
ZD402
0DZ910009FE
UDZS 9.1B TP ROHM - - 9.1V -
ZD403
0DZ910009FE
UDZS 9.1B TP ROHM - - 9.1V -
ZD501
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD502
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD503
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD504
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD505
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD506
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD601
0DZ510009EE
UDZ S 5.1B TP ROHM-K SOD323 2
ZD701
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD702
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD703
0DZ510009EE
UDZ S 5.1B TP ROHM-K SOD323 2
ZD704
0DZ510009EE
UDZ S 5.1B TP ROHM-K SOD323 2
ZD705
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD801
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD802
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD803
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD804
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD805
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD806
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD807
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD808
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD809
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD810
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD811
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD812
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD813
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD814
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD815
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
U1
0IIT323000E
VPC3230D C5 80P QFP TRAY VIDE
U2
0IPMGKE036A
KIA78DL09F KEC DPARK R/TP 9V
U3
0ISO204000A
CXA2040AQ 32P,QFP BK IIC BUS
U4
0IPMGFA003B
RC1117S-2.5 FAIRCHILD SOT-223
U5
0IFA111733A
RC1117S-33 SOT-223 TP 1A 3.3V
U6
0IMMRNE002A
UPD64083GF3BA NEC 100 QFP ST
U8
0IRH033200A
BA033FP-E2 MOLD-3 TP REGULATO
U103
0IRH765700B
BA7657F 24P,SOP TP INPUT SIG.
U107
0ISS524202B
S524A40X21(SCT0) SAMSUNG ELEC
U108
0ISS524202B
S524A40X21(SCT0) SAMSUNG ELEC
U110
0DRCE00018A
PACDN004 CAMD R/TP SOT143 5V
U111
0DRCE00018A
PACDN004 CAMD R/TP SOT143 5V
U112
0DRCE00018A
PACDN004 CAMD R/TP SOT143 5V
U113
0DRCE00018A
PACDN004 CAMD R/TP SOT143 5V
U114
0DRCE00018A
PACDN004 CAMD R/TP SOT143 5V
U115
0DRCE00018A
PACDN004 CAMD R/TP SOT143 5V
U116
0DRCE00018A
PACDN004 CAMD R/TP SOT143 5V
U117
0DRCE00018A
PACDN004 CAMD R/TP SOT143 5V
U201
0IFA754207A
KA75420ZTA(KA7542ZTA) 3P,TO-9 -(LPL)
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
U202
0IZZTSZ302A
MITSUBISHI 52P SDIP ST V-CHIP -(LPL)
U301
0IMCRGN001B
FLI2310BC GENESIS 208P PQFP T
U302
0IMMRHY033A
HY57V643220C(L)T-6 HYNIX 86P
U401
0IMMRHY051A
HY5DU283222AQ-4 HYNIX 100P,LQ
U402
0IPRPGN011A
GM1501 GENESIS 406P, TRAY UXG
U403
0IZZTSZ301A
MACRONIX 32 PIN PLCC ST FLASH -LPL (L3020T)
U403
0IZZTSZ301G
MACRONIX 32 PIN PLCC ST FLASH -LPL (L3020A-NTSC)
U403
0IZZTSZ301H
MACRONIX 32 PIN PLCC ST FLASH-CMO (L3020A-NTSC)
U403
0IZZTSZ301K
MACRONIX 32 PIN PLCC ST FLASH-CMO (L3020A-PAL)
U404
0IMMRSS040C
S524A60X51(SCT0) SAMSUNG ELEC
U407
0ISTLFA058A
74F14SCX FAIRCHILD 14P,SOIC R
U501
0IPRPTI034A
TPA6110 TEXAS INSTRUMENT 8P,S
U503
0IPRPMN001B
MSP3420G-C12-001 MICRONAS 80P
U504
0IPRPTI015A
MAX232DR TEXAS INSTRUMENT 16P
U505
0IPRPTI036A
TPA3004D2PHPR TEXAS INSTRUMEN
U601
0ISS358000D
KA358D-TF OP AMP SMD REEL:3K
U602
0ISS780500H
KA78M05-R 3P,D-PAK TP 5V 0.5A
U603
0TFIR80009B
IRF7316 INTERNATIONAL RECTIFI
U604
0TFIR80009A
INTERNATIONAL RECTIFIER IRF73
U605
0INS317000E
LM317EMPX SOT-223 TP REGULATO
U606
0ISS780800J
KA78M08R 3P,D-PAK TP VOL. REG
U607
0INS317000E
LM317EMPX SOT-223 TP REGULATO
U608
0IRH033200A
BA033FP-E2 MOLD-3 TP REGULATO
U609
0IRH033200A
BA033FP-E2 MOLD-3 TP REGULATO
U610
0IRH033200A
BA033FP-E2 MOLD-3 TP REGULATO
U612
0IPMGSG020A
LD1117DT18TR SGS-THOMSON 3P,D
U702
6700NF0004B
TAFH-H001P LG INOTEK NTSC FS -(LPL)
L1
6210TCE001Z
HH-1M2012-600JT CERATEC R/TP
L2
6210TCE001Z
HH-1M2012-600JT CERATEC R/TP
L3
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L4
6200J00011A
H354LAI-K5202 TOKO R/TP BAND
L5
0LC2000005D
F1-B2012-332KJT,3.3 UH CERATE
L6
0LC2000005D
F1-B2012-332KJT,3.3 UH CERATE
L7
0LC2000005D
F1-B2012-332KJT,3.3 UH CERATE
L8
6210TCE001S
HU-1M2012-121 CERATECH 2012MM
L9
6210TCE001S
HU-1M2012-121 CERATECH 2012MM
L10
0LC2000005F
F1-C2012-562-KJT CERATECH R/T
L11
6200J00011A
H354LAI-K5202 TOKO R/TP BAND
L12
6200J00011A
H354LAI-K5202 TOKO R/TP BAND
L13
6210TCE001Z
HH-1M2012-600JT CERATEC R/TP
L14
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L15
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L16
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L17
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L18
6210TCE001Z
HH-1M2012-600JT CERATEC R/TP
L19
6210TCE001Z
HH-1M2012-600JT CERATEC R/TP
L20
6210TCE001Z
HH-1M2012-600JT CERATEC R/TP
L21
6210TCE001Z
HH-1M2012-600JT CERATEC R/TP
L22
6210TCE001E
HB-1M2012-800JT CERATEC 2012M
L23
6210TCE001E
HB-1M2012-800JT CERATEC 2012M
L101
6210TCE001A
HB-1S2012-080JT CERATEC 2012M
L102
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L103
6210TCE001Y
HB-1H2012-320JT CERATEC 2012M
L104
6210TCE001Y
HB-1H2012-320JT CERATEC 2012M
L107
6210TCE001Y
HB-1H2012-320JT CERATEC 2012M
L115
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L116
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L201
0LC2000005D
F1-B2012-332KJT,3.3 UH CERATE
L202
0LC2000005D
F1-B2012-332KJT,3.3 UH CERATE
- 29 -
ICs
COILs & COREs
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
L203
0LC2000005D
F1-B2012-332KJT,3.3 UH CERATE
L204
0LC2000005D
F1-B2012-332KJT,3.3 UH CERATE
L208
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L301
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L302
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L303
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L305
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L307
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L308
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L401
6210TCE001Y
HB-1H2012-320JT CERATEC 2012M
L402
6210TCE001Y
HB-1H2012-320JT CERATEC 2012M
L403
6210TCE001Y
HB-1H2012-320JT CERATEC 2012M
L404
6210TCE001Y
HB-1H2012-320JT CERATEC 2012M
L405
6210TCE001Y
HB-1H2012-320JT CERATEC 2012M
L406
6210TCE001Y
HB-1H2012-320JT CERATEC 2012M
L407
6210TCE001Y
HB-1H2012-320JT CERATEC 2012M
L408
6210TCE001Y
HB-1H2012-320JT CERATEC 2012M
L509
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L512
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L513
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L514
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L515
0RH0000D622
0 1/10W P-TYPE TAPPING
L516
0RH0000D622
0 1/10W P-TYPE TAPPING
L517
0RH0000D622
0 1/10W P-TYPE TAPPING
L518
0RH0000D622
0 1/10W P-TYPE TAPPING
L519
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L520
6210TCE001H
HB-1T2012-301JT CERATEC 2012M
L521
6210TCE001H
HB-1T2012-301JT CERATEC 2012M
L603
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L604
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L605
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L606
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L607
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L608
6210TCE001H
HB-1T2012-301JT CERATEC 2012M
L609
6210TCE001H
HB-1T2012-301JT CERATEC 2012M
L614
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L615
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L616
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L619
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L620
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L625
6210TCE001G
HH-1M3216-501 CERATEC 3216MM-(CMO)
L626
6210TCE001G
HH-1M3216-501 CERATEC 3216MM-(CMO)
L627
6210TCE001G
HH-1M3216-501 CERATEC 3216MM-(LPL)
L628
6210TCE001G
HH-1M3216-501 CERATEC 3216MM-(LPL)
L701
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L702
6210TCE001G
HH-1M3216-501 CERATEC 3216MM
L801
0RH0000D622
0 1/10W P-TYPE TAPPING
L802
6210TCE001P
HB-1S2012-121JT CERATECH 2012
L803
6210TCE001P
HB-1S2012-121JT CERATECH 2012
L804
6210TCE001P
HB-1S2012-121JT CERATECH 2012
L805
6210TCE001P
HB-1S2012-121JT CERATECH 2012
L806
0RH0000D622
0 1/10W P-TYPE TAPPING
L807
6210TCE001P
HB-1S2012-121JT CERATECH 2012
L808
6210TCE001P
HB-1S2012-121JT CERATECH 2012
L809
0LC2000005D
F1-B2012-332KJT,3.3 UH CERATE
Q1
0TR387500AA
CHIP 2SC3875S(ALY) BK KEC - -
Q2
0TR150400BA
CHIP 2SA1504S(ASY) BK KEC - -
Q3
0TR387500AA
CHIP 2SC3875S(ALY) BK KEC - -
Q4
0TR390409AE
FAIRCHILD KST3904(LGEMTF) TP
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
Q5
0TR390409AE
FAIRCHILD KST3904(LGEMTF) TP
Q9
0TR150400BA
CHIP 2SA1504S(ASY) BK KEC - -
Q10
0TR390409AE
FAIRCHILD KST3904(LGEMTF) TP
Q11
0TR390409AE
FAIRCHILD KST3904(LGEMTF) TP
Q14
0TR390609FA
KST3906-MTF TP SAMSUNG SOT23
Q45
0TR390409AE
FAIRCHILD KST3904(LGEMTF) TP
Q46
0TR390409AE
FAIRCHILD KST3904(LGEMTF) TP
Q48
0TR390609FA
KST3906-MTF TP SAMSUNG SOT23
Q49
0TR390609FA
KST3906-MTF TP SAMSUNG SOT23
Q101
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q102
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q201
0TR390409AE
FAIRCHILD KST3904(LGEMTF) TP
Q202
0TR390409AE
FAIRCHILD KST3904(LGEMTF) TP
Q203
0TR390409AE
FAIRCHILD KST3904(LGEMTF) TP
Q401
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q402
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q403
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q404
0IKE704200J
KIA7042AF SOT-89 TP 4.2V VOLT
Q405
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q406
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q407
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q503
0IKE704200J
KIA7042AF SOT-89 TP 4.2V VOLT
Q504
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q505
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q506
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q507
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q508
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q601
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q602
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q603
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q604
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q605
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q606
0TR162309CA
KSC1623 TP SAMSUNG SOT23 NPN
Q701
0TR387500AA
CHIP 2SC3875S(ALY) BK KEC - -
Q702
0TR387500AA
CHIP 2SC3875S(ALY) BK KEC - -
Q703
0TR102009AJ
KRC102S NPN SOT-23 TP KEC
R1
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R2
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R3
0RJ5601D477
5.6K OHM 1/10 W 1% 1608 R/TP
R4
0RJ6800D677
680 OHM 1/10 W 5% 1608 R/TP
R5
0RJ6800D677
680 OHM 1/10 W 5% 1608 R/TP
R6
0RJ4700D677
470 OHM 1/10 W 5% 1608 R/TP
R7
0RJ4700D677
470 OHM 1/10 W 5% 1608 R/TP
R8
0RJ4700D677
470 OHM 1/10 W 5% 1608 R/TP
R11
0RJ4700D677
470 OHM 1/10 W 5% 1608 R/TP
R13
0RJ2000D677
200 OHM 1/10 W 5% 1608 R/TP
R14
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R15
0RJ2000D677
200 OHM 1/10 W 5% 1608 R/TP
R18
0RJ0752D477
75 OHM 1/10 W 1% 1608 R/TP
R19
0RJ0752D477
75 OHM 1/10 W 1% 1608 R/TP
R20
0RJ0752D477
75 OHM 1/10 W 1% 1608 R/TP
R21
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R23
0RH0000D622
0 1/10W P-TYPE TAPPING
R24
0RH0222D622
22 OHM 1 / 10 W 2012 5.00% D
R25
0RH0222D622
22 OHM 1 / 10 W 2012 5.00% D
R26
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R27
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R28
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R30
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
- 30 -
RESISTORs
TRANSISTOR
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
R32
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R33
0RJ4700D677
470 OHM 1/10 W 5% 1608 R/TP
R35
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R38
0RJ4700D677
470 OHM 1/10 W 5% 1608 R/TP
R39
0RJ4700D677
470 OHM 1/10 W 5% 1608 R/TP
R44
0RJ5601D477
5.6K OHM 1/10 W 1% 1608 R/TP
R47
0RJ6800D677
680 OHM 1/10 W 5% 1608 R/TP
R48
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R49
0RJ2200D677
220 OHM 1/10 W 5% 1608 R/TP
R50
0RJ4702D677
47000 OHM 1/10 W 5% 1608 R/TP
R51
0RJ2203D677
220K OHM 1/10 W 5% 1608 R/TP
R52
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R53
0RJ2201D677
2200 OHM 1/10 W 5% 1608 R/TP
R54
0RJ4700D677
470 OHM 1/10 W 5% 1608 R/TP
R55
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R56
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R57
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R58
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R59
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R61
0RJ3600D477
360 OHM 1/10 W 1% 1608 R/TP
R62
0RJ2200D677
220 OHM 1/10 W 5% 1608 R/TP
R63
0RJ2200D677
220 OHM 1/10 W 5% 1608 R/TP
R64
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R66
0RH0000D622
0 1/10W P-TYPE TAPPING
R67
0RJ2001D677
2K OHM 1/10 W 5% 1608 R/TP
R68
0RJ6800D677
680 OHM 1/10 W 5% 1608 R/TP
R76
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R77
0RJ2200D677
220 OHM 1/10 W 5% 1608 R/TP
R78
0RJ2200D677
220 OHM 1/10 W 5% 1608 R/TP
R79
0RJ2200D677
220 OHM 1/10 W 5% 1608 R/TP
R80
0RJ2200D677
220 OHM 1/10 W 5% 1608 R/TP
R81
0RH2200D622
220 1/10W 5 D.R/TP
R82
0RH2200D622
220 1/10W 5 D.R/TP
R86
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R90
0RJ6802D677
68K OHM 1/10 W 5% 1608 R/TP
R91
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R92
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R101
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R102
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R103
0RJ0332D677
33 OHM 1/10 W 5% 1608 R/TP
R104
0RJ0332D677
33 OHM 1/10 W 5% 1608 R/TP
R105
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R106
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R107
0RJ0332D677
33 OHM 1/10 W 5% 1608 R/TP
R108
0RJ0332D677
33 OHM 1/10 W 5% 1608 R/TP
R109
0RJ0472D677
47 OHM 1/10 W 5% 1608 R/TP
R110
0RJ0472D677
47 OHM 1/10 W 5% 1608 R/TP
R111
0RJ0472D677
47 OHM 1/10 W 5% 1608 R/TP
R112
0RJ0472D677
47 OHM 1/10 W 5% 1608 R/TP
R113
0RJ0472D677
47 OHM 1/10 W 5% 1608 R/TP
R114
0RJ0472D677
47 OHM 1/10 W 5% 1608 R/TP
R115
0RJ0472D677
47 OHM 1/10 W 5% 1608 R/TP
R117
0RJ0472D677
47 OHM 1/10 W 5% 1608 R/TP
R118
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R119
0RJ2001D677
2K OHM 1/10 W 5% 1608 R/TP
R120
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R121
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R122
0RJ2001D677
2K OHM 1/10 W 5% 1608 R/TP
R123
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R124
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R126
0RJ3301D677
3.3K OHM 1/10 W 5% 1608 R/TP
R127
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
R128
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R129
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R130
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R131
0RJ8200D677
820 OHM 1/10 W 5% 1608 R/TP
R132
0RJ0472D677
47 OHM 1/10 W 5% 1608 R/TP
R133
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R136
0RJ3301D677
3.3K OHM 1/10 W 5% 1608 R/TP
R137
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R138
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R139
0RH0912D622
91 1/10W 5 D.R/TP
R140
0RH0912D622
91 1/10W 5 D.R/TP
R141
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R142
0RH0912D622
91 1/10W 5 D.R/TP
R143
0RJ0222D677
22 OHM 1/10 W 5% 1608 R/TP
R146
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R147
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R148
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R149
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R152
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R153
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R155
0RH1802D622
18K 1/10W 5 D.R/TP
R156
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R157
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R158
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R162
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R163
0RJ0222D677
22 OHM 1/10 W 5% 1608 R/TP
R164
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R165
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R166
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R167
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R168
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R178
0RH2001D622
2.0K 1/10W 5 D.R/TP
R179
0RH6802D622
68K 1/10W 5 D.R/TP
R181
0RH4703D622
470K 1/10W 5 D.R/TP
R182
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R183
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R184
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R185
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R186
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R187
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R188
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R189
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R196
0RJ2201D677
2200 OHM 1/10 W 5% 1608 R/TP
R197
0RJ2201D677
2200 OHM 1/10 W 5% 1608 R/TP
R198
0RJ2201D677
2200 OHM 1/10 W 5% 1608 R/TP
R225
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R226
0RJ3000D677
300 OHM 1/10 W 5% 1608 R/TP
R227
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R229
0RJ3000D677
300 OHM 1/10 W 5% 1608 R/TP
R230
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R231
0RJ3000D677
300 OHM 1/10 W 5% 1608 R/TP
R232
0RJ3000D677
300 OHM 1/10 W 5% 1608 R/TP
R233
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R234
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R240
0RJ0222D677
22 OHM 1/10 W 5% 1608 R/TP
R241
0RJ2202D677
22K OHM 1/10 W 5% 1608 R/TP
R242
0RJ4700D677
470 OHM 1/10 W 5% 1608 R/TP
R251
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R252
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R261
0RJ0822D677
82 OHM 1/10 W 5% 1608 R/TP
R262
0RJ0822D677
82 OHM 1/10 W 5% 1608 R/TP
R263
0RJ0822D677
82 OHM 1/10 W 5% 1608 R/TP
- 31 -
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
R264
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R266
0RH4701D622
4.7K 1/10W 5 D.R/TP
R268
0RH4701D622
4.7K 1/10W 5 D.R/TP
R269
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R271
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R272
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R273
0RJ4700D677
470 OHM 1/10 W 5% 1608 R/TP
R274
0RJ1004D677
1000000 OHM 1/10 W 5% 1608 R/
R275
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R276
0RH0000D622
0 1/10W P-TYPE TAPPING
R280
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R282
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R301
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R302
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R303
0RJ4700D677
470 OHM 1/10 W 5% 1608 R/TP
R306
0RJ0222D677
22 OHM 1/10 W 5% 1608 R/TP
R307
0RJ0222D677
22 OHM 1/10 W 5% 1608 R/TP
R341
0RJ4703D677
470K OHM 1/10 W 5% 1608 R/TP
R347
0RH4701D622
4.7K 1/10W 5 D.R/TP
R348
0RH4701D622
4.7K 1/10W 5 D.R/TP
R350
0RH0000D622
0 1/10W P-TYPE TAPPING
R351
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R352
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R357
0RH1000D622
100 1/10W 5 D.R/TP
R358
0RH1001D622
1K OHM 1 / 10 W 2012 5.00% D
R370
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R371
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R401
0RH1002D422
10000 OHM 1 / 10 W 1% D R/TP
R402
0RH1002D422
10000 OHM 1 / 10 W 1% D R/TP
R403
0RH1500D622
150 1/10W 5 D.R/TP
R404
0RH0000D622
0 1/10W P-TYPE TAPPING
R405
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R406
0RH0000D622
0 1/10W P-TYPE TAPPING
R408
0RJ2202D677
22K OHM 1/10 W 5% 1608 R/TP
R409
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R410
0RJ2700D477
270 OHM 1/10 W 1% 1608 R/TP
R411
0RJ0222D677
22 OHM 1/10 W 5% 1608 R/TP
R412
0RJ0222D677
22 OHM 1/10 W 5% 1608 R/TP
R413
0RJ0222D677
22 OHM 1/10 W 5% 1608 R/TP
R414
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R415
0RH0000D622
0 1/10W P-TYPE TAPPING
R418
0RH0000D622
0 1/10W P-TYPE TAPPING
R419
0RH0000D622
0 1/10W P-TYPE TAPPING
R422
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R423
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R424
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R425
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R426
0RH2701D622
2.7K 1/10W 5 D.R/TP
R427
0RH0000D622
0 1/10W P-TYPE TAPPING
R428
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R430
0RH1002D622
10K OHM 1 / 10 W 2012 5.00% D
R431
0RH3301D622
3.3K 1/10W 5 D.R/TP
R434
0RH0000D622
0 1/10W P-TYPE TAPPING
R435
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R436
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R440
0RH3301D622
3.3K 1/10W 5 D.R/TP
R441
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R442
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R443
0RJ4700D677
470 OHM 1/10 W 5% 1608 R/TP
R445
0RH0000D622
0 1/10W P-TYPE TAPPING
R446
0RJ2202D677
22K OHM 1/10 W 5% 1608 R/TP
R447
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
R448
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R450
0RJ4700D677
470 OHM 1/10 W 5% 1608 R/TP
R451
0RH0000D622
0 1/10W P-TYPE TAPPING
R453
0RH4700D622
470 1/10W 5 D.R/TP
R457
0RH3302D622
33K 1/10W 5 D.R/TP
R458
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP -(CMO)
R463
0RJ0332D677
33 OHM 1/10 W 5% 1608 R/TP
R469
0RH0000D622
0 1/10W P-TYPE TAPPING
R470
0RH0000D622
0 1/10W P-TYPE TAPPING
R471
0RH0000D622
0 1/10W P-TYPE TAPPING
R473
0RJ4700D677
470 OHM 1/10 W 5% 1608 R/TP
R478
0RH0000D622
0 1/10W P-TYPE TAPPING
R479
0RH0000D622
0 1/10W P-TYPE TAPPING
R480
0RH0000D622
0 1/10W P-TYPE TAPPING
R485
0RH0000D622
0 1/10W P-TYPE TAPPING
R486
0RH0000D622
0 1/10W P-TYPE TAPPING
R487
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R488
0RH0000D622
0 1/10W P-TYPE TAPPING
R489
0RH0000D622
0 1/10W P-TYPE TAPPING
R490
0RH0000D622
0 1/10W P-TYPE TAPPING
R491
0RH0000D622
0 1/10W P-TYPE TAPPING
R492
0RH0000D622
0 1/10W P-TYPE TAPPING
R493
0RH0000D622
0 1/10W P-TYPE TAPPING
R494
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R495
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R496
0RJ2201D677
2200 OHM 1/10 W 5% 1608 R/TP
R497
0RJ2201D677
2200 OHM 1/10 W 5% 1608 R/TP
R501
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R502
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R503
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R504
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R505
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R507
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R510
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R512
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R513
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R514
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R515
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R517
0RJ5601D477
5.6K OHM 1/10 W 1% 1608 R/TP
R518
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R519
0RH0000D622
0 1/10W P-TYPE TAPPING
R520
0RJ1802D677
18K OHM 1/10 W 5% 1608 R/TP
R522
0RJ2402D677
24K OHM 1/10 W 5% 1608 R/TP
R523
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R524
0RH0000D622
0 1/10W P-TYPE TAPPING
R525
0RJ2402D677
24K OHM 1/10 W 5% 1608 R/TP
R526
0RH0000D622
0 1/10W P-TYPE TAPPING
R527
0RJ2702D477
27K OHM 1/10 W 1% 1608 R/TP
R528
0RH0000D622
0 1/10W P-TYPE TAPPING
R529
0RJ2402D677
24K OHM 1/10 W 5% 1608 R/TP
R530
0RJ1203D677
120K OHM 1/10 W 5% 1608 R/TP
R531
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R532
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R533
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R534
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R535
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R536
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R537
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R538
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R539
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R546
0RJ4703D677
470K OHM 1/10 W 5% 1608 R/TP
R547
0RJ4703D677
470K OHM 1/10 W 5% 1608 R/TP
- 32 -
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
R548
0RJ3302D677
33K OHM 1/10 W 5% 1608 R/TP
R549
0RJ2002D677
20000 OHM 1/10 W 5% 1608 R/TP
R550
0RJ3302D677
33K OHM 1/10 W 5% 1608 R/TP
R551
0RJ2002D677
20000 OHM 1/10 W 5% 1608 R/TP
R552
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R553
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R556
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R557
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R558
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R560
0RJ1203D677
120K OHM 1/10 W 5% 1608 R/TP
R561
0RJ2002D677
20000 OHM 1/10 W 5% 1608 R/TP
R562
0RJ2002D677
20000 OHM 1/10 W 5% 1608 R/TP
R563
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R564
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R565
0RJ3302D677
33K OHM 1/10 W 5% 1608 R/TP
R566
0RJ3302D677
33K OHM 1/10 W 5% 1608 R/TP
R567
0RJ2702D677
27K OHM 1/10 W 5% 1608 R/TP
R568
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R569
0RJ3301D677
3.3K OHM 1/10 W 5% 1608 R/TP
R570
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R579
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R581
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R583
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R585
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R586
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R587
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R588
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R592
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R593
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R595
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R597
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R598
0RH1000D622
100 1/10W 5 D.R/TP
R599
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R601
0RJ0222D677
22 OHM 1/10 W 5% 1608 R/TP
R602
0RJ0222D677
22 OHM 1/10 W 5% 1608 R/TP
R604
0RJ3301D677
3.3K OHM 1/10 W 5% 1608 R/TP
R605
0RJ3301D677
3.3K OHM 1/10 W 5% 1608 R/TP
R606
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R610
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R611
0RJ6800D677
680 OHM 1/10 W 5% 1608 R/TP
R613
0RH3301D622
3.3K 1/10W 5 D.R/TP
R615
0RJ3301D677
3.3K OHM 1/10 W 5% 1608 R/TP
R616
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R617
0RJ1802D677
18K OHM 1/10 W 5% 1608 R/TP
R618
0RJ1802D677
18K OHM 1/10 W 5% 1608 R/TP
R620
0RJ1802D677
18K OHM 1/10 W 5% 1608 R/TP
R621
0RJ1802D677
18K OHM 1/10 W 5% 1608 R/TP
R622
0RJ1802D677
18K OHM 1/10 W 5% 1608 R/TP
R630
0RJ3301D677
3.3K OHM 1/10 W 5% 1608 R/TP
R631
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP -(LPL)
R632
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP-(CMO)
R633
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R634
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R635
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
R636
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R645
0RJ4700D677
470 OHM 1/10 W 5% 1608 R/TP
R646
0RJ4700D677
470 OHM 1/10 W 5% 1608 R/TP
R647
0RJ4700D677
470 OHM 1/10 W 5% 1608 R/TP
R648
0RJ2000D677
200 OHM 1/10 W 5% 1608 R/TP
R655
0RH3301D622
3.3K 1/10W 5 D.R/TP
R656
0RJ1001D677
1K OHM 1/10 W 5% 1608 R/TP
R701
0RH0000D622
0 1/10W P-TYPE TAPPING
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
R702
0RH0000D622
0 1/10W P-TYPE TAPPING
R703
0RH1001D622
1K OHM 1 / 10 W 2012 5.00% D
R705
0RH2703D622
270K 1/10W 5 D.R/TP
R706
0RH1502D622
15K 1/10W 5 D.R/TP
R707
0RH1001D622
1K OHM 1 / 10 W 2012 5.00% D
R708
0RH0102D622
10 1/10W 5 D.R/TP
R709
0RH1001D622
1K OHM 1 / 10 W 2012 5.00% D
R710
0RH1100D622
110 OHM 1 / 10 W 5% D R/TP
R711
0RH1000D622
100 1/10W 5 D.R/TP
R712
0RH1000D622
100 1/10W 5 D.R/TP
R713
0RH4701D622
4.7K 1/10W 5 D.R/TP
R716
0RH0102D622
10 1/10W 5 D.R/TP
R717
0RH0102D622
10 1/10W 5 D.R/TP
R719
0RH1000D622
100 1/10W 5 D.R/TP
R720
0RH1000D622
100 1/10W 5 D.R/TP
R721
0RH1000D622
100 1/10W 5 D.R/TP
R801
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R802
0RJ4703D677
470K OHM 1/10 W 5% 1608 R/TP
R803
0RJ4703D677
470K OHM 1/10 W 5% 1608 R/TP
R804
0RJ0222D677
22 OHM 1/10 W 5% 1608 R/TP
R805
0RJ0222D677
22 OHM 1/10 W 5% 1608 R/TP
R806
0RJ0222D677
22 OHM 1/10 W 5% 1608 R/TP
R807
0RJ0472D677
47 OHM 1/10 W 5% 1608 R/TP
R808
0RJ5101D677
5.1K OHM 1/10 W 5% 1608 R/TP
R809
0RJ5101D677
5.1K OHM 1/10 W 5% 1608 R/TP
R810
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R811
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R812
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R813
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R814
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R815
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R816
0RJ4703D677
470K OHM 1/10 W 5% 1608 R/TP
R817
0RJ4703D677
470K OHM 1/10 W 5% 1608 R/TP
R818
0RJ4703D677
470K OHM 1/10 W 5% 1608 R/TP
R819
0RJ4703D677
470K OHM 1/10 W 5% 1608 R/TP
R820
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R821
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R822
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R823
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R824
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R825
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R826
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R827
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R828
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R829
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R830
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R831
0RJ0752D677
75 OHM 1/10 W 5% 1608 R/TP
R832
0RJ4703D677
470K OHM 1/10 W 5% 1608 R/TP
R4001
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R4002
0RJ1000D677
100 OHM 1/10 W 5% 1608 R/TP
R4006
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R5001
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R5002
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R5003
0RJ0000D677
0 OHM 1/10 W 5% 1608 R/TP
R5004
0RH1002D622
10K OHM 1 / 10 W 2012 5.00% D
R5005
0RJ1002D677
10K OHM 1/10 W 5% 1608 R/TP
RA1
0RHZTCZ001G
RCA SMART 0OHM 1/16 W 5% 3216
RA2
0RHZTCZ001G
RCA SMART 0OHM 1/16 W 5% 3216
RA3
0RHZTCZ001G
RCA SMART 0OHM 1/16 W 5% 3216
RA4
0RHZTCZ001G
RCA SMART 0OHM 1/16 W 5% 3216
RA301
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA302
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
- 33 -
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
RA303
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA304
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA305
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA306
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA307
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA308
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA309
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA310
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA311
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA312
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA313
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA314
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA315
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA316
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA317
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA318
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA401
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA402
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA403
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA404
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA405
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA406
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA407
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA408
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA409
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA410
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
RA411
0RHZTCZ001D
RCA86TRJ22R0 SMART 22OHM 1/16
J806
6612F00006E
KJA-PH-3-0032 KSD 3.5PHI 14P
J807
6612F00025E
PPJ122AM PARK ELEC. RCA 6P GN
J808
6612F00025G
PPJ121AM PARK ELEC. RCA 4P RD
J809
6612F00025F
PPJ122YM PARK ELEC. RCA 6P YL
J810
6612F00024A
PSJ007A PARK ELEC. LM805L
X1
6202TST003C
HC-49/SM5H KONY CHIP 20.25MHZ
X2
6212AA2004B
HC-49U TXC 20.0MHZ +/- 30 PPM
X201
6212AB2018A
SX-1 SUNNY 8.0MHZ +/- 30 PPM
X301
6202TST003H
HC-49S KONY 13.5MHZ +/- 30 PP
X401
6202TST001A
SX-1 SUNNY ,SMS, 14.31818MHZ
X501
6202TST003B
HC-49/SM5H KONY CHIP 18.432MH
SW10
140-058B
EVQ PB2 05K MATUSHITA NON 12
SW2
140-058B
EVQ PB2 05K MATUSHITA NON 12
SW4
140-058B
EVQ PB2 05K MATUSHITA NON 12
SW5
140-058B
EVQ PB2 05K MATUSHITA NON 12
SW6
140-058B
EVQ PB2 05K MATUSHITA NON 12
SW7
140-058B
EVQ PB2 05K MATUSHITA NON 12
SW8
140-058B
EVQ PB2 05K MATUSHITA NON 12
SW9
140-058B
EVQ PB2 05K MATUSHITA NON 12
LED1
0DLLT0089AA
LITEON LTL-1BEDJ-0C2 TP GREEN
U1
6726TV0001A
TSOP4838SO1 VISHAY 38.0KHZ HO
C2
0CK105CF94A
1UF 1608 16V 80%,-20% R/TP F(
C3
0CK105CF94A
1UF 1608 16V 80%,-20% R/TP F(
C4
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C5
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
L1
6210TCE001H
HB-1T2012-301JT CERATEC 2012M
R1
0RJ0562D677
56 OHM 1/10 W 5% 1608 R/TP
R10
0RJ2001D677
2K OHM 1/10 W 5% 1608 R/TP
R2
0RJ0562D677
56 OHM 1/10 W 5% 1608 R/TP
DATE: 2003. 12. 23.
*S
*AL LOC. NO.
PART NO.
DESCRIPTION / SPECIFICATION
R3
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R4
0RJ4701D677
4.7K OHM 1/10 W 5% 1608 R/TP
R5
0RJ8200D677
820 OHM 1/10 W 5% 1608 R/TP
R6
0RJ8200D677
820 OHM 1/10 W 5% 1608 R/TP
R7
0RJ1501D677
1.5K OHM 1/10 W 5% 1608 R/TP
R8
0RJ1501D677
1.5K OHM 1/10 W 5% 1608 R/TP
R9
0RJ2001D677
2K OHM 1/10 W 5% 1608 R/TP
ZD1
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD2
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD4
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
ZD5
0DZ560009DA
UDZ S 5.6B TP ROHM-K SOD323 2
J802
6612J00033C
SP024B4M PARK ELEC. 4P SPK TE
C801
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C802
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C803
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C804
0CK104CK56A
0.1UF 1608 50V 10% R/TP X7R
C805
0CC102CK41A
1000PF 1608 50V 5% R/TP NP0
C806
0CC102CK41A
1000PF 1608 50V 5% R/TP NP0
L801
6140TBZ007F
SLF12575T-220M4R0-L,TDK SMD C
L802
6140TBZ007F
SLF12575T-220M4R0-L,TDK SMD C
L803
6140TBZ007F
SLF12575T-220M4R0-L,TDK SMD C
L804
6140TBZ007F
SLF12575T-220M4R0-L,TDK SMD C
- 34 -
CONTROL BOARD
SOUND BOARD
OTHERs
PIN CONFIGURATION
- 35 -
BA7657 Multimedia ICs
1
2
3
4
5
6
7
8
9
10
11
12
15
14
13
18
17
16
21
20
19
24
23
22
DET.
Logic
Syncsepa
Red 1 input
HD Sync Signal detector
Green 1 input
Ground
Blue 1 input
Ground
Red 2 input
Ground
Green 2 input
Ground
Blue 2 input
VD 1 input
HD 1 input
HD 2 input
HD output
Red output
Vcc
Green output
Composite video input
(Sync on Green)
Composite sync output
CTL (H:IN, L:IN2)
Blue output
VD output
VD 2 input
1
24
BLOCK DIAGRAM
- 36 -
GM1501 GENESIS 406P
Interface
2-wlre
Serial I/F
GPIO
Parallal
ROM
IF/extermal
micro
JTAG
Internal
RAM
Internal
ROM
Infra-red Rx
Pulse wldth
Modulator
TTL/
LVDS
Tx
Panel Data
/Control
Display
Trning
Generator
RealColor
Output
Blender
Gaphics
Zoom
Filter
Gaphics
Shrink
Filter
Capture
and
Measure
ment
Test Pattern
Generator
Triple ADC
and PLL
Ultra-Reliable
DVI Rx
Clock
Generation
14,318 MHz
Grystal
Reference
8/16/24 bit
video
(4:4:4/4:2:2/
CCIR656)
8/16 bit
video
(4:2:2/CCIR656)
DVI-Compliant
Input
DDC2Bi
DVI
DDC2Bi
analog
Analog RGB
Input
Capture
and
Measure
ment
Video
Shrink
Filter
Motion
Adapt.
3:2/2:2
detection
OSD
Controller
Video
Zoom
Filter
Frame
Store
Control
DDR SDRAM
I/F
Color Table
RAM6
TM
Low
Bandwidth
ADC
X186
Micro-
controller
External
ROM I/F
BLOCK DIAGRAM
SCHEMATIC DIAGRAM
- 37 -
1. TUNER/AV/PC INPUT
- 38 -
2. VIDEO DEC./CAPITION
- 39 -
3. FLI2310/HY57V643220
- 40 -
4. SCALER(GM1601)
- 41 -
5. AUDIO CTL/AMP/RS232
- 42 -
6. POWER/CONNECTOR
- 43 -
7. TUNER
- 44 -
8. AV IN/OUT JACK
- 45 -
9. KEY CONTROL
Blank Page
Jan. 2004
P/NO : 3828TSL093C
Printed in Korea
