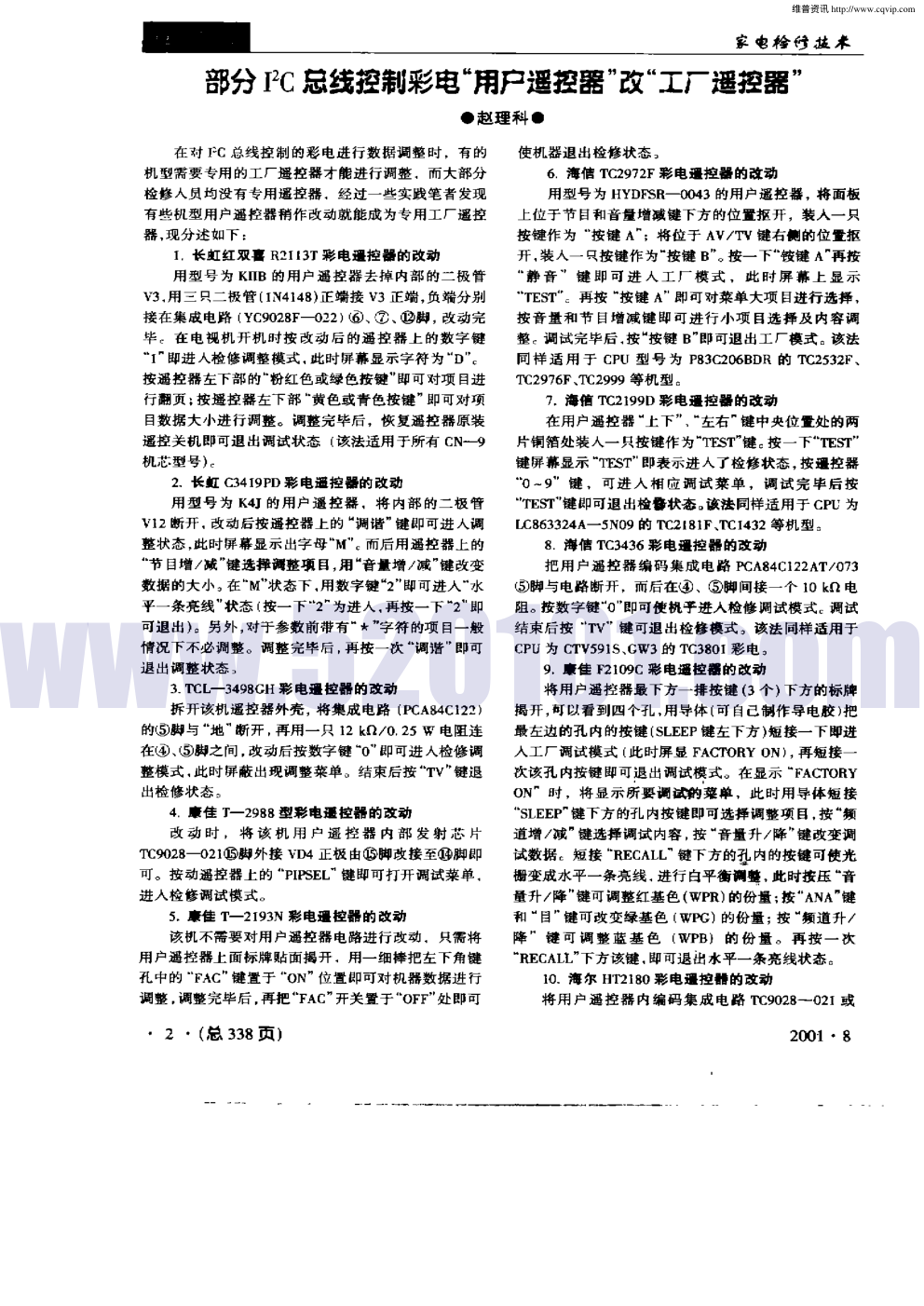

部分I^2C总线控制彩电“用户遥控器”改“工厂遥控器”

窑 电枪 砖 磕 木 部分 I2C 总线控制彩电“用户遥控器”改“工厂遥控器” ● 赵 理 科 ● 在 对 I：C 总线 控 制 的彩 电进行 数 据 调 整 时 ，有 的 机 型需 要 专用 的工 厂遥 控 器才 能 进行 调整 ，而大 部分 检修 人 员均 没 有专 用遥 控器 ，经 过一些 实 践 笔者 发现 有些 机 型用 户遥 控 器稍 作 改动 就 能成 为专 用 工厂 遥控 器 ，现 分述如 下 ： 1．长虹 红 双毫 R 2113T 彩 电遥控 器 的 改动 用 型 号 为 K II B 的 用户 遥 控 器 去掉 内部 的二 极 昔 v 3 ，用 三 只二极 管 ( 1N414 8) 正 端接 v 3 正端 ，负 端分 别 接 在 集成 电路 ( Y C9028F -- 022) ⑥ 、⑦ 、@ 脚 ，改动 完 毕 。在 电视 机 开 机 时按 改 动 后 的遥 控 器 上 的 数 字 键 ⋯1 即进 入检 修 调整 模式 ，此 时屏 幕 显示 字符 为 “ D” 。 按遥 控 器左 下 部 的 “粉 红色 或绿 色 按键 ” 即可 对项 目进 行 翻 页 ；按遥 控 器 左下 部 “黄 色或 青色 按 键 ” 即可 对 项 目数 据 大小 进 行 调整 。调 整完 毕 后 ，恢 复遥控 器 原装 遥控 关 机 即可退 出调试状 态 ( 该法 适用 于所有 c N- _ 9 机芯 型 号 ) 。 2．长虹 C 34 19 PD 彩 电遥控 器 的 改动 用 型 号 为 K4J 的 用户 遥 控 器 ，将 内 部 的 二 极 管 V I 2 断开 ．改 动后按 遥 控器 上 的 “调 谐 ” 键 即可 进 入调 整 状 态 ，此 时屏 幕显 示 出字 母 “M” 。而后 用 遥控 器 上 的 “ 节 目增 ／减 ” 键 选择 调整 硬 目 ，用 “音 量 增 ／减 键 改变 数 据 的大小 。在 “ M” 状态 下 ，用 数字 键 ⋯2 即可 进入 “ 水 平 一条 亮线 ” 状 态 (按 一 下 ⋯2 为进入 ，再 按一 下 ⋯2 即 可 退 出 ) 。另 外 ，对于参 数 前带 有 “ ★” 字符 的项 目一 般 情 况下 不必 调 整 。调整 完 毕后 ．再 按 一次 “调 谐 ” 即可 退 出调 整状 态 3．T C L- 3498GH 彩 电遥 控器 的改动 拆 开该 机遥 控器 外 壳 ，将 集成 电路 ( PCA84 CI22 ) 的⑤ 脚 与 “ 地 ” 断 开 ．再 用 一 只 12 kl'] ／0．25 W 电阻连 在④ 、⑤ 脚之 间 ．改 动 后按数 字 键 ⋯0 即可进 入 检修 调 整模 式 ，此 时屏 蔽 出现 调 整菜 单 。结束 后 按 “ Tv 键 退 出检 修状 态 。 4 康 佳 T一 2988 型彩 电遥 控 器 的改动 改 动 时 ． 将 该 机 用 户 遥 控 器 内 部 发 射 芯 片 TC9028-- 021@ 脚外接 VIM- 正极由@ 脚改接至@ 脚即 可 。按 动 遥控 器上 的 “ PIPSE L” 键 即可 打开 调试 菜 单 ， 进 入检 修 调试模 式 。 5．康隹 1-_ 2 193N 彩 电遥 控器 的 改动 该 机 不需要 对 用 户遥控 器 电路 进行 改 动 ， 只需 将 用 户遥 控器 上 面标 牌贴 面揭 开 ，用 一 细棒 把左 下 角键 孔 中的 “ FAC ” 键置 于 “ON” 位 置 即可对 机 器数 据进 行 调 整 ．调整 完毕 后 ．再 把 “ FA C” 开关 置 于 “ OFF ” 处 即可 2 · (总 338 页 ) 使机 器 退 出检修 状 态 。 6 海信 T C2972F 彩 电遥控 置 的 改动 用 型号 为 HY DPSR- --O04 3 的用 户遥 控器 ，将 面板 上位 于 节 日和音 量 增减 键 下方 的位 置抠 开 ，装 人一 只 按键 作 为 “按 键 A ；将 位 于 Av ／T v 键右 侧 的位 置抠 开 ，装 入一 只按 键 作 为“按 键 B ． ' 。按一 下“ 镀键 A 再 按 “ 静 音 ” 键 即 可 进 入 工 厂 模 式 ， 此 时 屏 幕 上 显 示 “ _r EsT 再按 “按 键 A '1即可对 菜 单 大项 目进 行 选择 ， 按 音 量 和 节 日增 减 键 即可 进 行 小 项 目选 择 及 内 容 调 整 。调 试 完毕 后 ，按 “按键 B 即 可退 出工 厂模 式 。该 法 同 样 适 用 于 CPU 型 号 为 P83C206BDR 的 TC2 532F 、 T C2976F 、TC2 999 等机 型 。 7．海信 TC2 199D 彩 电遥 控器 的 改动 在用 户 遥控 器 “ 上 下” 、“左 右 键 中 央位 置处 的 两 片 铜 箔处 装入 一 只按 键作 为 “T EST 键 。按 一 下 “T E ” 键 屏 幕显示 “TEST ” 即表示 进 入 了检修 状 态 ，按 遥 控器 ‘ -0 ～9” 键 ， 可进 入 相 应 漏 试 菜 单 ，调 试 完 毕 后 按 TE ” 键即可退 出梭毒状态 。诫法 同样适用于 CPU 为 LC 86 3324 A一5 N09 的 TC 2 l 81F 、T c 1432 等机 型 。 8 海 信 T C3436 彩 电遥控 器 的改 动 把 用 户 遥 控 器 编 码 集 成 电 路 PCA84CI22AT ／0 73 ⑤脚 与 电路 断 开 ，而后 在④ 、⑤ 脚 间接 一 个 10 kn 电 阻 。按数 字键 ⋯0 ’ 即可 使 执乎进 人 检 修调 试模 式 。调 试 结束 后按 “ n t” 键 可退 出 检修 模式 。该法 同样 适 用 于 CPU 为 CT V 591S 、G W3 的 TC3801 彩 电 。 9 ．康隹 F2 109C 彩 电遥 控 蠢 的 改动 将 用 户遥 控 器最 下 方一 排按 键 ( 3 个 ) 下方 的 标牌 揭开 ，可 以看 到 四 个孔 ，用导 体 ( 可 自己制 作 导 电胶 ) 把 最 左边 的 孔 内 的按 键 ( SLE EP 键左 下方 ) 短 接一 下 即进 人 工厂 调 试模 式 ( 此 时 屏显 FACTORY ON) ，再 短接 一 次该 孔 内按键 即可退 出 调试模 式 。 在显 示 FACT OR Y ON 时 ，将 显 示 所 要 调 试 豹 碧 单 ，此 时用 导 体 短 接 “SL EE P 键 下方 的孔 内按 键 即 可选择 调 整 项 目．按 “ 频 道增 ／减 键 选择 调 试 内容 ．按 。音量 升 ／降 键 改变调 试 数据 短 接 “RE CAL L” 键下 方 的孔 内的按 键 可使光 栅 变成 水 平一 条亮 线 ，进 行 白平 衡 调整 ，此 时 按压 “音 量 升 ／降 ” 键 可调 整 红基 色 ( WPR ) 的 份量 ；按 “ANA 键 和 目” 键 可 改变 绿基 色 ( WPG ) 的份量 ；按 “频 道 升 ／ 降 ” 键 可 调 整 蓝 基 色 ( WPB ) 的 份 量 。 再 按 一 次 “RE c A『-T_”下方 该 键 ，即可退 出 水 平一 条亮 线 状态 。 10 ．海 尔 HT2 180 彩 电遥控 精 的 改动 将 用 户 遥 控 器 内编 码 集 成 电 路 T C9028- 02 1 或 20 o 1 · 8 维普资讯 http://www.cqvip.com www.520101.co 豪 电格 谚 擅 木 TC9028-- ~023 的@ 、@ 脚 {如 图 1 所示 】与⑨ 脚 接两 只 二 授管 。按一次 开关 K 即 进 人 D -- MODE " 状 态 ，按 “频 道 升 ／降 ” 键选 择 调 整 项 目 ，按 “音 量升 ／降 ” 键 改 变数 据 ，最 后按 一 下 开 圈 I{卑尔H I80 遥控嚣的改动 关 K 退 出 调试状 态 。该法 同样 适 用 于 CPU 为 T MP87CK36 N 或 T MP- 87CK38N 的海尔 、高路 华 或牡 丹机 上 。 11 T C L210 1 彩 电遥控 器 的改 动 在 用 户遥 控 器 印刷 板 对应 的 D 1502 、D 1503 印 刷 板上 有 标 注处装 入 两 只 1N4 148。印制板 右下 角处 有 一 轻 触 开关触 点 ，揭 去 前壳 键 盘 不干胶 粘 贴 的 面板 ．对应 于 该轻 触点 处 装一 导 电胶 { 自制 ) ，按 压 该键 即 可进 入 ⋯D 状 态 ，再 接 该键 退 出 ⋯D 状态 ，此 时 按压相 应 的数 字键 即可 选 择屏 显菜 单 中 的项 目{如按 ⋯1 键 可 进 入 白 平衡 调试 ；按 “2 ” 键进 入行 场 额调 试 ；按 ⋯3 ’ 键 进 入色 度 ／对 比度调试 ；按 ⋯4 ’ 键进 入 扫 描线 性调 整 ⋯ ⋯ ) 在 ⋯D 状 态下 按 “PRO ~ ／T ” 键 选 择所 要调 试 的项 目 (变 成 红 色 ) ，按 “V OL ~ ／T 键 改变 调试 数 据 。 l2 ．剖 堆 100 机芯 {数码 机芯 ) 彩 电遥 控 器的 改动 在 用户 遥 控器 “ Service” 键上 装 人 导 电橡胶 ，按 压 按 键 即进 人 调试状 态 。按 “频 道增 ／减 键 即 可选 择 所 要 调 整舶 项 目} 按 “音量 升 ／降” 键 改变数 据 值 ；量后 按 “AV ／T Y ”键 退 出调 试状 态 。 l 3．牡 丹 ∞ 4 l 8 彩 电置 控 ■ 的 改 动 将用 户遥 控器编 码 集成 电路 PCA84CI22AT 的⑤ 脚 与线路板 断开 ，取一支 10 kn 电阻焊在④ 、⑤ 脚之 间，按 压 数字 ’ 即进^ 调试状态 ，此 时屏显 如图 2 所 示。 按 遥 控器 ⋯0 ，⋯2 ’ 、 一3 、 、 ‘ ” 、 ‘ ” 、 ⋯7 、 “ 8 、 ” 键 及 “PIC TUR E “、 ‘'SOU ND ” 、‘t F~ c r '’ 键可 选择调试项 目，按 “音量升 ／ 降 ” 键 调整 相应 数 据 ，按 ． 戡 出调试状态 。 14 牡 丹 34628 彩 电 遥控 器 的改 动 圈 2 牡 丹 CT34618 蓐 电 量控 ■ 政动后 的辱量 将 用 户 遥控 器 内 1C701⑤ 脚 与地 斯 开 ，在④ 、⑤脚 之 间接 一 支 10 kn 电阻 ．按 ‘ ． 0 键 打 开 调试 菜单 连 续按 “P + ” 键 选择 调 整项 目 。按 “ V OL 一 或 “ VOL + ” 键 改变 数据 值 。按压 “ Tv ”键 退 出调 试状 态 。 此 法 同样 适用 于 采用 飞 利 浦 1∞A8376 A 机 芯 的牡 丹 C N29988 等机 型 。 切 记 ：调试 后 一 定要 把 遥控 器 复原 ．否 则可 能使 电 视 机 进入 非 正 常工 作状 态 或 出现各 种 古 怪故 障现 象 。 海信 T C2929、T C2959、T C3439 F C 总 线谒整 1 把F +E 时按下；2．按频道号 1048；3．屏蔽右上 角显 ；4 同时按 F a 或 F +^ ，不新按【戤 ^ 利 用遥 控器 进 入 总线 自检 步骤 ：重 复 上述 I 、2、3、 4 按 下 F + 4 屏 幕显 示 如下 } S Y N C 1 O K SY N C 2 O K P L L PI F IG R N [ C A M A U D A V T E X T R G B V C D E ／W ME M O R Y PL L 2 A V 2 说 明 ： 1．SY NCI ：射 频 状 态 下 同 步信 号 是 否 加 入 CPU ； 2．SY NC2 ：AV 状 态下 同步信 号 是否 加 入 CPU；3．P【JI|： 主画 面高 频头 工作 是 否 正常 ；4．PIF ：中放单 元 ．元 总 线 控 制 ，不检 测 为黄 色 ；5 IGR ：双 伴 音 电路 ；6．NICA M}丽 音 电 路 ；7．A UD ：伴 音 控 制 ；8．A V ：T v ／Av 转 换 ； 9．TEX T ： 图 文 ； 10 ．RG B ： 画 中 画 字 符 开 关 电 路 ； 11．V CD ：主画 面行 、场 、解码 等 电路 ；12 E ／W ：东 西枕 枝 电路 ；13 ME MORY ：存储 器 ；14．PLL2 ．，J、画 面高频 头 工作 是 否正 常 ；15 A V 2 }小 画面 A ／Tv 转换 。 当总 线 SDA 、SCL 工 作 电压 为 5 v 正常 时 方 能进 行 自捡 ，当上述 某 功能 出现 故 障 ，字 符颜 色 由绿 色 变为 红色 。 ( 上 调 整均 为遥 控 关机 退 出) 海 信 T C2929 等彩 电 IaC 调 整 内容如 表 1所 示 。 2o o l · 8 裹 I 海曹 TC2929 等彩 电 c 总蛙 调 整 内謇 名称 调 整 内 窖 词蔓慎 序 名称 调 整 内 窖 孵重曩 掇■ 号 根 ■ MOO 模式状态 38 45 Vs c 墙校正 l B M0】 模式状态 △ 57 46 V 墙中心 ★39 MO2 模式状卷 △ 60 塌朴偿 3O M03 模式状态 △ 47 48 WID 行幅 ★20 sUB 副亮度 ●3】 49 杭形校正 ★40 鲫 副亮度调整范日 28 50 CNR 角位校正 2B SCN 剐对 比度 32 5l 聊 梯形校正 ★10 scx 刖对 比度量太值 63 52 HCP 行} 偿 00 sc M 射对 比度量 小值 l0 珏 VMC 场粤1分} 接 38 蛐 S 葛l彩色 4 43 35 54 SX4 57 4 3 MA X S叩 SC3 副彩色 3 58 33 " SM4 10 S H^ R P 4 4 3M SUB 铘 劓色饵 弛 56 S船 57 A H P 3 5 BⅡ^ X s U 日 鲥 4 ． 43锐度中心值 34 57 sM3 】0 sH^RH ． 5 8 ^ sUB SH^砒 跚 3 58 锐度中心值 34 58 SV4 34 Ⅵ D E 0 4 4 3 SUB sH^ 砒 HPs 行中心 ● 23 59 3 27 V m E 0 3 弛 Hr| 场幅 32 ∞ PHP 04 圃 中昔水平 位一 调菇 UN 场线性 29 注 ：表 中 △ 符号 数据 与遥 控 功 能设 置有 关不 能改 变 * ” 符号 因机 而异 ，可适 当调 整 。 f丰文件者与_ 杆郜囊 晕) ( 总 339 页 ) · 3 · 维普资讯 http://www.cqvip.com www.520101.co
