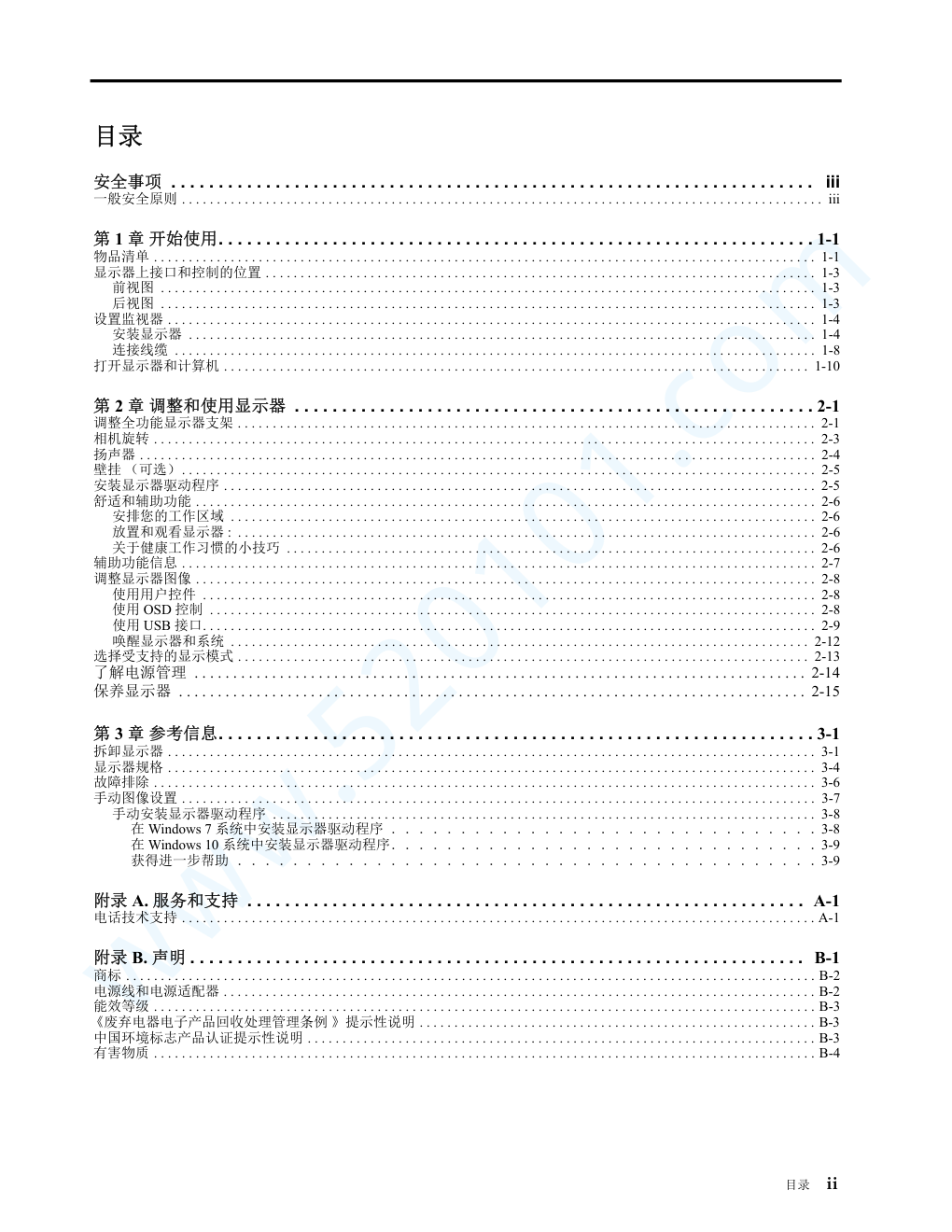

www.520101.com ���� ThinkCentre ��Q22Gen3 www.520101.com 目录 ii 目录 安全事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii 一般安全原则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii 第 1 章 开始使用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 物品清单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 显示器上接口和控制的位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3 前视图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3 后视图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3 设置监视器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4 安装显示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4 连接线缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8 打开显示器和计算机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10 第 2 章 调整和使用显示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 调整全功能显示器支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 相机旋转 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3 扬声器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4 壁挂 （可选） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5 安装显示器驱动程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5 舒适和辅助功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6 安排您的工作区域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6 放置和观看显示器 : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6 关于健康工作习惯的小技巧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6 辅助功能信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7 调整显示器图像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8 使用用户控件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8 使用 OSD 控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8 使用 USB 接口. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9 唤醒显示器和系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12 选择受支持的显示模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13 了解电源管理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14 保养显示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15 第 3 章 参考信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 拆卸显示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 显示器规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4 故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6 手动图像设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7 手动安装显示器驱动程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8 在 Windows 7 系统中安装显示器驱动程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8 在 Windows 10 系统中安装显示器驱动程序. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9 获得进一步帮助 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9 附录 A. 服务和支持 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1 电话技术支持 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1 附录 B. 声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1 商标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-2 电源线和电源适配器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-2 能效等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-3 《废弃电器电子产品回收处理管理条例 》提示性说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-3 中国环境标志产品认证提示性说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-3 有害物质 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-4 www.520101.com iii 安全事项 一般安全原则 有关安全使用计算机方面的提示，请访问： http://www.lenovo.com/safety Before installing this product, read the Safety Information. í í í www.520101.com 第 1 章 1-1 第 1 章 开始使用 本用户指南为用户提供详细的操作说明。如需快速概览说明，请参阅设置彩页了解简 要信息。 物品清单 本产品包装中应包括下列物品： • 交流电源适配器 • 平板监视器 • 信息页 • 显示器支架 • 显示器底座 • 电源线 • 参考资料和驱动程序光盘 www.520101.com 第 1 章 1-2 *** 您的显示器支持安装以下 Tiny: ThinkCentre M53, M83 √ √ ThinkCentre M600, M700, M900 √ √ ThinkCentre Chromebox X √ ThinkCentre M73, M93 √ X ThinkCentre M900x, M910x, M910, M715 √ √ ThinkCentre M715 √ √ 在 Tiny 安装到显示器前，确保上面列出了此 Tiny。 1. 将计算机安装到超级 Q22Gen3 2. 使用 "ALT+P" 打开 Tiny 电源时，请 Lenovo 键盘连接到上面所示的 计算机后面的 USB 端口。 3. 按键盘上的 ALT+P 打开计算机和超级 Q22Gen3 电源。 注意 1： ThinkCentre M53、 M83、 M600、 M700、 M900、 M900x、 M910x、 M910、 M715 Tiny 也可使用超级 Q22Gen3 电源按钮开机。 ( 见图 2) 注意 2： 连接多条线缆到 ThinkCentre M910x w/Gxf 时，建议进行线缆管理或打开提升 门。 注意 3： 一些 ThinkCentre M93&M73 不能通过超级 Q22Gen3 开机，请按键盘上的 ALT+P 打开计算机电源。 (2) 1 1 www.520101.com 第 1 章 1-3 显示器上接口和控制的位置 前视图 后视图 1. 音量降低 2. 音量升高 3. 退出 4. 模式开关 / 左移按钮 5. 亮度控制 / 右移按钮 6. 菜单打开按钮 / 选择按钮 7. 电源按钮 1. 安全锁槽 2. 交流电源适配器接口 3. DisplayPort 接口 4. USB 3.0 接口 1 7 2 3 4 5 6 7 1 2 3 4 www.520101.com 第 1 章 1-4 设置监视器 本节介绍如何设置显示器。 • 安装显示器 • 连接线缆 • 打开显示器和计算机 注意： 设置显示器前，确保您已阅读和理解 iii 页的 “ 安全信息 ”。 安装显示器 要安装显示器，请逐一执行以下四个部分 : 第 1 部分 : 安装全功能显示器支架。 第 2 部分 : 安装 Tiny。 第 3 部分 : 安装后部 Wi-Fi 天线 （可选）。 第 4 部分 : 安装 Kensington 防盗绳锁 （可选）。 第 1 部分 : 安装全功能显示器支架。 注意： 全功能显示器支架包括一个显示器支架和一个支架底座。 1. 将一块柔软、干净的毛巾或布放在桌子或其它台面上。抓住显示器两边，将其轻轻 面朝下放下，使屏幕贴在台面上，盖朝上。 2. 将底座上的三个金属柱插入支架上对应的孔中。然后，如图所示拧紧螺丝以固定支 架。 3. 将支架上的两个金属舌片插入显示器后面对应的孔中。然后，向下转动支架，直至 其卡扣到位。 1 2 www.520101.com 第 1 章 1-5 第 2 部分 : 安装 Tiny。 1. 如图所示按下装饰盖 1 以将其卸下。然后，按下按钮 2 打开线缆盖。 注意： 将装饰盖保留以备将来使用。 2. 使 Lenovo 徽标面对您，将 Tiny 插入计算机槽，直至其定位到停止梢上。 3. 从前面按计算机，直至其完全卡扣到位。 1 2 注意： 确保 Tiny 与后盖对齐。 一只手推 Tiny 下部，另一只手做辅助调整以便顺利插入。 www.520101.com 第 1 章 1-6 4. 拧紧螺丝以固定 Tiny。 第 3 部分 : 安装后部 Wi-Fi 天线 （可选）。 1. 如图所示转动线缆到打开位置。然后，从线缆盖内侧按装饰盖 2 以将盖卸下。 2. 用螺丝将后部 Wi-Fi 天线拧到计算机后面的天线接口上。然后，将天线角度调整为 90 度。 2 1 1 2 www.520101.com 第 1 章 1-7 3. 如图所示转动线缆到关闭位置。 第 4 部分 : 安装 Kensington 防盗绳锁 （可选）。 使用 Kensington 绳锁的钥匙，如图所示将锁安装到计算机后面板上的安全锁槽。锁可 将显示器锁到桌台或其它非固定物上。它也会卡住 Tiny， 以 Tiny 无法从显示器中卸 下。 www.520101.com 第 1 章 1-8 连接线缆 安装显示器后，您必须正确连接线缆才能使用显示器和计算机。显示器可以配合在显 示器中或外部台式 / 笔记本电脑中安装的 Tiny 使用。要连接线缆，请执行以下一项操 作 : 1. 如果您使用显示器中安装的 Tiny，请连接显示器附带的 电源适配器线和电源线。 先将交流电源适配器线连接到显示器上的对应接口。然后将电源线的一端连接到交 流电源适配器，另一端连接到正确接地的 电源插座。 注意： 使用 ThinkCentre M900x、 M910x、 M910 或 M715 时，建议匹配随 Tiny 绑 定的 135W 适配器以获得更好体验。 2. 使用所示类型的 DisplayPort 线缆。将 DisplayPort 线的一端连接到显示器上的 DisplayPort 接口，将另一端连接到计算机上的 DisplayPort 接口。要了解显示器上 DisplayPort 接口的位置，请参见第 1-3 页的 “ 显示器上接口和控制的位置 ”。 www.520101.com 第 1 章 1-9 3. 使用所示的 B 型转 A 型 USB 线。将此线缆的 B 型接口连接到显示器上的 USB 3.0 上行接口。然后，将线缆的 A 型接口连接到计算机上的 USB 接口。要了解显示器 上 USB 3.0 上行接口的位置，请参见第 1-3 页的 “ 显示器上接口和控制的位置 ”。 4. 将 USB 线的一端连接到显示器侧面的 USB 下行端子，将 USB 线的另一端连接到 您设备上的相应 USB 端口。 注意：当显示器电源开关处于关闭状态时， USB 下行端口不提供电源。 5. 安装监视器驱动程序时，插入参考资料和驱动程序光盘，单击 Install driver （安装 驱动程序）， 然后按照屏幕上的说明进行操作。 www.520101.com 第 1 章 1-10 打开显示器和计算机 要打开显示器和计算机，请执行以下一项操作 : • 如果您只有安装在显示器中的 Tiny，请按显示器上的电源按钮打开显示器 和计算 机。要了解电源按钮的位置，参见第 1-3 页的 “ 显示器上接口和控制的位置 ”。 • 如果只有连接到显示器的外部台式 / 笔记本电脑，请按显示器上的电源按钮打开显 示器。然后，按计算机上的电源按钮打开计算机。要了解电源 按钮的位置，参见 第 1-3 页的 “ 显示器上接口和控制的位置 ”。 • 如果同时拥有显示器中安装的 Tiny 和连接到显示器的外部台式 / 笔记本电脑，请 执行以下一项操作 : • 如果使用 Tiny，按显示器上的电源按钮打开显示器和计算机。要了解电源按钮 的位置，参见第 1-3 页的 “ 显示器上接口和控制的位置 ”。 • 如果使用外部台式 / 笔记本电脑，按显示器上的模式切换按钮以选择 DP 模式， 以便显示器打开。然后，按计算机上的电源按钮打开计算机。要了解模式切换 按钮的位置，参见第 1-3 页的 “ 显示器上接口和控制的位置 ”。 注意： 当 Tiny 和外部台式 / 笔记本电脑都是使用时，您可以按模式切换按钮在两台计 算机之间切换。选择 AIO 模式时，您将使用 Tiny。选择 DP 模式时，您将使用外部台 式 / 笔记本电脑。 在 AIO 模式和 DP 模式之间切换时，确保在计算机与显示器所连的 USB 设备之间没有 数据传输。如果正在传输 USB 数据时在两个模式之间切换，传输将中断，数据可能会 丢失。 在 AIO 模式和 DP 模式之间切换时，需要执行以下操作将计算机从睡眠或休眠状态唤 醒： • DP 模式到 AIO 模式。如果显示器中安装的 Tiny 处于睡眠或休眠模式，按显示器 的电源按钮 唤醒 Tiny。 • AIO 模式到 DP 模式。如果外部台式 / 笔记本电脑处于睡眠或休眠模式，按台式 / 笔记本电脑的电源按钮 唤醒它。 注意： 在 AIO 模式和 DP 模式之间切换时，显示器所连的键盘和鼠标也被切换。 www.520101.com 第 2 章 2-1 第 2 章 调整和使用显示器 本节介绍如何调整和使用此显示器。 调整全功能显示器支架 您可以使用全功能显示器支架将显示器调整到舒适的位置。 1. 下图显示您可以在前面调整 -5°，在后面调整 30° 的显示器角度。 2. 下图显示您可以在左边调整 45°，在右边调整 45° 的显示器角度。 -5 30 -5 30 -45 45 www.520101.com 第 2 章 2-2 3. 下图显示您可以在 110 mm 长度范围内调整全功能显示器支架的高度。 注意： 在调整高度之前，确保拉出固定支架的插销并阅读插销标签上的说明。 4. 下图显示您可以在左边顺时针旋转显示器 -5°，在右边旋转 90°。 注意： 在旋转监视器屏幕之前调整屏幕位置。 ( 确保显示器屏幕升至其最高点。 110mm 2 1 -5°~90° www.520101.com 第 2 章 2-3 相机旋转 请参见下图了解摄像头旋转范围的示例。 0 120 direction of lens direction of lens www.520101.com 第 2 章 2-4 扬声器 本监视器配有 2*2W 扬声器，可以支持通过 DP 视频输入传输的音频以及 USB 音频。 选择 DP 模式时，需要使用 USB3.0 线连接到系统。选择 AIO 模式时，不需要 USB3.0 线。 使用显示器前面的控制调整扬声器音量。 注意： 耳机或扬声器连接到 Tiny 音频端口时，在切换音频播放设备之前显示器不 会静音。 www.520101.com 第 2 章 2-5 壁挂 （可选） 参阅底座装配件随附的使用说明。如要将 LCD 显示屏从桌面安装转换为壁挂安装，请 执行下列步骤： 步骤 1：确认电源按钮处于关闭状态，拔掉电源线。 步骤 2：将 LCD 显示屏正面朝下放在毛巾或毯子上。 步骤 3：从监视器上卸下底座和支撑臂。 步骤 4：安装 VESA 兼容壁挂件的装配架 （100mm x100mm 距离）， VESA 装配螺丝 类型为 M4 x 10 mm。 步骤 5：按照壁挂件的使用说明，和将 LCD 显示屏安装到墙壁上。 只应使用 UL 列表中的最轻重量 / 负重的壁挂架：8kg 安装显示器驱动程序 要获得更好的显示器性能，建议使用前安装显示器驱动程序。 要安装显示器驱动程序，请执行以下一项操作 : • 如果有光驱，请将显示器附带的光盘插入光驱。然后，按照屏幕上的 说明操作。 • 如果没有光驱，请从 Lenovo 网站下载驱动程序： http://support.lenovo.com/docs/TIO22Gen3。然后，按照 4. 第 2--2 页的 “ 下图显示您 可以在左边顺时针旋转显示器 -5°，在右边旋转 90°。 ” 中的说明进行操作。 VESA hole www.520101.com 第 2 章 2-6 舒适和辅助功能 良好的人体工程学设计对于舒适地使用个人计算机非常重要。应根据您的个人需要和 从事的工作类型，合理安排您的工作场所和使用的设备。此外，健康的工作习惯也能 帮助您在使用计算机时实现最佳效率和舒适程度。 安排您的工作区域 使用高度适宜的工作台面和足够的工作区域以便您舒适地工作。 根据您使用资料和设备的方式，合理安排您的工作区域。将常用的资料整齐有序地放 在工作区域中，将频繁使用的物品 ( 如计算机鼠标或电话 ) 放在便于操作的位置。 设备的放置和设置对工作姿势非常重要。以下主题介绍如何优化设备设置以实现和保 持良好的工作姿势。 放置和观看显示器 : 为舒适地观看显示器，在放置和调整计算机显示器时应考虑下列因素： • 观看距离： 显示器的最佳观看距离范围约为 510mm 到 760mm (20 英寸到 30 英寸 )，因周围光 线和当时时间不同而异。您可以通过调整显示器位置或者改变姿势或座椅位置来实 现不同的观看距离。使用对您来说最舒适的观看距离。 • 监视器高度： 放置显示器时，使您头部和颈部处于自然舒适 ( 垂直或竖立 ) 的位置。如果您的显 示器不能调整高度，可以在显示器底座下面垫上书籍或其它坚固物品，以实现所需 的高度。一般原则是在舒适就座的情况下，使显示器屏幕顶部与视线平齐或略低。 但是，务必要优化显示器高度，以便在眼睛肌肉处于放松状态的情况下，眼睛和显 示器中央位置之间的相对位置能为您提供适宜的视觉距离和舒适的观看体验。 • 倾斜 / 旋转 / 转动 : 调整显示器的倾斜、旋转和转动可以优化屏幕内容的外观，使您的头部和颈部保持 最佳姿势。 • 常规位置： 放置显示器时，避免头顶灯光或附近窗户在屏幕上造成眩光或反射。 下面是关于舒适观看显示器的一些其它技巧： • 根据您从事的工作类型使用充足的照明。 • 使用显示器亮度、对比度和图像控件 ( 如果有 ) 优化屏幕上的图像，以满足您的视 觉需要。 • 保持显示器屏幕清洁，以便您能看清屏幕内容。 长时间专注的视觉活动容易使眼睛疲劳。务必定期从显示器屏幕移开 ，注视远处 的景物，以使眼部肌肉放松。如果您对眼睛疲劳或视觉不舒适有任何疑问，请咨询 视力保健专家以听取建议。 关于健康工作习惯的小技巧 下面摘要介绍一些重要因素，它们对于您在使用计算机时保持舒适和效率非常有用。 • 良好的姿势源自设备放置： 工作区域的布局和计算机设备的放置对于您在使用计算机时的姿势有很大影响。务 必按照第 2--6 页的 “ 安排您的工作区域 ” 中列出的提示优化设备的位置和方向， 以便您保持舒适的姿势和效率。此外，务必使用计算机组件和办公家具的调整功能 以满足您的需要，并随着时间推移和需要变化不断调整。 www.520101.com 第 2 章 2-7 • 略微改变姿势有助于保持舒适： 坐在计算机前工作的时间越长，注意工作姿势也变得越重要。避免长时间保持一个 姿势。定期略微改变姿势有助于防止可能产生的不舒适。利用办公家具或设备提供 的调整功能适应姿势的改变。 • 定期短暂休息有助于确保健康计算： 由于计算工作主要是静态活动，因此在工作期间短暂休息尤其重要。定期地在工作 区域前面站立、伸展四肢、走动或喝饮料，或者以其它方式短暂休息而不使用计算 机。在工作期间短暂休息可以使身体姿势发生变化，从而有助于您在工作时保持舒 适和富有效率。 辅助功能信息 Lenovo 致力于为残障人士访问信息和技术提供更大的方便。利用辅助技术，残障用户 可以根据具体情况使用最适合的方式访问信息。这些技术中的一些技术在操作系统中 已经提供；其它一些可以通过经销商或访问下面的网站购买： https://lenovo.ssbbartgroup.com/lenovo/request_vpat.php www.520101.com 第 2 章 2-8 调整显示器图像 本节介绍用于调整显示器图像的用户控件功能。 使用用户控件 显示器前面板上有四个用户控件。要了解用户控件的位置，参见第 1--3 页的 “ 显示器 上接口和控制的位置 ”。您可以使用用户控件在屏幕显示 (OSD) 主菜单上调整一些显 示器设置。 • 返回按钮 用于返回和从 OSD 菜单退出。 • 左移按钮 / 模式切换按钮 用于在 OSD 菜单中左移和在 AIO 模式 （使用已安装的 Tiny）和 DP 模式 （使用 外部台式 / 笔记本电脑）之间切换。 • 右移按钮 / 亮度控制 用于在 OSD 菜单中右移和调整亮度。 • 选择按钮 / 菜单打开按钮 用于打开 OSD 主菜单和选择一个选项。 使用 OSD 控制 如下所示，通过 OSD 查看可用用户控制调整的设置。 注意： 切换到 AIO 模式时，显示器和 Tiny 共享显示器上的相同按钮，但是，如果在 Tiny 的 BIOS 中启用了增强的节能模式，则您只能使用计算机的电源按钮打开计算机。 使用控件： 1. 按 打开主 OSD 菜单。 2. 使用 或 在图标间移动。选择一个图标，然后按 以访问该功能。如果有子菜 单，可以使用 或 在选项间移动，然后按 选择该功能。使用 或 进行调 整。按 保存。 3. 按 依次退出子菜单，然后退出 OSD。 4. 按住 10 秒钟可以锁定 OSD。这样，可以防止意外调整 OSD。按住 10 秒钟可 以解锁 OSD，以便调整 OSD。 5. 默认情况下启用 DDC/CI。使用 OSD 向左 箭头键，按住按钮 5 秒以禁用 / 启用 DDC/CI 功能。 “DDC/CI 禁用 /DDC/CI / 启用 ” 显示在屏幕上。 Exit Adjusts overall screen Brightness/Contrast/DCR OK www.520101.com 第 2 章 2-9 使用 USB 接口 您的显示器有 USB 接口。要了解 USB 接口的位置，参见第 1--3 页的 “ 显示器上接口 和控制的位置 ”。 • USB 3.0 接口 用于连接需要 USB 2.0 或 USB 3.0 连接的设备，如键盘、鼠标、扫描仪、 或打印 机。 注意： 面板左边的 USB 3.0 接口只能在以下一种情况下用作 USB 2.0 接口 : • 您使用显示器中安装的 Tiny， 3 合 1 线缆连接到计算机上的 USB 2.0 接口。 • 您使用外部台式 / 笔记本电脑， USB 线连接到计算机上的 USB 2.0 接口。 • USB 3.0 上行接口 用于将信号从外部台式 / 笔记本电脑传输到显示器。 www.520101.com 第 2 章 2-10 表 2-1. OSD 功能 主菜单上的 OSD 图标 子菜单 说明 控件和调整 (DP) Brightness （亮度） / Contrast （对比度） Brightness （亮度） 调整整体亮度。 - ＋ Contrast （对比度） 调整亮色和暗色区域之间的差异程度。 - ＋ Image Properties ( 色温调整 ) Input Signal ( 输入信号 ) AIO Mode （AIO 模式） : 在 AIO 模式 （使用安装的 Tiny）和 DP 模 式 （使用外部台式 / 笔记本电脑）之间切 换。 使用来自 Tiny 的信号源。 DP: 使用来自外部台式 / 笔记本电脑 DP 接口的 信号源。 Color ( 颜色调整 ) 调整红色、绿色和蓝色的强度。 Preset mode ( 预置模式 ) • Neutral ( 标准色温 ) • sRGB • Reddish ( 暖色温 ) • Bluish ( 冷色温 ) Custom （自定义）: • Red ( 红 )：提高或降低图像中 “ 红色 ” 的饱和度。 • Green ( 绿 )：提高或降低图像中 “ 绿色 ” 的饱和度。 • Blue ( 蓝 )：提高或降低图像中 “ 蓝色 ” 的饱和度。 Scaling （缩放比例调 整） • Original AR ( 原始屏幕比例 ) 与输入信号的屏幕比例 相同 • Full （全屏） 扩展至全屏 Over Drive （灰阶加速） • Off ( 关闭 ) • Normal ( 正常 ) • Extreme ( 极致 ) Low blue light ( 暗蓝灯 ) • On ( 打开 ) • Off ( 关闭 ) www.520101.com 第 2 章 2-11 Options ( 选项 ) Information （信息） 显示分辨率、刷新率和产品详细信息。 注意： 此屏幕中的设置不能更改。 本节列出显示器支持的语言。 Language ( 语言 ) 注意： 所选的语言只影响 OSD 的语言。它 不影响计算机上运行的任何软件。 Menu Position （菜单位置） “ 菜单位置 ” 调整屏幕菜单的位置。 • Default ( 默认 ) • Custom ( 用户 ) 恢复菜单位置至默认设置。 • Horizontal ( 水平 )：改变 OSD 的水平位 置 • Vertical ( 垂直 )：改变 OSD 的垂直位 置。 • Save （保存） Factory default ( 工厂设置 ) 将显示器恢复至初始工厂设置。 • Cancel ( 取消 ) • Reset ( 复位 ) Accessibility （辅助功能） 辅助功能首选项的控制按钮和菜单设置。 Button repeat rate （按钮重复速度）：选择 或 更改。 • Off ( 关闭 ) • Default ( 默认 ) • Slow ( 慢 ) Menu time out （菜单显示时间）：设置在最 后一次按一个按钮之后， OSD 将停留的时 间长度。 * 暗蓝灯模式减少蓝灯内容。 * 显示快速移动的视频图形时，使用极致模式 （响应时间），有可能降低显示质量。 用户应检查极致模式 （响应时间），以确认其是否与要配合使用的应用程序兼容。 主菜单上的 OSD 图标 子菜单 说明 控件和调整 (DP) www.520101.com 第 2 章 2-12 唤醒显示器和系统 在显示器 standby 时， 请对应如下模式唤醒显示器和系统 : AIO mode 1 Tiny PC 工作中，显示器关闭时，使用者可移动鼠标，即可唤醒 PC. 2 Tiny PC 睡眠中，显示器关闭时，使用者可单击鼠标或按 Monitor 前框的 Power button，又或者按 Tiny 主机上的 Power button，皆可唤醒 PC. 3 Tiny PC 休眠中，显示器关闭时，使用者可按 Monitor 前框的 Power button，又或者 按 Tiny 主机上的 Power button，皆可唤醒 PC. DP mode 1 PC 工作中，显示器关闭时，使用者可移动鼠标，即可唤醒 PC. 2 PC 睡眠中，显示器关闭时，使用者可单击鼠标或按主机上的 Power button，皆可 唤醒 PC. 3 PC 休眠中，显示器关闭时，请按主机上的 Power button，可唤醒 PC. www.520101.com 第 2 章 2-13 选择受支持的显示模式 监视器使用的显示模式由计算机控制。因此，应参考计算机的文档以了解有关如何更 改显示模式的详细信息。 当更改显示模式时，图像尺寸、位置和形状可能会发生变化。这是正常现象，可以使 用自动图像设置和图像控件来重新调整图像。 CRT 显示器需要高刷新率才能尽量减少闪烁现象， LCD 或平板技术与其不同，它本身 不存在闪烁现象。 注意： 如果您的系统以前使用的是 CRT 监视器而现在配置的显示模式超出此监视器的 范围，可能需要暂时重新连接 CRT 监视器以重新配置系统，最好设成 1920x1080 @ 60Hz，这是自身的分辨率显示模式。 下面所示的显示模式已在工厂进行优化。 表 2-2. 厂商设置的显示模式 寻址能力 刷新率 640x350 70 Hz 640x480 60Hz, 66Hz, 72Hz, 75Hz 720x400 70 Hz 800x600 60Hz, 72Hz, 75Hz 1024x768 60Hz, 70Hz, 75Hz 1152x864 75 Hz 1280x768 60 Hz 1280x800 60 Hz 1280x1024 60Hz, 72Hz, 75Hz 1366x768 60 Hz 1440x900 60Hz, 75Hz 1600x1200 60Hz, 70Hz, 75Hz 1680x1050 60 Hz 1920x1080 60Hz www.520101.com 第 2 章 2-14 了解电源管理 当计算机检测到在用户定义的时间间隔内没有使用鼠标或键盘时，将激活电源管理功 能。共有如下表所述的几种状态。 为实现最佳性能，最好在每天工作结束后关闭显示器，或者当一天之中有较长一段时 间不使用时也能关闭显示器。 表 2-3. 电源指示灯 状态 电源指示灯 屏幕 恢复操作 一致性 打开 稳定绿色 (AIO 模式 /DP) 正常 待机 / 挂起 闪烁绿色 (AIO 模式 ) 注意： 如果 Tiny 处于睡眠模 式， LED 闪烁绿色 稳定绿色 (AIO 模式 ) 注意： 如果 Tiny 开启， LED 为稳定绿色。 空白 按任意键或移动鼠标。 重新显示可能会有一点延 迟。 注意： 当没有图像输出到显 示器时，也会进入待机状 态。 ENERGY STAR 稳定琥珀色 (DP) 关闭 Off ( 关闭 ) (AIO 模式 /DP) 关闭 按电源键开机。在图像重新 显示之前可能会有一点延 迟。 ENERGY STAR www.520101.com 第 2 章 2-15 保养显示器 在对显示器执行任何维护工作之前，请务必关闭显示器的电源。 不要： • 让水或液体洒落到显示器上。 • 使用溶剂或研磨物质。 • 使用易燃性清洁物品清洁显示器或任何其它电子设备。 • 用尖利或研磨性物品接触显示器的屏幕区域。此类接触可能对屏幕造成永久性损 坏。 • 使用包含防静电溶液或类似添加物的任何清洁剂。否则可能会损坏屏幕区域的涂 层。 务必： • 将软布在水中略微蘸湿后，轻轻擦拭机壳和屏幕。 • 使用湿布和少许柔性清洁剂去除指印和油污。 www.520101.com 第 3 章 3-1 第 3 章 参考信息 本节介绍如何拆卸显示器、显示器规格、手动安装显示器驱动程序的指导说明、故障 排除信息、以及服务信息。 拆卸显示器 要拆卸显示器，请逐一执行以下四个部分 : 第 1 部分 : 卸下 Kensington 防盗线缆锁 （可选）。 第 2 部分 : 卸下后部 Wi-Fi 天线 （可选）。 第 3 部分 : 卸下 Tiny。 第 4 部分 : 卸下全功能显示器支架。 第 1 部分 : 卸下 Kensington 防盗线缆锁 （可选）。 使用 Kensington-style 线缆锁的钥匙，打开计算机后面板上所装的锁。 第 2 部分 : 卸下后部 Wi-Fi 天线 （可选）。 1. 按线缆盖 1 将其打开。然后，如图所示转动线缆到打开位置。 2. 以约 90° 向下转动后部 Wi-Fi 天线。然后，抓住后部 Wi-Fi 天线的粗端，将其从计 算机中拧开。 1 www.520101.com 第 3 章 3-2 第 3 部分 : 卸下 Tiny。 1. 松开固定计算机的螺丝。 2. 如图所示从后面推计算机以将其从 3 合 1 线缆中完全断开。 3. 从计算机槽中拉出计算机。然后，如图所示转动线缆到关闭位置。 4. 如果计算机槽的两个装饰盖可用，请将两个盖插入对应插槽。 1 2 www.520101.com 第 3 章 3-3 第 4 部分 : 卸下全功能显示器支架。 1. 将一块柔软、干净的毛巾或布放在桌子或其它台面上。抓住显示器两边，将其轻轻 面朝下 放下，使屏幕贴在台面上，盖朝上。 2. 如图所示向上滑插销。然后，向上转动显示器支架以将其卸下。 3. 如果想要将显示器挂在墙上，您可以安装从 Lenovo 订购的 VESA 壁挂架 . 1 2 www.520101.com 第 3 章 3-4 显示器规格 表 3-1. 型号 10R1-PCR1-CA 监视器规格 尺寸 厚度 高度 宽度 273.3 mm （10.76 英寸） 370.7 mm （14.59 英寸） 489.3 mm （19.26 英寸） 支撑臂 倾斜度范围 范围：-5°/+30° 支撑臂 旋转 范围：-45°, +45° 支撑臂 转动 范围：-5°, 90° 支撑臂 升高 范围：110.0 mm VESA 装配件 支持 100 mm （3.94 英寸） 图像 可视图像尺寸 最大高度 最大宽度 像素间距 546 mm （21.5 英寸） 268 mm （10.55 英寸） 476 mm （18.74 英寸） 0.24795mm ( 水平 ) x 0.24795 mm ( 垂直 ) 电源输入 功耗 注意：功耗值是指显示器和 电源两者的功耗。 电源电压 最大电源电流 最大功耗 典型功耗 待机 / 挂起 Off ( 关闭 ) 20VDC 4.5 A 32 W （最大） 19 W （典型） <0.5 W ≤0.3 W 视频输入 （模拟） 接口 水平寻址能力 垂直寻址能力 时钟频率 DP 1920 像素 （最大） 1080 线 （最大） 205 MHz 10.8 Gbps （最大） 通讯 VESA DDC CI 海拔高度测试 操作 16404.2 英尺 支持的显示模式 ( 所注范围 之间的 VESA 标准模式 ) 水平频率 垂直频率 自身分辨率 DP:30 kHz – 83 kHz 30 Hz – 75 Hz 1920 x 1080 @ 60 Hz 温度 工作时 存储时 运输时 0° 到 40°C (32°F 到 104° F) -20° 到 60 ℃ (-4° F 到 140° F) -20° 到 60°C (-4° F 到 140° F) www.520101.com 第 3 章 3-5 湿度 工作时 存储时 运输时 8% 到 80% 5% 到 90% 5% 到 90% 表 3-1. 型号 10R1-PCR1-CA 监视器规格 www.520101.com 第 3 章 3-6 故障排除 如果在设置或使用显示器过程中遇到问题，您也许可以自己解决问题。在联系经销商 或 Lenovo 之前，请根据您遇到的问题尝试下面建议的操作。 表 3-2. 故障排除 问题 可能的原因 建议的操作 参考 屏幕上显示 “Out of Range ( 超出范 围 )”，电源指示 灯闪烁绿色。 显示器不支持系统设 置的显示模式。 • 如果是在更换旧显示器， 请重新连接它，然后将显 示模式调整至新显示器支 持的指定范围内。 • 如果使用的是 Windows 系 统，请以安全模式重新启 动系统，然后为计算机选 择受支持的显示模式。 • 如果这些选项不起作用， 请与支持中心联系。 第 2-13 页的 “ 选择 受支持的显示模式 ” 图像质量不佳。 视频信号线与显示器 或系统连接不良。 确保信号线稳固地插入系统和 显示器。 第 1-4 页的 “ 安装 显示器 ” 颜色设置可能不正 确。 在 OSD 菜单中选择其它颜色 设置。 第 2-8 页的 “ 调整 显示器图像 ” 未执行自动图像设置 功能。 执行自动图像设置。 第 2-8 页的 “ 调整 显示器图像 ” 电源指示灯不 亮，不显示任何 图像。 • 显示器的电源开 关没有开启。 • 电源线松动或未 连接。 • 插座没电。 • 确保电源线连接良好。 • 确保插座有电。 • 打开显示器电源。 • 换一根电源线。 • 换一个电源插座。 第 1-4 页的 “ 安装 显示器 ” 屏幕空白并且电 源指示灯显示黄 色。 显示器处于待机 / 挂 起模式。 • 按键盘上的任意键或移动 鼠标以便恢复操作。 • 检查计算机上的电源选项 设置。 第 2-14 页的 “ 了解 电源管理 ” 电源指示灯显示 琥珀色，但不显 示任何图像。 视频信号线松动或从 系统或显示器断开。 确保视频线与系统连接良好。 第 1-4 页的 “ 安装 显示器 ” 显示器亮度和对比度 处于最低设置。 在 OSD 菜单中调整亮度和对 比度设置。 第 2-8 页的 “ 调整 显示器图像 ” 一个或多个像素 变色。 这是 LCD 技术固有 的特性，不属于 LCD 缺陷。 如果缺少五个以上的像素，请 与支持中心联系。 附录 A. 第 A-1 页的 “ 服务和支持 ” • 文本中的线 条模糊或图 像模糊。 • 图像中存在 水平或垂直 线条。 • 图像设置未优化 • 系统的显示属性 设置未优化。 根据此显示器自身的分辨率， 调整系统的分辨率设置：1920 x 1080 @ 60 Hz。 第 2-8 页的 “ 调整 显示器图像 ” 执行自动图像设置。如果自动 图像设置不起作用，请执行手 动图像设置。 第 2-13 页的 “ 选择 受支持的显示模式 ” 使用自身分辨率时，在系统上 调整 Dots Per Inch （DPI，每 英寸点数）设置可以进一步改 善。 参见系统显示属性 的高级部分。 www.520101.com 第 3 章 3-7 手动图像设置 如果自动图像设置不能提供您满意的图像，可以执行手动图像设置。 注意： 打开监视器电源并等待约 15 分钟，让监视器预热。 1. 按监视器下部的 以打开 OSD 菜单。 2. 使用 或 选择 并按 访问。 3. 使用 或 选择 Clock( 时钟 ) 或 Phase( 相位 ) 调整。 • Clock( 时钟 )：（像素频率）调整一次水平扫描能够扫描的像素数量。如果频 率不正确，屏幕上可能会出现竖条并且图片宽度不正确。 • Phase( 相位 )：调整像素时钟信号的相位。相位调整不正确时，亮图片上可能 会出现水平扰动。 4. 当图像看起来不再失真时，保存 Clock( 时钟 ) 和 Phase( 相位 ) 调整。 5. 按 退出 OSD 菜单。 切换到双模式时 图像不可接受 它尚未设置每个模式 的最佳分辨率 • 使用 ThinkVision® Duo 软 件优化双屏幕操作 • 手动调整图形卡分辨率 第 2-8 页的 “ 使用 用户控件 ” 表 3-2. 故障排除 问题 可能的原因 建议的操作 参考 www.520101.com 第 3 章 3-8 手动安装显示器驱动程序 下面是在 Microsoft Windows 7 和 Microsoft Windows 10 中手动安装监视器驱动程序的步 骤。 在 Windows 7 系统中安装显示器驱动程序 如要使用 Microsoft Windows 7 即插即用功能，请执行以下操作： 注意： 您必须从参考资料和驱动程序光盘中下载文件，才能在 Windows 7 中使用即插 即用功能。 1. 关闭计算机和所有已连接设备的电源。 2. 确保显示器连接正确。 3. 打开显示器的电源，然后打开系统单元的电源。让计算机启动 Windows 7 操作系 统。 4. 通过单击 Start （开始）， Control Panel （控制面板），Hardware and Sound （硬 件和声音）图标打开 Display Properties （显示属性）窗口。 5. 单击 Display （显示）图标。 6. 单击 Adjust Resolution （调整分辨率）按钮。 7. 单击 Advanced Settings （高级设置）图标。 8. 单击 Monitor （显示器）选项卡。 9. 单击 Properties （属性）按钮。 10. 单击 Driver （驱动程序）选项卡。 11. 通过单击 Update Driver （更新驱动程序），然后单击 “Browse my computer for driver software （浏览计算机以查找驱动程序软件） ” 按钮，打开 "Update Driver Software-Generic PnP Monitor （更新驱动程序软件 - 通用即插即用显示器） "。 12. 选择 “Let me pick from a list of device drivers on my computer（从计算机的设备驱 动程序列表中选择） ”。 13. 将 Lenovo 显示器光盘插入光驱，然后单击 Have Disk （从磁盘安装）按钮。 14. 单击 Browse （浏览）按钮，浏览到以下目录： X:\Monitor Drivers\ (X 是光驱指定盘符 )。 15. 选择 “tio22gen3.inf” 文件，单击 Open （打开）按钮。单击 OK （确定）按钮。 16. 选择 TIO22Gen3，然后单击 Next （下一步）。文件从光盘复制到硬盘驱动器中。 17. 关闭所有打开的窗口，然后取出光盘。 18. 重新启动计算机。 系统将自动选择最大刷新率和相应的颜色匹配配置文件。 注意： LCD 显示器与 CRT 不同，提高刷新率并不会改善显示质量。 Lenovo 推荐使用 1920 x 1080 @ 60Hz 刷新率或 640 x 480 @ 60Hz 刷新率。 www.520101.com 第 3 章 3-9 在 Windows 10 系统中安装显示器驱动程序 如要使用 Microsoft Windows 10 即插即用功能，请执行以下操作： 注意： 您必须从 Lenovo Monitor CD 中下载文件才能在 Windows 10 中使用即插即用功 能。 1. 关闭计算机和所有已连接设备的电源。 2. 确保显示器连接正确。 3. 打开显示器的电源，然后打开计算机的电源。让计算机启动 Windows 10 操作系 统。 4. 在 Desktop( 桌面 ) 上，将鼠标移到屏幕右下角，选择 Setting ( 设置 )，双击 Control Panel ( 控制面板 )，然后双击 Hardware and Sound ( 硬件和声音 ) 图标， 再单击 Display ( 显示 )。 5. 单击 Change the display settings （更改显示设置）选项卡。 6. 单击 Advanced Settings （高级设置）图标。 7. 单击 Monitor （显示器）选项卡。 8. 单击 Properties （属性）按钮。 9. 单击 Driver （驱动程序）选项卡。 10. 单击 Update Driver ( 更新驱动程序 )，然后单击 Browse the computer ( 浏览计算 机 ) 以查找驱动程序。 11. 选择计算机上的 Pick from the list of device driver program （从设备驱动程序列表 中选择）。 12. 单击 Have Disk （从磁盘安装）按钮。单击 Browse （浏览）按钮，浏览到以下目 录： X:\Monitor Drivers (X 是光驱指定盘符 )。 13. 选择 “tio22gen3.inf” 文件，单击 Open （打开）按钮。单击 OK （确定）按钮。 14. 选择 TIO22Gen3，然后单击 Next （下一步）。文件从光盘复制到硬盘驱动器中。 15. 关闭所有打开的窗口，然后取出光盘。 16. 重新启动系统。系统将自动选择最大刷新率和相应的颜色匹配配置文件。 注意： LCD 显示器与 CRT 不同，提高刷新率并不会改善显示质量。 Lenovo 推荐使用 1920 x 1080 @ 60Hz 刷新率或 640 x 480 @ 60Hz 刷新率。 获得进一步帮助 如果您仍未能解决问题，请联系 Lenovo 支持中心。有关联系支持中心的详情，请参见 附录 A. 第 A-1 页的 “ 服务和支持 ” www.520101.com 附录 A. A-1 附录 A. 服务和支持 电话技术支持 国家或地区 电话号码 中国 400-810-6666 www.520101.com 附录 B. B-1 附录 B. 声明 Lenovo 可能不会在所有国家 （地区）都提供本文档中讨论的产品、服务或功能。有关 您所在区域可能得到的产品和服务的信息，请咨询当地的 Lenovo 代表机构。对 Lenovo 产品、程序或服务的任何引用，并不明示或暗示只能使用 Lenovo 的产品、程 序或服务。只要不侵犯 Lenovo 的任何知识产权，则可以使用具有同等功能的任何产 品、程序或服务。 但是，评估和检验任何其它产品、程序或服务的操作是用户自己的责任。 Lenovo 公司可能已拥有或正在申请本文档提及的各项专利。本文档的发行并未给予您 使用这些专利的许可。您可以以书面形式向以下地址发送许可查询： Lenovo (United States), Inc. 1009 Think Place - Building One Morrisville, NC 27560 U.S.A. Attention:Lenovo Director of Licensing LENOVO 公司 “ 按原样 ” 提供本出版物，不提供任何明示的或隐含的担保，包括但不 限于非侵犯性、适销性或针对特定目的的适用性的任何隐含担保。 某些司法管辖区域不允许排除特定交易中的明示或隐含的担保，因此本声明可能不适 合您。 本出版物中的信息可能包含技术上的不准确性或印刷错误。本手册中的信息会定期更 改；这些更改将列入本出版物的以后版本中。 Lenovo 可能随时对本出版物中描述的产 品和 / 或程序进行改进和 / 或更改，恕不另行通知。 本文档介绍的产品不适合在移植或其它生命支持等应用中使用。在这些应用中，一旦 工作不正常，可能会导致人身伤害甚至死亡。本文档中包含的信息并不影响或改变 Lenovo 产品规格或保修。本文档中的任何信息均不能作为对 Lenovo 或第三方知识产 权的明示或隐含的许可或者免责。本文档中的所有信息均在特定环境中取得，仅作为 解释说明而提供。在其它操作环境中取得的结果可能会不同。 Lenovo 可能会以它认为不侵犯您权利的任何合适的方式使用或发布您提供的任何信 息。 本出版物中对非 Lenovo 网站的任何引用仅用于方便目的，并不以任何方式作为对这些 网站的认可。这些网站上的资料不是此 Lenovo 产品资料的组成部分，使用这些网站的 风险由您自行承担。 此处提供的性能数据是在受控环境中取得的。因此，在其它操作环境中获得的结果可 能有显著差异。一些测量值可能是在开发级系统上取得的，因此不能保证这些测量值 在常规系统上完全相同。此外，一些测量值可能是通过推断评估而取得的。实际结果 可能会不同。本文档的用户应验证针对其特定环境的相应数据。 www.520101.com 附录 B. B-2 商标 下列术语是 Lenovo 在美国和 / 或其它国家 （地区）的商标： Lenovo Lenovo 徽标 ThinkCenter ThinkCentre 徽标 ThinkVision Microsoft 和 Windows 是 Microsoft 集团公司的商标。 DisplayPort 是 Video Electronics Standards Association （视频电子标准协会）的商标。其它公司、产品或服务的名称可 能是其它所有者的商标或服务标记。 电源线和电源适配器 只应使用由产品制造商提供的电源线和电源适配器。请勿使用其他设备的交流电源线。 www.520101.com 附录 B. B-3 能效等级 据中华人民共和国国家标准 《计算机显示器能效限定值及能效等级》（GB 21520- 2015）的规定，下表列出了本产品所达到的能效等级。 《废弃电器电子产品回收处理管理条例 》提示性说明 联想鼓励拥有联想品牌产品的用户当不再需要此类产品时，遵守国家废弃电器电子产 品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回 收处理。更多回收服务信息，请点击进入 http://support.lenovo.com.cn/activity/551.htm 中国环境标志产品认证提示性说明 产品无任何外接输入电源相连时才能实现零功耗；保证产品售出后 3 年内提供可更换 部件。 能源效率 (cd/W) >1.5 关闭状态能耗 (W) <0.50 能效等级 2 级 能效标准 GB 21520-2015 www.520101.com 附录 B. B-4 有害物质 为满足中国电子电气产品有害物质限制相关的法律法规和其他要求，联想公司对本产 品中有害物质，按部件分类，声明如下。 部件名称 有害物质 铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr(VI)) 多溴联 苯 (PBB) 多溴二苯醚 (PBDE) 外壳 ○ ○ ○ ○ ○ ○ 液晶显示屏 / 灯管 × ○ ○ ○ ○ ○ 电路板组件 * × ○ ○ ○ ○ ○ 电源线 / 连接线 × ○ ○ ○ ○ ○ 金属件 × ○ ○ ○ ○ ○ 附件 × ○ ○ ○ ○ ○ 本表格依据 SJ/T 11364 的规定编制。 * : 电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路、连接 器等。 ○ : 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要 求以下。 × : 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的 限量要求。 注 : 表中标记 “×” 的部件，皆因全球技术发展水平限制而无法实现有害物质的替代。
