AUO友达液晶显示屏B140XW02 V0 01 PCB电路图

分类:电子电工 日期: 点击:0

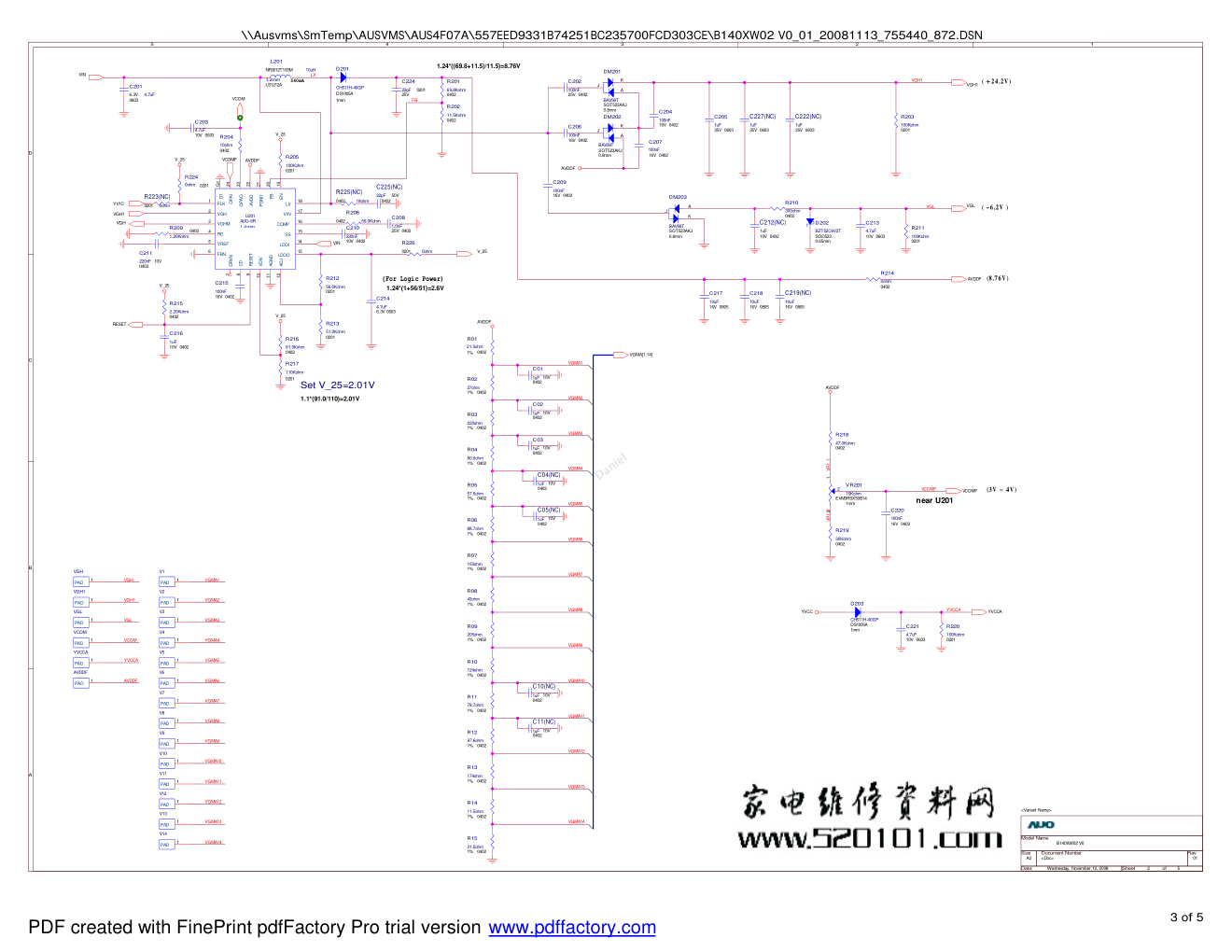

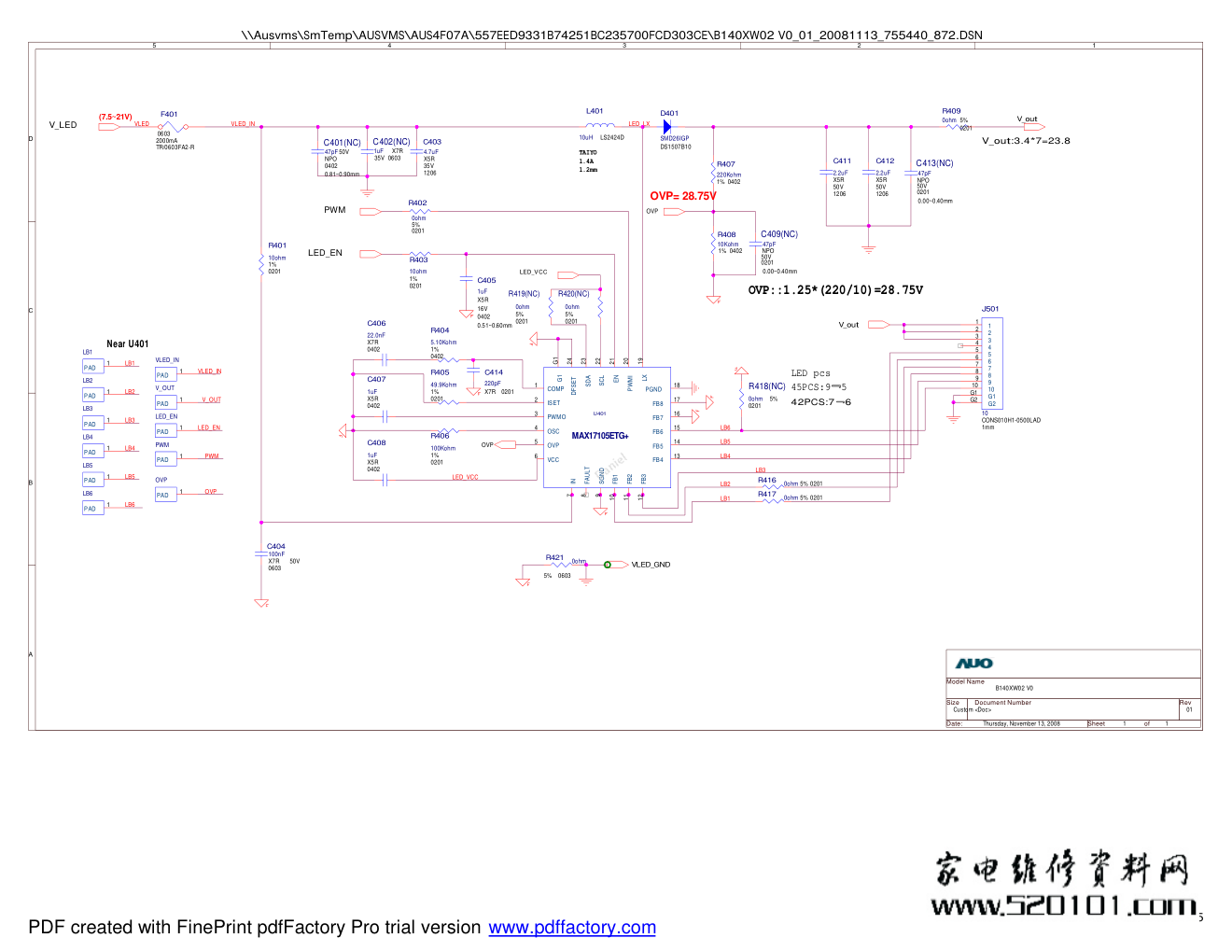

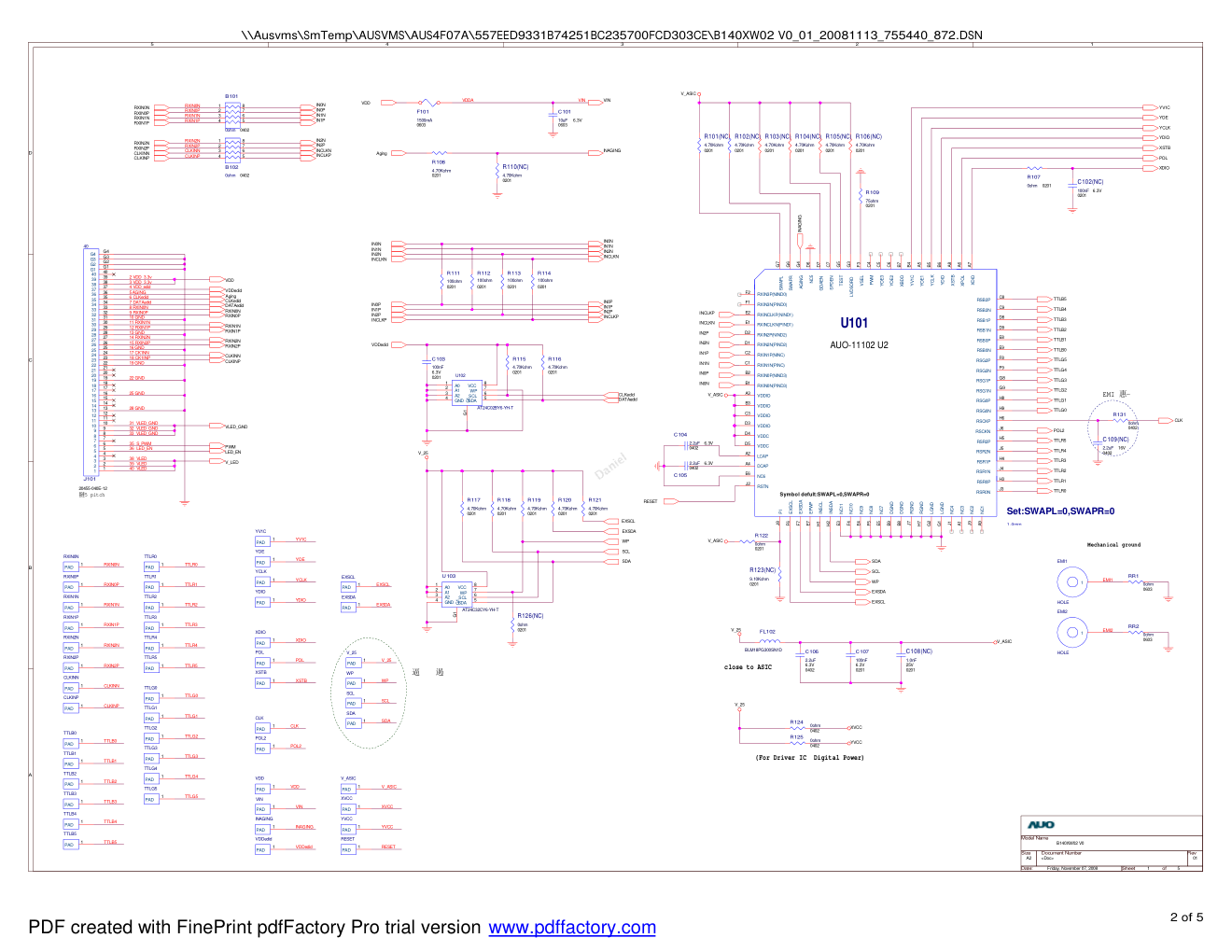

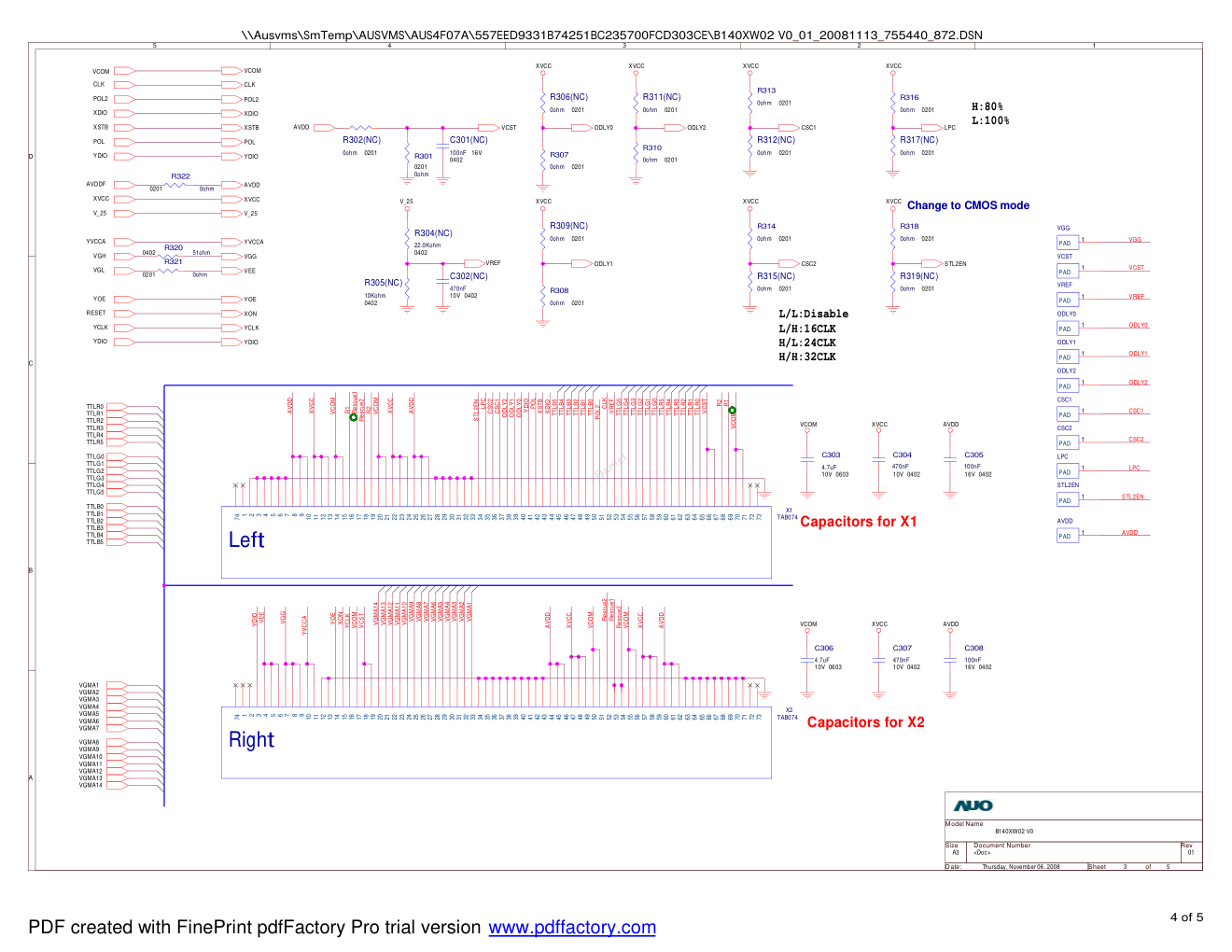

AUO友达液晶显示屏B140XW02 V0 01 PCB电路图-0 AUO友达液晶显示屏B140XW02 V0 01 PCB电路图-1 AUO友达液晶显示屏B140XW02 V0 01 PCB电路图-2 AUO友达液晶显示屏B140XW02 V0 01 PCB电路图-3 AUO友达液晶显示屏B140XW02 V0 01 PCB电路图-4 AUO友达液晶显示屏B140XW02 V0 01 PCB电路图-5 AUO友达液晶显示屏B140XW02 V0 01 PCB电路图-6 AUO友达液晶显示屏B140XW02 V0 01 PCB电路图-7

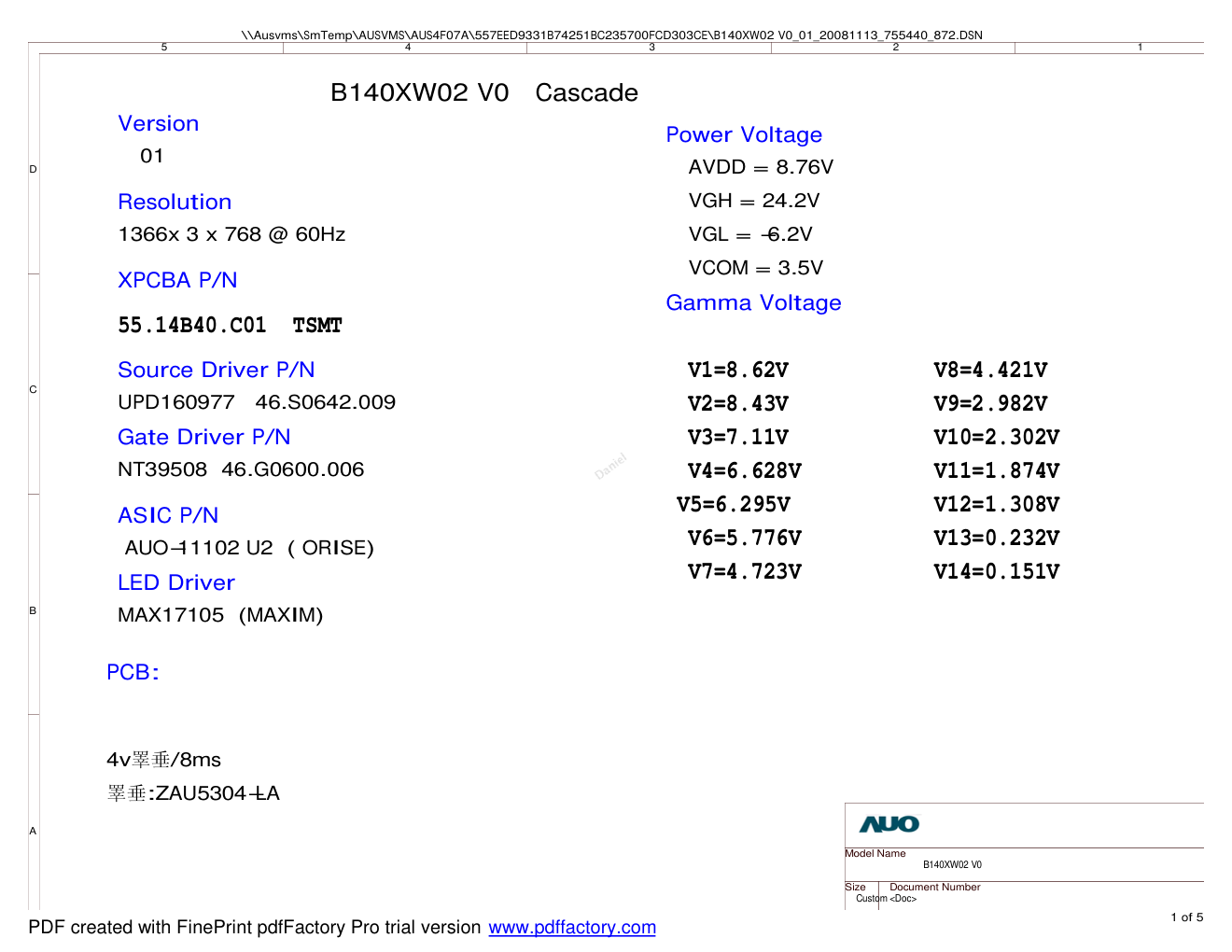

\\Ausvms\SmTemp\AUSVMS\AUS4F07A\557EED9331B74251BC235700FCD303CE\B140XW02 V0_01_20081113_755440_872.DSN 1 of 5 5 4 3 2 1 D C B A Model Name Size Document Number Custom B140XW02 V0 ASIC P/N AVDD = 8.76V Power Voltage VCOM = 3.5V Gamma Voltage VGL = -6.2V VGH = 24.2V NT39508 46.G0600.006 Gate Driver P/N Version 01 XPCBA P/N B140XW02 V0 Cascade 1366x 3 x 768 @ 60Hz Resolution Source Driver P/N AUO-11102 U2 ( ORISE) PCB: 4v睪垂/8ms LED Driver MAX17105 (MAXIM) 55.14B40.C01 TSMT UPD160977 46.S0642.009 V1=8.62V V2=8.43V V3=7.11V V4=6.628V V5=6.295V V6=5.776V V7=4.723V V8=4.421V V9=2.982V V10=2.302V V11=1.874V V12=1.308V V13=0.232V V14=0.151V 睪垂:ZAU5304-LA PDF created with FinePrint pdfFactory Pro trial version www.pdffactory.com \\Ausvms\SmTemp\AUSVMS\AUS4F07A\557EED9331B74251BC235700FCD303CE\B140XW02 V0_01_20081113_755440_872.DSN 1 of 5 Rev 01 PDF created with FinePrint pdfFactory Pro trial version www.pdffactory.com \\Ausvms\SmTemp\AUSVMS\AUS4F07A\557EED9331B74251BC235700FCD303CE\B140XW02 V0_01_20081113_755440_872.DSN 1 of 5 Date: Sheet of 1 1 Thursday, November 06, 2008 PDF created with FinePrint pdfFactory Pro trial version www.pdffactory.com \\Ausvms\SmTemp\AUSVMS\AUS4F07A\557EED9331B74251BC235700FCD303CE\B140XW02 V0_01_20081113_755440_872.DSN 1 of 5 PDF created with FinePrint pdfFactory Pro trial version www.pdffactory.com \\Ausvms\SmTemp\AUSVMS\AUS4F07A\557EED9331B74251BC235700FCD303CE\B140XW02 V0_01_20081113_755440_872.DSN 2 of 5 5 4 3 2 1 D C B A Model Name Size Document Number Rev Date: Sheet of 01 A2 1 5 Friday, November 07, 2008 B140XW02 V0 VIN VDDA V_25 EXSCL EXSDA WP SCL SDA RESET XVCC VDD VIN INAGING RXIN0N RXIN1N VDDedid RXIN2N RXIN2P CLKINN CLKINP YVCC V_ASIC EMI1 EMI2 TTLR0 TTLR1 TTLR2 TTLR3 TTLR4 TTLR5 CLK POL2 TTLG0 TTLG1 TTLG2 TTLG3 TTLG4 TTLG5 TTLB0 TTLB1 TTLB2 TTLB3 TTLB4 TTLB5 XDIO POL XSTB YDIO YCLK YOE YV1C 19 GND 6 CLKedid 7 DATAedid 2 VDD 3.3v 8 RXIN0N 22 GND 25 GND 28 GND 10 GND 32 VLED_GND 11 RXIN1N 33 VLED_GND 13 GND 3 VDD 3.3v 35 S_PWM 36 LED_EN 14 RXIN2N 4 VDD_edid 15 RXIN2P 5 AGING 39 VLED 40 VLED 16 GND 17 CK1NN 18 CK1INP 31 VLED_GND 38 VLED 9 RXIN0P 12 RXIN1P RXIN0P RXIN1P RXIN2N RXIN2P CLKINN CLKINP RXIN0N RXIN0P RXIN1N RXIN1P R122 0ohm 0201 TTLR3 PAD 1 RXIN0N PAD 1 INAGING PAD 1 YV1C PAD 1 R111 100ohm 0201 R123(NC) 9.10Kohm 0201 C103 100nF 6.3V 0201 TTLG2 PAD 1 SCL PAD 1 VDDedid PAD 1 TTLR4 PAD 1 TTLG0 PAD 1 C106 2.2uF 6.3V 0402 R126(NC) 0ohm 0201 J101 40 20455-040E-12 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 20 20 21 21 22 22 23 23 24 24 25 25 26 26 27 27 28 28 29 29 30 30 31 31 32 32 33 33 34 34 35 35 36 36 37 37 38 38 39 39 40 40 G1 G1 G2 G2 G3 G3 G4 G4 R117 4.70Kohm 0201 R107 0ohm 0201 TTLG4 PAD 1 V_ASIC PAD 1 RR2 0ohm 0603 CLKINP PAD 1 TTLB0 PAD 1 C109(NC) 2.2uF 16V 0402 YCLK PAD 1 R113 100ohm 0201 R101(NC) 4.70Kohm 0201 R110(NC) 4.70Kohm 0201 C102(NC) 100nF 0201 6.3V WP PAD 1 R115 4.70Kohm 0201 RXIN1N PAD 1 U102 AT24C02BY6-YH-T A0 1 A1 2 A2 3 GND 4 SDA 5 SCL 6 WP 7 VCC 8 G1 G1 R116 4.70Kohm 0201 FL102 BLM18PG300SN1D XDIO PAD 1 TTLR5 PAD 1 R131 0ohm 0402 EMI2 HOLE 1 R120 4.70Kohm 0201 R125 0ohm 0402 RXIN2N PAD 1 TTLB5 PAD 1 TTLB4 PAD 1 C108(NC) 1.0nF 25V 0201 R109 75ohm 0201 TTLB3 PAD 1 VDD PAD 1 R108 4.70Kohm 0201 R118 4.70Kohm 0201 U101 AUO-11102 U2 DGND B9 RXIN3P(NIND0) F2 RXIN3N(PIND0) F1 RXINCLKP(NIND1) E2 RXINCLKN(PIND1) E1 RXIN2P(NIND2) D2 RXIN2N(PIND2) D1 RXIN1P(NINC) C2 RXIN1N(PINC) C1 RXIN0P(NIND3) B2 RXIN0N(PIND3) B1 LGND G2 LGND G1 NC10 F4 INSCL H1 RSTN J2 LCAP A2 DCAP A4 SWAPR G6 SWAPL G7 VDDIO D3 NC7 E5 PI J8 RSR0N J3 RSR0P H3 RSR1N J4 RSR1P H4 RSR2N J5 RSR2P H5 NC9 E4 RSB2P C8 RSB2N C9 RSB1P D8 RSB1N D9 RSB0P E8 RSB0N E9 RSG2P F8 RSG2N F9 RSG1P G8 RSG1N G9 RSG0P H8 RSG0N H9 RSCKP H6 RSCKN J6 RGND H7 NC5 D6 GOAEN D7 AGING G4 SPDEN C7 VSEL F3 YOE2 C6 EPWP E7 DGND B8 YV1C B4 YOE1 A5 YCLK B5 YDIO B6 XSTB A8 XPOL A6 XDIO A7 INSDA H2 NC11 E3 NC6 E6 TEST G5 LVDSORD G3 PWM C4 YOE3 C5 XBDO B7 VDDC D4 VDDC D5 VDDIO A3 VDDIO B3 VDDIO C3 NC8 F5 RGND J7 EXSCL F6 EXSDA F7 NC4 J1 NC3 A1 NC2 J9 NC1 A9 EXSDA PAD 1 RESET PAD 1 YDIO PAD 1 TTLB2 PAD 1 F101 1500mA 0603 R124 0ohm 0402 C107 100nF 6.3V 0201 R102(NC) 4.70Kohm 0201 TTLG1 PAD 1 R103(NC) 4.70Kohm 0201 C101 10uF 6.3V 0603 YOE PAD 1 R112 100ohm 0201 XSTB PAD 1 TTLG3 PAD 1 CLK PAD 1 RXIN2P PAD 1 POL2 PAD 1 B101 0ohm 0402 1 2 3 4 5 6 7 8 V_25 PAD 1 R121 4.70Kohm 0201 C105 2.2uF 6.3V 0402 TTLB1 PAD 1 VIN PAD 1 RXIN1P PAD 1 R106(NC) 4.70Kohm 0201 EXSCL PAD 1 RR1 0ohm 0603 YVCC PAD 1 C104 2.2uF 6.3V 0402 TTLG5 PAD 1 RXIN0P PAD 1 TTLR0 PAD 1 POL PAD 1 R119 4.70Kohm 0201 R104(NC) 4.70Kohm 0201 CLKINN PAD 1 U103 AT24C32CY6-YH-T A0 1 A1 2 A2 3 GND 4 SDA 5 SCL 6 WP 7 VCC 8 G1 G1 R114 100ohm 0201 R105(NC) 4.70Kohm 0201 XVCC PAD 1 TTLR1 PAD 1 TTLR2 PAD 1 B102 0ohm 0402 1 2 3 4 5 6 7 8 EMI1 HOLE 1 SDA PAD 1 VDD VIN CLKedid DATAedid VDDedid Aging IN0N IN0P IN1N IN1P IN2N IN2P INCLKP IN2P IN1P IN0P INCLKN INCLKP IN0N IN1N IN2N INCLKN INAGING INAGING RESET SDA SCL WP EXSDA EXSCL EXSCL EXSDA WP SCL SDA YV1C YOE YCLK YDIO XSTB POL XDIO TTLB5 TTLB4 TTLB3 TTLB2 TTLB1 TTLB0 TTLG5 TTLG4 TTLG3 TTLG2 TTLG1 TTLG0 TTLR5 TTLR4 TTLR3 TTLR2 TTLR1 TTLR0 CLK POL2 INCLKP IN2P IN1P IN0P IN0N IN1N IN2N INCLKN Aging VDDedid VDD VLED_GND PWM LED_EN CLKINP CLKINN RXIN2P V_LED RXIN2N RXIN1P RXIN1N RXIN0P RXIN0N DATAedid CLKedid RXIN1N RXIN1P RXIN0N RXIN0P CLKINN CLKINP RXIN2N RXIN2P IN0N IN0P IN1N IN1P IN2N IN2P INCLKN INCLKP V_25 V_ASIC V_ASIC V_ASIC V_25 V_ASIC V_25 YVCC XVCC Symbol defult:SWAPL=0,SWAPR=0 close to ASIC (For Driver IC Digital Power) Set:SWAPL=0,SWAPR=0 Mechanical ground 1.0mm EMI 惠― 翴5 pitch 逼 遏 PDF created with FinePrint pdfFactory Pro trial version www.pdffactory.com \\Ausvms\SmTemp\AUSVMS\AUS4F07A\557EED9331B74251BC235700FCD303CE\B140XW02 V0_01_20081113_755440_872.DSN 3 of 5 5 4 3 2 1 D C B A Model Name Size Document Number Rev Date: Sheet of 01 A2 2 5 Wednesday, November 12, 2008 B140XW02 V0 VGL VGH1 LX FB VR1_2 VR1_1 VCOMF YVCCA VGMA1 VGMA8 VGMA2 VGMA3 VGMA4 VGMA5 VGMA6 VGMA7 VGMA9 VGMA10 VGMA11 VGMA12 VGMA13 VGMA14 VGL VCOM YVCCA VGH AVDDF VGH1 VGMA3 VGMA5 VGMA7 VGMA2 VGMA4 VGMA8 VGMA1 VGMA12 VGMA13 VGMA14 VGMA6 VGMA9 VGMA10 VGMA11 C203 4.7uF 10V 0603 V5 PAD 1 R214 0ohm 0402 C225(NC) 22pF 50V 0402 R201 69.8Kohm 0402 R13 174ohm 1% 0402 C202 100nF 25V 0402 R205 100Kohm 0201 C05(NC) 1uF 10V 0402 R224 0ohm 0201 U201 AUO-6R FLK 1 VGH 2 VGHM 3 RE 4 VREF 5 FBN 6 DRVN 7 CD 8 RESET 9 VDIV 10 AGND 11 ADJ 12 LDOO 13 LDOI 14 SS 15 COMP 16 VIN 17 LX 18 EN 19 FB 20 PGND 21 AVDD 22 OPAO 23 OPAI 24 G1 G1 C214 4.7uF 6.3V 0603 C04(NC) 1uF 10V 0402 R08 43ohm 1% 0402 C220 100nF 16V 0402 R215 2.20Kohm 0402 V14 PAD 1 C206 100nF 16V 0402 V11 PAD 1 C208 1.0nF 25V 0402 R11 78.7ohm 1% 0402 C11(NC) 1uF 10V 0402 DM202 BAV99T SOT523AKJ 0.8mm A K J D201 CH511H-40GP DS1005A 1mm V12 PAD 1 V6 PAD 1 R04 80.6ohm 1% 0402 C207 100nF 16V 0402 R06 88.7ohm 1% 0402 AVDDF PAD 1 C224 22pF 25V 0201 R05 57.6ohm 1% 0402 V3 PAD 1 YVCCA PAD 1 DM201 BAV99T SOT523AKJ 0.8mm A K J C211 220nF 10V 0402 VGL PAD 1 R208 56.0Kohm 0402 C215 100nF 16V 0402 V1 PAD 1 R219 30Kohm 0402 R216 91.0Kohm 0402 C01 1uF 10V 0402 R02 27ohm 1% 0402 D203 CH511H-40GP DS1005A 1mm R211 100Kohm 0201 C205 1uF 35V 0603 R07 150ohm 1% 0402 V13 PAD 1 R204 10ohm 0402 C218 10uF 16V 0805 V9 PAD 1 V7 PAD 1 R12 97.6ohm 1% 0402 C227(NC) 1uF 35V 0603 C209 100nF 16V 0402 C03 1uF 10V 0402 C219(NC) 10uF 16V 0805 R202 11.5Kohm 0402 R203 100Kohm 0201 R212 56.0Kohm 0201 VGH1 PAD 1 R209 1.20Kohm 0402 V4 PAD 1 C216 1uF 10V 0402 VGH PAD 1 C213 4.7uF 10V 0603 R01 21.5ohm 1% 0402 R09 205ohm 1% 0402 C217 10uF 16V 0805 R14 11.5ohm 1% 0402 VCOM PAD 1 R03 220ohm 1% 0402 C210 220nF 10V 0402 C204 100nF 16V 0402 C222(NC) 1uF 35V 0603 D202 BZT52C6V2T SOD523 0.65mm DM203 BAV99T SOT523AKJ 0.8mm A K J R217 110Kohm 0201 R226 0ohm 0201 R10 124ohm 1% 0402 V2 PAD 1 C221 4.7uF 10V 0603 V10 PAD 1 V8 PAD 1 R218 47.0Kohm 0402 R223(NC) 0ohm 0201 R15 21.5ohm 1% 0402 VR201 10Kohm EVM3RSX50B14 1mm 1 3 2 L201 10uH LS1212A NR3012T100M R225(NC) 18ohm 0402 R210 300ohm 0402 C10(NC) 1uF 10V 0402 C212(NC) 1uF 10V 0402 R220 100Kohm 0201 C201 4.7uF 6.3V 0603 C02 1uF 10V 0402 R213 51.0Kohm 0201 RESET VGL AVDDF VIN VGH VGH1 VCOMF VCOM VIN V_25 VGH1 VCOMF YVCCA YV1C VGMA[1:14] V_25 V_25 AVDDF AVDDF V_25 AVDDF YVCC V_25 AVDDF (For Logic Power) ( -6.2V ) ( + 24.2V) (8.76V) near U201 (3V ~ 4V) 1.0mm 1.2mm Set V_25=2.01V 1.24*(1+56/51)=2.6V 1.1*(91.0/110)=2.01V 1.24*((69.8+11.5)/11.5)=8.76V 540mA PDF created with FinePrint pdfFactory Pro trial version www.pdffactory.com \\Ausvms\SmTemp\AUSVMS\AUS4F07A\557EED9331B74251BC235700FCD303CE\B140XW02 V0_01_20081113_755440_872.DSN 4 of 5 5 4 3 2 1 D C B A Model Name Size Document Number Rev Date: Sheet of 01 A3 3 5 Thursday, November 06, 2008 B140XW02 V0 AVDD XVCC AVDD XVCC VCOM R1 VCOM STL2EN LPC CSC2 CSC1 ODLY2 ODLY1 ODLY0 YDIO POL XSTB XDIO TTLB5 TTLB4 TTLB3 TTLB2 TTLB1 TTLB0 POL2 CLK VREF TTLG5 TTLG4 TTLG3 TTLG2 TTLG1 TTLG0 TTLR5 TTLR4 TTLR3 TTLR2 TTLR1 TTLR0 VCST R2 R1 VCOM YDIO YCLK XON VEE VGG YVCCA YOE VGMA8 VGMA6 VGMA7 VGMA4 VCOM VGMA2 VGMA3 VGMA5 VCST VGMA1 VGMA14 VGMA13 VGMA12 VGMA11 VGMA10 VGMA9 AVDD XVCC AVDD XVCC VCOM VCOM VGG VCST VREF ODLY0 ODLY1 ODLY2 CSC1 CSC2 LPC STL2EN R2 Rescue1 Rescue1 Rescue2 Rescue2 Rescue2 AVDD C302(NC) 470nF 10V 0402 VGG PAD 1 C308 100nF 16V 0402 ODLY2 PAD 1 R316 0ohm 0201 R313 0ohm 0201 R315(NC) 0ohm 0201 R319(NC) 0ohm 0201 C307 470nF 10V 0402 R317(NC) 0ohm 0201 R302(NC) 0ohm 0201 R310 0ohm 0201 VCST PAD 1 C306 4.7uF 10V 0603 STL2EN PAD 1 CSC2 PAD 1 R304(NC) 22.0Kohm 0402 C305 100nF 16V 0402 R305(NC) 10Kohm 0402 R312(NC) 0ohm 0201 R301 0ohm 0201 VREF PAD 1 R314 0ohm 0201 ODLY1 PAD 1 C301(NC) 100nF 16V 0402 R307 0ohm 0201 R321 0ohm 0201 X1 TAB074 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 56 57 58 61 59 60 62 63 65 64 66 67 68 69 70 71 72 55 8 24 73 74 R309(NC) 0ohm 0201 X2 TAB074 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 56 57 58 61 59 60 62 63 65 64 66 67 68 69 70 71 72 55 8 24 73 74 AVDD PAD 1 CSC1 PAD 1 ODLY0 PAD 1 C303 4.7uF 10V 0603 LPC PAD 1 R320 51ohm 0402 R306(NC) 0ohm 0201 C304 470nF 10V 0402 R318 0ohm 0201 R311(NC) 0ohm 0201 R308 0ohm 0201 R322 0ohm 0201 VCST AVDD VCOM VCOM CLK CLK TTLR0 TTLR1 TTLR2 TTLR3 TTLR4 TTLR5 TTLG4 TTLG5 TTLG0 TTLG1 TTLG2 TTLG3 VREF POL2 POL2 TTLB4 TTLB5 TTLB0 TTLB1 TTLB2 TTLB3 XDIO XDIO XSTB XSTB POL POL YDIO YDIO ODLY0 ODLY1 ODLY2 CSC1 CSC2 LPC STL2EN AVDDF AVDD XVCC XVCC V_25 V_25 VGMA1 VGMA2 VGMA3 VGMA4 VGMA5 VGMA6 VGMA7 VGMA8 VGMA9 VGMA10 VGMA11 VGMA12 VGMA13 VGMA14 YVCCA YVCCA VGH VGG VGL VEE YOE YOE RESET XON YCLK YCLK YDIO YDIO XVCC XVCC XVCC XVCC XVCC XVCC XVCC V_25 VCOM XVCC AVDD VCOM XVCC AVDD Capacitors for X1 Capacitors for X2 Left Right Change to CMOS mode L/H:16CLK L/L:Disable H/H:32CLK H/L:24CLK H:80% L:100% PDF created with FinePrint pdfFactory Pro trial version www.pdffactory.com \\Ausvms\SmTemp\AUSVMS\AUS4F07A\557EED9331B74251BC235700FCD303CE\B140XW02 V0_01_20081113_755440_872.DSN 5 of 5 5 4 3 2 1 D C B A Model Name Size Document Number Rev Date: Sheet of 01 Custom 1 1 Thursday, November 13, 2008 B140XW02 V0 VLED LB5 LB4 LB4 LB5 LB6 LED_EN PWM V_OUT LB1 LB2 VLED_IN LB3 LB3 VLED_IN LB2 LED_LX LED_VCC LB1 LB6 OVP C413(NC) 47pF 50V 0201 NPO 0.00~0.40mm C405 1uF X5R 16V 0402 0.51~0.60mm R409 0ohm 5% 0201 LB1 PAD 1 C407 1uF X5R 0402 R420(NC) 0ohm 5% 0201 LB3 PAD 1 OVP PAD 1 R417 0ohm 5% 0201 V_OUT PAD 1 R419(NC) 0ohm 5% 0201 C411 2.2uF X5R 50V 1206 R416 0ohm 5% 0201 LB6 PAD 1 R407 220Kohm 1% 0402 C404 100nF 50V 0603 X7R J501 10 CONS010H1-0500LAD 1mm 1 1 2 2 4 4 6 6 8 8 10 10 3 3 5 5 7 7 9 9 G1 G1 G2 G2 R404 5.10Kohm 1% 0402 VLED_IN PAD 1 R418(NC) 0ohm 5% 0201 LB5 PAD 1 L401 10uH LS2424D LED_EN PAD 1 R408 10Kohm 1% 0402 PWM PAD 1 LB4 PAD 1 C403 4.7uF X5R 35V 1206 R405 49.9Kohm 1% 0201 C402(NC) 1uF X7R 35V 0603 U401 MAX17105ETG+ COMP 1 ISET 2 PWMO 3 OSC 4 OVP 5 VCC 6 IN 7 FAULT 8 SGND 9 FB1 10 FB2 11 FB3 12 FB4 13 FB5 14 FB6 15 FB7 16 FB8 17 PGND 18 LX 19 PWMI 20 EN 21 SCL 22 SDA 23 DFSET 24 G1 G1 C412 2.2uF X5R 50V 1206 F401 TR/0603FA2-R 2000mA 0603 C409(NC) 47pF 50V 0201 NPO 0.00~0.40mm LB2 PAD 1 C401(NC) 47pF 50V 0402 NPO 0.81~0.90mm R403 10ohm 1% 0201 C406 22.0nF X7R 0402 C408 1uF X5R 0402 C414 220pF X7R 0201 R402 0ohm 5% 0201 R421 0ohm 5% 0603 R406 100Kohm 1% 0201 R401 10ohm 1% 0201 D401 SMD26IGP DS1507B10 V_out LED_EN PWM V_LED VLED_GND V_out OVP OVP LED_VCC Near U401 (7.5~21V) OVP= 28.75V TAIYO 1.4A 1.2mm OVP::1.25*(220/10)=28.75V LED pcs 45PCS:9﹃5 42PCS:7﹃6 V_out:3.4*7=23.8 PDF created with FinePrint pdfFactory Pro trial version www.pdffactory.com
