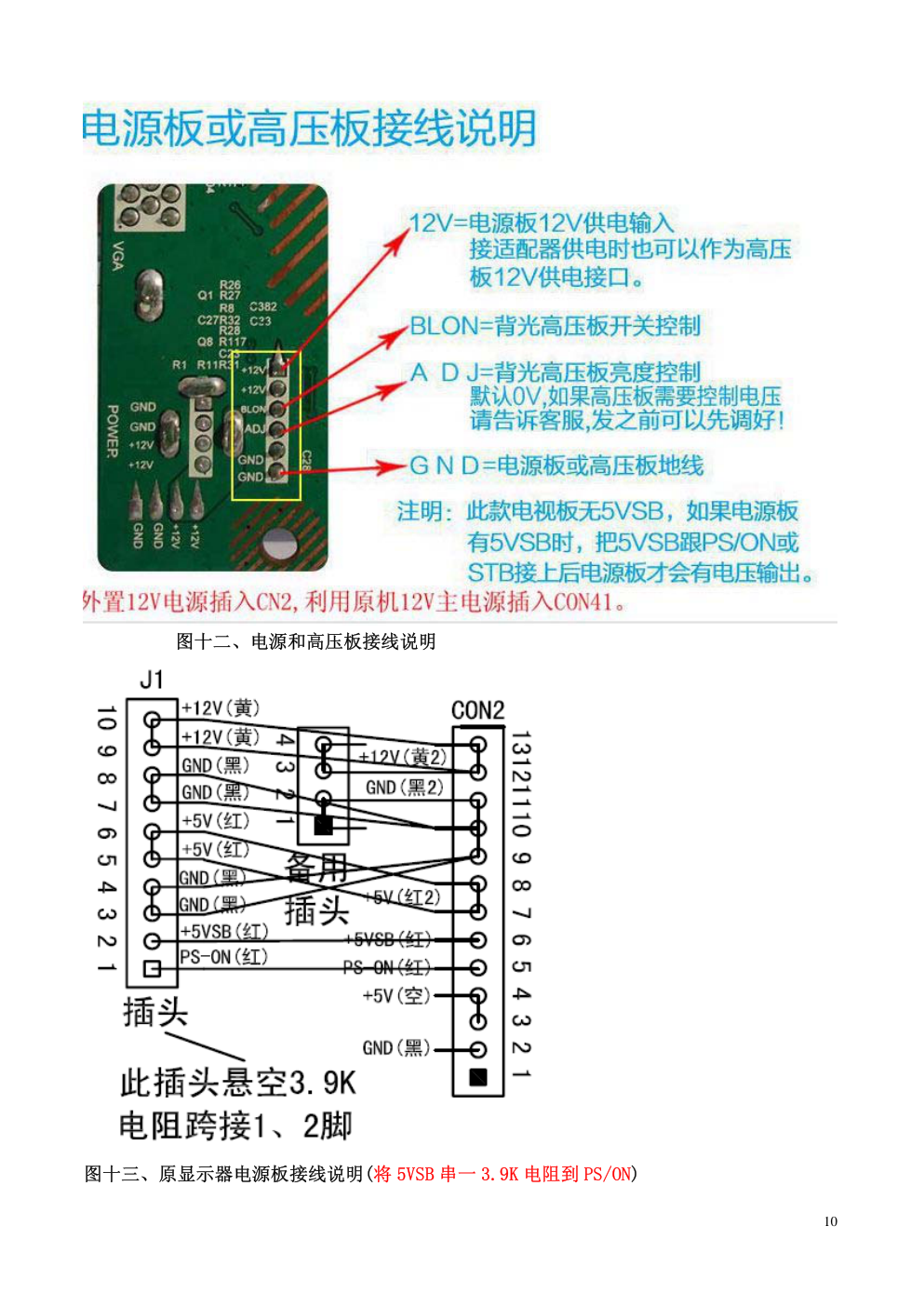

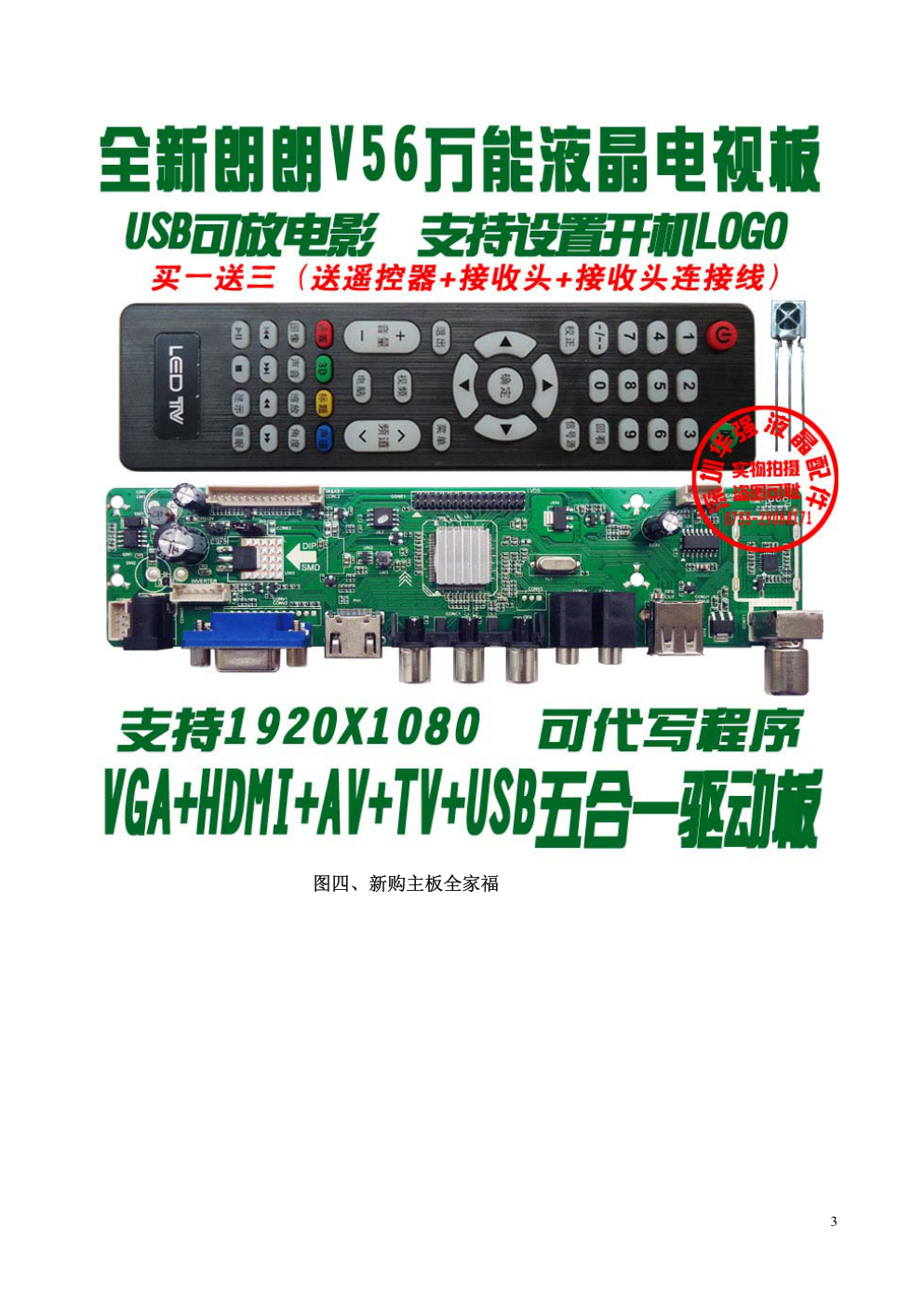

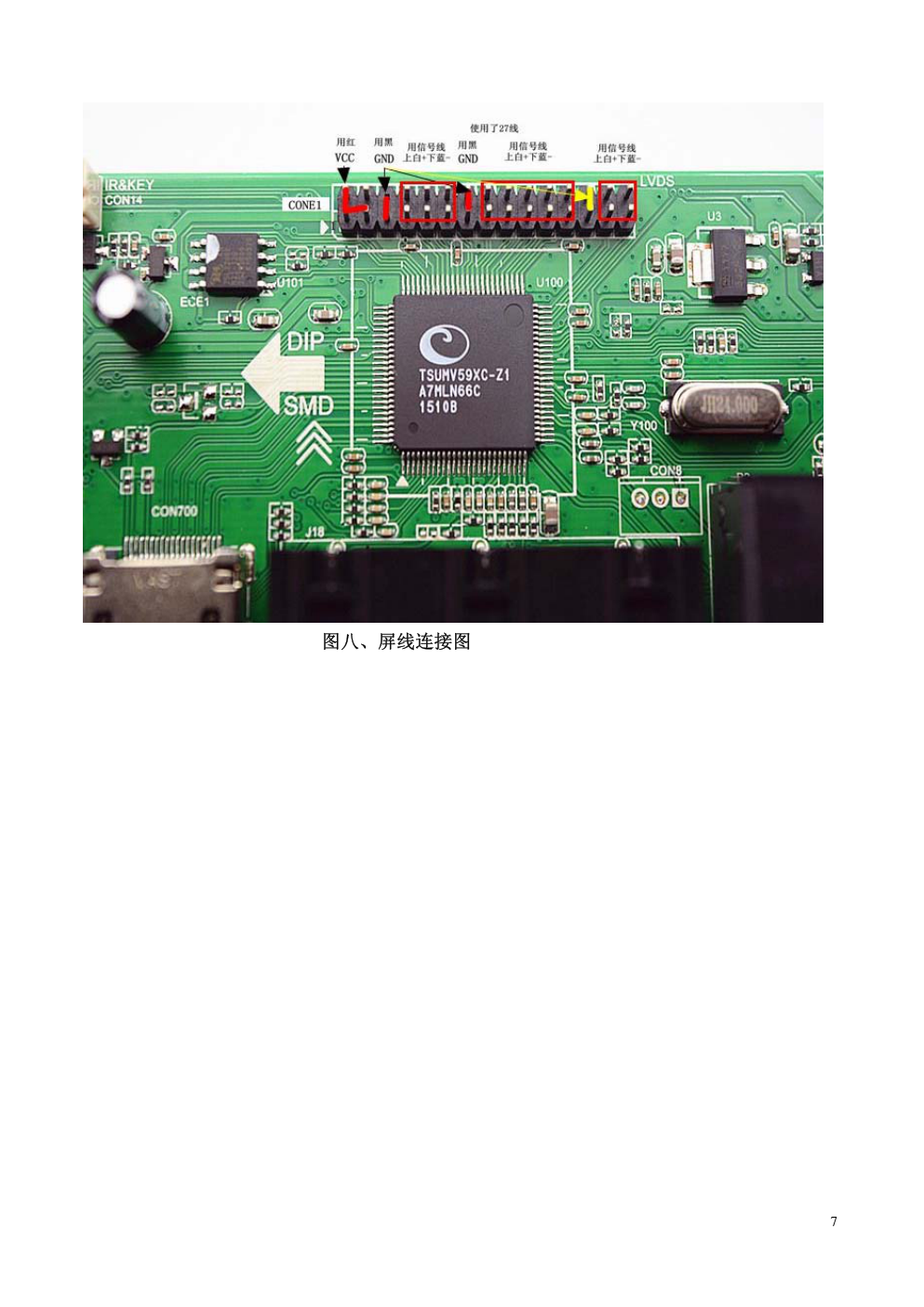

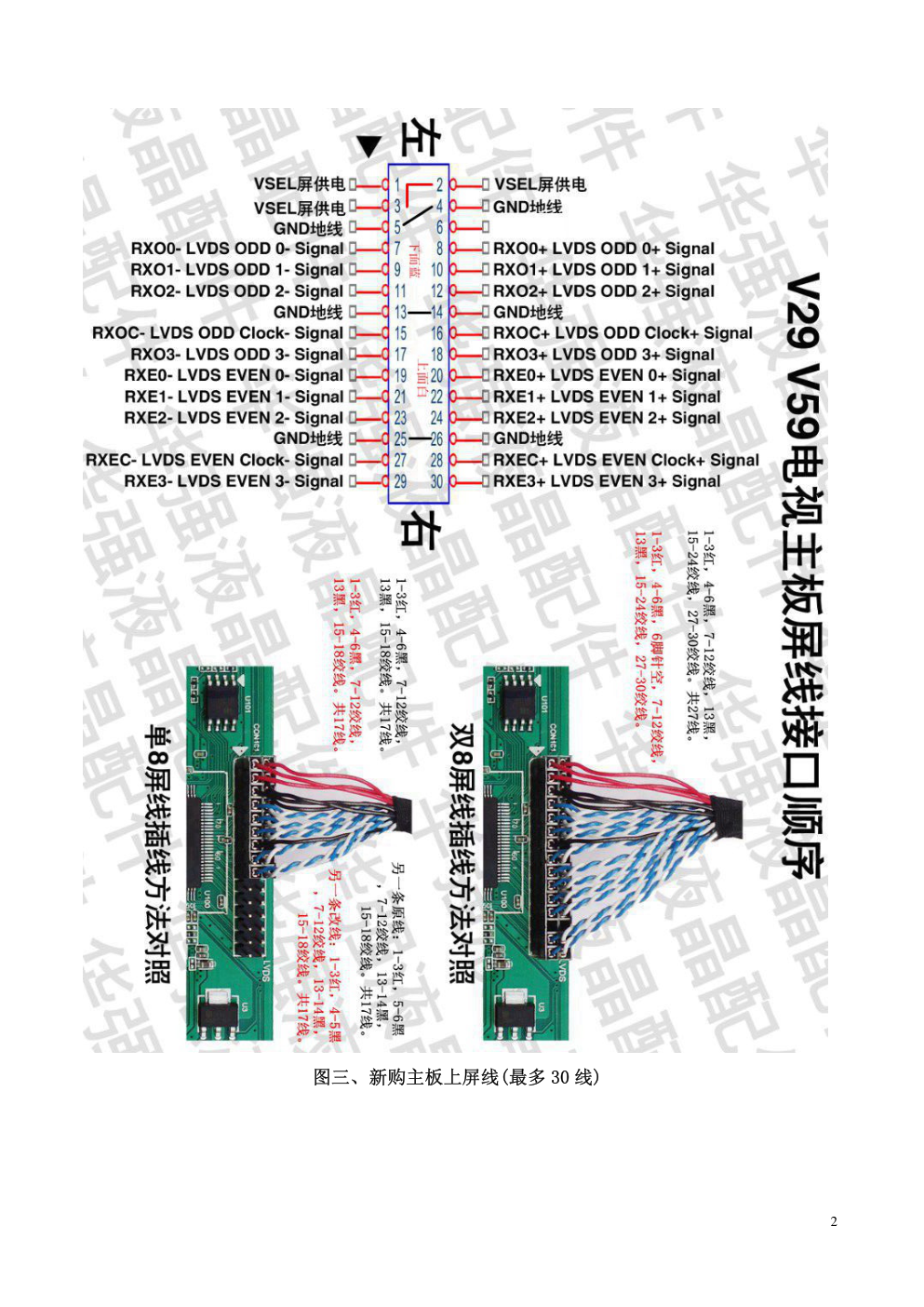

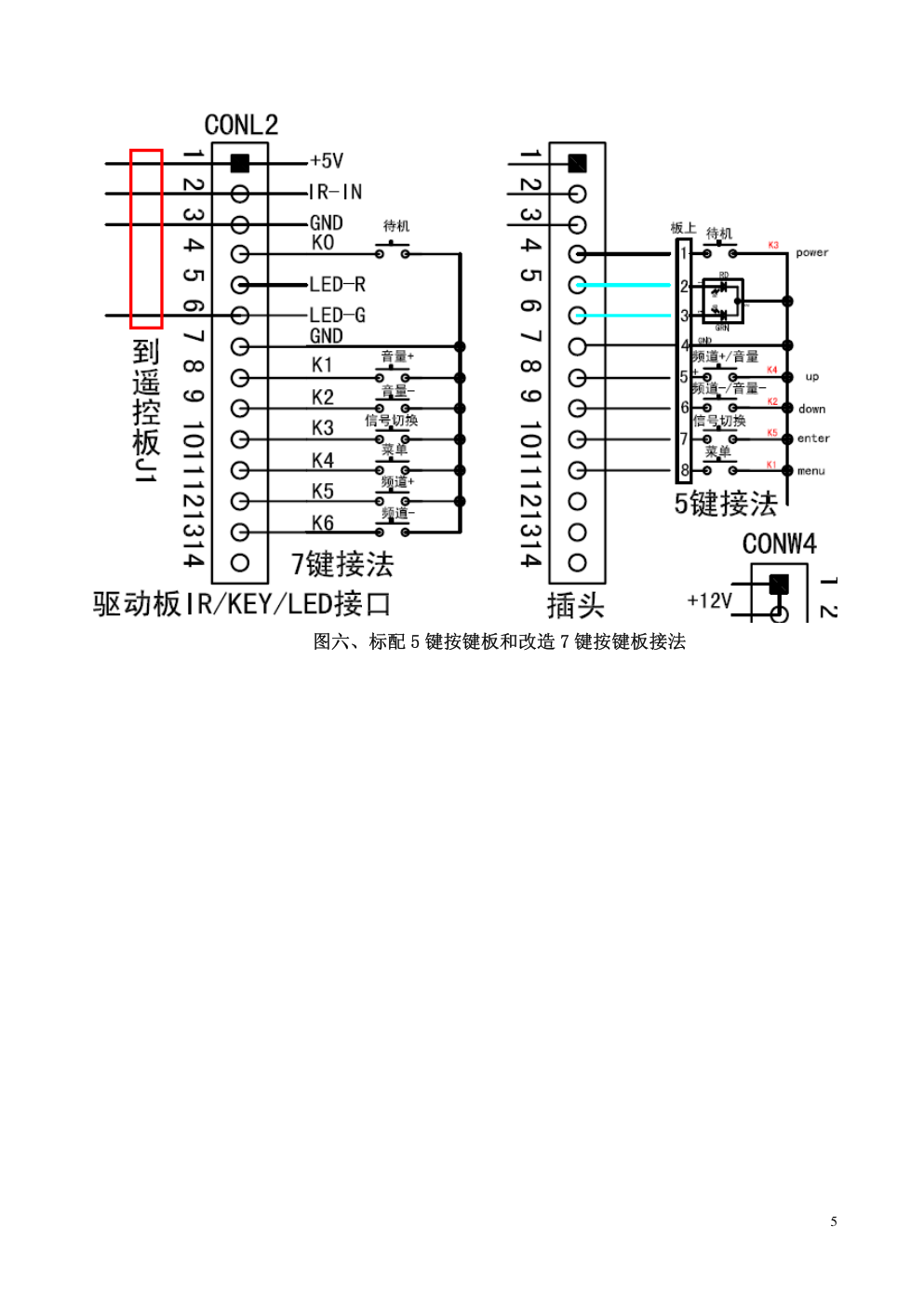

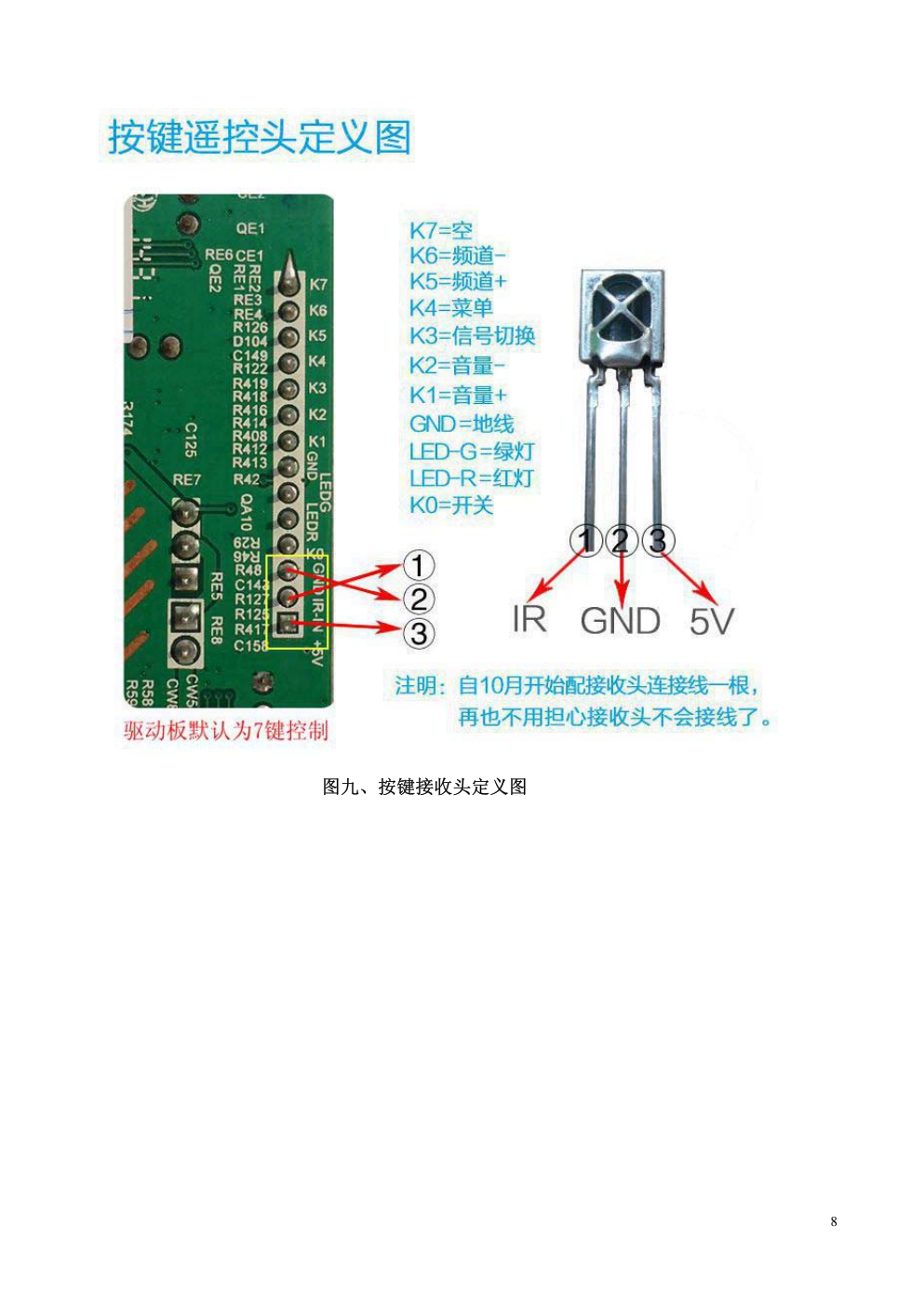

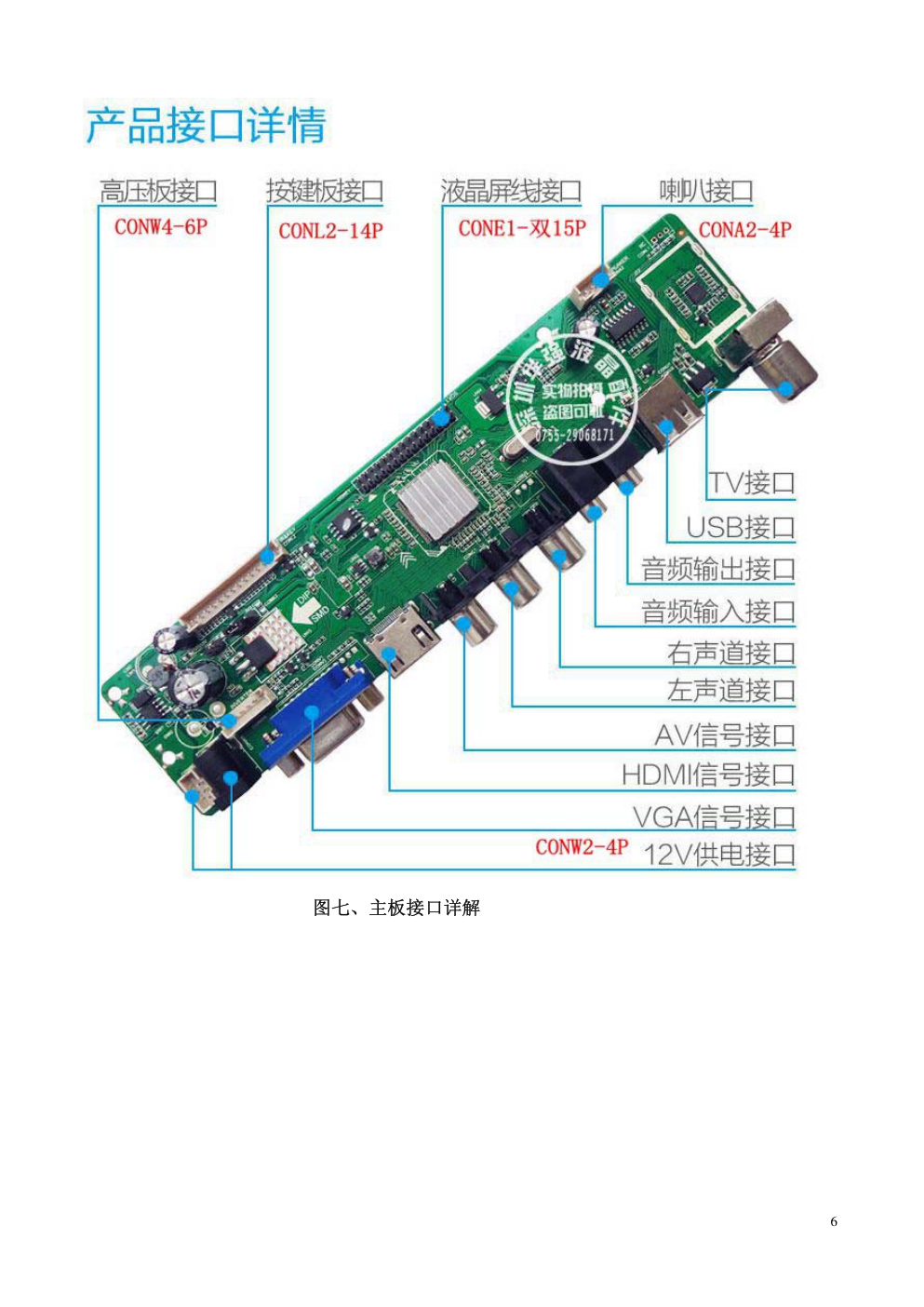

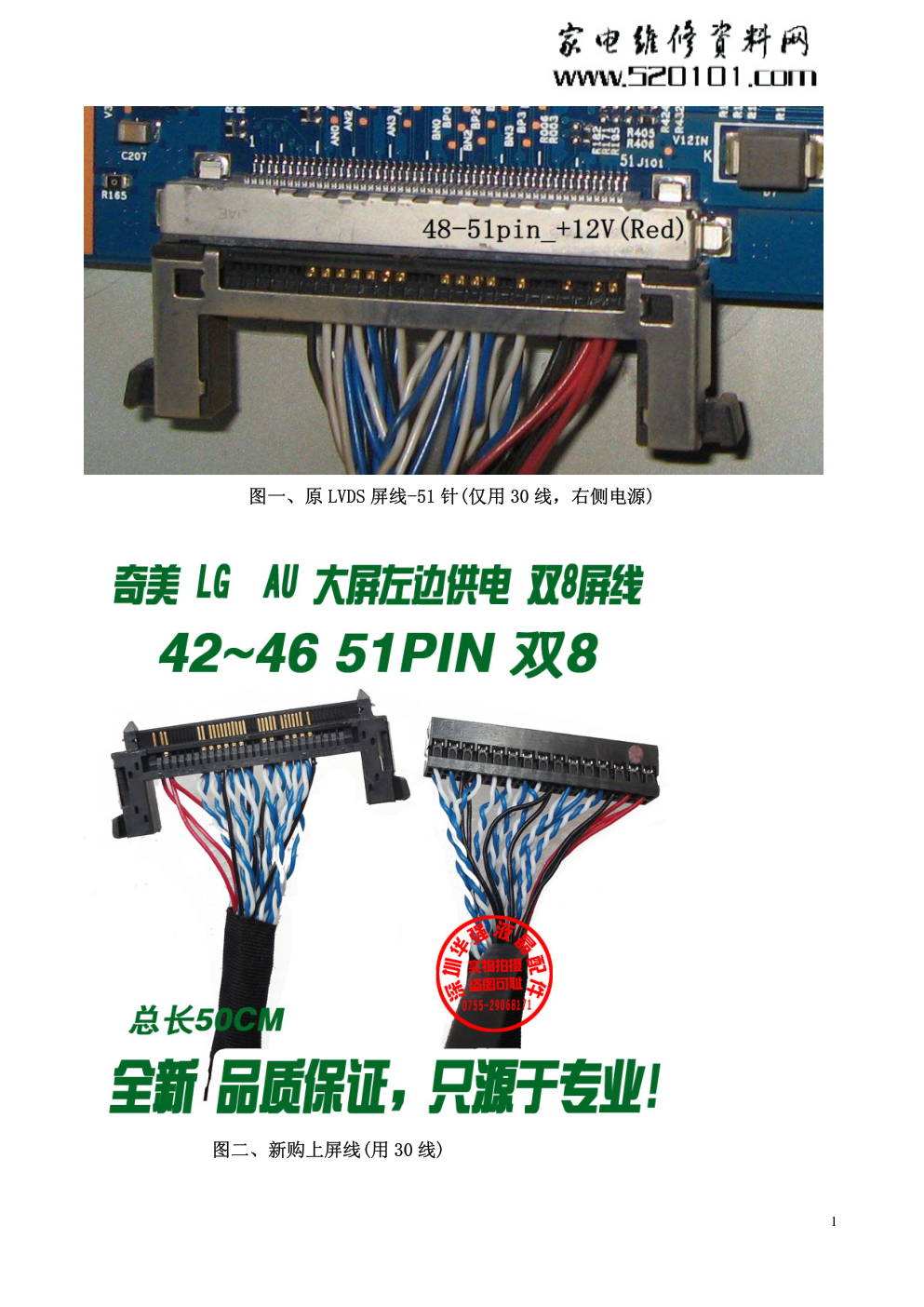

1 图一、原 LVDS 屏线-51 针(仅用 30 线，右侧电源) 图二、新购上屏线(用 30 线) 2 图三、新购主板上屏线(最多 30 线) 3 图四、新购主板全家福 4 图五、标配 5 键按键板 5 图六、标配 5 键按键板和改造 7 键按键板接法 6 图七、主板接口详解 7 图八、屏线连接图 8 图九、按键接收头定义图 9 图十、按键接收头原理图(默认 7 键) 图十一、原显示器接收头及指示部分原理图 10 图十二、电源和高压板接线说明 图十三、原显示器电源板接线说明(将 5VSB 串一 3.9K 电阻到 PS/ON) 11 图十四、屏线连接和上屏电源选择图(对于友达 T550HVN01.1 选 12V) 图十五、朗朗 V59 驱动板电源局部电路图(实测，仅供参考) 改造步骤： 1、飞利浦 BDL5530QD 型 55 吋显示器拆机，拆下原主板和上屏线，保留电源板和背光板。 2、从原电源板 CN2_通过备用插头引出的+12V 和 GND 插接于 V56 驱动板 CONW2 的+12V 和 GND 脚(注意是否对应)，将+5VSB 串 3.9K 电阻至 PS-ON。参见图十三。 3、上屏电压跳冒选择+12V 端，按图二和图十四连接 V56 驱动板 CONE1 与上屏线。（注：所选 屏线奇、偶信号相反，经实验不影响使用）。 4、将连至原显示器主板的 J23 插头的 6 针插头拔下后插入 V56 驱动板 CONW4(注意是否对应)， 只用 BL-ON、ADJ 和 GND 三颗线(ADJ 线先抽出)，见图十二、图十六、图十七。 12 图十六、郎朗 V56 万能驱动板 CONW4 插座 图十七、原显示器主板 J23 插头及插座 5、暂时将 V56 驱动板固定在显示器的合适位置(底部垫上绝缘片以免与屏金属部分相碰) 6、将随 V56 驱动板一起购入的 5 键按键板(含接收头，参见图六、图九、图十)插入驱动板 的 14 脚插座 CONL2 上。 7、将原机左、右喇叭插头从主板的 J29 和 J30 插座上拔下，插入 V56 驱动板 CONA2 内(更换 插头，线不够长加长，也可先不接)。参见图十八、图十九。 图十八、飞利浦 BDL5530QD 型主板 J29、J30 插座(实测，仅供参考) 13 图十九、驱动板喇叭接口 CONA2 插座(实测，仅供参考) 图二十、原显示器电源开关位于机器后侧不利于开、关机拟改装于右侧 图二十一、V56 万能驱动板 USB 接口位于机器后侧不利于操作拟加延长线改装于左侧 14 8、将程序拷入已格式化的 U 盘根目录内，见图二十二。 图二十二、V56 驱动板 T550HVN01.1 屏，程序名 LAMV56.bin。 注：所有 V56 驱动板屏驱动程序都是同名的，只可以拷入对应某屏的文件夹内的程序。 文件夹名： LAMV56UA_PNL_T460HW02_V4_DO8L_1920X1080_12V_G32_M90_SCH_7KEY_POWO N_SVN2206_161105，请注意：DO8L_1920X1080_12V(代表双 8 屏 LVDS 定义,1920*1080 分 辨率，屏供电 12V) 如果：文件中有 GENERAL_1366X768_SI8L_5V 字样(代表通用单 8 屏 LVDS 定义,1366*768 分辨率，屏供电 5V) 9、将拷入 T550HVN01.1 屏驱动程序的 U 盘插入 USB 接口 CON625。 10、接通电源开机： 此时电视板正在检测升级文件，屏是黑的，不会亮(请勿断电或拔 U 盘)；当按键板指示灯会 红、绿灯交替闪烁时, 这个时候板子己经开始写程序(请勿断电或拔 U 盘),灯在慢闪，直 到电源灯亮，绿灯、红灯交替完成后，最后亮绿灯表示升级完成, 一定要等屏亮了以后才 能断电或拔 U 盘。整个过程大概两分钟左右。 注：屏亮是在 ADJ 线取下的情况下，因默认 ADJ=0V。 11、断电拿下 U 盘完成程序烧录。 12、再次开机设置背光亮度 V59 进入总线设置 ADJ_3.3V 或 5V 电压方法如下： ①、先用遥控器按菜单键，再按 1147 ②、选通用设置，右键进入 ③、选背光，右键进入，把 0 调成 35 就是 3.3V，调成 0 就是 5V。左键是减，右键是加， ④、调好后，按退出键就可以退出。 关机后，进行下步： ⑤、最后把 ADJ 那根线接回主板 ADJ 上。 15 如果不知道原背光板亮度调节电压值，不妨先设成 ADJ_3.3V（设置后不能用遥控器随意改变， 即亮度选项是灰色的），要想改变需再次进入总线设置成其它定值。 默认亮度设置为 0。 13、改本机键盘(如不装本机按键此步骤可省略) 待图像功能正常后，按图六、图九、图十。改装本机键盘，原排线 CONL2 仅接 3 线，按键 数补齐线。5 键或 7 键，改装后重新设置控制键数。 本机键盘改造后，具有下列键：1*开关键。2*频道增减键。2*音量增减键。1*信号切换键。 14、设置控制键数(如不装本机按键此步骤可省略) V59 进入总线设置 5 键或 7 键方法如下： ①、先用遥控器按菜单键，再按 1147 ②、选通用设置，右键进入 ③、按键类型调一下，右键可以调，调的过程如果黑屏，按一下菜单好了。 ④、调好后，按退出键就可以退出。 设置成 7 键，默认为 7 键。 15、安装红外接收头 将外壳正面合适位置开一个直径约Φ5 的孔，将接收头安装在机壳内部，窗口正对孔。用热熔 胶粘牢（本机利用原显示器红外接收机指示板）。 16、设置上电开机状态 V59 进入总线上电开机待机设置方法如下： ①、先用遥控器按菜单键，再按 1147 ②、选通用设置，右键进入 ③、POWER 调一下，有 ON 是上电开机，OFF 是上电待机，右键可以调。 ④、调好后，按退出键就可以退出。 不改，按默认设置上电开机。 17、加入开机 LOGO V56 设置开机 LOGO 方法如下： ①、先在电脑上做一张画面大小合适的图片 ②、把图片复制到 U 盘，电视开机插入 U 盘，按信号源进入多媒体 ③、点图片进入，找到 U 盘里的图片，打开，播放出来。 ④、等图片全部播放出来，按一下左键，有一个捉图的功能，点确定，等 1 分钟就好了 下次开机后先显示开机 LOGO，然后恢复最后关机时的状态。 改装时的注意点： 1、 上屏电压选择一定要正确，有 12V、5V、3.3V 三个位置，本机选择 12V。 2、 液晶屏线 V56 驱动板上的接口，红色线一定要插在左端。一定要有液晶屏的接口定义， 才可正确地连接驱动板与液晶屏。 3、 利用原显示器电源板， V56 驱动板上的高压板接口 CONW4 的+12V 一定不要接，只接 BLON、ADJ、GND 即可。 16 4、 利用原电源板，将+12V电源备用插头插入插座 CONW2，背光高压板的插头插入 CONW4 (只用 BL-ON、ADJ、GND3 脚)。 5、 如果上屏电压为 12V，一般为大屏。采用独立的电源、背光板，则将+12V 电源接至 V56 驱动板上的接口 CONW2。V56 驱动板上的外接电源接口不接，CONW4 的 12V 端不接。 6、 显示器改装电视机一定要考虑内部空间和外壳结构，最好带内置喇叭。否则可能需要更 换外壳。如果不利用原显示器部件，则成本相应提高，价格可能高于二手液晶电视机。 7、 其它方面的资料可向商家索取，用朗朗 V56 驱动板改电视的硬件方法同样适用于乐华、 鼎科等 V56 驱动板。但需注意，插座和元件的序号和驱动程序可能与本板不同。
