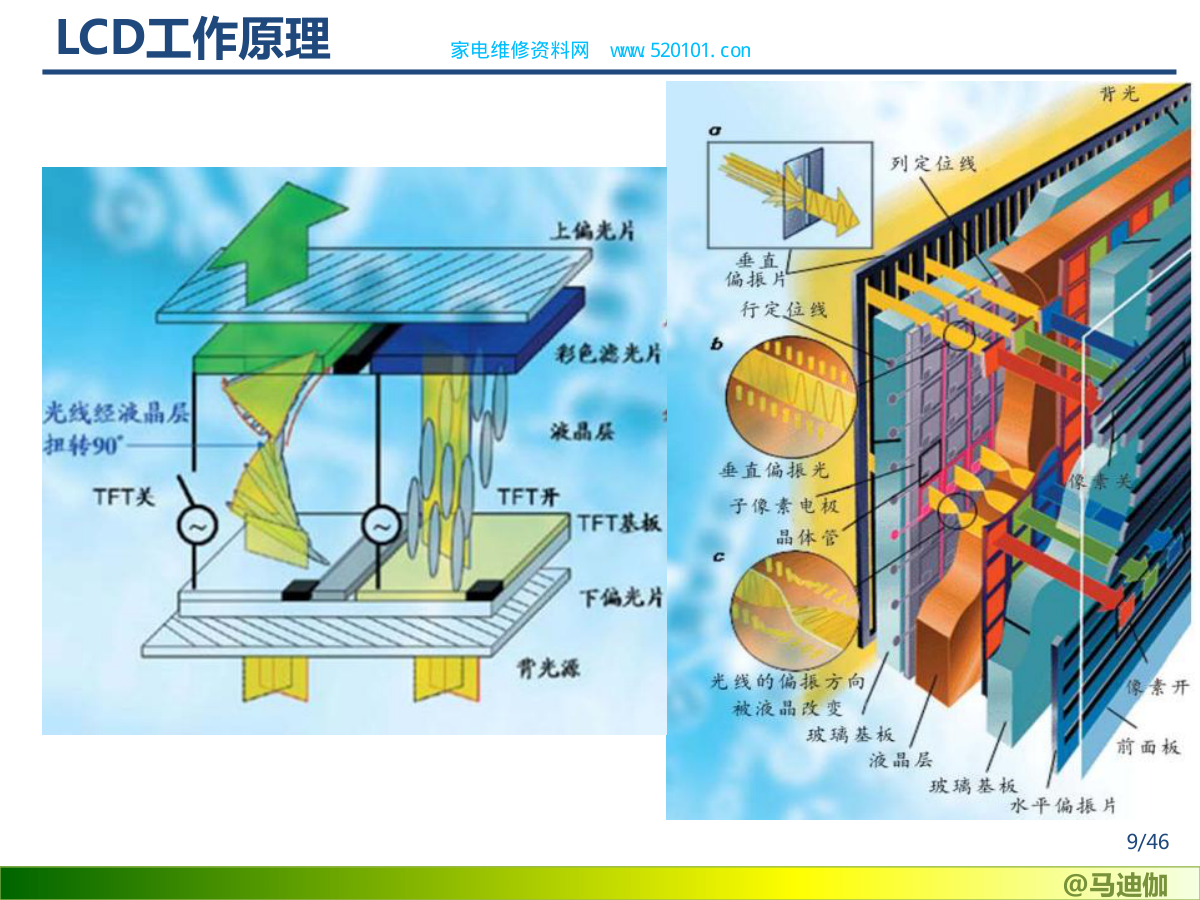

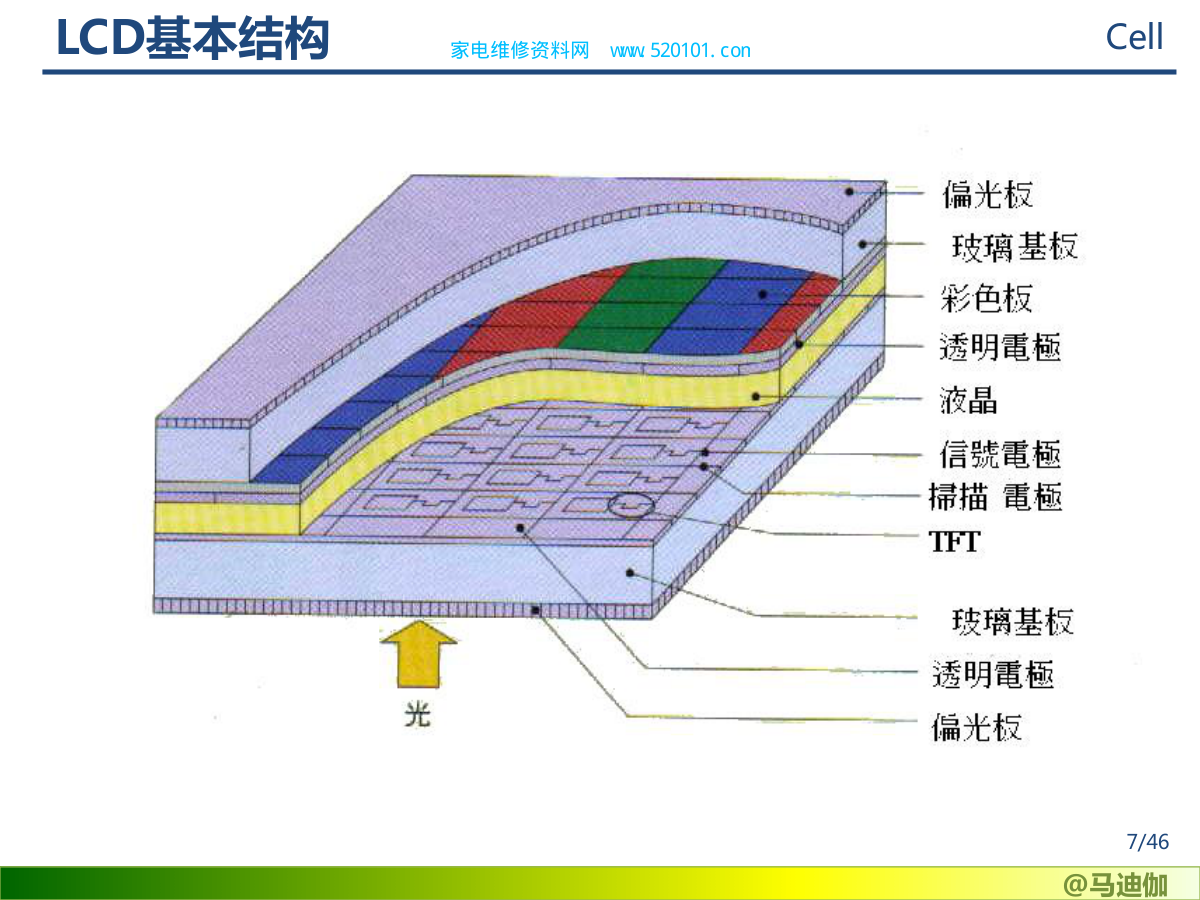

LCD专业技术系列教程 液晶模组技术专业教程 马迪伽 2013-07-15 家电维修资料网 www. 520101. com 家电维修资料网 www. 520101. com 家电维修资料网 www. 520101. com 家电维修资料网 www. 520101. com 4/46  姓名：马迪伽  籍贯：广东广州  岗位：质量工程师、失效分析工程师  荣誉：王牌讲师  专注于质量管理及培训工作  曾经在以下企业工作和学习： 讲师介绍 家电维修资料网 www. 520101. com •LCD-TV产业模式发展历程 •LCD基本结构 •LCD工作原理 •显示用玻璃基板的历史变迁 •LCM（液晶模组）基本结构 •LCD基础术语 •LCD制程 •LCD不良介绍 目 录 家电维修资料网 www. 520101. com 6/46 Cell Bonding BLU LCM TV Cell Bonding BIM TV Cell Bonding BMS BIM：Module In Backlight BMS：Backlight Module & System LCD-TV产业模式发展历程 家电维修资料网 www. 520101. com 7/46 Cell LCD基本结构 家电维修资料网 www. 520101. com 8/46 CF玻璃基板 TFT玻璃基板 光源 上偏光板polarizer 下偏光板polarizer TFT CF 液晶 spacer Cell LCD基本结构 家电维修资料网 www. 520101. com 9/46 LCD工作原理 家电维修资料网 www. 520101. com 10/46 显示用玻璃基板的历史变迁 LCD世代 家电维修资料网 www. 520101. com 11/46 显示用玻璃基板的历史变迁 玻璃母板的大型化 家电维修资料网 www. 520101. com 12/46 CELL T/C PCB BLU COF LCM（液晶模组）基本结构 家电维修资料网 www. 520101. com 13/46 LCD基础术语 术语 含义 图示 LCD Liquid Crystal Display, 液晶显示器。 在两个玻璃板(TFT, Color Filter)间灌入液 晶，在电压的作用下使其显示画面的显示 方式。 LCM LCM（LCD Module）即LCD显示模组、 液晶模块，是指将液晶显示器件,连接件， 控制与驱动等外围电路，PCB电路板，背 光源,结构件等装配在一起的组件。 OLB Outer Lead Bonding，利用ACF将液晶 面板和COF进行Bonding的工程。 家电维修资料网 www. 520101. com 14/46 术语 含义 图示 COF Chip On Film, 驱动IC的一种 ACF Anisotropic Conductive Film, 异向导电 膜。液晶面板与COF Bonding时，PCB与 COF Bonding时所使用的具有粘贴性﹑内 部含有导电小球且小球间绝缘的Film。 PAD 为使COF的引线和液晶面板上的引线实现 电性相连接而进行Bonding的地方。 LCD基础术语 家电维修资料网 www. 520101. com 15/46 术语 含义 图示 PB COF和PCB Bonding的工程。 Open cell OLB、涂布、PB制程后的产品 MMT Manual module test，人工模组检查。检查 open cell的画面及外观，防止不良流出 LCD基础术语 家电维修资料网 www. 520101. com 16/46 术语 含义 图示 ASSY Assembly，组装。将open cell、BLU、T/C组 装起来，形成LCM BLU Backlight Unit，背光单元 T/C Top Chassis，上框。使open cell和BLU固定结 合起来的金属框 LCD基础术语 家电维修资料网 www. 520101. com 17/46 术语 含义 图示 Inverter 逆变器，为了点亮BLU而用的电流变换装置。 cable 给LCM施加电驱动信号的连接线。 I/T Initial test，初始测试。安装inverter和cable 线，并测试画面是否能正常显示。 LCD基础术语 家电维修资料网 www. 520101. com 18/46 术语 含义 图示 F/T Final test，最终测试。对LCM进行全面的测试， 包括画面测试、震动测试和按压测试。 Tapping F/T测试时，用特制棒槌敲击LCM的动作，检出 进行性潜在不良。 AK Align check，由自动检测设备对OLB特性进行 检查。 LCD基础术语 家电维修资料网 www. 520101. com 19/46 术语 含义 图示 Dot 子像素点。一个像素包含R、G、B三个子像素点。 Line 由横向的子像素点构成的线，称为gate line； 由纵向的子像素点构成的线，称为data line。 POL Polarizer，偏光片。位于液晶面板正面的称为上POL， 位于底面的称为下POL。 Display 驱动。Open cell或LCM上电驱动。 在不良中，由PCB引起的不良称为display不良。 TAB Tape Automated Bonding，是IC封装的一种，在当 今TV-LCD中已经基本被COF取代，仅在不良表达中保 留该名词，泛指由COF原材或OLB缺陷导致的不良。 LCD基础术语 家电维修资料网 www. 520101. com 20/46 术语 含义 图示 Glass 玻璃。液晶面板由上下两块玻璃合成。 Uniformity 均匀性。在不良表达中泛指画面出现不均匀 图像的不良。 TFT Thin Film Transistor, LCD 产品两基板中 的一个。也指TFT生产线本身。 CF Color Filter,指 LCD产品两个基本基板中的 一个，起着显色的作用。也指彩色滤光板 （Color Filter）的生产线本身 LCD基础术语 家电维修资料网 www. 520101. com 21/46 术语 含义 图示 Spacer 为了使Cell维持一定的间隔，在基板间 （TFT基板，C/F基板）散布的小的垫料 cell 在玻璃基板上实际制成LCD产品的部分。 在玻璃板上所有被分割成为块状态的部分， 都叫Cell。 LCD基础术语 家电维修资料网 www. 520101. com 22/46 洁净室 非洁净室 OLB ASSY I/T F/T P/K Aging 全自动 手工 手工 全自动 PB 涂布 MMT LCD制程 概述 家电维修资料网 www. 520101. com 23/46 PB OLB OLB、涂布、PB、MMT制程 面板投入 标签贴附 PAD清洗 COF预压 COF本压 AK 涂布 PCB ACF预压 ACF预压 PCB本压 MMT Open cell 输出 PCB投入 LCD制程 家电维修资料网 www. 520101. com 24/46 注意事项：IPA滴出量，Roller下压位置（是否在PAD部IC附着区域），Roller压力，离子风 方向，IPA纯度，这些因素会影响清洗效果。IPA纯度不够会造成ACF附着Miss。 更换无尘布时一定要清洁无尘布装载工具。 无尘布 Roller IPA滴出处 离子风 出风口 压缩空气 出风口 无尘布装载部 无尘布回收部 LCD制程 PAD清洗Unit 家电维修资料网 www. 520101. com 25/46 无尘布+溶剂 利用溶剂和无尘布清洁PANEL PAD表面。  除去ACF附着面的有机物或异物，防止ACF未附着问题 的发生。  防止由导电性异物造成的LEAD间发生 SHORT。 PAD Clean LCD制程 家电维修资料网 www. 520101. com 26/46 Backup ACF装载部 ACF回收部 压头 3M Tape 注意事项：开线前压头平坦度及Workbench表面确认清洁状态，有异物时会造成PNL Broken。 ACF转载前一定要确认有效期及回温时间。 确定ACF两边的定位Roller是否在一直线上，不然会造成ACF附着Miss。 Sheet纸 Carrier 偏平度调整螺丝 ACF预压Unit LCD制程 家电维修资料网 www. 520101. com 27/46 SEPER ATO R FILM AC F 以一定的时间，温度，压力将ACF 临时固定在PANEL表面上。 ACF宽度1.5mm CF TFT >0.3mm 3mm 缓冲材 ACF预压 压着Tool 可以在将ACF临时固定于PANEL的状态下，只除 去剥离 Film，让其可以与COF的LEAD接合。 ACF COF PAD >3mm ACF预压 LCD制程 家电维修资料网 www. 520101. com 28/46 COF 离子风机 金型 毛刷 注意事项：COF转载前确认型号，膨胀 系数。装载后确认缠绕方向，毛刷开线 前必须进行清洗。 开线前，COF更换后以及异常情况时必 须对其进行清洗。内部缝隙棉签清洗不 到时用气枪进行清洗。 COF预压Unit LCD制程 家电维修资料网 www. 520101. com 29/46 PUNCHING 方向 CUTTING 金型 DIE PUNCH 将TAB REEL安装在COF CUTTER之后， 用CUTTING金属模具PUNCHING COF， 按照设计好的尺寸进行准确的切割。  将CUTTING后的COF进行Pick-Up后，利用Camera确 认COF的ALIGN MARK。  确认PANEL的ALIGN MARK。  对COF进行调整ALIGN。  临时固定在PANEL上，以防止COF掉落。 COF切割 LCD制程 家电维修资料网 www. 520101. com 30/46 以一定的时间 加热加压 利用ACF，将COF与PNL连接，并且通 过ACF的导电球导通COF与PNL Lead。 进行压痕检测。 Polarizer Polarizer CF Glass TFT Glass Silicone ACF COF SR Open区域 Spec:>=700um SR OPEN区域 Spec:0~100um 管理Spec：<50um ACF边缘 导通 COF本压 LCD制程 家电维修资料网 www. 520101. com 31/46 TCP Pad Panel Pad A OLB压痕检查判定基准  压着宽度≥700um  导电球数量≥ 8EA/ Lead，分布相对 均匀，无集中现象  Lead Align程度大于1/3 判定基准 检查项目：  导电球数量（单个Lead）  Bonding幅度>700um（有效附着宽度  导电球强度>70%（破碎程度） AK检查 压痕检查 LCD制程 家电维修资料网 www. 520101. com 32/46 TAB IC/PCB Bonding时，为了缓冲Tool和Bonding面之间添加的保护材料，均匀的维持 Heating Tool和连接部分之间的压力和温度分布 Tool保护：Bonding时，防止与Bonding面接触而产生的Tool Tip破损 TAB IC补偿高度差：补偿COF land面的高度差 补偿Tool表面高度差：Tool平坦度补偿 与ACF的差异性：Boning时，可防止ACF沾在Tool上 Tool Sheet COF ACF Panel pad Backup OLB Boning示意图 由于Panel表面光滑、平整 硬度较高，故OLB Bonding 采用性能与之相匹配的 Teflon Sheet；PCB表面凹 凸不平，故PB采用延展性较 好、更厚（380μm）的 Silicone Sheet 缓冲材作用 缓冲材介绍 缓冲材介绍 LCD制程 家电维修资料网 www. 520101. com 33/46 预压缓冲材介绍 作用：均匀的维持Heating Tool和连接部分之间的压力 和温度分布，使ACF受力 和受热均匀，易剥离。 使用位置：OLB ACF帖附位置 预压缓冲材与品质 缓冲材不良时会造成ACF MISS原因为缓冲材平整度不够或者破裂造成ACF受压和 受热不均，帖附状态不佳，造成ACF miss。 ACF 缓冲材 ACF附着 压着Tool B/U 缓冲材上存在异物时会造成Bonding异物原因为缓冲材是预压基础ACF的介质之 一，缓冲材上异物多时，会有可能落在剥离后的ACF上造成bonding异物。 使用现况 使用后的缓冲材压痕较浅，平整度较好 使用后的缓冲材表面 光滑无明显异物 Feeding量8mm，压 榨次数35次/point OLB预压缓冲材品名：Glass fiber 缓冲材介绍 LCD制程 家电维修资料网 www. 520101. com 34/46 ASSY制程 BLU投入 BLU清洁 Open cell投入 Open cell & BLU 对接 对接检查 上POL保 护膜撕除 T/C缔结 螺丝缔结 下POL保 护膜撕除 LCM标签 打印 LCD制程 家电维修资料网 www. 520101. com 35/46 F/T I/T I/T、Aging、F/T、P/K制程 LCM外观 检查 LCM标签 贴附 Inverter 安装 驱动画面 初步检查 Aging 画面检查 Packing Cable线 安装 Tapping 保护膜 贴附 按压测试 LCD制程 家电维修资料网 www. 520101. com 36/46 洁净室 非洁净室 OLB ASSY I/T F/T P/K Aging 全自动 手工 手工 全自动 PB 涂布 MMT 全程回顾 LCD制程 家电维修资料网 www. 520101. com 37/46 八大不良概述 Dot不良 Line不良 Display不良 TAB不良 POL不良 BL不良 Glass不良 Uniformity不良 LCD不良介绍 家电维修资料网 www. 520101. com 序 号 不良名称 检查画面 不良现象 处理 方法 LCD不良介绍 38/46 Dot不良 High Dot 黑色 正视角看是一个亮点，用放大镜看是一个 R/G/B颜色的点发亮。 High Joint 即 High 引接 黑色 靠在一起的亮点。 High Distance 即 High 近接 黑色 亮点与亮点之间存在一定距离。 High Over 黑色 出现的亮点数很多，超出了顾客要求的标 准。 RW RW RW RJ 3 4 1 2 家电维修资料网 www. 520101. com 序 号 不良名称 检查画面 不良现象 处理 方法 LCD不良介绍 39/46 Dot不良 Off Dot 白色 正面看是个暗点，用放大镜看是一个点灭 掉。 Off Joint 即 Off 引接 靠在一起的暗点。 Off Distance 即 Off 近接 暗点与暗点之间存在一定距离。 Off Over 出现的暗点数很多，远远超出了顾客要 求的标准。 白色 白色 白色 7 8 5 6 RJ RJ RJ RJ 家电维修资料网 www. 520101. com 序 号 不良名称 检查画面 不良现象 处理 方法 LCD不良介绍 40/46 Line不良 D/D Short 1.在竖向出现两条靠在一起的锯齿形的黑 色的线； 2.在竖向出现一条比较粗的锯齿形的黑色 的线。 白色 Gate Open Gate Line Open Gate Line Defect 白色 白色 32Gray 在横向出现半条混色的线 在横向出现一条混色的线 在横向出现一条灰色的线 RW RJ RJ RJ 3 4 1 2 家电维修资料网 www. 520101. com 序 号 不良名称 检查画面 不良现象 处理 方法 LCD不良介绍 41/46 TAB不良 Data Lead Open 所有画面 1.在竖向出现很多条锯齿形的黑色的线； 好像很多D/L Open或D/D Short。 2.按压IC时，黑色线可能会变化。 Data TAB Block 白色 出现一个从上到下的方块， 方块里面的颜色与周围不 同。 Gate Lead Open 在横向出现很多不同颜色的线；好像很 多G/L Open或G/G Short。 白色 Gate TAB Block 所有画面 出现一个从左到右的方块， 方块里面的颜色与周围不 同。 RW RJ RW RJ 3 4 1 2 家电维修资料网 www. 520101. com 序 号 不良名称 检查画面 不良现象 处理 方法 LCD不良介绍 42/46 Display不良 No Display 所有画面 接通电源后，画面始终显示黑色（PVA型） 或白色（TN型） Display Miss 即 画面异常 所有画面 模组可以驱动，但不能正常显示。 Gray Defect 即 Gray不良 渐变画面 在渐变画面里显示不出本身的颜色。 Flicker Flicker 会出现画面闪动，调节后仍不好则为不良。 RW RW RW RW 3 4 1 2 家电维修资料网 www. 520101. com 序 号 不良名称 检查画面 不良现象 处理 方法 LCD不良介绍 43/46 B/L不良 B/L Particle 白色 会出现暗色或黑色的点或线型的不良，用 放大镜看是一个不规则的异物，有的异物 用放大镜看不到；有的异物会随视角的变 化而变化。 B/L Scratch 白色 白色 白色 从正面检查颜色发暗，给视角检查颜色发 白。很自然的划伤 。 B/L Taint 1.正视角发黑，给视角发白 2.正视角发白，给视角发白； 3.正视角不可见，给视角发白 B/L Spot 会出现比白色画面更白更亮的点，给视角 也发白。 RW RW RW RW 3 4 1 2 家电维修资料网 www. 520101. com 序 号 不良名称 检查画面 不良现象 处理 方法 LCD不良介绍 44/46 POL不良 Pol Particle （Up） Pol Particle （Down） Pol Scratch （Up） Pol Scratch （Down） 黑色 黑色 黑色 黑色 正面看异物是R/G/B颜色的亮 点，用放大镜看异物在B/M 上（黑条上面），比较清晰， 现象会随视角改变而变化。 正面看异物是R/G/B颜色的亮 点，用放大镜看异物在B/M 下（黑条下面），比较清晰， 现象会随视角改变而变化。 1.很自然的划伤，外观可以 看见的为上Pol Scratch； 2.正面看有R/G/B的颜色，用 放大镜看在B/M上，比较清 晰，会随视角改变而变化。 很自然的划伤，正面看有 R/G/B的颜色；用放大镜看 在B/M部下，比较清晰，会 随视角改变而变化 。 RW RW RW RW 3 4 1 2 家电维修资料网 www. 520101. com 序 号 不良名称 检查画面 不良现象 处理 方法 LCD不良介绍 45/46 Glass不良 C/F色脱落 32Gray 正视角发白，用放大镜看是 部分颜色脱落。 判定方法：若颜色脱落小于 1/2按照High Dot管理，大于 1/2则直接做不良电算。 B/M脱落 即 B/M Punch 四周B/M部黑色有脱落，B/M部有漏 光的小白点。 黑色除 外的所 有画面 RJ RJ Glass Taint 32Gray 形状、形态不规则难以归类的污痕，并 且无法使用其它污痕的不良名来命名的 污痕。 C/F Defec 即 C/F 色异常 32Gray 出现发红、发绿、发蓝等异常的颜色。 3 4 1 2 RJ RJ 家电维修资料网 www. 520101. com 序 号 不良名称 检查画面 不良现象 处理 方法 LCD不良介绍 46/46 Uniformity不良 Bizer Taint 黑色   两点加压，加压左边往右边 看，加压右边往左边看，中 间出现面状发白漏光的现象。 过一段时间后会消失，有的 能抹掉。 Image Stitck 即 残像 黑色 在棋盘画面停留10秒，然后 转换到黑色画面检查，在黑 色画面出现格子的影子。 Dischange 黑色 在棋盘画面停留10秒，然后 关闭电源。在屏幕上出现格 子的影子。 Injection Taint 即 滴入污痕 32Gray 黑色 在滴液晶的地方会出现圆形 的白色的污痕，一般比较多， 有时整个画面都有，像是围 棋一样排列。 RJ RJ RJ RJ 3 4 1 2 家电维修资料网 www. 520101. com 家电维修资料网 www. 520101. com
