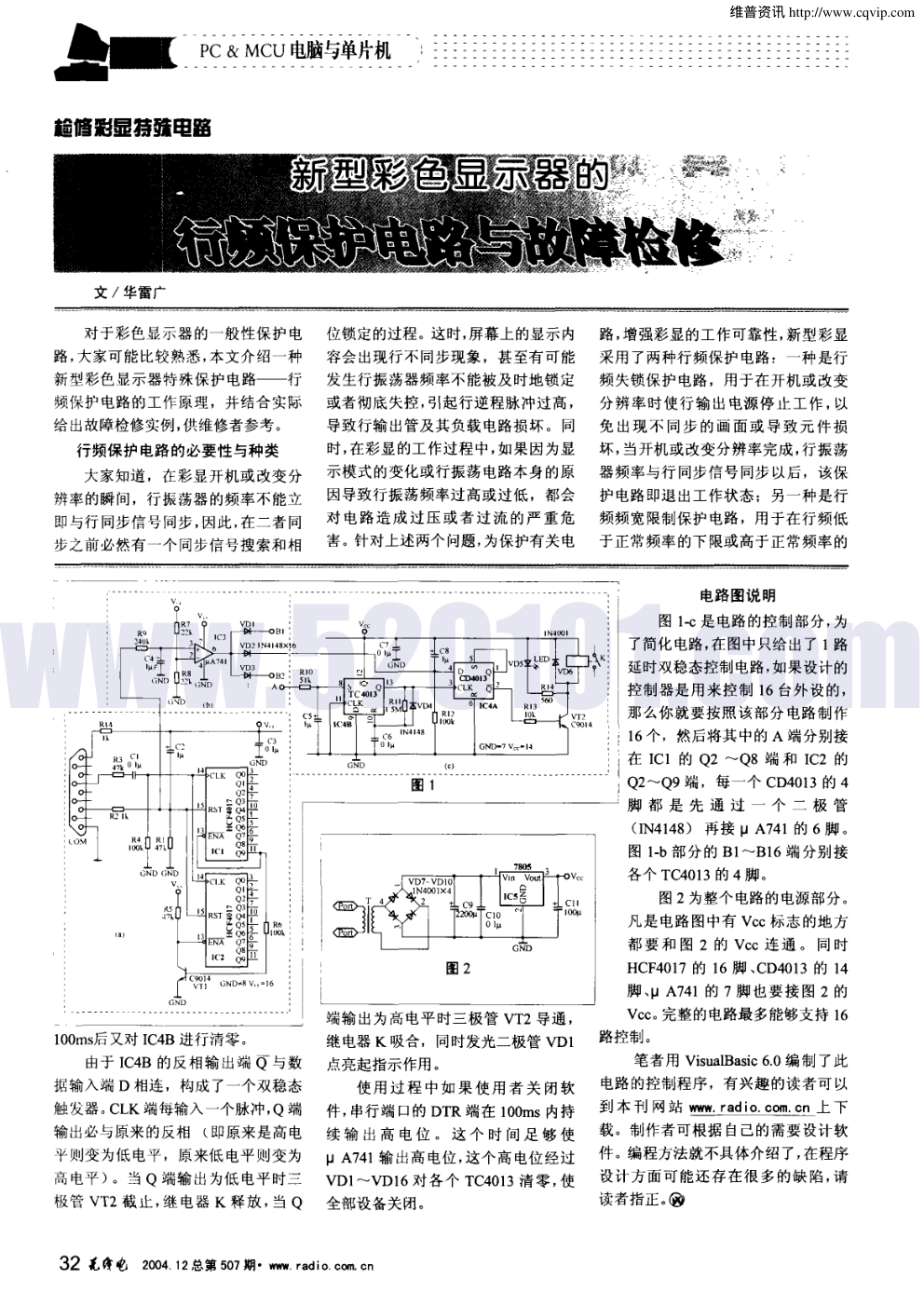

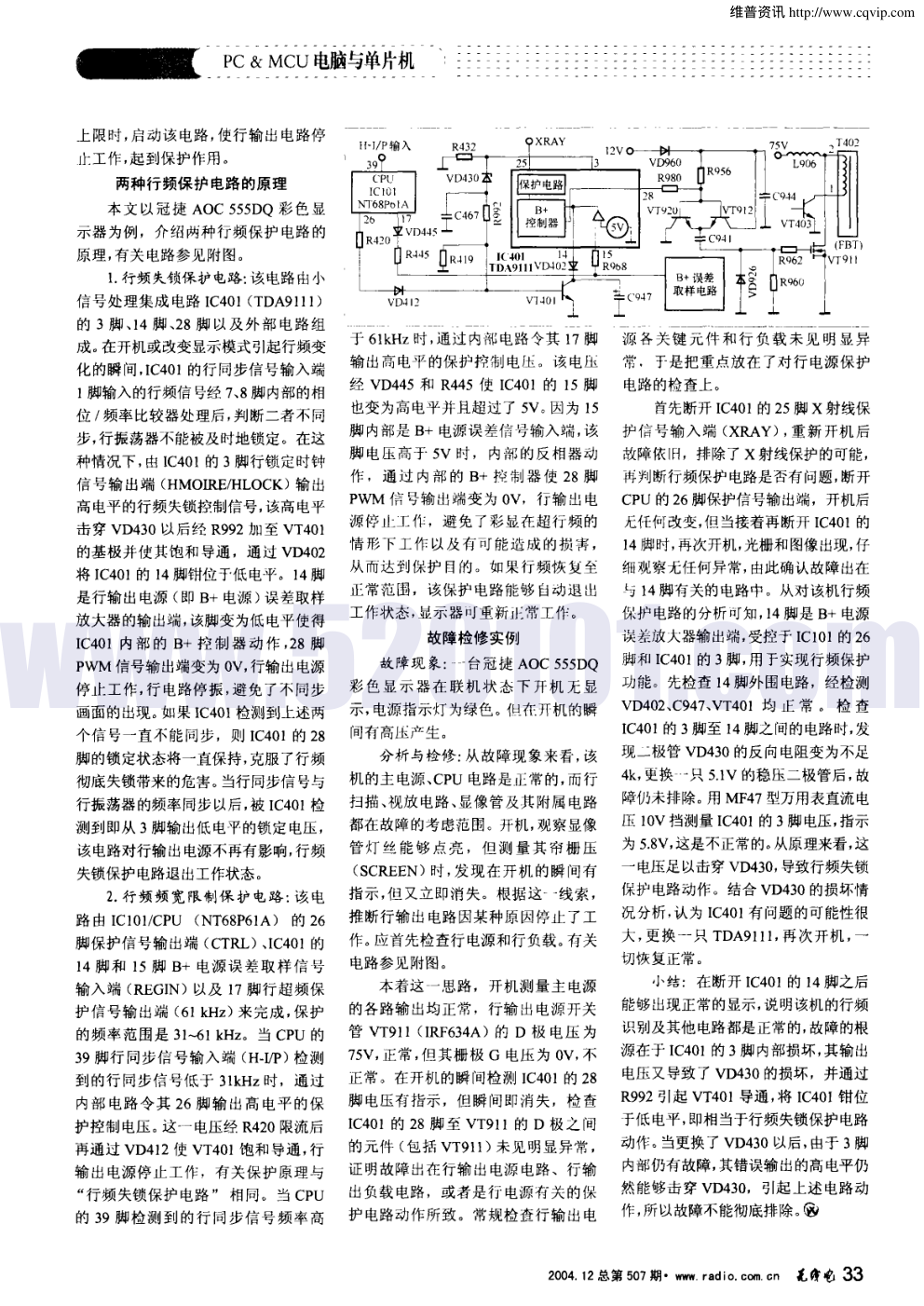

pc & MCU 电脑与单片机 趋修彩显藉磕电路 文 ／华雷广 l OOms后又对 IC4B 进行清零 。 由于 IC4B 的反相输 出端 与数 据输入端 D 相连 ，构成 了一个双稳 态 触发器。CL K 端每输入一个脉冲 ，O 端 输出必与原来的反相 ( 即原来是高电 平则变为低 电平 ，原来低 电平 则变 为 高 电平 ) 。当 O 端输 出为低 电平 时三 极管 V T2 截 止 ，继 电器 K 释放 ，当 O 继 电器 K 吸合 ，同时发光二极管 V D I 点亮起指示作用 。 使 用 过程 中如 果 使 用 者 关 闭软 件 ，串行 端 口的 DTR 端在 100ms 内持 续 输 出 高 电位 。 这 个 时 间足 够 使 u A 741 输 出高 电位 ，这个 高 电位经过 V D 1～V D 16 对 各个 TC4013 清 零 ，使 全部设备关闭。 3 2 毛缔也 2004 1 2 总第507期· radio．com．cn 电路图说明 图 1-c 是 电路 的控 制部分 ，为 了简化 电路 ，在 图中只给出了 1 路 延时双稳态控制 电路 ，如果设计的 控制 器是用来 控制 16 台外 设的 ， 那么 你就 要按照 该部分 电路 制作 16 个 ，然后将 其中的 A 端分别接 在 IC 1 的 Q2 ～Q8 端 和 IC 2 的 Q2~ Q9 端 ，每一个 CD4013 的 4 脚 都 是 先 通 过 一 个 二 极 管 (IN4148) 再接 u A 741 的 6 脚 。 图 1-b 部分 的 B 1～B 16 端 分别接 各个 T C4013 的 4 脚 。 图 2 为整个 电路的电源部分 。 凡 是电路 图中有 Vcc 标 志的地方 都 要 和 图 2 的 V cc 连通 。 同时 HCF 4017 的 16 脚 、CD4013 的 14 脚 、u A 741 的 7 脚 也要 接 图 2 的 V cc 。完整 的电路最多能够支持 16 路控制 。 笔者用 V isualB asic 6．0 编 制 了此 电路 的控制程序 ，有兴趣 的读者可 以 到 本 刊 网 站 www．rad iO．com．cn 上 下 载 。制作者可根据 自己的需要设计软 件 。编程方法就不具体介绍 了，在程序 设计 方面可 能还存 在很 多 的缺 陷，请 读者指正。 维普资讯 http://www.cqvip.com www.520101.co pc & MCU 电脑与单片机 上限时，启动该 电路 ，使行输 出电路停 J 工作，起到保护作用 。 两种 行频保护 电路 的原理 本 文 以冠捷 A OC 555DQ 彩色 显 示器为例，介绍曲种行频保护 电路的 原理 ，有关 电路参见附图。 1．行频 失锁保护 电路：该 电路 由小 信号处理集成 电路 IC 401 (TDA 9l 1 1) 的 3 脚 、14 脚 、28 脚 以及外 部 电路 组 成。在开机或改变显示模式引起行频变 化的瞬间，IC401 的行 同步信 号输入端 1 脚输入的行频信 号经 7、8 脚内部的相 位 ／频率比较器处理后，判断二者不同 步，行振荡器不能被及时地锁定 。在这 种情况下，由 IC401 的 3 脚行锁定时钟 信号输 出端 ( HM 0 IRE ／HL 0 CK ) 输出 高电平的行频失锁控制信号，该高 电平 击 穿 V D430 以后经 R 992 加至 V T 401 的基极并使其饱和 导通 ，通过 VD402 将 IC 401 的 14 脚钳位于低 电平 。14 脚 是行输 出电源 ( 即 B+ 电源 ) 误差取样 放大器的输 出端，该脚变为低 电平使得 IC 401 内部 的 B+ 控 制 器动 作 ，28 脚 PWM 信号输出端变为 0V ，行输 出电源 停止 工作 ，行 电路停振 ，避免 了不 同步 画面的出现。如果 IC401检测到上述两 个信 号一直不能 同步 ，则 IC401 的 28 脚的锁定状态将一直保持，克服了行频 彻底失锁带来的危害。当行同步信 号与 行振荡器 的频率同步 以后，被 IC401检 测到即从 3 脚输 出低 电平 的锁定电压 ， 该电路对行输 出电源不再有影响，行频 失锁保护 电路退出工作状态 。 2．行频 频 宽限制保 护 电路 ：该 电 路 由 IC 101／CPU ( NT 68P61A ) 的 26 脚保护信号输 出端 (CTR L ) 、IC401 的 14 脚和 15 脚 B+ 电源误 差取 样 信号 输入端 ( RE GIN ) 以及 17 脚行 超频保 护信号输 出端 (61 kHz ) 来完成 ，保护 的频率范 围是 31～61 kHz。当 CPU 的 39 脚行 同步信号输入 端 (H。L1P) 检测 到的行同步信号低于 3l kHz 时 ，通过 内部 电路令 其 26 脚输 出高 电平 的保 护控制 电压。这一 电压经 R 420 限流后 再通过 V D412 使 V T401 饱和导通，行 输 出 电源 停止工作 ，有关保护 原理与 “ 行频失锁保护 电路 ” 相 同。当 C PU 的 39 脚 检测 到 的行 同步信 号频 率高 于 61kHz 时，通过 内部电路令其 17 脚 输出高电平 的保护摔制 电压 。该 电压 经 V D445 和 R445 使 IC401 的 15 脚 也变 为高 电平并且超过了 5V 。因为 15 脚 内部是 B + 电源误差信号输入端 ，该 脚 电压高 于 5V 时 ，内部 的 反相器动 作 ，通过 内部 的 B + 控 制 器使 28 脚 PWM 信 号输 出端变 为 0V ，行输 出电 源 停止工 作，避 免了彩显在超行频的 情 形下 工作 以及有可 能造 成的损 害 ， 从而达到 保护 目的。如果行 频恢 复全 正常 范围，该保护 电路 能够 自动退 出 工作状态，显示器 町重新 常工作。 故障检修 实例 故障现 象：一台冠捷 A OC 555DQ 彩 色 显 示器 在 联机 状 态 下 开机 无显 示 ，电源指示灯 为绿色 。但存 开机 的瞬 间有高压产生 。 分析 与检修 ：从故障现象来看 ，该 机 的主 电源、C PU 电路是 常的，而行 扫描 、视放 电路 、显像 管及其 附属 电路 都在故障的考虑范围。开机，观察显像 管 灯 丝 能够 点亮 ，但测 量 其 帘 栅 压 (SC REEN ) 时，发现 在开机 的瞬 间有 指示 ，但又立即消失 。根据这一一线索 ， 推断行输 出电路 因某种原 因停止 了工 作。应首先检查行 电源和行 负载 。有关 电路参见附图 。 本着这 一思路 ，开机测量主 电源 的各路输出均正常，行输 出 电源开关 管 V T911 ( IRF 634A ) 的 D 极 电压 为 75V ，正常 ，但其栅 极 G 电压 为 0V ，不 正常。在开机的瞬间检测 1C 401 的 28 脚 电压有指示 ，但 瞬间即消失 ，检查 IC 401 的 28 脚 至 V T 911 的 D 极之 间 的元件 ( 包括 V T911) 未见明显异常 ， 证明故障出在行输 出电源 电路 、行输 出负载 电路 ，或者是行 电源 有关 的保 护 电路动作所致。常规检查行输 出电 源 各 关键 元 件 和行 负载 未 见 明 显异 常 ，于是把重点放在 了对行 电源保护 电路的检 查上 。 首先断开 IC401 的 25 脚 x 射线保 护信 号输入 端 (X RA Y ) ，重新 开机后 故障依旧，排除了 x 射线保护的可能， 再判断行频保护 电路是否有问题，断开 CPU 的 26 脚保护信号输出端，开机后 元任何改变，但 当接着再断开 IC401 的 14 脚时，再次开机 ，光栅和图像出现，仔 细观察无任何异常，由此确认故障出在 与 14 脚有关的电路中 。从对该机行频 保护电路的分析 可知，14 脚是 B+ 电源 误差放大器输出端，受控于 IC 101 的 26 脚和 IC 401 的 3 脚，用 于实现行频保护 功能。先检查 14 脚外 围电路 ，经检测 V D402、C 947、V T401 均 正 常 。 检 查 IC401的 3 脚至 14 脚之间的电路时，发 现 _二极管 V D430 的反 向电阻变 为不足 4k ，更换一一只 5．1V 的稳雎二极管后 ，故 障仍未排除。用 MF47 型万用表直流 电 压 10V 挡测量 IC401 的 3 脚 电压 ，指示 为 5．8V ，这是不正常的。从原理来看 ，这 一 电压足 以击穿 V D430，导致行频失锁 保护 电路动作。结合 V D430 的损坏情 况分析，认为 IC401有 问题的可能性很 大 ，更换 一只 TDA 91l 1，再 次开机 ，一 切恢复正常。 小结：在断开 IC 401的 14 脚之后 能够出现正常的显示，说 明该机 的行频 识别及其他 电路都是正常的，故障的根 源在于 IC401 的 3 脚 内部损坏 ，其输出 电压又导致 了 VD 430 的损坏 ，并通过 R992 引起 V T401 导通 ，将 IC401 钳位 于低电平 ，即相 当于行频失锁保护电路 动作。当更换了 V D430 以后 ，由于 3 脚 内部仍有故障，其错误输 出的高 电平仍 然能够击穿 V D430，引起 上述 电路动 作，所以故障不能彻底排除。@ 2004．12 总第507 期· www radio．c ofTI．GR 毛奔也 33 维普资讯 http://www.cqvip.com www.520101.co
