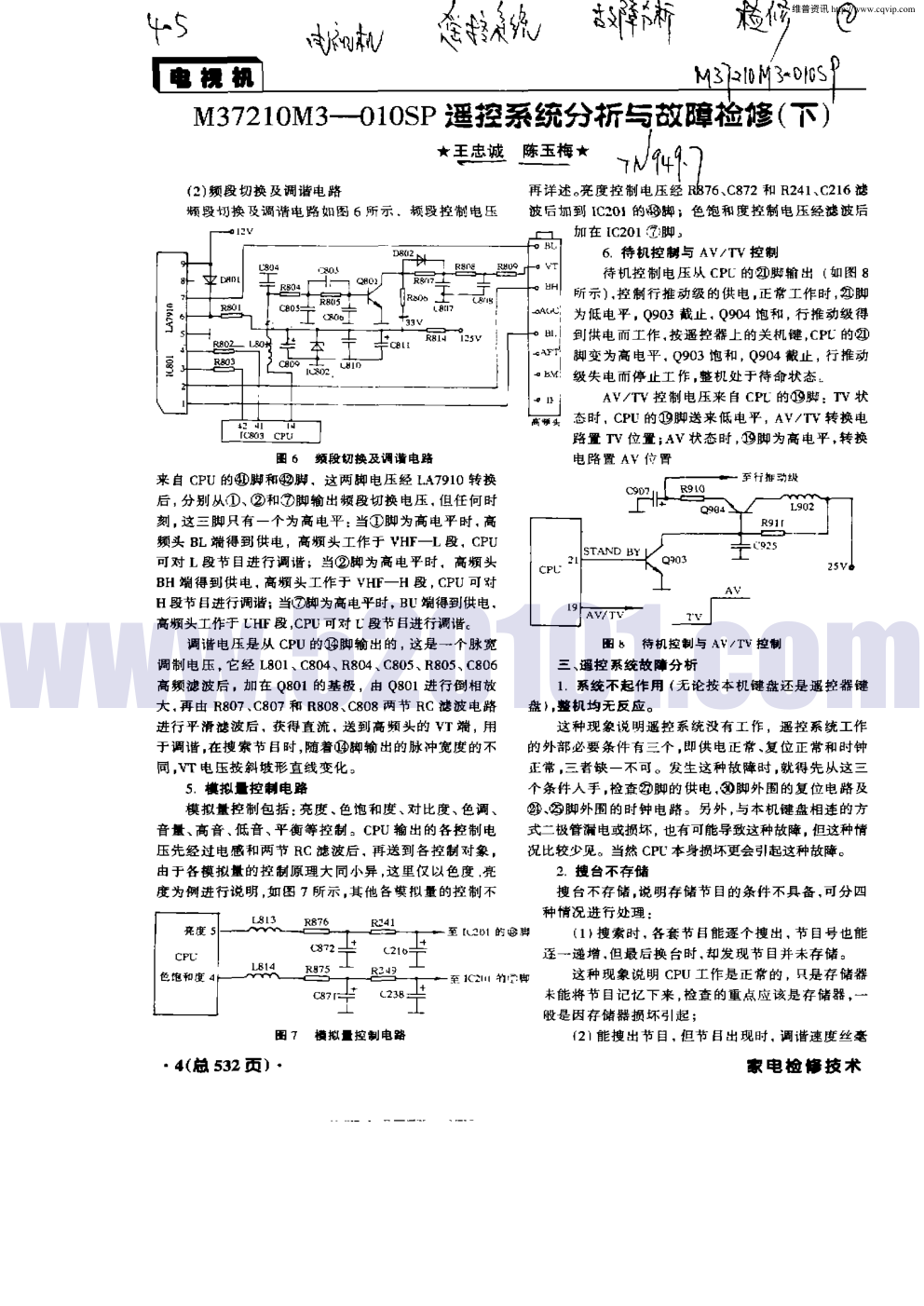

频 段切 换 硬调谐 电路 如 图 6 所示 ，额段 控 糊 电 压 波 后加 到 IC2OI 的圆 嘟 ；色 饱 和 度控制 电压 经游 波后 圈 6 频 段切 换置 调谐 电路 来 自 CPU 的@ 脚 和@ 脚 ，这两 脚 电压 经 L ~t7910 转换 后 ，分 别从① 、② 和⑦脚 输 出频 段切 换 电压 ，但任 何 时 刻 ，这 三脚 只有 一 个为 高 电平 ：当① 脚 为高 电平 时 ，高 频头 BL 端得 到 供 电 ，高频 头工 作 于 v HF— L 段 ，CPU 可对 L 段 节 目进 行调谐 ；当② 脚为 高 电平 时 ，高频 头 BH 端 得 到供 电 ，高频 头 工作 于 v Hr —H 段 ，CPU 可对 H 段节 目进行 调谐 ；当⑦脚为高电平时 ，8U 端得到供 电， 高频头工 作于 E l-IF 段 ，C PU 可 对 段节 目进行调谐。 调 谐 电压是 从 CPU 的@ 脚 输 出的 ，这是 一个 脉宽 调 制 电压 ．它 经 L 8O1 、c 804 、R 804 、C 805 、R 805 、C806 高频 滤 波后 ，加 在 9801 的基极 ．由 Q8Ol 进 行倒 相放 大 ，再 由 R807 、C 807 和 R 808 、C 808 两节 R C 滤波 电路 进行 平 滑滤 渡后 ，获 得直 流 ，送到 高频 头的 v T 端 ，用 于调 谐 ，在搜 索 节 目时 ，随着@ 脚 输 出的脉 冲 宽度 的不 同 ，、 电 压按 斜坡 形 直线变 化 。 5 模拟 量 控制 电路 模 拟量控 制 包 括 ：亮 度 、色饱 和 度 、对 比度 、色调 、 音量 、高 音 、低 音 、平衡 等 控制 。CPU 输 出的各 控 制 电 压先 经 过 电感 和 两 节 R C 滤渡 后 ，再送 到各 控制 对象 ， 由 于各模 拟量 的 控 制原理 大 同小 异 ，这 里仅 以色 度 、亮 度为 侧进 行说 明 ，如 图 7 所 示 ，其 他各 横拟 量 的控 制不 围 7 棱 拟量 控制 电路 · 4 (总 532 页 ) · 加在 IC20 1 ⑦ 脚 。 6 待 机控 翩 与 Av ／T v 控 制 待机控 制 电压 从 CPU 的@ 脚 输 出 ( 如 图 8 所示 ) ，控 制行推 动 级 的供 电 ，正 常工作 时 ，@ 脚 为低 电平 ，Q9o3 截止 ，9 9o4 饱 和 ．行 推动级 得 到供 电 而工作 ，按遥 控器上 的关 机 键 ，CPL" 的@ 脚变 为高 电平 ，O9O3 饱 和 ，Q9O4 截止 ，行 推动 级 失 电而 停止工 作 ，整机处 于待命状 态 。 Av ／T v 控 制 电压 来 自 CPL 的@ 脚 ：Tv 状 态时 ，CPU 的@ 脚 送来 低 电平 ，Av ／Tv 转 换 电 路置 T v 位 置 ；A v 状态 时 ，@ 脚 为 高 电平 ，转换 电路 置 A v 侍 胃 围 8 待机 控制 与 A V ／w 控 制 三 、遥 控 系统故 障 分 析 1 系统 不 起作 用 ( 无论 按车 机键 盘 还是遥 控 器键 盘 ) ．整机 均 无反 应 。 这 种现 象说 明遥 控 系统 没有 工作 ，遥 控 系统 工作 的外 部必 要 条件 有三 个 ，即供 电正 常 、复 位正 常和 时钟 正常 ，三者 缺 一不可 。发生 这种 故 障时 ，就得 先从 这 三 十 条件^ 手 ，检 查@ 脚 的供 电 ，国 脚外 围的复 位 电路及 @ 、@ 脚外 围 的时 钟 电路 。另外 ，与本 机键 盘 相连 的方 式二极管漏 电或损坏 ．也有可能导致这种故障 ，但这种情 况 比较少见 。当然 CPU 本身损坏更会 }起这种故障。 2 搜 台不存 储 搜 台不存 储 ，说 明存 储 节 目的条 件不 具备 ，可分 四 种 情况 进 行处理 ： 至 [C2Ol 的0 脚 ( 1) 搜 索 时 ，各套 节 目能逐 个搜 出 ，节 目号 也能 运 一递 增 ，但 最后 换 台时 ，却发 现节 目并 未存 储 。 至IC2 1) l 的⑦ 这 种 现象 说 明 C PU 工作 是正 常 的 ，只是 存储 器 未能将 节 目记 忆下 来 ．检 查 的重 点应 该是 存储 器 ，一 般 是 因存储 器 损坏 引起 ； ( 2 ) 能 搜 出节 目，但节 目出现 时 ，调 谐速 度丝 毫 京 电 检 謦 技 术 维普资讯 http://www.cqvip.com www.520101.co ■ 规 机 不 减 ，节 目一 闲而过 ，全部 搜完 后 ，出现 蓝 屏 、静 音 、数 分 钟后 自动关 机 的现 象 。 出现 这种 故 障 ．说 明 CPU@ 脚 无 电 台识 别 信号 输 入 或输 入 的识 别信 号 幅度 太小 ，使得 CPL" 产生 误判 。 应 重点 检 查 CPU@ 脚 外 围电路 ； ( 3) 搜节 目时 ，调谐 速 度变 慢 ．但 当 画面最 佳 时 ，仍 不 记忆 ，节 目号始 终 不变 。 这 种现 象说 明电 台识别 信 号 已经输 入 ，只 是缺 少 AFT 电压 或 AFT 电压 幅度太 小 而 已 ，因为 CPU 的 自动 记 忆 功 能 必须 由 同步 信 号 和 AFT 电 压 共 同作 用 来 实 现 ，记 忆 指令 是 在 AN ' 电压 达 蓟最大 时 发 出的 ．若无 A FT 电压 ( 或 A r r 电压 过小 时 ) ，CPU 都不 会 发 出记忆 指令 ； (4) 部分 台《或所有台)的记忆点 ，不在最佳诃谐点上。 这种现 象一 般是 因 图像 达到 最 佳时 ，AFT 电压未 能达 到最 大 『起 的 ．故 障 点多 在 中放 电路 的 AFT 槽路 上 ，与遥 控 系统 关 系不 大 。 另外 ，当存 台 的外 部条 件都 具备 ，但就 是 不 能存 台 时 ，就 应考 虑更换 CPU。 3 ．调谐 遮虞 指 针移 动 ．但就 是 撞不 到节 目 这 种 故 障多 发生 在 调谐 电路及 高 额头 ，可 通过 测 量 v T 电压来 区分 故 障部 位 。在调 谐 时 ．若 v T 电压 变 化 ，说 明故 障 在高频 头 ，否 则 ，说 明故 障在 调谐 电路 。 调谐 电压是 从 CPU 的@ 脚输 出 的 ，用示 波 器观 测该脚 电压 ，正 常时 ，应 为一列 脉 冲 ，且 宽 度 随调谐 的进 行而 不 断变 化 ，若无 此脉 冲 ，就得 检 查 CPL"，否 则就 壹调谐 电压 输 出 电路 ( o80 l 及 附屑 元 件 ) 。 4 ．调谐 时 ．搜 索不 到 某波段 的 节 目 ，但 有相应 的 字符 丑 示 这种 现 象说 明波 段 切换 电路 或 高频 头有故 障 ，检 修 时 ，应先 将 电视 机预 置到 故 障波段 ，测 量 波段切换 集 成块 有无 相应 的 波段 切换 电压输 出 ，若 有 ，说 明故 障在 高频 头 ，若无 ，应查 CPU@ 、@ 脚 有无 相应 的 波段 控制 电压 送 出 (参 考表 2 ) ，若有 电压进 出 ，说 明故 障在切 换 电路 ，若 无 电压 进 出 ，说 明故 障在 CPU。 5．无字 符丑 示 ．各 种撮 作均 正 常 这 种 故 障常 由三 方 面引起 ：一 为 CPU@ 、@ 脚 外围 的字符 振 荡 电路有 故 障 ；二是 ① 、② 脚 段 有行 、场逆 程 脉冲输 入 ( 可用 万 用表 的 d丑档或示 波 器测 量 ) ：三 为 CPU 内的字符 发 生 电路损 坏 。 6．模 拟量 控 制 电路故 障 当某模 拟 量控 制失 灵 时 ，可在 调节 该模 拟量 的 同 时 ，监 测 C PU 的相应 输 出 电压 ，若输 出 电压 不变 化 ，就 查 CPU ；能变 化 ，则 查 R C 滤 波 器或 受控 对象 7．维修 实 例 例 1 全 自动 擅索 时 ，速度 指 针 向前移 动 ，但 始 终 拽索 不 到节 目。 先 检查 射频 连 线 ( 正 常) 。在 调谐 时 测 v T 电压 ，始 2 0 O 0 每 l 2 ■ 终 为 0 V ，测 Q8o l 集 电极 电压 ．也 为 0 V ．再测 33 v 供 电 电压 ，还 是 0 V ．查 33 V 供 电 电路 ，发 现 R8 14 断 路 。更换后 ，故 障排 除 。 例 2 开机后 ，呈 蓝屏 、静 噪 状态 ，自动 搜索 时 ，能 搜到 节 目，但 节 目一 晃而 过 ．不 能存 储 。 从 故 障现 象 上分 析 ，这 是缺 少 同步 信 号所 致 ．在 调 谐 时 用示 渡器 观测 CPU@ 脚 ，确 无 同步 信号 输入 ，再测 。e 基极 ，同步信号正常 ，测集 电极也有同步信号。由此可 知．故障发生在 。e 到 c eu@ ~ 之间的线路 ，仔细测量这 段线路 ，发现铜箔上有一裂缝 ，接通后 ，故障排 除。 倒 3 自动拽 索 时 ．拽 到节 目后 ．拽 索速 度 变幔 ， 但 蜮 面处 于最 佳状 态 时 ，也 不记忆 ，接着 又 加快 速度 拽 索 下一 节 目。 这 种 故 障 是 因缺 AFT 电压 或 AFT 电压 不符 合 要 求所 致 。先 在调 谐 状态 下测 量 CPU 的@ 脚 电压 ，发 现 有 AFT 电压输 入 ，且 电 压随 调谐 而 变化 ，从 而误 认 为 AFT 输入 电路 是 正 常的 ．故 障发 生在 中放 级 的 AFT 槽 路 ，于是 更 换 了 AFT 中周 ，并反 复 调节 ，都 未 能排 除 故 障 ，从 而觉 得 此处并 非 故 障点 。恢 复原 中周 ，尔后 检 查 CPU@ 脚 外 围 的 AFT 电压 输 入 电路 ，结 果 发 现 D822 反 向漏 电 ．更 换后 ，故障 排 除。 由于 D822 漏 电 ，使得 AFT 电压 下降 ，引起不 能记忆 。 倒 4 自动搜索时 ．节 目号能递增．但节 目并来存储。 由于 节 目号 能递增 ，说明 电台识别 信 号及 AN ' 电 压 均 正常 ，CPU 也 能及 时发 出存 储 指令 ，只是节 目的有 关 信 息未 能保存 在存储 器 中而 已 ，一 般是 因存储 器 损 坏 引 起 ，更 换 存储 器后 ，故 障排 除 。 例 5 有时开机屏幕上 能出现较 暗的光栅 ，有时开 机却处于待机状态 ，按遥控器及 率机键盘 ，均无反 映。 这种现 象是因 CPL"未 工作 引起 ，测 CPU⑤ 脚供电 ， 正 常 ，观测 @ 、@ 脚 ，有时钟 信号 ，查圆 脚 外 围的复 位 电 路 ，发 现 C828 无 充 、放 电 现象 ，更 换后 ，故 障排 除 。 倒 6 开机 后 ，屏幕 上 只有 较 暗 的光播 存在 ，按遥 控器 及率 机键 盘 ，均 无 反映 。 出现这种 情 况说 明 CPU 不 工作 ，查供 电 ，正常 ；用 示 波 器观 测@ 、@ 脚 ，无 时 钟信 号 ，更 换 晶振 ．故 障依 旧 ；查复 位 电路 未发 现异 常 ，更 换 C828 后仍 未 排 除故 障。最 后 更换 CPL"，故 障排 除 。 例 7 本机键盘起作用 ，但遥控失灵 (遥控器正常) 。 CPU 的@ 脚 为遥 控信 号输 入脚 ，在按 动遥 控器 的 同时 ，测 该脚 电压 ，有摆 动 现 象 ，说 明遥 控指 令 已经 输 入 ，故 障很 可能 发生 在 CPU 内的遥 控指 令译 码 器上 。 将 CPL"换 新后 ，故 障排 除 。 例 8 无 字符 显示 ，其 他 功能 均正 常 。 这 种 故 障 发 生 在 字符 显 示 电路 上 ，用万 用 表 dB 档 测① 、② 脚 的行 、场 逆 程脉 冲 ．发 现无 场 脉冲输 入 ．检 查② 脚 外 围 的场 脉 冲 放大 电路 ， 查得 OBl 1 发 射结 击 穿 ，更 换后 ，故 障排 除。 ( 完 1 · (总 $33 页 )5 · 维普资讯 http://www.cqvip.com www.520101.co
