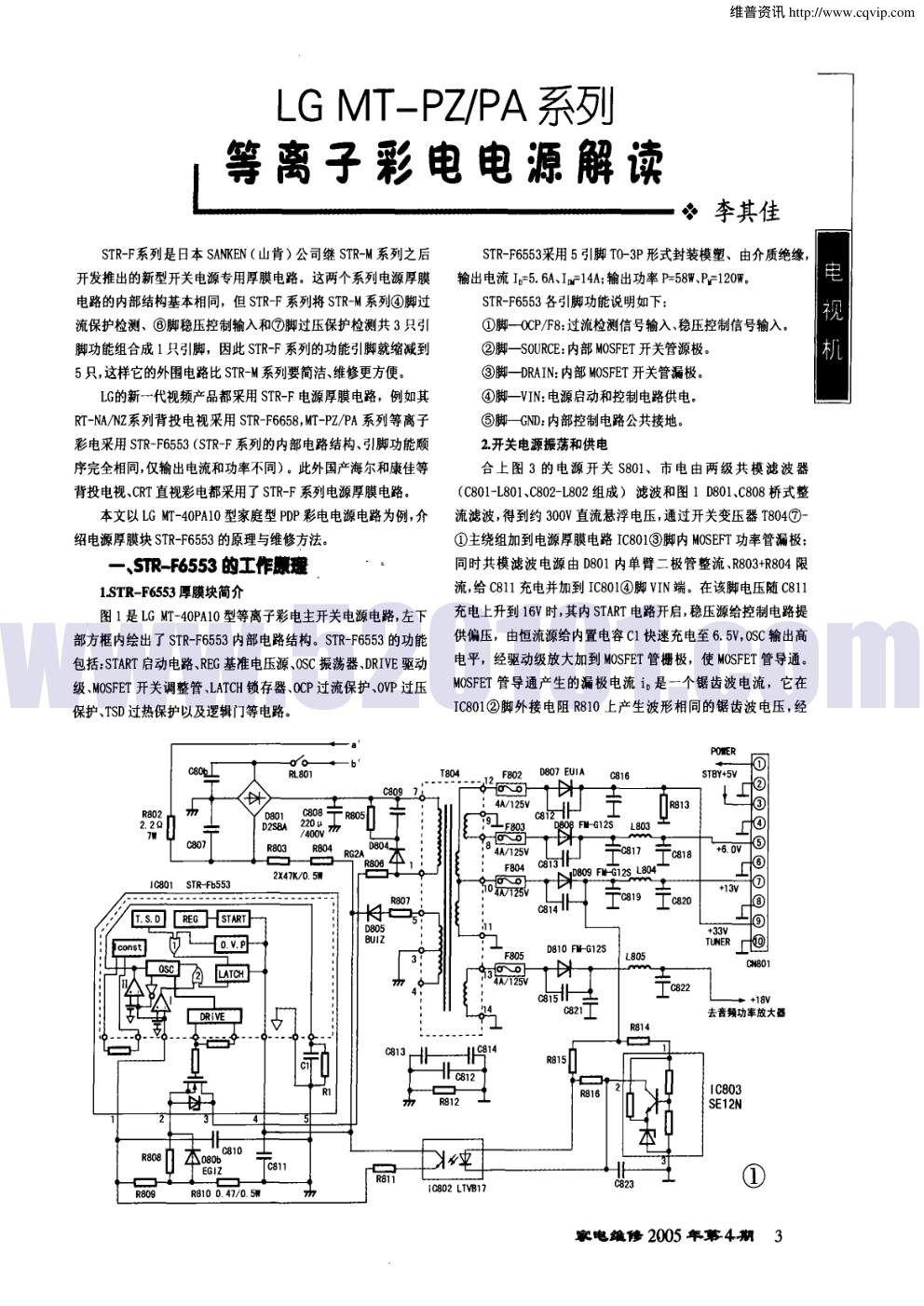

LG MT—PZ／PA 系列 STR—F系列是日本 SANKEN( 山肯 ) 公司继 STR—M系列之后 开发推出的新型开关电源专用厚膜电路。这两个系列 电源厚膜 电路的内部结构基本相同，但 STR—F 系列将 STR—M系列④脚过 流保护检测、⑥脚稳压控制输入和⑦脚过压保护检测共 3只引 脚功能组合成 1只引脚，因此 STR—F 系列的功能引脚就缩减到 5只，这样它的外围电路比STR—M系列要简洁、维修更方便。 LG的新一代视频产品都采用 STR-F 电源厚膜电路，例如其 RT—NA／Nz系列背投电视采用 STR—F6658，MT- PZ／PA 系列等离子 彩电采用 STR—F6553 (STR—F 系列的内部电路结构、引脚功能顺 序完全相同，仅输出电流和功率不同) 。此外国产海尔和康佳等 背投电视、CRT 直视彩 电都采用了 STR-F 系列 电源厚膜电路。 本文以LG MT-4OPAIO型家庭型 PDP彩电电源电路为例，介 绍电源厚膜块 STR-F6553 的原理与维修方法。 一 STR- F6553 均 奈薯l 熏≯ -| 。 。t 1．ST l【_F6553厚膜块简介 图1是LG MT一40PAIO型等离子彩电主开关电源电路，左下 部方框内绘出了STR-F6553 内部电路结构。STR—F6553的功能 包括：sTART 启动电路、REG基准电压源、OSC 振荡器、DRIVE 驱动 级 、MOSFET 开关调整管、LATCH锁存器、OCP过流保护 、OVP 过压 保护、TSD过热保护以及逻辑 门等 电路。 ◆： ．李其佳 STR-F6553采用5 引脚TO- 3P形式封装模塑、由介质绝缘， 输出电流 ID=5．6A、Ii~=14& 输出功率 P=58W、P~=120W。 STR—F6553各引脚功能说明如下： ①脚—ocPIF8：过流检测信号输入、稳压控制信号输入。 ②脚—sOuRcE：内部MOSFET 开关管源极。 ③脚—DRAIN：内部MOSFET 开关管漏极。 ④脚—vTN：电源启动和控制电路供电。 ⑤脚—GND：内部控制电路公共接地。 2．开关电源振荡和供电 合 上 图 3 的 电源 开关 $801、市 电由 两级 共 模滤 波 器 ( C801一LSO1、C802一L802 组成 ) 滤波和图 1 D801、C808桥式整 流滤波，得到约 300V 直流悬浮电压，通过开关变压器 T804⑦一 ①主绕组加到电源厚膜电路 IC801③脚内MOSEFT 功率管漏极； 同时共模滤波电源由D801 内单臂二极管整流、R803+R804 限 流，给 C811充电并加到 IC801④脚VIN端。在该脚电压随C811 充电上升到 16V 时，其内 START 电路开启，稳压源给控制电路提 供偏压，由恒流源给内置电容 c1快速充电至 6．5V，OSC输出高 电平，经驱动级放大加到 MOSFET 管栅极，使 MOSFET 管导通 。 MOSFET 管导通产 生的漏 极电流 i。是一个锯齿波 电流 ，它在 IC801②脚外接电阻 R810 上产生波形相同的锯齿波电压，经 嚣 家 电 维 修 2005 年 第 4 l堋 3 维普资讯 http://www.cqvip.com www.520101.co R809~nN IC801①脚内电压比较器 I 的反相输入端。当c1上的 充电电压达到同相输入端基准门限电压 0．73V时，比较器翻转， 使OSC 电路输出低电平以关断MOSFET 管；同时切断c1 的充电 通道，c1通过内置电阻 R1放 电。当 c1两端 电压下降到触发电 平下限3．7V 时，OSC 电路再次翻转，输出高电平，MOSFET 重新导 通，c1重新被恒流源充 电，振荡器进入下一个周期，由此形成类 似张弛振荡过程。STR- F6553振荡工作时，其 内置电容 c1两端 电压波形、①脚电压波形和 MOSFET 管栅极激励脉冲波形与 MOSFET 管工作状态对应关系如图2 所示。 内置电容 C1两端 电压 波形 ① 墓 广_] 广] l门广] 导通 ：截止 ：导通 ：截止 ：导通 ：截止 ! 导通 ：截止 通过图 2 可知，MOSFET 开关管在 同一周期内截止时间取决 于c1的放电速率，而导通时间则由IC801①脚电压上升到门限电 压 0．73V 的快慢来决定。由于内置电容 c1和 R1固定不变，因此 稳压原理是固定振荡周期中的截止时间 ( 约 50u s) ，采用在振荡 电路的反馈支路上并接误差比较器，通过改变 IC801①脚电压上 升到门限电压的速率，来改变开关管的导通时间、调整占空比以 实现稳压。它实际上属于一种调频调宽式并联他激型开关电源。 主开关电源共输出 5 组直流电压： 其中T804~ ③绕组感应脉冲由D805、C811整流滤波，产生 +18V 直流电压，加到 IC801④脚，作为内部控制电路工作电源、 维持系统正常工作：+18V 电压还为光耦合器 IC802供 电。 T804⑥⑩绕组感应脉冲由D807、C816整流滤波和 R102∥ R103、ZDIO1串联稳压，产生 +33V 直流电压，为 Fs 调谐器 TUIO1 供电。 T804⑩⑩绕组感应脉冲由D810、C821、C822整流滤波，产生 +18V直流电压 ，为音频功率放大器 IC608 (LA4282) 供电。 T804⑩⑩绕组感应脉冲由D809、C819、C820整流滤波，产生 +13v 直流电压 ，再 由 IC606稳压调整得到 +12V 电压：由 IC202、 IC702、IC601、IC605 和 IC301 稳压调整得到 5 组 +9V 电压。+12V 和5 组+9V直流电压，为机心所有模拟小信号处理电路供电。 T804⑧⑨绕组感应脉冲由D808、C817、C818 整流滤波，产生 +6．0v 直流电压，再 由 IC101、IC703、IC304和 IC305 稳压调整 ， 得到 3组 +5．0v 电压和 1组 +3．0V 电压，为机心所有数字信号 处理电路供 电。 3．主电源稳压控制 主开关 电源的稳压控制电路 由图 1 中的误差检测放大器 IC803、光电耦合器 IC802 和电源厚膜块 IC801①脚接口组成。 4 家 电维 修 2005 年 第 4 期 电源输出的+13V直流电压经R814 加到 IC803①脚，由内部精 密电阻分压取样，加到误差放大器的基极，与发射极的基准电压 进行比较放大，从②③脚输出误差电压，由 IC802进行光电转换 后在RSO9+R810上形成反馈取样电压，加到 IC801 的①脚，通过 控制①脚电压上升至 0．73V 的速率来调整 MOSFET 开关管的导 通时间 t ，维持输出电压稳定不变。 假定某种原因使电源 +13V 直流输出电压上升 ，则经 IC803 比较放大后流过 IC802原边发光二极管的光电流增大一其副边 光敏三极管集射极内阻减小一IC801④脚 18V 电源经 IC802 光 ② 敏管内阻 +R81l +RSO9+R810回路流过的电流增 大一IC801①脚电压升高，它与R810 上的锯齿 波电压叠加，使①脚电压提前上升到0．73V一 内部的电压 比较 器 I 提前翻转 一MOsFFT 开关 管提前截止，即导通时间缩短一T804⑦①主绕 组 的磁能减少一+13V直 流电压下 降回落到设 定值。 为了防止 MOSFET 管导通瞬间产生的浪涌 电流尖峰在 R810 上形成干扰脉冲 ，触发 IC801 ①脚内的电压比较器翻转误动作，在①脚与⑤ 脚之 间并联了 470pF 电容 c810，以吸收幅度较 大的干扰尖脉冲。 4．主电源的保护功能 ( 1) 浪涌电压抑制保护 由图 1 中的 R805、C809 和 D804 组成浪涌 电压限制吸收回 路，将瞬间浪涌尖峰吸收，以免击穿MOSFET 管的漏 一源极。 ( 2) 开关管过流保护 ( OCP) 在厚膜块 STR—F6553 内，开关管过流保护功能是通过检测 每个振荡周期中 MOSFET 功率管漏极电流峰值实现的。在开关管 出现过电流时，IC801②脚外接取样电阻R810 上的电压降迅速 增大，结果加速①脚电压上升到比较器门限电压 0、73V，触发 OSC 电路提前翻转 ，缩短开关管的导通时间，从而限制 MOSFET 管漏极电流在其极限电流 I。内，起到过电流保护作用。 需说明的是 OCP 保护功能启动后，MOSFET 开关管导通时间 缩短，T804⑦①绕组中储存能量迅速减少，各绕组感应脉冲幅度 按比例下降，T804⑤③绕组提供给 IC801④脚的+18V 电压亦 然，当IC801④脚 VIN输入电压下降到 IOV 以下，START 电路自 动关闭，基准电压源无基准电压输出，控制电路停止工作，电源 恢复到开机前的起始状态。这时由RSO3+RS04、D801单臂二极管 和 C811组成的启动电路再次开启 IC801④脚的START 电路，过 流保护功能再次动作⋯ ⋯这一过程循环往复，电源进入间歇窄 脉冲激励振荡状态。间歇振荡状态的特点是，开关电源各绕组直 流输 出只有正常值的 1／3。 IC801①脚反馈取样电压同时加到电压比较器II 的反相输 入端，与同相输入端的基准 门限电压 1、35V 进行比较 。如果 MOSFET 开关管源极出现浪涌电流，使 IC80 1①脚取样电压达到 门限值 ，比较器 II翻转 ，强制OSC 停止振荡，使 MOSFET 管关断。 (3) 过电压保护 (OVP) 和过热保护 在主电源稳压控制电路的调整功能失效，造成电源输出电 维普资讯 http://www.cqvip.com www.520101.co 压上升。使T804⑤③绕组提供给 IC801④脚Vl N电压达到22．5V 时，其 内部 OVP 电路被激活动作，输出的控制信号经或门 1开启 锁存器，再通过或门2 强制OSC 电路停振，关断MOSFET 管。 STR-F6553 内的过热 ( T．s．D) 保护 电路由贴在 芯片铜基板 的温度传感器和电压比较器组成。温度传感器的作用是将芯片 结温 的变化转换成相应电压变化，然后再与基准 电平 比较。如果 基板温度达到设定的 140"C ，使转换后的电压等于或大于基准 电压 ，比较器翻转 ，通过或 门 1开启锁存器，再通过或门 2 强制 OSC 停振，MOSFET 管截止。 5．副电源与 o N，0 FF 控制电路 40PAIO机型副电源原理电路如图 3所示，它由工频变压器 T803、整流桥堆 D802和三端稳压器 IC804组成，属于传统线性 稳压电源。合上电源开关$801，电网交流电由两级共模滤波器 滤除高频干扰脉冲，得到的纯净交流电压加到T803 的初级绕 组，降压变换后经 D802、C805整流滤波产生约 +9v 直流 电压 ，然 后由 IC804稳压调整成 STBY+5V 电压，给控制系统供电。 等离子电视的数字化程度很高，数据处理量很大，为了杜绝 电源电压突然中断或欠压引起数据丢失或程序 出错，设置了图 4所示 IC004和主控微处理器 ICO01②脚组成的STBY +5V 电压 欠压检测电路。IC004 ( KIA7532) 实际上是一个电压比较器 ， STBY+5V 电压加到其 VCC 输入端，由内部电路分压取样加到比 较器同相输入端，与反相输入端基准电压比较：正常 STBY+5V 取 样电压高于基准电压，比较器输出高电平。如果 STBY+5V 下降到 4．6v 以下，经分压后的取样电压低于基准电压，比较器翻转输 出低电平，主控微处理器 ICO01检测到②脚输入的STBY+5V 欠 压信息，立即关闭所有的控制程序，并撤去①脚的POWER 高电 平，通过 ON~OFF 控制电路切断主开关电源的交流供电，执行保 护性待机。 电源 ON／OFF 方式转换控制电路由图 3 中的 0801、0802、电 磁继电器RL801和图4 主控微处理器 ICO01①脚相关电路组 成。接通交流电源后，副电源工作，ICO01 脚得到+5V 电源、⑩ 脚得到RESET 复位信号、⑩⑩脚得到 8MHz 主时钟、◎ 脚检测到 STB高电平，在启动三组 I2C 总线进行故障自检后，从①脚输出 POW E R高电平 ：0801导通一Q802饱和导通- RL801吸合，接通主 开关电源的交流电源，使之振荡供电：PO W E R 高电平同时加到图 4 的 ICIO1、IC703、IC304和 IC305 的 s 控制端 ，稳压器工作 ，输 出 3 组 +5V 电压和 1组 +3V 电压给机心数字信号电路 ；POW E R 高电平也加到 IC606、IC202、IC702 的 s 控制端 ，稳压器工作，输 出3 组 +9V 电压，为机心模拟信号电路供电；ICO01还从⑦脚输 出G-LED高电平一Q002 导通，点亮双色发光二极管LDO01中的 绿管，指示机心进入 0N 按下遥控器上的 “PO W E R” 键 ，ICO01 撤 去①脚的 POW E R 高电 平 ， 图 3 的 0801 截 止 -'0802 截 止 一 RL801释放、闭合触点 断开，切断主开关电源 的交流 供 电 。同时 图 4 的 ICIO1、IC703、IC304、IC305、IC606、 IC202、IC702 的s 控制端转为低电平，上述 7只稳压器处于待命状 态。ICO01还撤去⑦脚的G-LED高电平一Q002截止~ LDO01中的绿 管熄灭；而◎ 脚输出R- LED高电平—Qo01导通，点亮LDO01中的红 管，指示机 b~Lx．OFF 工作方式。由于关断主开关电源交流供电，只 有副电源为静态的控制系统供电，因此待机功率约 2w左右。 _ , , - S1R--F6S$3 镝『 祷■ 鞫● | tl_ 从等离子彩电整机电路结构来看，它的集成化数字化程度 很高，外围电路十分简洁，模拟线性集成电路和CMOS 数字集成 电路都属于低压弱电微功耗器件，故障率很低，加上目前等离子 技术已经成熟，其核心组件 PDP 显示屏的寿命高达 5～6 万小时 ( 可连续使用 20 年以上 ) 。因此，整机故障率最高的部位，就是 电源系统。根据近年维修中心人员反馈的信息，PDP 检修基本上 是电源检修。 1．故障检修思路 等离子电视电源系统结构与普通彩电相同，其故障现象也 相同。常见典型故障是显示屏不亮、无图像、无伴音。检修方法 是：若发光管发光，应查有无继电器吸合声? 若全无，则揭开后 盖，查交流输入回路保险管 F801是否熔断? 若熔断，查主电源整 流桥 D801、滤波大电容器 C808 是否击穿漏电，查电源厚膜块 IC801③脚内MOSFET 开关管是否击穿，查开关变压器 T804⑦① 主绕组有无局部短路：然后查副电源变压器 T803 初级绕组是否 局部短路，整流滤波元件 D802、C805是否击穿漏 电。若 F801完 好，查T803初级绕组是否开路、IC804是否失效、接插件CN801 ③④脚是否接触不良。 若红色管点亮，则按遥控器“POW E R”键，若红管不熄、绿管不亮、 听不到继电器吸合声，则故障在控制系统。先查ICO01⑩脚VDD 5V 电压、 湖 RESET复位电压、⑩脚8MHz主时钟、②脚STB DET高电平 是否正常，然后再测三组 I2C 总线电压及EEPROM存储器 IC002。 接通电源开关 $801，若绿色管点亮但继电器不吸合，表明 CPU系统 已进入工作，故障在 ON／OFF 转换电路。查 RL801 电磁 线圈是否开路。0801和 0802 是否导通，POW E R信号传输通道中 的相关电阻R052、R818 是否变质，CN801①②脚是否接插良好。 按下 $801后若绿管点亮，且听到 RL801的吸合声，测量厚 膜电路 IC801③脚电压为300V。但T804 二次绕组均无直流供 电，说明主开关电源没有振荡能力。可在 IC801④脚加上 +I8V 维修电压，若主电源振荡工作，则查④脚启动电阻R803、R804、 T804⑤③绕组、R807和 D805组成的+I8V 供电回路；若仍不能 正常振荡，则查 IC801②脚过流取样电阻R810 是否变质，光电 家 电维 修 20o5 年 第 4 期 5 维普资讯 http://www.cqvip.com www.520101.co 耦合器 IC802副边光敏管是否击穿，IC80I 各引脚焊点接触是 否良好。这些因素若被排除，表明 IC801失效。 如果测得主开关电源二次绕组供电不到正常值的 1／3。表 明电源工作在间歇振荡状态 应查主电源稳压控制环路中的 IC803、IC802是否失效，IC801①脚电阻R809是否变质，R810 是 否变质。 若主电源二次回路斗16v、+13V、+33V 供电任缺一组，也会导 致显示屏不亮，无图无声。这时应查相应供电电路中的快速保险 F802、F803和I=804。若保险丝断，说明负载过流短路。对于 +6V 供电，可依次断开 IClO1、IC703、IC304：对于 +13V供 电，则依次 断开IC606、1C202、IC702、IC601、IC605、IC301，将故障部位压缩 在某一功能电路。如果是由 ICIO1、IC703、IC304、IC305、1C202、 IC702六组受控电源中 1组无输出引起显示屏不亮、无图无声， 则查相关的四端精密稳压器。包括其 S 控制端的限流电阻。 此外，还有一种典型故障是图像正常、无伴音 这时先查 +18V音频功放供电是否正常：若 F805熔断，则故障是音频功放 输出 IC608 存在过流短路；若+18V 供电正常，则查伴音小信号 +5 ov 去TU101 IC 102 +5 OV 去fc 704 fC'／O'／ +5 0V 去10301 IC 302 +12V、+9．OV 供电。哪一路无 电压，再查相应的稳压器 IC606、 IC601或 I C605。 2．故障维修实例 [例 1]显示屏不亮，无声无图。 分析检修 ：接通电源开关 $801。机前指示灯不亮。查交流回 路保险管 F801熔断：测量 $801两个输出点电阻较正常 43Q 小。换上副电源变压器，故障排除。 拆开电源变压器T803初级绕组，发现线包已多层击穿。如 果找不到LG专用电源变压器。可选用市场5W／9V 优质变压器上 机。但注意体积要与原体积相近，且漏磁要小。 [例2]显示屏不亮，无声无图。 分析检修：与例 1相同。指示灯不亮，F801熔断。但测得 T803初级绕组直流电阻正常，D802~C805 良好。 又测 IC801②③脚电阻仅数欧，显然 MOSFET 开关管击穿。 观察STR- F6553塑封面并无凸起变形，推测是过电压击穿而不 是过流热击穿。测开关变压器T804⑦①主绕组直流阻抗正常。 查浪涌电压抑制电路 D804 正反向电阻均无穷大。 6 家 电 维 修 2005 年 第 4 期 维普资讯 http://www.cqvip.com www.520101.co 探索频道 墨控关机后 荧羼仍有● 条水萆蕊 每路线为郦般 ◆◆◆ 蒋建军 蒋拥军 接修一台西湖 C5416型彩电，在遥控关机后荧光屏上仍有 一 条水平蓝色暗线，但无伴音。遥控开机，一切正常。 该机在待机状态下，荧光屏仍有一条水平暗线，说明行扫描 电路没有停止工作。 开盖检查发现，该机单片小信号处理 电路采用 TA8690，行 推动 电路有新拆焊过的痕迹，尤为显眼的是，行推动管 c 极电源 降压电阻两引脚之间的电路板烧出了一个大窟窿。经询问机主 才知，该机原发故障为三无，经他人修过后才出现此“怪病” ，而 前维修者 “ 药” 已用尽，无法妙手回春。由于该机还有 “ 病” 没根 除，机主不放心，这才找笔者 “ 医治” 。 换上开关二极管 D804和厚膜块 STR—F6553，故障排除。 对于 LG等离子电视选用 的三肯原装 STR—F6553 厚膜块来 说，自身损坏的机率很小，一般系外围电路异常引起击穿( 过压 或过流) 。因此，检修时一定要查明损坏原因，一次性清理相关 的失效元器件。否则，更换的新电源厚膜块会重新损坏。 [例3]显示屏不亮，无声无图。 分析检修：接通电源开关$801，红指示灯发光较暗。测三端稳 压器 IC804输入端电压为 +9V，测输出端电压只有 2．7V 左右。 查滤波电容 C824 良好，拔去接插头，再测 STBY 电压仍为 2．7V。更换 IC804，开机，PDP 工作正常。 [例4]显示屏不亮，无声无图。 分析检修：接通交流电源，红色灯发光，按遥控器 “ POWER” 键，红管不熄，且听不到继电器吸合声。测 ICO01◎ 脚电压 VDD=5．OV、⑩脚8MHz 时钟正弦波正常，⑩脚 RESET 端电压为 4．9V，将⑩脚对地瞬间短路，CPU仍无POW E R 高电平输出。 又测 STBY+5V欠压检测电路 ICO04输出端电压只有 1．7V，正 常应为3．8V。查电容CIO1漏电。换上o．1 u F 片电容，故障排除。 对于等离子电视、液晶数字电视和高挡背投电视一类高级 平面显示视频产品来说，由于 CPU处理数据容量庞大，速度很 快 ，控 制系统都有 STBY+5V 欠压检测 电路。微 处理器在得到 STBY+5V 电压、RE SET 复位信号和主时钟 ( 或基准时钟) 后，还要 检测到STB DET 端的高电平信息，才会执行键入指令，否则关闭 包括开机在内的所有程序。因此，STB DET 高电平可称为 CPU第 4工作条件。 [例5]显示屏不亮，无声无图。 分析检修：接通电源开关 $801，绿色发光管点亮，但听不到继 电器吸合声。绿管点亮表明 ICO01获得电源、RESET 信号、8删z 时 钟和STB DET高电平支持，且通过自检从④脚送出POW E R高电平。 测量 RL801 电磁线 圈两端直流 电阻约 56Q 正 常，又测 Q802集电极电压 5．OV、基极电压 OV。查 Q801及偏置电路，发现 Q8Ol 失效。换上同规格的晶体三极管，故障排除。 [例6]显示屏不亮，无声无图。 分析检修：接通交流电源，绿色管点亮，且伴有继电器吸合 声。测 IC801③脚电压298V，但电源二次回路均无直流供电。 在 IC801④脚加上+18V维修电压，开关电源振荡供电。查 ④脚电源启动电路中的R803、R8o4，发现 R804 由47k Q 变质增 大至 l OOk Q 以上。换上标称值电阻，故障排除。 [例 7]显示屏不亮，无声无图。 分析检修：接通电源开关$801，绿色管点亮，且听到继电器 吸合声 测IC801③脚电压为301V，但主电源二次回路不供电。 在 IC801④脚加上+lSV 维修电压，开关电源仍无法振荡工 作，排除电源启动 电路和小信号供电电路故障。查 ICSO1各引脚 焊点接触 良好，又查 R809、R810、IC802 等相关元件 ，发现光电耦 合器 IC802 副边光敏管两只引脚焊点有锡丝短路。拔去锡丝 ，故 障排除。 IC802 内光敏管集射极短接后 ，+18V 电源 由 R809+R810／／ R811 分压直接加到 IC802①脚内部电压比较器Ⅱ，使之翻转，强 制刚起振的OSC 电路立即停振，造成开关电源不能正常持续振 荡供电。 [例8]显示屏不亮，无声无图。 分析检修：接通交流电源，绿色灯点亮，继电器发出吸合声。 测 IC801③脚为298V，④脚为 17．8V。又测二次回路 4组直流供 电，发现 +13V 供电回路保险 F804 已经熔断。 测 +13V 负载直流电阻只有几欧，查滤波电容 C819、C820 良 好 ，依次断开 +13V 负载回路中的 IC606、IC202、IC702、IC601、 IC605、IC301输入端，发现开路 IC601时负载总电阻基本正常。查 三端稳压器输入端对地接近短路。换上新的稳压块，故障排除。 [例9]无伴音。 分析检修 ：根据 “ 检修思路 ” 提示 ，无伴音故障发生在图 1 中的 +18V 音频功放供 电和 图4 中的 +12V供 电 ( IC606稳压) 、 +9V供 电( IC601、IC605稳压 ) 电路，与公共通道供电无关。 测量音频功放 +lSV 供电电压为OV。查输入端保险F805 已 经熔断。检查功率放大模块 IC608，发现⑩脚 R通道输出管击 穿。换上 LA4282 功放模块，伴音恢复正常。 [例 l o3无伴音。 分析检修：测量音频功放+18V 供电正常，又测伴音小信号 电路 +12V 电压为 Ov。查 IC606 的S 端电阻 R686呈无穷大。换 上标称值为 4．7k Q 电阻，伴音恢复正常。 IC606 将 +13V 电压稳压调整成 +12V，再由 IC605稳压调整 成 +8V，还 由IC609稳压调整成 +5V ( 未画出) ，为多制式音频处 理电路 IC604 模拟与数字部分供电 IC604 因失去工作电源无 法工作，引起无伴音。‘ =， 家 电 维 修 2005 年 第 4 、 期 7 维普资讯 http://www.cqvip.com www.520101.co
