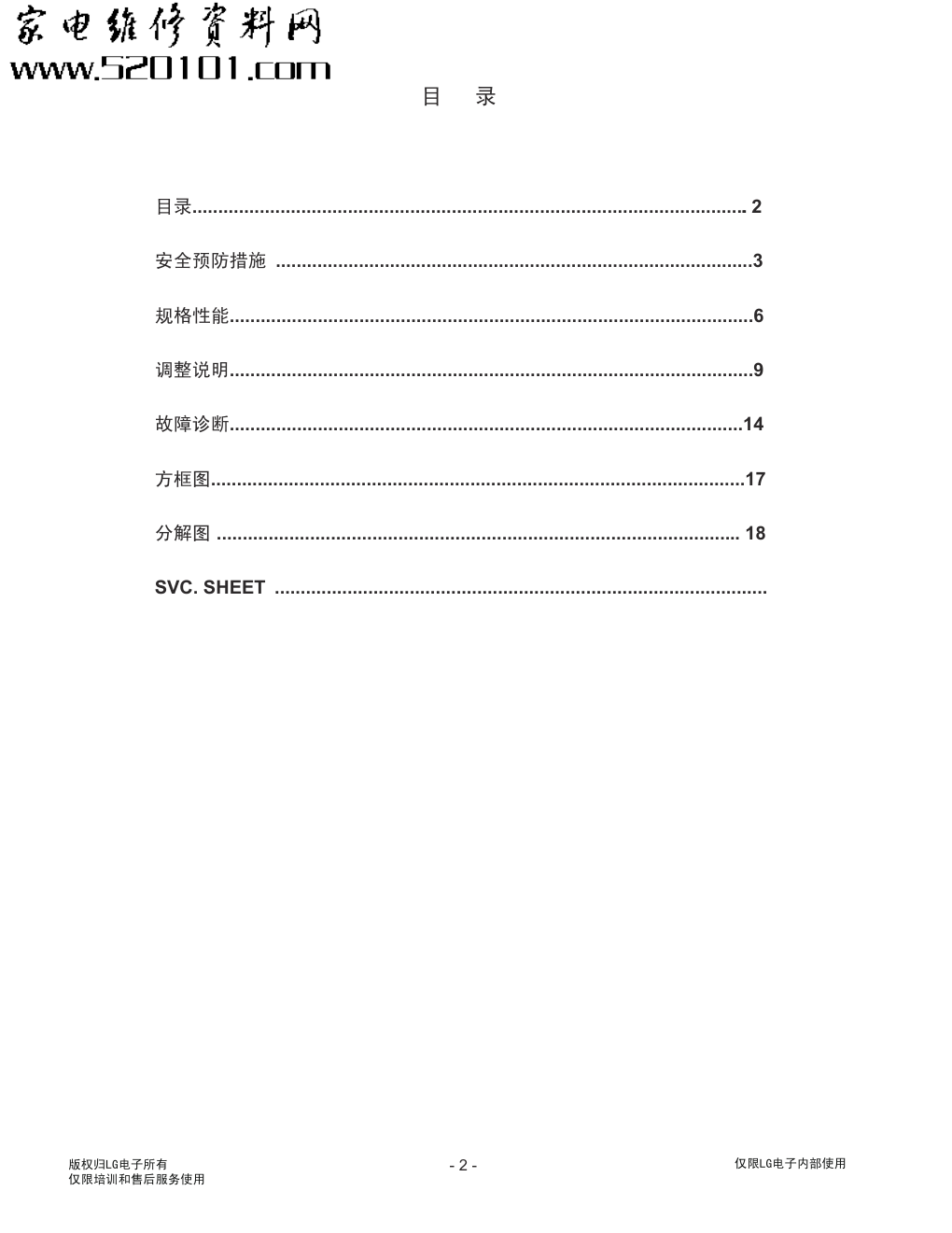

液晶电视机 维修手册 注意 维修电视机以前请仔细阅读本维修手册。 基板: LP91A 型号名: 37LH20RC TA - C R 0 2 H L 7 3 North/Latin America http://aic.lgservice.com Europe/Africa http://eic.lgservice.com Asia/Oceania http://biz.lgservice.com 仅限内部使用 - 2 - 目 录 目录............................................................................................................ 2 安全预防措施 ............................................................................................3 规格性能.....................................................................................................6 调整说明.....................................................................................................9 故障诊断...................................................................................................14 方框图.......................................................................................................17 分解图 ..................................................................................................... 18 SVC. SHEET ............................................................................................... 版权归LG电子所有 仅限培训和售后服务使用 仅限LG电子内部使用 !"# !" $%&’ ()*+,-./012 () !" $%3412 56789: ;<56=> !"#$%&’()*+,-./0!1234567/089:;?# @A=BCDEF,G0H67;<*+IJKLM ! NO$PQ$RSTUVWXY@Z[\,# ]%BCD,^_!Z+‘a2bcd# ?@AB 1efg "# Phijk,jl#m=noop=qr sth## m=uvwFPh,th#[xyz{|} ~�PQ,�X# V�[xyjl#�U�0~�Q�! ;��[KLM ��������# �� $% jl��,��x��%T��P�&���!� =����,IJ6�# v6����P�%�����P�!�� &’&n!mP ��s (#) &*++# mPi�s�h5��IJ# C$DEF2GHI �����$�i$ji��,����,��,��P h,�P���!�x&U����nZp�qPQ# J$KLMNO!PQLMNR" �P��,P������P������H! =�i �����,���j!������j���!��� �,���ijq����,����1��! �=� ��,����i���k��,��0! ���i� �!������# v��,��0g������n! ���,P��1 &,! 5 -./,! ��# v��,��0g��]%����n! U���Y� ��# 1�P�jl���=���!��1�o��!�A� ���# J$KSMNR%��4& ���Pi�j�1��P����# TNRUVW12XYZ[\# 1�,j��%��$����&5��,���,�� �!��" &.-012*’ ,P#5�" *.2345 ,P## �$m=%&’( 2***!6% T‘�%&’,��Ph� �)P���,PhH�F��Ph# � "7 Pi*+�, "7 ��:!*-�)./��,� �I0, "7 Ph# ./��,Ph1Z23$ *89-: ;,<%&�� *.3+=&# ���)43$5�F4!6p%PQ,W�# 7K1� jl���=����A��5�3# J$KSMNR$] # $ $ !"# !" $%&’ ()*+,-./012 () !" $%3412 5678 9:!!"#$%&’()*+,-./01.234! 56$7&89:$;<.=>?.@ABCDEF G" ; ?.VW@ABCDXYZ[!\9:@ABCDX" ] ^#@A=_" =>?/0@A !! !‘ "# abcdefgh "# abijQklm$ %& nopqr@s+t.u*!avwxyz({. cde" ’& |opqr}c~Wcd�.fgp(�.a}c" (& !cd�U}c_�Ta�a�e8�.���" ;: !}c��cde.��lm!\����cde. ��}c�cde.c���& ��������cd�.��& ?: ��P��!23%&U����.����s�� �cde��& ;" 3: !��VW���%O�&pst���.�*lm! ��[?�@AB�!CD�."a" ��.E�� FG"a%H!{�P���aIJKLMkCN�� .aO" A: !���t .@ s�.a�*l�!��*B�PQR S.I��.�@�CN�*."a��pTU" 1: ��P��c�VWVcp&X .@ s�" 2: ��P��Y"a.VWZ�s�" _�VWZ�s ���,-.,Y"a(s�[=."a\A�]�# .@ s�& 9: ����-^_‘.��a�& ��[=."a\A �]�# .@ s�& =: !b�@s .@ s�lm��h(cd�.,Uef ���g .@ s� *hij��g .@ s�,s.I� �.kl!RSpI��.mn�_�ovp%& >: !h�g .@ s�U��cd�.mnlm!�cd� .mnc[�s���@s.�qpav�*& ;GH@A 3: ��c�.��>VWz����z��.V��� �����.��! 9BB�� =BB�./01& C: ��� =B$.�z 2B$.��%O. D," ���� �.Vn���& 1: c�VW����z��\�& 2: ������Vc.�@& ��t����.��� *B:9 ��!p� 3:C9(E%& ����-^_�.�����e& 9: ��PQZ�56 %: ��VW��.�’��/0� 9BB�� =BB�& ’: �%O�&������V��& (: �����"�!��8-.�VZ�s�p��V �����.�V& ;?@)*ABCD#EF GHIJKLMNOPQRS !"$ TU@VWBX.+# Y=Z[\ # ] $ ^_‘BabcLdefH$ 67 %& gh^>ijklCmnLioppqrs/0Nt uvwxyz !" /0$ ’& L{|}B~6(AB�i�N��!�Q�i�"N tklB�i$ 89 %& ��q��� !" 56%&�$ ’& ��q� !" /0w:;%&��=#78i�$ )& cL������i���!�����L���� �"$ !:;<"=>?@A567%89 %& mn���q�t�����/0N���B���$ ’& ���;%&�=B�z/0B��:�%*&.$ )& ���B���B/0:�%*&.$ +& �S����B/0�;�%&���B�IB/0 =#�L,�����:�%*&.c�������# 78L����y���$ $BCD#?@AEF567%89 %& ����/0��B�j��uNt$ ’& N�������!����"$ )& ��q�%&�q����=Nt���$ +& ;%&�=56�B���$ ,& ��y����#78����B/0$ $& ������$ GHA567%89 %& mn���q�t�����/0N���B���$ ’& ���;%&�=B�z/0B��:�%&�=$ )& �������#�y�����B/0�%&�= B�IB/0�;!�$ +& ��q��y����#�L����$ ,& ��!%&<(�B!�"%��B&/0B���� �$ TU�����#�������#uvTU��# IL���B��$ IJK,LM$N567%89 %& ;%& 自动执行S/W下载进程。 3) 显示“Copy the file from the Memory”信息。 4) 下载结束后，DC自动 Off -> On。 5) 检查SW版本。 4.2. 输入 tool option. 参照BOM调整tool option。 - Tool Option 输入 : PCBA 检查进程 - Area Option 输入 : Set Assembly 进程 输入Tool Option后，关闭AC PCBA检查前, 需要改变Tool option和AC off/on(插入或拔下) (如果丢失此步，电视机将不能正常操作。) (1) 概述 : 由于屏的制造商，尺寸和市场的不同，一些设置值会 有所不同，所以必须更改option值。 (2) 设备: 调整用遥控器 (3). 调整方法 - 进入方法与其它下系的相同。(使用调整用遥控器上的IN- START 键)。 (如果不更改option, 输入菜单会与型号规格不同。) Option值参考主板ass’y(EBTxxxxxxxx) 的Job Expression。 注意 : 功能检查完毕后，不要按“IN-STOP”键。 4.3. EDID D/L 方法 下载EDID时请不要连接HDMI 和 RGB(D-SUB) 线。 如果可能, 建议连接MSPG设备。 下载EDID数据的方法有两个。 4.3.1. 方法1 调整Tool Option2时，将自动下载EDID 数据。 Tool Option2调整后，按确定键自动下载。 下载需要2秒钟。 4.3.2. 方法2 * 注意 : 检查tool option是否正确。 如果tool option不正确, HDMI EDID数据不能正常下载。 1) 按ADJ键 2) 移动到EDID D/L，按向右方向键()。 3) 在Start处按向右方向键()。 4) 几秒钟后，出现“OK”,然后结束。 4.3.3. RS-232C 命令方法 (1) 命令 : AE 00 10 * 注意 下载EDID时请不要连接HDMI 和 RGB(D-SUB) 线。 如果连接了以上线缆， EDID的下载将失败。 - 10 - 仅限LG电子内部使用 版权归LG电子所有 仅限培训和售后服务使用 4.3.4. EDID 数据 (1) Analog(RGB): 128bytes> (2) HDMI 1 : 256Bytes (3) HDMI 2 : 256Bytes 4.4. ADC Calibration 4.4.1. ADC 校准 - Component (使用外部信号) (1) 所需设备 - 调整用遥控器 - MSPG-925F/MSPG-1025/MSPG-3233 信号发生器 (2) 流程 1) 将输入模式切换为Component1 或 2 模式。 2) 输入Component 480i@60Hz 100% 彩条 YPbPr 信号到Component1 或 2. (MSPG-925F Model: 209 / Pattern: 65 ) 3) 按调整用遥控器上的ADJ键。 4) 按密码号. 密码是“0 0 0 0”。 5) 使用 (CH +/-)和按ENTER( )选择“0. ADC 校验 : Component”。 6) ADC调整将自动执行。 7) ADC调整结束后,将出现以下OSD。 4.4.2. ADC 校准 - RGB (使用外部信号) (1) 所需设备 - 调整用遥控器 - MSPG-925F/MSPG-1025/MSPG-3233 信号发生器 (2) 流程 1) 将输入模式切换为RGB模式。 2) 输入PC 1024x768@60Hz 水平的彩条信号到RGB。 (MSPG-925F Model: 60 / Pattern: 65 ) 3) 按调整用遥控器上的ADJ键。 4) 按密码号. 密码是“0 0 0 0”。 5) 使用 (CH +/-)和按ENTER( )选择“0. ADC 校验 : RGB”。 6) ADC 调整将自动执行。 7) ADC调整结束后,将出现以下OSD。 - 11 - OK OK /   / 4.5. 检查软件版本 (1) 方法 1) 按调整用遥控器上的In-star键。 2) 软件版本检查 检查 “SW VER : V3.xx” – LH70 5. PCB assembly调整方法 5.1. 输入Area-Option (1) 概述 : 由于每个国家的语言和信号条件不同，Area option值 会有所不同，所以必须更改Area option值。 (2) 设备 : 调整用遥控器 (3) 调整方法 - 输入方法与其它下系的相同。(使用调整用遥控器上的IN- START) Option值请参考每个主chassis ass’y(EBTxxxxxxxx)的Job Expression。 * 调整白平衡 - 目的: 通过调整色温来减少屏色温的偏差。 - 原理: 在不饱和状态下调整白平衡。 将R/G/B增益中的一个固定为192 (默认数据)，减小其它两项的 值来调整。 - 调整模式 : 三种模式 – 冷色/ 中 / 暖色 - 所需设备 1) 调整用遥控器 2) 彩色分析仪 : CA100+ or CA-210或类似设备-LCD TV( ch : 9 ), (用于使用CS-1000校准的过程中) 3) 自动白平衡调整设备(仅用于自动调整) 5.2. 白平衡调整 : (用于自动调整) * LP91A~D 支持 RS-232C & I2C DDC 通讯-白平衡模式。 (1) 进入DDC调整模式 - 设置延时时间: 50ms - 按电源键打开电源进入预热模式的同时进入DDC调整模式。 - 维持DDC调整模式，同时继续加热=>继续直到加热显示AC off/on状态。 (2) 退出DDC调整模式 - 加热模式到达AC off/on或std-by off/on in状态后退出调整模式。 - 当接收到调整设备的老化关闭命令(F3 00 00)后退出调整模式。 - 调整结束后需要发送老化关闭命令到电视机。 - 按exit键退出DDC调整模式。 (3) 进入白平衡的调整模式 - 使用命令(F3, 00, FF)进入白平衡的调整模式。 * 冷色/中/暖色模式(用于LCD)下的最小亮度值是150cd。 5.3. 白平衡调整 (用于手动调整) (1) 彩色分析仪(CA100+, CA210)必须通过CS-1000校零。 (2) 对CA100+ 或 CA-210校零，然后在调整时在屏上贴上传感器。 (3) 手动调整时，请按以下步骤进行。 5) 按ADJ 键-> 输入 “0000” (密码) 6) 选择 “3. W/B ADJUST” 7) 进入白平衡模式。 8) 9) 10) 调整三种模式(冷色/ 中 / 暖色) : 将R/G/B增益中的一个固定， 更改其它两项的值来调整。 11) 调整结束后，按遥控器上的“COPY ALL”。 12) 按遥控器上的EXIT键退出调整模式。 - 12 - 1) 按"POWER ON"键选择加热白信号用于调整。然后预热15分钟。 (如果不执行此步骤，W/B的情况可能不同。) 2) 按"Exit" 键。 3) 进入AV模式。(按 front-AV 或 Input 键) 4) 输入外部信号(85% 白型) 将传感器贴在屏幕的中央，然后使用遥控器上的 / (CH +/-) 键选择红/绿/蓝增益和偏移。 / (VOL+/-)键调整红/绿/蓝增益。 使用遥控器上的 仅限LG电子内部使用 版权归LG电子所有 仅限培训和售后服务使用 * 例 首先，先将坐标调整到距目标值(x, y)足够远的地方。 1. x, y > 目标值 i) 减少 R, G. 2. x, y < 目标值 i) 首先减少B增益, ii) 减少其它的一个 3. x > 目标值, y < 目标值 i) 首先减少B, 使y比目标值略大。 ii) 减少R来调整x值。 4. x < 目标值, y > 目标值 i) 首先减少B, 使x比目标值略大。 ii) 减少G来调整x值。 (4) 使用CA100+ 或 CA210仪器时的标准色坐标和色温。 检查白平衡的坐标，需要在以下条件下进行测量。 画面模式 : 专业 1 动态对比度 : 关 动态色彩 : 关 (如果不在以上条件下测量，白平衡的坐标将比规定的数值低。) - 13 - 坐标 模式 x y Temp uv∆ 冷色 0.276±0.002 0.283±0.002 11,000K 0.000 中 0.285±0.002 0.293±0.002 9,300K 0.000 暖色 0.313±0.002 0.329±0.002 6,500K 0.003 仅限LG电子内部使用 版权归LG电子所有 仅限培训和售后服务使用 * 初始语言设置 第一次开机时，屏幕上会显示语言（Language）的安装指引窗 口，请先选择所需语言。如果还未选择语言就按了返回键退出 了该窗口，则只要开机，该窗口将继续显示。 * 工厂菜单option设置 按调整用遥控器“adj”键进入工厂模式，设置option值： 37LH20RC-TA: Tool option1:64 Tool option2:1109 Area option:4 - 14 - 故障诊断 无电源 (LED 指示灯关) 检查电源板的电压24V, 12V, 5,2V 检查主板上的问题或更换电源板 通过 检查IC1001, IC1003, IC1007的输出 检查P307连接器 更换LED Assy : [A] 步骤 失败 失败 通过 通过 检查LED Assy 更换IC1002,, Q1003 通过 检查IC1001,IC1003, IC1007 的问题IC1001, 失败 重新焊接或更换损坏的部品IC1001, IC1003, IC1007 失败 无光栅 [B]: 步骤 检查显示单元上的LED的状态 重复步骤A 通过 失败 检查IC802的输出 更换IC802 失败 更换变极器连接器或变极器 失败 通过 失败 通过 更换Module 失败 检查LVDS连接线 通过 检查Panel连接线或Module 更换Panel连接线或Module 检查变极器连接器或变极器 通过 版权归LG电子所有 仅限培训和售后服务使用 仅限LG电子内部使用 - 15 - PC信号无光栅 检查输入源连接线和端口 通过 重新焊接或更换损坏的部品 通过 检查IC100的输入/输出 失败 重复步骤[A], & [B] 通过 检查J104的输入/输出 失败 通过 检查IC800的输入/输出 失败 重新焊接或更换损坏的部品 通过 COMMPONENT信号无光栅 检查输入源连接线和端口 通过 重新焊接或更换损坏的部品 通过 检查IC800的输入/输出 失败 重新焊接或更换损坏的部品 重复步骤[A], & [B] 检查JK101的输入/输出 失败 通过 HDMI信号无光栅 检查输入源连接线和端口 通过 检查JK301, JK302, JK303 的输入/输出 失败 重新焊接或更换损坏的部品 通过 通过 检查IC300, IC301, JK302 的输入/输出 失败 重新焊接或更换损坏的部品 检查HDMI EDID数据 重新下载HDCP 通过 通过 检查IC800的输入/输出 失败 重新焊接或更换损坏的部品 重复步骤[A], & [B] 版权归LG电子所有 仅限培训和售后服务使用 仅限LG电子内部使用 重新焊接或更换损坏的部品 检查RGB EDID数据 - 16 - 无声音 检查输入源 检查IC600输入/输出 重新焊接或更换损坏的部品 失败 通过 通过 检查扬声器 更换扬声器 失败 检查扬声器线 通过 更换输入源 失败 AV (Video, S-Video)信号无光栅 TV(RF) 信号无信号 检查输入源连接线和端口 通过 检查输入源连接线和端口 通过 检查JK101, JK201的输入/输出 通过 通过 失败 通过 重复步骤[A], & [B] 检查IC800的输入/输出 失败 通过 检查TU500的输入/输出 通过 重新焊接或更换损坏的部品 通过 失败 检查IC800的输入/输出 失败 重新焊接或更换损坏的部品 重复步骤[A], & [B] 版权归LG电子所有 仅限培训和售后服务使用 仅限LG电子内部使用 重新焊接或更换损坏的部品 重新焊接或更换损坏的部品 - 17 - 方框图 RGB_PC PC_Audio TV (RF) COMP1 HDMI1 HDMI2 RS232 TX 232C Driver ST3232C Tx/ Rx : 15Vpp PC_R/ G/ B/ HS/ VS PC_Audio_L/ R :700mVrms MNT_OUT: 1Vpp SIDE_V :1Vpp SIDE_L/ SIDE_R :500mVrms DDR2(512MB) L_SPK_OUT R_SPK_OUT EEPROM 24C02 Comp1_L/ R :500mVrms TUNER AV1_VIN: 1Vpp AV11_LIN/ RIN :500mVrms PWM NTP3100L MNT_OUT MNT_LOUT/ ROUT: 500mVrms AV2 (Side AV) MAIN SCALER TXD / RXD : 5V Digital COMP1_Y/ Pb/ Pr: 1/ 0.7Vpp COMP2_Y/ Pb/ Pr: 1/0.7Vpp IR HDMI_DATA_1 HDMI_DATA_2 HDMI1_SCL/ SDA OUT_E_TX_CLK OUT_E_TX_E OUT_E_TX_D OUT_E_TX_C OUT_E_TX_B OUT_E_TX_A TU_MAIN S I F COMP1_Y/ Pb/ Pr 1/ 0.7Vpp AV1_VIN PC_Audio_L/ R COMP1_LIN/ RIN L_CH R_CH LVDS connector TU_MAIN SUB_SCL SDA EEPROM 24C02 EEPROM 24C02 SIF AV1_LIN/ RIN MNT_L/ R OUT AV1 MNT_OUT Comp2_L/ R :500mVrms COMP2_Y/ Pb/ : 1/ 0.7Vpp COMP2_LIN/ RIN COMP2 OUT_O_TX_CLK OUT_O_TX_E OUT_O_TX_D OUT_O_TX_C OUT_O_TX_B OUT_O_TX_A PC_R/ G/ B/ HS/ VS HDM 2_SCL/ SDA PC_SCL/ SDA MNT_VOUT AV2_VIN AV2_LIN/ RIN IIS_OUT USB USB_DN/ PN AUDIO AMP HDMI3_SCL/ SDA EEPROM 24C02 HDMI_DATA_3 TMDS TMDS TMDS HDMI3 USB For D/ L EEPROM(256K) Serial Flash (8MByte) RGB_PC PC_Audio TV (RF) COMP1 HDMI1 HDMI2 RS232 TX 232C Driver ST3232C ± PC_R/ G/ B/ HS/ VS PC_Audio_L/ R :700mVrms MNT_OUT: 1Vpp SIDE_V :1Vpp SIDE_L/ SIDE_R :500mVrms DDR2(512MB) EEPROM 24C02 Comp1_L/ R :500mVrms TUNER AV1_VIN: 1Vpp AV11_LIN/ RIN :500mVrms PWM NTP3100L MNT_OUT MNT_LOUT/ ROUT: 500mVrms AV2 (Side AV) MAIN SCALER TXD / RXD : 5V Digital COMP1_Y/ Pb/ Pr: 1/ 0.7Vpp COMP2_Y/ Pb/ Pr: 1/0.7Vpp HDMI_DATA_1 HDMI_DATA_2 _ OUT_E_TX_CLK± OUT_E_TX_ ± OUT_E_TX_ ± OUT_E_TX_C± OUT_E_TX_B± OUT_E_TX_A± TU_MAIN S I F COMP1_Y/ Pb/ P : 1/ 0.7Vpp AV1_VIN PC_Audio_L/ R COMP1_LIN/ RIN L_CH R_CH LVDS connector TU_MAIN / EEPROM 24C02 EEPROM 24C02 SIF AV1_LIN/ RIN MNT_L/ R OUT AV1 MNT_OUT Comp2_L/ R :500mVrms COMP2_Y/ Pb/Pr 1/ 0.7Vpp COMP2_LIN/ RIN COMP2 OUT_O_TX_C ± OUT_O_TX_E± OUT_O_TX_D± OUT_O_TX_C± OUT_O_TX_B± OUT_O_TX_A± PC_R/ G/ B/ HS/ VS PC_SCL/ SDA PC_SCL/ SDA MNT_VOUT AV2_VIN AV2_LIN/ RIN IIS_OUT USB USB_DN/ PN AUDIO AMP HDMI3_SCL/ SDA HDMI3_SCL/ SDA EEPROM 24C02 HDMI_DATA_3 TMDS TMDS TMDS HDMI3 USB For D/ L EEPROM(256K) Serial Flash (8MByte) 仅限LG电子内部使用 版权归LG电子所有 仅限培训和售后服务使用 120 500 801 805 550 A2 仅限LG电子内部使用 版权归LG电子所有 仅限培训和售后服务使用 300 200 200T 800 804 803 802 530 540 400 510 LV1 分解图 - 19 - 序号 PART NO. 说 明 120 EAB58304303 Speaker,Full Range, EN2050C-6769-2(250g) ND 10W 8OHM 81DB 130HZ 130X50 LUG KOREA TOPTONE 200 EAJ59165501 200T EAT60663501 Time Control, 6871L-1578A LC370WXE-SBA1 used T-con Board(SVC only) LG Display Co. Ltd. 300 ABJ65673906 Cabinet Assembly,37LH20R-CA . 37" CABINET ASSEMBLY 400 ACQ65854249 Cover Assembly, Rear 37LH20R-CA . 37" BACK COVER ASSEMBLY, C/SKD 500 EBR59217402 PCB Assembly, Front 37/42LH20 INTERFACE T.T LA92A MERCURY . IR,LED CONTROL YANG WOO CO., LTD. 510 MAZ55012403 Bracket,MOLD ABS 380 CONTROL 47LH30 - ABS, HF-380 BRACKET CONTROL BUTTON 530 EBT60703302 Chassis Assembly, POWER(SMPS) LP91A 37LH20R-CA POWER Module Chassis Assy 540 EBU60679413 BPR Total Assembly, 37LH20R-CA BRAND H6, LP91A FOR LGEND 550 EAM60352206 Filter,AC Line, IF7-E06AEW1 1.3mH 115/250VAC 6A 0.1uF 1000pF YH396-03 140MM/130MM VDE/EK/ENEC HOUSING/RING BK DONG IL TECHNOLOGY LTD. 801 MJH55846402 Supporter, PRESS SBHG 1.2 Supporter SBHG 37INCH, METAL BAR POWER LEFT "01"-C/SKD 802 MJH55846502 Supporter, PRESS SBHG 1.2 Supporter SBHG 37INCH, METAL BAR POWER RIGHT, C/SKD 803 MJH55846602 Supporter, PRESS SBHG 1.2 Supporter SBHG 37INCH, METAL BAR MAIN LEFT, C/SKD 804 MJH55846702 Supporter, PRESS SBHG 1.2 Supporter SBHG 37INCH, METAL BAR MAIN RIGHT, C/SKD 805 MJH55846802 Supporter, PRESS SBHG 1.6 Supporter SBHG 37INCH, METAL BAR STAND SUPPORTER, C/SKD LV1 EAD60690909 Harness,FFC 30PIN A:55MM B:330MM C:190MM [IST]IH10030-FL2 Lead A:55MM B:330MM C:190MM 1.00MM 30 Pin UL20861 N FFC LVDS CABLE YOUNG SHIN CO.LTD 仅限LG电子内部使用 版权归LG电子所有 仅限培训和售后服务使用 A2 AKB69680413 Remote Controller Assembly, 32/37LH20R-CA M-CON LCD,Module-TFT, LC370WXE-SBA1 WXGA 37INCH 1366X768 500CD COLOR 72% 16/9 1200:1(Basic) Mega DCR 60Hz 8bit ZRT Pol. 178/178 5ms(GTG) 16EEFL(3.4) 10000K With Inv. 120W L 800 MJH56736703 Supporter, PRESS SBHG 1.2 Supporter SBHG 37INCH, METAL TOP BRACKET, LGD, C/SKD 分解图部品清单 2009.03 中国印刷 P/NO : MFL38884156
