索尼SONY TA-WR4电路图

分类:电子电工 日期: 点击:0

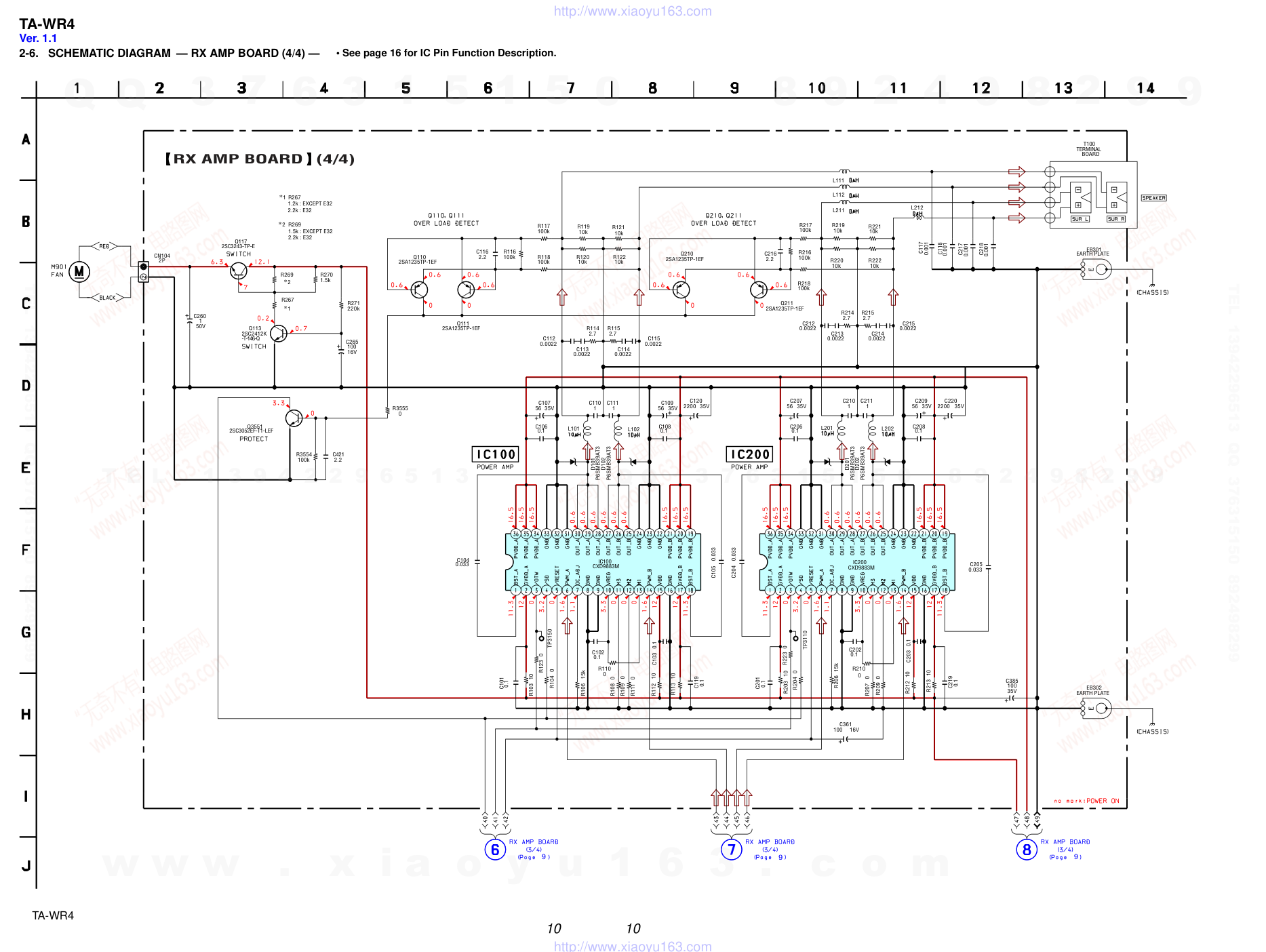

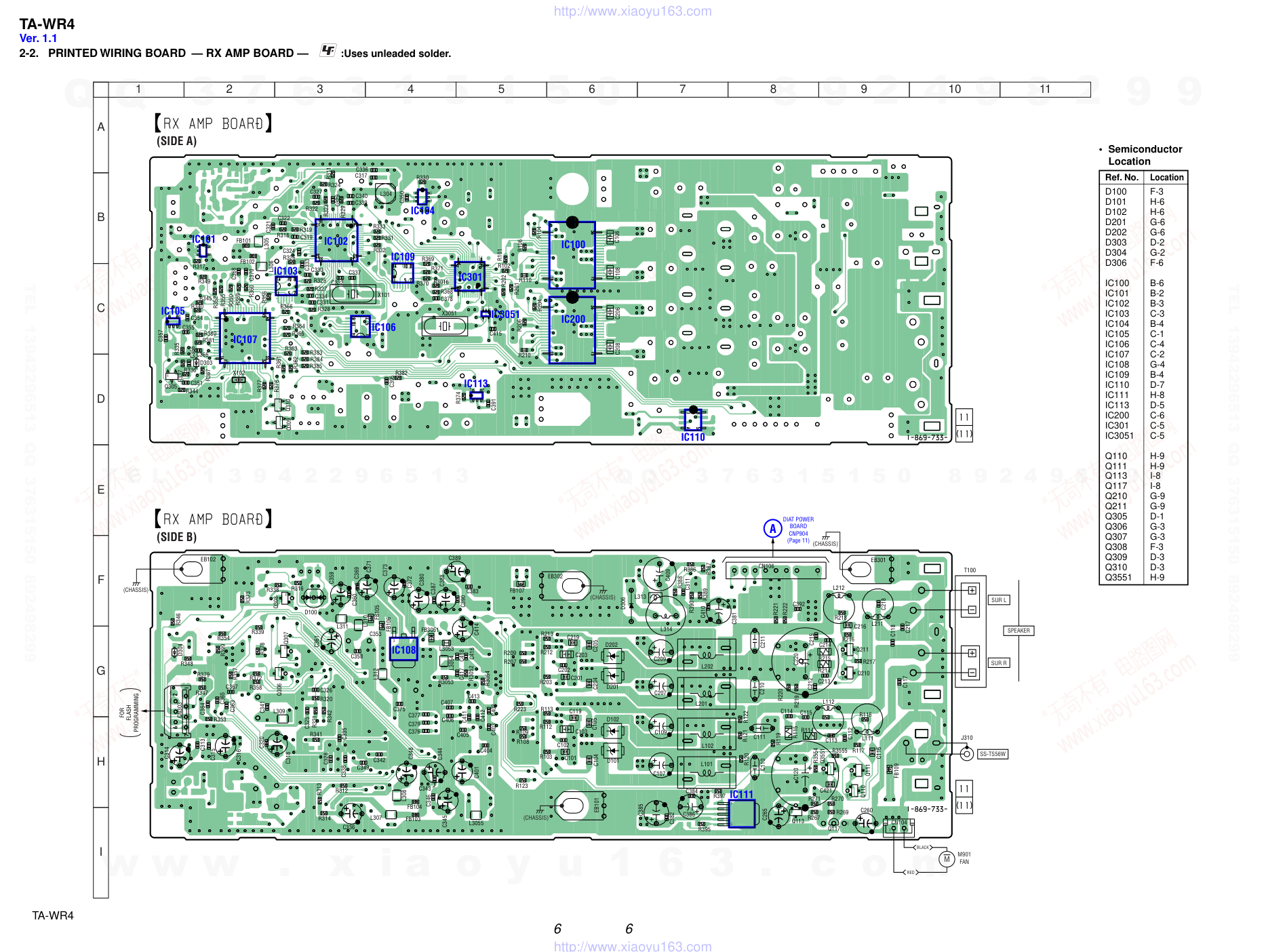

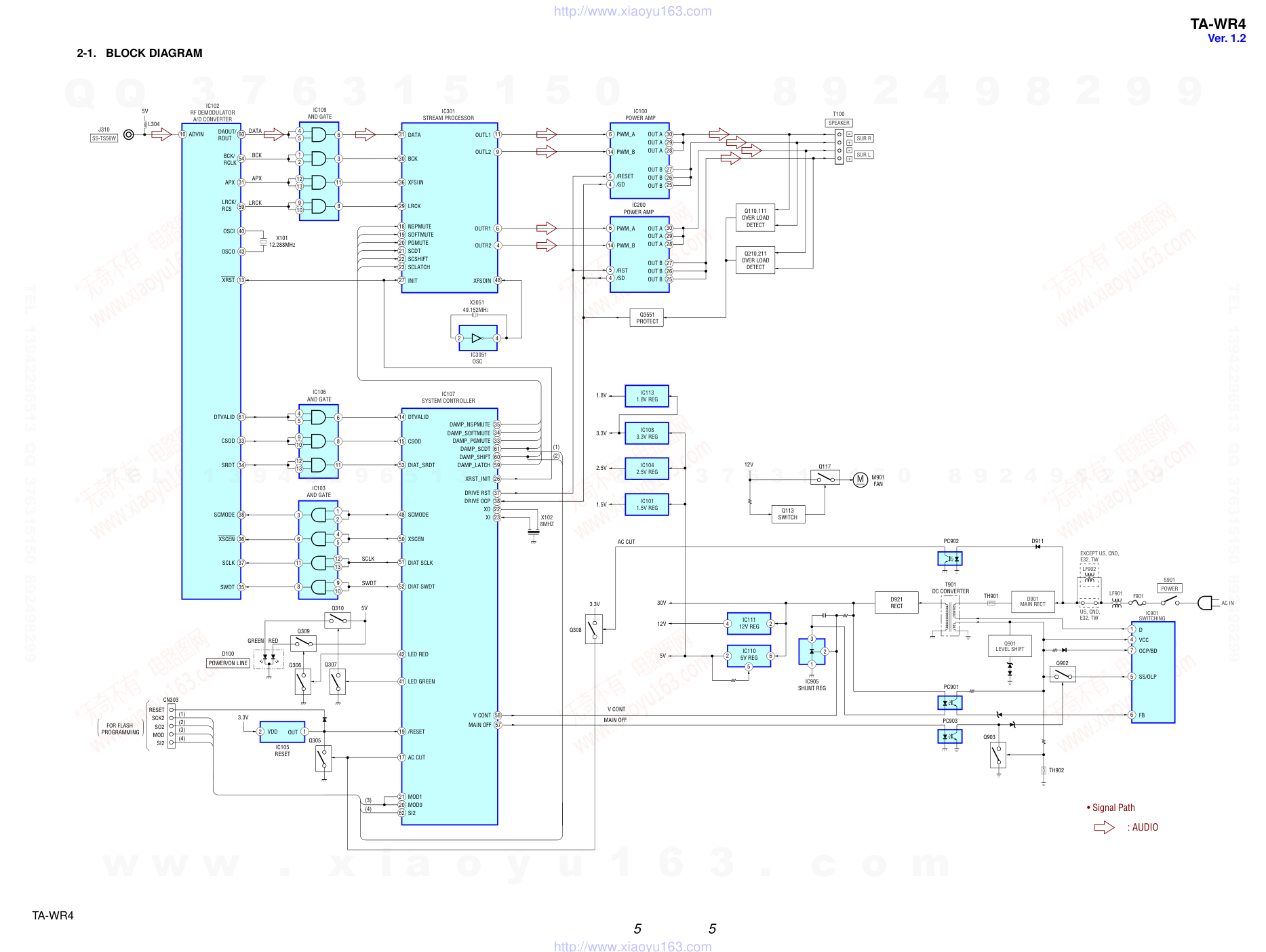

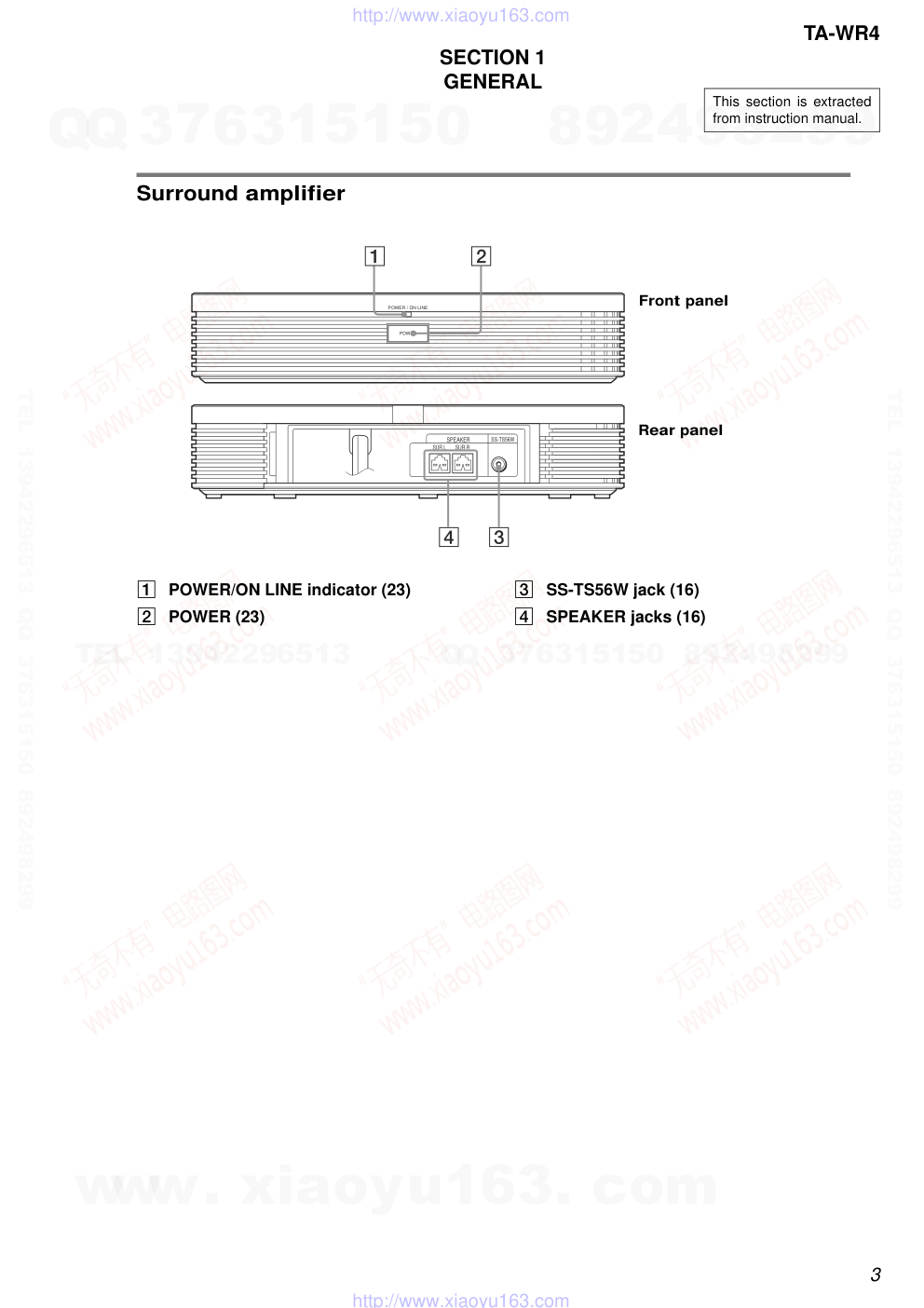

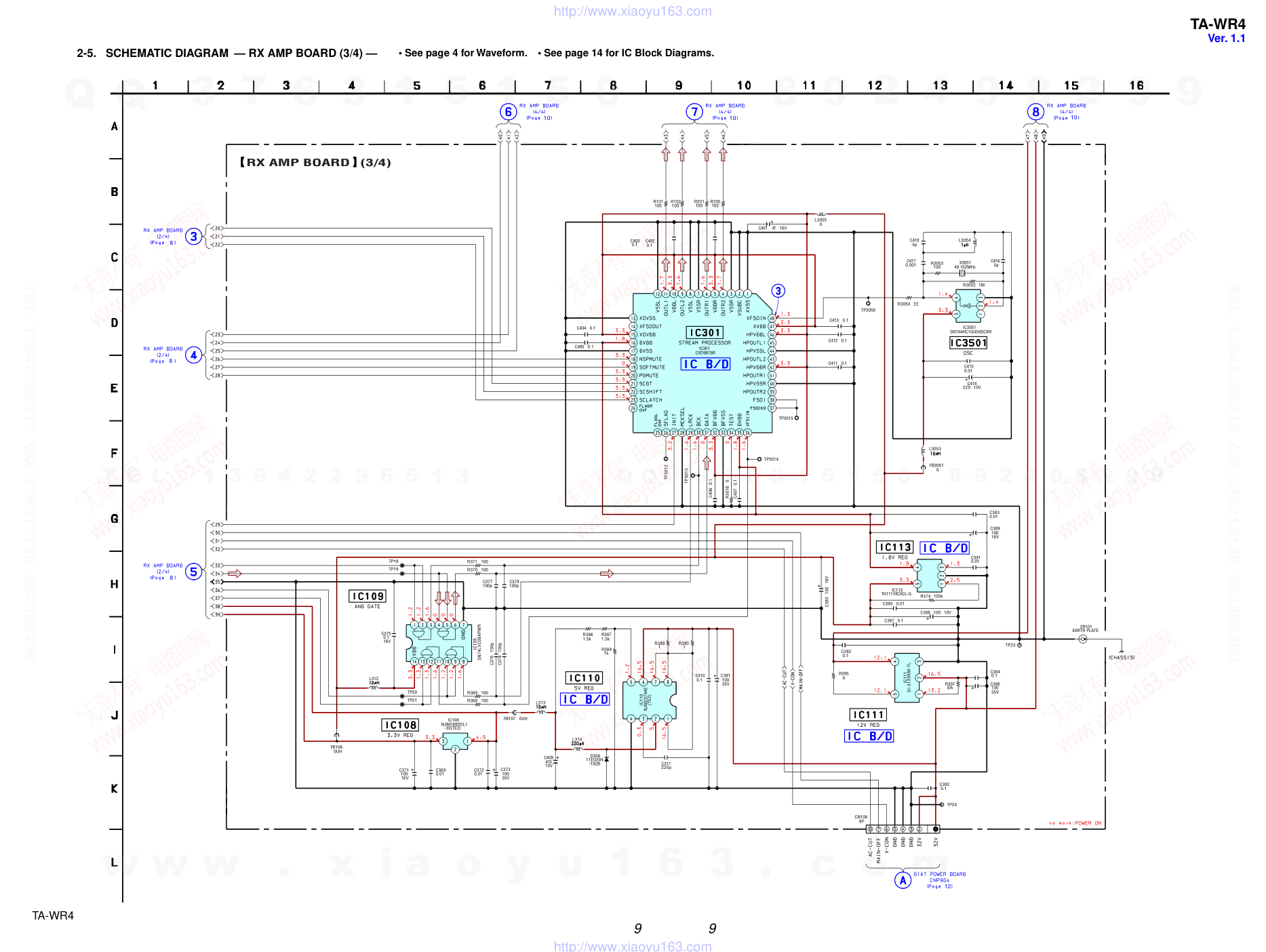

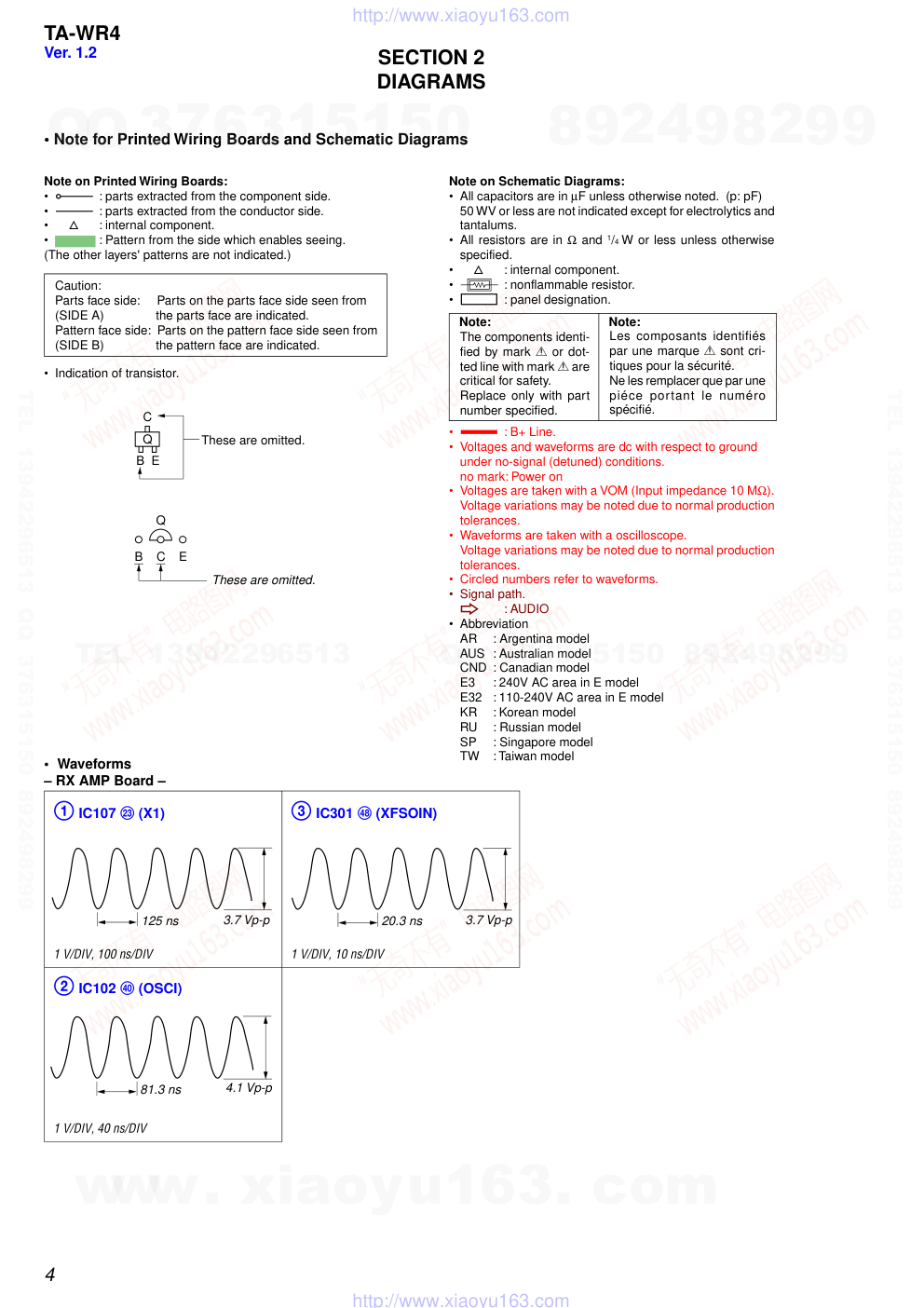

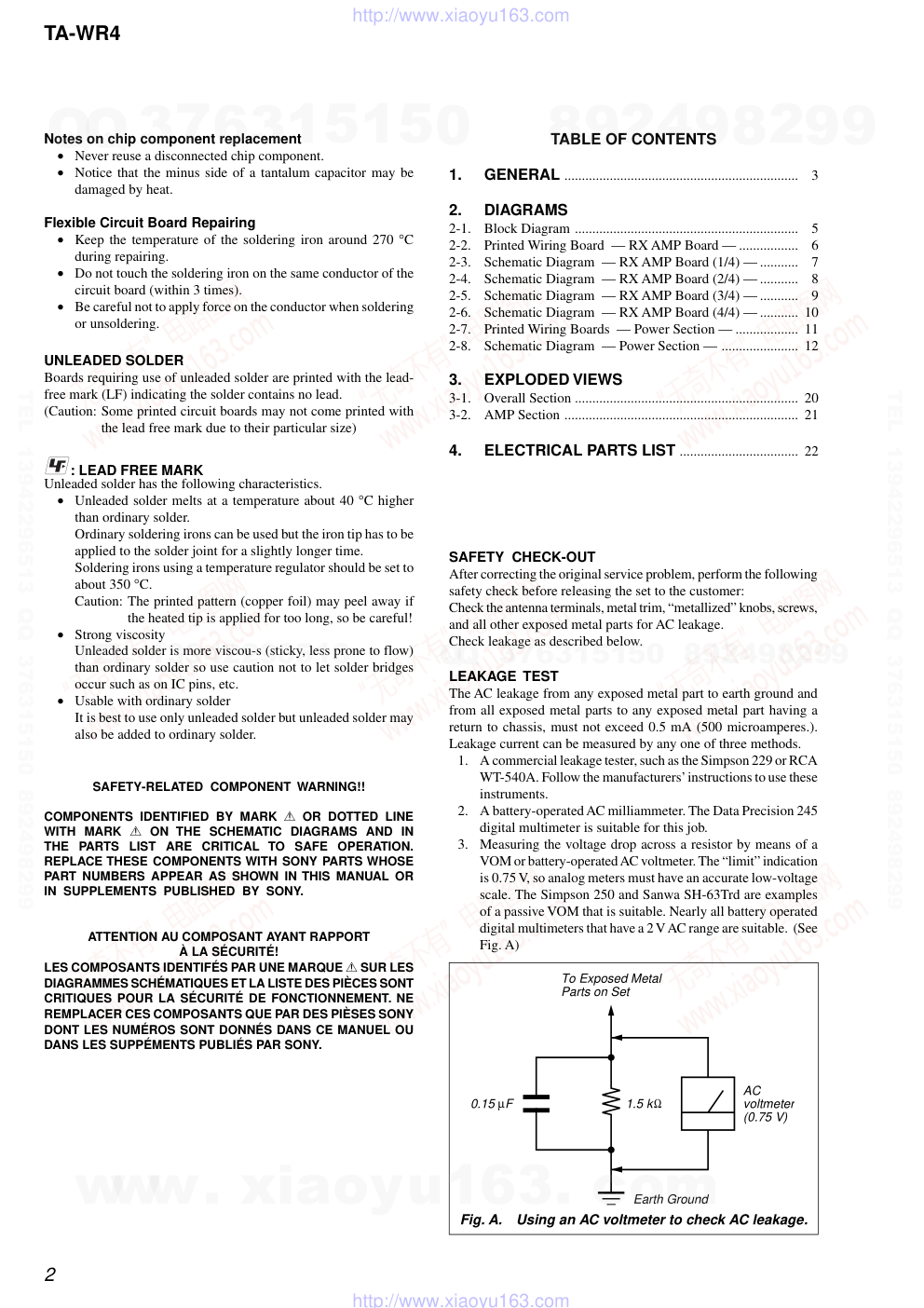

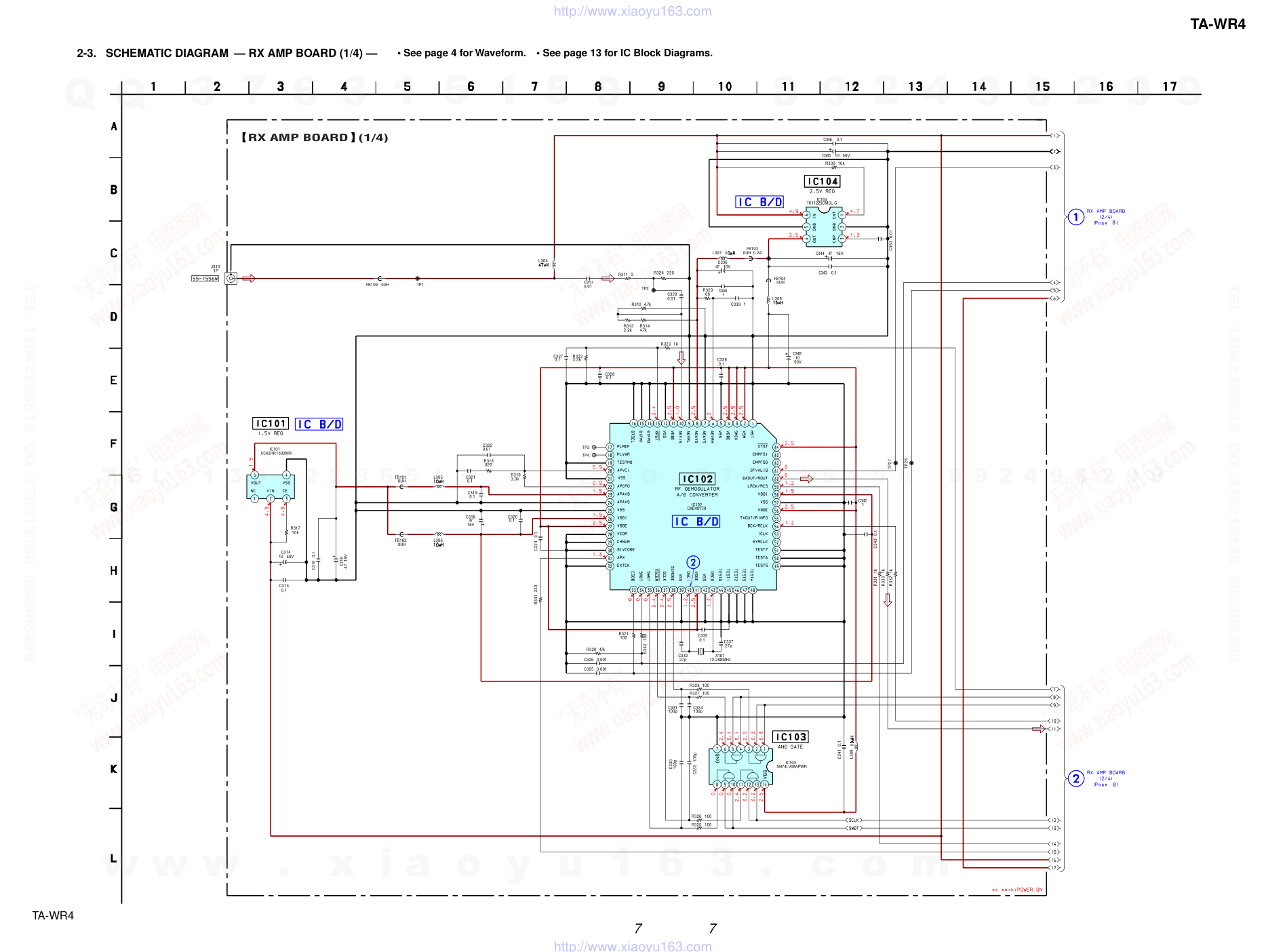

索尼SONY TA-WR4电路图-0 索尼SONY TA-WR4电路图-1 索尼SONY TA-WR4电路图-2 索尼SONY TA-WR4电路图-3 索尼SONY TA-WR4电路图-4 索尼SONY TA-WR4电路图-5 索尼SONY TA-WR4电路图-6 索尼SONY TA-WR4电路图-7 索尼SONY TA-WR4电路图-8 索尼SONY TA-WR4电路图-9

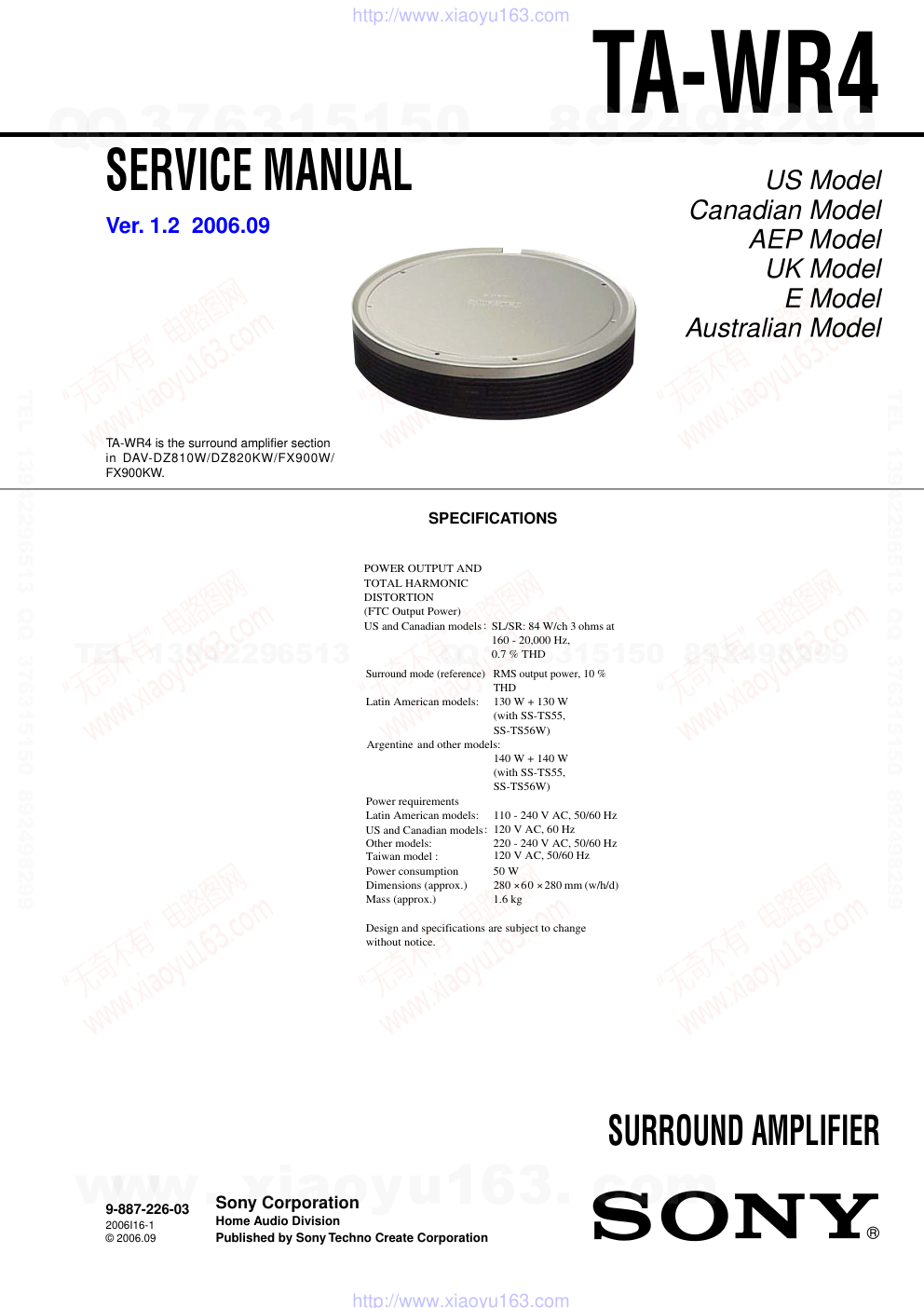

SERVICE MANUAL Sony Corporation Home Audio Division Published by Sony Techno Create Corporation US Model Canadian Model AEP Model UK Model E Model Australian Model SURROUND AMPLIFIER 9-887-226-03 2006I16-1 © 2006.09 Ver. 1.2 2006.09 SPECIFICATIONS TA-WR4 TA-WR4 is the surround amplifier section in DAV-DZ810W/DZ820KW/FX900W/ FX900KW. POWER OUTPUT AND TOTAL HARMONIC D US and Canadian models US and Canadian models ISTORTION (FTC Output Power) : : SL/SR: 84 W/ch 3 ohms at 160 - 20,000 Hz, 0.7 % THD Surround mode (reference) RMS output power, 10 % THD Latin American models: 130 W + 130 W (with SS-TS55, SS-TS56W) Argentine and other models: 140 W + 140 W (with SS-TS55, SS-TS56W) Power requirements Latin American models: 110 - 240 V AC, 50/60 Hz 120 V AC, 60 Hz 120 V AC, 50/60 Hz Other models: 220 - 240 V AC, 50/60 Hz Taiwan model : Power consumption 50 W Dimensions (approx.) 280 60 280 mm (w/h/d) Mass (approx.) 1.6 kg Design and specifications are subject to change without notice. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 TA-WR4 TABLE OF CONTENTS 1. GENERAL ................................................................... 3 2. DIAGRAMS 2-1. Block Diagram ................................................................ 5 2-2. Printed Wiring Board — RX AMP Board — ................. 6 2-3. Schematic Diagram — RX AMP Board (1/4) — ........... 7 2-4. Schematic Diagram — RX AMP Board (2/4) — ........... 8 2-5. Schematic Diagram — RX AMP Board (3/4) — ........... 9 2-6. Schematic Diagram — RX AMP Board (4/4) — ........... 10 2-7. Printed Wiring Boards — Power Section — .................. 11 2-8. Schematic Diagram — Power Section — ...................... 12 3. EXPLODED VIEWS 3-1. Overall Section ................................................................ 20 3-2. AMP Section ................................................................... 21 4. ELECTRICAL PARTS LIST .................................. 22 Notes on chip component replacement • Never reuse a disconnected chip component. • Notice that the minus side of a tantalum capacitor may be damaged by heat. Flexible Circuit Board Repairing • Keep the temperature of the soldering iron around 270 °C during repairing. • Do not touch the soldering iron on the same conductor of the circuit board (within 3 times). • Be careful not to apply force on the conductor when soldering or unsoldering. UNLEADED SOLDER Boards requiring use of unleaded solder are printed with the lead- free mark (LF) indicating the solder contains no lead. (Caution: Some printed circuit boards may not come printed with the lead free mark due to their particular size) : LEAD FREE MARK Unleaded solder has the following characteristics. • Unleaded solder melts at a temperature about 40 °C higher than ordinary solder. Ordinary soldering irons can be used but the iron tip has to be applied to the solder joint for a slightly longer time. Soldering irons using a temperature regulator should be set to about 350 °C. Caution: The printed pattern (copper foil) may peel away if the heated tip is applied for too long, so be careful! • Strong viscosity Unleaded solder is more viscou-s (sticky, less prone to flow) than ordinary solder so use caution not to let solder bridges occur such as on IC pins, etc. • Usable with ordinary solder It is best to use only unleaded solder but unleaded solder may also be added to ordinary solder. SAFETY-RELATED COMPONENT WARNING!! COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY. ATTENTION AU COMPOSANT AYANT RAPPORT À LA SÉCURITÉ! LES COMPOSANTS IDENTIFÉS PAR UNE MARQUE 0 SUR LES DIAGRAMMES SCHÉMATIQUES ET LA LISTE DES PIÈCES SONT CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE REMPLACER CES COMPOSANTS QUE PAR DES PIÈSES SONY DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU DANS LES SUPPÉMENTS PUBLIÉS PAR SONY. SAFETY CHECK-OUT After correcting the original service problem, perform the following safety check before releasing the set to the customer: Check the antenna terminals, metal trim, “metallized” knobs, screws, and all other exposed metal parts for AC leakage. Check leakage as described below. LEAKAGE TEST The AC leakage from any exposed metal part to earth ground and from all exposed metal parts to any exposed metal part having a return to chassis, must not exceed 0.5 mA (500 microamperes.). Leakage current can be measured by any one of three methods. 1. A commercial leakage tester, such as the Simpson 229 or RCA WT-540A. Follow the manufacturers’ instructions to use these instruments. 2. A battery-operated AC milliammeter. The Data Precision 245 digital multimeter is suitable for this job. 3. Measuring the voltage drop across a resistor by means of a VOM or battery-operated AC voltmeter. The “limit” indication is 0.75 V, so analog meters must have an accurate low-voltage scale. The Simpson 250 and Sanwa SH-63Trd are examples of a passive VOM that is suitable. Nearly all battery operated digital multimeters that have a 2 V AC range are suitable. (See Fig. A) Fig. A. Using an AC voltmeter to check AC leakage. 1.5 kΩ 0.15 µF AC voltmeter (0.75 V) To Exposed Metal Parts on Set Earth Ground www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 TA-WR4 SECTION 1 GENERAL This section is extracted from instruction manual. Surround amplifier A POWER/ON LINE indicator (23) B POWER (23) C SS-TS56W jack (16) D SPEAKER jacks (16) SUR L SUR R SPEAKER SS-TS56W POWER POWER / ON LINE Front panel Rear panel www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 TA-WR4 SECTION 2 DIAGRAMS • Waveforms – RX AMP Board – Note on Schematic Diagrams: • All capacitors are in µF unless otherwise noted. (p: pF) 50 WV or less are not indicated except for electrolytics and tantalums. • All resistors are in Ω and 1/4 W or less unless otherwise specified. • f : internal component. • 2 : nonflammable resistor. • C : panel designation. • A : B+ Line. • Voltages and waveforms are dc with respect to ground under no-signal (detuned) conditions. no mark: Power on • Voltages are taken with a VOM (Input impedance 10 MΩ). Voltage variations may be noted due to normal production tolerances. • Waveforms are taken with a oscilloscope. Voltage variations may be noted due to normal production tolerances. • Circled numbers refer to waveforms. • Signal path. F : AUDIO • Abbreviation AR : Argentina model AUS : Australian model CND : Canadian model E3 : 240V AC area in E model E32 : 110-240V AC area in E model KR : Korean model RU : Russian model SP : Singapore model TW : Taiwan model Note on Printed Wiring Boards: • X : parts extracted from the component side. • Y : parts extracted from the conductor side. • f : internal component. • : Pattern from the side which enables seeing. (The other layers' patterns are not indicated.) • Indication of transistor. • Note for Printed Wiring Boards and Schematic Diagrams C B These are omitted. E Q Caution: Parts face side: Parts on the parts face side seen from (SIDE A) the parts face are indicated. Pattern face side: Parts on the pattern face side seen from (SIDE B) the pattern face are indicated. 3 IC301 rk (XFSOIN) 1 V/DIV, 10 ns/DIV 2 IC102 r; (OSCI) 1 IC107 wd (X1) 1 V/DIV, 100 ns/DIV 1 V/DIV, 40 ns/DIV 125 ns 20.3 ns 81.3 ns 3.7 Vp-p 3.7 Vp-p 4.1 Vp-p B These are omitted. C E Q Note: The components identi- fied by mark 0 or dot- ted line with mark 0 are critical for safety. Replace only with part number specified. Note: Les composants identifiés par une marque 0 sont cri- tiques pour la sécurité. Ne les remplacer que par une piéce portant le numéro spécifié. Ver. 1.2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 5 TA-WR4 TA-WR4 2-1. BLOCK DIAGRAM : AUDIO • Signal Path IC301 STREAM PROCESSOR IC109 AND GATE 19 SOFTMUTE 18 NSPMUTE 21 SCDT 20 PGMUTE 23 SCLATCH 22 SCSHIFT 34 35 DAMP_NSPMUTE DAMP_SOFTMUTE DAMP_PGMUTE DAMP_SCDT DAMP_SHIFT DAMP_LATCH 61 33 59 XRST_INIT 26 DRIVE RST AC CUT 37 DRIVE OCP 38 XO 22 XI 23 60 48 2 4 XFSOIN 27 INIT 4 OUTR2 6 OUTR1 30 BCK 31 6 4 5 3 1 2 11 12 13 8 9 10 DATA 9 OUTL2 11 OUTL1 29 LRCK 36 XFSIIN IC107 SYSTEM CONTROLLER IC3051 OSC X3051 49.152MHZ 41 LED GREEN 42 LED RED RESET CN303 FOR FLASH PROGRAMMING SCK2 SO2 MOD SI2 17 AC CUT 19 /RESET 21 MOD1 (3) (1) (2) (3) (4) (4) 62 SI2 20 MOD0 57 MAIN OFF 58 V CONT 15 CSOD DTVALID 53 DIAT_SRDT 50 XSCEN SCLK SWDT SCMODE 52 DIAT SWDT 51 DIAT SCLK 31 IC102 RF DEMODULATOR A/D CONVERTER J310 43 OSCO 40 OSCI 13 XRST 10 ADVIN 54 BCK/ RCLK 60 DAOUT/ ROUT DATA BCK APX LRCK X101 12.288MHz 59 LRCK/ RCS 31 APX 31 33 CSOD 61 DTVALID 34 SRDT 31 36 XSCEN 38 SCMODE 35 SWDT 37 SCLK IC100 POWER AMP T100 4 /SD 5 /RESET 25 26 14 6 PWM_A PWM_B 30 OUT A OUT B 27 OUT B OUT B /SD 5 4 /RST 14 6 PWM_A PWM_B 3.3V 5V 12V 30V 2.5V 1.8V 12V 1.5V IC200 POWER AMP IC106 AND GATE IC103 AND GATE 6 4 5 8 9 10 11 12 13 14 48 LF901 EXCEPT US, CND, E32, TW US, CND, E32, TW LF902 3 1 2 4 5 9 10 12 13 6 8 11 2 1 5V L304 Q110,111 OVER LOAD DETECT Q210,211 OVER LOAD DETECT POWER IC108 3.3V REG IC111 12V REG IC104 2.5V REG IC113 1.8V REG IC101 1.5V REG Q113 Q117 M901 FAN SWITCH D901 MAIN RECT IC901 SWITCHING F901 Q901 LEVEL SHIFT D921 RECT T901 DC CONVERTER X102 8MHZ (1) (2) 2 4 IC905 SHUNT REG PC901 TH902 PC903 1 IC110 5V REG 6 5 2 D 1 VCC 4 OCP/BD 7 SS/OLP 5 FB 6 2 3 PC902 D911 S901 AC IN TH901 3.3V Q308 MAIN OFF V CONT Q903 Q902 Q3551 PROTECT Q307 Q306 Q305 Q310 5V Q309 GREEN POWER/ON LINE D100 RED VDD 3.3V OUT IC105 RESET 29 OUT A 28 OUT A 25 26 30 OUT A OUT B 27 OUT B OUT B 29 OUT A 28 OUT A ( ( M - + - + SUR R SPEAKER SUR L SS-TS56W Ver. 1.2 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6 6 TA-WR4 TA-WR4 2-2. PRINTED WIRING BOARD — RX AMP BOARD — :Uses unleaded solder. • Semiconductor Location Ref. No. Location D100 F-3 D101 H-6 D102 H-6 D201 G-6 D202 G-6 D303 D-2 D304 G-2 D306 F-6 IC100 B-6 IC101 B-2 IC102 B-3 IC103 C-3 IC104 B-4 IC105 C-1 IC106 C-4 IC107 C-2 IC108 G-4 IC109 B-4 IC110 D-7 IC111 H-8 IC113 D-5 IC200 C-6 IC301 C-5 IC3051 C-5 Q110 H-9 Q111 H-9 Q113 I-8 Q117 I-8 Q210 G-9 Q211 G-9 Q305 D-1 Q306 G-3 Q307 G-3 Q308 F-3 Q309 D-3 Q310 D-3 Q3551 H-9 IC107 IC102 IC106 IC109 IC301 IC3051 IC104 IC100 IC103 IC101 IC105 IC200 IC110 IC113 IC108 IC111 DIAT POWER BOARD CNP904 (Page 11) A FOR FLASH PROGRAMMING E 5 1 4 3 1 3 5 4 E E 1 3 5 4 1 3 5 4 1 3 5 4 (SIDE A) (SIDE B) (CHASSIS) (CHASSIS) (CHASSIS) (CHASSIS) E E E 3 1 1 5 E E E RED E E 1 2 E E 1 8 SUR L SPEAKER SS-TS56W SUR R M901 FAN BLACK M 1 A B C D E F G H I 2 3 4 5 6 7 8 9 10 11 R346 D304 R357 R399 R348 C367 R354 EB102 R379 R347 C364 C365 C363 C316 R321 R342 C315 C314 C313 CN303 C320 C318 C325 C335 C328 C338 R313 C345 C401 C346 L308 C348 C344 C341 Q306 Q307 C361 L312 Q308 C359 C369 C371 C373 C360 L310 FB105 C372 C380 C387 C390 C388 FB106 R373 R339 R338 D100 L311 L309 R341 R312 C349 C342 C376 C379 C377 C375 C406 C411 C402 L3054 C418 C416 C414 C417 R3054 R3052 C403 C412 C407 R3053 L3053 FB3051 FB107 R209 R207 R223 R109 R108 R113 C101 C103 C119 R112 C102 R103 R123 R203 C389 C383 C413 C405 C404 C336 C343 L3055 FB103 FB104 L307 R314 C353 C358 C326 R320 R316 R378 R372 R358 R353 C201 C202 R212 EB302 D201 C207 C109 C107 C386 R395 Q113 R267 Q117 R271 C421 R269 R270 C260 L111 C111 R114 L112 C113 J310 R117 R3555 R116 C115 C114 CN104 R397 C384 D101 D102 D202 C219 R213 C203 L313 C104 C105 C205 C311 D306 R387 R389 R390 C410 C381 C211 C210 C409 R388 C204 EB101 C385 C382 C265 R3554 Q3551 FB109 C116 C112 C110 R120 R121 R122 R220 C215 C220 C212 R219 R115 R119 C117 Q111 C120 Q110 C209 R386 L314 L202 L201 L102 L101 R221 C118 C218 C217 R217 R216 C216 R218 L212 CN106 C392 Q211 C214 R215 C213 R214 Q210 L211 EB301 T100 R222 C208 R201 R202 C391 R374 R382 C395 R101 C350 R329 C329 R323 C317 C336 C340 C339 R333 R331 R332 L304 R324 C327 R322 C322 C330 C337 C332 X101 R325 R327 C334 C331 R364 R361 R376 R377 R367 R337 R362 R363 X102 Q305 R336 D303 C366 C356 R352 R355 R350 R359 R317 FB102 FB101 R349 L306 C368 C370 R356 R360 R335 C357 R381 R380 C355 C354 R340 R345 R344 C351 R365 Q310 Q309 R385 R384 R383 R328 R366 C324 R326 C321 C333 L305 R318 R319 C319 R311 R106 R206 C415 X3051 R369 R3016 R368 R330 R370 R371 C378 R102 R110 R210 R104 R204 C106 C108 C206 Ver. 1.1 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 7 TA-WR4 TA-WR4 2-3. SCHEMATIC DIAGRAM — RX AMP BOARD (1/4) — 8 8 RX AMP BOARD (1/4) R329 C339 R323 R331 R332 R333 R327 R326 R341 R320 R324 J310 R319 R318 L305 C343 C313 C315 C346 C350 R317 IC101 IC104 FB103 FB104 FB101 FB102 R321 R342 C341 R322 R328 R325 IC102 FB109 R311 R312 R313 R314 C342 C338 C328 C324 C335 C349 X101 C337 C332 C336 C340 C348 C327 C317 C329 L304 C320 C321 C322 C319 C318 L306 L308 R330 C345 C344 C316 C314 L307 C326 C325 IC103 L309 C333 C330 C334 C331 TP3 TP4 TP1 TP2 TP27 TP28 68 1 1k 1k 1k 1k 100 100 330 47k 220 1P 3.3k 820 0.1 0.1 0.1 0.1 0.01 10k XC62HR1502MR TK11225CMCL-G 0UH 0.2A 0UH 0UH 0UH 100 100 0.1 3.3k 100 100 CXD4017R 0UH 0 4.7k 2.2k 4.7k 1 0.1 0.1 0.1 0.1 0.1 12.288MHz 27p 27p 47 16V 1 10 50V 0.1 0.01 0.01 0.1 0.1 0.01 0.1 47 16V 10k 10 50V 47 16V 47 16V 10 50V 0.001 0.001 SN74LV08APWR 100p 100p 100p 100p • See page 4 for Waveform. • See page 13 for IC Block Diagrams. w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8 8 TA-WR4 TA-WR4 2-4. SCHEMATIC DIAGRAM — RX AMP BOARD (2/4) — 7 7 9 9 9 RX AMP BOARD (2/4) R367 R354 R339 R356 C358 Q307 Q306 R357 FB105 R316 IC107 R358 C360 R362 R361 R363 R359 R360 R355 R353 R352 R346 R345 R347 R349 R348 R340 R366 R364 R365 R372 R335 R336 R337 D303 R344 R380 R381 R379 X102 R377 R376 R378 R350 R373 R385 R384 R383 Q310 Q309 CN303 R382 D100 R399 IC106 L310 R338 L311 C359 C370 C368 C367 C366 C354 C355 IC105 D304 Q305 C351 C356 C357 Q308 C364 C365 C363 TP5 TP6 TP7 TP8 TP9 TP17 TP30 TP29 C395 EB102 100 100 1k 100 0.1 DTC114EKA- T146 DTC114EKA- T146 100 0UH 150 MB89537APFM -G-1018E1 0 0.1 100 100 100 100 100 100 100 100 47k 100 100 100 100 47k 100 100 100 1k 10k 22k 47k 1SS355WTE-17 100 47k 47k 3.3k 8MHz 47k 10k 10k 10k 47k 100 100 100 DTA114EKA- T146 DTA114EKA- T146 7P 1k SPR-54MVW 47k SN74LVC08APWR 150 100 10V 100p 100p 100p 100p 0.22 0.1 PST3629NR 1SS355TE-17 2SC1623-T1 -L5L6 0.1 0.001 0.1 DTA114EKA- T146 10p 100p 100p 0.22 EARTH PLATE • See page 4 for Waveform. • See page 13 for IC Block Diagram. • See page 17 for IC Pin Function Description. w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 9 TA-WR4 TA-WR4 2-5. SCHEMATIC DIAGRAM — RX AMP BOARD (3/4) — 8 8 8 12 10 10 10 RX AMP BOARD (3/4) IC108 C373 FB107 C375 C387 C388 IC113 C383 C391 C389 C392 C371 R371 R370 R369 R368 FB106 CN106 C311 C410 D306 C381 IC3051 X3051 C414 FB3051 R3054 L3055 C401 IC301 L3053 R395 C382 C384 C386 R397 C369 C372 IC109 L312 C380 C390 R374 C376 C378 C377 C379 TP24 TP18 TP19 TP20 TP21 TP23 L313 IC110 R389 R390 R387 R386 R388 C409 L314 R3052 C416 C417 C415 L3054 C418 R3053 TP3056 C404 C403 C402 C413 C412 C411 C406 C405 C407 R3016 TP3012 R202 R201 R102 R101 TP3014 TP3013 TP3015 EB101 IC111 NJM2885DL1 -33(TE2) 100 35V 0UH 0.1 16V 0.1 100 10V TK11118CSCL-G 0.01 0.01 100 16V 0.1 100 16V 100 100 100 100 0UH 8P 220p 0.1 11EQS04 -TA2B 100 35V SN74AHC1GU04DCKR 49.152MHz 220 10V 0 22 0 47 16V CXD9876R 0 0.1 0.1 100 35V 47k 0.01 0.01 SN74LVC08APWR 100 16V 0.01 100k 100p 100p 100p 100p NJM2374AE (TE2) 1 1 1.5k 1.5k 1k 470 10V 1M 5p 0.001 0.01 5p 100 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0 100 100 100 100 EARTH PLATE SI-3120KM-TL • See page 4 for Waveform. • See page 14 for IC Block Diagrams. Ver. 1.1 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 10 10 TA-WR4 TA-WR4 2-6. SCHEMATIC DIAGRAM — RX AMP BOARD (4/4) — 9 9 9 RX AMP BOARD (4/4) R210 R204 R207 R209 L201 L202 C214 C213 C114 C113 R217 R218 C216 R216 R117 R118 C116 R116 C215 C212 C115 C112 C203 C219 C201 R111 R104 R108 R109 L101 L102 C103 C119 C101 C421 Q3551 R3554 R123 R223 L111 L112 L211 L212 CN104 C260 Q117 C265 T100 C204 C205 C202 C206 C208 C210 C211 R214 R215 R114 R115 C385 Q210 Q211 Q110 Q111 D202 D201 R222 R121 R119 R220 R120 R122 R219 R221 EB301 EB302 C220 IC200 R213 R212 R203 R206 TP3110 C207 C209 C104 C105 C102 C106 C108 C110 C111 D102 D101 C120 IC100 R113 R112 R103 R106 TP3150 C107 C109 R3555 C218 C217 C118 C117 R271 R269 R269 R267 R267 1.2k : EXCEPT E32 2.2k : E32 1.5k : EXCEPT E32 2.2k : E32 Q113 R270 0 0 0 0.0022 0.0022 0.0022 0.0022 100k 100k 2.2 100k 100k 100k 2.2 100k 0.0022 0.0022 0.0022 0.0022 0.1 0.1 0.1 0 0 0 0 0.1 0.1 0.1 2.2 2SC3052EF-T1-LEF 100k 0 0 2P 1 50V 2SC3243-TP-E 100 16V TERMINAL BOARD 0.033 0.033 0.1 0.1 0.1 1 1 2.7 2.7 2.7 2.7 100 35V 2SA1235TP-1EF 2SA1235TP-1EF 2SA1235TP-1EF 2SA1235TP-1EF P6SMB39AT3 P6SMB39AT3 10k 10k 10k 10k 10k 10k 10k 10k EARTH PLATE EARTH PLATE 2200 35V CXD9883M 10 10 10 15k 56 35V 56 35V 0.033 0.033 0.1 0.1 0.1 1 1 P6SMB39AT3 P6SMB39AT3 2200 35V CXD9883M 10 10 10 15k 56 35V 56 35V 0 0.001 0.001 0.001 0.001 220k 2SC2412K -T-146-Q 1.5k R110 0 0 *2 *2 *1 *1 C361 100 16V • See page 16 for IC Pin Function Description. Ver. 1.1 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 11 11 TA-WR4 TA-WR4 2-7. PRINTED WIRING BOARD — POWER SECTION — :Uses unleaded solder. • Semiconductor Location Ref. No. Location D901 E-6 D902 E-5 D904 G-5 D905 G-6 D906 G-5 D907 G-7 D908 F-5 D909 G-6 D910 F-4 D911 F-7 D913 G-6 D914 F-6 D916 F-6 D917 F-6 D918 F-6 D921 E-3 IC901 E-5 IC905 F-4 PC901 F-4 PC902 G-4 PC903 F-4 Q901 G-5 Q902 F-6 Q903 F-6 IC905 RX AMP BOARD CN106 (Page 6) PC901 PC903 PC902 IC901 A 3 A K A 1 1 8 1 2 3 1 A K DC CONVERTER TRANSFORMER EXCEPT US,CND,TW EXCEPT US,CND,TW 4 6 5 2 4 3 1 2 4 3 1 2 4 E E E 2 1 3 (CHASSIS) AC IN BROWN YELLOW 1 2 POWER 2 1 EXCEPT US,CND,TW EXCEPT US,CND,TW EXCEPT US,CND,E32,TW US,CND,E32,TW US,CND,E32,TW 1 A B C D E F G 2 3 4 5 6 7 8 9 10 S901 CN902 CN901 EB901 C901 C904 R902 JW901 FH902 F901 VDR901 LF901 CN903 FH901 C902 C903 JW922 LF902 JW921 R905 R922 R917 R926 Q903 D911 Q902 C916 D913 R920 D916 R927 D909 D905 Q901 D906 JW904 JW903 D901 R912 JW906 TH901 C908 C906 C910 D908 C913 D910 C915 TH902 C909 R908 R906 R911 R936 C925 R939 R931 R932 R938 R945 R946 JW908 C933 C931 C920 T901 D921 C932 R937 JW911 JW909 JW910 EB902 C936 C942 CNP904 L901 C912 D902 JW907 C918 C907 C934 R935 R948 R933 R934 R919 R915 FR901 JW905 C911 JW902 R913 D907 R928 D918 R914 R921 C914 D917 C917 C905 D914 D904 Ver. 1.2 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 12 12 TA-WR4 TA-WR4 2-8. SCHEMATIC DIAGRAM — POWER SECTION — • See page 15 for IC Block Diagram. Ver. 1.2 9 EXCEPT US, CND, TW EXCEPT US, CND, TW US, CND, TW EXCEPT US, CND, TW US, CND, TW EXCEPT US, CND, TW US, CND, TW EXCEPT US, CND, TW US, CND, TW 330/200V : US, CND, TW 100/450V : EXCEPT US, CND, E32, TW 130/450V : E32 D901 R947 TP911 TP913 TP912 TP910 TP915 FH901 FH902 D921 D902 C931 L901 C904 C909 C909 2.2/50V : EXCEPT E32 22/50V : E32 C913 C932 C936 TP908 TP902 TP903 TP907 TP909 TP901 EB902 EB901 R934 R926 FR901 C915 D918 CN903 F901 R902 C901 LF901 VDR901 C902 C903 LF902 C905 TH901 D911 R917 R922 R919 PC902 C920 C918 T901 R906 R906 C907 C906 R905 TH902 TP914 TP916 IC901 C908 C910 R908 R927 D913 Q902 C917 D914 C916 R921 Q903 C914 C914 0.0033 : EXCEPT E32 0.0022 : E32 C911 D907 R912 D908 D909 Q901 R914 D905 D906 D904 D910 R928 D917 D916 PC903 PC901 C925 R915 C933 R938 R945 R939 C934 R933 R935 R932 330 : E32 1.2k : EXCEPT E32 R931 R948 R937 R936 C942 R946 IC905 CNP904 CN901 CN902 S901 R913 R910 R920 C912 R911 D3SB60F3 0 GND GND VIN VOUT S/GND FML-22S SARS03 4700p 0.22 22 50V 1000 35V 100 35V AC-CUT GND GND V-CONT MAIN-OFF 30V EARTH PLATE EARTH PLATE 4.7k 0 0.1 1W 47 35V UDZS-TE-17- 33B 2P 1M 0.22 275V LINE FILTER VARISTOR 470p 470p LINE FILTER 0.1 275V NTC THERMISTOR 10EDB60 -TA2B5 1.5k TLP421F(D4-GR) 330p 250V 3300p 630V DC CONVERTER TRANSFORMER POSITIVE THERMISTOR D VCC 470p 50V UDZSTE-176.2B DTA114EKA -T146 0.01 UDZSTE-1710B 0.01 68k DTC144EKA -T146 100p 100V 1SS355 TE-17 1k 11EQS10-TA2 1SS355 TE-17 2SD1616A-TP-LK 4.7k MTZJ-T-72-20C MTZJ-T-72-20C 11EQS10-TA2 UDZS-TE-176.2B 4.7k 1SS355TE-17 TLP421F(D4-GR) TLP421F(D4-GR) 47 0.1 50V 1k 2.2k 1k 0.22 22k 3.9k *15 *15 27k 390 390 2.2k 0.1 100 NJM431U-TE2 8P 2P 2P 820 100 4.7k 0.1 50V 1k *12 *1 *1 *5 *3 *2 *6 *11 *4 *13 *14 *14 *13 *9 *8 *10 *7 5A/125V : US, CND, TW T3.15AL/250V : EXCEPT US, CND, E32, TW T5A/250V : E32 EXCEPT US, CND, E32, TW US, CND, E32, TW US, CND, E32, TW EXCEPT US, CND, E32, TW US, CND, E32, TW EXCEP US, CND, TW EXCEPT US, CND, TW EXCEPT US, CND, TW US, CND, TW EXCEPT US, CND, TW EXCEPT US, CND, TW US, CND, TW EXCEPT US, CND, TW US, CND, TW EXCEPT US, CND, TW US, CND, TW EXCEPT US, CND, TW US, CND, TW w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 13 TA-WR4 • IC Block Diagrams – RX AMP Board – IC101 XC62HR1502MR + – 3 OUTPUT CONTROL REFERENCE VOLTAGE 4 1 2 5 CURRENT LIMIT NC VIN CE VSS VOUT IC102 CXD4017R ADVRH 6 VSS 5 VDDE 4 SMCK 3 XSM 2 MST 1 ADAVS 7 ADAVD 8 ADVRL 9 ADVIN 10 VDDE 11 VSS 12 XRST 13 DIFM0 14 DIFM1 15 DTSEL 16 A/D CONVERTER BUFFER RAM ERROR CORRECTOR OUTPUT INTERFACE DEMODULATOR PLREF 17 TESTMD 19 APVCI 20 VSS 21 APCPO 22 APAVD 23 APAVS 24 APX 31 EXTCK 32 VSS 25 VDDI 26 VDDE 27 VCOR 28 CHNUM 29 DIVCODE 30 PLVAR 18 PLL CLOCK SELECTOR CONTROLLER CSOD 33 SRDT 34 SWDT 35 XSCEN 36 SCLK 37 SCMODE 38 OSCI 40 TEST0 44 TEST1 45 TEST2 46 TEST3 47 TEST4 48 OSCO 43 VSS 39 VDDE 41 VSS 42 CLOCK GENERATOR XTST 64 EMPFS1 63 EMPFS0 62 DTVALID 61 DAOUT 60 LRCK 59 VDDI 58 VSS 57 VDDE 56 BCK 54 TXOUT 55 ICLK 53 SYMCLK 52 TEST7 51 TEST6 50 TEST5 49 1 2 3 6 4 CNP GND CNT IN 5 GND OUT CONTROL CIRCUIT BANDGAP REFERENCE CONSTANT CURRENT SOURCE OVER HEAT & OVER CURRENT PROTECT IC104 TK11225CMCL-G VDD 2 OUT 1 GND 3 + – VREF CD 5 NC 4 IC105 PST3629NR www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 14 TA-WR4 12 11 10 9 8 7 6 5 4 3 VSUBC XVSS OUTR2 VSSR OUTR1 VDDR VSSL VSSR OUTL2 OUTL1 VSSL VDDL 2 1 PWM CLOCK GENERATOR (SECONDARY) CLOCK GENERATOR (PRIMARY) 31 29 25 OVFFLAGL 26 SFLAG 27 INIT 30 S g P GAIN CONTROL INIT/ MUTE SAMPLING RATE CONVERTER FILTER & LOW CUT FILTER LINER INTERPOLATOR ∆ Σ 48 XFSOIN 47 XVDD HPVDDL 46 45 HPOUTL1 HPVSSL 44 43 HPOUTL2 HPVDDR 42 41 HPOUTR1 HPVSSR 40 HPOUTR2 39 37 FSOCKO 38 FSOI 13 XOVSS 14 XFSOOUT 15 XOVDD 16 DVDD 17 DVSS 18 NSPMUTE 19 SOFTMUTE 20 PGMUTE SERIAL CONTROLLER 21 SCDT 22 SCSHIFT 23 SCLATCH 24 OVFFLAGR 28 MCKSEL 32 BFVDD 33 BFVSS 34 TEST 35 DVDD 36 XFSIIN LRCK BCK DATA CS 1 ES 2 CT 3 IN+ 5 Q S R PWM LOGIC OSC GND 4 V+ 6 VREF + – + – + – ERROR AMP PWM COMPARATOR SI 7 CD 8 IPK SENSE IC110 NJM2374AE (TE2) VC 1 VIN VOUT 2 4 GND 3 SENSE 5 TSD 1 2 3 5 4 VCONT GND NP VIN VOUT CONTROL CIRCUIT OVER HEAT & OVER CURRENT PROTECTION BANDGAP REFERENCE IC111 SI-3120KM-TL IC113 TK11118CSCL-G IC301 CXD9876R www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 15 TA-WR4 D 1 NC 2 S/GND 3 VCC 4 OLP/SS 5 FB 6 OCP/BD 7 DELAY Q R S + – + – + – Q S R + – BOTTOM SELECTOR COUNTER OSC R Q S SOFT START + – OVP REGULATOR & ICONST + – BURST CONTROL START/STOP BURST PROTECTION LATCH DRIVE REGULATOR OLP BSD BD OCP FB – DIAT POWER Board – IC901 STR-W6735N (US, CND, TW), STR-W6765N (EXCEPT US, CND, TW) Ver. 1.2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 16 TA-WR4 • IC Pin Function Description RX AMP BOARD IC100, IC200 CXD9883M Pin No. Pin Name I/O Description 1 BST_A I Bootstrap terminal for half bridge A 2 GVDD_A — Gate drive voltage terminal for half bridge A 3 /OTW O Overheating wiring detection output terminal 4 /SD I Shutdown signal input terminal 5 /RESET I Reset signal input terminal 6 PWM_A I PWM signal input terminal for half bridge A 7 OC_ADJ I Over current limit program terminal 8 GND — Ground terminal 9 AGND — Ground terminal 10 VREG O Internal voltage regulator and decoupling connect terminal 11 M3 I Acceptance test ta factory terminal 12 M2 I Mode select 2 (MSB) 13 M1 I Mode select 1 (MSB) 14 PWM_B I PWM signal input terminal for half bridge B 15 VDD — Power supply terminal 16 GND — Ground terminal 17 GVDD_B — Gate drive voltage terminal for half bridge B 18 BST_B I Bootstrap terminal for half bridge B 19 PVDD_B — Power supply terminal for half bridge B 20 PVDD_B — Power supply terminal for half bridge B 21 PVDD_B — Power supply terminal for half bridge B 22 PGND — Ground terminal 23 PGND — Ground terminal 24 PGND — Ground terminal 25 OUT_B O Half bridge B signal output terminal 26 OUT_B O Half bridge B signal output terminal 27 OUT_B O Half bridge B signal output terminal 28 OUT_A O Half bridge A signal output terminal 29 OUT_A O Half bridge A signal output terminal 30 OUT_A O Half bridge A signal output terminal 31 PGND — Ground terminal 32 PGND — Ground terminal 33 PGND — Ground terminal 34 PVDD_A — Power supply terminal for half bridge A 35 PVDD_A — Power supply terminal for half bridge A 36 PVDD_A — Power supply terminal for half bridge A www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 17 TA-WR4 RX AMP BOARD IC107 MB89537APFM-G-1018E1 (SYSTEM CONTROLLER) Pin No. Pin Name I/O Description 1 NC — Not used 2 MOD2 I Setting terminal for the CPU operation mode Fixed at “L” in this set 3, 4 NC — Not used 5 MODEL I Setting terminal for the model 6 SIMUKE I Setting terminal for the destination 7 to 10 NC — Not used 11 AVCC — Power supply terminal (+3.3V) (for A/D converter) 12 AVR I Reference voltage (+3.3V) input terminal (for A/D converter) 13 AVSS — Ground terminal (for A/D converter) 14 DTVALID I Data valid flag input from the RF demodulator “L”: invalid, “H”: valid 15 CSOD I Captor start delay signal input from the RF demodulator “H”: active 16 NC I Ground terminal 17 AC CUT I AC cut detection signal input terminal “L”: AC cut 18 NC I Ground terminal Reset signal input terminal “L”: reset 19 /RESET I For several hundreds msec. after the power supply rises, “L” is input, then it changes to “H” 20, 21 MD0, MD1 I CPU operation mode setting signal input terminal 22 XO O Main system clock output terminal (8 MHz) 23 XI I Main system clock input terminal (8 MHz) 24 VSS — Ground terminal 25 FS2_EX I Not used 26 XRST_INIT O Reset signal output to the RF demodulator and stream processor “L”: reset 27, 28 NC — Not used 29 P23 I Setting terminal for the CPU operation mode Fixed at “L” in this set 30 P22 I Setting terminal for the CPU operation mode Fixed at “H” in this set 31, 32 NC — Not used 33 DAMP_PGMUTE O PG muting on/off control signal output to the stream processor “L”: muting on 34 DAMP_SOFTMUTE O Soft muting on/off control signal output to the stream processor “L”: muting on 35 DAMP_NSPMUTE O NSP muting on/off control signal output to the stream processor “L”: muting on 36 NC — Not used 37 DRIVE_RST O Reset signal output to the power driver “L”: reset 38 DRIVE_OCP I Shut down state input from the power driver “L”: shut down 39 DRIVE_OTW I Overtemperature warning signal input terminal Not used 40 P10 I Setting terminal for the CPU operation mode Fixed at “H” in this set 41 LED_GREEN O LED drive signal output of the ON LINE indicator “H”: LED on 42 LED_RED O LED drive signal output of the POWER indicator “H”: LED on 43 to 47 NC — Not used 48 SCMODE O Control mode selection signal output to the RF demodulator “L”: pin setting, “H”: serial setting” 49 NC — Not used 50 XSCEN O Serial interface enable signal output to the RF demodulator 51 DIAT_SCLK O Serial interface data clock signal output to the RF demodulator 52 DIAT_SWDT O Serial interface data write signal output to the RF demodulator 53 DIAT_SRDT I Serial interface data read signal input from the RF demodulator 54 NC — Not used 55 T_SENSE O Not used 56 VCC — Power supply terminal (+3.3V) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 18 TA-WR4 Pin No. Pin Name I/O Description 57 MAIN_OFF O Power off control signal output to the power control “H”: power off 58 V_CONT O Voltage control PWM signal output to the shunt regulator 59 DAMP_LATCH O Latch control signal output to the stream processor 60 DAMP_SHIFT O Shift clock signal output to the stream processor 61 DAMP_SCDT O Serial data output to the stream processor 62 SI2 I Serial data input terminal 63 INT24 O Not used 64 NC O Not used www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 19 TA-WR4 SECTION 3 EXPLODED VIEWS NOTE: • -XX and -X mean standardized parts, so they may have some difference from the original one. • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items. Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark • The mechanical parts with no reference number in the exploded views are not supplied. • Abbreviation AR : Argentina model AUS : Australian model CND : Canadian model E3 : 240V AC area in E model E32 : 110-240V AC area in E model 1 2-668-424-01 CABINET, TOP (US, CND) 1 2-668-424-11 CABINET, TOP (EXCEPT US, CND) 2 2-668-425-01 INDICATOR, POWER (EXCEPT US, CND) 2 2-668-425-11 INDICATOR, POWER (US, CND) 3 3-703-244-00 BUSHING (2104), CORD 04 1-751-520-31 CORD, POWER (UK) 04 1-769-079-23 CORD, POWER (KR) 04 1-777-071-22 CORD, POWER (E3) 04 1-777-071-23 CORD, POWER (SP) 04 1-827-597-41 CORD, POWER (TW) 3-1. OVERALL SECTION 04 1-829-259-11 CORD, POWER (AUS) 04 1-829-387-11 CORD, POWER (AR) 04 1-830-188-11 CORD, POWER (AEP, RU, E32) 04 1-830-190-11 CORD, POWER (US, CND) 5 A-1169-358-A POWER SWITCH BOARD, COMPLETE 6 2-668-426-01 PANEL, BOTTOM (US, CND) 6 2-668-426-11 PANEL, BOTTOM (EXCEPT US, CND) 7 2-668-427-01 BUTTON, POWER 8 4-232-478-41 FOOT 9 2-668-428-01 WIRE, COVER #1 7-685-646-79 SCREW +BVTP 3X8 TYPE2 IT-3 4 3 2 6 9 5 7 8 1 #1 #1 #1 #1 #1 #1 not supplied not supplied AMP section The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. Les composants identifiés par une marque 0 sont critiques pour la sécurité. Ne les remplacer que par une pièce portant le numéro spécifié. Ver. 1.2 KR : Korean model RU : Russian model SP : Singapore model TW : Taiwan model www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 20 TA-WR4 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 51 2-677-839-01 +PWH 3X8 (SUMITITE) 52 A-1169-356-A RX AMP BOARD, COMPLETE (EXCEPT E32) 52 A-1203-064-A RX AMP BOARD, COMPLETE (E32) 53 A-1169-360-A DIAT POWER BOARD, COMPLETE (US, CND) 53 A-1169-378-A DIAT POWER BOARD, COMPLETE (EXCEPT US, CND, E32) 53 A-1169-417-A DIAT POWER BOARD, COMPLETE (E32) 53 A-1169-447-A DIAT POWER BOARD, COMPLETE (TW) 0F901 1-532-237-00 FUSE TIME-LAG T3.15A/250V (EXCEPT US, CND, E32, TW) 0F901 1-532-505-33 FUSE T5A/250V (E32) 0F901 1-576-109-11 FUSE 5A/125V (US, CND, TW) M901 1-787-331-11 FAN, D.C. #1 7-685-646-79 SCREW +BVTP 3X8 TYPE2 IT-3 #2 7-685-881-09 SCREW +BVTT 4X8 (S) 3-2. AMP SECTION 52 53 not supplied not supplied not supplied not supplied not supplied not supplied #1 #1 #1 #2 #1 F901 M901 51 Ver. 1.2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 21 TA-WR4 SECTION 4 ELECTRICAL PARTS LIST NOTE: • Due to standardization, replacements in the parts list may be different from the parts specified in the diagrams or the components used on the set. • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items. • RESISTORS All resistors are in ohms. METAL: Metal-film resistor. METAL OXIDE: Metal oxide-film resistor. F: nonflammable • -XX and -X mean standardized parts, so they may have some difference from the original one. • SEMICONDUCTORS In each case, u: µ, for example: uA. . : µA. . , uPA. . , µPA. . , uPB. . : µPB. . , uPC. . , µPC. . , uPD. . : µPD. . • CAPACITORS uF: µF • COILS uH: µH • Abbreviation AR : Argentina model AUS : Australian model CND : Canadian model E3 : 240V AC area in E model Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark When indicating parts by reference number, please include the board name. A-1169-360-A DIAT POWER BOARD, COMPLETE (US, CND) A-1169-378-A DIAT POWER BOARD, COMPLETE (EXCEPT US, CND, E32, TW) A-1169-417-A DIAT POWER BOARD, COMPLETE (E32) A-1169-447-A DIAT POWER BOARD, COMPLETE (TW) *************************** 7-685-645-79 SCREW +BVTP 3X6 TYPE2 IT-3 < CAPACITOR > 0C901 1-165-529-11 MYLAR 0.22uF 10 275V 0C902 1-113-900-11 CERAMIC 470PF 10% 250V 0C903 1-113-900-11 CERAMIC 470PF 10% 250V 0C904 1-165-529-11 MYLAR 0.22uF 10 275V 0C905 1-165-528-11 MYLAR 0.1uF 10 275V (EXCEPT US, CND, TW) 0C906 1-100-922-11 ELECT 330uF 20% 200V (US, CND, TW) 0C906 1-100-923-11 ELECT 100uF 20% 450V (EXCEPT US, CND, E32, TW) 0C906 1-114-237-11 ELECT 130uF 20% 450V (E32) 0C907 1-165-883-11 CERAMIC CHIP 10000PF 10% 630V (US, CND, TW) 0C907 1-165-886-11 CERAMIC CHIP 3300PF 10% 630V (EXCEPT US, CND, TW) 0C908 1-117-631-11 FILM 3300PF 3% 1.2KV (US, CND, TW) 0C908 1-125-893-11 FILM 680PF 3% 1.5KV (EXCEPT US, CND, TW) 0C909 1-107-903-11 ELECT 2.2uF 20% 50V (EXCEPT E32) 0C909 1-107-907-11 ELECT 22uF 20% 50V (E32) 0C910 1-164-315-11 CERAMIC CHIP 470PF 5% 50V 0C911 1-164-162-11 CERAMIC CHIP 100PF 5% 100V 0C912 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V 0C913 1-107-907-11 ELECT 22uF 20% 50V 0C914 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V (E32) 0C914 1-162-967-11 CERAMIC CHIP 0.0033uF 10% 50V (EXCEPT E32) 0C915 1-107-909-11 ELECT 47uF 20% 35V 0C916 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V 0C917 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V 0C918 1-165-886-11 CERAMIC CHIP 3300PF 10% 630V (EXCEPT US, CND, TW) 0C920 1-113-898-11 CERAMIC 330PF 10% 250V (EXCEPT US, CND, TW) 0C925 1-117-693-11 CERAMIC 100PF 10% 250V (EXCEPT US, CND, TW) 0C925 1-113-907-51 CERAMIC 0.0022uF 99% 250V (US, CND, TW) C931 1-125-782-91 CERAMIC 4700PF 10% 1KV C932 1-128-959-21 ELECT 1000uF 20% 35V C933 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V C934 1-114-242-11 CAP, CERAMIC 0.22MF X7R (2012) C936 1-126-948-11 ELECT 100uF 20% 35V C942 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V < CONNECTOR > CN903 1-564-321-00 PIN, CONNECTOR (3.96mm PITCH) 2P CNP904 1-691-770-11 PLUG (MICRO CONNECTOR) 8P < DIODE > 0D901 8-719-077-77 DIODE D3SB60F3 0D902 6-500-241-01 DIODE SARS03 0D904 8-719-200-93 DIODE 11EQS10-TA2 0D905 8-719-079-20 DIODE MTZJ-T-72-20C 0D906 8-719-079-20 DIODE MTZJ-T-72-20C 0D907 6-501-193-01 DIODE 1SS355WTE-17 0D908 8-719-200-93 DIODE 11EQS10-TA2 0D909 6-501-193-01 DIODE 1SS355WTE-17 0D910 8-719-069-56 DIODE UDZSTE-176.2B 0D911 6-500-593-41 DIODE 10EDB60-TA2B5 0D913 8-719-069-56 DIODE UDZSTE-176.2B 0D914 8-719-977-28 DIODE UDZSTE-1710B 0D916 1-216-864-11 SHORT CHIP 0 (US, CND, TW) 0D916 8-719-978-33 DIODE UDZSTE-176.8B (EXCEPT US, CND, TW) 0D917 6-501-193-01 DIODE 1SS355WTE-17 0D918 8-719-083-87 DIODE UDZS-TE17-33B D921 8-719-313-14 DIODE FML-22S < GROUND TERMINAL BOARD > EB901 1-537-770-21 TERMINAL BOARD, GROUND EB902 1-537-770-21 TERMINAL BOARD, GROUND < FUSE HOLDER > FH901 1-533-313-11 FUSE HOLDER DIAT POWER E32 : 110-240V AC area in E model KR : Korean model RU : Russian model SP : Singapore model TW : Taiwan model The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. Les composants identifiés par une marque 0 sont critiques pour la sécurité. Ne les remplacer que par une pièce portant le numéro spécifié. Ver. 1.2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 22 TA-WR4 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark FH902 1-533-313-11 FUSE HOLDER < RESISTOR > 0FR901 1-220-886-11 FUSIBLE 0.1 10% 1W < IC > 0IC901 6-706-347-01 IC STR-W6735N (US, CND, TW) 0IC901 6-706-348-01 IC STR-W6765N (EXCEPT US, CND, TW) IC905 8-759-710-88 IC NJM431U-TE2 < COIL > L901 1-456-509-11 INDUCTOR 10uH < LINE FILTER > 0LF901 1-419-785-11 COIL, LINE FILTER (EXCEPT US, CND, E32, TW) 0LF901 1-424-930-11 COIL, LINE FILTER (US, CND, E32, TW) 0LF902 1-419-785-11 COIL, LINE FILTER (EXCEPT US, CND, E32, TW) < IC > 0PC901 6-600-438-01 IC TLP421F (D4-GR) 0PC902 6-600-438-01 IC TLP421F (D4-GR) 0PC903 6-600-438-01 IC TLP421F (D4-GR) < TRANSISTOR > 0Q901 8-729-142-51 TRANSISTOR 2SD1616A-TP-LK 0Q902 8-729-027-23 TRANSISTOR DTA114EKA-T146 0Q903 1-801-806-11 TRANSISTOR DTC144EKA-T146 < RESISTOR > 0R902 1-219-759-11 METAL 1M 5% 1/2W (EXCEPT US, CND, TW) 0R905 1-215-902-11 METAL OXIDE 47K 5% 1W (US, CND, E32, TW) 0R905 1-218-642-11 METAL OXIDE 100K 5% 1W (EXCEPT US, CND, E32, TW) 0R906 1-215-904-11 METAL OXIDE 100K 5% 2W (US, CND, TW) 0R906 1-216-468-11 METAL OXIDE 82K 5% 2W (EXCEPT US, CND, TW) 0R908 1-216-344-00 METAL OXIDE 0.39 5% 1W (EXCEPT US, CND, TW) 0R908 1-216-361-61 METAL OXIDE 0.22 5% 2W (US, CND, TW) 0R910 1-216-809-11 METAL CHIP 100 5% 1/10W 0R911 1-216-821-11 METAL CHIP 1K 5% 1/10W 0R912 1-247-831-91 CARBON 1K 5% 1/4W 0R913 1-249-416-11 CARBON 820 5% 1/4W 0R914 1-216-829-11 METAL CHIP 4.7K 5% 1/10W 0R915 1-249-401-81 CARBON 47 5% 1/4W 0R917 1-249-435-11 CARBON 33K 5% 1/4W (US, CND, TW) 0R917 1-247-871-91 CARBON 47K 5% 1/4W (EXCEPT US, CND, TW) 0R919 1-216-823-11 METAL CHIP 1.5K 5% 1/10W 0R920 1-216-829-11 METAL CHIP 4.7K 5% 1/10W 0R921 1-216-843-11 METAL CHIP 68K 5% 1/10W 0R922 1-249-435-11 CARBON 33K 5% 1/4W (US, CND, TW) 0R922 1-247-871-91 CARBON 47K 5% 1/4W (EXCEPT US, CND, TW) 0R926 1-216-864-11 SHORT CHIP 0 0R927 1-217-152-00 METAL 0.33 10% 2W (US, CND, TW) 0R927 1-217-153-00 METAL 0.47 10% 2W (EXCEPT US, CND, TW) 0R928 1-216-829-11 METAL CHIP 330K 5% 1/10W R931 1-218-726-11 METAL CHIP 27K 0.5% 1/10W R932 1-216-815-11 METAL CHIP 330 5% 1/10W (E32) R932 1-216-822-11 METAL CHIP 1.2K 5% 1/10W (EXCEPT E32) R933 1-216-837-11 METAL CHIP 22K 5% 1/10W R934 1-218-708-11 METAL CHIP 4.7K 0.5% 1/10W R935 1-218-706-11 METAL CHIP 3.9K 0.5% 1/10W R936 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R937 1-216-816-11 METAL CHIP 390 5% 1/10W R938 1-216-821-11 METAL CHIP 1K 5% 1/10W R939 1-216-821-11 METAL CHIP 1K 5% 1/10W R945 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R946 1-216-809-11 METAL CHIP 100 5% 1/10W R948 1-216-816-11 METAL CHIP 390 5% 1/10W < TRANSFORMER > 0T901 1-443-996-11 TRANSFORMER, DC CONVERTER (EXCEPT US, CND, TW) 0T901 1-443-997-11 TRANSFORMER, DC CONVERTER (US, CND, TW) < THERMISTOR > 0TH901 1-803-916-11 THERMISTOR, NTC 0TH902 1-805-553-21 THERMISTOR, POSITIVE < VARISTOR > 0VDR901 1-805-482-11 VARISTOR ************************************************************* A-1169-358-A POWER SWITCH BOARD, COMPLETE ****************************** < CONNECTOR > * CN901 1-695-044-11 PIN, CONNECTOR (3.96mm PITCH) 2P CN902 1-564-321-00 PIN, CONNECTOR (3.96mm PITCH) 2P < SWITCH > 0S901 1-571-433-31 SWITCH, PUSH (AC POWER)(POWER) ************************************************************* A-1169-356-A RX AMP BOARD, COMPLETE (EXCEPT E32) A-1203-064-A RX AMP BOARD, COMPLETE (E32) *********************** < CAPACITOR > C101 1-107-725-11 CERAMIC CHIP 0.1uF 10% 16V C102 1-164-156-11 CERAMIC CHIP 0.1uF 25V C103 1-104-329-11 CERAMIC CHIP 0.1uF 10% 50V C104 1-115-185-11 CERAMIC CHIP 0.033uF 10% 50V C105 1-115-185-11 CERAMIC CHIP 0.033uF 10% 50V RX AMP DIAT POWER POWER SWITCH Ver. 1.2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 23 TA-WR4 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C106 1-104-329-11 CERAMIC CHIP 0.1uF 10% 50V C107 1-165-739-31 ELECT 56uF 20% 35V C108 1-104-329-11 CERAMIC CHIP 0.1uF 10% 50V C109 1-165-739-31 ELECT 56uF 20% 35V C110 1-136-177-00 FILM 1uF 5% 50V C111 1-136-177-00 FILM 1uF 5% 50V C112 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C113 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C114 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C115 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C116 1-164-505-11 CERAMIC CHIP 2.2uF 16V C117 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C118 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C119 1-107-725-11 CERAMIC CHIP 0.1uF 10% 16V C120 1-112-831-11 ELECT 2200uF 20% 35V C201 1-107-725-11 CERAMIC CHIP 0.1uF 10% 16V C202 1-164-156-11 CERAMIC CHIP 0.1uF 25V C203 1-104-329-11 CERAMIC CHIP 0.1uF 10% 50V C204 1-115-185-11 CERAMIC CHIP 0.033uF 10% 50V C205 1-115-185-11 CERAMIC CHIP 0.033uF 10% 50V C206 1-104-329-11 CERAMIC CHIP 0.1uF 10% 50V C207 1-165-739-31 ELECT 56uF 20% 35V C208 1-104-329-11 CERAMIC CHIP 0.1uF 10% 50V C209 1-165-739-31 ELECT 56uF 20% 35V C210 1-136-177-00 FILM 1uF 5% 50V C211 1-136-177-00 FILM 1uF 5% 50V C212 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C213 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C214 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C215 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C216 1-164-505-11 CERAMIC CHIP 2.2uF 16V C217 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C218 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C219 1-107-725-11 CERAMIC CHIP 0.1uF 10% 16V C220 1-112-831-11 ELECT 2200uF 20% 35V C260 1-126-960-11 ELECT 1uF 20% 50V C265 1-126-933-11 ELECT 100uF 20% 16V C311 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C313 1-164-156-11 CERAMIC CHIP 0.1uF 25V C314 1-126-964-11 ELECT 10uF 20% 50V C315 1-164-156-11 CERAMIC CHIP 0.1uF 25V C316 1-126-947-11 ELECT 47uF 20% 16V C317 1-107-726-91 CERAMIC CHIP 0.01uF 10% 16V C318 1-126-947-11 ELECT 47uF 20% 16V C319 1-164-156-11 CERAMIC CHIP 0.1uF 25V C320 1-164-156-11 CERAMIC CHIP 0.1uF 25V C321 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C322 1-107-726-91 CERAMIC CHIP 0.01uF 10% 16V C324 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C325 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C326 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C327 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C328 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C329 1-107-726-91 CERAMIC CHIP 0.01uF 10% 16V C330 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C331 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C332 1-162-920-11 CERAMIC CHIP 27PF 5% 50V C333 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C334 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C335 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C336 1-126-947-11 ELECT 47uF 20% 16V C337 1-162-920-11 CERAMIC CHIP 27PF 5% 50V C338 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C339 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C340 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C341 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C342 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C343 1-164-156-11 CERAMIC CHIP 0.1uF 25V C344 1-126-947-11 ELECT 47uF 20% 16V C345 1-126-964-11 ELECT 10uF 20% 50V C346 1-164-156-11 CERAMIC CHIP 0.1uF 25V C348 1-126-964-11 ELECT 10uF 20% 50V C349 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C350 1-107-726-91 CERAMIC CHIP 0.01uF 10% 16V C351 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C354 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C355 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C356 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C357 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C358 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C359 1-104-658-91 ELECT 100uF 20% 10V C360 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C361 1-126-933-11 ELECT 100uF 20% 16V C363 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C364 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C365 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C366 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C367 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C368 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C369 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C370 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C371 1-126-933-11 ELECT 100uF 20% 16V C372 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C373 1-126-948-11 ELECT 100uF 20% 35V C375 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C376 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C377 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C378 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C379 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C380 1-126-933-11 ELECT 100uF 20% 16V C381 1-126-948-11 ELECT 100uF 20% 35V C382 1-164-156-11 CERAMIC CHIP 0.1uF 25V C383 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C384 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V C385 1-126-948-11 ELECT 100uF 20% 35V C386 1-126-948-11 ELECT 100uF 20% 35V C387 1-164-156-11 CERAMIC CHIP 0.1uF 25V C388 1-104-658-91 ELECT 100uF 20% 10V C389 1-126-933-11 ELECT 100uF 20% 16V C390 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C391 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C392 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V C395 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C401 1-126-947-11 ELECT 47uF 20% 16V C402 1-164-156-11 CERAMIC CHIP 0.1uF 25V RX AMP Ver. 1.1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 24 TA-WR4 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C403 1-164-156-11 CERAMIC CHIP 0.1uF 25V C404 1-164-156-11 CERAMIC CHIP 0.1uF 25V C405 1-164-156-11 CERAMIC CHIP 0.1uF 25V C406 1-164-156-11 CERAMIC CHIP 0.1uF 25V C407 1-164-156-11 CERAMIC CHIP 0.1uF 25V C409 1-135-372-31 ELECT 470uF 20% 10V C410 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V C411 1-164-156-11 CERAMIC CHIP 0.1uF 25V C412 1-164-156-11 CERAMIC CHIP 0.1uF 25V C413 1-164-156-11 CERAMIC CHIP 0.1uF 25V C414 1-126-923-91 ELECT 220uF 20% 10V C415 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C416 1-162-910-11 CERAMIC CHIP 5PF 0.25PF 50V C417 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C418 1-162-910-11 CERAMIC CHIP 5PF 0.25PF 50V C421 1-164-505-11 CERAMIC CHIP 2.2uF 16V < CONNECTOR > CN104 1-564-704-41 PIN, CONNECTOR (SMALL TYPE) 2P CN303 1-568-826-11 CONNECTOR, FFC 7P < DIODE > D100 8-719-920-55 DIODE SPR-54MVW (POWER/ON LINE) D101 6-500-260-01 DIODE P6SMB39AT3 D102 6-500-260-01 DIODE P6SMB39AT3 D201 6-500-260-01 DIODE P6SMB39AT3 D202 6-500-260-01 DIODE P6SMB39AT3 D303 6-501-193-01 DIODE 1SS355WTE-17 D304 6-501-193-01 DIODE 1SS355WTE-17 D306 8-719-210-21 DIODE 11EQS04-TA2B < GROUND TERMINAL BOARD > EB101 1-537-770-21 TERMINAL BOARD, GROUND EB102 1-537-770-21 TERMINAL BOARD, GROUND EB301 1-537-770-21 TERMINAL BOARD, GROUND EB302 1-537-770-21 TERMINAL BOARD, GROUND < FERRITE BEAD > FB101 1-500-283-11 INDUCTOR, FERRITE BEAD FB102 1-500-283-11 INDUCTOR, FERRITE BEAD FB103 1-500-283-11 INDUCTOR, FERRITE BEAD FB104 1-500-283-11 INDUCTOR, FERRITE BEAD FB105 1-469-760-21 FERRITE, EMI (SMD)(2012) FB106 1-469-760-21 FERRITE, EMI (SMD)(2012) FB107 1-469-760-21 FERRITE, EMI (SMD)(2012) FB109 1-469-760-21 FERRITE, EMI (SMD)(2012) FB3051 1-216-295-91 SHORT CHIP 0 < IC > IC100 6-708-921-01 IC CXD9883M IC101 6-701-851-01 IC XC62HR1502MR IC102 8-752-425-06 IC CXD4017R IC103 8-759-548-99 IC SN74LV08APWR IC104 6-704-261-01 IC TK11225CMCL-G IC105 6-701-680-01 IC PST3629NR IC106 8-759-679-55 IC SN74LVC08APWR IC107 6-806-491-01 IC MB89537APFM-G-1018E1 IC108 6-707-487-01 IC NJM2885DL1-33 (TE2) IC109 8-759-679-55 IC SN74LVC08APWR IC110 6-703-978-01 IC NJM2374AE (TE2) IC111 6-707-746-01 IC SI-3120KM-TL IC113 6-702-300-01 IC TK11118CSCL-G IC200 6-708-921-01 IC CXD9883M IC301 6-709-035-01 IC CXD9876R IC3051 8-759-649-50 IC SN74AHC1GU04DCKR < JACK > J310 1-818-633-11 JACK, PIN 1P (SS-TS56W) < COIL > L101 1-456-680-11 INDUCTOR 10uH L102 1-456-680-11 INDUCTOR 10uH L111 1-457-077-11 AIR-CORE COIL L112 1-457-078-11 AIR-CORE COIL L201 1-456-680-11 INDUCTOR 10uH L202 1-456-680-11 INDUCTOR 10uH L211 1-457-077-11 AIR-CORE COIL L212 1-457-078-11 AIR-CORE COIL L304 1-400-305-11 INDUCTOR 47uH L305 1-469-525-91 INDUCTOR 10uH L306 1-469-525-91 INDUCTOR 10uH L307 1-469-525-91 INDUCTOR 10uH L308 1-469-525-91 INDUCTOR 10uH L309 1-469-525-91 INDUCTOR 10uH L310 1-469-525-91 INDUCTOR 10uH L311 1-469-525-91 INDUCTOR 10uH L312 1-469-525-91 INDUCTOR 10uH L313 1-414-398-11 INDUCTOR 10uH L314 1-416-040-11 INDUCTOR 220uH L3053 1-414-754-11 INDUCTOR 10uH L3054 1-412-939-11 INDUCTOR 1uH L3055 1-216-295-91 SHORT CHIP 0 < TRANSISTOR > Q110 8-729-600-22 TRANSISTOR 2SA1235TP-1EF Q111 8-729-600-22 TRANSISTOR 2SA1235TP-1EF Q113 8-729-120-28 TRANSISTOR 2SC2412K-T-146-QR Q117 6-550-702-01 TRANSISTOR 2SC3243-TP-E Q210 8-729-600-22 TRANSISTOR 2SA1235TP-1EF Q211 8-729-600-22 TRANSISTOR 2SA1235TP-1EF Q305 8-729-120-28 TRANSISTOR 2SC1623-T1-L5L6 Q306 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q307 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q308 8-729-027-23 TRANSISTOR DTA114EKA-T146 Q309 8-729-027-23 TRANSISTOR DTA114EKA-T146 Q310 8-729-027-23 TRANSISTOR DTA114EKA-T146 Q3551 8-729-120-28 TRANSISTOR 2SC3052EF-T1-LEF < RESISTOR > R101 1-216-809-11 METAL CHIP 100 5% 1/10W R102 1-216-809-11 METAL CHIP 100 5% 1/10W R103 1-216-797-11 METAL CHIP 10 5% 1/10W R104 1-216-864-11 SHORT CHIP 0 R106 1-216-835-11 METAL CHIP 15K 5% 1/10W RX AMP Ver. 1.1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 25 TA-WR4 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R108 1-216-864-11 SHORT CHIP 0 R109 1-216-864-11 SHORT CHIP 0 R110 1-216-864-11 SHORT CHIP 0 R112 1-216-797-11 METAL CHIP 10 5% 1/10W R113 1-216-797-11 METAL CHIP 10 5% 1/10W R114 1-216-136-00 RES-CHIP 2.7 5% 1/8W R115 1-216-136-00 RES-CHIP 2.7 5% 1/8W R116 1-216-845-11 METAL CHIP 100K 5% 1/10W R117 1-216-845-11 METAL CHIP 100K 5% 1/10W R118 1-216-845-11 METAL CHIP 100K 5% 1/10W R119 1-216-833-11 METAL CHIP 10K 5% 1/10W R120 1-216-833-11 METAL CHIP 10K 5% 1/10W R121 1-216-833-11 METAL CHIP 10K 5% 1/10W R122 1-216-833-11 METAL CHIP 10K 5% 1/10W R123 1-216-864-11 SHORT CHIP 0 R201 1-216-809-11 METAL CHIP 100 5% 1/10W R202 1-216-809-11 METAL CHIP 100 5% 1/10W R203 1-216-797-11 METAL CHIP 10 5% 1/10W R204 1-216-864-11 SHORT CHIP 0 R206 1-216-835-11 METAL CHIP 15K 5% 1/10W R207 1-216-864-11 SHORT CHIP 0 R209 1-216-864-11 SHORT CHIP 0 R210 1-216-864-11 SHORT CHIP 0 R212 1-216-797-11 METAL CHIP 10 5% 1/10W R213 1-216-797-11 METAL CHIP 10 5% 1/10W R214 1-216-136-00 RES-CHIP 2.7 5% 1/8W R215 1-216-136-00 RES-CHIP 2.7 5% 1/8W R216 1-216-845-11 METAL CHIP 100K 5% 1/10W R217 1-216-845-11 METAL CHIP 100K 5% 1/10W R218 1-216-845-11 METAL CHIP 100K 5% 1/10W R219 1-216-833-11 METAL CHIP 10K 5% 1/10W R220 1-216-833-11 METAL CHIP 10K 5% 1/10W R221 1-216-833-11 METAL CHIP 10K 5% 1/10W R222 1-216-833-11 METAL CHIP 10K 5% 1/10W R223 1-216-864-11 SHORT CHIP 0 R267 1-216-822-11 METAL CHIP 1.2K 5% 1/10W (EXCEPT E32) R267 1-216-825-11 METAL CHIP 2.2K 5% 1/10W (E32) R269 1-216-823-11 METAL CHIP 1.5K 5% 1/10W (E32) R269 1-216-825-11 METAL CHIP 2.2K 5% 1/10W (EXCEPT E32) R270 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R271 1-216-849-11 METAL CHIP 220K 5% 1/10W R311 1-216-864-11 SHORT CHIP 0 R312 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R313 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R314 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R316 1-216-811-11 METAL CHIP 150 5% 1/10W R317 1-216-833-11 METAL CHIP 10K 5% 1/10W R318 1-216-820-11 METAL CHIP 820 5% 1/10W R319 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R320 1-216-841-11 METAL CHIP 47K 5% 1/10W R321 1-216-809-11 METAL CHIP 100 5% 1/10W R322 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R323 1-216-821-11 METAL CHIP 1K 5% 1/10W R324 1-216-813-11 METAL CHIP 220 5% 1/10W R325 1-216-809-11 METAL CHIP 100 5% 1/10W R326 1-216-809-11 METAL CHIP 100 5% 1/10W R327 1-216-809-11 METAL CHIP 100 5% 1/10W R328 1-216-809-11 METAL CHIP 100 5% 1/10W R329 1-216-807-11 METAL CHIP 68 5% 1/10W R330 1-216-833-11 METAL CHIP 10K 5% 1/10W R331 1-216-821-11 METAL CHIP 1K 5% 1/10W R332 1-216-821-11 METAL CHIP 1K 5% 1/10W R333 1-216-821-11 METAL CHIP 1K 5% 1/10W R335 1-216-833-11 METAL CHIP 10K 5% 1/10W R336 1-216-837-11 METAL CHIP 22K 5% 1/10W R337 1-216-841-11 METAL CHIP 47K 5% 1/10W R338 1-216-811-11 METAL CHIP 150 5% 1/10W R339 1-216-821-11 METAL CHIP 1K 5% 1/10W R340 1-216-841-11 METAL CHIP 47K 5% 1/10W R341 1-216-815-11 METAL CHIP 330 5% 1/10W R342 1-216-809-11 METAL CHIP 100 5% 1/10W R344 1-216-809-11 METAL CHIP 100 5% 1/10W R345 1-216-809-11 METAL CHIP 100 5% 1/10W R346 1-216-841-11 METAL CHIP 47K 5% 1/10W R347 1-216-809-11 METAL CHIP 100 5% 1/10W R348 1-216-809-11 METAL CHIP 100 5% 1/10W R349 1-216-809-11 METAL CHIP 100 5% 1/10W R350 1-216-833-11 METAL CHIP 10K 5% 1/10W R351 1-216-809-11 METAL CHIP 100 5% 1/10W R352 1-216-809-11 METAL CHIP 100 5% 1/10W R353 1-216-809-11 METAL CHIP 100 5% 1/10W R354 1-216-809-11 METAL CHIP 100 5% 1/10W R355 1-216-809-11 METAL CHIP 100 5% 1/10W R356 1-216-809-11 METAL CHIP 100 5% 1/10W R357 1-216-809-11 METAL CHIP 100 5% 1/10W R358 1-216-864-11 SHORT CHIP 0 R359 1-216-809-11 METAL CHIP 100 5% 1/10W R360 1-216-809-11 METAL CHIP 100 5% 1/10W R361 1-216-809-11 METAL CHIP 100 5% 1/10W R362 1-216-809-11 METAL CHIP 100 5% 1/10W R363 1-216-809-11 METAL CHIP 100 5% 1/10W R364 1-216-809-11 METAL CHIP 100 5% 1/10W R365 1-216-809-11 METAL CHIP 100 5% 1/10W R366 1-216-809-11 METAL CHIP 100 5% 1/10W R367 1-216-809-11 METAL CHIP 100 5% 1/10W R368 1-216-809-11 METAL CHIP 100 5% 1/10W R369 1-216-809-11 METAL CHIP 100 5% 1/10W R370 1-216-809-11 METAL CHIP 100 5% 1/10W R371 1-216-809-11 METAL CHIP 100 5% 1/10W R372 1-216-821-11 METAL CHIP 1K 5% 1/10W R373 1-216-841-11 METAL CHIP 47K 5% 1/10W R374 1-216-845-11 METAL CHIP 100K 5% 1/10W R376 1-216-833-11 METAL CHIP 10K 5% 1/10W R377 1-216-841-11 METAL CHIP 47K 5% 1/10W R378 1-216-833-11 METAL CHIP 10K 5% 1/10W R379 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R380 1-216-841-11 METAL CHIP 47K 5% 1/10W R381 1-216-841-11 METAL CHIP 47K 5% 1/10W R382 1-216-821-11 METAL CHIP 1K 5% 1/10W R383 1-216-809-11 METAL CHIP 100 5% 1/10W R384 1-216-809-11 METAL CHIP 100 5% 1/10W R385 1-216-809-11 METAL CHIP 100 5% 1/10W R386 1-216-823-11 METAL CHIP 1.5K 5% 1/10W RX AMP Ver. 1.1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 26 TA-WR4 Ref. No. Part No. Description Remark R387 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R388 1-216-821-11 METAL CHIP 1K 5% 1/10W R389 1-218-446-11 METAL CHIP 1 5% 1/10W R390 1-218-446-11 METAL CHIP 1 5% 1/10W R395 1-216-864-11 SHORT CHIP 0 R397 1-216-841-11 METAL CHIP 47K 5% 1/10W R399 1-216-841-11 METAL CHIP 47K 5% 1/10W R3016 1-216-864-11 SHORT CHIP 0 R3052 1-216-857-11 METAL CHIP 1M 5% 1/10W R3053 1-216-809-11 METAL CHIP 100 5% 1/10W R3054 1-216-801-11 METAL CHIP 22 5% 1/10W R3554 1-216-845-11 METAL CHIP 100K 5% 1/10W R3555 1-216-864-11 SHORT CHIP 0 < TERMINAL BOARD > T100 1-780-386-11 TERMINAL BOARD (SPEAKER) < VIBRATOR > X101 1-781-465-21 VIBRATOR, CRYSTAL 12.288MHz X102 1-795-313-21 VIBRATOR, CERAMIC 8MHz X3051 1-795-660-21 QUARTZ CRYSTAL UNIT 49.152MHz ************************************************************* MISCELLANEOUS ************** 04 1-751-520-31 CORD, POWER (UK) 04 1-769-079-23 CORD, POWER (KR) 04 1-777-071-22 CORD, POWER (E3) 04 1-777-071-23 CORD, POWER (SP) 04 1-827-597-41 CORD, POWER (TW) 04 1-829-259-11 CORD, POWER (AUS) 04 1-829-387-11 CORD, POWER (AR) 04 1-830-188-11 CORD, POWER (AEP, RU, E32) 04 1-830-190-11 CORD, POWER (US, CND) 0F901 1-532-237-00 FUSE TIME-LAG T3.15A/250V (EXCEPT US, CND, E32) 0F901 1-532-505-33 FUSE T5A/250V (E32) 0F901 1-576-109-11 FUSE 5A/125V (US, CND, TW) M901 1-787-331-11 FAN, D.C. RX AMP Ver. 1.2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 27 TA-WR4 MEMO www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com TA-WR4 REVISION HISTORY Clicking the version allows you to jump to the revised page. Also, clicking the version at the upper right on the revised page allows you to jump to the next revised page. Ver. Date Description of Revision 1.0 2006.04 New 1.1 2006.06 Addition of Australian, Argentina, E3 (240V AC area in E model), E32 (110-240V AC area in E model), Korean, Russian and Singapore model 1.2 2006.09 Addition of Taiwan model Change of power cord for Singapore model (ECN-ECB75205) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
