索尼SONY TA-WR2电路图
)
)
)
)
)
)
)
)
)
)

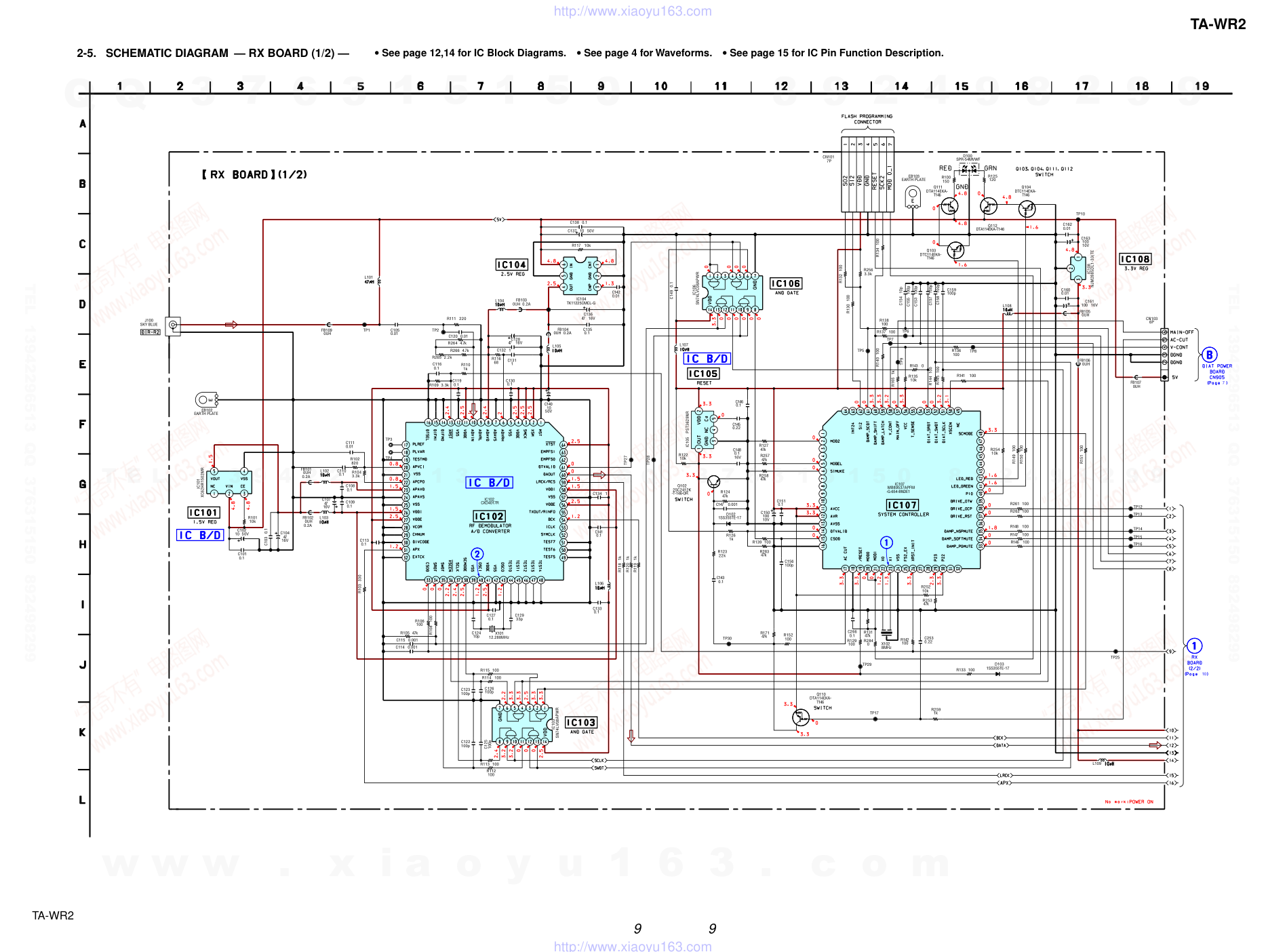

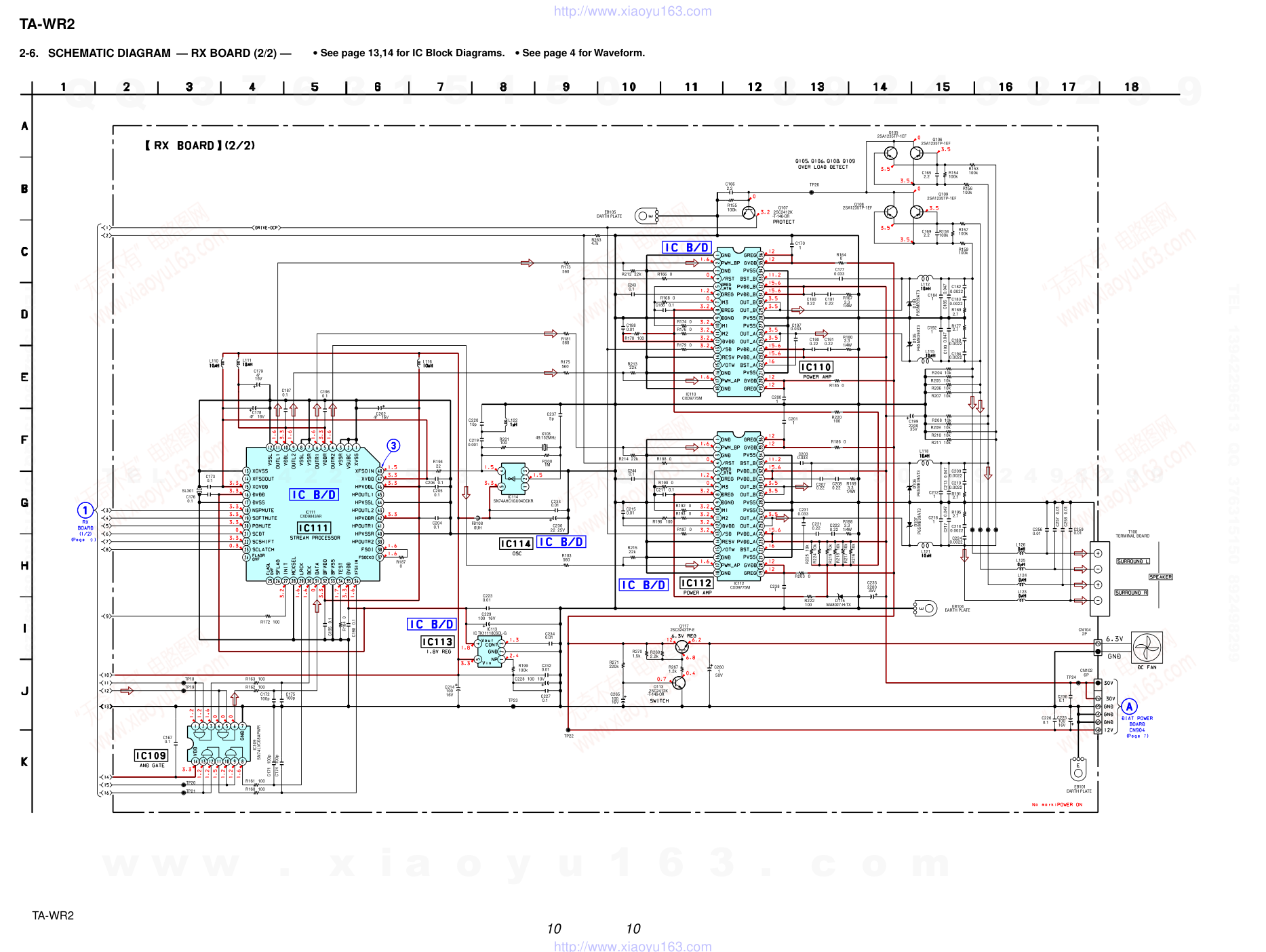

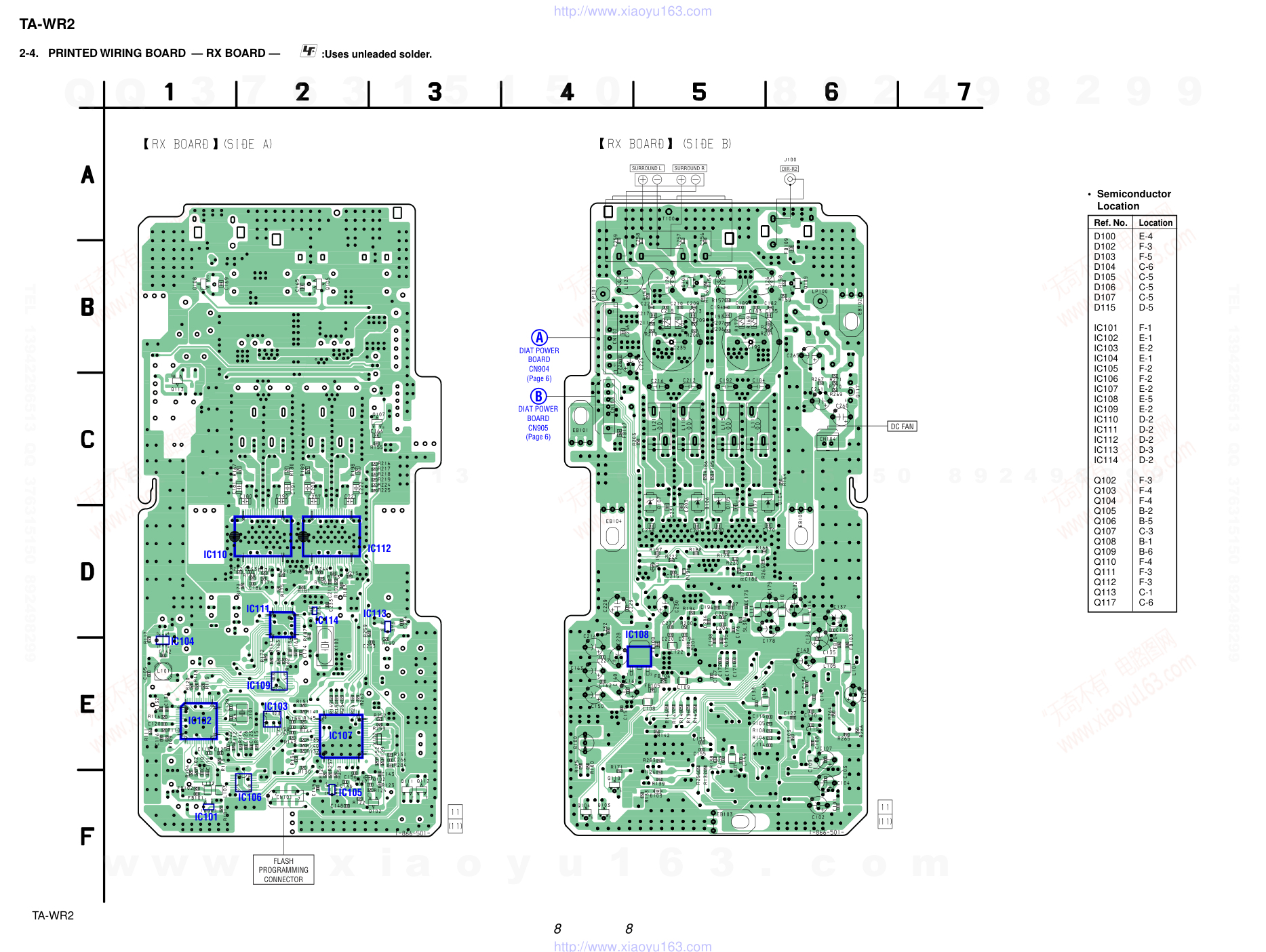

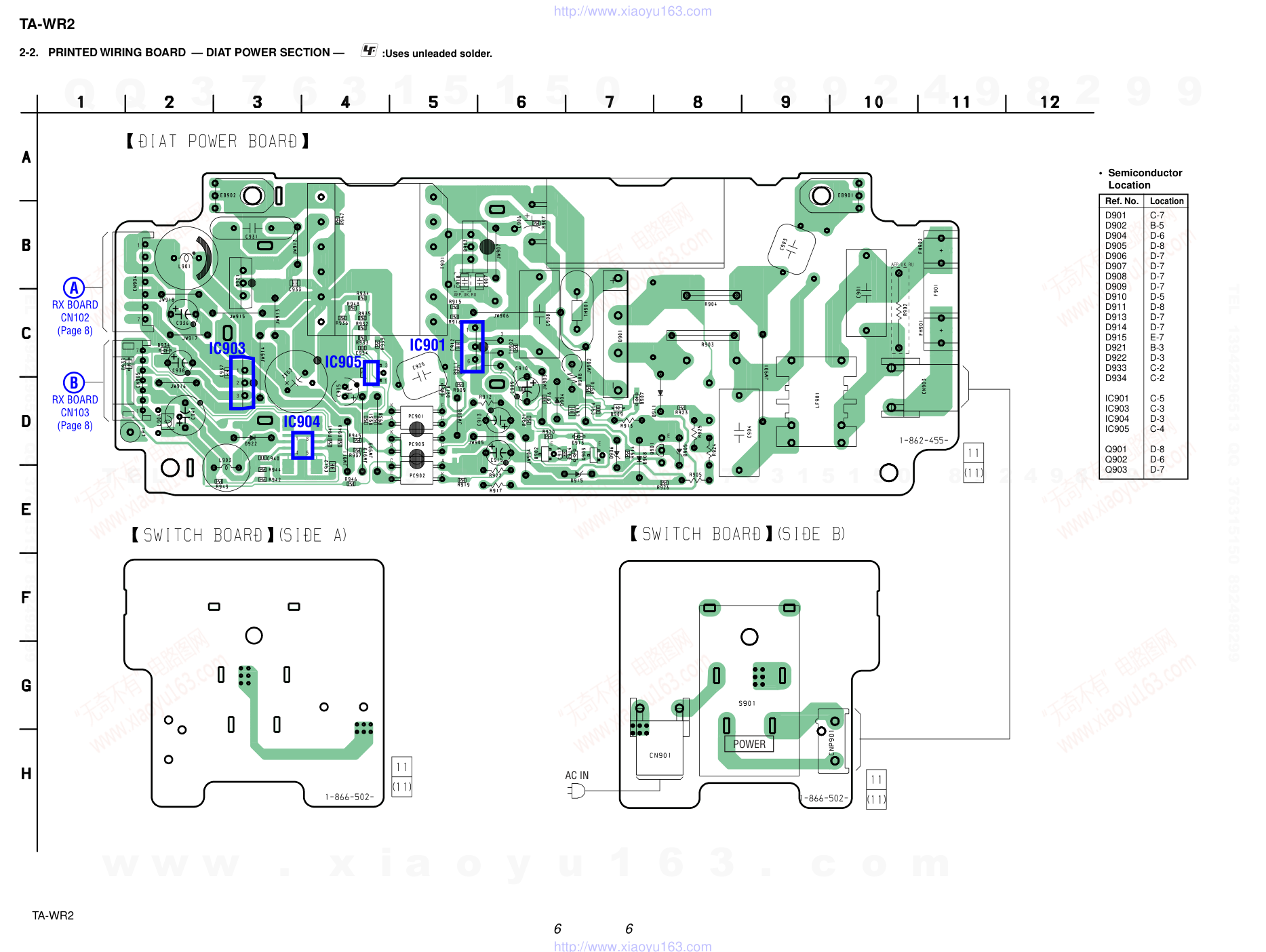

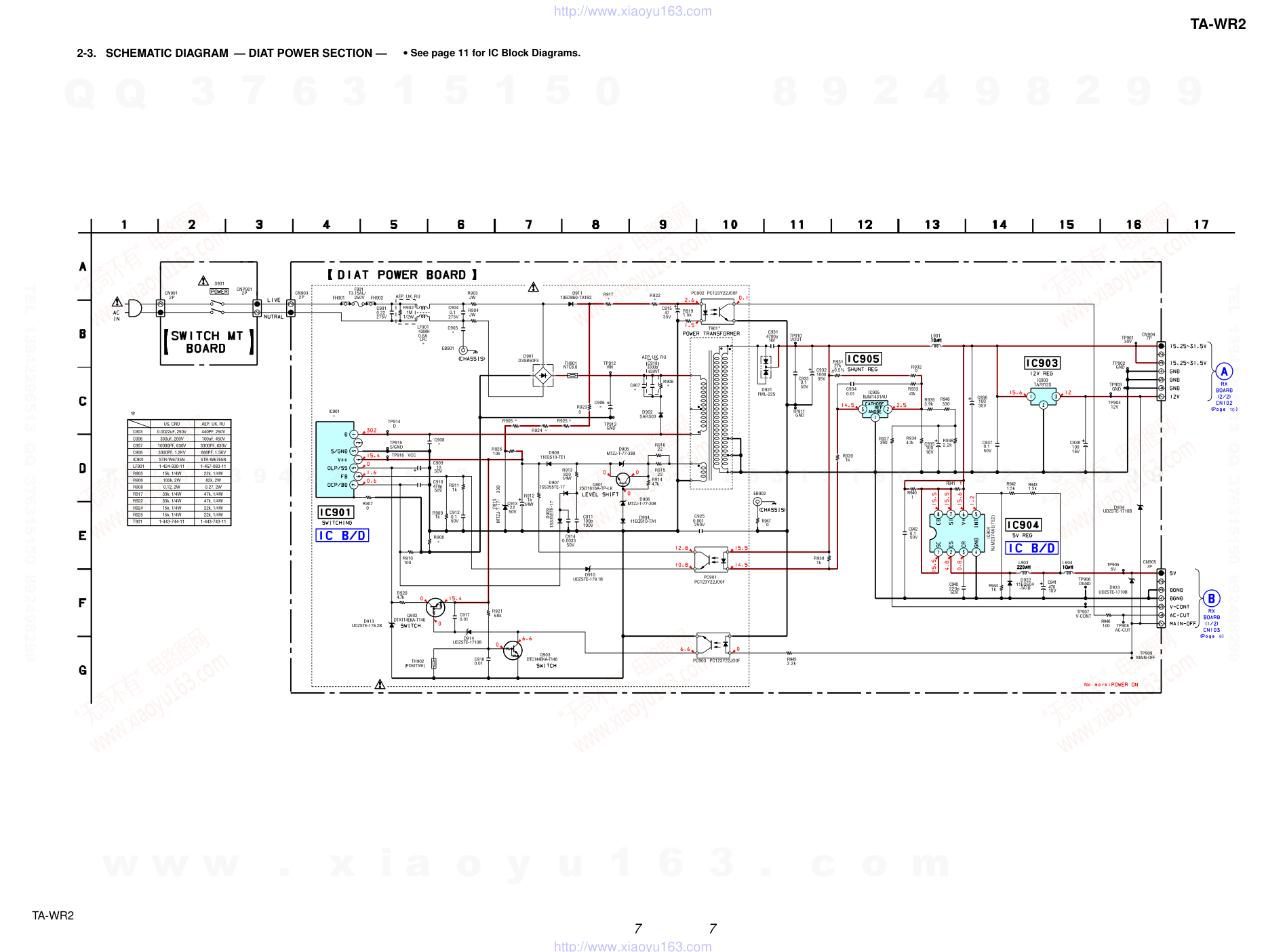

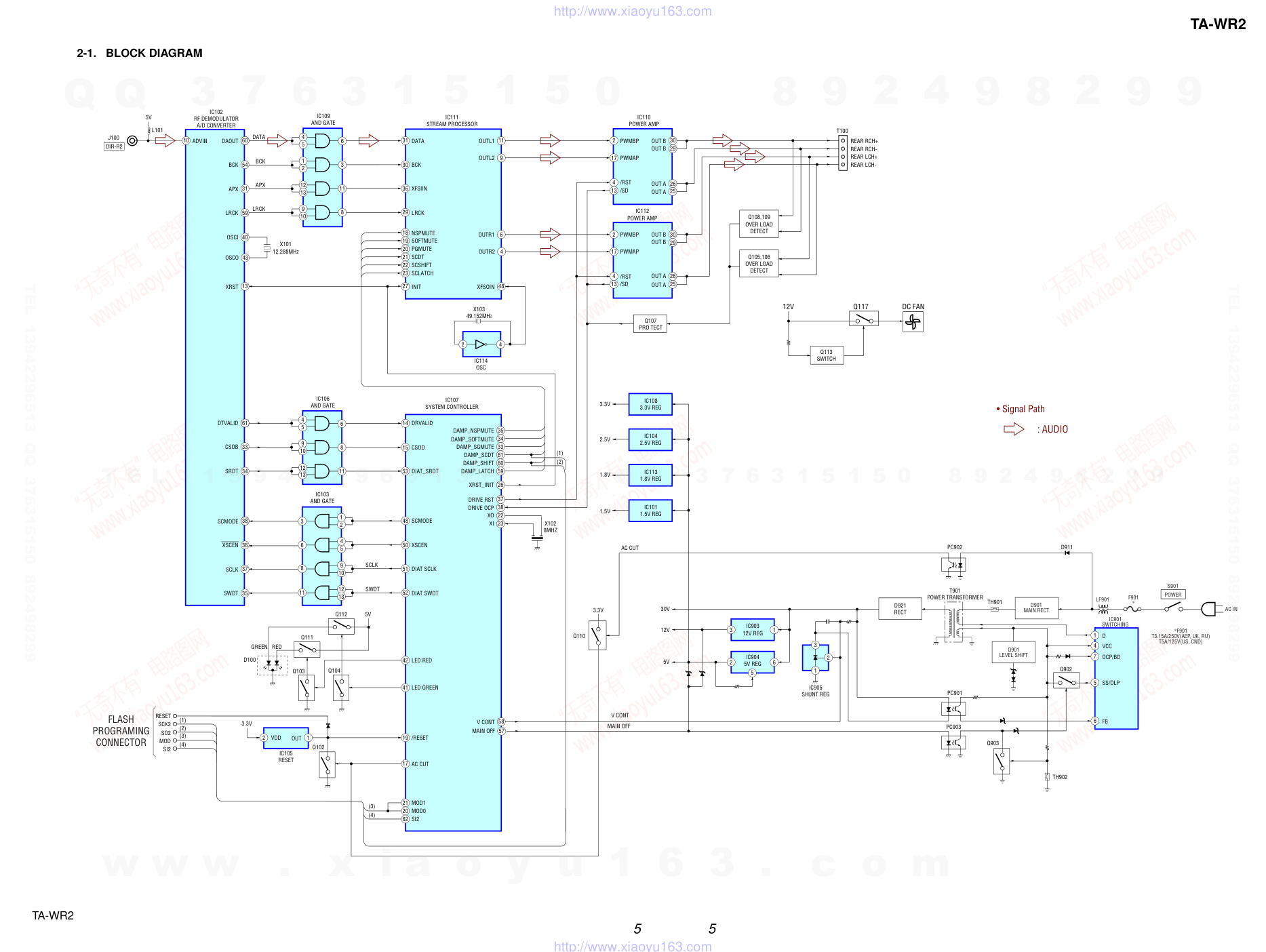

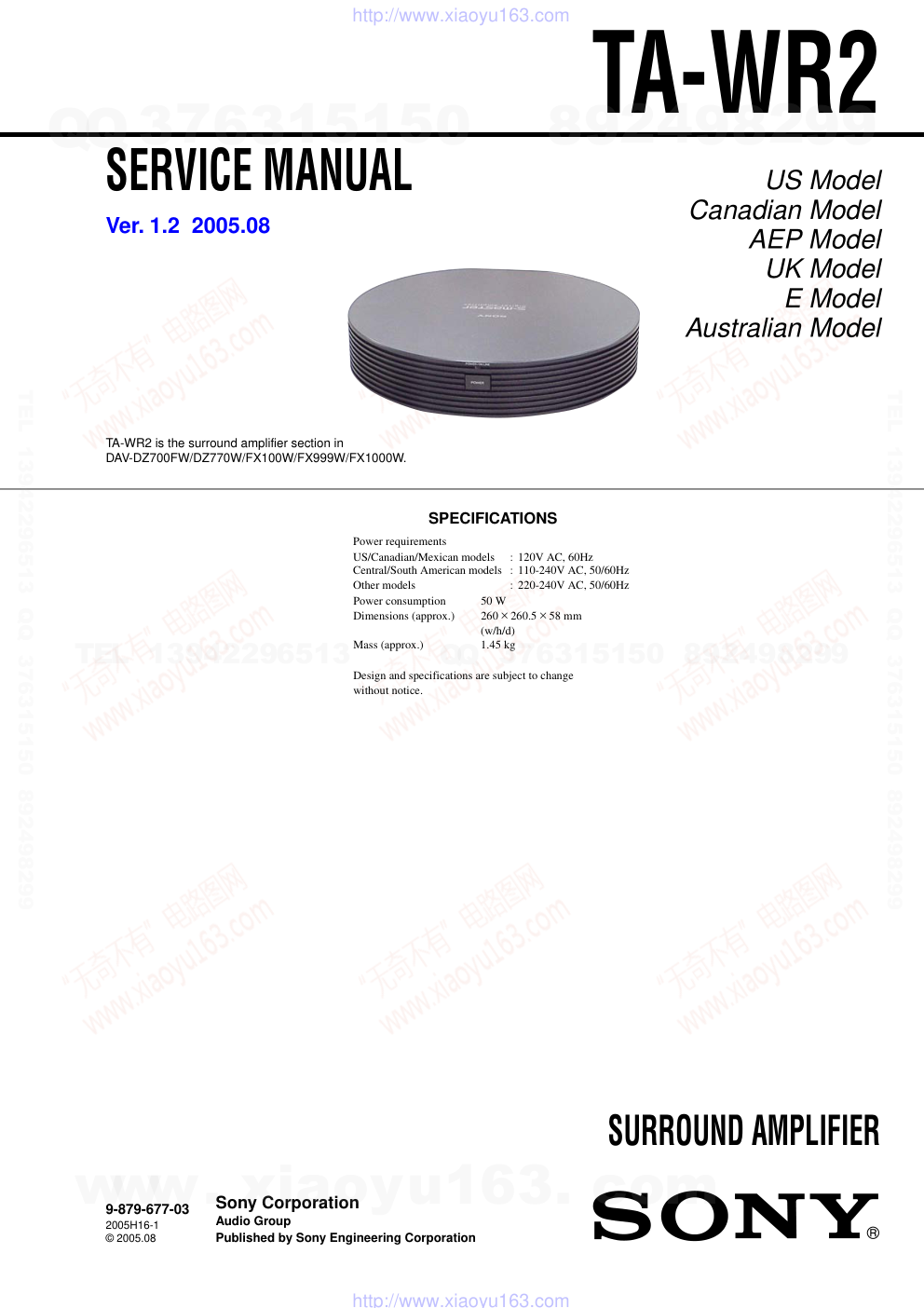

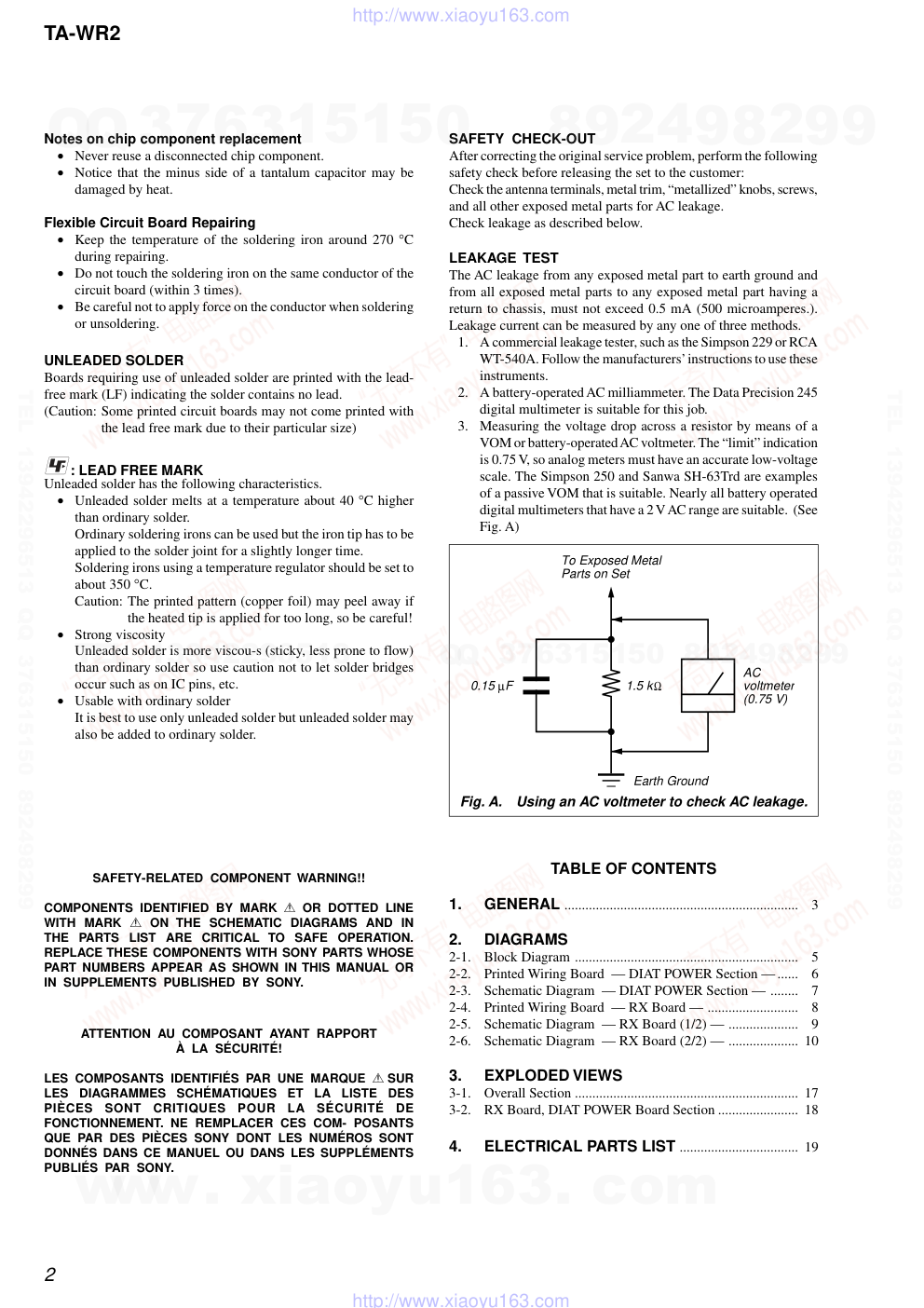

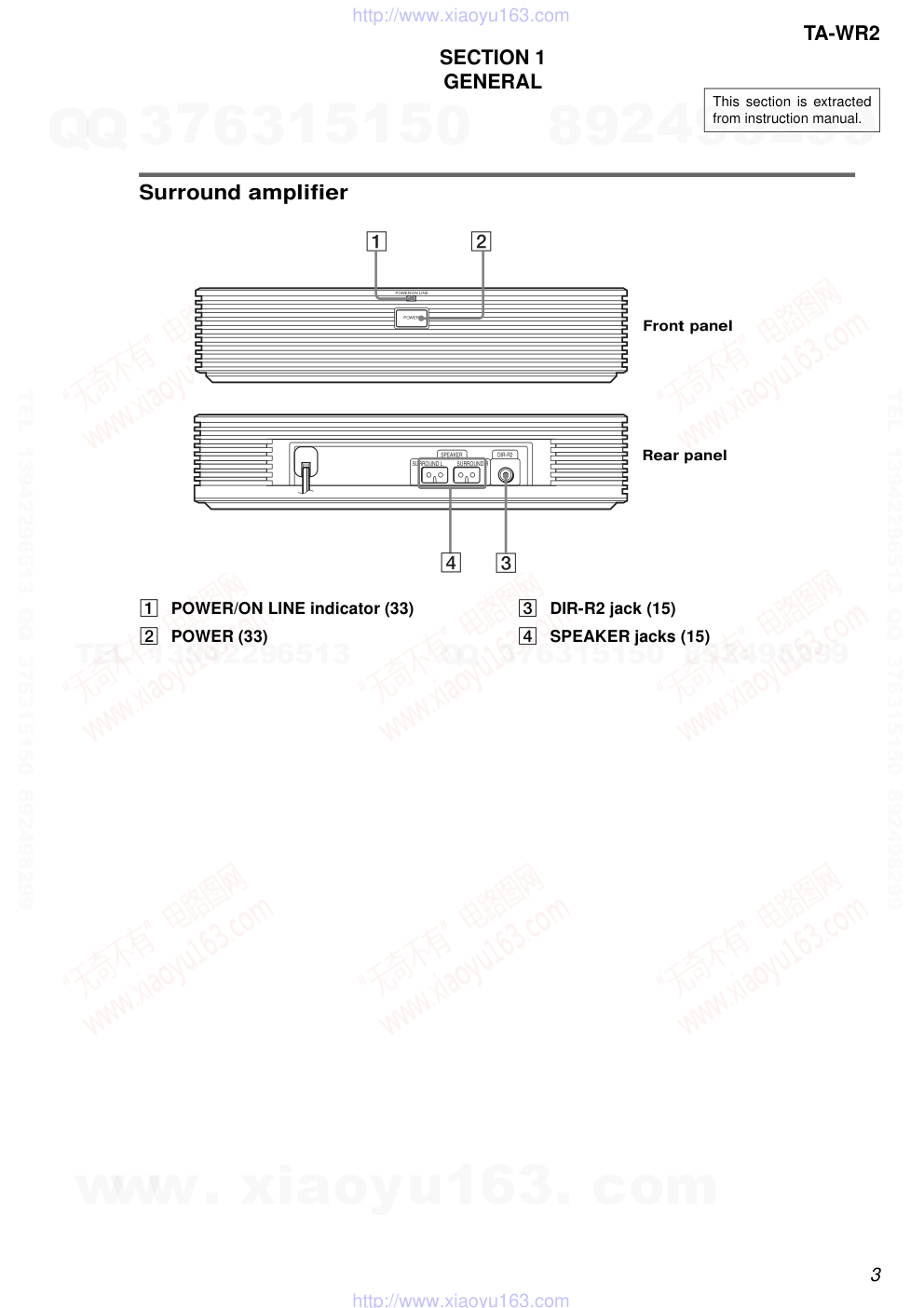

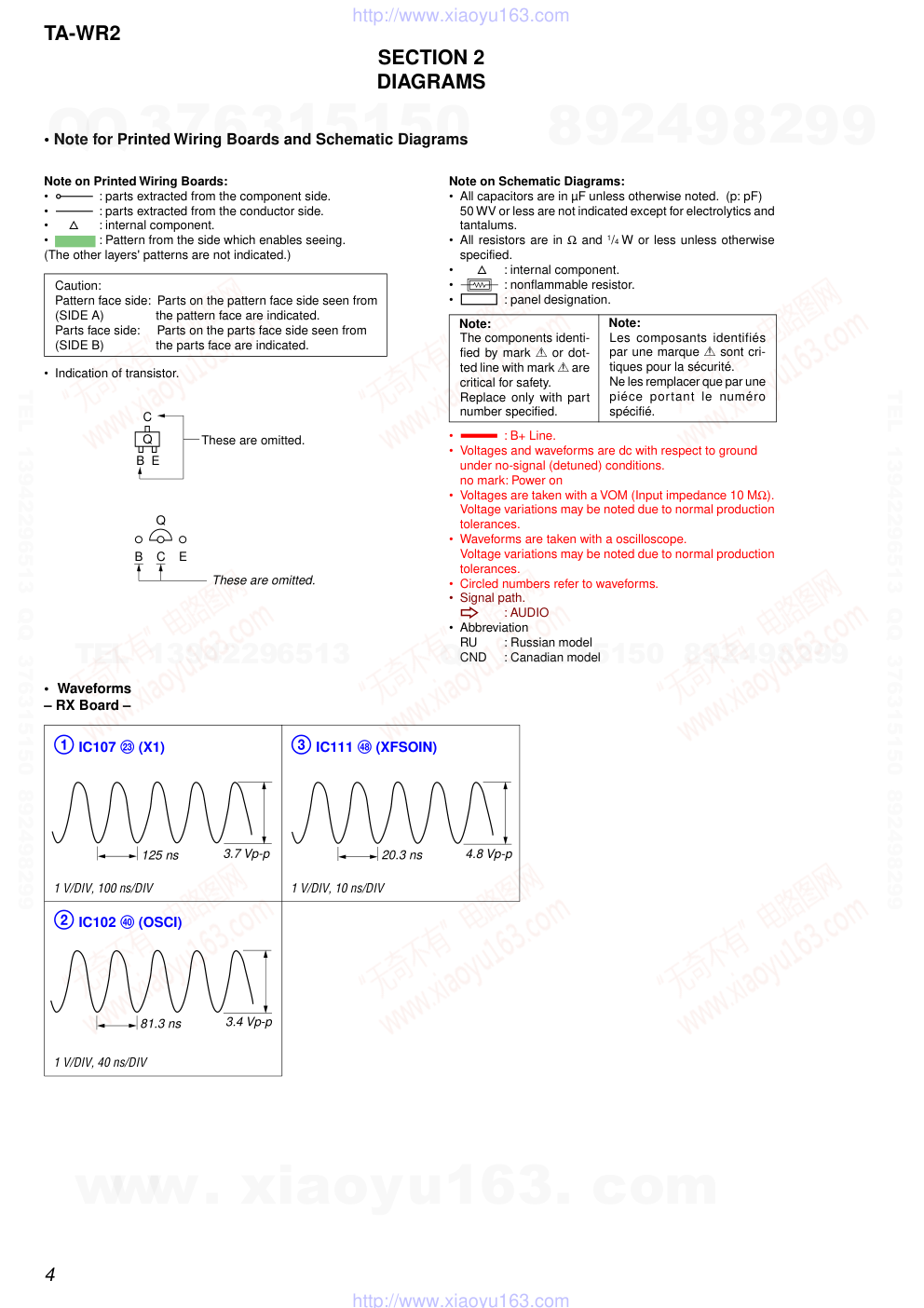

SERVICE MANUAL Sony Corporation Audio Group Published by Sony Engineering Corporation US Model Canadian Model AEP Model UK Model E Model Australian Model SURROUND AMPLIFIER 9-879-677-03 2005H16-1 © 2005.08 Ver. 1.2 2005.08 SPECIFICATIONS TA-WR2 TA-WR2 is the surround amplifier section in DAV-DZ700FW/DZ770W/FX100W/FX999W/FX1000W. Power requirements US/Canadian/Mexican models 120V AC, 60Hz Central/South American models 110-240V AC, 50/60Hz Other models 220-240V AC, 50/60Hz Power consumption 50 W Dimensions (approx.) 260 260.5 58 mm (w/h/d) Mass (approx.) 1.45 kg Design and specifications are subject to change without notice. ×� ×� : : : www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 TA-WR2 TABLE OF CONTENTS 1. GENERAL ................................................................... 3 2. DIAGRAMS 2-1. Block Diagram ................................................................ 5 2-2. Printed Wiring Board — DIAT POWER Section —...... 6 2-3. Schematic Diagram — DIAT POWER Section — ........ 7 2-4. Printed Wiring Board — RX Board — .......................... 8 2-5. Schematic Diagram — RX Board (1/2) — .................... 9 2-6. Schematic Diagram — RX Board (2/2) — .................... 10 3. EXPLODED VIEWS 3-1. Overall Section ................................................................ 17 3-2. RX Board, DIAT POWER Board Section ....................... 18 4. ELECTRICAL PARTS LIST .................................. 19 Notes on chip component replacement • Never reuse a disconnected chip component. • Notice that the minus side of a tantalum capacitor may be damaged by heat. Flexible Circuit Board Repairing • Keep the temperature of the soldering iron around 270 °C during repairing. • Do not touch the soldering iron on the same conductor of the circuit board (within 3 times). • Be careful not to apply force on the conductor when soldering or unsoldering. UNLEADED SOLDER Boards requiring use of unleaded solder are printed with the lead- free mark (LF) indicating the solder contains no lead. (Caution: Some printed circuit boards may not come printed with the lead free mark due to their particular size) : LEAD FREE MARK Unleaded solder has the following characteristics. • Unleaded solder melts at a temperature about 40 °C higher than ordinary solder. Ordinary soldering irons can be used but the iron tip has to be applied to the solder joint for a slightly longer time. Soldering irons using a temperature regulator should be set to about 350 °C. Caution: The printed pattern (copper foil) may peel away if the heated tip is applied for too long, so be careful! • Strong viscosity Unleaded solder is more viscou-s (sticky, less prone to flow) than ordinary solder so use caution not to let solder bridges occur such as on IC pins, etc. • Usable with ordinary solder It is best to use only unleaded solder but unleaded solder may also be added to ordinary solder. SAFETY-RELATED COMPONENT WARNING!! COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY. ATTENTION AU COMPOSANT AYANT RAPPORT À LA SÉCURITÉ! LES COMPOSANTS IDENTIFIÉS PAR UNE MARQUE 0 SUR LES DIAGRAMMES SCHÉMATIQUES ET LA LISTE DES PIÈCES SONT CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE REMPLACER CES COM- POSANTS QUE PAR DES PIÈCES SONY DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU DANS LES SUPPLÉMENTS PUBLIÉS PAR SONY. SAFETY CHECK-OUT After correcting the original service problem, perform the following safety check before releasing the set to the customer: Check the antenna terminals, metal trim, “metallized” knobs, screws, and all other exposed metal parts for AC leakage. Check leakage as described below. LEAKAGE TEST The AC leakage from any exposed metal part to earth ground and from all exposed metal parts to any exposed metal part having a return to chassis, must not exceed 0.5 mA (500 microamperes.). Leakage current can be measured by any one of three methods. 1. A commercial leakage tester, such as the Simpson 229 or RCA WT-540A. Follow the manufacturers’ instructions to use these instruments. 2. A battery-operated AC milliammeter. The Data Precision 245 digital multimeter is suitable for this job. 3. Measuring the voltage drop across a resistor by means of a VOM or battery-operated AC voltmeter. The “limit” indication is 0.75 V, so analog meters must have an accurate low-voltage scale. The Simpson 250 and Sanwa SH-63Trd are examples of a passive VOM that is suitable. Nearly all battery operated digital multimeters that have a 2 V AC range are suitable. (See Fig. A) Fig. A. Using an AC voltmeter to check AC leakage. 1.5 kΩ 0.15 µF AC voltmeter (0.75 V) To Exposed Metal Parts on Set Earth Ground www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 TA-WR2 SECTION 1 GENERAL This section is extracted from instruction manual. Surround amplifier A POWER/ON LINE indicator (33) B POWER (33) C DIR-R2 jack (15) D SPEAKER jacks (15) POWER/ON LINE POWER SURROUND L SURROUND R SPEAKER DIR-R2 Front panel Rear panel www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 TA-WR2 SECTION 2 DIAGRAMS • Waveforms – RX Board – Note on Schematic Diagrams: • All capacitors are in µF unless otherwise noted. (p: pF) 50 WV or less are not indicated except for electrolytics and tantalums. • All resistors are in Ω and 1/4 W or less unless otherwise specified. • f : internal component. • 2 : nonflammable resistor. • C : panel designation. • A : B+ Line. • Voltages and waveforms are dc with respect to ground under no-signal (detuned) conditions. no mark: Power on • Voltages are taken with a VOM (Input impedance 10 MΩ). Voltage variations may be noted due to normal production tolerances. • Waveforms are taken with a oscilloscope. Voltage variations may be noted due to normal production tolerances. • Circled numbers refer to waveforms. • Signal path. F : AUDIO • Abbreviation RU : Russian model CND : Canadian model Note on Printed Wiring Boards: • X : parts extracted from the component side. • Y : parts extracted from the conductor side. • f : internal component. • : Pattern from the side which enables seeing. (The other layers' patterns are not indicated.) • Indication of transistor. • Note for Printed Wiring Boards and Schematic Diagrams C B These are omitted. E Q Note: The components identi- fied by mark 0 or dot- ted line with mark 0 are critical for safety. Replace only with part number specified. Note: Les composants identifiés par une marque 0 sont cri- tiques pour la sécurité. Ne les remplacer que par une piéce portant le numéro spécifié. Caution: Pattern face side: Parts on the pattern face side seen from (SIDE A) the pattern face are indicated. Parts face side: Parts on the parts face side seen from (SIDE B) the parts face are indicated. 3 IC111 rk (XFSOIN) 1 V/DIV, 10 ns/DIV 2 IC102 r; (OSCI) 1 IC107 wd (X1) 1 V/DIV, 100 ns/DIV 1 V/DIV, 40 ns/DIV 125 ns 20.3 ns 81.3 ns 3.7 Vp-p 4.8 Vp-p 3.4 Vp-p B These are omitted. C E Q www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 5 TA-WR2 TA-WR2 2-1. BLOCK DIAGRAM IC111 STREAM PROCESSOR IC109 AND GATE 19 SOFTMUTE 18 NSPMUTE 21 SCDT 20 PGMUTE 23 SCLATCH 22 SCSHIFT 34 35 DAMP_NSPMUTE DAMP_SOFTMUTE DAMP_SGMUTE DAMP_SCDT DAMP_SHIFT DAMP_LATCH 61 33 59 XRST_INIT 26 DRIVE RST AC CUT 37 DRIVE OCP 38 XO 22 XI 23 60 48 2 4 XFSOIN 27 INIT 4 OUTR2 6 OUTR1 30 BCK 31 6 4 5 3 1 2 11 12 13 8 9 10 DATA 9 OUTL2 11 OUTL1 29 LRCK 36 XFSIIN IC107 SYSTEM CONTROLLER IC114 OSC X103 49.152MHZ 41 LED GREEN 42 LED RED RESET SCK2 SO2 MOD SI2 17 AC CUT 19 /RESET 21 MOD1 (3) (1) (2) (3) (4) (4) 62 SI2 20 MOD0 57 MAIN OFF 58 V CONT 15 CSOD DRVALID 53 DIAT_SRDT 50 XSCEN SCLK SWDT SCMODE 52 DIAT SWDT 51 DIAT SCLK 31 IC102 RF DEMODULATOR A/D CONVERTER J100 DIR-R2 43 OSCO 40 OSCI 13 XRST 10 ADVIN 54 BCK 60 DAOUT DATA BCK APX LRCK X101 12.288MHz 59 LRCK 31 APX 31 33 CSOB 61 DTVALID 34 SRDT 31 36 XSCEN 38 SCMODE 35 SWDT 37 SCLK IC110 POWER AMP T100 13 /SD 4 /RST 25 26 17 2 PWMBP PWMAP 29 30 OUT B REAR RCH+ REAR RCH- REAR LCH+ REAR LCH- OUT B OUT A OUT A 13 /SD 4 /RST 25 26 17 2 PWMBP PWMAP 29 30 OUT B OUT B OUT A OUT A 3.3V 5V 12V 30V 2.5V 1.8V 1.5V IC112 POWER AMP IC106 AND GATE IC103 AND GATE 6 4 5 8 9 10 11 12 13 14 48 LF901 3 1 2 4 5 9 10 12 13 6 8 11 2 1 5V L101 Q108,109 OVER LOAD DETECT Q105,106 OVER LOAD DETECT POWER IC108 3.3V REG IC903 12V REG IC104 2.5V REG IC113 1.8V REG IC101 1.5V REG Q113 SWITCH D901 MAIN RECT IC901 SWITCHING F901 * Q901 LEVEL SHIFT D921 RECT T901 POWER TRANSFORMER Q117 DC FAN X102 8MHZ 12V (1) (2) 1 3 IC905 SHUNT REG PC901 TH902 PC903 1 IC904 5V REG 6 5 2 D 1 VCC 4 OCP/BD 7 SS/OLP 5 FB 6 2 3 PC902 D911 S901 AC IN TH901 3.3V Q110 MAIN OFF V CONT Q903 Q902 Q107 PRO TECT Q104 Q103 Q102 Q112 5V Q111 GREEN D100 RED VDD 3.3V OUT IC105 RESET FLASH PROGRAMING CONNECTOR *F901 T3.15A/250V(AEP, UK, RU) T5A/125V(US, CND) : AUDIO • Signal Path w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6 6 TA-WR2 TA-WR2 2-2. PRINTED WIRING BOARD — DIAT POWER SECTION — :Uses unleaded solder. 1 1 1 1 1 1 6 E E E 3 3 7 4 5 8 K A C E K A C E K A C E 2 3 7 7 POWER AC IN AEP, UK, RU AEP, UK, RU A RX BOARD CN102 (Page 8) B RX BOARD CN103 (Page 8) IC903 IC904 IC905 IC901 • Semiconductor Location Ref. No. Location D901 C-7 D902 B-5 D904 D-6 D905 D-8 D906 D-7 D907 D-7 D908 D-7 D909 D-7 D910 D-5 D911 D-8 D913 D-7 D914 D-7 D915 E-7 D921 B-3 D922 D-3 D933 C-2 D934 C-2 IC901 C-5 IC903 C-3 IC904 D-3 IC905 C-4 Q901 D-8 Q902 D-6 Q903 D-7 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 7 TA-WR2 TA-WR2 2-3. SCHEMATIC DIAGRAM — DIAT POWER SECTION — 10 9 L904 D901 R947 TP901 TP902 TP903 TP904 TP905 TP906 TP907 TP908 TP909 IC903 R913 TP911 TP913 TP912 TP910 TP914 TP915 R907 L903 FH901 FH902 AEP, UK, RU EB901 EB902 D921 R923 D922 D902 D915 L901 C915 C936 C938 C941 R903 R904 C904 CN903 IC905 R902 C906 R906 R908 R917 R922 IC901 C903 C907 C908 C918 CN905 F901 C901 LF901 T901 TH901 D911 PC902 D906 D904 Q901 D907 D909 D908 D910 TH902 D913 R920 Q902 D914 Q903 PC903 R916 R915 R914 D905 C911 C914 R912 C913 R926 R921 C916 R911 C912 R909 C909 C910 R910 TP916 R919 C933 C932 C931 C925 R938 R939 R933 R932 R934 C935 R935 R948 R936 C942 R940 C940 R943 R942 R944 C937 CN904 D934 D933 R946 C934 R937 C917 R905 R924 R925 IC904 CNP901 CN901 S901 PC901 R941 R945 R931 D3SB60F3 0 30V GND GND 12V 5V DGND V-CONT AC-CUT MAIN-OFF TA7812S 820 1/4W GND GND VIN VOUT D S/GND 0 FML-22S 11EQS04 -TA1B SARS03 MTZJ-T-77- 33B 47 35V 100 35V 100 16V 470 10V JW JW 0.1 275V 2P NJM1431AU 7P 0.22 275V NTC8.0 10EDB60-TA1B2 PC123Y22JO0F MTZJ-T-77-20B 11EQS10-TA1 2SD1616A-TP-LK 1SS355TE-17 1SS355TE-17 11EQS10-TE1 UDZSTE-179.1B (POSITIVE) UDZSTE-176.2B 4.7k DTA114EKA-T146 UDZSTE-1710B DTC144EKA-T146 PC123Y22JO0F 22 22 4.7k MTZJ-T-77-33B 100p 100V 0.0033 50V 1k 1/4W 22 50V 10k 68k 0.01 1k 0.1 50V 1k 10 50V 470p 50V 100 VCC 1.5k 0.1 50V 1000 35V 4700p 1kV 0.001 250V 1k 1k 47k 4.7k 100 16V 3.9k 2.2k 0.1 50V 1 220p 50V 1.5k 1.5k 1k 0.1 50V 7P UDZSTE-1710B UDZSTE-1710B 100 0.01 390 0.01 NJM2374AE(TE2) 2P 2P PC123Y22JO0F 1 2.2k 3300p 630V 1M 1/2W 0 T3.15AL/ 250V 43MH 0.6A LFC * 0 330 27k +0.5% * * * * * * * * * * * * * AEP, UK, RU * C903 C906 C907 C908 IC901 LF901 R905 R906 R908 R917 R922 R924 R925 T901 0.0022uF, 250V 330uF, 200V 10000PF, 630V 3300PF, 1.2KV STR-W6735N 1-424-930-11 15k, 1/4W 100k, 2W 0.12, 2W 33k, 1/4W 33k, 1/4W 15k, 1/4W 15k, 1/4W 1-443-744-11 440PF, 250V 100uF, 450V 3300PF, 630V 680PF, 1.5KV STR-W6765N 1-457-083-11 22k, 1/4W 82k, 2W 0.27, 2W 47k, 1/4W 47k, 1/4W 22k, 1/4W 22k, 1/4W 1-443-743-11 US, CND AEP, UK, RU • See page 11 for IC Block Diagrams. w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8 8 TA-WR2 TA-WR2 2-4. PRINTED WIRING BOARD — RX BOARD — :Uses unleaded solder. • Semiconductor Location Ref. No. Location D100 E-4 D102 F-3 D103 F-5 D104 C-6 D105 C-5 D106 C-5 D107 C-5 D115 D-5 IC101 F-1 IC102 E-1 IC103 E-2 IC104 E-1 IC105 F-2 IC106 F-2 IC107 E-2 IC108 E-5 IC109 E-2 IC110 D-2 IC111 D-2 IC112 D-2 IC113 D-3 IC114 D-2 Q102 F-3 Q103 F-4 Q104 F-4 Q105 B-2 Q106 B-5 Q107 C-3 Q108 B-1 Q109 B-6 Q110 F-4 Q111 F-3 Q112 F-3 Q113 C-1 Q117 C-6 IC110 IC111 IC104 IC109 IC103 IC107 IC102 IC106 IC101 IC105 IC113 IC114 IC112 IC108 B DIAT POWER BOARD CN905 (Page 6) A DIAT POWER BOARD CN904 (Page 6) SURROUND L 1 DIR-R2 6 6 1 1 3 E E E DC FAN FLASH PROGRAMMING CONNECTOR E E E 1 3 4 6 1 3 4 5 3 1 5 4 3 4 5 1 1 3 4 5 SURROUND R E E E E E E E w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 9 TA-WR2 TA-WR2 2-5. SCHEMATIC DIAGRAM — RX BOARD (1/2) — 7 10 C163 L102 L103 R100 L106 R137 R108 R105 R120 R103 R119 R116 IC101 R102 R104 R117 R101 R145 R114 R253 R131 R140 R139 R144 R141 R115 X102 IC105 C150 R122 C147 C148 C140 R118 R151 R150 R149 R261 R262 TP1 TP2 TP3 TP4 TP5 TP6 TP7 TP8 TP9 TP10 TP12 TP13 TP14 TP15 TP16 TP17 TP25 TP27 TP28 TP29 TP30 C107 C102 C137 FB107 R165 R123 Q103 Q104 Q111 Q110 FB109 R111 R109 FB102 FB101 FB104 L101 IC104 FB103 D100 R134 R132 R130 R133 R143 R146 R147 R148 EB103 R125 R264 R265 R266 D103 D102 IC108 IC103 IC106 R284 C105 C131 C135 C142 C138 C130 C119 C111 C110 C108 IC102 C113 C109 C104 C103 C101 C115 C114 C124 C127 C129 C141 C134 CN101 C157 C158 C153 C155 C154 C266 C253 C133 L104 L105 C128 C132 C120 C136 R110 C116 X101 C122 C123 C126 EB102 C125 L108 FB105 C160 C162 C159 R138 R135 CN103 C149 L107 C143 R124 C145 C146 R127 R126 R283 C156 C151 R258 R257 R152 R171 R129 R142 R252 R254 Q112 FB106 R256 L109 R106 IC107 Q102 C161 R136 J100 R259 R112 R113 100 10V 150 100 100 47k 1k 330 1k 68 XC62HR1502MR 820 3.3k 10k 10k 100 100 47k 47k 100 100 100 100 100 8MHz PST3629NR 100 10V 10k 0.001 0.1 16V 10 50V 1k 100 100 100 100 100 47 16V 10 50V 10 50V 0UH 1k 22k DTC114EKA- T146 DTC114EKA- T146 DTA114EKA- T146 DTA114EKA- T146 0UH 220 3.3k 0UH 0.2A 0UH 0.2A 0UH 0.2A TK11225CMCL-G 0UH 0.2A SPR-54MVWF 100 100 100 100 0 100 100 100 EARTH PLATE 120 4.7k 2.2k 4.7k 1SS355TE-17 1SS355TE-17 NJM2885DL1-33(TE SN74LV08APWR SN74LVC08APWR 0 0.01 1 0.1 0.01 0.1 0.1 0.1 0.01 0.1 0.1 CXD4017R 0.1 0.1 47 16V 0.1 0.1 0.001 0.001 10p 0.1 33p 0.1 1 7P 100p 100p 100p 100p 10p 0.1 0.22 0.1 47 16V 1 0.01 47 16V 1k 0.1 12.288MHz 100p 100p 100p EARTH PLATE 100p 0UH 0.01 0.01 100p 100 10k 6P 0.1 0.1 47k 0.22 0.1 47k 1k 47k 100p 0.1 47k 47k 100 47k 100 100 10k 10k DTA114EKA-T146 0UH 3.3k 100 MB89537APFM -G-654-BNDE1 2SC2412K -T-146-OR 100 16V 100 SKY BLUE 1k 100 100 • See page 12,14 for IC Block Diagrams. • See page 4 for Waveforms. • See page 15 for IC Pin Function Description. w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 10 10 TA-WR2 TA-WR2 2-6. SCHEMATIC DIAGRAM — RX BOARD (2/2) — 7 9 R153 R156 R157 R158 R159 R166 R179 R184 R187 R188 R197 R199 C179 C220 C228 C229 L122 FB108 R168 R174 R176 R190 R192 R193 C166 R172 R160 R163 R162 R161 TP18 TP19 TP20 TP21 TP22 TP23 TP24 TP26 R201 R167 R186 R180 R185 R198 R203 R222 L112 L115 L118 L121 L110 L111 L116 R218 R217 R216 R219 R224 R225 IC113 EB101 CN104 EB104 EB105 Q106 Q105 Q108 Q109 IC114 C265 IC109 Q117 IC111 C167 C171 C174 C175 C172 C198 C195 C204 C205 C233 C219 X103 C260 R267 R270 R271 R269 R175 R181 R173 R263 R183 R212 C243 C188 R178 R213 C186 C170 C200 C181 C180 C177 R164 C191 C190 C197 R220 C199 C201 R214 C244 C215 R215 C211 R196 C238 C208 R189 C207 R208 R209 R210 R211 R204 R205 R206 R207 C203 D115 C235 C222 C231 C221 C184 C185 C182 R169 C183 C209 C210 R191 R195 C224 C218 C217 C216 C212 C213 C256 C259 C258 C257 L126 L125 L124 L123 CN102 C223 C227 C232 C214 SL301 R194 C206 C230 C237 C187 C196 C178 C202 C234 C226 C225 C236 T100 R154 C165 C169 R155 D104 Q107 D105 D106 D107 C192 C193 C194 R177 C189 C173 C176 Q113 R200 IC112 IC110 0 0 0 0 47 16V 100 10V 100 16V 10p 0 0 100k 100k 100k 100k 100k 100k 0UH 0 0 0 0 0 0 2.2 100 100 100 100 100 100 3.3 1/4W 0 3.3 1/4W 0 3.3 1/4W 0 100 10k 10k 10k 10k 10k 10k IC TK11118CSCL-G EARTH PLATE 2P EARTH PLATE EARTH PLATE 2SA1235TP-1EF 2SA1235TP-1EF 2SA1235TP-1EF 2SA1235TP-1EF SN74AHC1GU04DCKR 100 16V SN74LVC08APWR 2SC3243TP-E CXD9843AR 0.1 100p 100p 100p 100p 0.1 0.1 0.1 0.1 0.01 0.001 49.152MHz 1 50V 1.2k 1.5k 220k 2.2k 560 560 560 4.7k 560 22k 0.1 0.01 100 22k 0.1 1 1 0.22 0.22 0.033 0 0.22 0.22 0.033 100 2200 35V 1 22k 0.1 0.01 22k 0.1 100 1 0.22 3.3 1/4W 0.22 10k 10k 10k 10k 10k 10k 10k 10k 0.033 MA8027-H-TX 2200 35V 0.22 0.033 0.22 1 0.047 0.0022 2.7 0.0022 0.0022 0.0022 2.7 2.7 0.0022 0.0022 0.047 1 1 0.047 0.01 0.01 0.01 0.01 6P 0.01 0.1 0.01 100 16V 22 0.1 22 25V 5p 0.1 0.1 47 16V 47 16V 0.01 0.1 100 16V 0.1 TERMINAL BOARD 100k 2.2 2.2 100k P6SMB39AT3 2SC2412K -T-146-OR P6SMB39AT3 P6SMB39AT3 P6SMB39AT3 1 0.047 0.0022 2.7 0.0022 0.1 0.1 2SC2412K -T-146-OR 1M CXD9775M CXD9775M • See page 13,14 for IC Block Diagrams. • See page 4 for Waveform. w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 11 TA-WR2 • IC Block Diagrams – DIAT POWER Board – IC901 STR-W6765N (AEP, UK, RU) IC904 NJM2374AE (TE2) D 1 NC 2 S/GND 3 VCC 4 SS/OLP 5 FB 6 OCP/BD 7 DELAY Q R S + – + – + – Q S R + – BOTTOM SELECTOR COUNTER OSC R Q S SOFT START + – OVP REGULATOR & ICONST + – BURST CONTROL START/STOP BURST PROTECTION LATCH DRIVE REGULATOR OLP BSD BD OCP FB CS 1 ES 2 CT 3 IN+ 5 Q S R PWM LOGIC OSC GND 4 V+ 6 VREF + – + – + – ERROR AMP PWM COMPARATOR SI 7 CD 8 IPK SENSE www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 12 TA-WR2 IC101 XC62HR1502MR + – 3 OUTPUT CONTROL REFERENCE VOLTAGE 4 1 2 5 CURRENT LIMIT NC VIN CE VSS VOUT ADVRH 6 VSS 5 VDDE 4 SMCK 3 XSM 2 MST 1 ADAVS 7 ADAVD 8 ADVRL 9 ADVIN 10 VDDE 11 VSS 12 XRST 13 DIFM0 14 DIFM1 15 DTSEL 16 A/D CONVERTER BUFFER RAM ERROR CORRECTOR OUTPUT INTERFACE DEMODULATOR PLREF 17 TESTMD 19 APVCI 20 VSS 21 APCPO 22 APAVD 23 APAVS 24 APX 31 EXTCK 32 VSS 25 VDDI 26 VDDE 27 VCOR 28 CHNUM 29 DIVCODE 30 PLVAR 18 PLL CLOCK SELECTOR CONTROLLER CSOD 33 SRDT 34 SWDT 35 XSCEN 36 SCLK 37 SCMODE 38 OSCI 40 TEST0 44 TEST1 45 TEST2 46 TEST3 47 TEST4 48 OSCO 43 VSS 39 VDDE 41 VSS 42 CLOCK GENERATOR XTST 64 EMPFS1 63 EMPFS0 62 DTVALID 61 DAOUT 60 LRCK 59 VDDI 58 VSS 57 VDDE 56 BCK 54 TXOUT 55 ICLK 53 SYMCLK 52 TEST7 51 TEST6 50 TEST5 49 IC102 CXD4017R VDD 2 OUT 1 GND 3 + – VREF CD 5 NC 4 IC105 PST3629NR – RX Board – www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 13 TA-WR2 IC110, 112 CXD9775M RESET 4 GND 1 GND 3 PWM BP 2 DREG RTN 5 GVDD 6 M3 7 M1 10 M2 11 DVDD 12 DREG 8 DGND 9 DGND 14 GND 16 GND 18 PWM RECEIVER TIMING CONTROL & PROTECTION SD 13 OTW 15 DIGITAL REGULATOR PROTECTION LOGIC OT & UVP DVDD DREG DREG DGND PWM AP 17 PWM RECEIVER DVDD DREG DGND DREG GVDD DREG GATE DRIVE GVDD B 35 GVDD B 36 BST B 33 PVDD B 32 PVDD B 31 OUT B 30 OUT B 29 GND 28 GND 34 GATE DRIVE OCH OCL TIMING CONTROL & PROTECTION DREG GATE DRIVE GVDD A 20 GVDD A 19 BST A 22 PVDD A 23 PVDD A 24 OUT A 25 OUT A 26 GND 27 GND 21 GATE DRIVE OCH OCL GVDD GVDD IC111 CXD9843AR S P Sampling Rate Converter DF1 DF2 Gain Control Filter & LOW CUT Filter Serial Control Liner Interpolator ∆ ∑ Converter XVSS PWM INIT/MUTE Clock Generator Clock Generator (Secondary Clock System) 1 VSUBC 2 VSSR VSSL VSSL VSSR 3 OUTR2 OUTL2 OUTR1 OUTL1 4 VDDR DVDD DVSS VDDL 5 6 7 8 XOVSS XOVDD 9 XFSOOUT 10 11 NSPMUTE 12 SOFTMUTE 13 PGMUTE SCSHIFT 14 SCDT 15 SCLATCH OVF FLAGR OVF FLAGL 16 SFLAG INIT 17 MCKSEL 18 LRCK 19 BCK 20 DATA BFVDD BFVSS TEST DVDD XFSIIN 21 42 43 41 40 39 38 37 XFSOIN 36 XVDD 35 HPVDDL 34 HPOUTL2 33 HPVSSL 32 31 HPVDDR 30 HPOUTR1 HPOUTL1 29 28 HPVSSR 27 26 25 HPOUTR2 24 FSOI 23 FSOCKO 22 44 45 46 47 48 (Primary Clock System) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 14 TA-WR2 IC113 TK11118CSCL-G 1 2 3 5 4 VCONT GND NP VIN VOUT CONTROL CIRCUIT OVER HEAT & OVER CURRENT PROTECTION BANDGAP REFERENCE IC114 SN74AHC1GU04DCKR 2 A 3 GND 1 NC 4 Y 5 VCC www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 15 TA-WR2 • IC Pin Function Description RX BOARD IC107 MB89537APFM-G-654-BNDE1 (SYSTEM CONTROLLER) Pin No. Pin Name I/O Description 1 NC — Not used 2 MOD2 I Setting terminal for the CPU operation mode Fixed at “L” in this set 3, 4 NC — Not used 5 MODEL I Setting terminal for the model 6 SIMUKE I Setting terminal for the destination 7 to 10 NC — Not used 11 AVCC — Power supply terminal (+3.3V) (for A/D converter) 12 AVR I Reference voltage (+3.3V) input terminal (for A/D converter) 13 AVSS — Ground terminal (for A/D converter) 14 DTVAILD I Data valid flag input from the RF demodulator “L”: invalid, “H”: valid 15 CSOD I Captor start delay signal input from the RF demodulator “H”: active 16 NC I Ground terminal 17 AC CUT I AC cut detection signal input terminal “L”: AC cut 18 NC I Ground terminal Reset signal input terminal “L”: reset 19 /RESET I For several hundreds msec. after the power supply rises, “L” is input, then it changes to “H” 20, 21 MD0, MD1 I CPU operation mode setting signal input terminal 22 XO O Main system clock output terminal (8 MHz) 23 XI I Main system clock input terminal (8 MHz) 24 VSS — Ground terminal 25 FS2_EX I Not used 26 XRST_INIT O Reset signal output to the RF demodulator and stream processor “L”: reset 27, 28 NC — Not used 29 P23 I Setting terminal for the CPU operation mode Fixed at “L” in this set 30 P22 I Setting terminal for the CPU operation mode Fixed at “H” in this set 31, 32 NC — Not used 33 DAMP_PGMUTE O PG muting on/off control signal output to the stream processor “L”: muting on 34 DAMP_SOFTMUTE O Soft muting on/off control signal output to the stream processor “L”: muting on 35 DAMP_NSPMUTE O NSP muting on/off control signal output to the stream processor “L”: muting on 36 NC — Not used 37 DRIVE_RST O Reset signal output to the power driver “L”: reset 38 DRIVE_OCP I Shut down state input from the power driver “L”: shut down 39 DRIVE_OTW I Overtemperature warning signal input terminal Not used 40 P10 I Setting terminal for the CPU operation mode Fixed at “H” in this set 41 LED_GREEN O LED drive signal output of the ON LINE indicator “H”: LED on 42 LED_RED O LED drive signal output of the POWER indicator “H”: LED on 43 to 47 NC — Not used 48 SCMODE O Control mode selection signal output to the RF demodulator “L”: pin setting, “H”: serial setting” 49 NC — Not used 50 XSCEN O Serial interface enable signal output to the RF demodulator 51 DIAT_SCLK O Serial interface data clock signal output to the RF demodulator 52 DIAT_SWDT O Serial interface data write signal output to the RF demodulator 53 DIAT_SRDT I Serial interface data read signal input from the RF demodulator 54 NC — Not used 55 T_SENSE O Not used www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 16 TA-WR2 Pin No. Pin Name I/O Description 56 VCC — Power supply terminal (+3.3V) 57 MAIN_OFF O Power off control signal output to the power control “H”: power off 58 V_CONT O Voltage control PWM signal output to the shunt regulator 59 DAMP_LATCH O Latch control signal output to the stream processor 60 DAMP_SHIFT O Shift clock signal output to the stream processor 61 DAMP_SCDT O Serial data output to the stream processor 62 SI2 I Serial data input terminal 63 INT24 O Not used 64 NC O Not used www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 17 TA-WR2 SECTION 3 EXPLODED VIEWS NOTE: • -XX and -X mean standardized parts, so they may have some difference from the original one. • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items. Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark • The mechanical parts with no reference number in the exploded views are not supplied. • Abbreviation AUS : Australian model CND : Canadian model E3 : 240V AC area in E model KR : Korean model MX : Mexican model RU : Russian model SP : Singapore model 1 4-244-969-01 FOOT 2 2-594-250-01 BOTTOM, PANEL 3 X-2055-406-1 BOTTOM ASSY (EXCEPT US, CND) 3 X-2055-558-1 BOTTOM ASSY (US, CND) 4 2-594-248-01 TOP, CABINET (EXCEPT US, CND) The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. Les composants identifiés par une marque 0 sont critiques pour la sécurité. Ne les remplacer que par une pièce portant le numéro spécifié. 3-1. OVERALL SECTION 4 2-594-248-11 TOP, CABINET (US, CND) 5 X-2055-405-1 TOP CABINET ASSY (EXCEPT US, CND) 5 X-2055-557-1 TOP CABINET ASSY (US, CND) #1 7-685-647-79 SCREW +BVTP 3X10 TYPE2 IT-3 #2 7-685-646-79 SCREW +BVTP 3X8 TYPE2 IT-351 #1 #1 #1 #1 #1 #1 #1 #2 #2 #2 #2 chassis section not supplied not supplied 4 5 2 3 1 1 Ver. 1.2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 18 TA-WR2 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 51 A-1111-677-A RX BOARD, COMPLETE 52 A-1111-680-A DIAT POWER BOARD, COMPLETE (EXCEPT US, CND, MX) 52 A-1111-687-A DIAT POWER BOARD, COMPLETE (US, CND, MX) 53 1-787-331-11 FAN, D.C. 054 1-696-847-22 CORD, POWER (AUS) 054 1-783-531-91 CORD, POWER (US, CND) 054 1-824-090-11 CORD, POWER (MX) 054 1-828-528-11 CORD, POWER (AEP, UK, RU, E3, SP) 054 1-828-529-21 CORD, POWER (KR) 55 4-217-350-11 STOPPER, CORD 56 4-240-812-01 HOLDER, WIRE 57 7-630-002-00 TUBE, PVC #2 7-685-646-79 SCREW +BVTP 3X8 TYPE2 IT-351 #3 7-685-881-09 SCREW +BVTT 4X8 (S) 0F901 1-532-465-33 FUSE (T3.14AL/250V)(EXCEPT US, CND, MX) 0F901 1-533-420-12 FUSE, GLASS CYLINDRICAL (DIA.5) (5A/125V)(MX) 0F901 1-533-453-12 FUSE, GLASS TUBE (DIA. 5) (T5AL/125V)(US, CND) 3-2. RX BOARD, DIAT POWER BOARD SECTION 51 52 53 54 55 56 57 not supplied not supplied not supplied not supplied not supplied #2 #2 #3 a a #2 #2 #2 #2 F901 not supplied Ver. 1.2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 19 TA-WR2 SECTION 4 ELECTRICAL PARTS LIST NOTE: • Due to standardization, replacements in the parts list may be different from the parts specified in the diagrams or the components used on the set. • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items. • RESISTORS All resistors are in ohms. METAL: Metal-film resistor. METAL OXIDE: Metal oxide-film resistor. F: nonflammable • -XX and -X mean standardized parts, so they may have some difference from the original one. • SEMICONDUCTORS In each case, u: µ, for example: uA. . : µA. . , uPA. . , µPA. . , uPB. . : µPB. . , uPC. . , µPC. . , uPD. . : µPD. . • CAPACITORS uF: µF • COILS uH: µH • Abbreviation AUS : Australian model CND : Canadian model E3 : 240V AC area in E model KR : Korean model MX : Mexican model RU : Russian model SP : Singapore model Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark When indicating parts by reference number, please include the board name. A-1111-680-A DIAT POWER BOARD, COMPLETE (EXCEPT US, CND, MX) A-1111-687-A DIAT POWER BOARD, COMPLETE (US, CND, MX) *************************** 7-685-871-01 SCREW +BVTT 3X6 (S) < CAPACITOR > 0C901 1-165-529-11 MYLAR 0.22uF 10 275V 0C903 1-113-900-11 CERAMIC 470PF 10% 250V (EXCEPT US, CND, MX) 0C903 1-113-907-51 CERAMIC 0.0022uF 99% 250V (US, CND, MX) 0C904 1-165-528-11 MYLAR 0.1uF 10 275V 0C906 1-100-923-11 ELECT 100uF 20% 450V (EXCEPT US, CND, MX) 0C906 1-100-922-11 ELECT 330uF 20% 200V (US, CND, MX) 0C907 1-165-886-11 CERAMIC CHIP 3300PF 10% 630V (EXCEPT US, CND, MX) 0C907 1-165-883-11 CERAMIC CHIP 10000PF 10% 630V (US, CND, MX) 0C908 1-125-893-11 FILM 680PF 3% 1.5KV (EXCEPT US, CND, MX) 0C908 1-117-631-31 FILM 3300PF 3% 1.2KV (US, CND, MX) 0C909 1-107-906-11 ELECT 10uF 20% 50V 0C910 1-164-315-11 CERAMIC CHIP 470PF 5% 50V 0C911 1-164-162-11 CERAMIC CHIP 100PF 5% 100V 0C912 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V 0C913 1-107-907-11 ELECT 22uF 20% 50V 0C914 1-162-967-11 CERAMIC CHIP 0.0033uF 10% 50V 0C915 1-107-909-11 ELECT 47uF 20% 35V C916 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V 0C917 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V 0C918 1-165-886-11 CERAMIC CHIP 3300PF 10% 630V (EXCEPT US, CND, MX) 0C925 1-117-699-11 CERAMIC 0.001uF 99% 250V C931 1-125-782-91 CERAMIC 4700PF 10% 1KV C932 1-128-959-21 ELECT 1000uF 20% 35V C933 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V C934 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C935 1-126-933-11 ELECT 100uF 20% 16V C936 1-126-948-11 ELECT 100uF 20% 35V C937 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V C938 1-126-933-11 ELECT 100uF 20% 16V C940 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C941 1-135-372-31 ELECT 470uF 20% 10V C942 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V < CONNECTOR > CN903 1-564-321-00 PIN, CONNECTOR (3.96mm PITCH) 2P < DIODE > 0D901 8-719-077-77 DIODE D3SB60F3 0D902 6-500-241-01 DIODE SARS03 0D904 8-719-200-91 DIODE 11EQS10-TA1 0D905 8-719-982-26 DIODE MTZJ-T-77-33B 0D906 8-719-110-53 DIODE MTZJ-T-77-20B 0D907 8-719-988-61 DIODE 1SS355TE-17 0D908 8-719-200-91 DIODE 11EQS10-TA1 0D909 8-719-988-61 DIODE 1SS355TE-17 0D910 8-719-069-60 DIODE UDZSTE-179.1B 0D911 6-500-593-31 DIODE 10EDB60-TA1B2 0D913 8-719-069-56 DIODE UDZSTE-176.2B 0D914 8-719-977-28 DIODE UDZSTE-1710B 0D915 8-719-982-26 DIODE MTZJ-T-77-33B D921 8-719-313-14 DIODE FML-22S D922 8-719-210-21 DIODE 11EQS04-TA1B D933 8-719-977-28 DIODE UDZSTE-1710B D934 8-719-083-66 DIODE UDZSTE-1718B < GROUND TERMINAL BOARD > EB901 1-537-770-21 TERMINAL BOARD, GROUND EB902 1-537-770-21 TERMINAL BOARD, GROUND < FUSE HOLDER > FH901 1-533-313-11 FUSE HOLDER FH902 1-533-313-11 FUSE HOLDER < IC > 0IC901 6-706-347-01 IC STR-W6735N (US, CND, MX) 0IC901 6-706-348-01 IC STR-W6765N (EXCEPT US, CND, MX) IC903 8-759-231-58 IC TA7812S IC904 6-703-978-01 IC NJM2374AE (TE2) IC905 6-707-799-01 IC NJM1431AU (TE2) The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. Les composants identifiés par une marque 0 sont critiques pour la sécurité. Ne les remplacer que par une pièce portant le numéro spécifié. DIAT POWER Ver. 1.2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 20 TA-WR2 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark L904 1-414-398-11 INDUCTOR 10uH < LINE FILTER > 0LF901 1-424-930-11 COIL, LINE FILTER (US, CND) 0LF901 1-457-083-11 COIL, LINE FILTER (AEP, UK, RU) < PHOTO COUPLER > 0PC901 6-600-187-01 PHOTO COUPLER PC123Y22JOOF 0PC902 6-600-187-01 PHOTO COUPLER PC123Y22JOOF 0PC903 6-600-187-01 PHOTO COUPLER PC123Y22JOOF < TRANSISTOR > 0Q901 8-729-142-51 TRANSISTOR 2SD1616A-TP-LK 0Q902 8-729-027-23 TRANSISTOR DTA114EKA-T146 0Q903 1-801-806-11 TRANSISTOR DTC144EKA-T146 < RESISTOR > 0R902 1-219-759-11 METAL 1M 5% 1/2W (AEP, UK, RU) 0R905 1-249-431-11 CARBON 15K 5% 1/4W (US, CND) 0R905 1-249-433-11 CARBON 22K 5% 1/4W (AEP, UK, RU) 0R906 1-215-904-11 METAL OXIDE 100K 5% 2W (US, CND) 0R906 1-216-468-11 METAL OXIDE 82K 5% 2W (AEP, UK, RU) 0R907 1-216-864-11 SHORT CHIP 0 0R908 1-216-362-11 METAL OXIDE 0.27 5% 2W (AEP, UK, RU) 0R908 1-245-261-61 METAL OXIDE 0.12 5% 2W (US, CND) 0R909 1-216-821-11 METAL CHIP 1K 5% 1/10W 0R910 1-216-809-11 METAL CHIP 100 5% 1/10W 0R911 1-216-821-11 METAL CHIP 1K 5% 1/10W 0R912 1-249-417-11 CARBON 1K 5% 1/4W 0R913 1-249-416-11 CARBON 820 5% 1/4W 0R914 1-216-829-11 METAL CHIP 4.7K 5% 1/10W 0R915 1-216-801-11 METAL CHIP 22 5% 1/10W 0R916 1-216-801-11 METAL CHIP 22 5% 1/10W 0R917 1-249-435-11 CARBON 33K 5% 1/4W (US, CND) 0R917 1-249-437-11 CARBON 47K 5% 1/4W (AEP, UK, RU) 0R919 1-216-823-11 METAL CHIP 1.5K 5% 1/10W 0R920 1-216-829-11 METAL CHIP 4.7K 5% 1/10W 0R921 1-216-843-11 METAL CHIP 68K 5% 1/10W 0R922 1-249-435-11 CARBON 33K 5% 1/4W (US, CND) 0R922 1-249-437-11 CARBON 47K 5% 1/4W (AEP, UK, RU) 0R923 1-216-864-11 SHORT CHIP 0 0R924 1-249-431-11 CARBON 15K 5% 1/4W (US, CND) 0R924 1-249-433-11 CARBON 22K 5% 1/4W (AEP, UK, RU) 0R925 1-249-431-11 CARBON 15K 5% 1/4W (US, CND) 0R925 1-249-433-11 CARBON 22K 5% 1/4W (AEP, UK, RU) 0R926 1-216-833-11 METAL CHIP 10K 5% 1/10W R931 1-218-726-11 METAL CHIP 27K 0.5% 1/10W R932 1-216-864-11 SHORT CHIP 0 R933 1-216-841-11 METAL CHIP 47K 5% 1/10W R934 1-218-708-11 METAL CHIP 4.7K 0.5% 1/10W R935 1-218-706-11 METAL CHIP 3.9K 0.5% 1/10W R936 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R937 1-216-816-11 METAL CHIP 390 5% 1/10W R938 1-216-821-11 METAL CHIP 1K 5% 1/10W R939 1-216-821-11 METAL CHIP 1K 5% 1/10W R940 1-218-446-11 METAL CHIP 1 5% 1/10W R941 1-218-446-11 METAL CHIP 1 5% 1/10W R942 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R943 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R944 1-216-821-11 METAL CHIP 1K 5% 1/10W R945 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R946 1-216-809-11 METAL CHIP 100 5% 1/10W R947 1-216-864-11 SHORT CHIP 0 R948 1-216-815-11 METAL CHIP 330 5% 1/10W < TRANSFORMER > 0T901 1-443-743-11 TRANSFORMER, DC CONVERTER (AEP, UK, RU) 0T901 1-443-744-11 TRANSFORMER, DC CONVERTER (US, CND) < THERMISTOR > 0TH901 1-805-799-11 THERMISTOR, NTC 8.0 TH902 1-805-553-21 THERMISTOR, POSITIVE ************************************************************ A-1111-677-A RX BOARD, COMPLETE ****************** < CAPACITOR > C101 1-164-156-11 CERAMIC CHIP 0.1uF 25V C102 1-126-964-11 ELECT 10uF 20% 50V C103 1-164-156-11 CERAMIC CHIP 0.1uF 25V C104 1-126-947-11 ELECT 47uF 20% 16V C105 1-107-726-91 CERAMIC CHIP 0.01uF 10% 16V C107 1-126-947-11 ELECT 47uF 20% 16V C108 1-164-156-11 CERAMIC CHIP 0.1uF 25V C109 1-164-156-11 CERAMIC CHIP 0.1uF 25V C110 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C111 1-107-726-91 CERAMIC CHIP 0.01uF 10% 16V C113 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C114 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C115 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C116 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C119 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C120 1-107-726-91 CERAMIC CHIP 0.01uF 10% 16V C122 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C123 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C124 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C125 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C126 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C127 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C128 1-126-947-11 ELECT 47uF 20% 16V C129 1-162-921-11 CERAMIC CHIP 33PF 5% 50V C130 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V RX DIAT POWER www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 21 TA-WR2 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C131 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C132 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C133 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C134 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C135 1-164-156-11 CERAMIC CHIP 0.1uF 25V C136 1-126-947-11 ELECT 47uF 20% 16V C137 1-126-964-11 ELECT 10uF 20% 50V C138 1-164-156-11 CERAMIC CHIP 0.1uF 25V C140 1-126-964-11 ELECT 10uF 20% 50V C141 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C142 1-107-726-91 CERAMIC CHIP 0.01uF 10% 16V C143 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C145 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C146 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C147 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C148 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C149 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C150 1-104-658-91 ELECT 100uF 20% 10V C151 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C153 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C154 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C155 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C156 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C157 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C158 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C159 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C160 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C161 1-126-933-11 ELECT 100uF 20% 16V C162 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C163 1-104-658-91 ELECT 100uF 20% 10V C165 1-164-505-11 CERAMIC CHIP 2.2uF 16V C166 1-164-505-11 CERAMIC CHIP 2.2uF 16V C167 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C169 1-164-505-11 CERAMIC CHIP 2.2uF 16V C170 1-164-346-11 CERAMIC CHIP 1uF 16V C171 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C172 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C173 1-164-156-11 CERAMIC CHIP 0.1uF 25V C174 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C175 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C176 1-164-156-11 CERAMIC CHIP 0.1uF 25V C177 1-115-185-11 CERAMIC CHIP 0.033uF 10% 50V C178 1-126-947-11 ELECT 47uF 20% 16V C179 1-126-947-11 ELECT 47uF 20% 16V C180 1-125-898-91 CERAMIC CHIP 0.22uF 10% 50V C181 1-125-898-91 CERAMIC CHIP 0.22uF 10% 50V C182 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C183 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C184 1-136-177-00 FILM 1uF 5% 50V C185 1-163-035-00 CERAMIC CHIP 0.047uF 50V C186 1-164-156-11 CERAMIC CHIP 0.1uF 25V C187 1-164-156-11 CERAMIC CHIP 0.1uF 25V C188 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C189 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C190 1-125-898-91 CERAMIC CHIP 0.22uF 10% 50V C191 1-125-898-91 CERAMIC CHIP 0.22uF 10% 50V C192 1-136-177-00 FILM 1uF 5% 50V C193 1-163-035-00 CERAMIC CHIP 0.047uF 50V C194 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C195 1-164-156-11 CERAMIC CHIP 0.1uF 25V C196 1-164-156-11 CERAMIC CHIP 0.1uF 25V C197 1-115-185-11 CERAMIC CHIP 0.033uF 10% 50V C198 1-164-156-11 CERAMIC CHIP 0.1uF 25V C199 1-107-898-11 ELECT 2200uF 20% 35V C200 1-164-346-11 CERAMIC CHIP 1uF 16V C201 1-164-346-11 CERAMIC CHIP 1uF 16V C202 1-126-947-11 ELECT 47uF 20% 16V C203 1-115-185-11 CERAMIC CHIP 0.033uF 10% 50V C204 1-164-156-11 CERAMIC CHIP 0.1uF 25V C205 1-164-156-11 CERAMIC CHIP 0.1uF 25V C206 1-164-156-11 CERAMIC CHIP 0.1uF 25V C207 1-125-898-91 CERAMIC CHIP 0.22uF 10% 50V C208 1-125-898-91 CERAMIC CHIP 0.22uF 10% 50V C209 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C210 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C211 1-164-156-11 CERAMIC CHIP 0.1uF 25V C212 1-136-177-00 FILM 1uF 5% 50V C213 1-163-035-00 CERAMIC CHIP 0.047uF 50V C214 1-126-933-11 ELECT 100uF 20% 16V C215 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C216 1-136-177-00 FILM 1uF 5% 50V C217 1-163-035-00 CERAMIC CHIP 0.047uF 50V C218 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C219 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C220 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C221 1-125-898-91 CERAMIC CHIP 0.22uF 10% 50V C222 1-125-898-91 CERAMIC CHIP 0.22uF 10% 50V C223 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C224 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C225 1-126-933-11 ELECT 100uF 20% 16V C226 1-164-156-11 CERAMIC CHIP 0.1uF 25V C227 1-164-156-11 CERAMIC CHIP 0.1uF 25V C228 1-104-658-91 ELECT 100uF 20% 10V C229 1-126-933-11 ELECT 100uF 20% 16V C230 1-104-662-91 ELECT 22uF 20% 25V C231 1-115-185-11 CERAMIC CHIP 0.033uF 10% 50V C232 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C233 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C234 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C235 1-107-898-11 ELECT 2200uF 20% 35V C236 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V C237 1-162-910-11 CERAMIC CHIP 5PF 0.25PF 50V C238 1-164-346-11 CERAMIC CHIP 1uF 16V C243 1-164-156-11 CERAMIC CHIP 0.1uF 25V C244 1-164-156-11 CERAMIC CHIP 0.1uF 25V C253 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C256 1-162-974-11 CERAMIC CHIP 0.01uF 50V C257 1-162-974-11 CERAMIC CHIP 0.01uF 50V C258 1-162-974-11 CERAMIC CHIP 0.01uF 50V C259 1-162-974-11 CERAMIC CHIP 0.01uF 50V C260 1-126-960-11 ELECT 1uF 20% 50V C265 1-126-933-11 ELECT 100uF 20% 16V C266 1-164-156-11 CERAMIC CHIP 0.1uF 25V RX www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 22 TA-WR2 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark < CONNECTOR > CN101 1-784-366-21 CONNECTOR, FFC/FPC 7P CN102 1-691-768-11 PLUG (MICRO CONNECTOR) 6P CN103 1-779-977-11 PIN, CONNECTOR 6P CN104 1-564-704-11 PIN, CONNECTOR (SMALL TYPE) 2P < DIODE > D100 8-719-920-55 DIODE SPR-54MVW D102 8-719-988-61 DIODE 1SS355TE-17 D103 8-719-988-61 DIODE 1SS355TE-17 D104 6-500-260-01 DIODE P6SMB39AT3 D105 6-500-260-01 DIODE P6SMB39AT3 D106 6-500-260-01 DIODE P6SMB39AT3 D107 6-500-260-01 DIODE P6SMB39AT3 D115 8-719-421-15 DIODE MA8027-H-TX < GROUND TERMINAL BOARD > EB101 1-537-770-21 TERMINAL BOARD, GROUND EB102 1-537-770-21 TERMINAL BOARD, GROUND EB103 1-537-770-21 TERMINAL BOARD, GROUND EB104 1-537-770-21 TERMINAL BOARD, GROUND EB105 1-537-770-21 TERMINAL BOARD, GROUND < FERRITE BEAD > FB101 1-500-283-11 INDUCTOR, FERRITE BEAD FB102 1-500-283-11 INDUCTOR, FERRITE BEAD FB103 1-500-283-11 INDUCTOR, FERRITE BEAD FB104 1-500-283-11 INDUCTOR, FERRITE BEAD FB105 1-469-760-21 FERRITE, EMI (SMD) (2012) FB106 1-469-760-21 FERRITE, EMI (SMD) (2012) FB107 1-469-760-21 FERRITE, EMI (SMD) (2012) FB108 1-469-760-21 FERRITE, EMI (SMD) (2012) FB109 1-469-760-21 FERRITE, EMI (SMD) (2012) < IC > IC101 6-701-851-01 IC XC62HR1502MR IC102 8-752-425-06 IC CXD4017R IC103 8-759-548-99 IC SN74LV08APWR IC104 6-704-261-01 IC TK11225CMCL-G IC105 6-701-680-01 IC PST3629NR IC106 8-759-679-55 IC SN74LVC08APWR IC107 6-805-378-01 IC MB89537APFM-G-654-BNDE1 IC108 6-707-487-01 IC NJM2885DL1-33 (TE2) IC109 8-759-679-55 IC SN74LVC08APWR IC110 6-705-695-01 IC CXD9775M IC111 6-707-939-01 IC CXD9843AR IC112 6-705-695-01 IC CXD9775M IC113 6-702-300-01 IC TK11118CSCL-G IC114 8-759-649-50 IC SN74AHC1GU04DCKR < JACK > J100 1-818-633-11 JACK, PIN 1P (DIR-R2) < COIL > L101 1-400-305-11 INDUCTOR 47uH L102 1-469-525-91 INDUCTOR 10uH L103 1-469-525-91 INDUCTOR 10uH L104 1-469-525-91 INDUCTOR 10uH L105 1-469-525-91 INDUCTOR 10uH L106 1-469-525-91 INDUCTOR 10uH L107 1-469-525-91 INDUCTOR 10uH L108 1-469-525-91 INDUCTOR 10uH L109 1-469-525-91 INDUCTOR 10uH L110 1-469-525-91 INDUCTOR 10uH L111 1-469-525-91 INDUCTOR 10uH L112 1-456-680-11 INDUCTOR 10uH L115 1-456-680-11 INDUCTOR 10uH L116 1-469-525-91 INDUCTOR 10uH L118 1-456-680-11 INDUCTOR 10uH L121 1-456-680-11 INDUCTOR 10uH L122 1-412-939-11 INDUCTOR 1uH L123 1-457-078-11 AIR-CORE COIL L124 1-457-077-11 AIR-CORE COIL L125 1-457-078-11 AIR-CORE COIL L126 1-457-077-11 AIR-CORE COIL < TRANSISTOR > Q102 8-729-120-28 TRANSISTOR 2SC2412K-T-146-QR Q103 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q104 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q105 8-729-600-22 TRANSISTOR 2SA1235TP-1EF Q106 8-729-600-22 TRANSISTOR 2SA1235TP-1EF Q107 8-729-120-28 TRANSISTOR 2SC2412K-T-146-QR Q108 8-729-600-22 TRANSISTOR 2SA1235TP-1EF Q109 8-729-600-22 TRANSISTOR 2SA1235TP-1EF Q110 8-729-027-23 TRANSISTOR DTA114EKA-T146 Q111 8-729-027-23 TRANSISTOR DTA114EKA-T146 Q112 8-729-027-23 TRANSISTOR DTA114EKA-T146 Q113 8-729-120-28 TRANSISTOR 2SC2412K-T-146-QR Q117 6-550-702-01 TRANSISTOR 2SC3243-TP-E < RESISTOR > R100 1-216-811-11 METAL CHIP 150 5% 1/10W R101 1-216-833-11 METAL CHIP 10K 5% 1/10W R102 1-216-820-11 METAL CHIP 820 5% 1/10W R103 1-216-815-11 METAL CHIP 330 5% 1/10W R104 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R105 1-216-841-11 METAL CHIP 47K 5% 1/10W R106 1-216-809-11 METAL CHIP 100 5% 1/10W R108 1-216-809-11 METAL CHIP 100 5% 1/10W R109 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R110 1-216-821-11 METAL CHIP 1K 5% 1/10W R111 1-216-813-11 METAL CHIP 220 5% 1/10W R112 1-216-809-11 METAL CHIP 100 5% 1/10W R113 1-216-809-11 METAL CHIP 100 5% 1/10W R114 1-216-809-11 METAL CHIP 100 5% 1/10W R115 1-216-809-11 METAL CHIP 100 5% 1/10W R116 1-216-807-11 METAL CHIP 68 5% 1/10W R117 1-216-833-11 METAL CHIP 10K 5% 1/10W R118 1-216-821-11 METAL CHIP 1K 5% 1/10W R119 1-216-821-11 METAL CHIP 1K 5% 1/10W R120 1-216-821-11 METAL CHIP 1K 5% 1/10W R122 1-216-833-11 METAL CHIP 10K 5% 1/10W R123 1-216-837-11 METAL CHIP 22K 5% 1/10W R124 1-216-841-11 METAL CHIP 47K 5% 1/10W RX www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 23 TA-WR2 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R125 1-216-810-11 METAL CHIP 120 5% 1/10W R126 1-216-821-11 METAL CHIP 1K 5% 1/10W R127 1-216-841-11 METAL CHIP 47K 5% 1/10W R129 1-216-809-11 METAL CHIP 100 5% 1/10W R130 1-216-809-11 METAL CHIP 100 5% 1/10W R131 1-216-841-11 METAL CHIP 47K 5% 1/10W R132 1-216-809-11 METAL CHIP 100 5% 1/10W R133 1-216-809-11 METAL CHIP 100 5% 1/10W R134 1-216-809-11 METAL CHIP 100 5% 1/10W R135 1-216-833-11 METAL CHIP 10K 5% 1/10W R136 1-216-809-11 METAL CHIP 100 5% 1/10W R137 1-216-809-11 METAL CHIP 100 5% 1/10W R138 1-216-809-11 METAL CHIP 100 5% 1/10W R139 1-216-809-11 METAL CHIP 100 5% 1/10W R140 1-216-809-11 METAL CHIP 100 5% 1/10W R141 1-216-809-11 METAL CHIP 100 5% 1/10W R142 1-216-809-11 METAL CHIP 100 5% 1/10W R143 1-216-864-11 SHORT CHIP 0 R144 1-216-809-11 METAL CHIP 100 5% 1/10W R145 1-216-809-11 METAL CHIP 100 5% 1/10W R146 1-216-809-11 METAL CHIP 100 5% 1/10W R147 1-216-809-11 METAL CHIP 100 5% 1/10W R148 1-216-809-11 METAL CHIP 100 5% 1/10W R149 1-216-809-11 METAL CHIP 100 5% 1/10W R150 1-216-809-11 METAL CHIP 100 5% 1/10W R151 1-216-809-11 METAL CHIP 100 5% 1/10W R152 1-216-809-11 METAL CHIP 100 5% 1/10W R153 1-216-845-11 METAL CHIP 100K 5% 1/10W R154 1-216-845-11 METAL CHIP 100K 5% 1/10W R155 1-216-845-11 METAL CHIP 100K 5% 1/10W R156 1-216-845-11 METAL CHIP 100K 5% 1/10W R157 1-216-845-11 METAL CHIP 100K 5% 1/10W R158 1-216-845-11 METAL CHIP 100K 5% 1/10W R159 1-216-845-11 METAL CHIP 100K 5% 1/10W R160 1-216-809-11 METAL CHIP 100 5% 1/10W R161 1-216-809-11 METAL CHIP 100 5% 1/10W R162 1-216-809-11 METAL CHIP 100 5% 1/10W R163 1-216-809-11 METAL CHIP 100 5% 1/10W R164 1-216-864-11 SHORT CHIP 0 R165 1-216-821-11 METAL CHIP 1K 5% 1/10W R166 1-216-864-11 SHORT CHIP 0 R167 1-220-942-11 METAL CHIP 3.3 1% 1/4W R168 1-216-864-11 SHORT CHIP 0 R169 1-216-136-00 RES-CHIP 2.7 5% 1/8W R171 1-216-841-11 METAL CHIP 47K 5% 1/10W R172 1-216-809-11 METAL CHIP 100 5% 1/10W R173 1-216-818-11 METAL CHIP 560 5% 1/10W R174 1-216-864-11 SHORT CHIP 0 R175 1-216-818-11 METAL CHIP 560 5% 1/10W R176 1-216-864-11 SHORT CHIP 0 R177 1-216-136-00 RES-CHIP 2.7 5% 1/8W R178 1-216-809-11 METAL CHIP 100 5% 1/10W R179 1-216-864-11 SHORT CHIP 0 R180 1-220-942-11 METAL CHIP 3.3 1% 1/4W R181 1-216-818-11 METAL CHIP 560 5% 1/10W R183 1-216-818-11 METAL CHIP 560 5% 1/10W R184 1-216-864-11 SHORT CHIP 0 R185 1-216-864-11 SHORT CHIP 0 R186 1-216-864-11 SHORT CHIP 0 R187 1-216-864-11 SHORT CHIP 0 R188 1-216-864-11 SHORT CHIP 0 R189 1-220-942-11 METAL CHIP 3.3 1% 1/4W R190 1-216-864-11 SHORT CHIP 0 R191 1-216-136-00 RES-CHIP 2.7 5% 1/8W R192 1-216-864-11 SHORT CHIP 0 R193 1-216-864-11 SHORT CHIP 0 R194 1-216-801-11 METAL CHIP 22 5% 1/10W R195 1-216-136-00 RES-CHIP 2.7 5% 1/8W R196 1-216-809-11 METAL CHIP 100 5% 1/10W R197 1-216-864-11 SHORT CHIP 0 R198 1-220-942-11 METAL CHIP 3.3 1% 1/4W R199 1-216-845-11 METAL CHIP 100K 5% 1/10W R200 1-216-857-11 METAL CHIP 1M 5% 1/10W R201 1-216-809-11 METAL CHIP 100 5% 1/10W R203 1-216-864-11 SHORT CHIP 0 R204 1-216-833-11 METAL CHIP 10K 5% 1/10W R205 1-216-833-11 METAL CHIP 10K 5% 1/10W R206 1-216-833-11 METAL CHIP 10K 5% 1/10W R207 1-216-833-11 METAL CHIP 10K 5% 1/10W R208 1-216-833-11 METAL CHIP 10K 5% 1/10W R209 1-216-833-11 METAL CHIP 10K 5% 1/10W R210 1-216-833-11 METAL CHIP 10K 5% 1/10W R211 1-216-833-11 METAL CHIP 10K 5% 1/10W R212 1-216-837-11 METAL CHIP 22K 5% 1/10W R213 1-216-837-11 METAL CHIP 22K 5% 1/10W R214 1-216-837-11 METAL CHIP 22K 5% 1/10W R215 1-216-837-11 METAL CHIP 22K 5% 1/10W R216 1-216-833-11 METAL CHIP 10K 5% 1/10W R217 1-216-833-11 METAL CHIP 10K 5% 1/10W R218 1-216-833-11 METAL CHIP 10K 5% 1/10W R219 1-216-833-11 METAL CHIP 10K 5% 1/10W R220 1-216-809-11 METAL CHIP 100 5% 1/10W R222 1-216-809-11 METAL CHIP 100 5% 1/10W R224 1-216-833-11 METAL CHIP 10K 5% 1/10W R225 1-216-833-11 METAL CHIP 10K 5% 1/10W R252 1-216-833-11 METAL CHIP 10K 5% 1/10W R253 1-216-841-11 METAL CHIP 47K 5% 1/10W R254 1-216-833-11 METAL CHIP 10K 5% 1/10W R256 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R257 1-216-841-11 METAL CHIP 47K 5% 1/10W R258 1-216-841-11 METAL CHIP 47K 5% 1/10W R259 1-216-821-11 METAL CHIP 1K 5% 1/10W R261 1-216-809-11 METAL CHIP 100 5% 1/10W R262 1-216-809-11 METAL CHIP 100 5% 1/10W R263 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R264 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R265 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R266 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R267 1-216-822-11 METAL CHIP 1.2K 5% 1/10W R269 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R270 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R271 1-216-849-11 METAL CHIP 220K 5% 1/10W R283 1-216-841-11 METAL CHIP 47K 5% 1/10W R284 1-216-864-11 SHORT CHIP 0 RX www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 24 TA-WR2 Ref. No. Part No. Description Remark R270 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R271 1-216-849-11 METAL CHIP 220K 5% 1/10W R283 1-216-841-11 METAL CHIP 47K 5% 1/10W R284 1-216-864-11 SHORT CHIP 0 < TERMINAL BOARD > T100 1-780-281-11 TERMINAL BOARD (SP) (2P) < VIBRATOR > X101 1-795-485-21 VIBRATOR, CRYSTAL 12.288MHz(SMD) X102 1-795-313-21 VIBRATOR, CERAMIC 8MHz X103 1-795-660-21 QUARTZ CRYSTAL UNIT 49.152MHz ************************************************************ SWITCH BOARD ************* < CONNECTOR > * CN901 1-695-044-11 PIN, CONNECTOR (3.96mm PITCH) 2P < SWITCH > 0S901 1-571-433-31 SWITCH, PUSH (AC POWER)(POWER) ************************************************************ MISCELLANEOUS ************** 53 1-787-331-11 FAN, D.C. 054 1-696-847-22 CORD, POWER (AUS) 054 1-783-531-91 CORD, POWER (US, CND) 054 1-824-090-11 CORD, POWER (MX) 054 1-828-528-11 CORD, POWER (AEP, UK, RU, E3, SP) 054 1-828-529-21 CORD, POWER (KR) 0F901 1-532-465-33 FUSE (T3.15AL/250V)(EXCEPT US, CND, MX) 0F901 1-533-420-12 FUSE, GLASS TUBE (DIA.5)(5A/125V)(MX) 0F901 1-533-453-12 FUSE, GLASS TUBE (DIA.5)(T5AL/125V) (US, CND) SWITCH RX Ver. 1.2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 25 TA-WR2 MEMO www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com TA-WR2 REVISION HISTORY Clicking the version allows you to jump to the revised page. Also, clicking the version at the upper right on the revised page allows you to jump to the next revised page. Ver. Date Description of Revision 1.0 2005.05 New 1.1 2005.06 Addition of 240V AC area in E model, Mexican model, Singapore model and Australian model 1.2 2005.08 Addition of Korean model www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
