索尼SONY HCD-GNZ55D音响图纸

分类:电子电工 日期: 点击:0

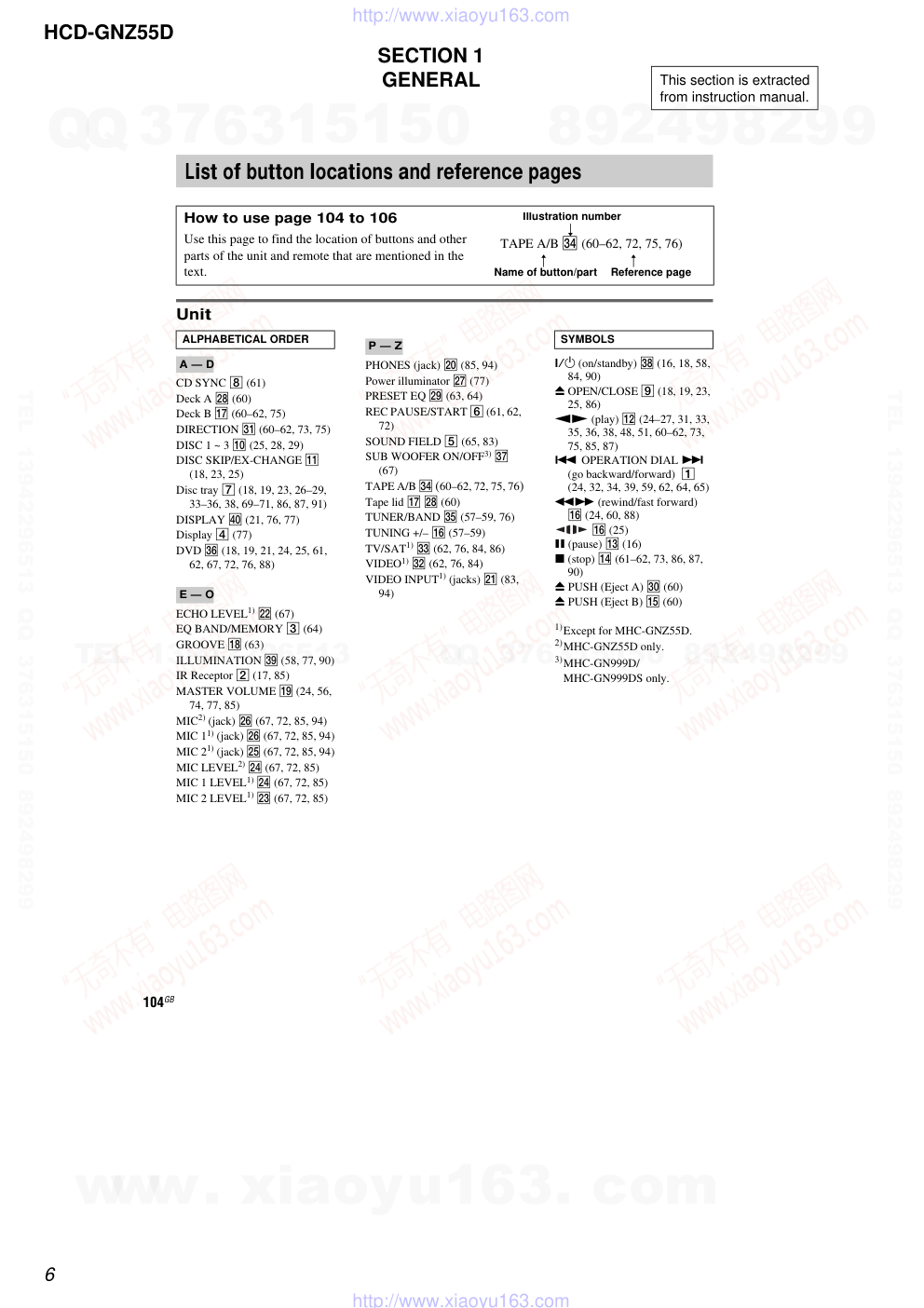

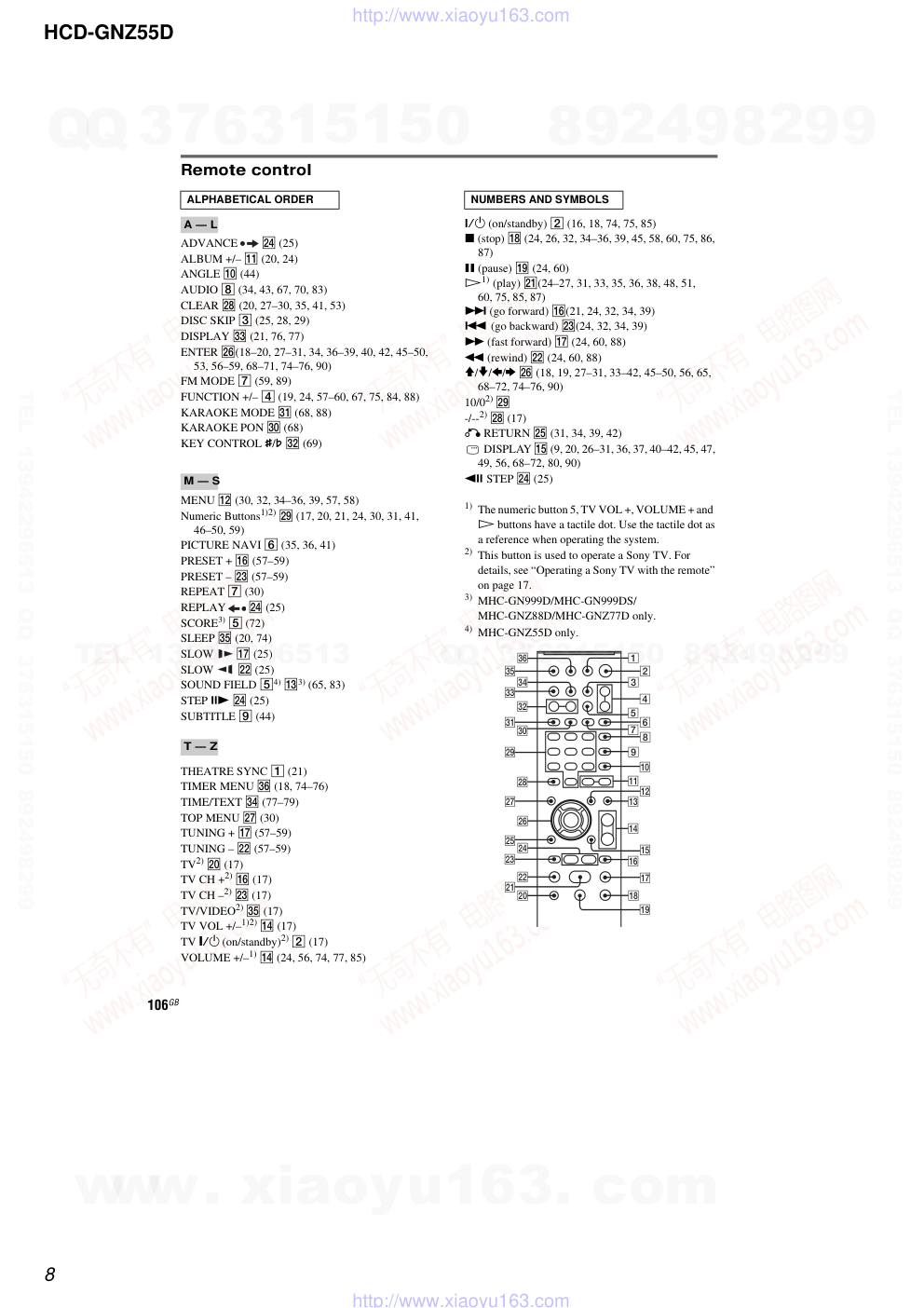

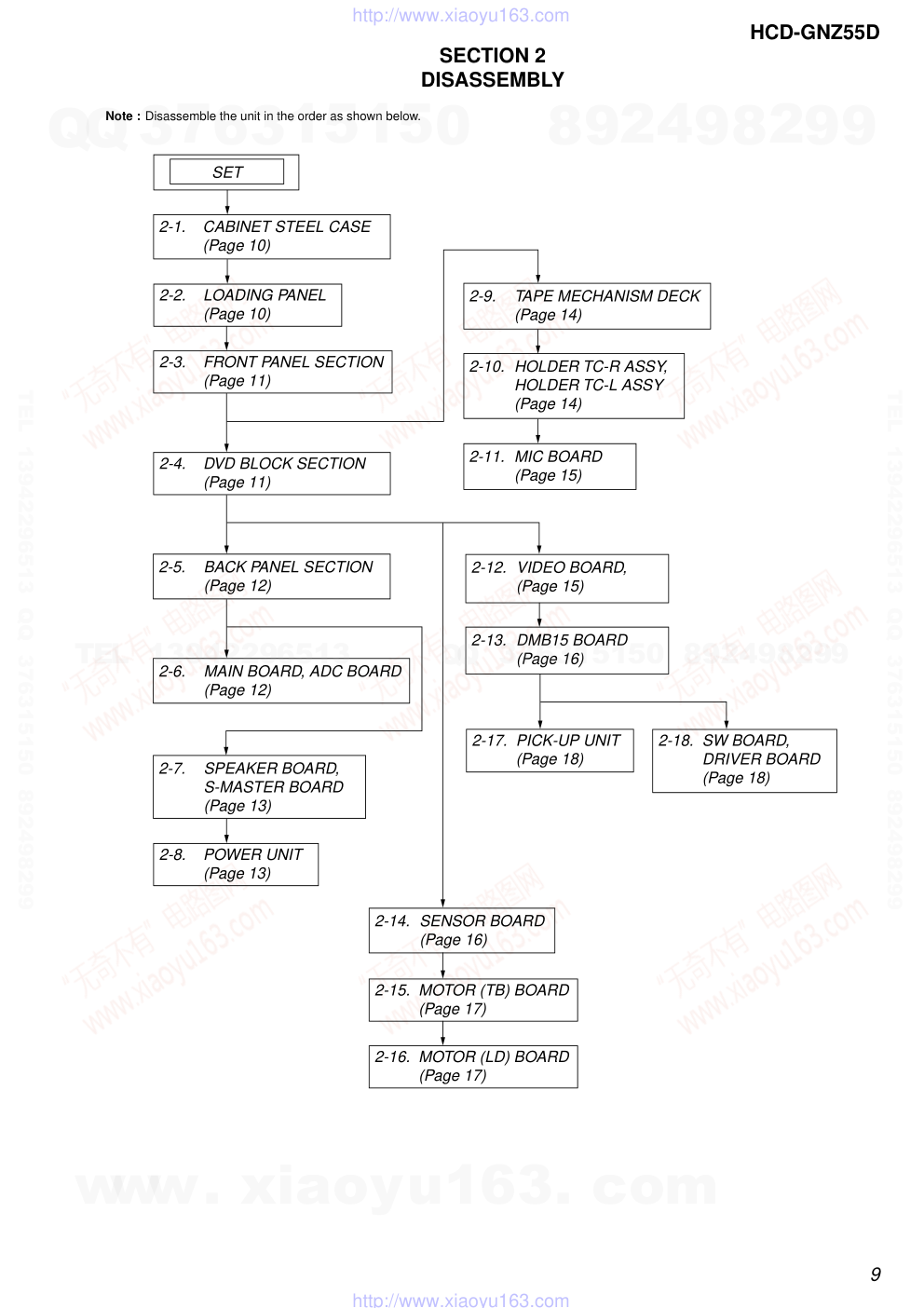

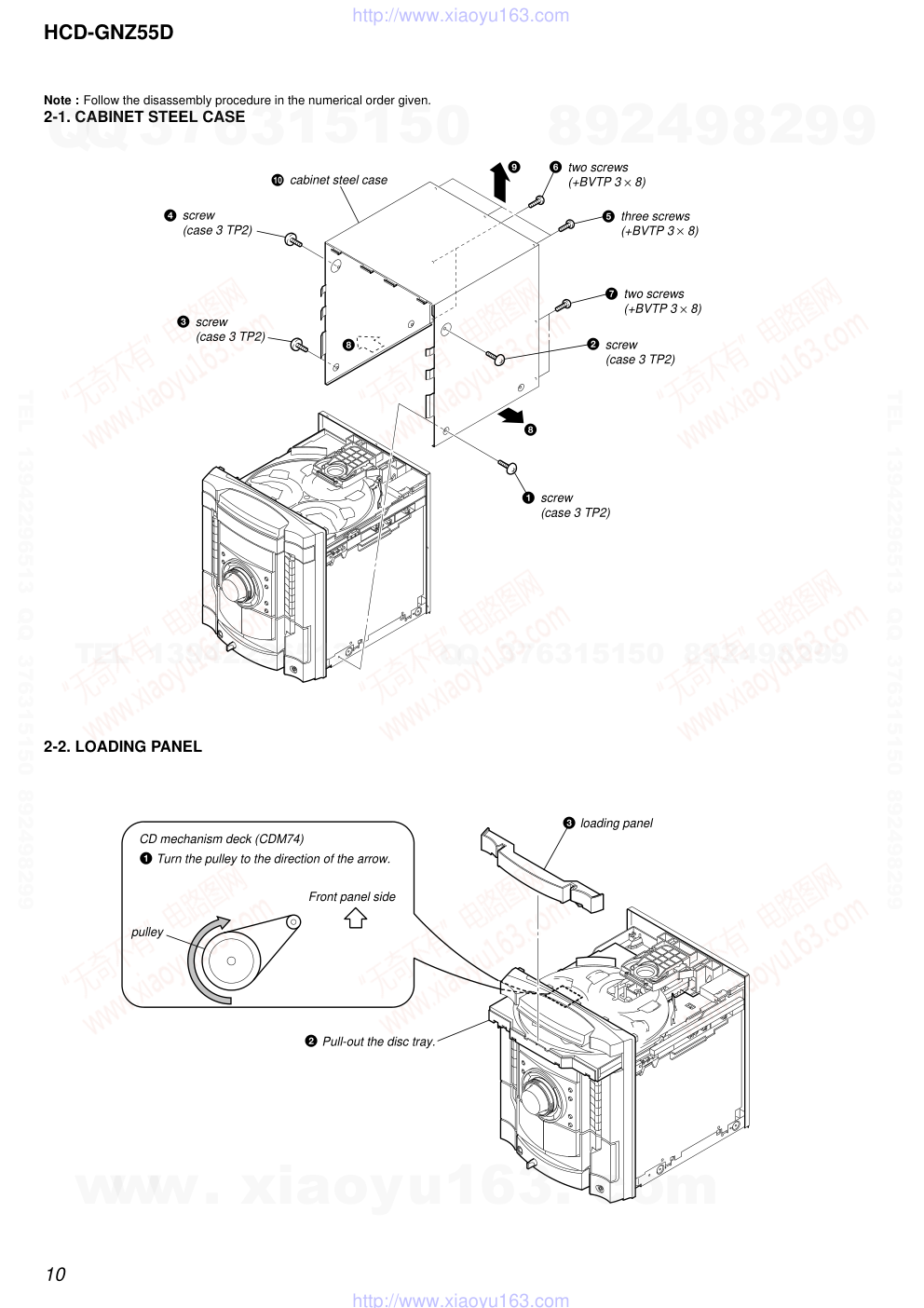

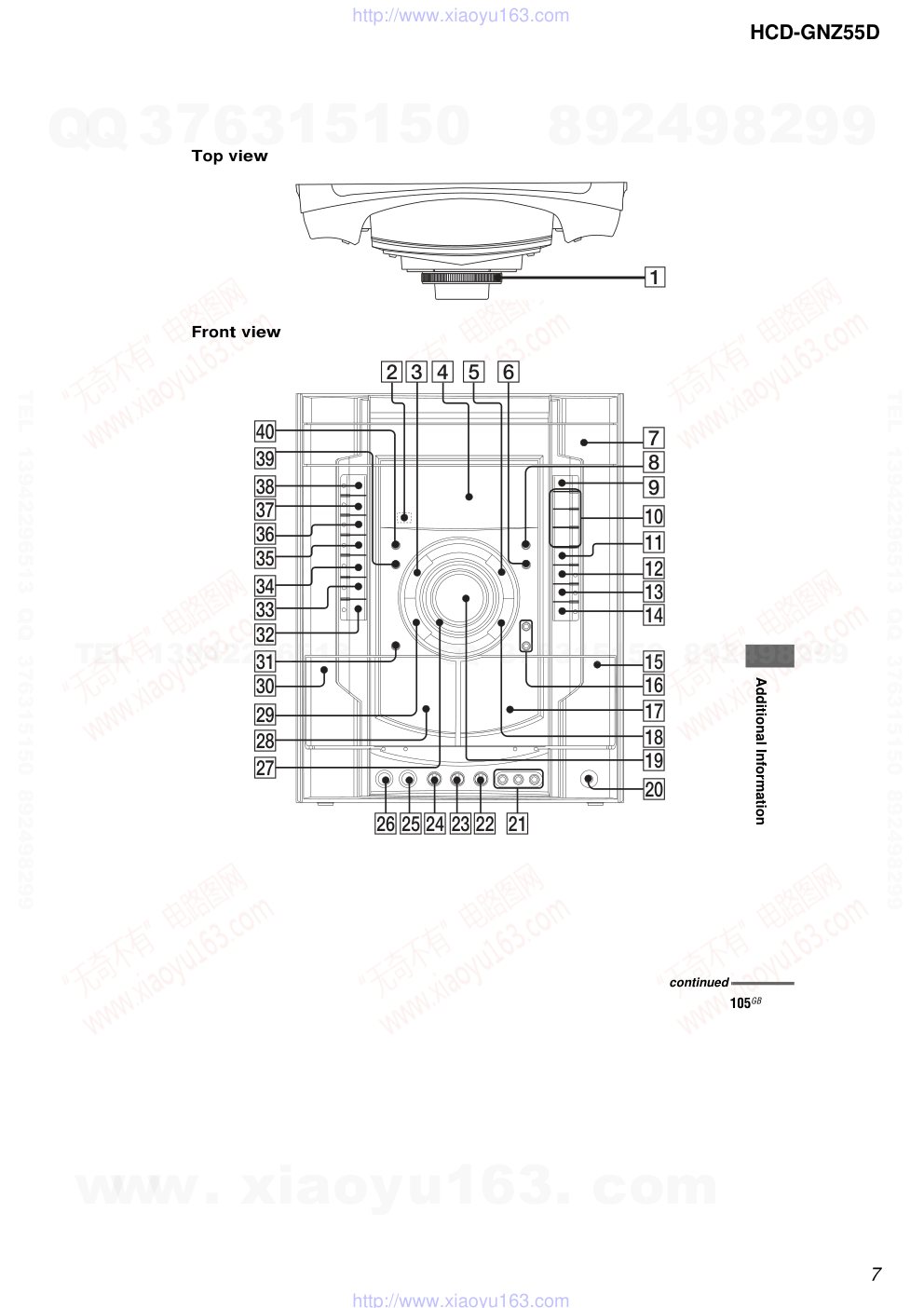

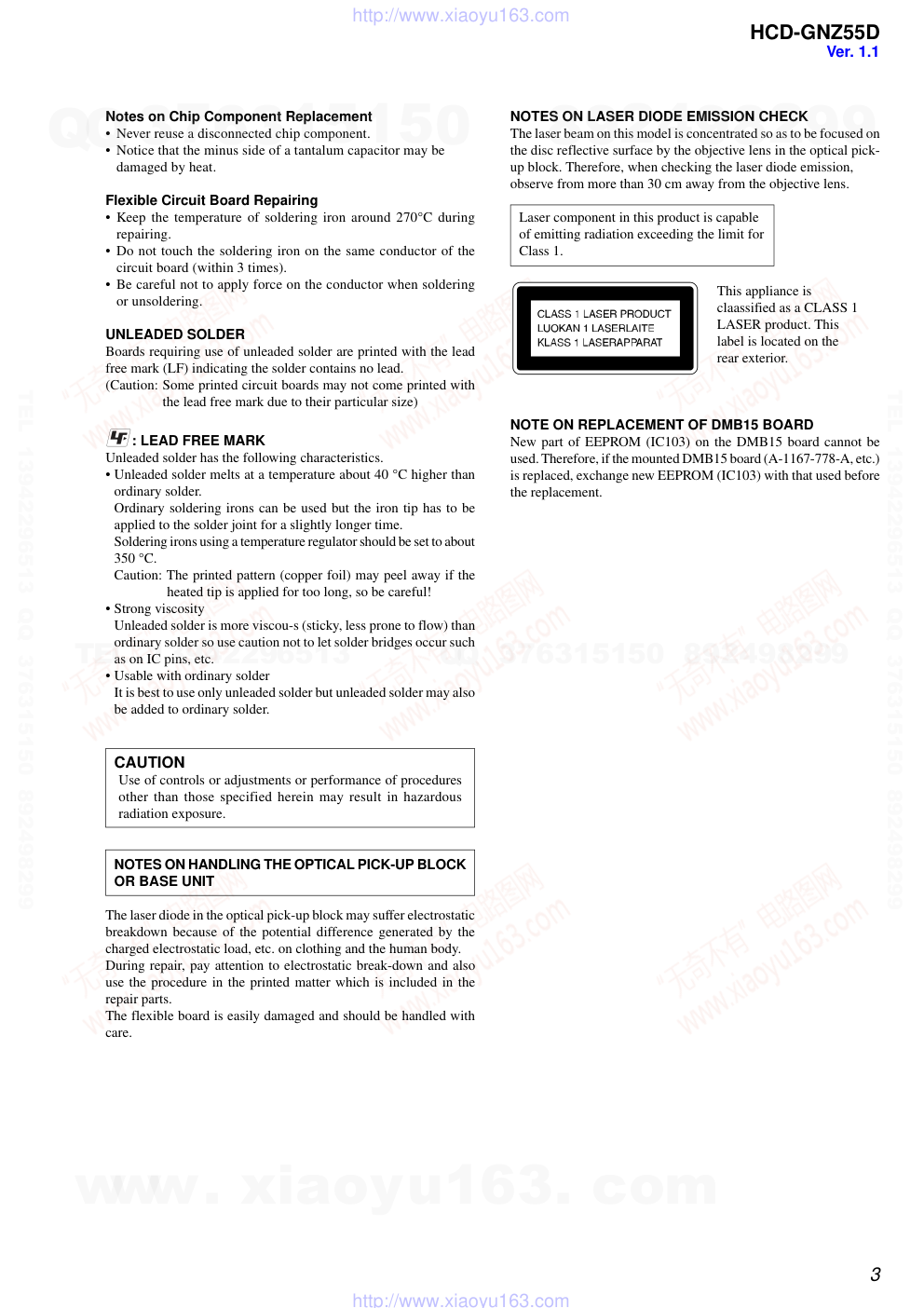

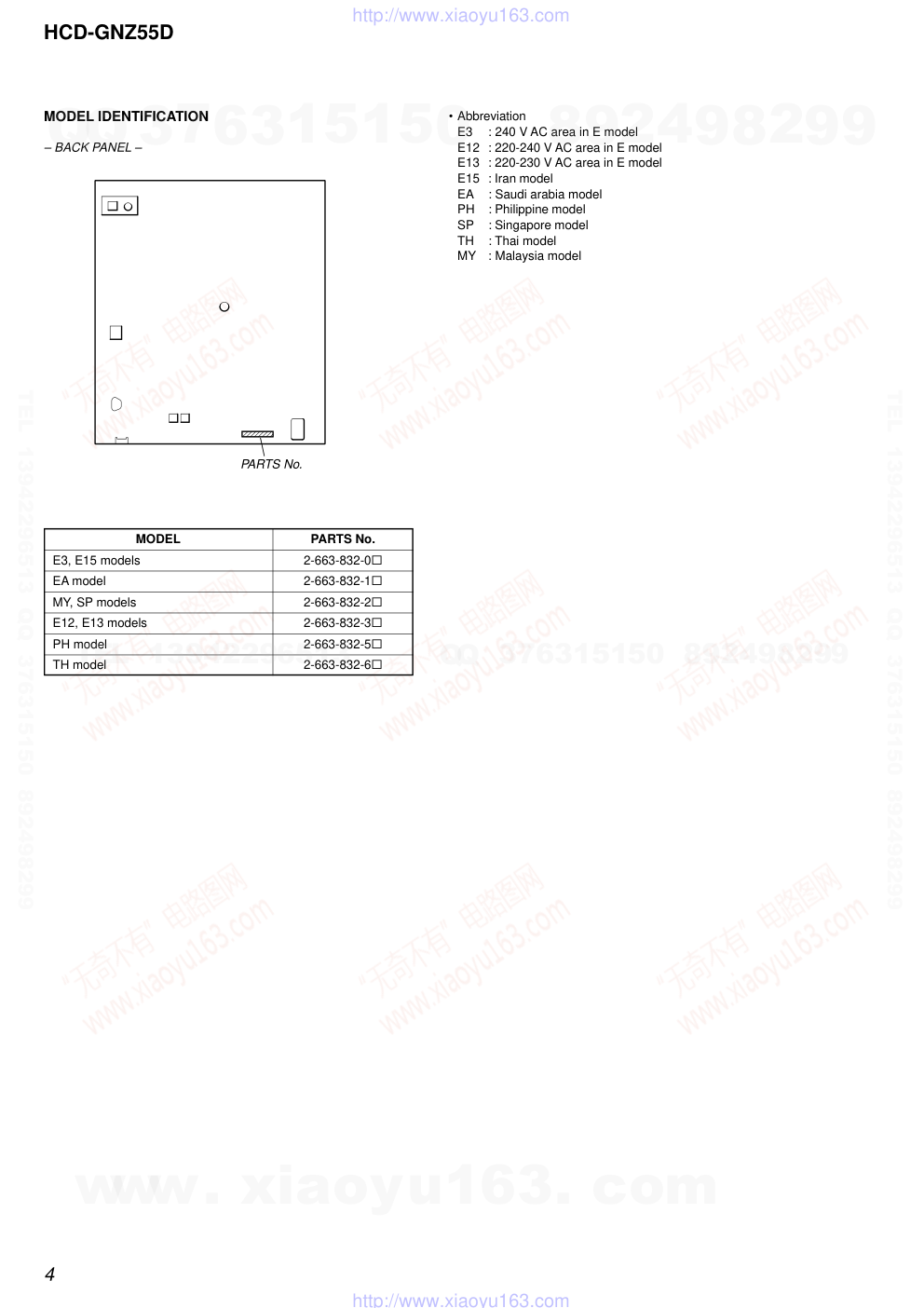

索尼SONY HCD-GNZ55D音响图纸-0 索尼SONY HCD-GNZ55D音响图纸-1 索尼SONY HCD-GNZ55D音响图纸-2 索尼SONY HCD-GNZ55D音响图纸-3 索尼SONY HCD-GNZ55D音响图纸-4 索尼SONY HCD-GNZ55D音响图纸-5 索尼SONY HCD-GNZ55D音响图纸-6 索尼SONY HCD-GNZ55D音响图纸-7 索尼SONY HCD-GNZ55D音响图纸-8 索尼SONY HCD-GNZ55D音响图纸-9

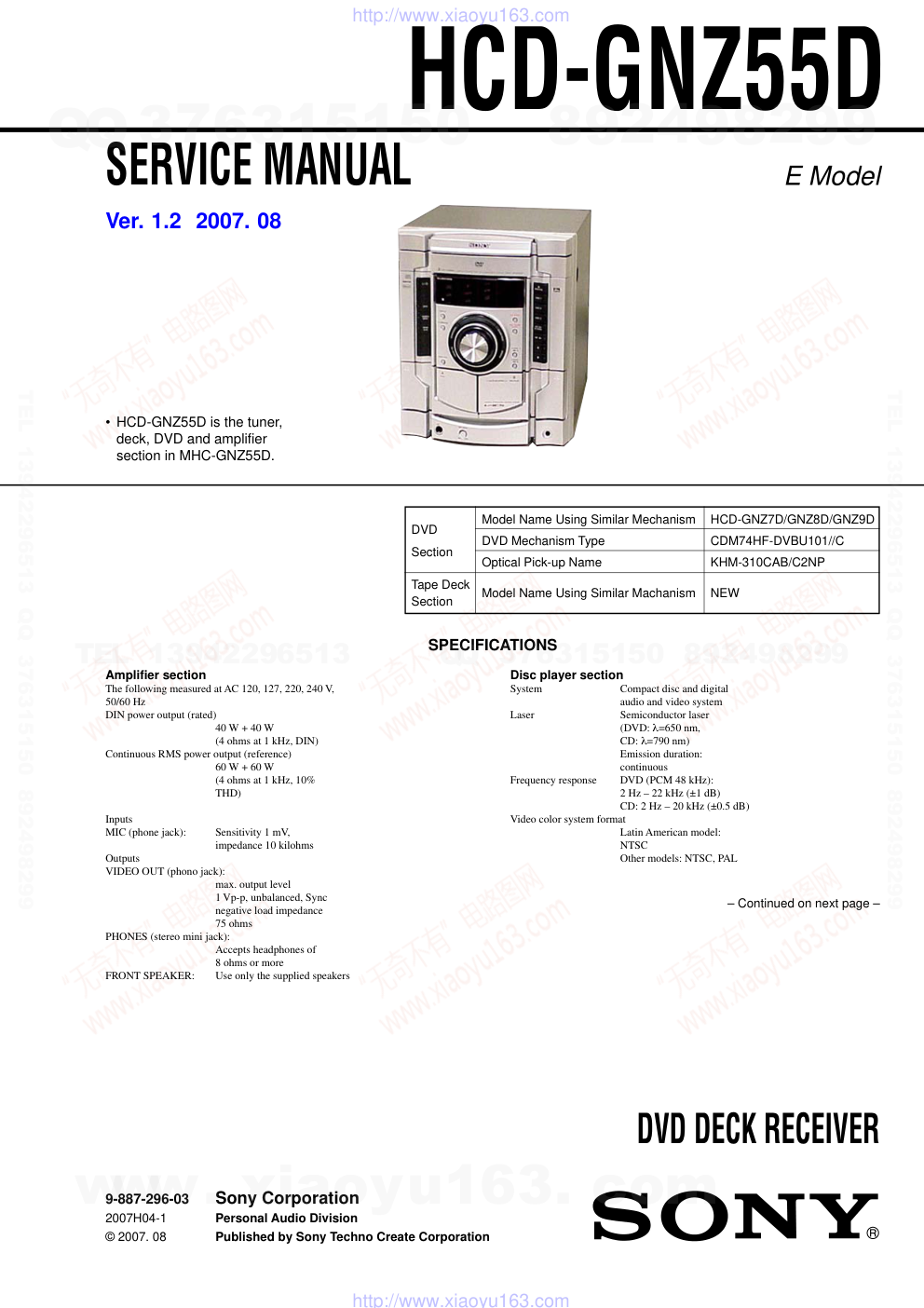

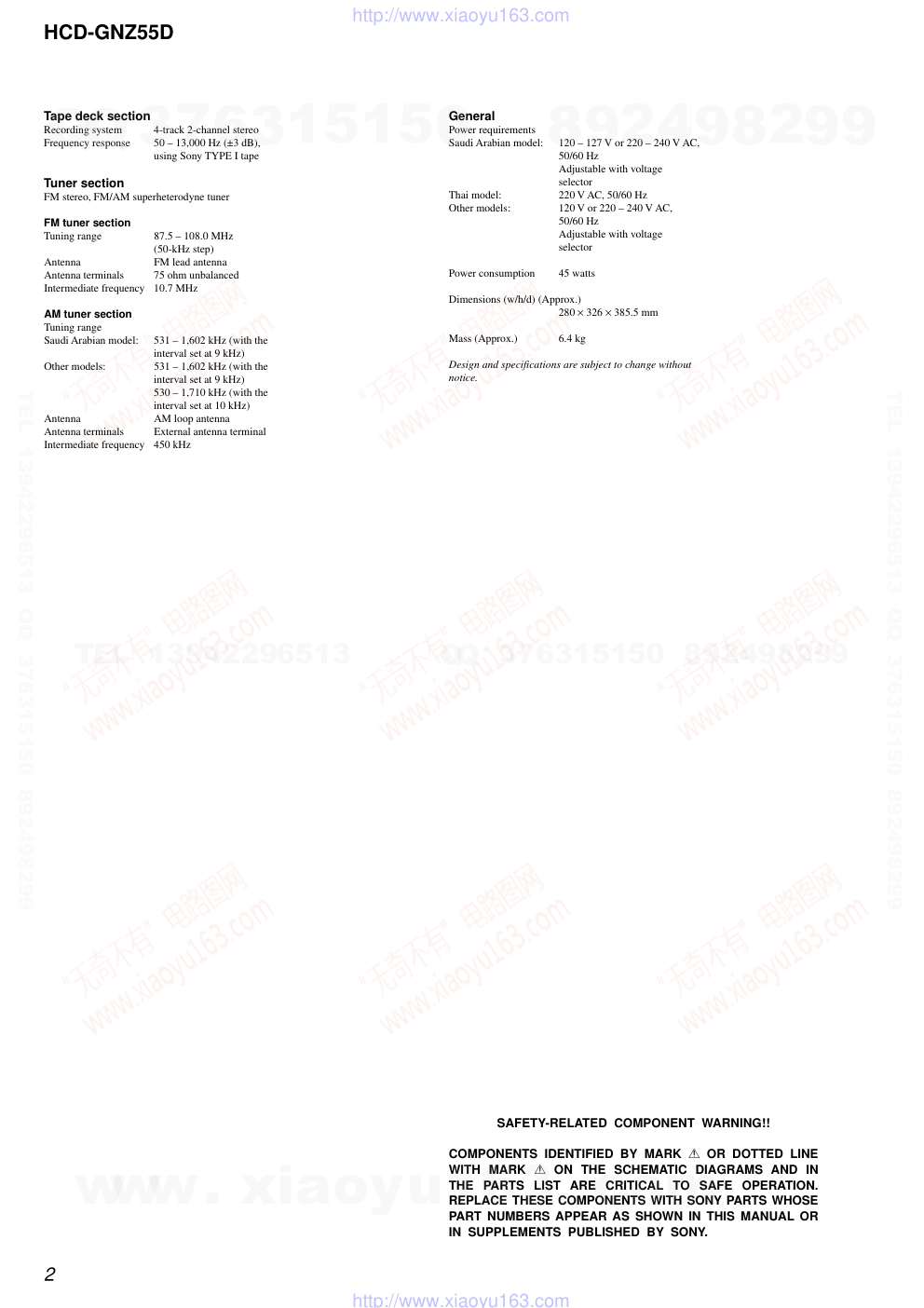

1 Ver. 1.2 2007. 08 Model Name Using Similar Mechanism HCD-GNZ7D/GNZ8D/GNZ9D DVD DVD Mechanism Type CDM74HF-DVBU101//C Section Optical Pick-up Name KHM-310CAB/C2NP Tape Deck Model Name Using Similar Machanism NEW Section SERVICE MANUAL E Model HCD-GNZ55D Amplifier section The following measured at AC 120, 127, 220, 240 V, 50/60 Hz DIN power output (rated) 40 W + 40 W (4 ohms at 1 kHz, DIN) Continuous RMS power output (reference) 60 W + 60 W (4 ohms at 1 kHz, 10% THD) Inputs MIC (phone jack): Sensitivity 1 mV, impedance 10 kilohms Outputs VIDEO OUT (phono jack): max. output level 1 Vp-p, unbalanced, Sync negative load impedance 75 ohms PHONES (stereo mini jack): Accepts headphones of 8 ohms or more FRONT SPEAKER: Use only the supplied speakers SPECIFICATIONS Disc player section System Compact disc and digital audio and video system Laser Semiconductor laser (DVD: λ=650 nm, CD: λ=790 nm) Emission duration: continuous Frequency response DVD (PCM 48 kHz): 2 Hz – 22 kHz (±1 dB) CD: 2 Hz – 20 kHz (±0.5 dB) Video color system format Latin American model: NTSC Other models: NTSC, PAL Sony Corporation Personal Audio Division Published by Sony Techno Create Corporation 9-887-296-03 2007H04-1 © 2007. 08 – Continued on next page – DVD DECK RECEIVER • HCD-GNZ55D is the tuner, deck, DVD and amplifier section in MHC-GNZ55D. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 HCD-GNZ55D SAFETY-RELATED COMPONENT WARNING!! COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY. Tape deck section Recording system 4-track 2-channel stereo Frequency response 50 – 13,000 Hz (±3 dB), using Sony TYPE I tape Tuner section FM stereo, FM/AM superheterodyne tuner FM tuner section Tuning range 87.5 – 108.0 MHz (50-kHz step) Antenna FM lead antenna Antenna terminals 75 ohm unbalanced Intermediate frequency 10.7 MHz AM tuner section Tuning range Saudi Arabian model: 531 – 1,602 kHz (with the interval set at 9 kHz) Other models: 531 – 1,602 kHz (with the interval set at 9 kHz) 530 – 1,710 kHz (with the interval set at 10 kHz) Antenna AM loop antenna Antenna terminals External antenna terminal Intermediate frequency 450 kHz General Power requirements Saudi Arabian model: 120 – 127 V or 220 – 240 V AC, 50/60 Hz Adjustable with voltage selector Thai model: 220 V AC, 50/60 Hz Other models: 120 V or 220 – 240 V AC, 50/60 Hz Adjustable with voltage selector Power consumption 45 watts Dimensions (w/h/d) (Approx.) 280 × 326 × 385.5 mm Mass (Approx.) 6.4 kg Design and specifications are subject to change without notice. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 CAUTION Use of controls or adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure. HCD-GNZ55D NOTES ON HANDLING THE OPTICAL PICK-UP BLOCK OR BASE UNIT The laser diode in the optical pick-up block may suffer electrostatic breakdown because of the potential difference generated by the charged electrostatic load, etc. on clothing and the human body. During repair, pay attention to electrostatic break-down and also use the procedure in the printed matter which is included in the repair parts. The flexible board is easily damaged and should be handled with care. Notes on Chip Component Replacement • Never reuse a disconnected chip component. • Notice that the minus side of a tantalum capacitor may be damaged by heat. Flexible Circuit Board Repairing • Keep the temperature of soldering iron around 270°C during repairing. • Do not touch the soldering iron on the same conductor of the circuit board (within 3 times). • Be careful not to apply force on the conductor when soldering or unsoldering. UNLEADED SOLDER Boards requiring use of unleaded solder are printed with the lead free mark (LF) indicating the solder contains no lead. (Caution: Some printed circuit boards may not come printed with the lead free mark due to their particular size) : LEAD FREE MARK Unleaded solder has the following characteristics. • Unleaded solder melts at a temperature about 40 °C higher than ordinary solder. Ordinary soldering irons can be used but the iron tip has to be applied to the solder joint for a slightly longer time. Soldering irons using a temperature regulator should be set to about 350 °C. Caution: The printed pattern (copper foil) may peel away if the heated tip is applied for too long, so be careful! • Strong viscosity Unleaded solder is more viscou-s (sticky, less prone to flow) than ordinary solder so use caution not to let solder bridges occur such as on IC pins, etc. • Usable with ordinary solder It is best to use only unleaded solder but unleaded solder may also be added to ordinary solder. This appliance is claassified as a CLASS 1 LASER product. This label is located on the rear exterior. NOTES ON LASER DIODE EMISSION CHECK The laser beam on this model is concentrated so as to be focused on the disc reflective surface by the objective lens in the optical pick- up block. Therefore, when checking the laser diode emission, observe from more than 30 cm away from the objective lens. Laser component in this product is capable of emitting radiation exceeding the limit for Class 1. Ver. 1.1 NOTE ON REPLACEMENT OF DMB15 BOARD New part of EEPROM (IC103) on the DMB15 board cannot be used. Therefore, if the mounted DMB15 board (A-1167-778-A, etc.) is replaced, exchange new EEPROM (IC103) with that used before the replacement. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 HCD-GNZ55D MODEL IDENTIFICATION – BACK PANEL – MODEL PARTS No. E3, E15 models 2-663-832-0s EA model 2-663-832-1s MY, SP models 2-663-832-2s E12, E13 models 2-663-832-3s PH model 2-663-832-5s TH model 2-663-832-6s • Abbreviation E3 : 240 V AC area in E model E12 : 220-240 V AC area in E model E13 : 220-230 V AC area in E model E15 : Iran model EA : Saudi arabia model PH : Philippine model SP : Singapore model TH : Thai model MY : Malaysia model PARTS No. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 TABLE OF CONTENTS HCD-GNZ55D 1. GENERAL Main Unit ................................................................................ 6 Remote Control ....................................................................... 8 2. DISASSEMBLY 2-1. Cabinet Steel Case............................................................. 10 2-2. Loading Panel.................................................................... 10 2-3. Front Panel Section ........................................................... 11 2-4. DVD Block Section ........................................................... 11 2-5. Back Panel Section ............................................................ 12 2-6. Main Board, ADC Board .................................................. 12 2-7. Speaker Board, S-Master Board ........................................ 13 2-8. Power Unit ........................................................................ 13 2-9. Tape Mechanism Deck ...................................................... 14 2-10. Holder TC-R Assy, Holder TC-L Assy ............................. 14 2-11. Mic Board ......................................................................... 15 2-12. Video Board....................................................................... 15 2-13. DMB15 Board ................................................................... 16 2-14. Sensor Board ..................................................................... 16 2-15. Motor (TB) Board ............................................................. 17 2-16. Motor (LD) Board ............................................................. 17 2-17. Pick-Up Unit ..................................................................... 18 2-18. SW Board, Driver Board ................................................... 18 3. TEST MODE ..................................................................... 19 4. MECHANICAL ADJUSTMENTS ............................... 23 5. ELECTRICAL ADJUSTMENTS................................. 24 6. DIAGRAMS 6-1. Block Diagram — RF/Servo Section — ........................... 27 6-2. Block Diagram — Video Section — ................................. 28 6-3. Block Diagram — Main Section — .................................. 29 6-4. Block Diagram — Audio Section — ................................ 30 6-5. Block Diagram — Function/Power Section — ................. 31 6-6. Circuit Boards Location .................................................... 32 6-7. Printed Wiring Boards — Driver Section —..................... 34 6-8. Schematic Diagram — Driver Section — ......................... 35 6-9. Printed Wiring Board — DMB15 Section — ................... 36 6-10. Schematic Diagram — DMB15 Section (1/5) — ............. 38 6-11. Schematic Diagram — DMB15 Section (2/5) — ............. 39 6-12. Schematic Diagram — DMB15 Section (3/5) — ............. 40 6-13. Schematic Diagram — DMB15 Section (4/5) — ............. 41 6-14. Schematic Diagram — DMB15 Section (5/5) — ............. 42 6-15. Printed Wiring Board — Main Section — ........................ 43 6-16. Schematic Diagram — Main Section (1/4) — .................. 44 6-17. Schematic Diagram — Main Section (2/4) — .................. 45 6-18. Schematic Diagram — Main Section (3/4) — .................. 46 6-19. Schematic Diagram — Main Section (4/4) — .................. 47 6-20. Printed Wiring Board — S-Master Section — .................. 48 6-21. Schematic Diagram — S-Master Section (1/2) —............ 50 6-22. Schematic Diagram — S-Master Section (2/2) —............ 51 6-23. Printed Wiring Board — ADC Section — ........................ 52 6-24. Schematic Diagram — ADC Section — ........................... 53 6-25. Printed Wiring Boards — Panel Section — ...................... 54 6-26. Printed Wiring Board — Volume Section — .................... 55 6-27. Schematic Diagram — Panel Section — .......................... 56 6-28. Printed Wiring Board — Mic Section — .......................... 57 6-29. Schematic Diagram — Mic Section —............................. 58 6-30. Printed Wiring Board — Video Section — ....................... 59 6-31. Schematic Diagram — Video Section — .......................... 60 6-32. Printed Wiring Board — Speaker Section — ................... 61 6-33. Schematic Diagram — Speaker Section — ...................... 62 7. EXPLODED VIEWS 7-1. Main Section ..................................................................... 75 7-2. Front Panel Section (1)...................................................... 76 7-3. Front Panel Section (2)...................................................... 77 7-4. Front Panel Section (3)...................................................... 78 7-5. Chassis Section ................................................................. 79 7-6. DVD Block Section ........................................................... 80 7-7. DVD Mechanism Deck Section (1) .................................. 81 7-8. DVD Mechanism Deck Section (2) .................................. 82 8. ELECTRICAL PARTS LIST ........................................ 83 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6 HCD-GNZ55D SECTION 1 GENERAL This section is extracted from instruction manual. 104GB Unit CD SYNC 8 (61) Deck A wk (60) Deck B qj (60–62, 75) DIRECTION ea (60–62, 73, 75) DISC 1 ~ 3 q; (25, 28, 29) DISC SKIP/EX-CHANGE qa (18, 23, 25) Disc tray 7 (18, 19, 23, 26–29, 33–36, 38, 69–71, 86, 87, 91) DISPLAY r; (21, 76, 77) Display 4 (77) DVD eh (18, 19, 21, 24, 25, 61, 62, 67, 72, 76, 88) ECHO LEVEL1) ws (67) EQ BAND/MEMORY 3 (64) GROOVE qk (63) ILLUMINATION el (58, 77, 90) IR Receptor 2 (17, 85) MASTER VOLUME ql (24, 56, 74, 77, 85) MIC2) (jack) wh (67, 72, 85, 94) MIC 11) (jack) wh (67, 72, 85, 94) MIC 21) (jack) wg (67, 72, 85, 94) MIC LEVEL2) wf (67, 72, 85) MIC 1 LEVEL1) wf (67, 72, 85) MIC 2 LEVEL1) wd (67, 72, 85) PHONES (jack) w; (85, 94) Power illuminator wj (77) PRESET EQ wl (63, 64) REC PAUSE/START 6 (61, 62, 72) SOUND FIELD 5 (65, 83) SUB WOOFER ON/OFF3) ej (67) TAPE A/B ef (60–62, 72, 75, 76) Tape lid qj wk (60) TUNER/BAND eg (57–59, 76) TUNING +/– qh (57–59) TV/SAT1) ed (62, 76, 84, 86) VIDEO1) es (62, 76, 84) VIDEO INPUT1) (jacks) wa (83, 94) ?/1 (on/standby) ek (16, 18, 58, 84, 90) Z OPEN/CLOSE 9 (18, 19, 23, 25, 86) nN (play) qs (24–27, 31, 33, 35, 36, 38, 48, 51, 60–62, 73, 75, 85, 87) . OPERATION DIAL > (go backward/forward) 1 (24, 32, 34, 39, 59, 62, 64, 65) mM (rewind/fast forward) qh (24, 60, 88) qh (25) X (pause) qd (16) x (stop) qf (61–62, 73, 86, 87, 90) Z PUSH (Eject A) e; (60) Z PUSH (Eject B) qg (60) 1)Except for MHC-GNZ55D. 2)MHC-GNZ55D only. 3)MHC-GN999D/ MHC-GN999DS only. List of button locations and reference pages How to use page 104 to 106 Use this page to find the location of buttons and other parts of the unit and remote that are mentioned in the text. Illustration number r TAPE A/B ef (60–62, 72, 75, 76) R R Name of button/part Reference page ALPHABETICAL ORDER A — D E — O P — Z SYMBOLS www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 HCD-GNZ55D Additional Information 105GB Top view Front view 1 234 5 6 9 8 7 q; qa qs qd qf qg qh qj qk wa ql ws wf e; wl wk wj ea es ed ef eg eh ej ek el r; w; wd whwg continued www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8 HCD-GNZ55D 106GB Remote control ADVANCE wf (25) ALBUM +/– qa (20, 24) ANGLE q; (44) AUDIO 8 (34, 43, 67, 70, 83) CLEAR wk (20, 27–30, 35, 41, 53) DISC SKIP 3 (25, 28, 29) DISPLAY ed (21, 76, 77) ENTER wh(18–20, 27–31, 34, 36–39, 40, 42, 45–50, 53, 56–59, 68–71, 74–76, 90) FM MODE 7 (59, 89) FUNCTION +/– 4 (19, 24, 57–60, 67, 75, 84, 88) KARAOKE MODE ea (68, 88) KARAOKE PON e; (68) KEY CONTROL #/2 es (69) MENU qs (30, 32, 34–36, 39, 57, 58) Numeric Buttons1)2) wl (17, 20, 21, 24, 30, 31, 41, 46–50, 59) PICTURE NAVI 6 (35, 36, 41) PRESET + qh (57–59) PRESET – wd (57–59) REPEAT 7 (30) REPLAY wf (25) SCORE3) 5 (72) SLEEP eg (20, 74) SLOW qj (25) SLOW ws (25) SOUND FIELD 54) qd3) (65, 83) STEP C wf (25) SUBTITLE 9 (44) THEATRE SYNC 1 (21) TIMER MENU eh (18, 74–76) TIME/TEXT ef (77–79) TOP MENU wj (30) TUNING + qj (57–59) TUNING – ws (57–59) TV2) w; (17) TV CH +2) qh (17) TV CH –2) wd (17) TV/VIDEO2) eg (17) TV VOL +/–1)2) qf (17) TV &/1 (on/standby)2) 2 (17) VOLUME +/–1) qf (24, 56, 74, 77, 85) ?/1 (on/standby) 2 (16, 18, 74, 75, 85) x (stop) qk (24, 26, 32, 34–36, 39, 45, 58, 60, 75, 86, 87) X (pause) ql (24, 60) H1) (play) wa(24–27, 31, 33, 35, 36, 38, 48, 51, 60, 75, 85, 87) > (go forward) qh(21, 24, 32, 34, 39) . (go backward) wd(24, 32, 34, 39) M (fast forward) qj (24, 60, 88) m (rewind) ws (24, 60, 88) V/v/B/b wh (18, 19, 27–31, 33–42, 45–50, 56, 65, 68–72, 74–76, 90) 10/02) wl -/--2) wk (17) O RETURN wg (31, 34, 39, 42) DISPLAY qg (9, 20, 26–31, 36, 37, 40–42, 45, 47, 49, 56, 68–72, 80, 90) c STEP wf (25) 1) The numeric button 5, TV VOL +, VOLUME + and H buttons have a tactile dot. Use the tactile dot as a reference when operating the system. 2) This button is used to operate a Sony TV. For details, see “Operating a Sony TV with the remote” on page 17. 3) MHC-GN999D/MHC-GN999DS/ MHC-GNZ88D/MHC-GNZ77D only. 4) MHC-GNZ55D only. ALPHABETICAL ORDER A — L M — S T — Z NUMBERS AND SYMBOLS 7 5 q; qh qj qk ql wa wd wf wh wj wk wl ea es ed ef eg eh e; qg qf qs qa 9 8 6 4 3 1 2 w; ws wg qd www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 HCD-GNZ55D SECTION 2 DISASSEMBLY Note : Disassemble the unit in the order as shown below. 2-15. MOTOR (TB) BOARD (Page 17) 2-16. MOTOR (LD) BOARD (Page 17) 2-1. CABINET STEEL CASE (Page 10) 2-2. LOADING PANEL (Page 10) SET 2-3. FRONT PANEL SECTION (Page 11) 2-17. PICK-UP UNIT (Page 18) 2-18. SW BOARD, DRIVER BOARD (Page 18) 2-8. POWER UNIT (Page 13) 2-4. DVD BLOCK SECTION (Page 11) 2-5. BACK PANEL SECTION (Page 12) 2-14. SENSOR BOARD (Page 16) 2-12. VIDEO BOARD, (Page 15) 2-13. DMB15 BOARD (Page 16) 2-9. TAPE MECHANISM DECK (Page 14) 2-11. MIC BOARD (Page 15) 2-10. HOLDER TC-R ASSY, HOLDER TC-L ASSY (Page 14) 2-6. MAIN BOARD, ADC BOARD (Page 12) 2-7. SPEAKER BOARD, S-MASTER BOARD (Page 13) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 10 HCD-GNZ55D 2-2. LOADING PANEL Note : Follow the disassembly procedure in the numerical order given. 2-1. CABINET STEEL CASE 3 screw (case 3 TP2) 1 screw (case 3 TP2) 2 screw (case 3 TP2) 4 screw (case 3 TP2) 0 cabinet steel case 5 three screws (+BVTP 3 × 8) 6 two screws (+BVTP 3 × 8) 7 two screws (+BVTP 3 × 8) 8 8 9 3 loading panel 2 Pull-out the disc tray. 1 Turn the pulley to the direction of the arrow. pulley Front panel side CD mechanism deck (CDM74) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 11 HCD-GNZ55D 2-3. FRONT PANEL SECTION 2-4. DVD BLOCK SECTION 1 wire (flat type) (11 core) (CN101) 2 wire (flat type) (25 core) (CN201) 3 CN131 (8P) 4 CN121 (3P) 5 CN205 (6P) 6 CN503 (3P) 8 screw (tapping screw) 7 screw (tapping screw) 0 9 four screws (+BVTP 3 × 8) qa front panel section 2 three screws (+BVTP 3 × 8) 3 screw (+BVTP 3 × 8) 4 screw (+BVTP 3 × 8) 5 9 DVD block section 7 wire (flat type) (17 core) (CN521) 6 wire (flat type) (13 core) (CN405) 8 wire (flat type) (13 core) (CN301) 1 CN1880 (6P) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 12 HCD-GNZ55D 2-6. MAIN BOARD, ADC BOARD 2-5. BACK PANEL SECTION 8 back panel section 2 two screws (+BVTP 3 × 8) 5 screw (+BVTP 3 × 8) 4 two screws (+BVTP 3 × 8) 3 screw (+BVTP 3 × 8) 6 three screws (+BVTP 3 × 8) 7 1 connector (9 core) 3 two screws (+BVTT 3 × 6 (sumitite)) 4 two screws (+BVTP 3 × 8) 5 1 CN501 (8P) 6 CN590 (7P) 7 MAIN board 8 ADC board 2 wire (flat type) (15 core) (CN500) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 13 HCD-GNZ55D 2-7. SPEAKER BOARD, S-MASTER BOARD 2-8. POWER UNIT 1 CN1501 (4P) 4 CN502 (6P) 9 S-MASTER board 2 two screws (+BVTP 3 × 8) 3 SPEAKER board 5 two screws (+BVTT 3 × 6 (sumitite)) 6 two screws (+BVTT 3 × 6 (sumitite)) 7 two screws (+BVTT 3 × 6 (sumitite)) 8 heat sink assy bracket assy 9 bracket (SMPS-B5) 0 power unit 8 screw (+BVTP 3 × 8) 5 three screws (+BVTP 3 × 8) 1 CN1 (2P) 3 2 three screws (+BVTT 3 × 6 (sumitite)) 6 screw (tapping screw) 4 screw (tapping screw) 7 screw (tapping screw) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 14 HCD-GNZ55D 2-10. HOLDER TC-R ASSY, HOLDER TC-L ASSY 2-9. TAPE MECHANISM DECK 4 two screws (+BVTP 2.6 (3CR)) 2 two screws (+BVTP 2.6 (3CR)) 3 two screws (+BVTP 2.6 (3CR)) 5 tape mechanism deck 1 wire (flat type) (11 core) 1 damper 2 damper 3 holder TC-R assy 5 holder TC-L assy 6 spring (L) 4 spring (R) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 15 HCD-GNZ55D 2-11. MIC BOARD 2-12. VIDEO BOARD 1 four screws (+BVTP 2.6 (3CR)) 3 three screws (+BVTP 3 × 8) 4 bracket (TC) 2 bracket (pivot) 5 MIC board 4 CN401 (5P) 1 wire (flat type) (5 core) (CN1966) 2 two screws (+BVTP 3 × 8) 3 screw (+BVTP 3 × 8) 5 VIDEO board www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 16 HCD-GNZ55D 2-14. SENSOR BOARD 2-13. DMB15 BOARD 1 CN201 (6P) 2 wire (flat type) (24 core) (CN101) 5 two screws (+BVTP 3 × 8) 3 two screws (+BVTP 3 × 8) qa two screws (+BVTP 3 × 8) 0 screw (+BVTP 3 × 8) qs screw (+BVTP 3 × 8) qd cover (CDM) 7 DMB15 board 6 two screws (+BVTP 3 × 8) 8 screw (+BVTP 3 × 8) 9 bracket mediatek 4 heat sink (MTK IC) 2 tray 3 belt (table) 5 pulley (table) 8 screw (+BTTP (M2.6)) 9 SENSOR board 7 gear (geneva) 0 CN731 (3P) 1 floating screw (+PTPWH M2.6) 6 floating screw (+PTPWH M2.6) 4 floating screw (+PTPWH M2.6) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 17 HCD-GNZ55D 2-15. MOTOR (TB) BOARD 2-16. MOTOR (LD) BOARD 5 Remove the two solders of motor. 4 MOTOR (TB) board 2 stopper 2 stopper 6 table motor assy (M741) table assy 3 two screws (+BTTP (M2.6)) 1 4 Remove the two solders of motor. 3 MOTOR (LD) board 1 belt (loading) 5 loading motor assy (M751) 2 two screws (+BTTP (M2.6)) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 18 HCD-GNZ55D 2-17. PICK-UP UNIT 2-18. SW BOARD, DRIVER BOARD 2 two insulator screws 4 two insulators 5 two insulators 3 two insulator screws 6 pick-up unit 7 holder (310) 1 floating screw (+PTPWH M2.6) 6 DRIVER board 2 SW board 3 CN704 (2P) 4 CN703 (4P) 7 CN702 (5 core) 1 screw (+BTTP (M2.6)) 5 two screws (+BTTP (M2.6)) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 19 HCD-GNZ55D SECTION 3 TEST MODE [PANEL TEST MODE] • This mode is used to check the fluorescent indicator tube, LEDs, keys, VOLUME jog, model, destination, software version and VACS level. Procedure: 1. Press x button, [ILLUMINATION] button and [DISC 2] button simultaneously. 2. All LEDs and segments in fluorescent indicator tube are lighted up. 3. When you want to enter to the software version dispaly mode, press [DISC 1] button. The model information appears on the fluorescent indicator tube. Press [DISC 1] button again to view the destination information. 4. Each time [DISC 1] button is pressed, the display changes from MC version, SYS version, UI version, DVD version, CDMA version, CDMB version, ST version, TA version, TM version, TC version in this order, and returns to the model version display. 5. When [DISC 3] button is pressed while the version numbers are being displayed except model and destination, the date of the software creation appears. When [DISC 3] button is pressed again, the display returns to the software version display. When [DISC 1] button is pressed while the date of the software creation is being displayed, the date of the software creation is displayed in the same order of software version display. 6. Press [DISC 2] button, the key check mode is activated. 7. In the key check mode, the fluorescent indicator tube displays “K 0 V0”. Turn the [OPERATIONAL DIAL] clockwise; “K” value increases by one. Turn the [OPERATIONAL DIAL] counterclockwise; “K” value increases by one. Each time a button is pressed, “K” value increases. Press other keys on main unit to check whether the key is detected. However, once a button has been pressed, it is no longer taken into account. “V” value increases in the manner of 0, 1, 2, 3 ... if [VOLUME] knob is turned clockwise, or it decreases in the manner of 0, 9, 8, 7 ... if [VOLUME] knob is turned counterclockwise. 8. When [DISC 3] button is pressed after all LEDs and segments in fluorescent indicator tube light up, the fluorescent indicator tube displays “VACS A”. A is VACS level which is triggered by signal level. 9. When [DISC SKIP/EX-CHANGE] button is pressed after all LEDs and segments in fluorescent indicator tube light up, alternate segments in fluorescent indicator tube would light up. If you press [DISC SKIP/EX-CHANGE] button again, another half of alternate segments in fluorescent indicator tube would light up. When [DISC SKIP/EX-CHANGE] button is pressed again, all segments lights off. Press [DISC SKIP/EX-CHANGE] button again would cause all segments lights up. 10. To release from this mode, press three buttons in the same manner as step 1, or disconnect the power cord. [COMMON TEST MODE] • This mode is used to check operations of the respective sections of Amplifier and Tape. Procedure: • To enter Common Test Mode 1. Press x button, [ILLUMINATION] button and [DISC 3] button simultaneously. 2. The DVD ring indicators and the line below DVD ring indicator flash synchronously on the fluorescent indicator tube. • Check of Amplifier 1. Press [EQ BAND/MEMORY] button repeatedly until a message “GEQ MAX” appears on the fluorescent indicator tube. GEQ increases to its maximum. 2. Press [EQ BAND/MEMORY] button repeatedly until a message “GEQ MIN” appears on the fluorescent indicator tube. GEQ decreases to its minimum. 3. Press [EQ BAND/MEMORY] button repeatedly until a message “GEQ FLAT” appears on the fluorescent indicator tube. GEQ is set to flat. 4. When the [VOLUME] knob is turned clockwise even slightly, the sound volume increases to its maximum and a message “VOLUME MAX” appears on the fluorescent indicator tube. 5. When the [VOLUME] knob is turned counterclockwise even slightly, the sound volume decreases to its minimum and a message “VOLUME MIN” appears on the fluorescent indicator tube. • Tape function 1. When a tape is inserted in Deck B and recording is started, the function is change to DVD automatically when a tape is inserted in Deck B and recording is started. When [CD SYNC] button is pressed during recording in function, ALC (Automatic Logic Control) is turned on. 2. During recording, press m button will stop the recording and the function is changed to TAPE B and rewind the tape in Deck B until the recording start position and playback of the tape in Deck B is started. If the [REC PAUSE/START] button is pressed for a pause and pressed again to resume recording during recording time, when the tape is rewind, the tape will be rewind until the position where the pause is applied. • To release from Common Test mode 1. To release from this mode, press ?/1 button. 2. The cold reset is enforced at the same time. [COLD RESET] • The cold reset clears all data including preset data stored in the RAM to initial conditions. Execute this mode when returning the set to the customer. Procedure: 1. Press ?/1 button to turn on the system. 2. Press x button, [ILLUMINATION] button, and ?/1 button simultaneously. 3. The message “COLD RESET” appears on the fluorescent indicator tube. Then, the fluorescent indicator tube becomes blank for a while, and the system is reset. [VACS ON/OFF] • This mode is used to switch on and off the VACS (Variable Attenuation Control System). Procedure: 1. Press ?/1 button to turn on the system. 2. Press x button, [DIRECTION] button and [DISC 1] simultaneously. The message “VACS OFF” or “VACS ON” appears on the fluorescent indicator tube. [TUNER STEP CHANGE] • The step interval of AM channels can be toggled between 9 kHz and 10 kHz. This mode is not available for Saudi Arabia and Russia models. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 20 HCD-GNZ55D Procedure: 1. Press ?/1 button to turn on the system. 2. Press [TUNER/BAND] button repeatedly to select the “AM”. 3. Press ?/1 button to turn off the system. 4. Press [ILLUMINATION] button and ?/1 button simultaneously. The system will turn on automatically. The message “AM 9K STEP” or “AM 10K STEP” appears on the fluorescent indicator tube and thus the channel step is changed. [DVD SHIP MODE (WITH MEMORY CLEAR)] • This mode moves the optical pick-up to the position durable to vibration and clears all data including preset data stored in the RAM to initial conditions. Use this mode when returning the set to the customer after repair. Procedure: 1. Press ?/1 button to turn on the system. 2. Select DVD function. 3. Press x button, [DIRECTION] button and ?/1 button simultaneously during “DVD NO DISC” condition. The system will turn off automatically. 4. After the “STANDBY” blinking display finishes, a message “MECHA LOCK” appears on the fluorescent indicator tube and the DVD ship mode is set. [DVD SHIP MODE (WITHOUT MEMORY CLEAR)] • This mode moves the optical pick-up to the position durable to vibration. Use this mode when returning the set to the customer after repair. Procedure: 1. Press ?/1 button to turn on the system. 2. Select DVD function. 3. Press [DVD] button and ?/1 button simultaneously during “DVD NO DISC” condition. The system will turn off automatically. 4. After the “STANDBY” blinking display finishes, a message “MECHA LOCK” appears on the fluorescent indicator tube and the DVD ship mode is set. [DVD TRAY LOCK MODE] • This mode let you lock the disc tray. When this mode is activated, the disc tray will not open when [OPEN/CLOSE] button or [DISC SKIP/EX-CHANGE] button is pressed. The message “LOCKED” will appears on the fluorescent indicator tube. Procedure: 1. Press ?/1 button to turn on the system. 2. Select DVD function. 3. Press x button and [OPEN/CLOSE] button simultaneously and hold down until “LOCKED” or “UNLOCKED” appears on the fluorescent indicator tube (around 5 seconds). [TCM OFFLINE MODE] • This mode prevents the system from turning off automatically when TCM is not connected. Therefore, measurements can be done even when TCM is not connected during production. Procedure: 1. When the system is turned off, press [EQ BAND/MEMORY] button, [TAPE A/B] button and ?/1 button simultaneously. The system will turn on automatically. 2. The message “TCM OFFLINE” will appears on the fluorescent indicator tube. • To release from TCM Offline Mode To release from this mode, perform “COLD RESET” or turn off the power supply. [DVD COLOR SYSTEM] • This mode let you change the color system of the video output from PAL to NTSC or vice-versa. This mode is not available for Latin American and Russian models. Procedure: 1. Press ?/1 button to turn on the system. 2. Select DVD function. 3. Press ?/1 button again to turn off the system. 4. Press X button and ?/1 button simultaneously. The system will turn on automatically. The message “COLOR PAL” or “COLOR NTSC” appears on the fluorescent indicator tube. [REMOTE DISABLE MODE] • This mode let you disable the remote commander reception. When this mode is activated, the system will not response if the button on the remote commander is pressed. The message “RM DISABLE” appears on the fluorescent indicator tube. This mode is essential for conducting test and repairing when no interruption from the other remote commander is expected. This mode is cancelled automatically when the system is turned off. Procedure: 1. Press ?/1 button to turn on the system. 2. Press x button, [DIRECTION] button and [DISC 3] button simultaneously until “SIRCS ON” or “SIRCS OFF” appears on the fluorescent indicator tube. [MTK FIRMWARE DISPLAY] • This mode is used to display the MTK firmware version. Procedure: 1. Press ?/1 button to turn on the system. 2. Press [DVD] button to switch to DVD function. 3. Press ?/1 button again to turn off the system. 4. Press x button and ?/1 button. The system turns on automatically. 5. The version of MTK firmware appears on the TV screen. [DVD SERVICE MODE] • This mode let you make diagnosis and adjustment easily by using the remote commander and the TV. The instructions, diagnostic results, etc. are given on the on-screen display. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 21 HCD-GNZ55D • TEST DISC LIST Be sure to use the DVD disc that matches the signal standards of your region. • CD YEDS-18 (Part No.: 3-702-101-01) PATD-012 (Part No.: 4-225-203-01) • DVD SL (Single Layer) NTSC : HLX-503 (Part No.: J-6090-069-A) HLX-504 (Part No.: J-6090-088-A) PAL : HLX-506 (Part No.: J-6090-077-A) • DVD DL (Dual Layer) NTSC : HLX-501 (Part No.: J-6090-071-A) HLX-505 (Part No.: J-6090-089-A) PAL : HLX-507 (Part No.: J-6090-078-A) • Procedure to enter to DVD Service Mode: 1. Press ?/1 button to turn on the system. 2. Select DVD function. 3. Press x button and [OPEN/CLOSE] button simultaneously and then turn the [VOLUME] knob clockwise. 4. The message “SERVICE IN” appears on the fluorescent indicator tube and the Top Menu of Remocon Diagnosis Menu appears on the on-screen display on the TV. The model name and revision number is displayed at the bottom of the on-screen display. 3. Select “6. Iop:” by pressing [6] button on the remote commander. 4. Wait until a hexadecimal number appears in the on-screen display as below: Remocon Diagnosis Menu 0. External Chip Check 1. Servo Parameter Check 2. Drive Manual Operation 3. Emergency History 4. Version Information Model Name : GML6DS_ME IF-con : V Syscon : Ver. er. 01.00 (0000) 0.302 5. To execute each function, press its number by using numeric button on the remote commander. 6. To release from this mode, press ?/1 button to turn off the system. • Execute IOP Measurement In order to execute IOP measurement, the following standard procedures must be followed. 1. From the Top Menu of Remocon Diagnosis Menu, select “2. Drive Manual Operation” by pressing the [2] button on the remote commander. The following screen appears on the on- screen display. Drive Manual Operation 1. Servo Control 2. Track/Layer Jump 3. Manual Adjustment 4. Mecha test Mode 5. MIRR time Adjust 0. Return to Top Menu 2. Select “3. Manual Adjustment” by pressing the [3] button on the remote commander. The following screen appears on the on-screen display. Manual Adjust 1. Track Balance Adjust: 2. Track Gain Adjust: 3. Focus Balance Adjust: 4. Focus Gain Adjust: 5. Eg Boost Adjust: 6. Iop: 7. TRV. Level: 8. S curve(FE) Level: 9. RFL(PI) Level: 0. MIRR Time: O o Change Value RETURN Return to previous menu Manual Adjust 1. Track Balance Adjust: 2. Track Gain Adjust: 3. Focus Balance Adjust: 4. Focus Gain Adjust: 5. Eg Boost Adjust: 6. Iop. ED: 7. TRV. Level: 8. S curve(FE) Level: 9. RFL(PI) Level: 0. MIRR Time: O o Change Value RETURN Return to previous menu 5. Convert data from hexadecimal to decimal by using conversion table. 6. Please find the label on the rear of the BU (Base Unit). The default IOP value is written in the label. 7. Subtract between these two values. 8. If the remainder is smaller than 93 (decimal), then it is OK. However if the value is higher than 93, then the BU is defective and need to be change. 9. Press [RETURN] button on the remote commander to return to previous menu. 10. Press [0] button on the remote commander to return to the Top Menu of Remocon Diagnosis Menu. 11. Press ?/1 button to turn off the system. • Check Emergency History To check the emergency history, please follow the following procedure. 1. From the Top Menu of Remocon Diagnosis Menu, select “3. Emergency History” by pressing the [3] button on the remote commander. The following screen appears on the on-screen display. Ver. 1.2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 22 HCD-GNZ55D 2. You can check the total time when the laser is turned on during playback of DVD and CD from the above menu. The maximum time, which can be displayed are 999h 59min. 3. You can check the error code of latest 10 emergency history from the above menu. To view the previous or next page of emergency history, press . or > on the remote commander. The error code consists of • Error Code Example of Error code 1. 01 05 04 04 00 92 46 00 00 00 00 00 00 00 23 45 The meaning of error code is as below: 01: Communication error (No reply from syscon) 02: Syscon hung up 03: Power OFF request when syscon hung up 19: Thermal shutdown 24: MoveSledHome error 25: Mechanical move error (5 Changer) 26: Mechanical move stack error 30: DC motor adjustment error 31: DPD offset adjustment error 32: TE balance adjustment error 33: TE sensor adjustment error 34: TE loop gain adjustment error 35: FE loop gain adjustment error 36: Bad jitter after adjustment 40: Focus NG 42: Focus layer jump NG 52: Open kick spindle error 51: Spindle stop error 60: Focus on error 61: Seek fail error 62: Read Q data/ID error 70: Lead in data read fail 71: TOC read time out (CD) 80: Can’t buffering 81: Unknown media type • Parameter of error code This is the detail of error code. Example of Error code 1. 01 05 04 04 00 92 46 00 00 00 00 00 00 00 23 45 • Time of error code This is the laser time when an error occurred. Example of Error code 1. 01 05 04 04 00 92 46 00 00 00 00 00 00 00 23 45 To clear the Laser Hour Press [DISPLAY] button and then press [CLEAR] button. The data for both CD and DVD data are reset. Emg.History Check 1. 01 05 04 04 Laser Hours CD 0h 0min DVD 0h 0min 00 92 46 00 00 00 00 00 00 00 23 45 2. 02 02 01 01 00 A9 4B 00 00 00 00 00 00 00 23 45 Next Next Page Prev Prev Page O Return to Top Menu To clear the Emergency History Press [TOP MENU] button and then press [CLEAR] button. The error code for all emergency history would be reset. Emg.History Check 1. 00 00 00 00 Laser Hours CD 999h 59min DVD 999h 59min 00 00 00 00 00 00 00 00 00 00 00 00 2. 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 Next Next Page Prev Prev Page O Return to Top Menu To clear the Initialize Setup Data Press [MENU] button and then press [CLEAR] button on the remote commander. Ver. 1.2 Emg.History Check Initialize setup data... Laser Hours CD 999h 59min DVD 999h 59min Next Next Page Prev Prev Page O Return to Top Menu Emg.History Check 1. 01 05 04 04 Laser Hours CD 999h 59min DVD 999h 59min 00 92 46 00 00 00 00 00 00 00 23 45 2. 02 02 01 01 00 A9 4B 00 00 00 00 00 00 00 23 45 Next Next Page Prev Prev Page O Return to Top Menu www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 23 HCD-GNZ55D Version information O Return to Top Menu Firm (Main) : Ver. xxxxx Firm (Sub) : xxxxx RISC : xxxxx 8032 : xxxxx Audio DSP : xxxxx Servo DSP : xxxxx To return to the Top Menu of Remocon Diagnosis Menu Press [0] button on the remote commander. • Check Version Information To check the version information, please follow the following procedure. 1. From the Top Menu of Remocon Diagnosis Menu, select “4. Version Information” by pressing the [4] button on the remote commander. The following screen appears on the on-screen display. SECTION 4 MECHANICAL ADJUSTMENTS Precaution 1. Clean the following parts with a denatured alcohol-moistened swab: record/playback heads pinch rollers erase head rubber belts capstan idlers 2. Demagnetize the record/playback head with a head demagnetizer. 3. Do not use a magnetized screwdriver for the adjustments. 4. After the adjustments, apply suitable locking compound to the parts adjusted. 5. The adjustments should be performed with the rated power supply voltage unless otherwise noted. Torque Measurement 3.06 N • m to 6.96 N • m 31 to 71 g • cm (0.43 – 0.98 oz • inch) 0.19 N • m to 0.58 N • m 2 to 6 g • cm (0.02 – 0.08 oz • inch) 3.06 N • m to 6.96 N • m 31 to 71 g • cm (0.43 – 0.98 oz • inch) 0.19 N • m to 0.58 N • m 2 to 6 g • cm (0.02 – 0.08 oz • inch) 6.96 N • m to 14.02 N • m 71 to 143 g • cm (0.98 – 1.99 oz • inch) 9.80 N • m 100 g or more (3.53 oz or more) 9.80 N • m 100 g or more (3.53 oz or more) Mode Torque meter CQ-102C CQ-102C CQ-102RC CQ-102RC CQ-201B CQ-403A CQ-403R Meter reading FWD FWD back tension REV REV back tension FF/REW FWD tension REV tension Ver. 1.2 To return to the Top Menu of Remocon Diagnosis Menu, press [0] on the remote commander. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 24 HCD-GNZ55D SECTION 5 ELECTRICAL ADJUSTMENTS VIDEO SECTION Video Level Check (VIDEO BOARD) Purpose This adjustment is made to satisfy the NTSC standard, and if not adjusted correctly, the brightness will be too large or small. Procedure: 1. Connect oscilloscope to VIDEO output. 2. Load a DVD reference disc playback. 3. Check the video signal level is 1.00±0.07Vp-p. DVD SECTION When the optical pick-up assy is replaced, perform the “Execute IOP Measurement”. Execute IOP Measurement (See page 21) [TEST DISC LIST] Be sure to use the DVD disc that matches the signal standards of your region. • CD YEDS-18 (Part No.: 3-702-101-01) PATD-012 (Part No.: 4-225-203-01) • DVD SL (Single Layer) NTSC : HLX-503 (Part No.: J-6090-069-A) HLX-504 (Part No.: J-6090-088-A) PAL : HLX-506 (Part No.: J-6090-077-A) • DVD DL (Dual Layer) NTSC : HLX-501 (Part No.: J-6090-071-A) HLX-505 (Part No.: J-6090-089-A) PAL : HLX-507 (Part No.: J-6090-078-A) [RFMON Level Check] Connection: Procedure: 1. Connect an oscilloscope to CN105 pin 6 (RFMON) and CN105 pin 3 (GND) on the DMB15 board. 2. Turn the power on. 3. Set the test disc (refer to the TEST DISC LIST) on the tray and press H button to playback. 4. Confirm that oscilloscope waveform is clear and check RFMON signal level is correct or not. Note: A clear RFMON signal waveform means that the shape “◊” can be clearly distinguished at the center of the waveform. Checking Location: DMB15 board (Side A) + – CN105 pin 6 (RFMON) CN105 pin 3 (GND) oscilloscope DMB15 board VOLT/DIV: 200 mV TIME/DIV: 500 ns RFMON signal waveform level: 0.58 ± 1.23 Vp-p (DVD) 0.57 ± 1.1 Vp-p (CD) IC102 IC101 IC104 IC201 CN105 CN106 CN105 pin 3 (GND) CN105 pin 6 (RFMON) 1 6 DMB15 BOARD (SIDE A) oscilloscope set J1902 VIDEO OUTPUT 75 Ω 1.00 ± 0.07 Vp-p (WHITE 100%) Ver. 1.2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 25 HCD-GNZ55D 0 dB=0.775 V DECK SECTION 1. Demagnetize the record/playback head with a head demagnetizer. 2. Do not use a magnetized screwdriver for the adjustments. 3. After the adjustments, apply suitable locking compound to the parts adjust. 4. The adjustments should be performed with the rated power supply voltage unless otherwise noted. 5. The adjustments should be performed in the order given in this service manual. (As a general rule, playback circuit adjustment should be completed before performing recording circuit adjustment.) 6. The adjustments should be performed for both L-CH and R- CH. 7. Switches and controls should be set as follows unless otherwise specified. • Test Tape Record/Playback Head Azimuth Adjustment Note: Perform this adjustments for both decks Procedure: 1. Mode: Playback Tape Signal Used for P-4-A063 6.3 kHz, –10 dB Azimuth Adjustment DECK A DECK B 3. Mode: Playback 4. After the adjustments, apply suitable locking compound to the pats adjusted. Adjustment Location: Playback Head (Deck A). Record/Playback/Erase Head (Deck B). set MAIN board IC101 Pin 28 (L-CH) Pin 37 (R-CH) MAIN board IC101 Pin 36 (GND) + – level meter test tape P-4-A063 (6.3 kHz, –10 dB) MAIN board IC101 test tape P-4-A063 (6.3 kHz, –10 dB) pin 37 oscilloscope L-CH R-CH V H waveform of oscilloscope in phase 45° 90° 135° 180° good wrong pin 36 pin 28 L R forward reverse 2. Turn the adjustment screw and check output peaks. If the peaks do not match for L-CH and R-CH, turn the adjustment screw so that outputs match within 1dB of peak. screw position L-CH peak within 1dB output level L-CH peak R-CH peak within 1dB screw position R-CH peak www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 26 HCD-GNZ55D MEMO www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 27 27 HCD-GNZ55D HCD-GNZ55D 6-1. BLOCK DIAGRAM — RF/SERVO SECTION — : CD PLAY : DVD PLAY : SACD PLAY • Signal Path DETECTOR 6 2 3 4 5 11 10 19 18 252 253 DVDRFIP DVDA DVDB DVDC DVDD TPI TNI MC MD C D LD01 MD12 LD02 MSW MD11 OSP OSN CD/DVD RF AMP, FOCUS/TRACKING ERROR AMP DVD SYSTEM PROCESSOR DIGITAL SERVO PROCESSOR IC102(1/2) OPTICAL PICK-UP BLOCK 2AXIS DEVICE FOCUS/ TRACKING COIL 23 20 LI M SW 176 22 21 36 48 43 37 1 AUTOMATIC POWER CONTROL (FOR DVD) Q102 (2/2) VOLUME CONTROL Q101, Q103 AUTOMATIC POWER CONTROL (FOR CD) Q102 (1/2) LASER DIODE (FOR CD) LASER DIODE (FOR DVD) FOCUS COIL DRIVE 42 41 BUFFER 35 3 34 4 TRACKING COIL DRIVE 32 38 42 37 41 30 47 FOCUS/TRACKING COIL DRIVER, SPINDLE, SLED MOTOR DRIVER IC201 27 28 SPINDLE MOTOR DRIVE M SPINDLE 46 47 FMO FOO DMO TRO V REFO SPFG 40 IOPMON FOO RF A B C D F E CD LD PD LIMIT VR650 VR780 MSW DVD LD FCS+ FCS– TRK+ VCC TRK– SP+ SP– SL+ SL– D C B A V1P4 V1P4 9 NB B 8 NA A 30 29 SLED MOTOR DRIVE MM 50 BUFFER 19 20 22 21 40 45 SYSTEM CONTROL IC401(1/4) 99 IFCK MTK_SOD 33 100 XIFCS MTK_XIFCK 27 110 PRST MTK_RESET 26 98 IFSDO MTK_CLK 32 101 IFSDI 105 IFBSY KRMOD/HSYNC MTK BUSY 28 KRMOD 24 MTK_SIO 31 TRO FMO FOO DMO TRO 10 13 FMO DMO 211 MUTE123 210 MUTE 170 TSDM 207 MIC STATUS 25 MIC/VSYNC 205 SLED SECTION 6 DIAGRAMS w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 28 28 HCD-GNZ55D HCD-GNZ55D 6-2. BLOCK DIAGRAM — VIDEO SECTION — DVD SYSTEM PROCESSOR IC102(2/2) 217 ASDAT0 ASDAT1 ASDAT2 ASDAT4 225 SDPIF EEPROM IC103 6 5 SCL SDA CE WE OE FLASH ROM IC101 125-123, 121, 120, 118, 117, 115, 135, 133-128, 126 146, 147, 149-151, 158-160, 162, 164-166 22-26, 29-35 HIGHA0-7 IOA0-7, IOA18-IOA21 A16, A17 AD0 – AD7 A1-A21 DATA & ADDRESS BUS DATA & ADDRESS BUS 81-84,86-88,91 53-61, 67-72, 74-76, 78, 89, 92, 93 HD0 – HD7 A0 – A21 HD0 – HD7 A0 26 45 CE WE 28 OE 11 A0 – A19 DQ15/A-1 77 IOCS IOWA 79 IOUE 66 DQ0 – DQ7 RCLK CE WE OE SDRAM IC104 38 DRCLK RD0 – RD15 RA0 – RA11 RA0 – RA11 RD0 – RD15 142 RCS 19 RCS 138 RWE 16 RWE 140 RAS 18 RAS 139 CAS 17 CAS DQM0 15 DQM0 DQM1 39 DQM1 CKE 37 DRCKE 102 SCL 103 SDA 143 BA0 20 BS0 BA1 21 BS1 29,31,33,35,38,40,42,44 25-16, 10 -1, 48 145 156 113 137 157 2,4,5,7,8,10,11,13,42,44,45,47,48,50,51,53 218 D/A CONVERTER IC301 IC3711 219 222 198 YUV3 220 XRST 215 ACLK 214 ABCK 213 ALRCK 14 SDTI1 V 15 SDTI2 16 SDTI3 13 SDTI4 8 PDN 10 MCLK 9 BICK 17 LRCK 19 SCL 20 SDA 38 DOWNMIX L 37 2 FRONT L 1 DIGITAL OPTICAL TRANSMITTER IC508 DVD DIGITAL OUT LOUT4+ LOUT4– (DMIXL) LOUT1+ LOUT1– (FL) A MAIN SECTION B MAIN SECTION XTALI XTALO 229 228 X101 27MHz IC3771 • Signal Path : VIDEO : AUDIO : DIGITAL (Page 29) (Page 29) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 29 29 HCD-GNZ55D HCD-GNZ55D 6-3. BLOCK DIAGRAM — MAIN SECTION — 57 FRONT FRONT L DOWNMIX L DVD/CD TU–LCH MIC 4 3 28 FRONT L 53 L+R LIGHTING 26 F/B 37 FRONT R R–CH FRONT L ADC RESET DBFB FEED BACK 88 VACS IN 66 IO EXP DATA OUT 68 IO EXP RST 69 IO EXP CLK 70 IO EXP LAT 26 D1 INIT NSP MUTE SOFT MUTE 4 LATCH 3 CLK 2 RESET DATA CLK RST DATA LAT LAT CLK RST 22 ADC RESET 8 DO 6 DI 7 CL 9 CE 1 TUNED R–CH FM 75Ω COAXIAL DIN DOUT CLK CE TUNED ST A+9V 5 LCH 3 RCH 4 +9V 59 PB A 75 PB B 76 REC 17 CLK 34 DATA 35 CLK 84 DIN 37 DOUT 39 CLK 38 CE ST 36 TUNED 40 DATA 83 DVD A MUTE 34 MIC DETECT 23 B SHUT 90 A SHUT 89 A HALF 63 B HALF 91 REC MUTE 7 REC BIAS 20 TC REALY 21 CAMP CNT 18 B TRIG 19 A TRIG 17 SM INIT 12 SM NSP MUTING 9 SM SOFT MUTING 10 4 MUTE CONTROL Q301,302 MUTE Q175 MUTE CONTROL Q110,111 MUTE Q166 MIC AMP IC1401 (2/2) MIC AMP IC1401 (1/2) MIC LEVLE DVD/CD MUTE CONTROL Q307,308 RV1400 REC/PB AMP, SOUND CONTROL IC101 MUTE Q238 MUTE Q237 DBFB FEED BACK Q101 IN OUT SAG AM TU901 ANTENNA J1400 MIC C AUDIO SECTION B VIDEO SECTION D AUDIO SECTION R-CH PB HEAD HP901 BIAS OSC Q112 T101 R-CH ERASE HEAD REC/PB HEAD R-CH BIAS+9V MUTE CONTROL Q107–109 HRPE901 (DECK B) (DECK A) TAPE MECHANISM DECK BLOCK B SHUT A SHUT A HALF B HALF REC(REV) CAP M+ REC(FWD) B TRGM+ A TRGM+ B TRG CONTROL Q118,119 CAP CONTROL Q120,121 A TRG CONTROL Q122,123 A VIDEO SECTION V J1900 VIDEO SIGNAL SELECT IC1800 VIDEO OUT D–LIGHT SYNC OUT J506 Q154, 155 Q113,114 SIGNAL IN/OUT CONTROL IC403 SYSTEM CONTROL IC401 (3/4) • Signal Path : TUNER : AUDIO : PB (DECK A) : PB (DECK B) : REC (DECK B) : VIDEO • R-CH is omitted due to same as L-CH. 2 3 21 VIDEO MUTE 1 PC (Page 28) (Page 28) (Page 30) (Page 30) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 30 30 HCD-GNZ55D HCD-GNZ55D 6-4. BLOCK DIAGRAM — AUDIO SECTION — 41 4 2 7 9 43 SERIAL CLOCK BUFFER IC3 SYSTEM CONTROL IC401(2/4) E–3 OPEN SWITCH 76 SM LATCH1 77 SM CLK 78 SM DATA 65 SM RESET 72 SM SD 86 HP MUTE 85 HP DET 44 E–2 45 E–1 42 TABLE SENSE 48 LM–F DBFB FEED BACK FRONT L R-CH ADC RESET IC701 M751 (LOADING) M741 (TABLE) LOADING MOTOR DRIVE 4 2 IC712 TABLE MOTOR DRIVE M M Q731 IC731 TABLE ADDRESS SENSOR A/D CONVERTER IC11 1 2 7 15 12 10 11 CLOSE OPEN RE701 D MAIN SECTION C MAIN SECTION S751 OPEN/CLOSE DETECT DISC TRAY ADDRESS DETECT L IN R IN SCKI PDWN D OUT LRCK BCK 49 LM–R 46 TM–F 47 TM–R 7 9 11 D/A CONVERTER IC600 36 XFSIIN 31 DATA 30 BCK 29 LRCK 21 SCDT 19 SOFTMUTE 18 NSPMUTE 22 SCSHIFT 27 INIT INIT NSP MUTE SOFT MUTE 23 SCLATCH OUTL1 OUTL2 HPOUTL1 HPOUTL2 9 AMP IC630 33 4 PWM A UNREG+8V 6 PWM B OUT A OUT B 30 OUT C 25 OUT D 22 /SD 3 RESET AB 5 RESET CD 15 45 43 R-CH R-CH HPOUTR1 HPOUTR2 41 39 XFSOOUT 48 R-CH R-CH R-CH R-CH R-CH HP AMP IC880 DC DETECT Q860,861 FRONT SPEAKER PHONES J1401 L R MUTE Q1400,1401 DC DETECT Q840 SERIAL CLOCK BUFFER IC802 MUTE CONTROL Q486 D486 TM1500 X1 12.288MHz X801 49MHz • Signal path : AUDIO : DIGITAL (Page 29) (Page 29) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 31 31 HCD-GNZ55D HCD-GNZ55D 6-5. BLOCK DIAGRAM — FUNCTION/POWER SECTION — 57 58 FL DRIVER CLK FL DRIVER DATA FL DRIVER CS FL DRIVER RESET DR5 I DR11 DR12 I DR14 DR16 I DR35 60 59 SI SCK CSB RSTB 49 48 51 52 SYSTEM CONTROL IC401 (4/4) D1304 (STANDBY) D1309,1312 SIRCS 4 FUNCTION KEY S1309–1316 REMOTE CONTROL SIGNAL RECEIVER IC1301 97 S1317,1319,1324–1327 95 S1306,1318,1320–1323,1328,1331 94 56 12 STBY LED RESET 20 AC CUT AD KEY3 AD KEY2 AD KEY1 XC IN XC OUT X IN X OUT 50 LED ILLUMINATION 1 LED ILLUMINATION 3 52 LED ILLUMINATION CONTROL Q1305,1307 X401 32.768kHz X402 5MHz 11 10 13 MTK POWER 35 MAIN ON/OFF 100 15 FL DRIVE IC1300 FUNCTION KEY FUNCTION KEY FUNCTION KEY S1300 73 S1301 74 S1305 54 VOL A POWER KEY DISPLAY KEY FUNCTION KEY ROTARY ENCODER 55 VOL B VP F1 F2 DVD SW+9V REG IC1802 DVD SW+3.3V REG IC1803 DVD SW+5V REG IC1804 POWER CONTROL Q132,133 RESET SWITCH Q213 RESET IC402 DVD SW+9V AUDIO+9V REG IC552 M+9V/LED+9V REG IC551 ST A+9V M+9V UNREG+12V UNREG+12V UNREG+8V EVER+4V MAIN ON/OFF EQ Q1300 AUDIO A+9V D+3.3V D+4V DVD+3.3V RF+1.8V RF+3.3V UNREG+8V A+5V A+8.4V A+5V EVER+4V LED+9V D215 D216 AC IN D1300 T1300 DC/DC CONVERTER TRANSFORMER D1302 D1301 D594 A+5V REG Q131 D1303 BIAS +9V +3.3V EVER+4V FL+4V FL+3.3V D+3.3V D393 D396 D395 D1314 D394 D506 A+5V REG IC1 D+4V REG IC562 7 I 13 • 15 I 17 • 19 I 38 DR0 I DR4 • DR15 2 I 6 • 18 FL1300 VACUUM FLUORESCENT DISPLAYS D+3.3V +1.8V RF+1.8V REG IC106 +3.3V +3.3V REG IC105 DVD SW+5V RF+3.3V REG IC107 MTK POWER CONTROL Q1970,1971 FL DRIVE CONTROL Q1311–1316 D+3.3V REG IC2 +1.8V REG IC810 POWER UNIT w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 32 32 HCD-GNZ55D HCD-GNZ55D • Note For Printed Wiring Boards And Schematic Diagrams Note on Printed Wiring Board: • X : parts extracted from the component side. • Y : parts extracted from the conductor side. • : Pattern from the side which enables seeing. (The other layer’s patterns are not indicated.) Caution: Pattern face side: Parts on the pattern face side seen from (Conductor Side) the pattern face are indicated. Parts face side: Parts on the parts face side seen from (Component Side) the parts face are indicated. • Indication of transistor. • A : B+ Line. • B : B– Line. • Voltage and waveforms are dc with respect to ground under no-signal (detuned) conditions. no mark : FM ∗ : Impossible to measure • Voltages are taken with a VOM (Input impedance 10 MΩ). Voltage variations may be noted due to normal produc- tion tolerances. • Waveforms are taken with a oscilloscope. Voltage variations may be noted due to normal produc- tion tolerances. • Circled numbers refer to waveforms. • Signal path. F : AUDIO f : TUNER L : VIDEO (COMPONENT) g : VIDEO (COMPOSITE) E : TAPE PLAY (DECK A) d : TAPE PLAY (DECK B) G : TAPE REC (DECK B) J : DVD (AUDIO) c : DVD (RF) I : DVD (DIGITAL) • Abbreviation E3 : 240 V AC area in E model E12 : 220-240 V AC area in E model E13 : 220-230 V AC area in E model E15 : Iran model EA : Saudi arabia model MY : Malaysia model PH : Philippine model SP : Singapore model TH : Thai model Note: The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. UNLEADED SOLDER Boards requiring use of unleaded solder are printed with the lead free mark (LF) indicating the solder contains no lead. (Caution: Some printed circuit boards may not come printed with the lead free mark due to their particular size) : LEAD FREE MARK Unleaded solder has the following characteristics. • Unleaded solder melts at a temperature about 40 °C higher than ordinary solder. Ordinary soldering irons can be used but the iron tip has to be applied to the solder joint for a slightly longer time. Soldering irons using a temperature regulator should be set to about 350 °C. Caution: The printed pattern (copper foil) may peel away if the heated tip is applied for too long, so be careful! • Strong viscosity Unleaded solder is more viscou-s (sticky, less prone to flow) than ordinary solder so use caution not to let solder bridges occur such as on IC pins, etc. • Usable with ordinary solder It is best to use only unleaded solder but unleaded solder may also be added to ordinary solder. 6-6. CIRCUIT BOARDS LOCATION C B These are omitted. E Q B These are omitted. C E Q B These are omitted. C E Q Note on Schematic Diagram: • All capacitors are in µF unless otherwise noted. (p: pF) 50 WV or less are not indicated except for electrolytics and tantalums. • All resistors are in Ω and 1/4 W or less unless otherwise specified. • 2 : nonflammable resistor. • C : panel designation. MIC board PANEL board VOLUME board IR board DRIVER board ADC board S-MASTER board SPEAKER board MAIN board SW board DMB15 board MOTOR (LD) board MOTOR (TB) board SENSOR board POWER UNIT VIDEO board w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 33 33 HCD-GNZ55D HCD-GNZ55D • Waveforms — DMB15 BOARD — — S-MASTER BOARD — — MAIN BOARD — — ADC BOARD — 1 IC102 6 (DVDRFIP) 0.5 Vp-p 200 mV/DIV, 100 nsec/DIV 500 mV/DIV, 20 µsec/DIV 2 IC102 ea (FED) 100 mV/DIV, 1 msec/DIV 6 IC102 > . MASTER VOLUME GROOVE 1 2 3 S1331 NO1402 1 10 PANEL BOARD CN1452 PL1300 JW1389 JW1396 JW1397 JW1398 JW1399 JW1427 S1305 JW1431 D1309,1312 (RING ILLUMINATION) (CHASSIS) (Page 54) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 56 56 HCD-GNZ55D HCD-GNZ55D 6-27. SCHEMATIC DIAGRAM — PANEL SECTION — L1300 C1301 R1300 D1303 D1301 D1300 D1302 R1302 R1304 R1303 R1305 R1301 TP1302 TP1303 TP1300 R1306 C1309 TP1304 TP1305 TP1306 TP1307 TP1308 TP1309 TP1310 TP1311 TP1312 TP1313 TP1314 TP1315 TP1316 R1308 D1306 CN1403 CN1453 D1309 TP1317 TP1318 Q1307 Q1305 Q1311 R1356 Q1312 Q1313 Q1314 Q1315 R1357 R1358 R1359 R1360 R1361 D1314 IC1301 C1302 C1306 C1307 C1357 C1308 S1301 S1300 R1314 R1335 C1320 C1319 C1318 C1317 C1316 D1312 C1321 R1328 R1318 R1319 R1320 R1321 R1322 R1323 R1324 R1325 R1334 R1329 R1332 R1331 R1330 R1336 R1326 R1327 R1333 R1337 C1322 C1323 C1324 C1325 C1326 C1327 C1328 C1329 C1330 C1331 R1368 R1369 R1370 CN1402 C1334 R1377 R1378 R1379 R1351 R1352 R1353 R1355 D1305 R1307 C1312 C1313 C1310 C1311 C1314 C1315 S1316 S1315 S1314 S1313 S1312 S1311 S1310 S1309 S1320 S1321 S1322 S1323 S1317 S1325 S1326 S1327 S1324 Q1316 S1306 S1328 S1318 S1331 S1319 S1305 PL1300 Q1300 T1300 C1300 C1304 C1305 FL1300 JR1305 IC1300 JW1322 JW1300 D1304 JW1301 NO1402 CN1452 R1310 JR1302 JR1301 JR1300 R1344 (Page 44) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 57 57 HCD-GNZ55D HCD-GNZ55D 6-28. PRINTED WIRING BOARD — MIC SECTION — • Refer to page 32 for Circuit Boards Location. : Uses unleaded solder. 1 A B C D E F 2 3 4 5 6 7 8 9 10 11 12 13 J1401 PHONES RV1400 MIC LEVEL Q (CHASSIS) (CHASSIS) (CHASSIS) 1-868-831- S-MASTER BOARD CN503 H MAIN BOARD CN205 11 (11) 1 3 1 6 J1400 MIC 2 5 4 6 1 7 3 C1468 R1441 R1426 C1411 R1430 R1411 C1418 R1427 R1476 JR1417 IC1401 R1425 R1403 R1428 C1417 C1478 C1433 R1439 R1440 R1431 R1437 C1415 R1422 C1424 C1401 R1417 R1416 R1477 R1432 C1436 C1437 JR1433 R1492 R1493 Q1450 Q1400 Q1401 R1442 R1435 R1443 R1436 R1433 R1434 JR1403 JR1401 R1482 C1486 JR1483 C1487 ECB ECB ECB ECB R1485 R1486 Q1451 R1483 R1484 R1424 R1428 C1479 JW1402 JW1404 JW1405 JW1407 JW1408 JW1410 JW1411 JW1414 JW1415 JW1416 JW1418 JW1419 JW1420 JW1421 JW1413 JW1409 PL1400 PL1402 JW1437 C1429 C1430 C1435 C1416 C1480 RV1400 EPT1403 J1401 2 3 1 3 2 6 1 7 5 4 J1400 C1434 EPT1400 EPT1402 JW1423 JW1424 NO1404 JW1438 JW1439 JW1440 NO1401 JW1417 JW1429 JW1400 JW1425 JW1432 JW1412 JW1401 JW1403 (Page 49) (Page 43) Ref. No. Location IC1401 C-7 Q1400 C-3 Q1401 B-3 Q1450 C-4 Q1451 B-4 • Semiconductor Location w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 58 58 HCD-GNZ55D HCD-GNZ55D 6-29. SCHEMATIC DIAGRAM — MIC SECTION — 33k 680p RV1400 TP1406 TP1407 R1411 TP1411 TP1412 R1422 J1401 C1435 C1433 R1437 R1439 NO1404 C1436 C1437 C1486 C1487 JR1401 Q1450 Q1400 R1432 R1434 R1436 R1482 R1484 R1486 R1492 R1493 R1442 R1443 R1433 R1435 R1485 R1483 C1415 C1401 IC1401(1/2) IC1401(2/2) C1411 EPT1400 EPT1402 EPT1403 JR1433 JR1483 Q1401 Q1451 C1424 J1400 C1434 JW1430 R1430 JW1409 R1428 R1417 C1428 C1417 C1478 C1416 R1424 R1425 R1427 C1430 C1418 R1426 C1429 C1480 R1477 R1440 R1476 C1468 C1479 R1431 NO1401 R1441 (Page 45) (Page 50) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 59 59 HCD-GNZ55D HCD-GNZ55D 6-30. PRINTED WIRING BOARD — VIDEO SECTION — • Refer to page 32 for Circuit Boards Location. : Uses unleaded solder. 1 A B C D E F G H 2 3 4 5 6 7 8 9 10 11 12 13 K MAIN BOARD NO361 C DMB15 BOARD CN401 1-869-012- 11 (11) J1900 VIDEO OUT B DMB15 BOARD CN301 (CHASSIS) R1947 IC1800 Q1970 Q1971 R1941 JR1914 C1888 R1940 C1876 C1871 C1878 FB1979 R1942 C1850 6 4 1 3 C1851 JW1931 JW1930 JW1929 CN1880 NO1960 JW2002 JW2003 JW2004 JW2009 JW2010 JW2011 JW2012 JW2013 JW2014 JW2015 JW2016 1 5 1 8 JW2017 JW2018 JW2020 JW2005 IC1802 IC1803 IC1804 C1885 C1883 C1886 C1884 C1882 CN1966 C1881 C1887 JW2021 JW2022 1 1 4 4 1 4 L1950 JW2006 JW1928 JW2007 JW2008 JW2001 JW2000 JW1915 EPT1970 JW1885 JW1886 JW1887 JW2023 JW2019 B C E B C E JW2024 FB1976 (Page 36) (Page 36) (Page 43) Ref. No. Location IC1800 D-9 IC1802 C-5 IC1803 C-4 IC1804 C-3 Q1970 D-4 Q1971 E-3 • Semiconductor Location w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 60 60 HCD-GNZ55D HCD-GNZ55D 6-31. SCHEMATIC DIAGRAM — VIDEO SECTION — (Page 38) (Page 47) (Page 38) 8P 8 7 NC V MUTE L1950 R1947 JR1914 C1871 FB1976 Q1971 Q1970 G1990 C1882 C1883 C1884 C1885 C1887 C1886 NO1960 EPT1970 JW2001 IC1804 IC1803 IC1802 JW1885JW1886JW1887 JW1931 C1818 C1881 IC1800 C1851 R1940 JW1929 R1942 R1941 C1888 FB1979 C1850 C1876 J1900 CN1880 CN1966 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 61 61 HCD-GNZ55D HCD-GNZ55D 6-32. PRINTED WIRING BOARD — SPEAKER SECTION — • Refer to page 32 for Circuit Boards Location. : Uses unleaded solder. 1 A B C D E F 2 3 4 5 6 7 8 9 10 11 12 13 14 S-MASTER BOARD NO680 R (CHASSIS) (CHASSIS) 1-869-011- (11) 11 FRONT SPEAKER -2 -1 R L TM1500 EP1501 EP1500 JW1520 C1532 C1522 C1512 TM1500 C1502 JW1500 JW1510 CN1501 JW1530 PL1500 PL1700 (Page 49) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 62 62 HCD-GNZ55D HCD-GNZ55D 6-33. SCHEMATIC DIAGRAM — SPEAKER SECTION — (Page 51) EP1501 EP1500 JW1500 JW1510 JW1520 JW1530 TM1500 C1502 C1512 C1522 C1532 CN1501 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 63 HCD-GNZ55D • IC Block Diagrams IC301 AK4358VQ-L (DMB15 Board (2/5)) IC701 BA6956AN (DRIVER Board) IC712 BA6956AN (DRIVER Board) 12 25 26 27 28 31 29 30 34 35 36 32 33 11 10 9 8 7 6 5 4 3 48 2 1 14 47 46 45 44 43 42 41 40 39 38 37 13 15 16 17 21 18 22 23 24 19 20 DATT AUDIO INTERFACE SDTI4 SDTI1 SDTI2 SDTI3 LRCK I2C SCL SDA CAD1 DCLK DSDL1 DSDR1 DSDL1 DSDR2 DSDL3 DSDR3 DIF0 ROUT4- ROUT4+ (DMIXR) AVSS VREFH AVDD DSDL4 DSDR4 DAC SCF SCF SCF (FR) ROUT1+ DVSS DVDD MCLK BICK PDN ACKSN CAD0 DZF1(SUR) DZF2(R) DZF3(L) LOUT1+ LOUT1+ ROUT1- SCF SCF SCF SCF SCF DATT DAC DATT CONTROL REGISTER DAC DATT DAC DATT DAC DATT DAC DATT DATT DAC DAC (FL) (SL) LOUT2+ LOUT2- (SR) ROUT2+ ROUT2- (FC) LOUT3+ LOUT3- (SW) ROUT3+ ROUT3- (DMIXL) LOUT4+ LOUT4- 1 2 3 4 5 6 7 8 9 CONTROL LOGIC TSD VREF OUT2 OUT1 RNF VM VCC FIN GND RIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 64 HCD-GNZ55D IC600 CXD9843AR (S-MASTER Board (1/2)) IC11 PCM1803DBR (ADC Board) S P SAMPLING RATE CONVERTER DF2 DF1 GAIN CONTROL FILTER & LOW CUT FILTER SERIAL CONTROL LINER INTERPOLATOR ∆ ∑ CONVERTER XVSS PWM INIT/MUTE CLOCK GENERATOR CLOCK GENERATOR (SECONDARY CLOCK SYSTEM) 1 VSUBC 2 VSSR VSSL VSSL VSSR 3 OUTR2 OUTL2 OUTR1 OUTL1 4 VDDR DVDD DVSS VDDL 5 6 7 8 XOVSS XOVDD 9 XFSOOUT 10 11 NSPMUTE 12 SOFTMUTE 13 PGMUTE SCSHIFT 14 SCDT 15 SCLATCH OVF FLAGR OVF FLAGL 16 SFLAG INIT 17 MCKSEL 18 LRCK 19 BCK 20 DATA BFVDD BFVSS TEST DVDD XFSIIN 21 42 43 41 40 39 38 37 XFSOIN 36 XVDD 35 HPVDDL 34 HPOUTL2 33 HPVSSL 32 31 HPVDDR 30 HPOUTR1 HPOUTL1 29 28 HPVSSR 27 26 25 HPOUTR2 24 FSOI 23 FSOCKO 22 44 45 46 47 48 (PRIMARY CLOCK SYSTTEM) FMT 1 DELTA-SIGMA MODULATOR L IN 1 R IN 2 V_REF_1 3 V_REF_2 4 18 SCKI 15 MODE 0 19 MODE 1 20 REFERENCE PDWN 7 BYPASS 8 VDD 14 VCC 5 AGND 6 DGND 13 POWER SUPPLY CLOCK AND TIMING CONTROL LRCK 10 DOUT 12 FSYNC 9 BCK 11 FMT 0 17 TEST 16 x1/64, x1/128 DECIMATION FILTER WITH HIGH-PASS FILTER MODE/ FORMAT CONTROL SERIAL INTERFACE DELTA-SIGMA MODULATOR www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 65 HCD-GNZ55D IC630 CXD9845M (S-MASTER Board (2/2)) /OTW 2 GVDD_B 1 PROTECTION LOGIC GATE DRIVE GVDD_A 36 BST_A 35 PVDD_A 34 OUT_A 33 GND 32 GATE DRIVE OVER CURRENT FAULT OVER CURRENT FAULT /SD 3 PWM_A 4 PWM_B 6 /RESET_AB 5 /RESET_CD 15 PWM_C 14 M1 13 M2 12 GND 11 GND 8 GND 9 VREG 10 OC_ZDJ 7 PROTECTION & RESET LOGIC OLP OTP CB3C TIMING CONTROL STUCK DETECT STUCK DETECT STUCK DETECT REGULATOR STUCK DETECT /HIZ_LS /OCH /OCL /RESET /HIZ_HS /UVP PROTECTION LOGIC GVDD_C PWM_D 16 VDD 17 18 GATE DRIVE BST_C 27 PVDD_C 26 OUT_C 25 GND 24 GATE DRIVE OVER CURRENT FAULT OVER CURRENT FAULT TIMING CONTROL /HIZ_LS /OCH /OCL /RESET /HIZ_HS /UVP PROTECTION LOGIC GATE DRIVE BST_B 28 PVDD_B 29 OUT_B 30 GND 31 GATE DRIVE OVER CURRENT FAULT OVER CURRENT FAULT TIMING CONTROL TIMING CONTROL /HIZ_LS /OCH /OCL /RESET /HIZ_HS /UVP PROTECTION LOGIC GATE DRIVE BST_D 20 GVDD_D 19 PVDD_D 21 OUT_D 22 GND 23 GATE DRIVE OVER CURRENT FAULT OVER CURRENT FAULT TIMING CONTROL TIMING CONTROL /HIZ_LS /OCH /OCL /RESET /HIZ_HS /UVP PROGRAMMABLE CURRENT SENSE TEMPERATURE WARNING/ERROR 2 4 /HIZ_HS 4 /HIZ_LS 4 /OCH 4 /OCL GVDD_D GVDD_C GVDD_B GVDD_A VREG 4 /RESET VREG UNDER VOLTAGE PROTECTION POWER-UP RESET /UVP GVDD_A GVDD_D GVDD_B GVDD_C VREG www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 66 HCD-GNZ55D • IC Pin Descriptions IC102 CXD9849R (CD/DVD RF AMP, FOCUS/TRACKING ERROR AMP, DVD SYSTEM PROCESSOR, DIGITAL SERVO PROCESSOR) (DMB15 BOARD (3/5)) Pin No. Pin Name I/O Pin Description 1 AGND — Ground pin 2 DVDA I AC coupled input path A 3 DVDB I AC coupled input path B 4 DVDC I AC coupled input path C 5 DVDD I AC coupled input path D 6 DVDRFIP I AC coupled DVD RF signal input RFIP 7 DVDRFIN I AC coupled DVD RF signal input RFIN Not used in this set. (Open) 8 NA I DC coupled main-beam RF signal input A 9 NB I DC coupled main-beam RF signal input B 10 MC I DC coupled main-beam RF signal input C 11 MD I DC coupled main-beam RF signal input D 12 SA I DC coupled sub-beam RF signal input A Not used in this set. (Open) 13 SB I DC coupled sub-beam RF signal input B Not used in this set. (Open) 14 SC I DC coupled sub-beam RF signal input C Not used in this set. (Open) 15 SD I DC coupled sub-beam RF signal input D Not used in this set. (Open) 16 CDFON I CD focusing error negative input Not used in this set. (Open) 17 CDFOP I CD focusing error positive input Not used in this set. (Open) 18 TNI I 3 beam satellite PD signal negative input 19 TPI I 3 beam satellite PD signal positive input 20 MDI1 I Laser power PD monitor signal input 21 MDI2 I Laser power PD monitor signal input 22 LDO2 O Laser drive signal output 23 LDO1 O Laser drive signal output 24 SVDD3 — Power Supply pin (+3.3 V) 25 CSD O Central servo, Positive main beam summing signal output Not used in this set. (Open) 26 RFLVL O RFRP low pass, or Positive main beam summing signal output Not used in this set. (Open) 27 SGND — Ground pin 28 V2REFO O Reference voltage 2.8 V 29 V2O O Reference voltage 2.0 V 30 VREFO O Reference voltage 1.4 V 31 FEO O Focus error monitor signal output Not used in this set. (Open) 32 TEO O Tracking error monitor signal output Not used in this set. (Open) 33 TEZISLV O TE Slicing Level Not used in this set. 34 OPOUT O Op amp output Not used in this set. (Open) 35 OPIN I Op amp negative input Not used in this set. (Open) 36 OPIN I Op amp positive input Not used in this set. (Open) 37 DMO O Disk motor control signal output. PWM signal output 38 FMO O Feed motor signal control. PWM signal output 39 TROPENPWM O Tray PWM output/Tray open signal output. 40 IOPMON I General PWM signal input 41 TRO O Tracking servo signal output 42 FOO O Focus servo signal output 43 DVSS — Ground pin 44 NC — Not used. (Open) 45 NC — Not used. (Open) 46 DVDD3 — Power Supply pin (+3.3 V) 47 SPFG I Motor Hall sensor signal input 48 DSEL O Select signal output www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 67 HCD-GNZ55D Pin No. Pin Name I/O Pin Description 49 WIDE I Wide signal output Not used in this set. (Open) 50 MSW O Volume control signal output 51 MAMUTE O MAMUTE signal output to System Controller Not used in this set. (Open) 52 DVDD18 — Power Supply pin (+1.8 V) 53 to 58 IOA 2 to 7 O Address bus 2 to 7 output to PROM 59 HIGHA0 O Address bus 8 output to PROM 60, 61 IOA18, 19 O Address bus 18, 19 output to PROM 62 DVSS — Ground pin 63 APLLCAP I APLL External Capacitance connection 64 APLLVSS — Ground pin 65 VDD3 — Power Supply pin (+3.3 V) 66 IOWA O WE signal output to PROM 67 A16 O Address bus 16 output to PROM 68 to 72 HIGHA 7 to 3 O Address bus 15 to 11 output to PROM 73 DVDD3 — Power Supply pin (+3.3 V) 74, 75 HIGHA 2, 1 O Address bus 10, 9 output to PROM 76 IOA20 O Address bus 20 output to PROM 77 IOCS O CE signal output to PROM 78 IOA1 O Address bus 1 output to PROM 79 IOOE O OE signal output to PROM 80 DVDD3 — Power Supply pin (+3.3 V) 81 to 84 AD 0 to 3 I Data bus 0 to 3 input from PROM 85 DVSS — Ground pin 86 to 88 AD 4 to 6 I Data bus 4 to 6 input from PROM 89 IOA21 O Address bus 21 output to PROM 90 ALE O Address latch enable Not used in this set. (Open) 91 AD7 I Data bus 7 input from PROM 92 A17 O Address bus 17 output to PROM 93 IOA0 O Address bus 0 output to PROM 94 DVSS — Ground pin 95 UWA I System Controller write strobe Not used in this set. (Open) 96 URD I System Controller read strobe Not used in this set. (Open) 97 DVDD18 — Power Supply pin (+1.8 V) 98 IFSDO I DVD SDO signal input from System Controller 99 IFCK O DVD SCO signal output to System Controller 100 XIFCS I DVD XIFCS signal input from System Controller 101 IFSDI I VIFBUSY signal output from System Controller 102 SCL O SCL signal output to EEPROM 103 SDA O SDA signal output to EEPROM 104 TRG-SW O RS232 RXD signal output Not used in this set. (Open) 105 IFBSY I RS232 TXD signal input from System Controller 106 RXD I RD232 RXD clock 107 TXD I RD232 TXD data 108 DVDD3 — Power Supply pin (+3.3 V) 109 ICE I ICE mode enable Not used in this set. (Open) 110 PRST I MTRST signal input from System Controller 111 IR I IR control signal input Not used in this set. (Open) 112 INT0 I External interrupt 0 Not used in this set. (Open) 113 DQMO O DQMO signal output to SD-RAM 114 MREQ I DQM signal input 115 RD7 I Data bus 7 from SD-RAM 116 DVSS — Ground pin 117, 118 RD 6, 5 I Data bus 6, 5 from SD-RAM www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 68 HCD-GNZ55D Pin No. Pin Name I/O Pin Description 119 DVSS — Ground pin 120, 121 RD 4, 3 I Data bus 4, 3 from SD-RAM 122 DVDD18 — Power Supply pin (+1.8 V) 123 to 125 RD 2 to 0 I Data bus 2 to 0 from SD-RAM 126 RD15 I Data bus 15 from SD-RAM 127 DVDD3 — Power Supply pin (+3.3 V) 128 RD 14 I Data bus 14 from SD-RAM 129 to 133 RD 13 to 9 I Data bus 13 to 9 from SD-RAM 134 DVSS — Ground pin 135 RD8 I Data bus 8 from SD-RAM 136 GPI0 — Not used in this set. (Open) 137 DQM1 O DQM1 signal output to SD-RAM 138 RWE O WE signal output to SD-RAM 139 CAS O CAS signal output to SD-RAM 140 RAS O RAS signal output to SD-RAM 141 DVDD3 — Power Supply pin (+3.3 V) 142 RCS O RCS signal output to SD-RAM 143 BA0 O BA0 signal output to SD-RAM 144 DVSS — Ground pin 145 BA1 O BA1 signal output to SD-RAM 146 RA10 O Address bus 10 output to SD-RAM 147 RA0 O Address bus 0 output to SD-RAM 148 DVSS — Ground pin 149 to 151 RA 1 to 3 O Address bus 1 to 3 output to SD-RAM 152 DVDD18 — Power Supply pin (+1.8 V) 153 NC — Not used. (Open) 154 NC — Not used. (Open) 155 DVDD3 — Power Supply pin (+3.3 V) 156 RCLK O CLK signal output to SD-RAM 157 CKE O CKE signal output to SD-RAM 158 to 160 RA 11 to 8 O Address bus 11 to 8 output to SD-RAM 161 DVSS — Ground pin 162 RA7 O Address bus 7 output to SD-RAM 163 DVSS — Ground pin 164 to 166 RA 6 to 4 O Address bus 6 to 4 output to SD-RAM 167 DVDD3 — Power Supply pin (+3.3 V) 168 DISC/X — Not used in this set. (Open) 169 RGB O RGB control signal output Not used in this set. (Open) 170 TSD M O TSDM signal output 171 NC — Not used in this set. (Open) 172 NC — Not used in this set. (Open) 173 DVDD18 — Power Supply pin (+1.8 V) 174 FWD — Not used in this set. (Open) 175 NC — Not used. (Open) 176 LIMSW O LIMSW signal output to Optical pick-up 177 OCSW I SEN signal input from System Controller/OCSW signal input Not used. (Open) 178 REW — Not used in this set. (Open) 179 CKSW I CKSW signal input Not used in this set. (Open) 180 NC — Not used in this set. (Open) 181 NC — Not used in this set. (Open) 182 DVDD3 — Power Supply pin (+3.3 V) 183 NC — Not used in this set. (Open) 184 NC — Not used in this set. (Open) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 69 HCD-GNZ55D Pin No. Pin Name I/O Pin Description 185 NC — Not used in this set. (Open) 186 NC — Not used in this set. (Open) 187 NC — Not used in this set. (Open) 188 NC — Not used in this set. (Open) 189 DAVCC — Power Supply pin (+3.3 V) 190 VREF I Bandgap reference voltage Not used in this set. (Open) 191 FS O Full scale adjustment (pull down) 192 YUV0 — Not used in this set. (Open) 193 DAVSS — Ground pin 194 YUV1 O Y signal output to VIDEO AMP 195 DAVDD — Power Supply pin (+3.3 V) 196 YUV2 O CHROMA signal output to VIDEO AMP 197 DAVSS — Ground pin 198 YUV3 O VIDEO signal output to VIDEO AMP 199 DAVDD — Power Supply pin (+3.3 V) 200 YUV4 O Not used in this set. (Connect to VCC.) 201 DAVSS — Ground pin 202 YUV5 O Not used in this set. (Connect to VCC.) 203 YUV6 O Not used in this set. (Connect to VCC.) 204 DVDD3 — Power Supply pin (+3.3 V) 205 MIC/VSYNC I Microphone status signal input 206 VOICE/YUV7 I Not used in this set. (Connect to VCC.) 207 KRMOB/HSYNC O Karaoke mode detection signal output 208 SMSCK I Not used in this set. (Open) 209 SPDATA/SMSDI I Audio data of SPDIF input Not used in this set. (Connect to VCC.) 210 MUTE O Mute signal output 211 MUTE123 O Mute signal output 212 DVDD3 — Power Supply pin (+3.3 V) 213 ALRCK I Audio left/right channel clock signal input 214 ABCK O Audio bit clock signal output 215 ACLK I Audio DAC master clock signal input 216 DVSS — Ground pin 217 ASDATA0 O Auio serial data signal output 218 ASDATA1 O Auio serial data signal output 219 ASDATA2 O Auio serial data signal output 220 XRST O Reset signal output 221 DVDD18 — Power Supply pin (+1.8 V) 222 ASDATA4 O Auio serial data signal output 223 DVSS — Ground pin 224 DWIDE — Not used in this set. (Open) 225 SDPIF O SPDIF signal output 226 RFGND18 — Ground pin 227 RFVDD18 — Power Supply pin (+1.8 V) 228 ZTALO O Oscillator signal output (27 MHz) 229 ZTALI I Oscillator signal input (27 MHz) 230 JITFO O RF jitter meter output 231 JITFN I Negative input of operation amplifier for RF jigger meter 232 PLLVSS — Ground pin 233 IDAC — Not Used. 234 PLLVDD3 — Power Supply pin (+3.3 V) 235 LPFON O Negative output of loop filter amplifier 236 LPFIP I Positive input of loop filter amplifier 237 LPFIN I Negative input of loop filter amplifier www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 70 HCD-GNZ55D Pin No. Pin Name I/O Pin Description 238 LPFOP O Positive output of loop filter amplifier 239 VDD3 I Power Supply pin (+3.3 V) 240 NC — Not used. (Open) 241 VSS — Ground pin 242 NC — Not used. (Open) 243 NC — Not used. (Open) 244 RFVDD3 — Power Supply pin (+3.3 V) 245 RFRPDC I RFRP signal input 246 RFRPAC I RFRP signal input 247 HRFZC I High frequency RF ripple zero crossing 248 CRTPLP O Defect level filter capacitor connecting 249 RFGND — Ground pin 250 NC — Not used. (Open) 251 NC — Not used. (Open) 252 OSP O RF offset cancellation capacitor connecting 253 OSN I RF offset cancellation capacitor connecting 254 RFGC O RF offset loop capacitor connecting for DVD-ROM 255 IREF I Current reference input 256 AVDD3 — Power Supply pin (+3.3 V) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 71 HCD-GNZ55D IC401 M30622MEP-A50FPU0 (SYSTEM CONTROL) (MAIN BOARD (1/4)) Pin No. Pin Name I/O Pin Description 1 SW CHANNEL O Signal path selection signal for sub woofer channel SELECT “L”: LFE, “H”: Subwoofer out from M61537 Not used in this set. (Open) 2 SURR CHANNEL O Signal path selection signal for surround channel SELECT “L”: SL/FR (MTK), “H”: Tone out from M61537 Not used in this set. (Open) 3 SM LATCH 3 O Serial data latch pulse output to the S-Master Processor 4 SIRCS I Remote control signal input 5 NO USE I Not used. (Connect to ground.) 6 NO USE I Not used. (Connect to ground.) 7 NO USE I Not used. (Connect to ground.) 8 BYTE — Ground pin 9 CNVSS — Ground pin 10 XC IN I Sub system clock input (32.768 kHz) 11 XC OUT O Sub system clock output (32.768 kHz) 12 RESET I System reset signal input from the reset signal IC “L”: reset After the power supply rises, “L” is input for several hundreds msec and then change to “H”. 13 X OUT O Main system clock output (5 MHz) 14 VSS — Ground pin 15 X IN I Main system clock input (5 MHz) 16 VCC — Power supply pin (+3.3 V) 17 NMI I Non-maskable interrupt input 18 NO USE I Not used. (Connect to ground.) 19 NO USE I Not used. (Connect to ground.) 20 AC CUT I AC off detection signal input from the reset signal IC “L”: AC Cut detected 21 VIDEO MUTE O Video muting on/off control signal output “L”: muting on 22 VIDEO OUT SW O Composite video output switching output control “L”: DVD VIDEO output, “H”: VIDEO VIDEO input 23 MIC DETECT I Microphone connection detection signal input “L”: headphone connected 24 KRMOD I Karaoke Mode detection signal input 25 MIC STATUS O Microphone status output to DVD Motherboard “L”: Microphone is not connected, “H”: Microphone is connected 26 MTK RESET O Reset signal output to DVD Motherboard “L”: reset 27 MTK XIFCS I Communication Initialization Request Acknowledgement Signal from DVD Motherboard 28 MTK BUSY O Communication Initialization Request Signal to DVD Motherboard 29 IIC CLK I/O Clock signal for IIC communication between the microcomputer and the IIC checker 30 IIC DATA I/O Data signal for IIC communication between the microcomputer and the IIC checker 31 MTK SIO O Serial data output signal to DVD Motherboard 32 MTK SOD I Serial data input signal from DVD Motherboard 33 MTK CLK I Serial data clock signal to DVD Motherboard 34 DVD A MUTE O DVD analog signal muting on/off control signal output “H”: muting on 35 MTK POWER O Power supply control signal to DVD Motherboard “H”: Power supply on 36 ST CE O PLL chip enable signal output to the tuner unit 37 MC DIN I PLL serial data input from the tuner unit 38 ST CLK O PLL serial data transfer clock signal output to the tuner unit 39 MC DOUT O PLL serial data output to the tuner unit 40 TUNED I Tuning detection signal input from the tuner unit “L”: tuned 41 OPEN SW I Eject detection signal input from CDM 42 TBL SENSE I Disc tray position detection signal input from CDM 43 E3 I Disc tray status detection signal input from CDM 44 E2 I Disc tray status detection signal input from CDM 45 E1 I Disc tray status detection signal input from CDM 46 TM F O CDM turning motor control signal output www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 72 HCD-GNZ55D Pin No. Pin Name I/O Pin Description 47 TM R O CDM turning motor control signal output 48 LM F O CDM loading motor control signal output 49 LM R O CDM loading motor control signal output 50 LED ILLUMINATION 1 O Dynamic LED drive signal output to the ILLUMINATION 1st indicator and 2nd indicator “H”: LED on 51 LED ILLUMINATION 2 O Dynamic LED drive signal output to the ILLUMINATION 3rd indicator and 4th indicator “H”: LED on 52 LED ILLUMINATION 3 O Dynamic LED drive signal output to the ILLUMINATION 5th indicator and 6th indicator “H”: LED on 53 LED CTRL O Dynamic LED drive select signal output 54 VOL A I Jog dial pulse input from the VOLUME rotary encoder (A phase input) 55 VOL B I Jog dial pulse input from the VOLUME rotary encoder (B phase input) 56 STBY LED O LED drive signal output of POWER indicator “H”: LED is turned on 57 FL DRIVER DATA O Serial data output signal to FL Driver, NJU3427 58 FL DRIVER CLK O Serial data clock signal to FL Driver, NJU3427 59 FL DRIVER RESET O Serial data reset signal to FL Driver, NJU3427 60 FL DRIVER CS O Serial data chip select signal to FL Driver, NJU3427 61 SW LED O LED drive signal output of SUB WOOFER ON indicator “H”: LED ON 62 VCC — Power supply pin (+3.3 V) 63 A HALF I Deck A cassette detection signal input “H”: cassette detected 64 VSS — Ground pin 65 SM RESET O Reset signal output to the S-Master Power IC 66 IO EXP DATA OUT O Serial data output signal to I/O expander, BH2210V 67 NO USE I Not used. (Connect to ground.) 68 IO EXP RST O Reset signal output to the I/O expander, BH2210V 69 IO EXP CLK O Serial data clock signal to I/O expander, BH2210V 70 IO EXP LAT O Serial data latch signal to I/O expander, BH2210V 71 NO USE I Not used. (Connect to ground.) 72 SM SD I Shutdown (protector) detection signal from the S-Master power IC 73 DISPLAY KEY I DISPLAY key press detection signal (Interrupt input) 74 POWER KEY I POWER key press detection signal (Interrupt input) 75 NO USE I Not used. (Connect to ground.) 76 SM LATCH 1 O Serial data latch pulse output to the S-Master Processor 77 SM CLK O Serial data transfer clock signal to the S-Master Processor IC (CXD9843) 78 SM DATA O Serial data output signal to the S-Master Processor IC (CXD9843) 79 SM LATCH 2 O Serial data latch pulse output to the S-Master Processor 80 NO USE I Not used. (Connect to ground.) 81 NO USE O Not used. (Connect to ground.) 82 OUT2DLY SEL I PWM Mode selection signal “L”: PWM Mode 3, “H”: PWM Mode 4 83 M61537 DATA O Serial data output to audio signal processor, M61537FP 84 M61537 CLK O Serial data transfer clock signal output to audio signal processor, M61537FP 85 HP DET I Headphone connection detection signal input “H”: headphone connected 86 HP MUTE O Headphone muting on/off control signal “H”: muting on 87 NO USE I Not used. (Connect to ground.) 88 VACS IN I VACS level detection signal 89 A SHUT I Shut off detection signal input from deck A side reel pulse detector (A/D input) 90 B SHUT I Shut off detection signal input from deck B side reel pulse detector (A/D input) 91 B HALF I Deck B cassette detection and forward side recording tab detection signal input (A/D input) 92 MODEL IN I Model setting (A/D input) 93 DEST IN I Destination setting (A/D input) 94 AD KEY 3 I Key signal input (A/D input) 95 AD KEY 2 I Key signal input (A/D input) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 73 HCD-GNZ55D Pin No. Pin Name I/O Pin Description 96 AVSS — Ground pin 97 AD KEY 1 I Key signal input (A/D input) 98 VREF I A/D Converter reference voltage input (+3.3 V) 99 AVCC — Power supply pin (+3.3 V) (for A/D conversion) 100 MAIN ON/OFF O Main power on/off control signal output “H”: power on www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 74 HCD-GNZ55D IC403 BH2210FV-E2 (SIGNAL IN/OUT CONTROL) (MAIN BOARD (2/4)) Pin No. Pin Name I/O Pin Description 1 CTLIO I IN/OUT control port (Fixed at “H” in this set.) 2 RESET I Reset signal input 3 CLK I Serial data clock signal input 4 LATCH I Serial data latch signal input 5 TC-MUTE O Tape playback muting on/off control signal output “H”: muting on 6 NO USE O Not used. (Open) 7 REC MUTE O Recording muting on/off control signal output “L”: muting on 8 NO USE O Not used. (Open) 9 SM-NSP-MUTING O S master processor IC PWM 50% duty muting on/off control signal output “L”: muting on 10 SM-SOFT-MUTING O S master processor IC soft muting on/off control signal output “L”: muting on 11 SM-PG-MUTE O S master processor IC PWM muting on/off control signal output “L”: muting on 12 SM-INIT O Initialization signal to the S master processor IC 13 LATCHO O Serial data latch output signal Not used. (Open) 14 CLKO O Serial data clock signal output Not used. (Open) 15 DO1 O Serial data signal output 1 Not used. (Open) 16 DI2 I Serial data signal input 2 Not used. (Connect to ground.) 17 A-TRIG O Deck A side trigger plunger drive signal output “H”: plunger on 18 CAMP-CNT O Capstan motor drive signal output 19 B-TRIG O Deck B side trigger plunger drive signal output “H”: plunger on 20 REC BIAS O Recording bias on/off control signal output “H”: bias on 21 TC RELAY O Recording/playback selection signal output “H”: recording, “L”: playback 22 ADC RESET O Power down control signal to analog to digital converter “L”: power down 23 NO USE O Not used. (Open) 24 FAN CTRL O Fan driving signal output “L”: fan on Not used in this set. (Open) 25 DO2 O Not used. (Open) 26 DI1 I Serial data signal input 27 VSS — Ground pin 28 VDD — Power supply pin (+3 V) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 75 HCD-GNZ55D SECTION 7 EXPLODED VIEWS NOTE: • The mechanical parts with no reference number in the exploded views are not supplied. • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items. • -XX and -X mean standardized parts, so they may have some difference from the original one. • Accessories are given in the last of this parts list. • Abbreviation E3 : 240 V AC area in E model E12 : 220-240 V AC area in E model E13 : 220-230 V AC area in E model E15 : Iran model EA : Saudi Arabia model MY : Malaysia model PH : Philippine model SP : Singapore model TH : Thai model Ref. No. Part No. Description Remark 7-1. MAIN SECTION Ref. No. Part No. Description Remark 1 2-658-345-21 PANEL, LOADING 2 3-363-099-02 SCREW (CASE 3 TP2) 3 3-363-099-32 SCREW (CASE 3 TP2) 4 4-248-760-71 CASE, CABINET STEEL 5 2-630-050-01 +BVTT 3X6 (SUMITITE) 6 1-828-955-11 WIRE (FLAT TYPE) (9 CORE) 7 3-703-136-12 SCREW, TAPPING TU901 1-693-702-11 TUNER (FM/AM) (TM10SE) #1 7-685-646-79 SCREW +BVTP 3X8 TYPE2 TT (B) The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. #1 #1 #1 #1 #1 #1 #1 #1 #1 #1 #1 not supplied not supplied front panel section chassis section DVD block section TU901 3 1 2 2 7 7 4 6 5 3 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 76 HCD-GNZ55D 7-2. FRONT PANEL SECTION (1) Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 51 3-087-053-01 +BVTP 2.6 (3CR) 52 1-417-657-11 MECHA DECK 53 2-658-347-11 BUTTON (DISC) 54 2-658-348-11 BUTTON (REC) 55 2-658-349-11 BUTTON (DISPLAY) 56 X-2103-444-1 BUTTON (FUNCTION) ASSY 57 A-1167-723-A PANEL BOARD, COMPLETE 58 1-829-030-11 WIRE (FLAT TYPE) (25 CORE) 59 1-827-720-11 WIRE (FLAT TYPE) (11 CORE) FL1300 1-519-859-11 VACUUM FLUORESCENT DISPLAY FL1300 not supplied (IR board) 53 54 55 56 57 58 51 59 51 51 51 51 52 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 77 HCD-GNZ55D 7-3. FRONT PANEL SECTION (2) Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 101 3-087-053-01 +BVTP 2.6 (3CR) 102 A-1167-725-A MIC BOARD, COMPLETE 103 4-231-841-01 SPRING (HEART CAM-B) 104 4-231-825-01 CAM (B), HEART 105 4-224-104-41 DAMPER 106 4-238-631-01 SPRING, TAPE 107 2-658-368-01 SPRING (R) 108 2-658-356-11 HOLDER (TC-R) 109 2-658-367-01 SPRING (L) 110 2-658-355-11 HOLDER (TC-L) 111 4-238-628-31 KNOB (MIC) 112 4-231-824-01 CAM (A), HEART 113 4-231-836-01 SPRING (HEART CAM-A) #1 7-685-646-79 SCREW +BVTP 3X8 TYPE2 TT (B) not supplied not supplied #1 101 102 103 104 105 105 106 106 107 108 109 110 111 112 113 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 78 HCD-GNZ55D 7-4. FRONT PANEL SECTION (3) Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 151 3-087-053-01 +BVTP 2.6 (3CR) 152 2-658-354-01 BUTTON (EQ) 153 2-659-548-11 BUTTON (EQ2) 154 2-658-343-21 PANEL, FRONT 155 4-225-252-01 CUSHION (FOOT) 156 X-2103-595-1 KNOB JOG ASSY 157 2-590-671-01 KNOB (VOL) 158 2-658-350-01 WINDOW (FL) 159 4-217-485-21 EMBLEM (5-A), SONY supplied with S1305 not supplied (VOLUME board) not supplied 155 157 156 158 159 151 151 152 153 154 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 79 HCD-GNZ55D 7-5. CHASSIS SECTION Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 201 202 203 204 205 206 207 209 210 208 204 211 211 211 204 204 204 204 FC901 #1 #1 #1 #1 not supplied (SPEAKER board) not supplied not supplied not supplied not supplied 201 4-225-252-01 CUSHION (FOOT) 202 A-1159-563-A MAIN BOARD, COMPLETE (E3) 202 A-1189-052-A MAIN BOARD, COMPLETE (PH) 202 A-1189-055-A MAIN BOARD, COMPLETE (MY,SP) 202 A-1189-058-A MAIN BOARD, COMPLETE (EA) 202 A-1189-061-A MAIN BOARD, COMPLETE (E12) 202 A-1189-064-A MAIN BOARD, COMPLETE (E15) 202 A-1189-067-A MAIN BOARD, COMPLETE (E13) 202 A-1189-077-A MAIN BOARD, COMPLETE (TH) 203 A-1164-103-A ADC BOARD, COMPLETE 204 2-630-050-01 +BVTT 3X6 (SUMITITE) 0205 1-479-627-11 POWER UNIT 206 2-597-972-31 SHEET, RADIATION 207 1-828-985-11 WIRE (FLAT TYPE) (15 CORE) 208 A-1164-101-A S-MASTER BOARD, COMPLETE 0209 1-824-642-21 CORD, POWER (WITH CONNECTOR) (TH) 0209 1-830-188-11 CORD, POWER (EXCEPT TH) 210 3-703-244-00 BUSHING (2104), CORD 211 3-703-136-12 SCREW, TAPPING FC901 1-500-497-11 FILTER, CLAMP (FERRITE CORE) #1 7-685-646-79 SCREW +BVTP 3X8 TYPE2 TT (B) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 80 HCD-GNZ55D 7-6. DVD BLOCK SECTION Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 251 A-1167-778-A DMB15 BOARD, COMPLETE (E3,E12,E13,E15,EA) 251 A-1188-857-A DMB15 BOARD, COMPLETE (MY,SP,PH,TH) 252 1-828-589-11 WIRE (FLAT TYPE) (13 CORE) 253 1-828-286-11 WIRE (FLAT TYPE) (5 CORE) 254 1-828-614-11 WIRE (FLAT TYPE) (17 CORE) 255 A-1164-023-A VIDEO BOARD, COMPLETE #1 7-685-646-79 SCREW +BVTP 3X8 TYPE2 TT (B) #1 #1 #1 #1 #1 #1 #1 #1 #1 not supplied not supplied not supplied not supplied not supplied CDM74HF 251 253 254 255 252 Ver. 1.1 New part of EEPROM (IC103) on the DMB15 board cannot be used. Therefore, if the mounted DMB15 board (A-1167-778-A, etc.) is replaced, exchange new EEPROM (IC103) with that used before the replacement. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 81 HCD-GNZ55D 7-7. DVD MECHANISM DECK SECTION (1) Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 301 302 316 303 304 305 305 314 314 307 307 308 308 309 301 306 312 313 306 315 310 311 306 M741 chassis assy 301 4-218-253-62 SCREW (M2.6), +BTTP 302 1-776-182-11 WIRE (FLAT TYPE) (5 CORE) 303 1-687-134-12 MOTOR (TB) BOARD 304 4-243-815-11 TABLE (LOADING) 305 4-245-571-02 GEAR (STOPPER) 306 4-218-252-61 SCREW (+PTPWH M2.6), FLOATING 307 4-245-570-01 GEAR (JOINT) 308 4-245-572-01 BUSHING (GEAR) 309 1-687-132-12 SENSOR BOARD 310 4-243-820-01 GEAR (TABLE) 311 4-243-819-01 GEAR (GENEVA) 312 4-243-816-21 TRAY 313 4-243-823-01 BELT (TABLE) 314 4-985-672-01 SCREW (+PTPWH M2.6), FLOATING 315 4-243-821-01 PULLEY (TABLE) 316 3-231-598-01 SHEET (BA) M741 A-1108-965-A MOTOR ASSY, TABLE (TABLE) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 82 HCD-GNZ55D 7-8. DVD MECHANISM DECK SECTION (2) Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 351 352 353 352 352 354 355 355 356 357 358 359 360 361 362 363 364 365 366 367 368 368 369 369 369 369 370 371 373 374 372 355 355 355 M751 not supplied not supplied not supplied not supplied not supplied RE701 351 A-1103-756-B DRIVER BOARD, COMPLETE 352 4-218-253-52 SCREW (M2.6), +BTTP 353 1-828-973-11 WIRE (FLAT TYPE) (13 CORE) 354 4-244-034-01 BELT (LOADING) 355 4-985-672-01 SCREW (+PTPWH M2.6), FLOATING 356 4-225-844-01 GEAR (LOADING A) 357 4-224-613-01 GEAR (SHAFT) 358 1-687-133-12 MOTOR (LD) BOARD 359 4-244-108-01 GEAR, SWING 360 4-224-609-01 GEAR (LOADING C) 361 4-224-608-01 COLLAR, SWING 362 3-016-533-11 WASHER (FR), STOPPER 363 4-224-611-01 GEAR (LOADING B) 364 4-224-606-01 GEAR (RV) 365 4-243-818-01 GEAR (U/D) 366 2-541-918-01 LEVER (LIFTER (H)) 367 2-345-983-01 PULLEY B (310), CHUCKING 368 3-087-599-01 SCREW, INSULATOR 369 2-634-618-01 INSULATOR 370 1-828-252-51 WIRE (FLAT TYPE) (24 CORE) 0371 8-820-291-02 OPTICAL PICK-UP (KHM-310CAB/C2RP) 372 4-251-923-01 YOKE (310) 373 2-345-982-01 PULLEY A (310), CHUCKING 374 1-687-669-12 SW BOARD M751 A-1108-966-A MOTOR ASSY, LOADING (LOADING) RE701 1-477-680-12 ENCODER, ROTARY (DISC TRAY ADDRESS DETECT) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 83 HCD-GNZ55D SECTION 8 ELECTRICAL PARTS LIST NOTE: • Due to standardization, replacements in the parts list may be different from the parts specified in the diagrams or the components used on the set. • -XX and -X mean standardized parts, so they may have some difference from the original one. • RESISTORS All resistors are in ohms. METAL:Metal-film resistor. METAL OXIDE: Metal oxide-film resistor. F:nonflammable • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items. • SEMICONDUCTORS In each case, u : µ, for example: uA.. : µA.. uPA.. : µPA.. uPB.. : µPB.. uPC.. : µPC.. uPD.. : µPD.. • CAPACITORS uF : µF • COILS uH : µH The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark When indicating parts by reference number, please include the board. A-1164-103-A ADC BOARD, COMPLETE ******************** < CAPACITOR > C20 1-126-956-11 ELECT 0.1uF 20% 50V C22 1-104-658-11 ELECT 100uF 20% 10V C23 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C24 1-104-658-11 ELECT 100uF 20% 10V C25 1-107-726-11 CERAMIC CHIP 0.01uF 10% 16V C26 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C27 1-126-963-11 ELECT 4.7uF 20% 50V C28 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C29 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C32 1-107-726-11 CERAMIC CHIP 0.01uF 10% 16V C40 1-164-156-11 CERAMIC CHIP 0.1uF 25V C41 1-164-156-11 CERAMIC CHIP 0.1uF 25V C42 1-164-156-11 CERAMIC CHIP 0.1uF 25V C50 1-164-156-11 CERAMIC CHIP 0.1uF 25V C51 1-126-964-11 ELECT 10uF 20% 50V C53 1-104-658-11 ELECT 100uF 20% 10V C54 1-164-156-11 CERAMIC CHIP 0.1uF 25V C55 1-126-964-11 ELECT 10uF 20% 50V C56 1-164-156-11 CERAMIC CHIP 0.1uF 25V C57 1-126-964-11 ELECT 10uF 20% 50V C58 1-164-156-11 CERAMIC CHIP 0.1uF 25V C59 1-126-960-11 ELECT 1uF 20% 50V C60 1-126-960-11 ELECT 1uF 20% 50V C81 1-107-726-11 CERAMIC CHIP 0.01uF 10% 16V C90 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C91 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V < CONNECTOR > CN1 1-766-720-41 CONNECTOR, BOARD TO BOARD 17P < DIODE > D11 8-719-988-61 DIODE 1SS355TE-17 D12 8-719-988-61 DIODE 1SS355TE-17 D13 8-719-988-61 DIODE 1SS355TE-17 D14 8-719-988-61 DIODE 1SS355TE-17 D51 8-719-988-61 DIODE 1SS355TE-17 D52 8-719-988-61 DIODE 1SS355TE-17 < GROUND TERMINAL > EP1 1-537-738-21 TERMINAL, GROUND EP2 1-537-738-21 TERMINAL, GROUND < FILTER > FL1 1-234-177-21 FILTER, CHIP EMI FL2 1-234-177-21 FILTER, CHIP EMI < IC > IC1 8-759-473-95 IC uPC2905T-E1 IC2 8-759-583-47 IC uPC2933T-E2 IC3 8-759-387-77 IC TC7WU04F(TE12R) IC11 6-707-608-01 IC PCM1803DBR < JUMPER RESISTOR > JR51 1-216-806-11 METAL CHIP 56 5% 1/10W JR52 1-216-806-11 METAL CHIP 56 5% 1/10W < COIL > L1 1-412-939-11 INDUCTOR 1uH L2 1-412-951-11 INDUCTOR 10uH L3 1-412-951-11 INDUCTOR 10uH < TRANSISTOR > Q7 6-550-889-01 TRANSISTOR 2SC5938-T112-1B Q8 6-550-889-01 TRANSISTOR 2SC5938-T112-1B < RESISTOR > R25 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R27 1-216-845-11 METAL CHIP 100K 5% 1/10W R28 1-216-821-11 METAL CHIP 1K 5% 1/10W R29 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R31 1-216-845-11 METAL CHIP 100K 5% 1/10W R32 1-216-821-11 METAL CHIP 1K 5% 1/10W R36 1-216-864-11 SHORT CHIP 0 R38 1-216-864-11 SHORT CHIP 0 R40 1-216-821-11 METAL CHIP 1K 5% 1/10W R41 1-216-857-11 METAL CHIP 1M 5% 1/10W R50 1-216-864-11 SHORT CHIP 0 R52 1-216-809-11 METAL CHIP 100 5% 1/10W R53 1-216-809-11 METAL CHIP 100 5% 1/10W R55 1-216-864-11 SHORT CHIP 0 R58 1-216-864-11 SHORT CHIP 0 • Abbreviation E3 : 240 V AC area in E model E12 : 220-240 V AC area in E model E13 : 220-230 V AC area in E model E15 : Iran model EA : Saudi Arabia model MY : Malaysia model PH : Philippine model SP : Singapore model TH : Thai model ADC www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 84 HCD-GNZ55D Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R59 1-216-864-11 SHORT CHIP 0 R67 1-216-864-11 SHORT CHIP 0 < VIBRATOR > X1 1-795-843-11 VIBRATOR, CRYSTAL (12.288MHz) ************************************************************* A-1167-778-A DMB15 BOARD, COMPLETE (E3,E12,E13,E15,EA) A-1188-857-A DMB15 BOARD, COMPLETE (MY,SP,PH,TH) *********************** < CAPACITOR > C101 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C102 1-125-837-11 CERAMIC CHIP 1uF 10% 6.3V C105 1-126-205-11 ELECT CHIP 47uF 20% 6.3V C106 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C108 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C109 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C112 1-126-205-11 ELECT CHIP 47uF 20% 6.3V C113 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C114 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C115 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C116 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C117 1-124-779-00 ELECT CHIP 10uF 20% 16V C118 1-124-779-00 ELECT CHIP 10uF 20% 16V C119 1-124-779-00 ELECT CHIP 10uF 20% 16V C120 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C121 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C122 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C123 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C124 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C125 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C126 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C127 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C128 1-162-965-11 CERAMIC CHIP 0.0015uF 10% 50V C129 1-124-779-00 ELECT CHIP 10uF 20% 16V C130 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C131 1-125-838-11 CERAMIC CHIP 2.2uF 10% 6.3V C132 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C133 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C135 1-164-677-11 CERAMIC CHIP 0.033uF 10% 16V C136 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C137 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C138 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C139 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C140 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C144 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C146 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C147 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C148 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C149 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C150 1-124-779-00 ELECT CHIP 10uF 20% 16V C151 1-115-416-11 CERAMIC CHIP 0.001uF 5% 25V C152 1-162-916-11 CERAMIC CHIP 12PF 5% 50V C153 1-162-916-11 CERAMIC CHIP 12PF 5% 50V C154 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C155 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C156 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C158 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C159 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C160 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C161 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C162 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C163 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C164 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C167 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C170 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C171 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C172 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C173 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C174 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C175 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C176 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C177 1-126-205-11 ELECT CHIP 47uF 20% 6.3V C178 1-126-208-21 ELECT CHIP 47uF 20% 4V C179 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C180 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C181 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C182 1-127-715-11 CERAMIC CHIP 0.22uF 10% 16V C184 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C187 1-126-208-21 ELECT CHIP 47uF 20% 4V C188 1-127-715-11 CERAMIC CHIP 0.22uF 10% 16V C189 1-128-934-11 CERAMIC CHIP 0.33uF 20% 10V C190 1-126-205-11 ELECT CHIP 47uF 20% 6.3V C191 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C192 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C193 1-127-715-11 CERAMIC CHIP 0.22uF 10% 16V C195 1-127-715-11 CERAMIC CHIP 0.22uF 10% 16V C196 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C203 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C205 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C206 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C208 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C209 1-164-677-11 CERAMIC CHIP 0.033uF 10% 16V C210 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C211 1-164-677-11 CERAMIC CHIP 0.033uF 10% 16V C212 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C213 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C214 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C215 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C217 1-126-204-11 ELECT CHIP 47uF 20% 16V C218 1-124-779-00 ELECT CHIP 10uF 20% 16V C219 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C220 1-124-779-00 ELECT CHIP 10uF 20% 16V C221 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C222 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C224 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C233 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C301 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C302 1-125-891-11 CERAMIC CHIP 0.47uF 10% 10V C305 1-125-891-11 CERAMIC CHIP 0.47uF 10% 10V C306 1-126-206-11 ELECT CHIP 100uF 20% 6.3V C307 1-126-206-11 ELECT CHIP 100uF 20% 6.3V C308 1-107-725-11 CERAMIC CHIP 0.1uF 10% 16V C402 1-126-204-11 ELECT CHIP 47uF 20% 16V DMB15 ADC New part of EEPROM (IC103) on the DMB15 board cannot be used. Therefore, if the mounted DMB15 board (A-1167-778-A, etc.) is replaced, exchange new EEPROM (IC103) with that used before the replacement. Ver. 1.1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 85 HCD-GNZ55D Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C403 1-126-205-11 ELECT CHIP 47uF 20% 6.3V C3701 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C3702 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C3707 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C3708 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C3711 1-162-977-11 CERAMIC CHIP 0.0018uF 10% 50V C3712 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C3713 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C3714 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C3721 1-162-977-11 CERAMIC CHIP 0.0018uF 10% 50V C3722 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C3723 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C3724 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C3771 1-162-977-11 CERAMIC CHIP 0.0018uF 10% 50V C3772 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C3773 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C3774 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C3781 1-162-977-11 CERAMIC CHIP 0.0018uF 10% 50V C3782 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C3783 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C3784 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C3801 1-126-206-11 ELECT CHIP 100uF 20% 6.3V C3802 1-117-370-11 CERAMIC CHIP 10uF 10V C3803 1-126-209-11 ELECT CHIP 100uF 20% 4V C3804 1-126-205-11 ELECT CHIP 47uF 20% 6.3V C3805 1-126-208-21 ELECT CHIP 47uF 20% 4V < CONNECTOR > CN101 1-815-763-32 CONNECTOR, FFC/FPC 24P * CN105 1-770-470-21 PIN, CONNECTOR (PC BOARD) 6P CN106 1-793-989-21 CONNECTOR, FFC/FPC 13P * CN201 1-770-470-21 PIN, CONNECTOR (PC BOARD) 6P CN301 1-784-365-21 CONNECTOR, FFC/FPC 5P CN302 1-784-376-11 CONNECTOR, FFC/FPC 17P CN401 1-779-993-11 PIN, CONNECTOR (PWB) 5P < DIODE > D1001 8-719-058-24 DIODE RB501V-40TE-17 D3501 8-719-988-61 DIODE 1SS355TE-17 D3502 8-719-988-61 DIODE 1SS355TE-17 < FERRITE BEAD > FB111 1-414-226-21 INDUCTOR, FERRITE BEAD FB112 1-414-226-21 INDUCTOR, FERRITE BEAD FB113 1-414-226-21 INDUCTOR, FERRITE BEAD FB114 1-414-226-21 INDUCTOR, FERRITE BEAD FB115 1-414-226-21 INDUCTOR, FERRITE BEAD FB401 1-469-324-21 FERRITE, EMI (SMD) (2012) FB402 1-469-324-21 FERRITE, EMI (SMD) (2012) FB403 1-469-324-21 FERRITE, EMI (SMD) (2012) FB404 1-469-324-21 FERRITE, EMI (SMD) (2012) FB405 1-469-324-21 FERRITE, EMI (SMD) (2012) FB406 1-469-324-21 FERRITE, EMI (SMD) (2012) < FILTER > FL101 1-234-177-21 FILTER, CHIP EMI FL104 1-234-177-21 FILTER, CHIP EMI FL105 1-234-177-21 FILTER, CHIP EMI FL106 1-234-177-21 FILTER, CHIP EMI FL107 1-234-177-21 FILTER, CHIP EMI FL108 1-234-177-21 FILTER, CHIP EMI FL401 1-234-177-21 FILTER, CHIP EMI FL402 1-233-893-21 FILTER, CHIP EMI FL403 1-234-177-21 FILTER, CHIP EMI < IC > IC101 6-806-351-01 IC MX29LV320CBTC70-CBA4-0601CE (E3,E12,E13,E15,EA) IC101 6-806-352-01 IC MX29LV320CBTC70-CBA4-0601GA (MY,SP,PH,TH) IC102 6-707-535-01 IC CXD9849R IC103 not supplied IC BR24L64F-WE2 IC104 6-709-370-01 IC A2V64S40CTP-G75 IC105 6-702-302-01 IC TK11133CSCL-G IC106 6-708-153-01 IC PQ018EN01ZPH IC107 6-702-302-01 IC TK11133CSCL-G IC201 6-704-524-01 IC FAN8036L IC301 6-704-222-01 IC AK4358VQ-L IC3711 8-759-359-49 IC NJM3414AV(TE2) IC3771 8-759-359-49 IC NJM3414AV(TE2) < TRANSISTOR > Q101 6-550-008-01 TRANSISTOR UM6K1N-TN Q102 6-550-653-01 TRANSISTOR QST8TR Q103 8-729-027-52 TRANSISTOR DTC124EKA-T146 Q3801 8-729-230-49 TRANSISTOR 2SC2712-YG < RESISTOR > R101 1-216-809-11 METAL CHIP 100 5% 1/10W R104 1-216-864-11 SHORT CHIP 0 R105 1-216-833-11 METAL CHIP 10K 5% 1/10W R106 1-216-833-11 METAL CHIP 10K 5% 1/10W R107 1-216-833-11 METAL CHIP 10K 5% 1/10W R108 1-216-857-11 METAL CHIP 1M 5% 1/10W R109 1-216-864-11 SHORT CHIP 0 R110 1-216-841-11 METAL CHIP 47K 5% 1/10W R111 1-216-809-11 METAL CHIP 100 5% 1/10W R112 1-211-977-11 METAL CHIP 22 0.5% 1/10W R113 1-211-977-11 METAL CHIP 22 0.5% 1/10W R114 1-216-845-11 METAL CHIP 100K 5% 1/10W R115 1-211-977-11 METAL CHIP 22 0.5% 1/10W R116 1-216-821-11 METAL CHIP 1K 5% 1/10W R117 1-216-841-11 METAL CHIP 47K 5% 1/10W R118 1-216-801-11 METAL CHIP 22 5% 1/10W R120 1-216-801-11 METAL CHIP 22 5% 1/10W R121 1-216-801-11 METAL CHIP 22 5% 1/10W R123 1-216-864-11 SHORT CHIP 0 R124 1-216-841-11 METAL CHIP 47K 5% 1/10W R126 1-216-864-11 SHORT CHIP 0 R127 1-216-809-11 METAL CHIP 100 5% 1/10W R136 1-216-835-11 METAL CHIP 15K 5% 1/10W R138 1-216-845-11 METAL CHIP 100K 5% 1/10W R141 1-218-916-11 METAL CHIP 750K 0.5% 1/10W R142 1-216-845-11 METAL CHIP 100K 5% 1/10W R143 1-216-809-11 METAL CHIP 100 5% 1/10W DMB15 New part of EEPROM (IC103) on the DMB15 board cannot be used. Therefore, if the mounted DMB15 board (A-1167-778-A, etc.) is replaced, exchange new EEPROM (IC103) with that used before the replacement. Ver. 1.1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 86 HCD-GNZ55D Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R146 1-216-805-11 METAL CHIP 47 5% 1/10W R151 1-216-805-11 METAL CHIP 47 5% 1/10W R152 1-216-864-11 SHORT CHIP 0 R153 1-216-805-11 METAL CHIP 47 5% 1/10W R155 1-216-805-11 METAL CHIP 47 5% 1/10W R160 1-216-805-11 METAL CHIP 47 5% 1/10W R161 1-216-809-11 METAL CHIP 100 5% 1/10W R164 1-216-809-11 METAL CHIP 100 5% 1/10W R169 1-216-833-11 METAL CHIP 10K 5% 1/10W R187 1-216-864-11 SHORT CHIP 0 R189 1-218-827-11 METAL CHIP 150 0.5% 1/10W R190 1-218-827-11 METAL CHIP 150 0.5% 1/10W R191 1-216-821-11 METAL CHIP 1K 5% 1/10W R192 1-218-827-11 METAL CHIP 150 0.5% 1/10W R193 1-216-821-11 METAL CHIP 1K 5% 1/10W R195 1-218-827-11 METAL CHIP 150 0.5% 1/10W R196 1-216-864-11 SHORT CHIP 0 R197 1-218-827-11 METAL CHIP 150 0.5% 1/10W R204 1-216-822-11 METAL CHIP 1.2K 5% 1/10W R205 1-216-833-11 METAL CHIP 10K 5% 1/10W R206 1-216-833-11 METAL CHIP 10K 5% 1/10W R207 1-216-826-11 METAL CHIP 2.7K 5% 1/10W R208 1-216-839-11 METAL CHIP 33K 5% 1/10W R209 1-216-839-11 METAL CHIP 33K 5% 1/10W R210 1-216-841-11 METAL CHIP 47K 5% 1/10W R212 1-216-833-11 METAL CHIP 10K 5% 1/10W R213 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R214 1-216-835-11 METAL CHIP 15K 5% 1/10W R215 1-216-834-11 METAL CHIP 12K 5% 1/10W R216 1-216-834-11 METAL CHIP 12K 5% 1/10W R219 1-216-838-11 METAL CHIP 27K 5% 1/10W R220 1-216-833-11 METAL CHIP 10K 5% 1/10W R221 1-218-889-11 METAL CHIP 56K 0.5% 1/10W R223 1-218-895-11 METAL CHIP 100K 0.5% 1/10W R224 1-216-833-11 METAL CHIP 10K 5% 1/10W R225 1-218-895-11 METAL CHIP 100K 0.5% 1/10W R226 1-218-889-11 METAL CHIP 56K 0.5% 1/10W R230 1-218-893-11 METAL CHIP 82K 0.5% 1/10W R231 1-218-875-11 METAL CHIP 15K 0.5% 1/10W R232 1-218-877-11 METAL CHIP 18K 0.5% 1/10W R233 1-218-883-11 METAL CHIP 33K 0.5% 1/10W R234 1-216-833-11 METAL CHIP 10K 5% 1/10W R246 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R247 1-216-821-11 METAL CHIP 1K 5% 1/10W R314 1-216-809-11 METAL CHIP 100 5% 1/10W R319 1-216-864-11 SHORT CHIP 0 R1101 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R1102 1-218-827-11 METAL CHIP 150 0.5% 1/10W R1103 1-216-833-11 METAL CHIP 10K 5% 1/10W R1104 1-216-833-11 METAL CHIP 10K 5% 1/10W R1105 1-216-833-11 METAL CHIP 10K 5% 1/10W R1108 1-216-864-11 SHORT CHIP 0 R1109 1-216-864-11 SHORT CHIP 0 R1110 1-216-826-11 METAL CHIP 2.7K 5% 1/10W R1123 1-216-864-11 SHORT CHIP 0 R1124 1-216-864-11 SHORT CHIP 0 R1125 1-216-864-11 SHORT CHIP 0 R1129 1-216-845-11 METAL CHIP 100K 5% 1/10W R1133 1-216-864-11 SHORT CHIP 0 R1134 1-216-864-11 SHORT CHIP 0 R1150 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R1151 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R1152 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R1168 1-216-817-11 METAL CHIP 470 5% 1/10W R1502 1-216-864-11 SHORT CHIP 0 R1504 1-400-244-11 BEAD, FERRITE (CHIP) (1608) R1524 1-414-226-21 INDUCTOR, FERRITE BEAD R1526 1-414-226-21 INDUCTOR, FERRITE BEAD R1528 1-216-833-11 METAL CHIP 10K 5% 1/10W R1530 1-216-864-11 SHORT CHIP 0 R1531 1-216-864-11 SHORT CHIP 0 R1540 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1542 1-216-833-11 METAL CHIP 10K 5% 1/10W R1544 1-216-864-11 SHORT CHIP 0 R1546 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R1547 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1548 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1549 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1550 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1551 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1552 1-216-833-11 METAL CHIP 10K 5% 1/10W R1553 1-216-864-11 SHORT CHIP 0 R1554 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1557 1-216-809-11 METAL CHIP 100 5% 1/10W R1558 1-216-833-11 METAL CHIP 10K 5% 1/10W R2504 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R3501 1-216-864-11 SHORT CHIP 0 R3651 1-216-864-11 SHORT CHIP 0 R3652 1-216-864-11 SHORT CHIP 0 R3653 1-216-864-11 SHORT CHIP 0 R3711 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R3712 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R3713 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R3714 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R3715 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R3716 1-216-821-11 METAL CHIP 1K 5% 1/10W R3717 1-216-821-11 METAL CHIP 1K 5% 1/10W R3718 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R3719 1-216-821-11 METAL CHIP 1K 5% 1/10W R3721 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R3722 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R3723 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R3724 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R3725 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R3726 1-216-821-11 METAL CHIP 1K 5% 1/10W R3727 1-216-821-11 METAL CHIP 1K 5% 1/10W R3728 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R3729 1-216-821-11 METAL CHIP 1K 5% 1/10W R3771 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R3772 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R3773 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R3774 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R3775 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R3776 1-216-821-11 METAL CHIP 1K 5% 1/10W R3777 1-216-821-11 METAL CHIP 1K 5% 1/10W R3778 1-216-829-11 METAL CHIP 4.7K 5% 1/10W DMB15 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 87 HCD-GNZ55D Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R3779 1-216-821-11 METAL CHIP 1K 5% 1/10W R3781 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R3782 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R3783 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R3784 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R3785 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R3786 1-216-821-11 METAL CHIP 1K 5% 1/10W R3787 1-216-821-11 METAL CHIP 1K 5% 1/10W R3788 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R3789 1-216-821-11 METAL CHIP 1K 5% 1/10W R3801 1-216-864-11 SHORT CHIP 0 R3802 1-216-864-11 SHORT CHIP 0 R3803 1-216-833-11 METAL CHIP 10K 5% 1/10W R3804 1-216-836-11 METAL CHIP 18K 5% 1/10W R3805 1-216-821-11 METAL CHIP 1K 5% 1/10W R4704 1-216-864-11 SHORT CHIP 0 R4705 1-216-864-11 SHORT CHIP 0 R4706 1-216-864-11 SHORT CHIP 0 R5001 1-216-864-11 SHORT CHIP 0 R5012 1-216-864-11 SHORT CHIP 0 R5016 1-216-864-11 SHORT CHIP 0 < NETWORK RESISTOR > RB103 1-234-795-21 RES, NETWORK 0X4 (2010) RB104 1-234-795-21 RES, NETWORK 0X4 (2010) RB105 1-234-371-21 RES, NETWORK 47X4 (1005) RB106 1-234-371-21 RES, NETWORK 47X4 (1005) RB107 1-234-370-21 RES, NETWORK 22X4 (1005) RB108 1-234-370-21 RES, NETWORK 22X4 (1005) RB111 1-234-795-21 RES, NETWORK 0X4 (2010) RB112 1-234-370-21 RES, NETWORK 22X4 (1005) RB113 1-234-370-21 RES, NETWORK 22X4 (1005) < VIBRATOR > X101 1-781-867-21 VIBRATOR, CRYSTAL (27MHz) ************************************************************* A-1103-756-B DRIVER BOARD, COMPLETE *********************** < CAPACITOR > C715 1-126-933-11 ELECT 100uF 20% 16V C731 1-126-964-11 ELECT 10uF 20% 50V C735 1-164-159-21 CERAMIC 0.1uF 50V C736 1-164-159-21 CERAMIC 0.1uF 50V C737 1-164-159-21 CERAMIC 0.1uF 50V C741 1-162-306-11 CERAMIC 0.01uF 20% 16V C751 1-162-306-11 CERAMIC 0.01uF 20% 16V C752 1-164-159-21 CERAMIC 0.1uF 50V < CONNECTOR > CN701 1-784-735-11 CONNECTOR, FFC 13P CN702 1-784-766-11 CONNECTOR, FFC 5P * CN703 1-564-720-11 PIN, CONNECTOR (SMALL TYPE) 4P CN704 1-785-328-11 PIN, CONNECTOR (LIGHT ANGLE) 2P < DIODE > D701 8-719-921-42 DIODE MTZJ-5.1A D711 8-719-109-69 DIODE RD3.6ESB2 < IC > IC701 8-759-598-69 IC BA6956AN IC712 8-759-598-69 IC BA6956AN < TRANSISTOR > Q731 8-729-029-66 TRANSISTOR DTC114ESA < RESISTOR > R701 1-249-413-11 CARBON 470 5% 1/4W R702 1-247-807-31 CARBON 100 5% 1/4W R711 1-249-417-11 CARBON 1K 5% 1/4W R712 1-249-425-11 CARBON 4.7K 5% 1/4W R713 1-249-433-11 CARBON 22K 5% 1/4W R721 1-249-425-11 CARBON 4.7K 5% 1/4W R722 1-249-425-11 CARBON 4.7K 5% 1/4W R723 1-249-425-11 CARBON 4.7K 5% 1/4W R731 1-247-807-31 CARBON 100 5% 1/4W R732 1-249-429-11 CARBON 10K 5% 1/4W R733 1-249-417-11 CARBON 1K 5% 1/4W R734 1-249-430-11 CARBON 12K 5% 1/4W R736 1-249-412-11 CARBON 390 5% 1/4W R751 1-249-425-11 CARBON 4.7K 5% 1/4W ************************************************************* IR BOARD ********* < CAPACITOR > C1308 1-115-416-11 CERAMIC CHIP 0.001uF 5% 25V < CONNECTOR > CN1403 1-816-423-11 SOCKET, CONNECTOR 3P < IC > IC1301 6-600-309-01 IC RPM7240-H9 (IR) < RESISTOR > R1306 1-216-805-11 METAL CHIP 47 5% 1/10W ************************************************************* A-1159-563-A MAIN BOARD, COMPLETE (E3) A-1189-052-A MAIN BOARD, COMPLETE (PH) A-1189-055-A MAIN BOARD, COMPLETE (MY,SP) A-1189-058-A MAIN BOARD, COMPLETE (EA) A-1189-061-A MAIN BOARD, COMPLETE (E12) A-1189-064-A MAIN BOARD, COMPLETE (E15) A-1189-067-A MAIN BOARD, COMPLETE (E13) A-1189-077-A MAIN BOARD, COMPLETE (TH) ********************* 7-685-646-79 SCREW +BVTP 3X8 TYPE2 TT (B) < CAPACITOR > C101 1-126-964-11 ELECT 10uF 20% 50V C102 1-126-964-11 ELECT 10uF 20% 50V C103 1-126-964-11 ELECT 10uF 20% 50V DMB15 IR DRIVER MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 88 HCD-GNZ55D Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C104 1-126-964-11 ELECT 10uF 20% 50V C105 1-126-964-11 ELECT 10uF 20% 50V C106 1-115-412-11 CERAMIC CHIP 680PF 5% 25V C107 1-136-497-81 FILM 0.1uF 5% 50V C108 1-104-700-11 CERAMIC CHIP 0.027uF 10% 16V C109 1-104-700-11 CERAMIC CHIP 0.027uF 10% 16V C110 1-126-964-11 ELECT 10uF 20% 50V C111 1-135-995-11 CERAMIC CHIP 0.039uF 10% 25V C112 1-162-969-11 CERAMIC CHIP 0.0068uF 10% 25V C113 1-126-964-11 ELECT 10uF 20% 50V C114 1-137-194-81 FILM 0.47uF 5% 50V C115 1-137-194-81 FILM 0.47uF 5% 50V C116 1-126-963-11 ELECT 4.7uF 20% 50V C118 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C119 1-126-964-11 ELECT 10uF 20% 50V C120 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C121 1-126-960-11 ELECT 1uF 20% 50V C122 1-126-964-11 ELECT 10uF 20% 50V C123 1-162-957-11 CERAMIC CHIP 220PF 5% 50V C124 1-162-928-11 CERAMIC CHIP 120PF 5% 50V C125 1-162-959-11 CERAMIC CHIP 330PF 5% 50V C126 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C130 1-164-172-11 CERAMIC CHIP 0.0056uF 10% 25V C132 1-126-933-11 ELECT 100uF 20% 16V C133 1-126-960-11 ELECT 1uF 20% 50V C134 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C135 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C136 1-126-933-11 ELECT 100uF 20% 16V C137 1-126-935-11 ELECT 470uF 20% 16V C138 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C139 1-137-150-11 FILM 0.01uF 5% 100V C140 1-126-947-11 ELECT 47uF 20% 35V C141 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C142 1-130-481-00 MYLAR 0.0068uF 5% 50V C144 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C145 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C147 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C148 1-126-961-11 ELECT 2.2uF 20% 50V C150 1-126-964-11 ELECT 10uF 20% 50V C151 1-126-964-11 ELECT 10uF 20% 50V C152 1-126-964-11 ELECT 10uF 20% 50V C153 1-126-964-11 ELECT 10uF 20% 50V C154 1-126-964-11 ELECT 10uF 20% 50V C156 1-115-412-11 CERAMIC CHIP 680PF 5% 25V C157 1-136-497-81 FILM 0.1uF 5% 50V C158 1-104-700-11 CERAMIC CHIP 0.027uF 10% 16V C159 1-104-700-11 CERAMIC CHIP 0.027uF 10% 16V C160 1-126-964-11 ELECT 10uF 20% 50V C161 1-135-995-11 CERAMIC CHIP 0.039uF 10% 25V C162 1-162-969-11 CERAMIC CHIP 0.0068uF 10% 25V C163 1-126-964-11 ELECT 10uF 20% 50V C164 1-137-194-81 FILM 0.47uF 5% 50V C165 1-137-194-81 FILM 0.47uF 5% 50V C166 1-126-963-11 ELECT 4.7uF 20% 50V C168 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C169 1-126-964-11 ELECT 10uF 20% 50V C170 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C171 1-126-960-11 ELECT 1uF 20% 50V C172 1-126-964-11 ELECT 10uF 20% 50V C173 1-162-957-11 CERAMIC CHIP 220PF 5% 50V C174 1-162-928-11 CERAMIC CHIP 120PF 5% 50V C175 1-162-959-11 CERAMIC CHIP 330PF 5% 50V C176 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C177 1-137-194-81 FILM 0.47uF 5% 50V C178 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C179 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C180 1-164-172-11 CERAMIC CHIP 0.0056uF 10% 25V C184 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C185 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C186 1-110-563-11 CERAMIC CHIP 0.068uF 10% 16V C187 1-104-658-11 ELECT 100uF 20% 10V C188 1-163-077-00 CERAMIC CHIP 0.1uF 10% 25V C189 1-162-957-11 CERAMIC CHIP 220PF 5% 50V C190 1-162-957-11 CERAMIC CHIP 220PF 5% 50V C191 1-137-190-11 FILM 0.22uF 5% 50V C192 1-126-960-11 ELECT 1uF 20% 50V C193 1-137-190-11 FILM 0.22uF 5% 50V C194 1-126-964-11 ELECT 10uF 20% 50V C195 1-126-960-11 ELECT 1uF 20% 50V C197 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C198 1-126-961-11 ELECT 2.2uF 20% 50V C199 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C200 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C201 1-162-953-11 CERAMIC CHIP 100PF 5% 50V C202 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C203 1-162-953-11 CERAMIC CHIP 100PF 5% 50V C204 1-162-953-11 CERAMIC CHIP 100PF 5% 50V C213 1-136-497-81 FILM 0.1uF 5% 50V C214 1-136-497-81 FILM 0.1uF 5% 50V C215 1-126-964-11 ELECT 10uF 20% 50V C216 1-136-497-81 FILM 0.1uF 5% 50V C226 1-162-953-11 CERAMIC CHIP 100PF 5% 50V C228 1-162-953-11 CERAMIC CHIP 100PF 5% 50V C230 1-126-961-11 ELECT 2.2uF 20% 50V C234 1-126-926-11 ELECT 1000uF 20% 10V C235 1-216-864-11 SHORT CHIP 0 C238 1-126-964-11 ELECT 10uF 20% 50V C239 1-126-964-11 ELECT 10uF 20% 50V C288 1-126-964-11 ELECT 10uF 20% 50V C289 1-126-964-11 ELECT 10uF 20% 50V C301 1-126-965-11 ELECT 22uF 20% 50V C302 1-126-965-11 ELECT 22uF 20% 50V C303 1-126-961-11 ELECT 2.2uF 20% 50V C304 1-126-961-11 ELECT 2.2uF 20% 50V C307 1-126-961-11 ELECT 2.2uF 20% 50V C308 1-126-961-11 ELECT 2.2uF 20% 50V C410 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C411 1-162-918-11 CERAMIC CHIP 18PF 5% 50V C412 1-164-156-11 CERAMIC CHIP 0.1uF 25V C414 1-164-156-11 CERAMIC CHIP 0.1uF 25V C416 1-126-917-11 ELECT 3300uF 20% 6.3V C462 1-104-658-11 ELECT 100uF 20% 10V C464 1-164-156-11 CERAMIC CHIP 0.1uF 25V C486 1-126-935-11 ELECT 470uF 20% 16V C496 1-126-964-11 ELECT 10uF 20% 50V C498 1-164-156-11 CERAMIC CHIP 0.1uF 25V MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 89 HCD-GNZ55D Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C499 1-164-156-11 CERAMIC CHIP 0.1uF 25V C501 1-164-156-11 CERAMIC CHIP 0.1uF 25V C502 1-104-658-11 ELECT 100uF 20% 10V C504 1-126-926-11 ELECT 1000uF 20% 10V C532 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C539 1-164-156-11 CERAMIC CHIP 0.1uF 25V C550 1-128-547-11 ELECT 6800uF 20% 16V C551 1-126-960-11 ELECT 1uF 20% 50V C552 1-126-925-11 ELECT 470uF 20% 10V C553 1-126-960-11 ELECT 1uF 20% 50V C554 1-126-925-11 ELECT 470uF 20% 10V C555 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C556 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C566 1-126-960-11 ELECT 1uF 20% 50V C567 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C568 1-126-916-11 ELECT 1000uF 20% 6.3V C582 1-128-547-11 ELECT 6800uF 20% 16V C585 1-164-156-11 CERAMIC CHIP 0.1uF 25V < CONNECTOR > CN101 1-568-830-11 CONNECTOR, FFC 11P CN105 1-784-776-11 CONNECTOR, FFC 15P CN121 1-564-705-11 PIN, CONNECTOR (SMALL TYPE) 3P * CN131 1-564-710-11 PIN, CONNECTOR (SMALL TYPE) 8P CN201 1-784-786-11 CONNECTOR, FFC 25P CN205 1-785-318-11 PIN, CONNECTOR (STRAIGHT) 6P CN301 1-779-281-11 CONNECTOR, FFC (LIF(NON-ZIF)) 13P * CN381 1-766-718-21 CONNECTOR, BOARD TO BOARD 17P CN405 1-784-774-11 CONNECTOR, FFC 13P CN406 1-568-828-11 CONNECTOR, FFC 9P CN521 1-779-285-11 CONNECTOR, FFC (LIF(NON-ZIF)) 17P * CN590 1-564-510-11 PLUG, CONNECTOR 7P < DIODE > D101 6-501-193-01 DIODE 1SS355WTE-17 D102 6-501-193-01 DIODE 1SS355WTE-17 D104 6-501-193-01 DIODE 1SS355WTE-17 D134 6-500-522-21 DIODE 10EDB40-TB3 D135 6-500-522-21 DIODE 10EDB40-TB3 D136 8-719-069-55 DIODE UDZSTE-175.6B D213 6-501-193-01 DIODE 1SS355WTE-17 D214 6-501-193-01 DIODE 1SS355WTE-17 D215 6-501-193-01 DIODE 1SS355WTE-17 D216 6-501-193-01 DIODE 1SS355WTE-17 D230 6-501-193-01 DIODE 1SS355WTE-17 D231 6-501-193-01 DIODE 1SS355WTE-17 D232 6-501-193-01 DIODE 1SS355WTE-17 D393 6-501-193-01 DIODE 1SS355WTE-17 D394 6-501-193-01 DIODE 1SS355WTE-17 D395 6-501-193-01 DIODE 1SS355WTE-17 D396 6-501-193-01 DIODE 1SS355WTE-17 D486 6-501-193-01 DIODE 1SS355WTE-17 D505 6-501-193-01 DIODE 1SS355WTE-17 D506 6-501-193-01 DIODE 1SS355WTE-17 D583 8-719-978-33 DIODE DTZ-TT11-6.8B D594 6-500-522-21 DIODE 10EDB40-TB3 < FERRITE BEAD > FB101 1-216-864-11 SHORT CHIP 0 FB102 1-469-125-21 FERRITE, EMI (SMD) (1608) FB103 1-216-864-11 SHORT CHIP 0 FB104 1-469-125-21 FERRITE, EMI (SMD) (1608) FB151 1-216-864-11 SHORT CHIP 0 FB152 1-469-125-21 FERRITE, EMI (SMD) (1608) FB153 1-216-864-11 SHORT CHIP 0 FB513 1-414-235-22 INDUCTOR, FERRITE BEAD FB514 1-414-235-22 INDUCTOR, FERRITE BEAD FB515 1-414-235-22 INDUCTOR, FERRITE BEAD FB516 1-216-864-11 SHORT CHIP 0 < IC > IC101 6-705-667-01 IC M61537FP-RF0G IC401 6-806-202-01 IC M30622MEP-A50FPU0 IC402 6-701-680-01 IC PST3629NR IC403 6-707-095-01 IC BH2210FV-E2 IC508 6-600-465-11 IC TOTX147 (DVD DIGITAL OUT) IC551 6-703-550-01 IC TA7809LS IC552 6-703-550-01 IC TA7809LS IC562 6-703-546-01 IC TA7804LS < CONNECTOR > J506 1-820-048-11 CONNECTOR (LIGHTING) (D-LIGHT SYNC OUT) < JUMPER RESISTOR > JR001 1-216-296-11 SHORT CHIP 0 JR002 1-216-864-11 SHORT CHIP 0 JR003 1-216-864-11 SHORT CHIP 0 JR004 1-216-864-11 SHORT CHIP 0 JR005 1-216-864-11 SHORT CHIP 0 JR006 1-216-864-11 SHORT CHIP 0 JR007 1-216-864-11 SHORT CHIP 0 JR008 1-216-864-11 SHORT CHIP 0 JR009 1-216-864-11 SHORT CHIP 0 JR011 1-216-864-11 SHORT CHIP 0 JR012 1-216-864-11 SHORT CHIP 0 JR013 1-216-296-11 SHORT CHIP 0 JR014 1-216-296-11 SHORT CHIP 0 JR015 1-216-864-11 SHORT CHIP 0 JR016 1-216-864-11 SHORT CHIP 0 JR017 1-216-864-11 SHORT CHIP 0 JR018 1-216-864-11 SHORT CHIP 0 JR019 1-216-864-11 SHORT CHIP 0 JR021 1-216-296-11 SHORT CHIP 0 JR022 1-216-864-11 SHORT CHIP 0 JR023 1-216-864-11 SHORT CHIP 0 JR026 1-216-864-11 SHORT CHIP 0 JR027 1-216-864-11 SHORT CHIP 0 JR028 1-216-864-11 SHORT CHIP 0 JR029 1-216-864-11 SHORT CHIP 0 JR030 1-216-864-11 SHORT CHIP 0 JR031 1-216-864-11 SHORT CHIP 0 JR032 1-216-864-11 SHORT CHIP 0 JR033 1-216-864-11 SHORT CHIP 0 JR036 1-216-864-11 SHORT CHIP 0 MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 90 HCD-GNZ55D Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark JR037 1-216-864-11 SHORT CHIP 0 JR042 1-216-864-11 SHORT CHIP 0 JR043 1-216-864-11 SHORT CHIP 0 JR044 1-216-864-11 SHORT CHIP 0 JR047 1-216-864-11 SHORT CHIP 0 JR049 1-216-864-11 SHORT CHIP 0 JR050 1-216-864-11 SHORT CHIP 0 JR051 1-216-864-11 SHORT CHIP 0 JR052 1-216-864-11 SHORT CHIP 0 JR053 1-216-864-11 SHORT CHIP 0 JR054 1-216-864-11 SHORT CHIP 0 JR055 1-216-296-11 SHORT CHIP 0 JR056 1-216-296-11 SHORT CHIP 0 JR057 1-216-296-11 SHORT CHIP 0 JR059 1-216-296-11 SHORT CHIP 0 JR125 1-216-864-11 SHORT CHIP 0 JR152 1-216-296-11 SHORT CHIP 0 JR175 1-216-864-11 SHORT CHIP 0 JR228 1-216-864-11 SHORT CHIP 0 JR315 1-216-864-11 SHORT CHIP 0 JR316 1-216-864-11 SHORT CHIP 0 JR318 1-216-864-11 SHORT CHIP 0 JR381 1-216-864-11 SHORT CHIP 0 JR405 1-216-864-11 SHORT CHIP 0 JR406 1-216-864-11 SHORT CHIP 0 JR407 1-216-864-11 SHORT CHIP 0 JR408 1-216-864-11 SHORT CHIP 0 JR419 1-216-864-11 SHORT CHIP 0 JR467 1-216-864-11 SHORT CHIP 0 JR480 1-216-864-11 SHORT CHIP 0 JR481 1-216-864-11 SHORT CHIP 0 JR487 1-216-864-11 SHORT CHIP 0 JR555 1-216-864-11 SHORT CHIP 0 < COIL > L103 1-410-780-11 INDUCTOR 27mH L104 1-410-780-11 INDUCTOR 27mH L105 1-414-189-31 INDUCTOR 100uH L505 1-412-064-11 INDUCTOR 100uH < TRANSISTOR > Q101 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R Q103 8-729-802-80 TRANSISTOR 2SC3661 Q104 8-729-802-80 TRANSISTOR 2SC3661 Q105 8-729-802-80 TRANSISTOR 2SC3661 Q106 8-729-802-80 TRANSISTOR 2SC3661 Q107 8-729-216-22 TRANSISTOR 2SA1162-G Q108 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q109 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q110 8-729-027-23 TRANSISTOR DTA114EKA-T146 Q111 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q112 8-729-141-75 TRANSISTOR 2SD596DV345 Q113 6-550-185-01 TRANSISTOR RT1P137P-TP-1 Q114 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q118 8-729-903-46 TRANSISTOR 2SB1132-P Q119 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q120 8-729-903-46 TRANSISTOR 2SB1132-P Q121 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q122 8-729-903-46 TRANSISTOR 2SB1132-P Q123 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q125 8-729-802-80 TRANSISTOR 2SC3661 Q131 8-729-056-46 TRANSISTOR 2SC5053T100Q Q132 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q133 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q151 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R Q153 8-729-802-80 TRANSISTOR 2SC3661 Q154 8-729-802-80 TRANSISTOR 2SC3661 Q155 8-729-802-80 TRANSISTOR 2SC3661 Q166 8-729-802-80 TRANSISTOR 2SC3661 Q175 8-729-802-80 TRANSISTOR 2SC3661 Q213 8-729-901-00 TRANSISTOR DTC124EK Q237 8-729-802-80 TRANSISTOR 2SC3661 Q238 8-729-802-80 TRANSISTOR 2SC3661 Q287 8-729-802-80 TRANSISTOR 2SC3661 Q288 8-729-802-80 TRANSISTOR 2SC3661 Q301 8-729-027-31 TRANSISTOR DTA124EKA-T146 Q302 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q303 8-729-027-31 TRANSISTOR DTA124EKA-T146 Q304 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q307 8-729-027-31 TRANSISTOR DTA124EKA-T146 Q308 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q486 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q584 8-729-027-43 TRANSISTOR DTC114EKA-T146 < RESISTOR > R101 1-216-812-11 METAL CHIP 180 5% 1/10W R102 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R103 1-216-833-11 METAL CHIP 10K 5% 1/10W R104 1-216-841-11 METAL CHIP 47K 5% 1/10W R105 1-216-841-11 METAL CHIP 47K 5% 1/10W R106 1-216-830-11 METAL CHIP 5.6K 5% 1/10W R107 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R108 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R110 1-216-851-11 METAL CHIP 330K 5% 1/10W R111 1-216-821-11 METAL CHIP 1K 5% 1/10W R112 1-216-833-11 METAL CHIP 10K 5% 1/10W R113 1-216-833-11 METAL CHIP 10K 5% 1/10W R114 1-216-864-11 SHORT CHIP 0 R115 1-216-833-11 METAL CHIP 10K 5% 1/10W R116 1-216-833-11 METAL CHIP 10K 5% 1/10W R117 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R118 1-216-835-11 METAL CHIP 15K 5% 1/10W R119 1-216-817-11 METAL CHIP 470 5% 1/10W R120 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R121 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R122 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R123 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R124 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R125 1-216-838-11 METAL CHIP 27K 5% 1/10W R126 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R127 1-216-830-11 METAL CHIP 5.6K 5% 1/10W R128 1-216-837-11 METAL CHIP 22K 5% 1/10W R129 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R130 1-216-841-11 METAL CHIP 47K 5% 1/10W R131 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R133 1-216-857-11 METAL CHIP 1M 5% 1/10W MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 91 HCD-GNZ55D Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R136 1-216-833-11 METAL CHIP 10K 5% 1/10W R138 1-216-841-11 METAL CHIP 47K 5% 1/10W R139 1-216-864-11 SHORT CHIP 0 R140 1-216-833-11 METAL CHIP 10K 5% 1/10W R141 1-216-833-11 METAL CHIP 10K 5% 1/10W R142 1-216-833-11 METAL CHIP 10K 5% 1/10W R143 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R144 1-216-805-11 METAL CHIP 47 5% 1/10W R145 1-216-833-11 METAL CHIP 10K 5% 1/10W R146 1-216-797-11 METAL CHIP 10 5% 1/10W R147 1-216-803-11 METAL CHIP 33 5% 1/10W R148 1-216-841-11 METAL CHIP 47K 5% 1/10W R149 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R150 1-216-841-11 METAL CHIP 47K 5% 1/10W R151 1-216-812-11 METAL CHIP 180 5% 1/10W R152 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R153 1-216-833-11 METAL CHIP 10K 5% 1/10W R154 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R155 1-216-841-11 METAL CHIP 47K 5% 1/10W R156 1-216-830-11 METAL CHIP 5.6K 5% 1/10W R158 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R159 1-469-125-21 FERRITE, EMI (SMD) (1608) R160 1-216-851-11 METAL CHIP 330K 5% 1/10W R161 1-216-821-11 METAL CHIP 1K 5% 1/10W R162 1-216-833-11 METAL CHIP 10K 5% 1/10W R163 1-216-833-11 METAL CHIP 10K 5% 1/10W R164 1-216-864-11 SHORT CHIP 0 R165 1-469-125-21 FERRITE, EMI (SMD) (1608) R166 1-216-833-11 METAL CHIP 10K 5% 1/10W R167 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R168 1-216-835-11 METAL CHIP 15K 5% 1/10W R169 1-216-817-11 METAL CHIP 470 5% 1/10W R172 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R173 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R174 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R175 1-216-838-11 METAL CHIP 27K 5% 1/10W R176 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R177 1-216-830-11 METAL CHIP 5.6K 5% 1/10W R178 1-216-819-11 METAL CHIP 680 5% 1/10W R179 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R180 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R181 1-216-819-11 METAL CHIP 680 5% 1/10W R182 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R183 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R184 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R186 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R188 1-216-841-11 METAL CHIP 47K 5% 1/10W R189 1-216-864-11 SHORT CHIP 0 R190 1-216-833-11 METAL CHIP 10K 5% 1/10W R191 1-216-817-11 METAL CHIP 470 5% 1/10W R192 1-216-817-11 METAL CHIP 470 5% 1/10W R193 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R194 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R195 1-216-857-11 METAL CHIP 1M 5% 1/10W R196 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R197 1-216-819-11 METAL CHIP 680 5% 1/10W R198 1-469-125-21 FERRITE, EMI (SMD) (1608) R199 1-469-125-21 FERRITE, EMI (SMD) (1608) R200 1-216-841-11 METAL CHIP 47K 5% 1/10W R202 1-216-809-11 METAL CHIP 100 5% 1/10W R203 1-216-809-11 METAL CHIP 100 5% 1/10W R204 1-216-809-11 METAL CHIP 100 5% 1/10W R205 1-216-809-11 METAL CHIP 100 5% 1/10W R207 1-216-809-11 METAL CHIP 100 5% 1/10W R209 1-216-809-11 METAL CHIP 100 5% 1/10W R210 1-216-809-11 METAL CHIP 100 5% 1/10W R212 1-216-809-11 METAL CHIP 100 5% 1/10W R214 1-216-864-11 SHORT CHIP 0 R215 1-216-821-11 METAL CHIP 1K 5% 1/10W R216 1-216-813-11 METAL CHIP 220 5% 1/10W R220 1-216-809-11 METAL CHIP 100 5% 1/10W R221 1-216-809-11 METAL CHIP 100 5% 1/10W R222 1-216-809-11 METAL CHIP 100 5% 1/10W R224 1-216-809-11 METAL CHIP 100 5% 1/10W R225 1-216-839-11 METAL CHIP 33K 5% 1/10W R226 1-216-809-11 METAL CHIP 100 5% 1/10W R227 1-216-864-11 SHORT CHIP 0 R230 1-216-809-11 METAL CHIP 100 5% 1/10W R231 1-216-841-11 METAL CHIP 47K 5% 1/10W R244 1-216-821-11 METAL CHIP 1K 5% 1/10W R245 1-216-841-11 METAL CHIP 47K 5% 1/10W R246 1-216-833-11 METAL CHIP 10K 5% 1/10W R248 1-216-821-11 METAL CHIP 1K 5% 1/10W R249 1-216-841-11 METAL CHIP 47K 5% 1/10W R250 1-216-833-11 METAL CHIP 10K 5% 1/10W R294 1-216-821-11 METAL CHIP 1K 5% 1/10W R295 1-216-841-11 METAL CHIP 47K 5% 1/10W R296 1-216-833-11 METAL CHIP 10K 5% 1/10W R298 1-216-821-11 METAL CHIP 1K 5% 1/10W R299 1-216-841-11 METAL CHIP 47K 5% 1/10W R300 1-216-833-11 METAL CHIP 10K 5% 1/10W R301 1-216-833-11 METAL CHIP 10K 5% 1/10W R302 1-216-837-11 METAL CHIP 22K 5% 1/10W R303 1-216-845-11 METAL CHIP 100K 5% 1/10W R304 1-216-835-11 METAL CHIP 15K 5% 1/10W R305 1-216-843-11 METAL CHIP 68K 5% 1/10W R308 1-216-853-11 METAL CHIP 470K 5% 1/10W R309 1-216-833-11 METAL CHIP 10K 5% 1/10W R310 1-216-835-11 METAL CHIP 15K 5% 1/10W R311 1-216-843-11 METAL CHIP 68K 5% 1/10W R312 1-216-853-11 METAL CHIP 470K 5% 1/10W R323 1-216-833-11 METAL CHIP 10K 5% 1/10W R329 1-216-833-11 METAL CHIP 10K 5% 1/10W R330 1-216-833-11 METAL CHIP 10K 5% 1/10W R337 1-216-833-11 METAL CHIP 10K 5% 1/10W R338 1-216-833-11 METAL CHIP 10K 5% 1/10W R340 1-216-833-11 METAL CHIP 10K 5% 1/10W R341 1-216-833-11 METAL CHIP 10K 5% 1/10W R354 1-216-833-11 METAL CHIP 10K 5% 1/10W R355 1-216-833-11 METAL CHIP 10K 5% 1/10W R372 1-216-833-11 METAL CHIP 10K 5% 1/10W R373 1-216-833-11 METAL CHIP 10K 5% 1/10W R374 1-216-833-11 METAL CHIP 10K 5% 1/10W R381 1-216-864-11 SHORT CHIP 0 R385 1-216-833-11 METAL CHIP 10K 5% 1/10W R392 1-216-864-11 SHORT CHIP 0 MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 92 HCD-GNZ55D Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R393 1-216-811-11 METAL CHIP 150 5% 1/10W (E13) R393 1-216-829-11 METAL CHIP 4.7K 5% 1/10W (E3,E12,E15,EA) R394 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R395 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R397 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R401 1-216-809-11 METAL CHIP 100 5% 1/10W R402 1-216-809-11 METAL CHIP 100 5% 1/10W R404 1-216-809-11 METAL CHIP 100 5% 1/10W R411 1-216-851-11 METAL CHIP 330K 5% 1/10W R412 1-216-845-11 METAL CHIP 100K 5% 1/10W R413 1-216-864-11 SHORT CHIP 0 R417 1-216-833-11 METAL CHIP 10K 5% 1/10W R420 1-216-821-11 METAL CHIP 1K 5% 1/10W R421 1-216-809-11 METAL CHIP 100 5% 1/10W R422 1-216-809-11 METAL CHIP 100 5% 1/10W R423 1-216-809-11 METAL CHIP 100 5% 1/10W R424 1-216-809-11 METAL CHIP 100 5% 1/10W R425 1-216-809-11 METAL CHIP 100 5% 1/10W R426 1-216-809-11 METAL CHIP 100 5% 1/10W R427 1-216-809-11 METAL CHIP 100 5% 1/10W R428 1-216-809-11 METAL CHIP 100 5% 1/10W R429 1-216-809-11 METAL CHIP 100 5% 1/10W R430 1-216-809-11 METAL CHIP 100 5% 1/10W R431 1-216-809-11 METAL CHIP 100 5% 1/10W R432 1-216-809-11 METAL CHIP 100 5% 1/10W R433 1-216-809-11 METAL CHIP 100 5% 1/10W R435 1-216-809-11 METAL CHIP 100 5% 1/10W R436 1-216-809-11 METAL CHIP 100 5% 1/10W R437 1-216-809-11 METAL CHIP 100 5% 1/10W R438 1-216-809-11 METAL CHIP 100 5% 1/10W R439 1-216-809-11 METAL CHIP 100 5% 1/10W R440 1-216-809-11 METAL CHIP 100 5% 1/10W R441 1-216-809-11 METAL CHIP 100 5% 1/10W R442 1-216-809-11 METAL CHIP 100 5% 1/10W R443 1-216-809-11 METAL CHIP 100 5% 1/10W R444 1-216-809-11 METAL CHIP 100 5% 1/10W R445 1-216-809-11 METAL CHIP 100 5% 1/10W R446 1-216-809-11 METAL CHIP 100 5% 1/10W R447 1-216-809-11 METAL CHIP 100 5% 1/10W R448 1-216-809-11 METAL CHIP 100 5% 1/10W R449 1-216-809-11 METAL CHIP 100 5% 1/10W R450 1-216-809-11 METAL CHIP 100 5% 1/10W R451 1-216-809-11 METAL CHIP 100 5% 1/10W R452 1-216-809-11 METAL CHIP 100 5% 1/10W R453 1-216-809-11 METAL CHIP 100 5% 1/10W R454 1-216-809-11 METAL CHIP 100 5% 1/10W R455 1-216-809-11 METAL CHIP 100 5% 1/10W R456 1-216-812-11 METAL CHIP 180 5% 1/10W R457 1-216-809-11 METAL CHIP 100 5% 1/10W R458 1-216-809-11 METAL CHIP 100 5% 1/10W R459 1-216-809-11 METAL CHIP 100 5% 1/10W R460 1-216-809-11 METAL CHIP 100 5% 1/10W R463 1-216-809-11 METAL CHIP 100 5% 1/10W R465 1-216-809-11 METAL CHIP 100 5% 1/10W R472 1-216-809-11 METAL CHIP 100 5% 1/10W R473 1-216-809-11 METAL CHIP 100 5% 1/10W R474 1-216-809-11 METAL CHIP 100 5% 1/10W R476 1-216-809-11 METAL CHIP 100 5% 1/10W R477 1-216-809-11 METAL CHIP 100 5% 1/10W R478 1-216-809-11 METAL CHIP 100 5% 1/10W R479 1-216-809-11 METAL CHIP 100 5% 1/10W R483 1-216-809-11 METAL CHIP 100 5% 1/10W R484 1-216-809-11 METAL CHIP 100 5% 1/10W R485 1-216-809-11 METAL CHIP 100 5% 1/10W R486 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R488 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R489 1-216-809-11 METAL CHIP 100 5% 1/10W R490 1-216-809-11 METAL CHIP 100 5% 1/10W R491 1-216-809-11 METAL CHIP 100 5% 1/10W R493 1-216-815-11 METAL CHIP 330 5% 1/10W (E3,E15) R493 1-216-819-11 METAL CHIP 680 5% 1/10W (E12) R493 1-216-827-11 METAL CHIP 3.3K 5% 1/10W (EA) R493 1-216-829-11 METAL CHIP 4.7K 5% 1/10W (E13) R493 1-216-864-11 SHORT CHIP 0 (MY,SP,PH,TH) R494 1-216-813-11 METAL CHIP 220 5% 1/10W R495 1-216-813-11 METAL CHIP 220 5% 1/10W R497 1-216-813-11 METAL CHIP 220 5% 1/10W R500 1-216-809-11 METAL CHIP 100 5% 1/10W 0R506 1-219-153-11 FUSIBLE 10 5% 1/4W F R508 1-216-830-11 METAL CHIP 5.6K 5% 1/10W R509 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R532 1-216-864-11 SHORT CHIP 0 R582 1-216-864-11 SHORT CHIP 0 R584 1-216-830-11 METAL CHIP 5.6K 5% 1/10W R585 1-216-841-11 METAL CHIP 47K 5% 1/10W R586 1-216-830-11 METAL CHIP 5.6K 5% 1/10W R587 1-216-841-11 METAL CHIP 47K 5% 1/10W R590 1-216-833-11 METAL CHIP 10K 5% 1/10W R591 1-216-833-11 METAL CHIP 10K 5% 1/10W R592 1-216-845-11 METAL CHIP 100K 5% 1/10W R593 1-216-845-11 METAL CHIP 100K 5% 1/10W < TRANSFORMER > T101 1-433-372-11 TRANSFORMER, BIAS OSCILLATION < VIBRATOR > X401 1-760-252-12 VIBRATOR, CRYSTAL (32.768kHz) X402 1-795-058-21 VIBRATOR, CERAMIC (5MHz) ************************************************************* A-1167-725-A MIC BOARD, COMPLETE ******************** < CAPACITOR > C1401 1-100-597-11 CERAMIC CHIP 0.1uF 10% 25V C1411 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C1415 1-100-597-11 CERAMIC CHIP 0.1uF 10% 25V C1416 1-124-257-00 ELECT 2.2uF 20% 50V C1417 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C1418 1-162-963-11 CERAMIC CHIP 680PF 10% 50V C1424 1-100-597-11 CERAMIC CHIP 0.1uF 10% 25V MAIN MIC www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 93 HCD-GNZ55D C1428 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C1429 1-124-257-00 ELECT 2.2uF 20% 50V C1430 1-126-160-11 ELECT 1uF 20% 50V C1433 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C1434 1-124-261-00 ELECT 10uF 20% 50V C1435 1-126-176-11 ELECT 220uF 20% 10V C1436 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C1437 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C1468 1-164-217-11 CERAMIC CHIP 150PF 5% 50V C1478 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C1479 1-124-464-11 ELECT 0.22uF 20% 50V C1480 1-124-257-00 ELECT 2.2uF 20% 50V C1486 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C1487 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V < IC > IC1401 8-759-710-97 IC NJM4565M-D < JACK > J1400 1-817-630-11 JACK (LARGE TYPE) (MIC) J1401 1-794-702-11 JACK, HEADPHONE (PHONES) < JUMPER RESISTOR > JR1401 1-216-864-11 SHORT CHIP 0 JR1403 1-216-296-11 SHORT CHIP 0 JR1433 1-216-864-11 SHORT CHIP 0 JR1483 1-216-864-11 SHORT CHIP 0 < TRANSISTOR > Q1400 8-729-802-80 TRANSISTOR 2SC3661 Q1401 8-729-802-80 TRANSISTOR 2SC3661 Q1450 8-729-802-80 TRANSISTOR 2SC3661 Q1451 8-729-802-80 TRANSISTOR 2SC3661 < RESISTOR > R1411 1-216-833-11 METAL CHIP 10K 5% 1/10W R1417 1-216-864-11 SHORT CHIP 0 R1422 1-216-864-11 SHORT CHIP 0 R1424 1-216-821-11 METAL CHIP 1K 5% 1/10W R1425 1-216-845-11 METAL CHIP 100K 5% 1/10W R1426 1-216-839-11 METAL CHIP 33K 5% 1/10W R1427 1-216-821-11 METAL CHIP 1K 5% 1/10W R1428 1-216-809-11 METAL CHIP 100 5% 1/10W R1430 1-216-864-11 SHORT CHIP 0 R1431 1-216-864-11 SHORT CHIP 0 R1432 1-216-797-11 METAL CHIP 10 5% 1/10W R1433 1-216-797-11 METAL CHIP 10 5% 1/10W R1434 1-216-797-11 METAL CHIP 10 5% 1/10W R1435 1-216-797-11 METAL CHIP 10 5% 1/10W R1436 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1437 1-216-845-11 METAL CHIP 100K 5% 1/10W R1439 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R1440 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R1441 1-216-809-11 METAL CHIP 100 5% 1/10W R1442 1-216-821-11 METAL CHIP 1K 5% 1/10W R1443 1-216-821-11 METAL CHIP 1K 5% 1/10W R1476 1-216-847-11 METAL CHIP 150K 5% 1/10W R1477 1-216-833-11 METAL CHIP 10K 5% 1/10W R1482 1-216-797-11 METAL CHIP 10 5% 1/10W R1483 1-216-797-11 METAL CHIP 10 5% 1/10W R1484 1-216-797-11 METAL CHIP 10 5% 1/10W R1485 1-216-797-11 METAL CHIP 10 5% 1/10W R1486 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1492 1-216-821-11 METAL CHIP 1K 5% 1/10W R1493 1-216-821-11 METAL CHIP 1K 5% 1/10W < VARIABLE RESISTOR > RV1400 1-223-983-11 RES, VAR, CARBON 50K (MIC LEVEL) ************************************************************* 1-687-133-12 MOTOR (LD) BOARD ***************** ************************************************************* 1-687-134-12 MOTOR (TB) BOARD ***************** < CONNECTOR > CN742 1-784-727-11 CONNECTOR, FFC 5P ************************************************************* A-1167-723-A PANEL BOARD, COMPLETE ********************** < CAPACITOR > C1300 1-128-131-11 ELECT 22uF 20% 50V C1301 1-162-995-11 CERAMIC CHIP 0.022uF 50V C1302 1-162-974-11 CERAMIC CHIP 0.01uF 50V C1304 1-126-969-11 ELECT 220uF 20% 50V C1305 1-124-261-00 ELECT 10uF 20% 50V C1306 1-162-974-11 CERAMIC CHIP 0.01uF 50V C1307 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C1309 1-124-589-11 ELECT 47uF 20% 16V C1310 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C1311 1-126-157-11 ELECT 10uF 20% 16V C1312 1-115-416-11 CERAMIC CHIP 0.001uF 5% 25V C1313 1-115-416-11 CERAMIC CHIP 0.001uF 5% 25V C1314 1-115-416-11 CERAMIC CHIP 0.001uF 5% 25V C1315 1-115-416-11 CERAMIC CHIP 0.001uF 5% 25V C1316 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C1317 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C1318 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C1319 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C1320 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C1321 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C1322 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C1323 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C1324 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C1325 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C1326 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C1327 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C1328 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C1329 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C1330 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C1331 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C1357 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark MIC MOTOR (TB) MOTOR (LD) PANEL www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 94 HCD-GNZ55D < CONNECTOR > CN1402 1-784-747-11 CONNECTOR, FFC 25P CN1452 1-785-336-11 PIN, CONNECTOR (LIGHT ANGLE) 10P CN1453 1-818-282-11 PIN, CONNECTOR (PWB) 3P < DIODE > D1300 6-501-193-01 DIODE 1SS355WTE-17 D1301 6-501-193-01 DIODE 1SS355WTE-17 D1302 6-501-193-01 DIODE 1SS355WTE-17 D1303 6-501-193-01 DIODE 1SS355WTE-17 D1304 6-500-809-01 LED SELU5223C-STP15 (STANDBY) D1305 8-719-059-18 DIODE RD6.2FM-T1 D1306 6-501-193-01 DIODE 1SS355WTE-17 D1314 6-501-193-01 DIODE 1SS355WTE-17 < VACUUM FLUORESCENT DISPLAY > FL1300 1-519-859-11 VACUUM FLUORESCENT DISPLAY < IC > IC1300 6-709-115-11 IC NJU3427FA2 < JUMPER RESISTOR > JR1305 1-216-864-11 SHORT CHIP 0 < COIL > L1300 1-410-671-31 INDUCTOR 47uH < TRANSISTOR > Q1300 6-550-065-01 FET CPH5504-TL-E Q1305 8-729-027-50 TRANSISTOR DTC123JKA-T146 Q1307 8-729-027-50 TRANSISTOR DTC123JKA-T146 Q1311 8-729-027-56 TRANSISTOR DTC143TKA-T146 Q1312 8-729-027-56 TRANSISTOR DTC143TKA-T146 Q1313 8-729-027-56 TRANSISTOR DTC143TKA-T146 Q1314 8-729-027-56 TRANSISTOR DTC143TKA-T146 Q1315 8-729-027-56 TRANSISTOR DTC143TKA-T146 Q1316 8-729-027-56 TRANSISTOR DTC143TKA-T146 < RESISTOR > R1300 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R1301 1-216-837-11 METAL CHIP 22K 5% 1/10W R1302 1-216-837-11 METAL CHIP 22K 5% 1/10W R1303 1-216-809-11 METAL CHIP 100 5% 1/10W R1304 1-216-809-11 METAL CHIP 100 5% 1/10W 0R1305 1-215-871-11 METAL OXIDE 2.2K 5% 1W F R1307 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1308 1-216-821-11 METAL CHIP 1K 5% 1/10W R1314 1-216-864-11 SHORT CHIP 0 R1318 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1319 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R1320 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1321 1-216-821-11 METAL CHIP 1K 5% 1/10W R1322 1-216-819-11 METAL CHIP 680 5% 1/10W R1323 1-216-817-11 METAL CHIP 470 5% 1/10W R1324 1-216-815-11 METAL CHIP 330 5% 1/10W R1325 1-216-815-11 METAL CHIP 330 5% 1/10W Ref. No. Part No. Description Remark R1326 1-216-817-11 METAL CHIP 470 5% 1/10W R1327 1-216-819-11 METAL CHIP 680 5% 1/10W R1328 1-216-821-11 METAL CHIP 1K 5% 1/10W R1330 1-216-815-11 METAL CHIP 330 5% 1/10W R1331 1-216-817-11 METAL CHIP 470 5% 1/10W R1332 1-216-819-11 METAL CHIP 680 5% 1/10W R1344 1-216-864-11 SHORT CHIP 0 R1351 1-216-809-11 METAL CHIP 100 5% 1/10W R1352 1-216-809-11 METAL CHIP 100 5% 1/10W R1353 1-216-809-11 METAL CHIP 100 5% 1/10W R1355 1-216-809-11 METAL CHIP 100 5% 1/10W R1356 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1357 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1358 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1359 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1360 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1361 1-216-829-11 METAL CHIP 4.7K 5% 1/10W < SWITCH > S1300 1-762-875-21 SWITCH, KEYBOARD (DISPLAY) S1301 1-762-875-21 SWITCH, KEYBOARD (?/1) S1309 1-762-875-21 SWITCH, KEYBOARD (TAPE A/B) S1310 1-762-875-21 SWITCH, KEYBOARD (X) S1311 1-762-875-21 SWITCH, KEYBOARD (Y) S1312 1-762-875-21 SWITCH, KEYBOARD (DISC SKIP/EX-CHANGE) S1313 1-762-875-21 SWITCH, KEYBOARD (DISC 3) S1314 1-762-875-21 SWITCH, KEYBOARD (DISC 2) S1315 1-762-875-21 SWITCH, KEYBOARD (DISC 1) S1316 1-762-875-21 SWITCH, KEYBOARD (Z OPEN/CLOSE) S1317 1-762-875-21 SWITCH, KEYBOARD (x) S1320 1-762-875-21 SWITCH, KEYBOARD (DIRECTION) S1321 1-762-875-21 SWITCH, KEYBOARD (ILLUMINATION) S1322 1-762-875-21 SWITCH, KEYBOARD (TUNER/BAND) S1323 1-762-875-21 SWITCH, KEYBOARD (DVD) S1324 1-762-875-21 SWITCH, KEYBOARD (CD SYNC) S1325 1-762-875-21 SWITCH, KEYBOARD (TUNING – m ) S1326 1-762-875-21 SWITCH, KEYBOARD (TUNING + M y) S1327 1-762-875-21 SWITCH, KEYBOARD (REC PAUSE/START) < TRANSFORMER > T1300 1-443-894-11 TRANSFORMER, DC/DC CONVERTER ************************************************************* 1-687-132-12 SENSOR BOARD ************** < CONNECTOR > CN731 1-785-329-21 PIN, CONNECTOR (LIGHT ANGLE) 3P < IC > IC731 6-600-022-01 IC RPI-576 ************************************************************* Ref. No. Part No. Description Remark PANEL SENSOR y www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 95 HCD-GNZ55D SPEAKER BOARD ************** < CAPACITOR > C1502 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C1512 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C1522 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C1532 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V < CONNECTOR > CN1501 1-564-507-11 PLUG, CONNECTOR 4P < EARTH TERMINAL > * EP1500 1-537-738-21 TERMINAL, EARTH * EP1501 1-537-738-21 TERMINAL, EARTH < TERMINAL BOARD > TM1500 1-820-067-11 TERMINAL BOARD (SPEAKER) (FRONT SPEAKER) ************************************************************* 1-687-669-12 SW BOARD ********** < SWITCH > S751 1-786-514-11 SWITCH, LEVER (SLIDE) (OPEN/CLOSE DETECT) ************************************************************* A-1164-101-A S-MASTER BOARD, COMPLETE ************************* < CAPACITOR > C604 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C605 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C606 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C607 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C608 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C609 1-104-658-11 ELECT 100uF 20% 10V C610 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C611 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C612 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C613 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C631 1-127-573-11 CERAMIC CHIP 1uF 10% 16V C632 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C633 1-126-933-11 ELECT 100uF 20% 16V C634 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C635 1-127-573-11 CERAMIC CHIP 1uF 10% 16V C636 1-127-573-11 CERAMIC CHIP 1uF 10% 16V C637 1-163-078-11 CERAMIC CHIP 0.033uF 10% 25V C638 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C639 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V C640 1-126-947-11 ELECT 47uF 20% 35V C641 1-126-947-11 ELECT 47uF 20% 35V C642 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V C643 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C644 1-163-078-11 CERAMIC CHIP 0.033uF 10% 25V C645 1-163-078-11 CERAMIC CHIP 0.033uF 10% 25V C646 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C647 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V C648 1-126-947-11 ELECT 47uF 20% 35V C649 1-126-947-11 ELECT 47uF 20% 35V C650 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V C651 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C652 1-163-078-11 CERAMIC CHIP 0.033uF 10% 25V C653 1-127-573-11 CERAMIC CHIP 1uF 10% 16V C654 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V C655 1-126-953-11 ELECT 2200uF 20% 35V C656 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V C657 1-126-953-11 ELECT 2200uF 20% 35V C680 1-136-177-00 FILM 1uF 5% 50V C681 1-125-898-11 CERAMIC CHIP 0.22uF 10% 50V C682 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C683 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C684 1-136-177-00 FILM 1uF 5% 50V C685 1-125-898-11 CERAMIC CHIP 0.22uF 10% 50V C686 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C687 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C690 1-136-177-00 FILM 1uF 5% 50V C691 1-125-898-11 CERAMIC CHIP 0.22uF 10% 50V C692 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C693 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C694 1-136-177-00 FILM 1uF 5% 50V C695 1-125-898-11 CERAMIC CHIP 0.22uF 10% 50V C696 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C697 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C800 1-124-248-00 ELECT 22uF 20% 25V C801 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C805 1-104-658-11 ELECT 100uF 20% 10V C806 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C809 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C810 1-104-658-11 ELECT 100uF 20% 10V C811 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C819 1-104-662-11 ELECT 22uF 20% 25V C821 1-162-910-11 CERAMIC CHIP 5PF 0.25PF 50V C822 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C823 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C830 1-126-964-11 ELECT 10uF 20% 50V C840 1-164-337-11 CERAMIC CHIP 2.2uF 16V C860 1-117-370-11 CERAMIC CHIP 10uF 10V C865 1-117-370-11 CERAMIC CHIP 10uF 10V C871 1-216-864-11 SHORT CHIP 0 C872 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C874 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C876 1-216-864-11 SHORT CHIP 0 C877 1-216-864-11 SHORT CHIP 0 C878 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C879 1-216-864-11 SHORT CHIP 0 C880 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C881 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C882 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C883 1-126-925-11 ELECT 470uF 20% 10V C884 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C885 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C886 1-126-935-11 ELECT 470uF 20% 16V C887 1-126-925-11 ELECT 470uF 20% 10V C888 1-119-774-11 ELECT 100uF 20% 16V Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark SPEAKER SW S-MASTER www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 96 HCD-GNZ55D Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark S-MASTER C889 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C890 1-119-774-11 ELECT 100uF 20% 16V C891 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C892 1-162-927-11 CERAMIC CHIP 100PF 5% 50V < CONNECTOR > CN500 1-784-776-11 CONNECTOR, FFC 15P * CN501 1-564-710-11 PIN, CONNECTOR (SMALL TYPE) 8P * CN502 1-564-243-11 PIN, CONNECTOR (3.96mm PITCH) 6P CN503 1-564-705-11 PIN, CONNECTOR (SMALL TYPE) 3P < DIODE > D651 6-500-260-01 DIODE P6SMB39AT3 D652 6-500-260-01 DIODE P6SMB39AT3 D653 6-500-260-01 DIODE P6SMB39AT3 D654 6-500-260-01 DIODE P6SMB39AT3 D820 8-719-988-61 DIODE 1SS355TE-17 D880 8-719-988-61 DIODE 1SS355TE-17 D881 8-719-988-61 DIODE 1SS355TE-17 D882 8-719-988-61 DIODE 1SS355TE-17 D883 8-719-988-61 DIODE 1SS355TE-17 D884 1-216-295-11 SHORT CHIP 0 D885 1-216-295-11 SHORT CHIP 0 D888 1-216-295-11 SHORT CHIP 0 D889 1-216-295-11 SHORT CHIP 0 D890 1-216-295-11 SHORT CHIP 0 D891 1-216-295-11 SHORT CHIP 0 D892 8-719-988-61 DIODE 1SS355TE-17 D893 8-719-988-61 DIODE 1SS355TE-17 D894 1-216-295-11 SHORT CHIP 0 D895 1-216-295-11 SHORT CHIP 0 < GROUND TERMINAL > EP880 1-537-738-21 TERMINAL, GROUND EP881 1-537-738-21 TERMINAL, GROUND EP882 1-537-738-21 TERMINAL, GROUND EP884 1-537-738-21 TERMINAL, GROUND EP885 1-537-738-21 TERMINAL, GROUND EP886 1-537-738-21 TERMINAL, GROUND < JUMPER RESISTOR > FB800 1-216-864-11 SHORT CHIP 0 FB802 1-216-864-11 SHORT CHIP 0 FB881 1-216-295-11 SHORT CHIP 0 < FILTER > FL800 1-234-177-21 FILTER, CHIP EMI FL810 1-234-177-21 FILTER, CHIP EMI < IC > IC600 6-707-939-01 IC CXD9843AR IC630 6-707-629-01 IC CXD9845M IC802 6-701-189-01 IC MC74VHC1GU04DFT1 IC810 6-700-263-01 IC NJM2870F18(TE2) IC880 8-759-422-21 IC NJM4580V(TE2) < JUMPER RESISTOR > JR800 1-216-864-11 SHORT CHIP 0 JR804 1-216-864-11 SHORT CHIP 0 < COIL > L680 1-457-235-11 COIL, CHOKE 10uH L681 1-457-235-11 COIL, CHOKE 10uH L690 1-457-235-11 COIL, CHOKE 10uH L691 1-457-235-11 COIL, CHOKE 10uH L800 1-216-295-11 SHORT CHIP 0 L802 1-216-295-11 SHORT CHIP 0 L804 1-412-939-11 INDUCTOR 1uH < TRANSISTOR > Q840 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q860 8-729-602-36 TRANSISTOR 2SA1602-F Q861 8-729-602-36 TRANSISTOR 2SA1602-F Q865 8-729-602-36 TRANSISTOR 2SA1602-F Q866 8-729-602-36 TRANSISTOR 2SA1602-F < RESISTOR > R600 1-216-864-11 SHORT CHIP 0 R601 1-216-864-11 SHORT CHIP 0 R602 1-216-833-11 METAL CHIP 10K 5% 1/10W R603 1-216-809-11 METAL CHIP 100 5% 1/10W R605 1-216-817-11 METAL CHIP 470 5% 1/10W R606 1-216-817-11 METAL CHIP 470 5% 1/10W R607 1-216-817-11 METAL CHIP 470 5% 1/10W R609 1-216-864-11 SHORT CHIP 0 R611 1-216-864-11 SHORT CHIP 0 R612 1-216-833-11 METAL CHIP 10K 5% 1/10W R616 1-216-809-11 METAL CHIP 100 5% 1/10W R617 1-216-809-11 METAL CHIP 100 5% 1/10W R619 1-216-821-11 METAL CHIP 1K 5% 1/10W R620 1-216-821-11 METAL CHIP 1K 5% 1/10W R621 1-216-821-11 METAL CHIP 1K 5% 1/10W R631 1-216-791-11 METAL CHIP 3.3 5% 1/10W R632 1-216-809-11 METAL CHIP 100 5% 1/10W R633 1-216-809-11 METAL CHIP 100 5% 1/10W R636 1-216-809-11 METAL CHIP 100 5% 1/10W R639 1-216-835-11 METAL CHIP 15K 5% 1/10W R644 1-216-864-11 SHORT CHIP 0 R645 1-216-864-11 SHORT CHIP 0 R648 1-216-809-11 METAL CHIP 100 5% 1/10W R651 1-216-791-11 METAL CHIP 3.3 5% 1/10W R652 1-216-791-11 METAL CHIP 3.3 5% 1/10W R653 1-216-791-11 METAL CHIP 3.3 5% 1/10W R654 1-216-800-11 METAL CHIP 18 5% 1/10W R655 1-216-800-11 METAL CHIP 18 5% 1/10W R656 1-216-800-11 METAL CHIP 18 5% 1/10W R657 1-216-800-11 METAL CHIP 18 5% 1/10W R658 1-216-791-11 METAL CHIP 3.3 5% 1/10W R681 1-216-790-11 METAL CHIP 2.7 5% 1/10W R683 1-216-790-11 METAL CHIP 2.7 5% 1/10W R691 1-216-790-11 METAL CHIP 2.7 5% 1/10W R697 1-216-790-11 METAL CHIP 2.7 5% 1/10W R803 1-216-857-11 METAL CHIP 1M 5% 1/10W R804 1-216-864-11 SHORT CHIP 0 R805 1-216-864-11 SHORT CHIP 0 R806 1-216-864-11 SHORT CHIP 0 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 97 HCD-GNZ55D Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R807 1-216-864-11 SHORT CHIP 0 R808 1-216-864-11 SHORT CHIP 0 R810 1-216-864-11 SHORT CHIP 0 R811 1-216-845-11 METAL CHIP 100K 5% 1/10W R820 1-216-837-11 METAL CHIP 22K 5% 1/10W R821 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R824 1-216-837-11 METAL CHIP 22K 5% 1/10W R825 1-216-837-11 METAL CHIP 22K 5% 1/10W R827 1-216-864-11 SHORT CHIP 0 R840 1-216-845-11 METAL CHIP 100K 5% 1/10W R841 1-216-864-11 SHORT CHIP 0 R842 1-216-864-11 SHORT CHIP 0 R843 1-216-864-11 SHORT CHIP 0 R844 1-216-864-11 SHORT CHIP 0 R845 1-216-864-11 SHORT CHIP 0 R860 1-216-845-11 METAL CHIP 100K 5% 1/10W R861 1-216-845-11 METAL CHIP 100K 5% 1/10W R862 1-216-845-11 METAL CHIP 100K 5% 1/10W R865 1-216-845-11 METAL CHIP 100K 5% 1/10W R866 1-216-845-11 METAL CHIP 100K 5% 1/10W R867 1-216-845-11 METAL CHIP 100K 5% 1/10W R868 1-216-841-11 METAL CHIP 47K 5% 1/10W R869 1-216-841-11 METAL CHIP 47K 5% 1/10W R880 1-216-837-11 METAL CHIP 22K 5% 1/10W R881 1-216-837-11 METAL CHIP 22K 5% 1/10W R882 1-216-837-11 METAL CHIP 22K 5% 1/10W R883 1-216-837-11 METAL CHIP 22K 5% 1/10W R884 1-216-837-11 METAL CHIP 22K 5% 1/10W R885 1-216-839-11 METAL CHIP 33K 5% 1/10W R886 1-216-864-11 SHORT CHIP 0 R887 1-216-837-11 METAL CHIP 22K 5% 1/10W R888 1-216-837-11 METAL CHIP 22K 5% 1/10W R889 1-216-837-11 METAL CHIP 22K 5% 1/10W R890 1-216-837-11 METAL CHIP 22K 5% 1/10W R891 1-216-839-11 METAL CHIP 33K 5% 1/10W R892 1-216-864-11 SHORT CHIP 0 R893 1-216-826-11 METAL CHIP 2.7K 5% 1/10W R894 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R895 1-216-837-11 METAL CHIP 22K 5% 1/10W < VIBRATOR > X801 1-795-660-21 QUARTZ CRYSTAL UNIT (49MHz) ************************************************************* A-1164-023-A VIDEO BOARD, COMPLETE ********************** 7-685-646-79 SCREW +BVTP 3X8 TYPE2 TT (B) < CAPACITOR > C1850 1-126-916-11 ELECT 1000uF 20% 6.3V C1851 1-126-960-11 ELECT 1uF 20% 50V C1871 1-216-864-11 SHORT CHIP 0 C1876 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C1878 1-164-156-11 CERAMIC CHIP 0.1uF 25V C1881 1-104-658-11 ELECT 100uF 20% 10V C1882 1-126-960-11 ELECT 1uF 20% 50V C1883 1-126-926-11 ELECT 1000uF 20% 10V C1884 1-126-960-11 ELECT 1uF 20% 50V C1885 1-126-916-11 ELECT 1000uF 20% 6.3V C1886 1-126-960-11 ELECT 1uF 20% 50V C1887 1-126-916-11 ELECT 1000uF 20% 6.3V C1888 1-162-927-11 CERAMIC CHIP 100PF 5% 50V < CONNECTOR > * CN1880 1-564-710-11 PIN, CONNECTOR (SMALL TYPE) 8P CN1966 1-779-273-11 CONNECTOR, FFC (LIF(NON-ZIF)) 5P < GROUND TERMINAL > EPT1970 1-537-738-21 TERMINAL, GROUND < JUMPER RESISTOR > FB1976 1-216-864-11 SHORT CHIP 0 FB1979 1-216-864-11 SHORT CHIP 0 < IC > IC1800 6-600-495-01 IC MM1671XNRE IC1802 8-759-653-07 IC PQ09RD21J00H IC1803 6-707-921-01 IC PQ3RD13J000H IC1804 8-759-471-81 IC PQ05RD11J00H < JACK > J1900 1-774-227-11 JACK, PIN 1P (VIDEO OUT) < JUMPER RESISTOR > JR1914 1-216-864-11 SHORT CHIP 0 < COIL > L1950 1-414-183-41 INDUCTOR 10uH < TRANSISTOR > Q1970 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q1971 8-729-027-43 TRANSISTOR DTC114EKA-T146 < RESISTOR > R1940 1-216-833-11 METAL CHIP 10K 5% 1/10W R1941 1-218-285-11 METAL CHIP 75 5% 1/10W R1942 1-216-845-11 METAL CHIP 100K 5% 1/10W R1947 1-216-833-11 METAL CHIP 10K 5% 1/10W ************************************************************* VOLUME BOARD ************** < CAPACITOR > C1334 1-164-360-11 CERAMIC CHIP 0.1uF 16V < DIODE > D1309 6-500-809-01 LED SELU5223C-STP15 (RING ILLUMINATION) D1312 6-500-809-01 LED SELU5223C-STP15 (RING ILLUMINATION) < JUMPER RESISTOR > JR1300 1-216-864-11 SHORT CHIP 0 JR1301 1-216-864-11 SHORT CHIP 0 S-MASTER VIDEO VOLUME www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 98 HCD-GNZ55D Ref. No. Part No. Description Remark VOLUME JR1302 1-216-864-11 SHORT CHIP 0 < RESISTOR > R1310 1-216-864-11 SHORT CHIP 0 R1329 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1333 1-216-821-11 METAL CHIP 1K 5% 1/10W R1334 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1335 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R1336 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1337 1-216-833-11 METAL CHIP 10K 5% 1/10W R1368 1-216-821-11 METAL CHIP 1K 5% 1/10W R1369 1-216-821-11 METAL CHIP 1K 5% 1/10W R1370 1-216-821-11 METAL CHIP 1K 5% 1/10W R1377 1-216-821-11 METAL CHIP 1K 5% 1/10W R1378 1-216-821-11 METAL CHIP 1K 5% 1/10W R1379 1-216-821-11 METAL CHIP 1K 5% 1/10W < SWITCH > S1305 1-418-725-41 ENCODER, ROTARY (12 TYPE) (MASTER VOLUME) S1306 1-786-289-11 SWITCH, DETECTION (. OPERATION DIAL >) S1318 1-762-875-21 SWITCH, KEYBOARD (EQ BAND/MEMORY) S1319 1-762-875-21 SWITCH, KEYBOARD (SOUND FIELD) S1328 1-762-875-21 SWITCH, KEYBOARD (RESET EQ) S1331 1-762-875-21 SWITCH, KEYBOARD (GROOVE) ************************************************************* MISCELLANEOUS *************** 6 1-828-955-11 WIRE (FLAT TYPE) (9 CORE) 52 1-417-657-11 MECHA DECK 58 1-829-030-11 WIRE (FLAT TYPE) (25 CORE) 59 1-827-720-11 WIRE (FLAT TYPE) (11 CORE) 0205 1-479-627-11 POWER UNIT 207 1-828-985-11 WIRE (FLAT TYPE) (15 CORE) 0209 1-824-642-21 CORD, POWER (WITH CONNECTOR) (TH) 0209 1-830-188-11 CORD, POWER (EXCEPT TH) 252 1-828-589-11 WIRE (FLAT TYPE) (13 CORE) 253 1-828-286-11 WIRE (FLAT TYPE) (5 CORE) 254 1-828-614-11 WIRE (FLAT TYPE) (17 CORE) 302 1-776-182-11 WIRE (FLAT TYPE) (5 CORE) 353 1-828-973-11 WIRE (FLAT TYPE) (13 CORE) 370 1-828-252-51 WIRE (FLAT TYPE) (24 CORE) 0371 8-820-291-02 OPTICAL PICK-UP (KHM-310CAB/C2RP) FC901 1-500-497-11 FILTER, CLAMP (FERRITE CORE) M741 A-1108-965-A MOTOR ASSY, TABLE (TABLE) M751 A-1108-966-A MOTOR ASSY, LOADING (LOADING) RE701 1-477-680-12 ENCODER, ROTARY (DISC TRAY ADDRESS DETECT) TU901 1-693-702-11 TUNER (FM/AM) (TM10SE) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 99 HCD-GNZ55D MEMO www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 100 HCD-GNZ55D REVISION HISTORY Clicking the version allows you to jump to the revised page. Also, clicking the version at the upper on the revised page allows you to jump to the next revised page. Ver. Date Description of Revision 1.0 2006. 06 New 1.1 2006. 10 Addition of NOTE ON REPLACEMENT OF DMB15 BOARD. (SPM-06060) 1.2 2007. 08 Error correction of TEST MODE. (SPM-07033) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
