索尼SONY HCD-GNZ333D音响图纸

分类:电子电工 日期: 点击:0
索尼SONY HCD-GNZ333D音响图纸-0 索尼SONY HCD-GNZ333D音响图纸-1 索尼SONY HCD-GNZ333D音响图纸-2 索尼SONY HCD-GNZ333D音响图纸-3 索尼SONY HCD-GNZ333D音响图纸-4 索尼SONY HCD-GNZ333D音响图纸-5 索尼SONY HCD-GNZ333D音响图纸-6 索尼SONY HCD-GNZ333D音响图纸-7 索尼SONY HCD-GNZ333D音响图纸-8 索尼SONY HCD-GNZ333D音响图纸-9

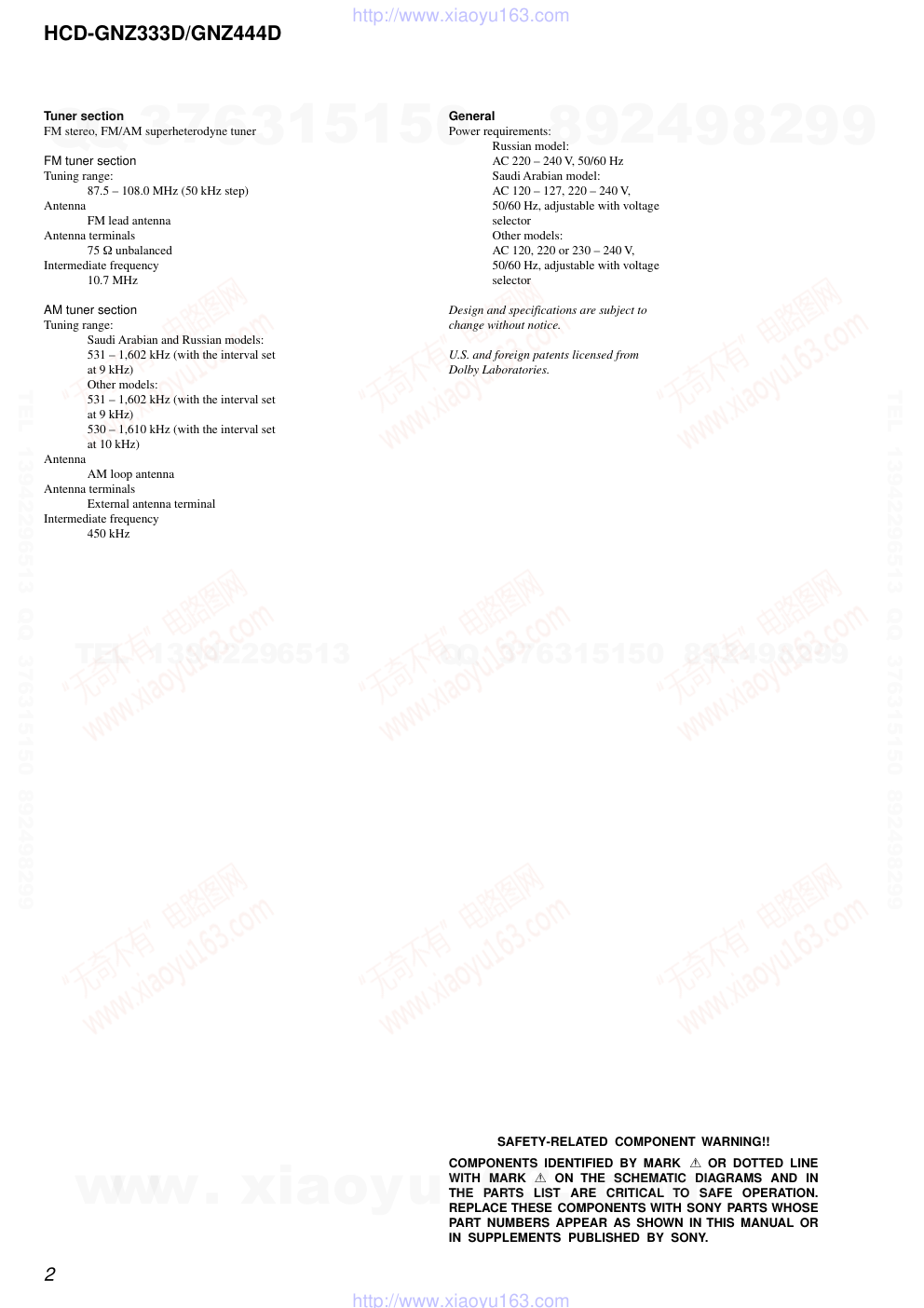

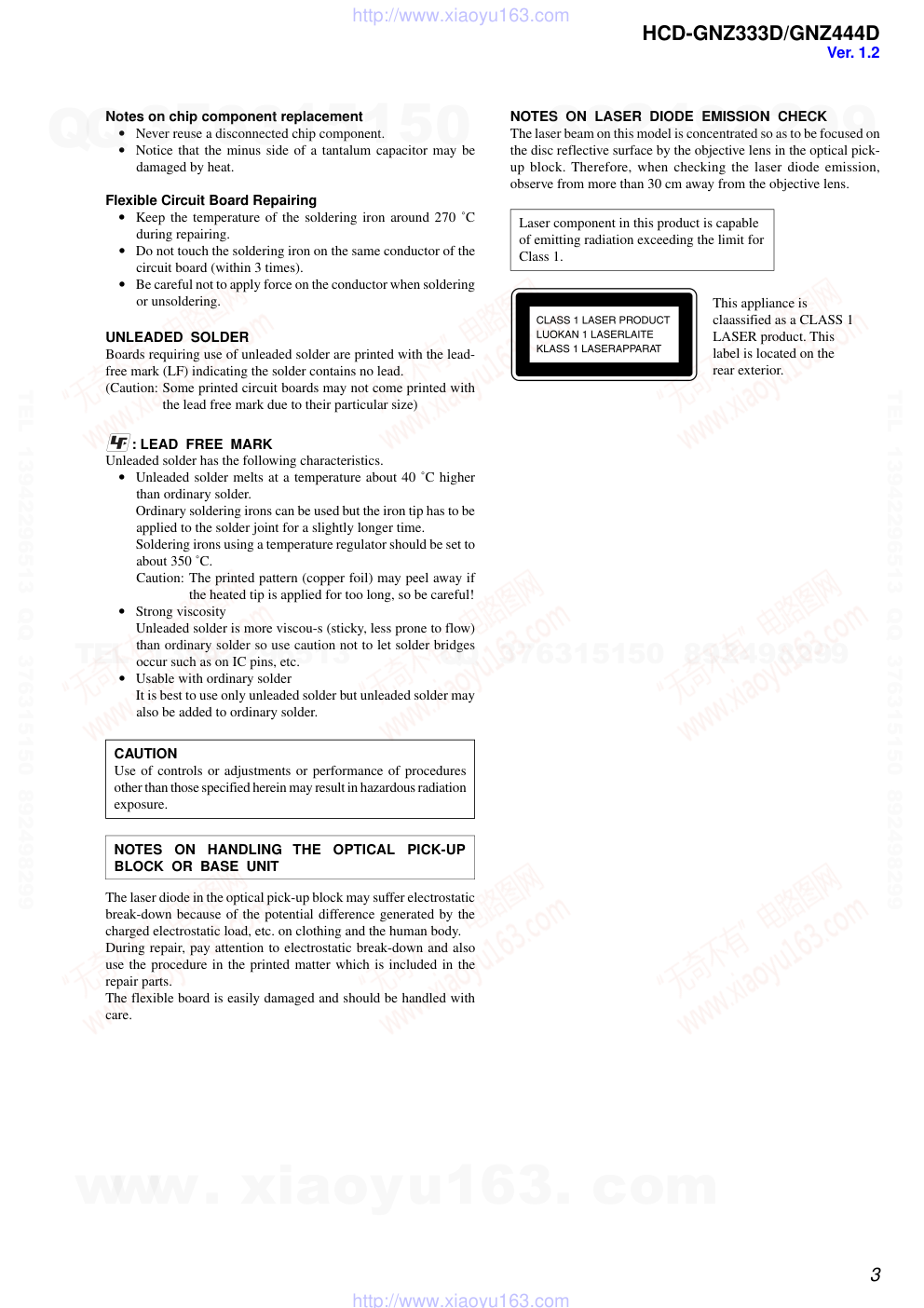

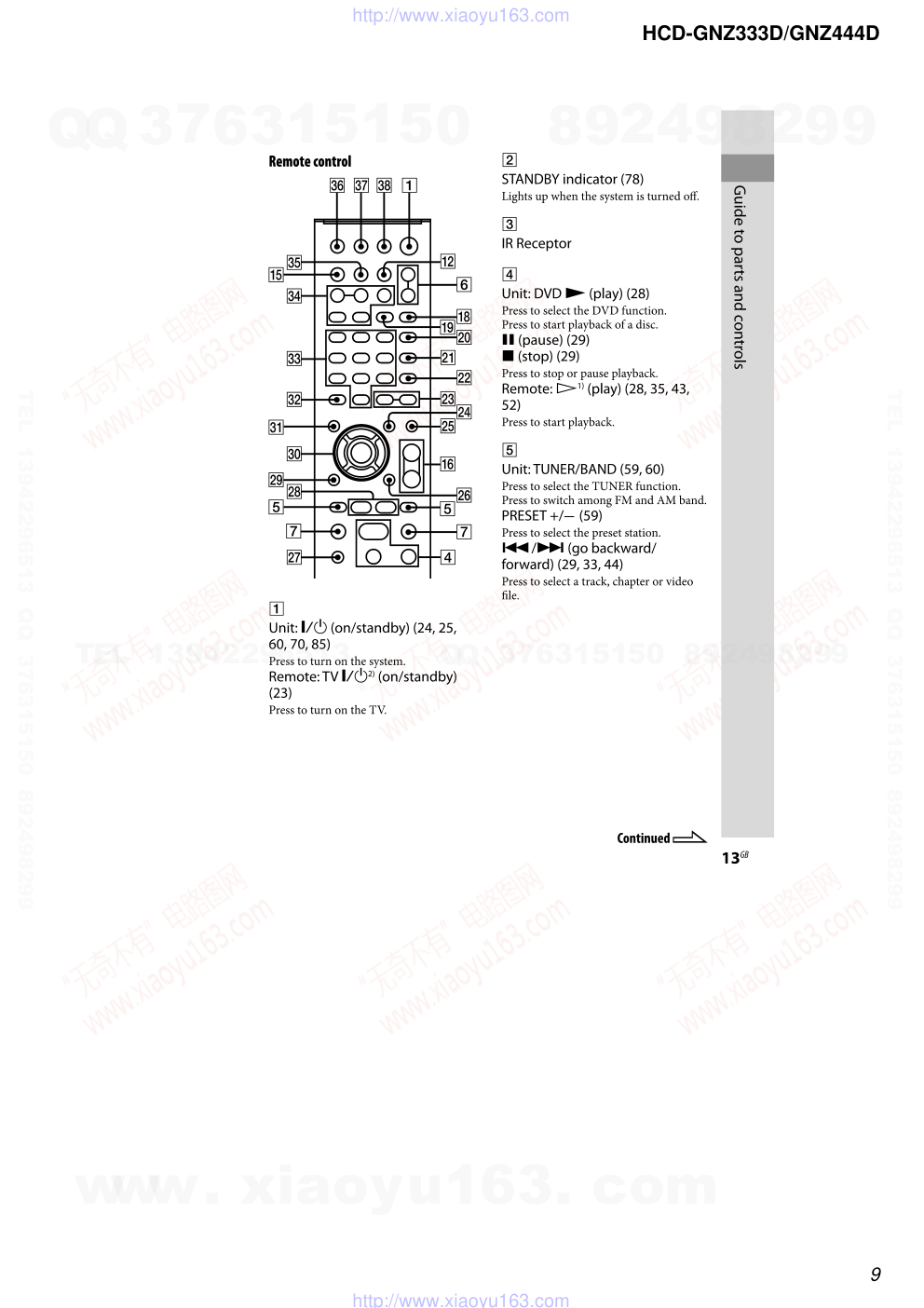

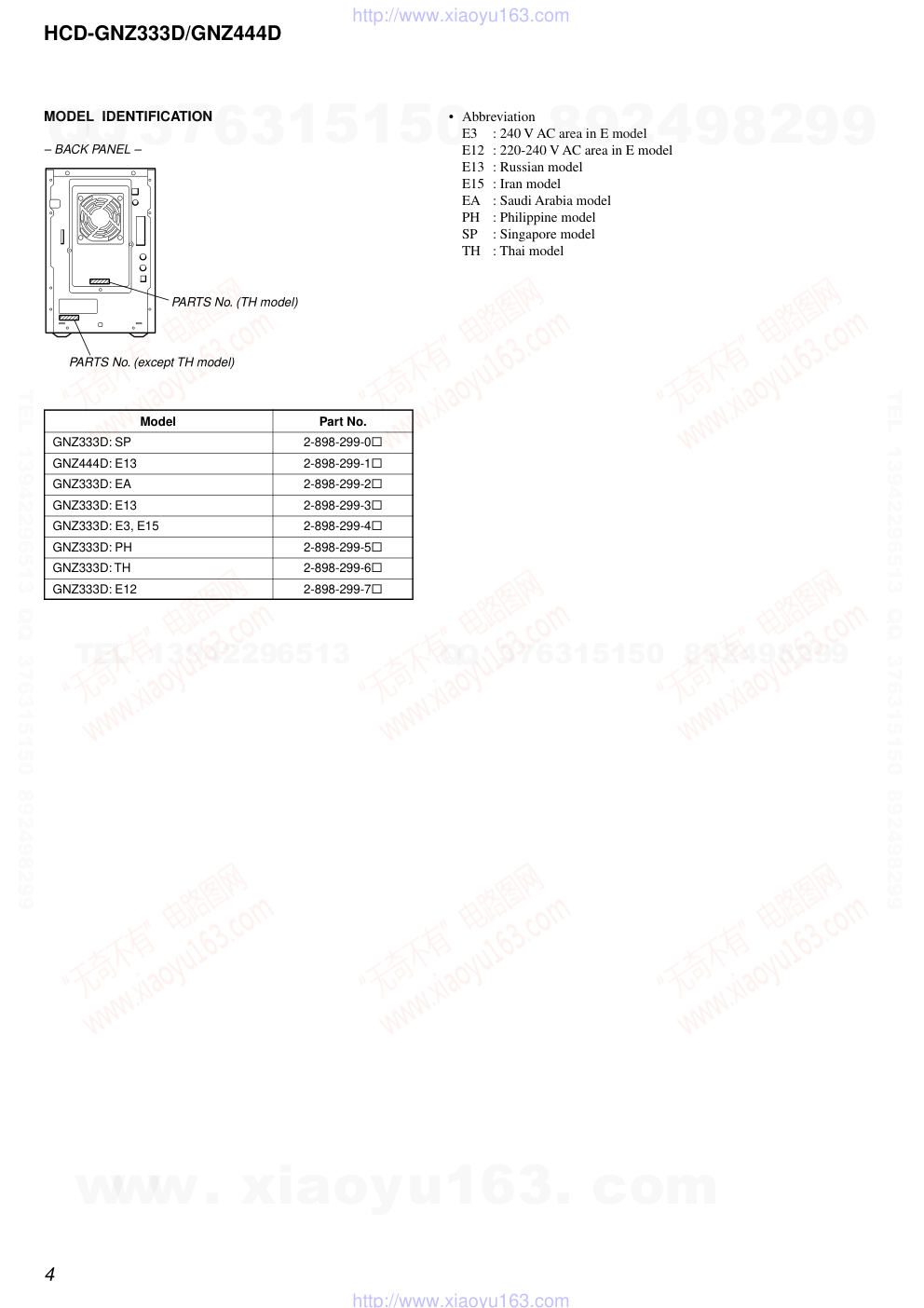

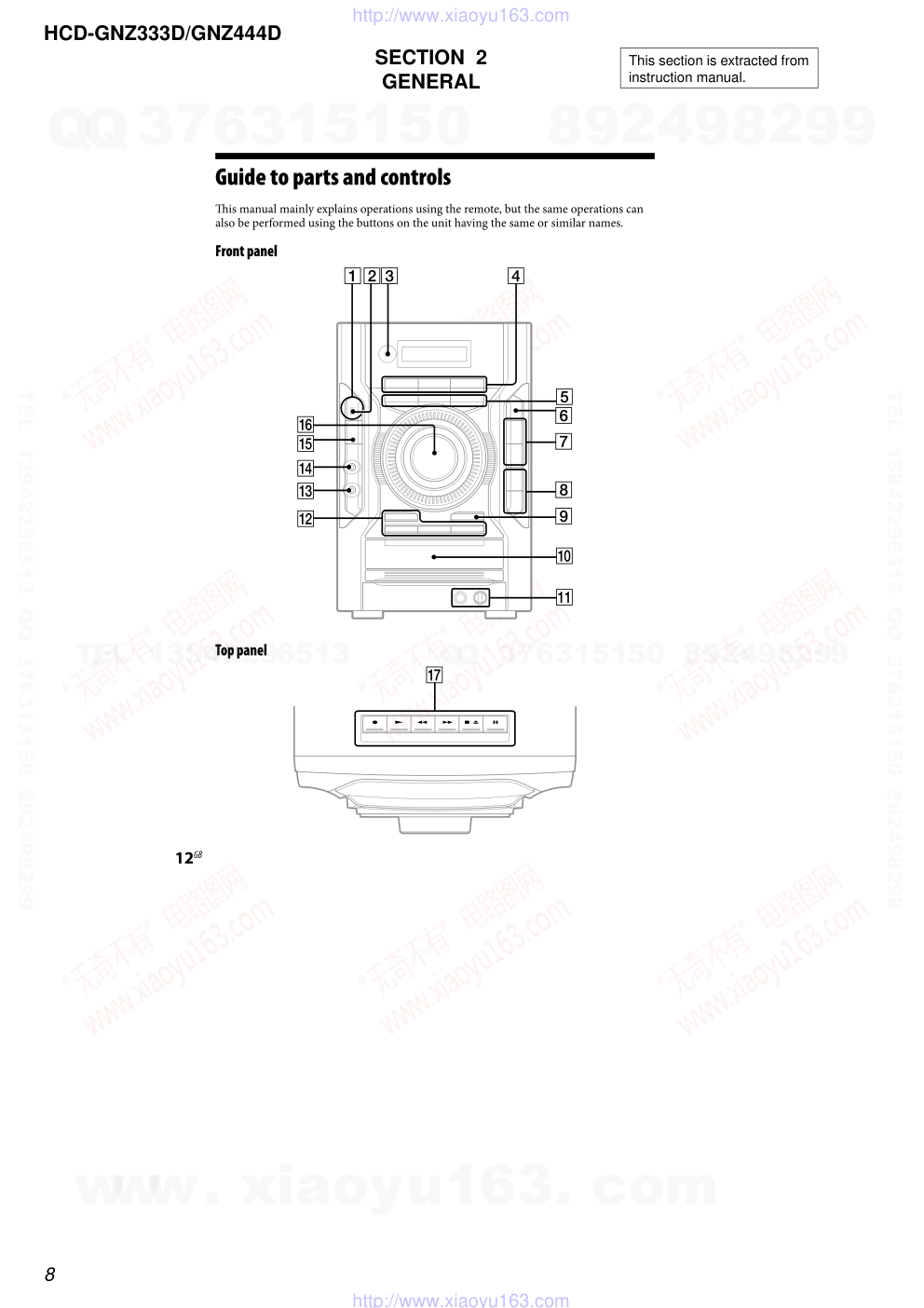

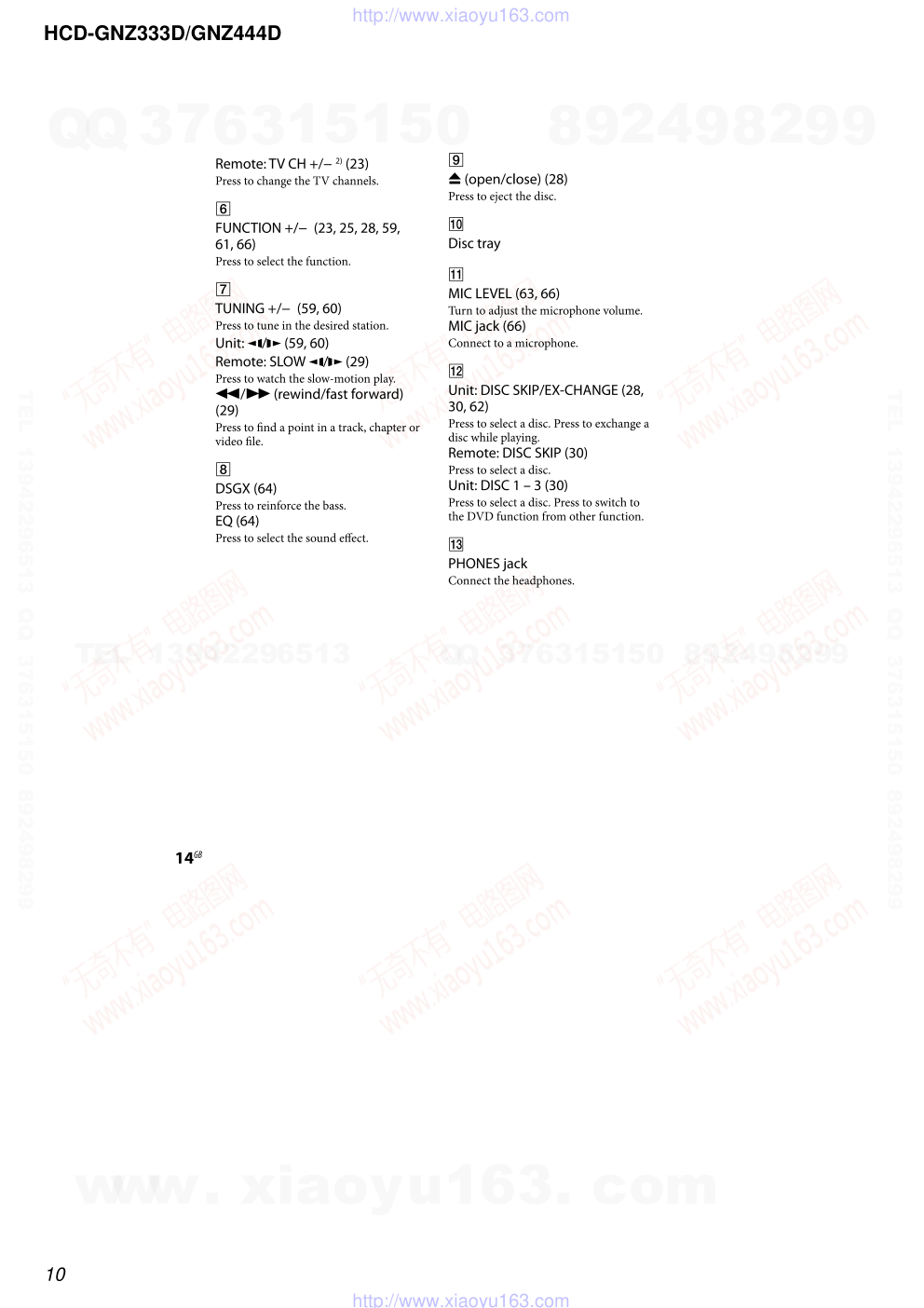

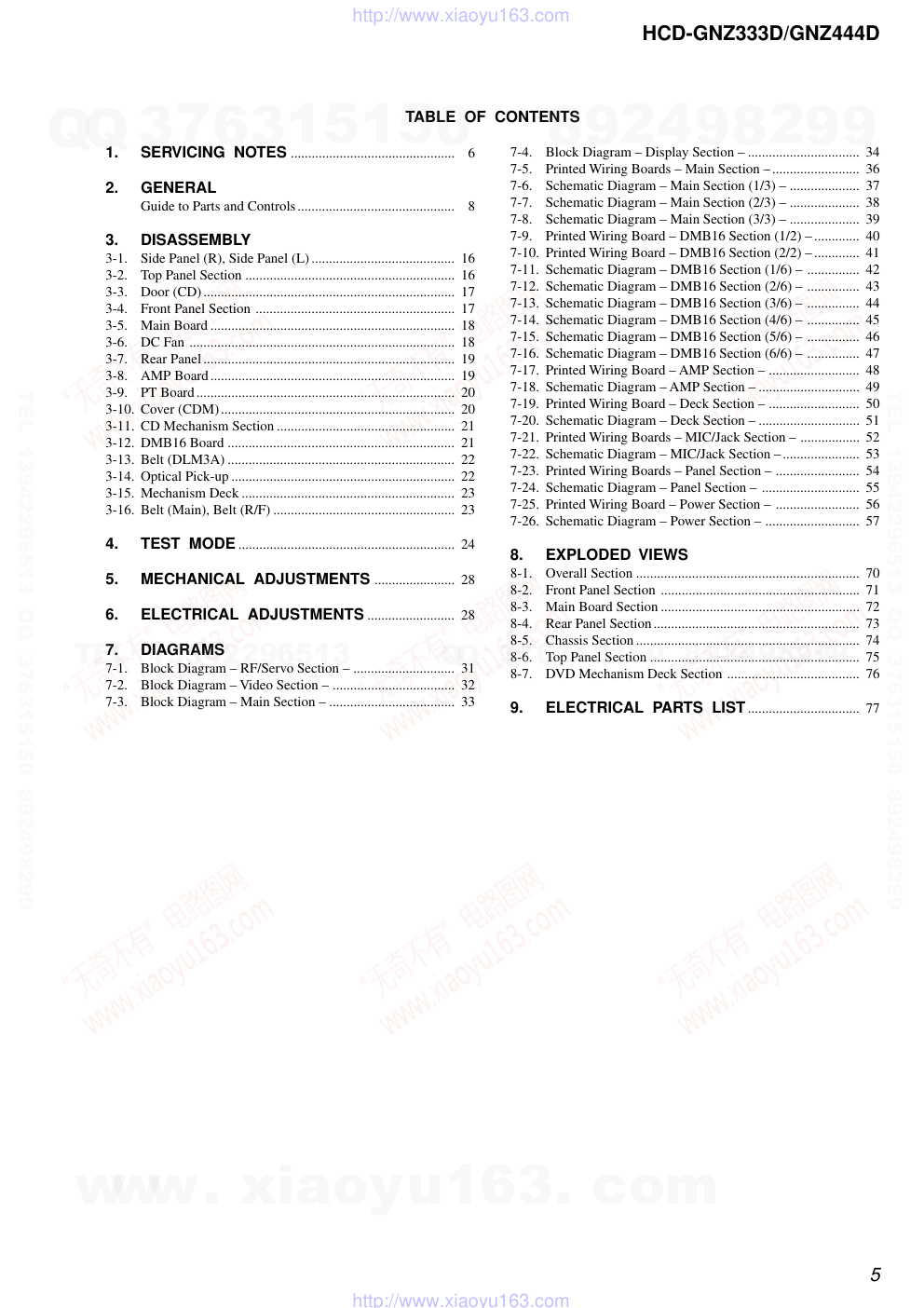

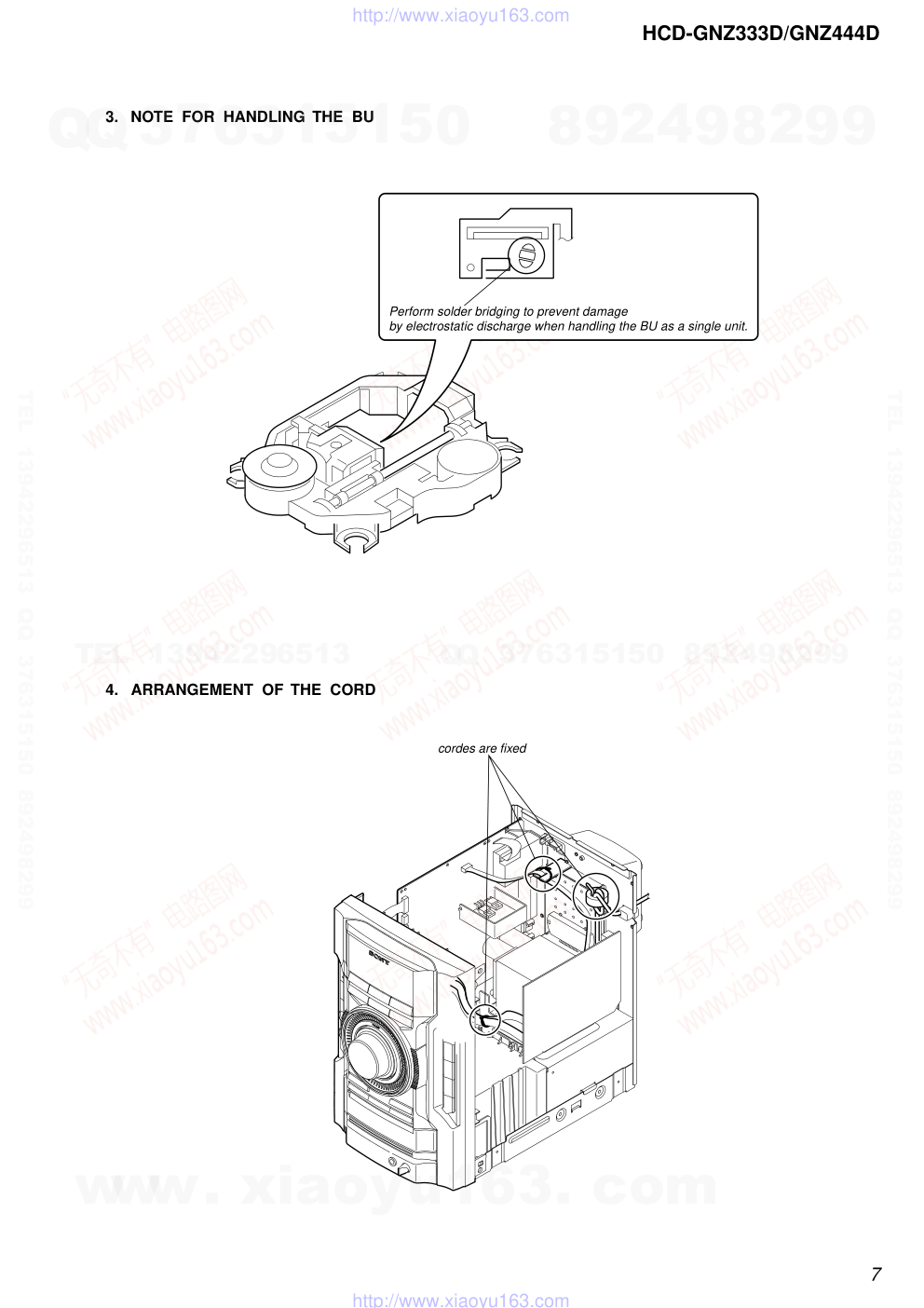

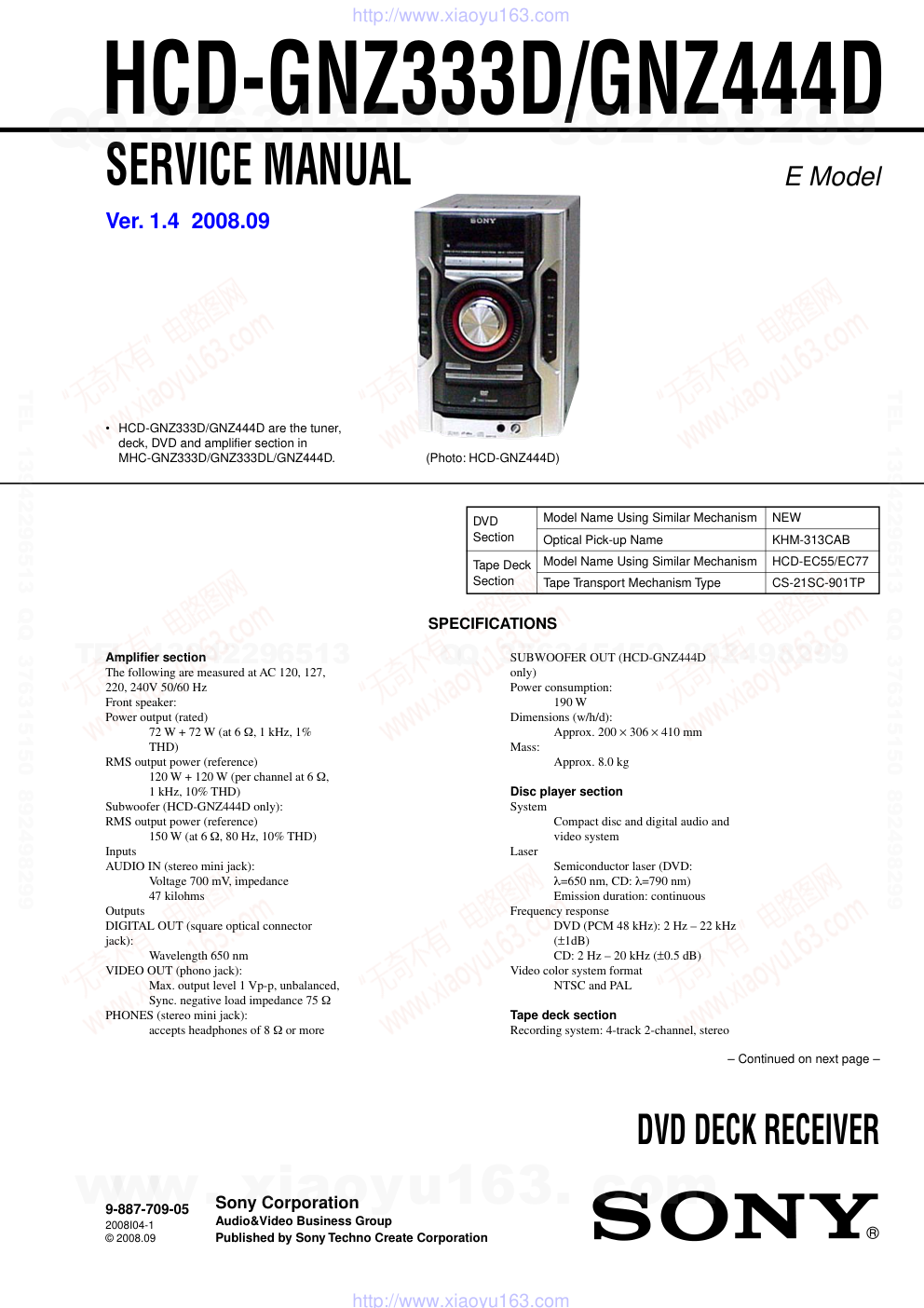

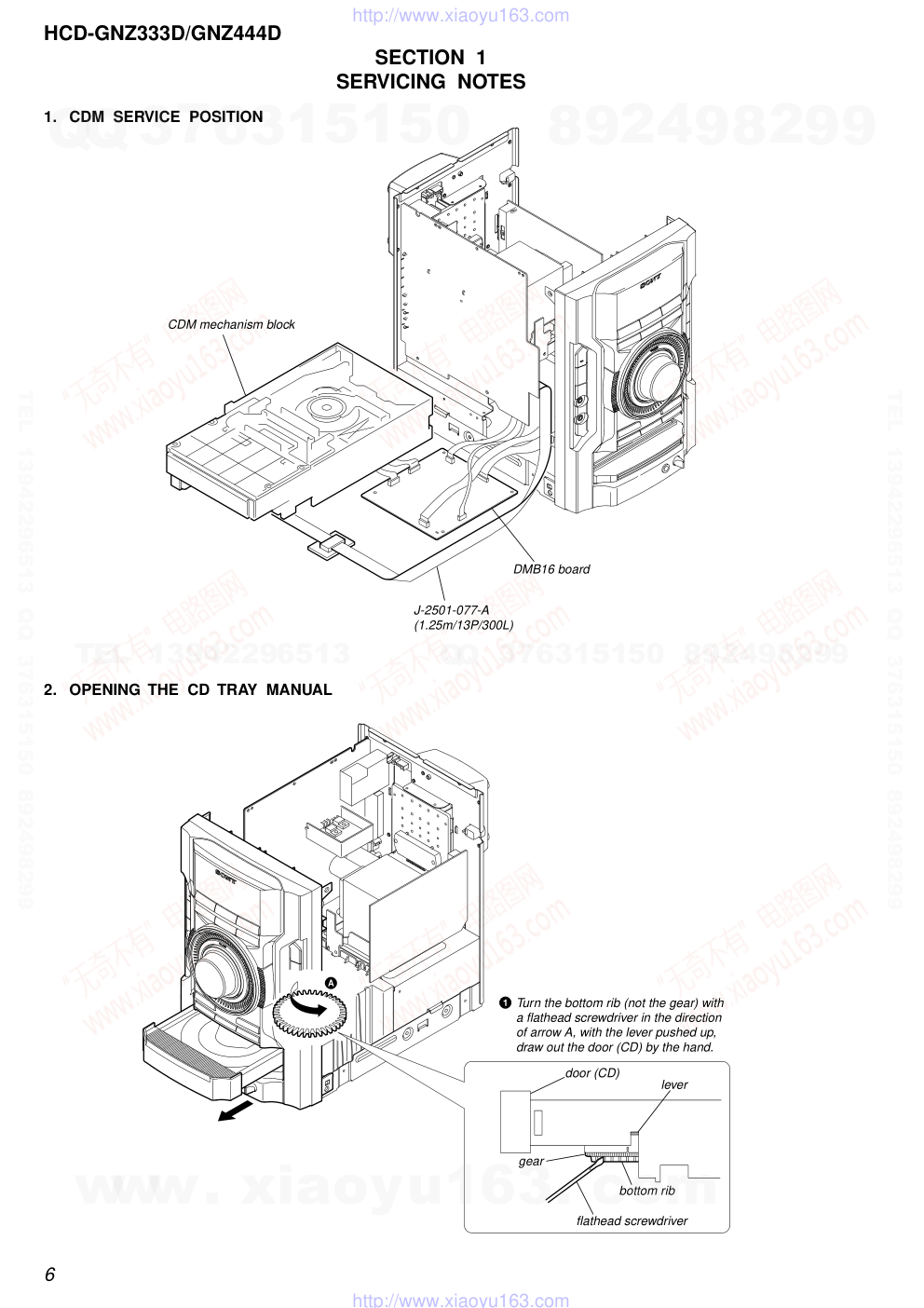

SERVICE MANUAL DVD DECK RECEIVER SPECIFICATIONS HCD-GNZ333D/GNZ444D Ver. 1.4 2008.09 DVD Model Name Using Similar Mechanism NEW Section Optical Pick-up Name KHM-313CAB Tape Deck Model Name Using Similar Mechanism HCD-EC55/EC77 Section Tape Transport Mechanism Type CS-21SC-901TP 9-887-709-05 2008I04-1 © 2008.09 Sony Corporation Audio&Video Business Group Published by Sony Techno Create Corporation E Model (Photo: HCD-GNZ444D) • HCD-GNZ333D/GNZ444D are the tuner, deck, DVD and amplifier section in MHC-GNZ333D/GNZ333DL/GNZ444D. Amplifier section The following are measured at AC 120, 127, 220, 240V 50/60 Hz Front speaker: Power output (rated) 72 W + 72 W (at 6 Ω, 1 kHz, 1% THD) RMS output power (reference) 120 W + 120 W (per channel at 6 Ω, 1 kHz, 10% THD) Subwoofer (HCD-GNZ444D only): RMS output power (reference) 150 W (at 6 Ω, 80 Hz, 10% THD) Inputs AUDIO IN (stereo mini jack): Voltage 700 mV, impedance 47 kilohms Outputs DIGITAL OUT (square optical connector jack): Wavelength 650 nm VIDEO OUT (phono jack): Max. output level 1 Vp-p, unbalanced, Sync. negative load impedance 75 Ω PHONES (stereo mini jack): accepts headphones of 8 Ω or more SUBWOOFER OUT (HCD-GNZ444D only) Power consumption: 190 W Dimensions (w/h/d): Approx. 200 × 306 × 410 mm Mass: Approx. 8.0 kg Disc player section System Compact disc and digital audio and video system Laser Semiconductor laser (DVD: λ=650 nm, CD: λ=790 nm) Emission duration: continuous Frequency response DVD (PCM 48 kHz): 2 Hz – 22 kHz (±1dB) CD: 2 Hz – 20 kHz (±0.5 dB) Video color system format NTSC and PAL Tape deck section Recording system: 4-track 2-channel, stereo – Continued on next page – www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 HCD-GNZ333D/GNZ444D SAFETY-RELATED COMPONENT WARNING!! COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY. Tuner section FM stereo, FM/AM superheterodyne tuner FM tuner section Tuning range: 87.5 – 108.0 MHz (50 kHz step) Antenna FM lead antenna Antenna terminals 75 Ω unbalanced Intermediate frequency 10.7 MHz AM tuner section Tuning range: Saudi Arabian and Russian models: 531 – 1,602 kHz (with the interval set at 9 kHz) Other models: 531 – 1,602 kHz (with the interval set at 9 kHz) 530 – 1,610 kHz (with the interval set at 10 kHz) Antenna AM loop antenna Antenna terminals External antenna terminal Intermediate frequency 450 kHz General Power requirements: Russian model: AC 220 – 240 V, 50/60 Hz Saudi Arabian model: AC 120 – 127, 220 – 240 V, 50/60 Hz, adjustable with voltage selector Other models: AC 120, 220 or 230 – 240 V, 50/60 Hz, adjustable with voltage selector Design and specifications are subject to change without notice. U.S. and foreign patents licensed from Dolby Laboratories. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 HCD-GNZ333D/GNZ444D Notes on chip component replacement • Never reuse a disconnected chip component. • Notice that the minus side of a tantalum capacitor may be damaged by heat. Flexible Circuit Board Repairing • Keep the temperature of the soldering iron around 270 ˚C during repairing. • Do not touch the soldering iron on the same conductor of the circuit board (within 3 times). • Be careful not to apply force on the conductor when soldering or unsoldering. CAUTION Use of controls or adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure. UNLEADED SOLDER Boards requiring use of unleaded solder are printed with the lead- free mark (LF) indicating the solder contains no lead. (Caution: Some printed circuit boards may not come printed with the lead free mark due to their particular size) : LEAD FREE MARK Unleaded solder has the following characteristics. • Unleaded solder melts at a temperature about 40 ˚C higher than ordinary solder. Ordinary soldering irons can be used but the iron tip has to be applied to the solder joint for a slightly longer time. Soldering irons using a temperature regulator should be set to about 350 ˚C. Caution: The printed pattern (copper foil) may peel away if the heated tip is applied for too long, so be careful! • Strong viscosity Unleaded solder is more viscou-s (sticky, less prone to flow) than ordinary solder so use caution not to let solder bridges occur such as on IC pins, etc. • Usable with ordinary solder It is best to use only unleaded solder but unleaded solder may also be added to ordinary solder. The laser diode in the optical pick-up block may suffer electrostatic break-down because of the potential difference generated by the charged electrostatic load, etc. on clothing and the human body. During repair, pay attention to electrostatic break-down and also use the procedure in the printed matter which is included in the repair parts. The flexible board is easily damaged and should be handled with care. NOTES ON LASER DIODE EMISSION CHECK The laser beam on this model is concentrated so as to be focused on the disc reflective surface by the objective lens in the optical pick- up block. Therefore, when checking the laser diode emission, observe from more than 30 cm away from the objective lens. NOTES ON HANDLING THE OPTICAL PICK-UP BLOCK OR BASE UNIT Laser component in this product is capable of emitting radiation exceeding the limit for Class 1. This appliance is claassified as a CLASS 1 LASER product. This label is located on the rear exterior. Ver. 1.2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 HCD-GNZ333D/GNZ444D MODEL IDENTIFICATION – BACK PANEL – Model Part No. GNZ333D: SP 2-898-299-0s GNZ444D: E13 2-898-299-1s GNZ333D: EA 2-898-299-2s GNZ333D: E13 2-898-299-3s GNZ333D: E3, E15 2-898-299-4s GNZ333D: PH 2-898-299-5s GNZ333D: TH 2-898-299-6s GNZ333D: E12 2-898-299-7s • Abbreviation E3 : 240 V AC area in E model E12 : 220-240 V AC area in E model E13 : Russian model E15 : Iran model EA : Saudi Arabia model PH : Philippine model SP : Singapore model TH : Thai model PARTS No. (except TH model) PARTS No. (TH model) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 HCD-GNZ333D/GNZ444D 1. SERVICING NOTES ............................................... 6 2. GENERAL Guide to Parts and Controls............................................. 8 3. DISASSEMBLY 3-1. Side Panel (R), Side Panel (L) ......................................... 16 3-2. Top Panel Section ............................................................ 16 3-3. Door (CD)........................................................................ 17 3-4. Front Panel Section ......................................................... 17 3-5. Main Board ...................................................................... 18 3-6. DC Fan ............................................................................ 18 3-7. Rear Panel........................................................................ 19 3-8. AMP Board...................................................................... 19 3-9. PT Board.......................................................................... 20 3-10. Cover (CDM)................................................................... 20 3-11. CD Mechanism Section ................................................... 21 3-12. DMB16 Board ................................................................. 21 3-13. Belt (DLM3A) ................................................................. 22 3-14. Optical Pick-up ................................................................ 22 3-15. Mechanism Deck ............................................................. 23 3-16. Belt (Main), Belt (R/F) .................................................... 23 4. TEST MODE .............................................................. 24 5. MECHANICAL ADJUSTMENTS ....................... 28 6. ELECTRICAL ADJUSTMENTS ......................... 28 7. DIAGRAMS 7-1. Block Diagram – RF/Servo Section – ............................. 31 7-2. Block Diagram – Video Section – ................................... 32 7-3. Block Diagram – Main Section – .................................... 33 TABLE OF CONTENTS 7-4. Block Diagram – Display Section – ................................ 34 7-5. Printed Wiring Boards – Main Section –......................... 36 7-6. Schematic Diagram – Main Section (1/3) – .................... 37 7-7. Schematic Diagram – Main Section (2/3) – .................... 38 7-8. Schematic Diagram – Main Section (3/3) – .................... 39 7-9. Printed Wiring Board – DMB16 Section (1/2) – ............. 40 7-10. Printed Wiring Board – DMB16 Section (2/2) – ............. 41 7-11. Schematic Diagram – DMB16 Section (1/6) – ............... 42 7-12. Schematic Diagram – DMB16 Section (2/6) – ............... 43 7-13. Schematic Diagram – DMB16 Section (3/6) – ............... 44 7-14. Schematic Diagram – DMB16 Section (4/6) – ............... 45 7-15. Schematic Diagram – DMB16 Section (5/6) – ............... 46 7-16. Schematic Diagram – DMB16 Section (6/6) – ............... 47 7-17. Printed Wiring Board – AMP Section – .......................... 48 7-18. Schematic Diagram – AMP Section – ............................. 49 7-19. Printed Wiring Board – Deck Section – .......................... 50 7-20. Schematic Diagram – Deck Section – ............................. 51 7-21. Printed Wiring Boards – MIC/Jack Section – ................. 52 7-22. Schematic Diagram – MIC/Jack Section –...................... 53 7-23. Printed Wiring Boards – Panel Section – ........................ 54 7-24. Schematic Diagram – Panel Section – ............................ 55 7-25. Printed Wiring Board – Power Section – ........................ 56 7-26. Schematic Diagram – Power Section – ........................... 57 8. EXPLODED VIEWS 8-1. Overall Section ................................................................ 70 8-2. Front Panel Section ......................................................... 71 8-3. Main Board Section ......................................................... 72 8-4. Rear Panel Section........................................................... 73 8-5. Chassis Section ................................................................ 74 8-6. Top Panel Section ............................................................ 75 8-7. DVD Mechanism Deck Section ...................................... 76 9. ELECTRICAL PARTS LIST ................................ 77 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6 HCD-GNZ333D/GNZ444D SECTION 1 SERVICING NOTES 1. CDM SERVICE POSITION 2. OPENING THE CD TRAY MANUAL J-2501-077-A (1.25m/13P/300L) DMB16 board CDM mechanism block gear lever door (CD) flathead screwdriver bottom rib 1 Turn the bottom rib (not the gear) with a flathead screwdriver in the direction of arrow A, with the lever pushed up, draw out the door (CD) by the hand. A www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 HCD-GNZ333D/GNZ444D 4. ARRANGEMENT OF THE CORD 3. NOTE FOR HANDLING THE BU Perform solder bridging to prevent damage by electrostatic discharge when handling the BU as a single unit. cordes are fixed www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8 HCD-GNZ333D/GNZ444D SECTION 2 GENERAL This section is extracted from instruction manual. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 HCD-GNZ333D/GNZ444D www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 10 HCD-GNZ333D/GNZ444D www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 11 HCD-GNZ333D/GNZ444D www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 12 HCD-GNZ333D/GNZ444D www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 13 HCD-GNZ333D/GNZ444D www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 14 HCD-GNZ333D/GNZ444D www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 15 HCD-GNZ333D/GNZ444D Note: Disassemble the unit in the order as shown below. SECTION 3 DISASSEMBLY 3-1. SIDE PANEL (R), SIDE PANEL (L) (Page 16) 3-2. TOP PANEL SECTION (Page 16) SET 3-3. DOOR (CD) (Page 17) 3-14. OPTICAL PICK-UP (Page 22) 3-4. FRONT PANEL SECTION (Page 17) 3-10. COVER (CDM) (Page 20) 3-6. DC FAN (Page 18) 3-8. AMP BOARD (Page 19) 3-9. PT BOARD (Page 20) 3-7. REAR PANEL (Page 19) 3-11. CD MECHANISM SECTION (Page 21) 3-12. DMB16 BOARD (Page 21) 3-5. MAIN BOARD (Page 18) 3-16. BELT (MAIN), BELT (R/F) (Page 23) 3-15. MECHANISM DECK (Page 23) 3-13. BELT (DLM3A) (Page 22) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 16 HCD-GNZ333D/GNZ444D 3-2. TOP PANEL SECTION Note: Follow the disassembly procedure in the numerical order given. 3-1. SIDE PANEL (R), SIDE PANEL (L) 1 two screws (case 3 TP2) 6 two screws (case 3 TP2) 7 two screws (case 3 TP2) 2 two screws (case 3 TP2) 3 four screws (+BVTP 3 × 10) 8 three screws (+BVTP 3 × 10) 4 9 5 side panel (R) 0 side panel (L) 5 two screws (+BVTP 3 × 10) 4 two screws (+BVTP 3 × 10) 2 screw (+KTP 3 × 10) 3 screw (+KTP 3 × 10) 6 top panel section 1 wire (flat type) (9 core) (CN102) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 17 HCD-GNZ333D/GNZ444D 3-3. DOOR (CD) 3-4. FRONT PANEL SECTION gear lever door (CD) tray flathead screwdriver bottom rib 3 Turn the bottom rib (not the gear) with a flathead screwdriver in the direction of arrow A, with the lever pushed up, draw out the door (CD) by the hand. 4 door (CD) A 1 screw (+BVTP 3 × 10) 2 lid CDM cover 4 screw (+BVTP 3 × 10) 5 screw (+BVTP 3 × 10) 6 two screws (+BVTP 3 × 10) 7 front panel section 1 wire (flat type) (15 core) (CN402) 2 CN101 (8P) 3 CN103 (4P) lug lug www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 18 HCD-GNZ333D/GNZ444D 3-6. DC FAN 3-5. MAIN BOARD 2 wire (flat type) (9 core) (connector) qj CN105 (3P) qk MAIN board 8 CN107 (4P) 4 tuner (FM/AM) (TN001) 9 CN401 (5P) qf CN751 (10P) qg CN001 (6P) qh CN002 (8P) qs REG board 5 wire (flat type) (19 core) (CN406) 6 wire (flat type) (13 core) (CN404) 7 wire (flat type) (13 core) (CN403) 0 wire (flat type) (5 core) (CN405) qd five screws (+BVTP 3 × 10) 3 two screws (+BVTP 2.6 × 8) qa screw (+BVTP 3 × 10) 1 two screws (+BVTP 3 × 10) 5 DC fan 6 cover (fan) 2 three screws (+BVTP 3 × 10) 4 two screws (+BVTP 3 × 10) 3 1 screw (+BVTP 3 × 10) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 19 HCD-GNZ333D/GNZ444D 3-8. AMP BOARD 3-7. REAR PANEL 5 rear panel section 4 two screws (+BVTP 3 × 10) 3 two screws (+BVTP 3 × 10) 2 two screws (+BVTP 3 × 10) 1 cord bushing (2104) 1 two screws (+BVTP 3 × 10) 3 screw (+BVTP 3 × 10) 5 AMP board 6 heat sink assy 4 two screws (transistor) 2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 20 HCD-GNZ333D/GNZ444D 3-10. COVER (CDM) 3-9. PT BOARD 1 two screws (+BVTT 4 × 6) 3 PT board 2 two screws (+BVTT 4 × 6) 3 screw (+BV 3 (3-CR)) 5 two screws (+BVTP 2.6 × 8) 9 two screws (+BV 3 (3-CR)) 0 two screws (+BV 3 (3-CR)) 1 screw (+BVTP 3 × 10) 2 lid CDM cover 4 FFC HOLD board 7 F HOLD B board 6 F HOLD A board 8 ferrite core qa cover (CDM) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 21 HCD-GNZ333D/GNZ444D 3-12. DMB16 BOARD 3-11. CD MECHANISM SECTION 6 two screws (+BVTP 3 × 10) 8 two screws (+BVTP 3 × 10) 9 bracket (PWB DVD) 5 DMB board 7 WIRE PROTECT board 1 CN201 (6P) 2 wire (flat type) (24 core) (CN101) 3 two screws (+BV 3 (3-CR)) 4 two screws (+BV 3 (3-CR)) 5 two screws (+BV 3 (3-CR)) 6 two screws (+BV 3 (3-CR)) 7 4 two screws (+BVTP 3 × 10) 1 two screws (+BVTP 3 × 10) 8 two screws (+BVTP 3 × 10) 2 two screws (+BVTP 3 × 10) 3 bracket (PT) 9 bracket (CDM) 0 CD mechanism section www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 22 HCD-GNZ333D/GNZ444D 3-14. OPTICAL PICK-UP 3-13. BELT (DLM3A) 2 two screws 3 cover 4 belt (DLM3A) 5 belt (DLM3A) 1 two screws 1 floating screw (+PTPWHM 2.6) 2 floating screw (+PTPWHM 2.6) 3 sheet (bottom) 4 two screws (+BTP 2.6 × 8) 7 two screws (insulator) 0 two screws (insulator) 8 insulator qf optical pick-up qg bracket (BU) qa insulator qs insulator qd cord 9 insulator 5 three screws (+BTP 2.6 × 8) 6 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 23 HCD-GNZ333D/GNZ444D 3-16. BELT (MAIN), BELT (R/F) 3-15. MECHANISM DECK 1 Open the cassette box. 2 four screws (+BVTP 2.6 × 8) 7 mechanical deck 3 two screws (+BVTP 3 × 6) 6 DECK board 4 bracket (DECK) 5 connector (CN501) 2 belt (R/F) 1 belt (MAIN) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 24 HCD-GNZ333D/GNZ444D SECTION 4 TEST MODE [PANEL TEST MODE] • This mode is used to check the LCD display, LEDs, keys, VOLUME jog and OPERATION DIAL jog, model, destination, software version and VACS level. Procedure: 1. Press x button, [DISPLAY] button and X button simultaneously. 2. All LEDs and segments in LCD display are lighted up. All LEDs are lighted up in red. 3. When you want to enter to the software version dispaly mode, press [FUNCTION] button. The model information appears on the fluorescent indicator tube. “GRL2D” is shown for HCD- GNZ333D and “GRL4D” is shown for HCD-GNZ444D. Press [DISC 1] button again to view the destination information. 4. Each time [DISC 1] button is pressed, the display changes from MC version, SYS version, UI version, DVD version, CDMA version, CDMB version, ST version, TA version, TM version, TC version in this order, and returns to the model information display. 5. When [DISC 3] button is pressed while the version numbers are being displayed except model and destination, the date of the software creation appears. When [DISC 3] button is pressed again, the display returns to the software version display. When [DISC 1] button is pressed while the date of the software creation is being displayed, the date of the software creation is displayed in the same order of software version display. 6. Press [DISC 2] button, the key check mode is activated. 7. In the key check mode, the LCD displays “K 0 V0 J0”. Each time a button is pressed, “K” value increases. However, once a button has been pressed, it is no longer taken into account. “V” value increases in the manner of 0, 1, 2, 3 ... if [VOLUME] knob is turned clockwise, or it decreases in the manner of 0, 9, 8, 7 ... if [VOLUME] knob is turned counterclockwise. 8. When [DISC SKIP/EX-CHANGE] button is pressed after all LEDs and segments in LCD display light up, alternate segments in LCD display would light up. If you press [DISC SKIP/EX- CHANGE] button again, another half of alternate segments in LCD display would light up. When [DISC SKIP/EX-CHANGE] button is pressed again, all segments lights off. Press [DISC SKIP/EX-CHANGE] button again would cause all segments lights up. 9. To release from this mode, disconnect the AC plug. [REPEAT 5 LIMIT OFF MODE] • Number of repeats for DVD playback is 5 times when the repeat mode is “REPEAT”. This mode enables DVD to repeat playback for limitless times. Procedure: 1. Press the @/1 button to turn the power on. 2. Press the [FUNCTION] button to select DVD function. 3. Press three buttons of DVD N , [DSGX], and [DISPLAY] simultaneously. 4. It enters the DVD repeat 5 limit cancel mode and displays “NO LIMIT”. 5. To release this mode, press three buttons of DVD N , [DSGX], and [DISPLAY] simultaneously. [DVD SHIP MODE] • This mode can run the DVD sled motor optionally. Use this mode, for instance, when cleaning the optical pick-up. Procedure: 1. Press the @/1 button to turn the power on. 2. Press the [FUNCTION] button to select DVD function. 3. Press two buttons of DVD N and @/1 simultaneously. 4. Set to the DVD ship mode. (chucking on) 5. After blink “STANDBY”, “LOCK” is displayed, disconnect the AC plug. [COLD RESET] • The cold reset clears all data including preset data stored in the RAM to initial conditions. Execute this mode when returning the set to the customer. Procedure: 1. Press @/1 button to turn on the system. 2. Press x button, [TUNER/BAND] button, and @/1 STANDBY button simultaneously. 3. The message “RESET” appears on the LCD display. Then, the LCD display becomes blank for a while, and the system is reset. [TUNER STEP CHANGE] • The step interval of AM channels can be toggled between 9 kHz and 10 kHz. This mode is not available for Saudi Arabia and Russia models. Procedure: 1. Press @/1 button to turn on the system. 2. Press [TUNER/BAND] button repeatedly to select the “AM”. 3. Press @/1 button to turn off the system. 4. After pressing the [DISPLAY] button, press [PRESET +] button and @/1 STANDBY button simultaneously. The system will turn on automatically. The message “AM 9K STEP” or “AM 10K STEP” appears on the LCD display and thus the channel step is changed. [DVD POWER MANAGE] • This mode is for switch the DVD power supply on/off. Even if this state pulls out AC plug, it is held. Procedure: 1. Press the @/1 button to turn the power on. 2. Press the [FUNCTION] button to select DVD function. 3. Press the @/1 button again to turn the power off (standby). 4. After pressing the [DISPLAY] button, press two buttons of DVD N and @/1 simultaneously. 5. It turns power on and display “DVD POWER”, then display “ON” or “OFF”. [DVD SHIP MODE] • This mode moves the optical pick-up to the position durable to vibration. Use this mode when returning the set to the customer after repair. Procedure: 1. Press @/1 button to turn on the system. 2. Select DVD function. 3. Press DVD N button and @/1 button simultaneously during “DVD NO DISC” condition. The system will turn off automatically. 4. After the “STANDBY” blinking display finishes, a message “MECHA LOCK” appears on the LCD display and the DVD ship mode is set. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 25 HCD-GNZ333D/GNZ444D [DVD SHIP AND COLD RESET] Procedure: 1. Press the @/1 button to turn the power on. 2. Press the [FUNCTION] button to select DVD function. 3. Press three buttons of [FUNCTION], DVD N and @/1 simultaneously. 4. After blink “STANDBY”, “RESET” is displayed, disconnect the AC plug. [DVD SLOT LOCK] • This mode is for the antitheft of DVD disc in shop. (not for transport) Procedure: 1. Press the @/1 button to turn the power on. 2. Press the [FUNCTION] button to select DVD function. 3. Insert a disc. 4. While pressing the x button, press the Z button for more 5 seconds. 5. The message “LOCKED” is displayed and the disc slot is locked. (Even if exiting from this mode, the disc slot is still locked) 6. If press the Z button to eject the disc, the message “LOCKED” is displayed and can not eject the disc. 7. To release this lock, while pressing the x button, press the Z button for 5 seconds again. 8. The message “UNLOCKED” is displayed and the disc slot is unlocked. [DVD COLOR SYSTEM] (EXCEPT E13 MODEL) • This mode let you change the color system of the video output from PAL to NTSC or vice-versa. This mode is not available for Latin American and Russian models. Procedure: 1. Press @/1 button to turn on the system. 2. Select DVD function. 3. Press @/1 button again to turn off the system. 4. After pressing the [DISPLAY] button, press X button and @/1 button simultaneously. The system will turn on automatically. The message “COLOR PAL” or “COLOR NTSC” appears on the LCD display. [DVD SERVICE MODE] • This mode let you make diagnosis and adjustment easily by using the remote commander and the TV. The instructions, diagnostic results, etc. are given on the on-screen display. • TEST DISC LIST Be sure to use the DVD disc that matches the signal standards of your region. • CD YEDS-18 (Part No.: 3-702-101-01) PATD-012 (Part No.: 4-225-203-01) • DVD SL (Single Layer) NTSC : HLX-503 (Part No.: J-6090-069-A) HLX-504 (Part No.: J-6090-088-A) PAL : HLX-506 (Part No.: J-6090-077-A) • DVD DL (Dual Layer) NTSC : HLX-501 (Part No.: J-6090-071-A) HLX-505 (Part No.: J-6090-089-A) PAL : HLX-507 (Part No.: J-6090-078-A) • Procedure to enter to DVD Service Mode: 1. Press @/1 button to turn on the system. 2. Select DVD function. 3. Press DVD N button and Z button simultaneously and then turn the [VOLUME] knob clockwise. 4. The message “SERVICE IN” appears on the LCD display and the Top Menu of Remocon Diagnosis Menu appears on the on-screen display on the TV. The model name, main unit’s micom version information (IF-con) and DVD firmware version information (Syscon) are displayed at the bottom of the on-screen display. 5. To execute each function, press its number by using numeric button on the remote commander. 6. To release from this mode, press @/1 button to turn off the system. • Execute IOP Measurement In order to execute IOP measurement, the following standard procedures must be followed. 1. From the Top Menu of Remocon Diagnosis Menu, select “2. Drive Manual Operation” by pressing the [2] button on the remote commander. The following screen appears on the on- screen display. 2. Select “3. Manual Adjustment” by pressing the [3] button on the remote commander. The following screen appears on the on-screen display. Remocon Diagnosis Menu 0. External Chip Check 1. Servo Parameter Check 2. Drive Manual Operation 3. Emergency History 4. Version Information Model Name : EROD_ME IF-con : V Syscon : Ver. er. 01.00 (0000) 1.200 Drive Manual Operation 1. Servo Control 2. Track/Layer Jump 3. Manual Adjustment 4. Mecha test Mode 5. MIRR time Adjust 0. Return to Top Menu Manual Adjust 1. Track Balance Adjust: 2. Track Gain Adjust: 3. Focus Balance Adjust: 4. Focus Gain Adjust: 5. Eg Boost Adjust: 6. Iop: 7. TRV. Level: 8. S curve(FE) Level: 9. RFL(PI) Level: 0. MIRR Time: O o Change Value RETURN Return to previous menu Ver. 1.1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 26 HCD-GNZ333D/GNZ444D 3. Select “6. Iop:” by pressing [6] button on the remote commander. 4. Wait until a hexadecimal number appears in the on-screen display as below: 5. Convert data from hexadecimal to decimal by using conversion table. 6. Please find the label on the rear of the BU (Base Unit). The default IOP value is written in the label. 7. Subtract between these two values. 8. If the remainder is smaller than 93 (decimal), then it is OK. However if the value is higher than 93, then the BU is defective and need to be change. 9. Press [RETURN] button on the remote commander to return to previous menu. 10. Press [0] button on the remote commander to return to the Top Menu of Remocon Diagnosis Menu. 11. Press @/1 button to turn off the system. • Check Emergency History To check the emergency history, please follow the following procedure. 1. From the Top Menu of Remocon Diagnosis Menu, select “3. Emergency History” by pressing the [3] button on the remote commander. The following screen appears on the on-screen display. 2. You can check the total time when the laser is turned on during playback of DVD and CD from the above menu. The maximum time, which can be displayed are 999h 59min. 3. You can check the error code of latest 10 emergency history from the above menu. To view the previous or next page of emergency history, press . or > on the remote commander. The error code consists of Manual Adjust 1. Track Balance Adjust: 2. Track Gain Adjust: 3. Focus Balance Adjust: 4. Focus Gain Adjust: 5. Eg Boost Adjust: 6. Iop. ED: 7. TRV. Level: 8. S curve(FE) Level: 9. RFL(PI) Level: 0. MIRR Time: O o Change Value RETURN Return to previous menu Emg. History Check 1. 01 05 04 04 Laser Hours CD 999h 59min DVD 999h 59min 00 92 46 00 00 00 00 00 00 00 23 45 2. 02 02 01 01 00 A9 4B 00 00 00 00 00 00 00 23 45 Next Next Page Prev Prev Page O Return to Top Menu • Error Code The meaning of error code is as below: 01: Communication error (No reply from syscon) 02: Syscon hung up 03: Power OFF request when syscon hung up 19: Thermal shutdown 24: MoveSledHome error 25: Mechanical move error (5 Changer) 26: Mechanical move stack error 30: DC motor adjustment error 31: DPD offset adjustment error 32: TE balance adjustment error 33: TE sensor adjustment error 34: TE loop gain adjustment error 35: FE loop gain adjustment error 36: Bad jitter after adjustment 40: Focus NG 42: Focus layer jump NG 52: Open kick spindle error 51: Spindle stop error 60: Focus on error 61: Seek fail error 62: Read Q data/ID error 70: Lead in data read fail 71: TOC read time out (CD) 80: Can’t buffering 81: Unknown media type • Parameter of error code This is the detail of error code. • Time of error code This is the laser time when an error occurred. Example of Error code 1. 01 05 04 04 00 92 46 00 00 00 00 00 00 00 23 45 Example of Error code 1. 01 05 04 04 00 92 46 00 00 00 00 00 00 00 23 45 Example of Error code 1. 01 05 04 04 00 92 46 00 00 00 00 00 00 00 23 45 Ver. 1.1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 27 HCD-GNZ333D/GNZ444D To return to the Top Menu of Remocon Diagnosis Menu Press [0] button on the remote commander. • Check Version Information To check the version information, please follow the following procedure. 1. From the Top Menu of Remocon Diagnosis Menu, select “4. Version Information” by pressing the [4] button on the remote commander. The following screen appears on the on-screen display. To return to the Top Menu of Remocon Diagnosis Menu, press [0] on the remote commander. To clear the Laser Hour Press [DISPLAY] button and then press [CLEAR] button. The data for both CD and DVD data are reset. To clear the Emergency History Press [DVD TOP MENU] button and then press [CLEAR] button. The error code for all emergency history would be reset. To clear the Initialize Setup Data Press [DVD/TUNER MENU] button and then press [CLEAR] button on the remote commander. Emg. History Check 1. 01 05 04 04 Laser Hours CD 0h 0min DVD 0h 0min 00 92 46 00 00 00 00 00 00 00 23 45 2. 02 02 01 01 00 A9 4B 00 00 00 00 00 00 00 23 45 Next Next Page Prev Prev Page O Return to Top Menu Emg. History Check 1. 00 00 00 00 Laser Hours CD 999h 59min DVD 999h 59min 00 00 00 00 00 00 00 00 00 00 00 00 2. 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 Next Next Page Prev Prev Page O Return to Top Menu Version information O Return to Top Menu Firm (Main) : Ver. xxxxx Firm (Sub) : xxxxx RISC : xxxxx 8032 : xxxxx Audio DSP : xxxxx Servo DSP : xxxxx Ver. 1.1 Emg. History Check Initialize setup data... Laser Hours CD 999h 59min DVD 999h 59min Next Next Page Prev Prev Page O Return to Top Menu www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 28 HCD-GNZ333D/GNZ444D SECTION 5 MECHANICAL ADJUSTMENTS SECTION 6 ELECTRICAL ADJUSTMENTS RECORD/PLAYBACK HEAD AZIMUTH ADJUSTMENT Procedure: 1. Mode: Playback 2. Turn the adjustment screw and check output peaks. If the peaks do not match for L-CH and R-CH, turn the adjustment screw so that outputs match within 1dB of peak. 3. Mode: Playback 4. After the adjustments, apply suitable locking compound to the pats adjusted. Screw position L-CH peak within 1dB Output level L-CH peak R-CH peak within 1dB Screw position R-CH peak 0 dB=0.775 V set JACK board PHONES jack (J252) + – level meter test tape P-4-A063 (6.3 kHz, −10 dB) 1. Demagnetize the record/playback head with a head demagnetizer. 2. Do not use a magnetized screwdriver for the adjustments. • Test Tape Tape Signal Used for P-4-A063 6.3 kHz, –10 dB Azimuth Adjustment set test tape P-4-A063 (6.3 kHz, −10 dB) oscilloscope V H waveform of oscilloscope in phase 45° 90° 135° 180° good wrong JACK board PHONES jack (J252) • Precaution 1. Clean the following parts with a denatured-alcohol-moistened swab : record/playback head pinch roller erase head rubber belts capstan idlers 2. Demagnetize the record/playback head with a head demagnetizer. (Do not bring the head magnetizer close to the erase head.) 3. Do not use a magnetized screwdriver for the adjustments. 4. After the adjustments, appiy suitable locking compound to the parts adjusted. 5. The adjustments should be performed with the rated power supply voltage unless otherwise noted. • Torque Measurement • Tape Tension Measurement Mode Tension Meter Meter Reading FWD CQ-403A more than 80 g (more than 2.82 oz) DECK SECTION 2.0 – 8.0 mN • m (20 to 80 g • cm) (0.28 – 1.12 oz • inch) 0.15 – 0.6 mN • m (1.5 to 6 g • cm) (0.021 – 0.083 oz • inch) 5 – 17.7 mN • m (50 to 177 g • cm) (0.7 – 2.48 oz • inch) 5 – 17.7 mN • m (50 to 177 g • cm) (0.7 – 2.48 oz • inch) CQ-102AS CQ-102C CQ-201AS CQ-201B Mode FWD FWD back tension FF REW Torque meter Meter reading www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 29 HCD-GNZ333D/GNZ444D TUNER SECTION Adjustment Location: Record/Playback/Erase Head [FM TUNE LEVEL CHECK] Procedure: 1. Turn on the set. 2. Input the following signal from signal generator to FM antenna input directly. Carrier frequency: A = 87.5 MHz, B = 98 MHz, C = 108 MHz Deviation : 75 kHz Modulation : 1 kHz ANT input : 35 dBu (EMF) Note: Use 75 ohm coaxial cable to connect signal generator and the set. You cannot use video cable for checking. Use signal generator whose output impedance is 75 ohm. 3. Set to FM tuner function and tune A, B and C signals. 4. Confirm “TUNED” is lit on the display for A, B and C signals. When the selected station signal is received in good condition, “TUNED” is displayed. signal generator OUTPUT (75 Ω) set www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 30 HCD-GNZ333D/GNZ444D VIDEO SECTION Procedure: 1. Connect an oscilloscope to CN105 pin 6 (RFMON) and CN105 pin 3 (GND) on the DMB16 board. 2. Turn the power on. 3. Set the test disc (refer to the TEST DISC LIST) on the tray and press DVD N button to playback. 4. Confirm that oscilloscope waveform is clear and check RFMON signal level is correct or not. Note: A clear RFMON signal waveform means that the shape “◊” can be clearly distinguished at the center of the waveform. + – CN105 pin 6 (RFMON) CN105 pin 3 (GND) oscilloscope DMB16 board VOLT/DIV: 200 mV TIME/DIV: 500 ns RFMON signal waveform level: 0.58 ± 1.23 Vp-p (DVD) 0.57 ± 1.1 Vp-p (CD) When the optical pick-up assy is replaced, perform the “Execute IOP Measurement”. Execute IOP Measurement (See page 25) [TEST DISC LIST] Be sure to use the DVD disc that matches the signal standards of your region. • CD YEDS-18 (Part No.: 3-702-101-01) PATD-012 (Part No.: 4-225-203-01) • DVD SL (Single Layer) NTSC : HLX-503 (Part No.: J-6090-069-A) HLX-504 (Part No.: J-6090-088-A) PAL : HLX-506 (Part No.: J-6090-077-A) • DVD DL (Dual Layer) NTSC : HLX-501 (Part No.: J-6090-071-A) HLX-505 (Part No.: J-6090-089-A) PAL : HLX-507 (Part No.: J-6090-078-A) [RFMON Level Check] Connection: DVD SECTION Checking Location: DMB16 board (Side A) IC102 IC101 IC104 CN105 CN105 pin 3 (GND) CN105 pin 6 (RFMON) 1 6 DMB16 BOARD (SIDE A) Video Level Check (MAIN BOARD) Purpose This adjustment is made to satisfy the NTSC standard, and if not adjusted correctly, the brightness will be too large or small. Procedure: 1. Connect oscilloscope to VIDEO output. 2. Load a DVD reference disc playback. 3. Check the video signal level is 1.00 ± 0.07Vp-p. oscilloscope set J701 VIDEO OUTPUT 75 Ω 1.00 ± 0.07 Vp-p (WHITE 100%) Ver. 1.1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 31 31 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D SECTION 7 DIAGRAMS 7-1. BLOCK DIAGRAM – RF/SERVO Section – DETECTOR 6 2 3 4 5 11 29 10 19 18 DVDRFIP DVDA DVDB DVDC DVDD TPI TNI MC MD C D LD01 MDI2 LD02 MSW LIMSW MDI1 CD/DVD RF AMP, FOCUS/TRACKING ERROR AMP DVD SYSTEM PROCESSOR DIGITAL SERVO PROCESSOR IC102(1/2) OPTICAL PICK-UP BLOCK 2AXIS DEVICE FOCUS/ TRACKING COIL 23 20 V2O 22 21 36 48 43 37 1 AUTOMATIC POWER CONTROL (FOR DVD) Q102 (2/2) VOLUME CONTROL Q101 AUTOMATIC POWER CONTROL (FOR CD) Q102 (1/2) LASER DIODE (FOR CD) LASER DIODE (FOR DVD) FOCUS COIL DRIVE 42 BUFFER 35 3 34 4 TRACKING COIL DRIVE 44 38 42 37 41 30 47 FOCUS/TRACKING COIL DRIVER, SPINDLE, SLED MOTOR DRIVER IC201 27 28 SPINDLE MOTOR DRIVE M SPINDLE 46 47 FMO FOO DMO TRO VREFO SPFG 40 IOPMON FOO RF A B C D F E CD LD PD VC VR650 VR780 Q103 IOP MSW (LIMIT) DVD LD FCS+ FCS– TRK+ SW+5V TRK– SP+ SP– SL+ SL– D C B A VREFO VREFO 9 NB B 8 NA A 30 29 SLED MOTOR DRIVE MM 50 BUFFER 19 20 22 21 40 45 SYSTEM CONTROL IC401(1/3) 99 IFCK 28 V2REFO I-MTK-CLK 46 100 XIFCS I-DVD-XIFCS 43 110 PRST 107 TXD 106 RXD O-MTK-MTRST SYSRESET 42 98 IFSDO I-MTK-DATA 45 101 IFSDI 105 IFBSY KRMOD/HSYNC O-MTK-IFBSY 41 I-DVD-KRMOD 39 O-MTK-DATA 44 TRO FMO SVCC FOO DMO TRO 10 13 FMO DMO 211 MUTE123 246 REFPAC 210 MUTE 170 TSDM 207 O-MTK-MICREQ 40 MIC/VSYNC 205 SLED C VIDEO SECTION 176 1 2 5 6 TXD RXD V2REFO TEST PIN RFMON CN105 : AUDIO(DVD) : VIDEO(DVD) • Signal Path (Page 32) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 32 32 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-2. BLOCK DIAGRAM – VIDEO Section – DVD SYSTEM PROCESSOR IC102(2/2) 217 ASDAT0 ASDAT1 ASDAT2 ASDAT4 EEPROM IC103 6 5 SCL SDA CE WE OE FLASH ROM IC101 125-123, 121, 120, 118, 117, 115, 135, 133-128, 126 146, 147, 149-151, 158-160, 162, 164-166 22-26, 29-35 HIGHA0-7 IOA0-7, IOA18-IOA21 A16, A17 AD0 – AD7 A1-A21 DATA & ADDRESS BUS DATA & ADDRESS BUS 81-84,86-88,91 53-61, 67-72, 74-76, 78, 89, 92, 93 HD0 – HD7 A0 – A21 HD0 – HD7 A0 26 45 CE WE 28 OE 11 12 A0 – A19 DQ15/A-1 77 IOCS IOWR 79 IODE 66 DQ0 – DQ7 RCLK CE WE OE SDRAM IC104 38 CLK RD0 – RD15 RA0 – RA11 RA0 – RA11 RD0 – RD15 142 RCS 19 CS 138 RWE 16 WE 140 RAS 18 RAS 139 CAS 17 CAS DQM0 15 LDQM DQM1 39 UDQM CKE 37 CKE 143 BA0 20 BS0 BA1 21 BS1 29,31,33,35,38,40,42,44 25-16, 10 -1, 48 145 156 113 137 157 2,4,5,7,8,10,11,13,42,44,45,47,48,50,51,53 218 D/A CONVERTER IC301 IC3771 IC3711 219 222 225 SPDIF 198 YUV3 220 XRST 215 ACLK 214 ABCK 213 ALRCK SCL 14 SDTI1 15 SDTI2 16 SDTI3 13 SDTI4 8 PDN 10 MCLK 9 BICK 17 LRCK 19 SCL 20 SDA 38 LT 37 2 FL AU+5V 1 DVD DIGITAL OUT OPTICAL TRANSMITTER IC555 LOUT4+ LOUT4– (DMIXL) LOUT1+ 3 A +IN 2 A –IN +3.3V REG IC105 RF+3.3V REG IC107 RF+1.8V REG IC106 1 A OUT VIDEO OUT BUFFER IC701 4 IN 1 PS 2 OUT 3 A +IN 2 A –IN (+2.5V) 1 A OUT LOUT1– (FL) 208 SMSCK 206 VOICE VOICE VIDEO MUTE SCORE B MAIN SECTION RESET SYSRESET C RF/SERVO SECTION A MAIN SECTION XTALI XTALO SW+5V +3.3V (DAVDD) RF+3.3V RF+1.8V SW+3.3V 229 228 X101 27MHz 103 SDA 102 DC BIAS Q3801 J701 VIDEO OUT • R-ch is omitted due to same as L-ch. • Signal Path : AUDIO (DVD) : VIDEO (DVD) (Page 31) (Page 33) (Page 33) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 33 33 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-3. BLOCK DIAGRAM – MAIN Section – +9V R-CH R-CH R-CH R-CH R-CH REG+9V TH751 D555 D752 D556 + – + – + – TEMPERATURE PROTECT +9V L-CH R-CH (PLAY) (MOTOR) LT L R SD CE DI CL DO/ST/SD FL SCORE XVOICE TU-SD R-CH TU-CE TU-DO TU-CLK TU-SI VIDEO MUTE ERASE HEAD CAPSTAN MOTOR –IN IN+ +IN –IN OUT OUT OUT MIC MUTE Q261 REC MUTE Q103 BUFFER Q102 RESET Q463,464 KARAOKE SCORE IC552, IC553, IC554 REC BIAS OSC Q501,502 2 5 OUT 7 OUT 7 IN+ 5 X0 12 X1 14 X2 15 X3 11 X 13 A 10 B 9 1 2 +IN VOL-L 3 1 9 AUDIO-L 5 TAPE-L 4 OUT-L 8 CD-L DATA CLK 7 22 I-HP-DETECT 77 O-AMP-ON 32 I-AC-CUT 10 RESET 90 SI/SO 89 FLMD0 93 L-OUT 27 21 TUNER-L 6 I-TU-DI –RESET SI-SO (SERVICE) FLMD0 TU-SI TU-CLK TU-DO TU-CE TU-SD VIDEO-MUTE REC-SEL-B REC-SEL-A TP-STATE BB-ON REC-MUTE MIC-DETECT 26 O-TU-CLK 27 O-TU-DO 28 O-TU-CE 29 I-SD 31 O-VIDEO-MUTE 82 O-REC-CONTROL-B 35 O-REC-CONTROL-A 34 I-TP-STATE 58 O-REC-MUTE 33 O-VOL-CLK 37 O-VOL-DATA 36 O-BASSBOOST-ON 38 I-MIC-DETECT 76 5 7 MIC AMP IC261 INPUT FUNCTION CONTROL IC101 PB AMP IC501 +IN 3 LI+ 11 ST-BY 13 OUT 1 LO– 5 LO+ 4 BASS BOOST AMP IC102 POWER AMP IC751 FAN 001 FAN MOTOR S501 (REC/PB) REC/PB HEA REC AMP IC502 AUDIO (REC) SELECT IC105 TN001 TUNER UNIT MIC MIX IC103 SYSTEM CONTROL IC401 (2/3) RESET IC402 VCC (IC401) RV261 MIC LEVEL J261 MIC J252 PHONES J603 SUB WOOFER OUT TB101 GNZ444D SPEAKER IMPEDANCE: USE 6Ω J251 TAPE MECHANS DECK L501 Q558 MIC-DETECT Q560 Q561 AUDIO IN M SWITCH Q105,107 Q562 Q493 O-POWER HP-DETECT UNREG (+16V) AMP-ON PROTECT CN410 B+ SWITCH Q555 PROTECT Q753 RELAY DRIVER Q551 FAN CONTROL Q552,554 FAN PROTECT Q556 PROTECT LATCH Q751,752 DC OFFSET DETECT Q013,014 VIDEO SECTION A VIDEO SECTION B REC-MUTE TP-STATE REC-SEL-A REC-SEL-B VIDEO-MUTE FM 75Ω COAXIAL ANTENNA AM 1 5 4 OUT 1 VDD 2 +VP –VP M L R HP-DETECT AMP-ON DISPLAY SECTION D • R-ch is omitted due to same as L-ch. • Signal Path : TUNER (FM/AM) : AUDIO (DVD) : PB (TAPE) : REC (TAPE) : MIC (Page 32) (Page 32) (Page 34) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 34 34 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-4. BLOCK DIAGRAM – DISPLAY Section – 67 I-KEY1 66 I-KEY2 KEY1 KEY2 83 I-KEY-WAKE-UP FUNCTION KEY S351,352 FUNCTION KEY S304,305,311 S353 – 357 65 I-KEY3 KEY3 FUNCTION KEY S303,312,313 S358 – 362 MOTOR DRIVE Q459 – 462 LED DRIVER Q301 73 I-VOL-A 74 I-VOL-B I-RME SW8 SW6 SW5 SW7 SW1 SW2 SW3 M1+ M1– 81 I-3CD-OPEN 24 I-3CD-CLOSE 22 I-3CD-STOCK 23 I-3CD-CHACK 19 I-3CD-SW1 18 I-3CD-SW2 21 I-3CD-SW3 17 O-3CD-M1+ 13 O-3CD-M1– 14 S301 REMOTE CONTROL RECEIVER IC302 VOLUME ROTARY ENCODER MOTOR DRIVE Q455 – 458 DC VOLTAGE DETECT Q017,018 POWER MONITOR Q015 M2+ M2– O-3CD-M2+ 15 I-POWER-MONITOR PROTECT REG+9V O-POWER VCC (IC401) AVCC (IC401) 52 O-POWER 78 O-MTK-POWER 79 O-LCD-DATA 72 O-LCD-CLK 70 O-LCD-CE 71 O-LCD-INH 69 O-BACKLIGHT-LED 1 DI 64 CL 63 CE 62 INH 61 X1 95 X2 94 O-3CD-M2– 16 MOTOR DRIVE CONTROL Q451 – 454 +4V REG Q491,492 +3.3V REG IC012 +5V REG IC014 RELAY DRIVE Q016 X402 20MHz XT1 92 XT2 91 68 X401 32.768kHz SYSTEM CONTROL IC401 (3/3) LCD DISPLAY DRIVER IC301 T002 POWER TRANSFORMER (SUB) T001 POWER TRANSFORMER (MAIN) D003 RECT D001,002 RY002 L001 D027 VSTBY AC DETECT D024 D016 – 019 D012 – 015 D011 POWER AMP UNREG (+16V) AU+5V REG+9V +VP –VP +9V F004 F003 D493 D029 D028 D351 D303 (LCD BACK LIGHT) "/1 STANDBY DVD MECHANISM DECK (3 DISK) • SEG1 SEG48 COM1 COM4 ND301 LEQUID CRYSTAL DISPLAY PANEL AC IN S001 EXCEPT E13 MODEL 120V 220V 230 – 240V VOLTAGE SELECT +9V REG IC013 +9V REG IC801 +5V REG IC015 B+ SWITCH Q011,012 SW+9V SW+5V SW+3.3V F002 F001 MAIN SECTION D 2 49 54 51 1 44 49 52 45 48 OUT (Page 33) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 35 35 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D C B These are omitted. E Q Note on Schematic Diagram: • All capacitors are in µF unless otherwise noted. (p: pF) 50 WV or less are not indicated except for electrolytics and tantalums. • All resistors are in Ω and 1/4 W or less unless otherwise specified. • f : internal component. • 2 : nonflammable resistor. • 5 : fusible resistor. • C : panel designation. • Note for Printed Wiring Boards and Schematic Diagrams B These are omitted. C E Q Note on Printed Wiring Board: • X : parts extracted from the component side. • Y : parts extracted from the conductor side. • f : internal component. • : Pattern from the side which enables seeing. • Indication of transistor Caution: Pattern face side: Parts on the pattern face side seen from (Side B) the pattern face are indicated. Parts face side: Parts on the parts face side seen from (Side A) the parts face are indicated. UNLEADED SOLDER Boards requiring use of unleaded solder are printed with the lead- free mark (LF) indicating the solder contains no lead. (Caution: Some printed circuit boards may not come printed with the lead free mark due to their particular size) : LEAD FREE MARK Unleaded solder has the following characteristics. • Unleaded solder melts at a temperature about 40 ˚C higher than ordinary solder. Ordinary soldering irons can be used but the iron tip has to be applied to the solder joint for a slightly longer time. Soldering irons using a temperature regulator should be set to about 350 ˚C. Caution: The printed pattern (copper foil) may peel away if the heated tip is applied for too long, so be careful! • Strong viscosity Unleaded solder is more viscou-s (sticky, less prone to flow) than ordinary solder so use caution not to let solder bridges occur such as on IC pins, etc. • Usable with ordinary solder It is best to use only unleaded solder but unleaded solder may also be added to ordinary solder. • H : adjustment for repair. • A : B+ Line. • B : B– Line. • Voltages are taken with a VOM (Input impedance 10 MΩ). Voltage variations may be noted due to normal produc- tion tolerances. • Waveforms are taken with a oscilloscope. Voltage variations may be noted due to normal produc- tion tolerances. – DECK Section – no mark : TAPE PLAY < > : TAPE REC – Other Section – no mark : TUNER (FM/AM) << >> : DVD PLAY • Circled numbers refer to waveforms. • Signal path. F : TUNER (FM/AM) J : AUDIO (DVD) c : VIDEO (DVD) N : MIC E : PB (TAPE) a : REC (TAPE) • Abbreviation E3 : 240 V AC area in E model E12 : 220-240 V AC area in E model E13 : Russian model E15 : Iran model EA : Saudi Arabia model PH : Philippine model SP : Singapore model TH : Thai model Note: The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. • Circuit Boards Location MIC board KEY CD board KEY LEFT board PANEL board DECK board MAIN board AMP board JACK board DMB16 board REG board PT board w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 36 36 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-5. PRINTED WIRING BOARDS – MAIN Section – • See page 35 for Circuit Boards Location. : Uses unleaded solder. IC701 H-3 IC801 J-8 Q011 E-9 Q012 D-9 Q013 I-4 Q014 I-4 Q015 G-4 Q016 G-5 Q017 E-6 Q018 E-6 Q101 D-9 Q102 C-9 Q103 C-9 Q104 C-10 Q105 C-5 Q106 C-5 Q107 C-5 Q108 B-5 Q451 I-9 Q452 I-10 Q453 I-10 Q454 I-10 Q455 I-10 Q456 I-10 Q457 I-10 Q458 I-10 Q459 I-10 Q460 I-10 Q461 I-10 Q462 I-10 Q463 E-9 Q464 E-9 Q491 F-8 Q492 E-8 Q493 F-9 Q551 E-3 Q552 C-3 Q554 D-3 Q555 E-4 Q556 D-2 Q558 D-10 Q560 D-6 Q561 C-6 Q562 C-5 Ref. No. Location • Semiconductor Location D011 G-5 D012 H-5 D013 I-6 D014 I-6 D015 H-6 D016 I-5 D017 I-4 D018 I-4 D019 I-5 D024 F-5 D027 F-8 D028 F-4 D029 G-4 D219 B-5 D401 F-9 D490 E-8 D491 E-8 D492 E-9 D493 F-9 D551 C-3 D552 B-3 D553 E-4 D554 E-3 D555 E-3 D556 E-3 D557 D-3 D558 E-2 D559 B-2 D560 C-2 D562 D-3 D563 C-9 IC012 E-4 IC013 E-5 IC014 F-4 IC015 D-9 IC101 B-9 IC102 C-4 IC103 B-6 IC105 C-6 IC401 G-9 IC402 E-9 IC552 B-3 IC553 C-4 IC554 B-3 IC555 I-2 Ref. No. Location 1 A B C D E F G H I J 2 3 4 5 6 7 8 9 10 11 12 13 14 MM 18 19 1 1 3 1 6 1 8 I 8 1 5 8 1 4 5 8 1 4 5 B E B E B E B E B E B E 30 31 50 51 81 80 100 1 B E B E B E JR JR JR JR B E B E B E 8 1 4 5 JR JR JR JR B E B E B E B E B E B E B E FB410 R400 D558 Q460 D559 Q461 R401 Q462 R402 R403 Q463 R210 R404 Q464 R405 R407 JW184 R214 D560 R408 JW185 R215 R409 R216 D562 D563 JW188 R218 R601 R219 R602 R603 R604 R410 R605 R411 R606 R412 R607 R413 R608 JW190 R414 LP001 JW191 R609 R415 R416 JW193 R417 R418 JW195 R031 R419 R032 JW197 R033 JW198 R610 R034 CN401 R611 R035 R612 R613 CN403 R037 CN404 R038 R420 CN405 R421 CN406 R422 R425 R426 R427 R428 R041 R429 R042 R043 R044 R046 R047 R048 R430 R049 Q491 R431 Q492 R432 Q493 R433 R434 R435 R436 R437 R050 R438 R051 R439 R052 R053 R054 R055 R057 R058 R440 R059 R441 R442 R443 C408 R444 R445 C021 C022 R446 R447 R060 R448 C025 R061 R449 C026 R062 R063 R064 R065 X401 R066 X402 R067 C414 R451 C415 R452 C416 R453 R454 C031 R455 R456 C033 R457 R458 R070 R459 R072 C613 C037 R073 C038 R074 C039 R075 R076 R077 R078 R460 R079 C425 R461 C426 R462 C427 R463 C428 C040 R464 C429 R465 R466 R467 R080 C620 R468 C045 R469 C430 C431 C432 R470 R471 R472 R473 R474 C051 R475 C052 R476 R477 C054 R478 C055 R479 C056 C058 C059 R480 R481 R482 R483 JW200 R484 JW201 R485 JW202 R486 R487 R488 R489 Q101 Q102 Q103 Q104 Q105 C451 Q106 C452 Q107 Q108 C454 R490 R491 R492 R493 JW210 R494 R495 JW212 D012 R496 JW213 D013 R497 JW214 D014 R498 D015 R499 JW216 D016 JW217 D017 JW218 D018 L101 D401 D019 C461 L102 JR401 JW222 JW224 D024 D219 JW226 D027 JW228 D028 D029 JW229 JW230 JW232 JW236 JW238 C674 C680 H1 JW245 H2 JW246 JW247 C490 JW249 C491 C492 C493 C494 C495 C496 C497 JW252 JW253 JW256 JW258 JW261 JW262 JW263 JW264 R101 R103 JW269 R105 R106 R107 R108 R109 Q551 Q552 Q554 Q555 JW272 Q556 JW273 R110 Q558 JW279 R116 R118 Q560 R119 Q561 Q562 JW282 FAN001 FAN MOTOR TN001 TUNER UNIT ANTENNA AM FM75 COAXIAL DVD DIGITAL OUT VIDEO OUT J701 SUB WOOFER OUT J603 R120 R121 R122 CN107 R123 R124 R125 R702 R126 R703 R127 R704 R128 R129 R706 R707 R708 JW291 FB140 R130 FB141 R131 FB142 R132 FB143 R133 FB144 R710 R134 FB145 R135 FB146 R136 FB147 R137 FB148 R138 FB149 R139 C103 C104 R140 C105 R141 C106 R142 C107 R143 C108 R144 D490 C109 R145 R146 D492 R147 D493 R148 R149 C110 C111 C112 C114 R150 R151 C116 R152 C117 R153 R154 R155 R156 R157 R158 R159 C121 C123 C124 R160 C701 C125 R161 C126 R162 C703 R163 10 C704 R164 C129 C706 R166 C707 R167 R168 R551 R169 R552 C130 R554 C131 R555 C132 R556 R557 R558 R170 R559 R171 R172 R173 R174 R176 R177 R178 R179 R561 R562 R563 R564 C141 R565 C142 C143 R180 C145 R569 C146 R183 R184 C149 R185 R186 R187 R570 R188 R571 R189 R572 R573 C150 R574 C151 R575 C152 R578 R190 C155 R579 R191 C156 R192 C157 R193 C158 R194 JW105 R195 JW106 R196 R197 JW108 R580 R198 R581 R199 R582 R583 R585 R587 JW110 R588 JW111 R589 JW113 C167 C168 JW115 Q011 C551 C169 JR102 Q012 JW117 JR103 Q013 JR104 Q014 R590 JW119 Q015 R591 Q016 R592 Q017 R593 Q018 C170 R594 C558 JW120 JW121 R599 WH106 JW122 1 2 4 3 JR111 JR112 C562 JW127 JR113 JW128 JR114 JR115 C565 JR116 C566 JR117 C567 JR118 JR119 C569 JW130 JW132 JW133 JR120 C570 JR121 C571 C573 JW138 JR124 C574 JW139 JR125 C575 JR127 JR128 JR129 JW142 JW143 JR130 JW145 JR131 JW146 JW147 JW148 JR135 JR136 JR137 JR138 JW150 W001 JW151 W002 W003 JW153 W004 JW154 W005 RY551 JW156 JW159 FB011 FB012 JW166 FB013 JW167 Q451 Q452 Q453 JW170 R200 Q454 JW171 R201 Q455 R202 Q456 JW173 Q457 Q458 JW175 R205 D551 Q459 R206 D552 D553 R208 D554 JW179 R209 D555 D556 D557 JW162 JW208 JW231 JW134 B E JW112 B E JW135 JW220 JW243 JW234 JW131 JW123 JW164 JW235 JW259 JW158 JW211 JW140 JW287 B E JW165 JW265 JW270 JW137 JW177 4 1 JW129 JW141 C135 8 1 4 5 JW233 JW267 JW288 JW292 9 16 1 8 JW206 JW215 JW240 JW241 JW242 JW255 JW271 JW274 JW168 JW178 JW176 JW286 JW251 JW180 JW183 JW203 JW283 JW289 1 14 28 15 JW182 JW254 JW285 C662 JW248 JW181 JW194 JW199 JW172 C119 JW227 JW107 C120 C122 R217 JW157 JW290 R102 R104 JW266 CN101 1 JR 8 R175 JW187 1 9 8 2 CN102 B E CN103 1 4 B E B E 14 15 1 2 CN402 2 1 12 13 C455 12 13 2 1 JR JW196 JW160 JW161 JW276 JW239 CN410 1 5 2 4 JR JR B E B E 4 2 1 3 5 5 1 B E B E B E B E JW219 JW102 JW103 WH011 R068 JW225 JW278 JW281 JW116 JW136 JW155 C705 JW169 1 10 R045 R056 D025 JW152 R586 B E B E JW144 JW149 B E C053 JW237 JW205 B E B E R213 C154 C118 C144 C137 C050 C057 C138 JR133 JR126 JR123 JR JR JR JR109 C133 C134 C139 C140 JW114 JW244 JW250 JW284 JW104 R111 R112 2 C552 C554 C555 C556 C557 C559 C560 C561 C568 C677 C679 C681 JW192 JW118 JW126 D491 C453 WH012 C048 C049 D011 JR JR JR JR JR JR JR JR JR R036 1 2 2 5 1 5 3 3 4 4 R207 JR107 JR (SERVICE) B E JR I VCC GND 1 34 6 JR R071 1 5 4 2 1 2 3 4 JR JR JR JR B E B E JR106 JR134 JR105 CN104 9 1 JR JR JR JR B E B E B E O R117 C113 C115 R115 W801 C802 1 2 3 TB101 L R SPEAKER IMPEDANCE: USE 6Ω R406 DVD MECHANISM DECK MAIN BOARD REG BOARD C801 I O G R165 R181 R182 R600 R597 11 (11) 11 (11) JR110 JR108 R595 JW204 JW125 FB705 FB010 CN105 JW260 (CHASSIS) 1-872-452- 1-873-355- JW186 GNZ444D MODEL GNZ444D MODEL R566 IC101 IC401 IC555 IC701 IC014 IC012 IC013 IC552 IC553 IC554 IC102 IC105 IC103 IC402 IC015 IC801 AMP BOARD CN751 H JACK BOARD W252, W253 K DECK BOARD FFC502 J MIC BOARD W262 M PANEL BOARD CN301 E DMB16 BOARD CN109 D L AMP BOARD W751 I PT BOARD CN001 F PT BOARD CN002 G DMB16 BOARD CN313 A DMB16 BOARD CN401 C DMB16 BOARD CN301 B (Page 48) (Page 56) (Page 56) (Page 41) (Page 41) (Page 41) (Page 41) (Page 48) (Page 50) (Page 52) (Page 52) (Page 54) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 37 37 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-6. SCHEMATIC DIAGRAM – MAIN Section (1/3) – • See page 58 for Waveforms. • See page 61 for IC Block Diagrams. H CN751 BOARD AMP I W751 BOARD AMP MAIN BOARD (2/3) 1 MAIN BOARD (2/3) 2 FFC502 J BOARD DECK W252 K BOARD JACK W253 L BOARD JACK W262 M BOARD MIC (3/3) 3 BOARD MAIN 2 1 IC B/D IC B/D 0 1.3 1.3 5 2.4 3.1 1.6 0.3 0.7 2.4 2.8 2.2 0 0.6 0.6 0 0 0 3.2 3.5 3.5 4.1 4.1 8.6 8.6 4.2 4.2 4.2 4.2 4.2 4.2 8.6 4.2 4.2 4.2 4.2 4.2 0 0<<8.6>> 8.6 4.2 4.2 4.2 4.2 4.2 3.1 3.1 <<0>> 0 0 <<8.6>> 4.2 4.2 0.5 4.2 0 4.2 3.1 0 4.1 4.2 4.2 4.1 4.2 4.2 8.6 4.2 0.5 4.2 0 4.2 4.2 4.2 4.2 4.2 0 0 4.2 8.6 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 GNZ444D 2SC3052F-T1-LF 2SC3052F-T1-LF Q551 RELAY DRIVER 1uH L101 4.7k R163 10 R159 10k R600 10 R160 0.1 C170 0.1 C167 0.1 C169 TB101 1 2 3 4 1uH L102 0.1 C168 RY551 1 2 3 4 5 6 MC2838-T112-1 D556 4.7k R164 1/4W 100 R174 1/4W 100 R171 1/4W 100 R172 1/4W 100 R168 1/4W 100 R170 1/4W 100 R167 1/4W 100 R173 1/4W 100 R169 J701 J603 VCC IN GND TOTX147 IC555 C674 0.1 100k R703 75 R702 0 R707 10k R704 0.1 C055 16V 100 C054 2SC3052F-T1-LF Q555 B+ SWITCH R609 1k R610 47k 4.7k R597 6.3V 1000 C704 50V 1 C707 D554 1SS133T-72 1SS133T-72 D555 1SS133T-72 D553 0.01 C705 0.068 C120 0.1 C662 28 27 26 25 24 23 22 7 6 5 4 3 2 1 21 20 16 17 18 19 13 12 11 10 8 9 15 14 R2S15904SP IC101 TUNER-R AUDIO-R TAPE-R TAPE-L AUDIO-L TUNER-L CD-L OUT-L VOL-L OUT-R VOL-R BASS-R BASS-R BASS-L BASS-L NC NC TRE-L TRE-R D-GND CLK DATA REF VCC A-GND R-OUT L-OUT CD-R 4700p C123 C105 220p 8.2k R218 220p C573 0.068 C122 C113 220p 8.2k R217 1k R115 C114 220p C106 220p 0.068 C119 0.068 C121 220p C574 4700p C124 50V 10 C050 50V 1 C115 RT1P441C-TP-1 Q558 R123 10k R124 10k 2SC3052F-T1-LF Q103 2SC3052F-T1-LF Q104 Q560 RT1N441C-TP-1 0.1 C135 8 7 6 5 4 3 2 1 NJM4558M-TE2 IC103 OUT -IN +IN GND +IN -IN OUT VCC 100k R188 100k R187 R215 10k R216 10k 0.1 C145 1 C108 1 C112 1 C103 1 C107 1 C104 1 C111 50V 1 C143 50V 1 C144 1 C155 2SC3052F-T1-LF Q102 Q561 RT1N441C-TP-1 8 7 6 5 4 3 2 1 NJM4558M-TE2 IC102 OUT -IN +IN GND +IN -IN OUT VCC 2SC3052F-T1-LF Q108 1k R116 2SC3052F-T1-LF Q107 2SC3052F-T1-LF Q105 2SC3052F-T1-LF Q106 SWITCH SWITCH Q562 RT1N441C-TP-1 INV. 1SS133T-72 D558 0.1 C146 1 C129 1 C130 100 R199 100 R200 10k R201 10k R202 10k R710 47k R205 47k R206 1M R213 47k R214 25V 47 C154 100 R210 100 R209 50V 1 C125 50V 1 C116 50V 1 C126 16V 100 C057 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 MC14052BDTR2 IC105 Y0 Y2 Y Y3 Y1 INHBT VEE GND B A X3 X0 X X1 X2 VCC 50V 1 C118 50V 1 C117 10 R061 6.8k R101 6.8k R102 100k R103 100k R104 22k R118 22k R117 100 R109 100 R110 220 R611 220 R612 Q101 5.6k R154 5.6k R153 R119 4.7k R120 4.7k 0 R155 0 R156 2.7k R183 2.7k R184 1.8k R185 1.8k R186 2.7k R148 2.7k R147 R130 100k R129 100k 1 C156 1 C158 1 C157 R143 100 R144 100 47k R112 47k R111 4.7k R122 4.7k R121 100p C703 1 2 3 4 5 6 7 8 9 9P CN104 LcH +9V RcH GND SD CE DI CL DO/ST/SD 1k R219 1SS133T-72 D219 R146 12k R145 12k 22k R182 22k R181 R587 5.6k 100p C110 100p C109 1 2 3 4 5 6 7 8 9 9P CN102 9V PB-L PB-R A-GND REC-L REC-R M-GND M-9V I-TP-STATE 1 2 3 4 5 6 MM1671XNRE IC701 PS OUT SAG IN GND VCC 0 R708 MC2837 D563 R552 1.2k 100k R165 100k R166 1 2 3 4 4P CN107 AMP-ON IN-L A-GND IN-R 0.1 C701 4.7 R049 1 C131 1 C132 1/4W 100 R177 1/4W 100 R178 6.3V 470 C137 6.3V C138 470 10 R057 R131 33k R132 33k 4.7k R608 22 R179 22 R180 22 R162 22 R161 W003 0 R706 1/4W 68 R601 1/4W 68 R602 1k R149 R152 1k 1k R151 R150 1k R157 47k R158 47k 16V 100 C568 C149 0.1 C151 0.1 C152 0.1 C150 0.1 R139 47k 47k R137 R142 47k R140 47k 47k R138 R141 47k R136 27k R135 27k 47k R192 47k R190 47k R189 47k R191 120k R194 120k R193 6.8k R197 6.8k R198 56k R195 56k R196 100 R207 100 R176 100 R208 100 R175 R126 10k R125 10k 27k R127 27k R128 8.2k R134 8.2k R133 220k R108 220k R107 10k R106 10k R105 C562 0.1 10V 470 C058 1 2 3 4 5 6 7 8 9 10 10P WH106 OUT-L OUT-L -VP -VP +VP +VP OUT-R OUT-R PA-GND PROTECT 1 2 3 4 4P CN103 A-GND MIC OUT MIC SW 9V 1 2 3 4 5 6 7 8 8P CN101 AUDIO-L A-GND AUDIO-R HP-GND HP-L HP-R AMP-ON SP-RELAY 16V 33 C613 1k R613 100p C141 100p C142 6.3V 3300 C706 1/4W 47 R604 A22 A20 A19 A18 A17 A16 A15 A14 A13 A12 A11 A10 A9 A8 A7 A6 A5 A4 A3 A2 A1 B1 B3 O-POWER VOL-CLK VOL-DATA VIDEO-MUTE MIC-DETECT TP-STATE TU-CE BB-ON REC-MUTE HP-DETECT TU-CLK TU-DI TU-SD AMP-ON HP-DETECT REC-SEL-B REC-SEL-A TU-DO (1/3) MAIN BOARD INPUT FUNCTION CONTROL IC101 IC102 BASS BOOST AMP IC105 AUDIO (REC) SELECT IC103 MIC MIX OPTICAL TRANSMITTER IC555 VIDEO OUT BUFFER IC701 TN001 ANTENNA FM 75Ω COAXIAL AM TUNER UNIT VIDEO OUT DVD DIGITAL OUT SPEAKER IMPEDANCE:USE 6Ω SUB WOOFER OUT + - + - L R Q103,104 REC MUTE Q558 MUTE DRIVE BUFFER Q101,102 Q560,561 INVERTER Q105,107 SWITCH F 10 6 11 E D 9 3 12 I G B C J 7 4 5 2 K H A 8 13 1 14 (Page 49) (Page 49) (Page 38) (Page 38) (Page 39) (Page 51) (Page 53) (Page 53) (Page 53) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 38 38 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-7. SCHEMATIC DIAGRAM – MAIN Section (2/3) – PT G BOARD CN002 PT F BOARD CN001 2 MAIN BOARD (1/3) 1 MAIN BOARD (1/3) BOARD 4 MAIN (3/3) BOARD 5 MAIN (3/3) BOARD A DMB16 (2/6) BOARD B DMB16 (1/6) BOARD C DMB16 (1/6) CN313 CN313 CN313 15.9 0.4 15.9 15.9 0 0.7 4.9 0 4.9 4.9 0 0 0 5.3 4.9 -42.5 42.5 8.3 4.1 4.1 4.1 4.1 4.1 4.1 8.3 0 0 2.9 0 0.5 0 8.3 0 0 1.8 0 0 0 4.9 9.1 9.1 9.1 8.3 0.1 0.7 0 1.6 4.3 4.3 7.6 5 1.2 6.8 3.3 1.2 1 8.9 16.2 3 3 3 9.1 16.2 50V 10 C134 50V 10 C133 22k R551 1.5k R554 2.2k R555 1.2k R556 2.2k R599 22k R557 0 R558 0 R559 0.1 C569 0.1 C570 8 7 6 5 4 3 2 1 NJM2903M-TE2 IC552 OUT -IN +IN GND +IN -IN OUT VCC 8 7 6 5 4 3 2 1 NJM2903M-TE2 IC554 OUT -IN +IN GND +IN -IN OUT VCC 2.2k R561 C552 47 25V 50V 2.2 C554 4.7k R563 47k R564 C555 47 25V 0 R565 2.2k R570 47k R571 C557 47 25V 50V 2.2 C559 C556 47 25V 0.01 C551 22k R572 4.7k R573 4.7k R574 4.7k R578 4.7k R579 10k R575 0 R580 R581 0 0 R582 0 R583 47k R562 1k R566 4.7k R585 4.7k R586 100 R603 1 2 3 3P CN105 VDD+ GND VDD+ 2SC3052F-T1-LF Q554 2SC3052F-T1-LF Q556 2SC3052F-T1-LF Q014 2SC3052F-T1-LF Q013 25V 1000 C031 1N4002B D012 1N4002B D015 - - D5SBA60F01 D011 1 2 3 4 1N4002B D013 1N4002B D014 1N4002B D016 1N4002B D018 1N4002B D019 1N4002B D017 16V 100 C679 1N4002B D024 1k R058 RT1N141C-TP-1 Q012 22k R033 2SC3052F-T1-LF Q016 10k R054 0.022 C053 2SA1235TP-1EF Q015 1N4002B D027 100 R067 25V 2200 C021 R038 10k R037 10k R041 47k 10V 100 C620 0 R068 1SS133T-72 D560 1SS133T-72 D028 10k R046 10k R045 10k R050 100k R048 100k R047 56k R052 R034 1k R035 1k R036 1k 25V 47 25V 47 C681 25V 47 C680 0.1 C571 0.1 C038 0.1 C039 0.1 C037 16V 100 C561 25V 47 C560 0.47 C045 8 7 6 5 4 3 2 1 NJM4558M-TE2 IC553 OUT -IN +IN GND +IN -IN OUT VCC 330k R569 0.47 C056 2SA1365-T112-1EF Q011 MC2837 D552 MC2837 D551 MC2837 D559 50V 10 C140 50V 10 C139 2.2k R056 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 19P XVOICE SCORE D-GND SPDIF D-GND Rt A-GND Lt A-GND SW FC SR SL A-GND FR A-GND FL AU+5V A-GND 25V 47 C565 2.2k R051 4.7k R593 R592 10k 50V 4.7 C558 KTA1266GR-AT Q552 50V 4.7 C051 10k R062 1 2 3 4 5 BA00BC0WCP-V5E2 IC012 1 2 3 4 5 SI-3010KFE IC013 47k R063 33k R064 1 2 3 4 5 BA00BC0WCP-V5E2 IC014 47k R074 33k R073 6.8k R075 47k R070 120k R071 22k R072 1 C040 1 C033 MC2838-T112-1 D029 22k R066 R044 22k R043 22k 22k R065 R594 68k 50V 10 C567 50V 22 C566 R605 47k UDZW-TE17-4.3B D562 1/4W 22 R589 1/4W 22 R590 1/4W 22 R588 10k R591 R607 470 R606 10k 0.01 C575 R076 4.7k 1 2 3 4 5 5P CN405 Y D-GND C D-GND V I O G TA7805LS IC015 63V 3300 C026 63V 3300 C025 2.7k R055 UDZW-TE17-10B D557 W002 1 2 3 4 5 5P CN401 SW+5V GND SW+3.3V SW+9V MGND R032 10k 1/4W R031 10k 1/4W R059 5.6k 1/4W R060 5.6k 1/4W Q018 RT1N441C-TP-1 Q017 RT1N441C-TP-1 22k R078 1 C059 22k R077 W004 W005 50V 3.3 C052 22k R053 D025 100k R079 16V 6800 C022 R042 4.7k 2.2 R080 1 2 3 4 5 6 7 8 8P WH012 VL-1(AC) VL-2(AC) VM-1(AC) VM-2(AC) RELAY VSTBY AC DETECT SUB GND 1 2 3 4 5 6 6P WH011 VH-1(AC) VH-1(AC) GND GND VH-2(AC) VH-2(AC) 3P W001 1 IN 2 GND 3 OUT 0uH FB010 0uH FB011 0uH FB012 0uH FB013 0uH FB141 0uH FB143 0uH FB144 0uH FB145 0uH FB146 0uH FB147 0uH FB148 0uH FB149 0uH FB705 R595 3.3 A1 A2 A3 A4 A5 A6 A7 A8 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 B2 A22 A9 B5 B6 B4 0.1 C801 I O G TA7809LS IC801 3P W801 1 IN 2 GND 3 OUT 0.1 C802 100V 0.1 C049 100V 0.1 C048 FB142 FB140 POWER-MONITOR O-POWER MTK-POWER (2/3) BOARD IC013 +9V REG IC015 +5V REG IC014 +5V REG IC012 +3.3V REG KARAOKE SCORE IC553 KARAOKE SCORE IC552 KARAOKE SCORE IC554 M - FAN + MOTOR FAN001 3 Q552,554 FAN CONTROL Q556 FAN PROTECT Q013,014 DC OFFSET DETECT Q017,018 DC VOLTAGE DETECT Q015 POWER MONITOR Q016 RELAY DRIVE Q011,012 B+ SWITCH C E A 3 5 F G 6 1 8 D 4 7 9 11 13 B 10 H 2 12 REG BOARD +9V REG IC801 MAIN C677 CN406 (Page 37) (Page 37) (Page 39) (Page 39) (Page 43) (Page 42) (Page 42) (Page 57) (Page 57) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 39 39 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-8. SCHEMATIC DIAGRAM – MAIN Section (3/3) – • See page 58 for Waveforms. • See page 62 for IC Block Diagram. • See page 63 for IC Pin Description of IC401. 4 3 DIGITAL BOARD (2/3) 4 DIGITAL BOARD (1/3) 3 DIGITAL BOARD (2/3) 5 DMB16 (5/6) D BOARD PANEL CN301 E BOARD CN109 IC B/D 3.8 7.9 7.5 3.8 4.3 8.6 3.2 0 0 0 0.9 0 0.6 0 3.1 3.2 3.2 3.2 3.1 3.1 2.9 0.4 2.7 0 3.2 2.9 2.6 3.1 3.1 1.3 3.1 0 0.1 3.1 0 3.1 3.1 <<0>> 0 0 3.1 0 0 2.3 3 3.2 3.1 0 3.2 3.1 3.2 3.1 0 0 0 3.1 0 3.2 3.2 0 0 0 0 3.2 0 0 0 0 2.8 3.1 3.1 2.5 1.1 1.1 0 0.7 1.5 3.1 0 3.2 0 3 ((3.1)) 9.1 8.6 9.1 5.7 7.9 0 9.1 8 5.7 8.9 9.1 0 9.1 8.9 8.9 8.9 0 8.9 8.9 8.9 0 9.1 9.1 8.9 0 1 2 1 2 (PH,SP,TH) (E3,E15) (E12) (EA) (E13) (E13) (E3,E12,E15,EA) MC2836-T112-1 22k R485 100 R432 R453 4.7k R462 47k 22k R486 Q454 RT1N441C-TP-1 100 R431 22k R487 R454 220k 100 R414 22k R488 R467 47k R493 100k Q456 2SC3440-T12-1F 20MHz X402 Q453 2SA1235TP-1EF C451 0.1 100 R410 R459 47k R456 2.7k R494 10k 100 R409 Q451 KTA1273-Y-AT 100 R408 R471 47k Q459 2SA1365-T112-1EF C495 10 50V 100 R407 R457 33k 100 R417 R460 470 Q457 2SA1365-T112-1EF C492 10 50V R491 2.2k 100 R405 100 R440 100 R403 100 R439 R461 470 Q462 2SC3440-T12-1F 2SC3052F-T1-LF Q492 100 R416 100 R401 47k R446 R455 470k Q452 2SC3052F-T1-LF 100 R415 100 R438 0.1 C430 R469 470 0.1 C431 C461 0.1 Q458 2SC3440-T12-1F 100 R418 Q455 2SA1365-T112-1EF 100 R437 2SC3052F-T1-LF Q493 100 R442 C415 0.1 Q461 2SA1365-T112-1EF 100 R419 100 R402 0.1 C414 R465 470 0.1 C455 0.1 C408 0.1 C454 100 R420 100k R421 R458 4.7k C491 0.1 R473 470 C452 22 50V C453 0.1 R468 470 0 JR401 R474 47k 1k R435 R464 470 1k R436 100 R443 R470 47k 22k R422 R472 470 1k R427 0.47 C429 1k R428 1k R475 1 2 3 4 5 6 7 8 9 10 11 12 13 13P CN403 M2- M2+ M1- M1+ SW-COM SW3 SW1 SW7 SW2 SW6 SW5 SW8 NC 1k R429 1k R476 1k R477 R466 47k 1k R478 1k R479 470 R430 1k R480 1k R481 R452 2.2 22k R482 100 R434 22k R483 R463 47k Q460 2SC3440-T12-1F 100 R433 22k R484 R451 2.2 100 R441 D493 1SS133T-72 D401 100 R411 100 R412 100 R413 2SA1365-T112-1EF Q491 1 2 3 4 5 6 7 8 9 10 11 12 13 13P CN404 GND/OCSW1 SYSRST 3.3-MNT XIFCS IFBSY SI0 SO0 MREQ SCO GND MIC VC KRMOD 100 R404 5.5V C496 0.047F R426 R425 2SC3052F-T1-LF Q463 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 µPD78F1164GF(S)-301-GAS-AX IC401 NC NC NC NC NC NC NC NC NC I-AC-CUT NC NC O-3CD-M1+ O-3CD-M1- O-3CD-M2+ O-3CD-M2- I-3CD-SW3 I-3CD-SW1 I-3CD-CHACK EVss1 I-3CD-SW2 I-3CD-CLOSE I-3CD-STOCK I-3CD-OPEN O-FAN I-TU-DI O-TU-CLK O-TU-DO O-TU-CE EVdd1 I-SD O-AMP-ON O-REC-MUTE O-REC-CONTROL-A O-REC-CONTROL-B O-VOL-DATA O-VOL-CLK O-BASSBOOST-ON I-DVD-KRMOD O-MTK-MICREQ O-MTK-IFBSY O-MTK-MTRST I-DVD-XIFCS O-MTK-DATA I-MTK-DATA I-MTK-CLK AVref1 NC NC AVref0 AVss I-POWER-MONITOR I-MODEL I-SUFFIX NC NC NC I-TP-STATE NC NC NC NC NC NC I-KEY3 I-KEY2 I-KEY1 O-LED-STBY O-LCD-INH O-LCD-CLK O-LCD-CE O-LCD-DATA I-VOL-A I-VOL-B NC I-MIC-DETECT I-HP-DETECT O-POWER O-MTK-POWER NC I-REM O-VIDEO-MUTE I-KEY-WAKE-UP NC NC NC NC NC SI/SO RESET XT2 XT1 FLMD0 X2 X1 REGC Vss EVss Vdd EVdd0 PST3429UL IC402 25V 47 C432 MC2836-T112-1 D492 2SA1235TP-1EF Q464 C493 47 25V R497 4.7k R492 4.7k R496 22k R495 47k R499 47k 47k R447 47k R448 100k R449 R498 22k C494 0.22 47k R444 1SS133T-72 D490 C490 0.1 1k R406 22k R445 C425 1000p UDZW-TE17-4.7B D491 1 2 3 4 5 5P CN410 FLMD0 VDD GND _RESET SI-SO 1 C426 R490 47 10V C497 220 100 R489 10k R400 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 15P CN402 KEY3 KEY2 KEY1 LED-STBY LCD-CLK LCD-INH LCD-CE LCD-DATA VOL-A VOL-B GND 3.3V GND 9V REM 15p C428 18p C427 0uH FB410 0.1 C416 32.768kHz X401 B6 B5 B3 B2 B1 B4 M2- M2- SO IFBSY 3CD-M2+ M2+ 3CD-M1- TP-STATE M1- POWER-MONITOR M1+ SI/SO M2+ SYSRST 3CD-M2- XIFCS IFBSY SI SO 3CD-M2- SI SCO 3CD-M2+ SCO 3CD-M1- MIC 3CD-M1+ RESET FLMD0 M1- 3CD-OPEN 3CD-STOCK 3CD-CLOSE FLMD0 3CD-SW2 M1+ 3CD-CHACK 3CD-SW1 3CD-M1+ 3CD-SW3 LED-STBY LCD-INH LCD-CLK LCD-CE LCD-DATA TU-DO AMP-ON REC-MUTE REC-SEL-A REC-SEL-B VOL-DATA VOL-CLK MIC SYSRST XIFCS O-POWER MTK-POWER VIDEO-MUTE MIC-DETECT REM KEY3 KEY2 KEY1 VOL-A VOL-B HP-DETECT KRMOD TU-CE 3CD-OPEN 3CD-STOCK 3CD-CLOSE 3CD-SW2 TU-DI 3CD-CHACK 3CD-SW1 3CD-SW3 TU-SD LCD-INH LCD-CLK KEY1 LED-STBY KEY2 KEY3 REM VOL-B VOL-A LCD-DATA LCD-CE KRMOD TU-CLK SI/SO RESET BB-ON MAIN BOARD (3/3) IC401 SYSTEM CONTROL IC402 RESET Q491,492 +4V REG Q463,464,493 RESET Q455-458 MOTOR DRIVE Q459-462 MOTOR DRIVE Q451-454 MOTOR DRIVE CONTROL DVD MECHANISM DECK (SERVICE) 8 H F 4 10 C I 3 G B E 1 2 9 5 7 A D 6 R425 0 330 680 1k 4.7k R426 150 4.7k NC VSS VDD OUT 4 3 1 2 (Page 38) (Page 37) (Page 38) (Page 55) (Page 46) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 40 40 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-9. PRINTED WIRING BOARD – DMB16 Section (1/2) – • See page 35 for Circuit Boards Location. : Uses unleaded solder. 1 A B C D E F G H I 2 3 4 5 6 7 8 9 10 OPTICAL PICK-UP BLOCK (1/2) PH,SP,TH MODELS E3,E12,E13,E15, EA MODELS 1 3 4 5 1 3 4 5 FL401 C3802 R3805 R3804 Q3801 R3803 R3802 R3801 R5006 R5016 R5017 FL402 FB405 FL403 FB403 C189 R1138 R1139 FB401 FL108 RB106 IC104 IC105 C188 R187 D1001 IC106 1 5 RB105 C109 R1544 C108 IC101 FL104 FL106 C102 R152 R1557 R161 RB112 RB113 RB107 RB108 RB111 RB103 RB104 1 54 FL107 C170 R1553 R1101 R1543 R1542 R1524 CL120 FB1502 C153 R1168 R142 R3507 R143 R146 R1540 R1547 R151 R155 R153 R1530 R160 R1531 R1561 CL103 R3508 CL201 R212 R223 R225 C212 C214 CL202 CL203 CL204 CL206 CL208 CL207 CL209 CL210 CL211 CL212 C221 R3721 C3721 R3716 C3712 R3717 C3714 R3718 R3719 C3708 IC3711 R3729 R3728 C3724 R3727 R3726 C3722 R3724 R3722 R3723 IC301 C302 R319 27 28 IC102 C130 C138 R136 C133 C132 C135 C137 C305 C301 R314 R3502 R3503 FB3501 R3783 C3782 R3786 C3784 R3787 R3788 R3789 C3702 R3779 C3772 R3777 R3778 R3776 C3774 IC3771 C3781 R3781 R3782 R3784 C192 C195 IC107 C193 R126 CL106 R120 R121 CL1501 CL107 R107 R109 C106 R1129 R118 Q102 R101 C101 CN101 FL101 R1109 Q103 R117 R108 Q101 R116 CL119 C114 CL116 CL115 C124 CL118 CL117 CL101 CL108 CL109 CL110 CL104 CL105 R127 IC201 FL105 R219 CL205 1–871–691– (21) 21 DMB16 BOARD (SIDE A) C2E2 B2B1 C1 E1 S1 G1 D2 S2 G2 D1 25 48 24 1 I O O I I O B E C 5 4 8 1 24 25 12 13 36 37 1 48 I O O I 5 4 8 1 24 23 2 1 I O E B C 1 48 12 13 24 25 36 37 I O I O w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 41 41 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-10. PRINTED WIRING BOARD – DMB16 Section (2/2) – • See page 35 for Circuit Boards Location. : Uses unleaded solder. 1 A B C D E F G H I 2 3 4 5 6 7 8 9 10 MAIN BOARD CN401 C MAIN BOARD CN404 D MAIN BOARD CN405 MAIN BOARD CN406 B A C224 C219 C215 R232 R233 R226 R230 C211 C233 R231 R234 R220 R213 R221 C209 R205 R206 R215 C206 R214 C205 R208 R209 C203 R204 R207 R216 C208 R210 JL201 JL202 JL203 JL204 JL205 JL206 C222 R246 OPTICAL PICK-UP BLOCK (2/2) R247 C213 R2504 R224 C210 JL136 JL135 JL158 JL157 R111 JL153 JL159 JL143 JL156 JL144 JL147 JL154 JL155 JL149 JL150 JL145 JL146 JL148 JL151 JL152 CL113 JL139 JL140 R110 JL142 R114 R123 C113 JL141 R112 R113 R124 R115 JL4709 JL4711 JL4713 R4704 R4705 JL4707 R4706 JL4703 JL4705 JL4701 JL4704 JL4702 JL4706 JL4708 JL4712 JL4710 C3771 R3771 R3772 R3774 R3773 JL3505 C3783 R3785 C3707 C3773 R3775 JL3504 JL3506 JL3507 R3651 JL3653 JL3651 JL3652 JL344 JL348 JL346 R3652 R3653 JL343 JL347 JL345 JL349 JL3501 R3506 JL3503 JL3522 JL3502 JL3523 R1548 R1549 R1550 JL166 JL165 R1551 JL160 JL128 R1559 R1102 R197 C161 C159 R1552 C152 C139 R138 CL1502 JL1502 C146 C149 C154 C156 C163 C171 R1104 R1103 C172 JL105 JL106 R141 C151 C147 C148 JL104 C140 JL1501 C121 C122 C120 JL167 JL130 C123 JL101 CL114 CL112 C115 C116 C125 JL133 JL102 JL132 C196 C126 CL1503 JL103 JL127 CL1504 R1151 R1152 R1150 R1554 C127 C128 C136 C131 R1171 R105 R104 R191 R193 R164 R1504 C160 JL164 C144 C155 C158 JL173 JL172 JL171 JL137 JL170 JL169 JL168 R106 C167 IC103 4 1 5 8 JL208 JL207 JL210 JL211 JL2501 JL209 JL115 JL120 JL121 JL138 R1546 JL114 FB111 FB112 FB113 FB114 R1502 FB115 JL122 R1110 JL123 JL125 JL124 JL119 JL118 JL117 JL116 JL107 JL108 JL109 JL110 JL111 JL112 C182 R169 R1133 C184 FB406 JL4609 JL4610 FB404 R1134 JL4511 JL4510 JL4607 JL4605 JL4601 JL4603 JL4608 JL4606 JL4604 JL4602 FB402 C179 C180 C191 C164 JL163 C162 C176 JL161 JL162 C181 C175 C174 C173 R1105 R196 JL4509 JL4507 JL4501 JL4502 JL4504 JL4506 JL4503 JL4505 JL4508 JL3514 R189 R190 R192 R195 R1125 R1124 R1123 JL129 JL3509 JL3511 JL3513 JL3508 JL3510 CN313 R3725 R3715 C3701 C3713 R3714 R3712 R3711 C3711 R3713 JL3525 JL3524 JL3512 JL3516 D3501 JL3521 JL3520 JL3518 JL3515 JL3519 JL3517 C3803 C3804 C3805 C3801 ET001 CN401 C402 C403 C187 C190 CN105 CN109 C177 C178 X101 C217 C218 C220 CN201 C307 C306 CN301 ET003 (CHASSIS) (CHASSIS) C150 C105 C112 C117 C118 C129 ET002 1–871–691– (21) 21 DMB16 BOARD (SIDE B) C119 C3723 C308 13 12 2 1 1 6 5 1 1 2 19 18 1 2 5 4 1 6 • Semiconductor Location Ref. No. Location D1001 D-4 (D3501) H-3 IC101 C-7 IC102 E-7 (IC103) C-7 IC104 D-5 IC105 C-4 IC106 D-4 IC107 G-8 IC201 B-9 IC301 H-5 IC3711 G-4 IC3771 H-7 Q101 E-9 Q102 F-9 Q103 E-9 Q3801 G-4 ( ): SIDE B (Page 36) (Page 36) (Page 36) (Page 36) When IC103 on the DMB16 board are damaged, exchange the new DMB16 board for the DMB16 board which IC damaged. Ver. 1.2 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 42 42 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-11. SCHEMATIC DIAGRAM – DMB16 Section (1/6) – C MAIN BOARD (2/3) CN401 B MAIN BOARD (2/3) CN405 DMB16 BOARD (4/6) DMB16 BOARD (6/6) DMB16 BOARD (2/6) DMB16 BOARD (3/6) DMB16 BOARD (6/6) 21 22 23 24 25 26 50 27 DMB16 BOARD (5/6) DMB16 BOARD (3/6) DMB16 BOARD (5/6) DMB16 BOARD (6/6) 28 DMB16 BOARD (2/6) 30 DMB16 BOARD (5/6) 31 1 2 3 4 5 5P CN401 SW+5V GND SW+3.3V SW+9V MGND EMI G FL401 EMI G FL403 EMI G FL402 FB405 FB402 FB406 FB403 FB401 FB404 16V 47 C402 16V 47 C403 SW+5V SW+3.3V GND SW+9V MTR_GND 0 R4704 0 R4706 0 R4705 Y C V GND JL4709 JL4710 JL4713 JL4711 JL4712 JL4606 JL4607 JL4605 JL4608 JL4609 JL4603 JL4601 JL4604 JL4602 JL4610 E ET001 E ET003 (CHASSIS) (CHASSIS) SW+3.3V SW+3.3V SW+5V SW+5V SW+5V GND 1 2 3 4 5 5P CN301 V D-GND C D-GND Y (1/6) DMB16 BOARD A 3 2 9 4 6 5 1 C 8 B 7 (Page 38) (Page 38) (Page 43) (Page 44) (Page 46) (Page 47) (Page 44) (Page 46) (Page 47) (Page 47) (Page 45) (Page 43) (Page 46) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 43 43 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-12. SCHEMATIC DIAGRAM – DMB16 Section (2/6) – • See page 58 for IC Block Diagrams. DMB16 BOARD (4/6) DMB16 BOARD (4/6) DMB16 BOARD (5/6) MAIN BOARD (2/3) CN406 A DMB16 BOARD (1/6) 32 33 21 34 30 DMB16 BOARD (1/6) IC B/D IC B/D IC B/D 2.5 2.5 2.5 2.5 0 0 0 0 1.7 5 3.3 3.3 5 1.8 1.9 3.3 0 5 0 2.5 2.5 2.5 2.5 5 5 4.9 2.5 3.1 2.5 2.5 2.5 4.9 2.5 2.5 2.5 2.5 2.5 2.5 2.5 4.9 2.5 2.5 8 7 6 5 4 3 2 1 NJM3414AV(TE2) IC3711 A OUT A -IN A +IN V- B +IN B -IN B OUT V+ 8 7 6 5 4 3 2 1 NJM3414AV(TE2) IC3771 A OUT A -IN A +IN V- B +IN B -IN B OUT V+ 0.47 C302 10V 100 C307 0 R319 0.47 C305 10V 100 C306 0.01 C301 1.5k R3721 1.5k R3722 3.9k R3723 3.9k R3724 4.7k R3725 1k R3726 1k R3727 4.7k R3728 1k R3729 1.5k R3711 1.5k R3712 3.9k R3713 3.9k R3714 4.7k R3718 4.7k R3715 1k R3717 1k R3716 1k R3719 0.1 C3702 0.1 C3701 1800p C3711 1800p C3721 2200p C3722 2200p C3712 330p C3714 330p C3713 330p C3724 330p C3723 1800p C3781 1800p C3771 330p C3774 330p C3784 330p C3773 330p C3783 2200p C3772 2200p C3782 0.1 C3708 0.1 C3707 1.5k R3771 1.5k R3782 1.5k R3772 1.5k R3781 3.9k R3774 3.9k R3783 3.9k R3784 3.9k R3773 4.7k R3785 4.7k R3778 4.7k R3788 4.7k R3775 1k R3779 1k R3787 1k R3776 1k R3777 1k R3789 1k R3786 2SC2712-YG-TE85L Q3801 0 R3802 0 R3801 10k R3803 18k R3804 1k R3805 16V 47 C3805 10V 100 C3801 16V 47 C3804 10V 100 C3803 10 C3802 100 R314 0 R3651 0 R3653 0 R3652 R3503 0 R3502 0 XRST ABCK ACLK SW+5V ASDATA4 ASDATA2 ASDATA1 ASDATA0 ALRCK SCL SDA SCORE XVOICE GND SPDIF JL3502 JL3523 JL3508 JL3509 JL3522 JL3503 JL3507 JL3506 JL3505 JL3510 JL3501 JL3504 JL3514 JL3513 JL3511 JL3515 JL3516 JL3512 JL3517 JL348 JL345 JL349 JL346 JL347 JL344 JL343 JL3651 JL3653 JL3652 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 19P CN313 A_GND AU+5V FL A_GND FR A_GND SL SR FC SW A_GND Lt A_GND Rt D-GND SPDIF D-GND SCORE XVOICE E ET002 MC2837 D3501 0 R3506 R3507 100 R3508 100 (CHASSIS) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 AK4358VQ-L IC301 LOUT1- LOUT1+ DZF3(L) DZF2(R) DZF1(SUR) CAD0 ACKSN PDN BICK MCLK DVDD DVSS SDTI4 SDTI1 SDTI2 SDTI3 LRCK I2C SCL SDA CAD1 DCLK DSDL4 DSDR4 DSDL1 DSDR1 DSDL2 DSDR2 DSDL3 DSDR3 DIF0 ROUT4- ROUT4+ VREFH AVDD AVSS LOUT4- LOUT4+ ROUT3- ROUT3+ LOUT3- LOUT3+ ROUT2- ROUT2+ LOUT2- LOUT2+ ROUT1- ROUT1+ FB3501 1000p C308 ART- ART+ ALT+ ALT- ROUT1- ROUT1+ LOUT1+ LOUT1- LOUT1+ LOUT1- ART- ART+ ROUT1- ROUT1+ ALT+ ALT- D/A CONVERTER IC301 IC3771 AMP IC3711 AMP(FRONT) (2/6) DMB16 BOARD 3 11 5 10 C E B A 4 8 7 9 6 1 D 2 DC BIAS (Page 38) (Page 45) (Page 46) (Page 42) (Page 45) (Page 42) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 44 44 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-13. SCHEMATIC DIAGRAM – DMB16 Section (3/6) – • See page 58 for IC Block Diagram. DMB16 BOARD (4/6) DMB16 BOARD (6/6) DMB16 BOARD (5/6) DMB16 BOARD (6/6) 35 DMB16 BOARD (6/6) DMB16 BOARD (1/6) DMB16 BOARD (1/6) 22 25 36 37 38 39 IC B/D 5 3.3 3.3 1.3 0 0 0 0 4.9 0 4.9 0 3.7 3.2 0 3.7 3.2 0 TK11133CSCL-G IC107 CONT GND NOISE VOUT VIN 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 24P CN101 GND (LD) LD (650) NC NC PD LD (780) VR (650) VR (780) NC VOE/E+G VCC VC GND (PDIC) VOF/F+H VOB/B VOA/A RF (L:DVD,H:CD) MSW VOD/D VOC/C TRK- TRK+ FCS+ FCS- QST8TR Q102 1 2 3 4 5 6 0.01 C192 0.22 C195 0.22 C193 0 R126 EMI G FL101 1M R108 100 R111 1k R116 47k R117 22 R118 0.5% 22 R112 0.5% 22 R115 0.5% 22 R113 22 R121 22 R120 47k R124 0 R123 0 R109 47k R110 100k R114 100k R1129 16V 47 C105 0.01 C106 16V 47 C112 0.01 C113 100 R101 TRK- TRK+ FCS+ FCS- RFMON REG02 RF+3.3V SW+5V SW+3.3V REG01 0.01 C101 IOP 10k R107 RT1N241C-TP-1 Q103 JL139 JL143 JL149 JL142 JL147 JL148 JL144 JL141 JL140 JL146 JL145 JL150 JL156 JL159 JL155 JL157 JL151 JL152 JL153 JL154 CL114 CL117 CL112 CL115 CL116 CL118 CL113 CL1501 CL107 CL106 MSW JL158 D1 G2 S2 D2 G1 S1 UM6K1N-TN Q101 RF+3.3V RF GND PD VC LDO2 LDO1 VOA,VOB,VOC,VOD,VOE,VOF VOE VOF VOB VOA VOC DVD_LD CD_LD TRK- TRK+ FCS+ FCS- TRK- TRK+ FCS+ FCS- DVD_LD CD_LD VOD IC107 RF+3.3V REG DMB16 BOARD (3/6) Q101,103 VOLUME CONTROL Q102 AUTOMATIC POWER CONTROL OPTICAL PICK-UP BLOCK (1/2) F 5 A C 3 E D G 7 6 4 2 B 1 5 4 3 2 1 (Page 47) (Page 42) (Page 42) (Page 47) (Page 47) (Page 46) (Page 45) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 45 45 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-14. SCHEMATIC DIAGRAM – DMB16 Section (4/6) – • See page 58 for Waveforms. • See page 65 for IC Pin Description of IC102. DMB16 BOARD (2/6) DMB16 BOARD (2/6) DMB16 BOARD (3/6) DMB16 BOARD (5/6) DMB16 BOARD (6/6) DMB16 BOARD (5/6) DMB16 BOARD (6/6) DMB16 BOARD (6/6) DMB16 BOARD (6/6) 1 2 3 4 5 DMB16 BOARD (5/6) DMB16 BOARD (5/6) DMB16 BOARD (5/6) DMB16 BOARD (1/6) DMB16 BOARD (6/6) 39 42 41 40 34 32 49 48 28 47 46 45 44 43 3.3 1 0.6 1.4 1.4 0 0 1.4 3.3 1.4 0.4 3.3 0 0 0 3.3 1.4 1.6 0 3.2 3.3 0.2 1.1 1.1 0.9 0.8 1.8 1.9 0 1.9 3.3 0 0 0 1.9 1.9 1.7 3.3 3.2 3.3 0 0 0 3.3 0 3.3 0.7 0.8 0.7 3.3 0.7 0.7 3.3 0.7 1.3 3.3 3.3 0 1.9 3.3 3.3 0.8 0.8 0.7 0.8 0 0 0 0 1.7 3.3 0 0 1.9 0.7 0.7 0.7 0 0 0.5 1.4 3.3 3.3 3.3 3.3 3.3 3.3 0 2.7 2.7 2.7 1 1.2 1.2 3.3 3.3 1.2 0.9 1.9 2.7 2.8 1.9 3.3 1.6 1.5 0 0 0 0 3.3 1.5 1.8 1 1 1.7 1.8 1.6 0 1.9 0 0 0 3.8 3.8 1.9 0 3.3 3.3 0.3 3.3 3.3 3.2 0.3 2.2 3.2 3.3 0.3 3.1 3.8 3.9 2.3 0 1.1 0.8 0.9 1.1 1.4 1.9 1.1 1.1 1.3 0.9 3.3 1.5 1.8 1.8 1.8 1.8 1.8 0 2 2 2 2 1.7 1.7 1.7 1.7 1.6 1.6 2 2 0 0 3.3 3.3 3.3 1.5 2.8 2 1.4 1.4 1.4 1.4 1.6 1.6 1.5 1.5 1.5 0 1.6 3.3 1.5 3.3 1.5 0 0 3.3 1.9 1.2 2 2 2.1 1.9 2.1 1.1 0 0 1.9 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 240 231 232 233 234 235 236 237 238 239 241 242 243 244 255 256 245 246 247 248 249 250 251 252 253 254 CXD9849R IC102 AGND DVDA DVDB DVDC DVDD DVDRFIP DVDRFIN NA NB MC MD SA SB SC SD CDFON CDFOP TNI TPI MDI1 MDI2 LDO2 LDO1 SVDD3 CSD RFLVL SGND V2REFO V2O VREFO FED TEO TEZISLV OPOUT OPIN OPIN DMO FMO TROPENPWM IOPMON TRO FOO DVSS NC NC DVDD3 SPFG DSEL WIDE MSW MAMUTE DVDD18 IOA2 IOA3 IOA4 IOA5 IOA6 IOA7 HIGHA0 IOA18 IOA19 DVSS APLLCAP APLLVSS VDD3 IOWR A16 HIGHA7 HIGHA6 HIGHA5 HIGHA4 HIGHA3 DVDD3 HIGHA2 HIGHA1 IOA20 IOCS IOA1 IOOE DVDD3 AD0 AD1 AD2 AD3 DVSS AD4 AD5 AD6 IOA21 ALE AD7 A17 IOA0 DVSS UWA URD DVDD18 IFSDO IFCK XIFCS IFSDI SCL SDA TRG-SW IFBSY RXD TXD DVDD3 ICE PRST IR INT0 DQMO MREQ RD7 DVSS RD6 RD5 DVSS RD4 RD3 DVDD18 RD2 RD1 RD0 RD15 DVDD3 RD14 RD13 RD12 RD11 RD10 RD9 DVSS RD8 GPIO DQM1 RWE CAS RAS DVDD3 RCS BA0 DVSS BA1 RA10 RA0 DVSS RA1 RA2 RA3 DVDD18 NC NC DVDD3 RCLK CKE RA11 RA9 RA8 DVSS RA7 DVSS RA6 RA5 RA4 DVDD3 DISC/X RGB TSD_M NC NC DVDD18 FWD NC LIMSW OCSW REW CKSW NC NC DVDD3 NC NC NC NC NC NC DAVCC VREF FS YUV0 DAVSS YUV1 DAVDD YUV2 DAVSS YUV3 DAVDD YUV4 DAVSS YUV5 YUV6 DVDD3 MIC/VSYNC VOICE/YUV7 KRMOD/HSYNC SMSCK SPDATA/SMSDI MUTE MUTE123 DVDD3 ALRCK ABCK ACLK DVSS ASSDATA0 ASSDATA1 ASSDATA2 XRST DVDD18 ASDATA4 DVSS DWIDE SPDIF RFGND18 RFVDD18 XTALO XTALI JITFO JITFN PLLVSS IDAC PLLVDD3 LPFON LPFIP LPFIN LPFOP VDD3 NC VSS NC NC RFVDD3 RFRPDC RFRPAC HRFZC CRTPLP RFGND NC NC OSP OSN RFGC IREF AVDD3 0.1 C133 JL1502 JL1501 0.1 C130 0.1 C132 15k R136 0.033 C135 0.1 C137 0.1 C140 1000p C138 0.1 C146 0.047 C147 0.047 C148 16V 10 C150 1000p C151 750k R141 100k R142 330 R1168 4.7k R1547 0.01 C156 4.7k R1540 4.7k R1549 4.7k R1550 47 R146 47 R151 47 R153 47 R155 47 R1531 47 R1530 4.7k R1551 47 R160 0.01 C159 10k R1103 10k R1104 10k R1559 10k R1542 0.01 C161 0.01 C163 10k R1543 0.5% 150 R189 0.5% 150 R190 0.5% 150 R192 0.5% 150 R195 0.5% 150 R197 0.5% 150 R1102 V C Y 2.2k R1101 0 R1553 0.01 C170 0.01 C171 0.01 C172 0.01 C173 10k R1105 0.01 C174 0.01 C175 0.01 C176 RB104 47X4 2 1 4 3 6 5 8 7 RB103 47X4 2 1 4 3 6 5 8 7 RB111 47X4 2 1 4 3 6 5 8 7 RB107 47X4 2 1 4 3 6 5 8 7 RB108 100X4 2 1 4 3 6 5 8 7 RB113 22X4 2 1 4 3 6 5 8 7 RB112 22X4 2 1 4 3 6 5 8 7 0.01 C164 0.01 C162 R1504 0.01 C160 0.01 C158 100 R164 100 R161 R1557 100 0 R152 0.01 C155 0.01 C144 0.01 C136 2.2 C131 16V 10 C129 FL105 1 2 3 0 R196 0.1 C125 0.1 C126 1500p C128 R1123 0 R1124 0 R1125 0 0.01 C127 100 R127 4.7k R1554 4700p C196 1 C124 1 C120 1 C122 1 C121 1 C123 0.1 C115 0.1 C116 0.1 C114 16V 10 C118 16V 10 C117 10 16V C119 FMO TRO FOO DMO LIMITSW TSD_M MREQ IOPMON SPFG 100k R138 V2REFO MSW VREFO JL101 JL102 JL130 JL167 JL103 JL104 JL105 JL106 RF1.8 SPDIF ASDATA4 ASDATA2 ASDATA1 ASDATA0 XRST ACLK ABCK ALRCK MUTE123 KRMOD MIC R143 100 SCORE XVOICE MUTE 100 R1524 JL127 JL132 JL133 JL135 22p C139 0.1 C149 0 R1109 4.7k R1548 JL168 JL173 JL171 JL172 JL170 JL169 JL137 JL164 JL161 JL162 JL163 JL129 JL128 JL160 JL165 JL166 JL136 CL101 CL104 CL110 CL109 CL108 CL103 CL120 CL105 CL1503 CL1502 CL1504 27MHz X101 10p C152 15p C153 470p C154 0 R1561 XRD,XROMCS,XWR HD0-HD7 A0-A21 BA0,BA1,RA0-RA11 CAS,DQM0,DQM1,DRCKE,DRCLK,RAS,RCS,RWE RD0-RD15 LDO1 LDO2 VC PD RF GND RF+3.3V DVDD18 DAVDD DVDD3 GND SYSRST TXD RXD IFBSY SDA SCL SIO XIFCS SCO S0O 10k R1552 FB1502 JL4704 RD7 RD6 RD5 RD4 RD3 RD2 RD1 RD0 RD8 RD9 RD10 RD11 RD12 RD13 RD14 RD15 RCS RAS CAS RWE DQM1 RA4 RA5 RA6 RA7 RA8 RA9 RA11 RA3 RA2 RA1 RA0 RA10 BA1 BA0 DQM0 XWR A16 A15 A14 A13 A12 A11 A10 A9 A20 XROMCS XRD A1 HD0 HD1 HD2 HD3 HD4 HD5 HD6 A21 HD7 A17 A0 A2 A3 A4 A5 A6 A7 A8 A18 A19 VOA VOB VOC VOD VOE VOF DMO FMO TRO FOO DMO FMO TRO FOO DRCKE DRCLK IC102 CD/DVD RF AMP, DMB16 BOARD (4/6) VOA,VOB,VOC, VOD,VOE,VOF FOCUS/TRACKING ERROR AMP, DVD SYSTEM PROCESSOR, DIGITAL SERVO PROCESSOR 14 K F A 1 6 5 J B I 9 7 4 M G H E 3 11 2 L D C 13 8 12 10 EMI G (Page 44) (Page 47) (Page 47) (Page 46) (Page 46) (Page 46) (Page 46) (Page 47) (Page 47) (Page 42) (Page 43) (Page 43) (Page 47) (Page 46) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 46 46 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-15. SCHEMATIC DIAGRAM – DMB16 Section (5/6) – • See page 58 for IC Block Diagrams. DMB16 BOARD (4/6) DMB16 BOARD (4/6) DMB16 BOARD (2/6) DMB16 BOARD (3/6) DMB16 BOARD (4/6) DMB16 BOARD (4/6) DMB16 BOARD (4/6) 38 48 42 43 44 45 33 26 DMB16 BOARD (1/6) 23 DMB16 BOARD (1/6) 31 DMB16 BOARD (1/6) MAIN BOARD (3/3) CN404 D IC B/D IC B/D IC B/D IC B/D 3.3 3.3 3.3 1.3 1.9 3.3 3.3 3.3 5 1.3 3.3 0 2.2 1.9 1.6 1.7 1.7 3.3 1 1 1.8 1.5 0 0 2.2 2.2 2 2 2.1 1.9 2.1 1.1 0.7 0 3.3 3.3 3.1 3.3 0 0 0 1.6 1.8 1.9 2.8 2 0.9 1.2 0.3 1 0.7 3.3 1.1 2.3 2.4 2.3 3.3 2.3 2.9 1.6 0.7 0 0 0 1.5 1.8 1.2 1.6 3.3 1.2 1.2 1.2 0.3 0 1.1 1.1 3.2 3.1 3.3 3.3 2.6 3.3 2.4 1.9 1.9 3.3 2.2 1.9 1.5 1.5 3.3 1.7 3.3 1 1 (E3,E12,E13,E15,EA) (PH,SP,TH) 1 2 3 4 5 6 6P CN105 TXD RXD GND +3.3V V2REFO RFMON TK11133CSCL-G IC105 CONT GND NOISE VOUT VIN EMI G FL106 1 2 3 EMI G FL104 0.1 C180 0.1 C179 RB106 22X4 2 1 4 3 6 5 8 7 RB105 22X4 2 1 4 3 6 5 8 7 16V 47 C190 EMI G FL108 10k R169 0.01 C184 0.22 C182 0.22 C188 0 R187 0 R1133 16V 47 C177 RB501V-40TE-17 D1001 0 R1134 0.33 C189 16V 47 C187 BR24L64F-WE2 IC103 A0 A1 A2 GND SDA SCL VCC EMI G FL107 16V 47 C178 1k R191 1k R193 0.01 C167 2.7k R1110 3.3k R1546 3.3k R1150 3.3k R1152 3.3k R1151 FB112 FB115 FB113 FB114 FB111 0 R1544 1000p C109 1000p C108 0 R1502 1 C102 10k R105 10k R106 0 R104 SW+5V GND SW+3.3V RF1.8 V2REFO RFMON SCL SDA MIC KRMOD MREQ JL112 JL111 JL107 JL108 JL109 JL110 JL118 JL122 JL119 JL114 JL123 JL138 JL120 JL115 JL124 JL121 JL116 JL125 JL117 54 45 10 1 2 3 4 5 6 7 8 9 46 47 48 49 50 51 52 53 35 20 40 42 13 17 44 43 41 39 38 37 36 19 18 16 11 12 14 15 34 28 29 30 31 32 33 21 22 23 24 25 26 27 A2V64S40CTP-G75 IC104 VDD DQ0 VDDQ DQ1 DQ2 VSSQ DQ3 DQ4 VDDQ DQ5 DQ6 VSSQ DQ7 VDD LDQM WE CAS RAS CS BA0 BA1 A10 A0 A1 A2 A3 VDD VSS A4 A5 A6 A7 A8 A9 A11 NC CKE CLK UDQM NC VSS DQ8 VDDQ DQ9 DQ10 VSSQ DQ11 DQ12 VDDQ DQ13 DQ14 VSSQ DQ15 VSS 1 2 3 4 5 6 7 8 9 10 11 12 13 13P CN109 KRMOD NC MIC GND SCO MREQ S0O SIO IFBSY XIFCS 3.3V_MNT SYSRST GND/OCSW1 1000p C191 1000p C181 100 R1171 1 2 3 4 5 NJM2387ADL3(TE2) IC106 470 R1138 1k R1139 1 2 3 4 5 6 7 42 43 44 45 46 47 48 41 40 39 38 37 36 35 34 33 16 15 14 13 12 11 10 9 8 32 31 30 29 28 27 26 25 17 18 19 20 21 22 23 24 IC101 A15 A14 A13 A12 A11 A10 A9 A8 A19 NC WE RESET NC NC RY/BY A18 A17 A7 A6 A5 A4 A3 A2 A1 A0 CE VSS OE DQ0 DQ8 DQ1 DQ9 DQ2 DQ10 DQ3 DQ11 VCC DQ4 DQ12 DQ5 DQ13 DQ6 DQ14 DQ7 DQ15/A-1 VSS BYTE A16 XRD,XROMCS,XWR HD0-HD7 A0-A21 BA0,BA1,RA0-RA11 CAS,DQM0,DQM1,DRCKE,DRCLK,RAS,RCS,RWE RD0-RD15 S0O SCO XIFCS SIO SCL SDA IFBSY RXD TXD SYSRST DVDD3 DAVDD DVDD18 GND RA4 RA5 RA6 RA11 RA9 RA8 RA7 DRCKE DQM1 RD10 RD11 RD14 RD15 RD7 RD6 RD5 RD4 RCS RAS RWE BA0 BA1 RA10 RA0 RA1 RA2 RA3 RD13 RD12 RD9 RD8 DRCLK RD0 RD1 RD2 RD3 DQM0 CAS A17 A0 HD7 HD6 HD5 HD4 HD3 HD2 HD1 HD0 XRD XROMCS A1 A16 A15 A14 A13 A21 A20 A9 A10 A11 A12 A19 A18 A8 A7 A6 A5 A4 A3 A2 XWR IC101 32M FLASH ROM IC103 EEPROM IC104 64M SDRAM IC106 RF+1.8V REG IC105 +3.3V REG DMB16 BOARD (5/6) F A 1 6 5 B 9 7 4 G H E 3 11 2 D C 8 12 10 TEST PIN MX29LV320CBTC70-CBA4-0701CE MX29LV320CBTC70-CBA4-0701GA IC101 VIN CONTROL VOUT VADJ GND 8 7 6 5 4 3 2 1 5 4 3 2 1 (Page 39) (Page 44) (Page 45) (Page 45) (Page 45) (Page 42) (Page 42) (Page 42) (Page 43) (Page 45) When IC103 on the DMB16 board are damaged, exchange the new DMB16 board for the DMB16 board which IC damaged. Ver. 1.2 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 47 47 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-16. SCHEMATIC DIAGRAM – DMB16 Section (6/6) – DMB16 BOARD (3/6) DMB16 BOARD (4/6) DMB16 BOARD (4/6) DMB16 BOARD (4/6) DMB16 BOARD (4/6) DMB16 BOARD (3/6) DMB16 BOARD (4/6) DMB16 BOARD (1/6) DMB16 BOARD (1/6) 49 46 41 40 37 35 DMB16 BOARD (3/6) 24 DMB16 BOARD (1/6) 47 36 27 50 1.4 2.5 2.5 1.4 5 1.4 3.3 3.3 2.7 9 9 4.4 4.4 4.3 4.4 5 3.7 4.4 4.4 4.4 4.4 1.3 1.4 1.4 1.4 1.4 1.4 3.2 3.2 2.3 1.4 1.4 1.4 1.4 1.4 1.4 0 3.2 3.3 3.2 3.3 9 1 2 3 4 5 6 6P CN201 SP- SP+ LIMIT (GND)LIMIT SL- SL+ 10k R205 2.7k R207 0.01 C208 12k R216 47k R210 1.2k R204 6.8k R213 33k R209 12k R215 15k R214 10k R206 10k R212 33k R208 0.01 C203 220p C206 220p C205 0.033 C209 4700p C233 10k R220 0.5% 56k R221 0.5% 100k R223 0.5% 100k R225 0.5% 56k R226 0.033 C211 0.01 C212 1000p C214 0.5% 18k R232 0.5% 15k R231 0.5% 82k R230 10k R234 0.5% 33k R233 0.01 C215 16V 10 C218 16V 10 C220 0.01 C224 0.01 C219 0.1 C221 0.1 C222 16V 47 C217 0.01 C213 27k R219 10k R224 4.7k R2504 0.01 C210 SW+3.3V SW+5V IOP IOPMON VREFO SPFG FOO TRO RF+3.3V FMO DMO REG01 REG02 MUTE123 MUTE TSD_M FCS- FCS+ TRK+ TRK- LIMITSW GND SW+9V MTR_GND 4.7k R246 1k R247 JL205 JL201 JL202 JL206 JL203 JL204 CL206 CL208 CL207 CL209 CL203 CL205 CL202 CL201 CL204 CL212 CL211 CL210 37 38 39 40 41 42 43 44 45 46 47 48 FIN FIN FAN8036L IC201 IN1- OUT1 IN2+ IN2- OUT2 RES1 RES2 REGCTL IN3+ IN3- OUT3 IN4+ IN4- OUT4 CTL FWD REV SGND MUTE123 MUTE4 PS TSD_M PVCC2 DO5- DO5+ PGND2 DO4- DO4+ DO3- DO3+ REGO2 REGO1 PGND1 DO2- DO2+ DO1- DO1+ PVCC1 REGVCC OPOUT2 OPIN2- OPIN2+ VREF SVCC OPOUT1 OPIN1- OPIN1+ IN1+ GND GND GND GND FCS- FCS+ TRK+ TRK- FCS+ TRK+ TRK- SP- SP+ SL- SL+ SL- SL+ FCS- SP+ SP- - - D W - + + + D + - - - S - - - M + + + C + + S DMB16 BOARD (6/6) IC201 FOCUS/TRACKING COIL DRIVER, PICK-UP (2/2) OPTICAL BLOCK SPINDLE/SLED MOTOR DRIVER F A 1 6 5 B 9 7 4 E 3 2 D C 8 1 2 3 4 5 6 7 8 9 10 11 12 FIN 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 FIN (Page 44) (Page 42) (Page 45) (Page 44) (Page 45) (Page 45) (Page 45) (Page 44) (Page 45) (Page 42) (Page 42) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 48 48 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-17. PRINTED WIRING BOARD – AMP Section – • See page 35 for Circuit Boards Location. : Uses unleaded solder. • Semiconductor Location Ref. No. Location D751 E-8 D752 E-9 D753 F-6 IC751 B-8 Q751 E-5 Q752 E-4 Q753 E-10 Q754 E-7 1 A B C D E F G 2 3 4 5 6 7 8 9 10 11 12 13 1 4 1 10 B E B E B E D751 D752 D753 Q751 Q752 Q753 Q754 W751 R751 R752 R755 R756 R757 R758 R759 R760 R761 R762 R763 R764 R765 R766 R767 R768 R769 R770 R771 R772 R773 R774 R775 R776 R777 R778 R781 R782 R783 R784 R785 R786 R787 R788 C753 C754 R791 C755 TH751 R792 C756 R793 C757 R794 C758 R795 C759 C760 C761 C762 C764 C765 C768 C771 C772 C773 C774 C775 C776 C777 C791 JW761 JW760 JW753 JW756 JW763 JW754 JW755 JW752 JW757 JW758 JW762 B E JW759 1 15 CN751 AMP BOARD 11 (11) C763 R796 LP701 1-872-454- IC751 MAIN BOARD WH106 H MAIN BOARD CN107 I (Page 36) (Page 36) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 49 49 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-18. SCHEMATIC DIAGRAM – AMP Section – • See page 60 for IC Block Diagram. WH106 H MAIN BOARD (1/3) MAIN (1/3) BOARD CN107 I IC B/D -40 -42 42 0 0 0 0 40.3 0 0 0.7 0 0 0 -0.4 0 -0.4 0 0 4.9 4.9 0 5 0 50V 1 C753 50V 1 C754 10k R781 10k R782 2.2k R783 2.2k R784 2SA2026 Q753 PROTECT 2SA2026 Q754 PROTECT 4700p C772 4700p C773 MC2838-T112-1 D751 10k R771 2SA1235TP-1EF Q751 3p C760 0 R759 0 R760 47k R788 47k R787 25V 47 C762 25V 47 C761 1k R751 1k R752 1SS133T-77 D752 2SC3052F-T1-LF Q752 1 8 7 6 5 4 3 2 15 14 13 12 11 10 9 STK433-100-M-E IC751 -PRE -VCC +VCC LO+ LO- RO+ RO- +PRE SUB GND LI+ LI- ST-BY RI- RI+ C757 100p C758 100p 47k R756 47k R755 220 R776 220 R775 10k R785 10k R786 3W 0.22 R773 3W 0.22 R774 TH751 3p C759 0.1 C774 4700p C791 D753 UDZW-TE17-5.1B 4.7k R770 10k R769 100k R768 R766 10k R772 10k 16V 100 C764 1k R761 1 2 3 4 4P W751 AMP-ON IN-L A-GND IN-R 1.5k R757 1.5k R758 2200p C755 2200p C756 100V 10 C765 100V 10 C768 47 R764 47 R792 47 R791 47 R794 47 R765 47 R762 47 R793 47 R763 1 2 3 4 5 6 7 8 9 10 10P CN751 OUT-L OUT-L -VP -VP +VP +VP OUT-R OUT-R PA-GND PROTECT 50V 4.7 C777 100V C775 10 100V C776 10 0.47 C763 220 R795 390 R767 0.1 C771 6.8k R778 6.8k R777 470k R796 AMP BOARD POWER AMP IC751 Q751,752 PROTECT LATCH D 3 C B 1 6 5 A 4 2 (Page 37) (Page 37) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 50 50 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-19. PRINTED WIRING BOARD – DECK Section – • See page 35 for Circuit Boards Location. : Uses unleaded solder. 1 A B C D E F G H I 2 3 4 5 6 7 8 9 10 11 12 MM TAPE MECHANISM DECK E B E B 1 8 1 4 5 8 1 4 5 JR JR Q501 Q502 R501 R502 R503 R504 R505 R507 R509 R510 R511 R512 R513 R514 R515 R516 R517 R518 R521 R522 R523 R524 R525 R526 R527 R528 R529 R530 R532 R533 R534 R535 R536 R537 R538 R539 C501 C502 C503 C504 R540 C505 R541 C506 R543 R544 R545 C509 R546 C510 C511 C512 C513 C514 C515 C516 C517 C525 S501 C526 C527 C528 C529 C530 C531 C532 C533 C534 C535 C536 C537 C538 C539 C540 C541 C543 C545 C546 JW511 JR501 JR502 JR503 JW510 JW509 JW508 R531 JW507 JW506 JW505 R519 C519 C521 C523 R520 C520 C522 C524 JW501 JW502 JW503 R506 R508 JR JW504 L501 1 2 3 6 5 4 DECK BOARD ET501 (CHASSIS) CN501 8 1 2 3 4 5 6 7 8 C542 WHT RED RED R-CH L-CH ERASE HEAD REC/PB HEAD BLK WHT BLK WHT BLK 1 2 3 8 7 6 5 4 (PLAY) (MOTOR) CAPSTAN MOTOR + – FFC502 9 1 1-872-457- 11 REC PB (11) IC501 IC502 MAIN BOARD CN102 J (Page 36) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 51 51 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-20. SCHEMATIC DIAGRAM – DECK Section – • See page 58 for Waveform. J BOARD (1/3) MAIN CN102 1 8.6 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 4.2 8.6 0<0.2> 0 <5.5> 0 <-0.1> 0 <-0.1> 0<5.5> 6 2 1 3 5 4 L501 BIAS COIL S501 R512 100k R514 100k R510 150 C517 1000p C510 47p C512 220p R511 100k R509 150 R513 100k C511 220p C509 47p C526 47p C525 47p 2SC1740S-RT Q501 2SC1740S-RT Q502 C537 2200p C536 2200p C535 2200p C541 0.1 R540 47 R541 47 R539 4.7 R537 10k R538 10k C538 0.01 R536 4.7k R535 4.7k R534 15k R533 22k R508 330k R504 2.2k C506 0.01 C504 2200p C503 2200p R503 2.2k C505 0.01 R507 330k R501 2.2k R502 2.2k 16V C502 100 16V C501 100 R518 1k R517 1k C520 470p C519 470p R519 47k R520 47k R522 47k R521 47k C531 0.01 C532 0.01 R525 330k R527 330k R526 330k R528 330k R529 2.2k R530 2.2k R532 8.2k R531 8.2k C533 2200p C534 2200p 50V C514 1 50V C513 1 8 7 6 5 4 3 2 1 NJM4558M-TE2 IC501 OUT IN- IN+ GND IN+ IN- OUT VCC 8 7 6 5 4 3 2 1 NJM4558M-TE2 IC502 OUT IN- IN+ GND IN+ IN- OUT VCC C540 100V 4700 1 2 3 4 5 6 7 8 9 FFC502 9P 9V PB-Lch PB-Rch A-GND REC-Lch REC-Rch M-GND 9V I-TP-STATE C543 1000p C539 1 C522 1 C523 1 C521 1 C524 1 50V C542 22 1 2 3 4 5 6 7 8 8P CN501 9V M-GND SW EH VREF Lch COM Rch C546 0.1 R544 100 R543 100 C545 0.1 R505 15k R506 15k R523 3.3k R524 3.3k C530 330p C529 330p C528 470p C527 470p 470 R545 470 R546 R516 0 R515 0 E ET501 25V C515 22 25V C516 22 PB AMP IC501 IC502 REC AMP DECK BOARD + - M R-CH L-CH ERASE HEAD REC/PB HEAD (PLAY) (MOTOR) CAPSTAN MOTOR TAPE MECHANISM DECK S501 (REC/PB) PB REC D 7 E 5 1 B C F 4 2 6 3 A 8 Q501,502 REC BIAS OSC (Page 37) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 52 52 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-21. PRINTED WIRING BOARDS – MIC/JACK Section – • See page 35 for Circuit Boards Location. : Uses unleaded solder. 1 A B C D E F G H I J 2 3 4 5 6 7 8 9 10 11 B E JR W261 R261 R262 R263 R264 R265 R266 R267 R268 R269 R272 R273 R274 R275 R277 R278 R279 R280 R281 R282 R283 R284 JW201 C261 C262 C264 C265 C266 C267 C268 JR201 C269 C270 C271 C273 C274 C275 C277 C278 C279 C280 C281 C282 C283 C284 Q261 JW202 JW203 JW204 8 1 4 5 JW207 JW206 JW208 W262 1 4 ET261 (SHIELD) (CHASSIS) W251 W252 W253 1 1 5 3 C253 C254 C256 C257 JW401 (CHASSIS) JW403 1-872-456- 1-872-453- MIC BOARD JACK BOARD J252 PHONES J251 AUDIO IN 11 (11) 11 (11) RV261 MIC LEVEL J261 MIC MAIN BOARD CN103 M MAIN BOARD CN101 K MAIN BOARD CN101 L IC261 (Page 36) (Page 36) (Page 36) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 53 53 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-22. SCHEMATIC DIAGRAM – MIC/JACK Section – BOARD M (1/3) MAIN CN103 L BOARD CN101 BOARD (1/3) (1/3) K MAIN MAIN CN101 8.6 4.4 4.4 4.4 4.4 4.4 4.4 0 0 8 7 6 5 4 3 2 1 IC261 OUT -IN +IN GND +IN -IN OUT VCC 50k RV261 J261 R264 180k R266 2.2k R268 4.7k R267 3.9k R274 100 C265 0.1 C274 0.1 C267 0.1 C268 0.1 C264 330p C275 0.01 C271 100 6.3V C270 220 10V R278 0 R280 5.6k 50V 2.2 C277 100k R282 R283 0 R281 100 2SC3052F-T1-LF Q261 MIC MUTE C273 10 50V R277 100k R272 47k R273 47k C261 1000p R262 100k 1 C279 R261 4.7k R263 4.7k 0.1 C278 1 C280 R269 1.5k R275 22 E ET261 2.2k R284 100p C281 C262 0.1 50V C269 150p R265 82k R279 10k 4P W262 1 A_GND 2 MIC_OUT 3 MIC_SW 4 9V C282 100p C283 100p 0.1 C284 0 C266 C254 1000p 3P W252 1 AUDIO-L 2 A-GND 3 AUDIO-R C257 0.1 0.1 1 2 3 4 5 5P W253 HP-GND HP-L HP-R AMP-ON SP-RELAY J252 C253 1000p J251 MIC BOARD IC261 MIC AMP MIC MIC LEVEL (SHIELD) (CHASSIS) W261 4 6 C 2 1 A 3 D 5 B AUDIO IN JACK BOARD PHONES (CHASSIS) W251 7 8 C256 NJM4558M-TE2 (Page 37) (Page 37) (Page 37) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 54 54 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-23. PRINTED WIRING BOARDS – PANEL Section – • See page 35 for Circuit Boards Location. : Uses unleaded solder. 1 A B C D E F G H I J 2 3 4 5 6 7 8 9 10 11 12 13 14 O VCC B E 1 16 17 32 33 48 49 64 Q301 W304 R301 R302 R303 R304 R305 R306 R307 R308 R309 R310 R311 R312 R313 R314 R315 R316 R317 R318 R319 CN301 CN302 1 3 2 5 4 R320 R321 R322 R324 R325 C301 C303 C304 C305 C310 37 44 45 52 1 S301 S303 S304 S305 S313 PRESET + DVD N JW301 JW304 JW306 JW307 JW309 D303 (LCD BACK LIGHT) JW310 JW311 JW314 JW316 JW317 JW319 JW321 LP903 R357 R358 R359 R360 R361 CN352 1 2 S358 FUNCTION DISC 3 DSGX EQ + – S359 S360 S361 S362 W351 1 2 R352 R353 R354 R355 R356 S355 Z S356 DISC 2 DISPLAY S354 DISC 1 DISC SKIP/ EX-CHANGE S353 S357 R351 LP902 S351 D351,S351 S352 D351 CN353 1 5 PANEL BOARD KEY LEFT BOARD KEY RIGHT BOARD (11) 11 (11) 11 (11) 11 (11) 11 KEY CD BOARD "/1 STANDBY 36 1 2 1 2 x X S304 L S311 TUNER/BAND VOLUME S312 – PRESET l 2 14 1 15 JW302 JW308 JW312 JW318 JW303 JW305 JW313 ND301 LIQUID CRYSTAL DISPLAY W303 1-872-448- 1-872-450- 1-872-451- 1-872-449- IC301 IC302 MAIN BOARD CN402 E (Page 36) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 55 55 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-24. SCHEMATIC DIAGRAM – PANEL Section – • See page 62 for IC Block Diagram. MAIN BOARD (3/3) E CN402 IC B/D 3 3 0.7 0.3 1.4 1.4 1.4 1.4 1.4 3.2 2.8 1.9 0.9 2.3 3.1 0.4 2.9 2.7 2.8 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 S301 VCC OUT GND NJL24H400A IC302 1L0341Y23E0CA602 D303 (LCD BACK LIGHT) S311 S305 S304 S313 S303 S312 2SC3052F-T1-LF Q301 LED DRIVER 470 R310 0.22 C310 10k R311 10k R306 10k R318 10k R317 10k R316 22k R313 22k R312 1k R324 1k R321 2.2k R322 2.2k R325 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 29 28 27 26 25 24 23 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 LC75827E-E IC301 O-BACKLIGHT-LED SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 SEG7 SEG8 SEG9 SEG10 SEG11 SEG12 SEG13 SEG14 SEG15 SEG16 SEG17 SEG18 SEG19 SEG20 SEG21 SEG22 SEG23 SEG24 SEG25 SEG26 SEG27 SEG28 SEG29 SEG30 SEG31 SEG32 SEG33 SEG34 SEG35 SEG36 SEG37 SEG38 SEG39 SEG40 SEG41 SEG42 SEG43 SEG44 SEG45 SEG46 SEG47 SEG48 NC COM4 COM3 COM2 COM1 VDD VLCD VLCD1 VLCD2 VSS OSC INH CE CL DI 7 8 9 10 11 12 5 6 14 19 18 17 13 16 20 15 23 24 27 21 28 26 25 22 31 33 35 30 32 36 34 29 42 44 43 40 37 39 38 41 46 52 48 47 45 1 4 3 2 51 50 49 ND301 25V 47 C301 0.047 C303 0.047 C304 100 R302 100 R303 100 R304 100 R305 1000p C305 R301 39k 1 2 W304 2P KEY3 GND 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 15P CN301 REM 9V GND 3.3V GND VOL-B VOL-A LCD-DATA LCD-CE LCD-INH LCD-CLK LED-STBY KEY1 KEY2 KEY3 1 2 3 4 5 5P CN302 KEY1 GND EVDD LED-STBY NC 1 2 W303 2P KEY2 GND R319 1.5k 150 R315 3.3k R314 56 R320 47 R307 56 R308 56 R309 S351 S352 1 2 3 4 5 5P CN353 KEY1 GND EVDD LED-STBY NC SLR-325VCT31P D351 R351 1k R352 2.2k R353 4.7k S355 R355 22k S357 S353 1 2 2P W351 KEY2 GND S356 S354 R354 10k R356 47k S360 S359 R357 2.2k S358 R361 47k 1 2 2P CN352 KEY3 GND R360 22k R359 10k R358 4.7k S361 S362 SEG[16] SEG[17] SEG[18] SEG[19] SEG[20] SEG[21] SEG[22] SEG[23] SEG[24] SEG[25] SEG[26] SEG[27] SEG[28] SEG[29] SEG[30] SEG[31] SEG[32] SEG[33] SEG[34] SEG[35] SEG[36] SEG[37] SEG[38] SEG[39] SEG[40] SEG[41] SEG[42] SEG[43] SEG[44] SEG[45] SEG[46] SEG[47] SEG[48] COM[1] COM[2] COM[3] COM[4] KEY1 INH CE CL DI COM[1] COM[2] COM[3] COM[4] SEG[9] SEG[10] SEG[11] SEG[12] SEG[13] SEG[14] SEG[15] SEG[16] SEG[17] SEG[18] SEG[19] SEG[20] SEG[21] SEG[22] SEG[23] SEG[24] SEG[25] SEG[26] SEG[27] SEG[28] SEG[29] SEG[30] SEG[31] SEG[32] SEG[33] SEG[34] SEG[35] SEG[36] SEG[37] SEG[38] SEG[39] SEG[40] SEG[41] SEG[42] SEG[43] SEG[44] SEG[8] SEG[7] SEG[6] SEG[5] SEG[4] SEG[3] SEG[2] SEG[1] SEG[48] SEG[47] SEG[46] SEG[45] SEG[1] SEG[2] SEG[3] SEG[4] SEG[5] SEG[6] SEG[7] SEG[8] SEG[9] SEG[10] SEG[11] SEG[12] SEG[13] SEG[14] SEG[15] KEY1 KEY2 KEY3 DI CE INH CL KEY3 KEY2 LCD DISPLAY DRIVER IC301 REMOTE CONTROL RECEIVER IC302 PANEL BOARD LIQUID CRYSTAL DISPLAY PANEL VOLUME DVD TUNER/BAND - PRESET PRESET + 9 6 7 4 2 10 1 3 B D 8 F A C E 5 DISPLAY STANDBY D351,S351 KEY LEFT BOARD / DISC1 DISC3 KEY CD BOARD DISC2 DISC SKIP/ - FUNCTION KEY RIGHT BOARD + EQ DSGX 11 EX-CHANGE (Page 39) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 56 56 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-25. PRINTED WIRING BOARD – POWER Section – • See page 35 for Circuit Boards Location. : Uses unleaded solder. 1 A B C D E F G H I 2 3 4 5 6 7 8 9 10 11 12 13 14 * * CN001 CN002 FH001 W051 FH002 FH003 FH004 FH005 FH006 FH007 FH008 EXCEPT E13 MODEL 1-872-455- 230–240V 220V 120V VOLTAGE SELECTOR RY002 1 2 3 5 4 6 JW009 D001 D002 : Not Replaceable Built in Transformer D003 D004 1 1 2 3 4 5 6 9 10 11 12 13 14 15 16 2 3 4 5 6 7 8 9 JW013 JW017 JW018 JW019 T001 POWER TRANSFORMER (MAIN) T002 POWER TRANSFORMER (SUB) TP001 TP002 F001 F002 F003 F004 L001 1 2 4 3 6 1 1 8 AC IN JW012 JW014 JW015 JW010 JW016 12 (12) PT BOARD JW004 EXCEPT EA MODEL E13 MODEL EXCEPT TH MODEL TH MODEL JW998 JW011 JW024 S001 CN003 3 1 MAIN BOARD WH012 G MAIN BOARD WH011 F (Page 36) (Page 36) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 57 57 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D 7-26. SCHEMATIC DIAGRAM – POWER Section – BOARD (2/3) MAIN F BOARD (2/3) MAIN G WH011 WH012 E13 MODEL EXCEPT EA MODEL EXCEPT E3 MODEL EXCEPT TH MODEL TH MODEL MC2838-T112-1 D001 S001 RY002 1 2 3 4 5 6 MC2838-T112-1 D003 T001 POWER TRANSFORMER (MAIN) MC2836 D002 1SS133T-77 D004 1 3 4 5 6 7 8 9 2 T002 (SUB) POWER TRANSFORMER JW004 250V 2.5A F003 FH003 FH007 FH006 FH004 FH005 FH002 FH001 FH008 250V 8A F001 250V 8A F002 250V 1.25A F004 L001 1 2 3 4 5 6 6P CN001 VH-1(AC) VH-1(AC) GND GND VH-2(AC) VH-2(AC) 8P CN002 PT BOARD Not Replaceable Built in Transformer. 220V 120V 230-240V VOLTAGE SELECTOR L N 3 D A C 1 2 6 4 B E 5 1 13 14 10 12 11 15 3 5 9 16 2 4 6 1 2 3 4 1 2 3 4 5 6 7 8 VL-1(AC) VL-2(AC) VM-1(AC) VM-2(AC) RELAY VSTBY AC DETECT SUB GND NEUTRAL LIVE 3 1 AC IN AC IN JW009 JW024 TP001 TP002 CN003 3P (Page 38) (Page 38) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 58 58 HCD-GNZ333D/GNZ444D HCD-GNZ333D/GNZ444D • IC Block Diagrams 2 IC102 ea (FED) 100 mV/DIV, 1 msec/DIV 0.3 Vp-p 0.5 Vp-p 3 IC102 es (TEO) 500 mV/DIV, 1 msec/DIV 4 IC102 C753 1-126-960-11 ELECT 1uF 20% 50V C754 1-126-960-11 ELECT 1uF 20% 50V C755 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C756 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C757 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C758 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C759 1-162-908-11 CERAMIC CHIP 3PF 0.25PF 50V C760 1-162-908-11 CERAMIC CHIP 3PF 0.25PF 50V C761 1-126-947-11 ELECT 47uF 20% 35V C762 1-126-947-11 ELECT 47uF 20% 35V C763 1-125-891-11 CERAMIC CHIP 0.47uF 10% 10V C764 1-126-933-11 ELECT 100uF 20% 16V C765 1-128-582-11 ELECT 10uF 20% 100V C768 1-128-582-11 ELECT 10uF 20% 100V C771 1-164-156-11 CERAMIC CHIP 0.1uF 25V C772 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C773 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C774 1-100-597-11 CERAMIC CHIP 0.1uF 10% 25V C775 1-128-582-11 ELECT 10uF 20% 100V C776 1-128-582-11 ELECT 10uF 20% 100V C777 1-126-963-11 ELECT 4.7uF 20% 50V C791 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V < CONNECTOR > CN751 1-819-138-11 PIN, CONNECTOR 10P < DIODE > D751 6-500-335-01 DIODE MC2838-T112-1 D752 8-719-991-33 DIODE 1SS133T-77 D753 6-501-167-01 DIODE UDZW-TE17-5.1B < IC > IC751 6-704-107-11 IC STK403-100-M-E < TRANSISTOR > Q751 8-729-600-22 TRANSISTOR 2SA1235-F Q752 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q753 6-551-270-01 TRANSISTOR 2SA2026 Q754 6-551-270-01 TRANSISTOR 2SA2026 < RESISTOR > R751 1-216-821-11 METAL CHIP 1K 5% 1/10W R752 1-216-821-11 METAL CHIP 1K 5% 1/10W R755 1-216-841-11 METAL CHIP 47K 5% 1/10W R756 1-216-841-11 METAL CHIP 47K 5% 1/10W R757 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R758 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R759 1-216-864-11 SHORT CHIP 0 R760 1-216-864-11 SHORT CHIP 0 R761 1-216-821-11 METAL CHIP 1K 5% 1/10W R762 1-216-805-11 METAL CHIP 47 5% 1/10W R763 1-216-805-11 METAL CHIP 47 5% 1/10W R764 1-216-805-11 METAL CHIP 47 5% 1/10W R765 1-216-805-11 METAL CHIP 47 5% 1/10W R766 1-216-833-11 METAL CHIP 10K 5% 1/10W R767 1-216-816-11 METAL CHIP 390 5% 1/10W R768 1-216-845-11 METAL CHIP 100K 5% 1/10W R769 1-216-833-11 METAL CHIP 10K 5% 1/10W R770 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R771 1-216-833-11 METAL CHIP 10K 5% 1/10W R772 1-216-833-11 METAL CHIP 10K 5% 1/10W 0R773 1-245-545-11 METAL OXIDE 0.22 5% 3W F 0R774 1-245-545-11 METAL OXIDE 0.22 5% 3W F R775 1-216-813-11 METAL CHIP 220 5% 1/10W R776 1-216-813-11 METAL CHIP 220 5% 1/10W R777 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R778 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R781 1-216-833-11 METAL CHIP 10K 5% 1/10W R782 1-216-833-11 METAL CHIP 10K 5% 1/10W R783 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R784 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R785 1-216-833-11 METAL CHIP 10K 5% 1/10W R786 1-216-833-11 METAL CHIP 10K 5% 1/10W R787 1-216-841-11 METAL CHIP 47K 5% 1/10W R788 1-216-841-11 METAL CHIP 47K 5% 1/10W R791 1-216-805-11 METAL CHIP 47 5% 1/10W R792 1-216-805-11 METAL CHIP 47 5% 1/10W R793 1-216-805-11 METAL CHIP 47 5% 1/10W R794 1-216-805-11 METAL CHIP 47 5% 1/10W R795 1-216-813-11 METAL CHIP 220 5% 1/10W R796 1-216-853-11 METAL CHIP 470K 5% 1/10W < THERMISTOR > TH751 1-805-217-21 THERMISTOR (1012) ************************************************************ Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark NOTE: • Due to standardization, replacements in the parts list may be different from the parts specified in the diagrams or the components used on the set. • -XX and -X mean standardized parts, so they may have some difference from the original one. • RESISTORS All resistors are in ohms. METAL: Metal-film resistor. METAL OXIDE: Metal oxide-film resistor. F: nonflammable • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items. • SEMICONDUCTORS In each case, u : µ, for example: uA.. : µA.. uPA.. : µPA.. uPB.. : µPB.. uPC.. : µPC.. uPD.. : µPD.. • CAPACITORS uF : µF • COILS uH : µH • Abbreviation E3 : 240 V AC area in E model E12 : 220-240 V AC area in E model E13 : Russian model E15 : Iran model EA : Saudi Arabia model PH : Philippine model SP : Singapore model TH : Thai model The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. When indicating parts by reference number, please include the board. AMP www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 78 HCD-GNZ333D/GNZ444D A-1223-698-A DECK BOARD, COMPLETE ********************* < CAPACITOR > C501 1-126-933-11 ELECT 100uF 20% 16V C502 1-126-933-11 ELECT 100uF 20% 16V C503 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C504 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C505 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C506 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C509 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C510 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C511 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C512 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C513 1-126-960-11 ELECT 1uF 20% 50V C514 1-126-960-11 ELECT 1uF 20% 50V C515 1-104-662-11 ELECT 22uF 20% 25V C516 1-104-662-11 ELECT 22uF 20% 25V C517 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C519 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C520 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C521 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C522 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C523 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C524 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C525 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C526 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C527 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C528 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C529 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C530 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C531 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C532 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C533 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C534 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C535 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C536 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C537 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C538 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C539 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C540 1-137-391-11 MYLAR 0.0047uF 5% 100V C541 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C542 1-126-965-11 ELECT 22uF 20% 50V C543 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C545 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C546 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V < CONNECTOR > CN501 1-815-449-11 PIN, CONNECTOR (PWB) 8P < GROUND TERMINAL > ET501 1-537-771-21 TERMINAL BOARD, GROUND < IC > IC501 8-759-100-96 IC uPC4558G2 IC502 8-759-100-96 IC uPC4558G2 < JUMPER RESISTOR > JR501 1-216-864-11 SHORT CHIP 0 JR502 1-216-864-11 SHORT CHIP 0 JR503 1-216-864-11 SHORT CHIP 0 < TRANSFORMER > L501 1-456-094-11 TRANSFORMER, BIAS OSCILLATION < TRANSISTOR > Q501 8-729-119-78 TRANSISTOR 2SC2785-HFE Q502 8-729-119-78 TRANSISTOR 2SC2785-HFE < RESISTOR > R501 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R502 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R503 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R504 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R505 1-216-835-11 METAL CHIP 15K 5% 1/10W R506 1-216-835-11 METAL CHIP 15K 5% 1/10W R507 1-216-851-11 METAL CHIP 330K 5% 1/10W R508 1-216-851-11 METAL CHIP 330K 5% 1/10W R509 1-216-811-11 METAL CHIP 150 5% 1/10W R510 1-216-811-11 METAL CHIP 150 5% 1/10W R511 1-216-845-11 METAL CHIP 100K 5% 1/10W R512 1-216-845-11 METAL CHIP 100K 5% 1/10W R513 1-216-845-11 METAL CHIP 100K 5% 1/10W R514 1-216-845-11 METAL CHIP 100K 5% 1/10W R515 1-216-864-11 SHORT CHIP 0 R516 1-216-864-11 SHORT CHIP 0 R517 1-216-821-11 METAL CHIP 1K 5% 1/10W R518 1-216-821-11 METAL CHIP 1K 5% 1/10W R519 1-216-841-11 METAL CHIP 47K 5% 1/10W R520 1-216-841-11 METAL CHIP 47K 5% 1/10W R521 1-216-841-11 METAL CHIP 47K 5% 1/10W R522 1-216-841-11 METAL CHIP 47K 5% 1/10W R523 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R524 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R525 1-216-851-11 METAL CHIP 330K 5% 1/10W R526 1-216-851-11 METAL CHIP 330K 5% 1/10W R527 1-216-851-11 METAL CHIP 330K 5% 1/10W R528 1-216-851-11 METAL CHIP 330K 5% 1/10W R529 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R530 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R531 1-216-832-11 METAL CHIP 8.2K 5% 1/10W R532 1-216-832-11 METAL CHIP 8.2K 5% 1/10W R533 1-216-837-11 METAL CHIP 22K 5% 1/10W R534 1-216-835-11 METAL CHIP 15K 5% 1/10W R535 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R536 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R537 1-216-833-11 METAL CHIP 10K 5% 1/10W R538 1-216-833-11 METAL CHIP 10K 5% 1/10W R539 1-216-793-11 METAL CHIP 4.7 5% 1/10W R540 1-216-805-11 METAL CHIP 47 5% 1/10W R541 1-216-805-11 METAL CHIP 47 5% 1/10W R543 1-216-809-11 METAL CHIP 100 5% 1/10W R544 1-216-809-11 METAL CHIP 100 5% 1/10W R545 1-216-817-11 METAL CHIP 470 5% 1/10W Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark DECK www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 79 HCD-GNZ333D/GNZ444D R546 1-216-817-11 METAL CHIP 470 5% 1/10W < SWITCH > S501 1-762-369-11 SWITCH, SLIDE (REC/PB) ************************************************************* A-1251-060-A DMB16 BOARD, COMPLETE (PH,SP,TH) A-1251-061-A DMB16 BOARD, COMPLETE (E3,E15,EA) A-1251-062-A DMB16 BOARD, COMPLETE (E12) A-1251-063-A DMB16 BOARD, COMPLETE (E13) *********************** < CAPACITOR > C101 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C102 1-125-837-11 CERAMIC CHIP 1uF 10% 6.3V C105 1-126-786-11 ELECT 47uF 20% 16V C106 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C108 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C109 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C112 1-126-786-11 ELECT 47uF 20% 16V C113 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C114 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C115 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C116 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C117 1-126-791-11 ELECT 10uF 20% 35V C118 1-126-791-11 ELECT 10uF 20% 35V C119 1-126-791-11 ELECT 10uF 20% 35V C120 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C121 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C122 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C123 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C124 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C125 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C126 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C127 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C128 1-162-965-11 CERAMIC CHIP 0.0015uF 10% 50V C129 1-126-791-11 ELECT 10uF 20% 35V C130 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C131 1-125-838-11 CERAMIC CHIP 2.2uF 10% 6.3V C132 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C133 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C135 1-164-677-11 CERAMIC CHIP 0.033uF 10% 16V C136 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C137 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C138 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C139 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C140 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C144 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C146 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C147 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C148 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C149 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C150 1-126-791-11 ELECT 10uF 20% 35V C151 1-115-416-11 CERAMIC CHIP 0.001uF 5% 25V C152 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C153 1-162-917-11 CERAMIC CHIP 15PF 5% 50V C154 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C155 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C156 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C158 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C159 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C160 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C161 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C162 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C163 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C164 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C167 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C170 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C171 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C172 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C173 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C174 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C175 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C176 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C177 1-126-786-11 ELECT 47uF 20% 16V C178 1-126-786-11 ELECT 47uF 20% 16V C179 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C180 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C181 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C182 1-127-715-11 CERAMIC CHIP 0.22uF 10% 16V C184 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C187 1-126-786-11 ELECT 47uF 20% 16V C188 1-127-715-11 CERAMIC CHIP 0.22uF 10% 16V C189 1-128-934-11 CERAMIC CHIP 0.33uF 20% 10V C190 1-126-786-11 ELECT 47uF 20% 16V C191 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C192 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C193 1-127-715-11 CERAMIC CHIP 0.22uF 10% 16V C195 1-127-715-11 CERAMIC CHIP 0.22uF 10% 16V C196 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C203 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C205 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C206 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C208 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C209 1-164-677-11 CERAMIC CHIP 0.033uF 10% 16V C210 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C211 1-164-677-11 CERAMIC CHIP 0.033uF 10% 16V C212 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C213 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C214 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C215 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C217 1-126-786-11 ELECT 47uF 20% 16V C218 1-126-791-11 ELECT 10uF 20% 35V C219 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C220 1-126-791-11 ELECT 10uF 20% 35V C221 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C222 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C224 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C233 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C301 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C302 1-125-891-11 CERAMIC CHIP 0.47uF 10% 10V C305 1-125-891-11 CERAMIC CHIP 0.47uF 10% 10V C306 1-126-382-11 ELECT 100uF 20% 16V C307 1-126-382-11 ELECT 100uF 20% 16V C308 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C402 1-126-786-11 ELECT 47uF 20% 16V Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark DECK DMB16 Ver. 1.2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 80 HCD-GNZ333D/GNZ444D C403 1-126-786-11 ELECT 47uF 20% 16V C3701 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C3702 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C3707 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C3708 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C3711 1-162-977-11 CERAMIC CHIP 0.0018uF 10% 50V C3712 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C3713 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C3714 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C3721 1-162-977-11 CERAMIC CHIP 0.0018uF 10% 50V C3722 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C3723 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C3724 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C3771 1-162-977-11 CERAMIC CHIP 0.0018uF 10% 50V C3772 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C3773 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C3774 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C3781 1-162-977-11 CERAMIC CHIP 0.0018uF 10% 50V C3782 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C3783 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C3784 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C3801 1-126-382-11 ELECT 100uF 20% 16V C3802 1-117-370-11 CERAMIC CHIP 10uF 10V C3803 1-126-382-11 ELECT 100uF 20% 16V C3804 1-126-786-11 ELECT 47uF 20% 16V C3805 1-126-786-11 ELECT 47uF 20% 16V < CONNECTOR > CN101 1-815-763-32 CONNECTOR, FFC/FPC 24P * CN105 1-564-708-11 PIN, CONNECTOR (SMALL TYPE) 6P CN109 1-779-281-11 CONNECTOR, FFC (LIF(NON-ZIF)) 13P * CN201 1-564-708-11 PIN, CONNECTOR (SMALL TYPE) 6P CN301 1-779-273-11 CONNECTOR, FFC (LIF(NON-ZIF)) 5P CN313 1-779-287-11 CONNECTOR, FFC (LIF(NON-ZIF)) 19P CN401 1-564-707-11 PIN, CONNECTOR (SMALL TYPE) 5P < DIODE > D1001 8-719-058-24 DIODE RB501V-40TE-17 D3501 6-501-579-01 DIODE MC2837 < GROUND TERMINAL > ET001 1-537-771-21 TERMINAL BOARD, GROUND ET002 1-537-771-21 TERMINAL BOARD, GROUND ET003 1-537-771-21 TERMINAL BOARD, GROUND < FERRITE BEAD > FB111 1-414-226-21 INDUCTOR, FERRITE BEAD FB112 1-414-226-21 INDUCTOR, FERRITE BEAD FB113 1-414-226-21 INDUCTOR, FERRITE BEAD FB114 1-414-226-21 INDUCTOR, FERRITE BEAD FB115 1-400-244-11 BEAD, FERRITE (CHIP) (1608) FB401 1-469-324-21 FERRITE, EMI (SMD) (2012) FB402 1-469-324-21 FERRITE, EMI (SMD) (2012) FB403 1-469-324-21 FERRITE, EMI (SMD) (2012) FB404 1-469-324-21 FERRITE, EMI (SMD) (2012) FB405 1-469-324-21 FERRITE, EMI (SMD) (2012) FB406 1-469-324-21 FERRITE, EMI (SMD) (2012) FB1502 1-400-244-11 BEAD, FERRITE (CHIP) (1608) FB3501 1-400-244-11 BEAD, FERRITE (CHIP) (1608) < FILTER > FL101 1-234-177-21 FILTER, CHIP EMI FL104 1-234-177-21 FILTER, CHIP EMI FL105 1-234-177-21 FILTER, CHIP EMI FL106 1-234-177-21 FILTER, CHIP EMI FL107 1-234-177-21 FILTER, CHIP EMI FL108 1-234-177-21 FILTER, CHIP EMI FL401 1-234-177-21 FILTER, CHIP EMI FL402 1-233-893-21 FILTER, CHIP EMI FL403 1-234-177-21 FILTER, CHIP EMI < IC > IC101 6-807-235-01 IC MX29LV320CBTC70-CBA4-0701CE (E3,E12,E13,E15,EA) IC101 6-807-236-01 IC MX29LV320CBTC70-CBA4-0701GA (PH,SP,TH) IC102 6-707-535-01 IC CXD9849R IC103 not supplied IC BR24L64F-WE2 IC104 6-709-370-01 IC A2V64S40CTP-G75 IC105 6-702-302-01 IC TK11133CSCL-G IC106 6-709-213-01 IC NJM2387ADL3(TE2) IC107 6-702-302-01 IC TK11133CSCL-G IC201 6-704-524-01 IC FAN8036L IC301 6-704-222-01 IC AK4358VQ-L IC3711 8-759-359-49 IC NJM3414AV(TE2) IC3771 8-759-359-49 IC NJM3414AV(TE2) < TRANSISTOR > Q101 6-550-008-01 FET UM6K1N-TN Q102 6-550-653-01 TRANSISTOR QST8TR Q103 8-729-027-52 TRANSISTOR DTC124EKA-T146 Q3801 8-729-230-49 TRANSISTOR 2SC2712-YG < RESISTOR > R101 1-216-809-11 METAL CHIP 100 5% 1/10W R104 1-216-864-11 SHORT CHIP 0 R105 1-216-833-11 METAL CHIP 10K 5% 1/10W R106 1-216-833-11 METAL CHIP 10K 5% 1/10W R107 1-216-833-11 METAL CHIP 10K 5% 1/10W R108 1-216-857-11 METAL CHIP 1M 5% 1/10W R109 1-216-864-11 SHORT CHIP 0 R110 1-216-841-11 METAL CHIP 47K 5% 1/10W R111 1-216-809-11 METAL CHIP 100 5% 1/10W R112 1-211-977-11 METAL CHIP 22 0.5% 1/10W R113 1-211-977-11 METAL CHIP 22 0.5% 1/10W R114 1-216-845-11 METAL CHIP 100K 5% 1/10W R115 1-211-977-11 METAL CHIP 22 0.5% 1/10W R116 1-216-821-11 METAL CHIP 1K 5% 1/10W R117 1-216-841-11 METAL CHIP 47K 5% 1/10W R118 1-216-801-11 METAL CHIP 22 5% 1/10W R120 1-216-801-11 METAL CHIP 22 5% 1/10W R121 1-216-801-11 METAL CHIP 22 5% 1/10W R123 1-216-864-11 SHORT CHIP 0 R124 1-216-841-11 METAL CHIP 47K 5% 1/10W R126 1-216-864-11 SHORT CHIP 0 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark DMB16 Ver. 1.2 When IC103 on the DMB16 board are damaged, exchange the new DMB16 board for the DMB16 board which IC damaged. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 81 HCD-GNZ333D/GNZ444D R127 1-216-809-11 METAL CHIP 100 5% 1/10W R136 1-216-835-11 METAL CHIP 15K 5% 1/10W R138 1-216-845-11 METAL CHIP 100K 5% 1/10W R141 1-218-916-11 METAL CHIP 750K 0.5% 1/10W R142 1-216-845-11 METAL CHIP 100K 5% 1/10W R143 1-216-809-11 METAL CHIP 100 5% 1/10W R146 1-216-805-11 METAL CHIP 47 5% 1/10W R151 1-216-805-11 METAL CHIP 47 5% 1/10W R152 1-216-864-11 SHORT CHIP 0 R153 1-216-805-11 METAL CHIP 47 5% 1/10W R155 1-216-805-11 METAL CHIP 47 5% 1/10W R160 1-216-805-11 METAL CHIP 47 5% 1/10W R161 1-216-809-11 METAL CHIP 100 5% 1/10W R164 1-216-809-11 METAL CHIP 100 5% 1/10W R169 1-216-833-11 METAL CHIP 10K 5% 1/10W R187 1-216-864-11 SHORT CHIP 0 R189 1-218-827-11 METAL CHIP 150 0.5% 1/10W R190 1-218-827-11 METAL CHIP 150 0.5% 1/10W R191 1-216-821-11 METAL CHIP 1K 5% 1/10W R192 1-218-827-11 METAL CHIP 150 0.5% 1/10W R193 1-216-821-11 METAL CHIP 1K 5% 1/10W R195 1-218-827-11 METAL CHIP 150 0.5% 1/10W R196 1-216-864-11 SHORT CHIP 0 R197 1-218-827-11 METAL CHIP 150 0.5% 1/10W R204 1-216-822-11 METAL CHIP 1.2K 5% 1/10W R205 1-216-833-11 METAL CHIP 10K 5% 1/10W R206 1-216-833-11 METAL CHIP 10K 5% 1/10W R207 1-216-826-11 METAL CHIP 2.7K 5% 1/10W R208 1-216-839-11 METAL CHIP 33K 5% 1/10W R209 1-216-839-11 METAL CHIP 33K 5% 1/10W R210 1-216-841-11 METAL CHIP 47K 5% 1/10W R212 1-216-833-11 METAL CHIP 10K 5% 1/10W R213 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R214 1-216-835-11 METAL CHIP 15K 5% 1/10W R215 1-216-834-11 METAL CHIP 12K 5% 1/10W R216 1-216-834-11 METAL CHIP 12K 5% 1/10W R219 1-216-838-11 METAL CHIP 27K 5% 1/10W R220 1-216-833-11 METAL CHIP 10K 5% 1/10W R221 1-218-889-11 METAL CHIP 56K 0.5% 1/10W R223 1-218-895-11 METAL CHIP 100K 0.5% 1/10W R224 1-216-833-11 METAL CHIP 10K 5% 1/10W R225 1-218-895-11 METAL CHIP 100K 0.5% 1/10W R226 1-218-889-11 METAL CHIP 56K 0.5% 1/10W R230 1-218-893-11 METAL CHIP 82K 0.5% 1/10W R231 1-218-875-11 METAL CHIP 15K 0.5% 1/10W R232 1-218-877-11 METAL CHIP 18K 0.5% 1/10W R233 1-218-883-11 METAL CHIP 33K 0.5% 1/10W R234 1-216-833-11 METAL CHIP 10K 5% 1/10W R246 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R247 1-216-821-11 METAL CHIP 1K 5% 1/10W R314 1-216-809-11 METAL CHIP 100 5% 1/10W R319 1-216-864-11 SHORT CHIP 0 R1101 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R1102 1-218-827-11 METAL CHIP 150 0.5% 1/10W R1103 1-216-833-11 METAL CHIP 10K 5% 1/10W R1104 1-216-833-11 METAL CHIP 10K 5% 1/10W R1105 1-216-833-11 METAL CHIP 10K 5% 1/10W R1109 1-216-864-11 SHORT CHIP 0 R1110 1-216-826-11 METAL CHIP 2.7K 5% 1/10W R1123 1-216-864-11 SHORT CHIP 0 R1124 1-216-864-11 SHORT CHIP 0 R1125 1-216-864-11 SHORT CHIP 0 R1129 1-216-845-11 METAL CHIP 100K 5% 1/10W R1133 1-216-864-11 SHORT CHIP 0 R1134 1-216-864-11 SHORT CHIP 0 R1138 1-216-817-11 METAL CHIP 470 5% 1/10W R1139 1-216-821-11 METAL CHIP 1K 5% 1/10W R1150 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R1151 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R1152 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R1168 1-216-815-11 METAL CHIP 330 5% 1/10W R1171 1-216-809-11 METAL CHIP 100 5% 1/10W R1502 1-216-864-11 SHORT CHIP 0 R1504 1-400-244-11 BEAD, FERRITE (CHIP) (1608) R1524 1-216-809-11 METAL CHIP 100 5% 1/10W R1530 1-216-805-11 METAL CHIP 47 5% 1/10W R1531 1-216-805-11 METAL CHIP 47 5% 1/10W R1540 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1542 1-216-833-11 METAL CHIP 10K 5% 1/10W R1543 1-216-833-11 METAL CHIP 10K 5% 1/10W R1544 1-216-864-11 SHORT CHIP 0 R1546 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R1547 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1548 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1549 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1550 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1551 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1552 1-216-833-11 METAL CHIP 10K 5% 1/10W R1553 1-216-864-11 SHORT CHIP 0 R1554 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1557 1-216-809-11 METAL CHIP 100 5% 1/10W R1559 1-216-833-11 METAL CHIP 10K 5% 1/10W R1561 1-216-864-11 SHORT CHIP 0 R2504 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R3502 1-216-864-11 SHORT CHIP 0 R3503 1-216-864-11 SHORT CHIP 0 R3506 1-216-864-11 SHORT CHIP 0 R3507 1-216-809-11 METAL CHIP 100 5% 1/10W R3508 1-216-809-11 METAL CHIP 100 5% 1/10W R3651 1-216-864-11 SHORT CHIP 0 R3652 1-216-864-11 SHORT CHIP 0 R3653 1-216-864-11 SHORT CHIP 0 R3711 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R3712 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R3713 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R3714 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R3715 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R3716 1-216-821-11 METAL CHIP 1K 5% 1/10W R3717 1-216-821-11 METAL CHIP 1K 5% 1/10W R3718 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R3719 1-216-821-11 METAL CHIP 1K 5% 1/10W R3721 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R3722 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R3723 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R3724 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R3725 1-216-829-11 METAL CHIP 4.7K 5% 1/10W Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark DMB16 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 82 HCD-GNZ333D/GNZ444D R3726 1-216-821-11 METAL CHIP 1K 5% 1/10W R3727 1-216-821-11 METAL CHIP 1K 5% 1/10W R3728 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R3729 1-216-821-11 METAL CHIP 1K 5% 1/10W R3771 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R3772 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R3773 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R3774 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R3775 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R3776 1-216-821-11 METAL CHIP 1K 5% 1/10W R3777 1-216-821-11 METAL CHIP 1K 5% 1/10W R3778 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R3779 1-216-821-11 METAL CHIP 1K 5% 1/10W R3781 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R3782 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R3783 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R3784 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R3785 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R3786 1-216-821-11 METAL CHIP 1K 5% 1/10W R3787 1-216-821-11 METAL CHIP 1K 5% 1/10W R3788 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R3789 1-216-821-11 METAL CHIP 1K 5% 1/10W R3801 1-216-864-11 SHORT CHIP 0 R3802 1-216-864-11 SHORT CHIP 0 R3803 1-216-833-11 METAL CHIP 10K 5% 1/10W R3804 1-216-836-11 METAL CHIP 18K 5% 1/10W R3805 1-216-821-11 METAL CHIP 1K 5% 1/10W R4704 1-216-864-11 SHORT CHIP 0 R4705 1-216-864-11 SHORT CHIP 0 R4706 1-216-864-11 SHORT CHIP 0 R5006 1-216-864-11 SHORT CHIP 0 R5016 1-216-864-11 SHORT CHIP 0 (E3,E12,E13,E15,EA) R5017 1-216-864-11 SHORT CHIP 0 (PH,SP,TH) < NETWORK RESISTOR > RB103 1-234-371-21 RES, NETWORK 47X4 (1005) RB104 1-234-371-21 RES, NETWORK 47X4 (1005) RB105 1-234-370-21 RES, NETWORK 22X4 (1005) RB106 1-234-370-21 RES, NETWORK 22X4 (1005) RB107 1-234-371-21 RES, NETWORK 47X4 (1005) RB108 1-234-372-11 RES, NETWORK 100X4 (1005) RB111 1-234-371-21 RES, NETWORK 47X4 (1005) RB112 1-234-370-21 RES, NETWORK 22X4 (1005) RB113 1-234-370-21 RES, NETWORK 22X4 (1005) < VIBRATOR > X101 1-813-539-11 QUARTZ CRYSTAL UNIT (27MHz) ************************************************************* JACK BOARD *********** < CAPACITOR > C253 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C254 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C256 1-164-156-11 CERAMIC CHIP 0.1uF 25V C257 1-164-156-11 CERAMIC CHIP 0.1uF 25V < JACK > J251 1-566-822-51 JACK (AUDIO IN) J252 1-815-629-21 JACK (PHONES) ************************************************************* KEY CD BOARD ************* < RESISTOR > R352 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R353 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R354 1-216-833-11 METAL CHIP 10K 5% 1/10W R355 1-216-837-11 METAL CHIP 22K 5% 1/10W R356 1-216-841-11 METAL CHIP 47K 5% 1/10W < SWITCH > S353 1-762-875-21 SWITCH, KEYBOARD (DISC 1) S354 1-762-875-21 SWITCH, KEYBOARD (DISC 2) S355 1-762-875-21 SWITCH, KEYBOARD (DISC 3) S356 1-762-875-21 SWITCH, KEYBOARD (Z) S357 1-762-875-21 SWITCH, KEYBOARD (DISC SKIP/EX-CHANGE) ************************************************************* KEY LEFT BOARD ************** < DIODE > D351 6-501-483-01 LED SLR-325VCT31P (STANDBY) < RESISTOR > R351 1-216-821-11 METAL CHIP 1K 5% 1/10W < SWITCH > S351 1-762-875-21 SWITCH, KEYBOARD (@/1) S352 1-762-875-21 SWITCH, KEYBOARD (DISPLAY) ************************************************************* KEY RIGHT BOARD **************** < CONNECTOR > CN352 1-815-550-11 PIN, CONNECTOR (PWB) 2P < RESISTOR > R357 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R358 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R359 1-216-833-11 METAL CHIP 10K 5% 1/10W R360 1-216-837-11 METAL CHIP 22K 5% 1/10W R361 1-216-841-11 METAL CHIP 47K 5% 1/10W < SWITCH > S358 1-762-875-21 SWITCH, KEYBOARD (FUNCTION +/–) S359 1-762-875-21 SWITCH, KEYBOARD (TUNING +) S360 1-762-875-21 SWITCH, KEYBOARD (TUNING –) S361 1-762-875-21 SWITCH, KEYBOARD (DSGX) S362 1-762-875-21 SWITCH, KEYBOARD (EQ) ************************************************************* Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark DMB16 JACK KEY CD KEY LEFT KEY RIGHT www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 83 HCD-GNZ333D/GNZ444D A-1223-667-A MAIN BOARD, COMPLETE (GNZ333D:EA) A-1223-668-A MAIN BOARD, COMPLETE (GNZ333D:PH,SP,TH) A-1223-669-A MAIN BOARD, COMPLETE (GNZ333D:E3,E15) A-1223-670-A MAIN BOARD, COMPLETE (GNZ333D:E12) A-1223-671-A MAIN BOARD, COMPLETE (GNZ333D:E13) A-1223-672-A MAIN BOARD, COMPLETE (GNZ444D) ********************* 7-685-647-79 SCREW +BVTP 3X10 TYPE2 N-S < CAPACITOR > C021 1-126-943-11 ELECT 2200uF 20% 25V C022 1-128-547-11 ELECT 6800uF 20% 16V C025 1-135-516-11 ELECT 3300uF 20% 63V C026 1-135-516-11 ELECT 3300uF 20% 63V C031 1-126-942-61 ELECT 1000uF 20% 25V C033 1-100-717-11 CERAMIC CHIP 1uF 16V C037 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C038 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C039 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C040 1-100-717-11 CERAMIC CHIP 1uF 16V C045 1-125-891-11 CERAMIC CHIP 0.47uF 10% 10V C048 1-137-749-11 MYLAR 0.1uF 100V C049 1-137-749-11 MYLAR 0.1uF 100V C050 1-126-964-11 ELECT 10uF 20% 50V C051 1-126-963-11 ELECT 4.7uF 20% 50V C052 1-126-962-11 ELECT 3.3uF 20% 50V C053 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V C054 1-126-933-11 ELECT 100uF 20% 16V C055 1-164-156-11 CERAMIC CHIP 0.1uF 25V C056 1-125-891-11 CERAMIC CHIP 0.47uF 10% 10V C057 1-126-933-11 ELECT 100uF 20% 16V C058 1-126-925-11 ELECT 470uF 20% 10V C059 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C103 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C104 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C105 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C106 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C107 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C108 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C109 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C110 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C111 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C112 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C113 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C114 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C115 1-126-960-11 ELECT 1uF 20% 50V C116 1-126-960-11 ELECT 1uF 20% 50V C117 1-126-960-11 ELECT 1uF 20% 50V C118 1-126-960-11 ELECT 1uF 20% 50V C119 1-110-563-11 CERAMIC CHIP 0.068uF 10% 16V C120 1-110-563-11 CERAMIC CHIP 0.068uF 10% 16V C121 1-110-563-11 CERAMIC CHIP 0.068uF 10% 16V C122 1-110-563-11 CERAMIC CHIP 0.068uF 10% 16V C123 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C124 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C125 1-126-960-11 ELECT 1uF 20% 50V C126 1-126-960-11 ELECT 1uF 20% 50V C129 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C130 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C131 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C132 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C133 1-126-964-11 ELECT 10uF 20% 50V C134 1-126-964-11 ELECT 10uF 20% 50V C135 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C137 1-104-655-11 ELECT 470uF 20% 6.3V C138 1-104-655-11 ELECT 470uF 20% 6.3V C139 1-126-964-11 ELECT 10uF 20% 50V C140 1-126-964-11 ELECT 10uF 20% 50V C141 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C142 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C143 1-126-960-11 ELECT 1uF 20% 50V C144 1-126-960-11 ELECT 1uF 20% 50V C145 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C146 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C149 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C150 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C151 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C152 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C154 1-126-947-11 ELECT 47uF 20% 35V C155 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C156 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C157 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C158 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C167 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C168 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C169 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C170 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C408 1-164-156-11 CERAMIC CHIP 0.1uF 25V C414 1-164-156-11 CERAMIC CHIP 0.1uF 25V C415 1-164-156-11 CERAMIC CHIP 0.1uF 25V C416 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C425 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C426 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C427 1-162-918-11 CERAMIC CHIP 18PF 5% 50V C428 1-162-917-11 CERAMIC CHIP 15PF 5% 50V C429 1-125-891-11 CERAMIC CHIP 0.47uF 10% 10V C430 1-164-156-11 CERAMIC CHIP 0.1uF 25V C431 1-164-156-11 CERAMIC CHIP 0.1uF 25V C432 1-126-947-11 ELECT 47uF 20% 35V C451 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C452 1-126-965-11 ELECT 22uF 20% 50V C453 1-164-156-11 CERAMIC CHIP 0.1uF 25V C454 1-164-156-11 CERAMIC CHIP 0.1uF 25V C455 1-164-156-11 CERAMIC CHIP 0.1uF 25V C461 1-164-156-11 CERAMIC CHIP 0.1uF 25V C490 1-164-156-11 CERAMIC CHIP 0.1uF 25V C491 1-164-156-11 CERAMIC CHIP 0.1uF 25V C492 1-126-964-11 ELECT 10uF 20% 50V C493 1-126-947-11 ELECT 47uF 20% 35V C494 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C495 1-126-964-11 ELECT 10uF 20% 50V C496 1-114-154-11 DOUBLE LAYERS 0.047F 5.5V C497 1-126-923-11 ELECT 220uF 20% 10V C551 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C552 1-126-947-11 ELECT 47uF 20% 35V Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 84 HCD-GNZ333D/GNZ444D C554 1-126-961-11 ELECT 2.2uF 20% 50V C555 1-126-947-11 ELECT 47uF 20% 35V C556 1-126-947-11 ELECT 47uF 20% 35V C557 1-126-947-11 ELECT 47uF 20% 35V C558 1-126-963-11 ELECT 4.7uF 20% 50V C559 1-126-961-11 ELECT 2.2uF 20% 50V C560 1-126-947-11 ELECT 47uF 20% 35V C561 1-126-933-11 ELECT 100uF 20% 16V C562 1-164-156-11 CERAMIC CHIP 0.1uF 25V (GNZ444D) C565 1-126-947-11 ELECT 47uF 20% 35V C566 1-126-965-11 ELECT 22uF 20% 50V C567 1-126-964-11 ELECT 10uF 20% 50V C568 1-126-933-11 ELECT 100uF 20% 16V C569 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C570 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C571 1-164-156-11 CERAMIC CHIP 0.1uF 25V C573 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C574 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C575 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C613 1-126-966-11 ELECT 33uF 20% 50V C620 1-104-658-11 ELECT 100uF 20% 10V C662 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C674 1-164-156-11 CERAMIC CHIP 0.1uF 25V (GNZ444D) C677 1-126-947-11 ELECT 47uF 20% 35V C679 1-126-933-11 ELECT 100uF 20% 16V C680 1-126-947-11 ELECT 47uF 20% 35V C681 1-126-947-11 ELECT 47uF 20% 35V C701 1-164-156-11 CERAMIC CHIP 0.1uF 25V C703 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C704 1-126-916-11 ELECT 1000uF 20% 6.3V C705 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C706 1-126-917-11 ELECT 3300uF 20% 6.3V C707 1-126-960-11 ELECT 1uF 20% 50V < CONNECTOR > CN101 1-815-556-11 PIN, CONNECTOR (PWB) 8P CN102 1-784-731-11 CONNECTOR, FFC 9P CN103 1-815-552-11 PIN, CONNECTOR (PWB) 4P CN105 1-819-131-11 PIN, CONNECTOR 3P CN107 1-815-445-11 PIN, CONNECTOR (PWB) 4P CN401 1-815-553-11 PIN, CONNECTOR (PWB) 5P CN402 1-784-776-11 CONNECTOR, FFC 15P CN403 1-784-774-11 CONNECTOR, FFC 13P CN404 1-779-281-11 CONNECTOR, FFC (LIF(NON-ZIF)) 13P CN405 1-779-542-21 CONNECTOR, FFC (LIF(NON-ZIF)) 5P CN406 1-779-287-11 CONNECTOR, FFC (LIF(NON-ZIF)) 19P CN410 1-784-727-11 CONNECTOR, FFC 5P < DIODE > D011 8-719-082-57 DIODE D5SBA60F01 D012 8-719-063-79 DIODE 1N4002B D013 8-719-063-79 DIODE 1N4002B D014 8-719-063-79 DIODE 1N4002B D015 8-719-063-79 DIODE 1N4002B D016 8-719-063-79 DIODE 1N4002B D017 8-719-063-79 DIODE 1N4002B D018 8-719-063-79 DIODE 1N4002B D019 8-719-063-79 DIODE 1N4002B D024 8-719-063-79 DIODE 1N4002B D027 8-719-063-79 DIODE 1N4002B D028 8-719-991-33 DIODE 1SS133T-77 D029 6-500-335-01 DIODE MC2838-T112-1 D219 8-719-991-33 DIODE 1SS133T-77 D401 8-719-991-33 DIODE 1SS133T-77 D490 8-719-991-33 DIODE 1SS133T-77 D491 6-501-166-01 DIODE UDZW-TE17-4.7B D492 6-500-334-01 DIODE MC2836-T112-1 D493 6-500-334-01 DIODE MC2836-T112-1 D551 6-501-579-01 DIODE MC2837 D552 6-501-579-01 DIODE MC2837 D553 8-719-991-33 DIODE 1SS133T-77 D554 8-719-991-33 DIODE 1SS133T-77 D555 8-719-991-33 DIODE 1SS133T-77 D556 6-500-335-01 DIODE MC2838-T112-1 D557 6-501-174-01 DIODE UDZW-TE17-10B D558 8-719-991-33 DIODE 1SS133T-77 D559 6-501-579-01 DIODE MC2837 D560 8-719-991-33 DIODE 1SS133T-77 D562 6-501-165-01 DIODE UDZW-TE17-4.3B D563 6-501-579-01 DIODE MC2837 < FERRITE BEAD > FB010 1-469-350-21 INDUCTOR, FERRITE BEAD (2012) FB011 1-469-350-21 INDUCTOR, FERRITE BEAD (2012) FB012 1-469-350-21 INDUCTOR, FERRITE BEAD (2012) FB013 1-469-350-21 INDUCTOR, FERRITE BEAD (2012) FB140 1-216-864-11 SHORT CHIP 0 FB141 1-414-229-11 INDUCTOR, FERRITE BEAD FB142 1-216-864-11 SHORT CHIP 0 FB143 1-414-229-11 INDUCTOR, FERRITE BEAD FB144 1-414-229-11 INDUCTOR, FERRITE BEAD FB145 1-414-229-11 INDUCTOR, FERRITE BEAD FB146 1-414-234-22 INDUCTOR, FERRITE BEAD FB147 1-414-229-11 INDUCTOR, FERRITE BEAD FB148 1-414-229-11 INDUCTOR, FERRITE BEAD FB149 1-414-229-11 INDUCTOR, FERRITE BEAD FB410 1-414-229-11 INDUCTOR, FERRITE BEAD FB705 1-414-229-11 INDUCTOR, FERRITE BEAD < IC > IC012 6-710-643-01 IC BA00BC0WCP-V5E2 IC013 6-710-642-01 IC SI-3010KFE IC014 6-710-643-01 IC BA00BC0WCP-V5E2 IC015 6-703-547-01 IC TA7805LS IC101 6-710-289-01 IC R2S15904SP IC102 8-759-100-96 IC uPC4558G2 IC103 8-759-100-96 IC uPC4558G2 IC105 8-759-430-37 IC MC14052BDTR2 IC401 6-808-141-01 IC uPD78F1164GF-GNZDA-GAS-AX IC402 8-759-713-61 IC PST3429UL IC552 8-759-700-07 IC NJM2903M IC553 8-759-100-96 IC uPC4558G2 IC554 8-759-700-07 IC NJM2903M IC555 6-600-465-11 IC TOTX147 (DVD DIGITAL OUT) Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark MAIN Ver. 1.4 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 85 HCD-GNZ333D/GNZ444D IC701 6-600-495-01 IC MM1671XNRE < JACK > J603 1-774-785-11 JACK, PIN 1P (SUBWOOFER OUT) (GNZ444D) J701 1-794-970-11 JACK, PIN 1P (VIDEO OUT) < JUMPER RESISTOR > JR102 1-216-864-11 SHORT CHIP 0 JR103 1-216-864-11 SHORT CHIP 0 JR104 1-216-864-11 SHORT CHIP 0 JR105 1-216-864-11 SHORT CHIP 0 JR106 1-216-864-11 SHORT CHIP 0 JR107 1-216-864-11 SHORT CHIP 0 JR108 1-216-864-11 SHORT CHIP 0 JR109 1-216-864-11 SHORT CHIP 0 JR110 1-216-864-11 SHORT CHIP 0 JR111 1-216-864-11 SHORT CHIP 0 JR112 1-216-864-11 SHORT CHIP 0 JR113 1-216-864-11 SHORT CHIP 0 JR114 1-216-864-11 SHORT CHIP 0 JR115 1-216-864-11 SHORT CHIP 0 JR116 1-216-864-11 SHORT CHIP 0 JR117 1-216-864-11 SHORT CHIP 0 JR118 1-216-864-11 SHORT CHIP 0 JR119 1-216-864-11 SHORT CHIP 0 JR120 1-216-864-11 SHORT CHIP 0 JR121 1-216-864-11 SHORT CHIP 0 JR123 1-216-864-11 SHORT CHIP 0 JR124 1-216-864-11 SHORT CHIP 0 JR125 1-216-864-11 SHORT CHIP 0 JR126 1-216-864-11 SHORT CHIP 0 JR127 1-216-864-11 SHORT CHIP 0 JR128 1-216-864-11 SHORT CHIP 0 JR129 1-216-864-11 SHORT CHIP 0 JR130 1-216-864-11 SHORT CHIP 0 JR131 1-216-864-11 SHORT CHIP 0 JR133 1-216-864-11 SHORT CHIP 0 JR134 1-216-864-11 SHORT CHIP 0 JR135 1-216-864-11 SHORT CHIP 0 JR136 1-216-864-11 SHORT CHIP 0 JR137 1-216-864-11 SHORT CHIP 0 JR138 1-216-864-11 SHORT CHIP 0 JR401 1-216-864-11 SHORT CHIP 0 < COIL > L101 1-456-107-11 COIL, AIR-CORE L102 1-456-107-11 COIL, AIR-CORE < TRANSISTOR > Q011 8-729-024-43 TRANSISTOR 2SA1365-T112-1EF Q012 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q013 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q014 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q015 8-729-600-22 TRANSISTOR 2SA1235-F Q016 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q017 8-729-038-28 TRANSISTOR RT1N441C-TP-1 Q018 8-729-038-28 TRANSISTOR RT1N441C-TP-1 Q101 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q102 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q103 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q104 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q105 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q106 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q107 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q108 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q451 8-729-040-76 TRANSISTOR KTA1273-Y-AT Q452 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q453 8-729-600-22 TRANSISTOR 2SA1235-F Q454 8-729-038-28 TRANSISTOR RT1N441C-TP-1 Q455 8-729-024-43 TRANSISTOR 2SA1365-T112-1EF Q456 8-729-047-62 TRANSISTOR 2SC3440-T12-1F Q457 8-729-024-43 TRANSISTOR 2SA1365-T112-1EF Q458 8-729-047-62 TRANSISTOR 2SC3440-T12-1F Q459 8-729-024-43 TRANSISTOR 2SA1365-T112-1EF Q460 8-729-047-62 TRANSISTOR 2SC3440-T12-1F Q461 8-729-024-43 TRANSISTOR 2SA1365-T112-1EF Q462 8-729-047-62 TRANSISTOR 2SC3440-T12-1F Q463 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q464 8-729-600-22 TRANSISTOR 2SA1235-F Q491 8-729-024-43 TRANSISTOR 2SA1365-T112-1EF Q492 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q493 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q551 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q552 8-729-037-03 TRANSISTOR KTA1266GR-AT Q554 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q555 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q556 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q558 8-729-027-38 TRANSISTOR DTA144EKA-T146 Q560 8-729-038-28 TRANSISTOR RT1N441C-TP-1 Q561 8-729-038-28 TRANSISTOR RT1N441C-TP-1 Q562 8-729-038-28 TRANSISTOR RT1N441C-TP-1 < RESISTOR > R031 1-249-429-11 CARBON 10K 5% 1/4W R032 1-249-429-11 CARBON 10K 5% 1/4W R033 1-216-837-11 METAL CHIP 22K 5% 1/10W R034 1-216-821-11 METAL CHIP 1K 5% 1/10W R035 1-216-821-11 METAL CHIP 1K 5% 1/10W R036 1-216-821-11 METAL CHIP 1K 5% 1/10W R037 1-216-833-11 METAL CHIP 10K 5% 1/10W R038 1-216-833-11 METAL CHIP 10K 5% 1/10W R041 1-216-841-11 METAL CHIP 47K 5% 1/10W R042 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R043 1-216-837-11 METAL CHIP 22K 5% 1/10W R044 1-216-837-11 METAL CHIP 22K 5% 1/10W R045 1-216-833-11 METAL CHIP 10K 5% 1/10W R046 1-216-833-11 METAL CHIP 10K 5% 1/10W R047 1-216-845-11 METAL CHIP 100K 5% 1/10W R048 1-216-845-11 METAL CHIP 100K 5% 1/10W R049 1-216-793-11 METAL CHIP 4.7 5% 1/10W R050 1-216-833-11 METAL CHIP 10K 5% 1/10W R051 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R052 1-216-841-11 METAL CHIP 47K 5% 1/10W R053 1-216-837-11 METAL CHIP 22K 5% 1/10W R054 1-216-833-11 METAL CHIP 10K 5% 1/10W Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 86 HCD-GNZ333D/GNZ444D R055 1-216-826-11 METAL CHIP 2.7K 5% 1/10W R056 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R057 1-216-797-11 METAL CHIP 10 5% 1/10W R058 1-216-821-11 METAL CHIP 1K 5% 1/10W R059 1-249-426-11 CARBON 5.6K 5% 1/4W R060 1-249-426-11 CARBON 5.6K 5% 1/4W R061 1-216-797-11 METAL CHIP 10 5% 1/10W R062 1-216-833-11 METAL CHIP 10K 5% 1/10W R063 1-216-841-11 METAL CHIP 47K 5% 1/10W R064 1-216-839-11 METAL CHIP 33K 5% 1/10W R065 1-216-837-11 METAL CHIP 22K 5% 1/10W R066 1-216-837-11 METAL CHIP 22K 5% 1/10W R067 1-216-809-11 METAL CHIP 100 5% 1/10W R068 1-216-864-11 SHORT CHIP 0 R070 1-216-841-11 METAL CHIP 47K 5% 1/10W R071 1-216-846-11 METAL CHIP 120K 5% 1/10W R072 1-216-837-11 METAL CHIP 22K 5% 1/10W R073 1-216-839-11 METAL CHIP 33K 5% 1/10W R074 1-216-841-11 METAL CHIP 47K 5% 1/10W R075 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R076 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R077 1-216-837-11 METAL CHIP 22K 5% 1/10W R078 1-216-837-11 METAL CHIP 22K 5% 1/10W R079 1-216-845-11 METAL CHIP 100K 5% 1/10W R080 1-216-789-11 METAL CHIP 2.2 5% 1/10W R101 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R102 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R103 1-216-845-11 METAL CHIP 100K 5% 1/10W R104 1-216-845-11 METAL CHIP 100K 5% 1/10W R105 1-216-833-11 METAL CHIP 10K 5% 1/10W R106 1-216-833-11 METAL CHIP 10K 5% 1/10W R107 1-216-849-11 METAL CHIP 220K 5% 1/10W R108 1-216-849-11 METAL CHIP 220K 5% 1/10W R109 1-216-809-11 METAL CHIP 100 5% 1/10W R110 1-216-809-11 METAL CHIP 100 5% 1/10W R111 1-216-841-11 METAL CHIP 47K 5% 1/10W R112 1-216-841-11 METAL CHIP 47K 5% 1/10W R115 1-216-821-11 METAL CHIP 1K 5% 1/10W R116 1-216-821-11 METAL CHIP 1K 5% 1/10W R117 1-216-837-11 METAL CHIP 22K 5% 1/10W R118 1-216-837-11 METAL CHIP 22K 5% 1/10W R119 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R120 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R121 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R122 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R123 1-216-833-11 METAL CHIP 10K 5% 1/10W R124 1-216-833-11 METAL CHIP 10K 5% 1/10W R125 1-216-833-11 METAL CHIP 10K 5% 1/10W R126 1-216-833-11 METAL CHIP 10K 5% 1/10W R127 1-216-838-11 METAL CHIP 27K 5% 1/10W R128 1-216-838-11 METAL CHIP 27K 5% 1/10W R129 1-216-845-11 METAL CHIP 100K 5% 1/10W R130 1-216-845-11 METAL CHIP 100K 5% 1/10W R131 1-216-839-11 METAL CHIP 33K 5% 1/10W R132 1-216-839-11 METAL CHIP 33K 5% 1/10W R133 1-216-832-11 METAL CHIP 8.2K 5% 1/10W R134 1-216-832-11 METAL CHIP 8.2K 5% 1/10W R135 1-216-838-11 METAL CHIP 27K 5% 1/10W R136 1-216-838-11 METAL CHIP 27K 5% 1/10W R137 1-216-841-11 METAL CHIP 47K 5% 1/10W R138 1-216-841-11 METAL CHIP 47K 5% 1/10W R139 1-216-841-11 METAL CHIP 47K 5% 1/10W R140 1-216-841-11 METAL CHIP 47K 5% 1/10W R141 1-216-841-11 METAL CHIP 47K 5% 1/10W R142 1-216-841-11 METAL CHIP 47K 5% 1/10W R143 1-216-809-11 METAL CHIP 100 5% 1/10W R144 1-216-809-11 METAL CHIP 100 5% 1/10W R145 1-216-834-11 METAL CHIP 12K 5% 1/10W R146 1-216-834-11 METAL CHIP 12K 5% 1/10W R147 1-216-826-11 METAL CHIP 2.7K 5% 1/10W R148 1-216-826-11 METAL CHIP 2.7K 5% 1/10W R149 1-216-821-11 METAL CHIP 1K 5% 1/10W R150 1-216-821-11 METAL CHIP 1K 5% 1/10W R151 1-216-821-11 METAL CHIP 1K 5% 1/10W R152 1-216-821-11 METAL CHIP 1K 5% 1/10W R153 1-216-830-11 METAL CHIP 5.6K 5% 1/10W R154 1-216-830-11 METAL CHIP 5.6K 5% 1/10W R155 1-216-864-11 SHORT CHIP 0 R156 1-216-864-11 SHORT CHIP 0 R157 1-216-841-11 METAL CHIP 47K 5% 1/10W (GNZ444D) R158 1-216-841-11 METAL CHIP 47K 5% 1/10W (GNZ444D) R159 1-216-797-11 METAL CHIP 10 5% 1/10W R160 1-216-797-11 METAL CHIP 10 5% 1/10W R161 1-216-801-11 METAL CHIP 22 5% 1/10W R162 1-216-801-11 METAL CHIP 22 5% 1/10W R163 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R164 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R165 1-216-845-11 METAL CHIP 100K 5% 1/10W R166 1-216-845-11 METAL CHIP 100K 5% 1/10W R167 1-247-807-31 CARBON 100 5% 1/4W R168 1-247-807-31 CARBON 100 5% 1/4W R169 1-247-807-31 CARBON 100 5% 1/4W R170 1-247-807-31 CARBON 100 5% 1/4W R171 1-247-807-31 CARBON 100 5% 1/4W R172 1-247-807-31 CARBON 100 5% 1/4W R173 1-247-807-31 CARBON 100 5% 1/4W R174 1-247-807-31 CARBON 100 5% 1/4W R175 1-216-809-11 METAL CHIP 100 5% 1/10W R176 1-216-809-11 METAL CHIP 100 5% 1/10W R177 1-247-807-31 CARBON 100 5% 1/4W R178 1-247-807-31 CARBON 100 5% 1/4W R179 1-216-801-11 METAL CHIP 22 5% 1/10W R180 1-216-801-11 METAL CHIP 22 5% 1/10W R181 1-216-837-11 METAL CHIP 22K 5% 1/10W R182 1-216-837-11 METAL CHIP 22K 5% 1/10W R183 1-216-826-11 METAL CHIP 2.7K 5% 1/10W R184 1-216-826-11 METAL CHIP 2.7K 5% 1/10W R185 1-216-824-11 METAL CHIP 1.8K 5% 1/10W R186 1-216-824-11 METAL CHIP 1.8K 5% 1/10W R187 1-216-845-11 METAL CHIP 100K 5% 1/10W R188 1-216-845-11 METAL CHIP 100K 5% 1/10W R189 1-216-841-11 METAL CHIP 47K 5% 1/10W R190 1-216-841-11 METAL CHIP 47K 5% 1/10W R191 1-216-841-11 METAL CHIP 47K 5% 1/10W Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 87 HCD-GNZ333D/GNZ444D R192 1-216-841-11 METAL CHIP 47K 5% 1/10W R193 1-216-846-11 METAL CHIP 120K 5% 1/10W R194 1-216-846-11 METAL CHIP 120K 5% 1/10W R195 1-216-842-11 METAL CHIP 56K 5% 1/10W R196 1-216-842-11 METAL CHIP 56K 5% 1/10W R197 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R198 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R199 1-216-809-11 METAL CHIP 100 5% 1/10W R200 1-216-809-11 METAL CHIP 100 5% 1/10W R201 1-216-833-11 METAL CHIP 10K 5% 1/10W R202 1-216-833-11 METAL CHIP 10K 5% 1/10W R205 1-216-841-11 METAL CHIP 47K 5% 1/10W R206 1-216-841-11 METAL CHIP 47K 5% 1/10W R207 1-216-809-11 METAL CHIP 100 5% 1/10W R208 1-216-809-11 METAL CHIP 100 5% 1/10W R209 1-216-809-11 METAL CHIP 100 5% 1/10W R210 1-216-809-11 METAL CHIP 100 5% 1/10W R213 1-216-857-11 METAL CHIP 1M 5% 1/10W R214 1-216-841-11 METAL CHIP 47K 5% 1/10W R215 1-216-833-11 METAL CHIP 10K 5% 1/10W R216 1-216-833-11 METAL CHIP 10K 5% 1/10W R217 1-216-832-11 METAL CHIP 8.2K 5% 1/10W R218 1-216-832-11 METAL CHIP 8.2K 5% 1/10W R219 1-216-821-11 METAL CHIP 1K 5% 1/10W R400 1-216-833-11 METAL CHIP 10K 5% 1/10W R401 1-216-809-11 METAL CHIP 100 5% 1/10W R402 1-216-809-11 METAL CHIP 100 5% 1/10W R403 1-216-809-11 METAL CHIP 100 5% 1/10W R404 1-216-809-11 METAL CHIP 100 5% 1/10W R405 1-216-809-11 METAL CHIP 100 5% 1/10W R406 1-216-821-11 METAL CHIP 1K 5% 1/10W R407 1-216-809-11 METAL CHIP 100 5% 1/10W R408 1-216-809-11 METAL CHIP 100 5% 1/10W R409 1-216-809-11 METAL CHIP 100 5% 1/10W R410 1-216-809-11 METAL CHIP 100 5% 1/10W R411 1-216-809-11 METAL CHIP 100 5% 1/10W R412 1-216-809-11 METAL CHIP 100 5% 1/10W R413 1-216-809-11 METAL CHIP 100 5% 1/10W R414 1-216-809-11 METAL CHIP 100 5% 1/10W R415 1-216-809-11 METAL CHIP 100 5% 1/10W R416 1-216-809-11 METAL CHIP 100 5% 1/10W R417 1-216-809-11 METAL CHIP 100 5% 1/10W R418 1-216-809-11 METAL CHIP 100 5% 1/10W R419 1-216-809-11 METAL CHIP 100 5% 1/10W R420 1-216-809-11 METAL CHIP 100 5% 1/10W R421 1-216-845-11 METAL CHIP 100K 5% 1/10W R422 1-216-837-11 METAL CHIP 22K 5% 1/10W R425 1-216-815-11 METAL CHIP 330 5% 1/10W (E3,E15) R425 1-216-819-11 METAL CHIP 680 5% 1/10W (E12) R425 1-216-821-11 METAL CHIP 1K 5% 1/10W (EA) R425 1-216-829-11 METAL CHIP 4.7K 5% 1/10W (E13) R425 1-216-864-11 SHORT CHIP 0 (PH,SP,TH) R426 1-216-811-11 METAL CHIP 150 5% 1/10W (E13) R426 1-216-829-11 METAL CHIP 4.7K 5% 1/10W (E3,E12,E15,EA) R427 1-216-821-11 METAL CHIP 1K 5% 1/10W R428 1-216-821-11 METAL CHIP 1K 5% 1/10W R429 1-216-821-11 METAL CHIP 1K 5% 1/10W R430 1-216-817-11 METAL CHIP 470 5% 1/10W R431 1-216-809-11 METAL CHIP 100 5% 1/10W R432 1-216-809-11 METAL CHIP 100 5% 1/10W R433 1-216-809-11 METAL CHIP 100 5% 1/10W R434 1-216-809-11 METAL CHIP 100 5% 1/10W R435 1-216-821-11 METAL CHIP 1K 5% 1/10W R436 1-216-821-11 METAL CHIP 1K 5% 1/10W R437 1-216-809-11 METAL CHIP 100 5% 1/10W R438 1-216-809-11 METAL CHIP 100 5% 1/10W R439 1-216-809-11 METAL CHIP 100 5% 1/10W R440 1-216-809-11 METAL CHIP 100 5% 1/10W R441 1-216-809-11 METAL CHIP 100 5% 1/10W R442 1-216-809-11 METAL CHIP 100 5% 1/10W R443 1-216-809-11 METAL CHIP 100 5% 1/10W R444 1-216-841-11 METAL CHIP 47K 5% 1/10W R445 1-216-837-11 METAL CHIP 22K 5% 1/10W R446 1-216-841-11 METAL CHIP 47K 5% 1/10W R447 1-216-841-11 METAL CHIP 47K 5% 1/10W R448 1-216-841-11 METAL CHIP 47K 5% 1/10W R449 1-216-845-11 METAL CHIP 100K 5% 1/10W R451 1-216-789-11 METAL CHIP 2.2 5% 1/10W R452 1-216-789-11 METAL CHIP 2.2 5% 1/10W R453 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R454 1-216-849-11 METAL CHIP 220K 5% 1/10W R455 1-216-853-11 METAL CHIP 470K 5% 1/10W R456 1-216-826-11 METAL CHIP 2.7K 5% 1/10W R457 1-216-839-11 METAL CHIP 33K 5% 1/10W R458 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R459 1-216-841-11 METAL CHIP 47K 5% 1/10W R460 1-216-817-11 METAL CHIP 470 5% 1/10W R461 1-216-817-11 METAL CHIP 470 5% 1/10W R462 1-216-841-11 METAL CHIP 47K 5% 1/10W R463 1-216-841-11 METAL CHIP 47K 5% 1/10W R464 1-216-817-11 METAL CHIP 470 5% 1/10W R465 1-216-817-11 METAL CHIP 470 5% 1/10W R466 1-216-841-11 METAL CHIP 47K 5% 1/10W R467 1-216-841-11 METAL CHIP 47K 5% 1/10W R468 1-216-817-11 METAL CHIP 470 5% 1/10W R469 1-216-817-11 METAL CHIP 470 5% 1/10W R470 1-216-841-11 METAL CHIP 47K 5% 1/10W R471 1-216-841-11 METAL CHIP 47K 5% 1/10W R472 1-216-817-11 METAL CHIP 470 5% 1/10W R473 1-216-817-11 METAL CHIP 470 5% 1/10W R474 1-216-841-11 METAL CHIP 47K 5% 1/10W R475 1-216-821-11 METAL CHIP 1K 5% 1/10W R476 1-216-821-11 METAL CHIP 1K 5% 1/10W R477 1-216-821-11 METAL CHIP 1K 5% 1/10W R478 1-216-821-11 METAL CHIP 1K 5% 1/10W R479 1-216-821-11 METAL CHIP 1K 5% 1/10W R480 1-216-821-11 METAL CHIP 1K 5% 1/10W R481 1-216-821-11 METAL CHIP 1K 5% 1/10W R482 1-216-837-11 METAL CHIP 22K 5% 1/10W R483 1-216-837-11 METAL CHIP 22K 5% 1/10W Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 88 HCD-GNZ333D/GNZ444D R484 1-216-837-11 METAL CHIP 22K 5% 1/10W R485 1-216-837-11 METAL CHIP 22K 5% 1/10W R486 1-216-837-11 METAL CHIP 22K 5% 1/10W R487 1-216-837-11 METAL CHIP 22K 5% 1/10W R488 1-216-837-11 METAL CHIP 22K 5% 1/10W R489 1-216-809-11 METAL CHIP 100 5% 1/10W R490 1-216-805-11 METAL CHIP 47 5% 1/10W R491 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R492 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R493 1-216-845-11 METAL CHIP 100K 5% 1/10W R494 1-216-833-11 METAL CHIP 10K 5% 1/10W R495 1-216-841-11 METAL CHIP 47K 5% 1/10W R496 1-216-837-11 METAL CHIP 22K 5% 1/10W R497 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R498 1-216-837-11 METAL CHIP 22K 5% 1/10W R499 1-216-841-11 METAL CHIP 47K 5% 1/10W R551 1-216-837-11 METAL CHIP 22K 5% 1/10W R552 1-216-822-11 METAL CHIP 1.2K 5% 1/10W (GNZ444D) R554 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R555 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R556 1-216-822-11 METAL CHIP 1.2K 5% 1/10W R557 1-216-837-11 METAL CHIP 22K 5% 1/10W R558 1-216-864-11 SHORT CHIP 0 R559 1-216-864-11 SHORT CHIP 0 R561 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R562 1-216-841-11 METAL CHIP 47K 5% 1/10W R563 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R564 1-216-841-11 METAL CHIP 47K 5% 1/10W R565 1-216-864-11 SHORT CHIP 0 R566 1-216-821-11 METAL CHIP 1K 5% 1/10W R569 1-216-851-11 METAL CHIP 330K 5% 1/10W R570 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R571 1-216-841-11 METAL CHIP 47K 5% 1/10W R572 1-216-837-11 METAL CHIP 22K 5% 1/10W R573 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R574 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R575 1-216-833-11 METAL CHIP 10K 5% 1/10W R578 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R579 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R580 1-216-864-11 SHORT CHIP 0 R581 1-216-864-11 SHORT CHIP 0 R582 1-216-864-11 SHORT CHIP 0 R583 1-216-864-11 SHORT CHIP 0 R585 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R586 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R587 1-216-830-11 METAL CHIP 5.6K 5% 1/10W R588 1-247-791-11 CARBON 22 5% 1/4W R589 1-247-791-11 CARBON 22 5% 1/4W R590 1-247-791-11 CARBON 22 5% 1/4W R591 1-216-833-11 METAL CHIP 10K 5% 1/10W R592 1-216-833-11 METAL CHIP 10K 5% 1/10W R593 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R594 1-216-843-11 METAL CHIP 68K 5% 1/10W R595 1-216-791-11 METAL CHIP 3.3 5% 1/10W R597 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R599 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R600 1-216-833-11 METAL CHIP 10K 5% 1/10W R601 1-249-403-11 CARBON 68 5% 1/4W R602 1-249-403-11 CARBON 68 5% 1/4W R603 1-216-809-11 METAL CHIP 100 5% 1/10W R604 1-249-401-11 CARBON 47 5% 1/4W R605 1-216-841-11 METAL CHIP 47K 5% 1/10W R606 1-216-833-11 METAL CHIP 10K 5% 1/10W R607 1-216-817-11 METAL CHIP 470 5% 1/10W R608 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R609 1-216-821-11 METAL CHIP 1K 5% 1/10W R610 1-216-841-11 METAL CHIP 47K 5% 1/10W R611 1-216-813-11 METAL CHIP 220 5% 1/10W R612 1-216-813-11 METAL CHIP 220 5% 1/10W R613 1-216-821-11 METAL CHIP 1K 5% 1/10W R702 1-218-285-11 METAL CHIP 75 5% 1/10W R703 1-216-845-11 METAL CHIP 100K 5% 1/10W R704 1-216-833-11 METAL CHIP 10K 5% 1/10W R706 1-216-864-11 SHORT CHIP 0 R707 1-216-864-11 SHORT CHIP 0 R708 1-216-864-11 SHORT CHIP 0 R710 1-216-833-11 METAL CHIP 10K 5% 1/10W < RELAY > RY551 1-755-307-11 RELAY < TERMINAL BOARD > TB101 1-536-708-81 TERMINAL BOARD, PUSH (4P) (SPEAKER) < CABLE HOLDER > WH011 1-820-830-11 HOLDER, CABLE 6P WH012 1-819-972-11 HOLDER, CABLE 8P WH106 1-820-973-11 HOLDER, CABLE 10P < VIBRATOR > X401 1-813-994-11 VIBRATOR, CRYSTAL (32.768kHz) X402 1-795-721-21 VIBRATOR, CERAMIC (20MHz) ************************************************************* MIC BOARD ********** < CAPACITOR > C261 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C262 1-126-956-11 ELECT 0.1uF 20% 50V C264 1-162-961-11 CERAMIC CHIP 330PF 10% 50V C265 1-164-156-11 CERAMIC CHIP 0.1uF 25V C266 1-216-864-11 SHORT CHIP 0 C267 1-164-156-11 CERAMIC CHIP 0.1uF 25V C268 1-164-156-11 CERAMIC CHIP 0.1uF 25V C269 1-164-217-11 CERAMIC CHIP 150PF 5% 50V C270 1-126-923-11 ELECT 220uF 20% 10V C271 1-104-655-11 ELECT 470uF 20% 6.3V C273 1-126-964-11 ELECT 10uF 20% 50V C274 1-164-156-11 CERAMIC CHIP 0.1uF 25V C275 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C277 1-126-961-11 ELECT 2.2uF 20% 50V C278 1-164-156-11 CERAMIC CHIP 0.1uF 25V C279 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C280 1-165-908-11 CERAMIC CHIP 1uF 10% 10V Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark MAIN MIC www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 89 HCD-GNZ333D/GNZ444D C281 1-162-953-11 CERAMIC CHIP 100PF 5% 50V C282 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C283 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C284 1-164-156-11 CERAMIC CHIP 0.1uF 25V < GROUND TERMINAL > ET261 1-537-771-21 TERMINAL BOARD, GROUND < IC > IC261 8-759-100-96 IC uPC4558G2 < JACK > J261 1-816-573-11 JACK (MIC) < JUMPER RESISTOR > JR201 1-216-864-11 SHORT CHIP 0 < TRANSISTOR > Q261 8-729-120-28 TRANSISTOR 2SC1623-L5L6 < RESISTOR > R261 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R262 1-216-845-11 METAL CHIP 100K 5% 1/10W R263 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R264 1-216-848-11 METAL CHIP 180K 5% 1/10W R265 1-216-844-11 METAL CHIP 82K 5% 1/10W R266 1-216-822-11 METAL CHIP 1.2K 5% 1/10W R267 1-216-828-11 METAL CHIP 3.9K 5% 1/10W R268 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R269 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R272 1-216-841-11 METAL CHIP 47K 5% 1/10W R273 1-216-841-11 METAL CHIP 47K 5% 1/10W R274 1-216-809-11 METAL CHIP 100 5% 1/10W R275 1-216-801-11 METAL CHIP 22 5% 1/10W R277 1-216-845-11 METAL CHIP 100K 5% 1/10W R278 1-216-864-11 SHORT CHIP 0 R279 1-216-833-11 METAL CHIP 10K 5% 1/10W R280 1-216-830-11 METAL CHIP 5.6K 5% 1/10W R281 1-216-809-11 METAL CHIP 100 5% 1/10W R282 1-216-845-11 METAL CHIP 100K 5% 1/10W R283 1-216-864-11 SHORT CHIP 0 R284 1-216-825-11 METAL CHIP 2.2K 5% 1/10W < VARIABLE RESISTOR > RV261 1-223-983-11 RES, VAR, CARBON 50K (MIC LEVEL) ************************************************************* A-1223-656-A PANEL BOARD, COMPLETE ********************** 2-649-178-01 PLATE, LIGHT GUIDE 2-649-179-01 SHEET (LCD) 2-665-175-01 SHEET (REFLECTOR) < CAPACITOR > C301 1-126-947-11 ELECT 47uF 20% 35V C303 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C304 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C305 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C310 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V < CONNECTOR > CN301 1-784-737-11 CONNECTOR, FFC 15P CN302 1-784-727-11 CONNECTOR, FFC 5P < DIODE > D303 6-501-479-01 LED 1L0341Y23E0CA602 (LCD BACK LIGHT) < IC > IC301 6-710-490-01 IC LC75827E-E IC302 6-600-349-31 IC NJL24H400A (IR) < LIQUID CRYSTAL DISPLAY > ND301 1-519-933-11 DISPLAY PANEL, LIQUID CRYSTAL < TRANSISTOR > Q301 8-729-120-28 TRANSISTOR 2SC1623-L5L6 < RESISTOR > R301 1-216-840-11 METAL CHIP 39K 5% 1/10W R302 1-216-809-11 METAL CHIP 100 5% 1/10W R303 1-216-809-11 METAL CHIP 100 5% 1/10W R304 1-216-809-11 METAL CHIP 100 5% 1/10W R305 1-216-809-11 METAL CHIP 100 5% 1/10W R306 1-216-833-11 METAL CHIP 10K 5% 1/10W R307 1-216-805-11 METAL CHIP 47 5% 1/10W R308 1-216-806-11 METAL CHIP 56 5% 1/10W R309 1-216-806-11 METAL CHIP 56 5% 1/10W R310 1-216-817-11 METAL CHIP 470 5% 1/10W R311 1-216-833-11 METAL CHIP 10K 5% 1/10W R312 1-216-837-11 METAL CHIP 22K 5% 1/10W R313 1-216-837-11 METAL CHIP 22K 5% 1/10W R314 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R315 1-216-811-11 METAL CHIP 150 5% 1/10W R316 1-216-833-11 METAL CHIP 10K 5% 1/10W R317 1-216-833-11 METAL CHIP 10K 5% 1/10W R318 1-216-833-11 METAL CHIP 10K 5% 1/10W R319 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R320 1-216-806-11 METAL CHIP 56 5% 1/10W R321 1-216-821-11 METAL CHIP 1K 5% 1/10W R322 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R324 1-216-821-11 METAL CHIP 1K 5% 1/10W R325 1-216-825-11 METAL CHIP 2.2K 5% 1/10W < SWITCH > S301 1-786-417-11 ENCODER, ROTARY (VOLUME) S303 1-762-875-21 SWITCH, KEYBOARD (x) S304 1-762-875-21 SWITCH, KEYBOARD (DVD N) S305 1-762-875-21 SWITCH, KEYBOARD (X) S311 1-762-875-21 SWITCH, KEYBOARD (TUNER/BAND) S312 1-762-875-21 SWITCH, KEYBOARD (. – PRESET) S313 1-762-875-21 SWITCH, KEYBOARD (PRESET + >) ************************************************************* Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark MIC PANEL www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 90 HCD-GNZ333D/GNZ444D PT BOARD ********* 1-533-217-41 HOLDER, FUSE < CONNECTOR > CN001 1-819-134-11 PIN, CONNECTOR 6P CN002 1-819-136-11 PIN, CONNECTOR 8P CN003 1-793-660-11 PIN, CONNECTOR (PC BOARD) 3P (TH) < DIODE > D001 6-500-335-01 DIODE MC2838-T112-1 D002 6-500-334-01 DIODE MC2836-T112-1 D003 6-500-335-01 DIODE MC2838-T112-1 D004 8-719-991-33 DIODE 1SS133T-77 < FUSE > 0F001 1-533-949-33 FUSE, CYLINDRICAL (TIME LAG) (T8AL/250V) 0F002 1-533-949-33 FUSE, CYLINDRICAL (TIME LAG) (T8AL/250V) 0F003 1-532-464-33 FUSE (T2.5AL/250V) 0F004 1-532-502-33 FUSE (T1.25AL/250V) < TRANSFORMER > 0L001 1-443-993-11 TRANSFORMER, LINE FILTER (LFT) < RELAY > 0RY002 1-755-496-11 RELAY < SWITCH > 0S001 1-786-408-11 SELECTOR, VOLTAGE (SWS-2301) (VOLTAGE SELECTOR) (EXCEPT E13) < TRANSFORMER > 0T002 1-445-105-11 TRANSFORMER, POWER (SUB) ************************************************************* REG BOARD ********** < CAPACITOR > C801 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V C802 1-100-566-11 CERAMIC CHIP 0.1uF 10% 25V < IC > IC801 6-703-550-01 IC TA7809LS ************************************************************* MISCELLANEOUS *************** 64 1-831-755-21 CABLE, FLEXIBLE FLAT (5 CORE) 65 1-828-895-51 WIRE (FLAT TYPE) (15 CORE) 102 1-831-769-21 CABLE, FLEXIBLE FLAT (9 CORE) 0151 1-830-384-11 CORD, POWER (EXCEPT EA,TH) 0151 1-830-891-11 CORD, POWER (EA) 0151 1-834-288-11 CORD, POWER (TH) 0154 1-770-019-61 ADAPTOR, CONVERSION PLUG (EA) 0155 1-569-008-22 ADAPTOR, CONVERSION 2P (E3,E15,EA,PH,SP) 205 1-834-269-21 CABLE, FLEXIBLE FLAT (13 CORE) 206 1-828-290-51 WIRE (FLAT TYPE) (5 CORE) 207 1-828-364-51 WIRE (FLAT TYPE) (19 CORE) 208 1-828-976-51 WIRE (FLAT TYPE) (13 CORE) 256 1-797-575-11 DECK, MECHANICAL 261 1-833-801-21 CABLE, FLEXIBLE FLAT (9 CORE) 301 1-797-193-51 MECHANICAL, CD 304 1-828-772-51 WIRE (FLAT TYPE) (24 CORE) 0307 8-820-322-04 OPTICAL PICK-UP (KHM313CAB/C2RP) FAN001 1-787-319-12 FAN, DC FC001 1-400-990-11 CORE, FERRITE FC002 1-500-868-11 CORE, FERRITE 0T001 1-445-127-11 TRANSFORMER, POWER (MAIN) (EXCEPT EA) 0T001 1-445-198-11 TRANSFORMER, POWER (MAIN) (EA) TN001 1-693-727-11 TUNER (FM/AM) (ANTENNA) Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark PT REG www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 91 HCD-GNZ333D/GNZ444D MEMO www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 HCD-GNZ333D/GNZ444D REVISION HISTORY Clicking the version allows you to jump to the revised page. Also, clicking the version at the top of the revised page allows you to jump to the next revised page. Ver. Date Description of Revision 1.0 2007.05 New 1.1 2007.08 Error correction of TEST MODE. (SPM-07033) 1.2 2007.10 Attention sentence EEPROM to exchange DMB16 board is deleted. (SPM-07091) 1.3 2008.05 Addition of system model name for MHC-GNZ333DL. 1.4 2008.09 IC401 of MAIN board is changed to the repair parts. (SMR-08118) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
