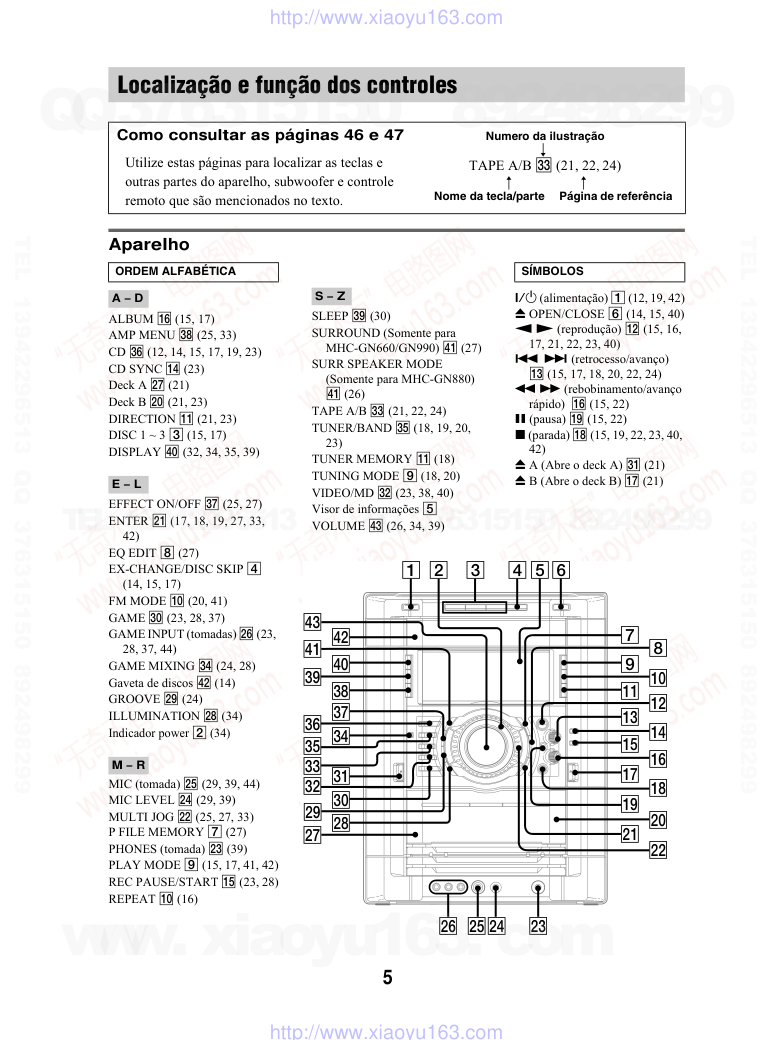

MHC-GN990 (HCD-GN990) Brazilian Model MANUAL DE SERVIÇO SISTEMA COMPACTO DE SOM Sony Corporation Sony Brasil Ltda. Engenharia da Qualidade © 2004.07 ESPECIFICAÇÕES – Continua na próxima página – Modelo que utiliza Mecanismo Similar MHC-GN660 Tipo de Mecanismo do CD CDM74-F1BD81 Modelo da Base Unit BU-F1BD81A Unidade Otica KSM-215DCP/C2NP Modelo que utiliza Mecanismo Similar MHC-GN660 Modelo do Mecanismo do Tape CWM43RR35 Amplificador Reprodutor de CD (6 ohms a 1 kHz, 10% THD) Potência de saída RMS: 275 + 275 watts Potência de saída PMPO: 6.000W Entradas Laser Laser semicondutor ( =780 nm) Duração da emissão: contínua Saída Laser Máx. 44,6 uW* *Esta saída é o valor medido a uma distância de 200mm da superfície da lente objetiva no bloco de reprodução óptica com 7 mm de abertura. Resposta de freqüência 2 Hz – 20 kHz (±0,5 dB) Comprimento de onda 780 – 790 nm Faixa dinâmica Maior que 90 dB OPTICAL CD DIGITAL OUT (Conector óptico quadrado no painel traseiro) Comprimento de onda 660 nm Nível de saída -18 dBm Seção CD Seção Tape Deck VIDEO/MD (AUDIO) IN (tomadas RCA): Sensibilidade 250/450 mV, impedância 47 kilohms GAME INPUT (VIDEO) (tomada RCA): 1 Vp-p, 75 ohms GAME INPUT (AUDIO) (tomada RCA): Sensibilidade 250 mV, impedância 47 kilohms MIC (tomada RCA): Sensibilidade 1 mV, impedância 10 kilohms Saídas VIDEO OUT (tomada RCA): Nível máx. de saída 1Vp-p, não balanceado, sincronismo negativo, impedância de carga de 75 ohms PHONES (minitomada estéreo): Aceita fone de ouvido de 8 ohms ou mais FRONT SPEAKER: Utilize somente as caixas acústicas fornecidas Sistema Sistema de áudio digital de disco compacto λ Relação sinal-ruído Maior que 90 dB Instruções do Acrobat Reader Versão 1.9 12 2005 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 MHC-GN990(HCD-GN990) Reprodutor de fita Sistema 4 pistas, 2 canais estéreo Resposta de freqüência 50 – 13.000 Hz (±3 dB), usando fita cassete Sony tipo I Rádio FM estéreo, sintonizador super-heteródino de FM/AM Sintonizador de FM Faixa de sintonização 87,5 – 108,0 MHz Antena Antena monofilar de FM Terminais de antena 75 ohms não balanceado Freqüência intermediária 10,7 MHz Sintonizador de AM Faixa de sintonização 530 – 1.710 kHz (com intervalo de freqüência ajustado em 10 kHz) Antena Antena loop de AM Terminais de antena Terminal da antena externa Freqüência intermediária 450 kHz Caixas acústicas Caixas acústicas frontais (SS-GN990) Sistema 2 vias, 3 unidades, tipo bass-reflex Woofer: 16 cm, tipo cone Tweeter: 2,5 cm, tipo corneta Impedância nominal 4 ohms Peso (Aprox.) 9,2 kg cada caixa Geral Alimentação 127 V / 220 V CA, 60 Hz Ajustável com seletor de voltagem Consumo 250 watts Dimensões (LxAxP) (Aprox.) 280 × 360 × 394,5 mm Peso (Aprox.) 12,4 kg Acessórios fornecidos Controle remoto (1) Pilhas tipo AA (2) Antena Loop de AM (1) Antena monofilar de FM (1) Pés de apoio para as caixas acústicas frontais (8) Projeto e especificações técnicas sujeitos a alteração sem prévio aviso. Depois de corrigido o problema de manutenção original, execute as seguintes verificações de segurança antes de liberar o aparelho para consumidor: Verifique os terminais da antena, o aca- bamento metálico e os botões"metalizados", os parafusos e as outras peças de metal expostas, para ver se não há fuga AC, conforme abaixo. TESTE DE FUGA A fuga do AC de alguma parte do metal exposta à terra e de todas as partes do metal expostas que tenham um retorno ao chassis, não deve exceder 0.5 mA (500 microampers.). A corrente de fuga pode ser medida por qualquer um dos três métodos. 1. Um aparelho medidor de fuga, como Simpson 229 ou RCA WT-540A. Siga as instruções dos fabricantes para usar esses instrumentos. 2. Um mili-amperímetro de AC operado a bateria. O multímetro digital Data Precision 245 é adequado para esse serviço. 3. Medindo a queda de tensão através de um resistor por meio de um multímetro ou de um voltímetro de AC operado a bateria. A indicação de "limite" é de 0,75V, desse modo os medidores analógicos precisam ter uma escala precisa de baixa tensão. O Simpsom 250 e o Sanwa SH-63Trd são exemplos de multímetros passivos apropriados. Quase todos os multímetros operados a bateria que tem uma faixa de 2 V são adequados. (Veja Fig. A) VERIFICAÇÃO DE SEGURANÇA Para peça de metal exposta no aparelho 0.15 µF 1.5 kΩ Voltímetro de AC (0.75 V) Terra Fig. A. Wow e flutter Menor que 0,3 W. RMS (DIN) Dimensões (LxAxP) (Aprox.) 526 × 291 × 331 mm Unidades de alto-falantes Cabos para caixas acústicas (2,5m) (2) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 MHC-GN990 (HCD-GN990) INDICE 1. NOTA DE SERVIÇOS ........................................... 4 2. GERAL Localização dos Controles ............................................... 5 3. DESMONTAGEM 3-1. Fluxograma de Desmontagem ......................................... 7 3-2. Tampa .............................................................................. 8 3-3. Painel de Carregamento ................................................... 8 3-4. Painel Frontal Montado ................................................... 9 3-5. Mecanismo do CD (CDM74-F1BD81) ........................... 9 3-6. Mecanismo da Fita, Placa Game ........................................ 10 3-7. Placa CD Switch, Display ............................................... 10 3-8. Placa Switch .................................................................... 11 3-9. Bloco de Sintonizador ....................................................... 11 3-10. Placa Primária ................................................................. 12 3-11. Painel Traseiro ................................................................ 12 3-12. Placa Principal ................................................................. 13 3-13. Placa Surround, Placa PA ................................................. 13 3-14. Transformador de Força .................................................. 14 3-15. Placa Driver, Placa SW ................................................... 14 3-16. PLACA BD , Unidade ótica (KSM-215DCP/C2NP) ....... 15 3-17. Placa Sensor ................................................................... 15 3-18. Placa Motor (TB) ........................................................... 16 3-19. Placa Motor (LD) ........................................................... 16 4. MODO DE TESTE ................................................... 17 5. AJUSTES MECÂNICOS ....................................... 21 6. AJUSTES ELÉTRICOS Seção Deck ..................................................................... 21 Seção CD ......................................................................... 22 Notas sobre substituição de componentes tipo chip • Nunca reutilize um componente tipo chip. • Informamos que os capacitores eletrolíticos de tântalo podem ser danificados se expostos a altas temperaturas. Notas sobre o reparo da placa flexível de circuito • Mantenha a temperatura do ferro de solda por volta de 270˚C durante o reparo. • Não ressolde componentes em um mesmo ponto da placa mais de três vezes. • Tenha cuidado para não forçar os condutores (trilhas) da placa durante o processo de soldagem e dessoldagem. ATENSÃO O uso dos controles, ajustes ou execução de procedimentos que não sejam os descritos nesse manual, podem causar exposição a uma perigosa radiação. ATENÇÃO COM OS COMPONENTES DE SEGURANÇA!! OS COMPONENTES IDENTIFICADOS COM A MARCA 0 NOS DIAGRAMAS ESQUEMÁTICOS E NA LISTA DE PEÇAS SÃO CRÍTICOS PARA A SEGURANÇA. SOMENTE OS SUBS- TITUA POR PEÇAS NUMERICAMENTE IDENTIFICADAS NESSE MANUAL OU EM SUPLEMENTOS PUBLICADOS PELA SONY. 7. DIAGRAMAS 7-1. Localização das Placas .................................................... 26 7-2. Diagrama em Bloco – Seção CD – ................................. 28 7-3. Diagrama em Bloco – Seção Tuner/Tape Deck – ............ 29 7-4. Diagrama em Bloco – Seção Principal – ........................ 30 7-5. Diagrama em Bloco – Seção Display/Power –............... 31 7-6. Placa de Circuito Impresso – Placa BD – ....................... 32 7-7. Diagrama Esquemático – Placa BD – ............................. 33 7-8. Placa de Circuito Impresso – Placa Mecanismo do CD –..... 34 7-9. Diagrama Esquemático – Placa Mecanismo do CD – ........ 35 7-10. Placa de Circuito Impresso – Placa Principal – .............. 36 7-11. Diagrama Esquemático – Placa Principal (1/3) – ............ 37 7-12. Diagrama Esquemático – Placa Principal (2/3) – ........... 38 7-13. Diagrama Esquemático – Placa Principal (3/3) – ........... 39 7-14. Placa de Circuito Impresso – Placa Game, CD Switch – ........................................... 40 7-15. Diagrama Esquemático – Placa Game, CD Switch – ........................................... 41 7-16. Placa de Circuito Impresso – Placa PA – ........................... 42 7-17. Diagrama Esquemático – Placa PA – ................................ 43 7-18. Diagrama Esquemático –Placa Paniel (1/2) – ................. 44 7-19. Diagrama Esquemático –Placa Paniel (2/2) – ................. 45 7-20. Placa de Circuito Impresso – Placa Paniel – ................... 46 7-21. Placa de Circuito Impresso – Placa Primária – ............... 47 7-22. Diagrama Esquemático – Placa Primária –..................... 48 7-23. Diagrama Esquemático – Placa Surround – ................... 48 7-24. Placa de Circuito Impresso – Placa Surround – .............. 49 7-25. Diagrama em Bloco do IC ........................................... 50 7-26. Descrição de Função do Pinos de IC ............................ 51 8. VISTA EXPLODIDA 8-1. Seção Tampa, Painel Traseiro ......................................... 57 8-2. Seção Painel Frontal ...................................................... 58 8-3. Seção Chassis .................................................................. 59 8-4. Seção -1 - Mecanismo do CD (CDM74-F1BD81) .......................................................... 60 8-5. Seção -2 - Mecanismo do CD (CDM74-F1BD81) .......................................................... 61 9. LISTA DE PEÇAS ELÉTRICAS ......................... 62 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 MHC-GN990 (HCD-GN990) SEÇÃO 1 NOTAS DE SERVIÇO NOTAS SOBRE O MANUSEIO DA UNIDADE ÓTICA O diodo laser da unidade óptica é sensível a descargas eletroestáticas podendo ser danificado por descargas causadas por roupas ou mes- mo pelo corpo humano. Durante o reparo tenha cuidado para não causar danos a unidade, devido a descargas eletroestáticas e siga corretamente os procedimentos descritos nesse manual para a exe- cução de reparos e troca de componentes. As placas de circuito im- presso são facilmente danificadas, tenha muito cuidado para manu- seá-las. NOTAS SOBRE O DIODO EMISSOR DE LASER O feixe laser nesse modelo é concentrado e deve ser focado na super- fície reflexiva do disco, pela lente objetiva da unidade óptica. Quan- do observar a emissão do diodo laser, tome o cuidado de estar no mínimo a 30 cm da lente objetiva. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 Aparelho ALBUM qh (15, 17) AMP MENU ek (25, 33) CD eh (12, 14, 15, 17, 19, 23) CD SYNC qf (23) Deck A wj (21) Deck B w; (21, 23) DIRECTION qa (21, 23) DISC 1 ~ 3 3 (15, 17) DISPLAY r; (32, 34, 35, 39) EFFECT ON/OFF ej (25, 27) ENTER wa (17, 18, 19, 27, 33, 42) EQ EDIT 8 (27) EX-CHANGE/DISC SKIP 4 (14, 15, 17) FM MODE q; (20, 41) GAME e; (23, 28, 37) GAME INPUT (tomadas) wh (23, 28, 37, 44) GAME MIXING ef (24, 28) Gaveta de discos rs (14) GROOVE wl (24) ILLUMINATION wk (34) Indicador power 2 (34) MIC (tomada) wg (29, 39, 44) MIC LEVEL wf (29, 39) MULTI JOG ws (25, 27, 33) P FILE MEMORY 7 (27) PHONES (tomada) wd (39) PLAY MODE 9 (15, 17, 41, 42) REC PAUSE/START qg (23, 28) REPEAT q; (16) SLEEP el (30) SURROUND (Somente para MHC-GN660/GN990) ra (27) SURR SPEAKER MODE (Somente para MHC-GN880) ra (26) TAPE A/B ed (21, 22, 24) TUNER/BAND eg (18, 19, 20, 23) TUNER MEMORY qa (18) TUNING MODE 9 (18, 20) VIDEO/MD es (23, 38, 40) Visor de informações 5 VOLUME rd (26, 34, 39) ?/1 (alimentação) 1 (12, 19, 42) Z OPEN/CLOSE 6 (14, 15, 40) n N (reprodução) qs (15, 16, 17, 21, 22, 23, 40) . > (retrocesso/avanço) qd (15, 17, 18, 20, 22, 24) m M (rebobinamento/avanço rápido) qh (15, 22) X (pausa) ql (15, 22) x (parada) qk (15, 19, 22, 23, 40, 42) Z A (Abre o deck A) ea (21) Z B (Abre o deck B) qj (21) Localização e função dos controles Como consultar as páginas 46 e 47 Utilize estas páginas para localizar as teclas e outras partes do aparelho, subwoofer e controle remoto que são mencionados no texto. Numero da ilustração r TAPE A/B ed (21, 22, 24) R R Nome da tecla/parte Página de referência ORDEM ALFABÉTICA A – D E – L M – R S – Z SÍMBOLOS hH A A wgwf wd wh qh qk qg qf qj w; ws ql wa 9 qa qd q; qs 7 8 2 eg rs r; el ra rd eh ek ej ef ea wj 4 1 3 6 5 ed es e; wl wk www. xiaoyu163. com QQ376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6 Informações Adicionais Subwoofer Somente para MHC-GN880 Controle remote ALBUM + qf (15, 17) ALBUM – qh (15, 17) CD wf (14, 15, 17, 23) CLEAR qk (17) CLOCK/TIMER SELECT 2 (31, 32) CLOCK/TIMER SET 4 (13, 30, 31, 40) DISC SKIP qd (15, 17) DISPLAY wh (32, 34, 35, 39) ENTER qs (13, 17, 18, 30, 31, 32) EQ qj (25) FM MODE 6 (20, 41) FUNCTION 8 (16, 19, 20, 22, 23, 28, 38) PLAY MODE 5 (15, 17, 41, 43) REPEAT 6 (16) SLEEP 1 (30) TAPE wd (21, 22) TUNER/BAND 7 (18, 19, 20) TUNER MEMORY wg (18) TUNING MODE 5 (18, 20) VOLUME +/– qg (26, 30, 34, 39) ?/1 (alimentação) 3 (13) x (parada) qa (15, 22, 23) X (pausa) ql (15, 22) N (reprodução) w; (15, 16, 17, 21, 22, 23, 40) –. (retrocesso) ws (13, 15, 17, 18, 20, 22, 24, 31) >+ (avanço) wa (13, 15, 17, 18, 20, 22, 24, 31) m (rebobinamento) q; (15, 22) M (avanço rápido) 9 (15, 22) ORDEM ALFABÉTICA ORDEM ALFABÉTICA A – E F – Z SÍMBOLOS 7 5 q; qg qh qj qk w; ws wd wg wh qf qd qs qa 9 8 6 4 3 1 2 ql wa wf B 6 E D C A LINK (indicador) 6 (26) MATRIX SURR 1 (indicador) 3 (26) MATRIX SURR 2 (indicador) 2 (26) SUBWOOFER LEVEL 4 (26) SUBWOOFER ON/OFF 1 (26) SURROUND SPEAKER MODE 5 (26) A – Z www. xiaoyu163. com QQ376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 MHC-GN990 (HCD-GN990) SEÇÃO 3 DESMONTAGEM • Siga o procedimento de desmontagem na ordem numérica dada. 3-1. PROCEDIMENTO PARA DESMONTAGEM 3-2.TAMPA (Pag. 8) 3-3.PAINEL DE CARREGAMENTO (Pag. 8) 3-4.PAINEL FRONTAL MONTADO (Pag. 9) 3-14.TRANSFORMADOR DE FORÇA (Pag. 14) 3-11.PAINEL TRASEIRO (Pag. 12) 3-5.MECANISMO DO CD (CDM74-F1BD81) (Pag. 9) 3-16. PLACA BD, UNIDADE ÓTICA (KSM-215DCP/C2NP) (Pag. 15) 3-6.MECANISMO DA FITA PLACA GAME (Pag. 10) 3-15.PLACA DRIVER PLACA SW (Pag. 14) 3-10.PLACA PRIMÁRIA (Pag. 12) 3-18.PLACA MOTOR (TB) (Pag. 16) 3-19.PLACA MOTOR (LD) (Pag. 16) 3-17.PLACA SENSOR (Pag. 15) 3-7.PLACA CD SWITCH, DISPLAY (Pag. 10) 3-12.PLACA PRINCIPAL (Pag. 13) 3-13.PLACA SURROUND, PLACA PA (Pag. 13) 3-8.PLACA SWITCH (Pag. 11) 3-9.BLOCO DO SINTONIZADOR (Pag. 11) APARELHO www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8 MHC-GN990 (HCD-GN990) Nota: Siga o procedimento de desmontagem na ordem numérica dada. 3-2. TAMPA 3-3. PAINEL DE CARREGAMENTO 1 Dois parafusos (case 3 TP2) (M3 x 8) 2 Parafuso (case 3 TP2) (M3 x 12) 3 Cinco parafusos (+BVTT3 x 6) 7 Tampa 6 5 1 Dois parafusos (case 3 TP2) (M3 x 8) 2 Parafuso (case 3 TP2) (M3 x 12) 4 Dois parafusos (+BVTT3 x 6) Mecanismo do CD (CDM74-F1BD81) 1 Gire a polia no sentido da seta. Lado de Frente Polia 4 Painel de carregamento 3 2 Puxe a bandeja do disco www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 MHC-GN990 (HCD-GN990) 3-4. PAINEL FRONTAL MONTADO 3-5. MECANISMO DO CD (CDM74-F1BD81) 3 Parafuso (BVTP3 x 10) 2 Cinco parafusos (BVTP3 x 10) 9 Painel Frontal montado 6 Do CN801 da placa GAME 5 Da cabeça deck B CN508 CN509 7 Da cabeça deck A 8 Do CN802 da placa GAME 1 Dois cabos (tipo flat) 3 Parafuso (BVTP3 x 10) 4 Parafuso (BVTP3 x 10) Placa PRINCIPAL 4 Mecanismo do CD 2 Cabo (tipo flat) (27 vias) 1 Dois parafusos (BVTP3 x 10) 3 CN701 Placa Principal CN201 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 10 MHC-GN990 (HCD-GN990) 3-6. PLACA GAME, MECANISMO DAS FITAS 3-7. PLACAS CD SWITCH , DISPLAY 2 Mecanismo das fitas 3 Tres parafusos (+BVTP2.6 x 8) 1 Cinco parafusos (+BVTP2.6 x 8) 6 Placa GAME 5 Botão (MIC) 4 Suporte (MIC) 1 Cinco parafusos (+BVTP2.6 x 8) 9 Cabo (tipo flat) (19 vias) do CN902 7 Placa DISPLAY 5 Nove parafusos (+BVTP2.6 x 8) 2 Placa CD SWITCH 3 Botão (VOL) 6 claw 4 CN903 8 CN907 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 11 MHC-GN990 (HCD-GN990) 3-8. PLACA SWITCH 3-9. BLOCO DO SINTONIZADOR 2 Dois parafusos (+BVTT3 x 6) 1 Cabo (tipo flat) (11 vias) 3 Bloco do sintonizador 1 Dois Botões (AMS) 3 Placa SWITCH 2 Dois parafusos (+BVTP2.6 x 8) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 12 MHC-GN990 (HCD-GN990) 3-10. PLACA PRIMÁRIA 3-11. PAINEL TRASEIRO 6 Suporte, sub 4 Suporte superior qa CN201 qs Placa primária 9 conector 0 CN101 7 CN1002 1 Dois parafusos (BVTP3 x 10) 5 Dois parafusos (BVTP3 x 6) 2 Quatro parafusos (BVTP3 x 6) 8 conector 3 Dois parafusos (+BVTT3 x 6) 1 Nove parafusos (+BVTP3 x 10) 2 Parafuso (+BVTT3 x 6) 4 Conector CN503 Placa principal 3 Painel traseira com ventilador www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 13 MHC-GN990 (HCD-GN990) 3-13. PLACA SURROUND, PLACA PA 3-12. PLACA PRINCIPAL 3 Dois parafusos (+BVTP3 x 6) 4 Dois parafusos (+BVTP3 x 6) 6 Parafuso (+BVTP3 x 10) 5 Parafuso (+BVTP3 x 6) 1 conector 6p (CN604) 2 conector 4p (CN703) 8 Dois parafusos (+BVTP3 x 10) 9 placa PRINCIPAL 7 Placa POWER assy 6 Parafuso (+BVTP3 x 10) qs Dissipador 7 Parafuso (+BVTP3 x 10) 8 Dois parafusos (+BVTP3 x 16) 9 Dois parafusos (+BVTP3 x 10) 0 Dois parafusos (+BVTP3 x 6) 3 Três parafusos (+BVTP3 x 16) 4 Parafuso (+BVTP3 x 10) qa Parafuso (+BVTP3 x 10) qd placa PA 5 placa SURROUND 1 conector 6p (CN604) 2 conector 4p (CN703) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 14 MHC-GN990 (HCD-GN990) 3-14. TRANSFORMADOR DE FORÇA 3-15. PLACA DRIVER, PLACA SW 1 conector 6p (CN604) 2 conector 4p (CN703) 3 Seis parafusos (+BVTT 4 × 8) 4 Transformador de Força 3 conector 4p (CN703) 4 Placa DRIVER 6 Placa SW 2 cabo (tipo flat) 5p (CN702) 1 Dois parafusos (+BTTP (M2.6)) 5 Parafuso (+BTTP (M2.6)) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 15 MHC-GN990 (HCD-GN990) 3-16. PLACA CD , BLOCO DE CD BLOCK MONTADO (KSM-215DCP/C2NP) 3-17. PLACA SENSOR 5 Duas molas (amortecedor) 9 Duas molas (amortecedor) 6 Dois amortecedores 0 Dois amortecedores qs Parafuso (+BVTP 2.6x 8) 7 Dois parafusos (BVTT M2.6) 3 Parafuso (BVTT M2.6) 2 Suporte (213)montado 8 Dois stoppers (BU) qd Remova os quatro pontos de soldas dos motores qf CN101 (tipo flat) qg Placa BD qh bloco do CD montado (KSM-215DCP/C2NP) 1 Parafuso (+PTPWH M2.6) 4 Parafuso (+PTPWH M2.6) qa 2 Disco 3 correia (disco) 5 Polia (disco) 8 Parafuso (+BTTP (M2.6)) 0 placa SENSOR 7 Engrenagem (geneva) 9 conector (CN731) 1 Parafuso (+PTPWH M2.6) 6 Parafuso (+PTPWH M2.6) 4 Parafuso (+PTPWH M2.6) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 16 MHC-GN990 (HCD-GN990) 3-18. PLACA MOTOR (TB) 3-19. PLACA MOTOR (LD) 6 Remova dois pontos de soldas do motor. 8 placa MOTOR (TB) 7 Motor da bandeja (M741) 5 Dois parafusos (+BTTP (M2.6)) 4 3 Cabo (tipo flat) 5 vias (CN742) 1 trava 2 trava 4 Remova dois pontos de soldas do motor. 3 placa MOTOR (LD) 1 Correia (carregamento) 5Motor de carregamento montado (M751) 2 Dois parafusos (+BTTP (M2.6)) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 17 MHC-GN990 (HCD-GN990) * Verificação do Amplificador 1. Pressione a tecla [EQ EDIT] repetidamente até aparecer “GEQ MAX” no display. GEQ configurado para o máximo. 2. Pressione a tecla [EQ EDIT] repetidamente até aparecer “GEQ MIN” no display. GEQ configurado para o mínimo. 3. Pressione a tecla [EQ EDIT] repetidamente até aparecer “GEQ FLAT” no display.. GEQ é configurado para flat. 4. Quando gira levemente o botão de [VOLUME] no sentido horário, o volume do som aumenta no máximo e aparece a mensagem “VOLUME MAX” . 5. Quando gira levemente o botão de [VOLUME] no sentido antihorário, o volume do som diminui para o mínimo e aparece mensagem “VOLUME MIN” . * Função da Toca-fita 1. Quando a fita é inserido no Deck B inicia a gravação, muda para função de VIDEO automaticamente. Quando [CD SYNC] é pressionado durante em função de gravação, é selecionado ALC( Automatic Logic Control) . 2. Durante a gravação, gire M m para o sentido antihorário mudará rotação do TAPE B e começa rebobinar Tape B muada da posição de gravação e Tape B iniciará reprodução. Se a tecla [REC PAUSE/ START] é pressionada para a pausa e precionada novamente para retornar a gravação, quando a fita do deck B é rebobinado, a fita do deck B será rebobinado para a posição que foi pressionada a pausa. * Modo de Teste AMS 1. Selecione a função “TAPE A” ou “TAPE B”. 2. Selecione modo de direção Loop ou Relay e pressione a tecla [DIRECTION TUNER MEMORY] . Insere a fita de teste AMS- 110A ou AMS-120 para tape deck selecionado. 3. Pressione a tecla [AMP MENU] para entrar no modo de teste AMS. 4. Após a fita é rebobinada para iniciar, é verificado AMS+ , e desligará após detectar o sinal de AMS duas vezes. 5. Em seguida AMS- é verificado e esligará após detectar o sinal de AMS duas vezes. 6. Quando completa a verificação, aparece a mensagem OK ou NG. * Para sair do modo de teste MC . 1. Para sair deste modo, pressione ?/1 2. Em algum tempo o cold reset é forçado. [COLD RESET] • Este modo apaga todos os dados inclusive aqueles guardados na RAM .Execute esse modo quando for retornar o aparelho ao consumidor. Procedimento: 1. Tecle x , [ENTER] duas teclas, e ?/1 pressionando simultaneamente. 2. O visor de display apaga momentaneamente e volta e o aparelho é resetado. [MODO DE TESTE] • Este modo é utilizado para verificação de indicador de tubo fluorescente, LED,modelo, destinatino, versão dosoftware volume, chave e nível de VACS. Procedimento: 1. Tecle x , [ENTER] e [DISC 2] 3 teclas simultaneamente 2. Acendem todos os segmentos do tubo fluorescente LEDs. 3. Para entrer no modo de visualização de versão do software, pressione [DISC 1] . São mostrado o modelo e destinação. 4. Cada vez que pressiona [DISC 1] , a visualização mudam para versão MC, versão GC , versão CD, versão CDDM, versão CDMA, versão CDMB, versão BDA, versão BDB, versão ST, versão TA, versão TM e versão TC em neste sequência, e retorna para visualização de versão MC . 5. Quando pressionado [DISC 3] durante visualização do modelo e número do versão mostrará data que foi desenvolvido o software . Quando a tecla [DISC 3] é pressionado movamente, a visualização no visor voltará para versão do software . Quando [DISC 1] é pressionado mostrará a data do desenvolvimento de software enquanto manter pressionado a tecla para verificação do versão do software. 6. Pressinoe a tecla [DISC 2] , é ativado o modo de verificação das chaves 7. Em no modo de verificação das chaves, mostra no visor indicação “K 0 J 0 V 0 E 0”. Cada vez que a tecla é pressionado, aumento o valor do“K” . De qualquer modo uma vez que a tecla é pressionada, este é não por muito tempo . O valor “J” aumenta no modo de 0,1, 2, 3 ... caso [MULTI JOG] botão girado no sentido horário , ou diminui no modo de 0, 9, 8, 7 ... caso[MULTI JOG] girado no sentido anti-horário. O valor “V” aumenta no modo de 0,1, 2, 3 ... caso [VOLUME] botão girado no sentido horário , ou diminui no modo de 0, 9, 8, 7 ... caso[VOLUME] girado no sentido anti-horário. O valor “E” aumenta no modo de 0,1, 2, 3 ... caso > . botão girado no sentido horário , ou diminui no modo de 0, 9, 8, 7 ... caso > . girado no sentido anti-horário. 8. Quando pressionado [DISC 3] após aceso todos os LEDs e todos os seguimentos do visor de display, indica no visor de displays “VACS A+B APCC”. A é o nível do VACS gatilhado por nível de sinal, B é o nível doVACS gatilhado por temperatura e CC é o nível VACS gatilhado por APVACS (Proteção de abuso VACS). 9. Quando pressionado [EX-CHANGE/DISC SKIP] após aceso todos os LEDs e odos os seguimentos do visor de display, os seguimentos do visor de display acenderão alternadamente. Se voce pressiona novamente [EX-CHANGE/DISC SKIP] acende- rão metade dos seguimentos do visor de display acenderão alternadamente. Pressionando [EX-CHANGE/DISC SKIP] novamente acenderão todos os seguimentos. 10. Para sair deste modo pressione as tres teclas conforme item 1 ou desligue o cabo de força. [MODO DE TESTE MC ] • Este modo é usado para a verificação das operações dos Amplificador, Sintonizador e Toca-fitas. Procedimento: * Para entrar no Modo de Teste MC 1. Tecle x , [ENTER] e [DISC 3] tres teclas simultaneamente. 2. O anel indicador do TAPE A e o indicador do TAPE B no visor de tubo fluorescente pisca. A função é mudado para VIDEO. SEÇÃO 4 MODO DE TESTE www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 18 MHC-GN990 (HCD-GN990) [VACS ON/OFF] • Este modo é utilizado para chavear VACS ON e OFF (Variable Attenuation Control System). Procedimento: 1. Tecle ?/1 para ligar o aparelho. 2. Pressione as teclas[ENTER] e [GAME MIXING] simulta- neamente. Aparece a mensagem “VACS OFF” ou “VACS ON”. [ALTERAÇÃO DE INTERVALO DA FREQUÊNCIA] • O intervalo da frequência AM pode ser alterado 9 kHz ou 10 kHz. Procedimento: 1. Tecle ?/1 para ligar o aparelho. 2. Tecle [TUNER/BAND] para selecionar “AM”. 3. Tecle ?/1 para desligar o aparelho. 4. Pressione as teclas[ENTER] e ?/1 simultaneamente. O aparelho ligará automaticamente. Aparece a mensagem “AM 9k STEP” ou AM 10k STEP” e deste maneira a intervalo da freqência é alterado. [MODO DE SERVIÇO DO CD ] • Este modo pode girar o motor Sled livremente. Use este modo no momento da limpeza de Unidade Ótica. Procedimento: 1. Tecle ?/1 para ligar o aparelho. 2. Selecione a função “CD”. 3. Tecle x , [ENTER] e Z OPEN/CLOSE simultaneamente. 4. O modo de serviço do CD é ativado. Aparece a mensagem “SERVICE MODE” . 5. Na condição de CD parado, gire M m para a sentido ho- rário para mover unidade ótica para o lado de fora, ou gire M m para a sentido anti horário para lado dentro. Aparece a mensagem “SLED OUT” ou “SLED IN”. 6. Para ligar ou desligar laser, presione a tecla [PLAY MODE] Aparece a mensagem “LASER ON” ou “LASER OFF” no display. 7. Para sair deste modo, tecle ?/1 . [MODO AGING] Este modo pode ser usado para verificar o funcionamento do CD. • Se um erro ocorrer, a operação de aging é intorrompido e mostra condição que encontra. • Se nenhum erro ocorrer, o modo aging contimuará repetidamente. Procedimento: 1. TTecle ?/1 para ligar o aparelho 2. Selecione função CD. 3. Coloque tres discos na bandeja. 4. Pressione [PLAY MODE] para selecionar o modo “ALL DISCS”, e pressione [REPEAT] para selecionar o modo “REPEAT OFF”. 5. Tecle x , [ENTER] e [EX-CHANGE/DISC SKIP] simultaneamente. 6. A operação de Aging é inicializado. 7. Para sair deste modo, pressione ?/1 ou desconecte o cabo AC para desligar o aparelho. Sequência de modo de Aging: Iniciar (do disco 1) Acopla o Disco Leitura deTOC Reproduz 1a. faixa por 2 segundos Reproduz ultima faixa por 2 segundos EX-CHANGE open/close Abre a bandeja do disco Gira o disco Fecha a bandeja do disco Muda para próximo disco www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 19 MHC-GN990 (HCD-GN990) Display M*$$%%&&##00 3) Display of no disc errors D*: Os números de erros mecânicos. (“00” is latest one) (Gire > . o botão em sentido para mostrar o erro seguinte) $$: Tipo de erro 01: Erro de Foco 02: Erro de GFS 03: Erro de Configuração %%: Não utilizado &&: 00: Sem identificação do disco no momento de acoplamento 01: Sem identificação do disco após acoplamento ##: A condição que quando identificado sem disco 01: Stop 02: Setup 03: Leitura do TOC 04: Access 05: Playback 06: Pause 07: Procura Manual (Play) 08: Procura Manual (Pause) [MODO DE REPETIÇÃO DO CD POR 5 VEZES] • O número de repetição do reprodução do CD é 5 vezes quando está no modo “REPEAT ALL”. Este modo é limitar repetição do reprodução de CD. Procedimento: 1. Tecle ?/1 para ligar o aparelho. 2. Selecione função CD. 3. Tecle x , [EQ EDIT] e [CD] simultaneamente para entrar no modo de repetição do CD limite de 5 vezes e visualizado no display “LIMIT OFF”. 4. Para sair deste modo, execute cold reset. (Referencia “MC COLD RESET”) [MODO CD SHIP (COM APAGAMENTO DE MEMÓRIA)] • Este modo posiciona a unidade óptica em uma posição resistente a vibrações e apagam todos os dados incluindo dados de preset gravados na RAM para condição inicial. Utilize este modo antes entrgar o aparelho ao consumidor. Procedimento: 1. Tecle ?/1 para ligar o aparelho. 2. Selecione função CD. 3. Tecle x , [ENTER] e [GAME] simultaneamente O aparelho desligará automaticamente. 4. Após finalizar piscando no visor “STANDBY”, aparece a mensagem “LOCK” no visor de display e o modo de CD ship é ativado. Display D*$$%%&&##00 (Modo de código de erro de CD ) Procedimento: 1. Tecle x , [ENTER] e [DISC 1] simultaneamente para entrar no mode de visualização do código de erro. 2. No visor mostra o número total de erros. 3. Cada vez que M m gira o botão, o visor muda conforme abaixo. Mostra total de erros > + direção – . direção Mostra erros mecânicos > + direção – . direção Mostra erros de sem disco 4. Para apagar o erro gravado, execute o cold reset. (Referência “MC COLD RESET”) 5. Para sair deste modo, pressione ?/1 ou desconecte o cabo AC para desligar o aparelho. 1) Visualização de total de erros. EM**: Os números de erros mecânicos. ED**: O número de erro do disco após acoplamento do disco. 2) Visualização do erros mecânicos M*: Ts números de erros mecânicos (“00” is latest one) (Gire > . o botão em sentido para mostrar o erro seguinte) $$: Não utilizado %%: Erro relacionado no carregamento (Não é utilizado segunda figura) D: Parada por problema mecânico no fechamento. E: Parada por problema mecânico na abertura. C: Parada por problema mecânico no acoplamento. F: Parada por problema mecânico no desacoplamento. &&: Erro de emergência 01: Parada no acoplamento. 02: Parada no acoplamento. 03: Fora de tempo na abertura EX-CHANGE. 05: Fora de tempo no fechamento EX-CHANGE. ##: Não utilizado Display EM**ED** Visor do erro quando ocorre algum erro www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 20 MHC-GN990 (HCD-GN990) [MODO CD SHIP (SEM APAGAR A MEMÓRIA)] • Este modo posiciona a unidade óptica em uma posição resistente a vibrações. Utilize este modo antes de entrgar o aparelho ao con- sumidor. Procedimento: 1. Tecle ?/1 para ligar o aparelho. 2. Selecione a função CD. 3. Tecle [CD] e ?/1 simultaneamente. O aparelho desligará automaticamente. 4. Após finalizar piscando no visor “STANDBY”, aparece a mensagem “LOCK” no visor de display e o modo de CD ship é ativado. [GERENCIAMENTO DO CD POWER ] • Este modo permite ligar ou desligar a alimentação para BU durante funcionamento do TUNER. • Quando CD POWER é selecionado para OFF, é desligado a alimentação para BU durante funcionamento do TUNER . Isto aumentará o tempo de acesso do CD quando muda a função de TUNER para CD, mas melhora recepção do tuner. • Quando CD POWER é selecionado para ON, é ligado a ali- imentação para BU durante funcionamento do TUNER. Isto diminuirá o tempo de acesso do CD quando muda a função de TUNER para CD, mas piora recepção do tuner. Procedimento: 1. Tecle ?/1 para ligar o aparelho. 2. Selecione função CD. 3. Tecle ?/1 para desligar o aparelho. 4. Tecle x e ?/1 simultaneamente. O aparelho ligará automaticamente. 5. Aparecerá a mensagem “CD POWER ON” ou“CD POWER OFF” no visor de display. [MODO DE TRAVAMENTO DA BANDEJA DO CD ] • Este modo pode travar a bandeja do disco . Quando este modo é ativado não permitirá abrir a bandeja quando Z OPEN/CLOSE ou [EX-CHANGE/DISC SKIP] é pressionado. Mostra a messagem “LOCKED” no visor de display. Procedimento: 1. Tecle ?/1 para ligar o aparelho. 2. Selecione função CD. 3. Tecle x e Z OPEN/CLOSE simultaneamente e manter pressionado até aparecer a indicação “LOCKED” ou “UNLOCKED” no visor de display.( entorno de 5 segundos). [CHAVEAMENTO DE VIDEO/MD] • Este modo permitirá selecionar VIDEO para MD e vice-versa. Procedimento: 1. Tecle ?/1 para ligar o aparelho. 2. Selecione função VIDEO. 3. Tecle [VIDEO/MD] e ?/1 simultaneamente. A função muda para MD. Pressione novamente as teclas para mudar MD para VIDEO. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 21 MHC-GN990 (HCD-GN990) SECTION 5 AJUSTES MECÂNICOS SECTION 6 AJUSTES ELÉTRICOS Precauções 1. Limpe as seguintes peças cuidadosamente com álcool etílico: abeças de leitura / gravação rolos pressores cabeça apagadora correia de borracha capstan polias 2. Desmagnetize as cabeças de reprodução e gravação utilizando um desmagnetizador de cabeças. 3. Não use chaves imantadas durante a execução dos ajustes. 4. Depois de fazer os ajustes, aplique o lacre nos componentes para garantir o ajuste executado. 5. Os ajustes devem ser executados com a tensão de alimenta­ ção dentro do especificado. Especificação de Torque 3.06 N • m to 6.96 N • m FWD CQ-102C 31 to 71 g • cm (0.43 – 0.98 oz • inch) FWD 0.19 N • m to 0.58 N • m back tension CQ-102C 2 to 6 g • cm (0.02 – 0.08 oz • inch) 3.06 N • m to 6.96 N • m REV CQ-102RC 31 to 71 g • cm (0.43 – 0.98 oz • inch) 0.19 N • m to 0.58 N • m REV CQ-102RC 2 to 6 g • cm back tension (0.02 – 0.08 oz • inch) 6.96 N • m to 14.02 N • m FF/REW CQ-201B 71 to 143 g • cm (0.98 – 1.99 oz • inch) 9.80 N • m FWD tension CQ-403A 100 g or more (3.53 oz or more) 9.80 N • m REV tension CQ-403R 100 g or more (3.53 oz or more) Modo Torque meter Valor Especificado 0 dB=0.775 V DECK SECTION 1. Desmagnetize a cabeça de reprodução e gravação com um demagnetizador de cabeças. 2. Não use chaves imantadas durante o ajuste. 3. Depois de fazer os ajustes, aplique o lacre nos componentes para garantir o ajuste executado. 4. Os ajustes devem ser executados com tensão de alimen­ tação dentro do especificado. 5. Os ajustes devem ser feitos na ordem indicada nesse manual. (Como regra geral, o circuito do toca-fitas deve ser completa­ mente ajustado antes de se colocar lacre nas peças ajustadas. 6. Os ajustes devem ser executados para ambos os canais, di­ reito e esquerdo. 7. As chaves e controle devem ser posicionados conforme o espe­ cificado. • Fita de Teste AJUSTE DE AZIMUTH DAS CABEÇAS DE RECORD/PLAYBACK DECK A DECK B Notae: Execute este ajuste para os dois decks. Procedimento: 1. Modo: Playback Fita Sinal Para ajustar P-4-A100 10 kHz, –10 dB Azimuth Adjustment set Placa Principal CN510 Pin 1 (L-CH) Pin 3 (R-CH) Placa Principal CN510 Pin 2 (GND) + – level meter Fita de Teste P-4-A100 (10 kHz, –10 dB) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 22 MHC-GN990 (HCD-GN990) 2. Gire o parafuso de ajuste e verifique o pico de saída. Se os picos não forem iguais para os dois canais, ajuste o parafuso para que os dois tenham 1dB de valor de pico. 3. Modo: Playback (Reprodução) 4. Após os ajustes aplique o lacre adequado sobre os componentes ajustados. Localização do Ajuste: Cabeça de Reprodução (Deck A). Cabeça de Reprodução/Gravação/Apagamento (Deck B). Posição do parafuso L-CH peak Com 1dB Nível de Saída L-CH peak R-CH peak Com 1dB Posição do parafuso R-CH peak Placa principal CN301 aparelho fita de teste. P-4-A100 (10 kHz, –10 dB) pin 3 osciloscópio. L-CH R-CH V H Forma de onda do osciloscópio in phase 45° 90° 135° 180° bom ruim pino 2 pino 1 L R SEÇÃO CD Nota: 1. O bloco do CD é desenvolvido para operar sem ajustes Apesar disso, verifique os itens na ordem dada. 2. Use disco YEDS-18 disc (3-702-101-01) a menos que outro seja indicado. 3. Use um osciloscópio com impedância maior que 10Mohms. 4. Limpe as lentes objetivas com detergente neutro quando o nível de sinal estiver mais baixo que o especificado no teste a seguir. f Verificação da Curva-S Conexão Procedimento: 1. Conecte o osciloscópio ao ponto de teste TPO102 (FE1) e TP 117(VC) na placa CD . 2. Ligue o aparelho. 3. Insira o disco (YEDS-18) e a procura de foco atuará. (Em consequência do abre e fecha da bandeja de discos). 4. onfirme se a forma de onda no osciloscópio (S-curve) é simétrica entre A e B. E confirme o nível pico-a-pico de até 2.4 ± 1 Vp-p. Forma de onda de Curva -S Nota: • Tente medir várias vezes para ter certeza que a razão entre A : B ou B : A é maior que a razão de 10 : 7. • Aumente a varredura e a iluminação da tela do osciloscópio para obter a melhor forma de onda. Local de verificação: placa CD (LADO B) (Ver a pág. 24.) + – Placa CD TPO102 (FE1) TP117 (VC) Osciloscópio A B simétrica até 2.4 ± 1 Vp-p hH A A forward reverse www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 23 MHC-GN990 (HCD-GN990) Verificação do Nível RF AC Connection: Procedimento: 1. Conecte o osciloscópio no ponto de teste TP124 (RFAC) e TP 117(VC) da placa CD 2. Ligue o aparelho. 3. Insira o disco (YEDS-18) e reproduza a quinta faixa . 4. Confirme se a forma de onda no osciloscópio é clara e se o nível do sinal de RFAC está correto ou não. Nota: Uma forma de onda clara de RF é aquela onde a forma “◊” pode ser claramente identificada no centro da forma de onda. Forma de onda do sinal RFAC Checking Location: CD board (SIDE B) (See page 24.) Verificação do Balanço E-F Conexão: Procedimento: 1. Conecte o osciloscópio no ponto de teste TPO103 (TE1) e TP117 (VC) da placa CD. 2. Ligue o aparelho. 3. Selecione a função “CD”. 4. Pressione tres teclas [ENTER], M , e [SURRUUND MODE] simultaneamente para entrar no modo de serviço do CD. 5. Insira o disco (YEDS-18) e reproduza a quinta faixa . 6. Pressione .. É mostrado a menssagem “TRAVERSE” (São desligados os servos de tracking e sled) 7. Confirme o nível B na forma de onda do osciloscópio e tensão (DC voltage) do centro de forma de onda transversal. Confirme abaixo : A/B x 100 = less than ± 22% forma de onda transversal. 8. Pressione . Amensagem “TRAVERSE” é mostrado (São ligados os servos de tracking e sled). 9. Para sair deste modo ,proceder conforme segue: 1) Movimente a unidade ótica para lado de dentro. 2) Pressione tres teclas x , [CLEAR], e [DISPLAY] simultaneamente. (cold reset) Notas: • Sempre movimente a unidade ótica ao lado interno do diasco quando sair deste modo. Caso contrário não descarregará o disco. • Não gire excessivo o motor sled , caso contrário pode dani- ficar a engrenagem. forma de onda transversal. Local de verificação: placa CD (LADO B) (Ver pag. 24.) + – Placa CD TP124 (RFAC) TP117 (VC) osciloscópio VOLT/DIV: 200 mV TIME/DIV: 500 ns nível: 0.9 ± 0.4 Vp-p + – Placa CD TPO103 (TE1) TP117 (VC) osciloscópio 0V B level: 1.0 ± 0.5 Vp-p centro da forma de onda A (DC voltage) 0V Tracking servo Sled servo ON C (DC voltage) Tracking servo Sled servo OFF www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 24 MHC-GN990 (HCD-GN990) Localização para verificação: – PLACA BD (LADO B) – TP117 (VC) TP124 (RFAC) JPO103 (TE1) JPO102 (FE1) IC101 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 25 MHC-GN990 (HCD-GN990) SEÇÃO 7 DIAGRAMAS Nota nos diagramas esquemáticos: • Todos os capacitadores estão em µF a menos que especificados. (p: pF) 50 WV ou menores não são indicados, exceto para os eletroliticos e os de tântalo. • Todos os resistores estão em Ω and 1/4 W a menos que especificados diferentemente. • % : indicates tolerance. • f : componente interno • 2 : resistor anti-chama. • 5 : fusistor • C : designação do painel • A : Linha B+ • B : Linha B– • H : ajuste para reparo. • Voltagens e formas de onda estão em DC, com relação ao terra, em condião de ausência de sinal. sem indicação: TUNER (FM/AM) ( ): CD PLAY < >: TAPE PLAY [ ]: TAPE REC * : Imposível mensurar • Tens e são obtidas com VOM (impedância de entrada 10 MΩ). Variações de tensão são verificadas dentro de uma faixa de tolerância; • Formas de onda são obtidas com um osciloscópio. Variações de tensão são verificadas dentro de uma faixa de tolerância; • Simbologia F : TUNER (FM/AM) E : TAPE PLAY (DECK A) d : TAPE PLAY (DECK B) G : RECORD J : CD PLAY (ANALOG OUT) c : CD PLAY (DIGITAL OUT) j : GAME IN (AUDIO) k : GAME IN (VIDEO) N : MIC INPUT Nota: Os componentes identificados com a marca 0 são críticos para a segurança. Somente os substitua por peças numéricamente identificadas nesse manual. (Os outros padr es de camada não são indicados) • Indicação dos transistores Parts face side: Parts on the parts face side seen from (Side A) the parts face are indicated. Pattern face side: Parts on the pattern face side seen from (Side B) the pattern face are indicated. C B Estes são omitidos E Q B Estes são omitidos C E Q B Estes são omitidos C E Q Notas para placas de circuito impresso: • X : peças extraídas do lado do componente • : padrão da camada que é vista www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 26 MHC-GN990 (HCD-GN990) 7-1. LOCALIZAÇÃO DAS PLACAS BLOCO DE SINTONIZADOR Placa PRIMÁRIA Placa SURROUND Placa PA SWITCHING POWER placa PAINEL placa SWITCH placa GAME placa MOTOR (LD) placa SW placa SENSOR Placa JOG placa BD placa MOTOR (TB) placa DRIVER placa PRINCIPAL Placa CD SW www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 27 27 • FORMA DE ONDAS – PLACA PRINCIPAL – IC401 qa XC-OUT VOL/DIV : 1 V AC TIME/DIV : 10 µsec 2 IC401 qd X-OUT VOL/DIV : 1 V AC TIME/DIV : 50 nsec 3 T101 5 TAPE REC only VOL/DIV : 50 V AC TIME/DIV : 10 µsec 4 T101 4 TAPE REC only VOL/DIV : 50 V AC TIME/DIV : 10 µsec 1 3.0Vp-p 32KHz 2.0Vp-p 16MHz 240Vp-p 13 µsec 64Vp-p 13 µsec – PLACA BD – IC101 wa TEI VOL/DIV : 0.2 V AC TIME/DIV : 0.2 msec 2 IC101 wd FEI VOL/DIV : 0.1 V AC TIME/DIV : 1 msec 3 IC101 ra RFAC VOL/DIV : 0.2 V AC TIME/DIV : 0.5 µsec 1 4MHz 2.4Vp-p – PLACA DISPLAY – IC901 is X OUT VOL/DIV : 1 V AC TIME/DIV : 0.2 µsec 1 0.15Vp-p 0.4Vp-p 0.96Vp-p w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 28 28 7-2. DIAGRAMA EM BLOCO - Seção CD SERVO - MP3 STB MP3 REQ XTCN XTACN STB MP3 REQ MP3 CLK MP3 CLK MP3 ACK MP3 ACK MP3 DATA OUT MP3 DATA MP3 LP MP3 LP MP3 CS MP3 RST MP3 CS MP3 RST MP3 DATA IN SCOR SENS CD-CLK XLT CD-DATA XRST SCOR SENS CLOCK XLT DATA XRST R-CH CD L-CH LINE MUTE A MAIN SECTION (Page 30) B MAIN SECTION (Page 30) IC731 (TABLE SENSOR) IC701 (LD)MOTOR DRIVER 4 2 9 11 RIN FIN OUT1 OUT2 IC712 TBL MOTOR DRIVER 4 2 9 7 RIN FIN OUT1 OUT2 LMR LMF TM-R TM-F TBL_SENS E-1 E-2 E-3 OPEN SW Q731 M751(LOADING) M741(TBL) RE701 S751 (LEVER SW) ROTARY ENCODER E-3 E-2 E-1 INVERTER M M D+3.3V OPTICAL PICK-UP BLOCK (KSM-215DCP/C2NP) LD DRIVER Q10 CD DIGITAL OUT OPTICAL MUTE Q102,152 +3.3V LD GND FOCUS COIL F+ F T+ T TRACKING COIL IC251 X171 16.9MHz SL/SP MOTOR DRIVER IC101 RF AMP 16 7 15 17 18 VR PD 19 20 21 22 5 33 30 3 24 MUTE CH2OUT-F CH1FIN OUT VREF CH1RIN CH2FIN SFDR OPIN+ CH2OUT-R CH1OUT-R CH1OUT-F CH4OUT-R CH4OUT-F CH3OUT-F CH3OUT-R M M M101 (SPINDLE) M102 (SLED) S101 (LIMIT) VCC VC A B C D E F DETECTOR A B E 19 F 20 LD 36 PD 37 TFDR 11 FFDR 13 CH3FIN 9 OPTICAL OUT 3 SSTP 7 MPD 6 95 XTACN 100 XRST 102 DATA 104 XLAT 105 CLOCK 86 AOUT2 81 AOUT1 71 DOUT 61 PCMD1 62 LRCK1 63 LRCK 65 PCMD DIGITAL SIGNAL IC301 PROCESSOR SYSTEM IC401 (1/4) CONTROL IC508 21 40 SDO0 11 LRCKIA 16 SFSY/LRCK1B 19 SDIO 14 77 XTAO 78 XTAI 55 VDD VDD VDDM 26 25 VC 27 C 28 D 29 107 SENS XTACN XRST DATA XLAT CLOCK SENS 113 GFS 114 C2PO TRDR NC NC 12 29 SRDR CH3RIN 10 CH2RIN FRDR 14 XRST 100 66 BCK 60 BCK1 BCKIA 15 SBSY/BCK1B 18 6 +3.3V IC303 8 5 1 3 26 25 7 5 24 23 22 50 49 48 47 43 46 45 6 19 21 44 42 18 3 2 1 34 STANBY 36 PO11/BUCK/AD1 8 MIACK 7 MICK 6 MIDIO 4 MICS 5 MILP 2 RESET 41 SRMSTB 115 SCOR SCOR REG MUTE DRIVE Q507, 508 • R-ch is omitted due to same as L-ch. • Signal path J : CD w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 29 29 7-3. Seção TUNER/TAPE DECK – TAPE L-CH TEST CONNECTOR CN510 R-CH R L C MAIN SECTION (Page 30) TUNER L – CH F MAIN SECTION (Page 30) D MAIN SECTION (Page 30) E MAIN SECTION (Page 30) PB HEAD DECK-A DECK-B TC BLOCK 75 BIAS OSC Q112 A TRIG DRIVE R-CH FM/AM TUNER UNIT CN509 ANTENNA ST-L FM ANT FM ANT AM ANT AM ANT ST-R ST-MUTE STEREO TUNED ST-DOUT/MC-DIN ST-DIN/MC-DOUT ST-CLK ST-CE FM 75 COAXIAL CAP M+ BTRGM+ ATRGM+ AHALF BHALF APLAY BPLAY B PHOTO OUT A PHOTO OUT REC(FWD) REC(REV) CAPM-CTRL B-TRIG A-TRIG TC-RELAY A-HALF B-HALF A-PLAY B-PLAY B PHOTO OUT A PHOTO OUT REC (FWD) REC (REV) REC-MUTE TC-MUTE REC MUTE AM A B ST-MUTE STEREO TUNED ST-DIN ST-DOUT ST-CLK ST-CE BIAS TRAP SWITCH DRIVE Q107, 108 SWITCH DRIVE Q110, 111 76 78 79 80 32 63 58 REC BIAS 60 55 90 89 56 51 91 53 59 52 B TRIG DRIVE 57 CAP MOTOR DRIVE 54 88 87 86 82 85 83 84 PB OUT1 TAI1 R-CH R-CH Q166 Q154, 155 Q109 L – CH R – CH R-CH C174, L104 TC +9V REC/PB HEAD ERASE HEAD DECK A/B SELECT PB/REC EQUALIZER AMP IC101 (1/2) Q113,114 T101 Q122, 123 Q118, 119 Q120,121 SYSTEM CONTROL (CD/TAPE MECHANISM CONTROL) IC401(2/4) L – CH R – CH MUTE Q103 MUTE Q175 MUTE DRIVE Q509, 510 MUTE DRIVE Q514, 515 • R-ch is omitted due to same as L-ch. • Signal path K : TUNER (FM/AM) E : PLAYBACK (DECK A) d : PLAYBACK (DECK B) G : RECORD w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 30 30 7-4. DIAGRAMA EM BLOCO – SEÇÃO PRINCIPAL – AUDIO1–DATA AUDIO1–CLK 65 61 39 66 M891 (FAN) PHONES J851 RY646 VL (AC) SYSTEM CONTROL IC401 (3/4) CD L-CH A CD SECTION (Page 28) TAPE L-CH C TUNER L-CH F TUNER/TAPE DECK SECTION (Page 29) TUNER/TAPE DECK SECTION (Page 29) E TUNER/TAPE DECK SECTION (Page 29) + + – TM600 D654 D655 FAN MOTOR DRIVE Q851, 852 FAN MOTOR ON SWITCH Q629 OVER LOAD DETECT SWITCH Q648 OVER LOAD DETECT Q668, 618 M HEADPHONE MUTING Q640, 641 MUTING CONTROL SWITCH Q634, 682 – + + TH629 TH630 + D627 MUTING Q570 MUTING CONTROL SWITCH Q505, 506 STANDBY SWITCH Q604, 606, 610 R-CH D624 R-CH R-CH 28 27 34 35 TONE/ VOLUME CONTROL SOUND CONTROL CIRCUIT INPUT SELECT SWITCH R-CH INPUT SELECT SWITCH, TONE CONTROL, ELECTRICAL VOLUME IC101 (2/2) 4 3 1 59 DATA AMS CLOCK 6 2 10 8 CPU INTERFACE R-CH J501 L R VIDEO/MD (AUDIO) IN R-CH RV801 J850 J504 L R GAME INPUT REC L-CH SPEANA D TUNER/TAPE DECK SECTION (Page 29) H DISPLAY SECTION (Page 31) MIC AUDIO VIDEO OUT VIDEO J801 MIC AMP IC850 (1/2) FEED BACK SWITCH Q101 FRONT SPEAKER RELAY DRIVE Q644, 647 POWER AMP IC600 OVER CURRENT PROTECTOR IC627 MIC LEVEL MIC AMP IC850 (2/2) 78 FR RELAY 34 LINE MUTE 79 HP MUTE 33 HP DET 81 PROT 69 AC CUT MAIN 94 THERMAL VACS 80 STK-MUTE TEMPERATURE DETECT SWITCH Q628, 630 2 TXD1 REC MUTE STB XTCN RESET 3 RTS1 6 CLK1 31 100 SW MUTE EVER +4V CNVSS TCN/ MICDET AMS-IN AMS MUTE CNVCC 9 7 RXD1 9 RESET ON BOARD PROGRAM MCU VCC CN VSS 5 8 CN512 53 25 14 18 11 10 8 9 12 4 3 + CT OUT 1 OCP 2 VP BIAS Q721 Q402 15 17 14 EQ B CD SECTION (Page 28) G DISPLAY SECTION (Page 31) D501 AMS AMP Q115-117 DRIVE Q124, 526, 527 SPEAKER L R • R-ch is omitted due to same as L-ch. • Signal path F : TUNER (FM/AM) E : TAPE PLAY G : REC J : CD PLAY q : VIDEO/MD (AUDIO) IN j : GAME INPUT (AUDIO) k : GAME INPUT (VIDEO) N : MIC INPUT w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 31 31 7-5. DIAGRAMA EM BLOCO – SEÇÃO DISPLAY/POWER – FL901 FLUORESCENT INDICATOR TUBE 6 – 10, 12 – 22, 24 – 41, 43 – 47 6 – 1, 100 – 87, 85 P1 – 39 G1 – 19, G21 64 – 66 SUPER LOW FREQUENCY (BPF0) 1 BPF, RECT IC903 67 68 16 2 15 69 71 48 86 72 ALL BAND BPF1 BPF3 IN2 IN1 VKK SELECTOR G20 G20 G1 – 19, 21 13 17 80 VOL 1A 79 VOL 1B ROTARY ENCODER S970 VOLUME 74 JOG B 75 JOG A ROTARY ENCODER S957 MULTI JOG 76 AMS ROTARY ENCODER S916 . > X MAIN SECTION (Page 30) H MAIN SECTION (Page 30) G SPEANA P1 – 39 VF1 VF2 D905 -VG (-32V) X901 4MHz 83 XIN 82 XOUT 52 – 57 LED DRIVE Q911 – 916 D907, 909, 911 D914, 916, 918 D920, 922, 924 D906, 908 – 910 D912, 915, 917, D919, 921, 923 M+9V Q905 Q907 Q904 Q906 D925 KEY2 | KEY0 S924 – 932, 918 – 922 S905 – 911, 917 S901 – 904, 912 – 915 60 IIC DATA 61 IIC CLK 77 RESET 30 IIC-DATA 29 IIC-CLK 75 GC-RESET 74 POWER-KEY 73 DISPLAY-KEY S932 S900 DISPLAY 76 STBY-LED 4 SIRCS RESET X502 16MHz 15 X-IN 13 X-OUT X501 32.768kHz 10 XC-IN 11 XC-OUT 40 CD/DVD-POWER SYSTEM CONTROL IC401 (4/4) 70 STBY-RELAY 12 RESET 20 AC-CUT B+ SWITCH Q501, 502 RECT D763 M +9V MT +7V A +9V TC +9V D907 – 908 D660, 661 +9V REGULATOR IC503 +9V REGULATOR IC502 +3.3V REGULATOR IC504 +3.3V LEVEL DETECT IC301 D504 SWITCHING REGULATOR LED DRIVE Q917 RECT D658 RECT D656 +VL VL(AC) F699 VL VL VH VH VP VF VF AC3 AC4 NC NC AC4 AC3 GND F698 F697 F696 F760 R699 –VL +VH –VH – 33V REGULATOR Q664 POWER ON/OFF RELAY DRIVE Q1000 – VG (-32V) D699 RECT VF1 VF2 RY1000 AC IN T601 POWER TRANSFORMER RESET SWITCH Q301 REMOTE CONTROL RECEIVER IC902 TO FLUORESCENT INDICATOR TUBE FL901 EVER +4V DISPLAY CONTROL KEY CONTROL IC901 BUFFER Q901 70 BPF2 14 1 2 S1000 S1000 20V | 0V | 127V VOLTAGE SELECT w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 32 32 7-6. PLACA DE CIRCUIITO IMPRESSO – PLACA BD – C10 C260 C14 C15 C16 C18 C11 R405 C316 R354 R353 R352 R351 R302 R253 C315 R191 R172 R171 R162 R313 X171 R121 R12 R11 R10 Q10 C116 C312 C184 C183 C303 C302 C305 C259 C258 C257 C255 C203 C196 C195 C201 C182 C171 C172 C308 C151 C134 C125 C314 C123 R165 R13 C17 FB301 C318 R201 C174 R173 R205 C209 C210 12 (12) 1-860-502- PLACA BD ( LADO A) E R419 R412 R411 R410 R409 R408 R407 R406 R404 R403 R402 1 R401 R305 R303 R301 R252 JPO103 (TE1) JPO102 (FE1) TP117 (VC) TP124 (RFAC) R251 R182 R181 R163 R151 R143 R142 R141 R133 R132 R131 R114 R113 R112 R111 R307 C313 C311 C310 C309 C307 C306 IC251 C252 C251 C194 C181 C320 S101 (LIMIT) IC101 C163 C162 C143 C142 C141 C133 C132 C131 C124 C111 C122 C115 C114 C113 C112 IC301 C185 C186 R306 CN101 IC303 CN201 C206 36 28 27 19 1 9 10 18 C317 R203 R161 C161 C211 C212 R204 C213 1 3 4 5 M101 SPINDLE MOTOR M102 SLED MOTOR M M PLACA BD (LADO B) 12 (12) 1-860-502- OPTICAL PICK-UP BLOCK (KSM-215DCP) A MAIN BOARD (Page 36) 16 17 32 49 48 64 1 33 27 2 3 4 5 6 7 8 9 10 A 1 B C D E F Ref. No. Localização IC101 D-8 IC251 C-6 IC301 C-8 IC303 B-8 Q10 E-4 • Localização do Semicondutor w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 33 33 7-7. DIAGRAMA ESQUEMÁTICO – PLACA BD – TP165 TP166 TP178 TP144 TP147 TP153 TP186 TP187 TP167 TP160 TP162 TP177 TP145 TP148 TP121 TP122 TP123 C305 JPO004 JPO10 TP250 TP301 TP302 TP303 TP304 TP103 TP104 TP105 TP146 R161 R163 R351 R352 R353 R354 R401 R402 R403 R404 R405 R406 R407 R408 R409 R411 R412 R419 R11 R191 R132 R251 R253 R12 R142 R143 R10 JPO102 JPO103 M101 S101 C15 C17 C115 C116 C122 C125 C132 C133 C134 C141 C142 C143 C151 C161 C181 C194 C201 C203 C252 C255 C257 C303 C306 C308 C309 C310 C311 C312 CN101 R121 R171 C171 C313 C314 C183 C184 TP420 TP421 TP422 TP423 TP424 R252 TP425 TP426 C259 TP427 TP428 TP429 TP430 TP431 TP432 R13 Q10 C16 C123 C260 R172 C124 R133 R313 TP433 TP436 C316 C10 C11 C162 C317 C315 C307 TP401 TP407 TP406 TP405 TP404 TP403 TP402 TP408 TP410 TP434 TP417 TP416 TP415 TP414 MAIN BOARD(3/3) CN251 (Page 39) TP413 TP412 TP419 TP411 TP435 TP409 TP19 TP18 TP17 TP16 TP15 TP102 TP14 TP13 TP12 TP11 TP10 C195 C182 C174 R131 C131 C18 R301 FB301 R303 R182 R181 X171 C172 R173 R203 IC303 R302 R162 R165 C211 C210 C212 R151 R205 R410 C320 C213 C14 CN201 C185 C186 C163 C196 C152 C318 R306 IC251 C258 C251 C302 M102 TP253 TP252 TP251 C111 R112 R114 R111 R113 C112 C113 C114 R193 C209 R305 IC301 R141 IC101 R307 TP125 TP124 TP142 TP149 R204 R201 MIRR DFCT FOK XUGF XPCK GFS MVDD MGND LOCK WDCK COUT VC WFCK SBSO RFDCO 220 4V MDP APC SP- LRCK PCMD BCK C2PO 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 0 0 10k 10k 10k 100k 1k 3.3k 3.3 FEI TEI SW 0.1 F 220 4V 0.1 F 100 10V 0.1 B 0.1 F 0.47 B 0.01 B 0.1 F 0.1 B 0.0015 B 0.1 F 100 10V 0.1 F 0.1 F 0.1 F 100 10V 100 10V 0.1 F 0.1 F 0.1 F 0.1 F 0.1 F 47 4V 0.1 F 0.1 F 0.1 F 0.1 F 16P 15k 0.1 F 47 4V 22 6.3V 22 6.3V AGND DGND MP3GND IOP1 IOP2 22k SW+ SW- PCMDI FRDR FFDR TRDR TFDR MDP 1 2SB1690K 1 F 0.1 B 220 10V 330p CH 180k 220 MP3VDD AVDD 0.0022 B 10 6.3 B 10 6.3 B 0.1 F 0.01 B 0.1 B 0.1 F MP3STB MICS MILP MIDIO MICK MIACK MP3REQ MP3RST ROUT AVDD SCOR SENS CLK XLT DATA XRST XTCN LOUT DVDD DOUT F- T- F- F+ PD F C B A D E 0.1 F 0.1 F 0.1 F 1M 100p CH 0.001 B 100k BLM21B272S 100k 100 100 0 0 BH15FB1WG 10k 47k 220p CH 0.1 B 22p CH 0 0 100 0 22p CH 0.1 2200p CH 2200p CH 0.1 0.1 1 0.01 B 0 0.0068 B 0.1 F SL- SL+ SP+ 0.0033 B 15k 15k 1k 1k 470p 0.0033 470p B NM 0.01 B 100k TC94A34FG-002 4.7k CXD3059AR 10k RFACI RFACO EXCK 0 0 470 22p CH 0.1 F 1M 16.9MHz 27p CH 0 27P BA5947FM (HSOP28) 0.1 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 34 34 7-8. PLACA DE CIRCUITO IMPRESSO – PLACA MECANISMO DO CD – 1 A B C D E F G H 2 3 4 5 6 7 8 9 10 11 12 13 14 (LEVER SW) CN751 S751 IC731 CN731 CN741 CN742 C715 C731 C735 C736 R701 R711 R731 R721 R722 R723 R735 R732 R733 R734 D701 D711 Q731 C751 IC712 IC701 CN704 C737 R713 R712 C741 R702 JW702 JW703 JW704 JW705 JW706 JW707 JW708 JW711 CN703 CN702 CN705 R751 C752 CN701 JW712 JW701 JW709 JW710 JW713 JW714 CN721 MAIN BOARD CN301 (Page 36) Ref. No. Location D701 D-6 D711 D-7 IC701 F-6 IC712 F-7 IC731 E-11 Q731 C-9 • Localização do Semicondutor w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 35 35 7-9. DIAGRAMA ESQUEMÁTICO – Placa MECANISMO DO CD – CN301 37 no mark : FM R701 D701 R712 R711 R721 C735 C736 R722 C737 R723 R733 R734 R735 C741 CN731 CN741 CN742 CN702 CN703 CN751 CN704 CN721 C751 R751 C752 CN705 CN751 R732 R731 M741 CN701 IC731 E-1 E-2 E-3 Q731 D711 R713 C731 C715 S751 R702 470 MTZJ-T-77-5.1A 4.7k 1k 4.7k 0.1 0.1 4.7k 0.1 4.7k 1k 12k 100 0.01 3P 3P 5P 5P 4P 4P 2P 2P 0.01 4.7k 0.1 2P 2P 10k 100 (TBL) 12P RPI-576 TABLE SENSOR DTC114ESA TBL ADDRES SENS SWITCH MTZJ-T-77-3.6B 22k 10 50V 100 16V (LEVER SW) 100 VREF OUT2 RNF OUT1 VM VCC FIN GND RIN IC701 BA6956AN LD MOTOR DRIVER VREF OUT2 RNF OUT1 VM VCC FIN GND RIN BA6956AN DRIVER IC712 TBL MOTOR RE701 ROTARY ENCODER M751 (LOADING) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 36 36 7-10. PLACA DE CIRCUITO IMPRESSO – Placa PRINCIPAL – CD DIGITAL OUT L R VIDEO/MD(AUDIO)IN VIDEO OUT A BD BOARD (Page 32) I GAME BOARD (Page 40) E SURROUND BOARD (Page 49) 11 H PA BOARD (Page 42) G PA BOARD (Page 42) M891 DC FAN 31 50 51 30 1 100 81 80 65 64 24 25 41 40 80 1 1 2 18 19 IC401 R550 R551 R392 R393 R492 FB462 E E2,E3,E51 US,MX,AR,AUS E2,E3,E51 C536 JR500 JR110 JR111 JR112 JR113 JR114 JR115 JR503 JR101 X6 JR233 JR236 JR237 IC101 R450 R449 R451 R452 R453 R455 R456 R458 R361 R465 R466 R448 R442 R443 R444 R445 R446 R447 R342 R430 R402 R403 R433 C464 R435 R436 R437 R438 R429 R329 R330 C430 FB508 R428 FB507 C429 R417 R418 R419 R420 R421 R422 R423 R424 FB506 R404 R405 R406 R407 R409 R411 C411 C412 R412 R413 C410 R369 Q402 R381 R481 R482 R483 R484 R485 R486 R487 R488 R489 R490 R387 R386 FB416 C419 C421 C316 IC627 R302 R301 D301 D302 D303 D504 R304 R303 Q301 R491 Q121 C144 R179 R180 Q119 R358 D104 E E E E E E D101 D102 Q123 C145 R185 R186 R187 R181 R182 R183 R184 R356 R390 R391 R355R353 R389 R351 FB505 R525 R575 R574 FB555 C521 C524 C571 FB511 R129 R128 C128 R130 C129 R131 R134 R135 C133 C112 C111 R116 C108 C109 R108 C147 R115 R117 R195 R111 R112 Q103 R110 R119 R106 R105 Q101 C193 C191 R156 R169 Q151 R155 C188 C190 R191 R192 C189 Q116 Q117 R137 R138 R144 R145 R146 R147 R148 R149 Q114 C141 R143 C138 C126 C176 R126 R176 Q102 R154 R139 R136 R102 R113 R151 C170 R160 R152 R153 C534 R190 C186 R165 R167 C158 C159 R158 R166 D503 C161 C162 D501 R161 R163 R162 R127 Q153 R177 C175 C125 C124 C174 Q166 C173 C123 Q106 Q154 Q155 Q104 Q105 Q107 Q108 Q109 Q110 Q111 R172 R173 R122 R123 R140 R141 R142 R124 R174 R175 R125 R374 R132 R133 C499 C497 FB512 C537 FB510 R578 R579 R529 R528 FB509 Q502 3 1 C507 C539 R530 R580 R523 Q520 R522 R521 R520 R573 Q570 E E R570 R571 R572 R508 R509 R510 Q505 Q506 Q507 Q508 R511 R512 R513 R514 R515 R516 Q509 Q510 C526 C525 D511 R538 R539 Q523 Q521 R535 C505 C503 R107 C532 C531 R157 Q152 R104 C120 C629 D627 JR118 R101 C146 C196 C197 JR102 R103 R178 R333 R373 R537 JR231 Q525 E C301 Q115 R426 R401 R200 R150 R494 R394 R493 JR116 R300 JR207 JR872 JR882 JR119 JR330 JR238 JR240 JR243 JR244 JR245 JR246 JR247 D507 D508 D509 JR248 JR249 JR250 JR251 JR254JR252 JR253 JR331 R582 R583 Q175 R585 R584 Q125 R586 R587 Q124 Q112 Q514 R588 R589 R164 R114 JR732 JR108 JR241 Q501 Q122 Q120 Q118 Q113 R188 R590 R591 C178 C179 R375 JR109 JR260 D502 R168 C575 Q515 JR884 JR883 R189 R118 JR120 JR332 JR117 JR257 C518 C517 R592 R593 R594 C581 C579 C580 Q527 E Q526 C578 R502 JR333 R469 R569 C538 C576 JR121 JR256 C199 C200 JR234 JR258 JR259 C546 JR122 C550 JR336 CN508 J504 NO501 E 1 1 3 2 1 3 E E 1 3 4 6 1 3 JW001 JW002 JW003 JW006 JW009 JW011 JW012 JW013 JW015 JW016 JW017 JW018 JW019 JW020 JW021 JW022 JW023 JW024 JW025 JW026 JW027 JW028 JW029 JW030 JW031 JW032 JW033 JW034 JW035 JW036 JW037 JW038 JW041 JW042 JW043 JW044 JW046 JW047 JW049 JW050 JW051 JW052 JW053 JW054 JW055 JW056 JW057 JW058 JW059 JW060 JW061 JW062 JW063 JW064 JW065 JW067 JW068 JW070 JW071 JW072 JW073 JW075 JW076 JW077 JW078 JW079 JW081 JW082 JW083 JW084 JW085 JW086 JW087 JW088 JW089 JW093 JW094 JW095 JW099 JW104 JW105 JW109 JW110 JW114 JW115 JW116 JW117 JW118 JW122 JW123 JW125 JW126 JW128 JW129 JW130 JW131 JW132 JW133 JW134 JW135 JW141 JW142 JW143 JW144 JW145 JW158 JW162 JW182 JW183 JW186 JW187 JW188 JW205 JW206 JW211 JW218 JW219 JW220 JW222 JW224 JW227 JW228 JW229 JW236 JW237 JW241 JW243 JW247 JW249 JW250 JW253 JW254 JW255 JW256 JW257 JW261 JW262 JW263 JW264 JW265 JW266 JW271 JW272 JW273 JW274 JW275 JW276 JW277 JW278 JW280 JW282 JW283 JW285 JW286 JW287 JW288 JW300 JW301 JW302 JW303 JW304 JW305 JW306 JW307 JW310 JW311 JW312 JW313 JW317 JW318 JW319 JW320 JW321 JW322 JW323 JW324 JW325 JW326 JW334 JW336 JW338 JW348 JW350 JW353 JW354 JW355 JW356 JW357 JW358 JW359 JW363 JW364 JW365 JW366 JW367 JW368 JW369 JW378 JW392 JW393 JW396 JW397 JW407 JW414 JW416 JW417 JW418 JW419 JW420 JW421 JW422 JW423 JW424 JW425 JW437 JW438 JW439 JW383 JW441 CN506 1 11 10 2 IC508 CN501 13 E E E E E E 1 J501 CN513 1 13 CN512 1 10 CN511 CN509 EPT901 CN507 1 12 C540 X401 X402 IC301 IC502 C416 C302 C303 C101 CN510 L103 T101 C122 C520 C570 C533 C103 C104 C498 C127 C134 C113 C110 C195 C116 C192 C166 C187 C143 C140 C142 L105 L104 C136 C135 C169 C172 C151 C153 C150 C154 CN505 1 2 27 26 C163 C130 C131 C462 C573 C523 C535 C508 E C501 IC503 CN503 Q524 CN515 C119 C627 JW871 C628 JW217 JW213 JW214 JW215 JW240 JW251 JW239 JW238 JW225 JW252 IC504 JW040 C121 JW347 C198 C148 JW199 JW195 JW194 JW203 JW191 CN502 JW248 JW045 JW108 JW107 JW361 JW106 JW096 JW097 JW259 JW281 C137 JW156 JW157 JW155 JW159 JW153 JW154 JW151 JW152 JW080 JW147 JW148 JW149 JW150 JW442 JW443 JW201 JW202 JW445 JW447 JW451 JW453 JW454 JWH901 JW459 C171 JW279 JW284 JW048 JW223 JWH300 JW444 JW462 JW463 JW466 JW468 JW469 JW472 JW477 JW478 JW479 JW404 JW405 JW406 JW315 JW470 JW413 JW412 JW411 JW410 JW409 JW401 JW399 JW400 JW403 JW402 JW434 JW435 JW381 JW382 JW294 JW296 JW297 JW298 JW408 JW292 JW293 JW289 JW127 JW379 JW377 JW376 JW374 JW373 JW372 JW371 JW375 JW210 JW209 JW208 JW258 JW007 JW008 JW014 JW004 JW349 JW342 JW344 JW345 JW268 JW380 JW333 JW480 JW440 JW483 JW484 JW485 JW487 JW488 JW489 CLP01 CLP02 JW492 JW493 JW944 JW328 JW491 JW460 JW299 JW436 JW370 JW309 C157 C107 C177 C139 JW473 JW290 JW335 C504 C506 JW329 JW330 JW331 JW332 NO505 JW446 JW482 JW270 JW269 JW448 JW190 JW314 JW452 JW464 JW091 JW316 JW005 JW198 JW197 JW467 JW189 JW235 JW398 JW391 JW339 1 1 E E E E E E E E E E E E E E E E E E E E E E E E E E 3 8 JW204 JW212 JW216 JW308 JW341 JW415 JW455 JW119 JW120 JW121 JW458 JW112 JW111 JW124 JW098 JW092 JW230 JW231 JW221 JW233 JW232 JW360 JW291 JW471 JW246 JW245 JW244 JW242 JW196 JW180 JW200 JW481 JW502 JW497 JW498 JW499 JW500 JW503 JW504 JW506 JW507 JW508 C165 C164 C115 C114 NO504 C577 JW340 JW461 JW327 L525 C582 JW140 JW879 JW465 C516 JW207 C551 JW490 JW166 JW476 JW074 JW069 JW113 C469 JW039 C181 C182 C183 C184 JW337 JW103 L503 GN660/GN770 JW267 CLP3 NO503 9 1 C626 NO502 JWH301 C160 JW449 JW450 CLP04 BOARD MAIN (FOR CHECK ) 1 4 F PANEL BOARD (Page 46) (FOR CHECK ) B DRIVER BOARD (Page 34) TUNER PACK E 1-861-399- (CHASSIS) 1 4 E 3 5 TAPE MECHANISM DECK C GAME BOARD (Page 40) TAPE A HEAD TAPE B HEAD E 1 3 (FOR CHECK) E E 2 3 4 5 6 7 8 9 10 11 12 13 14 A 1 B C D E F G H J I Ref. No. Location D101 E-2 D102 E-2 D104 E-3 D301 C-5 D302 C-5 D303 C-5 D501 C-5 D502 C-7 D503 C-6 D504 C-5 D507 H-11 D508 H-11 D509 F-11 D511 I-12 D627 I-12 IC101 H-4 IC301 C-6 IC401 C-4 IC502 I-11 IC503 I-11 IC504 C-8 IC508 A-12 IC627 I-12 Q101 I-5 Q102 G-3 Q103 G-3 Q104 H-2 Q105 I-2 Q106 G-2 Q107 I-2 Q108 J-2 Q109 J-2 Q110 I-2 Q111 I-2 Q112 I-3 Q113 I-3 Q114 J-3 • Localização do Semicondutor Ref. No. Location Q115 I-4 Q116 I-3 Q117 I-4 Q118 E-3 Q119 D-3 Q120 E-3 Q121 D-2 Q122 E-2 Q123 D-2 Q124 H-3 Q125 H-3 Q151 I-6 Q152 G-5 Q153 F-5 Q154 H-2 Q155 I-2 Q166 G-2 Q175 H-3 Q301 C-5 Q402 D-4 Q501 C-8 Q502 C-7 Q505 J-8 Q506 J-8 Q507 J-8 Q508 J-8 Q509 J-8 Q510 J-8 Q514 I-5 Q515 I-4 Q520 J-10 Q521 I-12 Q523 I-12 Q524 I-12 Q525 C-7 Q526 H-3 Q527 F-3 Q570 J-10 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 37 37 7-11. DIAGRAMA ESQUEMÁTICO – Placa PRINCIPAL (1/3) – R351 R389 R353 R358 R356 R391 R390 R355 Q122 R185 Q118 R181 Q119 Q120 R178 R179 D101 D102 D104 C145 R180 C144 D504 C301 R303 D303 X402 R409 R417 R404 R419 R420 R421 R403 R401 R430 R330 R329 R442 R443 R444 R445 R446 R447 R448 R449 R450 R465 R466 R373 R433 R342 R482 R484 R485 R486 R489 R490 R483 R488 R487 R451 R452 R455 R458 R381 JR330 JW440 JR331 R407 R406 R405 R424 R423 R422 R426 C469 R186 Q123 R182 Q121 R187 R183 R184 D301 R301 X401 FB416 C416 C419 C421 R418 R402 C430 C429 R494 R456 R453 R361 R411 R413 C412 R412 C410 C411 IC301 C498 C497 R387 R386 IC401 CN507 CN511 CN512 CN509 C464 C462 R374 FB462 R369 R394 Q402 Q301 C316 R333 R429 C499 C302 C303 R302 D302 R304 R481 R375 D503 D501 R493 4.7K R393 R491 R492 10k 10k 10k 10k 10k 10k 10k 10k 2SB1132-T100-QR 680 2SB1132-T100-QR 680 FA1A4M 2SB1132-T100-QR 680 2.2k 1SS355 1SS355 1SS355 0.0047 50V B 2.2k 0.0047 50V B 1SS355 10 50V 22k 1SS355 16M 10k 10k 100 100 4.7k 100 100 100 100 10k 10k 100 100 100 100 100 100 100 100 100 100 100 10k 100 10k 100 100 100 100 100 100 100 100 100 100 100 100 100 10k 0 0 0 0 0 0 0 0 0 0 10 6.3V 2.2k FA1A4M 3.3k FA1A4M 2.2k 3.3k 3.3k 1SS355 220 32.768K 0 2200 6.3V 47p 47p 220 220 47p 47p 100 100 100 10k 330k 0 0.1 100k 22p 15p ICBD4828G 10 50V 0.1 25V F 10k 10k M3062CMEN -A03FPUO 12P AMP-L 4P 10P 13P 0.01 B 100 10V MF 10k 0UH 10k 1k DTC114EKA BUFFER 2SC1623 RESET SWITCH 0.1 10k 100 0.1 0.1 0.1 4.7k 1SS355 22k 100 10k 1SS355 1SS355 100 B1 B8 B9 B13 B14 M+9V EVER+4V MP3GND GND 63 HP-DET B7 D+3.3V 40D B21 57 54 52 58 56 91 90 55 53 89 51 29P 30P 31P 34P 33P 32P 9P 12P 51 52 53 54 55 56 57 58 89 90 91 42 43 44 45 46 47 48 49 50 2C 3C 5C 7C 18C 19C 21C 22C 23C 24C 25C 26C 4 29 30 100C 77 78 79 80 81 31P 32P 29P 30P 9P 12P 70 71 72 69 33P 34P 1C 94 31D 97 76 75 74 73 59 60 61 65 66 88 87 86 85 84 83 82 44 45 46 47 48 49 50 43 42 34 41 32D 39 3.3k 330 DRIVE Q122,123 A TRIG DRIVE DRIVE Q118,119 B TRIG Q120,121 CAP MOTOR LEVEL DETECT (FOR CHECK) (FOR CHECK) TAPE MECHANISM DECK R482 4.7k w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 38 38 7-12. DIAGRAMA ESQUEMÁTICO – Placa PRINCIPAL (2/3) – Q107 Q108 Q109 Q110 Q111 Q116 Q117 C140 T101 L103 CN510 NO505 C172 C135 C136 C130 C126 C141 C176 C196 C142 C173 Q115 JR116 C160 C150 C166 C192 C110 R105 R110 R111 R126 R132 R133 R136 R137 R143 R144 R146 R147 R148 R149 R155 R158 R161 R176 R195 R589 C119 C122 C143 C195 Q112 R114 R164 R104 R107 R112 R135 R138 R139 R140 R141 R142 R145 R154 R163 R166 R190 C132 R584 R586 R591 R189 R592 R593 R594 C123 C577 R588 C582 R585 R127 R119 R169 C125 C175 C178 C179 C199 C200 C124 C174 R106 R125 R156 R175 R587 C184 NO504 JR105 R122 R123 R173 R172 R124 R174 R157 R177 L104 R590 C101 R130 C129 C147 C112 C111 C109 C108 C107 R115 R118 C148 R108 C127 R131 R134 R117 R116 C113 C133 R188 R128 R129 C128 C103 C104 C134 R150 C162 C161 C159 C158 C157 C186 C177 C163 C197 R200 R167 C198 C153 C154 JR102 C114 C581 C121 R103 R102 C120 R101 C579 C137 R162 C580 C151 C171 R152 C170 R151 C169 C578 R160 R153 C115 C190 C189 C164 C165 R191 R192 C188 C187 C193 C191 C116 C131 JWH301 IC101 Q151 Q101 Q166 Q106 Q154 Q155 Q105 Q104 Q114 Q113 Q175 Q125 Q515 Q514 Q103 Q153 JR874 Q102 Q152 Q124 Q526 Q527 NO503 C182 C183 C181 C146 R113 C139 C138 L105 R165 R168 2SA812 DTC114EKA DTC114EKA DTA114EKA DTC114EKA FA1A4M FA1A4M 47 10V 27mH 3P MOLEX WIRE MT 10 50V 100 16V MF 100 16V MF 100 10V MF 0.001 50V B 0.01 50V F 0.001 50V B 680p 25V CH 0.0068 50V MF 680p 25V CH 2SC3624A 0 10 50V 10 50V 4.7 50V 1 50V 10 50V 47k 330k 1k 4.7k 1M 100k 4.7k 22k 3.3k 47 10 33 47k 4.7k 47k 2.2k 1k 4.7k 1M 100k 47 16V 10 50V 22 50V 1 50V 2SD596 0 0 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 10k 2.2k 2.2k 10k 100 1/10W 100k 100k 10k 680p 25V CH 10 50V 22k 10 50V 10k 5.6k 390 390 330p 50V CH 330p 50V CH 0.01 16V B 0.01 16V B 0.0022 50V 0.0022 50V 120p 50V CH 120p 50V CH 22k 27k 22k 27k 10k JW WIRE MT 0 2.2k 2.2k 2.2k 2.2k 2.2k 2.2k 10k 5.6k 1/10W 27mH 10k 10 50V 15k 0.01 0.0047 0.0068 0.033 0.022 0.022 0.1 50V 6.8k 10k 2.2 50V 2.2k 47 16V 15k 0 1k 10k 10 50V 0.01 1.2k 1k 27k 220p 10 50V 10 50V 10 50V 47k 0.0068 0.033 0.022 0.022 0.1 50V 0.068 0.47 10 50V 0.0047 47k 1k 2.2 10 50V 10 50V 0 0.27 0.0056 1 50V 10k 2.2k 0.01 180 22p 470 16V 10k 0.0056 10 50V 1 50V 2.2k 0.01 180 47 16V 22p 330k 10k 0.56 220p 220p 0.27 0.56 470 470 0.1 100 10V MF 0.22 100K 4.7 50V 0.47 50V M61537FP-RFOG 2SC1623 FEED BACK SWITCH 2SC1623 FEED BACK SWITCH 2SC3661 SWITCH 2SC3661 SWITCH 2SC3661 SWITCH 2SC3661 SWITCH 2SC3661 SWITCH 2SC3661 SWITCH DTC114EKA SWITCH RT1P137P-TP-1 SWITCH 2SC3624A MUTE 2SC3624A MUTE DTC114EKA MUTE DRIVE DTA114EKA MUTE DRIVE 2SC3661 MUTE 2SC3661 MUTE 0 2SC3661 MUTE 2SC3661 MUTE DTC114EKA DRIVE DTA114EKA DRIVE DTC114EKA DRIVE 9P JW JW JW 680p 25V CH 10k 0.01 100V MF 0.0047 50V B 6.8k 10k TC-PB-L TC-PB-R ST+9V B11 GND 2 B13 SPEANA DBFB B15 B16 -VL GND HP-DET B2 B7 61 60 59 TC MUTE TC MUTE CD MUTE R-OUT L-OUT CD-R CD-L GAME-R MIC GAME-L 32D MD-R ST-R ST-L MD-L 39 GAME-R GAME-L MIC 65 66 HP-R HP-L CD MUTE INPUT SELECT SWITCH, PB/REC EQUALIXER AMP, DECK A/B SELECT, TONE CONTROL, ELECTRICAL VOLUME Q108-111 SWITCH DRIVE Q115-117 AMS AMP (FOR CHECK) HEAD TAPE A HEAD TAPE B w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 39 39 7-13. DIAGRAMA ESQUEMÁTICO – Placa PRINCIPAL (3/3)– C503 C506 C505 CN508 NO501 D627 C504 C501 R508 R509 R510 R511 R512 R514 R515 R516 R520 R522 R570 R572 CN502 R521 R571 C551 C517 C518 R573 R523 C523 R528 R529 R579 R578 C573 C537 L503 D507 D508 D509 C533 FB506 FB507 FB510 FB511 FB512 FB509 C535 FB508 C576 CN505 R575 R525 R524 C520 C570 JR732 C571 C521 FB505 FB555 J501 R535 CN503 Q521 R537 Q523 R538 R539 JR882 C508 C507 R502 JW879 JR207 R583 R582 L525 C516 IC504 R580 R530 JWH300 C536 C575 JWH901 C550 IC503 IC502 IC627 Q510 Q509 Q570 Q520 Q506 Q505 Q508 Q507 R513 D502 Q501 Q502 CN513 C628 C627 IC508 R574 C531 C532 C538 C629 CN501 CN506 C534 Q525 J504 C525 C526 Q524 R469 R550 R551 EPT901 C626 D511 0.1 25V F 470 10V 0.1 25V F 19P FFC-R 1SS355 470 10V 4700 25V 470k 68k 15k 470k 68k 470k 68k 15k 1k 1/10W 47k 1k 1/10W 47k 11P B-TO-B 10k 10k 10 50V BP 1 25V 1 25V 10k 10k 10 50V 1k 33k 33k 1k 10 50V 0.1 25V F RR263M-400FTR RR263M-400FTR RR263M-400FTR 100 10V 0UH 0UH 0UH FB 0UH 0UH 3300 10V 0UH 220p 50V B 27P 100k 100k 1k 1/10W 2.2 50V 2.2 50V 0 220p 50V B 220p 50V B 0 0 4.7k 3P 2SC1623 100k 2SC1623 22k 22k 2200 6.3V 0.1 25V F 1k 0 0 1k 2.2k 1000 6.3V TA78033LS 0 0 0.1 25V F 0.1 0.1 TA7809LS TA7809LS RT8H015C-TH12-1 FA1A4M MUTE DRIVE FN1F4M MUTE DRIVE 2SC3661 MUTE 2SC3661 MUTE FA1A4M MUTE SWITCH FN1F4M MUTE SWITCH FA1A4M MUTE DRIVE FN1F4M MUTE DRIVE 15k RR263M-400FTR RT1P137P-TP-1 B+ SWITCH DTC114EKA B+ SWITCH 13P B-TO-B 100 16V 2.2 50V TOX141 1k 1/10W 0.1 0.1 0.1 0.1 13P B-TO-B 11P FFC-R 0.1 2SB1197 0.1 25V F 0.1 25V F 2SD2525 0 0 220 50V DTZ13B Q521, 523, 524 FAN DRIVE B7 B8 ST+9V B9 B11 EVER+4V SPEANA B14 M+9V DBFB B15 B16 -VL 63 MP3GND B1 GND 2 B2 GND 40D D+3.3V B21 80 79 78 77 FAN ON 71 72 FAN DET 70 L-OUT R-OUT 81 DC DETECT DC DETECT OVERLOAD OVERLOAD 94 97 76 75 4 73 74 29 30 69 26C 5C 24C 19C 21C 18C 3C 2C 1C 100C 25C 7C 23C 22C 31D MD-L MD-R FAN ON FAN DET HP-R HP-L 34 41 CD-L CD-R 88 87 86 85 84 83 82 CD MUTE TC MUTE ST-L ST-R 15k PROTECTOR OVER CURRENT +3.3V REG. +9V REG. +9V REG. 41 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 40 40 7-14.PLACA DE CIRCUITO IMPRESSO – Placa GAME IN, CD SWITCH – (CHASSIS) (CHASSIS) CHASSIS C818 C843 JR812 JR813 JR811 C803 C804 C806 C810 C811 4 5 8 1 19 1 C813 C816 C817 C838 C839 C840 C841 D807 D806 R801 R802 R803 R804 R805 R806 R807 R808 R809 R810 R811 R813 R814 R827 R828 R829 R830 IC850 D803 D802 JR803 JR810 C964 C965 1 3 1 3 2 Q917 E R967 Z OPEN/CLOSE EX-CHANGE/ DISC SKIP DISC 3 DISC 2 DISC 1 MULTI JOG S957 VIDEO L R MIC LEVEL I / I R968 R969 R970 R971 R972 R973 R974 R847 R848 R849 C842 JR815 JR816 JW805 JW806 JW807 JW808 JW814 JW815 JW817 CLP906 CLP907 JW809 CN802 2 1 RV801 TP801 TP802 J851 J850 C814 C807 C809 C802 C805 EPT802 EPT803 C801 JW813 JW816 C812 D925 S918 S919 S920 S921 S922 S923 NO904 C845 C846 S916 .> S917 ALBUM mM EPT804 JW1335 JW1336 JW1338 1 2 1 3 3 JW1448 S957 NO907 CN903 JW804 CLP910 JW1358 5 1 CN801 JW801 JW802 JW860 PLACA CD SW PLACA JOG PLACA GAME PLACA SWITCH 11 (11) 1-861-405- 11 (11) 1-861-406- 11 (11) 1-861-404- 11 (11) 1-861-407- PANEL BOARD (Page 46) P PANEL BOARD (Page 46) N MAIN BOARD (Page 36) C MAIN BOARD (Page 36) I PANEL BOARD (Page 46) O PHONES J801 MIC AUDIO GAME INPUT 2 3 4 5 6 7 8 9 10 11 A 1 B C D E F G Ref. No. Location D802 E-3 D803 F-3 D806 F-5 D807 F-7 D925 A-10 IC850 F-7 Q917 A-10 • Localização do Semicondutor w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 41 41 7-15. DIAGRAMA ESQUEMÁTICO – Placa GAME, CD SWITCH – R971 R970 R968 R969 R967 R972 R847 R848 R849 CN903 S921 S920 S922 S918 S919 NO904 S917 CN802 JR803 JR812 JW813 JR813 IC850(2/2) R808 C809 R806 R805 IC850(1/2) EPT804 R807 RV801 D925 R973 R974 C801 R802 C812 C810 C811 R809 R810 C813 C814 R813 R814 C817 D806 D807 C816 C839 C838 C845 C846 C841 C840 JW817 R830 R829 JW814 D802 D803 C842 R803 R811 R801 R804 C802 JW816 C803 C805 C806 Q917 S957 S916 S923 EPT803 JW815 C804 R827 R828 J801 J851 EPT802 CN801 C807 J850 C965 C964 68k 33k 15k 22k 10k 270 6.8k 10k 10k 5P AMP-L 0 0 JW 0 NJM4565M 22k 0.15 50V 10k 180k NJM4565M 100 50k SELS5223S RED 680 680 220 10V 2.2k 10 50V 470p 47p 1k 100k 8200 25V 10 50V 1k 10k 22000p 1SS355TE-17 1SS355TE-17 0.1 0.001 50V 0.001 50V 10 50V 10 50V 0.001 50V 0.001 50V JW 1k 1k JW 1SS355 1SS355 0.1 25V 2.2k 2.2k 100k 100 0.22 50V JW 47p 10 50V 47p DTC114EKA LED DRIVE JW 100p 100k 100k 9P 2.2 50V 0.01 0.01 MIC AMP ALBUM I/ I/ (CHASSIS) (CHASSIS) R L GAME INPUT AUDIO VIDEO (CHASSIS) 1 9 45 45 44 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 42 42 7-16. PLACA DE CIRCUITO IMPRESSO – Placa PA – POWER TRANSFORMER (Page 47) JR600 JR601 JR602 JR603 C605 C683 C693 D609 D664 D611 D620 D624 D646 D654 D655 D660 D661 D670 Q604 Q668 Q628 Q629 Q630 Q634 Q640 Q641 Q644 Q647 Q648 Q610 R604 R605 R606 R607 R608 R609 R610 R611 R623 R624 R625 R629 R630 R631 R632 R633 R634 R635 R638 R639 R640 R641 R642 R643 R644 R645 R647 R648 R649 R654 R655 R658 R656 R660 R661 R662 R663 R664 R673 R674 R678 R676 D612 R617 Q618 C604 C654 Q666 R666 R667 R628 R652 R603 R653 R619 R669 R620 R670 R621 R671 C601 C651 R600 R650 R601 R651 R602 R657 R677 R682 R683 Q682 C660 R692 R693 R694 R695 R696 R697 JW680 JW682 JW683 JW684 JW685 JW686 FH691 F696 F967 F968 F699 FH693 FH695 FH697 B790 JW740 CN604 6 1 C662 JW687 JW688 JW689 JW690 JW692 JW693 JW694 JW695 C648 C649 C655 C659 C657 C679 C677 FH692 FH694 FH696 FH698 JW600 JW601 JW602 22 JW603 JW604 JW605 JW606 JW607 JW608 JW610 JW611 JW612 JW613 JW619 JW620 JW621 JW622 JW623 JW624 JW625 JW626 JW627 JW628 JW629 JW630 JW631 JW632 JW633 JW634 JW637 JW638 JW639 JW640 JW641 JW642 JW643 JW644 JW645 JW646 JW647 JW648 JW649 JW650 JW651 JW652 JW653 JW654 JW656 JW657 JW658 JW659 JW660 JW661 JW662 JW663 JW664 JW665 JW666 JW673 JW674 JW675 JW676 JW677 JWH750 JWH751 JWH752 JWH753 JW609 C600 C602 C609 C610 C616 C617 C634 C635 C637 C650 C652 C666 C667 CN600 Q606 R616 R618 R622 R636 R637 R672 TH629 C676 C636 C656 C618 C619 C678 IC600 R612 R615 D656 JW681 R613 R668 R614 RY646 JW742 R646 TH630 CN601 JW615 JW616 JW636 JW744 JW617 JW618 JW635 JW748 JW743 JW614 EP690 JW691 JW753 TM600 SPEAKER JW668 JW669 JW670 JW671 JW672 GN770/GX9000 JW678 JW679 D658 C658 JW746 JW747 Q664 R699 D699 C698 EP660 JW745 C663 JW655 CLP600 CLP601 JW667 CLP602 JW750 JW749 JW741 PLACA PA MAIN BOARD (Page 36) MAIN BOARD (Page 36) - + - + - + - - - + + - + L R (CHASSIS) E E E E E 1 13 E E E E E E E E E E E E G H 1-861-400- 11 (11) J + + 2 3 4 5 6 7 8 9 10 11 A 1 B C D E F G H J I Ref. No. Location D609 C-5 D611 D-7 D612 D-7 D620 B-6 D624 E-9 D646 B-8 D654 D-10 D655 D-10 D656 E-5 D658 E-4 D660 F-2 D661 F-2 D664 J-2 D665 D-9 D670 C-6 D699 J-3 IC600 E-8 • Localização do Semicondutor Ref. No. Location Q604 B-7 Q606 C-6 Q610 C-5 Q618 B-6 Q628 E-9 Q629 E-9 Q630 D-9 Q634 B-6 Q640 B-5 Q641 B-5 Q644 D-2 Q647 D-2 Q648 E-2 Q664 J-2 Q666 D-2 Q668 B-6 Q682 A-6 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 43 43 7-17. DIAGRAMA ESQUEMÁTICO – Placa PA – C662 R604 R605 R607 R609 R611 R624 R630 R633 R635 R654 R655 R662 R663 R664 C608 C648 C655 C663 C636 C634 C635 D609 D624 D646 D654 D655 Q606 -70 36.3 R636 TH629 C618 CN604 R632 D664 Q628 Q630 TH630 RY646 CN601 Q610 Q604 R641 Q682 R683 R692 R606 R693 R608 R694 R610 R697 R634 R629 C605 R640 C637 R637 C651 C601 R673 R682 R639 R638 R647 R648 C683 C693 R621 Q668 R669 R670 R619 Q618 R613 R617 R622 R672 R603 R653 C619 C609 C616 C617 C667 C666 R668 R618 R695 R696 D656 C656 C676 R656 R676 C657 C677 D658 C658 R658 R678 C659 C679 R699 C698 R657 R677 R660 D699 EP660 JW753 JW743 R628 FH698 FH697 FH695 FH696 FH693 FH694 FH691 FH692 C610 R616 R615 R614 R646 C654 C604 D660 D661 R661 C678 C660 R674 C600 R600 R650 C650 R601 R651 D620 D670 R671 R620 R612 R644 R623 CN600 IC600 EP690 Q664 Q629 Q641 Q640 Q634 R642 R643 F696 F697 F698 F699 D611 D612 R631 R625 C652 C602 R652 R602 Q644 Q647 R645 C649 R649 Q648 TM600 10 50V 10k 10k 2.2k 68k 33k 22k 100k 47k 10k 47k 47k 8.2k 8.2k 1k 22 50V 100 10V 10 50V 100 50V 4.7 100V 100 25V 100 25V 1SS355 1SS355 1SS355 1SS355 1SS355 2SA1207 680 2W 10 100V 6P 560k UDZ-TE-17-33B 2SC2412K T-146-R 2SC2412K T-146-R RELAY 12V 11P B-B 2SC3906K T146E 2SC2412K T-146-R 1k 2SC2412K T-146-R 4.7k 47k 47k 68k 68k 68k 68k 2.2k 2.2k 1.2k 0.01 1k 4.7 100V 680 2W 0.0022 50V B 0.0022 50V B 56k 1k 100k 100k 1k 22k 0.01 25V B 0.01 25V B 100k 2SC3906K T146E 1k 33k 1k 2SC3906K T146E 3.3k 1W 100k 10 1/2W 10 1/2W 47k 47k 10 100V 22 100V 0.068 50V MF 0.068 50V MF 0.068 50V MF 0.068 50V MF 0.1 5W 0.1 5W 100k 100k RBV1306 3300 100V 3300 100V 220k 220k 0.1 100V 0.1 100V D25XB60F01 3300 63V 100k 100k 0.1 50V 0.1 50V 0.68 1/4W 100 63V 220k 220k 10k 10EDB40 MT 47k 22 100V 1 1/4W 100 1/4W 3.3k 1W 100 1W 220p 220p 1SS355 1SS355 10k 3300 63V 100000p 22k 4.7 50V 1k 1k 4.7 50V 47k 47k 1SS355 1SS355 100k 33k 100 1/4W 2.2k 68k 13P B-B STK412-170 GND PLATE 2SB1565 -33V REG. 2SC2412K T-146-R 2SC3661 HEADPHONE MUTING 2SC3661 HEADPHONE MUTING FN1F4M MUTING CONTROL SWITCH 56 56 T8.0AL 250V T8.0AL 250V 6.3A 250V 6.3A 250V UDZSTE-1718B UDZSTE-1718B 100k 100 10V 100 10V 2SC2412K T-146-R 2SC2412K T-146-R 10k 10 50V 22k 2SC2412K T-146-R * * * (CHASSIS) L+ L- R+ R- R+ R- L+ L- Q644,647 OVER LOAD DETECT SWITCH DETECT SWITCH Q628,630 TEMPERAYURE FAM MOTOR ON SWITCH OVER LOAD Q6118,668 DETECT SWITCH MUTING CONTROL Q604,606,610 STANDBY SWITCH POWER AMP RELAY DRIVE FRONT SPEAKER *R602,652 *R625 2.7k 330 L+ L- R+ R- SPRAKER POWER TRANSFORMER w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 44 44 7-18. DIAGRAMA ESQUEMÁTICO – PLACA PAINEL (1/2) – R902 R903 R904 R905 R906 R907 R909 R911 R916 R922 R940 R944 R958 R959 R960 R961 R962 R963 R964 R965 R966 R977 R980 R981 R982 R983 R987 R988 R989 R993 R994 R995 C905 C911 C912 C913 C914 C915 C917 C919 C940 D906 D907 D908 D910 S924 S925 S927 S928 S929 S930 S931 S932 R941 JW906 C901 C902 C906 C907 C908 C909 CNS901 JR906 R908 R910 R917 R920 Q910 D905 R912 R915 C966 C916 C910 R918 C961 CLP912 C922 R957 C904 R900 FB901 C972 C971 C918 C923 JR914 C944 JR904 D909 JR905 D911 FL901 X901 C924 C925 C926 C927 C928 C929 C930 C931 C932 C933 C934 C935 C937 C936 C981 C982 C983 C985 C984 JW908 C980 IC901 *R924 R943 Q906 Q907 Q904 Q905 Q901 Q909 Q908 C938 JR901 R914 *R924 0 1K C920 C939 CN902 D903 JR913 R942 D904 JW902 JR912 C903 R901 C900 C969 C941 R999 R975 R978 IC902 NO903 10k 100 100 15k 15k 15k 10k 10k 1k 1M 10k 47 470 680 1k 1.5k 1.5k 2.2k 3.3k 4.7k 6.8k 1k 1k 1k 1k 1k 1k 1k 1k 1k 1k 1k 0.1 0.01 0.01 0.01 0.01 0.01 0.01 0.01 0.01 SEL5923A AMBER SEL5923A AMBER SEL5923A AMBER SEL5923A AMBER 100 JW 220p 220p 220p 220p 220p 220p 0 1k 1k 10k 10k DTC114EKA UDZS-TE-17-5.1B 100 1k 0.1 0.1 0.1 100k 10 50V 100k 0.1 10k 0 470 6.3V 470 6.3V 470 6.3V 0.01 0 10 50V 0 SEL5923A AMBER 0 SLR325VC RED 4MHz 100p 100p 100p 100p 100p 100p 100p 100p 100p 100p 100p 100p 100p 100p 100p 100p 100p 100p 100p JW 100p MB90M407PF-G-139 -BNDZ1 4.7k DTC114EKA BUFFER DTC114EKA BUFFER 2SB1132 SWITCH 2SB1132 SWITCH DTC143TKA BUFFER DTC114EKA LED DRIVE DTC114EKA LED DRIVE 100p 0 10k 47 10V 0.001 50V 19P DIODE 0 100 DIODE JW 0 0.1 10k 4.7 50V 100 50V 10 50V 0 470 470 RPM7240-H4 5P GND GND2 SPEANA VCC SEL A SEL B GND3 GND4 B DISP 24 25 26 27 28 29 30 1 2 3 4 5 6 7 8 9 10 12 13 15 16 17 18 19 20 21 22 14 31 32 33 34 35 36 37 38 39 40 41 43 87 88 89 90 91 92 93 94 95 96 97 98 99 100 49 51 52 53 54 55 56 57 58 59 65 66 67 68 69 70 71 72 73 49 51 52 53 54 56 73 72 77 61 60 48 60 61 79 80 74 75 64 66 86 85 87 88 89 90 91 92 93 94 95 96 97 98 99 100 1 2 3 4 5 86 6 7 8 9 10 12 13 14 15 16 17 18 19 20 21 22 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 43 44 45 46 47 44 45 46 47 58 59 85 76 77 48 DISPLAY CONTROL KEY CONTROL REMOTE CONTROL RECEIVER EXCEPT MX MX (Page 45) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 45 45 7-19. DIAGRAMA ESQUEMÁTICO – PLACA PAINEL (2/2) – R841 R837 R842 R845 R844 R843 R846 R838 R839 R840 R835 R836 D920 Q915 Q914 R1324 D921 D922 Q913 D923 R1330 Q912 Q911 D924 D915 R1306 D916 D917 R1312 D918 Q916 R1318 D919 D914 R1303 R1331 R1332 R1325 R1326 R1319 R1320 R1313 R1314 R1307 R1308 R1304 R1305 R834 R833 R832 R831 CN907 S911 S909 S905 S910 S912 S914 S913 S915 S908 S907 S906 S900 C968 S901 S903 S902 JR911 S904 JR907 JR910 R952 R950 R949 R947 R953 R945 R946 C960 R956 C948 C946 C949 C951 C953 C955 C958 C959 C954 C956 C950 C952 C945 C947 IC903 C957 C942 C963 S970 R939 R954 R951 R948 NO906 JR908 JW907 C967 2.2k 680 3.3k 3.3k 2.2k 1.5k 4.7k 1k 1.5k 1.5k 270 470 SLI-325URT31WT RED DTC114EKA DTC114EKA 1.5k SLI-325URT31WT RED SLI-325URT31WT RED DTC114EKA SLI-325URT31WT RED 1.5k DTC114EKA DTC114EKA SLI-325URT31WT RED SLI-325URT31WT RED 1.5k SLI-325URT31WT RED SLI-325URT31WT RED 1.5k SLI-325URT31WT RED DTC114EKA 1.5k SLI-325URT31WT RED SLI-325URT31WT RED 1.5k 1.5k 1.5k 1.5k 1.5k 1.5k 1.5k 1.5k 1.5k 1.5k 1.5k 1.5k 1.5k 1.5k 1k 680 470 0.1 0 0 0 1k 1k 1k 1k 1k 47k 82k 10 50V 10k 470p 470p 1 6.3V 1 6.3V 1 6.3V 1 6.3V 0.047 16V B 0.047 16V B 0.022 25V B 0.022 25V B 0.0047 50V B 0.0047 50V B 1 6.3V B 1 6.3V B NJM2760 1 6.3V 10 50V 0.1 1k 5.6k 5.6k 6.8k 4P PH 0 JW 0.1 SEL B SEL A GND3 GND4 DISP B GND GND2 SPEANA VCC 65 67 68 69 71 70 76 74 75 57 56 80 79 55 64 54 53 52 Q911-916 LED DRIVE PRF,RECT P FILE MEMORY w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 46 46 7-20. PLACA DE CIRCUITO IMPRESSO – Placa PAINEL – 2 3 4 5 6 7 8 9 10 11 A 1 B C D E F G IC901 5 1 C980 C981 C982 C983 C984 C985 C924 C925 C926 C927 C928 C929 C930 C931 C932 C933 C934 C935 C936 C937 C938 Q905 C901 C902 C903 C904 C905 C906 C907 C908 C909 C911 C912 C913 C914 C915 C916 C917 C919 C923 C939 C920 C940 C963 C967 C968 Q906 E E E E E E Q907 Q908 Q909 Q910 Q911 (VOL 9) (VOL 8) (VOL 10) (VOL 11) (VOL 1) Q912 Q913 Q914 Q915 Q916 E E E E 8 1 R831 R832 R833 R834 R835 R836 R837 R838 R839 R840 R841 R842 R843 R844 R845 X nN x R846 R900 R901 R902 R903 R904 R905 R906 R907 R908 R909 R910 R911 R912 R914 R915 R916 R917 R922 R940 R941 R942 R944 R958 R959 R960 R961 R962 R963 R964 R965 R966 R975 R977 R978 R980 R981 R982 R983 R987 R988 R989 R993 R994 R995 R999 R1303 R1304 R1305 R1306 R1307 R1308 R1312 R1313 R1314 R1318 R1319 R1320 R1324 R1325 R1326 R1330 R1331 R1332 JR904 JR905 JR907 JR908 JR910 JR911 Q901 JR906 FB901 JR913 D905 Q904 C945 C946 C947 C948 C949 C950 C951 C952 C953 C954 C955 C956 C957 C958 C960 C959 1 10 20 11 R945 R946 R947 R948 R949 R950 R951 R952 R953 R954 R956 IC903 JR912 JR901 R918 C910 R939 R920 R924 R943 C961 C966 JR914 R957 100 1 30 31 50 51 80 81 D904 CD SYNC PLAY MODE TUNING MODE DIRECTION TUNER MEMORY REPEAT FM MODE GROOVE DISPLAY SLEEP AMP MENU ILLUMINATION VIDEO/MD TAPE A/B CD TUNER/BAND SURR SPEAKER MODE GAME MIXING GAME E E E E EFFECT ON/OFF EQ EDIT P FILE MEMORY ENTER VOLUME S970 REC PAUSE/START D903 JW921 JW923 JW926 JW927 JW929 JW931 JW932 JW933 JW939 JW943 JW944 JW947 JW955 JW957 JW958 JW959 JW960 JW962 JW963 2 1 1 3 3 JW966 JW972 JW978 JW979 JW980 JW981 JW982 JW983 JW985 JW986 (VOL 2) (VOL 3) JW995 JW997 JW998 JW999 JW1300 JW1302 JW1303 JW1304 JW1310 JW1311 JW1312 JW1313 JW1314 JW1315 JW1316 JW1317 JW1320 JW1321 JW1322 JW1323 JW1324 JW1325 JW1326 JW1327 JW1328 JW1329 JW1330 JW1331 JW1332 CLP905 D906 D907 D908 D909 D910 D911 D914 D915 D916 D917 D918 D919 D920 D921 D922 D923 D924 S900 S901 S902 S903 S904 S905 S906 S907 S908 S909 S910 S911 S912 S913 S914 S915 S924 S925 CN902 S927 S928 S929 S930 S931 S932 X901 CNS901 (NOT USE) NO903 IC902 JW907 CN907 C922 C918 C944 C900 JW902 JW1334 C942 C941 JW969 JW970 JW937 JW935 JW936 JW975 JW974 JW973 JW1319 FL901 JW989 JW993 JW988 JW987 JW996 JW1340 JW1341 JW1342 JW1344 1 3 JW1347 JW1348 JW1349 JW1350 JW1351 JW1352 JW1353 JW1354 JW1355 (VOL 4) (VOL 5) (VOL 6) JW1445 JW1446 JW1447 JW951 JW1343 JW956 NO906 JW964 JW992 JW1309 JW977 JW976 JW1318 JW1307 JW1306 JW1305 JW1308 JW1356 JW984 JW961 JW908 JW938 JW965 CLP911 CLP912 JW1357 JW1359 JW967 JW930 JW922 C969 JW1333 1 70 JW1346 JW924 JW925 JW934 JW1345 JW928 JW968 JW945 C972 C971 JW946 JW940 JW950 JW948 JW1337 JW954 JW906 PANEL BOARD 1-861-403- 11 (11) CD SW BOARD (Page 40) P JOG BOARD (Page 40) N MAIN BOARD (Page 36) F SWITCH BOARD (Page 40) O (VOL 7) Ref. No. Location D903 C-4 D904 D-2 D905 A-4 D906 D-8 D907 E-8 D908 E-8 D909 F-8 D910 F-8 D911 E-2 D914 F-6 D915 F-5 D916 E-5 D917 E-5 D918 D-6 D919 D-6 D920 D-7 D921 E-7 D922 E-7 D923 F-7 D924 F-6 • Localização do Semicondutor Ref. No. Location IC901 B-6 IC902 C-9 IC903 C-8 Q901 B-9 Q904 D-9 Q905 D-9 Q906 D-9 Q907 D-9 Q908 D-8 Q909 F-8 Q910 G-8 Q911 F-7 Q912 E-7 Q913 E-6 Q914 E-5 Q915 E-5 Q916 E-5 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 47 47 R1003 C1001 C1002 C1003 D1000 Q1000 E R1000 R1001 C1005 B1000 L1001 RY1000 NO1001 CLP1001 CLP1002 CLP1000 B1001 CN1001 6 5 4 3 2 1 6 5 8 7 4 3 2 1 * JW1002 C1000 JW1000 T601 POWER TRANSFORMER * NOT REPLACEABLE: BUILT IN TRANSFORMER NO1000 JW1001 127V r 0V r 220V S1000 CN1000 AC IN SWITCHING REGULATOR JW1011 JW1009 CN1002 3 1 1 1 1 4 2 2 JW1012 JW1008 JW1010 VOLTAGE SELECT L SURROUND BOARD (Page 49) J PA BOARD (Page 42) M SURROUND BOARD (Page 49) 11 (11) 1-816-402- PLACA PRIMÁRIA 2 3 4 5 6 7 8 A 1 B C D E 7-21. PLACA DE CIRCUITO IMPRESSO – Placa PRIMÁRIA – Ref. No. Location D1000 D-3 Q1000 D-3 • Localização do Semicondutor w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 48 48 7-22. DIAGRAMA ESQUEMÁTICO – Placa PRIMÁRIA – CN1000 D1000 Q1000 C1003 NO1001 R1000 R1001 L1001 C1001 C1000 C1005 CN1002 RY1000 NO1000 S1000 CN1001 C1002 R1003 JW1002 JW1009 JW1007 JW1000 B1000 R1004 2P 1SS355 2SC2412K T-146-R 0.01 2P 4.7k 100k 0.1 0.01 1000 6.3V 3P RELAY 5V WIRE 0.1 0 3.3M SWITCHING REGULATOR POWER TRANSFORMER AC IN 220V 0V VOLTAGE SELECTOR 127V Q1000 POWER ON/OFF RELAY DRIVE T601 US,MX GX9000 43 7-23. DIAGRAMA ESQUEMÁTICO – Placa SURROUND – C761 C760 CN701 FH760 FH761 D701 R707 R708 D702 R709 JW754 JW764 D763 F760 NO704 Q701 CN703 0.01 50V 0.01 50V 13P B-TO-B F.HOLD F.HOLD 1SS355 1.8k 56k 1SS355 10k D3SBA20 T3.15AL 250V 3P FA1L3Z OVER VOLTAGE DET 5P POWER TRANSFORMER w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 49 49 HCD-GN660/GN770/GX9000 7-23. PLACA DE CIRCUITO IMPRESSO – PLACA SURROUND – Ref. No. Location D701 B-8 D702 D-9 D763 E-8 Q701 B-8 • Localização do Semicondutor 2 3 4 5 6 7 8 9 10 A 1 B C D E F G 1 13 R709 D702 Q701 R707 R708 D701 E CN701 FH760 F760 FH761 D763 CN703 CLP702 1 5 CLP701 JW764 CLP703 CLP700 NO704 3 1 JW795 JW766 JW765 JW767 JW768 JW769 JW796 C760 C761 B792 JW754 11 (11) 1-861-401- MAIN BOARD (Page 36) E PRIMARY BOARD (Page 47) L POWER TRANSFORMER (Page 47) M SURROUND BOARD w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 50 50 7-24. Diagramas em Blocos do IC – Placa BD – IC251 BA5947FM – Placa DRIVER – IC701, 712 BA6956AN 15 16 17 18 19 20 21 22 23 24 25 26 27 36 28 29 30 31 32 33 34 35 1 2 3 4 5 6 7 8 9 10 11 12 13 14 LEVEL SHIFT F R R F R F F 19k 6.5k 50k 50k 100k 50k PIN3 10k Vref 50k 50k PIN26 (ch1, 2) POW VCC (ch3, 4) SW Pre Vcc INTER FACE INTER FACE INTER FACE R F 50k 50k POW VCC MUTE Vref POW VCC R F 10k CH1PUTF CH1OUTR CH2OUTF CH2OUTR POWVCC CNF4 GND C-M C-P VG CH2RIN CH2FIN CH1RIN CH1FIN SW OPIN+ OPIN- NC CH4OUTR CH4OUTF CH3OUTF CH3OUTR POWVCC MUTE GND GND PREGND CT CH3RIN CH3FIN CH4IN CH4CAPA OUTVREF DPOUT TREVCC NC D D D D D D D D 1 2 3 4 5 6 7 8 9 CONTROL LOGIC TSD VREF OUT2 OUT1 RNF VM VCC FIN GND RIN – Placa BD – IC301 TC94A34FG-002 33 34 35 36 37 38 39 40 41 42 1 8 43 61 62 63 64 60 59 56 52 50 47 46 45 44 48 49 25 26 27 28 29 30 31 32 17 18 19 20 21 22 23 24 9 10 11 2 3 4 5 6 7 58 57 55 53 51 12 13 14 15 16 54 CS/RAS/ADO2 AD15/CAS/PD12 SDO3/OE WE/SDO1 PIO7/BUS3/IO7 PIO6/FI3/BUS2/IO7 PIO5/FI2/BUS1/IO5 PIO4/FI1/BUS0/IO4 Bus Switch PO11/BUCK/AD14 PO10/CCE/AD13 PO9/AD12 PO08/AD11 General In/Output Port Address Calc. 2sets Y-Pointer register C-Pointer register X-Pointer register VDDM SRMSTB VDDT AD10 AD9 ERAM 2k word CRAM 4k word CROM 4k word YRAM 4k word XRAM 4k word SRAM/ DRAM I/F SRAM I/F 1Mbit SRAM X-Bus Y-Bus PO07/AD7 PO06/AD6 PO05/AD5 AD8 VC0 Timing Generator PRAM Instruction Decoder Program Control MCU. I/F register XO • X1 • X2 Y0 • Y1 • Y2 MX MY MZ MAC A0 A1 AX AY ALU A2 A3 DIT round & limit round & limit Audio I/F LRCKIA BCKIA SDI0 LRCKO BCKO SDO0 VSS VDDT MIACK MICK MIDIO MILP MICS STANBY RESET VDDP AD4/PO04 AD3/PO03 AD2/PO02 AD1/PO01 AD0/PO00 VSS VDD CKO/PO13/AD16 VDDX XO TEST VCOI VSSX XI MIMD VSSP PIO3/IO3 PIO2/IO2 PIO1/SDI3/IO1 PIO0/SDI2/IO0 VSS CKI/CLOCK/IRQ/FIO VDD TXO SFSY/LRCKIB SBSY/BCKIB SDI1/DATA POM Sub code I/F CDP Cont I/F w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 51 MHC-GN990 (HCD-GN990) 7-25. Descrições das Funções de Pinos de IC • IC101 CXD3059AR (RF AMP) (BD BOARD) Pin No. Pin Name I/O Description 1 MIRR I/O Mirror signal input/output(Not used) 2 DFCT I/O Defect signal input/output (Not used) 3 FOK I/O Focus OK signal input/output (Not used) 4 VSS — Internal digital ground 5 LOCK I/O Not used 6 MDP O Spindle motor servo control output 7 SSTP I Disk innermost detection signal input 8 IOVSS1 — I/O digital ground 9 SFDR O Sled drive output 10 SFDR O Sled drive output 11 TFDR O Tracking drive output 12 TRDR O Tracking drive output 13 FFDR O Focus drive output 14 FFDR O Focus drive output 15 IOVDD1 — I/O digital power supply 16 AVDD0 — Analog power supply 17 AVSS0 — Analog ground 18 NC — Not used 19 E I E signal input 20 F I F signal input 21 TEI I Tracking error signal input 22 TEO O Tracking error signal output 23 FEI I Focus error signal input 24 FEO O Focus error signal output 25 VC I/O Center voltage output from RF amplifier block 26 A I A signal input 27 B I B signal input 28 C I C signal input 29 D I D signal input A 30 NC — Not used 31 AVDD4 — Analog power supply 32 RFDCO O RFDC signal output (Not used) 33 PDSENS I Reference voltage pin 34 AC_SUM O RFAC summing amplifier output 35 EQ_IN I Equalizer circuit input 36 LD O APC output 37 PD I APC input 38 NC — Not used 39 RFC I Equalizer cut-off frequency adjustment pin 40 AVSS4 — Analog ground 41 RFACO O RFAC signal output 42 RFACI I RFAC signal input or EFM signal input 43 AVDD3 — Analog power supply 44 BIAS I Asymmetry circuit constant current input 45 ASYI I Asymmetry comparator voltage input 46 ASYO O EFM full-swing output 47 VPCO O Not used 48 VCTL I Wide-band EFM PLL VCO2 control voltage input www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 52 MHC-GN990 (HCD-GN990) Pin No. Pin Name I/O Description 49 AVSS3 — Analog ground 50 CLTV I Multiplier VCO1 control voltage input 51 FILO O Master PLL (slave = digital PLL) filter output 52 FILI I Master PLL filter input 53 PCO O Master PLL charge pump output 54 AVDD5 — Analog power supply 55 DDVROUT O DC/DC converter output 56 DDVRSEN I DC/DC converter output voltage monitor input 57 AVSS5 — Analog ground 58 DDCR I DC/DC converter reset input 59 NC — Not used 60 BCKI I D/A interface bit clock input 61 PCMDI I D/A interface serial data input (2’s COMP, MSB first) 62 LRCKl I D/A interface LR clock input 63 LRCK O D/A interface LR clock output f = Fs 64 VSS — Internal digital ground 65 PCMD O D/A interface serial data output (2’s COMP, MSB first) 66 BCK O D/A interface bit clock output 67 VDD — Internal digital power supply 68 EMPH O High when the playback disc has emphasis, low it has not 69 EMPHI I High when de-emphasis is ON, low when input OFF 70 IOVDD2 — I/O digital power supply 71 DOUT O Digital Out output 72 TEST I Test pin Normally ground 73 TES1 I Test pin Normally ground 74 IOVss2 — I/O digital ground 75 NC — Not used 76 XVSS — Master clock ground 77 XTAO O Crystal oscillation circuit output 78 XTAI I Crystal oscillation circuit input 79 XVDD — Master clock power supply 80 AVDD1 — Analog power supply 81 AOUT1 O Lch analog output 82 VREFL O Lch reference voltage 83 AVSS1 — Analog ground 84 AVSS2 — Analog ground 85 VREFR O Rch reference voltage 86 AOUT2 O Rch analog output 87 AVDD2 — Analog power supply 88 NC — Not used 89 IOVDD0 — I/O digital power supply 90 RMUT O Rch “0” detection flag (Not used) 91 LMUT O Lch “0” detection flag (Not used) 92 NC — Not used 93 XTSL I Crystal selection input (Not used) 94 IOVSS0 — I/O digital ground 95 XTACN I Oscillation circuit control Self-oscillation when high, oscillation stop when low 96 SQSO O Subcode Q 80-bit and PCM peak and level data output (Not used) 97 SQCK I SQSO readout clock input www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 53 MHC-GN990 (HCD-GN990) Pin No Pin Name I/O Description 98 SBSO O Subcode P to W serial output (Not used) 99 EXCK I SBSO readout clock input (Not used) 100 XRST I System reset input 101 SYSM I Mute input 102 D ATA I Serial data input from CPU 103 VSS — Internal digital ground 104 XLAT I Latch input from CPU 105 CLOCK I Serial data transfer clock input from CPU 106 VDD — Sled drive output Internal digital power supply Tracking drive output 107 SENS O SENS output to CPU 108 SCLK I SENS serial data readout clock input 109 ATSK I/O Anti-shock input/output (Not used) 110 WFCK O WFCK output (Not used) 111 XUGF O XUGF output (Not used) 112 XPCK O XPCK output (Not used) 113 GFS O GFS output (Not used) 114 C2PO O C2PO output (Not used) 115 SCOR O High output when the subcode sync, S0 or S1, is detected 116 VDD — Internal digital power supply 117 C4M O 4 2336MHz output (Not used) 118 WDCK O Word clock output f = 2Fs (Not used) 119 COUT I/O Track number count signal input/output (Not used) 120 NC — Not used www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 54 MHC-GN990 (HCD-GN990) • IC901 MB90M407PF-G-139-BNDE1 DISPLAY CONTROL (PANEL Board) Pin No. Pin Name I/O Description 1 to 5 G5 to G1 O FLD grid output 6 to 10 P1 to P5 O FLD segment output 11 VSS-IO — Ground 12 to 22 P6 to P16 O FLD segment output 23 VDD-FIP — Power supply (+3.3V) 24 to 41 P17 to P34 O FLD segment output 42 VSS-IO — Ground 43 to 47 P35 to P39 O FLD segment output 48 VKK — Power supply (-35V) 49 MD0 I Not used (pull up with resistor) 50 MD1/VDD-VFT I Not used (pull up with resistor) 51 MD2 I Not used (pull down with resistor) 52 VOLUME11,MULTI CH LED O LED drive signal output 53 VOLUME7,8 LED O LED drive signal output 54 VOLUME9,10 LED O LED drive signal output 55 VOLUME5,6 LED O LED drive signal output 56 VOLUME3,4 LED O LED drive signal output 57 VOLUME1,2 LED O LED drive signal output 58 CD/DVD,TUNER LED O LED drive signal output 59 TAPE A/B,MD/VIDEO LED O LED drive signal output 60 IIC-DATA O IIC serial data output 61 IIC-CLOCK O IIC clock signal output 62 AVCC — Power supply (+3.3V) 63 AVSS — Ground 64 to 66 KEY0 to KEY2 I Key input (A/D) 67 ALL BAND I L+R signal input 68 SUPER LOW FREQUENCY (BPF 0) I Spectrum analyzer BPF signal input 69 to 71 BPF3 to BPF1 I Spectrum analyzer BPF signal input 72 SELECTOR O LED group select signal output 73 GAME IN, REC/PAUSE LED O LED drive signal output 74, 75 JOG B, JOG A I JOG dial encoder signal B/A input 76 AMS I AMS dial signal input 77 RESET I Reset input 78 SOFT TEST O Not used (open) 79 VOL 1B I Volume encoder signal B input 80 VOL 1A I Volume encoder signal A input 81 VSS-CPU — Ground 82 XOUT O Crystal oscillator output (4MHz) 83 XIN I Crystal oscillator input (4MHz) 84 VCC-CPU — Power supply (+3.3V) 85 to 100 G21 to G6 O FLD grid output www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 55 MHC-GN990 (HCD-GN990) Pin No. Pin Name I/O Description 1 XRST O CD reset signal output 2 CD-DATA O CD data output 3 XLAT O CD latch signal output 4 SIRCS I SIRCS input 5 MP3 DATA OUT O Serial data output 6 MP3 DATA IN I Serial data input 7 MP3 CLK O Serial clock output 8 BYTE I Not used (connected to ground) 9 CNVSS — Not used (Connected to ground with resistor) 10 XC-IN I Sub clock input (32.768KHz) 11 XC-OUT O Sub clock output (32.768KHz) 12 RESET I System reset input 13 X-OUT O Main system clock output (16MHz) 14 VSS — Ground 15 X-IN I Main system clock input (16MHz) 16 VCC — Power supply (+5V) 17 NMI I Not used (Pull up with resistor) 18 CD-CLK O CD data clock output 19 SCOR I Subcode sync (S0+S1) detection signal input 20 AC-CUT I AC cut check signal input 21 SENS I SENS signal input from CXD3059AR 22 MP3 RST O MP3 reset signal output 23 MP3 CS O MP3 chip select signal output 24 MP3 LP O MP3 latch pules output 25 MP3 ACK I MP3 acknowledge signal input 26 MP3 REQ I Interrupt request signal input 27 FAN CTL O FAN moter control signal output 28 VIDEO OUT O Not used 29 IIC-CLK I IIC serial data clock input 30 IIC-DATA I IIC serial data input 31 SW-MUTE O Subwoofer mute signal output 32 REC MUTE O REC mute signal output 33 HP DETECT I Headphone detect input 34 LINE-MUTE O TA LINE mute signal output 35 MATRIX-SURR-1-LED O Subwoofer LED drive signal output (not used) 36 SW-LINE-LED O Subwoofer LED drive signal output (not used) 37 MATRIX-SURR-2-LED O Subwoofer LED drive signal output (not used) 38 SW-ON-LED/VIDEO MUTE O Subwoofer LED drive signal output (not used) 39 AMS MUTE O AMS mute signal output 40 CD/DVD-POWER O CD power on/off signal output 41 CD/DVD-MUTE O CD mute signal output 42 OPEN SW I Lever switch signal input 43 TBL-SENS I Table sensor signal input 44 E-3 I Disc tray status detection signal input 45 E-2 I Disc tray status detection signal input 46 E-1 I Disc tray status detection signal input 47 TM-F O Table motor control signal output 48 TM-R O Table motor control signal output 49 LMF O Loading motor control signal output 50 LMR O Loading motor control signal output • IC401 M3062CMEN-A03FPUO SYSTEM CONTOL (MAIN Board) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 56 MHC-GN990 (HCD-GN990) Pin No. Pin Name I/O Description 51 A-PLAY I TCM-A play switch input 52 A-TRIG O TCM-A trigger output 53 A-HALF I A deck half detection signal input 54 CAPM-CONT O Capstan motor REV/FWD/STOP control signal output 55 REC (FWD) O Record tab switch for SIDE A signal output 56 B-PLAY I TCM-B play switch input 57 B-TRIG O TCM-B Trigger output 58 REC (REV) O Record tab switch for SIDE B signal output 59 TC-RELAY O REC/PB selection signal output 60 REC BIAS O Bias on/off signal output 61 AMS-IN I AMS signal input 62 VCC — Power supply (+3.3V) 63 TC-MUTE O TC line mute signal output 64 VSS — Ground 65 AUDIO1-DATA O Serial data output to Audio EQIC 66 AUDIO1-CLK O Serial data clock output to Audio EQIC 67 AUDIO2-DATA O Serial data output to Audio EQIC (not used) 68 AUDIO2-CLK O Serial data clock output to Audio EQIC (not used) 69 AC-CUT-MAIN I AC cut check signal input 70 STBY-RELEY O Reley drive signal output 71 CTR-RLY O Not used 72 REAR SW-RELAY O Subwoofer relay control signal output 73 DISPLAY-KEY I DISPLAY key signal input 74 POWER-KEY I Power key signal input 75 GC-RESET O GC reset signal output 76 STBY-LED O Standby LED drive signal output 77 LINK-RLY O Surround speaker relay driver signal output 78 FR-RELAY O Front speaker relay driver signal output –––––––––––––––––– 79 HP-MUTE O Headphone mute signal output 80 STK-MUTE O Mute signal output to power IC –––––––––– 81 PROT I Speaker protection signal input 82 ST-CLK O Tuner clock signal output 83 ST-DIN I Tuner data input 84 ST-DOUT O Tuner data output 85 ST-CE O Tuner chip enable signal output –––––––––––––– 86 TUNED I Tuned signal input ––––––––––––––– 87 STEREO I Stereo signal input 88 ST-MUTE O Tuner mute signal output 89 A-PHOTO OUT I TCM-A reel pulse input 90 B-PHOTO OUT I TCM-B reel pulse input 91 B-HALF I B deck half detection input 92 MODEL-IN I Model input 93 DEST-IN I Destination input –––––––––––––––––––––––––– 94 THER MAL VACS IN I VACS signal input 95 DVD-PWR-CHK/SW AO KEY I Subwoofer ON/OFF and SURROUND SPEAKER MODE key input (not used) 96 AVSS — Ground 97 FUSELESS SW I Over-voltage protection detection input termnal 98 VREF I Reference voltage input 99 AVCC — Power supply (+3.3V) 100 XTCN/MIC DET O Oscillation circuit control signal output www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 57 MHC-GN990 (HCD-GN990) Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks SEÇÃO 8 VISTAS EXPLODIDAS 8-1. SEÇÃO TAMPA,PAINEL TRASEIRO NOTA: • -XX e-X indicam peças padrão que podem apre- sentar algumas diferenças em relação à originais. • Itens com a marca “*” não são mantidos em estoque por serem raramente solicitados. Evite atrasos antecipando os pedidos para estes itens. Os componentes identificados com a marca 0 são críticos para a segurança. Somente os substitua por peças numéricamente especificadas nesse manual. 1 10 11 2 3 3 9 9 4 5 6 7 8 #1 #1 #1 #1 #2 #1 #1 #2 #2 #2 #2 #2 M891 #2 #2 #2 #1 #1 1 4-252-559-61 PAINEL DE CARREGAMENTO 2 4-963-404-02 EMBLEMA (5-A), SONY 3 3-363-099-02 PARAFUSO (CASE 3 TP2)(M3X8) 4 4-231-828-61 TAMPA 5 A-4750-964-A PLACA PRIMÁRIA MONTADA 6 1-500-497-11 FILTER, CLAMP (FERRITE CORE) 7 1-693-631-12 TUNER (FM/AM) 08 1-468-737-21 POWER, SWITCHING 9 3-363-099-32 PARAFUSO (CASE 3 TP2)(M3X12) M891 1-763-488-62 VENTILADOR #1 7-685-646-79 PARAFUSO +BVTP 3X8 TYPE2 IT-3 #2 7-685-871-01 PARAFUSO +BVTT 3X6 (S) 10 4-244-098-02 CAPA DO VENTILADOR 11 4-255-671-01 TAMPA TRASEIRA 12 12 1-921-005-01 CABO TIPO FLAT (11 VIAS) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 58 MHC-GN990 (HCD-GN990) 8-2. SEÇÃO PAINEL FRONTAL Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks 57 56 55 54 53 52 74 71 70 68 67 67 69 51 73 72 66 65 64 63 63 63 63 63 63 63 63 62 62 61 58 59 60 não fornecido não fornecido não fornecido FL901 51 X-4956-201-1 PAINEL FRONTAL MONTADO 52 4-252-592-01 TAMPA AL-TC 53 4-252-577-01 TAMPA CASSETE 54 4-252-595-01 MOLA DA TAMPA CASSETE 55 4-252-578-01 PORTA CASSETE-L 56 4-252-579-01 PORTA CASSETE-R 57 4-959-229-11 MOLA DETENTORA(CASSETE) 58 4-224-578-21 BOTÃO (MIC) 59 4-252-571-02 BOTÃO AMS 60 4-252-575-01 BOTÃO VOL 61 4-252-590-31 TAMPA AL-STR 62 4-244-092-01 MOLA (EJECT) 63 4-951-620-01 PARAFUSO (2.6X8), +BVTP 64 Y-8284-396-A PLACA PAINEL MONTADA 65 1-773-109-11 CABO TIPO FLAT (19 VIAS) 66 4-231-581-01 SUPORTE (FL) 67 4-224-104-11 AMORTECEDOR 68 4-252-597-01 MOLA L 69 4-252-598-01 MOLA R 70 A-4750-976-A PLACA GAME MONTADA 71 1-796-487-61 MECANISMO DO DECK 72 4-243-608-01 CORREIA (BR) 73 4-243-609-01 CORREIA (AF) 74 4-243-610-01 CORREIA (AL) 75 4-252-594-01 SUPORTE TCM 75 76 77 4-252-556-01 PAINEL FRONTAL 76 1-921-005-11 CABO TIPO FLAT (13 VIAS) 77 FL901 1-518-981-11 DISPLAY DE TUBO FLUORESCENTE Versão 1.2 01 2005 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com MHC-GN990 (HCD-GN990) 8-2-1. SEÇÃO PAINEL FRONTAL 80 79 78 87 90 86 82 83 96 95 93 85 81 89 88 92 84 91 Ref. No. Cód. da Peça Descrição 78 4-252-562-01 TECLA (OPEN/CLOSE) 79 4-252-561-01 TECLA (DISC) 80 4-252-563-01 TECLA (POWER) 81 4-252-572-01 ORNAMENTO (PLAY) 82 4-252-573-01 ORNAMENTO (FUNÇÃO) 83 4-252-574-02 TECLA (EQ) 84 4-252-591-02 INDICADOR (VOLUME) 85 4-252-568-01 TECLA (PLAY MODE) 86 4-252-567-01 TECLA (DISPLAY) 87 4-253-037-01 FILTRO FL 88 4-252-565-01 TECLA (PLAY) 89 4-252-566-01 TAMPA DA TECLA (PLAY) 90 4-252-569-01 VISOR FL 91 4-252-599-01 SUB PAINEL TC -FIN 92 4-252-581-01 TECLA EJECT (B) 93 4-252-580-01 TECLA EJECT (A) 94 4-252-587-01 INDICADOR (REC) 95 4-252-564-01 TECLA (FUNÇÃO) 96 4-252-588-01 INDICADOR (FUNÇÃO) 94 59 Versão 1.9 12 2005 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 60 MHC-GN990 (HCD-GN990) 8-3. SEÇÃO CHASSIS Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks 102 102 107 107 #1 #1 103 104 105 106 101 não fornecido não fornecido não fornecido não fornecido não fornecido não fornecido não fornecido F698 T601 F699 F697 F760 F696 #1 #1 #1 #3 #1 #2 #1 #2 #2 #3 #1 #1 não fornecido #1 101 A-4750-965-A PLACA SURROUND MONTADA 102 3-905-609-31 PARAFUSO (TRANSISTOR) 103 Y-8284-392-A PLACA POWER AMP MONTADA 104 1-928-185-03 CABO DE FORÇA 105 3-004-269-01 PRENSA CABO 106 Y-8284-394-A PLACA PRINCIPAL MONTADA 107 4-924-098-01 SUPORTE DA PLACA 0F696 1-576-655-12 FUSIVEL RETARDADO (DIA. 5) (T8.0AL/250V) 0F697 1-576-655-12 FUSIVEL RETARDADO (DIA.5) (8A/125V) 0F698 1-533-473-12 FUSIVEL RETARDADO (DIA. 5) (T6.3AL/250V) 0F699 1-533-473-12 FUSIVEL RETARDADO (DIA. 5) (T6.3AL/250V) 0F760 1-533-470-12 FUSIVEL RETARDADO (DIA. 5) (T3.15AL/250V) 0T601 1-443-370-11 TRANSFORMADOR DE FORÇA #1 7-685-646-79 PARAFUSO +BVTP 3X8 TYPE2 IT-3 #2 7-685-871-01 PARAFUSO +BVTT 3X6 (S) #3 7-685-881-09 PARAFUSO +BVTT 4X8 (S) Os componentes identificados coma marca 0 são críticos para a segurança. Somente os substitua por peças especificadas nesse manual. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 61 MHC-GN990 (HCD-GN990) 8-4. MECANISMO DO CD SEÇÃO-1 (CDM74-F1BD81) Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks 152 154 155 155 156 156 157 157 158 158 159 151 156 162 163 164 165 160 161 164 Mecanismo do CD seção-2 151 153 166 M741 151 4-218-253-32 PARAFUSO (M2.6), +BTTP 152 1-776-182-11 CABO TIPO FLAT (5 VIAS) 153 1-687-134-12 PLACA MOTOR (TB) 154 4-243-815-01 MESA (CARREGAMENTO) 155 4-245-571-02 ENGRENAGEM (STOPPER) 156 4-218-252-61 PARAFUSO (+PTPWH M2.6), FLOATING 157 4-245-570-01 ENGRENAGEM (JOINT) 158 4-245-572-01 BUCHA (GEAR) 159 1-687-132-12 PLACA SENSOR 160 4-243-820-01 ENGRENAGEM (TABLE) 161 4-243-819-01 ENGRENAGEM (GENEVA) 162 4-243-816-01 DISCO 163 4-243-823-01 CORREIA (TABLE) 164 4-985-672-01 PARAFUSO (+PTPWH M2.6), FLOATING 165 4-243-821-01 POLIA (TABLE) 166 3-231-598-01 CALÇO (BA) M741 A-4723-963-A MOTOR MONTADO, TABLE www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 62 MHC-GN990 (HCD-GN990) 8-5. CD MECHANISM DECK SECTION-2 (CDM74-F1BD81) Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks 201 202 202 202 203 204 205 206 207 208 210 211 212 213 214 215 216 217 219 231 220 205 205 222 223 223 224 224 225 225 226 232 230 218 223 223 222 229 222 222 205 205 205 205 M751 RE701 227 228 not supplied 201 Y-8284-010-A PLACA DRIVER(CDM74) MONTADO 202 4-218-253-32 PARAFUSO (M2.6), +BTTP 203 1-687-669-12 PLACA SW 204 4-244-034-01 CORREIA (LOADING) 205 4-218-252-61 PARAFUSO (+PTPWH M2.6), FLOATING 206 4-225-844-01 ENGRENAGEM(LOADING A) 207 4-224-613-01 ENGRENAGEM (SHAFT) 208 1-687-133-12 PLACA MOTOR (LD) 210 4-244-108-01 ENGRENAGEM, SWING 211 4-224-609-01 ENGRENAGEM (LOADING C) 212 4-224-608-01 ANEL, SWING 213 3-016-533-01 ARRUELA (FR), STOPPER 214 4-224-611-01 ENGRENAGEM (LOADING B) 215 4-224-606-01 ENGRENAGEM (RV) 216 4-243-818-01 ENGRENAGEM (U/D) 217 4-243-822-02 ALAVANCA (LIFTER) 218 X-4955-774-1 POLIA (SM) MONTADO, CHUCKING 219 4-221-688-01 POLIA (B), CHUCKING 220 X-4955-536-1 SUPORTE (213) ASSY 222 4-227-549-11 AMORTECEDOR 223 4-227-045-11 MOLA (INSULATOR), COIL 224 4-231-151-01 SUPORTE (BU) 225 4-218-253-22 PARAFUSO (M2.6), +BTTP 226 1-827-992-11 CABO TIPO FLAT (16 VIAS) 227 1-775-248-11 CABO TIPO FLAT (27 VIAS) 228 Y-8284-281-A PLACA BD MONTADA 0229 8-820-244-01 UNIDADE OTICA (KSM-215DCP/C2NP) 230 1-471-035-11 MAGNETO MONTADO 231 4-243-817-01 CHASSIS 232 4-951-620-01 PARAFUSO (2.6X8), +BVTP M751 A-4737-553-A MOTOR ASSY, LOADING RE701 1-477-680-12 ENCODER, ROTARY Os componentes identificados coma marca 0 são críticos para a segurança. Somente os substitua por peças especificadas nesse manual. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 63 MHC-GN990 (HCD-GN990) SEÇÃO 9 LISTA DE PEÇAS ELÉTRICAS Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks NOTA: • Devido a padronização algumas peças es- pecificadas nos diagramas ou mesmo daque- las usadas no aparelho. • -XXe -X indicam peça padrão, que podem apresentar diferenças daquelas originalmen- te usadas no aparelho. • Itens com a marca “*” não são mantidos em estoque por serem raramente solicitados. Evite atrasos antecipando os pedidos para estes itens. • CAPACITORES: uF: µF • RESISTORES Todos resistore são em ohms METAL: metal-film resistor METAL OXIDE: Metal Oxide-film resistor F: anti-chama • INDUTORES uH: µH • SEMICONDUCTORS Em cada caso, u: µ, por exemplo: uA...: µA... , uPA... , µPA... , uPB... , µPB... , uPC... , µPC... , uPD..., µPD... BD Quando solicitar peças pelo código, por favor inclua também o nome da placa. Y-8284-281-A PLACA BD MONTADA ***************** < CAPACITOR > C10 1-165-989-11 CERAMIC CHIP 10uF 10% 6.3V C11 1-165-989-11 CERAMIC CHIP 10uF 10% 6.3V C14 1-164-360-11 CERAMIC CHIP 0.1uF 16V C15 1-164-360-11 CERAMIC CHIP 0.1uF 16V C16 1-115-156-11 CERAMIC CHIP 1uF 10V C17 1-126-246-11 ELECT CHIP 220uF 20% 4V C18 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C111 1-162-967-11 CERAMIC CHIP 0.0033uF 10% 50V C112 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C113 1-162-967-11 CERAMIC CHIP 0.0033uF 10% 50V C114 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C115 1-164-360-11 CERAMIC CHIP 0.1uF 16V C116 1-128-995-21 ELECT CHIP 100uF 20% 10V C122 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C123 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C124 1-162-959-11 CERAMIC CHIP 330PF 5% 50V C125 1-164-360-11 CERAMIC CHIP 0.1uF 16V C131 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C132 1-117-863-11 CERAMIC CHIP 0.47uF 10% 6.3V C133 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C134 1-164-360-11 CERAMIC CHIP 0.1uF 16V C141 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C142 1-162-965-11 CERAMIC CHIP 0.0015uF 10% 50V C143 1-164-360-11 CERAMIC CHIP 0.1uF 16V C151 1-128-995-21 ELECT CHIP 100uF 20% 10V C161 1-164-360-11 CERAMIC CHIP 0.1uF 16V C162 1-164-360-11 CERAMIC CHIP 0.1uF 16V C163 1-164-360-11 CERAMIC CHIP 0.1uF 16V C171 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C172 1-162-920-11 CERAMIC CHIP 27PF 5% 50V C174 1-164-360-11 CERAMIC CHIP 0.1uF 16V C181 1-164-360-11 CERAMIC CHIP 0.1uF 16V C182 1-164-360-11 CERAMIC CHIP 0.1uF 16V C183 1-124-778-00 ELECT CHIP 22uF 20% 6.3V C184 1-124-778-00 ELECT CHIP 22uF 20% 6.3V R185 1-164-315-11 CERAMIC CHIP 470PF 5% 50V R186 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C194 1-164-360-11 CERAMIC CHIP 0.1uF 16V C195 1-164-360-11 CERAMIC CHIP 0.1uF 16V C196 1-164-360-11 CERAMIC CHIP 0.1uF 16V C201 1-128-995-21 ELECT CHIP 100uF 20% 10V C203 1-128-995-21 ELECT CHIP 100uF 20% 10V C209 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C210 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C211 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C212 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C213 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C251 1-162-969-11 CERAMIC CHIP 0.0068uF 10% 25V C252 1-164-360-11 CERAMIC CHIP 0.1uF 16V C255 1-164-360-11 CERAMIC CHIP 0.1uF 16V C257 1-164-360-11 CERAMIC CHIP 0.1uF 16V C258 1-164-360-11 CERAMIC CHIP 0.1uF 16V C259 1-164-360-11 CERAMIC CHIP 0.1uF 16V C260 1-128-394-11 ELECT CHIP 220uF 20% 10V C302 1-164-360-11 CERAMIC CHIP 0.1uF 16V C303 1-164-360-11 CERAMIC CHIP 0.1uF 16V C305 1-126-246-11 ELECT CHIP 220uF 20% 4V C306 1-164-360-11 CERAMIC CHIP 0.1uF 16V C307 1-164-360-11 CERAMIC CHIP 0.1uF 16V C308 1-126-208-21 ELECT CHIP 47uF 20% 4V C309 1-164-360-11 CERAMIC CHIP 0.1uF 16V C310 1-164-360-11 CERAMIC CHIP 0.1uF 16V C311 1-164-360-11 CERAMIC CHIP 0.1uF 16V C312 1-164-360-11 CERAMIC CHIP 0.1uF 16V C313 1-164-360-11 CERAMIC CHIP 0.1uF 16V C314 1-126-208-21 ELECT CHIP 47uF 20% 4V C315 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C316 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C317 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C318 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C320 1-216-864-11 SHORT CHIP 0 < CONNECTOR > CN101 1-770-425-11 CONNECTOR, FFC/FPC 16P CN201 1-818-350-11 CONNECTOR (FFC) 27P < FERRITE BEAD > FB301 1-500-445-21 FERRITE, EMI (SMD) (2012) Os componentes identificados coma marca 0 são críticos para a segurança. Somente os substitua por peças especificadas nesse manual. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 64 MHC-GN990 (HCD-GN990) Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks CD SW DRIVER BD < IC > IC101 8-752-425-12 IC CXD3059AR IC251 6-705-808-01 IC BA5947FM IC301 6-705-365-01 IC TC94A34FG-002 IC303 6-705-807-01 IC BH15FB1WG < TRANSISTOR > Q10 6-550-363-01 TRANSISTOR 2SB1690KT146 < RESISTOR > R10 1-216-791-11 METAL CHIP 3.3 5% 1/10W R11 1-216-864-11 SHORT CHIP 0 R12 1-216-845-11 METAL CHIP 100K 5% 1/10W R13 1-218-446-11 METAL CHIP 1 5% 1/10W R111 1-216-821-11 METAL CHIP 1K 5% 1/10W R112 1-216-835-11 METAL CHIP 15K 5% 1/10W R113 1-216-821-11 METAL CHIP 1K 5% 1/10W R114 1-216-835-11 METAL CHIP 15K 5% 1/10W R121 1-216-835-11 METAL CHIP 15K 5% 1/10W R131 1-216-857-11 METAL CHIP 1M 5% 1/10W R132 1-216-833-11 METAL CHIP 10K 5% 1/10W R133 1-216-848-11 METAL CHIP 180K 5% 1/10W R141 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R142 1-216-821-11 METAL CHIP 1K 5% 1/10W R143 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R151 1-216-864-11 SHORT CHIP 0 R161 1-216-809-11 METAL CHIP 100 5% 1/10W R162 1-216-841-11 METAL CHIP 47K 5% 1/10W R163 1-216-809-11 METAL CHIP 100 5% 1/10W R165 1-216-864-11 SHORT CHIP 0 R171 1-216-817-11 METAL CHIP 470 5% 1/10W R172 1-216-857-11 METAL CHIP 1M 5% 1/10W R173 1-216-295-91 SHORT CHIP 0 R181 1-216-809-11 METAL CHIP 100 5% 1/10W R182 1-216-809-11 METAL CHIP 100 5% 1/10W R191 1-216-864-11 SHORT CHIP 0 R201 1-500-445-21 FERRITE, EMI (SMD) (2012) R203 1-216-864-11 SHORT CHIP 0 R204 1-500-445-21 FERRITE, EMI (SMD) (2012) R205 1-216-864-11 SHORT CHIP 0 R251 1-216-833-11 METAL CHIP 10K 5% 1/10W R252 1-216-837-11 METAL CHIP 22K 5% 1/10W R253 1-216-833-11 METAL CHIP 10K 5% 1/10W R301 1-216-845-11 METAL CHIP 100K 5% 1/10W R302 1-216-833-11 METAL CHIP 10K 5% 1/10W R303 1-216-845-11 METAL CHIP 100K 5% 1/10W R305 1-216-845-11 METAL CHIP 100K 5% 1/10W R306 1-216-864-11 SHORT CHIP 0 R307 1-216-833-11 METAL CHIP 10K 5% 1/10W R313 1-216-813-11 METAL CHIP 220 5% 1/10W R351 1-216-809-11 METAL CHIP 100 5% 1/10W R352 1-216-809-11 METAL CHIP 100 5% 1/10W R353 1-216-809-11 METAL CHIP 100 5% 1/10W R354 1-216-809-11 METAL CHIP 100 5% 1/10W R401 1-216-809-11 METAL CHIP 100 5% 1/10W R402 1-216-809-11 METAL CHIP 100 5% 1/10W R403 1-216-809-11 METAL CHIP 100 5% 1/10W R404 1-216-809-11 METAL CHIP 100 5% 1/10W R405 1-216-809-11 METAL CHIP 100 5% 1/10W R406 1-216-809-11 METAL CHIP 100 5% 1/10W R407 1-216-809-11 METAL CHIP 100 5% 1/10W R408 1-216-809-11 METAL CHIP 100 5% 1/10W R409 1-216-809-11 METAL CHIP 100 5% 1/10W R410 1-216-809-11 METAL CHIP 100 5% 1/10W R411 1-216-809-11 METAL CHIP 100 5% 1/10W R412 1-216-809-11 METAL CHIP 100 5% 1/10W R419 1-216-809-11 METAL CHIP 100 5% 1/10W < SWITCH > S101 1-771-853-11 SWITCH, DETECTION (LIMIT) < VIBRATOR > X171 1-767-408-21 VIBRATOR, CRYSTAL (16.9MHz) ************************************************************ 1-861-405-11 PLACA CD SW *********** < DIODE > D925 8-719-058-04 DIODE SEL5223S-TP15 (^/1) < TRANSISTOR > Q917 8-729-027-43 TRANSISTOR DTC114EKA-T146 < RESISTOR > R967 1-216-833-11 METAL CHIP 10K 5% 1/10W R968 1-216-835-11 METAL CHIP 15K 5% 1/10W R969 1-216-837-11 METAL CHIP 22K 5% 1/10W R970 1-216-839-11 METAL CHIP 33K 5% 1/10W R971 1-216-843-11 METAL CHIP 68K 5% 1/10W R972 1-216-814-11 METAL CHIP 270 5% 1/10W R973 1-216-819-11 METAL CHIP 680 5% 1/10W R974 1-216-819-11 METAL CHIP 680 5% 1/10W < SWITCH > S918 1-762-875-21 SWITCH, KEYBOARD (Z OPEN/CLOSE) S919 1-762-875-21 SWITCH, KEYBOARD (EX-CHANGE/DISC SKIP) S920 1-762-875-21 SWITCH, KEYBOARD (DISC 3) S921 1-762-875-21 SWITCH, KEYBOARD (DISC 2) S922 1-762-875-21 SWITCH, KEYBOARD (DISC 1) S923 1-762-875-21 SWITCH, KEYBOARD (^/1) ************************************************************ Y-8284-010-A PLACA DRIVER (CDM74) MONTADA ************ < CAPACITOR > C715 1-126-933-11 ELECT 100uF 20% 16V C731 1-126-964-11 ELECT 10uF 20% 50V C735 1-164-159-11 CERAMIC 0.1uF 50V C736 1-164-159-11 CERAMIC 0.1uF 50V C737 1-164-159-11 CERAMIC 0.1uF 50V C741 1-162-306-11 CERAMIC 0.01uF 20% 16V www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 65 MHC-GN990 (HCD-GN990) Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks GAME DRIVER C751 1-162-306-11 CERAMIC 0.01uF 20% 16V C752 1-164-159-11 CERAMIC 0.1uF 50V < CONNECTOR > CN701 1-785-338-11 PIN, CONNECTOR (LIGHT ANGLE) 12P CN702 1-784-766-11 CONNECTOR, FFC 5P * CN703 1-564-720-11 PIN, CONNECTOR (SMALL TYPE) 4P CN704 1-785-328-11 PIN, CONNECTOR (LIGHT ANGRE) 2P < DIODE > D701 8-719-947-16 DIODE MTZJ-T-72-5.1A D711 8-719-983-66 DIODE MTZJ-T-72-3.6B < IC > IC701 8-759-598-69 IC BA6956AN IC712 8-759-598-69 IC BA6956AN < TRANSISTOR > Q731 8-729-029-66 TRANSISTOR DTC114ESA < RESISTOR > R701 1-249-413-11 CARBON 470 5% 1/4W R702 1-247-807-31 CARBON 100 5% 1/4W R711 1-247-831-91 CARBON 1K 5% 1/4W R712 1-247-847-91 CARBON 4.7K 5% 1/4W R713 1-247-863-91 CARBON 22K 5% 1/4W R721 1-247-847-91 CARBON 4.7K 5% 1/4W R722 1-247-847-91 CARBON 4.7K 5% 1/4W R723 1-247-847-91 CARBON 4.7K 5% 1/4W R731 1-247-807-31 CARBON 100 5% 1/4W R732 1-249-429-11 CARBON 10K 5% 1/4W R733 1-247-831-91 CARBON 1K 5% 1/4W R734 1-249-430-11 CARBON 12K 5% 1/4W R735 1-247-807-31 CARBON 100 5% 1/4W R751 1-247-847-91 CARBON 4.7K 5% 1/4W ************************************************************ A-4750-976-A PLACA GAME MONTADA ******************* < CAPACITOR > C801 1-126-923-91 ELECT 220uF 20% 10V C802 1-126-957-11 ELECT 0.22uF 20% 50V C803 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C804 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C805 1-126-964-11 ELECT 10uF 20% 50V C806 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C807 1-126-961-11 ELECT 2.2uF 20% 50V C809 1-124-250-11 ELECT 0.15uF 20% 50V C810 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C811 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C812 1-126-964-11 ELECT 10uF 20% 50V C813 1-164-174-11 CERAMIC CHIP 0.0082uF 10% 25V C814 1-124-261-00 ELECT 10uF 20% 50V C816 1-164-156-11 CERAMIC CHIP 0.1uF 25V C817 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V C838 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C839 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C840 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C841 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C845 1-126-964-11 ELECT 10uF 20% 50V C846 1-126-964-11 ELECT 10uF 20% 50V < CONNECTOR > * CN801 1-564-725-11 PIN, CONNECTOR (SMALL TYPE) 9P CN802 1-785-328-11 PIN, CONNECTOR (LIGHT ANGRE) 2P < DIODE > D802 8-719-988-61 DIODE 1SS355TE-17 D803 8-719-988-61 DIODE 1SS355TE-17 D806 8-719-988-61 DIODE 1SS355TE-17 D807 8-719-988-61 DIODE 1SS355TE-17 < EARTH TERMINAL > EPT802 1-537-738-21 TERMINAL, GROUND EPT803 1-537-738-21 TERMINAL, GROUND EPT804 1-537-738-21 TERMINAL, GROUND < IC > IC850 8-759-274-71 IC NJM4565M-D < JACK > J801 1-817-629-11 JACK (LARGE TYPE) (MIC) J850 1-764-592-11 JACK 3P (GAME INPUT) J851 1-794-702-11 JACK, HEADPHONE (PHONES) < SHORT > JR810 1-216-864-11 SHORT CHIP 0 JR811 1-216-864-11 SHORT CHIP 0 JR812 1-216-864-11 SHORT CHIP 0 JR813 1-216-864-11 SHORT CHIP 0 JR815 1-216-864-11 SHORT CHIP 0 JR816 1-216-864-11 SHORT CHIP 0 < RESISTOR > R801 1-216-845-11 METAL CHIP 100K 5% 1/10W R802 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R803 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R804 1-216-809-11 METAL CHIP 100 5% 1/10W R805 1-216-848-11 METAL CHIP 180K 5% 1/10W R806 1-216-833-11 METAL CHIP 10K 5% 1/10W R807 1-216-809-11 METAL CHIP 100 5% 1/10W R808 1-216-837-11 METAL CHIP 22K 5% 1/10W R809 1-216-821-11 METAL CHIP 1K 5% 1/10W R810 1-216-845-11 METAL CHIP 100K 5% 1/10W R811 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R813 1-216-821-11 METAL CHIP 1K 5% 1/10W R814 1-216-833-11 METAL CHIP 10K 5% 1/10W R827 1-216-845-11 METAL CHIP 100K 5% 1/10W R828 1-216-845-11 METAL CHIP 100K 5% 1/10W R829 1-216-821-11 METAL CHIP 1K 5% 1/10W R830 1-216-821-11 METAL CHIP 1K 5% 1/10W www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 66 MHC-GN990 (HCD-GN990) Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks PRINC JOG < VARIABLE RESISTOR > RV801 1-227-452-11 RES, VAR, CARBON 50K (MIC LEVEL) ************************************************************ 1-861-407-11 PLACA JOG ********* < CAPACITOR > C964 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C965 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V < SWITCH > S957 1-478-662-11 ENCODER, ROTARY (MULTI JOG) ************************************************************ Y-8284-394-A PLACA PRINCIPAL MONTADA **************** 7-685-646-79 SCREW +BVTP 3X8 TYPE2 IT-3 < CAPACITOR > C101 1-124-261-00 ELECT 10uF 20% 50V C103 1-124-261-00 ELECT 10uF 20% 50V C104 1-124-261-00 ELECT 10uF 20% 50V C105 1-126-964-11 ELECT 10uF 20% 50V C106 1-126-964-11 ELECT 10uF 20% 50V C107 1-136-497-81 FILM 0.1uF 5% 50V C108 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V C109 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V C110 1-126-964-11 ELECT 10uF 20% 50V C111 1-100-436-91 CERAMIC CHIP 0.033uF 10% 25V C112 1-162-969-11 CERAMIC CHIP 0.0068uF 10% 25V C113 1-126-964-11 ELECT 10uF 20% 50V C114 1-136-170-00 FILM 0.27uF 5% 50V C115 1-137-195-11 FILM 0.56uF 5% 50V C116 1-126-963-11 ELECT 4.7uF 20% 50V C119 1-126-157-11 ELECT 10uF 20% 16V C120 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C121 1-126-160-11 ELECT 1uF 20% 50V C122 1-124-261-00 ELECT 10uF 20% 50V C123 1-115-412-11 CERAMIC CHIP 680PF 5% 25V C124 1-162-928-11 CERAMIC CHIP 120PF 5% 50V C125 1-162-959-11 CERAMIC CHIP 330PF 5% 50V C126 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C127 1-126-947-11 ELECT 47uF 20% 35V C128 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C129 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C130 1-104-658-91 ELECT 100uF 20% 10V C131 1-126-959-11 ELECT 0.47uF 20% 50V C133 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C134 1-124-261-00 ELECT 10uF 20% 50V C135 1-126-933-11 ELECT 100uF 20% 16V C136 1-126-933-11 ELECT 100uF 20% 16V C137 1-126-935-11 ELECT 470uF 20% 16V C138 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C139 1-137-150-11 FILM 0.01uF 5% 100V C140 1-126-947-11 ELECT 47uF 20% 35V C141 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C142 1-130-481-00 MYLAR 0.0068uF 5% 50V C143 1-128-131-11 ELECT 22uF 20% 50V C144 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C145 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C146 1-115-412-11 CERAMIC CHIP 680PF 5% 25V C147 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C148 1-124-257-00 ELECT 2.2uF 20% 50V C150 1-126-964-11 ELECT 10uF 20% 50V C151 1-126-964-11 ELECT 10uF 20% 50V C153 1-126-964-11 ELECT 10uF 20% 50V C154 1-126-964-11 ELECT 10uF 20% 50V C155 1-126-964-11 ELECT 10uF 20% 50V C156 1-126-964-11 ELECT 10uF 20% 50V C157 1-136-497-81 FILM 0.1uF 5% 50V C158 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V C159 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V C160 1-126-964-11 ELECT 10uF 20% 50V C161 1-100-436-91 CERAMIC CHIP 0.033uF 10% 25V C162 1-162-969-11 CERAMIC CHIP 0.0068uF 10% 25V C163 1-126-964-11 ELECT 10uF 20% 50V C164 1-136-170-00 FILM 0.27uF 5% 50V C165 1-137-195-11 FILM 0.56uF 5% 50V C166 1-126-963-11 ELECT 4.7uF 20% 50V C169 1-126-157-11 ELECT 10uF 20% 16V C170 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C171 1-126-960-11 ELECT 1uF 20% 50V C172 1-126-964-11 ELECT 10uF 20% 50V C173 1-115-412-11 CERAMIC CHIP 680PF 5% 25V C174 1-162-928-11 CERAMIC CHIP 120PF 5% 50V C175 1-162-959-11 CERAMIC CHIP 330PF 5% 50V C176 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C177 1-137-194-81 FILM 0.47uF 5% 50V C178 1-107-726-91 CERAMIC CHIP 0.01uF 10% 16V C179 1-107-726-91 CERAMIC CHIP 0.01uF 10% 16V C186 1-110-563-11 CERAMIC CHIP 0.068uF 10% 16V C187 1-104-658-91 ELECT 100uF 20% 10V C188 1-164-156-11 CERAMIC CHIP 0.1uF 25V C189 1-162-957-11 CERAMIC CHIP 220PF 5% 50V C190 1-162-957-11 CERAMIC CHIP 220PF 5% 50V C192 1-126-960-11 ELECT 1uF 20% 50V C194 1-126-964-11 ELECT 10uF 20% 50V C195 1-126-160-11 ELECT 1uF 20% 50V C196 1-115-412-11 CERAMIC CHIP 680PF 5% 25V C197 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C198 1-126-961-11 ELECT 2.2uF 20% 50V C199 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C200 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C301 1-126-964-11 ELECT 10uF 20% 50V C302 1-136-497-81 FILM 0.1uF 5% 50V GAME www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 67 MHC-GN990 (HCD-GN990) Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks PRINC C303 1-136-497-81 FILM 0.1uF 5% 50V C316 1-164-156-11 CERAMIC CHIP 0.1uF 25V C410 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C411 1-162-917-11 CERAMIC CHIP 15PF 5% 50V C412 1-164-156-11 CERAMIC CHIP 0.1uF 25V C416 1-104-656-11 ELECT 2200uF 20% 6.3V C419 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C421 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C429 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C430 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C462 1-104-658-91 ELECT 100uF 20% 10V C464 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C469 1-126-157-11 ELECT 10uF 20% 16V C497 1-164-156-11 CERAMIC CHIP 0.1uF 25V C498 1-126-964-11 ELECT 10uF 20% 50V C499 1-164-156-11 CERAMIC CHIP 0.1uF 25V C501 1-128-548-11 ELECT 4700uF 20% 25V C503 1-164-156-11 CERAMIC CHIP 0.1uF 25V C504 1-126-926-11 ELECT 1000uF 20% 10V C505 1-164-156-11 CERAMIC CHIP 0.1uF 25V C506 1-126-925-91 ELECT 470uF 20% 10V C507 1-164-156-11 CERAMIC CHIP 0.1uF 25V C508 1-104-656-11 ELECT 2200uF 20% 6.3V C517 1-125-827-91 CERAMIC CHIP 1uF 10% 25V C518 1-125-827-91 CERAMIC CHIP 1uF 10% 25V C520 1-126-961-11 ELECT 2.2uF 20% 50V C521 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C523 1-126-964-11 ELECT 10uF 20% 50V C525 1-164-156-11 CERAMIC CHIP 0.1uF 25V C526 1-164-156-11 CERAMIC CHIP 0.1uF 25V C531 1-164-156-11 CERAMIC CHIP 0.1uF 25V C532 1-164-156-11 CERAMIC CHIP 0.1uF 25V C533 1-104-658-91 ELECT 100uF 20% 10V C534 1-164-156-11 CERAMIC CHIP 0.1uF 25V C535 1-126-928-11 ELECT 3300uF 20% 10V C536 1-164-156-11 CERAMIC CHIP 0.1uF 25V C537 1-164-156-11 CERAMIC CHIP 0.1uF 25V C538 1-164-156-11 CERAMIC CHIP 0.1uF 25V C550 1-164-156-11 CERAMIC CHIP 0.1uF 25V C551 1-107-714-11 ELECT 10uF 20% 50V C570 1-126-961-11 ELECT 2.2uF 20% 50V C571 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C573 1-126-964-11 ELECT 10uF 20% 50V C575 1-164-156-11 CERAMIC CHIP 0.1uF 25V C576 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C577 1-126-157-11 ELECT 10uF 20% 16V C578 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C579 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C580 1-164-172-11 CERAMIC CHIP 0.0056uF 10% 25V C581 1-164-172-11 CERAMIC CHIP 0.0056uF 10% 25V C582 1-126-157-11 ELECT 10uF 20% 16V C626 1-126-969-11 ELECT 220uF 20% 50V C627 1-126-961-11 ELECT 2.2uF 20% 50V C628 1-126-933-11 ELECT 100uF 20% 16V C629 1-164-156-11 CERAMIC CHIP 0.1uF 25V < CONNECTOR > CN501 1-778-981-21 CONNECTOR, BOARD TO BOARD 13P CN502 1-764-881-21 CONNECTOR, BOARD TO BOARD 11P CN503 1-564-506-11 PLUG, CONNECTOR 3P CN505 1-779-564-21 CONNECTOR, FFC (LIF (NON-ZIF)) 27P CN506 1-784-733-11 SOCKET, CONNECTOR 11P CN507 1-785-338-11 PIN, CONNECTOR (LIGHT ANGLE) 12P * CN508 1-784-780-11 SOCKET, CONNECTOR 19P * CN509 1-784-774-11 SOCKET, CONNECTOR 13P * CN510 1-568-449-11 HOUSING, CONNECTOR (PC BOARD) 3P CN513 1-778-981-21 CONNECTOR, BOARD TO BOARD 13P < DIODE > D101 8-719-988-61 DIODE 1SS355TE-17 D102 8-719-988-61 DIODE 1SS355TE-17 D104 8-719-988-61 DIODE 1SS355TE-17 D105 8-719-988-61 DIODE 1SS355TE-17 D301 8-719-988-61 DIODE 1SS355TE-17 D302 8-719-988-61 DIODE 1SS355TE-17 D303 8-719-988-61 DIODE 1SS355TE-17 D501 8-719-988-61 DIODE 1SS355TE-17 D502 6-500-508-01 DIODE RR263M-400FTR D503 8-719-988-61 DIODE 1SS355TE-17 D504 8-719-988-61 DIODE 1SS355TE-17 D507 6-500-508-01 DIODE RR263M-400FTR D508 6-500-508-01 DIODE RR263M-400FTR D509 6-500-508-01 DIODE RR263M-400FTR D511 8-719-083-63 DIODE UDZS-TE-17-13B D627 8-719-988-61 DIODE 1SS355TE-17 < FERRITE BEAD > FB416 1-216-864-11 SHORT CHIP 0 FB462 1-414-864-11 FERRITE, EMI (SMD) (1608) FB505 1-216-864-11 SHORT CHIP 0 FB506 1-414-235-22 INDUCTOR, FERRITE BEAD FB507 1-414-235-22 INDUCTOR, FERRITE BEAD FB508 1-414-235-22 INDUCTOR, FERRITE BEAD FB509 1-414-235-22 INDUCTOR, FERRITE BEAD FB510 1-414-235-22 INDUCTOR, FERRITE BEAD FB511 1-414-235-22 INDUCTOR, FERRITE BEAD FB512 1-414-235-22 INDUCTOR, FERRITE BEAD FB555 1-216-864-11 SHORT CHIP 0 < IC > IC101 6-705-667-01 IC M61537FP-RF0G IC301 6-705-809-01 IC BD4929G-TR IC401 6-804-484-01 IC M3062CMEN-A13FPU0 IC502 8-759-394-36 IC BA09T IC503 8-759-231-56 IC TA7809LS IC504 6-702-771-01 IC TA78033LS IC508 6-600-012-01 IC TOTX141L (CD DIGITAL OUT) IC627 6-703-610-01 IC RT8H015C-T112-1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 68 MHC-GN990 (HCD-GN990) Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks PRINC < JACK > J501 1-770-272-11 JACK, PIN 2P (VIDEO/MD (AUDIO)) J504 1-785-867-11 JACK, PIN 1P (VIDEO OUT) < SHORT > JR102 1-216-864-11 SHORT CHIP 0 JR108 1-216-864-11 SHORT CHIP 0 JR109 1-216-864-11 SHORT CHIP 0 JR110 1-216-864-11 SHORT CHIP 0 JR111 1-216-864-11 SHORT CHIP 0 JR112 1-216-864-11 SHORT CHIP 0 JR113 1-216-864-11 SHORT CHIP 0 JR114 1-216-864-11 SHORT CHIP 0 JR115 1-216-864-11 SHORT CHIP 0 JR116 1-216-296-11 SHORT CHIP 0 JR117 1-216-864-11 SHORT CHIP 0 JR118 1-216-864-11 SHORT CHIP 0 JR119 1-216-864-11 SHORT CHIP 0 JR120 1-216-864-11 SHORT CHIP 0 JR121 1-216-864-11 SHORT CHIP 0 JR122 1-216-864-11 SHORT CHIP 0 JR207 1-216-296-11 SHORT CHIP 0 JR231 1-216-864-11 SHORT CHIP 0 JR233 1-216-864-11 SHORT CHIP 0 JR234 1-216-864-11 SHORT CHIP 0 JR236 1-216-864-11 SHORT CHIP 0 JR237 1-216-864-11 SHORT CHIP 0 JR238 1-216-864-11 SHORT CHIP 0 JR240 1-216-864-11 SHORT CHIP 0 JR241 1-216-864-11 SHORT CHIP 0 JR243 1-216-864-11 SHORT CHIP 0 JR244 1-216-296-11 SHORT CHIP 0 JR245 1-216-864-11 SHORT CHIP 0 JR246 1-216-864-11 SHORT CHIP 0 JR247 1-216-864-11 SHORT CHIP 0 JR248 1-216-864-11 SHORT CHIP 0 JR249 1-216-864-11 SHORT CHIP 0 JR251 1-216-864-11 SHORT CHIP 0 JR252 1-216-864-11 SHORT CHIP 0 JR253 1-216-864-11 SHORT CHIP 0 JR254 1-216-864-11 SHORT CHIP 0 JR256 1-216-296-11 SHORT CHIP 0 JR257 1-216-864-11 SHORT CHIP 0 JR258 1-216-296-11 SHORT CHIP 0 JR259 1-216-864-11 SHORT CHIP 0 JR260 1-216-296-11 SHORT CHIP 0 JR330 1-216-296-11 SHORT CHIP 0 JR331 1-216-864-11 SHORT CHIP 0 JR333 1-216-864-11 SHORT CHIP 0 JR503 1-216-864-11 SHORT CHIP 0 JR732 1-216-864-11 SHORT CHIP 0 JR874 1-216-864-11 SHORT CHIP 0 JR879 1-216-864-11 SHORT CHIP 0 JR882 1-216-864-11 SHORT CHIP 0 < COIL > L103 1-410-780-11 INDUCTOR 27mH L104 1-410-780-11 INDUCTOR 27mH L105 1-414-189-31 INDUCTOR 100uH < CONNECTOR > * NO504 1-564-705-11 PIN, CONNECTOR (SMALL TYPE) 3P < TRANSISTOR > Q101 8-729-120-12 TRANSISTOR 2SC1623-L5L6 Q102 8-729-802-82 TRANSISTOR 2SC3661 Q103 8-729-802-82 TRANSISTOR 2SC3661 Q104 8-729-802-82 TRANSISTOR 2SC3661 Q105 8-729-802-82 TRANSISTOR 2SC3661 Q106 8-729-802-82 TRANSISTOR 2SC3661 Q107 8-729-120-10 TRANSISTOR 2SA812-T1-M5M6 Q108 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q109 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q110 8-729-027-23 TRANSISTOR DTA114EKA-T146 Q111 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q112 8-729-102-9 TRANSISTOR 2SD596T1DV4 Q113 6-550-185-01 TRANSISTOR RT1P137P-TP-1 Q114 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q115 8-729-141-73 TRANSISTOR 2SC3624A-T1L15L16 Q116 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q117 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q118 8-729-903-46 TRANSISTOR 2SB1132-P Q119 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q120 8-729-920-79 TRANSISTOR 2SB1132-T100QR Q121 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q122 8-729-920-79 TRANSISTOR 2SB1132-T100QR Q123 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q124 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q125 8-729-141-73 TRANSISTOR 2SC3624A-T1L15L16 Q151 8-729-120-12 TRANSISTOR 2SC1623-L5L6 Q152 8-729-802-82 TRANSISTOR 2SC3661 Q153 8-729-802-82 TRANSISTOR 2SC3661 Q153 8-729-802-82 TRANSISTOR 2SC3661 Q155 8-729-802-82 TRANSISTOR 2SC3661 Q166 8-729-802-82 TRANSISTOR 2SC3661 Q175 8-729-141-73 TRANSISTOR 2SC3624A-T1L15L16 Q301 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q402 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q501 6-550-185-01 TRANSISTOR RT1P137P-TP-1 Q502 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q505 8-729-027-31 TRANSISTOR DTA124EKA-T146 Q506 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q507 8-729-027-31 TRANSISTOR DTA124EKA-T146 Q508 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q509 8-729-027-31 TRANSISTOR DTA124EKA-T146 Q510 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q514 8-729-027-23 TRANSISTOR DTA114EKA-T146 Q515 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q520 8-729-802-82 TRANSISTOR 2SC3661 Q521 8-729-120-12 TRANSISTOR 2SC1623-L5L6 Q523 8-729-120-12 TRANSISTOR 2SC1623-L5L6 Q524 8-729-026-68 TRANSISTOR 2SD2525 (TP) Q526 8-729-027-23 TRANSISTOR DTA114EKA-T146 Q527 8-729-027-43 TRANSISTOR DTC114EKA-T146 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 69 MHC-GN990 (HCD-GN990) Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks PRINC Q570 8-729-802-82 TRANSISTOR 2SC3661 < RESISTOR > R101 1-216-812-11 METAL CHIP 180 5% 1/10W R102 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R103 1-216-833-11 METAL CHIP 10K 5% 1/10W R104 1-216-833-11 METAL CHIP 10K 5% 1/10W R105 1-216-841-11 METAL CHIP 47K 5% 1/10W R106 1-216-837-11 METAL CHIP 22K 5% 1/10W R107 1-216-833-11 METAL CHIP 10K 5% 1/10W R108 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R109 1-216-821-11 METAL CHIP 1K 5% 1/10W R110 1-216-851-11 METAL CHIP 330K 5% 1/10W R111 1-216-821-11 METAL CHIP 1K 5% 1/10W R112 1-216-833-11 METAL CHIP 10K 5% 1/10W R113 1-216-833-11 METAL CHIP 10K 5% 1/10W R114 1-216-864-11 SHORT CHIP 0 R115 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R116 1-216-833-11 METAL CHIP 10K 5% 1/10W R117 1-216-821-11 METAL CHIP 1K 5% 1/10W R118 1-216-833-11 METAL CHIP 10K 5% 1/10W R119 1-216-816-11 METAL CHIP 390 5% 1/10W R122 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R123 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R124 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R125 1-216-838-11 METAL CHIP 27K 5% 1/10W R126 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R127 1-216-830-11 METAL CHIP 5.6K 5% 1/10W R128 1-216-821-11 METAL CHIP 1K 5% 1/10W R129 1-216-838-11 METAL CHIP 27K 5% 1/10W R130 1-216-835-11 METAL CHIP 15K 5% 1/10W R131 1-216-835-11 METAL CHIP 15K 5% 1/10W R132 1-216-857-11 METAL CHIP 1M 5% 1/10W R133 1-216-845-11 METAL CHIP 100K 5% 1/10W R134 1-216-864-11 SHORT CHIP 0 R135 1-216-833-11 METAL CHIP 10K 5% 1/10W R136 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R137 1-216-837-11 METAL CHIP 22K 5% 1/10W R138 1-216-833-11 METAL CHIP 10K 5% 1/10W R139 1-216-833-11 METAL CHIP 10K 5% 1/10W R140 1-216-833-11 METAL CHIP 10K 5% 1/10W R141 1-216-833-11 METAL CHIP 10K 5% 1/10W R142 1-216-833-11 METAL CHIP 10K 5% 1/10W R143 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R144 1-216-805-11 METAL CHIP 47 5% 1/10W R145 1-216-833-11 METAL CHIP 10K 5% 1/10W R146 1-216-797-11 METAL CHIP 10 5% 1/10W R147 1-216-803-11 METAL CHIP 33 5% 1/10W R148 1-216-841-11 METAL CHIP 47K 5% 1/10W R149 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R150 1-216-841-11 METAL CHIP 47K 5% 1/10W R151 1-216-812-11 METAL CHIP 180 5% 1/10W R152 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R153 1-216-833-11 METAL CHIP 10K 5% 1/10W R154 1-216-833-11 METAL CHIP 10K 5% 1/10W R155 1-216-841-11 METAL CHIP 47K 5% 1/10W R156 1-216-837-11 METAL CHIP 22K 5% 1/10W R157 1-216-833-11 METAL CHIP 10K 5% 1/10W R158 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R159 1-216-821-11 METAL CHIP 1K 5% 1/10W R160 1-216-851-11 METAL CHIP 330K 5% 1/10W R161 1-216-821-11 METAL CHIP 1K 5% 1/10W R162 1-216-833-11 METAL CHIP 10K 5% 1/10W R163 1-216-833-11 METAL CHIP 10K 5% 1/10W R164 1-216-864-11 SHORT CHIP 0 R165 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R166 1-216-833-11 METAL CHIP 10K 5% 1/10W R167 1-216-821-11 METAL CHIP 1K 5% 1/10W R168 1-216-833-11 METAL CHIP 10K 5% 1/10W R169 1-216-816-11 METAL CHIP 390 5% 1/10W R172 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R173 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R174 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R175 1-216-838-11 METAL CHIP 27K 5% 1/10W R176 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R177 1-216-830-11 METAL CHIP 5.6K 5% 1/10W R178 1-216-819-11 METAL CHIP 680 5% 1/10W R179 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R180 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R181 1-216-819-11 METAL CHIP 680 5% 1/10W R182 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R183 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R184 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R185 1-216-819-11 METAL CHIP 680 5% 1/10W R186 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R187 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R188 1-216-822-11 METAL CHIP 1.2K 5% 1/10W R189 1-216-817-11 METAL CHIP 470 5% 1/10W R190 1-216-833-11 METAL CHIP 10K 5% 1/10W R191 1-216-817-11 METAL CHIP 470 5% 1/10W R192 1-216-817-11 METAL CHIP 470 5% 1/10W R195 1-216-857-11 METAL CHIP 1M 5% 1/10W R200 1-216-841-11 METAL CHIP 47K 5% 1/10W R301 1-216-813-11 METAL CHIP 220 5% 1/10W R302 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R303 1-216-837-11 METAL CHIP 22K 5% 1/10W R304 1-216-837-11 METAL CHIP 22K 5% 1/10W R329 1-216-833-11 METAL CHIP 10K 5% 1/10W R330 1-216-833-11 METAL CHIP 10K 5% 1/10W R333 1-216-833-11 METAL CHIP 10K 5% 1/10W R342 1-216-833-11 METAL CHIP 10K 5% 1/10W R351 1-216-833-11 METAL CHIP 10K 5% 1/10W R353 1-216-833-11 METAL CHIP 10K 5% 1/10W R355 1-216-833-11 METAL CHIP 10K 5% 1/10W R356 1-216-833-11 METAL CHIP 10K 5% 1/10W R358 1-216-833-11 METAL CHIP 10K 5% 1/10W R361 1-216-833-11 METAL CHIP 10K 5% 1/10W R369 1-216-833-11 METAL CHIP 10K 5% 1/10W R373 1-216-833-11 METAL CHIP 10K 5% 1/10W R374 1-216-833-11 METAL CHIP 10K 5% 1/10W R375 1-216-833-11 METAL CHIP 10K 5% 1/10W R381 1-216-833-11 METAL CHIP 10K 5% 1/10W R386 1-216-833-11 METAL CHIP 10K 5% 1/10W R387 1-216-833-11 METAL CHIP 10K 5% 1/10W R389 1-216-833-11 METAL CHIP 10K 5% 1/10W www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 70 MHC-GN990 (HCD-GN990) Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks PRINC R390 1-216-833-11 METAL CHIP 10K 5% 1/10W R391 1-216-833-11 METAL CHIP 10K 5% 1/10W R393 1-216-827-91 METAL CHIP 3.3K 5% 1/10W R394 1-216-821-11 METAL CHIP 1K 5% 1/10W R401 1-216-809-11 METAL CHIP 100 5% 1/10W R402 1-216-813-11 METAL CHIP 220 5% 1/10W R403 1-216-809-11 METAL CHIP 100 5% 1/10W R404 1-216-809-11 METAL CHIP 100 5% 1/10W R405 1-216-864-11 SHORT CHIP 0 R406 1-216-864-11 SHORT CHIP 0 R407 1-216-864-11 SHORT CHIP 0 R409 1-216-833-11 METAL CHIP 10K 5% 1/10W R411 1-216-851-11 METAL CHIP 330K 5% 1/10W R412 1-216-845-11 METAL CHIP 100K 5% 1/10W R413 1-216-864-11 SHORT CHIP 0 R417 1-216-833-11 METAL CHIP 10K 5% 1/10W R418 1-216-813-11 METAL CHIP 220 5% 1/10W R419 1-216-809-11 METAL CHIP 100 5% 1/10W R420 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R421 1-216-809-11 METAL CHIP 100 5% 1/10W R422 1-216-864-11 SHORT CHIP 0 R423 1-216-864-11 SHORT CHIP 0 R424 1-216-864-11 SHORT CHIP 0 R426 1-216-864-11 SHORT CHIP 0 R428 1-216-809-11 METAL CHIP 100 5% 1/10W R429 1-216-809-11 METAL CHIP 100 5% 1/10W R430 1-216-809-11 METAL CHIP 100 5% 1/10W R433 1-216-809-11 METAL CHIP 100 5% 1/10W R435 1-216-809-11 METAL CHIP 100 5% 1/10W R436 1-216-809-11 METAL CHIP 100 5% 1/10W R437 1-216-809-11 METAL CHIP 100 5% 1/10W R438 1-216-809-11 METAL CHIP 100 5% 1/10W R442 1-216-809-11 METAL CHIP 100 5% 1/10W R443 1-216-809-11 METAL CHIP 100 5% 1/10W R444 1-216-809-11 METAL CHIP 100 5% 1/10W R445 1-216-809-11 METAL CHIP 100 5% 1/10W R446 1-216-809-11 METAL CHIP 100 5% 1/10W R447 1-216-809-11 METAL CHIP 100 5% 1/10W R448 1-216-809-11 METAL CHIP 100 5% 1/10W R449 1-216-809-11 METAL CHIP 100 5% 1/10W R450 1-216-809-11 METAL CHIP 100 5% 1/10W R451 1-216-809-11 METAL CHIP 100 5% 1/10W R452 1-216-809-11 METAL CHIP 100 5% 1/10W R453 1-216-809-11 METAL CHIP 100 5% 1/10W R455 1-216-809-11 METAL CHIP 100 5% 1/10W R456 1-216-809-11 METAL CHIP 100 5% 1/10W R458 1-216-809-11 METAL CHIP 100 5% 1/10W R465 1-216-809-11 METAL CHIP 100 5% 1/10W R466 1-216-809-11 METAL CHIP 100 5% 1/10W R467 1-216-809-11 METAL CHIP 100 5% 1/10W R468 1-216-809-11 METAL CHIP 100 5% 1/10W R469 1-216-835-11 METAL CHIP 15K 5% 1/10W R481 1-216-809-11 METAL CHIP 100 5% 1/10W R482 1-216-809-11 METAL CHIP 100 5% 1/10W R483 1-216-809-11 METAL CHIP 100 5% 1/10W R484 1-216-809-11 METAL CHIP 100 5% 1/10W R485 1-216-809-11 METAL CHIP 100 5% 1/10W R486 1-216-809-11 METAL CHIP 100 5% 1/10W R487 1-216-809-11 METAL CHIP 100 5% 1/10W R488 1-216-809-11 METAL CHIP 100 5% 1/10W R489 1-216-809-11 METAL CHIP 100 5% 1/10W R490 1-216-809-11 METAL CHIP 100 5% 1/10W R491 1-216-809-11 METAL CHIP 100 5% 1/10W R492 1-216-815-91 METAL CHIP 330 5% 1/10W R492 1-216-864-11 SHORT CHIP 0 R493 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R494 1-216-809-11 METAL CHIP 100 5% 1/10W R502 1-216-821-11 METAL CHIP 1K 5% 1/10W R508 1-216-853-11 METAL CHIP 470K 5% 1/10W R509 1-216-843-11 METAL CHIP 68K 5% 1/10W R510 1-216-835-11 METAL CHIP 15K 5% 1/10W R511 1-216-853-11 METAL CHIP 470K 5% 1/10W R512 1-216-843-11 METAL CHIP 68K 5% 1/10W R513 1-216-835-11 METAL CHIP 15K 5% 1/10W R514 1-216-853-11 METAL CHIP 470K 5% 1/10W R515 1-216-843-11 METAL CHIP 68K 5% 1/10W R516 1-216-835-11 METAL CHIP 15K 5% 1/10W R520 1-216-821-11 METAL CHIP 1K 5% 1/10W R521 1-216-833-11 METAL CHIP 10K 5% 1/10W R522 1-216-841-11 METAL CHIP 47K 5% 1/10W R523 1-216-833-11 METAL CHIP 10K 5% 1/10W R524 1-216-821-11 METAL CHIP 1K 5% 1/10W R525 1-216-845-11 METAL CHIP 100K 5% 1/10W R528 1-216-821-11 METAL CHIP 1K 5% 1/10W R529 1-216-839-11 METAL CHIP 33K 5% 1/10W R530 1-216-864-11 SHORT CHIP 0 R535 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R537 1-216-845-11 METAL CHIP 100K 5% 1/10W R538 1-216-837-11 METAL CHIP 22K 5% 1/10W R539 1-216-837-11 METAL CHIP 22K 5% 1/10W R550 1-216-864-11 SHORT CHIP 0 R551 1-216-864-11 SHORT CHIP 0 R570 1-216-821-11 METAL CHIP 1K 5% 1/10W R571 1-216-833-11 METAL CHIP 10K 5% 1/10W R572 1-216-841-11 METAL CHIP 47K 5% 1/10W R573 1-216-833-11 METAL CHIP 10K 5% 1/10W R574 1-216-821-11 METAL CHIP 1K 5% 1/10W R392 1-216-829-91 METAL CHIP 4.7K 5% 1/10W www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 71 MHC-GN990 (HCD-GN990) Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks PRINC PA MOTOR (TB) MOTOR (LD) R575 1-216-845-11 METAL CHIP 100K 5% 1/10W R578 1-216-821-11 METAL CHIP 1K 5% 1/10W R579 1-216-839-11 METAL CHIP 33K 5% 1/10W R580 1-216-864-11 SHORT CHIP 0 R584 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R585 1-216-833-11 METAL CHIP 10K 5% 1/10W R586 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R587 1-216-833-11 METAL CHIP 10K 5% 1/10W R588 1-216-837-11 METAL CHIP 22K 5% 1/10W R589 1-216-845-11 METAL CHIP 100K 5% 1/10W R590 1-216-833-11 METAL CHIP 10K 5% 1/10W R591 1-216-833-11 METAL CHIP 10K 5% 1/10W R592 1-216-845-11 METAL CHIP 100K 5% 1/10W R593 1-216-845-11 METAL CHIP 100K 5% 1/10W R594 1-216-833-11 METAL CHIP 10K 5% 1/10W < TRANSFORMER > T101 1-433-372-11 TRANSFORMER, BIAS OSCILLATION < VIBRATOR > X401 1-760-252-12 VIBRATOR, CRYSTAL (32.768kHz) X402 1-781-107-21 VIBRATOR, CERAMIC (16MHz) ****************************************************** 1-687-133-12 PLACA MOTOR (LD) ****************************************************** 1-687-134-12 PLACA MOTOR (TB) **************** < CONNECTOR > CN742 1-784-727-11 CONNECTOR, FFC 5P ****************************************************** Y-8284-392-A PLACA POWER AMP MONTADA ****************** 1-533-217-41 HOLDER, FUSE < CAPACITOR > C600 1-126-963-11 ELECT 4.7uF 20% 50V C601 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C602 1-104-658-91 ELECT 100uF 20% 10V C604 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C605 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C608 1-126-965-91 ELECT 22uF 20% 50V C609 1-128-560-11 ELECT 22uF 20% 100V C610 1-128-560-11 ELECT 22uF 20% 100V C616 1-136-495-11 FILM 0.068uF 5% 50V C617 1-136-495-11 FILM 0.068uF 5% 50V C618 1-128-582-11 ELECT 10uF 20% 100V C619 1-128-582-11 ELECT 10uF 20% 100V C634 1-104-665-11 ELECT 100uF 20% 25V C635 1-104-665-11 ELECT 100uF 20% 25V C636 1-107-721-11 ELECT 4.7uF 20% 100V C637 1-107-721-11 ELECT 4.7uF 20% 100V C648 1-104-658-91 ELECT 100uF 20% 10V C649 1-126-964-11 ELECT 10uF 20% 50V C650 1-126-963-11 ELECT 4.7uF 20% 50V C651 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C652 1-104-658-91 ELECT 100uF 20% 10V C654 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C655 1-126-964-11 ELECT 10uF 20% 50V C656 1-127-815-11 ELECT 3300uF 20% 100V C657 1-130-777-00 MYLAR 0.1uF 5% 100V C658 1-127-811-11 ELECT 3300uF 20% 50V C659 1-136-497-81 FILM 0.1uF 5% 50V C660 1-131-992-91 CERAMIC CHIP 100000PF 35V C662 1-126-964-11 ELECT 10uF 20% 50V C663 1-126-968-11 ELECT 100uF 20% 50V C666 1-136-495-11 FILM 0.068uF 5% 50V C667 1-136-495-11 FILM 0.068uF 5% 50V C676 1-127-815-11 ELECT 3300uF 20% 100V C677 1-130-777-00 MYLAR 0.1uF 5% 100V C678 1-127-811-11 ELECT 3300uF 20% 50V C679 1-136-497-81 FILM 0.1uF 5% 50V C683 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C684 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C693 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C694 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C698 1-128-576-11 ELECT 100uF 20% 63V < CONNECTOR > CN600 1-778-982-11 CONNECTOR, BOARD TO BOARD 13P CN601 1-573-825-11 CONNECTOR, BOARD TO BOARD 11P * CN604 1-564-243-11 PIN, CONNECTOR (3.96mm PITCH) 6P < DIODE > D609 8-719-988-61 DIODE 1SS355TE-17 D611 8-719-083-66 DIODE UDZSTE-1718B D612 8-719-083-66 DIODE UDZSTE-1718B D620 8-719-988-61 DIODE 1SS355TE-17 D624 8-719-988-61 DIODE 1SS355TE-17 D646 8-719-988-61 DIODE 1SS355TE-17 D654 8-719-988-61 DIODE 1SS355TE-17 D655 8-719-988-61 DIODE 1SS355TE-17 D656 8-719-066-42 DIODE RBV1306 D658 8-719-510-68 DIODE D5SBA204101 D660 8-719-988-61 DIODE 1SS355TE-17 D661 8-719-988-61 DIODE 1SS355TE-17 D664 8-719-083-87 DIODE UDZSTE-1733B D670 8-719-988-61 DIODE 1SS355TE-17 D699 6-500-522-21 DIODE 10EDB40-TB3 < EARTH TERMINAL > EP660 1-537-738-21 TERMINAL, GROUND EP690 1-537-738-21 TERMINAL, GROUND www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 72 MHC-GN990 (HCD-GN990) Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks PA < IC > IC600 8-749-017-07 IC STK412-170 < SHORT > JR600 1-216-296-11 SHORT CHIP 0 JR601 1-216-296-11 SHORT CHIP 0 JR602 1-216-296-11 SHORT CHIP 0 JR603 1-216-296-11 SHORT CHIP 0 < TRANSISTOR > Q604 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R Q606 8-729-824-00 TRANSISTOR 2SA1207 Q610 8-729-041-68 TRANSISTOR 2SC3906K-T146E Q618 8-729-041-68 TRANSISTOR 2SC3906K-T146E Q628 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R Q629 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R Q630 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R Q634 8-729-424-12 TRANSISTOR UN2112 Q640 8-729-802-80 TRANSISTOR 2SC3661 Q641 8-729-802-80 TRANSISTOR 2SC3661 Q644 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R Q647 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R Q648 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R Q664 8-729-024-93 TRANSISTOR 2SB1565E Q668 8-729-041-68 TRANSISTOR 2SC3906K-T146E Q682 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R < RESISTOR > R600 1-216-821-11 METAL CHIP 1K 5% 1/10W R601 1-216-841-11 METAL CHIP 47K 5% 1/10W R602 1-216-815-91 METAL CHIP 330 5% 1/10W R603 1-216-841-11 METAL CHIP 47K 5% 1/10W R604 1-216-833-11 METAL CHIP 10K 5% 1/10W R605 1-216-833-11 METAL CHIP 10K 5% 1/10W R606 1-216-841-11 METAL CHIP 47K 5% 1/10W R607 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R608 1-216-843-11 METAL CHIP 68K 5% 1/10W R609 1-216-843-11 METAL CHIP 68K 5% 1/10W R610 1-216-843-11 METAL CHIP 68K 5% 1/10W R611 1-216-839-11 METAL CHIP 33K 5% 1/10W 0R612 1-245-605-51 FUSIBLE 100 5% 1/4W R613 1-215-872-11 METAL OXIDE 3.3K 5% 1W R614 1-215-872-11 METAL OXIDE 3.3K 5% 1W 0R615 1-245-605-51 FUSIBLE 100 5% 1/4W 0R616 1-217-637-00 FUSIBLE 1 5% 1/4W R617 1-216-845-11 METAL CHIP 100K 5% 1/10W 0R618 1-234-798-11 ENCAPSULATED COMPONENT R619 1-216-821-11 METAL CHIP 1K 5% 1/10W R620 1-216-839-11 METAL CHIP 33K 5% 1/10W R621 1-216-845-11 METAL CHIP 100K 5% 1/10W R622 1-249-625-31 CARBON 10 5% 1/2W R623 1-216-843-11 METAL CHIP 68K 5% 1/10W R624 1-216-837-11 METAL CHIP 22K 5% 1/10W R625 1-216-826-91 METAL CHIP 2.7K 0.5% 1/10W R628 1-216-839-11 METAL CHIP 33K 5% 1/10W R629 1-216-820-11 METAL CHIP 820 5% 1/10W R630 1-216-845-11 METAL CHIP 100K 5% 1/10W R631 1-216-845-11 METAL CHIP 100K 5% 1/10W R632 1-216-854-11 METAL CHIP 560K 5% 1/10W R633 1-216-841-11 METAL CHIP 47K 5% 1/10W R634 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R635 1-216-833-11 METAL CHIP 10K 5% 1/10W R636 1-215-891-11 METAL OXIDE 680 5% 2W R637 1-215-891-11 METAL OXIDE 680 5% 2W R638 1-216-845-11 METAL CHIP 100K 5% 1/10W R639 1-216-845-11 METAL CHIP 100K 5% 1/10W R640 1-216-821-11 METAL CHIP 1K 5% 1/10W R641 1-216-821-11 METAL CHIP 1K 5% 1/10W R642 1-216-806-11 METAL CHIP 56 5% 1/10W R643 1-216-806-11 METAL CHIP 56 5% 1/10W R644 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R645 1-216-833-11 METAL CHIP 10K 5% 1/10W R646 1-215-863-11 METAL OXIDE 100 5% 1W R647 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R648 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R649 1-216-837-11 METAL CHIP 22K 5% 1/10W R650 1-216-821-11 METAL CHIP 1K 5% 1/10W R651 1-216-841-11 METAL CHIP 47K 5% 1/10W R652 1-216-815-91 METAL CHIP 330 5% 1/10W R653 1-216-841-11 METAL CHIP 47K 5% 1/10W R654 1-216-841-11 METAL CHIP 47K 5% 1/10W R655 1-216-841-11 METAL CHIP 47K 5% 1/10W R656 1-216-849-11 METAL CHIP 220K 5% 1/10W R657 1-216-849-11 METAL CHIP 220K 5% 1/10W R658 1-216-845-11 METAL CHIP 100K 5% 1/10W R660 1-216-837-11 METAL CHIP 22K 5% 1/10W R661 1-216-837-11 METAL CHIP 22K 5% 1/10W R662 1-216-832-11 METAL CHIP 8.2K 5% 1/10W R663 1-216-832-11 METAL CHIP 8.2K 5% 1/10W R664 1-216-821-11 METAL CHIP 1K 5% 1/10W 0R668 1-234-798-11 ENCAPSULATED COMPONENT R669 1-216-821-11 METAL CHIP 1K 5% 1/10W Os componentes identificados coma marca 0 são críticos para a segurança. Somente os substitua por peças especificadas nesse manual. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 73 MHC-GN990 (HCD-GN990) Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks PA PAINEL R670 1-216-839-11 METAL CHIP 33K 5% 1/10W R671 1-216-845-11 METAL CHIP 100K 5% 1/10W R672 1-249-625-31 CARBON 10 5% 1/2W R673 1-216-842-11 METAL CHIP 56K 5% 1/10W R674 1-216-837-11 METAL CHIP 22K 5% 1/10W R676 1-216-849-11 METAL CHIP 220K 5% 1/10W R677 1-216-849-11 METAL CHIP 220K 5% 1/10W R678 1-216-845-11 METAL CHIP 100K 5% 1/10W R682 1-216-821-11 METAL CHIP 1K 5% 1/10W R683 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R692 1-216-841-11 METAL CHIP 47K 5% 1/10W R693 1-216-843-11 METAL CHIP 68K 5% 1/10W R694 1-216-843-11 METAL CHIP 68K 5% 1/10W R695 1-216-845-11 METAL CHIP 100K 5% 1/10W R696 1-216-845-11 METAL CHIP 100K 5% 1/10W R697 1-216-825-11 METAL CHIP 2.2K 5% 1/10W 0R699 1-219-124-11 FUSIBLE 0.68 5% 1/4W < RELAY > RY646 1-755-372-11 RELAY < THERMISTOR > TH629 1-807-796-11 THERMISTOR TH630 1-807-796-11 THERMISTOR < TERMINAL > TM600 1-537-114-21 TERMINAL BOARD (SPEAKER) ************************************************************ Y-8284-396-A PLACA PAINEL MONTADA ******************* 4-231-581-01 HOLDER (FL) < CAPACITOR > C900 1-126-163-11 ELECT 4.7uF 20% 50V C901 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C902 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C903 1-164-156-11 CERAMIC CHIP 0.1uF 25V C904 1-164-156-11 CERAMIC CHIP 0.1uF 25V C905 1-164-156-11 CERAMIC CHIP 0.1uF 25V C906 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C907 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C908 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C909 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C910 1-164-156-11 CERAMIC CHIP 0.1uF 25V C911 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C912 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C913 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C914 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C915 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C916 1-164-156-11 CERAMIC CHIP 0.1uF 25V C917 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C918 1-119-941-91 ELECT 470uF 20% 6.3V C919 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C920 1-124-589-11 ELECT 47uF 20% 16V C922 1-124-261-00 ELECT 10uF 20% 50V C923 1-164-156-11 CERAMIC CHIP 0.1uF 25V C924 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C925 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C926 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C927 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C928 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C929 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C930 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C931 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C932 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C933 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C934 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C935 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C936 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C937 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C938 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C939 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C940 1-164-156-11 CERAMIC CHIP 0.1uF 25V C941 1-124-261-00 ELECT 10uF 20% 50V C942 1-124-261-00 ELECT 10uF 20% 50V C944 1-124-261-00 ELECT 10uF 20% 50V C945 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C946 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C947 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C948 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C949 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C950 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C951 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C952 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C953 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C954 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V C955 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C956 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V C957 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C958 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C959 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C960 1-124-261-00 ELECT 10uF 20% 50V C961 1-164-156-11 CERAMIC CHIP 0.1uF 25V C963 1-164-156-11 CERAMIC CHIP 0.1uF 25V C966 1-164-156-11 CERAMIC CHIP 0.1uF 25V C967 1-164-156-11 CERAMIC CHIP 0.1uF 25V C968 1-164-156-11 CERAMIC CHIP 0.1uF 25V C969 1-126-968-11 ELECT 100uF 20% 50V C971 1-119-941-91 ELECT 470uF 20% 6.3V C972 1-119-941-11 ELECT 470uF 20% 6.3V C980 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C981 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C982 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C983 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C984 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C985 1-162-927-11 CERAMIC CHIP 100PF 5% 50V Os componentes identificados coma marca 0 são críticos para a segurança. Somente os substitua por peças especificadas nesse manual. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 74 MHC-GN990 (HCD-GN990) Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks PAINEL < CONNECTOR > * CN902 1-568-862-11 S0CKET, CONNECTOR 19P CN907 1-785-329-11 PIN, CONNECTOR (LIGHT ANGLE) 3P < DIODE > D903 6-500-508-01 DIODE RR263M-400FTR D904 6-500-508-01 DIODE RR263M-400FTR D905 8-719-069-54 DIODE UDZSTE-175.1B D906 8-719-057-97 DIODE SEL5923A-TP15 (CD) D907 8-719-057-97 DIODE SEL5923A-TP15 (TUNER/BAND) D908 8-719-057-97 DIODE SEL5923A-TP15 (TAPE A/B) D909 8-719-057-97 DIODE SEL5923A-TP15 (VIDEO/MD) D910 8-719-057-97 DIODE SEL5923A-TP15 (GAME) D911 8-719-063-93 DIODE SLR325VC-N-T32 (REC PAUSE/START) D914 6-500-529-01 DIODE SLI-325URT31W (VOL 11) D915 6-500-529-01 DIODE SLI-325URT31W (VOL 10) D916 6-500-529-01 DIODE SLI-325URT31W (VOL 9) D917 6-500-529-01 DIODE SLI-325URT31W (VOL 8) D918 6-500-529-01 DIODE SLI-325URT31W (VOL 7) D919 6-500-529-01 DIODE SLI-325URT31W (VOL 6) D920 6-500-529-01 DIODE SLI-325URT31W (VOL 5) D921 6-500-529-01 DIODE SLI-325URT31W (VOL 4) D922 6-500-529-01 DIODE SLI-325URT31W (VOL 3) D923 6-500-529-01 DIODE SLI-325URT31W (VOL 2) D924 6-500-529-01 DIODE SLI-325URT31W (VOL 1) < FERRITE BEAD > FB901 1-216-864-11 SHORT CHIP 0 < FILTER > FL901 1-518-981-11 VACUUM FLUORESCENT DISPLAYS < IC > IC901 6-803-971-01 IC MB90M407PF-G-139-BNDE1 IC902 6-600-174-01 IC RPM7240-H4 IC903 6-705-678-01 IC NJM2760V-TE2 < SHORT > JR901 1-216-864-11 SHORT CHIP 0 JR904 1-216-864-11 SHORT CHIP 0 JR905 1-216-864-11 SHORT CHIP 0 JR906 1-216-864-11 SHORT CHIP 0 JR907 1-216-864-11 SHORT CHIP 0 JR908 1-216-864-11 SHORT CHIP 0 JR910 1-216-864-11 SHORT CHIP 0 JR911 1-216-864-11 SHORT CHIP 0 JR913 1-216-864-11 SHORT CHIP 0 JR914 1-216-864-11 SHORT CHIP 0 < TRANSISTOR > Q901 8-729-027-56 TRANSISTOR DTC143TKA-T146 Q904 8-729-106-60 TRANSISTOR 2SB1115A-YQ Q905 8-729-106-60 TRANSISTOR 2SB1115A-YQ Q906 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q907 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q908 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q909 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q910 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q911 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q912 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q913 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q914 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q915 8-729-027-43 TRANSISTOR DTC114EKA-T146 Q916 8-729-027-43 TRANSISTOR DTC114EKA-T146 < RESISTOR > R831 1-216-817-11 METAL CHIP 470 5% 1/10W R832 1-216-819-11 METAL CHIP 680 5% 1/10W R833 1-216-821-11 METAL CHIP 1K 5% 1/10W R834 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R835 1-216-814-11 METAL CHIP 270 5% 1/10W R836 1-216-817-11 METAL CHIP 470 5% 1/10W R837 1-216-819-11 METAL CHIP 680 5% 1/10W R838 1-216-821-11 METAL CHIP 1K 5% 1/10W R839 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R840 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R841 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R842 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R843 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R844 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R845 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R846 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R900 1-216-833-11 METAL CHIP 10K 5% 1/10W R901 1-216-833-11 METAL CHIP 10K 5% 1/10W R902 1-216-833-11 METAL CHIP 10K 5% 1/10W R903 1-216-809-11 METAL CHIP 100 5% 1/10W R904 1-216-809-11 METAL CHIP 100 5% 1/10W R905 1-216-835-11 METAL CHIP 15K 5% 1/10W R906 1-216-835-11 METAL CHIP 15K 5% 1/10W R907 1-216-835-11 METAL CHIP 15K 5% 1/10W R908 1-216-821-11 METAL CHIP 1K 5% 1/10W R909 1-216-833-11 METAL CHIP 10K 5% 1/10W R910 1-216-821-11 METAL CHIP 1K 5% 1/10W R911 1-216-833-11 METAL CHIP 10K 5% 1/10W R912 1-216-809-11 METAL CHIP 100 5% 1/10W R914 1-216-833-11 METAL CHIP 10K 5% 1/10W R915 1-216-821-11 METAL CHIP 1K 5% 1/10W R916 1-216-821-11 METAL CHIP 1K 5% 1/10W R917 1-216-833-11 METAL CHIP 10K 5% 1/10W R918 1-216-845-11 METAL CHIP 100K 5% 1/10W R920 1-216-833-11 METAL CHIP 10K 5% 1/10W R922 1-216-857-11 METAL CHIP 1M 5% 1/10W R924 1-216-821-11 METAL CHIP 1K 5% 1/10W (MX) R924 1-216-864-11 SHORT CHIP 0 (EXCEPT MX) R939 1-216-821-11 METAL CHIP 1K 5% 1/10W R940 1-216-833-11 METAL CHIP 10K 5% 1/10W R941 1-216-809-11 METAL CHIP 100 5% 1/10W R942 1-216-809-11 METAL CHIP 100 5% 1/10W R943 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R944 1-216-805-11 METAL CHIP 47 5% 1/10W R945 1-216-841-11 METAL CHIP 47K 5% 1/10W R946 1-216-844-11 METAL CHIP 82K 5% 1/10W R947 1-216-821-11 METAL CHIP 1K 5% 1/10W R948 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 75 MHC-GN990 (HCD-GN990) Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks PAINEL PRIMARIO R949 1-216-821-11 METAL CHIP 1K 5% 1/10W R950 1-216-821-11 METAL CHIP 1K 5% 1/10W R951 1-216-830-11 METAL CHIP 5.6K 5% 1/10W R952 1-216-821-11 METAL CHIP 1K 5% 1/10W R953 1-216-821-11 METAL CHIP 1K 5% 1/10W R954 1-216-833-11 METAL CHIP 10K 5% 1/10W R956 1-216-833-11 METAL CHIP 10K 5% 1/10W R957 1-216-845-11 METAL CHIP 100K 5% 1/10W R958 1-216-817-11 METAL CHIP 470 5% 1/10W R959 1-216-819-11 METAL CHIP 680 5% 1/10W R960 1-216-821-11 METAL CHIP 1K 5% 1/10W R961 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R962 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R963 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R964 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R965 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R966 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R975 1-216-817-11 METAL CHIP 470 5% 1/10W R977 1-216-821-11 METAL CHIP 1K 5% 1/10W R978 1-216-817-11 METAL CHIP 470 5% 1/10W R980 1-216-821-11 METAL CHIP 1K 5% 1/10W R981 1-216-821-11 METAL CHIP 1K 5% 1/10W R982 1-216-821-11 METAL CHIP 1K 5% 1/10W R983 1-216-821-11 METAL CHIP 1K 5% 1/10W R987 1-216-821-11 METAL CHIP 1K 5% 1/10W R988 1-216-821-11 METAL CHIP 1K 5% 1/10W R989 1-216-821-11 METAL CHIP 1K 5% 1/10W R993 1-216-821-11 METAL CHIP 1K 5% 1/10W R994 1-216-821-11 METAL CHIP 1K 5% 1/10W R995 1-216-821-11 METAL CHIP 1K 5% 1/10W R999 1-216-864-11 SHORT CHIP 0 R1303 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1304 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1305 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1306 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1307 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1308 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1312 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1313 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1314 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1318 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1319 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1320 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1324 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1325 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1326 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1330 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1331 1-216-823-11 METAL CHIP 1.5K 5% 1/10W R1332 1-216-823-11 METAL CHIP 1.5K 5% 1/10W < SWITCH > S900 1-762-875-21 SWITCH, KEYBOARD (DISPLAY) S901 1-762-875-21 SWITCH, KEYBOARD (PLAY MODE, TUNING MODE) S902 1-762-875-21 SWITCH, KEYBOARD (REPEAT, FM MODE) S903 1-762-875-21 SWITCH, KEYBOARD (DIRECTION, TUNER MEMORY) S904 1-762-875-21 SWITCH, KEYBOARD (n N) S905 1-762-875-21 SWITCH, KEYBOARD (SURR SPEAKER MODE) S906 1-762-875-21 SWITCH, KEYBOARD (EFFECT ON/OFF) S907 1-762-875-21 SWITCH, KEYBOARD (GROOVE) S908 1-762-875-21 SWITCH, KEYBOARD (ILLUMINATION) S909 1-762-875-21 SWITCH, KEYBOARD (ENTER) S910 1-762-875-21 SWITCH, KEYBOARD (EQ EDIT) S911 1-762-875-21 SWITCH, KEYBOARD (P FILE MEMORY) S912 1-762-875-21 SWITCH, KEYBOARD (X) S913 1-762-875-21 SWITCH, KEYBOARD (x) S914 1-762-875-21 SWITCH, KEYBOARD (REC PAUSE/START) S915 1-762-875-21 SWITCH, KEYBOARD (CD SYNC) S924 1-762-875-21 SWITCH, KEYBOARD (SLEEP) S925 1-762-875-21 SWITCH, KEYBOARD (AMP MENU) S927 1-762-875-21 SWITCH, KEYBOARD (GAME MIXING) S928 1-762-875-21 SWITCH, KEYBOARD (GAME) S929 1-762-875-21 SWITCH, KEYBOARD (VIDEO/MD) S930 1-762-875-21 SWITCH, KEYBOARD (TAPE A/B) S931 1-762-875-21 SWITCH, KEYBOARD (TUNER/BAND) S932 1-762-875-21 SWITCH, KEYBOARD (CD) S970 1-418-725-51 ENCODER, ROTARY (12 TYPE) (VOLUME) < VIBRATOR > X901 1-781-282-51 VIBRATOR, CERAMIC (4MHz) ************************************************************ A-4750-964-A PLACA PRIMÁRIO MONTADA ********************** < CAPACITOR > 0C1000 1-113-925-11 CERAMIC 0.01uF 20% 250V C1001 1-164-156-11 CERAMIC CHIP 0.1uF 25V C1002 1-164-156-11 CERAMIC CHIP 0.1uF 25V C1003 1-162-974-11 CERAMIC CHIP 0.01uF 50V C1005 1-126-916-11 ELECT 1000uF 20% 6.3V < CONNECTOR > CN1000 1-564-321-00 PIN, CONNECTOR (3.96mm PITCH) 2P * CN1001 1-566-664-11 PIN, CONNECTOR (3.96mm PITCH) 4P CN1002 1-785-329-11 PIN, CONNECTOR (LIGHT ANGLE) 3P < DIODE > D1000 8-719-988-61 DIODE 1SS355TE-17 < COIL > L1001 1-410-666-31 INDUCTOR 18uH < TRANSISTOR > Q1000 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R < RESISTOR > R1000 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R1001 1-216-845-11 METAL CHIP 100K 5% 1/10W R1003 1-216-864-11 SHORT CHIP 0 Os componentes identificados coma marca 0 são críticos para a segurança. Somente os substitua por peças especificadas nesse manual. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 76 MHC-GN990 (HCD-GN990) Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks SENSOR SURROUND < RELAY > 0RY1000 1-755-372-11 RELAY < SWITCH > 0S1000 1-771-291-31 SWITCH, POWER (VOLTAGE SELECTOR) ************************************************************ 1-687-132-12 PLACA SENSOR ************ < CONNECTOR > CN731 1-785-329-21 PIN, CONNECTOR (LIGHT ANGLE) 3P < IC > IC731 6-600-022-01 IC RPI-576 ************************************************************ A-4750-965-A PLACA SURROUND MONTADA ************************ 1-533-217-41 HOLDER, FUSE < CAPACITOR > C760 1-130-483-00 MYLAR 0.01uF 5% 50V C761 1-130-483-00 MYLAR 0.01uF 5% 50V < CONNECTOR > CN701 1-778-982-11 CONNECTOR, BOARD TO BOARD 13P * CN703 1-564-508-11 PLUG, CONNECTOR 5P < DIODE > D701 8-719-988-61 DIODE 1SS355TE-17 D702 8-719-988-61 DIODE 1SS355TE-17 D763 8-719-500-56 DIODE D3SBA20 < TRANSISTOR > Q701 8-729-014-97 TRANSISTOR FA1L3Z-T1B < RESISTOR > R707 1-216-824-11 METAL CHIP 1.8K 5% 1/10W R708 1-216-842-11 METAL CHIP 56K 5% 1/10W R709 1-216-833-11 METAL CHIP 10K 5% 1/10W ****************************************************** 1-687-669-12 PLACA SW ******** S751 1-786-514-11 SWITCH, LEVER (SLIDE) (LEVER SW) ****************************************************** SWITCH BOARD ************ < CONNECTOR > CN903 1-779-978-11 PIN, CONNECTOR 3P < RESISTOR > R847 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R848 1-216-833-11 METAL CHIP 10K 5% 1/10W R849 1-216-833-11 METAL CHIP 10K 5% 1/10W < SWITCH > S916 1-478-547-11 ENCODER, ROTARY (. >) S917 1-771-963-11 SWITCH, ROTARY (m M ALBUM) ****************************************************** DIVERSOS ************* 6 1-500-497-11 FILTRO, CLAMP (FERRITE CORE) 7 1-693-631-12 BLOCO DE SINTONIA (FM/AM) 08 1-468-737-21 POWER, SWITCHING 65 1-773-109-11 CABO TIPO FLAT (19 VIAS) 71 1-796-487-61 MECANISMO DO DECK 104 1-928-185-03 CABO DE FORÇA 152 1-776-182-11 CABO TIPO FLAT (5 VIAS) 226 1-827-992-11 CABO TIPO FLAT (16 VIAS) 227 1-775-248-11 CABO TIPO FLAT (27 VIAS) 0229 8-820-244-01 UNIDADE OTICA (KSM-215DCP/C2NP) 230 1-471-035-11 MAGNET ASSY 0F696 1-576-655-12 FUSIVEL RETARDADO (DIA. 5) (T8.0AL/250V) 0F697 1-576-655-12 FUSIVEL RETARDADO (DIA. 5) (T8.0AL/250V) 0F698 1-533-473-12 FUSIVEL RETARDADO (DIA. 5) (T6.3AL/250V) 0F699 1-533-473-12 FUSIVEL RETARDADO (DIA. 5) (T6.3AL/250V) 0F760 1-533-470-12 FUSIVEL RETARDADO (DIA. 5) (T3.15AL/250V) FL901 1-518-981-11 DISPLAY DE TUBO FLUORESCENTE M741 A-4723-963-A MOTOR MONTADO, TABLE M751 A-4737-553-A MOTOR MONTADO, LOADING M891 1-787-099-21 VENTILADOR, DC RE701 1-477-680-12 ENCODER, ROTARY 0T601 1-443-370-11 TRANSFORMADOR DE FORÇA PRIMARIO SW SWITCH Os componentes identificados coma marca 0 são críticos para a segurança. Somente os substitua por peças especificadas nesse manual. Versão 1.2 01 2005 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 77 MHC-GN990 (HCD-GN990) Part No. Description Y-8284-384-A CONTROLE REMOTO 1-501-374-92 ANTENA LOOP 1-793-184-23 CONECTOR ADAPTADOR (TIPO F) (FM) ACESSÓRIOS 1-528-681-12 PILHA PEQUENA ********** 3-004-800-01 PE DE APOIO (SS-GN880) 1-928-314-41 FIO DE CONEXÃO (CAIXAS) Versão 1.8 10 2005 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SEÇÃO 10 CAIXA ACÚSTICA SS-GN990 1 2 3 4 5 LISTA DE PEÇAS Ref. No. Part No. Descrição 1 1-825-409-21 ALTO FALANTE WOOFER (16 cm) 2 1-825-509-11 ALTO FALANTE TWEETER (2.5cm) 3 A-1059-937-A PAINEL FRONTAL MONTADO 4 4-247-454-01 CORNETA 5 4-247-452-01 ALÇA 9-831-274-23 FIO PREPARADO Versão 1.7 04 2005 6 6 A-1059-938-A GABINETE ACÚSTICO www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SONY BRASIL LTDA. ENGENHARIA DA QUALIDADE Julho / 2004 http://www.sony.com.br www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com ENGENHARIA DA QUALIDADE Sony Brasil Ltda. Guia de Comandos Básicos do Acrobat Reader 5.05 Esta é a tela do programa, quando se abre um manual: www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Abra a página correspondente ao diagrama em bloco e posicione o ponteiro do mouse sobre o IC escolhido . Quando o cursor tornar-se uma “mãozinha” dê um clique sobre o IC. Barra de Comandos Recurso de Localização de Componentes Alguns manuais de serviço estão habilitados com uma função que permite localizar mais facilmente um circuito integrado (IC) em seu diagrama esquemático correspondente, diagrama em blocos ou placa de circuito impresso. Para isso, abra um manual de serviço, por exemplo o do MHC-DX30 e visualize uma página da lista de peças elétricas, onde existam alguns IC’s listados. Ao posicionar o ponteiro do mouse sobre a linha onde está um IC, sobre sua localização, ou valor, você vai verificar que aparece uma “mãozinha”, na verdade, o dedo indicador que fica apontando a linha. Se você der um clique, você será levado pelo programa à pagina do diagrama esquemático onde se encontra o referido IC que você selecionou. Vamos ilustrar o que foi explicado logo a seguir: www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Notas • O tamanho da visualização do documento na tela em nada altera o tamanho de impressão. O Zoom de aumento ou de diminuição serve apenas para oferecer mais detalhes ou um aspecto geral do documento visualizado. O programa trará você à página do diagrama esquemático correspondente que contém o IC escolhido. Clique novamente sobre o IC. O programa trará você à página correspondente a placa de circuito impresso que contém o IC escolhido. Clique novamente sobre o IC. sobre o IC. Por fim o programa visualiza o ponto da lista de peças onde o IC escolhido está localizado. Ao clicar novamente sobre o componente o cliclo se repete (diagrama em bloco, esquemático, placa de circuito impresso e lista de peças. Vale lembrar que nem todos os manuais de serviço possuem esse recurso. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com • O painel de navegação serve para agilizar o acesso a outras páginas que não estão sendo visualizadas. Para visualizar uma dessas miniaturas em seu tamanho normal, basta clicar duas vezes sobre ela e então esta será exibida na tela. • Não é possível alterar texto, figuras ou qualquer item do documento no Acrobat Reader 5.0. Este programa é usado somente para visualização e impressão de documentos PDF. • Diagramas e demais folhas do documentos PDF só poderão ser impressos em tamanho maior caso a impressora suporte papel com dimensão superior ao A4, carta ou semelhante. Do contrário só poderá ser impresso no tamanho A4 padrão. Engenharia da Qualidade – Novembro 2003 teruaki_nakagawa@ssp.br.sony.com www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Engenharia da Qualidade - SSP Sony Brasil Ltda. Orientação de Impressão no Acrobat Reader 5.05 É possível imprimir alguns quadros pré-selecionados de forma ampliada no Acrobat Reader. Esse comando é muito útil quando é necessária fazer a impressão de diagramas elétricos. A sequência abaixo mostra, passo a passo como selecionar uma parte de uma folha qualquer (nesse exemplo usaremos um diagrama elétrico) e configurar sua impressão. Temos no Acrobat Reader a barra abaixo. Leve o cursor do mouse até o botão indicado pela seta e fique pressionando o botão do mouse. Segurando o botão uma barra oculta aparecerá, então expanda conforme abaixo. O botão final a ser clicado para que o comando seja selecionado é o da FERRAMENTA DE SELEÇÃO DE GRÁFICO (G) VOLTAR www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Agora com o cursor selecione uma área do diagrama que deseja imprimir de forma ampliada. A área escolhida nesse exemplo é o quadrado de linhas espessas. Agora vá até o menu de impressão seguindo o procedimento a seguir, clicando em IMPRIMIR, indicado pela seta: Na janela que se abre verifique se as opções indicadas em vermelho (circuladas) estão habilitadas. Assim, quando imprimir a área do gráfico, esta parte será expandida por toda a folha de papel A4. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Após a impressão verificamos que o diagrama ficou realmente ampliado, conforme exemplo: www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Notas O mesmo procedimento pode ser repetido para outras páginas dos manuais, como lista de peças, bem como pode ser utilizado papel tamanho A3 (420 x 297 mm) para impressoras que suportem esse formato. Outros comandos podem ser encontrados no “Guia de Comandos Básicos do Acrobat Reader”, que também consta neste CD e em anteriores. Lembramos novamente que não é possível alterar texto, figuras ou qualquer item do documento no Acrobat Reader 5.05. Este programa é usado somente para visualização e impressão de documentos PDF. Mais informações podem ser obtidas em “Ajuda”. Dúvidas e sugestões devem ser encaminhadas para Teruaki através do e-mails: � teruaki_nakagawa@ssp.br.sony.com www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
