索尼SONY HCD-GB3音响电路图

分类:电子电工 日期: 点击:0
索尼SONY HCD-GB3音响电路图-0 索尼SONY HCD-GB3音响电路图-1 索尼SONY HCD-GB3音响电路图-2 索尼SONY HCD-GB3音响电路图-3 索尼SONY HCD-GB3音响电路图-4 索尼SONY HCD-GB3音响电路图-5 索尼SONY HCD-GB3音响电路图-6 索尼SONY HCD-GB3音响电路图-7 索尼SONY HCD-GB3音响电路图-8 索尼SONY HCD-GB3音响电路图-9

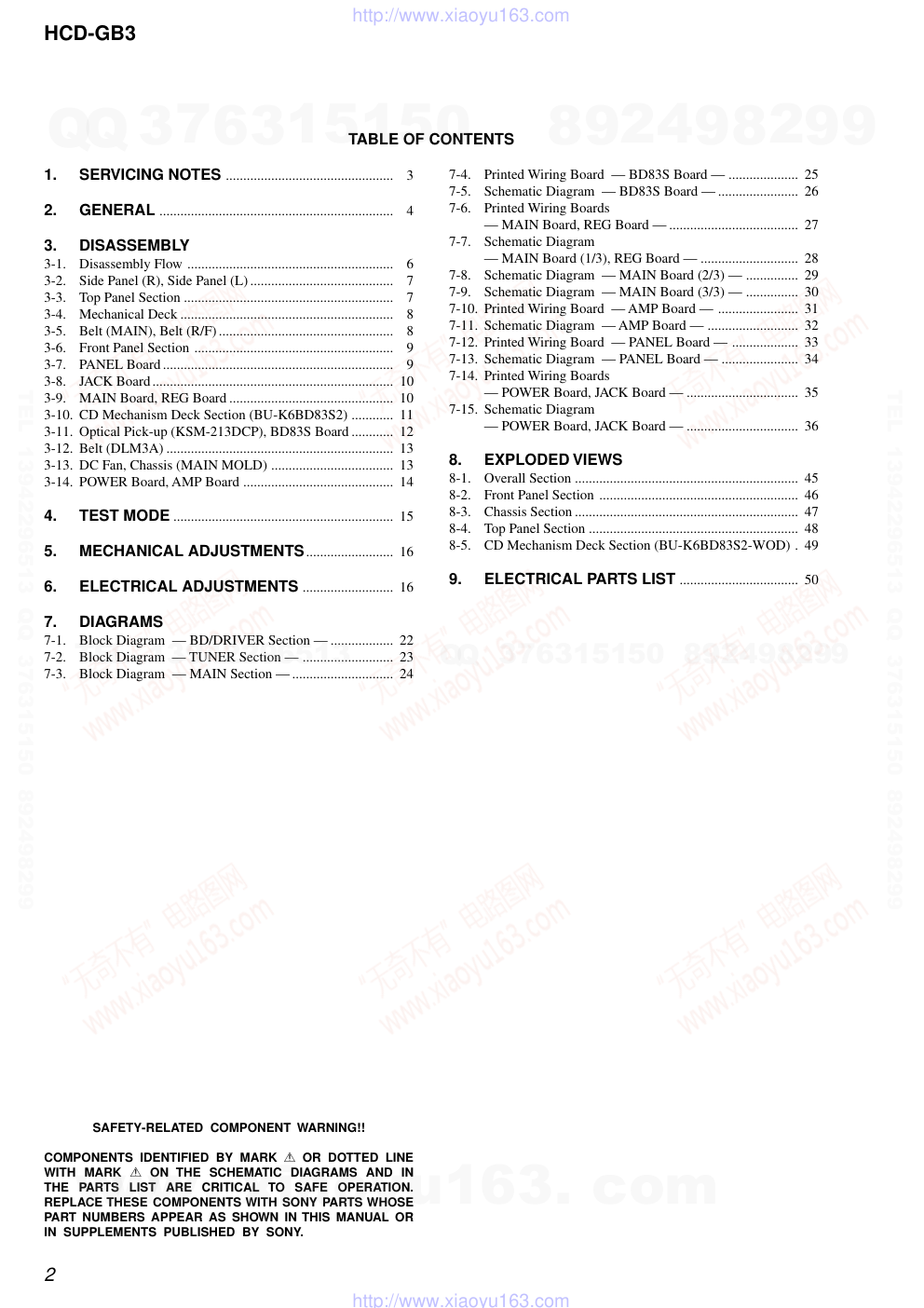

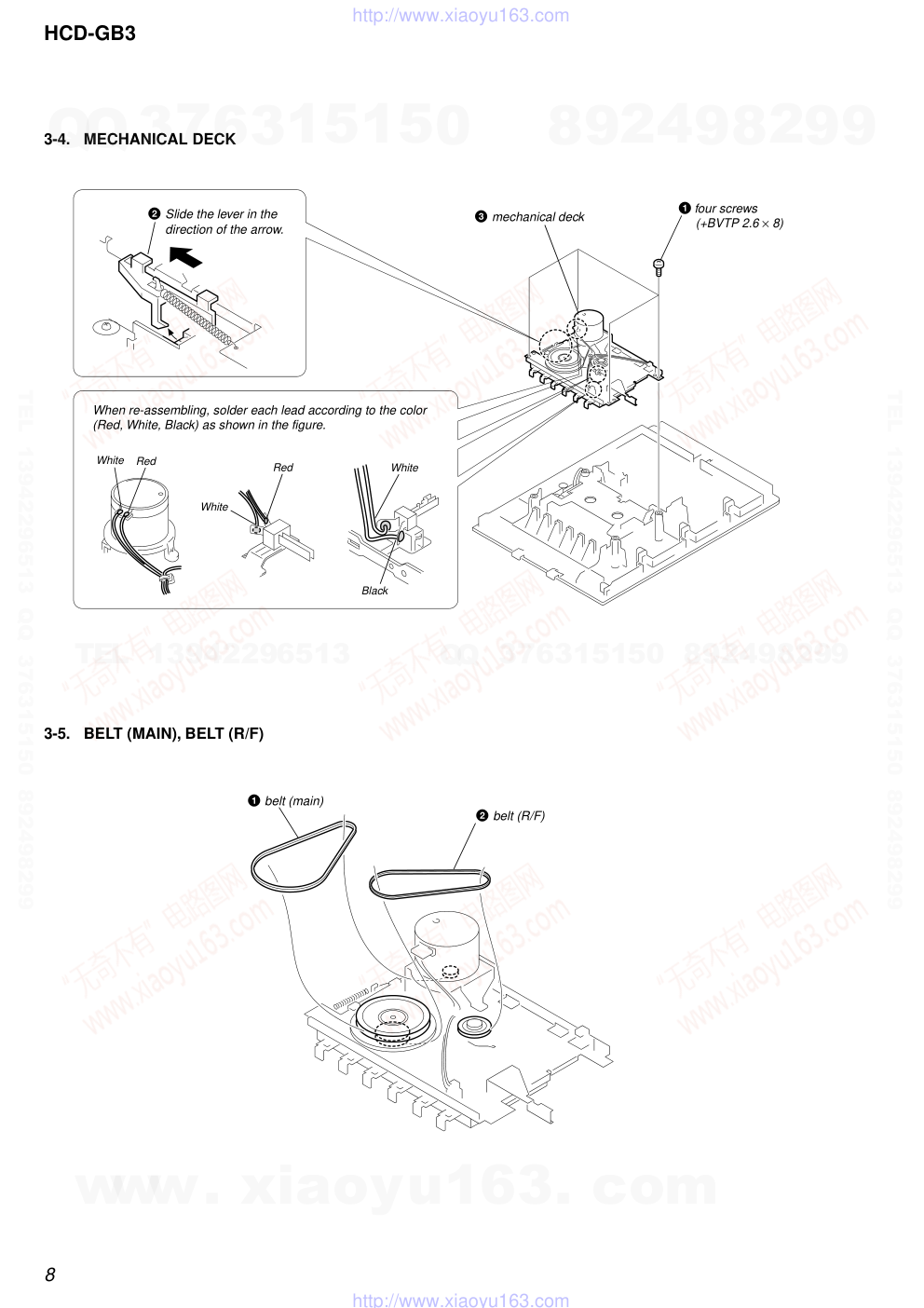

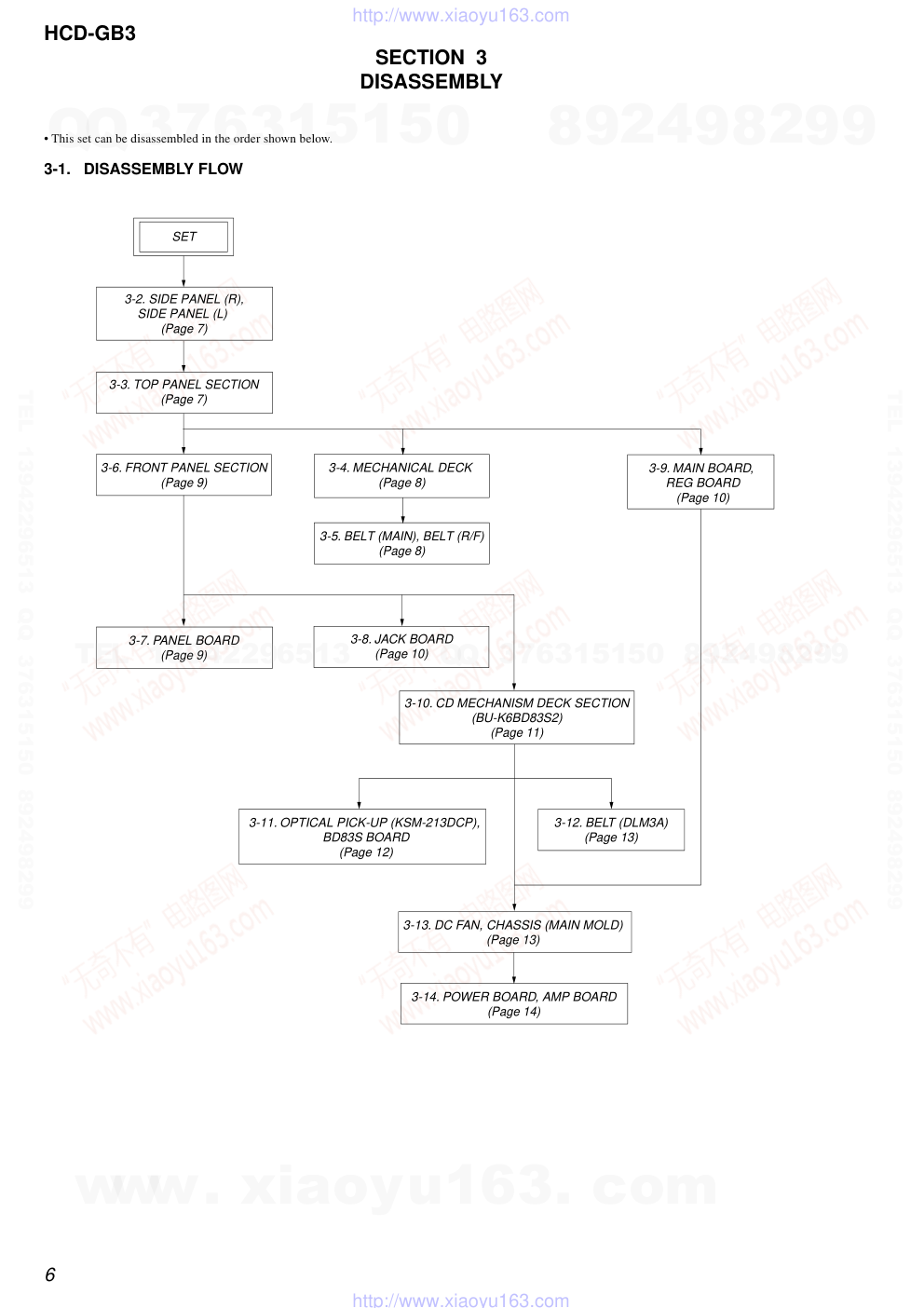

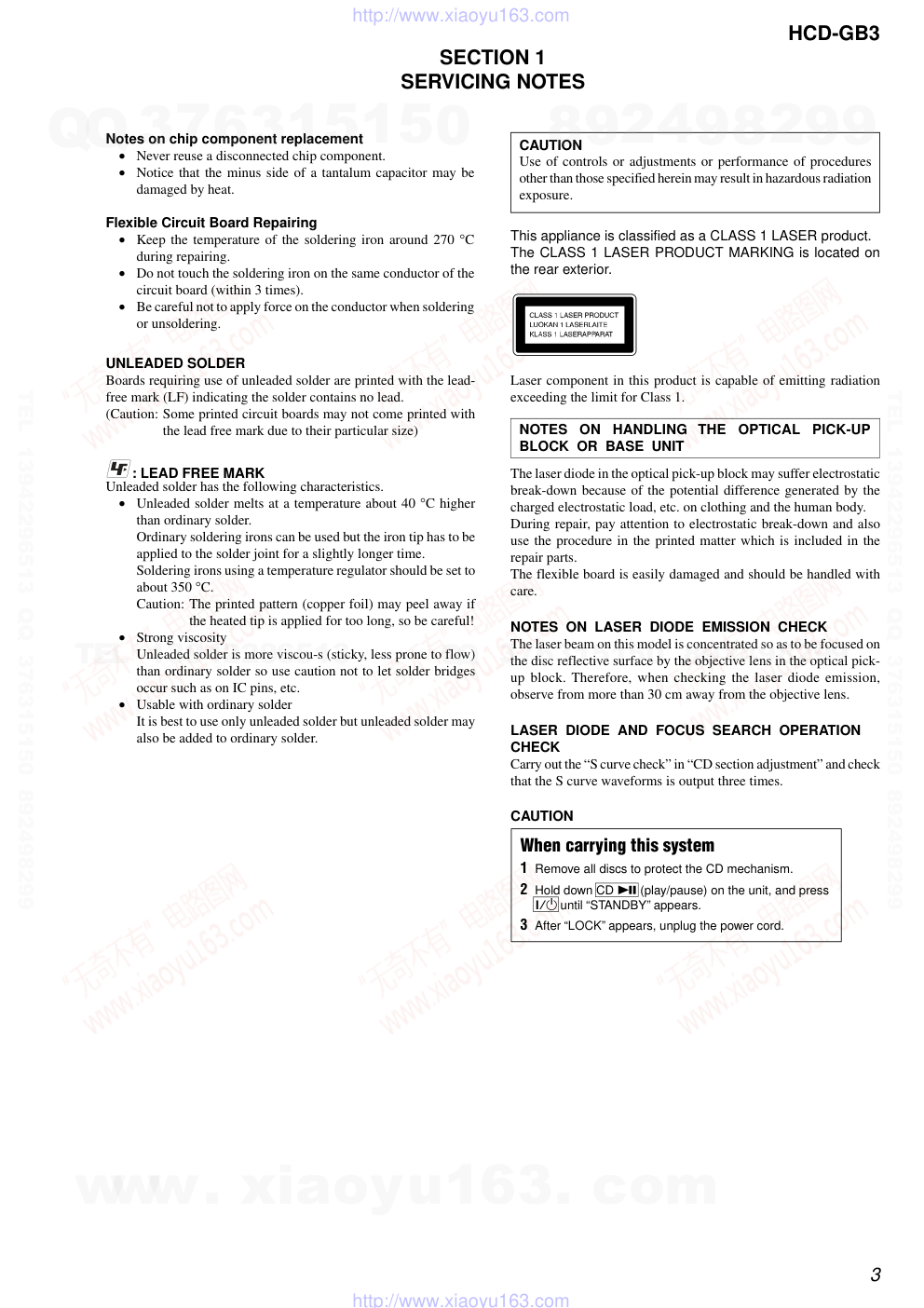

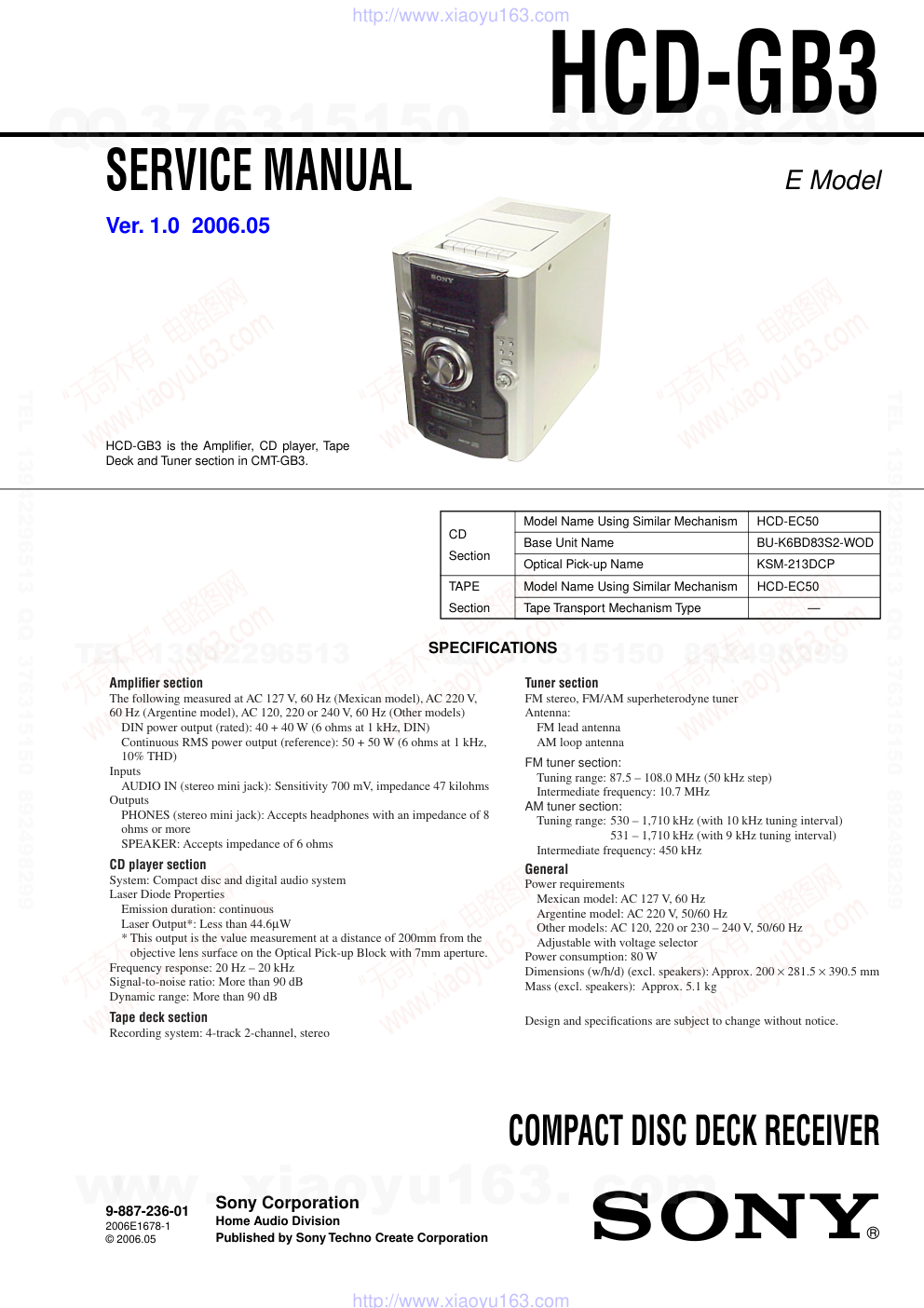

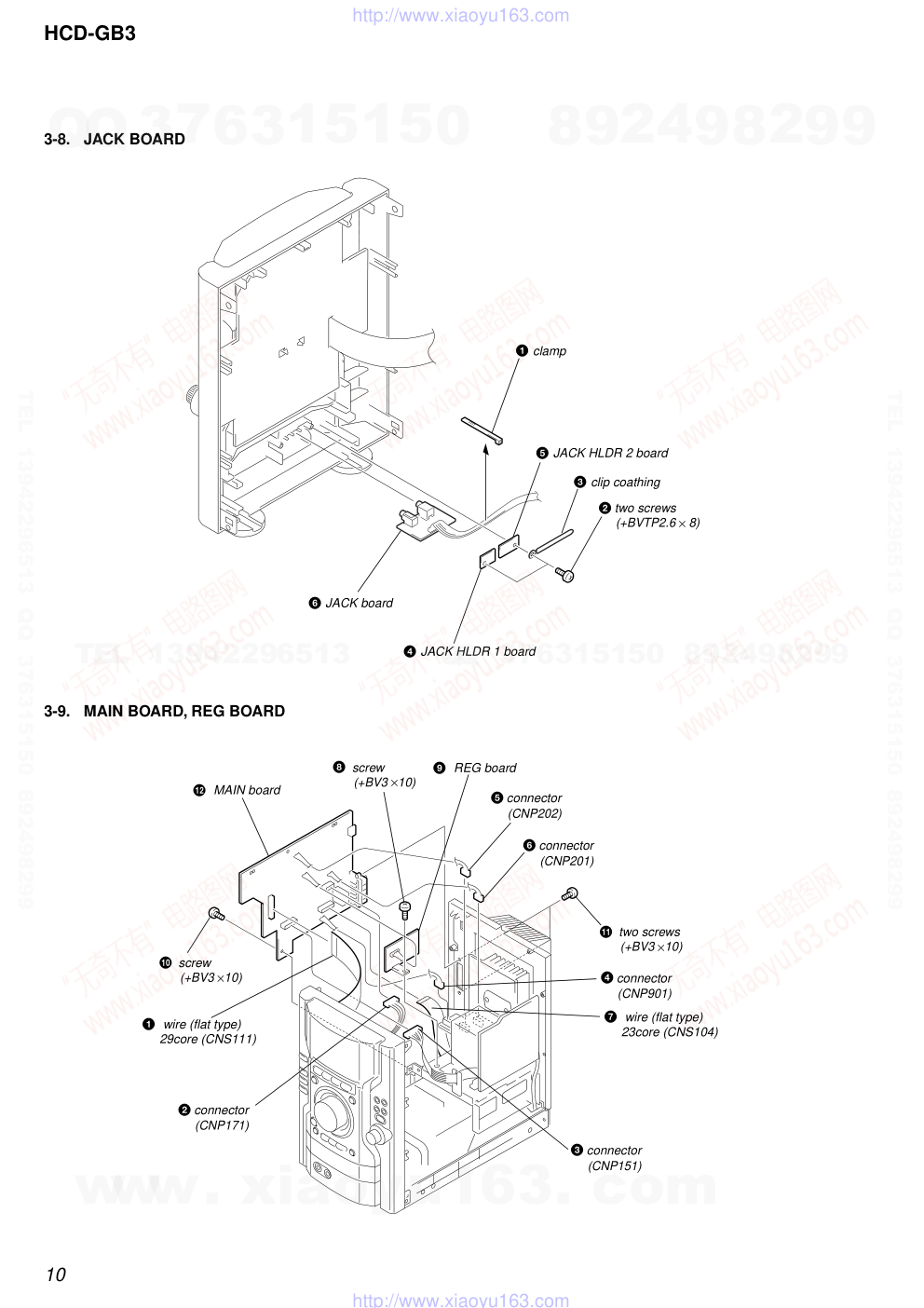

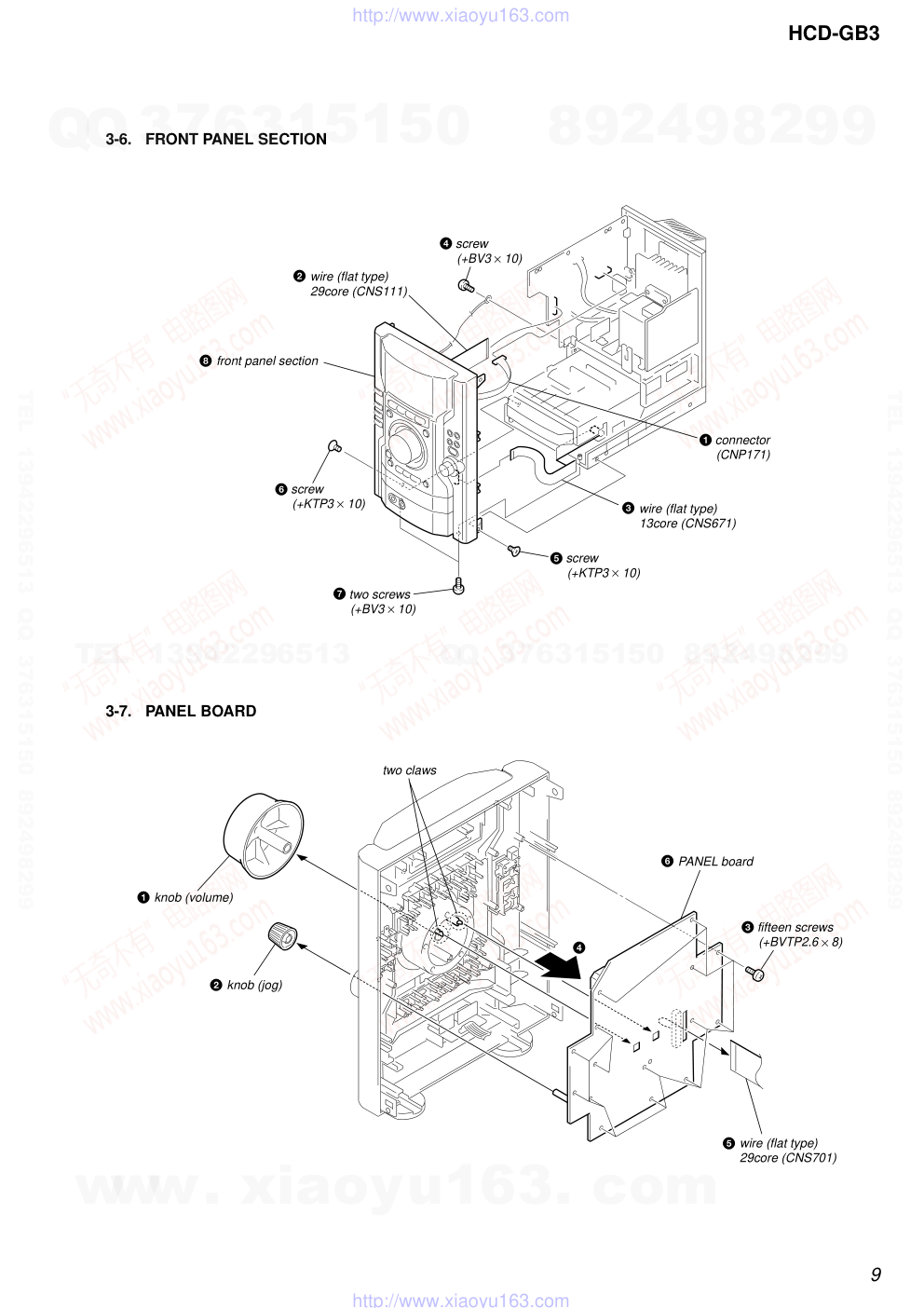

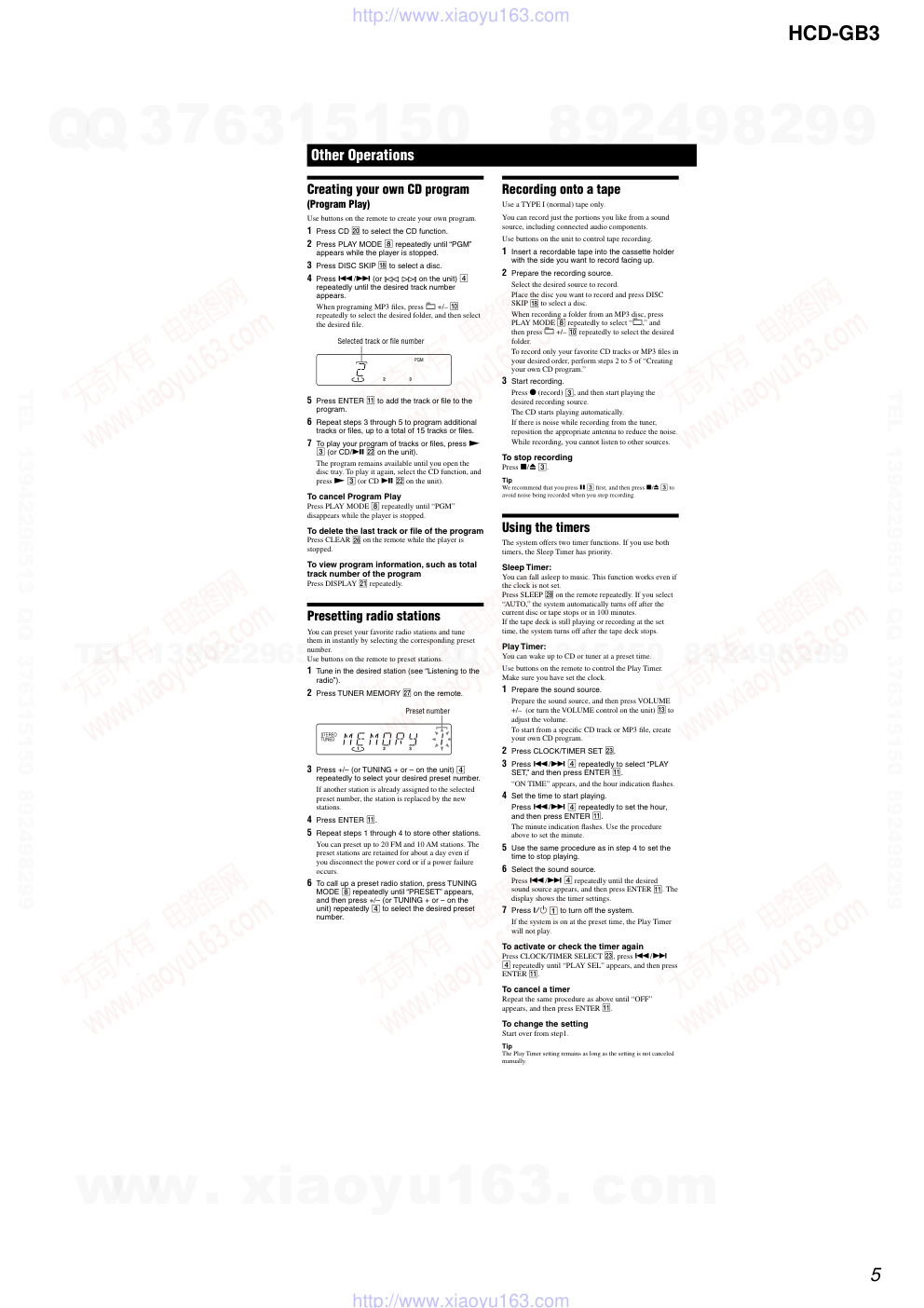

SERVICE MANUAL Sony Corporation Home Audio Division Published by Sony Techno Create Corporation E Model COMPACT DISC DECK RECEIVER 9-887-236-01 2006E1678-1 © 2006.05 Ver. 1.0 2006.05 SPECIFICATIONS HCD-GB3 HCD-GB3 is the Amplifier, CD player, Tape Deck and Tuner section in CMT-GB3. Model Name Using Similar Mechanism HCD-EC50 CD Base Unit Name BU-K6BD83S2-WOD Section Optical Pick-up Name KSM-213DCP TAPE Model Name Using Similar Mechanism HCD-EC50 Section Tape Transport Mechanism Type — Amplifier section The following measured at AC 127 V, 60 Hz (Mexican model), AC 220 V, 60 Hz (Argentine model), AC 120, 220 or 240 V, 60 Hz (Other models) DIN power output (rated): 40 + 40 W (6 ohms at 1 kHz, DIN) Continuous RMS power output (reference): 50 + 50 W (6 ohms at 1 kHz, 10% THD) Inputs AUDIO IN (stereo mini jack): Sensitivity 700 mV, impedance 47 kilohms Outputs PHONES (stereo mini jack): Accepts headphones with an impedance of 8 ohms or more SPEAKER: Accepts impedance of 6 ohms CD player section System: Compact disc and digital audio system Laser Diode Properties Emission duration: continuous Laser Output*: Less than 44.6µW * This output is the value measurement at a distance of 200mm from the objective lens surface on the Optical Pick-up Block with 7mm aperture. Frequency response: 20 Hz – 20 kHz Signal-to-noise ratio: More than 90 dB Dynamic range: More than 90 dB Tape deck section Recording system: 4-track 2-channel, stereo Tuner section FM stereo, FM/AM superheterodyne tuner Antenna: FM lead antenna AM loop antenna FM tuner section: Tuning range: 87.5 – 108.0 MHz (50 kHz step) Intermediate frequency: 10.7 MHz AM tuner section: Tuning range: 530 – 1,710 kHz (with 10 kHz tuning interval) 531 – 1,710 kHz (with 9 kHz tuning interval) Intermediate frequency: 450 kHz General Power requirements Mexican model: AC 127 V, 60 Hz Argentine model: AC 220 V, 50/60 Hz Other models: AC 120, 220 or 230 – 240 V, 50/60 Hz Adjustable with voltage selector Power consumption: 80 W Dimensions (w/h/d) (excl. speakers): Approx. 200 × 281.5 × 390.5 mm Mass (excl. speakers): Approx. 5.1 kg Design and specifications are subject to change without notice. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 HCD-GB3 TABLE OF CONTENTS 1. SERVICING NOTES ................................................ 3 2. GENERAL ................................................................... 4 3. DISASSEMBLY 3-1. Disassembly Flow ........................................................... 6 3-2. Side Panel (R), Side Panel (L)......................................... 7 3-3. Top Panel Section ............................................................ 7 3-4. Mechanical Deck ............................................................. 8 3-5. Belt (MAIN), Belt (R/F).................................................. 8 3-6. Front Panel Section ......................................................... 9 3-7. PANEL Board .................................................................. 9 3-8. JACK Board..................................................................... 10 3-9. MAIN Board, REG Board ............................................... 10 3-10. CD Mechanism Deck Section (BU-K6BD83S2) ............ 11 3-11. Optical Pick-up (KSM-213DCP), BD83S Board ............ 12 3-12. Belt (DLM3A) ................................................................. 13 3-13. DC Fan, Chassis (MAIN MOLD) ................................... 13 3-14. POWER Board, AMP Board ........................................... 14 4. TEST MODE ............................................................... 15 5. MECHANICAL ADJUSTMENTS......................... 16 6. ELECTRICAL ADJUSTMENTS .......................... 16 7. DIAGRAMS 7-1. Block Diagram — BD/DRIVER Section — .................. 22 7-2. Block Diagram — TUNER Section — .......................... 23 7-3. Block Diagram — MAIN Section — ............................. 24 SAFETY-RELATED COMPONENT WARNING!! COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY. 7-4. Printed Wiring Board — BD83S Board — .................... 25 7-5. Schematic Diagram — BD83S Board — ....................... 26 7-6. Printed Wiring Boards — MAIN Board, REG Board — ..................................... 27 7-7. Schematic Diagram — MAIN Board (1/3), REG Board — ............................ 28 7-8. Schematic Diagram — MAIN Board (2/3) — ............... 29 7-9. Schematic Diagram — MAIN Board (3/3) — ............... 30 7-10. Printed Wiring Board — AMP Board — ....................... 31 7-11. Schematic Diagram — AMP Board — .......................... 32 7-12. Printed Wiring Board — PANEL Board — ................... 33 7-13. Schematic Diagram — PANEL Board — ...................... 34 7-14. Printed Wiring Boards — POWER Board, JACK Board — ................................ 35 7-15. Schematic Diagram — POWER Board, JACK Board — ................................ 36 8. EXPLODED VIEWS 8-1. Overall Section ................................................................ 45 8-2. Front Panel Section ......................................................... 46 8-3. Chassis Section ................................................................ 47 8-4. Top Panel Section ............................................................ 48 8-5. CD Mechanism Deck Section (BU-K6BD83S2-WOD) . 49 9. ELECTRICAL PARTS LIST .................................. 50 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 HCD-GB3 Notes on chip component replacement • Never reuse a disconnected chip component. • Notice that the minus side of a tantalum capacitor may be damaged by heat. Flexible Circuit Board Repairing • Keep the temperature of the soldering iron around 270 °C during repairing. • Do not touch the soldering iron on the same conductor of the circuit board (within 3 times). • Be careful not to apply force on the conductor when soldering or unsoldering. CAUTION Use of controls or adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure. UNLEADED SOLDER Boards requiring use of unleaded solder are printed with the lead- free mark (LF) indicating the solder contains no lead. (Caution: Some printed circuit boards may not come printed with the lead free mark due to their particular size) : LEAD FREE MARK Unleaded solder has the following characteristics. • Unleaded solder melts at a temperature about 40 °C higher than ordinary solder. Ordinary soldering irons can be used but the iron tip has to be applied to the solder joint for a slightly longer time. Soldering irons using a temperature regulator should be set to about 350 °C. Caution: The printed pattern (copper foil) may peel away if the heated tip is applied for too long, so be careful! • Strong viscosity Unleaded solder is more viscou-s (sticky, less prone to flow) than ordinary solder so use caution not to let solder bridges occur such as on IC pins, etc. • Usable with ordinary solder It is best to use only unleaded solder but unleaded solder may also be added to ordinary solder. The laser diode in the optical pick-up block may suffer electrostatic break-down because of the potential difference generated by the charged electrostatic load, etc. on clothing and the human body. During repair, pay attention to electrostatic break-down and also use the procedure in the printed matter which is included in the repair parts. The flexible board is easily damaged and should be handled with care. NOTES ON LASER DIODE EMISSION CHECK The laser beam on this model is concentrated so as to be focused on the disc reflective surface by the objective lens in the optical pick- up block. Therefore, when checking the laser diode emission, observe from more than 30 cm away from the objective lens. LASER DIODE AND FOCUS SEARCH OPERATION CHECK Carry out the “S curve check” in “CD section adjustment” and check that the S curve waveforms is output three times. SECTION 1 SERVICING NOTES This appliance is classified as a CLASS 1 LASER product. The CLASS 1 LASER PRODUCT MARKING is located on the rear exterior. Laser component in this product is capable of emitting radiation exceeding the limit for Class 1. When carrying this system 1 Remove all discs to protect the CD mechanism. 2 Hold down CD u (play/pause) on the unit, and press ?/1 until “STANDBY” appears. 3 After “LOCK” appears, unplug the power cord. NOTES ON HANDLING THE OPTICAL PICK-UP BLOCK OR BASE UNIT CAUTION www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 HCD-GB3 SECTION 2 GENERAL This section is extracted from instruction manual. �� �� �� �� � �� �� �� �� �� �� �� �� �� � �� � �� �� ����������������������� ����������������� ���������������������������������������������������� ������������������������������������������������������� ������������������������������������������� ������������������������� ������������������������������������������������������������������ ��������������������������������������������������������������������� ���������� ��������������������������������������������������������������������� ������������������������������������������������������������� ���������������� �� ������������������� �������������������� �� �������������������������� ���������������������������������������������� ����������������������������������������������� �������������������������������������������������� ��������������������������������� �� ������������� �������������������������������������������� ������������������������������������������������ ������������������������������������������ ������������������������������������������������������ ������������������������������������������������������� �������� ���������������������������������������������������� ���������������������������������������� ������������������������ ���������������������������������������������������� ����������������������� ��������� ����� �� ������������������� ����� ������������� ���� ������� ��������������������� �������������������� ������������������ ����� ���������������� ������������������� �������������������� �������������������������������������������� ������������������������������ ��������������������� �� ����� ������������������������ ��������������������� ���������������� ������������������� �������������������� ����� ��������������������� �� ����������������������� ������������������������������������������� ��������������������� �� ������������� ����������������������������������������������������� ���������������������������������������� ���������������������������������������������������������� ��������������������� ������������������������������������������������������ ����� ������������������������������������������������������ ������������������������� �� ��������������� ���������������������������������������������� ���������������������� �� ����� �������������� ������������������������������ ��������������������������� �������������������������������� ������ ������������� ����������� ���������������������� �������� ������� ��������������������� ������������������������� �������������������������� �������������������������������� ������������� ������������������ ������������� ��������������������������� �������������������������������� �������������������������������� ������������������ ����������������������� ��������������������������������� �������� ������������� ������������������������������ ���������������������������� ���������������������������� ������������� �������������� �������������� ������������������������� ����������������������������� ��������������� ������������������� ������������������������ ����������������������� ������������������������������������������������� �������������������������������������������������������� ��������������������������������� ������������������� ���������������������������������������������������� ���������������������������������������������������� ���� �������������������������������������������� �������� ����������������������������� ������������������������������� �������������������������������� �������������������� ���������������������������������������������������������������������� �������������������������������������������������������������������� ����� ������������������������������������������������������������������������� ��� �������������������������� ������������������������������������������������������������������������ ����������������������� �������������������������������������������� �������������������������������������������������������������������� ��������� ����������������������������������������������������������������� ������� �������������������������������������������������������������������� ������������������������������������������������������������� ������������ ������������������������ ��������������������������������������������� ������������������ ����������������������������������������������������������������� ���� ������������������������������������������������������ ������������������������������������������������������������������ ��������������������������������������������������������������� ����������������������������������������������������������������� ������� ����������������������������������� ��������������������������������������������������������������������� ��������������������������������������������������������������� ����������������������� ����������������������������������������������������������������� ����� ���������������������� �� �������������������� ������������������������������ �� ����������������������� �������������������������������������������� ��������� �� ���������������������������� ������������������������������������������������� ������������������������������������������������������� ���������������������������������������������������� ������������������������������������������������ ������� �������������������������� ����������������� ��������������������������������������� ������������������������������������������������� ����������������������������������������������� ��������������������������������������������������� ����������������������������������������������������� ����������������������������������������������������������� ������������������������������������������� ������� ����������������������������������������������� �������������������������������������������� �������������� ������������������������������������������ �� ����������������������� �������������������������������������������� �������� �� �������������� ����������������������������������������������������� ����������������������������������������������������� ���������������������������������������������������� ���������� �� ��������������� ������������������������������ �� ����� �������������� ����������������������������������� ��������������������� ������������� ������������������������������� ��������������� �������� ������������������ ��������������������������������������������������������������������� ��������������������������������� ���� �������������������������������������������������������� �������������������� ��������� ����� ������������� ��������������� ����������� ��������� ������������������������������� �������������������������������� ����������������������������������� ������������������������������������� ������������������������������������ �������������������������������� ������������������ ������� �������������������������������� ��������������������������������� ����������������������������������� ������������������������������������� ������������������������������������ ���������������������� ��������������� ������������ ������������������������������ ������������� ������������ ������������ ������������������������������ �������������� ����������������������������������������������������������������� �������������������������������������������������������������������� �������������������������������������� ���������������������������������������������� ������������ ������������������������� ������������� ��������������������������������� ������������������������������������ ������� ����� ����������������������� ������������� ������ �������������������������������������� ������������������������������������ ����������� ������������������������������������������������������������ �������������������������������������������������������������������� ���������������� �������������������� ���������������������������������� ���������������������������������������� �������������������������������� ���������������������������������� ����������������������������������������������������������������� ������������������������������������� ���������������������������������������������������� �������������������������������������������� ��������������������������������������������������������� �������������������� ������������������������������������������������������������������� ��������������������������������������������� ������������������������������ ������������������������������������������������������������������ ����������������� ��������������������������������������������������������������������� ��������������������������������������������������������������������� ��������������������������� ��������������������� ���������� ��������������������������������� ����������������������������������������������� ����� �������������������������������� �������������������������������������������������� �������������������������������������������������� ������������������������������������������������� ������������������������������������������������� ����������������������������� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 HCD-GB3 ����������������������������� �������������� ����������������������������������������������������� �� ������������������������������������� �� ����������������������������������������� ������������������������������������ �� ����������������������������������� �� ��������������������������������� ������������������������������������������ �������� �������������������������������� ������� ��������������������������������������������������������� ����������������� ���������������������������� �� ��������������������������������������������� �������� �� ����������������������������������������������� ��������������������������������������������������� �� ������������������������������������������������ �������������������������� ������������������������������������������������� ��������������������������������������������������������� ���������������������������������� ���������������������� ����������������������������������������� ��������������������������������������� ���������������������������������������������� ������������������������������������������������ �������� ������������������������������������������� ��������������������������� ��������������������������� ������������������������� ����������������������������������������������������� �������������������������������������������������������� �������� ��������������������������������������������� �� ��������������������������������������������������� �������� �� ����������������������������������� ������������� �� ������������������������������������������� ������������������������������������������������ ������������������������������������������������������� �������������������������������������������������� ��������� �� �������������� �� ������������������������������������������������� ��������������������������������������������������� ����������������������������������������������������� ���������������������������������������������������� ������� �� ������������������������������������������������ ������������������������������������������ �������������������������������������������� ������������������������������������������������ ������� ���������������� ��������������������� ��������������������������������� ������������������������������������������������������� ��������������������������������������������� �������������������������������������������������� �� �������������������������������������������������� ������������������������������������������� �� ����������������������������� ������������������������������������ ������������������������������������������������� ������������������������ ������������������������������������������������ ���������������������������������� ������� ����������� ���������������������������������������� ������� ������������������������������������������������������ ������������������������������������������������������ ��������������������� �� ���������������� ����������������������������������������������� ������������������������� ������������������������������������ �������������������������������������������������� ������������������������������������������������������� ���������������������������������������������������� ����������������� ������������ ��� �������������������������������������������������������������� ��������������������������������������������������� ���������������� ������������������������������������������������������� �������������������������������������� ������������ ���������������������������������������������������������� ��������������������� ������������������������������������������������������ ����������������������������������������������������� ��������������������������������������������� ���������������������������������������������������������� ����������������������������������������������������� ����������� ������������������������������������������������� ����������������������������������������������������� ��������������������������������� �� ������������������������� ������������������������������������������������ ��������������������������������������������������� ������������������� ���������������������������������������������������� �������������������� �� ������������������������ �� ��������������������������������������� ����������������������������� �������������������������������������������������� �� ������������������������������ ���������������������������������������� ����������������������� ������������������������������������������������ ������������������������ �� ����������������������������������������������� ��������������������� �� ������������������������ ����������������������������������������� �������������������������������������������������� ��������������������������������� �� ����������������������������������� ������������������������������������������������������� �������������� ������������������������������������ �������������������������������������� ������������������������������������������������������ �������� ����������������� ����������������������������������������������� �������������������������������� ��������������������� ���������������������� ��� ���������������������������������������������������������������������� ��������� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6 HCD-GB3 SECTION 3 DISASSEMBLY • This set can be disassembled in the order shown below. 3-1. DISASSEMBLY FLOW 3-3. TOP PANEL SECTION (Page 7) 3-6. FRONT PANEL SECTION (Page 9) 3-4. MECHANICAL DECK (Page 8) 3-5. BELT (MAIN), BELT (R/F) (Page 8) 3-7. PANEL BOARD (Page 9) 3-11. OPTICAL PICK-UP (KSM-213DCP), BD83S BOARD (Page 12) 3-12. BELT (DLM3A) (Page 13) 3-10. CD MECHANISM DECK SECTION (BU-K6BD83S2) (Page 11) 3-9. MAIN BOARD, REG BOARD (Page 10) 3-8. JACK BOARD (Page 10) 3-2. SIDE PANEL (R), SIDE PANEL (L) (Page 7) SET 3-13. DC FAN, CHASSIS (MAIN MOLD) (Page 13) 3-14. POWER BOARD, AMP BOARD (Page 14) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 HCD-GB3 4 two screws (+BV3 × 10) 9 Remove the top panel section in the direction of the arrow. 7 connector (CNP502) 8 connector (CNP501) 6 two claws 5 two dowels 1 screw (+KTP3 × 10) 2 screw (+KTP3 × 10) 3 three screws (+BV3 × 10) 3-2. SIDE PANEL (R), SIDE PANEL (L) 3-3. TOP PANEL SECTION 3 side panel (R) 6 side panel (L) 5 two screws (+BV3 × 10) 2 two screws (+BV3 × 10) 1 four screws (case 3 TP2) 4 four screws (case 3 TP2) Note: Follow the disassembly procedure in the numerical order given. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8 HCD-GB3 1 four screws (+BVTP 2.6 × 8) 3 mechanical deck 2 Slide the lever in the direction of the arrow. White Red When re-assembling, solder each lead according to the color (Red, White, Black) as shown in the figure. Red Black White White 2 belt (R/F) 1 belt (main) 3-4. MECHANICAL DECK 3-5. BELT (MAIN), BELT (R/F) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 HCD-GB3 5 screw (+KTP3 × 10) 7 two screws (+BV3 × 10) 6 screw (+KTP3 × 10) 8 front panel section 2 wire (flat type) 29core (CNS111) 3 wire (flat type) 13core (CNS671) 1 connector (CNP171) 4 screw (+BV3 × 10) 3-6. FRONT PANEL SECTION 3-7. PANEL BOARD 3 fifteen screws (+BVTP2.6 × 8) 4 6 PANEL board two claws 1 knob (volume) 2 knob (jog) 5 wire (flat type) 29core (CNS701) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 10 HCD-GB3 qa two screws (+BV3 ×10) q; screw (+BV3 ×10) 8 screw (+BV3 ×10) qs MAIN board 9 REG board 1 wire (flat type) 29core (CNS111) 7 wire (flat type) 23core (CNS104) 3 connector (CNP151) 2 connector (CNP171) 4 connector (CNP901) 6 connector (CNP201) 5 connector (CNP202) 3-9. MAIN BOARD, REG BOARD 3-8. JACK BOARD 2 two screws (+BVTP2.6 × 8) 6 JACK board 5 JACK HLDR 2 board 4 JACK HLDR 1 board 1 clamp 3 clip coathing www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 11 HCD-GB3 3-10. CD MECHANISM DECK SECTION (BU-K6BD83S2) 2 four screws (+BV3 × 10) qa CD mechanism deck section (BU-K6BD83S2) 4 door (CD) assy q; wire (flat type) 23core 6 wire (flat type) 13core 3 Remove the CD section and base unit (BU-K6BD83S2) section in the direction of the arrow. 1 wire (flat type) 23core (CNS104) 7 two screws (+BV2.6) 8 two screws (+BVWH) 9 cover (CD mecha) 5 tape www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 12 HCD-GB3 8 Remove soldering from the four points. 7 wire (flat type) (16 core) (CN301) q; BD83S board 9 optical pick-up (KSM-213DCP) 4 two screws (+PTPWHM 2.6) 1 two screws (+PTPWHM 2.6) 2 two coil springs (insulator) 3 two insulators 5 two coil springs (insulator) 6 two insulators 3-11. OPTICAL PICK-UP (KSM-213DCP), BD83S BOARD www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 13 HCD-GB3 3 cover 4 belt (DLM3A) 5 belt (DLM3A) 2 two screws (+BVTP2.6 × 8) 1 two screws (+BVTP2.6 × 8) 2 six screws (+BV3 × 10) 4 two screws (+BV3 × 10) 3 back panel 1 connecter (CNP902) 5 DC fan 7 four screws (+BVTP4 × 12) 6 Remove soldering from the two points. qa chassis (main mold) 9 AC HOLD board 0 power cord 8 screw (+BV3 × 10) 3-12. BELT (DLM3A) 3-13. DC FAN, CHASSIS (MAIN MOLD) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 14 HCD-GB3 4 four screws 7 two transister screws 1 screw (+BV3 × 10) 8 screw (+BV3 × 10) 2 three screws (+BV3 × 10) 6 POWER board 3 plate (pt shield) 9 AMP board 5 3-14. POWER BOARD, AMP BOARD www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 15 HCD-GB3 [MC COLD RESET] The cold reset clears all data including preset data stored in the memory to initial conditions. Execute this mode when returning the set to the customer. Procedure: 1. In the standby status, press the @/1 button to turn the power on. 2. Press three buttons of [DSGX], s , and at last @/1 simulta- neously. 3. When “RESET” appears, the machine enters standby status. [PANEL TEST MODE] Enter The Panel Test Mode Procedure: 1. In the standby status, press the @/1 button to turn the power on. 2. Press three buttons of [DISPLAY], s , and [DSGX] simulta- neously. 3. When the panel test mode is activated, LEDs and segments of LCD are all turned on. Version Check Procedure: 1. In the panel test mode (all LEDs and segments of LCD are turned on), press the [AUDIO IN] button. 2. On the LCD, date and version are displayed “xxxxxxxx”. For example, “1227V002”. 3. From this status, press the [TUNER/BAND] button, and the destination is displayed. For example, “GB3LATIN” 4. To release from this mode, press three buttons of [DISPLAY], s , and [DSGX] simultaneously. [CD REPEAT 5 LIMIT CANCEL MODE] Number of repeats for CD playback is 5 times when the repeat mode is “REPEAT”. This mode enables CD to repeat playback for limitless times. Procedure: 1. Press the @/1 button to turn the power on. 2. Press the CD 7 button to select CD function. 3. Press three buttons of CD 7 , [EQ], and [DISC SKIP] simul- taneously. 4. It enters the CD repeat 5 limit cancel mode and displays “NO LIMIT” 5. To release this mode, press the @/1 button to turn the power off. [CD SHIP MODE] This mode can run the CD sled motor optionally. Use this mode, for instance, when cleaning the optical pick-up. Procedure: 1. Press the @/1 button to turn the power on. 2. Press the CD 7 button to select CD function. 3. Press two buttons of CD 7 and @/1 simultaneously. *1 4. Set to the CD ship mode. (chucking on) 5. After blink “STANDBY”, “LOCK” is displayed, disconnect the AC plug. *1) If press three buttons of [DISC 3], s and @/1 simulta- neously, activate the CD ship mode and MC cold reset. [CD SLOT LOCK] This mode is for the antitheft of CD disc in shop. (not for transport) Procedure: 1. Press the @/1 button to turn the power on. 2. Press the CD 7 button to select CD function. 3. Insert a disc. 4. While pressing the s button, press the Z button for more 5 seconds. 5. The message “LOCKED” is displayed and the disc slot is locked. (Even if exiting from this mode, the disc slot is still locked) 6. If press the Z button to eject the disc, the message “LOCKED” is displayed and can not eject the disc. 7. To release this lock, while pressing the s button, press the Z button for 5 seconds again. 8. The message “UNLOCKED” is displayed and the disc slot is unlocked. [CD POWER MANAGE] This mode is for switch the CD power supply on/off. Even if this state pulls out AC plug, it is held. Procedure: 1. Press the @/1 button to turn the power on. 2. Press the CD 7 button to select CD function. 3. Press the @/1 button again to turn the power off (standby). 4. While pressing the s button, press the @/1 button. 5. It turns power on and display “CD POWER”, then display “ON” or “OFF”. [CHANGE-OVER THE AM TUNING INTERVAL] The AM tuning interval can be changed over 9 kHz or 10 kHz. Procedure: 1. Press the @/1 button to turn the power on. 2. Press the [TUNER/BAND] button to select TUNER (AM) function. 3. Press the @/1 button again to turn the power off (standby). 4. While pressing the TUNING+ JL button, press the @/1 button. 5. It turns power on and display “9k STEP” or “10k STEP”, and thus the tuning interval is changed over. SECTION 4 TEST MODE www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 16 HCD-GB3 RECORD/PLAYBACK HEAD AZIMUTH ADJUSTMENT Procedure: 1. Mode: Playback 2. Turn the adjustment screw and check output peaks. If the peaks do not match for L-CH and R-CH, turn the adjustment screw so that outputs match within 1dB of peak. 3. Mode: Playback 4. After the adjustments, apply suitable locking compound to the pats adjusted. Screw position L-CH peak within 1dB Output level L-CH peak R-CH peak within 1dB Screw position R-CH peak 0 dB=0.775 V DECK SECTION set JACK board PHONES jack (J102) + – level meter test tape P-4-A063 (6.3 kHz, −10 dB) 1. Demagnetize the record/playback head with a head demagnetizer. 2. Do not use a magnetized screwdriver for the adjustments. • Test Tape Tape Signal Used for P-4-A063 6.3 kHz, –10 dB Azimuth Adjustment set test tape P-4-A063 (6.3 kHz, −10 dB) oscilloscope V H waveform of oscilloscope in phase 45° 90° 135° 180° good wrong JACK board PHONES jack (J102) • Precaution 1. Clean the following parts with a denatured-alcohol-moistened swab : record/playback head pinch roller erase head rubber belts capstan idlers 2. Demagnetize the record/playback head with a head demagnetizer. (Do not bring the head magnetizer close to the erase head.) 3. Do not use a magnetized screwdriver for the adjustments. 4. After the adjustments, appiy suitable locking compound to the parts adjusted. 5. The adjustments should be performed with the rated power supply voltage unless otherwise noted. • Torque Measurement • Tape Tension Measurement Mode Tension Meter Meter Reading FWD CQ-403A more than 80 g (more than 2.82 oz) 2.0 – 8.0 mN • m (20 to 80 g • cm) (0.28 – 1.12 oz • inch) 0.15 – 0.6 mN • m (1.5 to 6 g • cm) (0.021 – 0.083 oz • inch) 5 – 17.7 mN • m (50 to 177 g • cm) (0.7 – 2.48 oz • inch) 5 – 17.7 mN • m (50 to 177 g • cm) (0.7 – 2.48 oz • inch) CQ-102AS CQ-102C CQ-201AS CQ-201B Mode FWD FWD back tension FF REW Torque meter Meter reading SECTION 6 ELECTRICAL ADJUSTMENTS SECTION 5 MECHANICAL ADJUSTMENTS www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 17 HCD-GB3 Checking Location: + – BD83S board TP (RFACI) TP (VC) oscilloscope (DC range) Procedure : 1. Connect oscilloscope to TP (RFACI) and TP (VC) on the BD83S board. 2. Press the I/1 button to turn the power ON, and press the Z (CD) button to open the CD disc tray. 3. Set disc (YEDS-18) on the tray and press the CD 7 button to playback. 4. Confirm that oscilloscope waveform is as shown in the figure below. (eye pattern) A good eye pattern means that the diamond shape (◊) in the center of the waveform can be clearly distinguished. VOLT/DIV: 200 mV TIME/DIV: 500 ns level: 0.9 ± 0.4 Vp-p TP (VC) TP (RFACI) IC201 – BD83S Board (SIDE B) – CD SECTION Note: 1. CD Block is basically constructed to operate without adjustment. 2. Use YEDS-18 disc (3-702-101-01) unless otherwise indicated. 3. Use an oscilloscope with more than 10 MΩ impedance. 4. Clean the object lens by an applicator with neutral detergent when the signal level is low than specified value with the following checks. 5. Check the focus bias check when optical pick-up block is replaced. FOCUS BIAS CHECK Adjustment Location: Record/Playback/Erase Head www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 18 HCD-GB3 TUNER SECTION 0 dB=1 µV [AM] Setting: FUNCTION: TUNER TUNER/BAND button: AM [FM] Setting: FUNCTION: TUNER TUNER/BAND button: FM • Repeat the procedures in each adjustment several times. AM RF signal generator 30% amplitude modulation by 400 Hz signal Output level: 54 dBuV 60 cm set loop antenna A loop antenna B + – level meter 32 Ω JACK board PHONES jack (J102) FM RF signal generator 75kHz frequency deviation by 1K Hz signal Output level: as low as possible (8dBuV) + – level meter set 32 Ω 0.01 µF JACK board PHONES jack (J102) MAIN board ANTENNA CNP802 pin 1 MAIN board ANTENNA CNP802 pin 2 digital voltmeter 100 kΩ MAIN board TP (TUNER VT) AM FREQUENCY COVERAGE ADJUSTMENT Adjustment Part Frequency Display Reading on Digital Voltmeter L852 530 kHz 1.5 ± 0.1 V Confirmation 1,710 kHz 8 ± 0.5 V AM TRACKING ADJUSTMENT Adjust for a maximum reading on level meter L851 530 kHz FM FREQUENCY COVERAGE ADJUSTMENT Adjustment Part Frequency Display Reading on Digital Voltmeter L805 87.5 MHz 1.75 ± 0.1 V Confirmation 108 MHz 6.2 ± 0.5 V FM TRACKING ADJUSTMENT Adjust for a maximum reading on level meter L804 98 MHz Adjustment Location: MAIN board (See page 19). [FM DETECTOR ADJUSTMENT] Setting: FUNCTION: TUNER TUNER/BAND button: FM 1. Tune the set to 98 MHz. 2. Adjust L806 so that modulation distortion may become the best in the vicinity of the maximum value where the tuner out level becomes –15dBuV or more. FM RF signal generator Carrier frequency: 98MHz Modulation: deviation by FM 75 kHz Output level: 60 dBuV + – level meter MAIN board TP (TUNER GND) MAIN board IC801 pin qs (TUNER OUT L-ch) set MAIN board ANTENNA CNP802 pin 2 MAIN board ANTENNA CNP802 pin 1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 19 HCD-GB3 Adjustment Location and Connecting Points L851 CNP802 L852 L804 L805 AM TRACKING ADJUSTMENT FM TRACKING ADJUSTMENT (TUNER GND) (TUNER VT) FM FREQUENCY COVERRANGE ADUJUSTMENT AM FREQUENCY COVERRANGE ADUJUSTMENT FM DETECTOR ADUJUSTMENT – MAIN BOARD (Component side) – – MAIN BOARD (Condutor side) – L806 TP (TUNER VT) TP (TUNER GND) IC801 pin qs (TUNER OUT L-ch) 3 1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 20 HCD-GB3 Note on Schematic Diagram: • All capacitors are in µF unless otherwise noted. (p: pF) 50 WV or less are not indicated except for electrolytics and tantalums. • All resistors are in Ω and 1/4 W or less unless otherwise specified. • f : internal component. • 2 : nonflammable resistor. • 5 : fusible resistor. • C : panel designation. • H : adjustment for repair. • A : B+ Line. • B : B– Line. • Voltages are taken with a VOM (Input impedance 10 MΩ). Voltage variations may be noted due to normal production tolerances. • Waveforms are taken with a oscilloscope. Voltage variations may be noted due to normal production tolerances. – BD83S BOARD – No mark: CD PLAY – Other Section – No mark: FM • Circled numbers refer to waveforms. • Signal path. F : TUNER (FM) f : TUNER (AM) J : CD d : AUX E : PB (TAPE) a : REC (TAPE) • Abbreviation AR : Argentine model E2 : 120V AC area in E model MX : Mexican model Note on Printed Wiring Boards: • X : parts extracted from the component side. • Y : parts extracted from the conductor side. • f : internal component. • : Pattern from the side which enables seeing. • Indication of transistor. THIS NOTE IS COMMON FOR PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS. (In addition to this, the necessary note is printed in each block.) SECTION 7 DIAGRAMS Note: The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. B These are omitted. C E Q C B These are omitted. E Q www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 21 21 HCD-GB3 HCD-GB3 • Circuit Boards Location REG board AMP board MAIN board JACK board PANEL board POWER board BD83S board • Waveforms – MAIN Board – – BD83S Board – – PANEL Board –– 1 IC801 w; (XOUT) 13.3 µs 1.5 Vp-p 500m V/DIV, 4 µs/DIV 2 IC701 qd (X0A/P90) 30.5 µs 2.2 Vp-p 0.5 V/DIV, 10 µs/DIV 3 IC701 od (X0) 239 ns 3.3 Vp-p 1 V/DIV, 100 ns/DIV 4 IC201 u; (RFACO) (CD PLAY mode) 200 mV/DIV, 500 ns/DIV 5 IC201 M TUNING+ CD u > M TUNING- (STANDBY) ?/1 TUNER/ BAND AUDIO IN TAPE DISPLAY E MAIN BOARD CNS111 (Page 27) DSGX DISC SKIP/ EX-CHANGER 1 DISC 2 DISC 3 DISC Z CD MECHANISM DECK (VOLUME) (VOLUME) (VOLUME) (VOLUME) VOLUME E E E E E E E E E E E + ENTER EQ + DIMMER ILLUM PLAY MODE/ TUNING MODE 1 2 A B C D E F G H I 3 4 5 6 7 8 9 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 34 34 HCD-GB3 HCD-GB3 7-13. SCHEMATIC DIAGRAM — PANEL BOARD — • See page 21 for Waveforms. • See page 39 for IC Block Diagram. • See page 43 for IC Pin Function Description. 29 JW700 JR704 L701 D702 C672 C702 C705 C706 C707 C708 C709 C710 C711 C712 C713 C714 C715 C716 C717 C718 C719 C721 C722 C723 C724 C725 C726 C727 C728 C729 C730 C734 C737 C738 C739 C741 C742 C743 C746 C747 C750 R651 R652 R653 R656 R657 R658 R659 R660 R661 R662 R663 R664 R666 R668 R669 R670 R671 R672 R673 R674 R675 R676 R677 R678 R679 R680 R681 R683 R684 R685 R686 R688 R690 R691 R692 R693 R694 R695 R696 R697 R698 R699 R700 R701 R702 R703 R704 R705 R706 R707 R708 R709 R710 R711 R712 R713 R714 R715 R716 R717 R718 R719 R721 R722 R724 R725 R726 R730 R732 R733 R734 R735 R738 R739 R740 R742 R743 R744 R745 R746 R747 R748 R749 R750 R751 R753 R754 R755 R756 R758 R759 R760 R761 R762 R763 R764 R765 R766 R767 R769 R770 R771 R772 R773 R774 R775 R776 R777 R778 R779 R780 R784 R785 R786 R787 R792 R793 R794 R795 R797 R798 R799 R854 R857 R861 R862 R864 R865 R866 JR717 C733 C732 X701 C704 Q704 Q701 D701 LED703 LED704 LED705 LED706 LED707 Q662 Q664 Q661 Q669 Q671 Q668 Q670 Q672 SW699 SW701 SW702 SW705 SW722 SW723 SW724 SW703 SW704 SW706 SW709 SW710 SW719 SW721 SW711 SW712 SW713 SW714 SW715 SW716 SW708 SW720 R783 D509 LED701 LED709 R757 R731 R665 Q665 Q667 R856 R796 R682 R667 R655 R728 C736 R687 C671 IC703 CNS701 CNS671 R689 C701 Q702 Q703 705 Q706 C703 R788 X702 R723 C731 R782 R800 C735 Q663 IC702 IC701 R789 R790 R791 Q707 LCD702 SW700 R768 Q709 Q710 LED702 Q666 0 0 0 MC2836 0.1 0.01 0.01 0.1 0.001 47p 0.001 0.22 0.1 0.1 47p 0.001 0.001 0.1 0.001 0.001 0.047 470 10V 0.0047 0.001 47p 0.1 0.1 0.1 0.001 0.001 0.001 0.001 0.001 0.001 0.001 220p 220p 220p 0.0047 0.001 4.7 50V 47k 47k 47k 47k 470k 47k 47k 100 47k 47k 47k 47k 470 100 47k 470 470 22k 22k 22k 22k 22k 22k 100 22k 1k 22k 47k 2.2 22k 4.7k 2.2 1k 47k 470 47k 470 470 1k 1k 470 1k 1k 1k 1k 4.7k 1k 1k 1k 1k 1k 1k 4.7k 22k 4.7k 10k 4.7k 1k 1k 1k 1k 1k 470 220k 1k 1k 100k 10k 22k 47k 470 1k 10k 10k 1k 1k 1k 2.2k 2.2k 2.2k 2.2k 47k 1k 1k 100k 100 10k 0 1k 1k 100 100k 47k 10k 22k 22k 4.7k 22k 220k 4.7k 47k 1k 470 10k 22k 47k 1k 470 1k 100 10k 100k 10k 100 47 1k 1k 1k 1k 47k 100k 22k 1k 220 220 2.2k 2.2k 4.7k 1k 0 22p 22p 32768Hz 470 6.3V RT1N441C-TP-1 2SA1235TP-1EF UDZW-TE17- 3.6B 1L4345V22D OTDT02 1L4345V22D OTDT02 1L4345V22D OTDT02 1L4345V22D OTDT02 1L4345V22D OTDT02 KTA1273-Y-AT 2SA1235TP-1EF RT1N441C-TP-1 2SA1365-T112 -1EF 2SA1365-T112 -1EF 2SC3440-T112 -1EF 2SC3440-T112 -1EF 2SC3440-T112 -1EF 22k 1SS355WTE-17 1L0341Y23E 0CA602 1L0341Y23E 0CA602 100k 10k 47k 2SA1365-T112 -1EF 2SA1365-T112 -EF 10k 10k 220k 470 47k 10k 0.1 4.7k 22 50V RPM7240-H18 29P 13P 10k 0.1 2SC3052F -T1-LF 2SC3052F -T1-LF 2SC3052F -T1-LF 2SC3052F -T1-LF 100 10V 0 4.19MHz 2.2k 0.1 22k 220k 0.001 2SC3052F -T-LF BU2099FV MB90802PF-G -113E1 1k 1k 1k 2SC3052F-T1-LF 10k 2SC3052F-T1-LF 2SC3052F-T1-LF SLR-342VRT 32 2SC3440-T112-1EF w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 35 35 HCD-GB3 HCD-GB3 7-14. PRINTED WIRING BOARDS — POWER BOARD, JACK BOARD — C MAIN BOARD CNP151 (Page 27) F MAIN BOARD CNP171 (Page 27) 16 15 14 13 12 11 10 9 8 1 2 3 4 5 6 7 MX MX AR POWER BOARD JACK BOARD J105 AUDIO IN J102 PHONES AC IN VOLTAGE SELECTOR S001 E2 230-240V 220V 120V * PT002 * PT001 NOT REPLACEABLE BUILT IN TRANSFORMER 1 4 9 5 1 8 1 2 A B C D E 3 4 5 6 7 8 1 8 • See page 21 for Circuit Boards Location. :Uses unleaded solder. w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 36 36 HCD-GB3 HCD-GB3 7-15. SCHEMATIC DIAGRAM — POWER BOARD, JACK BOARD — 28 29 W052 RY002 L001 R051 R052 D052 D051 C053 C054 C51 R119 R120 R151 R152 J105 R175 R176 C142 L103 J102 WH171 L106 L105 C140 W172 L104 C139 C141 WH151 FH002 FH001 F051 PT002 PT001 JW001 JW005 JW002 JW003 S001 C055 WARE G5PA-2 LINE FILTOR 4.7k 4.7k MC2838-T112-1 MC2836-T112-1 0.47 0.47 0.1 47 47 4.7k 4.7k JR111 0 47k 47k 0.01 8P 0 0 0.1 WIRE-EARTH HP 0.1 0.01 8P T3.15A/250V 0.47 * *: Not Replaceable Built in Transformer T001 T002 1P TERMINAL 1P TERMINAL w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 37 HCD-GB3 • IC Block Diagrams IC402 BA5947FM-E2 – BD83S Board – 1 LEVEL SHIFT MUTING D 15 16 + – + – D D 17 18 D 19 20 VREF 21 22 23 24 25 26 27 28 PREVCC OPOUT OUTVREF CH4CAPA CH4IN CH3FIN CH3RIN GND MUTE POWVCC CH3OUTF CH3OUTR CH4OUTF CH4OUTR OPIN– 2 OPIN+ INTERFACE 14 13 D 12 11 D 10 9 8 7 6 CH2FIN CH2RIN GND 5 4 CH1FIN CH1RIN VREFIN POWVCC CH2OUTR CH2OUTF CH1OUTR CH1OUTF INTERFACE D D 3 SW INTERFACE IC203 BH18LB1WG-TR 1 VIN 2 GND 3 STBY 4 NC 5 VOUT VOLTAGE REFERENCE THERMAL PROTECTION OVER CURRENT PROTECTION CONTROL BLOCK www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 38 HCD-GB3 IC801 LV23003VA – MAIN Board – 1 AM RF-IN 3 FM-MIX 2 REG 6 VCC1 4 GND1 AM RF AM MIX AM DET AM IF FM DET FM IF SD FF VCO FF FF ST TRIG STSW FM MIX FM OSC AM OSC OSC BUFFER FM S-METER DECODER PHASE COMPARATOR MUTE PROGRAMMABLE DIVIDER REFERENCE DIVIDER UNLOCK DETECTOR SWALLOW COUNTER POWER ON RESET DATA SHIFT REGISTER LATCH PHASE DETECTOE CHARGE PUMP UNIVERSAL COUNTER 5 AM-MIX 7 AMIF-IN 8 FMIF-IN 9 P-DET 10 P-COMP 11 FM-DET 12 L-OUT 13 R-OUT 14 VSS FM RF 36 FM RF-IN 35 GND2 34 FMRF-OUT 33 VCC2 30 BO2 29 BO1 32 FM-OSC 31 AM-OSC 28 A-OUT 27 A-IN 23 FM DET-OUT 15 CE 16 DI 17 CL 18 DO 22 MPX-IN 19 XIN 20 XOUT 21 VDD 26 PD 25 AGC 24 AM DET-OUT LOW-PASS FILTER AGC IF BUFFER PIROT DET CCB I/F www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 39 HCD-GB3 – AMP Board – IC202 STK432-070 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 + ch.1 + ch.2 LI+ LI- NC +VCC ICC LO+ LO- +VP -VP RO+ RO- -VCC SUB RI- RI+ IC401 BD3881FV 28 REC1O 27 REC1N 26 REC2N 25 REC2O 24 INC2 23 INC1 22 INB2 21 INB1 20 INA2 19 INA1 18 OUT1 17 BAS1 16 OUT2 15 BAS2 BASS BASS 13 CONT 14 VEE 12 VDD 11 TRE2 10 TRE1 TREBLE TREBLE 7 VOLIN1 8 VOLIN2 9 GND VOLUME VOLUME 6 PB1O LOGIC CONTROL 5 PB2O 4 PB2N 1 PB1N 2 PB1P 3 PB2P – MAIN Board – 1 2 3 4 5 6 7 8 9 10 20 19 18 17 16 15 14 13 12 11 LPF Controller Latch Write Buffer Shift Register VSS NC DATA CLK LCK LED1 LED2 LED3 LED4 LED5 VDD OE SO NC DIM1 DIM0 M2+ M2- M1- M1+ IC702 BU2099FV – PANEL Board – www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 40 HCD-GB3 • IC Pin Function Description BD83S BOARD IC201 CXD3014A-201R (RF AMP, DSP, MP3) Pin No. Pin Name I/O Description 1 LRCK O L/R sampling clock signal output terminal 2 LRCKI I L/R sampling clock signal input terminal 3 PCMD O Serial data output terminal 4 PCMDI I Serial data input terminal 5 BCK O Bit clock signal output terminal 6 BCKI I Bit clock signal input terminal 7 XTACN I Oscillation circuit on/off switch control signal input from the system controller “L”: oscillation stop, “H”: self-oscillation 8 XRST I System reset signal input from the system controller “L”: reset 9 VSS — Ground terminal 10 IREQ-MP3 O MP3 data request signal output to the system controller 11 CLOK I CD serial data transfer clock signal input from the system controller 12 DATA2 I MP3 serial data input from the system controller 13 XLAT-MP3 I MP3 serial data latch pulse signal input from the system controller 14 REQ-MP3 I MP3 data request signal input from the system controller 15 ACK-MP3 O MP3 acknowledge signal output to the system controller 16 XLAT I CD serial data latch pulse signal input from the system controller 17 VDD — Power supply terminal (+1.8V) 18 SVSS — Ground terminal 19 SVDD — Power supply terminal (+1.8V) 20 SENS O Internal status (SENSE) signal output to the system controller 21 WFCK O WFCK output (Not used) 22 XUGF O XUGF output (Not used) 23 XPCK O XPCK output (Not used) 24 GFS O GFP output (Not used) 25 C2PO O C2PO output (Not used) 26 SCOR O Subcode sync (S0+S1) detection signal output to the system controller 27 VDD — Power supply terminal (+1.8V) 28 COUT I/O Track number count signal input/output (Not used) 29 SVSS — Ground terminal 30 SVDD — Power supply terminal (+1.8V) 31 MIRR I/O Mirror signal input/output (Not used) 32 DFCT I/O Defect signal input/output (Not used) 33 FOK I/O Focus OK signal input/output (Not used) 34 VSS — Ground terminal 35 VDD — Power supply terminal (+1.8V) 36 VSS — Ground terminal 37 LOCK I/O Not used 38 MDP O Spindle motor servo control signal output terminal 39 SSTP I Disc inner position detection signal input terminal 40 IOVSS1 — Ground terminal 41 SFDR O Sled servo drive signal (+) output to the coil/motor driver 42 SRDR O Sled servo drive signal (–) output to the coil/motor driver 43 TFDR O Tracking servo drive signal (+) output to the coil/motor driver 44 TRDR O Tracking servo drive signal (–) output to the coil/motor driver 45 FFDR O Focus servo drive signal (+) output to the coil/motor driver 46 FRDR O Focus servo drive signal (–) output to the coil/motor driver www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 41 HCD-GB3 Pin No. Pin Name I/O Description 47 IOVDD1 — Power supply terminal (+3.3V) 48 AVDD0 — Power supply terminal (+3.3V) 49 AVSS0 — Ground terminal 50 E I E signal input from the optical pick-up block 51 F I F signal input from the optical pick-up block 52 TEI I Tracking error signal input terminal 53 TEO O Tracking error signal output terminal 54 FEI I Focus error signal input terminal 55 FEO O Focus error signal output terminal 56 VC O Middle point voltage output terminal 57 A I A signal input from the optical pick-up block 58 B I B signal input from the optical pick-up block 59 C I C signal input from the optical pick-up block 60 D I D signal input from the optical pick-up block 61 AVDD4 — Power supply terminal (+3.3V) 62 RFDCO O RFDC signal output (Not used) 63 PDSENS I Reference voltage pin (Connected to ground) 64 AC_SUM O RFAC summing amplifier signal output terminal 65 EQ_IN I RF equalizer circuit input terminal 66 LD O Laser diode on/off control signal output to the automatic power control circuit “L”: laser off, “H”: laser on 67 PD I Light amount monitor input from the optical pick-up block laser diode 68 RFC I Equalizer cut off frequency adjustment terminal 69 AVSS4 — Ground terminal 70 RFACO O EFM signal output terminal 71 RFACI I EFM signal input terminal 72 AVDD3 — Power supply terminal (+3.3V) 73 BIAS I Asymmetry circuit constant current input terminal 74 ASYI I Playback EFM asymmetry comparator voltage input terminal 75 ASYO O Playback EFM full-swing output terminal 76 VPCO O Charge pump output terminal for broad-band EFM PLL (Not used) 77 VCTL I VCO2 control voltage input terminal for broad-band EFM PLL 78 AVSS3 — Ground terminal 79 CLTV I VCO1 control voltage input terminal for multiplier 80 FILO O Filter output terminal for master PLL 81 FILI I Filter input terminal for master PLL 82 PCO O Charge pump output terminal for master PLL 83 SVSS — Ground terminal 84 SVDD — Power supply terminal (+1.8V) 85 SSTB-MP3 I MP3 standby control signal input terminal “L”: standby (Connected to ground) 86 VDD — Power supply terminal (+1.8V) 87 VSS — Ground terminal 88 TEST1 I Test terminal (Connected to ground) 89 DATA I CD serial data input from the system controller 90 CLK2 I MP3 serial data transfer clock signal input from the system controller 91 SVSS — Ground terminal 92 SVDD — Power supply terminal (+1.8V) 93 JTAGTCK — Connected to ground 94 JTAGTDI — Connected to ground www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 42 HCD-GB3 Pin No. Pin Name I/O Description 95 JTAGTDO — Not used 96 JTAGTMS — Connected to ground 97 TRST — Connected to ground 98 VSS — Ground terminal 99 VDD — Power supply terminal (+1.8V) 100 IOVDD2 — Power supply terminal (+3.3V) 101 DOUT O Digital audio signal output terminal (Not used) 102 TEST I Test terminal (Connected to ground) 103 TES1 I Test terminal (Connected to ground) 104 IOVSS2 — Ground terminal 105 PLLVDD — Power supply terminal (+1.8V) 106 PLLVSS — Ground terminal 107 XVSS — Ground terminal 108 XTAO O System clock output terminal (16.9344 MHz) 109 XTAI I System clock input terminal (16.9344 MHz) 110 XVDD — Power supply terminal (+1.8V) 111 AVDD1 — Power supply terminal (+3.3V) 112 AOUT1 O L-ch analog audio signal output terminal 113 VREFL O L-ch reference voltage output terminal 114 AVSS1 — Ground terminal 115 AVSS2 — Ground terminal 116 VREFR O R-ch reference voltage output terminal 117 AOUT2 O R-ch analog audio signal output terminal 118 AVDD2 — Power supply terminal (+3.3V) 119 IOVDD0 — Power supply terminal (+3.3V) 120 IOVSS0 — Ground terminal www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 43 HCD-GB3 PANEL BOARD IC701 MB90802-108 (SYSTEM CONTROLLER) Pin No. Pin Name I/O Description 1 P24 O Power relay control signal output 2 P25 O Amp control signal output 3 P26 O System reset signal output to the RF AMP 4 P27 O Control signal output to the PB/REC EQ AMP/FUNCTION CONTROLLER 5 P30/SO3 O Serial data output to the MP3 decoder 6 P31/SC3 O Serial data transfer clock signal output to the MP3 decoder 7 P32/SI3 I Serial data input 8 P33/TMCK O Latch pulse signal output to the RF AMP 9 P34/IC0 I Remote sensor signal input 10 P35/IC1 O Serial data latch pulse output to the MP3 decoder 11 P36/OCU0 O M-MUTE signal output to the MP3 decoder 12 P37/OCU1 O Data transfer request signal output to the MP3 decoder 13 X0A/P90 O Resonator output terminal (32.768kHz) 14 X1A/P91 I Resonator input terminal (32.768kHz) 15 VCC — Power supply terminal (+3.3V) 16 VSS — Ground terminal 17 P40/LED0 O STANDBY LED control signal output 18 P41/LED1 I CD switch (SW3) input terminal 19 P42/LED2 I CD switch (SW1) input terminal 20 P43/LED3 I CD switch (SW2) input terminal 21 P44/LED4 O Serial data output to the decoder 22 P45/LED5/TOT0 O Serial data transfer clock signal output to the decoder 23 P46/LED6/TOT1 O Latch pulse signal output to the decoder 24 P47/LED7/TOT2 O Back light LED control signal output 25 P50/TIN0 I CD chuck switch (SW7) input terminal 26 P51/TIN1 I CD close switch (SW6) input terminal 27 P52/TIN2/PPG0 I CD stock switch (SW5) input terminal 28 P53/PPG1 I CD open switch (SW8) input terminal 29 P54/SI0 I Internal status (SENSE) input from the CD DSP 30 P55/SC0 O Serial data transfer clock signal output to the CD DSP 31 P56/SO0 O Serial data output to the CD DSP 32 AVCC — Power supply terminal (+3.3V) 33 P57/SI1 I Data input from the the tuner 34 P76 O Oscillator control signal output to the CD DSP 35 AVSS — Ground terminal 36 P60/AN0 I Power detection signal input 37 P61/AN1 I Key AD input1 38 P62/AN2 I Key AD input2 39 P63/AN3 I Tuner tuned status signal input 40 P64/AN4 I Tape mecha status signal input 41 P65/AN5/INT0 I Key AD input3 42 P66/AN6/INT1 I Power down detection signal input 43 P67/AN7/INT2 I Subcode data request signal input terminal 44 VSS — Ground terminal 45 P70/AN8/INT3 I Signal input from the encoder 46 P71/AN9/SC1 I Audio level signal input 47 P72/AN10/SO1 I SUFFIX signal input (Connected to +3.3V) 48 P73/AN11/SI2 I Signal input from the volume encoder www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 44 HCD-GB3 Pin No. Pin Name I/O Description 49 P74/SDA/SC2 I Data transfer request signal input from the MP3 decoder 50 P75/SCL/SO2 I Acknowledge signal input from the MP3 decoder 51 MD2 I Input pin for selecting operation mode (Connected to ground) 52 MD1 I Input pin for selecting operation mode (Connected to +3.3V) 53 MD0 I Input pin for selecting operation mode (Connected to +3.3V) 54 RSTX I System reset signal input terminal 55 V0/P80 O Tuner chip enable signal output to the tuner 56 V1/P81 O Clock signal output to the tuner 57 V2/P82 O Data output to the tuner 58 V3 I Reference power terminal of LCD controller/driver 59, 60 COM0, COM1 O Common signal output to the LCD 61, 62 P83/COM2, P84/COM3 O Common signal output to the LCD 63, 64 SEG0, SEG1 O Segment signal output to the LCD 65 VCC — Power supply terminal (+3.3V) 66 VSS — Ground terminal 67 to 84 SEG2 to SEG19 O Segment signal output to the LCD 85 to 89 SEG20/P10 to SEG24/P14 O Segment signal output to the LCD 90 VCC — Power supply terminal (+3.3V) 91 VSS — Ground terminal 92 X1 I Resonator input terminal (4.19MHz) 93 X0 O Resonator output terminal (4.19MHz) 94 to 96 SEG25/P15 to SEG27/P17 O Segment signal output to the LCD 97 to 100 SEG28/P20 to SEG31/P23 O Segment signal output to the LCD www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 45 HCD-GB3 5 3-363-099-32 SCREW (CASE 3 TP2) 6 1-787-319-12 FAN, DC #1 7-685-247-14 SCREW +KTP 3X10 TYPE2 NON-SLIT SECTION 8 EXPLODED VIEWS NOTE: • -XX and -X mean standardized parts, so they may have some difference from the original one. • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items. • The mechanical parts with no reference number in the exploded views are not supplied. • Abbreviation AR : Argentine model E2 : 120V AC area in E model MX : Mexican model Ref. No. Part No. Description Remark 1 2-669-681-02 PANEL (L), SIDE 2 2-669-683-01 PANEL, BACK (E2) 2 2-669-683-11 PANEL, BACK (AR, MX) 3 2-669-682-02 PANEL (R), SIDE 4 3-254-143-11 SCREW (B3), (+) BV TAPPING 8-1. OVERALL SECTION Ref. No. Part No. Description Remark A A B B C C 3 2 4 4 4 4 5 4 4 6 4 4 4 4 5 front panel section chassis section top panel section #1 #1 1 4 The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 46 HCD-GB3 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 51 2-669-695-01 KNOB (VOLUME) 52 2-669-699-01 RING (VOLUME) 53 2-669-698-01 LENS (VOLUME) 54 2-679-198-01 SHEET (VOLUME) 55 2-669-696-01 KNOB (JOG) 56 2-669-702-01 WINDOW (DISPLAY) 57 2-672-558-01 RING (DSGX) 58 X-2109-154-1 BUTTON (PLAY) ASSY 59 2-669-689-01 KEY (DISPLAY) 60 2-669-692-01 KEY (POWER) 61 2-669-691-01 KEY (DSGX) 62 2-669-690-01 KEY (EQ) 8-2. FRONT PANEL SECTION 63 2-669-693-01 KEY (ENTER) 64 2-672-557-01 KEY (EJECT) 65 4-225-252-01 CUSHION (FOOT) 66 2-669-680-01 PANEL, FRONT 67 A-1177-458-A PANEL BOARD, COMPLETE (E2) 67 A-1177-460-A PANEL BOARD, COMPLETE (MX) 67 A-1177-461-A PANEL BOARD, COMPLETE (AR) 68 4-951-620-01 SCREW (2.6X8), +BVTP 69 1-832-657-21 CABLE, FLEXIBLE FLAT (29 CORE) 70 2-669-697-01 LENS (STANDBY) 71 3-701-748-00 CLAMP 58 51 53 55 52 56 62 54 63 57 64 70 59 61 65 65 66 67 68 71 68 69 60 not supplied not supplied not supplied www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 47 HCD-GB3 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 8-3. CHASSIS SECTION 101 2-649-153-41 CHASSIS (MAIN MOLD) 102 4-225-252-01 CUSHION (FOOT) 103 3-254-143-11 SCREW (B3), (+) BV TAPPING 104 3-229-336-11 SCREW, +BVWH TAPPING 105 2-633-134-01 SCREW (B2.6), (+) BV TAPPING 106 2-681-036-01 COVER (CD MECHA) 107 1-832-837-21 CABLE, FLEXIBLE FLAT (13 CORE) 108 X-2109-155-1 DOOR (CD) ASSY 109 1-831-612-21 CABLE, FLEXIBLE FLAT (23 CORE) 110 A-1177-468-A MAIN BOARD, COMPLETE 111 3-701-748-00 CLAMP 112 A-1177-469-A AMP BOARD, COMPLETE 113 3-905-609-31 SCREW (TRANSISTOR) 0114 1-831-370-11 CORD, POWER (E2) 0114 1-832-228-11 CORD, POWER (AR) 0114 1-832-377-11 CORD, POWER (MX) 115 A-1177-464-A POWER BOARD, COMPLETE (E2) 115 A-1177-466-A POWER BOARD, COMPLETE (MX) 115 A-1177-467-A POWER BOARD, COMPLETE (AR) 116 4-900-386-01 SCREW 0F051 1-532-237-00 FUSE (T3.15AL/250V) 0PT001 1-443-911-11 TRANSFORMER, POWER (E2, AR) 0PT001 1-443-995-21 TRANSFORMER, POWER (MX) #2 7-685-661-14 SCREW +BVTP 4X12 TYPE2 IT-3 101 103 103 103 103 103 103 103 103 103 103 103 103 104 105 105 102 107 108 109 111 114 116 115 110 112 106 PT001 F051 not supplied not supplied not supplied not supplied not supplied not supplied not supplied not supplied not supplied #2 #2 113 CD mechanism deck section (BU-K6BD83S2-WOD) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 48 HCD-GB3 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 8-4. TOP PANEL SECTION 151 4-951-620-01 SCREW (2.6X8), +BVTP 152 2-649-154-01 LEVER (REC) 153 2-649-132-11 BUTTON (CASS) 154 3-921-725-01 SCREW (2.6X10), +PWH 155 3-047-468-01 DAMPER 156 2-649-131-11 BOX, CASSETTE 157 2-649-152-02 SPRING (CASS) 158 2-649-128-61 PANEL, TOP 159 1-797-575-11 DECK, MECHANICAL 160 2-688-622-01 BELT (MAIN) 161 2-688-621-01 BELT (R/F) 162 3-701-748-00 CLAMP #3 7-685-850-04 SCREW +BVTT 2X3 (S) 160 162 161 151 151 152 155 159 158 157 154 156 153 #3 not supplied not supplied www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 49 HCD-GB3 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 8-5. CD MECHANISM DECK SECTION (BU-K6BD83S2-WOD) 201 A-1179-506-A BD83S BOARD, COMPLETE 202 4-985-672-01 SCREW (+PTPWHM2.6), FLOATING 203 2-632-062-01 BELT (DLM3A) 204 4-227-045-11 SPRING (INSULATOR), COIL 205 4-227-549-11 INSULATOR 208 201 205 204 203 S201 209 205 204 202 202 205 204 202 202 205 204 207 206 206 not supplied not supplied 206 4-951-620-01 SCREW (2.6X8), +BVTP 207 1-797-193-12 MECHANICAL, CD (DLM3A23-11) 208 1-832-404-21 CABLE, FLEXIBLE FLAT (16 CORE) 0209 A-4735-357-A OP BASE ASSY (KSM-213DHAP/ZRP1) S201 1-771-853-11 SWITCH, DETECTION (LIMIT) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 50 HCD-GB3 SECTION 9 ELECTRICAL PARTS LIST NOTE: • Due to standardization, replacements in the parts list may be different from the parts specified in the diagrams or the components used on the set. • -XX and -X mean standardized parts, so they may have some difference from the original one. • RESISTORS All resistors are in ohms. METAL: Metal-film resistor. METAL OXIDE: Metal oxide-film resistor. F: nonflammable • CAPACITORS uF: µF • COILS uH: µH • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items. • SEMICONDUCTORS In each case, u: µ, for example: uA. . : µA. . uPA. . : µPA. . uPB. . : µPB. . uPC. . : µPC. . uPD. . : µPD. . When indicating parts by reference number, please include the board name. Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark A-1177-469-A AMP BOARD, COMPLETE ******************** < CAPACITOR > C201 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C202 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C203 1-126-963-11 ELECT 4.7uF 20% 50V C204 1-126-963-11 ELECT 4.7uF 20% 50V C205 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C206 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C209 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C210 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C211 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C212 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C244 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C251 1-165-621-91 CERAMIC CHIP 0.1uF 50V C252 1-165-621-91 CERAMIC CHIP 0.1uF 50V C253 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C254 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C901 1-126-963-11 ELECT 4.7uF 20% 50V C902 1-126-967-11 ELECT 47uF 20% 50V C903 1-126-967-11 ELECT 47uF 20% 50V C921 1-126-963-11 ELECT 4.7uF 20% 50V < CONNECTOR > CNP201 1-819-133-11 PIN, CONNECTOR CNP202 1-815-446-11 PIN, CONNECTOR (PWB) 5P CNP901 1-815-445-11 PIN, CONNECTOR (PWB) 4P CNP902 1-819-131-11 PIN, CONNECTOR 3P < DIODE > D241 6-500-335-01 DIODE MC2838-T112-1 < IC > IC202 6-709-529-01 IC STK432-070 < TRANSISTOR > Q201 6-551-270-01 TRANSISTOR 2SA2026 Q202 6-551-270-01 TRANSISTOR 2SA2026 Q241 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q242 8-729-600-22 TRANSISTOR 2SA1235TP-1EF Q243 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q244 8-729-600-22 TRANSISTOR 2SA1235TP-1EF Q901 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q902 8-729-600-22 TRANSISTOR 2SA1235TP-1EF Q903 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF < RESISTOR > R201 1-216-864-11 SHORT CHIP 0 R202 1-216-864-11 SHORT CHIP 0 R203 1-216-841-11 METAL CHIP 47K 5% 1/10W R204 1-216-841-11 METAL CHIP 47K 5% 1/10W R205 1-216-833-11 METAL CHIP 10K 5% 1/10W R206 1-216-833-11 METAL CHIP 10K 5% 1/10W R207 1-216-809-11 METAL CHIP 100 5% 1/10W R208 1-216-809-11 METAL CHIP 100 5% 1/10W R211 1-216-839-11 METAL CHIP 33K 5% 1/10W R212 1-216-839-11 METAL CHIP 33K 5% 1/10W R213 1-216-833-11 METAL CHIP 10K 5% 1/10W R214 1-216-833-11 METAL CHIP 10K 5% 1/10W R215 1-216-821-11 METAL CHIP 1K 5% 1/10W R216 1-216-821-11 METAL CHIP 1K 5% 1/10W R217 1-216-821-11 METAL CHIP 1K 5% 1/10W R218 1-216-821-11 METAL CHIP 1K 5% 1/10W R219 1-216-821-11 METAL CHIP 1K 5% 1/10W R220 1-216-821-11 METAL CHIP 1K 5% 1/10W R221 1-216-837-11 METAL CHIP 22K 5% 1/10W R222 1-216-837-11 METAL CHIP 22K 5% 1/10W R223 1-216-833-11 METAL CHIP 10K 5% 1/10W R224 1-216-833-11 METAL CHIP 10K 5% 1/10W R225 1-216-837-11 METAL CHIP 22K 5% 1/10W R226 1-216-837-11 METAL CHIP 22K 5% 1/10W R227 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R228 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R231 1-216-813-11 METAL CHIP 220 5% 1/10W R232 1-216-813-11 METAL CHIP 220 5% 1/10W R233 1-216-833-11 METAL CHIP 10K 5% 1/10W R234 1-216-833-11 METAL CHIP 10K 5% 1/10W 0R235 1-216-361-31 METAL OXIDE 0.22 5% 2W 0R236 1-216-361-31 METAL OXIDE 0.22 5% 2W 0R237 1-216-361-31 METAL OXIDE 0.22 5% 2W 0R238 1-216-361-31 METAL OXIDE 0.22 5% 2W R241 1-216-833-11 METAL CHIP 10K 5% 1/10W R242 1-216-833-11 METAL CHIP 10K 5% 1/10W R243 1-216-821-11 METAL CHIP 1K 5% 1/10W R244 1-216-845-11 METAL CHIP 100K 5% 1/10W R245 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R246 1-216-833-11 METAL CHIP 10K 5% 1/10W R247 1-216-853-11 METAL CHIP 470K 5% 1/10W R248 1-216-833-11 METAL CHIP 10K 5% 1/10W R249 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R251 1-216-809-11 METAL CHIP 100 5% 1/10W R252 1-216-809-11 METAL CHIP 100 5% 1/10W The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. • Abbreviation AR : Argentine model E2 : 120V AC area in E model MX : Mexican model AMP www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 51 HCD-GB3 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R253 1-216-833-11 METAL CHIP 10K 5% 1/10W R904 1-216-833-11 METAL CHIP 10K 5% 1/10W R905 1-216-841-11 METAL CHIP 47K 5% 1/10W R906 1-216-817-11 METAL CHIP 470 5% 1/10W R907 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R908 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R909 1-216-833-11 METAL CHIP 10K 5% 1/10W R910 1-216-805-11 METAL CHIP 47 5% 1/10W R911 1-216-805-11 METAL CHIP 47 5% 1/10W R921 1-216-797-11 METAL CHIP 10 5% 1/10W R922 1-216-805-11 METAL CHIP 47 5% 1/10W R923 1-216-849-11 METAL CHIP 220K 5% 1/10W R924 1-216-825-11 METAL CHIP 2.2K 5% 1/10W < THERMISTOR > TH241 1-805-217-21 THERMISTOR (1012) ************************************************************* A-1179-506-A BD83S BOARD, COMPLETE ********************** < CAPACITOR > C101 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C102 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C103 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C104 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C105 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C107 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C108 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C109 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C110 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C111 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C112 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C113 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C201 1-128-995-21 ELECT CHIP 100uF 20% 10V C202 1-164-360-11 CERAMIC CHIP 0.1uF 16V C203 1-128-995-21 ELECT CHIP 100uF 20% 10V C204 1-164-360-11 CERAMIC CHIP 0.1uF 16V C205 1-164-360-11 CERAMIC CHIP 0.1uF 16V C206 1-164-360-11 CERAMIC CHIP 0.1uF 16V C207 1-128-995-21 ELECT CHIP 100uF 20% 10V C208 1-164-360-11 CERAMIC CHIP 0.1uF 16V C210 1-164-360-11 CERAMIC CHIP 0.1uF 16V C213 1-164-360-11 CERAMIC CHIP 0.1uF 16V C214 1-164-360-11 CERAMIC CHIP 0.1uF 16V C215 1-164-360-11 CERAMIC CHIP 0.1uF 16V C217 1-164-360-11 CERAMIC CHIP 0.1uF 16V C218 1-164-360-11 CERAMIC CHIP 0.1uF 16V C219 1-164-360-11 CERAMIC CHIP 0.1uF 16V C220 1-164-360-11 CERAMIC CHIP 0.1uF 16V C221 1-164-360-11 CERAMIC CHIP 0.1uF 16V C222 1-164-360-11 CERAMIC CHIP 0.1uF 16V C223 1-164-360-11 CERAMIC CHIP 0.1uF 16V C224 1-164-360-11 CERAMIC CHIP 0.1uF 16V C226 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C227 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C230 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C232 1-164-360-11 CERAMIC CHIP 0.1uF 16V C251 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C252 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C253 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C254 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C256 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C257 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C258 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C260 1-117-863-11 CERAMIC CHIP 0.47uF 10% 6.3V C261 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C264 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C265 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C266 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C267 1-162-910-11 CERAMIC CHIP 5PF 0.25PF 50V C268 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C271 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C272 1-164-360-11 CERAMIC CHIP 0.1uF 16V C273 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C274 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C275 1-162-910-11 CERAMIC CHIP 5PF 0.25PF 50V C276 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C277 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C291 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C292 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C301 1-164-360-11 CERAMIC CHIP 0.1uF 16V C303 1-137-710-11 CERAMIC CHIP 10uF 20% 6.3V C304 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C321 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C322 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C323 1-128-995-21 ELECT CHIP 100uF 20% 10V C401 1-128-394-11 ELECT CHIP 220uF 20% 10V C404 1-164-360-11 CERAMIC CHIP 0.1uF 16V C405 1-164-360-11 CERAMIC CHIP 0.1uF 16V C406 1-164-360-11 CERAMIC CHIP 0.1uF 16V C424 1-164-360-11 CERAMIC CHIP 0.1uF 16V C451 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V < CONNECTOR > CN102 1-770-706-21 CONNECTOR, FFC/FPC 23P CN301 1-770-425-51 CONNECTOR, FFC/FPC 16P < IC > IC201 8-753-246-30 IC CXD3014A-201R IC203 6-709-050-01 IC BH18LB1WG-TR IC402 6-705-808-01 IC BA5947FM-E2 < TRANSISTOR > Q321 6-551-120-01 TRANSISTOR 2SA2119K < RESISTOR > R101 1-216-809-11 METAL CHIP 100 5% 1/10W R102 1-216-809-11 METAL CHIP 100 5% 1/10W R103 1-216-809-11 METAL CHIP 100 5% 1/10W R104 1-216-809-11 METAL CHIP 100 5% 1/10W R105 1-216-809-11 METAL CHIP 100 5% 1/10W R107 1-216-809-11 METAL CHIP 100 5% 1/10W R108 1-216-809-11 METAL CHIP 100 5% 1/10W BD83S AMP www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 52 HCD-GB3 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R109 1-216-809-11 METAL CHIP 100 5% 1/10W R110 1-216-809-11 METAL CHIP 100 5% 1/10W R111 1-216-809-11 METAL CHIP 100 5% 1/10W R112 1-216-809-11 METAL CHIP 100 5% 1/10W R113 1-216-809-11 METAL CHIP 100 5% 1/10W R201 1-216-295-91 SHORT CHIP 0 R202 1-216-295-91 SHORT CHIP 0 R203 1-500-445-21 FERRITE, EMI (SMD) (2012) R207 1-216-295-91 SHORT CHIP 0 R250 1-216-857-11 METAL CHIP 1M 5% 1/10W R252 1-216-833-11 METAL CHIP 10K 5% 1/10W R253 1-216-821-11 METAL CHIP 1K 5% 1/10W R254 1-216-833-11 METAL CHIP 10K 5% 1/10W R255 1-216-821-11 METAL CHIP 1K 5% 1/10W R256 1-216-837-11 METAL CHIP 22K 5% 1/10W R257 1-216-845-11 METAL CHIP 100K 5% 1/10W R258 1-216-849-11 METAL CHIP 220K 5% 1/10W R260 1-216-864-11 SHORT CHIP 0 R265 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R266 1-216-821-11 METAL CHIP 1K 5% 1/10W R267 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R268 1-216-833-11 METAL CHIP 10K 5% 1/10W R270 1-216-821-11 METAL CHIP 1K 5% 1/10W R271 1-216-857-11 METAL CHIP 1M 5% 1/10W R275 1-216-809-11 METAL CHIP 100 5% 1/10W R276 1-216-841-11 METAL CHIP 47K 5% 1/10W R277 1-216-809-11 METAL CHIP 100 5% 1/10W R278 1-216-809-11 METAL CHIP 100 5% 1/10W R280 1-216-864-11 SHORT CHIP 0 R291 1-216-809-11 METAL CHIP 100 5% 1/10W R292 1-216-809-11 METAL CHIP 100 5% 1/10W R321 1-216-789-11 METAL CHIP 2.2 5% 1/10W R322 1-216-789-11 METAL CHIP 2.2 5% 1/10W R323 1-216-864-11 SHORT CHIP 0 R324 1-216-845-11 METAL CHIP 100K 5% 1/10W R401 1-216-295-91 SHORT CHIP 0 R421 1-216-864-11 SHORT CHIP 0 R423 1-216-833-11 METAL CHIP 10K 5% 1/10W R451 1-216-837-11 METAL CHIP 22K 5% 1/10W R452 1-216-833-11 METAL CHIP 10K 5% 1/10W < VIBRATOR > X201 1-795-101-21 VIBRATOR, CERAMIC (16.9344MHz) ************************************************************* A-1177-470-A JACK BOARD *********** < CAPACITOR > C139 1-164-156-11 CERAMIC CHIP 0.1uF 25V C140 1-164-156-11 CERAMIC CHIP 0.1uF 25V C141 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C142 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V < JACK > J102 1-815-629-11 JACK (PHONES) J105 1-566-822-51 JACK (AUDIO IN) < JUMPER RESISTOR > JR111 1-216-864-11 SHORT CHIP 0 < COIL > L103 1-469-152-11 FERRITE, EMI (SMD) (2012) L104 1-469-152-11 FERRITE, EMI (SMD) (2012) L105 1-216-295-91 SHORT CHIP 0 L106 1-216-295-91 SHORT CHIP 0 < RESISTOR > R119 1-216-805-11 METAL CHIP 47 5% 1/10W R120 1-216-805-11 METAL CHIP 47 5% 1/10W R151 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R152 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R175 1-216-841-11 METAL CHIP 47K 5% 1/10W R176 1-216-841-11 METAL CHIP 47K 5% 1/10W < CABLE HOLDER > WH171 1-819-972-11 HOLDER, CABLE 8P ************************************************************* A-1177-468-A MAIN BOARD, COMPLETE ********************* < CAPACITOR > C101 1-128-550-11 ELECT 2200uF 20% 50V C102 1-128-550-11 ELECT 2200uF 20% 50V C105 1-165-621-91 CERAMIC CHIP 0.1uF 50V C106 1-165-621-91 CERAMIC CHIP 0.1uF 50V C111 1-126-933-11 ELECT 100uF 20% 16V C112 1-126-943-11 ELECT 2200uF 20% 25V C113 1-126-942-61 ELECT 1000uF 20% 25V C114 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C115 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C116 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V C121 1-117-863-11 CERAMIC CHIP 0.47uF 10% 6.3V C130 1-126-923-91 ELECT 220uF 20% 10V C131 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V C132 1-165-621-91 CERAMIC CHIP 0.1uF 50V C133 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C134 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C151 1-126-933-11 ELECT 100uF 20% 16V C152 1-125-891-11 CERAMIC CHIP 0.47uF 10% 10V C153 1-125-891-11 CERAMIC CHIP 0.47uF 10% 10V C155 1-164-156-11 CERAMIC CHIP 0.1uF 25V C156 1-164-156-11 CERAMIC CHIP 0.1uF 25V C158 1-165-621-91 CERAMIC CHIP 0.1uF 50V C159 1-165-621-91 CERAMIC CHIP 0.1uF 50V C181 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C182 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C183 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C184 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C187 1-162-974-11 CERAMIC CHIP 0.01uF 50V C188 1-162-974-11 CERAMIC CHIP 0.01uF 50V C191 1-126-923-91 ELECT 220uF 20% 10V C192 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C193 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V JACK MAIN BD83S www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 53 HCD-GB3 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C194 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C195 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C196 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C197 1-126-925-91 ELECT 470uF 20% 10V C198 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C401 1-126-956-91 ELECT 0.1uF 20% 50V C402 1-126-933-11 ELECT 100uF 20% 16V C403 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C404 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C405 1-126-956-91 ELECT 0.1uF 20% 50V C406 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C407 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C408 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C409 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C410 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C412 1-126-925-91 ELECT 470uF 20% 10V C413 1-126-933-11 ELECT 100uF 20% 16V C415 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C416 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C417 1-126-956-91 ELECT 0.1uF 20% 50V C418 1-126-956-91 ELECT 0.1uF 20% 50V C421 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C431 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C432 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C433 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C434 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C437 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C438 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C501 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C502 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C503 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C504 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C505 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C506 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C507 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C508 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C509 1-126-933-11 ELECT 100uF 20% 16V C510 1-126-933-11 ELECT 100uF 20% 16V C511 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C512 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C513 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C514 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C515 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C522 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C523 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C524 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C525 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C526 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C527 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C528 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C529 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C530 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C531 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C532 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C543 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C544 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C551 1-126-965-91 ELECT 22uF 20% 50V C561 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C562 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C564 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C565 1-115-156-11 CERAMIC CHIP 1uF 10V C566 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C567 1-137-391-11 MYLAR 0.0047uF 5% 100V C568 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C570 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C571 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C573 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C574 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C577 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C801 1-126-933-11 ELECT 100uF 20% 16V C802 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C803 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C804 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C806 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C807 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C809 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C810 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C811 1-164-156-11 CERAMIC CHIP 0.1uF 25V C812 1-164-156-11 CERAMIC CHIP 0.1uF 25V C813 1-126-923-91 ELECT 220uF 20% 10V C814 1-164-156-11 CERAMIC CHIP 0.1uF 25V C815 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C816 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C817 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C818 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C819 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C820 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C821 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C822 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C823 1-162-918-11 CERAMIC CHIP 18PF 5% 50V C824 1-162-918-11 CERAMIC CHIP 18PF 5% 50V C825 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C826 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C827 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C828 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C829 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C830 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C831 1-117-863-11 CERAMIC CHIP 0.47uF 10% 6.3V C832 1-117-863-11 CERAMIC CHIP 0.47uF 10% 6.3V C833 1-117-863-11 CERAMIC CHIP 0.47uF 10% 6.3V C834 1-126-923-91 ELECT 220uF 20% 10V C835 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C836 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C838 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C839 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C840 1-117-863-11 CERAMIC CHIP 0.47uF 10% 6.3V C841 1-126-965-91 ELECT 22uF 20% 50V C847 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C848 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C851 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C852 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C853 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V C854 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C855 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C856 1-162-910-11 CERAMIC CHIP 5PF 0.25PF 50V MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 54 HCD-GB3 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C873 1-162-907-11 CERAMIC CHIP 2PF 0.25PF 50V < FILTER > CF801 1-795-426-11 FILTER, CERAMIC (107MHz) CF802 1-579-554-21 FILTER, CERAMIC (107MHz) CF803 1-781-962-21 FILTER, CERAMIC (450kHz) < CONNECTOR > CNP151 1-819-136-11 PIN, CONNECTOR 8P CNP171 1-815-449-11 PIN, CONNECTOR (PWB) 8P CNP501 1-815-447-11 PIN, CONNECTOR (PWB) 6P CNP502 1-815-444-11 PIN, CONNECTOR (PWB) 3P * CNP802 1-506-680-11 PLUG, CONNECTOR (2.5MM) 3P (ANTENNA FM/AM) CNS104 1-779-291-11 CONNECTOR, FFC (LIF (NON-ZIF)) 23P CNS111 1-779-297-11 CONNECTOR, FFC (LIF (NON-ZIF)) 29P < DIODE > D107 6-501-046-01 DIODE 1N5402-F46 D108 6-501-046-01 DIODE 1N5402-F46 D109 6-501-046-01 DIODE 1N5402-F46 D110 6-501-046-01 DIODE 1N5402-F46 D111 8-719-063-79 DIODE 1N4002B D113 8-719-063-79 DIODE 1N4002B D131 8-719-063-79 DIODE 1N4002B D132 8-719-000-07 DIODE MC2836 D154 6-500-335-01 DIODE MC2838-T112-1 D156 8-719-000-07 DIODE MC2836 D191 8-719-063-79 DIODE 1N4002B D192 8-719-063-79 DIODE 1N4002B D193 6-501-164-01 DIODE UDZW-TE17-3.9B D501 6-500-848-01 DIODE MC2840-T112-1 D502 6-500-848-01 DIODE MC2840-T112-1 D503 6-500-848-01 DIODE MC2840-T112-1 D504 6-500-848-01 DIODE MC2840-T112-1 D505 6-500-848-01 DIODE MC2840-T112-1 D506 6-500-848-01 DIODE MC2840-T112-1 D508 6-501-193-01 DIODE 1SS355WTE-17 D510 6-501-193-01 DIODE 1SS355WTE-17 D511 6-501-193-01 DIODE 1SS355WTE-17 D802 6-501-369-01 DIODE SV230-TB-E D803 6-501-369-01 DIODE SV230-TB-E D812 8-719-062-51 DIODE 1PS226-115 D813 8-719-062-51 DIODE 1PS226-115 D814 8-719-062-51 DIODE 1PS226-115 D851 6-501-142-01 DIODE SVC347A-TL-E D901 6-500-335-01 DIODE MC2838-T112-1 < IC > IC401 6-702-895-01 IC BD3881FV IC402 8-759-909-71 IC BA4558F-E2 IC801 6-708-840-01 IC LV23003VA < JACK > J101 1-536-708-81 TERMINAL BOARD, PUSH (4P) (SPEAKER IMPEDANCE 6Ω) < JUMPER RESISTOR > JR101 1-216-864-11 SHORT CHIP 0 JR102 1-216-864-11 SHORT CHIP 0 JR103 1-216-864-11 SHORT CHIP 0 JR104 1-216-864-11 SHORT CHIP 0 JR105 1-216-864-11 SHORT CHIP 0 JR106 1-216-864-11 SHORT CHIP 0 JR107 1-216-864-11 SHORT CHIP 0 JR108 1-216-864-11 SHORT CHIP 0 JR109 1-216-864-11 SHORT CHIP 0 JR110 1-216-864-11 SHORT CHIP 0 JR801 1-216-864-11 SHORT CHIP 0 JR802 1-216-864-11 SHORT CHIP 0 JR803 1-216-864-11 SHORT CHIP 0 < COIL > L101 1-456-107-11 COIL, AIR-CORE L102 1-456-107-11 COIL, AIR-CORE L501 1-456-094-11 TRANSFORMER, BIAS OSCILLATION L803 1-433-741-11 TRANSFORMER, IF L804 1-457-163-11 COIL, AIR-CORE L805 1-457-162-11 COIL, AIR-CORE L806 1-457-168-11 COIL, DET L851 1-457-161-11 COIL, AM ANTENNA L852 1-456-596-11 COIL, MW OSC < TRANSISTOR > Q102 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q121 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q122 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q131 6-550-889-01 TRANSISTOR 2SC5938-T112-1B Q132 6-550-889-01 TRANSISTOR 2SC5938-T112-1B Q133 8-729-027-38 TRANSISTOR RT1P441C-TP-1 Q134 1-801-806-11 TRANSISTOR RT1N441C-TP-1 Q135 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q137 6-550-889-01 TRANSISTOR 2SC5938-T112-1B Q138 6-550-889-01 TRANSISTOR 2SC5938-T112-1B Q151 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q152 8-729-600-22 TRANSISTOR 2SA1235TP-1EF Q153 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q154 8-729-600-22 TRANSISTOR 2SA1235TP-1EF Q191 8-729-036-86 TRANSISTOR KTC3203Y-AT Q192 8-729-036-86 TRANSISTOR KTC3203Y-AT Q193 8-729-600-22 TRANSISTOR 2SA1235TP-1EF Q501 8-729-040-76 TRANSISTOR KTA1273-Y-AT Q502 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q507 8-729-119-78 TRANSISTOR 2SC1740S-RT Q508 8-729-119-78 TRANSISTOR 2SC1740S-RT Q801 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q802 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q803 6-550-304-01 TRANSISTOR 2SC5477-T122-1 < RESISTOR > R101 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R103 1-216-841-11 METAL CHIP 47K 5% 1/10W R104 1-216-841-11 METAL CHIP 47K 5% 1/10W R105 1-216-841-11 METAL CHIP 47K 5% 1/10W R106 1-216-837-11 METAL CHIP 22K 5% 1/10W MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 55 HCD-GB3 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R107 1-216-837-11 METAL CHIP 22K 5% 1/10W R108 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R109 1-216-789-11 METAL CHIP 2.2 5% 1/10W R110 1-216-789-11 METAL CHIP 2.2 5% 1/10W R111 1-216-809-11 METAL CHIP 100 5% 1/10W R112 1-216-809-11 METAL CHIP 100 5% 1/10W R113 1-216-809-11 METAL CHIP 100 5% 1/10W R114 1-216-809-11 METAL CHIP 100 5% 1/10W R115 1-247-807-31 CARBON 100 5% 1/4W R116 1-247-807-31 CARBON 100 5% 1/4W R117 1-247-807-31 CARBON 100 5% 1/4W R118 1-247-807-31 CARBON 100 5% 1/4W R121 1-216-849-11 METAL CHIP 220K 5% 1/10W R123 1-216-853-11 METAL CHIP 470K 5% 1/10W R124 1-216-809-11 METAL CHIP 100 5% 1/10W R125 1-216-837-11 METAL CHIP 22K 5% 1/10W R127 1-249-401-11 CARBON 47 5% 1/4W R128 1-249-401-11 CARBON 47 5% 1/4W R129 1-249-401-11 CARBON 47 5% 1/4W R130 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R131 1-216-841-11 METAL CHIP 47K 5% 1/10W R132 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R133 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R134 1-216-817-11 METAL CHIP 470 5% 1/10W R135 1-216-817-11 METAL CHIP 470 5% 1/10W R136 1-216-817-11 METAL CHIP 470 5% 1/10W R137 1-216-817-11 METAL CHIP 470 5% 1/10W R138 1-216-817-11 METAL CHIP 470 5% 1/10W R139 1-216-817-11 METAL CHIP 470 5% 1/10W R140 1-216-817-11 METAL CHIP 470 5% 1/10W R142 1-216-845-11 METAL CHIP 100K 5% 1/10W R144 1-216-817-11 METAL CHIP 470 5% 1/10W R145 1-216-817-11 METAL CHIP 470 5% 1/10W R146 1-216-817-11 METAL CHIP 470 5% 1/10W R147 1-216-817-11 METAL CHIP 470 5% 1/10W R148 1-216-817-11 METAL CHIP 470 5% 1/10W R149 1-216-817-11 METAL CHIP 470 5% 1/10W R150 1-216-817-11 METAL CHIP 470 5% 1/10W R153 1-216-849-11 METAL CHIP 220K 5% 1/10W R154 1-216-849-11 METAL CHIP 220K 5% 1/10W R155 1-216-841-11 METAL CHIP 47K 5% 1/10W R156 1-216-833-11 METAL CHIP 10K 5% 1/10W R157 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R158 1-216-833-11 METAL CHIP 10K 5% 1/10W R159 1-216-833-11 METAL CHIP 10K 5% 1/10W R160 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R161 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R162 1-216-809-11 METAL CHIP 100 5% 1/10W R163 1-216-833-11 METAL CHIP 10K 5% 1/10W R164 1-216-837-11 METAL CHIP 22K 5% 1/10W R165 1-216-833-11 METAL CHIP 10K 5% 1/10W R166 1-216-837-11 METAL CHIP 22K 5% 1/10W R167 1-216-833-11 METAL CHIP 10K 5% 1/10W R168 1-216-833-11 METAL CHIP 10K 5% 1/10W R169 1-216-833-11 METAL CHIP 10K 5% 1/10W R170 1-216-833-11 METAL CHIP 10K 5% 1/10W R171 1-216-833-11 METAL CHIP 10K 5% 1/10W R172 1-216-833-11 METAL CHIP 10K 5% 1/10W R174 1-216-809-11 METAL CHIP 100 5% 1/10W R177 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R178 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R179 1-216-864-11 SHORT CHIP 0 R180 1-216-864-11 SHORT CHIP 0 R181 1-216-797-11 METAL CHIP 10 5% 1/10W R182 1-216-797-11 METAL CHIP 10 5% 1/10W R183 1-216-797-11 METAL CHIP 10 5% 1/10W R184 1-216-797-11 METAL CHIP 10 5% 1/10W R185 1-247-807-31 CARBON 100 5% 1/4W R186 1-247-807-31 CARBON 100 5% 1/4W R188 1-216-837-11 METAL CHIP 22K 5% 1/10W R189 1-216-837-11 METAL CHIP 22K 5% 1/10W R191 1-216-821-11 METAL CHIP 1K 5% 1/10W R192 1-216-845-11 METAL CHIP 100K 5% 1/10W R193 1-216-845-11 METAL CHIP 100K 5% 1/10W R194 1-249-401-11 CARBON 47 5% 1/4W R195 1-216-809-11 METAL CHIP 100 5% 1/10W R196 1-216-809-11 METAL CHIP 100 5% 1/10W R197 1-249-401-11 CARBON 47 5% 1/4W R198 1-249-401-11 CARBON 47 5% 1/4W R199 1-247-807-31 CARBON 100 5% 1/4W R200 1-247-807-31 CARBON 100 5% 1/4W R402 1-216-809-11 METAL CHIP 100 5% 1/10W R403 1-216-821-11 METAL CHIP 1K 5% 1/10W R404 1-216-813-11 METAL CHIP 220 5% 1/10W R405 1-216-813-11 METAL CHIP 220 5% 1/10W R406 1-216-821-11 METAL CHIP 1K 5% 1/10W R410 1-216-845-11 METAL CHIP 100K 5% 1/10W R411 1-216-821-11 METAL CHIP 1K 5% 1/10W R412 1-216-813-11 METAL CHIP 220 5% 1/10W R419 1-216-837-11 METAL CHIP 22K 5% 1/10W R420 1-216-837-11 METAL CHIP 22K 5% 1/10W R423 1-216-833-11 METAL CHIP 10K 5% 1/10W R424 1-216-832-11 METAL CHIP 8.2K 5% 1/10W R425 1-216-832-11 METAL CHIP 8.2K 5% 1/10W R426 1-216-833-11 METAL CHIP 10K 5% 1/10W R427 1-216-845-11 METAL CHIP 100K 5% 1/10W R428 1-216-845-11 METAL CHIP 100K 5% 1/10W R429 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R430 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R433 1-216-837-11 METAL CHIP 22K 5% 1/10W R434 1-216-837-11 METAL CHIP 22K 5% 1/10W R439 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R440 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R441 1-216-841-11 METAL CHIP 47K 5% 1/10W R442 1-216-841-11 METAL CHIP 47K 5% 1/10W R501 1-216-809-11 METAL CHIP 100 5% 1/10W R502 1-216-809-11 METAL CHIP 100 5% 1/10W R503 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R504 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R505 1-216-833-11 METAL CHIP 10K 5% 1/10W R506 1-216-833-11 METAL CHIP 10K 5% 1/10W R507 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R508 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R509 1-216-853-11 METAL CHIP 470K 5% 1/10W R510 1-216-853-11 METAL CHIP 470K 5% 1/10W MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 56 HCD-GB3 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R511 1-216-861-11 METAL CHIP 2.2M 5% 1/10W R512 1-216-861-11 METAL CHIP 2.2M 5% 1/10W R513 1-216-809-11 METAL CHIP 100 5% 1/10W R514 1-216-809-11 METAL CHIP 100 5% 1/10W R515 1-216-805-11 METAL CHIP 47 5% 1/10W R516 1-216-805-11 METAL CHIP 47 5% 1/10W R517 1-216-845-11 METAL CHIP 100K 5% 1/10W R518 1-216-845-11 METAL CHIP 100K 5% 1/10W R519 1-216-845-11 METAL CHIP 100K 5% 1/10W R520 1-216-845-11 METAL CHIP 100K 5% 1/10W R521 1-216-837-11 METAL CHIP 22K 5% 1/10W R522 1-216-837-11 METAL CHIP 22K 5% 1/10W R523 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R524 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R525 1-216-833-11 METAL CHIP 10K 5% 1/10W R526 1-216-833-11 METAL CHIP 10K 5% 1/10W R527 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R528 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R529 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R530 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R531 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R532 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R533 1-216-833-11 METAL CHIP 10K 5% 1/10W R534 1-216-833-11 METAL CHIP 10K 5% 1/10W R535 1-216-805-11 METAL CHIP 47 5% 1/10W R536 1-216-805-11 METAL CHIP 47 5% 1/10W R541 1-216-837-11 METAL CHIP 22K 5% 1/10W R542 1-216-833-11 METAL CHIP 10K 5% 1/10W R543 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R544 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R545 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R560 1-216-864-11 SHORT CHIP 0 R561 1-216-793-11 METAL CHIP 4.7 5% 1/10W R564 1-216-833-11 METAL CHIP 10K 5% 1/10W R565 1-216-833-11 METAL CHIP 10K 5% 1/10W R566 1-216-809-11 METAL CHIP 100 5% 1/10W R567 1-216-849-11 METAL CHIP 220K 5% 1/10W R568 1-216-837-11 METAL CHIP 22K 5% 1/10W R570 1-216-821-11 METAL CHIP 1K 5% 1/10W R571 1-216-849-11 METAL CHIP 220K 5% 1/10W R572 1-216-845-11 METAL CHIP 100K 5% 1/10W R573 1-216-833-11 METAL CHIP 10K 5% 1/10W R574 1-216-809-11 METAL CHIP 100 5% 1/10W R575 1-216-837-11 METAL CHIP 22K 5% 1/10W R576 1-216-833-11 METAL CHIP 10K 5% 1/10W R577 1-216-845-11 METAL CHIP 100K 5% 1/10W R578 1-216-833-11 METAL CHIP 10K 5% 1/10W R579 1-216-833-11 METAL CHIP 10K 5% 1/10W R581 1-216-841-11 METAL CHIP 47K 5% 1/10W R582 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R583 1-216-841-11 METAL CHIP 47K 5% 1/10W R584 1-216-849-11 METAL CHIP 220K 5% 1/10W R801 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R802 1-216-797-11 METAL CHIP 10 5% 1/10W R803 1-216-797-11 METAL CHIP 10 5% 1/10W R804 1-216-864-11 SHORT CHIP 0 R805 1-216-845-11 METAL CHIP 100K 5% 1/10W R806 1-216-864-11 SHORT CHIP 0 R807 1-216-845-11 METAL CHIP 100K 5% 1/10W R808 1-216-833-11 METAL CHIP 10K 5% 1/10W R809 1-216-821-11 METAL CHIP 1K 5% 1/10W R810 1-216-857-11 METAL CHIP 1M 5% 1/10W R811 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R812 1-216-817-11 METAL CHIP 470 5% 1/10W R813 1-216-833-11 METAL CHIP 10K 5% 1/10W R814 1-216-809-11 METAL CHIP 100 5% 1/10W R815 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R816 1-216-833-11 METAL CHIP 10K 5% 1/10W R817 1-216-833-11 METAL CHIP 10K 5% 1/10W R818 1-216-841-11 METAL CHIP 47K 5% 1/10W R819 1-216-833-11 METAL CHIP 10K 5% 1/10W R820 1-216-821-11 METAL CHIP 1K 5% 1/10W R821 1-216-813-11 METAL CHIP 220 5% 1/10W R822 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R823 1-216-809-11 METAL CHIP 100 5% 1/10W R824 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R825 1-216-817-11 METAL CHIP 470 5% 1/10W R826 1-216-809-11 METAL CHIP 100 5% 1/10W R827 1-216-809-11 METAL CHIP 100 5% 1/10W R828 1-216-805-11 METAL CHIP 47 5% 1/10W R829 1-216-845-11 METAL CHIP 100K 5% 1/10W R830 1-216-841-11 METAL CHIP 47K 5% 1/10W R831 1-216-813-11 METAL CHIP 220 5% 1/10W R833 1-216-833-11 METAL CHIP 10K 5% 1/10W R834 1-216-837-11 METAL CHIP 22K 5% 1/10W R835 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R836 1-216-833-11 METAL CHIP 10K 5% 1/10W R837 1-216-833-11 METAL CHIP 10K 5% 1/10W R838 1-216-833-11 METAL CHIP 10K 5% 1/10W R839 1-216-809-11 METAL CHIP 100 5% 1/10W R840 1-216-837-11 METAL CHIP 22K 5% 1/10W R841 1-216-809-11 METAL CHIP 100 5% 1/10W R842 1-216-841-11 METAL CHIP 47K 5% 1/10W R843 1-216-853-11 METAL CHIP 470K 5% 1/10W R844 1-216-797-11 METAL CHIP 10 5% 1/10W R845 1-216-801-11 METAL CHIP 22 5% 1/10W R846 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R848 1-216-821-11 METAL CHIP 1K 5% 1/10W R849 1-216-837-11 METAL CHIP 22K 5% 1/10W R850 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R851 1-216-837-11 METAL CHIP 22K 5% 1/10W R852 1-216-801-11 METAL CHIP 22 5% 1/10W R853 1-216-845-11 METAL CHIP 100K 5% 1/10W R855 1-216-853-11 METAL CHIP 470K 5% 1/10W R859 1-216-833-11 METAL CHIP 10K 5% 1/10W R860 1-216-833-11 METAL CHIP 10K 5% 1/10W R863 1-216-837-11 METAL CHIP 22K 5% 1/10W R901 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R902 1-216-829-11 METAL CHIP 4.7K 5% 1/10W < RELAY > RY131 1-755-307-11 RELAY MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 57 HCD-GB3 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark < SWITCH > SW501 1-762-369-11 SWITCH, SLIDE (a/H) < CABLE HOLDER > WH101 1-824-030-21 HOLDER, CABLE 5P WH102 1-824-030-21 HOLDER, CABLE 5P WH203 1-824-027-21 HOLDER, CABLE 3P WH901 1-824-029-21 HOLDER, CABLE 4P < VIBRATOR > X801 1-767-388-21 VIBRATOR, CRYSTAL (75kHz) ************************************************************* A-1177-458-A PANEL BOARD, COMPLETE (E2) A-1177-460-A PANEL BOARD, COMPLETE (MX) A-1177-461-A PANEL BOARD, COMPLETE (AR) ********************** 2-669-704-01 GUIDE, LCD < CAPACITOR > C671 1-126-965-91 ELECT 22uF 20% 50V C672 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C701 1-164-156-11 CERAMIC CHIP 0.1uF 25V C702 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C703 1-124-584-00 ELECT 100uF 20% 10V C704 1-119-941-91 ELECT 470uF 20% 6.3V C705 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C706 1-164-156-11 CERAMIC CHIP 0.1uF 25V C707 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C708 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C709 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C710 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C711 1-164-156-11 CERAMIC CHIP 0.1uF 25V C712 1-164-156-11 CERAMIC CHIP 0.1uF 25V C713 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C714 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C715 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C716 1-164-156-11 CERAMIC CHIP 0.1uF 25V C717 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C718 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C719 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C721 1-126-925-91 ELECT 470uF 20% 10V C722 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C723 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C724 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C725 1-164-156-11 CERAMIC CHIP 0.1uF 25V C726 1-164-156-11 CERAMIC CHIP 0.1uF 25V C727 1-164-156-11 CERAMIC CHIP 0.1uF 25V C728 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C729 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C730 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C731 1-164-156-11 CERAMIC CHIP 0.1uF 25V C732 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C733 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C734 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C735 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C736 1-164-156-11 CERAMIC CHIP 0.1uF 25V C737 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C738 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C739 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C741 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C742 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C743 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C746 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C747 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C750 1-126-963-11 ELECT 4.7uF 20% 50V < CONNECTOR > CNS671 1-784-735-11 CONNECTOR, FFC 13P CNS701 1-779-297-11 CONNECTOR, FFC (LIF (NON-ZIF)) 29P < DIODE > D509 6-501-193-01 DIODE 1SS355WTE-17 D701 6-501-163-01 DIODE UDZW-TE17-3.6B D702 8-719-000-07 DIODE MC2836 < IC > IC701 6-806-467-01 IC MB90802PF-G-113E1 IC702 6-704-046-01 IC BU2099FV IC703 6-600-446-01 IC RPM7240-H18 < JUMPER RESISTOR > JR701 1-216-864-11 SHORT CHIP 0 JR702 1-216-864-11 SHORT CHIP 0 JR703 1-216-864-11 SHORT CHIP 0 JR704 1-216-864-11 SHORT CHIP 0 JR705 1-216-864-11 SHORT CHIP 0 JR706 1-216-864-11 SHORT CHIP 0 JR707 1-216-864-11 SHORT CHIP 0 JR708 1-216-864-11 SHORT CHIP 0 JR709 1-216-864-11 SHORT CHIP 0 JR710 1-216-864-11 SHORT CHIP 0 JR711 1-216-864-11 SHORT CHIP 0 JR712 1-216-864-11 SHORT CHIP 0 JR713 1-216-864-11 SHORT CHIP 0 JR714 1-216-864-11 SHORT CHIP 0 JR715 1-216-864-11 SHORT CHIP 0 JR716 1-216-864-11 SHORT CHIP 0 JR717 1-216-864-11 SHORT CHIP 0 JR718 1-216-864-11 SHORT CHIP 0 JR719 1-216-864-11 SHORT CHIP 0 JR720 1-216-864-11 SHORT CHIP 0 < COIL > L701 1-216-864-11 SHORT CHIP 0 < LIQUID CRYSTAL DISPLAY > LCD702 1-805-973-21 DISPLAY PANEL, LIQUID CRYSTAL < LED > LED701 6-501-479-01 DIODE 1L0341Y23E0CA602 (BACKLIGHT) LED702 8-719-060-44 DIODE SLR-342VRT32 (STANDBY) LED703 6-501-452-01 DIODE 1L4345V22DOTDT02 (VOLUME) LED704 6-501-452-01 DIODE 1L4345V22DOTDT02 (VOLUME) PANEL MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 58 HCD-GB3 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark LED705 6-501-452-01 DIODE 1L4345V22DOTDT02 (VOLUME) LED706 6-501-452-01 DIODE 1L4345V22DOTDT02 (VOLUME) LED707 6-501-452-01 DIODE 1L4345V22DOTDT02 (VOLUME) LED709 6-501-479-01 DIODE 1L0341Y23E0CA602 (BACKLIGHT) < TRANSISTOR > Q661 1-801-806-11 TRANSISTOR RT1N441C-TP-1 Q662 8-729-040-76 TRANSISTOR KTA1273-Y-AT Q663 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q664 8-729-600-22 TRANSISTOR 2SA1235TP-1EF Q665 8-729-024-43 TRANSISTOR 2SA1365-T112-1EF Q666 8-729-047-62 TRANSISTOR 2SC3440-T12-1F Q667 8-729-024-43 TRANSISTOR 2SA1365-T112-1EF Q668 8-729-047-62 TRANSISTOR 2SC3440-T12-1F Q669 8-729-024-43 TRANSISTOR 2SA1365-T112-1EF Q670 8-729-047-62 TRANSISTOR 2SC3440-T12-1F Q671 8-729-024-43 TRANSISTOR 2SA1365-T112-1EF Q672 8-729-047-62 TRANSISTOR 2SC3440-T12-1F Q701 8-729-600-22 TRANSISTOR 2SA1235TP-1EF Q702 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q703 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q704 1-801-806-11 TRANSISTOR RT1N441C-TP-1 Q705 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q706 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q707 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q709 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF Q710 8-729-120-28 TRANSISTOR 2SC3052F-T1-LF < RESISTOR > R651 1-216-841-11 METAL CHIP 47K 5% 1/10W R652 1-216-841-11 METAL CHIP 47K 5% 1/10W R653 1-216-841-11 METAL CHIP 47K 5% 1/10W R655 1-216-841-11 METAL CHIP 47K 5% 1/10W R656 1-216-841-11 METAL CHIP 47K 5% 1/10W R657 1-216-853-11 METAL CHIP 470K 5% 1/10W R658 1-216-841-11 METAL CHIP 47K 5% 1/10W R659 1-216-841-11 METAL CHIP 47K 5% 1/10W R660 1-216-809-11 METAL CHIP 100 5% 1/10W R661 1-216-841-11 METAL CHIP 47K 5% 1/10W R662 1-216-841-11 METAL CHIP 47K 5% 1/10W R663 1-216-841-11 METAL CHIP 47K 5% 1/10W R664 1-216-841-11 METAL CHIP 47K 5% 1/10W R665 1-216-841-11 METAL CHIP 47K 5% 1/10W R666 1-216-817-11 METAL CHIP 470 5% 1/10W R667 1-216-817-11 METAL CHIP 470 5% 1/10W R668 1-216-809-11 METAL CHIP 100 5% 1/10W R669 1-216-841-11 METAL CHIP 47K 5% 1/10W R670 1-216-817-11 METAL CHIP 470 5% 1/10W R671 1-216-817-11 METAL CHIP 470 5% 1/10W R672 1-216-837-11 METAL CHIP 22K 5% 1/10W R673 1-216-837-11 METAL CHIP 22K 5% 1/10W R674 1-216-837-11 METAL CHIP 22K 5% 1/10W R675 1-216-837-11 METAL CHIP 22K 5% 1/10W R676 1-216-837-11 METAL CHIP 22K 5% 1/10W R677 1-216-837-11 METAL CHIP 22K 5% 1/10W R678 1-216-809-11 METAL CHIP 100 5% 1/10W R679 1-216-837-11 METAL CHIP 22K 5% 1/10W R680 1-216-821-11 METAL CHIP 1K 5% 1/10W R681 1-216-837-11 METAL CHIP 22K 5% 1/10W R682 1-216-849-11 METAL CHIP 220K 5% 1/10W R683 1-216-841-11 METAL CHIP 47K 5% 1/10W R684 1-216-789-11 METAL CHIP 2.2 5% 1/10W R685 1-216-837-11 METAL CHIP 22K 5% 1/10W R686 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R687 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R688 1-216-789-11 METAL CHIP 2.2 5% 1/10W R689 1-216-833-11 METAL CHIP 10K 5% 1/10W R690 1-216-821-11 METAL CHIP 1K 5% 1/10W R691 1-216-841-11 METAL CHIP 47K 5% 1/10W R692 1-216-817-11 METAL CHIP 470 5% 1/10W R693 1-216-841-11 METAL CHIP 47K 5% 1/10W R694 1-216-817-11 METAL CHIP 470 5% 1/10W R695 1-216-817-11 METAL CHIP 470 5% 1/10W R696 1-216-821-11 METAL CHIP 1K 5% 1/10W R697 1-216-821-11 METAL CHIP 1K 5% 1/10W R698 1-216-817-11 METAL CHIP 470 5% 1/10W R699 1-216-821-11 METAL CHIP 1K 54% 1/10W R700 1-216-821-11 METAL CHIP 1K 5% 1/10W R701 1-216-821-11 METAL CHIP 1K 5% 1/10W R702 1-216-821-11 METAL CHIP 1K 5% 1/10W R703 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R704 1-216-821-11 METAL CHIP 1K 5% 1/10W R705 1-216-821-11 METAL CHIP 1K 5% 1/10W R706 1-216-821-11 METAL CHIP 1K 5% 1/10W R707 1-216-821-11 METAL CHIP 1K 5% 1/10W R708 1-216-821-11 METAL CHIP 1K 5% 1/10W R709 1-216-821-11 METAL CHIP 1K 5% 1/10W R710 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R711 1-216-837-11 METAL CHIP 22K 5% 1/10W R712 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R713 1-216-833-11 METAL CHIP 10K 5% 1/10W R714 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R715 1-216-821-11 METAL CHIP 1K 5% 1/10W R716 1-216-821-11 METAL CHIP 1K 5% 1/10W R717 1-216-821-11 METAL CHIP 1K 5% 1/10W R718 1-216-821-11 METAL CHIP 1K 5% 1/10W R719 1-216-821-11 METAL CHIP 1K 5% 1/10W R721 1-216-817-11 METAL CHIP 470 5% 1/10W R722 1-216-849-11 METAL CHIP 220K 5% 1/10W R723 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R724 1-216-821-11 METAL CHIP 1K 5% 1/10W R725 1-216-821-11 METAL CHIP 1K 5% 1/10W R726 1-216-845-11 METAL CHIP 100K 5% 1/10W R728 1-216-833-11 METAL CHIP 10K 5% 1/10W R730 1-216-833-11 METAL CHIP 10K 5% 1/10W R731 1-216-833-11 METAL CHIP 10K 5% 1/10W R732 1-216-837-11 METAL CHIP 22K 5% 1/10W R733 1-216-841-11 METAL CHIP 47K 5% 1/10W R734 1-216-817-11 METAL CHIP 470 5% 1/10W R735 1-216-821-11 METAL CHIP 1K 5% 1/10W R738 1-216-833-11 METAL CHIP 10K 5% 1/10W R739 1-216-833-11 METAL CHIP 10K 5% 1/10W R740 1-216-821-11 METAL CHIP 1K 5% 1/10W R742 1-216-821-11 METAL CHIP 1K 5% 1/10W PANEL www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 59 HCD-GB3 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R743 1-216-821-11 METAL CHIP 1K 5% 1/10W R744 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R745 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R746 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R747 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R748 1-216-841-11 METAL CHIP 47K 5% 1/10W R749 1-216-821-11 METAL CHIP 1K 5% 1/10W R750 1-216-821-11 METAL CHIP 1K 5% 1/10W R751 1-216-845-11 METAL CHIP 100K 5% 1/10W R753 1-216-809-11 METAL CHIP 100 5% 1/10W R754 1-216-833-11 METAL CHIP 10K 5% 1/10W R755 1-216-864-11 SHORT CHIP 0 R756 1-216-821-11 METAL CHIP 1K 5% 1/10W R757 1-216-845-11 METAL CHIP 100K 5% 1/10W R758 1-216-821-11 METAL CHIP 1K 5% 1/10W R759 1-216-809-11 METAL CHIP 100 5% 1/10W R760 1-216-845-11 METAL CHIP 100K 5% 1/10W R761 1-216-841-11 METAL CHIP 47K 5% 1/10W R762 1-216-833-11 METAL CHIP 10K 5% 1/10W R763 1-216-837-11 METAL CHIP 22K 5% 1/10W R764 1-216-837-11 METAL CHIP 22K 5% 1/10W R765 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R766 1-216-837-11 METAL CHIP 22K 5% 1/10W R767 1-216-849-11 METAL CHIP 220K 5% 1/10W R768 1-216-833-11 METAL CHIP 10K 5% 1/10W R769 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R770 1-216-841-11 METAL CHIP 47K 5% 1/10W R771 1-216-821-11 METAL CHIP 1K 5% 1/10W R772 1-216-817-11 METAL CHIP 470 5% 1/10W R773 1-216-833-11 METAL CHIP 10K 5% 1/10W R774 1-216-837-11 METAL CHIP 22K 5% 1/10W R775 1-216-841-11 METAL CHIP 47K 5% 1/10W R776 1-216-821-11 METAL CHIP 1K 5% 1/10W R777 1-216-817-11 METAL CHIP 470 5% 1/10W R778 1-216-821-11 METAL CHIP 1K 5% 1/10W R779 1-216-809-11 METAL CHIP 100 5% 1/10W R780 1-216-833-11 METAL CHIP 10K 5% 1/10W R781 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R782 1-216-837-11 METAL CHIP 22K 5% 1/10W R783 1-216-837-11 METAL CHIP 22K 5% 1/10W R784 1-216-845-11 METAL CHIP 100K 5% 1/10W R785 1-216-833-11 METAL CHIP 10K 5% 1/10W R786 1-216-809-11 METAL CHIP 100 5% 1/10W R787 1-216-805-11 METAL CHIP 47 5% 1/10W R788 1-216-864-11 SHORT CHIP 0 R789 1-216-821-11 METAL CHIP 1K 5% 1/10W R790 1-216-821-11 METAL CHIP 1K 5% 1/10W R791 1-216-821-11 METAL CHIP 1K 5% 1/10W R792 1-216-821-11 METAL CHIP 1K 5% 1/10W R793 1-216-821-11 METAL CHIP 1K 5% 1/10W R794 1-216-821-11 METAL CHIP 1K 5% 1/10W R795 1-216-821-11 METAL CHIP 1K 5% 1/10W R796 1-216-833-11 METAL CHIP 10K 5% 1/10W R797 1-216-841-11 METAL CHIP 47K 5% 1/10W R798 1-216-845-11 METAL CHIP 100K 5% 1/10W R799 1-216-837-11 METAL CHIP 22K 5% 1/10W R800 1-216-849-11 METAL CHIP 220K 5% 1/10W R854 1-216-821-11 METAL CHIP 1K 5% 1/10W R856 1-216-833-11 METAL CHIP 10K 5% 1/10W R857 1-216-813-11 METAL CHIP 220 5% 1/10W R861 1-216-813-11 METAL CHIP 220 5% 1/10W R862 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R864 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R865 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R866 1-216-821-11 METAL CHIP 1K 5% 1/10W < SWITCH > SW699 1-418-859-21 ENCODER, ROTARY (– +) SW700 1-786-417-11 ENCODER, ROTARY ( VOLUME ) SW701 1-762-875-21 SWITCH, KEYBOARD (?/1) SW702 1-762-875-21 SWITCH, KEYBOARD (DISPLAY) SW703 1-762-875-21 SWITCH, KEYBOARD (TUNING –/lj) SW704 1-762-875-21 SWITCH, KEYBOARD (CD7) SW705 1-762-875-21 SWITCH, KEYBOARD (TUNER/BAND) SW706 1-762-875-21 SWITCH, KEYBOARD (DSGX) SW708 1-762-875-21 SWITCH, KEYBOARD (–/ ) SW709 1-762-875-21 SWITCH, KEYBOARD (1 DISC) SW710 1-762-875-21 SWITCH, KEYBOARD (2 DISC) SW711 1-762-875-21 SWITCH, KEYBOARD (s) SW712 1-762-875-21 SWITCH, KEYBOARD (TUNING+/JL) SW713 1-762-875-21 SWITCH, KEYBOARD (EQ) SW714 1-762-875-21 SWITCH, KEYBOARD (PLAY MODE/TUNING MODE) SW715 1-762-875-21 SWITCH, KEYBOARD (DIMMER/ILLUM) SW716 1-762-875-21 SWITCH, KEYBOARD (+/ ) SW719 1-762-875-21 SWITCH, KEYBOARD (3 DISC) SW720 1-762-875-21 SWITCH, KEYBOARD (ENTER) SW721 1-762-875-21 SWITCH, KEYBOARD(Z) SW722 1-762-875-21 SWITCH, KEYBOARD (AUDIO IN) SW723 1-762-875-21 SWITCH, KEYBOARD (TAPE) SW724 1-762-875-21 SWITCH, KEYBOARD (DISC SKIP/EX-CHANGE) < VIBRATOR > X701 1-760-252-12 VIBRATOR, CRYSTAL (32768Hz) X702 1-795-054-51 VIBRATOR, CERAMIC (4.19MHz) ************************************************************* A-1177-464-A POWER BOARD, COMPLETE (E2) A-1177-466-A POWER BOARD, COMPLETE (MX) A-1177-467-A POWER BOARD, COMPLETE (AR) ********************** < CAPACITOR > 0C051 1-165-621-91 CERAMIC CHIP 0.1uF 50V C053 1-100-385-91 CERAMIC CHIP 0.47uF 25V C054 1-100-385-91 CERAMIC CHIP 0.47uF 25V C055 1-100-385-91 CERAMIC CHIP 0.47uF 25V < DIODE > D051 6-500-334-01 DIODE MC2836-T112-1 D052 6-500-335-01 DIODE MC2838-T112-1 < FUSE HOLDER> FH001 1-533-233-31 FUSE HOLDER FH002 1-533-233-31 FUSE HOLDER PANEL POWER www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Ref. No. Part No. Description Remark 60 HCD-GB3 < COIL > 0L001 1-402-663-11 TRANSFORMER, LINE FILTER (LFT) < TRANSFORMER > 0PT002 1-443-913-11 TRANSFORMER, POWER < RESISTOR > R051 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R052 1-216-829-11 METAL CHIP 4.7K 5% 1/10W < RELAY > 0RY002 1-755-496-11 RELAY < SWITCH > 0S001 1-786-408-11 SELECTOR, VOLTAGE (SWS-2301) (VOLTAGE SELECTOR)(E2) < CABLE HOLDER > WH151 1-819-972-11 HOLDER, CABLE 8P ************************************************************* A-1177-471-A REG BOARD ********** < CAPACITOR > C118 1-164-156-11 CERAMIC CHIP 0.1uF 25V C119 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V < IC > IC101 6-700-830-01 IC KIA7809API < CABLE HOLDER > WH103 1-824-027-21 HOLDER, CABLE 3P ************************************************************* MISCELLANEOUS ************** 6 1-787-319-12 FAN, DC 69 1-832-657-21 CABLE, FLEXIBLE FLAT (29 CORE) 107 1-832-837-21 CABLE, FLEXIBLE FLAT (13 CORE) 109 1-831-612-21 CABLE, FLEXIBLE FLAT (23 CORE) 0114 1-831-370-11 CORD, POWER (E2) 0114 1-832-228-11 CORD, POWER (AR) 0114 1-832-377-11 CORD, POWER (MX) 159 1-797-575-11 DECK, MECHANICAL 207 1-797-193-12 MECHANICAL, CD (DLM3A23-11) 208 1-832-404-21 CABLE, FLEXIBLE FLAT (16 CORE) 0209 A-4735-357-A OP BASE ASSY (KSM-213DHAP/ZRP1) 0F051 1-532-237-00 FUSE (T3.15AL/250V) 0PT001 1-443-911-11 TRANSFORMER, POWER (E2, AR) 0PT001 1-443-995-21 TRANSFORMER, POWER (MX) S201 1-771-853-11 SWITCH, DETECTION (LIMIT) REG POWER www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 61 HCD-GB3 MEMO www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com HCD-GB3 REVISION HISTORY Clicking the version allows you to jump to the revised page. Also, clicking the version at the upper right on the revised page allows you to jump to the next revised page. Ver. Date Description of Revision 1.0 2006.05 New www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
