索尼SONY HCD-EH12音响电路图

分类:电子电工 日期: 点击:0
索尼SONY HCD-EH12音响电路图-0 索尼SONY HCD-EH12音响电路图-1 索尼SONY HCD-EH12音响电路图-2 索尼SONY HCD-EH12音响电路图-3 索尼SONY HCD-EH12音响电路图-4 索尼SONY HCD-EH12音响电路图-5 索尼SONY HCD-EH12音响电路图-6 索尼SONY HCD-EH12音响电路图-7 索尼SONY HCD-EH12音响电路图-8 索尼SONY HCD-EH12音响电路图-9

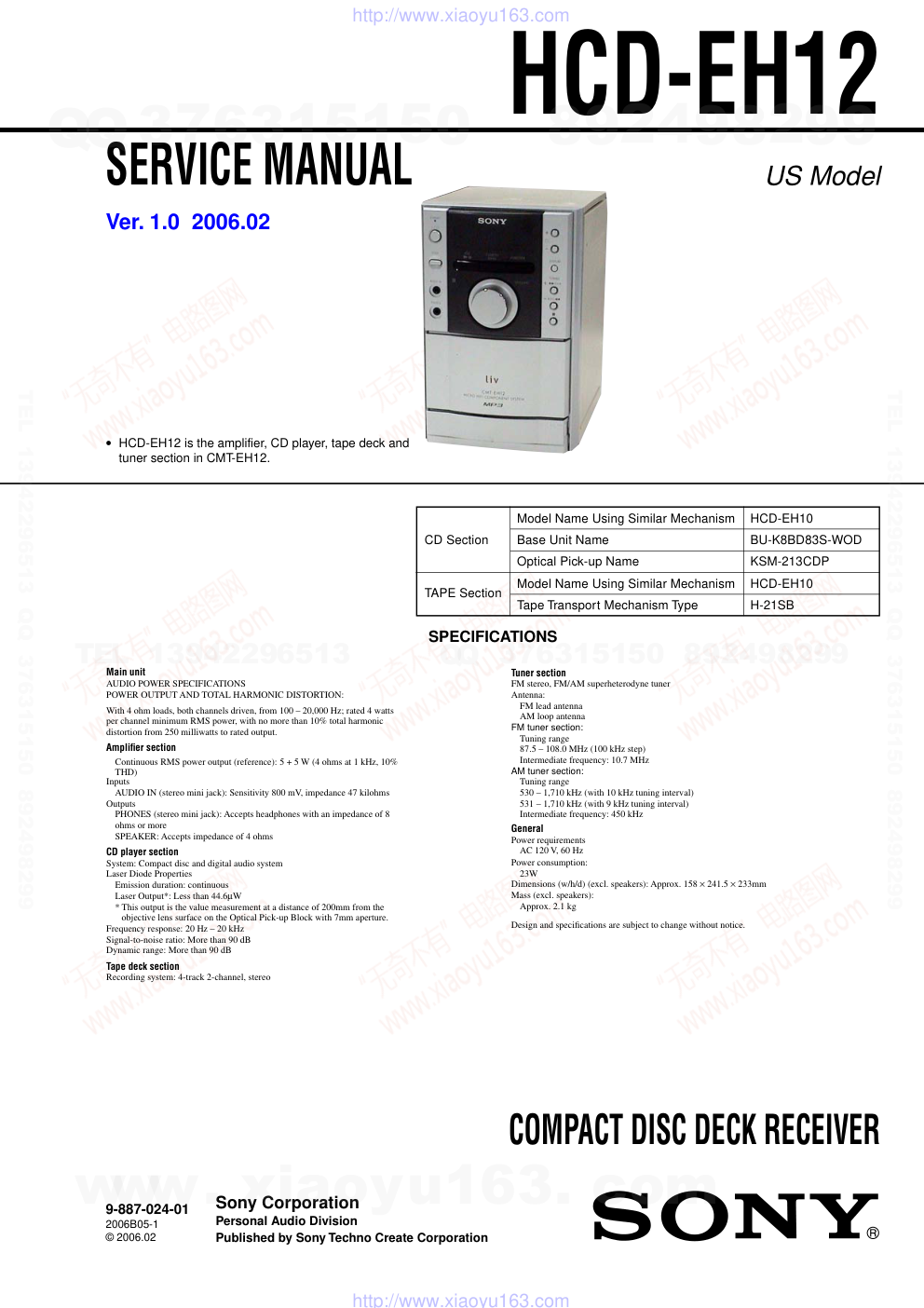

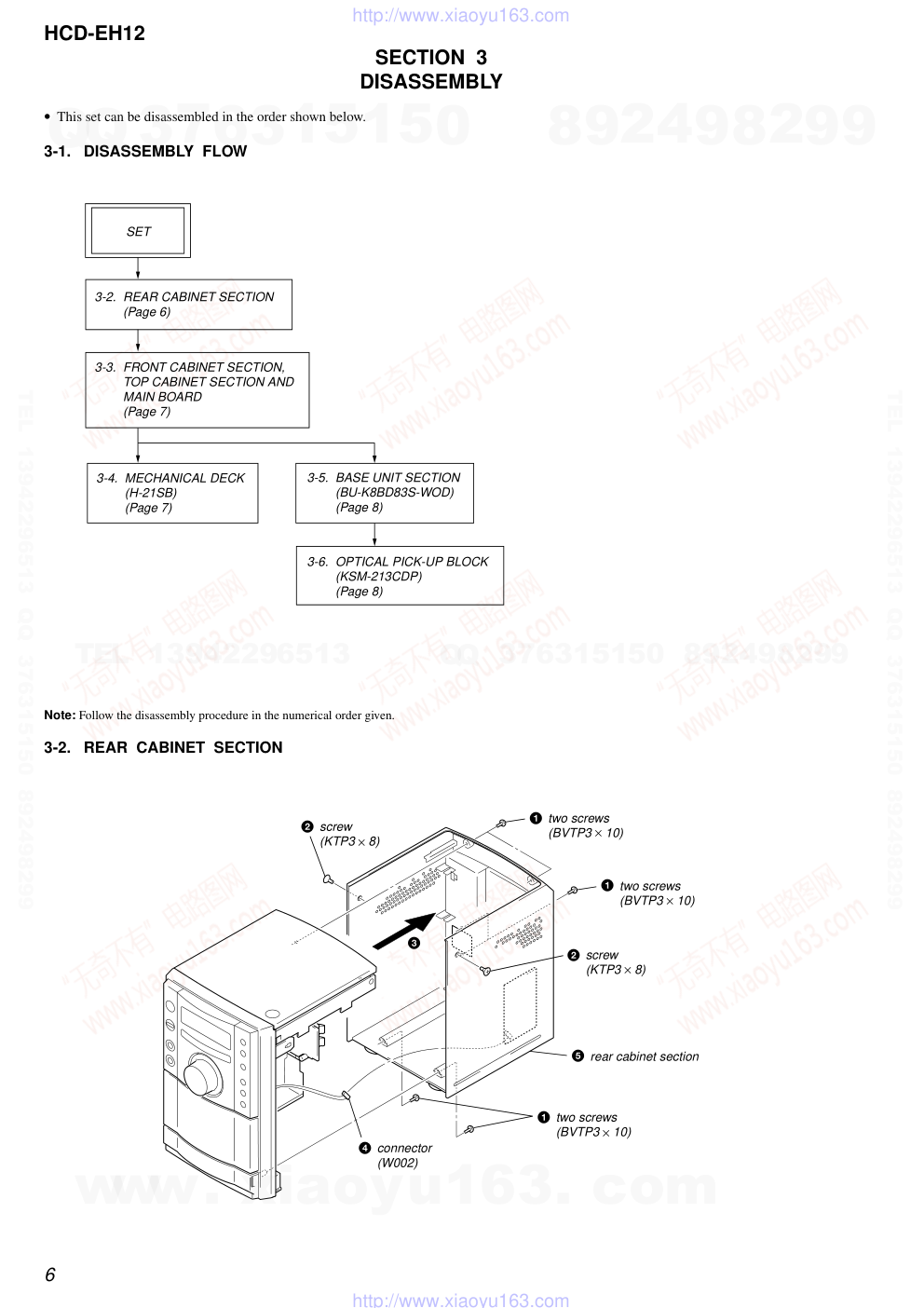

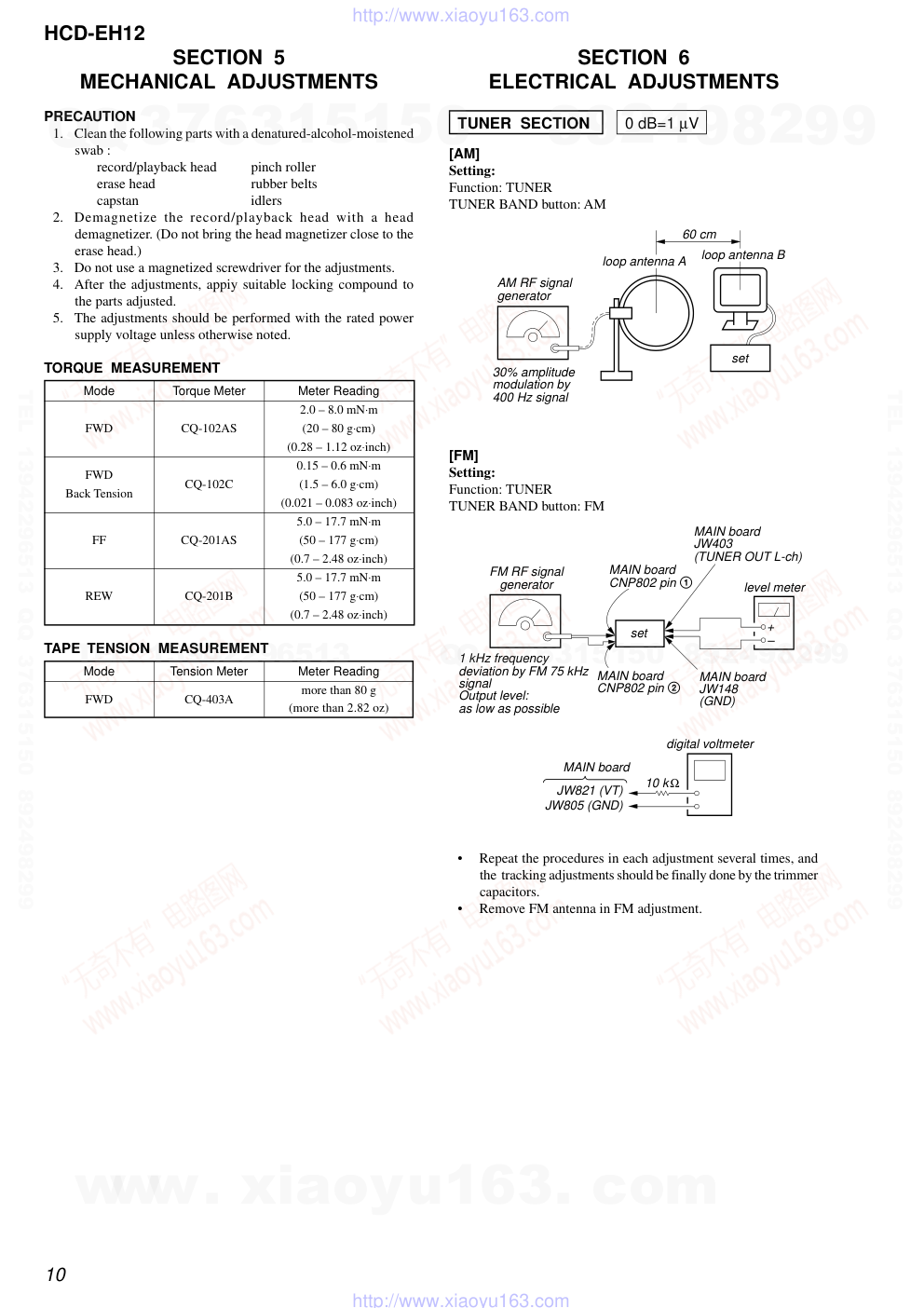

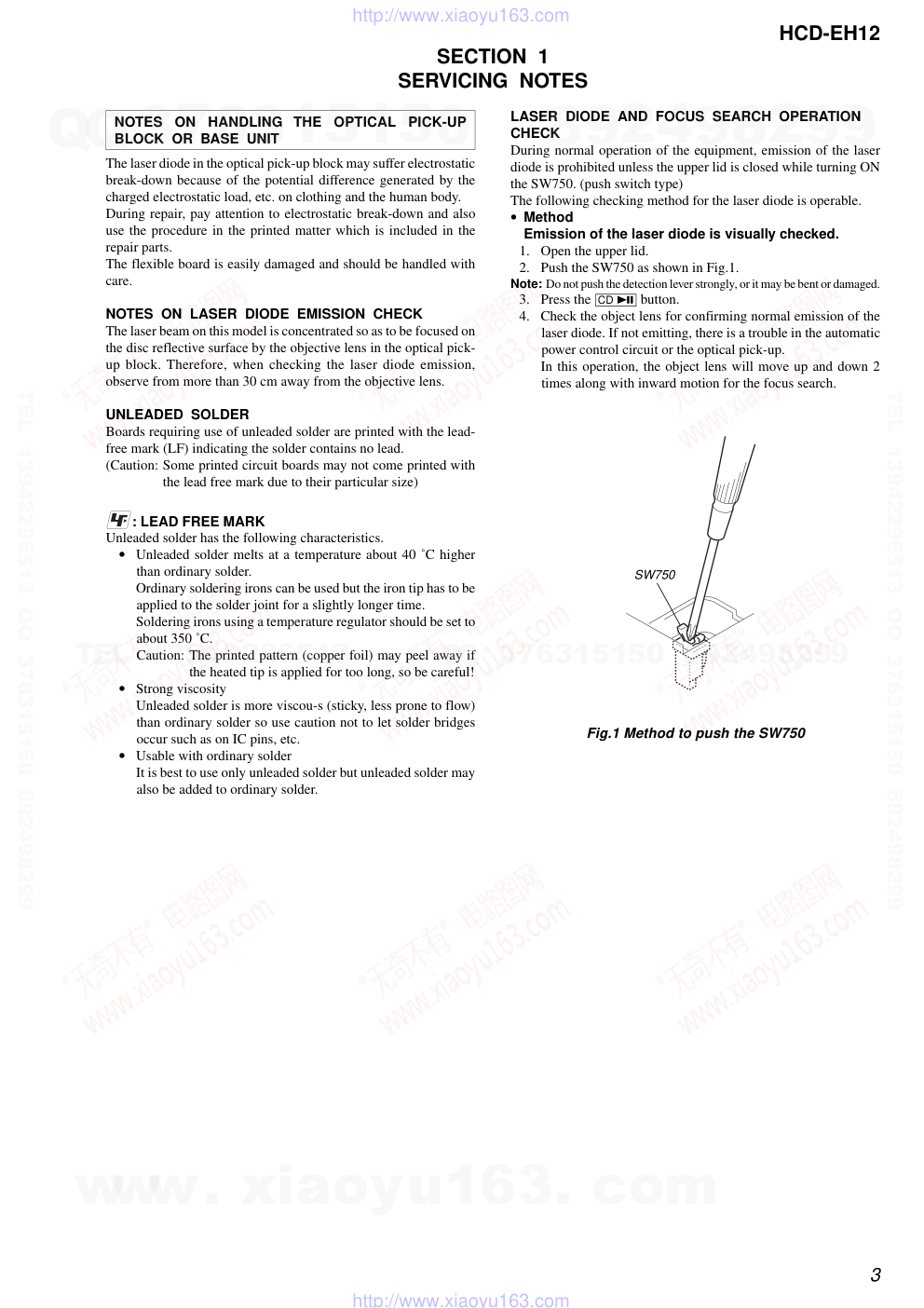

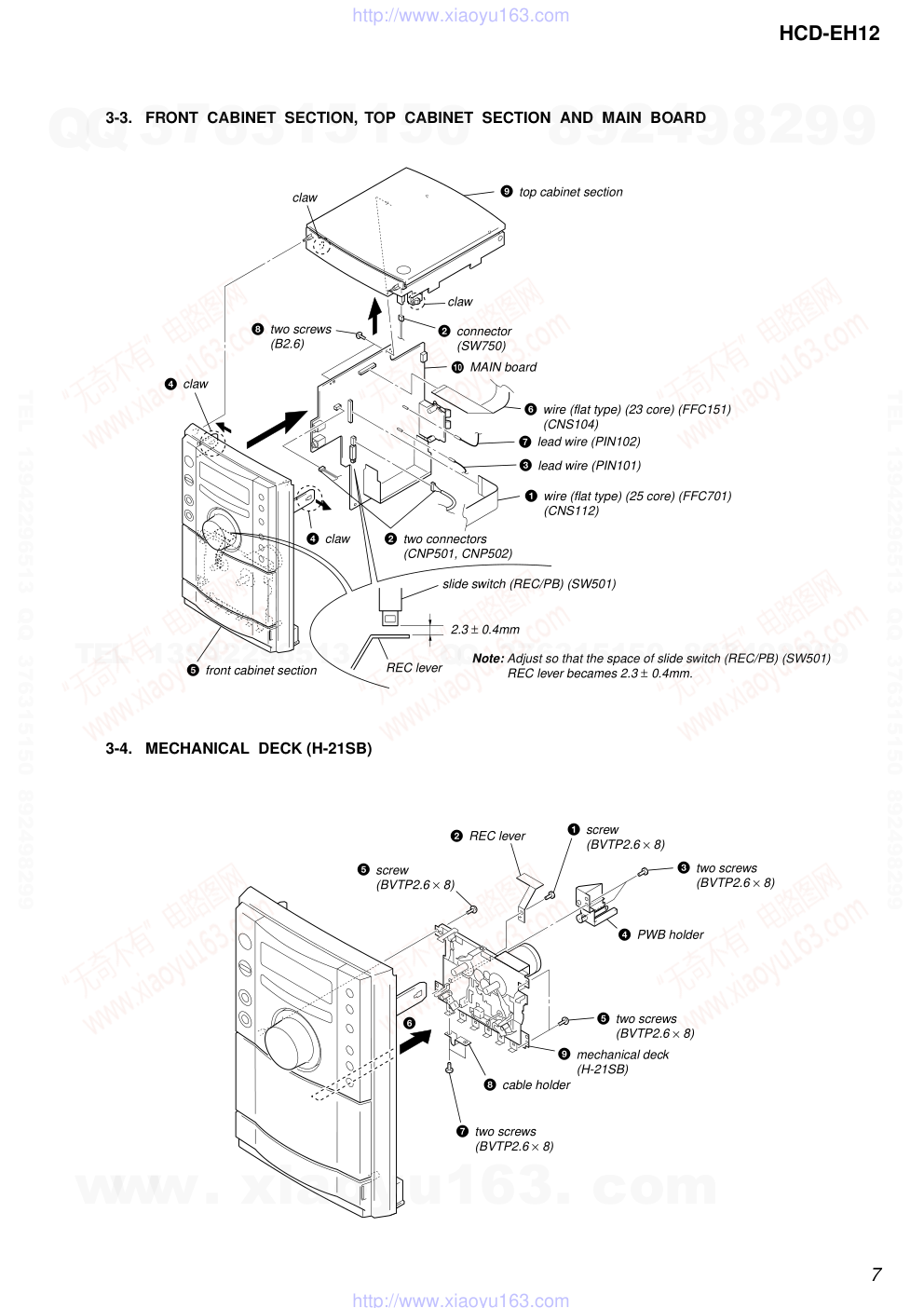

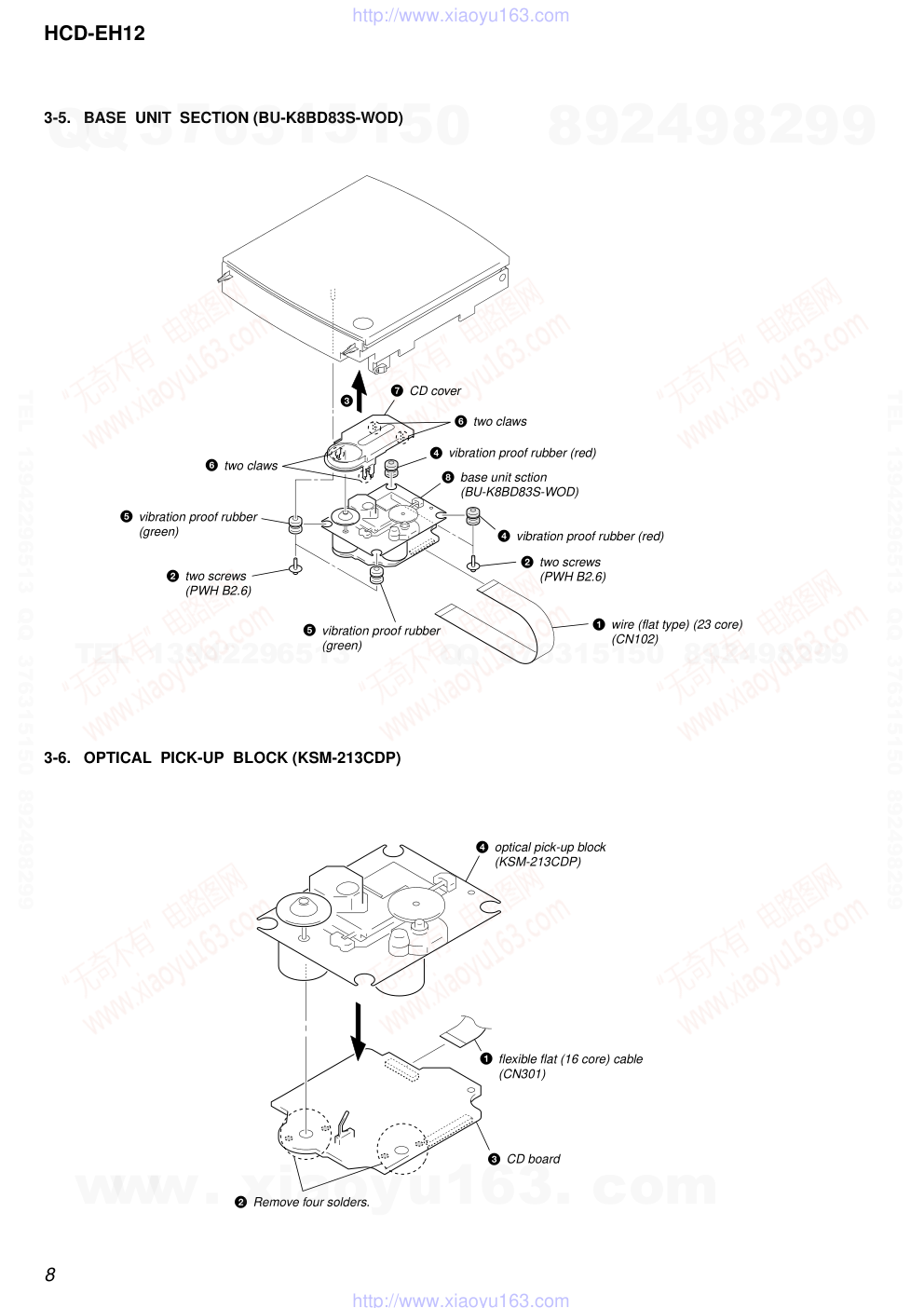

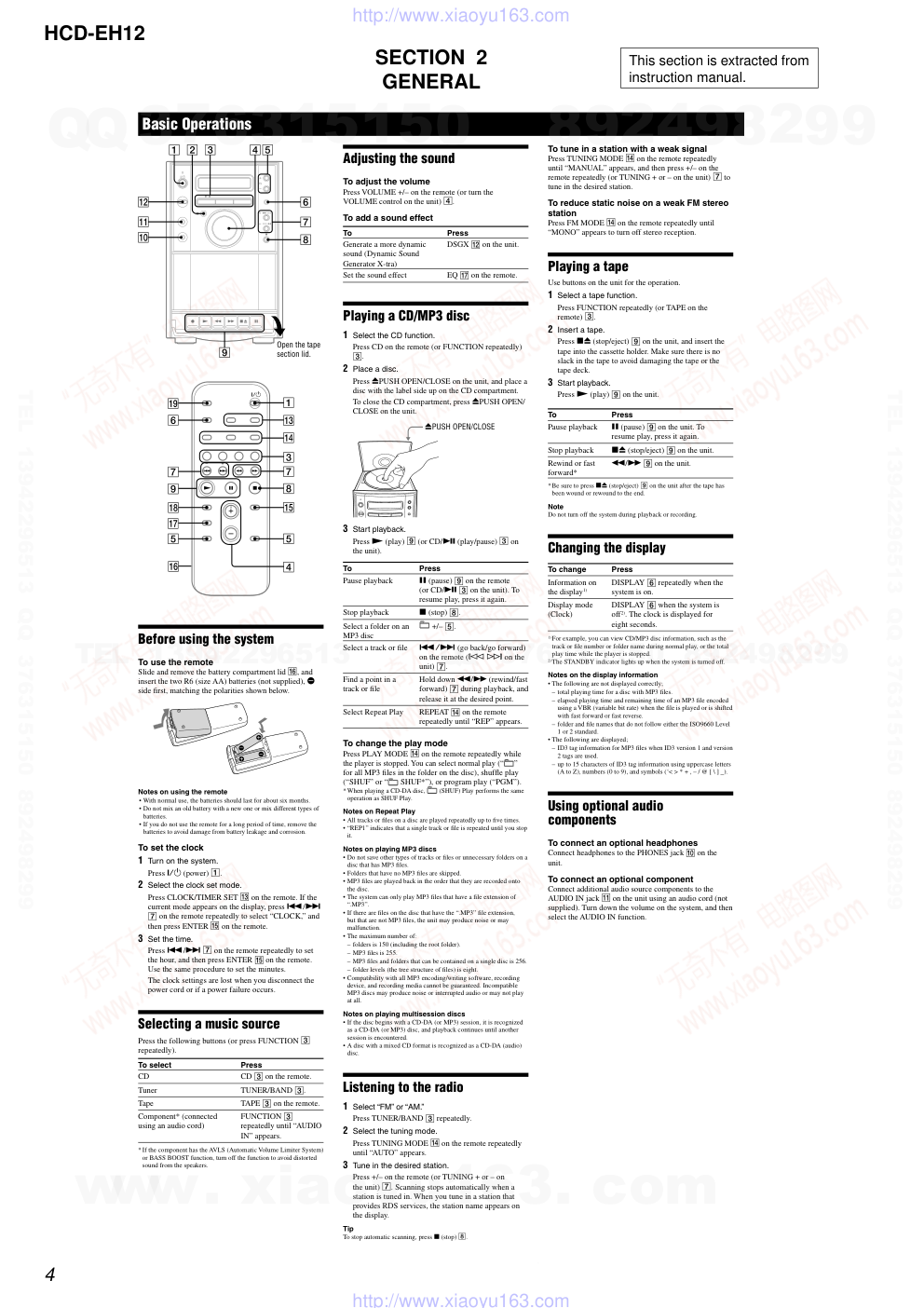

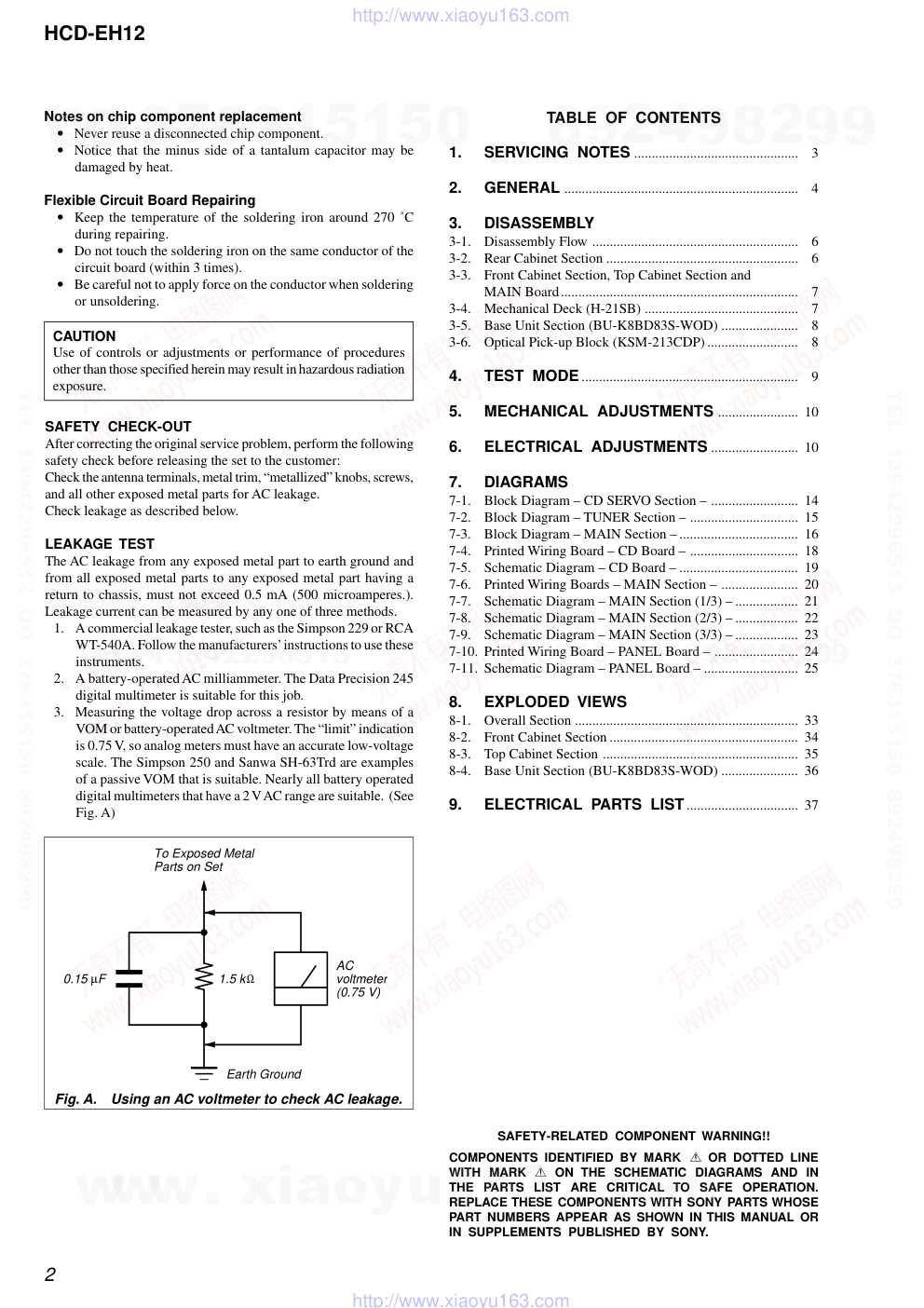

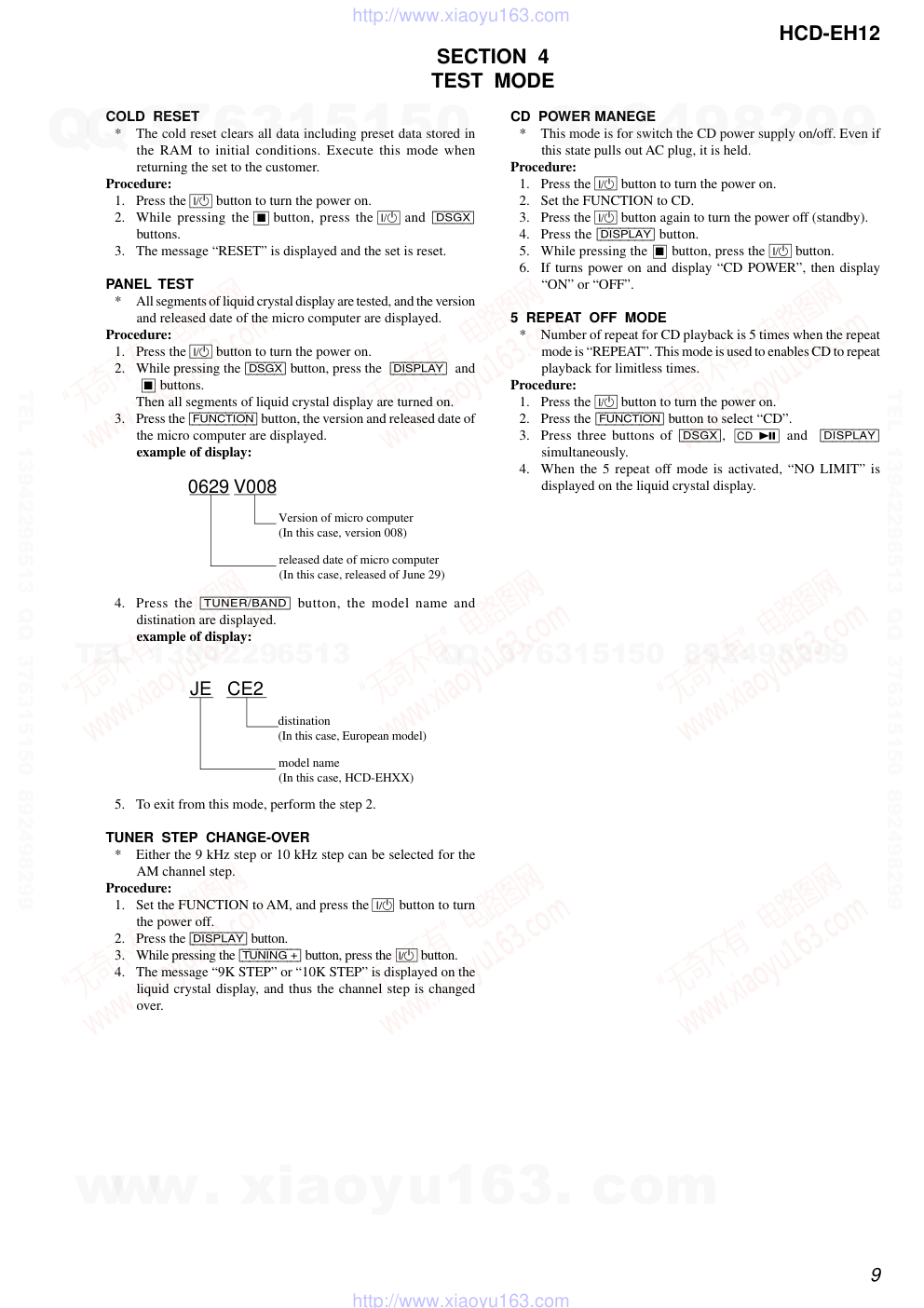

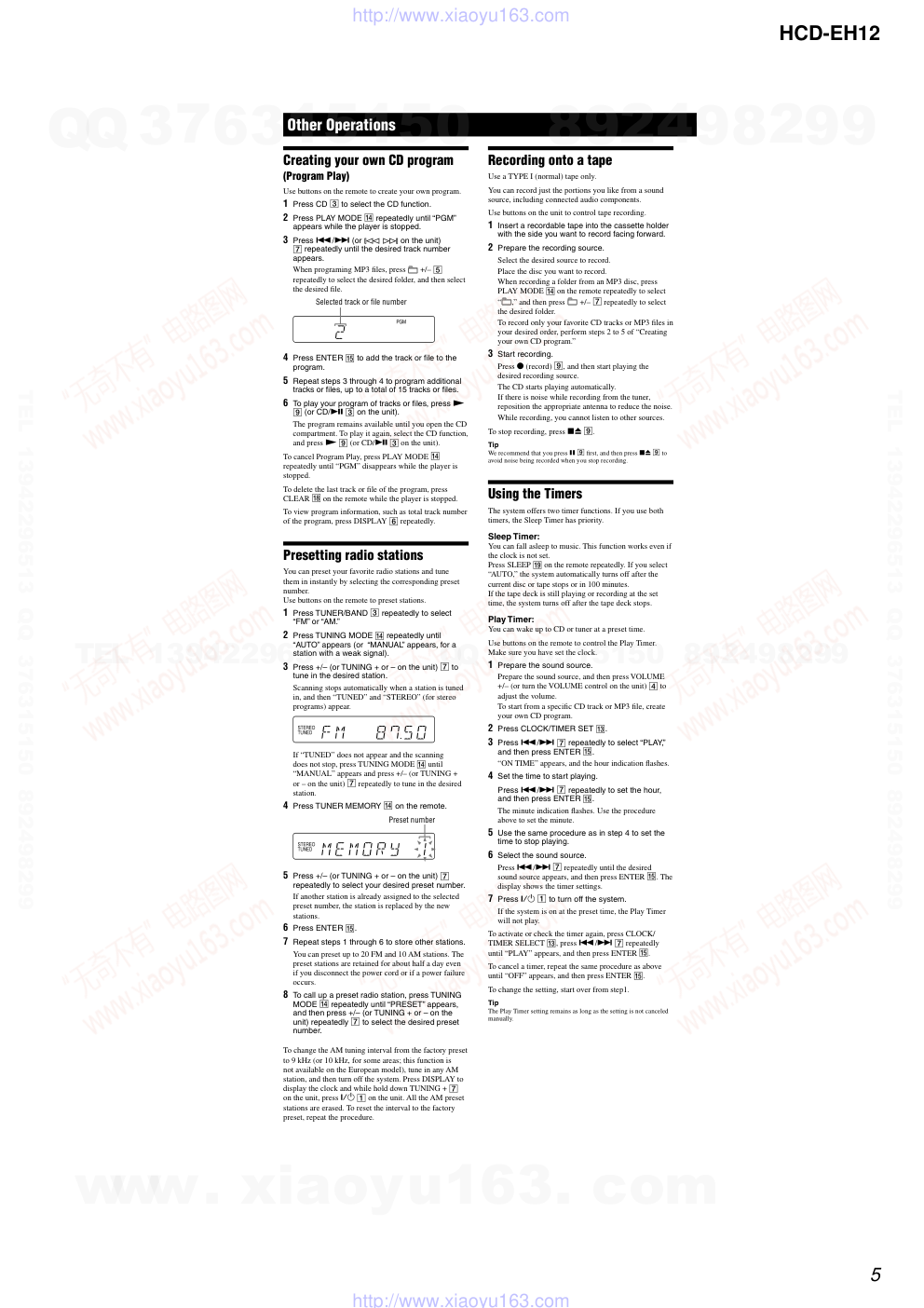

SERVICE MANUAL Model Name Using Similar Mechanism HCD-EH10 CD Section Base Unit Name BU-K8BD83S-WOD Optical Pick-up Name KSM-213CDP TAPE Section Model Name Using Similar Mechanism HCD-EH10 Tape Transport Mechanism Type H-21SB COMPACT DISC DECK RECEIVER HCD-EH12 Ver. 1.0 2006.02 SPECIFICATIONS 9-887-024-01 2006B05-1 © 2006.02 Sony Corporation Personal Audio Division Published by Sony Techno Create Corporation US Model • HCD-EH12 is the amplifier, CD player, tape deck and tuner section in CMT-EH12. Main unit AUDIO POWER SPECIFICATIONS POWER OUTPUT AND TOTAL HARMONIC DISTORTION: With 4 ohm loads, both channels driven, from 100 – 20,000 Hz; rated 4 watts per channel minimum RMS power, with no more than 10% total harmonic distortion from 250 milliwatts to rated output. Amplifier section Continuous RMS power output (reference): 5 + 5 W (4 ohms at 1 kHz, 10% THD) Inputs AUDIO IN (stereo mini jack): Sensitivity 800 mV, impedance 47 kilohms Outputs PHONES (stereo mini jack): Accepts headphones with an impedance of 8 ohms or more SPEAKER: Accepts impedance of 4 ohms CD player section System: Compact disc and digital audio system Laser Diode Properties Emission duration: continuous Laser Output*: Less than 44.6µW * This output is the value measurement at a distance of 200mm from the objective lens surface on the Optical Pick-up Block with 7mm aperture. Frequency response: 20 Hz – 20 kHz Signal-to-noise ratio: More than 90 dB Dynamic range: More than 90 dB Tape deck section Recording system: 4-track 2-channel, stereo Tuner section FM stereo, FM/AM superheterodyne tuner Antenna: FM lead antenna AM loop antenna FM tuner section: Tuning range 87.5 – 108.0 MHz (100 kHz step) Intermediate frequency: 10.7 MHz AM tuner section: Tuning range 530 – 1,710 kHz (with 10 kHz tuning interval) 531 – 1,710 kHz (with 9 kHz tuning interval) Intermediate frequency: 450 kHz General Power requirements AC 120 V, 60 Hz Power consumption: 23W Dimensions (w/h/d) (excl. speakers): Approx. 158 × 241.5 × 233mm Mass (excl. speakers): Approx. 2.1 kg Design and specifications are subject to change without notice. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 HCD-EH12 Notes on chip component replacement • Never reuse a disconnected chip component. • Notice that the minus side of a tantalum capacitor may be damaged by heat. Flexible Circuit Board Repairing • Keep the temperature of the soldering iron around 270 ˚C during repairing. • Do not touch the soldering iron on the same conductor of the circuit board (within 3 times). • Be careful not to apply force on the conductor when soldering or unsoldering. 1. SERVICING NOTES ............................................... 3 2. GENERAL ................................................................... 4 3. DISASSEMBLY 3-1. Disassembly Flow ........................................................... 6 3-2. Rear Cabinet Section ....................................................... 6 3-3. Front Cabinet Section, Top Cabinet Section and MAIN Board.................................................................... 7 3-4. Mechanical Deck (H-21SB) ............................................ 7 3-5. Base Unit Section (BU-K8BD83S-WOD) ...................... 8 3-6. Optical Pick-up Block (KSM-213CDP) .......................... 8 4. TEST MODE .............................................................. 9 5. MECHANICAL ADJUSTMENTS ....................... 10 6. ELECTRICAL ADJUSTMENTS ......................... 10 7. DIAGRAMS 7-1. Block Diagram – CD SERVO Section – ......................... 14 7-2. Block Diagram – TUNER Section – ............................... 15 7-3. Block Diagram – MAIN Section – .................................. 16 7-4. Printed Wiring Board – CD Board – ............................... 18 7-5. Schematic Diagram – CD Board – .................................. 19 7-6. Printed Wiring Boards – MAIN Section – ...................... 20 7-7. Schematic Diagram – MAIN Section (1/3) – .................. 21 7-8. Schematic Diagram – MAIN Section (2/3) – .................. 22 7-9. Schematic Diagram – MAIN Section (3/3) – .................. 23 7-10. Printed Wiring Board – PANEL Board – ........................ 24 7-11. Schematic Diagram – PANEL Board – ........................... 25 8. EXPLODED VIEWS 8-1. Overall Section ................................................................ 33 8-2. Front Cabinet Section ...................................................... 34 8-3. Top Cabinet Section ........................................................ 35 8-4. Base Unit Section (BU-K8BD83S-WOD) ...................... 36 9. ELECTRICAL PARTS LIST ................................ 37 CAUTION Use of controls or adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure. SAFETY-RELATED COMPONENT WARNING!! COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY. TABLE OF CONTENTS SAFETY CHECK-OUT After correcting the original service problem, perform the following safety check before releasing the set to the customer: Check the antenna terminals, metal trim, “metallized” knobs, screws, and all other exposed metal parts for AC leakage. Check leakage as described below. LEAKAGE TEST The AC leakage from any exposed metal part to earth ground and from all exposed metal parts to any exposed metal part having a return to chassis, must not exceed 0.5 mA (500 microamperes.). Leakage current can be measured by any one of three methods. 1. A commercial leakage tester, such as the Simpson 229 or RCA WT-540A. Follow the manufacturers’ instructions to use these instruments. 2. A battery-operated AC milliammeter. The Data Precision 245 digital multimeter is suitable for this job. 3. Measuring the voltage drop across a resistor by means of a VOM or battery-operated AC voltmeter. The “limit” indication is 0.75 V, so analog meters must have an accurate low-voltage scale. The Simpson 250 and Sanwa SH-63Trd are examples of a passive VOM that is suitable. Nearly all battery operated digital multimeters that have a 2 V AC range are suitable. (See Fig. A) Fig. A. Using an AC voltmeter to check AC leakage. 1.5 kΩ 0.15 µF AC voltmeter (0.75 V) To Exposed Metal Parts on Set Earth Ground www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 HCD-EH12 SECTION 1 SERVICING NOTES The laser diode in the optical pick-up block may suffer electrostatic break-down because of the potential difference generated by the charged electrostatic load, etc. on clothing and the human body. During repair, pay attention to electrostatic break-down and also use the procedure in the printed matter which is included in the repair parts. The flexible board is easily damaged and should be handled with care. NOTES ON LASER DIODE EMISSION CHECK The laser beam on this model is concentrated so as to be focused on the disc reflective surface by the objective lens in the optical pick- up block. Therefore, when checking the laser diode emission, observe from more than 30 cm away from the objective lens. UNLEADED SOLDER Boards requiring use of unleaded solder are printed with the lead- free mark (LF) indicating the solder contains no lead. (Caution: Some printed circuit boards may not come printed with the lead free mark due to their particular size) : LEAD FREE MARK Unleaded solder has the following characteristics. • Unleaded solder melts at a temperature about 40 ˚C higher than ordinary solder. Ordinary soldering irons can be used but the iron tip has to be applied to the solder joint for a slightly longer time. Soldering irons using a temperature regulator should be set to about 350 ˚C. Caution: The printed pattern (copper foil) may peel away if the heated tip is applied for too long, so be careful! • Strong viscosity Unleaded solder is more viscou-s (sticky, less prone to flow) than ordinary solder so use caution not to let solder bridges occur such as on IC pins, etc. • Usable with ordinary solder It is best to use only unleaded solder but unleaded solder may also be added to ordinary solder. NOTES ON HANDLING THE OPTICAL PICK-UP BLOCK OR BASE UNIT Fig.1 Method to push the SW750 SW750 LASER DIODE AND FOCUS SEARCH OPERATION CHECK During normal operation of the equipment, emission of the laser diode is prohibited unless the upper lid is closed while turning ON the SW750. (push switch type) The following checking method for the laser diode is operable. • Method Emission of the laser diode is visually checked. 1. Open the upper lid. 2. Push the SW750 as shown in Fig.1. Note: Do not push the detection lever strongly, or it may be bent or damaged. 3. Press the CD u button. 4. Check the object lens for confirming normal emission of the laser diode. If not emitting, there is a trouble in the automatic power control circuit or the optical pick-up. In this operation, the object lens will move up and down 2 times along with inward motion for the focus search. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 HCD-EH12 SECTION 2 GENERAL This section is extracted from instruction manual. ���������������� �������������� ������������ ����������������������� ����������������� ���������������������������������������������������� �������������������������������������������������������� ������������������������������������������������ ������������������������� ������������������������������������������������������������������ ��������������������������������������������������������������������� ���������� ��������������������������������������������������������������������� ������������������������������������������������������������� ���������������� �� ������������������� �������������������� �� �������������������������� ���������������������������������������������� ����������������������������������������������� �������������������������������������������������� ��������������������������������� �� ������������� �������������������������������������������� ������������������������������������������������ ������������������������������������������ ���������������������������������������������������� ���������������������������������������� ������������������������ ������������������������������������������������� ������������ ��������� ����� �� ������������������� ����� ������������� ���� ��������������������� ���������������������� �������������������� ����������� ������������������������ ������������ ������������������������������������������������������������������ ����������������������������������������������������������������� ������������������������ ������������������� �������������������� �������������������������������������������� ������������������������������ ��������������������� �� ����� ������������������������ ��������������������� ���������������� ������������������� �������������������� ������������������� ��������������������� �� ����������������������� ������������������������������������������������ �� �� ������������� ������������������������������������������������ ���������������������������������������������������� ���������������������������������������������� ������������������ ���������������� �� ��������������� �������������������������������������������� ���������� �� ����� �������������� �������������������������� ���������������������������� ���������������������������� ������������� ����������� ���������������������� �������� ������� ��������������������� ������������������������� �������������������������� �������� ������������������ ������������ ��������������������������� �������������������������������� �������������������������������� ������������������ ����������������������� ������������������������������� ����������������������� ������������������������������������������������� ���������������������������������������������������� �� ��������������������������������������������������������� ������������ ���������������������������������� ����������������������������� ������������������������������� ����������������������� �������������������� ���������������������������������������������������������������������� ������������������������������������������������������������������������� ��� �������������������������� ������������������������������������������������������������������������ ����������������������� �������������������������������������������� �������������������������������������������������������������������� ��������� ����������������������������������������������������������������� ������� �������������������������������������������������������������������� ������������������������������������������������������������� ������������ ������������������������ ��������������������������������������������� ������������������ ��������������������������������������������������������������������� ������������������������������������������������������ ������������������������������������������������������������������ ��������������������������������������������������������������� ����������������������������������������������������������������� ������� ����������������������������������� ��������������������������������������������������������������������� ��������������������������������������������������������������� ����������������������� ����������������������������������������������������������������� ����� ���������������������� �� �������������������� ������������������������������ �� ����������������������� ��������������������������������������������� ���������������������� �� ���������������������������� ��������������������������������������������� ������������������������������������������������� ����������������������������������������������������� ��������������������������������������������������� ������������ ��� ��������������������������������������������� ��������������������������������������� ��������������������������������������������� �������������������������������������������������� ������������������������������������������������������ ���������������������������� ������������������������������������������� ������� ����������������������������������������������� �������������������������������������������� �������������� ������������������������������������������ �� ����������������������� ������������������������������������������ ���������� �� �������������� ���������������������������������������������������� ����������������������������������������������������� ���������������������������������������������������� ���������� �� ��������������� ������������������������������ �� ����� �������������� ���������������������������� ���������������������������� ������������� ������������������������������ ��������������� �������� ������������������ �������������������������������������������������������������������� ��������������������������������� ���� �������������������������������������������������������� �������������������� ��������� ����� ��������������� ������������� ������������������������������ ������������� ������������� ������� ����������������������������� ���������������������������������� �������������� ������������������������������������������������������������������ �������������������������������������������������������������������� �������������������������������������� ����������������������������������������������������������������� �������������������������������� �������������������������������������������� ���������������������������������������������� ���������������������������������������������������������������� ��������������������������������������������������������������������� ���������������������������������� ������������������������������������������������������������������� ���������������� ������������������������������ ������������������������������������������������������������������ ����������������� ��������������������������������������������������������������������� ������������������������������������������������������������������� ��������������������� ���������� ��������������������������������� ����������������������������������������������� ����� �������������������������������� �������������������������������������������������� ����������������������������������������������������� �������������������������������������������������������� ����������������������������� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 HCD-EH12 ���������������� ����������������������������� �������������� ����������������������������������������������������� �� ������������������������������������� �� ����������������������������������������� ������������������������������������ �� ������������������������������� �������������������������������������������� �������� �������������������������������� ������� ��������������������������������������������������������� ���������������� ���������������������������� �� ��������������������������������������������� �������� �� ����������������������������������������������� ��������������������������������������������������� �� ������������������������������������������������ �������������������������� ���������������������������������������������������� ������������������������������������������������������� �������������������������������������� ������������������������������������������ ������������������������������������������������������ �������� ������������������������������������������������������ �������������������������������������������������� �������������������������������������������������������� ������������������������������������������� ������������������������� ����������������������������������������������������� �������������������������������������������������������� �������� ��������������������������������������������� �� ���������������������������������������� ������������� �� ������������������������������������� �������������������������������������������� ���������������������������� �� ���������������������������������������������� ���������������������������� ����������������������������������������������������� ���������������������������������������������� ����������������� �������������������������������������������� ����������������������������������������� �������������������������������������������� ������������������������������������������������������ �������� �� ����������������������������������� ������������� �� ������������������������������������������� ������������������������������������������������ ������������������������������������������������������� �������������������������������������������������� ��������� �� �������������� �� ������������������������������������������������� ��������������������������������������������������� ������������������������������������������������������� ������������������������������������������������������� ������� �� ������������������������������������������������ ������������������������������������������ �������������������������������������������� ������������������������������������������������ ������� ��������������������������������������������������������� ������������������������������������������������������ ����������������������������������������������������� �������������������������������������������������������� ������������������������������������������������� �������������������������������������������������������� ���������������������������������������������������������� ����������������������������� ��������������������� ��������������������������������� ������������������������������������������������������� ��������������������������������������������� �������������������������������������������������� �� �������������������������������������������������� ������������������������������������������������ �� ����������������������������� ������������������������������������ ���������������������������������� ������������������������������������������������ ����������������������������������������������� � ������������������ ���������������������������� ������������������� ������������������������������������������������������ ������������������������������������������������������ ��������������������� �� ���������������� ����������������������������������������������� ������������������������� ������������������������������������ �������������������������������������������������� ������������������������������������������������������� ���������������������������������������������������� ������������������������������ ��� ������������������������������������������������������������� ��������������������������������������������������� ���������������� ������������������������������������������������������� �������������������������������������� ������������ ���������������������������������������������������������� ��������������������� ������������������������������������������������������ ����������������������������������������������������� ��������������������������������������������� ���������������������������������������������������������� ����������������������������������������������������� ����������� ������������������������������������������������� ����������������������������������������������������� ��������������������������������� �� ������������������������� ������������������������������������������������ �������������������������������������������������� ������������������� ���������������������������������������������������� �������������������� �� ������������������������ �� ����������������������������������������� ����������������������� �������������������������������������������������� �� ������������������������������ � ���������������������������������������� ����������������������� ������������������������������������������������ ������������������������ �� ����������������������������������������������� ��������������������� �� ������������������������ ����������������������������������������� �������������������������������������������������� ��������������������������������� �� ����������������������������������� ������������������������������������������������������� �������������� �������������������������������������������������� ��������������������������������������� ��������������������������������������������� ������������������������������������������������������ �������������������������������������������� ��������������������������������������������� ��� ���������������������������������������������������������������������� ��������� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com HCD-EH12 6 Note: Follow the disassembly procedure in the numerical order given. 3-2. REAR CABINET SECTION • This set can be disassembled in the order shown below. 3-1. DISASSEMBLY FLOW SECTION 3 DISASSEMBLY 3-2. REAR CABINET SECTION (Page 6) 3-3. FRONT CABINET SECTION, TOP CABINET SECTION AND MAIN BOARD (Page 7) 3-5. BASE UNIT SECTION (BU-K8BD83S-WOD) (Page 8) 3-6. OPTICAL PICK-UP BLOCK (KSM-213CDP) (Page 8) 3-4. MECHANICAL DECK (H-21SB) (Page 7) SET 2 screw (KTP3 × 8) 3 2 screw (KTP3 × 8) 1 two screws (BVTP3 × 10) 1 two screws (BVTP3 × 10) 1 two screws (BVTP3 × 10) 4 connector (W002) 5 rear cabinet section www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com HCD-EH12 7 3-3. FRONT CABINET SECTION, TOP CABINET SECTION AND MAIN BOARD 3-4. MECHANICAL DECK (H-21SB) 8 two screws (B2.6) 9 top cabinet section q; MAIN board 4 claw slide switch (REC/PB) (SW501) REC lever Note: Adjust so that the space of slide switch (REC/PB) (SW501) REC lever becames 2.3 ± 0.4mm. 4 claw claw claw 5 front cabinet section 6 wire (flat type) (23 core) (FFC151) (CNS104) 1 wire (flat type) (25 core) (FFC701) (CNS112) 3 lead wire (PIN101) 7 lead wire (PIN102) 2 connector (SW750) 2 two connectors (CNP501, CNP502) 2.3 ± 0.4mm 3 two screws (BVTP2.6 × 8) 5 two screws (BVTP2.6 × 8) 8 cable holder 6 7 two screws (BVTP2.6 × 8) 9 mechanical deck (H-21SB) 5 screw (BVTP2.6 × 8) 1 screw (BVTP2.6 × 8) 2 REC lever 4 PWB holder www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com HCD-EH12 8 3-5. BASE UNIT SECTION (BU-K8BD83S-WOD) 3-6. OPTICAL PICK-UP BLOCK (KSM-213CDP) 2 two screws (PWH B2.6) 4 vibration proof rubber (red) 8 base unit sction (BU-K8BD83S-WOD) 7 CD cover 6 two claws 6 two claws 4 vibration proof rubber (red) 5 vibration proof rubber (green) 5 vibration proof rubber (green) 3 2 two screws (PWH B2.6) 1 wire (flat type) (23 core) (CN102) 2 Remove four solders. 1 flexible flat (16 core) cable (CN301) 3 CD board 4 optical pick-up block (KSM-213CDP) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 HCD-EH12 SECTION 4 TEST MODE COLD RESET * The cold reset clears all data including preset data stored in the RAM to initial conditions. Execute this mode when returning the set to the customer. Procedure: 1. Press the I/1 button to turn the power on. 2. While pressing the x button, press the I/1 and [DSGX] buttons. 3. The message “RESET” is displayed and the set is reset. PANEL TEST * All segments of liquid crystal display are tested, and the version and released date of the micro computer are displayed. Procedure: 1. Press the I/1 button to turn the power on. 2. While pressing the [DSGX] button, press the [DISPLAY] and x buttons. Then all segments of liquid crystal display are turned on. 3. Press the [FUNCTION] button, the version and released date of the micro computer are displayed. example of display: 4. Press the [TUNER/BAND] button, the model name and distination are displayed. example of display: 5. To exit from this mode, perform the step 2. TUNER STEP CHANGE-OVER * Either the 9 kHz step or 10 kHz step can be selected for the AM channel step. Procedure: 1. Set the FUNCTION to AM, and press the I/1 button to turn the power off. 2. Press the [DISPLAY] button. 3. While pressing the [TUNING +] button, press the I/1 button. 4. The message “9K STEP” or “10K STEP” is displayed on the liquid crystal display, and thus the channel step is changed over. 0629 V008 Version of micro computer (In this case, version 008) released date of micro computer (In this case, released of June 29) JE CE2 distination (In this case, European model) model name (In this case, HCD-EHXX) CD POWER MANEGE * This mode is for switch the CD power supply on/off. Even if this state pulls out AC plug, it is held. Procedure: 1. Press the I/1 button to turn the power on. 2. Set the FUNCTION to CD. 3. Press the I/1 button again to turn the power off (standby). 4. Press the [DISPLAY] button. 5. While pressing the x button, press the I/1 button. 6. If turns power on and display “CD POWER”, then display “ON” or “OFF”. 5 REPEAT OFF MODE * Number of repeat for CD playback is 5 times when the repeat mode is “REPEAT”. This mode is used to enables CD to repeat playback for limitless times. Procedure: 1. Press the I/1 button to turn the power on. 2. Press the [FUNCTION] button to select “CD”. 3. Press three buttons of [DSGX], CD u and [DISPLAY] simultaneously. 4. When the 5 repeat off mode is activated, “NO LIMIT” is displayed on the liquid crystal display. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 10 HCD-EH12 SECTION 5 MECHANICAL ADJUSTMENTS SECTION 6 ELECTRICAL ADJUSTMENTS PRECAUTION 1. Clean the following parts with a denatured-alcohol-moistened swab : record/playback head pinch roller erase head rubber belts capstan idlers 2. Demagnetize the record/playback head with a head demagnetizer. (Do not bring the head magnetizer close to the erase head.) 3. Do not use a magnetized screwdriver for the adjustments. 4. After the adjustments, appiy suitable locking compound to the parts adjusted. 5. The adjustments should be performed with the rated power supply voltage unless otherwise noted. TORQUE MEASUREMENT Mode Torque Meter Meter Reading 2.0 – 8.0 mN⋅m FWD CQ-102AS (20 – 80 g⋅cm) (0.28 – 1.12 oz⋅inch) FWD 0.15 – 0.6 mN⋅m Back Tension CQ-102C (1.5 – 6.0 g⋅cm) (0.021 – 0.083 oz⋅inch) 5.0 – 17.7 mN⋅m FF CQ-201AS (50 – 177 g⋅cm) (0.7 – 2.48 oz⋅inch) 5.0 – 17.7 mN⋅m REW CQ-201B (50 – 177 g⋅cm) (0.7 – 2.48 oz⋅inch) TAPE TENSION MEASUREMENT Mode Tension Meter Meter Reading FWD CQ-403A more than 80 g (more than 2.82 oz) TUNER SECTION 0 dB=1 µV [AM] Setting: Function: TUNER TUNER BAND button: AM [FM] Setting: Function: TUNER TUNER BAND button: FM • Repeat the procedures in each adjustment several times, and the tracking adjustments should be finally done by the trimmer capacitors. • Remove FM antenna in FM adjustment. AM RF signal generator 30% amplitude modulation by 400 Hz signal 60 cm set loop antenna A loop antenna B FM RF signal generator 1 kHz frequency deviation by FM 75 kHz signal Output level: as low as possible + – level meter MAIN board JW148 (GND) MAIN board JW403 (TUNER OUT L-ch) set MAIN board CNP802 pin 2 MAIN board CNP802 pin 1 digital voltmeter JW821 (VT) JW805 (GND) 10 kΩ MAIN board www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 11 HCD-EH12 AM VT VOLTAGE ADJUSTMENT Adjustment Part Frequency Display Reading on Digital Voltmeter L852 531 kHz 1.5 ± 0.1 V Confirmation 1602 kHz 7.2 ± 0.5 V AM TRACKING ADJUSTMENT Adjust for a maximum reading on level meter L851 531 kHz FM VT VOLTAGE ADJUSTMENT Adjustment Part Frequency Display Reading on Digital Voltmeter L805 87.5 MHz 1.75 ± 0.1 V Confirmation 108 MHz 6.2 ± 0.5 V FM TRACKING ADJUSTMENT Adjust for a maximum reading on level meter L804 98 MHz FM DETECTOR ADJUSTMENT Setting: Function: TUNER TUNER BAND button: FM 1. Tune the set to 98 MHz. 2. Adjust L806 so that modulation distortion may become the best in the vicinity of the maximum value where the tuner out level becomes -156Bs or more. Adjustment Location: set MAIN board JW403 (TUNER OUT L-ch) MAIN board JW148 (GND) Carrier frequency : 98 MHz Modulation : deviation by FM 75 kHZ Output level : 60 dB FM RF Signal generator L851 AM Tracking Adjustment L805 FM VT Voltage Adjustment L804 FM Tracking Adjustment L806 FM Detector Adjustment L852 AM VT Voltage Adjustment – MAIN Board (Component Side) – JW403 (TUNER OUT L-ch) JW402 (TUNER OUT R-ch) JW148 (GND) JW821 (VT) CNP802 JW805 (GND) – MAIN Board (Conductor Side) – 3 1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 12 HCD-EH12 0 dB=0.775 V DECK SECTION 1. Demagnetize the record/playback head with a head demagnetizer. 2. Do not use a magnetized screwdriver for the adjustments. TEST TAPE Tape Signal Used for P-4-A063 6.3 kHz, -10 dB Azimuth Adjustment RECORD/PLAYBACK HEAD AZIMUTH ADJUSTMENT Note: Remove the sheet (azimuth) before this adjustment. After the end of adjustment, try to paste sheet (azimuth) peeled off to be the same position. Adjust the tape mechanism deck detaching it from the set when there is no hole for the azimuth adjustment in the set. Procedure: 1. Mode: Playback 2. Turn the adjustment screw and check output peaks. If the peaks do not match for L-CH and R-CH, turn the adjustment screw so that outputs match within 1dB of peak. 3. Mode: Playback 4. After the adjustments, apply suitable locking compound to the pats adjusted. Adjustment Location: Record/Playback/Erase Head – When there is a hole for the azimuth adjustment – – When there is no hole for the azimuth adjustment – set test tape P-4-A063 (6.3 kHz, –10 dB) oscilloscope V H waveform of oscilloscope in phase 45° 90° 135° 180° good wrong MAIN board PHONES jack (J102) Screw position L-CH peak within 1dB Output level L-CH peak R-CH peak within 1dB Screw position R-CH peak set MAIN board PHONES jack (J102) + – level meter test tape P-4-A063 (6.3 kHz, –10 dB) mechanical deck (H-21SB) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com HCD-EH12 13 13 HCD-EH12 CD SECTION Note: 1. CD Block is basically constructed to operate without adjustment. 2. Use YEDS-18 disc (3-702-101-01) unless otherwise indicated. 3. Use an oscilloscope with more than 10 MW impedance. 4. Clean the object lens by an applicator with neutral detergent when the signal level is low than specified value with the following checks. 5. Check the focus bias check when optical pick-up block is replaced. FOCUS BIAS CHECK Procedure : 1. Connect oscilloscope to TP (RFACI) and TP (VC) on the CD board. 2. Press the I/1 button to turn the power ON. 3. Set disc (YEDS-18) on the tray and press the CD u button to playback. 4. Confirm that oscilloscope waveform is as shown in the figure below. (eye pattern) A good eye pattern means that the diamond shape (◊) in the center of the waveform can be clearly distinguished. Checking Location: + – CD board TP (RFACI) TP (VC) oscilloscope (DC range) VOLT/DIV: 200 mV TIME/DIV: 500 ns level: 0.9 ± 0.4 Vp-p TP (VC) TP (RFACI) IC201 – CD Board (Conductor Side) – w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com HCD-EH12 14 14 HCD-EH12 SECTION 7 DIAGRAMS 7-1. BLOCK DIAGRAM – CD SERVO Section – OPTICAL PICK-UP BLOCK (KSM-213CDP) CH2OUTF CH2FIN FOCUS/TRACKING COIL DRIVER, SLED/SPINDLE MOTOR DRIVER IC402 12 6 CH2OUTR 11 CH1OUTR 13 CH1OUTF 14 CH3OUTF 17 CH3OUTR 18 SL– SL+ TRK– TRK+ FCS– FCS+ 2-AXIS DEVICE PD LD B A D C F E M402 (SLED) M CH4OUTF 16 CH4OUTR 15 CH2RIN 7 CH1RIN 5 CH1FIN 4 CH3FIN 23 CH3RIN 22 OPIN+ 2 CH4IN 24 OPOUT 27 FFDR 45 PD 67 F 51 E 50 D 60 C 59 B 58 A 57 LD 66 FRDR 46 TRDR 44 TFDR 43 SFDR 41 SRDR 42 MDP 38 SP– SP+ M401 (SPINDLE) M CD DSP IC201 SYSTEM CONTROLLER IC701 (1/3) XTAI 109 XTAO 108 SSTP 39 X201 16.9344MHz S201 (LIMIT) CD D +3.3V CD RFACO AOUT1 112 AOUT2 117 70 RFACI 71 XRST 8 MUTE 20 XTACN 7 ACK-MP3 15 SO2 50 A AUTOMATIC POWER CONTROL Q321 P76 34 P25 2 OCU0 11 IREQ-MP3 10 REQ-MP3 14 XLAT-MP3 13 CLK2 90 SC3 6 IC1 10 OCU1 12 SC2 49 DATA2 12 SCOR 26 AN7 43 SO3 5 SI3 7 SENS 20 XLAT 16 CLOK 11 DATA 89 SO0 31 SC0 30 TMCK 8 SI0 29 R-CH • SIGNAL PATH : CD PLAY • R-ch is omitted due to same as L-ch. AMP-STBY B (Page 16) (Page 16) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com HCD-EH12 15 15 HCD-EH12 7-2. BLOCK DIAGRAM – TUNER Section – FM MIX AMP Q803 FM/AM TUNER, FM/AM PLL IC801 36 FMRF-IN 8 FMIF-IN 22 MPX-IN 1 AMRF-IN 31 AM-OSC 33 SI1 56 V1 55 V0 57 V2 39 AN3 SYSTEM CONTROLLER IC701 (2/3) X801 75kHz 20 19 XIN XOUT 16 DI 17 CL 15 CE 18 DO 25 AGC 1 CNP802 ANTENNA FM/AM 3 BAND-PASS FILTER BPF801 AM TRACKING L851 AM-RF AM VT VOLTAGE L852 AM-LO D851 CF801 7 AMIF-IN L803 AM-IFT 34 FMRF-OUT FM TRACKING L804 FM-RF 32 FM-OSC FM VT VOLTAGE L805 FM-LO VM +9V 11 FM-DET FM DETECTOR L806 FM-DET 3 FM-MIX 23 FMDET-OUT 12 L-OUT 13 R-OUT R-CH TUNER 5 AM-MIX 24 AMDET-OUT CF803 C • SIGNAL PATH : AM • R-ch is omitted due to same as L-ch. : FM (Page 16) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com HCD-EH12 16 16 HCD-EH12 7-3. BLOCK DIAGRAM – MAIN Section – R-CH + INPUT SELECT, ELECTRICAL VOLUME IC401 28 REC1O 18 OUT1 13 SD 23 C1 21 B1 2 PB1P 19 A1 R-CH CD A TUNER • SIGNAL PATH : CD PLAY : TAPE PLAY : REC • R-ch is omitted due to same as L-ch. : TUNER J105 AUDIO IN : AUX IN J102 PHONES SPEAKER + – – + R L J101 BIAS OSC L501 OSC Q507 HR501 (REC/PB) TAPE MECHANISM DECK L-CH SW501-1 SW501 (REC/PB) PB r REC R-CH R-CH POWER AMP IC301 4 P27 IC0 9 SYSTEM CONTROLLER IC701 (3/3) + (AC IN) F001 POWER TRANSFORMER PT005 SYS +3.3V D702 D191, 192 D372 AMP B+ +4V REGULATOR Q701 – 703 RECT D107 – 110 B+ SWITCH Q351, 352 AC DETECT Q371, 372 AC DETECT Q121, 122 VOLTAGE DETECT Q705, 706 +1.8V REGULATOR IC202 CD +1.8V RECT D111, 113 VSTBY +9V REGULATOR Q101 – 103 VM +9V +3.3V REGULATOR Q192 +3.3V REGULATOR Q191 CD D +3.3V CD A +3.3V VM +7V +5V REGULATOR Q802 TUNER +5V +3.1V REGULATOR Q801 TUNER +3.1V AC DETECT Q193 1 P24 42 AN6 36 AN0 54 RSTX REMOTE CONTROL RECEIVER IC703 LED DRIVE Q707 LED701 (LCD BACK LIGHT) LED0 17 SC1 46 LED702 X701 32.768kHz 14 13 X1A X0A 92 93 X702 4.19MHz X1 X0 LCD702 LIQUID CRYSTAL DISPLAY 48 SI2 28 PPG1 ROTARY ENCODER SW700 VOLUME STANDBY SW701 – 705, SW711 – 716 (FRONT PANEL KEYS) SW750 (CD LID OPEN/CLOSE DETECT) AN1, AN2, AN5 37, 38, 41 COM0 – COM1 59 – 62 SEG0 – SEG31 63, 64, 67 – 89, 94 – 100 RESET SWITCH Q704 C AMP-STBY B SW501-2 40 AN4 DC DETECT Q123 (Page 14) (Page 15) (Page 14) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com HCD-EH12 17 17 HCD-EH12 • Note for Printed Wiring Boards and Schematic Diagrams • Indication of transistor C B These are omitted. E Q Note on Printed Wiring Board: • X : parts extracted from the component side. • Y : parts extracted from the conductor side. • f : internal component. • : Pattern from the side which enables seeing. (The other layers' patterns are not indicated.) Caution: Pattern face side: Parts on the pattern face side seen from (Conductor Side) the pattern face are indicated. Parts face side: Parts on the parts face side seen from (Component Side) the parts face are indicated. B These are omitted. C E Q • Waveforms – CD Board – – MAIN Board – – PANEL Board – 3 IC201 u; (RFACO) (CD PLAY mode) 200 mV/DIV, 500 ns/DIV 0.5 to 1.3 Vp-p 22.8 µs 3.3 Vp-p 1 IC201 1 (LRCK) (CD PLAY mode) 1 V/DIV, 10 µs/DIV 2 IC201 5 (BCK) (CD PLAY mode) 1 V/DIV, 200 ns/DIV 472 ns 3.3 Vp-p 4 IC201 C101 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C102 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C103 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C104 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C105 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C107 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C108 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C109 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C110 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C111 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C112 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C113 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C201 1-128-995-21 ELECT CHIP 100uF 20% 10V C202 1-164-360-11 CERAMIC CHIP 0.1uF 16V C203 1-128-995-21 ELECT CHIP 100uF 20% 10V C204 1-164-360-11 CERAMIC CHIP 0.1uF 16V C205 1-164-360-11 CERAMIC CHIP 0.1uF 16V C206 1-164-360-11 CERAMIC CHIP 0.1uF 16V C207 1-128-995-21 ELECT CHIP 100uF 20% 10V C208 1-164-360-11 CERAMIC CHIP 0.1uF 16V C210 1-164-360-11 CERAMIC CHIP 0.1uF 16V C213 1-164-360-11 CERAMIC CHIP 0.1uF 16V C214 1-164-360-11 CERAMIC CHIP 0.1uF 16V C215 1-164-360-11 CERAMIC CHIP 0.1uF 16V C217 1-164-360-11 CERAMIC CHIP 0.1uF 16V C218 1-164-360-11 CERAMIC CHIP 0.1uF 16V C219 1-164-360-11 CERAMIC CHIP 0.1uF 16V C220 1-164-360-11 CERAMIC CHIP 0.1uF 16V C221 1-164-360-11 CERAMIC CHIP 0.1uF 16V C222 1-164-360-11 CERAMIC CHIP 0.1uF 16V C223 1-164-360-11 CERAMIC CHIP 0.1uF 16V C224 1-164-360-11 CERAMIC CHIP 0.1uF 16V C226 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C227 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C230 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C232 1-164-360-11 CERAMIC CHIP 0.1uF 16V C251 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C252 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C253 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C254 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V When indicating parts by reference number, please include the board. The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. C256 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C257 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C258 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C260 1-117-863-11 CERAMIC CHIP 0.47uF 10% 6.3V C261 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C264 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C265 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C266 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C267 1-162-910-11 CERAMIC CHIP 5PF 0.25PF 50V C268 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C271 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C272 1-164-360-11 CERAMIC CHIP 0.1uF 16V C273 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C274 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C275 1-162-910-11 CERAMIC CHIP 5PF 0.25PF 50V C276 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C277 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C291 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C292 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C301 1-164-360-11 CERAMIC CHIP 0.1uF 16V C303 1-137-710-11 CERAMIC CHIP 10uF 20% 6.3V C304 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C321 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C322 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C323 1-128-995-21 ELECT CHIP 100uF 20% 10V C401 1-128-394-11 ELECT CHIP 220uF 20% 10V C404 1-164-360-11 CERAMIC CHIP 0.1uF 16V C405 1-164-360-11 CERAMIC CHIP 0.1uF 16V C406 1-164-360-11 CERAMIC CHIP 0.1uF 16V C424 1-164-360-11 CERAMIC CHIP 0.1uF 16V C451 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V < CONNECTOR > CN102 1-770-706-21 CONNECTOR, FFC/FPC 23P CN301 1-770-425-51 CONNECTOR, FFC/FPC 16P < IC > IC201 8-753-246-30 IC CXD3014A-201R IC202 6-708-736-01 IC BD18KA5FP-E2 IC402 6-705-808-01 IC BA5947FM-E2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 38 HCD-EH12 CD MAIN < TRANSISTOR > Q321 6-551-120-01 TRANSISTOR 2SA2119K < RESISTOR/FERRITE BEAD > R101 1-216-809-11 METAL CHIP 100 5% 1/10W R102 1-216-809-11 METAL CHIP 100 5% 1/10W R103 1-216-809-11 METAL CHIP 100 5% 1/10W R104 1-216-809-11 METAL CHIP 100 5% 1/10W R105 1-216-809-11 METAL CHIP 100 5% 1/10W R107 1-216-809-11 METAL CHIP 100 5% 1/10W R108 1-216-809-11 METAL CHIP 100 5% 1/10W R109 1-216-809-11 METAL CHIP 100 5% 1/10W R110 1-216-809-11 METAL CHIP 100 5% 1/10W R111 1-216-809-11 METAL CHIP 100 5% 1/10W R112 1-216-809-11 METAL CHIP 100 5% 1/10W R113 1-216-809-11 METAL CHIP 100 5% 1/10W R201 1-216-295-00 SHORT CHIP 0 R202 1-216-295-00 SHORT CHIP 0 R203 1-500-445-21 FERRITE, EMI (SMD) (2012) R207 1-216-295-00 SHORT CHIP 0 R250 1-216-857-11 METAL CHIP 1M 5% 1/10W R252 1-216-833-11 METAL CHIP 10K 5% 1/10W R253 1-216-821-11 METAL CHIP 1K 5% 1/10W R254 1-216-833-11 METAL CHIP 10K 5% 1/10W R255 1-216-821-11 METAL CHIP 1K 5% 1/10W R256 1-216-837-11 METAL CHIP 22K 5% 1/10W R257 1-216-845-11 METAL CHIP 100K 5% 1/10W R258 1-216-849-11 METAL CHIP 220K 5% 1/10W R260 1-216-864-11 SHORT CHIP 0 R265 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R266 1-216-821-11 METAL CHIP 1K 5% 1/10W R267 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R268 1-216-833-11 METAL CHIP 10K 5% 1/10W R270 1-216-821-11 METAL CHIP 1K 5% 1/10W R271 1-216-857-11 METAL CHIP 1M 5% 1/10W R275 1-216-809-11 METAL CHIP 100 5% 1/10W R276 1-216-841-11 METAL CHIP 47K 5% 1/10W R277 1-216-809-11 METAL CHIP 100 5% 1/10W R278 1-216-809-11 METAL CHIP 100 5% 1/10W R280 1-216-864-11 SHORT CHIP 0 R291 1-216-809-11 METAL CHIP 100 5% 1/10W R292 1-216-809-11 METAL CHIP 100 5% 1/10W R321 1-216-789-11 METAL CHIP 2.2 5% 1/10W R322 1-216-789-11 METAL CHIP 2.2 5% 1/10W R323 1-216-864-11 SHORT CHIP 0 R324 1-216-845-11 METAL CHIP 100K 5% 1/10W R401 1-216-295-00 SHORT CHIP 0 R421 1-216-864-11 SHORT CHIP 0 R423 1-216-833-11 METAL CHIP 10K 5% 1/10W R451 1-216-837-11 METAL CHIP 22K 5% 1/10W R452 1-216-833-11 METAL CHIP 10K 5% 1/10W < VIBRATOR > X201 1-795-101-21 VIBRATOR, CERAMIC (16.9344MHz) ************************************************************ A-1158-524-A MAIN BOARD, COMPLETE ********************* 7-685-646-79 SCREW +BVTP 3X8 TYPE2 N-S < BAND PASS FILTER > BPF801 1-236-711-21 FILTER, BAND PASS < CAPACITOR > C101 1-128-549-11 ELECT 3300uF 20% 35V C109 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C110 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C111 1-164-156-11 CERAMIC CHIP 0.1uF 25V C113 1-126-953-11 ELECT 2200uF 20% 35V C114 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C115 1-164-156-11 CERAMIC CHIP 0.1uF 25V C118 1-126-933-11 ELECT 100uF 20% 16V C121 1-117-863-11 CERAMIC CHIP 0.47uF 10% 6.3V C122 1-126-934-11 ELECT 220uF 20% 16V C141 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C142 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C155 1-165-621-11 CERAMIC CHIP 0.1uF 50V C156 1-165-621-11 CERAMIC CHIP 0.1uF 50V C181 1-164-156-11 CERAMIC CHIP 0.1uF 25V C182 1-164-156-11 CERAMIC CHIP 0.1uF 25V C183 1-164-156-11 CERAMIC CHIP 0.1uF 25V C184 1-164-156-11 CERAMIC CHIP 0.1uF 25V C191 1-126-934-11 ELECT 220uF 20% 16V C192 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C193 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C194 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C195 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C196 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C301 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C302 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C303 1-126-963-11 ELECT 4.7uF 20% 50V C304 1-126-933-11 ELECT 100uF 20% 16V C305 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C306 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C307 1-126-767-11 ELECT 1000uF 20% 16V C308 1-126-767-11 ELECT 1000uF 20% 16V C309 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C310 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C311 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C312 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C315 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C371 1-164-156-11 CERAMIC CHIP 0.1uF 25V C381 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C382 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C401 1-126-956-11 ELECT 0.1uF 20% 50V C402 1-126-933-11 ELECT 100uF 20% 16V C403 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C404 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C405 1-126-956-11 ELECT 0.1uF 20% 50V C406 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C407 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C408 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C409 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 39 HCD-EH12 MAIN C410 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C412 1-126-933-11 ELECT 100uF 20% 16V C413 1-126-933-11 ELECT 100uF 20% 16V C415 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C416 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C421 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C431 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C432 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C433 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C434 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C437 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C438 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C501 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C502 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C503 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C504 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C505 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C506 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C507 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C508 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C509 1-126-966-11 ELECT 33uF 20% 50V C510 1-126-966-11 ELECT 33uF 20% 50V C511 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C512 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C513 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C514 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C515 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C518 1-164-156-11 CERAMIC CHIP 0.1uF 25V C519 1-164-156-11 CERAMIC CHIP 0.1uF 25V C522 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C523 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C524 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C525 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C526 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C527 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C528 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C529 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C531 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C532 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C533 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C534 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C535 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C543 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C544 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C561 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C562 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C564 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C565 1-115-156-11 CERAMIC CHIP 1uF 10V C567 1-130-479-00 MYLAR 0.0047uF 5% 50V C800 1-164-156-11 CERAMIC CHIP 0.1uF 25V C801 1-126-933-11 ELECT 100uF 20% 16V C802 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C803 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C804 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C806 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C807 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C809 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C810 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C811 1-164-156-11 CERAMIC CHIP 0.1uF 25V C812 1-164-156-11 CERAMIC CHIP 0.1uF 25V C813 1-126-934-11 ELECT 220uF 20% 16V C814 1-164-156-11 CERAMIC CHIP 0.1uF 25V C815 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C816 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C817 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C818 1-216-864-11 SHORT CHIP 0 C819 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C820 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C821 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C822 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C823 1-162-918-11 CERAMIC CHIP 18PF 5% 50V C824 1-162-918-11 CERAMIC CHIP 18PF 5% 50V C825 1-125-837-11 CERAMIC CHIP 1uF 10% 6.3V C826 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C827 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C828 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C829 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C830 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C831 1-117-863-11 CERAMIC CHIP 0.47uF 10% 6.3V C832 1-117-863-11 CERAMIC CHIP 0.47uF 10% 6.3V C833 1-117-863-11 CERAMIC CHIP 0.47uF 10% 6.3V C834 1-126-934-11 ELECT 220uF 20% 16V C835 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C836 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C838 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C839 1-100-566-91 CERAMIC CHIP 0.1uF 10% 25V C840 1-117-863-11 CERAMIC CHIP 0.47uF 10% 6.3V C841 1-126-965-11 ELECT 22uF 20% 50V C843 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C847 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C848 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C851 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C852 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C853 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V C854 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C855 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C856 1-162-910-11 CERAMIC CHIP 5PF 0.25PF 50V C873 1-162-907-11 CERAMIC CHIP 2PF 0.25PF 50V < FILTER/CAPACITOR > CF801 1-795-426-11 FILTER, CERAMIC CF802 1-128-821-51 CERAMIC 1000PF 5% 50V CF803 1-781-962-21 FILTER, CERAMIC < CONNECTOR > CNP501 1-815-445-11 PIN, CONNECTOR (PWB) 4P CNP502 1-815-444-11 PIN, CONNECTOR (PWB) 3P * CNP802 1-506-680-11 PLUG, CONNECTOR (2.5mm) 3P CNS104 1-779-291-11 CONNECTOR, FFC (LIF (NON-ZIF)) 23P CNS111 1-779-293-11 CONNECTOR, FFC (LIF (NON-ZIF)) 25P < DIODE > D106 8-719-056-85 DIODE UDZ-TE-17-8.2B D107 8-719-046-07 DIODE 2A02M D108 8-719-046-07 DIODE 2A02M www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 40 HCD-EH12 MAIN D109 8-719-046-07 DIODE 2A02M D110 8-719-046-07 DIODE 2A02M D111 6-500-522-01 DIODE 10EDB40-TA1B2 D113 6-500-522-01 DIODE 10EDB40-TA1B2 D131 6-500-334-01 DIODE MC2836-T112-1 D191 6-500-522-01 DIODE 10EDB40-TA1B2 D192 6-500-522-01 DIODE 10EDB40-TA1B2 D193 8-719-083-58 DIODE UDZSTE-173.9B D371 6-500-335-01 DIODE MC2838-T112-1 D372 6-500-335-01 DIODE MC2838-T112-1 D802 6-501-369-01 DIODE SV230-TB-E D803 6-501-369-01 DIODE SV230-TB-E D812 8-719-062-51 DIODE 1PS226-115 D813 8-719-062-51 DIODE 1PS226-115 D815 8-719-062-51 DIODE 1PS226-115 D851 6-501-142-01 DIODE SVC347A-TL-E < IC > IC301 6-706-641-01 IC LA4631-E IC401 6-702-895-01 IC BD3881FV IC801 6-708-840-01 IC LV23003VA < JACK > J101 1-780-314-11 TERMINAL BOARD (SPEAKERS) J102 1-815-629-11 JACK (PHONES) J105 1-566-822-51 JACK (AUDIO IN) < JUMPER RESISTOR > JR105 1-216-864-11 SHORT CHIP 0 JR401 1-216-864-11 SHORT CHIP 0 JR402 1-216-864-11 SHORT CHIP 0 JR403 1-216-864-11 SHORT CHIP 0 JR404 1-216-864-11 SHORT CHIP 0 JR801 1-216-864-11 SHORT CHIP 0 JR802 1-216-864-11 SHORT CHIP 0 JR803 1-216-864-11 SHORT CHIP 0 < RESISTOR > JW137 1-249-385-11 CARBON 2.2 5% 1/4W < COIL > L103 1-469-152-11 FERRITE, EMI (SMD) (2012) L104 1-469-152-11 FERRITE, EMI (SMD) (2012) L501 1-456-094-11 TRANSFORMER, BIAS OSCILLATION L803 1-433-741-11 TRANSFORMER, IF L804 1-457-163-11 COIL, AIR-CORE L805 1-457-162-11 COIL, AIR-CORE L806 1-457-168-11 COIL, DET L851 1-457-161-11 COIL, AM ANTENNA L852 1-456-596-11 COIL, MW OSC < TRANSISTOR > Q101 8-729-141-83 TRANSISTOR 2SB1094-LK Q102 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q103 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q121 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q122 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q123 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q191 8-729-036-86 TRANSISTOR KTC3203Y-AT Q192 8-729-036-86 TRANSISTOR KTC3203Y-AT Q193 8-729-600-22 TRANSISTOR 2SA1235-F Q351 6-550-843-01 FET 2SJ599-Z-E2-AZ Q352 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q371 8-729-600-22 TRANSISTOR 2SA1235-F Q372 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q507 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q801 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q802 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q803 6-550-304-01 TRANSISTOR 2SC5477-T122-1 < RESISTOR > R101 1-216-833-11 METAL CHIP 10K 5% 1/10W R102 1-216-809-11 METAL CHIP 100 5% 1/10W R103 1-216-841-11 METAL CHIP 47K 5% 1/10W R104 1-216-845-11 METAL CHIP 100K 5% 1/10W R105 1-216-845-11 METAL CHIP 100K 5% 1/10W R106 1-216-837-11 METAL CHIP 22K 5% 1/10W R107 1-216-817-11 METAL CHIP 470 5% 1/10W R108 1-216-809-11 METAL CHIP 100 5% 1/10W R109 1-216-817-11 METAL CHIP 470 5% 1/10W R110 1-216-845-11 METAL CHIP 100K 5% 1/10W R111 1-216-853-11 METAL CHIP 470K 5% 1/10W R112 1-216-853-11 METAL CHIP 470K 5% 1/10W R115 1-249-409-11 CARBON 220 5% 1/4W R116 1-249-409-11 CARBON 220 5% 1/4W R117 1-249-409-11 CARBON 220 5% 1/4W R118 1-249-409-11 CARBON 220 5% 1/4W R119 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R120 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R121 1-216-849-11 METAL CHIP 220K 5% 1/10W R123 1-216-853-11 METAL CHIP 470K 5% 1/10W R124 1-216-809-11 METAL CHIP 100 5% 1/10W R125 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R126 1-216-841-11 METAL CHIP 47K 5% 1/10W R127 1-216-841-11 METAL CHIP 47K 5% 1/10W R128 1-216-813-11 METAL CHIP 220 5% 1/10W R129 1-216-813-11 METAL CHIP 220 5% 1/10W R130 1-216-813-11 METAL CHIP 220 5% 1/10W R131 1-216-813-11 METAL CHIP 220 5% 1/10W R134 1-216-817-11 METAL CHIP 470 5% 1/10W R135 1-216-817-11 METAL CHIP 470 5% 1/10W R136 1-216-817-11 METAL CHIP 470 5% 1/10W R137 1-216-817-11 METAL CHIP 470 5% 1/10W R138 1-216-817-11 METAL CHIP 470 5% 1/10W R139 1-216-817-11 METAL CHIP 470 5% 1/10W R140 1-216-817-11 METAL CHIP 470 5% 1/10W R144 1-216-817-11 METAL CHIP 470 5% 1/10W R145 1-216-817-11 METAL CHIP 470 5% 1/10W R146 1-216-817-11 METAL CHIP 470 5% 1/10W R147 1-216-817-11 METAL CHIP 470 5% 1/10W R148 1-216-817-11 METAL CHIP 470 5% 1/10W R149 1-216-817-11 METAL CHIP 470 5% 1/10W R150 1-216-817-11 METAL CHIP 470 5% 1/10W R151 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R152 1-216-829-11 METAL CHIP 4.7K 5% 1/10W www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 41 HCD-EH12 MAIN R175 1-216-841-11 METAL CHIP 47K 5% 1/10W R176 1-216-841-11 METAL CHIP 47K 5% 1/10W R181 1-216-797-11 METAL CHIP 10 5% 1/10W R182 1-216-797-11 METAL CHIP 10 5% 1/10W R185 1-247-807-31 CARBON 100 5% 1/4W R186 1-247-807-31 CARBON 100 5% 1/4W R187 1-247-807-31 CARBON 100 5% 1/4W R188 1-216-837-11 METAL CHIP 22K 5% 1/10W R189 1-216-837-11 METAL CHIP 22K 5% 1/10W R191 1-216-821-11 METAL CHIP 1K 5% 1/10W R192 1-216-845-11 METAL CHIP 100K 5% 1/10W R193 1-216-845-11 METAL CHIP 100K 5% 1/10W R195 1-216-809-11 METAL CHIP 100 5% 1/10W R196 1-216-809-11 METAL CHIP 100 5% 1/10W R197 1-247-807-31 CARBON 100 5% 1/4W R198 1-247-807-31 CARBON 100 5% 1/4W R199 1-247-807-31 CARBON 100 5% 1/4W R301 1-216-837-11 METAL CHIP 22K 5% 1/10W R302 1-216-837-11 METAL CHIP 22K 5% 1/10W R303 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R304 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R305 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R306 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R307 1-216-837-11 METAL CHIP 22K 5% 1/10W R308 1-216-837-11 METAL CHIP 22K 5% 1/10W R339 1-216-809-11 METAL CHIP 100 5% 1/10W R340 1-216-809-11 METAL CHIP 100 5% 1/10W R351 1-216-833-11 METAL CHIP 10K 5% 1/10W R352 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R353 1-216-833-11 METAL CHIP 10K 5% 1/10W R354 1-216-833-11 METAL CHIP 10K 5% 1/10W R355 1-216-833-11 METAL CHIP 10K 5% 1/10W R356 1-216-837-11 METAL CHIP 22K 5% 1/10W R365 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R371 1-218-446-11 METAL CHIP 1 5% 1/10W R372 1-218-446-11 METAL CHIP 1 5% 1/10W R373 1-218-446-11 METAL CHIP 1 5% 1/10W R374 1-218-446-11 METAL CHIP 1 5% 1/10W R375 1-218-446-11 METAL CHIP 1 5% 1/10W R376 1-218-446-11 METAL CHIP 1 5% 1/10W R377 1-218-446-11 METAL CHIP 1 5% 1/10W R378 1-218-446-11 METAL CHIP 1 5% 1/10W R379 1-218-446-11 METAL CHIP 1 5% 1/10W R380 1-218-446-11 METAL CHIP 1 5% 1/10W R381 1-216-833-11 METAL CHIP 10K 5% 1/10W R382 1-216-833-11 METAL CHIP 10K 5% 1/10W R383 1-216-833-11 METAL CHIP 10K 5% 1/10W R384 1-216-821-11 METAL CHIP 1K 5% 1/10W R402 1-216-809-11 METAL CHIP 100 5% 1/10W R403 1-216-821-11 METAL CHIP 1K 5% 1/10W R404 1-216-813-11 METAL CHIP 220 5% 1/10W R405 1-216-864-11 SHORT CHIP 0 R406 1-216-821-11 METAL CHIP 1K 5% 1/10W R410 1-216-845-11 METAL CHIP 100K 5% 1/10W R411 1-216-821-11 METAL CHIP 1K 5% 1/10W R412 1-216-813-11 METAL CHIP 220 5% 1/10W R419 1-216-839-11 METAL CHIP 33K 5% 1/10W R420 1-216-839-11 METAL CHIP 33K 5% 1/10W R423 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R424 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R425 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R426 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R427 1-216-845-11 METAL CHIP 100K 5% 1/10W R428 1-216-845-11 METAL CHIP 100K 5% 1/10W R429 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R430 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R433 1-216-837-11 METAL CHIP 22K 5% 1/10W R434 1-216-837-11 METAL CHIP 22K 5% 1/10W R439 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R440 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R441 1-216-841-11 METAL CHIP 47K 5% 1/10W R442 1-216-841-11 METAL CHIP 47K 5% 1/10W R501 1-216-809-11 METAL CHIP 100 5% 1/10W R502 1-216-809-11 METAL CHIP 100 5% 1/10W R503 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R504 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R505 1-216-833-11 METAL CHIP 10K 5% 1/10W R506 1-216-833-11 METAL CHIP 10K 5% 1/10W R507 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R508 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R509 1-216-853-11 METAL CHIP 470K 5% 1/10W R510 1-216-853-11 METAL CHIP 470K 5% 1/10W R511 1-216-861-11 METAL CHIP 2.2M 5% 1/10W R512 1-216-861-11 METAL CHIP 2.2M 5% 1/10W R513 1-216-809-11 METAL CHIP 100 5% 1/10W R514 1-216-809-11 METAL CHIP 100 5% 1/10W R515 1-216-805-11 METAL CHIP 47 5% 1/10W R516 1-216-805-11 METAL CHIP 47 5% 1/10W R517 1-216-845-11 METAL CHIP 100K 5% 1/10W R518 1-216-845-11 METAL CHIP 100K 5% 1/10W R519 1-216-841-11 METAL CHIP 47K 5% 1/10W R520 1-216-841-11 METAL CHIP 47K 5% 1/10W R521 1-216-837-11 METAL CHIP 22K 5% 1/10W R522 1-216-837-11 METAL CHIP 22K 5% 1/10W R523 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R524 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R525 1-216-833-11 METAL CHIP 10K 5% 1/10W R526 1-216-833-11 METAL CHIP 10K 5% 1/10W R527 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R528 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R529 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R530 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R531 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R532 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R533 1-216-833-11 METAL CHIP 10K 5% 1/10W R534 1-216-833-11 METAL CHIP 10K 5% 1/10W R535 1-216-813-11 METAL CHIP 220 5% 1/10W R536 1-216-813-11 METAL CHIP 220 5% 1/10W R541 1-216-837-11 METAL CHIP 22K 5% 1/10W R542 1-216-833-11 METAL CHIP 10K 5% 1/10W R543 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R544 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R545 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R560 1-216-821-11 METAL CHIP 1K 5% 1/10W R561 1-216-837-11 METAL CHIP 22K 5% 1/10W www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 42 HCD-EH12 MAIN PANEL R564 1-216-793-11 METAL CHIP 4.7 5% 1/10W R565 1-216-793-11 METAL CHIP 4.7 5% 1/10W R801 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R802 1-216-797-11 METAL CHIP 10 5% 1/10W R803 1-216-797-11 METAL CHIP 10 5% 1/10W R804 1-216-864-11 SHORT CHIP 0 R805 1-216-845-11 METAL CHIP 100K 5% 1/10W R806 1-216-864-11 SHORT CHIP 0 R807 1-216-845-11 METAL CHIP 100K 5% 1/10W R808 1-216-833-11 METAL CHIP 10K 5% 1/10W R809 1-216-821-11 METAL CHIP 1K 5% 1/10W R810 1-216-857-11 METAL CHIP 1M 5% 1/10W R811 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R812 1-216-817-11 METAL CHIP 470 5% 1/10W R813 1-216-833-11 METAL CHIP 10K 5% 1/10W R814 1-216-809-11 METAL CHIP 100 5% 1/10W R815 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R816 1-216-833-11 METAL CHIP 10K 5% 1/10W R817 1-216-833-11 METAL CHIP 10K 5% 1/10W R818 1-216-841-11 METAL CHIP 47K 5% 1/10W R819 1-216-841-11 METAL CHIP 47K 5% 1/10W R820 1-216-833-11 METAL CHIP 10K 5% 1/10W R821 1-216-813-11 METAL CHIP 220 5% 1/10W R822 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R823 1-216-809-11 METAL CHIP 100 5% 1/10W R824 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R825 1-216-817-11 METAL CHIP 470 5% 1/10W R826 1-216-809-11 METAL CHIP 100 5% 1/10W R827 1-216-809-11 METAL CHIP 100 5% 1/10W R828 1-216-805-11 METAL CHIP 47 5% 1/10W R829 1-216-845-11 METAL CHIP 100K 5% 1/10W R830 1-216-841-11 METAL CHIP 47K 5% 1/10W R831 1-216-813-11 METAL CHIP 220 5% 1/10W R833 1-216-833-11 METAL CHIP 10K 5% 1/10W R834 1-216-837-11 METAL CHIP 22K 5% 1/10W R835 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R836 1-216-833-11 METAL CHIP 10K 5% 1/10W R837 1-216-821-11 METAL CHIP 1K 5% 1/10W R838 1-216-821-11 METAL CHIP 1K 5% 1/10W R839 1-216-809-11 METAL CHIP 100 5% 1/10W R840 1-216-837-11 METAL CHIP 22K 5% 1/10W R841 1-216-809-11 METAL CHIP 100 5% 1/10W R842 1-216-841-11 METAL CHIP 47K 5% 1/10W R843 1-216-853-11 METAL CHIP 470K 5% 1/10W R844 1-216-797-11 METAL CHIP 10 5% 1/10W R845 1-216-801-11 METAL CHIP 22 5% 1/10W R846 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R847 1-216-801-11 METAL CHIP 22 5% 1/10W R848 1-216-821-11 METAL CHIP 1K 5% 1/10W R849 1-216-837-11 METAL CHIP 22K 5% 1/10W R850 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R851 1-216-837-11 METAL CHIP 22K 5% 1/10W R853 1-216-845-11 METAL CHIP 100K 5% 1/10W R859 1-216-837-11 METAL CHIP 22K 5% 1/10W R860 1-216-837-11 METAL CHIP 22K 5% 1/10W R863 1-216-837-11 METAL CHIP 22K 5% 1/10W < SWITCH > SW501 1-762-369-11 SWITCH, SLIDE (REC/PB) < VIBRATOR > X801 1-767-388-21 VIBRATOR, CRYSTAL (75kHz) ************************************************************ A-1158-525-A PANEL BOARD, COMPLETE ********************** 2-636-531-01 HOLDER (LCD) 2-636-532-01 ILLUMINATOR (LCD) 2-636-545-01 SHEET (LCD) < CAPACITOR > C701 1-164-156-11 CERAMIC CHIP 0.1uF 25V C702 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C703 1-126-382-11 ELECT 100uF 20% 16V C704 1-119-941-11 ELECT 470uF 20% 6.3V C705 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C706 1-164-156-11 CERAMIC CHIP 0.1uF 25V C707 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C708 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C709 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C710 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C711 1-164-156-11 CERAMIC CHIP 0.1uF 25V C712 1-164-156-11 CERAMIC CHIP 0.1uF 25V C713 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C714 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C715 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C716 1-164-156-11 CERAMIC CHIP 0.1uF 25V C717 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C718 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C719 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C720 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C722 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C724 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C731 1-164-156-11 CERAMIC CHIP 0.1uF 25V C732 1-162-918-11 CERAMIC CHIP 18PF 5% 50V C733 1-162-919-11 CERAMIC CHIP 22PF 5% 50V C734 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C735 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C741 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C742 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C743 1-162-960-11 CERAMIC CHIP 220PF 10% 50V < CONNECTOR > CNS702 1-779-293-11 CONNECTOR, FFC (LIF (NON-ZIF)) 25P < DIODE > D701 8-719-083-57 DIODE UDZSTE-173.6B D702 6-500-334-01 DIODE MC2836-T112-1 < IC > IC701 6-806-137-01 IC MB90802-107 IC703 6-600-446-01 IC RPM7240-H18 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 43 HCD-EH12 PANEL < RESISTOR > JR701 1-216-864-11 SHORT CHIP 0 JR702 1-216-864-11 SHORT CHIP 0 JR703 1-216-864-11 SHORT CHIP 0 JR704 1-216-864-11 SHORT CHIP 0 JR705 1-216-864-11 SHORT CHIP 0 JR706 1-216-864-11 SHORT CHIP 0 JR707 1-216-864-11 SHORT CHIP 0 JR708 1-216-864-11 SHORT CHIP 0 JR709 1-216-864-11 SHORT CHIP 0 JR710 1-216-864-11 SHORT CHIP 0 JR713 1-216-864-11 SHORT CHIP 0 JR714 1-216-864-11 SHORT CHIP 0 JR715 1-216-817-11 METAL CHIP 470 5% 1/10W JR716 1-216-864-11 SHORT CHIP 0 JR718 1-216-864-11 SHORT CHIP 0 JR721 1-216-864-11 SHORT CHIP 0 L701 1-216-864-11 SHORT CHIP 0 L702 1-216-864-11 SHORT CHIP 0 < LIQUID CRYSTAL DISPLAY > LCD702 1-805-941-12 DISPLAY PANEL, LIQUID CRYSTAL < LED > LED701 6-501-139-01 LED SELU2B10A-SLF62 (LCD BACK LIGHT) LED702 8-719-060-44 LED SLR-342VRT32 (STANDBY) < TRANSISTOR > Q701 8-729-600-22 TRANSISTOR 2SA1235-F Q702 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q703 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q704 8-729-027-59 TRANSISTOR DTC144EKA-T146 Q705 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q706 8-729-120-28 TRANSISTOR 2SC1623-L5L6 Q707 8-729-120-28 TRANSISTOR 2SC1623-L5L6 < RESISTOR > R701 1-216-821-11 METAL CHIP 1K 5% 1/10W R702 1-216-809-11 METAL CHIP 100 5% 1/10W R703 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R704 1-216-821-11 METAL CHIP 1K 5% 1/10W R705 1-216-821-11 METAL CHIP 1K 5% 1/10W R706 1-216-821-11 METAL CHIP 1K 5% 1/10W R707 1-216-821-11 METAL CHIP 1K 5% 1/10W R708 1-216-821-11 METAL CHIP 1K 5% 1/10W R709 1-216-821-11 METAL CHIP 1K 5% 1/10W R710 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R711 1-216-837-11 METAL CHIP 22K 5% 1/10W R712 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R713 1-216-833-11 METAL CHIP 10K 5% 1/10W R714 1-216-833-11 METAL CHIP 10K 5% 1/10W R715 1-216-821-11 METAL CHIP 1K 5% 1/10W R716 1-216-821-11 METAL CHIP 1K 5% 1/10W R717 1-216-821-11 METAL CHIP 1K 5% 1/10W R718 1-216-821-11 METAL CHIP 1K 5% 1/10W R719 1-216-821-11 METAL CHIP 1K 5% 1/10W R721 1-216-817-11 METAL CHIP 470 5% 1/10W R722 1-216-849-11 METAL CHIP 220K 5% 1/10W R723 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R725 1-216-833-11 METAL CHIP 10K 5% 1/10W R726 1-216-845-11 METAL CHIP 100K 5% 1/10W R727 1-216-864-11 SHORT CHIP 0 R728 1-216-833-11 METAL CHIP 10K 5% 1/10W R730 1-216-833-11 METAL CHIP 10K 5% 1/10W R731 1-216-833-11 METAL CHIP 10K 5% 1/10W R732 1-216-841-11 METAL CHIP 47K 5% 1/10W R733 1-216-841-11 METAL CHIP 47K 5% 1/10W R734 1-216-821-11 METAL CHIP 1K 5% 1/10W R735 1-216-821-11 METAL CHIP 1K 5% 1/10W R736 1-216-864-11 SHORT CHIP 0 R738 1-216-833-11 METAL CHIP 10K 5% 1/10W R739 1-216-833-11 METAL CHIP 10K 5% 1/10W R742 1-216-821-11 METAL CHIP 1K 5% 1/10W R743 1-216-821-11 METAL CHIP 1K 5% 1/10W R744 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R745 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R746 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R748 1-216-841-11 METAL CHIP 47K 5% 1/10W R749 1-216-821-11 METAL CHIP 1K 5% 1/10W R750 1-216-821-11 METAL CHIP 1K 5% 1/10W R751 1-216-845-11 METAL CHIP 100K 5% 1/10W R753 1-216-809-11 METAL CHIP 100 5% 1/10W R754 1-216-833-11 METAL CHIP 10K 5% 1/10W R755 1-216-864-11 SHORT CHIP 0 R756 1-216-821-11 METAL CHIP 1K 5% 1/10W R757 1-216-845-11 METAL CHIP 100K 5% 1/10W R758 1-216-821-11 METAL CHIP 1K 5% 1/10W R759 1-216-809-11 METAL CHIP 100 5% 1/10W R760 1-216-845-11 METAL CHIP 100K 5% 1/10W R761 1-216-841-11 METAL CHIP 47K 5% 1/10W R762 1-216-833-11 METAL CHIP 10K 5% 1/10W R763 1-216-837-11 METAL CHIP 22K 5% 1/10W R764 1-216-837-11 METAL CHIP 22K 5% 1/10W R765 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R766 1-216-797-11 METAL CHIP 10 5% 1/10W R767 1-216-849-11 METAL CHIP 220K 5% 1/10W R768 1-216-833-11 METAL CHIP 10K 5% 1/10W R770 1-216-841-11 METAL CHIP 47K 5% 1/10W R771 1-216-821-11 METAL CHIP 1K 5% 1/10W R772 1-216-821-11 METAL CHIP 1K 5% 1/10W R775 1-216-805-11 METAL CHIP 47 5% 1/10W R776 1-216-821-11 METAL CHIP 1K 5% 1/10W R777 1-216-817-11 METAL CHIP 470 5% 1/10W R778 1-216-821-11 METAL CHIP 1K 5% 1/10W R779 1-216-821-11 METAL CHIP 1K 5% 1/10W R781 1-216-833-11 METAL CHIP 10K 5% 1/10W R784 1-216-845-11 METAL CHIP 100K 5% 1/10W R785 1-216-833-11 METAL CHIP 10K 5% 1/10W R787 1-216-841-11 METAL CHIP 47K 5% 1/10W < SWITCH > SW700 1-478-642-11 ENCODER, ROTARY (VOLUME) SW701 1-762-875-21 SWITCH, KEYBOARD (I/1) SW702 1-762-875-21 SWITCH, KEYBOARD (DSGX) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 44 HCD-EH12 PANEL SW703 1-762-875-21 SWITCH, KEYBOARD ( –) SW704 1-762-875-21 SWITCH, KEYBOARD ( +) SW705 1-762-875-21 SWITCH, KEYBOARD (DISPLAY) SW711 1-762-875-21 SWITCH, KEYBOARD (x) SW712 1-762-875-21 SWITCH, KEYBOARD (TUNING –, m l) SW713 1-762-875-21 SWITCH, KEYBOARD (TUNING +, M L) SW714 1-762-875-21 SWITCH, KEYBOARD (FUNCTION) SW715 1-762-875-21 SWITCH, KEYBOARD (TUNER, BAND) SW716 1-762-875-21 SWITCH, KEYBOARD (CD u) < VIBRATOR > X701 1-760-252-12 VIBRATOR, CRYSTAL (32.768kHz) X702 1-795-054-51 VIBRATOR, CERAMIC (4.19MHz) ************************************************************ A-1138-529-A PT-AC BOARD, COMPLETE ********************* 1-533-233-31 FUSE HOLDER < FLAT CABLE > W002 1-819-131-11 PIN, CONNECTOR 3P ************************************************************ MISCELLANEOUS ************** 04 1-790-757-51 CORD, POWER 70 1-797-374-11 DECK, MECHANICAL (H-21SB) 102 1-452-899-11 MAGNET 0151 8-820-126-01 OPTICAL PICK-UP BLOCK (KSM-213CDP/C2NP) (Including sled motor (M402), spindle motor (M401)) 152 1-832-404-21 CABLE, FLEXIBLE FLAT (16 CORE) 0F001 1-533-460-12 FUSE, GLASS TUBE (DIA. 5) (T0.315AL/250V) FFC151 1-828-381-51 WIRE (FLAT TYPE) (23 CORE) FFC701 1-828-388-51 WIRE (FLAT TYPE) (25 CORE) 0PT005 1-443-856-11 TRANSFORMER, POWER S201 1-771-853-11 SWITCH, DETECTION (LIMIT) SW750 1-692-960-11 SWITCH, PUSH (1 KEY) (CD LID OPEN/CLOSE DETECT) PT-AC www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 45 HCD-EH12 MEMO www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 HCD-EH12 REVISION HISTORY Clicking the version allows you to jump to the revised page. Also, clicking the version at the upper right on the revised page allows you to jump to the next revised page. Ver. Date Description of Revision 1.0 2006.02 New www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
