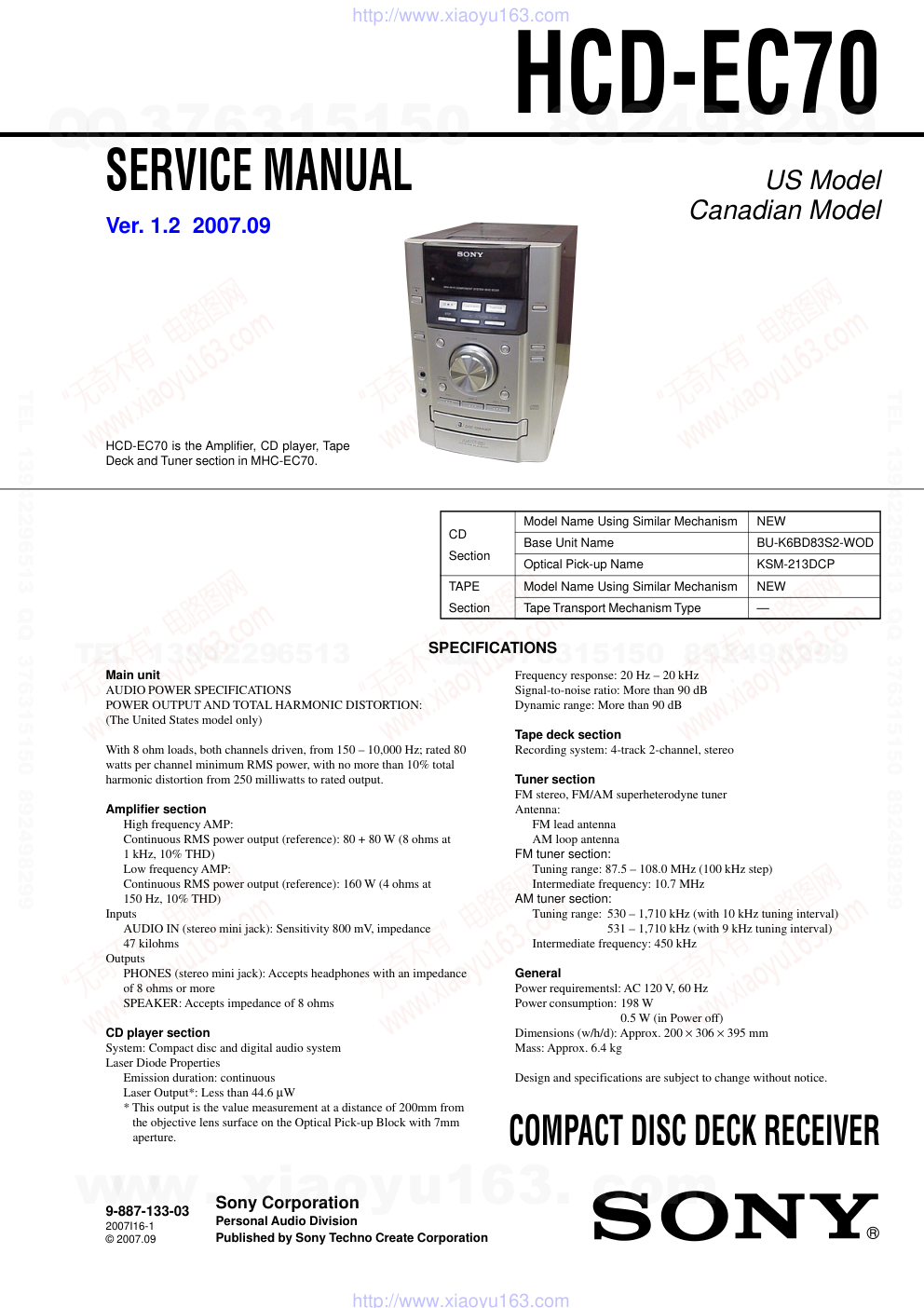

'SERVICE MANUAL
Sony Corporation
Personal Audio Division
Published by Sony Techno Create Corporation
US Model
Canadian Model
COMPACT DISC DECK RECEIVER
9-887-133-03
2007I16-1
© 2007.09
Ver. 1.2 2007.09
SPECIFICATIONS
HCD-EC70
HCD-EC70 is the Amplifier, CD player, Tape
Deck and Tuner section in MHC-EC70.
Model Name Using Similar Mechanism
NEW
CD
Base Unit Name
BU-K6BD83S2-WOD
Section
Optical Pick-up Name
KSM-213DCP
TAPE
Model Name Using Similar Mechanism
NEW
Section
Tape Transport Mechanism Type
—
Main unit
AUDIO POWER SPECIFICATIONS
POWER OUTPUT AND TOTAL HARMONIC DISTORTION:
(The United States model only)
With 8 ohm loads, both channels driven, from 150 – 10,000 Hz; rated 80
watts per channel minimum RMS power, with no more than 10% total
harmonic distortion from 250 milliwatts to rated output.
Amplifier section
High frequency AMP:
Continuous RMS power output (reference): 80 + 80 W (8 ohms at
1 kHz, 10% THD)
Low frequency AMP:
Continuous RMS power output (reference): 160 W (4 ohms at
150 Hz, 10% THD)
Inputs
AUDIO IN (stereo mini jack): Sensitivity 800 mV, impedance
47 kilohms
Outputs
PHONES (stereo mini jack): Accepts headphones with an impedance
of 8 ohms or more
SPEAKER: Accepts impedance of 8 ohms
CD player section
System: Compact disc and digital audio system
Laser Diode Properties
Emission duration: continuous
Laser Output*: Less than 44.6 µW
* This output is the value measurement at a distance of 200mm from
the objective lens surface on the Optical Pick-up Block with 7mm
aperture.
Frequency response: 20 Hz – 20 kHz
Signal-to-noise ratio: More than 90 dB
Dynamic range: More than 90 dB
Tape deck section
Recording system: 4-track 2-channel, stereo
Tuner section
FM stereo, FM/AM superheterodyne tuner
Antenna:
FM lead antenna
AM loop antenna
FM tuner section:
Tuning range: 87.5 – 108.0 MHz (100 kHz step)
Intermediate frequency: 10.7 MHz
AM tuner section:
Tuning range: 530 – 1,710 kHz (with 10 kHz tuning interval)
531 – 1,710 kHz (with 9 kHz tuning interval)
Intermediate frequency: 450 kHz
General
Power requirementsl: AC 120 V, 60 Hz
Power consumption: 198 W
0.5 W (in Power off)
Dimensions (w/h/d): Approx. 200 × 306 × 395 mm
Mass: Approx. 6.4 kg
Design and specifications are subject to change without notice.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
2
HCD-EC70

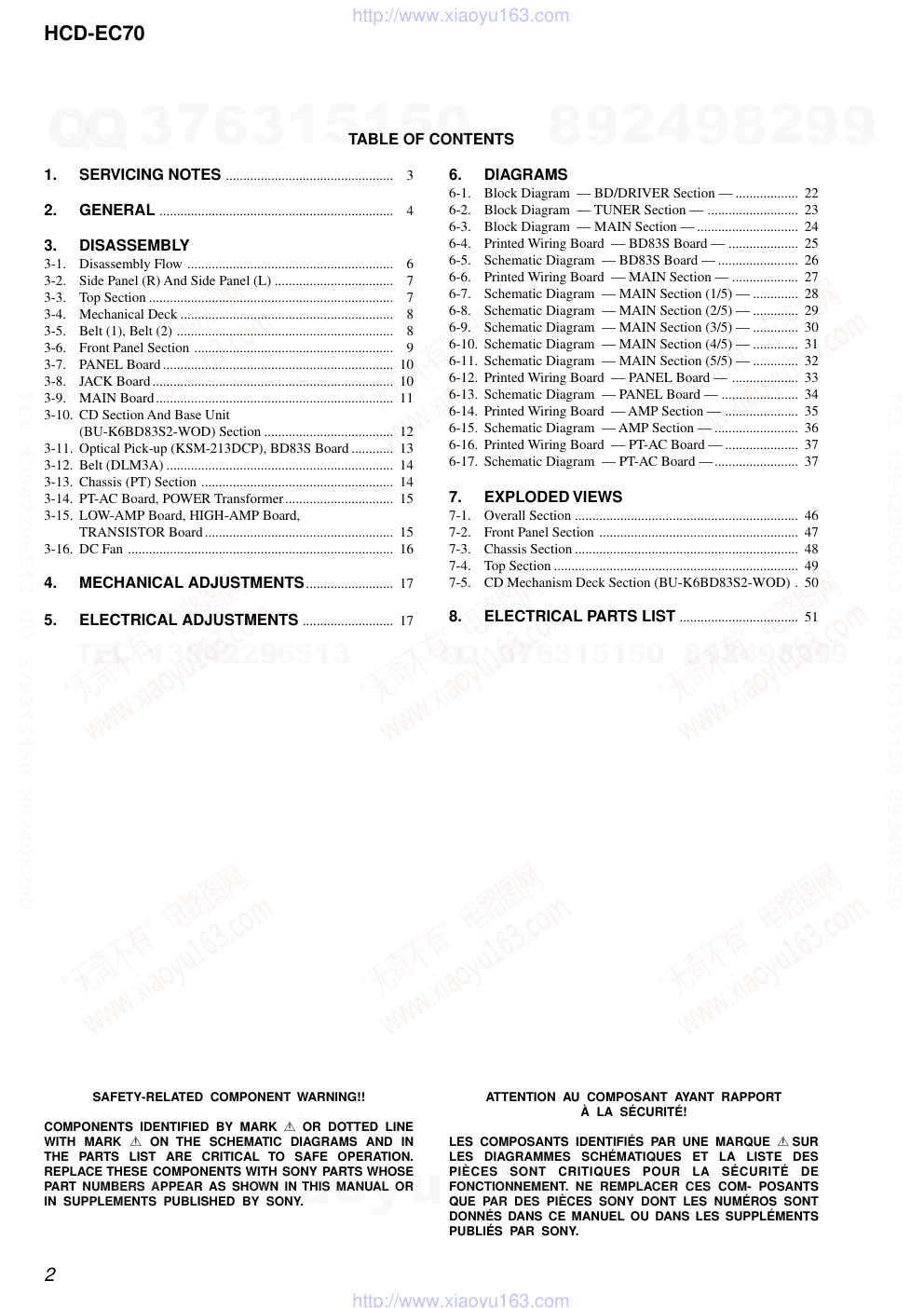

TABLE OF CONTENTS
1.
SERVICING NOTES ................................................
3

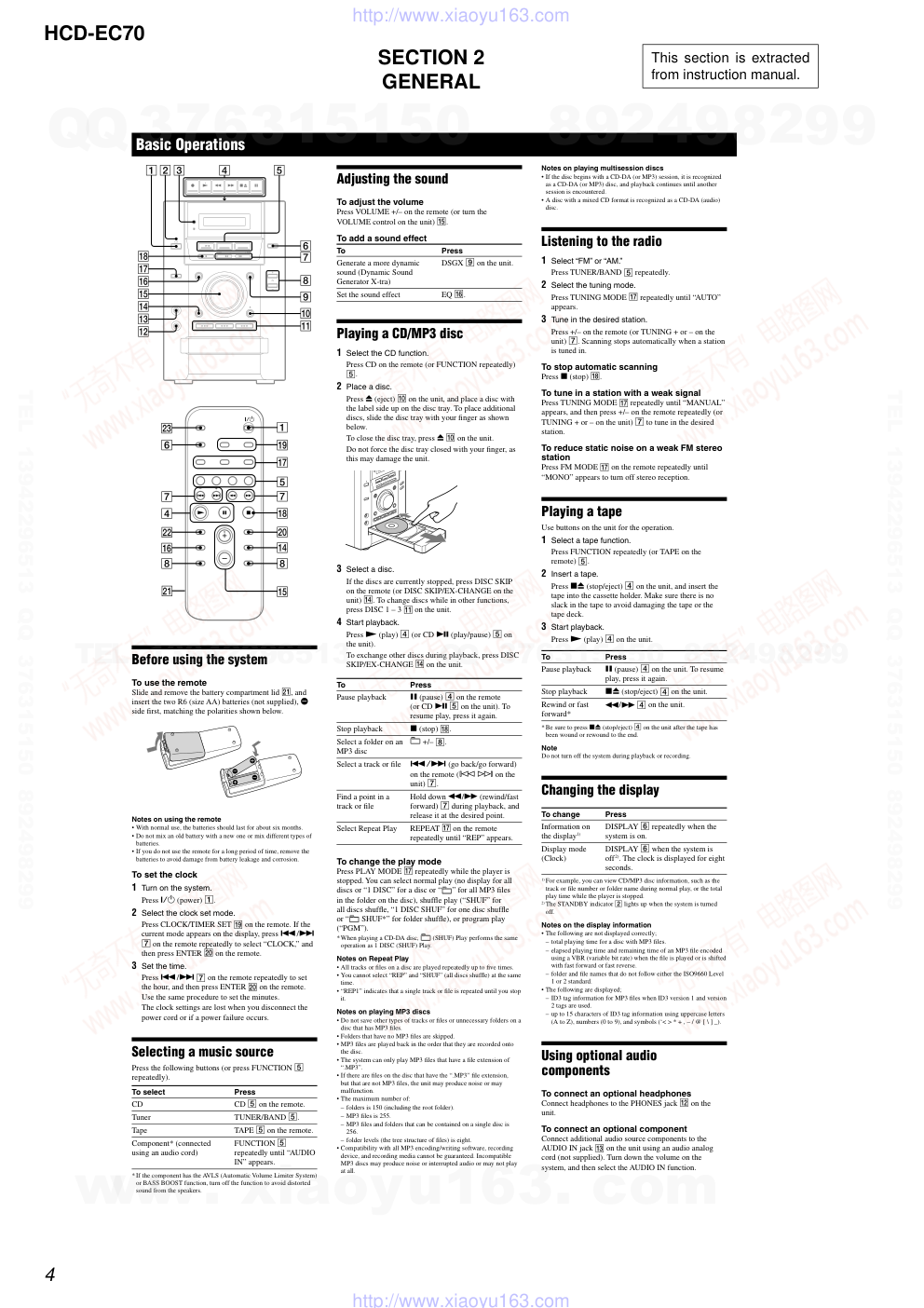

2.
GENERAL ...................................................................
4
3.

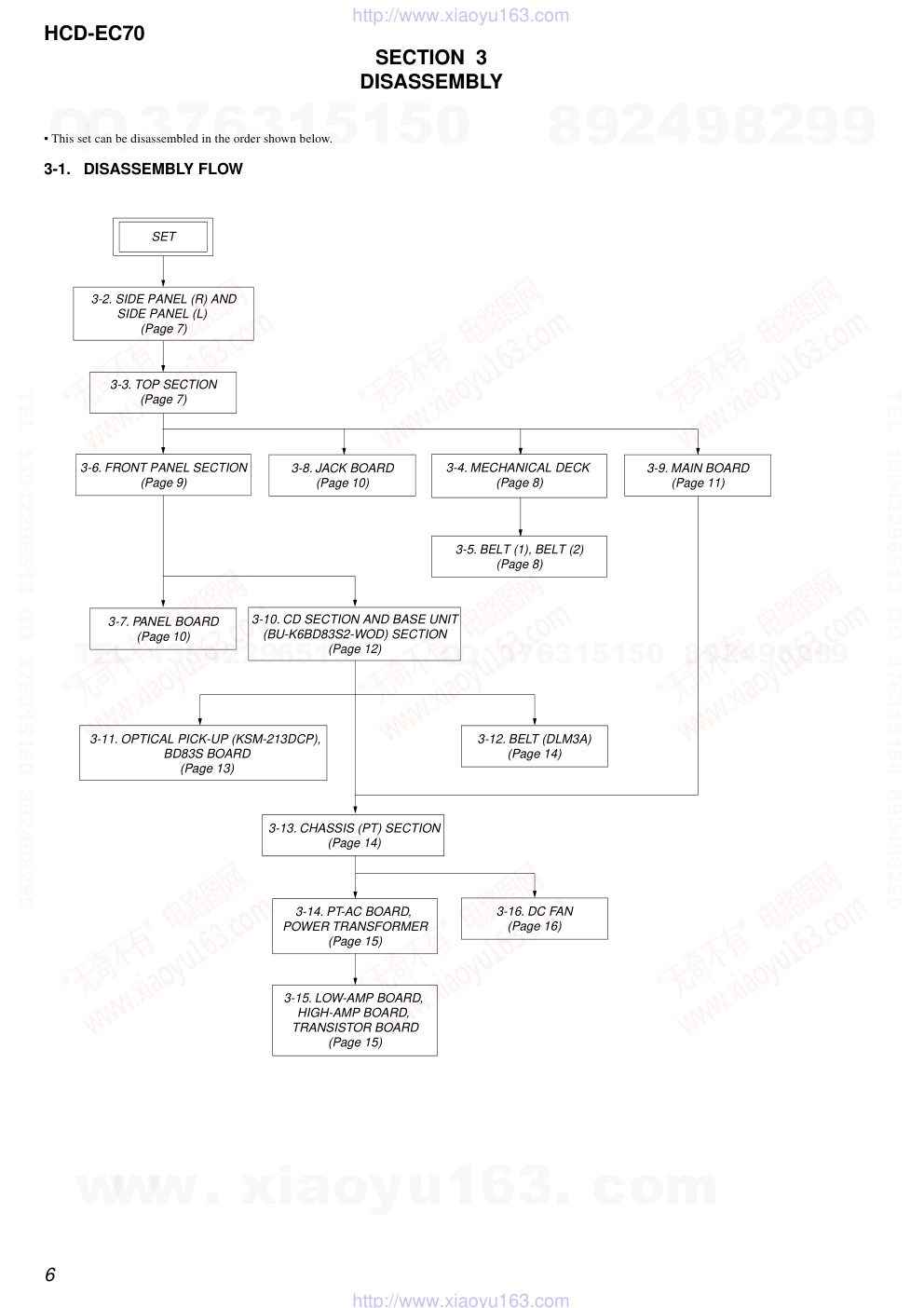

DISASSEMBLY
3-1.
Disassembly Flow ...........................................................
6
3-2.

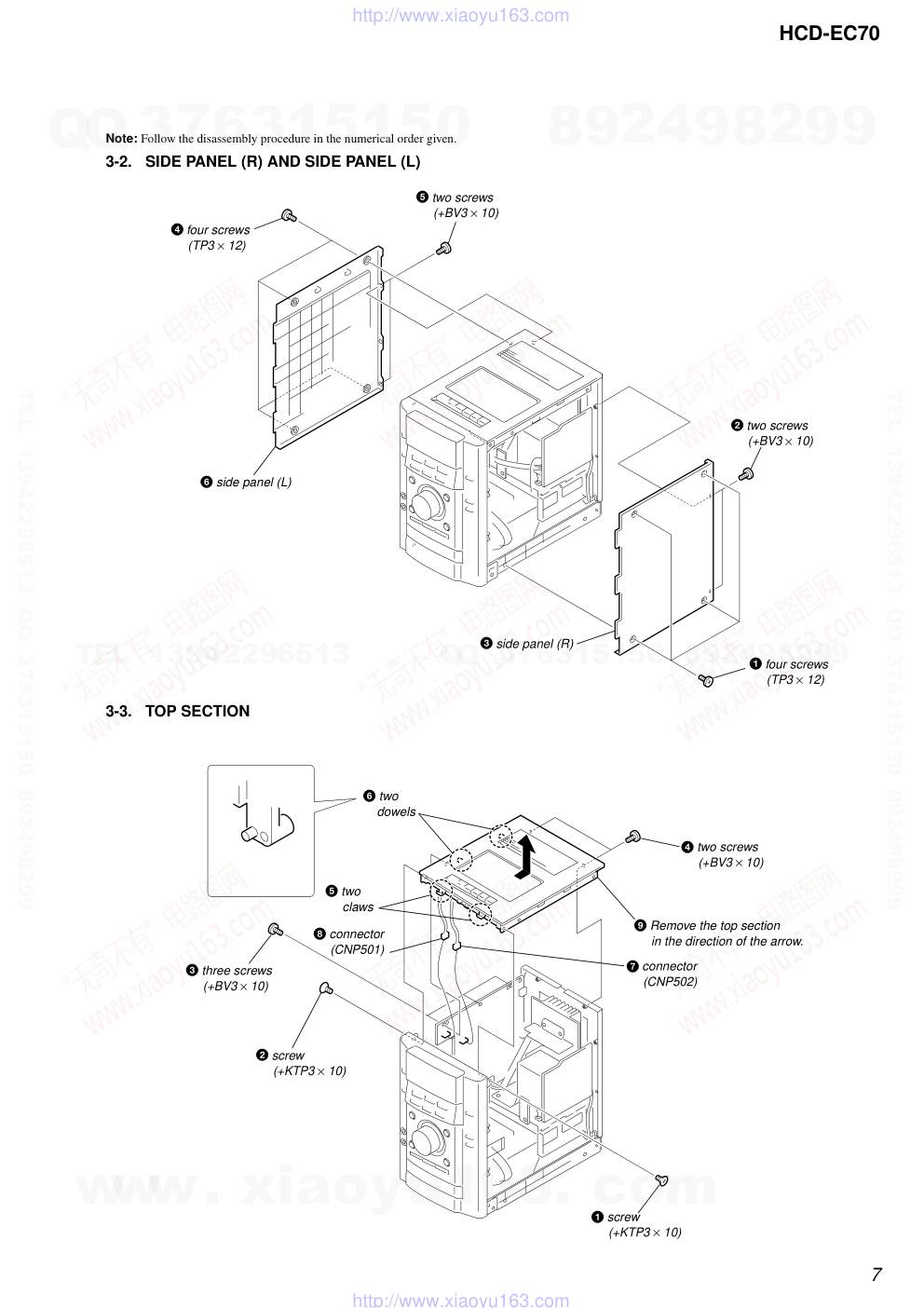

Side Panel (R) And Side Panel (L) ..................................
7
3-3.
Top Section ......................................................................
7
3-4.

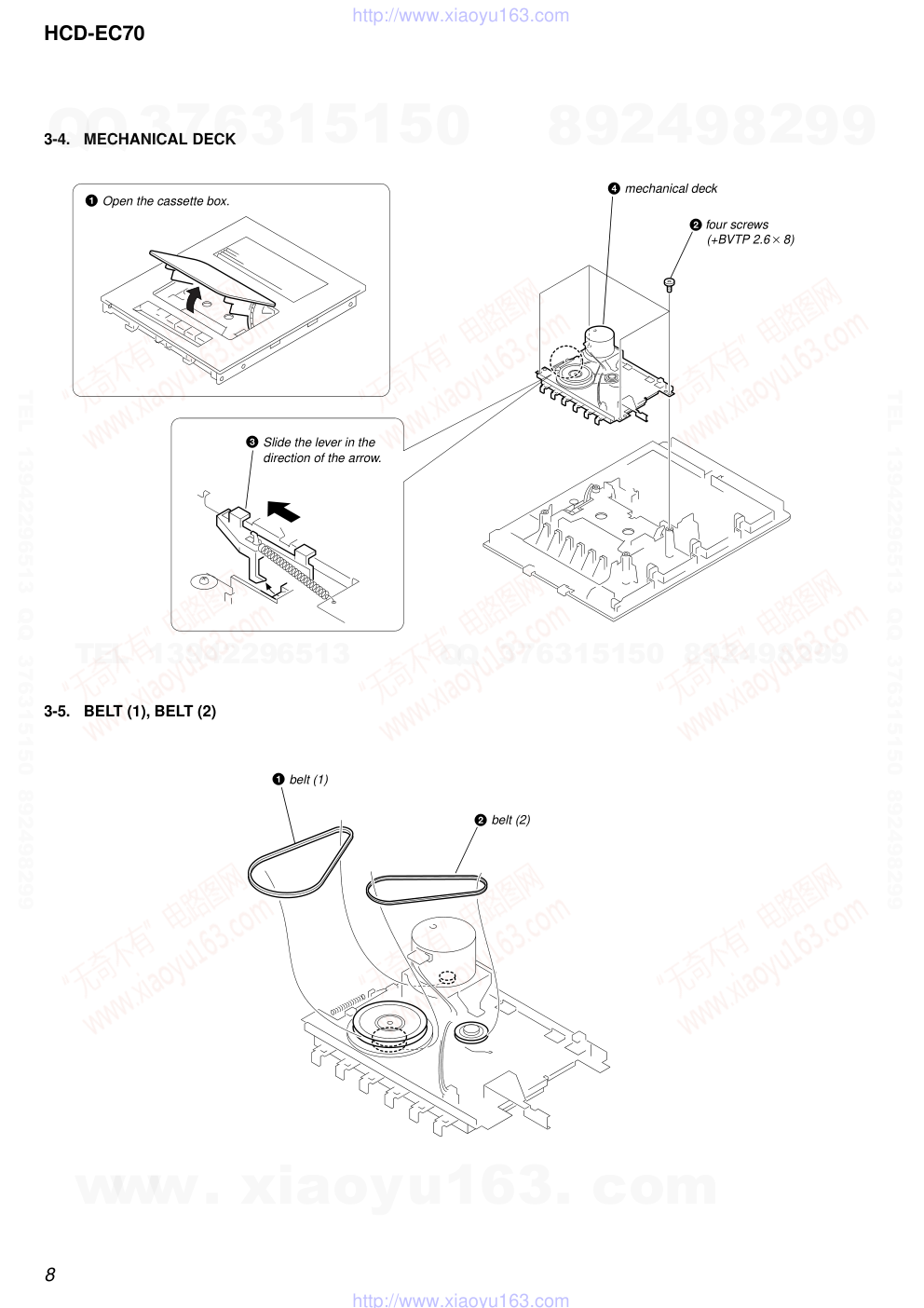

Mechanical Deck .............................................................
8
3-5.
Belt (1), Belt (2) ..............................................................
8
3-6.

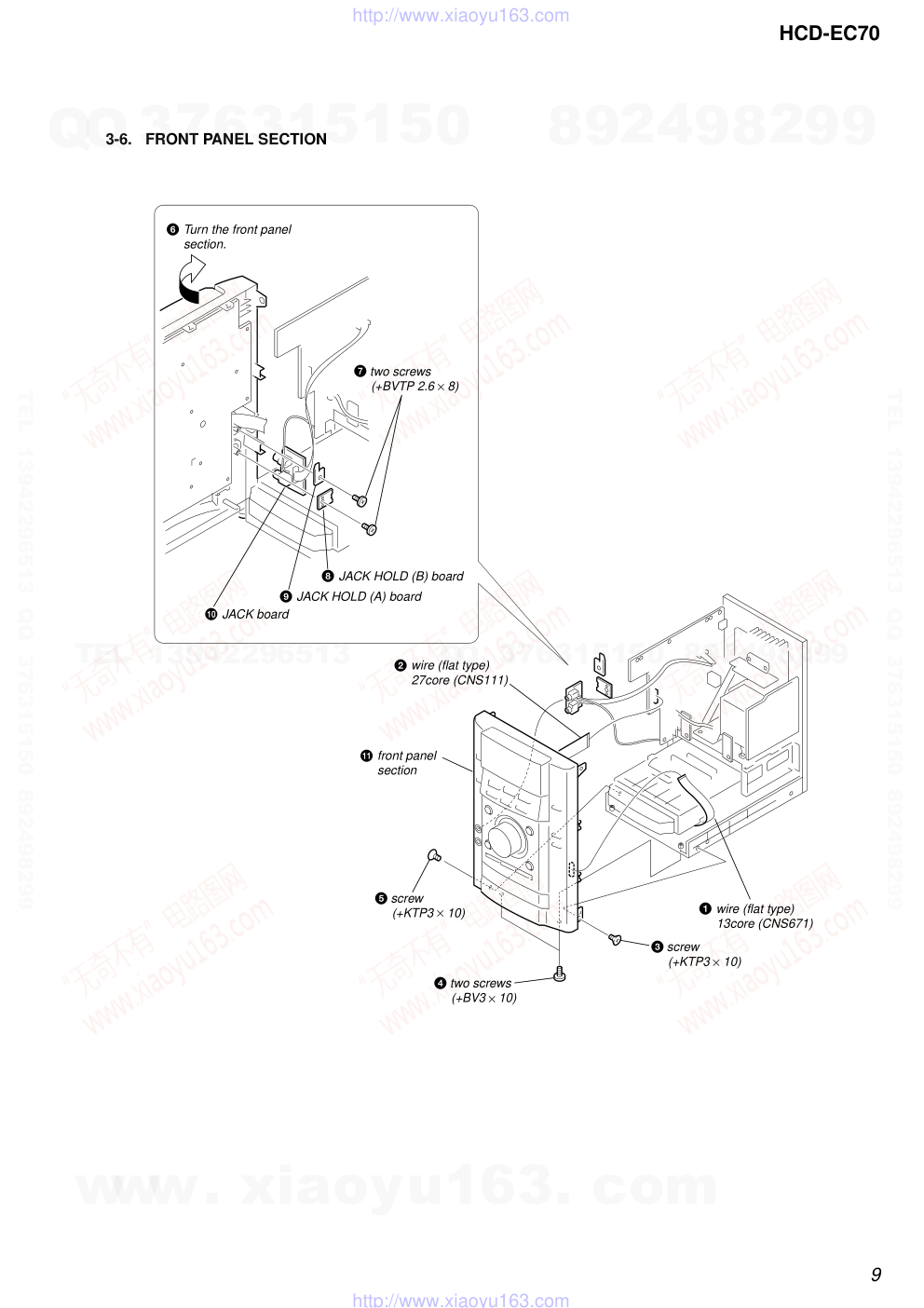

Front Panel Section .........................................................
9
3-7.

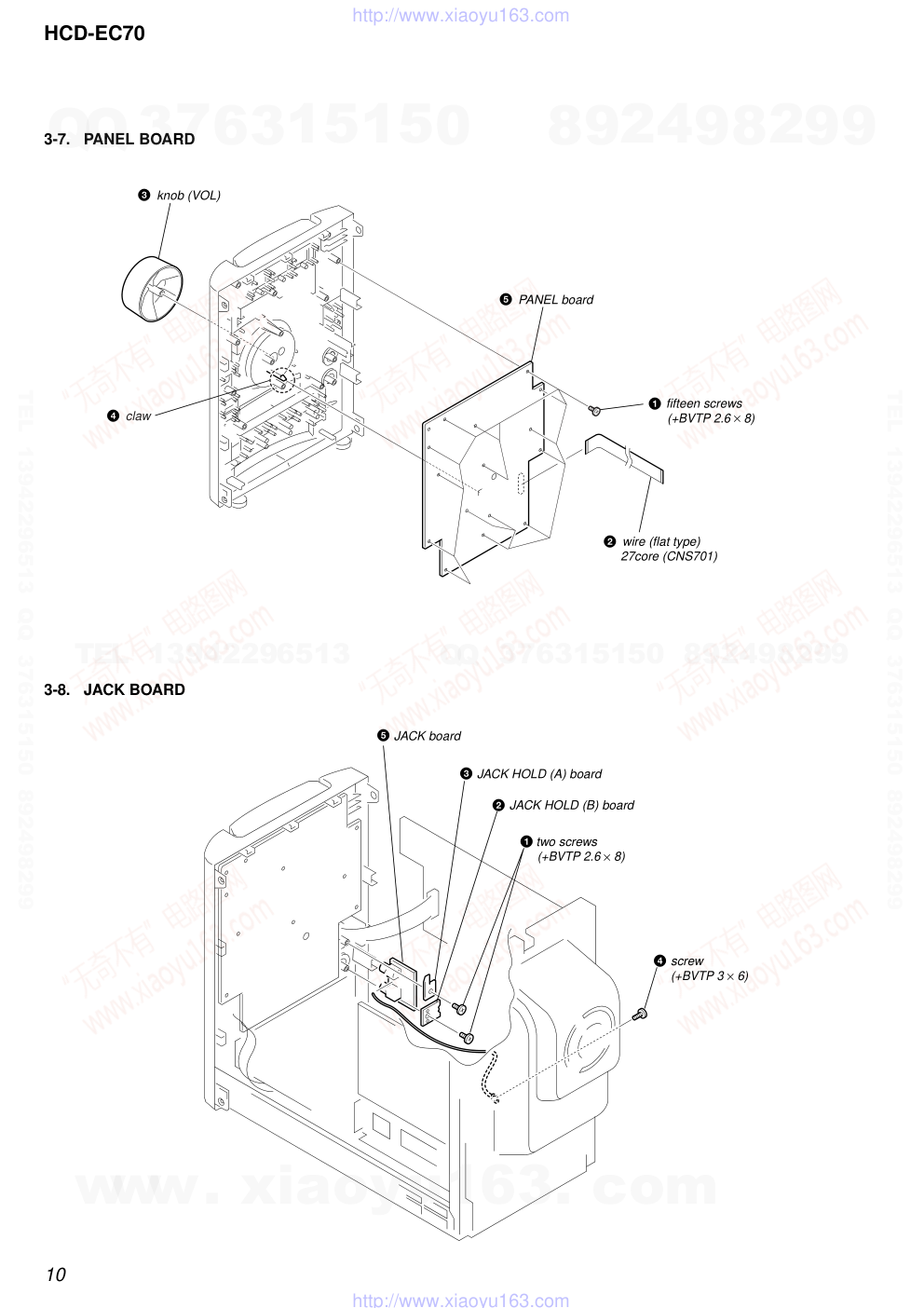

PANEL Board .................................................................. 10
3-8.
JACK Board..................................................................... 10
3-9.
MAIN Board.................................................................... 11
3-10. CD Section And Base Unit
(BU-K6BD83S2-WOD) Section ..................................... 12
3-11. Optical Pick-up (KSM-213DCP), BD83S Board ............ 13
3-12. Belt (DLM3A) ................................................................. 14
3-13. Chassis (PT) Section ....................................................... 14
3-14. PT-AC Board, POWER Transformer............................... 15
3-15. LOW-AMP Board, HIGH-AMP Board,
TRANSISTOR Board...................................................... 15
3-16. DC Fan ............................................................................ 16
4.
MECHANICAL ADJUSTMENTS......................... 17
5.
ELECTRICAL ADJUSTMENTS .......................... 17
SAFETY-RELATED COMPONENT WARNING!!
COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE
WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN
THE PARTS LIST ARE CRITICAL TO SAFE OPERATION.
REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE
PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR
IN SUPPLEMENTS PUBLISHED BY SONY.
ATTENTION AU COMPOSANT AYANT RAPPORT
À LA SÉCURITÉ!
LES COMPOSANTS IDENTIFIÉS PAR UNE MARQUE 0 SUR
LES DIAGRAMMES SCHÉMATIQUES ET LA LISTE DES
PIÈCES SONT CRITIQUES POUR LA SÉCURITÉ DE
FONCTIONNEMENT. NE REMPLACER CES COM- POSANTS
QUE PAR DES PIÈCES SONY DONT LES NUMÉROS SONT
DONNÉS DANS CE MANUEL OU DANS LES SUPPLÉMENTS
PUBLIÉS PAR SONY.
6.
DIAGRAMS
6-1.
Block Diagram — BD/DRIVER Section — .................. 22
6-2.
Block Diagram — TUNER Section — .......................... 23
6-3.
Block Diagram — MAIN Section — ............................. 24
6-4.
Printed Wiring Board — BD83S Board — .................... 25
6-5.
Schematic Diagram — BD83S Board — ....................... 26
6-6.
Printed Wiring Board — MAIN Section — ................... 27
6-7.
Schematic Diagram — MAIN Section (1/5) — ............. 28
6-8.
Schematic Diagram — MAIN Section (2/5) — ............. 29
6-9.
Schematic Diagram — MAIN Section (3/5) — ............. 30
6-10. Schematic Diagram — MAIN Section (4/5) — ............. 31
6-11. Schematic Diagram — MAIN Section (5/5) — ............. 32
6-12. Printed Wiring Board — PANEL Board — ................... 33
6-13. Schematic Diagram — PANEL Board — ...................... 34
6-14. Printed Wiring Board — AMP Section — ..................... 35
6-15. Schematic Diagram — AMP Section — ........................ 36
6-16. Printed Wiring Board — PT-AC Board — ..................... 37
6-17. Schematic Diagram — PT-AC Board —........................ 37
7.
EXPLODED VIEWS
7-1.
Overall Section ................................................................ 46
7-2.
Front Panel Section ......................................................... 47
7-3.
Chassis Section ................................................................ 48
7-4.
Top Section ...................................................................... 49
7-5.
CD Mechanism Deck Section (BU-K6BD83S2-WOD) . 50
8.
ELECTRICAL PARTS LIST .................................. 51
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
3
HCD-EC70

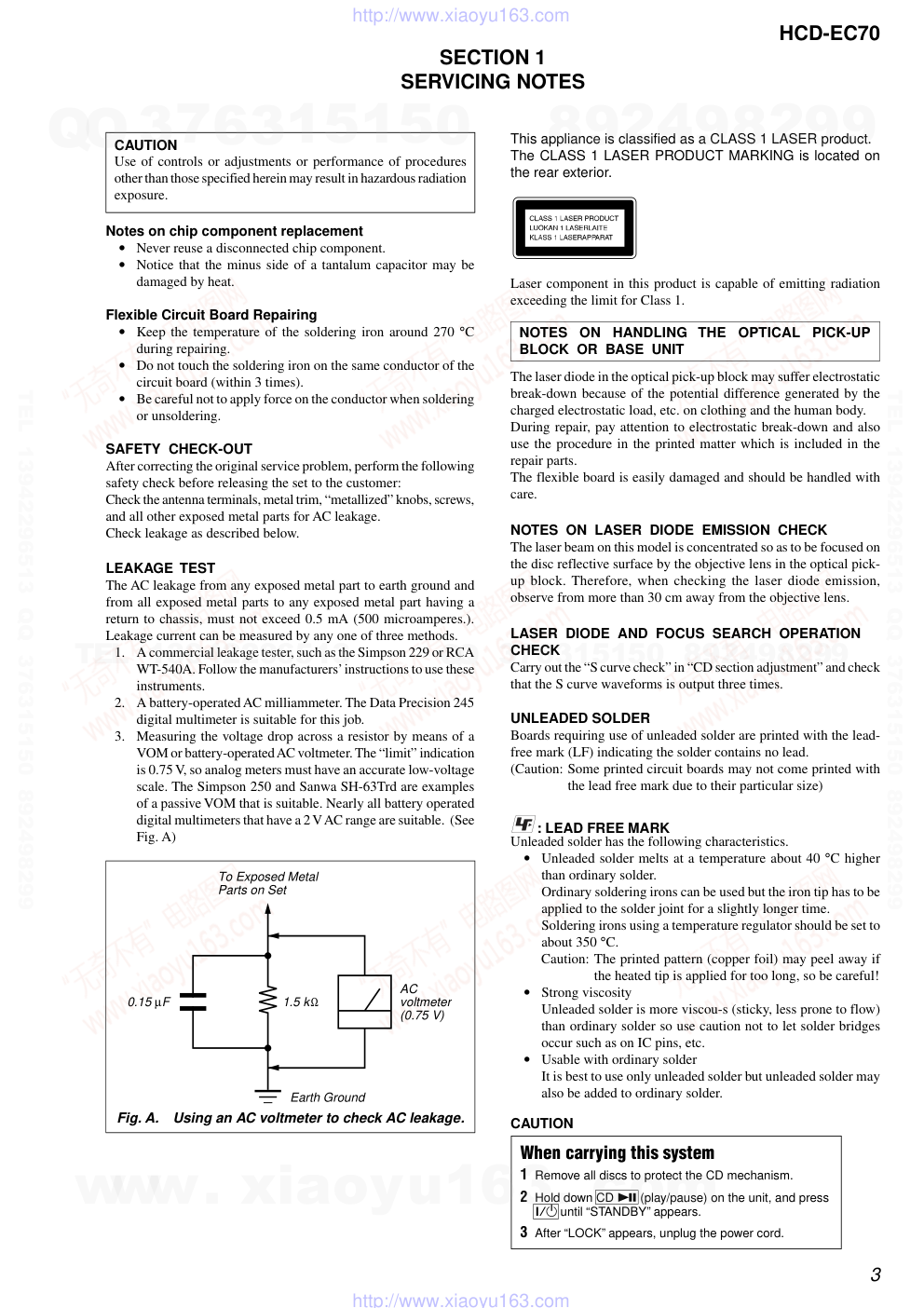

Notes on chip component replacement
• Never reuse a disconnected chip component.
• Notice that the minus side of a tantalum capacitor may be
damaged by heat.
Flexible Circuit Board Repairing
• Keep the temperature of the soldering iron around 270 °C
during repairing.
• Do not touch the soldering iron on the same conductor of the
circuit board (within 3 times).
• Be careful not to apply force on the conductor when soldering
or unsoldering.
SAFETY CHECK-OUT
After correcting the original service problem, perform the following
safety check before releasing the set to the customer:
Check the antenna terminals, metal trim, “metallized” knobs, screws,
and all other exposed metal parts for AC leakage.
Check leakage as described below.
LEAKAGE TEST
The AC leakage from any exposed metal part to earth ground and
from all exposed metal parts to any exposed metal part having a
return to chassis, must not exceed 0.5 mA (500 microamperes.).
Leakage current can be measured by any one of three methods.
1.
A commercial leakage tester, such as the Simpson 229 or RCA
WT-540A. Follow the manufacturers’ instructions to use these
instruments.
2.
A battery-operated AC milliammeter. The Data Precision 245
digital multimeter is suitable for this job.
3.
Measuring the voltage drop across a resistor by means of a
VOM or battery-operated AC voltmeter. The “limit” indication
is 0.75 V, so analog meters must have an accurate low-voltage
scale. The Simpson 250 and Sanwa SH-63Trd are examples
of a passive VOM that is suitable. Nearly all battery operated
digital multimeters that have a 2 V AC range are suitable. (See
Fig. A)
Fig. A.
Using an AC voltmeter to check AC leakage.
1.5 kΩ
0.15 µF
AC
voltmeter
(0.75 V)
To Exposed Metal
Parts on Set
Earth Ground
CAUTION
Use of controls or adjustments or performance of procedures
other than those specified herein may result in hazardous radiation
exposure.
UNLEADED SOLDER
Boards requiring use of unleaded solder are printed with the lead-
free mark (LF) indicating the solder contains no lead.
(Caution: Some printed circuit boards may not come printed with
the lead free mark due to their particular size)
: LEAD FREE MARK
Unleaded solder has the following characteristics.
•
Unleaded solder melts at a temperature about 40 °C higher
than ordinary solder.
Ordinary soldering irons can be used but the iron tip has to be
applied to the solder joint for a slightly longer time.
Soldering irons using a temperature regulator should be set to
about 350 °C.
Caution: The printed pattern (copper foil) may peel away if
the heated tip is applied for too long, so be careful!
•
Strong viscosity
Unleaded solder is more viscou-s (sticky, less prone to flow)
than ordinary solder so use caution not to let solder bridges
occur such as on IC pins, etc.
•
Usable with ordinary solder
It is best to use only unleaded solder but unleaded solder may
also be added to ordinary solder.
The laser diode in the optical pick-up block may suffer electrostatic
break-down because of the potential difference generated by the
charged electrostatic load, etc. on clothing and the human body.
During repair, pay attention to electrostatic break-down and also
use the procedure in the printed matter which is included in the
repair parts.
The flexible board is easily damaged and should be handled with
care.
NOTES ON LASER DIODE EMISSION CHECK
The laser beam on this model is concentrated so as to be focused on
the disc reflective surface by the objective lens in the optical pick-
up block. Therefore, when checking the laser diode emission,
observe from more than 30 cm away from the objective lens.
LASER DIODE AND FOCUS SEARCH OPERATION
CHECK
Carry out the “S curve check” in “CD section adjustment” and check
that the S curve waveforms is output three times.
SECTION 1
SERVICING NOTES
This appliance is classified as a CLASS 1 LASER product.
The CLASS 1 LASER PRODUCT MARKING is located on
the rear exterior.
Laser component in this product is capable of emitting radiation
exceeding the limit for Class 1.
When carrying this system
1 Remove all discs to protect the CD mechanism.
2 Hold down CD u (play/pause) on the unit, and press
?/1 until “STANDBY” appears.
3 After “LOCK” appears, unplug the power cord.
NOTES ON HANDLING THE OPTICAL PICK-UP
BLOCK OR BASE UNIT
CAUTION
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
4
HCD-EC70

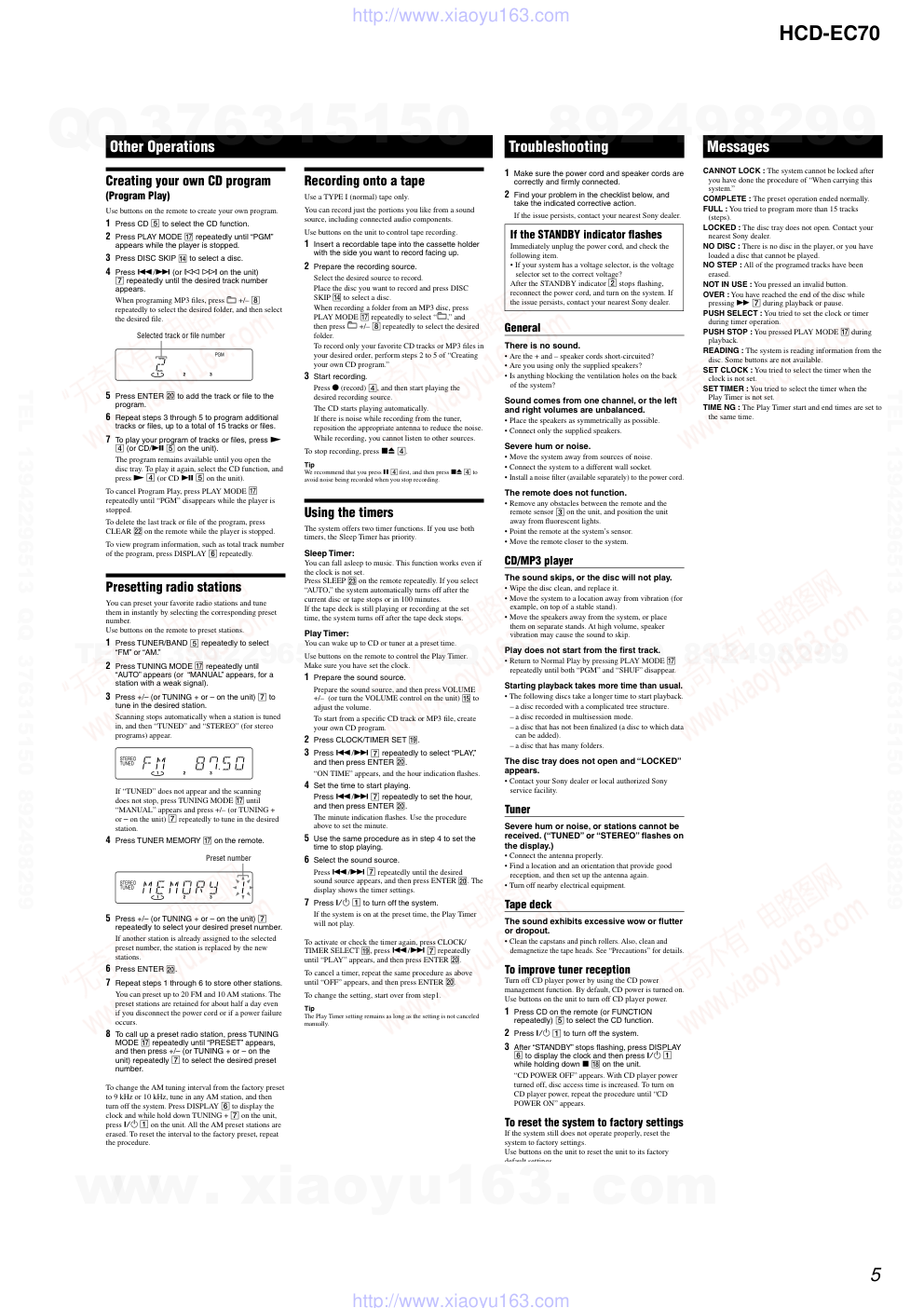

SECTION 2
GENERAL
This section is extracted
from instruction manual.
�����������������������
�����������������
����������������������������������������������������
��������������������������������������������������������
������������������������������������������������
�������������������������
������������������������������������������������������������������
���������������������������������������������������������������������
����������
���������������������������������������������������������������������
�������������������������������������������������������������
����������������
�� �������������������
��������������������
�� ��������������������������
����������������������������������������������
�����������������������������������������������
��������������������������������������������������
���������������������������������
�� �������������
��������������������������������������������
������������������������������������������������
������������������������������������������
����������������������������������������������������
����������������������������������������
������������������������
�������������������������������������������������
������������
���������
�����
��
�������������������
�����
�������������
����
���������������������
����������������������
��������������������
�����������
������������������������
������������
������������������������������������������������������������������
�����������������������������������������������������������������
������������������������
����������������
�������������������
��������������������
��������������������������������������������
������������������������������
���������������������
��
�����
������������������������
���������������������
����������������
�������������������
��������������������
�����
���������������������
�� �����������������������
������������������������������������������������
��
�� �������������
�����������������������������������������������������
��������������������������������������������������������
����������������������������������������������������
������
����������������������������������������������
������������������������������������������������������
�������������������������
�� ��������������
����������������������������������������������������
���������������������������������������������
���������������������������������������������������
�������������������������������
�� ���������������
��������������������������������������������
����������
����������������������������������������������������
������������������������������
��
�����
��������������
��������������������������
����������������������������
����������������������������
�������������
�����������
����������������������
��������
�������
���������������������
�������������������������
��������������������������
��������
������������������
�������������
���������������������������
��������������������������������
��������������������������������
������������������
�����������������������
�������������������������������
�����������������������
�������������������������������������������������
��������������������������������������������������������
���������������������������������
�������������������
����������������������������������������������������
����������������������������������������������������
����
��������������������������������������������
��������
�����������������������������
�������������������������������
��������������������������������
��������������������
����������������������������������������������������������������������
��������������������������������������������������������������������
�����
�������������������������������������������������������������������������
���
��������������������������
������������������������������������������������������������������������
�����������������������
��������������������������������������������
��������������������������������������������������������������������
���������
�����������������������������������������������������������������
�������
��������������������������������������������������������������������
�������������������������������������������������������������
������������
������������������������
���������������������������������������������
������������������
�����������������������������������������������������������������
����
������������������������������������������������������
������������������������������������������������������������������
���������������������������������������������������������������
�����������������������������������������������������������������
�������
�����������������������������������
���������������������������������������������������������������������
���������������������������������������������������������������
�����������������������
�����������������������������������������������������������������
�����
����������������������
�� ��������������������
������������������������������
�� �����������������������
��������������������������������������������
���������
�� ����������������������������
�������������������������������������������������
�����������������������������������������������������
�������������
��������������������������
�����������������
���������������������������������������
����������������������������������������������
���������������������������������������������������������
����������������������������������������������������
��������
�������������������������������������������
�������
�����������������������������������������������
��������������������������������������������
��������������
������������������������������������������
�� �����������������������
������������������������������������������
����������
�� ��������������
����������������������������������������������������
�����������������������������������������������������
����������������������������������������������������
����������
�� ���������������
������������������������������
��
�����
��������������
�����������������������������������
���������������������
�������������
������������������������������
���������������
��������
������������������
��������������������������������������������������������������������
���������������������������������
����
��������������������������������������������������������
��������������������
���������
�����
���������������
�������������
������������������������������
�������������
�������������
�������
�����������������������������
����������������������������������������
��������
������������������������������������������������������������������
��������������������������������������������������������������������
��������������������������������������
���������������������������������������������������������������
����
��������������������������������
��������������������������������������������
����������������������������������������������
����������������������������������������������������������������
���������������������������������������������������������������������
����������������������������������
�������������������������������������������������������������������
����������������
������������������������������
������������������������������������������������������������������
�����������������
���������������������������������������������������������������������
�������������������������������������������������������������������
���������������������
����������
���������������������������������
�����������������������������������������������
�����
��������������������������������
��������������������������������������������������
��������������������������������������������������
�������������������������������������������������
����������������������������������������������
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5
HCD-EC70
�����������������������������
��������������
�����������������������������������������������������
�� �������������������������������������
�� �����������������������������������������
������������������������������������
�� �����������������������������������
�� �������������������������������
��������������������������������������������
��������
��������������������������������
�������
���������������������������������������������������������
�����������������
����������������������������
�� ���������������������������������������������
��������
�� �����������������������������������������������
���������������������������������������������������
�� ������������������������������������������������
��������������������������
�������������������������������������������������
���������������������������������������������������������
����������������������������������
������������������������������������������
������������������������������������������������������
��������
������������������������������������������������������
��������������������������������������������������
��������������������������������������������������������
�������������������������������������������
�������������������������
�����������������������������������������������������
��������������������������������������������������������
��������
���������������������������������������������
�� ����������������������������������������
�������������
�� �������������������������������������
��������������������������������������������
����������������������������
�� ����������������������������������������������
����������������������������
�����������������������������������������������������
����������������������������������������������
�����������������
��������������������������������������������
�����������������������������������������
��������������������������������������������
������������������������������������������������������
��������
�� �����������������������������������
�������������
�� �������������������������������������������
������������������������������������������������
�������������������������������������������������������
��������������������������������������������������
���������
�� ��������������
�� �������������������������������������������������
���������������������������������������������������
�������������������������������������������������������
�������������������������������������������������������
�������
�� ������������������������������������������������
������������������������������������������
��������������������������������������������
������������������������������������������������
�������
���������������������������������������������������������
�����������������������������������������������������
����������������������������������������������������
��������������������������������������������������
��������������������������������������������������������
������������������������������������������������������������
��������������
����������������
���������������������
���������������������������������
�������������������������������������������������������
���������������������������������������������
��������������������������������������������������
�� ��������������������������������������������������
�������������������������������������������
�� �����������������������������
������������������������������������
�������������������������������������������������
������������������������
������������������������������������������������
����������������������������������
�������
�����������
����������������������������������������
�������
������������������������������������������������������
������������������������������������������������������
���������������������
�� ����������������
�����������������������������������������������
�������������������������
������������������������������������
��������������������������������������������������
�������������������������������������������������������
����������������������������������������������������
������������������������������
���
�������������������������������������������������������������
���������������������������������������������������
����������������
�������������������������������������������������������
��������������������������������������
������������
����������������������������������������������������������
���������������������
������������������������������������������������������
�����������������������������������������������������
���������������������������������������������
����������������������������������������������������������
�����������������������������������������������������
�����������
�������������������������������������������������
�����������������������������������������������������
���������������������������������
�� �������������������������
������������������������������������������������
���������������������������������������������������
�������������������
����������������������������������������������������
��������������������
�� ������������������������
�� �����������������������������������������
�����������������������
��������������������������������������������������
�� ������������������������������
����������������������������������������
�����������������������
������������������������������������������������
������������������������
�� �����������������������������������������������
���������������������
�� ������������������������
�����������������������������������������
��������������������������������������������������
���������������������������������
�� �����������������������������������
�������������������������������������������������������
��������������
��������������������������������������������������
���������������������������������������
���������������������������������������������
������������������������������������������������������
��������������������������������������������
���������������������������������������������
���
����������������������������������������������������������������������
���������
���������������
�� �����������������������������������������������
������������������������������
�� ����������������������������������������������
�������������������������������������
��������������������������������������������������������
�������������������������������
�������������������������������������������������
���������������
��������������������������������������������������������
������������������������������������
���������������������������������������������
�����������������������������������������������������
�����������������������������������������������������
�������
������������������
������������������������������������������������
�������������������������������������������
���������������������������������������������������������
��������������
������������������������������������������
���������������������������������
��������������������������������������������������
�������������������������������������
��������������������
���������������������������������������������
������������������������������������������������
�����������������������������������������������������������������
�����������������������������
��������������������������������������������������
���������������������������������������������������
����������������������������
������������������������������������������
���������������������������������������
�������������
�������������������������������������������
��������������������������������������
���������������������������������������������������������
�����������������������������������
���������������������������������������������������
�������������������������������������������������
��������������������������������������
����������������������������������������
������������������������������������������������
�������������������������������������������������
���������������������������������������������
�����������������������������������������������������������
����������������������������������������������������
���������������������������������������
����������������������������������������������������������
��������������
�������������������������������
�����������������������������������������
��������
����������������������������������������������������
�����������������
�����
�������������������������������������������
�����������������������������������������
�������������
�������������������������������
�������������������������������������������������������
���������������������������������������������
���������������������������������������
���������
�������������������������������������������
�����������
��������������������������������������������������������
����������������������������������������������������������
��������������������������
�����������������������������������������������
�������������������������������������������������������
����������������������������������������������������
�� ������������������������������������
����������������������������������������
�� �����������������������������������
�� ���������������������������������������������
��������������������������������������������
�����������������������������������
���������������������������������������������
������������������������������������������������������
������������������������������������������������
������������������
���������������������������������������
���������������������������������������������������������
���������������������������
���������������������������������������������������������
������� ��������
��������
������������������������������������������������
���������������������������������������������������
��������
�����������������������������������������������
������������������������������������������������
��������
���������������������������������������������������
��������������������
������������������������������������������������������
������������������������������������
������������������������������������������������
�������
�������������������������������������������
��������������������������������������������������
��������������������������������������
��������������������������������������������������
�����������������������
�������������������������������������������
���������
�����������������������������������������������������
�������������������������������������
���������������������������������������������������
�����������������
���������������������������������������������������
����������������������
��������������������������������������������������������
��������������
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
6
HCD-EC70
SECTION 3
DISASSEMBLY
• This set can be disassembled in the order shown below.
3-1.
DISASSEMBLY FLOW
3-3. TOP SECTION
(Page 7)
3-6. FRONT PANEL SECTION
(Page 9)
3-4. MECHANICAL DECK
(Page 8)
3-5. BELT (1), BELT (2)
(Page 8)
3-7. PANEL BOARD
(Page 10)
3-11. OPTICAL PICK-UP (KSM-213DCP),
BD83S BOARD
(Page 13)
3-12. BELT (DLM3A)
(Page 14)
3-16. DC FAN
(Page 16)
3-10. CD SECTION AND BASE UNIT
(BU-K6BD83S2-WOD) SECTION
(Page 12)
3-13. CHASSIS (PT) SECTION
(Page 14)
3-14. PT-AC BOARD,
POWER TRANSFORMER
(Page 15)
3-15. LOW-AMP BOARD,
HIGH-AMP BOARD,
TRANSISTOR BOARD
(Page 15)
3-9. MAIN BOARD
(Page 11)
3-8. JACK BOARD
(Page 10)
3-2. SIDE PANEL (R) AND
SIDE PANEL (L)
(Page 7)
SET
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
7
HCD-EC70
4 two screws
(+BV3 × 10)
9 Remove the top section
in the direction of the arrow.
7 connector
(CNP502)
8 connector
(CNP501)
5 two
claws
6 two
dowels
1 screw
(+KTP3 × 10)
2 screw
(+KTP3 × 10)
3 three screws
(+BV3 × 10)
3-2.
SIDE PANEL (R) AND SIDE PANEL (L)
3-3.
TOP SECTION
3 side panel (R)
6 side panel (L)
5 two screws
(+BV3 × 10)
2 two screws
(+BV3 × 10)
1 four screws
(TP3 × 12)
4 four screws
(TP3 × 12)
Note: Follow the disassembly procedure in the numerical order given.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
8
HCD-EC70
1 Open the cassette box.
3 Slide the lever in the
direction of the arrow.
2 four screws
(+BVTP 2.6 × 8)
4 mechanical deck
2 belt (2)
1 belt (1)
3-4.
MECHANICAL DECK
3-5.
BELT (1), BELT (2)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
9
HCD-EC70
8 JACK HOLD (B) board
6 Turn the front panel
section.
3 screw
(+KTP3 × 10)
4 two screws
(+BV3 × 10)
5 screw
(+KTP3 × 10)
qa front panel
section
2 wire (flat type)
27core (CNS111)
1 wire (flat type)
13core (CNS671)
7 two screws
(+BVTP 2.6 × 8)
9 JACK HOLD (A) board
q; JACK board
3-6.
FRONT PANEL SECTION
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
10
HCD-EC70
3-7.
PANEL BOARD
3-8.
JACK BOARD
1 two screws
(+BVTP 2.6 × 8)
5 JACK board
3 JACK HOLD (A) board
2 JACK HOLD (B) board
4 screw
(+BVTP 3 × 6)
5 PANEL board
3 knob (VOL)
4 claw
2 wire (flat type)
27core (CNS701)
1 fifteen screws
(+BVTP 2.6 × 8)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
11
HCD-EC70
8 four screws
(+BV3 × 10)
9 screw
(+BV3 × 10)
7 wire (flat type)
23core (CNS104)
2 wire (flat type)
27core (CNS111)
qs MAIN board
1 connector
(CNP171)
6 connector
(CNP901)
5 connector
(CNP202)
4 connector
(CNP302)
3 connector
(CNP151)
q; connector
(CNP301)
qa Remove soldering from
the three points.
3-9.
MAIN BOARD
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
12
HCD-EC70
3-10. CD SECTION AND BASE UNIT (BU-K6BD83S2-WOD) SECTION
2 four screws
(+BV3 × 10)
6 two screws (B2.6)
(+BV tapping)
7 two screws
(+BVWH tapping)
8 cover (CD mecha)
q; CD section and base unit
(BU-K6BD83S2-WOD) section
5 tray panel
4 wire (flat type)
23core
9 wire (flat type)
13core
3 Remove the CD section and base unit
(BU-K6BD83S2-WOD) section in the
direction of the arrow.
1 wire (flat type)
23core (CNS104)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
13
HCD-EC70
8 Remove soldering from
the four points.
7 wire (flat type) (16 core)
(CN301)
q; BD83S board
9 optical pick-up
(KSM-213DCP)
4 two screws (+PTPWHM 2.6)
1 two screws (+PTPWHM 2.6)
2 two coil springs (insulator)
3 two insulators
5 two coil springs (insulator)
6 two insulators
3-11. OPTICAL PICK-UP (KSM-213DCP), BD83S BOARD
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
14
HCD-EC70
2 two screws
3 cover
4 belt (DLM3A)
5 belt (DLM3A)
1 two screws
1 two screws
(+BV3 × 10)
2 four screws
(+BV3 × 10)
3 rear cabint
5 four screws
(+BVTP4 × 12)
4 Remove soldering from
the two points.
6 chassis (main mold)
8 HOLD board
7 screw
(+BV3 × 10)
9 AC cord
3-12. BELT (DLM3A)
3-13. CHASSIS (PT) SECTION
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
15
HCD-EC70
3 four screws
(+BV4 × 8)
4 PT-AC board,
power transformer
1 screw
(+BV3 × 10)
2 lead
5 screw
(+BV3 × 10)
1 connector
(CNP201)
4 LOW-AMP board
9 TRANSISTOR
board
7 HIGH-AMP board
6 two transisitor
screws
2 screw
(+BV3 × 10)
3 two transisitor
screws
8 screw
(+BV3 × 10)
3-14. PT-AC BOARD, POWER TRANSFORMER
3-15. LOW-AMP BOARD, HIGH-AMP BOARD, TRANSISTOR BOARD
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
16
HCD-EC70
2 DC fan
1 two screws
(+BV3 × 10)
3-16. DC FAN
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
17
HCD-EC70
RECORD/PLAYBACK HEAD AZIMUTH ADJUSTMENT
Procedure:
1. Mode: Playback
2. Turn the adjustment screw and check output peaks. If the peaks
do not match for L-CH and R-CH, turn the adjustment screw
so that outputs match within 1dB of peak.
3. Mode: Playback
4. After the adjustments, apply suitable locking compound to
the pats adjusted.
Screw
position
L-CH
peak
within
1dB
Output
level
L-CH
peak
R-CH
peak
within
1dB
Screw
position
R-CH
peak
0 dB=0.775 V
DECK SECTION
set
JACK board
PHONES jack
(J102)
+
–
level meter
test tape
P-4-A063
(6.3 kHz, −10 dB)
1.
Demagnetize the record/playback head with a head
demagnetizer.
2.
Do not use a magnetized screwdriver for the adjustments.
• Test Tape
Tape
Signal
Used for
P-4-A063
6.3 kHz, -10 dB
Azimuth Adjustment
set
test tape
P-4-A063
(6.3 kHz, −10 dB)
oscilloscope
V
H
waveform of oscilloscope
in phase 45°
90°
135° 180°
good
wrong
JACK board
PHONES jack
(J102)
• Precaution
1.
Clean the following parts with a denatured-alcohol-moistened
swab :
record/playback head
pinch roller
erase head
rubber belts
capstan
idlers
2.
Demagnetize the record/playback head with a head
demagnetizer. (Do not bring the head magnetizer close to the
erase head.)
3.
Do not use a magnetized screwdriver for the adjustments.
4.
After the adjustments, appiy suitable locking compound to
the parts adjusted.
5.
The adjustments should be performed with the rated power
supply voltage unless otherwise noted.
• Torque Measurement
• Tape Tension Measurement
Mode
Tension Meter
Meter Reading
FWD
CQ-403A
more than 80 g
(more than 2.82 oz)
2.0 – 8.0 mN • m
(20 to 80 g • cm)
(0.28 – 1.12 oz • inch)
0.15 – 0.6 mN • m
(1.5 to 6 g • cm)
(0.021 – 0.083 oz • inch)
5 – 17.7 mN • m
(50 to 177 g • cm)
(0.7 – 2.48 oz • inch)
5 – 17.7 mN • m
(50 to 177 g • cm)
(0.7 – 2.48 oz • inch)
CQ-102AS
CQ-102C
CQ-201AS
CQ-201B
Mode
FWD
FWD
back tension
FF
REW
Torque meter
Meter reading
SECTION 5
ELECTRICAL ADJUSTMENTS
SECTION 4
MECHANICAL ADJUSTMENTS
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
18
HCD-EC70
Checking Location:
+
–
BD83S board
TP (RFACI)
TP (VC)
oscilloscope
(DC range)
Procedure :
1.
Connect oscilloscope to TP (RFACI) and TP (VC) on the
BD83S board.
2.
Press the I/1 button to turn the power ON, and press
the Z (CD) button to open the CD disc tray.
3.
Set disc (YEDS-18) on the tray and press the CD u button
to playback.
4.
Confirm that oscilloscope waveform is as shown in the figure
below. (eye pattern)
A good eye pattern means that the diamond shape (◊) in the
center of the waveform can be clearly distinguished.
VOLT/DIV: 200 mV
TIME/DIV: 500 ns
level:
0.9 ± 0.4 Vp-p
TP
(VC)
TP
(RFACI)
IC201
– BD83S Board (SIDE B) –
CD SECTION
Note:
1.
CD Block is basically constructed to operate without adjustment.
2.
Use YEDS-18 disc (3-702-101-01) unless otherwise indicated.
3.
Use an oscilloscope with more than 10 MΩ impedance.
4.
Clean the object lens by an applicator with neutral detergent when the
signal level is low than specified value with the following checks.
5.
Check the focus bias check when optical pick-up block is replaced.
FOCUS BIAS CHECK
Adjustment Location: Record/Playback/Erase Head
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
19
HCD-EC70
TUNER SECTION
0 dB=1 µV
[AM]
Setting:
FUNCTION: TUNER
TUNER/BAND button: AM
[FM]
Setting:
FUNCTION: TUNER
TUNER/BAND button: FM
•
Repeat the procedures in each adjustment several times.
AM RF signal
generator
30% amplitude
modulation by
400 Hz signal
Output level: 54 dBuV
60 cm
set
loop antenna A loop antenna B
+
–
level meter
32 Ω
JACK board
PHONES jack (J102)
FM RF signal
generator
75kHz frequency
deviation by 1K Hz
signal
Output level: as low as possible
(8dBuV)
+
–
level meter
set
32 Ω
0.01 µF
JACK board
PHONES jack (J102)
MAIN board
ANTENNA
CNP802 pin 1
MAIN board
ANTENNA
CNP802 pin 2
digital voltmeter
100 kΩ
MAIN board
TP (TUNER VT)
AM FREQUENCY COVERAGE ADJUSTMENT
Adjustment Part
Frequency Display
Reading on Digital Voltmeter
L852
530 kHz
1.5 ± 0.1 V
Confirmation
1,710 kHz
8 ± 0.5 V
AM TRACKING ADJUSTMENT
Adjust for a maximum reading on level meter
L851
530 kHz
FM FREQUENCY COVERAGE ADJUSTMENT
Adjustment Part
Frequency Display
Reading on Digital Voltmeter
L805
87.5 kHz
1.75 ± 0.1 V
Confirmation
108 kHz
6.2 ± 0.5 V
FM TRACKING ADJUSTMENT
Adjust for a maximum reading on level meter
L804
98 MHz
Adjustment Location: MAIN board (See page 20).
[FM DETECTOR ADJUSTMENT]
Setting:
FUNCTION: TUNER
TUNER/BAND button: FM
1.
Tune the set to 98 MHz.
2.
Adjust L806 so that modulation distortion may become the
best in the vicinity of the maximum value where the tuner out
level becomes –15dBuV or more.
FM RF signal
generator
Carrier frequency: 98MHz
Modulation:
deviation by FM 75 kHz
Output level: 60 dBuV
+
–
level meter
MAIN board
TP (TUNER GND)
MAIN board
IC801 pin qs
(TUNER OUT L-ch)
set
MAIN board
ANTENNA
CNP802 pin 2
MAIN board
ANTENNA
CNP802 pin 1
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
20
HCD-EC70
Adjustment Location and Connecting Points
IC801
TP (TUNER VT)
TP (TUNER GND)
CNP802
ANTENNA
1
3
L851
AM TRACKING
ADJUSTMENT
FM TRACKING
ADJUSTMENT
(TUNER GND)
(TUNER VT)
FM FREQUENCY
COVERRANGE
ADUJUSTMENT
AM FREQUENCY
COVERRANGE
ADUJUSTMENT
L852
L806
L804
L805
FM DETECTOR
ADUJUSTMENT
– MAIN BOARD (Component side) –
– MAIN BOARD (Conductor side) –
IC801 pin qs
(TUNER OUT L-ch)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
21
21
HCD-EC70
HCD-EC70
• Circuit Boards Location
TRANSISTOR board
LOW-AMP board
HIGH-AMP board
MAIN board
JACK board
PANEL board
PT-AC board
BD83S board
Note on Schematic Diagram:
• All capacitors are in µF unless otherwise noted. (p: pF)
50 WV or less are not indicated except for electrolytics and
tantalums.
• All resistors are in Ω and 1/4 W or less unless otherwise
specified.
• f
: internal component.
• 2 : nonflammable resistor.
• 5 : fusible resistor.
• C : panel designation.
• H : adjustment for repair.
• A : B+ Line.
• B : B– Line.
• Voltages are taken with a VOM (Input impedance 10 MΩ).
Voltage variations may be noted due to normal production
tolerances.
• Waveforms are taken with a oscilloscope.
Voltage variations may be noted due to normal production
tolerances.
– BD83S BOARD –
No mark: CD PLAY
– Other Section –
No mark: FM
(
): TAPE PLAY
〈
〉: TAPE REC
[
]: CD STOP
• Circled numbers refer to waveforms.
• Signal path.
F
: TUNER (FM)
f
: TUNER (AM)
J
: CD
d
: AUX
E
: PB (TAPE)
a
: REC (TAPE)
Note on Printed Wiring Boards:
• X : parts extracted from the component side.
• Y : parts extracted from the conductor side.
• f
: internal component.
•
: Pattern from the side which enables seeing.
• Indication of transistor.
Note:
The components identi-
fied by mark 0 or dot-
ted line with mark 0 are
critical for safety.
Replace only with part
number specified.
Note:
Les composants identifiés
par une marque 0 sont cri-
tiques pour la sécurité.
Ne les remplacer que par une
piéce portant le numéro
spécifié.
Caution:
Pattern face side: Parts on the pattern face side seen from
(Side B) the pattern face are indicated.
Parts face side: Parts on the parts face side seen from
(Side A) the parts face are indicated.
THIS NOTE IS COMMON FOR PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS.
(In addition to this, the necessary note is printed in each block.)
SECTION 6
DIAGRAMS
B
These are omitted.
C
E
Q
C
B
These are omitted.
E
Q
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
22
22
HCD-EC70
HCD-EC70
6-1.
BLOCK DIAGRAM — BD/DRIVER SECTION —
Q669,670
Q671,672
Q665,666
Q667,668
A
MAIN
SECTION
(Page 24)
+
-
+
-
M
SCOR
P67/AN7/INT2
XLAT-MP3
P35/IC1
IREQ-MP3
P74/SDA/SC2
DATA-MP3
P30/SO3
CLK-MP3
P31/SC3
ACK-MP3
P75/SCL/SO2
REQ-MP3
P37/OCU1
M-MUTE
P41/LED1
P43/LED3
P45/LED5/TOT0
P44/LED4
P47/LED7/TOT2
P46/LED6/TOT1
P51/TIN1
P52/TIN2/PPGO
P53/PPG1
P42/LED2
P50/TINO
P36/OCU0
P54/SI0
P55/SC0
P33/TMCK
P56/SO0
P26
P76
SENS
CLOCK
XLAT
DATA
XRST
XTACN
OPTICAL PICK-UP
BLOCK
(KSM-213DCP)
AUTOMATIC
POWER
CONTROL
Q321
+1.7V
+3.3V
LD
GND
FOCUS
COIL
F+
F
T+
T
SP+
SP
SL+
SL
TRACKING
COIL
IC402
S201
(LIMIT)
X201
16.9344MHz
+3.3V
SL/SP MOTOR
DRIVER
MOTOR
DRIVE
IC201
RF AMP,DSP,MP3
12
6
11
13
14
VR
PD
16
15
18
17
4
23
2
20
MUTE
CH2OUTF
CH1FIN
CH1RIN
CH2FIN
CH3FIN
OPIN+
CH2OUTR
CH1OUTR
CH1OUTF
CH4OUTF
CH4OUTR
CH3OUTR
CH3OUTF
M
M
(SPINDLE)
(SLED)
VCC
VC
A
B
C
D
E
F
DETECTOR
A
B
E
50
F
51
LD
66
PD
67
TFDR
43
SSTP
39
FFDR
45
SFDR
41
MPD
M-MUTE
38
XTACN
XRST
DATA
XLAT
CLOCK
117
AOUT2
112
AOUT1
108 XTAO
109 XTAI
57
58
C
59
D
60
SENS
XTACN
XRST
DATA
XLAT
CLOCK
SENS
13
XLAT-MP3
REQ-MP3
REQ-MP3
CD-L
CD-R
XLAT-MP3
TRDR
44
22
CH3RIN
SRDR
42
CH2RIN
FRDR
46
5
3.3V
+1.8V
IC203
SYSTEM CONTROLLER
IC701
(1/2)
7
5
1
3
ACK-MP3
ACK-MP3
12
15
7
89
16
11
20
26
8
DATA2
DATA-MP3
90
CLK2
CLK-MP3
10
IREQ-MP3
IREQ-MP3
SCOR
SCOR
+1.8
REG
43
10
49
5
6
50
12
11
28
27
22
26
20
25
19
18
29
30
8
31
3
34
21
14
FOCUS/TRACKING
COIL DRIVER
MOTOR
DRIVE
M
MOTOR
DRIVE
24
23
MOTOR
DRIVE
Q661-664
VM9V
CD
MOTOR
CONTROL
CD MECHANISM DECK
BLOCK
: CD
• Signal Path
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
23
23
HCD-EC70
HCD-EC70
6-2.
BLOCK DIAGRAM — TUNER SECTION —
: TUNER(FM)
: TUNER(AM)
• Signal Path
5
11
25
7
1
31
8
3
26
27
28
18
16
17
15
19
20
AM RF-IN
AM-OSC
36 FM RF-IN
34 FM RF-OUT
FM-OSC
32
FM/AM
ANTENNA
L851
D851
L852
AM OSC
L804
FM RF
D802
D803
L805
FM OSC
CF802
10.7MHz
L803
PD
LP-IN
LP-OUT
DO
DI
CL
CE
X801
75kHz
XIN
XOUT
AM-MIX
FM-MIX
FM-DET
AGC
AM IF-IN
FM IF-IN
12
13
L-OUT
R-OUT
IC801
AM/FM IF AMP,
MIX, MPX, DET, OSC
FM/AM PLL
TU-DO
TU-DI
TU-CE
TU-CLK
TU-ANSD
MAIN
SECTION
(Page 24)
B
TUNER
R-CH
R-CH
TUNER
L-CH
L-CH
CNP802
3
1
FM FREQUENCY
COVERAGE
AM FREQUENCY
COVERAGE
AM TRACKING
FM DETECTOR
FM TRACKING
CF803
450kHz
TU-DI
TU-CE
TU-DO
TU-ANSD
+9V
VM9V
VM9V
+3V
+5V
TU-CLK
L806
Q801
Q802
+3V
REG
+5V
REG
CF801
10.7MHz
Q803
FM MIX
AMP
Ver. 1.2
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
24
24
HCD-EC70
HCD-EC70
6-3.
BLOCK DIAGRAM — MAIN SECTION —
: TUNER(FM)
: TUNER(AM)
: CD
• Signal Path
: AUX
: PB (TAPE)
: REC (TAPE)
• R-CH is omitted due to same as L-CH.
BIAS
OSC
Q507
REC/PB
HEAD
BLOCK
TAPE MECHANISM DECK
V2/P82
V1/P81
V0/P80
SYSTEM CONTROLLER
IC701(2/2)
P57/SI1
VOLUME
VOLUME
AUDIO IN
J105
FUCTION
KEY
REMOTE
CONTROL
RECEIVER
IC703
SW702-704, SW706,709,710,719,721
SW711-716, SW708,720
SW701,705
L-CH
R-CH
R-CH
TU-DO
TU-DI
TU-CLK
TU-ANSD
TU-CE
R-CH
P63/AN3
39
55
56
57
33
L501
SW501(1/2)
(REC/PB)
(REC/PB)
SW501(2/2)
BIAS OSC
P64/AN4
40
X1A
14
X0A
13
X701
32.768kHz
X0
93
X1
92
X702
4.19MHz
9
P34/IC0
FUCTION
KEY
FUCTION
KEY
38
41
3
1
RESET
SWITCH
Q704
54
RSTX
RESET
Q705,706
42
D051,052
RELAY
DRIVE
AC
IN
Q102
RY001
37
P61/AN1
P62/AN2
P65/AN5/INT0
P71/AN9/SC1
P66/AN6/INT1
+9V
PB/REC EQ AMP
IC401
R-CH
A1
19
18
OUT 1
16
OUT 2
B1
21
PB1P
2
C1
23
13
SD
28
REC 10
R-CH
R-CH
L-CH
P27
48
POWER
AMP
(HIGH)
SEG0
SEG31
59
62
COM0
COM3
LIQUID CRYSTAL
DISPLAY
LCD702
Q135
Q301
Q367
Q366
Q131,137
µCON +B
+3.6V
36
P60/ANO
P73/AN11/SI2
LINE
FILTER
L001
+9V
VM9V
4,5
11
IC301
2
P25
D702
+9V
REG
IC101
+VP
-VP
1
3
D101
Q151-154
D111,113
+3.3V
REG
Q191
Q192
AVDD
( +3.3V)
DVDD
( +3.3V)
+3.3V
REG
D156
D154
+9V
POWER
MONITOR
Q121,122
+3.6V
REG
Q701-703
1
P24
+3.6V
67
63
64
89
94
100
.
.
.
17
P40/LED0
46
SW700
LED702
LED
DRIVE
Q707
LED701
(BACK RIGHT)
STANDBY
J102
PHONES
R-CH
R-CH
L
R
R-CH
J101
L
R
R-CH
CD-R
CD-L
A
BD/DRIVER
SECTION
(Page 22)
P-SW
M-SW
+7V
PT001
POWER
(MAIN)
TRANSFORMER
PT002
POWER
(SUB)
TRANSFORMER
4
HP
AMP
RELAY
CONTROL
OVERLOAD
AMP
PROTECT
THERMAL
DET
PROTECT
DET
Q203,207
Q201
OVERLOAD
DET
THERMAL
DETECTION
DET
M
+9V
FAN
CONTROL
Q901,902
CURRENT
DET
Q921
M901
FAN MOTOR
M
HP MUTE
HIGH MUTE
CONTROL
Q133,134,141
FILTER
Q303
AMP
CONTROL
Q361
LOW MUTE
CONTROL
Q251
MUTE
Q305,306
13
POWER
AMP
(LOW)
3
IC201
2
12,13
SPEAKER
HIGH FREQ.
IMPEDANCE:
USE 8
J201
SPEAKER
LOW FREQ.
IMPEDANCE:
USE 8
TUNER
SECTION
(Page 23)
B
RY131
RY201
TH361
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
25
25
HCD-EC70
HCD-EC70
6-4.
PRINTED WIRING BOARD — BD83S BOARD —
• See page 21 for Circuit Boards Location.
:Uses unleaded solder.
IC203
IC201
IC402
BD83S BOARD (SIDE A)
BD83S BOARD (SIDE B)
1
1-868-067-
(12)
3
5
E
4
M
(SPINDLE MOTOR)
S201
(LIMIT)
M
(SLED MOTOR)
F
MAIN BOARD
CNS104
(Page 27)
OPTICAL PICK-UP
BLOCK
KSM-213DCP
12
1-868-067-
(12)
12
TP(RFACI)
TP(VC)
R256
C257
R260
C206
C205
C322
R323
R322
R321
R324
C223
C321
C268
C267
R271
R203
C226
R201
C227
C110
C108
C102
C203
C204
C101
C274
C202
R207
C215
R202
C201
R423
R421
C424
C276
C210
Q321
C207
C266
X201
C275
C323
C277
C406
R401
C401
C219
R276
C271
C272
C104
C105
C107
C109
C232
C220
R257
C258
C260
C261
R258
C304
C208
R101
R265
R266
R267
C264
C265
R278
C111
C214
R270
C221
C292
C291
R292
R291
C217 C218
C224
R451
R102
R103
R104 R105
R107
R108
R109
R110
R111
C451
C256
C251
C252
C254
C253
R254
R255
R252
R253
CN301
C213
C222
C405
R113
C404
R452
C112
R275
R277
C103
R112
C301
C303
C273
R268
C113
CN102
C230
R250
R280
1
A
B
C
D
E
F
G
2
3
4
5
6
7
8
9
10
11
12
• Semiconductor
Location
Ref. No.
Location
IC201
E-8
IC203
G-3
IC402
C-10
Q321
F-5
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
26
26
HCD-EC70
HCD-EC70
6-5.
SCHEMATIC DIAGRAM — BD83S BOARD —
• See page 38 for Waveforms.
• See page 38 for IC Block Diagrams.
• See page 41 for IC Pin Function Description.
C208
C205
R324
R101
R292
C110
R451
R102
R103
R104
R105
R107
R108
R109
R110
R111
R255
R253
C406
C301
R254
R252
R250
R268
R322
R321
C264
CN301
C222
C213
R291
C201
C219
R112
R113
C203
C108
C102
C101
C103
C105
C111
C104
C109
C107
C113
C112
R275
R277
R276
C271
C221
C273
C261
C260
R265
R266
R267
R258
C258
R260
C256
C207
C254
C253
C252
C251
C232
C206
C224
R278
C272
C204
C218
C291
C292
C217
C202
R401
C303
C322
C321
R323
R452
R421
C404
R207
C226
C265
C210
R256
C257
C323
Q321
C424
R423
C405
IC402
S201
TP
C230
TP
C220
C451
TP2
TP1
TP4
TP3
C274
R257
C304
IC201
R280
C401
C227
R202
C268
C215
C276
C277
IC203
IC203
R201
CN102
C266
C267
R203
C275
C214
X201
R270
R271
C223
0.1
0.1
100k
100
100
220p
22k
100
100
100
100
100
100
100
100
100
1k
1k
0.1
0.1
10k
10k
1M
10k
2.2
2.2
1000p
16P
0.1
0.1
100
100
10V
0.1
100
100
100
10V
220p
22p
22p
100p
100p
220p
220p
220p
220p
100p
100p
100
100
47k
0.1
0.1
470p
0.01
0.47
4.7k
1k
4.7k
220k
220p
0
0.1
100 10V
4700p
470p
4700p
470p
0.1
0.1
0.1
100
0.1
0.1
0.1
470p
470p
0.1
0.1
0
10
1
1000p
0
10k
0
0.1
0
1
0.1
0.1
22k
0.1
100
10V
2SA2119K
0.1
10k
0.1
BA5947FM-E2
100p
0.1
0.047
0.1
100k
1
CXD3014A-201R
0
220
10V
1
0
10p
0.1
1
1
BH18LB1WG-TR
0
23P
10p
5p
5p
0.1
16.9344MHz
1k
1M
0.1
FRDR
FFDR
TRDR
TFDR
FRDR
FFDR
TRDR
TFDR
SP-
SP+
SL-
SL+
SP+
SP-
SL+
SL-
OPIN-
OPIN+
CH1FIN
CH1RIN
CH2FIN
CH2RIN
GND
CNF4
POWVCC
CH2OUTR
CH2OUTF
CH1OUTR
CH1PUTF
CH4OUTR
CH4OUTF
CH3OUTF
CH3OUTR
POWVCC
MUTE
GND
CH3RIN
CH3FIN
CH4IN
CH4CAPA
OPOUT
PREVCC
VREF
GAIN-SW
MIRR
DFCT
FOK
VSS
LOCK
MDP
SSTP
IOVSS1
SFDR
SRDR
TFDR
TRDR
FFDR
FRDR
IOVDD1
AVDD0
AVSS0
E
F
TEI
TEO
FEI
FEO
VC
A
B
C
D
AVDD4
RFDCO
PDSENS
AC_SUM
EG_IN
LD
PD
RFC
AVSS4
RFACO
RFACI
AVDD3
BIAS
ASYI
ASYO
VPCO
VCTL
AVSS3
CLTV
FILO
FILI
PCO
BCKI
LRCKI
LRCK
VSS
PCMD
BCK
VDD
IOVDD2
DOUT
TEST
IOVSS2
XVSS
XTAO
XTAI
XVDD
AVDD1
AOUT1
VREFL
AVSS1
AVSS2
VREFR
AOUT2
AVDD2
IOVDD0
IOVSS0
XTACN
XRST
VSS
VDD
SENS
WFCK
XUGF
XPCK
GFS
C2PO
SCOR
VDD
COUT
PCMDI
CLOK
SVSS
SVDD
SVSS
SVDD
VSS
SVDD
VDD
VSS
TEST1
SVSS
SVSS
SVDD
JTAGTCK
JTAGTDI
JTAGTDO
JTAGTMS
TRST
VDD
TES1
PLLVDD
PLLVSS
ACK-MP3
REQ-MP3
IREQ-MP3
SSTB-MP3
3
5
1
XLAT-MP3
XLAT
CLK2
DATA
DATA2
T+
VC
GND
LD
PD
F+
T-
F-
VCC
SCOR
SENS
CLK
XRST
D-OUT
DVDD(3.3V)
AVDD(3.3V)
E
D
A
B
C
F
VR
IREQ-MP3
REQ-MP3
ACK-MP3
XLAT-MP3
XLAT
DATA
DATA-MP3
CLK-MP3
2
4
(LIMIT)
AUTOMATIC
POWER
CONTROL
RF AMP,DSP,MP3
FOCUS/TRACKING
COIL DRIVER,
SLED/SPINDLE
MOTOR DRIVER
OPTICAL
PICK-UP
BLOCK
KSM-213DCP
(SPINDLE)
(SLED)
(VC)
(RFACI)
+1.8V REGULATOR
M-MUTE
D-GND
L-CH
A-GND
R-CH
M-GND
M+7V
XTACN
(APC)
(SPI)
No mark:CD PLAY
(3/5)
CNS104
F
BD83S BOARD
(Page 30)
1
2
3
4
Ver. 1.2
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
27
27
HCD-EC70
HCD-EC70
6-6.
PRINTED WIRING BOARD — MAIN SECTION —
• See page 21 for Circuit Boards Location.
:Uses unleaded solder.
IC801
IC401
IC101
E
TAPE MECHANISM
DECK
REC PB
1
4
1
27
1
1
3
3
1
26
2
3
1
5
E
E
E
E
E
E
1
1
3
1
1
23
1
5
E
3
8
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
1
8
1
3
A
PANEL BOARD
CNS701
(Page 33)
E
PT-AC BOARD
WH151
(Page 37)
D
LOW-AMP BOARD
CNP202
(Page 35)
B
HIGH-AMP BOARD
WH302
(Page 35)
C
HIGH-AMP BOARD
WH301
(Page 35)
ANTENNA
FM/AM
M901
FAN MOTOR
L
R
SPEAKER
LOW FREQ.
IMPEDANCE:
USE 8
L
R
SPEAKER
HIGH FREQ.
IMPEDANCE:
USE 8
F
BD83S BOARD
CN102
(Page 25)
AUDIO
IN
1
8
PHONES
E
11
11
12
12
11
11
12
12
11
11
12
12
1
A
B
C
D
E
F
G
H
I
J
2
3
4
5
6
7
8
9
10
11
12
JW834
JW821
JW133
JW159
JW183
JW184
JW185
JW187
JW191
JW188
JW189
JW190
JW193
JW194
JW809
JW810
JW180
JW824
JW808
JW807
JW813
JW814
JW804
JW829
JW158
JW817
JW818
JW815
JW816
JW823
JW825
JW811
JW822
W102
JW186
JW812
JW195
JW149
JW104
JW175
WH171
W103
JW101
JW103
JW106
JW107
JW108
JW109
JW111
JW112
JW113
JW114
JW116
JW117
JW120
JW122
JW123
JW124
JW125
JW127
JW131
JW140
JW141
JW144
JW145
JW146
JW147
JW148
JW152
JW153
JW154
JW155
JW156
JW157
JW161
JW162
JW164
JW166
JW167
JW168
JW182
JW196
JW198
JW199
JW200
JW204
JW205
JW206
JW212
JW110
JW128
JW211
JW209
JW118
JW201
JW151
JW150
JW177
JW179
JW202
CLP102
JW203
JW138
JW137
JW139
JW163
JW165
JW136
JW135
JW178
JW181
JW172
JW173
JW174
JW176
JW171
JW169
JW160
JW134
JW126
JW130
JW142
JW119
JW121
JW170
JW143
JW115
JW105
JW102
JW192
JW132
JW207
JW208
JW210
JW213
JW214
JW215
JW216
JW217
JW218
JW219
JW229
C551
C137
C138
R915
C143
WH201
C281
D192
D101
R127
EP102
R197
R198
C106
R194
CF803
CF801
L803
Q192
WH203
CNP901
CNS111
CNP301
C801
CNP151
D131
CLP101
R216
C111
R221
R129
R259
JW851
J201
R911
C101
R910
C102
X801
CNP302
C903
C105
C921
C151
C902
C901
C418
C417
C834
SW501
L805
L804
L851
Q902
RY131
D191
L101
L806
JW805
JW806
L501
Q191
C567
C191
J101
C509
C405
C412
C402
C413
L102
JW803
CNS104
CNP501
CNP502
D111
D113
C113
C841
C112
RY201
JW802
CNP802
C813
C321
CF802
C510
C401
L852
R128
C197
R912
R260
R222
JW129
R102
R122
JR803
JR802
JR105
JR104
JR101
JR102
R228
R350
Q306
R352
R234
C203
Q142
Q137
Q131
Q132
Q138
R249
R419
R431
R432
R436
R435
R420
R200
R186
C221
R237
R118
D193
R393
R351
R394
R229
R185
R251
R206
R354
R117
R201
R250
Q251
Q133
R136
R135
Q303
C303
C534
R531
R145
R430
R154
R153
R391
C155
R303
R318
R148
R326
R146
R317
R320
R108
C313
R140
R439
R301
R304
R356
R444
R159
R134
R138
R150
R392
C133
R132
R199
C194
R137
C434
R139
R149
R147
C195
C438
D803
D802
R305
R380
Q921
R302
C214
R130
C433
C437
C159
Q304
R325
R114
C565
R355
R179
R519
R177
R180
R178
R520
D813
C843
C314
R408
R112
C304
R116
R379
R157
R155
R123
R245
C134
R113
R104
R142
R162
R406
R166
R111
R174
R160
R170
R161
Q135
C513
R167
R133
C302
C514
C502
Q305
R261
R131
R849
R115
Q151
R173
C511
C131
D154
D156
R172
R164
R163
R156
C512
Q152
Q154
Q153
R168
R165
R169
R171
C406
C408
C196
C152
R101
C116
C136
C153
R183
R110
R109
C121
C114
R125
R124
R121
R107
R106
R105
Q122
Q121
Q102
C301
R103
R306
R158
R842
R407
R262
R827
C403
R846
C421
R187
R848
R541
R834
R829
C818
R536
C407
JR801
R814
R181
R561
R241
R223
C183
R843
C409
C807
C840
R840
C404
R564
R243
R191
R195
R196
C192
C193
C562
C198
R545
R239
C156
C431
C564
Q507
C561
R501
R503
R504
R522
C432
R544
R425
R144
R835
R535
R565
R543
C501
C410
R426
C525
R423
R505
R240
C181
R506
R507
R508
R509
C135
R510
C524
R511
R441
C816
R443
R440
R442
R512
R526
R525
R521
R524
R534
R514
R516
R515
R513
C522
R518
R405
R517
C503
C504
R529
C529
C507
C506
R839
R424
R812
R527
D812
R811
R502
C505
R530
R815
C815
C802
R801
R821
R825
R826
R828
R818
R802
C812
C831
C832
C833
R822
R184
R224
R823
R831
R824
C829
C848
C830
C847
R841
R844
R852
C839
C823
R244
C824
C825
D132
Q802
R809
R838
R813
Q801
C828
C835
R837
R819
R820
C826
C827
R523
C811
C810
C814
R242
C836
C508
R532
R528
R860
R433
R859
R434
C526
R182
R236
D851
C852
C853
C817
R533
R863
C851
R851
R853
C854
R542
C856
C523
C527
C528
C855
R806
C416
R807
C819
R403
C415
R808
R428
C809
R190
R427
R803
R402
R404
R817
C803
C806
R805
C515
C838
R412
R804
R411
R410
C804
R830
R836
C184
C822
R429
C182
C821
R833
R816
R319
C158
C544
C543
R560
R850
C820
D814
R845
R855
Q901
D901
R901
R902
R904
R905
C132
R266
R909
R908
R907
R920
R921
R923
R906
R265
C530
R268
Q134
Q141
R267
R913
R914
R255
C119
C118
W203 WH103
R151
R176
C141
L104
W172
J105
J102
L106
L105
C140
C139
R175
C142
R120
R152
R119
CNP171
JW197
L103
Q803
Ver. 1.2
• Semiconductor
Location
Ref. No.
Location
D101
H-6
D111
G-7
D113
G-7
D131
F-8
D132
F-8
D154
I-7
D156
I-7
D191
F-6
D192
F-6
D193
E-6
D802
B-3
D803
B-4
D812
B-2
D813
B-2
D814
B-4
D851
B-4
D901
H-2
IC101
F-10
IC401
B-8
IC801
C-4
Q102
H-7
Q121
I-7
Q122
I-7
Q131
I-4
Q132
I-4
Q133
I-5
Q134
I-6
Q135
G-2
Q137
I-4
Q138
I-3
Q141
I-4
Q142
I-5
Q151
I-6
Q152
I-6
Q153
I-6
Q154
I-6
Q191
F-6
Q192
F-6
Q251
D-7
Q303
B-6
Q304
B-6
Q305
C-6
Q306
C-6
Q507
B-10
Q801
B-5
Q802
B-5
Q803
D-3
Q901
I-2
Q902
I-3
Q921
I-3
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
28
28
HCD-EC70
HCD-EC70
6-7.
SCHEMATIC DIAGRAM — MAIN SECTION (1/5) —
30
30
0.8
0
2.4
L804
L805
C826
C827
C828
C852
C824
C823
X801
C821
C819
C809
C833
C831
C810
C812
Q801
C838
C835
C836
C803
C816
C841
C834
C813
JW805
JW804
JW802
JW803
JR801
JW806
R803
R817
R802
R844
R819
R834
R846
R827
R805
R807
R851
R853
R809
R822
R801
R813
R815
R820
R837
R838
R806
R808
R804
R830
R842
R839
R811
R818
R835
R845
R829
C817
R812
R848
L852
L851
C807
R816
R836
R840
R833
R863
C840
R843
R814
R841
R849
R859
R860
JW851
C818
C843
D813
R850
D814
D812
R852
R855
D851
C806
C804
C855
C854
C851
C830
C829
C825
C822
C811
C802
C839
Q802
C815
C832
CF802
C856
C847
C848
C853
L803
CF803
D802
D803
CNP802
C801
L806
C820
IC801
100p
100p
100p
10p
18p
18p
75KHz
0.047
1000p
0.1K
0.47
0.47
0.22
0.1
2SC3052F-T1-LF
0.1
0.22
0.22
0.01
0.22
22
50V
220 10V
220 10V
0
10
10k
10
10
10k
22k
2.2k
100
100k
100k
22k
100k
1k
2.2k
2.2k
10k
4.7k
1k
4.7k
4.7k
0
10k
0
47k
47k
100
4.7k
47k
4.7k
22
100k
0.1
470
1k
2200p
10k
10k
22k
10k
22k
0.47
470k
100
100
22k
4.7k
4.7k
JW
1000p
220p
1PS226-115
2.2k
1PS226-115
1PS226-115
22
470k
SVC347A-TL-E
1000p
0.1
470pK
10p
0.047K
0.01
0.01
1.0
470p
0.1
0.1K
0.1
2SC3052F-T1-LF
100p
0.47
5p
4700p
4700p
0.022K
450KHz
SV230-TB-E
SV230-TB-E
3P
100 16V
1000p
LV23003VA
CF801
CERAMIC
FILTER
Q803
2SC5477
-T122-1
FM MIX
AMP
R826
100
JR803 0
R825
470
R831
220
C814
0.1
R821
220
R823
100
R824
2.2K
R828
22
• See page 38 for Waveform.
• See page 39 for IC Block Diagram.
Ver. 1.2
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
29
29
HCD-EC70
HCD-EC70
6-8.
SCHEMATIC DIAGRAM — MAIN SECTION (2/5) —
30
31
32
31
31
32
C313
C301
C303
C314
C302
C304
Q251
C221
C203
C321
C281
R305
R379
R262
R317
R301
R355
R261
R303
R306
R380
R318
R302
R356
R304
R229
R234
R228
R201
R237
R206
R251
Q304
Q303
R320
R319
Q305
Q306
R351
R350
R352
R354
R325
R326
R391
R392
R249
R250
R393
R394
R255
1000p
0.047
0.047
1000p
0.047
0.047
2SC3052F-T1-LF
0.022
0.022
470
10V
1
50V
1k
47k
4.7k
4.7k
10k
47k
4.7k
10k
1k
47k
4.7k
10k
47k
10k
100
47k
470
2.2k
47k
2.2k
4.7k
2SC3052F-T1-LF
2SC3052F-T1-LF
4.7k
4.7k
2SA1235-TP-1EF
2SC3052F-T1-LF
22k
47k
4.7k
22k
1k
1k
0
0
220
0
4.7k
10k
22k
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
30
30
HCD-EC70
HCD-EC70
6-9.
SCHEMATIC DIAGRAM — MAIN SECTION (3/5) —
• See page 39 for IC Block Diagram.
28
28
31
29
32
32
34
26
Q507
C567
C564
C562
C561
C526
C525
C501
C502
C407
C408
C406
C404
R427
R428
R530
R529
R533
R534
R440
R439
R521
R564
R561
R429
R430
R441
R442
R423
R426
R434
R433
R565
R419
R420
R531
R532
R527
R522
R528
CNP501
CNP502
R523
R524
R525
R526
C528
C527
C515
R535
C409
C410
R425
R424
D191
D192
R194
C191
R195
C192
R196
R191
C403
R412
R411
R410
R405
C402
R403
R404
R406
C415
C416
R402
C193
C196
C418
C417
C508
C513
C514
R514
R512
R506
R519
R520
R518
R502
R501
R516
R508
R510
C506
C511
C512
R504
C504
C507
R513
R511
R505
R517
R515
R507
R509
C505
R503
C503
C565
R536
R134
R135
R136
R137
R138
R139
R150
R149
R148
R147
R146
R145
R144
R140
C195
C194
R197
R198
CNS111
C197
C158
C159
C198
C543
C544
R560
C421
CLP101
R408
R407
R431
R432
R443
R444
R435
R436
C534
C530
C434
C433
C523
C529
C437
C438
L501
C522
C524
R544
R542
R541
C405
C401
Q192
C551
C412
C413
Q191
C510
C509
CNS104
SW501
D193
R543
R545
C431
C432
IC401
2SC3052F-T1-LF
4700p
50V
0.01
2200p
2200p
4700p
4700p
47p
47p
4700pK
4700pK
1.0
1.0
100k
100k
2.2k
2.2k
10k
10k
4.7k
4.7k
22k
4.7
22k
4.7k
4.7k
47k
47k
4.7k
4.7k
22k
22k
4.7
22k
22k
4.7k
4.7k
4.7k
22k
4.7k
4P
3P
4.7k
4.7k
4.7k
4.7k
1000p
1000p
47p
220
0.15
0.15
2.2k
2.2k
10EDB40-TB5
10EDB40-TB5
47
1/4W
220
10V
100
0.1
100
1k
0.1
220
1k
100k
220
100 16V
1k
220
1k
0.1
0.1
100
0.1
0.1
2.2
50V
2.2
50V
0.01
1000p
1000p
100
2.2M
10k
100k
100k
100k
100
100
100
2.2k
470k
0.047
470p
470p
4.7k
470p
0.01
100
2.2M
10k
100k
100
2.2k
470k
0.047
4.7k
470p
1
220
470
470
470
470
470
470
470
470
470
470
470
470
470
470
0.1
0.1
47
1/4W
47
1/4W
27P
470
10V
0.1
50V
0.1
50V
0.1
1000p
1000p
1k
0.1
4.7k
4.7k
0
0
0
0
0
0
0.1
0.1
470p
470p
0.01
100p
470p
470p
100p
0.01
4.7k
10k
22k
0.22
50V
0.22
50V
KTC3203Y-AT
22 50
470
10V
100
16V
KTC3203Y-AT
33 50V
33 50V
23P
UDZW-TE17-3.9B
4.7k
4.7k
0.22
0.22
BD3881FV
Ver. 1.2
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
31
31
HCD-EC70
HCD-EC70
6-10. SCHEMATIC DIAGRAM — MAIN SECTION (4/5) —
29
29
36
36
29
32
30
HP MUTE
C182
C184
C181
C183
R181
R182
R172
R127
R128
R129
C132
R142
R184
R187
R901
R902
R904
R905
R908
R909
R907
R912
R911
R910
R920
R921
R923
CNP901
M901
CNP302
CNP301
R183
R239
R223
R243
R245
R241
R224
R190
R236
R240
R242
R244
C214
R222
R221
R216
R130
C133
R913
R914
R132
C143
R915
J101
L102
L101
RY131
W103
JW129
D901
C901
C902
Q901
R906
Q902
C903
Q921
C921
J201
RY201
Q134
Q133
0.1
50V
0.1
50V
0.1
50V
0.1
50V
10
10
10k
47
1/4W
47
1/4W
47
1/4W
0.1
50V
1k
10
10
4.7k
4.7k
47k
100k
4.7k
10k
4.7k
10
1/4W
10
1/4W
10
1/4W
2.2
1
220k
3P
FAN MOTOR
5P
5P
10
10
10
10
10
10
10
10
10
10
10
10
0.1
50V
47
1/4W
47
1/4W
47
1/4W
100k
0.01
2.2k
2.2k
10k
470 10V
10
1/4W
RELAY
12V
JW
MC2838-T112-1
1
50V
10
50V
2SC3052F-T1-LF
470
KTA1266GR-AT
100
16V
2SC3052F-T1-LF
4.7
50V
RELAY
12V
RT1N441C-TP-1
2SC3052F
-T1-LF
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
32
32
HCD-EC70
HCD-EC70
6-11. SCHEMATIC DIAGRAM — MAIN SECTION (5/5) —
36
29
37
29
30
30
31
D111
D113
C155
C156
R106
R103
R151
R152
R104
R105
R101
R109
R153
R154
R156
R158
R159
R157
J105
D156
R167
R165
R169
R171
R170
R168
R166
R164
R160
R161
R162
C114
C131
R133
R125
R123
R124
R121
C121
R163
R174
R175
R176
R131
D132
R110
WH203
C118
C119
WH103
R107
C134
R177
R178
R179
R180
EP102
CLP102
C152
C153
R173
D101
WH201
R108
R117
R185
R265
R267
R102
R122
R119
R120
R111
R113
R115
R199
C135
R118
R186
R266
R112
R114
R116
R200
C136
C137
C138
R268
R259
R260
C142
L103
C116
Q102
C113
Q151
Q153
Q152
C151
R155
IC101
D131
D154
J102
Q135
Q121
Q122
C102
C112
C101
WH171
CNP171
L106
L105
C140
W172
Q154
L104
C139
W102
C111
C141
C105
C106
CNP151
Q131
Q137
Q132
Q138
Q141
Q142
10EDB40-TB5
10EDB40-TB5
0.1
25V
0.1
25V
22k
47k
4.7k
4.7k
47k
47k
2.2k
2.2
220k
220k
10k
10k
10k
2.2k
MC2836-T112-1
10k
10k
4.7k
4.7k
10k
10k
22k
22k
2.2k
2.2k
100
0.1
0.022
4.7k
22k
470k
100
220k
0.47
10k
100
47k
47k
47k
MC2836-T112-1
2.2
3P
0.1
0.1
3P
22k
0.047
4.7k
4.7k
0
0
EARTH TERMINAL
0.47
0.47
220k
D5SBA20-4003
3P
10k
10
10
22
100k
4.7k
1/4W
4.7k
1/4W
470
470
2.2k
10k
22k
100
1.0
10
10
22
2.2k
10k
22k
100
1.0
100 16V
100 16V
100k
4.7k
1/4W
4.7k
1/4W
0.01
0
0.022
2SC3052F
-T1-LF
1000
25V
2SC3052F
-T1-LF
2SC3052F
-T1-LF
2SA1235TP -1EF
100
16V
47k
TA7809S
10EDB40-TB5
MC2838-T112-1
2SC3440
-T12-1F
2SC3052F-T1-LF
2SC3052F-T1-LF
3300
71V
2200
25V
3300
71V
8P
8P
0
0
0.1
2SA1235TP-1EF
0
0.1
100
16V
0.01
0.1
100V
0.1
100V
8P
2SC3052F
-T1-LF
2SA1235TP -1EF
2SC3052F
-T1-LF
2SA1235TP
-1EF
2SC5938
-T112-1B
2SC5938
-T112-1B
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
33
33
HCD-EC70
HCD-EC70
6-12. PRINTED WIRING BOARD — PANEL BOARD —
• See page 21 for Circuit Boards Location.
:Uses unleaded solder.
• Semiconductor
Location
Ref. No.
Location
D701
C-4
D702
C-4
D703
H-6
IC701
C-5
IC703
B-7
Q661
H-6
Q662
H-6
Q663
H-5
Q664
H-6
Q665
H-3
Q666
H-3
Q667
H-4
Q668
H-4
Q669
G-3
Q670
G-3
Q671
G-4
Q672
G-4
Q701
C-4
Q702
C-3
Q703
C-3
Q704
B-4
Q705
C-3
Q706
C-3
Q707
B-3
IC701
IC703
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
E
1
27
2
26
E
DISC 1
DISC 2
DISC 3
CD MECHANISM
DECK
Z
DISC SKIP/
EX-CHANGER
VOLUME
EQ
DSGX
( )
( )
PLAY MODE
TUNING MODE
STOP
.
m
>
M
TUNING
FUNCTION
TUNER/
BAND
CD
STANDBY
DISPLAY
(BACK LIGHT)
(LIQUID CRYSTAL DISPLAY)
u
?/1
A
MAIN BOARD
CNS111
(Page 27)
11
11
12
12
1
A
B
C
D
E
F
G
H
I
2
3
4
5
6
7
8
9
JW702
JW703
JW704
JW705
JW707
JW709
JW710
JW711
JW712
JW713
JW714
JW715
JW716
JW720
JW722
JW723
JW724
JW725
JW726
JW727
JW730
JW731
JW733
JW734
JW735
JW736
JW739
JW740
JW741
JW742
JW743
JW744
JW745
JW746
JW747
JW748
JW753
JW754
JW755
JW756
JW757
JW758
JW759
JW760
JW761
JW762
JW763
JW765
JW766
JW767
JW768
JW769
JW770
JW772
JW773
JW774
JW776
JW777
JW778
JW779
JW780
JW781
JW782
JW783
JW784
JW785
JW786
JW787
JW788
JW789
JW790
JW791
JW793
JW794
JW795
JW796
JW798
JW799
JW601
JW602
JW603
JW604
JW605
JW606
JW607
JW608
JW610
JW600
JW701
JW612
Q708
JW771
JW717
JW708
JW706
JW737
JW609
JW611
W701
JW792
JW729
JW775
JW764
JW719
JW750
JW751
JW749
JW797
JW752
JW819
JW820
JW718
JW800
LED701
LCD702
X702
X701
JW700
SW700
C704
C703
C671
CNS701
Q662
CNS671
LED702
SW705
SW714
SW713
SW701
SW712
SW715
SW716
SW711
SW721
SW706
SW704
SW703
SW702
SW708
SW720
SW709
SW710
SW719
R721
JR701
JR702
JR703
R776
C720
R672
R668
R667
R666
R665
Q672
R786
Q671
Q670
R684
R698
R747
C708
R769
R780
R664
R653
Q704
R652
R728
R669
R759
R662
R670
R701
R754
C702
R710
R651
R730
R714
R661
R681
Q707
R663
R756
R724
C739
R733
R770
R738
R778
R734
R772
R712
R753
R735
R717
R758
R771
R739
R704
R705
R774
C743
D702
C712
R708
R707
R703
R673
R706
C731
R723
C716
R760
R761
R763
R757
R764
R762
R765
R709
C719
C722
R716
R773
C707
R779
R719
R718
R711
R785
C705
C728
C711
L702
R713
C701
C729
R731
C730
R715
C737
R702
Q706
Q702
Q705
Q703
R722
D701
R768
C738
R750
R686
D703
C672
R749
C710
R784
R777
C724
R688
Q665
R767
Q669
Q701
R781
Q668
Q667
R742
Q666
R744
R671
R675
R678
R674
R676
R677
R697
R696
R726
R679
R695
R751
R694
C733
R685
R683
R689
R682
R657
C706
R755
Q664
Q663
Q661
C732
R691
R692
C734
R693
C709
R748
R746
R687
R743
R775
JR704
R727
R745
R736
R766
C714
C717
C713
C741
C718
C715
C723
C735
C742
R725
C727
R788
R787
C725
C726
L701
Ver. 1.2
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
34
34
HCD-EC70
HCD-EC70
6-13. SCHEMATIC DIAGRAM — PANEL BOARD —
• See page 38 for Waveforms.
• See page 44 for IC Pin Function Description.
30
D702
R716
R715
R708
R707
R756
R706
R705
R704
R703
R702
R701
R710
R725
R712
R765
R746
R744
R742
R762
R766
R775
R784
R777
R717
R735
R749
R651
R653
R652
R709
R758
R771
R772
R778
R776
R750
R738
R754
R739
R724
R722
R719
R718
R713
R767
R768
R723
R759
R678
R666
R668
R670
R697
R694
R696
R692
R698
R695
R667
R671
R683
R681
R688
R693
R691
R665
R669
R657
R682
R664
R663
R662
R661
R761
R760
R677
R764
R763
JW700
R673
R674
R675
R686
R721
R685
R684
R679
R672
R676
R689
R734
R753
R779
R733
R770
C742
C743
R786
R787
R788
C710
C722
C719
R736
R727
C712
C732
C733
R755
C707
C723
C728
C729
C730
C739
C738
C737
C714
C715
C709
C708
C704
L702
C711
C702
C703
C705
Q701
D701
R785
R711
C701
Q702
Q703
Q705
Q706
C724
C720
D703
C725
C726
Q661
C672
Q663
C671
Q666
Q668
Q670
Q672
IC703
Q707
CNS701
X702
C716
LED701
R714
R757
C731
C717
C718
C735
C706
X701
R731
R730
L701
C741
R748
JR704
R726
C713
R751
SW705
SW701
C734
SW721
SW719
SW710
SW709
R780
R774
R773
R769
R747
R745
R743
SW706
SW704
SW703
SW702
SW720
SW708
SW716
SW715
SW714
SW713
SW712
SW711
R781
LED702
R687
Q671
Q669
Q667
Q665
Q662
Q664
CNS671
R728
SW700
W701
C727
LCD702
IC701
Q704
MC2836
1k
1k
1k
1k
1k
1k
1k
1k
4.7k
1k
1k
4.7k
1k
4.7k
4.7k
2.2k
2.2k
1k
10k
22k
47k
100k
470
1k
1k
1k
47k
47k
47k
1k
1k
1k
470
1k
1k
1k
10k
10k
10k
1k
220k
1k
1k
10k
10k
10k
2.2k
100
470
470
470
470
470
470
470
470
47k
47k
47k
47k
47k
22k
2.2
47k
47k
47k
47k
470k
220k
47k
47k
47k
47k
47k
100k
22k
22k
22k
22k
22k
22k
4.7k
470
22k
2.2
22k
22k
22k
10k
470
100
100
47k
47k
220pK
220pK
10
47
0
0.22
4700p
0.1
0
0
0.1
22p
22p
0
0.001
0.001
0.001
0.001
0.001
0.001
0.001
0.001
0.001
0.001
0.001
47p
470
10V
0
0.1
0.1
100 16V
0.01
2SA1235TP-1EF
UDZSTE-
173.6B
10k
22k
0.1
2SC3052F-
T1-LF
2SC3052F-
T1-LF
2SC3052F-
T1-LF
2SC3052F-
T1-LF
47p
0.1
1PS226-115
0.1
0.1
RT1N441C-
TP-1
0.1
2SC3052F-
T1-LF
22
50V
2SC3440-
T12-1F
2SC3440-
T12-1F
2SC3440-
T12-1F
2SC3440-
T12-1F
RPM7240-H18
2SC3052F-
TI1-LF
27P
4.19MHz
0.1
1L0341Y23E0CA602
(BACK-LIGHT)
10k
100k
0.1
1000p
1000p
0.001
0.1Z
32768Hz
10k
10k
0
220p
47k
0
100k
47p
100k
1000p
47k
22k
10k
4.7k
2.2k
2.2k
1k
SLR-342VRT32
4.7k
2SA1365-
T12-1EF
2SA1365-
T12-1EF
2SA1365-
T12-1EF
2SA1365-
T12-1EF
KTA1273-Y-AT
2SA1235TP-1EF
13P
10k
WIRE 1P
0.1
LIQUID CRYSTAL
DISPLAY
MB90802
-108
RT1N441C-
TP-1
10k
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
35
35
HCD-EC70
HCD-EC70
6-14. PRINTED WIRING BOARD — AMP SECTION —
• See page 21 for Circuit Boards Location.
:Uses unleaded solder.
• Semiconductor
Location
Ref. No.
Location
D201
C-10
D207
D-11
D208
D-10
D361
C-5
IC201
D-10
IC301
C-3
Q201
D-12
Q203
D-12
Q207
D-11
Q301
C-5
Q302
C-5
Q361
D-1
Q366
D-5
Q367
C-5
IC301
IC201
B
C
E
E
E
E
E
E
E
E
D
11
11
12
12
11
11
12
12
MAIN BOARD
CNP302
(Page 27)
MAIN BOARD
CNP301
(Page 27)
MAIN BOARD
WH201
(Page 27)
1
A
B
C
D
E
2
3
4
5
6
7
8
9
10
11
12
13
R312 C306
C305
TH361
JW303
JW309
JW308
C319
R337
D361
R329
JW301
JW302
JW317
R331
Q301
R341
Q302
R375
R386
EP301
C360
R387
Q367
C358
R311
C311
JW313
R308
R313
R307
R309
C310
R344
R327
R362
C308
R340
JW312
JW311
JW310
WH301
R368
R369
R343
R339
R385
R361
R353
R359
R358
R323
R349
R321
JW307
R377
C362
JW304
C320
R334
R342
R370
C365
R373
WH303
C364
R374
Q366
R372
R330
JW306
JW305
R338
C363
JW314
R324
R322
R316
R310
R315
C309
R371
R376
Q361
WH302
R367
R395
C357
JW316
JW315
R314
C312
C361
C307
R365
CNP202
CLP202
C207
R204
C206
JW224
R248
R246
R208
R207
JR201
C202
CNP201
JW226
JW227
C208
Q207
R231
R232
JW228
C212
C213
R225
R226
R217
R214
R215
C223
R233
Q203
D208
C209
R209
R238
C216
R256
R257
C224
R202
R254
JW222
R252
C205
JW223
JW220
D201
JW225
R247
R205
R210
R211
R230
D207
R213
R218
R212
R227
R235
C217
R220
Q201
JW221
C204
R253
R203
Ver. 1.2
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
36
36
HCD-EC70
HCD-EC70
6-15. SCHEMATIC DIAGRAM — AMP SECTION —
31
31
4/5
4/5
32
R370
R374
R375
R373
R385
R386
R203
R210
R211
C206
R202
R208
R205
R247
R246
R248
R256
R257
C308
C307
C204
R204
R220
C216
R232
R238
R252
JW221
JR201
C208
C205
R253
R254
C224
C202
WH301
WH302
C365
C364
IC201
C223
R214
R215
R213
R218
R217
R235
R212
R225
R227
R226
D208
R207
C207
C212
C213
C209
R209
Q201
R230
R231
C217
D207
R233
IC301
D201
Q366
Q367
R343
R344
R339
R340
C361
R359
R353
R361
R327
Q361
R365
C358
R396
R368
R367
R395
C357
C309
R309
R307
R315
R313
C311
C310
R310
R308
R314
C360
EP301
C362
C363
R376
R371
R372
R377
JW303
C306
R311
R312
C305
TH361
R316
C312
R324
R322
R323
R321
R358
R338
R330
R334
R342
Q302
D361
R341
Q301
R349
R337
R329
R331
C319
C320
WH303
CNP201
CNP202
CLP202
Q203
Q207
R362
R387
10k
100k
10k
2.2k
470k
1k
1
50
1
50
1k
0.22
3W
0.22
3W
100
25V
47k
4.7k
1/4W
4.7k
1/4W
4.7k
1/4W
4.7k
1/4W
4.7k
1/4W
100
47k
22
50V
47k
1k
0.22
50V
22k
220
JR
JW
0
220p
10p
0
0
0.0047
220p
5P
5P
0.01
0.01
STK404-130S
0.047
10k
10k
220
4.7k
10k
2.2k
10
10
10
10
MC2838-
T112-1
4.7k
1/4W
47
50V
0.1
50V
0.1
50V
100
100V
220
2SA2026
22k
4.7k
10
50V
MC2838-
T112-1
22k
STK403-090-S
UDZS-TS17-12B
2SA2026
2SC5625
22k
22k
1k
1k
100 50
0
22k
22k
0
2SC3052F-
T1-LF
4.7k
0.0047
0
47k
47k
0
0.0047
4.7
50V
1k
220
JR
47k
10p
50V
4.7
50V
1k
220
47k
0.1
EARTH TERMINAL
10
100V
10
100V
220
220
220
220
JW
470p
100
100
470p
THERMISTOR
0
10p
50V
0.22
2W
0.22
2W
0.22
2W
0.22
2W
10k
22k
220
10k
2.2k
2SA2026
MC2838-
T112-1
2.2k
2SA2026
10k
22k
220
10k
0.0047
0.0047
5P
6P
3P
C CLIP
40MM
2SC3052
F-T1-LF
2SC3052
F-T1-LF
10k
1k
• See page 40 for IC Block Diagram.
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
37
37
HCD-EC70
HCD-EC70
6-16. PRINTED WIRING BOARD — PT-AC BOARD —
• See page 21 for Circuit Boards Location.
:Uses unleaded solder.
6-17. SCHEMATIC DIAGRAM — PT-AC BOARD —
32
T002
T001
R052
C053
W052
C052
PT001
RY001
C051
C054
C055
PT002
WH151
L001
D052
D051
R051
1P TERMINAL
1P TERMINAL
4.7k
0.1
50V
WIRE-EARTH
GND
0.1
25V
AC POWER
RELAY
0.1
50V
0.47
25V
0.47
25V
8P
MC2836-T112-1
MC2836-T112-1
4.7k
POWER TRANSFORMER (SUB)
POWER TRANSFORMER (MAIN)
1
8
NOT REPLACEABLE
BULT IN TRANSFORMER
AC IN
*
*
E
MAIN BOARD
CNP151
(Page 27)
1
A
B
C
D
E
F
G
2
3
4
5
6
7
8
PT002
L001
T002
T001
C052
C051
R051
R052
WH151
C055
C054
D051
D052
C053
RY001
W052
PT001
• Semiconductor
Location
Ref. No.
Location
D051
E-5
D052
E-5
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
38
38
HCD-EC70
HCD-EC70
• IC Block Diagrams
IC402 BA5947FM-E2
– BD83S Board –
1
LEVEL SHIFT
MUTING
D
15
16
+
–
+
–
D
D
17
18
D
19
20
VREF
21
22
23
24
25
26
27
28
PREVCC
OPOUT
OUTVREF
CH4CAPA
CH4IN
CH3FIN
CH3RIN
GND
MUTE
POWVCC
CH3OUTF
CH3OUTR
CH4OUTF
CH4OUTR
OPIN–
2
OPIN+
INTERFACE
14
13
D
12
11
D
10
9
8
7
6
CH2FIN
CH2RIN
GND
5
4
CH1FIN
CH1RIN
VREFIN
POWVCC
CH2OUTR
CH2OUTF
CH1OUTR
CH1OUTF
INTERFACE
D
D
3
SW
INTERFACE
• Waveforms
– BD83S Board –
1 IC801 w; (XOUT)
13.3 µs
1.8 Vp-p
5 V/DIV, 10 µs/DIV
1 IC701 qd (X0A/P90)
30.5 µs
2.3 Vp-p
1 V/DIV, 10 µs/DIV
2 IC701 od (X0)
239 ns
2.9 Vp-p
1 V/DIV, 100 ns/DIV
– PANEL Board –
200 mV/DIV, 500 ns/DIV
1 V/DIV, 20 ns/DIV
1 V/DIV, 10 µs/DIV
1 V/DIV, 200 ns/DIV
0.5 to 1.3 Vp-p
59.1 ns
3.3 Vp-p
22.7 µs
3.3 Vp-p
472 ns
3.4 Vp-p
1 IC201 u; (RFACO)
(CD PLAY mode)
2 IC201 <z/, (XTAO)
(CD PLAY mode)
3 IC201 1 (LRCK)
(CD PLAY mode)
4 IC201 5 (BCK)
(CD PLAY mode)
– MAIN Board –
IC203 BH18LB1WG-TR
1
VIN
2
GND
3
STBY
4
NC
5
VOUT
VOLTAGE
REFERENCE
THERMAL
PROTECTION
OVER CURRENT
PROTECTION
CONTROL
BLOCK
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
39
HCD-EC70
IC801 LV23003VA
– MAIN Board –
1
AM RF-IN
3
FM-MIX
2
REG
6
VCC1
4
GND1
AM
RF
AM
MIX
AM
DET
AM
IF
FM
DET
FM
IF
SD
FF
VCO
FF
FF
ST
TRIG
STSW
FM
MIX
FM
OSC
AM
OSC
OSC
BUFFER
FM
S-METER
DECODER
PHASE
COMPARATOR
MUTE
PROGRAMMABLE
DIVIDER
REFERENCE
DIVIDER
UNLOCK
DETECTOR
SWALLOW
COUNTER
POWER ON
RESET
DATA SHIFT
REGISTER
LATCH
PHASE
DETECTOE
CHARGE
PUMP
UNIVERSAL
COUNTER
5
AM-MIX
7
AMIF-IN
8
FMIF-IN
9
P-DET
10
P-COMP
11
FM-DET
12
L-OUT
13
R-OUT
14
VSS
FM
RF
36
FM RF-IN
35
GND2
34
FMRF-OUT
33
VCC2
30
BO2
29
BO1
32
FM-OSC
31
AM-OSC
28
A-OUT
27
A-IN
23
DET-OUT
15
CE
16
DI
17
CL
18
DO
22
MPX-IN
19
XIN
20
XOUT
21
VDD
26
PD
25
AGC
24
AM LOW-CUT
LOW-PASS
FILTER
AGC
IF
BUFFER
PIROT
DET
CCB
I/F
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
40
HCD-EC70
– HIGH-AMP Board –
IC301 STK403-090-S
Pre Driver
CH1
1
-VCC
2
-VP
3
+VP
4
LO+
5
LO-
6
RO+
7
RO-
Pre Driver
CH2
8
+VCC
9
SUB
10
GND
11
LI+
12
LI-
13
STBY
14
RI-
15
RI+
SUB
BIAS CIRCUIT
IC401 BD3881FV
28
REC1O
27
REC1N
26
REC2N
25
REC2O
24
INC2
23
INC1
22
INB2
21
INB1
20
INA2
19
INA1
18
OUT1
17
BAS1
16
OUT2
15
BAS2
BASS
BASS
13
CONT
14
VEE
12
VDD
11
TRE2
10
TRE1
TREBLE
TREBLE
7
VOLIN1
8
VOLIN2
9
GND
VOLUME
VOLUME
6
PB1O
LOGIC
CONTROL
5
PB2O
4
PB2N
1
PB1N
2
PB1P
3
PB2P
– MAIN Board –
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
41
HCD-EC70
• IC Pin Function Description
BD83S BOARD IC201 CXD3014A-201R (RF AMP, DSP, MP3)
Pin No.
Pin Name
I/O
Description
1
LRCK
O
L/R sampling clock signal output terminal
2
LRCKI
I
L/R sampling clock signal input terminal
3
PCMD
O
Serial data output terminal
4
PCMDI
I
Serial data input terminal
5
BCK
O
Bit clock signal output terminal
6
BCKI
I
Bit clock signal input terminal
7
XTACN
I
Oscillation circuit on/off switch control signal input from the system controller
“L”: oscillation stop, “H”: self-oscillation
8
XRST
I
System reset signal input from the system controller “L”: reset
9
VSS
—
Ground terminal
10
IREQ-MP3
O
MP3 data request signal output to the system controller
11
CLOK
I
CD serial data transfer clock signal input from the system controller
12
DATA2
I
MP3 serial data input from the system controller
13
XLAT-MP3
I
MP3 serial data latch pulse signal input from the system controller
14
REQ-MP3
I
MP3 data request signal input from the system controller
15
ACK-MP3
O
MP3 acknowledge signal output to the system controller
16
XLAT
I
CD serial data latch pulse signal input from the system controller
17
VDD
—
Power supply terminal (+1.8V)
18
SVSS
—
Ground terminal
19
SVDD
—
Power supply terminal (+1.8V)
20
SENS
O
Internal status (SENSE) signal output to the system controller
21
WFCK
O
WFCK output (Not used)
22
XUGF
O
XUGF output (Not used)
23
XPCK
O
XPCK output (Not used)
24
GFS
O
GFP output (Not used)
25
C2PO
O
C2PO output (Not used)
26
SCOR
O
Subcode sync (S0+S1) detection signal output to the system controller
27
VDD
—
Power supply terminal (+1.8V)
28
COUT
I/O
Track number count signal input/output (Not used)
29
SVSS
—
Ground terminal
30
SVDD
—
Power supply terminal (+1.8V)
31
MIRR
I/O
Mirror signal input/output (Not used)
32
DFCT
I/O
Defect signal input/output (Not used)
33
FOK
I/O
Focus OK signal input/output (Not used)
34
VSS
—
Ground terminal
35
VDD
—
Power supply terminal (+1.8V)
36
VSS
—
Ground terminal
37
LOCK
I/O
Not used
38
MDP
O
Spindle motor servo control signal output terminal
39
SSTP
I
Disc inner position detection signal input terminal
40
IOVSS1
—
Ground terminal
41
SFDR
O
Sled servo drive signal (+) output to the coil/motor driver
42
SRDR
O
Sled servo drive signal (–) output to the coil/motor driver
43
TFDR
O
Tracking servo drive signal (+) output to the coil/motor driver
44
TRDR
O
Tracking servo drive signal (–) output to the coil/motor driver
45
FFDR
O
Focus servo drive signal (+) output to the coil/motor driver
46
FRDR
O
Focus servo drive signal (–) output to the coil/motor driver
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
42
HCD-EC70
Pin No.
Pin Name
I/O
Description
47
IOVDD1
—
Power supply terminal (+3.3V)
48
AVDD0
—
Power supply terminal (+3.3V)
49
AVSS0
—
Ground terminal
50
E
I
E signal input from the optical pick-up block
51
F
I
F signal input from the optical pick-up block
52
TEI
I
Tracking error signal input terminal
53
TEO
O
Tracking error signal output terminal
54
FEI
I
Focus error signal input terminal
55
FEO
O
Focus error signal output terminal
56
VC
O
Middle point voltage output terminal
57
A
I
A signal input from the optical pick-up block
58
B
I
B signal input from the optical pick-up block
59
C
I
C signal input from the optical pick-up block
60
D
I
D signal input from the optical pick-up block
61
AVDD4
—
Power supply terminal (+3.3V)
62
RFDCO
O
RFDC signal output (Not used)
63
PDSENS
I
Reference voltage pin (Connected to ground)
64
AC_SUM
O
RFAC summing amplifier signal output terminal
65
EQ_IN
I
RF equalizer circuit input terminal
66
LD
O
Laser diode on/off control signal output to the automatic power control circuit
“L”: laser off, “H”: laser on
67
PD
I
Light amount monitor input from the optical pick-up block laser diode
68
RFC
I
Equalizer cut off frequency adjustment terminal
69
AVSS4
—
Ground terminal
70
RFACO
O
EFM signal output terminal
71
RFACI
I
EFM signal input terminal
72
AVDD3
—
Power supply terminal (+3.3V)
73
BIAS
I
Asymmetry circuit constant current input terminal
74
ASYI
I
Playback EFM asymmetry comparator voltage input terminal
75
ASYO
O
Playback EFM full-swing output terminal
76
VPCO
O
Charge pump output terminal for broad-band EFM PLL (Not used)
77
VCTL
I
VCO2 control voltage input terminal for broad-band EFM PLL
78
AVSS3
—
Ground terminal
79
CLTV
I
VCO1 control voltage input terminal for multiplier
80
FILO
O
Filter output terminal for master PLL
81
FILI
I
Filter input terminal for master PLL
82
PCO
O
Charge pump output terminal for master PLL
83
SVSS
—
Ground terminal
84
SVDD
—
Power supply terminal (+1.8V)
85
SSTB-MP3
I
MP3 standby control signal input terminal “L”: standby (Connected to ground)
86
VDD
—
Power supply terminal (+1.8V)
87
VSS
—
Ground terminal
88
TEST1
I
Test terminal (Connected to ground)
89
DATA
I
CD serial data input from the system controller
90
CLK2
I
MP3 serial data transfer clock signal input from the system controller
91
SVSS
—
Ground terminal
92
SVDD
—
Power supply terminal (+1.8V)
93
JTAGTCK
—
Connected to ground
94
JTAGTDI
—
Connected to ground
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
43
HCD-EC70
Pin No.
Pin Name
I/O
Description
95
JTAGTDO
—
Not used
96
JTAGTMS
—
Connected to ground
97
TRST
—
Connected to ground
98
VSS
—
Ground terminal
99
VDD
—
Power supply terminal (+1.8V)
100
IOVDD2
—
Power supply terminal (+3.3V)
101
DOUT
O
Digital audio signal output terminal (Not used)
102
TEST
I
Test terminal (Connected to ground)
103
TES1
I
Test terminal (Connected to ground)
104
IOVSS2
—
Ground terminal
105
PLLVDD
—
Power supply terminal (+1.8V)
106
PLLVSS
—
Ground terminal
107
XVSS
—
Ground terminal
108
XTAO
O
System clock output terminal (16.9344 MHz)
109
XTAI
I
System clock input terminal (16.9344 MHz)
110
XVDD
—
Power supply terminal (+1.8V)
111
AVDD1
—
Power supply terminal (+3.3V)
112
AOUT1
O
L-ch analog audio signal output terminal
113
VREFL
O
L-ch reference voltage output terminal
114
AVSS1
—
Ground terminal
115
AVSS2
—
Ground terminal
116
VREFR
O
R-ch reference voltage output terminal
117
AOUT2
O
R-ch analog audio signal output terminal
118
AVDD2
—
Power supply terminal (+3.3V)
119
IOVDD0
—
Power supply terminal (+3.3V)
120
IOVSS0
—
Ground terminal
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
44
HCD-EC70
PANEL BOARD IC701 MB90802-108 (SYSTEM CONTROLLER)
Pin No.
Pin Name
I/O
Description
1
P24
O
Power relay control signal output
2
P25
O
Amp control signal output
3
P26
O
System reset signal output to the RF AMP
4
P27
O
Control signal output to the PB/REC EQ AMP
5
P30/SO3
O
Serial data output to the MP3 decoder
6
P31/SC3
O
Serial data transfer clock signal output to the MP3 decoder
7
P32/SI3
I
Serial data input
8
P33/TMCK
O
Latch pulse signal output to the RF AMP
9
P34/IC0
I
Remote sensor signal input
10
P35/IC1
O
Serial data latch pulse output to the MP3 decoder
11
P36/OCU0
O
M-MUTE signal output to the MP3 decoder
12
P37/OCU1
O
Data transfer request signal output to the MP3 decoder
13
X0A/P90
O
Resonator output terminal (32.768kHz)
14
X1A/P91
I
Resonator input terminal (32.768kHz)
15
VCC
—
Power supply terminal (+3.3V)
16
VSS
—
Ground terminal
17
P40/LED0
O
STANDBY LED control signal output
18
P41/LED1
I
CD switch (SW3) input terminal
19
P42/LED2
I
CD switch (SW1) input terminal
20
P43/LED3
I
CD switch (SW2) input terminal
21
P44/LED4
O
Loading motor control signal output
22
P45/LED5/TOT0
O
Loading motor control signal output
23
P46/LED6/TOT1
O
Elevator up/down motor control signal output
24
P47/LED7/TOT2
O
Elevator up/down motor control signal output
25
P50/TIN0
I
CD chuck switch (SW7) input terminal
26
P51/TIN1
I
CD close switch (SW6) input terminal
27
P52/TIN2/PPG0
I
CD stock switch (SW5) input terminal
28
P53/PPG1
I
CD open switch (SW8) input terminal
29
P54/SI0
I
Internal status (SENSE) input from the CD DSP
30
P55/SC0
O
Serial data transfer clock signal output to the CD DSP
31
P56/SO0
O
Serial data output to the CD DSP
32
AVCC
—
Power supply terminal (+3.3V)
33
P57/SI1
I
Data input from the the tuner
34
P76
O
Oscillator control signal output to the CD DSP
35
AVSS
—
Ground terminal
36
P60/AN0
I
Power detection signal input
37
P61/AN1
I
Key AD input1
38
P62/AN2
I
Key AD input2
39
P63/AN3
I
Tuner tuned status signal input
40
P64/AN4
I
Bias signal input from the bias oscillation circuit
41
P65/AN5/INT0
I
Key AD input3
42
P66/AN6/INT1
I
Power down detection signal input
43
P67/AN7/INT2
I
Subcode data request signal input terminal
44
VSS
—
Ground terminal
45
P70/AN8/INT3
—
Not used (open)
46
P71/AN9/SC1
O
Back light LED control signal output
47
P72/AN10/SO1
I
SUFFIX signal input (Connected to +3.3V)
48
P73/AN11/SI2
I
Signal input from the volume encoder
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
45
HCD-EC70
Pin No.
Pin Name
I/O
Description
49
P74/SDA/SC2
I
Data transfer request signal input from the MP3 decoder
50
P75/SCL/SO2
I
Acknowledge signal input from the MP3 decoder
51
MD2
I
Input pin for selecting operation mode (Connected to ground)
52
MD1
I
Input pin for selecting operation mode (Connected to +3.3V)
53
MD0
I
Input pin for selecting operation mode (Connected to +3.3V)
54
RSTX
I
System reset signal input terminal
55
V0/P80
O
Tuner chip enable signal output to the tuner
56
V1/P81
O
Clock signal output to the tuner
57
V2/P82
O
Data output to the tuner
58
V3
I
Reference power terminal of LCD controller/driver
59, 60
COM0, COM1
O
Common signal output to the LCD
61, 62
P83/COM2, P84/COM3
O
Common signal output to the LCD
63, 64
SEG0, SEG1
O
Segment signal output to the LCD
65
VCC
—
Power supply terminal (+3.3V)
66
VSS
—
Ground terminal
67 to 84
SEG2 to SEG19
O
Segment signal output to the LCD
85 to 89 SEG20/P10 to SEG24/P14
O
Segment signal output to the LCD
90
VCC
—
Power supply terminal (+3.3V)
91
VSS
—
Ground terminal
92
X1
I
Resonator input terminal (4.19MHz)
93
X0
O
Resonator output terminal (4.19MHz)
94 to 96 SEG25/P15 to SEG27/P17
O
Segment signal output to the LCD
97 to 100 SEG28/P20 to SEG31/P23
O
Segment signal output to the LCD
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
46
HCD-EC70
5
2-649-130-11
PANEL, SIDE (R) (CND)
5
2-649-130-21
PANEL, SIDE (R) (US)
6
3-252-829-01
SCREW (B3), (+) BV TAPPING
M901
1-787-344-11
FAN, DC
#1
7-685-247-14
SCREW +KTP 3X10 TYPE2 NON-SLIT
SECTION 7
EXPLODED VIEWS
NOTE:
•
-XX and -X mean standardized parts, so they
may have some difference from the original
one.
•
Items marked “*” are not stocked since they
are seldom required for routine service.
Some delay should be anticipated when
ordering these items.
•
The mechanical parts with no reference
number in the exploded views are not supplied.
•
Abbreviation
CND
: Canadian model
Ref. No.
Part No.
Description
Remark
1
3-254-143-11
SCREW (B3), (+) BV TAPPING
2
2-649-129-11
PANEL, SIDE (L) (CND)
2
2-649-129-21
PANEL, SIDE (L) (US)
3
3-363-099-32
SCREW (CASE 3 TP2)
4
2-670-840-01
CABINET, REAR (US)
4
2-670-840-11
CABINET, REAR (CND)
7-1.
OVERALL SECTION
The components identified by mark 0 or
dotted line with mark 0 are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque 0
sont critiques pour la sécurité.
Ne les remplacer que par une pièce portant le
numéro spécifié.
Ref. No.
Part No.
Description
Remark
A
A
B
B
C
C
5
4
1
1
1
3
1
1
6
1
1
3
front panel
section
chassis section
top section
#1
#1
2
1
M901
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
47
HCD-EC70
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
51
2-670-837-01
KNOB (VOLUME)
52
4-951-620-01
SCREW (2.6X8), +BVTP
53
2-670-839-01
PANEL (VOLUME)
54
2-649-119-11
WINDOW (DISPLAY)
55
2-649-121-11
BUTTON (POWER)
56
2-649-118-31
CABINET, FRONT (US)
56
2-649-118-41
CABINET, FRONT (CND)
57
4-225-252-01
CUSHION (FOOT)
58
2-649-122-11
BUTTON (OPE)
7-2.
FRONT PANEL SECTION
59
2-649-120-01
REFLECTOR (POWER)
60
2-649-648-01
BUTTON (DSGX)
61
2-649-123-01
BUTTON (EQ)
62
A-1171-063-A JACK BOARD, COMPLETE
63
2-649-124-01
BUTTON (DISC)
64
1-824-048-11
WIRE (FLAT TYPE) (27 CORE)
65
A-1171-060-A PANEL BOARD, COMPLETE
58
51
53
55
52
56
62
52
54
63
57
57
52
64
59
61
52
65
60
not
supplied
not
supplied
including
No.55
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
48
HCD-EC70
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
7-3.
CHASSIS SECTION
101
2-649-153-11
CHASSIS (MAIN MOLD) (CND)
101
2-649-153-31
CHASSIS (MAIN MOLD) (US)
102
3-254-143-11
SCREW (B3), (+) BV TAPPING
103
1-828-974-11
WIRE (FLAT TYPE) (13 CORE)
104
2-649-127-11
PANEL, TRAY
105
1-828-643-11
WIRE (FLAT TYPE) (23 CORE)
106
A-1171-055-A MAIN BOARD, COMPLETE
107
4-900-386-01
SCREW
108
A-1171-072-A PT-AC BOARD, COMPLETE
109
3-905-609-31
SCREW (TRANSISTOR)
110
A-1171-064-A TRANSISTOR BOARD, COMPLETE
111
X-2108-703-1
HEAT SINK ASSY (320W U)
112
A-1171-070-A HIGH-AMP BOARD, COMPLETE
113
A-1171-071-A LOW-AMP BOARD, COMPLETE
0114
1-790-757-51
CORD, POWER
115
3-701-748-00
CLAMP
0PT001
1-443-962-11
TRANSFORMER, POWER
#2
7-685-661-14
SCREW +BVTP 4X12 TYPE2 IT-3
#4
7-685-645-11
SCREW +BVTP 3X6 TYPE2 IT-3
101
102
102
103
102
104
105
102
102
106
102
102
107
108
111
102
110
113
102
112
109
102
109
not
supplied
PT001
not
supplied
not
supplied
not
supplied
CD mechanism deck section
(BU-K6BD83S2-WOD)
#2
#2
#4
102
114
115
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
49
HCD-EC70
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
7-4.
TOP SECTION
151
3-252-827-01
SCREW (B2.6), (+) BV TAPPING
152
2-649-154-01
LEVER (REC)
153
2-649-132-01
BUTTON (CASS)
154
3-921-725-01
SCREW (2.6X10), +PWH
155
3-047-468-01
DAMPER
156
2-649-131-01
BOX, CASSETTE
157
2-649-152-02
SPRING (CASS)
158
2-649-128-31
PANEL, TOP (US)
158
2-649-128-41
PANEL, TOP (CND)
159
1-797-575-21
DECK, MECHANICAL
160
2-688-622-01
BELT (MAIN)
161
2-688-621-01
BELT (R/F)
162
3-701-748-00
CLAMP
163
4-951-620-01
SCREW (2.6X8), +BVTP
#3
7-685-850-04
SCREW +BVTT 2X3 (S)
163
160
162
161
151
152
155
159
158
157
154
156
153
#3
not
supplied
Ver. 1.1
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
50
HCD-EC70
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
7-5.
CD MECHANISM DECK SECTION (BU-K6BD83S2-WOD)
201
A-1179-506-A BD83S BOARD, COMPLETE
202
4-985-672-01
SCREW (+PTPWHM2.6), FLOATING
203
4-227-045-31
SPRING (INSULATOR), COIL
204
4-227-549-11
INSULATOR
0205
A-4735-357-A OP BASE ASSY (KSM-213DHAP/ZRP1)
206
1-832-404-21
CABLE, FLEXIBLE FLAT (16 CORE)
207
1-797-193-12
MECHANICAL, CD
206
201
204
203
210
S201
205
204
211
211
212
203
209
202
202
204
203
202
202
204
203
208
207
not
supplied
not
supplied
not
supplied
not
supplied
208
2-632-062-01
BELT (DLM3A)
209
2-681-036-01
COVER (CD MECHA)
210
3-254-143-11
SCREW (B3), (+) BV TAPPING
211
2-633-134-01
SCREW (B2.6), (+) BV TAPPING
212
3-229-336-11
SCREW, +BVWH TAPPING
S201
1-771-853-11
SWITCH, DETECTION (LIMIT)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
51
HCD-EC70
SECTION 8
ELECTRICAL PARTS LIST
NOTE:
•
Due to standardization, replacements in the
parts list may be different from the parts
specified in the diagrams or the components
used on the set.
•
-XX and -X mean standardized parts, so they
may have some difference from the original
one.
•
RESISTORS
All resistors are in ohms.
METAL: Metal-film resistor.
METAL OXIDE: Metal oxide-film resistor.
F: nonflammable
•
CAPACITORS
uF: µF
•
COILS
uH: µH
•
Items marked “*” are not stocked since they
are seldom required for routine service.
Some delay should be anticipated when
ordering these items.
•
SEMICONDUCTORS
In each case, u: µ, for example:
uA. .
: µA. .
uPA. . : µPA. .
uPB. . : µPB. .
uPC. . : µPC. .
uPD. . : µPD. .
When indicating parts by reference number,
please include the board name.
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
A-1179-506-A BD83S BOARD, COMPLETE
**********************
< CAPACITOR >
C101
1-162-919-11
CERAMIC CHIP
22PF
5%
50V
C102
1-162-919-11
CERAMIC CHIP
22PF
5%
50V
C103
1-162-927-11
CERAMIC CHIP
100PF
5%
50V
C104
1-164-230-11
CERAMIC CHIP
220PF
5%
50V
C105
1-162-927-11
CERAMIC CHIP
100PF
5%
50V
C107
1-164-230-11
CERAMIC CHIP
220PF
5%
50V
C108
1-164-230-11
CERAMIC CHIP
220PF
5%
50V
C109
1-164-230-11
CERAMIC CHIP
220PF
5%
50V
C110
1-164-230-11
CERAMIC CHIP
220PF
5%
50V
C111
1-164-230-11
CERAMIC CHIP
220PF
5%
50V
C112
1-162-927-11
CERAMIC CHIP
100PF
5%
50V
C113
1-162-927-11
CERAMIC CHIP
100PF
5%
50V
C201
1-128-995-21
ELECT CHIP
100uF
20%
10V
C202
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C203
1-128-995-21
ELECT CHIP
100uF
20%
10V
C204
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C205
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C206
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C207
1-128-995-21
ELECT CHIP
100uF
20%
10V
C208
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C210
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C213
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C214
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C215
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C217
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C218
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C219
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C220
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C221
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C222
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C223
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C224
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C226
1-165-908-11
CERAMIC CHIP
1uF
10%
10V
C227
1-165-908-11
CERAMIC CHIP
1uF
10%
10V
C230
1-162-927-11
CERAMIC CHIP
100PF
5%
50V
C232
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C251
1-164-315-11
CERAMIC CHIP
470PF
5%
50V
C252
1-162-968-11
CERAMIC CHIP
0.0047uF
10%
50V
C253
1-164-315-11
CERAMIC CHIP
470PF
5%
50V
C254
1-162-968-11
CERAMIC CHIP
0.0047uF
10%
50V
C256
1-107-826-11
CERAMIC CHIP
0.1uF
10%
16V
C257
1-107-826-11
CERAMIC CHIP
0.1uF
10%
16V
C258
1-164-230-11
CERAMIC CHIP
220PF
5%
50V
C260
1-117-863-11
CERAMIC CHIP
0.47uF
10%
6.3V
C261
1-162-970-11
CERAMIC CHIP
0.01uF
10%
25V
C264
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C265
1-107-826-11
CERAMIC CHIP
0.1uF
10%
16V
C266
1-162-915-11
CERAMIC CHIP
10PF
0.5PF
50V
C267
1-162-910-11
CERAMIC CHIP
5PF
0.25PF
50V
C268
1-162-915-11
CERAMIC CHIP
10PF
0.5PF
50V
C271
1-107-826-11
CERAMIC CHIP
0.1uF
10%
16V
C272
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C273
1-164-315-11
CERAMIC CHIP
470PF
5%
50V
C274
1-107-826-11
CERAMIC CHIP
0.1uF
10%
16V
C275
1-162-910-11
CERAMIC CHIP
5PF
0.25PF
50V
C276
1-165-908-11
CERAMIC CHIP
1uF
10%
10V
C277
1-165-908-11
CERAMIC CHIP
1uF
10%
10V
C291
1-164-315-11
CERAMIC CHIP
470PF
5%
50V
C292
1-164-315-11
CERAMIC CHIP
470PF
5%
50V
C301
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C303
1-137-710-11
CERAMIC CHIP
10uF
20%
6.3V
C304
1-165-908-11
CERAMIC CHIP
1uF
10%
10V
C321
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C322
1-165-908-11
CERAMIC CHIP
1uF
10%
10V
C323
1-128-995-21
ELECT CHIP
100uF
20%
10V
C401
1-128-394-11
ELECT CHIP
220uF
20%
10V
C404
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C405
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C406
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C424
1-164-360-11
CERAMIC CHIP
0.1uF
16V
C451
1-165-176-11
CERAMIC CHIP
0.047uF
10%
16V
< CONNECTOR >
CN102
1-770-706-21
CONNECTOR, FFC/FPC 23P
CN301
1-770-425-51
CONNECTOR, FFC/FPC 16P
< IC >
IC201
8-753-246-30
IC CXD3014A-201R
IC203
6-709-050-01
IC BH18LB1WG-TR
IC402
6-705-808-01
IC BA5947FM-E2
< TRANSISTOR >
Q321
6-551-120-01
TRANSISTOR
2SA2119K
The components identified by mark 0 or
dotted line with mark 0 are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque 0
sont critiques pour la sécurité.
Ne les remplacer que par une pièce portant le
numéro spécifié.
BD83S
Ver. 1.2
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
52
HCD-EC70
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
< RESISTOR >
R101
1-216-809-11
METAL CHIP
100
5%
1/10W
R102
1-216-809-11
METAL CHIP
100
5%
1/10W
R103
1-216-809-11
METAL CHIP
100
5%
1/10W
R104
1-216-809-11
METAL CHIP
100
5%
1/10W
R105
1-216-809-11
METAL CHIP
100
5%
1/10W
R107
1-216-809-11
METAL CHIP
100
5%
1/10W
R108
1-216-809-11
METAL CHIP
100
5%
1/10W
R109
1-216-809-11
METAL CHIP
100
5%
1/10W
R110
1-216-809-11
METAL CHIP
100
5%
1/10W
R111
1-216-809-11
METAL CHIP
100
5%
1/10W
R112
1-216-809-11
METAL CHIP
100
5%
1/10W
R113
1-216-809-11
METAL CHIP
100
5%
1/10W
R201
1-216-295-91
SHORT CHIP
0
R202
1-216-295-91
SHORT CHIP
0
R203
1-500-445-21
FERRITE, EMI (SMD) (2012)
R207
1-216-295-91
SHORT CHIP
0
R250
1-216-857-11
METAL CHIP
1M
5%
1/10W
R252
1-216-833-11
METAL CHIP
10K
5%
1/10W
R253
1-216-821-11
METAL CHIP
1K
5%
1/10W
R254
1-216-833-11
METAL CHIP
10K
5%
1/10W
R255
1-216-821-11
METAL CHIP
1K
5%
1/10W
R256
1-216-837-11
METAL CHIP
22K
5%
1/10W
R257
1-216-845-11
METAL CHIP
100K
5%
1/10W
R258
1-216-849-11
METAL CHIP
220K
5%
1/10W
R260
1-216-864-11
SHORT CHIP
0
R265
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R266
1-216-821-11
METAL CHIP
1K
5%
1/10W
R267
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R268
1-216-833-11
METAL CHIP
10K
5%
1/10W
R270
1-216-821-11
METAL CHIP
1K
5%
1/10W
R271
1-216-857-11
METAL CHIP
1M
5%
1/10W
R275
1-216-809-11
METAL CHIP
100
5%
1/10W
R276
1-216-841-11
METAL CHIP
47K
5%
1/10W
R277
1-216-809-11
METAL CHIP
100
5%
1/10W
R278
1-216-809-11
METAL CHIP
100
5%
1/10W
R280
1-216-864-11
SHORT CHIP
0
R291
1-216-809-11
METAL CHIP
100
5%
1/10W
R292
1-216-809-11
METAL CHIP
100
5%
1/10W
R321
1-216-789-11
METAL CHIP
2.2
5%
1/10W
R322
1-216-789-11
METAL CHIP
2.2
5%
1/10W
R323
1-216-864-11
SHORT CHIP
0
R324
1-216-845-11
METAL CHIP
100K
5%
1/10W
R401
1-216-295-91
SHORT CHIP
0
R421
1-216-864-11
SHORT CHIP
0
R423
1-216-833-11
METAL CHIP
10K
5%
1/10W
R451
1-216-837-11
METAL CHIP
22K
5%
1/10W
R452
1-216-833-11
METAL CHIP
10K
5%
1/10W
< VIBRATOR >
X201
1-795-101-21
VIBRATOR, CERAMIC 16.9344MHz
*************************************************************
A-1171-070-A HIGH-AMP BOARD, COMPLETE
*************************
< CAPACITOR >
C305
1-164-315-11
CERAMIC CHIP
470PF
5%
50V
C306
1-164-315-11
CERAMIC CHIP
470PF
5%
50V
C307
1-126-960-11
ELECT
1uF
20%
50V
C308
1-126-960-11
ELECT
1uF
20%
50V
C309
1-126-963-11
ELECT
4.7uF
20%
50V
C310
1-126-963-11
ELECT
4.7uF
20%
50V
C311
1-162-915-11
CERAMIC CHIP
10PF
0.5PF
50V
C312
1-162-915-11
CERAMIC CHIP
10PF
0.5PF
50V
C319
1-162-968-11
CERAMIC CHIP
0.0047uF
10%
50V
C320
1-162-968-11
CERAMIC CHIP
0.0047uF
10%
50V
C357
1-162-968-11
CERAMIC CHIP
0.0047uF
10%
50V
C358
1-162-968-11
CERAMIC CHIP
0.0047uF
10%
50V
C360
1-165-621-91
CERAMIC CHIP
0.1uF
50V
C361
1-126-968-11
ELECT
100uF
20%
50V
C362
1-110-518-91
ELECT
10uF
20%
100V
C363
1-110-518-91
ELECT
10uF
20%
100V
C364
1-162-970-11
CERAMIC CHIP
0.01uF
10%
25V
C365
1-162-970-11
CERAMIC CHIP
0.01uF
10%
25V
< DIODE >
D361
6-500-335-01
DIODE MC2838-T112-1
< EARTH TERMINAL >
* EP301
1-537-738-21
TERMINAL, EARTH
< IC >
IC301
6-706-406-01
IC STK403-090-S
< TRANSISTOR >
Q301
6-551-270-01
TRANSISTOR
2SA2026
Q302
6-551-270-01
TRANSISTOR
2SA2026
Q361
8-729-120-28
TRANSISTOR
2SC1623-L5L6
Q366
6-551-270-01
TRANSISTOR
2SA2026
Q367
6-551-268-01
TRANSISTOR
2SC5625
< RESISTOR >
R307
1-216-813-11
METAL CHIP
220
5%
1/10W
R308
1-216-813-11
METAL CHIP
220
5%
1/10W
R309
1-216-821-11
METAL CHIP
1K
5%
1/10W
R310
1-216-821-11
METAL CHIP
1K
5%
1/10W
R311
1-216-809-11
METAL CHIP
100
5%
1/10W
R312
1-216-809-11
METAL CHIP
100
5%
1/10W
R313
1-216-841-11
METAL CHIP
47K
5%
1/10W
R314
1-216-841-11
METAL CHIP
47K
5%
1/10W
R315
1-216-864-11
SHORT CHIP
0
R316
1-216-864-11
SHORT CHIP
0
0R321
1-216-361-31
METAL OXIDE
0.22
5%
2W
0R322
1-216-361-31
METAL OXIDE
0.22
5%
2W
0R323
1-216-361-31
METAL OXIDE
0.22
5%
2W
0R324
1-216-361-31
METAL OXIDE
0.22
5%
2W
R327
1-216-864-11
SHORT CHIP
0
R329
1-216-813-11
METAL CHIP
220
5%
1/10W
R330
1-216-813-11
METAL CHIP
220
5%
1/10W
BD83S
HIGH-AMP
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
53
HCD-EC70
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
R331
1-216-833-11
METAL CHIP
10K
5%
1/10W
R334
1-216-833-11
METAL CHIP
10K
5%
1/10W
R337
1-216-837-11
METAL CHIP
22K
5%
1/10W
R338
1-216-837-11
METAL CHIP
22K
5%
1/10W
R339
1-216-821-11
METAL CHIP
1K
5%
1/10W
R340
1-216-821-11
METAL CHIP
1K
5%
1/10W
R341
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R342
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R343
1-216-837-11
METAL CHIP
22K
5%
1/10W
R344
1-216-837-11
METAL CHIP
22K
5%
1/10W
R349
1-216-833-11
METAL CHIP
10K
5%
1/10W
R353
1-216-837-11
METAL CHIP
22K
5%
1/10W
R358
1-216-833-11
METAL CHIP
10K
5%
1/10W
R359
1-216-864-11
SHORT CHIP
0
R361
1-216-837-11
METAL CHIP
22K
5%
1/10W
R362
1-216-833-11
METAL CHIP
10K
5%
1/10W
R365
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R367
1-216-841-11
METAL CHIP
47K
5%
1/10W
R368
1-216-841-11
METAL CHIP
47K
5%
1/10W
R370
1-216-833-11
METAL CHIP
10K
5%
1/10W
R371
1-216-813-11
METAL CHIP
220
5%
1/10W
R372
1-216-813-11
METAL CHIP
220
5%
1/10W
R373
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R374
1-216-845-11
METAL CHIP
100K
5%
1/10W
R375
1-216-833-11
METAL CHIP
10K
5%
1/10W
R376
1-216-813-11
METAL CHIP
220
5%
1/10W
R377
1-216-813-11
METAL CHIP
220
5%
1/10W
R385
1-216-853-11
METAL CHIP
470K
5%
1/10W
R386
1-216-821-11
METAL CHIP
1K
5%
1/10W
R387
1-216-821-11
METAL CHIP
1K
5%
1/10W
R395
1-216-864-11
SHORT CHIP
0
R396
1-216-864-11
SHORT CHIP
0
< THERMISTOR >
TH361
1-805-217-21
THERMISTOR (1012)
*************************************************************
A-1171-063-A JACK BOARD, COMPLETE
********************
< CAPACITOR >
C139
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C140
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C141
1-162-970-11
CERAMIC CHIP
0.01uF
10%
25V
C142
1-162-970-11
CERAMIC CHIP
0.01uF
10%
25V
< CONNECTOR >
CNP171 1-815-449-11
PIN, CONNECTOR (PWB) 8P
< JACK >
J102
1-815-629-11
JACK (PHONES)
J105
1-566-822-51
JACK (AUDIO IN)
< COIL >
L103
1-469-152-11
FERRITE, EMI (SMD) (2012)
L104
1-469-152-11
FERRITE, EMI (SMD) (2012)
L105
1-216-295-91
SHORT CHIP
0
L106
1-216-295-91
SHORT CHIP
0
< RESISTOR >
R119
1-216-817-11
METAL CHIP
470
5%
1/10W
R120
1-216-817-11
METAL CHIP
470
5%
1/10W
R151
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R152
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R175
1-216-841-11
METAL CHIP
47K
5%
1/10W
R176
1-216-841-11
METAL CHIP
47K
5%
1/10W
*************************************************************
A-1171-071-A LOW-AMP BOARD, COMPLETE
*************************
< CAPACITOR >
C202
1-162-960-11
CERAMIC CHIP
220PF
10%
50V
C204
1-126-965-91
ELECT
22uF
20%
50V
C205
1-162-915-11
CERAMIC CHIP
10PF
0.5PF
50V
C206
1-104-665-11
ELECT
100uF
20%
25V
C207
1-126-967-11
ELECT
47uF
20%
50V
C208
1-164-230-11
CERAMIC CHIP
220PF
5%
50V
C209
1-128-563-11
ELECT
100uF
20%
100V
C212
1-165-621-91
CERAMIC CHIP
0.1uF
50V
C213
1-165-621-91
CERAMIC CHIP
0.1uF
50V
C216
1-126-957-11
ELECT
0.22uF
20%
50V
C217
1-126-964-11
ELECT
10uF
20%
50V
C223
1-165-176-11
CERAMIC CHIP
0.047uF
10%
16V
C224
1-162-968-11
CERAMIC CHIP
0.0047uF
10%
50V
< CONNECTOR >
CNP201 1-819-134-11
PIN, CONNECTOR 6P
CNP202 1-819-131-11
PIN, CONNECTOR 3P
< DIODE >
D201
6-501-176-01
DIODE UDZS-TE17-12B
D207
6-500-335-01
DIODE MC2838-T112-1
D208
6-500-335-01
DIODE MC2838-T112-1
< IC >
IC201
6-600-091-01
IC STK404-130S
< JUMPER RESISTOR >
JR201
1-216-864-11
SHORT CHIP
0
< TRANSISTOR >
Q201
6-551-270-01
TRANSISTOR
2SA2026
Q203
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q207
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
< RESISTOR >
R202
1-216-841-11
METAL CHIP
47K
5%
1/10W
R203
1-216-821-11
METAL CHIP
1K
5%
1/10W
R204
1-216-841-11
METAL CHIP
47K
5%
1/10W
R205
1-249-425-11
CARBON
4.7K
5%
1/4W
R207
1-249-425-11
CARBON
4.7K
5%
1/4W
R208
1-249-425-11
CARBON
4.7K
5%
1/4W
R209
1-216-813-11
METAL CHIP
220
5%
1/10W
0R210
1-245-545-11
METAL OXIDE
0.22
5%
3W
0R211
1-245-545-11
METAL OXIDE
0.22
5%
3W
JACK
HIGH-AMP
LOW-AMP
Ver. 1.2
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
54
HCD-EC70
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
R212
1-216-797-11
METAL CHIP
10
5%
1/10W
R213
1-216-813-11
METAL CHIP
220
5%
1/10W
R214
1-216-833-11
METAL CHIP
10K
5%
1/10W
R215
1-216-833-11
METAL CHIP
10K
5%
1/10W
R217
1-216-833-11
METAL CHIP
10K
5%
1/10W
R218
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R220
1-216-821-11
METAL CHIP
1K
5%
1/10W
R225
1-216-797-11
METAL CHIP
10
5%
1/10W
R226
1-216-797-11
METAL CHIP
10
5%
1/10W
R227
1-216-797-11
METAL CHIP
10
5%
1/10W
R230
1-216-837-11
METAL CHIP
22K
5%
1/10W
R231
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R232
1-216-837-11
METAL CHIP
22K
5%
1/10W
R233
1-216-837-11
METAL CHIP
22K
5%
1/10W
R235
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R238
1-216-813-11
METAL CHIP
220
5%
1/10W
R246
1-249-425-11
CARBON
4.7K
5%
1/4W
R247
1-249-425-11
CARBON
4.7K
5%
1/4W
R248
1-249-425-11
CARBON
4.7K
5%
1/4W
R252
1-216-864-11
SHORT CHIP
0
R253
1-216-864-11
SHORT CHIP
0
R254
1-216-864-11
SHORT CHIP
0
R256
1-216-809-11
METAL CHIP
100
5%
1/10W
R257
1-216-841-11
METAL CHIP
47K
5%
1/10W
*************************************************************
A-1171-055-A MAIN BOARD, COMPLETE
*********************
< CAPACITOR >
C101
1-135-517-11
ELECT
3300uF
20%
71V
C102
1-135-517-11
ELECT
3300uF
20%
71V
C105
1-137-749-11
MYLAR
0.1uF
100V
C106
1-137-749-11
MYLAR
0.1uF
100V
C111
1-126-933-11
ELECT
100uF
20%
16V
C112
1-126-943-11
ELECT
2200uF
20%
25V
C113
1-126-942-61
ELECT
1000uF
20%
25V
C114
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C116
1-164-227-11
CERAMIC CHIP
0.022uF
10%
25V
C121
1-117-863-11
CERAMIC CHIP
0.47uF
10%
6.3V
C131
1-164-227-11
CERAMIC CHIP
0.022uF
10%
25V
C132
1-165-621-91
CERAMIC CHIP
0.1uF
50V
C133
1-162-970-11
CERAMIC CHIP
0.01uF
10%
25V
C134
1-165-176-11
CERAMIC CHIP
0.047uF
10%
16V
C135
1-125-837-91
CERAMIC CHIP
1uF
10%
6.3V
C136
1-125-837-91
CERAMIC CHIP
1uF
10%
6.3V
C137
1-126-933-11
ELECT
100uF
20%
16V
C138
1-126-933-11
ELECT
100uF
20%
16V
C143
1-126-925-91
ELECT
470uF
20%
10V
C151
1-126-933-11
ELECT
100uF
20%
16V
C152
1-125-891-11
CERAMIC CHIP
0.47uF
10%
10V
C153
1-125-891-11
CERAMIC CHIP
0.47uF
10%
10V
C155
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C156
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C158
1-165-621-91
CERAMIC CHIP
0.1uF
50V
C159
1-165-621-91
CERAMIC CHIP
0.1uF
50V
C181
1-165-621-91
CERAMIC CHIP
0.1uF
50V
C182
1-165-621-91
CERAMIC CHIP
0.1uF
50V
C183
1-165-621-91
CERAMIC CHIP
0.1uF
50V
C184
1-165-621-91
CERAMIC CHIP
0.1uF
50V
C191
1-126-923-91
ELECT
220uF
20%
10V
C192
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C193
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C194
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C195
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C196
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C197
1-126-925-91
ELECT
470uF
20%
10V
C198
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C203
1-164-227-11
CERAMIC CHIP
0.022uF
10%
25V
C214
1-165-621-91
CERAMIC CHIP
0.1uF
50V
C221
1-164-227-11
CERAMIC CHIP
0.022uF
10%
25V
C281
1-126-960-11
ELECT
1uF
20%
50V
C301
1-165-176-11
CERAMIC CHIP
0.047uF
10%
16V
C302
1-165-176-11
CERAMIC CHIP
0.047uF
10%
16V
C303
1-165-176-11
CERAMIC CHIP
0.047uF
10%
16V
C304
1-165-176-11
CERAMIC CHIP
0.047uF
10%
16V
C313
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C314
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C321
1-126-925-91
ELECT
470uF
20%
10V
C401
1-126-957-11
ELECT
0.22uF
20%
50V
C402
1-126-933-11
ELECT
100uF
20%
16V
C403
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C404
1-125-837-91
CERAMIC CHIP
1uF
10%
6.3V
C405
1-126-957-11
ELECT
0.22uF
20%
50V
C406
1-125-837-91
CERAMIC CHIP
1uF
10%
6.3V
C407
1-162-968-11
CERAMIC CHIP
0.0047uF
10%
50V
C408
1-162-968-11
CERAMIC CHIP
0.0047uF
10%
50V
C409
1-131-664-11
CERAMIC CHIP
0.15uF
10%
10V
C410
1-131-664-11
CERAMIC CHIP
0.15uF
10%
10V
C412
1-126-925-91
ELECT
470uF
20%
10V
C413
1-126-933-11
ELECT
100uF
20%
16V
C415
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C416
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C417
1-126-961-11
ELECT
2.2uF
20%
50V
C418
1-126-961-11
ELECT
2.2uF
20%
50V
C421
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C431
1-115-467-11
CERAMIC CHIP
0.22uF
10%
10V
C432
1-115-467-11
CERAMIC CHIP
0.22uF
10%
10V
C433
1-162-962-11
CERAMIC CHIP
470PF
10%
50V
C434
1-162-962-11
CERAMIC CHIP
470PF
10%
50V
C437
1-162-962-11
CERAMIC CHIP
470PF
10%
50V
C438
1-162-962-11
CERAMIC CHIP
470PF
10%
50V
C501
1-162-923-11
CERAMIC CHIP
47PF
5%
50V
C502
1-162-923-11
CERAMIC CHIP
47PF
5%
50V
C503
1-162-962-11
CERAMIC CHIP
470PF
10%
50V
C504
1-162-962-11
CERAMIC CHIP
470PF
10%
50V
C505
1-165-176-11
CERAMIC CHIP
0.047uF
10%
16V
C506
1-165-176-11
CERAMIC CHIP
0.047uF
10%
16V
C507
1-162-970-11
CERAMIC CHIP
0.01uF
10%
25V
C508
1-162-970-11
CERAMIC CHIP
0.01uF
10%
25V
C509
1-126-966-11
ELECT
33uF
20%
50V
C510
1-126-966-11
ELECT
33uF
20%
50V
C511
1-162-962-11
CERAMIC CHIP
470PF
10%
50V
C512
1-162-962-11
CERAMIC CHIP
470PF
10%
50V
C513
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
MAIN
LOW-AMP
Ver. 1.2
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
55
HCD-EC70
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
C514
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C515
1-162-923-11
CERAMIC CHIP
47PF
5%
50V
C522
1-162-927-11
CERAMIC CHIP
100PF
5%
50V
C523
1-162-970-11
CERAMIC CHIP
0.01uF
10%
25V
C524
1-162-970-11
CERAMIC CHIP
0.01uF
10%
25V
C525
1-162-968-11
CERAMIC CHIP
0.0047uF
10%
50V
C526
1-162-968-11
CERAMIC CHIP
0.0047uF
10%
50V
C527
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C528
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C529
1-162-927-11
CERAMIC CHIP
100PF
5%
50V
C530
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C534
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C543
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C544
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C551
1-126-965-91
ELECT
22uF
20%
50V
C561
1-162-966-11
CERAMIC CHIP
0.0022uF
10%
50V
C562
1-162-966-11
CERAMIC CHIP
0.0022uF
10%
50V
C564
1-162-970-11
CERAMIC CHIP
0.01uF
10%
25V
C565
1-115-156-11
CERAMIC CHIP
1uF
10V
C567
1-130-479-00
MYLAR
0.0047uF
5%
50V
C801
1-126-933-11
ELECT
100uF
20%
16V
C802
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C803
1-162-970-11
CERAMIC CHIP
0.01uF
10%
25V
C804
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C806
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C807
1-162-966-11
CERAMIC CHIP
0.0022uF
10%
50V
C809
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C810
1-115-467-11
CERAMIC CHIP
0.22uF
10%
10V
C811
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C812
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C813
1-126-923-91
ELECT
220uF
20%
10V
C814
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C815
1-162-927-11
CERAMIC CHIP
100PF
5%
50V
C816
1-115-467-11
CERAMIC CHIP
0.22uF
10%
10V
C817
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C818
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C819
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C820
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C821
1-165-176-11
CERAMIC CHIP
0.047uF
10%
16V
C822
1-162-962-11
CERAMIC CHIP
470PF
10%
50V
C823
1-162-918-11
CERAMIC CHIP
18PF
5%
50V
C824
1-162-918-11
CERAMIC CHIP
18PF
5%
50V
C825
1-125-837-91
CERAMIC CHIP
1uF
10%
6.3V
C826
1-162-927-11
CERAMIC CHIP
100PF
5%
50V
C827
1-162-927-11
CERAMIC CHIP
100PF
5%
50V
C828
1-162-927-11
CERAMIC CHIP
100PF
5%
50V
C829
1-162-970-11
CERAMIC CHIP
0.01uF
10%
25V
C830
1-162-970-11
CERAMIC CHIP
0.01uF
10%
25V
C831
1-117-863-11
CERAMIC CHIP
0.47uF
10%
6.3V
C832
1-117-863-11
CERAMIC CHIP
0.47uF
10%
6.3V
C833
1-117-863-11
CERAMIC CHIP
0.47uF
10%
6.3V
C834
1-126-923-91
ELECT
220uF
20%
10V
C835
1-115-467-11
CERAMIC CHIP
0.22uF
10%
10V
C836
1-115-467-11
CERAMIC CHIP
0.22uF
10%
10V
C838
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C839
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C840
1-117-863-11
CERAMIC CHIP
0.47uF
10%
6.3V
C841
1-126-965-91
ELECT
22uF
20%
50V
C843
1-162-960-11
CERAMIC CHIP
220PF
10%
50V
C847
1-162-968-11
CERAMIC CHIP
0.0047uF
10%
50V
C848
1-162-968-11
CERAMIC CHIP
0.0047uF
10%
50V
C851
1-165-176-11
CERAMIC CHIP
0.047uF
10%
16V
C852
1-162-915-11
CERAMIC CHIP
10PF
0.5PF
50V
C853
1-164-227-11
CERAMIC CHIP
0.022uF
10%
25V
C854
1-162-915-11
CERAMIC CHIP
10PF
0.5PF
50V
C855
1-162-962-11
CERAMIC CHIP
470PF
10%
50V
C856
1-162-910-11
CERAMIC CHIP
5PF
0.25PF
50V
C901
1-126-960-11
ELECT
1uF
20%
50V
C902
1-126-964-11
ELECT
10uF
20%
50V
C903
1-126-933-11
ELECT
100uF
20%
16V
C921
1-126-963-11
ELECT
4.7uF
20%
50V
< FILTER >
CF801
1-795-426-11
FILTER, CERAMIC
CF802
1-579-554-11
FILTER, CERAMIC
CF803
1-781-962-21
FILTER, CERAMIC
< CONNECTOR >
CNP151 1-819-136-11
PIN, CONNECTOR 8P
CNP301 1-819-133-11
PIN, CONNECTOR
CNP302 1-815-446-11
PIN, CONNECTOR (PWB) 5P
CNP501 1-815-445-11
PIN, CONNECTOR (PWB) 4P
CNP502 1-815-444-11
PIN, CONNECTOR (PWB) 3P
* CNP802 1-506-680-11
PLUG, CONNECTOR (2.5mm) 3P
(ANTENNA FM/AM)
CNP901 1-819-131-11
PIN, CONNECTOR 3P
< CONNECTOR >
CNS104 1-779-291-11
CONNECTOR, FFC (LIF (NON-ZIF)) 23P
CNS111 1-779-295-11
CONNECTOR, FFC (LIF (NON-ZIF)) 27P
< DIODE >
D101
8-719-081-52
DIODE D5SBA20-4003
D111
6-500-522-31
DIODE 10EDB40-TB5
D113
6-500-522-31
DIODE 10EDB40-TB5
D131
6-500-522-31
DIODE 10EDB40-TB5
D132
6-500-334-01
DIODE MC2836-T112-1
D154
6-500-335-01
DIODE MC2838-T112-1
D156
6-500-334-01
DIODE MC2836-T112-1
D191
6-500-522-31
DIODE 10EDB40-TB5
D192
6-500-522-31
DIODE 10EDB40-TB5
D193
6-501-164-01
DIODE UDZW-TE17-3.9B
D802
6-501-369-01
DIODE SV230-TB-E
D803
6-501-369-01
DIODE SV230-TB-E
D812
8-719-062-51
DIODE 1PS226-115
D813
8-719-062-51
DIODE 1PS226-115
D814
8-719-062-51
DIODE 1PS226-115
D851
6-501-142-01
DIODE SVC347A-TL-E
D901
6-500-335-01
DIODE MC2838-T112-1
< EARTH TERMINAL >
* EP102
1-537-738-21
TERMINAL, EARTH
< IC >
IC401
6-702-895-01
IC BD3881FV
MAIN
Ver. 1.2
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
56
HCD-EC70
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
IC801
6-708-840-01
IC LV23003VA
< JACK >
J101
1-536-708-81
TERMINAL BOARD, PUSH (4P)
(SPEAKER HIGH FREQ.IMPEDANCE:USE 8Ω)
J201
1-780-381-11
TERMINAL BOARD, PUSH (ANTENNA) 4P
(SPEAKER LOW FREQ.IMPEDANCE:USE 8Ω)
< JUMPER RESISTOR >
JR101
1-216-864-11
SHORT CHIP
0
JR102
1-216-864-11
SHORT CHIP
0
JR104
1-216-864-11
SHORT CHIP
0
JR105
1-216-864-11
SHORT CHIP
0
JR801
1-216-864-11
SHORT CHIP
0
JR802
1-216-864-11
SHORT CHIP
0
JR803
1-216-864-11
SHORT CHIP
0
< COIL >
L101
1-456-107-11
COIL, AIR-CORE
L102
1-456-107-11
COIL, AIR-CORE
L501
1-456-094-11
TRANSFORMER, BIAS OSCILLATION
L803
1-433-741-11
TRANSFORMER, IF
L804
1-457-163-11
COIL, AIR-CORE
L805
1-457-162-11
COIL, AIR-CORE
L806
1-457-168-11
COIL, DET
L851
1-457-161-11
COIL, AM ANTENNA
L852
1-456-596-11
COIL, MW OSC
< TRANSISTOR >
Q102
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q121
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q122
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q131
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q132
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q133
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q134
8-729-038-28
TRANSISTOR
RT1N441C-TP-1
Q135
8-729-047-62
TRANSISTOR
2SC3440-T12-1F
Q137
8-729-600-22
TRANSISTOR
2SA1235TP-1EF
Q138
8-729-600-22
TRANSISTOR
2SA1235TP-1EF
Q141
6-550-889-01
TRANSISTOR
2SC5938-T112-1B
Q142
6-550-889-01
TRANSISTOR
2SC5938-T112-1B
Q151
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q152
8-729-600-22
TRANSISTOR
2SA1235TP-1EF
Q153
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q154
8-729-600-22
TRANSISTOR
2SA1235TP-1EF
Q191
8-729-036-86
TRANSISTOR
KTC3203Y-AT
Q192
8-729-036-86
TRANSISTOR
KTC3203Y-AT
Q251
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q303
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q304
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q305
8-729-600-22
TRANSISTOR
2SA1235TP-1EF
Q306
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q507
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q801
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q802
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q803
6-550-304-01
TRANSISTOR
2SC5477-T122-1
Q901
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q902
8-729-037-03
TRANSISTOR
KTA1266GR-AT
Q921
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
< RESISTOR >
R101
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R102
1-249-425-11
CARBON
4.7K
5%
1/4W
R103
1-216-841-11
METAL CHIP
47K
5%
1/10W
R104
1-216-841-11
METAL CHIP
47K
5%
1/10W
R105
1-216-841-11
METAL CHIP
47K
5%
1/10W
R106
1-216-837-11
METAL CHIP
22K
5%
1/10W
R107
1-216-837-11
METAL CHIP
22K
5%
1/10W
R108
1-216-833-11
METAL CHIP
10K
5%
1/10W
R109
1-216-789-11
METAL CHIP
2.2
5%
1/10W
R110
1-216-789-11
METAL CHIP
2.2
5%
1/10W
R111
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R112
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R113
1-216-833-11
METAL CHIP
10K
5%
1/10W
R114
1-216-833-11
METAL CHIP
10K
5%
1/10W
R115
1-216-837-11
METAL CHIP
22K
5%
1/10W
R116
1-216-837-11
METAL CHIP
22K
5%
1/10W
R117
1-216-797-11
METAL CHIP
10
5%
1/10W
R118
1-216-797-11
METAL CHIP
10
5%
1/10W
R121
1-216-849-11
METAL CHIP
220K
5%
1/10W
R122
1-249-425-11
CARBON
4.7K
5%
1/4W
R123
1-216-853-11
METAL CHIP
470K
5%
1/10W
R124
1-216-809-11
METAL CHIP
100
5%
1/10W
R125
1-216-837-11
METAL CHIP
22K
5%
1/10W
R127
1-249-401-11
CARBON
47
5%
1/4W
R128
1-249-401-11
CARBON
47
5%
1/4W
R129
1-249-401-11
CARBON
47
5%
1/4W
R130
1-216-845-11
METAL CHIP
100K
5%
1/10W
R131
1-216-841-11
METAL CHIP
47K
5%
1/10W
R132
1-216-833-11
METAL CHIP
10K
5%
1/10W
R133
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R134
1-216-817-11
METAL CHIP
470
5%
1/10W
R135
1-216-817-11
METAL CHIP
470
5%
1/10W
R136
1-216-817-11
METAL CHIP
470
5%
1/10W
R137
1-216-817-11
METAL CHIP
470
5%
1/10W
R138
1-216-817-11
METAL CHIP
470
5%
1/10W
R139
1-216-817-11
METAL CHIP
470
5%
1/10W
R140
1-216-817-11
METAL CHIP
470
5%
1/10W
R142
1-216-821-11
METAL CHIP
1K
5%
1/10W
R144
1-216-817-11
METAL CHIP
470
5%
1/10W
R145
1-216-817-11
METAL CHIP
470
5%
1/10W
R146
1-216-817-11
METAL CHIP
470
5%
1/10W
R147
1-216-817-11
METAL CHIP
470
5%
1/10W
R148
1-216-817-11
METAL CHIP
470
5%
1/10W
R149
1-216-817-11
METAL CHIP
470
5%
1/10W
R150
1-216-817-11
METAL CHIP
470
5%
1/10W
R153
1-216-849-11
METAL CHIP
220K
5%
1/10W
R154
1-216-849-11
METAL CHIP
220K
5%
1/10W
R155
1-216-841-11
METAL CHIP
47K
5%
1/10W
R156
1-216-833-11
METAL CHIP
10K
5%
1/10W
R157
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R158
1-216-833-11
METAL CHIP
10K
5%
1/10W
R159
1-216-833-11
METAL CHIP
10K
5%
1/10W
R160
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R161
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R162
1-216-809-11
METAL CHIP
100
5%
1/10W
R163
1-216-833-11
METAL CHIP
10K
5%
1/10W
MAIN
Ver. 1.2
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
57
HCD-EC70
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
R164
1-216-837-11
METAL CHIP
22K
5%
1/10W
R165
1-216-833-11
METAL CHIP
10K
5%
1/10W
R166
1-216-837-11
METAL CHIP
22K
5%
1/10W
R167
1-216-833-11
METAL CHIP
10K
5%
1/10W
R168
1-216-833-11
METAL CHIP
10K
5%
1/10W
R169
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R170
1-216-833-11
METAL CHIP
10K
5%
1/10W
R171
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R172
1-216-833-11
METAL CHIP
10K
5%
1/10W
R173
1-216-849-11
METAL CHIP
220K
5%
1/10W
R174
1-216-809-11
METAL CHIP
100
5%
1/10W
R177
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R178
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R179
1-216-864-11
SHORT CHIP
0
R180
1-216-864-11
SHORT CHIP
0
R181
1-216-797-11
METAL CHIP
10
5%
1/10W
R182
1-216-797-11
METAL CHIP
10
5%
1/10W
R183
1-216-797-11
METAL CHIP
10
5%
1/10W
R184
1-216-797-11
METAL CHIP
10
5%
1/10W
R185
1-216-797-11
METAL CHIP
10
5%
1/10W
R186
1-216-797-11
METAL CHIP
10
5%
1/10W
R187
1-216-797-11
METAL CHIP
10
5%
1/10W
R190
1-216-797-11
METAL CHIP
10
5%
1/10W
R191
1-216-821-11
METAL CHIP
1K
5%
1/10W
R194
1-249-401-11
CARBON
47
5%
1/4W
R195
1-216-809-11
METAL CHIP
100
5%
1/10W
R196
1-216-809-11
METAL CHIP
100
5%
1/10W
R197
1-249-401-11
CARBON
47
5%
1/4W
R198
1-249-401-11
CARBON
47
5%
1/4W
R199
1-216-809-11
METAL CHIP
100
5%
1/10W
R200
1-216-809-11
METAL CHIP
100
5%
1/10W
R201
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R206
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R216
1-249-401-11
CARBON
47
5%
1/4W
R221
1-249-401-11
CARBON
47
5%
1/4W
R222
1-249-401-11
CARBON
47
5%
1/4W
R223
1-216-797-11
METAL CHIP
10
5%
1/10W
R224
1-216-797-11
METAL CHIP
10
5%
1/10W
R228
1-216-817-11
METAL CHIP
470
5%
1/10W
R229
1-216-809-11
METAL CHIP
100
5%
1/10W
R234
1-216-841-11
METAL CHIP
47K
5%
1/10W
R236
1-216-797-11
METAL CHIP
10
5%
1/10W
R237
1-216-841-11
METAL CHIP
47K
5%
1/10W
R239
1-216-797-11
METAL CHIP
10
5%
1/10W
R240
1-216-797-11
METAL CHIP
10
5%
1/10W
R241
1-216-797-11
METAL CHIP
10
5%
1/10W
R242
1-216-797-11
METAL CHIP
10
5%
1/10W
R243
1-216-797-11
METAL CHIP
10
5%
1/10W
R244
1-216-797-11
METAL CHIP
10
5%
1/10W
R245
1-216-797-11
METAL CHIP
10
5%
1/10W
R249
1-216-813-11
METAL CHIP
220
5%
1/10W
R250
1-216-864-11
SHORT CHIP
0
R251
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R255
1-216-837-11
METAL CHIP
22K
5%
1/10W
R259
1-249-425-11
CARBON
4.7K
5%
1/4W
R260
1-249-425-11
CARBON
4.7K
5%
1/4W
R261
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R262
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R265
1-216-801-11
METAL CHIP
22
5%
1/10W
R266
1-216-801-11
METAL CHIP
22
5%
1/10W
R267
1-216-845-11
METAL CHIP
100K
5%
1/10W
R268
1-216-845-11
METAL CHIP
100K
5%
1/10W
R301
1-216-833-11
METAL CHIP
10K
5%
1/10W
R302
1-216-833-11
METAL CHIP
10K
5%
1/10W
R303
1-216-833-11
METAL CHIP
10K
5%
1/10W
R304
1-216-833-11
METAL CHIP
10K
5%
1/10W
R305
1-216-821-11
METAL CHIP
1K
5%
1/10W
R306
1-216-821-11
METAL CHIP
1K
5%
1/10W
R317
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R318
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R319
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R320
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R325
1-216-821-11
METAL CHIP
1K
5%
1/10W
R326
1-216-821-11
METAL CHIP
1K
5%
1/10W
R350
1-216-841-11
METAL CHIP
47K
5%
1/10W
R351
1-216-837-11
METAL CHIP
22K
5%
1/10W
R352
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R354
1-216-837-11
METAL CHIP
22K
5%
1/10W
R355
1-216-841-11
METAL CHIP
47K
5%
1/10W
R356
1-216-841-11
METAL CHIP
47K
5%
1/10W
R379
1-216-841-11
METAL CHIP
47K
5%
1/10W
R380
1-216-841-11
METAL CHIP
47K
5%
1/10W
R391
1-216-864-11
SHORT CHIP
0
R392
1-216-864-11
SHORT CHIP
0
R393
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R394
1-216-833-11
METAL CHIP
10K
5%
1/10W
R402
1-216-809-11
METAL CHIP
100
5%
1/10W
R403
1-216-821-11
METAL CHIP
1K
5%
1/10W
R404
1-216-813-11
METAL CHIP
220
5%
1/10W
R405
1-216-813-11
METAL CHIP
220
5%
1/10W
R406
1-216-821-11
METAL CHIP
1K
5%
1/10W
R407
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R408
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R410
1-216-845-11
METAL CHIP
100K
5%
1/10W
R411
1-216-821-11
METAL CHIP
1K
5%
1/10W
R412
1-216-813-11
METAL CHIP
220
5%
1/10W
R419
1-216-837-11
METAL CHIP
22K
5%
1/10W
R420
1-216-837-11
METAL CHIP
22K
5%
1/10W
R423
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R424
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R425
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R426
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R427
1-216-845-11
METAL CHIP
100K
5%
1/10W
R428
1-216-845-11
METAL CHIP
100K
5%
1/10W
R429
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R430
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R431
1-216-864-11
SHORT CHIP
0
R432
1-216-864-11
SHORT CHIP
0
R433
1-216-837-11
METAL CHIP
22K
5%
1/10W
R434
1-216-837-11
METAL CHIP
22K
5%
1/10W
R435
1-216-864-11
SHORT CHIP
0
R436
1-216-864-11
SHORT CHIP
0
R439
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R440
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R441
1-216-841-11
METAL CHIP
47K
5%
1/10W
MAIN
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
58
HCD-EC70
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
R442
1-216-841-11
METAL CHIP
47K
5%
1/10W
R443
1-216-864-11
SHORT CHIP
0
R444
1-216-864-11
SHORT CHIP
0
R501
1-216-809-11
METAL CHIP
100
5%
1/10W
R502
1-216-809-11
METAL CHIP
100
5%
1/10W
R503
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R504
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R505
1-216-833-11
METAL CHIP
10K
5%
1/10W
R506
1-216-833-11
METAL CHIP
10K
5%
1/10W
R507
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R508
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R509
1-216-853-11
METAL CHIP
470K
5%
1/10W
R510
1-216-853-11
METAL CHIP
470K
5%
1/10W
R511
1-216-861-11
METAL CHIP
2.2M
5%
1/10W
R512
1-216-861-11
METAL CHIP
2.2M
5%
1/10W
R513
1-216-809-11
METAL CHIP
100
5%
1/10W
R514
1-216-809-11
METAL CHIP
100
5%
1/10W
R515
1-216-809-11
METAL CHIP
100
5%
1/10W
R516
1-216-809-11
METAL CHIP
100
5%
1/10W
R517
1-216-845-11
METAL CHIP
100K
5%
1/10W
R518
1-216-845-11
METAL CHIP
100K
5%
1/10W
R519
1-216-845-11
METAL CHIP
100K
5%
1/10W
R520
1-216-845-11
METAL CHIP
100K
5%
1/10W
R521
1-216-837-11
METAL CHIP
22K
5%
1/10W
R522
1-216-837-11
METAL CHIP
22K
5%
1/10W
R523
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R524
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R525
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R526
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R527
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R528
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R529
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R530
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R531
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R532
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R533
1-216-833-11
METAL CHIP
10K
5%
1/10W
R534
1-216-833-11
METAL CHIP
10K
5%
1/10W
R535
1-216-813-11
METAL CHIP
220
5%
1/10W
R536
1-216-813-11
METAL CHIP
220
5%
1/10W
R541
1-216-837-11
METAL CHIP
22K
5%
1/10W
R542
1-216-833-11
METAL CHIP
10K
5%
1/10W
R543
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R544
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R545
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R560
1-216-821-11
METAL CHIP
1K
5%
1/10W
R561
1-216-837-11
METAL CHIP
22K
5%
1/10W
R564
1-216-793-11
METAL CHIP
4.7
5%
1/10W
R565
1-216-793-11
METAL CHIP
4.7
5%
1/10W
R801
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R802
1-216-797-11
METAL CHIP
10
5%
1/10W
R803
1-216-797-11
METAL CHIP
10
5%
1/10W
R804
1-216-864-11
SHORT CHIP
0
R805
1-216-845-11
METAL CHIP
100K
5%
1/10W
R806
1-216-864-11
SHORT CHIP
0
R807
1-216-845-11
METAL CHIP
100K
5%
1/10W
R808
1-216-833-11
METAL CHIP
10K
5%
1/10W
R809
1-216-821-11
METAL CHIP
1K
5%
1/10W
R811
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R812
1-216-817-11
METAL CHIP
470
5%
1/10W
R813
1-216-833-11
METAL CHIP
10K
5%
1/10W
R814
1-216-809-11
METAL CHIP
100
5%
1/10W
R815
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R816
1-216-833-11
METAL CHIP
10K
5%
1/10W
R817
1-216-833-11
METAL CHIP
10K
5%
1/10W
R818
1-216-841-11
METAL CHIP
47K
5%
1/10W
R819
1-216-833-11
METAL CHIP
10K
5%
1/10W
R820
1-216-821-11
METAL CHIP
1K
5%
1/10W
R821
1-216-813-11
METAL CHIP
220
5%
1/10W
R822
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R823
1-216-809-11
METAL CHIP
100
5%
1/10W
R824
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R825
1-216-817-11
METAL CHIP
470
5%
1/10W
R826
1-216-809-11
METAL CHIP
100
5%
1/10W
R827
1-216-809-11
METAL CHIP
100
5%
1/10W
R828
1-216-801-11
METAL CHIP
22
5%
1/10W
R829
1-216-845-11
METAL CHIP
100K
5%
1/10W
R830
1-216-841-11
METAL CHIP
47K
5%
1/10W
R831
1-216-813-11
METAL CHIP
220
5%
1/10W
R833
1-216-833-11
METAL CHIP
10K
5%
1/10W
R834
1-216-837-11
METAL CHIP
22K
5%
1/10W
R835
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R836
1-216-833-11
METAL CHIP
10K
5%
1/10W
R837
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R838
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R839
1-216-809-11
METAL CHIP
100
5%
1/10W
R840
1-216-837-11
METAL CHIP
22K
5%
1/10W
R841
1-216-809-11
METAL CHIP
100
5%
1/10W
R842
1-216-841-11
METAL CHIP
47K
5%
1/10W
R843
1-216-853-11
METAL CHIP
470K
5%
1/10W
R844
1-216-797-11
METAL CHIP
10
5%
1/10W
R845
1-216-801-11
METAL CHIP
22
5%
1/10W
R846
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R848
1-216-821-11
METAL CHIP
1K
5%
1/10W
R849
1-216-837-11
METAL CHIP
22K
5%
1/10W
R850
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R851
1-216-837-11
METAL CHIP
22K
5%
1/10W
R852
1-216-801-11
METAL CHIP
22
5%
1/10W
R853
1-216-845-11
METAL CHIP
100K
5%
1/10W
R855
1-216-853-11
METAL CHIP
470K
5%
1/10W
R859
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R860
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R863
1-216-837-11
METAL CHIP
22K
5%
1/10W
R901
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R902
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R904
1-216-841-11
METAL CHIP
47K
5%
1/10W
R905
1-216-845-11
METAL CHIP
100K
5%
1/10W
R906
1-216-817-11
METAL CHIP
470
5%
1/10W
R907
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R908
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R909
1-216-833-11
METAL CHIP
10K
5%
1/10W
R910
1-249-393-11
CARBON
10
5%
1/4W
R911
1-249-393-11
CARBON
10
5%
1/4W
R912
1-249-393-11
CARBON
10
5%
1/4W
R913
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R914
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R915
1-249-393-11
CARBON
10
5%
1/4W
R920
1-216-789-11
METAL CHIP
2.2
5%
1/10W
R921
1-218-446-11
METAL CHIP
1
5%
1/10W
R923
1-216-849-11
METAL CHIP
220K
5%
1/10W
MAIN
Ver. 1.2
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
59
HCD-EC70
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
< RELAY >
RY131
1-755-307-11
RELAY
RY201
1-755-307-11
RELAY
< SWITCH >
SW501
1-762-369-11
SWITCH, SLIDE
< CABLE HOLDER >
WH171
1-819-972-11
HOLDER, CABLE 8P
< VIBRATOR >
X801
1-767-388-21
VIBRATOR, CRYSTAL 75KHz
*************************************************************
A-1171-060-A PANEL BOARD, COMPLETE
**********************
2-649-117-01
HOLDER (LCD)
2-649-178-01
PLATE, LIGHT GUIDE
2-649-179-01
SHEET (LCD)
2-665-175-01
SHEET (REFLECTOR)
< CAPACITOR >
C671
1-126-965-91
ELECT
22uF
20%
50V
C672
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C701
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C702
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C703
1-126-933-11
ELECT
100uF
20%
16V
C704
1-126-925-91
ELECT
470uF
20%
10V
C705
1-162-970-11
CERAMIC CHIP
0.01uF
10%
25V
C706
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C707
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C708
1-162-923-11
CERAMIC CHIP
47PF
5%
50V
C709
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C710
1-115-467-11
CERAMIC CHIP
0.22uF
10%
10V
C711
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C712
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C713
1-162-923-11
CERAMIC CHIP
47PF
5%
50V
C714
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C715
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C716
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C717
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C718
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C719
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
C720
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C722
1-162-968-11
CERAMIC CHIP
0.0047uF
10%
50V
C723
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C724
1-162-923-11
CERAMIC CHIP
47PF
5%
50V
C725
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C726
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C727
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C728
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C729
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C730
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C731
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C732
1-162-919-11
CERAMIC CHIP
22PF
5%
50V
C733
1-162-919-11
CERAMIC CHIP
22PF
5%
50V
C734
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C735
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C737
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C738
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C739
1-162-964-11
CERAMIC CHIP
0.001uF
10%
50V
C741
1-162-960-11
CERAMIC CHIP
220PF
10%
50V
C742
1-162-960-11
CERAMIC CHIP
220PF
10%
50V
C743
1-162-960-11
CERAMIC CHIP
220PF
10%
50V
< CONNECTOR >
CNS671 1-784-735-11
CONNECTOR, FFC 13P
CNS701 1-779-295-11
CONNECTOR, FFC (LIF (NON-ZIF)) 27P
< DIODE >
D701
6-501-163-01
DIODE UDZW-TE17-3.6B
D702
8-719-000-07
DIODE MC2836
D703
8-719-062-51
DIODE 1PS226-115
< IC >
IC701
6-806-138-01
IC MB90802-108
IC703
6-600-446-01
IC RPM7240-H18 (
)
< JUMPER RESISTOR >
JR701
1-216-864-11
SHORT CHIP
0
JR702
1-216-864-11
SHORT CHIP
0
JR703
1-216-864-11
SHORT CHIP
0
JR704
1-216-864-11
SHORT CHIP
0
< COIL >
L701
1-216-864-11
SHORT CHIP
0
L702
1-216-864-11
SHORT CHIP
0
< LIQUID CRYSTAL DISPLAY >
LCD702 1-805-973-11
DISPLAY PANEL, LIQUID CRYSTAL
< LED >
LED701 6-501-479-01
DIODE 1L0341Y23E0CA602
LED702 8-719-060-44
DIODE SLR-342VRT32 (STANDBY)
< TRANSISTOR >
Q661
8-729-038-28
TRANSISTOR
RT1N441C-TP-1
Q662
8-729-040-76
TRANSISTOR
KTA1273-Y-AT
Q663
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q664
8-729-600-22
TRANSISTOR
2SA1235TP-1EF
Q665
8-729-024-43
TRANSISTOR
2SA1365-T112-1EF
Q666
8-729-047-62
TRANSISTOR
2SC3440-T12-1F
Q667
8-729-024-43
TRANSISTOR
2SA1365-T112-1EF
Q668
8-729-047-62
TRANSISTOR
2SC3440-T12-1F
Q669
8-729-024-43
TRANSISTOR
2SA1365-T112-1EF
Q670
8-729-047-62
TRANSISTOR
2SC3440-T12-1F
Q671
8-729-024-43
TRANSISTOR
2SA1365-T112-1EF
Q672
8-729-047-62
TRANSISTOR
2SC3440-T12-1F
Q701
8-729-600-22
TRANSISTOR
2SA1235TP-1EF
Q702
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q703
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q704
8-729-038-28
TRANSISTOR
RT1N441C-TP-1
Q705
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
PANEL
MAIN
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
60
HCD-EC70
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
Q706
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
Q707
8-729-120-28
TRANSISTOR
2SC3052F-T1-LF
< RESISTOR >
R651
1-216-841-11
METAL CHIP
47K
5%
1/10W
R652
1-216-841-11
METAL CHIP
47K
5%
1/10W
R653
1-216-841-11
METAL CHIP
47K
5%
1/10W
R657
1-216-853-11
METAL CHIP
470K
5%
1/10W
R661
1-216-841-11
METAL CHIP
47K
5%
1/10W
R662
1-216-841-11
METAL CHIP
47K
5%
1/10W
R663
1-216-841-11
METAL CHIP
47K
5%
1/10W
R664
1-216-841-11
METAL CHIP
47K
5%
1/10W
R665
1-216-841-11
METAL CHIP
47K
5%
1/10W
R666
1-216-817-11
METAL CHIP
470
5%
1/10W
R667
1-216-841-11
METAL CHIP
47K
5%
1/10W
R668
1-216-817-11
METAL CHIP
470
5%
1/10W
R669
1-216-841-11
METAL CHIP
47K
5%
1/10W
R670
1-216-817-11
METAL CHIP
470
5%
1/10W
R671
1-216-841-11
METAL CHIP
47K
5%
1/10W
R672
1-216-837-11
METAL CHIP
22K
5%
1/10W
R673
1-216-837-11
METAL CHIP
22K
5%
1/10W
R674
1-216-837-11
METAL CHIP
22K
5%
1/10W
R675
1-216-837-11
METAL CHIP
22K
5%
1/10W
R676
1-216-837-11
METAL CHIP
22K
5%
1/10W
R677
1-216-837-11
METAL CHIP
22K
5%
1/10W
R678
1-216-817-11
METAL CHIP
470
5%
1/10W
R679
1-216-837-11
METAL CHIP
22K
5%
1/10W
R681
1-216-837-11
METAL CHIP
22K
5%
1/10W
R682
1-216-849-11
METAL CHIP
220K
5%
1/10W
R683
1-216-841-11
METAL CHIP
47K
5%
1/10W
R684
1-216-789-11
METAL CHIP
2.2
5%
1/10W
R685
1-216-837-11
METAL CHIP
22K
5%
1/10W
R686
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R687
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R688
1-216-789-11
METAL CHIP
2.2
5%
1/10W
R689
1-216-833-11
METAL CHIP
10K
5%
1/10W
R691
1-216-841-11
METAL CHIP
47K
5%
1/10W
R692
1-216-817-11
METAL CHIP
470
5%
1/10W
R693
1-216-841-11
METAL CHIP
47K
5%
1/10W
R694
1-216-817-11
METAL CHIP
470
5%
1/10W
R695
1-216-841-11
METAL CHIP
47K
5%
1/10W
R696
1-216-817-11
METAL CHIP
470
5%
1/10W
R697
1-216-817-11
METAL CHIP
470
5%
1/10W
R698
1-216-841-11
METAL CHIP
47K
5%
1/10W
R701
1-216-821-11
METAL CHIP
1K
5%
1/10W
R702
1-216-821-11
METAL CHIP
1K
5%
1/10W
R703
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R704
1-216-821-11
METAL CHIP
1K
5%
1/10W
R705
1-216-821-11
METAL CHIP
1K
5%
1/10W
R706
1-216-821-11
METAL CHIP
1K
5%
1/10W
R707
1-216-821-11
METAL CHIP
1K
5%
1/10W
R708
1-216-821-11
METAL CHIP
1K
5%
1/10W
R709
1-216-821-11
METAL CHIP
1K
5%
1/10W
R710
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R711
1-216-837-11
METAL CHIP
22K
5%
1/10W
R712
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R713
1-216-833-11
METAL CHIP
10K
5%
1/10W
R714
1-216-833-11
METAL CHIP
10K
5%
1/10W
R715
1-216-821-11
METAL CHIP
1K
5%
1/10W
R716
1-216-821-11
METAL CHIP
1K
5%
1/10W
R717
1-216-821-11
METAL CHIP
1K
5%
1/10W
R718
1-216-821-11
METAL CHIP
1K
5%
1/10W
R719
1-216-821-11
METAL CHIP
1K
5%
1/10W
R721
1-216-817-11
METAL CHIP
470
5%
1/10W
R722
1-216-849-11
METAL CHIP
220K
5%
1/10W
R723
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R724
1-216-821-11
METAL CHIP
1K
5%
1/10W
R725
1-216-821-11
METAL CHIP
1K
5%
1/10W
R726
1-216-845-11
METAL CHIP
100K
5%
1/10W
R727
1-216-864-11
SHORT CHIP
0
R728
1-216-833-11
METAL CHIP
10K
5%
1/10W
R730
1-216-833-11
METAL CHIP
10K
5%
1/10W
R731
1-216-833-11
METAL CHIP
10K
5%
1/10W
R733
1-216-841-11
METAL CHIP
47K
5%
1/10W
R734
1-216-817-11
METAL CHIP
470
5%
1/10W
R735
1-216-821-11
METAL CHIP
1K
5%
1/10W
R736
1-216-864-11
SHORT CHIP
0
R738
1-216-833-11
METAL CHIP
10K
5%
1/10W
R739
1-216-833-11
METAL CHIP
10K
5%
1/10W
R742
1-216-821-11
METAL CHIP
1K
5%
1/10W
R743
1-216-821-11
METAL CHIP
1K
5%
1/10W
R744
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R745
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R746
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R747
1-216-825-11
METAL CHIP
2.2K
5%
1/10W
R748
1-216-841-11
METAL CHIP
47K
5%
1/10W
R749
1-216-821-11
METAL CHIP
1K
5%
1/10W
R750
1-216-821-11
METAL CHIP
1K
5%
1/10W
R751
1-216-845-11
METAL CHIP
100K
5%
1/10W
R753
1-216-809-11
METAL CHIP
100
5%
1/10W
R754
1-216-833-11
METAL CHIP
10K
5%
1/10W
R755
1-216-864-11
SHORT CHIP
0
R756
1-216-821-11
METAL CHIP
1K
5%
1/10W
R757
1-216-845-11
METAL CHIP
100K
5%
1/10W
R758
1-216-821-11
METAL CHIP
1K
5%
1/10W
R759
1-216-809-11
METAL CHIP
100
5%
1/10W
R760
1-216-845-11
METAL CHIP
100K
5%
1/10W
R761
1-216-841-11
METAL CHIP
47K
5%
1/10W
R762
1-216-833-11
METAL CHIP
10K
5%
1/10W
R763
1-216-837-11
METAL CHIP
22K
5%
1/10W
R764
1-216-837-11
METAL CHIP
22K
5%
1/10W
R765
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R766
1-216-837-11
METAL CHIP
22K
5%
1/10W
R767
1-216-833-11
METAL CHIP
10K
5%
1/10W
R768
1-216-833-11
METAL CHIP
10K
5%
1/10W
R769
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R770
1-216-841-11
METAL CHIP
47K
5%
1/10W
R771
1-216-821-11
METAL CHIP
1K
5%
1/10W
R772
1-216-817-11
METAL CHIP
470
5%
1/10W
R773
1-216-833-11
METAL CHIP
10K
5%
1/10W
R774
1-216-837-11
METAL CHIP
22K
5%
1/10W
R775
1-216-841-11
METAL CHIP
47K
5%
1/10W
R776
1-216-821-11
METAL CHIP
1K
5%
1/10W
R777
1-216-817-11
METAL CHIP
470
5%
1/10W
R778
1-216-821-11
METAL CHIP
1K
5%
1/10W
PANEL
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
61
HCD-EC70
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
R779
1-216-809-11
METAL CHIP
100
5%
1/10W
R780
1-216-841-11
METAL CHIP
47K
5%
1/10W
R781
1-216-833-11
METAL CHIP
10K
5%
1/10W
R784
1-216-845-11
METAL CHIP
100K
5%
1/10W
R785
1-216-833-11
METAL CHIP
10K
5%
1/10W
R786
1-216-797-11
METAL CHIP
10
5%
1/10W
R787
1-216-805-11
METAL CHIP
47
5%
1/10W
R788
1-216-864-11
SHORT CHIP
0
< SWITCH >
SW700
1-786-417-11
ENCODER, ROTARY (VOLUME)
SW701
1-762-875-21
SWITCH, KEYBOARD (?/1)
SW702
1-762-875-21
SWITCH, KEYBOARD (DSGX)
SW703
1-762-875-21
SWITCH, KEYBOARD (+(
))
SW704
1-762-875-21
SWITCH, KEYBOARD (–(
))
SW705
1-762-875-21
SWITCH, KEYBOARD (DISPLAY)
SW706
1-762-875-21
SWITCH, KEYBOARD (EQ)
SW708
1-762-875-21
SWITCH, KEYBOARD (Z)
SW709
1-762-875-21
SWITCH, KEYBOARD (DISC 1)
SW710
1-762-875-21
SWITCH, KEYBOARD (DISC 2)
SW711
1-762-875-21
SWITCH, KEYBOARD (STOP x)
SW712
1-762-875-21
SWITCH, KEYBOARD (l/j)
SW713
1-762-875-21
SWITCH, KEYBOARD (L/J)
SW714
1-762-875-21
SWITCH, KEYBOARD (FUNCTION)
SW715
1-762-875-21
SWITCH, KEYBOARD (TUNER/BAND)
SW716
1-762-875-21
SWITCH, KEYBOARD (CD u)
SW719
1-762-875-21
SWITCH, KEYBOARD (DISC 3)
SW720
1-762-875-21
SWITCH, KEYBOARD (DISC SKIP/EX-CHANGE)
SW721
1-762-875-21
SWITCH, KEYBOARD
(PLAY MODE TUNING MODE)
< VIBRATOR >
X701
1-760-252-12
VIBRATOR, CRYSTAL 32768Hz
X702
1-795-054-51
VIBRATOR, CERAMIC 4.19MHz
*************************************************************
A-1171-072-A PT-AC BOARD, COMPLETE
*********************
< CAPACITOR >
0C051
1-165-621-91
CERAMIC CHIP
0.1uF
50V
C052
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C053
1-165-621-91
CERAMIC CHIP
0.1uF
50V
C054
1-164-005-11
CERAMIC CHIP
0.47uF
25V
C055
1-164-005-11
CERAMIC CHIP
0.47uF
25V
< DIODE >
D051
6-500-334-01
DIODE MC2836-T112-1
D052
6-500-335-01
DIODE MC2838-T112-1
< COIL >
0L001
1-443-993-11
TRANSFORMER, LINE FILTER (LFT)
< TRANSFORMER >
0PT002
1-445-011-11
TRANSFORMER, POWER
< RESISTOR >
R051
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
R052
1-216-829-11
METAL CHIP
4.7K
5%
1/10W
< RELAY >
0RY001
1-755-334-11
RELAY, AC POWER
< CABLE HOLDER >
WH151
1-819-972-11
HOLDER, CABLE 8P
*************************************************************
A-1171-064-A TRANSISTOR BOARD, COMPLETE
***************************
< CAPACITOR >
C118
1-164-156-11
CERAMIC CHIP
0.1uF
25V
C119
1-100-566-91
CERAMIC CHIP
0.1uF
10%
25V
< IC >
IC101
8-759-231-56
IC TA7809S
*************************************************************
MISCELLANEOUS
**************
64
1-824-048-11
WIRE (FLAT TYPE) (27 CORE)
103
1-828-974-11
WIRE (FLAT TYPE) (13 CORE)
105
1-828-643-11
WIRE (FLAT TYPE) (23 CORE)
0114
1-790-757-51
CORD, POWER
159
1-797-575-21
DECK, MECHANICAL
0205
A-4735-357-A OP BASE ASSY (KSM-213DHAP/ZRP1)
206
1-832-404-21
CABLE, FLEXIBLE FLAT (16 CORE)
207
1-797-193-12
MECHANICAL, CD
M901
1-787-344-11
FAN, DC
0PT001
1-443-962-11
TRANSFORMER, POWER
S201
1-771-853-11
SWITCH, DETECTION (LIMIT)
PANEL
PT-AC
TRANSISTOR
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
HCD-EC70
REVISION HISTORY
Clicking the version allows you to jump to the revised page.
Also, clicking the version at the top of the revised page allows you to jump to the next revised page.
Ver.
Date
Description of Revision
1.0
2006.02
New
1.1
2006.03
Parts number changed for BELT (MAIN) and BELT (R/F)
(ENG-06002)
1.2
2007.09
Addition of FM IF AMP Block parts to MAIN Board
(ECN-ECB68273)
Board change to suffix -12 from suffix -11
(ECN-ECB77352)
Change of Parts in Various Boards
(ECN-ECB53353, -ECB52452, -ECB50751)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
' |
views |
array (
0 =>
array (
'url' => 'http://file.wenhuiw.com/202304/2d1a851302f651b.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '74994',
'title' => '索尼SONY HCD-EC70音响图纸-0',
'description' => '索尼SONY HCD-EC70音响图纸-0',
),
1 =>
array (
'url' => 'http://file.wenhuiw.com/202304/aae3493a8e88a98.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '74995',
'title' => '索尼SONY HCD-EC70音响图纸-1',
'description' => '索尼SONY HCD-EC70音响图纸-1',
),
2 =>
array (
'url' => 'http://file.wenhuiw.com/202304/3d3a10f1eeece2.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '74996',
'title' => '索尼SONY HCD-EC70音响图纸-2',
'description' => '索尼SONY HCD-EC70音响图纸-2',
),
3 =>
array (
'url' => 'http://file.wenhuiw.com/202304/e4135b7977cbc30.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '74997',
'title' => '索尼SONY HCD-EC70音响图纸-3',
'description' => '索尼SONY HCD-EC70音响图纸-3',
),
4 =>
array (
'url' => 'http://file.wenhuiw.com/202304/66faf7c5eea14c3.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '74998',
'title' => '索尼SONY HCD-EC70音响图纸-4',
'description' => '索尼SONY HCD-EC70音响图纸-4',
),
5 =>
array (
'url' => 'http://file.wenhuiw.com/202304/ea80ca3bc7e1fe4.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '74999',
'title' => '索尼SONY HCD-EC70音响图纸-5',
'description' => '索尼SONY HCD-EC70音响图纸-5',
),
6 =>
array (
'url' => 'http://file.wenhuiw.com/202304/82a64bfe92ec638.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '75000',
'title' => '索尼SONY HCD-EC70音响图纸-6',
'description' => '索尼SONY HCD-EC70音响图纸-6',
),
7 =>
array (
'url' => 'http://file.wenhuiw.com/202304/1bfee027c8b41d8.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '75001',
'title' => '索尼SONY HCD-EC70音响图纸-7',
'description' => '索尼SONY HCD-EC70音响图纸-7',
),
8 =>
array (
'url' => 'http://file.wenhuiw.com/202304/2d1c7bdb0dbfc33.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '75002',
'title' => '索尼SONY HCD-EC70音响图纸-8',
'description' => '索尼SONY HCD-EC70音响图纸-8',
),
9 =>
array (
'url' => 'http://file.wenhuiw.com/202304/ed90913ac0266.png#系统开启了相对路径模式,本地址是站外域名,不能转为相对路径(在关闭开发者模式后不显示这句话)',
'file' => '75003',
'title' => '索尼SONY HCD-EC70音响图纸-9',
'description' => '索尼SONY HCD-EC70音响图纸-9',
),
) |
_inputtime |
'1680960311' |
_updatetime |
'1680960311' |
_views |
'{"file":["74994","74995","74996","74997","74998","74999","75000","75001","75002","75003"],"title":["\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-0","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-1","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-2","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-3","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-4","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-5","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-6","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-7","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-8","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-9"],"description":["\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-0","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-1","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-2","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-3","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-4","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-5","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-6","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-7","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-8","\\u7d22\\u5c3cSONY HCD-EC70\\u97f3\\u54cd\\u56fe\\u7eb8-9"]}' |
tag |
'索尼,SONY, ,HCD,-,EC70,音响,图纸' |
kws |
array (
'索尼' => '/index.php?s=wenku&c=search&keyword=%E7%B4%A2%E5%B0%BC',
'SONY' => '/index.php?s=wenku&c=search&keyword=SONY',
'HCD' => '/index.php?s=wenku&c=search&keyword=HCD',
'-' => '/index.php?s=wenku&c=search&keyword=-',
'EC70' => '/index.php?s=wenku&c=search&keyword=EC70',
'音响' => '/index.php?s=wenku&c=search&keyword=%E9%9F%B3%E5%93%8D',
'图纸' => '/index.php?s=wenku&c=search&keyword=%E5%9B%BE%E7%BA%B8',
) |
tags |
array (
) |
prev_page |
array (
'id' => '16521',
'catid' => '8',
'title' => '索尼SONY HCD-EC69I音响电路图',
'thumb' => '74983',
'keywords' => '索尼,SONY, ,HCD,-,EC69I,音响,电路,电路图',
'description' => '',
'hits' => '0',
'uid' => '1',
'author' => 'admin',
'status' => '9',
'url' => '/wenku/a16521.html',
'link_id' => '0',
'tableid' => '0',
'inputip' => '127.0.0.1',
'inputtime' => '1680960276',
'updatetime' => '1680960276',
'displayorder' => '0',
'xerhu_score' => '50',
'xerhu_score_sku' => NULL,
'xerhu_score_down_num' => '0',
'xerhu_score_down_type' => '2',
'xerhu_score_file' => '74982',
'xerhu_score_pan' => NULL,
'xerhu_score_tqm' => NULL,
) |
next_page |
array (
'id' => '16523',
'catid' => '8',
'title' => '索尼SONY HCD-EC78音响电路图',
'thumb' => '74972',
'keywords' => '索尼,SONY, ,HCD,-,EC78,音响,电路,电路图',
'description' => '',
'hits' => '1',
'uid' => '1',
'author' => 'admin',
'status' => '9',
'url' => '/wenku/a16523.html',
'link_id' => '0',
'tableid' => '0',
'inputip' => '127.0.0.1',
'inputtime' => '1680960346',
'updatetime' => '1680960346',
'displayorder' => '0',
'xerhu_score' => '50',
'xerhu_score_sku' => NULL,
'xerhu_score_down_num' => '0',
'xerhu_score_down_type' => '2',
'xerhu_score_file' => '74971',
'xerhu_score_pan' => NULL,
'xerhu_score_tqm' => NULL,
) |
meta_title |
'索尼SONY HCD-EC70音响图纸_电子电工_行业资料_文汇知识网' |
meta_keywords |
'索尼,SONY, ,HCD,-,EC70,音响,图纸' |
meta_description |
'' |
cat |
array (
'id' => '8',
'pid' => '5',
'pids' => '0,5',
'name' => '电子电工',
'dirname' => 'dzdg',
'pdirname' => 'hangye/',
'child' => 0,
'disabled' => '0',
'ismain' => 1,
'childids' => 8,
'thumb' => '',
'show' => '1',
'setting' =>
array (
'disabled' => '0',
'linkurl' => '',
'getchild' => '0',
'notedit' => '0',
'seo' =>
array (
),
'template' =>
array (
'pagesize' => '20',
'mpagesize' => '20',
'list' => 'list.html',
'category' => 'category.html',
'search' => 'search.html',
'show' => 'show.html',
),
'cat_field' => NULL,
'module_field' => NULL,
'urlrule' => 4,
'html' => 0,
'chtml' => 0,
),
'displayorder' => '0',
'icon' => '',
'index' => '2',
'mid' => 'wenku',
'pcatpost' => 0,
'topid' => '5',
'catids' =>
array (
0 => '8',
),
'is_post' => 1,
'tid' => 1,
'url' => 'http://www.wenhuiw.com/wenku/dzdg',
'total' => '请使用count标签查询',
'field' =>
array (
),
) |
top |
array (
'id' => '5',
'pid' => '0',
'pids' => '0',
'name' => '行业资料',
'dirname' => 'hangye',
'pdirname' => '',
'child' => 1,
'disabled' => '0',
'ismain' => 1,
'childids' => '5,8,12,13,14,15,16',
'thumb' => '20',
'show' => '1',
'setting' =>
array (
'disabled' => '0',
'linkurl' => '',
'getchild' => '0',
'notedit' => '0',
'seo' =>
array (
),
'template' =>
array (
'pagesize' => '20',
'mpagesize' => '20',
'list' => 'list.html',
'category' => 'category.html',
'search' => 'search.html',
'show' => 'show.html',
),
'cat_field' => NULL,
'module_field' => NULL,
'urlrule' => 4,
'html' => 0,
'chtml' => 0,
),
'displayorder' => '0',
'icon' => 'fa fa-gears',
'index' => '1',
'mid' => 'wenku',
'pcatpost' => 0,
'topid' => '5',
'catids' =>
array (
0 => '5',
1 => '8',
2 => '12',
3 => '13',
4 => '14',
5 => '15',
6 => '16',
),
'is_post' => 0,
'tid' => 1,
'url' => 'http://www.wenhuiw.com/wenku/hangye',
'total' => '请使用count标签查询',
'field' =>
array (
),
) |
pageid |
1 |
params |
array (
'catid' => '8',
) |
parent |
array (
'id' => '5',
'pid' => '0',
'pids' => '0',
'name' => '行业资料',
'dirname' => 'hangye',
'pdirname' => '',
'child' => 1,
'disabled' => '0',
'ismain' => 1,
'childids' => '5,8,12,13,14,15,16',
'thumb' => '20',
'show' => '1',
'setting' =>
array (
'disabled' => '0',
'linkurl' => '',
'getchild' => '0',
'notedit' => '0',
'seo' =>
array (
),
'template' =>
array (
'pagesize' => '20',
'mpagesize' => '20',
'list' => 'list.html',
'category' => 'category.html',
'search' => 'search.html',
'show' => 'show.html',
),
'cat_field' => NULL,
'module_field' => NULL,
'urlrule' => 4,
'html' => 0,
'chtml' => 0,
),
'displayorder' => '0',
'icon' => 'fa fa-gears',
'index' => '1',
'mid' => 'wenku',
'pcatpost' => 0,
'topid' => '5',
'catids' =>
array (
0 => '5',
1 => '8',
2 => '12',
3 => '13',
4 => '14',
5 => '15',
6 => '16',
),
'is_post' => 0,
'tid' => 1,
'url' => 'http://www.wenhuiw.com/wenku/hangye',
'total' => '请使用count标签查询',
'field' =>
array (
),
) |
related |
array (
8 =>
array (
'id' => '8',
'pid' => '5',
'pids' => '0,5',
'name' => '电子电工',
'dirname' => 'dzdg',
'pdirname' => 'hangye/',
'child' => 0,
'disabled' => '0',
'ismain' => 1,
'childids' => 8,
'thumb' => '',
'show' => '1',
'setting' =>
array (
'disabled' => '0',
'linkurl' => '',
'getchild' => '0',
'notedit' => '0',
'seo' =>
array (
),
'template' =>
array (
'pagesize' => '20',
'mpagesize' => '20',
'list' => 'list.html',
'category' => 'category.html',
'search' => 'search.html',
'show' => 'show.html',
),
'cat_field' => NULL,
'module_field' => NULL,
'urlrule' => 4,
'html' => 0,
'chtml' => 0,
),
'displayorder' => '0',
'icon' => '',
'index' => '2',
'mid' => 'wenku',
'pcatpost' => 0,
'topid' => '5',
'catids' =>
array (
0 => '8',
),
'is_post' => 1,
'tid' => 1,
'url' => 'http://www.wenhuiw.com/wenku/dzdg',
'total' => '请使用count标签查询',
'field' =>
array (
),
),
12 =>
array (
'id' => '12',
'pid' => '5',
'pids' => '0,5',
'name' => '电脑手机',
'dirname' => 'dnsj',
'pdirname' => 'hangye/',
'child' => 0,
'disabled' => '0',
'ismain' => 1,
'childids' => 12,
'thumb' => '',
'show' => '1',
'setting' =>
array (
'disabled' => '0',
'linkurl' => '',
'getchild' => '0',
'notedit' => '0',
'seo' =>
array (
),
'template' =>
array (
'pagesize' => '20',
'mpagesize' => '20',
'list' => 'list.html',
'category' => 'category.html',
'search' => 'search.html',
'show' => 'show.html',
),
'cat_field' => NULL,
'module_field' => NULL,
'urlrule' => 4,
'html' => 0,
'chtml' => 0,
),
'displayorder' => '0',
'icon' => '',
'index' => '2',
'mid' => 'wenku',
'pcatpost' => 0,
'topid' => '5',
'catids' =>
array (
0 => '12',
),
'is_post' => 1,
'tid' => 1,
'url' => 'http://www.wenhuiw.com/wenku/dnsj',
'total' => '请使用count标签查询',
'field' =>
array (
),
),
13 =>
array (
'id' => '13',
'pid' => '5',
'pids' => '0,5',
'name' => '交通道路',
'dirname' => 'jtdl',
'pdirname' => 'hangye/',
'child' => 0,
'disabled' => '0',
'ismain' => 1,
'childids' => 13,
'thumb' => '',
'show' => '1',
'setting' =>
array (
'disabled' => '0',
'linkurl' => '',
'getchild' => '0',
'notedit' => '0',
'seo' =>
array (
),
'template' =>
array (
'pagesize' => '20',
'mpagesize' => '20',
'list' => 'list.html',
'category' => 'category.html',
'search' => 'search.html',
'show' => 'show.html',
),
'cat_field' => NULL,
'module_field' => NULL,
'urlrule' => 4,
'html' => 0,
'chtml' => 0,
),
'displayorder' => '0',
'icon' => '',
'index' => '2',
'mid' => 'wenku',
'pcatpost' => 0,
'topid' => '5',
'catids' =>
array (
0 => '13',
),
'is_post' => 1,
'tid' => 1,
'url' => 'http://www.wenhuiw.com/wenku/jtdl',
'total' => '请使用count标签查询',
'field' =>
array (
),
),
14 =>
array (
'id' => '14',
'pid' => '5',
'pids' => '0,5',
'name' => '机械设备',
'dirname' => 'jixie',
'pdirname' => 'hangye/',
'child' => 0,
'disabled' => '0',
'ismain' => 1,
'childids' => 14,
'thumb' => '',
'show' => '1',
'setting' =>
array (
'disabled' => '0',
'linkurl' => '',
'getchild' => '0',
'notedit' => '0',
'seo' =>
array (
),
'template' =>
array (
'pagesize' => '20',
'mpagesize' => '20',
'list' => 'list.html',
'category' => 'category.html',
'search' => 'search.html',
'show' => 'show.html',
),
'cat_field' => NULL,
'module_field' => NULL,
'urlrule' => 4,
'html' => 0,
'chtml' => 0,
),
'displayorder' => '0',
'icon' => '',
'index' => '2',
'mid' => 'wenku',
'pcatpost' => 0,
'topid' => '5',
'catids' =>
array (
0 => '14',
),
'is_post' => 1,
'tid' => 1,
'url' => 'http://www.wenhuiw.com/wenku/jixie',
'total' => '请使用count标签查询',
'field' =>
array (
),
),
15 =>
array (
'id' => '15',
'pid' => '5',
'pids' => '0,5',
'name' => '能源动力',
'dirname' => 'nydl',
'pdirname' => 'hangye/',
'child' => 0,
'disabled' => '0',
'ismain' => 1,
'childids' => 15,
'thumb' => '',
'show' => '1',
'setting' =>
array (
'disabled' => '0',
'linkurl' => '',
'getchild' => '0',
'notedit' => '0',
'seo' =>
array (
),
'template' =>
array (
'pagesize' => '20',
'mpagesize' => '20',
'list' => 'list.html',
'category' => 'category.html',
'search' => 'search.html',
'show' => 'show.html',
),
'cat_field' => NULL,
'module_field' => NULL,
'urlrule' => 4,
'html' => 0,
'chtml' => 0,
),
'displayorder' => '0',
'icon' => '',
'index' => '2',
'mid' => 'wenku',
'pcatpost' => 0,
'topid' => '5',
'catids' =>
array (
0 => '15',
),
'is_post' => 1,
'tid' => 1,
'url' => 'http://www.wenhuiw.com/wenku/nydl',
'total' => '请使用count标签查询',
'field' =>
array (
),
),
16 =>
array (
'id' => '16',
'pid' => '5',
'pids' => '0,5',
'name' => '电气工控',
'dirname' => 'dqgk',
'pdirname' => 'hangye/',
'child' => 0,
'disabled' => '0',
'ismain' => 1,
'childids' => 16,
'thumb' => '',
'show' => '1',
'setting' =>
array (
'disabled' => '0',
'linkurl' => '',
'getchild' => '0',
'notedit' => '0',
'seo' =>
array (
),
'template' =>
array (
'pagesize' => '20',
'mpagesize' => '20',
'list' => 'list.html',
'category' => 'category.html',
'search' => 'search.html',
'show' => 'show.html',
),
'cat_field' => NULL,
'module_field' => NULL,
'urlrule' => 4,
'html' => 0,
'chtml' => 0,
),
'displayorder' => '0',
'icon' => '',
'index' => '2',
'mid' => 'wenku',
'pcatpost' => 0,
'topid' => '5',
'catids' =>
array (
0 => '16',
),
'is_post' => 1,
'tid' => 1,
'url' => 'http://www.wenhuiw.com/wenku/dqgk',
'total' => '请使用count标签查询',
'field' =>
array (
),
),
) |
urlrule |
'/index.php?s=wenku&c=show&id=16522&page=[page]' |
fix_html_now_url |
'' |
my_web_url |
'http://www.wenhuiw.com/wenku/a16522.html' |
get |
array (
's' => 'wenku',
'c' => 'show',
'id' => '16522',
'm' => 'index',
) |
