索尼SONY TCM-40DV电路图
)
)
)
)
)
)
)
)
)
)

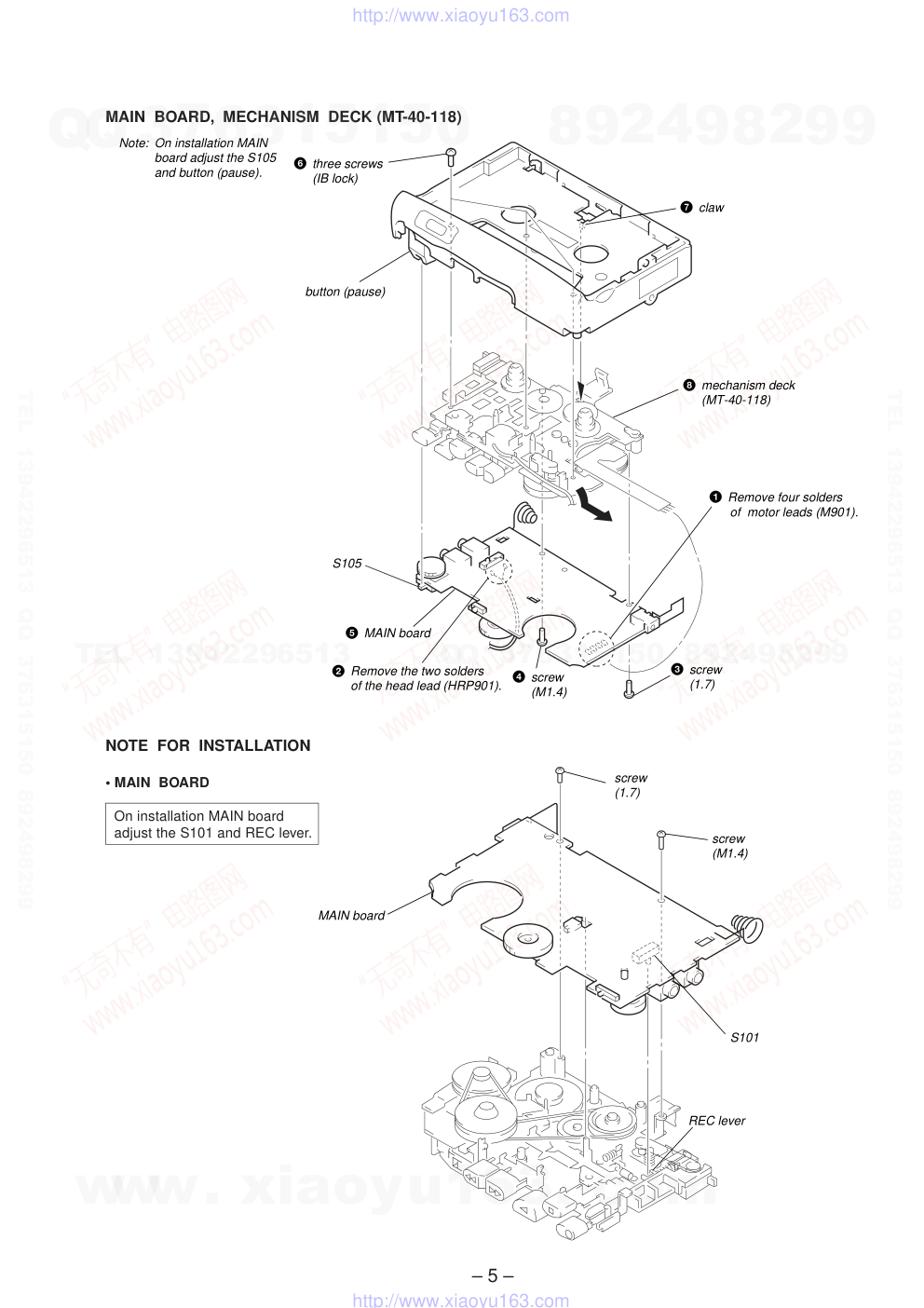

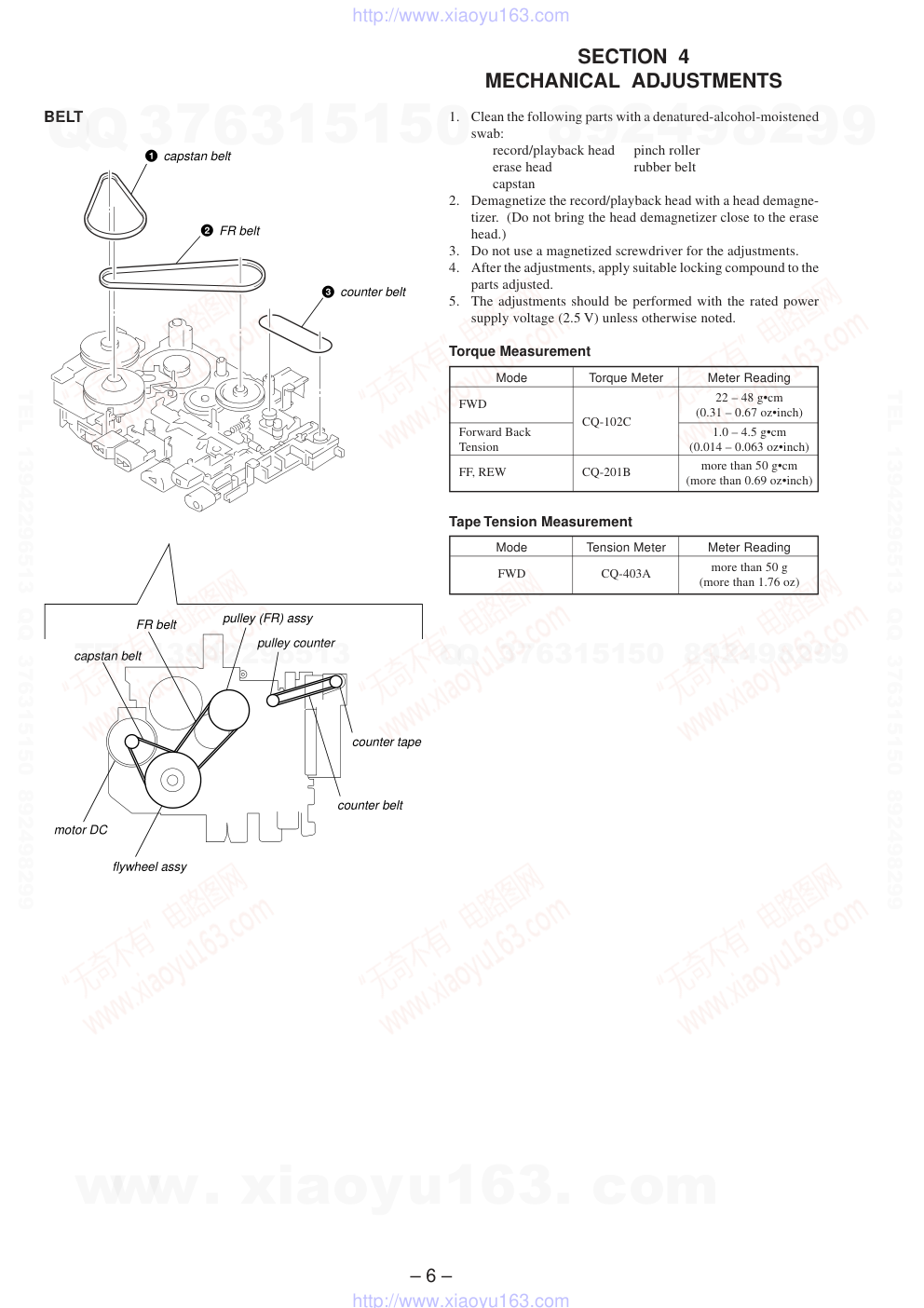

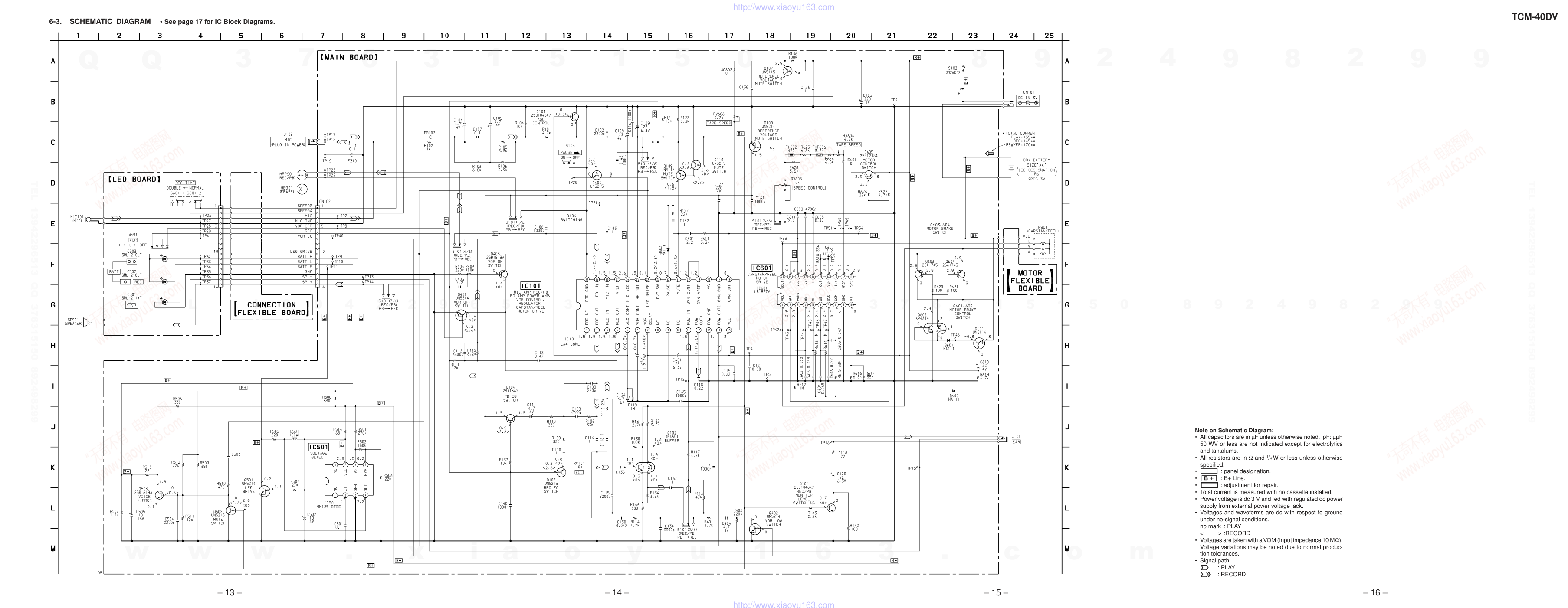

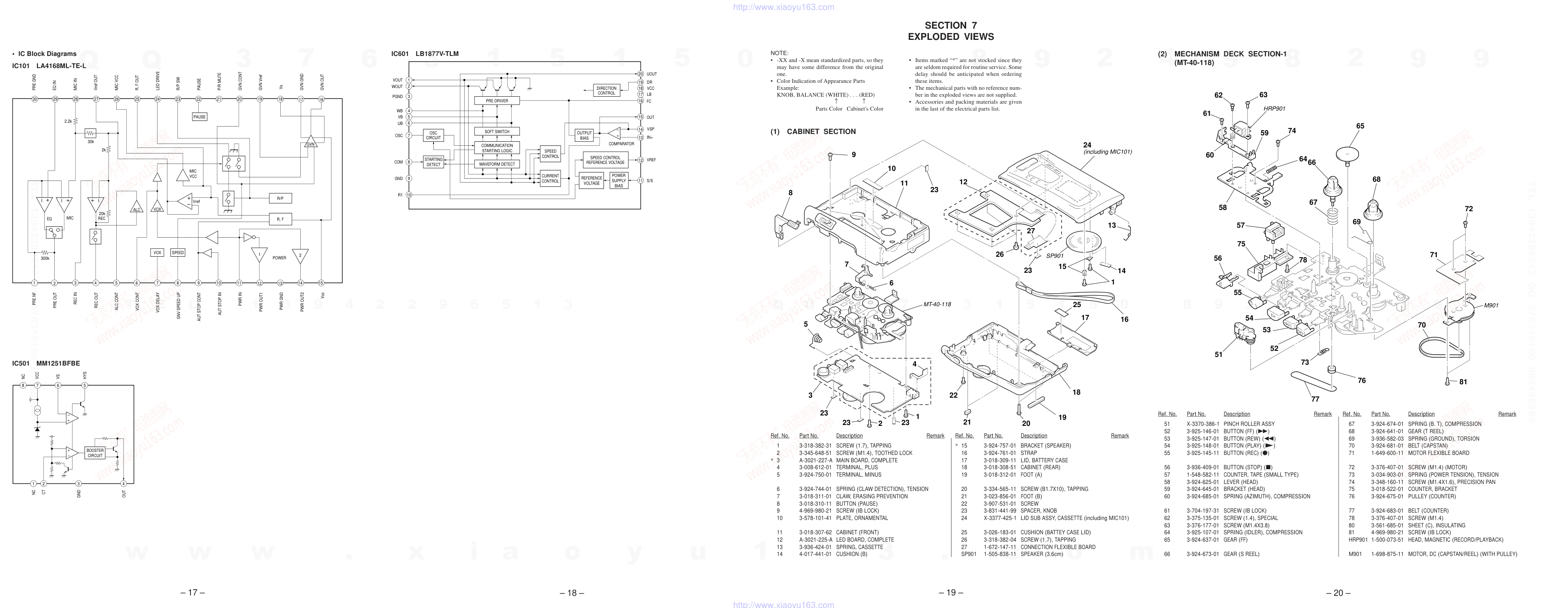

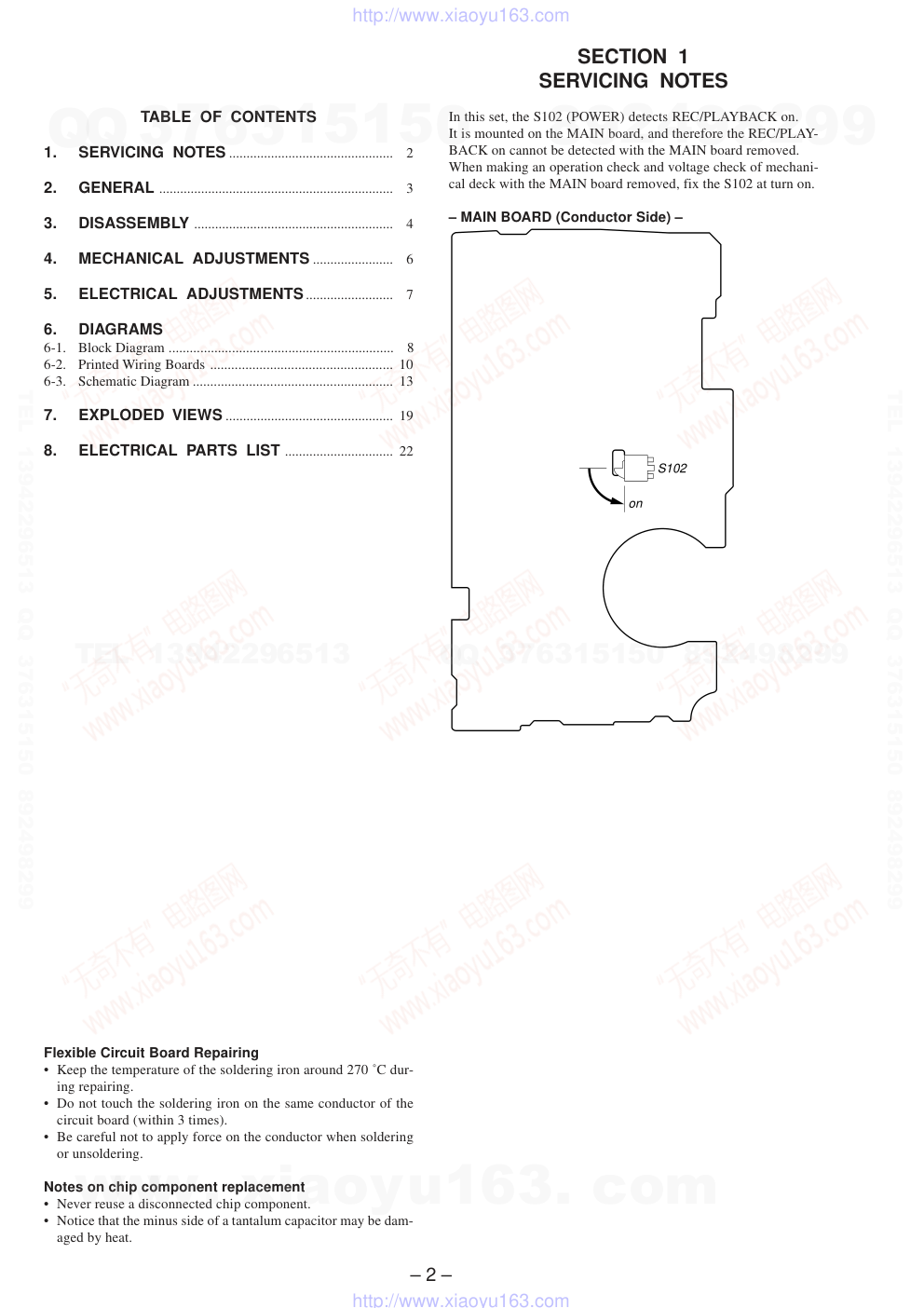

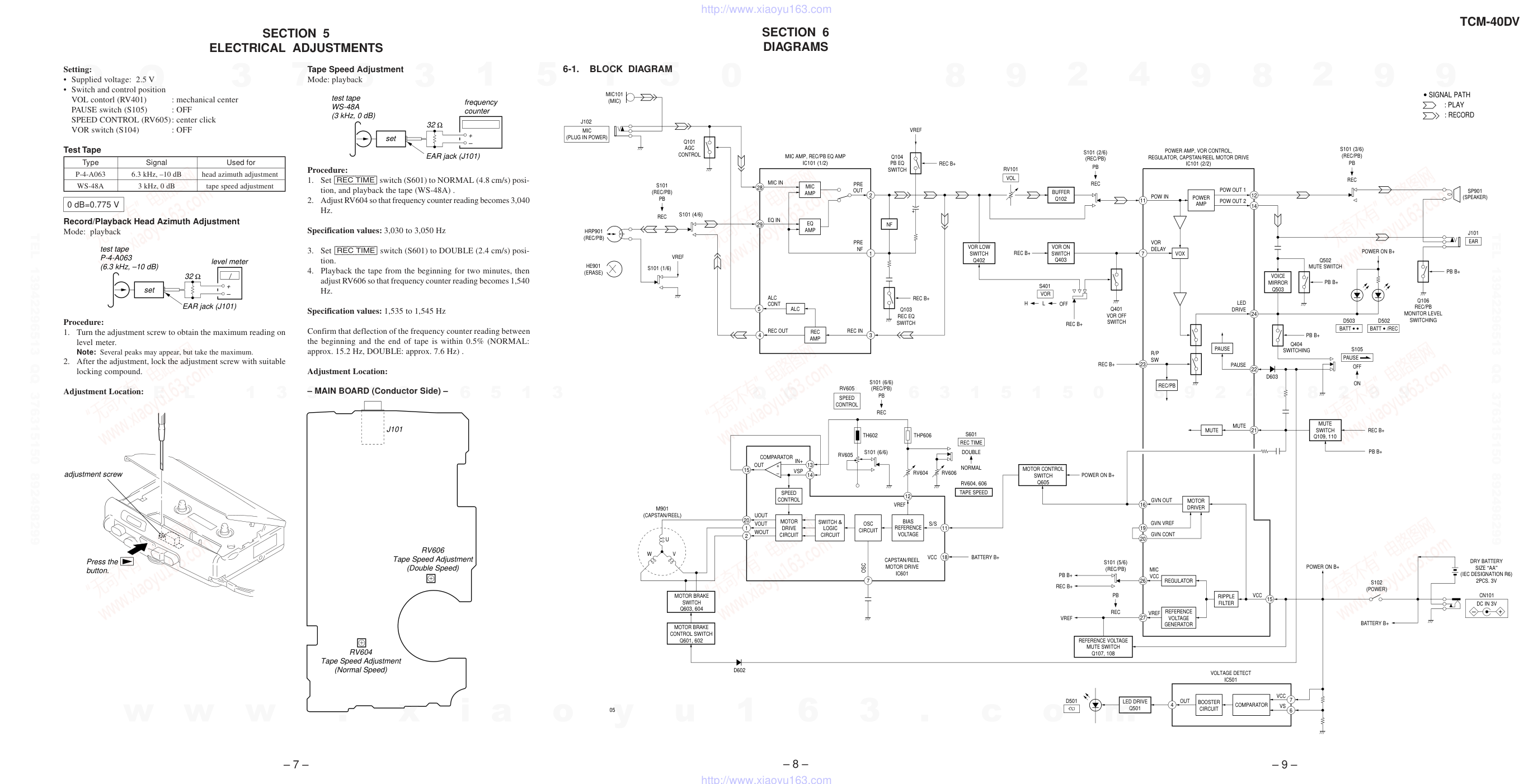

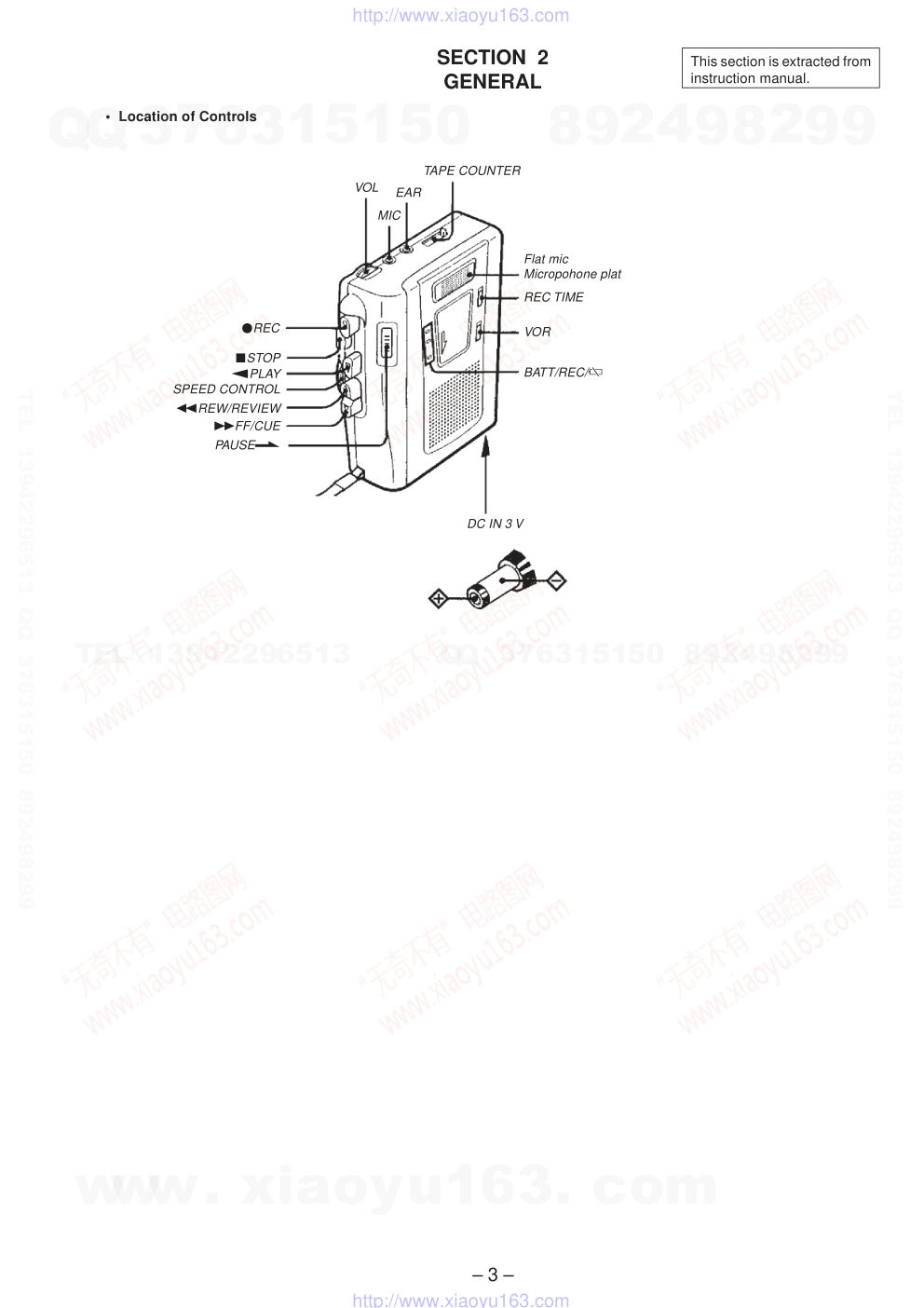

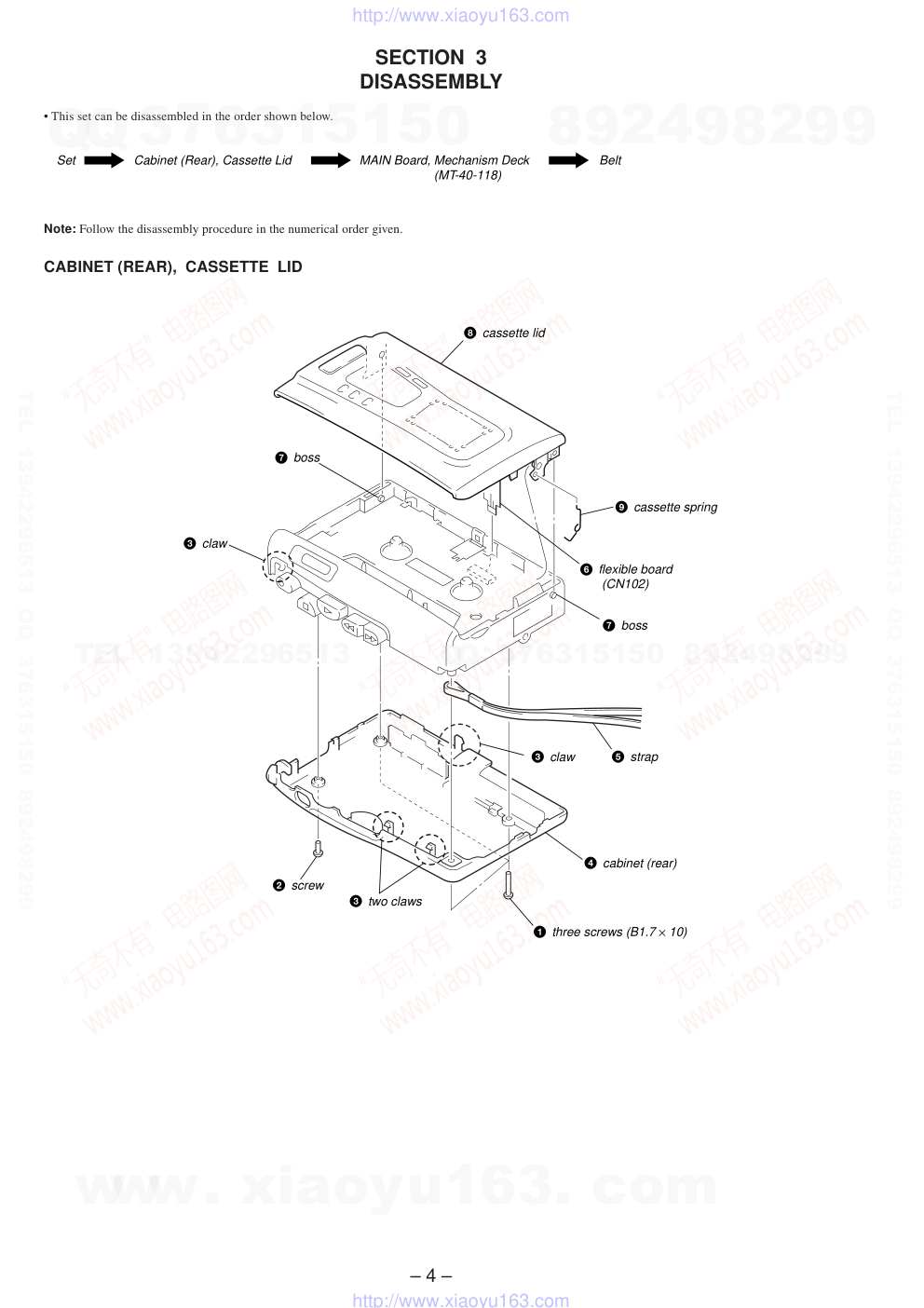

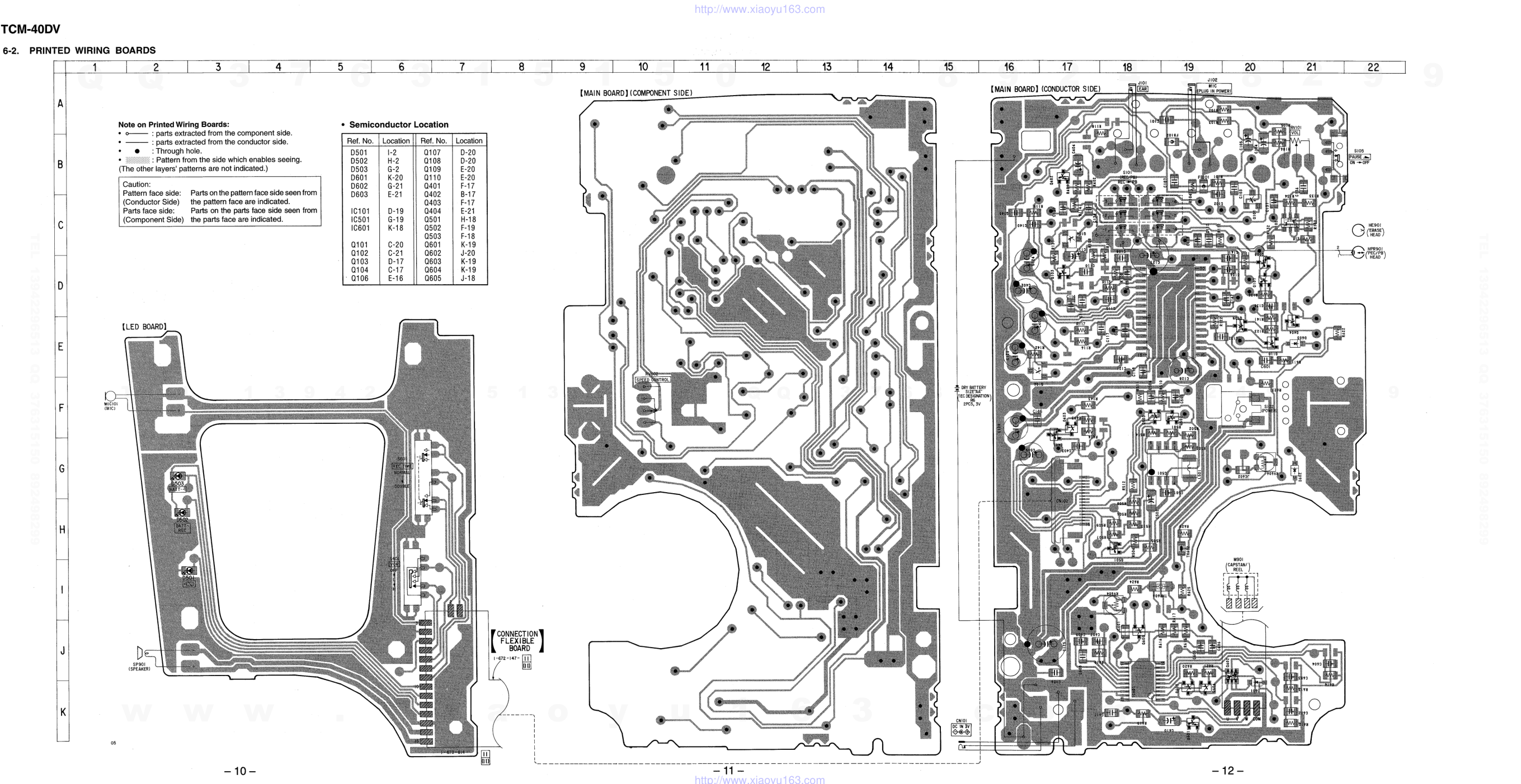

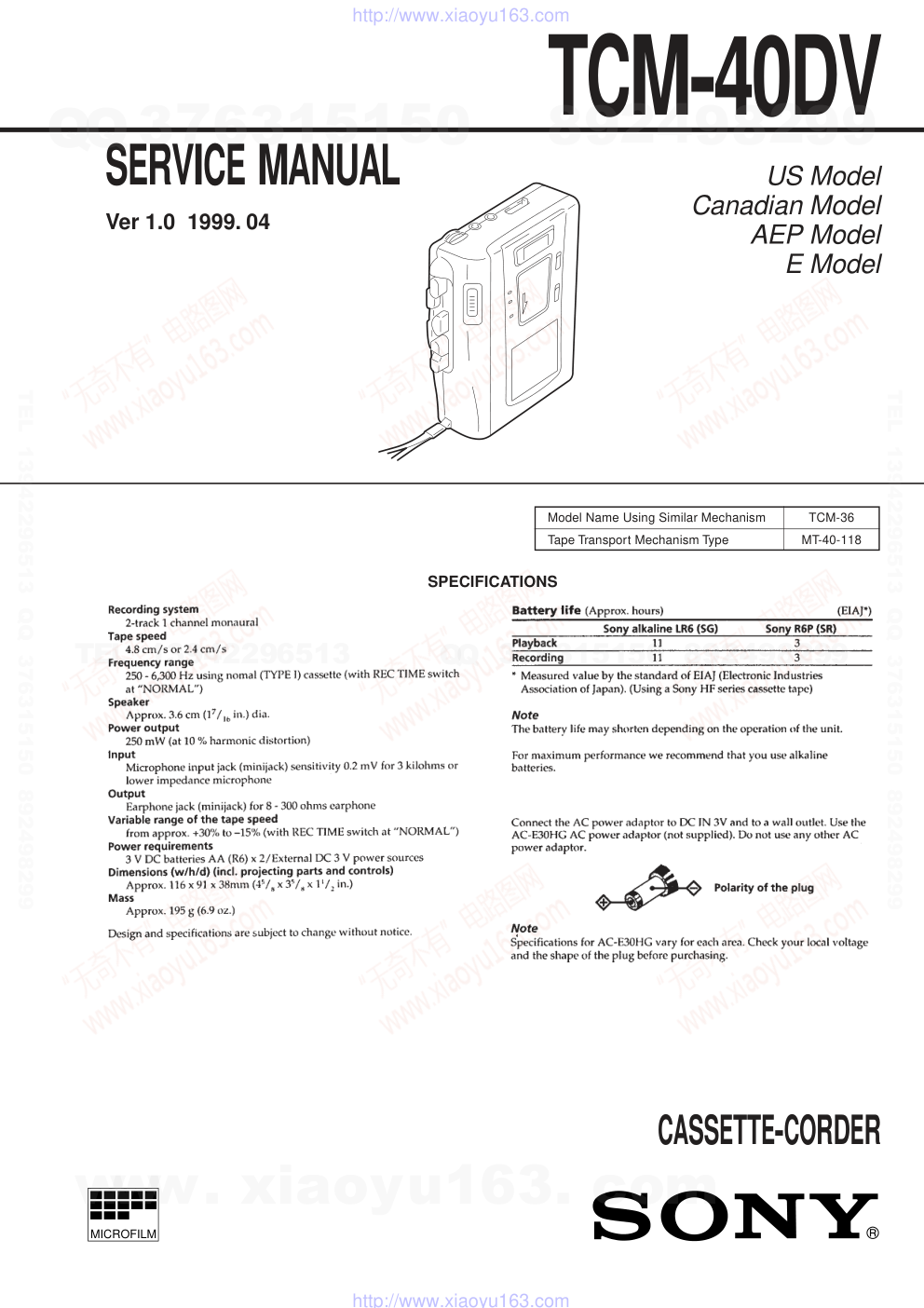

MICROFILM SERVICE MANUAL CASSETTE-CORDER US Model Canadian Model AEP Model E Model Model Name Using Similar Mechanism TCM-36 Tape Transport Mechanism Type MT-40-118 SPECIFICATIONS Ver 1.0 1999. 04 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 2 – TABLE OF CONTENTS 1. SERVICING NOTES ............................................... 2 2. GENERAL ................................................................... 3 3. DISASSEMBLY ......................................................... 4 4. MECHANICAL ADJUSTMENTS ....................... 6 5. ELECTRICAL ADJUSTMENTS ......................... 7 6. DIAGRAMS 6-1. Block Diagram ................................................................ 8 6-2. Printed Wiring Boards .................................................... 10 6-3. Schematic Diagram ......................................................... 13 7. EXPLODED VIEWS ................................................ 19 8. ELECTRICAL PARTS LIST ............................... 22 Flexible Circuit Board Repairing • Keep the temperature of the soldering iron around 270 ˚C dur- ing repairing. • Do not touch the soldering iron on the same conductor of the circuit board (within 3 times). • Be careful not to apply force on the conductor when soldering or unsoldering. Notes on chip component replacement • Never reuse a disconnected chip component. • Notice that the minus side of a tantalum capacitor may be dam- aged by heat. SECTION 1 SERVICING NOTES In this set, the S102 (POWER) detects REC/PLAYBACK on. It is mounted on the MAIN board, and therefore the REC/PLAY- BACK on cannot be detected with the MAIN board removed. When making an operation check and voltage check of mechani- cal deck with the MAIN board removed, fix the S102 at turn on. – MAIN BOARD (Conductor Side) – S102 on www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 3 – SECTION 2 GENERAL This section is extracted from instruction manual. • Location of Controls VOL MIC EAR TAPE COUNTER Flat mic Micropohone plat REC TIME VOR BATT/REC/i DC IN 3 V rREC pSTOP 9PLAY PAUSEc )FF/CUE SPEED CONTROL 0REW/REVIEW www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 4 – CABINET (REAR), CASSETTE LID Note: Follow the disassembly procedure in the numerical order given. SECTION 3 DISASSEMBLY • This set can be disassembled in the order shown below. Set Cabinet (Rear), Cassette Lid MAIN Board, Mechanism Deck (MT-40-118) Belt 8 cassette lid 5 strap 3 two claws 3 claw 2 screw 4 cabinet (rear) 1 three screws (B1.7 × 10) 7 boss 7 boss 6 flexible board (CN102) 9 cassette spring 3 claw www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 5 – MAIN BOARD, MECHANISM DECK (MT-40-118) NOTE FOR INSTALLATION • MAIN BOARD On installation MAIN board adjust the S101 and REC lever. 7 claw 3 screw (1.7) 4 screw (M1.4) 5 MAIN board 8 mechanism deck (MT-40-118) 6 three screws (IB lock) button (pause) 2 Remove the two solders of the head lead (HRP901). 1 Remove four solders of motor leads (M901). S105 Note: On installation MAIN board adjust the S105 and button (pause). REC lever screw (1.7) S101 screw (M1.4) MAIN board www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 6 – BELT 1 capstan belt 2 FR belt 3 counter belt SECTION 4 MECHANICAL ADJUSTMENTS Tape Tension Measurement 1. Clean the following parts with a denatured-alcohol-moistened swab: record/playback head pinch roller erase head rubber belt capstan 2. Demagnetize the record/playback head with a head demagne- tizer. (Do not bring the head demagnetizer close to the erase head.) 3. Do not use a magnetized screwdriver for the adjustments. 4. After the adjustments, apply suitable locking compound to the parts adjusted. 5. The adjustments should be performed with the rated power supply voltage (2.5 V) unless otherwise noted. Torque Measurement Mode Torque Meter Meter Reading FWD 22 – 48 g•cm CQ-102C (0.31 – 0.67 oz•inch) Forward Back 1.0 – 4.5 g•cm Tension (0.014 – 0.063 oz•inch) FF, REW CQ-201B more than 50 g•cm (more than 0.69 oz•inch) Mode Tension Meter Meter Reading FWD CQ-403A more than 50 g (more than 1.76 oz) capstan belt FR belt pulley (FR) assy pulley counter counter tape counter belt flywheel assy motor DC www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com TCM-40DV – 7 – – 8 – – 9 – 6-1. BLOCK DIAGRAM SECTION 6 DIAGRAMS SECTION 5 ELECTRICAL ADJUSTMENTS MIC AMP, REC/PB EQ AMP IC101 (1/2) POWER AMP, VOR CONTROL, REGULATOR, CAPSTAN/REEL MOTOR DRIVE IC101 (2/2) VOLTAGE DETECT IC501 05 • SIGNAL PATH : PLAY : RECORD TH602 RV605 GVN VREF GVN OUT OUT VREF MIC VCC Q106 REC/PB MONITOR LEVEL SWITCHING SP901 (SPEAKER) POW OUT 1 POW OUT 2 POW IN REC B+ REC B+ REC B+ REC B+ REC B+ REC B+ PB B+ POWER ON B+ POWER ON B+ POWER ON B+ BATTERY B+ BATTERY B+ PB B+ REC B+ PB B+ PRE OUT PRE NF MIC IN EQ IN REC OUT VREF VREF VREF S102 (POWER) S101 (4/6) S101 (1/6) HRP901 (REC/PB) HE901 (ERASE) Q101 AGC CONTROL MIC101 (MIC) 19 16 4 27 26 12 14 LED DRIVE 24 PAUSE D603 22 MUTE VCC 21 15 VCC 7 VS 6 11 VOR DELAY 7 R/P SW 23 1 REC IN 3 2 29 4 ALC CONT 5 28 J102 MIC (PLUG IN POWER) RV101 VOL J101 EAR MIC AMP EQ AMP POWER AMP VOX REC/PB PAUSE MUTE RIPPLE FILTER COMPARATOR BOOSTER CIRCUIT REFERENCE VOLTAGE GENERATOR REFERENCE VOLTAGE MUTE SWITCH Q107, 108 LED DRIVE Q501 REGULATOR MOTOR DRIVER REC AMP ALC VOR LOW SWITCH Q402 MOTOR CONTROL SWITCH Q605 MOTOR BRAKE SWITCH Q603, 604 MOTOR BRAKE CONTROL SWITCH Q601, 602 VOR ON SWITCH Q403 BUFFER Q102 VOICE MIRROR Q503 MUTE SWITCH Q109, 110 NF Q103 REC EQ SWITCH Q104 PB EQ SWITCH S101 (REC/PB) PB REC S101 (6/6) (REC/PB) PB REC S101 (6/6) S101 (2/6) (REC/PB) PB REC S101 (5/6) (REC/PB) PB REC REC TIME S601 DOUBLE NORMAL OFF ON S101 (3/6) (REC/PB) PB REC + PB B+ Q502 MUTE SWITCH Q404 SWITCHING Q401 VOR OFF SWITCH PB B+ PAUSE c S105 BATT • • D503 BATT • /REC D502 i D501 OFF H L VOR S401 DRY BATTERY SIZE “AA” (IEC DESIGNATION R6) 2PCS. 3V CN101 DC IN 3V – + GVN CONT 20 RV604 TAPE SPEED RV604, 606 SPEED CONTROL RV605 D602 18 W V U + – SPEED CONTROL CAPSTAN/REEL MOTOR DRIVE IC601 M901 (CAPSTAN/REEL) MOTOR DRIVE CIRCUIT SWITCH & LOGIC CIRCUIT BIAS REFERENCE VOLTAGE OSC CIRCUIT THP606 S/S VCC VREF IN+ COMPARATOR VSP OUT OSC 11 12 7 13 14 15 WOUT 2 VOUT 1 UOUT 20 RV606 Tape Speed Adjustment Mode: playback Procedure: 1. Set [REC TIME] switch (S601) to NORMAL (4.8 cm/s) posi- tion, and playback the tape (WS-48A) . 2. Adjust RV604 so that frequency counter reading becomes 3,040 Hz. Specification values: 3,030 to 3,050 Hz 3. Set [REC TIME] switch (S601) to DOUBLE (2.4 cm/s) posi- tion. 4. Playback the tape from the beginning for two minutes, then adjust RV606 so that frequency counter reading becomes 1,540 Hz. Specification values: 1,535 to 1,545 Hz Confirm that deflection of the frequency counter reading between the beginning and the end of tape is within 0.5% (NORMAL: approx. 15.2 Hz, DOUBLE: approx. 7.6 Hz) . Adjustment Location: – MAIN BOARD (Conductor Side) – Setting: • Supplied voltage: 2.5 V • Switch and control position VOL contorl (RV401) : mechanical center PAUSE switch (S105) : OFF SPEED CONTROL (RV605): center click VOR switch (S104) : OFF Test Tape Record/Playback Head Azimuth Adjustment Mode: playback Procedure: 1. Turn the adjustment screw to obtain the maximum reading on level meter. Note: Several peaks may appear, but take the maximum. 2. After the adjustment, lock the adjustment screw with suitable locking compound. Adjustment Location: 0 dB=0.775 V Type Signal Used for P-4-A063 6.3 kHz, –10 dB head azimuth adjustment WS-48A 3 kHz, 0 dB tape speed adjustment level meter test tape P-4-A063 (6.3 kHz, –10 dB) 32 Ω set EAR jack (J101) + – frequency counter test tape WS-48A (3 kHz, 0 dB) 32 Ω EAR jack (J101) set + – J101 RV606 Tape Speed Adjustment (Double Speed) RV604 Tape Speed Adjustment (Normal Speed) adjustment screw Press the ( � button. w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com TCM-40DV – 13 – – 14 – – 15 – – 16 – 6-3. SCHEMATIC DIAGRAM • See page 17 for IC Block Diagrams. Note on Schematic Diagram: • All capacitors are in µF unless otherwise noted. pF: µµF 50 WV or less are not indicated except for electrolytics and tantalums. • All resistors are in Ω and 1/4 W or less unless otherwise specified. • C : panel designation. • U : B+ Line. • H : adjustment for repair. • Total current is measured with no cassette installed. • Power voltage is dc 3 V and fed with regulated dc power supply from external power voltage jack. • Voltages and waveforms are dc with respect to ground under no-signal conditions. no mark : PLAY < > :RECORD • Voltages are taken with a VOM (Input impedance 10 MΩ). Voltage variations may be noted due to normal produc- tion tolerances. • Signal path. E : PLAY a : RECORD w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 17 – – 18 – – 19 – – 20 – • IC Block Diagrams IC101 LA4168ML-TE-L + – + – + – + – 21 22 23 24 25 26 27 28 29 30 2 3 5 4 6 7 8 9 10 1 11 12 13 14 15 16 17 18 19 20 300k EQ MIC 2.2k 30k 2k PAUSE POWER MIC VCC Vref R/P R, F GVN VOX SPEED ALC VOX 20k REC 1 2 PRE GND EQ IN MIC IN Vref OUT MIC VCC R, F OUT LED DRIVE R/P SW PAUSE P/R MUTE GVN CONT GVN Vref Vs GVN GND GVN OUT PRE NF PRE OUT REC IN REC OUT ALC CONT VOX CONT VOX DELAY GNV SPEED UP AUT STOP CONT AUT STOP IN PWR IN PWR OUT1 PWR GND PWR OUT2 Vcc IC501 MM1251BFBE BOOSTER CIRCUIT NC CT GND OUT NC VCC VS HYS 2 1 3 4 6 7 8 5 + – + – IC601 LB1877V-TLM COMPARATOR S/S VREF IN+ WB VB UB PRE DRIVER SOFT SWITCH WAVEFORM DETECT COMMUNICATION STARTING LOGIC OSC CIRCUIT STARTING DETECT CURRENT CONTROL REFERENCE VOLTAGE POWER SUPPLY BIAS SPEED CONTROL REFERENCE VOLTAGE OUTPUT BIAS DIRECTION CONTROL SPEED CONTROL 13 VSP 14 OUT 15 FC 16 LB 17 VCC 18 DR 19 UOUT 20 12 11 4 WOUT 2 PGND 3 VOUT 1 5 6 OSC 7 COM 8 GND 9 R1 10 + – (2) MECHANISM DECK SECTION-1 (MT-40-118) SECTION 7 EXPLODED VIEWS • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items. • The mechanical parts with no reference num- ber in the exploded views are not supplied. • Accessories and packing materials are given in the last of the electrical parts list. NOTE: • -XX and -X mean standardized parts, so they may have some difference from the original one. • Color Indication of Appearance Parts Example: KNOB, BALANCE (WHITE) . . . (RED) ↑ ↑ Parts Color Cabinet's Color Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 1 3-318-382-31 SCREW (1.7), TAPPING 2 3-345-648-51 SCREW (M1.4), TOOTHED LOCK * 3 A-3021-227-A MAIN BOARD, COMPLETE 4 3-008-612-01 TERMINAL, PLUS 5 3-924-750-01 TERMINAL, MINUS 6 3-924-744-01 SPRING (CLAW DETECTION), TENSION 7 3-018-311-01 CLAW, ERASING PREVENTION 8 3-018-310-11 BUTTON (PAUSE) 9 4-969-980-21 SCREW (IB LOCK) 10 3-578-101-41 PLATE, ORNAMENTAL 11 3-018-307-62 CABINET (FRONT) 12 A-3021-225-A LED BOARD, COMPLETE 13 3-936-424-01 SPRING, CASSETTE 14 4-017-441-01 CUSHION (B) * 15 3-924-757-01 BRACKET (SPEAKER) 16 3-924-761-01 STRAP 17 3-018-309-11 LID, BATTERY CASE 18 3-018-308-51 CABINET (REAR) 19 3-018-312-01 FOOT (A) 20 3-334-565-11 SCREW (B1.7X10), TAPPING 21 3-023-856-01 FOOT (B) 22 3-907-531-01 SCREW 23 3-831-441-99 SPACER, KNOB 24 X-3377-425-1 LID SUB ASSY, CASSETTE (including MIC101) 25 3-026-183-01 CUSHION (BATTEY CASE LID) 26 3-318-382-04 SCREW (1.7), TAPPING 27 1-672-147-11 CONNECTION FLEXIBLE BOARD SP901 1-505-838-11 SPEAKER (3.6cm) Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 51 X-3370-386-1 PINCH ROLLER ASSY 52 3-925-146-01 BUTTON (FF) ()) 53 3-925-147-01 BUTTON (REW) (0) 54 3-925-148-01 BUTTON (PLAY) (() 55 3-925-145-11 BUTTON (REC) (r) 56 3-936-409-01 BUTTON (STOP) (p) 57 1-548-582-11 COUNTER, TAPE (SMALL TYPE) 58 3-924-625-01 LEVER (HEAD) 59 3-924-645-01 BRACKET (HEAD) 60 3-924-685-01 SPRING (AZIMUTH), COMPRESSION 61 3-704-197-31 SCREW (IB LOCK) 62 3-375-135-01 SCREW (1.4), SPECIAL 63 3-376-177-01 SCREW (M1.4X3.8) 64 3-925-107-01 SPRING (IDLER), COMPRESSION 65 3-924-637-01 GEAR (FF) 66 3-924-673-01 GEAR (S REEL) 67 3-924-674-01 SPRING (B. T), COMPRESSION 68 3-924-641-01 GEAR (T REEL) 69 3-936-582-03 SPRING (GROUND), TORSION 70 3-924-681-01 BELT (CAPSTAN) 71 1-649-600-11 MOTOR FLEXIBLE BOARD 72 3-376-407-01 SCREW (M1.4) (MOTOR) 73 3-034-903-01 SPRING (POWER TENSION), TENSION 74 3-348-160-11 SCREW (M1.4X1.6), PRECISION PAN 75 3-018-522-01 COUNTER, BRACKET 76 3-924-675-01 PULLEY (COUNTER) 77 3-924-683-01 BELT (COUNTER) 78 3-376-407-01 SCREW (M1.4) 80 3-561-685-01 SHEET (C), INSULATING 81 4-969-980-21 SCREW (IB LOCK) HRP901 1-500-073-51 HEAD, MAGNETIC (RECORD/PLAYBACK) M901 1-698-875-11 MOTOR, DC (CAPSTAN/REEL) (WITH PULLEY) (1) CABINET SECTION 3 23 23 23 2 1 4 5 22 21 20 19 18 17 16 1 14 13 15 23 SP901 24 (including MIC101) 9 7 6 11 10 8 12 23 26 27 25 MT-40-118 63 62 61 60 59 58 74 64 65 66 67 69 68 M901 70 81 73 77 76 52 53 54 55 56 75 78 51 HRP901 57 72 71 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 21 – Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 101 3-321-483-11 RING, RETAINING (0.25) 102 3-701-437-51 WASHER 103 X-3372-171-1 FLYWHEEL ASSY 104 3-924-623-01 LEVER (PLAY) 105 3-924-621-01 LEVER (REW) 106 3-924-620-01 LEVER (FF) 107 X-3370-388-1 TABLE ASSY, FELT 108 3-924-642-01 SPRING (FR), TORSION 109 3-924-629-01 LEVER (DETECTION) 110 3-925-207-01 SPRING (SHUT. OFF), TENSION 111 3-924-630-01 LEVER (S. OFF) 112 X-3370-387-1 LEVER ASSY, IDLER 113 3-924-682-01 BELT (FR) 114 X-3370-385-1 PULLEY (FR) ASSY 115 3-924-628-01 LEVER (FR) 116 3-924-633-01 SPRING (STOP), TENSION 117 3-924-622-01 LEVER (STOP) 118 3-035-368-01 SPRING (PR2), TORSION 119 3-924-684-01 SPRING (LOCK PLATE), TENSION 120 3-924-619-01 LEVER (SW) 121 3-924-639-01 LEVER (CR) 122 3-924-618-01 LEVER (LOCK) 123 3-925-208-01 SPRING (REC), TENSION 124 3-924-624-01 LEVER (REC) 125 X-3377-249-3 CHASSIS SUB ASSY 126 3-924-613-01 GEAR (FR) 127 3-024-378-21 SPRING (FR LEVER), TORSION 128 3-703-925-21 SCREW (M1.4) 129 3-936-405-01 LEVER (RELEASE) 130 3-578-242-11 WASHER 131 3-014-082-01 SPACER 132 3-321-483-31 RING, RETAINING 133 3-704-197-91 SCREW (IB LOCK) HE901 1-500-515-11 HEAD, MAGNETIC (ERASE) (3) MECHANISM DECK SECTION-2 (MT-40-118) 113 114 127 132 115 122 119 117 116 112 101 111 110 109 107 108 106 105 104 124 123 118 125 126 101 131 102 102 103 not supplied not supplied 133 130 129 128 120 121 HE901 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 22 – SECTION 8 ELECTRICAL PARTS LIST Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark LED MAIN A-3021-225-A LED BOARD, COMPLETE ******************** 1-672-147-11 CONNECTION FLEXIBLE BOARD < DIODE > D501 8-719-057-99 LED SML-211YT-T86 (i) D502 8-719-059-96 LED SML-210LT-T86 (BATT r, REC) D503 8-719-059-96 LED SML-210LT-T86 (BATT rr) < SWITCH > S401 1-692-605-31 SWITCH, SLIDE (VOR) S601 1-571-277-51 SWITCH, SLIDE (REC TIME) ************************************************************** * A-3021-227-A MAIN BOARD, COMPLETE ********************* 3-008-612-01 TERMINAL, PLUS < CAPACITOR > C101 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V C102 1-164-161-11 CERAMIC CHIP 0.0022uF 10% 100V C103 1-107-682-11 CERAMIC CHIP 1uF 10% 16V C104 1-135-151-21 TANTALUM CHIP 4.7uF 20% 4V C105 1-135-151-21 TANTALUM CHIP 4.7uF 20% 4V C106 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V C107 1-163-077-00 CERAMIC CHIP 0.1uF 10% 25V C108 1-163-017-00 CERAMIC CHIP 0.0047uF 5% 50V C109 1-163-001-11 CERAMIC CHIP 220PF 10% 50V C110 1-109-982-11 CERAMIC CHIP 1uF 10% 10V C111 1-135-151-21 TANTALUM CHIP 4.7uF 20% 4V C112 1-164-182-11 CERAMIC CHIP 0.0033uF 10% 50V C113 1-164-005-11 CERAMIC CHIP 0.47uF 25V C114 1-164-346-11 CERAMIC CHIP 1uF 16V C115 1-164-161-11 CERAMIC CHIP 0.0022uF 10% 100V C116 1-164-346-11 CERAMIC CHIP 1uF 16V C117 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V C118 1-164-489-11 CERAMIC CHIP 0.22uF 10% 16V C119 1-164-489-11 CERAMIC CHIP 0.22uF 10% 16V C120 1-126-153-11 ELECT 22uF 20% 6.3V C121 1-163-205-00 CERAMIC CHIP 0.001uF 5% 50V C124 1-124-259-11 ELECT 4.7uF 20% 16V C125 1-124-434-00 ELECT 220uF 20% 4V C126 1-164-346-11 CERAMIC CHIP 1uF 16V C127 1-124-434-00 ELECT 220uF 20% 4V C128 1-124-433-00 ELECT 100uF 20% 4V C129 1-126-153-11 ELECT 22uF 20% 6.3V C130 1-163-035-00 CERAMIC CHIP 0.047uF 50V C132 1-164-346-11 CERAMIC CHIP 1uF 16V C134 1-164-182-11 CERAMIC CHIP 0.0033uF 10% 50V C136 1-164-346-11 CERAMIC CHIP 1uF 16V C137 1-164-346-11 CERAMIC CHIP 1uF 16V C138 1-164-346-11 CERAMIC CHIP 1uF 16V C140 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V C141 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V C142 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V C145 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V C146 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V C401 1-126-153-11 ELECT 22uF 20% 6.3V C402 1-124-257-00 ELECT 2.2uF 20% 50V C403 1-164-505-11 CERAMIC CHIP 2.2uF 16V C404 1-135-151-21 TANTALUM CHIP 4.7uF 20% 4V C501 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V C502 1-135-201-11 TANTALUM CHIP 10uF 20% 4V C503 1-164-346-11 CERAMIC CHIP 1uF 16V C504 1-164-161-11 CERAMIC CHIP 0.0022uF 10% 100V C505 1-124-233-11 ELECT 10uF 20% 16V C601 1-164-505-11 CERAMIC CHIP 2.2uF 16V C602 1-164-344-11 CERAMIC CHIP 0.068uF 10% 25V C603 1-164-344-11 CERAMIC CHIP 0.068uF 10% 25V C604 1-164-344-11 CERAMIC CHIP 0.068uF 10% 25V C605 1-163-809-11 CERAMIC CHIP 0.047uF 10% 25V C606 1-164-489-11 CERAMIC CHIP 0.22uF 10% 16V C607 1-164-505-11 CERAMIC CHIP 2.2uF 16V C608 1-107-823-11 CERAMIC CHIP 0.47uF 10% 16V C609 1-163-017-00 CERAMIC CHIP 0.0047uF 5% 50V C610 1-104-847-11 TANTALUM CHIP 22uF 20% 4V C611 1-164-505-11 CERAMIC CHIP 2.2uF 16V < JACK/CONNECTOR > CN101 1-750-061-11 JACK, DC (POLARITY UNIFIED TYPE) (DC IN 3V) CN102 1-691-380-21 CONNECTOR, FFC/FPC 16P < DIODE > D601 8-719-404-50 DIODE MA111-TX D602 8-719-404-50 DIODE MA111-TX NOTE: • Due to standardization, replacements in the parts list may be different from the parts speci- fied in the diagrams or the components used on the set. • -XX and -X mean standardized parts, so they may have some difference from the original one. • RESISTORS All resistors are in ohms. METAL: Metal-film resistor. METAL OXIDE: Metal oxide-film resistor. F: nonflammable • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when order- ing these items. • SEMICONDUCTORS In each case, u: µ, for example: uA. . : µA. . uPA. . : µPA. . uPB. . : µPB. . uPC. . : µPC. . uPD. . : µPD. . • CAPACITORS uF: µF • COILS uH: µH When indicating parts by reference number, please include the board. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 23 – Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark D603 8-719-404-50 DIODE MA111-TX < FERRITE BEAD > FB101 1-414-235-22 FERRITE 0uH FB102 1-414-235-22 FERRITE 0uH < IC > IC101 8-759-492-49 IC LA4168ML-TE-L IC501 8-759-399-49 IC MM1251BFBE IC601 8-759-566-10 IC LB1877V-TLM < JACK > J101 1-766-847-11 JACK (EAR) J102 1-766-847-11 JACK (MIC (PLUG IN POWER)) < SHORT > JC601 1-216-295-00 SHORT 0 JC602 1-216-295-00 SHORT 0 < COIL > L501 1-412-032-11 INDUCTOR CHIP 100uH < TRANSISTOR > Q101 8-729-800-37 TRANSISTOR 2SD1048-X7 Q102 8-729-402-84 TRANSISTOR XN4601 Q103 8-729-420-50 TRANSISTOR UN5215 Q104 8-729-230-72 TRANSISTOR 2SA1362YG Q106 8-729-800-37 TRANSISTOR 2SD1048-X7 Q107 8-729-420-53 TRANSISTOR UN5115 Q108 8-729-402-93 TRANSISTOR UN5214-TX Q109 8-729-402-96 TRANSISTOR UN5114 Q110 8-729-420-50 TRANSISTOR UN5215 Q401 8-729-402-93 TRANSISTOR UN5214-TX Q402 8-729-402-93 TRANSISTOR UN5214-TX Q403 8-729-230-63 TRANSISTOR 2SC4116-YG Q404 8-729-420-50 TRANSISTOR UN5215 Q501 8-729-402-93 TRANSISTOR UN5214-TX Q502 8-729-420-50 TRANSISTOR UN5215 Q503 8-729-230-63 TRANSISTOR 2SC4116-YG Q601 8-729-402-96 TRANSISTOR UN5114 Q602 8-729-030-46 TRANSISTOR XP4314-TX Q603 8-729-823-86 TRANSISTOR 2SA1745 Q604 8-729-823-86 TRANSISTOR 2SA1745 Q605 8-729-420-24 TRANSISTOR 2SB1218A-QRS < RESISTOR > R101 1-216-065-00 RES, CHIP 4.7K 5% 1/10W R102 1-216-049-11 RES, CHIP 1K 5% 1/10W R103 1-216-069-00 METAL CHIP 6.8K 5% 1/10W R104 1-216-073-00 METAL CHIP 10K 5% 1/10W R105 1-216-061-00 METAL CHIP 3.3K 5% 1/10W R106 1-216-061-00 METAL CHIP 3.3K 5% 1/10W R108 1-216-085-00 METAL CHIP 33K 5% 1/10W R109 1-216-037-00 METAL CHIP 330 5% 1/10W R110 1-216-037-00 METAL CHIP 330 5% 1/10W R111 1-216-075-00 METAL CHIP 12K 5% 1/10W R112 1-216-071-00 METAL CHIP 8.2K 5% 1/10W R113 1-216-081-00 METAL CHIP 22K 5% 1/10W R114 1-216-065-00 RES, CHIP 4.7K 5% 1/10W R116 1-216-089-00 RES, CHIP 47K 5% 1/10W R117 1-216-065-00 RES, CHIP 4.7K 5% 1/10W R118 1-216-009-91 RES, CHIP 22 5% 1/10W R119 1-216-121-00 RES, CHIP 1M 5% 1/10W R122 1-216-081-00 METAL CHIP 22K 5% 1/10W R123 1-216-061-00 METAL CHIP 3.3K 5% 1/10W R130 1-216-097-91 RES, CHIP 100K 5% 1/10W R131 1-216-059-00 METAL CHIP 2.7K 5% 1/10W R132 1-216-061-00 METAL CHIP 3.3K 5% 1/10W R133 1-216-045-00 METAL CHIP 680 5% 1/10W R134 1-216-061-00 METAL CHIP 3.3K 5% 1/10W R136 1-216-097-91 RES, CHIP 100K 5% 1/10W R137 1-216-073-00 METAL CHIP 10K 5% 1/10W R141 1-216-073-00 METAL CHIP 10K 5% 1/10W R142 1-216-025-00 RES, CHIP 100 5% 1/10W R143 1-216-057-00 METAL CHIP 2.2K 5% 1/10W R401 1-216-065-00 RES, CHIP 4.7K 5% 1/10W R402 1-216-105-00 RES, CHIP 220K 5% 1/10W R403 1-216-097-91 RES, CHIP 100K 5% 1/10W R404 1-216-105-00 RES, CHIP 220K 5% 1/10W R501 1-216-107-00 METAL CHIP 270K 5% 1/10W R502 1-216-103-00 METAL CHIP 180K 5% 1/10W R503 1-216-081-00 METAL CHIP 22K 5% 1/10W R504 1-216-083-00 METAL CHIP 27K 5% 1/10W R505 1-216-033-00 METAL CHIP 220 5% 1/10W R506 1-216-037-00 METAL CHIP 330 5% 1/10W R507 1-216-051-00 METAL CHIP 1.2K 5% 1/10W R508 1-216-037-00 METAL CHIP 330 5% 1/10W R509 1-216-045-00 METAL CHIP 680 5% 1/10W R510 1-216-041-00 METAL CHIP 470 5% 1/10W R511 1-216-075-00 METAL CHIP 12K 5% 1/10W R512 1-216-081-00 METAL CHIP 22K 5% 1/10W R513 1-216-009-91 RES, CHIP 22 5% 1/10W R514 1-216-021-00 METAL CHIP 68 5% 1/10W R611 1-216-061-00 METAL CHIP 3.3K 5% 1/10W R612 1-216-121-00 RES, CHIP 1M 5% 1/10W R613 1-216-121-00 RES, CHIP 1M 5% 1/10W R614 1-216-121-00 RES, CHIP 1M 5% 1/10W R615 1-216-085-00 METAL CHIP 33K 5% 1/10W R616 1-216-069-00 METAL CHIP 6.8K 5% 1/10W R617 1-216-085-00 METAL CHIP 33K 5% 1/10W R618 1-216-085-00 METAL CHIP 33K 5% 1/10W R619 1-216-065-00 RES, CHIP 4.7K 5% 1/10W R620 1-216-025-00 RES, CHIP 100 5% 1/10W R621 1-216-025-00 RES, CHIP 100 5% 1/10W R622 1-216-065-00 RES, CHIP 4.7K 5% 1/10W R623 1-216-081-00 METAL CHIP 22K 5% 1/10W R624 1-216-069-00 METAL CHIP 6.8K 5% 1/10W R625 1-216-069-00 METAL CHIP 6.8K 5% 1/10W R628 1-216-061-00 METAL CHIP 3.3K 5% 1/10W < VARIABLE RESISTOR > RV101 1-225-597-11 RES, VAR, CARBON 10K (VOL) RV604 1-238-663-11 RES, ADJ, CARBON 4.7K RV605 1-225-293-11 RES, VAR, CARBON 10K (SPEED CONTROL) MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 24 – Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark RV606 1-238-663-11 RES, ADJ, CARBON 4.7K < SWITCH > S101 1-771-321-11 SWITCH, SLIDE (REC/PB) S102 1-771-092-21 SWITCH, PUSH (1 KEY) (POWER) S105 1-572-922-11 SWITCH, SLIDE (PAUSE c) < THERMISTOR > TH602 1-809-350-21 THERMISTOR, NTC (2125) THP606 1-810-794-11 THERMISTOR, POSITIVE ************************************************************ MISCELLANEOUS ************** 57 1-548-582-11 COUNTER, TAPE (SMALL TYPE) 71 1-649-600-11 MOTOR FLEXIBLE BOARD HE901 1-500-515-11 HEAD, MAGNETIC (ERASE) HRP901 1-500-073-51 HEAD, MAGNETIC (RECORD/PLAYBACK) M901 1-698-875-11 MOTOR, DC (CAPSTAN/REEL) (WITH PULLEY) SP901 1-505-838-11 SPEAKER (3.6cm) ************************************************************ ACCESSORIES & PACKING MATERIALS ******************************* 3-864-568-11 MANUAL, INSTRUCTION (ENGLISH, FRENCH) (US, Canadian) 3-864-568-21 MANUAL, INSTRUCTION (ENGLISH, SPANISH, PORTUGUESE) (AEP, E) 3-864-568-31 MANUAL, INSTRUCTION (FRENCH, GERMAN, DUTCH) (AEP) 3-864-568-41 MANUAL, INSTRUCTION (SWEDISH, ITALIAN, FINNISH) (AEP) 3-864-568-51 MANUAL, INSTRUCTION (CHINESE, ENGLISH) (Chinese) 3-864-568-61 MANUAL, INSTRUCTION (CHINESE) (E) 3-864-568-71 MANUAL, INSTRUCTION (SPANISH) (US) MAIN Sony Corporation Personal A&V Products Company 9-926-970-11 99D0584-1 Printed in Japan © 1999. 4 Published by Quality Engineering Dept. (Shinagawa) TCM-40DV www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
