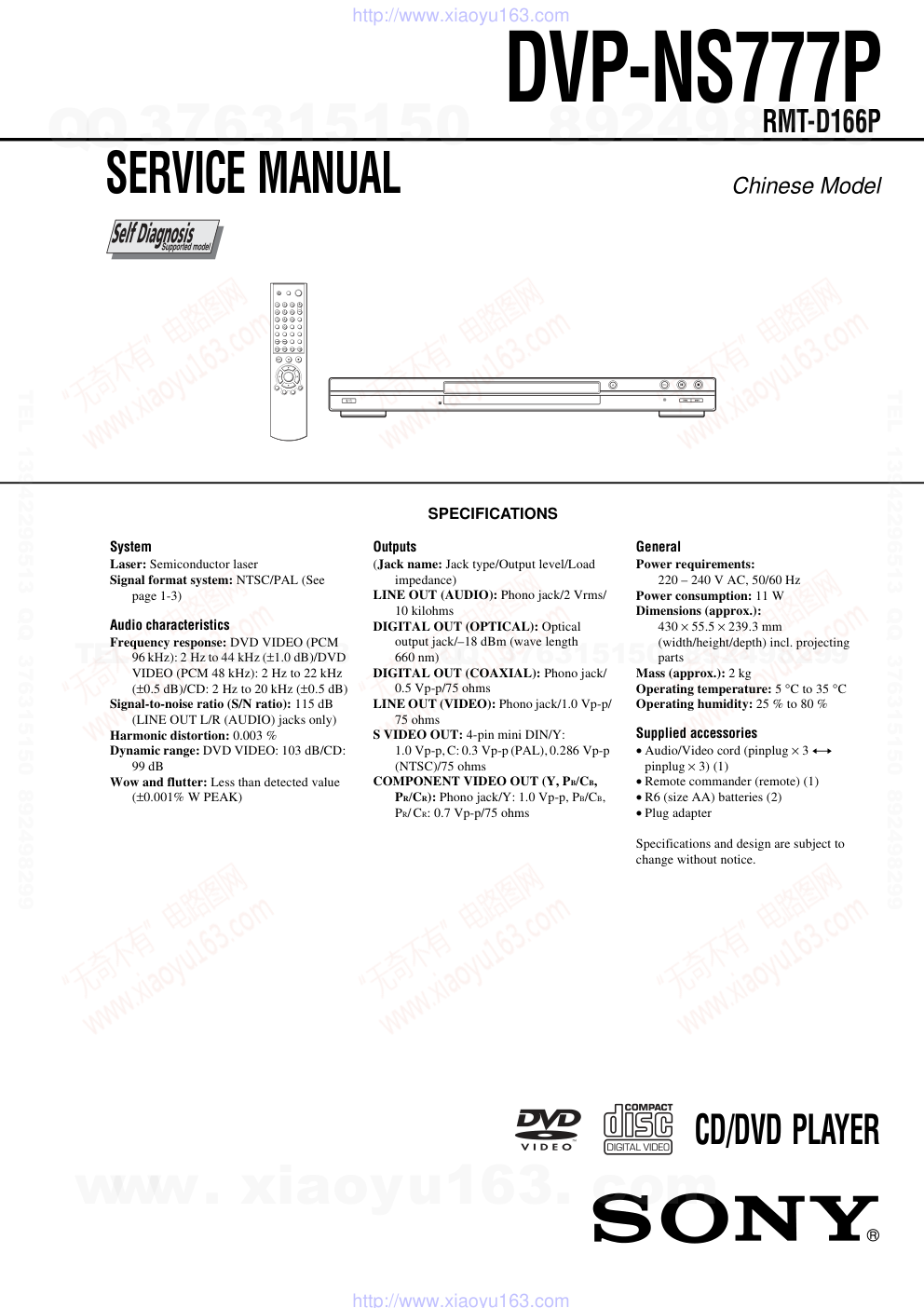

SERVICE MANUAL Chinese Model CD/DVD PLAYER DVP-NS777P RMT-D166P SPECIFICATIONS System Laser: Semiconductor laser Signal format system: NTSC/PAL (See page 1-3) Audio characteristics Frequency response: DVD VIDEO (PCM 96 kHz): 2 Hz to 44 kHz (±1.0 dB)/DVD VIDEO (PCM 48 kHz): 2 Hz to 22 kHz (±0.5 dB)/CD: 2 Hz to 20 kHz (±0.5 dB) Signal-to-noise ratio (S/N ratio): 115 dB (LINE OUT L/R (AUDIO) jacks only) Harmonic distortion: 0.003 % Dynamic range: DVD VIDEO: 103 dB/CD: 99 dB Wow and flutter: Less than detected value (±0.001% W PEAK) Outputs (Jack name: Jack type/Output level/Load impedance) LINE OUT (AUDIO): Phono jack/2 Vrms/ 10 kilohms DIGITAL OUT (OPTICAL): Optical output jack/–18 dBm (wave length 660 nm) DIGITAL OUT (COAXIAL): Phono jack/ 0.5 Vp-p/75 ohms LINE OUT (VIDEO): Phono jack/1.0 Vp-p/ 75 ohms S VIDEO OUT: 4-pin mini DIN/Y: 1.0 Vp-p, C: 0.3 Vp-p (PAL), 0.286 Vp-p (NTSC)/75 ohms COMPONENT VIDEO OUT (Y, PB/CB, PR/CR): Phono jack/Y: 1.0 Vp-p, PB/CB, PR/ CR: 0.7 Vp-p/75 ohms General Power requirements: 220 – 240 V AC, 50/60 Hz Power consumption: 11 W Dimensions (approx.): 430 × 55.5 × 239.3 mm (width/height/depth) incl. projecting parts Mass (approx.): 2 kg Operating temperature: 5 °C to 35 °C Operating humidity: 25 % to 80 % Supplied accessories • Audio/Video cord (pinplug × 3 y pinplug × 3) (1) Specifications and design are subject to change without notice. • Remote commander (remote) (1) • Plug adapter • R6 (size AA) batteries (2) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 2 – SAFETY CHECK-OUT 1. Check the area of your repair for unsoldered or poorly-sol- dered connections. Check the entire board surface for solder splashes and bridges. 2. Check the interboard wiring to ensure that no wires are “pinched” or contact high-wattage resistors. 3. Look for unauthorized replacement parts, particularly transis- tors, that were installed during a previous repair. Point them out to the customer and recommend their replacement. After correcting the original service problem, perform the following safety checks before releasing the set to the customer: 4. Look for parts which, though functioning, show obvious signs of deterioration. Point them out to the customer and recom- mend their replacement. 5. Check the B+ voltage to see it is at the values specified. WARNING!! WHEN SERVICING, DO NOT APPROACH THE LASER EXIT WITH THE EYE TOO CLOSELY. IN CASE IT IS NECESSARY TO CONFIRM LASER BEAM EMISSION, BE SURE TO OBSERVE FROM A DISTANCE OF MORE THAN 25 cm FROM THE SURFACE OF THE OBJECTIVE LENS ON THE OPTICAL PICK-UP BLOCK. CAUTION Use of controls or adjustments or performance of procedures other than those specified herein may result in hazardous ra- diation exposure. SAFETY-RELATED COMPONENT WARNING!! COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUB- LISHED BY SONY. CAUTION: The use of optical instrument with this product will increase eye hazard. Unleaded solder Boards requiring use of unleaded solder are printed with the lead- free mark (LF) indicating the solder contains no lead. (Caution: Some printed circuit boards may not come printed with the lead free mark due to their particular size.) : LEAD FREE MARK Unleaded solder has the following characteristics. • Unleaded solder melts at a temperature about 40°C higher than ordinary solder. Ordinary soldering irons can be used but the iron tip has to be applied to the solder joint for a slightly longer time. Soldering irons using a temperature regulator should be set to about 350°C. Caution: The printed pattern (copper foil) may peel away if the heated tip is applied for too long, so be careful! • Strong viscosity Unleaded solder is more viscous (sticky, less prone to flow) than ordinary solder so use caution not to let solder bridges occur such as on IC pins, etc. • Usable with ordinary solder It is best to use only unleaded solder but unleaded solder may also be added to ordinary solder. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 3 – TABLE OF CONTENTS Section Title Page Section Title Page 1. GENERAL ................................................................... 1-1 2. DISASSEMBLY 2-1. Upper Case ................................................................... 2-1 2-2. Front Panel Assembly ................................................... 2-1 2-3. Loading Assembly ......................................................... 2-2 2-4. Optical Device (KHM-310BAA) ..................................... 2-3 2-5. DC Motor and MS-203 Board ....................................... 2-4 2-6. MV-044 Board................................................................ 2-4 2-7. Switching Regulator ...................................................... 2-5 2-8. Internal Views ................................................................ 2-6 2-9. Circuit Boards Location ................................................. 2-7 3. BLOCK DIAGRAMS 3-1. Overall Block Diagram ................................................... 3-1 3-2. RF/Servo Block Diagram ............................................... 3-3 3-3. System Control/Signal Processor Block Diagram ........ 3-5 3-4. Video Block Diagram ..................................................... 3-7 3-5. Audio Block Diagram ..................................................... 3-9 3-6. Interface Control Block Diagram ................................... 3-11 3-7. Power 1 Block Diagram ................................................. 3-13 3-8. Power 2 Block Diagram ................................................. 3-15 4. PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS 4-1. Frame Schematic Diagram............................................ 4-3 4-2. Printed Wiring Boards and Schematic Diagrams ......... 4-5 MV-044 (RF AMP, SIGNAL PROCESS, SERVO, MOTOR DRIVE, AVDEC, VIDEO, AUDIO, PS THROUGH) Printed Wiring Board ........................... 4-5 MV-044 (RF AMP, SERVO, MOTOR DRIVE) Schematic Diagram ....................................................... 4-9 MV-044 (SIGNAL PROCESS, SERVO DSP, AVDEC) Schematic Diagram ....................................................... 4-11 MV-044 (VIDEO AMP) Schematic Diagram.................. 4-13 MV-044 (AUDIO AMP) Schematic Diagram.................. 4-15 MV-044 (PS THROUGH) Schematic Diagram .............. 4-17 IF-113 (INTERFACE CONTROL) Printed Wiring Board ..................................................... 4-21 IF-113 (INTERFACE CONTROL) Schematic Diagram ....................................................... 4-23 MS-203 (LOADING MOTOR) Printed Wiring Board and Schematic Diagram ................................................ 4-25 POWER SUPPLY BLOCK (SRV1501WW) (SWITCHING REGULATOR) Printed Wiring Board ..... 4-27 POWER SUPPLY BLOCK (SRV1501WW) (SWITCHING REGULATOR) Schematic Diagram ....... 4-29 5. IC PIN FUNCTION DESCRIPTION 5-1. System Control Pin Function (MV-044 Board IC201) .................................................. 5-1 6. TEST MODE 6-1. General Description ...................................................... 6-1 6-2. Starting Test Mode ........................................................ 6-1 6-3. Drive Manual Operation ................................................ 6-1 6-4. Mirror Time Adjustment ................................................. 6-1 6-5. Executing Iop Measurement ......................................... 6-3 6-6. IF CON Self Diagnostic Function .................................. 6-4 7. ELECTRICAL ADJUSTMENT 7-1. Power Supply Check ..................................................... 7-1 1. Power Supply Block (SRV1501WW) (Switching Regulator) .................................................... 7-1 7-2. Adjustment of Video System ......................................... 7-2 1. Checking Video Output Level ........................................ 7-2 2. Checking Progressive Video Output Level ................... 7-2 3. Checking S Video Output S-Y ....................................... 7-2 4. Checking S Video Output S-C....................................... 7-2 5. Checking Component Video Output Y .......................... 7-3 6. Checking Component Video Output B-Y ...................... 7-3 7. Checking Component Video Output R-Y ...................... 7-3 8. REPAIR PARTS LIST 8-1. Exploded Views ............................................................. 8-1 8-1-1. Main Section............................................................. 8-1 8-1-2. Mechanism Deck Section ........................................ 8-2 8-2. Electrical Parts List ....................................................... 8-3 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 4 – SERVICE NOTE 1. DISC REMOVAL PROCEDURE (at POWER OFF) 1) Open dust cover to access to a hole insert a tapering driver into the aperture of the unit bottom, and move the lever of chuck can in the direction of the arrow A. (See Fig. 1) 2) Draw out the tray in the direction of the arrow B, and remove a disc. (See Fig. 1) Fig. 1. 2. Caution Point on the PWB IF-113 CAUTION When handling IF-113 PWB avoid contact with the sharp metal edge on the top side of Vacuum Fluorescent Display (ND401). Tray The lever of a zipper cam A B Hold www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-1 SECTION 1 GENERAL This section is extracted from instruction manual (2-067-726-11). DVP-NS777P 6 关于本使用说明书 � 本使用说明书描述了遥控器上的控制 键 如播放机上的控制键和遥控器上的 控制键名称相同或相似 您也可以使用 播放机上的控制键 � DVD 可能用做 DVD VIDEO DVD+RW/ DVD+R 和 DVD-RW/DVD-R 的统称 � 不同地方购买的机型其屏幕显示略有不 同 � 本说明书使用的图标含义说明如下 * MP3 MPEG1 音频层 3 是由 ISO 国际标 准组织 /MPEG 定义的压缩音频数据的标准 格式 本播放机可播放下列光 盘 DVD VIDEO 和 DVD-RW 是商标 关于光盘的注意事项 本播放机可以播放下列光盘 用下列格式录制的 CD ROM/CD-R/CD-RW � 音乐 CD 格式 � 视频 CD 格式 � 符合 ISO9660*Level 1/Level 2 或其扩 展格式 Joliet 的 MP3 音频轨迹和 JPEG 图像文件格式 � KODAK Picture CD 格式 � 一种 CD-ROM 上文件或文件夹的逻辑格式 由 ISO 国际标准化组织 定义 地区代码 您的播放机的背面印有地区代码 仅标有 相同地区代码的 DVD VIDEO 光盘 仅限播 放 才能在本机上播放 该系统用于版权 保护 本播放机也可播放带� �标签的 DVD VIDEO 如果您试图播放任何其他 DVD VIDEO 电 视屏幕上将会出现 由于地区限制 此光 盘禁止播放 的信息 根据 DVD VIDEO 的不同 有些受到地区限制而不能播放的 DVD VIDEO 标签上并未印上地区代码 图标 意义 DVD VIDEO 以及 DVD+RW/ DVD+R 或 DVD-RW/DVD-R 的各 项功能 VR 视频录制 模式中可用 于 DVD-RW 的各项功能 视频 CD 格式或 Super VCD 格 式中可用于 VIDEO CD Super VCD 或 CD-R/CD-RW 的 各项功能 音乐CD格式中可用于音乐CD 或 CD-R/CD-RW 的各项功能 可用于 DATA CD 包含 MP3� 音频轨迹和 JPEG 图像文件 的 CD-ROM/CD-R/CD-RW 的 各项功能 光盘格式 DVD VIDEO ( 第 70 页 ) DVD-RW ( 第 70 页 ) VIDEO CD 音乐 CD ALL DVP–XXXX 00V 00Hz 00W NO. 0-000-000-00 X 地区代码 7 本播放机不能播放的光盘示例 本播放机不能播放下列光盘 � 不是用上页所列格式录制的所有 CD ROM 包括 PHOTO CD /CD-R/CD-RW � CD-Extra 的数据部分 � DVD-ROM � DVD 音频光盘 � 超级音频 CD 中的 HD 层 * CD-ROM 中由 ISO 国际标准化组织 定义的文 件和文件夹的逻辑格式 另外 本播放机也不能播放下列光盘 � 带不同地区代码的 DVD VIDEO � 非标准形状的光盘 例如 卡片形 心 形 � 贴有纸片或不干胶标签的光盘 � 留有玻璃纸胶带或不干胶标签的光盘 注意 � 关于 DVD+RW/DVD+R DVD-RW/DVD-R 或 CD-R/ CD-RW 的注意事项 由于光盘录制品质 物理状况或录制设备和 编辑软件的特性 某些 DVD+RW/DVD+R DVD- RW/DVD-R或CD-R/CD-RW无法用本播放机播放 如果光盘未正确录制完成 也无法播放 同 样 在具有 CPRM� 保护的 DVD-RW 光盘中的影 像如果含有复制保护信号 则也可能无法播 放 屏幕上出现 Copyright lock 详细信 息 请参阅录制设备的操作说明 请注意 对 于 DVD+RW/DVD+R 即使光盘已经正确录制完 成 有些播放功能仍可能无效 在此情况下 请用普通播放观看光盘 同样 有些以 Packet Write 格式制作的 DATA CD 无法播放 * CPRM 可录介质内容保护 是一种保护影像 版权的编码技术 � 采用版权保护技术编码的音乐光盘 本产品设计用于播放符合 Compact Disc CD 标准的光盘 近来 许多唱片公司都推出各种 采用版权保护技术编码的音乐光盘 请注意 这些光盘中可能会不符合 CD 标准 且可能无 法使用本产品作播放 播放 DVD 和 VIDEO CD 时的注意 事项 有些 DVD 和 VIDEO CD 的播放操作方法可能 受到软件制作者的特别规定 由于本机是 根据软件制作者设计的光盘内容播放 DVD 和 VIDEO CD 的 所以并不能获得全部的播 放功能 请参阅 DVD 或 VIDEO CD 附带的使 用说明书 版权 本产品包含版权保护技术 该技术受美国 专利权及其他知识产权的保护 使用此版 权保护技术时 必须获得 Macrovision 公 司的许可 只有获得 Macrovision 公司的 允许 才能在家庭和其他有限的场所使用 此版权保护技术 不可擅自更改或拆解本 机 关于光盘的注意事项 � 为了保持光盘清洁 请拿光盘的边缘部 分 请勿触摸光盘表面 � 请勿将光盘放在直射阳光下 或如散热 管等热源附近 也请勿将其放在阳光下 的汽车里 因为车内温度会很高 � 播放完毕后 请将光盘放在光盘盒内保 存 � 用清洁布清洁光盘 请从中心向外擦 � 请勿使用如苯 稀释剂 商用清洁剂 或 用于聚乙烯 LP 的防静电喷雾剂等擦拭光 盘 8 部件和控制器索引 详细信息 请参阅括号内所指示的页 前面板 A [/1 开 / 待机 键 (26) B 光盘托架 (26) C A 开 / 关 键 (26) D H 播放 键 (26) E X 暂停 键 (27) F x 停止 键 (27) G ./> 后退 / 前进 键 (35) H PROGRESSIVE 逐行 指示灯 (17) 当播放机输出逐行信号时点亮 I 前面板显示屏 (9) J 遥控感应窗 (15) 9 前面板显示 当播放 DVD VIDEO/DVD-RW 时 当播放带播放控制 PBC 的 VIDEO CD 时 (30) 当播放 CD DATA CD MP3 音频 或 VIDEO CD 无 PBC 时 当前标题 / 章或播放时间 (40) 光盘类型 当前音频信号 (42) 当可以更改角度时点亮 (45) 重复播放时点亮 (33) 播放状态 光盘类型 当前场面或播放时间 (40) 播放状态 A-B 重复播放时点亮 (34) 播放时间 (40) 光盘类型 当前轨迹 (40) 重复播放时点亮 (33) 播放 MP3 音频轨迹时点亮 (47) 播放状态 , 续 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-2 10 后面板 A COMPONENT VIDEO OUT(Y,PB/CB,PR/ CR)** 分量视频输出 插孔 (16) B LINE OUT (VIDEO)* 线路输出 视 频 插孔 (16) C NORMAL/PROGRESSIVE ( 普通 / 逐行 ) 开关 (63) D S VIDEO OUT* S 视频输出 插孔 (16) E LINE OUT L/R (AUDIO) 线路输出 左 / 右 音频 插孔 (19, 20, 21) F DIGITAL OUT (COAXIAL) 数码输出 同轴电缆 插孔 (20, 21, 22) G DIGITAL OUT (OPTICAL) ( 数码输出 ( 光纤电缆 )) 插孔 (20, 21, 22) * 只 有 当 电 视 机 连 接 到 这 些 插 孔 才 将 NORMAL/PROGRESSIVE 开 关 设 置 至 NORMAL ( 第 63 页 ) ** 只有当逐行信号兼容电视机连接到播放 机 才将 NORMAL/PROGRESSIVE 开关设置 至 PROGRESSIVE ( 第 63, 67 页 ) PCM/DTS/MPEG DOLBY DIGITAL PB/CB Y PR/CR VIDEO NORMAL PROGRESSIVE OPTICAL COAXIAL DIGITAL OUT S VIDEO OUT COMPONENT VIDEO OUT LINE OUT LINE OUT AUDIO R L 11 遥控器 A TV [/1 电视机 开 / 待机 键 (58) B Z 开 / 关 键 (26) C 数字键 (28) 数字 5 键有一个触觉点 � D CLEAR 清除 键 (31) E 屏幕文字 键 (45) F 声音 键 (42) G ./> 后退 / 前进 键 (27) H m/M 扫描 / 慢放 键 (35) I X 暂停 键 (27) J H 播放 键 (26) H 键有一个触觉点 � K C/X/x/c 键 (28) L DISPLAY 显示 键 (12) M TOP MENU 顶部菜单 键 (28) N [/1 开 / 待机 键 (26) O 2 音量 +/- 键 (58) + 键有一个触觉点 � P t 电视机 / 图像 键 (58) Q TIME/TEXT 时间 / 文本 键 (39) R PICTURE MODE 图像模式 键 (46) S 角度 键 (45) T SUR 环绕声 键 (43) U PICTURE NAVI 画面索引 键 (38, 50) V ZOOM 放大 键 (27, 51) W 瞬时向前 / 逐帧 按钮 (27, 35) X 瞬时重放 / 逐帧 按钮 (27, 35) Y x 停止 键 (27) Z ENTER 运行 键 (23) wj O RETURN 返回 键 (30) wk MENU 菜单 键 (28) * 操作播放机时用触觉点作参考 12 控制菜单显示指南 使用控制菜单选择功能和查看相关信息 反覆按 DISPLAY 键按照以下顺序打开或改变控 制菜单显示 控制菜单显示 根据光盘类型的不同 控制菜单显示 1 和 2 将显示不同的项目 有关每个项目的详细情 况 请参阅括号内页 示例 播放 DVD VIDEO 时的控制菜单显示 * 显示 VIDEO CD 的场面号码 PBC 为开 VIDEO CD/CD 的轨迹号码 DATA CD 的文件 夹号码 ** 显示 VIDEO CD 的索引号码 DATA CD 的 MP3 音频轨迹或 JPEG 图像文件的号码 *** Super VCD 显示为 SVCD 若要关闭显示 反复按 DISPLAY 键 控制菜单显示 1 m 控制菜单显示 2 仅限于 DATA CD m 控制菜单显示关闭 , 当前播放的章号码 ** 播放时间 章总数 ** 选项 当前设置 标题总数 * 播放状态 (N 播放 , X 暂停 , x停止等等 所选控制菜单项 目的功能名称 操作信息 选择项目 控制菜单项目 正 在 播 放 的 光盘类型 *** 当前播放的标题号码 * 13 控制菜单项目列表 项目 项目名称 功能 相关的光盘类型 标题 ( 第 36 页 )/ 场面 ( 第 36 页 )/ 轨迹 ( 第 36 页 ) 选择要播放的标题 场面或轨迹 � � 章 ( 第 36 页 )/ 索引 ( 第 36 页 ) 选择要播放的章或索引 � � 文件夹 ( 第 36 页 ) 选择要播放的文件夹 日期 显示当前 JPEG 图像的录制日期等 文件 ( 第 36 页 ) 选择要播放的 JPEG 图像文件 轨迹 ( 第 36 页 ) 选择要播放的轨迹 � 原作品 / 播放目录 ( 第 29 页 ) 选择要播放的标题类型 DVD-RW 原作品或已编辑的播放目录 时间 / 文字 ( 第 36 页 ) 查看已播放时间和剩余播放时间 输入图像和音乐搜索的时间代码 显示 DVD/CD 文本 或 DATA CD 的轨迹名称 � � � � 编序 ( 第 31 页 ) 选择标题 章或轨迹并以您希望的顺序播放 � � 随机 ( 第 32 页 ) 以随机顺序播放标题 章 或轨迹 � � 重复 ( 第 33 页 ) 反复播放整个光盘 全部标题 / 全部轨迹 / 全部文件夹 或一个标题 / 章 / 轨迹 / 文件夹 � � � � A-B 重复 ( 第 34 页 ) 确定您要反复播放的部分 � � � 锐度 ( 第 46 页 ) 增强图像轮廓从而产生更清晰的画面 � � � 模式 MP3 JPEG ( 第 50 页 ) 播放 DATA CD 时 选择要播放的数据 MP3 音频轨迹的类型 AUDIO JPEG 图像文件 IMAGE 或两者都选择 AUTO 时间间隔 ( 第 53 页 ) 指定屏幕上显示幻灯片的持续时间 效果 ( 第 54 页 ) 选择幻灯片播放过程中用于改变幻灯片时的效果 视听者控制 ( 第 55 页 ) 在本播放机上设置为禁止播放 � � , 续 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-3 14 z 提示 当您选择了除 关 以外的任何项目时 控制 菜单图标指示灯将点亮为绿色 仅限 编序 随 机 重复 A-B 重复 锐度 当 选择了 播放目录 时 原作品 / 播放目 录 指示灯点亮为绿色 设定 ( 第 60 页 ) 快速设置 ( 第 23 页 ) 使用快速设置选择需要的屏幕显示语言 电视机高宽比和音频输出信号 个人设定 除了快速设置设置 您还可以调节各种设置 重新设置 将 设定 中设置恢复到缺省设置 � � � � t 15 连接 连接 连接播放机 请按照步骤 1 至 6 来连接播放机并调整设置 注意 � 牢固插入连接线 避免不必要的噪音 � 请参阅所连接部件附带的说明书 � 您不能连接本播放机至一台没有视频输入插孔的电视机 � 连接之前务必断开每个部件的电源线 主电源线 的连接 步骤 1 打开包装箱 请查看包装箱内是否具备以下部件 � 音频 / 视频连接线 针插头 × 3 y 针插头 × 3)(1) � 遥控装置 遥控器 (1) � R6 AA 尺寸 电池 (2) � 有些型号含有插头转接器 步骤 2 遥控器电池的安装 本机可用附带的遥控器操作 按照电池末端的 3 和 # 把两节 R6 AA 尺寸 电池装入 电池盒内标记处 在使用遥控器时 请把遥控器指向播放机的遥控感应窗 注意 � 请勿将遥控器放置在极热或潮湿的地方 � 请勿将任何异物掉落到遥控器内 特别是在更换电池时 � 请勿将遥控感应窗暴露于直射阳光或照明器械下 否则可能引起故障 � 如果长时间不使用遥控器 请取出电池以避免因漏液和腐蚀而造成的损坏 16 步骤 3 连接视频连接线 使用视频连接线将您的播放机连接到电视监视器 投影仪或 AV 放大器 接收机 根据 电视监视器 投影仪或 AV 放大器 接收机 的输入插孔 选择 A 到 C 方式之一 为 了用兼容的电视机 投影仪 或监视器观看逐行信号 525p 或 625p 图像 您必须用 方式 C 连接 A 如果您连接到视频输入插孔 连接黄色音频 / 视频连接线 提供 插头至黄色 视频 插孔 您将欣赏到标准品质的 图像 使用红色和白色插头连接至音频插孔 ( 第 19 页 ) 如果仅连接至电视机 请进行该操 作 PCM/DTS/MPEG DOLBY DIGITAL NORMAL PROGRESSIVE OPTICAL COAXIAL DIGITAL OUT LINE OUT AUDIO R L S VIDEO OUT COMPONENT VIDEO OUT PB/CB Y PR/CR LINE OUT VIDEO A VIDEO AUDIO INPUT L R C Y COMPONENT VIDEO IN B INPUT S VIDEO PR/CR PB/CB l : 信号流 S VIDEO 连接线 未提供 音频 / 视频连接线 提供 CD/DVD 播放机 至 S VIDEO OUT S 视频输出 至 LINE OUT VIDEO 电视机 投影仪或 AV 放大器 接收机 电视机 投影仪或 AV 放大器 接收机 蓝色 电视机 投影仪或 AV 放大器 接收机 黄色 分量视频线 未提供 绿色 至 COMPONENT VIDEO OUT 分量视频输出 黄色 红色 绿色 蓝色 红色 黄色 视频 白色 L 红色 R 黄色 视频 白色 L 红色 R 17 连接 B 如果您连接到 S VIDEO 输入插孔 连接 S VIDEO 连接线 未提供 您将欣赏到高品质的图像 C 如果您正在连接带分量视频输入插孔 (Y, PB/CB, PR/CR) 的监视器 投影 仪或 AV 放大器 接收机 使用分量视频连接线 未提供 或三根相同类型和长度的视频连接线 未提供 通过 COMPONENT VIDEO OUT 插孔连接视频分量 您将欣赏到精确的色彩重现和高品质的图像 如果您的电视机接收逐行 525p/625p 格式信号 您必须使用此连接 并将 NORMAL/ PROGRESSIVE开关设置至PROGRESSIVE(第63页) 当播放机输出逐行信号时 PROGRESSIVE 指示将点亮 当连接至标准 4:3 屏幕电视机 对于不同的光盘 图像可能与电视机屏幕不相符 若您想改变纵横比 请参阅第 62 页 要改变彩色系统 本播放机的彩色系统可设置为 NTSC 或 PAL 若播放机的画面显示未出现在电视机上 请 改变播放机的彩色系统 PAL 或 NTSC 以使图像出现在您的电视机上 若要改变彩色系 统 在按住播放机上 X 键时 按下 [/1 键并保持数秒钟 注意 � 将播放机直接连接到电视机 如果通过录像机等传送本播放机信号 您可能无法在电视机屏幕上 接收到清晰的图像 � 用户应该注意并非全部的高清晰度电视机都能与本产品完全兼容 并有可能在图像中显示非自然 信号 如果是 525 或 625 逐行扫描图像问题 建议您将连接切换至 标准清晰度 输出 如果存 在有关我们的电视机与本机型 525p 和 625p DVD 播放机的兼容性问题 请您与我们的用户服务中 心联络 红色 绿色 蓝色 红色 绿色 蓝色 录像机 CD/DVD 播放机 电视机 直接连接 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-4 18 步骤 4 连接音频连接线 参阅下列图表 选择最适合您系统的连接 请务必阅读您要连接的部件说明书 选择连接 选择下列 至 中的一种连接方式 z 提示 如果您连接符合 96kHz 采样频率的 AV 放大器 接收机 请使用 连接 * 由 Dolby Laboratories 授权制造 杜比 Dolby Pro Logic 与双 D 标志是 Dolby Laboratories 的商标 ** DTS 和 DTS Digital Out 均为数码影 院系统公司的商标 所连接的部件 连接 您的设置 示例 电视机 ( 第 19 页 ) 立体声放大器 机收机 和两个扬声器 或 MD 机座 /DAT 机座 ( 第 20 页 ) 带 Dolby* 环绕 Pro Logic 解码器的 AV 放 大器 接收机 与 3 到 6 个扬声器 ( 第 21 页 ) 带具有 Dolby Digital DTS** 或 MPEG 音频 解码器 的数码输入插孔的 AV 放大器 接收 机 以及 6 个扬声器 ( 第 22 页 ) A D A B C D D 19 连接 连接至电视机 此连接将使用电视机扬声器输出声音 � 黄色插头用于视频信号 ( 第 16 页 ) z 提示 连接至黑白电视机时 请使用立体声 单声道 转换接线 未提供 将 LINE OUT L/R AUDIO 插孔连接至电视机的音频输入插孔 A PCM/DTS/MPEG DOLBY DIGITAL NORMAL PROGRESSIVE OPTICAL COAXIAL DIGITAL OUT LINE OUT AUDIO R L S VIDEO OUT COMPONENT VIDEO OUT PB/CB Y PR/CR LINE OUT VIDEO A LINE OUT AUDIO R L 电视机 l : 信号流 CD/DVD 播放机 白色 红色 音频 / 视频连接 线 提供 至音频输入 黄色 * 白色 黄色 * 至 LINE OUT L/R AUDIO 红色 , 续 20 连接至立体声放大器 接收机 和2个扬声器/连接至MD卡座或DAT卡 座 如果立体声放大器 接收机 仅有左右音频输入插孔 请使用 如果放大器 接 收机 有数码输入插孔 或连接至 MD 机座或 DAT 机座时 请使用 在此情况下 您也可以不使用立体声放大器 接收机 将播放机直接连接到 MD 机座或 DAT 机座 B B-1 B-2 NORMAL PROGRESSIVE LINE OUT AUDIO R L S VIDEO OUT COMPONENT VIDEO OUT PB/CB Y PR/CR LINE OUT VIDEO PCM/DTS/MPEG DOLBY DIGITAL OPTICAL COAXIAL DIGITAL OUT B-2 PCM/DTS/MPEG DOLBY DIGITAL OPTICAL COAXIAL DIGITAL OUT B-1 LINE OUT AUDIO R L CD/DVD 播放机 或 立体声放大器 接收机 MD 机座 /DAT 机座 前置 左 前置 右 [ 扬声器 ] 白色 红色 红色 白色 屏蔽同轴电缆 未提供 立体声音频线 未提供 至音频输入 至同轴或光纤数码输入 光纤数码线 未提供 连接前取下插孔盖 或 l: 信号流 至 LINE OUT L/R AUDIO 至 DIGITAL OUT OPTICAL 或 COAXIAL 21 连接 连接带Dolby环绕(Pro Logic)解码器的AV放大器 接收机 与3到6 个扬声器 您仅可以在播放 Dolby 环绕音频或多声道音频 Dolby Digital 光盘时 欣赏 Dolby 环绕效果 如果您放大器 接收机 仅有左右音频输入插孔 请使用 如果您的放大器 接 收机 有数码输入插孔 请使用 注意 当连接 6 个扬声器时 用一个中置扬声器 2 个 后置扬声器和一个超重低音扬声器替代单声道 后置扬声器 C C-1 C-2 NORMAL PROGRESSIVE LINE OUT AUDIO R L S VIDEO OUT COMPONENT VIDEO OUT PB/CB Y PR/CR LINE OUT VIDEO PCM/DTS/MPEG DOLBY DIGITAL OPTICAL COAXIAL DIGITAL OUT C-2 PCM/DTS/MPEG DOLBY DIGITAL OPTICAL COAXIAL DIGITAL OUT C-1 LINE OUT AUDIO R L CD/DVD 播放机 或 前置 右 前置 左 后 右 超重低音 l: 信号流 后 左 带 Dolby 环绕解码器的放大器 接收机 中置 后 单声道 立体声音频线 未提供 [ 扬声器 ] 屏蔽同轴电缆 未提供 红色 白色 至同轴或光纤数码输入 光纤数码线 未提供 连接前取下插孔盖 [ 扬声器 ] 或 至音频输入 白色 红色 至 LINE OUT L/R AUDIO 至 DIGITAL OUT OPTICAL 或 COAXIAL , 续 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-5 22 连接至带数码输入插孔并有 Dolby Digital MPEG 音频或 DTS 解码 器的 AV 放大器 接收机 以及 6 个扬声器 该连接允许您使用 AV 放大器 接收机 的 Dolby Digital MPEG 音频或 DTS 解码器功能 z 提示 当连接7个或更多扬声器时 6.1声道或更多 请使用 连接 注意 � 您完成连接后 必须在快速设置中将 DOLBY DIGITAL 设置为 DOLBY DIGITAL DTS 设置为 开 第 23 页 如果您的 AV 放大 器 接收机 有 MPEG 音频破解码器功能 请 将 MPEG 设置到 MPEG 第 66 页 否 则 扬声器会无声或发出较大噪音 � 为了能收听 DTS 声音 您必须使用此连接 即 使您在快速设置中将 DTS 设置为 开 DTS 声音也不会通过 LINE OUT L/R AUDIO 插孔输出 ( 第 23 页 ) � 当您连接符合 96kHz 采用频率的放大器 接收 机 时 请将 声音设置 中的 48kHz/96kHz PCM 设置为 96kHz/24 比特 D NORMAL PROGRESSIVE LINE OUT AUDIO R L S VIDEO OUT COMPONENT VIDEO OUT PB/CB Y PR/CR LINE OUT VIDEO PCM/DTS/MPEG DOLBY DIGITAL OPTICAL COAXIAL DIGITAL OUT D PCM/DTS/MPEG DOLBY DIGITAL OPTICAL COAXIAL DIGITAL OUT 前置 右 前置 左 有解码器的 AV 放大器 接收机 超重低音 中置 屏蔽同轴电缆 未提供 光纤数码线 未提供 连接前取下插孔盖 [ 扬声器 ] CD/DVD 播放机 l: 信号流 [ 扬声器 ] 后 左 至光纤数码输入 或 至同轴或光纤数码输入 至 DIGITAL OUT OPTICAL 或 COAXIAL 后 右 D 23 连接 步骤 5 连接电源线 将播放机和电视机电源线 主电源线 插入交流电插座 主电源 步骤 6 快速设定 依照下列步骤对播放机的使用做最小程度的基本调整 若要跳过一个调整 按 >键 若要回到前一个调整 按 . 屏幕显示根据播放机的型号不同而不同 1 打开电视机 2 按 [/1 3 切换电视机上的输入选择器 以 使来自播放机的信号出现在电 视机屏幕上 屏幕底部出现 按下 [ENTER] 以运行 快速设定 如果该信息没有出现 选 择控制选单菜单中 SETUP 设定 项目下的 QUICK 快速 来进行快 速设定 ( 第 61 页 ) 4 未放入光盘时按 ENTER 键 出现用于选择屏幕显示用语言的设置 显示 可用的语言根据播放机机型而有所不 同 5 按 X/x 键选择一种语言 播放机使用在此选择的语言来显示选 单菜单和屏幕文字 6 按 ENTER 键 出现用于选择电视机屏幕纵横比的设 置显示 7 按X/x选择与电视机类型相匹配 的设置 � 若电视机为宽屏幕电视机或具有宽 屏幕模式的 4:3 标准电视机 � 16:9 ( 第 62 页 ) � 若电视机为 4:3 标准电视机 � 4:3 信箱形式或 4:3 全景扫描 ( 第 62 页 ) ENTER , 续 24 8 按 ENTER 键 出现用于选择连接放大器 接收器 所需插孔类型的设置显示 9 按 X/x 选择用于连接至放大器 接收器 的插孔类型 若有 然后按 ENTER 选择符合您在第 19 页到 22 页 ( 到 ) 选择的音频连接的项目 � 如果您仅连接了电视机而未连接其 他设备 请选择 否 快速设置结 束且连接完毕 � 选择 LINE OUTPUT L/R AUDIO 快速设置结束且连接完毕 � 选择 DIGITAL OUTPUT 出现 DOLBY DIGITAL 设置显示 10按 X/x 选择想要送到放大器 接收机 上的 Dolby Digital 信号类型 选择符合您在 第 20 页到 22 页 ( 到 ) 选择的音频连接的信号 � D-PCM( 第 66 页 ) � DOLBY DIGITAL 仅限于带 Dolby Digital 解码器的放大器 / 接收机 ( 第 66 页 ) 11按 ENTER 键 已选择了 DTS 12按X/x选择是否想将DTS信号发 送到放大器 接收机 选择符合您在 第 20 页到 22 页 ( 到 ) 选择的音频连接的项目 � 关 ( 第 66 页 ) � 开 仅限于带 DTS 破解码器的放大器 接收机 ( 第 66 页 ) 13按 ENTER 键 快速设置完成 全部连接和设置操作 完成 如果您的 AV 放大器 接收机 有 MPEG 音 频 解 码 器 请 将 MPEG 设 置 到 MPEG ( 第 66 页 ) A D A B-1 C-1 B-2 C-2 D B D B-2 C-2 D B D B-2 C-2 D 25 连接 欣赏环绕声效果 若要欣赏播放机或放大器 接收机 的环 绕声效果 您在第 20 页到 22 页 ( 到 ) 选择的以下音频连接项目按下列方 式设置 这些都是缺省设置 当您首次连 接播放机时无需调节 关于使用设置显 示 请参阅第 60 页 音频连接 ( 第 19 页到 22 页 ) � 无需额外设置 � 将 声道合并 设置至 DOLBY SURROUND ( 第 65 页 ) � 如果降低了音量仍然有声音失真现象 请将 声音衰减器 设置为 开 ( 第 65 页 ) � 将 声道合并 设置至 DOLBY SURROUND ( 第 65 页 ) � 将 数码输出 设置至 开 ( 第 65 页 ) B D A B-1 C-1 B-2 C-2 D www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-6 26 播放光盘 播放光盘� � � � 视 DVD 或 VIDEO CD 的不同情况 某些操作 方法可能会有所不同或有所限制 请参阅光盘附带的操作说明书 1 打开电视机 2 按 [/1 播放机打开 3 切换电视机上的输入选择器 以 使来自播放机的信号出现在电 视机屏幕上 � 使用放大器 接收机 时 打开放大器 接收机 并选择合适的 声道以便听到来自播放机的声音 4 按播放机上 A 键 将光盘装入光 盘托架 5 按 H 键 光盘托架关闭 播放机开始播放 连 续播放 调节电视机或放大器 接 收机 的音量 视光盘的不同情况 选单菜单可能会出 现在电视机屏幕上 对于 DVD VIDEO 请参见第 28 页 对于 VIDEO CD 请参 见第 30 页 若要关闭播放机电源 按 [/1 播放机进入待机模式 z 提示 您只要让播放机处于停止模式超过 30 分钟 播 放机自动关闭 要打开此功能 请将 个人设 定 中的 自动关机 设置于 开 ( 第 64 页 ) A [/1 开 / 待机 键 H 将播放面朝下 27 播放光盘 附加操作 * 仅适用于 DVD VIDEO 和 DVD-RW/DVD-R * 仅适用于 DVD VIDEO 和 DVD-RW/DVD-R 或 DVD+RW * 仅适用于 Video 和 JPEG 图像 背景画面图 像除外 您可以用�C/X/x/c 移动放大的 图像 视光盘的内容而定 当移动图像时 ZOOM 功能可能自动取消 z 提示 � 即时重放功能在您希望回顾错过的场面或对 话时非常有用 � 当您想要忽略不想观看的场面时 即时搜索 功能非常有用 注意 有些场面可能无法使用瞬时重放或瞬时向前功 能 锁定光盘托架 儿童锁定 您可以锁定托架以防止儿童将其打开 播放机处于待机模式时 按O�RETURN ENTER 然后按遥控器上的 [/1 播放机电源打开且 LOCKED 出现在前面 板显示屏上 儿童锁定功能被设置时 播 放机或遥控器上的 Z 键无效 要解锁光盘托架 播放机处于待机模式时 按 O�RETURN ENTER 然后再次按 [/1 注意 即使您在控制菜单的 设置 中选择 重新设 置 ( 第 61 页 ) 光盘托架仍然保持锁定 若要 操作 停止 按 x 键 暂停 按 X 键 暂停后恢复播放 按 X 键或 H 键 在连续播放模式下 进到下一章 下一个 轨迹 或场面 按 > 在连续播放模式下 回到前一章 前一个 轨迹 或场面 按 . 停止播放并取出光 盘 按 Z 重放上一个场面 * 在 播 放 过 程 中 按 瞬时重放 短暂地快进当前场 面 ** 在 播 放 过 程 中 按 瞬时向前 放大图像 *** 反复按 ZOOM 键 按 CLEAR 键取消 ZOOM CLEAR RETURN ENTER 28 从停播点恢复播放 多 重光盘续播 � 本播放机最多能存储 6 张光盘的停止播放 点 并在下一次插入同一张光盘时重续播 放 存储第 7 张光盘的重续播放点时 第 一张光盘的重续播放点被删除 1 在播放光盘时 按x键停止播放 RESUME 出现在前面板显示屏上 2 按 H 键 播放机从步骤1中的停播点开始播放 z 提示 若要从光盘开头播放 按两次 x 键 然后按 H 键 注意 � 要使用此功能 个人设定 中的 多重光盘 续播 必须设置为 开 缺省 ( 第 64 页 ) � 在下列情况下当前光盘的重续播放点被清除 � 改变播放模式 � 改变设置显示中的设置 � 对于VR模式的DVD-RW CD和DATA CD 本播放机记 忆当前光盘的重续播放点 重续播放点将被消除 � 当您退出光盘 � 您拔出电源线 � 播放机进入待机模式 仅 DATA CD � 对于某些光盘该功能可能无效 � 重续播放在随机播放和编序播放中不起作用 � 在 个人设定 中如果 多重光盘续播 设 置为 开 而您播放的是已录制的光盘 如 DVD-RW 则播放机可能从相同的续播点播放其 它已录制的光盘 要从头开始播放 请按两次 x 然后按 H 使用 DVD 菜单� DVD 中的图像或音乐被分成几个长段 称 为 标题 当播放包括多个标题的 DVD 时 可以用 TOP MENU 键选择所要的标题 当您播放允许选择项目 如屏幕文字语言 和声音语言 的 DVD 时 可使用 MENU 按钮 选择这些项目 1 按 TOP MENU 或 MENU 键 电视机屏幕上出现光盘菜单 菜单内容依光盘而异 2 按 C/X/x/c 或数字键选择您要 播放或改变的项目 如果按数字键 出现下列显示 按数字键选择想要的项目 3 按 ENTER 键 ENTER MENU TOP MENU 数字键 1 29 播放光盘 选择 DVD-RW 光盘上的 原作品 或 播放目 录 � VR 视频录制 模式的某些 DVD-RW 光盘 可播放两种类型标题 原录制标题 原作 品 和在可录制 DVD 播放机上创建的用于 编辑的标题 播放目录 您可以选择要 播放的标题类型 1 在停止模式按 DISPLAY 键 出现控制菜单 2 按X/x选择 原作品/播 放目录 然后按 ENTER 键 出现 原作品 / 播放目录 选项 3 按 X/x 选择设置 � 播放目录 播放从 原作品 创建的 用于编辑的标题 � 原作品 播放原先录制的标题 4 按 ENTER 键 ENTER DISPLAY www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-7 30 播放带PBC功能的VIDEO CD PBC 播放 PBC 播放控制 能使您按照电视机屏幕 上的菜单 以交互式方式播放 VIDEO CD 1 开始播放带PBC功能的VIDEO CD 出现供选择的菜单 2 按数字按钮 选择您要的项目编 号 3 按 ENTER 键 4 按照菜单的指示进行交互操作 请参阅光盘附带的说明书 因为对于 不同的 VIDEO CD 操作步骤也可能不 同 要恢复至选单菜单 按 O RETURN 键 z 提示 若不使用 PBC 功能播放 则在播放机停止时按 ./> 或数字键以选择一个轨迹 然后按 H 键或 ENTER 键 电视机屏幕上出现 不以 PBC 方式播放 且播 放机开始连续播放 您不能播放静像 如菜单画 面 若要恢复 PBC 播放 按两次 x 键后按 H 键 注意 有些 VIDEO CD 随光盘附带的说明书上可能将步 骤 3 中的 按 ENTER 键 显示为 按 SELECT 键 在此情况下 按 H 键 ENTER RETURN 数字键 31 播放光盘 多种播放模式功能 编序播放 随机播放 重复播放 A-B 重复播放 您可以设置以下播放模式 � 编序播放 ( 第 31 页 ) � 随机播放 ( 第 32 页 ) � 重复播放 ( 第 33 页 ) � A-B 重复播放 ( 第 34 页 ) 注意 在下列情况时 播放模式被取消 � 打开光盘托架 � 按 [/1 键使播放机进入待机模式 创建您自己的编序 编序播 放 � � � 您可以通过编排光盘上的标题 章或轨迹 的播放顺序来创建自己的编序 从而按照 自己需要的顺序播放光盘上的内容 您可 以编序多达 99 个标题 章和轨迹 1 按 DISPLAY 键 出现控制菜单 2 按 X/x 选择 编序 然后 按 ENTER 键 出现 编序 选项 3 按 X/x 选择 设定 t 然后按 ENTER 键 4 按 c 键 光标移至标题或轨迹行 T 此时为 01 5 选择您要编序的标题 章或轨迹 � 当播放 DVD VIDEO 时 例如 选择标题 02 的 03 章 按 X/x 键选择 T 下面的 02 然后按 ENTER 键 DISPLAY ENTER CLEAR 播放时显示 轨迹 VIDEO CD 或 CD 录制在光盘上的标 题或轨迹 录制在光盘上的章 , 续 32 然后按X/x键选择 C 下面的 03 再按 ENTER 键 � 当播放 VIDEO CD 或 CD 时 例如 选择 02 轨迹 按 X/x 键或数字键选择 T 下面的 02 然后按 ENTER 键 6 若要将其他标题 章或轨迹编序 请 重复步骤 4 至 5 编序的标题 章和轨迹按选择顺序显 示 7 按 H 键开始编序播放 编序播放开始 当编序播放结束 您可以按 H 键再 重新开始播放同一个编序 若要恢复正常播放 按 CLEAR 键 或在步骤 3 中选择 关 要再次播放同一编序 在步骤 3 中选择 开 并按 ENTER 键 若要改变或取消一个编序 1 按照 创建您自己的编序 编序播 放 步骤 1 到步骤 3 操作 2 使用 X/x 或数字按钮 选择您要改变 或取消的标题 章或轨迹的编序编号 并按 c 3 按步骤 5 进行新的编序 若要取消一 个编序 在 T 下选择 �� 然后 按 ENTER 键 若要取消全部编序顺序中的标题 章或 轨迹 1 按照 创建您自己的编序 编序播 放 步骤 1 到步骤 3 操作 2 按 X 并选择 全部消除 3 按 ENTER 键 z 提示 您可以进行编序标题 章或轨迹的重复播放或 随机播放 编序播放时 请按照 重复播放 第33页 或 随机播放 第32页 步骤操作 注意 对于具有 PBC 播放的 VIDEO CD 和 Super VCD 您无法使用此功能 随 机 顺 序 播 放 随 机 播 放 � � 您可以让播放机 打乱 标题 章 或轨 迹 再次 打乱 播放 会产生不同的播 放顺序 选择的标题和章 选择的轨迹 编序轨迹的总时间 ENTER CLEAR DISPLAY 33 播放光盘 1 在播放时按 DISPLAY 键 出现控制菜单 2 按 X/x 选择� 随机 然后 按 ENTER 键 出现 随机 选项 3 按 X/x 选择想要随机排列的项目 � 当播放 DVD VIDEO 时 � 标题 � 章 � 当播放 VIDEO CD 或 CD 时 � 轨迹 � 激活随机播放时 � 开 随机播放在编序播放中选择的标 题 章或音频轨迹 4 按 ENTER 键 随机播放开始 若要恢复正常播放 按 CLEAR 键 或在步骤 3 选择 关 z 提示 � 您可以在播放机停止时设置随机播放 选择 随机 选项后 按 H 随机播放开始 � 当选择了 章 最多可以以随机顺序播放一 张光盘上 200 个章 注意 对于具有 PBC 播放的 VIDEO CD 和 Super VCD 您无法使用此功能 反复播放 重复播放 � � � � 您可以反复播放光盘上全部标题或轨迹 或者单个标题 章或轨迹 您可以将随机或编序播放模式结合使用 1 播放时按 DISPLAY 键 出现控制菜单 2 按 X/x 键选择� 重复 然 后按 ENTER 键 出现 重复 选项 3 按 X/x 键选择所要重复的项目 � 当播放 DVD VIDEO 时 � 光盘 重复全部标题 � 标题 重复光盘上当前标题 � 章 重复当前章 � 当播放 DVD-RW 时 � 光盘 重复全部所选择类型的标题 � 标题 重复光盘上当前标题 � 章 重复当前章 � 当播放 VIDEO CD 或 CD 时 � 光盘 重复全部轨迹 � 轨迹 重复当前轨迹 � 播放 DATA CD MP3 音频 时 � 光盘 重复全部文件夹 � 文件夹 重复当前文件夹 � 轨迹 : 重复当前轨迹 PLAY ENTER CLEAR DISPLAY , 续 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-8 34 � 当播放 DATA CD JPEG 图像 时 � 光盘 重复全部文件夹 � 文件夹 重复当前文件夹 � 当播放 DATA CD MP3 音频和 JPEG 图 像 � 光盘 重复全部文件夹 � 文件夹 重复当前文件夹 � 轨迹 重复当前轨迹 MP3 音频 � 当编序播放或随机播放被激活时 � 开 重复编序播放或随机播放 4 按 ENTER 键 重复播放开始 若要恢复正常播放 按 CLEAR 键 或在步骤 2 选择 关 z 提示 您可以在播放机停止时设置重复播放 选择 重 复 选项后 按 H 重复播放开始 注意 � 对于具有PBC播放的VIDEO CD和Super VCD 您 无法使用此功能 � 当播放含有MP3音频轨迹和JPEG图像文件 并 且它们的播放时间不相同的 DATA CD 时 随著 重复播放 声音将与图像文件不对应 � 当 模式 MP3 JPEG 被设置为 图像 JPEG ( 第 48 页 ) 时 您将无法选择 轨 迹 重复指定部分 A-B 重复播放 � � � 您可以反复播放标题 章或轨迹的指定部 分 当您希望记忆歌词等时 该功能非 常有用 1 播放时按 DISPLAY 键 出现控制菜单 2 按 X/x 选择� A-B 重复 然后按 ENTER 键 出现 A-B 重复 选项 3 按 X/x 选择 设置 t 然后按 ENTER 键 出现 A-B 重复 设置栏 4 在播放中 当您找到要反复播放部 分的起始点 A 点 时 按 ENTER 键 起始点 A 点 被设置 5 当您到达结束点 B 点 再次按 ENTER 键 显示设置点 播放机开始重复该指定 部分 若要恢复正常播放 按 CLEAR 键 或在步骤 3 选择 关 注意 � 当您设置 A-B 重复播放时 用于随机播放 重 复播放和编序播放的设置被取消 � A-B重复播放不能横跨VR模式中DVD-RW上的多 重标题 CLEAR ENTER DISPLAY A 18 - 1:32:30 B A 18 - 1:32:55 B 18 - 1:33:05 A 18 - 1:32:55 B 18 - 1:34:30 35 搜索场面 搜索场面 搜索光盘上特定位置 搜索 扫描 慢运动播放 冻结 画面 您可以通过监视图像或慢速播放来迅速找 到光盘上某个特定位置 注意 � 对于不同的DVD/VIDEO CD 可能无法进行所介 绍的某些操作 � 对于DATA CD 您只能在MP3音频轨迹上搜寻某 一特定位置 使用 后退 / 向前 按钮 快速查找某一位置 搜寻 � � � � 您可以使用播放机上的 ./> 搜寻光 盘上某个特定位置 在播放过程中 按住播放机上的 >以播 放方向查找某个位置 或按住 .以相反 方向查找某个位置 当您找到您想要的位 置 则松开按钮即返回正常播放速度 用快进或快退播放光盘来快速 查找某个位置 扫描 � � � � 在光盘播放时按 m 键或 M 键 找到所要位置时 按 H 键恢复到正 常速度 扫描时 您每按一次 m 或 M 键 播放速度均发生改变 每按 一次 指示如下改变 实际速度随不同光 盘而有所变化 播放方向 相反方向 ×2B / ×2b 播放速度约是正常速度 的两倍 3M / 3m 播放速度比 2M / 2m 快 2M / 2m 播放速度比 1M / 1m 快 ./> H ×2B t 1M t 2M t 3M 3M 仅适用于 DVD VIDEO/DVD-RW/ VIDEO CD ×2B 仅适用于 DVD VIDEO/CD ×2b t 1m t 2m t 3m 3m 仅适用于 DVD VIDEO/DVD-RW/ VIDEO CD ×2b 仅限 DVD VIDEO , 续 36 逐帧观看 慢运动播放 � � 播放机处于暂停模式时 按 m 或 M 若要返回到正常播放速度 按 H 键 慢运动播放时 您每按一次 m 或 M 键 播放速度均发生改变 有两 种速度可供使用 每按一次 指示如下改 变 播放方向 �� y��� 反方向 仅限于 DVD �� y��� 2� / 2� 的播放速度比 1 / 1� 慢 要一次播放一个画面 冻结画面 � � � 当播放机处于暂停模式 按 逐 帧 进到下一帧 按 逐帧 退 到前一帧 仅 DVD 若要返回正常播放 按 H 键 注意 您无法在 VR 模式中搜寻 DVD-RW 中的静止图像 搜索标题 / 章 / 轨迹 / 场面 等等� � � � 您可以用标题或章来搜索 DVD 光盘 您还 可以通过轨迹 索引或场面来搜索 VIDEO CD/CD/DATA CD 由于标题和轨迹在光盘 上有指定的独特编号 您可以通过输入编 号选择所需的内容 另外 您还可以通过 使用时间编码来搜索场面 1 按 DISPLAY 键 当播放带 JPEG 影 像文件的 DATA CD 时 按两次 DISPLAY 键 出现控制菜单 2 按 X/x 选择搜索方式 � 当播放 DVD VIDEO/DVD-RW 时 标题 章 时间 / 文字 选择 时间 / 文字 通过输入时间代码搜 索起始点 CLEAR ENTER DISPLAY 数字键 37 搜索场面 ◆ 当播放无 PBC 播放功能的 VIDEO CD 或 Super VCD 时 轨迹 ◆ 当播放带 PBC 播放功能的 VIDEO CD 或 Super VCD 时 场面 ◆ 当播放 CD 时 轨迹 ◆ 当播放 DATA CD MP3 音频 时 文件夹 轨迹 ◆ 当观看 DATA CD JPEG 图像 时 文件夹 文件 示例 当您选择 章 选择 ** ** ** 代表数字 括号内的数字表示标题 章 轨迹 索引 场面 文件夹或文件的总数 3 按 ENTER 键 ** ** 变为 - - ** 4 按数字按钮选择您想要搜寻的 标题 章 轨迹 索引 场面等 编号 如果您操作有误 按 CLEAR 取消该数字 然后选择另一 个数字 5 按 ENTER 键 播放机从选定的编号开始播放 若要使用时间码搜索场面 仅适用于 DVD VIDEO/DVD-RW 1 在步骤 2 选择 时间 / 文字 选择 T **:**:** 当前标题的播 放时间 2 按 ENTER 键 T **:**:** 变为 T--:--:-- 3 使用数字键输入时间代码 然后按 ENTER 键 例如 要查找开始后 2 小时 10 分钟 20 秒的场面 只要输入 2:10:20 z 提示 • 当控制选单菜单显示关闭 您可以按数字键 和 ENTER 键搜索章 DVD VIDEO/DVD-RW 或轨 迹 CD • 您能够将光盘录制的标题 章节和轨迹的第 一个场面显示在分成 9 部分的屏幕上 您可以 选择一个场面开始直接播放 详细说明 请参 见下一页 场面搜索 画面索引 注意 • 标题 章或轨迹编号显示与光盘上录制的编 号相同 • 您无法使用时间代码搜索 DVD+RW 上的场面 1 8 ( 3 4 ) 1 2 ( 2 7 ) DVD VIDEO T 1 : 3 2 : 5 5 选择行 DVD VIDEO 1 2 ( 2 7 ) T 1 : 3 2 : 5 5 ( 3 4 ) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-9 38 场面搜索 画面索引 您可以将屏幕分为 9 个副屏幕并快速找 到需要的场面 1 播放时按 PICTURE NAVI 键 出现下列显示 2 反复按PICTURE NAVI键选择一个 项目 • 观看章节 仅用于 DVD VIDEO • 观看标题 仅用于 DVD VIDEO • 观看轨迹 仅用于 VIDEO CD 3 按 ENTER 键 出现下列显示 4 按 C/X/x/c 选择一个标题 章 或轨迹 然后按 ENTER 键 播放开始 若要恢复正常播放 按 O RETURN 键 z 提示 如果有超过 9 个标题 章或轨迹 在屏幕的右 下角显示 V 若要显示另外的标题 章或轨迹 则选择底部 的场面并按 x 键 若要返回前一个场面 则选 择顶部的场面 并按 X 键 注意 视光盘而定 您可能无法选择有些项目 RETURN PICTURE NAVI ENTER 1 4 7 2 5 8 3 6 9 39 查看光盘信息 查看光盘信息 查看播放时间和剩余时 间 您可以查看当前标题 章 或轨迹的播放 时间和剩余时间 此外 您还可以查看录 制在光盘上的 DVD/CD 文本或轨迹名称 MP3 音频 1 播放时按 TIME/TEXT 键 出现下列显示 2 反覆复按 TIME/TEXT 键改变时间 信息 可使用的时间信息取决于您播放的光 盘类型 ◆ 当播放 DVD VIDEO 或 DVD-RW 时 • T *:*:* 小时 : 分 : 秒 当前标题的播放时间 • T-*:*:* 当前标题的剩余时间 • C*:*:* 当前章的播放时间 • C-*:*:* 当前章的剩余时间 ◆ 当播放 VIDEO CD 或 Super VCD 带 PBC 功能 • *:* 分 : 秒 当前场面的播放时间 ◆ 当播放 VIDEO CD 或 Super VCD 无 PBC 功能 或 CD 时 • T *:* 分 : 秒 当前轨迹的播放时间 • T-*:* 当前轨迹的剩余时间 • D *:* 当前光盘的播放时间 • D-*:* 当前光盘的剩余时间 ◆ 当播放 Super VCD 时 无 PBC 播放 • T *:* 分 : 秒 当前轨迹的播放时间 ◆ 当播放 DATA CD MP3 音频 时 • T *:* 分 : 秒 当前轨迹的播放时间 TIME/TEXT T 1:01:57 时间信息 , 续 40 查看光盘的播放信息 若要查看 DVD/CD 文本 在步骤 2 中反覆复按 TIME/TEXT 键 以显 示录制在 DVD/CD 上的文本 只有当光盘上 录有文本时 才会出现 DVD/ CD 文本 您 不能更改文本 如果光盘不包含文本 出 现 NO TEXT 若要查看 DATA CD MP3 音频 文本 在播放 DATA CD 上的 MP3 音频轨迹时按 TIME/TEXT 出现轨迹名称和文件夹名称 您也可以在屏幕上显示音频比特率 当前 音频每秒数据量 查看前面板显示上的信息 您可以观看显示在电视屏幕上以及前面板 显示上的时间信息和文本 当您改变电视 屏幕上的时间信息时 前面板显示上的信 息改变如下 当播放 DVD VIDEO 或 DVD-RW 时 播放 DATA CD MP3 音频 时 BRAHMS SYMPHONY 比特速率 文件夹名称 轨迹名称 当前标题的播放时间 当前标题的剩余时间 当前章的播放时间 当前章的剩余时间 文本 当前标题和章编号 自动返回至顶部 当前轨迹的播放时间和编号 轨迹名称 41 查看光盘信息 当播放 VIDEO CD 无 PBC 功能 或 CD 时 z 提示 • 当播放无PBC功能的VIDEO CD时 在文本后面显 示轨迹编号和索引编号 • 当播放带PBC功能的VIDEO CD时 将显示场面编 号或播放时间 • 单行中显示不下的长段文本将在前面板显示上 滚动显示 • 也可以用控制菜单查看时间信息和文本 ( 第 12 页 ) 注意 • 根据光盘型号而定 DVD/CD 文本或轨迹名称 可能不显示 • 本播放机仅可显示第一级 DVD/CD 文本 如光 盘名称或标题 • MP3 音频光盘的播放时间可能显示不正确 • 如果您播放仅含JPEG图像文件的光盘时 当前 面板的 模式 MP3 JPEG 被设置为 AUTO 时 NO AUDIO DATA 将出现 当 模式 MP3 JPEG 被设置为 图像 JPEG 时 JPEG 则出现 当前轨迹的播放时间和编号 当前轨迹的剩余时间 光盘的剩余时间 文本 光盘的播放时间 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-10 42 声音调整 改变声音 当 播 放 以 多 种 音 频 格 式 PCM Dolby Digital MPEG 音频或 DTS 录制的 DVD VIDEO 时 您可以改变音频格式 如果 DVD VIDEO 以多语言轨迹录制 您也可以改变 语言 对于 CD DATA CD 或 VIDEO CD 您可以选 择左声道或右声道声音 并通过左右扬声 器收听所选择声道的声音 例如 当播放 的光盘上歌曲为右声道录制了歌唱声 左 声道录制了乐器声 您可以选择左声道并 从两个扬声器中收听乐器声 1 在播放时按 音频 键 出现下列显示 2 反复按 音频 ) 选择所需的音 频信号 ◆ 当播放 DVD VIDEO 时 不同 DVD VIDEO 的语言选择将有所不 同 当显示 4 位数字 这表示语言代码 参 阅第 73 页 语言代码一览表 中代 码所指示的语言 当相同语言显示两 次或两次以上 这说明该DVD VIDEO是 以多音频格式录制的 ◆ 当播放 DVD-RW 时 显示录制在光盘上的音轨类型 缺省 设置有下划线 Example: • 1: 主 主声音 • 1: 副 副声音 • 1: 主 + 副 主和副声音 ◆ 当播放 VIDEO CD CD 或 DATA CD MP3 音频 时 缺省设置有下划线 • 立体声 标准立体声 • 1/ 左 : 左声道声音 单声道 • 2/ 右 : 右声道声音 单声道 ◆ 当播放 Super VCD 时 缺省设置有下划线 • 1:立体声 音频轨迹1的立体声声音 • 1:1/ 左 : 音频轨迹 1 的左声道声音 单声道 • 1:2/ 右 : 音频轨迹 1 的右声道声音 单声道 • 2:立体声 音频轨迹2的立体声声音 • 2:1/ 左 : 音频轨迹 2 的左声道声音 单声道 • 2:2/ 右 : 音频轨迹 2 的右声道声音 单声道 注意 当播放未录制音频轨迹 2 的 Super VCD 时 选择 了 2: 立体声 2:1/ 左 或 2:2/ 右 将没有声音输出 43 声音调整 查看音频 Dolby Digital DTS PCM 等 的格式将 如下出现 示例 Dolby Digital 5.1 声道 示例 Dolby Digital 3 声道 关于音频 含有以下声音元素 声道 每个声道从 单独的扬声器输出 • 前置 左 • 前置 右 • 中置 • 后置 左 • 后置 右 注意 • 如果 声音设定 中的 DTS 被设置为 关 第 65 页 则即使包含 DTS 轨迹 DTS 轨迹 选择选项也不出现在屏幕上 • 具有两个以上声道的 MPEG 音频信号将如上显 示 3/2.1 2/1 但只有前置 L 和前置 R 信号会从两个前置扬声器输出 电视虚拟环绕设置 TVS 当您连接立体声电视机或 2 个前置扬声器 时 TVS 电视虚拟环绕 可以通过声音 成像 在不使用实际后置扬声器的条件 下 使用左右前置扬声器的声音创造虚拟 后置扬声器 从而让您欣赏到环绕声效 果 TVS 为 Sony 公司开发的技术 用于使 用立体声电视机在家庭内产生环绕声 如果播放机设置从 DIGITAL OUT OPTICAL 或 COAXIAL 插孔输出信号 那么只有在 声音设定 中将 DOLBY DIGITAL 设置 为 D-PCM 才能听到环绕声效果 ( 第 66 页 ) 1 播放时按 SUR 键 出现下列显示 2 反复按SUR键选择一种TVS声音 关于各项目 请参阅下列说明 • TVS 动态 • TVS 宽声域 • TVS 夜晚 • TVS 标准 若要取消设置 在步骤 2 选择 关 后置 左 / 右 前置 左 / 右 + 中置 LFE 低频效果 前置 左 / 右 后置 单声道 SUR , 续 44 ◆TVS 动态 在不使用实际后置扬声器的情况下 用左 右前置扬声器输出的声音创造虚拟后置扬 声器 如下图所示 此模式在左右前置扬声器之间距离较短时 有效 如立体声电视机的内置扬声器 ◆TVS 宽声域 在不使用实际后置扬声器的情况下 用左 右前置扬声器输出的声音创造虚拟后置扬 声器 虚拟扬声器按下图方式重现 此模式在左右前置扬声器之间距离较短时 有效 如立体声电视机的内置扬声器 ◆TVS 夜晚 较大的声音 如爆炸 被抑制 但较轻的 声音却不受影响 此功能在您希望以低音 量收听对话和欣赏 TVS 宽声域 环绕声 效果时很有用 ◆TVS 标准 在不使用实际后置扬声器的情况下 用左 右前置扬声器输出的声音创造虚拟后置扬 声器 虚拟扬声器按下图方式重现 当您 想在2个独立的扬声器上使用TVS功能时 请使用此设置 注意 • 当播放的信号不含后置扬声器信号 则无法 听到环绕效果 • 当您选择了一种 TVS 模式 关闭所连接电视机 或放大器 接收机 的环绕设置 • 确保您的收听位置在扬声器之间 并与各扬 声器之间的距离大致相等 且扬声器处于相 似环境中 • 并非全部光盘均对 TVS 夜晚 功能具有相同 反应 L: 前置扬声器 左 R: 前置扬声器 右 : 虚拟扬声器 TV TV L R 45 欣赏电影 欣赏电影 改变角度 如果 DVD VIDEO 上录制有多种角度 多角 度 场面 前面板显示出现 这表 示您可以改变观看角度 1 在播放时按 角度 键 角度数字出现在显示屏上 2 反复按 ( 角度 ) 键选择角度 数字 场面更改为选择的角度 注意 视 DVD VIDEO 的不同情况而定 有些 DVD VIDEO 即使是以多角度录制的 您也可能无法改变角 度 显示屏幕文字 如果光盘上录制了屏幕文字 您可以随时 根据需要 在播放 DVD 时改变屏幕文字或 打开和关闭屏幕文字 1 在播放时按 屏幕文字 键 出现下列显示 2 反复按 (屏幕文字)键选择设 置 ◆ 当播放 DVD VIDEO 时 选择语言 不同 DVD VIDEO 的语言选择将有所不 同 当显示 4 位数字 这表示语言代码 参 阅第 73 页 语言代码一览表 中代码 所指示的语言 ◆ 当播放 DVD-RW 时 选择 开 若要关闭屏幕文字 在步骤 2 选择 关 注意 视 DVD VIDEO 的不同情况而定 有些 DVD VIDEO 即使是录制了多种语言屏幕文字 您也可能无 法改变屏幕文字 也可能无法将他们关闭 2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-11 46 调整播放图像 图像模式选 择 您可以从播放机调节 DVD VIDEO CD 或 JPEG 格式的 DATA CD 视频信号 来获得您 所要的画面品质 选择最适合您观看节目 的设置 1 播放时按 PICTURE MODE 键 出现下列显示 2 反复按PICTURE MODE键选择您需 要的设置 缺省设置有下划线 • 标准 : 显示标准画面 • 鲜亮 1: 通过增加画面对比度和色彩 浓度来产生突出鲜亮画面 • 鲜亮 2: 通过进一步增加画面对比度 和色彩浓度来产生比鲜亮 1 更鲜亮 的画面 • 电影 1: 通过增加黑色档次增强黑色 区域清晰度 • 电影 2: 白色更亮 黑色更深 色彩 对比度增加 z 提示 当您收看电影时 建议使用 电影 1 或 电 影 2 锐化图像的轮廓 锐度 锐度功能可使电视机屏幕上的图像轮廓变 得清晰 1 在播放时按 DISPLAY 键 出现控制菜单 2 按 X/x 键选择 锐度 然后按 ENTER 键 出现 锐度 选项 3 按 X/x 选择档次 • 1: 增强轮廓 • 2: 增强轮廓程度大于 1 4 按 ENTER 键 所选择的设置开始生效 若要取消 锐度 设置 在步骤 3 中选择 关 PICTURE MODE ENTER DISPLAY 47 播放 DATA CD 播放 DATA CD 关于 MP3 音频轨迹和 JPEG 图像文件 何谓 MP3/JPEG MP3 是满足 ISO/MPEG 规则的音频压缩技 术 JPEG 是图像压缩技术 本播放机可以播放的光盘 您可以播放以 MP3 MPEG1 音频层 3 和 JPEG 格式的 DATA CD CD-ROM/CD-R/CD-RW 但 是 为使播放机能够识别这些轨迹 文 件 光盘必须以 ISO9660 层 1 层 2 或 Joliet 格式录制 您还可以播放以 Multi Session 录制的光盘 有关录制格式的详细说明 请参见随CD-R/ CD-RW 激光视盘和录制软件 未提供 提 供的使用说明 关于多话路光盘注意事项 如果MP3音频轨迹或JPEG图像文件录制在 第一话路 则播放机也将播放其它话路中 的 MP3 音频轨迹或 JPEG 图像文件 如果音 频轨迹和图像以音乐 CD 格式或视频 CD 格 式录制在第一话路时 则仅播放第一话 路 注意 本播放机可能无法播放有些以 Packet Write 格 式制作的 DATA CD 在此情况下 您无法检视录 制的 JPEG 图像 本播放机可以播放的 MP3 音频 轨迹或 JPEG 图像文件 本播放机可以播放的 MP3 音频轨迹或 JPEG 图像文件 • 有扩充名 .MP3 MP3 音频轨迹 或 .JPG 或 .JPEG JPEG 图像文件 • 符合 DCF* 图像文件格式 * 相机文件系统设计规则 由日本电子 和信息技术工业协会 JEITA 制定的数 码相机图像标准 注意 • 播放机将播放有 .MP3 或 .JPG 或 .JPEG 扩充名的任何数据 即使这些数据 不是 MP3 或 JPEG 格式 播放这种数据可能会 产生很响的噪音 会损坏扬声器系统 • 本播放机不符合 MP3PRO 格式的音频 • 有些类型的 JPEG 文件无法播放 MP3 音频轨迹或 JPEG 图像文件 的播放顺序 录制在 DATA CD 中的文件夹 MP3 音频轨 迹或 JPEG 图像文件的播放顺序如下 ◆ 光盘目录结构 ROOT 树 1 树 2 树 3 树 4 树 5 文件夹 轨迹 MP3 音频 或 文件 (JPEG 影像 ) , 续 48 当您插入 DATA CD 并按 H 键 已编号的 轨迹 或文件 将从 1 到 7 按顺序播 放 示例 C 包含 D 因此 4 在 5 之 前播放 当您按 MENU 键且出现文件夹名称列表时 第 49 页 文件夹名称将以下列顺序排 列 A t B t C t D t F t G 不含轨迹 或文件 的文件夹 如文件夹 E 不出现在列表中 z 提示 • 当您在将轨迹 或文件 储存到光盘中时 如 果在轨迹 / 文件名称前增加数字 01 02 03 等 轨迹和文件将以该顺序播放 • 由于包含多树级光盘要花较长的时间才能开 始播放 建议您制作的文件夹不要超过两个 树级 注意 • 视用于制作 DATA CD 的软件而定 播放顺序可 能与上图显示不同 • 如果有超过 200 个文件夹 并且每个文件夹中 有 300 个文件 则以上播放顺序可能不适用 • 本播放机最多能识别 200 个文件夹 播放机 只计算文件夹数 包括不包含 MP3 音频轨迹 和 JPEG 图像文件的文件夹 播放机不播放 前 200 个文件夹以后的任何文件夹 • 当经过以下文件夹或跳到其他文件夹时 播 放机可能要花较长的时间才能播放 • 有些类型的 JPEG 文件无法播放 播放含 MP3 音频轨迹和 JPEG 图像文件的 DATA CD 本播放机可以播放录制在 DATA CD CD -ROM/CD-R/CD-RW 中的 MP3 音频轨迹和 JPEG 图像文件 z 提示 • 您可以在播放 MP3 音频轨迹和 JPEG 图像文件 时检视光盘信息 ( 第 39 页 ) • 您可以在播放 MP3 音频轨迹时选择重复播放 ( 第 33 页 ) 或声音格式 ( 第 42 页 ) • 如果 DATA CD 中没有录制 MP3 音频轨迹和 JPEG 图像文件 则屏幕上将出现 无声音数据 和 无图像数据 讯息 注意 插入 KODAK Picture CD KODAK 图像 CD 时将 自动开始播放 ENTER DISPLAY ZOOM MENU PICTURE NAVI RETURN 49 播放 DATA CD 在 DATA CD 中选择一个文件夹 1 将 DATA CD 插入光盘托盘 出现录制在DATA CD上的文件夹列表 播放文件夹时 其标题被隐藏 您可 以按 MENU 按钮来打开和关闭文件夹列 表 2 按 X/x 选择您想要的文件夹 然后 按 H 键 播放机开始播放所选择的文件夹 若要停止播放 按 x 键 若要播放下一个或上一个 MP3 音频轨迹 按 > 或 . 请注意 在第一个文件 夹中最后一个轨迹之后连续按 > 则可 以选择下一个文件夹 但按 .无法返回 到前一个文件夹 若要返回到前一个文件 夹 请在文件夹列表中选择该文件夹 若要转到下一个或前一个JPEG图像文件 按 c 或 C 请注意 在第一个文件中的最 后一个图像之后连续按 c 则可以选择下 一个文件夹 但按 C 无法返回到前一个文 件夹 若要返回到前一个文件夹 请在文 件夹列表中选择该文件夹 若要关闭显示 按 MENU 键 在DATA CD中选择MP3音频轨迹 1 将 DATA CD 插入光盘托盘 出现录制在 DATA CD 上的文件夹 播 放文件夹时 其标题被隐藏 2 使用 X/x 键选择一个文件夹 然后 按 ENTER 键 出现文件夹中的轨迹列表 3 使用 X/x 键选择一个轨迹 然后按 ENTER 键 开始播放选择的轨迹 您可以按 MENU 按钮来关闭轨迹列表 再按一次 MENU 按钮则显示文件夹列表 若要停止播放 按 x 键 若要播放下一个或上一个 MP3 音频轨迹 按 > 或 . 请注意 在第一个文件 夹中最后一个轨迹之后连续按 > 则可 以选择下一个文件夹 但按 .无法返回 到前一个文件夹 若要返回到前一个文件 夹 请在文件夹列表中选择该文件夹 要返回至先前的显示 按 O RETURN 键 若要关闭显示 按 MENU 键 1 ( 3 0 ) R O C K B E S T H I T K A R A O K E J A Z Z R & B M Y F A V O R I T E S O N G S C L A S S I C A L S A L S A O F C U B A B O S S A N O V A J A Z Z 1 ( 9 0 ) 0 1 S H E I S S P E C I A L 0 2 A L L Y O U N E E D I S . . . 0 3 S P I C Y L I F E 0 4 H A P P Y H O U R 0 5 R I V E R S I D E 0 6 5 0 7 T A K E T I M E , T A K E T I M E , 续 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-12 50 在 DATA CD 中选择一个 JPEG 图 像文件 1 将 DATA CD 插入光盘托盘 出现录制在 DATA CD 上的文件夹 播 放文件夹时 其标题被隐藏 2 使用 X/x 键选择一个文件夹 然后 按 PICTURE NAVI 键 文件夹中的文件图像以 16 个子画面出 现 3 按 C/X/x/c 选择您想要观看的图 像 然后按 ENTER 键 屏幕上显示所选图像 示例 若要转到下一个或前一个JPEG图像文件 按 c 或 C 请注意 在第一个文件中的最 后一个图像之后连续按 c 则可以选择下 一个文件夹 但按 C 无法返回到前一个文 件夹 若要返回到前一个文件夹 请在文 件夹列表中选择该文件夹 若要以幻灯片形式观看图像 按 H 键 从所选择的图像开始幻灯片形 式播放 若要停止播放 按 x 键 z 提示 • 在屏幕的右侧显示一个卷动方块 若要显示另外的图像文件 则选择底部的图 像并按 x 键 若要返回前一个图像 则选择顶 部的图像 并按 X 键 • 您也可以在播放 JPEG 图像文件的过程中更改 幻灯片播放的持续时间 ( 第 53 页 ) 效果 ( 第 54 页 ) 和锐度 ( 第 46 页 ) 以有声幻灯片形式播放音频轨 迹和图像 将 JPEG 和 MP3 同时放入 DATA CD 中同一个 文件夹内 您便能带有声音地播放幻灯 片 然后 当您播放 DATA CD 时 请如下 说明选择 AUTO 模式 1 将 DATA CD 插入光盘托盘 出现录制在 DATA CD 上的文件夹 2 在停止模式中按 DISPLAY 键 出现控制菜单 3 按 x/X 键选择 模式 MP3 JPEG 然后按 ENTER 键 出现 模式 MP3 JPEG 选项 4 按 x/X 键选择您想要的设置 然后 按 ENTER 键 缺省设置有下划线 ◆ 自动 : 带有声音 MP3 音频轨迹 以幻灯片形式 播放 JPEG 图像文件 ◆ 声音 (MP3): 连续播放 MP3 音频轨迹 ◆ 图像 (JPEG): 以幻灯片形式播放 JPEG 图像文件 1 2 3 4 5 6 7 8 13 14 15 16 9 10 11 12 51 播放 DATA CD 5 按 MENU 键 出现录制在DATA CD上的文件夹列表 6 按 x/X 选择您想要的文件夹 然后 按 H 键 播放机开始播放所选择的文件夹 您可以反覆复按MENU按钮打开和关闭文件 夹列表 z 提示 • 您也可以在观看 JPEG 图像文件的过程中更改 幻灯片播放的持续时间 ( 第 53 页 ) 效果 ( 第 54 页 ) 和锐度 ( 第 46 页 ) • 如果您想对同一个音频轨迹播放幻灯片 则 将该轨迹设置为重复播放 ( 第 33 页 ) • 当您选择自动 则播放机在单个文件夹中最 多能识别 300 个 MP3 轨迹和 300 个 JPEG 文件 当您选择声音 MP3 或图像 JPEG 时 则 播放机在单个文件夹中最多能识别 600 个 MP3 轨迹和600个 JPEG文件 无论选择何种模式 最多能识别 200 个文件夹 注意 • 如果 JPEG 文件和 MP3 轨迹不在同一个文件夹 内 则您无法同时播放 JPEG 文件和 MP3 轨迹 • 当JPEG文件的播放持续时间比MP3音频轨迹要 长 则将无声继续播放 • 当MP3音频轨迹比JPEG图像文件的播放持续时 间要长 则声音继续播放 但没有幻灯片播 放 • 如果DATA CD中没有MP3音频轨迹和JPEG图像 文件 则屏幕上将出现 无声音数据 和 无 图像数据 讯息 • 在 模式 MP3 JPEG 时若选择了 声音 (MP3) 则 PICTURE NAVI 按钮无效 • 如果同时播放大容量的MP3轨迹数据和JPEG图 像数据 则声音可能会跳动 建议您在创建文 件时将 MP3 比特率设定为 128kbps 或更低 如 果声音仍然跳动 请缩小 JPEG 文件的大小 旋转 JPEG 图像 当屏幕上显示 JPEG 图像文件 您可以将图 像旋转 90 度 在观看图像时按 X/x 键 每按一次 X 键 图像反时针旋转 90 度 按一次 X 键示例 按 CLEAR 键返回正常视图 放大 JPEG 图像 当屏幕上显示 JPEG 图像 您可以使用放大 功能放大图像 ◆ 按一次 ZOOM 键 图像放大实际大小的两倍 2 ◆ 按两次 ZOOM 键 图像放大先前大小 2 的两倍 4 旋转方向 , 续 52 若要随时返回实际图像大小 按 CLEAR 键 z 提示 您可以用 C/X/x/c 移动放大的影像图像 注意 • 如果您按C或c进入下一个或前一个图像 则 旋转 JPEG 图像功能即被取消 • 当您按 X/x 或 ZOOM 按钮时 幻灯片放映将停 止 • 在播放文件夹的第一个图像文件时 如果您 按 C 则无任何反应 53 播放 DATA CD 指定幻灯片放映持续时 间 当您使用幻灯片放映功能播放JPEG图像文 件时 您可以指定屏幕上显示幻灯片的持 续时间 1 按 DISPLAY 键两次 出现 JPEG 控制菜单 2 按 X/x 键选择 时间间 隔 然后按 ENTER 键 出现 时间间隔 选项 3 按 X/x 选择您所要的设置 缺省设置有下划线 ◆ 标准 : 将持续时间设置为 6 秒钟左右 ◆ 快 : 将持续时间设置为 3 秒钟左右 ◆ 慢 1: 将持续时间设置为 12 秒钟左右 ◆ 慢 2: 将持续时间设置为 30 秒钟左右 4 按 ENTER 键 所选择的设置开始生效 注意 有些 JPEG 文件特别是逐行 JPEG 文件或 3000000 像素或更高像素的 JPEG 文件可能比其它文件 要花更长的时间才能显示这会使持续时间看 上去比您选择的设定要长 ENTER DISPLAY www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-13 54 在幻灯片放映中选择图 像文件效果 当播放 JPEG 图像文件时 您可以选择在观 看幻灯片时要使用的效果 1 按 DISPLAY 键两次 出现 JPEG 控制菜单 2 按 X/x 键选择 效果 然后按 ENTER 键 出现 效果 选项 3 按 X/x 选择您所要的设置 缺省设置有下划线 ◆ 模式 1: 图像从上到下掠过 ◆ 模式 2: 图像从左到右掠过 ◆ 模式 3: 图像从屏幕的中间展开 ◆ 模式 4: 图像任意循环使用效果 ◆ 模式 5: 下一个图像掠过前一个图像 ◆ 关 : 关闭此功能 4 按 ENTER 键 所选择的设置开始生效 ENTER DISPLAY 55 使用各种其他功能 使用各种其他功能 锁定光盘 用户锁定 视听者 控制 您可以对所要求光盘设置两种播放限制 • 用户锁定 您可以设置播放限制 使播放机不播放 不合适的光盘 • 视听者控制 有些 DVD VIDEO 的播放可以根据用户年 龄加以限制 某些场面可能被其他场面 阻塞或替代 视听者控制和用户锁定使用相同的密码 用户锁定 您可以对多达40张光盘设置相同的用户锁 定密码 当您设置第 41 张光盘时 第一张 光盘被取消 1 放入您要锁定的光盘 如果光盘正在播放 按x键停止播放 2 当播放机在停止模式时按 DISPLAY 键 出现控制菜单 3 按 X/x 选择 视听者控 制 然后按 ENTER 键 出现 视听者控制 选项 4 按 X/x 选择 开 t 然后按 ENTER 键 ◆ 如果您还没有输入密码 出现登录一个新密码的显示 使用数字键输入 4 位数密码 然后按 ENTER 键 出现确认密码显示 ◆ 当您已经登录了一个密码 出现输入密码显示 5 使用数字键输入或重新输入您的 4 位数密码 然后按 ENTER 键 出现 用户锁定功能已设置 信息 然后屏幕回到控制选单菜单 若要关闭用户锁定功能 1 按照 用户锁定 步骤1到步骤3操作 2 按 X/x 选择 关 t 然后按 ENTER 键 3 使用数字键输入 4 位数密码 然后按 ENTER 键 DISPLAY ENTER 数字键 , 续 56 若要播放已设置用户锁定的光盘 1 放入已设置用户锁定的光盘 出现 用户锁定 显示 2 使用数字键输入 4 位数密码 然后按 ENTER 键 播放机准备播放 z 提示 如果您忘记了密码 在 用户锁定 显示要求 您输入密码时用数字键输入六位数 199703 然后按 ENTER 键 显示屏将要求您输入新的 4 位 数密码 视听者控制 限制播放 有些 DVD VIDEO 的播放可以根据用户年龄 加以限制 视听者控制 功能使您可以 设置播放限制水平 1 当播放机在停止模式时按 DISPLAY 键 出现控制菜单 2 按 X/x 选择 视听者控 制 然后按 ENTER 键 出现 视听者控制 选项 3 按 X/x 选择 播放机 t 然后按 ENTER 键 ◆ 如果您还没有输入密码 出现登录一个新密码的显示 使用数字键输入 4 位数密码 然后按 ENTER 键 出现确认密码显示 ◆ 当您已经登录了一个密码 出现输入密码显示 4 使用数字键输入或重新输入您的 4 位数密码 然后按 ENTER 键 出现设置播放限制水平显示 DISPLAY ENTER 数字键 57 使用各种其他功能 5 按 X/x 键选择 标准 然后按 ENTER 键 显示 标准 选项 6 按 X/x 键选择一个地理区域作为播 放限制水平 然后按 ENTER 键 选择了区域 当您选择了 其他 t 使用数字键 选择并输入第 57 页表格内的标准代 码 7 按 X/x 键选择 水平 然后按 ENTER 键 显示 水平 选项 8 按 X/x 键选择所要的档次 然后按 ENTER 键 视听者控制设置完成 值越低 限制越严格 要关闭视听者控制功能 在步骤 8 中将 水平 设置为 关 播放已设置视听者控制的光盘 1 放入光盘并按 H 键 出现输入密码显示 2 使用数字键输入 4 位数密码 然后按 ENTER 键 播放机开始播放 z 提示 如果您忘记了密码 取出光盘并重复 视听者 控制 限制播放 中的步骤 1 至 3 当您被要 求输入密码时 用数字键输入 199703 然后 按 ENTER 键 显示屏将要求您输入新的 4 位数密 码 输入新的 4 位数密码后 将光盘重新放入播 放机并按 H 键 当出现输入密码的显示时 输入您的新密码 注意 • 控制菜单显示画面将视光盘类型显示不同项 目 • 当您播放没有视听者控制功能的光盘时 无 法限制该播放机播放 • 对于某些光盘 您可能会在播放光盘时被要 求更改视听者控制水平 在此情况下 输入您 的密码 然后改变水平 如果恢复播放模式被 取消 水平恢复到初始水平 地区代码 标准 代码号 阿根廷 2044 巴基斯坦 2427 巴西 2070 比利时 2057 丹麦 2115 德国 2109 俄罗斯 2489 法国 2174 菲律宾 2424 芬兰 2165 韩国 2304 荷兰 2376 加拿大 2079 墨西哥 2362 马来西亚 2363 挪威 2379 澳大利亚 2047 奥地利 2046 葡萄牙 2436 日本 2276 , 续 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-14 58 更改密码 1 当播放机在停止模式时按 DISPLAY 键 出现控制菜单 2 按 X/x 选择 视听者控 制 然后按 ENTER 键 出现 视听者控制 选项 3 按 X/x 选择 改变密码 t 然后 按 ENTER 键 出现输入密码显示 4 使用数字键输入4位数密码 然后按 ENTER 键 5 使用数字键输入新的4位数密码 然 后按 ENTER 键 6 若要确认您的密码 使用数字键重 新输入密码 然后按 ENTER 键 如果您输入密码时发生错误 在按 ENTER 前按 C 并输入正确数值 用提供的遥控器控制您 的电视机 您可以用提供的遥控器控制Sony电视机的 声音水平 输入源和电源开关 您可以用下列键控制电视机 注意 视连接的装置而定 您可能无法用提供的遥控 器上的全部或部分按钮控制您的电视机 用遥控器控制其它电视机 您也可以控制非 Sony 电视机的声音水平 输入源和电源开关 如果您的电视机包含在下表中 请设置适 当的厂商代码 1 按住 TV [/1 键的同时 按数字键选 择您的电视机制造商代码 参见下 表 2 放开 TV [/1 键 瑞典 2499 瑞士 2086 泰国 2528 西班牙 2149 新加坡 2501 新西兰 2390 意大利 2254 印度尼西亚 2238 印度 2248 英国 2184 智利 2090 中国 2092 标准 代码号 按 您可以 TV [/1 打开或关闭电视机 2 音量 +/- 调节电视机音量 t ( 电视机 / 图 像 ) 在电视机和其它输入源之 间切换电视输入源 数字键 59 使用各种其他功能 可控制的电视机代码号 如果列出的代码号不止一个 尝试将其依 次输入直到找到对您的电视机有效的代码 号 注意 • 如果您输入新代码号 先前输入的代码号将 被删除 • 当您更换遥控器电池时 您设置的代码号可 能复位为缺省设置 请再次设置正确的代码 号 • 视连接的装置而定 您可能无法用提供的遥 控器上的全部或部分按钮控制您的电视机 制造商 代码号 Sony 01 ( 缺省 ) Aiwa 01 ( 缺省 ) Grundig 11 Hitachi 06 JVC 33 LG 06 Loewe 06 Panasonic 17, 49 Philips 06, 08 Samsung 06, 71 Sanyo 25 Sharp 29 Thomson 43 Toshiba 38 60 设置和调整 使用设置显示 利用设置显示 可对图像和声音等项目进 行多种调整 您也可以设置屏幕文字语言 及设置显示语言等 关于设置显示项目的 详细说明 参见第 61 页至第 66 页 注意 储存在光盘中的播放设置比设置显示设置优 先 且并非描述的全部功能都有效 1 播放机处于停止模式时 按 DISPLAY 键 出现控制菜单 2 按 X/x 键选择 设定 然后按 ENTER 键 出现 设定 选项 3 按 X/x 键选择 常规 然后按 ENTER 键 出现设置显示画面 4 按X/x键从显示的清单中选择设 置项目 语言设定 画面设定 个人设定 或 声音设定 然后按 ENTER 键 设置项目被选择 示例 画面设定 5 使用 X/x 键选择项目 然后按 ENTER 键 出现所选择项目中的选项 示例 电视机形式 ENTER DISPLAY 选择项目 设置项目 选项 61 设置和调整 6 使用 X/x 键选择设置项目 然后 按 ENTER 键 选择设置项目后 设置即完成 示例 4:3 全景扫描 要进入快速设置模式 在步骤 3 中选择 快速 按照快速设定 描述的步骤 5 进行基本调整 ( 第 23 页 ) 重新设置全部的 设定 设置 1 在步骤 3 中选择 重新设置 并按 ENTER 键 2 用 X/x 选择 是 您也可以在此选择 不 来退出操作 并返回至控制选单菜单 3 按 ENTER 键 第 61 到 66 页中所述的全部设置均返 回至缺省设置 重新设置播放机时请 勿按 [/1 键 完成重新设置需要数秒 钟 设置显示或声音语言 语言设定 利用 语言设定 可以为画面显示或声音 轨迹设置各种语言 在设置显示中选择 语言设定 要使用 显示 参阅 使用设置显示 ( 第 60 页 ) ◆ 画面显示语言 屏幕显示 切换画面显示语言 ◆ 菜单语言 仅用于 DVD VIDEO 您可以为光盘菜单选择需要的语言 ◆ 声音语言 仅用于 DVD VIDEO 切换声音轨迹语言 当选择 原作品 时 将选择光盘优先设 置的语言 ◆ 屏幕文字语言 仅用于 DVD VIDEO 切换录制在 DVD VIDEO 上的屏幕文字语 言 当选择 声音连动 屏幕文字语言根据 您选择的声音语言而改变 z 提示 如果您在 选单菜单语言 屏幕文字语言 或 声音语言 中选择 其他 t 请用数字 键从第 73 页 语言代码一览表 中选择并键入 语言代码 注意 当您在 菜单语言 屏幕文字语言 或 声 音语言 中选择了一种未录制在 DVD VIDEO 上的 语言时 本机会自动选择其中一种已录制语言 选择设置 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-15 62 显示屏的设置 画面设定 根据连接的电视机选择设置 在设置显示中选择 画面设定 要使用 显示 参阅 使用设置显示 ( 第 60 页 ) 缺省设置有下划线 ◆ 电视机形式 选择所连接电视机的纵横比 标准 4:3 或 宽屏幕 注意 视 DVD 的不同情况而定 有些 DVD 可能自动选择 4:3 信箱形式 而不是 4:3 全景扫描 也 可能选择后者而不选择前者 ◆ 彩色系统 仅限 VIDEO CD 播放 VIDEO CD 时选择彩色系统 注意 • 您不能改变用于 DVD 的彩色系统 • 您可以根据所连接的电视机改变本播放机的 彩色系统 参见第 17 页 ◆ 屏幕节能 当播放机处于暂停或停止模式 15 分钟时 或播放 CD 或 DATA CD MP3 音频 超过 15 分钟时 屏幕节能画面出现 屏幕节能能帮 助防止显示设备受损 重影 按 H 键关 闭屏幕节能 ◆ 背景画面 在停止模式或播放 CD 或 DATA CD MP3 音 频 时 选择电视机屏幕背景颜色或图 像 16:9 当您连接宽屏幕电视机或带 宽屏幕功能电视机时 选择 此项 4:3 信箱形式 与4:3屏幕电视机连接时选择 此项 显示宽屏幕图像时 屏 幕顶部和底部有黑带 4:3 全景扫描 与4:3屏幕电视机连接时选择 此项 在整个屏幕上自动显 示宽画面 并切除超出屏幕 部分 16:9 4:3 信箱形式 4:3 全景扫描 自动 在 VIDEO CD PAL 或 NTSC 系 统中 输出视频信号 若您的 电视机是 DUAL 系统 请选择 自动 PAL 改变 NTSC VIDEO CD 的视频信 号 并在 PAL 系统中将其输 出 NTSC 改变 PAL VIDEO CD 的视频信 号 并在 NTSC 系统中将其输 出 开 打开屏幕节能 关 关闭屏幕节能 封套画面图 像 显示封套画面图像 静止图 像 但仅限于光盘上已经 录制了封套画面图像 CD- EXTRA 等 若光盘中未含封 套画面 则出现 图形 画 面 图形 显示保存在播放机中的缺省画 面 蓝色 背景色彩为蓝色 黑色 背景色彩为黑色 63 设置和调整 当 NORMAL/PROGRESSIVE 开关 设置为 PROGRESSIVE 当您将 NORMAL/PROGRESSIVE 开关设置为 PROGRESSIVE PROGRESSIVE 指示灯点 亮 并使用 COMPONENT VIDEO OUT 插孔 将播放机连接到能接收逐行格式视频信号 的电视机时 您可以精细调节逐行 525p/625p 视频信号输出 ◆ 模式 逐行 DVD 软件可以分为两种类型 基于电影的 软件和基于视频的软件 基于视频的软件 来自电视 如戏曲和连续剧 并以每秒 30 帧 /60 半帧 25 帧 /50 半帧 显示图像 基于电影的软件源于电影并以每秒24帧显 示图像 某些 DVD 软件含有视频和电影 当以 逐行 模式 每秒 60 帧或 50 帧 输出时 为了使这些图像能在您的屏幕上 自然地显示 需要对逐行视频信号进行转 换 使之与您正在观看的 DVD 软件类型相 匹配 注意 当您将 NORMAL/PROGRESSIVE 开关设置为 PROGRESSIVE 时 使用 LINE OUT VIDEO 插 孔或 S VIDEO OUT 插孔将导致图像变得模糊或 变成空白 在此情况下 请将 NORMAL/ PROGRESSIVE 开关设置为 NORMAL 使 PROGRESSIVE 指示灯关闭 自动 自动检测您在播放基于电 影的软件还是基于视频的 软件 并将讯号信号转换至 适当的转换模式 通常选择 此位置 图像 不管您在播放何种类型的 软件 设置为基于视频的软 件的转换模式 64 个人设定 个人设定 用此功能来设置相关的播放和其他设置 在设置显示中选择 个人设定 要使用 显示 参阅 使用设置显示 ( 第 60 页 ) 缺省设置有下划线 ◆ 自动关机 打开或关闭自动关机设置 ◆ 自动播放 打开或关闭自动关机设置 当播放机连接 至计时器 未提供 时此功能很有用 ◆ 显示屏调光器 调节前面板显示亮度 ◆ 暂停模式 仅用于 DVD VIDEO/ DVD-RW 选择暂停模式的图像 ◆ 声音轨迹选择 仅用于 DVD VIDEO 播放多音频格式 PCM MPEG 音频 DTS 或 Dolby Digital 格式 DVD VIDEO 时 有最多数量声道的音轨优先播放 注意 • 当设置项目到 自动 语言可能改变 在 语言设置 中 声音轨迹选择 设置比 声 音语言 设置有更高的优先级 ( 第 61 页 ) • 如果您将 DTS 设置为 关 第 66 页 即使您将 声音轨迹选择 设置为 自动 也不播放 DTS 声音轨迹 • 如果 PCM DTS MPEG 音频和 Dolby Digital 音 轨有相同数量的声道 播放机按照 PCM DTS Dolby Digital 和 MPEG 音频音轨顺序选择 ◆ 多重光盘续播 仅限于 DVD VIDEO/ VIDEO CD 打开或关闭多重光盘续播设置 储存器中 可以存储最多 6 张不同 DVD VIDEO/VIDEO CD 光盘的重续播放 ( 第 28 页 ) 关 关闭此功能 开 当处于停止模式 30 分钟以上 后 播放机进入待机模式 关 关闭此功能 开 当播放机由定时器 未提供 打开时将自动开始播放 亮 使显示变亮 暗 使显示变暗 自动 无抖动地输出包含动态移动 对象的图像 通常选择此位 置 帧 以高分辨率输出不包含动态 移动对象的图像 关 无优先级 自动 有优先级 开 将最多六张光盘的重续播放 设置存入储存器中 关 不要存储重续播放设置到储 存器 仅在播放机内的当前 光盘重续播放点重新开始播 放 65 设置和调整 声音设定 声音设定 声音设定 使您可以根据播放和连接状 况设置声音 在设置显示中选择 声音设定 要使用 显示 参阅 使用设置显示 ( 第 60 页 ) 缺省设置有下划线 ◆ 声音衰减器 衰减 如 果 播 放 声 音 有 失 真 设 置 该 项 目 为 开 播放机降低音频输出电平 该功能影响 LINE OUT L/R AUDIO 插孔 的输出 ◆ 音频动态范围控制 仅用于 DVD VIDEO/DVD-RW 当播放符合 音频动态范围控制 的 DVD 时将音量调低 使声音清晰 这会影响以 下插孔输出 - LINE OUT L/R AUDIO 插孔 - DIGITAL OUT OPTICAL 或 COAXIAL 插 孔 仅限于当 DOLBY DIGITAL 设置 为 ( 第 66 页 ) ◆ 声道合并 仅用于 DVD VIDEO/ DVD-RW 当播放带有后置声音元素 声道 或以 Dolby Digital 格式录制的 DVD 时 将合并 的方式切换至 2 声道 有关后置声音元素的 详情 请参阅 查看音频 ( 第 43 页 ) 该功能影响以下插孔输出 - LINE OUT L/R AUDIO 插孔 - DIGITAL OUT OPTICAL 或 COAXIAL 插孔 当 DOLBY DIGITAL 设置为 D-PCM ( 第 66 页 ) ◆ 数码输出 通过 DIGITAL OUT OPTICAL 或 COAXICAL 插孔输出音频信号时的选择 设置数码输出信号 当连接了放大器 接收机 或 MD 机座等 带有数码输入插孔的元件时 用于切换输 出音频信号的方式 关于连接的详细情况 参见第 18 页 在将 数码输出 设置为 开 后 选择 DOLBY DIGITAL MPEG DTS 和 48kHz/96kHz PCM 如果您连接的部件不符合选定的音频信 号 扬声器将发出较大噪音 或无声 损害您的听觉或扬声器 关 通常选择此位置 开 当扬声器播放声音出现失真时选择 此项 标准 通常选择此位置 电视机 即使将音量调低 也能使低 音清晰 宽波段 给您带来身临其境的感觉 DOLBY SURROUND 通常选择此位置 多声导音频 讯号信号被输出至两个声道 以欣赏环绕声 普通 将多声道音频信号合并到两个 声道 以配合立体声系统使 用 开 通常选择此位置 当您选择 开 时 进一步的设置参见 设置数码 输出讯号信号 关 数字线路对模拟线路的影响最小 , 续 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-16 66 ◆ DOLBY DIGITAL 仅用于 DVD VIDEO/ DVD-RW 选择 Dolby Digital 信号类型 ◆ MPEG 仅用于 DVD VIDEO/DVD-RW 选择 MPEG 音频信号的类型 ◆ DTS 选择是否输出 DTS 信号 ◆ 48kHz/96kHz PCM 仅适用于 DVD VIDEO 选择音频信号的采样频率 注意 LINE OUT L/R AUDIO 插孔中的类比音频信号 不受此设置的影响 并保持其原有的采样频率 档次 D-PCM 当播放机连接到无内置 Dolby Digital 破解码器的音频部件 时选择此项 您可以通过调节 声音设置 中的 声道合 并 项目 选择符合或不符合 Dolby 环绕 Pro Logic 的 信号 ( 第 65 页 ) DOLBY DIGITAL 当播放机连接到带内置 Dolby Digital 破解码器的 音频部件时选择此项 PCM 当播放机连接至无内置 MPEG 解码器的音频装置时 请选 择此项 如果您播放多声道 的 MPEG 声音轨迹 则只有前 置 L 和前置 R 信号会 从两个前置扬声器输出 MPEG 当播放机连接到带内置 MPEG 解码器的音频部件时选择此 项 关 当播放机连接到无内置 DTS 解码器的音频部件时选择此 项 开 当播放机连接到带内置 DTS 解码器的音频部件时选择此 项 48kHz/16 比特 DVD VIDEO 的音频信号始终 转换至 48kHz/16 比特 96kHz/24 比特 包括96kHz/24比特在内的全 部类型的信号以原始格式输 出 然而 如果为了版权保 护对信号进行加密 则信号 仅以 48kHz/16 比特输出 67 其他信息 其他信息 故障排除 在使用此播放机时 如遇到以下任何疑难 问题 在要求维修前先使用故障排除指南 帮助解决故障 如果无法解决问题 请就 近与 Sony 经销商联系 电源 无法打开电源 , 检查电源线是否连接牢固 图像 无图像 / 图像有干扰 , 重新牢固地连接连接线 , 连接线有破损 , 查看与电视机的连接 第 16 页 并切换 电视机上的输入选择器 以使来自播放 机的信号出现在电视机屏幕上 , 光盘脏或有裂纹 , 如果您的播放机图像输出是通过您的录 像机至电视机 或者连接的是组合 TV/ VIDEO 播放机 某些 DVD 节目的防拷贝信 号可能影响图像品质 如果您将播放机 直接连接到电视机后仍然遇到问题 请 试著将您的播放机连接到电视机的 S VIDEO 输入 第 16 页 , 您所播放的光盘是以与您的电视机不同 的彩色系统所录制的 , 如果您的播放机彩色系统与电视机的不 匹配 请改变播放机的彩色系统 详细 说明 请参见第 17 页 您无法改变 DVD 光盘自身的彩色系统 , 即使您的电视机不接收逐行信号 却将 后面板上的 NORMAL/PROGRESSIVE 开关 设置为 PROGRESSIVE PROGRESSIVE 指 示灯点亮 在此情况下 请将后面板 上的 NORMAL/PROGRESSIVE 开关设置为 NORMAL 使 PROGRESSIVE 指示灯关闭 , 您将后面板上的 NORMAL/PROGRESSIVE 开 关设置为 PROGRESSIVE PROGRESSIVE 指 示灯点亮 但未使用 COMPONENT VIDEO 连接线将您的电视机连接到播放机的 COMPONENT VIDEO OUT 插孔 只有当使用 分量视频连接线将电视机连接到播放机 的 COMPONENT VIDEO OUT 插孔 才可设 置为 PROGRESSIVE 第 16 页 , 即使您的电视机与逐行格式 525p/625p 信号兼容 当您将播放机设置为逐行格式 时 图像可能会受到影响 在此情况下 请将 NORMAL/PROGRESSIVE 开关设置为 NORMAL 使 PROGRESSIVE 指示灯关闭 且 播放机被设置为普通 隔行 格式 即使您在 画面设置 菜单中设置了 电视机形式 项目的纵横比 图像仍 然无法充满屏幕 , 您 DVD 光盘的纵宽比是固定的 声音 无声音 , 重新牢固地连接连接线 , 连接线有破损 , 播放机未连接到放大器 接收机 上正 确的输入插孔 第 20 页 第 21 页 第 22 页 , 未正确设置放大器 接收机 输入 , 播放机处于暂停或慢运动播放模式 , 播放机处于快进或快倒模式 , 如果音频信号未从 DIGITAL OUT OPTICAL 或 COAXIAL 插孔输出 请检 查声音设置 第 65 页 , 当播放未录制音频轨迹 2 的 Super VCD 时 选择了 2: 立体声 2:1/ 左 或 2:2/ 右 将没有声音输出 , 当播放多声道的 MPEG 声音轨迹时 只有 前置 L 和前置 R 信号会从两个前 置扬声器输出 出现声音失真 , 将 声音设定 菜单中 声音衰减器 设置为 开 第 65 页 音量降低 , 在某些 DVD 上音量很低 如果您将 音频 动态范围控制 设置为 电视机 可能 可以优化音量 第 65 页 , 将 声音设定 选单菜单中 声音衰减 器 设置为 关 第 65 页 操作 遥控器不工作 , 遥控器电池电力不足 , 遥控器和播放机之间有障碍物 , 遥控器和播放机之间距离过大 , 遥控器未对准播放机遥控感应窗 无法播放光盘 , 光盘放反了 请将播放面朝下将光盘放入光盘托架 , 光盘未放平 , 本播放机无法播放特定光盘 第 7 页 , DVD 地区代码与播放机不匹配 , 续 68 , 播放机内部有湿气凝结 第 3 页 , 播放机无法播放未正确最终化的光盘 第 7 页 MP3 音频轨迹无法播放 第 47 页 , DATA CD 不是以符合 ISO9660 Level 1/ Level 2 或 Joliet 的 MP3 格式录制的 , MP3 音频轨迹没有 .MP3 扩充名 , 数据不是以MP3格式化 即使其扩充名为 .MP3 , 数据不是 MPEG1 音频 Level 3 数据 , 播放机无法播放以 MP3PRO 格式录制的音 频轨迹 , 模式 MP3 JPEG 设置已经设置为图像 JPEG 第 50 页 无法播放 JPEG 图像文件 第 47 页 , DATA CD 未以符合 ISO9660 Level 1/ Level 2的JPEG格式或Joliet格式录制 , 其扩充名不是 .JPG 或 .JPEG , 在普通模式中大于 3072 宽度 x 2048 高度 或在逐行 JPEG 中大于 3,300,000 像素 , 图像不适合屏幕 那些图像被缩小 , 模式 MP3 JPEG 设置已经设置为声音 MP3 第 50 页 当播放DVD-RW光盘时 出现 Copyright lock 且屏幕变为蓝色 , 来自数码广播节目的画面等 可能包含 有完全拷贝保护信号 单拷贝信号和收 费信号等拷贝保护信号 当播放含有拷 贝保护信号的图像时 会出现蓝色屏幕 取代图像 查找可播放的图像会花去一 些时间 MP3 音频轨迹和 JPEG 图像文件同时开始 播放 , 在模式 MP3 JPEG 中已经选择了自动 第 50 页 未正确显示文件夹 MP3 轨迹或 JPEG 文 件的标题 , 播放机只能显示数字和字母 其它字符均 显示为 * 光盘未从起始处开始播放 , 选择了编序播放 随机播放 重复播放 或 A-B 重复播放 第 31 页 , 受重续播放影响 第 28 页 播放机自动开始播放光盘 , 该光盘具有自动播放功能 , 个人设定 选单菜单中的 自动播放 设置为 开 第 64 页 播放自动停止 , 播放带自动暂停信号的光盘时 播放机 在自动暂停信号处停止播放 您无法操作某些功能 如停止 搜索 慢运动播放 重复播放 随机播放或编 序播放等 , 视光盘不同 有些光盘可能无法进行上 述某些操作 参阅光盘附带的使用说明 书 无法改变音频轨迹的语言 , 尽量使用DVD选单菜单 而不要使用遥控 器上的直接选择键 ( 第 28 页 ) , 正在播放的 DVD 上未录制多语言轨迹 , 该 DVD 禁止改变声音语言 无法改变或关闭屏幕文字语言 , 尽量使用DVD菜单 而不要使用遥控器上 的直接选择键 ( 第 28 页 ) , 播放的 DVD 未录制多语言屏幕文字 , 该 DVD 禁止改变屏幕文字 无法改变角度 , 尽量使用DVD菜单 而不要使用遥控器上 的直接选择键 ( 第 28 页 ) , 正在播放的 DVD 未录制多角度 , 只有当前面板显示上的 指示灯点 亮时 才可以改变角度 ( 第 9 页 ) , 该 DVD 禁止改变角度 播放机操作不正常 , 当静电等导致播放机工作异常时 请拔 下播放机电源插头 屏幕和前面板显示屏出现 5 个数字或字 符 , 激活了自检功能 ( 参见第 69 页表格 ) 光盘托架打不开 前面板显示屏上出现 LOCKED , 设置了儿童锁定 ( 第 27 页 ) 69 其他信息 光盘托架打不开 前面板显示上出现 TRAY LOCKED , 联系您的Sony 经销商或当地授权的Sony 服务机构 播放 DATA CD 时 电视机屏幕上出现 数据错误 显示 , 您想要播放的MP3音频轨迹/JPEG图像文 件被损坏 , 此数据不是 MPEG1 音频层 3 数据 , JPEG图像文件格式不符合DCF (第47页) , JPEG 图像文件扩充名为 .JPG 或 .JPEG 但不是 JPEG 格式 自检功能 当显示屏上出现字 符 / 数字时 当播放机为防止故障而激活自检功能时 屏幕和前面板显示上会出现由一个字母和 四个数字组成的 5 位字符的维修代码 例 如 C 13 50 此时 按照下表进行检查 维修代码的前 三位字符 原因和 / 或解决方法 C 13 光盘脏了或录制于本机无法 播放的格式 ( 第 7 页 ) ,用软布清洁光盘或查看 其格式 ( 第 7 页 ) C 31 光盘未正确装入 ,重新正确装入光盘 E XX (xx 是数字 ) 为防止故障 本机进行自检 功能操作 ,就近与Sony经销商或当 地受权Sony维修中心联 系 并告知 5 位字符维 修号 示例 E 61 10 C:13:50 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-17 70 术语 标题 ( 第 9 页 ) 视频软件中 DVD 电影等最长的图像或音 乐部分 或音频软件的整个文件夹 场面 ( 第 9 页 ) 对于带 PBC 播放控制 功能的 VIDEO CD 菜单屏幕 移动图像和静止图像分为许多 部分 称为 场面 Dolby Digital ( 第 18, 66 页 ) 由Dolby Laboratories开发的数码音频压 缩技术 此技术适用于多重声道环绕声 在此格式中 后置声道为立体声 并有独 立的超低音扬声器声道 Dolby Digital 提供与 Dolby Digital 影院环绕声系 统相同的高品质数位数码音频独立声道 因为全部声道数据独立录制 并以数码形 式处理 所以能实现良好的声道分离 失 真较少 Dolby 环绕 Pro Logic ( 第 18 页 ) 由Dolby Laboratories公司开发的用于环 绕声的音频讯号处理技术 当输入信号处 理技术 当输入信号包含环绕分量时 Pro Logic 处理输出前置 中置和后置声道的 信号 后置声道为单声道 DTS ( 第 18, 66 页 ) 数码音频压缩技术为数码影院系统公司开 发 该技术符合多重声道环绕声 在此格 式中 后置声道为立体声 并有独立的超 低音扬声器声道 DTS 提供相同的高品质 数码音频独立声道 因为全部声道数据独立录制 并以数码形 式处理 所以能实现良好的声道分离 失 真较少 DVD-RW ( 第 6 页 ) DVD-RW 是和 DVD VIDEO 有相同尺寸的可录 可写光盘 DVD-RW 有两种不同的模式 VR 模式和视频模式 以视频模式建立的 DVD -RW 与 DVD VIDEO 有相同的格式 而以 VR 视频录制 模式建立的光盘允许对其中 的内容进行编序或编辑 DVD+RW ( 第 6 页 ) DVD+RW 加 RW 时可录和可写光盘 DVD+RW 使用的录制格式可比得上 DVD VIDEO 格式 DVD VIDEO ( 第 6 页 ) 虽然与普通 CD 直径相同 但能包含最长 8 小时动画的光盘 单层单面 DVD 的数据容量为 4.7 GB 千兆 字节 是 CD 的 7 倍 双层单面 DVD 的数 据容量为 8.5 GB 单层双面 DVD 为 9.4 GB 双层双面 DVD 为 17 GB 图像数据采用数码压缩技术的世界标准之 一 MPEG 2 格式 图像数据被压缩为原数据 量的 1/40 平均 DVD 还采用了根据图 像状况而改变数据分配量的可变速率编码 技术 音频数据以多声道方式如 Dolby Digital 录制 使您欣赏到更逼真的现场 音响 另外 DVD 还具有各种先进功能 如多角 度 多语言和视听者控制等 轨迹 ( 第 9 页 ) VIDEO CD CD 或 DATA CD 中的图像或音乐 部分 歌曲的长度 DATA CD 中的 轨迹 是本播放机的一个专用定义 基于电影的软件 和基于视频的软件 ( 第 63 页 ) DVD 可以分为基于电影或基于视频的软 件 基于电影的 DVD 包括的图像同电影院 观看到的相同 每秒 24 帧 电视剧或连续剧等基于视频的 DVD 以每秒 30 帧/60半帧 25帧/50半帧 显示画面 MPEG 音频 ( 第 18, 66 页 ) 由 ISO/IEC 认可的用于压缩音频数码讯号 信号的国际标准编码系统 MPEG1 最多适 用于 2 声道立体声 用于 DVD 的 MPEG2 最 多适用于 7.1 声道环绕声 普通 隔行 格式 ( 第 63 页 ) 普通 隔行 格式以单 半帧 形式显示 图像的每隔行 是电视机显示图像的标准 方式 偶数半帧显示图像的偶数行 奇数 半帧显示图像的奇数行 71 其他信息 视频索引 VIDEO CD ( 第 12 页 ) 将轨迹分为多个部分的一个数字 以方便 您定位所要的 VIDEO CD 上的位置 有些光 盘不录制索引 文件 ( 第 47, 50 页 ) 录制在 DATA CD 上的 JPEG 图像 文件 是本播放机的一个专用定义 单个文件 由单个图像组成 文件夹 ( 第 47, 49 页 ) 在 DATA CD 中储存 JPEG 图像文件或 MP3 音 频轨迹的一个单位 文件夹 是本播放 机的一个专用定义 章 ( 第 9 页 ) 比标题小的图像或专题音乐部分 一个标 题包括几个章 视光盘的不同 某些光盘 可能没有录制章 逐行 JPEG( 第 9 页 ) 逐行 JPEG 大都用于网际网络 它们区别于 其它 JPEG 的地方在于 它们在浏览器上显 示时逐渐 淡入 而不是从顶部下拉至底 部 这可以让您在图像下载时观看图像 逐行模式 ( 第 63 页 ) 与普通 隔行 模式交替显示图像 半 帧 的每隔行以形成帧相比较 逐行模式 以单帧形式同时显示整个图像 这表明普 通 隔行 格式每秒可以显示 25 或 30 帧 50-60 半帧 而逐行模式每秒可以显示 50-60 帧 逐行格式提高了整个画面的品 质且使得静像 文本和水平线的显示更为 清晰 本播放机与 525 或 625 逐行格式兼 容 73 其他信息 语言代码一览表 详细说明 请参见第 42, 45, 61 页 语言名称的拼写符合 ISO 639 1988 E/F 标准 代码语言 代码语言 代码语言 代码语言 1027 Afar 1028 Abkhazian 1032 Afrikaans 1039 Amharic 1044 Arabic 1045 Assamese 1051 Aymara 1052 Azerbaijani 1053 Bashkir 1057 Byelorussian 1059 Bulgarian 1060 Bihari 1061 Bislama 1066 Bengali; Bangla 1067 Tibetan 1070 Breton 1079 Catalan 1093 Corsican 1097 Czech 1103 Welsh 1105 Danish 1109 German 1130 Bhutani 1142 Greek 1144 English 1145 Esperanto 1149 Spanish 1150 Estonian 1151 Basque 1157 Persian 1165 Finnish 1166 Fiji 1171 Faroese 1174 French 1181 Frisian 1183 Irish 1186 Scots Gaelic 1194 Galician 1196 Guarani 1203 Gujarati 1209 Hausa 1217 Hindi 1226 Croatian 1229 Hungarian 1233 Armenian 1235 Interlingua 1239 Interlingue 1245 Inupiak 1248 Indonesian 1253 Icelandic 1254 Italian 1257 Hebrew 1261 Japanese 1269 Yiddish 1283 Javanese 1287 Georgian 1297 Kazakh 1298 Greenlandic 1299 Cambodian 1300 Kannada 1301 Korean 1305 Kashmiri 1307 Kurdish 1311 Kirghiz 1313 Latin 1326 Lingala 1327 Laothian 1332 Lithuanian 1334 Latvian; Lettish 1345 Malagasy 1347 Maori 1349 Macedonian 1350 Malayalam 1352 Mongolian 1353 Moldavian 1356 Marathi 1357 Malay 1358 Maltese 1363 Burmese 1365 Nauru 1369 Nepali 1376 Dutch 1379 Norwegian 1393 Occitan 1403 (Afan)Oromo 1408 Oriya 1417 Punjabi 1428 Polish 1435 Pashto; Pushto 1436 Portuguese 1463 Quechua 1481 Rhaeto- Romance 1482 Kirundi 1483 Romanian 1489 Russian 1491 Kinyarwanda 1495 Sanskrit 1498 Sindhi 1501 Sangho 1502 Serbo- Croatian 1503 Singhalese 1505 Slovak 1506 Slovenian 1507 Samoan 1508 Shona 1509 Somali 1511 Albanian 1512 Serbian 1513 Siswati 1514 Sesotho 1515 Sundanese 1516 Swedish 1517 Swahili 1521 Tamil 1525 Telugu 1527 Tajik 1528 Thai 1529 Tigrinya 1531 Turkmen 1532 Tagalog 1534 Setswana 1535 Tonga 1538 Turkish 1539 Tsonga 1540 Tatar 1543 Twi 1557 Ukrainian 1564 Urdu 1572 Uzbek 1581 Vietnamese 1587 Volapük 1613 Wolof 1632 Xhosa 1665 Yoruba 1684 Chinese 1697 Zulu 1703 未指定 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1-18 E MEMO www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2-1 SECTION 2 DISASSEMBLY DVP-NS777P 2-2. FRONT PANEL ASSEMBLY Note: Follow the disassembly procedure in the numerical order given. 2-1. UPPER CASE 5 1 Screw, Tapping 2 Screw, Tapping 6 Tray cover 3 Three screws (Screw +BV3 (3-CR)) Dust Cover 4 Chassis back 4 Front panel assembly 3 Two claws 2 Two claws 1 Claw 1 Claw a c c b b a www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2-2 2-3. LOADING ASSEMBLY 1 Three screws SUMITITE (B3), +BV 2 Loading assembly 1 FMO-013 flexible cable (CN103, 24P) 4 FMS-026 flexible cable (CN101, 5P) 2 MD-105 harness (CN104, 6P) a a www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2-3 2-4. OPTICAL DEVICE (KHM-310BAA) 3 FMO-013 flexible board (CN103, 24P) 4 MD-105 harness (CN104, 6P) 1 Four insulator screws 2 Two insulators 2 Two insulators 5 Optical device (KHM-310BAA) Caution Point on the Laser Diode: Laser Diode in the optical Device is very sensitive to Surge Cur- rent or ElectroStatic Discharge (ESD): After take-out FMO-013 Flexible cable from CN103 of MV- 044 board immediately ground FMO-013 Flexible cable pat- tern using short clip. Metal paper clip can be used as short clip. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2-4 2-6. MV-044 BOARD 2-5. DC MOTOR AND MS-203 BOARD 6 FMS-026 flexible (CN001, 5P) 7 MS-203 board 4 Pulley motor 5 DC motor (M001) 3 Tray 2 8 Belt 1 Two claws 8 FMO-013 flexible board(CN103, 24P) FIM-006 flexible board (CN402, 13P) 0 MV-044 board 4 IM-067 harness(CN205, 4P) 6 PM-112 harness(CN771, 10P) 5 MD-105 harness (CN771, 10P) 7 FMS-026 flexible cable (CN101, 5P) 9 Six screws (SUMITITE (B3), +BV) 1 Three screws (SUMITITE +B3 (3-CR)) 3 2 IM-067 Harness (CN401, 4P) a c d d a c b b www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2-5 2-7. SWITCHING REGULATOR 1 Two screws SUMITITE (B3), +BV 2 Connector (PM-112, CN201, 10P) 3 Switching regulator www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2-6 2-8. INTERNAL VIEWS TOP VIEW MS-203 MOUNT Optical Device (KHM-310BAA) BOTTOM VIEW www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2-7 2-9. CIRCUIT BOARDS LOCATION IF-113 board (INTERFACE CONTROL) MV-044 board (RF AMP, SIGNAL PROCESS, SERVO, MOTOR DRIVE, AVDEC, VIDEO, AUDIO, PS THROUGH) Powe supply block (SRV1501WW) (SWITCHING REGULATOR) MS-203 board (LOADING MOTOR) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2-8 E MEMO www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P SECTION 3 BLOCK DIAGRAMS 3-1 3-2 3-1. OVERALL BLOCK DIAGRAM IF-113 BOARD (SEE PAGE 4-23) MV-044 BOARD (SEE PAGE 4-9 to 4-18) BASE UNIT KHM-310BAA/ SERVIC ASSY I / IC408 IC204 16M FLASH MEMORY EEPROM IC205 IC201 IC207 IC102 IC206 IC774 SW801 REG 64M SDRAM P-CONT SW+8V SW+5V SW+3.3V EVER-10V EVER+5V EVER+11V SERVO DSP, RF AMP IC101 FOCUS TRACKING COIL DRIVE, SPINDLE/SLED /LOADING MOTOR DRIVE IC601 AUDIO AMP IC502 VIDEO BUFFER SYSTEM CONTROL AV DECODER SERIAL BUS IC404 IC406 IF CON KEY FUNCTION SW-10V EVER+3.3V RESET SLED MOTOR SPINDLE MOTOR M M M M001 LOADING MOTOR OPTICAL DEVICE DVD / CD PDIC FOCUS COIL TRACKING COIL INLIMIT SENSOR TRANSFORMER SECONDARY PRIMARY AUDIO D/A CONVERTER COMPONENT VIDEO OUT S VIDEO OUT LINE OUT J501 REMOTE COMMANDER RECEIVER ND401 VACUUM FLUORESCENT DISPLAY DETECT CHUCK/TRAY S001 MS-203 BOARD (SEE PAGE 4-26) 05 POWER SUPPLY BLOCK (SRV1501WW) (SWITCHING REGULATOR) (SEE PAGE 4-29) Notes: MV-044 mounted PWB must be replaced if IC205 (EEPROM IC) is damaged or not functioning. The old MV-044 mounted PWB must be completely disposed.w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 3-3 3-4 3-2. RF/SERVO BLOCK DIAGRAM F E BASE UNIT KHM-310BAA/ SERVIC ASSY SLED MOTOR SPINDLE MOTOR CN104 30 29 36 37 34 10 13 15 4 1 FOO D03- D03+ 28 27 D04- D04+ D01+ D01- D02+ D02- 24 25 D05+ D05- 126 125 124 123 MDI2 MDI1 LD01 LD02 96 DVDRFIP DVDA – D MA – MD 47 IN1- IN2- IN3- IN4- CTL SL+ SL- SP+ SP- SDEN SDATA ADIN PWMOUT2 RFZC RFRP BDO TEO CSO RFL FEO FMO DMO TRO TROPENPWM 59 77 61 58 23 21 20 19 18 25 30 RFIN RFIP 7 6 IC102 DVD/CD RF AMP, SERVO ERROR PROCESS IC102 6 (CD PB) 1 1 2 3 2 IC102 6 (DVD PB) IC102 7 (CD PB) IC102 7 (DVD PB) IC102 qk (CD PLAY) 3 IC102 qk (DVD PLAY) LDM+ LDM- CKSW1 FCS- FCS+ TRK+ TRK- LD (780) LD (650) PD RF FOCUS OPTICAL DEVICE COIL TRACKING COIL DVD/CD LD MODULE 6 5 2 1 C D A B CN103 DVD/CD PDIC 35 IC102 oh (DVD PB) 5 IC102 0.8Vp-p oh (CD PB) 5 MV-044 BOARD (1/5) (SEE PAGE 4-9) MS-203 BOARD (SEE PAGE 4-26) IC102 wa (DVD PLAY) 4 IC102 wa (CD PLAY) 4 48 79 45 OPO IO5 IO6 SW1 51 20 MUET4 IO9 50 19 MUTE123 21 PS 7 RES2 6 RES1 IO8 44 16 FWD IO2 45 17 REV IO3 46 22 TSD-M IO4 47 46 OP- OP+ IC101 FOCUS TRACKING COIL DRIVE, SPINDLE/SLED/LOADING MOTOR DRIVE SYSTEM CONTROL/ SIGNAL PROCESSOR (SEE PAGE 3-5) SYSTEM CONTROL/ SIGNAL PROCESSOR (SEE PAGE 3-5) SYSTEM CONTROL/ SIGNAL PROCESSOR (SEE PAGE 3-5) SDEN SDATA SWO DPDMUTE HTRC HRFRP DEFECT TEO CSO LVL FEO RFON RFOP SCLK 56 SCLK SYSRST 60 RST INTERFACE CONTROL (SEE PAGE 3-12) 97 ı 100 101 ı 104 111 110 SC SD 14 10 7 8 18 12 05 VR (650) VR (780) MSW VC 24 23 22 21 6 2 5 17 20 19 16 15 DVD/CD Q171 LD DRIVE M M001 LOADING MOTOR CN101 5 4 2 1 3 4 6 7 OCSW1 52 IOA 17 V20 105 SA 106 SB Q170 Q168 200ns/div 0.8Vp-p 200ns/div 0.8Vp-p 50ns/div 0.8Vp-p 50ns/div 200nsec 0.8Vp-p 100nsec 1.1Vp-p 1.4V 1.4V 1.4V 1.4V CHUCK/TRAY DETECT S001 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 3-5 3-6 3-3. SYSTEM CONTROL/SIGNAL PROCESSOR BLOCK DIAGRAM 0.8Vp-p 50ns/div 3.3Vp-p 0.8Vp-p 200ns/div 215 205 216 105~107,110,112~114,119,121~124 IC204 IC201 ARP, SERVO DSP, AV DECODER, SYSTEM CONTROL 16M FLASH ROM IC206 64M SDRAM RAO – RA11 22~27,29~30,40~41,43~53 AO – A20 78~81,83~86,93~96,98~101 RDO – RD15 31~34,36~39 HDO – HD7 IFBUSY SCO SOO XIFCS SIO SYSRST RFIN FEI RFIP SCL SDA RF/SERVO (SEE PAGE 3-4) RF/SERVO (SEE PAGE 3-4) 204 203 206 208 209 198 200 195 16 197 196 CSO TEI RFLEVEL RFRP_AC HRFZC 207 RFRP_DC BDO ADIN SDATA PWMOUT2 SCLK SDEN RFIN FEO RFIP CSO TEO RFL RFRP RFZC BDO PWMOUT2 18 19 12 13 DMO FMO FOO TRO 14 TROPENPWM 91 89 88 87 90 103 104 69 188 64 62 63 61 IFSCK IFSDO IFBSY 58 59 57 IOWR IOCS IOOE IFSDI PRST XIFCS MCLK SPDIF SDTI PDN XMAMUTE CCLK 176 177 158 153 154 151 SPDIF ASDATAO ACLK CSN BICK LRCK 148 149 68 ABCK ALRCK XDACS MAMUTE ADSCK CDTI C Y V Y/G CB/B CR/R WIDE 179 164 166 168 170 172 173 175 ADSDO YUV1/C YUV2/Y YUV3/CVBS YUV4/G YUV5/B YUV6/R WIDE 187 186 XTALI XTALO XRST 65 67 6 5 IC205 EEPROM SCL SDA IC201 (CD) 13 IC201 (CD) 14 14 203 IC201 (DVD) 13 203 205 IC201 (DVD) 205 IC201 C/BAR PB C/BAR PB C/BAR PB 8 IC201 10 172 168 166 164 IC201 7 IC201 6 IC201 12 186 IC201 (DVD PLAY) 16 215 216 IC201 (CD PLAY) 16 215 216 IC201 11 173 IC201 C/BAR PB 9 170 MV-044 BOARD (2/5) (SEE PAGE 4-11) ADIN SDATA SCLK SDEN DMO FMO FOO TRO TROPENPWM X201 27MHz 118 116 117 BA0 RAS CAS RWE RCS CLK CLE BA1 DQM1 DQM0 RF/SERVO (SEE PAGE 3-4) INTERFACE CONTROL (SEE PAGE 3-12) AUDIO (SEE PAGE 3-9) VIDEO (SEE PAGE 3-7) 05 181 IPSW PROGRESSIVE S501 NORMAL 1.4V 1.4V 1.4V 1.4V 27MHz 0.6Vp-p H 0.6Vp-p H 1Vp-p H 0.7Vp-p H 1Vp-p H 1Vp-p H w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 3-7 3-8 3-4. VIDEO BLOCK DIAGRAM S VIDEO OUT 33 29 31 22 24 20 12 15 17 6 7 16 3 8 Y C COMPONENT VIDEO OUT PB/CB PR/CR Y C Y V VIDEO IN Y IN C IN MUTE1 MUTE2 Y IN Y Cb Cr Cb IN Cr IN Cr OUT VIDEO J501 (1/2) Q504, 505 WIDE SWITCH IC502 ed 18 IC502 ea 19 IC502 wf 21 IC502 w; 23 IC502 ws 22 V OUT Y OUT C OUT Y/G OUT Cb OUT IC502 VIDEO BUFFER V Y C Y/G CB/B CR/R WIDE XV_MUTE MV-044 BOARD (3/5) (SEE PAGE 4-13) 05 IC502 wl 20 SYSTEM CONTROL/ SIGNAL PROCESSOR (SEE PAGE 3-6) INTERFACE CONTROL (SEE PAGE 3-12) H 2.5Vp-p H 2.0Vp-p H 1.8Vp-p H 2.0Vp-p H 1.4Vp-p H 1.4Vp-p w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 3-9 3-10 3-5. AUDIO BLOCK DIAGRAM 16 15 1 3 5 7 8 6 2 4 L LINE OUT R D602 D603 SPDIF IC207 IC601 AOUTR- MCLK SDTI PDN CSN BICK LRCK CCLK CDTI DZFR DZFL MCLK LRCK BICK CSN SDTI PDN CCLK CDTI XMAMUTE AOUTR + AOUTL+ AOUTL- AUDIO AMP AUDIO D/A CONVERTER MUTE V J501 (2/2) OPTICAL IC605 COAXIAL XA_MUTE + – + – D IN 11 12 10 9 2 3 5 6 1 7 1 MV-044 BOARD (4/5) (SEE PAGE 4-12, 15) SYSTEM CONTROL/ SIGNAL PROCESSOR (SEE PAGE 3-6) INTERFACE CONTROL (SEE PAGE 3-12) Q602, 604, 605 MUTE DRIVER Q607 MUTE Q608 MUTE Q611 BUFFER DIGITAL OUTPUT POWER 2 (SEE PAGE 3-16) 05 IC207 1 (DVD) 17 3.3Vp-p 40.7ns w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 3-11 3-12 3-6. INTERFACE CONTROL BLOCK DIAGRAM 8 /RST 11 IR 1 VOUT IC408 RESET 1 VOUT IC406 REMOTE COMMANDER RECEIVER IC404 IF CON 24 /VMUTE 23 /AMUTE 17 /SC 16 SO 15 SI 14 /CS 7 SYSRST 4 9 12 10 7 8 5 10 5 CN201 CN402 2 4 7 6 9 IFBUSY XV_MUTE XA_MUTE SCO SIO SO0 XIFCS SYSRST IFBUSY XV_MUTE XA_MUTE SCO SIO SO0 XIFCS SYSRST SYSRST 27 BUSY 2 X401 8MHz XIN 3 XOUT IF-113 BOARD (SEE PAGE 4-23) MV-044 BOARD (5/5) (SEE PAGE 4-11) RF/SERVO (SEE PAGE 3-4) VIDEO (SEE PAGE 3-7) AUDIO (SEE PAGE 3-10) SYSTEM CONTROL/ SIGNAL PROCESSOR (SEE PAGE 3-6) 34 AD1 35 O/C 36 AD2 80 PROG LED S407 S401 D401 05 3 11 IC404 1 3 3.5 Vp-p (8 MHz) 50 69 77 71 SEG 1 – 20 DIG 1 – 7 ı ı ND401 VACUUM FLUORESCENT DISPLAY 12 – 14 16 – 18 20 21 23 – 25 27 28 30 – 32 34 35 37 38 11 9 ı 4 S405 S404 S403 S402 PROGRESSIVE w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 3-13 3-14 3-7. POWER 1 BLOCK DIAGRAM CN101 F101 2 Line Filters Bridge Rectifier Diode D311 Switching IC & Circuit PC101 Photo Coupler Shunt Reg D511 D211 D411 Q211 Q712 L211 L411 Q611 L512 L312 Q311 SW+5V SW+3.3V EVER+5V EVER+11V SW+8V CN201 EVER-10V POWER SUPPLY BLOCK (SRV1501WW) (SWITCHING REGULATOR) (SEE PAGE 4-29) 05 L AC IN R T101 TRANSFORMER POWER 2 (SEE PAGE 3-15) 1 3 4 5 6 10 8 9 I / SW801 POWER SW P-CONT w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 3-15 3-16 E 3-8. POWER 2 BLOCK DIAGRAM SW+8V 05 SW+5V SW+3.3V FILTER FL207 OPTICAL DIGITAL OUT CN103 FL208 FILTER FL209 SW+3.3V SW+8V IC201 SERVO DSP, RF AMP IC208 +3.3V REG MUTE V D601 Q603, 616 Q601 IC151 +3.3V REG IC202 +2.5V REG IC207 AUDIO D/A CONVERTER IC605 OPTICAL DIGIT AL OUT IC502 VIDEO BUFFER IC601 AUDIO AMP IC204 16M FLASH IC205 EEPROM IC102 AU+5V 11 3 DEVICE OPTICAL PS772 PS771 Q772,773 CN771 3 10 4 5 8 9 POWER 1 (SEE PAGE 3-14) 6 1 VIN 5 4 VOUT IC774 +3.3V REG MV-044 BOARD (SEE PAGE 4-9 to 4-18) IF-113 BOARD (SEE PAGE 4-23) IC206 64M SDRAM IC406 REMOTE COMMANDER RECEIVER AUDIO (SEE PAGE 3-10) VCC EVER+11V EVER-10V EVER+5V SW+8V SW+3.3V P-CONT POWER SW SW+5V IN OUT 2 3 IN OUT 3 1 IC603 +5V REG IC503 -5V REG VIN VOUT 6 4 VIN VOUT 6 4 VIN VOUT 5 4 REG 2 CTL 8 SW+5V FILTER CN205 CN401 2 3 4 2 3 4 CN402 3 CN201 12 13 11 2 1 PONCHK 30 PCONT 26 POWER 37 VREF F1 F2 39 IC408 RESET IC404 IF CON REGO1 32 REGO2 S+3.6V 31 VREF 43 PWMVREF 210 IC101 FOCUS/TRACKING COIL DRIVE, SPINDLE/SLED/LOADING MOTOR DRIVE PWM2VREF 211 VREFO 16 V2REFO 15 CN104 INLIMIT SENSOR LIMIT SW A ARP, SERVO DSP, AV DECODER, SYSTEM CONTROL ND401 VACUUM FLUORESCENT DISPLAY VKK 40 D401 PROGRESSIVE Q401, 402, T401 DC/DC CONVERTER D402 – 405 EVER+3.3V SW+3.3V SW-10V P-CONT POWER_SW 3.3V_MNT w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4-1 DVP-NS777P SECTION 4 PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS THIS NOTE IS COMMON FOR PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS. For printed wiring boards: • X : indicates a lead wire mounted on the component side. • x : indicates a lead wire mounted on the printed side. • a : Through hole. • b : Pattern from the side which enables seeing. (The other layers’ patterns are not indicated.) For schematic diagram: • Caution when replacing chip parts. New parts must be attached after removal of chip. Be careful not to heat the minus side of tantalum capacitor, because it is damaged by the heat. • All resistors are in ohms, 1/4 W (Chip resistors : 1/10 W) un- less otherwise specified. kΩ : 1000Ω, MΩ : 1000kΩ. • All capacitors are in µF unless otherwise noted. pF : µµF 50V or less are not indicated except for electrolytics and tantalums. • All variable and adjustable resistors have characteristic curve B, unless otherwise noted. • 2 : nonflammable resistor. • 5 : fusible resistor. • C : panel designation. • f : internal component. • C : adjustment for repair. • U : B+ Line. • V : B– Line. • Circled numbers refer to waveforms. • Voltages are dc between measurement point. • Readings are taken with a color-bar signal on DVD refer- ence disc and when playing CD reference disc. • Readings are taken with a digital multimeter (DC 10MΩ). • Voltage variations may be noted due to normal production tolerances. Caution: Pattern face side: Parts on the pattern face side seen from (Side A) the pattern face are indicated. Parts face side: Parts on the parts face side seen from (Side B) the parts face are indicated. When indicating parts by reference number, please include the board name. Note: The components identi- fied by mark 0 or dotted line with mark 0 are criti- cal for safety. Replace only with part number specified. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 4-3 4-1. FRAME SCHEMATIC DIAGRAM 4-4 FRAME 1 A B C D E F G H I 2 12 13 11 10 9 8 7 6 5 4 3 14 (SWITCHING REGULATOR) POWER SUPPLY BLOCK (SRV1501WW) SC-IN(N) 2 AC-IN(L) 2P CN101 1 10P CN201 Har FFC (FIM-006) ness PM-112 SW+8V MTR GND EVER+11V EVER+5V SW+3.3V SW+5V GND P-CONT POWER SW EVER-10V 2 1 3 4 5 6 7 8 9 10 13P CN201 1 2 3 4 1 2 3 4 TXD 6P CN204 4P CN205 4P CN401 RXD GND +3.3V 5 6 V2REFO RF MON 1 2 3 4 Harness IM - 067 MV-044 BOARD IF-113 BOARD MS-203 BOARD 1 2 3 4 OCSW1 / REV CN001 5P CKSW1 / FWD GND / CTL LDM - 5 5 4 3 2 1 LDM OCSW1 / REV FFC (FMS-026) CKSW1 / FWD GND / CTL LDM - LDM + 6 5 4 3 2 1 SP- SP+ LIMIT (GND) LIMIT SL- SL+ SP- SP+ LIMIT (GND) LIMIT SL- SL+ 1 2 3 4 5 6 6P CN104 FFC (FMO-013) Harness MD-105 24P CN103 OPTICAL DEVICE 2 1 3 4 5 6 7 8 9 10 11 12 13 GND(LD) LD(650) N.C N.C PD LD(780) VR(650) VR(780) N.C VoE/e+g Vcc Vc GND (PDIC) VoF/f+n VoB/b VoA/a RF (LO:DVD,HI:CD) MSW VoD/d VoC/c TRK- TRK+ FCS+ FCS- GND(LD) LD(650) N.C N.C PD LD(780) VR(650) VR(780) N.C VoE/e+g Vcc Vc GND(PDIC) VoF/f+n VoB/b VoA/a RF (LO:DVD,HI:CD) MSW VoD/d VoC/c TRK- TRK+ FCS+ FCS- 15 14 16 17 18 19 20 21 22 23 24 23 24 22 21 20 19 18 17 16 15 14 13 12 10 11 9 8 7 6 5 4 3 2 1 13P CN402 13 12 11 10 9 8 7 6 5 4 3 2 1 10P CN771 SW+8V MTR GND EVER+11V EVER+5V SW+3.3V SW+5V GND P-CONT POWER SW EVER-10V 2 1 3 4 5 6 7 8 9 10 + 05 DIAG (JIG) 5P CN101 BASE UNIT KHM-310BAA/ SERVICE ASSY 1 2 3 4 5 6 7 8 9 10 11 12 13 GND SW+3.3V SW-10V EVER+3.3V GND SYSRST 3.3V_MNT XIFCS IFBUSY SIO SO0 GND SC0 XV_MUTE XA_MUTE P-CONT POWER_SW GND SW+3.3V SW-10V EVER+3.3V GND SYSRST 3.3V_MNT XIFCS IFBUSY SIO SO0 GND SC0 XV_MUTE XA_MUTE P-CONT POWER_SW M M LIMIT IN SENSOR SPINDLE MOTOR SLED MOTOR w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 4-5 4-6 4-2. PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS MV-044 (RF AMP, SIGNAL PROCESS, SERVO, MOTOR DRIVE, AVDEC, VIDEO, AUDIO, PS THROUGH) PRINTED WIRING BOARD – Ref. No.: MV-044 board; 1,000 series – : Uses unleaded solder. RF AMP, SIGNAL PROCESS, SERVO, MOTOR DRIVE, AVDEC, VIDEO, AUDIO, PS THROUGH MV-044 There are a few cases that the part isn't mounted in this model is printed on this diagram. 54 55 108 109 162 163 216 1 IC201 R101 R1012 R1013 R1014 R1015 R1018 R1019 R102 R1020 R1021 R1028 R1031 R106 R107 R109 R110 R112 R113 R114 R115 R116 R117 R119 R123 R124 R126 R127 R128 R129 R130 R131 R132 R133 R134 R136 R139 R155 R156 R157 R158 R165 R166 R167 R168 R180 R182 R185 R187 R190 C274 R194 R195 R197 R198 R199 R202 R203 R204 R205 R206 R216 R217 R218 R220 R224 R227 R231 R244 C501 R248 R253 FB255 C509 R260 R261 R263 R264 R265 R266 R267 R268 R270 R272 R273 R274 C157 R276 CL171 R279 R281 R282 R283 R284 R285 R286 R287 R289 FB290 FB291 FB292 FB293 FB294 FB295 C514 C601 C101 C102 C103 C108 C602 C110 C112 C113 C114 C115 C116 C603 C604 C605 C120 C121 C122 C606 C607 C132 C133 C134 C135 C136 C137 C138 C608 C142 C144 C145 C146 C235 C148 C152 C154 C155 C156 C161 C165 C169 C172 C173 C174 C175 C178 C180 C181 C182 C183 C184 C185 C186 C187 C188 C189 C190 C191 C192 C193 C194 C195 C198 C614 C202 C203 C209 C212 C213 C214 C215 C218 C219 C221 C222 C223 C224 C227 C229 C231 C236 C237 C238 C619 C620 C243 C244 CL141 C247 C248 C249 C622 C251 C252 CL144 C256 C257 C258 CL170 C262 C266 C271 C272 C273 FB1022 FB1023 FB176 FB215 FB249 FB251 FB252 LP201 CL101 CL102 CL103CL104 CL105 CL106 CL107 CL108 CL109 CL119 CL120 CL169 CL202 CL203 CL204 CL205 CL206 CL207 CL208 CL209 CL210 C630 C771 C780 CL172 CL142 CL143 CL145 CL146 CL147 CL218 CL232 CL233 CL234 CL278 CL604 CL605 CL287 CL288 CL289 1 2 5 CN106 D159 R159 R229 R544 R545 D165 L165 FB201 FB202 FB203 FB204 FB205 FB206 Q168 1 16 8 9 IC207 R546 1 27 28 54 IC206 Q170 1 2 23 24 CN103 C789 1 2 CN105 38 39 65 64 102 103 128 1 IC102 C232 1 6 7 12 13 18 19 24 25 30 31 36 37 42 43 48 49 50 51 52 IC101 RV201 FL209 D201 1 3 CN206 FL101 FL102 FL103 FL202 FL203 FL204 FL205 FL206 FL207 FL208 R208 2 1 40 39 CN299 D510 D601 6 1 3 4 Q171 D602 3 4 1 6 IC151 3 4 1 6 IC202 D603 D604 C275 FB207 FL210 FL298 FL299 IC204 1 24 25 48 1 3 2 IC503 C276 C503 CL603 R547 R169 R170 R171 IC601 1 4 5 8 D605 R541 R596 R597 R642 R643 R2012 L166 L501 PS771 PS772 Q504 Q505 Q507 Q508 Q601 Q602 Q603 Q604 Q605 Q606 Q609 Q610 Q611 R2015 Q571 Q614 Q616 Q772 Q773 R2016 R141 R143 R178 R179 R181 R183 R184 R188 R189 R209 R210 R212 R213 R245 R246 R2013 R521 Q572 R524 FB525 R526 R527 R528 R529 R532 R535 Q573 Q574 Q613 R601 R602 R603 R604 R605 R606 R607 R608 R609 R610 R611 R612 R613 R614 R618 R620 R622 R624 R625 R628 R630 R629 R631 R632 R633 R636 R637 R638 R639 R571 R572 R646 R647 R649 R653 R654 R658 R659 R660 R661 R662 R573 R664 R665 R666 R667 R668 R669 IC602 1 4 5 8 R775 R776 R777 R778 R2001 R2004 R2005 RB202 RB203 R2022 R2023 R2025 R2026 R2028 FB1024 Q617 R550 R585 R230 R538 R539 FB555 FB2041 RB204 R623 D202 R554 IC209 3 4 1 2 RB206 R787 Q201 Q777 Q778 R161 R162 R163 R164 R201 R779 R780 R781 R782 R672 R574 R575 FB2036 FB2038 R576 R783 R577 R578 R579 R580 R581 R582 R583 D771 R786 R584 R615 R663 R586 LP101 RB205 R280 R191 LP702 CL279 LP701 LP601 C176 FB2039 C281 C280 JS001 1 4 5 8 IC205 JS003 JS002 R103 R104 R111 C104 C106 X201 C245 MV-044 BOARD (SIDE A) 1-861-511- 1 2 3 4 5 6 A B C D 05 C C C C C C C C C C C C C C E B B B E E B E C C C C C C C C C C C B B B B B E E E E E B E E E E E B B E B E E B B E E B B B B B K K K A A A A K K E E E E E B B E B B B C B E (12, 22) 12, 22 MV-044 BOARD (SIDE A) CN103 A-4 D601 C-1 D602 B-2 D604 C-2 IC101 A-6 IC102 A-4 IC151 B-5 IC201 C-5 IC202 B-6 IC204 C-6 IC205 C-6 IC206 C-4 IC207 B-4 IC503 A-2 IC601 B-3 Q168 A-4 Q170 A-4 Q171 A-4 Q504 A-2 Q505 A-2 Q601 C-3 Q602 C-2 Q603 C-2 Q604 B-2 Q605 B-2 Q611 C-1 Q616 C-2 Q772 C-3 Q773 C-3 IF-113 board (INTERFACE CONTROL) MV-044 board (RF AMP, SIGNAL PROCESS, SERVO, MOTOR DRIVE, AVDEC, VIDEO, AUDIO, PS THROUGH) Powe supply block (SRV1501WW) (SWITCHING REGULATOR) MS-203 board (LOADING MOTOR) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 4-7 4-8 RF AMP, SIGNAL PROCESS, SERVO, MOTOR DRIVE, AVDEC, VIDEO, AUDIO, PS THROUGH MV-044 C117 C118 C119 R105 C123 C131 C140 R122 C177 C179 C196 C197 C199 C207 C225 R175 C226 C240 C241 C242 C246 C250 C253 C261 C268 C297 C211 R207 C299 R225 R226 C505 R557 C512 R288 R296 R297 C111 C166 C616 C615 C618 C617 C254 C255 C625 C109 C626 C778 C779 C782 C783 C790 C204 C208 B JL163 JL164 C267 C217 B C228 B JL181 C A K D508 C A K D509 JL182 JS004 19 36 IC502 IC603 IC774 1 2 3 4 5 JL101 JL102 JL103 JL141 JL142 JL143 JL144 JL145 JL146 JL147 JL149 JL150 JL151 JL152 JL153 JL154 JL155 JL156 JL157 JL158 JL159 JL160 JL161 JL162 JL170 JL169 JL166 JL165 JL168 JL167 JL183 JL184 JL185 CN102 CN101 JL202 JL203 JL204 JL205 JL206 JL207 JL208 JL209 JL210 JL211 JL212 JL213 JL224 C504 JL186 JL241 JL242 JL243 JL244 JL245 JL187 JL247 JL539 JL537 JL642 JL251 JL252 JL253 JL538 JL641 JL643 JL257 JL259 JL645 JL261 JL266 JL267 JL268 JL269 JL270 JL271 JL279 JL273 JL274 JL275 JL276 JL277 JL278 JL646 JL501 JL502 JL503 JL504 JL505 JL507 JL509 JL510 JL511 JL512 JL513 JL514 JL515 JL516 JL517 JL518 JL519 JL520 JL522 JL523 JL524 JL525 JL526 JL527 JL528 JL529 JL530 JL531 JL532 JL533 JL534 JL536 JL602 JL603 JL604 1 2 3 4 5 IC208 JS771 JL521 JL644 C B E Q607 C B E Q608 R118 R120 R121 R140 R142 R144 R145 R146 R160 R186 R192 R193 R219 R221 R222 R223 R228 R232 R234 R236 R247 R254 R256 R257 R258 R259 R262 R269 R298 R523 R530 R533 R534 R536 R598 R599 R537 R616 R617 R619 R621 R626 R627 R634 R635 R641 R640 R648 R650 R651 R652 R655 R656 R657 R683 R684 R1017 R1026 R1027 R2002 R2003 R2024 R2027 R548 R556 R788 JL771 JL772 JL773 JL774 JL775 JL776 JL777 JL778 JL779 JL780 R549 R135 R211 R214 R784 R785 #PC00861 R2018 R2019 R2029 R2030 R2035 R2034 R2033 R2032 R2031 R2036 R2014 C259 C263 FB2040 FB2037 R172 R173 1 12 13 24 1 18 JL148 MV-044 BOARD (SIDE B) 1-861-511- CN502 S501 CN604 1 6 C507 C510 C511 C513 C609 C610 C612 C613 C631 CN503 C611 C628 C640 C641 C642 C643 C644 C776 C784 C775 CN771 10 1 C627 C629 IC604 IC605 J501 J502 1 4 CN205 C239 C264 C265 C269 C270 1 7 CN207 C210 C298 C296 C220 C233 C206 C216 CN201 TP201 X202 C260 C141 C139 C143 C153 C167 C168 C171 1 6 C170 CN104 C107 C124 C125 C126 CN204 R553 C502 (12, 22) 12, 22 1 2 3 4 5 6 A B C D 05 1 2 13 12 1 7 2 6 1 6 1 2 3 OPTICAL COAXIAL DIGITAL OUT R Y L AUDIO PR/CR PB/CB COMPONET VIDEO OUT LINE OUT VIDEO LINE OUT S VIDEO OUT NORMAL PROGRESSIVE Y V C CR/R CB/B L R Y/G COAX MV-044 BOARD (SIDE B) CN101 A-6 CN104 A-5 CN201 B-6 CN204 A-3 CN205 C-3 CN771 C-2 D508 A-1 D509 B-1 IC208 B-4 IC502 B-2 IC603 C-3 IC605 C-1 IC774 D-3 Q607 B-1 Q608 C-1 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ D:DVD PLAY C:CD PLAY NO MARK:DVD/CD PLAY 3.9 4 4 4.9 3.6 4 4 D2.8/C3.2 D5.2/C4.7 D1.2/C3.9 4 8.2 D1.9/C2 4.8 1.4 1.4 1.4 1.4 1.4 1.4 3.2 3.2 2.2 1.4 1.4 1.4 1.4 1.1 0 D0/C3.3 3.2 3.2 3.3 8.2 1.4 3.2 D1.2/C3.9 D1.7/C2.6 1.4 D2.9 /C3.3 D1.9 /C2.1 D0/C3.3 3.3 D2.3/C0 1.3 1.6 1.5 0 3.3 1.5 2 1.3 1.4 2.8 3.3 1 1 3.3 3.3 0 D0/C3.3 D0/C3.3 0.4 3.3 3.3 3.2 0.3 3.2 0.2 1.6 D3.2/C0 3.3 0 0 0 0.2 3.3 3.3 3.3 1.3 1.3 1 1.4 1.3 1.5 1.5 1.5 1.5 2.1 1.5 2.1 2.1 2.1 2 2 3.3 3.3 0 D3.2/C2.4 0 0.9 3.3 2 D2.6/C3.2 D3/C0.1 D2.4/C2.7 D1.4/C1.7 D0.1/C0.5 D1.7/C2.6 D0.1/C0.5 2 5 D3.2/C0 D0.1 /C4.2 D0/C0.2 D0.2/C0 D0.1 /C4.2 0 D3.2 /C0 D2.6 /C3.2 D3.2 /C2.4 D3.6 /C3.1 D3.2 /C3.6 D2.4/C0.1 D0.2/C1.9 4.8 1.3 4.8 3.3 D0.1/C0.5 3 4 1 SCLK MTR_GND ADIN GND FOO V2P8 PWMOUT2 RFIP TRO +5V RFL GND SYSRST BDO SDEN +8V TROPENPWM RF+3.3V SDATA RFMON FMO GND TEO DMO RFZC RFRP FEO RFIN CSO V1P4 OCSW1 CL142 CL144 CL141 CL119 CL106 CL103 CL170 CL108 CL102 CL171 CL147 CL104 CL105 CL143 CL145 CL101 CL120 CL109 CL146 CL169 CL172 CL107 0.1u C173 XX C133 0.01u C110 XX C101 0.01u C176 1u C177 XX C146 0.01u C119 0.033u C197 0.22u C152 0.033u C112 0.1u C138 1u C178 C188 XX 0.015u C190 0.1u C120 0.015u C194 XX C174 0.01u C169 82p C198 0.001u C156 0.01u C172 0.1u C140 2200p C144 470p C184 220p C106 XX C131 0.001u C155 0.1u C185 0.1u C132 0.1u C175 XX C191 XX C108 0.01u C114 0.1u C121 XX C103 0.01u C113 0.01u C115 1u C179 0.1u C186 0.01u C117 0.001u C116 0.01u C166 0.1u C189 XX C187 XX C195 0.1u C193 0.01u C123 0.01u C154 0.01u C165 0.22u C161 4700p C148 XX C157 XX C102 220p C104 2200p C145 0.033u C111 1u C181 XX C196 XX C118 1u C180 0.1u C122 0.01u C109 390p C199 0.1u C142 ±0.5% 56k R123 47k R182 XX R168 1200 R110 R197 4700 33k R104 10k R1026 47k R192 1M R185 47k R119 0 R194 10k R1031 XX R140 XX R144 XX R113 XX R161 XX R167 XX R115 0 R191 10k R114 XX R142 ±0.5% 22 R183 XX R1013 10k R107 XX R143 XX R118 ±0.5% 56k R122 ±0.5% 22 R178 12k R109 100k R173 R158 4700 R141 XX XX R193 XX R163 12k R117 10k R132 R198 1k 0 R187 10k R195 1k R156 ±0.5% 100k R120 R157 4700 6800 R124 100 R180 10k R101 XX R145 47k R186 2700 R112 ±0.5% 18k R130 ±0.5% 100k R121 R199 15k 100 R175 XX R1014 XX R116 10k R127 ±0.5% 22 R184 XX R166 1k R181 10k R1027 33k R128 15k R111 XX R146 XX R106 0 R190 XX R1028 10k R102 XX R164 1k R155 22 R189 22 R188 100 R1015 XX R139 XX R165 XX R162 33k R103 27k R126 ±0.5% 33k R131 XX R169 XX R170 ±0.5% R136 15k XX R135 R172 100k XX R105 22 R179 ±0.5% R129 82k JL186 JL155 JL158 JL170 JL151 JL149 JL162 JL102 JL160 JL142 JL184 JL168 JL159 JL141 JL103 JL166 JL153 JL167 JL164 JL156 JL145 JL169 JL165 JL143 JL147 JL185 JL152 JL161 JL187 JL154 JL183 JL144 JL157 JL146 JL150 JL163 JL101 JL181 JL148 JL182 CN105 XX 1 S+3.6V 2 IOP XX C192 XX C136 XX C135 XX C137 XX C182 XX C134 FB1023 FB1024 FB1022 FB176 50V 10u C141 16V 47u C168 47u C153 16V 50V 10u C124 XX C170 XX C167 10u C143 50V 16V 47u C171 16V 47u C126 50V 10u C139 C125 16V 47u 50V C107 10u XX L165 XX L166 XX D159 XX D165 0 R134 XX R171 0 R1021 XX R1017 XX R1012 0 R133 100 R160 0 R159 XX R1020 XX R1019 0 R1018 6P CN104 1 SP- 2 SP+ 3 LIMIT 4 (GND) LIMIT 5 SL- 6 SL+ UM6K1N-TN Q170 6 1 5 2 4 3 XX JS004 JS003 0 QST8TR Q171 6 5 1 3 2 4 XX FL103 XX FL102 XX FL101 FAN8036L IC101 1 2 3 4 5 6 14 15 16 17 18 19 20 21 22 23 24 27 28 29 30 31 32 33 34 35 36 40 41 42 43 44 45 46 47 48 50 51 52 49 13 25 26 37 38 39 11 12 9 10 7 8 TK11233CMCL-G IC151 1 2 3 4 5 6 Q168 UN2212-TX CN106 XX 1 RF 2 GND 3 FE 4 TE 5 PI 5P CN101 1 OCSW1 / REV 2 CKSW1 / FWD 3 GND / CTL 4 LDM- 5 LDM+ XX CN102 1 2 3 4 5 6 7 CN103 24P GND(LD) 1 LD(650) 2 N.C 3 N.C 4 PD 5 LD(780) 6 VR(650) 7 VR(780) 8 N.C 9 VoE/e+g 10 Vcc 11 Vc 12 GND(PDIC) 13 VoF/f+h 14 VoB/b 15 VoA/a 16 RF 17 (LO:DVD,HI:CD) MSW 18 VoD/d 19 VoC/c 20 TRK- 21 TRK+ 22 FCS+ 23 FCS- 24 XX C183 M M IC102 CXD9780R 1 WOBSO 2 WVDD 3 AGNDX 4 AGNDX 5 AVDDO 6 RFOP 7 RFON 8 AGNDO 9 TM1 10 TM2 11 TM3 12 AGNDT 13 TM4 14 AVDDT 15 V2REFO 16 VREFO 17 V20 18 FEO 19 LVL 20 CSO 21 TEO 22 VDDP 23 DEFECT 24 LRFRP 25 HRFRP 26 CRTP 27 CRTPLP 28 TRLPA 29 TRLP 30 HTRC 31 GNDP 32 DPFN 33 DPFO 34 AGNDX 35 AGNDX 36 AGNDX 37 VDD 38 VFO13 39 GND 40 UDGATE 41 HDGATE 42 IO0 43 IO1 44 IO2 45 IO3 46 IO4 47 IO5 48 IO6 49 IO7 50 IO8 51 IO9 52 IOA 53 IOB 54 VDDS 55 XCK16M 56 SCLK 57 GNDS 58 SDEN 59 SDATA 60 RST 61 DPDMUTE 62 AGNDP 63 AGNDX 64 AVDDP 65 AGNDF 66 VCON 67 AVDDF 68 AGNDX 69 AVDDM 70 COSPHI 71 HALLCOS 72 REFCOS 73 AGNDM 74 HALLSIN 75 REFSIN 76 SINPHI 77 SW0 78 SW2 79 SW1 80 MOP 81 MON 82 AGNDX 83 AGNDX 84 CEON 85 CEOP 86 RFGCI 87 RFGCU 88 RFFGC 89 OSP 90 OSN 91 CDD 92 CDC 93 CDB 94 CDA 95 DVDRFIN 96 DVDRFIP 97 DVDD 98 DVDC 99 DVDB 100 DVDA 101 MA 102 MB 103 MC 104 MD 105 SA 106 SB 107 AGND 108 IR 109 AVDD 110 SC 111 SD 112 CDFOP 113 CDFON 114 SVDD 115 TPI 116 TNI 117 SGND 118 WGAND 119 AGC1 120 WAVDD 121 AGC2 122 AGC3 123 MDI2 124 MDI1 125 LDO1 126 LDO2 127 RFSUBO 128 WGND FCS- FCS+ TRK+ TRK- FE TE PI SL+ VOC VOD FE TE VOF VOE VOA VOB SP- SP- SP+ SL+ SL- VOC VOD VOA VOB VOF VOE DVD_LD CD_LD SCLK SDEN SDATA SYSRST PWMOUT2 SCLK SDEN SDATA SYSRST PWMOUT2 TRK- TRK+ FCS+ FCS- CD_LD SL- SP+ PI DVD_LD OPIN2- FWD OUT4 PGND1 IN4+ IN3- DO4- SW RES1 DO3+ MUTE123 IN2- OUT3 MUTE4 D IN2+ REV DO1- CTL REGO2 IN4- OUT2 DO4+ DO2- IN1+ DO2+ DO5+ OP+ MUTE4 REGO1 PVCC2 TSD_M VREF DO5- PS REG2CTL REG VCC OP- OUT1 D IN3+ - PGND2 MSC MUTE123 Power Save OPO SVCC (5V) OPIN2+ PVCC1 SGND RES2 OPOUT2 + DO1+ DO3- IN1- TSD_M VIN GND VOUT CONT NOISE GND REGVCC (8V) REGVCC REGVCC OCSW1 CKSW1 GND LDM- LDM+ N.C TRG SW CN001 MS-203 BOARD (SEE PAGE 4-26) MV-044 BOARD(2/5) MV-044 BOARD (2/5) (2/5) MV-044 BOARD IC151 3.3V REG IC102 DVD/CD RF AMP, SERVO ERROR PROCESS COIL DRIVE, FOCUS/TRACKING IC101 MOTOR DRIVE SPINDLE/SLED/LOADING VR SELECT SWITCH INVERTER LD DRIVE DVD/CD MV-044 BOARD(2/5) LD MODULE COIL DVD/CD COIL DEVICE OPTICAL PD IC DVD/CD FOCUS SW SPINDLE TRACKING MOTOR SLED INLIMIT MOTOR (2/5) MV-044 BOARD 21 B 10 N L 3 1 J 12 14 6 K 18 5 20 M 8 9 A 7 H D 19 4 2 I 13 G 05 E 16 C 15 17 11 F P O Q 23 22 XX MARK:NO MOUNT MV-044 BOARD (1/5) Y/CHROMA SIGNAL PATH SLED SERVO DVD/CD PB SIGNAL TRACKING SERVO DVD/CD CDV VIDEO SIGNAL SPINDLE SERVO(SPEED AND PHASE) AUDIO FOCUS SERVO KHM-310BAA/ SERVICE ASSY BASE UNIT 4-9 4-10 RF AMP, SERVO, MOTOR DRIVE MV-044 (1/5) MV-044 (RF AMP, SERVO, MOTOR DRIVE) SCHEMATIC DIAGRAM • See page 4-5 for printed wiring board. • See page 4-19 for Waveforms. – Ref. No.: MV-044 board; 1,000 series – The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 4-11 4-12 MV-044 (SIGNAL PROCESS, SERVO DSP, AVDEC) SCHEMATIC DIAGRAM • See page 4-5 for printed wiring board. • See page 4-19 for Waveforms. – Ref. No.: MV-044 board; 1,000 series – SIGNAL PROCESS, SERVO DSP, AVDEC MV-044 (2/5) B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B- B- B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B- B+ B+ B+ B+ 0 0 5 2.4 2.4 2.4 2.4 1.6 1.6 0 1.6 3.3 3.3 3.3 0 3.3 4.8 1.3 4.8 1.4 3.3 1.2 0.9 0.2 1.4 1.5 1.5 1.7 0.9 1.7 1.4 3.3 0 1.4 0 1.4 2.2 2.5 1.4 3.3 3.3 2.3 3.3 2.1 1.5 1.4 2.7 2.7 1.6 0.1 2.5 0.3 1.4 1.4 1.4 1.2 3 2.5 0 1.6 3.3 1.6 1.6 0 1.6 3.3 3.3 3.3 0 0.1 0 0.8 1.8 0.6 3.3 1.6 1.8 1.8 2 1.8 1.8 2.1 3.2 3.2 1.2 2.9 3 0.7 2.5 0.9 1.2 1.1 2 1.1 1.8 2.1 3.3 2.5 3.9 4.2 4.2 3.3 3.3 3.9 4.3 3.3 3.2 3.3 3.3 3.3 1.5 2.5 0 0 1.2 3.3 0.9 0.5 2.2 4.4 3.1 2 2.4 1.4 2.4 2 2.1 3.3 1.8 1.8 1.2 0.1 1.6 1.3 0.1 2.2 2.5 2.1 2.3 2.8 1.4 1.5 1.2 1.3 0.1 1.3 0 0.2 1.4 2.8 1.4 1.4 D2.3/C0 1.3 0 1.5 1.5 0 1.6 0.1 3.3 0 1.6 1.7 3.3 3.8 2.5 0 0.4 D1.4/C1.7 D2.4/C2.7 D3/C0.1 D0.1/C0.5 0 3.3 0 3.3 0.5 3.3 0.6 0.6 3.3 0.5 0.5 6 7 8 9 10 11 0.6 12 15 0 1.4 1.5 2.1 0.1 0 2.3 1.8 3.3 1.6 2 1.8 3.3 2.1 1.8 1.8 1.8 0.8 0.6 3.3 3.3 0.9 3.3 1.2 0.7 1.1 1.1 3.3 2 1.8 2.1 3.3 3.2 2.7 3.2 3 2.9 1.2 0.1 1.6 0.3 1.4 1.4 1.4 3.3 3.3 3.3 3.3 1.3 3.3 2.5 0.1 0.1 1.4 2.1 1.8 1.8 1.2 1.3 1.6 0.1 0 0 2.1 3.3 1.3 2.4 3.1 2 0.5 2.4 2 2.2 3.3 0.2 3.3 1.3 3.3 0 0 1.4 1.2 0.9 2.8 2.3 1.5 2.2 D:DVD PLAY C:CD PLAY NO MARK:DVD/CD PLAY 2.7 14 13 17 16 GND C MTR_GND FMO SW+8V TRO ART- +5V XV_MUTE XRMUTE ALT- SW+3.3V DISC/XEXT V SW-10V XMAMUTE WIDE GND +5V MTR_GND OCSW1 KRMOD +8V EUROVY PWMOUT2 XLMUTE SW+5V Y GND V1P4 P-CONT ALT+ CB/B TROPENPWM CR/R P_GND_AUDIO SPDIF EVER+3.5V XA_MUTE AU+5V RF+3.3V FOO IPSW DMO RGBSEL DSEL XVOICE POWER_SW RFMON ART+ V2P8 Y/G P_GND_SPDIF MIC XX CN299 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 XX Q201 JL271 JL270 JL268 JL252 JL273 JL279 JL269 JL278 JL205 JL277 JL206 JL210 JL259 JL211 JL242 JL267 JL224 JL261 JL251 JL203 JL243 JL212 JL207 JL245 JL247 JL274 JL204 JL257 JL275 JL202 JL276 JL241 JL253 JL209 JL244 JL213 JL266 JL208 XX R206 XX R274 XX R269 XX R2029 XX R259 0 R2036 XX R2014 47 R285 XX R2026 10k R221 XX R257 ±0.5% 560 R276 R2027 0 47 R261 XX R217 XX R245 100 R2019 XX R212 XX R2005 XX R204 R2015 XX XX R262 R247 100 R272 0 XX R218 XX R283 XX R281 FB2016 XX XX R2001 10k R223 XX R256 XX R236 47 R2033 XX R246 XX R282 R201 0 R270 XX R2013 XX 10k R2030 47 R287 XX R202 2700 R280 100 R258 XX R2004 22 R260 10k R213 1k R226 47 R2034 8200 R220 XX R2012 47 R288 R203 XX 10k R222 XX R2002 100 R279 47 R253 XX R209 10k R2028 XX R228 ±0.5% 75 R268 XX R207 FB2018 XX 0 R224 1k R225 XX R297 47 R286 XX R234 XX R205 0 R298 XX R219 XX R211 47 R284 10k R216 XX R296 47 R2031 XX R2035 R273 XX XX R2022 * XX R210 XX R2003 47 R2032 XX R254 XX R232 XX R214 0.001u C235 C244 10p C242 XX 0.1u C237 C248 0.01u 0.1u C267 C245 12p C240 0.01u 0.1u C231 C273 100p 0.01u C268 0.1u C229 0.22u C262 XX C221 XX C261 C243 0.01u 0.001u C258 0.01u C219 0.01u C227 XX C271 0.01u C256 0.01u C203 C225 0.01u 0.01u C236 0.01u C223 XX C238 XX C226 XX C253 2.2u C232 0.01u C222 C241 0.01u 2.2u C276 0.01u C263 0.01u C213 0.22u C259 0.22u C207 C247 0.01u C212 100p 1u C215 XX C211 C249 0.01u C252 0.1u C250 0.01u XX C272 0.22u C266 0.01u C257 0.01u C246 0.22u C202 C254 XX 0.1u C281 XX C275 XX C274 XX C297 0.1u C280 C255 0.01u 0.01u C218 C224 0.01u 0.1u C251 XX C299 0.1u C214 C209 0.01u C239 16V 47u C233 XX XX C208 C298 XX XX C206 16V 47u C216 XX C217 47u C260 16V C210 XX C296 XX FL206 XX XX FL203 XX FL205 FL208 XX FL204 FL207 FL202 XX XX FL298 XX FL210 XX FL299 FB201 FB294 XX FB2038 XX FB2039 FB2036 FB206 FB251 FB202 FB207 XX FB252 FB2041 XX FB2040 FB215 FB249 FB292 FB295 FB203 FB293 FB204 FB255 FB290 XX FB2037 FB205 FB291 16V 47u C269 C220 16V 47u 50V 10u C265 XX C228 16V 47u C270 47u 16V C264 CL209 CL234 CL206 CL289 CL288 CL287 CL204 CL278 CL210 CL203 CL208 CL207 CL218 CL205 CL279 CL202 CL233 CL232 TP201 CN206 XX 1 SPMCLK 2 GND 3 SPLRCK X201 XX X202 27MHz R208 0 XX R231 0 R229 R248 100k R230 XX 18k R244 100k R227 R289 750k TK11133CSCL-G IC208 1 2 3 4 5 IC206 GLT5640L16P-7TC 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 AK4385VT-E2 IC207 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 RB203 XX RB202 XX RB206 47 RB204 47 RB205 47 IC205 BR24L16FJ-WE2 1 2 3 4 5 6 7 8 CN201 13P 1 2 3 4 5 6 7 8 9 10 11 12 13 TK11225CMCL-G IC202 1 2 3 4 5 6 XX CN207 1 2 3 4 5 6 7 FL209 XX D201 XX JS001 0 JS002 RV201 XX IC201 CXD9781R 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 44 52 43 51 42 50 41 49 40 48 39 47 38 46 37 45 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 XX IC209 1 OUT 2 VDD 3 N.C 4 VSS 4P CN205 1 2 3 4 D202 XX 6P CN204 1 2 3 4 5 6 IC204 MBM29LV160BE70TN-D006 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 SDATA SDEN SCLK SYSRST RFIN RFIP RFL FEO TEO CSO RFRP BDO ADIN RFZC XX C204 A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 HD0 HD1 HD2 HD3 HD4 HD5 HD6 HD7 RA3 RA2 RA1 RA0 RA10 RA4 RA5 RA6 RA7 RA11 RA8 RA11 RA9 RA8 RA7 RA6 RA5 RA4 BA0 BA1 RA10 RA0 RA1 RA2 RA3 DQM1 DRCLK DRCLE DQM0 RWE CAS RAS RCS DQM0 DQM1 RD0 RD1 RD2 RD3 RD4 RD5 RD6 RD7 RD8 RD9 RD10 RD11 RD12 RD13 RD14 RD15 RFRP FEO CSO RFIP RFL BDO SDATA SCLK SDEN ADIN TEO RFZC BA1 BA0 RCS RAS CAS RWE XROMCS DRCLK DRCLE HD7 A14 A15 A16 A0 A1 HD0 A2 HD1 A3 A4 HD2 A20 A5 A17 A6 HD3 A19 A9 A7 HD4 A18 A11 HD5 A10 A12 HD6 A8 A13 HD0 HD1 HD7 HD6 HD5 HD4 HD3 HD2 A8 A9 A10 A11 A12 A13 A14 A15 XRD RD10 RD8 RD0 RD1 RD3 RD9 RD11 RD13 RD2 RD12 RD14 RD15 RD4 RD5 RD6 RD7 RFIN XROMCS XRD XWR SCLK SDEN SDATA SYSRST RFIN RFIP RFL FEO TEO CSO RFRP BDO ADIN RFZC RA9 SYSRST XWR IREF PLLVSS LPIOP LPION LPFON LPFIP LPFIN LPFOP JITFO JITFN PLLVDD3 FOO TRO TROPENPWM PWMOUT1 PWMOUT2 DVDD2 DMO FMO DVSS FG HIGHA0 HIGHA1 HIGHA2 HIGHA3 HIGHA4 HIGHA5 DVSS HIGHA6 HIGHA7 AD7 AD6 AD5 AD4 DVDD3 AD3 AD2 AD1 AD0 IOA0 IOA1 DVDD2 IOA2 IOA3 IOA4 IOA5 IOA6 IOA7 A16 A17 IOA18 IOA19 IOA20 APLLVSS APLLVDD3 ALE IOOE IOWR IOCS DVSS IFBSY IFSCK IFSDO XIFCS SCL DVDD3 SDA XDACS IFSDI INT0 IR DVDD2 RXD TXD UWR URD DVSS RD7 RD6 RD5 RD4 DVDD2 RD3 RD2 RD1 RD0 RWE CAS RAS RCS BA0 DVSS RD15 RD14 RD13 RD12 DVDD3 RD11 RD10 RD9 RD8 DVSS CLK CLE RA11 RA9 RA8 DMVDD3 DMVSS RA7 DVDD3 RA6 RA5 RA4 DVSS DQM1 DQM0 BA1 RA10 DVDD2 RA0 RA1 RA2 RA3 DVSS RD31 RD30 RD29 RD28 DVDD3 RD27 RD26 RD25 RD24 DVSS DQM3 DQM2 KRMOD VOICE DVDD2 MIC DSEL DISC/XEXT EUROVY DVSS RGBSEL NT/XPAL ABCK ALRCK DVDD3 ACLK MC_DATA SPDIF ASDATA0 ASDATA1 ASDATA2 ASDATA3 XRST DACVDDC VREF FS YUV0/CIN DACVSSC YUV1/C DACVDDB YUV2/Y DACVSSB YUV3/CVBS DACVDDA YUV4/G DACVSSA YUV5/B YUV6/R ICE WIDE MAMUTE ADSCK DVSS ADSDO SPMCLK IPSW DVDD2 SPLRCK SPBCK DVDD3 XTALO XTALI PRST DVSS VFO13 IDGATE DVDD3 UPGATE WOBSI SDATA SDEN SLCK BDO ADCVSS ADIN RFSUBI TEZISLV TEI CSO FEI RFLEVEL RFRP_DC RFRP_AC HRFZC PWMVREF PWM2VREF ADCVDD3 RFDTSLVP RFDTSLVN RFIN RFIP VDD DQ0 VDDQ DQ1 DQ2 VSSQ DQ3 DQ4 VDDQ DQ5 DQ6 VSSQ DQ7 VDD LDQM WE CAS RAS CS BA0 BA1 A10/AP A0 A1 A2 A3 VDD VSS DQ15 VSSQ DQ14 DQ13 VDDQ DQ12 DQ11 VSSQ DQ10 DQ9 VDDQ DQ8 VSS NC UDQM CLK CLKE NC A11 A9 A8 A7 A6 A5 A4 VSS A0 A1 A2 GND VCC WP SCL SDA CSN BICK MCLK AOUTL+ VSS VDD XDZFR AOUTR- XDZFL PDN AOUTR+ CDTI LRCK AOUTL- CCLK SDTI LPFIP LPFOP JITFN JITFO FG SC0 SI0 SYSRST SO0 GND GND VOUT CONT NOISE VIN GND GND RXD TXD RF MON V2REF0 +3.3V GND CONT VIN VOUT GND NOISE A18 DQ3 RY/BY A17 DQ13 VSS RESET A4 A3 DQ4 A16 A1 DQ9 DQ10 N.C. A14 OE BYTE DQ12 A13 A2 A0 A9 DQ0 A6 DQ8 DQ11 VSS DQ7 DQ2 WE A5 DQ15/A-1 A20 A7 CE A19 WP/ACC DQ6 DQ14 A11 A10 VCC A12 A8 DQ5 A15 DQ1 GND GND GND GND GND AD0 AD1 AD2 AD3 AD4 AD5 AD6 AD7 A15 A14 A13 A12 A11 A10 A9 A8 DV33 DV33 3.3V_MNT XIFCS IFBUSY IFBSY IR IOCE# BUFOE# ALE URD# UWR# INT0# URST XDACS SDA XIFCS SCK SDI SCL SDO VCC SW+8V SW+5V MTR GND GND SW+3.3V XV_MUTE XA_MUTE P-CONT POWER_SW SW-10V EVER+3.5V SW-10V EVER+3.3V GND SW+3.3V FOCUS SERVO SLED SERVO DVD/CD SPINDLE SERVO(SPEED AND PHASE) TRACKING SERVO DVD/CD CDV MV-044 BOARD (4/5) MV-044 BOARD (3/5) MV-044 BOARD (4/5) DIAG (JIG) MV-044 BOARD(1/5) (5/5) MV-044 BOARD (SEE PAGE 4-24) IF-113 BOARD CN401 (1/5) MV-044 BOARD 3.3V REG IC208 AUDIO D/A CONVERTER IC207 IC201 AV DECODER, SYSTEM CONTROL ARP,SERVO DSP, 16M FLASH ROM IC204 +2.5V REG IC202 EEPROM IC205 64M SDRAM IC206 MV-044 BOARD(3/5) MV-044 BOARD(4/5) MV-044 BOARD (1/5) MV-044 BOARD(5/5) (SEE PAGE 4-24) CN402 IF-113 BOARD (1/5) MV-044 BOARD PB Y/CHROMA AUDIO Y SIGNAL PATH SIGNAL VIDEO SIGNAL CHROMA 21 B 10 N L 3 1 J 12 14 6 K 18 5 20 M 8 9 A 7 H D 19 4 2 I 13 G 05 E 16 C 15 17 11 F O P Q R 22 23 21 24 25 MV-044 BOARD (3/5) MV-044 BOARD (2/5) MV-044 BOARD(1/5) XX MARK:NO MOUNT MV-044 BOARD (1/5,2/5) MV-044 BOARD(2/5) ±0.5% 75 R264 ±0.5% 75 R266 ±0.5% 75 R265 ±0.5% 75 R267 ±0.5% 75 R263 R2025 R2023 R2024 XX XX XX w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 4-13 4-14 VIDEO AMP MV-044 (3/5) MV-044 (VIDEO AMP) SCHEMATIC DIAGRAM • See page 4-5 for printed wiring board. • See page 4-19 for Waveforms. – Ref. No.: MV-044 board; 1,000 series – B+ B+ B- B- B- B- B- B- B- B- B- B- B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ NO MARK:DVD/CD PLAY 4.8 0 4.8 4.8 0.4 0 0.4 -5 -5 4.8 0.4 0 0 -5 0.5 0.7 0.6 3.3 0.5 1.3 0.5 1.3 0.6 3.3 0.6 -5 18 19 20 21 22 23 0 -5 -10.9 Y/G GND DISC/XEXT COAX IPSW P_GND_AUDIO Y XV_MUTE ERAUDIOL RCH_OUT LCH_OUT WIDE SW+5V VIDEO-5V CB/B ERAUDIOR EVER+11V_VID C V RGBSEL CR/R EUROVY SW-10V DSEL XX R536 XX R596 XX R546 XX R539 R557 0 XX R545 XX R541 XX R597 XX R526 ±0.5% R527 75 XX R544 XX R538 R528 75 ±0.5% R556 0 0 R547 XX R571 XX R576 XX R584 0 R549 XX R586 ±0.5% 75 R533 ±0.5% R535 75 R583 XX XX R577 XX R585 10k R521 ±0.5% 75 R530 R582 0 ±0.5% 75 R534 XX R550 10k R529 XX R578 0 R548 0 R554 0 R575 XX Q572 Q574 XX CN502 XX 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 JL524 JL527 JL513 JL514 JL518 JL536 JL519 JL520 JL538 JL501 JL533 JL502 JL529 JL510 JL505 JL539 JL523 JL532 JL503 JL504 JL528 JL511 JL512 JL526 JL530 JL516 JL517 JL515 JL525 JL534 JL521 JL522 JL537 JL531 JL507 JL509 NJM79M05DL1A(TE2) IC503 1 GND 2 IN 3 OUT XX R524 XX R574 R580 XX XX R523 XX R537 XX R579 R532 0 R573 XX XX R572 XX R581 0.01u C501 XX C503 XX C505 XX C504 C507 47u 16V 16V 47u C502 16V 47u C513 MUN2213T1 Q504 XX Q507 R553 XX 16V 47u C511 16V 47u C510 XX D510 HZM6.8ZWA1TL D509 HZM6.8ZWA1TL D508 Q508 XX MUN2111T1 Q505 Q571 XX XX Q573 FB555 FB525 0.1u C509 0.1u C514 0.1u C512 XX L501 CN503 XX 1 2 3 4 5 6 7 IC502 LA73053-TLM-E NC 1 NC 2 V_IN 3 DCCNT1 4 GND 5 C_IN 6 MUTE1 7 Y_IN 8 NC(DCCNT2) 9 NC(GND) 10 NC 11 Y_IN(NC) 12 DCCNT2 13 GND 14 Cb_IN 15 MUTE2 16 Cr_IN 17 -5V 18 -5V 19 Cb_OUT 22 GND 23 Y/G_OUT 24 +5V(NC) 25 NC 26 -5V 27 -5V 28 Y_OUT 29 NC 30 C_OUT 31 GND 32 V_OUT 33 +5V 34 NC 35 NC 36 NC 21 Cr_OUT 20 S501 P_GND_SPDIF XX R599 0 R598 7 6 4 5 1 3 2 Q504,505 G G C J502 XX J501 COAXIAL DIGITAL OUT LINE OUT L R AUDIO Y PB B /C PR R /C VIDEO OUT COMPONENT VIDEO LINE OUT Y/G GND COAX CB/B GND R CR/R GND L V C GND GND GND Y GND (4/5) MV-044 BOARD WIDE SWITCH IC502 VIDEO BUFFER IC503 -5V REG MV-044 BOARD (2/5) MV-044 BOARD (2/5) (2/5) MV-044 BOARD MV-044 BOARD (4/5) MV-044 BOARD (5/5) SIGNAL PATH PB Y/CHROMA VIDEO SIGNAL AUDIO SIGNAL Y CHROMA XX MARK:NO MOUNT MV-044 BOARD (3/5) J B F C E 05 G I D H A 10 3 1 12 14 6 18 5 8 9 7 4 2 13 16 15 17 11 NORMAL PROGRESSIVE LINE2 D_GND_VIDEO LINE3 CR_OUT D_GND_VIDEO CB_OUT Y_OUT RGBSEL ERAUDIOL EUROVY P_GND_AUDIO ERAUDIOR +11V DISC/XEXT SW+5V WIDE XV_MUTE Cr/B_Cr/R D_GND_VIDEO Cb/R_Cb/B D_GND_VIDEO Y/G D_GND_VIDEO Y D_GND_VIDEO C VIDEO-5V V Y S VIDEO OUT w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 4-15 4-16 AUDIO AMP MV-044 (4/5) MV-044 (AUDIO AMP) SCHEMATIC DIAGRAM • See page 4-5 for printed wiring board. – Ref. No.: MV-044 board; 1,000 series – B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ B- B- B- B- B- B- B+ B+ B- NO MARK:DVD/CD PLAY 0 0.8 0.8 0 -9 0 1.3 1.3 1.3 1.3 0 11.3 10.6 10.6 9.9 0.6 6.6 0 11.3 11.3 10.6 -9.5 -9 -9.7 -10.3 -10.9 -9.7 5 11.3 5 1.7 2.5 1.8 5 LCH_OUT EVER+11V XVOICE ART- XA_MUTE AU+11V ALT+ P_GND_SPDIF XLMUTE ART+ RCH_OUT P_GND_AUDIO ALT- EVER+3.5V GND ERAUDIOL XMAMUTE AU+5V KRMOD ERAUDIOR COAX SPDIF SW-10V MIC XRMUTE JL645 JL602 JL646 JL604 JL641 JL643 JL603 JL642 JL644 1SS355TE-17 D604 XX D605 D603 XX D602 DAP202K-T-146 MSD601-RT1 Q603 2SD1938 (F)-ST(TX).SO Q608 2SD1938 (F)-ST(TX).SO Q607 MSD601-RT1 Q611 XX Q614 XX Q613 R646 XX 10k R621 4.7k ±0.5% R601 1k R653 47k R625 220k R619 R663 XX 470 R620 68 R651 R637 XX XX R667 2200 R607 5600 R684 R659 XX R640 470 XX R664 R631 XX 10k R622 4700 R635 47k R630 10k R624 0 R642 5600 R616 2200 R610 5600 ±0.5% R606 4.7k ±0.5% R602 XX R661 R641 470 2200 R608 100k R638 5600 ±0.5% R605 XX R650 4.7k ±0.5% R604 470 R626 R647 XX XX R655 10k R617 R634 4700 1k R654 XX R666 0 R668 1k R656 R660 XX R623 XX 10k R628 XX R662 XX R657 2200 R609 XX R669 XX R658 XX R648 220 R649 R639 XX R636 XX 5600 ±0.5% R612 5600 ±0.5% R611 47k R629 0 R643 R632 XX 10k R652 4.7k ±0.5% R603 XX R665 100k R618 XX R683 R633 XX 470 R627 C614 XX 0.01u C625 XX C619 XX C617 C616 220p C622 0.01u 180p C604 0.01u C607 180p C603 XX C630 180p C605 XX C620 XX C618 XX C626 560p C602 0.01u C608 C615 220p 180p C606 560p C601 C612 XX XX C642 16V 47u C629 XX C643 16V 47u C644 XX C641 16V 47u C611 16V C613 220u XX C640 50V 1u C609 16V 47u C627 16V 47u C610 16V 47u C628 C631 XX Q601 MSB710-RT1 MSB709-RT1 Q616 MSB709-RT1 Q605 Q610 XX XX CN604 1 GND 2 AU-10V 3 AU+11V 4 XMIC 5 MIC+ECHO 6 XVOICE Q609 XX UN2217-QRS-TX Q604 XX R615 4700 R613 XX R672 R614 XX IC604 XX D IN 1 VCC 2 GND 3 IC605 TOTX179 D IN 3 VCC 2 GND 1 CL605 CL604 CL603 XX Q617 MUN2213T1 Q602 Q606 XX NJM4558M-TE2 IC601 1 2 3 4 5 6 7 8 XX IC602 1 2 3 4 5 6 7 8 IC603 NJM78L05UA-TE1 OUT 1 GND 2 IN 3 D601 DAN202K-T-146 P_GND_AUDIO P_GND_SPDIF (3/5) MV-044 BOARD MV-044 BOARD (3/5) (2/5) MV-044 BOARD MV-044 BOARD (5/5) B+ SWITCH Q603,616 B+ SWITCH Q601 MUTE MUTE Q602,604,605 MUTE DRIVE BUFFER IC601 AUDIO AMP IC603 +5V REG OUTPUT OPTICAL DIGITAL IC605 MV-044 BOARD(2/5) MV-044 BOARD(3/5) (2/5) MV-044 BOARD B 10 L 3 1 J 12 14 6 K 5 8 9 A 7 H D 4 2 I 13 G 05 E C 15 11 F MV-044 BOARD (4/5) XX MARK:NO MOUNT AUDIO PB SIGNAL SIGNAL PATH MV-044 BOARD(3/5) DIGITAL OUT OPTICAL w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 4-17 4-18 PS THROUGH MV-044 (5/5) MV-044 (PS THROUGH) SCHEMATIC DIAGRAM • See page 4-5 for printed wiring board. – Ref. No.: MV-044 board; 1,000 series – The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. B+ B- B+ B+ B- B- B- B+ B+ B+ B+ B+ B+ B+ B- B- B- B+ B+ B+ B+ B+ B+ B+ B+ B+ B+ NO MARK:DVD/CD PLAY 3.3 0 -10.9 -10.2 -10.9 3.3 5 3.3 5 1.3 SW+8V P-CONT SW+3.3V EVER+11V MTR_GND EVER+11V_VID VIDEO-5V GND POWER_SW SW+5V AU+11V SW-10V EVER+3.5V XX R782 3300 R776 XX R786 XX R780 0 R787 XX R784 XX R783 R779 XX XX R788 XX R778 XX R785 3300 R777 0.01u C790 0.22u C779 0.22u C789 0.01u C771 0.01u C783 PS771 PS772 JL779 JL771 JL772 JL775 JL774 JL777 JL780 JL776 JL773 JL778 0.01u C780 0.01u C782 0.01u C778 2SD1766-T100-QR Q772 XX Q778 XX Q777 C784 47u 16V C775 XX XX D771 10k R775 XX R781 XX JS771 16V 47u C776 10P CN771 1 2 3 4 5 6 7 8 9 10 Q773 UN2111-TX TK11133CSCL-G IC774 1 2 3 4 5 GND SW+5V SW-10V GND SW-10V EVER+3.5V (1A/50V) (1A/50V) CONT VOUT GND NOISE VIN SW+3.3V SW+8V EVER+5V P-CONT GND POWER SW SW+5V EVER-10V EVER+11V MTR GND 5 7 6 11 9 8 E 10 A C 2 MV-044 BOARD (5/5) 4 1 XX MARK:NO MOUNT +3.3V REG IC774 B 05 F D 3 12 Q772,773 B+ SWITCH (2/5) MV-044 BOARD MV-044 BOARD (3/5) MV-044 BOARD (2/5) (4/5) MV-044 BOARD (SWITCHING REGULATOR) (SEE PAGE 4-30) CN201 (SRV1501WW) POWER SUPPLY BLOCK w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 4-19 4-20 WAVEFORMS MV-044 • Waveforms 1 1 2 3 2 3 4 4 12 13 14 14 13 5 5 8 9 10 11 7 6 17 19 16 15 15 23 21 22 IC102 6 (CD PB) 1.4V IC102 6 (DVD PB) IC102 7 (CD PB) IC102 7 (DVD PB) IC102 qk (CD PLAY) IC102 qk (DVD PLAY) 1.4V IC102 wa (CD PLAY) IC102 wa (DVD PLAY) 1.4V 1.4V IC201 3.3Vp-p IC201 (CD) IC201 (CD) 1.4V 1.4V 186 203 IC201 (DVD) 203 205 IC201 (DVD) 205 IC102 oh (CD PB) 200nsec IC102 oh (DVD PLAY) 1.1Vp-p 100nsec IC201 C/BAR PB 1V IC201 C/BAR PB 1Vp-p IC201 0.6Vp-p IC201 0.6Vp-p 0.8Vp-p 172 173 170 168 166 164 IC201 C/BAR PB 1Vp-p IC201 C/BAR PB 0.7Vp-p 1.4V 1.4V 0.8Vp-p 50ns/div 0.8Vp-p 50ns/div 0.8Vp-p 200ns/div 0.8Vp-p 200ns/div 3.3Vp-p 40.7nsec IC207 IC502 18 1 ed (DVD) IC502 IC502 20 ea wl IC206 ek (CD) 12nsec 27MHz IC201 (DVD PLAY) IC201 (CD PLAY) 50ns/div 200ns/div 215 216 215 216 0.8Vp-p 0.8Vp-p 1Vp-p IC502 IC502 IC502 2.5Vp-p 1.8Vp-p 2.0Vp-p w; ws wf H 2.0Vp-p H H H H 1.4Vp-p H 1.4Vp-p H H H H H H w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 4-21 4-22 IF-113 (INTERFACE CONTROL) PRINTED WIRING BOARD – Ref. No.: IF-113 board; 1,000 series – : Uses unleaded solder. INTERFACE CONTROL IF-113 There are a few cases that the part isn't mounted in this model is printed on this diagram. 1 2 8 7 6 5 4 11 10 9 3 1 2 8 7 6 5 4 11 10 9 3 12 12 A A B B IC474 IC408 IC404 R405 C411 PROGRESSIVE IF-113 BOARD (SIDEA ) IF-113 BOARD (SIDE B) 05 05 1-862-644- 11 (11) 1-862-644- 11 (11) IF-113 BOARD (SIDE B) CN401 A-12 CN402 A-9 D401 A-10 D402 A-11 D403 A-11 D404 A-11 D405 A-11 D406 B-11 IC404 A-7 IC406 B-1 IC408 A-9 Q401 B-10 Q402 A-10 IF-113 board (INTERFACE CONTROL) MV-044 board (RF AMP, SIGNAL PROCESS, SERVO, MOTOR DRIVE, AVDEC, VIDEO, AUDIO, PS THROUGH) Powe supply block (SRV1501WW) (SWITCHING REGULATOR) MS-203 board (LOADING MOTOR) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 4-24 4-23 IF-113 (INTERFACE CONTROL) SCHEMATIC DIAGRAM • See page 4-21 for printed wiring board. – Ref. No.: IF-113 board; 1,000 series – INTERFACE CONTROL IF-113 NO MARK:DVD/CD PLAY ∗:IMPOSSIBLE TO MEASURE THE VOLTAGE AT THE MARKED POINTS. 1 B+ B+ 3.3 2.9 -8.8 -25 -20.9 -25 -21.5 -8.8 -21.4 -21.4 -21.5 -21.5 -21.5 -21.4 -4.8 -20.9 -16.8 -20.9 -4.8 -4.8 -25 -20.9 -25 -4.7 -25 -25 -25 -25 12.8 3 2.4 3.3 0 2.7 0.6 3.3 3.3 3.3 3.3 3.3 3.3 3.3 -25.2 ∗ 1.5 0 0 0.1 3.3 3.3 3.3 3.3 3.3 3.3 1.7 3.4 3.3 3.3 B+ B+ B+ B+ 3.3 3.3 0 0 -10.8 -10.8 -10.3 B+ B– B+ B– B– B+ B+ B+ B– B+ B+ B+ B– 3.3 3.3 IF-113 BOARD XX MARK:NO MOUNT 1 A B C D E F G H I J 2 12 13 11 10 9 8 7 6 5 4 3 VACUUM FLUORESCENT DISPLAY IF CON TMP86CK74AFG-5C00(M) IC404 8MHz MV-044 BOARD (2/5) CN201 (SEE PAGE 4-11) RESET IC408 DC-DC CONVERTER TRANSFORMER Q401, 402 DC/DC CONVERTER GP1UE26SXKOF REMOTE COMMANDER RECEIVER IC406 MV-044 BOARD (2/5) CN205 (SEE PAGE 4-12) PROGRESSIVE 05 • Waveforms 1 IC404 3 3.5 Vp-p (8 MHz) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P MS-203 (LOADING MOTOR) PRINTED WIRING BOARD AND SCHEMATIC DIAGRAM – Ref. No.: MS-203 board; 1,000 series – : Uses unleaded solder. There are a few cases that the part isn't mounted in this model is printed on this diagram. 4-25 4-26 LOADING MOTOR MS-203 IF-113 board (INTERFACE CONTROL) MV-044 board (RF AMP, SIGNAL PROCESS, SERVO, MOTOR DRIVE, AVDEC, VIDEO, AUDIO, PS THROUGH) Powe supply block (SRV1501WW) (SWITCHING REGULATOR) MS-203 board (LOADING MOTOR) MS-203 BOARD CN001 S001 (CHUCK/TRAY DETECT) C001 S001 05 1-861-327- 12, 21 5 4 1 2 1 2 3 M001 (LOADING MOTOR) + - M M001 5P CN001 1 2 3 4 5 JL001 JL002 JL003 JL004 JL005 1 A MV-044 BOARD (1/5) XX MARK:NO MOUNT CN101 (SEE PAGE 4-10) LOADING MOTOR 2 4 5 05 B MS-203 BOARD 3 C C001 XX LDM+ LDM- OCSW1/REV CKSW1/FWD GND/CTL S001 DETECT CHUCK/TRAY 1 3 2 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P POWER SUPPLY BLOCK (SRV1501WW) (SWITCHING REGULATOR) B C A 1 2 7 6 5 4 3 05 D IC101 S C IC611 1 R511 10 5 Q611 1-478-539- 12 8 E C B 4-27 4-28 POWER SUPPLY BLOCK (SRV1501WW) (SWITCHING REGULATOR) POWER SUPPLY BLOCK (SRV1501WW) (SWITCHING REGULATOR) PRINTED WIRING BOARD – Ref. No.: POWER SUPPLY BLOCK (SRV1501WW) (SWITCHING REGULATOR); 1,000 series – : Uses unleaded solder. There are a few cases that the part isn't mounted in this model is printed on this diagram. IF-113 board (INTERFACE CONTROL) MV-044 board (RF AMP, SIGNAL PROCESS, SERVO, MOTOR DRIVE, AVDEC, VIDEO, AUDIO, PS THROUGH) Powe supply block (SRV1501WW) (SWITCHING REGULATOR) MS-203 board (LOADING MOTOR) POWER SUPPLY BLOCK (SRV1501WW) (SWITCHING REGULATOR) CN201 B-2 D101 A-5 D102 A-2 D103 A-6 D104 A-5 D105 B-5 D106 B-5 D107 A-5 D108 A-5 D211 A-3 D212 C-3 D213 A-3 D311 B-3 D312 B-3 D313 B-3 D315 A-3 D317 A-2 D318 A-2 D411 B-4 D511 C-4 IC101 B-5 IC611 A-3 Q211 A-2 Q311 A-1 Q611 A-2 Q712 A-1 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DVP-NS777P 4-30 E 4-29 POWER SUPPLY BLOCK (SRV1501WW) (SWITCHING REGULATOR) SCHEMATIC DIAGRAM • See page 4-27 for printed wiring board. – Ref. No.: POWER SUPPLY BLOCK (SRV1501WW) (SWITCHING REGULATOR); 1,000 series – The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. 1 A B C D E F G H 2 12 13 11 10 9 8 7 6 5 4 3 14 XX MARK:NO MOUNT POWER SUPPLY BLOCK (SRV1501WW) (SWITCHING REGULATOR) AC IN L 05 N B+ SWITCH POWER CONTROL B+ SWITCH B+ SWITCH 1 2 3 4 5 6 7 8 9 10 SW+8V 10P CN201 MTR GND EVER+11V EVER+5V SW+3.3V SW+5V GND MV-044 BOARD (5/5) CN771 (SEE PAGE 4-17) P-CONT POWER SW EVER–10V B– B+ B+ B+ B+ B+ B+ B+ B+ POWER SUPPLY BLOCK (SRV1501WW) (SWITCHING REGULATOR) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5-1 SECTION 5 IC PIN FUNCTION DESCRIPTION DVP-NS777P 5-1. SYSTEM CONTROL PIN FUNCTION (MV-044 BOARD IC201) Pin No. Pin Name I/O Function 1 IREF I Current reference input.It generates reference current for data PLL. (fixed at “L”) 2 PLLVSS — Ground 3 LPIOP O Positive output of the low pass filter 4 LPION O Negative output of the low pass filter 5 LPFON O Negative output of loop filter amplifier 6 LPFIP I Positive input of loop filter amplifier 7 LPFIN I Negative input of loop filter amplifier 8 LPFOP O Positive output of loop filter amplifier 9 JITFO O RF jitter meter output 10 JITFN I Negative input of the operation amplifier for RF jigger meter 11 PLLVDD3 — Power supply (+3.3V) 12 FOO O Focus servo output. PDM output of focus servo compensator 13 TRO O Tracking servo output. PDM output of tracking servo compensator 14 TROPENPWM O Tray open output, controlled by microcontroller. 15 PWMOUT1 O The 1st general PWM output (Not used) 16 PWMOUT2 O The 2nd general PWM output 17 DVDD2 — Power supply (+2.5V) 18 DMO O Disk motor control output. PWM output 19 FMO O Feed motor control. PWM output 20 DVSS — Ground 21 FG I Motor Hall sensor input (Not used) 22 to 27 HIGHA0 to HIGHA5 O Address bus A8 to A13 28 DVSS — Ground 29 and 30 HIGHA6 and HIGHA7 O Address bus A14 and A15 31 to 34 AD7 to AD4 I/O Data bus HD7 to HD4 35 DVDD3 — Power supply (+3.3V) 36 to 39 AD3 to AD0 I/O Data bus HD3 to HD0 40 and 41 IOA0 and IOA1 O Address bus A0 and A1 42 DVDD2 — Power supply (+2.5V) 43 to 48 IOA2 to IOA7 O Address bus A2 to A7 49 and 50 A16 and A17 O Address bus A16 and A17 51 to 53 IOA18 to IOA20 O Address bus A18 and A20 54 APLLVSS — Ground 55 APLLVDD3 — Power supply (+3.3V) 56 ALE I Microcontroller address latch enable (Not used) 57 IOOE O Flash ROM Read enable signal output 58 IOWR O Flash ROM Write enable signal output 59 IOCS O Flash ROM Chip select signal output 60 DVSS — Ground 61 IFBSY I IF CON Interrupt input 62 IFSCK O Serial data transfer clock signal output to the IF CON 63 IFSDO O Serial data output to the IF CON 64 XIFCS O IF CON Chip select signal output 65 SCL O Clock signal output to the EEPROM 66 DVDD3 — Power supply (+3.3V) 67 SDA I/O Two-way data bus with the EEPROM www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5-2 Pin No. Pin Name I/O Function 68 XDACS O Audio DAC (2ch) chip select signal output 69 IFSDI I Serial data input from the IF CON 70 INT0 I Microcontroller Interrupt input (Not used) 71 IR I IR control signal input (Not used) 72 DVDD2 — Power supply (+2.5V) 73 RDX I Serial bus (data input) 74 TXD O Serial bus (data output) 75 UWR I/O Microcontroller write strobe (Not used) 76 URD I/O Microcontroller read strobe (Not used) 77 DVSS — Ground 78 to 81 RD7 to RD4 I/O SDRAM Data bus RD7 to RD4 82 DVDD2 — Power supply (+2.5V) 83 to 86 RD3 to RD0 I/O SDRAM Data bus RD3 to RD0 87 RWE O SDRAM write enable signal output 88 CAS O SDRAM column address strobe signal output 89 RAS O SDRAM row address strobe signal output 90 RCS O SDRAM chip select signal output 91 BA0 O SDRAM bank select 0 signal output 92 DVSS — Ground 93 to 96 RD15 to RD12 I/O SDRAM Data bus RD15 to RD12 97 DVDD3 — Power supply (+3.3V) 98 to 101 RD11 to RD8 I/O SDRAM Data bus RD11 to RD8 102 DVSS — Ground 103 CLK O SDRAM Clock output 104 CLE O SDRAM Clock enable output 105 to 107 RA11, RA9 and RA8 O SDRAM Address bus RA11, RA9 and RA8 108 DMVDD3 — Power supply (+3.3V) 109 DMVSS — Ground 110 RA7 O Address bus RA7 111 DVDD3 — Power supply (+3.3V) 112 to 114 RA6 to RA4 O Address bus RA6 to RA4 115 DVSS — Ground 116 DQM1 O SDRAM Byte read /write mask signal 1 output 117 DQM0 O SDRAM Byte read /write mask signal 0 output 118 BA1 O SDRAM bank select 1 signal output 119 RA10 O Address bus RA10 120 DVDD2 — Power supply (+2.5V) 121 to 124 RA0 to RA3 O Address bus RA0 to RA3 125 DVSS — Ground 126 to 129 RD31 to RD28 I/O Data bus RD31 to RD28 (Not used) 130 DVDD3 — Power supply (+3.3V) 131 to 134 RD27 to RD24 I/O Data bus RD27 to RD24 (Not used) 135 DVSS — Ground www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5-3 Pin No. Pin Name I/O Function 136 DQM3 O DRAM Byte read /write mask signal 3 output (Not used) 137 DQM2 O DRAM Byte read /write mask signal 2 output (Not used) 138 KRMOD O Karaoke mode setting terminal (Not used) 139 VOICE I (Not used) 140 DVDD2 — Power supply (+2.5V) 141 MIC I (Not used) 142 DSEL O (Not used) 143 DISC/XEXT O Euro AV Line input select signal output (Not used) 144 EUROVY O Euro AV Video signal output (Not used) 145 DVSS — Ground 146 RGBSEL O Euro AV RGB Vido select signal output (Not used) 147 NT/XPAL I/O NT/PAL Select signal (Not used) 148 ABCK O BCK signal output for audio 149 ALRCK O LRCK signal output for audio 150 DVDD3 — Power supply (+3.3V) 151 ACLK O Audio DAC master clock (384/256 audio sample frequency) 152 MC_DATA I Microphone serial input (Not used) 153 SPDIF O SPDIF output 154 ASDATA0 I Audio serial data 0 (left/right channel) 155 ASDATA1 I Audio serial data 1 (surround left/surround right channel) (Not used) 156 ASDATA2 I Audio serial data 2 (center/left channel) (Not used) 157 ASDATA3 I Audio serial data 3 (surround left/surround right channel) (Not used) 158 XRST O Reset signal output to the Audio DAC 159 DACVDDC — Power supply (+3.3V) 160 VREF I Bandgap reference voltage (Not used) 161 FS O Full scale adjustment (fixed at “L”) 162 YUV0/CIN O Video data output bit 0 / Compensation capacitor (Not used) 163 DACVSSC — Ground 164 YUV1/C O Video data output bit 1 /Analog chroma output 165 DACVDDB — Power supply (+3.3V) 166 YUV2/Y O Video data output bit 2 /Analog Y output 167 DACVSSB — Ground 168 YUV3/CVBS O Video data output bit 3 /Analog composite output 169 DACVDDA — Power supply (+3.3V) 170 YUV4/G O Video data output bit 4 /Green or Y 171 DACVSSA — Ground 172 YUV5/B O Video data output bit 5 /Blue or CB 173 YUV6/R O Video data output bit 6 /Red or CR 174 ICE I Microcontroller ICE mode enable (Not used) 175 WIDE O WIDE Select signal output 176 MAMUTE O Audio mute signal output 177 ADSCK O Serial data transfer clock signal output to the Audio DAC 178 DVSS — Ground 179 ADSDO O Serial data output to the Audio DAC 180 SPMCLK I Audio DAC master clock of SPDIF input (Not used) 181 IPSW I I/P select signal input 182 DVDD2 — Power supply (+2.5V) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5-4 E Pin No. Pin Name I/O Function 183 SPLRCK I Audio left/right channel clock of SPDIF input (Not used) 184 SPBCK I Audio bit clock of SPDIF input (Not used) 185 DVDD3 — Power supply (+3.3V) 186 XTALO O System clock output (27 MHz) 187 XTALI I System clock input (27MHz) 188 PRST I System reset signal input. “H”: reset 189 DVSS — Ground 190 VFO13 O The 1st, 3rd header VFO pulse output (Not used) 191 IDGATE O Header detect signal output (Not used) 192 DVDD3 — Power supply (+3.3V) 193 UDGATE O DVD-RAM recording data gate signal output (Not used) 194 WOBSI I Wobble signal input (Not used) 195 SDATA O RF serial data output 196 SDEN O RF serial data latch enable 197 SLCK O RF serial clock output 198 BDO I Flag of defect data input status 199 ADCVSS — Ground 200 ADIN I General A/D input 201 RFSUBI I RF subtraction signal input terminal (Not used) 202 TEZISLV I Tracking error zero crossing low pass input 203 TEI I Tracking error input 204 CSO I Central servo input 205 FEI I Focus error input 206 RFLEVEL I Sub beam add input or RFRP low pass input 207 RFRP_DC I RF ripple detect input 208 RFRP_AC I RF ripple detect input (through AC coupling) 209 HRFZC I High frequency RF ripple zero crossing 210 PWMVREF I A reference voltage input for PWM circuitry 211 PWM2VREF I A reference voltage input for PWM circuitry 212 ADCVDD3 — Power supply (+3.3V) 213 RFDTSLVP O Positive RF data slicer level output (Not used) 214 RFDTSLVN O Negative RF data slicer level output (Not used) 215 RFIN I Negative input of RF differential signal 216 RFIP I Positive input of RF differential signal www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6-1 SECTION 6 TEST MODE DVP-NS777P 6-1. GENERAL DESCRIPTION The Mirror Time and IOP measurement allows you to make diag- nosis and adjustment simply by using the remote commander and monitor TV. The instructions, diagnosis results, etc. are given on the on screen display (OSD). The Mirror Time and IOP measurement is required is such events where servicing a DVD-Player includes changing the Base Unit (BU). For each new BU to be used with a certain MV-044 board, Mirror Time and IOP measurement need to be carried out. 6-2. STARTING TEST MODE Press the [TOP MENU], [CLEAR], I/1 buttons on the remote commander in this order with the DVD player in standby mode. The Test Mode starts, then the menu shown below will be dis- played on the TV screen. Remocon Diagnosis Menu 0. External Chip Check 1. Servo Parameter Check 2. Drive Manual Operation 3. Emergency History 4. Version Information 5. Video Level Adjustment Model Name : DPX-xxxx_xx IF-con : Ver. x.xxx (xxxx) Syscon : Ver. x.xxx The menu above is the Remocon Diagnosis Menu screen which consists of six main function. At the bottom of the menu screen, the model name and IF-con version. To enter Mirror Time Adjust- ment menu, press button [2] on the remote commander to enter Drive Manual Operation menu. To exit from the Test Mode, press the I/1 button on the remote commander. 6-3. DRIVE MANUAL OPERATION The Drive Manual Operation menu consists of five main function. By pressing [2] on the remote commander in the Remocon Diag- nosis Menu, the screen will appear as below. Drive Manual Operation 1. Servo Control 2. Track/Layer Jump 3. Manual Adjustment 4. Tray Aging Mode 5. MIRR time Adjust 0. Return to Top Menu 6-4. MIRROR TIME ADJUSTMENT To enter Mirror Time Adjustment, press [5] on the remote com- mander. The screen will appear as below. MIRR time Adjust Menu 1. CD MIRR time Check: 2. DVD MIRR time Check: 3. Threshold: 4. Save to EEPROM 5. Default set MIRR time [Open] Tray open [Close] Tray close [0] Return to previous menu There are five main commands in the Mirr time Adjust menu as shown in the figure above. The functions of each command are described in the following page. 1. CD MIRR time Check This command checks the Mirror time value for CD disc. 2. DVD MIRR time Check This command checks the Mirror time value for DVD disc. 3. Threshold This command displays the threshold value between CD and DVD mirror time. 4. Save to EEPROM This command saves an adjusted mirror time value to the EEPROM. 5. Default set MIRR time This command will set CD and DVD mirror time to firmware de- fault value. [Open] / [Close] Pressing the A button controls the tray for disc change during mirror time adjustment. [0] Return to previous menu Press [0] button to return to previous menu. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6-2 6-4-1. EXECUTING MIRROR TIME ADJUSTMENT In order to execute mirror time adjustment, the following standard procedures must be followed. (1) In standby mode, press [TOP MENU], [CLEAR], I/1 but- tons to enter Remocon Diagnosis Mode. Remocon Diagnosis Menu 0. External Chip Check 1. Servo Parameter Check 2. Drive Manual Operation 3. Emergency History Check 4. Version information 5. Video Level Adjustment Model Name : DPX-xxxx_xx IF-con : Ver. x.xxx (xxxx) Syscon : Ver. x.xxx (2) Select “2. Drive Manual Operation”. Drive Manual Operation 1. Servo Control 2. Track/Layer Jump 3. Manual Adjustment 4. Tray Aging Mode 5. MIRR time Adjust 0. Return to Top Menu (3) Select “5. MIRR time Adjust”. MIRR time adjustment Menu 1. CD MIRR time Check: 2. DVD MIRR time Check: 3. Threshold: 4. Save to EEPROM: 5. Default set MIRR time [Open] Tray open [Close] tray close [0] Return to previous menu (4) Select “5. Default set MIRR time”. (5) Select “3. Threshold”. (6) Confirm the number. If it is 75, go to next step. If it is any other value, return to step 4. MIRR time adjustment Menu 1. CD MIRR time Check: 2. DVD MIRR time Check: 3. Threshold: 75 4. Save to EEPROM: 5. Default set MIRR time [Open] Tray open [Close] tray close [0] Return to previous menu (7) Push A button to eject tray. (8) Insert Test Disc HLX-504 into tray. (9) Push A button to close tray. (10) Push “2. DVD MIRR time Check”. (11) Wait for HEX number to display. (12) Confirm the number, if XX is 28 – 70, proceed with next step. If no, return to 7. MIRR time adjustment Menu 1. CD MIRR time Check: 2. DVD MIRR time Check: xx xx 3. Thereshold: 4. Save to EEPROM: 5. Default set MIRR time [Open] tray open [close] tray close [0] Return to previous menu (13) Push “4. Save to EEPROM”. (14) Confirm the same values are displayed. If it is not same, re- turn to step 7. MIRR time adjustment Menu 1. CD MIRR time Check: 2. DVD MIRR time Check: XX XX 3. Threshold: 4. Save to EEPROM: 5. Default set MIRR time [Open] Tray open [close] tray close [0] Return to previous menu (15) Push A button to eject tray. (16) Take out HLX-504 and insert Test Disc YEDS-18 into tray. (17) Push A button to close tray. (18) Push “1. CD MIRR time check”. (19) Wait for HEX number to display. T T T www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6-3 (20) Confirm the number, if YY is 5A – E8, proceed with next step. If no, return to 15. MIRR time adjustment Menu 1. CD MIRR time Check: yy YY 2. DVD MIRR time Check: XX XX 3. Threshold: 4. Save to EEPROM: 5. Default set MIRR time [Open] Tray open [close] tray close [0] Return to previous menu (21) Push “4. Save to EEPROM”. (22) Confirm the same values are displayed. If it is not the same, return to step 15. MIRR time adjustment Menu 1. CD MIRR time check: YY YY 2. DVD MIRR time check: XX XX 3. Threshold: 4. Save to EEPROM: 5. Default set MIRR time [Open] Tray open [close] tray close [0] Return to previous menu (23) Push A button to eject tray. (24) Remove Test Disc YEDS-18 from tray. (25) Push A button to close tray. (26) Press [0] button to return to the Drive Manual Operation menu. (27) Press [0] button to return to the Remocon Diagnosis Menu. (28) Press I/1 button to switch OFF set. T T 6-5. EXECUTING IOP MEASUREMENT In order to execute mirror time adjustment, the following standard procedures must be followed. (1) In standby mode, press [TOP MENU], [CLEAR], I/1 but- tons to enter Remocon Diagnosis Mode. Remocon Diagnosis Menu 0. External Chip Check 1. Servo Parameter Check 2. Drive Manual Operation 3. Emergency History Check 4. Version information 5. Video Level Adjustment Model Name : DPX-xxxx_xx IF-con : Ver. x.xxx (xxxx) Syscon : Ver. x.xx (2) Select “2. Drive Manual Operation” by pressing the [2] but- ton on the remote commander. The screen will appear as be- low. Drive Manual Operation 1. Servo Control 2. Track/Layer Jump 3. Manual Adjustment 4. Tray Aging Mode 5. MIRR time adjust 0. Return to Top Menu (3) Select “3. Manual Adjustment” by pressing the [3] button on the remote commander. The screen will appear as below. Manual Adjust 1. Track Balance Adjust: 2. Track Gain Adjust: 3. Focus Balance Adjust: 4. Focus Gain Adjust: 5. Eg Boost Adjust: 6. Iop: 7. TRV. Level: 8. S curve(FE) Level: 9. RFL(PI) Level: 0. MIRR Time: V v Change Value [RETURN] Return to previous menu (4) Select Iop by pressing [6] button on the remote commander. (5) Wait until a hexadecimal number appear. Manual Adjust 1. Track Balance Adjust: 2. Track Gain Adjust: 3. Focus Balance Adjust: 4. Focus Gain Adjust: 5. Eq Boost Adjust: 6. Iop. ED: 7. TRV. Level: 8. S curve(FE) Level: 9. RFL(PI) Level: 0. MIRR Time: V v Change Value [RETURN] Return to previous menu (6) Convert data from hexadecimal to decimal using conversion table. (7) Press [RETURN] button to return back to previous menu. (8) Press [0] button to return to Top Menu and power OFF the DVD Player. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6-4 6-6. IF CON SELF DIAGNOSTIC FUNCTION 1. IF-113 BOARD (IF CON) TEST MODE The IF-113 board (IF CON) test mode is the IF CON self diagnos- tic mode. The IF CON can diagnose the functions of the IF-113 board that the IF CON controls. Normally, the IF CON makes a serial communication with the SYSTEM CONTROL and oper- ates following the commands from the SYSTEM CONTROL, but in the Test mode, the IF CON operates independently from the SYSTEM CONTROL. In the Test mode, the following functions can be checked. 1. Button function 2. Remote commander receiving function 3. SYSTEM CONTROL-IF CON serial communication 4. Fluorescent display tube lighting check Grid check Anode check 5. LED control function In the Test mode, the main unit operates same as usual, except voltage monitoring, communication monitoring, display of fluo- rescent display tube, and LED control. 1. The routine that monitors +3.3 V (P-CONT) of MV-044 board is not provided. 2. The monitoring timer for serial communication with the SYS- TEM CONTROL is not provided. The main unit is not placed in the Standby mode, even if the communication with SYS- TEM CONTROL is normal. 3. Display of fluorescent display tube (normally, display is made following the commands from SYSTEM CONTROL) 4. LED control (normally, control is made following the com- mands from SYSTEM CONTROL) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6-5 2. OPERATION OF SELF CHECK MODE The Self Check mode is the function to conduct the basic test to the FL display and DVD panel section. 2-1. Self Check Mode Transition Processing At the AC Power ON after reset of IF CON is released with the MV-044 board are not connected to the IF-113 board, or while pressing the x key on the main unit with the IF CON in STANDBY mode, enter O (RETURN) → [DISPLAY] on the remote com- mander, and the main unit transits to the Self Check Mode. 2-2. Operation of Auto Self Check When the Self Check mode becomes active at the AC Power ON or by key input, the test display of the following steps (1) to (4) is repeated. (1) FLD and LED all ON (for 5 seconds) (2) MODEL display (for 2 seconds) (3) Version display (for 2 seconds) (4) ROM creation date display (for 2 seconds) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6-6 2-3. Each Self Check Function Each Self Check function tests the FLD display, LED display, and key input. 2-3-1. FLD and LED All ON 2-3-1-1. Transition Keys in Self Check Mode • ← key on the remote commander 2-3-1-2. Operation and Display In this mode, all LEDs and all segments of FLD turn ON. Example of FLD all ON Input IC404: Pin No. (Signal) Voltage [V] Pin ef (AD1) Pin eg (O/C) Pin eh (AD2) Pin ej (POWER) 0 – 0.20 PLAY OPEN/CLOSE STOP POWER 0.60 – 0.82 PAUSE – – – 1.16 – 1.47 PREVIOUS – – – 1.80 – 2.12 NEXT – – – 2.48 – 2.70 – – – – www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6-7 2-3-2. Main Unit Key Name Display and Key Code Display 2-3-2-1. Transition Keys in Self Check Mode • Keys on the main unit except keys transited in Self Check Mode 2-3-2-2. Operation and Display When a key on the main unit is pressed in the Self Check Mode, the name of that key is displayed on the FLD. Also, the key name display and the key code display can be switched with the [DISPLAY] key on the remote commander. “NOTHING” is dis- played when nothing is entered. Also, DVD, VIDEO CD and CD segments turn on when a communication error occurred. FLD display (at input of H key on the main unit) Key code display (at input of H key, Key code: 0Ah) At input of faulty voltage When key is pressed double www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6-8 2-3-3. Remote Commander Key Name Display and Key Code Display 2-3-3-1. Transition Keys in Self Check Mode • Remote commander keys except keys transited in Self Check Mode 2-3-3-2. Operation and Display When a key on the remote commander is pressed in the Self Check Mode, the name of that key is displayed on the FLD. Also, the key name display and the key code display can be switched with the [DISPLAY] key on the remote commander. “NOTHING” is dis- played when nothing is entered. Also, DVD, VIDEO CD and CD segments turn on when a communication error occurred. Remote commander key name display (at input of X key) Remote commander key code display (at input of X key, Key code: 39h) 2-3-4. Communication Monitoring Display The communication state is monitored and displayed while the key name on the main unit and the remote commander is displayed. When the communication to the System Controller failed, DVD, VIDEO CD and CD segments turn on. Communication error display (at no input of key and remote com- mander) Communication error display (at code display without input of the remote commander) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6-9 2-3-5. FLD Anode Test Display and SHUTTLE Click Operation Test 2-3-5-1. Transition Keys in Self Check Mode • → key on the remote commander • SHUTTLE on the remote commander during Anode Test dis- play (This model does not provide JOG/SHUTTLE, and there- fore use another DVD remote commander having the JOG/ SHUTTLE) 2-3-5-2. Operation and Display The Self Check Mode transits to this mode when → key is en- tered. This tests whether each segment turns on individually. Only the first segment of each grid of FLD turns on, and each time the SHUTTLE is entered, the segment of each grid is switched in or- der. When SHUTTLE input is clockwise, the segment switches in 1 → 2 → 3 direction, or counterclockwise it switches in 3 → 2 → 1 direction. Display at the start of Anode Test ↓ (Input in CW direction) 2-3-6. FLD Grid Test Display and SHUTTLE Click Operation Test 2-3-6-1. Transition Keys in Self Check Mode • ↑ key on the remote commander • SHUTTLE on the remote commander during Grid Test display (This model does not provide JOG/SHUTTLE, and therefore use another DVD remote commander having the JOG/ SHUTTLE) 2-3-6-2. Operation and Display The Self Check Mode transits to this mode when ↑ key is en- tered. This tests whether each grid turns on individually. The first grid only of FLD turns on and other grids turn off. Each time the SHUTTLE is entered, the grid is switched in order. When SHUTTLE input is clockwise, the grid switches in 1 → 2 → 3 direction, or counterclockwise it switches in 3 → 2 → 1 direction. Display at the start of Grid Test ↓ (Input in CW direction) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6-10 2-3-7. LED Test Display 2-3-7-1. Transition Keys in Self Check Mode • ↓ key on the remote commander • SHUTTLE on the remote commander during LED Test display (This model does not provide JOG/SHUTTLE, and therefore use another DVD remote commander having the JOG/ SHUTTLE) 2-3-7-2. Operation and Display LED is switched in order by the input JOG/SHUTTLE on the re- mote commander. Also, LED ON/OFF is switched by the input of same key as the function that turns on the LED concerned. FLD display during LED Test www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6-11 7G 6G 5G 4G 3G 2G 1G col - col - - - - - - - - - - - - - - Dp Dp Dp Dp Dp Dp a a a a a a a k k k k k k k j j j j j j j h h h h h h h b b b b b b b f f f f f f f m m m m m m m s s s s s s s g g g g g g g c c c c c c c d d d d d d d r r r r r r r p p p p p p p n n n n n n n e e e e e e e 6G 2G 1G 6G 7G 5G 4G 3G 2G Dp (7G, 4G) (7G~3G, 1G) col (7G~1G) ANODE CONNECTION P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 P12 P13 P14 P15 P16 P17 P18 P19 P20 a f h g e r p n s c m d j k b www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6-12 E MEMO www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7-1 7-1. POWER SUPPLY CHECK 1. POWER SUPPLY BLOCK (SRV1501WW) (SWITCHING REGULATOR) Mode E-E Instrument Digital voltmeter EVER +5 V Check Test point CN201 pin 4 Specification 5.0 ± 0.3 Vdc SW +3.3 V Check Test point CN201 pin 5 Specification 3.3 ± 0.2 Vdc SW +5 V Check Test point CN201 pin 6 Specification 5.0 ± 0.3 Vdc SW +8 V Check Test point CN201 pin 1 Specification 8.0 ± 1.0 Vdc EVER +11 V Check Test point CN201 pin 3 Specification 11.2 ± 1.0 Vdc EVER –10 V Check Test point CN201 pin 0 Specification –10.0 ± 1.0 Vdc Checking method: 1) Confirm that each voltage satisfies the specification. Note Because the heatsink installed on the power supply board is a part of the primary side, never touch it to avoid electrical shock. SECTION 7 ELECTRICAL ADJUSTMENT DVP-NS777P Note: During diagnostic check, the characters and color bars can be seen only with the NTSC monitor. Therefore, for diag- nostic check, use the monitor that supports both NTSC and PAL modes. Use the reference disc for PAL for check, and use the refer- ence disc for NTSC for adjustment. This section describes procedures and instructions necessary for adjusting electrical circuits in this set. Instruments required: 1) Color monitor TV 2) Oscilloscope 1 or 2 phenomena, band width over 100 MHz, with delay mode 3) Frequency counter (over 8 digits) 4) Digital voltmeter 5) Standard commander (RMT-D166P) 6) DVD reference disc HLX-501 (J-6090-071-A) (dual layer) (NTSC) HLX-503 (J-6090-069-A) (single layer) (NTSC) HLX-504 (J-6090-088-A) (single layer) (NTSC) HLX-505 (J-6090-089-A) (dual layer) (NTSC) HLX-506 (J-6090-077-A) (single layer) (PAL) HLX-507 (J-6090-078-A)(dual layer) (PAL) 7) SACD reference disc HLXA-509 (J-6090-090-A) 8) Extention Cable (J-6090-107-A) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7-2 2. Checking Progressive Video Output Level This checks whether progressive video output. If it is incorrect, correct brightness will not be attained when connected to, for in- stance, projector. Mode Play Signal Check the Color-bar (100%) signal on DVD reference disc Measurement Point COMPONENT VIDEO OUT (Y) connector (75 Ω terminated) Measuring Instrument Oscilloscope Specification 1.00 Vp-p Checking method: 1) Confirm that the Progressive video output 1.00 Vp-p Figure 7-2 7-2. ADJUSTMENT OF VIDEO SYSTEM 1. Checking Video Output Level This checks whether Video Output level satisfy the NTSC/PAL standard. If it is not correct, the brightness will be too large or small. Mode Play Signal Check the Color-bar (100%) signal on DVD reference disc Measurement Point LINE OUT (VIDEO) connector (75 Ω terminated) Measuring Instrument Oscilloscope Specification 1.00 Vp-p Checking method: 1) Confirm that the Video Output level is 1.00 Vp-p. Figure 7-1 3. Checking S Video Output S-Y Check S-terminal video output. If it is incorrect, pictures will not be displayed correctly in spite of connection to the TV with a S- terminal cable. Mode Play Signal Check the Color-bar (100%) signal on DVD reference disc Measurement Point S VIDEO OUT (S-Y) connector (75 Ω terminated) Measuring Instrument Oscilloscope Specification 1.00 ± 0.05 Vp-p Checking method: 1) Confirm that the S-Y level is 1.00 ± 0.05 Vp-p. Figure 7-3 4. Checking S Video Output S-C This checks whether the S video output S-C satisfies the NTSC/ PAL Standard. If it is not correct, the colors will be too dark or light. Mode Play Signal Check the Color-bar (100%) signal on DVD reference disc Measurement Point S VIDEO OUT (S-C) connector (75 Ω terminated) Measuring Instrument Oscilloscope Specification A = 286 ± 30 mVp-p (NTSC) A = 300 ± 100 mVp-p (PAL) Checking method: 1) Confirm that the S-C burst is “A”. Figure 7-4 +0.04 –0.02 + 0.04 – 0.02 1.00 Vp-p +0.04 –0.02 + 0.04 – 0.02 + 0.04 – 0.02 1.00 Vp-p + 0.04 – 0.02 1.00 ± 0.05 Vp-p A www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7-3 7. Checking Component Video Output R-Y This checks component video output R-Y. If it is incorrect, cor- rect colors will not be displayed when connected to, for instance, component input projector. Mode Play Signal Check the Color-bar (100%) signal on DVD reference disc Measurement Point COMPONENT VIDEO OUT (CR) connector (75 Ω terminated) Measuring Instrument Oscilloscope Specification 700 ± 50 mVp-p Checking method: 1) Confirm that the R-Y level is 700 ± 50 mVp-p. Figure 7-7 5. Checking Component Video Output Y This checks component video output Y. If it is incorrect, correct brightness will not be attained when connected to, for instance, projector. Mode Play Signal Check the Color-bar (100%) signal on DVD reference disc Measurement Point COMPONENT VIDEO OUT (Y) connector (75 Ω terminated) Measuring Instrument Oscilloscope Specification 1.00 ± 0.05 Vp-p Checking method: 1) Confirm that the Y level is 1.00 ± 0.05 Vp-p. Figure 7-5 6. Checking Component Video Output B-Y This checks component video output B-Y. If it is incorrect, cor- rect colors will not be displayed when connected to, for instance, component input projector. Mode Play Signal Check the Color-bar (100%) signal on DVD reference disc Measurement Point COMPONENT VIDEO OUT (CB) connector (75 Ω terminated) Measuring Instrument Oscilloscope Specification 700 ± 50 mVp-p Checking method: 1) Confirm that the B-Y level is 700 ± 50 mVp-p. Figure 7-6 1.00 ± 0.05 Vp-p 700 ± 50 mVp-p 700 ± 50 mVp-p www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7-4 E MEMO www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8-1 8-1-1. MAIN SECTION 9 3-077-331-21 +BV3 (3-CR) 010 1-828-901-12 CORD, POWER 11 3-070-883-41 SCREW, TAPPING 12 3-081-167-71 CASE, UPPER 13 3-077-331-11 +BV3 (3-CR) 14 1-478-670-31 REMOTE COMMANDER (RMT-D166P) 15 3-071-119-31 COVER, BATTERY (for RMT-D166P) 16 1-829-176-11 FLAT FLEXIBLE CABLE (FIM-006) 1 A-1063-423-A MV-044 BOARD, COMPLETE 2 1-829-174-11 FLAT FLEXIBLE CABLE (FMO-013) 3 1-829-175-11 FLAT FLEXIBLE CABLE (FMS-026) 04 1-478-539-12 POWER SUPPLY BLOCK (SRV1501WW) (SWITCHING REGULATOR) 5 X-2022-187-1 PANEL ASSY, FRONT 6 3-066-225-11 SONY BADGE (5-A) 7 3-087-053-01 +BVTP2.6 (3CR) 8 X-2022-188-2 COVER ASSY, TRAY Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark DVP-NS777P NOTE: • -XX and -X mean standardized parts, so they may have some difference from the original one. • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items. • The mechanical parts with no reference number in the exploded views are not supplied. • Hardware (# mark) list and accessories and pack- ing materials are given in the last of the electrical parts list. SECTION 8 REPAIR PARTS LIST 8-1. EXPLODED VIEWS The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number speci- fied. a a e l l k o o f f g g h h n 5 6 9 8 4 9 9 q; 1 qd qd qf qg m qa qa qs qd m n not supplied not supplied not supplied not supplied not supplied 2 3 7 7 k qh e www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8-2 8-1-2. MECHANISM DECK SECTION 101 A-1054-450-A LOADING ASSY(J8.5G) 102 3-088-372-01 INSULATOR 103 3-087-599-01 INSULATOR SCREW Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 0104 DEVICE, OPTICAL KHM-310BAA/C2N 108 3-088-371-01 BELT 109 4-674-137-11 SCREW (PTP2X5) The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number speci- fied. 102 102 101 103 103 104 103 102 103 not supplied not supplied not supplied not supplied not supplied not supplied not supplied not supplied not supplied not supplied 102 109 108 not supplied not supplied not supplied not supplied not supplied not supplied www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8-3 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark NOTE: • Due to standardization, replacements in the parts list may be different from the parts speci- fied in the diagrams or the components used on the set. • -XX and -X mean standardized parts, so they may have some difference from the original one. • RESISTORS All resistors are in ohms. METAL: Metal-film resistor. METAL OXIDE: Metal oxide-film resistor. F: nonflammable • Not all of the parts for POWER SUPPLY BLOCK (SRV1501WW) (SWITCHING REGULATOR) are listed. • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when order- ing these items. • SEMICONDUCTORS In each case, u: µ, for example: uA. . : µA. . uPA. . : µPA. . uPB. . : µPB. . uPC. . : µPC. . uPD. . : µPD. . • CAPACITORS uF: µF • COILS uH: µH 8-2. ELECTRICAL PARTS LIST The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number speci- fied. When indicating parts by reference number, please include the board. IF-113 IF-113 BOARD ************ (Ref. No. 1,000 Series) < CAPACITOR > C401 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C403 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C404 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C405 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C406 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C407 1-126-204-11 ELECT CHIP 47uF 20% 16V C408 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C409 1-117-681-31 ELECT CHIP 100uF 20% 16V C410 1-130-481-00 MYLAR 0.0068uF 5% 50V C411 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V C412 1-126-202-31 ELECT CHIP 22uF 20% 35V C413 1-115-339-11 CERAMIC CHIP 0.1uF 10% 50V C416 1-117-681-31 ELECT CHIP 100uF 20% 16V C491 1-162-927-11 CERAMIC CHIP 100PF 5% 50V < CONNECTOR > * CN401 1-568-942-11 PIN, CONNECTOR 4P CN402 1-818-172-11 CONNECTOR, FPC/FFC 13P < DIODE > D401 8-719-056-06 LED SLR-342DC3F (PROGRESSIVE) D402 8-719-041-97 DIODE MA113- (TX) D403 8-719-041-97 DIODE MA113- (TX) D404 8-719-041-97 DIODE MA113- (TX) D405 8-719-041-97 DIODE MA113- (TX) D406 8-719-421-82 DIODE MA8043-M < IC > IC404 6-804-087-01 IC TMP86CK74AFG-5C00 (M) IC406 6-703-744-01 IC GP1UE26SXKOF IC408 6-704-114-01 IC S-80828CNUA-B8NT2G < JUMPER RESISTOR > JS403 1-216-295-00 SHORT CHIP 0 < COIL > L401 1-456-708-21 INDUCTOR 82uH < FLUORESCENT INDICATOR TUBE > ND401 1-518-984-11 VACUUM FLUORASCENT DISPLAY < TRANSISTOR > Q401 8-729-056-46 TRANSISTOR 2SC5053T100Q Q402 8-729-056-46 TRANSISTOR 2SC5053T100Q < RESISTOR > R401 1-216-073-91 RES-CHIP 10K 5% 1/10W R402 1-216-073-91 RES-CHIP 10K 5% 1/10W R403 1-216-025-11 RES-CHIP 100 5% 1/10W R404 1-216-025-11 RES-CHIP 100 5% 1/10W R405 1-216-073-91 RES-CHIP 10K 5% 1/10W R406 1-216-025-11 RES-CHIP 100 5% 1/10W R407 1-216-025-11 RES-CHIP 100 5% 1/10W R408 1-216-025-11 RES-CHIP 100 5% 1/10W R409 1-216-025-11 RES-CHIP 100 5% 1/10W R411 1-216-025-11 RES-CHIP 100 5% 1/10W R412 1-216-073-91 RES-CHIP 10K 5% 1/10W R415 1-216-073-91 RES-CHIP 10K 5% 1/10W R416 1-216-073-91 RES-CHIP 10K 5% 1/10W R417 1-216-073-91 RES-CHIP 10K 5% 1/10W R418 1-216-073-91 RES-CHIP 10K 5% 1/10W R419 1-216-073-91 RES-CHIP 10K 5% 1/10W R420 1-216-027-00 RES-CHIP 120 5% 1/10W R421 1-216-013-00 RES-CHIP 33 5% 1/10W R422 1-216-097-11 RES-CHIP 100K 5% 1/10W R423 1-216-065-91 RES-CHIP 4.7K 5% 1/10W R424 1-216-017-91 RES-CHIP 47 5% 1/10W R426 1-216-073-91 RES-CHIP 10K 5% 1/10W R427 1-216-083-00 RES-CHIP 27K 5% 1/10W R429 1-216-071-00 RES-CHIP 8.2K 5% 1/10W R430 1-216-063-91 RES-CHIP 3.9K 5% 1/10W R431 1-216-059-00 RES-CHIP 2.7K 5% 1/10W R432 1-216-019-00 RES-CHIP 56 5% 1/10W R433 1-216-073-91 RES-CHIP 10K 5% 1/10W R434 1-216-073-91 RES-CHIP 10K 5% 1/10W R435 1-216-073-91 RES-CHIP 10K 5% 1/10W R436 1-216-089-91 RES-CHIP 47K 5% 1/10W R437 1-216-065-91 RES-CHIP 4.7K 5% 1/10W R440 1-216-864-11 SHORT CHIP 0 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8-4 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark IF-113 MS-203 MV-044 < SWITCH > S401 1-762-875-21 SWITCH, KEYBOARD (A) S402 1-762-875-21 SWITCH, KEYBOARD (>) S403 1-762-875-21 SWITCH, KEYBOARD (.) S404 1-762-875-21 SWITCH, KEYBOARD (X) S405 1-762-875-21 SWITCH, KEYBOARD (H) S407 1-762-875-21 SWITCH, KEYBOARD (x) < TRANSFORMER > 0T401 1-443-199-11 DC-DC CONVERTER TRANSFORMER < VIBRATOR > X401 1-781-472-21 VIBRATOR, CERAMIC (8MHz) MS-203 BOARD ************* (Ref. No. 1,000 Series) < CONNECTOR > CN001 1-815-412-11 CONNECTOR, FFC/FPC 5P < SWITCH > S001 1-786-693-11 SWITCH, DETECTION (CHUCK/TRAY DETECT) A-1063-423-A MV-044 BOARD, COMPLETE *********************** (Ref. No. 1,000 Series) < CAPACITOR > C104 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C106 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C107 1-126-964-11 ELECT 10uF 20% 50V C109 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C110 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C111 1-164-677-11 CERAMIC CHIP 0.033uF 10% 16V C112 1-164-677-11 CERAMIC CHIP 0.033uF 10% 16V C113 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C114 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C115 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C116 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C117 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C119 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C120 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C121 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C122 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C123 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C124 1-126-964-11 ELECT 10uF 20% 50V C125 1-126-947-11 ELECT 47uF 20% 35V C126 1-126-947-11 ELECT 47uF 20% 35V C132 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C138 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C139 1-126-964-11 ELECT 10uF 20% 50V C140 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C141 1-126-964-11 ELECT 10uF 20% 50V C142 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C143 1-126-964-11 ELECT 10uF 20% 50V C144 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C145 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C148 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C152 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C153 1-126-947-11 ELECT 47uF 20% 35V C154 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C155 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C156 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C161 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C165 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C166 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C168 1-126-947-11 ELECT 47uF 20% 35V C169 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C171 1-126-947-11 ELECT 47uF 20% 35V C172 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C173 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C175 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C176 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C177 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C178 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C179 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C180 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C181 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C184 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C185 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C186 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C189 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C190 1-164-245-11 CERAMIC CHIP 0.015uF 10% 25V C193 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C194 1-164-245-11 CERAMIC CHIP 0.015uF 10% 25V C197 1-164-677-11 CERAMIC CHIP 0.033uF 10% 16V C198 1-162-926-11 CERAMIC CHIP 82PF 5% 50V C199 1-164-392-11 CERAMIC CHIP 390PF 5% 50V C202 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C203 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C207 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C209 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C212 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C213 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C214 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C215 1-165-908-11 CERAMIC CHIP 1uF 10% 10V C216 1-126-947-11 ELECT 47uF 20% 35V C218 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C219 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C220 1-126-947-11 ELECT 47uF 20% 35V C222 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C223 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C224 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C225 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C227 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C229 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C231 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C232 1-125-889-91 CERAMIC CHIP 2.2uF 10% 10V C235 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C236 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C237 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number speci- fied. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8-5 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark MV-044 C239 1-126-947-11 ELECT 47uF 20% 35V C240 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C241 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C243 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C244 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C245 1-162-916-11 CERAMIC CHIP 12PF 5% 50V C246 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C247 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C248 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C249 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C250 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C251 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C252 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C255 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C256 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C257 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C258 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C259 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C260 1-126-947-11 ELECT 47uF 20% 35V C262 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C263 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C264 1-126-947-11 ELECT 47uF 20% 35V C265 1-126-964-11 ELECT 10uF 20% 50V C266 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C267 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C268 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C269 1-126-947-11 ELECT 47uF 20% 35V C270 1-126-947-11 ELECT 47uF 20% 35V C273 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C276 1-125-889-91 CERAMIC CHIP 2.2uF 10% 10V C280 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C281 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C501 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C502 1-126-947-11 ELECT 47uF 20% 35V C507 1-126-947-11 ELECT 47uF 20% 35V C509 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C510 1-126-947-11 ELECT 47uF 20% 35V C511 1-126-947-11 ELECT 47uF 20% 35V C512 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C513 1-126-947-11 ELECT 47uF 20% 35V C514 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C601 1-164-739-11 CERAMIC CHIP 560PF 5% 50V C602 1-164-739-11 CERAMIC CHIP 560PF 5% 50V C603 1-164-218-11 CERAMIC CHIP 180PF 5% 50V C604 1-164-218-11 CERAMIC CHIP 180PF 5% 50V C605 1-164-218-11 CERAMIC CHIP 180PF 5% 50V C606 1-164-218-11 CERAMIC CHIP 180PF 5% 50V C607 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C608 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C609 1-126-960-11 ELECT 1uF 20% 50V C610 1-126-947-11 ELECT 47uF 20% 35V C611 1-126-947-11 ELECT 47uF 20% 35V C613 1-126-934-11 ELECT 220uF 20% 16V C615 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C616 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C622 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C625 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C627 1-126-947-11 ELECT 47uF 20% 35V C628 1-126-947-11 ELECT 47uF 20% 35V C629 1-126-947-11 ELECT 47uF 20% 35V C644 1-126-947-11 ELECT 47uF 20% 35V C771 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C776 1-126-947-11 ELECT 47uF 20% 35V C778 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C779 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C780 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C782 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C783 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C784 1-126-947-11 ELECT 47uF 20% 35V C789 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C790 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V < CONNECTOR > CN101 1-815-381-11 CONNECTOR, FPC/FFC 5P * CN104 1-564-708-11 PIN, CONNECTOR (SMALL TYPE) 6P * CN204 1-564-708-11 PIN, CONNECTOR (SMALL TYPE) 6P CN205 1-506-469-11 PIN, CONNECTOR 4P * CN771 1-568-937-11 PIN, CONNECTOR 10P < DIODE > D508 8-719-071-15 DIODE HZM6.8ZWA1TL D509 8-719-071-15 DIODE HZM6.8ZWA1TL D601 8-719-914-43 DIODE DAN202K D602 8-719-914-44 DIODE DAP202K D604 8-719-988-61 DIODE 1SS355TE-17 < FERRITE BEAD > * FB176 1-469-670-21 FERRITE, EMI (SMD) (2012) FB201 1-469-324-21 FERRITE, EMI (SMD) (2012) FB202 1-469-324-21 FERRITE, EMI (SMD) (2012) FB203 1-469-324-21 FERRITE, EMI (SMD) (2012) FB204 1-469-324-21 FERRITE, EMI (SMD) (2012) FB205 1-469-324-21 FERRITE, EMI (SMD) (2012) FB206 1-469-324-21 FERRITE, EMI (SMD) (2012) * FB215 1-469-670-21 FERRITE, EMI (SMD) (2012) * FB249 1-469-670-21 FERRITE, EMI (SMD) (2012) * FB251 1-469-670-21 FERRITE, EMI (SMD) (2012) * FB252 1-469-670-21 FERRITE, EMI (SMD) (2012) FB255 1-469-118-21 FERRITE, EMI (SMD) (1608) FB290 1-469-118-21 FERRITE, EMI (SMD) (1608) FB291 1-469-118-21 FERRITE, EMI (SMD) (1608) FB292 1-469-118-21 FERRITE, EMI (SMD) (1608) FB293 1-469-118-21 FERRITE, EMI (SMD) (1608) FB294 1-469-118-21 FERRITE, EMI (SMD) (1608) FB295 1-469-118-21 FERRITE, EMI (SMD) (1608) FB525 1-469-324-21 FERRITE, EMI (SMD) (2012) FB555 1-469-324-21 FERRITE, EMI (SMD) (2012) * FB1022 1-469-670-21 FERRITE, EMI (SMD) (2012) * FB1023 1-469-670-21 FERRITE, EMI (SMD) (2012) FB1024 1-469-324-21 FERRITE, EMI (SMD) (2012) * FB2036 1-469-670-21 FERRITE, EMI (SMD) (2012) FB2041 1-469-324-21 FERRITE, EMI (SMD) (2012) < FILTER > FL207 1-234-177-21 FILTER, CHIP EMI FL208 1-234-177-21 FILTER, CHIP EMI FL209 1-233-893-21 FILTER, CHIP EMI < IC > IC101 6-704-524-01 IC FAN8036L IC102 6-704-471-01 IC CXD9780R www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8-6 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number speci- fied. MV-044 IC151 6-704-470-01 IC TK11233CMCL-G IC201 6-704-472-01 IC CXD9781R IC202 6-704-261-01 IC TK11225CMCL-G IC204 6-804-430-01 IC MBM29LV160BE70TN-D006 IC205 6-705-866-01 IC BR24L16FJ-WE2 IC206 6-704-893-01 IC GLT5640L16P-7TC IC207 6-705-515-01 IC AK4385VT-E2 IC208 6-702-302-01 IC TK11133CSCL-G IC502 6-701-820-01 IC LA73053-TLM-E IC503 8-759-662-86 IC NJM79M05DL1A (TE2) IC601 8-759-100-96 IC uPC4558G2 IC603 8-759-711-59 IC NJM78L05UA-TE1 IC605 6-600-009-01 IC TOTX179 IC774 6-702-302-01 IC TK11133CSCL-G < JUMPER RESISTOR > JS002 1-216-295-00 SHORT CHIP 0 JS003 1-216-295-00 SHORT CHIP 0 < IC LINK > 0PS771 1-576-509-21 IC LINK (1A/50V) 0PS772 1-576-509-21 IC LINK (1A/50V) < TRANSISTOR > Q168 8-729-424-59 TRANSISTOR UN2212 Q170 6-550-008-01 TRANSISTOR UM6K1N-TN Q171 6-550-653-01 TRANSISTOR QST8TR Q504 8-729-421-19 TRANSISTOR UN2213 Q505 8-729-424-08 TRANSISTOR UN2111 Q601 8-729-010-08 TRANSISTOR MSB710-R Q602 8-729-421-19 TRANSISTOR UN2213 Q603 8-729-010-25 TRANSISTOR MSD601-RT1 Q604 8-729-424-70 TRANSISTOR UN2217 Q605 8-729-010-05 TRANSISTOR MSB709-RT1 Q607 6-550-137-01 TRANSISTOR 2SD1938 (F) -ST (TX).SO Q608 6-550-137-01 TRANSISTOR 2SD1938 (F) -ST (TX).SO Q611 8-729-010-25 TRANSISTOR MSD601-RT1 Q616 8-729-010-05 TRANSISTOR MSB709-RT1 Q772 8-729-048-28 TRANSISTOR 2SD1766-T100-QR Q773 8-729-424-08 TRANSISTOR UN2111 < RESISTOR > R101 1-216-833-11 METAL CHIP 10K 5% 1/10W R102 1-216-833-11 METAL CHIP 10K 5% 1/10W R103 1-216-839-11 METAL CHIP 33K 5% 1/10W R104 1-216-839-11 METAL CHIP 33K 5% 1/10W R107 1-216-833-11 METAL CHIP 10K 5% 1/10W R109 1-216-834-11 METAL CHIP 12K 5% 1/10W R110 1-216-822-11 METAL CHIP 1.2K 5% 1/10W R111 1-216-835-11 METAL CHIP 15K 5% 1/10W R112 1-216-826-11 METAL CHIP 2.7K 5% 1/10W R114 1-216-833-11 METAL CHIP 10K 5% 1/10W R117 1-216-834-11 METAL CHIP 12K 5% 1/10W R119 1-216-841-11 METAL CHIP 47K 5% 1/10W R120 1-218-895-11 METAL CHIP 100K 0.5% 1/10W R121 1-218-895-11 METAL CHIP 100K 0.5% 1/10W R122 1-218-889-11 METAL CHIP 56K 0.5% 1/10W R123 1-218-889-11 METAL CHIP 56K 0.5% 1/10W R124 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R126 1-216-838-11 METAL CHIP 27K 5% 1/10W R127 1-216-833-11 METAL CHIP 10K 5% 1/10W R128 1-216-839-11 METAL CHIP 33K 5% 1/10W R129 1-218-893-11 METAL CHIP 82K 0.5% 1/10W R130 1-218-877-11 METAL CHIP 18K 0.5% 1/10W R131 1-218-883-11 METAL CHIP 33K 0.5% 1/10W R132 1-216-833-11 METAL CHIP 10K 5% 1/10W R133 1-216-864-11 SHORT CHIP 0 R134 1-216-864-11 SHORT CHIP 0 R136 1-218-875-11 METAL CHIP 15K 0.5% 1/10W R155 1-216-821-11 METAL CHIP 1K 5% 1/10W R156 1-216-821-11 METAL CHIP 1K 5% 1/10W R157 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R158 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R159 1-216-864-11 SHORT CHIP 0 R160 1-216-809-11 METAL CHIP 100 5% 1/10W R172 1-216-845-11 METAL CHIP 100K 5% 1/10W R173 1-216-845-11 METAL CHIP 100K 5% 1/10W R175 1-216-809-11 METAL CHIP 100 5% 1/10W R178 1-211-977-11 METAL CHIP 22 0.5% 1/10W R179 1-216-801-11 METAL CHIP 22 5% 1/10W R180 1-216-809-11 METAL CHIP 100 5% 1/10W R181 1-216-821-11 METAL CHIP 1K 5% 1/10W R182 1-216-841-11 METAL CHIP 47K 5% 1/10W R183 1-211-977-11 METAL CHIP 22 0.5% 1/10W R184 1-211-977-11 METAL CHIP 22 0.5% 1/10W R185 1-216-857-11 METAL CHIP 1M 5% 1/10W R186 1-216-841-11 METAL CHIP 47K 5% 1/10W R187 1-216-864-11 SHORT CHIP 0 R188 1-216-801-11 METAL CHIP 22 5% 1/10W R189 1-216-801-11 METAL CHIP 22 5% 1/10W R190 1-216-864-11 SHORT CHIP 0 R191 1-216-864-11 SHORT CHIP 0 R192 1-216-841-11 METAL CHIP 47K 5% 1/10W R194 1-216-864-11 SHORT CHIP 0 R195 1-216-833-11 METAL CHIP 10K 5% 1/10W R197 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R198 1-216-821-11 METAL CHIP 1K 5% 1/10W R199 1-216-835-11 METAL CHIP 15K 5% 1/10W R201 1-216-864-11 SHORT CHIP 0 R208 1-216-864-11 SHORT CHIP 0 R213 1-216-833-11 METAL CHIP 10K 5% 1/10W R216 1-216-833-11 METAL CHIP 10K 5% 1/10W R220 1-216-832-11 METAL CHIP 8.2K 5% 1/10W R221 1-216-833-11 METAL CHIP 10K 5% 1/10W R222 1-216-833-11 METAL CHIP 10K 5% 1/10W R223 1-216-833-11 METAL CHIP 10K 5% 1/10W R224 1-216-864-11 SHORT CHIP 0 R225 1-216-821-11 METAL CHIP 1K 5% 1/10W R226 1-216-821-11 METAL CHIP 1K 5% 1/10W R227 1-216-845-11 METAL CHIP 100K 5% 1/10W R229 1-216-864-11 SHORT CHIP 0 R244 1-216-836-11 METAL CHIP 18K 5% 1/10W R247 1-216-809-11 METAL CHIP 100 5% 1/10W R248 1-216-845-11 METAL CHIP 100K 5% 1/10W www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8-7 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark MV-044 R253 1-216-805-11 METAL CHIP 47 5% 1/10W R258 1-216-809-11 METAL CHIP 100 5% 1/10W R260 1-216-801-11 METAL CHIP 22 5% 1/10W R261 1-216-805-11 METAL CHIP 47 5% 1/10W R263 1-211-990-11 METAL CHIP 75 0.5% 1/10W R264 1-211-990-11 METAL CHIP 75 0.5% 1/10W R265 1-211-990-11 METAL CHIP 75 0.5% 1/10W R266 1-211-990-11 METAL CHIP 75 0.5% 1/10W R267 1-211-990-11 METAL CHIP 75 0.5% 1/10W R268 1-211-990-11 METAL CHIP 75 0.5% 1/10W R272 1-216-864-11 SHORT CHIP 0 R276 1-218-841-11 METAL CHIP 560 0.5% 1/10W R279 1-216-809-11 METAL CHIP 100 5% 1/10W R280 1-216-826-11 METAL CHIP 2.7K 5% 1/10W R284 1-216-805-11 METAL CHIP 47 5% 1/10W R285 1-216-805-11 METAL CHIP 47 5% 1/10W R286 1-216-805-11 METAL CHIP 47 5% 1/10W R287 1-216-805-11 METAL CHIP 47 5% 1/10W R288 1-216-805-11 METAL CHIP 47 5% 1/10W R289 1-218-916-11 METAL CHIP 750K 0.5% 1/10W R298 1-216-864-11 SHORT CHIP 0 R521 1-216-833-11 METAL CHIP 10K 5% 1/10W R527 1-211-990-11 METAL CHIP 75 0.5% 1/10W R528 1-211-990-11 METAL CHIP 75 0.5% 1/10W R529 1-216-833-11 METAL CHIP 10K 5% 1/10W R530 1-211-990-11 METAL CHIP 75 0.5% 1/10W R532 1-216-864-11 SHORT CHIP 0 R533 1-211-990-11 METAL CHIP 75 0.5% 1/10W R534 1-211-990-11 METAL CHIP 75 0.5% 1/10W R535 1-211-990-11 METAL CHIP 75 0.5% 1/10W R547 1-216-864-11 SHORT CHIP 0 R548 1-216-864-11 SHORT CHIP 0 R549 1-216-864-11 SHORT CHIP 0 R554 1-216-864-11 SHORT CHIP 0 R556 1-216-864-11 SHORT CHIP 0 R557 1-216-864-11 SHORT CHIP 0 R575 1-216-864-11 SHORT CHIP 0 R582 1-216-864-11 SHORT CHIP 0 R598 1-216-295-00 SHORT CHIP 0 R601 1-208-798-11 METAL CHIP 4.7K 0.5% 1/10W R602 1-208-798-11 METAL CHIP 4.7K 0.5% 1/10W R603 1-208-798-11 METAL CHIP 4.7K 0.5% 1/10W R604 1-208-798-11 METAL CHIP 4.7K 0.5% 1/10W R605 1-208-800-11 METAL CHIP 5.6K 0.5% 1/10W R606 1-208-800-11 METAL CHIP 5.6K 0.5% 1/10W R607 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R608 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R609 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R610 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R611 1-208-800-11 METAL CHIP 5.6K 0.5% 1/10W R612 1-208-800-11 METAL CHIP 5.6K 0.5% 1/10W R613 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R616 1-216-830-11 METAL CHIP 5.6K 5% 1/10W R617 1-216-833-11 METAL CHIP 10K 5% 1/10W R618 1-216-845-11 METAL CHIP 100K 5% 1/10W R619 1-216-849-11 METAL CHIP 220K 5% 1/10W R620 1-216-817-11 METAL CHIP 470 5% 1/10W R621 1-216-833-11 METAL CHIP 10K 5% 1/10W R622 1-216-833-11 METAL CHIP 10K 5% 1/10W R624 1-216-833-11 METAL CHIP 10K 5% 1/10W R625 1-216-841-11 METAL CHIP 47K 5% 1/10W R626 1-216-817-11 METAL CHIP 470 5% 1/10W R627 1-216-817-11 METAL CHIP 470 5% 1/10W R628 1-216-833-11 METAL CHIP 10K 5% 1/10W R629 1-216-841-11 METAL CHIP 47K 5% 1/10W R630 1-216-841-11 METAL CHIP 47K 5% 1/10W R634 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R635 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R638 1-216-845-11 METAL CHIP 100K 5% 1/10W R640 1-216-817-11 METAL CHIP 470 5% 1/10W R641 1-216-817-11 METAL CHIP 470 5% 1/10W R642 1-216-864-11 SHORT CHIP 0 R643 1-216-864-11 SHORT CHIP 0 R649 1-216-813-11 METAL CHIP 220 5% 1/10W R651 1-216-807-11 METAL CHIP 68 5% 1/10W R652 1-216-833-11 METAL CHIP 10K 5% 1/10W R653 1-216-821-11 METAL CHIP 1K 5% 1/10W R654 1-216-821-11 METAL CHIP 1K 5% 1/10W R656 1-216-821-11 METAL CHIP 1K 5% 1/10W R668 1-216-864-11 SHORT CHIP 0 R684 1-216-830-11 METAL CHIP 5.6K 5% 1/10W R775 1-216-833-11 METAL CHIP 10K 5% 1/10W R776 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R777 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R787 1-216-864-11 SHORT CHIP 0 R1015 1-216-809-11 METAL CHIP 100 5% 1/10W R1018 1-216-864-11 SHORT CHIP 0 R1021 1-216-864-11 SHORT CHIP 0 R1026 1-216-833-11 METAL CHIP 10K 5% 1/10W R1027 1-216-833-11 METAL CHIP 10K 5% 1/10W R1031 1-216-833-11 METAL CHIP 10K 5% 1/10W R2019 1-216-809-11 METAL CHIP 100 5% 1/10W R2027 1-216-864-11 SHORT CHIP 0 R2028 1-216-833-11 METAL CHIP 10K 5% 1/10W R2030 1-216-833-11 METAL CHIP 10K 5% 1/10W R2031 1-216-805-11 METAL CHIP 47 5% 1/10W R2032 1-216-805-11 METAL CHIP 47 5% 1/10W R2033 1-216-805-11 METAL CHIP 47 5% 1/10W R2034 1-216-805-11 METAL CHIP 47 5% 1/10W R2036 1-216-295-00 SHORT CHIP 0 < COMPOSITION CIRCUIT BLOCK > RB204 1-234-371-21 RES, NETWORK 47X4 (1005) RB205 1-234-371-21 RES, NETWORK 47X4 (1005) RB206 1-234-371-21 RES, NETWORK 47X4 (1005) < SWITCH > S501 1-762-636-11 SWITCH, SLIDE (NORMAL/PROGRESSIVE) < VIBRATOR > X202 1-813-219-11 QUARTZ CRYSTAL UNIT (27MHz) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8-8 E Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 0 1-478-539-12 POWER SUPPLY BLOCK (SRV1501WW) (SWITCHING REGULATOR) ******************** (Ref. No. 1,000 Series) MISCELLANEOUS ************** 2 1-829-174-11 FLAT FLEXIBLE CABLE (FMO-013) 3 1-829-175-11 FLAT FLEXIBLE CABLE (FMS-026) 010 1-828-901-12 CORD, POWER 16 1-829-176-11 FLAT FLEXIBLE CABLE (FIM-006) 0104 DEVICE, OPTICAL KHM-310BAA/C2N ACCESSORIES & PACKING MATERIALS ******************************** 1-478-670-31 REMOTE COMMANDER (RMT-D166P) 1-824-933-21 CORD WITH CONNECTOR 2-067-726-12 MANUAL, INSTRUCTION (CHINESE) 3-071-119-31 COVER, BATTERY (for RMT-D166P) The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number speci- fied. POWER SUPPLY BLOCK www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 106 – DVP-NS777P Sony Corporation Home Electronics Network Company 9-874-832-11 2004G0500-1 © 2004. 7 Published by Quality Assurance Dept. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
