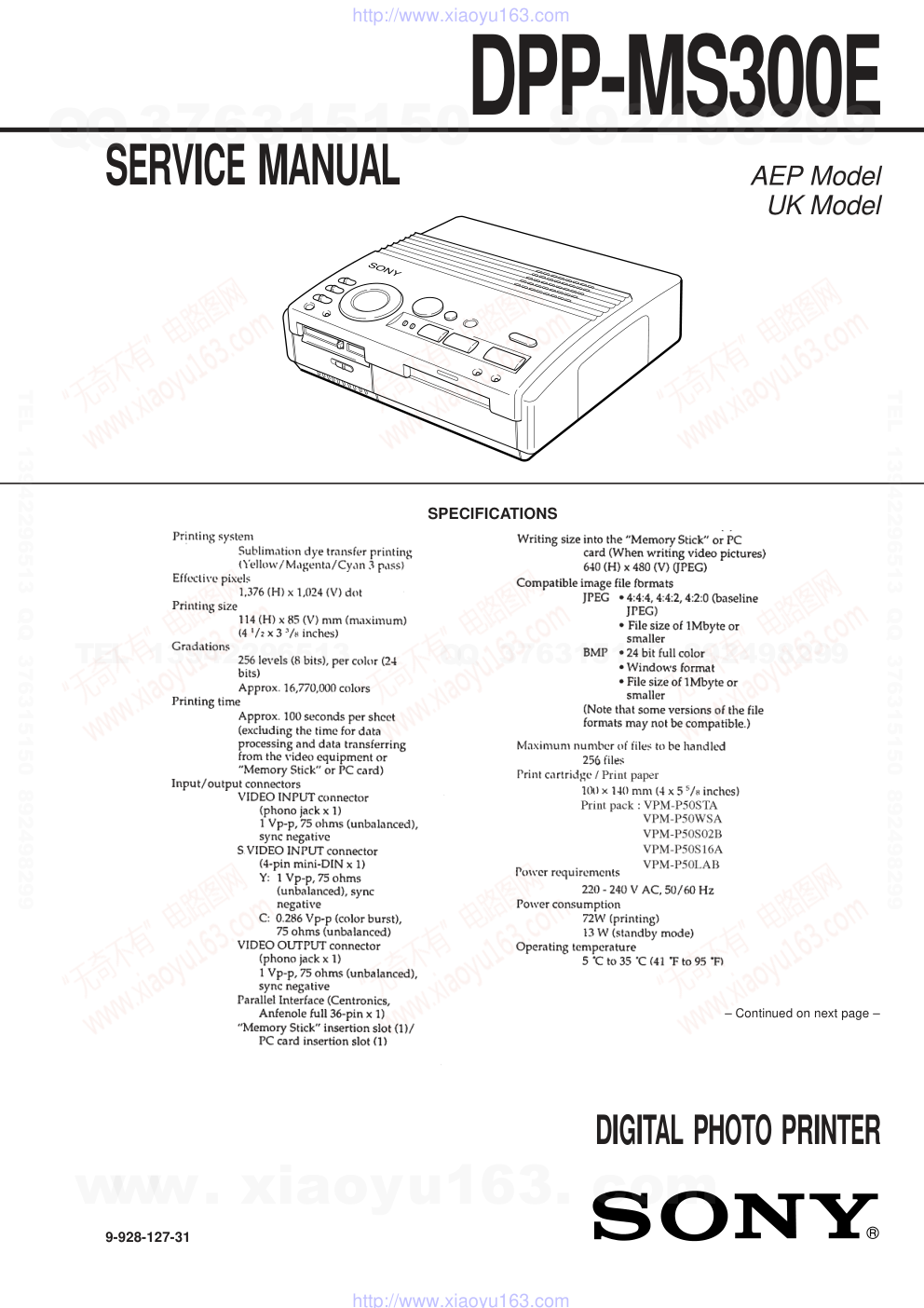

SERVICE MANUAL
DIGITAL PHOTO PRINTER
AEP Model
UK Model
SPECIFICATIONS
9-928-127-31
– Continued on next page –
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com

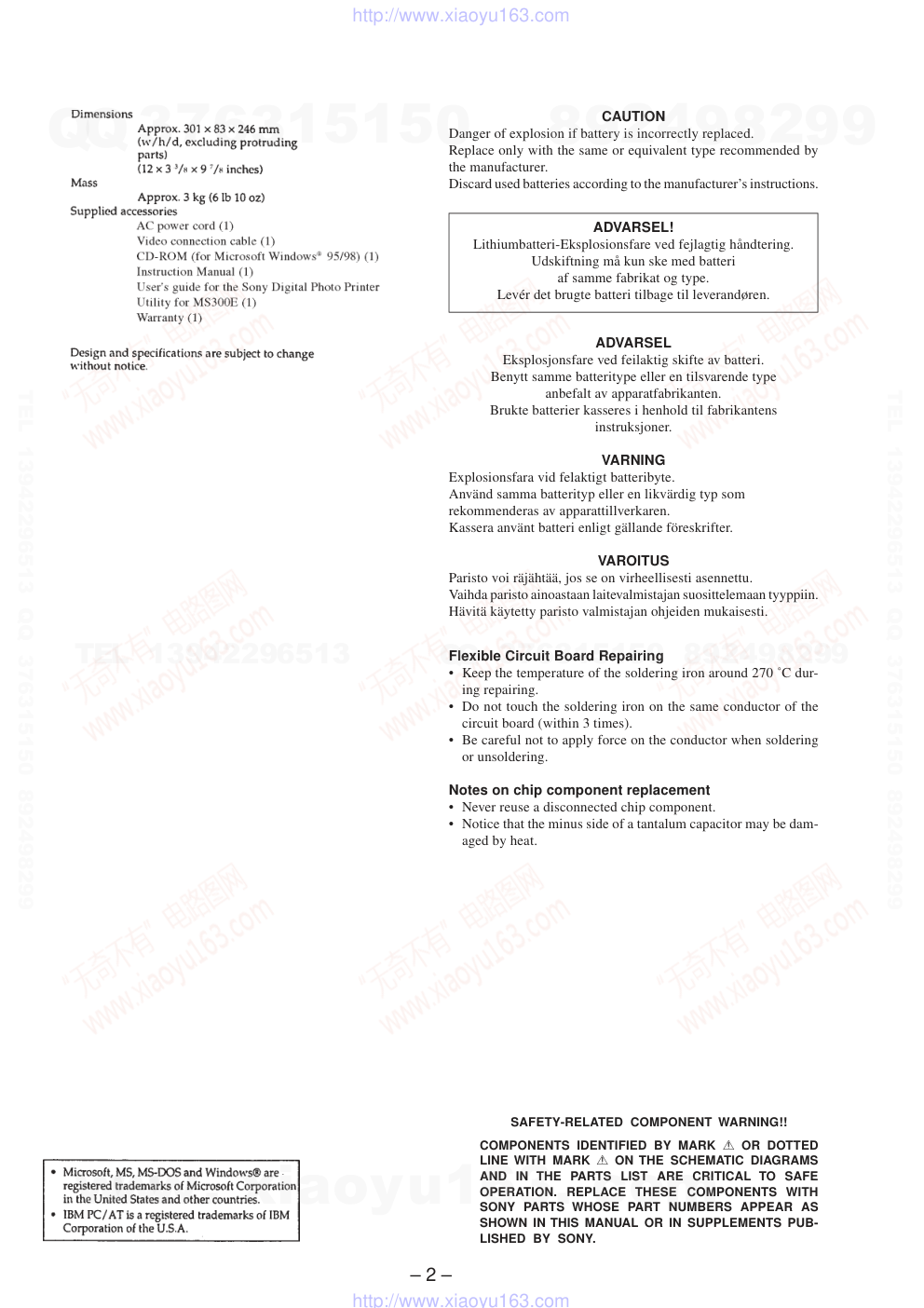

– 2 –
Flexible Circuit Board Repairing
• Keep the temperature of the soldering iron around 270 ˚C dur-
ing repairing.
• Do not touch the soldering iron on the same conductor of the
circuit board (within 3 times).
• Be careful not to apply force on the conductor when soldering
or unsoldering.
Notes on chip component replacement
• Never reuse a disconnected chip component.
• Notice that the minus side of a tantalum capacitor may be dam-
aged by heat.
ADVARSEL
Eksplosjonsfare ved feilaktig skifte av batteri.
Benytt samme batteritype eller en tilsvarende type
anbefalt av apparatfabrikanten.
Brukte batterier kasseres i henhold til fabrikantens
instruksjoner.
VARNING
Explosionsfara vid felaktigt batteribyte.
Använd samma batterityp eller en likvärdig typ som
rekommenderas av apparattillverkaren.
Kassera använt batteri enligt gällande föreskrifter.
VAROITUS
Paristo voi räjähtää, jos se on virheellisesti asennettu.
Vaihda paristo ainoastaan laitevalmistajan suosittelemaan tyyppiin.
Hävitä käytetty paristo valmistajan ohjeiden mukaisesti.
ADVARSEL!
Lithiumbatteri-Eksplosionsfare ved fejlagtig håndtering.
Udskiftning må kun ske med batteri
af samme fabrikat og type.
Levér det brugte batteri tilbage til leverandøren.
CAUTION
Danger of explosion if battery is incorrectly replaced.
Replace only with the same or equivalent type recommended by
the manufacturer.
Discard used batteries according to the manufacturer’s instructions.
SAFETY-RELATED COMPONENT WARNING!!
COMPONENTS IDENTIFIED BY MARK ! OR DOTTED
LINE WITH MARK ! ON THE SCHEMATIC DIAGRAMS
AND IN THE PARTS LIST ARE CRITICAL TO SAFE
OPERATION. REPLACE THESE COMPONENTS WITH
SONY PARTS WHOSE PART NUMBERS APPEAR AS
SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUB-
LISHED BY SONY.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com

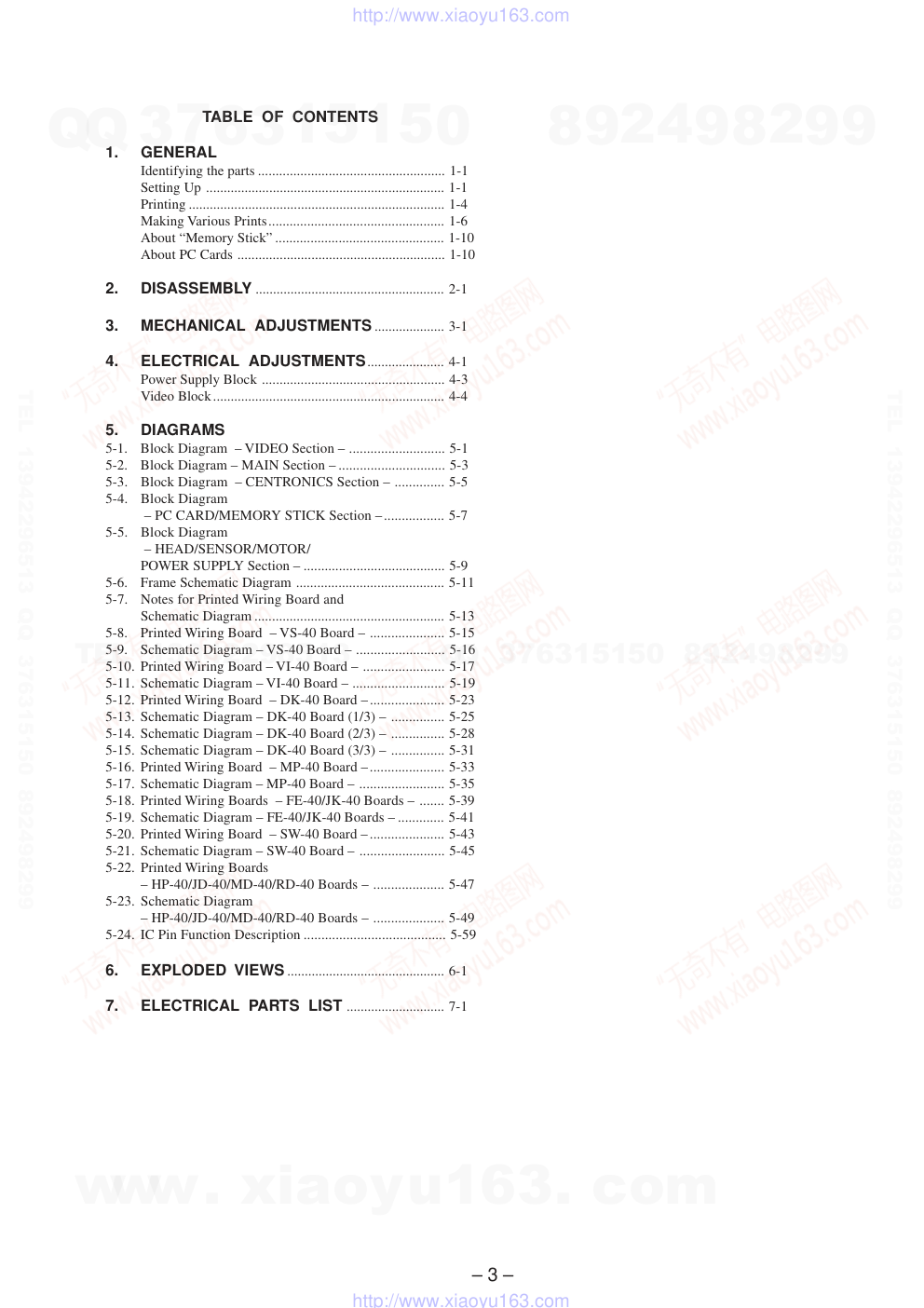

– 3 –
TABLE OF CONTENTS
1.
GENERAL
Identifying the parts ..................................................... 1-1
Setting Up .................................................................... 1-1
Printing ......................................................................... 1-4
Making Various Prints.................................................. 1-6
About “Memory Stick” ................................................ 1-10
About PC Cards ........................................................... 1-10
2.
DISASSEMBLY ...................................................... 2-1
3.
MECHANICAL ADJUSTMENTS .................... 3-1
4.
ELECTRICAL ADJUSTMENTS...................... 4-1
Power Supply Block .................................................... 4-3
Video Block.................................................................. 4-4
5.
DIAGRAMS
5-1.
Block Diagram – VIDEO Section – ........................... 5-1
5-2.
Block Diagram – MAIN Section – .............................. 5-3
5-3.
Block Diagram – CENTRONICS Section – .............. 5-5
5-4.
Block Diagram
– PC CARD/MEMORY STICK Section –................. 5-7
5-5.
Block Diagram
– HEAD/SENSOR/MOTOR/
POWER SUPPLY Section – ........................................ 5-9
5-6.
Frame Schematic Diagram .......................................... 5-11
5-7.
Notes for Printed Wiring Board and
Schematic Diagram ...................................................... 5-13
5-8.
Printed Wiring Board – VS-40 Board – ..................... 5-15
5-9.
Schematic Diagram – VS-40 Board – ......................... 5-16
5-10. Printed Wiring Board – VI-40 Board – ....................... 5-17
5-11. Schematic Diagram – VI-40 Board – .......................... 5-19
5-12. Printed Wiring Board – DK-40 Board –..................... 5-23
5-13. Schematic Diagram – DK-40 Board (1/3) – ............... 5-25
5-14. Schematic Diagram – DK-40 Board (2/3) – ............... 5-28
5-15. Schematic Diagram – DK-40 Board (3/3) – ............... 5-31
5-16. Printed Wiring Board – MP-40 Board –..................... 5-33
5-17. Schematic Diagram – MP-40 Board – ........................ 5-35
5-18. Printed Wiring Boards – FE-40/JK-40 Boards – ....... 5-39
5-19. Schematic Diagram – FE-40/JK-40 Boards – ............. 5-41
5-20. Printed Wiring Board – SW-40 Board –..................... 5-43
5-21. Schematic Diagram – SW-40 Board – ........................ 5-45
5-22. Printed Wiring Boards
– HP-40/JD-40/MD-40/RD-40 Boards – .................... 5-47
5-23. Schematic Diagram
– HP-40/JD-40/MD-40/RD-40 Boards – .................... 5-49
5-24. IC Pin Function Description ........................................ 5-59
6.
EXPLODED VIEWS ............................................. 6-1
7.
ELECTRICAL PARTS LIST ............................ 7-1
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com

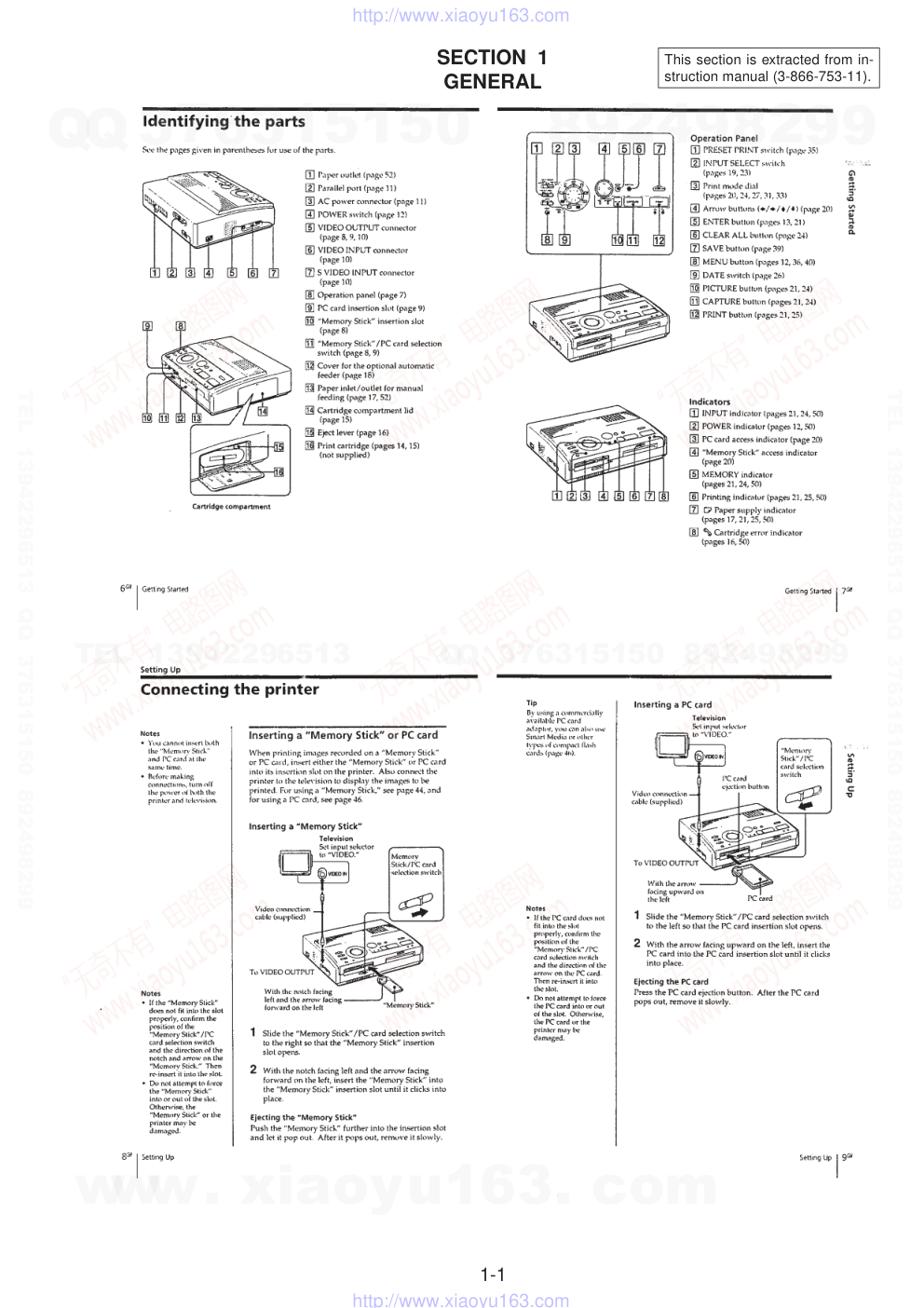

1-1
SECTION 1
GENERAL
This section is extracted from in-
struction manual (3-866-753-11).
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com

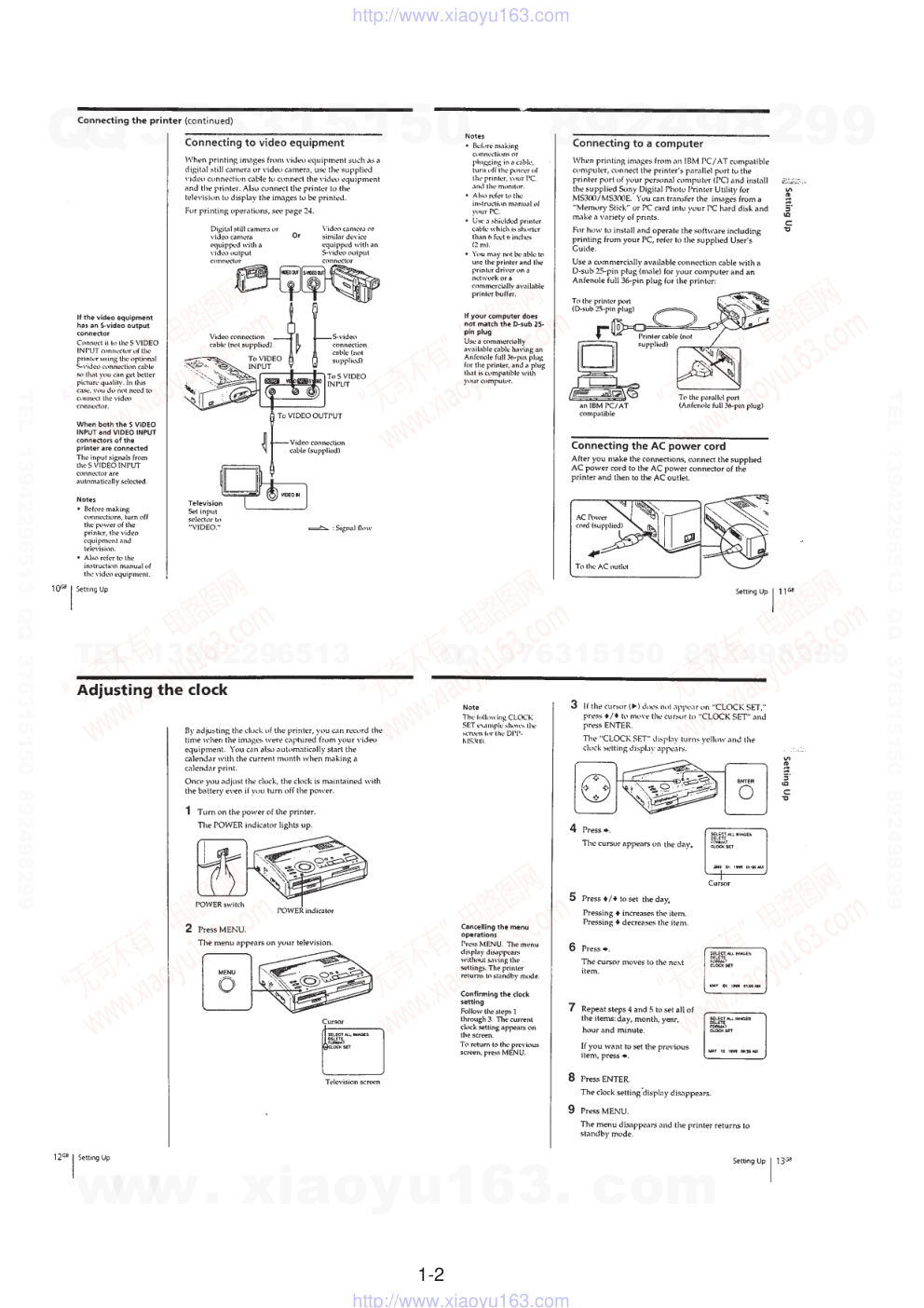

1-2
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com

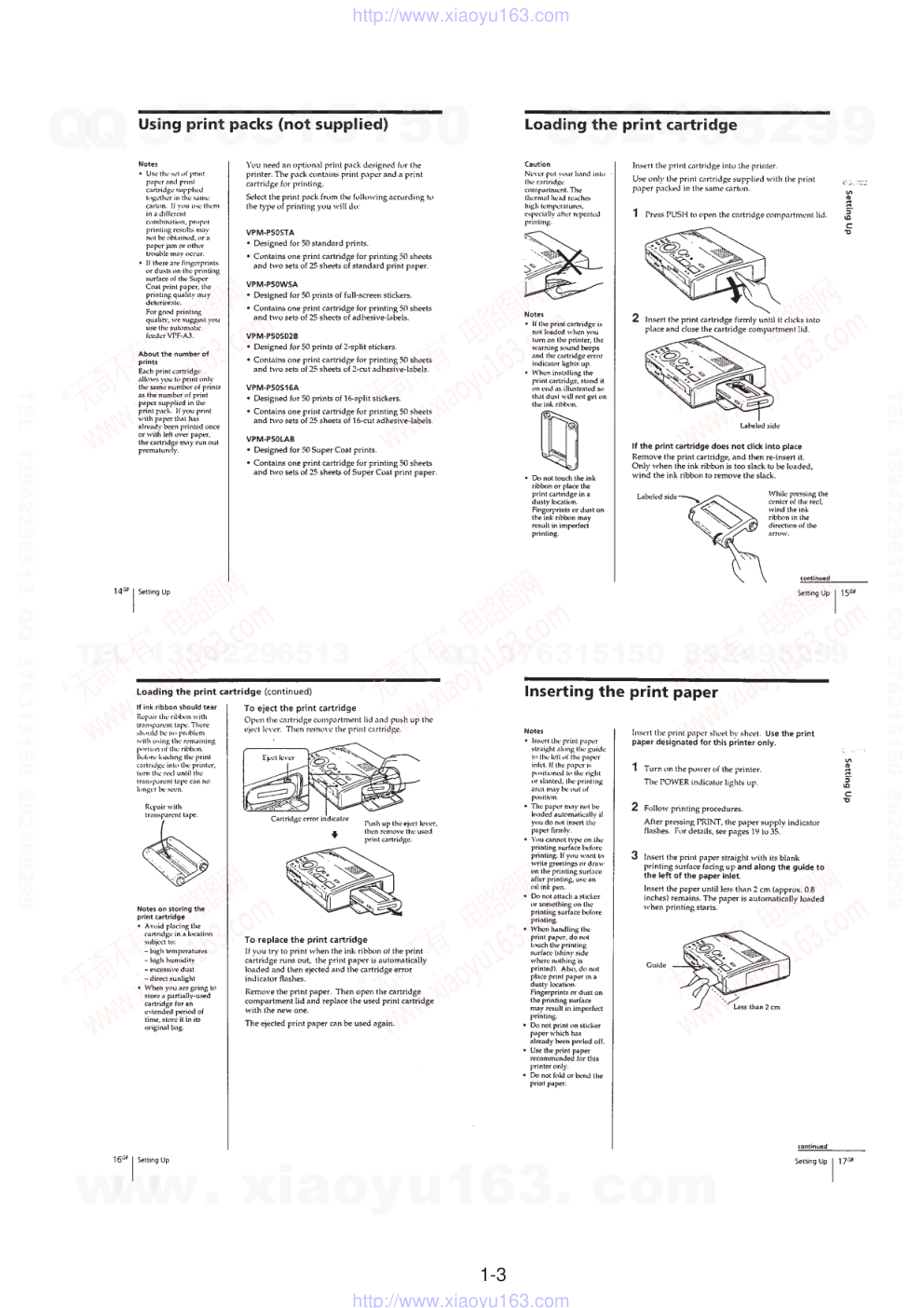

1-3
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
1-4
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
1-5
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
1-6
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
1-7
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
1-8
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
1-9
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
1-10
1-10 E
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
2-1
UPPER CABINET ASS’Y
Note: Follow the disassembly procedure in the numerical order given.
SECTION 2
DISASSEMBLY
1� two screws
(BVTP3 × 20)
harness
button reinforcement
1� two screws
(BVTP3 × 20)
3� FFC (DKSW39)
(CN504)
2� upper cabinet ass’y
2� two screws
(BTP2.6 × 12)
1� connector
(CN1938)
3� DC fan (head fan) (M901)
DC FAN (HEAD FAN) (M901)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
2-2
VI-40/JK-40 BOARD SECTION, DC FAN (POWER FAN) (M905)
DK-40 BOARD SECTION
4� two screws
(BV2.6 × 8)
8� JK-40 board section
5� VI-40 board section
7� two cross (with hole) screws
4� screw
(BV2.6 × 8)
2� DC fan (power fan)
(M905)
1� connector
(CN402)
6� flat cable (DKJK40)
(CN701)
3� flat cable (DKVI40)
(CN102)
3� FFC (VIVS39)
(CN101)
1� flat cable (DKMP15)
(CN702)
4� DK-40 board section
2� three screws
(BV2.6 × 8)
1� flat cable (DKMP30)
(CN703)
1� FP-700 flexible board
(CN501)
1� flat cable (ADFE13)
(CN503)
1� flat cable (ADHE13)
(CN502)
3� harness
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
2-3
MP-40 BOARD SECTION
ESCUTCHEON (60) BLOCK ASS’Y, MECHANISM DECK SECTION
6� harness
(HH-C00-010-BB)
9� four screws
(P2 × 6.5)
1� two screws
(BV2.6 × 8)
3� card panel
4� card select lever
2� MP bracket ass’y
7� MP shield case
8� MP-40 board
5� two screws
(BV2.6 × 8)
0� PCMCIA ejector
5� core (FPC)
7� machanism deck section
6� two screws
(BV2.6 × 8)
6� two screws
(BV2.6 × 8)
1� two screws
(BV2.6 × 8)
1� two screws
(BV2.6 × 8)
4� flat cable (POHE13)
(CN202)
3� connector
(CN201)
2� escutcheon (60) block ass’y
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
2-4
HEAD MOTOR BLOCK ASS’Y (HEAD UP/DOWN) (M902)
MD-40 BOARD
3� two screws
(BVTT 2.6 × 6)
4� bridge
5� HM bracket ass’y
6� two screws
(PS 3 × 4)
7� head motor block ass’y (head up/down)
(M902)
2� connector
(CN1940)
1� two clamps (LOW TYPE)
2� three connectors
(CN1931, 1932, 1935)
1� FP-702 flexible board
(CN1933)
2� connector
(CN1942)
2� two connectors
(CN1940, 1941)
3� screw
(BVTT2.6 × 6)
4� Removal the MD-40 board
to direction of the arrow.
1� FP-703 flexible board
(CN1934)
1� FP-700 flexible board
(CN1936)
2� connector
(CN1938)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DC MOTOR (STEPPING MOTOR) (PLATEN) (M904), REEL MOTOR BLOCK ASS’Y (RIBBON) (M903)
3� two screws
(BVTT2.6 × 6)
2� DC motor (stepping motor)
(platen) (M904)
1� two screws
(BVTT2.6 × 6)
4� motor bracket ass’y section
3� two screws
(BVTT2.6 × 6)
5� two screws
(PS2 × 4)
6� reel motor block ass’y (ribbon) (M903)
2-5 E
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
3-1 E
SECTION 3
MECHANICAL ADJUSTMENTS
Replacing the Thermal Head
1) Before replacing the head, print the stair-step pattern with the
old head (faulty head).
Note 1: Only when the head is not entirely damaged with black or
white lines.
Note 2: To reproduce the stair-step pattern, refer to “Adjusting
Method 1” in “4. Electrical Adjustments”.
2) Remove the upper cabinet. (Refer to “2. Disassembly”.)
3) Remove the flat cables 1 (POHE13) and 2 (ADHE13) from
the thermal head. (Refer to Fig. 1)
4) Remove the two screws 3 (BVTT2.6 × 6) and remove the
harnesses 4 and fan holder 5. (Refer to Fig. 1)
5) Remove screw 6, (PS2.6 × 4) and remove the ribbon guide
7. (Refer to Fig. 2)
6) Remove the two screws 8 (PSW2.6 × 8) and remove the ther-
mal head 9 from the heat sink 0. (Refer to Fig. 2)
Note: Do not remove the screw !™ fixing the heat sink 0 and head
arm !¡.
7) Replace the thermal head 9.
Note: Make sure that the silicon grease (white) does not stick onto
the printing screen of the thermal head. If it does, remove with
alcohol.
8) Assemble in the reverse order of steps 2) to 6).
9) Perform “Head Voltage Adjustment” of “4. Electrical Adjust-
ments” (Page 4-3).
3 two screws
(BVTT2.6 × 6)
4 harness
4 harness
2 flat cable
(ADHE13)
1 flat cable
(POHE13)
5 fan holder
!¡ head arm
8 two screws
(PSW2.6 × 8)
6 screw
(PS2.6 × 4)
7 ribbon guide
!™ two screws
Note: Do not remove
the screw.
0 heat sink
9 thermal head
Fig. 1
Fig. 2
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
4-1
SECTION 4
ELECTRICAL ADJUSTMENTS
During the adjustment, see the Adjustment and Adjust-
ment Pats on page 4-7.
Pre-Adjustment Preparations
1.
Equipment required
Electrical adjustment requires the following measuring equip-
ment.
(1)
Monitor TV
(2)
Oscilloscope: 2 phenomena, bend 30 MHz or more, with de-
lay mode (use 10 : 1 probe unless otherwise specified)
(3)
Frequency counter
(4)
Pattern generator
(5)
Digital voltmeter
(6)
Video print paper
(7)
Video print cartridge
(8)
Vector scope
2.
Connection of Equipment
Following the designation of input terminal (S-VIDEO or VIDEO),
connect measuring units as shown in Fig. 4-1 and make adjust-
ment.
The input terminal is designated with ( ) in the signal column.
Unless otherwise designated, either input terminal may be used.
Note: In the adjustment where the S-VIDEO input is designated, if ad-
justment was made with the VIDEO input. The specification of
this set will not be satisfied. Always follow the designation.
If adjustment was made using the VTR with S-VIDEO OUT termi-
nal as a signal source, the performance of this set depends on that
VTR. Therefore, use the pattern generator with the Y/C separate
output terminals, if possible.
Fig. 4-1
If S-VIDEO is designated
Pattern Generator
Pattern Generator
Pattern Generator
VIDEO IN
S-VIDEO
IN
Monitor TV
Set
VIDEO IN
VIDEO
OUT
S-VIDEO OUT
VIDEO OUT
(75 Ω)
VIDEO OUT
(75 Ω)
Y OUT (75 Ω)
Chroma OUT
(75 Ω)
VTR with S-VIDEO terminal (E-E mode)
• If pattern generator does not provide Y/C separate
output terminals
• If pattern generator provide
Y/C separate output terminals
If VIDEO is designated
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
4-2
3.
Input Signal Check
The video circuit adjustment uses as adjustment signals the video
signals obtained from the pattern generator, and therefore these
video output signals must be within the specification.
(1)
When S-VIDEO is input
Connect an oscilloscope to the Y signal pin of the S-VIDEO IN
connector, and check that the sync signal of Y signal is 300 mV,
video amplitude is 700 mV, and the setup level is 0 mV. (If using
the VTR with S-VIDEO OUT terminal, check further that the
chroma signal and burst signal do not remain.)
Also, connect an oscilloscope to the chroma signal pin of the S-
VIDEO IN connector, and check that the burst signal amplitude of
chroma signal is 300 mV and it is flat, and moreover, the ampli-
tude ratio of burst signal to chroma signal is 0.30 : 0.66. The Y
signal and chroma signal used for adjustment are shown in
Fig. 4-2.
Setup level: Potential difference between black and pedestal
Y signal
Chroma signal
Burst amplitude : chroma amplitude = 0.30 : 0.66
Fig. 4-2
Color bar signals of pattern generator
(at terminating resistance 75 Ω)
(2) When VIDEO is input
Connect an oscilloscope to the VIDEO IN terminal, and check
that the sync signal amplitude of VIDEO signal is 300 mV, video
amplitude is 700 mV, the setup level is 0 mV, and the burst signal
amplitude is 300 mV and it is flat. Also, check that the level ratio
of burst signal to red signal is 0.3 : 0.66.
The VIDEO signal (color bars) used for adjustment is shown in
Fig. 4-3.
Fig. 4-3
Color bar signal of pattern generator
(at terminating resistance 75 Ω)
Approx. 700 mV
Approx.
300 mV
White (100%)
Black
Pedestal
Horizontal
sync signal
Burstsignal
to be flat
300 ± 10 mV
Chroma
amplitude
Approx.
0.7 V
Red
Horizontal sync signal
White (Approx. 100%)
Burst signal
(To be flat)
Approx.
0.3 V
Approx.
0.3 V
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
4-3
POWER SUPPLY BLOCK
[Head Voltage Adjustment]
Before performing this adjustment, print the stair-step pattern
(Note 2) two times continuously with the old head (Note 1) or
normal unit. The second print will be used as a sample of the print
density.
Note 1: Only when the old head (faulty head) is not entirely damaged
with black or white lines.
Note 2: To print the stair-step test pattern, turn on the power switch while
pressing the S1707 (CAPTURE) and S1717 (ENTER) on the SW-
40 board.
(Press the S1707 (CAPTURE) and S1717 (ENTER) until a peep
is heard.) Set the S1701 (Rotaly switch) to the position, and
press the S1706 (print), then the print will start.
Adjustment Procedure:
(1)
To print the stair-step test pattern, turn on the power switch
while pressing the S1707 (CAPTURE) and S1717 (ENTER)
on the SW-40 board.
(Press the S1707 (CAPTURE) and S1717 (ENTER) until a
peep is heard.) Set the S1701 (Rotaly switch) to the posi-
tion, and press the S1706 (print), then the print will start.
(2)
After printing, repeat (1) immediately.
(3)
Compare the second printed pattern density with that of the
sample, and if the density differs, perform the following ad-
justment.
(4)
Adjust VR201 according to the print density.
If darker than the sample: Decrease the head voltage.
If lighter than the sample: Increase the head voltage.
(5)
Print the stair-step pattern two times continuously.
(6)
Compare the second printed pattern density with that of the
simple, and if the density differs, repeat steps (3) to (6).
Note: Only one print is required after the second time.
(7)
Turn off the power switch.
Mode
Test mode (Note 2)
Signal
Test pattern (Stair-step)
Measuring points
+: CN1943 2 pin (MD-40 board)
–: CN1943 3 pin
Measuring instrument
Digital Voltmerter
Adjustment part
VR201
Specification
Print density should be the same as the sample
Fig. 4-4 Stair-step pattern
* VR201 is in the power block (1-468-364-51).
Adjustment Location:
power block
VR201
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
4-4
VIDEO BLOCK
[Free-Run Frequency Adjustment (1)] (VI-40 board)
Note 1: Connect IC108 5 pin to the GND via 0.1µF capacitor (chroma
signal grounded.)
Adjustment Procedure:
(1)
Connect IC108 7 pin to the GND via 1 MΩ resisitor.
(2)
Adjust CT102 so that the frequency counter reading satisfies
the specification value.
[Free-Run Frequency Adjustment (2)] (DK-40 board)
Adjustment Procedure:
(1)
Adjust CT500 so that the frequency counter reading satisfies
the specification value.
[910fh Adjustment] (DK-40 board)
Adjustment Procedure:
(1)
Adjust CT401 so that the digital voltmeter reading satisfies
the specification value.
[Y/C Separation Y Level Adjustment] (VI-40 board)
Adjustment Procedure:
(1)
Adjust RV103 so that the A level (white) of waveform on
the oscilloscope satisfies the specification value.
Fig. 4-5
Mode
VIDEO Input
Signal
Color bar (S-VIDEO IN) (Note 1)
Measuring point
IC108 !• pin
Measuring equipment
Frequency Counter
Adjustment part
CT102
Specification value
4.433619 MHz ± 30 Hz
Mode
VIDEO Input
Signal
Color bar (S-VIDEO IN)
Measuring point
IC407 `⁄⁄‹ pin
Measuring equipment
Frequency Counter
Adjustment part
CT500
Specification value
14.21875 MHz ± 100 Hz
Mode
VIDEO Input
Signal
Color bar (VIDEO IN)
Measuring point
CL138
Measuring equipment
Oscilloscope
Adjustment part
RV103
Specification value
700 ± 10 mVp-p
[Y/C Separation CHROMA Level] (VI-40 board)
Adjustment Procedure:
(1)
Adjust RV102 so that the A level (white) of waveform on
the oscilloscope satisfies the specification value.
Fig. 4-6
[1H Delay Adjustment] (VI-40 board)
Adjustment Procedure:
(1)
Set RV105 so that the luminescent spot of center.
(2)
Set RV250 and CT250 so that the luminescent spots of phase
and gain.
[D/A Output Y Level Adjustment] (DK-40 board)
Note: Turn of the power switch once, then turn it on again.
Adjustment Procedure:
(1)
Adjust RV401 so that the A level (white) of waveform on
the oscilloscope satisfies the specification value.
Fig. 4-7
Mode
VIDEO Input
Signal
Color bar (VIDEO IN)
Measuring point
J1802 (OUTPUT)
Measuring equipment
Oscilloscope
Adjustment part
RV401
Specification value
700 ± 5 mVp-p
A
H
White (100%)
Mode
VIDEO Input
Signal
Color bar (S-VIDEO IN)
Measuring point
IC401 !¡ pin (or CL427)
Measuring equipment
Digital Voltmeter
Adjustment part
CT401
Specification value
2.5 ± 0.1 Vdc
White (100%)
A
H
Mode
VIDEO Input
Signal
Color bar (VIDEO IN)
Measuring point
CL129
Measuring equipment
Oscilloscope
Adjustment part
RV102
Specification value
300 ± 5 mVp-p
A
H
Mode
VIDEO Input
Signal
Color bar (S-VIDEO IN)
Measuring point
FL106 3 pin
Measuring equipment
Oscilloscope
Adjustment part
RV105, 250, CT250
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
4-5
[D/A Output CHROMA Level Adjustment] (DK-40 board)
Adjustment Procedure:
(1)
Adjust RV402 so that the A level (Red) of waveform on the
oscilloscope satisfies the specification value.
(2)
Turn off the power switch.
Fig. 4-8
[A/D Input Y Level Adjustment] (DK-40 board)
Note: Turn off the power switch once, then turn it on again.
Adjustment Procedure:
(1)
Connect on oscilloscope to the CL409 (from IC407 ^¢ pin
to the point via R478).
(2)
Adjust RV404 so that the A level (white) of waveform on
the oscilloscope satisfies the specification value.
Fig. 4-9
Mode
VIDEO Input
Signal
Color bar (S-VIDEO IN)
Measuring point
CL409
Measuring equipment
Oscilloscope
Adjustment part
RV404
Specification value
1.30 ± 0.01 Vp-p
[A/D Input R-Y/B-Y Level Adjustment]
(VI-40, DK-40 board)
Adjustment Procedure:
(1)
Connect on oscilloscope to the CL408.
(2)
Adjust RV106 so that the A level (B-Y) of waveform on the
oscilloscope satisfies the specification value.
Fig. 4-10
(3)
Connect on oscilloscope to the CL407.
(4)
Adjust RV405 so that the A level (R-Y) of waveform on the
oscilloscope satisfies the specification value.
Fig. 4-11
Mode
VIDEO Input
Signal
Color bar (S-VIDEO IN)
Measuring point
CL407, 408
Measuring equipment
Oscilloscope
Adjustment parts
RV106, 405
Specification value
CL407 (R-Y) 1.05 ± 0.01 Vp-p
CL408 (B-Y) 1.20 ± 0.01 Vp-p
Blue
Yellow
A
Red
Yellow
A
Mode
VIDEO Input
Signal
Color bar (VIDEO IN)
Measuring point
J1802 (OUTPUT)
Measuring equipment
Oscilloscope
Adjustment part
RV402
Specification value
681 ± 5 mVp-p
A
H
White (100%)
Red
White (100%)
A
H
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
4-6
[HUE Level Adjustment] (VI-40 board)
Adjustment Procedure:
(1)
Connect on vector scope to the J1802.
(2)
Press the S1707 (CAPTURE).
(3)
Check yellow phase satisfies the specification value.
(4)
If NG, press the S1708 (PICTURE) and lights on the D1733
(INPUT)
(5)
A little adjust the RV105 and press the S1707.
(6)
Repeat steps (2) to (5) until yellow phase satisfies the speci-
fication value.
Fig. 4-12
Fig. 4-13
Mode
VIDEO Input
Signal
Color bar (S-VIDEO IN)
Measuring point
J1802 (OUTPUT)
Measuring equipment
Vector scope
Adjustment part
RV105
Specification value
Yellow phase 167 ± 4 deg
167 ± 4 °
180 °
90 °
0 °
Yellow
Reference : B-Y Waveform (CL408)
A
• If yellow phase is under 163 °,
extend the A level.
• If yellow phase is over 171°,
shorten the A level.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
4-7
Adjustment Parts and Measuring Points:
– DK-40 BOARD (Side A) –
RV404
A/D Input Y Level
Adjustment
CT401
910fh Adjustment
RV405
A/D Input R/Y Level
Adjustment
RV401
D/A Output Y Level
Adjustment
RV402
D/A Output Chroma Level
Adjustment
1
132
89
IC407
CT500
Free-run Frequency (2)
Adjustment
– DK-40 BOARD (Side B) –
CL408
CL407
CL409
1
12
CL427
IC401
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
4-8 E
– VI-40 BOARD (Side A) –
1H Delay Adjustment
RV250
CT250
RV103 Y/C Separation Y
Level Adjustment
RV102 Y/C Separation Chroma
Level Adjustment
CT102
Free-run Frequency (1)
Adjustment
RV105
HUE Level
Adjustment
1
28
15
RV106
A/D Input B/Y
Level Adjustment
FL106
1
3
– VI-40 BOARD (Side B) –
CL138
CL129
CN1943
4
1
– MD-40 BOARD (Side A) –
J1802
OUTPUT
– VS-40 BOARD (Side A) –
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-1
5-2
5-1.
BLOCK DIAGRAM – VIDEO Section –
SECTION 5
DIAGRAMS
2
1
3
4
(ON: PLUG IN)
CJ1801
S VIDEO INPUT
J1801
VIDEO
INPUT
J1802
OUTPUT
05
AD IN
CVRF
YVRF
INSL
25
AYO
31
ACO
39
41
33
10
50
20
OCLK
11
Y SIGNAL
SELECT SWITCH & VIDEO AMP
IC102
Y/C SEPARATOR
IC105
Y/C MIX
IC103 (1/2)
VIDEO ENCODER
IC103 (2/2)
AFC
IC401
A/D, D/A CONVERTER,
MEMORY BUS CONTROL
IC407 (1/2)
Y IN
C IN
Y OUT
Y IN
R-Y IN
B-Y IN
C SYNC IN
XO IN
C OUT
C VIDEO
OUT
1
3
2
5
4
7
16
15
18
17
20
5
15
9
16
VSIN
VCIN
MCKI
YO
1
3
2
5
4
7
CHROMA SIGNAL
SELECT SWITCH & VIDEO AMP
IC101
6
10
3
2
4
VIDEO AMP
Q104, 123
BFP
23
WEVN
32
AFH
27
VD
26
MCKO
17
YMCK
37
LOW-PASS
FILTER
FL102
Y AMP
Q107
Y/C
MIX
CLAMP
CLAMP
R-Y
MODULATOR
PULSE
GENERATOR
PHASE
SHIFTER
OSC
B-Y
MODULATOR
CLAMP
VIDEO
AMP
BAND-PASS
FILTER
FL101
Y BUFFER
Q101
R-Y BUFFER
Q102 (1/2)
B-Y BUFFER
Q102 (2/2)
R-Y AMP
Q404
B-Y AMP
Q402
R-Y BUFFER
Q406
B-Y BUFFER
Q405
CLAMP
Q408
CLAMP
Q409
R-Y BUFFER
Q411
B-Y BUFFER
Q413
LOW-PASS
FILTER
FL106
LOW-PASS
FILTER
FL107
CHROMA
AMP
Q109
CLAMP
Q124
RV102
Y/C SEPARATION
CHROMA LEVEL
RV103
Y/C SEPARATION
Y LEVEL
CT410
910fh
RV404
A/D IN
Y LEVEL
RV405
A/D IN
R-Y LEVEL
RV401
D/A OUT
Y LEVEL
RV402
D/A OUT
CHROMA LEVEL
+
SYCX
29
Y OUT
43
V OUT
36
U OUT
CGEEX
82
V IN
Y AMP
Q403
Y BUFFER
Q407
CLAMP
Q410
Y BUFFER
Q412
LOW-PASS
FILTER
FL105
LOW-PASS
FILTER
Q401, 416
64
Y IN
90
ECK
88
EVD
89
EHD
91
EEVN
73
U IN
26
VREF1
33
VREF2
40
VREF3
• SIGNAL PATH
: COMPOSITE VIDEO
: Y SIGNAL
: CHROMA SIGNAL
: R-Y SIGNAL
: B-Y SIGNAL
Y
C
1H DELAY
IC250
VIDEO
C IN
C OUT
25
5
3
OUT 3
R-Y OUT
HD
20
24
B-Y OUT
X101
17.73MHz
19
B-Y IN
14
1 IN
CLK IN
R-Y IN
16
C CNT
4
AMP
Q251
LOW-PASS
FILTER
FL250
BUFFER
Q252
DEMODULATOR
FL251
AMP
Q250
CLOCK BUFFER
Q113
RV105
HUE LEVEL
T IN
11
VCXI
12
VCXO
10
RV106
A/D IN
B-Y LEVEL
RV250
1H DELAY
CT250
1H DELAY
CT102
FREE-RUN
FREQUENCY (1)
5
R-Y/B-Y DECODER
IC108
X102
4.43MHz
XO OUT
5
CT103
ENCODER
4.43MHz
2
4
IC402
R-Y
B-Y
R-Y
B-Y
R-Y
B-Y
R-Y
B-Y
R-Y
B-Y
R-Y
B-Y
R-Y
B-Y
R-Y
B-Y
B-Y
R-Y
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-3
5-4
5-2.
BLOCK DIAGRAM – MAIN Section –
05
A/D, D/A CONVERTER,
MEMORY BUS CONTROL
IC407 (2/2)
D-RAM
IC403
(Page 5-9)
(Page 5-9)
B
1/2 DIVIDER
IC406
124
125
123
30
31
14
13
MCSX
113
ICKI
CS6
WR
104
BSH
103
STRS
102
SVBK
100
VRSR
SVW
107
SC6X
106
SWEX
105
SRDX
109
SRSX
110
SCSX
MAD0 – MAD9
A0 – A9
MDT0 – MDT15
I/O0 – I/O15
MWEX
99
PCS
(Page 5-5)
(Page 5-8)
F
(Page 5-8)
G
(Page 5-5)
H
(Page 5-9)
I
(Page 5-9)
J
RD
(Page 5-7)
WR, RD, CS
PCSX
97
51
160 – 167, 170 – 176, 1
16 – 13, 11 – 6
2 – 5, 7 – 10, 33 – 36, 38 – 41
17 – 20, 23 – 28
SAD0 – SAD11,
SADA, SADB
SDT0 – SDT15
A1 – A14
D0 – D15
157 – 150, 147 – 140
138 – 127, 121, 120
MRSX
WE
RAS
LCAS
UCAS
RESX
1
5
67
3
4
48
50
36
31
43
143
113
107
SWITCHING
IC513 (1/4)
3
2
1
5
3
2
2
2
1
LATCH
IC514
IC515
IC510 1
SWITCHING
IC513 (2/4)
6
RD
4
4
4
5
SWITCHING
IC511
4
RAS0
HCAS
1
2
SWITCHING
IC513 (3/4)
11
RD
12
13
SWITCHING
IC513 (4/4)
8
WE
RD
WE
A13
10
9
Q
D
CK
XRD
RDWR
XRAS
34
XCASH
32
XCASL
RAS-CNT
XWR
XCS0
VWR
VRSR
VBLK
VTRS
BSH
CK
WR
RD
CS
Q
WR
36
38
14
D-RAM
IC509
19 – 24, 27 – 32
D0 – D15
A0 – A11
OE
WE
7
32
30
57
37
ROM
IC506
RD
DQ0 – DQ7
A0 – A17
OE
WE
CE
FLASH
56
CS
UCAS
LCAS
13
21 – 23, 25 – 29
20 – 13, 3, 2, 31, 1,
12, 4, 5, 11, 10, 6
2 – 5, 7 – 10,
41 – 44, 46 – 49
RAS
2
IC502
RESET SWITCH
1
4
5
4
7
8
6
+5V
D513
MD1
FWP
DA
RA2
RESET
RESET SIGNAL
GENERATOR
IC501
CN551
FOR CHECK
108
XRES
44
XWDTOVF
102
MD1/BOOT
134
DA
133
RA2
99
VCC/FWP
A
RESET
A0 – A17
ADDRESS BUS
ADDRESS BUS
DATA BUS
ADDRESS BUS
DATA BUS
DATA BUS
ADDRESS BUS
DATA BUS
ADDRESS BUS
DATA BUS
D0 – D15
D0 – D15
A0 – A17
92 – 88, 86, 84 – 80,
78, 76 – 73
7 – 11, 13,
15 – 25, 27
D0 – D7
A0 – A17
D0 – D15
A1 – A12
A1 – A12
D0 – D7
D0 – D15
D0 – D7
A0 – A10
41
ST
SW (V/C)
SYSTEM CONTROLLER
IC503 (1/4)
110
BUZZER
(FUNCTION SELECT)
X503
7.159MHz
118
KEY0
119
KEY1
120
KEY2
BZ201
(BUZZER)
S1706 – 1708,
S1710 – 1715, 1717, 1718
94
XTL
96
EXTL
ROTARY
SWITCH
S1701
CT500
FREE-RUN
FREQUENCY (2)
S1719
INPUT SELECT
MEMORY STICK
/PC CARD
VIDEO MOTION
VIDEO STILL
TIMER
IC1700
D1750
BT1701
LITHIUM
BATTERY
29
TIMER WR
33
TIMER CE
132
TIMER SCK
130
6
8
12
11
14
TIMER RXD
WR
CE
CLK
DATA
131
TIMER TXD
BUFFER
Q2000
+5V
VDD
E
D
(Page 5-9)
WR, RD
C
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-5
5-6
5-3.
BLOCK DIAGRAM – CENTRONICS Section –
8
IC704 (5/5)
9
6
IC704 (2/5)
BUFFER
IC702
BUFFER
IC701
5
1
IC704 (3/5)
2
LATCH
IC703 (1/2)
6
1
3
SCHMITT TRIGGER
IC704 (4/5)
SWITCHING
IC705 (2/4)
13
12
11
SWITCHING
IC705 (1/4)
4
6
5
SWITCHING
IC705 (4/4)
10
8
9
SWITCHING
IC705 (3/4)
1
2
3
116
PERR
115
SELECT
114
FALT
LATCH
IC703 (2/2)
11
13
1Q – 8Q
D0 – D7
D1 – D8
1D – 8D
9
137
BUSY
144
C-BUSY
98
XINIT
SELECT IN
FAULT
AUTO FD
SELECT
PERROR
ACK
SELECT IN
FAULT
AUTO FD
SELECT
PERROR
ACK
PERROR
D1
D2
D3
D4
D5
D6
D7
D8
SELECT
BUSY
1
11
2
3
4
5
6
7
8
9
31
10
12
13
14
32
36
58
XACK
69
72
SEL IN
60
STB
OC
CK
68
XSTB
49
1
11
17
3
8
12
15
5
4
16
2
18
7
13
9
11
14
6
XCS1
2, 5, 6, 9, 12, 15, 16, 19
3, 4, 7, 8, 13, 14, 17, 18
RD
STB
SELECT IN
FAULT
AUTO FD
ACK
J1651
PARALLEL PORT
INIT
AT-FD
13
10
(Page 5-3)
E
NIBCOM
05
(Page 5-9)
K
(Page 5-4)
H
SYSTEM CONTROLLER
IC503 (2/4)
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-7
5-8
5-4.
BLOCK DIAGRAM – PC CARD/MEMORY STICK Section –
05
(Page 5-3)
(Page 5-4)
F
(Page 5-4)
G
WR, RD, CS
(Page 5-10)
CD#
D702
D701
Q702
Q701
+5V
H D0 – H D7
9 – 11, 89 – 92, 98
15, 13, 11
5, 7, 9
21 – 14
3 – 10
13 – 20
P A0 – P A7,
P A16 – P A18
P D0 – P D7
42 – 35, 26 – 24
63 – 66, 75 – 78
SWITCHING
IC1550 (4/4)
11
13
12
3
CS
CS
RD
CS
WR
1
2
SWITCHING
IC1550 (1/4)
6
4
5
6
IC1536 (3/3)
D701
PC CARD
CN1530
PC CARD
D702
MEMORY
STICK
CN1501
MEMORY STICK
8
10
2
7
IC1536 (1/3)
1
3
IC1536 (2/3)
5
9
H A0 – H A10
7, 6, 1, 120 – 118,
110 – 107, 100
2, 4, 6, 8,
17, 15, 13, 11
18, 16, 14,
12, 3, 5, 7, 9
22 – 29, 31 – 37,
39 – 41
A0
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
D0
D1
D2
D3
D4
D5
D6
D7
ADDRESS BUS
DATA BUS
ADDRESS BUS
DATA BUS
ADDRESS BUS
DATA BUS
ADDRESS BUS
DATA BUS
ADDRESS BUS
DATA BUS
ADDRESS BUS
DATA BUS
D0 – D7
D0 – D7
D0 – D7
D0 – D7
D0 – D7
D0 – D7
A0 – A10
A0 – A10
A0 – A10
A0 – A14
A16 – A18
A0 – A7,
A16 – A18
P A0 – P A10,
P A16, P A17
P D0 – P D7
75 – 70, 68 – 63, 58
85 – 82, 80 – 77
11 – 13, 15 – 19
D0 – D7
A0 – A10,
A16, A17
A0 – A7
A8 – A10
A0 – A7
A8 – A10
SYSTEM CONTROLLER
IC503 (3/4)
S-RAM
IC1504
PC CARD CONTROLLER
IC1501
MEMORY STICK/PC CARD
MICRO COMPUTER
IC1502
MEMORY STICK
CONTROLLER
IC1503
6
4
8
2
MS DIO
MS CLK
MS BS
X1501
20MHz
PB0
IREQ3
PB5
CE
P WR
P RD
P AS
P RES
P IREQ0
P IREQ1
P IREQ2
P IREQ4
P CLK
EXTCLK1
WR
RD
AS
RES
IREQ0
IREQ1
IREQ2
IREQ4
EXTAL
EXTAL0
30
CD
CD#
D1502
BUFFER
IC1535 (2/2)
INTERFACE
TRANSCEIVER
IC1531
BUFFER
IC1532
BUFFER
IC1535 (1/2)
XIN
XOUT
WE
OE
WE
OE
CE
WE
OE
CE
WE
OE
AS
WE
OE
AS
H CE1
H IOIS16
H IREQ
H WAIT
27 22 20
54
51
58
22
23
6
72
1
55
56
57
61
49
54
53
52
86
60
56
55
54
P WR
P RD
P AS
21
22
46
P CLK
28
P RES
18
P IREQ3
20
48
69
70
71
11
51
PA0
A0 – A18
D0 – D7
10 – 3, 25, 24,
21, 23, 2, 26, 1
D0 – D7
A0 – A14
A0 – A14
I/O1 – I/O8
73
66
65
VS2
46
VS1
45
XWAIT 101
WP
30
READY
70
REG
51
G1 109
15
13
11
5
7
9
1
2
18
16
4
14
6
12
8
99
RESET
18
12
113
H IOWR
105
H IORD
104
H WE
112
H OE
101
H REG
3
H RESET
116
117
19
BUFFER
IC1534
IO/XMEM 111
RESET 100
18
9
3
2
11
17
16
4
14
6
19
BUFFER
IC1533 (1/2)
12
14
8
6
1
D1501
OE
T/R
CD2
67
CD1
36
WP
33 CE1
7
RESET
58 REG
61 OE
9
WE/PGM
15 RFU/IORD
44
RFU/IOWR
45
VS1
43
VS2
57
RDY/BSY
16
WAIT
59
INS
DIO
SCLK
BS
31
32
2
3
4
5
6
29
28
27
26
25
24
23
22
12
11
8
BUFFER
IC1533 (2/2)
D
L
(Page 5-10)
3.3V ON/OFF
M
2
22
SWITCHING
IC1550 (2/4)
SWITCHING
IC1550 (3/4)
23
RESET SWITCH
Q1501
CS
LED DRIVE
Q703, 704
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-9
5-10
5-5.
BLOCK DIAGRAM – HEAD/SENSOR/MOTOR/POWER SUPPLY Section –
1
4
5
36
RDX
39
CS1X
99
FKEY2
100
FKEY1
1
FKEY0
84
FPS
85
FMTRCW
3
FMTRCCW
2
FEEDER
23
PDT0
22
PDT1
21
PDT2
20
PDT3
25
1
3
6
11
8
2
4
5
12
13
9
10
HDCK
24
LATX
19
DRVX
98
RCODE0
5
HPS0
6
HPS1
DATA1
TH
HEAD901
THERMAL HEAD
DATA2
DATA3
DATA4
CLOCK
LATCH
STROBE
35
37
WEX
13
XIN
14
XOUT
RD
WR
WR, RD
PCS
HEAD CONTROLLER,
MECHANISM CONTROLLER
IC505
126
125
123
RMARK1
RMARK0
122
PPEDG
121
HEADTMP
JDET
142 140 139
STP4
STP3
138
STP1
STP2
+5V
SELECTOR
IC1903
HEAD UP/DOWN MOTOR DRIVE,
RIBBON MOTOR DRIVE
IC1900
PLATEN MOTOR DRIVE
IC1901
MOTOR +22V
HIGH/LOW
SPEED SWITCH
Q1902
M901
(HEAD FAN)
M904
(PLATEN)
51 – 40
AD1 – AD10,
REGX, CUTEX
71 – 64, 61 – 54
DT0 – DT15
X502
20MHz
FE MOTOR 0
FE DESORPTION SENSE
3
2
6
4
5
7
1
FE POSITION SENSE
SHEET BIT0
SHEET BIT1
SHEET BIT2
FE MOTOR 1
CN1882
TO AUTO FEEDER
(VPF-A1)
RESX
RESET
92
82
DATE (PWSW)
D1731
POWER
D1734
MEMORY
D1733
INPUT
S1702
PRESET
SELECT
S1720
DATE
ON
OFF
2
6
4
8
10 1
3
7
5
9
PAPER EDGE
SENSOR
PH901
JAMMING
DETECT SENSOR
PH1861
RIBBON MARK 0
SENSOR
PH902
HEAD POSITION 0
SENSOR
PH1852
COMPARATOR
IC1902 (1/2)
HEAD FAN
MOTOR DRIVE
Q1900
SWITCH
MOTOR
DRIVE
SWITCH
SWITCH
SWITCH
14
10
11
COMPARATOR
IC1902 (2/2)
HEAD
POSITION
SENSOR AMP
IC508
HEAD POSITION 1
SENSOR
PH1851
LED DRIVE
Q1731
RIBBON CODE 0
SENSOR
PH906
97
RCODE1
RIBBON CODE 1
SENSOR
PH905
96
RCODE2
81
STPLOW
83
FAN
RMTRCCW
RMTRCW
HMTRCCW
HMTRCW
OUT4
OUT3
OUT2
OUT1
IN4
IN3
IN2
IN1
RIBBON CODE 2
SENSOR
PH904
RIBBON MARK 1
SENSOR
PH903
SWITCH
Q906
+5V
REGULATOR
IC110
+3.3V
REGULATOR
IC1505
+5V
REGULATOR
IC404
+5V
REGULATOR
IC504
LED DRIVE
Q1903
M
M903
(RIBBON)
10
7
2
15
90
89
87
86
11
6
3
14
M
M
M902
(HEAD UP/DOWN)
M
M905
(POWER FAN)
M
+5V
VIDEO CIRCUIT B+
+22V MOTOR B+
+6.25V MOTOR B+
+6.25V SIGNAL B+
+5V
S1871
(RIBBON DOOR DETECT)
+5V
A/D, D/A CONVERTER (IC407),
VIDEO CIRCUIT,
CENTRONICS/PC CARD B+
RIBBON CODE SENSOR LED
(PH904 – 906) B+
+5V (DIGITAL SYSTEM)
SYSTEM CONTROLLER (IC503),
HEAD/MECHANISM CONTROLLER (IC505) B+
POWER
BLOCK
POWER
AC IN
79
PAPER-LED
77
PRN-LED
76
MEM-LED
75
INP-LED
74
RIBBON-LED
05
D1735
D1736
PAPER REPLACEMENT
INDICATOR
D1737 – 1739
PRINTING STATUS
INDICATOR
RIBBON ERROR
INDICATOR
PRESET PRINT
ON
OFF
(Page 5-4)
I
(Page 5-4)
J
(Page 5-3)
C
(Page 5-3)
B
(Page 5-3)
A
91
NIBCOM
NIBCOM
(Page 5-5)
K
A1 – A12
D0 – D15
SYSTEM CONTROLLER
IC503 (4/4)
+3.3V
MEMORY STICK B+
SW5V
PC CARD/
MEMORY STICK B+
Q902
Q902
3.3V/5V
SWITCHING
Q903
POWER
SWITCHING
+3.3V/5V REGULATOR
IC911
VOUT
3.3V/5V
VIN
CONT
CP
3.3V/5V
2
54 52
4
1
3
MOTOR
DRIVE
3
5
1
7
(Page 5-7)
CD#
L
(Page 5-7)
3.3V ON/OFF
M
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-11
5-12
5-6.
FRAME SCHEMATIC DIAGRAM
D GND
CLK
DATA
WR
CE
G_GND
SWAY COMPEN
KEY0
KEY1
KEY2
FD
PC
MAVICA PRINT
DATE
D GND
POWER
INPUT
MEMORY
RIBBON
PAPER-IN
PRINT
D +5V
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
D GND
CLK
DATA
WR
CE
D GND
SWAY COMPEN
KEY0
KEY1
KEY2
FD
PC
MAVICA PRINT
DATE
D GND
POWER
INPUT
MEMORY
RIBBON
PAPER-IN
PRINT
D +5V
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
SW-40
CN1701
CN504
+6.25V S
+6.25V S
VIDEO/AVLINK
GND S
GND S
HD
A GND
Y. VA OUT
R-Y. VA OUT
B-Y. VA OUT
CGFFX
A GND
DA. V
DA. U
DA. Y
A GND
SYNC
A GND
SC
A GND
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
+6.25V S
+6.25V S
VIDEO/AVLINK
GND S
GND S
HD
A GND
Y. VA OUT
R-Y. VA OUT
B-Y. VA OUT
CGFFX
A GND
DA. V
DA. U
DA. Y
A GND
SYNC
A GND
SC
A GND
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
VI-40
THERMAL
HEAD
VS-39
POWER BLOCK
CN102
CN401
V OUT
V OUT GND
V IN
VIN GND
Y
S IN GND
C
S/V SEL
1
2
3
4
5
6
7
8
CN101
V OUT
V OUT GND
V IN
V IN GND
Y
S IN GND
C
S/V SEL
8
7
6
5
4
3
2
1
CN1801
SWDK22
(FFC)
GND
P. LOGIC HIGH
SELECT IN
FAULT
INIT
+5V
AUTO FD
SELECT
PERROR
BUSY
ACK
D8
D7
D6
D5
D4
D3
D2
D1
STB
GND
GND
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
GND
P. LOGIC HIGH
SELECT IN
FAULT
INIT
+5V
AUTO FD
SELECT
PERROR
BUSY
ACK
D8
D7
D6
D5
D4
D3
D2
D1
STB
GND
GND
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
JK-40
DK-40
FE-40
POWER FAN
CN1651
CN701
CN1881
CN503
DKJK22
(FFC)
DKVI40
(FFC)
VIVS8
(FFC)
05
DATA1
TH
TH
LATCH
NC
GND
DATA2
CLOCK
VDD
STROBE
1
2
3
4
5
6
7
8
9
10
HEAD901
(1/2)
HEAD901
(2/2)
DATA1
TH
TH
LATCH
NC
GND
DATA2
CLOCK
-5V (DIGITAL)
STROBE
10
9
8
7
6
5
4
3
2
1
CN502
ADHE13
(FFC)
GND (TH)
GND (TH)
GND (TH)
GND (TH)
GND (TH)
GND (TH)
+22V (VTH)
+22V (VTH)
+22V (VTH)
+22V (VTH)
+22V (VTH)
+22V (VTH)
12
11
10
9
8
7
6
5
4
3
2
1
GND (TH)
GND (TH)
GND (TH)
GND (TH)
GND (TH)
GND (TH)
+22V (VTH)
+22V (VTH)
+22V (VTH)
+22V (VTH)
+22V (VTH)
+22V (VTH)
1
2
3
4
5
6
7
8
9
10
11
12
POHE13
(FFC)
+22V (MOTOR)
+22V (MOTOR)
GND (MOTOR)
GND (MOTOR)
GND (MOTOR)
GND (MOTOR)
+6.25V (MOTOR)
+6.25V (MOTOR)
GND (SIGNAL)
GND (SIGNAL)
+6.25V (SIGNAL)
+6.25V (SIGNAL)
+22V CONT
GND (FAN)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
+22V (MOTOR)
+22V (MOTOR)
GND (MOTOR)
GND (MOTOR)
GND (MOTOR)
GND (MOTOR)
+6.25V (MOTOR)
+6.25V (MOTOR)
GND (SIGNAL)
GND (SIGNAL)
+6.25V (SIGNAL)
+6.25V (SIGNAL)
+22V CONT
GND (FAN)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
PS-33
HEAD FAN CONT
PAPER EDGE SENS
RIBBON MARK1 SENS
RIBBON MARK0 SENS
HEAD MOTOR IN1
HEAD MOTOR IN0
RIBBON MOTOR IN1
RIBBON MOTOR IN0
STEP MOTOR IN4
STEP MOTOR IN3
STEP MOTOR IN2
STEP MOTOR IN1
HIGH/LOW
+6.25V (SIGNAL)
+6.25V (SIGNAL)
+6.25V (SIGNAL)
GND (SIGNAL)
GND (SIGNAL)
GND (SIGNAL)
+5V (SIGNAL)
+6.25V (MOTOR)
+6.25V (MOTOR)
GND (MOTOR)
GND (MOTOR)
RIBBON CODE2 SENS
RIBBON CODE1 SENS
RIBBON CODE0 SENS
HEAD POSI1 SENS
HEAD POSI0 SENS
JD SENS
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
HEAD FAN CONT
PAPER EDGE SENS
RIBBON MARK1 SENS
RIBBON MARK0 SENS
HEAD MOTOR IN1
HEAD MOTOR IN0
RIBBON MOTOR IN1
RIBBON MOTOR IN0
STEP MOTOR IN4
STEP MOTOR IN3
STEP MOTOR IN2
STEP MOTOR IN1
HIGH/LOW
+6.25V (SIGNAL)
+6.25V (SIGNAL)
+6.25V (SIGNAL)
GND (SIGNAL)
GND (SIGNAL)
GND (SIGNAL)
+5V (SIGNAL)
+6.25V (MOTOR)
+6.25V (MOTOR)
GND (MOTOR)
GND (MOTOR)
RIBBON CODE2 SENS
RIBBON CODE1 SENS
RIBBON CODE0 SENS
HEAD POSI1 SENS
HEAD POSI0 SENS
JD SENS
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
CN501
CN1936
CN1937
+5V (DIGITAL)
GND (MOTOR)
GND (MOTOR)
+6.25V (MOTOR)
+6.25V (MOTOR)
COUNT BIT2
COUNT BIT1
COUNT BIT0
FE MOTOR 0
FE MOTOR 1
FE POSI SENS
FE ON/OFF SENS
GND (DIGITAL)
1
2
3
4
5
6
7
8
9
10
11
12
13
+5V (DIGITAL)
GND (MOTOR)
GND (MOTOR)
+6.25V (MOTOR)
+6.25V (MOTOR)
COUNT BIT2
COUNT BIT1
COUNT BIT0
FE MOTOR 0
FE MOTOR 1
FE POSI SENS
FE ON/OFF SENS
GND (DIGITAL)
13
12
11
10
9
8
7
6
5
4
3
2
1
MD-40
PLATEN MOTOR
RIBBON MOTOR
ADFE13
(FFC)
M905
M904
M903
M902
CN402
GND (POWER FAN)
+5V (POWER FAN)
1
2
CN1941
RM-33
HM-33
JD-33
CN1861
CN1935
CN1933
RIBBON MOTOR X
RIBBON MOTOR Y
1
2
RIBBON MOTOR +
RIBBON MOTOR –
1
2
HEAD MOTOR
CN1940
HEAD MOTOR X
HEAD MOTOR Y
+22V (MOTOR)
1
2
3
JUMMING DET SENS
JUMMING DET LED
GND (DIGITAL)
1
2
3
HEAD MOTOR +
HEAD MOTOR –
1
2
GND
+5V
BLK
RED
CN1942
+24V (MOTOR)
+24V (MOTOR)
φ1
φ2
φ3
φ4
6
5
4
3
2
1
+24V (MOTOR)
+24V (MOTOR)
φ1
φ2
φ3
φ4
WHT
RED
BLU
YEL
BRN
HEAD FAN
M901
CN1938
+5V(HEAD FAN)
FAN (HEAD FAN)
1
2
+5V (DIGITAL)
FAN (HEAD)
+
–
JD-40
JUMMING DET SENS
JUMMING DET LED
GND (DIGITAL)
1
2
3
FP-703
FLEXBLE
BOARD
RCODE
RIBBON CODE2 SENS
RIBBON CODE2 LED
RIBBON CODE1 SENS
RIBBON CODE1 LED
RIBBON CODE0 SENS
RIBBON CODE0 LED
GND (DIGITAL)
1
2
3
4
5
6
7
RIBBON CODE2 SENS
RIBBON CODE2 LED
RIBBON CODE1 SENS
RIBBON CODE1 LED
RIBBON CODE0 SENS
RIBBON CODE0 LED
GND (DIGITAL)
1
2
3
4
5
6
7
CN1882
GND (DIGITAL)
GND (DIGITAL)
GND (DIGITAL)
+5V (DIGITAL)
GND (MOTOR)
GND (MOTOR)
+6.25V (MOTOR)
+6.25V (MOTOR)
COUNT BIT2
COUNT BIT1
COUNT BIT0
FE MOTOR 0
FE MOTOR 1
FE POSI SENS
FE ON/OFF SENS
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
CN1934
RIBBON MARK & PE
HP-40
GND (DIGITAL)
PE LED
PE SENS
RM 0 LED
RE 1 LED
GND (DIGITAL)
RM 1 SENS
RM 0 SENS
1
2
3
4
5
6
7
8
GND (DIGITAL)
PAPER EDGE LED
PAPER EDGE SENS
RIBBON MARK0 LED
RIBBON MARK1 LED
GND (DIGITAL)
RIBBON MARK1 SENS
RIBBON MARK0 SENS
1
2
3
4
5
6
7
8
CN1931
CN1851
RD-40
CN1932
RD-33
+5V (DIGITAL)
RIBBON DOOR SENS
1
2
+5V (DIGITAL)
RIBBON DOOR SENS
1
2
CN1871
HMD-3
GND (DIGITAL)
HEAD POSI 1 SENS
HEAD POSI 1 LED
HEAD POSI 0 LED
HEAD POSI 0 SENS
5
4
3
2
1
GND (DIGITAL)
HEAD POSI 1 SENS
HEAD POSI 1 LED
HEAD POSI 0 LED
HEAD POSI 0 SENS
5
4
3
2
1
(
(
FP-702
FLEXBLE
BOARD
(
(
FP-700
FLEXBLE
BOARD
(
(
CN702
GND
GND
10/XMEM
CARD
CD
CD
VS1
VS2
SW_5V
SW_5V
GND
GND
REG_5V
REG_5V
MS_INS
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
XRD
XWR
REG
RESET
CE1
WP
R/B
XWAIT
GND
D0
D1
D2
D3
D4
D5
D6
D7
GND
GND
A0
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
CN703
CN1531
GND
GND
10/XMEM
CARD
CD
CD
VS1
VS2
SW_5V
SW_5V
GND
GND
REG_5V
REG_5V
MS_INS
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
XRD
XWR
REG
RESET
CE1
WP
R/B
XWAIT
GND
D0
D1
D2
D3
D4
D5
D6
D7
GND
GND
A0
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
CN1532
DKMP15
(FFC)
DKMP30
(FFC)
MP-40
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-13
5-7.
NOTES FOR PRINTED WIRING BOARD AND SCHEMATIC DIAGRAM
Note on Printed Wiring Board:
• X : parts extracted from the component side.
• Y : parts extracted from the conductor side.
•
¢
: internal component.
• b : Pattern from the side which enables seeing.
(The other layers' patterns are not indicated.)
Caution:
Pattern face side:
Parts on the pattern face side seen from
(Side B)
the pattern face are indicated.
Parts face side:
Parts on the parts face side seen from
(Side A)
the parts face are indicated.
Note on Schematic Diagram:
• All capacitors are in µF unless otherwise noted. pF: µµF
50 WV or less are not indicated except for electrolytics
and tantalums.
• All resistors are in Ω and 1/4 W or less unless otherwise
specified.
•
%
: indicates tolerance.
•
¢
: internal component.
• 2 : nonflammable resistor.
• C : panel designation.
• U : B+ Line.
• H : adjustment for repair.
• Voltages and waveforms are dc with respect to ground in
color-bar signal input.
no mark : Color-bar signal input
(
) : MEMORY STICK insert
• Voltages are taken with a VOM (Input impedance 10 MΩ).
Voltage variations may be noted due to normal produc-
tion tolerances.
• Waveforms are taken with a oscilloscope.
Voltage variations may be noted due to normal produc-
tion tolerances.
• Circled numbers refer to waveforms.
• Signal path.
: COMPOSITE VIDEO
: Y SIGNAL
: CHROMA SIGNAL
: R-Y SIGNAL
: B-Y SIGNAL
R-Y
B-Y
Note: The components identified by mark ! or dotted line
with mark ! are critical for safety.
Replace only with part number specified.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-14
• Circuit Boards Location
SW-40 board
VI-40 board
JK-40 board
VS-40 board
MP-40 board
POWER BLOCK
(SWITCHING REGULATOR)
DK-40 board
FE-40 board
JD-40 board
RD-40 board
THERMAL HEAD
MD-40 board
HP-40 board
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-15
5-16
5-8.
PRINTED WIRING BOARD – VS-40 Board –
5-9.
SCHEMATIC DIAGRAM – VS-40 Board –
1-674-243-
(11)
11
VS-40 BOARD
(SIDE A)
05
A
B
C
D
E
F
1
2
K
A
K/A
K
A
K/A
1-674-243-
05
(11)
11
VS-40 BOARD
(SIDE B)
K
K
A
8
1
A
VI-40 BOARD
CN101
J1802
OUTPUT
J1801
VIDEO
2
1
4
3
(ON:PLUG IN)
S VIDEO
CJ1801
K
K
A
K
K
A
K
K
A
INPUT
A
B
C
D
E
F
1
2
• Semiconductor
Location
(Side A)
Ref. No.
Location
D1811
E-2
D1812
A-1
• Semiconductor
Location
(Side B)
Ref. No.
Location
D1801
E-2
D1802
F-2
D1803
E-2
D1804
C-1
D1805
B-1
(Page 5-17)
(Page 5-19)
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
• Semiconductor
Location
(Side A)
5-17
5-18
5-10. PRINTED WIRING BOARD – VI-40 Board –
• See page 5-14 for Circuit Boards Location.
1-674-246-
05
(11)
11
VI-40 BOARD (SIDE B)
E2
C2
B2
B1
C1
E1
Q102,104,107,
109,123,124
CL129
CL138
1
2
3
4
5
B
C
D
E
F
G
H
I
A
B
E
C
C
B
E
B
E
C
1
6
12
10
9
7
3
2
1
B
DK-40 BOARD
CN401
A
VS-40 BOARD
CN1801
E
B
C
E
B
C
6
7
7
9
12
10
(11)
11
VI-40 BOARD
(SIDE A)
1-674-246-
05
A
B
C
D
E
F
G
H
I
1
2
3
4
5
Ref. No.
Location
IC101
E-1
IC102
E-2
IC103
D-5
IC105
B-2
IC108
F-4
IC110
H-5
IC250
B-5
Q251
A-5
Q252
B-5
• Semiconductor
Location
(Side B)
Ref. No.
Location
Q101
D-5
Q102
D-4
Q104
B-1
Q107
D-2
Q109
D-2
Q113
C-4
Q123
A-1
Q124
A-1
Q250
C-5
(Page 5-23)
(Page 5-15)
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-19
5-20
5-11. SCHEMATIC DIAGRAM – VI-40 Board –
• See page 5-52 for Waveforms.
• See page 5-55 for IC Block Diagrams.
5-21
(Page 5-16)
(Page 5-25)
w
w
w
.
x
i a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-23
5-24
5-12. PRINTED WIRING BOARD – DK-40 Board –
• See page 5-14 for Circuit Boards Location.
DPP-MS300E
• Semiconductor
Location
(Side B)
Ref. No.
Location
• Semiconductor
Location
(Side A)
Ref. No.
Location
D400
F-7
D401
G-6
D402
F-5
D601
E-19
D696
F-19
D697
F-19
D701
H-1
D702
H-6
IC402
F-6
IC403
F-8
IC404
E-2
IC407
G-10
IC501
G-19
IC502
E-17
IC503
F-15
IC504
E-10
IC509
G-12
IC510
E-15
IC513
E-15
IC514
E-14
IC701
C-5
IC702
C-4
IC703
D-3
IC704
D-4
IC705
D-5
IC911
C-2
Q701
H-1
Q702
H-5
Q703
H-6
Q704
H-6
Q903
B-2
Q2000
E-17
D513
B-19
D603
B-19
D604
C-19
D710
F-4
IC401
C-5
IC406
B-10
IC505
C-18
IC506
C-15
IC508
E-10
IC511
D-14
IC515
D-14
Q401
C-4
Q402
B-2
Q403
D-2
Q404
C-2
Q405
B-2
Q406
C-2
Q407
D-2
Q408
C-3
Q409
B-3
Q410
D-3
Q411
C-3
Q412
D-3
Q413
B-3
Q416
C-4
Q902
F-2
Q906
F-2
1
1
3
3
4
4
1
16
17
32
5
5
1-674-245-
05
(11)
11
DK-40 BOARD (SIDE B)
C
B
E
1C
2B 2E
1E 1B
2C
Q401,405-410,416,
701-704,902,903,
906,2000
Q402-404,411-413
B
VI-40
BOARD
CN102
CL408
CL407
CL409
CL427
H
G
F
E
D
C
B
A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
8
5
1
4
BZ201
(Page 5-33)
(Page 5-17)
(Page 5-40)
(Page 5-33)
(Page 5-48)
(Page 5-39)
(Page 5-44)
5
4
3
1
A
K
K
9
1
3
4
5
1
3
K
A
K
A
K
K
K
K
K/A
K/A
A
21
1-674-245-
05
(11)
11
DK-40 BOARD (SIDE A)
E
MD-40 BOARD
CN1936
D
FE-40 BOARD
CN1881
FP-700 FLEXIBLE
BOARD
1-661-552- 11
(CHASSIS)
(CHASSIS)
(CHASSIS)
(CHASSIS)
C
SW-40 BOARD
CN1701
HEAD901(1/2)
THERMAL
HEAD
M905
(POWER FAN)
4 5
1
3
A
B
C
D
E
F
G
H
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
M
H
MP-40 BOARD
CN1532
F
JK-40 BOARD
CN1651
G
MP-40 BOARD
CN1531
PC CARD
MEMORY STICK
w
w
w
.
x
i a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-13. SCHEMATIC DIAGRAM – DK-40 Board (1/3) –
• See page 5-53 for Waveforms.
5-25
5-26
5-27
(Page 5-31)
(Page 5-32)
(Page 5-30)
(Page 5-30)
(Page
5-21)
(Page 5-30)
(Page 5-28)
w
w
w
.
x
i a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-28
5-29
5-30
5-14. SCHEMATIC DIAGRAM – DK-40 Board (2/3) –
• See page 5-53 for Waveforms.
(Page 5-27)
(Page 5-32)
(Page 5-32)
(Page
5-46)
(Page 5-41)
(Page 5-25)
(Page 5-25)
(Page 5-49)
(Page 5-32)
(Page 5-27)
(Page 5-32)
w
w
w
.
x
i a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-15. SCHEMATIC DIAGRAM – DK-40 Board (3/3) –
• See page 5-56 for IC Block Diagrams.
5-31
5-32
(Page
5-35)
(Page
5-35)
(Page
5-25)
(Page
5-41)
(Page 5-28)
(Page 5-30)
(Page 5-30)
(Page 5-25)
(Page 5-28)
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-33
5-34
5-16. PRINTED WIRING BOARD – MP-40 Board –
• See page 5-14 for Circuit Boards Location.
1-674-247-
05
A
B
C
D
E
F
G
H
1
2
3
4
5
6
7
8
9
G
DK-40 BOARD
CN702
H
DK-40 BOARD
CN703
MP-40 BOARD (SIDE A)
MEMORY STICK
(11)
11
PC CARD
K
K
A
A
A
A
1
10
D1501
D-7
D1502
D-7
IC1536
D-7
• Semiconductor
Location
(Side A)
Ref. No.
Location
IC1501
D-5
IC1502
F-5
IC1503
F-7
IC1504
F-3
IC1505
B-8
IC1531
C-7
IC1532
B-7
IC1533
A-7
IC1534
C-7
IC1535
D-6
IC1550
D-7
Q1501
C-4
• Semiconductor
Location
(Side B)
Ref. No.
Location
(Page 5-23)
(Page 5-23)
E
B
C
05
A
B
C
D
E
F
G
H
1
2
3
4
5
6
7
8
9
(11)
11
MP-40 BOARD (SIDE B)
5
4
1
3
1-674-247-
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-35
5-36
5-17. SCHEMATIC DIAGRAM – MP-40 Board –
• See page 5-54 for Waveforms.
• See page 5-57 for IC Block Diagrams.
5-37
(Page
5-31)
(Page
5-31)
w
w
w
.
x
i a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-39
5-40
5-18. PRINTED WIRING BOARDS – FE-40/JK-40 Boards –
• See page 5-14 for Circuit Boards Location.
DPP-MS300E
1-674-242-
05
(11)
11
FE-40 BOARD (SIDE A)
AUTO FEEDER
12
1-674-242-
05
(11)
11
FE-40 BOARD
(SIDE B)
D
DK-40 BOARD
CN503
K
K
K
A
K
D1881,1882
1-674-244-
05
(11)
11
JK-40 BOARD (SIDE A)
K
K
K
K K
K
K
K
K
K
K
K
K
K
K
K
A
A
A
A
F
DK-38 BOARD
CN701
A
B
C
1
2
3
4
5
6
(11)
11
JK-40 BOARD (SIDE B)
PARALLEL PORT
J1651
1
19
18
36
K
A
A/K
1-674-244-
05
A
B
C
1
2
3
4
5
6
• Semiconductor
Location
(Side B)
Ref. No.
Location
D1657
A-4
• Semiconductor
Location
(Side A)
Ref. No.
Location
D1671
C-5
D1672
C-5
D1673
C-5
D1674
C-4
(Page 5-24)
(Page 5-23)
w
w
w
.
x
i a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-19. SCHEMATIC DIAGRAM – FE-40/JK-40 Boards –
5-41
5-42
(Page 5-31)
(Page 5-30)
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-43
5-44
5-20. PRINTED WIRING BOARD – SW-40 Board –
• See page 5-14 for Circuit Boards Location.
1-674-248-
(11)
11
SW-40 BOARD
C
DK-40 BOARD
CN504
VIDEO
CARD
SAVE
PRINT
CAPTURE
D1737-1739
(PRINTING STATUS INDICATOR)
E
B
C
BT1700
LITHIUM BATTERY
CLEAR ALL
C
ENTER
MEMORY
INPUT
S1719
INPUT SELECT
S1702
PRESET SELECT
S1720
DATE
OFF
ON
MENU
MOTION
STILL
MEMORY SILCK
/PC CARD
VIDEO
POWER
S1706-1708,1710-1715,1717,1718
S1701
ROTARY SWITCH
(FUNCTION SELECT)
9
5
1
C
4
LN1701
9
8
7
6
5
2
1
3
4
INDEX
(CHASSIS)
CALENDER
OFF
ON
05
A
B
C
D
E
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
• Semiconductor
Location
Ref. No.
Location
D1731
E-3
D1733
D-10
D1734
D-11
D1735
E-19
D1736
E-18
D1737
E-16
D1738
E-16
D1739
E-16
D1750
B-15
IC1700
B-16
Q1731
E-18
(Page 5-24)
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-45
5-46
5-21. SCHEMATIC DIAGRAM – SW-40 Board –
• See page 5-58 for IC Block Diagram.
(Page 5-28)
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-47
5-48
5-22. PRINTED WIRING BOARDS – HP-40/JD-40/MD-40/RD-40 Boards –
• See page 5-14 for Circuit Boards Location.
1-674-238- (11)
11
MD-40 BOARD
(SIDE B)
G
JD-39 BOARD
CN1861
I
RD-39 BOARD
CN1871
M
M901
(HEAD FAN)
M
M902
(HEAD)
1
14
7
8
1
14
7
8
18
1
9
8
E
C
B
05
A
B
C
D
E
F
G
H
1
2
3
4
M
M904
(PLATEN)
AC IN
HEAD901(2/2)
THERMAL
HEAD
POWER
BLOCK
POWER
ON OFF
M
M901
(HEAD FAN)
E
1-674-238-
05
(11)
11
MD-40 BOARD
(SIDE A)
H
HP-40 BOARD
CN1851
E
DK-40 BOARD
CN501
M903
(RIBBON)
K
K
A
B
C
E
E
B
C
FP-703 FLEXIBLE BOARD
1-661-553-
11
PH903
RIBBON MARK1
SENSOR
PH902
RIBBON MARK0
SENSOR
PAPER EDGE
SENSOR
PH901
1-661-554-
11
(FOR CHECK)
1-661-522-
11
PH905
RIBBON CODE1
SENSOR
PH906
RIBBON CODE2
SENSOR
PH902
PH903
PH904
PH905
PH906
PH904
RIBBON CODE2
SENSOR
1
2
3
4
A
B
C
D
E
F
G
H
FP-702 FLEXIBLE
BOARD
M
FP-700
FLEXIBLE
BOARD
1-674-241-
05
(11)
11
RD-40 BOARD
I
MD-40 BOARD
CN1932
S1871
(RIBBON DOOR DETECT)
1-674-239-
05
(11)
11
HP-40 BOARD
H
MD-40 BOARD
CN1931
PH1851
HEAD POSITION1
SENSOR
PH1852
HEAD POSITION0
SENSOR
PH1852
PH1851
1-674-240-
05
(11)
11
JD-40 BOARD
(SIDE B)
G
MD-40 BOARD
CN1935
PH1861
PH1861
JAMMING DETECT
SENSOR
1-674-240-
05
(11)
11
JD-40 BOARD
(SIDE A)
• Semiconductor
Location
(Side A)
Ref. No.
Location
D1901
F-4
D1903
H-3
Q1900
F-4
Q1903
B-4
• Semiconductor
Location
(Side B)
Ref. No.
Location
IC1900
H-3
IC1901
E-2
IC1902
F-4
IC1903
F-3
Q1902
E-4
(Page 5-48)
(Page 5-48)
(Page 5-48)
(Page 5-24)
(Page 5-47)
(Page 5-47)
(Page 5-47)
w w w
.
x i a o y u 1 6 3 .
c o m
Q Q
3 7 6 3 1 5 1 5 0
9
9
2
8
9
4
2
9
8
T E L
1 3 9 4 2 2 9 6 5 1 3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
DPP-MS300E
5-49
5-50
5-23. SCHEMATIC DIAGRAM – HP-40/JD-40/MD-40/RD-40 Boards –
• See page 5-57 for IC Block Diagrams.
5-51
The components identified by mark ! or dotted
line with mark ! are critical for safety.
Replace only with part number specified.
(Page
5-30)
w
w
w
.
x
i a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-52
5-53
5-54
– MP-40 Board –
1 IC1501 @™ (XIN) (MEMORY STICK insert)
2 IC1501 ^º (P CLK), IC1502 %¡ (EXTAL)
(MEMORY STICK insert)
3 IC1501 ^¡ (EXTCLK1), IC1502 $§
(EXTAL0), IC1503 @• (P CLK)
(MEMORY STICK insert)
1.4 Vp-p
20 MHz
6.6 Vp-p
99.5 ns
5.8 Vp-p
99.5 ns
• Waveforms
– VI-40 Board –
1 IC105 #ª (ACO), IC101 7
2 IC105 #¡ (AYO), IC102 7
3 IC105 @∞ (ADIN)
4 IC108 @∞ (VIDEO)
5 IC108 @º (R-Y)
6 IC108 !ª (B-Y)
7 IC108 !• (SC OUT)
8 IC108 !º (VCXO)
9 IC108 5 (C IN)
0 IC103 @º (V OUT)
!¡ IC103 !º (SYNC IN)
!™ IC103 6 (XO IN)
0.4 Vp-p
H
0.4 Vp-p
H
0.8 Vp-p
H
0.2 Vp-p
H
0.8 Vp-p
H
0.6 Vp-p
H
0.6 Vp-p
4.43 MHz
0.8 Vp-p
17.73 MHz
0.2 Vp-p
H
1 Vp-p
H
4.8 Vp-p
H
0.5 Vp-p
4.43 MHz
– DK-40 Board –
1 IC401 #¶ (YMCK)
2 IC401 @¶ (AFH)
7 IC407 ^¢ (YIN)
8 IC407 $£ (V_OUT)
9 IC407 #§ (U_OUT)
3 IC401 @£ (BFP)
!º IC407 @ª (Y_OUT)
6 IC407 &£ (UIN)
!¡ IC407 @º (SYCX)
4 IC407 `⁄⁄‹ (ICKI)
5 IC407 *™ (VIN)
!™ IC407 !ª (SC)
6.3 Vp-p
70 ns
5.7 Vp
64 µs
4.8 Vp-p
64 µs
3.7 Vp-p
70 ns
1 Vp-p
H
1.1 Vp-p
H
0.7 Vp-p
H
0.8 Vp-p
H
1 Vp-p
H
0.5 Vp-p
H
!£ IC503 (§ (EXTL)
!§ IC505 !£ (XIN)
!¢ IC503 `⁄‚‡ (CK)
!∞ IC505 #¡ (CK)
H
5.0 Vp-p
6.6 Vp-p
4.43 MHz
4.8 Vp-p
7.159 MHz
6 Vp-p
35 ns
7.2 Vp-p
50 ns
1.4 Vp-p
20 MHz
w
w
w
.
x
i a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-55
• IC Block Diagrams
– VI-40 Board –
IC101, 102
MM1113XFBE
IC103
CXA1229AM-T6
IC105
CXD2024AQ
SW2
VCC
IN1
SW1
IN2
GND
OUT
IN3
1
2
3
4
5
6
7
8
BIAS
SW
SW
BUFFER
+
REGULATOR
6
7
5
4
21
20
19
18
17
15
14
13
16
Y/C
MIX
VIDEO
OUT
B
OUT
SYNC
SLICE
SYNC
OUT
G
OUT
R
OUT
MATRIX
CLAMP
CLAMP
CLAMP
X'TAL
OSC
PHASE
SHIFTER
PULSE
GENERATOR
R-Y
MODULATOR
B-Y
MODULATOR
BUFFER
3
2
1
24
9
10
11
12
8
22
23
VCC1
C SYNC OUT
C SYNC IN
AUDIO OUT
AUDIO IN
NTSC/PAL
IN
XO IN
XO OUT
Y IN
B-Y IN
R-Y IN
GND1
I REF
V REF
CHROMA OUT
CHROMA IN
Y IN
VCC2
Y
OUT
C VIDEO
OUT
B OUT
G OUT
R OUT
GND2
C3
C4
C5
C6
C7
C8
C9
CA
XYOE
Y1
Y2
DVDD
DVSS
Y3
Y4
Y5
Y6
Y7
Y8
Y9
YA
CVSS
CIRF
CVRF
40 CVG
ACO
38 XACO
37 CVDD
36 VB
35 YVSS
34 YIRF
33 YVRF
32 YVG
AYO
30 XAYO
29 YVDD
28 ADVD
27 RT
26 AAVD
25 ADIN
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
C2
C1
XCOE
APON
TEST
TEST
TST
DVSS
DVDD
TEST
TEST
TEST
TEST
TEST
BPF
80
TEST
1
V18
2
V17
3
V16
4
V15
5
V14
6
V13
7
V12
8
V11
9
ADCO
10
INSL
11
OCLK
12
DVSS
13
DVDD
14
CLKO
15
MCK
16
ADCK
17
CLPI
18
XCPON
19
ADVS
20
ICP
21
CRV
22
RB
23
GR
24
AAVS
63 62 61 60 59 58 57 56 55 54 53 52 51 50 49 48 47 46 45
43 42 41
ADAPTIVE
FILTER
OPARATION
LOGIC
OPARATION
64
44
ADC
DAC
BPF
BPF
BPF
1HDL
1HDL
DAC
+
DL
39
31
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-56
IC108
M51271FP-70AD
1
2
3
4
5
6
7
8
9
10 11 12 13
14
15
16
28 27 26 25
24
23
21
20
19
18
17
22
BGP
PGW
C OUT
C CNT
C IN
BYPC
ACCK
REFV
APC
VCXO
TIN
VCXI
GND
B-Y IN
NTSC
PAL
90°
90°
180°
90°
270°
SYNCO
SLC
FBC
VIDEO
HD
BLK
KFC
KILF
R-Y OUT
B-Y OUT
R-Y IN
VCC
SC
NTSC/PAL
COMP
SYNC
SEPARATOR
COMP
BURST GATE
PULSE
2nd
AMPLIFIER
1st
AMPLIFIER
ACC
DETECTOR
BURST
GATE
APC
DETECTOR
TINTO
REFERENCE
VOLTAGE
ID PULSE
B-Y
DECODER
R-Y
DECODER
ID KILLER
DETECTOR
4FSC
VCXO
1/4
COMP
– DK-40 Board –
IC701
HD74LS244FPEL
20
19
18
17
16
15
14
13
12
11
1
2
3
4
5
6
7
8
9
10
1G
1A1
2Y4
1A2
2Y3
1A3
2Y2
1A4
2Y1
GND
2A1
1Y4
2A2
1Y3
2A3
1Y2
2A4
1Y1
2G
Vcc
IC702
HD74LS374FP-EL
1
2
3
4
5
6
7
8
9
16
17
18
19
10
11
12
13
14
15
20
D
Q
EN
CK
D
Q
EN
CK
D
Q
EN
CK
D
Q
EN
CK
D
Q
EN
CK
D
Q
EN
CK
D
Q
EN
CK
D
Q
EN
CK
OC
1Q
2D
1D
3D
4D
4Q
VSS
2Q
3Q
8Q
7D
8D
6D
5D
5Q
CK
7Q
6Q
VDD
IC703
SN74HC74ANSR
14
1
2
3
4
5
6
7
13 12 11
10
9
8
VCC
GND
CK
CLR
CK
CLR
Q
PR
Q
Q
PR
Q
D
D
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-57
– MP-40 Board –
IC1531
SN74LVCC4245APWR
IC1532 – 1534
74VHC244MTCX
IC1535
74VHCT244MTCX
– MD-40 Board –
IC1900
LB1644
20
19
18
17
16
15
14
13
12
11
1
2
3
4
5
6
7
8
9
10
1G
1A1
2Y4
1A2
2Y3
1A3
2Y2
1A4
2Y1
GND
2A1
1Y4
2A2
1Y3
2A3
1Y2
2A4
1Y1
2G
Vcc
1
2
3
6
7
9
10
11
8
14
13
15
16
VZ1
IN4
IN1
OUT4
OUT1
VCC2
GND
12
GND
VCC1
IN2
IN3
OUT2
5
GND
4
GND
OUT3
VZ2
INPUT LOGIC BLOCK
INPUT LOGIC BLOCK
PRE
DRIVER
PRE
DRIVER
TSD
1
2
3
4
5
6
7
8
9
10
23
22
21
20
19
18
17
16
15
14
A1
VCCA
A2
A3
A4
A5
A6
OE
VCCB
B1
B2
B3
B4
B5
B6
B7
A7
11
12
GND
13 GND
GND
BO
24 VCCB
AO
T/R
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-58
– SW-40 Board –
IC1700
RTC-4543SBB-L2
IC1901
STA506A
IC1902
LM339NS-E20
SWITCH
SWITCH
SWITCH
SWITCH
1
2
3
4
5
6
7
8
9
10
1
2
4
3
5
6
7
14
13
11
2
10
9
8
1 OUT
2 OUT
2 IN–
2 IN+
1 IN–
1 IN+
VCC
3 OUT
4 OUT
4 IN+
4 IN–
3 IN+
3 IN–
GND
1
2
3
4
5
6
7
8
9
18
17
16
15
12
11
10
I/O CONTROLLER
CONTROL CIRCUIT
DEVIDER
VOLTAGE
DETECT
OUT PUT
CONTROLLER
OSC
NC
NC
NC
NC
NC
14 VCC
13 NC
CLK
DATA
FOUT
NC
NC
NC
FOE
WR
FSEL
CE
GND
32.768kHz
SHIFT REGISTER
CLOCK AND CALENDER
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-59
5-24.
IC PIN FUNCTION DESCRIPTION
• DK-40 BOARD IC407 F432301PGF (A/D, D/A CONVERTER, MEMORY BUS CONTROL)
Pin No.
Pin Name
I/O
Description
1
MDT15
I/O
Two-way data bus with the D-RAM (IC403) (upper 8 bit)
2
DGND
—
Ground terminal (logic system)
3
DVCC
—
Power supply terminal (+5V) (logic system)
4, 5
MAD11, MAD10
O
Address signal output terminal Not used (open)
6 to11
MAD9 to MAD4
O
Address signal output to the D-RAM (IC403)
12
DGND
—
Ground terminal (logic system)
13 to16
MAD3 to MAD0
O
Address signal output to the D-RAM (IC403)
17
DGND
—
Ground terminal (logic system)
18
DVCC
—
Power supply terminal (+5V) (logic system)
19
SC
O
Sub carrier output terminal Not used (open)
20
SYCX
O
Composite sync signal output to the CXA1229AM (IC103)
21
DVCC
—
Power supply terminal (+5V) (logic system)
22
DGND
—
Ground terminal (logic system)
23
AGND
—
Ground terminal (D/A converter, analog system)
24
BIAS1
I/O
Bias control terminal of the D/A converter
25
COMP1
I/O
Comparator in/out terminal of the D/A converter
26
VREF1
I
Reference voltage (+3V) input terminal
Used for the D/A output level adjustment of luminance signal (Y signal)
27
IREF1
I/O
Reference current control terminal
28
AVCC
—
Power supply terminal (+5V) (D/A converter, analog system)
29
Y OUT
O
Analog Y signal output terminal (luminance signal output terminal)
30
AGND
—
Ground terminal (D/A converter, analog system)
31
BIAS2
I/O
Bias control terminal of the D/A converter
32
COMP2
I/O
Comparator in/out terminal of the D/A converter
33
VREF2
I
Reference voltage (+3V) input terminal
Used for the D/A output level adjustment of chroma signal
34
IREF2
I/O
Reference current control terminal
35
AVCC
—
Power supply terminal (+5V) (D/A converter, analog system)
36
U OUT
O
Analog U signal output terminal (B-Y color difference signal output terminal)
37
AGND
—
Ground terminal (D/A converter, analog system)
38
BIAS3
I/O
Bias control terminal of the D/A converter
39
COMP3
I/O
Comparator in/out terminal of the D/A converter
40
VREF3
I
Reference voltage (+3V) input terminal
Used for the D/A output level adjustment of chroma signal
41
IREF3
I/O
Reference current control terminal
42
AVCC
—
Power supply terminal (+5V) (D/A converter, analog system)
43
V OUT
O
Analog V signal output terminal (R-Y color difference signal output terminal)
44
DGND
—
Ground terminal (logic, digital system)
45
TI CHK
I
Test input terminal (normally: fixed at “L”)
46
LDX
I
Test input terminal (normally: fixed at “L”)
47
RESV
I
Reset signal input for the internal SG V “H”: reset Not used (fixed at “L”)
48
SYET
O
Sync selection signal output at external reading Not used (open)
49
EXET
O
Internal/external selection signal output terminal Not used (open)
50
CGEEX
O
EE, WR/READ select signal output to the video input circuit (IC101, 102) and Y/C separator
(IC105)
51
RESX
I
System reset signal input from the reset signal generator (IC501) “L”: reset
For several hundreds msec. after the power supply rises, “L” is input, then it changes to “H”
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-60
Pin No.
Pin Name
I/O
Description
52
TSTC
I
53
TSTB
I
54
TSTA
I
55
TST2
I
56
TST1
I
57
TST0
I
58
DVCC
—
Power supply terminal (+5V) (logic system)
59
DVCC
—
Power supply terminal (+5V) (A/D converter, digital system)
60
AGND
—
Ground terminal (A/D converter, analog system)
61
VRT1
I
Reference voltage (top side) input of the A/D converter
62
VRTS1
O
Reference voltage (top side) output of the A/D converter
Generated 3V at connected to VRT1 (pin ^¡)
63
AVCC
—
Power supply terminal (+5V) (A/D converter, analog system)
64
Y IN
I
Analog Y signal input terminal (luminance signal input terminal)
65
VRBS1
O
Reference voltage (bottom side) output of the A/D converter
Generated 1V at connected to VRB1 (pin ^§)
66
VRB1
I
Reference voltage (bottom side) input of the A/D converter
67
DGND
—
Ground terminal (A/D converter, digital system)
68
DVCC
—
Power supply terminal (+5V) (A/D converter, digital system)
69
AGND
—
Ground terminal (A/D converter, analog system)
70
VRT2
I
Reference voltage (top side) input of the A/D converter
71
VRTS2
O
Reference voltage (top side) output of the A/D converter
Generated 3V at connected to VRT2 (pin &º)
72
AVCC
—
Power supply terminal (+5V) (A/D converter, analog system)
73
U IN
I
Analog U signal input terminal (B-Y color difference signal input terminal)
74
VRBS2
O
Reference voltage (bottom side) output of the A/D converter
Generated 1V at connected to VRB2 (pin &∞)
75
VRB2
I
Reference voltage (bottom side) input of the A/D converter
76
DGND
—
Ground terminal (A/D converter, digital system)
77
DVCC
—
Power supply terminal (+5V) (A/D converter, digital system)
78
AGND
—
Ground terminal (A/D converter, analog system)
79
VRT3
I
Reference voltage (top side) input of the A/D converter
80
VRTS3
O
Reference voltage (top side) output of the A/D converter
Generated 3V at connected to VRT3 (pin &ª)
81
AVCC
—
Power supply terminal (+5V) (A/D converter, analog system)
82
V IN
I
Analog V signal input terminal (R-Y color difference signal input terminal)
83
VRBS3
O
Reference voltage (bottom side) output of the A/D converter
Generated 1V at connected to VRB3 (pin *¢)
84
VRB3
I
Reference voltage (bottom side) input of the A/D converter
85
DGND
—
Ground terminal (A/D converter, digital system)
86
DGND
—
Ground terminal (logic system)
87
DVCC
—
Power supply terminal (+5V) (logic system)
88
EVD
I
Vertical drive data input from the CXD1229Q (IC401)
89
EHD
I
Horizontal drive data input from the CXD1229Q (IC401)
90
ECK
I
Serial clock signal input from the CXD1229Q (IC401)
91
EEVN
I
E/O input from the CXD1229Q (IC401)
92
MNT4
O
Test monitor output terminal (normally: open)
93
MNT3
O
Test monitor output terminal (normally: open)
Input terminal for the test (normally: fixed at “L”)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-61
Pin No.
Pin Name
I/O
Description
94
MNT2
O
Test monitor output terminal (normally: open)
95
MNT1
O
Test monitor output terminal (normally: open)
96
DVCC
—
Power supply terminal (+5V) (logic system)
97
PCSX
O
Chip select signal output to the mechanism controller (IC505)
98
DCSX
O
Chip select signal output terminal Not used (open)
99
SVW
I
Data write end latch pulse input from the system controller (IC503)
100
VRSR
I
Refresh stop request input from the system controller (IC503)
101
DGND
—
Ground terminal (logic system)
102
SVBK
O
V blanking interrupt signal output to the system controller (IC503)
103
STRS
O
Busy signal output to the system controller (IC503)
104
BSH
O
Status (CPU emancipation of memory bus) output to the system controller (IC503)
105
SRDX
I
Data read enable signal input from the system controller (IC503)
106
SWEX
I
Data write enable signal input from the system controller (IC503)
107
SC6X
I
Chip select signal input from the system controller (IC503)
108
SHWX
O
CPU D-RAM access wait control signal output terminal Not used (open)
109
SRSX
I
Row address strobe signal input from the system controller (IC503)
110
SCSX
I
Column address strobe signal input from the system controller (IC503)
111
DGND
—
Ground terminal (logic system)
112
DVCC
—
Power supply terminal (+5V) (logic system)
113
ICKI
I
System clock signal (for INT SG) input from the system controller (IC503)
114
ICKO
O
System clock signal output terminal Not used (open)
115
XGND
—
Ground terminal (crystal system)
116
XOUT
O
System clock signal output terminal Not used (open)
117
XIN
I
System clock signal input terminal Not used (fixed at “L”)
118, 119
DGND
—
Ground terminal (logic system)
120
SADB
I
Address signal input for the chip select signal generate Connected to address bus (A14)
121
SADA
I
Address signal input for the chip select signal generate Connected to address bus (A13)
122
DGND
—
Ground terminal (logic system)
123
MRSX
O
Row address strobe signal output to the D-RAM (IC403)
124
MCSX
O
Column address strobe signal output to the D-RAM (IC403)
125
MWEX
O
Write enable signal output to the D-RAM (IC403)
126
DVCC
—
Power supply terminal (+5V) (logic system)
127 to138 SAD11 to SAD0
I
Address signal input from the system controller (IC503)
139
DGND
—
Ground terminal (logic system)
140 to147 SDT15 to SDT8
I/O
Two-way data bus with the system controller (IC503), mechanism controller (IC505) and
D-RAM (IC509) (upper 8 bit)
148
DGND
—
Ground terminal (logic system)
149
DVCC
—
Power supply terminal (+5V) (logic system)
150 to157
SDT7 to SDT0
I/O
Two-way data bus with the system controller (IC503), mechanism controller (IC505), ROM
(IC506), D-RAM (IC509), PC card controller (IC1501) and PC card slot (lower 8 bit)
Data input from the centronics parallel port
158
DGND
—
Ground terminal (logic system)
159
DVCC
—
Power supply terminal (+5V) (logic system)
160 to167 MDT0 to MTD7
I/O
Two-way data bus with the D-RAM (IC403) (lower 8 bit)
168
DGND
—
Ground terminal (logic system)
169
DVCC
—
Power supply terminal (+5V) (logic system)
170 to176
MDT8 to MTD14
I/O
Two-way data bus with the D-RAM (IC403) (upper 8 bit)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-62
• DK-40 BOARD IC503 HD6437045E18F (SYSTEM CONTROLLER)
Pin No.
Pin Name
I/O
Description
1
BSH
I
Status (CPU emancipation of memory bus) input from the A/D, D/A converter (IC407)
2
NC
—
Not used (open)
3
VRSR
O
Refresh stop request output to the A/D, D/A converter (IC407)
4
VWR
O
Internal register data write end latch pulse output to the A/D, D/A converter (IC407)
5
VTRS
I
Busy signal input from the A/D, D/A converter (IC407)
6
VSS
—
Ground terminal
7
A0
O
Address signal output to the ROM (IC506), PC card controller (IC1501) and PC card slot
8 to 11
A1 to A4
O
Address signal output to the A/D, D/A converter (IC407), mechanism controller (IC505), ROM
(IC506), D-RAM (IC509), PC card controller (IC1501) and PC card slot
12
VCC
—
Power supply terminal (+5V)
13
A5
O
Address signal output to the A/D, D/A converter (IC407), mechanism controller (IC505), ROM
(IC506), D-RAM (IC509), PC card controller (IC1501) and PC card slot
14
VSS
—
Ground terminal
15 to 19
A6 to A10
O
Address signal output to the A/D, D/A converter (IC407), mechanism controller (IC505), ROM
(IC506), D-RAM (IC509), PC card controller (IC1501) and PC card slot
20, 21
A11, A12
O
Address signal output to the A/D, D/A converter (IC407), mechanism controller (IC505), ROM
(IC506) and D-RAM (IC509)
22, 23
A13, A14
O
Address signal output to the A/D, D/A converter (IC407) and ROM (IC506)
24, 25
A15, A16
O
Address signal output to the ROM (IC506)
26
VCC
—
Power supply terminal (+5V)
27
A17
O
Address signal output to the ROM (IC506)
28
VSS
—
Ground terminal
29
TIMER WR
O
Data write enable signal output to the timer (IC1700)
30
WP
I
Write protect signal input from the PC card controller (IC1501)
31
XRAS
O
Row address strobe signal output to the A/D, D/A converter (IC407) and D-RAM (IC509)
“L” active
32
XCASL
O
Lower byte column address strobe signal output to the D-RAM (IC509) “L” active
33
TIMER CE
O
Chip enable signal output to the timer (IC1700)
34
XCASH
O
Column address strobe signal output to the A/D, D/A converter (IC407)
Upper byte column address strobe signal output to the D-RAM (IC509) “L” active
35
VSS
—
Ground terminal
36
RDWR
O
Data write enable signal output to the D-RAM (IC509)
37, 38
A18, A19
O
Address signal output terminal Not used
39
NC
—
Not used (open)
40
VCC
—
Power supply terminal (+5V)
41
ST
I
INPUT SELECT switch (S1719) input terminal
“L”: VIDEO MOTION, “H”: VIDEO STILL or MEMORY STICK/PC CARD
42
VSS
—
Ground terminal
43
XRD
O
Data read enable signal output terminal “L” active
44
XWDTOVF
O
Watch dog timer overflow output terminal
45
VS1
I
Card voltage detection signal input from the PC card slot
46
VS2
I
Card voltage detection signal input from the PC card slot
47
TESTO
O
Job output terminal (open)
48
XWR
O
Data write enable signal output terminal “L” active
49
XCS1
O
Chip select signal output for the centronics parallel interface data bus
50
XCS0
O
Chip select signal output to the A/D, D/A converter (IC407)
51
REG
O
Attribute memory select signal output of the PC card slot
Register access signal output to the PC card controller (IC1501)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-63
Pin No.
Pin Name
I/O
Description
52
3.3V/5V
O
3.3V/5V selection signal output terminal “L”: 3.3V, “H”: 5V
53
J/U
I
Setting terminal for the destination Not used (open)
54
CP
O
Power on/off control signal output for the PC card and memory stick interface power supply
“H”: power on
55
VSS
—
Ground terminal
56
CS
O
Chip select signal output for the PC card interface
57
FLASH
O
Chip select signal output to the ROM (IC506) “L” active
58
XACK
O
Acknowledge signal output to the centronics parallel port
59
NC
—
Not used (open)
60
STB
I
Strobe signal input from the centronics parallel port
61
VSS
—
Ground terminal
62
NC
—
Not used (open)
63
VCC
—
Power supply terminal (+5V)
64
NC
—
Not used (open)
65
CD#
I
Card in or not detection signal input from the PC card slot
66
CD
I
Card in or not detection signal input from the PC card slot
67
VBLK
I
V blanking signal input from the A/D, D/A converter (IC407) “L” active
68
XSTB
I
Strobe signal input from the centronics parallel port
69
AT-FD
I
AUTO FD input from the centronics parallel port
70
READY
I
Interrupt request signal input from the PC card controller (IC1501)
71
VSS
—
Ground terminal
72
SEL IN
O
Select in input from the centronics parallel port
73 to 76
D15 to D12
I/O
Two-way data bus with the A/D, D/A converter (IC407), mechanism controller (IC505) and
D-RAM (IC509) (upper 8 bit)
77
VCC
—
Power supply terminal (+5V)
78
D11
I/O
Two-way data bus with the A/D, D/A converter (IC407), mechanism controller (IC505) and
D-RAM (IC509) (upper 8 bit)
79
VSS
—
Ground terminal
80 to 82
D10 to D8
I/O
Two-way data bus with the A/D, D/A converter (IC407), mechanism controller (IC505) and
D-RAM (IC509) (upper 8 bit)
83, 84
D7, D6
I/O
Two-way data bus with the A/D, D/A converter (IC407), mechanism controller (IC505), ROM
(IC506), D-RAM (IC509), PC card controller (IC1501) and PC card slot (lower 8 bit)
Data input from the centronics parallel port
85
VCC
—
Power supply terminal (+5V)
86
D5
I/O
Two-way data bus with the A/D, D/A converter (IC407), mechanism controller (IC505), ROM
(IC506), D-RAM (IC509), PC card controller (IC1501) and PC card slot (lower 8 bit)
Data input from the centronics parallel port
87
VSS
—
Ground terminal
88 to 92
D4 to D0
I/O
Two-way data bus with the A/D, D/A converter (IC407), mechanism controller (IC505), ROM
(IC506), D-RAM (IC509), PC card controller (IC1501) and PC card slot (lower 8 bit)
Data input from the centronics parallel port
93
VSS
—
Ground terminal
94
XTL
I
System clock input terminal (7.159 MHz)
95
MD3
I
Setting terminal for the CPU operational mode (fixed at “H” in this set)
96
EXTL
O
System clock output terminal (7.159 MHz)
97
MD2
I
Setting terminal for the CPU operational mode (fixed at “L” in this set)
98
XINIT
I
Interrupt request signal input from the centronics parallel port
99
VCC/FWP
O
Communication bus control signal output to the external port (normally: pull up)
100
RESET
O
Reset signal output to the PC card controller (IC1501) and PC card slot
101
XWAIT
I
Wait control input from the PC card controller (IC1501) “L” active
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-64
Pin No.
Pin Name
I/O
Description
102
MD1/BOOT
I
Setting terminal for the CPU operational mode (fixed at “H” in this set)
103
MD0
I
Setting terminal for the CPU operational mode (fixed at “L” in this set)
104
PLL VCC
—
Power supply terminal (+5V) (PLL system)
105
PLL CAP
I
Connected to capacitor for the PLL
106
PLL VSS
—
Ground terminal (PLL system)
107
CK
O
System clock signal output to the A/D, D/A converter (IC407) (for INT SG)
108
XRES
I
System reset signal input from the reset signal generator (IC501) “L”: reset
For several hundreds msec. after the power supply rises, “L” is input, then it changes to “H”
109
G1
O
Card selection signal output for the PC card interface
110
BUZZER
O
Buzzer drive signal output terminal
111
IO/XMEM
O
Card selection signal output for the PC card interface
112
VCC
—
Power supply terminal (+5V)
113
SW (V/C)
I
INPUT SELECT switch (S1719) input terminal
“L”: MEMORY STICK/PC CARD, “H”: VIDEO MOTION or VIDEO STILL
114
FALT
O
Data 0 and data 4 output to the centronics parallel port
115
SELECT
O
Data 1 and data 5 output to the centronics parallel port
116
PERR
O
Data 2 and data 6 output to the centronics parallel port
117
VSS
—
Ground terminal
118
KEY0
I
Key input terminal (A/D input) S1706, 1714, 1715, 1718 (PRINT, SAVE VIDEO ( CARD,
MENU, CLEAR ALL C keys input)
119
KEY1
I
Key input terminal (A/D input) S1707, 1708, 1710 to 1713, 1717 (CAPTURE, PICTURE, ÷,
¿, ≥, ˘, ENTER keys input)
120
KEY2
I
Rotary switch (S1701) input for the function select
121
HEADTMP
I
Temperature detect input from the thermal-head (HEAD901)
122
PPEDG
I
Paper edge detection sensor (PH901) input terminal
123
JDET
I
Paper jamming detection sensor (PH1861) input terminal
124
AVSS
—
Ground terminal (for A/D converter)
125
RMARK0
I
Ribbon mark (0) detection sensor (PH902) input terminal
126
RMARK1
I
Ribbon mark (1) detection sensor (PH903) input terminal
127
AVREF
I
Reference voltage (+5V) input terminal (for A/D converter)
128
AVCC
—
Power supply terminal (+5V) (for A/D converter)
129
VSS
—
Ground terminal
130
TIMER RXD
I
Serial receive data input from the timer (IC1700)
131
TIMER TXD
O
Serial transmit data output to the timer (IC1700)
132
TIMER SCK
O
Serial data transfer clock signal output to the timer (IC1700)
133
RA2
I
Serial receive data input from the external port (normally: pull up)
134
DA
O
Serial transmit data output to the external port (normally: pull up)
135
VCC
—
Power supply terminal (+5V)
136
NC
—
Not used (open)
137
BUSY
O
Data 3 and data 7 output to the centronics parallel port
138
STP1
O
Stepping pulse (1) output for the platen motor (M904)
139
STP2
O
Stepping pulse (2) output for the platen motor (M904)
140
STP3
O
Stepping pulse (3) output for the platen motor (M904)
141
VSS
—
Ground terminal
142
STP4
O
Stepping pulse (4) output for the platen motor (M904)
143
RAS-CNT
O
Selection signal output of the row address strobe signal
144
C-BUSY
I
Busy signal input from the centronics parallel port
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-65
• DK-40 BOARD IC505 HG51BS263AFB (HEAD CONTROLLER, MECHANISM CONTROLLER)
Pin No.
Pin Name
I/O
Description
1
FKEY0
I
Sheets bit (0) input from the auto feeder unit
2
FEEDER
I
Auto feeder unit desorption detect input terminal “L”: attach, “H”: removed
3
FPS
I
Auto feeder unit position detect sensor input terminal
4
BUSY
I/O
Busy signal in/out terminal Connected to TMGE (pin @§)
5
HPS0
I
Head position (0) detect sensor (PH1852) input terminal
6
HPS1
I
Head position (1) detect sensor (PH1851) input terminal
7
IVO2
O
Not used (open)
8
IVO1
O
Not used (open)
9
IVI2
I
Not used (fixed at “L”)
10
IVI1
I
Not used (fixed at “L”)
11
IVEN
I
Not used (fixed at “L”)
12
GND
—
Ground terminal
13
XIN
I
System clock input terminal (20 MHz)
14
XOUT
O
System clock output terminal (20 MHz)
15
VCC
—
Power supply terminal (+5V)
16
AC T
I
Not used (fixed at “H”)
17
AC W
I
Not used (fixed at “H”)
18
CALC
O
Not used (open)
19
DRVX
O
Strobe signal output to the thermal-head (HEAD901) “L”: power on
20
PDT3
O
Printing data (3) output to the thermal-head (HEAD901)
21
PDT2
O
Printing data (2) output to the thermal-head (HEAD901)
22
PDT1
O
Printing data (1) output to the thermal-head (HEAD901)
23
PDT0
O
Printing data (0) output to the thermal-head (HEAD901)
24
LATX
O
Serial data latch pulse output to the thermal-head (HEAD901)
25
HDCK
O
Serial data transfer clock signal output to the thermal-head (HEAD901)
26
TMGE
I/O
Timing pulse in/out terminal Connected to BUSY (pin 4)
27
DRQX
O
Not used (open)
28
CKO
O
Clock signal output terminal (20 MHz)
29
VCC
—
Power supply terminal (+5V)
30
GND
—
Ground terminal
31
CK
I
Clock signal input terminal (20 MHz) Connected to CKO (pin @•)
32
DTRX
I
Not used (fixed at “L”)
33
TMG
I
Timing pulse input terminal Connected to TMG (pin (¢)
34
PSTX
I
Print start signal input terminal Connected to PSTX (pin (∞)
35
RESX
I
System reset signal input from the reset signal generator (IC501) “L”: reset
For several hundreds msec. after the power supply rises, “L” is input, then it changes to “H”
36
RDX
I
Data read enable signal input from the system controller (IC503) “L” active
37
WEX
I
Data write enable signal input from the system controller (IC503) “L” active
38
VCC
—
Power supply terminal (+5V)
39
CS1X
I
Chip select signal input from the A/D, D/A converter (IC407) “L” active
40
CUTEX
I
Address signal input for the chip select signal generate Connected to address bus (A12)
41
REGX
I
Address signal input for the chip select signal generate Connected to address bus (A11)
42 to 51
AD10 to AD1
I
Address signal input from the system controller (IC503)
52
VCC
—
Power supply terminal (+5V)
53
GND
—
Ground terminal
54 to 61
DT15 to DT8
I/O
Two-way data bus with the A/D, D/A converter (IC407), system controller (IC503) and
D-RAM (IC509) (upper 8 bit)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-66
Pin No.
Pin Name
I/O
Description
62, 63
GND
—
Ground terminal
64 to 71
DT7 to DT0
I/O
Two-way data bus with the A/D, D/A converter (IC407), system controller (IC503), ROM
(IC506), D-RAM (IC509), PC card controller (IC1501) and PC card slot (lower 8 bit)
Data input from the centronics parallel port
72
GND
—
Ground terminal
73
VCC
—
Power supply terminal (+5V)
74
RIBBON-LED
O
LED drive signal output of the ribbon error indicator (D1735) “L”: LED on
75
INP-LED
O
LED drive signal output of the INPUT indicator (D1733) “L”: LED on
76
MEM-LED
O
LED drive signal output of the MEMORY indicator (D1734) “L”: LED on
77
PRN-LED
O
LED drive signal output of the printing status indicator (D1737 to D1739) “H”: LED on
78
CARD-LED
O
LED drive signal output of the card indicator “L”: LED on Not used (open)
79
PAPER-LED
O
LED drive signal output of the paper replacement indicator (D1736) “L”: LED on
80
POWER-LED
O
LED drive signal output of the power indicator “L”: LED on Not used (open)
81
STPLOW
O
Low/high speed control signal output for the platen motor (M904)
82
DATE (PWSW)
I
DATE switch (S1720) input terminal “L”: on, “H”: off
83
FAN
O
Head fan motor (M901) drive signal output terminal “H”: motor on
84
FMTRCW
O
Motor drive signal (CW) output for the auto feeder unit “H” active
85
FMTRCCW
O
Motor drive signal (CCW) output for the auto feeder unit “H” active
86
HMTRCW
O
Head up/down motor (M902) drive signal (CW) output terminal “H” active
87
HMTRCCW
O
Head up/down motor (M902) drive signal (CCW) output terminal “H” active
88
VCC
—
Power supply terminal (+5V)
89
RMTRCW
O
Ribbon motor (M903) drive signal (CW) output terminal “H” active
90
RMTRCCW
O
Ribbon motor (M903) drive signal (CCW) output terminal “H” active
91
NIBCOM
O
Busy control signal output to the centronics parallel port
92
PRESET PRINT
I
PRESET SELECT switch (S1702) input terminal “L”: on, “H”: off
93
NTSC/PAL
I
Setting terminal for the video system (NTSC/PAL) “L”: PAL mode, “H”: NTSC mode
Fixed at “L” in this set
94
TMG
O
Timing pulse output terminal Connected to TMG (pin #£)
95
PSTX
O
Print start signal output terminal Connected to PSTX (pin #¢)
96
RCODE2
I
Ribbon code (2) detect sensor (PH904) input terminal
97
RCODE1
I
Ribbon code (1) detect sensor (PH905) input terminal
98
RCODE0
I
Ribbon code (0) detect sensor (PH906) input terminal
99
FKEY2
I
Sheets bit (2) input from the auto feeder unit
100
FKEY1
I
Sheets bit (1) input from the auto feeder unit
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-67
• MP-40 BOARD IC1501 HG72C306AH05TE1 (PC CARD CONTROLLER)
Pin No.
Pin Name
I/O
Description
1
H A2
I
Address signal input from the system controller (IC503) and PC card slot
2
H INPACK
O
Not used (pull up)
3
H REG
I
Register access signal input from the system controller (IC503)
4
NC
—
Not used (open)
5
H STSCHG
I/O
Not used (pull up)
6
H A1
I
Address signal input from the system controller (IC503) and PC card slot
7
H A0
I
Address signal input from the system controller (IC503) and PC card slot
8
GND
—
Ground terminal
9 to 11
H D0 to H D2
I/O
Two-way data bus with the A/D, D/A converter (IC407), system controller (IC503), mechanism
controller (IC505), ROM (IC506), D-RAM (IC509) and PC card slot
Data input from the centronics parallel port
12
H IOIS16
O
Write protect signal output to the system controller (IC503)
13 to 15
H D8 to H D10
I/O
In/out terminal for the data signal Not used (fixed at “L”)
16
VCC
—
Power supply terminal (+5V)
17
NC
—
Not used (open)
18
RESET
I
System reset signal input from the system controller (IC503) “L”: reset
For several hundreds msec. after the power supply rises, “L” is input, then it changes to “H”
19
D S CST B
I
Input terminal for the test (normally: fixed at “H”)
20
TA2
I
Input terminal for the test (normally: fixed at “H”)
21
GND
—
Ground terminal
22
XIN
I
System clock input terminal (20 MHz)
23
XOUT
O
System clock output terminal (20 MHz)
24
GND
—
Ground terminal
25
VCC
—
Power supply terminal (+5V)
26 to 33
NC
—
Not used (open)
34
GND
—
Ground terminal
35 to 39
NC
—
Not used (open)
40
IN F RDY 2
I
Not used (open)
41
NC
—
Not used (open)
42
D S CSW B
I
Not used (fixed at “H”)
43
F CEB 2
I
Not used (fixed at “H”)
44
F VEB 3
I
Not used (fixed at “H”)
45
T
I
Input terminal for the test (normally: fixed at “L”)
46
VCC
—
Power supply terminal (+5V)
47
IN F RDY 1
I
Not used (open)
48
GND
—
Ground terminal
49
P RES
O
Reset signal output to the memory stick/PC card micro computer (IC1502)
50
NC
—
Not used (open)
51
GND
—
Ground terminal
52
P IREQ2
O
Interrupt request signal output to the memory stick/PC card micro computer (IC1502)
53
P IREQ1
O
Interrupt request signal output to the memory stick/PC card micro computer (IC1502)
54
P IREQ0
O
Interrupt request signal output to the memory stick/PC card micro computer (IC1502)
55
P WR
O
Data write enable signal output to the memory stick/PC card micro computer (IC1502), memory
stick controller (IC1503) and static RAM (IC1504)
56
P RD
O
Data read enable signal output to the memory stick/PC card micro computer (IC1502), memory
stick controller (IC1503) and static RAM (IC1504)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-68
Pin No.
Pin Name
I/O
Description
57
P AS
O
Address strobe signal output to the memory stick/PC card micro computer (IC1502), memory
stick controller (IC1503) and static RAM (IC1504)
58
P A17
O
Address signal output to the memory stick/PC card micro computer (IC1502), memory stick
controller (IC1503) and static RAM (IC1504)
59
VCC
—
Power supply terminal (+5V)
60
P CLK
O
Clock signal output to the memory stick/PC card micro computer (IC1502)
61
EXTCLK1
O
System clock (10 MHz) signal output to the memory stick/PC card micro computer (IC1502) and
memory stick controller (IC1503)
62
GND
—
Ground terminal
63 to 68
P A16,
P A10 to P A6
O
Address signal output to the memory stick/PC card micro computer (IC1502), memory stick
controller (IC1503) and static RAM (IC1504)
69
GND
—
Ground terminal
70 to 75
P A5 to P A0
O
Address signal output to the memory stick/PC card micro computer (IC1502), memory stick
controller (IC1503) and static RAM (IC1504)
76
VCC
—
Power supply terminal (+5V)
77 to 80
P D7 to P D4
I/O
Two-way data bus with the memory stick/PC card micro computer (IC1502), memory stick
controller (IC1503) and static RAM (IC1504)
81
GND
—
Ground terminal
82 to 85
P D3 to P D0
I/O
Two-way data bus with the memory stick/PC card micro computer (IC1502), memory stick
controller (IC1503) and static RAM (IC1504)
86
P IREQ4
O
Interrupt request signal output to the memory stick/PC card micro computer (IC1502)
87
VCC
—
Power supply terminal (+5V)
88
GND
—
Ground terminal
89 to 92
H D3 to H D6
I/O
Two-way data bus with the A/D, D/A converter (IC407), system controller (IC503), mechanism
controller (IC505), ROM (IC506), D-RAM (IC509) and PC card slot
Data input from the centronics parallel port
93 to 95
H D11 to H D13
I/O
In/out terminal for the data signal Not used (fixed at “L”)
96
GND
—
Ground terminal
97
H D14
I/O
In/out terminal for the data signal Not used (fixed at “L”)
98
H D7
I/O
Two-way data bus with the A/D, D/A converter (IC407), system controller (IC503), mechanism
controller (IC505), ROM (IC506), D-RAM (IC509) and PC card slot
Data input from the centronics parallel port
99
H CE1
I
Chip enable signal input from the system controller (IC503)
100
H A10
I
Address signal input from the system controller (IC503) and PC card slot
101
H OE
I
Output enable signal input from the system controller (IC503)
102
H D15
I/O
In/out terminal for the data signal Not used (fixed at “L”)
103
H CE2
I
Chip enable signal input terminal Not used (fixed “H”)
104
H IORD
I
Data read enable signal input from the system controller (IC503)
105
H IOWR
I
Data write enable signal input from the system controller (IC503)
106
VCC
—
Power supply terminal (+5V)
107 to 110
H A9 to H A6
I
Address signal input from the system controller (IC503) and PC card slot
111
GND
—
Ground terminal
112
H WE
I
Data write enable signal input from the system controller (IC503)
113
H IREQ
O
Busy signal output to the system controller (IC503)
114
NC
—
Not used (open)
115
TA1
I
Input terminal for the test (normally: fixed at “L”)
116
H RESET
I
Reset signal input from the system controller (IC503)
117
H WAIT
O
Wait signal output to the system controller (IC503) “L” active
118 to 120
H A5 to H A3
I
Address signal input from the system controller (IC503) and PC card slot
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-69
• MP-40 BOARD IC1502 HD6433032ST06X (MEMORY STICK/PC CARD MICRO COMPUTER)
Pin No.
Pin Name
I/O
Description
1
PB0
O
Reset signal output to the memory stick controller (IC1503)
2 to 4
NC
—
Not used (open)
5
PB4
—
Not used (open)
6
PB5
O
Power on/off control signal output for the memory stick +3.3V power supply “H”: power on
7 to 10
NC
—
Not used (open)
11
IREQ4
I
Interrupt request signal input from the PC card controller (IC1501)
12
VSS
—
Ground terminal
13 to 20
D0 to D7
I/O
Two-way data bus with the PC card controller (IC1501), memory stick controller (IC1503) and
static RAM (IC1504)
21
VCC
—
Power supply terminal (+5V)
22 to 29
A0 to A7
I
Address signal input from the PC card controller (IC1501)
30
VSS
—
Ground terminal
31 to 37
A8 to A14
I
Address signal input from the PC card controller (IC1501)
38
NC
—
Not used (open)
39 to 41
A16 to A18
I
Address signal input from the PC card controller (IC1501)
42
NC
—
Not used (open)
43
P6 0
—
Not used (fixed at “H”)
44
MD0
I
Setting terminal for the CPU operational mode (fixed at “H” in this set)
45
MD1
I
Setting terminal for the CPU operational mode (fixed at “L” in this set)
46
EXTAL0
I
System clock (10 MHz) signal input from the PC card controller (IC1501)
47
ST BY
I
Standby signal input terminal (fixed at “H” in this set)
48
RES
I
Reset signal input from the PC card controller (IC1501)
49
NMI
I
Non-maskable interrupt input terminal Fixed at “H” in this set
50
VSS
—
Ground terminal
51
EXTAL
I
Clock signal input from the PC card controller (IC1501)
52
NC
—
Not used (open)
53
VCC
—
Power supply terminal (+5V)
54
AS
I
Address strobe signal input from the PC card controller (IC1501)
55
RD
I
Data read enable signal input from the PC card controller (IC1501)
56
WR
I
Data write enable signal input from the PC card controller (IC1501)
57
NC
—
Not used (open)
58
VSS
—
Ground terminal
59
P7 0
—
Not used (fixed at “H”)
60 to 66
VSS
—
Ground terminal
67, 68
VCC
—
Power supply terminal (+5V)
69
IREQ0
I
Interrupt request signal input from the PC card controller (IC1501)
70
IREQ1
I
Interrupt request signal input from the PC card controller (IC1501)
71
IREQ2
I
Interrupt request signal input from the PC card controller (IC1501)
72
IREQ3
I
Interrupt request signal input from the memory stick controller (IC1503)
73
PA0
O
Chip enable signal output to the static RAM (IC1504)
74 to 80
NC
—
Not used (open)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-70
• MP-40 BOARD IC1503 HG71G030A2R05TE (MEMORY STICK CONTROLLER)
Pin No.
Pin Name
I/O
Description
1
TEST
I
Input terminal for the test Not used (open)
2
A TST
I
Input terminal for the test Not used (open)
3
B TST
I
Input terminal for the test Not used (open)
4 to 6
NC
—
Not used (open)
7
VCC 3V
—
Power supply terminal (+3.3V)
8, 9
NC
—
Not used (open)
10
GND
—
Ground terminal
11 to 13
NC
—
Not used (open)
14
A IN
I
Input terminal for the test Not used (open)
15
B IN
I
Input terminal for the test Not used (open)
16, 17
NC
—
Not used (open)
18
P RES
I
Reset signal input from the memory stick/PC card micro computer (IC1502)
19
GND
—
Ground terminal
20
P IREQ3
O
Interrupt request signal output to the memory stick/PC card micro computer (IC1502)
21
P WR
I
Data write enable signal input from the PC card controller (IC1501)
22
P RD
I
Data read enable signal input from the PC card controller (IC1501)
23
P AS
I
Address strobe signal input from the PC card controller (IC1501)
24 to 26
P A18 to P A16
I
Address signal input from the PC card controller (IC1501)
27
GND
—
Ground terminal
28
P CLK
I
System clock (10 MHz) signal input from the PC card controller (IC1501)
29
GND
—
Ground terminal
30
NC
—
Not used (open)
31
VCC 5V
—
Power supply terminal (+5V)
32, 33
NC
—
Not used (open)
34
GND
—
Ground terminal
35 to 42
P A7 to P A0
I
Address signal input from the PC card controller (IC1501)
43 to 46
NC
—
Not used (open)
47
VCC 3V
—
Power supply terminal (+3.3V)
48, 49
NC
—
Not used (open)
50
GND
—
Ground terminal
51
MS CLK
O
Clock signal output to the memory stick card
52
GND
—
Ground terminal
53
NC
—
Not used (open)
54
MS DIO
I/O
Two-way data bus with the memory stick card
55, 56
NC
—
Not used (open)
57
GND
—
Ground terminal
58
MS BS
I/O
Two-way data bus with the memory stick card
59
GND
—
Ground terminal
60
NC
—
Not used (open)
61
GND
—
Ground terminal
62
VCC 5V
—
Power supply terminal (+5V)
63 to 66
P D0 to P D3
I/O
Two-way data bus with the PC card controller (IC1501), memory stick/PC card micro computer
(IC1502) and static RAM (IC1504)
67
GND
—
Ground terminal
68
P WAIT
—
Not used (open)
69, 70
NC
—
Not used (open)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
5-71
5-71 E
Pin No.
Pin Name
I/O
Description
71
VCC 5V
—
Power supply terminal (+5V)
72, 73
NC
—
Not used (open)
74
GND
—
Ground terminal
75 to 78
P D4 to P D7
I/O
Two-way data bus with the PC card controller (IC1501), memory stick/PC card micro computer
(IC1502) and static RAM (IC1504)
79
GND
—
Ground terminal
80
VCC 5V
—
Power supply terminal (+5V)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
6-1
(1)
UPPER CABINET SECTION
SECTION 6
EXPLODED VIEWS
• Items marked “*” are not stocked since they
are seldom required for routine service. Some
delay should be anticipated when ordering
these items.
• The mechanical parts with no reference num-
ber in the exploded views are not supplied.
• Hardware (# mark) list and accessories and
packing materials are given in the last of the
electrical parts list.
NOTE:
• -XX and -X mean standardized parts, so they
may have some difference from the original
one.
• Color Indication of Appearance Parts
Example:
KNOB, BALANCE (WHITE) . . . (RED)
↑
↑
Parts Color Cabinet's Color
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
A
A
18
1
17
1
7
8
16
9
10
11
1
1
1
12
13
1
1
21
20
22
23
24
26
1
27
1
1
19
25
6
28
29
30
1
not
supplied
not supplied
VI-40 board section
DK-40 board section
escutcheon (60) section
lower cabinet assy section
#2
#2
#3
31
mechanism deck section
#1
1
3-946-346-01 SCREW (+BV) (2.6X8), TAPPING
6
X-4622-189-1 CABINET ASSY (CED), UPPER
7
4-639-920-11 DIAL
8
4-639-919-01 HOLDER, DIAL
9
1-790-361-21 FFC (DKSW39)
10
A-8056-226-A SW-40 BOARD, COMPLETE
* 11
4-639-921-01 REINFORCEMENT, BUTTON
12
3-971-519-01 RAIL (L), FEEDER
13
3-971-530-01 RAIL (R), FEEDER
* 16
4-642-454-01 LABEL (E), LEFT
17
1-790-969-11 CABLE, FLAT (DKMP15)
18
4-642-253-01 COVER, JACK
19
1-790-968-11 CABLE, FLAT (DKMP30)
* 20
4-642-248-01 LEVER, CARD SELECT
* 21
X-4622-187-1 BRACKET ASSY, MP
* 22
4-642-252-01 PANEL, CARD
23
4-642-503-01 MP SPACER
24
A-8056-229-A MP-40 BOARD, COMPLETE
25
4-642-250-01 EJECTOR, PCMCIA
26
1-956-625-21 HARNESS (HH-C00-010-BB)
27
4-643-152-01 SHEET, MP PROTECT
28
4-643-016-01 CASE, MP SHIELD
29
4-643-570-01 OVER, STICK FINGER HOLD
30
1-500-602-11 BEAD, FERRITE
31
4-643-569-01 GASKET
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
6-2
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
(2)
DK-40/VI-40 BOARD SECTION
56
54
55
53
67
58
59
60
51
61
62
51
A-8056-238-A DK-40 BOARD, COMPLETE
53
1-790-862-11 CABLE, FLAT (DKVI40)
54
3-946-346-01 SCREW (+BV) (2.6X8), TAPPING
55
A-8056-240-A VI-40 BOARD, COMPLETE
* 56
4-642-501-01 SHIELD, VI
* 58
4-642-244-01 BRACKET, JK
59
A-8056-235-A JK-40 BOARD, COMPLETE
60
1-790-861-11 CABLE, FLAT (DKJK40)
* 61
3-050-970-12 CASE (LOWER), DK SHIELD
* 62
3-050-969-11 CASE (UPPER), DK SHIELD
67
4-640-773-01 SCREW, CROSS (WITH HOLE)
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
6-3
(3)
MECHANISM DECK SECTION-1
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
101
4-642-234-01 GUIDE, CASSETTE ENTRANCE
102
3-971-511-05 GUIDE, PAPER
103
3-971-507-03 SPRING, PAPER GUIDE
104
3-971-505-03 SHAFT (D)
105
3-971-504-04 RETAINER, PAPER
106
3-971-508-01 SPRING, SEPARETION GUIDE
107
3-971-506-02 SHAFT (E)
108
4-995-081-01 LATCH, DC
109
3-971-435-01 WHEEL, WORM
110
3-945-884-01 SCREW (2X5)
111
3-971-509-42 ESCUTCHEON (A)
112
3-971-503-03 GUIDE, SEPARETION
113
A-7093-413-A REEL BLOCK ASSY, T
* 114
X-3946-402-2 BRACKET ASSY, MOTOR
115
3-971-501-01 BELT, TN
* 116
A-7092-969-A PLATE BLOCK ASSY, SP MOTOR
117
3-971-460-01 SPRING (PM), TENSION
118
1-661-552-11 FP-700 FLEXIBLE BOARD
119
1-500-602-11 BEAD, FERRITE
120
A-8056-242-A MD-40 BOARD, COMPLETE
121
3-971-439-02 GEAR, LIMITTER
122
4-926-219-02 RING (DIA. 2.3), RETAINING
123
3-973-467-02 GEAR (A), PENDULUM
124
A-7018-291-B ARM BLOCK ASSY, PENDULUM
125
3-973-516-01 FELT, R
126
3-973-470-01 SLEEVE
127
3-973-515-01 SPRING (S TENSION), COMPRESSION
128
A-7018-290-B REEL BLOCK ASSY, S
129
3-701-439-21 WASHER
* 130
3-050-965-05 HOLDER, FAN
131
3-951-872-01 SCREW (2.6X6)
132
3-671-893-01 CLAMP (LOW TYPE)
133
4-640-655-01 FAN CUSHION
M901
1-763-018-21 FAN, DC (HEAD FAN)
* M903
A-7092-966-A MOTOR BLOCK ASSY, REEL (RIBBON)
M904
1-698-790-11 MOTOR, DC (STEPPING MOTOR) (PLATEN)
117
118
119
120
121
122
124
123
122
125
126
127
128
129
122
109
122
113
114
115
116
131
110
111
112
108
103
104
105
106
107
102
101
108
130
#3
#3
#3
#3
#3
#4
#5
M901
#13
M903
132
133
M904
not
supplied
not
supplied
not
supplied
not
supplied
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
6-4
(4)
MECHANISM DECK SECTION-2
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
151
3-971-488-02 GUIDE, PAPER
152
3-971-484-05 GUIDE (T), CASSETTE
153
1-661-553-11 FP-703 FLEXIBLE BOARD
154
3-971-499-01 LEVER, EJECT
155
3-971-498-01 GUIDE (S), CASSETTE
156
3-847-537-11 CUSHION (5)
* 157
X-3946-408-3 BRACKET ASSY, HM
158
4-926-219-02 RING (DIA. 2.3), RETAINING
159
3-971-474-01 GEAR (A), HEAD DRIVE
160
4-642-235-01 COVER, REAR
161
3-971-471-01 BEARING, ROLLER
162
A-7092-963-C GEAR BLOCK ASSY, HEAD DRIVING
163
A-8056-244-A RD-40 BOARD, COMPLETE
164
3-971-486-01 LOCK, CASSETTE
165
3-971-487-02 LOCK (SP), CASSETTE
166
3-971-500-01 SPRING (EJ), TENSION
167
3-971-497-01 ARM, C LOCK FIXED
168
3-971-492-01 ARM (SP), C LOCK
169
4-642-502-01 BRIDGE
* M902
A-7092-967-A MOTOR BLOCK ASSY, HEAD
(HEAD UP/DOWN)
157
156
158
159
155
161
160
162
161
163
164
158
165
151
152
153
154
158 166
167
168
#6
#7
#3
#7
#3
not
supplied
not
supplied
not
supplied
#3
#3
#3
#8
#8
#8
169
M902
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
6-5
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
(5)
MECHANISM DECK SECTION-3
201
3-971-466-01 ROLLER, PLATEN
202
3-971-465-14 ROLLER, CAPSTAN
203
3-701-441-11 WASHER
* 204
X-3946-399-7 CHASSIS ASSY, MECHANICAL
205
3-971-468-01 GEAR, CAPSTAN
206
3-971-471-01 BEARING, ROLLER
207
3-971-502-01 BEARING, PINCH ROLLER
208
3-312-434-01 WASHER, SLIT
209
3-971-496-01 HOLDER, SENSOR
210
1-661-554-11 FP-702 FLEXIBLE BOARD
211
3-971-495-01 SPRING, LEAF
212
A-8056-245-A HP-40 BOARD, COMPLETE
213
3-971-472-01 SPRING (PINCH ROLLER), TENSION
214
3-971-489-02 ARM (L), PINCH ROLLER
215
4-926-219-02 RING (DIA. 2.3), RETAINING
* 216
X-3946-412-2 ARM (L) ASSY, RELEASE
217
3-669-607-11 +PSW (SMALL ROUND) (2.6)
* 218
X-3946-401-1 ARM (L) ASSY, HEAD
219
3-971-424-01 SPRING (HEAD), TENSION
220
1-783-926-21 CABLE, FLAT (POHE13)
221
1-783-924-11 CABLE, FLAT (ADHE13)
222
1-500-204-11 CORE, FERRITE
223
3-971-494-02 GUIDE, RIBBON
224
3-971-493-02 HEAT SINK
225
3-971-464-02 PINCH ROLLER
226
3-971-483-02 ROLLER, GUIDE
227
A-8056-243-A JD-40 BOARD, COMPLETE
* 228
X-3946-400-1 ARM (R) ASSY, HEAD
229
3-971-490-02 ARM (R), PINCH ROLLER
* 230
X-3946-411-2 ARM (R) ASSY, RELEASE
* 231
X-3946-406-1 GEAR (R) ASSY, POWER
* 232
X-3946-407-1 GEAR (L) ASSY, POWER
HEAD9011-500-568-11
HEAD, THERMAL
216
215
213
214
215
217
207
218
219
220
221
222
223
219
228
225
224
226
212
211
210
209
206
215
205
208
207
204
203
202
201
227
206
206
231
232
207
208
215
229 207
215
230
217
#12
#9
#10
#11
#9
#3
#3
not
supplied
not
supplied
HEAD901
213
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
(6)
LOWER CABINET SECTION
6-6 E
257
260
262
266
268
265
256
270
258
259
274
259
259
263
259
273
261
259
264
267
252
252
269
251
255
M905
not supplied
not supplied
harness (HH-C00-010-BB)
251
X-4622-186-3 CABINET ASSY, LOWER
252
4-047-474-01 FOOT, RUBBER
255
X-4622-198-1 DOOR ASSY, FRONT
256
A-8056-233-A VS-40 BOARD, COMPLETE
257
4-639-931-11 COVER, VS
258
1-790-362-31 FFC (VIVS39)
259
3-946-346-01 SCREW (+BV) (2.6X8), TAPPING
!260
1-468-364-31 REGULATOR, SWITCHING
261
1-956-199-21 HARNESS (PS-33)
* 262
A-7093-373-D LEVER BLOCK ASSY, SEPARETION
!263
1-473-791-71 SW BLOCK, POWER
264
1-783-925-12 CABLE, FLAT (ADFE13)
265
1-500-602-11 BEAD, FERRITE
266
3-971-643-01 PLATE, GROUND
267
A-8056-234-A FE-40 BOARD, COMPLETE
268
3-971-529-02 HOLDER, FE
269
4-639-923-11 DOOR, RIBBON
* 270
4-640-197-01 PLATE, FD GROUND
273
4-641-239-01 PLATE, PF GROUND
274
1-500-277-41 BEAD, FERRITE
M905
1-763-018-21 FAN, DC (POWER FAN)
The components identified by mark ! or dotted
line with mark ! are critical for safety.
Replace only with part number specified.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
7-1
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
SECTION 7
ELECTRICAL PARTS LIST
NOTE:
• Due to standardization, replacements in the
parts list may be different from the parts speci-
fied in the diagrams or the components used
on the set.
• -XX and -X mean standardized parts, so they
may have some difference from the original
one.
• RESISTORS
All resistors are in ohms.
METAL: Metal-film resistor.
METAL OXIDE: Metal oxide-film resistor.
F: nonflammable
• Items marked “*” are not stocked since they
are seldom required for routine service.
Some delay should be anticipated when order-
ing these items.
• SEMICONDUCTORS
In each case, u: µ, for example:
uA. .
: µA. .
uPA. . : µPA. .
uPB. . : µPB. .
uPC. . : µPC. .
uPD. . : µPD. .
• CAPACITORS
uF: µF
• COILS
uH: µH
DK-40
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
When indicating parts by reference
number, please include the board.
A-8056-238-A DK-40 BOARD, COMPLETE
**********************
< BUZZER >
BZ201
1-529-080-11 BUZZER, PIEZOELECTRIC
< CAPACITOR >
C001
1-162-970-91 CERAMIC CHIP
0.01uF
10%
25V
C002
1-162-970-91 CERAMIC CHIP
0.01uF
10%
25V
C005
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C400
1-126-206-21 ELECT CHIP
100uF
20%
6.3V
C401
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C402
1-124-778-21 ELECT CHIP
22uF
20%
6.3V
C403
1-162-928-91 CERAMIC CHIP
120PF
5%
50V
C404
1-164-315-91 CERAMIC CHIP
470PF
5%
50V
C405
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C406
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C407
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C408
1-126-206-21 ELECT CHIP
100uF
20%
6.3V
C409
1-107-826-91 CERAMIC CHIP
0.1uF
10%
16V
C410
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C411
1-126-193-21 ELECT CHIP
1uF
20%
50V
C412
1-162-927-91 CERAMIC CHIP
100PF
5%
50V
C413
1-107-826-91 CERAMIC CHIP
0.1uF
10%
16V
C414
1-162-968-91 CERAMIC CHIP
0.0047uF
10%
50V
C415
1-162-927-91 CERAMIC CHIP
100PF
5%
50V
C416
1-162-927-91 CERAMIC CHIP
100PF
5%
50V
C417
1-109-982-91 CERAMIC CHIP
1uF
10%
10V
C418
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C419
1-124-778-21 ELECT CHIP
22uF
20%
6.3V
C420
1-135-150-91 TANTALUM CHIP 3.3uF
20%
6.3V
C421
1-109-982-91 CERAMIC CHIP
1uF
10%
10V
C422
1-109-982-91 CERAMIC CHIP
1uF
10%
10V
C423
1-124-778-21 ELECT CHIP
22uF
20%
6.3V
C424
1-162-967-91 CERAMIC CHIP
0.0033uF
10%
50V
C425
1-164-237-91 CERAMIC CHIP
16PF
5%
50V
C426
1-162-970-91 CERAMIC CHIP
0.01uF
10%
25V
C427
1-164-816-91 CERAMIC CHIP
220PF
2%
50V
C428
1-115-414-91 CERAMIC CHIP
820PF
5%
25V
C429
1-164-378-91 CERAMIC CHIP
30PF
5%
50V
C431
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C432
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C433
1-124-778-21 ELECT CHIP
22uF
20%
6.3V
C434
1-164-505-91 CERAMIC CHIP
2.2uF
16V
C435
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C436
1-124-778-21 ELECT CHIP
22uF
20%
6.3V
C437
1-126-206-21 ELECT CHIP
100uF
20%
6.3V
C438
1-126-206-21 ELECT CHIP
100uF
20%
6.3V
C439
1-165-128-91 CERAMIC CHIP
0.22uF
16V
C440
1-164-346-91 CERAMIC CHIP
1uF
16V
C441
1-165-128-91 CERAMIC CHIP
0.22uF
16V
C442
1-165-128-91 CERAMIC CHIP
0.22uF
16V
C443
1-165-128-91 CERAMIC CHIP
0.22uF
16V
C444
1-165-128-91 CERAMIC CHIP
0.22uF
16V
C445
1-164-346-91 CERAMIC CHIP
1uF
16V
C446
1-165-128-91 CERAMIC CHIP
0.22uF
16V
C447
1-165-128-91 CERAMIC CHIP
0.22uF
16V
C448
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C449
1-165-128-91 CERAMIC CHIP
0.22uF
16V
C450
1-165-128-91 CERAMIC CHIP
0.22uF
16V
C451
1-165-128-91 CERAMIC CHIP
0.22uF
16V
C452
1-165-128-91 CERAMIC CHIP
0.22uF
16V
C453
1-165-128-91 CERAMIC CHIP
0.22uF
16V
C455
1-162-919-91 CERAMIC CHIP
22PF
5%
50V
C456
1-165-128-91 CERAMIC CHIP
0.22uF
16V
C457
1-165-128-91 CERAMIC CHIP
0.22uF
16V
C460
1-162-966-91 CERAMIC CHIP
0.0022uF
10%
50V
C461
1-124-779-21 ELECT CHIP
10uF
20%
16V
C462
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C464
1-162-919-91 CERAMIC CHIP
22PF
5%
50V
C466
1-164-346-91 CERAMIC CHIP
1uF
16V
C468
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C469
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C470
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C473
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C474
1-104-913-91 TANTALUM CHIP 10uF
20%
16V
C500
1-162-923-91 CERAMIC CHIP
47PF
5%
50V
C501
1-115-156-91 CERAMIC CHIP
1uF
10V
C502
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C503
1-124-779-21 ELECT CHIP
10uF
20%
16V
C504
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C505
1-115-156-91 CERAMIC CHIP
1uF
10V
C507
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C508
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C509
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C510
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C511
1-164-156-91 CERAMIC CHIP
0.1uF
25V
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
7-2
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
DK-40
C512
1-115-156-91 CERAMIC CHIP
1uF
10V
C513
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C514
1-124-778-21 ELECT CHIP
22uF
20%
6.3V
C515
1-115-156-91 CERAMIC CHIP
1uF
10V
C516
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C517
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C518
1-115-156-91 CERAMIC CHIP
1uF
10V
C519
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C520
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C521
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C522
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C523
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C524
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C525
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C526
1-104-913-91 TANTALUM CHIP 10uF
20%
16V
C528
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C529
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C531
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C534
1-124-778-21 ELECT CHIP
22uF
20%
6.3V
C536
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C537
1-162-966-91 CERAMIC CHIP
0.0022uF
10%
50V
C538
1-162-966-91 CERAMIC CHIP
0.0022uF
10%
50V
C543
1-162-964-91 CERAMIC CHIP
0.001uF
10%
50V
C544
1-162-966-91 CERAMIC CHIP
0.0022uF
10%
50V
C545
1-162-966-91 CERAMIC CHIP
0.0022uF
10%
50V
C546
1-124-779-21 ELECT CHIP
10uF
20%
16V
C548
1-124-778-21 ELECT CHIP
22uF
20%
6.3V
C549
1-164-160-91 CERAMIC CHIP
20PF
5%
50V
C553
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C554
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C555
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C556
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C563
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C564
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C576
1-162-919-91 CERAMIC CHIP
22PF
5%
50V
C604
1-164-315-91 CERAMIC CHIP
470PF
5%
50V
C605
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C701
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C702
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C703
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C704
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C705
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C706
1-162-927-91 CERAMIC CHIP
100PF
5%
50V
C707
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C708
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C709
1-162-927-91 CERAMIC CHIP
100PF
5%
50V
C715
1-126-206-21 ELECT CHIP
100uF
20%
6.3V
C716
1-162-964-91 CERAMIC CHIP
0.001uF
10%
50V
C721
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C722
1-124-778-21 ELECT CHIP
22uF
20%
6.3V
C723
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C903
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C905
1-126-205-21 ELECT CHIP
47uF
20%
6.3V
C906
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C907
1-124-779-21 ELECT CHIP
10uF
20%
16V
< CONNECTOR >
CN401
1-770-703-11 CONNECTOR, FFC/FPC 20P
* CN402
1-580-055-41 PIN, CONNECTOR (SMD) 2P
CN501
1-778-544-21 CONNECTOR, FFC/FPC (ZIF) 30P
CN502
1-778-622-21 CONNECTOR, FFC/FPC 10P
CN503
1-785-468-11 CONNECTOR, FFC/FPC 13P
CN504
1-774-287-11 CONNECTOR, FFC/FPC 22P
* CN551
1-691-551-21 PIN, CONNECTOR (SMD) 8P
CN701
1-774-287-11 CONNECTOR, FFC/FPC 22P
CN702
1-770-698-11 CONNECTOR, FFC/FPC 15P
CN703
1-785-469-11 CONNECTOR, FFC/FPC 30P
< TRIMMER >
CT401
1-141-367-51 CAP, CHIP TRIMMER 20PF
CT500
1-141-368-51 CAP, CHIP TRIMMER 30PF
< DIODE >
D400
8-719-067-40 DIODE STZ6.8N-T146
D401
8-719-060-48 DIODE RB751V-40TE-17
D402
8-713-101-94 DIODE 1T363A-M20-T8A
D513
8-719-988-61 DIODE 1SS355TE-17
D601
8-719-066-17 DIODE FTZ6.8E-T148
D603
8-719-067-40 DIODE STZ6.8N-T146
D604
8-719-066-17 DIODE FTZ6.8E-T148
D696
8-719-941-84 DIODE DA204UT106
D697
8-719-941-84 DIODE DA204UT106
D701
8-719-071-29 LED AA1101F-TR (PC CARD)
D702
8-719-071-29 LED AA1101F-TR (MEMORY STICK)
D710
8-719-404-50 DIODE MA111-TX
< FERRITE BEAD/COIL >
FB407
1-500-288-21 FERRITE
0uH
* FB408
1-543-959-22 FERRITE
0uH
FB409
1-500-245-22 FERRITE
0uH
FB410
1-500-245-22 FERRITE
0uH
FB414
1-500-245-22 FERRITE
0uH
FB415
1-500-245-22 FERRITE
0uH
FB500
1-414-595-21 INDUCTOR CHIP 0uH
FB501
1-500-288-21 FERRITE
0uH
FB502
1-500-238-22 FERRITE
0uH
FB504
1-500-288-21 FERRITE
0uH
FB505
1-500-238-22 FERRITE
0uH
FB506
1-500-288-21 FERRITE
0uH
FB507
1-500-238-22 FERRITE
0uH
FB508
1-500-238-22 FERRITE
0uH
FB509
1-500-238-22 FERRITE
0uH
FB510
1-500-238-22 FERRITE
0uH
FB511
1-500-238-22 FERRITE
0uH
FB512
1-500-238-22 FERRITE
0uH
FB513
1-500-238-22 FERRITE
0uH
FB514
1-500-238-22 FERRITE
0uH
FB515
1-500-238-22 FERRITE
0uH
FB516
1-500-238-22 FERRITE
0uH
FB517
1-500-238-22 FERRITE
0uH
FB518
1-500-238-22 FERRITE
0uH
FB519
1-500-238-22 FERRITE
0uH
FB520
1-500-238-22 FERRITE
0uH
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
7-3
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
DK-40
FB523
1-500-238-22 FERRITE
0uH
FB524
1-500-238-22 FERRITE
0uH
FB525
1-500-238-22 FERRITE
0uH
FB532
1-500-238-22 FERRITE
0uH
FB533
1-500-238-22 FERRITE
0uH
FB534
1-500-238-22 FERRITE
0uH
FB535
1-500-238-22 FERRITE
0uH
FB536
1-500-238-22 FERRITE
0uH
FB537
1-500-238-22 FERRITE
0uH
FB538
1-500-238-22 FERRITE
0uH
FB539
1-500-238-22 FERRITE
0uH
FB540
1-500-238-22 FERRITE
0uH
FB541
1-500-238-22 FERRITE
0uH
FB542
1-500-238-22 FERRITE
0uH
FB543
1-500-238-22 FERRITE
0uH
FB545
1-500-288-21 FERRITE
0uH
FB555
1-500-242-22 FERRITE
0uH
FB556
1-500-242-22 FERRITE
0uH
FB561
1-500-242-22 FERRITE
0uH
FB562
1-500-242-22 FERRITE
0uH
FB563
1-500-242-22 FERRITE
0uH
FB565
1-500-242-22 FERRITE
0uH
FB566
1-500-242-22 FERRITE
0uH
FB576
1-414-595-21 INDUCTOR CHIP 0uH
FB580
1-500-242-22 FERRITE
0uH
FB582
1-500-242-22 FERRITE
0uH
FB591
1-500-238-22 FERRITE
0uH
FB592
1-500-238-22 FERRITE
0uH
FB593
1-500-238-22 FERRITE
0uH
FB594
1-500-238-22 FERRITE
0uH
FB595
1-500-238-22 FERRITE
0uH
FB596
1-500-238-22 FERRITE
0uH
FB597
1-500-238-22 FERRITE
0uH
FB700
1-500-238-22 FERRITE
0uH
FB701
1-500-242-22 FERRITE
0uH
FB702
1-500-242-22 FERRITE
0uH
FB703
1-500-288-21 FERRITE
0uH
FB2000
1-500-238-22 FERRITE
0uH
FB2001
1-500-238-22 FERRITE
0uH
FB2002
1-500-238-22 FERRITE
0uH
FB2003
1-500-238-22 FERRITE
0uH
FB2004
1-500-238-22 FERRITE
0uH
< IC >
IC401
8-759-987-20 IC CXD1229Q
IC402
8-759-058-58 IC TC7S04FU (TE85R)
IC403
8-759-553-57 IC MSM5118160B-60JS-R1
IC404
8-759-460-74 IC BA05FP-E2
IC406
8-759-083-95 IC TC7W74FU (TE12R)
IC407
8-759-421-81 IC F432301PGF
IC501
8-759-542-91 IC S-80840ANUP-ED4-T2
IC502
8-759-234-42 IC TC7S08F (TE85R)
IC503
8-759-638-32 IC HD6437045E18F
IC504
8-759-460-74 IC BA05FP-E2
IC505
8-759-445-92 IC HG51BS263AFB
IC506
8-759-596-56 IC LC372500PTS-K06
IC508
8-759-276-28 IC LM393PS-E20
IC509
8-759-578-84 IC KM416C4104BS-6T
IC510
8-759-234-42 IC TC7S08F (TE85R)
IC511
8-759-058-64 IC TC7S32FU (TE85R)
IC513
8-759-185-70 IC TC74VHC32F (EL)
IC514
8-759-083-95 IC TC7W74FU (TE12R)
IC515
8-759-058-58 IC TC7S04FU (TE85R)
IC701
8-759-256-36 IC HD74LS244FPEL
IC702
8-759-535-97 IC HD74LS374FP-EL
IC703
8-759-287-83 IC SN74HC74ANSR
IC704
8-759-267-92 IC SN74HC04ANSR
IC705
8-759-267-88 IC SN74HC02ANSR
IC911
8-759-259-77 IC PQ20VZ5U
< COIL >
L402
1-412-067-21 INDUCTOR CHIP 330uH
L403
1-410-377-41 INDUCTOR CHIP 4.7uH
L406
1-412-064-21 INDUCTOR CHIP 100uH
L410
1-412-006-21 INDUCTOR CHIP 10uH
L2000
1-414-194-21 INDUCTOR
33uH
< TRANSISTOR >
Q401
8-729-421-69 TRANSISTOR
2SB709A-R-TX
Q402
8-729-402-85 TRANSISTOR
XN4601-TW
Q403
8-729-402-85 TRANSISTOR
XN4601-TW
Q404
8-729-402-85 TRANSISTOR
XN4601-TW
Q405
8-729-901-80 TRANSISTOR
2SC2412K-T-146-Q
Q406
8-729-901-80 TRANSISTOR
2SC2412K-T-146-Q
Q407
8-729-901-80 TRANSISTOR
2SC2412K-T-146-Q
Q408
8-729-901-80 TRANSISTOR
2SC2412K-T-146-Q
Q409
8-729-901-80 TRANSISTOR
2SC2412K-T-146-Q
Q410
8-729-901-80 TRANSISTOR
2SC2412K-T-146-Q
Q411
8-729-402-85 TRANSISTOR
XN4601-TW
Q412
8-729-402-85 TRANSISTOR
XN4601-TW
Q413
8-729-402-85 TRANSISTOR
XN4601-TW
Q416
8-729-421-69 TRANSISTOR
2SB709A-R-TX
Q701
8-729-901-80 TRANSISTOR
2SC2412K-T-146-Q
Q702
8-729-037-60 TRANSISTOR
UN9112J-(TX).SO
Q703
8-729-037-73 TRANSISTOR
UN9212J-(TX).SO
Q704
8-729-037-60 TRANSISTOR
UN9112J-(TX).SO
Q902
8-729-037-60 TRANSISTOR
UN9112J-(TX).SO
Q903
8-729-037-60 TRANSISTOR
UN9112J-(TX).SO
Q906
8-729-620-08 TRANSISTOR
2SC3052EF-T2-LEF
Q2000
8-729-027-59 TRANSISTOR
DTC144EKA-T146
< RESISTOR >
R001
1-216-833-91 RES, CHIP
10K
5%
1/16W
R002
1-216-833-91 RES, CHIP
10K
5%
1/16W
R003
1-216-837-91 RES, CHIP
22K
5%
1/16W
R004
1-216-837-91 RES, CHIP
22K
5%
1/16W
R005
1-216-849-91 RES, CHIP
220K
5%
1/16W
R006
1-216-841-91 RES, CHIP
47K
5%
1/16W
R009
1-216-849-91 RES, CHIP
220K
5%
1/16W
R010
1-216-841-91 RES, CHIP
47K
5%
1/16W
R301
1-216-809-91 RES, CHIP
100
5%
1/16W
R302
1-216-817-91 RES, CHIP
470
5%
1/16W
R303
1-216-817-91 RES, CHIP
470
5%
1/16W
R304
1-218-855-91 RES, CHIP
2.2K
0.5%
1/16W
R305
1-218-855-91 RES, CHIP
2.2K
0.5%
1/16W
R311
1-216-821-91 RES, CHIP
1K
5%
1/16W
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
7-4
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
DK-40
R315
1-216-821-91 RES, CHIP
1K
5%
1/16W
R318
1-216-821-91 RES, CHIP
1K
5%
1/16W
R319
1-216-821-91 RES, CHIP
1K
5%
1/16W
R322
1-216-813-91 RES, CHIP
220
5%
1/16W
R399
1-216-864-91 SHORT
0
R401
1-216-821-91 RES, CHIP
1K
5%
1/16W
R402
1-216-817-91 RES, CHIP
470
5%
1/16W
R403
1-216-821-91 RES, CHIP
1K
5%
1/16W
R404
1-216-821-91 RES, CHIP
1K
5%
1/16W
R405
1-216-833-91 RES, CHIP
10K
5%
1/16W
R406
1-216-838-91 RES, CHIP
27K
5%
1/16W
R407
1-216-833-91 RES, CHIP
10K
5%
1/16W
R408
1-216-838-91 RES, CHIP
27K
5%
1/16W
R409
1-216-834-91 RES, CHIP
12K
5%
1/16W
R410
1-216-841-91 RES, CHIP
47K
5%
1/16W
R412
1-216-864-91 SHORT
0
R413
1-216-825-91 RES, CHIP
2.2K
5%
1/16W
R414
1-216-806-91 RES, CHIP
56
5%
1/16W
R416
1-216-864-91 SHORT
0
R417
1-216-817-91 RES, CHIP
470
5%
1/16W
R418
1-216-821-91 RES, CHIP
1K
5%
1/16W
R419
1-216-821-91 RES, CHIP
1K
5%
1/16W
R420
1-216-817-91 RES, CHIP
470
5%
1/16W
R421
1-216-823-91 RES, CHIP
1.5K
5%
1/16W
R422
1-216-817-91 RES, CHIP
470
5%
1/16W
R423
1-216-821-91 RES, CHIP
1K
5%
1/16W
R424
1-216-813-91 RES, CHIP
220
5%
1/16W
R425
1-216-813-91 RES, CHIP
220
5%
1/16W
R426
1-216-813-91 RES, CHIP
220
5%
1/16W
R427
1-216-821-91 RES, CHIP
1K
5%
1/16W
R428
1-216-813-91 RES, CHIP
220
5%
1/16W
R429
1-216-813-91 RES, CHIP
220
5%
1/16W
R430
1-216-825-91 RES, CHIP
2.2K
5%
1/16W
R431
1-216-806-91 RES, CHIP
56
5%
1/16W
R432
1-216-813-91 RES, CHIP
220
5%
1/16W
R433
1-216-813-91 RES, CHIP
220
5%
1/16W
R434
1-216-811-91 RES, CHIP
150
5%
1/16W
R435
1-216-855-91 RES, CHIP
680K
5%
1/16W
R436
1-216-825-91 RES, CHIP
2.2K
5%
1/16W
R437
1-216-821-91 RES, CHIP
1K
5%
1/16W
R438
1-216-825-91 RES, CHIP
2.2K
5%
1/16W
R439
1-216-825-91 RES, CHIP
2.2K
5%
1/16W
R440
1-216-839-91 RES, CHIP
33K
5%
1/16W
R441
1-216-839-91 RES, CHIP
33K
5%
1/16W
R442
1-216-833-91 RES, CHIP
10K
5%
1/16W
R444
1-216-833-91 RES, CHIP
10K
5%
1/16W
R446
1-216-833-91 RES, CHIP
10K
5%
1/16W
R447
1-216-809-91 RES, CHIP
100
5%
1/16W
R448
1-216-833-91 RES, CHIP
10K
5%
1/16W
R449
1-216-839-91 RES, CHIP
33K
5%
1/16W
R450
1-216-833-91 RES, CHIP
10K
5%
1/16W
R451
1-216-816-91 RES, CHIP
390
5%
1/16W
R452
1-216-821-91 RES, CHIP
1K
5%
1/16W
R453
1-216-821-91 RES, CHIP
1K
5%
1/16W
R454
1-216-850-91 RES, CHIP
270K
5%
1/16W
R455
1-216-809-91 RES, CHIP
100
5%
1/16W
R456
1-218-844-91 RES, CHIP
750
0.5%
1/16W
R457
1-218-855-91 RES, CHIP
2.2K
0.5%
1/16W
R458
1-218-855-91 RES, CHIP
2.2K
0.5%
1/16W
R459
1-216-809-91 RES, CHIP
100
5%
1/16W
R460
1-216-817-91 RES, CHIP
470
5%
1/16W
R461
1-216-821-91 RES, CHIP
1K
5%
1/16W
R462
1-216-839-91 RES, CHIP
33K
5%
1/16W
R463
1-216-817-91 RES, CHIP
470
5%
1/16W
R464
1-216-809-91 RES, CHIP
100
5%
1/16W
R465
1-216-806-91 RES, CHIP
56
5%
1/16W
R466
1-216-806-91 RES, CHIP
56
5%
1/16W
R467
1-216-845-91 RES, CHIP
100K
5%
1/16W
R468
1-216-826-91 RES, CHIP
2.7K
5%
1/16W
R469
1-216-809-91 RES, CHIP
100
5%
1/16W
R470
1-218-852-91 RES, CHIP
1.6K
0.5%
1/16W
R471
1-218-830-91 RES, CHIP
200
0.5%
1/16W
R472
1-218-852-91 RES, CHIP
1.6K
0.5%
1/16W
R473
1-218-830-91 RES, CHIP
200
0.5%
1/16W
R474
1-216-821-91 RES, CHIP
1K
5%
1/16W
R475
1-218-852-91 RES, CHIP
1.6K
0.5%
1/16W
R476
1-218-830-91 RES, CHIP
200
0.5%
1/16W
R477
1-216-841-91 RES, CHIP
47K
5%
1/16W
R478
1-216-821-91 RES, CHIP
1K
5%
1/16W
R479
1-216-820-91 RES, CHIP
820
5%
1/16W
R480
1-216-820-91 RES, CHIP
820
5%
1/16W
R481
1-216-809-91 RES, CHIP
100
5%
1/16W
R482
1-216-809-91 RES, CHIP
100
5%
1/16W
R483
1-216-813-91 RES, CHIP
220
5%
1/16W
R486
1-216-864-91 SHORT
0
R487
1-216-823-91 RES, CHIP
1.5K
5%
1/16W
R488
1-216-809-91 RES, CHIP
100
5%
1/16W
R490
1-216-821-91 RES, CHIP
1K
5%
1/16W
R491
1-216-864-91 SHORT
0
R492
1-216-821-91 RES, CHIP
1K
5%
1/16W
R493
1-216-809-91 RES, CHIP
100
5%
1/16W
R494
1-216-809-91 RES, CHIP
100
5%
1/16W
R495
1-216-157-91 RES, CHIP
20
5%
1/8W
R496
1-216-157-91 RES, CHIP
20
5%
1/8W
R497
1-216-864-91 SHORT
0
R498
1-216-864-91 SHORT
0
R499
1-216-864-91 SHORT
0
R500
1-216-809-91 RES, CHIP
100
5%
1/16W
R502
1-216-809-91 RES, CHIP
100
5%
1/16W
R503
1-216-809-91 RES, CHIP
100
5%
1/16W
R504
1-216-809-91 RES, CHIP
100
5%
1/16W
R505
1-216-853-91 RES, CHIP
470K
5%
1/16W
R506
1-216-809-91 RES, CHIP
100
5%
1/16W
R507
1-216-809-91 RES, CHIP
100
5%
1/16W
R509
1-216-857-91 RES, CHIP
1M
5%
1/16W
R510
1-216-809-91 RES, CHIP
100
5%
1/16W
R512
1-216-864-91 SHORT
0
R513
1-216-809-91 RES, CHIP
100
5%
1/16W
R514
1-216-841-91 RES, CHIP
47K
5%
1/16W
R515
1-216-833-91 RES, CHIP
10K
5%
1/16W
R518
1-216-836-91 RES, CHIP
18K
5%
1/16W
R519
1-216-809-91 RES, CHIP
100
5%
1/16W
R520
1-216-809-91 RES, CHIP
100
5%
1/16W
R521
1-216-853-91 RES, CHIP
470K
5%
1/16W
R522
1-216-809-91 RES, CHIP
100
5%
1/16W
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
7-5
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
DK-40
R523
1-216-809-91 RES, CHIP
100
5%
1/16W
R524
1-216-841-91 RES, CHIP
47K
5%
1/16W
R525
1-216-809-91 RES, CHIP
100
5%
1/16W
R527
1-216-809-91 RES, CHIP
100
5%
1/16W
R528
1-216-809-91 RES, CHIP
100
5%
1/16W
R529
1-216-809-91 RES, CHIP
100
5%
1/16W
R532
1-216-809-91 RES, CHIP
100
5%
1/16W
R533
1-216-809-91 RES, CHIP
100
5%
1/16W
R534
1-216-809-91 RES, CHIP
100
5%
1/16W
R535
1-216-833-91 RES, CHIP
10K
5%
1/16W
R536
1-216-809-91 RES, CHIP
100
5%
1/16W
R537
1-216-813-91 RES, CHIP
220
5%
1/16W
R538
1-218-852-91 RES, CHIP
1.6K
0.5%
1/16W
R540
1-216-809-91 RES, CHIP
100
5%
1/16W
R542
1-216-809-91 RES, CHIP
100
5%
1/16W
R544
1-216-809-91 RES, CHIP
100
5%
1/16W
R546
1-216-809-91 RES, CHIP
100
5%
1/16W
R549
1-218-839-91 RES, CHIP
470
0.5%
1/16W
R550
1-216-826-91 RES, CHIP
2.7K
5%
1/16W
R554
1-216-809-91 RES, CHIP
100
5%
1/16W
R563
1-216-809-91 RES, CHIP
100
5%
1/16W
R566
1-216-809-91 RES, CHIP
100
5%
1/16W
R567
1-216-809-91 RES, CHIP
100
5%
1/16W
R571
1-216-833-91 RES, CHIP
10K
5%
1/16W
R572
1-216-809-91 RES, CHIP
100
5%
1/16W
R574
1-216-809-91 RES, CHIP
100
5%
1/16W
R575
1-216-809-91 RES, CHIP
100
5%
1/16W
R576
1-216-809-91 RES, CHIP
100
5%
1/16W
R579
1-216-809-91 RES, CHIP
100
5%
1/16W
R580
1-216-809-91 RES, CHIP
100
5%
1/16W
R581
1-216-821-91 RES, CHIP
1K
5%
1/16W
R582
1-216-821-91 RES, CHIP
1K
5%
1/16W
R583
1-216-821-91 RES, CHIP
1K
5%
1/16W
R584
1-216-821-91 RES, CHIP
1K
5%
1/16W
R587
1-216-809-91 RES, CHIP
100
5%
1/16W
R593
1-216-833-91 RES, CHIP
10K
5%
1/16W
R594
1-216-809-91 RES, CHIP
100
5%
1/16W
R595
1-216-833-91 RES, CHIP
10K
5%
1/16W
R604
1-218-830-91 RES, CHIP
200
0.5%
1/16W
R605
1-218-858-91 RES, CHIP
3K
0.5%
1/16W
R607
1-216-809-91 RES, CHIP
100
5%
1/16W
R612
1-216-841-91 RES, CHIP
47K
5%
1/16W
R615
1-216-809-91 RES, CHIP
100
5%
1/16W
R617
1-216-809-91 RES, CHIP
100
5%
1/16W
R622
1-216-809-91 RES, CHIP
100
5%
1/16W
R623
1-216-809-91 RES, CHIP
100
5%
1/16W
R629
1-216-809-91 RES, CHIP
100
5%
1/16W
R632
1-216-809-91 RES, CHIP
100
5%
1/16W
R633
1-216-809-91 RES, CHIP
100
5%
1/16W
R634
1-216-809-91 RES, CHIP
100
5%
1/16W
R640
1-216-809-91 RES, CHIP
100
5%
1/16W
R654
1-216-841-91 RES, CHIP
47K
5%
1/16W
R655
1-216-841-91 RES, CHIP
47K
5%
1/16W
R656
1-216-841-91 RES, CHIP
47K
5%
1/16W
R657
1-216-841-91 RES, CHIP
47K
5%
1/16W
R658
1-216-841-91 RES, CHIP
47K
5%
1/16W
R659
1-216-841-91 RES, CHIP
47K
5%
1/16W
R660
1-216-837-91 RES, CHIP
22K
5%
1/16W
R661
1-216-837-91 RES, CHIP
22K
5%
1/16W
R662
1-216-837-91 RES, CHIP
22K
5%
1/16W
R663
1-216-841-91 RES, CHIP
47K
5%
1/16W
R664
1-216-841-91 RES, CHIP
47K
5%
1/16W
R665
1-216-841-91 RES, CHIP
47K
5%
1/16W
R666
1-216-821-91 RES, CHIP
1K
5%
1/16W
R667
1-216-841-91 RES, CHIP
47K
5%
1/16W
R692
1-216-833-91 RES, CHIP
10K
5%
1/16W
R693
1-216-833-91 RES, CHIP
10K
5%
1/16W
R694
1-216-833-91 RES, CHIP
10K
5%
1/16W
R695
1-216-833-91 RES, CHIP
10K
5%
1/16W
R696
1-216-833-91 RES, CHIP
10K
5%
1/16W
R697
1-216-833-91 RES, CHIP
10K
5%
1/16W
R701
1-216-801-91 RES, CHIP
22
5%
1/16W
R718
1-216-817-91 RES, CHIP
470
5%
1/16W
R719
1-216-817-91 RES, CHIP
470
5%
1/16W
R720
1-216-821-91 RES, CHIP
1K
5%
1/16W
R731
1-216-182-91 RES, CHIP
220
5%
1/8W
R732
1-216-180-91 RES, CHIP
180
5%
1/8W
R733
1-216-821-91 RES, CHIP
1K
5%
1/16W
R734
1-216-828-91 RES, CHIP
3.9K
5%
1/16W
R735
1-216-841-91 RES, CHIP
47K
5%
1/16W
R736
1-216-821-91 RES, CHIP
1K
5%
1/16W
R901
1-216-821-91 RES, CHIP
1K
5%
1/16W
R903
1-216-829-91 RES, CHIP
4.7K
5%
1/16W
R904
1-216-825-91 RES, CHIP
2.2K
5%
1/16W
R905
1-216-184-91 RES, CHIP
270
5%
1/8W
R906
1-216-184-91 RES, CHIP
270
5%
1/8W
R907
1-216-184-91 RES, CHIP
270
5%
1/8W
R908
1-216-184-91 RES, CHIP
270
5%
1/8W
R909
1-216-184-91 RES, CHIP
270
5%
1/8W
R910
1-216-184-91 RES, CHIP
270
5%
1/8W
R935
1-216-821-91 RES, CHIP
1K
5%
1/16W
R936
1-216-865-91 RES, CHIP
3K
5%
1/16W
R937
1-220-158-91 RES, CHIP
3.6K
5%
1/16W
R983
1-216-841-91 RES, CHIP
47K
5%
1/16W
R2003
1-216-809-91 RES, CHIP
100
5%
1/16W
R2004
1-216-809-91 RES, CHIP
100
5%
1/16W
R2005
1-216-809-91 RES, CHIP
100
5%
1/16W
R2006
1-216-809-91 RES, CHIP
100
5%
1/16W
R2007
1-216-833-91 RES, CHIP
10K
5%
1/16W
R2008
1-216-833-91 RES, CHIP
10K
5%
1/16W
R2009
1-216-809-91 RES, CHIP
100
5%
1/16W
R2010
1-216-864-91 SHORT
0
R2016
1-216-864-91 SHORT
0
< COMPOSITION CIRCUIT BLOCK >
RB401
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB402
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB403
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB404
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB405
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB406
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB407
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB408
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB409
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB410
1-239-412-91 NETWORK RESISTOR (CHIP) 100
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
7-6
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
DK-40 FE-40 FP-702 FLEXIBLE FP-703 FLEXIBLE
HP-40 JD-40 JK-40
RB417
1-236-904-91 NETWORK RESISTOR (CHIP) 1K
RB501
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB502
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB503
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB504
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB505
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB506
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB507
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB508
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB509
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB510
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB511
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB512
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB513
1-239-419-91 NETWORK RESISTOR (CHIP) 470
RB514
1-239-419-91 NETWORK RESISTOR (CHIP) 470
RB516
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB520
1-236-904-91 NETWORK RESISTOR (CHIP) 1K
RB521
1-239-412-91 NETWORK RESISTOR (CHIP) 100
RB522
1-236-904-91 NETWORK RESISTOR (CHIP) 1K
RB523
1-236-904-91 NETWORK RESISTOR (CHIP) 1K
RB524
1-236-904-91 NETWORK RESISTOR (CHIP) 1K
RB701
1-239-621-91 NETWORK RESISTOR (CHIP) 22
RB702
1-239-621-91 NETWORK RESISTOR (CHIP) 22
RB703
1-239-621-91 NETWORK RESISTOR (CHIP) 22
RB704
1-239-621-91 NETWORK RESISTOR (CHIP) 22
< VARIABLE RESISTOR >
RV401
1-238-853-21 RES, ADJ, CERMET 1K
RV402
1-238-853-21 RES, ADJ, CERMET 1K
RV404
1-238-855-21 RES, ADJ, CERMET 4.7K
RV405
1-238-854-21 RES, ADJ, CERMET 2.2K
< VIBRATOR >
X502
1-579-907-21 VIBRATOR, CERAMIC (20MHz)
X503
1-781-230-21 VIBRATOR, CRYSTAL (7.159MHz)
**************************************************************
A-8056-234-A FE-40 BOARD, COMPLETE
**********************
< CONNECTOR >
CN1881 1-785-468-11 CONNECTOR, FFC/FPC 13P
CN1882 1-778-273-21 CONNECTOR (RESEPTACLE) 15P
< DIODE >
D1881
8-719-066-17 DIODE FTZ6.8E-T148
D1882
8-719-066-17 DIODE FTZ6.8E-T148
D1885
8-719-017-19 DIODE 02DZ10-TPH3
**************************************************************
1-661-554-11 FP-702 FLEXIBLE BOARD
*********************
PH904
8-719-980-75 PHOTO INTRRUPTER GP2S24-C
PH905
8-719-980-75 PHOTO INTRRUPTER GP2S24-C
PH906
8-719-980-75 PHOTO INTRRUPTER GP2S24-C
**************************************************************
1-661-553-11 FP-703 FLEXIBLE BOARD
*********************
PH901
8-719-980-75 PHOTO INTRRUPTER GP2S24-C
PH902
8-749-923-97 PHOTO INTERRUPTER GP2S40K
PH903
8-749-923-97 PHOTO INTERRUPTER GP2S40K
**************************************************************
A-8056-245-A HP-40 BOARD, COMPLETE
**********************
< CONNECTOR >
* CN1851 1-573-768-21 PIN, CONNECTOR (1.5MM) (SMD)5P
< PHOTO INTERRUPTER >
PH1851 8-749-015-68 PHOTO INTERRUPTER RPI-221N
PH1852 8-749-015-68 PHOTO INTERRUPTER RPI-221N
**************************************************************
A-8056-243-A JD-40 BOARD, COMPLETE
**********************
< CONNECTOR >
CN1861 1-691-550-21 PIN, CONNECTOR (1.5MM)(SMD) 3P
< PHOTO INTERRUPTER >
PH1861 8-719-980-75 PHOTO INTRRUPTER GP2S24-C
**************************************************************
A-8056-235-A JK-40 BOARD, COMPLETE
**********************
< CAPACITOR >
C1651
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1652
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1653
1-162-919-91 CERAMIC CHIP
22PF
5%
50V
C1654
1-162-919-91 CERAMIC CHIP
22PF
5%
50V
C1655
1-162-919-91 CERAMIC CHIP
22PF
5%
50V
C1656
1-162-919-91 CERAMIC CHIP
22PF
5%
50V
C1657
1-162-919-91 CERAMIC CHIP
22PF
5%
50V
C1658
1-162-919-91 CERAMIC CHIP
22PF
5%
50V
C1659
1-162-919-91 CERAMIC CHIP
22PF
5%
50V
C1660
1-162-919-91 CERAMIC CHIP
22PF
5%
50V
C1661
1-162-919-91 CERAMIC CHIP
22PF
5%
50V
C1662
1-164-156-91 CERAMIC CHIP
0.1uF
25V
< CONNECTOR >
CN1651 1-770-705-11 CONNECTOR, FFC/FPC 22P
< DIODE >
D1657
8-719-941-84 DIODE DA204UT106
D1671
8-719-066-17 DIODE FTZ6.8E-T148
D1672
8-719-066-17 DIODE FTZ6.8E-T148
D1673
8-719-066-17 DIODE FTZ6.8E-T148
D1674
8-719-066-17 DIODE FTZ6.8E-T148
< FERRITE BEAD >
FB1651
1-500-238-22 FERRITE
0uH
FB1652
1-500-238-22 FERRITE
0uH
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
7-7
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
JK-40 MD-40
FB1653
1-500-238-22 FERRITE
0uH
FB1654
1-500-238-22 FERRITE
0uH
FB1655
1-500-238-22 FERRITE
0uH
FB1656
1-500-238-22 FERRITE
0uH
FB1657
1-500-238-22 FERRITE
0uH
FB1658
1-500-238-22 FERRITE
0uH
FB1659
1-500-238-22 FERRITE
0uH
FB1660
1-500-238-22 FERRITE
0uH
FB1661
1-500-238-22 FERRITE
0uH
FB1662
1-500-238-22 FERRITE
0uH
FB1663
1-500-238-22 FERRITE
0uH
FB1664
1-500-238-22 FERRITE
0uH
FB1665
1-500-238-22 FERRITE
0uH
FB1667
1-500-238-22 FERRITE
0uH
FB1668
1-500-238-22 FERRITE
0uH
< JACK >
J1651
1-785-454-21 CONNECTOR, AMTHENOL 36P (PARALLEL
PORT)
< RESISTOR >
R1651
1-216-821-91 RES, CHIP
1K
5%
1/16W
R1652
1-216-825-91 RES, CHIP
2.2K
5%
1/16W
R1653
1-216-821-91 RES, CHIP
1K
5%
1/16W
R1654
1-216-821-91 RES, CHIP
1K
5%
1/16W
R1655
1-216-825-91 RES, CHIP
2.2K
5%
1/16W
R1656
1-216-825-91 RES, CHIP
2.2K
5%
1/16W
R1657
1-216-825-91 RES, CHIP
2.2K
5%
1/16W
R1658
1-216-825-91 RES, CHIP
2.2K
5%
1/16W
R1659
1-216-821-91 RES, CHIP
1K
5%
1/16W
< COMPOSITION CIRCUIT BLOCK >
RB1651 1-236-904-91 NETWORK RESISTOR (CHIP) 1K
RB1652 1-236-904-91 NETWORK RESISTOR (CHIP) 1K
**************************************************************
A-8056-242-A MD-40 BOARD, COMPLETE
***********************
< CAPACITOR >
C1900
1-165-319-91 CERAMIC CHIP 0.1uF
50V
C1901
1-165-319-91 CERAMIC CHIP 0.1uF
50V
C1902
1-164-695-91 CERAMIC CHIP 0.0022uF
5%
50V
C1903
1-164-695-91 CERAMIC CHIP 0.0022uF
5%
50V
C1904
1-164-315-91 CERAMIC CHIP 470PF
5%
50V
C1905
1-164-315-91 CERAMIC CHIP 470PF
5%
50V
C1906
1-164-156-91 CERAMIC CHIP 0.1uF
25V
C1907
1-164-156-91 CERAMIC CHIP 0.1uF
25V
C1910
1-164-156-91 CERAMIC CHIP 0.1uF
25V
C1911
1-164-156-91 CERAMIC CHIP 0.1uF
25V
< CONNECTOR >
* CN1931 1-569-775-21 PIN, CONNECTOR (SMD) 5P
* CN1932 1-580-055-21 PIN, CONNECTOR (SMD) 2P
CN1933 1-573-347-21 CONNECTOR, FFC/FPC 7P
CN1934 1-573-917-21 CONNECTOR, FFC/FPC (ZIF) 8P
* CN1935 1-580-056-21 PIN, CONNECTOR (SMD) 3P
CN1936 1-573-370-21 CONNECTOR, FFC/FPC 30P
CN1937 1-564-630-11 PIN, CONNECTOR 14P
* CN1938 1-580-055-41 PIN, CONNECTOR (SMD) 2P
* CN1940 1-580-056-41 PIN, CONNECTOR (SMD) 3P
CN1941 1-580-055-61 PIN, CONNECTOR (SMD) 2P
CN1942 1-564-016-11 PIN, CONNECTOR 6P
* CN1943 1-580-057-21 PIN, CONNECTOR (SMD) 4P
< DIODE >
D1901
8-719-941-21 DIODE DAP202UT106
D1903
8-719-056-77 DIODE UDZ-TE-17-3.9B
< FUSE >
!F1901
1-533-771-21 FUSE (SMD) (0.8A)
!F1902
1-533-771-21 FUSE (SMD) (0.8A)
!F1903
1-533-710-21 FUSE (SMD) (1.6A)
!F1904
1-533-710-21 FUSE (SMD) (1.6A)
< IC >
IC1900
8-759-821-82 IC LB1644
IC1901
8-759-471-56 IC STA506A
IC1902
8-759-329-01 IC LM339NS-E20
IC1903
8-759-268-61 IC SN74HC08ANSR
< TRANSISTOR >
Q1900
8-729-140-76 TRANSISTOR
2SD999-T1-CLCK
Q1902
8-729-027-43 TRANSISTOR
DTC114EKA-T146
Q1903
8-729-904-61 TRANSISTOR
DTB113ZK-T-146
< RESISTOR >
R1900
1-216-033-91 RES, CHIP
220
5%
1/10W
R1901
1-216-033-91 RES, CHIP
220
5%
1/10W
R1902
1-216-033-91 RES, CHIP
220
5%
1/10W
R1903
1-216-033-91 RES, CHIP
220
5%
1/10W
R1904
1-216-033-91 RES, CHIP
220
5%
1/10W
R1905
1-216-033-91 RES, CHIP
220
5%
1/10W
R1906
1-216-033-91 RES, CHIP
220
5%
1/10W
R1907
1-216-033-91 RES, CHIP
220
5%
1/10W
R1908
1-216-033-91 RES, CHIP
220
5%
1/10W
R1910
1-216-841-91 RES, CHIP
47K
5%
1/16W
R1911
1-216-817-91 RES, CHIP
470
5%
1/16W
R1917
1-218-835-91 RES, CHIP
330
0.5%
1/16W
R1918
1-218-827-91 RES, CHIP
150
0.5%
1/16W
R1919
1-216-826-91 RES, CHIP
2.7K
5%
1/16W
R1920
1-218-847-91 RES, CHIP
1K
0.5%
1/16W
R1921
1-216-826-91 RES, CHIP
2.7K
5%
1/16W
!R1922
1-216-352-51 METAL OXIDE
1.8
5%
1W
F
!R1923
1-216-352-51 METAL OXIDE
1.8
5%
1W
F
R1924
1-216-841-91 RES, CHIP
47K
5%
1/16W
R1925
1-216-841-91 RES, CHIP
47K
5%
1/16W
R1926
1-218-847-91 RES, CHIP
1K
0.5%
1/16W
R1927
1-216-841-91 RES, CHIP
47K
5%
1/16W
R1937
1-216-827-91 RES, CHIP
3.3K
5%
1/16W
R1938
1-216-825-91 RES, CHIP
2.2K
5%
1/16W
R1939
1-216-826-91 RES, CHIP
2.7K
5%
1/16W
R1940
1-216-826-91 RES, CHIP
2.7K
5%
1/16W
R1944
1-216-864-91 SHORT
0
R1945
1-216-841-91 RES, CHIP
47K
5%
1/16W
**************************************************************
The components identified by mark ! or dotted
line with mark ! are critical for safety.
Replace only with part number specified.
www. xiaoyu163. com
QQ 376315150
9
9
2
8
9
4
2
9
8
TEL 13942296513
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
7-8
Ref. No.
Part No.
Description
Remark
Ref. No.
Part No.
Description
Remark
MP-40
A-8056-229-A MP-40 BOARD, COMPLETE
**********************
X-4622-257-1 SPRING ASSY, MP
< CAPACITOR >
C1501
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1503
1-124-779-21 ELECT CHIP
10uF
20%
16V
C1504
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1505
1-124-779-21 ELECT CHIP
10uF
20%
16V
C1506
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1507
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1508
1-164-346-91 CERAMIC CHIP
1uF
16V
C1509
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1511
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1512
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1513
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1514
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1515
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1516
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1517
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1518
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1519
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1520
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1521
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1522
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1523
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1524
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1525
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1526
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1531
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1532
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1533
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1534
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1535
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1536
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1537
1-162-915-91 CERAMIC CHIP
10PF
0.5PF
50V
C1538
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1539
1-124-779-21 ELECT CHIP
10uF
20%
16V
C1590
1-164-156-91 CERAMIC CHIP
0.1uF
25V
C1591
1-124-779-21 ELECT CHIP
10uF
20%
16V
< CONNECTOR >
CN1501 1-793-111-11 CONNECTOR, MEMORY STICK
(MEMORY STICK)
CN1530 1-793-187-11 CONNECTOR, PC CARD (PC CARD)
CN1531 1-774-767-11 CONNECTOR, FFC/FPC 15P
CN1532 1-785-469-11 CONNECTOR, FFC/FPC 30P
< DIODE >
D1501
8-719-941-87 DIODE DAN202UT106
D1502
8-719-941-87 DIODE DAN202UT106
< FERRITE BEAD >
FB1631
1-500-288-21 FERRITE
0uH
FB1632
1-500-288-21 FERRITE
0uH
< IC >
IC1501
8-759-590-88 IC HG72C306AH05TE1
IC1502
8-759-591-66 IC HD6433032ST06X
IC1503
8-759-590-94 IC HG71G030A2R05TE
IC1504
8-759-590-86 IC SRM2B256SLTMX5-T
IC1505
8-759-591-44 IC R1121N331B-TR
IC1531
8-759-578-68 IC SN74LVCC4245APWR
IC1532
8-759-472-39 IC 74VHC244MTCX
IC1533
8-759-472-39 IC 74VHC244MTCX
IC1534
8-759-472-39 IC 74VHC244MTCX
IC1535
8-759-472-41 IC 74VHCT244MTCX
IC1536
8-759-181-29 IC TC7W04FU(TE12R)
IC1550
8-759-049-97 IC SN74HC32APWR
版权声明
1. 本站所有素材,仅限学习交流,仅展示部分内容,如需查看完整内容,请下载原文件。
2. 会员在本站下载的所有素材,只拥有使用权,著作权归原作者所有。
3. 所有素材,未经合法授权,请勿用于商业用途,会员不得以任何形式发布、传播、复制、转售该素材,否则一律封号处理。
4. 如果素材损害你的权益请联系客服QQ:77594475 处理。
