索尼SONY D-SJ01音响电路图
)
)
)
)
)
)
)
)
)
)

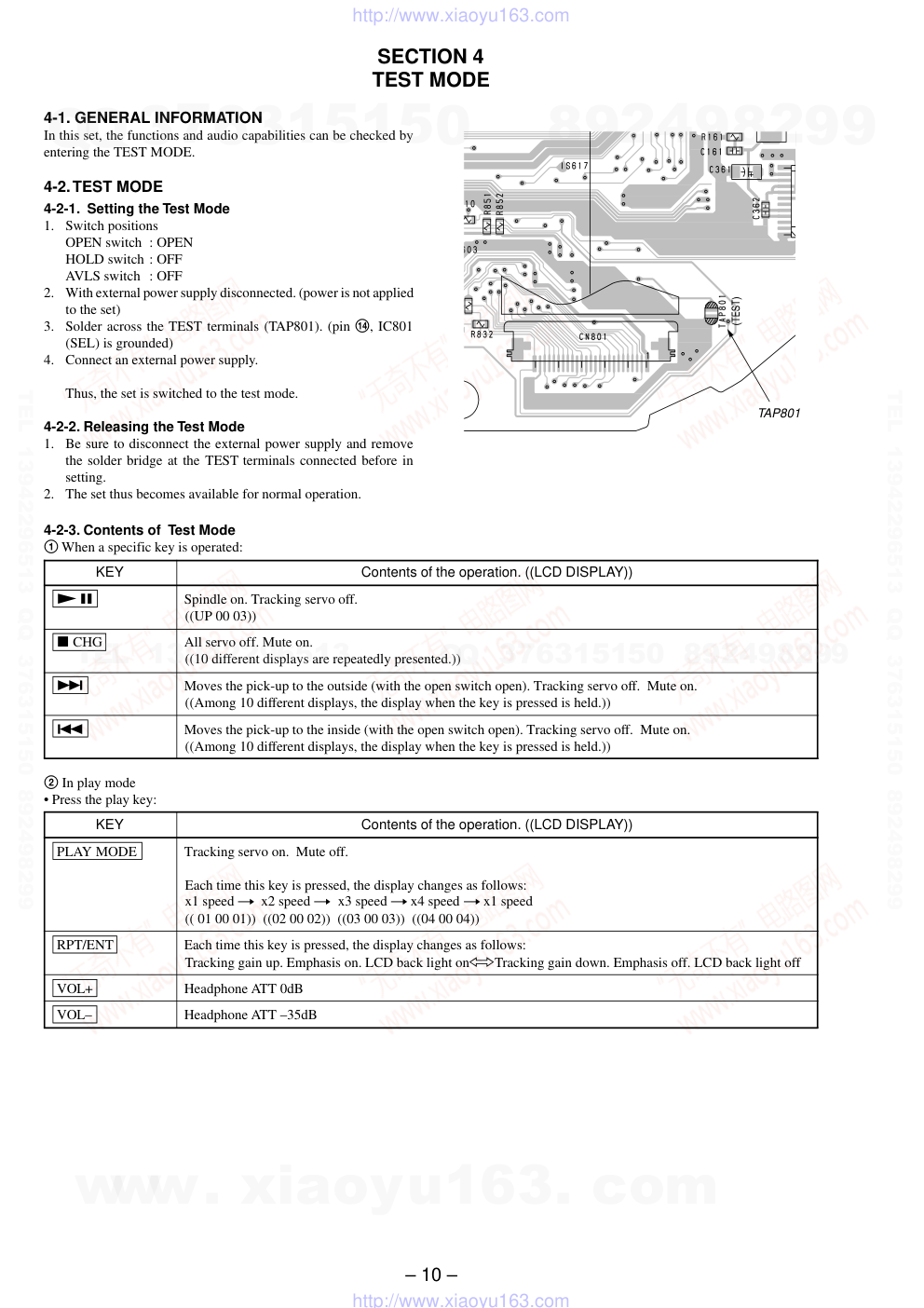

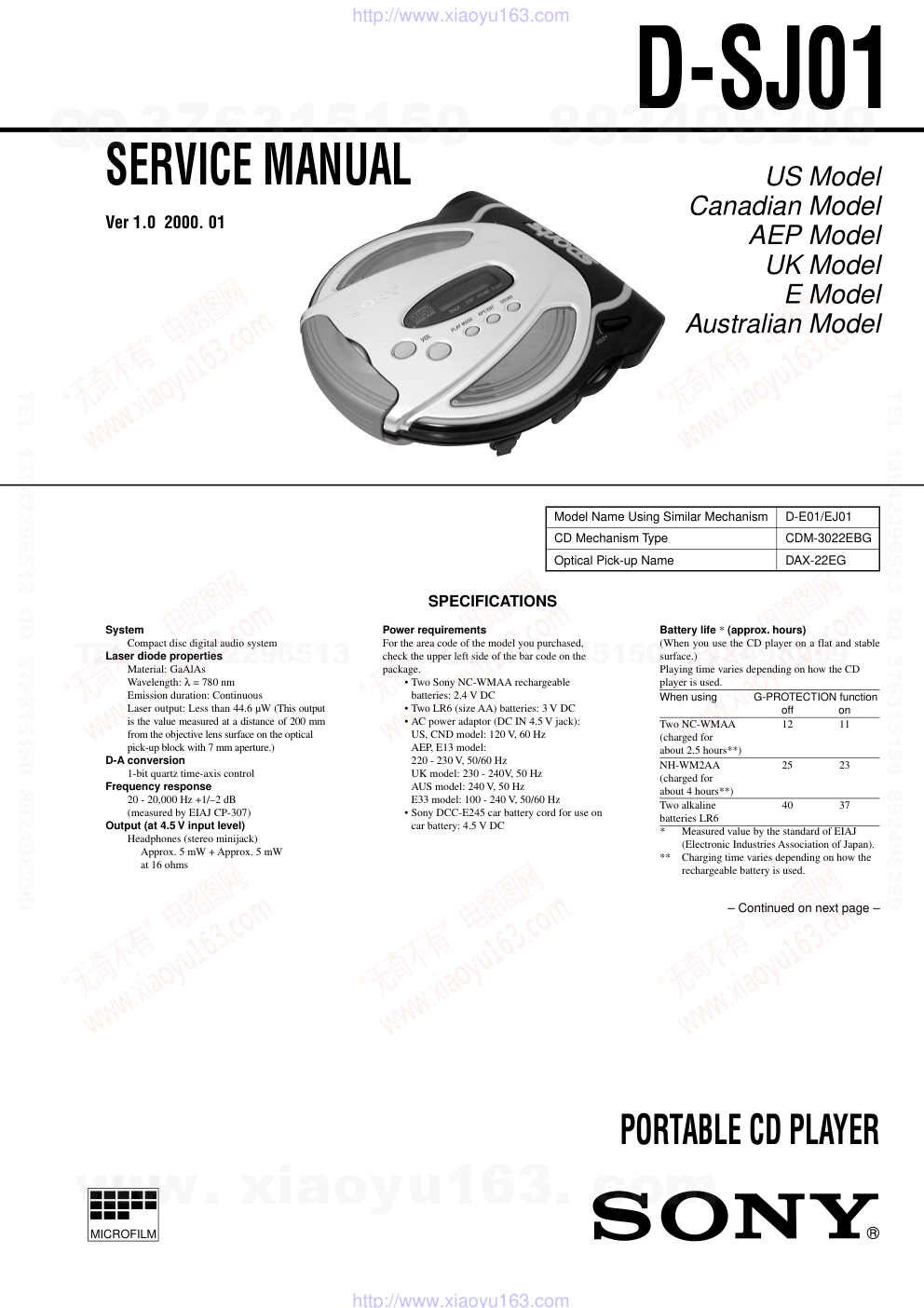

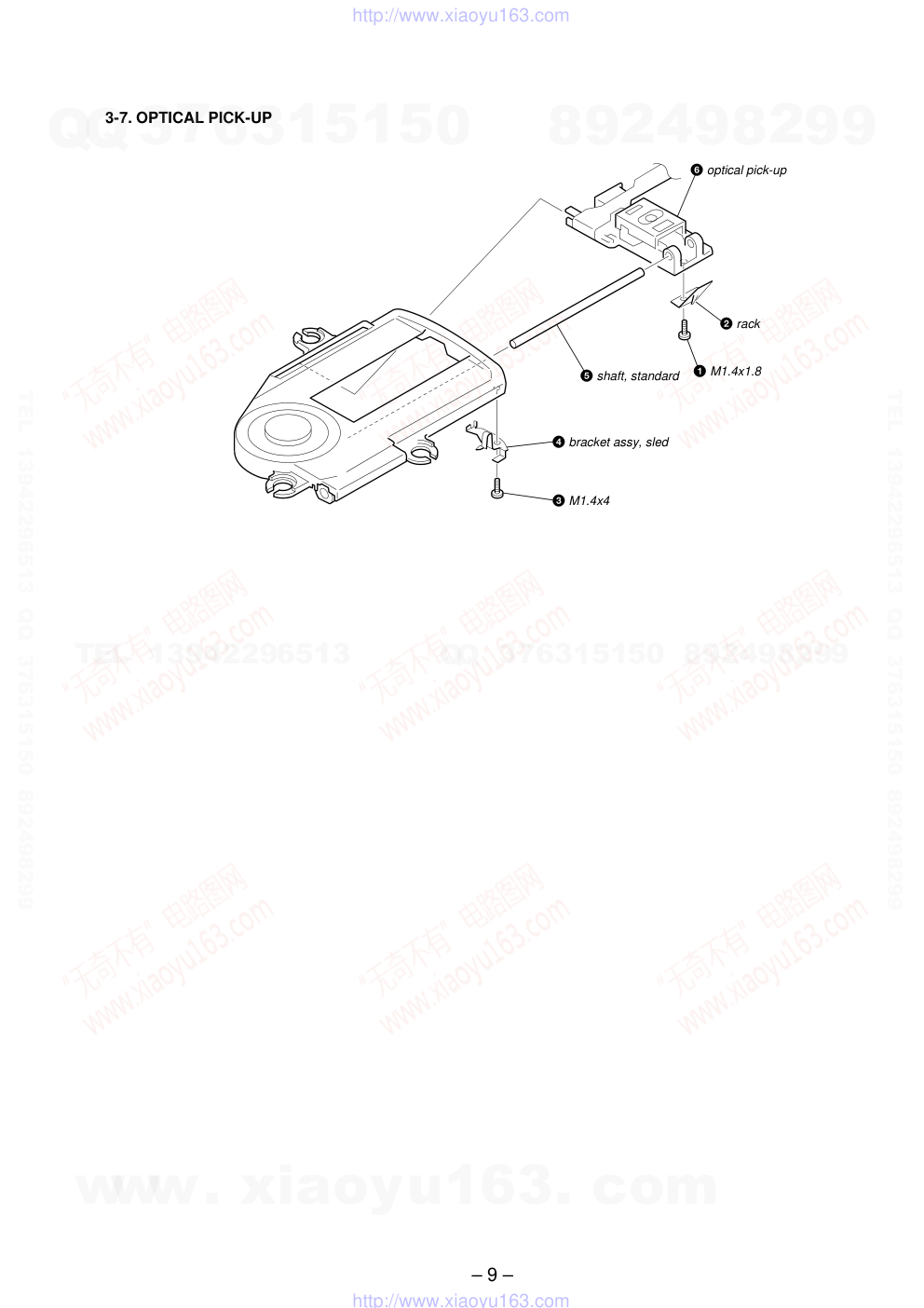

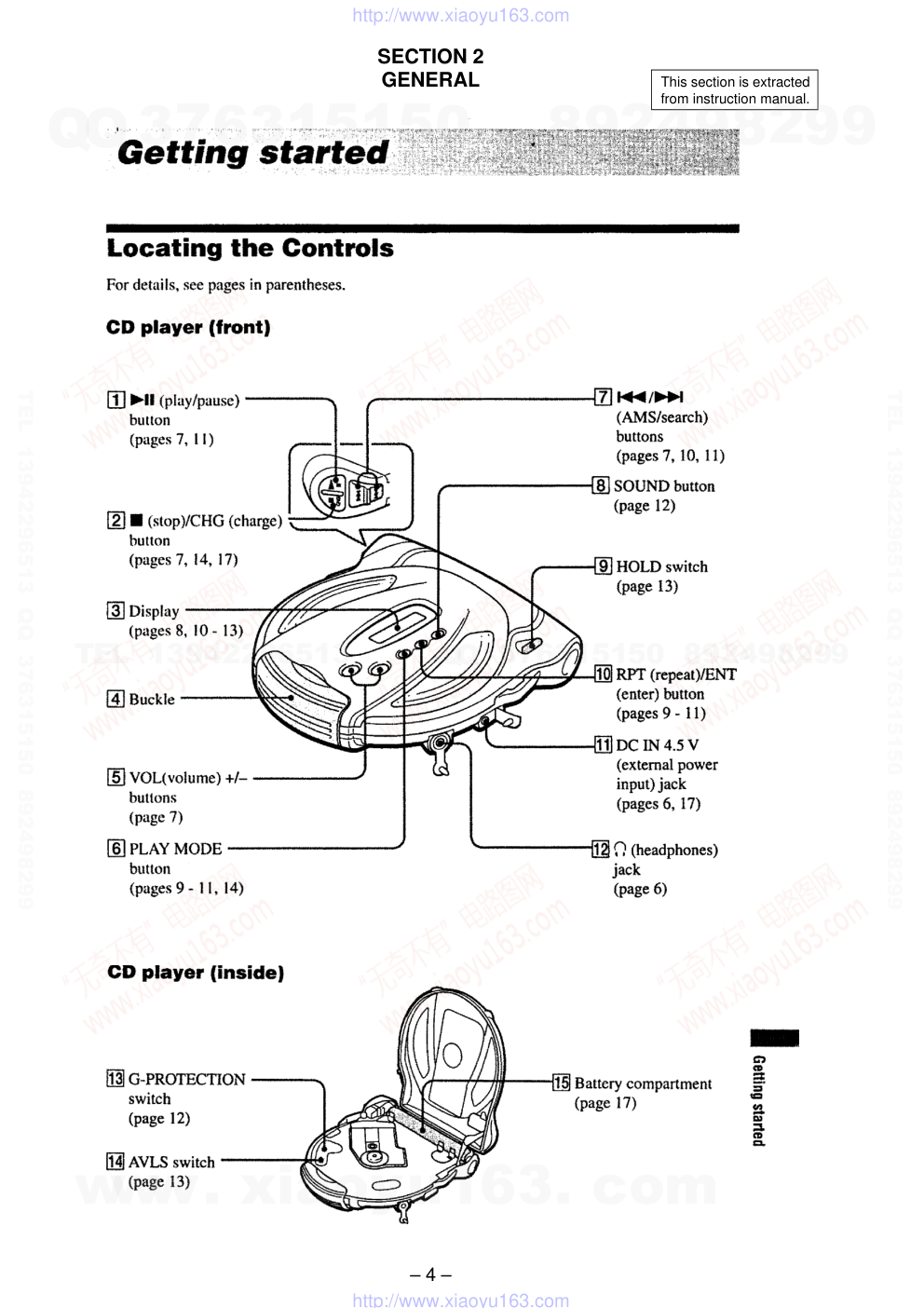

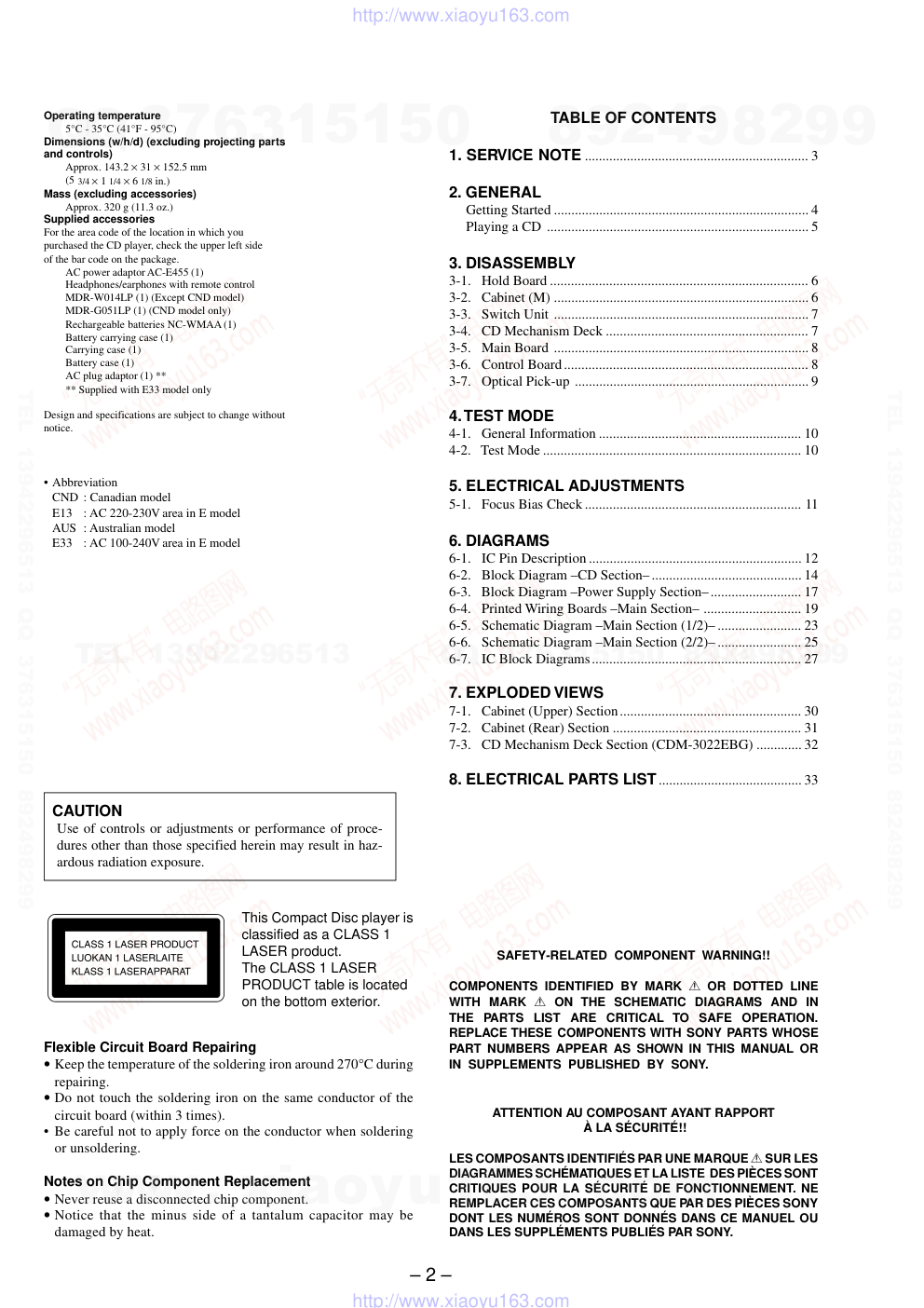

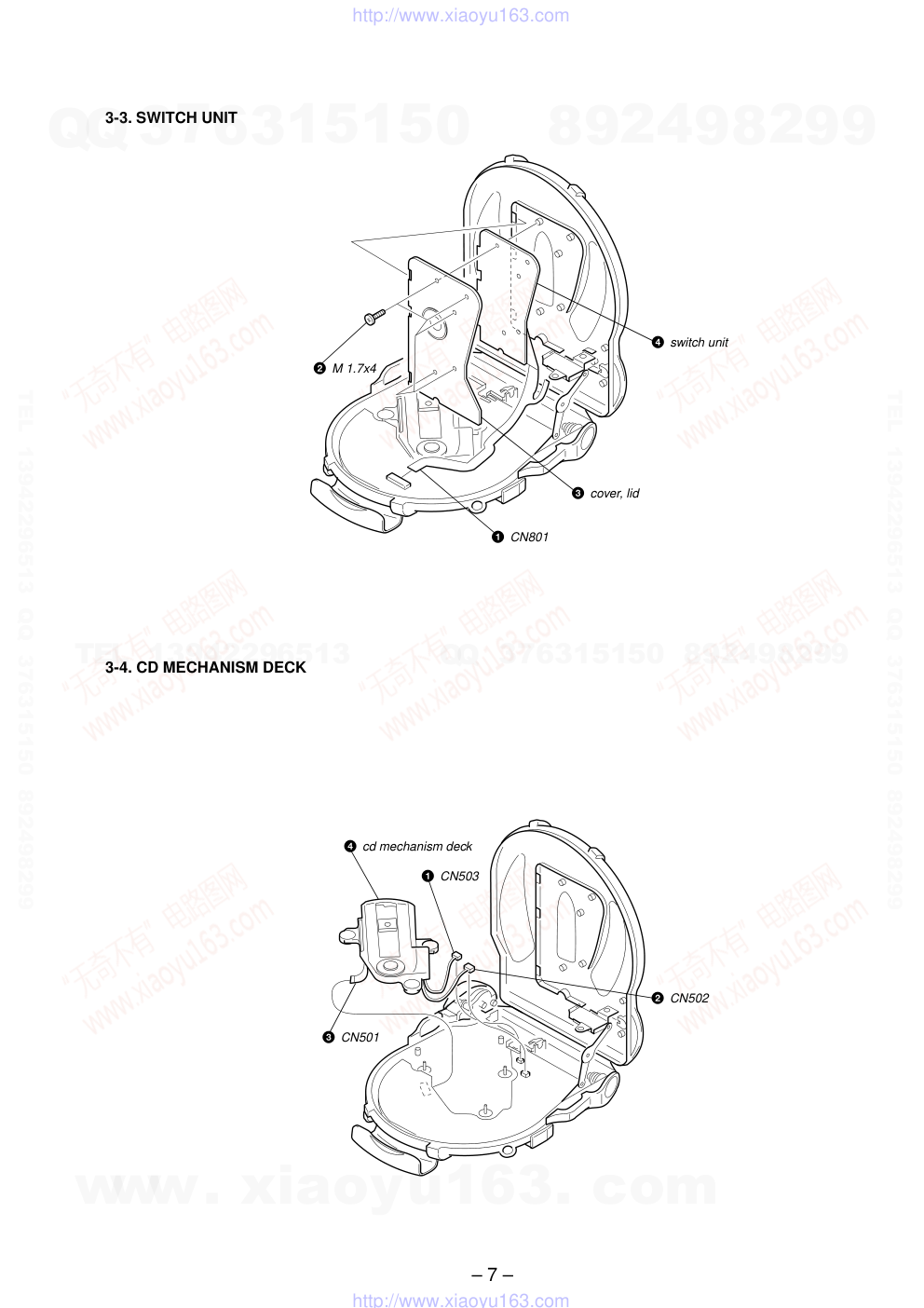

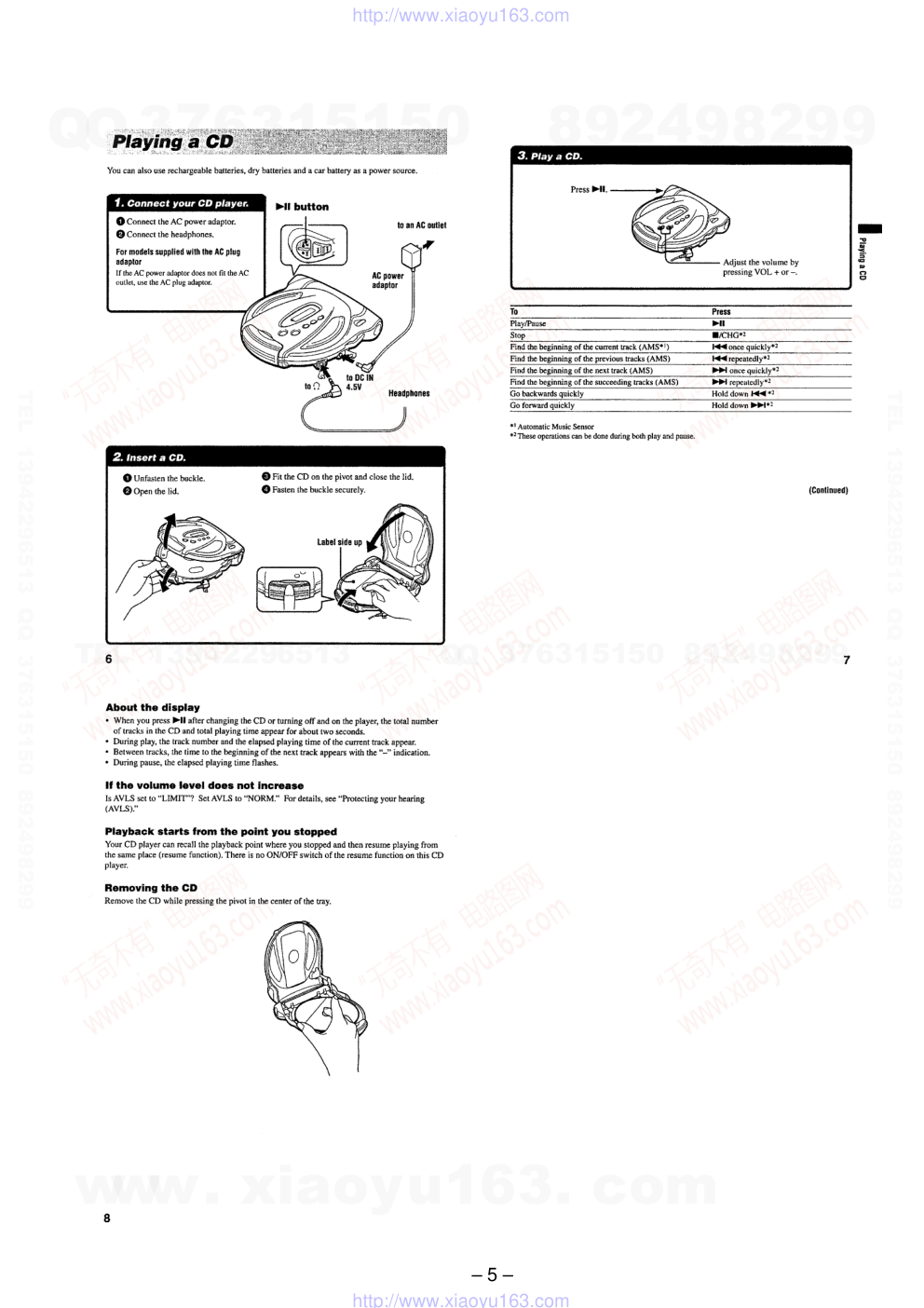

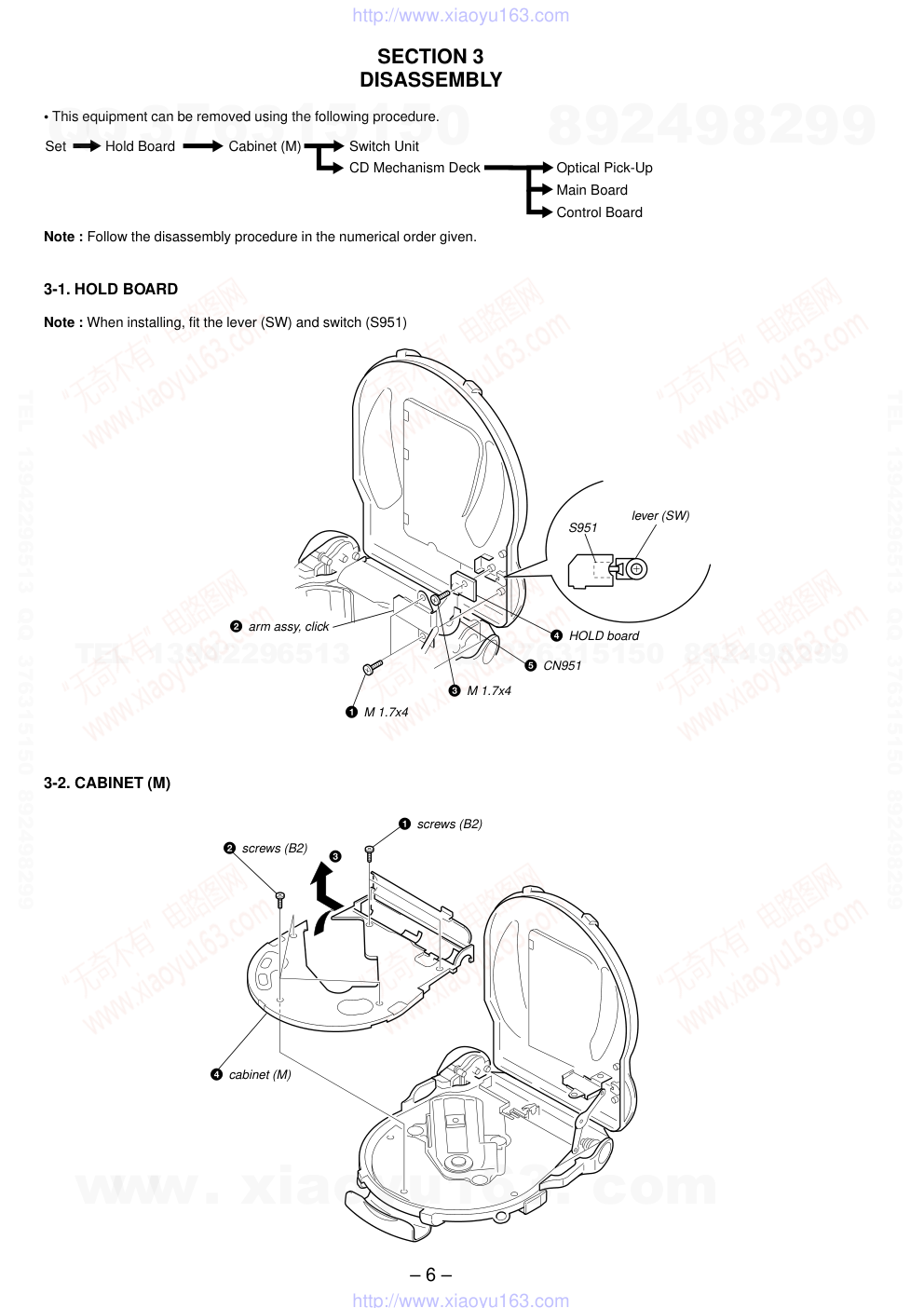

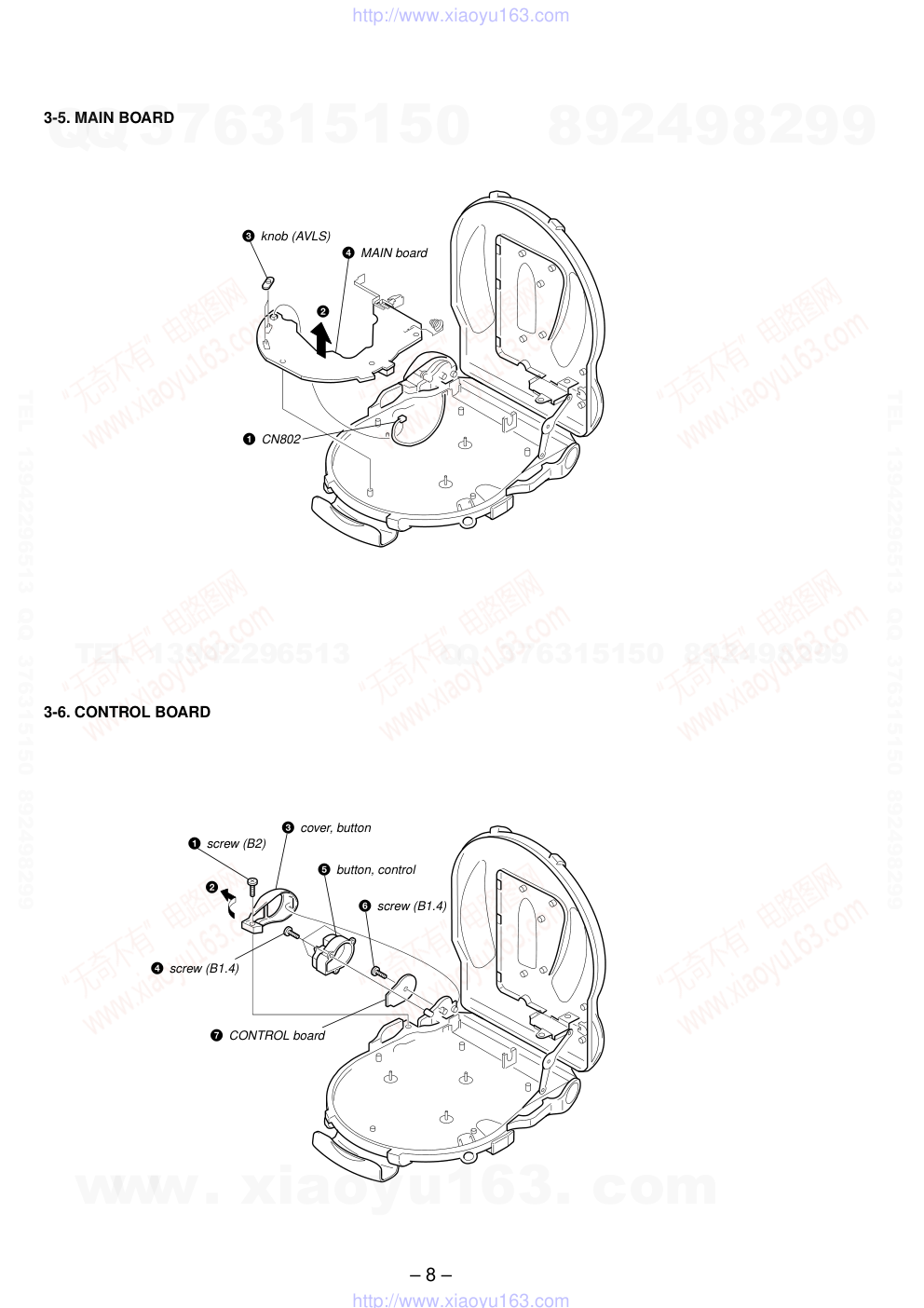

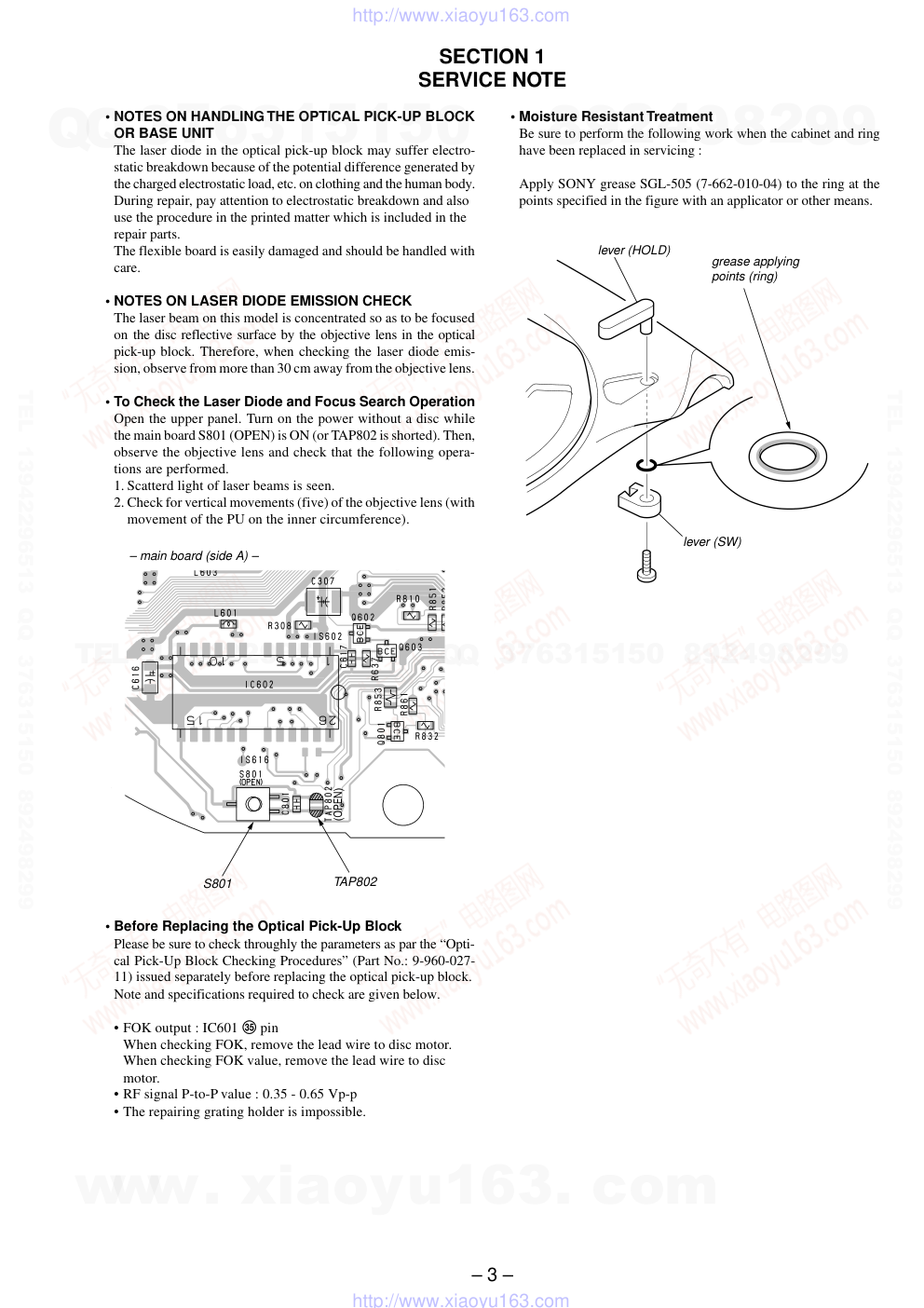

– 1 – Model Name Using Similar Mechanism D-E01/EJ01 CD Mechanism Type CDM-3022EBG Optical Pick-up Name DAX-22EG SERVICE MANUAL US Model Canadian Model AEP Model UK Model E Model Australian Model PORTABLE CD PLAYER MICROFILM System Compact disc digital audio system Laser diode properties Material: GaAlAs Wavelength: λ = 780 nm Emission duration: Continuous Laser output: Less than 44.6 µW (This output is the value measured at a distance of 200 mm from the objective lens surface on the optical pick-up block with 7 mm aperture.) D-A conversion 1-bit quartz time-axis control Frequency response 20 - 20,000 Hz +1/–2 dB (measured by EIAJ CP-307) Output (at 4.5 V input level) Headphones (stereo minijack) Approx. 5 mW + Approx. 5 mW at 16 ohms SPECIFICATIONS – Continued on next page – Power requirements For the area code of the model you purchased, check the upper left side of the bar code on the package. • Two Sony NC-WMAA rechargeable batteries: 2.4 V DC • Two LR6 (size AA) batteries: 3 V DC • AC power adaptor (DC IN 4.5 V jack): US, CND model: 120 V, 60 Hz AEP, E13 model: 220 - 230 V, 50/60 Hz UK model: 230 - 240V, 50 Hz AUS model: 240 V, 50 Hz E33 model: 100 - 240 V, 50/60 Hz • Sony DCC-E245 car battery cord for use on car battery: 4.5 V DC Battery life * (approx. hours) (When you use the CD player on a flat and stable surface.) Playing time varies depending on how the CD player is used. When using G-PROTECTION function off on Two NC-WMAA 12 11 (charged for about 2.5 hours**) NH-WM2AA 25 23 (charged for about 4 hours**) Two alkaline 40 37 batteries LR6 * Measured value by the standard of EIAJ (Electronic Industries Association of Japan). ** Charging time varies depending on how the rechargeable battery is used. Ver 1.0 2000. 01 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 2 – CAUTION Use of controls or adjustments or performance of proce- dures other than those specified herein may result in haz- ardous radiation exposure. Flexible Circuit Board Repairing • Keep the temperature of the soldering iron around 270°C during repairing. • Do not touch the soldering iron on the same conductor of the circuit board (within 3 times). • Be careful not to apply force on the conductor when soldering or unsoldering. Notes on Chip Component Replacement • Never reuse a disconnected chip component. • Notice that the minus side of a tantalum capacitor may be damaged by heat. TABLE OF CONTENTS 1. SERVICE NOTE ................................................................ 3 2. GENERAL Getting Started ......................................................................... 4 Playing a CD ........................................................................... 5 3. DISASSEMBLY 3-1. Hold Board .......................................................................... 6 3-2. Cabinet (M) ......................................................................... 6 3-3. Switch Unit ......................................................................... 7 3-4. CD Mechanism Deck .......................................................... 7 3-5. Main Board ......................................................................... 8 3-6. Control Board...................................................................... 8 3-7. Optical Pick-up ................................................................... 9 4. TEST MODE 4-1. General Information .......................................................... 10 4-2. Test Mode .......................................................................... 10 5. ELECTRICAL ADJUSTMENTS 5-1. Focus Bias Check .............................................................. 11 6. DIAGRAMS 6-1. IC Pin Description ............................................................. 12 6-2. Block Diagram –CD Section–........................................... 14 6-3. Block Diagram –Power Supply Section–.......................... 17 6-4. Printed Wiring Boards –Main Section– ............................ 19 6-5. Schematic Diagram –Main Section (1/2)– ........................ 23 6-6. Schematic Diagram –Main Section (2/2)– ........................ 25 6-7. IC Block Diagrams............................................................ 27 7. EXPLODED VIEWS 7-1. Cabinet (Upper) Section.................................................... 30 7-2. Cabinet (Rear) Section ...................................................... 31 7-3. CD Mechanism Deck Section (CDM-3022EBG) ............. 32 8. ELECTRICAL PARTS LIST......................................... 33 Operating temperature 5°C - 35°C (41°F - 95°C) Dimensions (w/h/d) (excluding projecting parts and controls) Approx. 143.2 × 31 × 152.5 mm (5 3/4 × 1 1/4 × 6 1/8 in.) Mass (excluding accessories) Approx. 320 g (11.3 oz.) Supplied accessories For the area code of the location in which you purchased the CD player, check the upper left side of the bar code on the package. AC power adaptor AC-E455 (1) Headphones/earphones with remote control MDR-W014LP (1) (Except CND model) MDR-G051LP (1) (CND model only) Rechargeable batteries NC-WMAA (1) Battery carrying case (1) Carrying case (1) Battery case (1) AC plug adaptor (1) ** ** Supplied with E33 model only Design and specifications are subject to change without notice. SAFETY-RELATED COMPONENT WARNING!! COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY. ATTENTION AU COMPOSANT AYANT RAPPORT À LA SÉCURITÉ!! LES COMPOSANTS IDENTIFIÉS PAR UNE MARQUE 0 SUR LES DIAGRAMMES SCHÉMATIQUES ET LA LISTE DES PIÈCES SONT CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE REMPLACER CES COMPOSANTS QUE PAR DES PIÈCES SONY DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU DANS LES SUPPLÉMENTS PUBLIÉS PAR SONY. This Compact Disc player is classified as a CLASS 1 LASER product. The CLASS 1 LASER PRODUCT table is located on the bottom exterior. • Abbreviation CND : Canadian model E13 : AC 220-230V area in E model AUS : Australian model E33 : AC 100-240V area in E model www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 3 – (OPEN) S801 TAP802 – main board (side A) – SECTION 1 SERVICE NOTE • NOTES ON HANDLING THE OPTICAL PICK-UP BLOCK OR BASE UNIT The laser diode in the optical pick-up block may suffer electro- static breakdown because of the potential difference generated by the charged electrostatic load, etc. on clothing and the human body. During repair, pay attention to electrostatic breakdown and also use the procedure in the printed matter which is included in the repair parts. The flexible board is easily damaged and should be handled with care. • NOTES ON LASER DIODE EMISSION CHECK The laser beam on this model is concentrated so as to be focused on the disc reflective surface by the objective lens in the optical pick-up block. Therefore, when checking the laser diode emis- sion, observe from more than 30 cm away from the objective lens. • To Check the Laser Diode and Focus Search Operation Open the upper panel. Turn on the power without a disc while the main board S801 (OPEN) is ON (or TAP802 is shorted). Then, observe the objective lens and check that the following opera- tions are performed. 1. Scatterd light of laser beams is seen. 2. Check for vertical movements (five) of the objective lens (with movement of the PU on the inner circumference). • Moisture Resistant Treatment Be sure to perform the following work when the cabinet and ring have been replaced in servicing : Apply SONY grease SGL-505 (7-662-010-04) to the ring at the points specified in the figure with an applicator or other means. • Before Replacing the Optical Pick-Up Block Please be sure to check throughly the parameters as par the “Opti- cal Pick-Up Block Checking Procedures” (Part No.: 9-960-027- 11) issued separately before replacing the optical pick-up block. Note and specifications required to check are given below. • FOK output : IC601 eg pin When checking FOK, remove the lead wire to disc motor. When checking FOK value, remove the lead wire to disc motor. • RF signal P-to-P value : 0.35 - 0.65 Vp-p • The repairing grating holder is impossible. grease applying points (ring) lever (HOLD) lever (SW) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 4 – SECTION 2 GENERAL This section is extracted from instruction manual. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 5 – www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 6 – Note : Follow the disassembly procedure in the numerical order given. 3-2. CABINET (M) SECTION 3 DISASSEMBLY Set Hold Board Cabinet (M) Switch Unit CD Mechanism Deck Optical Pick-Up Main Board Control Board • This equipment can be removed using the following procedure. Note : When installing, fit the lever (SW) and switch (S951) 1 M 1.7x4 3 M 1.7x4 4 HOLD board S951 lever (SW) 5 CN951 2 arm assy, click 1 screws (B2) 2 screws (B2) 4 cabinet (M) 3 3-1. HOLD BOARD www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 7 – 3-3. SWITCH UNIT 3-4. CD MECHANISM DECK 2 M 1.7x4 3 cover, lid 4 switch unit 1 CN801 1 CN503 2 CN502 3 CN501 4 cd mechanism deck www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 8 – 3-5. MAIN BOARD 3-6. CONTROL BOARD 1 CN802 3 knob (AVLS) 4 MAIN board 2 1 screw (B2) 4 screw (B1.4) 6 screw (B1.4) 5 button, control 7 CONTROL board 3 cover, button 2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 9 – 3-7. OPTICAL PICK-UP 6 optical pick-up 2 rack 1 M1.4x1.8 5 shaft, standard 4 bracket assy, sled 3 M1.4x4 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 10 – (TEST) TAP801 SECTION 4 TEST MODE 4-1. GENERAL INFORMATION In this set, the functions and audio capabilities can be checked by entering the TEST MODE. 4-2. TEST MODE 4-2-1. Setting the Test Mode 1. Switch positions OPEN switch : OPEN HOLD switch : OFF AVLS switch : OFF 2. With external power supply disconnected. (power is not applied to the set) 3. Solder across the TEST terminals (TAP801). (pin qf, IC801 (SEL) is grounded) 4. Connect an external power supply. Thus, the set is switched to the test mode. 4-2-2. Releasing the Test Mode 1. Be sure to disconnect the external power supply and remove the solder bridge at the TEST terminals connected before in setting. 2. The set thus becomes available for normal operation. 4-2-3. Contents of Test Mode 1 When a specific key is operated: KEY Contents of the operation. ((LCD DISPLAY)) N X Spindle on. Tracking servo off. ((UP 00 03)) x CHG All servo off. Mute on. ((10 different displays are repeatedly presented.)) > Moves the pick-up to the outside (with the open switch open). Tracking servo off. Mute on. ((Among 10 different displays, the display when the key is pressed is held.)) . Moves the pick-up to the inside (with the open switch open). Tracking servo off. Mute on. ((Among 10 different displays, the display when the key is pressed is held.)) 2 In play mode • Press the play key: KEY Contents of the operation. ((LCD DISPLAY)) PLAY MODE Tracking servo on. Mute off. Each time this key is pressed, the display changes as follows: x1 speed t x2 speed t x3 speed t x4 speed t x1 speed (( 01 00 01)) ((02 00 02)) ((03 00 03)) ((04 00 04)) RPT/ENT Each time this key is pressed, the display changes as follows: Tracking gain up. Emphasis on. LCD back light onhTracking gain down. Emphasis off. LCD back light off VOL+ Headphone ATT 0dB VOL– Headphone ATT –35dB www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 11 – – 12 – – 13 – RF level : 0.5 ± 0.15 Vp-p VOLT/DIV : 100 mV (10 : 1 probe in use) TIME/DIV : 500 nS SECTION 5 ELECTRICAL ADJUSTMENTS CD section adjustments are done automatically in this set. In case of operation check, confirm that focus bias. 5-1. FOCUS BIAS CHECK 1. Connect the oscilloscope between TP614 (RF) or TP601 (RF) and GND on main board. 2. Insert the disc (YEDS-18). (Part No. : 3-702-101-01) 3. Press the u button. 4. Confirm that the oscilloscope waveform is as shown in the figure below. (eye pattern) A good eye pattern means that the diamond shape ( ) in the center of the waveform can be clearly distinguished. • RF signal reference waveform (eye pattern) Test Points: When observing the eye pattern, set the oscilloscope for AC range and raise vertical sensitivity. TP601 – main board (side A) – – main board (side B) – TP614 Pin No. Pin Name I/O Pin Description 53 – 56 SEG11 – 8 O LCD drive segment output (Open) 57 – 64 SEG7 – 0 O LCD drive segment output (Open) 65 – 68 COM3 – 0 O LCD drive common output (Open) 69 – 71 V3 – 1 O LCD drive bias output (Open) 72, 73 C1, 0 O Capacitor connected terminal of LCD driver for voltage-up. 74 STOP O Stop signal output to VCD control IC. (Connect to ground.) 75 TEST I Test terminal for IC. Fixed at L. 76 XHPSW (NC) O Headphone AMP ON/OFF control signal output. Not used 77 XLIGHT O LCD back light control signal output to LCD. 78 RESET I System reset signal input from power control IC (IC401). (L: Reset) 79 XIN I Oscillation input 80 XOUT O Oscillation output (Open) 6-1. IC PIN DESCRIPTION • IC801 TMP88CM22F (SYSTEM CONTROLLER) Pin No. Pin Name I/O Pin Description 1 VSS I Ground 2 IRRMC I Fixed at L. 3 FOKI I Focus OK signal input from digital servo processor (IC601). 4 AGCCON O AGC control pulse output 5 XLEDDISP O CHG/HOLD LED control signal output 6 VCC SWITCHING O Control signal output for Switching power supply circuit. 7 AMUTE O Analog audio muting ON/OFF signal control signal output (H: Mute ON) 8 VCC2 ON O VCC2 voltage control output 9 XRST O Reset signal output to CXD3027R (IC601). (L: Reset) 10 SCK O Serial data transfer clock signal output to CXD3027R (IC601). 11 SDTI I Serial data input from CXD3027R (IC601). 12 SDTO O Serial data output to CXD3027R (IC601). 13 SLPOUT O WAKE-UP control signal output (for system standby reset) 14 SEL I Plug-in detection signal input of LINE OUT/OPTICAL OUT jack. 15 CHGMNT1 I Battery charge voltage detection input from power control IC (IC401). 16 VCDKEY I Fixed at H. 17 BATMNT I Battery voltage detection input 18 KEY I Key input from switch unit (A/D input) 19 RMKEY (NC) I Key input from headphones with remote controller (A/D input). Fixed at L. 20 DCINMNT I DC input voltage detection input (A/D input) DC input jack use/no-use detect input 21 OPEN I CD door open/close detection input 22 VREFL I Reference voltage (0 V) input for A/D converter. 23 VREFH I Reference voltage (+2 V) input for A/D converter. 24 VDD — Power supply pin (+2 V) 25 SCOR I Sub code sync detection input from CXD3027R (IC601). 26 GRSCOR I GRSCOR signal input 27 FG I FG pulse input 28 BEEP O Beep sound output to headphone AMP (IC351). 29 NC — Not used. (Open) 30 RMSCK (NC) O Communication clock. Not used. 31 RMDATI (NC) I Communication data bus of headphones with remote controller. Not used. 32 RMDATO (NC) O Communication data bus of headphones with remote controller. Not used. 33 RMRW (NC) O Read/write control signal output to headphones with remote. (L: Read, H: Write) Not used. 34 RMLAT (NC) O Serial data latch pulse output to headphones with remote. Not used. 35 WFCKI I WFCK input 36 COMPON I I Key input from G-protection switch (S805). 37 XNTSC I I Not used. Fixed at H. 38 AVLS I AVLS (Automatic Volume Limiter System) switch input (L: Normal, H: Limit) 39 HOLD I HOLD switch input (L: HOLD on, H: HOLD off) 40 EX BATT (NC) I EXT BATT plug-in detection input Not used 41 DRVRST O Spindle motor driver control signal output 42 XOE O Optical pick-up VCC control signal output (L: on) 43 XLAT O Serial data latch pulse output to D-RAM controller (IC601). (for ESP) 44 XSOE O Output enable signal output (for ESP) 45 DRVLT O Spindle motor driver latch output 46 XPOWLT O Latch output to VCD control IC. 47 XDOUTON (NC) O DIGITAL OUT LED control signal output Not used 48 XAPC OFF O APC mute signal output (L: mute) 49 XVRST (NC) — Not used. (Open) 50 – 52 SEG14 – 12 O LCD drive segment output (Open) SECTION 6 DIAGRAMS w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 14 – – 15 – – 16 – D-SJ01 6-2. BLOCK DIAGRAM — CD SECTION — 04 RF AMP, DIGITAL SIGNAL PROCESSOR, DIGITAL SERVO PROCESSOR, D-RAM CONTROLLER IC601 85 116, 115, 118, 117 109 - 106, 7 - 5, 3 -1, 111 113 114 119 120 13 97 104 94 93 78 83 28 26 30 35 24 25 23 3 26 35 11 44 43 10 12 25 21 DIGITAL OUT LPF CONTROLLER, PREDRIVER MODE CONTROL ROTATION DETECTOR BEMF SEPARATOR PREDRIVER CPU INTERFACE FEEDBACK PATTERN GENERATOR OR PHASE/PWM DECODER SIGNAL PROCESSOR BLOCK MEMORY CONTROLLER, BUS BOOST BLOCK SERVO BLOCK • SIGNAL PATH : CD PLAY (ANALOG OUT) : CD PLAY (OPTICAL OUT) MDS 44 MDS MDP 43 MDP SENS SCOR 17 SCOR 42 3 1 4 4 1 3 2 23 24 25 14 16 18 20 45 27 41 22 C176 SDTO XTAI XTAO RFAC XSOE R4M XLAT CLOK DOUT XRAS XWE XCAS XOE LOUT1 LOUT2 AMUTE FOK FOK R4M 78 RESET 79 XIN 42 XHGON 39 HOLD 21 OPEN XSOE WDCK WFCK SDTD SENS CLOK XLAT XSOE GRSCOR FOKI WFCKI SDTD SCOR SDTI SCK XLAT 46 47 SFDR XRST RFDC B A D0-D3 A0-A10 4 4 11 11 2 WDCK WFCK XTAO XTAI E F SRDR TRDR FRDR FFDR TFDR SFDR SRDR 59 F 62 61 A B 58 71 RFDC RFAC E 50 51 FFDR FRDR 48 49 39 40 37 38 16 17 31 29 35 33 27 25 TFDR TRDR LASER DIODE OPTICAL PICK-UP BLOCK (DAX-22EG) A A B RF E F B RF E F PD PD LD LD DETECTOR VCC OP VCC M901 SLED MOTOR FOCUS COIL TRACKING COIL FI2 RI2 FI1 RI1 FI3 FI3 FO2 RO2 FO1 RO1 FO3 RO3 FOCUS/TRACKING COIL DRIVER SLED MOTOR DRIVER IC401 (2/2) M F+ F- S+ S- T+ T- + + BUFFER IC403 SYNC SYNC 8 9 12 7 6 RST RST DATA LTCH CLK OEB PWM POL FG + + U1 V1 W1 COM U V W VG VG SPINDLE MOTOR DRIVER IC402 V COM U W V U W M902 SPINDLE MOTOR FG DRVLT XSPDOE OP VCC SDTO SCK D415 RSTB X601 16.9MHz F G A B D E C H ON OFF S951 HOLD VCPU +2V S801 (OPEN) TAP802 (OPEN) OPTICAL PICK-UP POWER ON SWITCH Q411 VCC +2V 60 SYSTEM CONTROLLER IC801 (2/3) HOLD BOARD 2, 3, 24, 25 9 - 12, 15 - 19, 21, 8 5 4 23 22 14 7 9 28 38 18 SEL AMUTE XRST BEEP AVLS 16 VCD KEY 77 XLIGHT SEG14 I SEG0 COM3 I COM0 KEY SYSTEM CONTROLLER IC801(3/3) D601 D-RAM IC602 DQ1-DQ4 A0-A10 XRAS XWE XCAS XOE J302 i SWITCH BOARD S901-S904 SWITCH UNIT OFF ON S803 AVLS VCPU +2V 36 COMPON-I OFF ON S805 G-PROTECTION IN_L IN_R HEADPHONE AMP IC351 14 15 OUT_L OUT_R 8 6 PW_SW MT_SW 19 BEEP 17 PW SW BEEP MT SW 20 TAP801 (TEST) 50 - 64 65 - 68 LIQUID CRYSTAL DISPLAY LCD BACK LIGHT LCD BACK LIGHT DRIVE Q80L (Page 17) (Page 17) (Page 17) (Page 17) (Page 17) (Page 17) (Page 17) (Page 18) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 17 – – 18 – D-SJ01 6-3. BLOCK DIAGRAM — POWER SUPPLY SECTION — 04 LINEAR CONSTANT CURRENT, CONSTANT VOLTAGE CHARGING BATTERY CHARGE CIRCUIT CHARGING BATTERY VOLTAGE DETECTOR CIRCUIT SAWTOOTH WAVEFORM OCCURRENCE CIRCUIT UP SIDE PRE-DRIVER SWITCHING POWER CIRCUIT 2 WAKE UP SWITCH Q409 LASER VOLTAGE LIMITER Q412 D-RAM POWER SWITCH Q602,603 RISING TIME ADJUSTMENT Q406 CHARGE SWITCH Q402, 407 DC IN REGULATOR Q403, 404 +3V POWER SWITCH Q401, 405 SWITCH Q414 SWITCHING POWER CIRCUIT 1 LENEAR REGULATOR SYSTEM CONTROL, INPUT/OUTPUT VG POWER CIRCUIT LOW VOLTAGE DETETOR CLOCK 57 51 52 43 44 42 45 63 41 CHG SW RF4 INM4 RF21 RF21 RF2 RF2 VC VC VCC1 VCC1 INM2 INM2 APCREF APCREF PAPC PA PC MODE2 MODE2 MODE1 MODE1 WAKEUP LATCHC DATA CLOCK DATA CLOCK VLG2O SYNC 14 13 67 8 7 3 12 48 47 58 15 2 55 59 50 46 49 4 56 11 SDTO SCK 2 3 PD 13 LD D F G B A H SYNC DTC2D DTC2D DTC1D DTC1D INP1 INP1 RS DC IN V IN RF4 INM4 RS CHGSW V IN DC IN LATCHC WAKEUP VLG1O BATM1 BATM1 BATM2 CHGMNT CHGMNT VLG2O VLG1O VG L4 9 6 VG L4 RSTB SLPOUT 8 VCC2_ON 46 XPOWLT 15 CHGMNT1 20 DCINMNT 17 BATMNT 6 VCC_SWITCHING 48 XAPC_OFF 4 AGCCON SYSTEM CONTROLLER IC801 (1/3) RSTB RST VCC +2V D-RAM (IC602) +2V VCPU +2V D411 D404 D402 D406 D401 RECHARGEABLE BATTERY (NICKEL-METAL) NC-WMAA 1.2V x 2 700mAh +3V, SPINDLE MOTOR DRIVER (IC402) +3V, HEADPHONE AMP (IC351) +3V DC IN 4.5V – + VG VCC +3V CHARGE LOW BATTERY DETECTOR IC404 E C POWER CONTROL IC401 (1/2) J401 (Page 15) (Page 15) (Page 15) (Page 14) (Page 15) (Page 14) (Page 15) (Page 14) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 19 – – 20 – D-SJ01 6-4. PRINTED WIRING BOARDS — MAIN SECTION — 04 M V U W BLK BLK WHT WHT ORG RED M901 SLED MOTOR S901 S903 S902 S904 M902 SPINDLE MOTOR SWITCH UNIT J401 DC IN 4.5V ! J302 i RECHARGEABLE BATTERY NC-WMAA 1.2V 700mAh RECHARGEABLE BATTERY NC-WMAA 1.2V 700mAh 1 A B C D E F G H I J 2 3 4 5 6 7 8 9 10 11 (TEST) (OPEN) (IC801) I-7 (Q401) F-9 (Q402) B-10 (Q403) D-10 Q404 C-10 (Q405) E-9 (Q406) B-9 (Q407) E-10 (Q409) C-8 Q411 H-3 Q412 B-8 (Q414) C-10 Q602 I-5 Q603 I-6 Q801 J-6 (VDR102) G-9 (VDR202) H-9 (VDR303) H-9 (VDR601) J-4 (D401) D-10 (D402) C-8 (D403) C-8 (D404) E-9 (D405) E-10 D406 B-10 D409 C-7 (D411) C-10 (D412) B-8 D413 B-7 (D414) D-10 (D415) H-6 (D601) J-5 IC351 I-9 (IC401) C-9 (IC402) B-7 IC403 B-7 IC404 D-10 (IC601) I-4 IC602 I-5 • Semiconductor Location Ref. No. Location Ref. No. Location ( ) : SIDE B w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 21 – – 22 – D-SJ01 OPTICAL PICK-UP BLOCK (DAX-22EG) 04 1 A B C D E F G H I J 2 3 4 5 6 7 8 9 10 11 Note on Printed Wiring Boards: • Y : parts extracted from the conductor side. • a : Through hole. • b : Pattern from the side which enables seeing. Caution: Pattern face side: Parts on the pattern face side seen from the (Side B) pattern face are indicated. Parts face side: Parts on the parts face side seen from the (Side A) parts face are indicated. Common Note on Schematic Diagram: • All capacitors are in µF unless otherwise noted. pF: µµF 50 WV or less are not indicated except for electrolytics and tantalums. • All resistors are in Ω and 1/4 W or less unless otherwise specified. • C : panel designation. • U : B+ Line. • Power voltage is dc 4.5 V and fed with regulated dc power supply from external power voltage jack. • Voltages and waveforms are dc with respect to ground in playback mode. no mark : CD PLAY ∗ : Impossible to measure • Voltages are taken with a VOM (Input impedance 10 MΩ). Voltage variations may be noted due to normal produc- tion tolerances. • Waveforms are taken with a oscilloscope. Voltage variations may be noted due to normal produc- tion tolerances. • Circled numbers refer to waveforms. • Signal path. J : CD w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 23 – – 24 – 6-5. SCHEMATIC DIAGRAM — MAIN SECTION (1/2) — • Refer to page 25 for Waveforms. • Refer to page 27 for IC Block Diagrams. D-SJ01 (Page 26) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 25 – – 26 – D-SJ01 6-6. SCHEMATIC DIAGRAM — MAIN SECTION (2/2) — • Refer to page 28 for IC Block Diagrams. (Page 23) TP425 (SCK) TP639 (SCK) 0.5µsec/div TP614 (RF) • Waveforms (Play mode) 1 2 0.5±0.15Vp-p 20µsec/div TP607 (FOK) 2V 0V 3 IC601 rd (MDP) 2Vp-p 2µsec/div 4 2Vp-p 0.5µsec/div 5 5µsec/div TP634 (LRCK) 2Vp-p 6 IC601 of (XTAO) 1.9Vp-p 0.05µsec/div 16.9MHz w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 27 – – 28 – IC402 MPC17H71MTAEL 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 18 19 20 21 22 23 24 25 26 29 30 27 28 17 16 MODE CONTROL ROTATION DETECTOR MODE CLOCK REGULATOR HOLD PWM REGULATOR MODE TIME REGULATOR CLOCK DIVIDER STATE MACHINE STARTUP PATTERN GENERATOR PATTERN REGULATOR SEQUENCER CPU INTERFACE SERIAL PORT PARALLEL INTERFACE OPERATION MODE OPERATION MODE REGULATOR TEST MODE REGULATOR PREDRIVER FEEDBACK PATTERN GENERATOR BEMF SEPARATOR OVERFLOW REGULATOR PHASE DELAY REGULATOR FEEDBACK RESISTOR PHASE DECODER PWM DECODER FG SYNC PWM POL TEST RST DATA LTCH CLK VC AGND OEB VDU U PGDUV V VDVW W PGDW VG DGND W1 OE WP VP UP BEMF DETECT V1 U1 COM TST0 TST1 TST2 TST3 NC IC602 MSM51X17400D-10TFSR1 ON CHIP VBB GENERATOR TIMING GENERATOR TIMING GENERATOR REFRESH CONTROL CLOCK INTERNAL ADDRESS COUNTER COLUMN ADDRESS BUFFER 11 COLUMN DECODER ROW ADDRESS BUFFER ROW DECODER WORD DRIVER WRITE CLOCK GENERATOR 1 2 3 4 5 6 7 9 8 10 11 12 13 25 26 24 23 22 11 4 4 4 11 5 11 11 18 19 17 16 15 14 20 21 MEMORY CELLS SENS AMPLIFIER I/O SELECTOR OUTPUT BUFFER 4 4 4 6 INPUT BUFFER VCC DQ1 DQ2 XWE XRAS NC A10 A0 A1 A2 A3 VCC DQ4 VSS DQ3 XCAS XOE A9 A8 A7 A6 A5 A4 VSS 2 2 6-7. IC Block Diagrams IC601 CXD3027R ERROR CORRECTOR 32K RAM EFM DEMODULATOR SUB CODE PROCESSOR SERVO AUTO SEQUENCER D/A INTERFACE VIBRATION MEMORY CONTROLLER + COMPRESSION EXPANDER DAC SELECTOR DIGITAL OUT ASYMMETRY CORRECTOR DIGITAL PLL DIGITAL CLV CPU INTERFACE OP AMP ANALOG SWITCH SERVO BLOCK SIGNAL PROCESSOR BLOCK MEMORY CONTROLLER, BUS BOOST BLOCK A/D CONVERTER SERVO INTERFACE SERVO DSP FOCUS SERVO SLED SERVO TRACKING SERVO CLOCK GENERATOR LPF LPF MIRR DFCT FOK PWM GENERATOR FOCUS PWM GENERATOR SLED PWM GENERATOR TRACKING PWM GENERATOR 90 89 88 87 86 85 84 83 82 81 80 79 78 77 76 75 74 73 72 71 70 69 68 67 66 65 64 63 62 61 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 XOE A0 – A11 SYSM AMUTE HPL HPM HPR PCMDI LRCKI BCKI AOUT1 AIN1 LOUT1 LOUT2 AIN2 AOUT2 A9 A8 A7 DVSS RFAC XTAO XTAI XTSL VCTL VPCO WFCK GFS XUGF MDS C2PO WDCK BIAS ASYI ASYO FILO FILI PCO PWMI LOCK MDP SDTI SCSY SCOR SBSO EXCK SDTO XLAT CLOK SENS XSOE R4M IGEN VDD0 COUT MIRR DFCT FOK PWMI LOCK HPR HPM HPL VDD1 C176 MDP MDS SSTP SFDR SRDR TFDR TRDR FFDR FRDR FRDR FFDR TRDR TFDR SRDR SFDR SCLK ATSK SSTP COUT FOK DFCT MIRR VSS1 TEST TES1 AVDD0 IGEN AVSS0 RFDC E F 120 119 118 117 116 115 114 113 112 111 110 109 108 107 106 105 104 103 102 101 100 99 98 97 96 95 94 93 92 91 XOE XCAS D2 D3 D0 D1 XWE XRAS A11 A10 DVDD A0 A1 A2 A3 AVDD2 LOUT2 AIN2 AOUT2 AVSS2 AVSS1 AOUT1 AIN1 LOUT1 AVDD1 XVSS XTAO XTAI XVDD BCKI XOE XCAS D2 D3 D0 D1 XWE XRAS A11 A10 DVDD A0 A1 A2 A3 AVDD2 LOUT2 AIN2 AOUT2 AVSS2 AVSS1 AOUT1 AIN1 LOUT1 AVDD1 XVSS XTAO XTAI XVDD BCKI VDD0 COUT MIRR DFCT FOK PWMI LOCK HPR HPM HPL VDD1 MDP MDS SSTP SFDR SRDR TFDR TRDR FFDR FRDR VSS1 A VDD A GND D VDD AVDD0 IGEN AVSS0 RFDC E F RFDC E F B A VC CLTV XPCK A6 A5 A4 XWRE XRDE XEMP XWIH XQOK AMUTE SDTI XQCK SCSY SCOR VSS0 SBSO EXCK XRST SYSM SDTO XLAT CLOK SENS SCLK XSOE ATSK R4M A9 A8 A7 DVSS A6 A5 A4 XWRE XRDE XEMP XWIH XQOK AMUTE SDTI SCSY SCOR VSS0 D GND SBSO EXCK SYSM SDTO XLAT CLOK SENS SCLK XSOE ATSK R4M BCK PCMDI PCMD LRCKI LRCK DOUT VDD2 WFCK C2PO GFS XPCK XUGF WDCK VSS2 XTSL AVDD3 ASYO ASYI BIAS RFAC AVSS3 CLTV PCO FILI FILO VCTL VPCO VC A B BCK PCMDI PCMD LRCKI LRCK DOUT VDD2 WFCK C2PO GFS XPCK XUGF WDCK VSS2 XTSL AVDD3 ASYO ASYI BIAS RFAC AVSS3 CLTV PCO FILI FILO VCTL VPCO VC A B XCAS D0 – D4 XWE BCK PCMD LRCK DOUT XWRE XRAS XRDE XQOK XWIH XEMP w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 29 – IC401 MPC17A52FTA 21 22 23 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 71 70 69 68 72 PREDRIVER H BRIDGE ON H BRIDGE ON H BRIDGE ON SYSTEM CONTROL, INPUT/OUTPUT CONTROLLER VG VC VC VC VC VC VC VC VC VC VG VG VG VG VG VG DCIN VC VC VIN VC VG VC VG VIN VIN VC DCIN VG VG D1 (DRV MUTE) 25 26 27 28 24 29 30 31 32 33 34 35 36 37 38 39 40 PREDRIVER CLOCK CONTROLLER 41 42 43 44 50 51 52 53 54 46 45 47 48 49 SWITCHING POWER CIRCUIT 2 SWITCHING POWER CIRCUIT 3 BAND GAP REFERENCE SUB REFERENCE PRE- DRIVER DOWN SIDE PRE-DRIVER DOWN SIDE PRE-DRIVER UP SIDE PRE-DRIVER UP SIDE PRE-DRIVER SAW TOOTH WAVEFORM OCCURRENCE CIRCUIT LINEAR, CONSTANT CURRENT, CONSTANT VOLTAGE CHARGING BATTERY CHARGE CIRCUIT SWITCHING POWER CIRCUIT 1 CHARGING BATTERY VOLTAGE DETECTOR CIRCUIT LINEAR REGULATOR VG POWER CIRCUIT VC 67 66 65 64 63 62 61 60 59 58 57 56 55 LOW VOLTAGE DETECTOR HPI2 HPOUT2 HPOUT1 VHP VD3 VD23 RO2 MGND2 FO2 VD12 RO1 MGND1 FO1 VD1 RO3 FO3 MGND3 HPGND VLG3 RF21 PAPC APCREF VREF L4 RF2 INM2 VG GND SYNC WAKEUP CLOCK DATA LATCHC FI3 RI3 HPI1 FI1 RI1 FI2 RI2 CHGSW RS INM4 RF4 DCIN DCIN VC VCP RSTB MODE1 MODE2 DTC2D DTC1D INM1 RF1 INP1 CHGMNT BATM2 BATM1 VLG1O L1L PGND1 L1H VIN L2H PGND2 L2L VLG2O PGND3 L3 DTC3 RF3 INM3 D2 (H BRIDGE/HEADPHONE) D3 (HPON) IC351 TA2120FN + – + – + – 23 18 17 16 15 14 13 2 3 4 5 6 7 8 9 11 12 1 24 BIAS BEEP PW SW MT SW ALC DET ATT SW PWC SW OUT B OUT A BEEP IN BST PW B PW C BST NF ADD OUT RF IN PWC SW OUT B OUT C OUT A PWR GND MIX OUT ALC IN ALC DET ATT SW IN A IN B GND MT TC MT SW PW SW BIAS BIAS IN BST SW BST OUT VCC ADDA ADDB 21 22 PW A ALC ALC 20 19 10 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 30 – SECTION 7 EXPLODED VIEWS Ref. No. Part No. Description Remark 7-1. CABINET (UPPER) SECTION Ref. No. Part No. Description Remark NOTE: • The mechanical parts with no reference number in the exploded views are not supplied. • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items. • Accessories and packing materials are given in the last of this parts list. • Abbreviation AUS : Australian model CND : Canadian model E33 : AC 100-240V area in E model E13 : AC 220-230V area in E model The components identified by mark 0 or dotted line with mark. 0 are critical for safety. Replace only with part number specified. Les composants identifiés par une marque 0 sont critiques pour la sécurité. Ne les remplacer que par une piéce portant le numéro spécifié. 1 X-3379-025-1 LID ASSY, UPPER 2 3-713-791-01 SCREW (M1.7X4), TAPPING, P2 3 3-326-536-11 SCREW, TAPPING 4 4-225-308-01 PACKING (UPPER LID) 5 1-418-630-11 SWITCH UNIT 6 4-225-318-01 COVER, LID 7 4-225-295-01 LEVER (HOLD) 8 3-326-560-02 RING (DIA. 2.5XDIA. 4.5), O 9 4-225-296-01 LEVER (SW) 10 3-043-748-01 SCREW (B1.4) * 11 1-676-556-11 HOLD BOARD 1 4 5 6 7 8 9 10 11 2 2 2 3 3 A A www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 31 – 7-2. CABINET (REAR) SECTION Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 51 X-4952-423-1 ARM ASSY, CLICK 52 4-908-792-61 SCREW (B2) 53 4-225-305-01 CABINET (REAR) 54 4-225-306-01 PACKING (DC-IN) 55 3-326-520-01 PACKING, HP JACK 56 4-225-315-01 PLATE (REAR), ORNAMENTAL (US,CND,E13,E33,AUS) 56 4-225-315-11 PLATE (REAR), ORNAMENTAL (AEP,UK) 57 X-4952-422-1 BUCKLE ASSY 58 4-908-792-61 SCREW (B2) 59 4-225-317-01 RETAINER, ROLLER 60 4-225-316-01 ROLLER 61 4-225-323-01 SHAFT, ROLLER 62 4-225-321-01 PACKING (OPE) * 63 1-676-555-11 SWITCH BOARD 64 3-043-748-01 SCREW (B1.4) 65 4-225-312-01 BUTTON, CONTROL 66 4-225-319-01 COVER, BUTTON 67 3-044-224-01 SHEET (REAR), ADHESIVE 68 4-225-324-01 LEVER (OPEN) 69 4-225-320-01 CABINET (M) 70 4-908-792-91 SCREW (B2) 71 4-225-307-01 LID, BATTERY CASE 72 4-221-927-11 INSULATOR 73 A-3323-442-A MAIN BOARD, COMPLETE 74 4-225-309-01 TERMINAL (+), BATTERY 75 4-225-311-01 PLATE, CHARGE DETECTION 76 4-225-310-01 TERMINAL (–), BATTERY 77 4-225-304-01 KNOB (AVLS) 78 3-704-197-61 SCREW (M1.4X4.0), LOCKING 51 52 53 54 55 56 57 58 78 59 60 60 61 62 63 64 64 65 66 52 68 69 70 70 71 72 72 72 73 74 75 76 77 67 CDM-3022EBG www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 32 – 7-3. CD MECHANISM DECK SECTION (CDM-3022EBG) Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark The components identified by mark 0 or dotted line with mark. 0 are critical for safety. Replace only with part number specified. Les composants identifiés par une marque 0 sont critiques pour la sécurité. Ne les remplacer que par une piéce portant le numéro spécifié. 101 A-3328-418-A CHASSIS ASSY (INCLUDING M902) 102 4-220-645-01 SHAFT, STANDARD 0103 X-3378-495-1 DAX-22EG RP ASSY 104 4-220-646-01 RACK 105 3-704-197-92 SCREW (M1.4X1.8), LOCKING 106 X-4951-687-1 BASE ASSY, SLED 107 3-348-998-61 SCREW (M1.4X4), TAPPING, PAN 108 4-220-648-01 GEAR (C) 109 3-338-645-31 WASHER (0.8-2.5) 110 A-3328-298-A SCREW ASSY, FEED 111 A-3328-299-A MOTOR BLOCK ASSY, SLED (INCLUDING M901) 112 4-964-564-01 SCREW (M1.2X1.6) 113 3-686-458-03 SCREW (P1.4X3.5), TAPPING 114 4-973-631-31 SCREW 115 X-4951-688-1 BRACKET ASSY, SLED 101 102 103 104 105 106 107 M902 M901 107 108 109 110 111 112 113 114 115 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 33 – SECTION 8 ELECTRICAL PARTS LIST Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark NOTE: • Due to standardization, replacements in the parts list may be different from the parts specified in the diagrams or the components used on the set. • RESISTORS All resistors are in ohms. METAL:Metal-film resistor. METAL OXIDE: Metal oxide-film resistor. F:nonflammable • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items. • SEMICONDUCTORS In each case, u : µ, for example: uA.. : µA.. uPA.. : µPA.. uPB.. : µPB.. uPC.. : µPC.. uPD.. : µPD.. • CAPACITORS uF : µF • COILS uH : µH The components identified by mark 0 or dotted line with mark. 0 are critical for safety. Replace only with part number specified. Les composants identifiés par une marque 0 sont critiques pour la sécurité. Ne les remplacer que par une piéce portant le numéro spécifié. When indicating parts by reference number, please include the board. * 1-676-556-11 HOLD BOARD *********** < CONNECTOR > CN951 1-793-937-21 CONNECTOR, FFC/FPC 3P < SWITCH > S951 1-762-078-11 SWITCH, SLIDE (HOLD) ************************************************************* A-3323-442-A MAIN BOARD, COMPLETE ********************* 4-225-309-01 TERMINAL (+), BATTERY 4-225-310-01 TERMINAL (–), BATTERY 4-225-311-01 PLATE, CHARGE DETECTION < CAPACITOR > C101 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C102 1-164-217-11 CERAMIC CHIP 150PF 5% 50V C103 1-162-963-11 CERAMIC CHIP 680PF 10% 50V C104 1-125-899-11 TANTAL. CHIP 220uF 20% 4V C161 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C163 1-115-566-11 CERAMIC CHIP 4.7uF 10% 10V C201 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C202 1-164-217-11 CERAMIC CHIP 150PF 5% 50V C203 1-162-963-11 CERAMIC CHIP 680PF 10% 50V C204 1-125-899-11 TANTAL. CHIP 220uF 20% 4V C261 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C263 1-115-566-11 CERAMIC CHIP 4.7uF 10% 10V C304 1-164-156-11 CERAMIC CHIP 0.1uF 25V C306 1-115-156-11 CERAMIC CHIP 1uF 10V C307 1-127-569-11 TANTAL. CHIP 100uF 20% 4V C361 1-135-259-11 TANTAL. CHIP 10uF 20% 6.3V C362 1-115-156-11 CERAMIC CHIP 1uF 10V C363 1-125-837-11 CERAMIC CHIP 1uF 10% 6.3V C364 1-135-259-11 TANTAL. CHIP 10uF 20% 6.3V C365 1-135-259-11 TANTAL. CHIP 10uF 20% 6.3V C401 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C402 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C403 1-104-752-11 TANTAL. CHIP 33uF 20% 6.3V C404 1-104-752-11 TANTAL. CHIP 33uF 20% 6.3V C405 1-104-752-11 TANTAL. CHIP 33uF 20% 6.3V C406 1-164-156-11 CERAMIC CHIP 0.1uF 25V C407 1-125-899-11 TANTAL. CHIP 220uF 20% 4V C408 1-109-982-11 CERAMIC CHIP 1uF 10% 10V C409 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C410 1-110-569-11 TANTAL. CHIP 47uF 20% 4V C412 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C413 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C414 1-104-913-11 TANTAL. CHIP 10uF 20% 16V C415 1-115-566-11 CERAMIC CHIP 4.7uF 10% 10V C416 1-115-156-11 CERAMIC CHIP 1uF 10V C417 1-104-852-11 TANTAL. CHIP 22uF 20% 10V C418 1-164-156-11 CERAMIC CHIP 0.1uF 25V C419 1-104-847-11 TANTAL. CHIP 22uF 20% 4V C420 1-115-156-11 CERAMIC CHIP 1uF 10V C421 1-113-682-11 TANTAL. CHIP 33uF 20% 10V C422 1-162-960-11 CERAMIC CHIP 220PF 10% 50V C423 1-164-156-11 CERAMIC CHIP 0.1uF 25V C424 1-164-156-11 CERAMIC CHIP 0.1uF 25V C425 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C426 1-104-851-11 TANTAL. CHIP 10uF 20% 10V C427 1-115-156-11 CERAMIC CHIP 1uF 10V C428 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C429 1-113-682-11 TANTAL. CHIP 33uF 20% 10V C430 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C431 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C432 1-110-569-11 TANTAL. CHIP 47uF 20% 6.3V C433 1-104-752-11 TANTAL. CHIP 33uF 20% 6.3V C434 1-104-847-11 TANTAL. CHIP 22uF 20% 4V C435 1-110-569-11 TANTAL. CHIP 47uF 20% 6.3V C436 1-104-752-11 TANTAL. CHIP 33uF 20% 6.3V C437 1-125-838-11 CERAMIC CHIP 2.2uF 10% 6.3V C438 1-110-569-11 TANTAL. CHIP 47uF 20% 4V C442 1-115-156-11 CERAMIC CHIP 1uF 10V C443 1-115-156-11 CERAMIC CHIP 1uF 10V C444 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C446 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C448 1-162-925-11 CERAMIC CHIP 68PF 5% 50V C449 1-115-566-11 CERAMIC CHIP 4.7uF 10% 10V C451 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C452 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C453 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C454 1-162-969-11 CERAMIC CHIP 0.0068uF 10% 25V C456 1-115-156-11 CERAMIC CHIP 1uF 10V C457 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C462 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C501 1-164-156-11 CERAMIC CHIP 0.1uF 25V C502 1-104-847-11 TANTAL. CHIP 22uF 20% 4V • Abbreviation AUS : Australian model CND : Canadian model E33 : AC 100-240V area in E model FR : French model E13 : AC 220-230V area in E model MAIN HOLD www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 34 – Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark MAIN C601 1-164-156-11 CERAMIC CHIP 0.1uF 25V C602 1-162-967-11 CERAMIC CHIP 0.0033uF 10% 50V C604 1-125-891-11 CERAMIC CHIP 0.47uF 10% 10V C605 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C606 1-162-965-11 CERAMIC CHIP 0.0015uF 10% 50V C607 1-164-156-11 CERAMIC CHIP 0.1uF 25V C608 1-162-927-11 CERAMIC CHIP 100PF 5% 50V C609 1-125-891-11 CERAMIC CHIP 0.47uF 10% 10V C611 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C612 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C613 1-164-230-11 CERAMIC CHIP 220PF 5% 50V C614 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C615 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C616 1-104-847-11 TANTAL. CHIP 22uF 20% 4V C617 1-115-156-11 CERAMIC CHIP 1uF 10V C618 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C619 1-162-917-11 CERAMIC CHIP 15PF 5% 50V C620 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C621 1-164-156-11 CERAMIC CHIP 0.1uF 25V C622 1-115-156-11 CERAMIC CHIP 1uF 10V C623 1-110-569-11 TANTAL. CHIP 47uF 20% 4V C624 1-104-847-11 TANTAL. CHIP 22uF 20% 4V C626 1-115-156-11 CERAMIC CHIP 1uF 10V C627 1-162-925-11 CERAMIC CHIP 68PF 5% 50V C628 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C629 1-162-925-11 CERAMIC CHIP 68PF 5% 50V C630 1-164-156-11 CERAMIC CHIP 0.1uF 25V C631 1-162-917-11 CERAMIC CHIP 15PF 5% 50V C801 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C802 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C803 1-117-720-11 CERAMIC CHIP 4.7uF 10V C804 1-165-128-11 CERAMIC CHIP 0.22uF 16V C805 1-165-128-11 CERAMIC CHIP 0.22uF 16V C806 1-165-128-11 CERAMIC CHIP 0.22uF 16V C807 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C809 1-164-156-11 CERAMIC CHIP 0.1uF 25V C811 1-164-156-11 CERAMIC CHIP 0.1uF 25V C812 1-164-156-11 CERAMIC CHIP 0.1uF 25V C851 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V < CONNECTOR > CN501 1-573-922-21 CONNECTOR, FFC/FPC (ZIF) 13P * CN502 1-785-877-21 HOUSING, CONNECTOR 4P CN503 1-784-342-21 HOUSING, CONNECTOR 2P * CN801 1-573-934-21 CONNECTOR, FFC/FPC (ZIF) 25P CN802 1-784-342-21 HOUSING, CONNECTOR 2P < DIODE > D401 8-719-049-09 DIODE 1SS367-T3SONY D402 8-719-058-24 DIODE RB501V-40TE-17 D403 8-719-977-40 DIODE UDZ-TE-17-13B D404 8-719-049-09 DIODE 1SS367-T3SONY D405 8-719-077-01 DIODE CRS03(TE85L) D406 8-719-077-01 DIODE CRS03(TE85L) D409 8-719-049-09 DIODE 1SS367-T3SONY D411 8-719-049-09 DIODE 1SS367-T3SONY D412 8-719-049-09 DIODE 1SS367-T3SONY D413 8-719-049-09 DIODE 1SS367-T3SONY D414 8-719-049-09 DIODE 1SS367-T3SONY D415 8-719-049-09 DIODE 1SS367-T3SONY D601 8-719-988-78 DIODE SB007W03Q < FERRITE BEAD > FB102 1-414-813-11 FERRITE BEAD INDUCTOR FB202 1-414-813-11 FERRITE BEAD INDUCTOR FB302 1-216-295-00 SHORT 0 FB303 1-216-295-00 SHORT 0 FB305 1-216-295-00 SHORT 0 FB601 1-414-760-21 FERRITE BEAD INDUCTOR < IC > IC351 8-759-522-87 IC TA2120FN(EL) IC401 8-759-655-73 IC MPC17A52ZFTA IC402 8-759-594-58 IC MPC17H71MTAEL IC403 8-759-594-55 IC TC75S57F(TE85R) IC404 8-759-653-10 IC XC61AN2402MR IC601 8-752-398-18 IC CXD3027R IC602 8-759-594-56 IC MSM51X17400D-10TFSR1 IC801 8-759-658-94 IC TMP88CM22F-1A60 < JACK > J302 1-778-224-11 JACK (SMALL TYPE) (WATERPROOF) (i) J401 1-568-907-11 JACK, DC (POLARITY UNIFIED TYPE) (DC IN 4.5V) < COIL > L304 1-216-295-00 SHORT 0 L305 1-216-295-00 SHORT 0 L401 1-414-398-11 INDUCTOR 10uH L402 1-419-189-21 INDUCTOR 150uH L403 1-419-188-21 INDUCTOR 100uH L404 1-414-398-11 INDUCTOR 10uH L405 1-414-404-41 INDUCTOR 100uH L406 1-414-404-41 INDUCTOR 100uH L407 1-414-435-21 INDUCTOR 220uH L408 1-414-404-41 INDUCTOR 100uH L409 1-414-392-41 INDUCTOR 1uH L410 1-414-402-11 INDUCTOR 47uH L411 1-414-402-11 INDUCTOR 47uH L412 1-414-392-41 INDUCTOR 1uH L413 1-412-006-31 INDUCTOR CHIP 10uH L414 1-412-006-31 INDUCTOR CHIP 10uH L415 1-412-006-31 INDUCTOR CHIP 10uH L601 1-414-521-11 INDUCTOR CHIP 10uH L602 1-414-521-11 INDUCTOR CHIP 10uH L603 1-216-864-11 METAL CHIP 0 5% 1/16W www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 35 – Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark MAIN < TRANSISTOR > Q401 8-729-023-89 FET 2SJ305(TE85L) Q402 8-729-921-73 TRANSISTOR 2SD1781K-QR Q403 8-729-231-74 TRANSISTOR 2SC4116-GL Q404 8-729-921-93 TRANSISTOR 2SB1182F5-QR Q405 8-729-029-14 TRANSISTOR DTC144EUA-T106 Q406 8-729-047-36 FET CPH3303-TL Q407 8-729-028-26 FET 2SK1829(TE85L) Q409 8-729-029-10 TRANSISTOR DTC143TUA-T106 Q411 8-729-028-74 TRANSISTOR DTA114TUA-T106 Q412 8-729-230-60 TRANSISTOR 2SA1586-YG Q414 8-729-231-74 TRANSISTOR 2SC4116-GL Q602 8-729-028-76 TRANSISTOR DTA114YUA-T106 Q603 8-729-907-00 TRANSISTOR DTC114EU Q801 8-729-028-83 TRANSISTOR DTA124EUA-T106 < RESISTOR > R101 1-218-875-11 METAL CHIP 15K 0.5% 1/16W R102 1-218-871-11 METAL CHIP 10K 0.5% 1/16W R103 1-218-871-11 METAL CHIP 10K 0.5% 1/16W R104 1-216-831-11 METAL CHIP 6.8K 5% 1/16W R105 1-216-815-11 METAL CHIP 330 5% 1/16W R161 1-216-793-11 RES-CHIP 4.7 5% 1/16W R162 1-216-821-11 METAL CHIP 1K 5% 1/16W R201 1-218-875-11 METAL CHIP 15K 0.5% 1/16W R202 1-218-871-11 METAL CHIP 10K 0.5% 1/16W R203 1-218-871-11 METAL CHIP 10K 0.5% 1/16W R204 1-216-831-11 METAL CHIP 6.8K 5% 1/16W R205 1-216-815-11 METAL CHIP 330 5% 1/16W R261 1-216-793-11 RES-CHIP 4.7 5% 1/16W R262 1-216-821-11 METAL CHIP 1K 5% 1/16W R303 1-216-833-11 RES-CHIP 10K 5% 1/16W R308 1-216-807-11 METAL CHIP 68 5% 1/16W R401 1-216-853-11 METAL CHIP 470K 5% 1/16W R402 1-216-841-11 METAL CHIP 47K 5% 1/16W R403 1-218-903-11 METAL CHIP 220K 0.5% 1/16W R404 1-218-888-11 METAL CHIP 51K 0.5% 1/16W R405 1-218-887-11 METAL CHIP 47K 0.5% 1/16W R406 1-218-889-11 METAL CHIP 56K 0.5% 1/16W R407 1-216-839-11 METAL CHIP 33K 5% 1/16W R408 1-216-841-11 METAL CHIP 47K 5% 1/16W R409 1-216-833-11 RES-CHIP 10K 5% 1/16W R410 1-216-833-11 RES-CHIP 10K 5% 1/16W R411 1-216-847-11 METAL CHIP 150K 5% 1/16W R412 1-216-839-11 METAL CHIP 33K 5% 1/16W R415 1-216-825-11 METAL CHIP 2.2K 5% 1/16W R416 1-216-833-11 RES-CHIP 10K 5% 1/16W R417 1-216-811-11 METAL CHIP 150 5% 1/16W R418 1-216-304-11 METAL CHIP 3.3 5% 1/10W R419 1-216-298-00 METAL CHIP 2.2 5% 1/10W R420 1-216-298-00 METAL CHIP 2.2 5% 1/10W R421 1-216-845-11 METAL CHIP 100K 5% 1/16W R422 1-216-845-11 METAL CHIP 100K 5% 1/16W R423 1-216-857-11 METAL CHIP 1M 5% 1/16W R424 1-216-837-11 METAL CHIP 22K 5% 1/16W R426 1-216-861-11 METAL CHIP 2.2M 5% 1/16W R427 1-216-837-11 METAL CHIP 22K 5% 1/16W R428 1-216-833-11 RES-CHIP 10K 5% 1/16W R429 1-216-864-11 METAL CHIP 0 5% 1/16W R430 1-216-841-11 METAL CHIP 47K 5% 1/16W R433 1-216-839-11 METAL CHIP 33K 5% 1/16W R434 1-216-864-11 METAL CHIP 0 5% 1/16W R436 1-216-864-11 METAL CHIP 0 5% 1/16W R438 1-216-864-11 METAL CHIP 0 5% 1/16W R439 1-216-864-11 METAL CHIP 0 5% 1/16W R440 1-216-864-11 METAL CHIP 0 5% 1/16W R441 1-216-864-11 METAL CHIP 0 5% 1/16W R442 1-216-845-11 METAL CHIP 100K 5% 1/16W R443 1-216-833-11 RES-CHIP 10K 5% 1/16W R444 1-216-861-11 METAL CHIP 2.2M 5% 1/16W R445 1-216-864-11 METAL CHIP 0 5% 1/16W R446 1-218-887-11 METAL CHIP 47K 0.5% 1/16W R447 1-218-879-11 METAL CHIP 22K 0.5% 1/16W R448 1-216-864-11 METAL CHIP 0 5% 1/16W R450 1-216-845-11 METAL CHIP 100K 5% 1/16W R451 1-216-829-11 METAL CHIP 4.7K 5% 1/16W R452 1-216-829-11 METAL CHIP 4.7K 5% 1/16W R453 1-216-829-11 METAL CHIP 4.7K 5% 1/16W R454 1-216-829-11 METAL CHIP 4.7K 5% 1/16W R455 1-216-853-11 METAL CHIP 470K 5% 1/16W R457 1-218-883-11 METAL CHIP 33K 0.5% 1/16W R458 1-218-871-11 METAL CHIP 10K 0.5% 1/16W R461 1-216-841-11 METAL CHIP 47K 5% 1/16W R464 1-216-833-11 RES-CHIP 10K 5% 1/16W R465 1-216-841-11 METAL CHIP 47K 5% 1/16W R466 1-216-857-11 METAL CHIP 1M 5% 1/16W R467 1-216-821-11 METAL CHIP 1K 5% 1/16W R469 1-216-853-11 METAL CHIP 470K 5% 1/16W R471 1-216-861-11 METAL CHIP 2.2M 5% 1/16W R474 1-218-879-11 METAL CHIP 22K 0.5% 1/16W R475 1-216-821-11 METAL CHIP 1K 5% 1/16W R476 1-216-851-11 METAL CHIP 330K 5% 1/16W R477 1-216-845-11 METAL CHIP 100K 5% 1/16W R479 1-216-841-11 METAL CHIP 47K 5% 1/16W R601 1-216-833-11 RES-CHIP 10K 5% 1/16W R602 1-216-833-11 RES-CHIP 10K 5% 1/16W R603 1-216-839-11 METAL CHIP 33K 5% 1/16W R605 1-216-864-11 METAL CHIP 0 5% 1/16W R606 1-216-851-11 METAL CHIP 330K 5% 1/16W R607 1-216-857-11 METAL CHIP 1M 5% 1/16W R608 1-216-827-11 METAL CHIP 3.3K 5% 1/16W R609 1-216-827-11 METAL CHIP 3.3K 5% 1/16W R610 1-216-833-11 RES-CHIP 10K 5% 1/16W R611 1-216-845-11 METAL CHIP 100K 5% 1/16W R612 1-216-833-11 RES-CHIP 10K 5% 1/16W www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 36 – Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark MAIN The components identified by mark 0 or dotted line with mark. 0 are critical for safety. Replace only with part number specified. Les composants identifiés par une marque 0 sont critiques pour la sécurité. Ne les remplacer que par une piéce portant le numéro spécifié. R613 1-216-864-11 METAL CHIP 0 5% 1/16W R614 1-216-841-11 METAL CHIP 47K 5% 1/16W R615 1-216-837-11 METAL CHIP 22K 5% 1/16W R616 1-216-845-11 METAL CHIP 100K 5% 1/16W R617 1-216-837-11 METAL CHIP 22K 5% 1/16W R618 1-216-845-11 METAL CHIP 100K 5% 1/16W R619 1-216-837-11 METAL CHIP 22K 5% 1/16W R621 1-216-837-11 METAL CHIP 22K 5% 1/16W R623 1-216-837-11 METAL CHIP 22K 5% 1/16W R624 1-216-845-11 METAL CHIP 100K 5% 1/16W R625 1-216-864-11 METAL CHIP 0 5% 1/16W R626 1-216-827-11 METAL CHIP 3.3K 5% 1/16W R627 1-216-827-11 METAL CHIP 3.3K 5% 1/16W R628 1-216-825-11 METAL CHIP 2.2K 5% 1/16W R629 1-216-827-11 METAL CHIP 3.3K 5% 1/16W R631 1-216-845-11 METAL CHIP 100K 5% 1/16W R632 1-216-845-11 METAL CHIP 100K 5% 1/16W R633 1-216-819-11 METAL CHIP 680 5% 1/16W R634 1-216-823-11 METAL CHIP 1.5K 5% 1/16W R635 1-216-807-11 METAL CHIP 68 5% 1/16W R636 1-216-833-11 RES-CHIP 10K 5% 1/16W R637 1-216-864-11 METAL CHIP 0 5% 1/16W R801 1-216-845-11 METAL CHIP 100K 5% 1/16W R802 1-216-833-11 RES-CHIP 10K 5% 1/16W R803 1-216-864-11 METAL CHIP 0 5% 1/16W R804 1-216-864-11 METAL CHIP 0 5% 1/16W R807 1-216-845-11 METAL CHIP 100K 5% 1/16W R808 1-216-845-11 METAL CHIP 100K 5% 1/16W R809 1-216-833-11 RES-CHIP 10K 5% 1/16W R810 1-216-833-11 RES-CHIP 10K 5% 1/16W R811 1-216-837-11 METAL CHIP 22K 5% 1/16W R813 1-216-833-11 RES-CHIP 10K 5% 1/16W R814 1-216-833-11 RES-CHIP 10K 5% 1/16W R815 1-216-827-11 METAL CHIP 3.3K 5% 1/16W R817 1-216-864-11 METAL CHIP 0 5% 1/16W R819 1-216-864-11 METAL CHIP 0 5% 1/16W R820 1-216-827-11 METAL CHIP 3.3K 5% 1/16W R821 1-216-821-11 METAL CHIP 1K 5% 1/16W R822 1-216-864-11 METAL CHIP 0 5% 1/16W R824 1-216-819-11 METAL CHIP 680 5% 1/16W R825 1-216-849-11 METAL CHIP 220K 5% 1/16W R830 1-216-843-11 METAL CHIP 68K 5% 1/16W R831 1-216-827-11 METAL CHIP 3.3K 5% 1/16W R832 1-216-821-11 METAL CHIP 1K 5% 1/16W R851 1-218-871-11 METAL CHIP 10K 0.5% 1/16W R852 1-218-871-11 METAL CHIP 10K 0.5% 1/16W R853 1-216-295-00 SHORT 0 R854 1-216-864-11 METAL CHIP 0 5% 1/16W R861 1-216-829-11 METAL CHIP 4.7K 5% 1/16W < SWITCH > S801 1-762-805-41 SWITCH, PUSH (1 KEY) (OPEN) S803 1-570-711-11 SWITCH, SLIDE (AVLS) S805 1-570-711-11 SWITCH, SLIDE (G-PROTECTION) < VARISTOR > VDR102 1-801-862-11 VARISTOR, CHIP VDR202 1-801-862-11 VARISTOR, CHIP VDR303 1-801-862-11 VARISTOR, CHIP VDR601 1-801-862-11 VARISTOR, CHIP < VIBRATOR > X601 1-767-605-11 VIBRATOR, LITHIUM TANTALATE (16.9MHz) ************************************************************* * 1-676-555-11 SWITCH BOARD ************* 1-792-590-11 LEAD (WITH CONNECTOR) < RESISTOR > R901 1-216-821-11 METAL CHIP 1K 5% 1/16W R902 1-216-823-11 METAL CHIP 1.5K 5% 1/16W R903 1-216-825-11 METAL CHIP 2.2K 5% 1/16W < SWITCH > S901 1-771-721-21 SWITCH, TACTILE (N X) S902 1-771-721-21 SWITCH, TACTILE (.) S903 1-771-721-21 SWITCH, TACTILE (>) S904 1-771-721-21 SWITCH, TACTILE (x CHG) ************************************************************* MISCELLANEOUS *************** 5 1-418-630-11 SWITCH UNIT 101 A-3328-418-A CHASSIS ASSY (INCLUDING M902) 0103 X-3378-495-1 DAX-22EG RP ASSY 111 A-3328-299-A MOTOR BLOCK ASSY, SLED (INCLUDING M901) ************************************************************* SWITCH www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 37 – Ref. No. Part No. Description Remark The components identified by mark 0 or dotted line with mark. 0 are critical for safety. Replace only with part number specified. Les composants identifiés par une marque 0 sont critiques pour la sécurité. Ne les remplacer que par une piéce portant le numéro spécifié. ACCESSORIES & PACKING MATERIALS ******************************** 0 1-418-261-11 ADAPTOR, AC (AC-E455F) (AEP,E13) 0 1-418-264-11 ADAPTOR, AC (AC-E455A) (AUS) 0 1-467-009-21 ADAPTOR, AC (AC-E455) (US,CND) 0 1-467-550-24 ADAPTOR, AC (AC-E455A) (E33) 0 1-473-115-11 ADAPTOR, AC (AC-E455D) (UK) 0 1-569-007-11 ADAPTOR, CONVERSION 2P (E33) 1-756-035-51 BATTERY PACK (NC-WMAA) (E13,E33,AUS) 1-756-035-61 BATTERY PACK (NC-WMAA) (AEP,UK) 1-756-035-71 BATTERY PACK (NC-WMAA) (US,CND) 3-044-223-01 BELT, STRAP 3-047-839-11 MANUAL, INSTRUCTION (ENGLISH) (US) 3-868-143-11 MANUAL, INSTRUCTION (SPANISH) (AEP,E33) 3-868-143-21 MANUAL, INSTRUCTION (ENGLISH) 3-868-143-31 MANUAL, INSTRUCTION (FRENCH) (CND,AEP) 3-868-143-41 MANUAL, INSTRUCTION (DUTCH) (AEP) 3-868-143-51 MANUAL, INSTRUCTION (SWEDISH) (AEP) 3-868-143-61 MANUAL, INSTRUCTION (PORTUGUESE) (AEP) 3-868-143-71 MANUAL, INSTRUCTION (GERMAN) (AEP) 3-868-143-81 MANUAL, INSTRUCTION (ITALIAN) (AEP) 3-868-143-91 MANUAL, INSTRUCTION (FINNISH) (AEP) 3-868-144-11 MANUAL, INSTRUCTION (CHINESE) (E13) 8-953-273-83 RECEIVER, EAR MDR-G051LP (CND) 8-953-284-91 HEADPHONE MDR-W014LP (EXCEPT CND) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com – 38 – Sony Corporation Personal Audio Division Company 9-927-640-11 D-SJ01 2000A0486-1 Printed in Japan C2000.1 Published by General Engineering Dept. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
