索尼SONY D-EJ955音响电路图

分类:电子电工 日期: 点击:0

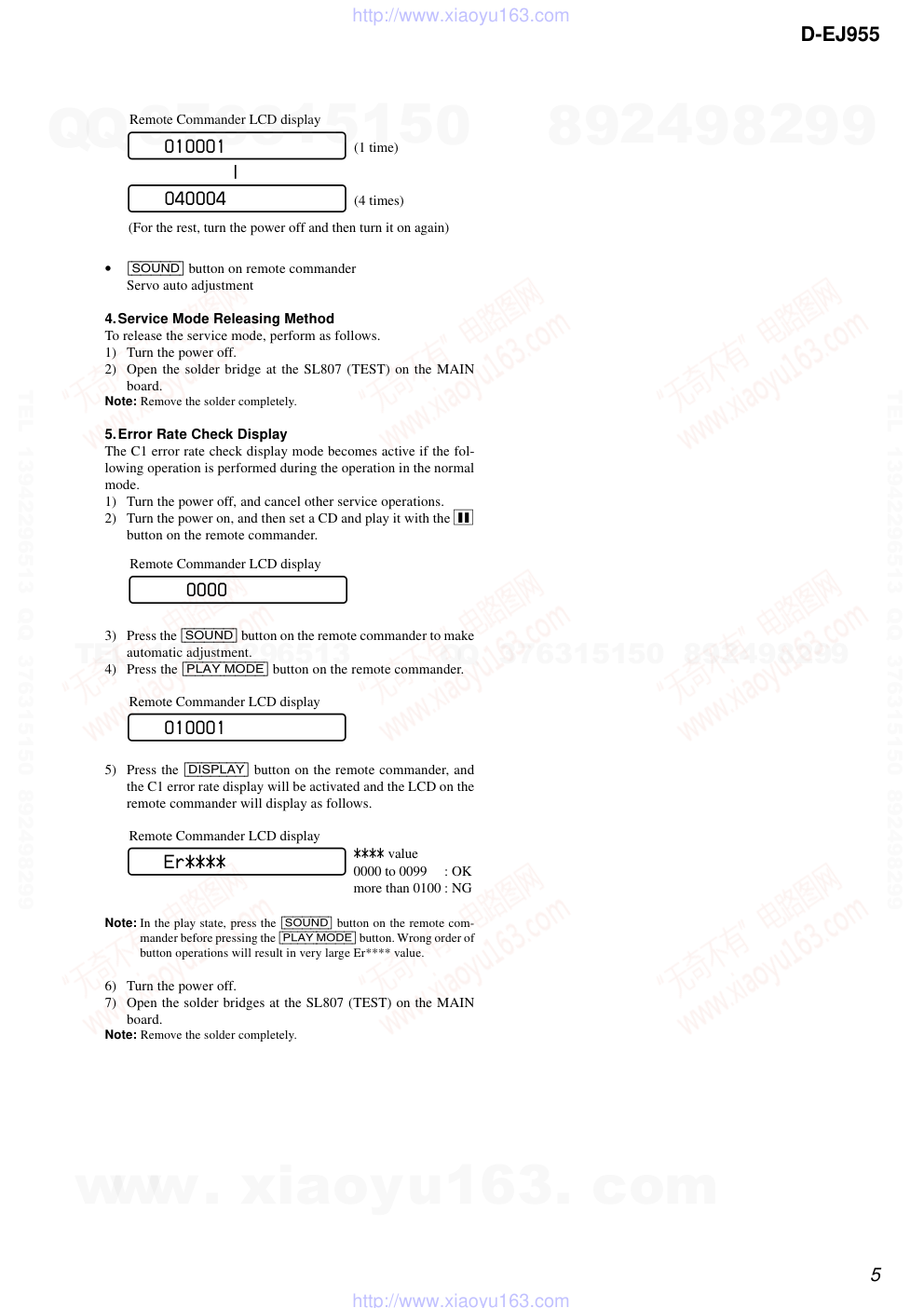

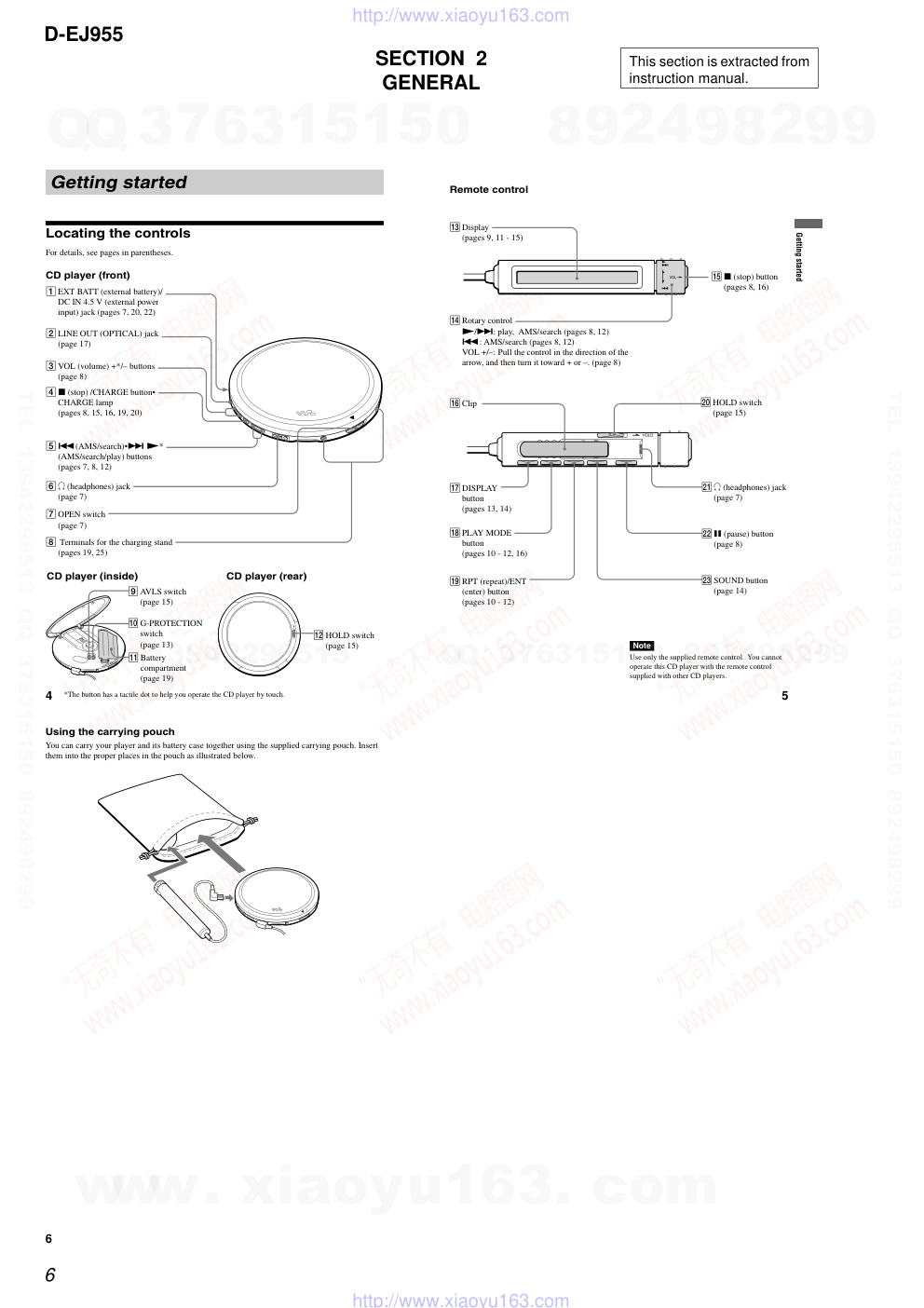

索尼SONY D-EJ955音响电路图-0 索尼SONY D-EJ955音响电路图-1 索尼SONY D-EJ955音响电路图-2 索尼SONY D-EJ955音响电路图-3 索尼SONY D-EJ955音响电路图-4 索尼SONY D-EJ955音响电路图-5 索尼SONY D-EJ955音响电路图-6 索尼SONY D-EJ955音响电路图-7 索尼SONY D-EJ955音响电路图-8 索尼SONY D-EJ955音响电路图-9

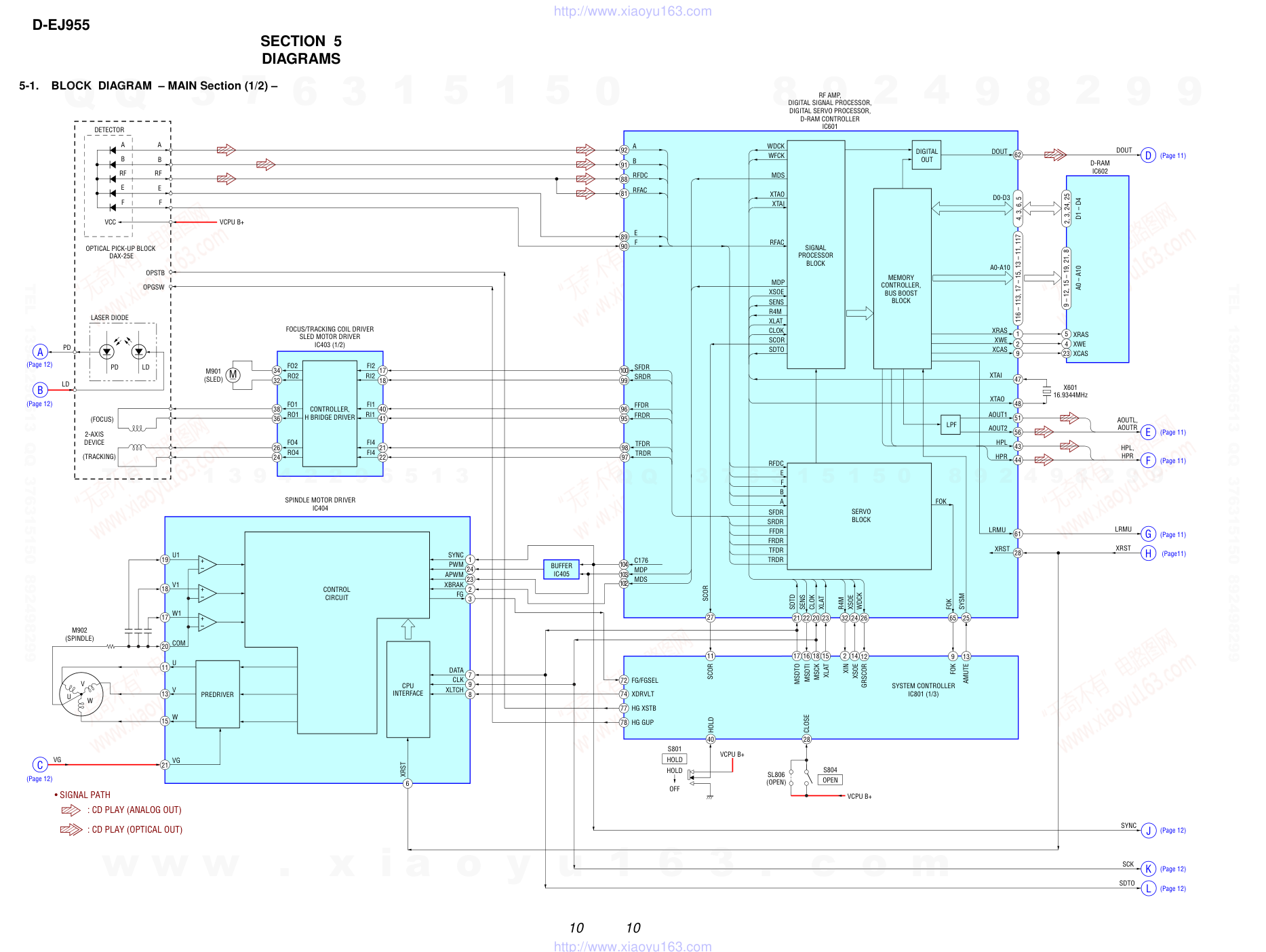

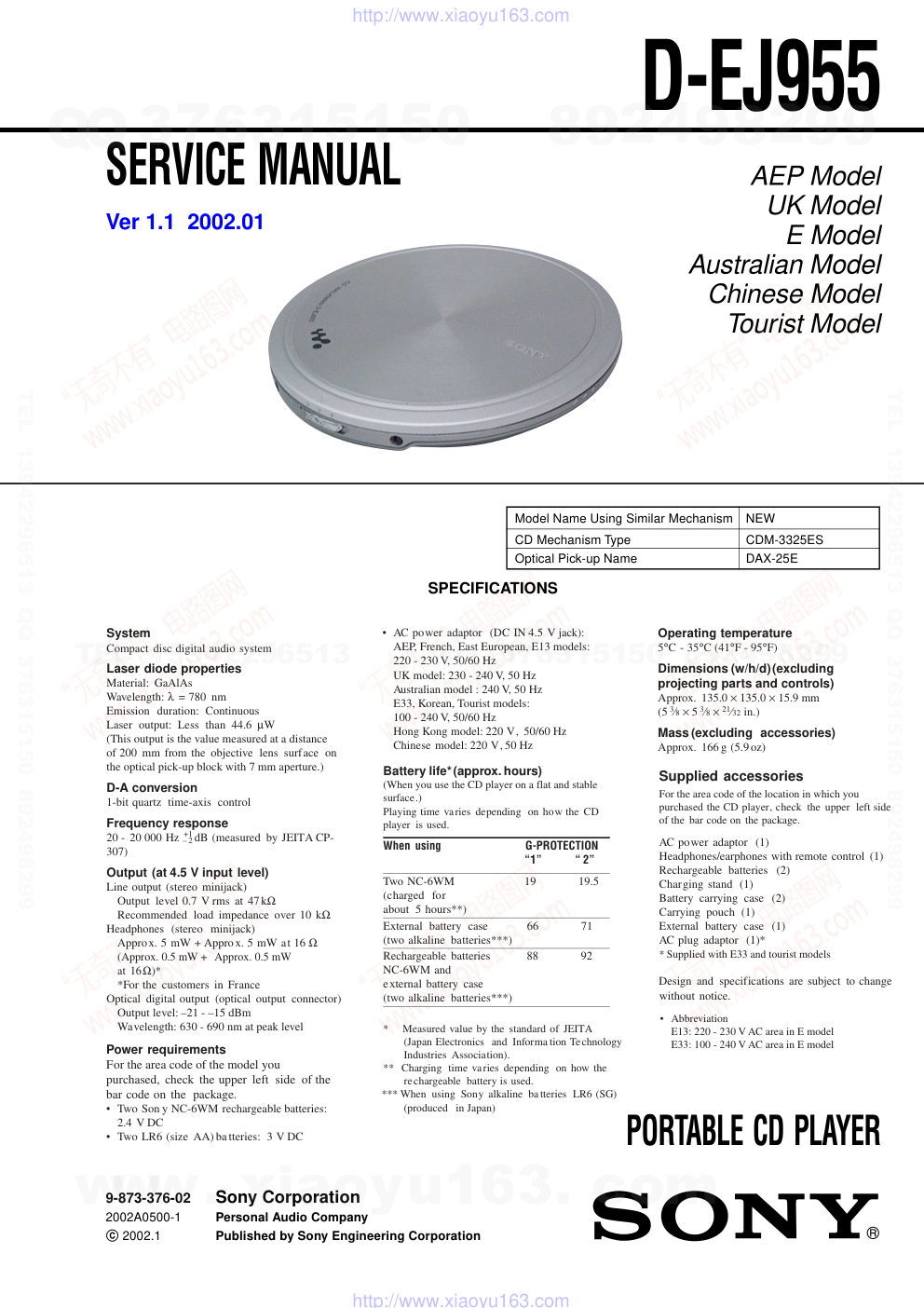

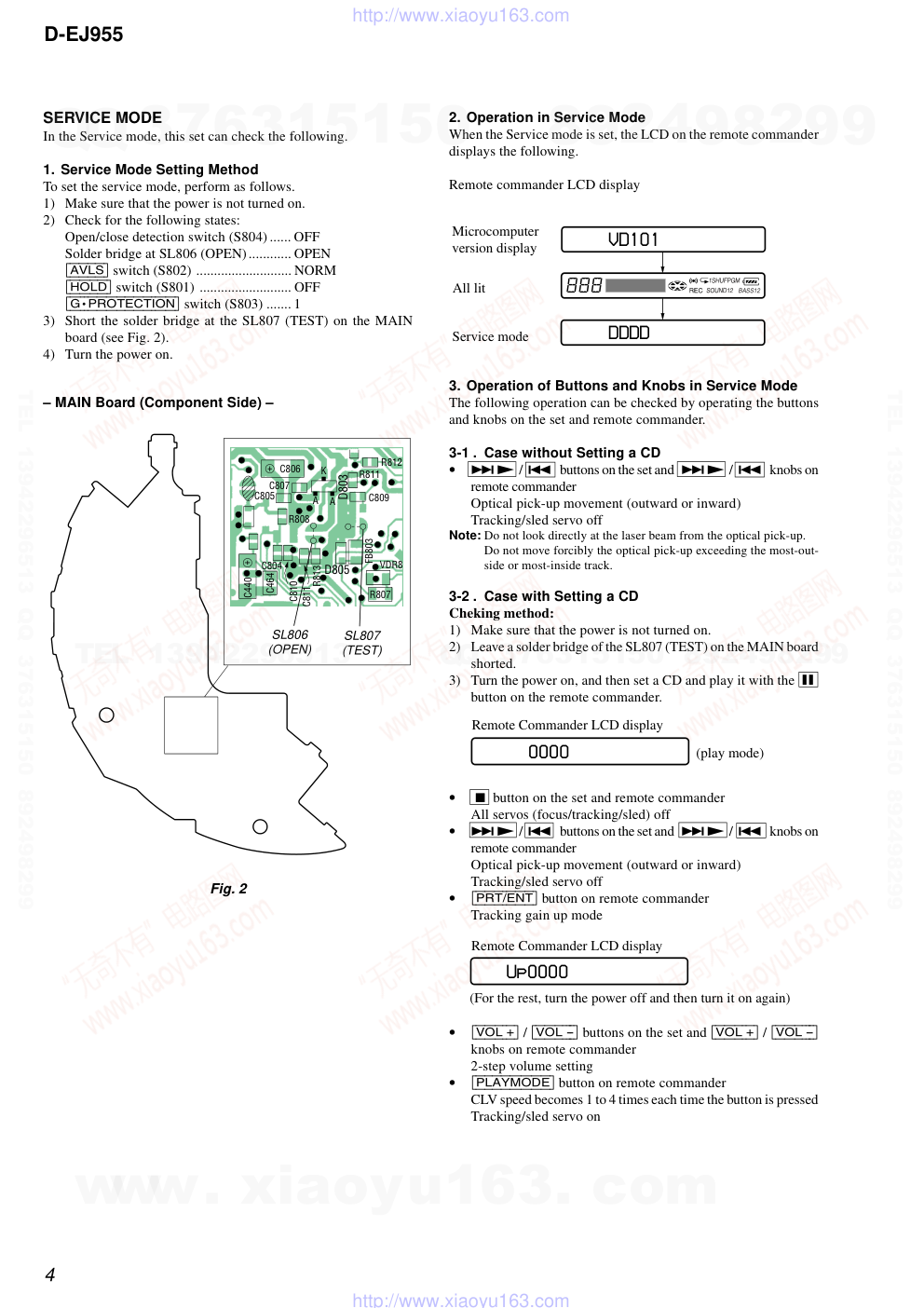

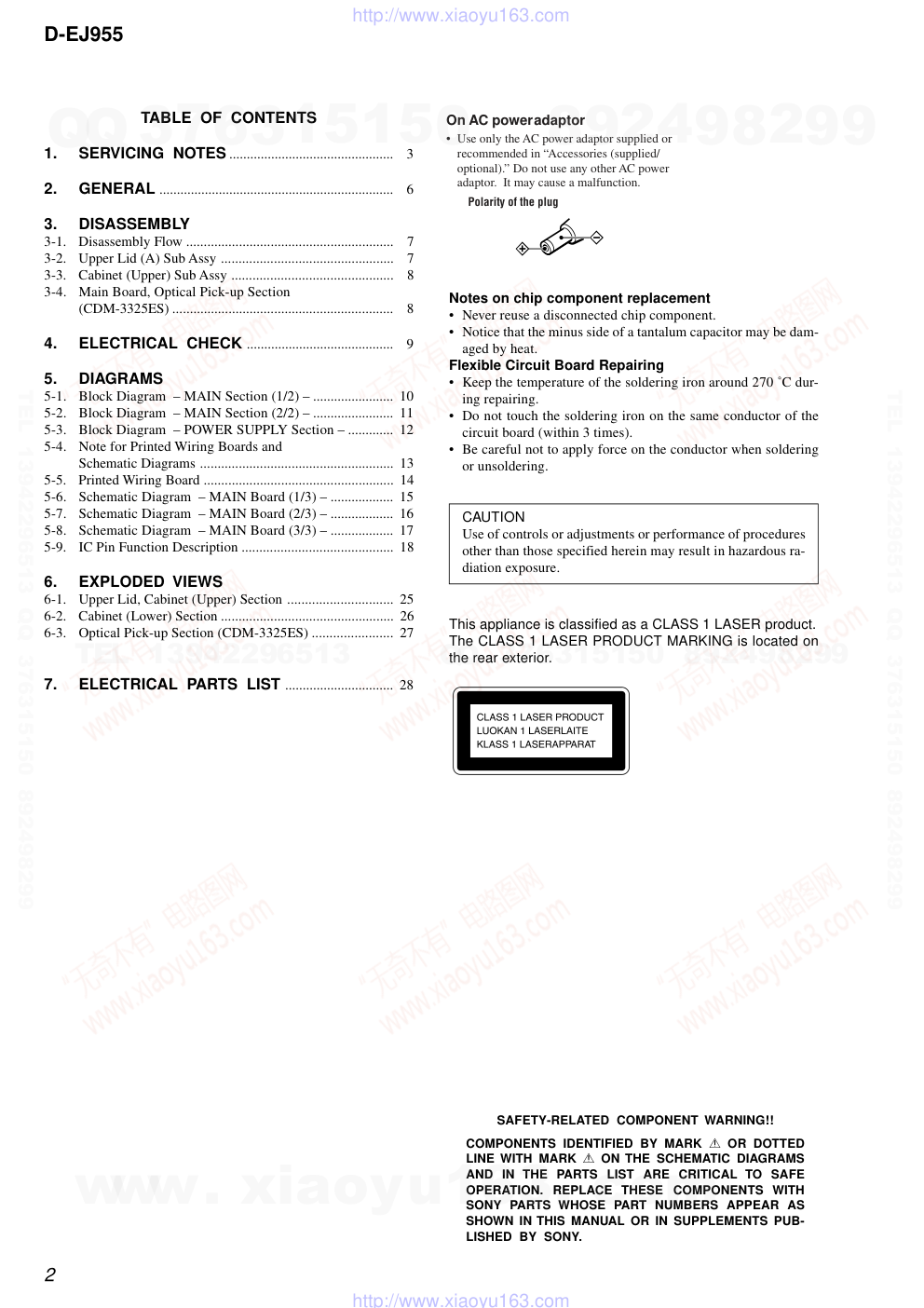

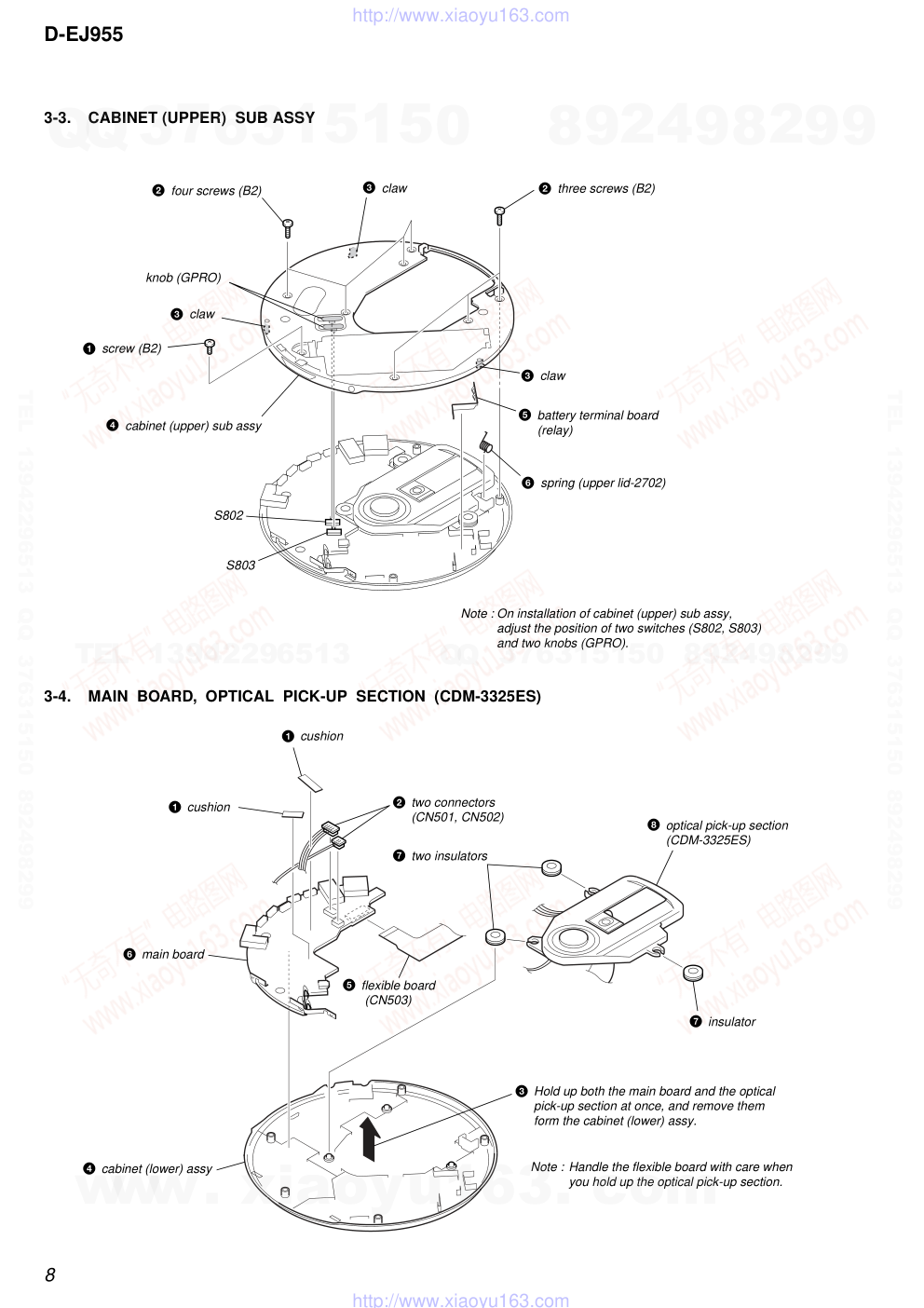

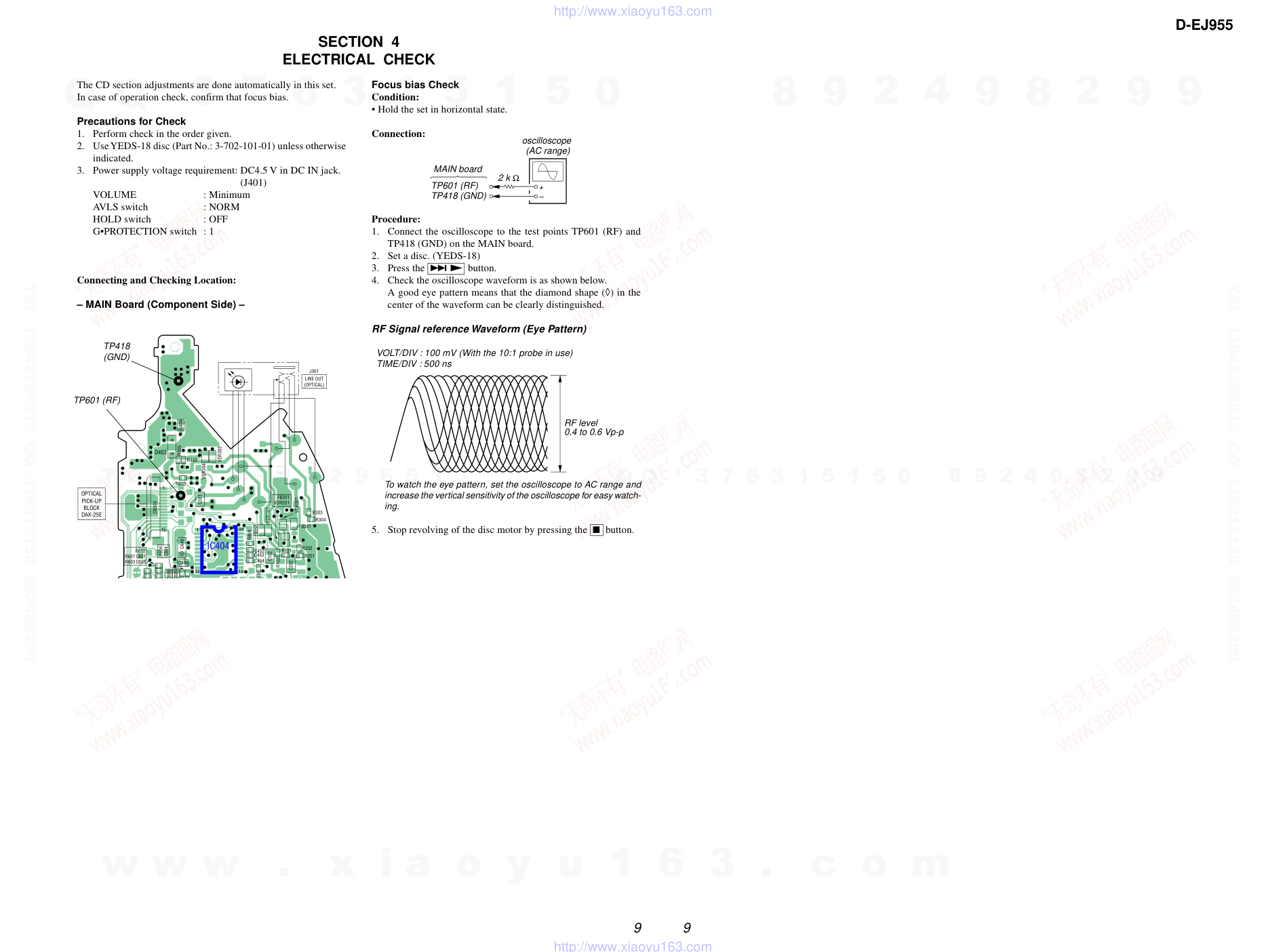

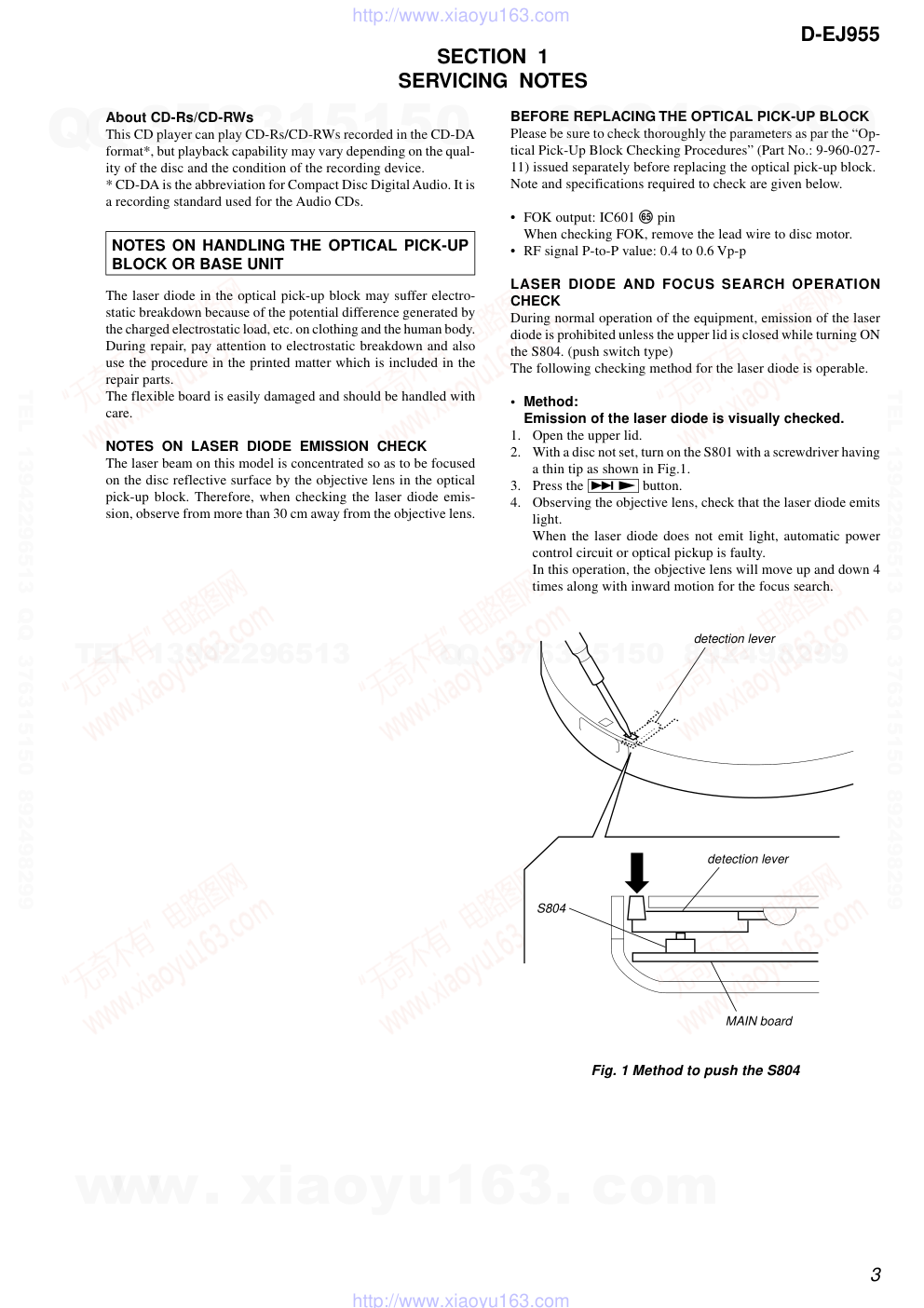

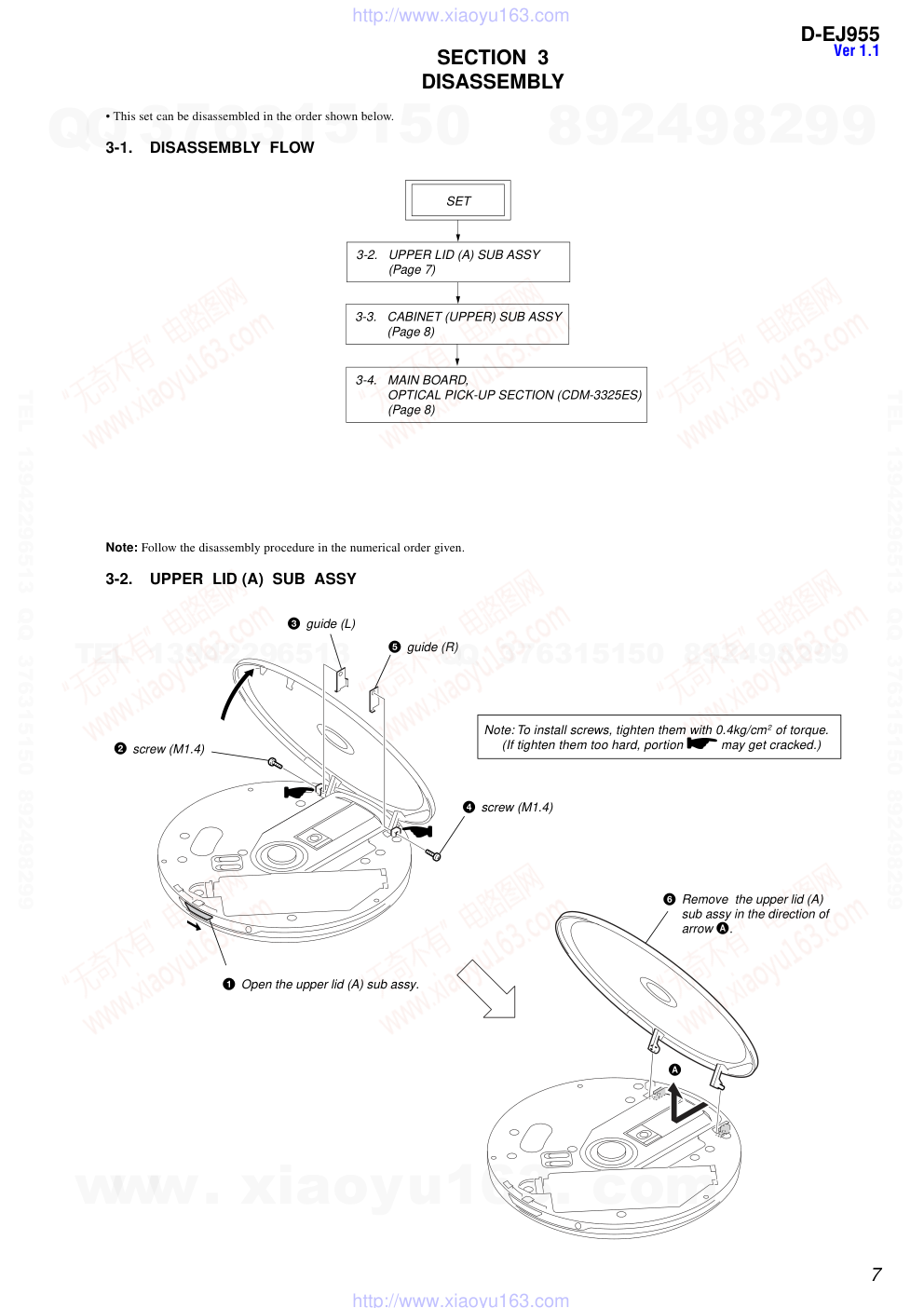

SERVICE MANUAL Ver 1.1 2002.01 SPECIFICATIONS PORTABLE CD PLAYER D-EJ955 AEP Model UK Model E Model Australian Model Chinese Model Tourist Model Model Name Using Similar Mechanism NEW CD Mechanism Type CDM-3325ES Optical Pick-up Name DAX-25E System Compact disc digital audio system Laser diode properties Material: GaAlAs Wavelength: λ = 780 nm Emission duration: Continuous Laser output: Less than 44.6 µW (This output is the value measured at a distance of 200 mm from the objective lens surface on the optical pick-up block with 7 mm aperture.) D-A conversion 1-bit quartz time-axis control Frequency response 20 - 20 000 Hz +1 – 2 dB (measured by JEITA CP- 307) Output (at 4.5 V input level) Line output (stereo minijack) Output level 0.7 V rms at 47 kΩ Recommended load impedance over 10 kΩ Headphones (stereo minijack) Approx. 5 mW + Approx. 5 mW at 16 Ω (Approx. 0.5 mW + Approx. 0.5 mW at 16 Ω)* *For the customers in France Optical digital output (optical output connector) Output level: –21 - –15 dBm Wavelength: 630 - 690 nm at peak level Power requirements For the area code of the model you purchased, check the upper left side of the bar code on the package. • Two Son y NC-6WM rechargeable batteries: 2.4 V DC • Two LR6 (size AA) ba tteries: 3 V DC • AC power adaptor (DC IN 4.5 V jack): AEP, French, East European, E13 models: 220 - 230 V, 50/60 Hz UK model: 230 - 240 V, 50 Hz Australian model : 240 V, 50 Hz E33, Korean, Tourist models: 100 - 240 V, 50/60 Hz Hong Kong model: 220 V, 50/60 Hz Chinese model: 220 V, 50 Hz Battery life* (approx. hours) (When you use the CD player on a flat and stable surface.) Playing time varies depending on how the CD player is used. When using G-PROTECTION “1” “ 2” Two NC-6WM 19 19.5 (charged for about 5 hours**) External battery case 66 71 (two alkaline batteries***) Rechargeable batteries 88 92 NC-6WM and external battery case (two alkaline batteries***) * Measured value by the standard of JEITA (Japan Electronics and Informa tion Technology Industries Association). ** Charging time varies depending on how the rechargeable battery is used. *** When using Sony alkaline batteries LR6 (SG) (produced in Japan) Operating temperature 5°C - 35°C (41°F - 95°F) Dimensions (w/h/d) (excluding projecting parts and controls) Approx. 135.0 × 135.0 × 15.9 mm (5 3⁄8 × 5 3⁄8 × 21⁄32 in.) Mass (excluding accessories) Approx. 166 g (5.9 oz) Design and specifications are subject to change without notice. Supplied accessories For the area code of the location in which you purchased the CD player, check the upper left side of the bar code on the package. AC power adaptor (1) Headphones/earphones with remote control (1) Rechargeable batteries (2) Charging stand (1) Battery carrying case (2) Carrying pouch (1) External battery case (1) AC plug adaptor (1)* * Supplied with E33 and tourist models • Abbreviation E13: 220 - 230 V AC area in E model E33: 100 - 240 V AC area in E model 9-873-376-02 Sony Corporation 2002A0500-1 Personal Audio Company C 2002.1 Published by Sony Engineering Corporation www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 D-EJ955 Notes on chip component replacement • Never reuse a disconnected chip component. • Notice that the minus side of a tantalum capacitor may be dam- aged by heat. Flexible Circuit Board Repairing • Keep the temperature of the soldering iron around 270 ˚C dur- ing repairing. • Do not touch the soldering iron on the same conductor of the circuit board (within 3 times). • Be careful not to apply force on the conductor when soldering or unsoldering. SAFETY-RELATED COMPONENT WARNING!! COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUB- LISHED BY SONY. TABLE OF CONTENTS 1. SERVICING NOTES ............................................... 3 2. GENERAL ................................................................... 6 3. DISASSEMBLY 3-1. Disassembly Flow ........................................................... 7 3-2. Upper Lid (A) Sub Assy ................................................. 7 3-3. Cabinet (Upper) Sub Assy .............................................. 8 3-4. Main Board, Optical Pick-up Section (CDM-3325ES) ............................................................... 8 4. ELECTRICAL CHECK .......................................... 9 5. DIAGRAMS 5-1. Block Diagram – MAIN Section (1/2) – ....................... 10 5-2. Block Diagram – MAIN Section (2/2) – ....................... 11 5-3. Block Diagram – POWER SUPPLY Section – ............. 12 5-4. Note for Printed Wiring Boards and Schematic Diagrams ....................................................... 13 5-5. Printed Wiring Board ...................................................... 14 5-6. Schematic Diagram – MAIN Board (1/3) – .................. 15 5-7. Schematic Diagram – MAIN Board (2/3) – .................. 16 5-8. Schematic Diagram – MAIN Board (3/3) – .................. 17 5-9. IC Pin Function Description ........................................... 18 6. EXPLODED VIEWS 6-1. Upper Lid, Cabinet (Upper) Section .............................. 25 6-2. Cabinet (Lower) Section ................................................. 26 6-3. Optical Pick-up Section (CDM-3325ES) ....................... 27 7. ELECTRICAL PARTS LIST ............................... 28 This appliance is classified as a CLASS 1 LASER product. The CLASS 1 LASER PRODUCT MARKING is located on the rear exterior. CAUTION Use of controls or adjustments or performance of procedures other than those specified herein may result in hazardous ra- diation exposure. On AC power adaptor • Use only the AC power adaptor supplied or recommended in “Accessories (supplied/ optional).” Do not use any other AC power adaptor. It may cause a malfunction. Polarity of the plug www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 D-EJ955 SECTION 1 SERVICING NOTES The laser diode in the optical pick-up block may suffer electro- static breakdown because of the potential difference generated by the charged electrostatic load, etc. on clothing and the human body. During repair, pay attention to electrostatic breakdown and also use the procedure in the printed matter which is included in the repair parts. The flexible board is easily damaged and should be handled with care. NOTES ON LASER DIODE EMISSION CHECK The laser beam on this model is concentrated so as to be focused on the disc reflective surface by the objective lens in the optical pick-up block. Therefore, when checking the laser diode emis- sion, observe from more than 30 cm away from the objective lens. BEFORE REPLACING THE OPTICAL PICK-UP BLOCK Please be sure to check thoroughly the parameters as par the “Op- tical Pick-Up Block Checking Procedures” (Part No.: 9-960-027- 11) issued separately before replacing the optical pick-up block. Note and specifications required to check are given below. • FOK output: IC601 yg pin When checking FOK, remove the lead wire to disc motor. • RF signal P-to-P value: 0.4 to 0.6 Vp-p LASER DIODE AND FOCUS SEARCH OPERATION CHECK During normal operation of the equipment, emission of the laser diode is prohibited unless the upper lid is closed while turning ON the S804. (push switch type) The following checking method for the laser diode is operable. • Method: Emission of the laser diode is visually checked. 1. Open the upper lid. 2. With a disc not set, turn on the S801 with a screwdriver having a thin tip as shown in Fig.1. 3. Press the > N button. 4. Observing the objective lens, check that the laser diode emits light. When the laser diode does not emit light, automatic power control circuit or optical pickup is faulty. In this operation, the objective lens will move up and down 4 times along with inward motion for the focus search. NOTES ON HANDLING THE OPTICAL PICK-UP BLOCK OR BASE UNIT Fig. 1 Method to push the S804 S804 detection lever detection lever MAIN board About CD-Rs/CD-RWs This CD player can play CD-Rs/CD-RWs recorded in the CD-DA format*, but playback capability may vary depending on the qual- ity of the disc and the condition of the recording device. * CD-DA is the abbreviation for Compact Disc Digital Audio. It is a recording standard used for the Audio CDs. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 D-EJ955 SERVICE MODE In the Service mode, this set can check the following. 1. Service Mode Setting Method To set the service mode, perform as follows. 1) Make sure that the power is not turned on. 2) Check for the following states: Open/close detection switch (S804) ...... OFF Solder bridge at SL806 (OPEN)............ OPEN [AVLS] switch (S802) ........................... NORM [HOLD] switch (S801) .......................... OFF [G PROTECTION] switch (S803) ....... 1 3) Short the solder bridge at the SL807 (TEST) on the MAIN board (see Fig. 2). 4) Turn the power on. 2. Operation in Service Mode When the Service mode is set, the LCD on the remote commander displays the following. Remote commander LCD display 3. Operation of Buttons and Knobs in Service Mode The following operation can be checked by operating the buttons and knobs on the set and remote commander. 3-1 . Case without Setting a CD • > N / . buttons on the set and > N / . knobs on remote commander Optical pick-up movement (outward or inward) Tracking/sled servo off Note: Do not look directly at the laser beam from the optical pick-up. Do not move forcibly the optical pick-up exceeding the most-out- side or most-inside track. 3-2 . Case with Setting a CD Cheking method: 1) Make sure that the power is not turned on. 2) Leave a solder bridge of the SL807 (TEST) on the MAIN board shorted. 3) Turn the power on, and then set a CD and play it with the X button on the remote commander. • x button on the set and remote commander All servos (focus/tracking/sled) off • > N / . buttons on the set and > N / . knobs on remote commander Optical pick-up movement (outward or inward) Tracking/sled servo off • [PRT/ENT] button on remote commander Tracking gain up mode • [VOL +] / [VOL --] buttons on the set and [VOL +] / [VOL --] knobs on remote commander 2-step volume setting • [PLAYMODE] button on remote commander CLV speed becomes 1 to 4 times each time the button is pressed Tracking/sled servo on – MAIN Board (Component Side) – Service mode All lit 888 Microcomputer version display VD101 DDDD BASS12 Fig. 2 R813 R808 C811 C810 C804 C807 C805 C809 R812 R811 R807 VDR8 FB803 D803 K A A C440 + C464 C806 + D805 SL806 (OPEN) SL807 (TEST) • 0000 Remote Commander LCD display (play mode) Remote Commander LCD display (For the rest, turn the power off and then turn it on again) Up0000 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 D-EJ955 • [SOUND] button on remote commander Servo auto adjustment 4.Service Mode Releasing Method To release the service mode, perform as follows. 1) Turn the power off. 2) Open the solder bridge at the SL807 (TEST) on the MAIN board. Note: Remove the solder completely. 5.Error Rate Check Display The C1 error rate check display mode becomes active if the fol- lowing operation is performed during the operation in the normal mode. 1) Turn the power off, and cancel other service operations. 2) Turn the power on, and then set a CD and play it with the X button on the remote commander. 3) Press the [SOUND] button on the remote commander to make automatic adjustment. 4) Press the [PLAY MODE] button on the remote commander. 5) Press the [DISPLAY] button on the remote commander, and the C1 error rate display will be activated and the LCD on the remote commander will display as follows. Note: In the play state, press the [SOUND] button on the remote com- mander before pressing the [PLAY MODE] button. Wrong order of button operations will result in very large Er**** value. 6) Turn the power off. 7) Open the solder bridges at the SL807 (TEST) on the MAIN board. Note: Remove the solder completely. Remote Commander LCD display (1 time) 010001 (4 times) 040004 (For the rest, turn the power off and then turn it on again) 0000 Remote Commander LCD display Remote Commander LCD display 010001 Remote Commander LCD display **** value 0000 to 0099 : OK more than 0100 : NG Er**** www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6 D-EJ955 SECTION 2 GENERAL This section is extracted from instruction manual. 4 Getting started Locating the controls For details, see pages in parentheses. CD player (front) CD player (inside) 4 x (stop) /CHARGE button• CHARGE lamp (pages 8, 15, 16, 19, 20) 6 i (headphones) jack (page 7) 9 AVLS switch (page 15) 1 EXT BATT (external battery)/ DC IN 4.5 V (external power input) jack (pages 7, 20, 22) 3 VOL (volume) +*/– buttons (page 8) 2 LINE OUT (OPTICAL) jack (page 17) qs HOLD switch (page 15) 7 OPEN switch (page 7) 8 Terminals for the charging stand (pages 19, 25) qa Battery compartment (page 19) CD player (rear) q; G-PROTECTION switch (page 13) 5 .(AMS/search)•> N* (AMS/search/play) buttons (pages 7, 8, 12) *The button has a tactile dot to help you operate the CD player by touch. 5 Remote control Note Use only the supplied remote control. You cannot operate this CD player with the remote control supplied with other CD players. qg x (stop) button (pages 8, 16) qk PLAY MODE button (pages 10 - 12, 16) qd Display (pages 9, 11 - 15) qj DISPLAY button (pages 13, 14) wd SOUND button (page 14) qf Rotary control N/>: play, AMS/search (pages 8, 12) .: AMS/search (pages 8, 12) VOL +/–: Pull the control in the direction of the arrow, and then turn it toward + or –. (page 8) ql RPT (repeat)/ENT (enter) button (pages 10 - 12) w; HOLD switch (page 15) qh Clip Getting started wa i (headphones) jack (page 7) ws X (pause) button (page 8) 6 Using the carrying pouch You can carry your player and its battery case together using the supplied carrying pouch. Insert them into the proper places in the pouch as illustrated below. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ955 7 SECTION 3 DISASSEMBLY Note: Follow the disassembly procedure in the numerical order given. 3-2. UPPER LID (A) SUB ASSY • This set can be disassembled in the order shown below. 3-1. DISASSEMBLY FLOW 3-2. UPPER LID (A) SUB ASSY (Page 7) 3-3. CABINET (UPPER) SUB ASSY (Page 8) 3-4. MAIN BOARD, OPTICAL PICK-UP SECTION (CDM-3325ES) (Page 8) SET 3 guide (L) 2 screw (M1.4) 4 screw (M1.4) 1 Open the upper lid (A) sub assy. 6 Remove the upper lid (A) sub assy in the direction of arrow A. A 5 guide (R) ! @ Ver 1.1 Note: To install screws, tighten them with 0.4kg/cm2 of torque. (If tighten them too hard, portion ! may get cracked.) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ955 8 4 cabinet (lower) assy 6 main board 1 cushion 5 flexible board (CN503) 7 two insulators 7 insulator 8 optical pick-up section (CDM-3325ES) 1 cushion 2 two connectors (CN501, CN502) 3 Hold up both the main board and the optical pick-up section at once, and remove them form the cabinet (lower) assy. Note : Handle the flexible board with care when you hold up the optical pick-up section. 3-3. CABINET (UPPER) SUB ASSY 3-4. MAIN BOARD, OPTICAL PICK-UP SECTION (CDM-3325ES) 6 spring (upper lid-2702) 5 battery terminal board (relay) 3 claw 2 three screws (B2) 2 four screws (B2) 1 screw (B2) 4 cabinet (upper) sub assy Note : On installation of cabinet (upper) sub assy, adjust the position of two switches (S802, S803) and two knobs (GPRO). knob (GPRO) S802 3 claw 3 claw S803 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ955 9 9 SECTION 4 ELECTRICAL CHECK The CD section adjustments are done automatically in this set. In case of operation check, confirm that focus bias. Precautions for Check 1. Perform check in the order given. 2. Use YEDS-18 disc (Part No.: 3-702-101-01) unless otherwise indicated. 3. Power supply voltage requirement: DC4.5 V in DC IN jack. (J401) VOLUME : Minimum AVLS switch : NORM HOLD switch : OFF G•PROTECTION switch : 1 Connecting and Checking Location: – MAIN Board (Component Side) – Focus bias Check Condition: • Hold the set in horizontal state. Connection: Procedure: 1. Connect the oscilloscope to the test points TP601 (RF) and TP418 (GND) on the MAIN board. 2. Set a disc. (YEDS-18) 3. Press the > N button. 4. Check the oscilloscope waveform is as shown below. A good eye pattern means that the diamond shape (◊) in the center of the waveform can be clearly distinguished. RF Signal reference Waveform (Eye Pattern) VOLT/DIV : 100 mV (With the 10:1 probe in use) TIME/DIV : 500 ns To watch the eye pattern, set the oscilloscope to AC range and increase the vertical sensitivity of the oscilloscope for easy watch- ing. 5. Stop revolving of the disc motor by pressing the x button. oscilloscope (AC range) + – MAIN board TP601 (RF) TP418 (GND) 2 k Ω RF level 0.4 to 0.6 Vp-p C404 D403 K A R305 R489 VDR304 VDR303 R410 C301 CN503 C449 + R604 R601 R603 C601 C603 R602 C606 C605 C448 C604 55 C454 C453 R469 C452 FB101 VDR101 VDR201 FB301 FB201 R303 R304 C102 C202 R102 R202 R101 R201 1 12 24 13 IC404 VDR301 J301 LINE OUT (OPTICAL) 1 15 OPTICAL PICK-UP BLOCK DAX-25E TP601 (RF) TP418 (GND) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ955 10 10 RF AMP, DIGITAL SIGNAL PROCESSOR, DIGITAL SERVO PROCESSOR, D-RAM CONTROLLER IC601 DIGITAL OUT LPF SIGNAL PROCESSOR BLOCK MEMORY CONTROLLER, BUS BOOST BLOCK SERVO BLOCK MDS MDP SENS SCOR SDTO XTAI XTAO RFAC XSOE R4M XLAT CLOK DOUT XRAS XWE XCAS AOUT1 AOUTL, AOUTR HPL, HPR AOUT2 LRMU FOK XRST RFDC B A SFDR SRDR FFDR FRDR TFDR TRDR D0-D3 A0-A10 WDCK WFCK XTAO XTAI E F 89 F 92 91 A B 88 81 RFDC RFAC E LASER DIODE OPTICAL PICK-UP BLOCK DAX-25E A A B RF E F B RF E F PD PD LD LD DETECTOR VCC X601 16.9344MHz A B 90 2, 3, 24, 25 9 – 12, 15 – 19, 21, 8 5 4 23 D-RAM IC602 D1 – D4 A0 – A10 DOUT XRAS XWE XCAS D E G H 100 99 SFDR SRDR 96 95 FFDR FRDR 98 97 17 18 40 41 21 22 34 32 38 36 26 24 TFDR TRDR M901 (SLED) (FOCUS) (TRACKING) FI2 RI2 FI1 RI1 FI4 FI4 FO2 RO2 FO1 RO1 FO4 RO4 FOCUS/TRACKING COIL DRIVER SLED MOTOR DRIVER IC403 (1/2) 26 24 22 32 23 20 21 9 12 16 14 15 18 17 11 PREDRIVER 102 MDS 103 MDP 27 SCOR 104 2 3 24 1 18 19 20 11 13 15 21 74 72 17 C176 FOK R4M 40 HOLD 28 CLOSE XSOE WDCK SDTD SENS CLOK XLAT XSOE XIN GRSCOR FOK MSDTO SCOR MSDTI MSCK XLAT + BUFFER IC405 SYNC 8 9 7 XRST DATA XLTCH CLK PWM 23 APWM XBRAK FG + + U1 V1 W1 COM U V W VG VG SPINDLE MOTOR DRIVER IC404 M902 (SPINDLE) FG/FGSEL XDRVLT C HOLD OFF VCPU B+ SL806 (OPEN) VCPU B+ SYSTEM CONTROLLER IC801 (1/3) SDTO SCK J L K SYNC 2-AXIS DEVICE CPU INTERFACE S801 HOLD 61 28 62 4, 3, 6, 5 116 – 113, 17 – 15, 13 – 11, 117 51 56 48 47 1 2 9 LRMU XRST HPL HPR F 43 44 • SIGNAL PATH : CD PLAY (ANALOG OUT) : CD PLAY (OPTICAL OUT) V U W 6 CONTROLLER, H BRIDGE DRIVER 2 M CONTROL CIRCUIT 65 13 SYSM AMUTE 25 S804 OPEN VCPU B+ OPSTB OPGSW 78 77 HG XSTB HG GUP (Page 12) (Page 12) (Page 12) (Page 11) (Page 11) (Page 11) (Page 11) (Page11) (Page 12) (Page 12) (Page 12) SECTION 5 DIAGRAMS 5-1. BLOCK DIAGRAM – MAIN Section (1/2) – w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ955 11 11 5-2. BLOCK DIAGRAM – MAIN Section (2/2) – G 6 24 79 30 26 25 B+ SWITCH Q301 LINE MUTING CONTROL SWITCH Q302 P21 AD SEL XRST BEEP AD RMKEY AD KEY SYSTEM CONTROLLER IC801(2/3) VCC3 (LINE OUT JACK) J301 LINE OUT (OPTICAL) OPTICAL TRANSCEIVER 31 TSB VCPU 2V TSB RMKEY GND J302 i S805-809 4 3 2 1 VCPU B+ IN_L IN_R HEADPHONE AMP IC301 13 12 OUT_L OUT_R BEEPO_L BEEPO_R 4 9 PW_SW MUTE_SW 17 BEEP 15 PW SW BEEP MUTE SW 18 SL807 (TEST) HPL HPR D F H E DOUT AOUTL AOUTR LRMU XRST MUTING Q303 • SIGNAL PATH : CD PLAY (ANALOG OUT) : CD PLAY (OPTICAL OUT) 3 10 39 AVLS LIMIT NORM VCPU B+ S802 AVLS 38 ESP 2 1 VCPU B+ S803 G•PROTECTION (Page 10) (Page 10) (Page 10) (Page 10) (Page 10) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ955 12 12 LINEAR CONSTANT CURRENT, CONSTANT VOLTAGE CHARGING BATTERY CHARGE CIRCUIT CHARGING BATTERY VOLTAGE DETECTOR CIRCUIT PRE-DRIVER SWITCHING POWER CIRCUIT CHARGE ON SWITCH Q403 SWITCHING POWER CIRCUIT LINEAR REGULATOR INTERFACE VG POWER CIRCUIT CLK OR OSC 45 46 43 65 42 CHGSW RF1 INM1 RF41 RF41 RF4 RF4 VCC1 VCPU VLGO3 VCC2 VCC1 INM4 INM4 APCREF APCREF DTC3 VREF PAPC PAPC WAKE LATCH DATA CLOCK DATA CLOCK VLGO4 SYNC 14 13 6 5 3 12 16 51 15 56 61 50 STNG 57 7 79 1 73 58 11 SDTO SCK PD LD J L K B A SYNC DTC2 DTC3 INP2 INP2 RS1 DC IN VIN VCC3 VCPU RF1 INM1 RS1 CHGSW VIN DCIN VCC3 75 VCC2 74 DTC2 53 LATCH WAKE VLGO2 BATM1 CHGMNT BATM2 CHGMNT VLGO4 VLGO2 VLG3 VG L5 9 8 VG L5 BATM1 RSTB 75 XPOWLT 21 AD CHGMNT 27 AD DCINMNT 33 EXTBATT 22 AD BATMNT 80 LEDDISP 29 PPG 70 AGCPWN SYSTEM CONTROLLER IC801 (3/3) VCC1 VCC3 49 VDRAM 10 NC VCPU B+ VCC2 D801 CHARGE 66 XWAKE 8 RESET 37 XSTAND ON 7 BATVCC ON 76 CHGGND ON D405 D403 D404 RECHARGEABLE BATTERY NC-6WM 2PCS. 2.4V – + J401 EXT BATT DC IN 4.5V VG CHARGE C POWER CONTROL IC403 (2/2) VREF SAW GEN. 60 BATM2 59 B+ SWITCH IC402 B+ SWITCH Q416, 417 CHARGE CONTROL Q406, 415 RIPPLE FILTER Q408 B+ SWITCH Q421, 422 48 + – CHARGE TERMINAL CHARGE ON SWITCH Q412 EXTERNAL BATTERY DETECT Q407 CHARGE STAND DETECT Q407 2 SWITCHING Q419 RF3 78 SWITCHING Q420 B+ SWITCH Q418 69 VIN B+ (Page 10) (Page 10) (Page 10) (Page 10) (Page 10) (Page 10) 5-3. BLOCK DIAGRAM – POWER SUPPLY Section – w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ955 13 13 2.0 Vp-p 950 ns 400 to 600 mVp-p 2.4 Vp-p 59.1 ns 2.5 Vp-p 236 ns 2 IC601 w; (CLOK) 2.0 Vp-p 950 ns 2.0 Vp-p 950 ns Note on Printed Wiring Board • X : parts extracted from the component side. • Y : parts extracted from the conductor side. • z : Through hole. • : Pattern from the side which enables seeing. (The other layers' patterns are not indicated.) • MAIN board is multi-layer printed board. However, the patterns of intermediate-layer have not been included in the diagram. Caution: Pattern face side: Parts on the pattern face side seen from (Conductor Side) the pattern face are indicated. Parts face side: Parts on the parts face side seen from (Component Side) the parts face are indicated. Note on Schematic Diagram: • All capacitors are in µF unless otherwise noted. pF: µµF 50 WV or less are not indicated except for electrolytics and tantalums. • All resistors are in Ω and 1/4 W or less unless otherwise specified. • % : indicates tolerance. • C : panel designation. • A : B+ Line. • Power voltage is dc 4.5 V and fed with regulated dc power supply from DC IN jack (J401). • Voltages and waveforms are dc with respect to ground in no-signal conditions. no mark : CD PLAY • Voltages are taken with a VOM (Input impedance 10 MΩ). Voltage variations may be noted due to normal produc- tion tolerances. • Waveforms are taken with a oscilloscope. Voltage variations may be noted due to normal produc- tion tolerances. • Circled numbers refer to waveforms. • Signal path. J : CD PLAY (ANALOG OUT) c : CD PLAY (OPTICAL OUT) 5-4. NOTE FOR PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS 3 IC601 es (R4M) 4 IC601 rk (XTAO) 5 IC601 if (RFAC) (CD play mode) 6 IC601 ik (RFDC) (CD play mode) 7 IC403 qd (CLOK) 8 IC801 2 (XIN) 2.5 Vp-p 236 ns 400 to 600 mVp-p • Waveforms 1 IC404 9 (CLK) 9 IC801 qk (MSCK) 2.0 Vp-p 950 ns Note: The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ955 14 14 C404 D403 K A R305 R489 VDR304 VDR303 R410 C301 CN503 C449 + R604 R601 R603 C601 C603 R602 R606 R614 C611 R607 C612 R615 R608 C613 C602 R619 R605 C606 C605 C448 R618 R613 R612 C604 R610 R611 C609 C455 C454 C453 R469 C452 FB101 VDR101 VDR201 FB301 FB201 R303 R304 C102 C202 R102 R202 R101 R201 1 12 24 13 IC404 1 120 30 31 60 61 90 91 IC601 R609 C614 R622 C626 R632 R631 R630 R629 R628 R627 C304 C305 C303 + C302 VDR803 R803 R203 R492 R204 C204 C205 R205 C207 C206 R208 1 12 24 13 IC301 R806 C803 IC801 1 20 21 40 60 41 80 61 R307 R820 R310 C311 D306 A K D305 K A K A D304 A K D307 FB303 FB304 C313 R309 R308 VDR102 FB403 K A D303 R207 R107 VDR202 R401 R428 C403 R482 R409 IC402 1 4 8 5 R415 C406 E C B Q406 R414 C468 R465 R463 2B 1B E R460 R461 C469 C443 K A D405 R481 R480 C445 C465 R454 C439 C434 C431 R450 R455 R447 C438 C437 R449 C436 C442 R448 R425 A K D404 R459 R446 R424 R457 R456 R452 C435 C429 R426 Q407 B C E R429 VDR401 C409 R420 R441 R423 R422 C423 R445 C421 R442 R443 1 20 21 40 41 60 61 80 C416 R432 R440 C Q417 S DG Q415 C414 R483 B E 6 4 1 3 Q416 R484 E C B Q403 1E 1B 2C 1C 2B 2E R419 Q419 2E 2B 1C 2C 1B 1E R490 R491 R485 Q418 Q420 R487 VDR301 R486 R436 C418 IC403 Q421 4 6 3 1 R488 2C 1C Q422 D401 A K C405 2E 2B 1C 2C 1B 1E R416 R413 C412 C424 + C413 + R437 C419 R435 R474 R813 R808 C811 C810 C804 R458 C807 C805 C809 R812 R811 C808 R805 R804 R801 R802 C801 C802 C623 R626 R634 C622 R105 R206 R106 R108 R103 C104 C106 C105 R104 R625 C625 C619 C814 R815 R816 R817 R814 R818 C618 C812 R821 R620 C615 R623 C608 R621 C457 R471 R470 C456 R468 R467 C447 R301 R302 C501 R478 R479 R477 C433 + C466 + C432 + R439 C425 C426 + L405 L403 L411 L410 C444 + L401 L408 L404 L402 L406 L409 C446 + C422 + FB404 FB405 R807 VDR804 FB803 D803 K A A D804 D408 A K SL806 (OPEN) C440 + C401 + C462 C464 FB202 FB102 FB302 C312 S806 S807 S805 S809 S808 D801 R819 X601 C208 + C108 + C310 C309 C306 L303 S802 S803 R418 C408 R417 C806 + FB801 VDR801 VDR601 L604 C624 + IC602 1 13 R635 26 14 FB602 C620 L602 FB601 C621 + L413 C607 + D601 C617 + C107 D406 A K C450 L503 L501 L502 C616 + A K D407 C451 Q302 1E 1B 2C 1C 2B 2E Q303 C502 + Q414 B C E B C E Q301 FB402 C610 C411 + S804 Q405 J302 R444 R421 IC405 1 3 4 5 CN501 CN502 VDR403 3 1 4 6 FB401 Q412 i 1-682-611- 11 (11) M901 (SLED) M RED BLK 2 1 4 1 M902 (SPINDLE) V W U BLK ORG WHT RED 4 1 MAIN BOARD (COMPONENT SIDE) A B C D E F G H 1 2 3 4 5 6 7 8 9 10 11 12 13 14 1-682-611- 11 (11) MAIN BOARD (CONDUCTOR SIDE) J401 EXT BATT DC IN 4.5V – + 1 2 2C 1B 1E 2E 2B 1C CHARGE VOL – VOL + x/CHARGE . > N SL808 SL809 SL810 D805 SL807 (TEST) S802 AVLS LIMIT NORM S803 G • PROTECTION 2 1 E B C OPEN D601, D804, 805 RECHARGEABLE BATTERY NC-6WM 2PSC. 2.4V – + CHARGE TEMINAL S801 HOLD HOLD OFF J301 LINE OUT (OPTICAL) 1 15 OPTICAL PICK-UP BLOCK DAX-25E I J TP418 (GND) TP601 (RF) C417 C307 + 5-5. PRINTED WIRING BOARD D303 H-13 D304 H-13 D305 H-13 D306 H-13 D307 H-13 D401 J-9 D403 B-12 D404 I-11 D405 I-11 D406 C-3 D407 D-2 D408 H-3 D601 E-2 D801 E-1 D803 G-4 D804 G-3 D805 G-4 IC301 F-13 IC402 I-12 IC403 H-10 IC404 D-13 • Semiconductor Location IC405 D-2 IC601 E-12 IC602 E-4 IC801 G-12 Q301 C-3 Q302 C-2 Q303 C-2 Q403 H-9 Q405 H-3 Q406 H-12 Q407 J-10 Q412 B-3 Q414 C-3 Q415 H-9 Q416 I-9 Q417 H-9 Q418 H-10 Q419 G-9 Q420 G-10 Q421 I-12 Q422 I-12 Ref. No. Location Ref. No. Location w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ955 15 15 5-6. SCHEMATIC DIAGRAM – MAIN Board (1/3) – • See page 13 for Waveforms. • See page 18 for IC Block Diagrams. The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. (Page 16) (Page 17) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ955 16 16 5-7. SCHEMATIC DIAGRAM – MAIN Board (2/3) – • See page 13 for Waveform. (Page 15) (Page 17) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ955 17 17 IC801 T5AJ4-3HE0 5-8. SCHEMATIC DIAGRAM – MAIN Board (3/3) – • See page 13 for Waveforms. (Page 15) (Page 16) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ955 18 18 • IC Block Diagrams IC301 TA2152FN (EL) + – 24 OUT ADJ 23 BIAS IN 22 RF IN 21 C-AMP SW 20 GND 19 BIAS OUT 18 BEEP IN 17 MUTE SW 16 PW SW 15 MUTE TC 14 VCC1 13 INB 1 NC 2 NC 3 BEEP OUTB 4 OUTB 5 EQB 6 OUTC 7 PW GND 8 EQA 9 OUTA 10 BEEP OUTA 11 VCC2 12 INA + – BIAS C-AMP SW BEEP PW/MUTE SW PWA PWC PWB IC404 TB2127AFN (EL) + – CONTROL + – + – + – TRIANGULAR WAVE GENERATING INTERFACE PRE-DRIVER VC 1 SYNC 2 XBRK 3 FG 4 VC 5 DGND 6 XRST 7 DATA 8 XLAT 9 CLK 10 VDU 11 U 12 PGUV 24 PWM 23 APWM 22 AGND 21 VG 20 COM 19 UI 18 VI 17 WI 16 PGW 15 W 14 VDVW 13 V • IC403 TB2130F (FOCUS/TRACKING COIL DRIVER, SLED MOTOR DRIVER, POWER CONTROL) Pin No. Pin Name I/O Description 1 VREF I Reference voltage input terminal 2 RF41 O Power supply 4 (APC) section operational amplifier 1 output 3 PAPC I Power supply 4 (APC) section operational amplifier 1 non-invert input 4 VINDET I VIN detection signal input terminal Not used (open) 5 RF4 O Power supply 4 (APC) section operational amplifier 2 output 6 INM4 I Power supply 4 (APC) section operational amplifier 2 invert input 7 APCREF I AGC control pulse signal input from the system controller (IC801) 8 L5 — Connected to the inductor for VG 9 VG O VG output terminal 10 GND — Ground terminal 11 SYNC I 176.4 kHz clock signal input from the CXD3029R (IC601) 12 WAKE I Wakeup control signal input from the system controller (IC801) (for system standby reset) “L”: wakeup The stop status is reset with the falling edge of input signal 13 CLOK I Serial data transfer clock signal input from the system controller (IC801) 14 DATA I Serial data input from the system controller (IC801) 15 LATCH I Serial data latch pulse signal input from the system controller (IC801) 16 RSTB O System reset signal output to the system controller (IC801) “L”: reset For several hundreds msec. after the power supply rises, “L” is output, then it changes to “H” 17 FI2 I Sled servo drive signal (+) input from the CXD3029R (IC601) 18 RI2 I Sled servo drive signal (–) input from the CXD3029R (IC601) 19 FI3 I Not used (fixed at “L”) 20 RI3 I Not used (fixed at “L”) 21 FI4 I Tracking servo drive signal (+) input from the CXD3029R (IC601) 22 RI4 I Tracking servo drive signal (–) input from the CXD3029R (IC601) 23 VD4 I Power supply input terminal for tracking servo drive 24 RO4 O Tracking coil drive signal (–) output 25 MGND4 — Ground terminal (for tracking servo drive) 26 FO4 O Tracking coil drive signal (+) output 27 VD34 I Power supply input terminal for tracking servo drive 28 RO3 O Not used (open) 29 MGND3 — Ground terminal 30 FO3 O Not used (open) 31 VD23 I Power supply input terminal for sled servo drive 32 RO2 O Sled motor (M901) drive signal (–) output 33 MGND2 — Ground terminal (for sled servo drive) 34 FO2 O Sled motor (M901) drive signal (+) output 35 VD12 I Power supply input terminal for focus servo drive and sled servo drive 36 RO1 O Focus coil drive signal (–) output 37 MGND1 — Ground terminal (for focus servo drive) 38 FO1 O Focus coil drive signal (+) output 39 VD1 I Power supply input terminal for focus servo drive 40 FI2 I Focus servo drive signal (+) input from the CXD3029R (IC601) 41 RI2 I Focus servo drive signal (–) input from the CXD3029R (IC601) 42 CHGSW O Battery charge control transistor drive signal output 43 RS1 I Battery charge current detection terminal 44 INP1 I Battery charge circuit error amplifier non-invert input terminal for rechargeable battery Not used (open) 5-9. IC PIN FUNCTION DESCRIPTION w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 19 D-EJ955 Pin No. Pin Name I/O Description 45 INW1 I Battery charge circuit error amplifier invert input for rechargeable battery 46 RF1 O Battery charge circuit error amplifier output for rechargeable battery 47 VOUT1 O VIN power supply circuit control transistor drive signal output terminal Not used (open) 48 DCIN I DCIN (AC adapter power supply) detection terminal 49 VDRAM O VDRAM output to the system controller (IC801) 50 VCPU I VCPU input terminal 51 VCC1 O VCC1 output terminal 52 DFLAY — Constant terminal at the VCC1 control 53 DTC2 — Power supply 2 (VCPU) duty setting terminal 54 INM2 I Power supply 2 (VCPU) operational amplifier invert input 55 RF2 O Power supply 2 (VCPU) operational amplifier output 56 INP2 I Power supply 2 (VCPU) operational amplifier non-invert input 57 STNG — Connected to the external transistor for power supply 2 (VCPU) 58 CHGMNT O Battery charge voltage detection signal output to the system controller (IC801) 59 BATM2 I Lower rechargeable battery minus terminal 60 BATM1 I Upper rechargeable battery minus terminal 61 VLGO2 O Power supply 2 (VCPU) output terminal 62 L2L — Connected to the inductor for power supply 2 (VCPU) 63 PGND2 — Ground terminal (for power supply 2 (VCPU)) 64 L2H — Connected to the inductor for power supply 2 (VCPU) 65 VIN I VIN input terminal for power supply 4 66 L4L — Connected to the inductor for power supply 4 (VAPC) 67 PGND4 — Ground terminal (for power supply 4 (VAPC)) 68 L4H — Connected to the inductor for power supply 4 (VAPC) 69 VLGO4 O Power supply 4 (VAPC) output terminal 70 L3L — Connected to the inductor for power supply 3 (VDAC) 71 PGND3 — Ground terminal (for power supply 3 (VDAC)) 72 L3H — Connected to the inductor for power supply 3 (VDAC) 73 VLGO3 O Power supply 3 (VDAC) output terminal 74 VCC2 I VCC2 input terminal for VCC3 75 VCC3 O VCC3 (VDOJ) output terminal 76 INP3 I Power supply 3 (VDAC) operational amplifier 1 invert input 77 INM3 I Power supply 3 (VDAC) operational amplifier 1 non-invert input 78 RF3 O Power supply 3 (VDAC) operational amplifier output and connected to the external transistor for power supply 3 (VDAC) 79 DTC3 — Power supply 3 (VDAC) duty setting terminal 80 DTC4 — Power supply 4 (VAPC) duty setting terminal www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 20 D-EJ955 • Pin No. Pin Name I/O Description 1 XRAS O Row address strobe signal output to the D-RAM (IC602) 2 XWE O Data input enable signal output to the D-RAM (IC602) 3 to 6 D1, D0, D3, D2 I/O Two-way data bus with the D-RAM (IC602) 7, 8 TEST1, TEST2 O Output terminal for the test Not used (open) 9 XCAS O Column address strobe signal output to the D-RAM (IC602) 10 WFCK O WFCK signal output terminal Not used (open) 11 to 13 A9 to A7 O Address signal output to the D-RAM (IC602) 14 DVSS — Ground terminal (for D-RAM interface) 15 to 17 A6 to A4 O Address signal output to the D-RAM (IC602) 18 XRDE I D-RAM read enable signal input terminal Not used (open) 19 VDD0 — Power supply terminal (digital system) 20 CLOK I Serial data transfer clock signal input from the system controller (IC801) 21 SDTO I Serial data input from the system controller (IC801) 22 SENS O Serial data output to the system controller (IC801) 23 XLAT I Serial data latch pulse signal input from the system controller (IC801) 24 XSOE I Serial data output enable signal input from the system controller (IC801) 25 SYSM I Analog muting on/off control signal input from the system controller (IC801) “H”: muting on 26 WDCK O GRSCOR signal output to the system controller (IC801) 27 SCOR O Subcode sync (S0+S1) detection signal output to the system controller (IC801) 28 XRST I Reset signal input from the system controller (IC801) “L”: reset 29 PWMI I Spindle motor external control signal input terminal Not used (open) 30 XQOK I Subcode Q OK signal input terminal Not used (open) 31 XWRE I D-RAM write enable signal input terminal Not used (open) 32 R4M O System clock output to the system controller (IC801) 33 VSS0 — Ground terminal (digital system) 34 SQCK I SQSO readout clock signal input terminal Not used (fixed at “H”) 35 SCLK I SENS serial data read clock signal input terminal Not used (fixed at “H”) 36 SQSO O CD text data output terminal Not used (open) 37 XEMP O D-RAM read prohibition signal output terminal Not used (open) 38 XWIH O D-RAM write prohibition signal output terminal Not used (open) 39 SBSO O Subcode P to W serial data output terminal Not used (open) 40 EXCK O SQSO readout clock signal output terminal Not used (pull down) 41 XSTL I Input terminal for the system clock frequency setting “L”: 16.9344 MHz, “H”: 33.8688MHz (fixed at “L” in this set) 42 HVSS — Ground terminal (for headphone) 43 HPL O PDM signal output for L-ch headphone to the headphone amplifier (IC301) 44 HPR O PDM signal output for R-ch headphone to the headphone amplifier (IC301) 45 HVDD — Power supply terminal (for headphone) 46 XVDD — Power supply terminal (for master clock) 47 XTAI I System clock input terminal (16.9344 MHz) 48 XTAO O System clock output terminal (16.9344 MHz) 49 XVSS — Ground terminal (for master clock) 50 AVDD1 — Power supply terminal (analog system) 51 AOUT1 O L-ch analog audio signal output 52 VREFL O L-ch reference voltage output terminal 53, 54 AVSS1, AVSS2 — Ground terminal (analog system) C601 CXD3029R (RF AMP, DIGITAL SIGNAL PROCESSOR, DIGITAL SERVO PROCESSOR, D-RAM CONTROLLER) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 21 D-EJ995 Pin No. Pin Name I/O Description 55 VREFR O R-ch reference voltage output terminal 56 AOUT2 O R-ch analog audio signal output 57 AVDD2 — Power supply terminal (analog system) 58 TES1 I Input terminal for the test (normally: fixed at “L”) 59 TEST I Input terminal for the test (normally: fixed at “L”) 60 VSS1 — Ground terminal (digital system) 61 LRMU O Muting on/off control signal output to the audio line and the headphone amplifier (IC301) “H”: muting on 62 DOUT O Digital audio signal output 63 ATSK I/O Input/output terminal for anti-shock Not used (open) 64 DFCT I/O Defect signal input/output terminal Not used (open) 65 FOK O Focus OK signal output to the system controller (IC801) “L”: NG, “H”: OK 66 MIRR I/O Defect signal input/output terminal Not used (open) 67 COUT I/O Numbers of track counted signal input/output terminal Not used (open) 68 C2PO O C2PO signal output terminal Not used (open) 69 GFS O GFS signal output terminal Not used (open) 70 XUGF O XUGF signal output terminal Not used (open) 71 XPCK O XPCK signal output terminal Not used (open) 72 VDD1 — Power supply terminal (digital system) 73 PCO O Charge pump output for master PLL 74 FILI I Filter input for master PLL 75 FILO O Filter output for master PLL 76 CLTV I VCO1 control voltage input terminal for multiplier 77 VCTL I VCO2 control voltage input terminal for broad-band EFM PLL 78 VPCO O Charge pump output terminal for broad-band EFM PLL 79 AVSS3 — Ground terminal (analog system) 80 ASYO O EFM full-swing output terminal 81 ASYI I Asymmetry comparator voltage input terminal 82 BIAS I Asymmetry circuit constant current input terminal 83 AVDD3 — Power supply terminal (analog system) 84 RFAC I EFM signal input from the optical pick-up 85 AVDD0 — Power supply terminal (analog system) 86 IGEN I Stabilized current input for operational amplifiers 87 AVSS0 — Ground terminal (analog system) 88 RFDC I RF signal input from the optical pick-up 89 E I E signal input from the optical pick-up 90 F I F signal input from the optical pick-up 91 B I B signal input from the optical pick-up 92 A I A signal input from the optical pick-up 93 VC I Middle point voltage input terminal Not used (fixed at “L”) 94 VSS3 — Ground terminal (digital system) 95 FRDR O Focus servo drive signal (–) output to the TB2130F (IC403) 96 FFDR O Focus servo drive signal (+) output to the TB2130F (IC403) 97 TRDR O Tracking servo drive signal (–) output to the TB2130F (IC403) 98 TFDR O Tracking servo drive signal (+) output to the TB2130F (IC403) 99 SRDR O Sled servo drive signal (–) output to the TB2130F (IC403) 100 SFDR O Sled servo drive signal (+) output to the TB2130F (IC403) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 22 D-EJ995 Pin No. Pin Name I/O Description 101 SSTP I Disc inner position detection signal input terminal Not used (fixed at “L”) 102 MDS O Spindle motor (M902) drive signal output to the spindle motor driver (IC404) 103 MDP O Spindle motor (M902) servo control signal output to the spindle motor driver (IC404) 104 C176 O 176.4 kHz clock signal output to the power control (IC403) and spindle motor driver (IC404) 105 VDD1 — Power supply terminal (digital system) 106 LRCK O L/R sampling clock signal (44.1 kHz) output terminal 107 LRCKI I L/R sampling clock signal (44.1 kHz) input terminal 108 PCMD O Serial data output terminal 109 PCMDI I Serial data input terminal 110 BCLK O Bit clock signal (2.8224 MHz) output terminal 111 BCLKI I Bit clock signal (2.8224 MHz) input terminal 112 DVDD — Power supply terminal (for D-ARM interface) 113 to 117 A3 to A0, A10 O Address signal output to the D-RAM (IC602) 118 A11 O Address signal output terminal to the D-RAM Not used (open) 119, 120 TEST3, TEST4 O Output terminal for the test Not used (open) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 23 D-EJ995 • IC801 T5AJ4-3HE0 (SYSTEM CONTROLLER) Pin No. Pin Name I/O Description 1 VSS — Ground terminal (digital system) 2 XIN I System clock input from the CXD3029R (IC601) 3 XOUT O High frequency oscillator output terminal Not used (open) 4 TEST I Test terminal for IC Not used (open) 5 VCPU — Power supply terminal 6 P21 O Digital output LED control signal output “L”: ON 7 BATVCC ON O Power supply control signal output for battery charge “H”: ON 8 RESET I System reset signal input from the power control (IC403) “L”: reset For several hundreds msec. after the power supply rises, “L” is input, then it changes to “H” 9 FOK I Focus OK signal input from the CXD3029R (IC601) “L”: NG, “H”: OK 10 NC I VDRAM input from the power control (IC403) 11 SCOR I Subcode sync (S0+S1) detection signal input from the CXD3029R (IC601) 12 GRSCOR I GRSCOR signal input from the CXD3029R (IC601) 13 AMUTE O Analog muting on/off control signal output to the CXD3029R (IC601) “H”: muting on 14 XSOE O Serial data output enable signal output to the CXD3029R (IC601) 15 XLAT O Serial data latch pulse signal output to the CXD3029R (IC601) 16 MSDTI I Serial data input from the CXD3029R (IC601) 17 MSDTO O Serial data output to the power control (IC403), spindle motor driver (IC404) and CXD3029R (IC601) 18 MSCK O Serial data transfer clock signal output to the power control (IC403), spindle motor driver (IC404) and CXD3029R (IC601) 19, 20 VCPU — Power supply terminal 21 AD CHGMNT I Battery charge voltage detection signal input from the power control (IC403) 22 AD BATMNT I Battery voltage detection signal input and rechargeable battery use/no use detection signal input 23 AD VCDKEY2 I Key input terminal Not used (fixed at “H”) 24 AD SEL I Plug-in detection signal input of LINE OUT (OPTICAL) 25 AD KEY I Key input terminal (A/D input) x/CHARGE, > N, ., VOL +/– (S805 to S809) keys input 26 AD RMKEY I Key input from the headphone with remote commander (A/D input) 27 AD DCINMNT I DC input voltage detection signal input (A/D input) and DC input jack use/no use detection signal input 28 CLOSE I CD lid open/close detection switch (S804) input terminal “L”: CD lid open, “H”: CD lid close The stop status is reset with the falling edge of input signal 29 PPG O VCC2 voltage control signal output “H”: ON 30 BEEP O Beep sound output to the headphone amplifier (IC301) 31 TSB I/O Communication two-way data bus with the headphone with remote commander 32 VCPU2 — Power supply terminal Not used (open) 33 EXTBATT I External battery detection signal input 34 TEXTSKIP I Not used (open) 35 DIG TU I Not used (open) 36 LOADING I Not used (open) 37 XSTAND ON I Charge stand detection signal input 38 ESP I G•PROTECTION switch (S803) input terminal “L”: G•PROTECTION 1, “H”: G•PROTECTION 2 39 AVLS I AVLS (Automatic Volume Limiter System) switch (S802) input terminal “L”: normal, “H”: limit 40 HOLD I HOLD switch (S801) input terminal “L”: hold off, “H”: hold on www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 24 D-EJ955 Pin No. Pin Name I/O Description 41 to 56 SEG15 to SEG0 O Segment drive signal output terminal for the liquid crystal display Not used (open) 57 to 60 COM3 to COM0 O Common drive signal output terminal for the liquid crystal display Not used (open) 61 to 63 V3 to V1 O Liquid crystal display drive bias control signal output terminal Not used 64, 65 C1, C0 O Terminal for doubler circuit capacitor connection to develop liquid crystal display drive voltage Not used 66 XWAKE O Wakeup control signal output to the power control (IC403) (for system standby reset) “L”: wakeup The stop status is reset with the falling edge of input signal 67 PGMSO O Not used (open) 68 PGMSI I Not used (open) 69 PGMSCK O Not used (open) 70 AGCPWM O AGC control pulse signal output to the power control (IC403) 71 IR RMC I Not used (fixed at “L”) 72 FG/FGSEL O FG pulse signal input from the spindle motor driver (IC404) 73 PGMSEL O Not used (open) 74 XDRVLT O Serial data latch pulse signal output to the spindle motor driver (IC404) 75 XPOWLT O Serial data latch pulse signal output to the power control (IC403) 76 CHGGND ON O Ground control signal output at the battery charge 77 HG XCTB O Hologram control signal output to the optical pick-up “L”: stop 78 HG GUP O CD-RW gain control signal output to the optical pick-up “H”: gain up 79 XRST O Reset signal output to the headphone amplifier (IC301), spindle motor driver (IC404) and CXD3029R (IC601) “L”: reset 80 LEDDISP O CHARGE LED (D801) drive signal output “L”: LED on www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 25 D-EJ955 SECTION 6 EXPLODED VIEWS • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items. • The mechanical parts with no reference num- ber in the exploded views are not supplied. • Accessories are given in the last of the elec- trical parts list. NOTE: • -XX and -X mean standardized parts, so they may have some difference from the original one. • Color Indication of Appearance Parts Example: KNOB, BALANCE (WHITE) . . . (RED) ↑ ↑ Parts Color Cabinet's Color • Abbreviation AUS : Australian model CH : Chinese model E13 : 220 – 230 V AC area in E model E33 : 100 – 240 V AC area in E model EE : East European model FR : French model 6-1. UPPER LID, CABINET (UPPER) SECTION 9 1 4 5 6 4 3 3 3 2 8 cabinet (lower) section 7 FR The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 1 X-3381-431-1 LID (A) SUB ASSY (S), UPPER (SILVER) 1 X-3381-432-1 LID (A) SUB ASSY (L), UPPER (BLUE) 1 X-3381-433-1 LID (A) SUB ASSY (B), UPPER (BLACK) 2 4-908-792-01 SCREW (B2) 3 4-908-792-61 SCREW (B2) 4 3-232-536-07 SCREW (M1.4) (EG) 5 3-234-003-01 GUIDE (L) 6 3-234-004-01 GUIDE (R) 7 X-3380-951-1 LID ASSY, BATTERY CASE (SILVER) (JE) 7 X-3380-952-1 LID ASSY, BATTERY CASE (SILVER) (AEP, UK, FR, EE, E33, CH, AUS) 7 X-3380-953-1 LID ASSY, BATTERY CASE (SILVER) (E13, HK, KR) 7 X-3381-665-1 LID ASSY (B) (//M), CASE (BLACK)...(BLACK, BLUE) (JE) 7 X-3381-666-1 LID ASSY (B) (//M), CASE (BLACK)... (BLACK, BLUE) (AEP, UK, FR, EE, E33, CH, AUS) 7 X-3381-667-1 LID ASSY (B) (//M), CASE (BLACK)...(BLACK, BLUE) (E13, HK, KR) 8 X-3381-434-1 CABINET (UPPER) SUB ASSY (PS) (SILVER) 8 X-3381-435-1 CABINET (UPPER) SUB ASSY (PB) (BLACK)...(BLACK, BLUE) 9 3-239-501-01 BATTERY, SHEET (FR) Ver 1.1 HK : Hong Kong model JE : Tourist model KR : Korean model www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 26 D-EJ955 56 52 59 59 CDM-3325ES 59 60 61 51 55 EXCEPT FR 57 57 54 53 6-2. CABINET (LOWER) SECTION Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 51 X-3381-159-2 CABINET (LOWER) ASSY (PS) (SILVER) (EXCEPT KR) 51 X-3381-160-2 CABINET (LOWER) ASSY (PB) (BLACK)...(BLACK, BLUE) (EXCEPT KR) 51 X-3381-161-2 CABINET (LOWER) ASSY (PS-K) (SILVER) (KR) 51 X-3381-162-2 CABINET (LOWER) ASSY (PB-K) (BLACK)...(BLACK, BLUE) (KR) 52 3-233-989-01 TERMINAL BOARD (-), CHARGE 53 3-233-988-01 TERMINAL BOARD (+), CHARGE * 54 A-3021-564-A MAIN BOARD, COMPLETE (EXCEPT FR) * 54 A-3021-687-A MAIN BOARD, COMPLETE (FR) 55 3-222-300-02 TERMINAL BOARD (+), BATTERY 56 3-222-301-02 TERMINAL BOARD (-), BATTERY 57 3-831-441-99 CUSHION (EXCEPT FR) 59 3-234-106-01 INSULATOR 60 3-233-990-01 TERMINAL BOARD (RELAY), BATTERY 61 3-235-465-01 SPRING (UPPER LID-2702) Ver 1.1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 27 D-EJ955 6-3. OPTICAL PICK-UP SECTION (CDM-3325ES) 101 103 106 105 107 101 104 102 M901 M902 not supplied The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 101 3-318-203-62 SCREW (B1.7X4), TAPPING 0102 X-3380-950-1 OPTICAL PICK-UP (DAX-25E) 103 3-221-473-01 COVER, GEAR 104 3-221-472-01 CHASSIS 105 3-221-474-01 SPRING, SLED 106 A-3052-734-A FEED ASSY, SCREW 107 3-221-268-01 GEAR (B) M901 A-3052-733-A MOTOR ASSY, SLED M902 A-3052-735-A MOTOR ASSY, TURN TABLE (SPINDLE) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 28 D-EJ955 MAIN SECTION 7 ELECTRICAL PARTS LIST Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark * A-3021-564-A MAIN BOARD, COMPLETE ********************* 3-222-300-02 TERMINAL BOARD (+) , BATTERY 3-222-301-02 TERMINAL BOARD (–) , BATTERY < CAPACITOR/RESISTOR > C102 1-127-760-11 CERAMIC CHIP 4.7uF 10% 6.3V C104 1-164-935-11 CERAMIC CHIP 470PF 10% 50V C105 1-164-940-11 CERAMIC CHIP 0.0033uF 10% 16V C106 1-164-939-11 CERAMIC CHIP 0.0022uF 10% 50V C107 1-125-838-11 CERAMIC CHIP 2.2uF 10% 6.3V C108 1-125-899-11 TANTALUM CHIP 220uF 20% 4V C202 1-127-760-11 CERAMIC CHIP 4.7uF 10% 6.3V C204 1-164-935-11 CERAMIC CHIP 470PF 10% 50V C205 1-164-940-11 CERAMIC CHIP 0.0033uF 10% 16V C206 1-164-939-11 CERAMIC CHIP 0.0022uF 10% 50V C207 1-125-838-11 CERAMIC CHIP 2.2uF 10% 6.3V C208 1-125-899-11 TANTALUM CHIP 220uF 20% 4V C301 1-117-720-11 CERAMIC CHIP 4.7uF 10V C302 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C303 1-135-259-11 TANTALUM CHIP 10uF 20% 6.3V C304 1-125-838-11 CERAMIC CHIP 2.2uF 10% 6.3V C305 1-115-566-11 CERAMIC CHIP 4.7uF 10% 10V C306 1-115-156-11 CERAMIC CHIP 1uF 10V C307 1-135-259-11 TANTALUM CHIP 10uF 20% 6.3V C309 1-216-864-11 METAL CHIP 0 5% 1/16W C310 1-216-864-11 METAL CHIP 0 5% 1/16W C311 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C312 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C313 1-164-936-11 CERAMIC CHIP 680PF 10% 50V C401 1-104-852-11 TANTALUM CHIP 22uF 20% 10V C403 1-115-156-11 CERAMIC CHIP 1uF 10V C404 1-115-156-11 CERAMIC CHIP 1uF 10V C405 1-107-820-11 CERAMIC CHIP 0.1uF 16V C406 1-117-720-11 CERAMIC CHIP 4.7uF 10V C408 1-107-820-11 CERAMIC CHIP 0.1uF 16V C409 1-127-715-11 CERAMIC CHIP 0.22uF 10% 16V C411 1-125-899-11 TANTALUM CHIP 220uF 20% 4V C412 1-115-156-11 CERAMIC CHIP 1uF 10V C413 1-110-569-21 TANTALUM CHIP 47uF 20% 4V C414 1-164-858-11 CERAMIC CHIP 22PF 5% 50V C416 1-164-935-11 CERAMIC CHIP 470PF 10% 50V C417 1-107-820-11 CERAMIC CHIP 0.1uF 16V NOTE: • Due to standardization, replacements in the parts list may be different from the parts speci- fied in the diagrams or the components used on the set. • -XX and -X mean standardized parts, so they may have some difference from the original one. • RESISTORS All resistors are in ohms. METAL: Metal-film resistor. METAL OXIDE: Metal oxide-film resistor. F: nonflammable • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when order- ing these items. • SEMICONDUCTORS In each case, u: µ, for example: uA. . : µA. . uPA. . : µPA. . uPB. . : µPB. . uPC. . : µPC. . uPD. . : µPD. . • CAPACITORS uF: µF • COILS uH: µH The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. When indicating parts by reference number, please include the board. C418 1-164-943-11 CERAMIC CHIP 0.01uF 10% 16V C419 1-107-820-11 CERAMIC CHIP 0.1uF 16V C421 1-164-939-11 CERAMIC CHIP 0.0022uF 10% 50V C422 1-104-752-11 TANTALUM CHIP 33uF 20% 6.3V C423 1-107-820-11 CERAMIC CHIP 0.1uF 16V C424 1-110-569-21 TANTALUM CHIP 47uF 20% 4V C425 1-109-982-11 CERAMIC CHIP 1uF 10% 10V C426 1-110-569-21 TANTALUM CHIP 47uF 20% 4V C429 1-107-820-11 CERAMIC CHIP 0.1uF 16V C431 1-109-982-11 CERAMIC CHIP 1uF 10% 10V C432 1-110-569-21 TANTALUM CHIP 47uF 20% 4V C433 1-104-752-11 TANTALUM CHIP 33uF 20% 6.3V C434 1-109-982-11 CERAMIC CHIP 1uF 10% 10V C435 1-164-943-11 CERAMIC CHIP 0.01uF 10% 16V C436 1-164-943-11 CERAMIC CHIP 0.01uF 10% 16V C437 1-127-772-81 CERAMIC CHIP 33000PF 10% 10V C438 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C439 1-109-982-11 CERAMIC CHIP 1uF 10% 10V C440 1-104-847-11 TANTALUM CHIP 22uF 20% 4V C442 1-164-943-11 CERAMIC CHIP 0.01uF 10% 16V C443 1-164-941-11 CERAMIC CHIP 0.0047uF 10% 16V C444 1-104-913-11 TANTALUM CHIP 10uF 20% 16V C445 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C446 1-104-851-11 TANTALUM CHIP 10uF 20% 10V C447 1-107-820-11 CERAMIC CHIP 0.1uF 16V C448 1-115-156-11 CERAMIC CHIP 1uF 10V C449 1-119-750-11 TANTALUM CHIP 22uF 20% 6.3V C450 1-164-506-11 CERAMIC CHIP 4.7uF 16V C451 1-115-156-11 CERAMIC CHIP 1uF 10V C452 1-164-937-11 CERAMIC CHIP 0.001uF 10% 50V C453 1-164-937-11 CERAMIC CHIP 0.001uF 10% 50V C454 1-164-937-11 CERAMIC CHIP 0.001uF 10% 50V C455 1-164-942-11 CERAMIC CHIP 0.0068uF 10% 16V C456 1-107-820-11 CERAMIC CHIP 0.1uF 16V C457 1-164-870-11 CERAMIC CHIP 68PF 5% 50V C462 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C464 1-164-156-11 CERAMIC CHIP 0.1uF 25V C465 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C466 1-104-847-11 TANTALUM CHIP 22uF 20% 4V C468 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C469 1-164-937-11 CERAMIC CHIP 0.001uF 10% 50V C501 1-107-820-11 CERAMIC CHIP 0.1uF 16V C502 1-104-847-11 TANTALUM CHIP 22uF 20% 4V • Abbreviation AUS : Australian model CH : Chinese model E13 : 220 – 230 V AC area in E model E33 : 100 – 240 V AC area in E model EE : East European medel FR : French model HK : Hong Kong model JE : Tourist model KR : Korean model www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 29 D-EJ955 MAIN C601 1-164-874-11 CERAMIC CHIP 100PF 5% 50V C602 1-164-854-11 CERAMIC CHIP 15PF 5% 50V C603 1-164-939-11 CERAMIC CHIP 0.0022uF 10% 50V C604 1-164-938-11 CERAMIC CHIP 0.0015uF 10% 50V C605 1-125-891-11 CERAMIC CHIP 0.47uF 10% 10V C606 1-125-891-11 CERAMIC CHIP 0.47uF 10% 10V C607 1-104-847-11 TANTALUM CHIP 22uF 20% 4V C608 1-107-820-11 CERAMIC CHIP 0.1uF 16V C609 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C610 1-107-820-11 CERAMIC CHIP 0.1uF 16V C611 1-164-935-11 CERAMIC CHIP 470PF 10% 50V C612 1-164-935-11 CERAMIC CHIP 470PF 10% 50V C613 1-164-935-11 CERAMIC CHIP 470PF 10% 50V C614 1-164-935-11 CERAMIC CHIP 470PF 10% 50V C615 1-107-820-11 CERAMIC CHIP 0.1uF 16V C616 1-128-964-11 TANTALUM CHIP 100uF 20% 6.3V C617 1-104-847-11 TANTALUM CHIP 22uF 20% 4V C618 1-164-866-11 CERAMIC CHIP 47PF 5% 50V C619 1-164-866-11 CERAMIC CHIP 47PF 5% 50V C620 1-115-156-11 CERAMIC CHIP 1uF 10V C621 1-104-847-11 TANTALUM CHIP 22uF 20% 4V C622 1-164-874-11 CERAMIC CHIP 100PF 5% 50V C623 1-164-941-11 CERAMIC CHIP 0.0047uF 10% 16V C624 1-104-847-11 TANTALUM CHIP 22uF 20% 4V C625 1-107-820-11 CERAMIC CHIP 0.1uF 16V C626 1-107-820-11 CERAMIC CHIP 0.1uF 16V C801 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C802 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C803 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C804 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C805 1-164-943-11 CERAMIC CHIP 0.01uF 10% 16V C806 1-104-847-11 TANTALUM CHIP 22uF 20% 4V C807 1-107-820-11 CERAMIC CHIP 0.1uF 16V C808 1-107-820-11 CERAMIC CHIP 0.1uF 16V C809 1-107-820-11 CERAMIC CHIP 0.1uF 16V C810 1-164-943-11 CERAMIC CHIP 0.01uF 10% 16V C811 1-164-943-11 CERAMIC CHIP 0.01uF 10% 16V C812 1-107-820-11 CERAMIC CHIP 0.1uF 16V C814 1-164-943-11 CERAMIC CHIP 0.01uF 10% 16V < CONNECTOR > * CN501 1-785-877-21 HOUSING, CONNECTOR 4P CN502 1-784-342-21 HOUSING, CONNECTOR 2P CN503 1-573-924-11 CONNECTOR, FFC/FPC (ZIF) 15P < DIODE > D303 8-719-422-37 DIODE MA8051 D304 8-719-422-37 DIODE MA8051 D305 8-719-422-37 DIODE MA8051 D306 8-719-422-37 DIODE MA8051 D307 8-719-422-37 DIODE MA8051 D401 8-719-081-83 DIODE CRG01 (TE85L) D403 8-719-081-83 DIODE CRG01 (TE85L) D404 8-719-081-83 DIODE CRG01 (TE85L) D405 8-719-071-87 DIODE MA785-(TX) , SO D406 8-719-404-50 DIODE MA111-TX D407 8-719-072-70 DIODE MA2ZD14001S0 D408 8-719-081-83 DIODE CRG01 (TE85L) D601 8-719-083-04 DIODE RSB6.8STE61 D801 8-719-074-30 LED CL-190UR-CD-T (CHARGE) D803 8-719-056-66 DIODE 1SS378-TE85L D804 8-719-083-04 DIODE RSB6.8STE61 D805 8-719-083-04 DIODE RSB6.8STE61 < FERRITE BEAD/RESISTOR > FB101 1-414-760-21 FERRITE 0uH FB102 1-414-760-21 FERRITE 0uH FB201 1-414-760-21 FERRITE 0uH FB202 1-414-760-21 FERRITE 0uH FB301 1-414-760-21 FERRITE 0uH FB302 1-414-760-21 FERRITE 0uH FB303 1-414-760-21 FERRITE 0uH FB304 1-414-760-21 FERRITE 0uH FB401 1-500-451-11 FERRITE 0uH FB402 1-500-451-11 FERRITE 0uH FB403 1-216-864-11 METAL CHIP 0 5% 1/16W FB404 1-414-760-21 FERRITE 0uH FB405 1-414-760-21 FERRITE 0uH FB601 1-414-760-21 FERRITE 0uH FB602 1-414-760-21 FERRITE 0uH FB801 1-414-760-21 FERRITE 0uH FB803 1-414-760-21 FERRITE 0uH < IC > IC301 6-700-702-01 IC TA2152FN (EL) IC402 8-759-694-91 IC SI-3048LSA-TL IC403 6-700-703-01 IC TB2130F IC404 6-701-860-01 IC TB2127AFN (EL) IC405 8-759-594-55 IC TC75S57F (TE85R) IC601 8-752-410-68 IC CXD3029R IC602 6-700-994-01 IC MT4LC4M4B1TG-6 IC801 6-800-479-01 IC T5AJ4-3HE0 < JACK > J301 1-793-659-11 JACK, OPTICAL OUT (LINE OUT (OPTICAL)) J302 1-815-088-61 JACK, HEADPHONE (i) J401 1-793-156-31 JACK, DC (EXT BATT, DC IN 4.5V) < COIL > L303 1-400-144-21 INDUCTOR 22uH L401 1-414-434-11 INDUCTOR 100uH L402 1-414-398-11 INDUCTOR 10uH L403 1-414-404-11 INDUCTOR 100uH L404 1-419-188-41 COIL, CHOKE 100uH L405 1-414-404-11 INDUCTOR 100uH L406 1-400-145-21 INDUCTOR 47uH L408 1-414-434-11 INDUCTOR 100uH L409 1-400-145-21 INDUCTOR 47uH L410 1-414-402-11 INDUCTOR 47uH L411 1-414-434-11 INDUCTOR 100uH L413 1-414-398-11 INDUCTOR 10uH L501 1-400-145-21 INDUCTOR 47uH L502 1-400-145-21 INDUCTOR 47uH L503 1-400-145-21 INDUCTOR 47uH L602 1-414-521-11 INDUCTOR 10uH www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 30 D-EJ955 MAIN L604 1-414-521-11 INDUCTOR 10uH < TRANSISTOR > Q301 8-729-028-86 TRANSISTOR DTA143EUA-T106 Q302 8-729-429-50 TRANSISTOR XP4312 Q303 8-729-427-72 TRANSISTOR XP4501 Q403 8-729-921-73 TRANSISTOR 2SD1781K-QR Q405 8-729-921-93 TRANSISTOR 2SB1182F5-QR Q406 8-729-230-63 TRANSISTOR 2SC4116-YG Q407 8-729-029-14 TRANSISTOR DTC144EUA-T106 Q412 8-729-056-20 TRANSISTOR TPC6001 (TE85R) Q414 8-729-026-53 TRANSISTOR 2SA1576A-T106-QR Q415 8-729-026-30 FET 2SJ346-TE85L Q416 8-729-056-19 TRANSISTOR TPC6101 (TE85R) Q417 8-729-230-63 TRANSISTOR 2SC4116-YG Q418 6-550-075-01 TRANSISTOR UMZ8NTR Q419 6-550-063-01 TRANSISTOR UMF8NTR Q420 6-550-063-01 TRANSISTOR UMF8NTR Q421 8-729-056-19 TRANSISTOR TPC6101 (TE85R) Q422 8-729-426-30 TRANSISTOR XP1213-TXE < RESISTOR > R101 1-218-977-11 RES-CHIP 100K 5% 1/16W R102 1-218-945-11 RES-CHIP 220 5% 1/16W R103 1-218-965-11 RES-CHIP 10K 5% 1/16W R104 1-218-953-11 RES-CHIP 1K 5% 1/16W R105 1-218-953-11 RES-CHIP 1K 5% 1/16W R106 1-218-965-11 RES-CHIP 10K 5% 1/16W R107 1-218-947-11 RES-CHIP 330 5% 1/16W R108 1-218-990-11 SHORT 0 R201 1-218-977-11 RES-CHIP 100K 5% 1/16W R202 1-218-945-11 RES-CHIP 220 5% 1/16W R203 1-218-965-11 RES-CHIP 10K 5% 1/16W R204 1-218-953-11 RES-CHIP 1K 5% 1/16W R205 1-218-953-11 RES-CHIP 1K 5% 1/16W R206 1-218-965-11 RES-CHIP 10K 5% 1/16W R207 1-218-947-11 RES-CHIP 330 5% 1/16W R208 1-218-990-11 SHORT 0 R301 1-218-953-11 RES-CHIP 1K 5% 1/16W R302 1-218-953-11 RES-CHIP 1K 5% 1/16W R303 1-218-983-11 RES-CHIP 330K 5% 1/16W R304 1-218-983-11 RES-CHIP 330K 5% 1/16W R305 1-218-990-11 SHORT 0 R307 1-218-953-11 RES-CHIP 1K 5% 1/16W R308 1-218-941-81 RES-CHIP 100 5% 1/16W R309 1-208-707-11 METAL CHIP 10K 0.5% 1/16W R310 1-218-937-11 RES-CHIP 47 5% 1/16W R401 1-216-864-11 METAL CHIP 0 5% 1/16W R409 1-218-965-11 RES-CHIP 10K 5% 1/16W R410 1-218-977-11 RES-CHIP 100K 5% 1/16W R413 1-216-298-00 METAL CHIP 2.2 5% 1/10W R414 1-218-957-11 RES-CHIP 2.2K 5% 1/16W R415 1-218-990-11 SHORT 0 R416 1-216-298-00 METAL CHIP 2.2 5% 1/10W R417 1-218-961-11 RES-CHIP 4.7K 5% 1/16W R418 1-218-973-11 RES-CHIP 47K 5% 1/16W R419 1-218-990-11 SHORT 0 R420 1-208-943-11 METAL CHIP 220K 0.5% 1/16W R421 1-208-927-11 METAL CHIP 47K 0.5% 1/16W R422 1-208-927-11 METAL CHIP 47K 0.5% 1/16W R423 1-208-927-11 METAL CHIP 47K 0.5% 1/16W R424 1-216-864-11 METAL CHIP 0 5% 1/16W R425 1-216-864-11 METAL CHIP 0 5% 1/16W R426 1-216-864-11 METAL CHIP 0 5% 1/16W R428 1-216-864-11 METAL CHIP 0 5% 1/16W R429 1-218-977-11 RES-CHIP 100K 5% 1/16W R432 1-216-864-11 METAL CHIP 0 5% 1/16W R435 1-218-975-11 RES-CHIP 68K 5% 1/16W R436 1-218-965-11 RES-CHIP 10K 5% 1/16W R437 1-218-977-11 RES-CHIP 100K 5% 1/16W R439 1-216-864-11 METAL CHIP 0 5% 1/16W R440 1-218-981-11 RES-CHIP 220K 5% 1/16W R441 1-218-989-11 RES-CHIP 1M 5% 1/16W R442 1-218-990-11 SHORT 0 R443 1-208-935-11 METAL CHIP 100K 0.5% 1/16W R444 1-218-971-11 RES-CHIP 33K 5% 1/16W R445 1-208-943-11 METAL CHIP 220K 0.5% 1/16W R446 1-216-864-11 METAL CHIP 0 5% 1/16W R447 1-216-864-11 METAL CHIP 0 5% 1/16W R448 1-218-989-11 RES-CHIP 1M 5% 1/16W R449 1-218-990-11 SHORT 0 R450 1-218-967-11 RES-CHIP 15K 5% 1/16W R452 1-218-989-11 METAL CHIP 1M 0.5% 1/16W R454 1-218-965-11 RES-CHIP 10K 5% 1/16W R455 1-218-971-11 RES-CHIP 33K 5% 1/16W R456 1-208-943-11 METAL CHIP 220K 0.5% 1/16W R457 1-208-927-11 METAL CHIP 47K 0.5% 1/16W R458 1-218-969-11 RES-CHIP 22K 5% 1/16W R459 1-216-864-11 METAL CHIP 0 5% 1/16W R460 1-220-804-11 RES-CHIP 2.2M 5% 1/16W R461 1-218-965-11 RES-CHIP 10K 5% 1/16W R463 1-216-864-11 METAL CHIP 0 5% 1/16W R465 1-216-864-11 METAL CHIP 0 5% 1/16W R467 1-208-947-11 METAL CHIP 330K 0.5% 1/16W R468 1-208-927-11 METAL CHIP 47K 0.5% 1/16W R469 1-218-973-11 RES-CHIP 47K 5% 1/16W R470 1-208-707-11 METAL CHIP 10K 0.5% 1/16W R471 1-208-719-11 METAL CHIP 33K 0.5% 1/16W R474 1-218-985-11 RES-CHIP 470K 5% 1/16W R477 1-218-985-11 RES-CHIP 470K 5% 1/16W R478 1-218-989-11 RES-CHIP 1M 5% 1/16W R479 1-218-981-11 RES-CHIP 220K 5% 1/16W R480 1-216-864-11 METAL CHIP 0 5% 1/16W R481 1-216-864-11 METAL CHIP 0 5% 1/16W R482 1-218-949-11 RES-CHIP 470 5% 1/16W R483 1-218-945-11 RES-CHIP 220 5% 1/16W R484 1-218-977-11 RES-CHIP 100K 5% 1/16W R485 1-218-989-11 RES-CHIP 1M 5% 1/16W R486 1-218-989-11 RES-CHIP 1M 5% 1/16W R487 1-218-989-11 RES-CHIP 1M 5% 1/16W R488 1-218-977-11 RES-CHIP 100K 5% 1/16W R489 1-218-990-11 SHORT 0 R490 1-218-989-11 RES-CHIP 1M 5% 1/16W www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 31 D-EJ955 The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. R491 1-218-965-11 RES-CHIP 10K 5% 1/16W R492 1-218-990-11 SHORT 0 R601 1-218-969-11 RES-CHIP 22K 5% 1/16W R602 1-218-985-11 RES-CHIP 470K 5% 1/16W R603 1-218-973-11 RES-CHIP 47K 5% 1/16W R604 1-218-989-11 RES-CHIP 1M 5% 1/16W R605 1-218-941-81 RES-CHIP 100 5% 1/16W R606 1-218-969-11 RES-CHIP 22K 5% 1/16W R607 1-218-969-11 RES-CHIP 22K 5% 1/16W R608 1-218-969-11 RES-CHIP 22K 5% 1/16W R609 1-218-969-11 RES-CHIP 22K 5% 1/16W R610 1-218-959-11 RES-CHIP 3.3K 5% 1/16W R611 1-218-959-11 RES-CHIP 3.3K 5% 1/16W R612 1-218-965-11 RES-CHIP 10K 5% 1/16W R613 1-218-983-11 RES-CHIP 330K 5% 1/16W R614 1-218-977-11 RES-CHIP 100K 5% 1/16W R615 1-218-977-11 RES-CHIP 100K 5% 1/16W R618 1-218-965-11 RES-CHIP 10K 5% 1/16W R619 1-218-971-11 RES-CHIP 33K 5% 1/16W R620 1-208-935-11 METAL CHIP 100K 0.5% 1/16W R621 1-208-935-11 METAL CHIP 100K 0.5% 1/16W R622 1-218-990-11 SHORT 0 R623 1-218-939-11 RES-CHIP 68 5% 1/16W R625 1-218-949-11 RES-CHIP 470 5% 1/16W R626 1-218-965-11 RES-CHIP 10K 5% 1/16W R627 1-218-990-11 SHORT 0 R628 1-218-990-11 SHORT 0 R629 1-218-990-11 SHORT 0 R630 1-218-990-11 SHORT 0 R631 1-218-990-11 SHORT 0 R632 1-218-990-11 SHORT 0 R634 1-218-990-11 SHORT 0 R635 1-216-803-11 METAL CHIP 33 5% 1/16W R801 1-218-977-11 RES-CHIP 100K 5% 1/16W R802 1-218-977-11 RES-CHIP 100K 5% 1/16W R803 1-218-941-81 RES-CHIP 100 5% 1/16W R804 1-218-965-11 RES-CHIP 10K 5% 1/16W R805 1-218-989-11 RES-CHIP 1M 5% 1/16W R806 1-218-965-11 RES-CHIP 10K 5% 1/16W R807 1-216-864-11 METAL CHIP 0 5% 1/16W R808 1-218-990-11 SHORT 0 R811 1-218-965-11 RES-CHIP 10K 5% 1/16W R812 1-218-990-11 SHORT 0 R813 1-218-977-11 RES-CHIP 100K 5% 1/16W R814 1-208-707-11 METAL CHIP 10K 0.5% 1/16W R815 1-218-953-11 RES-CHIP 1K 5% 1/16W R816 1-218-955-11 RES-CHIP 1.5K 5% 1/16W R817 1-218-957-11 RES-CHIP 2.2K 5% 1/16W R818 1-218-973-11 RES-CHIP 47K 5% 1/16W R819 1-218-973-11 RES-CHIP 47K 5% 1/16W R820 1-218-989-11 RES-CHIP 1M 5% 1/16W R821 1-208-715-11 METAL CHIP 22K 0.5% 1/16W < SWITCH > S801 1-762-078-11 SWITCH, SLIDE (HOLD) S802 1-762-078-11 SWITCH, SLIDE (AVLS) S803 1-762-078-11 SWITCH, SLIDE(G•PROTECTION) S804 1-762-805-41 SWITCH, PUSH (1KEY) (OPEN) S805 1-771-248-11 SWITCH, TACTILE (x/CHARGE) S806 1-771-248-11 SWITCH, TACTILE (> N) S807 1-771-248-11 SWITCH, TACTILE (.) S808 1-771-248-11 SWITCH, TACTILE (VOL +) S809 1-771-248-11 SWITCH, TACTILE (VOL –) < VARISTOR > VDR101 1-801-862-11 VARISTOR, CHIP VDR102 1-801-923-11 VARISTOR, CHIP VDR201 1-801-862-11 VARISTOR, CHIP VDR202 1-801-923-11 VARISTOR, CHIP VDR301 1-801-862-11 VARISTOR, CHIP VDR303 1-801-862-11 VARISTOR, CHIP VDR304 1-801-862-11 VARISTOR, CHIP VDR401 1-801-923-11 VARISTOR, CHIP VDR403 1-801-862-11 VARISTOR, CHIP VDR601 1-801-862-11 VARISTOR, CHIP VDR801 1-801-862-11 VARISTOR, CHIP VDR803 1-801-862-11 VARISTOR, CHIP VDR804 1-801-862-11 VARISTOR, CHIP < VIBRATOR > X601 1-795-003-21 VIBRATOR, CRYSTAL (16.9344MHz) ************************************************************** MISCELLANEOUS ************** 0102 X-3380-950-1 OPTICAL PICK-UP (DAX-25E) M901 A-3052-733-A MOTOR ASSY, SLED M902 A-3052-735-A MOTOR ASSY, TURN TABLE (SPINDLE) ************************************************************ ACCESSORIES ************ 0 1-475-622-21 ADAPTOR, AC (AC-E455) (CH) 1-476-395-12 REMOTE CONTROL UNIT (RM-MC11EL/SK) 0 1-476-845-11 ADAPTOR, AC (AC-ES455) (AEP, FR, EE, E13) 0 1-476-846-11 ADAPTOR, AC (AC-ES455) (HK) 0 1-476-848-11 ADAPTOR, AC (AC-ES455) (UK) 0 1-476-850-11 ADAPTOR, AC (AC-ES455) (AUS) 0 1-477-140-11 ADAPTOR, AC (AC-ES455) (KR) 0 1-477-141-11 ADAPTOR, AC (AC-ES455) (E33, JE) 1-528-299-41 BATTERY, NI-CD (NC-6WM) (FR, EE) 1-528-543-11 BATTERY, NI-CD (NC-6WM) (EXCEPT AEP, UK, FR, EE) 1-528-543-22 BATTERY, NI-CD (NC-6WM) (AEP, UK) 1-543-798-11 FILTER, CLAMP (FERRITE CORE) (AEP, UK, EE, E13, HK, KR, CH, JE) 0 1-569-007-11 ADAPTOR, CONVERSION 2P (E33, JE) 1-756-008-23 EXTERNAL BATTERY CASE 1-756-222-11 STAND, CHARGE (BCA-WM50) 3-008-521-01 CASE, CHARGE 3-234-486-01 MANUAL, INSTRUCTION (JAPANESE, ENGLISH, TRADITIONAL CHINESE, KOREAN) (JE) 3-234-486-11 MANUAL, INSTRUCTION (SPANISH) (AEP, E33, JE) 3-234-486-21 MANUAL, INSTRUCTION (ENGLISH) (AEP, UK, EE, E33, AUS, JE) MAIN Ver 1.1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 32 D-EJ955 3-234-486-31 MANUAL, INSTRUCTION (FRENCH) (AEP, FR, JE) 3-234-486-41 MANUAL, INSTRUCTION (DUTCH) (AEP, EE) 3-234-486-51 MANUAL, INSTRUCTION (SWEDISH) (AEP) 3-234-486-61 MANUAL, INSTRUCTION (PORTUGUESE) (AEP) 3-234-486-71 MANUAL, INSTRUCTION (GERMAN) (AEP) 3-234-486-81 MANUAL, INSTRUCTION (ITALIAN) (AEP) 3-234-486-91 MANUAL, INSTRUCTION (FINNISH) (AEP) 3-234-487-11 MANUAL, INSTRUCTION (TRADITIONAL CHINESE) (E13, HK) 3-234-487-21 MANUAL, INSTRUCTION (ENGLISH) (E13, HK, CH) 3-234-487-31 MANUAL, INSTRUCTION (SIMPLIFIED CHINESE) (CH) 3-234-488-11 MANUAL, INSTRUCTION (KOREAN) (KR) 3-234-488-21 MANUAL, INSTRUCTION (RUSSIAN) (EE) 3-234-488-31 MANUAL, INSTRUCTION (CZECH) (EE) 3-234-488-41 MANUAL, INSTRUCTION (HUNGARIAN) (EE) 3-234-488-51 MANUAL, INSTRUCTION (POLISH) (EE) 3-234-488-61 MANUAL, INSTRUCTION (SLOVAKIAN) (EE) 3-235-292-01 POUCH, CARRYING 8-954-008-91 RECEIVER, EAR MDR-E808SP Ver 1.1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com SERVICE MANUAL D-EJ955 SUPPLEMENT-1 File this supplement with the service manual. Subject: Change of MAIN board. (Suffix-12) AEP Model UK Model E Model Australian Model Chinese Model Tourist Model Ver 1.1 2002.01 In this set, MAIN board has been changed in the midway of production. Printed wiring boards and schematic diagrams of new type, and changed parts list are described in this supplement-1. Refer to original service manual for other information. • NEW/FORMER TYPE DISCRIMINATION Former Type : 1-682-611-11 New Type : 1-682-611-12 – MAIN BOARD (Component Side) – www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 D-EJ955 Note on Printed Wiring Board • X : parts extracted from the component side. • Y : parts extracted from the conductor side. • z : Through hole. • : Pattern from the side which enables seeing. (The other layers' patterns are not indicated.) • MAIN board is multi-layer printed board. However, the patterns of intermediate-layer have not been included in the diagram. Caution: Pattern face side: Parts on the pattern face side seen from (Conductor Side) the pattern face are indicated. Parts face side: Parts on the parts face side seen from (Component Side) the parts face are indicated. Note on Schematic Diagram: • All capacitors are in µF unless otherwise noted. pF: µµF 50 WV or less are not indicated except for electrolytics and tantalums. • All resistors are in Ω and 1/4 W or less unless otherwise specified. • % : indicates tolerance. • C : panel designation. • A : B+ Line. • Power voltage is dc 4.5 V and fed with regulated dc power supply from DC IN jack (J401). • Voltages and waveforms are dc with respect to ground in no-signal conditions. no mark : CD PLAY • Voltages are taken with a VOM (Input impedance 10 MΩ). Voltage variations may be noted due to normal produc- tion tolerances. • Waveforms are taken with a oscilloscope. Voltage variations may be noted due to normal produc- tion tolerances. • Circled numbers refer to waveforms. • Signal path. J : CD PLAY (ANALOG OUT) c : CD PLAY (OPTICAL OUT) • Abbreviation FR : French model Note: The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. • DIAGRAMS NOTE FOR PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ955 3 3 C404 D403 K A R305 R489 R410 C301 CN503 C449 + R604 R601 R603 C601 C603 R602 R606 R614 C611 R607 C612 R615 R608 C613 C602R619 R605 C606 C605 C448 R618 R613 R612 C604 R610 R611 C609 C455 C454 C453 R469 C452 FB101 VDR101 VDR201 FB301 FB201 R303 R304 C102 C202 R102 R202 R101 R201 1 12 24 13 IC404 1 120 30 31 60 61 90 91 IC601 R609 C614 R622 C626 R632 R631 R630 R629 R628 R627 C304 C305 C303 + C302 VDR803 R803 R203 R492 R204 C204 C205 R205 C207 C206 R208 1 12 24 13 IC301 R806 C803 IC801 1 20 21 40 60 41 80 61 R307 R820 R310 C311 D306 A K D305 K A K A D304 A K D307 FB303 FB304 C313 R309 R308 VDR102 FB403 K A D303 R207 R107 VDR202 R401 R428 C403 R482 R409 IC402 1 4 8 5 R415 C406 E C B Q406 R414 C468 R465 R463 2B 1B E R460 R461 C469 C443 K A D405 C445 C465 R454 C439 C434 C431 R450 R455 R447 C438 C437 R449 C436 C442 R448 R425 A K D404 R459 R446 R424 R457 R456 R452 C435 C429 R426 Q407 B C E R429 VDR401 C409 R420 C417 R441 R423 R422 C423 R445 C421 R442 R443 1 20 21 40 41 60 61 80 C416 R432 R440 C Q417 S DG Q415 C414 R483 B E 6 4 1 3 Q416 R484 E C B Q403 1E 1B 2C 1C 2B 2E R419 Q419 2E 2B 1C 2C 1B 1E R490 R491 R485 Q418 Q420 R487 VDR301 R486 R436 C418 IC403 Q421 4 6 3 1 R488 2C 1C Q422 D401 A K C405 2E 2B 1C 2C 1B 1E R416 R413 C412 C424 + C413 + R437 C419 R435 R474 R813 R808 C811 C810 C804 R458 C807 C805 C809 R812 R811 C808 R805 R804 R801 R802 C801 C802 C623 R626 R634 C622 R105 R206 R106 R108 R103 C104 C106 C105 R104 R625 C625 C619 C814 R815 R816 R817 R814 R818 C618 C812 R821 R620 C615 R623 C608 R621 C457 R471 R470 C456 R468 R467 C447 R301 R302 C501 R478 R479 R477 C433 + C466 + C432 + R439 C425 C426 + L405 L403 L411 L410 C444 + L401 L408 L404 L402 L406 L409 C446 + C422 + FB404 FB405 R807 FB803 D803 K A A D804 D408 A K SL806 (OPEN) C440 + C401 + C464 L101 L201 FB302 C312 S806 S807 S805 S809 S808 D801 R819 X601 C208 + C108 + C310 C309 C306 L303 S802 S803 R418 C408 R417 C806 + FB801 VDR801 VDR601 L604 C624 + IC602 1 13 R635 26 14 FB602 C620 L602 FB601 C621 + L413 C607 + D601 C617 + C107 D406 A K C450 L503 L501 L502 C616 + A K D407 C451 Q302 1E 1B 2C 1C 2B 2E Q303 C502 + Q414 B C E B C E Q301 FB402 C610 C411 + S804 Q405 J302 R444 R421 IC405 1 3 4 5 CN501 CN502 VDR403 3 1 4 6 FB401 Q412 i 1-682-611- 12 (12) M901 (SLED) M RED BLK 2 1 4 1 M902 (SPINDLE) V W U BLK ORG WHT RED 4 1 MAIN BOARD (COMPONENT SIDE) A B C D E F G H 1 2 3 4 5 6 7 8 9 10 11 12 13 14 1-682-611- 12 (12) MAIN BOARD (CONDUCTOR SIDE) J401 EXT BATT DC IN 4.5V – + 1 2 2C 1B 1E 2E 2B 1C CHARGE VOL – VOL + x/CHARGE . > N D805 SL807 (TEST) S802 AVLS LIMIT NORM S803 G • PROTECTION 2 1 E B C OPEN D601, D804, 805 RECHARGEABLE BATTERY NC-6WM 2PSC. 2.4V – + CHARGE TEMINAL S801 HOLD HOLD OFF J301 LINE OUT (OPTICAL) 1 15 OPTICAL PICK-UP BLOCK DAX-25E I J TP418 (GND) TP601 (RF) C307 + TH401 R493 R822 (FR) PRINTED WIRING BOARD D303 H-13 D304 H-13 D305 H-13 D306 H-13 D307 H-13 D401 J-9 D403 B-12 D404 I-11 D405 I-11 D406 C-3 D407 D-2 D408 H-3 D601 E-2 D801 E-1 D803 G-4 D804 G-3 D805 G-4 IC301 F-13 IC402 I-12 IC403 H-10 IC404 D-13 • Semiconductor Location IC405 D-2 IC601 E-12 IC602 E-4 IC801 G-12 Q301 C-3 Q302 C-2 Q303 C-2 Q403 H-9 Q405 H-3 Q406 H-12 Q407 J-10 Q412 B-3 Q414 C-3 Q415 H-9 Q416 I-9 Q417 H-9 Q418 H-10 Q419 G-9 Q420 G-10 Q421 I-12 Q422 I-12 Ref. No. Location Ref. No. Location w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ955 4 4 ∗ ∗ ∗ R303, 304 220k (FR) 330k (EXCEPT FR) SCHEMATIC DIAGRAM – MAIN Board (1/3) – The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. (Page 5) (Page 6) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ955 5 5 SCHEMATIC DIAGRAM – MAIN Board (2/3) – (Page 4) (Page 6) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ955 6 6 (FR) IC801 T5AJ4-3HE0 ∗ ∗ R821 22k 0.5% (EXCEPT FR) 68k 0.5% (FR) R822 100k 0.5% SCHEMATIC DIAGRAM – MAIN Board (3/3) – (Page 4) (Page 5) w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 D-EJ955 MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark * A-3021-564-A MAIN BOARD, COMPLETE (EXCEPT French) * A-3021-687-A MAIN BOARD, COMPLETE (French) ********************* 3-222-300-02 TERMINAL BOARD (+) , BATTERY 3-222-301-02 TERMINAL BOARD (–) , BATTERY < CAPACITOR/RESISTOR > C102 1-127-760-11 CERAMIC CHIP 4.7uF 10% 6.3V C104 1-164-935-11 CERAMIC CHIP 470PF 10% 50V C105 1-164-940-11 CERAMIC CHIP 0.0033uF 10% 16V C106 1-164-939-11 CERAMIC CHIP 0.0022uF 10% 50V C107 1-125-838-11 CERAMIC CHIP 2.2uF 10% 6.3V C108 1-125-899-11 TANTALUM CHIP 220uF 20% 4V C202 1-127-760-11 CERAMIC CHIP 4.7uF 10% 6.3V C204 1-164-935-11 CERAMIC CHIP 470PF 10% 50V C205 1-164-940-11 CERAMIC CHIP 0.0033uF 10% 16V C206 1-164-939-11 CERAMIC CHIP 0.0022uF 10% 50V C207 1-125-838-11 CERAMIC CHIP 2.2uF 10% 6.3V C208 1-125-899-11 TANTALUM CHIP 220uF 20% 4V C301 1-117-720-11 CERAMIC CHIP 4.7uF 10V C302 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C303 1-135-259-11 TANTALUM CHIP 10uF 20% 6.3V C304 1-125-838-11 CERAMIC CHIP 2.2uF 10% 6.3V C305 1-115-566-11 CERAMIC CHIP 4.7uF 10% 10V C306 1-115-156-11 CERAMIC CHIP 1uF 10V C307 1-135-259-11 TANTALUM CHIP 10uF 20% 6.3V C309 1-216-864-11 METAL CHIP 0 5% 1/16W C310 1-216-864-11 METAL CHIP 0 5% 1/16W C311 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C312 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C313 1-164-936-11 CERAMIC CHIP 680PF 10% 50V C401 1-104-852-11 TANTALUM CHIP 22uF 20% 10V C403 1-115-156-11 CERAMIC CHIP 1uF 10V C404 1-115-156-11 CERAMIC CHIP 1uF 10V C405 1-107-820-11 CERAMIC CHIP 0.1uF 16V C406 1-117-720-11 CERAMIC CHIP 4.7uF 10V C408 1-107-820-11 CERAMIC CHIP 0.1uF 16V C409 1-127-715-11 CERAMIC CHIP 0.22uF 10% 16V C411 1-125-899-11 TANTALUM CHIP 220uF 20% 4V C412 1-115-156-11 CERAMIC CHIP 1uF 10V C413 1-110-569-21 TANTALUM CHIP 47uF 20% 4V C414 1-164-858-11 CERAMIC CHIP 22PF 5% 50V C416 1-164-935-11 CERAMIC CHIP 470PF 10% 50V NOTE: • Due to standardization, replacements in the parts list may be different from the parts speci- fied in the diagrams or the components used on the set. • -XX and -X mean standardized parts, so they may have some difference from the original one. • RESISTORS All resistors are in ohms. METAL: Metal-film resistor. METAL OXIDE: Metal oxide-film resistor. F: nonflammable • Items marked “*” are not stocked since they are seldom required for routine service. Some delay should be anticipated when order- ing these items. • SEMICONDUCTORS In each case, u: µ, for example: uA. . : µA. . uPA. . : µPA. . uPB. . : µPB. . uPC. . : µPC. . uPD. . : µPD. . • CAPACITORS uF: µF • COILS uH: µH When indicating parts by reference number, please include the board. C417 1-107-820-11 CERAMIC CHIP 0.1uF 16V C418 1-164-943-11 CERAMIC CHIP 0.01uF 10% 16V C419 1-107-820-11 CERAMIC CHIP 0.1uF 16V C421 1-164-939-11 CERAMIC CHIP 0.0022uF 10% 50V C422 1-104-752-11 TANTALUM CHIP 33uF 20% 6.3V C423 1-107-820-11 CERAMIC CHIP 0.1uF 16V C424 1-110-569-21 TANTALUM CHIP 47uF 20% 4V C425 1-109-982-11 CERAMIC CHIP 1uF 10% 10V C426 1-110-569-21 TANTALUM CHIP 47uF 20% 4V C429 1-107-820-11 CERAMIC CHIP 0.1uF 16V C431 1-109-982-11 CERAMIC CHIP 1uF 10% 10V C432 1-110-569-21 TANTALUM CHIP 47uF 20% 4V C433 1-104-752-11 TANTALUM CHIP 33uF 20% 6.3V C434 1-109-982-11 CERAMIC CHIP 1uF 10% 10V C435 1-164-943-11 CERAMIC CHIP 0.01uF 10% 16V C436 1-164-943-11 CERAMIC CHIP 0.01uF 10% 16V C437 1-127-772-81 CERAMIC CHIP 33000PF 10% 10V C438 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C439 1-109-982-11 CERAMIC CHIP 1uF 10% 10V C440 1-104-847-11 TANTALUM CHIP 22uF 20% 4V C442 1-164-943-11 CERAMIC CHIP 0.01uF 10% 16V C443 1-164-941-11 CERAMIC CHIP 0.0047uF 10% 16V C444 1-104-913-11 TANTALUM CHIP 10uF 20% 16V C445 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C446 1-104-851-11 TANTALUM CHIP 10uF 20% 10V C447 1-107-820-11 CERAMIC CHIP 0.1uF 16V C448 1-115-156-11 CERAMIC CHIP 1uF 10V C449 1-119-750-11 TANTALUM CHIP 22uF 20% 6.3V C450 1-164-506-11 CERAMIC CHIP 4.7uF 16V C451 1-115-156-11 CERAMIC CHIP 1uF 10V C452 1-164-937-11 CERAMIC CHIP 0.001uF 10% 50V C453 1-164-937-11 CERAMIC CHIP 0.001uF 10% 50V C454 1-164-937-11 CERAMIC CHIP 0.001uF 10% 50V C455 1-164-942-11 CERAMIC CHIP 0.0068uF 10% 16V C456 1-107-820-11 CERAMIC CHIP 0.1uF 16V C457 1-164-870-11 CERAMIC CHIP 68PF 5% 50V C464 1-164-156-11 CERAMIC CHIP 0.1uF 25V C465 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C466 1-104-847-11 TANTALUM CHIP 22uF 20% 4V C468 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C469 1-164-937-11 CERAMIC CHIP 0.001uF 10% 50V C501 1-107-820-11 CERAMIC CHIP 0.1uF 16V C502 1-104-847-11 TANTALUM CHIP 22uF 20% 4V C601 1-164-874-11 CERAMIC CHIP 100PF 5% 50V • ELECTRICAL PARTS LIST www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 8 D-EJ955 MAIN C602 1-164-854-11 CERAMIC CHIP 15PF 5% 50V C603 1-164-939-11 CERAMIC CHIP 0.0022uF 10% 50V C604 1-164-938-11 CERAMIC CHIP 0.0015uF 10% 50V C605 1-125-891-11 CERAMIC CHIP 0.47uF 10% 10V C606 1-125-891-11 CERAMIC CHIP 0.47uF 10% 10V C607 1-104-847-11 TANTALUM CHIP 22uF 20% 4V C608 1-107-820-11 CERAMIC CHIP 0.1uF 16V C609 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C610 1-107-820-11 CERAMIC CHIP 0.1uF 16V C611 1-164-935-11 CERAMIC CHIP 470PF 10% 50V C612 1-164-935-11 CERAMIC CHIP 470PF 10% 50V C613 1-164-935-11 CERAMIC CHIP 470PF 10% 50V C614 1-164-935-11 CERAMIC CHIP 470PF 10% 50V C615 1-107-820-11 CERAMIC CHIP 0.1uF 16V C616 1-128-964-11 TANTALUM CHIP 100uF 20% 6.3V C617 1-104-847-11 TANTALUM CHIP 22uF 20% 4V C618 1-164-866-11 CERAMIC CHIP 47PF 5% 50V C619 1-164-866-11 CERAMIC CHIP 47PF 5% 50V C620 1-115-156-11 CERAMIC CHIP 1uF 10V C621 1-104-847-11 TANTALUM CHIP 22uF 20% 4V C622 1-164-874-11 CERAMIC CHIP 100PF 5% 50V C623 1-164-941-11 CERAMIC CHIP 0.0047uF 10% 16V C624 1-104-847-11 TANTALUM CHIP 22uF 20% 4V C625 1-107-820-11 CERAMIC CHIP 0.1uF 16V C626 1-107-820-11 CERAMIC CHIP 0.1uF 16V C801 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C802 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C803 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C804 1-125-777-11 CERAMIC CHIP 0.1uF 10% 10V C805 1-164-943-11 CERAMIC CHIP 0.01uF 10% 16V C806 1-104-847-11 TANTALUM CHIP 22uF 20% 4V C807 1-107-820-11 CERAMIC CHIP 0.1uF 16V C808 1-107-820-11 CERAMIC CHIP 0.1uF 16V C809 1-107-820-11 CERAMIC CHIP 0.1uF 16V C810 1-164-943-11 CERAMIC CHIP 0.01uF 10% 16V C811 1-164-943-11 CERAMIC CHIP 0.01uF 10% 16V C812 1-107-820-11 CERAMIC CHIP 0.1uF 16V C814 1-164-943-11 CERAMIC CHIP 0.01uF 10% 16V < CONNECTOR > * CN501 1-785-877-21 HOUSING, CONNECTOR 4P CN502 1-784-342-21 HOUSING, CONNECTOR 2P CN503 1-573-924-11 CONNECTOR, FFC/FPC (ZIF) 15P < DIODE > D303 8-719-422-37 DIODE MA8051 D304 8-719-422-37 DIODE MA8051 D305 8-719-422-37 DIODE MA8051 D306 8-719-422-37 DIODE MA8051 D307 8-719-422-37 DIODE MA8051 D401 8-719-081-83 DIODE CRG01 (TE85L) D403 8-719-081-83 DIODE CRG01 (TE85L) D404 8-719-081-83 DIODE CRG01 (TE85L) D405 8-719-071-87 DIODE MA785-(TX) , SO D406 8-719-404-50 DIODE MA111-TX D407 8-719-072-70 DIODE MA2ZD14001S0 D408 8-719-081-83 DIODE CRG01 (TE85L) D601 8-719-083-04 DIODE RSB6.8STE61 D801 8-719-074-30 LED CL-190UR-CD-T (CHARGE) D803 8-719-056-66 DIODE 1SS378-TE85L D804 8-719-083-04 DIODE RSB6.8STE61 D805 8-719-083-04 DIODE RSB6.8STE61 < FERRITE BEAD/RESISTOR > FB101 1-414-760-21 FERRITE 0uH FB201 1-414-760-21 FERRITE 0uH FB301 1-414-760-21 FERRITE 0uH FB302 1-414-760-21 FERRITE 0uH FB303 1-414-760-21 FERRITE 0uH FB304 1-414-760-21 FERRITE 0uH FB401 1-500-451-11 FERRITE 0uH FB402 1-500-451-11 FERRITE 0uH FB403 1-216-864-11 METAL CHIP 0 5% 1/16W FB404 1-414-760-21 FERRITE 0uH FB405 1-414-760-21 FERRITE 0uH FB601 1-414-760-21 FERRITE 0uH FB602 1-414-760-21 FERRITE 0uH FB801 1-414-760-21 FERRITE 0uH FB803 1-414-760-21 FERRITE 0uH < IC > IC301 6-700-702-01 IC TA2152FN (EL) IC402 8-759-694-91 IC SI-3048LSA-TL IC403 6-700-703-01 IC TB2130F IC404 6-701-860-01 IC TB2127AFN (EL) IC405 8-759-594-55 IC TC75S57F (TE85R) IC601 8-752-410-68 IC CXD3029R IC602 6-700-994-01 IC MT4LC4M4B1TG-6 IC801 6-800-479-01 IC T5AJ4-3HE0 < JACK > J301 1-793-659-11 JACK, OPTICAL OUT (LINE OUT (OPTICAL)) J302 1-815-088-61 JACK, HEADPHONE (i) J401 1-793-156-31 JACK, DC (EXT BATT, DC IN 4.5V) < COIL > L101 1-400-145-21 INDUCTOR 47uH L201 1-400-145-21 INDUCTOR 47uH L303 1-400-144-21 INDUCTOR 22uH L401 1-414-434-11 INDUCTOR 100uH L402 1-414-398-11 INDUCTOR 10uH L403 1-414-404-11 INDUCTOR 100uH L404 1-419-188-41 COIL, CHOKE 100uH L405 1-414-404-11 INDUCTOR 100uH L406 1-400-145-21 INDUCTOR 47uH L408 1-414-434-11 INDUCTOR 100uH L409 1-400-145-21 INDUCTOR 47uH L410 1-414-402-11 INDUCTOR 47uH L411 1-414-434-11 INDUCTOR 100uH L413 1-414-398-11 INDUCTOR 10uH L501 1-400-145-21 INDUCTOR 47uH L502 1-400-145-21 INDUCTOR 47uH L503 1-400-145-21 INDUCTOR 47uH L602 1-414-521-11 INDUCTOR 10uH L604 1-414-521-11 INDUCTOR 10uH www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 9 D-EJ955 MAIN < TRANSISTOR > Q301 8-729-028-86 TRANSISTOR DTA143EUA-T106 Q302 8-729-429-50 TRANSISTOR XP4312 Q303 8-729-427-72 TRANSISTOR XP4501 Q403 8-729-921-73 TRANSISTOR 2SD1781K-QR Q405 8-729-921-93 TRANSISTOR 2SB1182F5-QR Q406 8-729-230-63 TRANSISTOR 2SC4116-YG Q407 8-729-029-14 TRANSISTOR DTC144EUA-T106 Q412 8-729-056-20 TRANSISTOR TPC6001 (TE85R) Q414 8-729-026-53 TRANSISTOR 2SA1576A-T106-QR Q415 8-729-026-30 FET 2SJ346-TE85L Q416 8-729-056-19 TRANSISTOR TPC6101 (TE85R) Q417 8-729-230-63 TRANSISTOR 2SC4116-YG Q418 6-550-075-01 TRANSISTOR UMZ8NTR Q419 6-550-063-01 TRANSISTOR UMF8NTR Q420 6-550-063-01 TRANSISTOR UMF8NTR Q421 8-729-056-19 TRANSISTOR TPC6101 (TE85R) Q422 8-729-426-30 TRANSISTOR XP1213-TXE < RESISTOR > R101 1-218-977-11 RES-CHIP 100K 5% 1/16W R102 1-218-945-11 RES-CHIP 220 5% 1/16W R103 1-218-965-11 RES-CHIP 10K 5% 1/16W R104 1-218-953-11 RES-CHIP 1K 5% 1/16W R105 1-218-953-11 RES-CHIP 1K 5% 1/16W R106 1-218-965-11 RES-CHIP 10K 5% 1/16W R107 1-218-947-11 RES-CHIP 330 5% 1/16W R108 1-218-990-11 SHORT 0 R201 1-218-977-11 RES-CHIP 100K 5% 1/16W R202 1-218-945-11 RES-CHIP 220 5% 1/16W R203 1-218-965-11 RES-CHIP 10K 5% 1/16W R204 1-218-953-11 RES-CHIP 1K 5% 1/16W R205 1-218-953-11 RES-CHIP 1K 5% 1/16W R206 1-218-965-11 RES-CHIP 10K 5% 1/16W R207 1-218-947-11 RES-CHIP 330 5% 1/16W R208 1-218-990-11 SHORT 0 R301 1-218-953-11 RES-CHIP 1K 5% 1/16W R302 1-218-953-11 RES-CHIP 1K 5% 1/16W R303 1-218-981-11 RES-CHIP 220K 5% 1/16W (French) R303 1-218-983-11 RES-CHIP 330K 5% 1/16W (EXCEPT French) R304 1-218-981-11 RES-CHIP 220K 5% 1/16W (French) R304 1-218-983-11 RES-CHIP 330K 5% 1/16W (EXCEPT French) R305 1-218-990-11 SHORT 0 R307 1-218-953-11 RES-CHIP 1K 5% 1/16W R308 1-218-941-81 RES-CHIP 100 5% 1/16W R309 1-208-707-11 METAL CHIP 10K 0.5% 1/16W R310 1-218-937-11 RES-CHIP 47 5% 1/16W R401 1-216-864-11 METAL CHIP 0 5% 1/16W R409 1-218-965-11 RES-CHIP 10K 5% 1/16W R410 1-218-977-11 RES-CHIP 100K 5% 1/16W R413 1-216-298-00 METAL CHIP 2.2 5% 1/10W R414 1-218-957-11 RES-CHIP 2.2K 5% 1/16W R415 1-218-990-11 SHORT 0 R416 1-216-298-00 METAL CHIP 2.2 5% 1/10W R417 1-218-961-11 RES-CHIP 4.7K 5% 1/16W R418 1-218-973-11 RES-CHIP 47K 5% 1/16W R419 1-218-990-11 SHORT 0 R420 1-208-943-11 METAL CHIP 220K 0.5% 1/16W R421 1-208-927-11 METAL CHIP 47K 0.5% 1/16W R422 1-208-927-11 METAL CHIP 47K 0.5% 1/16W R423 1-208-927-11 METAL CHIP 47K 0.5% 1/16W R424 1-216-864-11 METAL CHIP 0 5% 1/16W R425 1-216-864-11 METAL CHIP 0 5% 1/16W R426 1-216-864-11 METAL CHIP 0 5% 1/16W R428 1-216-864-11 METAL CHIP 0 5% 1/16W R429 1-218-977-11 RES-CHIP 100K 5% 1/16W R432 1-216-864-11 METAL CHIP 0 5% 1/16W R435 1-218-975-11 RES-CHIP 68K 5% 1/16W R436 1-218-965-11 RES-CHIP 10K 5% 1/16W R437 1-218-977-11 RES-CHIP 100K 5% 1/16W R439 1-216-864-11 METAL CHIP 0 5% 1/16W R440 1-218-981-11 RES-CHIP 220K 5% 1/16W R441 1-218-989-11 RES-CHIP 1M 5% 1/16W R442 1-218-990-11 SHORT 0 R443 1-208-935-11 METAL CHIP 100K 0.5% 1/16W R444 1-218-971-11 RES-CHIP 33K 5% 1/16W R445 1-208-943-11 METAL CHIP 220K 0.5% 1/16W R446 1-216-864-11 METAL CHIP 0 5% 1/16W R447 1-216-864-11 METAL CHIP 0 5% 1/16W R448 1-218-989-11 RES-CHIP 1M 5% 1/16W R449 1-218-990-11 SHORT 0 R450 1-218-967-11 RES-CHIP 15K 5% 1/16W R452 1-218-989-11 METAL CHIP 1M 0.5% 1/16W R454 1-218-965-11 RES-CHIP 10K 5% 1/16W R455 1-218-971-11 RES-CHIP 33K 5% 1/16W R456 1-208-943-11 METAL CHIP 220K 0.5% 1/16W R457 1-208-927-11 METAL CHIP 47K 0.5% 1/16W R458 1-218-969-11 RES-CHIP 22K 5% 1/16W R459 1-216-864-11 METAL CHIP 0 5% 1/16W R460 1-220-804-11 RES-CHIP 2.2M 5% 1/16W R461 1-218-965-11 RES-CHIP 10K 5% 1/16W R463 1-216-864-11 METAL CHIP 0 5% 1/16W R465 1-216-864-11 METAL CHIP 0 5% 1/16W R467 1-208-947-11 METAL CHIP 330K 0.5% 1/16W R468 1-208-927-11 METAL CHIP 47K 0.5% 1/16W R469 1-218-973-11 RES-CHIP 47K 5% 1/16W R470 1-208-707-11 METAL CHIP 10K 0.5% 1/16W R471 1-208-719-11 METAL CHIP 33K 0.5% 1/16W R474 1-218-985-11 RES-CHIP 470K 5% 1/16W R477 1-218-985-11 RES-CHIP 470K 5% 1/16W R478 1-218-989-11 RES-CHIP 1M 5% 1/16W R479 1-218-981-11 RES-CHIP 220K 5% 1/16W R482 1-218-949-11 RES-CHIP 470 5% 1/16W R483 1-218-945-11 RES-CHIP 220 5% 1/16W R484 1-218-977-11 RES-CHIP 100K 5% 1/16W R485 1-218-989-11 RES-CHIP 1M 5% 1/16W R486 1-218-989-11 RES-CHIP 1M 5% 1/16W R487 1-218-989-11 RES-CHIP 1M 5% 1/16W R488 1-218-977-11 RES-CHIP 100K 5% 1/16W R489 1-218-990-11 SHORT 0 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 10 D-EJ955 R490 1-218-989-11 RES-CHIP 1M 5% 1/16W R491 1-218-965-11 RES-CHIP 10K 5% 1/16W R492 1-218-990-11 SHORT 0 R493 1-218-969-11 RES-CHIP 22K 5% 1/16W R601 1-218-969-11 RES-CHIP 22K 5% 1/16W R602 1-218-985-11 RES-CHIP 470K 5% 1/16W R603 1-218-973-11 RES-CHIP 47K 5% 1/16W R604 1-218-989-11 RES-CHIP 1M 5% 1/16W R605 1-218-941-81 RES-CHIP 100 5% 1/16W R606 1-218-969-11 RES-CHIP 22K 5% 1/16W R607 1-218-969-11 RES-CHIP 22K 5% 1/16W R608 1-218-969-11 RES-CHIP 22K 5% 1/16W R609 1-218-969-11 RES-CHIP 22K 5% 1/16W R610 1-218-959-11 RES-CHIP 3.3K 5% 1/16W R611 1-218-959-11 RES-CHIP 3.3K 5% 1/16W R612 1-218-965-11 RES-CHIP 10K 5% 1/16W R613 1-218-983-11 RES-CHIP 330K 5% 1/16W R614 1-218-977-11 RES-CHIP 100K 5% 1/16W R615 1-218-977-11 RES-CHIP 100K 5% 1/16W R618 1-218-965-11 RES-CHIP 10K 5% 1/16W R619 1-218-971-11 RES-CHIP 33K 5% 1/16W R620 1-208-935-11 METAL CHIP 100K 0.5% 1/16W R621 1-208-935-11 METAL CHIP 100K 0.5% 1/16W R622 1-218-990-11 SHORT 0 R623 1-218-939-11 RES-CHIP 68 5% 1/16W R625 1-218-949-11 RES-CHIP 470 5% 1/16W R626 1-218-965-11 RES-CHIP 10K 5% 1/16W R627 1-218-990-11 SHORT 0 R628 1-218-990-11 SHORT 0 R629 1-218-990-11 SHORT 0 R630 1-218-990-11 SHORT 0 R631 1-218-990-11 SHORT 0 R632 1-218-990-11 SHORT 0 R634 1-218-990-11 SHORT 0 R635 1-216-803-11 METAL CHIP 33 5% 1/16W R801 1-218-977-11 RES-CHIP 100K 5% 1/16W R802 1-218-977-11 RES-CHIP 100K 5% 1/16W R803 1-218-941-81 RES-CHIP 100 5% 1/16W R804 1-218-965-11 RES-CHIP 10K 5% 1/16W R805 1-218-989-11 RES-CHIP 1M 5% 1/16W R806 1-218-965-11 RES-CHIP 10K 5% 1/16W R807 1-216-864-11 METAL CHIP 0 5% 1/16W R808 1-218-990-11 SHORT 0 R811 1-218-965-11 RES-CHIP 10K 5% 1/16W R812 1-218-990-11 SHORT 0 R813 1-218-977-11 RES-CHIP 100K 5% 1/16W R814 1-208-707-11 METAL CHIP 10K 0.5% 1/16W R815 1-218-953-11 RES-CHIP 1K 5% 1/16W R816 1-218-955-11 RES-CHIP 1.5K 5% 1/16W R817 1-218-957-11 RES-CHIP 2.2K 5% 1/16W R818 1-218-973-11 RES-CHIP 47K 5% 1/16W R819 1-218-973-11 RES-CHIP 47K 5% 1/16W R820 1-218-989-11 RES-CHIP 1M 5% 1/16W R821 1-208-715-11 METAL CHIP 22K 0.5% 1/16W (EXCEPT French) R821 1-208-931-11 METAL CHIP 68K 0.5% 1/16W (French) R822 1-208-935-11 METAL CHIP 100K 0.5% 1/16W (French) < SWITCH > S801 1-762-078-11 SWITCH, SLIDE (HOLD) S802 1-762-078-11 SWITCH, SLIDE (AVLS) S803 1-762-078-11 SWITCH, SLIDE(G•PROTECTION) S804 1-762-805-41 SWITCH, PUSH (1KEY) (OPEN) S805 1-771-248-11 SWITCH, TACTILE (x/CHARGE) S806 1-771-248-11 SWITCH, TACTILE (> N) S807 1-771-248-11 SWITCH, TACTILE (.) S808 1-771-248-11 SWITCH, TACTILE (VOL +) S809 1-771-248-11 SWITCH, TACTILE (VOL –) < THERMISTOR > TH401 1-804-616-21 THERMISTOR < VARISTOR > VDR101 1-801-862-11 VARISTOR, CHIP VDR102 1-801-923-11 VARISTOR, CHIP VDR201 1-801-862-11 VARISTOR, CHIP VDR202 1-801-923-11 VARISTOR, CHIP VDR301 1-801-862-11 VARISTOR, CHIP VDR401 1-801-923-11 VARISTOR, CHIP VDR403 1-801-862-11 VARISTOR, CHIP VDR601 1-801-862-11 VARISTOR, CHIP VDR801 1-801-862-11 VARISTOR, CHIP VDR803 1-801-862-11 VARISTOR, CHIP < VIBRATOR > X601 1-795-003-21 VIBRATOR, CRYSTAL (16.9344MHz) MAIN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 11 D-EJ955 MEMO www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ955 REVISION HISTORY Clicking the version allows you to jump to the revised page. Also, clicking the version at the upper right on the revised page allows you to jump to the next revised page. Ver. Date Description of Revision 1.0 2001.11 New 1.1 2002.01 Addition of French and East European models Change of MAIN board (Suffix-12) Addition of the note about torque value to tighten screws for “UPPER LID (A) SUB ASSY” (page7) in “DISASSEMBLY” (SPM-01057) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
