索尼SONY D-EJ368CK音响电路原理图
)
)
)
)
)
)
)
)
)
)

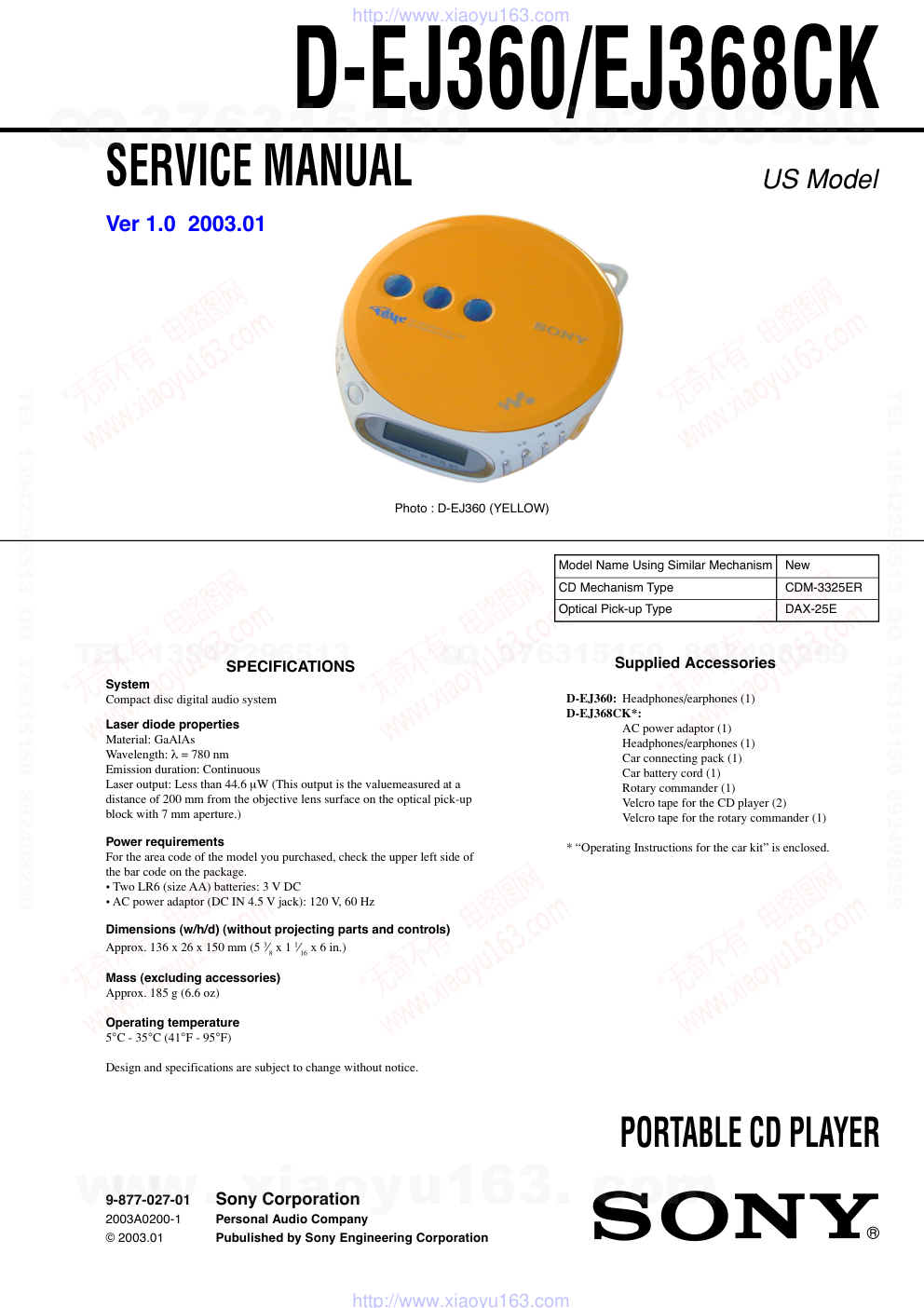

SERVICE MANUAL Photo : D-EJ360 (YELLOW) Model Name Using Similar Mechanism New CD Mechanism Type CDM-3325ER Optical Pick-up Type DAX-25E Ver 1.0 2003.01 US Model 9-877-027-01 2003A0200-1 © 2003.01 Sony Corporation Personal Audio Company Pubulished by Sony Engineering Corporation PORTABLE CD PLAYER SPECIFICATIONS System Compact disc digital audio system Laser diode properties Material: GaAlAs Wavelength: λ = 780 nm Emission duration: Continuous Laser output: Less than 44.6 µW (This output is the valuemeasured at a distance of 200 mm from the objective lens surface on the optical pick-up block with 7 mm aperture.) Power requirements For the area code of the model you purchased, check the upper left side of the bar code on the package. • Two LR6 (size AA) batteries: 3 V DC • AC power adaptor (DC IN 4.5 V jack): 120 V, 60 Hz Dimensions (w/h/d) (without projecting parts and controls) Approx. 136 x 26 x 150 mm (5 3⁄8 x 1 1⁄16 x 6 in.) Mass (excluding accessories) Approx. 185 g (6.6 oz) Operating temperature 5°C - 35°C (41°F - 95°F) Design and specifications are subject to change without notice. Supplied Accessories D-EJ360: Headphones/earphones (1) D-EJ368CK*: AC power adaptor (1) Headphones/earphones (1) Car connecting pack (1) Car battery cord (1) Rotary commander (1) Velcro tape for the CD player (2) Velcro tape for the rotary commander (1) * “Operating Instructions for the car kit” is enclosed. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 Specifications ............................................................................ 1 1. SERVICING NOTES ................................................... 3 2. GENERAL Locating the Controls......................................................... 3 3. DISASSEMBLY 3-1. Upper Lid ASSY, Cabinet (Upper) Sub ASSY ........... 4 3-2. MD ASSY, Main Board .............................................. 5 3-3. “Motor ASSY (Sled) (M902)”, Optical Pick-up (DAX-25E), “Motor ASSY, Turn Table (Spindle) (M901)” ............ 5 4. ELECTRICAL ADJUSTMENS ............................... 6 5. DIAGRAMS 5-1. Block Diagram............................................................ 7 5-2. Printed Wiring Boards ................................................ 8 5-3. Schematic Diagram –MAIN SECTION (1/3)– ......... 9 5-4. Schematic Diagram –MAIN SECTION (2/3)– ....... 10 5-5. Schematic Diagram –MAIN SECTION (3/3)– ........11 5-6. IC Pin Function Description ..................................... 14 6. EXPLODED VIEWS 6-1. Cabinet Section ......................................................... 16 6-2. Optical pick-up Section (CDM-3325ER) ................. 17 7. ELECTRICAL PARTS LIST ................................... 18 SAFETY-RELATED COMPONENT WARNING!! COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY. Flexible Circuit Board Repairing • Keep the temperature of the soldering iron around 270°C during repairing. • Do not touch the soldering iron on the same conductor of the circuit board (within 3 times). • Be careful not to apply force on the conductor when soldering or unsoldering. Notes on chip component replacement • Never reuse a disconnected chip component. • Notice that the minus side of a tantalum capacitor may be dam- aged by heat. TABLE OF CONTENTS CAUTION Use of controls or adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure. DANGER Invisible laser radiation when open and interlock failed or defeated. Avoid direct exposure to beam. D-EJ360/EJ368CK z UNLEADED SOLDER Boards requiring use of unleaded solder are printed with the lead-free mark (LF) indicating the solder contains no lead. (Caution: Some printed circuit boards may not come printed with the lead free mark due to their particular size.) : LEAD FREE MARK Unleaded solder has the following characteristics. • Unleaded solder melts at a temperature about 40°C higher than ordinary solder. Ordinary soldering irons can be used but the iron tip has to be applied to the solder joint for a slightly longer time. Soldering irons using a temperature regulator should be set to about 350°C. Caution: The printed pattern (copper foil) may peel away if the heated tip is applied for too long, so be careful! • Strong viscosity Unleaded solder is more viscous (sticky, less prone to flow) than ordinary solder so use caution not to let solder bridges occur such as on IC pins, etc. • Usable with ordinary solder It is best to use only unleaded solder but unleaded solder may also be added to ordinary solder. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 D-EJ360/EJ368CK The laser diode in the optical pick-up block may suffer electrostatic breakdown because of the potential difference generated by the charged electrostatic load, etc. on clothing and the human body. During repair, pay attention to electrostatic breakdown and also use the procedure in the printed matter which is included in the repair parts. The flexible board is easily damaged and should be handled with care. NOTES ON LASER DIODE EMISSION CHECK The laser beam on this model is concentrated so as to be focused on the disc reflective surface by the objective lens in the optical pick-up block. Therefore, when checking the laser diode emission, observe from more than 30cm away from the objective lens. Before Replacing the Optical pick-up Block Please be sure to check thoroughly the parameters as per the “Optical pick-up Block Checking Procedure” (Part No. : 9-960-027-11) issued separately before replacing the optical Pick-up block. Note and specifications required to check are given below. • FOK output : IC601 yg pin When checking FOK, remove the lead wire to disc motor. • RF signal P-to-P value : 0.4 to 0.8Vp-p SECTION 1 SERVICING NOTES Laser Diode Checking Methods During normal operation of the equipment, emission of the laser diode is prohibited unless the upper panel is closed while turning ON the S809 (push switch type). The following two checking methods for the laser diode are operable. Method : Emission of the laser diode is visually checked. 1. Open the upper lid. 2. Push the S809 as shown in Fig. 1 . 3. Check the object lens for confirming normal emission of the laser diode. If not emitting, there is a trouble in the automatic power control circuit or the optical pick-up. During normal operation, the laser diode is turned ON about 2.5 seconds for focus searching. NOTES ON HANDLING THE OPTICAL PICK-UP BLOCK OR BASE UNIT Fig.1 Method to push S809 SECTION 2 GENERAL LOCATING THE CONTROLS This section is extracted from instruction manual. S809 CD player (front) CD player (inside) i (headphones) jack DC IN 4.5 V (external power Strap holes input) jack VOL +*/– Battery Compartment . > u* x HOLD OPEN *The button has a tactile dot. Display G-PROTECTION P MODE/ F SOUN/AVLS www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 D-EJ360/EJ3688CK SECTION 3 DISASSEMBLY Note : Follow the disassembly procedure in the numerical order given. 3-1. UPPER LID ASSY, CABINET (UPPER) SUB ASSY z The equipment can be removed using the following procedure. Upper lid ASSY, Cabinet (upper) sub ASSY MD ASSY “Motor ASSY (Sled) (M902)”, Optical pick-up (DAX-25E), “Motor ASSY, turn table (spindle) (M901)” Main board Set 5 Upper lid Assy • CAUTION DURING ASSEMBLY 2 Spring (L) 6 Spring (L) 3 Spring (R) 3 Spring (R) 0 Cabinet (upper) sub ASSY 1 Open 7 Ten screws (B2) 6 2 1 4 5 9 4 8 Three craws 2 1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 D-EJ360/EJ3688CK 3-2. MD ASSY, MAIN BOARD 2 Connector (CN401) 3 Connector (CN402) 7 MAIN board Cabinet (lower) sub ASSY 5 MD ASSY 1 CN601 4 6 3-3. “MOTOR ASSY (SLED) (M902)”, OPTICAL PICK-UP (DAX-25E), “MOTOR ASSY, TURN TABLE (SPINDLE) (M901)” 6 2 4 9 5 Motor ASSY (Sled) (M902) 1 Three screws (B1.7x4) Chassis 8 Three screws (B1.7x4) 0 Motor ASSY, Turn table (Spindle) (M901) 7 Optical pick-up (DAX-25E) 3 Cover, Gear www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6 D-EJ360/EJ368CK Focus bias Check Condition: • Hold the set in horizontal state. Connection: Procedure: 1. Connect the oscilloscope to the test point TJ601(RF) on the MAIN board. 2. Set a disc. (YEDS-18) 3. Press the u button. 4. Check the oscilloscope waveform is as shown below. A good eye pattern means that the diamond shape (◊) in the cen- ter of the waveform can be clearly distinguished. RF Signal reference Waveform (Eye Pattern) To watch the eye pattern, set the oscilloscope to AC range and increase the vertical sensitivity of the oscilloscope for easy watch-ing. 5. Stop revolving of the disc motor by pressing the x button. SECTION 4 ELECTRICAL ADJUSTMENTS The CD section adjustments are done automatically in this set. Precautions for Check 1. Perform check in the order given. 2. Use YEDS-18 disc (Part No.: 3-702-101-01) unless otherwise indicated. 3. Power supply voltage requirement : DC4.5 V in DC IN jack. (J401) VOLUME button : Minimum HOLD switch : OFF [MAIN BOARD] (SIDE B) RF level 0.4 to 0.8 Vp-p VOLT/DIV : 100 mV (With the 10 : 1 probe in use) TIME/DIV : 500ns R409 C202 C412 C C60 R610 R611 TJ601(RF) R602 R603 R601 C610 R6 L601 Q601 BCE IC603 14 13 TJ601(RF) oscilloscope (AC range) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 7 D-EJ360/EJ368CK 5-1. BLOCK DIAGRAM SECTION 5 DIAGRAMS 13 16 17 14 15 17 19 8 6 29 34 5 9 8 6 7 88 75 74 77 76 79 78 72 73 71 50 49 47 53 37 38 30 74 12 22 6 71 13 7 11 77 2 79 78 65 70 64 52 43 45 14 16 17 18 66 39 40 38 37 8 35 36 34 72 70 57 58 55 56 59 60 44 CH3 H BRIDGE 42 48 46 LEVEL SHIFTER LEVEL SHIFTER I/F CH2 H BRIDGE 52 50 CH1 H BRIDGE 6 2 53 49 45 41 1 CH4 H BRIDGE EFM DEMODULATOR SERVO RF AMP A/D OP IC PWM FDOP PD LD FDON TDOP TDON SDOP SDON CLVON CLVOP CLKDRV FIN+ FIN- TIN+ TIN- SIN+ SIN- SLVOP CPOL SYNC FIN+ FIN- TIN+ TIN- SIN+ SIN- CPOL CLVOP SYNC XOUT XIN CLK4M 44 XRST SCLK SDIN SDOUT POFF SCOR XBUSY_O DEFDCT_O GFS FOK O CLOCK OSC DAC SIO DEFFERENTIAL Q407 27 67 65 19 17 18 20 21 16 23 22 68 12 69 64 8 25 SWITCH Q402, 403 26 5 23 4 2,3,24,25 9-12,15-19,21,8 87,88,84,85 97-100,96-91,82 SUB CODE PROCESSOR 25 23 28 40 56-41 60-57 +VBAT L403 31 38 LCD801 LIQUID CRYSTAL DISPLAY KEY MATRIX S801 S805 | | S804 S808 XIN POFF_O 15 48 SRWI SRW O SCOR_I XBUSY_I DEFECT_I BEEP_O AMUTE_O HPSW_O WP/AD_RMKEY GFS_I FOK_I XPOWLT_O 72 FG I SDTI_I SDTO_O SCK_O XWAKEUP_O XREST_I 76 XRST_O SEG0 I SEG15 COM0 I COM3 WP/AD_KEY_1 AD_KEY_2 WP/XOPEN HOLD_I GPROSW AVCPU WP/AD_DCINMNT AD_CHGMNT AD_BATMNT VCC1_2.2V VCC2_2.0V VCPU_2.0V OPGSW O XOPSTBY_O D802 19 ADVREF 20 VCPU_2.0V IC801 SYSTEM CONTROL MICON L404 Q404 Q406 D405 D402 L401 L402 +V BAT VCC2_2.0V VCC1_2.2V VCPU_1.5V Q401 VCC2 VCC GSW SEM VCPU_1.5V SEO L410 VCC0 STNG LG VIN BATM1 BATM2 DCIN_S +VBAT CHARGE SWITCH VCC1 VCPU 2.0V CHGMNT 24 66 VMMNT_O 61 DCIN 62 REGB 63 DET CHGB X601 16.934MHz DVDDIO VCHK AVDD2 2.25V DVDDV 1.5V RDACO LDACO LOUT ROUT LIN RIN MUTE BEEP 20 PWRSW 5 VCC IC301 HEADPHONE AMP IC403 (2/2) POWER CONTROL VCPU_2.0V EJ368CK RFI A VCC1_2.2V B E FO3 RO3 FO2 RO2 FO1 RO1 W U V V COM COM VM1 VM12 VM23 VM3 SPVCC F RFDC FIN3 RIN3 FIN1 RIN1 FIN2 RIN2 BRK PWM LATCH DATA CLOCK WAKEUP RESETO XRST SYNC 74 FG IC403 (1/2) FOCUS/TRACKING COIL DRIVE SLED/SPINDLE MOTOR DRIVE IC603 D-RAM(16M) XRAS XCAS XWE XRAS A0-A10 D0-D3 DETI RFGO XCAS XWE D0-3 A0-9 90 83 89 IC601 RF AMP,SERVO DIGITAL SIGNAL PROCESSOR D-RAM CONTROLLER D/A CONVERTER J401 DC IN 4.5V ! DRY BATTERY SIZE "AA" (IEC DESIGNATION LR6) 2PCS, 3V J301 i M M902 SLED MOTOR FOCUS COIL M901 SPINDLE MOTOR M TRACKING COIL F+ F- T+ T- S+ S- W U OPTICAL PICK-UP BLOCK (DAX-25E) VCC RF A A E F LD PD OPGSW OPSTB LD DRIVER Q601 VCC1_2.2V S809 (OPEN) S810 HOLD. OFF ON S811 G.PROTECTION OFF ON 4 80 40 51 36 80 86 APC 2 3 • SIGNAL PATH : CD PLAY w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8 8 D-EJ360/EJ368CK M902 SLED MOTOR M901 SPINDLE MOTOR M M R863 R813 R869 R807 R405 R451 R865 R811 R864 C408 C425 C423 1 20 60 41 40 21 61 80 C422 C421 C420 C419 C418 C402 L402 L412 L403 L404 L401 L408 VDR401 R871 R827 R872 R808 R809 R820 R822 R841 R840 R804 R825 R812 D802 R833 R425 R423 R428 LCD801 C813 C805 C809 C812 C811 C810 C807 C803 C802 C801 C442 C434 C432 C437 C436 C433 D410 Q404 ECB R101 R835 R873 R102 R613 R446 R447 R409 R612 R617 R626 R614 R628 R830 R836 R844 R815 R201 R615 R616 R630 R103 C102 R203 R202 C202 C305 C303 C204 C608 C632 C607 C104 C101 C201 C308 C307 C412 C604 IC301 C606 C619 X601 C609 C624 C631 C626 C622 L603 L605 L602 R314 R829 R810 R823 R204 R610 R611 TJ601 (RF) R602 R603 R604 R601 R104 C103 C203 C318 D301 EJ368CK C302 C610 FB401 FB403 FB402 FB301 FB101 R608 L601 Q601 BCE R413 R411 R416 R414 R412 C443 C406 C438 C415 D405 D404 D402 FB404 L411 Q403 Q402 ECB R401 R448 R801 R621 R427 R404 C623 C627 C427 FB405 C426 C309 IC403 S805 S807 S808 S806 S803 S804 S801 P MODE/ S802 SOUND/AVLS S811 G�EPROTECTION ON OFF t S809 (OPEN) S810 HOLD ON OFF t . E C B DC IN 4.5V J401 DRY BATTERY SIZE "AA" (IEC DESIGNATION LR6) 2PCS, 3V 1 12 24 13 IC603 14 26 13 1 x > > X N VOL – + (SIDE B) MAIN BOARD LCD801 LIQUID CRYSTAL DISPLAY J301(2/2) i D302 D308 D306 D201 D101 L406 L409 L410 L407 R631 R618 R619 R620 R849 R845 R859 R852 R854 R858 R440 R434 C445 R436 R435 R438 CN402 CN401 R439 R421 R444 R432 R419 R403 R408 R407 R805 C621 C620 C629 C806 C814 C409 C428 C804 60 41 40 21 61 80 1 20 C430 IC801 C441 C440 C439 C448 C447 C429 C450 C403 C404 C410 R627 R629 C405 D403 Q401 BCE Q406 S VDR402 C435 D409 Q407 BCE FB406 FB408 L604 C633 R832 R838 R309 R606 CN601 R605 R802 R814 R302 R313 C605 C613 C612 C614 C618 C301 FB201 FB303 FB302 IC601 J301(1/2) i (SIDE A) MAIN BOARD 100 76 26 25 1 51 75 50 OPTICAL PICK–UP BLOCK DAX–25E 11 (11) 1-685-955- 11 (11) 1-685-955- + - 1 2 1 4 EJ368CK EJ368CK EJ368CK 1 15 C411 D406 2 3 4 5 6 7 8 9 10 11 12 A 1 B C D E F G H 5-2. PRINTED WIRING BOARDS • Refer to page 12 for Notes. • Semiconductor Ref. No. Location D101 B-4 D201 B-4 D301 B-7 D302 B-4 D306 B-4 D308 B-4 D402 F-8 D403 G-3 D404 F-7 D405 F-8 D406 F-4 D409 F-3 D410 F-10 D802 E-9 IC301 B-8 IC403 F-9 IC601 C-3 IC603 D-7 IC801 E-2 Q401 G-3 Q402 F-8 Q403 F-8 Q404 F-10 Q406 F-2 Q407 E-3 Q601 C-7 : USES UNLEADED SOLDER. w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 9 D-EJ360/EJ368CK 5-3. SCHEMATIC DIAGRAM – MAIN SECTION (1/3) – • Refer to page 12 for Notes. D404 R416 Q403 D405 R408 R407 R403 R451 C418 C419 C420 C421 C422 C423 R419 L403 47µH C425 L404 220µH C429 C428 C403 C426 R425 C433 L407 100µH C408 C450 C432 R428 C436 C434 L411 FB404 R404 R436 R440 FB406 R435 C439 C441 D409 R434 C445 R444 R439 R421 R432 D410 L410 47µH C409 C442 Q406 R423 R438 C447 C448 L406 47µH 47µH 47µH L409 C435 C438 L401 4.7µH 4.7µH L402 L408 L412 C404 VDR402 VDR401 C410 D403 C405 FB401 D402 R411 R412 C443 R427 CN402 CN401 CN601 C440 C427 D406 C402 J401 Q407 C437 C411 R405 FB408 FB405 Q402 FB403 FB402 C415 R413 R601 R414 Q404 IC403 C406 Q401 TJ601 M902 M901 MA111-TX 220 2SC4116GL MA2H735 100 2.2 1 0 0.1 0.022 0.022 4700p 4700p 4700p 10k 22 10V 0.1 4.7 25V 10 16V 220 6.3V 0 1 470p 1 220 4V 100k 47 4V 47 4V 0 100k 0 47k 0 10k 220p 0.22 MA111-TX 100k 1 100k 47k 10k 1k MA2H735 1 47 4V CPH3403 0 10k 1000p 0.047 22 6.3V 1 0 0 1000p 1 MA2H735 1 0 MA2H735 220k 47k 1 47k 4P 2P 15P 2200p 0.01 UDZSTE-175.1B 1 2SC4081T106 47 4V 1 0 0 0 2SB1237TV2PQR 0 0 0.22 47k 0 0 2SB167900LSO BH6580KV-F 2.2F 2SD1781K CHARGE SWITCH (RF) W V U BUS-2 D GND2 VCC1 VCC2 3V CLVOP RF 1-2 2.2V A GND AU GND D GND B1 VCPU4 POWER GND VCPU 2V U V W RESET SYNC RESET FG CHGMNT XWAKE COM E F B A COM W V U S+ S- F+ T- T+ F- CPOL PD LD DCINMNT S+ S- T+ T- F+ F- POWERLT SDTO SCK BATMNT XWAKE OPGSW OPSTB FIN+ FIN- TIN- SIN- SIN+ TIN+ SWITCH SWITCH SWITCH SWITCH DIFFARENTIAL DRY BATTERY SIZE"AA" (IEC DESIGNATION LR6) 2PCS,3V COIL TRACKING COIL FOCUS 1 5 10 15 1 2 1 4 POWER CONTROL SLED/SPINDLE MOTOR DRIVE, FOCUS/TRACKING COIL DRIVE, C430 1 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 10 10 D-EJ360/EJ368CK 5-4. SCHEMATIC DIAGRAM – MAIN SECTION (2/3) – • Refer to page 12 for Notes. FB303 FB101 FB201 D201 D101 J301 C301 R204 R104 C203 C103 C302 R309 C308 C307 C305 R101 R201 C618 R614 C633 C632 R615 R616 C624 C619 X601 L602 C622 R628 R618 C626 R630 L605 R626 R627 R629 C629 L604 10µH R631 R401 R621 C620 C621 R611 L601 10µH R608 R610 C610 Q601 C412 R409 R606 C631 R447 R602 R603 R604 R605 C604 C605 C606 C612 C613 C614 C607 R612 C608 C609 R613 C623 C627 R619 R620 L603 C303 R448 R617 C309 R302 C101 C201 R102 R202 C104 C204 R103 R203 C102 C202 IC601 D308 D301 D302 D306 C318 FB302 R314 R313 FB301 R446 IC301 MA8130-TX MA8130-TX 0.01 4.7 4.7 0.1 0.1 2.2 4.7 10 16V 10 16V 0.1 10k 10k 2.2 47 100 6.3V 0.1 0 1M 10p 10p 16.934MHz 0 0.01 10k 470 0.1 0 0 0 100k 0 47p 2.2k 10 0 0.1 0.1 2.2k 2.2 100k 4.7 2SB167900LSO 47 6.3V 2.2 0 0.1 0 100k 100k 100k 100k 0.1 1000p 10 16V 1000p 0.01 2200p 0.1 0 0.22 1 470 1 22 4V 470 470 0 0.47 0 0 220 6.3V 0 1 1 4.7 4.7 470p 470p 10k 10k 0.001 0.001 BU9354KV MA3J14700 MA8130 MA8130 MA8130 0.001 1k 10k 0 TA2120FN B1 VCPU 2V 3V RF RMKEY VCPU4 CLVOP VCC1 VCC2 AU GND 1-2 2.2V A GND BUS-2 POWER GND D GND2 D GND A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 D0 D1 D2 D3 XRAS XWE FIN- FIN+ XCAS TIN- TIN+ SIN- SIN+ BEEP HPSW AMUTE SDTI SDTO SRW SCK POFF XRST SCOR PD A B E F BATMNT LD A0 A1 A2 A3 D1 XWE XRAS D0 A4 A5 A6 A7 A8 D2 D3 XCAS A9 A10 GFS DEFECT FOK XBUSY CLK4M CPOL SYNC AMP HEADPHONE DIGITAL SIGNAL PROCESSOR LD DRIVER EJ368CK RF AMP,SERVO, D-RAM CONTROLLER D/A CONVERTER w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 11 11 D-EJ360/EJ368CK 5-5. SCHEMATIC DIAGRAM – MAIN SECTION (3/3) – • Refer to page 12 for Notes. • Refer to page 14 for IC Pin Function Description. IC801 C801 C802 C803 C804 R808 R835 R844 R815 R873 R863 R864 R865 R811 R813 R869 S801 S802 S803 S804 C808 R871 S809 S810 TAP805 D802 C810 C807 R854 C809 C814 C812 C805 C813 R802 R805 R827 R830 R832 R833 R836 R838 R840 R841 R845 TAP806 R820 R822 R825 R812 R801 R807 R858 R859 R852 R849 C806 R872 R810 R814 C811 R804 R829 R809 R823 S805 S806 S807 S808 S811 T5AW6-Z7C 0.1 0.1 0.1 0.22 100k 2.2k 10k 22k 22k 10k 2.2k 2.2k 22k 22k 10k 4700p 220k (OPEN) MA2ZD14001S0 0.1 0.22 0 0.01 0.01 0.01 0.1 0.1 1k 1k 470 0 470 470 0 470 0 100k 10k 470 470 470 470 0 0 470 470 470 470 0.01 10k 22k 100k 22k 2.2k 100k 10k B1 RMKEY VCC2 D GND D GND2 AU GND POWER GND VCPU 2V HOLD AMUTE XRST POFF COM0 COM1 COM2 COM3 SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 SEG7 SEG8 SEG9 SEG10 SEG11 SEG12 SEG13 RESET SRW SCK FOK XBUSY HOLD G-PRO OPEN SCOR SDTO POWERLT SDTI CLK4M G-PRO GFS OPEN OPSTB HPSW DEFECT PGM_SCK PGM_SDTI PGM_SDTO PGM_SEL TEST RESET2 COM3 COM2 COM1 COM0 SEG14 SEG15 FG XWAKE SEG0 SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 SEG7 SEG8 SEG9 SEG10 SEG11 SEG12 SEG13 SEG14 SEG15 SEG0 OPGSW BEEP CHGMNT BATMNT DCINMNT * VOL- VOL+ SYSTEM CONTROL MICON HOLD ON OFF ON OFF LIQUID CRYSTAL DISPLAY LCD801 OPEN:NORMAL MODE SHORT:TEST MODE EJ360 EJ368CK 10k 470p *C811 SOUND/AVLS P MODE/ G-PROTECTION w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 12 12 D-EJ360/EJ368CK For schematic diagrams. Note: • All capacitors are in µF unless otherwise noted. pF: µµF 50 WV or less are not indicated except for electrolytics and tantalums. • All resistors are in Ω and 1/4 W or less unless otherwise specifed. • f : internal component. Note: The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. • A : B+ Line. • Power voltage is dc 4.5 V and fed with regulated dc power supply from battery terminal. • Voltages are dc with respect to ground under no-signal conditions. no mark : PLAY • Voltages are taken with a VOM (Input impedance 10 MΩ). Voltage variations may be noted due to normal production tolerances. • Waveforms are taken with a oscilloscope. Voltage variations may be noted due to normal production toler ances. • Circled numbers refer to waveforms. • Signal path. E : CD PLAY • IC BLOCK DIAGRAM Note on Printed Wiring Boards: Note: • X : parts extracted from the component side. • a : Through hole. • : Pattern from the side which enables seeing. (The other layers’ patterns are not indicated.) Caution: Pattern face side :Parts on the pattern face side seen from the (Side B) pattern face are indicated. Parts face side : Parts on the parts face side seen from the (Side A) parts face are indicated. IC301 TA2120FN (EL) + – + – + – 23 20 19 18 17 16 15 14 13 2 3 4 5 6 7 8 9 10 11 12 1 24 BIAS BEEP PW SW MT SW ALC DET ATT SW PWC SW OUT B OUT A BEEP BST PW B PW C BST NF ADD OUT RF IN OCL SW ROUT VREF LOUT PWR GND MIX OUT ALC IN ALC DET ATT SW LIN RIN GND TC MUTE MUTE SW PWR SW BIAS BIAS IN BB SW BST OUT VCC ADDA ADDB 21 22 PW A ALC ALC IC601 BU9354KV 1 100 AVDD1 2 LD 3 PD 4 VMON 5 VCHK 6 VE 7 VF 8 VBD 9 VAC 10 AVSS1 11 VBIAS 12 N.C. 13 RF1 14 PKC 15 BTC 16 RFGO 17 DETI 18 ASYI 19 ASYO 20 MON1 22 ADPFO 23 ADPFI 24 FCO 25 PCO 75 FDOP 74 FDON 73 CLVOP 72 CLVON 71 CLKDRV 70 SYNC 69 EXPLCK 68 TEST_S 67 EFM/YFLG 66 C2FX 65 FOK 64 63 62 61 60 59 58 DOCKO DOUTAO LRCKO DOUTAI LRCKI 57 N.C. TEST DEFECT 56 N.C. 55 N.C. 54 N.C. 53 CLK4M 52 BUSYB 51 DVDD A3 99 A2 98 A1 97 A0 96 A4 95 A5 94 A6 93 A7 92 A8 91 A9 90 RASB 88 D1 87 D0 86 DVDDIO2 85 D3 84 D2 83 CAS1B 82 A10/CAS2B 81 DVSSIO2 80 DVDDIO 79 SDOP 78 SDON 77 TDOP 76 TDON 28 RLINI 29 RDACO 26 AVSS2 27 RLINO 30 VCDACO 31 LDACO 32 LLINI 33 LLINO 34 AVDD2 35 MUTE 36 DVDD1 37 XIN 38 XOUT 39 DVSSIO 40 DVDD 41 DOCKI 42 DVSS1 43 SBSY 44 RSTB 45 PDWNB 46 DVSSIO 47 SCLK 48 SRW 49 SDIN 50 SDOUT ESP SERVO CORE APC PWM FLAG 21 MON2 89 WEB A/D D/A PLL 1bit DAC WINDOW ECC CLOCK GEN SUB SIO RF AMP r Waveforms IC403 qd DSW VOLT/DIV : 1 V AC TIME/DIV : 2 µsec IC403 ef SYNC VOLT/DIV : 1 V AC TIME/DIV : 2 µsec 1 2 TJ601 (RF) VOLT/DIV : 0.5 V AC TIME/DIV : 0.5 µsec 3 2.0 Vp-p 5.7 µsec 2.0 Vp-p 5.7 µsec 0.4 to 0.8Vp-p IC801 2 XIN VOLT/DIV : 1 V AC TIME/DIV : 0.2 µsec 6 2.3 Vp-p 0.237 µsec IC601 td CLK4M VOLT/DIV : 1 V AC TIME/DIV : 0.2 µsec 5 2.3 Vp-p 0.237 µsec IC601ek XOUT VOLT/DIV : 1 V AC TIME/DIV : 50 nsec 4 2.0 Vp-p 16.934 MHz w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 13 D-EJ360/EJ368CK IC403 BH6580KV 61 60 DCIN 59 58 57 56 55 54 53 51 50 49 47 46 45 48 52 36 35 34 32 31 30 33 23 22 29 27 26 25 24 28 21 9 1 2 3 4 7 8 5 6 10 11 12 13 14 15 16 62 REGB 63 DET 64 DCIN_S 65 CHGB 66 VMMNT 67 CHGMNT 68 BATM1 69 BATM2 70 BBK 71 PREGND 72 PWM 73 SOFTPWM 74 FG 75 CSL1 SPVCC1 U_OUT SPGND1 V_OUT SPVCC2 W_OUT LG SPGND2 VG SSW VCC3 VIN DSW POWERGND USW VCC0 17 VCC1 18 VCC2 20 VCC FIN3 RIN3 FIN2 RIN2 FIN1 RIN1 VM1 0GND FO1 PGND1 VM12 RO1 FO2 PGND2 RO2 VM23 44 FO3 43 PGND3 42 RO3 41 VM3 76 WI PRE DRIVE LOGIC VG VCC VG SLOPE SIGNAL 77 VI 78 UI 79 COM 80 CSL2 XRST 37 WAKEUP 38 CLOXK 39 DATA 40 LATCH RESET_O SYNC PREGND EI SOFT SLOW EO PMG VCPUNF VCC2NF STNG SEP SEM SEO GSW INPUT SELECT CHARGE CONTROLLER LEVEL SHIFTER HVPROT MONTOR AMP VM VCC VG VG VCC3 CH1 H BRIDGE CH2 H BRIDGE CH3 H BRIDGE INTERFACE RESET CLK SAW GEN VG VCC VCC2 19 VCPU_2.0V 10msec DELAY VCC4 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 14 D-EJ360/EJ368CK 5-6. IC PIN FUNCTION DESCRINTION Pin No. Pin name I/O Description IC801 (SYSTEM CONTROL) T5AW6-Z7C 1 GND – Ground terminal 2 XIN I System clock input 3 XOUT O Not used (OPEN) 4 TEST I Test mode terminal 5 VCPU_2.0V – Power supply for CPU & I/O 6 FOK_I I Focus OK signal input 7 XBUSY_I I DSP’s auto sequencer status 8 RESET_I I/O Micon reset terminal 9 ACKCD_I I Not used (FiXed to L) 10 DEFECT CTRL_O O Not used (OPEN) 11 SCOR_I I SCOR pulse input 12 HPSW_O O Headphone IC power switch 13 DEFECT_I I DEFECT signal input 14 XPOWLT_O O Power IC’s serial interface latch output 15 SRW_O O DSP’s serial interface Read/Write signal output 16 SDTI_I I Serial interface input 17 SDTO_O O Serial interface output 18 SCK_O O Serial interface clock output 19 AVCPU – Power supply for CPU and I/O 20 ADVREF – Analog reference voltage for A/D converter 21 AD_SEL I Test mode detection input 22 AD_CHGMNT I Charging monitor input 23 AD_KEY2 I Key input 24 AD_BATTMNT I Battery voltage monitor input 25 WP/AD_KEY1 I Set’s key detection input 26 WP/AD_RMKEY I Remocon’s key detection input 27 AD_DCINMNT I DC voltage monitoring input 28 WP/XOPEN I OPEN switch status detection input 29 TUPWR O Not used (OPEN) 30 BEEP_O O BEEP sound 31 NC O Not used (OPEN) 32 VDD_EEPROM – Power supply for EEPROM (OPEN) 33 WP/K2_RM O Not used (OPEN) 34 TU_ON_I I Not used (fixed at L) 35 INSW O Not used (OPEN) 36 X4M/16M_I I DRAM size selection terminal (fixed at H) 37 XL_O O Not used (OPEN) 38 GPROSW_I I ESP switch status detection input 39 LCD_REQ_O O Not used (OPEN) 40 HOLD_I I HOLD switch status detection input 41 to 56 SEG0-15 O LCD segment output 57-60 COM0-3 O LCD common output 61-63 V1-3 – LCD driver booster 64 C1 – LCD driver booster 65 C0 – LCD driver booster 66 XWAKEUP_O O Wale-up signal output 67 PGM_SDTO – Not used (OPEN) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 15 D-EJ360/EJ368CK Pin No. Pin name I/O Description 68 PGM_SDTI – Not used (OPEN) 69 PGM_SCK_O – Not used (OPEN) 70 CD_ON O Not used (OPEN) 71 GFS_I I Guard Frame Synchronous signal input 72 FG_I I FG signal input 73 PGMSEL_O – Not used (OPEN) 74 AMUTE_O O Mute ON/OFF control output 75 RESET_TU_O O Not used (OPEN) 76 XREST_O O System reset output 77 POFF_O O DSP’s power off output 78 XOPSTBY_O O Pick-up’s power supply ON/OFF control 79 OPGSW_O O RF IC’s gain control 80 C2POEN_O O Not used (OPEN) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 16 D-EJ360/EJ368CK SECTION 6 EXPLODED VIEWS NOTE : • -XX, -X mean standardized parts, so they may have some difference from the original one. • Color indication of Appearance Parts Example : KNOB, BALANCE (WHITE) ••• (RED) ↑ ↑ Parts color Cabinet's color • Items marked “ * ”are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items. • The mechanical parts with no reference number in the exploded views are not supplied. • Hardware (# mark) list and accessories and packing materials are given in the last of this parts list. 6-1. CABINET SECTION The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 1 X-3382-980-1 CABINET (LOWER) SUB ASSY (SILVER) (EJ360) 1 X-3383-002-1 CABINET (LOWER) SUB ASSY(EJ368CK) 1 X-3383-206-1 CABINET (LOWER) SUB ASSY (RED) (EJ360) 1 X-3383-208-1 CABINET (LOWER) SUB ASSY (YELLOW) (EJ360) 1 X-3383-275-1 CABINET (LOWER) SUB ASSY (BLUE) (EJ360) 2 3-248-574-01 SHEET, SHIELD * 3 A-3347-936-A MAIN PC BOARD ASSY (EJ360) * 3 A-3347-960-A MAIN PC BOARD ASSY (EJ368CK) 4 3-249-578-01 KNOB (GPRO) (EJ368CK) 4 3-249-578-11 KNOB (GPRO) (EJ360) 5 3-831-441-99 SPACER, KNOB 6 3-246-653-01 TERMINAL BOARD (+), BATTERY (EJ368CK) 6 3-246-653-11 TERMINAL BOARD (+), BATTERY (EJ360) 7 3-246-654-01 TERMINAL BOARD (-), BATTERY (EJ368CK) 7 3-246-654-11 TERMINAL BOARD (-), BATTERY (EJ360) 8 3-247-456-01 BOARD (RELAY),TERMINAL,BATTERY (EJ368CK) 8 3-247-456-11 BOARD (RELAY),TERMINAL,BATTERY (EJ360) 9 3-247-457-01 HOLDER (STRAP)...(BLUE,RED,YELLOW) (EJ360) 10 3-245-331-01 INSULATOR 12 13 11 10 9 8 1 2 7 6 5 4 3 14 15 16 CDM-3325ER LCD801 11 4-908-792-61 SCREW (B2) 12 X-3382-982-1 LID ASSY, UPPER (SILVER) (EJ360) 12 X-3383-001-1 LID ASSY, UPPER (EJ368CK) 12 X-3383-207-1 LID ASSY, UPPER (RED) (EJ360) 12 X-3383-209-1 LID ASSY, UPPER (YELLOW) (EJ360) 12 X-3383-276-1 LID ASSY, UPPER (BLUE) (EJ360) 13 3-248-061-01 SPRING (L) (EJ368CK) 13 3-248-061-11 SPRING (L) (EJ360) 14 3-248-062-01 SPRING (R) (EJ368CK) 14 3-248-062-11 SPRING (R) (EJ360) 15 X-3383-293-1 CABINET (UPPER) SUB ASSY (SILVER) (EJ360/EJ368CK) 15 X-3383-294-1 CABINET (UPPER) SUB ASSY (BLUE) (EJ360) 15 X-3383-295-1 CABINET (UPPER) SUB ASSY (RED) (EJ360) 15 X-3383-296-1 CABINET (UPPER) SUB ASSY (YELLOW) (EJ360) 16 3-246-595-01 LID, BATTERY CASE (EJ368CK) 16 3-250-391-01 LID, BATTERY CASE...(SILVER) (EJ360) 16 3-250-391-11 LID, BATTERY CASE...(BLUE,RED,YELLOW) (EJ360) LCD801 A-3364-765-A LCD ASSY (EJ360) LCD801 A-3364-797-A LCD ASSY (EJ368CK) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 17 D-EJ360/EJ368CK 6-2. OPTICAL PICK-UP SECTION (CDM-3325ER) Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. M901 M902 101 101 102 103 104 105 106 107 108 109 110 111 101 3-318-203-61 SCREW (B1.7X4), TAPPING 102 3-221-474-01 SPRING, SLED 103 3-221-472-02 CHASSIS 104 A-3180-967-A FEED ASSY, SCREW 105 3-221-473-01 COVER, GEAR 106 3-221-268-01 GEAR (B) 0107 X-3380-950-1 OPTICAL PICK-UP ASSY (DAX-25E) 108 3-221-475-01 SHAFT, STANDARD 109 3-222-298-01 RACK 110 3-222-299-01 SPRING, RACK RETAINER 111 3-348-998-31 SCREW (M1.4X2.5), TAPPING, PAN M901 A-3180-965-A MOTOR ASSY, TURN TABLE (SPINDLE) M902 A-3180-966-A MOTOR ASSY, SLED (including GEAR) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 18 D-EJ360/EJ368CK NOTE : • Due to standardization, replacements in the parts list may be different from the parts specified in the diagrams or the components used on the set. • -XX, -X mean standardized parts, so they may have some difference from the original one. • RESISTORS All resistors are in ohms METAL : Metal-film resistor METAL OXIDE :Metal oxide-film resistor F : nonflammable • Items marked “ * ”are not stocked since they are seldom required for routine service. Some delay should be anticipated when ordering these items. • SEMICONDUCTORS In each case, u : µ , for example : uA.... : µ A.... , uPA.... : µ PA.... uPB.... : µ PB.... , uPC.... : µ PC.... uPD.... : µ PD.... • CAPACITORS uF : µ F • COILS uH : µ H When indicating parts by reference num- ber, please include the board. SECTION 7 ELECTRICAL PARTS LIST Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark MAIN The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. * A-3347-936-A MAIN BOARD, COMPLETE (EJ360) * A-3347-960-A MAIN BOARD, COMPLETE (EJ368CK) ******************* 3-246-653-11 TERMINAL BOARD (+), BATTERY (EJ360) 3-246-653-01 TERMINAL BOARD (+), BATTERY (EJ368CK) 3-246-654-01 TERMINAL BOARD (-), BATTERY (EJ368CK) 3-246-654-11 TERMINAL BOARD (-), BATTERY (EJ360) < CAPACITOR > C101 1-109-982-11 CERAMIC CHIP 1uF 10% 10V C102 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C103 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C104 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C201 1-109-982-11 CERAMIC CHIP 1uF 10% 10V C202 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C203 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C204 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C301 1-162-974-11 CERAMIC CHIP 0.01uF 50V C302 1-125-838-11 CERAMIC CHIP 2.2uF 10% 6.3V C303 1-117-863-11 CERAMIC CHIP 0.47uF 10% 6.3V C305 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C307 1-104-913-11 TANTAL. CHIP 10uF 20% 16V C308 1-104-913-11 TANTAL. CHIP 10uF 20% 16V C309 1-126-369-11 ELECT 220uF 20% 6.3V C318 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V (EJ368CK) C402 1-115-156-11 CERAMIC CHIP 1uF 10V C403 1-104-913-11 TANTAL. CHIP 10uF 20% 16V C404 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C405 1-115-156-11 CERAMIC CHIP 1uF 10V C406 1-135-834-91 CERAMIC CHIP 2.2F 6.3V C408 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C409 1-115-156-11 CERAMIC CHIP 1uF 10V C410 1-115-156-11 CERAMIC CHIP 1uF 10V C411 1-115-156-11 CERAMIC CHIP 1uF 10V C412 1-110-569-11 TANTAL. CHIP 47uF 20% 6.3V C415 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C418 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C419 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V C420 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V C421 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C422 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C423 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C425 1-104-852-11 TANTAL. CHIP 22uF 20% 10V C426 1-126-369-11 ELECT 220uF 20% 6.3V C427 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C428 1-135-970-21 ELECT CHIP 4.7uF 20% 25V C429 1-164-156-11 CERAMIC CHIP 0.1uF 25V C430 1-115-156-11 CERAMIC CHIP 1uF 10V C432 1-124-434-00 ELECT 220uF 20% 4V C433 1-115-156-11 CERAMIC CHIP 1uF 10V C434 1-124-589-11 ELECT 47uF 20% 16V C435 1-135-852-21 ELECT CHIP 22uF 20% 6.3V C436 1-124-589-11 ELECT 47uF 20% 16V C437 1-124-589-11 ELECT 47uF 20% 16V C438 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C439 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C440 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C441 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C442 1-124-589-11 ELECT 47uF 20% 16V C443 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C445 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C447 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C448 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V C450 1-115-156-11 CERAMIC CHIP 1uF 10V C604 1-164-156-11 CERAMIC CHIP 0.1uF 25V C605 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C606 1-104-913-11 TANTAL. CHIP 10uF 20% 16V C607 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C608 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C609 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C610 1-117-720-11 CERAMIC CHIP 4.7uF 10V C612 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C613 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C614 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C618 1-135-834-91 CERAMIC CHIP 2.2F 6.3V C619 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V C620 1-164-156-11 CERAMIC CHIP 0.1uF 25V C621 1-164-156-11 CERAMIC CHIP 0.1uF 25V C622 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C623 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V C624 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 19 D-EJ360/EJ368CK Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark MAIN C626 1-164-156-11 CERAMIC CHIP 0.1uF 25V C627 1-104-847-11 TANTAL. CHIP 22uF 20% 4V C629 1-162-923-11 CERAMIC CHIP 47PF 5% 50V C631 1-164-156-11 CERAMIC CHIP 0.1uF 25V C632 1-164-156-11 CERAMIC CHIP 0.1uF 25V C633 1-128-964-91 TANTAL. CHIP 100uF 20% 6.3V C801 1-164-156-11 CERAMIC CHIP 0.1uF 25V C802 1-164-156-11 CERAMIC CHIP 0.1uF 25V C803 1-164-156-11 CERAMIC CHIP 0.1uF 25V C804 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C805 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C806 1-162-974-11 CERAMIC CHIP 0.01uF 50V C807 1-115-467-11 CERAMIC CHIP 0.22uF 10% 10V C808 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V C809 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C810 1-164-156-11 CERAMIC CHIP 0.1uF 25V C811 1-216-833-11 METAL CHIP 10K 5% 1/10W (EJ360) C811 1-162-962-11 CERAMIC CHIP 470PF 10% 50V (EJ368CK) C812 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V C813 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V C814 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V < CONNECTOR > CN401 1-784-342-21 HOUSING, CONNECTOR 2P * CN402 1-785-877-21 HOUSING, CONNECTOR 4P * CN601 1-816-237-21 CONNECTOR, FFC/FPC (ZIF) 15P < DIODE > D101 8-719-420-87 DIODE MA8130 D201 8-719-420-87 DIODE MA8130 D301 8-719-420-87 DIODE MA8130 (EJ368CK) D302 8-719-420-87 DIODE MA8130 (EJ368CK) D306 8-719-420-87 DIODE MA8130 (EJ368CK) D308 8-719-059-53 DIODE MA3J14700LSO D402 8-719-067-42 DIODE MA2H735-(TX).SO D403 8-719-067-42 DIODE MA2H735-(TX).SO D404 8-719-404-50 DIODE MA111-TX D405 8-719-067-42 DIODE MA2H735-(TX).SO D406 8-719-069-54 DIODE UDZSTE-175.1B D409 8-719-404-50 DIODE MA111-TX D410 8-719-067-42 DIODE MA2H735-(TX).SO D802 8-719-072-70 DIODE MA2ZD14001S0 < FERRITE BEAD > FB101 1-500-234-22 FERRITE 0uH FB201 1-500-234-22 FERRITE 0uH FB301 1-469-152-11 FERRITE 0uH (EJ368CK) FB302 1-469-152-11 FERRITE 0uH (EJ368CK) FB303 1-500-234-22 FERRITE 0uH FB401 1-216-864-11 METAL CHIP 0 5% 1/10W FB402 1-216-864-11 METAL CHIP 0 5% 1/10W FB403 1-216-864-11 METAL CHIP 0 5% 1/10W FB404 1-216-864-11 METAL CHIP 0 5% 1/10W FB405 1-216-864-11 METAL CHIP 0 5% 1/10W FB406 1-216-864-11 METAL CHIP 0 5% 1/10W FB408 1-216-864-11 METAL CHIP 0 5% 1/10W < IC > IC301 8-759-681-65 IC TA2120FN(EL) IC403 6-703-034-01 IC BH6580KV IC601 6-703-033-01 IC BU9354KV IC603 6-702-737-01 IC MSM51X17400F-10TFSR1 IC801 6-802-331-01 IC T5AW6-Z7C < JACK > J301 1-815-135-32 JACK, HEADPHONE (i) (EJ360) J301 1-815-088-41 JACK, HEADPHONE (i) (EJ368CK) J401 1-778-153-21 JACK,DC(POLARITY UNIFIED TYPE) (DC IN 4.5V) < COIL > L401 1-412-056-11 INDUCTOR 4.7uH L402 1-412-056-11 INDUCTOR 4.7uH L403 1-400-145-21 INDUCTOR 47uH L404 1-414-406-41 INDUCTOR 220uH L406 1-400-145-21 INDUCTOR 47uH L407 1-419-387-21 INDUCTOR 100uH L408 1-216-296-11 SHORT CHIP 0 L409 1-400-145-21 INDUCTOR 47uH L410 1-400-145-21 INDUCTOR 47uH L411 1-414-402-11 INDUCTOR 47uH L412 1-216-296-11 SHORT CHIP 0 L601 1-469-967-21 INDUCTOR 10uH L602 1-216-295-91 SHORT CHIP 0 L603 1-216-295-91 SHORT CHIP 0 L604 1-469-570-21 INDUCTOR 10uH L605 1-216-295-91 SHORT CHIP 0 < LIQUID CRYSTAL DISPLAY > LCD801 A-3364-765-A LCD ASSY (EJ360) LCD801 A-3364-797-A LCD ASSY (EJ368CK) < TRANSISTOR > Q401 8-729-921-73 TRANSISTOR 2SD1781K-QR Q402 6-550-070-01 TRANSISTOR 2SB1237TV2PQR Q403 8-729-231-74 TRANSISTOR 2SC4116-GL Q404 8-729-054-79 TRANSISTOR 2SB167900LSO Q406 8-729-044-84 TRANSISTOR CPH3403-TL-E Q407 8-729-905-40 TRANSISTOR 2SC4081T106 Q601 8-729-054-79 TRANSISTOR 2SB167900LSO < RESISTOR > R101 1-216-833-11 METAL CHIP 10K 5% 1/10W R102 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R103 1-216-833-11 METAL CHIP 10K 5% 1/10W R104 1-216-793-11 METAL CHIP 4.7 5% 1/10W R201 1-216-833-11 METAL CHIP 10K 5% 1/10W R202 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R203 1-216-833-11 METAL CHIP 10K 5% 1/10W R204 1-216-793-11 METAL CHIP 4.7 5% 1/10W R302 1-216-295-91 SHORT CHIP 0 R309 1-216-793-11 METAL CHIP 4.7 5% 1/10W R313 1-218-871-11 METAL CHIP 10K 0.5% 1/10W (EJ368CK) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 20 D-EJ360/EJ368CK Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark MAIN R314 1-216-821-11 METAL CHIP 1K 5% 1/10W (EJ368CK) R401 1-216-797-11 METAL CHIP 10 5% 1/10W R403 1-218-446-11 METAL CHIP 1 5% 1/10W R404 1-216-845-11 METAL CHIP 100K 5% 1/10W R405 1-216-864-11 METAL CHIP 0 5% 1/10W R407 1-216-789-11 METAL CHIP 2.2 5% 1/10W R408 1-216-809-11 METAL CHIP 100 5% 1/10W R409 1-216-789-11 METAL CHIP 2.2 5% 1/10W R411 1-218-903-11 METAL CHIP 220K 0.5% 1/10W R412 1-218-887-11 METAL CHIP 47K 0.5% 1/10W R413 1-216-841-11 METAL CHIP 47K 5% 1/10W R414 1-216-864-11 METAL CHIP 0 5% 1/10W R416 1-216-813-11 METAL CHIP 220 5% 1/10W R419 1-216-833-11 METAL CHIP 10K 5% 1/10W R421 1-216-833-11 METAL CHIP 10K 5% 1/10W R423 1-216-864-11 METAL CHIP 0 5% 1/10W R425 1-216-295-91 SHORT CHIP 0 R427 1-216-841-11 METAL CHIP 47K 5% 1/10W R428 1-216-845-11 METAL CHIP 100K 5% 1/10W R432 1-216-821-11 METAL CHIP 1K 5% 1/10W R434 1-216-845-11 METAL CHIP 100K 5% 1/10W R435 1-216-833-11 METAL CHIP 10K 5% 1/10W R436 1-216-864-11 METAL CHIP 0 5% 1/10W R438 1-216-833-11 METAL CHIP 10K 5% 1/10W R439 1-216-841-11 METAL CHIP 47K 5% 1/10W R440 1-216-841-11 METAL CHIP 47K 5% 1/10W R444 1-216-845-11 METAL CHIP 100K 5% 1/10W R446 1-216-864-11 METAL CHIP 0 5% 1/10W R447 1-216-864-11 METAL CHIP 0 5% 1/10W R448 1-216-295-91 SHORT CHIP 0 R451 1-216-864-11 METAL CHIP 0 5% 1/10W R601 1-216-864-11 METAL CHIP 0 5% 1/10W R602 1-216-845-11 METAL CHIP 100K 5% 1/10W R603 1-216-845-11 METAL CHIP 100K 5% 1/10W R604 1-216-845-11 METAL CHIP 100K 5% 1/10W R605 1-216-845-11 METAL CHIP 100K 5% 1/10W R606 1-216-864-11 METAL CHIP 0 5% 1/10W R608 1-216-789-11 METAL CHIP 2.2 5% 1/10W R610 1-216-845-11 METAL CHIP 100K 5% 1/10W R611 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R612 1-216-864-11 METAL CHIP 0 5% 1/10W R613 1-216-817-11 METAL CHIP 470 5% 1/10W R614 1-216-805-11 METAL CHIP 47 5% 1/10W R615 1-216-864-11 METAL CHIP 0 5% 1/10W R616 1-216-857-11 METAL CHIP 1M 5% 1/10W R617 1-216-864-11 METAL CHIP 0 5% 1/10W R618 1-216-817-11 METAL CHIP 470 5% 1/10W R619 1-216-817-11 METAL CHIP 470 5% 1/10W R620 1-216-817-11 METAL CHIP 470 5% 1/10W R621 1-216-864-11 METAL CHIP 0 5% 1/10W R626 1-216-864-11 METAL CHIP 0 5% 1/10W R627 1-216-845-11 METAL CHIP 100K 5% 1/10W R628 1-216-833-11 METAL CHIP 10K 5% 1/10W R629 1-216-864-11 METAL CHIP 0 5% 1/10W R630 1-216-864-11 METAL CHIP 0 5% 1/10W R631 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R801 1-216-295-91 SHORT CHIP 0 R802 1-216-821-11 METAL CHIP 1K 5% 1/10W R804 1-216-837-11 METAL CHIP 22K 5% 1/10W R805 1-216-821-11 METAL CHIP 1K 5% 1/10W R807 1-216-864-11 METAL CHIP 0 5% 1/10W R808 1-216-845-11 METAL CHIP 100K 5% 1/10W R809 1-216-845-11 METAL CHIP 100K 5% 1/10W R810 1-216-837-11 METAL CHIP 22K 5% 1/10W R811 1-216-837-11 METAL CHIP 22K 5% 1/10W R812 1-216-817-11 METAL CHIP 470 5% 1/10W R813 1-216-837-11 METAL CHIP 22K 5% 1/10W R814 1-216-845-11 METAL CHIP 100K 5% 1/10W R815 1-216-837-11 METAL CHIP 22K 5% 1/10W R820 1-216-817-11 METAL CHIP 470 5% 1/10W R822 1-216-817-11 METAL CHIP 470 5% 1/10W R823 1-218-871-11 METAL CHIP 10K 0.5% 1/10W R825 1-216-817-11 METAL CHIP 470 5% 1/10W R827 1-216-817-11 METAL CHIP 470 5% 1/10W R829 1-218-855-11 METAL CHIP 2.2K 0.5% 1/10W R830 1-216-864-11 METAL CHIP 0 5% 1/10W R832 1-216-817-11 METAL CHIP 470 5% 1/10W R833 1-216-817-11 METAL CHIP 470 5% 1/10W R835 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R836 1-216-864-11 METAL CHIP 0 5% 1/10W R838 1-216-817-11 METAL CHIP 470 5% 1/10W R840 1-216-864-11 METAL CHIP 0 5% 1/10W R841 1-216-845-11 METAL CHIP 100K 5% 1/10W R844 1-216-833-11 METAL CHIP 10K 5% 1/10W R845 1-216-833-11 METAL CHIP 10K 5% 1/10W R849 1-216-817-11 METAL CHIP 470 5% 1/10W R852 1-216-817-11 METAL CHIP 470 5% 1/10W R854 1-216-864-11 METAL CHIP 0 5% 1/10W R858 1-216-817-11 METAL CHIP 470 5% 1/10W R859 1-216-817-11 METAL CHIP 470 5% 1/10W R863 1-218-871-11 METAL CHIP 10K 0.5% 1/10W R864 1-218-855-11 METAL CHIP 2.2K 0.5% 1/10W R865 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R869 1-216-833-11 METAL CHIP 10K 5% 1/10W R871 1-216-849-11 METAL CHIP 220K 5% 1/10W R872 1-218-871-11 METAL CHIP 10K 0.5% 1/10W R873 1-216-837-11 METAL CHIP 22K 5% 1/10W < SWITCH > S801 1-786-211-21 SWITCH, KEYBOARD (P MODE/F) S802 1-786-211-21 SWITCH, KEYBOARD (SOUND/AVLS) S803 1-786-211-21 SWITCH, KEYBOARD (VOL-) S804 1-786-211-21 SWITCH, KEYBOARD (VOL+) S805 1-786-211-21 SWITCH, KEYBOARD (u) S806 1-786-211-21 SWITCH, KEYBOARD (x) S807 1-786-211-21 SWITCH, KEYBOARD (.) S808 1-786-211-21 SWITCH, KEYBOARD (>) S809 1-786-275-11 SWITCH, PUSH (1 KEY) (OPEN/CLOSE) S810 1-771-586-11 SWITCH, SLIDE (HOLD.) S811 1-553-977-81 SWITCH, SLIDE (G-PROTECTION) < VARISTOR > VDR401 1-801-862-11 VARISTOR, CHIP (1608) VDR402 1-801-862-11 VARISTOR, CHIP (1608) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 21 D-EJ360/EJ368CK Ref. No. Part No. Description Remark MAIN The components identified by mark 0 or dotted line with mark 0 are critical for safety. Replace only with part number specified. < VIBRATOR > X601 1-795-561-21 VIBRATOR, CERAMIC (16.934NHz) ***************************************************** MISCELLANEOUS ************* 0107 X-3380-950-1 OPTICAL PICK-UP ASSY (DAX-25E) LCD801 A-3364-765-A LCD ASSY (EJ360) LCD801 A-3364-797-A LCD ASSY (EJ368CK) M901 A-3180-965-A MOTOR ASSY, TURN TABLE (SPINDLE) M902 A-3180-966-A MOTOR ASSY, SLED (including GEAR) ***************************************************** ACCESSORIES *********** 1-251-696-11 CONNECTING PACK, CAR (EJ368CK) 0 1-477-502-21 ADAPTOR, AC (AC-ES455K) (EJ368CK) 1-477-628-11 REMOTE COMMANDER (RM-MC24C) (EJ368CK) 1-784-619-52 CORD, CAR BATTERY (EJ368CK) 3-248-746-61 MANUAL, INSTRUCTION (ENGLISH) 3-249-845-21 MANUAL, INSTRUCTION (ENGLISH)(EJ368CK) 8-953-273-83 RECEIVER,EAR MDR-G051LP(EJ360) 8-954-007-92 RECEIVER, EAR MDR-027LP (EJ368CK) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com D-EJ360/EJ368CK REVISION HISTORY Clicking the version allows you to jump to the revised page. Also, clicking the version at the upper right on the revised page allows you to jump to the next revised page. Ver. Date Description of Revision 1.0 2003.01 New www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
