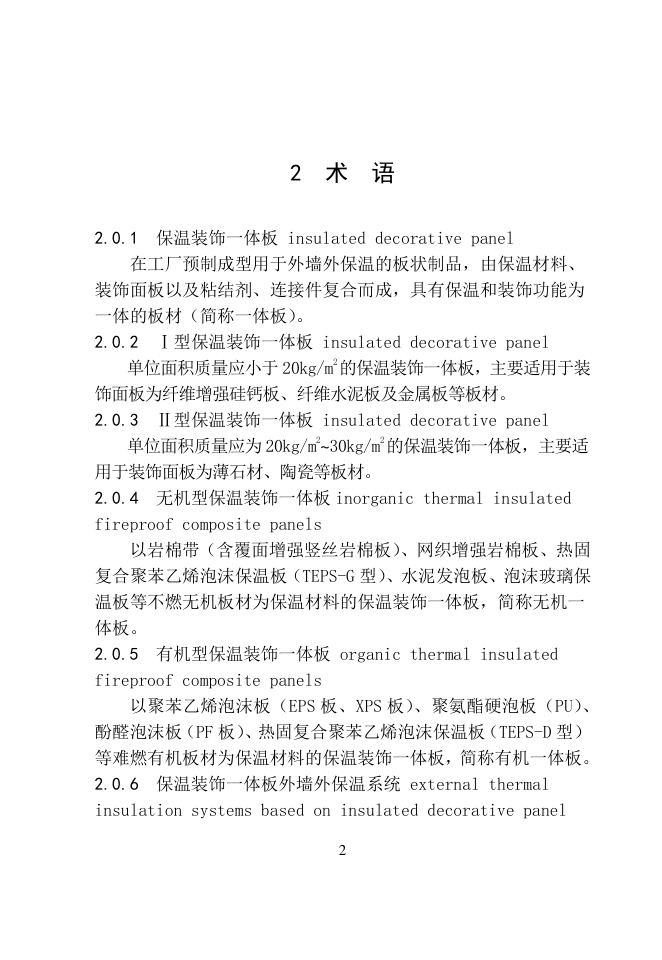

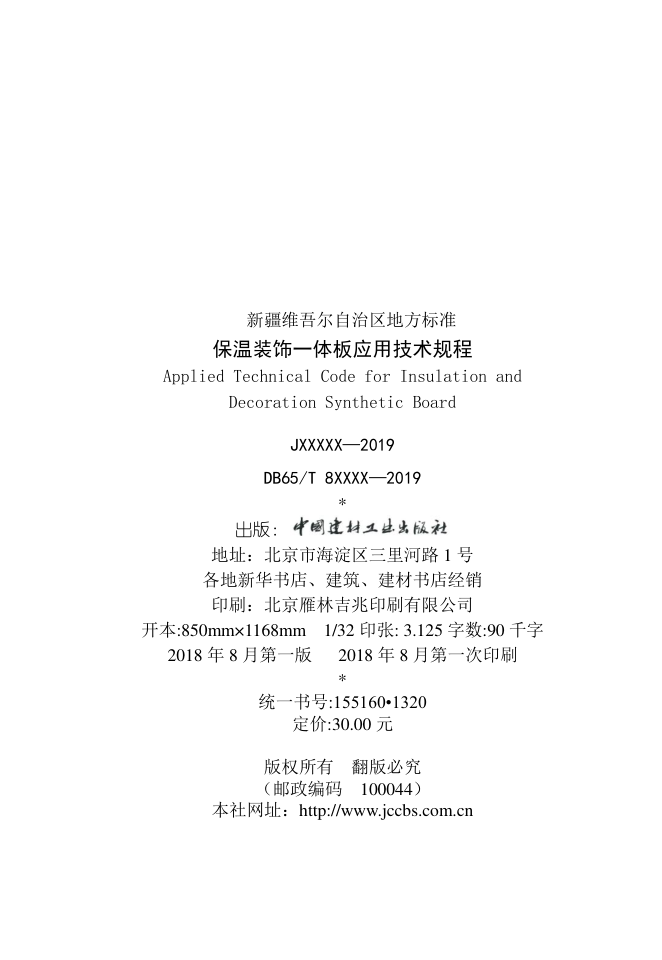

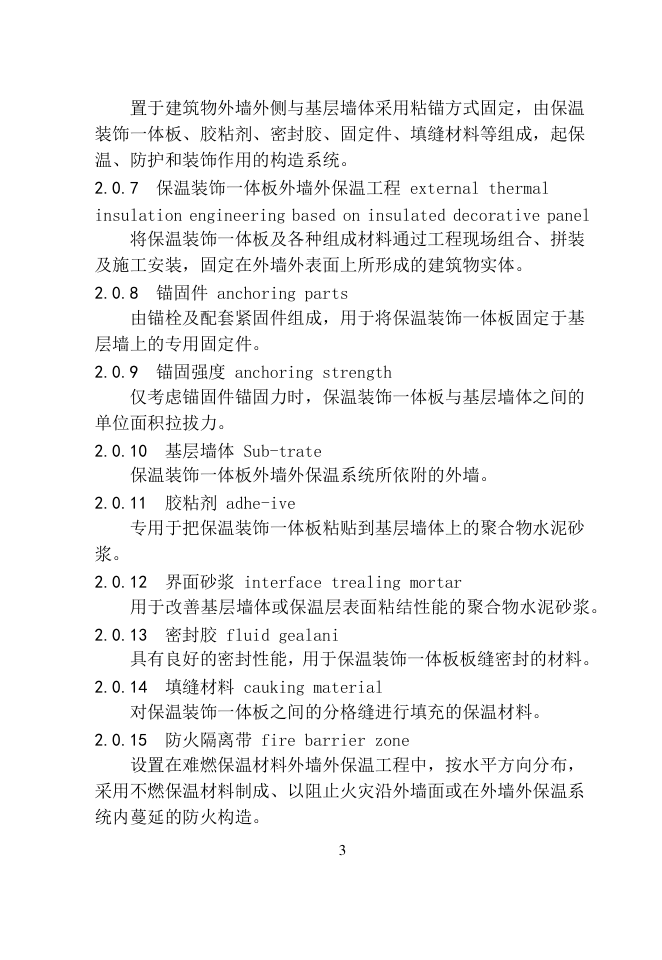

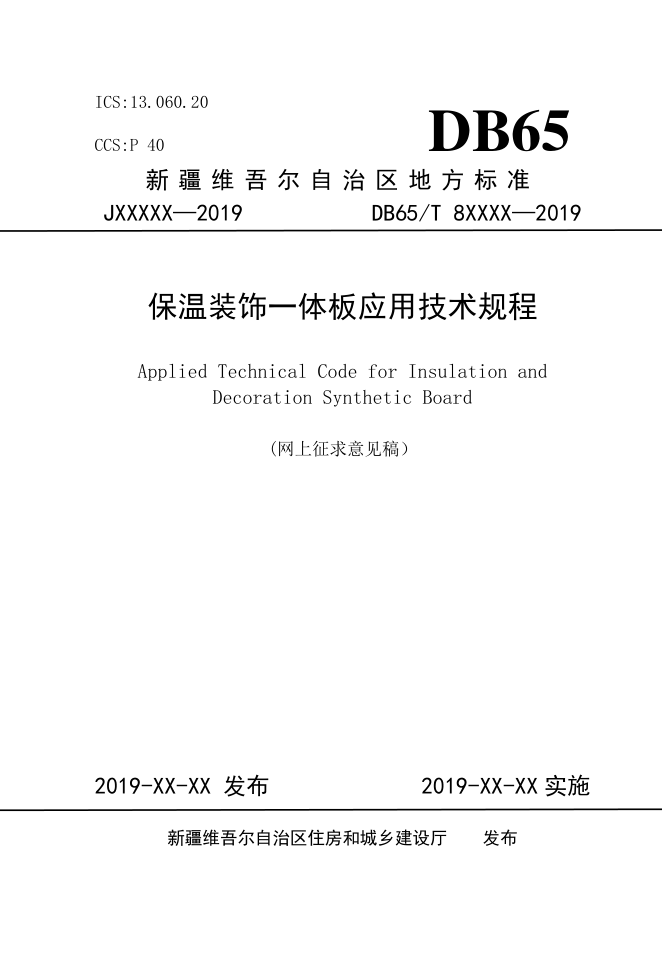

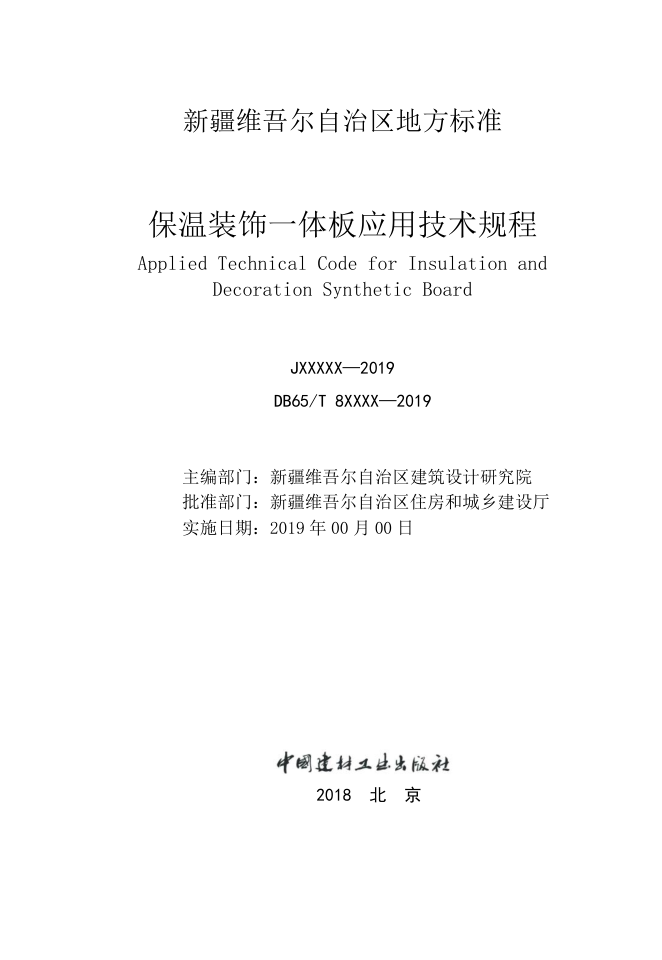

ICS:13.060.20 CCS:P 40 DB65 新 疆 维 吾 尔 自 治 区 地 方 标 准 JXXXXX—2019 DB65/T 8XXXX—2019 保温装饰一体板应用技术规程 Applied Technical Code for Insulation and Decoration Synthetic Board (网上征求意见稿） 2019-XX-XX 发布 2019-XX-XX 实施 新疆维吾尔自治区住房和城乡建设厅 发布 新疆维吾尔自治区地方标准 保温装饰一体板应用技术规程 Applied Technical Code for Insulation and Decoration Synthetic Board JXXXXX—2019 DB65/T 8XXXX—2019 主编部门：新疆维吾尔自治区建筑设计研究院 批准部门：新疆维吾尔自治区住房和城乡建设厅 实施日期：2019 年 00 月 00 日 2018 北 京 新疆维吾尔自治区地方标准 保温装饰一体板应用技术规程 Applied Technical Code for Insulation and Decoration Synthetic Board JXXXXX—2019 DB65/T 8XXXX—2019 * 出版： 地址：北京市海淀区三里河路 1 号 各地新华书店、建筑、建材书店经销 印刷：北京雁林吉兆印刷有限公司 开本:850mm×1168mm 1/32 印张: 3.125 字数:90 千字 2018 年 8 月第一版 2018 年 8 月第一次印刷 * 统一书号:155160•1320 定价:30.00 元 版权所有 翻版必究 （邮政编码 100044） 本社网址：http://www.jccbs.com.cn 目 次 1 总 则 ...................................................... 1 2 术 语 ...................................................... 2 3 基本规定 .................................................... 4 4 材 料 ...................................................... 7 4.1 保温装饰一体板 .......................................... 7 4.2 保温装饰一体板外墙外保温系统配套材料及配件 .............. 17 4.3 保温装饰一体板外墙外保温系统 ............................ 19 5 设计与构造 ................................................. 21 5.1 一般规定 ............................................... 21 5.2 保温装饰一体板外墙外保温工程 ............................ 23 6 施 工 ...................................................... 27 6.1 一般规定 ............................................... 28 6.2 施工准备 ............................................... 29 6.3 施工流程及要点 .......................................... 30 7 质量验收 ................................................... 34 7.1 一般规定 ................................................ 34 7.2 主控项目 ............................................... 35 7.3 一般项目 ................................................ 37 8 保养和维修 ................................................. 40 8.1 一般规定 ................................................ 40 8.2 检查与维修 .............................................. 40 8.3 清洗 .................................................... 41 本规程用词说明 ................................................ 42 引用标准名录 .................................................. 43 条文说明 ...................................................... 46 1 1 总 则 1.0.1 为规范保温装饰一体板在建筑外墙外保温工程中的应用， 做到技术先进、安全适用、经济合理、质量可靠，制定本规程。 1.0.2 本规程适用于自治区内以混凝土、砌体结构为基层墙体的 新建、扩建和改建的工业与民用建筑及既有建筑节能改造中采用 粘锚结合的保温装饰一体板外墙外保温工程的设计、施工及质量 验收。 1.0.3 保温装饰一体板外墙外保温系统使用高度应符合下列规 定： 1 采用Ⅰ型保温装饰一体板的外墙外保温系统，公共建筑与 工业建筑的使用高度不应大于 50m，住宅建筑的使用高度不应大于 54m，当使用高度超出限值时，应做为单项工程另行设计； 2 采用Ⅱ型保温装饰一体板的外墙外保温系统，公共建筑与 工业建筑的使用高度不应大于 24m，住宅建筑的使用高度不应大于 27m。当使用高度超出限值时，应做为单项工程另行设计。 1.0.4 保温装饰一体板的应用除应符合本规程外，尚应符合国家、 行业及自治区现行有关标准的规定。 2 2 术 语 2.0.1 保温装饰一体板 insulated decorative panel 在工厂预制成型用于外墙外保温的板状制品，由保温材料、 装饰面板以及粘结剂、连接件复合而成，具有保温和装饰功能为 一体的板材（简称一体板）。 2.0.2 Ⅰ型保温装饰一体板 insulated decorative panel 单位面积质量应小于 20kg/m 2的保温装饰一体板，主要适用于装 饰面板为纤维增强硅钙板、纤维水泥板及金属板等板材。 2.0.3 Ⅱ型保温装饰一体板 insulated decorative panel 单位面积质量应为 20kg/m 2~30kg/m 2的保温装饰一体板，主要适 用于装饰面板为薄石材、陶瓷等板材。 2.0.4 无机型保温装饰一体板 inorganic thermal insulated fireproof composite panels 以岩棉带（含覆面增强竖丝岩棉板）、网织增强岩棉板、热固 复合聚苯乙烯泡沫保温板（TEPS-G 型）、水泥发泡板、泡沫玻璃保 温板等不燃无机板材为保温材料的保温装饰一体板，简称无机一 体板。 2.0.5 有机型保温装饰一体板 organic thermal insulated fireproof composite panels 以聚苯乙烯泡沫板（EPS 板、XPS 板）、聚氨酯硬泡板（PU）、 酚醛泡沫板（PF 板）、热固复合聚苯乙烯泡沫保温板（TEPS-D 型） 等难燃有机板材为保温材料的保温装饰一体板，简称有机一体板。 2.0.6 保温装饰一体板外墙外保温系统 external thermal insulation systems based on insulated decorative panel 3 置于建筑物外墙外侧与基层墙体采用粘锚方式固定，由保温 装饰一体板、胶粘剂、密封胶、固定件、填缝材料等组成，起保 温、防护和装饰作用的构造系统。 2.0.7 保温装饰一体板外墙外保温工程 external thermal insulation engineering based on insulated decorative panel 将保温装饰一体板及各种组成材料通过工程现场组合、拼装 及施工安装，固定在外墙外表面上所形成的建筑物实体。 2.0.8 锚固件 anchoring parts 由锚栓及配套紧固件组成，用于将保温装饰一体板固定于基 层墙上的专用固定件。 2.0.9 锚固强度 anchoring strength 仅考虑锚固件锚固力时，保温装饰一体板与基层墙体之间的 单位面积拉拔力。 2.0.10 基层墙体 Sub-trate 保温装饰一体板外墙外保温系统所依附的外墙。 2.0.11 胶粘剂 adhe-ive 专用于把保温装饰一体板粘贴到基层墙体上的聚合物水泥砂 浆。 2.0.12 界面砂浆 interface trealing mortar 用于改善基层墙体或保温层表面粘结性能的聚合物水泥砂浆。 2.0.13 密封胶 fluid gealani 具有良好的密封性能，用于保温装饰一体板板缝密封的材料。 2.0.14 填缝材料 cauking material 对保温装饰一体板之间的分格缝进行填充的保温材料。 2.0.15 防火隔离带 fire barrier zone 设置在难燃保温材料外墙外保温工程中，按水平方向分布， 采用不燃保温材料制成、以阻止火灾沿外墙面或在外墙外保温系 统内蔓延的防火构造。 4 3 基本规定 3.0.1 保温装饰一体板系统的设计、施工和质量验收除应符合本 规程的要求外，尚应符合《保温防火复合板应用技术规程》JGJ/T 350 的有关规定。 3.0.2 建筑外立面设计宜简洁，不宜采用过多的凹凸装饰构件。 3.0.3 保温装饰一体板外墙外保温工程在使用期内应牢固、安全 可靠，并应满足下列要求： 1 应能适应基层的正常变形而不产生裂缝或空鼓。 2 应能长期承受自重而不产生有害的变形。 3 应能承受风荷载的作用而不产生破坏。 4 应能耐受室外气候的长期反复作用而不产生破坏。 5 在罕遇地震发生时不应从基层上脱落。 6 在正常使用条件下，应具有密封性和耐久性。在遇火状态 下，应在规定的耐火极限内，不发生开裂或脱落，应具有相对稳 定性。 7 应具有防水渗透性能。 8 各组成材料应具有物理、化学稳定性，应彼此相容并应具 有防腐性。在可能受到生物侵害（鼠害、虫害等）时，外墙外保 温工程系统还应具有防生物侵害性能。 3.0.4 保温装饰一体板应采用点框粘贴方式与基层墙体粘贴，有 效粘贴面积应≥50%，保温装饰一体板装饰面板与基层墙体应通过 锚固件有效连接。 3.0.5 密封胶应采用防火密封胶，应与保温装饰一体板板缝处的 装饰面板侧面或表面相容，且密封深度不应小于 5mm。 3.0.6 保温装饰一体板切割、开槽、封边处理等工序应在工厂完 5 成，普通规格板材不得在施工现场切割加工；当保温装饰一体板 确需在施工现场进行切割、开槽、封边处理时，应采用专用机具 和设备。 3.0.7 当保温装饰一体板采用燃烧性能为 B1有材料时，其构建体 的防火要求除符合本规程的要求外，尚应符合现行国家标准《建 筑设计防火规范》GB50016 的有关规定。 3.0.8 保温装饰一体板外墙外保温复合墙体的保温、隔热和防潮 性能应符合现行国家标准《民用建筑热工设计规范》GB50176 的有 关规定。 3.0.9 保温装饰一体板外墙外保温系统，应能适应自治区冬季严 寒和寒冷、夏季干热的气候环境，并应满足现行国家标准《公共 建筑节能设计标准》GB50189、《工业建筑节能设计统一标准》 GB51245、现行行业标准《严寒和寒冷地区节能设计标准》JGJ26 及现行地方标准《严寒和寒冷地区节能设计标准实施细则》XJJ001、 《公共建筑节能设计标准》XJJ034、《严寒（C）区节能设计标准》 XJJ/T063、《寒冷地区节能设计标准》XJJ/T073 等建筑节能设计标 准的要求。 3.0.10 保温装饰一体板在运输和进场堆放过程中，应采取防护 措施，不可重压或有锋利物品碰撞。产品应放在干燥通风处贮存， 不宜露天长期暴晒。 3.0.11 保温装饰一体板外墙外保温工程施工应在主体结构施工 质量验收合格后进行。 3.0.12 保温装饰一体板外墙外保温工程施工现场的防火要求应 符合现行国家标准《建筑工程施工现场消防安全技术规范》 GB50720 的有关规定。 3.0.13 当有机型保温装饰一体板外墙外保温工程施工区域动用 电气焊、砂轮等明火时，应确保一体板防护面层完整无裸露。不 得在一体板切割断面和裸露部位进行电气焊接和明火作业。 6 3.0.14 施工用照明等发热设备靠近有机型保温装饰一体板时， 应采取可靠的保护措施。电气线路不应穿越或敷设在有机型保温 装饰一体板的保温材料中；必须穿越或敷设时，应采取穿金属管 并在金属管周围采用不燃隔热材料进行防火隔离等防火保护措施。 设置开关、插座等电器配件的部位周围应采取不燃隔热材料进行 防火隔离等防火保护措施。 3.0.15 施工现场应设置室内外临时消火栓系统，并满足施工现 场火灾扑救的消防供水要求，作业前应对相关施工人员进行防火 安全教育培训。 3.0.16 在正确使用和正常维护的条件下，保温装饰一体板外墙 外保温工程的使用年限不应少于 25 年。 7 4 材 料 4.1 保温装饰一体板 4.1.1 保温装饰一体板按所采用的保温材料属性，可分为有机型 保温装饰一体板及无机型保温装饰一体板。按单位面积质量的大 小可分为Ⅰ型保温装饰一体板和Ⅱ型保温装饰一体板，Ⅰ型保温 装饰一体板单位面积质量应小于 20 ㎏/m 2，Ⅱ型保温装饰一体板单 位面积质量应为 20 ㎏/m 2~30 ㎏/m 2。 4.1.2 无机保温装饰一体板采用的保温材料的燃烧性能等级应 为 A 级，常用保温材料种类及其性能应符合下列规定： 1 岩棉 (1) 岩棉带（含覆面增强岩棉板，下同） 岩棉带应符合现行国家标准《建筑外墙外保温用岩棉制品》 GB/T 25975 各项技术性能指标中的垂摆法岩棉带（竖丝）的有关 规定。岩棉带应进行表面处理，可采用界面剂或界面砂浆进行涂 覆处理，或者采用玻璃纤维网布聚合物砂浆进行包覆处理，不得 使用裸板。岩棉带保温装饰一体板当用于外墙外保温系统时，垂 直于板面方向的抗拉强度不应小于 0.10MPa，其他性能指标应符合 表 4.1.2-1-（1）的要求。 表 4.1.2-1-（1）岩棉带（含增强覆面岩棉板）性能指标 项目 单位 技术要求 试验方法 导热系数（25℃） W/(m·K) ≤0.045 GB/T10295 GB/T10294 表观密度 ㎏/m 3 ≥100 GB/T5486 吸水量（部分浸入） 24h ㎏/㎡ ≤0.2 JGJ144 28d ≤0.4 8 续表 4.1.2-1-（1） 项目 单位 技术要求 试验方法 质量吸湿率 % ≤0.5 GB/T8810 尺寸稳定性 % ≤1.0 GB/T8811 燃烧性能 — A 级 GB8624 憎水率 % ≥98.0 GB/T19686 酸度系数 — ≥1.8 GB/T5480 垂直于板面方向的抗拉强度 MPa ≥0.10，破坏在岩棉带内 JGJ144 注：1 覆面增强岩棉板：将一定厚度的岩棉带拼装成竖丝岩棉板，在竖丝岩棉板两大面铺 设耐碱纤维网布，用无机耐碱缝纫线通过经纬针织将耐碱纤维网布缝织在一起，采用抹面胶 浆喷（刮）涂表面经养护后制成的板材，或采用水泥基玻纤毡及其他材料双面复合经养护后 制成的板材。 2 除垂直于板面的抗拉强度外，其余项目均采用芯材进行试验。 （2） 网织增强岩棉板 网织增强用的岩棉板应符合现行国家标准《建筑外墙外保温 用岩棉制品》GB/T25975 中各项技术指标中的岩棉板的有关规定。 网织增强岩棉保温装饰一体板当用于外墙外保温系统时，垂直于 板面方向的抗拉强度不应小于 0.10MPa，其他性能指标应符合表 4.1.2-1-(2)的要求。 表 4.1.2-1-（2） 网织增强岩棉板性能指标 项目 单位 技术要求 试验方法 导热系数（25℃） W/(m·K) ≤0.04 GB/T10295 GB/T10294 表观密度 ㎏/m 3 ≥100 GB/T5486 吸水量（部分浸入） 24h ㎏/㎡ ≤0.2 JGJ144 28d ≤0.4 质量吸湿率 % ≤0.5 GB/T8810 尺寸稳定性 % ≤0.2 GB/T8811 燃烧性能 — A 级 GB8624 9 续表 4.1.2-1-（2） 项目 单位 技术要求 试验方法 憎水率 % ≥98.0 GB/T19686 酸度系数 — ≥1.8 GB/T5480 垂直于板面方向的抗拉强度 MPa ≥0.10，破坏在岩棉板内 JGJ144 注：1 网织增强岩棉板：是通过专用设备、特殊生产工艺，用玄武岩纤维有捻纱将岩棉板 以及覆盖其表面的玻璃纤维网布或玄武岩纤维网布整体缝合形成对岩棉板有增强作用的保 温板材。 2 除垂直于板面的抗拉强度外，其他项目均采用芯材进行试验。 2 热固复合聚苯乙烯泡沫保温板（TEPS-G 型） 热固复合聚苯乙烯泡沫保温板（TEPS-G 型）应符合现行行业 标准《热固复合聚苯乙烯泡沫保温板》JG/T536 的有关规定，其性 能指标应符合表 4.1.2-2 的要求。 表 4.1.2-2 热固复合聚苯乙烯泡沫保温板（TEPS-G）性能指标 项目 单位 性能指标 试验方法 050 级 060 级 表观密度 ㎏/m 3 标称密度 140 ㎏/m 3~200 ㎏/m 3，密 度允许偏差为标称密度的±10% GB/T6343 导热系数（25℃） W/(m·K) ≤0.050 ＞0.050， 且≤0.060 GB/T10295 GB/T10294 垂直于板面的抗拉强度 MPa ≥0.10 ≥0.12 JGJ144 抗压强度 MPa ≥0.15 ≥0.20 JGJ144 干燥收缩率 % ≤0.30 JG/T536 体积吸水率[（v/v）] % ≤10 GB/T8810 抗折强度 MPa ≥0.20 JG/T536 软化系数 — ≥0.70 JG/T536 燃烧性能 － A（A2） GB8624 注：1 垂直于板面的拉伸强度破坏在保温板内。 2 TEPS 板出厂前应在自然条件下陈化 14d 或在（60±5）℃环境中陈化 3d。 10 3 水泥发泡板 水泥发泡板应符合现行行业标准《水泥基泡沫保温板》 JC/T2200 的有关规定，其性能指标应符合表 4.1.2-3 的要求。 表 4.1.2-3 水泥发泡板性能指标 项 目 单 位 性 能 指 标 试验方法 Ⅰ级 Ⅱ级 导热系数（25℃） W/(m·K) ≤0.055 ≤0.065 GB/T 10295 GB/T 10294 表观密度 ㎏/m 3 ≤180 ≤250 GB/T 5486 体积吸水率 % ≤10.0 GB/T 5486 燃烧性能 － A 级 GB 8624 干燥收缩值 （浸水 24h） mm/m ≤3.5 ≤3.0 GB/T 11969 软化系数 － ≥0.70 GB/T 20473 碳化系数 － ≥0.70 GB/T 11969 垂直于板面方向 的抗拉强度 MPa ≥0.10，破坏在水泥发泡板内 JGJ 144 抗压强度 MPa ≥0.30 ≥0.40 GB/T 5486 抗冻性（F35） 质量损失(%) ≤5.0 GB/T 11969 冻后强度比(%) ≥0.80 4 泡沫玻璃板 泡沫玻璃板应符合现行行业标准《泡沫玻璃绝热制品》 JC/T647 的有关规定，其性能指标应符合表 4.1.2-4 的要求。 表 4.1.2-4 泡沫玻璃保温板的性能指标 项 目 单 位 性 能 指 标 试验方法 类别 160 类别 180 导热系数（25℃） W/(m·K) ≤0.052 ≤0.064 GB/T10295 GB/T10294 表观密度 ㎏/m 3 ≤160 ≤180 GB/T5486 11 续表 4.1.2-4 项 目 单 位 性 能 指 标 试验方法 类别 160 类别 180 吸水量（部分浸入， 24h） ㎏/m 2 ≤0.3 GB/T5486 燃烧性能 － A 级 GB8624 尺寸稳定性 （70℃±2℃，48h） % ≤0.3（长度方向、宽度方向、厚 度方向） GB/T8811 垂直于板面方向的 抗拉强度 MPa ≥0.10，破坏在泡沫玻璃板内 JGJ144 抗压强度 MPa ≥0.50 GB/T5486 水蒸气透湿系数 Ng/Pa·m·s ≤0.025 GB/T17146 4.1.3 有机型保温装饰一体板采用的保温材料的燃烧性能等级 不应低于 B1 级；常用保温材料的种类及其性能应符合下列规定： 1 模塑聚苯板（EPS） 模塑聚苯板（EPS）应符合现行国家标准《模塑聚苯板薄抹灰 外墙外保温系统材料》GB/T29906 的有关规定，其性能指标应符合 表 4.1.3-1 的要求。 表 4.1.3-1 模塑聚苯板（EPS）性能指标 项 目 单 位 性 能 指 标 试验方法 039 级 033 级 导热系数（25℃） W/(m·K) ≤0.039 ≤0.033 GB/T10295 GB/T10294 表观密度 ㎏/m 3 ≥22 GB/T6343 尺寸稳定性 （70℃±2℃，48h） % ≤0.3 GB/T8811 体积吸水率（v/v） ㎏/m 2 ≤3.0 GB/T8810 燃烧性能 － 不低于 B1 级 GB8624 12 续表 4.1.3-1 项 目 单 位 性 能 指 标 试验方法 039 级 033 级 垂直于板面方向的 抗拉强度 MPa ≥0.10，破坏在 EPS 板内 JGJ144 氧指数 % ≥30 GB/T2406.2 水蒸气透湿系数 Ng/Pa·m·s ≤4.5 GB/T29906 注：1 垂直于板面的拉伸强度破坏在保温板内。 2 EPS 板出厂前应在自然条件下陈化 42d 或在 60℃蒸汽中陈化 5d。 3 0.33 级一般适用于改性聚苯板，如：其金板，聚能板、有老泡聚苯板、石墨聚苯板 等，具体以实测检测结果为准。 2 挤塑聚苯板（XPS） 挤塑聚苯板（XPS）应符合现行国家标准《绝热用挤塑聚苯乙 烯泡沫塑料（XPS）》GB/T10801.2 的有关规定，其性能指标应符合 表 4.1.3-2 的要求。 表 4.1.3-2 挤塑聚苯板（XPS）性能指标 项 目 单 位 性能要求 试验方法 导热系数（25℃） W/(m·K) 带表皮≤0.030 去表皮≤0.033 GB/T10295 GB/T10294 表观密度 ㎏/m 3 25~32 GB/T6343 尺寸稳定性， （70℃±2℃，48h） % ≤1.2 GB/T8811 体积吸水率（v/v） % ≤1.5 GB/T8810 燃烧性能 － 不低于 B1 级 GB8624 垂直于板面的抗拉强度 MPa ≥0.20，破坏在 XPS 板内 GB/T30595 弯曲变形 mm ≥20 GB/T8812.1 氧指数 % ≥26 GB/T2406.2 水蒸气透湿系数 Ng/Pa·m·s 3.5~1.5 GB/T10801.2 注：1 垂直于板面的拉伸强度破坏在保温板内。 2 XPS 板出厂前应在自然条件下陈化 28d。 3 严禁采用在生产过程中使用易燃气体为发泡剂的 XPS 板。 13 3 聚氨酯硬泡板（PIR） 聚氨酯硬泡板（PIR）应符合现行行业标准《聚氨酯硬泡复合保温 板》JG/T314 的有关规定，其性能指标应符合表 4.1.3-3 的要求。 表 4.1.3-3 聚氨酯硬泡板性能指标 项 目 单 位 性能要求 试验方法 导热系数（25℃） W/(m·K) ≤0.024 GB/T10295 表观密度 ㎏/m 3 45±2 GB/T6343 尺寸稳定性， （70℃±2℃，48h） % ≤1.0 GB/T8811 体积吸水率（v/v） % ≤3.0 GB/T8810 燃烧性能 － 不低于 B1 级 GB8624 弯曲变形 mm ≥6.5 GB/T8812.1 氧 指 数 % ≥30 GB/T2406.2 垂直于板面的抗拉强度 MPa ≥0.10，破坏在 PIR 板内 JG/T420 注：聚氨酯硬泡板出厂前在室温条件下陈化时间不应少于 14d。 4 酚醛泡沫板（PF） 酚醛泡沫板（PF）应符合现行行业标准《绝热用硬质酚醛泡 沫制品（PF）》GB/T20974 的有关规定，其性能指标应符合表 4.1.3-4 的要求。 表 4.1.3-4 酚醛泡沫板（PF）性能指标 项 目 单 位 性能要求 试验方法 导热系数（25℃） W/(m·K) ≤0.032 GB/T10295 GB/T10294 表观密度 ㎏/m 3 ≥45 GB/T6343 尺寸稳定性， （70℃±2℃，7d） % ≤1.0 GB/T8811 体积吸水率（v/v） % ≤6.0 GB/T8810 燃烧性能 － 不低于 B1 级 GB8624 垂直于板面的抗拉强度 MPa ≥0.10，破坏在 PF 板内 JGJ144 14 续表 4.1.3-4 项 目 单 位 性能要求 试验方法 弯曲强度 kPa ≥150 GB/T8812.2 氧 指 数 % ≥36 GB/T2406.2 注：酚醛泡沫板（PF）出厂前在室温条件下陈化时间不应少于 14d。 5 热固复合聚苯乙烯泡沫保温板（TEPS-D 型） 热固复合聚苯乙烯泡沫保温板（TEPS-D 型）应符合《热固复 合聚苯乙烯泡沫保温板》JC/T536 的有关规定，其性能指标应符合 表 4.1.3-5 的要求。 表 4.1.3-5 热固复合聚苯乙烯泡沫保温板（TEPS-D 型）性能指标 项 目 单 位 性能（040 级） 试验方法 表观密度 ㎏/m 3 标准密度 35~50，密度允许 偏差为标称密度的±10% GB/T6343 导热系数（25℃） W/(m·K) ≤0.04 GB/T10295 GB/T10294 尺寸稳定性， （70℃±2℃，48h） % ≤0.80 GB/T8811 体积吸水率（v/v） % ≤4 GB/T8810 燃烧性能 － 不低于 B1 级 GB8624 弯曲强度 MPa ≥0.20 GB/T8812.2 氧 指 数 % ≥36 GB/T2406.2 垂直于板面的抗拉强度 MPa ≥0.15，破坏在保温板内 JG/T536 注：1 垂直于板面的拉伸强度破坏在保温板内。 2 TEPS 板出厂前应在自然条件下陈化 14d 或在（60±5）℃环境中陈化 5d。 4.1.4 保温装饰一体板采用无机板材为面层材料时应符合下列 规定： 1 纤维增强硅酸钙板应符合现行行业标准《纤维增强硅酸钙 板 第 1 部分：无石棉硅酸钙板》JG/T564.1 或《纤维增强硅酸钙 15 板 第 2 部分：温石棉硅酸钙板》JC/T564.2 的有关规定，其物理 性能、力学性能及涂装板涂层的质量要求应符合 JG/T396 的规定， 且厚度应不小于 5mm。 2 纤维水泥板应符合现行行业标准《外墙用非承重纤维增强 水泥板》JG/T396 的有关规定，厚度应不小于 5mm。 3 薄石材板应符合现行国家标准《天然花岗石建筑板材》 GB/T18601 或《天然大理石建筑板材》GB/T19766 的有关规定，且 厚度应不小于 5mm。 4 陶瓷板应符合现行国家标准《陶瓷板》GB/T23266 的有关 规定，且厚度应不小于 5mm。 4.1.5 保温装饰一体板采用金属或金属复合板材为面板时，应符 合现行行业标准《金属装饰保温板》JG/T360 的有关规定，涂层铝 基板的化学成分、力学性能和基材厚度偏差应分别符合现行国家 标准 GB/T3190、GB/T3880.2 和 GB/T3880.3 的规定，厚度不宜小 于 1.00mm；涂层钢板基板宜经热镀锌或热镀铝锌合金处理，其力 学性能、镀层重量和基材厚度偏差（钢基材包括镀层）应符合现 行国家标准 GB/T12754 的规定。钢板厚度不宜小于 0.6mm；用不锈 钢面板应符合现行国家标准 GB/T3280 的规定，厚度不宜小于 0.5mm；其他饰面金属材料应符合现行国家相应标准的规定。 4.1.6 保温装饰一体板规格尺寸宜符合表 4.1.6 的规定。 表 4.1.6 保温装饰一体板规格尺寸 长度（mm） 宽度（mm） 厚度（mm） 600~1200 600~900 30~120 4.1.7 保温装饰一体板外观应符合表 4.1.7 的规定。 表 4.1.7 保温装饰一体板外观 项 目 指 标 试验方法 保温装饰一体板 颜色均匀一致，表面平整，无损坏，无影 响使用的缺棱和掉角 观察法 16 4.1.8 保温装饰一体板尺寸允许偏差应符合表 4.1.8 的规定。 表 4.1.8 保温装饰一体板尺寸允许偏差 项 目 指 标 试验方法 厚度（mm） ±2.0 应按现行国家标准《泡沫塑料与橡 胶 线性尺寸的测定》GB/T 6342 规定的试验方法进行检验；板面平 整度使用长度为 1m 的靠尺进行测 量，保温装饰一体板尺寸小于 1m 的按实际尺寸测量。 长度（mm） ±2.0 宽度（mm） ±2.0 对角线差（mm） ≤3.0 板面平整度（mm） ≤2.0 4.1.9 保温装饰一体板的性能指标应符合表 4.1.9 的规定。当采 用涂料为装饰面时，装饰面性能应符合现行行业标准《保温装饰 板外墙外保温系统材料》JG/T287 的有关规定。 表 4.1.9 保温装饰一体板的性能指标 项 目 单 位 性 能 指 标 试验方法 Ⅰ级 Ⅱ级 单位面积质量 ㎏/㎡ <20 20~30 JG/T287 拉伸粘 结强度 原强度 MPa ≥0.10， 破坏发生在保温 材料中 ≥0.15， 破坏发生在保 温材料中 耐水强度 ≥0.10 ≥0.15 耐冻融强度 ≥0.10 ≥0.15 抗弯荷载 N 不小于板材自重 燃烧性 能等级 无机保温 装饰一体板 - A 级 GB 8624 有机保温 装饰一体板 不低于 B1 级 保温材料导热系数 - 符合相关标准的要求 GB/T10294 GB/T10295 17 4.2 保温装饰一体板外墙外保温系统配套材料及配件 4.2.1 胶粘剂的性能应符合表 4.2.1 的规定。 表 4.2.1 胶粘剂的性能指标 项 目 指 标 试验方法 拉伸粘结强度（MPa） （与水泥砂浆） 原强度 ≥0.60 GB/T29906 耐水 强度 浸水 48h，干燥 2h ≥0.30 浸水 48h，干燥 7d ≥0.60 拉伸粘结强度（MPa） （与保温装饰一体 板） 原强度 与Ⅰ型≥0.10，与 Ⅱ型≥0.15，破坏 发生在保温材料中 GB/T29906 耐水 强度 浸水 48h，干燥 2h 与Ⅰ型≥0.06，与 Ⅱ型≥0.09 浸水 48h，干燥 7d 与Ⅰ型≥0.10，与 Ⅱ型≥0.15 压折比 ≤3.0 可操作时间（h） 1.5~4.0 4.2.2 锚固件的性能指标应符合表 4.2.2 的规定。 表 4.2.2 锚固件的性能指标 序号 试验项目 单 位 指 标 试验方法 1 镀锌螺栓（丝）镀锌厚度 µm ≥5 - 2 埋入基层墙体深度 mm 详本规程第 5.2.4 条 - 3 单个锚栓抗拉承载力 kN ≥0.60 JG/T287 4 单个锚栓悬挂力 kN ≥0.10 5 单个锚栓对系统传热增加值 W/(m 2·K) ≤0.004 - 锚固件的有效锚固深度、单位面积锚固数量和螺钉长度应根 18 据基层墙体材料和设计要求并参照生产厂使用说明确定。锚固抗 拉承载力应大于设计承载力。金属螺钉应采用不锈钢、铝合金或 经表面防锈处理的金属钉；塑料钉和塑料膨胀套管的材料应采用 聚酰胺（PA6 或 PA6.6）、聚乙烯（PE）或聚丙烯（PP）等材料制 成，制作塑料钉和塑料套管的材料不应使用回收的再生材料。 4.2.3 饰面材料应符合下列规定： 1 装饰面板饰面材料除涂料外，其他均应采用不燃材料。 2 用于纤维增强硅酸钙板、纤维水泥板、陶瓷板饰面层的氟 碳涂料、真石漆、陶板漆等材料，其材料应与保温芯材相容，技 术性能应符合下列要求。 （1）涂料应符合国家现行标准《合成树脂乳液外墙涂料》 GB/T9755、《外墙无机建筑涂料》JG/T26 和《复层建筑涂料》 GB/T9779 的有关规定。 （2）饰面砂浆应符合现行行业标准《墙体饰面砂浆》JC/T1024 的有关规定。 3 装饰用于金属或金属复合板为面板时，饰面涂层材料应符 合《金属装饰保温板》JG/T360-2012 的规定。 4 保温装饰一体板饰面材料的性能指标应符合表 4.2.3 的要 求。 表 4.2.3 保温装饰板装饰面的性能指标 项 目 指 标 耐酸性，48h 无异常 耐酸性，96h 无异常 耐盐雾，500h 无损伤 耐老化，1000h 合格 耐沾污性，% ≤10 附着力，级 ≤1 注：耐沾污性、附着力仅限平涂饰面。 19 4.2.4 饰面层为涂料时，所用腻子应符合现行行业标准《建筑外 墙用腻子》JG/T157 的有关规定。 4.2.5 保温装饰一体板板缝处用的密封胶应采用防火密封胶，防 火密封胶应符合现行国家标准《建筑用阻燃密封胶》GB/T24267 的有关规定。 4.2.6 嵌缝材料主要有聚乙烯泡沫棒、聚氨酯发泡剂等，主要性 能指标应符合相关标准的规定。。 4.2.7 防火隔离带应符合现行行业标准《建筑外墙外保温防火隔 离带技术规程》JGJ289 的有关规定。 4.3 保温装饰一体板外墙外保温系统 4.3 保温装饰一体板外墙外保温系统的性能指标应符合表 4.3 的 规定。 表 4.3 保温装饰一体板外墙外保温系统的性能指标 项 目 单 位 性 能 指 标 试验方法 Ⅰ级 Ⅱ级 耐 候 性 外观 MPa 无粉化、起鼓、起泡、脱落现象， 无宽度大于 0.10mm 的裂缝 JG/T287 面层与保温材料 拉伸粘结强度 ≥0.10 ≥0.15 拉伸粘结强度 MPa ≥0.10，破坏发 生在保温材料 中 ≥0.15，破坏发 生在保温材料中 单点锚固力 kN ≥0.30 ≥0.60 抗冲击性 J 建筑物首层墙面以及门窗口等易受 碰撞部位：10J 级 JGJ144 建筑物二层以上墙面等不易受碰撞 部位：3J 级 20 续表 4.3 项 目 单 位 性 能 指 标 试验方法 Ⅰ级 Ⅱ级 吸水量 g/㎡ ≤500 JGJ144 不透水性 - 系统内侧未渗透 热阻 ㎡·K/W 符合设计要求 水蒸气渗透性能 g/（㎡·h 防护层透过量大于保温层透过量 注：当采用无机型保温装饰一体板或保温系统有透气构造时可不检验水蒸气渗透性能。 21 5 设计与构造 5.1 一般规定 5.1.1 保温装饰一体板外墙外保温系统的各种组成材料应配套 供应。配套材料、配件应与保温装饰一体板外墙外保温系统性能 相容，并应符合现行国家及地方标准的有关规定。 5.1.2 保温装饰一体板外墙外保温工程的热工和节能设计除应 符合本规程第 3.0.7 条、3.0.8 条的规定外，尚应符合下列要求： 1 保温层内表面温度应高于 0℃，并且不应低于室内空气在 设计温度、湿度条件下的露点温度； 2 混凝土梁、柱、过梁、门窗框外侧洞口四周、女儿墙、封 闭阳台，出挑构件及屋顶突出物等热桥部位应采取保温措施； 3 保温装饰一体板外墙外保温系统应考虑金属锚固件、承托 件热桥的影响。 4 外墙平均传热系数应符合国家和自治区现行建筑节能标 准对外墙的要求。 5 进行外墙传热系数计算时，保温材料的传热系数应进行修 正，修正系数应按现行国家标准《民用建筑热工设计规范》GB50176 的有关规定取值。 6 进行外墙传热系数计算时，保温装饰板外墙外保温系统热 阻按下式计算： 式中：R——保温装饰一体板外墙外保温系统热阻[W/(m 2 K)]； h——保温层厚度（m） 22 λ ——保温材料导热系数[W/(m K)]； ɑ——保温材料导热系数的修正系数； X——热阻修正系数，按表 5.1.2 选取； 表 5.1.2 保温装饰一体板热阻修正系数表 项 目 保温装饰一体板保温材料间板缝宽度（mm） <5 5~10 >10 热阻修正系数 1.1 1.2 1.3 5.1.3 保温装饰一体板外墙外保温系统应做好密封和防水构造 设计，重要部位应有详图。水平或倾斜的出挑部位以及延伸至地 面以下的部位应做防水处理。在外保温系统上安装的设备或管道 应固定于基层墙体上，并应采取密封和防水措施。 5.1.4 保温装饰一体板基层墙体变形缝处应做好防水和保温构 造处理。 5.1.5 保温装饰一体板外墙外保温系统的防火设计除符合本规 程第 3.0.7 条、3.0.12 条、3.0.14 条 3.0.15 条的规定外，尚应 符合下列要求： 1 保温装饰一体板外墙外保温系统采用有机型保温装饰一 体板时，防护层厚度首层不应小于 15mm，其他层不应小于 5mm， 当面板厚度不能满足要求时，应增设不燃材料防火构造层。 2 采用金属饰面保温装饰一体板时，当其保温材料燃烧性 能为 B1 级时，应用无机材料将保温材料进行六面包覆。 3 采用无机饰面板的保温装饰一体板时，高度在 50m 以上（含 50m）的民用建筑，保温装饰一体板的保温材料应选用 A 级材料； 高度在 24m 以上（含 24m）的民用建筑，无机饰面板的保温装饰一 体板的保温材料不得选用热塑性保温材料（如 XPS 板、EPS 板等）。 4 当保温装饰一体板使用燃烧性能为 B1 级的保温材料时， 建筑首层（或建筑物突出部分平台上的第一层）应采用热固性保 23 温材料（如 PIR 板、TEPS-D 板、PF 板等）。 5 设置人员密集场所的建筑，外墙外保温工程应采用无机型 保温装饰一体板。 6 采用有机型保温装饰一体板系统时，当住宅高度大于 27m 或公共建筑高度大于 24m 时，建筑外墙上门窗的耐火完整性不应 低于 0.50h。 5.1.6 保温装饰一体板的安全设计应符合下列要求。 1 保温装饰一体板外墙外保温系统拉伸粘结强度应符合本 规程表 4.3 的规定。 2 采用粘锚结合方式安装保温装饰一体板时，有效粘贴面积 须≥50%（Ⅰ型板）和 60%（Ⅱ型板），边角部位及小尺寸保温装饰 一体板应增加粘贴或满贴。 3 无机饰面保温装饰一体板与建筑物结构体应具有可靠连 接，不得将连接件固定在保温层与建筑物结构体连接； 4 保温装饰一体板外墙外保温系统的设计，在重力荷载、风 荷载、地震作用、温度作用和主体结构正常变形影响下，应具有 安全性，并应符合现行国家标准《建筑结构荷载规范》GB50009 和《建筑抗震设计规范》GB50011 的有关规定。 5.2 保温装饰一体板外墙外保温工程 5.2.1 保温装饰一体板保温系统可用于钢筋混凝土、混凝土多孔 砖、混凝土空心砌块、烧结多孔砖等材料为基层的外墙。当基层 为加气混凝土砌块、陶粒混凝土空心砌块时，应采取可靠的安全 构造措施。 5.2.2 保温装饰一体板外墙外保温系统应由依附于基层墙体的 粘结层、保温装饰一体板、嵌缝材料、密封材料和锚固件构成（图 5.2.2）。保温装饰一体板应采用以粘为主、粘锚结合方式固定在 24 基层墙体上，并应采用嵌缝材料封填板缝。 图 5.2.2 保温装饰一体板保温系统基本构造 1-基层墙体；2-界面层；3-找平层；4-粘结层； 5-锚固件；6-嵌缝材料；7-保温装饰一体板 5.2.3 保温装饰一体板外墙外保温系统的构造应符合下列规定： 1 保温装饰一体板与基层墙体的连接应采用粘锚结合的固 定方式，并且以粘贴为主； 2 保温装饰一体板的锚固件应固定在保温装饰一体板的装 饰面板或者装饰面板的附框上； 3 保温装饰一体板的单板面积不应大于 1 ㎡，且单位面积质 量不得大于 30kg/m 2；有机保温装饰一体板的装饰面板厚度不宜小 于 5mm，石材面板厚度不宜大于 10mm；金属面板厚度采用涂层铝 板时，厚度不宜小于 1.0mm；采用涂层钢板时厚度不宜小于 0.6mm； 其他金属材料饰面板厚度应符合国家现行相关标准的规定； 4 保温装饰一体板的板缝不宜超过 15mm，且板缝应使用高效 保温、弹性背衬材料堵塞密实，并应采用防火密封胶嵌缝。 处理板缝时，首先应在缝间填塞泡沫塑料保温棒（PE、PVC 等）或聚苯乙烯板片，直径或宽度为缝宽的 1.3 倍，保温棒填入 的厚度与保温装饰一体板中保温层的厚度相同；缝间也可用聚氨 25 酯泡沫填缝剂填满。而后采用防火密封胶密封，面层做防水处理。 5.2.4 固定保温装饰一体板的锚固件的设置方式应符合下列规 定： 1 固定Ⅰ型保温装饰一体板的锚固件数量不应少于 6 个/㎡， 固定Ⅱ型保温装饰一体板的锚固件数量不应少于 8 个/㎡； 2 锚固件锚入钢筋混凝土墙体的有效深度不应小于 30mm，进 入其他实心砌体基层的有效锚固深度不应小于 50mm。对于加气混 凝土砌块、空心砌块、多孔砖等砌体宜采用回拧打结型锚固件或 采取其他的安全构造措施。 锚固件最小允许边距为 100mm，最小允许间距为 200mm，最大 允许间距为 600mm。 5.2.5 保温装饰一体板用于门窗洞口部位的外保温构造应符合 下列规定： 1 门窗安装时应优先采用外立口，当采用内立口时，门窗外 侧洞口四周墙体，保温装饰一体板的保温层厚度不应小于 30mm； 2 保温装饰一体板与门窗框之间宜留 6~10mm 的缝，并应使 用弹性背衬材料进行填充和采用防火密封胶嵌缝。 图 4 5.2.6 保温装饰一体板用于变形缝部位时的外保温构造应符合 下列规定： 1 变形缝处应填充不燃保温材料，填塞深度应大于缝宽的 3 倍； 2 应采用金属盖缝板，宜采用铝板或不锈钢板，对变形缝进 行封盖。 图 7 5.2.7 保温装饰一体板用于勒脚部位的外保温构造，应符合下列 规定： 1 勒脚部位的保温装饰一体板与室外地面散水间的缝隙应 26 符合设计要求。当设计无要求时，预留缝隙不应小于 20mm，缝隙 内应填充泡沫塑料，外口应设置背衬材料，并用防火密封胶封堵。 2 保温装饰一体板底部宜设置铝合金或防腐处理的金属承 托件(图 5.2.7)，金属承托件离散水坡高度应适应建筑结构沉降而 不导致外墙外保温系统损坏。 图 5.2.7 承托件构造示意图 1-基层墙体；2-粘结层；3-橡胶垫片；4-塑料膨胀锚栓；5-承托件； 6-保温装饰一体板；7-聚乙烯泡沫塑料棒；8-防火密封胶；9-散水 5.2.8 保温装饰一体板用于挑檐、女儿墙部位的外保温构造，应 采用保温装饰一体板对挑檐的上下及侧面、女儿墙顶部及内外侧 面整体包覆。用于外墙时，包覆厚度与外墙保温层厚度相同，用 于其他部位的保温层厚度不应小于 30mm。 5.2.9 无机保温装饰一体板外墙外保温工程，每隔三层楼层高度 设置承托件，当横向的锚固件具有承托功能时，横向设置的锚固 件可替代承托件，承托件做法可参照(图 5.2.7)。 5.2.10 保温装饰一体板用于外墙外保温系统，当需设置防火隔 离带时，应符合下列规定： 1 防火隔离带应采用燃烧性能等为 A 级的保温装饰一体板， 27 防火隔离带厚度与保温装饰一体板保温系统的厚度相同； 2 防火隔离带采用的保温装饰一体板应与基层墙体全面积 粘贴，并辅以锚固件连接； 3 防火隔离带采用的保温装饰一体板的竖向板缝应采用燃 烧性能等级为 A 级的材料填缝； 4 防火隔离带的做法、基本构造、设计、施工及工程验收应 符合现行行业标准《建筑外墙外保温防火隔离带防火规程》JGJ289 的规定。 6 施 工 28 6.1 一般规定 6.1.1 施工前应对基层墙体质量进行检查验收，基层墙体验收合 格后方可进行保温装饰一体板的施工。基层墙体应符合现行国家 标准《混凝土结构工程施工质量验收规范》GB50204 和《砌体结构 工程施工质量验收规范》GB50203 的有关规定。 6.1.2 保温装饰一体板外墙外保温工程应按照审查合格的设计 文件和经审查批准的施工方案施工，不得擅自改动。 6.1.3 保温装饰一体板外墙外保温工程的施工应编制专项施工 方案，并经监理及建设单位批准。施工方案应包括工程概况、编 制依据、防火隔离带构造及使用范围，组成材料及主要指标、对 基层墙体要求、施工流程、施工要点、主要节点做法、验收措施 及要求。施工单位应对从事施工作业人员进行技术交底和必要的 实际操作培训。 6.1.4 保温装饰一体板在安装前应根据设计要求，结合墙面实际 尺寸，进行排板设计。 6.1.5 保温装饰一体板外墙外保温工程大面积施工前，应在现场 采用相同材料、构造做法和工艺制作样板墙，并经建设、设计、 总包、监理等各方确认后方可进行施工。 6.1.6 保温装饰一体板外墙外保温工程施工应加强过程控制，上 一道工序验收合格后，方可进行下一道工序的施工，并做好隐蔽 验收记录。记录应包含隐蔽部位照片。施工质量的检验批验收应 有现场检查原始记录。 6.1.7 保温装饰一体板外墙外保温工程，风力大于 5 级和雨天不 得施工。保温工程施工期间以及完工后 24h 内，基层及环境空气 温度不应低于 5℃，夏季应避免阳光暴晒。 6.1.8 需要采取防火构造措施的保温装饰一体板外墙外保温工 29 程，防火隔离带的施工应与保温装饰一体板的施工同步进行，防 火隔离带贯通，并应符合现行行业标准《建筑外墙外保温防火隔 离带技术规程》JGJ289 的有关规定。 6.1.9 保温装饰一体板外墙外保温工程完工后应做好成品保护。 6.2 施工准备 6.2.1 基层墙体外侧墙面需要找平时，墙面处理应符合下列规定： 1 应采用水泥砂浆进行整体找平，其厚度可根据墙面平整度 确定； 2 找平层与基层墙体的粘结强度不应低于 0.4MPa。 3 找平层垂直度和平整度应符合现行国家标准《建筑装饰装 修工程质量验收规范》GB50210 普通抹灰的相关规定，且基层墙体 的尺寸允许偏差和检验方法应符合表 6.2.1 的规定。 表 6.2.1 基层墙体的尺寸允许偏差和检验方法 页次 项目 允许偏差（mm） 检验方法 1 立面垂直度 ≤4 用 2m 垂直检测尺检查 2 表面平整度 ≤4 用 2m 靠尺和塞尺检查 3 阴阳角方正 ≤4 用直角检测尺检查 4 基层墙体为混凝土墙以及烧结页岩空心砌块（砖）等砌体 时，基层墙体与水泥砂浆找平层之间应刷混凝土界面剂； 5 基层墙体为加气混凝土砌块时，应涂刷专用界面剂后用薄 层抹灰砂浆找平； 6 基层墙体上应进行锚固件的现场拉拔试验，试验结果应符 合设计要求。达不到设计要求时，应进行加强处理。 6.2.2 伸出墙面的设备、管道连接件已安装完毕，并留出外保温 施工余量。 30 6.2.3 门窗洞口应验收合格，洞口尺寸位置符合设计要求，门窗 或副框已安装完毕。 6.2.4 作业机具、工具应齐备，主要有外接电源设备、电动搅拌 器、电锤、电动螺丝刀、切割机、卷尺、直尺、角尺、螺丝刀、 壁纸刀、抹刀、托线板、2m 靠尺、墨斗、吸盘等。 6.2.5 施工用操作平台、脚手架应验收合格方可使用。 6.3 施工流程及要点 6.3.1 保温装饰一体板外墙外保温工程施工流程见图 6.3.1. 31 图 6.3.1 保温装饰一体板外墙外保温系统施工流程图 6.3.2 施工前应进行绘排板图、弹线分格，并应符合下列规定： 1 应根据设计图纸绘制建筑外立面草图并确定优化排板分 格方案，分格方案应做到省材、美观、安全； 2 应根据建筑立面设计和保温工程的技术要求，在墙面弹出 基层检查 基层处理 涂刷界面剂（或界面砂浆） 弹放基准线 粘贴保温装饰一体板 安装锚固件 填塞嵌缝材料 打密封胶 处理板面 验收 32 垂直控制线、水平控制线，并应由控制线处开始测量门窗、线条、 墙体等实际尺寸； 3 弹线分格时，应在建筑外墙大角及其他必要处挂垂直基准 线，每个楼层适当位置挂水平线。应按设计排板图的分格方案， 弹出每块板的安装控制线，确定接缝宽度，并应制作统一塞尺； 4 应根据实际弹线情况，结合设计排板图，出具相对应每块 板的实际尺寸和详细构造图清单； 6.3.3 配制胶粘剂应符合下列规定： 1 应按材料供应商产品说明书的要求配置。 2 搅拌时间自投料完毕后不应小于 5min，并宜按操作时间内 的用量配置。配置完成后应按产品说明书中规定的时间用完，夏 季施工宜在 2h 内用完。 6.3.4 保温装饰一体板的有效粘贴应符合下列规定： 1 保温装饰一体板与基层墙体的粘贴可采用点框法或条粘 法。Ⅰ型保温装饰一体板的粘结面积不应小于保温装饰一体板板 面积的 50%，Ⅱ型保温装饰一体板的有效粘结面积不应小于保温装 饰一体板板面积的 60%； 2 保温装饰一体板应按预先的排板、编号进行粘贴。粘贴应 从勒脚部位开始，自下而上，沿水平方向铺设粘贴，在最下面一 排保温装饰一体板的底边，应用通长金属承托件固定； 3 保温装饰一体板粘贴的平整度、垂直度应符合设计要求， 每贴完一块，应及时清理挤出的砂浆。板与板之间的缝隙应均匀 一致； 6.3.5 保温装饰一体板的锚固应符合下列规定： 1 保温装饰一体板粘贴完毕后可进行锚固件安装，锚固件的 安装数量、固定位置应符合设计要求； 2 应将锚固件固定于墙体上，并拧紧膨胀螺栓，确保锚固件 33 与基层充分锚固； 3 当安装外门窗洞口和防火隔离带等异型部位保温装饰一 体板时，应按设计要求预制特殊尺寸的保温装饰一体板进行锚固 安装。 6.3.6 板缝处理及成品保护应符合下列规定： 1 缝宽应根据装饰设计要求确定，并应使用弹性背衬材料进 行填充，并应采用防火密封胶嵌缝； 2 保温装饰一体板拼缝处理应确保密封质量，宜根据实际情 况设置连通板材与基墙间隙和外部的透气构造； 3 保温装饰一体板施工完成后，应对成品进行保护。 34 7 质量验收 7.1 一般规定 7.1.1 保温装饰一体板的外墙外保温工程的施工质量验收，除应 符合本规程的规定外，尚应符合现行国家标准《建筑工程施工质 量验收统一标准》GB50300、《建筑节能工程施工质量验收规范》 GB50411 和《建筑装饰装修工程质量验收规范》GB50210 的有关规 定。 7.1.2 保温装饰一体板外墙外保温系统及所用材料应符合本规 程要求，并应提供型式检验报告。 7.1.3 保温装饰一体板外墙外保温工程施工过程中应及时进行 质量检查、隐蔽工程验收和检验批验收，施工完成后应进行保温 分项工程验收。 7.1.4 保温装饰一体板外墙外保温工程应对下列部位或内容进 行隐蔽工程验收，并应进行文字记录和图像记录： 1 保温装饰一体板附着的基层及其表面处理； 2 保温装饰一体板的粘结及固定； 3 锚固件的位置及数量； 4 热桥部位处理； 5 板缝及构造节点处理； 6 保温装饰一体板保温材料材质及厚度； 7 防火隔离带保温材料材质、厚度、宽度、间距； 8 楼层间的防火封堵隔离构造措施。 7.1.5 保温装饰一体板外墙外保温工程验收的检验批次划分应 符合现行国家标准《建筑节能工程质量验收规范》GB50411 的有关 规定。检验批划分应符合下列要求: 35 1 采用相同材料、工艺和施工做法的墙面，每 500~1000m 2 面积划分为一个检验批，不足 500m 2也为一个检验批。 2 检验批的划分也可根据与施工流程相一致且方便施工与 验收的原则，由施工单位与监理（建设）单位共同商定。 7.1.6 检验批质量验收合格应符合下列规定： 1 检验批应按主控项目和一般项目验收； 2 主控项目的质量经抽样检验均应合格； 3 一般项目的质量经抽样检验合格。采用计数抽样时，应有 90%以上的检查点合格，且其余检查点不得有严重缺陷； 4 应具有完整的施工操作依据和质量验收记录。 7.2 主控项目 7.2.1 用于保温装饰一体板外墙外保温工程的材料、构件等，其 品种、规格应符合设计要求和本规程的规定。 检验方法：观察、尺量检查；核查质量证明文件。 检查数量：同一厂家、同一品种为一批产品，按进场批次， 每批随机抽取 3 个试样进行检查；质量证明文件应按照其出厂检 验批进行核查。 7.2.2 外墙外保温工程所采用的保温装饰一体板的保温材料的 导热系数、密度、垂直于板面方向的抗拉强度、抗压强度、燃烧 性能应符合设计要求。 检验方法：核查质量证明文件。 检查数量：全数检查。 7.2.3 外墙外保温工程所采用的保温装饰一体板、胶粘剂、锚固 件，进场时应对下列性能进行复验，复验应为见证取样送检： 1 保温装饰一体板的导热系数、单位面积质量、拉伸粘结强 度、燃烧性能等级； 36 2 胶粘剂的拉伸粘结强度和耐水拉伸粘结强度； 3 锚固件的拉拔力标准值。 检验方法：随机抽样送检，核查复验报告。 检查数量：同一厂家、同品种产品保温墙面面积在 5000 ㎡以 内时应复验 1 次；当面积每增加 5000 ㎡时应增加 1 次；同工程项 目、同施工单位且同期施工的多个单位工程，可合并计算保温墙 面抽检面积。当获得建筑节能产品认证或连续三次见证取样检验 均一次检验合格时，其保温墙面面积的容量可以扩大一倍，且容 量仅可扩大一倍。扩大容量后的检验中出现不合格情况时，应按 扩大前的容量重新验收，且该产品不得再次扩大容量。 7.2.4 保温装饰一体板外墙外保温工程施工前，应按设计和施工 方案的要求对基层进行处理，处理后的基层应符合保温装饰一体 板施工方案的要求。 检验方法：对照设计和施工方案观察检查；核查隐蔽工程验 收记录。 检查数量：全数检查。 7.2.5 保温装饰一体板外墙外保温工程的施工质量，应符合下列 规定： 1 保温装饰一体板采用的保温材料的厚度应符合设计要求， 且不得有负偏差； 2 保温装饰一体板与基层墙体的粘结或连接必须牢固。粘结 强度和连接方式应符合设计要求；保温装饰一体板与基层的粘结 强度应做现场拉拔试验； 3 锚固件数量、锚固位置、锚固深度和拉拔力应符合设计要 求。 检验方法：观察；手板检查；保温材料厚度采用剖开或拆除 封边材料尺量检查；粘结强度和锚固力核查现场拉拔试验报告； 37 核查隐蔽工程验收记录。 检查数量：每个检验批抽查不少于 3 处，其中锚固件每个检 验批抽查不少于 10 处。 7.2.6 保温装饰一体板拼缝处的密封胶厚度应符合设计要求；板 缝处理、构造节点及嵌缝做法应符合设计要求，板缝间应密封完 好，不得渗漏。 检验方法：对照设计观察检查；检查隐蔽工程验收记录。 检查数量：同一检验批内，按不同部位，每类抽查 5%，并不 少于 3 处。 7.2.7 门窗洞口四周的侧面，墙体上凸窗四周的侧面，应按设计 要求采取节能保温措施。 检验方法：对照设计观察检查，必要时抽样剖开检查；核查 隐蔽工程验收记录。 检查数量：每个检验批抽查 5%，并不少于 5 处。 7.2.8 外墙热桥部位应按设计要求采取节能保温等隔断热桥措 施。 检查方法：对照设计和施工方案观察检查；检查隐蔽工程验 收记录； 检查数量：每个检验批抽查 10%，并不少于 5 处。 7.3 一般项目 7.3.1 保温装饰一体板外墙外保温工程用材料与构件的外观和 包装应完整无破损，保温装饰一体板应平整、洁净、无歪斜和裂 缝；色泽应均匀一致，无发花现象。 检验方法：观察检查。 检查数量：全数检查。 7.3.2 保温装饰一体板外墙外保温工程施工产生的穿墙套管、脚 38 手眼、孔洞等墙体缺陷，应按施工方案采取隔断热桥措施及防火 密封措施，不得影响墙体热工性能。 检验方法：对照施工方案观察检查。 检查数量：全数检查。 7.3.3 门窗洞口侧面及不同材料基体的交接处等特殊部位，应采 取防止开裂和破损的加强措施。 检验方法：观察检查；核查隐蔽工程验收记录。 检查数量：同一检验批内，按不同部位，每类抽查 10%，并不 少于 5 处，少于 5 处时应全数检查。 7.3.4 保温装饰一体板的板缝处理、构造节点及嵌缝做法应符合 设计要求；板缝间应密封完好，不得渗漏。 检验方法：对照设计观察和淋水试验检查；检查隐蔽工程验 收记录。 检查数量：每个检查批抽查 5%，并不少于 3 处。 7.3.5 保温装饰一体板安装的允许偏差和检验方法应符合表 7.3.5 的规定。 表 7.3.5 保温装饰一体板安装的允许偏差 页次 项 目 允许偏差（mm） 检验方法 1 表面平整度 3 用 2m 靠尺和塞尺检查 2 接缝宽度 2 用钢直尺检查 3 相邻面板之间高低差 2 用钢直尺、塞尺检查 4 分格条（缝）水平、垂直度 3 经纬仪、垂直仪检查 5 墙面垂直度（每层楼面） 4 经纬仪、垂直仪检查 6 阴阳角垂直度（每层楼面） 4 2m 靠尺和塞尺检查 检验方法：观察，尺量检查。 检查数量：每个检验批抽查 1 处，并不少于 5 处。 7.3.6 保温装饰一体板安装后墙面的造型、立面分格、颜色和图 39 案等外观应符合设计要求。 检验方法：观察和尺量检查。 检查数量：每个检验批抽查 10%，并不少于 5 处。 40 8 保养和维修 8.1 一般规定 8.1.1 保温装饰一体板外墙外保温工程承包商应提供使用维护 说明书。 8.1.2 保温装饰一体板外墙外保温工程完成后，严禁在保温墙面 上随意剔凿，避免尖锐物品撞击。 8.1.3 工程施工完成后，应及时制定检查、维修、保养计划与制 度。 8.1.4 建筑外保温系统的日常使用应符合下列规定： 1 与外墙和屋顶相贴邻的竖井、凹槽、平台等，不应堆放可 燃物； 2 火源、热源等火灾危险源与‘外墙、屋顶应保持一定的安 全距离，并应加强对火源、热源的管理； 3 不宜在采用外保温材料的墙面和屋顶上进行焊接、钻孔等 施工作用。确需施工作业的，应采取可靠的防火保护措施，并应 在施工完成后，及时将裸露的外保温材料进行防护处理； 8.1.5 业主单位需在建筑醒目位置设立外墙保温材料燃烧性能 等级及防火要求标识。 8.2 检查与维修 8.2.1 保温装饰一体板外墙外保温工程日常维护和保养应符合 下列规定： 1 表面应整洁，避免锐器及腐蚀性气体、液体与其接触； 2 密封胶或密封胶条不得脱落或损+坏； 41 3 构件或附件的固定件不得松动或锈蚀； 4 对锈蚀的构件应及时除锈补漆或采取其他防锈措施。 8.2.2 定期检查和维护应符合下列规定： 1 保温装饰一体板外墙外保温工程竣工验收后一年内，应对 工程进行一次全面的检查；此后每五年应检查一次；检查项目应 包括下列规定： 1）整体应无变形、错位、松动等情况，如果有，则应对该部 位的隐蔽结构进行进一步检查。 2）连接构件和连接螺栓等应无损坏、连接应可靠、表面应无 锈蚀等，如果达不到质量要求，应进行更换。 3）面板应无松动和损坏现象； 4）密封胶应无脱落、开裂、起泡等现象，如果现象比较严重， 应进行更换。 2 保温装饰一体板外墙外保温工程应按使用维护说明书进 行维护。 8.2.3 灾后检查和修复应符合下列规定： 1 当保温装饰一体板外墙外保温工程遭遇强风袭击后，应 及时进行全面的检查，修复或更换损坏构件。 2 当保温装饰一体板外墙外保温工程遭遇地震、火灾等灾 害后，应由专业技术人员对工程进行全面检查，并应根据损坏程 度制定处理方案，及时处理。 8.3 清洗 8.3.1 应根据保温装饰一体板外墙外保温工程外墙表面的积灰 污染程度，确定其清洗次数，但每年不应少于一次。 8.3.2 清洗保温装饰一体板外墙外保温工程应按其使用维护说 明书的要求选用清洗液。 42 8.3.3 清洗过程中不得撞击和损伤保温装饰一体板表面。 本规程用词说明 43 1 为了便于在执行本规程条文时区别对待，对要求严格程度 不同的用词说明如下： 1）表示很严格，非这样做不可的： 正面词采用“必须”，反面词采用“严禁”； 2) 表示严格，在正常情况下均应这样做的： 正面词采用“应”，反面词采用“不应”或“不得”； 3) 表示允许稍有选择，在条件许可时首先应这样做的： 正面词采用“宜”，反面词采用“不宜”； 4)表示有选择，在一定条件下可以这样做的：采用“可”。 2 条文中指明应按其他有关标准执行的写法为：“应符 合……的规定”、 “应按……执行”或“应符合……的要求”。 引用标准名录 44 1《建筑结构荷载规范》GB 50009 2《建筑抗震设计规范》GB 50011 3《建筑设计防火规范》GB 50016 4《民用建筑热工设计规范》GB 50176 5《砌体结构工程施工质量验收规范》GB 50203 6《混凝土结构工程施工质量验收规范》GB 50204 7《建筑装饰装修工程质量验收统一标准》GB 50210 8《建筑工程施工质量验收统一标准》GB 50300 9《建筑节能工程施工质量验收规范》GB 50411 10《建筑工程施工现场消防安全技术规范》GB 50720 11《无机硬质绝热制品试验方法》GB/T 5486 12《泡沫塑料与橡胶 线性尺寸的测定》GB/T 6342 13《建筑材料及制品燃烧性能分级》GB 8624 14《合成树脂乳液外墙涂料》GB/T 9755 15《复层建筑涂料》GB/T 9779 16《增强制品试验方法 第 3 部分：单位面积质量的测定》 GB/T 9914.3 17《绝热材料稳态热阻及有关特性的测定 热流计法》GB/T 10294 18《绝热材料稳态热阻及有关特性的测定 防护热板法》GB/T 10295 19《绝热用挤塑聚苯乙烯泡沫塑料（XPS）》GB/T 10801.2 20《硅酮建筑密封胶》GB/T 14683 21《天然花岗石建筑板材》GB/T 18601 22《天然大理石建筑板材》GB/T 19766 23《绝热用硬质酚醛泡沫制品》GB/T 20974 24《陶瓷板》GB/T 23266 25《建筑用阻燃密封胶》GB/T 24267 45 26《建筑外墙外保温用岩棉制品》GB/T 25975 27《模塑聚苯板薄抹灰外墙外保温系统材料》GB/T 29906 28《公共建筑节能设计标准》GB50189 29《工业建筑节能设计统一标准》GB51245 30《严寒和寒冷地区居住建筑节能设计标准》JGJ26 31《外墙外保温工程技术规程》JGJ 144 32《保温装饰板外墙外保温系统材料》JGJ/T 287 33《建筑外墙外保温防火隔离带技术规程》JGJ 289 34《保温防火复合板应用技术规程》JGJ/T 350 35《聚氨酯硬泡复合保温板》JC/T 314 36《纤维增强硅酸钙板 第 1 部分：无石棉硅酸钙板》JC/T 564.1 37《纤维增强硅酸钙板 第 2 部分：温石棉硅酸钙板》JC/T 564.2 38《泡沫玻璃绝热制品》JC/T 647 39《墙体饰面砂浆》JC/T 1024 40《水泥基泡沫保温板》JC/T 2200 41《外墙无机建筑涂料》JG/T 26 42《建筑外墙用腻子》JG/T 157 43《金属装饰保温板》JG/T 360 44《外墙保温用锚栓》JG/T 366 45《外墙用非承重纤维增强水泥板》JG/T 396 46《热固复合聚苯乙烯泡沫保温板》JG/T 536 47《严寒和寒冷地区居住建筑节能设计标准实施细则》XJJ001 48《公共建筑节能设计标准》XJJ034 49《严寒（C）区居住建筑节能设计标准》XJJ/T063 50《寒冷地区居住建筑节能设计标准》XJJ/T073 46 条文说明
