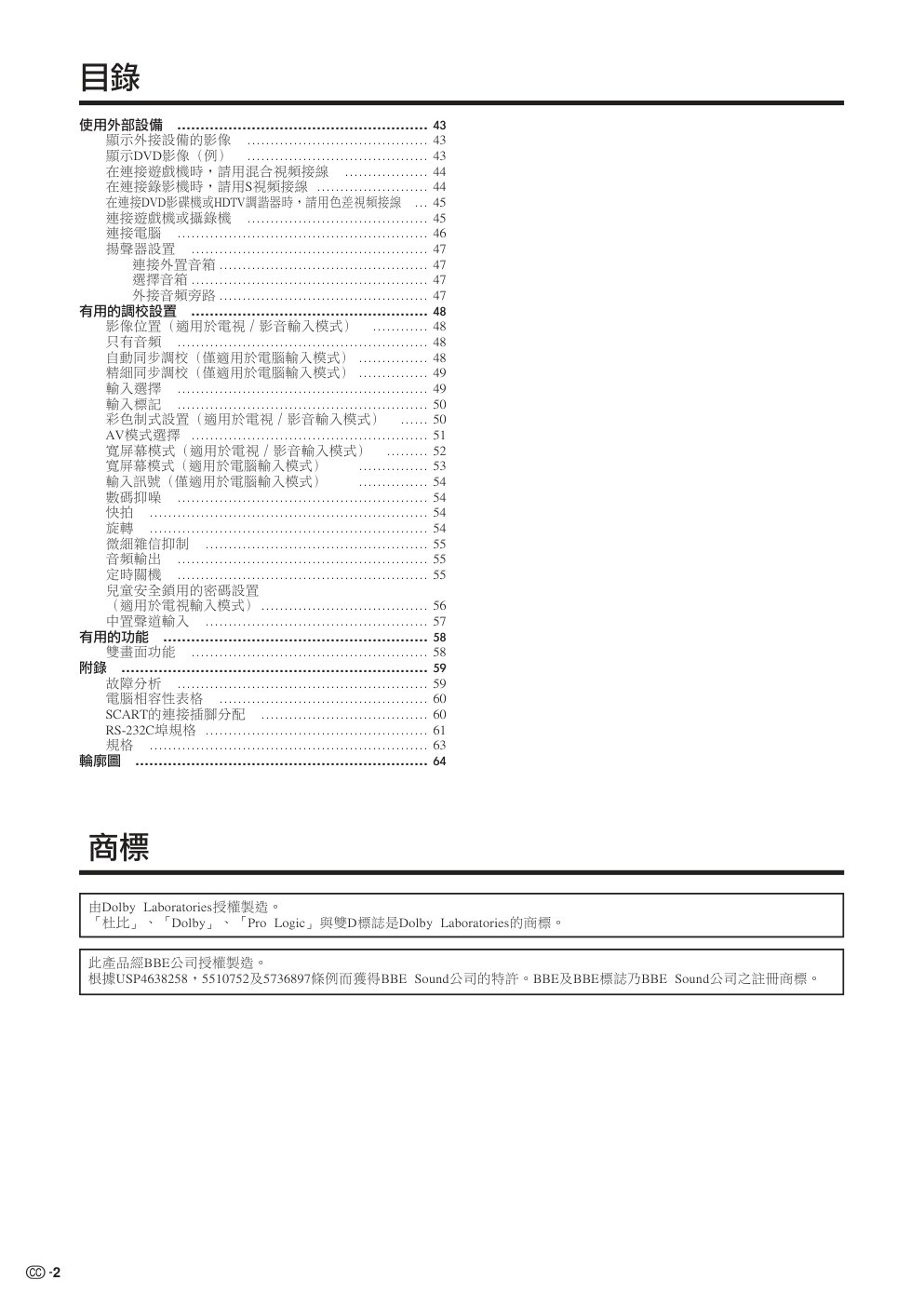

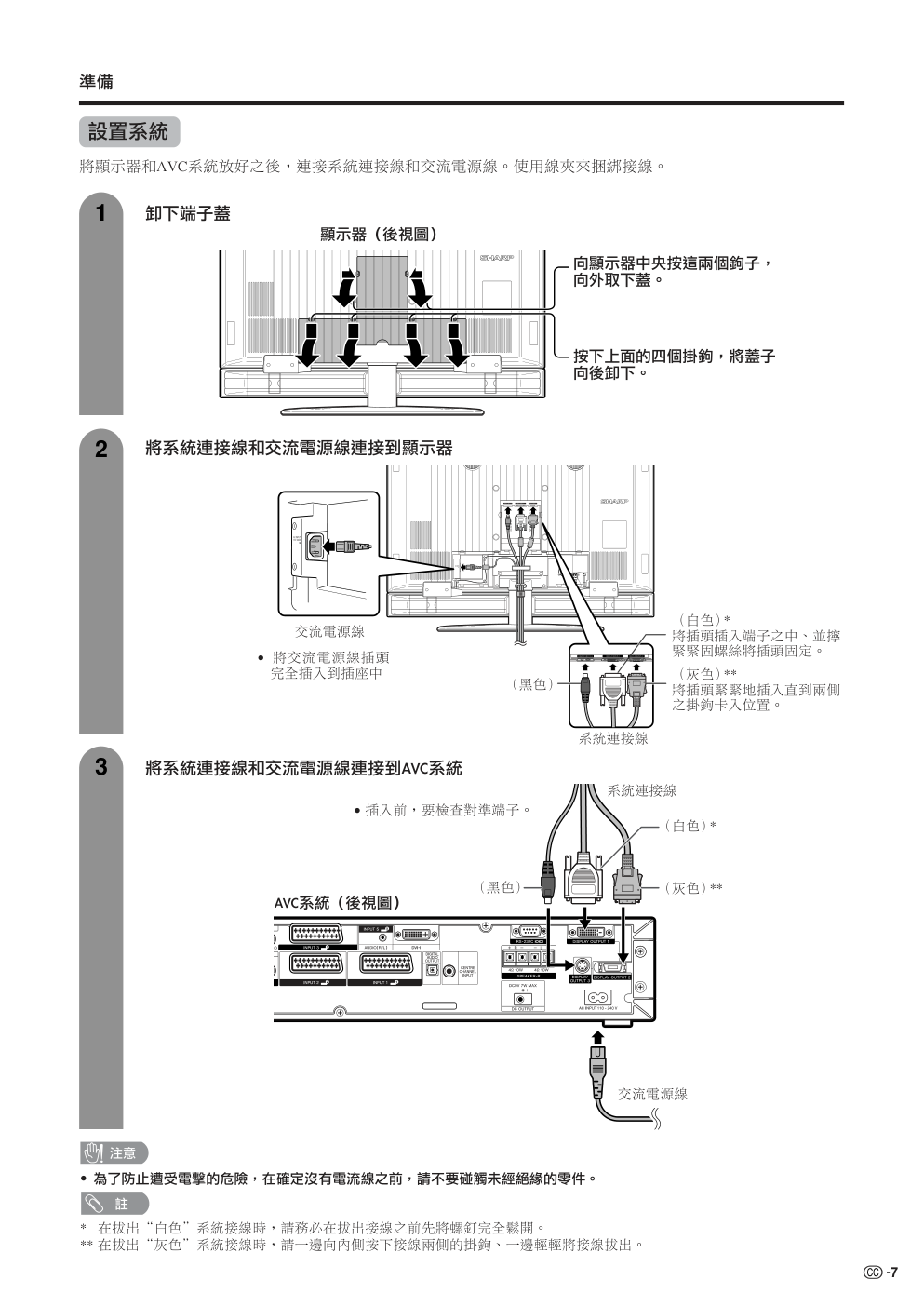

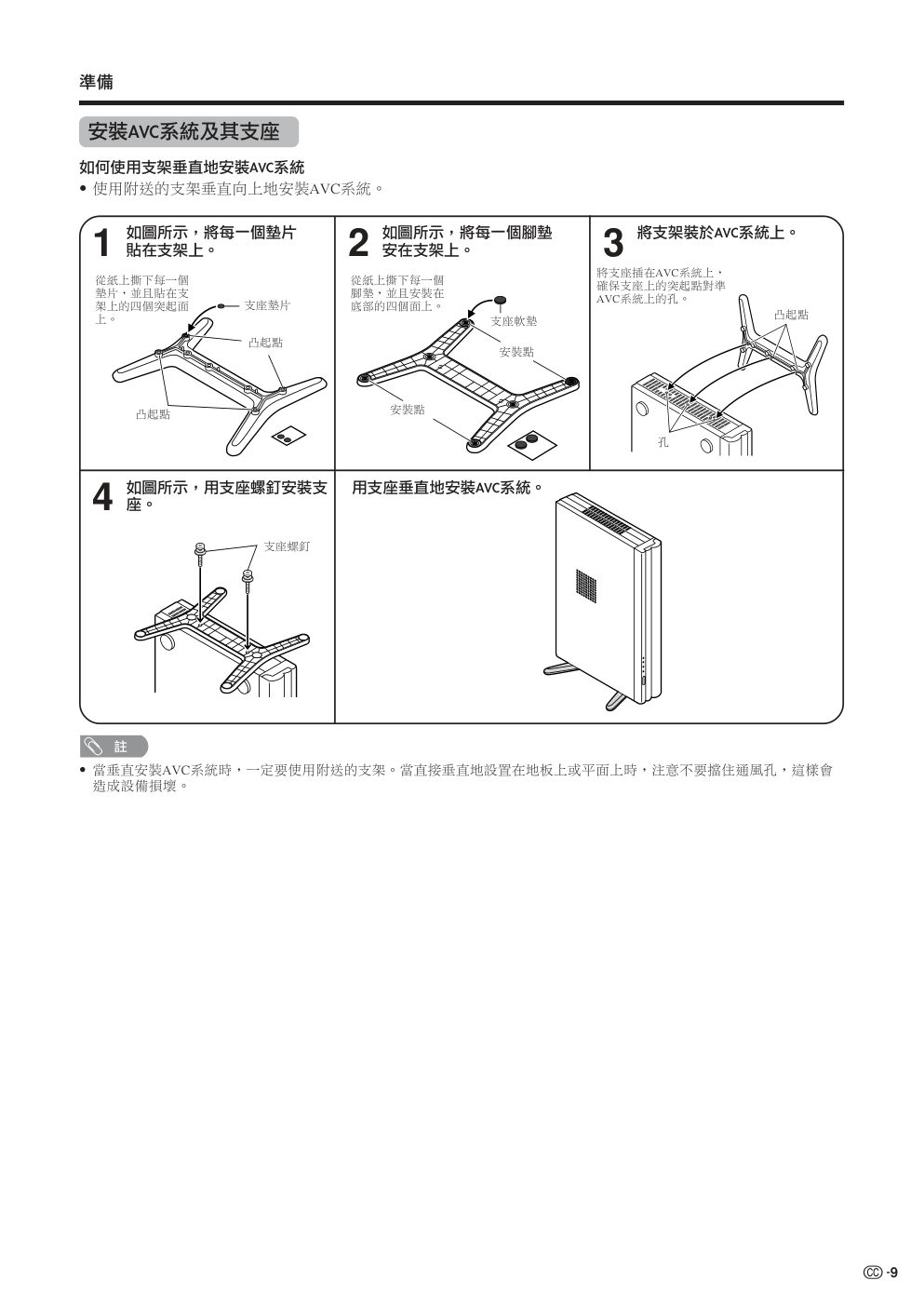

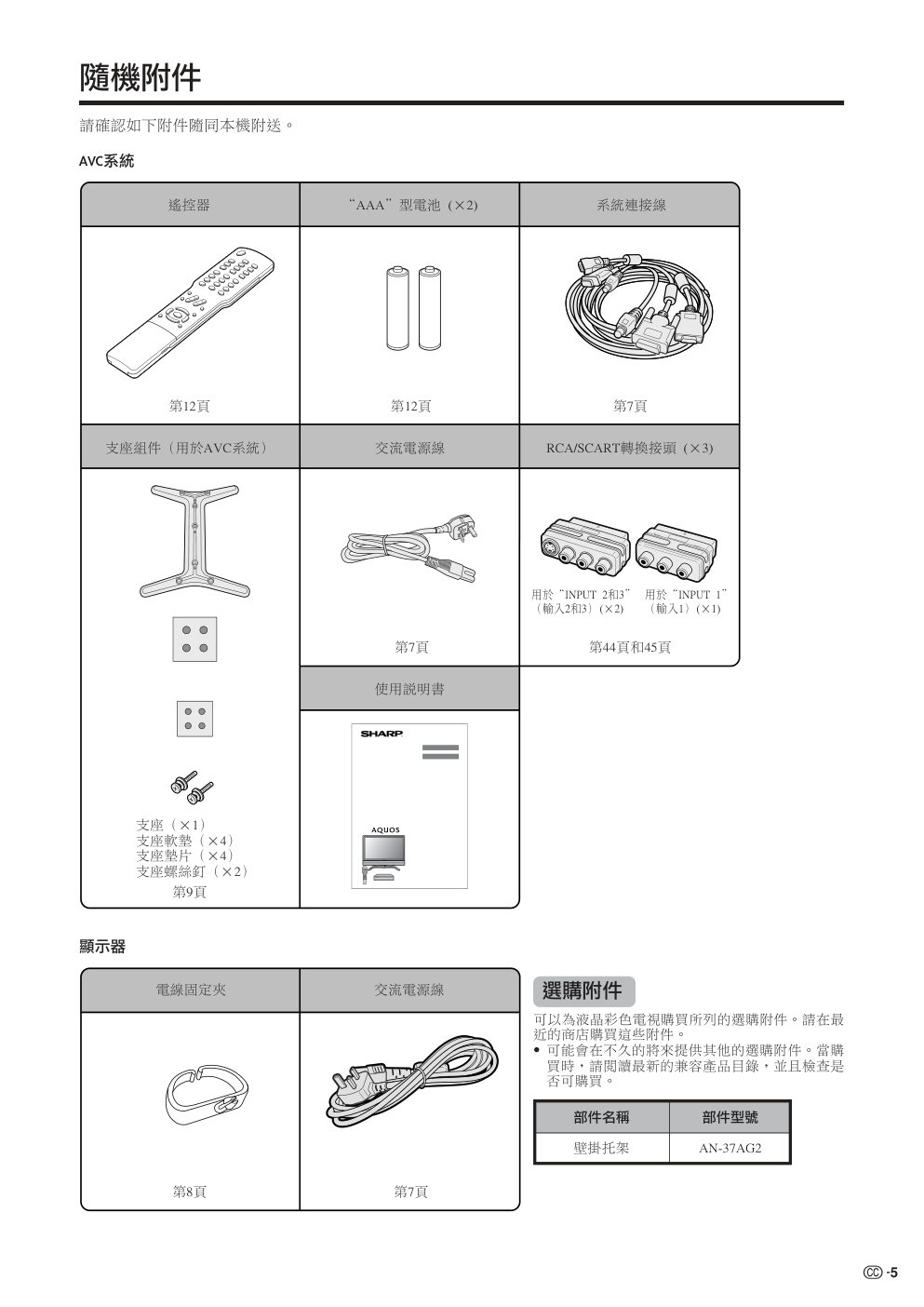

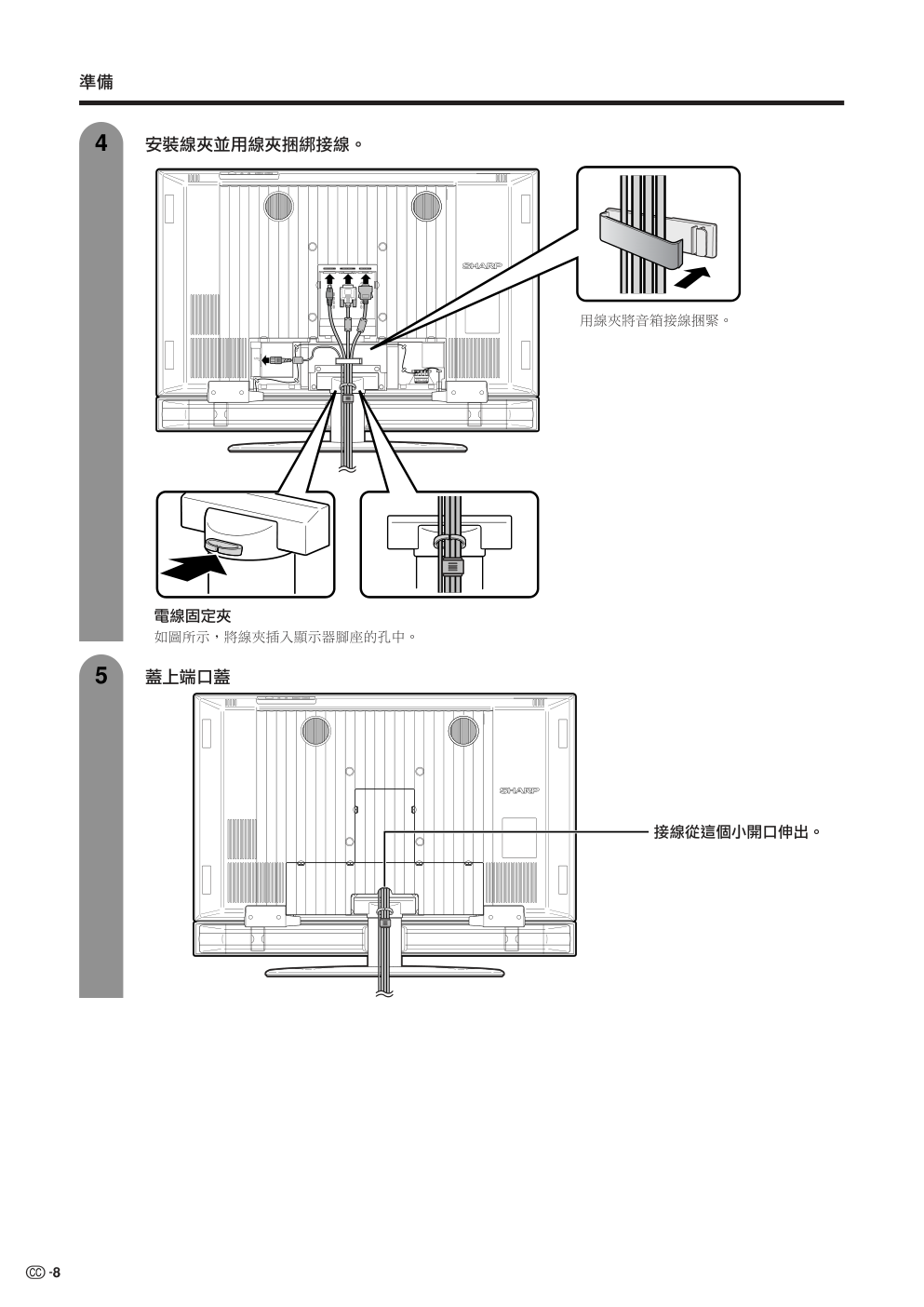

LCD COLOUR TELEVISION OPERATION MANUAL 45oDISPLAY/ LC-45G1H AVC SYSTEM/ TU-45GAH ENGLISH 1 目錄 目錄 ………………………………………………………… 1 商標 ………………………………………………………… 2 親愛的SHARP顧客 …………………………………………… 3 關於安全的重要注意事項 ………………………………… 3 隨機附件 …………………………………………………… 5 選購附件 ……………………………………………… 5 準備 ………………………………………………………… 6 選擇擺放位置 ………………………………………… 6 設置系統 ……………………………………………… 7 安裝AVC系統及其支座………………………………… 9 將顯示器安裝於牆上 ………………………………… 10 拆下支座與音箱 ……………………………………… 11 裝入電池 ……………………………………………… 12 使用遙控器 …………………………………………… 12 關於遙控器的注意事項 …………………………… 12 基本連接 ……………………………………………… 13 連接天線 …………………………………………… 13 連接到電源插座 …………………………………… 13 零件名稱 …………………………………………………… 14 顯示器 ………………………………………………… 14 AVC系統………………………………………………… 15 遙控器 ………………………………………………… 16 觀看電視 …………………………………………………… 17 打開電源 ……………………………………………… 17 關閉電源 ……………………………………………… 17 改變頻道的簡單按鈕操作 …………………………… 18 使用遙控器上的閃回（A） ………………………… 18 改變音量或聲音的簡單按鈕操作 …………………… 20 基本調校設置 ……………………………………………… 21 選項表操控按鈕 ……………………………………… 21 屏幕顯示 ……………………………………………… 21 電視／影音輸入模式選項表中的項目 ……………… 22 電腦輸入模式選項表中的項目 ……………………… 22 自動安裝 ……………………………………………… 23 頻道設置 ……………………………………………… 23 自動搜索 …………………………………………… 23 手動設置每個頻道 ………………………………… 24 搜索調諧 ……………………………………… 24 精細調諧 ……………………………………… 24 彩色制式 ……………………………………… 25 聲音制式（廣播制式） ……………………… 25 標註頻道 ……………………………………… 25 跳越頻道 ……………………………………… 26 設置兒童安全鎖 ……………………………… 26 兒童安全鎖用的密碼設置 （用於電視輸入模式）請參閱第56頁 設置增強器 …………………………………… 26 排序 ………………………………………………… 27 刪除頻道 …………………………………………… 27 語言設定，用於銀幕上的顯示 ……………………… 28 光學圖像控制 ………………………………………… 28 圖像調校 ……………………………………………… 29 彩色管理系統 ……………………………………… 30 彩色溫度 …………………………………………… 30 銳度增強 …………………………………………… 30 自動對比度 ………………………………………… 30 隔行/逐行設置 …………………………………… 31 電影模式 …………………………………………… 31 3D-Y/C ……………………………………………… 31 單色 ………………………………………………… 31 音頻調校 ……………………………………………… 32 Dolby Virtual ……………………………………… 32 電源控制 ……………………………………………… 33 影音源的電源控制 ………………………………… 33 電腦的電源控制 …………………………………… 33 使用記憶卡 ………………………………………………… 34 關於使用記憶卡的重要注意事項 …………………… 34 卡設置模式的選項表項目 …………………………… 36 記憶靜止影像 ………………………………………… 37 顯示靜止影像 ………………………………………… 38 以幻燈片放映來顯示 ………………………………… 38 設置幻燈片放映 ……………………………………… 38 我的節目 ……………………………………………… 39 音頻選擇 ……………………………………………… 39 靜止影像檔案的保護/解除保護 ……………………… 39 刪除靜止影像檔案 …………………………………… 40 刪除全部靜止影像檔案 ……………………………… 40 活動圖像的錄影 ……………………………………… 40 顯示活動圖像 ………………………………………… 41 錄像模式 ……………………………………………… 41 預錄 …………………………………………………… 41 反復 …………………………………………………… 41 活動圖像檔案的保護/解除保護 ……………………… 42 刪除活動圖像檔案 …………………………………… 42 刪除全部活動圖像檔案 ……………………………… 42 格式……………………………………………………… 42 液晶彩色電視機 中文 使用說明書 LC-45G1H TU-45GAH 2 目錄 此產品經BBE公司授權製造。 根據USP4638258，5510752及5736897條例而獲得BBE Sound公司的特許。BBE及BBE標誌乃BBE Sound公司之註冊商標。 由Dolby Laboratories授權製造。 「杜比」、「Dolby」、「Pro Logic」與雙D標誌是Dolby Laboratories的商標。 使用外部設備 ……………………………………………… 43 顯示外接設備的影像 ………………………………… 43 顯示DVD影像（例） ………………………………… 43 在連接遊戲機時，請用混合視頻接線 ……………… 44 在連接錄影機時，請用S視頻接線 …………………… 44 在連接DVD影碟機或HDTV調諧器時，請用色差視頻接線 … 45 連接遊戲機或攝錄機 ………………………………… 45 連接電腦 ……………………………………………… 46 揚聲器設置 …………………………………………… 47 連接外置音箱 ……………………………………… 47 選擇音箱 …………………………………………… 47 外接音頻旁路 ……………………………………… 47 有用的調校設置 …………………………………………… 48 影像位置（適用於電視／影音輸入模式） ………… 48 只有音頻 ……………………………………………… 48 自動同步調校（僅適用於電腦輸入模式） …………… 48 精細同步調校（僅適用於電腦輸入模式） …………… 49 輸入選擇 ……………………………………………… 49 輸入標記 ……………………………………………… 50 彩色制式設置（適用於電視／影音輸入模式） …… 50 AV模式選擇 …………………………………………… 51 寬屏幕模式（適用於電視／影音輸入模式） ……… 52 寬屏幕模式（適用於電腦輸入模式） …………… 53 輸入訊號（僅適用於電腦輸入模式） …………… 54 數碼抑噪 ……………………………………………… 54 快拍 …………………………………………………… 54 旋轉 …………………………………………………… 54 微細雜信抑制 ………………………………………… 55 音頻輸出 ……………………………………………… 55 定時關機 ……………………………………………… 55 兒童安全鎖用的密碼設置 （適用於電視輸入模式）……………………………… 56 中置聲道輸入 ………………………………………… 57 有用的功能 ………………………………………………… 58 雙畫面功能 …………………………………………… 58 附錄 ………………………………………………………… 59 故障分析 ……………………………………………… 59 電腦相容性表格 ……………………………………… 60 SCART的連接插腳分配 ……………………………… 60 RS-232C埠規格 ………………………………………… 61 規格 …………………………………………………… 63 輪廓圖 ……………………………………………………… 64 商標 3 關於安全的重要注意事項 我們可以利用電力來做許多有用的事情，但是如果使用不當，那麼電力也可以導致個人傷害或財產損害。本產 品在設計製造中已經把安全放在了最重要的位置。但是，如果使用不當仍然會引起電擊或火災。為了防止可能 發生的危險，在安裝、操作和清掃本機時，請遵守如下指示。為了確保您的安全、並延長液晶彩色電視機的有 效工作期限，在使用本機之前請務必仔細閱讀如下注意事項。 1. 閱讀操作指示－這在操作本產品之前，必須閱讀並理解所有的操作指示。 2. 將本說明書保存於安全可靠的地方－這些關於安全和操作的指示說明，必須保存於安全可靠的地方，以備將來參閱 之用。 3. 遵守關於警告的注意事項－產品之上與說明書之中的一切關於警告的注意事項必須嚴格遵守。 4. 遵照指示說明－必須遵照所有的操作指示說明。 5. 附件－不要使用非本製造商所推薦的附件。如果使用不合適的附件，則可能會造成事故。 6. 電源－本產品必須使用規格標記上所規定的電源。如果您不清楚您家中的電源類型，那麼請向您的經銷商或當地電 力公司諮詢。 7. 保護交流電源線－交流電源線的佈線必須恰當，以防行人踩踏、或在其上放置其他物件。請檢查電源線在插頭與電 視機等處均完好無損。 8. 過負荷－不要使交流電源插座超出負荷，也不要使用電源延長線。過負荷會引起火災或電擊。 9. 如果有異物或液體進入本機內－絕對不可從散熱孔或其他開口之處將異物插入到本機之內。本機內有高電壓在流 動，插入異物會導致電擊、使機內零件短路。根據同樣的道理，也不能將水或液體濺灑到本機之上。 10. 維護－請勿試圖自行維修本機。如果開啟機殼的蓋子，就會使您暴露於機內之高電壓與其他危險環境的面前。請委 託經過資格認證的專業維修人員來進行維修操作。 11. 修理－如果出現如下所述之任一情況，就請從交流電源插座中拔出本機的交流電源線插頭，然後請經過資格認證的 專業維修人員來進行修理。 a. 如果交流電源線或電源插頭損壞。 b. 如果有液體濺灑到本機之上，或者有異物跌落到本機之中。 c. 當本機遭受雨淋或水澆時。 d. 當本機不能夠像本操作說明書所述那樣正確運行時。 除了本操作說明書所述之操控零件之外，不要碰觸任何其他操控零件。如果對於操作說明中未加敘述之操控 零件進行了不正確的調校，那麼會導致本機損壞，從而常常需要請經過資格認證的專業技術人員來進行大量 的額外調校。 e. 當本機已經遭受跌落或損壞時。 f. 當本機出現異常情況時。任何可以觀察到的本機的異常狀況，都表明本機需要維修。 12. 更換零件－如果本機需要更換零件，請確認維修人員所使用之更換零件確實是本製造商所規定之零件，或者確實具 有與原來零件相同之特性與性能。如果使用未經認可之零件，則可能引起火災、電擊、以及其他危險。 13. 安全檢查－維護或修理工作結束之後，要讓進行維修的專業技術人員執行安全檢查，以確保本機已經能夠正常運 行。 14. 安裝在牆上或天花板上－如果把本機安裝在牆上或者天花板上，那麼請務必確認按照本製造商所推薦的方法來安裝 本產品。 親愛的SHARP顧客 衷心感謝惠購SHARP液晶彩色電視機。為確保本產品之安全且經久無故障運行，在使用本產品之前請務必認真閱讀 關於安全之注意事項。 4 關於安全的重要注意事項 • 清掃—在清掃本機之前，務必先將 交流電源線插頭從交流電源插座中 拔出。用擰乾的濕布將本機擦拭乾 淨。不要使用液態清潔劑或噴霧式 清潔劑。 • 台座—不要將本機放置於不穩定 的推車、台座、三腳架或桌面 上。如果將本機放置於不穩定的 基座上，那麼可能會使本機跌 倒，導致嚴重的人身傷害、以及 產品損壞。只能使用本製造商所 推薦或與本產品配套出售的推 車、台座、三腳架、托架、或桌 子。 在將本機安裝於牆上時，請務必 遵照本製造商的指示，而且只可 以使用本製造商所推薦的安裝器 材。 • 當將本機放置於推車上搬運時，必須 非常小心注意安全。突然停車、用力 過度、地面不平整等等，都會導致本 機從推車上跌落下來。 • 水和潮濕—不要在近水之處使用 本機，例如在靠近洗澡盆、洗臉 盆、廚房洗滌槽、洗衣盆、游泳 池等，也不要在潮濕的地下室中 使用。 • 通風—本機外殼上的散熱孔與其 他開口之處，用於散熱通風。請 勿堵塞這些散熱孔或開口之處， 否則通風散熱不良會使本機過 熱、縮短本機的使用壽命。不要 將本機置於臥床、沙發、地毯、 或其他類似物品之上，因為這些 物品會堵塞散熱通風孔。本產品 之設計不適用於嵌入式安裝，所 以不要將本機置於像書櫃、機架 那樣的封閉之處，除非提供合適 的通風或遵照本製造商的專門指 示說明。 • 本機所用之液晶顯示屏是用玻璃製 造的。所以，如果本機跌落或遭受 撞擊，玻璃就會破碎。萬一液晶顯 示屏破碎，請小心不要受到碎玻璃 的傷害。 • 熱源—要使本機遠離熱源，諸如 取暖器、加熱器、火爐、或者其 他任何會產生熱力的東西（包括 擴音機在內）。 • 請勿在本機之上放置花瓶或任何其 他盛水的容器。若有水滴濺到本機 之上，就可能引起火災或觸電。 • 為了防止遭受起火的危險，請勿將 任何種類的蠟燭或無保護罩的火煙 置於本機的頂部或附近。 • 為了防止遭受起火或觸電的危險，請 勿將交流電源線置於本機或其他重物 之下。 液晶顯示屏是用非常高超的技術製造的，具有 6,220,800個薄膜電晶體，能顯示出精細的畫面。 偶然也可能會有一些無效的像素出現在屏幕上，看上 去是固定不變的藍色、綠色、或紅色的亮點。請注 意，這並不影響本機的性能。 在搬運顯示器時的注意事項 決不可握住音箱來搬運本顯示 器。在搬運本顯示器時，無論何 時都必須由兩個人用雙手搬運— 顯示器的每一側用一隻手握住。 請勿長時間顯示一幅靜止圖像，否則可能會使屏幕上 留下殘像。 • 選擇位置──請選擇不受陽光直 射且通風良好之處。 5 隨機附件 請確認如下附件隨同本機附送。 AVC系統 電線固定夾 第8頁 第7頁 交流電源線 遙控器 第12頁 “AAA”型電池 (g2) 第12頁 系統連接線 第7頁 支座組件（用於AVC系統） 支座（g1） 支座軟墊（g4） 支座墊片（g4） 支座螺絲釘（g2） 第9頁 使用說明書 RCA/SCART轉換接頭 (g3) 第44頁和45頁 第7頁 交流電源線 顯示器 壁掛托架 部件名稱 部件型號 AN-37AG2 選購附件 可以為液晶彩色電視購買所列的選購附件。請在最 近的商店購買這些附件。 • 可能會在不久的將來提供其他的選購附件。當購 買時，請閱讀最新的兼容產品目錄，並且檢查是 否可購買。 用於“INPUT 2和3” （輸入2和3） (g2) 用於“INPUT 1” （輸入1） (g1) 6 選擇擺放位置 “系統”指的是顯示器和AVC系統。首先選定擺放系統的位置。 1 2 選擇系統的位置 • 所選的位置不應被太陽光直射，並且有良好的通風環境。 • 選擇一個平坦且無傾斜的地方。 • 使用系統連接線連接顯示器和AVC系統。（詳細內容參閱第7頁） 擺放系統 處理顯示器 • 將電視機裝在附送的支座上使用時，請勿取下音箱，否則可能會影響 平衡、導致物品損壞或人身傷害。 • 不要從顯示器上取下支架，除非使用選購的托架安裝顯示器。 • 在顯示器的上方和後面留出足夠的空間。 • 在搬動本系統時，請用兩人以上進行操作。 • 在移動顯示器時，請握住顯示器部份，不要握住音箱。 處理AVC系統 • 不要在AVC系統上面放置錄像機或其他設備。 • 在AVC系統的上方和兩側留出足夠的空間。 • 不要擋住左上部和右側排氣扇的通風。 • 不要在AVC系統下面放厚的布，或是用布將其蓋住，這樣會導致過熱 和發生故障。 系統連接線 顯示器 AVC系統 準備 用雙手調節屏幕。將一隻手放 在顯示器上、並旋轉屏幕，而 用另一隻手按住檯座、使其不 能晃動。 可將屏幕在水平方向上最大調 節10度。請注意，本機的屏幕 不能在垂直方向上調節。 5厘米或更多 兩側5厘米 或更多 保持足夠空間 這是在右側的一個排氣扇。 10厘米 或更多 7 系統連接線 AVC系統（後視圖） 交流電源線 顯示器（後視圖） 交流電源線 系統連接線 （灰色）** 將插頭緊緊地插入直到兩側 之掛鉤卡入位置。 （白色）* 將插頭插入端子之中、並擰 緊緊固螺絲將插頭固定。 （灰色）** （白色）* 設置系統 將顯示器和AVC系統放好之後，連接系統連接線和交流電源線。使用線夾來捆綁接線。 準備 按下上面的四個掛鉤，將蓋子 向後卸下。 將系統連接線和交流電源線連接到顯示器 卸下端子蓋 將系統連接線和交流電源線連接到AVC系統 • 為了防止遭受電擊的危險，在確定沒有電流線之前，請不要碰觸未經絕緣的零件。 * 在拔出“白色”系統接線時，請務必在拔出接線之前先將螺釘完全鬆開。 ** 在拔出“灰色”系統接線時，請一邊向內側按下接線兩側的掛鉤、一邊輕輕將接線拔出。 向顯示器中央按這兩個鉤子， 向外取下蓋。 （黑色） （黑色） • 插入前，要檢查對準端子。 1 2 3 • 將交流電源線插頭 完全插入到插座中 8 準備 安裝線夾並用線夾捆綁接線。 蓋上端口蓋 電線固定夾 如圖所示，將線夾插入顯示器腳座的孔中。 接線從這個小開口伸出。 4 5 用線夾將音箱接線捆緊。 9 準備 安裝AVC系統及其支座 1 如何使用支架垂直地安裝AVC系統 • 使用附送的支架垂直向上地安裝AVC系統。 如圖所示，將每一個墊片 貼在支架上。 從紙上撕下每一個 墊片，並且貼在支 架上的四個突起面 上。 2 如圖所示，將每一個腳墊 安在支架上。 3 將支架裝於AVC系統上。 從紙上撕下每一個 腳墊，並且安裝在 底部的四個面上。 將支座插在AVC系統上， 確保支座上的突起點對準 AVC系統上的孔。 支座墊片 凸起點 支座軟墊 孔 4 如圖所示，用支座螺釘安裝支 座。 支座螺釘 用支座垂直地安裝AVC系統。 • 當垂直安裝AVC系統時，一定要使用附送的支架。當直接垂直地設置在地板上或平面上時，注意不要擋住通風孔，這樣會 造成設備損壞。 凸起點 安裝點 安裝點 凸起點 10 準備 將顯示器安裝於牆上 • 可用另外購買的AN-37AG2型托架，將顯示器安裝在牆上。 • 詳情請參閱隨同另外購買的托架所附之說明書。 • 安裝液晶彩色電視機需要特別的技能，只有合資格的服務人員才能夠安裝。用戶不可自己進行這項工作。對於不正確的安裝， 或是由於安裝引起的事故或傷害，SHARP不承擔任何責任。 掛在牆上 AN-37AG2壁掛托架。（詳細說明請參閱托架說明書。） 關於顯示器的安裝角度 垂直安裝 傾斜安裝 10˚ 顯示器角度 卸下音箱 裝上音箱 10˚ 0˚ 11 卸下音箱端子蓋。 從音箱上卸下連接線。 將螺釘卸下。 2 1 3 卸下用於固定檯座的4個螺釘。 鬆開用於安裝音箱托架的螺絲釘。 4 5 1 現在可從電視機上卸下音箱了。 2 連接自己的音箱。（參閱第4 7 頁） • 在音箱兩側執行步驟3至6，將音箱卸下。 從顯示器上卸下檯座。 (請握住支座，防止支座從平檯表 面的邊緣掉落到地上。) 6 7 拆下支座與音箱 • 可從顯示器上卸下音箱。 • 可將自己的音箱（4Ω、10W）連接到AVC系統上。（參閱第47頁） • 當用另外購買的AN-37AG2型托架安裝於牆上時，請將支座卸下。 • 當連接自己的音箱時，請先將原來的音箱從顯示器上卸下來。 在安裝/拆卸支座之前 • 在拆卸（或安裝）支座之前，請先將交流電源線從交流電源插座中拔出。 • 卸下所有的端子蓋，並將接線連接好。 • 在桌面上鋪設減震墊（如毛毯等），然後將顯示器倒放於其上。 • 請務必由2人以上來進行操作。 準備 • 不要從顯示器上取下支架和音箱，除非使用選購的托架安裝顯示器。 • 使用已裝上附送支架的電視機時，不能拆下音箱。否則，失去平衡會造成物體損壞或人身傷害。 • 若要安裝台座與音箱，請以相反的順序執行上述步驟。 12 1 打開電池蓋。 2 插入兩枚附送的“AAA”型電池。 • 在裝入電池時，要注意電池端子的極性 要 與 電 池 艙 內 的 極 性 標 記 （ e ） 和 （f）一致。 3 關上電池蓋。 如果電池使用不當，會導致化學物質洩漏或爆炸。請務必遵守如下所述的指示。 • 不要將不同型號的電池混合使用。不同型號的電池具有不同的特性。 • 不要將新舊程度不同的電池混合使用。如果新電池與舊電池混合使用，那麼就會縮短新電池的使用壽命，或者導 致舊電池的化學物質洩漏。 • 當電池的電量耗盡之時，要立即將電池取出。從電池漏出的化學物質會腐蝕電池艙內零件。如果發現有任何化學 物質洩漏，那麼請用布將化學物質徹底擦拭乾淨。 • 由於儲存條件不同，隨同本機附送之電池可能會達不到預期的使用壽命。 • 如果將會長期不使用遙控器，那麼請將電池從遙控器中取出。 裝入電池 在第一次使用本系統之前，請插入兩枚“AAA”型電池（附送）。當電池耗盡，而且遙控器不能操作時，用新的 “AAA”型電池替換。 使用遙控器 將遙控器指向遙控感應器窗口，就可以使用遙控器了。如果在遙控器與感應器窗 口之間有阻擋的物體，那麼就可能會妨礙正常操控。 準備 關於遙控器的注意事項 • 不要使遙控器經受震動。另外，也不要讓液體濺灑到遙控器上，或者將遙控器 放在非常潮濕的地方。 • 請勿將遙控器安裝或放置於遭受陽光直射之處。陽光之灼熱可能會使遙控器外 殼曬得變形。 • 如果顯示器上的遙控感應器窗口遭受到陽光或其他強烈光線之直射，遙控器可 能會不能正常操作。在這樣的情況下，可以改變光線角度或顯示器的角度，或 者將遙控器移動到靠近遙控感應器窗口再進行操控。 30° 30° 遙控感應器 13 標準DIN45325型插頭（IEC169-2） 75歐姆同軸連接線（圓形接線） 觀看電視頻道的簡單操作。 基本連接 連接天線 為了能盡情享受清晰的電視影像，請使用室外電視天線。如下所述是用於連接同軸連接線的連接方法的簡要說明。 連接到電源插座 在連接交流電源線之前，請務必先要將系統連接線接好。 AVC系統（後視圖） • 在連接交流電源線時，請務必先關掉顯示器和AVC系統的主電源。 • 如果在很長時期內將不使用本電視機，那麼請從交流電源插座、顯示器和AVC系統中拔出交流電源線插頭。 準備 顯示器（後視圖） 天線連接線 （市面有售） 14 零件名稱 POWER（電源）指示燈 OPC感應器* 顯示器 POWER（電源）（開／關）按鈕 TV/VIDEO （電視／視頻） 按鈕 增大音量（k） /減少（l）按鈕 （VOLl/k） 增大頻道（r） /減少（s）按鈕 （CHs /r） 遙控感應器 （請參閱第28頁） （光學圖像控制） *OPC: Optical Picture Control 遙控指示燈 OPC指示燈 15 * 在執行了許多操作之後，如果系統不能返回到原來的狀態，那麼請按下RESET（復原）。 這就可以使本系統復原如下。 • 復原為“ ”（個性化）。 • 電視頻道復原為頻道1。 • 雙畫面復原到正常。 • 聲頻設置被初始化。 • Dolby Virtual復原為“ ”（關）。 • 影像位置被初始化。 ** 如果啟動之後系統不能運行，那麼請按下SYSTEM RESET（系統復原）。 • 如果系統處於備用狀態（指示燈以紅色亮起），那麼按下RESET（復原）就不會起作用。 • 按下RESET（復原）不會刪除頻道設置或密碼。 參閱第56頁，關於還原已知密碼。如果忘記了密碼，請參閱第66頁關於初始 為出廠預設值。 RESET（復原）* SYSTEM RESET（系統復原）** INPUT 4（輸入4）端子 （AUDIO L/R） （聲頻左/右） PC卡槽 卡指示燈 • 靜止影像模式無效。 • 音箱設置復原到“ ”（揚聲器A）。 • “聲頻輸出”設置復原到“固定”。 • “中置聲道輸入”設置復原到“ ”（關）。 • “只有聲頻”設置復原到“ ”（關）。 INPUT 5（輸入5） 端子（DVI-I） CENTRE CHANNEL INPUT（中置聲道 輸入）端子 AV OUTPUT （影音輸出）（VIDEO）（視頻）端子 AV OUTPUT（影音輸出） （AUDIO R/L）（聲頻左/右）端子 零件名稱 AVC系統 前視圖 POWER（電源） 按鈕 POWER（電源） 指示燈 INPUT 4（輸入4）端子 （VIDEO） （視頻） INPUT 4（輸入4）端子 （S-VIDEO） （S-視頻） 耳機 （當連接了耳機時，音箱不會發出聲音。） 打開門的方法 後視圖 天線輸入端子 IINPUT 5（輸入5）端子 （AUDIO R/L）（聲頻右/左） RS-232C端子** DISPLAY OUTPUT3 （顯示器輸出3） 端子 DISPLAY OUTPUT1 （顯示器輸出1）端子 DISPLAY OUTPUT2 （顯示器輸出2）端子 AC INPUT （交流電源輸入） 端子 DC OUTPUT （直流輸出）端子 （該端子用於在不久的將來擴展功能。） INPUT 3（輸入3） 端子（Y、PB、PR） INPUT 3（輸入3） 端子（SCART） INPUT 1（輸入1） 端子（SCART） INPUT 2（輸入2） 端子（SCART） SPEAKER-B端子 * 連接一台數碼聲頻設備。 ** 用於來自電腦的指令（參閱第61、62頁）。 • 用RCA/SCART轉接頭與外部設備連接。沒有S視頻輸入的轉接頭用於“INPUT 1”（輸入1）。附有S視頻的轉接頭用於“INPUT 2和3” （輸入2和3）。 DIGITAL AUDIO OUTPUT*端子 （數碼聲頻輸出） 16 零件名稱 • 在使用遙控器時，要將遙控器指向顯示器。 遙控器 1 POWER （備用／開） 打開和關掉電源開關。（請參閱第17頁。） 2 OPC（光學圖像控制） 打開或關閉“光學圖像控制”。（請參閱第28頁。） 3 P&P（雙畫面） 設置雙畫面模式。再按一次“P&P”（雙畫面），就返回到通常畫 面。（請參閱第58頁。） SELECT（選擇） 在雙畫面模式下，選擇其中一個畫面作為有效畫面。 4 FREEZE（停幀） 電視/外接輸入模式：改變靜止影像模式。（請參閱第37和58頁。） 5 WIDE（寬屏幕模式） 電視/外接輸入模式：改變寬屏幕影像模式。（請參閱第52和53 頁。） 6 CARD（卡） 切換到卡模式。 卡模式：按下該鈕來打開或關閉“卡控制操控板”。（請參閱第36 頁。） E REC/REC STOP（錄影/錄影停止） 靜止影像：從電視或外部設備輸入影像之後，按下該鈕將影像設定 為定格，然後再將該靜止影像記憶到卡上。（請參閱第37頁。） 活動影像：按下該鈕開始或停止記錄來自電視或外部設備輸入的活 動影像到卡上。（請參閱第40頁。） 7 0 – 9 電視／外接輸入模式：設置頻道。 8 A （閃回） 在通常收看模式下按下此鈕，返回到前一個頻道。（請參閱第18 頁。） 9 MPX（多重聲音） 選擇多重聲音模式。（請參閱第19頁。） 10 VOLl/VOLk（音量l/音量k） 設置音量。（請參閱第20頁。） 11 e（靜音） 使聲音關閉。（請參閱第20頁。） 12 EXIT（退出） 關閉屏幕顯示。 13 SLEEP（定時關機） 關閉聲音。（請參閱第55頁。） 14 DISPLAY（顯示） 顯示頻道的資料。 15 AV MODE（AV模式） 選擇一個視頻設置：影音模式（標準, 影片, 遊戲, 用戶, 動態）, 電 腦模式 （標準, 用戶）（請參閱第51頁。） 16 3D-Y/C 打開或關閉3D-Y/C功能。（請參閱第31頁。） 17 o（單位數或雙位數頻道選擇） 改變所選擇的電視頻道數位。（請參閱第18頁。） 18 CHr/CHs 電視／外接輸入模式：選擇一個頻道。 19 TV/VIDEO（電視/視頻）（輸入信源） 選擇一個輸入信源。（電視, 輸入1, 輸入2, 輸入3, 輸入4, 輸入5, 卡）(請參閱第43、49、50和58頁。) 20 MENU（選項表） 顯示出選項表。 21 a/b/c/d（遊標） 在設置畫面上選擇一個所需的項目。 ENTER（輸入） 執行一個命令。 22 RETURN（返回） 選項表模式：返回到前一個選項表畫面。 1 2 7 8 3 4 5 10 17 13 14 15 16 18 11 9 19 20 12 22 21 6 17 顯示器 AVC系統 打開電源 在打開電源之前，請務必確認系統的連接線已經連接好了。 （請參閱第7和13頁。） POWER（電源）指示燈 POWER（電源）按鈕 POWER（電源）指示燈 POWER（電源）按鈕 1 2 關閉電源 按下遙控器上的或顯示器上的POWER（電源）按鈕。 • 系統進入備用模式，屏幕上的影像消失。 • 兩個POWER（電源）指示燈都由藍變紅。 按下顯示器上POWER（電源）按鈕。 • 顯示器上的POWER（電源）指示燈慢慢地關閉。 • 當用POWER（電源）按鈕關閉系統時，不能按下遙控器上的POWER （電源）按鈕來打開電源。 按下顯示器上的POWER（電源）按鈕。 • POWER（電源）指示燈（藍色）：系統的電源已經打開。 （幾秒鐘後，頻道資料就會伴隨著聲音顯示出來。） • POWER（電源）指示燈（紅色）：系統處於備用狀態。 （轉向步驟2。） 用以下任何一種方法打開電源。電源打開時，指示燈 從紅色變為藍色。 • 按下AVC系統上的POWER（電源）按鈕。 • 按下遙控器上的POWER（電源）按鈕。 POWER（電源）指示燈 電源關閉。 系統處於備用狀態。 系統開啟。 關閉 紅 藍 • 如果打算長時間不使用本系統，那麼請務必將交流電源線插頭從交 流電源插座中拔出來。 • 即使顯示器上的“POWER”（電源）按鈕和AVC系統上的“POWER” （電源）按鈕都處於關閉狀態，但仍然會消耗微量電力。 • 當顯示指示燈以紅色閃爍，那麼請檢查系統連接線是否連接妥當。 觀看電視 18 觀看電視 改變頻道的簡單按鈕操作 可以用多種方式換頻道。 使用遙控器上的 CHr/s • 按下 CHr，來增大頻道號碼。 • 按下 CHs，來減少頻道號碼。 • 顯示器上的CHs/r的作用與遙控器上的CHs/r相同。 頻道顯示 12 SAT.1 B/G PAL （例） CH（頻道）s/r 使用遙控器上的 0 – 9 按下按鍵0到9，就可以直接選擇頻道。 i 要選擇1位數的頻道（例如2）時： • 按下2。如果“2”顯示出來，而畫面沒有立即改變， 請按下 o 切換到1位數選擇模式，然後再按下2。 要選擇2位數的頻道（例如12）時： • 按下 o ，設置2位數選擇模式。先按下1再按下2。 • 此項操作要在3秒鐘以內完成，否則將不會在2位數頻道模式 下進行選擇。 使用遙控器上的閃回（A） 按下 A，將當前調諧的頻道切換到先前的調諧頻道。 再一次按下 A，返回到當前調諧的頻道。 按下A，在當前選擇的輸入源和前面一個選擇的輸入源 之間進行切換。 如下所示，大約3秒鐘後，頻道顯示改變了。 19 觀看電視 使用遙控器上的MPX NICAM（麗音）電視廣播 在接收到立體聲訊號時 每一次按下 M P X （多重聲音），模式就會在 （麗音立體聲）和 （單音）之間切換。 在A2電視廣播的電視模式下 在接收到立體聲訊號時 每一次按下 M P X （多重聲音），模式就會在 （立體聲）與 （單音）之間切換。 在接收到雙語廣播訊號時 每一次按下 MPX（多重聲音），模式就會在 （麗 音） A 、 （麗音） B、 （麗音） AB 、以及 （單音）之間切換。 在接收到單音廣播訊號時 每一次按下 M P X （多重聲音），模式就會在 （麗音單音）與 （單音）之間切換。 在接收到雙語廣播訊號時 每一次按下 MPX（多重聲音），模式就會在 A、 B、 AB 之間切換。 在接收到單音廣播訊號時 在按下 MPX（多重聲音）時，就會顯示出 （單 音）。 • 沒有任何訊號輸入時，聲音模式將顯示出“ ”（單 音）。 • “BBC2”和“99”是假設的網絡名稱和頻道。 立體聲模式 雙語模式 單音模式 立體聲模式 雙語模式 單音模式 20 觀看電視 改變音量或聲音的簡單按鈕操作 改變音量 可以在顯示器上或是遙控器上改變音量。 • “ ”（電視）、“ ”（輸入1）、“ ” （輸入2）、“ ” （輸入3）、“ ” （輸入 4）、“ ” （輸入5）、以及“ ”模式能分別記憶 各自調節的音量數值。 聲頻狀態 當“音頻輸出”設置為“可變的”時，屏幕上的指示標 記就會變成如下所示的樣子。 輸出設備 可變聲音 音頻輸出 可變的 固定的 可變聲音 固定在指定的值不變 沒有聲音 20 音箱 影音輸出 • 關於音頻輸出功能之詳情，請參閱第55頁。 使用遙控器上的e（沒有聲音） e關閉當前的聲音輸出。 20 VOL（音量）l l l l l/k k k k k • 要增加音量，請按下 VOLk k k k k. • 要減少音量，請按下 VOLl l l l l. 1 2 按下 e。 • 聲音消失。 •“e”已經在畫面上顯示了30分鐘。 沒有聲音 • 在按了e之後的3 0 分鐘之內，按下列按鈕之一來取消靜 音。 f f f f f VOLf f f f f/VOLe e e e e f f f f f e • 經過30分鐘之後，沒有聲音將會被取消。但電視機並不會突 然輸出很大的聲音，因為音量會自動設置到0。按VOLe增大 音量。 在30分鐘內，再次按下 e來取消此設置。 • 30分鐘之前，音量返回之前的設定。 21 選項表操控按鈕 用遙控器上的如下按鈕來操控選項表。 屏幕顯示 例 MENU（選項表）： 按下該鈕打開或關閉選項表畫 面。 a/b/c/d（遊標）： 按下該鈕來選擇畫面上所需的 項目或調校所選擇的項目。 ENTER（輸入）： 按下該鈕，轉到下一步驟或完 成設置。 RETURN（返回）： 按下該鈕，返回到前一個步 驟。 CARD（卡）： 按下該鈕，來打開或關閉 “卡”模式畫面。 1 用黃色顯示的項目 • 表示當前選擇的項目。 • 按下ENTER（輸入）轉入到該項目的調校畫面。 2 括號中的項目 • 表示該項目當前的設置。 3 用白色顯示的項目 • 表示可以選擇的項目。 4 用灰色顯示的項目 • 表示不能選擇該項目。 *不能選擇該項目的原因可能有許多，但是主要 原因如下： 1. 被選擇的輸入端子上什麼都沒有連接。 2. 該功能與當前的輸入信號不相容。 1 2 3 4 • 在選擇的輸入模式中，選項表中供選擇的項目會有不同，但 是操作步驟是相同的。 • 使用說明書中的畫面是用於進行解釋的（有些放大了，另一 些裁剪了），可能會與實際畫面稍有不同。 基本調校設置 22 電視／影音輸入模式選項表中的項目 幫助您操作的電視／影音選項表項目列表 （光學圖像控制） ................第28頁 （背光） ...............................................第29頁 （對比度） .......................................第29頁 （亮度） ...............................................第29頁 （彩色）...............................................第29頁 （色調） ...............................................第29頁 （銳度） ...............................................第29頁 （高級） （彩色管理系統） .......第30頁 （彩色溫度） ..............................第30頁 （銳度增強） .......................第30頁 （自動對比度）................第30頁 （隔行/逐行設置） ....第31頁 （電影模式） .......................第31頁 3D-Y/C ...................................................第31頁 （單色） ......................................第31頁 （無訊號關） ............................第33頁 （無操作關） ............................第33頁 （自動安裝） ................................第23頁 （頻道設置） .......................... 第23-27頁 （兒童保險鎖） ........................第56頁 （輸入標記） .....................................第50頁 （揚聲器設置） ........................第47頁 （位置） ...............................................第48頁 （旋轉） ...............................................第54頁 （語言） ...............................................第28頁 （高音） ...............................................第32頁 （低音） ...............................................第32頁 （平衡） ...............................................第32頁 Dolby Virtual ..................................................第32頁 （只有音頻） ...............................第48頁 （數碼抑噪） ...............................第54頁 （微細雜信抑制）......................第55頁 （輸入選擇） ...............................第49頁 （聲頻輸出） ................................第55頁 （快拍） ...............................................第54頁 （彩色制式） ...............................第50頁 （中置聲道輸入） ................第57頁 電腦輸入模式選項表中的項目 幫助您操作的電腦選項表項目列表 （光學圖像控制） ................第28頁 （背光） ...............................................第29頁 （對比度） .......................................第29頁 （亮度） ...............................................第29頁 （紅） ...................................................第29頁 （綠） ...................................................第29頁 （藍） ...................................................第29頁 （高級） （彩色管理系統） .......第30頁 （銳度增強） .......................第30頁 （電源管理） ...............................第33頁 （輸入標記） .....................................第50頁 （揚聲器設置）........................第47頁 （輸入信號） ...............................第54頁 （自動同步） ................................第48頁 （精細同步） ...............................第49頁 （旋轉） ...............................................第54頁 （語言） ...............................................第28頁 （高音） ...............................................第32頁 （低音） ...............................................第32頁 （平衡） ...............................................第32頁 Dolby Virtual ..................................................第32頁 （只有音頻） ...............................第48頁 （輸入選擇） ...............................第49頁 （聲頻輸出） ................................第55頁 （快拍） ...............................................第54頁 （中置聲道輸入） ................第57頁 基本調校設置 （音頻） （音頻） （電源控制） （電源控制） （設置） （設置） （選項） （選項） （圖像） （圖像） 23 1 2 5 3 – – – – 6 4 如果已經設置了密碼，那麼請在此輸入密碼。 • 關於設置密碼，請參閱第56頁。 1 2 3 4 基本調校設置 自動安裝 即使設置好預置頻道之後，您也可以再進行自動安裝。 按下MENU（選項表），顯示選項表畫面。 按下 c/d來選擇“ ”（設置）。 按下a/ b，來選擇“ ”（自動安 裝），然後按下 ENTER（輸入）。 按下 c/d來選擇“ ”（是），然後按下ENTER （輸入）。 5 頻道設置 可以在任何時候重新運行自動安裝程式，只需要進入到 “設置”選項表，然後再進入到“頻道設置”選項表。 這樣，就可以自動或者手動地調諧頻道了。 自動搜索 也可以進行如下操作來自動搜索和下載電視頻道。其功 能與自動設置中用頻道自動搜索相同。 按下MENU（選項表），顯示選項表畫面。 按下 c/d來選擇“ ”（設置）。 按下a / b 來選擇“ ”（頻道設 置），然後按下ENTER（輸入）。 如果已經設置了密碼，那麼請在此輸入密碼。 • 關於設置密碼，請參閱第56頁。 按下a / b 來選擇“ ”（自動搜 索），然後按下ENTER（輸入）。 按下 a/b從屏幕上顯示的選項表中選擇想要 使用的語言，然後按下ENTER（輸入）。 • 在該設定之後，自動搜索會開始。 • 在自動搜索過程中不需要做任何事。 • 在執行了步驟6之後，步驟3所示的選項表畫面就會重新顯示 出來。在此之前，請勿關閉系統的電源，因為此時系統正在 保存所找到的資料。 按下 c/d來選擇“ ”（是），然後按下ENTER （輸入）。 • 在該設定之後，自動搜索會開始。 • 在執行了步驟5之後，步驟3所示的選項表畫面就會重新顯示 出來。在此之前，請勿關閉系統的電源，因為此時系統正在 保存所找到的資料。 24 1 2 3 5 4 頻道設置“手動調校”選項表 基本調校設置 手動設置每個頻道 可手動設置某些頻道項目。這些項目是“搜索”“微 調”（電視頻率）、“彩色制式”、“聲音制式”、 “標籤”（網路名稱）、“跳越”、“鎖”（兒童安全 鎖）、以及“增強器”。 按下MENU（選項表），顯示選項表畫面。 按下 c/d來選擇“ ”（設置）。 按下a/ b，來選擇“ ”（頻道設 置），然後按下 ENTER（輸入）。 如果已經設置了密碼，那麼請在此輸入密碼。 • 關於設置密碼，請參閱第56頁。 按下a / b 來選擇“ ”（手動調 節），然後按下ENTER（輸入）。 按下 c/d 來選擇“是”，然後按下ENTER （輸入）。 可以選擇以下設定中的一個。 1 搜索（請參閱第24頁。） 2 微調（請參閱第24頁。） 3 彩色制式（請參閱第25頁。） 4 聲音制式（請參閱第25頁。） 5 標籤（請參閱第25頁。） 6 跳越（請參閱第26頁。） 7 鎖（請參閱第26頁。） 8 增強器（請參閱第26頁。） 1 2 搜索調諧 3 按下a/b/c/d，來選擇您想要編輯的頻道， 然後按下 ENTER（輸入）。 • 被選擇的頻道的資訊就會顯示出來。 按下a/b，來選擇“ ”（搜索），然後 按下 ENTER（輸入）。 按下a/b來選擇項目，然後按下 ENTER（輸 入）。 • （下一個）：搜索下一個頻道。 • （儲存）：儲存當前顯示的頻道。 • （取消）：返回到前一個畫面。（不記憶搜 尋結果。） 3 按下a/b/c/d，來選擇您想要編輯的頻道， 然後按下 ENTER（輸入）。 • 被選擇的頻道的資訊就會顯示出來。 按下a/b，來選擇“ ”（微調），然後 按下 ENTER（輸入）。 按下c/d，來調校頻率，然後按下 ENTER（輸 入）。 • 以背景的影像作為檢查的參考，來進行調校。 1 2 i • 179.25 MHz：按下1 / 7 / 9 / 2 / 5 。 • 49.25 MHz：按下4 / 9 / 2 / 5 / ENTER（輸 入）。 • 如果不用上述方法，您也可以用 0 –9來直接輸 入頻道的頻率數值。 精細調諧 • 當在“聲音”制式目錄上選擇了L'時，那麼就不能使用搜尋 調諧。（請參閱第25頁。） 25 基本調校設置 手動設置每個頻道 （續） 彩色制式 3 1 2 3 1 2 按下a/b/c/d，來選擇您想要編輯的頻道， 然後按下 ENTER（輸入）。 • 被選擇的頻道的資訊就會顯示出來。 按下a/b，來選擇最佳的彩色制式，然後按下 ENTER（輸入）。 彩色制式選項表 按下a/b，來選擇“ ”，然後按下 ENTER（輸入）。 • 可以接收的彩色制式就會列舉出來。 聲音制式（廣播制式） 按下a/b/c/d，來選擇您想要編輯的頻道， 然後按下 ENTER（輸入）。 • 被選擇的頻道的資訊就會顯示出來。 按下a/ b，來選擇“ ”（聲音制 式），然後按下 ENTER（輸入）。 • 可以接收的聲音制式（廣播制式）就會列舉出 來。 聲音選項表 • 如輸出的聲音不正確，請檢查彩色制式資訊。（參閱上列） 按下a/b，來選擇最佳的聲音制式，然後按 下 ENTER（輸入）。 3 2 標註選項表 4 按下a/b，來選擇“ ”（標註），然後 按下 ENTER（輸入）。 • 字母表和數字就會列舉出來。 按下a/b/c/d，來選擇頻道新名稱的每個字 母，然後按下 ENTER（輸入）。 重複上面的操作，直到新名稱全部被拼寫出 來。 • 名稱可以是5個字符或者更少。 標註頻道 當電視頻道發送自己的網路名稱時，自動安裝功能會檢 測出該訊息，並且為它定立一個名字。但是，您也可以 改變各個頻道的名稱。 按下a/b/c/d，來選擇您想要編輯的頻道， 然後按下 ENTER（輸入）。 • 被選擇的頻道的資訊就會顯示出來。 1 26 基本調校設置 在觀看電視節目時，即使用CHr/s選擇了“ ” （跳越）被設置為“ ”（開）的頻道，該頻道也 會被跳越過去。 手動設置每個頻道 （續） 跳越頻道 3 1 2 3 1 2 按下a/b/c/d，來選擇您想要編輯的頻道， 然後按下 ENTER（輸入）。 按下a/b，來選擇“ ”（增強器），然 後按下ENTER（輸入）。 • 就會顯示出增強器選項表。 設置增強器 在訊號強度微弱的地區，使用本功能可能會改善圖像品 質。 按下a/b，將“ ”（增強器）設置為 “ ”（開），然後按下 ENTER（輸入）。 增強器選項表 按下a/b/c/d，來選擇您想要編輯的頻道， 然後按下 ENTER（輸入）。 • 被選擇的頻道的資訊就會顯示出來。 按下a/b，來選擇“ ”（跳越），然後 按下 ENTER（輸入）。 • 跳越選項表就會顯示出來。 跳越選項表 按下a / b ，將“ ”（跳越）設置為 “ ”（開），然後按下 ENTER（輸入）。 3 按下a/b/c/d ，來選擇您想要編輯的頻 道，然後按下 ENTER（輸入）。 • 被選擇的頻道的資訊就會顯示出來。 按下a/b ，選擇“ ”（鎖定），然後按下 ENTER（輸入）。 • 兒童安全鎖選項表就會顯示出來。 1 2 • 關於設置密碼，請參閱第56頁。 • 當頻道的“ ”（鎖定）設定為“ ”（開）時，會顯示 “ ”（兒童鎖已啟動），並且阻隔了該頻道的影 像與聲音。 • 當在顯示“ ”（兒童鎖已啟動）時按下ENTER （輸入），將會顯示密碼輸入選項表。輸入正確的密碼來暫 時地打開兒童鎖，直到關機為止。 設置兒童安全鎖 您可以阻止兒童觀看任何一個頻道。 鎖定選項表 按下a / b ，將“ ”（鎖定）設置為 “ ”（開），然後按下 ENTER（輸入）。 • 如果選擇的頻道的訊號足夠強，那麼其效果就微不足道，並 可能引起不穩定。在此情況下，請選擇“ ”（關）。 27 基本調校設置 排序 頻道位置可以自由地進行排序。 排序選項表 1 2 3 按下a/ b ，來選擇“ ”，然後按下 ENTER（輸入）。 4 6 7 按下c/d來選擇“ ”，然後按下ENTER（輸 入）。 按下a/b/c/d，來選擇您想要移動的頻道， 然後按下 ENTER（輸入）。 5 8 按下a/b/c/d，將該頻道移動到所需的位 置，然後按下 ENTER（輸入）。 重複第6步和第7步的操作，直到所有需要的頻 道都已經按要求編排了次序。 刪除頻道 可以刪除各個頻道。 刪除頻道選項表 反複進行“排序”中步驟1到3的操作。 1 2 3 按下a/b ，來選擇“ ”（刪除節 目），然後按下 ENTER（輸入）。 4 5 6 按下c/d來選擇“ ”，然後按下ENTER（輸 入）。 按下a/b/c/d，來選擇您想要刪除的頻道， 然後按下 ENTER（輸入）。 • 信息畫面顯示出來 按下 c/d ，來選擇“ ”，然後按下ENTER（輸 入）將選擇的頻道刪除。後面的所有頻道就會向 上移動。 重複第4步和第5步的操作，直到將所有想要刪 除的頻道全部刪除為止。 按下MENU（選項表），顯示選項表畫面。 按下c/d選擇“ ”（設置）。 按下a/ b，來選擇“ ”（頻道設 置），然後按下 ENTER（輸入）。 如果已經設置了密碼，那麼請在此輸入密碼。 • 關於設置密碼，請參閱第56頁。 28 基本調校設置 語言設定，用於銀幕上的顯示 您可以從“ ”（設置）的選項表裡挑選一種語言。 從兩種語言中進行選擇：英文或中文。 按下MENU（選項表），顯示選項表畫面。 按下c/d選擇“ ”（設置）。 按下a/b，來選擇“ ”（語言），然後 按下 ENTER（輸入）。 按下a/b，從屏幕上所列舉出來的語言中選 擇所需的語言，然後按下 ENTER（輸入）。 光學圖像控制 可將電視機設置為根據照明條件將屏幕自動調節到合適 的背光亮度。 按下c/d，來選擇“ ”（圖像）。 使用選項表畫面上的OPC（光學圖像控制） 按下MENU（選項表），顯示選項表畫面。 按下a/b，來選擇“ ”（光學 圖像控制）。 按下c/d，來選擇“ ”（開）。 使用遙控器上的OPC（光學圖像控制） 按下OPC（光學圖像控制），來打開或關閉“光學圖像 控制”。 • 當設置為“ ”（開）時，系統檢測周圍的光線，並自動 調校背光亮度。請確認沒有物體遮擋OPC感應器，否則會影 響其檢測周圍光線的能力。 3 1 2 4 2 1 3 4 說明 亮度固定於在“背光”中所設置的值（參閱 第29頁） 自動調校 選擇的項目 （關） （開） 29 基本調校設置 按下MENU（選項表），顯示選項表畫面。 1 2 3 4 按下a/b ，來選擇一個特定的調校項目。 按下 c/d，將該項目調校到所需的位置。 按下c/d，來選擇“ ”（圖像）。 • 若要將所有的調校項目重新設定為出廠預設值，請按下 a/ b來選擇“ ”（復原），然後按下ENTER（輸入）。 用於電腦源的調校項目 用於影音源的調校項目 • 選擇“ ”，然後按下ENTER（輸入），來設置 “ ”、“ ”、 “ ”、“ ”、“ ”、 “ ”、“ ”“ ”、 “3D-Y/C”、或“ ”。請參閱第30和31頁。 c按鈕 畫面變暗 減弱對比度 減弱亮度 減弱彩色強度 使皮膚色調更加偏於 紫色 減弱銳度 選擇的項目 （對比度） （亮度） （色調） （銳度） d按鈕 畫面變亮 增強對比度 增強亮度 增強彩色強度 使皮膚色調更加偏於 綠色 增強銳度 c按鈕 畫面變暗 減弱對比度 減弱亮度 減弱紅色 減弱綠色 減弱藍色 選擇的項目 （對比度） （亮度） （紅） （綠） （藍） d按鈕 畫面變亮 增強對比度 增強亮度 增強紅色 增強綠色 增強藍色 • 選擇“ ”，然後按下ENTER（輸入），來設置 “ ”、“ ”、 “ ”、或“ ”。 圖像調校 可根據自己的喜好來調節圖像。 按照這些步驟調節圖像。 30 基本調校設置 彩色管理系統 使用六種色彩調校設定來掌握色調。 按下MENU（選項表），顯示選項表畫面。 1 2 按下c/d，來選擇“ ”（圖像）。 3 按下a/b，來選擇“ ”（高級），然 後按下 ENTER（輸入）。 4 按下a/b，來選擇“ ” （彩色管理系統–色度），然後按下 ENTER（輸 入）。 5 按下a/b ，來選擇一個特定的調校項目。 按下 c / d，將該項目調校到所需的位置。 6 • 若要將所有的調校項目重新設定為出廠預設值，請按下 a/ b來選擇“ ”（復原），然後按下ENTER（輸入）。 • 除了可選擇“ ”（彩色管 理 系 統 – 色 度 ） ， 亦 可 在 此 選 擇 “ ”（彩色管理系統– 飽和度）或“ ”（彩色 管理系統–亮度）。 彩色溫度 將彩色溫度調校到最佳的白色平衡。 按下a/b，來選擇“ ”（色溫），然後 按下 ENTER（輸入）。 反複操作彩色管理系統中的步驟1到3。 1 2 3 按下a/ b，來選擇所需的等級，然後按下 ENTER（輸入）。 選擇的項目 高 中－高 中 中－低 低 說明 白色略帶藍色調 白色略帶紅色調 銳度增強 調節背景銳度，可得到有更具深度層次的、更鮮明的影 像。 按下a / b，來選擇“ ”（銳度增 強），然後按下 ENTER（輸入）。 反複操作彩色管理系統中的步驟1到3。 按下c / d，來選擇所需的等級，然後按下 ENTER（輸入）。 • 級數越高，影像的鮮銳度和深度層次也就越高。 1 2 3 自動對比度 自動調節影像中的黑色電平和白色電平以適應特定的場 景。 按下a/b，來選擇“ ”（自動對 比度），然後按下 ENTER（輸入）。 反複操作彩色管理系統中的步驟1到3。 按下c / d ，來選擇“ ”（開）或者 “ ”（關），然後按下 ENTER（輸入）。 1 2 3 自動調節 用於普通的影像 選擇的項目 說明 （打開） （關閉） 說明 這是一個用於調校色調使其更加偏向紅色或 更加偏向藍色的標準。 增加或減少所選顏色的飽和度。 數值越大影像越明亮。 數值越小影像越暗淡。 選擇的項目 （彩色管理系統－色度） （彩色管理系統－飽和度） （彩色管理系統－亮度） 31 基本調校設置 隔行/逐行設置 調校影像和輸入訊號可以帶給您更加完美的畫面。 按下MENU（選項表），顯示選項表畫面。 1 2 按下c/d，來選擇“ ”（圖像）。 按下a/b，來選擇“ ”（高級），然 後按下 ENTER（輸入）。 3 4 5 按下a/b，來選擇“ ”（隔 行/逐行設置），然後按下 ENTER（輸入）。 • 某些項目可能會淡化為灰色。表示不可被選擇。 按下c/d，來選擇“ ”或者“ ”，然後按 下 ENTER（輸入）。 • 當電影模式置於“ ”（開）位置時，隔行/逐行設置被 設置到慢。 電影模式 自動檢測出基於電影的視頻源（也就是原來以每秒鐘24 或25幅畫面來進行編碼的資料，取決於垂直頻率），然 後進行分析，再重新構成每一幅靜止電影畫面，由此得 到高清晰度的圖像品質。 反複操作隔行/逐行設置中的步驟1到3。 1 2 按下a/ b，來選擇“ ”（電影模 式），然後按下 ENTER（輸入）。 • 某些項目可能會淡化為灰色。表示不可被選擇。 按下c/d，來選擇“ ”（開），然後按 下 ENTER（輸入）。 3 3D-Y/C 減少畫面的蠕動點和交錯的色彩信噪，提供高質影像。 反複操作隔行/逐行設置中的步驟1到3。 1 2 按下a/b，來選擇“3D-Y/C”，然後按下 ENTER（輸入）。 按下 a/b ，來選擇所需的位準，然後按下 ENTER（輸入）。 • 取決於輸入信號類型，不能選擇“3D-Y/C”。 3 在遙控器上啟動“3D-Y/C” 按下“3D-Y/C”，來打開或關閉“3D-Y/C”功能。 • 當重新打開系統電源時，“3D-Y/C”就被設置為“ ” （開）。 • 由於輸入信號類型不同或含有雜波，3D-Y/C有可能不起作 用。 • 在更換頻道或輸入源時，3D-Y/C就自動設置為“ ” （開）。 單色 用於觀看單色的視頻。 反複操作隔行/逐行設置中的步驟1到3。 1 按下a/b，來選擇“ ”（單色），然後 按下 ENTER（輸入）。 按下c/d，來選擇“ ”（開），然後按 下 ENTER（輸入）。 2 3 說明 正常調校 用於活動影像 用於靜止影像 選擇的項目 （標準） （快） （慢） 32 音頻調校 您可以根據個人喜好，利用如下的設置來調校聲音的質 素。 按下c/d，來選擇“ ”（聲頻）。 按下a/b ，來選擇一個特定的調校項目。 按下 c/d，將該項目調校到所需的位置。 基本調校設置 2 3 4 按下MENU（選項表），顯示選項表畫面。 1 • 若要將所有的調校項目重新設定為出廠預設值，請按下 a/ b來選擇“ ”（復原），按下ENTER（輸入），按下 c/ d 來選擇“是”，然後按下ENTER（輸入）。 • 當音頻輸出可變時或使用耳機時，音頻選項表的項目會淡化 為灰色而不可選擇。 • 當Dolby Virtual設置為“ ”（開）時，平衡項目會淡化 為灰色而不可選擇。 按下c/d，來選擇“ ”（聲頻）。 2 按下MENU（選項表），顯示選項表畫面。 1 按下c/d，來選擇“ ”（開），然後按 下 ENTER（輸入）。 4 3 按下a/b來選擇“Dolby Virtual”，然後按下 ENTER（輸入）。 • 當音頻輸出被設定為可變或正在使用耳機時，音頻選項表項 目就會顯示成灰色而不可選擇。 • 當Dolby Virtual設置為“ ”（開）時，“外接聲頻旁 路” 就會顯示成灰色而不可選擇。 • 當Dolby Virtual設置為“ ”（開）時，“平衡” 就會 顯示成灰色而不可選擇。 • 對於某些光碟，可能需要在DVD影碟機上進行設置。在此情 況下，請參閱DVD影碟機的使用說明書。 • 如果調校了“ ”或“ ”設置，那麼可能會不能夠 得到Dolby Virtual環繞聲效果。 Dolby Virtual 當Dolby Virtual設置為開時，就可以欣賞虛擬環繞聲， 如同真的置身於影劇院中那樣。 c按鈕 減弱高音 減弱低音 降低右邊音箱的聲音 選擇的項目 d按鈕 增強高音 增強低音 降低左邊音箱的聲音 33 基本調校設置 無訊號關 當設置為“ ”（有效）時，如果在15分鐘之內沒有 訊號輸入，那麼電源將自動關閉。 按下c/d，來選擇“ ”（有效），然後 按下 ENTER（輸入）。 3 4 • 在電源關閉之前的5分鐘，會每隔一分鐘顯示出 剩餘時間。 2 1 無操作關 當設置為“ ”（有效）時，如果在3小時之內沒有 進行任何操作，那麼電源將自動關閉。 按下c/d，來選擇“ ”（有效），然後 按下 ENTER（輸入）。 3 4 • 在電源關閉之前的5分鐘，會每隔一分鐘顯示出 剩餘時間。 2 1 電源控制 利用電源控制的設置，可節省電力消耗。 影音源的電源控制 電腦的電源控制 電源管理 當進行了設置時，若在某一段時間內沒有訊號輸入，電 源會自動關閉。 按下a/b，來選擇“ ”（模式1）或者 “ ”（模式2），然後按下 ENTER（輸 入）。 3 4 2 1 按下a/b，來選擇“ ”（無訊號 關），然後按下 ENTER（輸入）。 按下c/ d，來選擇“ ”（電源控 制）。 • 顯示電源控制選項表。 按下MENU（選項表），顯示選項表畫面。 • “ ”（無效）是本機出廠時預先設置的值。 • 當電視頻道終止，或AVC系統接收到輸入訊號時，該功能可 能不起作用。 按下a/b，來選擇“ ”（無操作 關），然後按下 ENTER（輸入）。 按下c/ d，來選擇“ ”（電源控 制）。 • 顯示電源控制選項表。 按下MENU（選項表），顯示選項表畫面。 • “ ”（無效）是本機出廠時預先設置的值。 按下a/ b，來選擇“ ”（電源管 理），然後按下 ENTER（輸入）。 按下c/ d，來選擇“ ”（電源控 制）。 • 顯示電源控制選項表。 按下MENU（選項表），顯示選項表畫面。 說明 • 沒有電源管理 • 本機出廠時預先設置的值。 • 如果在8分鐘內沒有信號輸入，電源就會關閉。 • 即使用電腦來啟動並且重新輸入信號，系統 仍然保持在關閉狀態。 • 按下P O W E R （電源），系統就重新打開。 （請參閱第17頁） • 如果在8秒鐘內沒有信號輸入，電源就會關閉。 • 當使用電腦來啟動並且重新輸入信號時，系 統就會打開。 • 按下P O W E R （電源），系統就重新打開。 （請參閱第17頁） 選擇的項目 （關閉） （模式1） （模式2） • 當在電源管理中設置為“ ”（模式2）時，如果用拔出 交流電源線的方式來關閉電源，那麼在重新打開電源之後電 視機可能不會正常運行。如果發生這種情況，那麼請按遙控 器上的“POWER”（電源）。 • 按顯示器上的“POWER”（電源），也會有同樣的結果。 • 當在“ ”（輸入選擇）中選擇了“ ”（電 腦數碼）、並在電源管理中設置為“ ”（模式2）時， 由於電腦的型號不同，即使在重新輸入信號時電源也可能不 會自動地重新打開。 34 關於使用記憶卡的重要注意事項 • 除了法律規定SHARP負有責任的情況之外，對於液晶電視機使用不當、在使用中產生的任何糾紛、或任何其他問題、或由於 使用液晶電視機而產生的任何損害，SHARP一概不承擔任何責任。 • 如果您或他人不正確地使用液晶電視機，或液晶電視機受到靜電或電氣雜波影響，那麼記錄的資料可能會有被更改或丟失的 危險。 • 如果要進行重要的錄影，那麼請預先進行測試，根據圖像和聲音品質來確認可正確錄影。 • 在使用液晶電視機時，即使由於任何故障而導致不能正確地記錄圖像或聲音，SHARP也不承擔責任或任何賠償。 錄影格式 註： 影音材料可能具有版權，未經版權所有者許可，這些材料絕對不能錄製。 請參照所在國家的有關法律。 從擁有版權的錄影帶或（和）電視節目用拷貝或（和）編輯影像和音樂的方式來進行複製，除非該編輯或拷貝的版本 是用作個人娛樂。除了使用者本人就是該目的物的版權所有者或者從該目的物的所有者得到專有的書面許可之外，使 用者不得拷貝、或（和）複製、或（和）編輯這些材料，因為該行為違背版權法，可能會讓使用者遭受損害賠償訴求。 因此，請務必嚴格遵守已有的版權法。 此外，當使用含有第三者的影像時，因為未獲事前許可就使用這樣的影像可能會侵犯第三者的隱私，所以請務必避免 此類應用。 使用記憶卡 版權 靜止圖像 錄影/回放檔案格式 活動圖像 JPEG（符合DCF標準） 錄取的靜止圖像解像度 640g480 點 標準/長時�ASF（活動圖像：符合MPEG4，聲音：符合WMA） 延時��ASF（活動圖像：符合MPEG4，聲音：符合G.726） 錄影檔案格式 標準�尺寸：320×240點，畫面數：約25幅/秒（50Hz） 長時�尺寸：320×240點，畫面數：約25幅/秒（50Hz） 延時�尺寸：320×240點，畫面數：約12.5幅/秒（50Hz） 錄製活動圖像的解像度/畫面數目 ASF（活動圖像：符合MPEG4，聲音：符合WMA） ASF（活動圖像：符合MPEG4，聲音：符合G.726） 回放檔案格式 可錄製的圖像/時間的大約數目 靜止影像 可錄製的圖像 圖像解像度 約1000幅圖像 32MB 640g480 128MB 約300幅圖像 記憶卡容量 * 視乎液晶電視機的接收條件和（或）影像內容，可以錄製的數目可能會有不同。 活動圖像 * 用其他設備錄製的活動圖像檔案和靜止影像檔案可能不能正確回放。 記憶卡容量 可錄製的時間 圖像解像度 256MB 5GB 錄影模式 320g240 320g240 320g240 標準 長時 延時 約10分鐘 約30分鐘 約1小時 約4小時 約10小時 約25小時 • 視乎液晶電視機的接收條件或影像內容，可以錄製的時間可能會有不同。 • 在一張記憶卡上可以錄製的最大資料數量總共為1,000張圖像，包括靜止的和活動的圖像。 • 超過4GB的檔案和錄影時間超過12小時的檔案，不能被錄製和（或）回放。 35 使用記憶卡 您可用來錄影或回放圖像的記憶卡（市面有售）。 • 對於每一張記憶卡，請使用一個合適的電腦卡適配器 （市面有售）。 • 可用如下記憶卡。（請注意，不同的製造商可能會用 不同的記憶卡名稱。） *每一個記憶卡名稱都是一個商標。 *記憶卡的容量是近似值。不同的製造商容量會有不 同。 • 若要讀取用數碼相機拍攝的圖像檔案，請使用相應製 造商建議的電腦卡適配器。（不同製造商的電腦卡適 配器名稱會有不同。） • 關於使用數碼相機或電腦卡適配器的說明，請參閱隨 相應產品提供的使用說明書。 • 由於所用的卡或適配器不同，有可能不能正常操作。 在卡放影模式下，可回放用其他設備錄製的、符合DCF 規格的JPEG圖像。 • DCF（Design rule for Camera File system，相機檔案 系統用的設計規則）是日本電子與資訊技術工業協會 （JEITA）的一個標準。該標準規定了用數碼相機拍攝 的影像所用的影像檔案格式。 • 用其他設備錄製的某些活動圖像可能會不能夠正常回 放。 市面有售的記憶卡 • 對於每一種記憶卡，請使用合適的電腦卡適配器（市面 有售）。 準備一張記憶卡 將記憶卡（市面有售）插入電腦卡適配器（市面有售）。 例： 將一張SD記憶卡插入電腦卡適配器。 在使用記憶卡和電腦卡適配器時，為避免資料損壞或液晶電視機發生故障，請注意如下事項。 • 如果使用除上述之外的記憶卡，那麼不能保證可正常進行圖像的錄影或放影。 • 某些電腦卡適配器對於記憶卡容量有限制。對於這樣的限制，請參閱有關的使用說明書。 • 某些已經創建、修改、或拷貝到電腦上的圖像可能會不能夠回放。 • 在插入或拔出電腦卡適配器時，請確認液晶電視機的電源已事先關閉。 • 請勿使記憶卡或電腦卡適配器遭受彎曲、跌落、或震動。 • 要使記憶卡或電腦卡適配器遠離熱源、水、或陽光直射。 • 請勿拆卸或改造記憶卡或電腦卡適配器。 • 關於使用或保管記憶卡或電腦卡適配器之詳情，請參閱有關的使用說明書。 • 當記憶卡正在運行（例如，回放、錄影或播放幻燈片）時，請勿關閉液晶電視機電源。 • 由於操作不當、受到靜電和電氣雜波的影響，記憶的資料可能會被消除或改變。所以，請務必定期將資料做 出備份。 • 請務必用電腦等其他媒介對重要檔案做出備份。 關於使用記憶卡和電腦卡適配器的注意事項 SD記憶卡 多媒體卡 智能媒體卡 小型閃存卡 記憶棒PRO 記憶棒 xD圖像卡 微驅動器 電腦卡適配器 電腦卡硬碟 記憶容量 SD記憶卡 迷你SDTM卡 小型閃存卡 多媒體卡 智能媒體卡 記憶棒 記憶棒PRO 微驅動器 xD圖像卡 電腦卡硬碟 512 MB或更小 32 MB或更小 2 GB或更小 128 MB或更小 128 MB或更小 128 MB或更小 1 GB或更小 2 GB或更小 128 MB或更小 5 GB或更小 記憶卡名稱 迷你SDTM卡 36 使用記憶卡 卡設置模式的選項表項目 / / / /I - / / / / / / / 1-10/15/20/25/30/ 45/60 15/30/60 / / 1 旋轉影像 2 暫停 3 轉到前一幅影像 4 開始幻燈片放映 5 停止幻燈片放映 6 轉到下一幅影像 1 動作 2 回到檔案的開頭之處 3 暫停 4 反複播放設置 5 轉到下一個檔案的開頭之處 6 錄影模式 7 計數器 首先按下CARD（卡）按鈕，來進入到如下項目。 幻燈片放映操控面板 活動圖像操控面板 8 當前動作 9 反向 10 放影 11 停止 12 快速前進 13 慢放 關於在液晶電視機上回放電腦影像資料時的注意事項 影像資料的錄影格式： 在液晶電視機上進行影像資料的錄影時，錄影格式如下。 • 進行活動圖像錄影時：會創建一個SD_VIDEO檔案夾，將資料記憶在其中。在回放該卡時，會識別出SD_VIDEO錄影格式。 • 進行靜止圖像錄影時：會創建一個DCIM檔案夾，將資料記憶在其中。在回放該卡時，會識別出DCIM錄影格式。 在回放該卡時，請用本液晶電視機能識別的錄影格式來記憶電腦資料。 1. 在將活動圖像從電腦拷貝到用本液晶電視機錄影的卡上時，只有在先將這些圖像放在SD_VIDEO檔案夾中之後，方可播 放。 2. 在將靜止圖像從電腦拷貝到用本液晶電視機錄影的卡上時，只有在先將這些圖像放在DCIM檔案夾中之後，方可播放。 3. 在用一張新的卡拷貝活動圖像時，首先要將卡格式化，創建一個SD_VIDEO檔案夾，在此之後，方可將資料放在該檔案 夾中用於回放。 4. 在用一張新的卡拷貝靜止圖像時，首先要將卡格式化，創建一個DCIM檔案夾，在此之後，方可將資料放在該檔案夾中 用於回放。 在用電腦進行創建、修改、或拷貝影像時，被編輯過的影像有可能不能夠正確地回放。 / / / 37 使用記憶卡 記憶靜止影像 可將靜止影像記憶到卡上。 按下 E REC（錄影）。 1 2 按下FREEZE（停幀）。 3 按下ENTER（輸入），來更新靜止影像。 Onion Tomato Potato x 1 x 1 x 1 Cooking Time Onion Tomato Potato x 1 x 1 x 1 Cooking Time Cooking Time • 顯示出“ 。”。 • 由於輸入信號類型或卡的記憶狀態不同，錄影可 能會失敗。 不能用於錄影的電視廣播類型或輸入信號： 1 COMPONENT（色差信號）輸入 2 禁止拷貝的信號 3 DVI-I輸入 將卡退出 • 請確認卡指示燈正以綠色點亮。 按下EJECT（退出）按鈕。 • EJECT（退出）按鈕彈出。 再次按下EJECT（退出）按鈕。 • 電腦卡適配器自己就會彈出來。 EJECT（退出）按鈕 取出電腦卡適配器。 插入電腦卡適配器 • 如果EJECT（退出）按鈕處於彈出狀態，那麼請其按 入。 • 預先將記憶卡插入到電腦卡適配器中。（請參閱第35 頁。） • 將電腦卡適配器慢慢插入。 • 卡插入時，卡指示燈以綠色點亮。 PC卡槽 卡指示燈 • 當顯示出“ ”時，請將電腦卡適配器退出，然後 再將電腦卡適配器慢慢地一直插入到底。 • 當卡上已經有了一千多個檔案時，會需要數分鐘來進行裝 載。（約5分鐘。） • 即使指示燈以綠色點亮，也不能在插入卡之後立即在卡上記 憶資料。 • 在要將卡取出時，請確認卡指示燈正以綠色點亮。當卡指示 燈以紅色點亮時，切勿將卡取出，否則可能會使卡損壞。 1 2 3 Onion Tomato Potato x 1 x 1 x 1 選擇靜止模式 按下CARD（卡），就會顯示出卡模式畫面。 按下 c/d，來選擇“ ”（靜止），然後 按下 ENTER（輸入）。 • 在卡模式下，按下0-9或TV/VIDEO（電視/視頻）來 切換電視或影音輸入模式。 1 2 38 使用記憶卡 設置幻燈片放映 可調校間隔、順序和反複的設置。 5 6 按下 a/b，來選擇“ ”（幻 燈放映設置），然後按下 ENTER（輸入）。 按下MENU（選項表），顯示選項表畫面。 2 3 按下c/d來選擇“ ”。 4 按下 a/b，來選擇“ ”（靜止 影像設置），然後按下 ENTER（輸入）。 按下 a/b/c/d，來選擇所需的幻燈片放映 設定，然後按下ENTER（輸入）。 按下CARD（卡），就會顯示出卡模式畫面。 1 以幻燈片放映來顯示 反複進行“顯示靜止影像”中的步驟1到3的操 作。 • 操控面板就會顯示出來。 1 2 按下 a/b/c/d，來選擇 d，然後按下 ENTER（輸入）。 • 開始幻燈片放映。 • 在進行幻燈片放映時，操控面板顯示在畫面上。 • 如果要關閉操控面板，那麼請按下遙控器上的 CARD（卡）。 • 按下 F 可使幻燈片放映暫停，按下 H 可返 回到索引畫面。 • 關於操控面板，請參閱第36頁。 • 在進行幻燈片放映時，不能使影像旋轉。若要旋轉影像，請 先停止幻燈片放映。 顯示靜止影像 按下CARD（卡），就會顯示出卡模式畫面。 按下 c/d，來選擇“ ”（靜止），然後 按下 ENTER（輸入）。 按下 a/b/c/d，來選擇需要顯示的檔案， 然後按下ENTER（輸入）。 • 如果要想顯示出前一頁或後一頁上的檔案，那麼 請在索引畫面上選擇 c/d，並按下ENTER（輸 入）。 • 在觀看靜止影像時，按下WIDE（寬屏幕），就會 使影像尺寸改變，Normal（通常）-Full（全 屏）。 當顯示索引畫面時，本功能不起作用。 1 2 3 說明 設置幻燈片放映時每幅畫面出現的相距時間。 設置幻燈片放映時的畫面順序。詳情請參閱 “我的節目”一節。 如果設置為“開”，那麼在顯示了最後一幅畫 面之後，就會重新開始進行幻燈片放映。 選擇的項目 （間隔） （順序） （反復） 39 使用記憶卡 音頻選擇 在放影靜止影像時，可同時欣賞來自電視或其他外接設 備的聲音。 2 3 按下a/ b，來選擇“ ”（音頻選 擇），然後按下 ENTER（輸入）。 靜止影像檔案的保護/解除保護 可對不想要刪除的任何檔案進行保護。 按下 a/b/c/d，來選擇所需的聲音輸出， 然後按下ENTER（輸入）。 2 3 按下a/b，來選擇“ ”（編輯），然後 按下 ENTER（輸入）。 按下a/b，來選擇“ ”（保護），然後 按下 ENTER（輸入）。 • 就會顯示出靜止影像檔案的列表。 4 反複操作我的節目中的步驟1到4。 1 反複操作我的節目中的步驟1到4。 1 • 不能將卡上帶有保護的檔案刪除。 我的節目 最多可選擇32幅圖像，並可指定其在幻燈片放映中的順 序。 按下a/ b，來選擇“ ”（我的節 目），然後按下 ENTER（輸入）。 按下c/d選擇“ ”（設置）。 按下 a/b/c/d，來選擇檔案，然後按下 ENTER（輸入）。 取消“我的節目”設置 在“我的節目”中的步驟6中，選擇“ ” （刪除），然後按下ENTER（輸入）。 按下c/d，來選擇“ ”，然後按下 ENTER （輸入）。 • 所有登記的號碼全部都被清除。 反複進行步驟7中的操作。（最多可選擇32個 檔案。） 選擇了所需的全部檔案之後，請按下RETURN （返回），返回到選項表。 按下MENU（選項表），顯示選項表畫面。 按下c/d選擇“ ”。 按下a/b，來選擇“ ”（靜止 影像設置），然後按下 ENTER（輸入）。 按下CARD（卡），就會顯示出卡模式畫面。 按下 a/b/c/d，來選擇想要保護的檔案， 然後按下ENTER（輸入）。 • 保護標記（ ）就會顯示出來。 • 選擇帶有保護標記的檔案，並按下E N T E R （輸 入），即可將其保護解除。 5 6 7 1 2 9 8 2 3 4 1 40 使用記憶卡 刪除全部靜止影像檔案 2 按下c/d，來選擇“ ”，然後按下 ENTER （輸入）。 刪除靜止影像檔案 5 6 按下 a/b，來選擇“ ”（編輯），然後 按下 ENTER（輸入）。 2 3 4 按下 a/b，來選擇“ ”，然後按下 ENTER（輸入）。 按下 a/b/c/d，來選擇想要刪除的檔案， 然後按下ENTER（輸入）。 7 反複操作我的節目中的步驟1到4。 1 按下c/d，來選擇“ ”，然後按下 ENTER （輸入）。 在“刪除靜止影像檔案”的步驟6操作中，不 選擇“ ”而選擇“ ”。 1 • 不能將卡上帶有保護的檔案刪除。 • 當正在刪除檔案時，請勿關閉電源或將卡取出。否則可能使 卡產生故障。 • 不能將卡上帶有保護的檔案刪除。 • 當正在刪除檔案時，請勿關閉電源或將卡取出。否則可能使 卡產生故障。 反複進行上述步驟4和5的操作。 刪除了不再需要的影像之後，按下RETURN（返 回）來返回到選項表。 活動圖像的錄影 使用本設置來對當前正在觀看的影像進行錄影。 使用在“ ”（錄像模式）和“ ”（預錄） 中所做的設置，來進行錄影。 按下 E REC （錄影），來開始錄影。 • 卡指示燈以紅色點亮。 • 畫面右下角上顯示出錄影資訊。 按下 E REC （錄影），來停止錄影。 顯示剩餘錄影時間 在沒有正在進行錄影時，按下DISPLAY（顯示）。 • 畫面右下角上顯示出剩餘錄影時間。 • 正在進行錄影時，請勿按下顯示器上的POWER（電源）。否 則錄影不能正常結束，並可能會使檔案損壞。 • 正在進行錄影時，如果按下遙控器上的POWER（電源），那 麼錄影就會停止。 • 當卡上沒有容量可用於錄影時，就會顯示出“ ”並 停止錄影。 • 正在進行錄影時，不能改變頻道或切換輸入源。 不能用於錄影的電視廣播類型或輸入信號： 1 COMPONENT（色差信號）輸入 2 禁止拷貝的信號 3 DVI-I輸入 選擇視頻模式 按下CARD（卡），就會顯示出卡模式畫面。 按下 c/d來選擇“ ”（視頻），然後按 下ENTER（輸入）。 • 在卡模式下，按下0-9或TV/VIDEO（電視/視頻）， 來切換電視或影音輸入模式。 1 2 1 2 41 使用記憶卡 顯示活動圖像 按下CARD（卡），就會顯示出卡模式畫面。 按下 c/d來選擇“ ”（視頻），然後按 下ENTER（輸入）。 按下 a/b/c/d，來選擇想要播放的檔案， 然後按下ENTER（輸入）。 • 就會開始視頻回放。 再次按下CARD（卡），來顯示操控面板。 • 關於操控面板的資訊，請參閱第36頁。 • 當正在觀看活動圖像時，按下WIDE（寬屏幕）可 改變圖像尺寸。 Small（小）-Medium（中）-Large（大） 錄像模式 使用本設置來對當前正在觀看的影像進行錄影。可選擇 對於活動圖像的錄影模式（圖像品質）。 按下 a/b，來選擇“ ”（錄像模 式），然後按下 ENTER（輸入）。 按下MENU（選項表），顯示選項表畫面。 按下c/d來選擇“ ”。 按下 a/b，來選擇“ ”（視頻設 置），然後按下 ENTER（輸入）。 按下 a/b，來選擇所需的模式，然後按下 ENTER（輸入）。 按下CARD（卡），就會顯示出卡模式畫面。 2 3 4 1 5 6 2 3 4 1 按下錄影按鈕後仍可將稍稍提前一點的圖像錄製下來， 以確保能錄影所需的場景。 按下 a/b，來選擇“ ”（預錄），然後 按下 ENTER（輸入）。 反複操作錄像模式中的步驟1到4。 2 3 1 按下c/d，來選擇“ ”（開），然後按 下 ENTER（輸入）。 反復 可指定想要反復播放的一個或全部檔案。 按下 a/b來選擇“ ”（反復），然後按 下ENTER（輸入）。 反複操作錄像模式中的步驟1到4。 2 3 1 按下 a/b，來選擇所需的設置，然後按下 ENTER（輸入）。 說明 不回放、也不反複。 回放、並反複播放一個檔案。 回放卡上全部活動圖像檔案、然後反複播放。 選擇的項目 （關） 42 使用記憶卡 活動圖像檔案的保護/解除保護 可對不想要刪除的任何檔案進行保護。 2 3 按下 a/b，來選擇“ ”（編輯），然 後按下 ENTER（輸入）。 按下 a/b，來選擇“ ”（保護），然後 按下 ENTER（輸入）。 4 1 按下 a/b/c/d，來選擇想要保護的檔案， 然後按下ENTER（輸入）。 • 保護標記（ ）就會顯示出來。 • 選擇帶有保護標記的檔案，並按下E N T E R （輸 入），即可將其保護解除。 反複進行步驟7中的操作。 對想要保護的檔案進行設置之後，按下RETURN （返回）來返回到選項表。 5 6 7 9 8 按下MENU（選項表），顯示選項表畫面。 按下c/d來選擇“ ”。 按下 a/b，來選擇“ ”（視頻設 置），然後按下 ENTER（輸入）。 按下CARD（卡），就會顯示出卡模式畫面。 2 1 反複操作活動圖像檔案的保護/解除保護中的 步驟1到5。 按下 a/b，來選擇“ ”，然後按下 ENTER（輸入） 按下 a/b/c/d，來選擇想要刪除的檔案，然 後按下ENTER（輸入）。 • 不能將卡上帶有保護的檔案刪除。 • 當正在刪除檔案時，請勿關閉電源或將卡取出。否則可能使 卡產生故障。 按下 c/d來選擇“ ”，然後按下ENTER（輸 入）。 反複進行上述步驟3和4中的操作。 刪除了不再需要的影像之後，按下RETURN（返 回）來返回到選項表。 刪除活動圖像檔案 3 4 5 6 刪除全部活動圖像檔案 按下 a/b來選擇“ ”，然後按下 ENTER（輸入）。 按下 c/d來選擇“ ”，然後按下ENTER（輸 入）。 • 不能將卡上帶有保護的檔案刪除。 • 當正在刪除檔案時，請勿關閉電源或將卡取出。否則可能使 卡產生故障。 2 3 1 反複操作活動圖像檔案的保護/解除保護中的 步驟1到5。 按下 c/d來選擇“ ”，然後按下ENTER（輸 入）。 按下MENU（選項表），顯示選項表畫面。 按下c/d來選擇“ ”。 按下 a/b，來選擇“ ”，然後按下 ENTER（輸入）。 按下CARD（卡），就會顯示出卡模式畫面。 • 將卡格式化就會刪除全部檔案，包括設置了保護的檔案在 內。 2 1 3 4 5 43 • 為保護所有的設備，在連接HDTV調諧器、錄像機、DVD影 碟機、電腦、遊戲機、攝錄機或其他設備之前，請務必先關 閉AVC系統的電源。 • 關於連接外接設備，請參閱第44到46頁。 • 在進行連接之前，請仔細閱讀有關的使用說明書（DVD影碟 機、電腦等）。 • 每按下一次TV/VIDEO（電視/視頻），輸入源就切換一次。 • 如果影像不清楚，那麼就可能需要在“ ”（輸入 選擇）選項表上更改輸入信號類型設置。 • 關於信號類型，請參閱外接設備的使用說明書。 顯示外接設備的影像 此處以DVD影碟機連接到INPUT 3（輸入3）端子時的設 置為例進行說明。 顯示DVD影像（例） 若要觀看DVD影像，請用遙控器上的TV/VIDEO （電視/視頻）或顯示器上的TV/VIDEO（電視/視 頻），從“ ”（輸入源）選項表中 選擇“ ”（輸入3）。 在“ ”選項表中的“ ”（輸入 選擇）上，選擇所需的信號類型。（請參閱第 49頁） 該設置被保存起來，並可在“ ”（輸入源）選 項表上進行選擇。 可將許多類型的外接設備連接到系統上，如HDTV調諧器、錄像機、DVD影碟機、電腦、遊戲機和攝錄機等。要觀 看外接源的影像，請從遙控器上的TV/VIDEO（電視/視頻）或顯示器上的TV/VIDEO（電視/視頻）來選擇輸入源。 用於 （輸入3）信號 1 2 使用外部設備 44 若要觀看來自該輸入端子的影像，需要選擇輸入信號類型 （請參閱第49頁）。 若要觀看來自該輸入端子的影像，需要選擇輸入信號類型 （請參閱第49頁）。 音頻連接線（市面有售） 使用外部設備 AVC系統（後視圖） AVC系統（後視圖） 遊戲機 錄影機 混合視頻連接線（市面有售） S-視頻連接線（市面有售） 視頻連接線（市面有售） 在連接錄影機時，請用S視頻接線 當連接錄影機和其他影音設備時，可使用INPUT 2（輸入2），INPUT3（輸入3）端子。 或 • 請只用視頻接線或者S視頻接線兩者之中的某一種來連接到 端子上。不要同時連接這兩種接線。 RCA/SCART轉換接頭 RCA/SCART轉換接頭 在連接遊戲機時，請用混合視頻接線 在連接游戲機和其他影音設備時，可使用INPUT 1（輸入1），INPUT2（輸入2），INPUT3（輸入3）端子。 可用SCART接線將本系統連接到外部設備上的SCART端子。詳情請參閱外部設備的使用說明書。 45 音頻連接線（市面有售） 連接遊戲機或攝錄機 使用INPUT 4（輸入4）端子，可方便地連接遊戲機、攝錄機和某些其他影音設備。 • S-視頻端子比視頻端子優先。 • 也可將遊戲機連接到INPUT 1，2或3（輸入1，2或3）端子，以欣賞更加清晰的圖像。 若要觀看來自該輸入端子的影像，需要選擇輸入信號類型 （請參閱第49頁）。 使用外部設備 AVC系統（後視圖） AVC系統（前視圖） S-視頻連接線（市面有售） 遊戲機／攝錄機 在連接DVD影碟機或HDTV調諧器時，請用色差視頻接線 當連接DVD影碟機或HDTV調諧器和其他影音設備時，可使用INPUT 3（輸入3）端子。 音頻連接線（市面有售） DVD影碟機/HDTV調諧器 若要觀看來自該輸入端子的影像，需要選擇輸入信號類型 （請參閱第49頁）。 視頻連接線（市面有售） 色差視頻連接線（市面有售） RCA/SCART轉換接頭 46 • 使用某些Macintosh（蘋果）電腦時，可能需要Macintosh（蘋果）適配器。 • 當連接到電腦時，正確的輸入信號類型能自動檢測出來。（請參閱第54頁。） 如果電腦影像不清楚，那麼可能需要在“ ”（設置）選項表中設置“ ” （自動同步）調校。（請參閱第48頁。） 連接電腦 使用INPUT 5（輸入5）端子連接電腦。 • 電腦輸入端子符合DDC1/2B規格。 • 關於與本系統相容的電腦信號列表，請參閱第60頁。 RGB/DVI轉換連接線 （市面有售） DVI連接線 （市面有售） 若要觀看來自該輸入端子的影 像，需要選擇輸入信號類型 （請參閱第49頁）。 使用外部設備 AVC系統（後視圖） 直徑3.5 mm立體聲迷你插孔 連接線（市面有售） 電腦 直徑3.5 mm立體聲迷你插孔 連接線（市面有售） 電腦 若要觀看來自該輸入端子的影 像，需要選擇輸入信號類型 （請參閱第49頁）。 47 後視圖 連接外置音箱 • 請確認外接音箱的規格為4歐姆、10瓦特。 • 請用正確的連接線來連接正確的正/負端子。若連接錯誤可 能會導致短路。 如何連接音箱接線 按壓凸片。 插入接線的尖頭。 1 1 1 1 1 2 2 2 2 2 3 3 3 3 3 選擇音箱 可以使用附送的音箱（可分離）或是其他外置音箱來輸 出聲頻。 按下MENU（選項表），顯示選項表畫面。 按下c/d，來選擇“ ”（設置）。 按下a/b來選擇“ ”（揚聲器設 置），然後按下ENTER（輸入）。 1 2 3 5 按下a/b來選擇“ ”，然後按下ENTER （輸入）。 4 外接音頻旁路 “外接音頻旁路”自動達至最佳音質，以適應內部（附 送）音箱。 反複進行上述“選擇音箱”中的步驟1到3的操 作。 1 2 按下c/d，來選擇“ ”或者“ ”，然後 按下 ENTER（輸入）。 3 按下a/b，來選擇“ ”（外接 音頻旁路），然後按下 ENTER（輸入）。 • 當Dolby Virtual設置為“ ”（開）時，“外接音頻旁 路” 就會顯示成灰色而不可選擇。 • 當 使 用 外 接 音 箱 “ ”（揚聲器B）時 ， 請 務 必 將“ ”（外接音頻旁路）設置為“ ”。 • 當Dolby Virtual為“ ”（開）時，“ ” （外接音頻旁路）自動設置為“ ”。 當使用外接音箱時 • 將音箱設置改變為“ ”（揚聲器B）。 請確認音箱端子和連接線的極性（L、 +）必須正確對 應。 • 音箱端子具有正（L）和負（+）的極性。 • 正極為紅色，負極為黑色。 • 連接線也分為正極和負極。 • 在連接左/右音箱時，請務必用正確的連接線來連接正確的 正/負端子。 • 在安裝音箱之前，請將交流電源線從交流電源插座中拔出。 說明 為內部（附送）音箱設置最佳聲音。 當使用您外置的音箱時來輸出原來的聲音。 選擇的項目 揚聲器設置 使用外部設備 將凸片向上提起復 原。 按下c/d，來選擇“ ”（揚聲器A） 或者“ ”（揚聲器B ），然後按下 ENTER（輸入）。 與顯示器連接的音箱。 與AVC系統連接的外置音箱。 選擇的項目 說明 （揚聲器A） （揚聲器B） 48 有用的調校設置 1 2 影像位置（適用於電視／影音輸入模式） 用於調校一幅圖像的水平和垂直的位置。 按下c/d選擇“ ”（設置）。 4 5 3 按下a/b，來選擇“ ”，然後按下 ENTER （輸入）。 按下a/b，來選擇“水平位置”或者“垂直 位置”。 按下c/d，將該項目調校到所需的位置。 • 若要將所有的調校項目重新設定為出廠預設值，請按下 a/b來選擇“ ”（復原），然後按下ENTER（輸入）。 • 根據不同的輸入源，所有的調校內容被分別記憶起來。 • 本功能適用於影音輸入模式和電視調諧器模式。 按下MENU（選項表），顯示選項表畫面。 左右移動影像，將其調校到中央位置。 上下移動影像，將其調校到中央位置。 水平位置 垂直位置 選擇的項目 說明 4 按下 c/d來選擇“ ”（開），然後按下 ENTER（輸入）。 按下MENU（選項表），顯示選項表畫面。 按下c/d選擇“ ”（選項）。 按下a/ b，來選擇“ ”（只有音 頻），然後按下 ENTER（輸入）。 1 2 3 只有音頻 在從音樂頻道收聽音樂節目時，可將顯示器設置為 “ ”，從而僅僅欣賞聲音。 1 2 自動同步調校（僅適用於電腦輸入模式） 用於自動調校電腦影像。 按下MENU（選項表），顯示選項表畫面。 3 按下 a/b，來選擇“ ”（自動同 步），然後按下 ENTER（輸入） 按下 c/d來選擇“ ”，然後按下ENTER（輸 入）。 • 自動同步就開始運行，並且顯示出“ ” （正在調校影像）。 • 當 自 動 同 步 順 利 地 完 成 之 後 ， 就 會 顯 示 出 “ ”（自動同步成功地完成）。如果未能 顯示出上述訊息，則表示自動同步調校失敗。 • 即使顯示了“ ”（自動同步成功地完 成），自動同步調校也可能失敗。 • 如果電腦影像由相似的圖案或者單色圖組成，那麼自動同 步就有可能失敗。如果沒有成功，那麼請改變電腦的影像 之後再重新嘗試一次。 • 在進行自動同步操作之前，請務必確認電腦已經與AVC系 統連接，並且已經打開了電腦的電源。 30% 4 按下c/d來選擇“ ”（設置）。 • 顯示設定選項表。 說明 屏幕只輸出聲音而沒有影像。 屏幕影像和聲音兩者都輸出。 選擇的項目 （開） （關） 49 有用的調校設置 精細同步調校（僅適用於電腦輸入模式） 通常，用自動同步就可以很容易地根據需要改變影像的 位置。然而，在某些情況下，需要用手動調校方式來優 化影像。 1 2 按下MENU（選項表），顯示選項表畫面。 按下c/d來選擇“ ”（設置）。 4 3 5 按下c/d，將該項目調校到所需的位置。 • 若要將所有的調校項目重新設定為出廠預設值，請按下 a/ b來選擇“ ”（復原），然後按下ENTER（輸入）。 說明 左右移動影像，將其調校到中央位置。 上下移動影像，將其調校到中央位置。 當影像閃爍並有垂直條紋時進行調校。 當文字的對比度低或當影像閃爍時進行調校。 選擇的項目 水平位置 垂直位置 （時鐘） 相位 按下 a/b，來選擇“ ”（微調同 步），然後按下 ENTER（輸入）。 按下 a/b，來選擇特定的調校項目。 輸入選擇 選擇輸入源 可用於選擇輸入源。 按下MENU（選項表），顯示選項表畫面。 1 2 4 3 按下c/d，來選擇“ ”（選項）。 按下a/ b，來選擇“ ”（輸入選 擇），然後按下 ENTER（輸入）。 按下 a/b/c/d，來選擇想要設置的信號類 型，然後按下ENTER（輸入）。 • 如果選擇的信號類型不正確，那麼就不會顯示出 影像或者不顯示出彩色影像。 • 如果沒有（彩色）影像顯示出來，那麼請試一試改變為其他 信號類型。 • 關於信號類型，請參閱外接設備的使用說明書。 • 如果想要輸入RGB（紅綠藍）信號，那麼請使用21針Euro SCART接線。 * 在“INPUT 1”（輸入1）和“INPUT 3”（輸入3），可顯示 RGB（紅綠藍）信號。但是當使用RCA/21針Euro SCART轉 換接頭時，則不能顯示。 按下遙控器上的TV/VIDEO（電視/視頻）或顯示 器上的TV/VIDEO（電視/視頻）。 按下遙控器上的TV/VIDEO（電視/視頻）或顯示 器上的TV/VIDEO（電視/視頻），來選擇輸入 源。 • 來自被選擇的影音源的影像就會自動顯示出來。 • 也可按下 a/b來選擇輸入源。 選擇輸入信號類型 用於設置外接設備的信號類型。 1 2 選擇的項目 CVBS，RGB* Y/C，CVBS 色差，Y/C，CVBS，RGB* 自動，S-視頻，視頻 電腦數碼，電腦模擬， 音像數碼，音像模擬 輸入類型 （輸入1） （輸入2） （輸入3） （輸入4） （輸入5） 50 4 5 6 2 3 有用的調校設置 按下MENU（選項表），顯示選項表畫面。 按下c/d，來選擇“ ”（設置）。 • 顯示選擇選項表。 按下a/ b，來選擇“ ”（輸入標 記），然後按下 ENTER（輸入）。 輸入標記 可為每一個輸入源指定一個自己喜歡的標記。 按下a/b/c/d來選擇頻道新名稱的字母，然 後按下ENTER。 反複地按下，直到名稱的字母全部拼出來，然 後按下ENTER。 • 名稱的字母最多為6個。 • 如果“ ”（輸入源）為“ ”（電視）或 “ ”，那麼就不能改變其標記。 （例） 彩色制式設置（適用於電視／影音輸入 模式） 可以將彩色制式更改為與屏幕上的影像相容。 按下MENU（選項表），顯示選項表畫面。 1 2 4 3 按下c/d，來選擇“ ”（選擇項）。 按下a/b，來選擇“ ”，然後按下 ENTER（輸入）。 按下a/b，來選擇與您的設備相容的視頻訊 號制式，然後按下 ENTER（輸入）。 • 某些項目可能會淡化為灰色。它們不可選。 • 本機出廠時預先設置的值為“ ”（自動）。 • 如果選擇了“ ”（自動），那麼每個頻道的彩色制式 就會自動地被設置。如果影像不能清晰地顯示出來，那麼 請選擇另一種彩色制式。（例如，PAL制式和NTSC4.43） • 本功能適用於影音輸入模式和電視調諧器模式。 • NTSC 3.58不適用於TV（電視）模式。 1 按下TV/VIDEO（電視/視頻），來選擇想要變更 其標記的輸入源。 （例） 51 有用的調校設置 AV模式選擇 AV模式提供了五種可供選用的觀看選擇項，以便能夠最 好地配合電視顯示器的環境，該環境可能會隨外界因素 不同而有所改變，例如不同的房間亮度、所觀看的不同 的節目類型、或者來自外部設備的不同的輸入影像的類 型等。 在屏幕上所顯示出來的模式消失之前，請再一 次按下 AV MODE （影音模式）。 • 模式如下所示變換。 2 按下 AV MODE（影音模式）。 • 就會顯示出當前的AV模式。 1 影音輸入模式 電腦輸入模式 說明 在一般照明度的房間裡用來獲得高清晰度的影像。 用於電影。 降低影像的亮度使觀看更加舒適。 可以根據自己的需要進行設置。可以為每個輸 入源設置模式。 用於觀看體育運動場景從而獲得特別高對比度 的清晰的影像。 選擇的項目 （標準） （電影） （遊戲） （個性化） （動態） • 對於每一個輸入模式，可選擇不同的“ ”項目。 （例如，對於電視輸入選擇“ ”（標準），並對於視 頻輸入選擇“ ”（動態）。 52 有用的調校設置 寬屏幕模式（適用於電視／影音輸入模式） 手動選擇 按下WIDE（寬屏幕模式）. • 就會顯示出“ ”（寬屏幕模式）選項 表。 • 選項表中列舉了對於當前接收到的視頻訊號類型 可供選擇的寬屏幕模式選擇項。 當“ ”（寬屏幕模式）選項表還顯 示在屏幕上的時候，請按下WIDE（寬屏幕模 式）或者a/b。 • 當您選定選項時，每一選項都會顯示在顯示屏 上。無需再按下ENTER（輸入）。 1 2 選擇的項目 （標準） （14:9縮放） 說明 用於4:3 標準圖像。左右兩側都出現一個邊緣條。 用於14:9 的信箱型圖像。左右兩側出現一個狹窄的邊緣條，並且在某些節目情況下可以看見頂部和底 部也出現邊緣條。 在這種模式下，圖像被一步步拉闊到屏幕的兩側邊緣。 用於16:9 擠壓型圖像。 用於16:9 信箱型圖像。在某些節目時頂部和底部可能出現邊緣條。 用於14:9 信箱型圖像。在某些節目時頂部和底部可能出現邊緣條。 在畫面上顯示同樣像素數目的影像（只有當接收1080i信號時）。 標準 １４：９縮放 全景 全屏 １６：９影院 １４：９影院 （逐點） • 在接受到的信號為1080i時（當 從外部信號源接收高清晰度電 視[HDTV]廣播時），模式選擇 將不會如同所示那樣地改變， 某些模式可能不顯示出來。 53 有用的調校設置 輸入訊號 (640m480) 寬屏幕模式（適用於電腦輸入模式） 可以選擇銀幕尺寸 i 按下 WIDE（寬屏幕模式）。 • 就會顯示出“ ”（寬屏幕模式）選項 表。 1 2 按下 WIDE（寬屏幕模式）或是a/b 來選擇選 項表上想要的項目。 輸入訊號 （標準） 影院 （逐點） 640g480 在全銀幕顯示中保持 原始的高寬比。 在全銀幕顯示中保持 原始的高寬比。會少 許切掉影像的頂部和 底部。 監測出訊號的分辨 率，並且用同樣數量 的像素在銀幕上顯示 該影像。 影像填滿銀幕。 • 在調校之前，先連接電腦。（參閱第46頁。） • 根據輸入訊號的類型，可選擇的銀幕尺寸會有所不同。 i 銀幕尺寸影像。 54 3 4 有用的調校設置 輸入訊號（僅適用於電腦輸入模式） • 某些輸入訊號可能需要手動註冊，以便正確地顯示。 • 下表所列的成對輸入訊號（分辨率）在接收時無法區分。在 這種情況下，不得不手動地設定正確的訊號。設定一次之 後，當再次輸入相同的訊號（分辨率）時，將會顯示。 按下MENU（選項表），顯示選項表畫面。 1 按下a / b 來選擇“ ”（輸入訊 號），然後按下ENTER（輸入）。 按下 a/b在顯示器上選擇想要的輸入訊號。 720g400 848g480 1280g768 640g400 640g480 1024g768 • 當接收上表所列的６種輸入訊號中的一種時，只可以在設定 選項表上選擇“ ”（輸入訊號）。 2 按下c/d來選擇“ ”（設置）。 （例） 1 2 3 4 3 按下a/b來選擇“ ”，然後按下ENTER （輸入）。 按下c/d，來選擇“ ”（開），然後按 下 ENTER（輸入）。 • 快拍可能會引起影像雜波。如果發生這種情況，那麼請將本 功能設置為“ ”（關）。 在觀看快速移動的影像時，可改善液晶顯示器的反應速 度。當室內溫度較低（不超過15℃/59°F）時，效果更加 明顯。 旋轉 可以設定圖像的方向。 按下MENU（選項表），顯示選項表畫面。 1 2 按下c/d來選擇“ ”（設置）。 按下 a/b來選擇“ ”（旋轉），然後按 下ENTER（輸入）。 3 4 按下 a/b來選擇想要的模式，然後按下ENTER （輸入）。 [ ]: 普通影像 [ ]: 鏡像 [ ]: 上下倒置e鏡像影像 [ ]: 上下倒置影像 ABC ABC ABC ABC 數碼抑噪 能產生出更加清晰的視頻影像。 按下MENU（選項表），顯示選項表畫面。 按下c/d來選擇“ ”（選項）。 按下a/ b，來選擇“ ”, 然後按下 ENTER（輸入）。 • 某些項目可能會以灰色顯示，這樣的項目不能選 擇。 按下a/b，來選擇所需的水平（關閉，高， 低），然後按下ENTER（輸入）。 1 2 按下MENU（選項表），顯示選項表畫面。 按下c/d來選擇“ ”（選項）。 4 55 有用的調校設置 音頻輸出 允許您選擇用什麼來控制聲頻的輸出。 按下MENU（選項表），顯示選項表畫面。 1 按下a/ b，來選擇“ ”（音頻輸 出），然後按下 ENTER（輸入）。 按下c/d，來選擇“ ”（固定）或者 “ ”（可變）,然後按下 ENTER（輸 入）。 定時關機 允許設置電視機在某一段時間後自動轉換為待用狀態。 每一次按下 SLEEP（定時關機），剩餘時間就 會按照如下所示進行切換。 按下 SLEEP（定時關機）。 • 當設置了定時關機功能時，就會顯示出剩餘的時 間。 1 2 說明 • 用遙控器或是顯示器上的VOL（音量）k/l 來調校音箱的聲音。 • 經過AV OUTPUT（音像輸出）端子所輸出的 聲音不可以調校，是一個恆定的輸出。 • 經過AV OUTPUT（音像輸出）端子所輸出 的聲音，可以用遙控器或者顯示器上的V O L （音量）k/l 來進行調校。 • 從顯示器音箱所發出的聲音被關掉。 選擇的項目 （固定） （可變） • 本設置僅在電視輸入模式下有效。 微細雜信抑制 抑制影像邊緣的微細雜信。 1 2 3 按下MENU（選項表），顯示選項表畫面。 按下c/d來選擇“ ”（選項）。 按下a/ b，來選擇“ ”（微細 雜信抑制）輸入訊號，然後按下 ENTER（輸 入）。 按下a/ b，來選擇所需的水平，然後按下 ENTER（輸入）。 4 • 按下SLEEP（定時關機）並選擇“ ”（關），來取消定 時關機設置。 • 在設定了時間後，倒計時自動開始。 • 在到達預設時間之前５分鐘，每分鐘顯示一次剩餘時間。 2 按下c/d來選擇“ ”（選項）。 3 4 說明 沒有調校 用於加強的微細雜信抑制效果 用於一般的微細雜信抑制效果 選擇的項目 （關） 高 低 56 兒童安全鎖用的密碼設置（適用於電視 輸入模式） 可以用密碼來防止某些設置被意外地改變。 設置密碼（更改密碼） 登記一個4 位數字的密碼來使用“兒童安全 鎖”功能。 按下MENU（選項表），顯示選項表畫面。 1 2 3 按下a/b，來選擇“ ”（兒童安 全鎖），然後按下 ENTER（輸入）。 4 5 用0 – 9來輸入一個4位的數字作為密碼。 按下a/ b，來選擇“ ”（更改密 碼），然後按下 ENTER（輸入）。 如同第6步那樣地輸入相同的一個4位數字，來 確認密碼。 • 就會顯示出“ ”（新密碼已經登 記）。 7 • 如果要觀看一個被鎖定的頻道（在頻道設置的“ ” （手動調校）欄目中，鎖定項目被設置為“ ”（開））， 那麼就必須輸入一個密碼。（請參閱第26頁。）當您選擇了一 個被鎖定的頻道時，就會彈跳出一個要求輸入密碼的提示資 訊。請按下 ENTER （輸入），使密碼輸入窗口顯示出來。 按下c/d選擇“ ”（設置）。 有用的調校設置 還原密碼 可以允許還原密碼。 按下a/b，來選擇“ ”（兒童安 全鎖），然後按下 ENTER（輸入）。 按下a/b，來選擇“ ”（復原），然後 按下 ENTER（輸入）。 按下c/d，來選擇“ ”，然後按下 ENTER （輸入）。 按下M E N U （選項表），顯示電視選項表畫 面。 按下c/d選擇“ ”（設置）。 • 作為一個預防措施，請記下您的密碼並放在一個熟悉的地 方。如果您丟失或者忘記了您的密碼，那麼就需要對系統進 行初始化操作，將所有的設置（除了電視頻道設置）全部都 返回到本機出廠時預先設置的值。（請參閱第66頁。） • 對於電視輸入模式，本功能有效。 2 3 5 1 如果已經設置了密碼，進入這一步。 – – – – 6 4 如果已經設置了密碼，進入這一步。 6 – – – – 57 有用的調校設置 中置聲道輸入 當使用5.1聲道環繞聲系統時，可將音箱用作為中央音箱。 4 按下c/d，來選擇“ ”（開），然後按 下 ENTER（輸入）。 • 只有來自中央聲道輸入端子的聲音才從音箱輸 出。 按下MENU（選項表），顯示選項表畫面。 1 2 按下c/d，來選擇“ ”（選項），然後 按下 ENTER（輸入）。 3 按下a/b，來選擇“ ”（中置 聲道輸入），然後按下 ENTER（輸入）。 音箱 * 連接到支持5.1聲道環繞聲系統的外接聲頻 設備。詳情請參閱外接設備的使用說明書。 影音擴音機 DVD影碟機等 58 有用的功能 雙畫面功能 可以同時在一個屏幕上顯示兩個畫面。 雙畫面 除了從INPUT 5（輸入5）端子來輸入訊號的情況之外， 可以顯示兩個同樣大小的畫面。 按下 P&P（雙畫面）。 • 就會顯示出雙屏幕畫面，並且會顯示出一個被選 擇的輸入源的影像。 2 3 • 在如下輸入條件下，本功能不起作用： 1INPUT 5（輸入5）模式。 2卡模式。 3兩幅畫面來源於同一個源（例如，INPUT 1﹝輸入1﹞和 INPUT 1﹝輸入1﹞）， 4兩個圖像具有不同的幀頻（例如，PAL和PAL-60，PAL ﹝50Hz﹞和NTSC﹝60Hz﹞）， 5HDTV（高解像度電視）信號源（480P/1080i/720P）輸入 到右側屏幕顯示。 • 當按下P&P（雙畫面）按鈕時，當前輸入信號的畫面就移動 到屏幕的左側顯示，而前面一個輸入信號的畫面就顯示在屏 幕的右側。如果兩個畫面的垂直頻率不一樣，例如上述4 的情況，那麼就不能雙畫面顯示，即使按下該按鈕也沒有用 處。當不能夠雙畫面顯示時，請執行如下操作之一。 ─選擇另一個垂直頻率（幀頻）與當前輸入信號之中的一個 信號相同的輸入（例如，PAL與PAL）。 ─選擇一個沒有信號的頻道，然後按下P&P（雙畫面）按 鈕。 • 當本功能不起作用時，就會顯示出“ ”（不 能作雙畫面顯示）。 按下 SELECT（選擇），來設置其中任意一個屏 幕有效。 • “z”顯示在有效的屏幕上，該屏幕有聲音輸 出。 按下 TV/VIDEO（電視／視頻） ，來選擇另一 個在有效的屏幕上的輸入源。 • 一個被選擇的影像就會顯示出來。 按下 P&P（雙畫面），退出雙屏幕。 4 1 按下 FREEZE（停幀）。 • 一幅活動的影像顯示在左面的屏幕上，一幅靜止 的影像顯示在右面的屏幕上。靜止影像是在您按 下 FREEZE（停幀）的時刻所捕捉到的活動影像的 一幅畫面。 1 2 按下 ENTER（輸入），來更新靜止影像。 • 每一次按下 ENTER（輸入），右面屏幕上的影像 就被更新一次。 按下 FREEZE（停幀），退出靜止影像。 圖像和靜止影像 可在顯示器上定格一個活動圖像。 3 • 對於INPUT 5（輸入5）和卡模式，本功能不起作用。 • 當本功能不起作用時，就會顯示出“ ”（不 能顯示靜止影像）。 • 定格影像可記憶到電腦卡上（請參閱第37頁）。 • 在30分鐘之後，靜止圖像會自動消失。 z z 59 附錄 • 沒有電源。 • 不能操作本機。 • 遙控器不起作用。 • 畫面被切斷。 • 奇怪的顏色、彩色淺淡、色調昏 暗、或彩色不能對準。 • 電源突然關閉。 • 沒有影像。 • 沒有聲音。 故障 可能的解決方案 • 確認顯示器和AVC系統連接正確。（請參閱第7頁。） • 檢查是否按下了遙控器上的POWER（電源） 。（請參閱第17頁。） 如果顯示器上的指示燈以紅色點亮，請按下POWER（電源）。 • 交流電源線是否沒有連接？（請參閱第13頁。） • 主電源是否被打開？（請參閱第17頁。） • 外部的影響，例如閃電、靜電、等等，都可能導致不能正常運行。在這種情況下， 在第一次打開顯示器和AVC系統的電源之後再進行操作，或者拔下交流電源線，等 待1到2分鐘之後再重新插入。 • 電池是否按極性（e, f）對齊了裝入？（請參閱第12頁。） • 電池是否已經電量耗盡？（更換新的電池） • 是否在強光或者熒光下使用？ • 是否有熒光燈照射到遙控感應器上？ • 影像位置是否正確？（請參閱第48頁。） • 屏幕模式調校（例如畫面大小）是否正確？（請參閱第51頁到第54頁。） • 調校圖像色調。（請參閱第29頁到第31頁和第54頁。） • 房間是否太亮？在特別明亮的房間裡畫面可能看起來比較暗淡。 • 檢查彩色制式的設置。（請參閱第25頁和第50頁。） • 檢查輸入訊號的設置。（請參閱第49頁。） • 是否視頻接線和S視頻接線兩者都連接到了SCART轉接頭上了？（請參閱第44頁和 第45頁。） • 機器內部的溫度昇高。 移開擋住通風口的物體，或是清潔通風口。 • 檢查電源控制的設置。（請參閱第33頁。） • 是否設置了定時關機？（請參閱第55頁。） • 與其他組件之間的連接是否正確？（請參閱第44到第46頁。） • 連接之後，輸入信號是否已經正確地設置了？（請參閱第49頁。） • 是否選擇了正確的輸入？（請參閱第49頁。） • 是否輸入了不相容的訊號？（請參閱第60頁。） • 圖像調校是否正確？（請參閱第29到第31頁。） • 天線是否正確地連接好了？（請參閱第13頁。） • 在“ ”中，是否選擇了“ ”？（參閱第48頁。） • 音量是否太低？（請參閱第20頁。） • “ ”（可變）是否選在“ ”（聲頻輸出）？（請參閱第55頁。） • 音箱是否正確地連接好了？ • 是否在“ ”中選擇了正確的音箱輸出（“ ”或是“ ”）？ （請參閱到第47頁。） • 在“ ”（中置聲道輸入）中，是否選擇了“ ”？（參閱第57頁。） • 請確認沒有連接耳機。（請參閱第15頁。） 故障分析 在高溫和低溫環境下使用的注意事項 在高溫和低溫環境下使用的注意事項 在高溫和低溫環境下使用的注意事項 在高溫和低溫環境下使用的注意事項 在高溫和低溫環境下使用的注意事項 • 當機器在低溫空間使用時（例如房間、辦公室），圖像可能會拖尾巴或是出現少許延遲。這並不是故障，當溫度恢復 正常時，本機的顯示也會恢復正常。 • 勿將本機置於很熱或很冷的地方。也不要將本機置於受到陽光直接照射或接近熱源的地方，否則可能會引起外殼變 形、並導致液晶顯示屏發生故障。儲藏溫度為f20℃到e60℃（f4°F到e140°F） 60 附錄 電腦相容性表格 31.5 kHz 37.9 kHz 31.5 kHz 37.9 kHz 31.5 kHz 37.9 kHz 37.5 kHz 43.3 kHz 31.5 kHz 35.1 kHz 37.9 kHz 48.1 kHz 46.9 kHz 53.7 kHz 48.4 kHz 56.5 kHz 60.0 kHz 68.7 kHz 45.0 kHz 48.1 kHz 48.4 kHz 64.0 kHz 34.9 kHz 49.7 kHz 60.2 kHz 60 Hz 85 Hz 60 Hz 85 Hz 60 Hz 72 Hz 75 Hz 85 Hz 60 Hz 56 Hz 60 Hz 72 Hz 75 Hz 85 Hz 60 Hz 70 Hz 75 Hz 85 Hz 60 Hz 60 Hz 60 Hz 60 Hz 67 Hz 75 Hz 75 Hz O O O O O O O O O O O O O O O O Apple（蘋果機）和Macintosh是Apple Computer, Inc.（蘋果電腦公司）的註冊商標。 DDC是Video Electronics Standards Association（視頻電子標準協會）的註冊商標。 Power Management是Sun Microsystems, Inc.（太陽微系統公司）的註冊商標。 VGA和XGA是International Business Machines Co., Inc.（國際商用機器股份有限公司IBM）的註冊商標。 PC/MAC 解像度 水平頻率 垂直頻率 VESA標準 PC 640 x 400 720 x 400 VGA 640 x 480 WVGA 848 x 480 SVGA 800 x 600 1024 x 768 XGA 1280 x 720 WXGA 1280 x 768 SXGA 1280 x 1024 VGA 640 x 480 MAC 13英寸 XGA 1024 x 768 MAC 19英寸 SVGA 832 x 624 MAC 16英寸 1366 x 768 1 3 5 7 9 111315171921 2 4 6 8 101214161820 SCART (INPUT 1) 1. 聲頻右輸出 (電視監視器輸出) 2. 聲頻右輸入 3. 聲頻左輸出 (電視監視器輸出) 4. 聲頻共用地線 5. 藍色地線 6. 聲頻左輸入 7. 藍色輸入 8. 聲頻-視頻控制 9. 綠色地線 10. 未使用 11. 綠色輸入 12. 未使用 13. 紅色地線 14. 未使用 15. 紅色輸入 16. 紅/綠/藍控制 17. 視頻地線 18. 紅/綠/藍控制的地線 19. 視頻輸出（電視監視器輸出） 20. 視頻輸入 21. 插頭屏蔽 SCART (INPUT 2) 1. 聲頻右輸出 2. 聲頻右輸入 3. 聲頻左輸出 4. 聲頻共用地線 5. 地線 6. 聲頻左輸入 7. 未使用 8. 聲頻-視頻控制 9. 地線 10. 影音連接控制 11. 未使用 12. 未使用 13. 地線 14. 未使用 15. 色度S-視頻輸入 16. 未使用 17. 視頻地線 18. 地線 19. 電視監視器輸出 20. 視頻輸入/S-視頻輸入 21. 插頭屏蔽 SCART (INPUT 3) 1. 聲頻右輸出 2. 聲頻右輸入 3. 聲頻左輸出 4. 聲頻共用地線 5. 地線 6. 聲頻左輸入 7. 藍色輸入 8. 聲頻-視頻控制 9. 地線 10. 未使用 11. 綠色輸入 12. 未使用 13. 地線 14. 未使用 15. 紅色輸入/色度S視頻輸入 16. 紅/綠/藍控制的地線 17. 視頻地線 18. 地線 19. 電視監視器輸出 20. 視頻輸入/S-視頻輸入 21. 插頭屏蔽 SCART的連接插腳分配 通過SCART端子可連接各種各樣的聲頻和視頻設備。 在輸入RGB（紅綠藍）信號時，請使用SCART接線。（輸入 1/輸入3） 61 RS-232C埠規格 返回碼 4位數指令 4位數參數 用電腦控制系統 • 要設置節目時，可以用RS-232C端子從電腦控制顯示器。輸入訊號（電腦／視頻）可以選擇，音量也可以調整， 還可以進行其他各種調校及設置，以進行自動程式播放。 • 將RS-232C交叉接線（市面有售）裝於附送的Din/D-SubRS-232C，以進行連接。 • 此操作系統必須由熟悉電腦的人員來使用。 通訊條件 在電腦上設置RS-232C通訊設置，以配合顯示器的通訊條件。顯示器的通訊設置如下： 波特速率： 奇偶檢驗位： 數據長度： 停止比特： 流量控制： 9,600bps 8比特 沒有 1比特 沒有 附錄 指令格式 通訊步驟 經由RS-232C連接器從電腦發出控制指令。 顯示器按照接收到的指令運作，並將應答資訊發送到電腦。一次不要發出多道指令。等電腦收到OK應答之後，再 發出下一道指令。 8個ASCII碼 eCR 4位數指令：指令，4字符文本 4位數參數：參數0 - 9，空格，？ 參數 輸入參數值，向左對齊，並為餘數留出空格。（確認4個數值的參數已輸入。） 當輸入的參數不在可調範圍內時，“ERR”就會返回。（請參照“響應碼格式”。） 為某些指令輸入“？”時，現在的設置值就會響應。 C1 C2 C3 C4 P1 P2 P3 P4 0 0 5 5 1 0 0 – 3 0 0 0 0 9 0 ? ? ? ? ? 62 • 如果下線標（_）出現在參數欄，請輸入空格。 • 如果星號(*)出現，請輸入控制內容欄括弧內所指示範圍內的數值。 指令表 附錄 返回碼(0DH) 響應碼格式 正常響應 問題響應（通訊出錯或錯誤指令） 返回碼(0DH) O K E R R 63 附錄 項目 45英寸液晶彩色電視機，型號：LC-45G1H（顯示器）TU-45GAH（AVC系統） 視頻彩色制式 PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60 電視功能 CCIR（B/G, I, D/K, L, L’） VHF/UHF 44.25-863.25 MHz 有線電視 超頻段，S1-S41頻道 電視調諧系統 自動預設99個頻道 立體聲/雙語 麗音（NICAM）/A2 端子 SCART（影音輸入，RGB[紅綠藍]輸入，電視輸出） SCART（影音輸入/輸出，Y/C輸入，影音連接） SCART（影音輸入/輸出，Y/C輸入，RGB[紅綠藍]輸入），RCA插腳（色差視頻輸入） INPUT 5（輸入5） 直徑3.5 mm插孔（聲頻輸入），DVI-I（DVI-I輸入） 電視標準（CCIR） 接收頻道 後面 INPUT 1（輸入1） 規格 液晶顯示屏 45o 吋超視覺Black TFT液晶顯示屏 像素點數目 6,220,800 像素點（1920g1080g3 像素點） 亮度 450 cd/m2 背光燈壽命 60,000小時（在背光標準位置） 視角 水平：170°，垂直：170° 聲頻放大器 10W g 2 音箱 直徑8 cm， 2個，直徑 2.5 cm，2個 AVC 系統 AV OUTPUT RCA針型插座（影音輸出）*聲頻：可變/固定 DC OUTPUT • 作為不斷改進產品性能的方針之一，SHARP公司保留為改進產品而改變設計與規格不需事先通知的權利。所示之性能規格指 標，為生產本機之相應的標稱值。對於具體的每一台機器，其指標可能會多少偏離一些對應的標稱值。 INPUT 2（輸入2） INPUT 3（輸入3） 直流9V 7W 最大 S-視頻輸入（Y/C輸入），RCA針型插座（影音輸入） Headphones 直徑3.5 mm插孔（聲頻輸出） 屏幕顯示的語言 英文/中文 電源要求 交流110 –240 V，50 Hz 功率消耗 44 W（0.6 W備用狀態） 重量 6.9 kg（沒有支架），7.1 kg（帶支架） 附件 遙控器，系統連接線，交流電源線（g2），“AAA”型電池 （g2），AVC系統支座組件， 電線固定夾，RCA/SCART轉換接頭（g3），使用說明書 前面 PC卡槽 PC卡類型II（PC卡適配器） AVC系統 顯示器 AVC系統 顯示器 240 W（1.0 W備用狀態）（IEC60107方法） 22.4 kg（只是顯示器） 26.8 kg（包括顯示器和音箱） 31.0 kg（包括顯示器，音箱和支架） INPUT 4（輸入4） SPEAKER-B 外接音箱輸出端子（左和右） UHF/VHF 75Ω Din型插座 ANTENNA IN DIGITAL-AUDIO OUTPUT 正方形光學數碼聲頻連接器（S/PDIF） RS232-C D-sub 9針凸型插座 PAL/SECAM/NTSC 4.43/PAL 60 彩色制式 CENTRE CHANNEL INPUT RCA針型插座 64 輪廓圖 單位：毫米 顯示器 742 802 645 482.1 120 95 187 677 86.5 200 200 1084 989.1 556.7 145 65 輪廓圖 365 303 220 49 5 430 95 2 單位：毫米 AVC系統 66 出廠前預置的設置方法 按下POWER（電源）將顯示器電源關閉。 按住AVC系統上的RESET。 然後按下顯示器上的POWER（電源）按鈕，來開啟系統。 所有的設置項（除了電視頻道）都恢復到本機出廠時預先設置的值。 • 進行本機出廠時預先設置的值的操作，也會清除密碼。 按照下列步驟，就可以再進行自動安裝。 1 打開顯示器和AVC系統的電源。 2 按下 MENU（選項表）。（確認選項表顯示出來。） 3 按下 c/d 選擇“ ”（設置）。 4 按下a/b，來選擇“ ”（自動安裝），然後按下 ENTER（輸入）。 5 按下 c/d來選擇“是”，然後按下ENTER（輸入）。 • 作為一個預防措施，請把您的密碼寫在上面，並從本手冊上剪下來，保存在一個熟悉的地方。 密碼是 。 SHARP CORPORATION Printed in Japan TINS-B662WJZZ 04P11-JKG Printed on 100% post-consumer recycled paper.
