夏普SHARP DV-L70U DVD机电路原理图

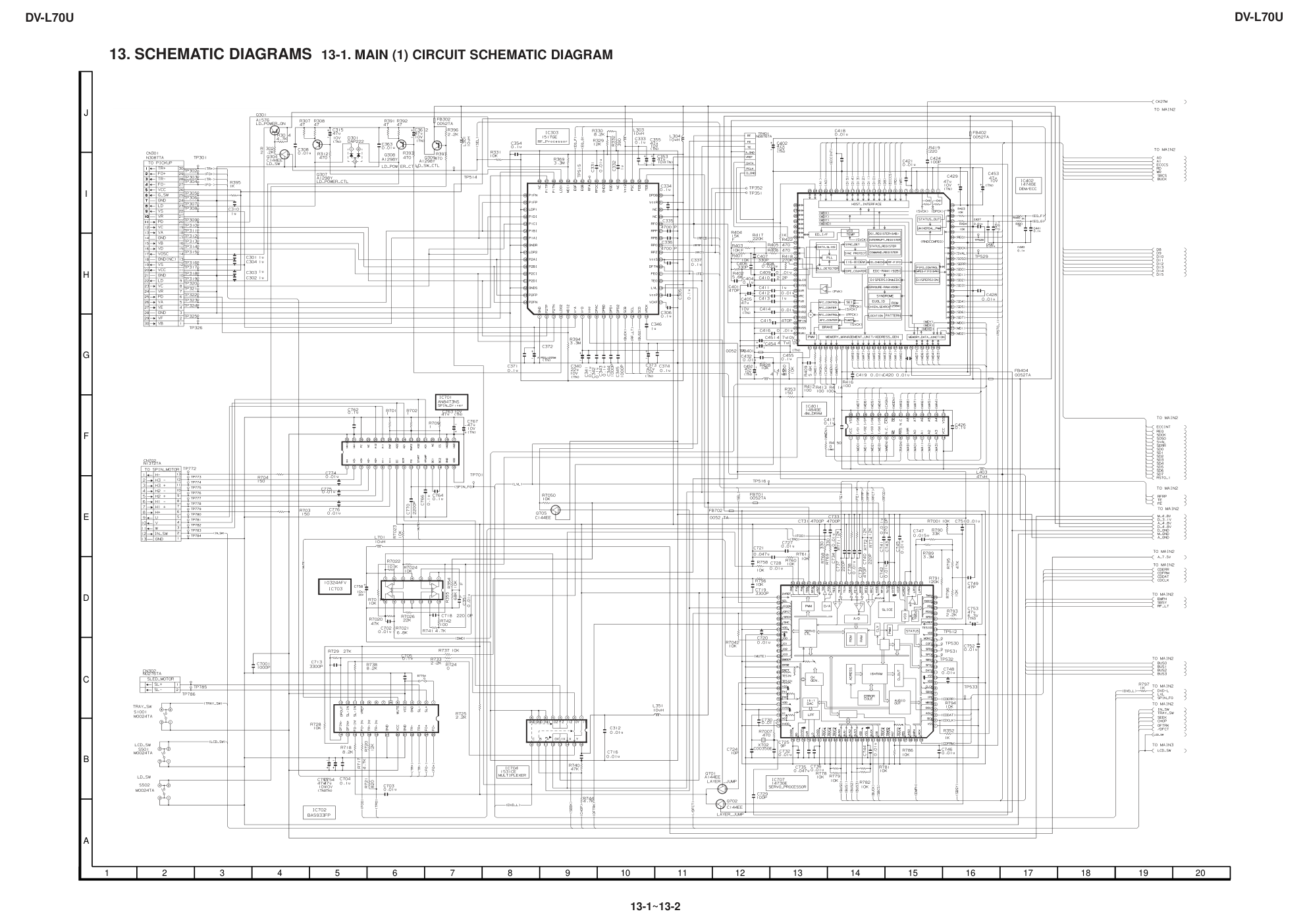

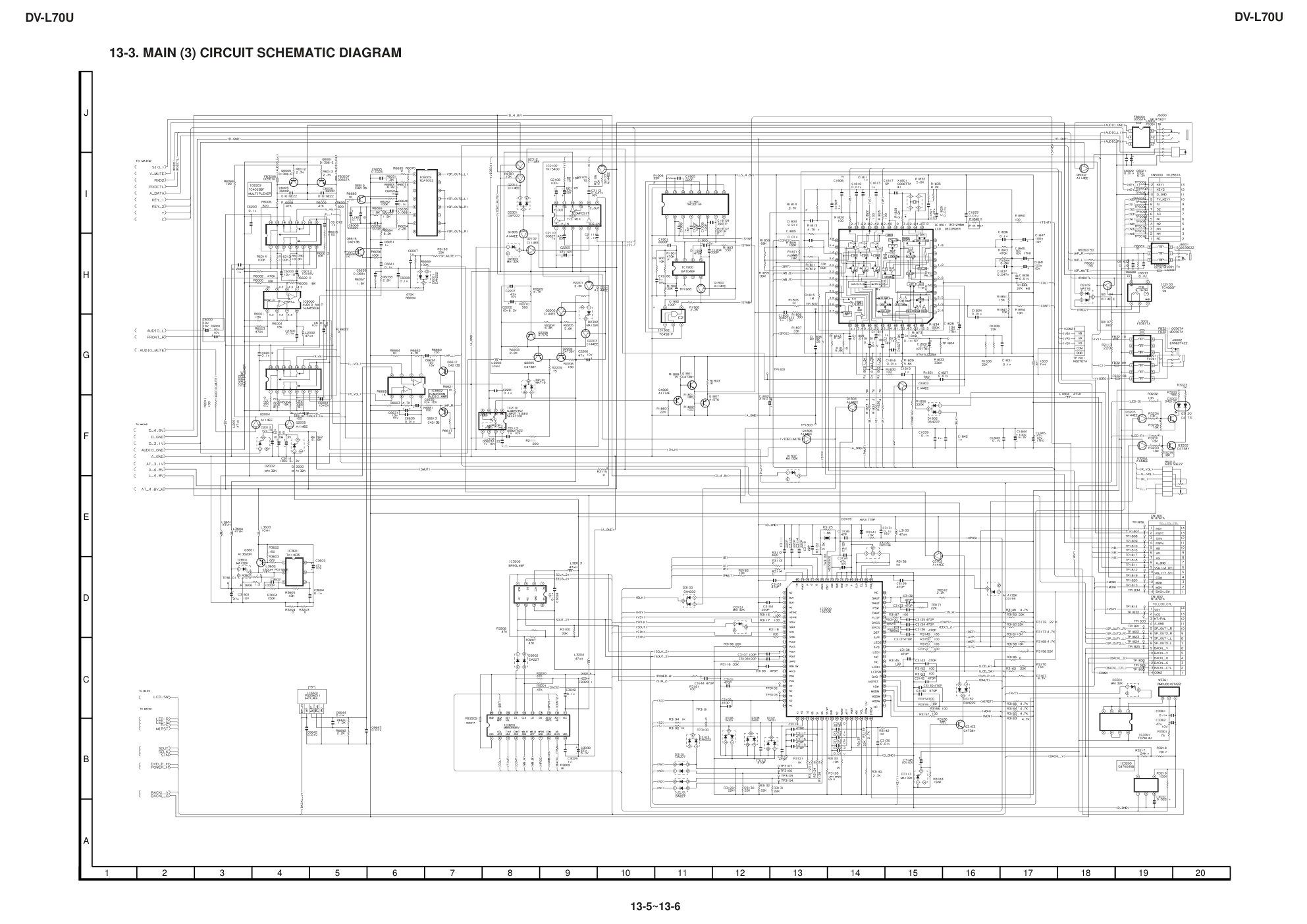

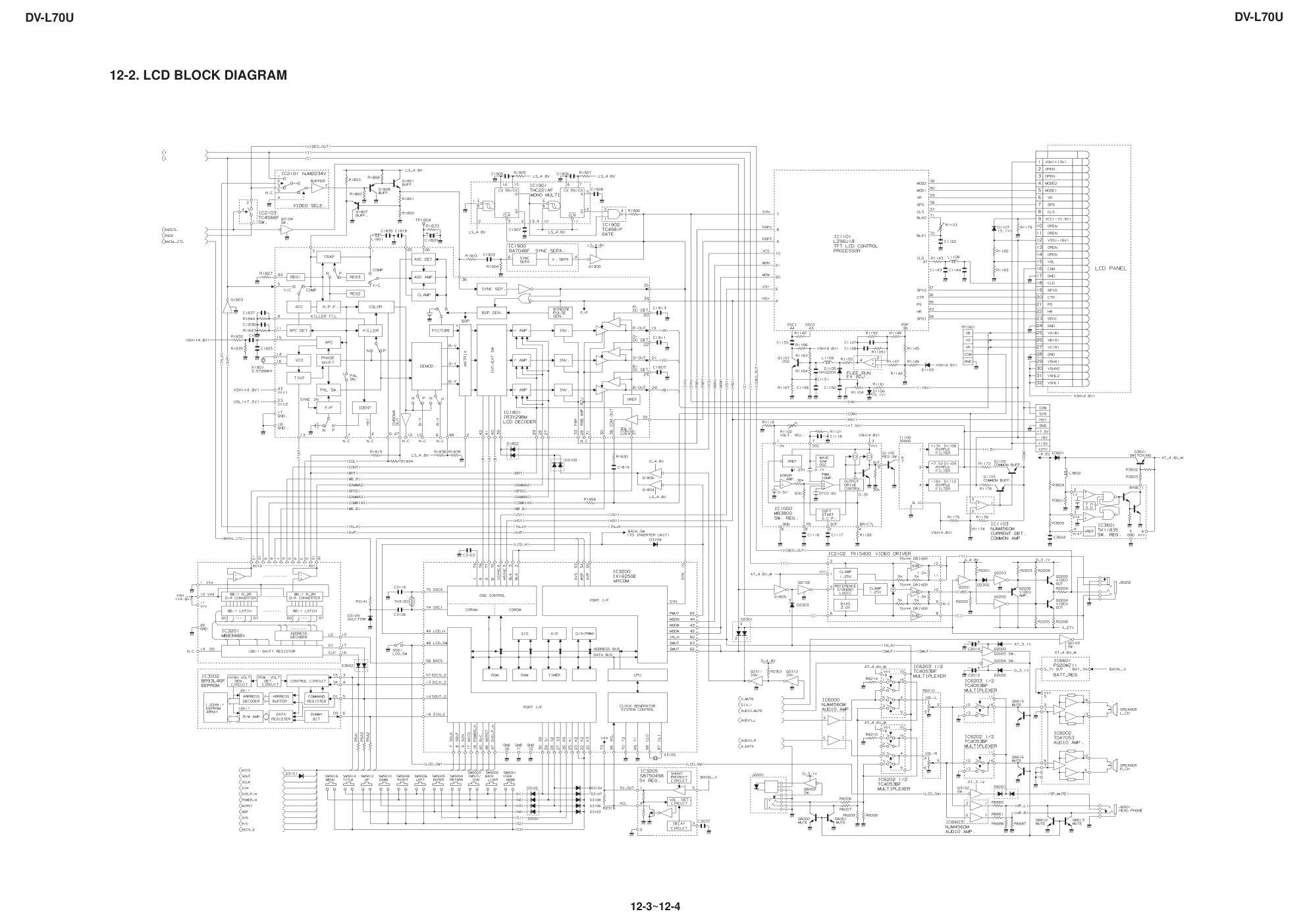

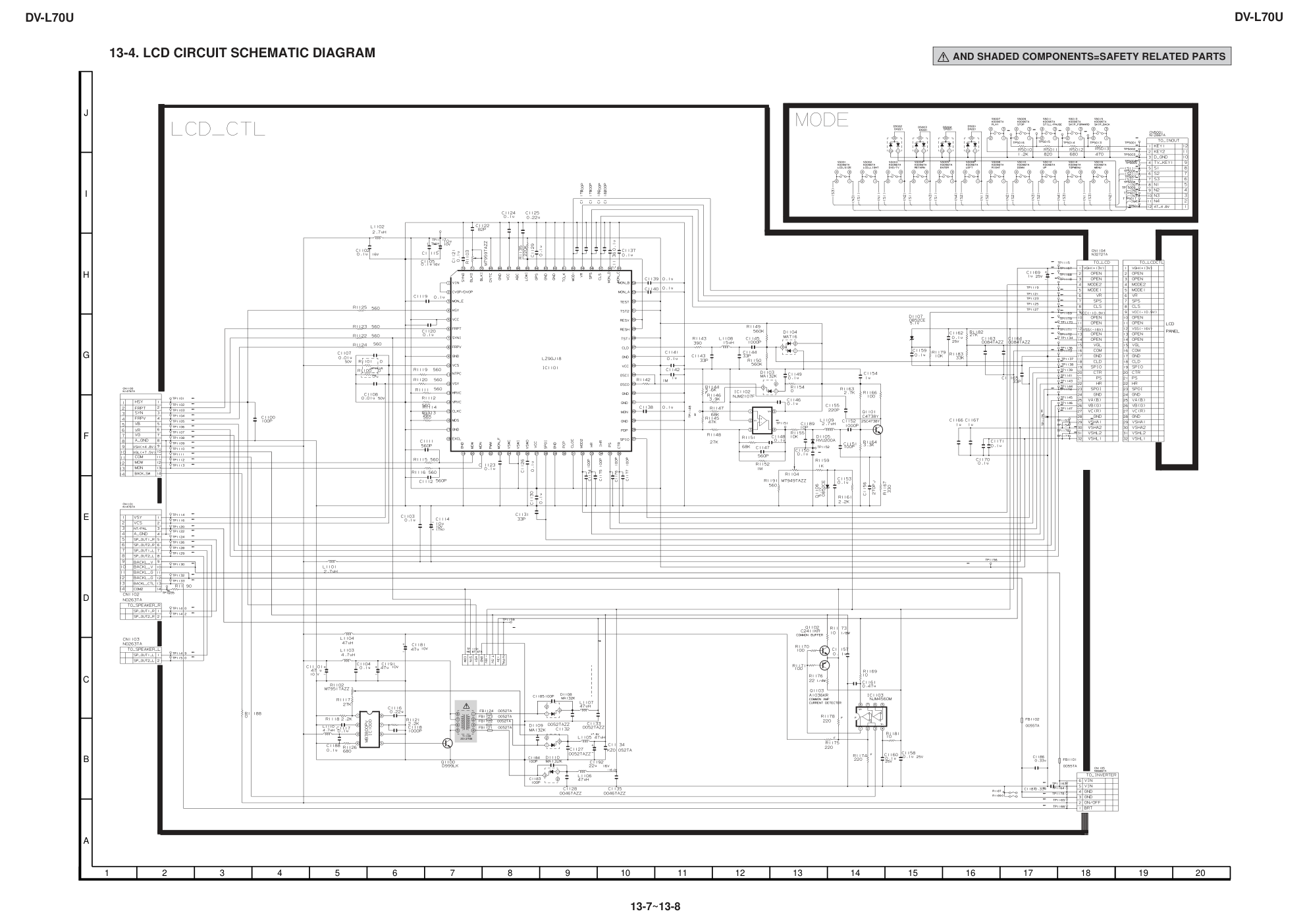

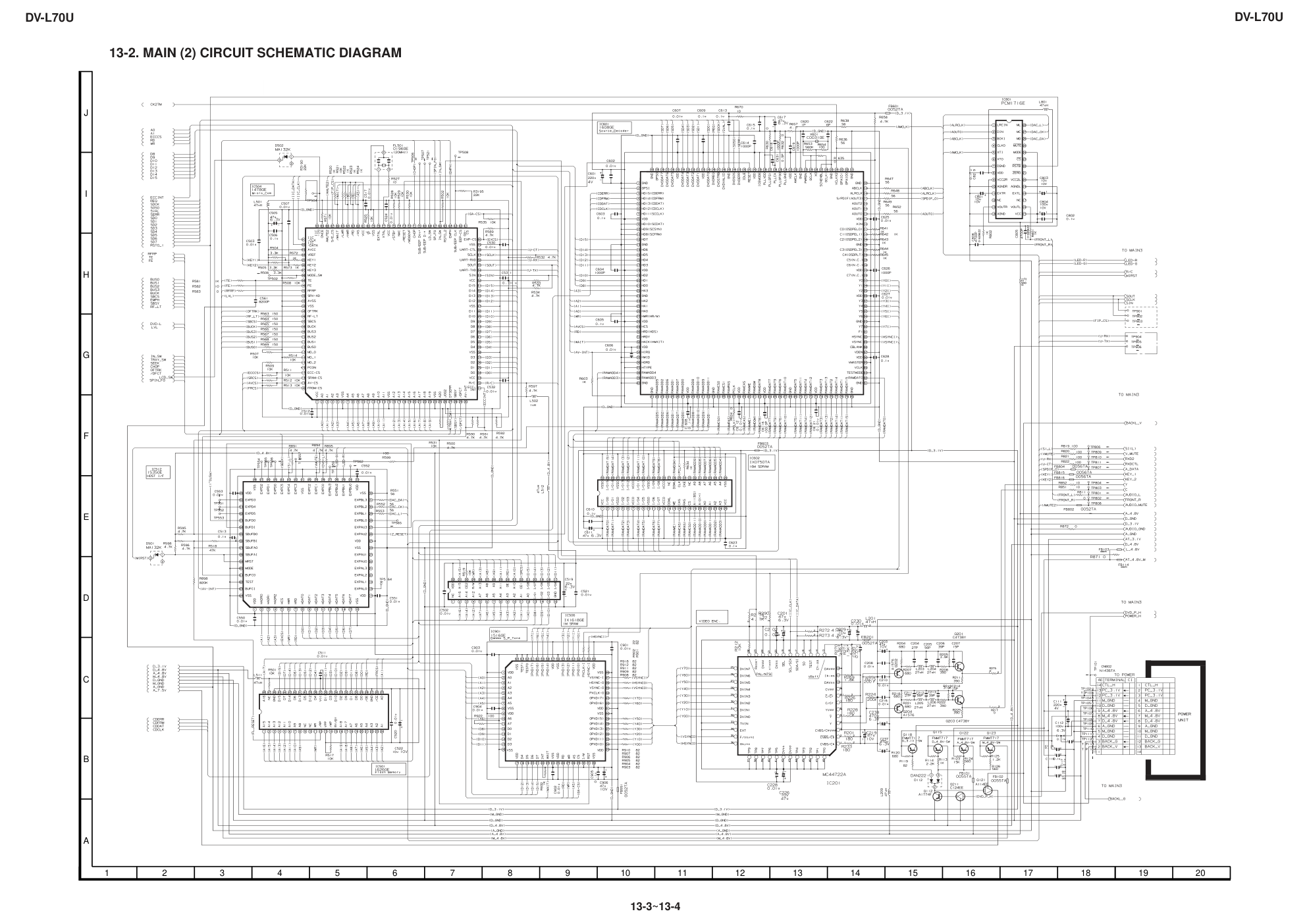

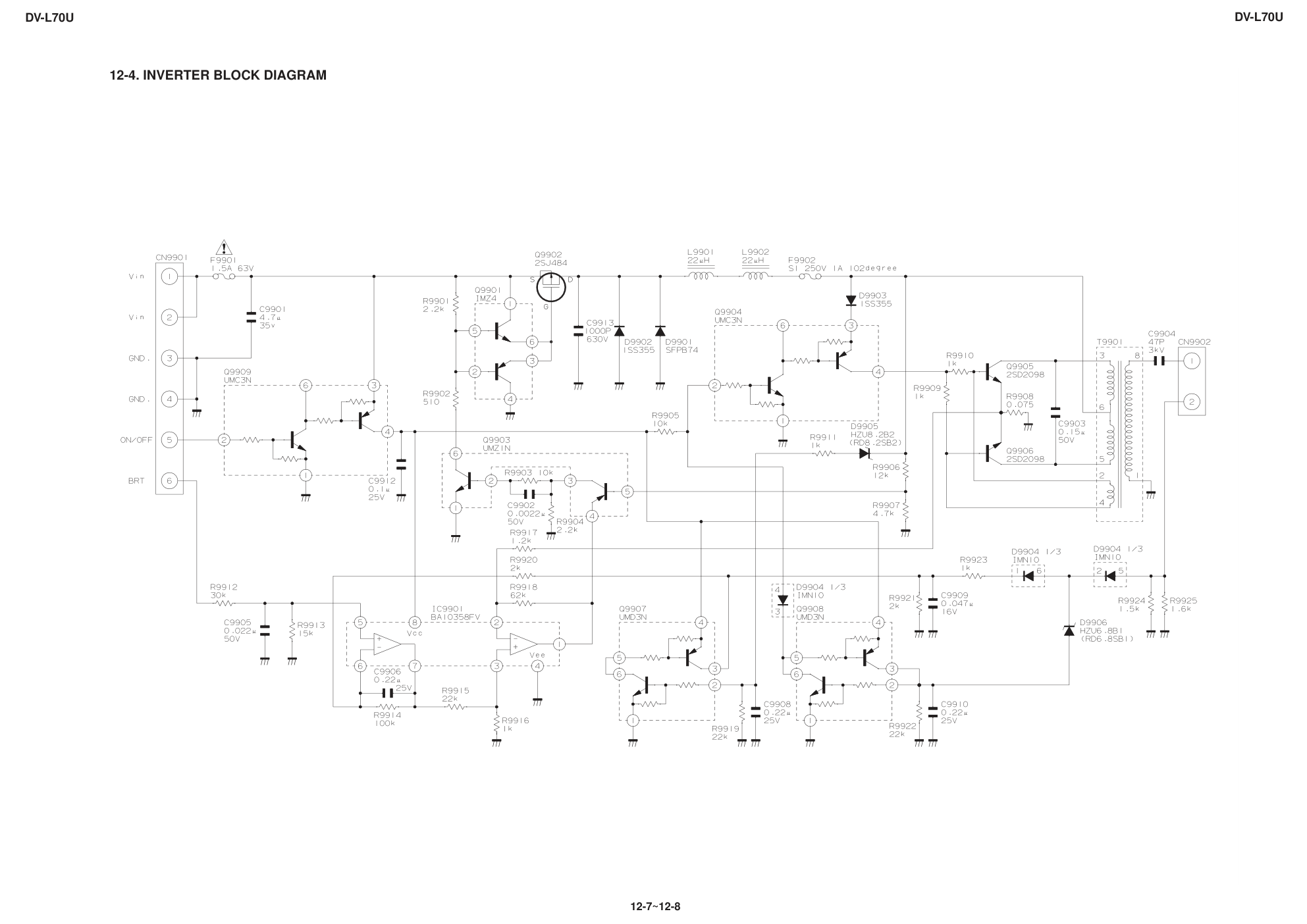

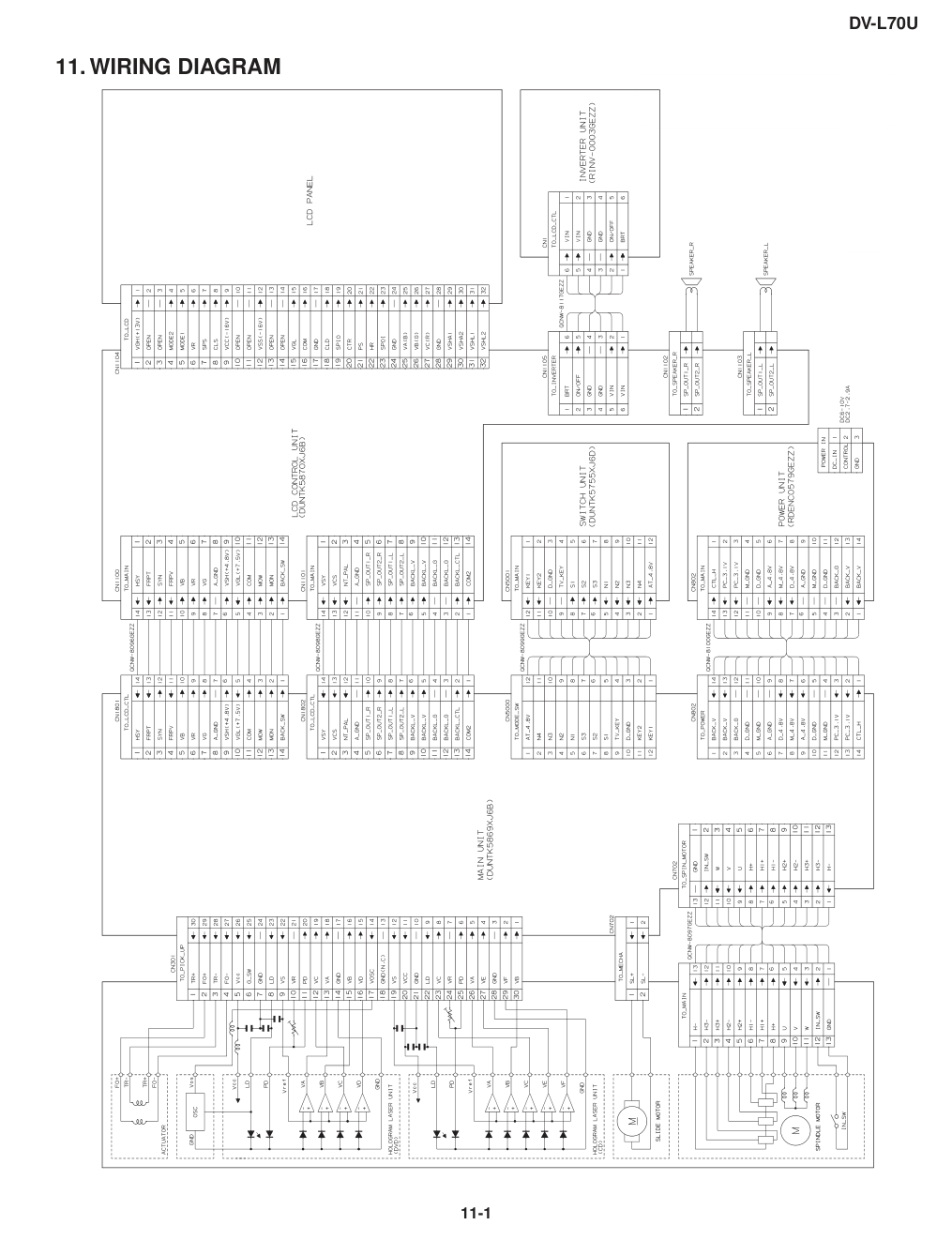

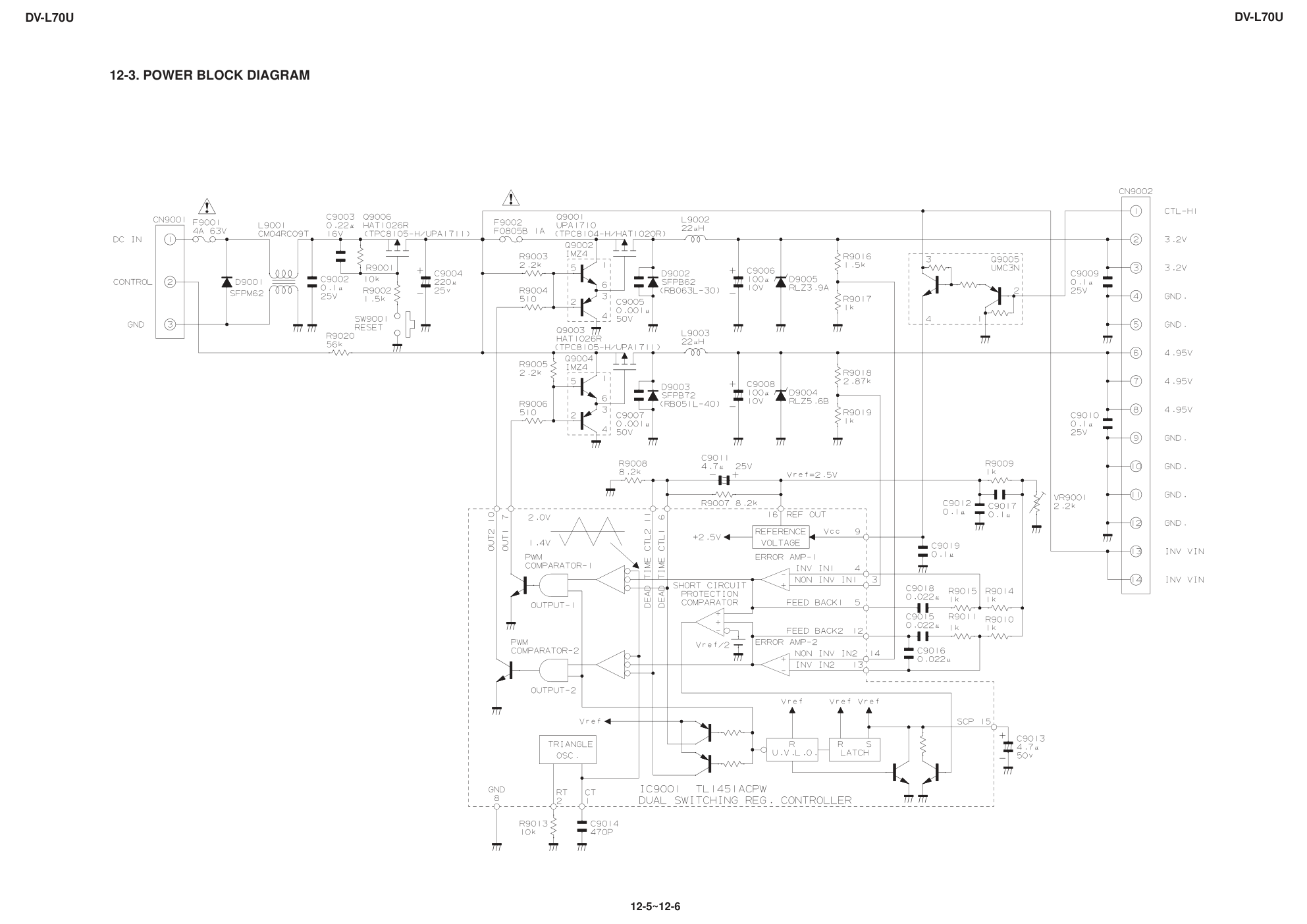

DV-L70U 11. WIRING DIAGRAM 11-1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 A B C D E F G H I J DV-L70U DV-L70U 12-1~12-2 12. BLOCK DIAGRAMS 12-1. MAIN BLOCK DIAGRAM 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 A B C D E F G H I J DV-L70U DV-L70U 12-3~12-4 12-2. LCD BLOCK DIAGRAM 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 A B C D E F G H I J DV-L70U DV-L70U 12-5~12-6 12-3. POWER BLOCK DIAGRAM 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 A B C D E F G H I J DV-L70U DV-L70U 12-7~12-8 12-4. INVERTER BLOCK DIAGRAM 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 A B C D E F G H I J DV-L70U DV-L70U 13-1~13-2 13. SCHEMATIC DIAGRAMS 13-1. MAIN (1) CIRCUIT SCHEMATIC DIAGRAM 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 A B C D E F G H I J DV-L70U DV-L70U 13-3~13-4 13-2. MAIN (2) CIRCUIT SCHEMATIC DIAGRAM 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 A B C D E F G H I J DV-L70U DV-L70U 13-5~13-6 13-3. MAIN (3) CIRCUIT SCHEMATIC DIAGRAM 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 A B C D E F G H I J DV-L70U DV-L70U 13-7~13-8 13-4. LCD CIRCUIT SCHEMATIC DIAGRAM å AND SHADED COMPONENTS=SAFETY RELATED PARTS å�
