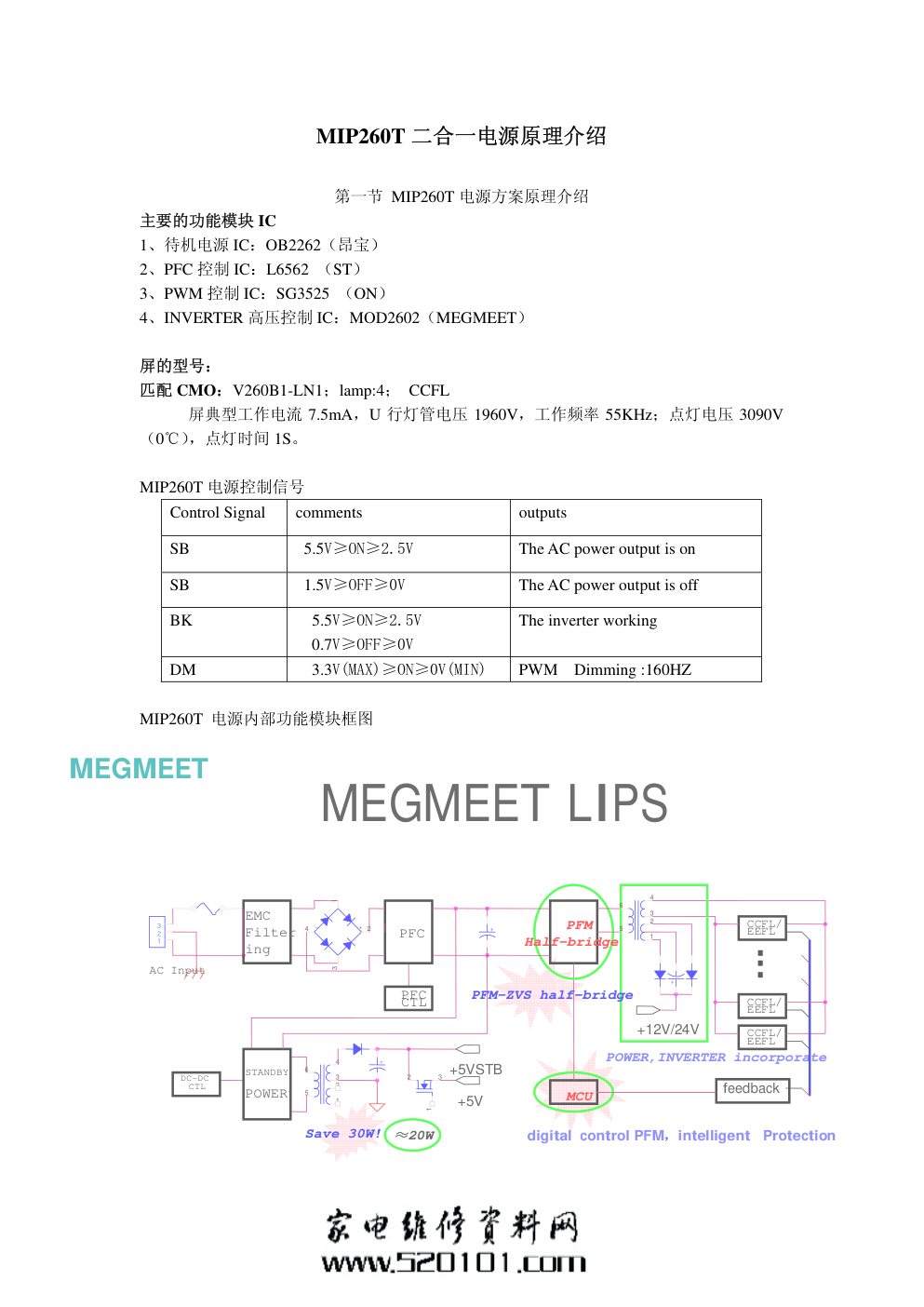

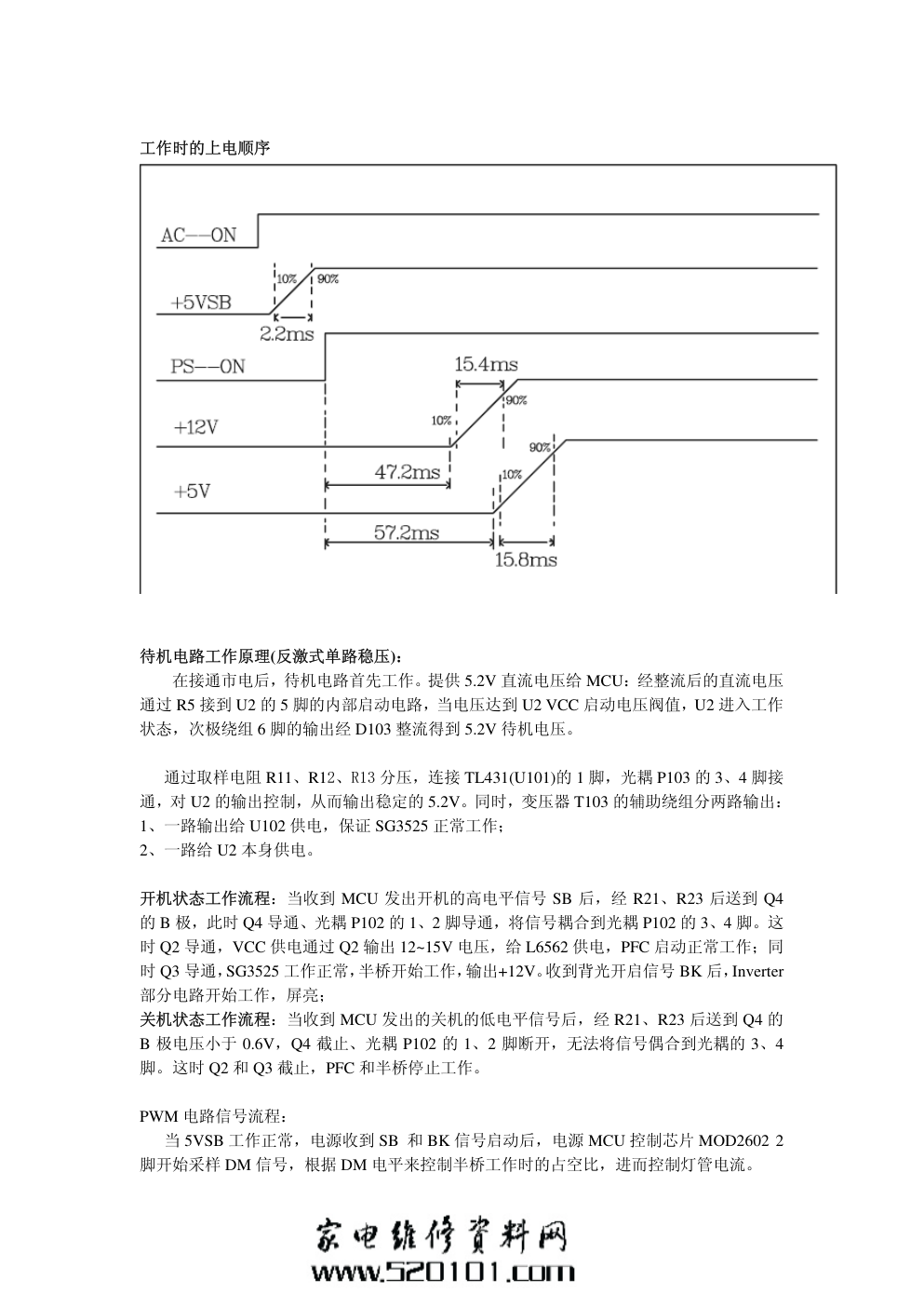

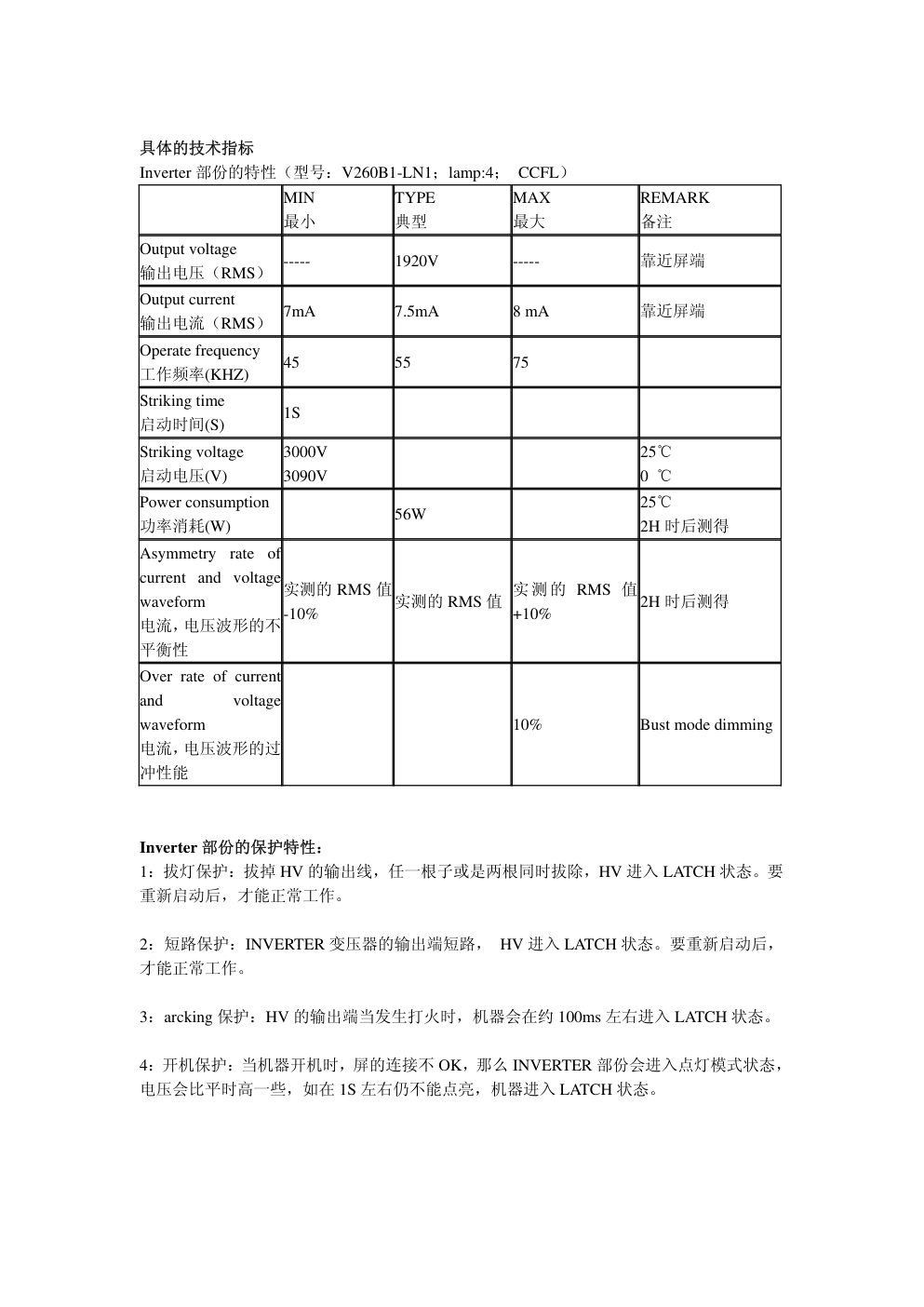

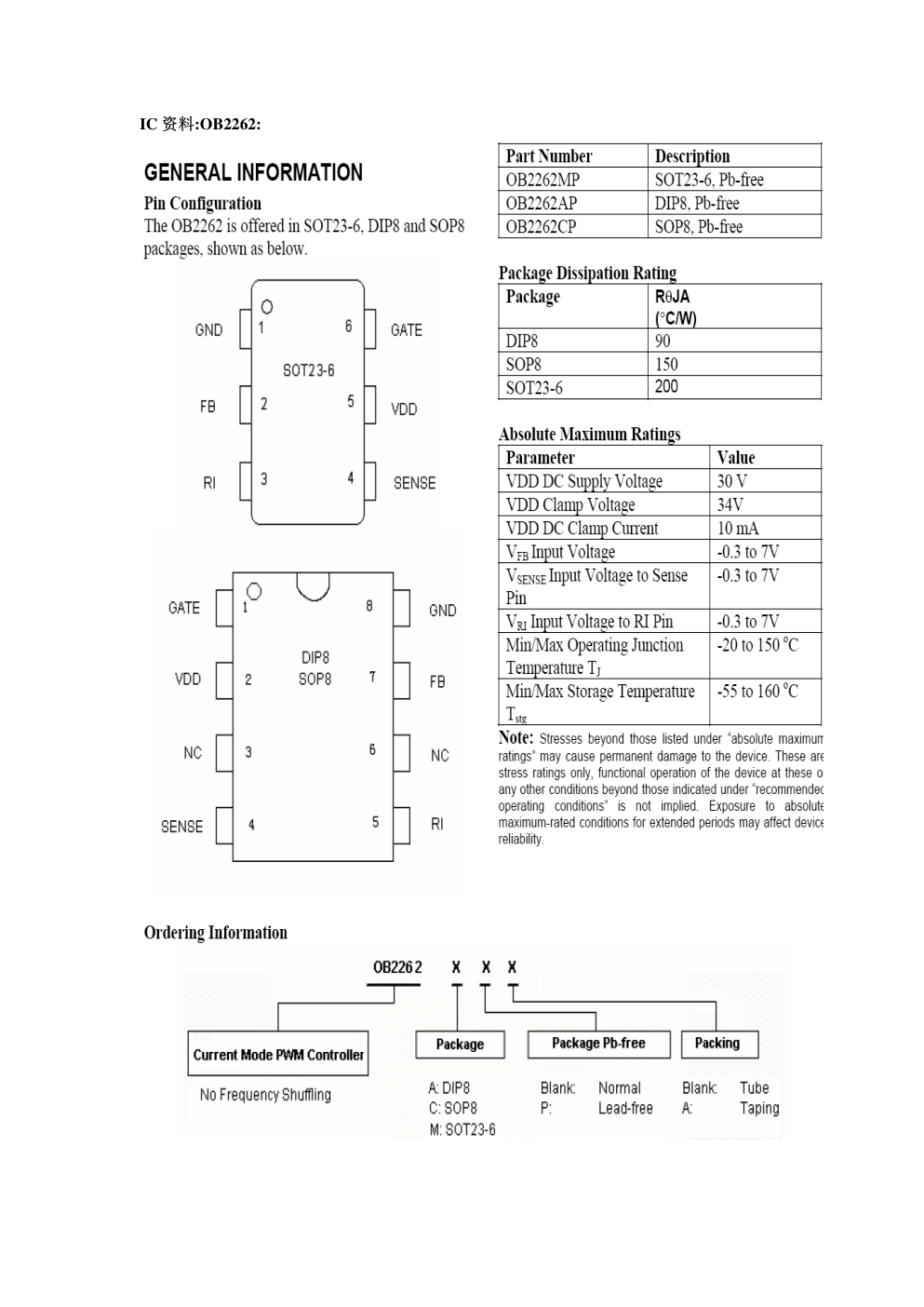

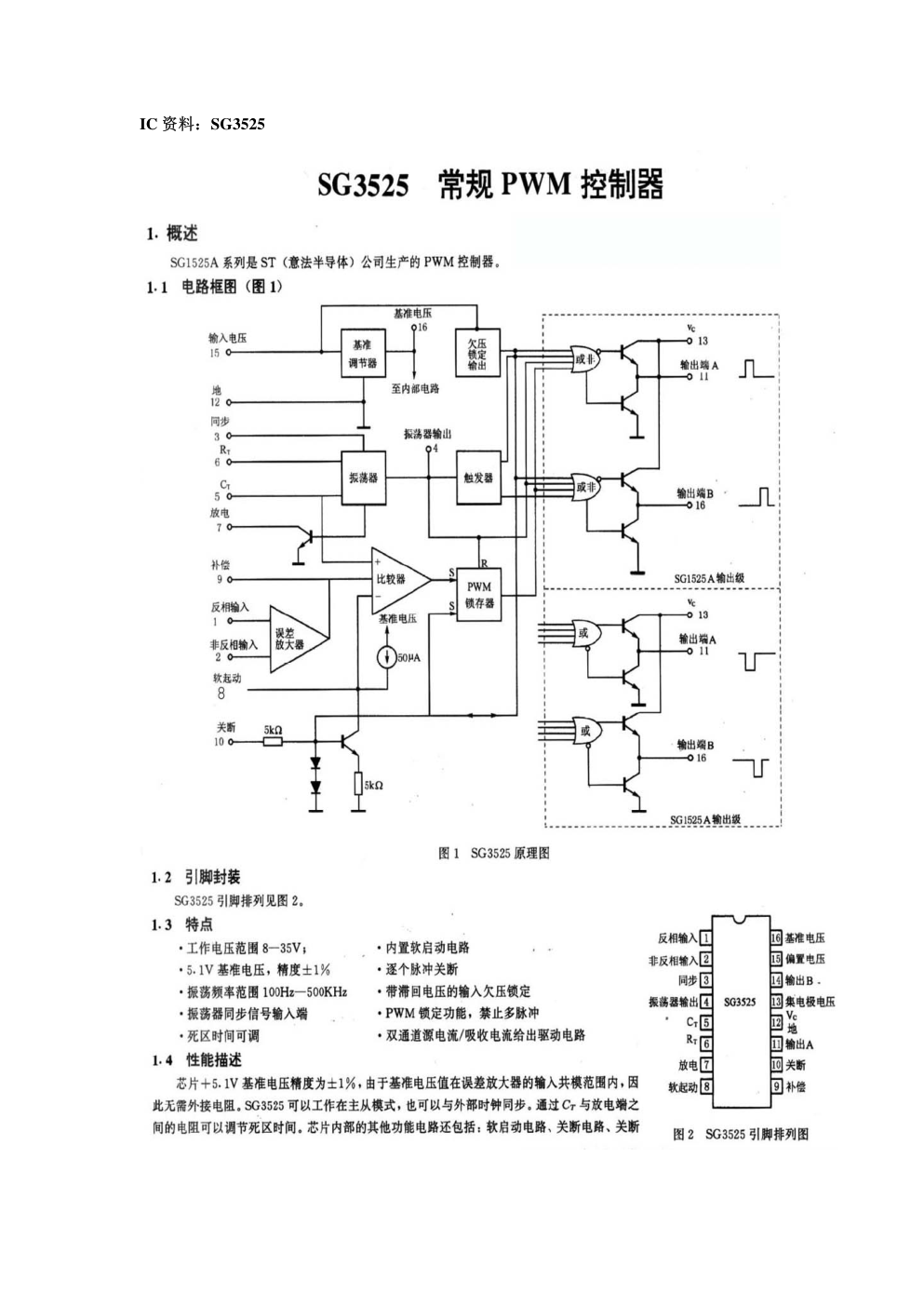

MIP260T 二合一电源原理介绍 第一节 MIP260T 电源方案原理介绍 主要的功能模块 IC 1、待机电源 IC：OB2262（昂宝） 2、PFC 控制 IC：L6562 （ST） 3、PWM 控制 IC：SG3525 （ON） 4、INVERTER 高压控制 IC：MOD2602（MEGMEET） 屏的型号： 匹配 CMO：V260B1-LN1；lamp:4； CCFL 屏典型工作电流 7.5mA，U 行灯管电压 1960V，工作频率 55KHz；点灯电压 3090V （0℃），点灯时间 1S。 MIP260T 电源控制信号 Control Signal comments outputs SB 5.5V≥ON≥2.5V The AC power output is on SB 1.5V≥OFF≥0V The AC power output is off BK 5.5V≥ON≥2.5V 0.7V≥OFF≥0V The inverter working DM 3.3V(MAX)≥ON≥0V(MIN) PWM Dimming :160HZ MIP260T 电源内部功能模块框图 MEGMEET MEGMEET LIPS LIPS CCFL/ feedback 1 5 4 6 2 3 CCFL/ Half-bridge POWER,INVERTER incorporate CTL DC-DC EEFL 1 2 3 CCFL/ PFC ≈20W digital control PFM，intelligent Protection AC Input + +5V STANDBY 1 5 4 6 2 3 - + 1 2 3 4 EEFL + MEGMEET MEGMEET + PFM-ZVS half-bridge +5VSTB POWER´ CTL Save 30W! PFM MCU PFC EMC Filter ing EEFL +12V/24V 1 2 3 工作时的上电顺序 待机电路工作原理(反激式单路稳压)： 在接通市电后，待机电路首先工作。提供 5.2V 直流电压给 MCU：经整流后的直流电压 通过 R5 接到 U2 的 5 脚的内部启动电路，当电压达到 U2 VCC 启动电压阀值，U2 进入工作 状态，次极绕组 6 脚的输出经 D103 整流得到 5.2V 待机电压。 通过取样电阻 R11、R12、R13 分压，连接 TL431(U101)的 1 脚，光耦 P103 的 3、4 脚接 通，对 U2 的输出控制，从而输出稳定的 5.2V。同时，变压器 T103 的辅助绕组分两路输出： 1、一路输出给 U102 供电，保证 SG3525 正常工作； 2、一路给 U2 本身供电。 开机状态工作流程：当收到 MCU 发出开机的高电平信号 SB 后，经 R21、R23 后送到 Q4 的 B 极，此时 Q4 导通、光耦 P102 的 1、2 脚导通，将信号耦合到光耦 P102 的 3、4 脚。这 时 Q2 导通，VCC 供电通过 Q2 输出 12~15V 电压，给 L6562 供电，PFC 启动正常工作；同 时 Q3 导通，SG3525 工作正常，半桥开始工作，输出+12V。收到背光开启信号 BK 后，Inverter 部分电路开始工作，屏亮； 关机状态工作流程：当收到 MCU 发出的关机的低电平信号后，经 R21、R23 后送到 Q4 的 B 极电压小于 0.6V，Q4 截止、光耦 P102 的 1、2 脚断开，无法将信号偶合到光耦的 3、4 脚。这时 Q2 和 Q3 截止，PFC 和半桥停止工作。 PWM 电路信号流程： 当 5VSB 工作正常，电源收到 SB 和 BK 信号启动后，电源 MCU 控制芯片 MOD2602 2 脚开始采样 DM 信号，根据 DM 电平来控制半桥工作时的占空比，进而控制灯管电流。 灯管电流的检测流程： 灯管电流通过 T107、DB7B、RA7 等电流取样电路转换为电压，通过分压、滤波后送到 MOD2602 1 脚，通过控制半桥工作占空比来保持灯管电流恒定。 过压保护线路信号流程： T4 输出的高压，经 C119、C126 等电容分压后，通过 RN10、RN17 得到（VS1、VS2）， 送到 MOD2602 的 19 脚和 20 脚，达到保护电压后保护。 AC 输入特性： Normal voltage range 标准输入电压范围 100Vac---240Vac MAX input voltage range 最大输入电压范围 90Vac---270Vac Input voltage frequency range 输入电压工作频率范围 47---63HZ Max input AC current(when 90V) 最大 AC 输入电流 1.8A Inrush current (cold start) 浪涌电流(冷开机) 50A/100Vac 100A/220Vac Efficiency (full load when 90V) 效率(100V 输入时最 大负载) ≥ 85% Efficiency (full load when 220V) 效率(220V 输入时最 大负载) ≥ 87% Efficiency (full load when 264V) 效率(264V 输入时最 大负载) ≥ 86% Harmonic current 谐波电流 GB17625.0-1998 IEC61000-3-2 calls D Leakage current 漏电流 ≤0.35mv/220Vac Input FUSC spec 输入保险丝规格 T3.15A/250Vac & T1AL/250Vac Power Factor(full load) 功率因数范围 ≥96% （90VAC） ≥93% （220VAC） ≥90% （264VAC） Standby Power Consumption 待机功耗(5.2V 负载≤ 30mA, 230Vac) ≤1W 电源部份 Output Characteristics: OUTPUT VOLTAGE 输出电压 REGULATION 电压调整率 MIN CURRRNT 最小电流 MAX CURRENT 最大电流 Load regulation 负载调整率 +5V2(SB) ±5% 0.02A 1A ±5% +5V ±5% 0.05A 4A ±5% 12V ±10% 0.1A 2.0A ±10% 具体的技术指标 Inverter 部份的特性（型号：V260B1-LN1；lamp:4； CCFL） MIN 最小 TYPE 典型 MAX 最大 REMARK 备注 Output voltage 输出电压（RMS） ----- 1920V ----- 靠近屏端 Output current 输出电流（RMS） 7mA 7.5mA 8 mA 靠近屏端 Operate frequency 工作频率(KHZ) 45 55 75 Striking time 启动时间(S) 1S Striking voltage 启动电压(V) 3000V 3090V 25℃ 0 ℃ Power consumption 功率消耗(W) 56W 25℃ 2H 时后测得 Asymmetry rate of current and voltage waveform 电流，电压波形的不 平衡性 实测的 RMS 值 -10% 实测的 RMS 值 实测的 RMS 值 +10% 2H 时后测得 Over rate of current and voltage waveform 电流，电压波形的过 冲性能 10% Bust mode dimming Inverter 部份的保护特性： 1：拔灯保护：拔掉 HV 的输出线，任一根子或是两根同时拔除，HV 进入 LATCH 状态。要 重新启动后，才能正常工作。 2：短路保护：INVERTER 变压器的输出端短路， HV 进入 LATCH 状态。要重新启动后， 才能正常工作。 3：arcking 保护：HV 的输出端当发生打火时，机器会在约 100ms 左右进入 LATCH 状态。 4：开机保护：当机器开机时，屏的连接不 OK，那么 INVERTER 部份会进入点灯模式状态， 电压会比平时高一些，如在 1S 左右仍不能点亮，机器进入 LATCH 状态。 IC 资料：SG3525 IC 资料:OB2262: IC 资料:L6562
