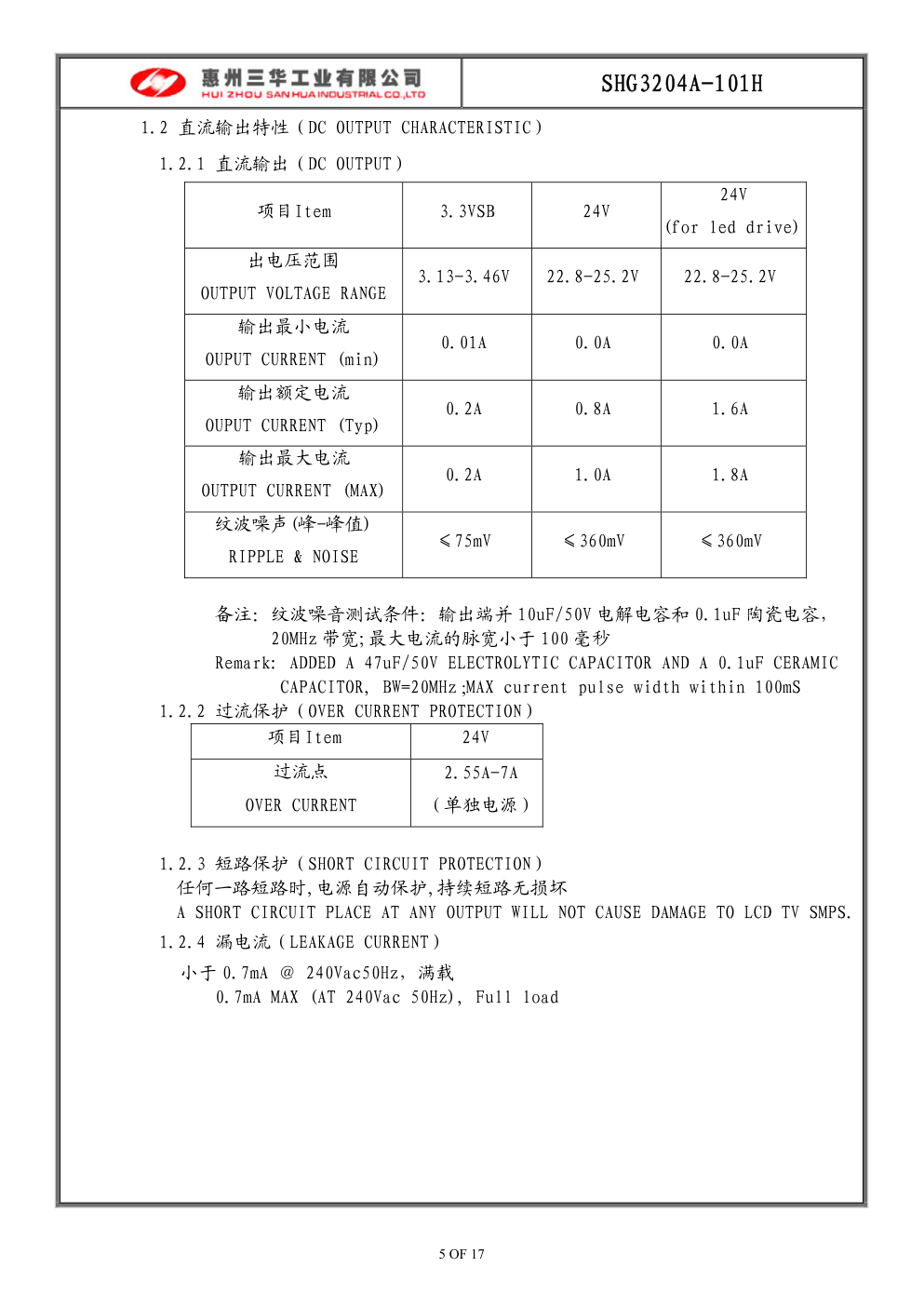

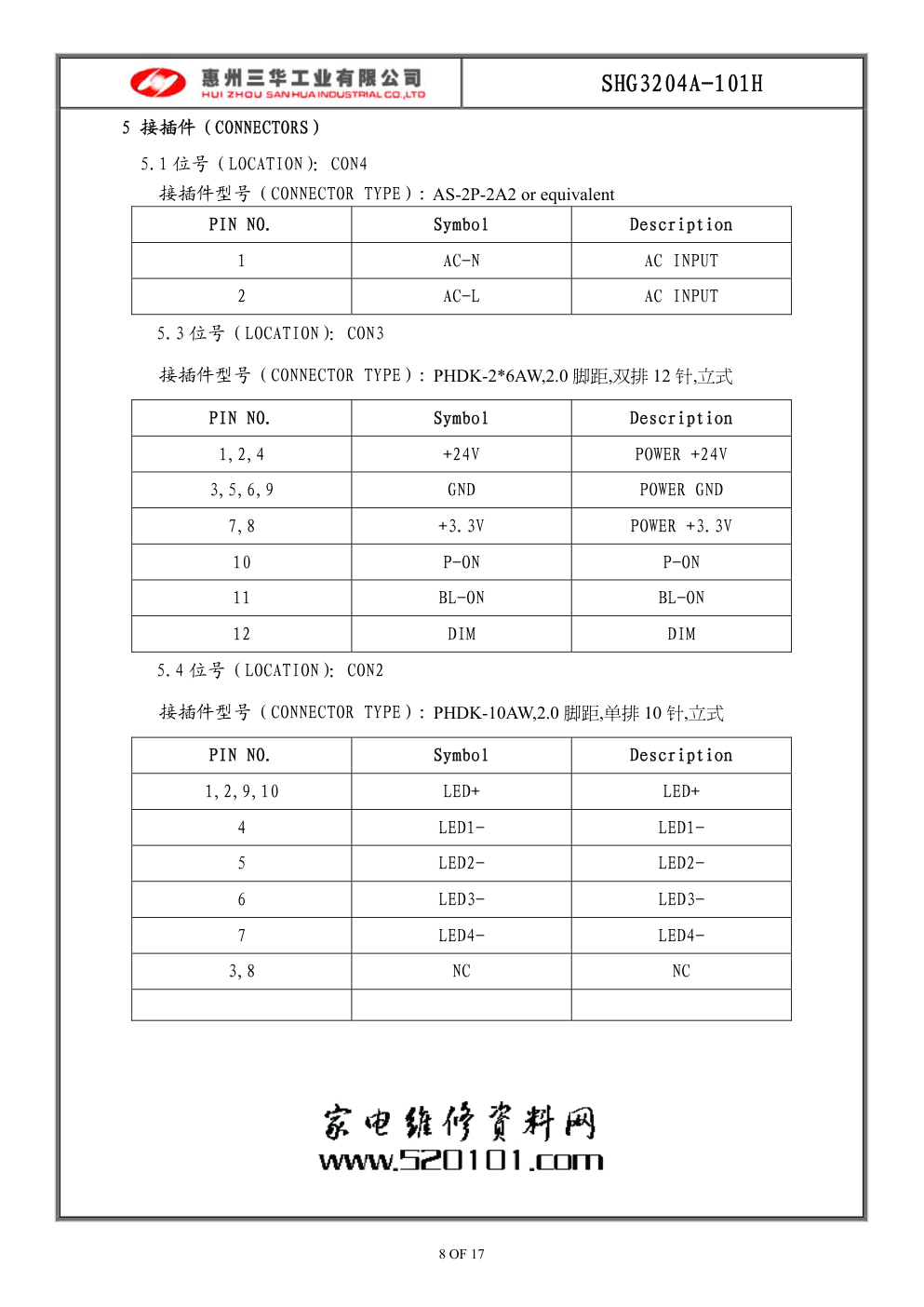

5 OF 17 SHG3204A-101H 1.2 直流输出特性（DC OUTPUT CHARACTERISTIC） 1.2.1 直流输出（DC OUTPUT） 项目Item 3.3VSB 24V 24V (for led drive) 出电压范围 OUTPUT VOLTAGE RANGE 3.13-3.46V 22.8-25.2V 22.8-25.2V 输出最小电流 OUPUT CURRENT (min) 0.01A 0.0A 0.0A 输出额定电流 OUPUT CURRENT (Typ) 0.2A 0.8A 1.6A 输出最大电流 OUTPUT CURRENT (MAX) 0.2A 1.0A 1.8A 纹波噪声(峰-峰值) RIPPLE & NOISE ≤75mV ≤360mV ≤360mV 备注：纹波噪音测试条件：输出端并 10uF/50V 电解电容和 0.1uF 陶瓷电容， 20MHz 带宽;最大电流的脉宽小于 100 毫秒 Remark: ADDED A 47uF/50V ELECTROLYTIC CAPACITOR AND A 0.1uF CERAMIC CAPACITOR, BW=20MHz ;MAX current pulse width within 100mS 1.2.2 过流保护（OVER CURRENT PROTECTION） 项目Item 24V 过流点 OVER CURRENT 2.55A-7A （单独电源） 1.2.3 短路保护（SHORT CIRCUIT PROTECTION） 任何一路短路时,电源自动保护,持续短路无损坏 A SHORT CIRCUIT PLACE AT ANY OUTPUT WILL NOT CAUSE DAMAGE TO LCD TV SMPS. 1.2.4 漏电流（LEAKAGE CURRENT） 小于 0.7mA ＠ 240Vac50Hz，满载 0.7mA MAX (AT 240Vac 50Hz), Full load 8 OF 17 SHG3204A-101H 5 接插件（CONNECTORS） 5.1 位号（LOCATION）：CON4 接插件型号（CONNECTOR TYPE）: AS-2P-2A2 or equivalent PIN NO. Symbol Description 1 AC-N AC INPUT 2 AC-L AC INPUT 5.3 位号（LOCATION）：CON3 接插件型号（CONNECTOR TYPE）: PHDK-2*6AW,2.0 脚距,双排 12 针,立式 PIN NO. Symbol Description 1,2,4 +24V POWER +24V 3,5,6,9 GND POWER GND 7,8 +3.3V POWER +3.3V 10 P-ON P-ON 11 BL-ON BL-ON 12 DIM DIM 5.4 位号（LOCATION）：CON2 接插件型号（CONNECTOR TYPE）: PHDK-10AW,2.0 脚距,单排 10 针,立式 PIN NO. Symbol Description 1,2,9,10 LED+ LED+ 4 LED1- LED1- 5 LED2- LED2- 6 LED3- LED3- 7 LED4- LED4- 3,8 NC NC 10 OF 17 SHG3204A-101H 7 元件面图片 SHG3204A-101H 11 OF 17 8 贴片面图片 12 OF 17 SHG3204A-101H 9 电路图 1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A 惠州市三华工业有限公司 设计 审 核 核 准 MODE NO.： PCB NO.： DATA： REV： SHEET： 标准化 OF S H G 3 2 0 4 A - 1 0 1 H N 1 . 0 1 1 CX1 0.47uF275V F1 T3.15AH/250VAC VR1 NC RT1 2R5D13M LF1 22-R162K1-3CX R1 1.0M 1206 1 2 CON4 SA-2S-456-GP LF2 22-ET2045-045 R2 1.0M 1206 R3 1.0M 1206 CY1 220PF CY2 220PF R4 1.0M 1206 R5 1.0M 1206 R6 1.0M 1206 D3 RL257 D4 RL257 D2 RL257 D1 RL257 D6 1N4007 D5 RL207 C8 332/630V T1 SHG3206A-101H-T1 R7 100K 0805 4 R14 4R7 1206 C3 NC R13 68K 2W R11 0R 1206 R12 0R 1206 C2 56u/450V Q4 NDF06N60ZG C27 221 C26 472 C6 10u/50V 1 2 3 4 5 6 7 8 U1 OB5269 C1 56u/450V R31 0R27 2W R26 10K 0805 R30 100R 1206 R29 22R 1206 D10 BAS16H C5 104 ZD3 18V D9 YG902C2R 2 3 Q3 MMBTA42 1 C18 470u/35V L1 NC C21 NC R16 100R 1206 C9 471/1kV R15 100R 1206 C19 470u/35V C20 470u/35V C12 104 C16 10uF/100V R18 NC C22 224 D7 1N4007 R17 0R 1206 R9 10K 0805 R25 10K 0805 R24 10K 0805 P-ON R8 10K 0805 Q1 MMBTA92 R20 10KR 1206 24V R21 4.7K 1206 R22 4.7K 1206 C25 NC 1 2 3 Q2 AOD442 C13 104 R10 100K ZD1 15V PGND PGND C54 221 PGND C14 103 R23 NC PGND U3 AZ431 R37 390R 0805 R38 75K 0805 R36 1K 0805 C24 104/50V PGND R41 10KF 0805 R27 1.8K 0805 R40 75K C23 NC GND 1 2 3 4 5 6 7 8 9 10 11 12 CON3 P-ON BL-ON DIM GND C4 NC U2 PC817 ! D11 15V CY3 1000PF R32 NC PGND C55 100P/1KV 3.3V 0.2A 1 2 3 4 5 6 7 8 U4 MC34063A R45 2R 1206 R48 2R 1206 L3 SHG3206A-101H-L3 D8 SR240 C30 NC C42 151/50V R46 5.6K 0805 R56 10K 0805 PGND C41 NC C52 NC R59 200K C46 0R L5 NC C45 470u/10V 24V 3.3V 0.2A SW1 R19 200K 1206 C10 NC CY4 NC R39 NC C11 NC R35 NC C53 104K/50V C47 220UF35V C56 104K/50V R28 510R +24V VR3 NC VR2 NC R42 47R/2W R33 20KR 0805 C28 10K PGND C17 473 D12 1N4007 C208 100U/50V C209 0.1u/50V L201 NC L202 100UH DR12*14 P=7.5 R229 1M R228 20K Q203 SM1F02NSU 1 2 3 4 5 6 7 8 9 10 11 12 13 14 16 VIN COMP ISET DBRT BOSC OSC EN VCC LED4 GATE 15 ISENSE GND OVP LED1 LED2 LED3 IC201 MP3394S R220 470R C213 221 R206 300K R213 470 K R231 6.8 K R204 200K R222 100K R203 200K R201 20K C211 474 C212 474 C201 0.1uf C203 1000PF R202 20K C210 0.1uF R224 NC R211 0.27R C202 NC C215 2200PF/500V C204 471 C205 471 C206 471 C207 471 R215 10R R221 10K C214 56uF/100V 10*20 OVP OVP R230 0R 0805 C217 100PF R212 470K R214 200R 1 2 3 4 5 6 7 8 9 10 CN201 10P2.0 LED+ LED+ NC LED-4 LED-3 LED-2 LED-1 NC LED+ LED+ D202 SR3A0 BL/ON DIM +24V ZD2A 13V C219 2.2U/50V C218 331 R233 100R R234 100R C216 NC R223 0.27R R232 0.27R L203 磁珠 24V R1A 10K R241 NC R240 0R R210 NC R239 0R D203 BSA16H Q201 MMBT4401 R244 10K R245 100K OVP CS CS C221 0.1uF Q202 MMBT4401 R235 1UF ZD201 NC R1C NC R1B NC R1D 10K R246 NC R205 0R G D S Q205 NC G D S Q204 NC G D S Q206 NC G D S Q207 NC R216 NC R217 NC R218 NC R219 NC 24V R227 NC R236 NC NC 104 ZD202 NC R238 0R R237 OR 24V R242 NC R243 NC D201 NC JP26 4.7R 24VF 24VF
