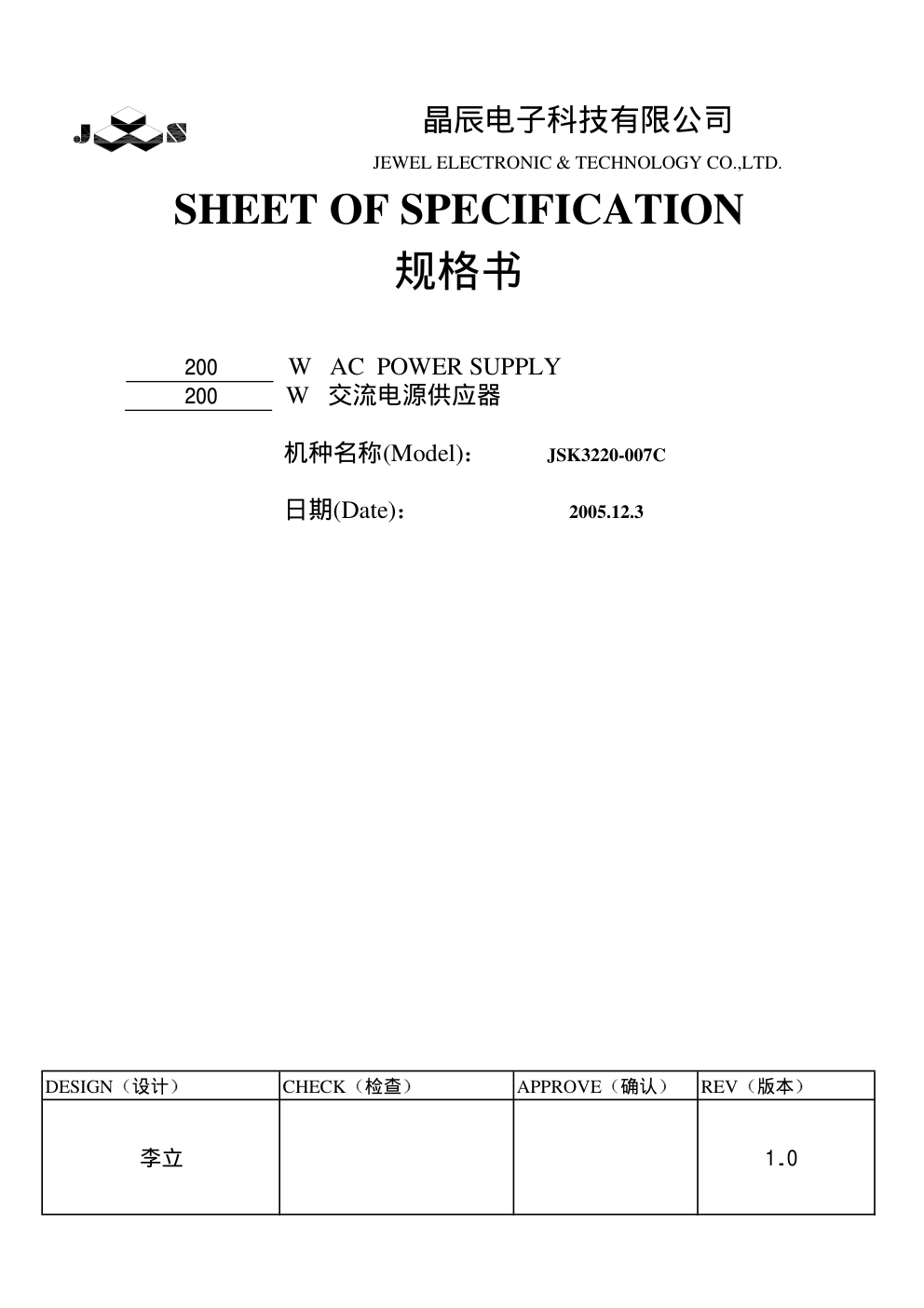

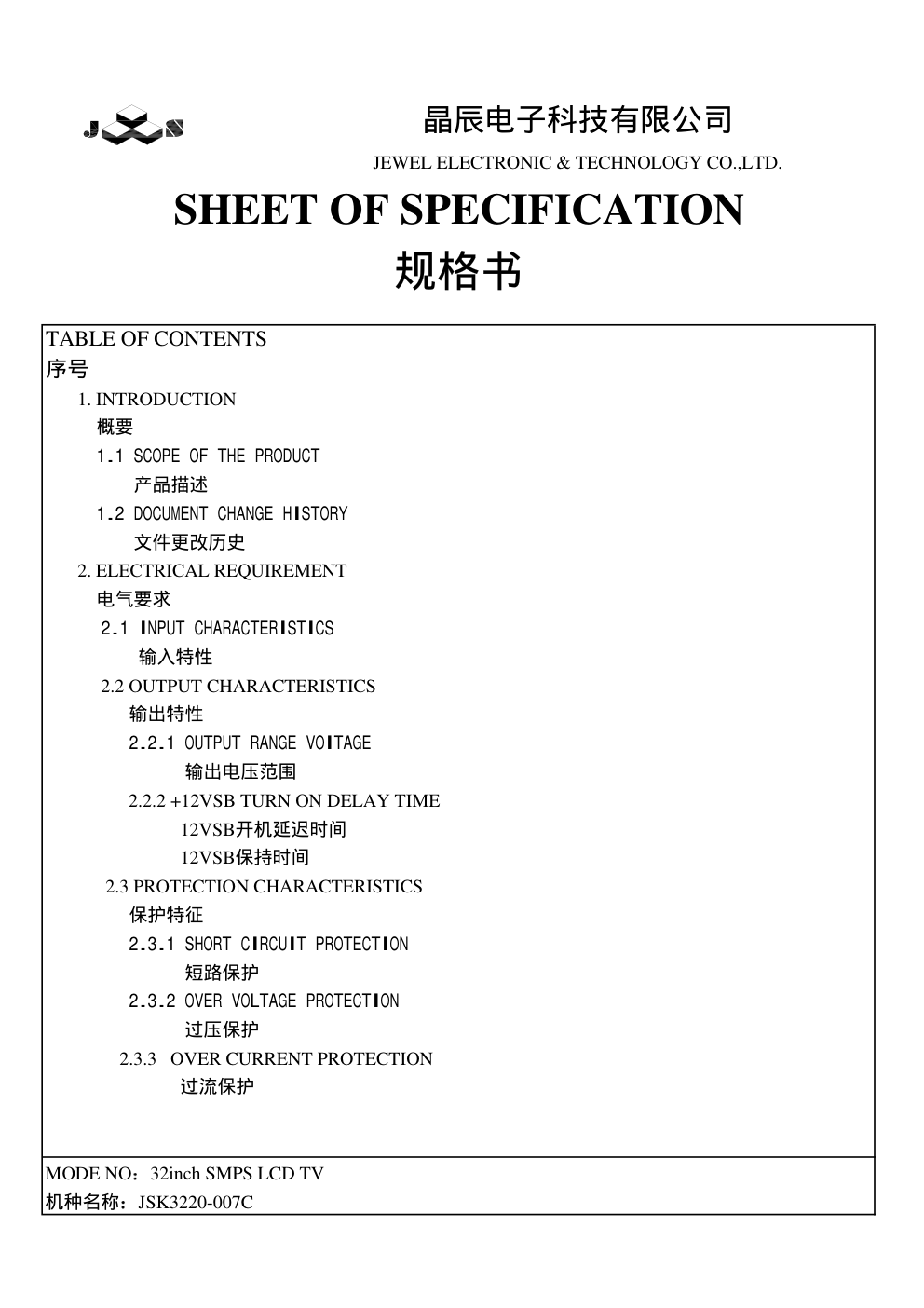

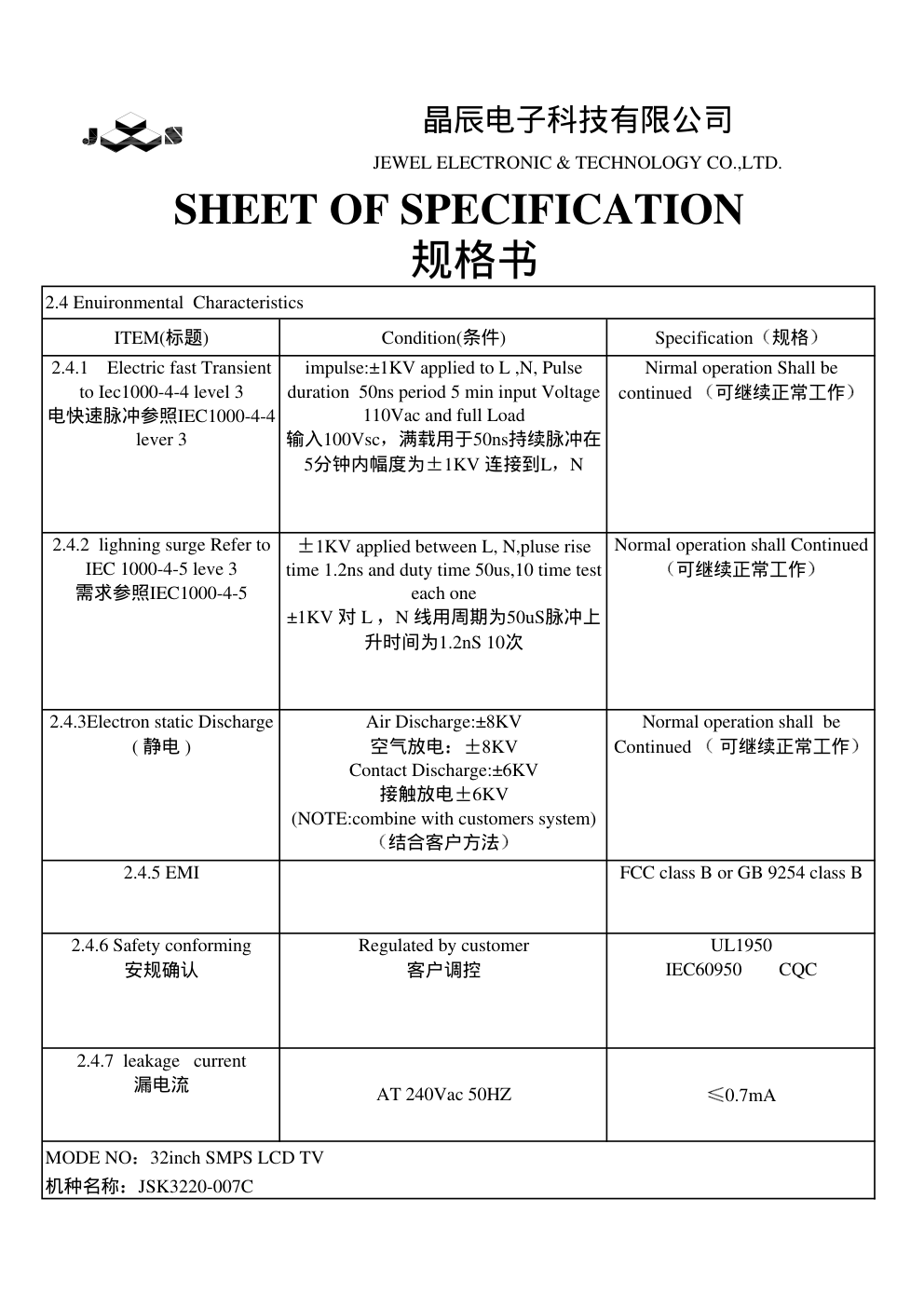

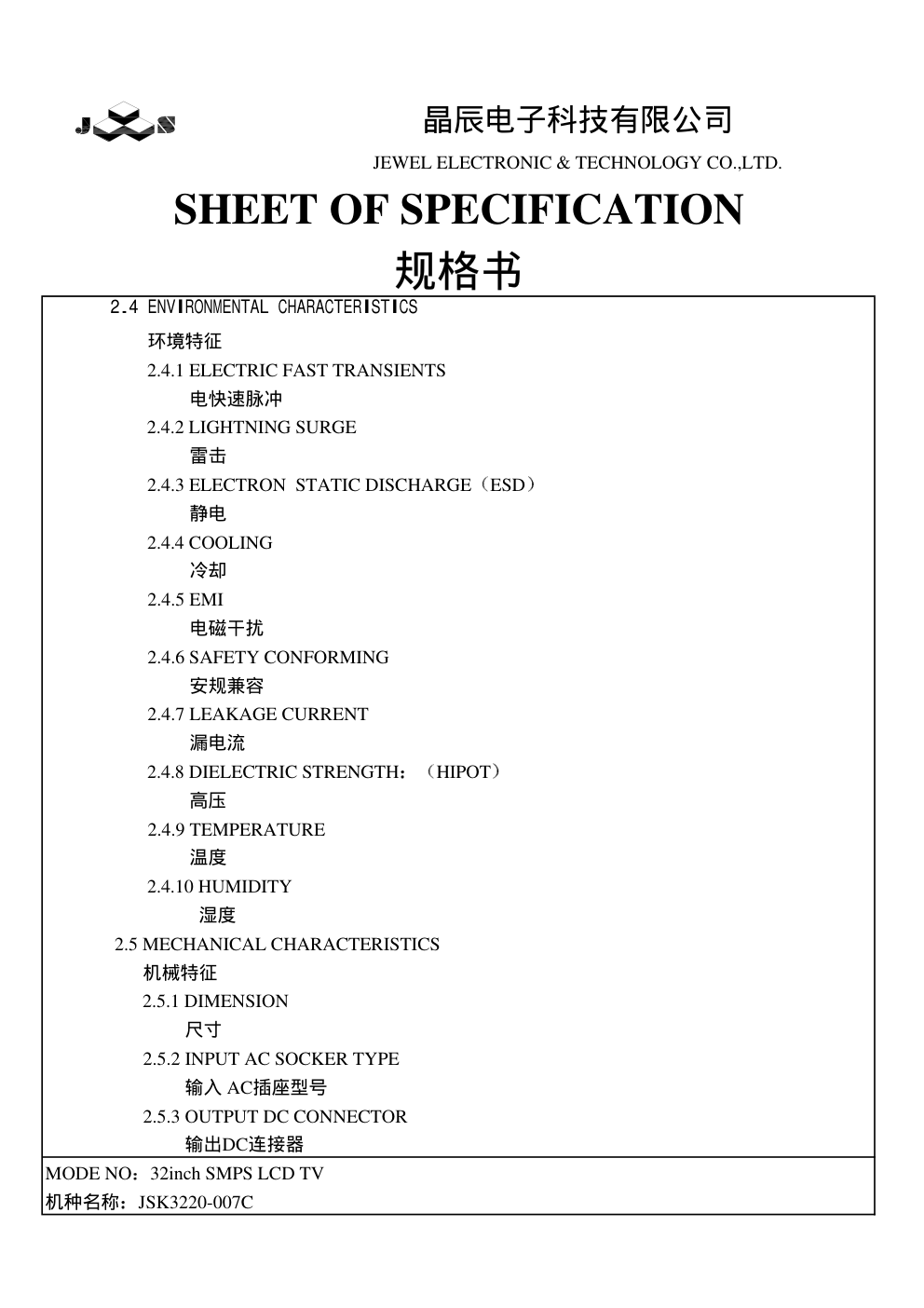

200 W AC POWER SUPPLY 200 W 交流电源供应器 机种名称(Model) 日期(Date) JSK3220-007C 2005.12.3 REV 版本 CHECK 检查 APPROVE 确认 DESIGN 设计 李立 晶辰电子科技有限公司 JEWEL ELECTRONIC & TECHNOLOGY CO.,LTD. SHEET OF SPECIFICATION 规格书 1.0 TABLE OF CONTENTS 序号 1. INTRODUCTION 概要 1.1 SCOPE OF THE PRODUCT 产品描述 1.2 DOCUMENT CHANGE HISTORY 文件更改历史 2. ELECTRICAL REQUIREMENT 电气要求 2.1 INPUT CHARACTERISTICS 输入特性 2.2 OUTPUT CHARACTERISTICS 输出特性 2.2.1 OUTPUT RANGE VOITAGE 输出电压范围 2.2.2 +12VSB TURN ON DELAY TIME 12VSB开机延迟时间 12VSB保持时间 2.3 PROTECTION CHARACTERISTICS 保护特征 2.3.1 SHORT CIRCUIT PROTECTION 短路保护 2.3.2 OVER VOLTAGE PROTECTION 过压保护 MODE NO 32inch SMPS LCD TV 机种名称 JSK3220-007C 晶辰电子科技有限公司 JEWEL ELECTRONIC & TECHNOLOGY CO.,LTD. 规格书 SHEET OF SPECIFICATION 2.3.3 OVER CURRENT PROTECTION 过流保护 2.4 ENVIRONMENTAL CHARACTERISTICS 环境特征 2.4.1 ELECTRIC FAST TRANSIENTS 电快速脉冲 2.4.2 LIGHTNING SURGE 雷击 2.4.3 ELECTRON STATIC DISCHARGE ESD 静电 2.4.4 COOLING 冷却 2.4.5 EMI 电磁干扰 2.4.6 SAFETY CONFORMING 安规兼容 2.4.7 LEAKAGE CURRENT 漏电流 2.4.8 DIELECTRIC STRENGTH HIPOT 高压 2.4.9 TEMPERATURE 温度 2.4.10 HUMIDITY 湿度 2.5 MECHANICAL CHARACTERISTICS 机械特征 2.5.1 DIMENSION 尺寸 2.5.2 INPUT AC SOCKER TYPE 输入 AC插座型号 2.5.3 OUTPUT DC CONNECTOR 输出DC连接器 MODE NO 32inch SMPS LCD TV 机种名称 JSK3220-007C 晶辰电子科技有限公司 JEWEL ELECTRONIC & TECHNOLOGY CO.,LTD. SHEET OF SPECIFICATION 规格书 1. INT RODUCTION 概要 1.1 SCOPE OF THE PRODUCT 产品描述 This requirement specification handles about a customer, open frame power supply unit (psu) for LCDTV 规格书要求操作主要根据客户要求,开架式开关电源供应器单元用于液晶电视 MODE NO 32inch SMPS LCD TV 机种名称 JSK3220-007C 晶辰电子科技有限公司 JEWEL ELECTRONIC & TECHNOLOGY CO.,LTD. SHEET OF SPECIFICATION 规格书 1.2 DOCUMENT CHANGE HISTORY 文件更改历史 REV DATE 版本 日期 REV 1.0 2005.12.3 MODE NO 32inch SMPS LCD TV 机种名称 JSK3220-007C 晶辰电子科技有限公司 SHEET OF SPECIFICATION 规格书 JEWEL ELECTRONIC & TECHNOLOGY CO.,LTD. 电气 DESCRIPTION 描述 APPROVED 认可 ELECTRICAL 2 ELECTRICAL REQUIREMENT 电气要求 2.1 INPUT CHARACTERISTICS 输入特性 2.1.1 RATED INPUT VOLTAGE 额定输入电压 2.1.2 INPUT VOLTAGE RANGE 输入电压范围 2.1.3 INPUT FREQUENCY RANGE 输入频率范围 2.1.4 INPUT CURRENT 输入电流 2.1.5 EFFICIENCY 效率 2.1.6 POWER CONSUMPTION 待机功耗 MODE NO 32inch SMPS LCD TV 机种名称 JSK3220-007C 100V-240V SHEET OF SPECIFICATION 晶辰电子科技有限公司 JEWEL ELECTRONIC & TECHNOLOGY CO.,LTD. SPECIFICATION(规格) 规格书 100TO240Vac 115Vac Condition(条件) ITME(主题) 2.0AMAX 0.90Min 220Vac,FULL LOAD 小于1W 2.1.7 POWER FACTOR NO LOAD 220Vac 80%MIN 115Vac,FULL LOAD 230Vac,FULL LOAD FULL LOAD,(C.CMODE) 230Vac 47TO63HZ 3.0AMAX 2.2 OUTPUT CHARACTERISTICS 输出特征 SYMBOL(OUTPUT ) CURRENT RIPPLE&NOISE MIN.(V) TYPE.(V) MAX.(V) REMARK (符号) (输出电流) (纹波噪声) (最小电压) (典型电压) (最大电压) 备注 1 +12VSTB 0.3A 120mV 11.4V 12V 12.6V 2 +12Vdc 4A 200mV 11.4V 12V 12.6V 3 +24Vdc 6A 240mV 22.8V 24V 25.2V 4 5 6 Note output voltage Ripple and Noise:0.1uf 1.115Vac/230Vac Ceramic Cap and A 50v/47uf Aluminum Cap 2.Minimum and Maximum load parlleled between the end of output Cable 最小载和最大载 BW=20MHZ (输出电压纹波和噪声 0.1UF 陶瓷电压和47UF/35V 电解电容并联跨接在输出线上(20MHZ带宽示波器) 12Vs Tum-on Delay time 12Vs 开机延迟时间 12Vs Hold up time 12Vs 保持时间 ON/OFF 开机 MODE NO 32inch SMPS LCD TV 机种名称 JSK3220-007C JEWEL ELECTRONIC & TECHNOLOGY CO.,LTD. SHEET OF SPECIFICATION 规格书 3Sec input Voltageis 115Vac and out load is full load 输出电压115Vac,满载 Voltage of the ON/OFF pin is high level(3.0V) the main power supply work.ON/OFF脚电位是高电平(约 3.0V以上)主电源工作 NO(序号) ITEM(主题) CONDITION(条件) SPECIFICATION(规格) (额定输出电压) 晶辰电子科技有限公司 OUTPUT RATED VOLTAGE Applied the AC input is 115Vac and output load is Full load,output voltage shall remain regulation.(The On/Off pin is low) 输出电压115Vac,输出满载时保持 在调整范围 MODE NO 32inch SMPS LCD TV 机种名称 JSK3220-007C 2.3.2 over voltage Protection 过压保护 晶辰电子科技有限公司 The AC power Supply will enter into shut down that means no output while short circuit happened at output terminal That will be return to normal state by AC reset 当输出端短路发生电源进入短路状态 AC 重新启动电源才能回复正常 Specification Latch OFF 钳住 Note.+12VSB auto recover 备注 +12VSB 自动复位 ITEM 标题 2.3.1 short circuit protection 短路保护 规格书 The output Voltage Will enter inte shat down that means no output while over voltage happened at out terminal that Caused by internal fault The output Voltage Will be lessthan 10.5V That will be return to normw state 当过压发生在输出端时输出电压进入保 护状态即没有输出 AC电压重新启动 电源恢复正常 THE +24VDC OUTPUT OCP SHALL 15A MAX,THE+12VDC OUTPUT OCP SHALL 12A MAX WHER THE LCD TV SMPS OUTPUT IS OVER CURRENT SHOULD BE SHUT DOWN AND NO DANGERS OR HAZARDOUS CONDITIONS SHOULD BE 0 CURRENT NO brokn no smoke 不能爆炸 不能冒烟 (Note:+12VSB is active while other output Voltage ovp is active) 当其它组电压OVP时 +12VSB 是正常 2.3.3 OVER CURRENT PROTECTION 过流保护 Condition 条件 JEWEL ELECTRONIC & TECHNOLOGY CO.,LTD. SHEET OF SPECIFICATION 2.3 Protection Characteristics MODE NO 32inch SMPS LCD TV 机种名称 JSK3220-007C JEWEL ELECTRONIC & TECHNOLOGY CO.,LTD. 晶辰电子科技有限公司 FCC class B or GB 9254 class B 2.4.5 EMI ITEM(标题) 2.4 Enuironmental Characteristics Normal operation shall be Continued 可继续正常工作 Air Discharge:±8KV 空气放电 8KV Contact Discharge:±6KV 接触放电 6KV (NOTE:combine with customers system) 结合客户方法 2.4.3Electron static Discharge ( 静电 ) Normal operation shall Continued 可继续正常工作 1KV applied between L, N,pluse rise time 1.2ns and duty time 50us,10 time test each one ±1KV 对 L N 线用周期为50uS脉冲上 升时间为1.2nS 10次 2.4.2 lighning surge Refer to IEC 1000-4-5 leve 3 需求参照IEC1000-4-5 SHEET OF SPECIFICATION 规格书 Specification 规格 Nirmal operation Shall be continued 可继续正常工作 Condition(条件) impulse:±1KV applied to L ,N, Pulse duration 50ns period 5 min input Voltage 110Vac and full Load 输入100Vsc 满载用于50ns持续脉冲在 5分钟内幅度为 1KV 连接到L N 2.4.1 Electric fast Transient to Iec1000-4-4 level 3 电快速脉冲参照IEC1000-4-4 lever 3 UL1950 IEC60950 CQC 0.7mA Regulated by customer 客户调控 AT 240Vac 50HZ 2.4.6 Safety conforming 安规确认 2.4.7 leakage current 漏电流 MODE NO 32inch SMPS LCD TV 机种名称 JSK3220-007C 晶辰电子科技有限公司 JEWEL ELECTRONIC & TECHNOLOGY CO.,LTD. -10 ~+50 -40 ~+55 operating (操作) storage (贮藏) 2.4.10 Temperature ( 温度) 2.4 Enuironmental Characteristics Condition(条件) Between AC input and secondary applied AC 1.8KV test time lminute/cut off current shall be lessthan 10mA AC 1.8KV/test time lsec for mass production AC输入端与次级接 AC 1.8KV/检测时间 1分钟,漏电流低于10mA Specification 规格 2.4.9 HI -pot ( 高压) ITEM(标题) SHEET OF SPECIFICATION 规格书 2.5 Mechanical characteristics MODE NO 32inch SMPS LCD TV 机种名称 JSK3220-007C CON3:Pitch=3.96mm,7pin 90° CON2:Pitch=2.54mm,4pin 90° CON3: Pin1:+12V Pin2,3,4:GND Pin5,6:+24V Pin7:P-ON CON2: Pin1,2:GND Pin3,4:+12VSTB 2.5.3 Output DC connect 输出DC端子 晶辰电子科技有限公司 220L*110W*31H MM CON1:Pitch=7.96mm,2pin 90° Specification 规格 Condition(条件) ITEM(标题) JEWEL ELECTRONIC & TECHNOLOGY CO.,LTD. 2.5.2 Input AC Socket TYPE 输入AC 插座型号 SHEET OF SPECIFICATION 2.5.1 Dimension ( Length× Width × Hight ) 尺寸 (长×宽 ×高 ) 规格书 1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A : 绘制 发行日期： 审核： PCB 编码： 尺寸： 版本号： 批准： 第 页 共 页 产品型号 : 产品代码： : 发行部门 深圳晶辰电子有限公司 开发部 文件内型： CS4 104 +24V RS4 3K(1206) RS3 3K(1206) CS3 1000UF/35V CS2 1000UF/35V CS1 102 RS1 1.1K RS2 1.1K THR1 NTC5D-9 C3 180U/400V D4 I806 CS9 104 +12V RS8 N.C RS7 N.C R27 39R CS8 1000U/16V R26 1.5R D3 4148 R25 22K Q7 13N50C R24 1.5R D2 4148 R23 39R CS32 1000U/16V R22 22K Q3 2SD1664 Q5 2SB1132 Q2 13N50C D1 IN5406 CS55 102 RS77 33R(1206) RS78 33R(1206) 1 2 3 4 LF2 JLB2859 CX3 684 RS11 1.5K(1206) RS10 1.5K(1206) CY3 NC RS9 N.C CY2 NC 1 2 3 4 LF1 JLB2859 F1 6.3A/250V(8.3*8) ZNR1 PVR07D 471K R10 680K R9 680K CX1 684 10 2 8 3 6 4 5 T2 BCK-19-0353 CS28 104 +12VSB RS35 N.C RS34 N.C CS27 680U/16V RS33 27K C2 224 Q8 2SD1664 Q9 2SB1132 R53 0.1R T3 JLC1814 D28 4148 Q14 2SB1132 Q10 13N50C CS25 102 R81 1K RS30 33R RS31 33R D6 BYV26C D5 BYV26C C4 224 R28 15R Q11 2SB1132 D7 4148 Q4 13N50C R29 100R C5 101/1KV 1 2 Z1 6.8V/0.5W Q6 RF3205 R18 510R R21 0.1R(3W) R14 1M R11 1M R6 1M R2 820K R15 1M R12 1M R7 1M R3 1M R16 1M R13 1M R8 1M R4 2M F J G R55 2M(1206) R56 2M(1206) R54 4.7M(1206) Q12 1 2 Z3 27V/0.5W R58 680K R59 390K(1206) F C31 474 R72 2M D17 UF4007 C33 10U/400V R75 510K R66 510K R65 510K R64 510K R61 N.C R62 N.C R63 N.C R74 N.C 1 2 Z4 P6KE200A D23 UF4007 Q13 8N60C R80 22R R76 2.8R(2W) D29 DIN4937 R77 10R C44 10U/50V RS38 5.6K CS29 104 RS37 10K IC6 KA431AZ RS36 510R RS32 220R CY4 102 C36 47U/50V R73 22R(1206) P Z 1 2 3 4 5 6 IC12 LD7550-B R60 100K M4 P C32 104 CS26 680U/16V D R67 220R 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 IC1 TDA16888 R43 39R C21 222 C22 101 R40 3.9K R37 3.9K R32 510K R5 510K R35 15K C19 221 C17 104 R33 510K R1 1M C1 102 C23 101 C24 223 C25 104 C26 102 R36 100K R34 91K R41 82K R57 56K R82 10K R17 4.7K R19 4.7K R42 22K C20 224 P C18 221 G C40 474 R38 59K F D Z C27 10U/50V C28 104 1 2 Z2 15V/0.5W R45 39R R46 22K R30 68K R39 20K D24 4148 R68 22K Q1 2SB1132 J 1 2 L2 JLC4219 3 4 JLC5008 1 2 LS9 JLC0657 TLP421 1 2 Z6 P6KE18A TLP421 TLP421 1 2 JLB0931 1 2 JLB0931 RS27 4.7K RS28 4.7K CS18 104 CS15 104 RS29 12K RS21 100k RS24 15K RS23 6.8K RS22 NC RS25 4.7K DS23 NC RS20 220K CS14 104 ON/OFF CS13 10U/50V RS26 100R(1206) TLP421 QS3 BT3904 QS1 BT3906 QS2 BT3906 RS60 20K RS56 0 RS57 3K DS11 4148 RS58 4.7K CS20 RS53 20K RS88 0 DS10 4148 RS54 3K RS55 4.7K DS6 4148 DS8 4148 CS23 104 CS17 47U/50V RS84 2K RS82 3.9K DS9 4148 RS61 680R 3 4 JLB0931 5 6 7 IC11B LM393 DS17 4148 1 2 ZS2 16V/0.5W DS16 4148 CS30 104 RS47 27K CS31 104 RS46 15K RS45 220K RS44 56K RS43 4.7K DS15 4148 CS16 47U/50V RS85 2K RS83 3K DS7 4148 RS87 680R 3 4 JLB0931 D35 N.C Q18 N.C R69 N.C R50 N.C Q15 N.C R70 N.C R71 N.C C46 N.C R51 N.C RS41 N.C RS39 N.C RS40 N.C RS42 N.C R48 N.C R47 N.C R49 N.C 1 2 ZS1 N.C 1 2 Z5 N.C IC7 N.C RS14 33K RS18 2K RS17 3.3K CS10 104 CS11 104 RS12 1.1K IC10 KA431AZ IC8 AS431M IC9 AS431M +24v +12v +12VSB +12VSB +12V +12VSB +12V +12VSB 3 2 1 8 4 IC11A LM 393 RS19 16K 1 2 JLC5008 1 2 LS2 JLC0510 1 2 LS6 JLC0510 L 1 N 2 L N CON1 3.96/3PIN VDC VDC BD1 D15XB60 CS19 104 CS21 104 CS24 104 CS22 D30 DIN4937 DS14 NC 1 2 ZS5 N.C R87 15R R88 15R CS7 1000U/16V 14 1 6 11 10 12 9 8 T1 BCK-50-298S M5 M5 M4 M3 IC5 N.C M3 A A IC3 TLP421 +24v +12v RS65 3K(1206) RS67 3K(1206) RS68 3K(1206) P1 P2 P3 P4 P5 1 2 3 4 CON2 2.5MM 4PIN P6 B1 JLC0303 CS43 1000UF/35V B4 JLC0303 3 2 1 8 4 IC17A LM393 5 6 7 IC17B LM393 CY1 102 P7 R89 15R vcc1 Q VCC D36 4148 D37 4148 Q VCC VCC 1.1 金世琼 +12V +24V ON/OFF ON/OFF DS18 4148 1 2 ZS3 27V0.5W +24V DS12 MBR10100CT JSK3220-007C CS44 332 CS45 332 RS89 30K RS90 30K CX4 474 DS3 2010DN DS5 2010DN DS2 20150CT DS4 20150CT 1 2 3 4 5 6 7 CON3 3.96MM 7PIN C48 222 ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! 220*110*1.6MM 1 1 ! ! ! ! ! ! ! ! R52 8.2M ! IC4 IC4 IC2 IC2 LS1 LS1 LS3 LS4 LS3 LS4 1 电磁兼容元件清单 MODEL：JSK3220—007C（TTE） 序 号 位号 名称 型号 规格 材料 制造厂名称 认证标准 3C UL 1 CX3 X2 电容 MPX# 0.68UF/275VAC 跨距:22.5MM CARLI ELECTRONICS GB/T14472-1998 CQC03001007996 E120045 2 CX1 X2 电容 MPX# 0.68UF/275VAC 跨距:15MM CARLI ELECTRONICS GB/T14472-1998 CQC03001007996 E120045 AH Pan Overseas Electronic CQC03001003673 E146544 3 CY1,CY4 Y 电容 SEC 102/250VAC SUCCESS Electronics GB/T14472-1998 CQC02001001788 E114280 4 T1 主变压器 BCK-50-29 8S SHENZHEN JEWEL CQC05001014822 E247881 5 T2 辅助变压器 BCK-19-03 53 SHENZHEN JEWEL CQC05001014822 E247881 6 LF1、LF2 电源滤波器 JLB2859 SHENZHEN JEWEL E247881 2 安全件清单 MODEL：JSK3220—007C（TCL） 序 号 位号 名称 型号 规格 材料 制造厂名称 认证标准 3C UL 1 CX3 X2 电容 MPX# 0.68UF/275VAC 跨距:22.5MM CARLI ELECTRONICS GB/T14472-1998 CQC03001007996 E120045 2 CX1 X2 电容 MPX# 0.68UF/275VAC 跨距:15MM CARLI ELECTRONICS GB/T14472-1998 CQC03001007996 E120045 AH Pan Overseas Electronic CQC03001003673 E146544 3 CY1,CY4 Y1 电容 SEC 102/250VAC SUCCESS Electronics GB/T14472-1998 CQC02001001788 E114280 4 T1 主变压器 BCK-50-29 8S SHENZHEN JEWEL CQC05001014822 E247881 5 T2 辅助变压器 BCK-19-03 53 SHENZHEN JEWEL CQC05001014822 E247881 6 LF1、LF2 电源滤波器 JLB2859 SHENZHEN JEWEL E247881 7 LS3 LS4 电流互感器 JLB0931 SHENZHEN JEWEL E247881 3 安全件清单 MODEL：JSK3220—007C（TTE） 序 号 位号 名称 型号 规格 材料 制造厂名称 认证标准 3C UL PVR 7D471K Pan Overseas Electronic E186223 8 ZNR1 压敏 SVR 7D471K SUCCESS ELECTRONICS CO,LTD. E201696 JS CHYAO SHIUNN ELECTRONIC INDUSTRIAL LTD E113875 9 CON1 输入插座 Grilon AS V0 VH:3.96MM 3PIN EMS-CHEMIE(ASIA)LTD E132701 P421 P421 TOSHIBA E67349 10 IC2、IC3、IC4 光耦 PC817C PC817C SHARP E64380 11 F1 保险丝 382 6.3A/250V WICKMANN-WERKE GMBH GB93641-1997 NO:20030102070310 16 E67006 12 PCB PCB KB6150 FR-4 220*110*1.6MM 20Z 94V0A KINGBOARD LAMINATES LTD CQC03001005727 E123995 白胶 508 DONG BU FINE CHEMICAL CO LTD E108491 13 IC2 IC3 IC4 RTV silica gel ES2044 V-0 CLCERO INDUSTRIAL CO。，LTD E223694 4 实芯电阻 RS11 8.2MΩ 1/2W INNER MONGOLIA ERDOS ELECTRONIC COMPONENTS FACTORY CQC03001005924 E209364 高压玻璃釉 电阻器 R181 8.2MΩ 1/2W SHIJIAZHUANG HAI TE ELECTRONIC CO LTD CQC03001004146 E205990 14 R52 高电压用电 阻器 RNV1/2X XXJ 1/2W 8.2M KAMAYA ELECTRIC CO LTD E151897 15 绝缘片 GK GK-17 BARRIER MGTERIAL ILLINOIS TOOL WORKS INC E121855
