TCL液晶用SHLD3202F-101SN 81-P电源板电路原理图

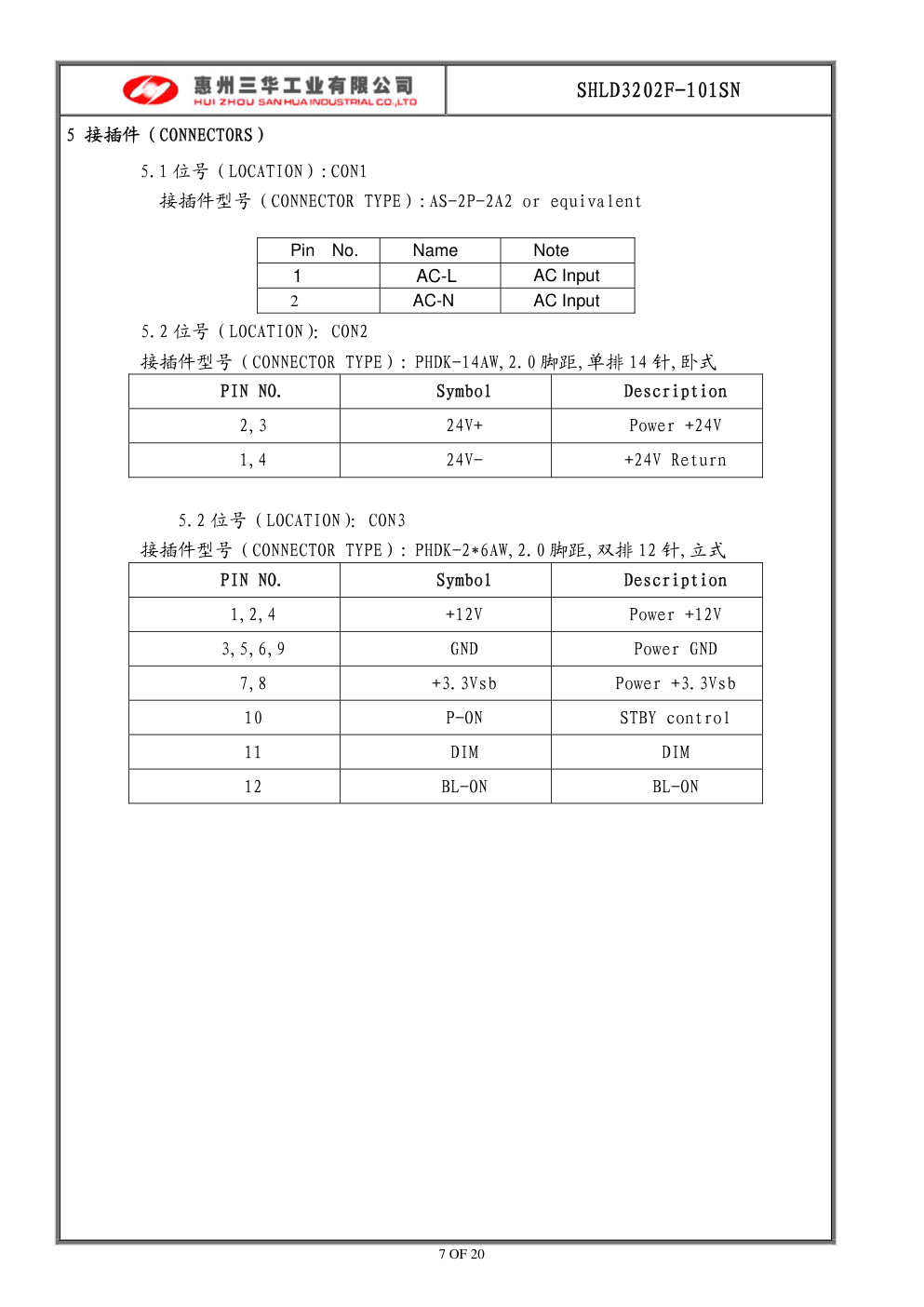

7 OF 20 SHLD3202F-101SN 5 接插件（CONNECTORS） 5.1 位号（LOCATION）:CON1 接插件型号（CONNECTOR TYPE）:AS-2P-2A2 or equivalent Pin No. Name Note 1 AC-L AC Input 2 AC-N AC Input 5.2 位号（LOCATION）：CON2 接插件型号（CONNECTOR TYPE）: PHDK-14AW,2.0 脚距,单排 14 针,卧式 PIN NO. Symbol Description 2,3 24V+ Power +24V 1,4 24V- +24V Return 5.2 位号（LOCATION）：CON3 接插件型号（CONNECTOR TYPE）: PHDK-2*6AW,2.0 脚距,双排 12 针,立式 PIN NO. Symbol Description 1,2,4 +12V Power +12V 3,5,6,9 GND Power GND 7,8 +3.3Vsb Power +3.3Vsb 10 P-ON STBY control 11 DIM DIM 12 BL-ON BL-ON 11 OF 20 7 线路图（CIRCUIT SCH） 1 2 3 4 5 6 7 8 A B C D 8 7 6 5 4 3 2 1 D C B A CX1 0.47uF275V F1 T3.15AH/250VAC RT1 2R58 LF1 SHL3230F-101-LF1 U3 TL431 R41 1K 0805 C15 680u/25V D6 FR107 R36 10KF 0805 R38 82K 0805 R20 100K 1206 D5 RL207 R39 10K 0805 C19 104/50V C3 222/630V U2A PC817 24V+ T1 SHL3238F-101S-T1 R25 100R 1206 R13 100K 0805 C14 102/1kV R19 22R 1206 R11 100K 1206 CY3 152Y1 R6 1.5M/1206 C20 104/50V Title:SHLD3202F-101SN Size A4 Number Rev.:1.0 Date: 2012.10.31 File: SHLD3202F-101S Sheet 1 of 1 Drawn by:徐风平 L N D9 SBR10100 R26 100R 1206 C16 680u/25V 3.3VSB R48 100R 1206 C9 471/1kV R22 11K 0805 C12 101/50V D8 YG902C2R R49 100R 1206 C10 470u/35V 12V Q3 APM4317K R12 100K 1206 R10 100K 1206 R9 100K 1206 R7 100K 1206 R8 100K 1206 R21 100K 1206 R23 4.7K 1206 R28 NC R24 NC C13 220u/35V C18 220u/25V R29 NC R31 10K 0805 R34 10K 1206 R33 100K 0805 Q4 3904 P-ON R37 2KF 0805 1 2 CON1 AS-2P-2A2 1 2 3 4 5 6 7 8 9 10 11 12 CON3 2.0mm*6*2 L N BL-ON 12V GND 3.3V P-ON DIM C2 56u/450V Q1 NDF06N60ZG C5 101 U2B LTV-817 C4 472 C7 22u/50V 1 2 3 4 5 6 7 8 U1 FAN6754A LF2 SHP2404A-151-NF202 C1 56u/450V R4 1.5M/1206 R3 1.5M/1206 R15 0R13 2W R18 10K 0805 R17 47R 1206 R16 22R 1206 C11 470u/35V R35 68KF 0805 CY1 NC CY2 NC D7 1N4148 R27 NC 1 2 3 4 5 6 7 8 U4 UTC34063 R42 1R5 1206 R43 1R5 1206 L3 SHL3230F-101-L2 D12 SR240 C22 820u/10V C21 471/50V R45 5.6K 0805 R44 9.1K 0805 R40 4.7K 0805 R30 10K 0805 C17 104/50V R32 1K 0805 R1 1.5M/1206 R5 1.5M/1206 R2 1.5M/1206 SW1 KDC-G04-9R VR1 NC D2 RL257 D4 RL257 D3 RL257 D1 RL257 ZD1 NC ZD2 NC C6 104 C8 101 1KV C23 220u/25V D15 1N4007 R14 200R 0805 R50 330K 1206 R51 330K 1206 R52 330K 1206 R53 330K 1206 CY4 101Y1 CY5 101Y1 R46 4.7K 1206 R47 NC Q2 SM6018 Q5 3904 Q6 3904 Q7 3906 R59 47K 0805 R55 3K 0805 R57 3K 0805 R58 47K 0805 R56 30K 0805 R54 10K 0805 C24 101/50V DIM BL-ON 24V- 1 2 3 4 CON2 24V+ 24V- 13 OF 20 9 实物图
