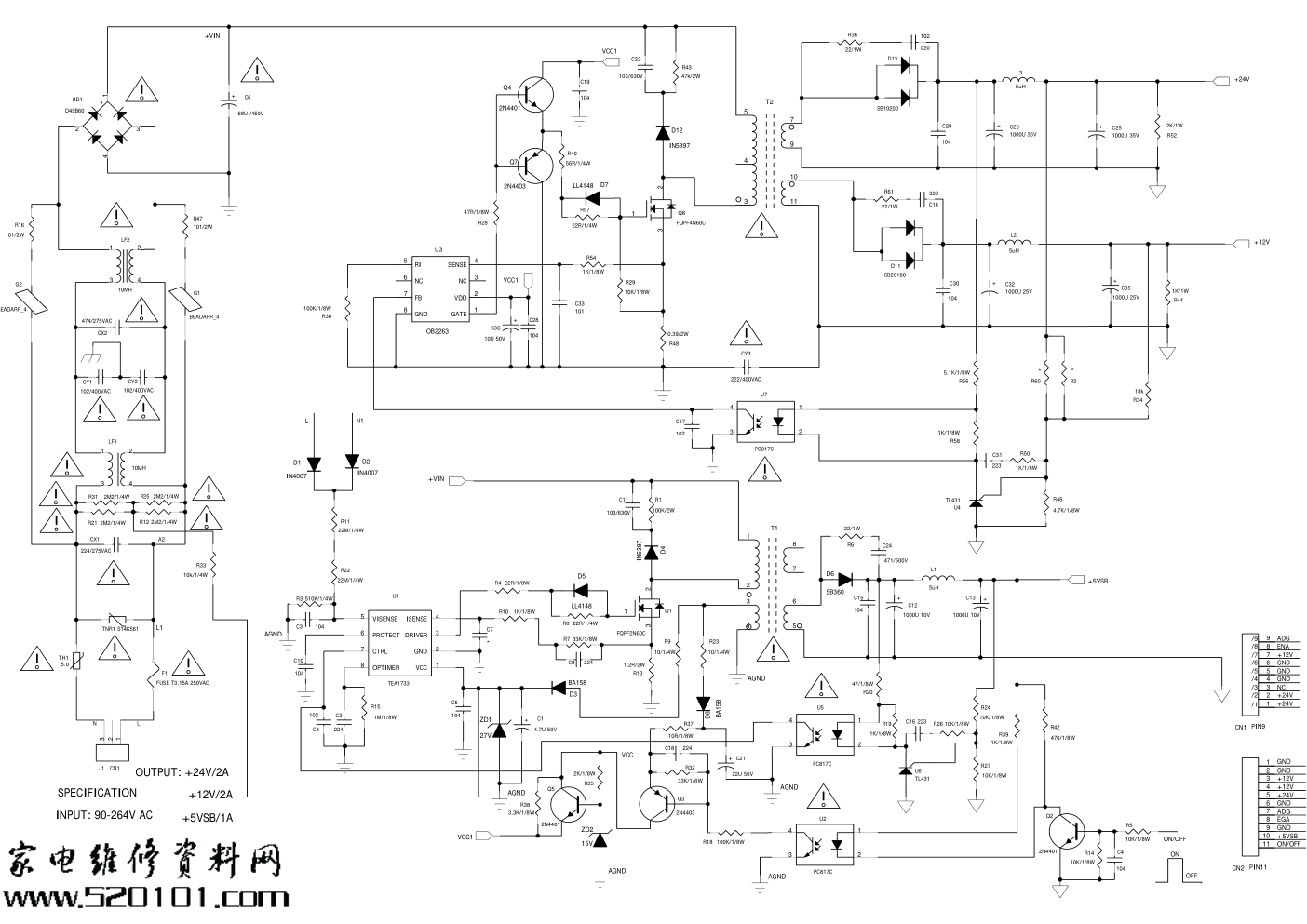

创维液晶168P-P24TWB-W1电源板电路原理图

SPECIFICATION OUTPUT: +24V/2A +12V/2A +5VSB/1A INPUT: 90-264V AC N L L1 L N1 +VIN ON/OFF ON OFF VCC R58 1K/1/8W R43 47k/2W R44 1K/1W R36 22/1W R33 10k/1/4W R11 22M/1/4W R16 101/2W R56 5.1K/1/8W R47 101/2W R54 1K/1/8W R21 2M2/1/4W R48 0.39/2W R22 22M/1/4W R12 2M2/1/4W R60 * R50 1K/1/8W R46 4.7K/1/8W R52 2K/1W + C35 1000U 25V + C32 1000U 25V + C25 1000U 35V + C26 1000U 35V L2 5uH L3 5uH 1 2 3 J1 CN1 1 2 3 4 LF2 10MH 1 2 3 4 LF1 10MH CX1 224/275VAC CY1 102/400VAC C31 223 C33 101 CY2 102/400VAC C29 104 C30 104 CX2 474/275VAC D12 IN5397 TH1 5.0 TNR1 S14K561 U4 TL431 G1 BEADARR_4 G2 EADARR_4 D13 SB10200 D11 SB20100 F1 FUSE T3.15A 250VAC 1 2 3 Q8 FQPF4N60C - + 2 1 3 4 BD1 D4SB60 1 2 3 4 U7 PC817C D2 IN4007 D1 IN4007 R1 100K/2W R3 510K/1/4W R4 22R/1/8W R7 33K/1/8W R9 10/1/4W R10 1K/1/8W R13 1.2R/2W R15 1M/1/8W + C1 4.7U 50V C2 224 C3 104 C5 104 C7 * C8 102 C9 224 C10 104 C11 103/630V 4 ISENSE 6 PROTECT 5 VISENSE 2 GND 7 CTRL 8 OPTIMER 3 DRIVER 1 VCC U1 TEA1733 D3 BA158 D4 IN5397 D5 LL4148 1 2 3 Q1 FQPF2N60C 1 2 3 4 U2 PC817C 1 2 3 4 U5 PC817C R5 10K/1/8W R14 10K/1/8W R18 100K/1/8W Q3 2N4403 D6 SB360 L1 5uH + C12 1000U 10V + C13 1000U 10V C15 104 R19 1K/1/8W R20 47/1/8W R24 10K/1/8W R26 10K/1/8W R27 10K/1/8W C16 223 U6 TL431 C17 102 R30 100K/1/8W D7 LL4148 1 GATE 2 VDD 3 NC 4 SENSE 5 RI 6 NC 7 FB 8 GND U3 OB2263 R2 * R28 47R/1/8W R29 10K/1/8W 1 +24V 2 +24V 3 NC 4 GND 5 GND 6 GND 7 +12V 8 ENA 9 ADG /1 /2 /3 /4 /5 /6 /7 /8 /9 CN1 PIN9 11 ON/OFF 10 +5VSB 9 GND 8 EGA 7 ADG 6 GND 5 +24V 4 +12V 3 +12V 2 GND 1 GND CN2 PIN11 C4 104 R32 33K/1/8W C18 224 R34 18k Q5 2N4401 R35 2K/1/8W R38 3.3K/1/8W Q4 2N4401 Q7 2N4403 CY3 222/400VAC 1 2 3 4 5 6 7 8 T1 5 4 3 11 10 9 7 T2 ZD2 15V ZD1 27V Q2 2N4401 R39 1K/1/8W R42 470/1/8W + C6 68U /450V + C36 10U 50V C28 104 R6 22/1W C24 471/500V C19 104 R8 22R/1/4W R57 22R/1/4W R40 56R/1/4W C22 103/630V R23 10/1/4W D8 BA158 + C21 22U 50V R37 10R/1/8W R31 2M2/1/4W R25 2M2/1/4W C20 102 R61 22/1W C14 222 A2 +12V +24V VCC1 VCC1 AGND AGND AGND AGND AGND AGND +5VSB VCC1 +VIN
