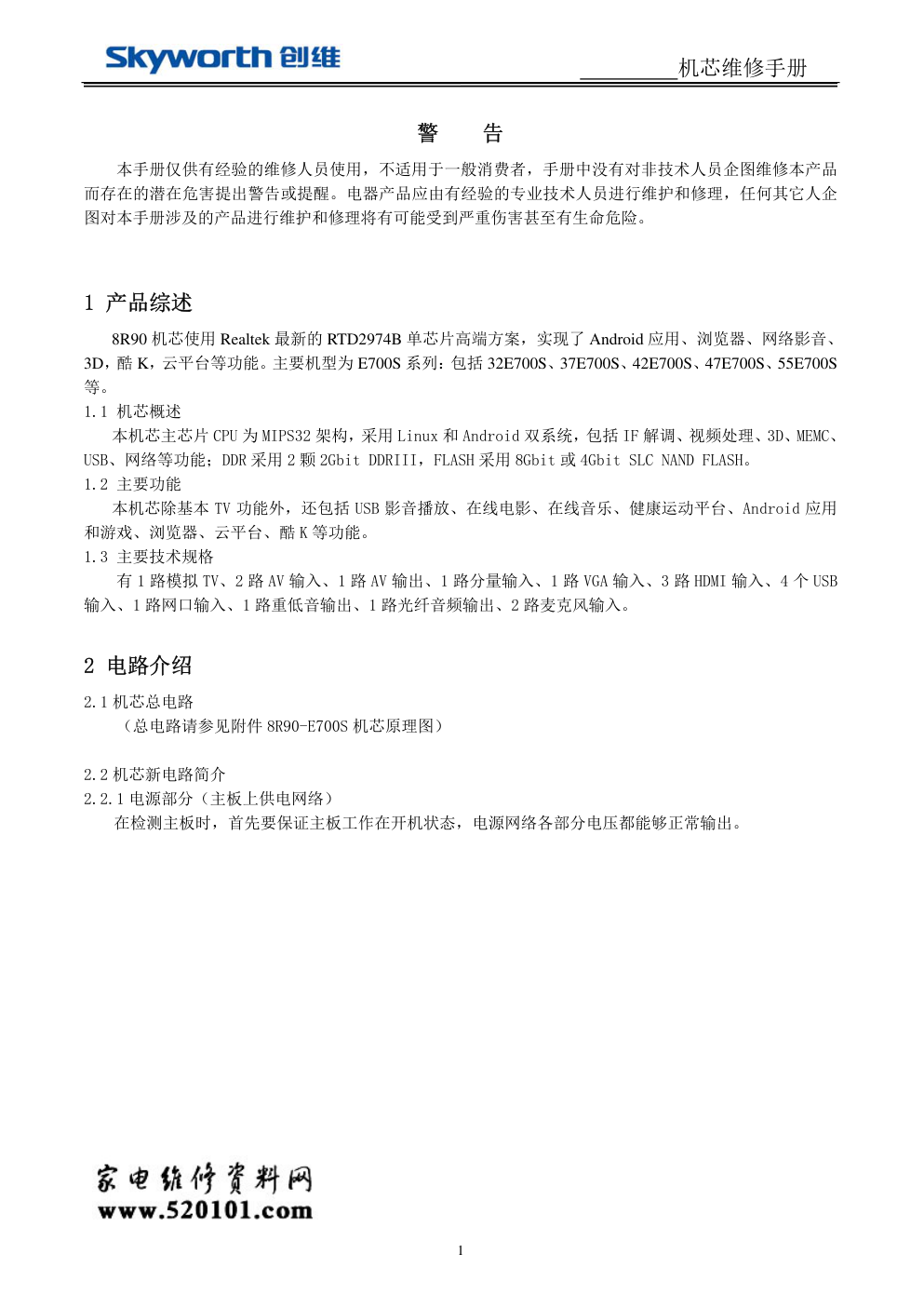

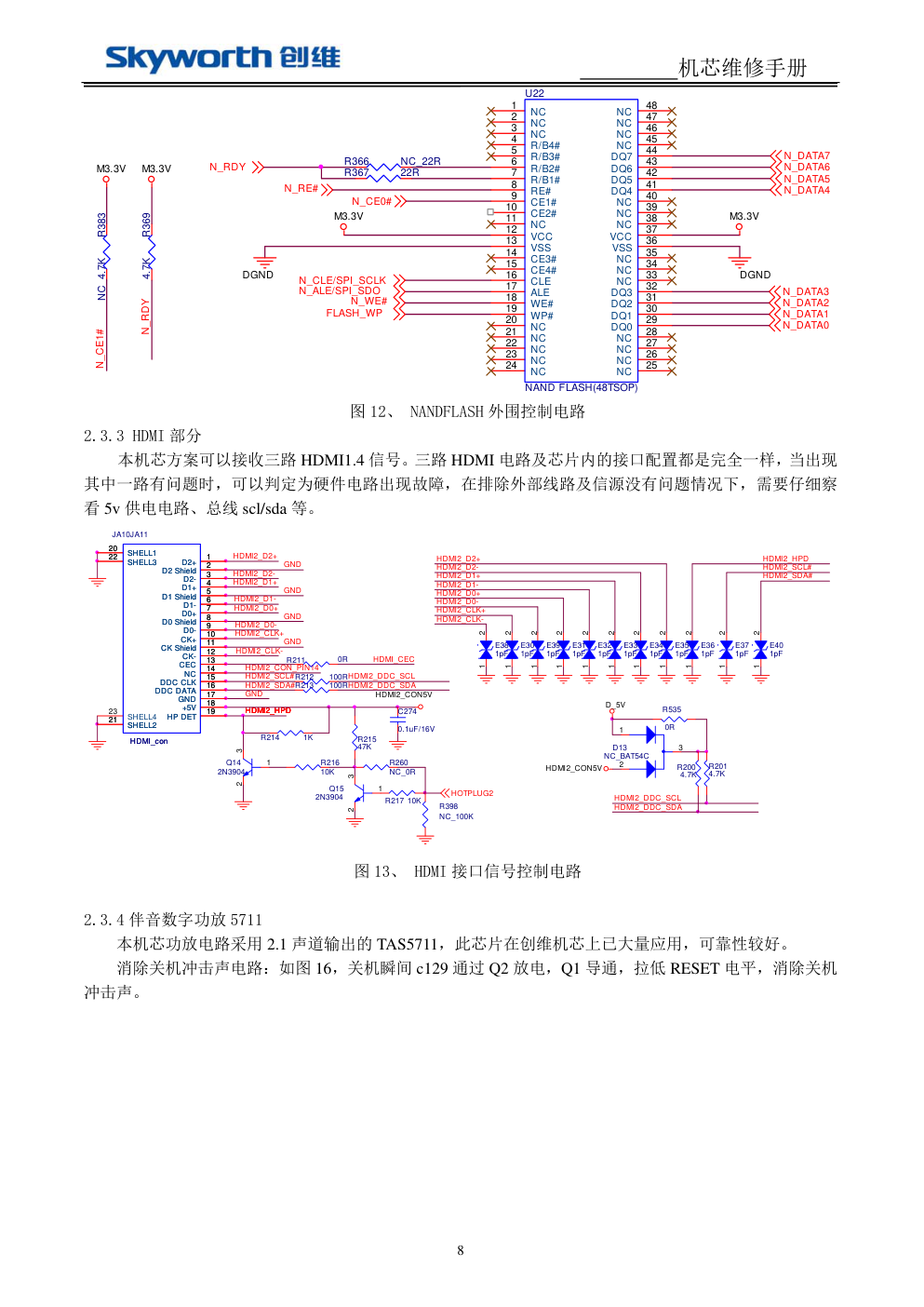

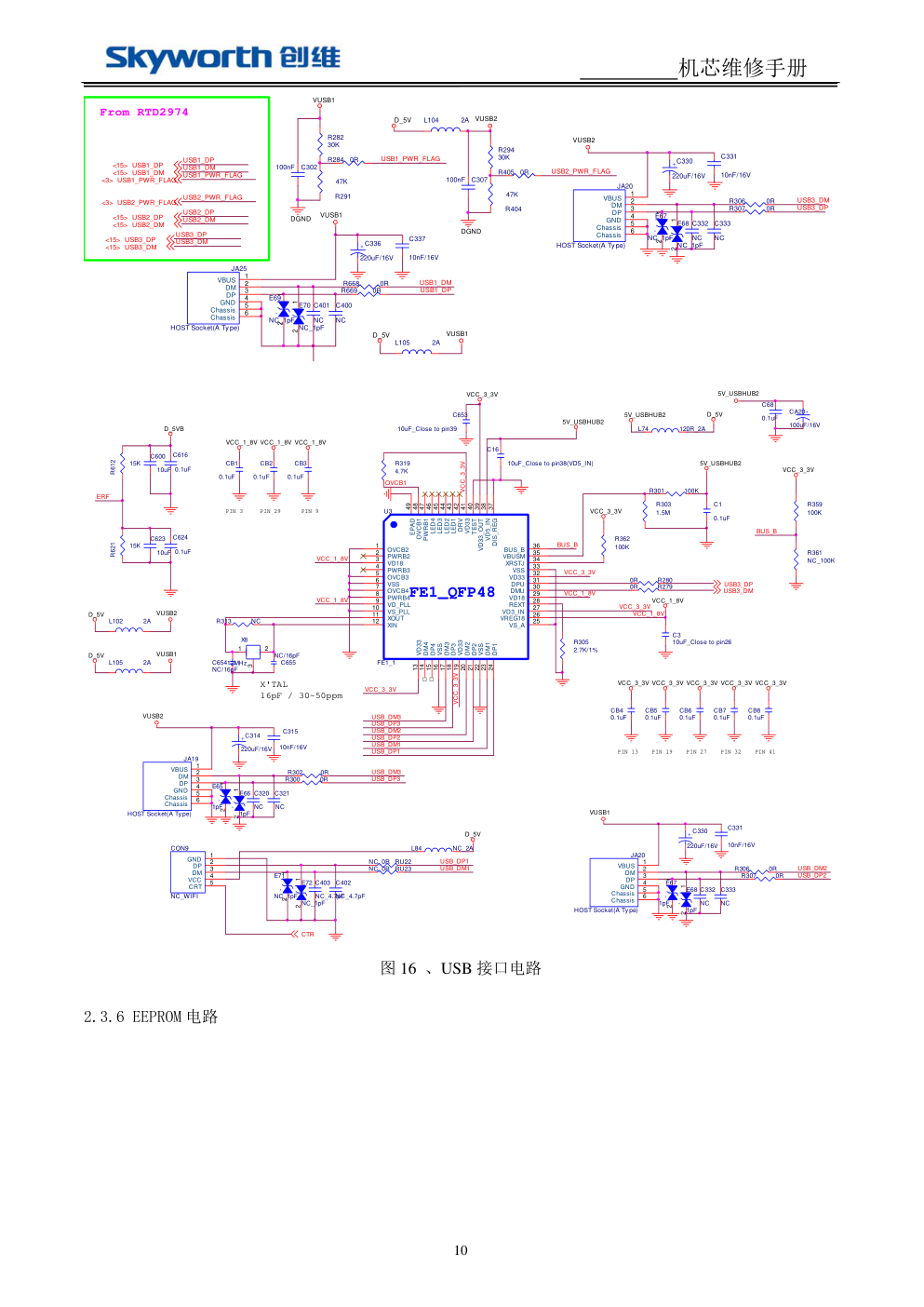

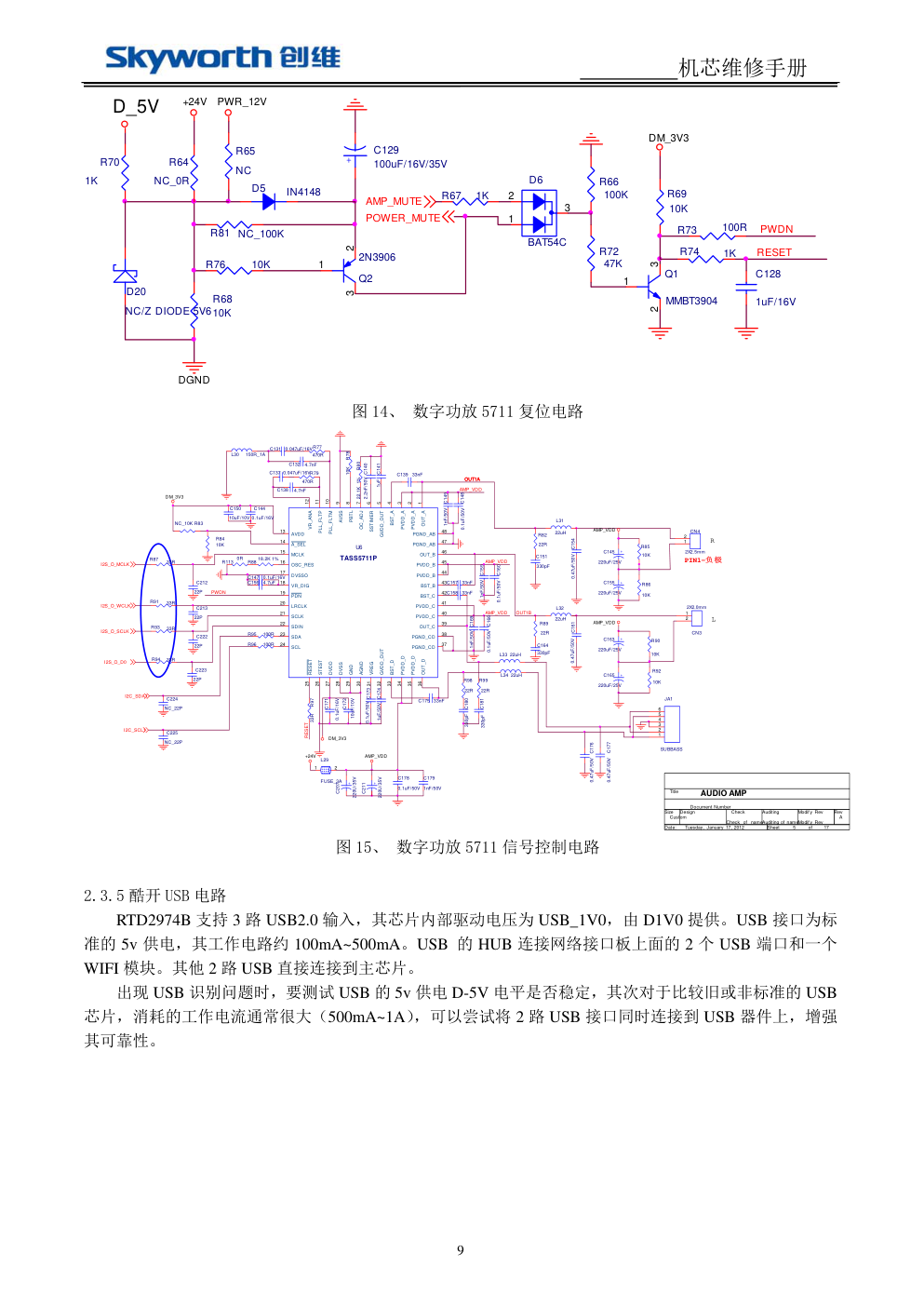

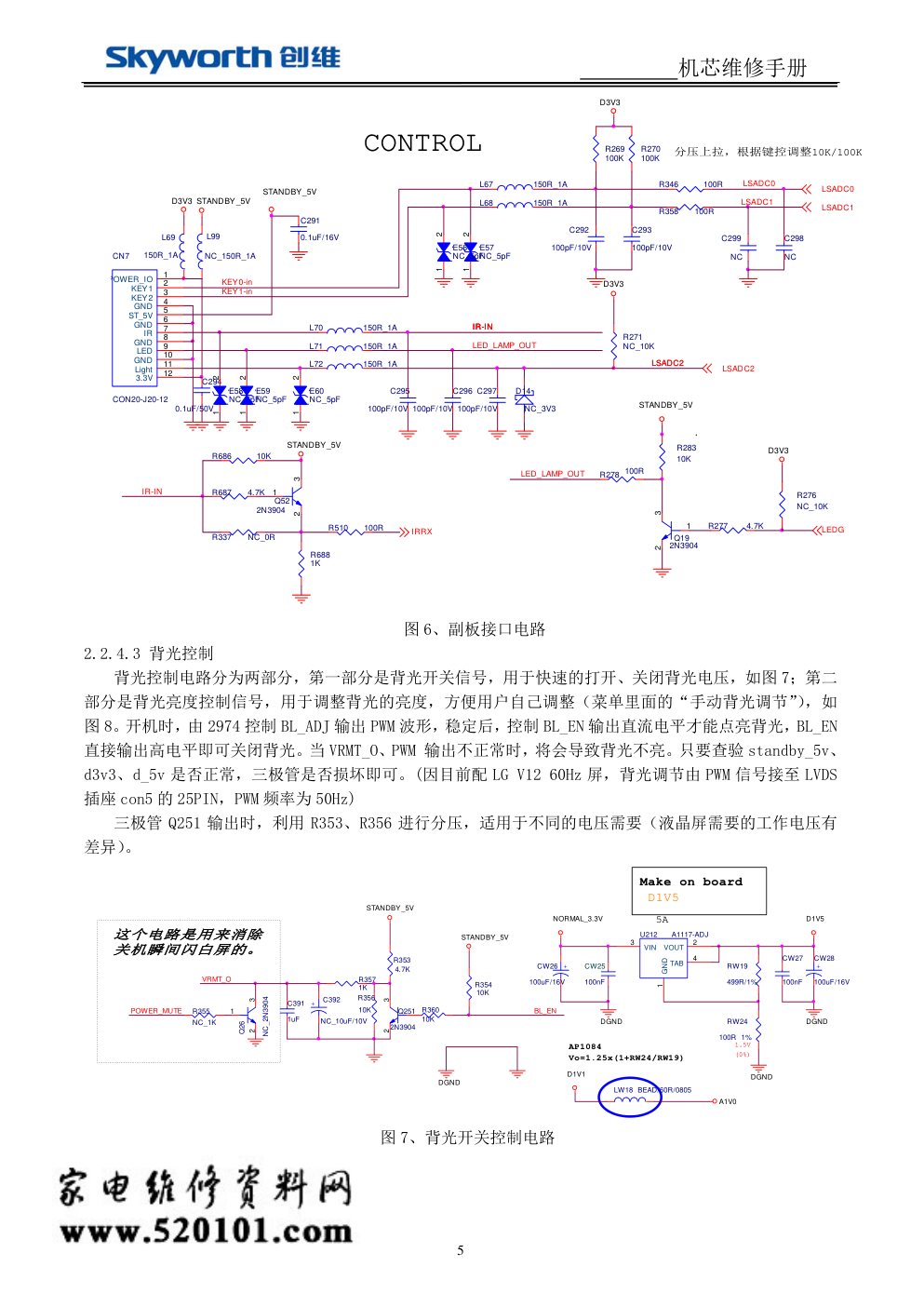

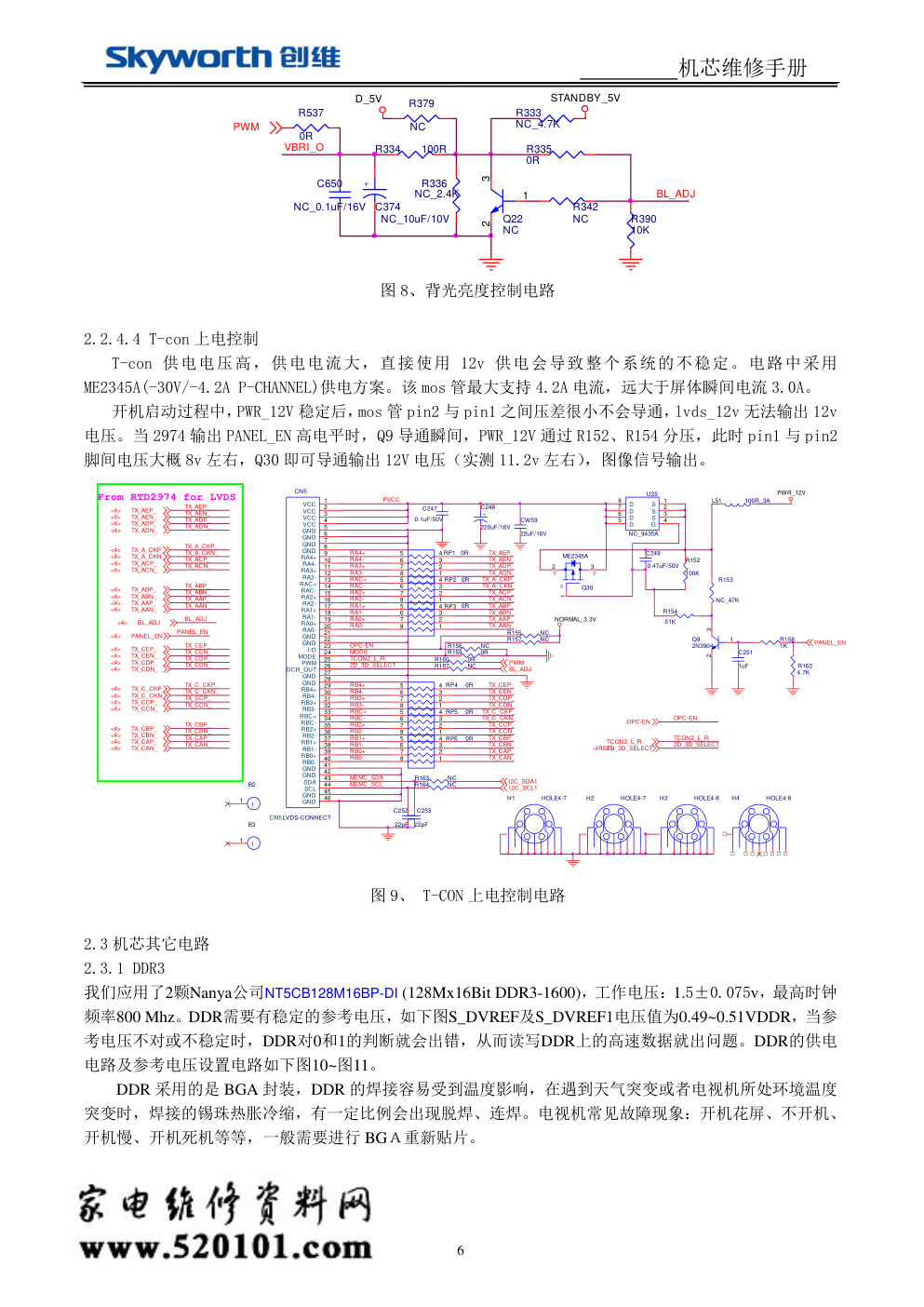

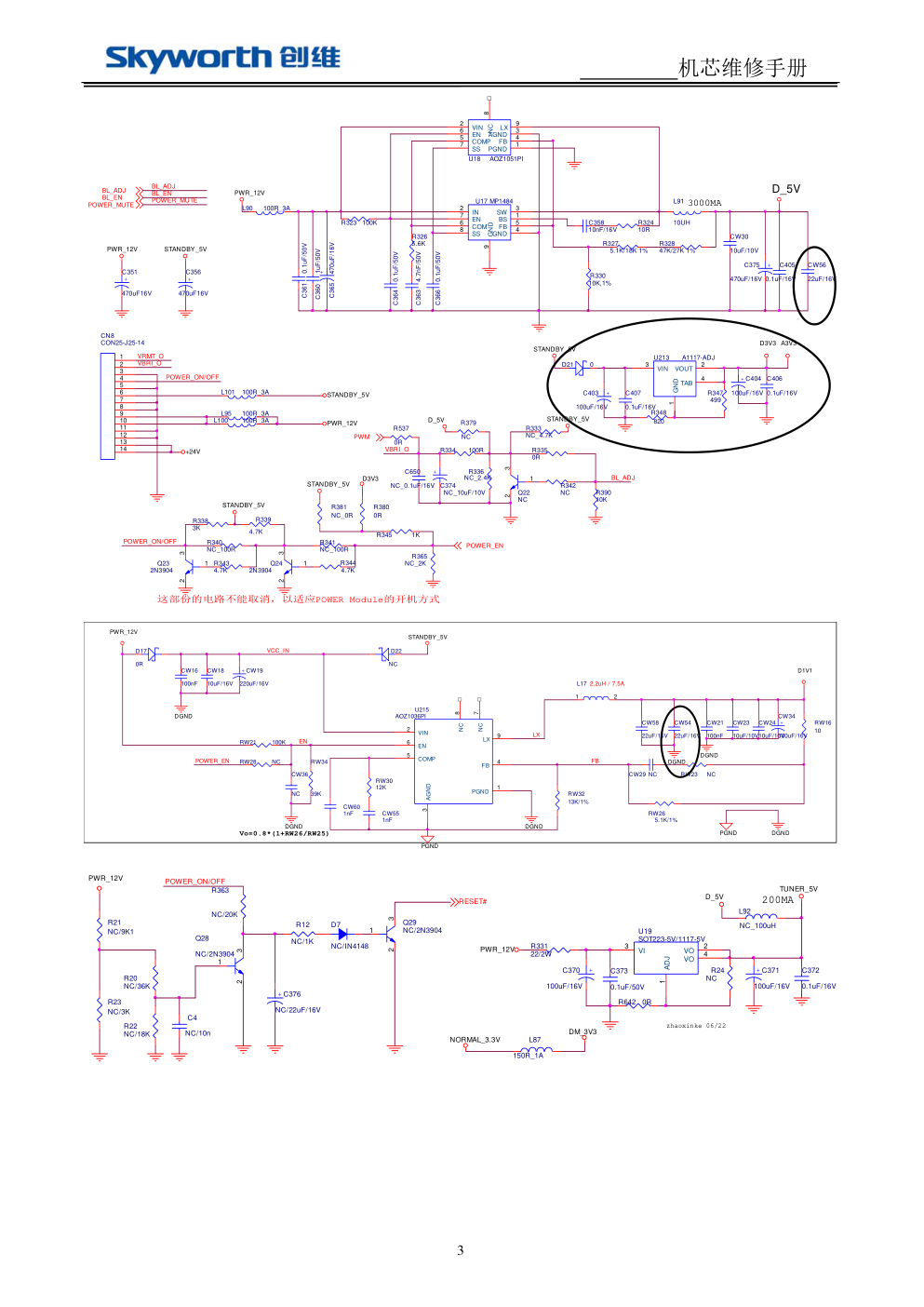

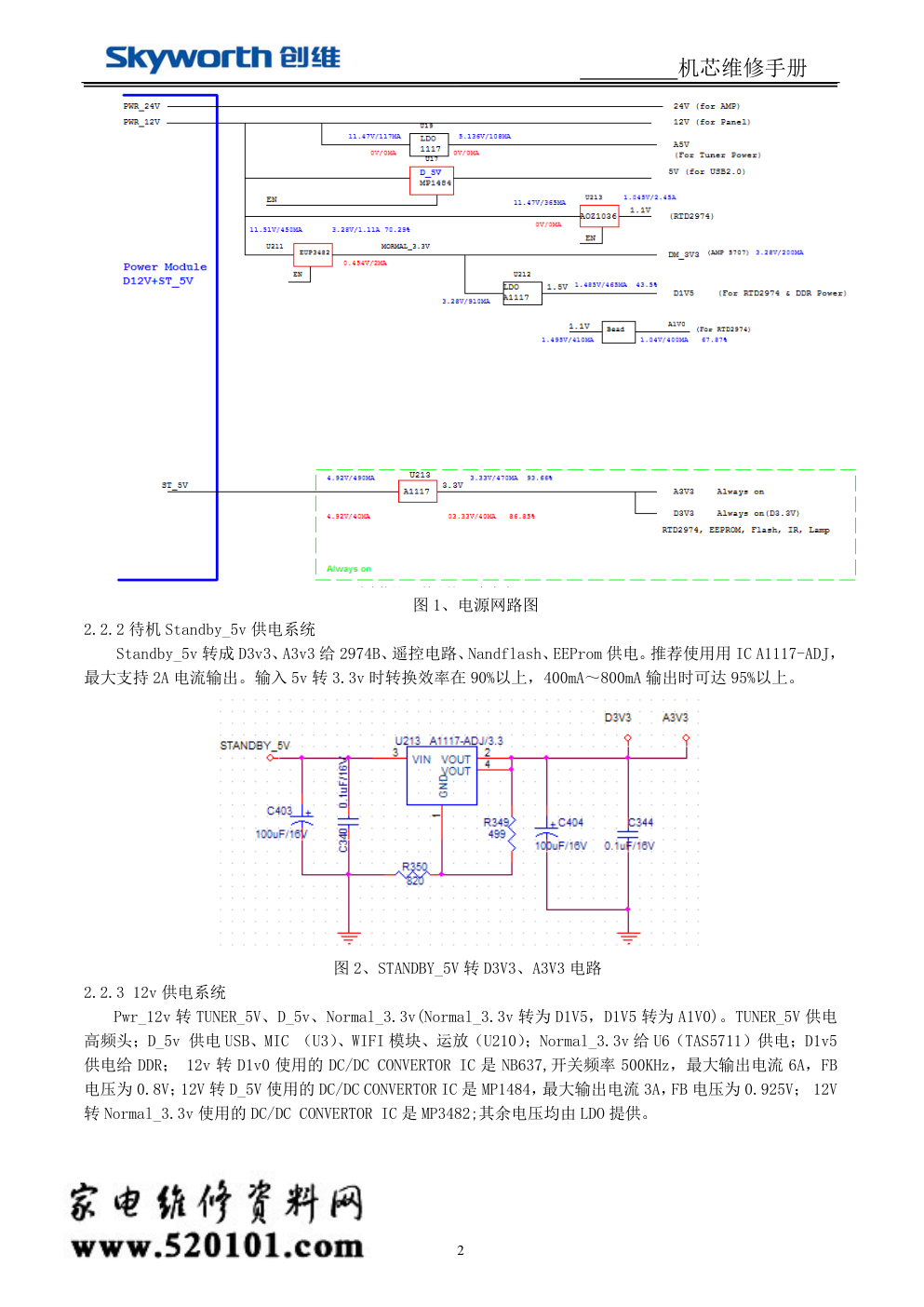

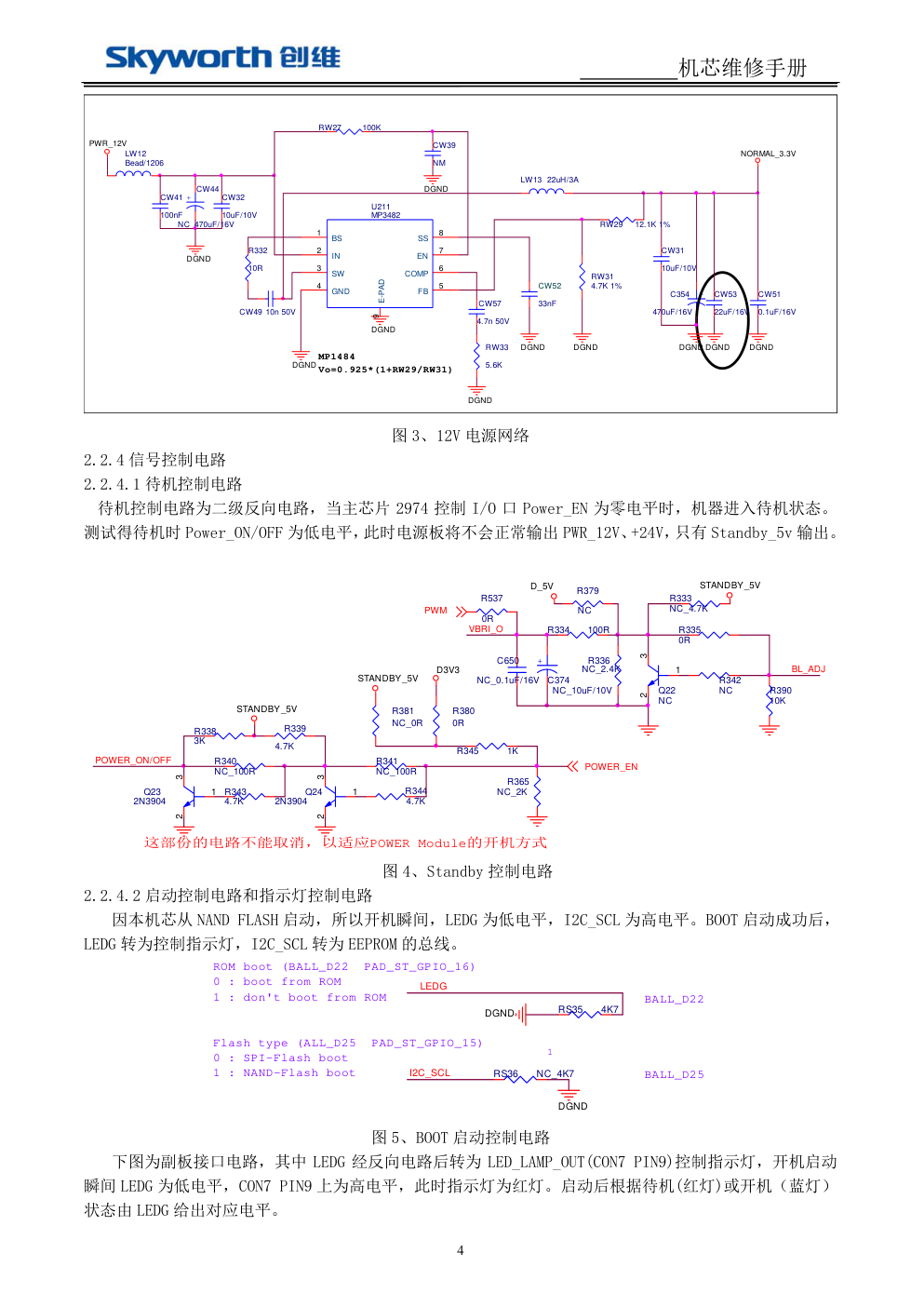

机芯维修手册 1 警 告 本手册仅供有经验的维修人员使用，不适用于一般消费者，手册中没有对非技术人员企图维修本产品 而存在的潜在危害提出警告或提醒。电器产品应由有经验的专业技术人员进行维护和修理，任何其它人企 图对本手册涉及的产品进行维护和修理将有可能受到严重伤害甚至有生命危险。 1 产品综述 8R90 机芯使用 Realtek 最新的 RTD2974B 单芯片高端方案，实现了 Android 应用、浏览器、网络影音、 3D，酷 K，云平台等功能。主要机型为 E700S 系列：包括 32E700S、37E700S、42E700S、47E700S、55E700S 等。 1.1 机芯概述 本机芯主芯片 CPU 为 MIPS32 架构，采用 Linux 和 Android 双系统，包括 IF 解调、视频处理、3D、MEMC、 USB、网络等功能；DDR 采用 2 颗 2Gbit DDRIII，FLASH 采用 8Gbit 或 4Gbit SLC NAND FLASH。 1.2 主要功能 本机芯除基本 TV 功能外，还包括 USB 影音播放、在线电影、在线音乐、健康运动平台、Android 应用 和游戏、浏览器、云平台、酷 K 等功能。 1.3 主要技术规格 有 1 路模拟 TV、2 路 AV 输入、1 路 AV 输出、1 路分量输入、1 路 VGA 输入、3 路 HDMI 输入、4 个 USB 输入、1 路网口输入、1 路重低音输出、1 路光纤音频输出、2 路麦克风输入。 2 电路介绍 2.1 机芯总电路 （总电路请参见附件 8R90-E700S 机芯原理图） 2.2 机芯新电路简介 2.2.1 电源部分（主板上供电网络） 在检测主板时，首先要保证主板工作在开机状态，电源网络各部分电压都能够正常输出。 机芯维修手册 2 图 1、电源网路图 2.2.2 待机 Standby_5v 供电系统 Standby_5v 转成 D3v3、A3v3 给 2974B、遥控电路、Nandflash、EEProm 供电。推荐使用用 IC A1117-ADJ， 最大支持 2A 电流输出。输入 5v 转 3.3v 时转换效率在 90%以上，400mA～800mA 输出时可达 95%以上。 图 2、STANDBY_5V 转 D3V3、A3V3 电路 2.2.3 12v 供电系统 Pwr_12v 转 TUNER_5V、D_5v、Normal_3.3v(Normal_3.3v 转为 D1V5，D1V5 转为 A1V0)。TUNER_5V 供电 高频头；D_5v 供电 USB、MIC （U3）、WIFI 模块、运放（U210）；Normal_3.3v 给 U6（TAS5711）供电；D1v5 供电给 DDR； 12v 转 D1v0 使用的 DC/DC CONVERTOR IC 是 NB637,开关频率 500KHz，最大输出电流 6A，FB 电压为 0.8V；12V 转 D_5V 使用的 DC/DC CONVERTOR IC 是 MP1484，最大输出电流 3A，FB 电压为 0.925V； 12V 转 Normal_3.3v 使用的 DC/DC CONVERTOR IC 是 MP3482;其余电压均由 LDO 提供。 机芯维修手册 3 PWM C364 0.1uF/50V C405 0.1uF/16V D_5V R379 NC CW30 10uF/10V R365 NC_2K POWER_ON/OFF + C375 470uF/16V A3V3 D3V3 + C356 470uF16V STANDBY_5V + C351 470uF16V PWR_12V VIN 3 GND 1 VOUT 2 TAB 4 U213 A1117-ADJ D21 0 C406 0.1uF/16V R347 499 R348 820 + C403 100uF/16V + C404 100uF/16V C407 0.1uF/16V L91 10UH C358 10nF/16V R338 3K R339 4.7K 1 2 3 Q23 2N3904 C363 4.7nF/50V R328 47K/27K 1% BS 1 IN 2 SW 3 GND 4 FB 5 COM 6 EN 7 SS 8 GND 9 U17 MP1484 R326 5.6K R330 10K,1% C366 0.1uF/50V R340 NC_100R PWR_12V PWR_12V D_5V +24V STANDBY_5V R381 NC_0R STANDBY_5V STANDBY_5V BL_ADJ L101 100R_3A VBRI_O VRMT_O POWER_ON/OFF POWER_EN VBRI_O C361 0.1uF/50V BL_ADJ POWER_MUTE POWER_MUTE BL_EN BL_ADJ 这部份的电路不能取消，以适应POWER Module的开机方式 BL_EN 1 2 3 Q24 2N3904 R343 4.7K D3V3 R344 4.7K R333 NC_4.7K C650 NC_0.1uF/16V R341 NC_100R R335 0R 1 2 3 Q22 NC L90 100R_3A R334 100R R342 NC R324 10R R336 NC_2.4K 1 2 3 4 5 6 7 8 9 10 11 12 13 14 CN8 CON25-J25-14 R323 100K R327 5.1K/18K 1% C360 1uF/50V 3000MA + C365 470uF/16V CW56 22uF/16V L95 100R_3A STANDBY_5V PGND 1 VIN 2 AGND 3 FB 4 COMP 5 EN 6 SS 7 NC 8 LX 9 U18 AOZ1051PI STANDBY_5V R537 0R R380 0R R390 10K R345 1K + C374 NC_10uF/10V L100 100R_3A VCC_IN RW26 5.1K/1% D1V1 CW16 100nF PWR_12V DGND CW18 10uF/16V RW16 10 1 2 L17 2.2uH / 7.5A DGND CW58 22uF/16V CW21 100nF CW29 NC CW36 NC RW23 NC DGND Vo=0.8*(1+RW26/RW25) RW21 100K CW23 10uF/10V + CW19 220uF/16V PGND + CW34 100uF/16V CW24 10uF/10V RW34 39K CW54 22uF/16V DGND D22 NC STANDBY_5V RW32 13K/1% DGND CW55 1nF PGND FB CW60 1nF DGND LX PGND 1 NC 8 NC 7 EN 6 AGND 3 FB 4 COMP 5 VIN 2 LX 9 U215 AOZ1036PI RW30 12K D17 0R EN POWER_EN RW28 NC D7 NC/IN4148 PWR_12V R21 NC/9K1 R20 NC/36K R22 NC/18K R23 NC/3K C4 NC/10n + C370 100uF/16V RESET# 1 2 3 Q29 NC/2N3904 NORMAL_3.3V L87 150R_1A DM_3V3 + C371 100uF/16V R12 NC/1K 1 2 3 Q28 NC/2N3904 R331 22/2W C373 0.1uF/50V TUNER_5V PWR_12V R363 NC/20K C372 0.1uF/16V L92 NC_100uH 200MA D_5V R642 0R zhaoxinke 06/22 R24 NC POWER_ON/OFF + C376 NC/22uF/16V VO 2 ADJ 1 VI 3 VO 4 U19 SOT223-5V/1117-5V 机芯维修手册 4 DGND DGND PWR_12V NORMAL_3.3V + CW44 NC_470uF/16V + C354 470uF/16V CW32 10uF/10V CW31 10uF/10V CW51 0.1uF/16V CW53 22uF/16V R332 10R DGND DGND DGND CW41 100nF RW27 100K 33nF CW52 LW13 22uH/3A CW57 4.7n 50V RW33 5.6K RW31 4.7K 1% RW29 12.1K 1% CW49 10n 50V DGND DGND IN 2 BS 1 SW 3 FB 5 COMP 6 GND 4 SS 8 EN 7 E-PAD 9 U211 MP3482 DGND DGND LW12 Bead/1206 DGND CW39 NM MP1484 Vo=0.925*(1+RW29/RW31) 图 3、12V 电源网络 2.2.4 信号控制电路 2.2.4.1 待机控制电路 待机控制电路为二级反向电路，当主芯片 2974 控制 I/O 口 Power_EN 为零电平时，机器进入待机状态。 测试得待机时 Power_ON/OFF 为低电平，此时电源板将不会正常输出 PWR_12V、+24V，只有 Standby_5v 输出。 PWM D_5V R379 NC R365 NC_2K POWER_ON/OFF R338 3K R339 4.7K 1 2 3 Q23 2N3904 R340 NC_100R R381 NC_0R STANDBY_5V STANDBY_5V BL_ADJ POWER_EN VBRI_O 这部份的电路不能取消，以适应POWER Module的开机方式 1 2 3 Q24 2N3904 R343 4.7K D3V3 R344 4.7K R333 NC_4.7K C650 NC_0.1uF/16V R341 NC_100R R335 0R 1 2 3 Q22 NC R334 100R R342 NC R336 NC_2.4K STANDBY_5V R537 0R R380 0R R390 10K R345 1K + C374 NC_10uF/10V 图 4、Standby 控制电路 2.2.4.2 启动控制电路和指示灯控制电路 因本机芯从 NAND FLASH 启动，所以开机瞬间，LEDG 为低电平，I2C_SCL 为高电平。BOOT 启动成功后， LEDG 转为控制指示灯，I2C_SCL 转为 EEPROM 的总线。 LEDG RS36 NC_4K7 RS35 4K7 ROM boot (BALL_D22 PAD_ST_GPIO_16) 0 : boot from ROM 1 : don't boot from ROM Flash type (ALL_D25 PAD_ST_GPIO_15) 0 : SPI-Flash boot 1 : NAND-Flash boot BALL_D25 1 BALL_D22 DGND DGND I2C_SCL 图 5、BOOT 启动控制电路 下图为副板接口电路，其中 LEDG 经反向电路后转为 LED_LAMP_OUT(CON7 PIN9)控制指示灯，开机启动 瞬间 LEDG 为低电平，CON7 PIN9 上为高电平，此时指示灯为红灯。启动后根据待机(红灯)或开机（蓝灯） 状态由 LEDG 给出对应电平。 机芯维修手册 5 LSADC0 R283 10K R510 100R R346 100R 分压上拉，根据键控调整10K/100K C294 0.1uF/50V R687 4.7K R688 1K 1 2 3 Q52 2N3904 STANDBY_5V R686 10K IR-IN R358 100R IRRX R337 NC_0R L99 NC_150R_1A STANDBY_5V C298 NC C299 NC 1 2 E60 NC_5pF R270 100K L68 150R_1A C293 100pF/10V R269 100K 1 2 E58 NC_5pF D3V3 C295 100pF/10V L67 150R_1A C292 100pF/10V POWER_IO 1 KEY1 2 KEY2 3 GND 4 ST_5V 5 GND 6 IR 7 GND 8 LED 9 GND 10 Light 11 3.3V 12 CN7 CON20-J20-12 D3V3 CONTROL KEY0-in KEY1-in C291 0.1uF/16V STANDBY_5V LSADC2 LSADC2 C296 100pF/10V C297 100pF/10V L72 150R_1A 1 2 E59 NC_5pF 1 2 E57 NC_5pF 1 2 E56 NC_5pF D14 NC_3V3 LED_LAMP_OUT IR-IN IR-IN IR-IN L71 150R_1A R271 NC_10K D3V3 L70 150R_1A LSADC0 LSADC1 LSADC2 R278 100R STANDBY_5V LED_LAMP_OUT R277 4.7K LEDG 1 2 3 Q19 2N3904 R276 NC_10K D3V3 L69 150R_1A LSADC1 图 6、副板接口电路 2.2.4.3 背光控制 背光控制电路分为两部分，第一部分是背光开关信号，用于快速的打开、关闭背光电压，如图 7；第二 部分是背光亮度控制信号，用于调整背光的亮度，方便用户自己调整（菜单里面的“手动背光调节”），如 图 8。开机时，由 2974 控制 BL_ADJ 输出 PWM 波形，稳定后，控制 BL_EN 输出直流电平才能点亮背光，BL_EN 直接输出高电平即可关闭背光。当 VRMT_O、PWM 输出不正常时，将会导致背光不亮。只要查验 standby_5v、 d3v3、d_5v 是否正常，三极管是否损坏即可。(因目前配 LG V12 60Hz 屏，背光调节由 PWM 信号接至 LVDS 插座 con5 的 25PIN，PWM 频率为 50Hz) 三极管 Q251 输出时，利用 R353、R356 进行分压，适用于不同的电压需要（液晶屏需要的工作电压有 差异）。 + CW28 100uF/16V BL_EN A1V0 D1V1 LW18 BEAD/60R/0805 + CW26 100uF/16V STANDBY_5V 这个电路是用来消除 关机瞬间闪白屏的。 POWER_MUTE VRMT_O 1 2 3 Q26 NC_2N3904 + C392 NC_10uF/10V C391 1uF R353 4.7K R357 1K R355 NC_1K R360 10K 1 2 3 Q25 2N3904 R356 10K CW27 100nF Make on board D1V5 RW24 100R 1% AP1084 Vo=1.25x(1+RW24/RW19) 1.5V (0%) 100nF CW25 NORMAL_3.3V D1V5 RW19 499R/1% 5A VIN 3 GND 1 VOUT 2 TAB 4 U212 A1117-ADJ DGND DGND DGND R354 10K STANDBY_5V DGND 图 7、背光开关控制电路 机芯维修手册 6 STANDBY_5V BL_ADJ VBRI_O R333 NC_4.7K C650 NC_0.1uF/16V R335 0R R334 100R 1 2 3 Q22 NC R342 NC R336 NC_2.4K R537 0R R390 10K + C374 NC_10uF/10V PWM D_5V R379 NC 图 8、背光亮度控制电路 2.2.4.4 T-con 上电控制 T-con 供电电压高，供电电流大，直接使用 12v 供电会导致整个系统的不稳定。电路中采用 ME2345A(-30V/-4.2A P-CHANNEL)供电方案。该 mos 管最大支持 4.2A 电流，远大于屏体瞬间电流 3.0A。 开机启动过程中，PWR_12V 稳定后，mos 管 pin2 与 pin1 之间压差很小不会导通，lvds_12v 无法输出 12v 电压。当 2974 输出 PANEL_EN 高电平时，Q9 导通瞬间，PWR_12V 通过 R152、R154 分压，此时 pin1 与 pin2 脚间电压大概 8v 左右，Q30 即可导通输出 12V 电压（实测 11.2v 左右），图像信号输出。 R160 0R R156 NC C247 0.1uF/50V R159 0R TCON2_L_R 2D_3D_SELECT 1 2 3 Q30 ME2345A D H2 HOLE4-7 H3 HOLE4-8 H1 HOLE4-7 MEMC_SDA PANEL_EN R154 51K I2C_SDA1 I2C_SCL1 C252 22pF OPC-EN OPC-EN S 1 S 2 S 3 G 4 D 5 D 6 D 7 D 8 U25 NC_9435A 1 1 B2 C253 22pF CW59 22uF/16V R152 100K TX_CBP_ TX_CAP_ TX_CDN_ TX_CEP_ TX_CDP_ TX_CEN_ TX_CEN_ <4> TX_C_CKN_ <4> TX_CEP_ <4> TX_CDN_ <4> TX_CDP_ <4> TX_C_CKP_ <4> TX_CCN_ <4> TX_CCP_ <4> TX_CAN_ <4> TX_CAP_ <4> TX_CBN_ <4> TX_CBP_ <4> From RTD2974 for LVDS TX_C_CKN_ TX_CCN_ TX_C_CKP_ TX_CCP_ TX_CAN_ TX_CBN_ + C248 220uF/16V R155 NC R157 NC PWM TX_CCP_ TX_CAP_ TX_CAN_ TX_CBN_ TX_C_CKN_ TX_CCN_ TX_C_CKP_ TX_CEN_ TX_CDN_ TX_CEP_ TX_CDP_ TX_CBP_ R158 1K C251 1uF 1 2 3 Q9 2N3904 R153 NC_47K H4 HOLE4-8 C249 0.47uF/50V R162 4.7K RA2- RA2+ RAC- RAC+ RA3- RA3+ RA4- RA4+ L51 100R_3A RB0- RB0+ RB1- RB1+ RB2- RB2+ RBC- RBC+ RB3- RB3+ RB4- RB4+ RA0- RA0+ RA1- RA1+ PWR_12V 1 1 B3 R187 NC NORMAL_3.3V TX_AEP_ TX_ADN_ TX_ADP_ TX_A_CKN_ TX_ACN_ TX_ACP_ TX_A_CKP_ TX_AEN_ TX_ABN_ TX_AAN_ TX_ABP_ TX_AAP_ 1 8 2 7 3 6 4 5 RP5 0R 1 8 2 7 3 6 4 5 RP6 0R 1 8 2 7 3 6 4 5 RP4 0R TX_AEP_ TX_ADN_ TX_ADP_ TX_A_CKN_ TX_ACN_ TX_ACP_ TX_A_CKP_ TX_AEN_ BL_ADJ <4> TX_ABN_ TX_AAN_ TX_ABP_ TX_AAP_ TX_ADP_ <4> TX_AEN_ <4> PANEL_EN <4> TX_ACP_ <4> TX_A_CKN_ <4> TX_AEP_ <4> TX_ADN_ <4> TX_A_CKP_ <4> TX_ACN_ <4> BL_ADJ TX_AAN_ <4> TX_AAP_ <4> TX_ABN_ <4> TX_ABP_ <4> PANEL_EN 2D_3D_SELECT BL_ADJ TCON2_L_R MODE 1 8 2 7 3 6 4 5 RP1 0R 1 8 2 7 3 6 4 5 RP2 0R 1 8 2 7 3 6 4 5 RP3 0R 2D_3D_SELECT TCON2_L_R OPC-EN MEMC_SCL R164 NC R163 NC PVCC VCC 1 VCC 2 VCC 3 VCC 4 GND 5 GND 6 GND 7 GND 8 RA4+ 9 RA4- 10 RA3+ 11 RA3- 12 RAC+ 13 RAC- 14 RA2+ 15 RA2- 16 RA1+ 17 RA1- 18 RA0+ 19 RA0- 20 GND 21 GND 22 I/O 23 MODE 24 PWM 25 DCR_OUT 26 GND 27 GND 28 RB4+ 29 RB4- 30 RB3+ 31 RB3- 32 RBC+ 33 RBC- 34 RB2+ 35 RB2- 36 RB1+ 37 RB1- 38 RB0+ 39 RB0- 40 GND 41 GND 42 SDA 43 SCL 44 GND 45 GND 46 CN5 LVDS-CONNECT CN5 S G 图 9、 T-CON 上电控制电路 2.3 机芯其它电路 2.3.1 DDR3 我们应用了2颗Nanya公司NT5CB128M16BP-DI (128Mx16Bit DDR3-1600)，工作电压：1.5±0.075v，最高时钟 频率800 Mhz。DDR需要有稳定的参考电压，如下图S_DVREF及S_DVREF1电压值为0.49~0.51VDDR，当参 考电压不对或不稳定时，DDR对0和1的判断就会出错，从而读写DDR上的高速数据就出问题。DDR的供电 电路及参考电压设置电路如下图10~图11。 DDR 采用的是 BGA 封装，DDR 的焊接容易受到温度影响，在遇到天气突变或者电视机所处环境温度 突变时，焊接的锡珠热胀冷缩，有一定比例会出现脱焊、连焊。电视机常见故障现象：开机花屏、不开机、 开机慢、开机死机等等，一般需要进行 BGＡ重新贴片。 机芯维修手册 7 S_DVREF1 C113 0.1uF/16V C112 0.1uF/16V R57 1K 1% R56 1K 1% 1V5DDR_1 DGND C97 0.1uF/16V C96 0.1uF/16V R53 1K 1% 1V5DDR_2 DGND R54 1K 1% S_DVREF S_DVREF 图 10、 DDR 参考电压电路 C110 0.1uF/16V C104 0.1uF/16V C102 0.1uF/16V C106 0.1uF/16V C103 0.1uF/16V L26 150R_1A C221 0.1uF/16V C105 0.1uF/16V C100 0.1uF/16V C108 0.1uF/16V C111 0.1uF/16V C107 0.1uF/16V C101 0.1uF/16V C215 0.1uF/16V 1 2 C99 10uF C109 0.1uF/16V DDR1V5 1V5DDR_1 DGND C130 0.1uF/16V (210mA) C133 0.1uF/16V C216 0.1uF/16V C217 0.1uF/16V 1 2 C114 10uF 1 2 C136 10uF C134 0.1uF/16V C135 0.1uF/16V (210mA) C126 0.1uF/16V C123 0.1uF/16V C124 0.1uF/16V C214 0.1uF/16V C121 0.1uF/16V C118 0.1uF/16V C122 0.1uF/16V C125 0.1uF/16V C116 0.1uF/16V C117 0.1uF/16V L27 150R_1A C119 0.1uF/16V C127 0.1uF/16V 1 2 C115 10uF C120 0.1uF/16V 1V5DDR_2 DGND DDR1V5 C218 0.1uF/16V C219 0.1uF/16V C220 0.1uF/16V 1 2 C143 10uF 1 2 C146 10uF 图 11、 DDR 供电电路 2.3.2 NAND FLASH 我们应用了 SAMSUNG 公司的 K9F4G08UOD-SCB0（SAMSUNG 4Gbit）。空的 Flash 需要使用专用的 烧写仪器进行写入，已经烧写过程序的 Flash，可以用 U 盘直接在线升级（即给电视机升级新程序）。 NAND FLASH 中存在坏块，当坏块的数量多到一定程度后，即使程序写入时能跳开坏块，升级也会失 败，需要更换新 NAND FLASH。注意升级过程中不能断电，否则就需要拆下来使用专用仪器烧写。 NANDFLASH 的防静电能力弱，不能徒手接触主板上的电路，避免静电毁坏里面的程序，当电视机无 法正常开机时，可以考虑更新程序。 机芯维修手册 8 N_RDY N_RE# N_CE0# N_DATA7 N_DATA6 N_DATA5 N_DATA4 N_DATA3 N_DATA2 N_DATA1 N_DATA0 N_WE# FLASH_WP R383 NC_4.7K M3.3V N_CE1# N_CLE/SPI_SCLK R369 4.7K N_RDY N_ALE/SPI_SDO M3.3V R366 NC_22R R367 22R DGND NC 1 NC 2 NC 3 R/B4# 4 R/B3# 5 R/B2# 6 R/B1# 7 RE# 8 CE1# 9 CE2# 10 NC 11 VCC 12 VSS 13 CE3# 14 CE4# 15 CLE 16 ALE 17 WE# 18 WP# 19 NC 20 NC 21 NC 22 NC 23 NC 24 NC 48 NC 47 NC 46 NC 45 DQ7 44 DQ6 43 DQ5 42 DQ4 41 NC 40 NC 39 NC 38 VCC 37 VSS 36 NC 35 NC 34 NC 33 DQ3 32 DQ2 31 DQ1 30 DQ0 29 NC 28 NC 27 NC 26 NC 25 U22 NAND FLASH(48TSOP) M3.3V M3.3V DGND 图 12、 NANDFLASH 外围控制电路 2.3.3 HDMI 部分 本机芯方案可以接收三路 HDMI1.4 信号。三路 HDMI 电路及芯片内的接口配置都是完全一样，当出现 其中一路有问题时，可以判定为硬件电路出现故障，在排除外部线路及信源没有问题情况下，需要仔细察 看 5v 供电电路、总线 scl/sda 等。 R260 NC_0R HDMI2_CON_PIN14 HDMI2_DDC_SDA HDMI2_HPD HDMI2_HPD HDMI2_DDC_SCL HDMI2_CLK+ HDMI2_CLK- HDMI2_D0+ HDMI2_D0- HDMI_CEC GND GND GND GND HDMI2_D1+ HDMI2_D2- HDMI2_D2+ HDMI2_SCL# HDMI2_SDA# HDMI2_D1- HDMI2_HPD HDMI2_HPD GND R398 NC_100K SHELL1 20 SHELL2 21 D2+ 1 D2 Shield 2 D2- 3 D1+ 4 D1 Shield 5 D1- 6 D0+ 7 D0 Shield 8 D0- 9 CK+ 10 CK Shield 11 CK- 12 CEC 13 NC 14 DDC CLK 15 DDC DATA 16 GND 17 +5V 18 HP DET 19 SHELL3 22 SHELL4 23 JA11 HDMI_con HDMI2_DDC_SDA HDMI2_DDC_SCL R535 0R R200 4.7K R201 4.7K R211 0R HDMI2_CON5V 3 1 2 D13 NC_BAT54C D_5V 1 2 3 Q14 2N3904 SHELL1 20 SHELL2 21 D2+ 1 D2 Shield 2 D2- 3 D1+ 4 D1 Shield 5 D1- 6 D0+ 7 D0 Shield 8 D0- 9 CK+ 10 CK Shield 11 CK- 12 CEC 13 NC 14 DDC CLK 15 DDC DATA 16 GND 17 +5V 18 HP DET 19 SHELL3 22 JA10 HDMI_con 1 2 E38 1pF 1 2 E34 1pF R216 10K 1 2 E31 1pF R217 10K R214 1K 1 2 E36 1pF 1 2 E32 1pF R213 100R R212 100R 1 2 E30 1pF 1 2 E33 1pF 1 2 E37 1pF 1 2 E35 1pF 1 2 E40 1pF 1 2 3 Q15 2N3904 1 2 E39 1pF C274 0.1uF/16V R215 47K HDMI2_CON5V HOTPLUG2 HDMI2_D0+ HDMI2_D0- HDMI2_CLK+ HDMI2_CLK- HDMI2_HPD HDMI2_SCL# HDMI2_SDA# HDMI2_D2+ HDMI2_D1+ HDMI2_D2- HDMI2_D1- 图 13、 HDMI 接口信号控制电路 2.3.4 伴音数字功放 5711 本机芯功放电路采用 2.1 声道输出的 TAS5711，此芯片在创维机芯上已大量应用，可靠性较好。 消除关机冲击声电路：如图 16，关机瞬间 c129 通过 Q2 放电，Q1 导通，拉低 RESET 电平，消除关机 冲击声。 机芯维修手册 9 R73 100R R66 100K POWER_MUTE AMP_MUTE C128 1uF/16V 1 2 3 D6 BAT54C 1 2 3 Q1 MMBT3904 R72 47K R74 1K R67 1K R69 10K DM_3V3 D_5V PWDN R70 1K D5 IN4148 R81 NC_100K 1 2 3 Q2 2N3906 D20 NC/Z DIODE 5V6 DGND +24V PWR_12V R64 NC_0R R65 NC R68 10K RESET R76 10K + C129 100uF/16V/35V 图 14、 数字功放 5711 复位电路 C174 1uF/50V C169 1nF/50V C161 0.47uF/50V R85 10K AMP_VDD C157 33nF C160 0.1uF/50V L30 150R_1A + C207 220U/35V I2S_O_D0 I2S_O_WCLK I2C_SDA1 I2S_O_SCLK I2S_O_MCLK I2C_SCL1 R86 10K R113 0R C147 0.1uF/16V C175 33nF Size Document Number Rev Date: Sheet of Title Design Check Auditing Modif y Rev A Custom 5 17 Tuesday , January 17, 2012 AUDIO AMP Check of nameAuditing of nameModif y Rev +24V C158 33nF C149 1nF/50V C148 0.1uF/50V 1 2 L29 FUSE_3A AMP_VDD C222 22P C181 330pF R99 22R C141 1uF C171 0.1uF/16V C223 22P OC_ADJ 7 PVDD_A 2 PVDD_A 3 BST_A 4 GVDD_OUT 5 SSTIMER 6 AVDD 13 A_SEL 14 OUT_A 1 OSC_RES 16 VR_DIG 18 LRCLK 20 GND 29 SDIN 22 AGND 30 VREG 31 GVDD_OUT 32 BST_D 33 PBTL 8 AVSS 9 PLL_FLTM 10 PLL_FLTP 11 VR_ANA 12 MCLK 15 SCL 24 RESET 25 STEST 26 DVDD 27 DVSS 28 DVSSO 17 PDN 19 SCLK 21 SDA 23 PVDD_D 34 PVDD_D 35 OUT_D 36 PGND_CD 37 PGND_CD 38 OUT_C 39 PVDD_C 40 PVDD_C 41 BST_C 42 BST_B 43 PVDD_B 44 PVDD_B 45 OUT_B 46 PGND_AB 47 PGND_AB 48 U6 TASS5711P C166 0.1uF/50V R79 470R C144 0.1uF/16V L34 22uH R97 33R L31 22uH DM_3V3 R L C151 330pF C177 0.47uF/50V L33 22uH PIN1-负极 C176 0.47uF/50V C180 330pF C154 0.47uF/50V R98 22R L32 22uH DM_3V3 C138 4.7nF PWDN C150 10uF/10V R82 22R R80 22.1K 1% C156 4.7uF 1 2 CN4 2X2.5mm + C155 220uF/25V + C163 220uF/25V + C165 220uF/25V + C145 220uF/25V R90 10K C224 NC_22P R78 10K C159 1nF/50V R94 33R C139 33nF 1 2 CN3 2X2.0mm C172 10uF/10V R92 10K C225 NC_22P C178 0.1uF/50V R83 NC_10K RESET AMP_VDD C137 0.047uF/16V OUT1A OUT1A OUT1A R89 22R AMP_VDD AMP_VDD R91 33R C164 330pF C179 1nF/50V R87 33R R95 100R C140 2.2nF/50V R77 470R C132 4.7nF C131 0.047uF/16V R84 10K R96 100R R88 18.2K 1% R93 33R + C211 220U/35V OUT1B C212 22P AMP_VDD 1 2 3 4 5 6 JA1 SUBBASS C173 0.1uF/50V C213 22P 图 15、 数字功放 5711 信号控制电路 2.3.5 酷开 USB 电路 RTD2974B 支持 3 路 USB2.0 输入，其芯片内部驱动电压为 USB_1V0，由 D1V0 提供。USB 接口为标 准的 5v 供电，其工作电路约 100mA~500mA。USB 的 HUB 连接网络接口板上面的 2 个 USB 端口和一个 WIFI 模块。其他 2 路 USB 直接连接到主芯片。 出现 USB 识别问题时，要测试 USB 的 5v 供电 D-5V 电平是否稳定，其次对于比较旧或非标准的 USB 芯片，消耗的工作电流通常很大（500mA~1A），可以尝试将 2 路 USB 接口同时连接到 USB 器件上，增强 其可靠性。 机芯维修手册 10 USB3_DM <15> USB3_DP <15> USB3_DM USB3_DP +C336 220uF/16V USB3_DM USB3_DP R282 30K DGND R291 47K USB1_PWR_FLAG C302 100nF VUSB1 USB1_PWR_FLAG R284 0R USB1_PWR_FLAG <3> VUSB1 C337 10nF/16V 1 2 E70 NC_1pF 1 2 E69 NC_1pF C401 NC R669 0R C400 NC R668 0R VBUS 1 DM 2 DP 3 GND 4 Chassis 5 Chassis 6 JA25 HOST Socket(A Ty pe) R307 0R C331 10nF/16V VBUS 1 DM 2 DP 3 GND 4 Chassis 5 Chassis 6 JA20 HOST Socket(A Ty pe) 1 2 E68 NC_1pF 1 2 E67 NC_1pF C333 NC VUSB2 C332 NC R306 0R VUSB1 L105 2A D_5V DGND C307 100nF R404 47K USB2_PWR_FLAG R294 30K D_5V R405 0R L104 2A USB1_DM USB1_DM <15> USB1_DP <15> USB2_PWR_FLAG USB1_DP From RTD2974 USB2_PWR_FLAG <3> +C330 220uF/16V USB1_DP USB1_DM VUSB2 USB2_DM <15> USB2_DP <15> USB2_DM USB2_DP GND 1 DP 2 DM 3 VCC 4 CRT 5 CON9 NC_WIFI CTR USB_DP1 D_5V L84 NC_2A RU22 NC_0R RU23 NC_0R C402 NC_4.7pF 1 2 E71 NC_1pF C403 NC_4.7pF 1 2 E72 NC_1pF USB_DM1 USB_DP2 USB_DM2 + C330 220uF/16V R307 0R C331 10nF/16V VBUS 1 DM 2 DP 3 GND 4 Chassis 5 Chassis 6 JA20 HOST Socket(A Ty pe) 1 2 E68 1pF 1 2 E67 1pF VUSB1 C333 NC C332 NC R306 0R ERF C616 0.1uF C624 0.1uF C600 10uF R621 15K C623 10uF R612 15K D_5VB VUSB2 D_5V VUSB1 D_5V L105 2A L102 2A USB_DP3 USB_DM3 R300 0R +C314 220uF/16V C315 10nF/16V VBUS 1 DM 2 DP 3 GND 4 Chassis 5 Chassis 6 JA19 HOST Socket(A Ty pe) 1 2 E66 1pF 1 2 E65 1pF VUSB2 C321 NC C320 NC R302 0R USB3_DM USB3_DP VCC_3_3V USB_DM3 R280 0R R279 0R X'TAL 16pF / 30~50ppm VCC_3_3V DIS_REG 37 VD5_IN 38 VD33_OUT 39 TEST 40 VD33 41 DRV 42 LED1 43 LED2 44 LED3 45 LED4 46 PWRB1 47 OVCB1 48 OVCB2 1 PWRB2 2 VD18 3 PWRB3 4 OVCB3 5 VSS 6 OVCB4 7 PWRB4 8 VD_PLL 9 VS_PLL 10 XOUT 11 XIN 12 DP1 24 DM1 23 VSS 22 DP2 21 DM2 20 VD33 19 DP3 18 DM3 17 VSS 16 DP4 15 DM4 14 VD33 13 BUS_B 36 VBUSM 35 XRSTJ 34 VSS 33 VD33 32 DPU 31 DMU 30 VD18 29 REXT 28 VD3_IN 27 VREG18 26 VS_A 25 EPAD 49 FE1_QFP48 U3 FE1_1 VCC_3_3V VCC_3_3V VCC_3_3V VCC_1_8V VCC_1_8V C1 0.1uF C653 10uF_Close to pin39 C3 10uF_Close to pin26 5V_USBHUB2 BUS_B VCC_1_8V VCC_1_8V VCC_3_3V OVCB1 VCC_3_3V VCC_1_8V 5V_USBHUB2 USB_DM2 USB_DP2 C16 10uF_Close to pin38(VD5_IN) C655 NC/16pF C654 NC/16pF USB_DP3 USB_DP1 USB_DM1 R303 1.5M VCC_3_3V BUS_B R305 2.7K/1% 5V_USBHUB2 + CA20 100uF/16V 5V_USBHUB2 R359 100K C68 0.1uF D_5V L74 120R_2A R313 NC R361 NC_100K CB1 0.1uF PIN 3 VCC_1_8V CB2 0.1uF VCC_1_8V PIN 29 VCC_1_8V PIN 9 CB3 0.1uF R319 4.7K R362 100K PIN 19 1 2 3 X8 12MHz PIN 32 CB7 0.1uF CB6 0.1uF PIN 41 CB4 0.1uF PIN 27 VCC_3_3V VCC_3_3V VCC_3_3V VCC_3_3V CB5 0.1uF PIN 13 VCC_3_3V CB8 0.1uF R301 100K 图 16 、USB 接口电路 2.3.6 EEPROM 电路 机芯维修手册 11 R16 4.7K I2C_SCL I2C_SDA I2C_SCL R19 100R I2C_SDA C28 0.1uF/16V R17 100R NC 1 NC 2 NC 3 GND 4 SDA 5 SCL 6 WP 7 VCC 8 U26 24C64 R15 4.7K D3V3 R18 100R C30 22pF R14 4.7K TPO_D2_DW TPO_D2_DW C29 22pF EEP_WP 图 17、 EEPROM 外围电路 EEPROM 主要作用是供用户存储在使用电视机时调整的一些数据。EEPROM 供电电压 D3v3，EEP_WP 为写保护脚，一般情况下 EEP_WP 保持高电平写保护状态，只有当需要给 EEPROM 写入数据时，主芯片 设置 EEP_WP 为零电平。 若出现用户操作无法存储，就需要查询 EEPROM 这块是否有问题：供电 D3V3 是否正常、I2C_SDA 及 I2C_SCL 数据是否正确传送到第 5 脚及第 6 脚、EEPROM_WP 在写入数据时是否为零电平。 开机启动时，程序将会利用 FLASH 里面存储的数据对空的 EEPROM 进行初始化操作。对于有数据的 EEPROM，不会出现初始化操作，需要先将 EEPROM 里面的数据清空（使用工厂菜单功能）。因此，升级 新的程序以后，可能需要人为操作清空 EEPROM，然后新程序才能将更新的数据初始化到 EEPROM 中去， 彻底的完成升级。 图 18、 读写 EEPROM 数据示意图 2.3.7 TV 高频头电路 机芯维修手册 12 Size Document Number Rev Date: Sheet of Title Design Check Auditing Modif y Rev A A4 6 17 Tuesday , January 17, 2012 TUNER Check of nameAuditing of nameModif y Rev IF_AGC RT12 NC_0R TUN_DIF+ RT20 NC_0R CT19 NC_10nF R130 4.7K C206 NC_10nF/25V TUN_DIF- TUN_IF+ TUN_I2C_SCL TUN_IF- PWR_12V TUN_I2C_SDA S.R.F of L must be above 45Mhz RF_AGC_DC RF_AGC_DC IF_OUT + C198 10uF/16V C189 22pF C190 22pF R106 100R C192 10nF/16V R107 100R C191 10pF/10V TUNER_5V C188 10nF/16V + C193 10uF/10V C196 NC_6.8pF/10V L39 2.2uH C194 1uF C187 1uF C195 NC_6.8pF/10V R108 NC_0R R110 1K R111 1K Input 1 GND 2 Output 5 Output 4 GND 3 SAW1 SAW_X6763M30 L38 330nH IF_TV R115 300R TUNER_5V R114 1K C199 1uF/50V RF_AGC_DC RF_AGC 1 NC 2 SDA 3 SCL 4 5V 5 NC 6 IF OUT2 7 IF OUT1 8 NC 9 GND 10 GND 11 GND 12 GND 13 XuGuang HFT3-96H-116CW U7 HFT3-96H-116CW TUNER_5V SCL_CAN IF_TV C204 0.1uF/50V R120 510R + C201 10uF/10V L41 2.2uH close to input side of SAW SDA_CAN TUN_IF+ <2> IF_OUT + C226 10uF/10V ATV_RF_AGC TUN_IF- <2> TUN_I2C_SCL <2> TUN_IF+ ATV_RF_AGC TUN_I2C_SDA TUN_I2C_SCL ATV_RF_AGC <2> TUN_I2C_SDA <2> TUN_IF- R122 47R R118 680R From RTD2694 R125 22R C205 10nF/25V R124 1K R121 1.2K R123 0R TUN_DIF+ IF_OUT R117 6.8K C200 10nF/25V 1 3 2 Q6 2SC2216/2SC2217 L40 0.82uH C202 10nF/25V R131 4.7K R112 300R RT19 0R C203 0R RT11 0R ATV_IF_AGC IF_AGC IF_AGC from RTD2694 Close to Tuner To tuner AGND CT31 NC_1nF LT10 NC_10uH RT30 NC_1K AGND AGND NC_10uF CT29 RT28 NC_1K RT29 NC_510R TUNER_5V NC_100nF CT28 ATV_IF_AGC TUN_DIF- CT22 NC_10nF 图 19、高频头电路 TV RF 信号经由高频头转换为 IF 信号后经过 Q18 预放大电路和 SAW1 声表后将信号送到主芯片 IF 模 块进行处理。高频头 33V 有 PWR_12V 经升压电路（L37、Q4）转化而来，升压电路的 TUNER33V_PWM 信号由主芯片提供。 2.3.8 卡拉 OK 外围电路 MIC 放大电路以及 A/D 模块。此模块有 2 路 MIC 输入，分别代表左右声道，包含运放 LM4558。 MIC1L MIC1R R641 200K C622 27pF R624 2K R627 0R R600 100K 1nF C620 R614 0R R610 2K R629 620 2n2 C617 1 2 3 D600 BAV99 1 2 3 D601 BAV99 R622 200K C626 1uF 2 3 4 5 1 8 7 9 JA21 PJ-008PA-3 Mic-1. IN C621 2n2 R637 4.7K 2n2 C633 2 3 4 5 1 8 7 9 JA22 PJ-008PA-3 Mic-1. IN C610 2n2 R618 100K R626 4.7K R619 620 C611 1uF 1nF C632 R607 200K R620 200K 5 6 7 + - U210B RC4558 C609 27pF C614 1uF C625 1uF 3 2 1 4 8 + - U210A RC4558 D_5VB MUTE2 MUTE1 MUTE1 MUTE2 ERF ERF 1 2 FB600 600mA D_5VB D_5V 机芯维修手册 13 图 14、 MIC 放大电路和音频 ADC 电路 2.3.9 网络端口部分电路 网络端子加了防雷击的措施，以及防雷击芯片 U8 R606 75 TD- 1 1 2 2 SG3 1 1 2 2 SG4 1 1 2 2 SG5 TD+ TD+ TD+ TD+ TD+ TD+ 1 1 2 2 SG6 1 1 2 2 SG2 RD- C308 100nF C338 NC 1 2 3 4 5 6 1 GND 3 5 4 6 U8 AZ3013-04F C339 NC RD+ TD- 1 2 FB604 NC_600mA 1 2 FB603 600mA NORMAL_3.3V C340 NC C341 NC TD+ 1 TD-CT 2 RD- 6 RD-CT 5 RD+ 4 TD- 3 RX- 7 RX-CT 8 RX+ 9 TX- 10 TX-CT 11 TX+ 12 U29 HR911105C RD- RD- RD- RD- TD+ TD+ TD+ TD+ TD+ TD+ RD+ RD+ RD+ RD+ R605 75 R640 75 R639 75 C634 1nF/1kV TX+ 1 TX- 2 TX-CT 4 CHS-GND 8 NC 7 RX- 6 RX+ 3 RX-CT 5 Shield 9 Shield 10 Shield 11 Shield 12 JA23 HR911105C C608 0.1uF Ether_RxP Ether_RxN Ether_TxN Ether_TxP 1 1 2 2 SG1 C635 1nF/50V RD+ RD- TD+ 3 主要信号流程介绍 3.1 开机时序 交流开机后 Standby_5v 输出，转化为 A3V3 后给遥控电路、Nandflash、EEProm 系统稳定供电，启动 BOOT 程序并从 EEPROM 读取开机信息，如果为开机则给 POWER_EN 高电平，让电源提供 12V 和 24V，随后给各芯片 供电并初始化，然后启动主程序开机。 3.2 图像信号流程 机芯维修手册 14 图 20、图像信号流程 3.3 伴音信号流程 图 21、伴音信号流程 4 主芯片 RTD2974B 介绍 4.1 概述 RTD2974B 是该机芯板的核心部件.需要 27MHz 的外部晶振输入。RTD2974B 能够输出 10BIT 的 LVDS 信号， 最大支持分辨率 1920*1080@120Hz，是一颗功能强大的图像和伴音处理 IC。RTD2974 内部集成了 MCU 器件, 控 制和管理电源方案。RTD974B 支持功能如下图，包括：网络输入、USB2.0/3.0 输入、HDMI1.4、3D、MEMC、 IF 解调、图像处理、伴音 DSP 等等。RTD2974 包括了数字、模拟、网络电视的大部分功能，使得全功能电 视的实现更简单。 RTD2974B 主要功能如下： 1、 伴音：5 对模拟输入，2 对模拟输入/输出，带运放的耳机输出和 1 对模拟伴音输出（给供方和 喇叭），HDMI 伴音输入，I2S 数字伴音输入/输出，支持 SPDIF 输入/输出 2、 视频格式：2 路 YPBPR 输入，最高支持 1080P；1 路 VGA 输入，最高支持 WUXGA@75Hz；3 路 HDMI1.4 3、 3D：支持2D转3D和3D转2D，支持HDMI1.4a的3D影片格式，可直接驱动120Hz的SG屏和60/120Hz 的 PR 屏 4、 电视功能：PAL/NTSC/SECAM 模拟电视制式的 IF 解调和解码，DTMB 和 DVB-C 数字电视的 IF 解调， DTMB/DVB-T/DVB-C/ATSC 解码 5、 多媒体功能：支持 MVC/H.265/VC-1/AVS/RM/RMVB/VP6/MPEG-1,2,4/JPEG 等多媒体解码，支持 720p 的 H.264 编码 6、 图像处理：运动画面平滑处理，第三代画质/色彩提升功能，3:2/2:2 电影模式处理，3D 运动画 面自适应 De-interlace，PIP/POP/MP4x4 显示，图像平滑/锐化，DLTI/DCTI 画质提升，10bit 图 像处理和γ校正 7、 OSD 功能：3D 图像引擎，支持 OPENGL ES2.0，支持 3D OSD，支持 Flash 10 8、 其他功能：1 个 USB3.0 接口和 3 个 USB2.0 接口，内置 10/100M 网络适配器 机芯维修手册 15 UART Port DDR DDR LVDS KeyPad Connector AV-in Audio YPbPr PC Audio VGA Power Module 3.3V LDO 5V DC-DC Standby3.3V DC-DC NAND Flash Power CON. SPK CON. HDMI2 HDMI3 Y PB PR HDMI1 Tuner (ATV) USB_port2 NETWORK EEPROM Core1.0V Power (With Woofer) AMP RTD2974 All Connector Using Co-Layout For down export and Back export SAW Tuner 33V Woofer CON. USB_port1 AV_Line OUT LVDS OutPut DDR1.5V 图 22、8R90 机芯功能模块示意图 4.2 外围功能模块 4.2.1 HDMI 处理模块 G9 和 E19 pin 是 HDMI 模块的供电。 HOTPLUG1 HOTPLUG1 HDMI2_DDC_SDA HOTPLUG0 HOTPLUG0 HDMI1_DDC_SDA HDMI2_DDC_SCL APLLGND P2CKN A23 P2CKP B23 P2_0N A22 P2_0P B22 P2_1N C22 P2_1P B21 P2_2N C21 P2_2P A20 P1CKN C19 P1CKP A18 P1_0N B18 P1_0P C18 P1_1N B17 P1_1P C17 P1_2N A16 P1_2P B16 HREXT D16 HSDA1 C20 HSDA2 B24 HSCL1 B19 HSCL2 C23 CEC C16 ST24/PLUG_1 B20 ST25/PLUG_2 C3 GND W13 GND W14 HV33 E19 HV10 G9 HGND H14 P0CKN E1 P0CKP E2 P0_0N E3 P0_0P F2 P0_1N F3 P0_1P G1 P0_2N G2 P0_2P G3 HSDA0 D2 HSCL0 D3 ST23/PLUG_0 A24 RTD2974 20x20 U1B HDMI2_D2- HDMI2_D1+ HDMI2_D1- HDMI2_D0+ HDMI2_D0- HDMI2_CLK+ HDMI2_CLK- HDMI2_D2+ HDMI_CEC D3V3 VDC_1V0 HDMI1_D1+ HDMI1_D1- HDMI1_D0- HDMI1_CLK+ HDMI1_CLK- HDMI1_D2+ HDMI1_D2- HDMI1_D0+ HDMI0_D2- HDMI0_D1+ HDMI0_D1- HDMI0_CLK+ HDMI0_D0+ HDMI0_D0- HDMI0_CLK- HDMI0_D2+ HDMI_REXT HDMI1_DDC_SCL DGND HDMI0_DDC_SDA HDMI0_DDC_SCL HDMI HOTPLUG2 HOTPLUG2 图 23、 2974B 的 HDMI 处理模块 4.2.2 模拟信号处理模块 机芯维修手册 16 EEP_WP zhaoxinke 07/26 zhaoxinke 06/22 IFD_3V3 ADC1_3V3 CS49 NC/4.7uF ADC1_3V3 VGA_HS ATV_RF_AGC VGA_VS RS43 0R RS45 0R 2.2uF CS36 SV_C+ 2.2uF CS37 AGND CLOAD_DW CS32 10uF TUN_I2C_SDA TUN_I2C_SCL PB0+ IF+ % IF- exange for Layout Tuner DGND Video IO 2.2uF CS66 2.2uF CS83 PR0+ |_______ _____| Audio IO _____| VGA_DDC_SDA VGA_DDC_SCL APLLGND Y0+ YPbPr0- 47nF CS25 47nF CS26 47nF CS28 47nF CS27 CLOAD_DW BB0_GND BB2_GND D3V3 LS7 BEAD CVBS_OUT BB2_3V3 BB0_3V3 47nF CS13 47nF CS14 47nF CS16 47nF CS15 47nF CS17 VGA_G+ VGA_B- VGA_B+ VGA_G- 47nF CS18 VGA_R- VGA_R+ BB2_3V3 2.2uF CS30 2.2uF CS29 2.2uF CS34 2.2uF CS31 2.2uF CS33 2.2uF CS35 RS1 0R ADC_GND VDC_1V0 ADC_1V0 IF_G K16 VIN_0P B12 VIN_0N C12 VIN_1P B11 VIN_1N C11 VIN_2P A10 VIN_2N B10 VIN_3P B9 VIN_Y0N C9 VIN_4P A8 VIN_5P B8 VIN_Y1N D11 VIN_7P F11 VIN_8P F10 CLOAD A3 ADCG J12 VDCG J8 VIN_11P C8 VIN_A0N B7 VIN_9P C7 VIN_10P A6 V33 F20 APLLV33 F15 GP120/SPDIF_O C4 GND U13 DACG P16 IFV33 K18 VDD10 G11 ADCV33 F14 BBG0 J16 VCM_BB B3 AIN_3L D10 AIN_3R D9 AIN_2L F8 AIN_2R D7 AIN_1L C6 AIN_1R D6 AOUT_L D4 AOUT_R E4 AIO_2L E7 AIO_2R E6 AIO_1L D5 AIO_1R E5 HPO_L F9 HPO_R D8 FSW_0 D18 FSW_1 D19 DACV33 P18 BB2V33 M18 BBV33 J18 IF_N A1 IN_P A2 TSDA2 C5 TSCL2 B5 RF_AGC A4 IF_AGC B4 VSCL1 B13 VSDA1 C14 HS C13 VS A12 AVO_1 B6 BBG2 M16 APLLG H15 ADCV10 G12 VDCV10 H8 VIN_6P F12 RTD2974 20x20 U1A TUN_IF- TUN_IF+ RS46 0R 47nF CS84 RS44 0R AV1_CVBS+ |_______ MIC_R AOUT_R AOUT_L AV1_IN_L VGA_IN_R VGA_IN_L YPBPR1_IN_R YPBPR1_IN_L DGND AV1_IN_R 47nF CS47 VIN_A0- 47nF CS43 47nF CS40 RS2 0R MIC_L SDI1 NC CS50 zhaoxinke 06/21 AGND FLASH_WP 1uF CS41 CS44 100nF 图 24 模拟输入接口 4.2.3 lvds 输出处理模块 2974B 支持 10/8bit 和 60/120Hz 输出。10bit 包括 5 对差分信号及 CLK 差分对，8bit 包含 4 对差分信号 及 CLK 差分对；60Hz 使用 A、C port，120Hz 使用 A、C，B、D port。CLK 差分对输出异常时，图像信号 可能无法输出，出现黑屏。某对差分信号线出现接触不良时，会产生花屏现象，此时可以更换新的 lvds 线 排除问题。 机芯维修手册 17 D3V3 DGND TX_CCP_ TX_CBN_ TX_CCN_ TX_C_CKP_ TX_CEP_ TX_CDP_ TX_CBP_ TX_CAP_ TX_CEN_ TX_C_CKN_ TX_CDN_ TX_CAN_ TX_AAP_ TX_A_CKP_ TX_ABN_ TX_AAN_ TX_ABP_ TX_ADN_ TX_ACN_ TX_ACP_ TX_ADP_ TX_AEP_ TX_A_CKN_ TX_AEN_ AFP Y25 AFN Y24 AEP W25 AEN W24 ACKP V25 ACKN V24 ACP U25 ACN U24 ABP T25 ABN T24 AAP R25 AAN R24 BFP W20 BFN V20 BEP W23 BEN W22 BCKP W21 BCKN V22 BCP V21 BCN U23 BBP U22 BBN U21 BAP T22 BAN T21 LV33 G20 GND U12 CFP P25 CFN P24 CEP N25 CEN N24 CLKP M25 CLKN M24 CCP L25 CCN L24 CBP K25 CBN K24 CAP J25 CAN J24 DFP U20 DFN T20 DEP R23 DEN R22 DCKP R21 DCKN P22 DCP P21 DCN N23 DBP N22 DBN N21 DAP M22 DAN M21 RTD2974 20x20 U1F LVDS TX_D_CKP_ TX_DAP_ TX_DBP_ TX_DCP_ TX_DDN_ TX_DAN_ TX_DBN_ TX_DCN_ TX_DEP_ TX_DDP_ TX_D_CKN_ TX_DEN_ TX_BBP_ TX_BCP_ TX_BEP_ TX_B_CKP_ TX_BDP_ TX_BAP_ TX_B_CKN_ TX_BDN_ TX_BAN_ TX_BBN_ TX_BCN_ TX_BEN_ 图 25 lvds 输出接口电路 4.3 重要引脚功能 表一 2974B 重要引脚功能定义表 引脚描述 引脚编号 所在网络 引脚功能 状态 Scart_FSW_0_APAD D18 FLASH_WP FLASH 写保护脚 低为写保护，正常为高 Scart_FSW_1_APAD D19 EEP_WP EEPROM 写保护脚 高为写保护，只有在存 储 EEP 数据时才为低 PAD_ST_GPIO_14 D24 I2C_SDA EEPROM 总线 TTL PAD_ST_GPIO_15 D25 I2C_SCL EEPROM 总线 TTL PAD_GPIO_2 AC22 I2C_SCL1 951,5711 总线 TTL PAD_GPIO_3 AE23 I2C_SDA1 951,5711 总线 TTL PAD_GPIO_123 J22 UART_TX 升级调试用 TTL PAD_GPIO_124 J21 UART_RX 升级调试用 TTL PAD_I2C_SDA C5 TUN_I2C_SDA 高频头总线 TTL PAD_I2C_SCL B5 TUN_I2C_SCL 高频头总线 TTL PAD_GPIO_0 B4 ATV_RF_AGC AGC 调节脚 根据 TV 信号强度编号，0-4.5V PAD_GPIO_7 AE24 BL_ADJ 背光亮度调节 PWM 频率 50Hz PAD_GPIO_13 AB25 TUN33V_PWM 33V 升压电路 PWM 频率 135KHz LSADC4_APAD D14 AMP_MUTE 功放 reset 信号 开机 reset 功放 PAD_ST_GPIO_16 D22 LEDG 指示灯控制和 BOOT 器件选择 开机低电平表示选择 NAND FLASH 启动，低电平时红灯亮 机芯维修手册 18 PAD_ST_GPIO_18 C25 BL_EN 背光开关控制 低电平时背光开 PAD_ST_GPIO_20 B25 POWER_EN 电源待机控制 高电平开机，低电平待机 PAD_ST_GPIO_22 A25 PANEL_EN 屏供电控制 高电平时给屏 TCON 板供电 5 PCB 顶底层丝印 图 26、PCB 顶层丝印 机芯维修手册 19 图 27、PCB 底层丝印 6 调试说明 本机芯调试比较简单。主要数据如 MAC 地址、HDMI KEY、防串货码均放置在 EEPROM 中，生产预 调时写入，EEPROM 初始化等操作均不会改写，因此修理时请尽量不要更换 EEPROM，否则会影响正常使 用（EEPROM 主要地址说明：串码识别地址 05H ,串码起始地址 07H ,HDCPKEY 起始地址 27H，MAC 地址 170H）。另外 AUTO COLOR 设置需在 VGA 1024x768@60Hz 的黑白窗口信号下自动调整 6.1 Flash 烧录说明 目前本机芯 Flash 烧录只支持力普烧录器 SU-6000，软件版本要求 2011/7/18 以后版本，烧录方法如下： 首先安装程序，打开 SU-6000_NAND.EXE，如下图。选择 device 到相应的芯片（注意：请选择 RTD1186_2974 format 下的对应芯片如 K9K4G08U0D，不能选择三星或 hynix，否则会开不起机），load 归档资料提供的.bin 文件和.def 文件，load 进来后，OK 即可。然后会进入烧录界面，使用 Auto 模式烧录。 机芯维修手册 20 图 28、SU-6000 烧录界面 6.2 升级说明 升级主程序方法： 1、将程序 install.img 拷入 U 盘根目录，插到 USB 口；开机进入工厂模式，选择“update”选项，就会 自动进入升级状态，升级完后自动重启。 2、将程序 install.img 拷入 U 盘根目录，插到 USB 口；接公司串口板到电脑和电视，打开串口调试程序 （如超级终端），连接串口；开机前按住电脑“TAB”键，直到指示灯闪烁后放开，此时开始升级；升级完 成后会自动重启。 3、将程序名改为 install_keypad.img，拷入 U 盘根目录，插到 USB 口；开机后红灯刚亮 1 秒之内，按住 键控板上“菜单”键；如果指示灯交替闪烁，说明进入升级状态，等待重启即可，否则说明没进入升级状 态。（升级时一定要等指示灯红灯亮后再按键，不能开机前按住，否则无效）。 如果以上三种方式均不能升级，则说明 BOOT 文件已损坏，需重新烧写 BOOT。 烧写 BOOT 方法： 首先连上串口线，关机；打开 RTICEV4 软件，点击下图红圈 2 所示图标，进入串口选择界面； 机芯维修手册 21 图 29、RTICEV4 界面 1 选择对应 COM 口，COM 口的设置见下图右侧（除 COM port 按电脑显示的端口选择外，其他均按图示 来设定，红圈处也需按图示选择）； 机芯维修手册 22 图 30、RTICEV4 界面 2 设置好串口后选择图 30 红圈 2 所示“Burn”选项，然后点击红圈 3 所示之处，进入下图界面；首先选 择下图红框所示的“Darwin_nand”选项（一定要点击一下），点击后会出现“bootcode”那一栏，点击最右 方按钮选择需要烧写的 boot 文件并打勾，然后将 comm port 下的“comm0”打勾；全部选好后点击“Start” 按钮，然后开机就自动开始烧写 boot，等待一会“Progress”右侧那一栏会显示进度，到 100%以后就表示 已烧写完成，重新启动即可。如果烧录无法完成，请重新关机，再点“Start”和开机。 机芯维修手册 23 图 31、RTICEV4 界面 3 如果多次烧录均无法成功，或者烧完后开机打印信息不正常（一般最后一行为“C”），说明主芯片和 DDR 或 FLASH 之间的通讯不正常，请检查供电网络，必要时需要重新焊接或更换主芯片、DDR 和 FLASH。（目 前工具无法准确判断故障所在） 6.3 工厂菜单介绍 1. 按住按键板音量-键 音量减到 0 后按屏显进入工厂菜单，或音量减到 0 后按主页键后按 1 2 3 4 进入工 厂菜单，工厂菜单第一页为 Factory ,SingleKey 为单键模式开关，WhiteBalan 调节白平衡，AUTOcolor 只能 在分量和 VGA 能进入调试，ClearEEp 为清除存储器，按右键后关机开机就会让 EEPROM 恢复默认值 2 进入工厂后如果在 Factory 没有选中任何选项按右键两次键进入 MIS 菜单，如果在 Factory 下有选中选 项按确定键后光标消失，按右键两次键进入 mis 菜单页，UART 为串口开关，默认是 off 的，如果需要抓取 打印信息，需要设为 ON。 7 维修说明 7.1 常见故障分析与注意事项 下面分析的问题主要是平常从生产线反馈的一些问题,可能不是很全面,后期再增加. 1.黑屏(背光亮的情况) 机芯维修手册 24 此类问题主要集中在 T-con 图像信号没有的情况，重点测试 lvds 输出电路。LVDS_12v 是否有正常输 出（10.8v 以上），用示波器测试 lvds 信号、lvds 的 CLK 是否有输出。均正常，则表明屏体的 T-CON 可能 损坏，更换 T-CON 即可。LVDS_12v 输出电压不正常时，测试 Q30 的 pin1 与 pin2 压差是否很小，压差很大， Q30 可能损坏；压差很小，则表明 Q9 电路未导通，查明问题即可。 2.黑屏(背光不亮的情况) 屏体有自带背光驱动板和不带背光驱动板两种情况。背光不亮时，自带背光驱动板需要检测 24v 供电、 背光 on/off、PWM 波形是否正常；不带背光驱动板，只需要检测背光 on/off、PWM 波形是否正常。24v 没有 输出、power_on/off 正常输出则需要排查电源问题；若 power_on/off 没有，查明 power_en 电路问题即可， 参看图 1 Standby 电路。背光 on/off、PWM 波形不正常输出时（当 VRMT_O、VBRI_O 输出不正常时，将会 导致背光不亮），只要查验 standby_5v、d3v3、d_5v 是否正常，三极管是否损坏即可。参看图 5、图 6。 当背光亮了以后，仍然处于黑屏状态，则请参看第一类情况。 3.花屏问题 从生产线来看,造成花屏问题的绝大部分是由于 LVDS 线没有插好（与屏、主板之间接触不好）的问题. 还有一种可能是 EEPROM 数据出错造成屏参数不对.如果是后一种情况,则可以清空 EEPROM 重新启动看是否 能否恢复正常状况.
