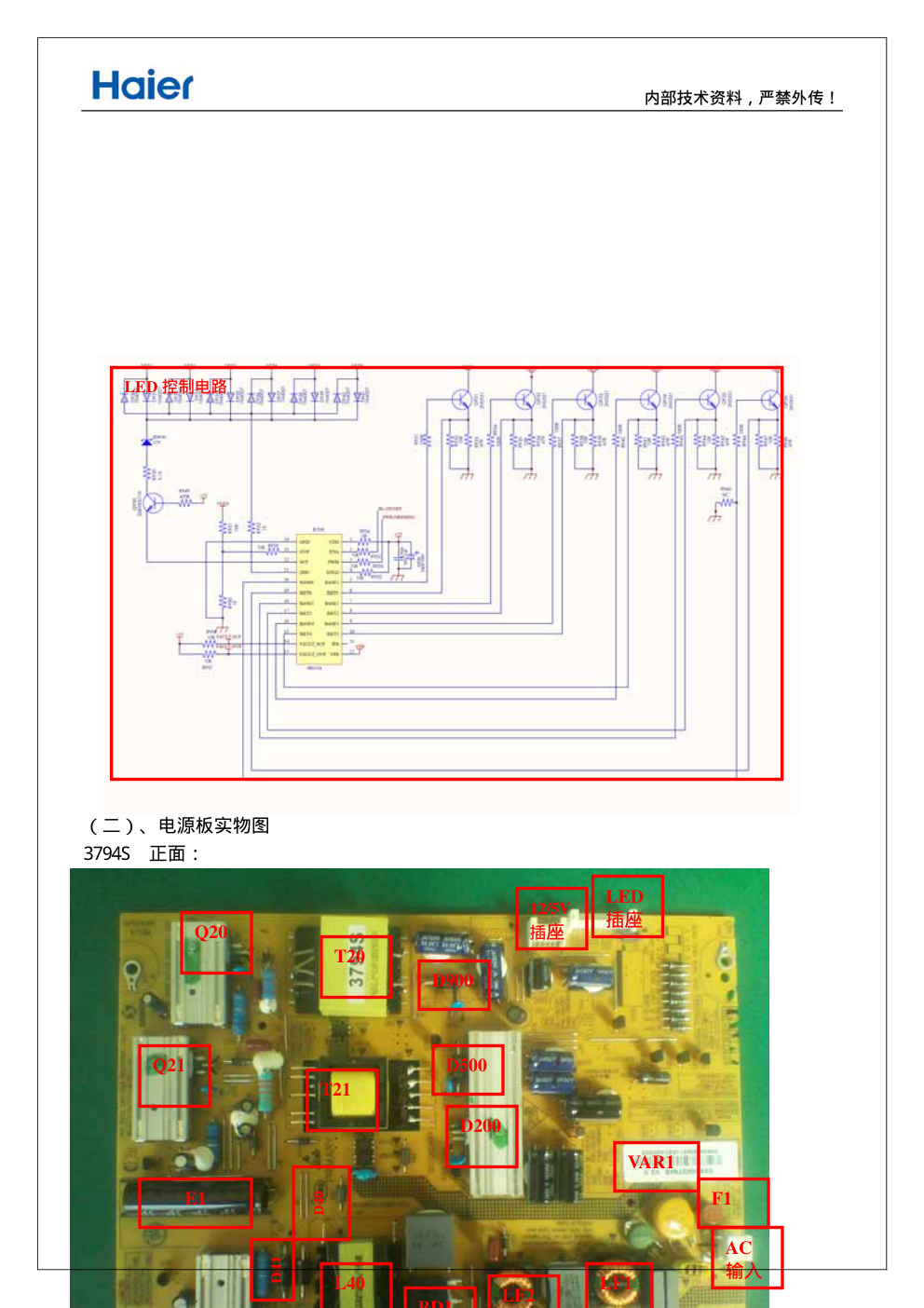

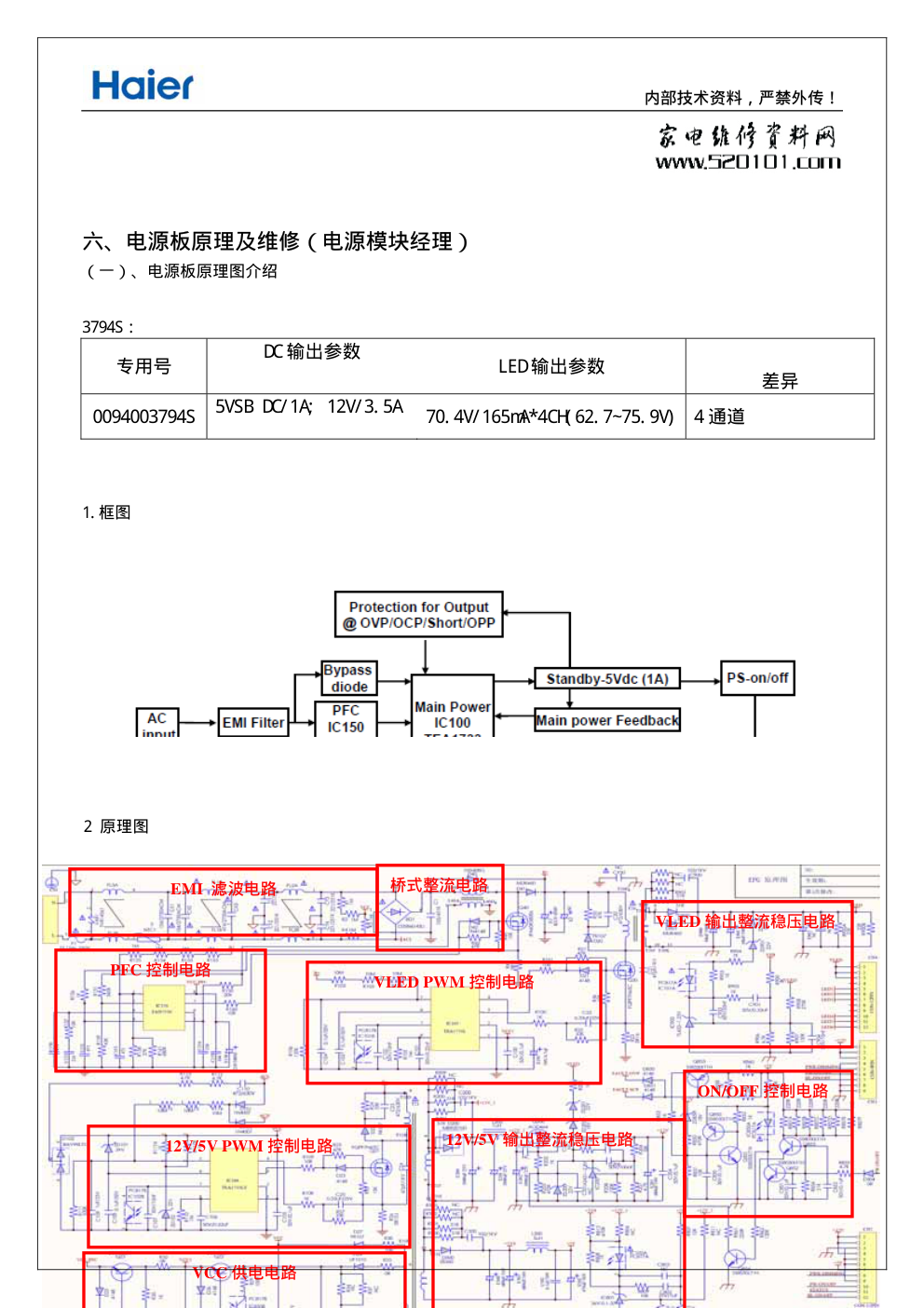

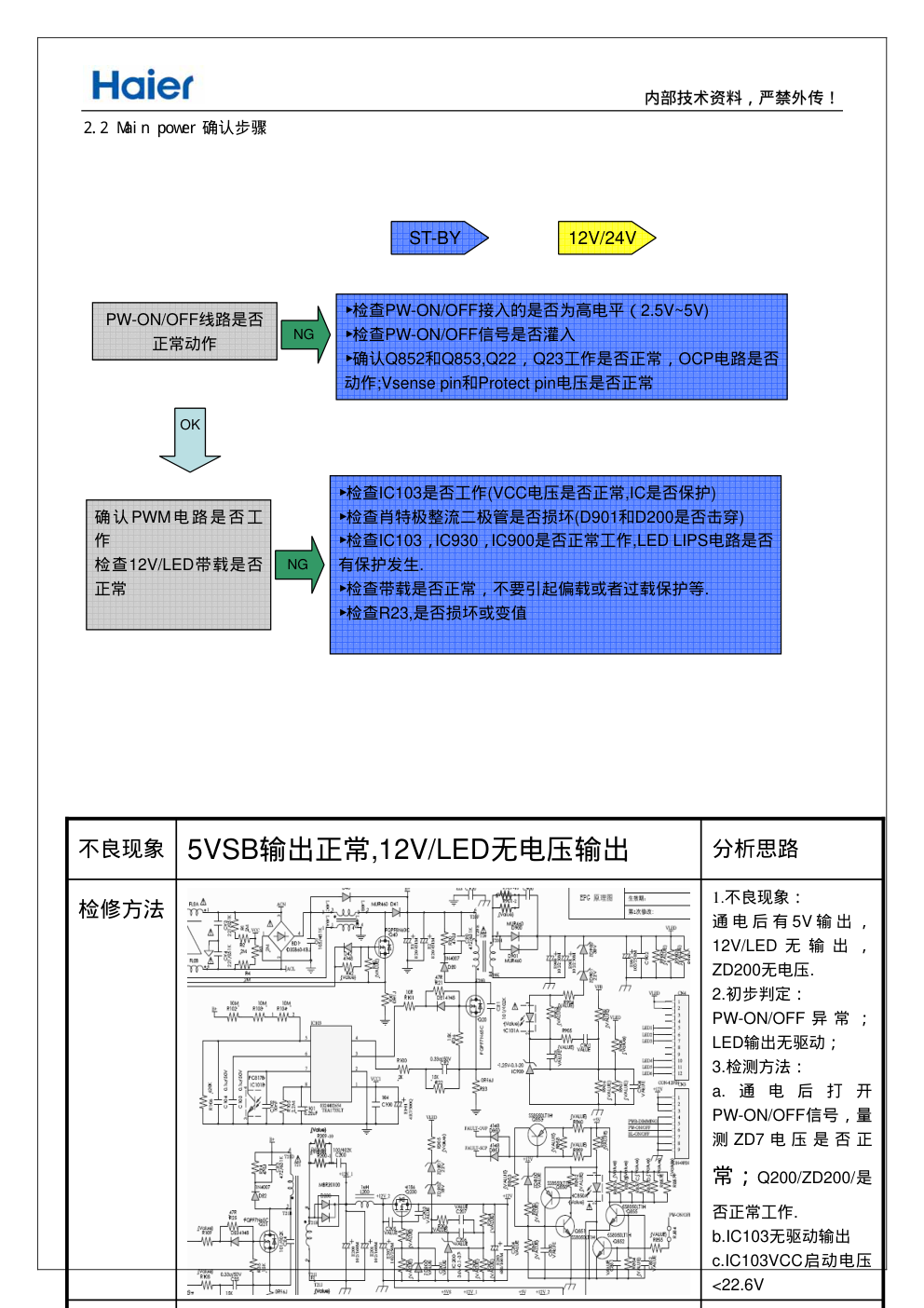

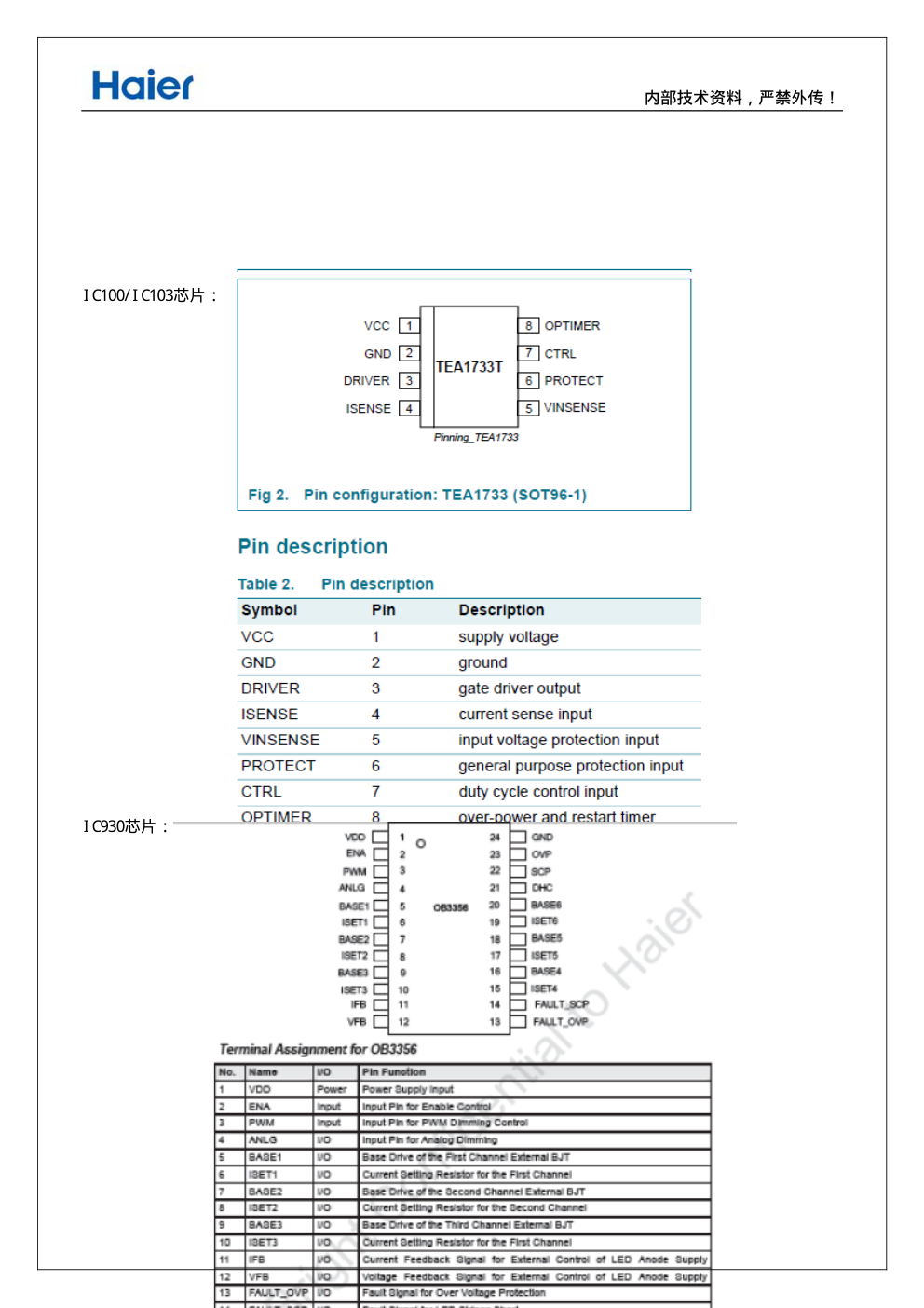

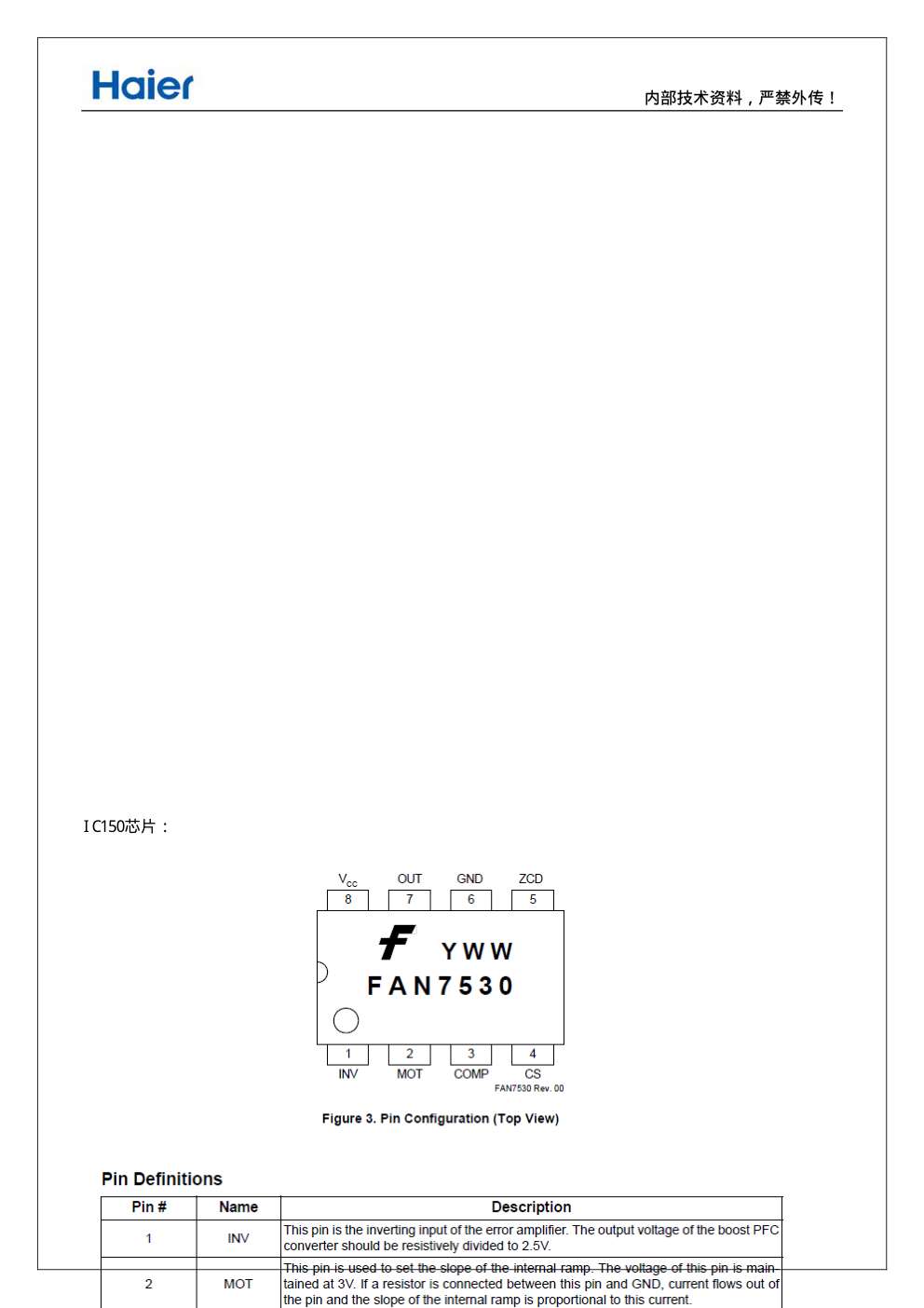

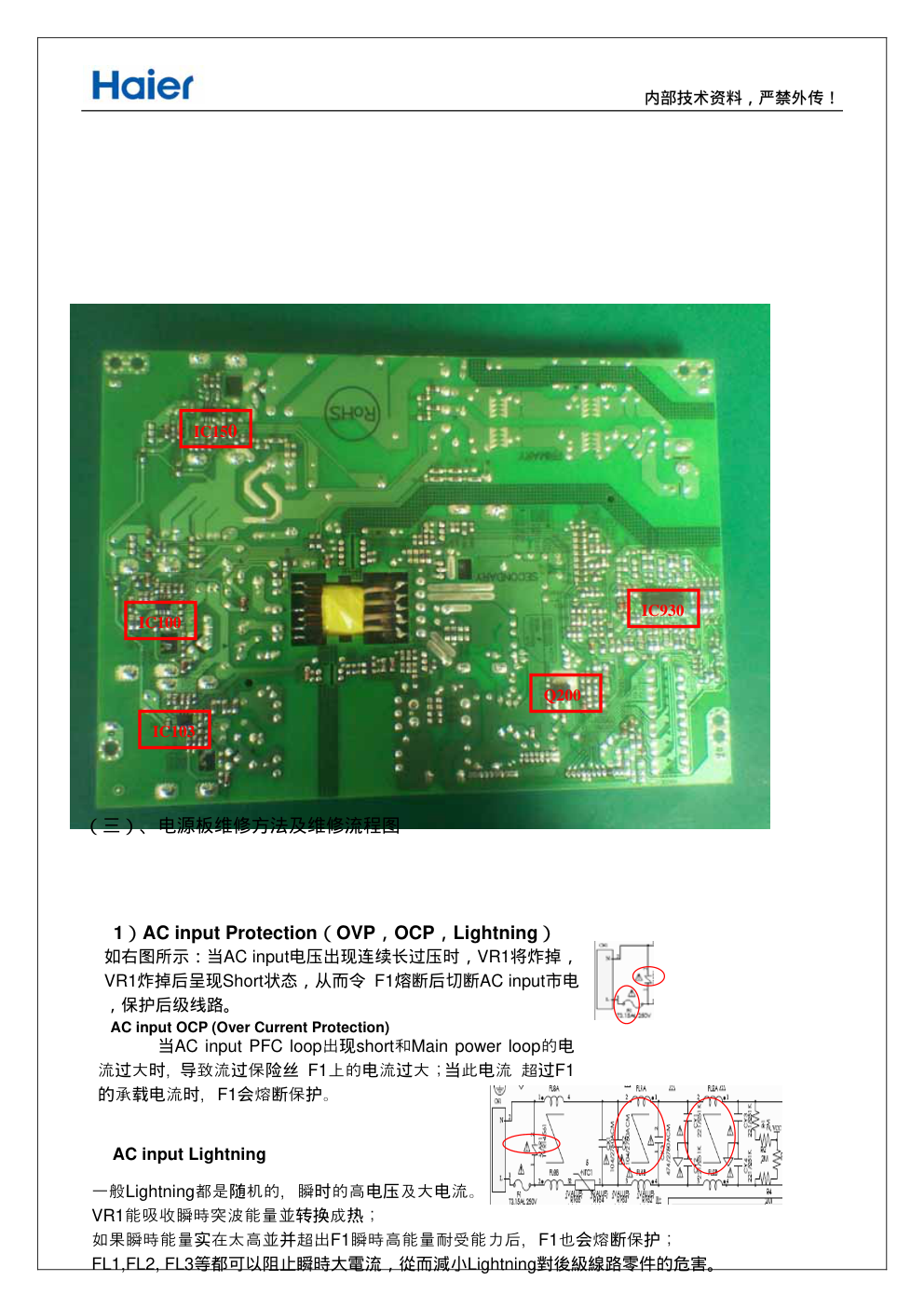

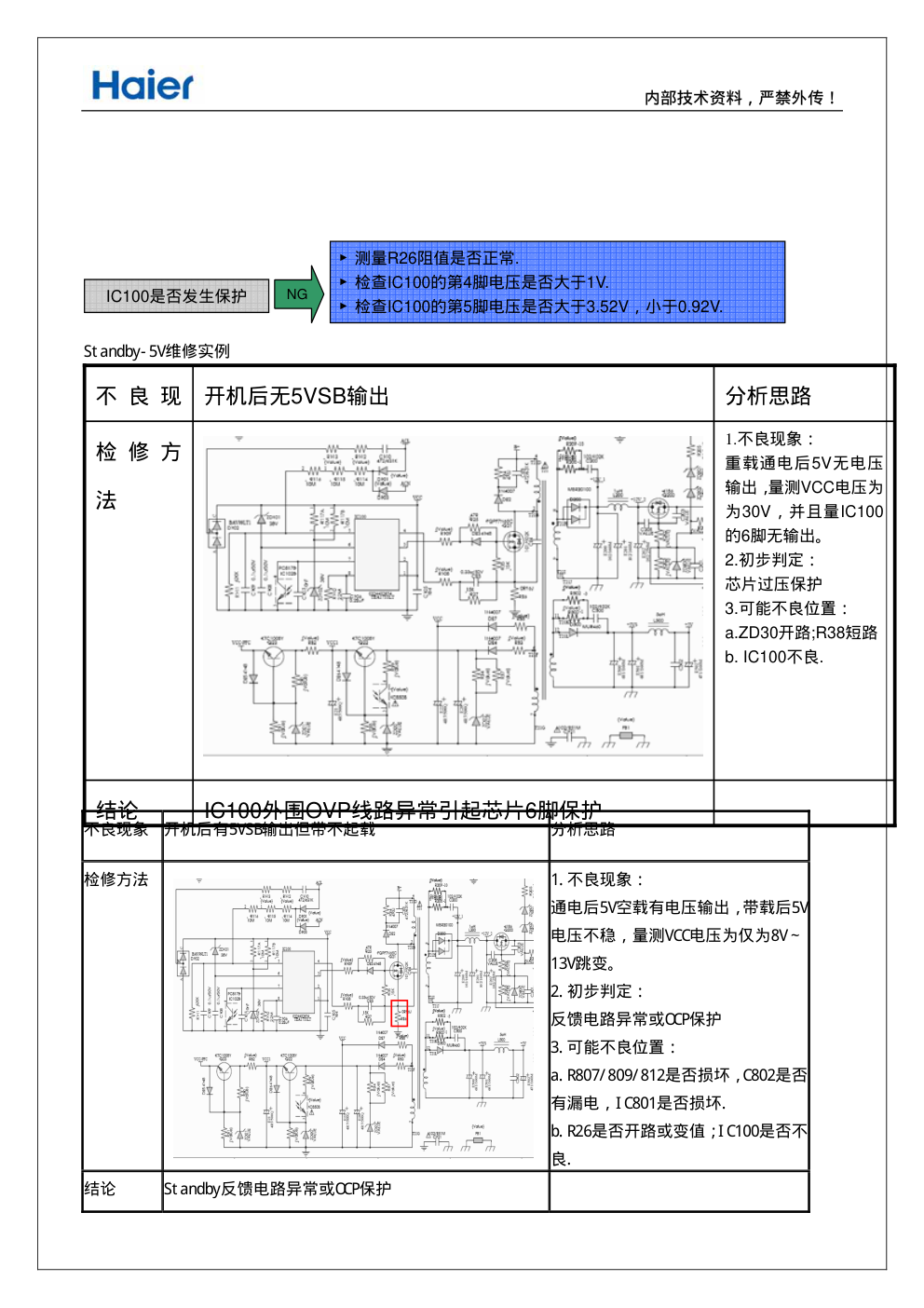

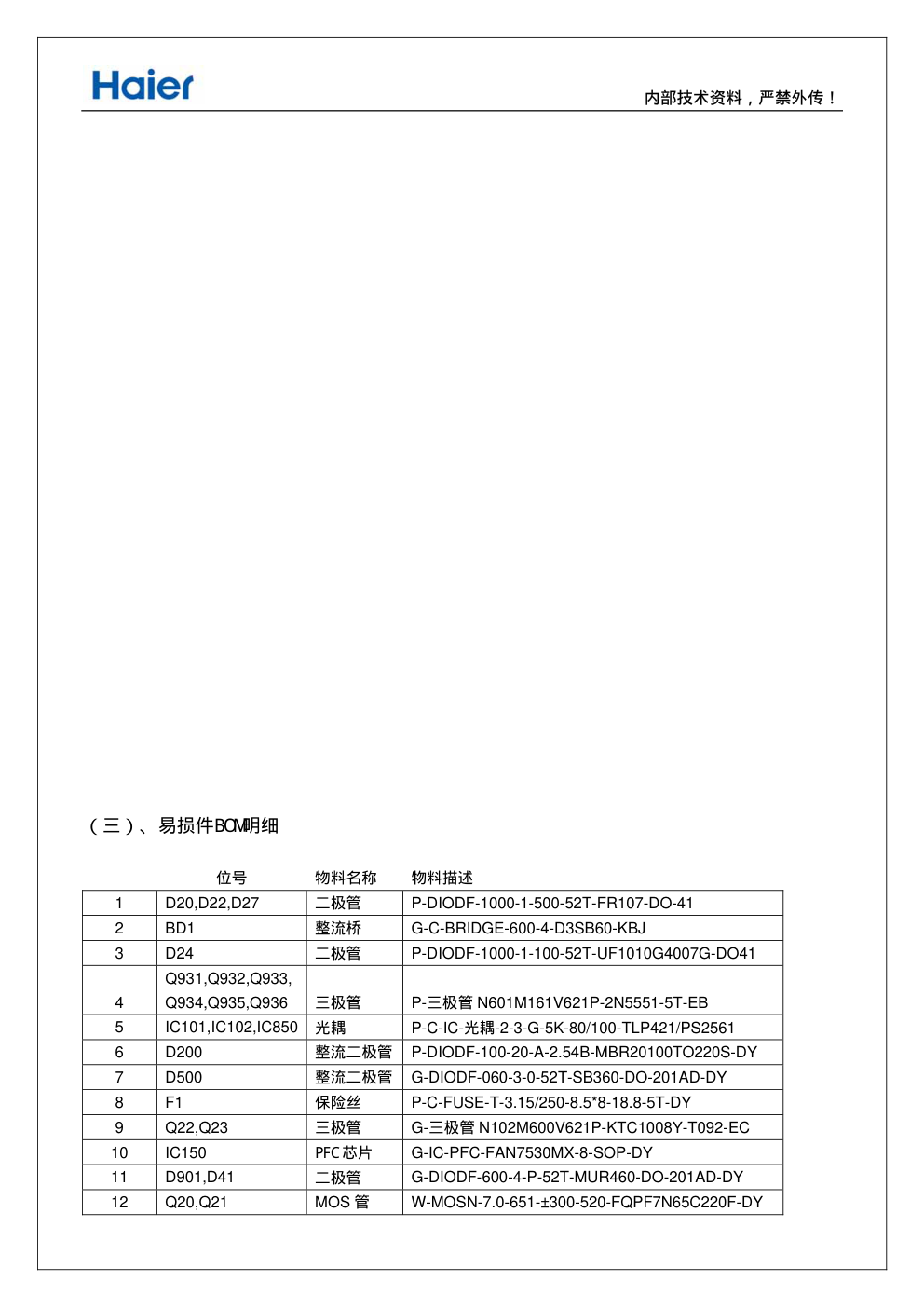

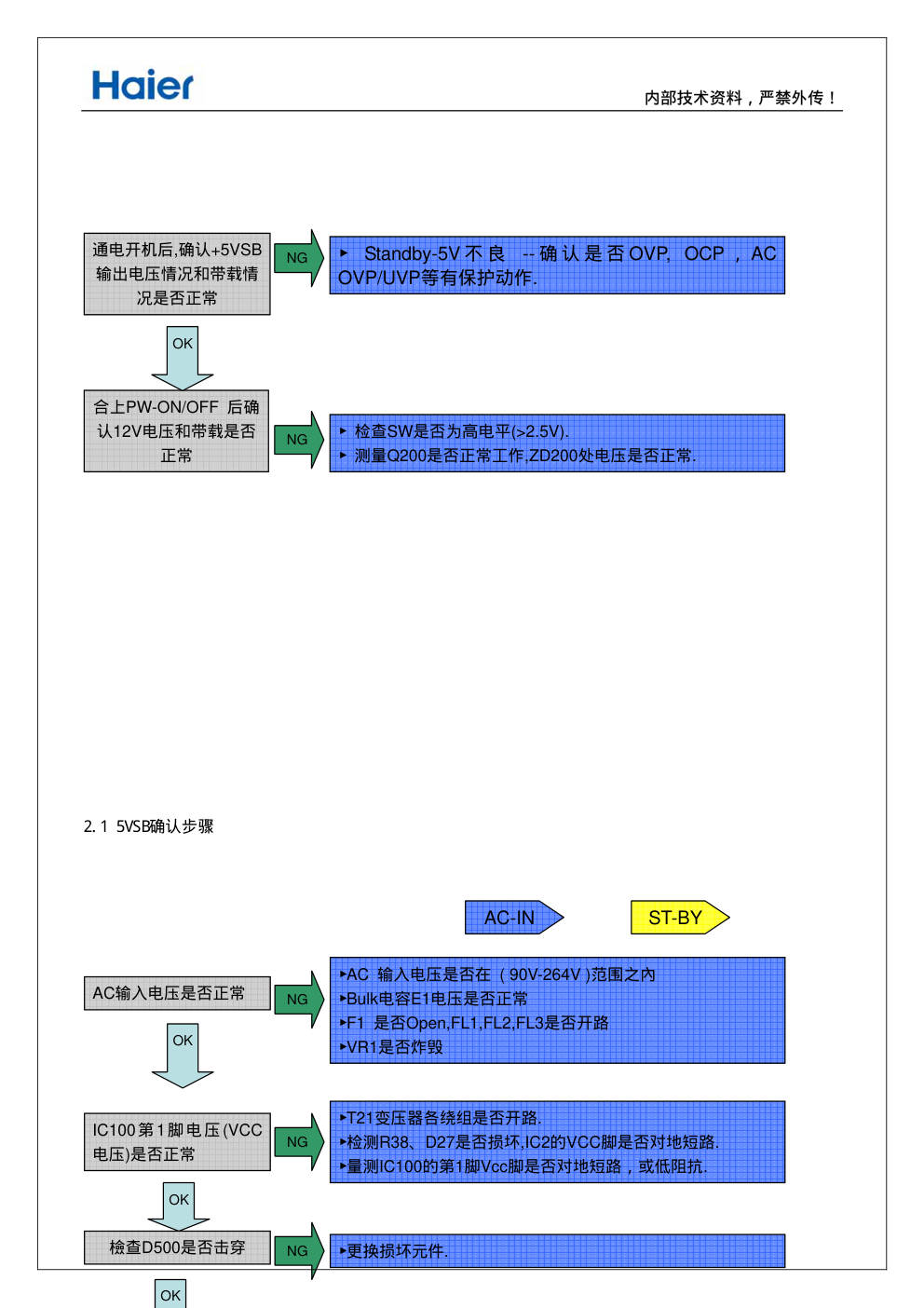

内部技术资料，严禁外传！ 2 原理图 EMI 滤波电路 PFC 控制电路 VLED 输出整流稳压电路 VLED PWM 控制电路 12V/5V 输出整流稳压电路 12V/5V PWM 控制电路 ON/OFF 控制电路 桥式整流电路 VCC 供电电路 六、电源板原理及维修（电源模块经理） （一）、电源板原理图介绍 3794S： 专用号 DC输出参数 LED输出参数 差异 0094003794S 5VSB DC/1A; 12V/3. 5A 70. 4V/165mA*4CH( 62. 7~75. 9V) 4 通道 1. 框图 内部技术资料，严禁外传！ （二）、电源板实物图 3794S 正面： LED 控制电路 L40 F1 AC 输入 LF1 D200 LED 插座 D900 D500 12/5V 插座 T21 T20 E1 D41 D40 Q21 Q20 VAR1 内部技术资料，严禁外传！ （三）、电源板维修方法及维修流程图 IC930 IC150 IC100 IC103 Q200 AC input OCP (Over Current Protection) 当AC input PFC loop出现short和Main power loop的电 流过大时，导致流过保险丝 F1上的电流过大；当此电流 超过F1 的承载电流时，F1会熔断保护。 AC input Lightning 一般Lightning都是随机的，瞬时的高电压及大电流。 VR1能吸收瞬時突波能量並转换成热； 如果瞬時能量实在太高並并超出F1瞬時高能量耐受能力后，F1也会熔断保护； FL1,FL2, FL3等都可以阻止瞬時大電流，從而減小Lightning對後級線路零件的危害。 1）AC input Protection（OVP，OCP，Lightning） 如右图所示：当AC input电压出现连续长过压时，VR1将炸掉， VR1炸掉后呈现Short状态，从而令 F1熔断后切断AC input市电 ，保护后级线路。 内部技术资料，严禁外传！ AC i nput OVP/UVP and AC down prot ect i on 由D101/D103/R114/R115/R116/R111/ZD6/C1A及I C2 5PI N组成 AC i nput uvp和AC down电路， 当Vi n低于85V时，I C1芯片VCC被关断， I C2无Dri ver和无5VSB输出， 从而达到 UVP 和掉电保护目的 5V/12V OVP 由I C2 VCC PI N组成输出过压保护电路. 当短路光耦1, 2脚时，5V/12V过压时， 变压器T1 VCC绕组反射电压超过30V时，使I C2的6PI N prot ect >0. 8V，触发芯片 Prot ect pi n保护点，从而实现输出的OVP功能；5V/12V欠压时，变压器T1 VCC 绕组反射电压低于 13. 2V 时，触发 I C100 芯片 UVLO保护点，从而实现输出的 UVP 功能 5V/12V OCP/ OPP( over current prot ect i on/ over power prot ect i on) 由取样电阻R26与R27, R108, C25，及I C100的第4脚组成输出过流保护电路。 当输出电流过大时，造成流过R26的电流大，造成R26的压差大，I C100芯片 4PI N达到1V时, I C100驱动输出关闭，达到保护目的. 2. 整机不良确认步骤 AC-IN ST-BY 12V/24V 外观检查PCB及电源 板的主要元件是否有 异常. AC输入回路的主要元件 是否异常. OK OK NG ▶ PCB外观检查(包括手插件/AI/SMD等元件是否有撞 坏/打火/炸机等异常状发生 ▶产品主要元件有无损坏.如:MOS管/IC(包括IC周边元 件)/光偶/基准稳压器等是 否 有明显损坏现象 ▶确认Fuse是否Open和变压器绕组是否Open或者 DCR变大等情況 NG ▶ 确认AC电压输入范围在规定的90V-264V之间,且AC电压基 本稳定,无异常高压 ▶ 确 认 AC input 的 Connector 是 否 接 触 良 好 .F1,FL1,FL2, FL2,TH1等沒有Open, VR1有没炸毁,BD1有没击穿,E1大电解 有没爆. 内部技术资料，严禁外传！ 2. 1 5VSB确认步骤 合上PW-ON/OFF 后确 认12V电压和带载是否 正常 ▶ 检查SW是否为高电平(>2.5V). ▶ 测量Q200是否正常工作,ZD200处电压是否正常. NG OK ▶ Standby-5V 不 良 -- 确 认 是 否 OVP, OCP ， AC OVP/UVP等有保护动作. NG 通电开机后,确认+5VSB 输出电压情况和带载情 况是否正常 AC-IN ST-BY AC输入电压是否正常 IC100第1脚电压(VCC 电压)是否正常 OK 檢查D500是否击穿 OK NG ▶AC 输入电压是否在 ( 90V-264V )范围之內 ▶Bulk电容E1电压是否正常 ▶F1 是否Open,FL1,FL2,FL3是否开路 ▶VR1是否炸毁 NG NG ▶T21变压器各绕组是否开路. ▶检测R38、D27是否损坏,IC2的VCC脚是否对地短路. ▶量测IC100的第1脚Vcc脚是否对地短路，或低阻抗. ▶更换损坏元件. OK 内部技术资料，严禁外传！ St andby- 5V维修实例 不良现象 开机后有5VSB输出但带不起载 分析思路 检修方法 1. 不良现象： 通电后5V空载有电压输出，带载后5V 电压不稳，量测VCC电压为仅为8V～ 13V跳变。 2. 初步判定： 反馈电路异常或OCP保护 3. 可能不良位置： a. R807/809/812是否损坏，C802是否 有漏电，I C801是否损坏. b. R26是否开路或变值；I C100是否不 良. 结论 St andby反馈电路异常或OCP保护 NG IC100是否发生保护 ▶ 测量R26阻值是否正常. ▶ 检查IC100的第4脚电压是否大于1V. ▶ 检查IC100的第5脚电压是否大于3.52V，小于0.92V. IC100外围OVP线路异常引起芯片6脚保护 结论 1.不良现象： 重载通电后5V无电压 输出，量测VCC电压为 为30V，并且量IC100 的6脚无输出。 2.初步判定： 芯片过压保护 3.可能不良位置： a.ZD30开路;R38短路 b. IC100不良. 检 修 方 法 分析思路 开机后无5VSB输出 不 良 现 内部技术资料，严禁外传！ 2. 2 Mai n power 确认步骤 ST-BY 12V/24V PW-ON/OFF线路是否 正常动作 OK NG ▶检查PW-ON/OFF接入的是否为高电平（2.5V~5V) ▶检查PW-ON/OFF信号是否灌入 ▶确认Q852和Q853,Q22，Q23工作是否正常，OCP电路是否 动作;Vsense pin和Protect pin电压是否正常 确认PWM电路是否工 作 检查12V/LED带载是否 正常 ▶检查IC103是否工作(VCC电压是否正常,IC是否保护) ▶检查肖特极整流二极管是否损坏(D901和D200是否击穿) ▶检查IC103，IC930，IC900是否正常工作,LED LIPS电路是否 有保护发生. ▶检查带载是否正常，不要引起偏载或者过载保护等. ▶检查R23,是否损坏或变值 NG 1.不良现象： 通 电 后 有 5V 输 出 ， 12V/LED 无 输 出 ， ZD200无电压. 2.初步判定： PW-ON/OFF 异 常 ； LED输出无驱动； 3.检测方法： a. 通 电 后 打 开 PW-ON/OFF信号，量 测 ZD7 电 压 是 否 正 常；Q200/ZD200/是 否正常工作. b.IC103无驱动输出 c.IC103VCC启动电压 <22.6V   检修方法 分析思路 5VSB输出正常,12V/LED无电压输出 不良现象 内部技术资料，严禁外传！ I C100/I C103芯片： I C930芯片： 内部技术资料，严禁外传！ I C150芯片： 内部技术资料，严禁外传！ （三）、易损件BOM明细 位号 物料名称 物料描述 1 D20,D22,D27 二极管 P-DIODF-1000-1-500-52T-FR107-DO-41 2 BD1 整流桥 G-C-BRIDGE-600-4-D3SB60-KBJ 3 D24 二极管 P-DIODF-1000-1-100-52T-UF1010G4007G-DO41 4 Q931,Q932,Q933, Q934,Q935,Q936 三极管 P-三极管 N601M161V621P-2N5551-5T-EB 5 IC101,IC102,IC850 光耦 P-C-IC-光耦-2-3-G-5K-80/100-TLP421/PS2561 6 D200 整流二极管 P-DIODF-100-20-A-2.54B-MBR20100TO220S-DY 7 D500 整流二极管 G-DIODF-060-3-0-52T-SB360-DO-201AD-DY 8 F1 保险丝 P-C-FUSE-T-3.15/250-8.5*8-18.8-5T-DY 9 Q22,Q23 三极管 G-三极管 N102M600V621P-KTC1008Y-T092-EC 10 IC150 PFC芯片 G-IC-PFC-FAN7530MX-8-SOP-DY 11 D901,D41 二极管 G-DIODF-600-4-P-52T-MUR460-DO-201AD-DY 12 Q20,Q21 MOS 管 W-MOSN-7.0-651-±300-520-FQPF7N65C220F-DY 内部技术资料，严禁外传！ 13 IC100,IC103 芯片 G-IC-PWM-TEA1733T-SO-8-DY 14 Q200 贴片 MOS 管 G-MOS(贴片)N-400-1050-±250-101-AOD464-DY 15 D40 二极管 G-DIOD-1000-3-52T-1N5408G-DO-201AD-DY 16 Q40 MOS 管 G-MOSN-100-601-±300-450-10A60D-TO220F-DY 17 IC930 LED 芯片 G-IC-LEDDR-200-SOP24-OB3356CP
