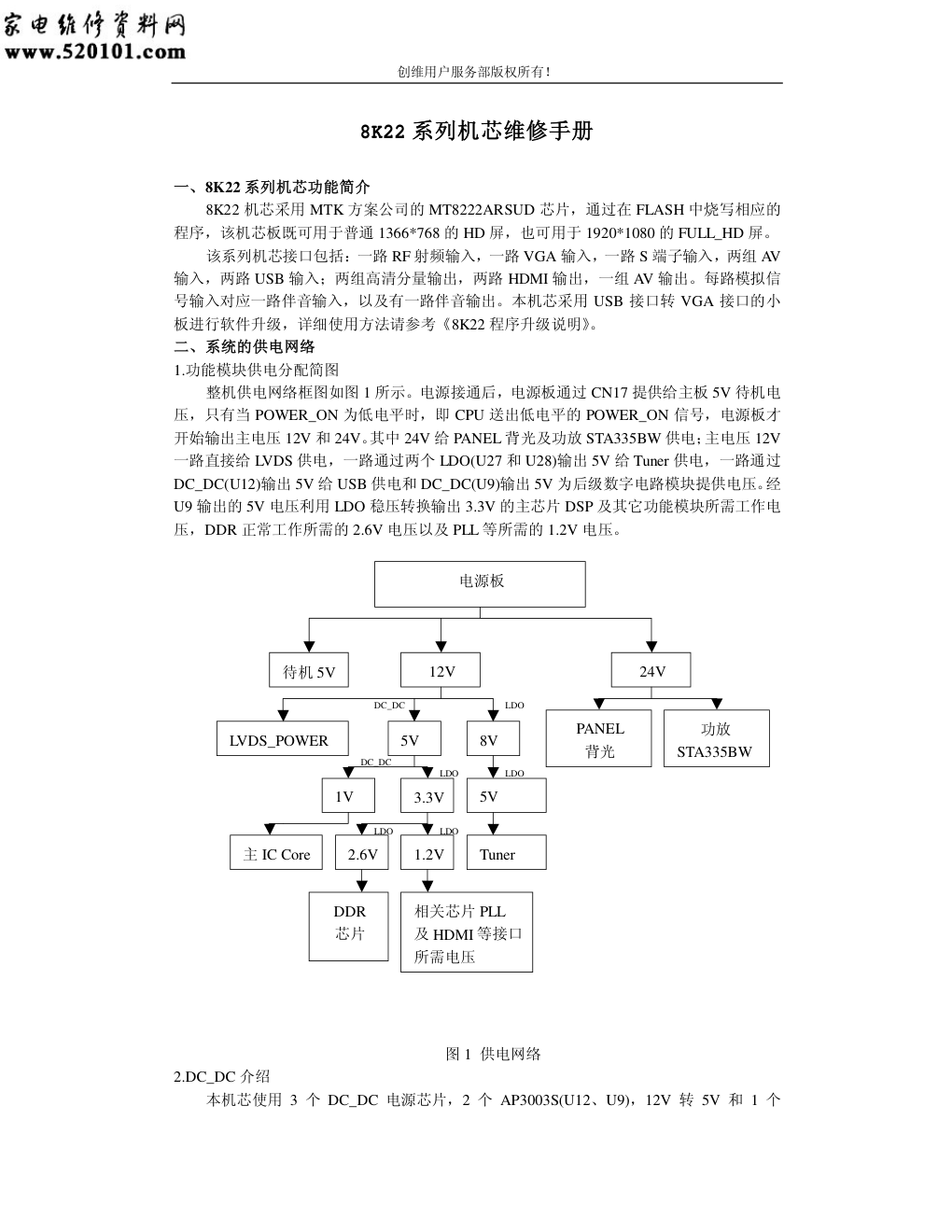

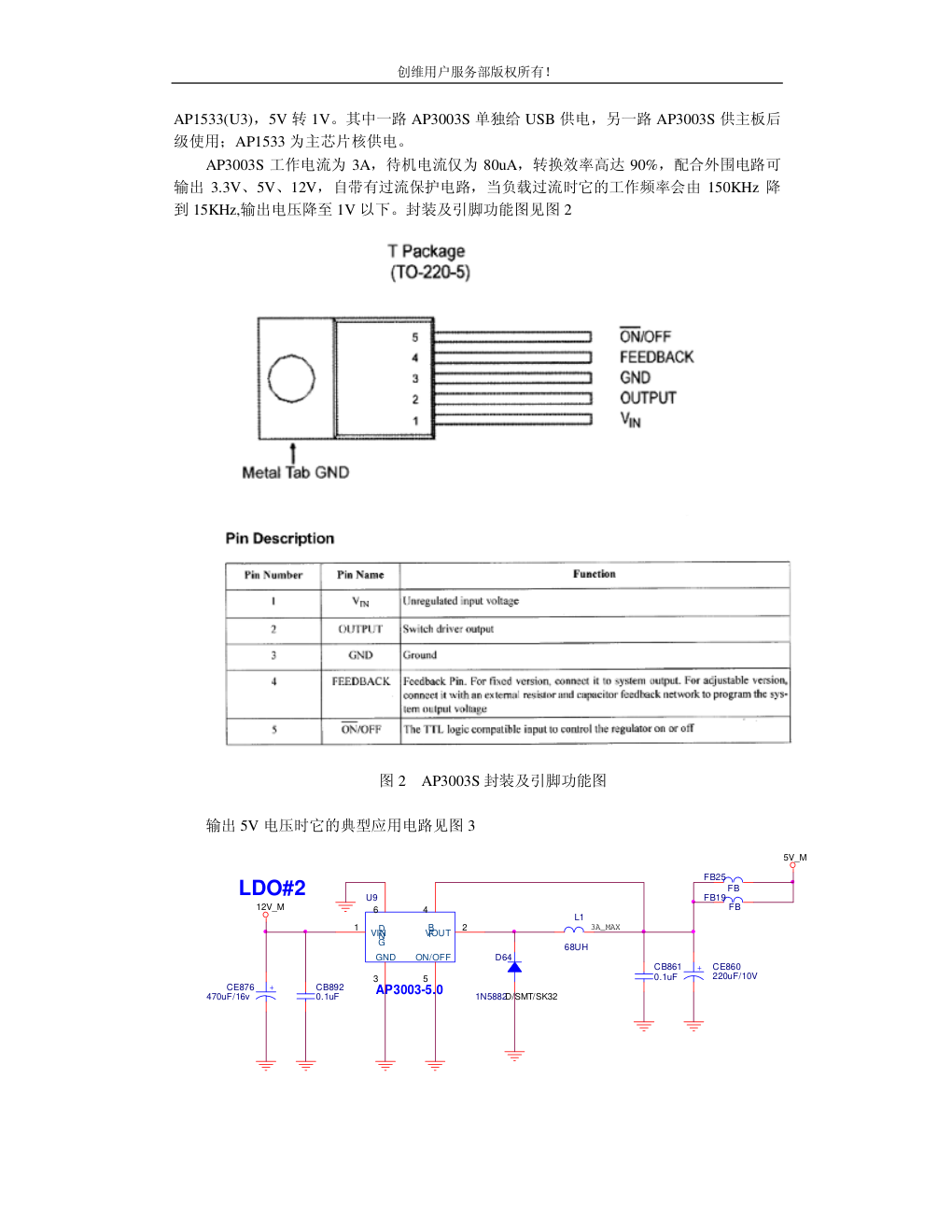

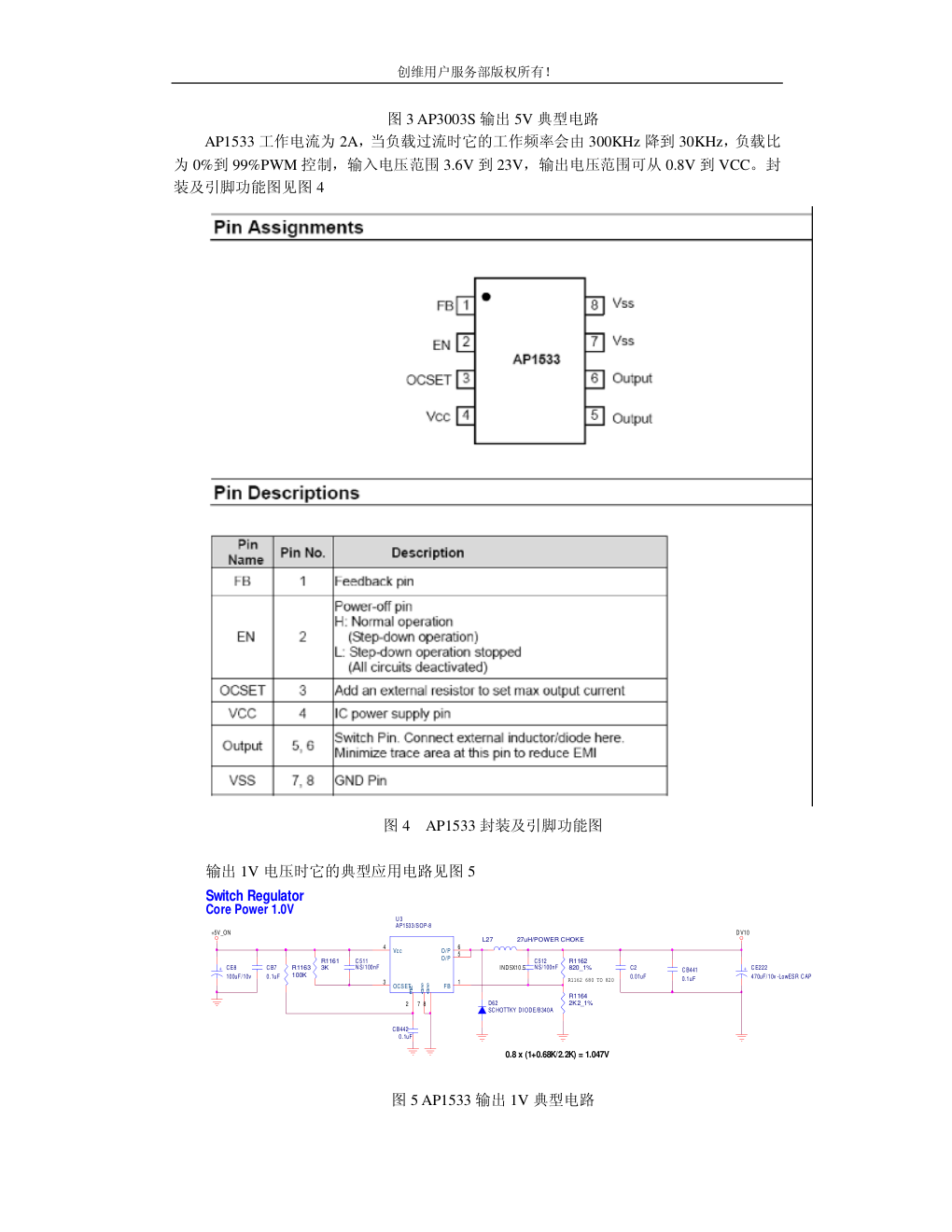

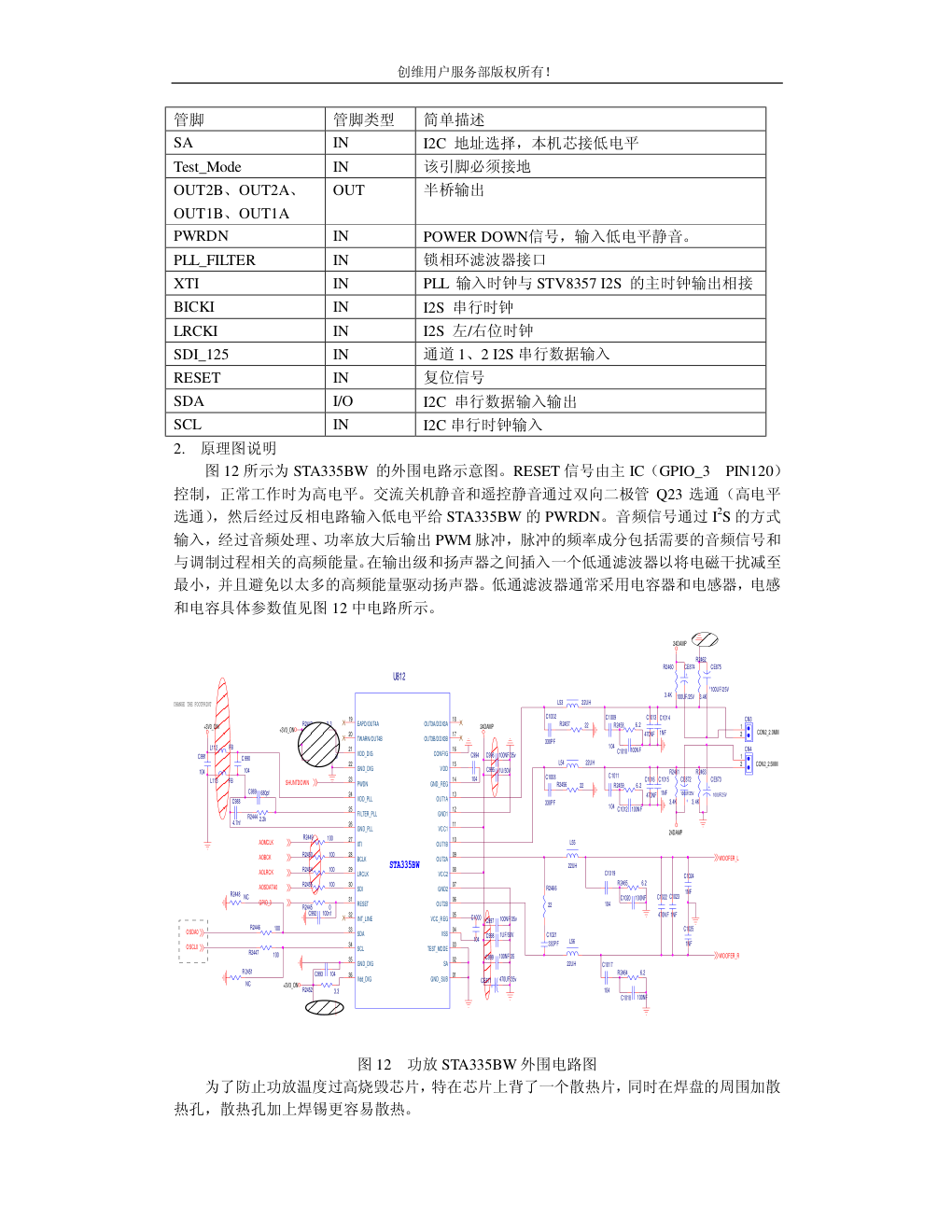

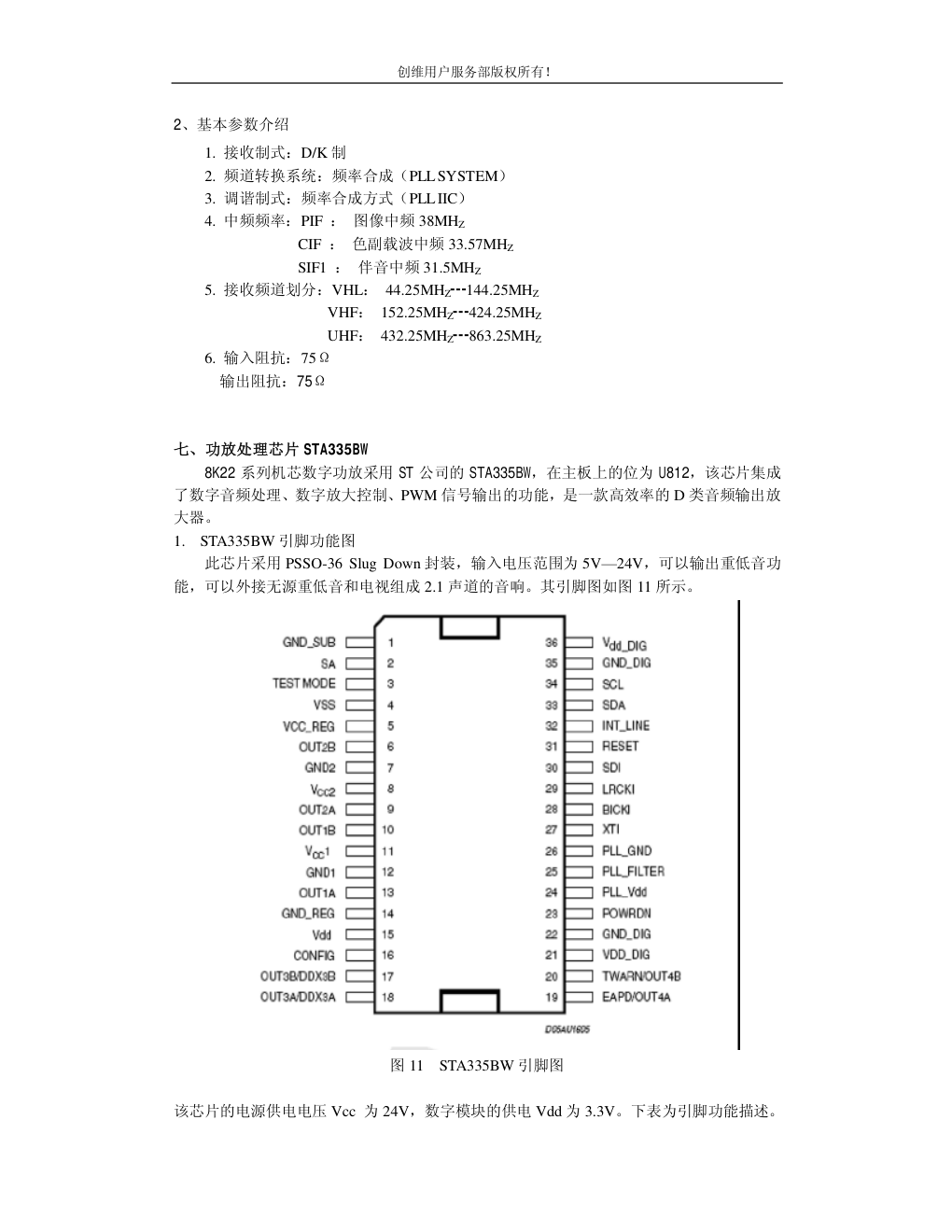

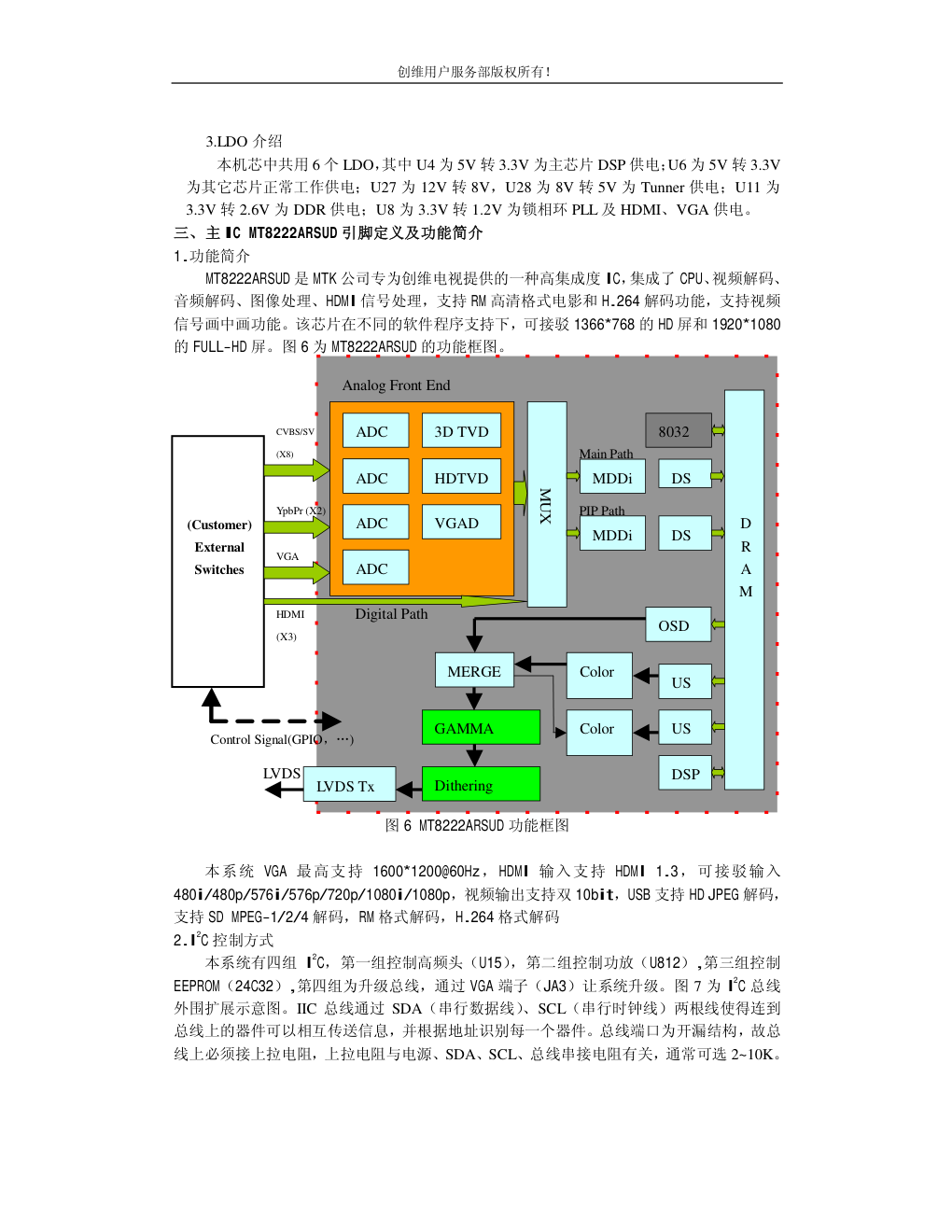

创维用户服务部版权所有！ 8K22 系列机芯维修手册 一、8K22 系列机芯功能简介 8K22 机芯采用 MTK 方案公司的 MT8222ARSUD 芯片，通过在 FLASH 中烧写相应的 程序，该机芯板既可用于普通 1366*768 的 HD 屏，也可用于 1920*1080 的 FULL_HD 屏。 该系列机芯接口包括：一路 RF 射频输入，一路 VGA 输入，一路 S 端子输入，两组 AV 输入，两路 USB 输入；两组高清分量输出，两路 HDMI 输出，一组 AV 输出。每路模拟信 号输入对应一路伴音输入，以及有一路伴音输出。本机芯采用 USB 接口转 VGA 接口的小 板进行软件升级，详细使用方法请参考《8K22 程序升级说明》。 二、系统的供电网络 1.功能模块供电分配简图 整机供电网络框图如图 1 所示。电源接通后，电源板通过 CN17 提供给主板 5V 待机电 压，只有当 POWER_ON 为低电平时，即 CPU 送出低电平的 POWER_ON 信号，电源板才 开始输出主电压 12V 和 24V。其中 24V 给 PANEL 背光及功放 STA335BW 供电；主电压 12V 一路直接给 LVDS 供电，一路通过两个 LDO(U27 和 U28)输出 5V 给 Tuner 供电，一路通过 DC_DC(U12)输出 5V 给 USB 供电和 DC_DC(U9)输出 5V 为后级数字电路模块提供电压。经 U9 输出的 5V 电压利用 LDO 稳压转换输出 3.3V 的主芯片 DSP 及其它功能模块所需工作电 压，DDR 正常工作所需的 2.6V 电压以及 PLL 等所需的 1.2V 电压。 图 1 供电网络 2.DC_DC 介绍 本机芯使用 3 个 DC_DC 电源芯片，2 个 AP3003S(U12、U9)，12V 转 5V 和 1 个 LDO LDO LDO LDO DC_DC LDO DC_DC 电源板 待机 5V 12V 24V PANEL 背光 功放 STA335BW 5V 5V 8V Tuner 1V 3.3V LVDS_POWER 1.2V 2.6V DDR 芯片 相关芯片 PLL 及 HDMI 等接口 所需电压 主 IC Core 创维用户服务部版权所有！ AP1533(U3)，5V 转 1V。其中一路 AP3003S 单独给 USB 供电，另一路 AP3003S 供主板后 级使用；AP1533 为主芯片核供电。 AP3003S 工作电流为 3A，待机电流仅为 80uA，转换效率高达 90%，配合外围电路可 输出 3.3V、5V、12V，自带有过流保护电路，当负载过流时它的工作频率会由 150KHz 降 到 15KHz,输出电压降至 1V 以下。封装及引脚功能图见图 2 图 2 AP3003S 封装及引脚功能图 输出 5V 电压时它的典型应用电路见图 3 12V_M 5V_M 3A_MAX LDO#2 + CE876 470uF/16v D64 1N5882D/SMT/SK32 CB892 0.1uF L1 68UH CB861 0.1uF FB25 FB FB19 FB U9 AP3003-5.0 3 GND VOUT 2 VIN 1 5 ON/OFF FB 4 GND 6 + CE860 220uF/10V 创维用户服务部版权所有！ 图 3 AP3003S 输出 5V 典型电路 AP1533 工作电流为 2A，当负载过流时它的工作频率会由 300KHz 降到 30KHz，负载比 为 0%到 99%PWM 控制，输入电压范围 3.6V 到 23V，输出电压范围可从 0.8V 到 VCC。封 装及引脚功能图见图 4 图 4 AP1533 封装及引脚功能图 输出 1V 电压时它的典型应用电路见图 5 Switch Regulator R1162 680 TO 820 0.8 x (1+0.68K/2.2K) = 1.047V Core Power 1.0V C512 NS/100nF D62 SCHOTTKY DIODE/B340A R1161 3K U3 AP1533/SOP-8 FB 1 EN 2 OCSET 3 Vcc 4 O/P 5 O/P 6 Vss 7 Vss 8 C511 NS/100nF CB442 0.1uF + CE8 100uF/10v R1163 100K CB441 0.1uF CB7 0.1uF R1164 2K2_1% L27 27uH/POWER CHOKE IND5X10.5 C2 0.01uF R1162 820_1% + CE222 470uF/10v -LowESR CAP +5V_ON DV10 图 5 AP1533 输出 1V 典型电路 创维用户服务部版权所有！ 3.LDO 介绍 本机芯中共用 6 个 LDO，其中 U4 为 5V 转 3.3V 为主芯片 DSP 供电；U6 为 5V 转 3.3V 为其它芯片正常工作供电；U27 为 12V 转 8V，U28 为 8V 转 5V 为 Tunner 供电；U11 为 3.3V 转 2.6V 为 DDR 供电；U8 为 3.3V 转 1.2V 为锁相环 PLL 及 HDMI、VGA 供电。 三、主 IC MT8222ARSUD 引脚定义及功能简介 1.功能简介 MT8222ARSUD 是 MTK 公司专为创维电视提供的一种高集成度 IC，集成了 CPU、视频解码、 音频解码、图像处理、HDMI 信号处理，支持 RM 高清格式电影和 H.264 解码功能，支持视频 信号画中画功能。该芯片在不同的软件程序支持下，可接驳 1366*768 的 HD 屏和 1920*1080 的 FULL-HD 屏。图 6 为 MT8222ARSUD 的功能框图。 图 6 MT8222ARSUD 功能框图 本系统 VGA 最高支持 1600*1200@60Hz，HDMI 输入支持 HDMI 1.3，可接驳输入 480i/480p/576i/576p/720p/1080i/1080p，视频输出支持双 10bit，USB 支持 HD JPEG 解码， 支持 SD MPEG-1/2/4 解码，RM 格式解码，H.264 格式解码 2.I 2C 控制方式 本系统有四组 I 2C，第一组控制高频头（U15），第二组控制功放（U812）,第三组控制 EEPROM（24C32）,第四组为升级总线，通过 VGA 端子（JA3）让系统升级。图 7 为 I 2C 总线 外围扩展示意图。IIC 总线通过 SDA（串行数据线）、SCL（串行时钟线）两根线使得连到 总线上的器件可以相互传送信息，并根据地址识别每一个器件。总线端口为开漏结构，故总 线上必须接上拉电阻，上拉电阻与电源、SDA、SCL、总线串接电阻有关，通常可选 2~10K。 ADC ADC ADC ADC 3D TVD HDTVD VGAD MUX Color OSD MDDi MDDi DS Color US US 8032 MERGE GAMMA Dithering LVDS Tx (Customer) External Switches DS D R A M DSP CVBS/SV (X8) Analog Front End Digital Path LVDS Main Path PIP Path YpbPr (X2) VGA HDMI (X3) Control Signal(GPIO，…) 创维用户服务部版权所有！ 图 7 I 2C 总线外围扩展图 3、控制信号的输入和输出 由于某些控制信号后级加有反相电路等，以下说明的高低电平均是指主芯片的引脚端电 压值。 HDMI_DET1 (PIN 80、PIN 78),当插入 HDMI 信号线且主芯片检测到 HDMI 的 5V 电源时，此引 脚输出一个高电平； OPWR0_5V (PIN 225、PIN 213),此引脚输入 HDMI 信号源端的 5V 电源，由 CPU 进行检测，作 为有 HDMI 信号插入的依据，并由 PIN 80、PIN 78 脚发送 HDMI_DET1 信号； PWM0 (PIN 63),屏的背光亮度控制信号，此引脚输出的为脉宽调制信号； OIRI (PIN 75),此引脚为输入到主芯片的遥控红外信号； PPWR_SW (PIN 121),此引脚为屏供电控制信号，高电平时输出屏供电 12V； POWER_ON (PIN 79),此引脚输出电源的控制开关信号，高电平时主电源工作，输出 12V、24V。 低电平时电源只输出待机 5V； K1(PIN 21)、K2(PIN 22), 通过内置的两个 ADC 取样量化后，根据程序设定相应相关的按键 功能； ADIN1 (PIN 19), 屏变功能的感光电压输入口，信号通过内置的 ADC 取样量化后，根据程序 设定调整屏背光的亮度； ADIN2 (PIN 20)，此引脚输出红，蓝指示灯的控制信号，高电平蓝灯亮，低电平红灯亮； GPIO_7 (PIN 124)、GPIO_9（PIN 126）, 分别控制 USB1 和 USB2 电源开与关 MUTE（PIN 53），此引脚输出的为功放的静音信号，高电平为静音，低电平功放正常工作； BL_CTL (PIN 81), 此引脚输出为屏背光的开关信号，高电平为开背光，低电平为关背光； 四、串行 FLASH 引脚定义及功能简介 8K22 机芯主程序存放在 EN25B64 串行 FLASH 中，该芯片存储容量为 64M-bit，最高 时钟频率可达 100MHz，正常工作电流为 5mA，芯片擦除时间仅需 50 秒。在接驳 1366*768HD 屏和 1920*1080FULL -HD 屏时，只需烧写对应程序到串行 FLASH 中即可，不需做任何硬 件改动。 1.引脚定义 EN25B64 串行 FLASH 芯片在主板上的位号为 U13，其封装及引脚功能图如图 8 所示 外围器件 1 外围器件 2 外围器件 n 时 钟 复 位 SDA SCL … VCC SDA SCL RP 创维用户服务部版权所有！ 管脚编号 管脚符号 管脚名称 功能描述 1 HOLD# 保持脚 此脚可不需复位芯片而临时停止与 SPI flash 的串行通讯 2 VCC 电源脚 供电电压 2.7---3.6V 3 NC 空脚 无连接 4 NC 空脚 无连接 5 NC 空脚 无连接 6 NC 空脚 无连接 7 CS# 芯片使能脚 当给此脚一个由高到低的电平时，芯片使能。 接收命令其间此脚需维持低电平。 8 DO 串行数据输出 将数据从芯片输出，输出数据在时钟下降沿 被依次移出。 9 WP# 写保护脚 此脚用来控制状态寄存器 BPL 位的使能与 否。 10 GND 接地脚 接地 11 NC 空脚 无连接 12 NC 空脚 无连接 13 NC 空脚 无连接 14 NC 空脚 无连接 15 DI 串行数据输入 将命令、地址和数据输入到芯片，输入数据 在时钟上升沿锁存。 16 CLK 串行时钟输入 为通信提供时钟。 图 8 串行 FLASH 封装及引脚功能图 五、DDR2 SDRAM 功能简介 由于该机芯板须支持 1920*1080 分辨率的画面清晰度，并且还支持 H.264 高清格式解 码，主 IC 在工作以及解码过程中会处理庞大的数据和大量的中间结果，而这些数据及中间 结果需要一个存储器临时存放，它需具备足够大的容量和存取速度，DDR2 SDRAM 可以充 创维用户服务部版权所有！ 当这样的角色 8K22 系列机芯采用 HYB25DC256163CE DDR2 SDRAM，其容量为 256M-bit，时钟速 率为 128MHZ，采用 2.6V 供电系统，系统开机后，主 IC 先将主程序装载到 DDR2 SDRAM 中，然后才开始主程序的运行。如果主 IC 与 DDR2 SDRAM 之间的匹配电阻虚焊，则会出 现“黑屏”现象。芯片封装及引脚功能如图 9 所示 创维用户服务部版权所有！ 图9 DDR2 SDRAM封装及引脚功能图 六、高频头引脚及功能简介 8K22 系列机芯采用成都旭光公司生产的 TDQ-6K/T114CW 型一体化高频头，它采用频 率合成的选台方式，覆盖了全增补电视频道，兼容 PAL 和 NTSC 制式。 1、 高频头引脚定义 该系列高频头共有 11 个引脚，具体引脚定义如图 10 图 10 高频头引脚图。 主 IC 采用 I 2C 的控制方式对高频头进行参数的设置。 管脚 管脚类型 简单描述 CK、 /CK Input 差分对时钟输入 CKE Input 时钟使能输入 /CS Input 对除了CK、/CK、CKE、DQS、DM的其他输 入端的使能输入 BA0、BA1 Input 扇区地址输入 A[0..11] Input 地址输入 /RAS、/CAS、/WE Input 各命令输入 DM(LDM、UDM) Input 数据输入屏蔽，用于字节的读写 DQS（LDQS、UDQS） I/O 数据输入/输出选通;LDQS相应DQ[0..7],UDQS 相应DQ[8..15] DQ[0..15] I/O 数据输入/输出脚 VDD VSS Supply 内部电路和输入缓存供电 VDDQ VSSQ Supply 输出缓存和噪声抑制电路供电 VREF Supply 输入SSTL接口参考电压 NC No Con 无连接 创维用户服务部版权所有！ 2、基本参数介绍 1. 接收制式：D/K 制 2. 频道转换系统：频率合成（PLL SYSTEM） 3. 调谐制式：频率合成方式（PLL IIC） 4. 中频频率：PIF ： 图像中频 38MHZ CIF ： 色副载波中频 33.57MHZ SIF1 ： 伴音中频 31.5MHZ 5. 接收频道划分：VHL： 44.25MHZ┅144.25MHZ VHF： 152.25MHZ┅424.25MHZ UHF： 432.25MHZ┅863.25MHZ 6. 输入阻抗：75Ω 输出阻抗：75Ω 七、功放处理芯片 STA335BW 8K22 系列机芯数字功放采用 ST 公司的 STA335BW，在主板上的位为 U812，该芯片集成 了数字音频处理、数字放大控制、PWM 信号输出的功能，是一款高效率的 D 类音频输出放 大器。 1. STA335BW 引脚功能图 此芯片采用 PSSO-36 Slug Down 封装，输入电压范围为 5V—24V，可以输出重低音功 能，可以外接无源重低音和电视组成 2.1 声道的音响。其引脚图如图 11 所示。 图 11 STA335BW 引脚图 该芯片的电源供电电压 Vcc 为 24V，数字模块的供电 Vdd 为 3.3V。下表为引脚功能描述。 创维用户服务部版权所有！ 管脚 管脚类型 简单描述 SA IN I2C 地址选择，本机芯接低电平 Test_Mode IN 该引脚必须接地 OUT2B、OUT2A、 OUT1B、OUT1A OUT 半桥输出 PWRDN IN POWER DOWN信号，输入低电平静音。 PLL_FILTER IN 锁相环滤波器接口 XTI IN PLL 输入时钟与 STV8357 I2S 的主时钟输出相接 BICKI IN I2S 串行时钟 LRCKI IN I2S 左/右位时钟 SDI_125 IN 通道 1、2 I2S 串行数据输入 RESET IN 复位信号 SDA I/O I2C 串行数据输入输出 SCL IN I2C 串行时钟输入 2. 原理图说明 图 12 所示为 STA335BW 的外围电路示意图。RESET 信号由主 IC（GPIO_3 PIN120） 控制，正常工作时为高电平。交流关机静音和遥控静音通过双向二极管 Q23 选通（高电平 选通），然后经过反相电路输入低电平给 STA335BW 的 PWRDN。音频信号通过 I2S 的方式 输入，经过音频处理、功率放大后输出 PWM 脉冲，脉冲的频率成分包括需要的音频信号和 与调制过程相关的高频能量。在输出级和扬声器之间插入一个低通滤波器以将电磁干扰减至 最小，并且避免以太多的高频能量驱动扬声器。低通滤波器通常采用电容器和电感器，电感 和电容具体参数值见图 12 中电路所示。 CHANGE THE FOOTPRINT STA335BW U812 OUT3A/DDX3A 18 OUT3B/DDX3B 17 CONFIG 16 VDD 15 GND_REG 14 OUT1A 13 GND1 12 VCC1 11 OUT1B 10 OUT2A 09 VCC2 08 GND2 07 OUT2B 06 VCC_REG 05 VSS 04 TEST_MODE 03 SA 02 GND_SUB 01 EAPD/OUT4A 19 TWARN/OUT4B 20 VDD_DIG 21 GND_DIG 22 PWDN 23 VDD_PLL 24 FILTER_PLL 25 GND_PLL 26 XTI 27 BCLK 28 LRCLK 29 SDI 30 RESET 31 INT_LINE 32 SDA 33 SCL 34 GND_DIG 35 Vdd_DIG 36 C997 100NF/35v R2444 2.2k + CE871 470UF/35v R2465 6.2 C990 104 L54 22UH R2460 3.4K R2461 3.4K R2456 22 C1011 104 C989 680pf L55 22UH R2454 100 R2443 3.3 + CE42 100uF/16v C1023 1NF L56 22UH R2462 3.4K R2458 6.2 C1017 104 C1021 330PF C1013 470NF C1022 470NF C1024 1NF C1008 330PF R2452 3.3 R2447 100 C987 100NF C1016 470NF + CE872 100UF/25V C1025 1NF C1019 104 C996 100NF/35v R2450 100 C1014 1NF C988 4.7nf R2451 NC C998 1UF/50V C994 104 R2459 6.2 L53 22UH C991 104 C1020 100NF C1000 104 R2448 NC R2457 22 R2464 6.2 + CE875 100UF/25V C1012 100NF + CE873 100UF/25V C999 100NF/35 R2455 100 C992 100nf C1002 330PF L112 FB CN3 CON2_2.0MM 1 2 R2446 100 R2445 0 R2463 3.4K C1015 1NF C1009 104 R2466 22 C1018 100NF C1010 100NF L113 FB R2449 100 + CE43 100uF/16v C995 1U/50V + CE874 100UF/25V C993 104 CN4 CON2_2.5MM 1 2 +3V3_ON 24DAMP +3V3_ON +3V3_ON 24DAMP 24DAMP AOSDATA0 AOLRCK AOBCK AOMCLK SHUNTDOWN OSCL0 OSDA0 GPIO_3 WOOFER_R WOOFER_L 图 12 功放 STA335BW 外围电路图 为了防止功放温度过高烧毁芯片，特在芯片上背了一个散热片，同时在焊盘的周围加散 热孔，散热孔加上焊锡更容易散热。 创维用户服务部版权所有！ 八、Uplayer 平台 本机芯具备 Uplayer 播放器功能，且硬件解码集成到主 IC 中，节省成本的同时，也提 高了整机工作性能稳定性。通过两个高速 USB2.0 接口，可以读取外部 U 盘等可存储设备的 音频文件、视频文件、图片文件。音频文件支持.mp3 和.wma 主流格式歌曲，并支持带有同 文件名的动态.lrc 歌词显示；视频文件支持 AVI、MPEG-1/2/4、RM/RMVB、H.264 等格式 高清电影；图片文件支持 JPEG、BMP、GIF 主流格式图片 九、常见故障及分析 1、背光亮屏不亮 2.指示灯亮但不开机 背光亮而屏不亮 检查 LVDS 有无 12V 输出 检查主 IC（U34）与 DDR 芯片（UD1） 之间的排阻是否有虚焊、漏焊 主程序不对， 在线升级软件 重新补焊好 检查 LVDS 12V 供电电路有 无连焊、虚焊、漏焊 检查 PPWR_SW 是否为高电平 检查 U31 及外围电路 检焊、补焊 Y N N Y Y N 创维用户服务部版权所有！ 3.HDMI 无像或无声 4.光感屏变无效 HDMI 无像或无声 检查 HDMI 接口插座是否虚焊，因为 插座引线较多比较容易虚焊 检查 ESD 元件 D119 D120 是 否损坏 重新补焊 存储器 U14 内部 EDID 数据 损坏，重新写入新的数据 更换 ESD 更换主 IC Y N Y N 指示灯亮不开机 检查 DC_DC 芯片 U9 的 2 脚是否有 5V 输出 U9 损坏或后级负载短路 测量 CN17 的 7 脚 POWER 信号在按 待机键时该电压是否有变化 检查主 IC 工作情况 表明 CPU 电路已正常工 作，应重要检查屏线及电 源线是否接触良好 Y N Y N 创维用户服务部版权所有！ 5.图像花屏 光感屏变无效 检查背光线有无松动 打开菜单手动调节背光亮度，用 万用表测量 CN14 的 2 脚在无 1.0---3.3V 电压变化 插好 检查主 IC 有无 PWM 脉冲输出 表明 PANEL 有问题，检查 屏线有无松动，屏背光板、 Tcon 板 检查光感小板有无连 焊、虚焊、漏焊 Y N Y N 创维用户服务部版权所有！ 6. 8K22 机芯所有信号源黑屏 7. TV 全部无台 图像花屏 检查 DDR(UD1)的供电 2.6V 是否正常，电压由 U11 提供 更换 LDO（U11） 检查主 IC 与 DDR 通讯是 否正常，重点检查排阻是 否虚焊或开路 重新焊好 更换 DDR 芯片 更换主 IC （MT8222ARSUD） Y N Y N 背光亮但所有信号源黑屏 检测 CN17 的 12V 屏供电 检查 LVDS 屏线是否接触 良好，损坏等，主芯片工 作是否正常 更换电源板 Y N 创维用户服务部版权所有！ 8K22 软件工厂调试说明 TV 全部无台 进入工产模式，清 EEPROM， 重开机搜台 检查 Tuner 有无视频输出 检查信号到主 IC 的射频电路是 否正常及输入 IC 的匹配电阻、 耦合电容是否有虚焊或断开 重新补焊好 检查 Tuner 的 I2C 是 否正常，总线的上拉 电阻是否正常 更换高频头 通过软件重新 调整处理 Y N Y N 创维用户服务部版权所有！ 一、工厂菜单中的按键操作如下： 1. 按住键控板“音量减”键（音量减到 0），同时按下遥控器“屏显”键，可以进入工厂 调试菜单。 2. 当单键模式为 ON 时，按下工厂调试专用遥控器的“工厂调试”键，可以进入工厂调 试菜单。 3. 当单键模式为 ON 时，按下工厂调试专用遥控器的“老化模式”键，可以进入老化模 式。 4. 当单键模式为 ON 时，按下工厂调试专用遥控器的“总线”键，可以进入总线关闭模 式。 5. 当单键模式为 OFF 时，在工厂调试菜单下，按下工厂调试专用遥控器的“老化模式” 键，可以进入老化模式。 6. 当单键模式为 OFF 时，在工厂调试菜单下，按下工厂调试专用遥控器的“总线”键， 可以进入总线关闭模式。 7. 在老化模式下，按下工厂调试专用遥控器的“老化模式”键，可以退出老化模式。 8. 在总线关闭模式下，按下工厂调试专用遥控器的“总线”键或关机，可以退出总线关 闭模式。 9. 在工厂调试菜单下，按下遥控器“屏显”或“工厂调试”键，可以退出工厂调试菜单。 10. 其它具体按键操作参照“工厂调试设计规范”。 二、工厂菜单中需要调试的项目如下： 1. ADC Adjust：选中该项，按“音量加”键，程序会自动进行 ADC 校正，等待至出现“OK” 提示信息。 2. 各通道需要进行白平衡检测，如发现有偏差，可针对该通道调整以下几项参数来达到 最佳效果： a. RED （初始默认值为 256） b. GREEN （初始默认值为 256） c. BLUE （初始默认值为 256） d. ROffset （初始默认值为 5） e. GOffset （初始默认值为 5） f. BOffset （初始默认值为 5） 备注：进行调试时，需要按照 1、2 的顺序依次进行。 3. SingleKey Mode：工厂单键模式开关。为方便机芯生产，母片预先已将其置为开，为 避免机器出厂后用户误操作进入工厂调试菜单，请整机出厂前使用“出厂”键将工厂单键模 式置为关。 三、版本信息显示如下： 1. Bar Code：条码信息。 2. CPU：显示当前使用的软件程序版本信息。 3. EEP：显示当前使用的主存储器版本信息。 4.其它：显示使用的显示屏及机器型号等相关信息。 四、HDCP-KEY 及条码的烧写： 创维用户服务部版权所有！ 1．本机芯需要为每台机器写入 HDCP-KEY，为方便机芯测试和检验，机芯上线前已经预 先写入一个 HDCP-KEY，但是整机还需要在固定工位通过总线调试的方式为每台机器写 入不同的 HDCP-KEY 和条码。 2．HDCP-KEY 及条码的烧写需要先按“总线”键进入 BUS OFF 状态。烧写完成后，按 “总线”键退出 BUS OFF 状态可以完成机器复位的过程，其中可能出现短暂花屏，然 后恢复，属于正常；烧写完成后，直接进行断电也可以。 3．具体操作方法、数据及烧写工具由工程部提供。 五、关于工厂菜单里 EMC_CONTROL 的调试： 1. EMC_CONTROL 项的进入：进入工厂调试菜单后按“菜单”键可以在两页工厂调试菜单 之间切换，其中 page2 用来调节 EMC。 2. EMC_CONTROL 项的调整：原则上生产线不准动，因母片的数据是已对所配屏经过了测 试，没有问题的；只是生产时可能个别屏或某批屏出现屏闪 或花屏（屏的一致性问题），需要单独调试，调试值必须由电 子设计师确定才能使用。每一项的调整在下次开机时才起作 用。 以 32LG-WXGA 屏为例： 名称 推荐值 作用 可调范围 SPREAD_SP_EN: 1 扩频开关 0：关 1：开 （0-1） SP_AMPLITUDE: 0 扩频幅度低位 （0-3） SP_PERIOD: 50 扩频周期 (0-63） SP_AMPLITUDE_MSB: 1 扩频幅度高位 (0-1） LVDS_ICTRL: 1 扩频电流 (0-3） 当第一项 SPREAD_SP_EN 为开（1）时，下面四项才起作用，为关时下面四项的值是不起 作用的。若出现屏闪或花屏，首先进入工厂菜单里 EMC_CONTROL 页，可以尝试减小扩频幅度 低位/高位值，加大扩频周期值； 备注：扩频会影响屏闪或花屏，但屏闪或花屏也有可能是其它原因造成；可以通过进入 工厂菜单里 EMC_CONTROL，先关掉扩频（将 SPREAD_SP_EN---扩频开关设为 0）再待机 开机来验证。如果有好转则可以考虑调 EMC_CONTROL 的值，如果无效果说明与扩频无关， 是由其他原因造成的。该页主要是针对整机线的调试。 本说明用于生产线检查屏变功能是否完备和起作用 检查设备：功率计，电视电源接在功率计上。 一、健康屏变： 第一步：屏变关，整机功率最大； 第二步：打开“光感屏变”，观察功率变化，如果光线太亮，功率可能没有降； 这时用手掌距一定距离遮挡光线（感光窗口被手的阴影遮挡），功率会下降； 第三步：用手指覆盖住感光窗口，功率会降到最低； 二、场景屏变： 播放电影片断，或任意的有亮暗感场景变化的图像，功率会随场景的变化而增大 或减小，图像越暗，功率越小，或者图像太亮时，功率也会下降。功率有低于最 大功率的 10%的瞬间，即可判定合格。 创维用户服务部版权所有！ 三、健康全屏变： （1）原则上，上述两项检测合格，本条屏变功能不用检测，以判定合格。 如果要检测，按下述步骤进行。 （2）图像变化时，功率随之变动； （3）按遥控的静像键，功率停止变动，在用手遮住覆盖住感光窗口，功率 会降到最低； 备注：功率的最低值，各种显示器约为最大功率的 72%以下，或更低。
