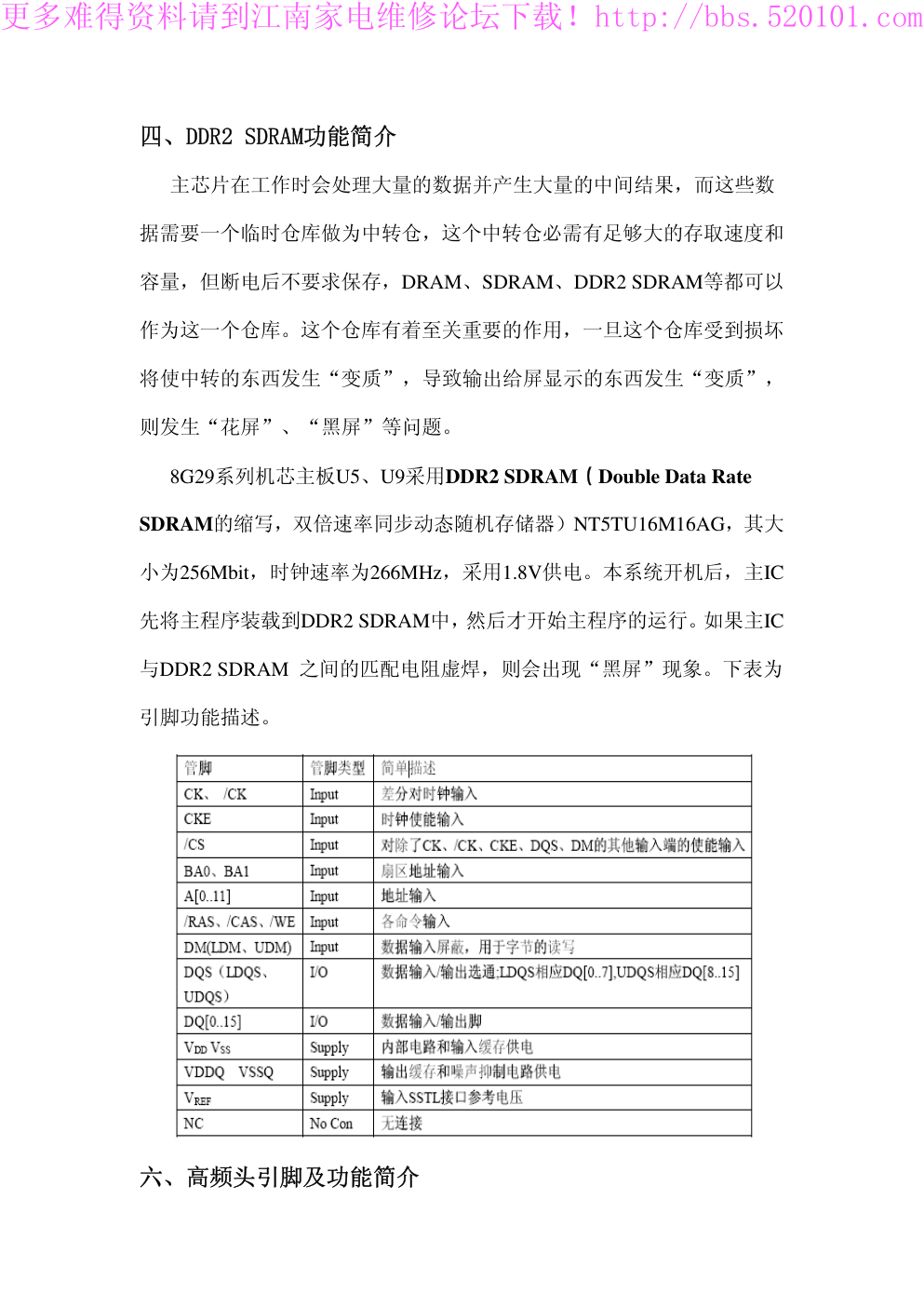

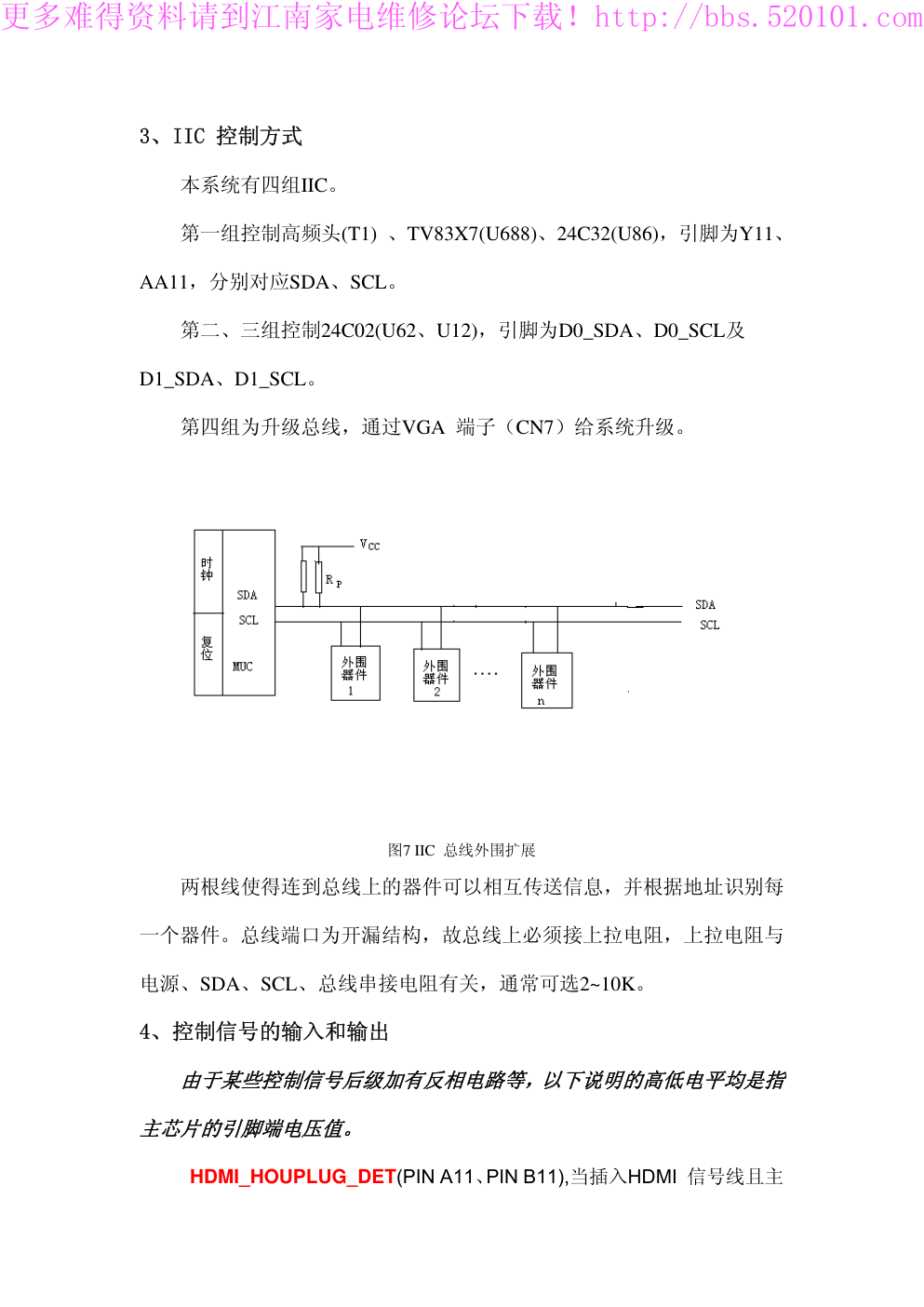

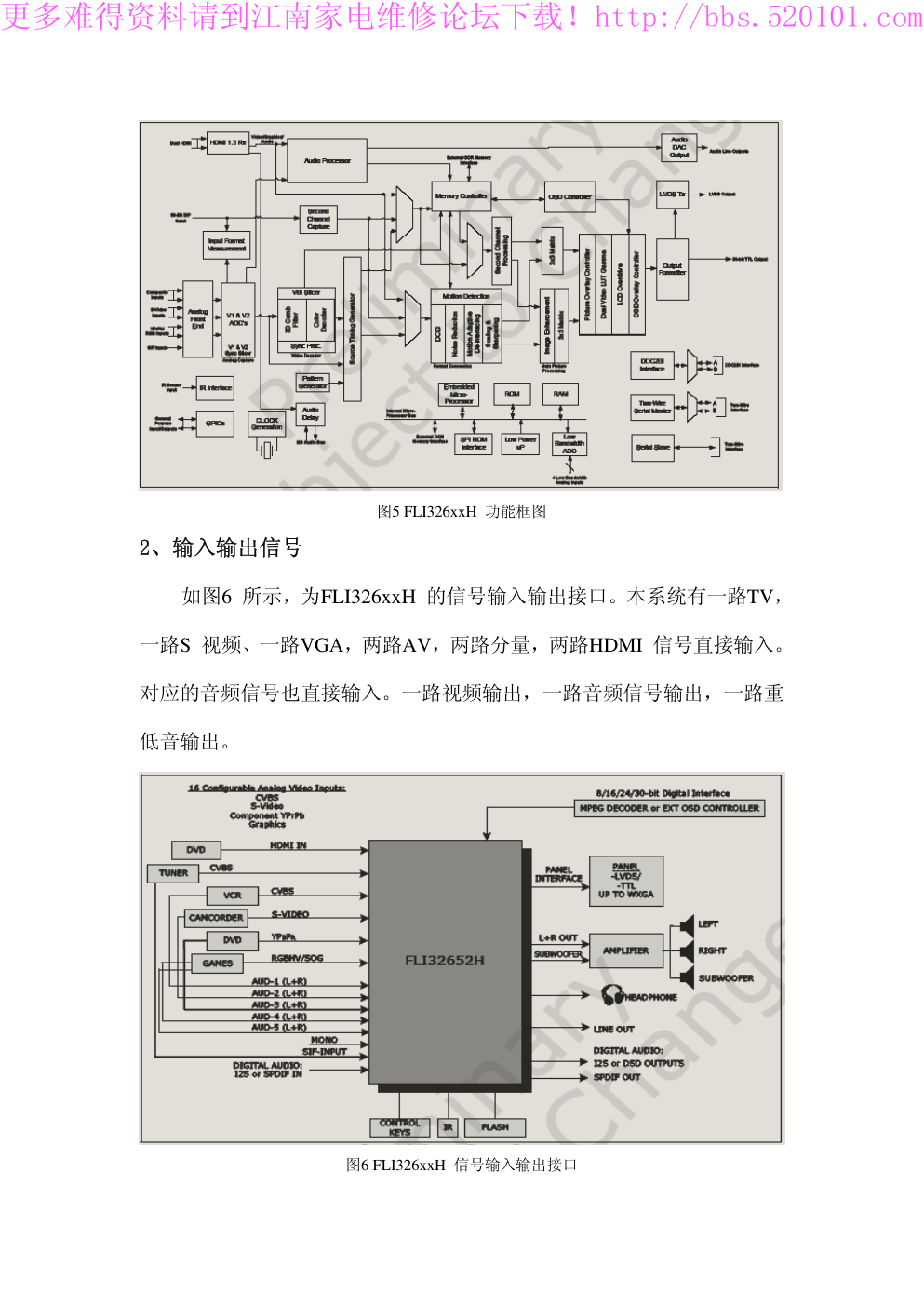

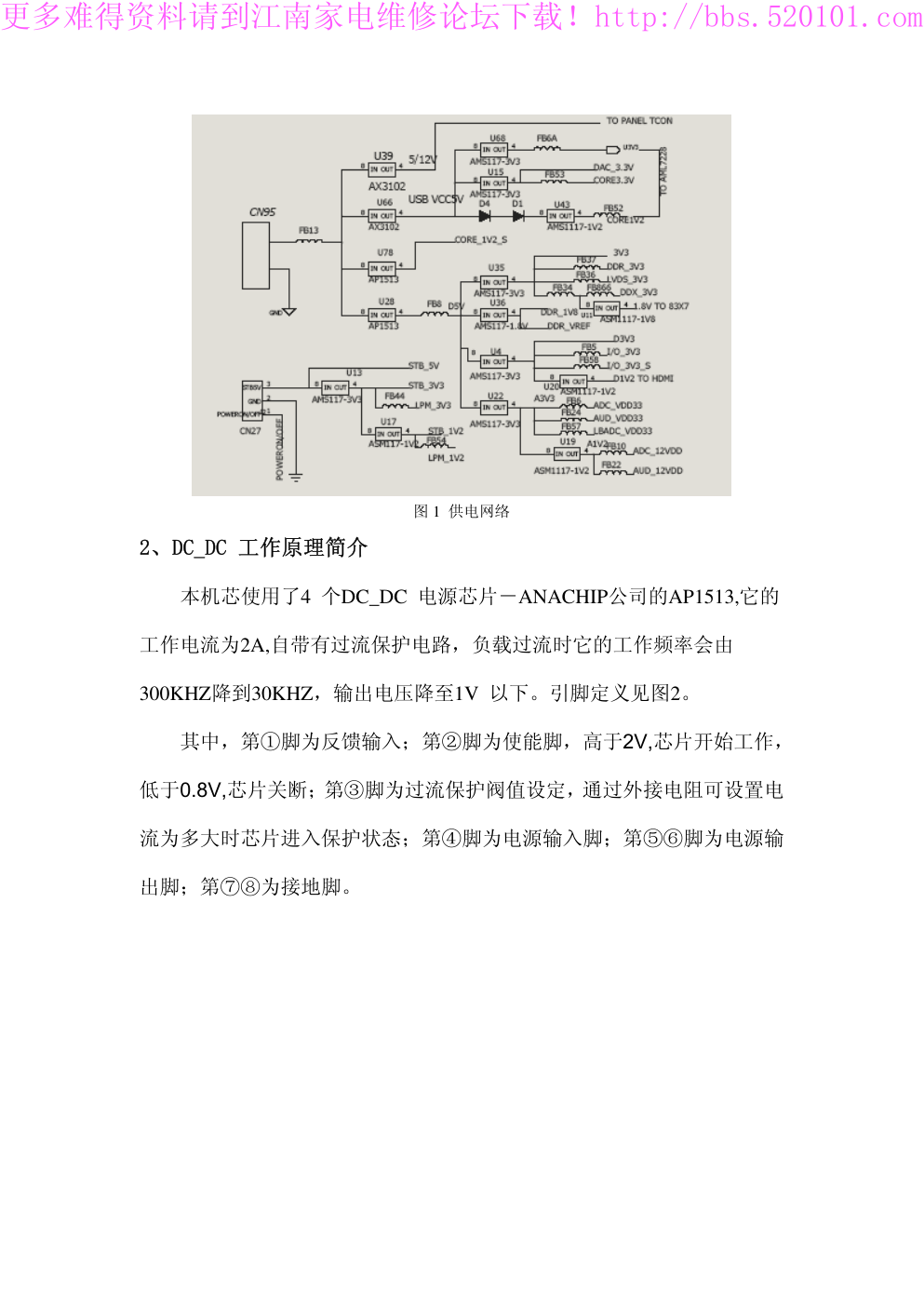

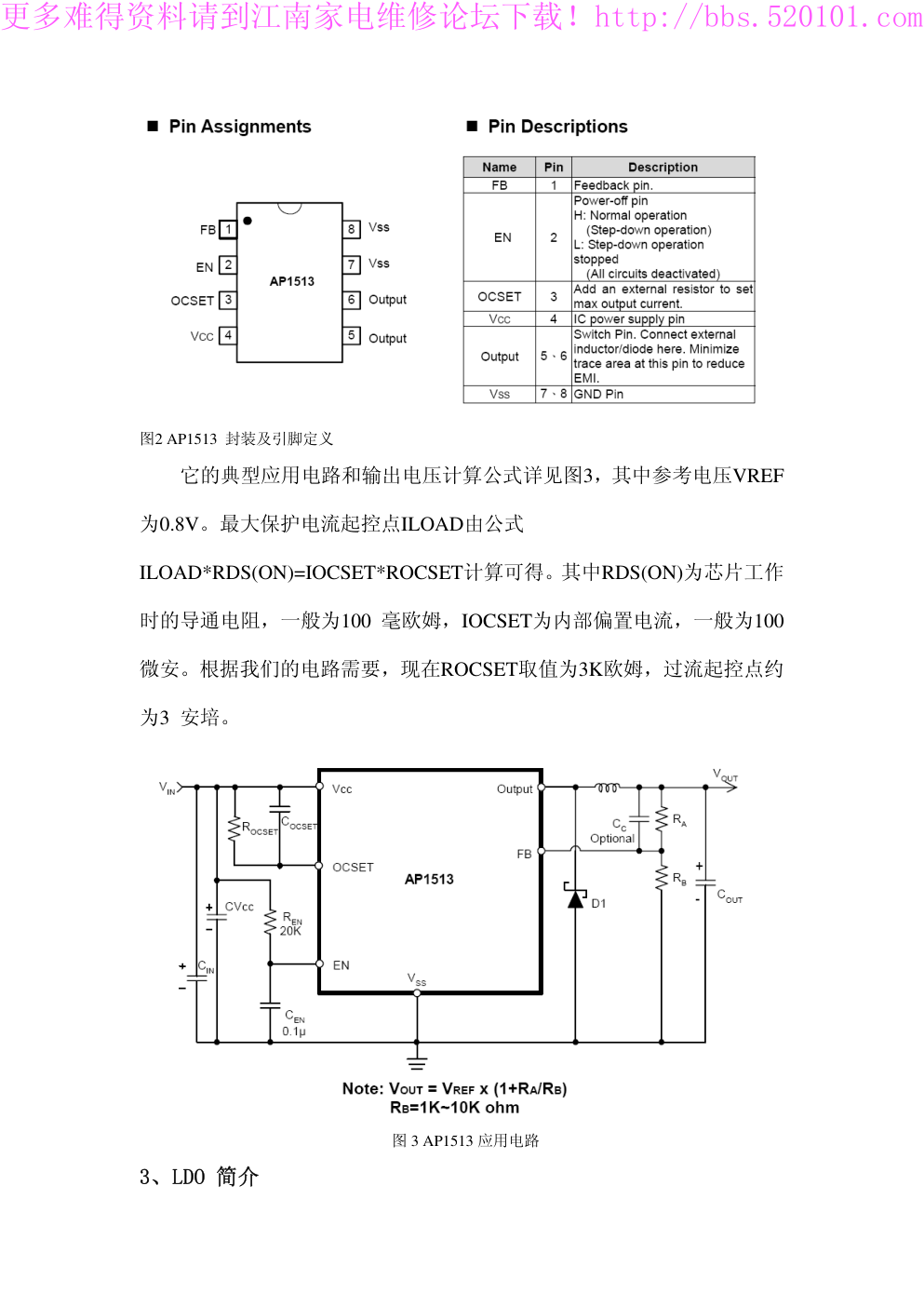

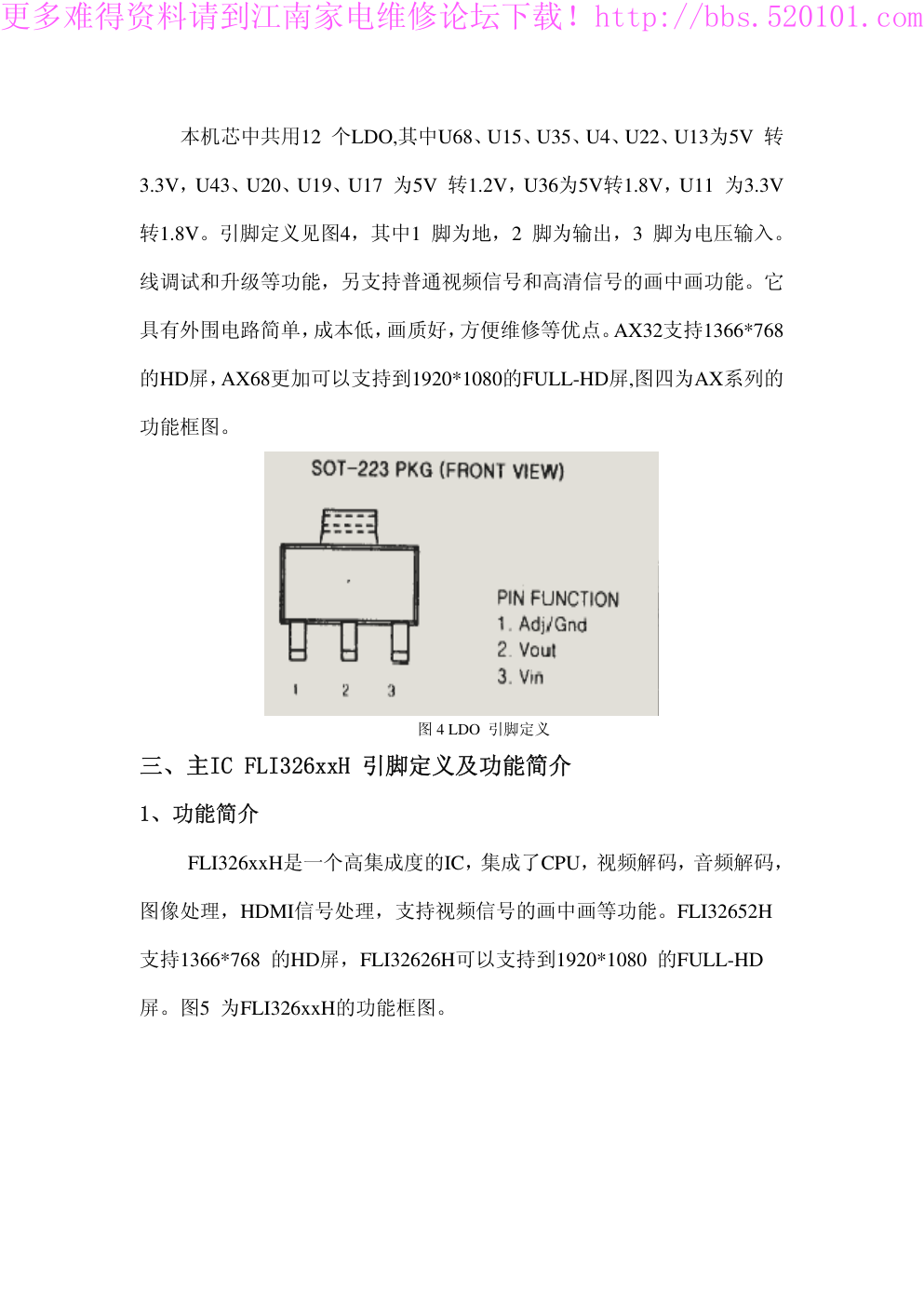

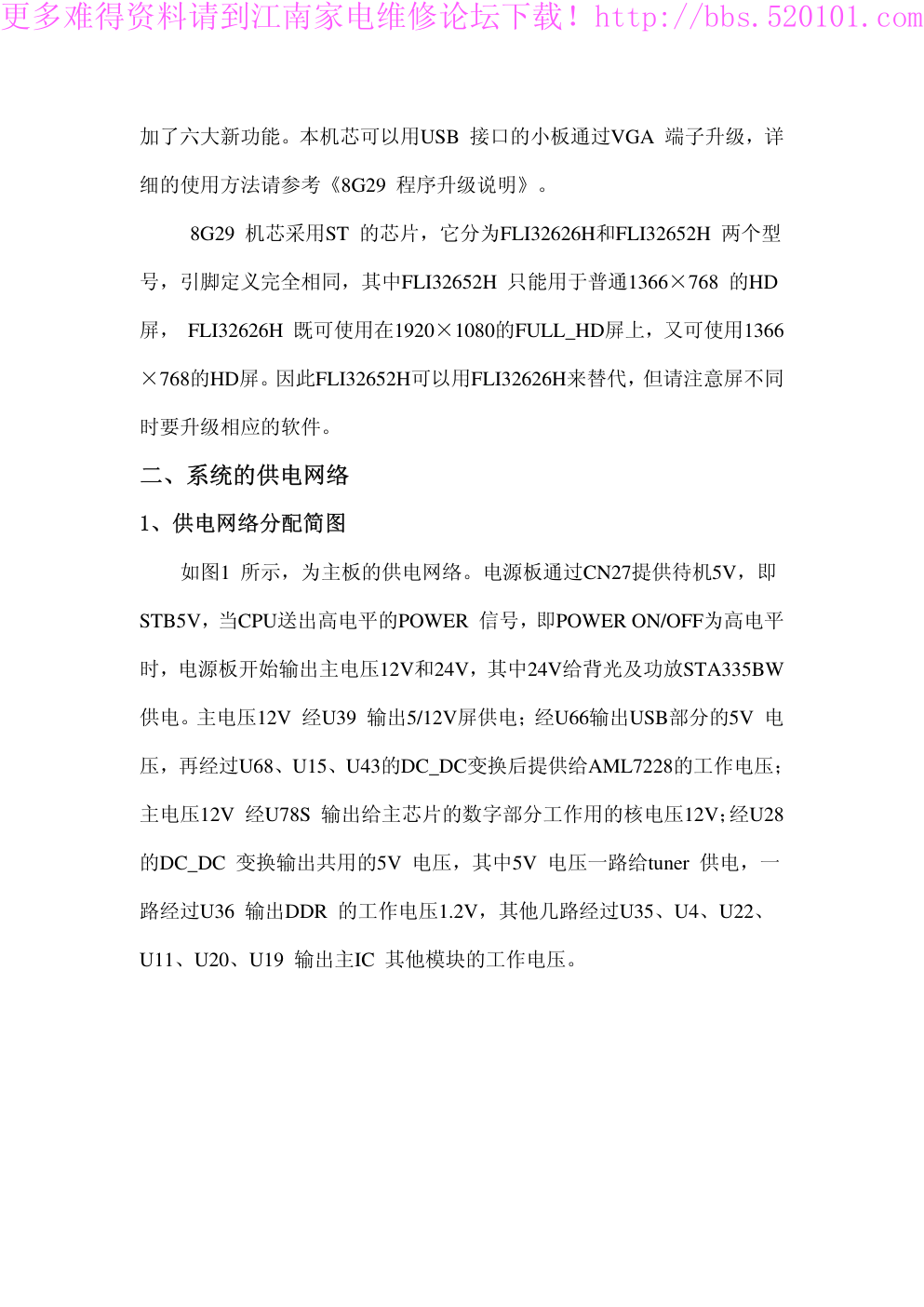

创 维 液 晶 彩 色 电 视 机 8G29 机 芯 Skyworth LCD color television sets 8G29 Movement Principle and maintenance 原 理 与 维 修 y 2008 年 8 月 25 日 August 25, 2008 一、8G29 系列机芯的功能简介 本系列机芯共有两组AV，两组分量，两路HDMI，一路射频，一路VGA, 一路S端子输入；一组AV输出。每路模拟信号输入对应一路伴音输入，以 及有一路伴音输出。本机芯具有酷开二代功能，在8G20 机芯的基础上增 加了六大新功能。本机芯可以用USB 接口的小板通过VGA 端子升级，详 细的使用方法请参考《8G29 程序升级说明》。 8G29 机芯采用ST 的芯片，它分为FLI32626H和FLI32652H 两个型 号，引脚定义完全相同，其中FLI32652H 只能用于普通1366×768 的HD 屏， FLI32626H 既可使用在1920×1080的FULL_HD屏上，又可使用1366 ×768的HD屏。因此FLI32652H可以用FLI32626H来替代，但请注意屏不同 时要升级相应的软件。 二、系统的供电网络 1、供电网络分配简图 如图1 所示，为主板的供电网络。电源板通过CN27提供待机5V，即 STB5V，当CPU送出高电平的POWER 信号，即POWER ON/OFF为高电平 时，电源板开始输出主电压12V和24V，其中24V给背光及功放STA335BW 供电。主电压12V 经U39 输出5/12V屏供电；经U66输出USB部分的5V 电 压，再经过U68、U15、U43的DC_DC变换后提供给AML7228的工作电压； 主电压12V 经U78S 输出给主芯片的数字部分工作用的核电压12V；经U28 的DC_DC 变换输出共用的5V 电压，其中5V 电压一路给tuner 供电，一 路经过U36 输出DDR 的工作电压1.2V，其他几路经过U35、U4、U22、 U11、U20、U19 输出主IC 其他模块的工作电压。 图 1 供电网络 2、DC_DC 工作原理简介 本机芯使用了4 个DC_DC 电源芯片－ANACHIP公司的AP1513,它的 工作电流为2A,自带有过流保护电路，负载过流时它的工作频率会由 300KHZ降到30KHZ，输出电压降至1V 以下。引脚定义见图2。 其中，第①脚为反馈输入；第②脚为使能脚，高于2V,芯片开始工作， 低于0.8V,芯片关断；第③脚为过流保护阀值设定，通过外接电阻可设置电 流为多大时芯片进入保护状态；第④脚为电源输入脚；第⑤⑥脚为电源输 出脚；第⑦⑧为接地脚。 图2 AP1513 封装及引脚定义 它的典型应用电路和输出电压计算公式详见图3，其中参考电压VREF 为0.8V。最大保护电流起控点ILOAD由公式 ILOAD*RDS(ON)=IOCSET*ROCSET计算可得。其中RDS(ON)为芯片工作 时的导通电阻，一般为100 毫欧姆，IOCSET为内部偏置电流，一般为100 微安。根据我们的电路需要，现在ROCSET取值为3K欧姆，过流起控点约 为3 安培。 图 3 AP1513 应用电路 3、LDO 简介 本机芯中共用12 个LDO,其中U68、U15、U35、U4、U22、U13为5V 转 3.3V，U43、U20、U19、U17 为5V 转1.2V，U36为5V转1.8V，U11 为3.3V 转1.8V。引脚定义见图4，其中1 脚为地，2 脚为输出，3 脚为电压输入。 线调试和升级等功能，另支持普通视频信号和高清信号的画中画功能。它 具有外围电路简单，成本低，画质好，方便维修等优点。AX32支持1366*768 的HD屏，AX68更加可以支持到1920*1080的FULL-HD屏,图四为AX系列的 功能框图。 图 4 LDO 引脚定义 三、主IC FLI326xxH 引脚定义及功能简介 1、功能简介 FLI326xxH是一个高集成度的IC，集成了CPU，视频解码，音频解码， 图像处理，HDMI信号处理，支持视频信号的画中画等功能。FLI32652H 支持1366*768 的HD屏，FLI32626H可以支持到1920*1080 的FULL-HD 屏。图5 为FLI326xxH的功能框图。 图5 FLI326xxH 功能框图 2、输入输出信号 如图6 所示，为FLI326xxH 的信号输入输出接口。本系统有一路TV， 一路S 视频、一路VGA，两路AV，两路分量，两路HDMI 信号直接输入。 对应的音频信号也直接输入。一路视频输出，一路音频信号输出，一路重 低音输出。 图6 FLI326xxH 信号输入输出接口 3、IIC 控制方式 本系统有四组IIC。 第一组控制高频头(T1) 、TV83X7(U688)、24C32(U86)，引脚为Y11、 AA11，分别对应SDA、SCL。 第二、三组控制24C02(U62、U12)，引脚为D0_SDA、D0_SCL及 D1_SDA、D1_SCL。 第四组为升级总线，通过VGA 端子（CN7）给系统升级。 图7 IIC 总线外围扩展 两根线使得连到总线上的器件可以相互传送信息，并根据地址识别每 一个器件。总线端口为开漏结构，故总线上必须接上拉电阻，上拉电阻与 电源、SDA、SCL、总线串接电阻有关，通常可选2~10K。 4、控制信号的输入和输出 由于某些控制信号后级加有反相电路等，以下说明的高低电平均是指 主芯片的引脚端电压值。 HDMI_HOUPLUG_DET(PIN A11、PIN B11),当插入HDMI 信号线且主 芯片检测到HDMI 的5V 电源时，此引脚输出一个高电平； HDMI1_5VIN(PIN C11、PIN D10),此引脚输入HDMI 信号源端的5V 电 源，由CPU 进行检测，作为有HDMI 信号插入的依据，并由PIN A11、PIN B11 脚发送HDMI_HOTPLUG 信号； PWM(PIN AB11),屏的背光亮度控制信号，此引脚输出的为脉宽调制信 号； IR_LPM(PIN AA2),此引脚为输入到主芯片的遥控红外信号； PPWR(PIN Y12),此引脚为屏供电控制信号，高电平时输出屏供电12V 或5V； POWER (PIN AA1),此引脚输出电源的控制开关信号，高电平时主电源 工作，输出12V、24V。低电平时电源只输出待机5V； K1(PIN W6)、K2(PIN AA6)、K4（PIN AC6), 通过内置的三个ADC 取 样量化后，根据程序设定相应相关的按键功能； K3(PIN AB6), 屏变功能的感光电压输入口，信号通过内置的ADC 取样 量化后，根据程序设定调整屏背光的亮度； LED(PIN AB12)，此引脚输出红，蓝指示灯的控制信号，高电平蓝灯亮， 低电平红灯亮； STB(PIN C17), 此引脚输出的为USB 通道电源的开关信号，高电平时 为电源开，低电平时为电源关。注意：只有用户将通道切换到USB 状态下时， USB 通道才有供电； KA(PIN E18),此引脚为酷K和UPLAYER的切换开关。低电平时，为酷K 状态，高电平为UPLAYER状态。 MUTE1（PIN AC12），此引脚输出的为功放的静音信号，高电平为静 音，低电平功放正常工作； PBIAS(PIN W12), 此引脚输出为屏背光的开关信号，高电平为开背光， 低电平为关背光； 三、串行FLASH 引脚定义及功能简介 8G29 系列机芯主程序存放在主板位号为U99 的串行Flash 里面，一旦 Flash或其中的内容受到损坏，机器将不能正常运行，这时就需要替换Flash 或对Flash重新升级软件。 1、 引脚定义 8G29 系列机芯中采用16Mbit 的串行flash，型号为SST25F016B。引脚 定义见图8。 图8 串行FLASH 引脚定义 四、DDR2 SDRAM功能简介 主芯片在工作时会处理大量的数据并产生大量的中间结果，而这些数 据需要一个临时仓库做为中转仓，这个中转仓必需有足够大的存取速度和 容量，但断电后不要求保存，DRAM、SDRAM、DDR2 SDRAM等都可以 作为这一个仓库。这个仓库有着至关重要的作用，一旦这个仓库受到损坏 将使中转的东西发生“变质”，导致输出给屏显示的东西发生“变质”， 则发生“花屏”、“黑屏”等问题。 8G29系列机芯主板U5、U9采用DDR2 SDRAM（Double Data Rate SDRAM的缩写，双倍速率同步动态随机存储器）NT5TU16M16AG，其大 小为256Mbit，时钟速率为266MHz，采用1.8V供电。本系统开机后，主IC 先将主程序装载到DDR2 SDRAM中，然后才开始主程序的运行。如果主IC 与DDR2 SDRAM 之间的匹配电阻虚焊，则会出现“黑屏”现象。下表为 引脚功能描述。 六、高频头引脚及功能简介 8G29系列机芯采用了成都旭光公司生产的JS-6S/121A2CW型一体化高 频头，它采用频率合成的选台方式，覆盖了全增补电视频道，兼容PAL和 NTSC 制式。具体介绍如下： 1、高频头引脚定义 图9 为高频头引脚定义。 图9 高频头引脚定义 其中PIN 14 AF 为伴音输出，直接输出给主IC。主IC采用IIC 的控制方 式对高频头进行参数的设置。 2、基本参数介绍 1） 接收制式：PAL D/K，I，BG；NTSC M 制 2） 频道转换系统： 频率合成 （PLL SYSTEM） 3） 调谐制式： 频率合成方式 （PLL IIC） 4） 中频频率： PIF ： 图像中频38MHZ CIF ： 色副载波中频33.57MHZ SIF ： 伴音中频31.5MHZ 5） 接收频道划分： VHL： 49.75MHZ┅144.25MHZ VHF： 152.25MHZ┅424.25MHZ UHF： 432.25MHZ┅863.25MHZ 6） 输入阻抗： 75Ω 输出阻抗： 75Ω 七、 伴音处理芯片STV8357 8G29 系列机芯采用了ST 公司的STV8357（U688）声音处理芯片，该 芯片采用IIS的数字接口方式，采样频率为48KHz，具有SRS 功能。 1、 STV8357 引脚定义 图9 STV8357 引脚定义 如图9 所示为STV8357的引脚定义，8G29 系列机芯中只用了如下表所 示输入输出控制引脚。 注意：外置晶振为27MHz；供电部分分为3.3V、1.8V 两种。 2、信号工作流程 在该系统中，STV8357 只用了数字I2S 通信方式，主IC 将所有通道的 伴音输出转化为I2S 的格式，输入给STV8357。声音信号经过STV8357 处 理后，仍然用I2S 的信号方式输出给功放。 八、功放处理芯片STA335BW 8G29 系列机芯采用ST 公司的STA335BW(U87)的数字功放，该芯片集 成了数字音频处理、数字放大控制、PWM信号输出的功能，是一款高效率 的D 类音频输出放大器。 1、 STA335BW 引脚定义 图10 STA335BW 引脚定义 该芯片的电源供电电压Vcc 为24V，数字模块的供电Vdd 为3.3V。图 10 所示，为STA335BW的引脚定义。下表为引脚功能描述。 2、原理图说明 图11 TA335BW 外围电路 图11 所示为STA335BW 的外围电路示意图。RESET 信号由主IC（PIN Y13）控制，正常工作时为高电平。交流关机静音和遥控静音通过双向二 极管Q11 选通（高电平选通），然后经过反相电路输入地电平给STA335BW 的PWRDN。音频信号通过I2S 的方式输入，经过音频处理、功率放大后 输出PWM脉冲，脉冲的频率成分包括需要的音频信号和与调制过程相关的 高频能量。在输出级和扬声器之间插入一个低通虑波器以将电磁干扰减至 最小，并且避免以太多的高频能量驱动扬声器。低通虑波器通常采用电容 器和电感器，电感电容的直见图11 中电路所示。 为了防止功放温度过高烧毁芯片，特在芯片上背了一个散热片，同时 在焊盘的周围加散热孔，散热孔加上焊锡更容易散热。 九、USB 电路 USB电路采用了Amlogic 公司的AML7228，该芯片具有MPEG-1， MPEG-2，MPEG-4和RealVideo 解码功能，即可以支持以上编码的视频文 件，同时还支持HVD 视频文件。支持丰富的音频格式，如MPEG、LPCM、 Dolby、AC-3 5.1，HDCD,MP-3，WMA，AAC，RealAudio 和FLAC等格 式。 1、 USB电路框图简介 图12 所示为AML7228 外围电路框图，AML7228 外围有一片32Mbits Flash（U3），一片64Mbits SDRAM（U38），一片128Mbits SDRAM（U2）， 一片复位IC (U16) 以及一个27MHz的晶振Y2。Flash_U3 存放Uplayer 和 酷K 的程序，与主程序是分开的。在AML7228 正常工作后，需要用2 片 SDRAM来存储数据以及代码的执行，时钟速率达166MHz。视频输出是模 拟信号输出，通过Y、PB、PR 的方式输出给主IC。音频输出以I2S 的方 式输出给STV8357。 图12 AML7228 外围电路框图 2、Uplayer 与酷K 接口 播放Uplayer 和酷K比较方便，直接通过USB 接口，插入USB设备即可。 通过CN68输入，分为USB和MINI_USB两种接口。主IC输出脚KA作为酷K 和UPLAYER 的切换开关。低电平时，为酷K 状态，高电平为UPLAYER 状态。 在进入酷K功能时，必须插入随机附带的加密U 盘，该U 盘内有酷K 运 行的系统文件以及酷K 歌曲和背景图片。 注意：8G29系列机芯可以通过USB 接口对USB 部分直接升级，在升 级过程中不能断电，否则必须把U3_Flsah 拆下来，通过烧写器烧写。 3、酷K 话筒接口 酷K 话筒信号通过座子CN72 输入，经过运放NJM4558_U6 信号放大 后，输入给立体声ADC 芯片WM8738_U34 将模拟信号转化为数字信号， 然后通过I2S 的方式输入给AML7228。具体电路见8G29 机芯原理图 十、常见故障及分析 1、背光不亮指示灯亮 a) 检查有无24V 电源； b) 检查主板CN13 第3，第5 脚是否为高； a,b 正常，背光板损坏，如不正常，接着往下检查； c) 检查有无连焊，虚焊，漏焊； d) 检查电源相关供电是否正常； e) 晶振Y3 是否起振； c),d)正常，但晶振不起振，重点检查晶振，主芯片及其外围电路； 如晶振正常，一般情况下可以判断是flash出问题，重新升级软件或换掉 flash； 2、背光亮屏不亮 a) 检查LVDS 有无12V 输出； 正常，则检查主芯片U2008与DDR2 U9、U5 之间的排阻是否有虚焊、 漏焊； 如果正常，可以判断主程序不对，在线升级软件；如果a) 不正常， b) 检查控制LVDS 12V 供电电路，有无连焊，虚焊，漏焊； c) 检查PPWR 控制电平是否为高 b)、c)正常，则进行下一步检查 d) 检查U39 外围电路是否正常 3、 花屏 a) LVDS输出部分：主板插座CN17 连焊、虚焊；屏线松动，断线； b) 主芯片U2008 与DDR2 U9、U5之间的排阻连焊、虚焊； c) 主程序不对，造成屏参不正确； 4、TV 无信号 a) TV 全部无台： 进工厂模式，清理EEPROM，重开机搜台，如仍不正常，继续检查； 检查Tuner 有无视频输出， 如果有输出，则检查信号输入到主IC 射 随电路是否正常，以及输入IC 的匹配电阻、耦合电容是否虚焊或断开。 如果以上正常，则检查Tuner 的I2C 总线是否正常，总线的上拉电阻是 否正常。如果总线正常，一般考虑换高频头。 d) 电视信号弱，此时先检查电视频道是否搜索在正常的位置，进行微 调处理。 5、USB无信号 a) 检查USB 供电是否正常； b) 晶振Y2 是否起振； a）、b)正常，则检查Flash_U3，可以考虑将U3 补焊一下。如果仍然 不正常，考虑给Flash重新升级软件或换Flash，如果仍然不正常，进行下一 步检查； c) 检查AML7228_U88 周围电路，可以将IC 及外围电路步焊一下，如 果仍然不行，可以考虑换AML7228。 6、不遥控 a)检查遥控接收有无脉冲输出；如果无输出，在供电正常的情况下可以 考虑换遥控接收头；如果有输出，进行下一步检查； b)检查74VHC14_U988 外围电路是否正常，有无脉冲输出；USB 部分 和主程序通过74VHC14_U988 接收遥控信号； b)正常，检查电容C182A 是否为100pf，如果不正常会引起USB 部分 遥控不灵； 7、HDMI 无像 a)检查HDMI 端子CN6 、CN98 是否连焊、虚焊； b)检查24C02_U62、U12 是否连焊、虚焊； a)、b)正常，U62、U12 里面的数据可能是空的，可以考虑将U62、U12 重新烧写数据，或者换IC； 8、光感屏变无效 a) 检查背光线有无松动； 正常，进行下一步检查； b) 打开菜单，手动调节背光亮度，同时进行下一步检查 c)用示波器或万用表测量CN12 的第3 脚，有无1.0~3.3V 左右的变化； b)、c)正常，则可以判断屏有问题，可以检查屏上的连接线有无松动； 检查屏背光板、Tcon 板有无问题；若c)不正常，进行下一步检查； d)检查主IC 有无PWM 脉冲输出，在检查相关的电路有无变化的模拟 电压输出； d）不正常，进行下一步检查； e)检查光感小板电路，有无电压输出，检查光感IC 及其外围电阻有无 连焊、虚焊、漏焊； 8G29 软件工厂调试说明 一、工厂菜单中的按键操作如下： 1. 按住键控板“音量减”键（音量减到0），同时按下遥控器“屏显” 键，可以进入工厂调试菜单。 2. 当单键模式为ON 时，按下工厂调试专用遥控器的“工厂调试”键， 可以进入工厂调试菜单。 3. 当单键模式为ON 时，按下工厂调试专用遥控器的“老化模式”键， 可以进入老化模式。 4. 当单键模式为ON 时，按下工厂调试专用遥控器的“总线”键，可 以进入总线关闭模式。 5. 当单键模式为OFF时，在工厂调试菜单下，按下工厂调试专用遥控 器的“老化模式”键，可以进入老化模式。 6. 当单键模式为OFF时，在工厂调试菜单下，按下工厂调试专用遥控 器的“总线”键，可以进入总线关闭模式。 7. 在老化模式下，按下工厂调试专用遥控器的“老化模式”键，可以 退出老化模式。 8. 在总线关闭模式下，按下工厂调试专用遥控器的“总线”键或关机， 可以退出总线关闭模式。 9. 在工厂调试菜单下，按下遥控器“屏显”或“工厂调试”键，可以 退出工厂调试菜单。 10. 其它具体按键操作参照“工厂调试设计规范”。 二、工厂菜单中需要调试的项目如下： 1. ADC Adjust：选中该项，按“音量加”键，程序会自动进行ADC校 正，等待至出现“OK”提示信息。（与8G20不同的是不需要再接入信号， 另外一次即可完成各通道的校正） 2. 各通道需要进行白平衡检测，如发现有偏差，可针对该通道调整以 下几项参数来达到最佳效果： a. RED （初始默认值为256） b. GREEN （初始默认值为256） c. BLUE （初始默认值为256） d. ROffset （初始默认值为5） e. GOffset （初始默认值为5） f. BOffset （初始默认值为5） 注意：进行调试时，需要按照1、2 的顺序依次进行。 3. SingleKey Mode：工厂单键模式开关。为方便机芯生产，母片预先已 将其置为开，为避免机器出厂后用户误操作进入工厂调试菜单，请整机出 厂前使用“出厂”键将工厂单键模式置为关。 三、版本信息显示如下： 1. Bar Code：条码信息。 2. CPU：显示当前使用的软件程序版本信息。 3. EEP：显示当前使用的主存储器版本信息。 4.其它：显示使用的显示屏及机器型号等相关信息。 四、HDCP-KEY 及条码的烧写： 1．本机芯需要为每台机器写入HDCP-KEY，为方便机芯测试和检验， 机芯上线前已经预先写入一个HDCP-KEY，但是整机还需要在固定工位通 过总线调试的方式为每台机器写入不同的HDCP-KEY 和条码。 2．HDCP-KEY 及条码的烧写需要先按“总线”键进入BUS OFF状态。 烧写完成后，按“总线”键退出BUS OFF状态可以完成机器复位的过程， 其中可能出现短暂花屏，然后恢复，属于正常；烧写完成后，直接进行断 电也可以。 3．具体操作方法、数据及烧写工具由工程部提供。 五、关于工厂菜单里EMC_CONTROL 的调试： 1. EMC_CONTROL 项的进入：进入工厂调试菜单后按“菜单”键可 以在两页工厂调试菜单之间切换，其中page2 用来调节EMC。 2. EMC_CONTROL 项的调整：原则上生产线不准动，因母片的数据 是已对所配屏经过了测试，没有问题的；只是生产时可能个别屏或某批屏 出现屏闪或花屏（屏的一致性问题），需要单独调试，调试值必须由电子 设计师确定才能使用。每一项的调整在下次开机时才起作用。 以32LG-WXGA 屏为例： 名称 推荐值 作用 可调范围 SPREAD_SP_EN : 1 扩频开关0：关 1：开 （0-1） SP_AMPLITUDE : 0 扩频幅度低位 （0-3） SP_PERIOD : 50 扩频周期 （0-63） SP_AMPLITUDE_MSB: 1 扩频幅度高位 （0-1） LVDS_ICTRL : 1 扩频电流 （0-3） 当第一项SPREAD_SP_EN 为开（1）时，下面四项才起作用，为关 时下面四项的值是不起作用的。若出现屏闪或花屏，首先进入工厂菜单里 EMC_CONTROL 页，可以尝试减小扩频幅度低位/高位值，加大扩频周期 值； 注意：扩频会影响屏闪或花屏，但屏闪或花屏也有可能是其它原因造 成；可以通过进入工厂菜单里EMC_CONTROL，先关掉扩频（将 SPREAD_SP_EN---扩频开关设为0）再待机开机来验证。如果有好转则 可以考虑调EMC_CONTROL的值，如果无效果说明与扩频无关，是由其 他原因造成的。该页主要是针对整机线的调试。 本说明用于生产线检查屏变功能是否完备和起作用 检查设备：功率计，电视电源接在功率计上。 一、健康屏变： 第一步：屏变关，整机功率最大； 第二步：打开“光感屏变”，观察功率变化，如果光线太亮，功率 可能没有降；这时用手掌距一定距离遮挡光线（感光窗口被手的阴影遮 挡），功率会下降； 第三步：用手指覆盖住感光窗口，功率会降到最低； 二、场景屏变： 播放电影片断，或任意的有亮暗感场景变化的图像，功率会随场景 的变化而增大或减小，图像越暗，功率越小，或者图像太亮时，功率也会 下降。功率有低于最大功率的10%的瞬间，即可判定合格。 三、健康全屏变： （1） 原则上，上述两项检测合格，本条屏变功能不用检测，以判 定合格。如果要检测，按下述步骤进行。 （2） 图像变化时，功率随之变动； （3） 按遥控的静像键，功率停止变动，在用手遮住覆盖住感光窗 口，功率会降到最低； 备注：功率的最低值，各种显示器约为最大功率的72%以下，或更低。 打 印 功 能 说 明 1、首先打印机上电，等打印机准备完毕 ；电视机切换到USB 界面。 2、通过MINI-USB 口,接打印机到电视机上，这个时候打印机的灯会闪 几下，表示打印机和机器连接完成；若灯没反应,请先断开打印机和电视机 的连接,重新启动打印机和电视机,再连接,直至打印机的灯会闪几下,表示 打印机和电视机连接完成；USB 界面然后选择图片播放。 3、播放多画面的时候,亮条放在你需要打印的图片上面，打开信息条， 选择打印图标，按确定键就可以打印。打印过程中，按确定可取消打印， 按屏显退出打印。 4、单独播放图片时，建议选择手动切换模式，调出播放控制菜单，选 择打印图标，按确定键就可以打印。按确定可取消打印，按屏显退出打印。 5、USB其他功能,USB口和MINI-USB 口均要接U 盘或硬盘按正常功能 过一遍。 CooCaa OK 调试说明 1.准备： 1) 将两只话筒分别插入TV 侧面的“MIC1”和“MIC2”内； 2) 将系统配备的特定U盘，插入TV 侧面的USB2 接口； 2. 进入“酷K”，检查功能： 1) 遥控器功能检查；“酷K”使用到的遥控器按键有：数字键“0－9”； “菜单”下方功能操作区内的所有黑色按键。 2) 播放检查： 调出系统菜单，进入“点歌系统”，分别检查以下几种点歌方式 λ 歌星点歌选“歌星点歌”菜单下任意子菜单，譬如“大陆男歌星”，进 入，检查 � 拼音输入查找歌星 � 歌星歌曲列表下，拼音输入查找歌曲 � 播放选中/查找的歌曲 λ 拼音点歌 � 拼音输入查找右侧列表歌曲 � 播放选中/查找的歌曲 λ 语言/字数 选“语言/字数”菜单下任一语言，譬如“国语”，进入字数点歌，选 任一项，譬如“三字歌”，进入，检查 � 拼音输入查找右侧列表歌曲 � 播放选中/查找的歌曲 λ 序号点歌 � 用遥控器数字键输入序号点歌 � 播放选中/查找的歌曲 λ 分类点歌 选“分类点歌”菜单下任一歌曲类别，譬如“流行歌曲”，进入，检查 � 拼音输入查找右侧列表歌曲 � 播放选中/查找的歌曲 3. 预约播放功能检查： 进入系统菜单，在上述五种点歌方式中，任意一个的歌曲列表点播状 态下，按“预约”键选择预约，按“0”退出。查看“已点歌曲”列表中 应是预约的歌曲；按“播放/停止”键播放选中歌曲，按“1”键置顶选中 歌曲，按“7”删除选中歌曲；按照预约顺序播放；播完预约进入播放歌 曲前菜单状态。 “已点歌曲”列表可存20首歌曲。 4. 喜爱歌曲列表功能检查： 进入系统菜单，在上述五种点歌方式中，任意一个的歌曲列表点播状 态下，按“-/--”键选择为喜爱歌曲，按“0”保存退出。查看“喜爱歌曲” 列表存在所选择的歌曲节目，按“7”键删除选中歌曲； 让机器待机，重新启动。喜爱歌曲列表不变。或者在“信源”中选择 除“酷K”和“Uplear”以外的信源输入、然后再切换回“酷K”也可以。 “喜爱歌曲”列表可存100 首歌曲 5. 功能设置检查： λ 随机播放功能 按“◄/►”键在“是/否”之间切换； λ 背景切换功能 按“◄/►”键在“PIC/AVI(图片/视频)”背景之间切换 λ 音效控制“自设”时，功能检查 � 话筒音量调节；用“◄/►”键调节话筒音量，话筒声音“小/大” 随之改变。 � 伴奏音量调节；用“◄/►”键调节伴奏音量，音乐的音量“小/大” 随之改变。 � 原声音量调节（选择带有原声的歌曲节目）；用“◄/►”键调节 原声音量，原唱的声音音量“小/大”随之改变。 � 旋律音量调节；用“◄/►”键调节旋律音量，音乐中旋律的音量 “小/大”随之改变。 � 混响时间调节；用“◄/►”键调节混响，话筒的声音混响时间短、 长随之改变。 � 音调高低调节；用“◄/►”键调节音调，音乐的声调低、高随之 改变。 � 速度调节；用“◄/►”键调节速度，音乐的速度慢、快随之改变。 � 恢复默认设置，按“确定”键即恢复到出厂状态设置。 λ 评分显示开关功能检查 λ 录音功能检查 先任意播放一首歌曲，进入功能设置选择“录音开始”，进入歌曲录 音状态，歌曲录音完毕后，查看“录音歌曲”列表存放已录音歌曲。按“7” 删除选中录音歌曲，按“播放/停止”播放选中录音歌曲播放录音歌曲列表 歌曲时，检查伴奏与录音人声是否同步。 6. 暂停/播放功能；原声开关功能检查； 7. 酷K出厂状态设置： � 喜爱歌曲列表状态：清空；在系统菜单上，选“喜爱列表”进入， 按“7”删除歌曲，按“0”退出保存设置。 � 话筒音量设置状态：10 格（共13 格，空3 格）；在音效控制下， 选中“话筒音量设置”，用“◄/►”键调节，按“0”退出设置。 � 伴奏音量设置状态：10 格（共13 格，空3 格）；在音效控制下， 选中“伴奏音量设置”，用“◄/►”键调节，按“0”退出设置。 � 原声音量设置状态：10格（共13 格，空3 格）；选有原声的歌曲 调节，在音效控制下，选中“原声音量设置”，用“◄/►”键调节，按“0” 退出设置。 � 混响时间设置状态： 4格（共13 格，空9 格）；在音效控制下， 选中“混响时间设置”，用“◄/►”键调节，按“0”退出设置。
