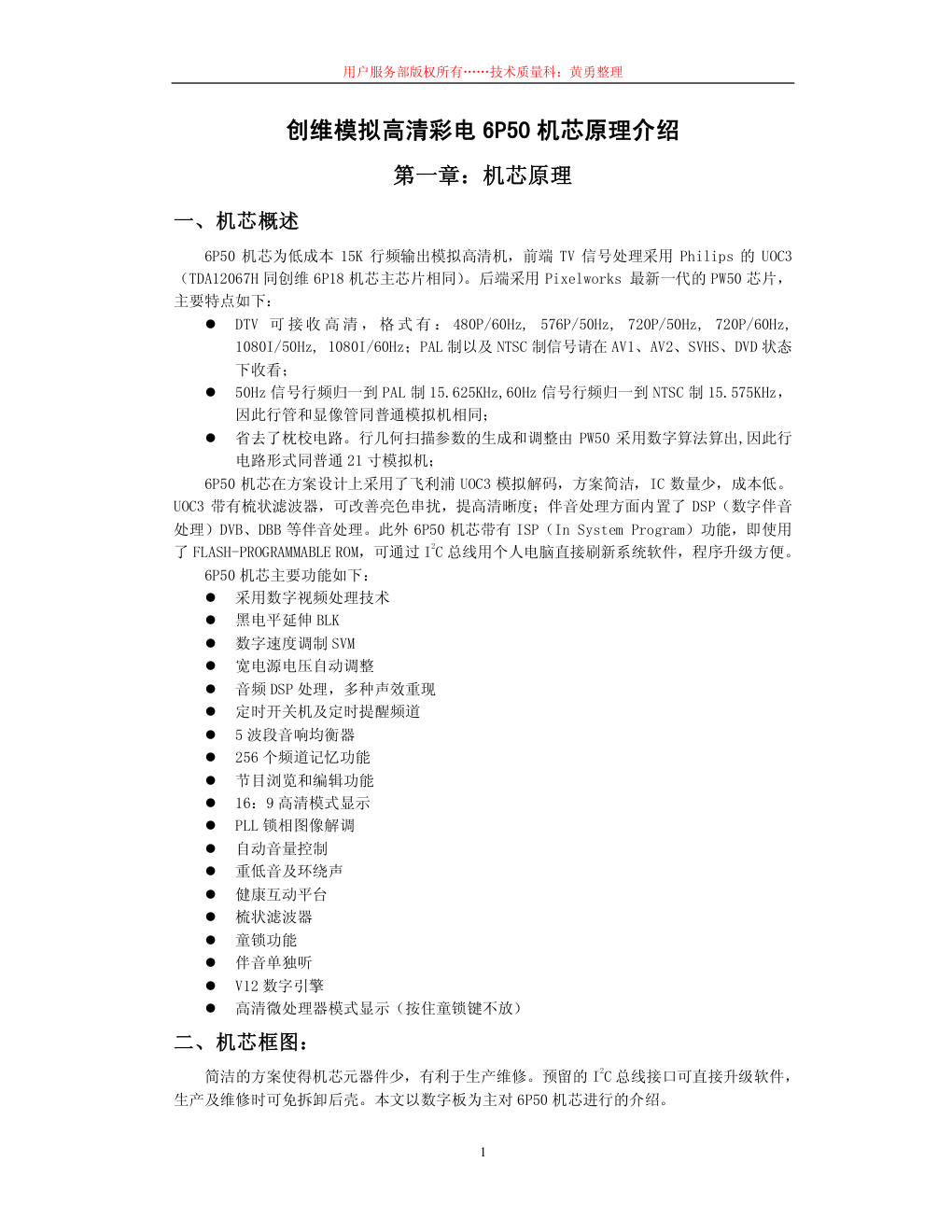

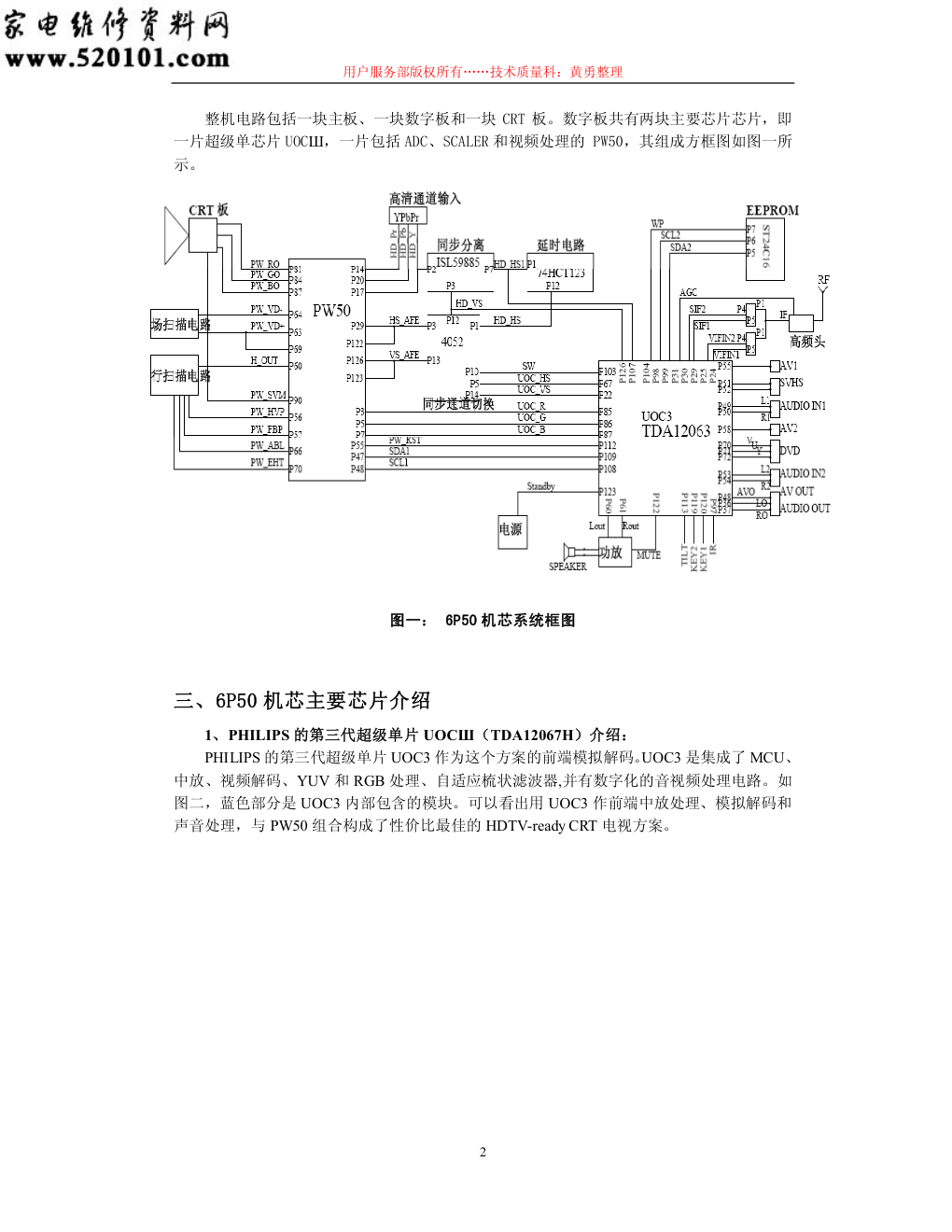

用户服务部版权所有……技术质量科：黄勇整理 1 创维模拟高清彩电 6P50 机芯原理介绍 第一章：机芯原理 一、机芯概述 6P50 机芯为低成本 15K 行频输出模拟高清机，前端 TV 信号处理采用 Philips 的 UOC3 （TDA12067H 同创维 6P18 机芯主芯片相同）。后端采用 Pixelworks 最新一代的 PW50 芯片， 主要特点如下： � DTV 可 接 收 高 清 ， 格 式 有 ： 480P/60Hz, 576P/50Hz, 720P/50Hz, 720P/60Hz, 1080I/50Hz, 1080I/60Hz；PAL 制以及 NTSC 制信号请在 AV1、AV2、SVHS、DVD 状态 下收看； � 50Hz 信号行频归一到 PAL 制 15.625KHz,60Hz 信号行频归一到 NTSC 制 15.575KHz， 因此行管和显像管同普通模拟机相同； � 省去了枕校电路。行几何扫描参数的生成和调整由 PW50 采用数字算法算出,因此行 电路形式同普通 21 寸模拟机； 6P50 机芯在方案设计上采用了飞利浦 UOC3 模拟解码，方案简洁，IC 数量少，成本低。 UOC3 带有梳状滤波器，可改善亮色串扰，提高清晰度；伴音处理方面内置了 DSP（数字伴音 处理）DVB、DBB 等伴音处理。此外 6P50 机芯带有 ISP（In System Program）功能，即使用 了 FLASH-PROGRAMMABLE ROM，可通过 I 2C 总线用个人电脑直接刷新系统软件，程序升级方便。 6P50 机芯主要功能如下： � 采用数字视频处理技术 � 黑电平延伸 BLK � 数字速度调制 SVM � 宽电源电压自动调整 � 音频 DSP 处理，多种声效重现 � 定时开关机及定时提醒频道 � 5 波段音响均衡器 � 256 个频道记忆功能 � 节目浏览和编辑功能 � 16：9 高清模式显示 � PLL 锁相图像解调 � 自动音量控制 � 重低音及环绕声 � 健康互动平台 � 梳状滤波器 � 童锁功能 � 伴音单独听 � V12 数字引擎 � 高清微处理器模式显示（按住童锁键不放） 二、机芯框图： 简洁的方案使得机芯元器件少，有利于生产维修。预留的 I 2C 总线接口可直接升级软件， 生产及维修时可免拆卸后壳。本文以数字板为主对 6P50 机芯进行的介绍。 用户服务部版权所有……技术质量科：黄勇整理 2 整机电路包括一块主板、一块数字板和一块 CRT 板。数字板共有两块主要芯片芯片，即 一片超级单芯片 UOCШ，一片包括 ADC、SCALER 和视频处理的 PW50，其组成方框图如图一所 示。 图一： 6P50 机芯系统框图 三、6P50 机芯主要芯片介绍 1、PHILIPS 的第三代超级单片 UOCШ（TDA12067H）介绍： PHILIPS 的第三代超级单片 UOC3 作为这个方案的前端模拟解码。UOC3 是集成了 MCU、 中放、视频解码、YUV 和 RGB 处理、自适应梳状滤波器,并有数字化的音视频处理电路。如 图二，蓝色部分是 UOC3 内部包含的模块。可以看出用 UOC3 作前端中放处理、模拟解码和 声音处理，与 PW50 组合构成了性价比最佳的 HDTV-ready CRT 电视方案。 用户服务部版权所有……技术质量科：黄勇整理 3 图二：UOC3 方框图 2、图像处理集成电路 PW50： PW50 是图像处理集成电路的 scaler 主要通过进行行转换来创建有 HD 功能的 CRT，省去 了桢存储，因而，适合用来实现最低系统成本的机芯。PW50 的先进的数字处理电路配合现有 的模数视频解码器协同工作，通过使用 Pixelworks 的业内领先的缩放及视频增强技术，可获 得来自标准清晰度及高清晰度信号源的出众的视频性能。 其最吸引人的数字偏转控制（DDC）技术，降低了系统复杂性和成本，为图像在屏幕上 的显示提供更多控制并改善系统可靠性。在 16:9 和短管 CRT 电视中应用可以解决其固有的线 性不好的缺点。之前的 CRT 电视机，使用分立模拟器件来控制处理扫描电子束，来实现对几 何失真的补偿。该数字偏转控制（DDC）技术，通过对视频信号进行数字化预处理，从而获 得正确的屏幕尺寸及图像配置，以补偿 CRT 技术所固有的几何失真。 PW50 芯片其它的技术特点： 1) 带彩色矩阵转换的 8 位 ADC (170 MHz)，有 6 个模拟输入口 2) 扫描处理 • 行扫描驱动 • 场扫描驱动 • 行矫正, 支持 31.5/33.75kHz，本机芯采用 15.625/15.575kHz 输出 • 场矫正，支持 50/60Hz • 隔行或逐行扫描，本机芯采用隔行扫描 3) 可编程的数字速度调制（DSVM），省略硬件电路 4) DNX 视频增强 • DCTI/DLTI • 数字的亮度、对比度、色调和彩色控制 • 彩色矩阵转换 • 绿、蓝、红、黄、肤色(UV5)增强 5) RGB 处理 • 自动束流控制 用户服务部版权所有……技术质量科：黄勇整理 4 • 白平衡控制 • 行场消隐产生 • 对比度、亮度控制 • 色温控制 • Gamma 控制 6) 带宽达 200MHz 的 10 位 DAC 7) 行扫描处理 包括行幅、行位置的调整，拱形矫正、枕形矫正、平行四边形矫正、梯形校正、内枕矫 正、行 S 及线性矫正以及 行 EHT 补偿 8）场扫描处理 包括场幅和场位置调整，场 S 及线性矫正、场锯齿波控制、场 EHT 补偿 9）场 Scaler 处理（包括 45 度角插值及自适应插值算法） 10）6P50 机芯的 OSD 也是由 PW50 产生 图三是 PW50 芯片的内部框图，可以看出来集成了几个模块：ADC、Sync Processor、Format Detect、Color Space Convert、Vertical Scaler、Dsvm、OSD、Picture Enhancement、Horizontal and Vertical Correction、 SVM 、 Gamma Correction and Color Temperature。集成度非常高，六个 模拟输入口可以接收 YPbPr 的高清晰电视，也可以接收前端模拟解码输入的视频信号。 图三：PW50 方框图 四、信号流程 主要分为两部分信号的输入，一是普通的 TV、AV、S 端子、YCBCR 隔行信号，另一路 是高清的 YPBPR 信号。 1、UOC3 接收的 TV、AV1、AV2、SVHS、DVD 信号经过模拟解码后输出分离的行场同 步信号 UOC_HS、UOC_VS 送到电子切换开关 4052 进行选择，RGB 信号则直接送达 PW50。 2、YPbPr 输入的高清信号，其中 Pb、Pr 分量直接送到 PW50，而 Y 信号则需要先经过 同步分离芯片 ISL59885 分离出 HD_HS1 行同步信号及 HD_VS 场同步信号；HD_VS 直接送 达电子切换开关 4052 进行选择；HD_HS1 要送到 UOC3 用来作高清的格式识别，HD_HS1 还 要送入 74HCT123，进行钳位延时后，再送到电子切换开关 4052 进行选择；UOC 根据所选通 道，通过 SW 控制脚来选择 4052 的同步输出信号，当信号通道在 DTV 时即 YPbPr 输入时， SW 为低电平，反之则为高电平。 用户服务部版权所有……技术质量科：黄勇整理 5 3、从 DTV 或从 UOC 来的信号，都在 PW50 中进行图像处理。处理后 RGB 信号 PW_RO、 PW_GO、PW_BO 送到 CRT 板，PW50 的行场输出信号，送至行场输出电路。 第二章、机芯调试说明 一、工厂模式的进入和界面 1、进入工厂模式的方式： 6P50 机芯由于遥控码现统一为东芝码后使用 536J-266P50-01。 工厂遥控器需要领取 536J-266P50-01 遥控器后将最下方一排按键孔挖开，放上导电胶。 左起第二个开始分别功能为“工厂搜台”按键，“工厂模式”按键，“BUS OFF”按键。 2、进入工厂模式的两种方法： 方法一：按工厂遥控器“工厂模式”按键进入，键值是：0x3E。 方法二：通过键控面板按键调节音量为零，同时按遥控器“屏显”按键进入 (一线维修 人员可采用此方法进入工厂模式)。 3、工厂模式界面： 工厂模式界面主要有单项和菜单形式。通过上述两种方法进入工厂模式后，出现如下界面： 6P500609090945V1 <机芯编码和版本号> EEP:6P50060909 <存贮器版本号> 3685 ---------------- < 条形码（BARCODE）> ---------------- < 条形码（BARCODE）> UOC3 01110010 < 状态 > UOC3 01010001 UOC3 10100001 UOC3 0011000 UOC3 00000010 DISC 10000000 注： EEP 版本号可以通过 EEP—WRITE 菜单编辑：存贮在 EEPROM 地址 0x7d6 到 0x7df 共 十个地址，数字以 ASCII 码表示，例如“6”的码值为 0x36，“P”的显示码值为 0x1A） 4、进入 BUS OFF 的两种方法： 方法一：在工厂模式下按工厂遥控器“BUS OFF”按键进入，键值是：0x3F。 方法二：在工厂模式界面下按数字键 6 再输入密码 666 二、 数字板的调试 1、UOCIII 程序的烧写 本机芯和创维 6P18 机芯一样需要通过工装 Philips-UOC3 编程器烧写程序，不过先要将 程序烧写到编程器的 WINBOND FLASH 中，见编程器的操作说明； 2、ADC 参数的调试 本机芯数字板中的 IC 中的 ADC 参数，每个芯片的 ADC 参数均不相同， 因此，数字板在经 过程序烧写、点亮并检测没有问题之后，还需要进行 ADC 的调试过程。 ADC 的调试是通过专 用 ADC 的工装来进行，需分为 UOC3 及 DTV 通道分别进行； ADC 参数调试好后，会自动写到存贮器中。所以每一块数字板 ADC 调试好之后要和存贮器 对应好。 维修时要特别注意： 用户服务部版权所有……技术质量科：黄勇整理 6 1、存储器不能直接互换，若要互换，必须在换前记下原来值并在换后输入，或换后再到 ADC 的工装重新调整。 需记录的值为： 分别在 TV 和 DTV 下，进入 PE 菜单后，按菜单键翻页或直接按数字键 3，进入 SER3-ADC 菜 单前 6 项，TV 和 DTV 共 12 个值。 2、存储器中 ADC 数据，在初始化时不会改变。新装的存储器需输入原来值或重新调整。 三、 整机的调试 1、帘栅电压的调整 1．按一次“工厂”键，再按一次“屏显”键，进入调整状态，可见屏幕中间出现亮线； 2．旋转帘栅电位器，使屏幕上刚好出现一条水平亮线为止； 3．若该亮线不为白色，则需调整 CRT 板上的暗平衡电位器，使该亮线大约为白色，则达到 了暗平衡粗调的目的。 4．按一次“清除”键退出。 2、聚焦调整 1． 接收方格信号； 2． 电视机图像模式设为标准； 3． 旋转聚焦电位器慢慢调至图像中心和四周都达到最清晰状态。 3、几何的调整 本机芯不管是 TV、AV 还是 DTV 高清通道，只需调试 50Hz 和 60Hz 两套几何参数，和传统 的 P 系列模拟机芯类似。 1．50Hz 行场线性调整： 图像模式设为标准，接收飞利浦卡信号，第一页请严格按菜单顺序逐项调，调完第一页 再调第二页。 2．60Hz 行场线性调整： 在 AV 下接收 PM5418 在点+圆+方格信号,调整方法同 50Hz； 注意：一定要调试第一页 V-CC、V-SC 项使圆垂直和水平都对称成正圆才去调试第二页。 第二页中 IN-PINCC 项可用来调试内枕。 附表 1：几何调试项目说明 进入工厂菜单界面后按“菜单”按键就可以看到以下各项的几何调试菜单。按如下所示 调试顺序，直到几何调试到最佳状态。 SER1-V-CORRECTION (50Hz/60Hz 两种模式) 调试 顺序 最大值 50Hz 最大值 60Hz 缺省值 50Hz 缺省值 60Hz H-POS 水平位移 1 0x10A0 0x10A0 0x958 0x944 H-AMP 水平幅度 2 0xFF 0xFF 0x9A 0xA8 V-POS 垂直位移 4 0x9F 0x9F 0x51 0x59 V-AMP 垂直幅度 5 0x130 0x130 0xBB 0xB7 V-CC C 矫正 3 0xFF 0xFF 0x51 0x46 V-SC S 矫正 6 0xFF 0xFF 0x30 0x2F 用户服务部版权所有……技术质量科：黄勇整理 7 SER2-V-CORRECTION (50Hz/60Hz 两种模式) 调试 顺序 最大值 50Hz 最大值 60Hz 缺省值 50Hz 缺省值 60Hz EWPA 东西抛物线 7 0x99 0x6C 0x7D 0x6C TRAP 梯形 8 0x7F 0x7F 0x47 0x3F PAPA 平行四边形 9 0x7F 0x7F 0x46 0x44 IN-PINCC 内枕校正 11 0xFF 0xFF 0x17 0x01 BOW 弓形 10 0x20 0x10 0x10 0x08 4、白平衡调整 因在调帘栅电压时，已先对 CRT 板上电位器进行了暗平衡粗调，只需同其它机芯一样， 通过电脑和白平衡仪调即可。 附 2：白平衡参数调试设置 附 3：工厂单项调节列表；进入工厂后按“频道加”键选择各项。 显示 含义 缺省值 AGING 按右键进入老化模式 按“搜台”键进入 AGINGBUSY 老化模式中 按“清除”键退出 RFAGC AGC 调节 0x20 单独听按键 BLU 暗平衡（蓝） 0x1F 数字键 5 GRN 暗平衡（绿） 0x1F 数字键 4 RED 暗平衡（红） 0x1F 数字键 3 WPB 白平衡蓝 0x3F 数字键 2 WPG 白平衡绿 0x3F 数字键 1 WPR 白平衡红 0x3F 数字键 0 5、RFAGC 调整 1．接收 60dB 数字卡信号； 按一次遥控器上的“工厂键”，进入工厂调试状态； 2．按“单独听”键选择“RF AGC”项； 用户服务部版权所有……技术质量科：黄勇整理 8 3．按 VOL±键改变“RF AGC”的值，直至图像上的噪声消失止； 4．调完后按两次遥控器上的“工厂键”退出系统调试菜单。 6、副亮度调整： 在作母片时已调好，一般可免调。也可以进入工厂模式后按 16：9 键调 TV/AV 下的副亮 度 SUB-B；按万年历键调 DTV 下的副亮度 DTV-B。 7、老化模式： 电视机在上老化线之前，按一次遥控器上的“工厂”键后，按“自动搜台”键，再按“VOL+-” ， 进入老化模式，屏幕显示“ AGING BUSY”。 这时无信号白光栅，且不自动关机；掉电后再 开机，状态也不会变； 下老化线后，按 VOL+-，屏幕显示 “AGING ”则退出老化模式，此时，为工厂状态，可 进行工厂调试；或按清除键退出工厂状态。 附 4、Option 参数说明 BIT7 BIT6 BIT5 BIT4 BIT3 BIT2 BIT1 BIT0 OP_ON_SO URCE OP_AUTO_SO UND OP_AV_OU T OP_DVD OP_SVHS OP_AV2 OP_M_SOU ND OP_BG_SOU ND OP1/BF 开机通道 功能 自动声音检 测 AV 输出 DVD 输入 S 端子 AV2 端子 声音制 式：M 声音制式： BG OP_TEMP OP_SENSI OP_RESET OP_DUB OP_DSK OP_FMWS OP_REFRE SH OP_COMB OP2/E0 色温功能 搜台灵敏度 开机检测 电路 DUB,DBE 声效选择 动态肤色 控制/TV FM解调窗 口 工厂参数 刷新 梳妆滤波 器 AV/NTSC OP_SUPER WOOFER OP_CMSS OP_FFI OP_MUS OP_EVG OP_FCO OP_MUTE OP_XDT OP3/D9 重低音 UOC3 CMSS 位 FFI NTSC 矩 阵 场保护 强制彩色 输出 声音增强 模式 打火重起 ADC 调试 OP_TILT OP_IDENT_S ID OP_IDENT _SL OP_ACL OP_IDENT _SENSI OP_PROG_ SCAN OP_LOUND NESS OP_DSP OP4/2F 地磁旋转 搜台识别标 志 搜台识别 标志 AUTO COLOUR LIMIT PAL/NTSC 识别灵敏 度 精彩扫描 功能 响度效果 选择 声音通道 选择 OP_BARCO DE OP_EMPTY1 OP_SPATI AL OP_BKS OP_SMU OP_EQ OP_720P6 0 OP_V12_EN GINE OP5/3D 条形码 淡入开机 环绕声 黑电平延 伸功能 /UOC3 工厂模式 刷新 均衡器 720P60 模 式选择 V12 功能 OP6/7F OP_OSD_C OLOR OP_CALENDA R OP_MUSIC _TV OP_SCREE N_SAVER OP_AI OP_COMB_ FILTER OP_PROCE SSER OP_16_9 用户服务部版权所有……技术质量科：黄勇整理 9 扫描模式 万年历 单独听 屏保 健康互动 平台 梳妆滤波 器开关 TV/AV 高清处理 器功能 16：9 功能 附 5、6P50 支持信号格式 1、TV:PAL 2、AV/S-VIDEO/DVD:PAL, NTSC 3、DTV:480P60, 576P50, 720P50, 720P60, 1080I50, 1080I60 1 2 3 4 5 6 7 8 9 10 11 12 A B C D 12 11 10 9 8 7 6 5 4 3 2 1 D C B A Title Number Revision Size A1 Date: 5-Jan-2007 Sheet of File: C:\Documents and Settings\srr00972\桌面\6P501.DDB Drawn By: AC220V R601 2.2M 1/2W F601 T3.15A L 250V C601 0.22uF/AC250V L602 15mH L601 15mH C602 0.22uF/AC250V BR605 KBJ6J C605 4n7/2KV C607 4n7/2KV C615 220p/500V R613 0.18/2W R611 0.82/2W R604 68K 2W C609 220uF/450V C613 1000p/2KV R612 100/1/4W L603（R602） 44mH（4/15W） C610 0.01uF/1KV C610A 680pF/1KV R605 100K/2W D602 1N5397 9 6 2 3 16 18 10 15 11 12 13 14 T601 BCK4222 R608 1K/1/4W C614 1uF/50V R607 1K/1/4W C612 0.1uF/50V R606 10/1/4W D606 BA158 ZD602 16V R610 18K D603 EU1Z D605 BA158 C611 10uF/63V ZD601 6V2 D604 EU1Z C616 0.0015uF/50V R609 1K/1/4W CN602 D627 BA158 D626 LG16S C635 680pF/2KV C637 0.01uF/500V C638 220uF/160V C639 10uF/160V R642 100K/1/2W R631 18/2W IC603 PC817 R627 1K/1/6W R629 1K/1/6W C660 0.1uF/63V C640 100uF/50V GND GND D628 BA158 Q603 A1930 R635 3K3/1/6W D630 BA158 ZD620 7V5 Q602 C2230 1 2 3 IC602 SE120 GND GND GND D625 RG2Y C633 220pF/500V C632 220pF/500V D624 RG2Y C634 3300uF/16V C636 0.01uF/50V GND C630 1000uF/16V C631 0.01uF/50V 1 2 3 IC607 L7808 C649 330uF/16V C648 0.01uF/50V GND GND GND GND D622 RU4YX C624 680pF/500V C625 1000uF/25V C626 0.01uF/50V GND GND R619 0.33/2W R622 2K7/1/2W GND GND 140V 1 2 3 IC604 L7805 GND R636 150/2W C642 1000uF/16V C643 0.1uF/50V C603 0.22uF/AC250V C608 0.1uF/250~500V R301 18K/3W 12V 7V5 13V Stand-by(from UOC) +140V +5V_CPU +8V +13V(SOUND) D301 BA158 D302 BA158 Q301 C1815 Q302 2SC2655 R304 180/1/2W R302 12/2W T301 H-DRIVER R308 47/2W C314 22nF/100V C309 0.001uF/50V C310 220uF/25V GND R306 68/1/6W C315 4.7uF/50-100V D307 IN4148 R309 10K/1/6W R305 100 GND R310 0.33/2W GND Q303 2553 FB302 GND C303 8n2/2KV C304 *6n8/2KV R303 10K/2W C311 4700pF/500V C312 330pF/2KV D303 1N4148 GND D629 1N4148 L302 *36uH C306 *220n/630V R317 270/1W R307 4/15W GND INP 7 INN 6 V-OUT 5 GND 4 VP2 3 VP3 2 VP1 1 IC301 TDA4863AJ C325 100uF/50V D314 BA158 R331 2/2W C332 1000uF/25V C333 0.01uF/50V C326 1000uF/25V C324 0.33uF/63V R340 22K/1/6W Q304 C1815 R318 22K/1/6W D312 IN4148 R319 1K/1/6W GND GND C327 0.1uF/100V R328 5R6/1/6W R322 5.6/1/6W C328 0.1uF/63V R329 10K/1/6W R324 180/2W R327 0.51/2W GND R330 10K/1/6W GND R316 0.68/2W D315 BYW36 C331 680pF/500V R315 0.68/2W C336 680pF/500V D316 RG2Y C335 1000uF/25V C334 0.01uF/50V GND C338 0.1uF/250V R312 2K/1/4W D310 BA158 R333 6.8K/1/4W GND EHT ABL GND R311 0.68/2W D308 BA158 C318 680pF/500V C319 22uF/250V GND HOUT +13V C316 100uF/200V +15V C313 0.001uF/500V Q381 C1815 Q382 A1015 GND R380 1K/1/6W C380 1uF/50V GND Q380 C1815 R381 1K8/1/6W Q384 C1815 Q383 A1015 GND R384 470/1/6W C382 1uF/50V GND R382 10K/1/6W Q385 C1815 R383 1K/1/6W GND C381 100uF/16V GND C383 0.22uF/63V TILT OUT- 2 VCC 3 IN1 4 NC 5 MUTE 6 ST-BY 7 PW-GND 8 S-GND 9 NC 10 NC 11 IN2 12 VCC 13 OUT2- 14 OUT2+ 15 OUT1+ 1 IC401 TDA7266 H401 R402 10/1/6W C401 0.01uF/50V C404 0.01uF/50V R403 8R2/1/6W R409 1K/1/6W C405 0.22uF/63V C402 4n7/100V R410 1K/1/6W C406 0.22uF/63V C403 4n7/100V GND GND R401 82K/1/6W R407 47K/1/6W C409 22uF/16V R406 2K/1/6W Q401 C1815 GND R411 22K/1/6W C408 4.7uF/16V GND R404 47K/1/6W C407 100uF/16V R405 47K/1/6W GND GND GND R408 3K3/1/6W C107 4.7uF/16V R112 6K8/1/6W R113 100K/1/6W GND R107 100/1/6W R108 100/1/6W GND C105 47uF/16V C106 0.01uF/50V C103 0.01uF/50V C102 22uF/50V IC003 KA33 GND GND C101 0.01uF/50V 1 2 39 4 37 6 35 8 33 10 31 12 29 14 27 16 25 18 23 20 21 22 19 24 17 26 15 28 13 30 11 32 9 34 7 36 5 38 3 40 1 2 39 4 37 6 35 8 33 10 31 12 29 14 27 16 25 18 23 20 21 22 19 24 17 26 15 28 13 30 11 32 9 34 7 36 5 38 3 40 R0 L0 R428 240K/1/6W R427 240K/1/6W C429 100pF/50V C428 100pF/50V V0 GND R441 75/1/6W R442 470K/1/6W C422 470uF/16V GND Cr R440 75/1/6W Cb R438 75/1/6W Pb R437 75/1/6W R2 R431 240K/1/6W C431 100pF/50V R430 39K/1/6W L2 R432 240K/1/6W C432 100pF/50V R429 39K/1/6W V2 R434 75/1/6W GND R433 220/1/6W Cr Cb Y 1 2 3 4 5 6 CN400 R423 39K/1/6W R420 39K/1/6W R422 240K/1/6W R421 240K/1/6W R424 75/1/6W R426 75/1/6W C424 100pF/50V C423 100pF/50V +5V_A V- V+ FB623 FB622 FB601 L1 R1 Y1 C1 SCL2 SDA2 Hs Vs SDA2 WP SCL1 3V3 AGC L0 R0 V0 R1 Y1 V1 SVM HOUT FBP +15V V+ V- +8V IF SCL1 +33V +33V STY +13V(SOUND) +5V_CPU +15V MUTE CN302 HEAT GND +15V +140V +200V -15V +140V CN301 H V LOUT ROUT +8V FBP VS Vs +5V_D +5V_U AGC V0 L0 R0 EHT ABL H_PRO +5V_U +5V_D Stand-By +5V_CPU HOUT +8V VS Cb Y Cr GND IF GND GND DGND CGND GND GND GND GND GND GND GND L- L+ R- R+ R625 10/2W +13V R634 22k/1/6W R110 27/1W ZD101 5V1 GND C410 330uF/25v ZD401 4.3V 5V_D FB620 R1 L1 GND V1 C1 Y1 SDA1 V1 SCL2 GND L2 R2 V2 GND +8V Y R436 75/1/6W Pr R435 75/1/6W Y R439 75/1/6W GND GND Pr Y Pb C421 10uF/16V C420 10uF/16V GND GND GND V- V+ VS C641 1000uF/25V GND R425 75/1/6W GND IF AGC SDA2 SCL2 +5V GND C109 0.001uF/50V C108 100uF/16V GND SCL1 SDA1 R104 100/1/6W R102 100/1/6W SDA2 SCL2 R101 100/1/6W R103 100/1/6W C411 0.01uF/50V GND AGC 1 GND 2 AS 3 SCL SDA 5 6 +5V 7 GND 8 +33V 9 IFGND 10 IF 11 TUNNER GND R105 100/1/6W SDA1 R111 10k/1/6W D401 BA158 +15V R643 10K/1/6W C654 1000uF/16V GND Wp 1 2 3 4 H403 GND Cb Y Cr L1 GND L0 R0 V0 GND P_chk 5V_A STR-W6756 D 1 VCC 4 FB 6 OLP/SS 5 OCP/BD 7 S/GND 3 IC601 SDA1 SCL1 3.3V 1 WP 2 SCL2 3 SDA2 4 GND 8 GND 7 GND 6 GND 5 IC002 ST24C16 R628 100K/1/2W GND R342 220/2W GND J403 100/1/6W J325 15K/1/6W J324 15K/1/6W J381 100/1/6W J401 100/1/6W GND 1 2 3 4 CN100 1 2 3 4 GND GND FBP CGND P_chk LOUT ROUT MUTE GND +15V EHT G2 FOCUS SVM CN380 1 10 2 9 6 7 4 5 8 T302 13 GND 12 Rs Rp 1 2 3 TH603 9R CN601 R633 3R9/2W CRT AMPLIFY CIRCUIT C618 470pF/AC250V~400V C617 470pF/AC250V~400V C619 2.2nF/AC250V~400V R626 8M2/1W GND +13V(SOUND) L303 100uH L304 100uH C321 220nF C322 220nF GND D304 BA158 D305 BA158 R320 20K/2W R321 20K/2W C307 4.7uF/160V ZD301 56p/50V C329 CAP L401 1uH +B +14V -14V GND ABL GND HEAT 200V D317 1N4148 R343 1K R344 2.2K C339 10uF ZD302 4.5V GND H_PRO GND C312A 330pF/2KV 1 2 3 IC605 L7805 R637 33/2W C645 0.1uF/50V C644 470uF/16V R618 5R1/2W GND +5V_D R571 4.7/2W GND GND C515 0.0022uF/2KV GND 14V +140V +200V NC HEAT GND R G B IR GND GND GND H502 GND G1 EHT G2 FOCUS CRT GND GND SVM R500 1k Q501 2SC1815 Q502 2SC1815 R502 22 R501 3.3K C504 47uF/50V R530 7.5K R531 4.7K R503 RES2 R504 1k C503 10uF/50V Q511 2SC1815 Q512 2SC1815 R512 22 R511 3.3K R513 RES2 R514 1K Q521 2SC1815 Q522 2SC1815 R522 22 R521 3.3K R523 RES2 R524 1K R510 1k R520 1K R505 47 Q503 BF422 R505A 2.2K C502 390p R506 270 R506A 47 R545 2.7K 1/2W R546 2.7K 1/2W R547 2.7K 1/2W C535 100uF/25V GND R548 82/1W CN502 CN701 C702 2.2uF/50V R702 18K 1/4W R701 3.3K 1/4W C712 560P/2KV C711 10uF/250V R724 180/2W L701 FB L702 FB L703 FB Q707 2SC4793 Q706 2SC1837 R722 2.7 1/2W R721 56/1W C709 4.7uF/16V C708 4.7uF/16V R715 2.7 1/2W R714 56 1W R712 1.5K 1/4W D703 1N4148 R718 12K 1/4W R716 68K 1/4W R717 68K 1/4W R713 1.5K 1/4W C705 100pF/50V C706 0.0047uF/500V C707 0.0047uF/500V R720 1.2K 1/4W D704 1N4148 R719 1.5K 1/4W R711 22 1/4W R710 22 1/4W C704 100pF/50V R709 10 1/4W Q705 2SC1015 Q704 2SC1815 D702 1N4148 D701 1N4148 R707 1K 1/4W Q703 2SC1815 R705 1K 1/4W Q702 2SC1815 R706 68 1/4W R704 150 1/4W Q701 2SC1815 R703 430 1W R708 33K 1/4W R700 C701 6pF/50V ZD701 12V 1/2W C703 47uF/25V R723 270/2W C710 10uF/250V H501 CON11 GND 8V C501 0.01uF/50V C511 0.01uF/50V C521 0.01uF/50V C505 10uF/50V D501 1N4148 Q505 BF423 Q504 BF422 R509 330 R507 15K/2W R508 220/1W GND R515 47 Q513 BF422 R515A 2.2K C512 390p R516 270 R516A 47 D511 1N4148 Q515 BF423 Q514 BF422 R519 330 R517 15K/2W R518 220/1W GND R525 47 Q523 BF422 R525A 2.2K C522 390p R526 270 R526A 47 D521 1N4148 Q525 BF423 Q524 BF422 R529 330 R527 15K/2W R528 220/1W GND ZD503 8.2V GND D502 1N4148 D512 1N4148 D522 1N4148 R532 15 R533 4.7K R534 15 1/2W Q532 2SC1815 C533 470uF/16V C534 47uF/50V D533 1N4148 GND R548 220K C536 10uF/250V C537 0.1uF/250V GND A? ZENER3 D534 1N4148 R535 10K Q533 A1015 C538 100uF/16V R536 15 GND D503 1N4148 D513 1N4148 D523 1N4148 D500 1N4148 R334 1K 1/4W R106 100/1/6W Connect to Main Board Ports 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 40 38 36 34 32 30 28 26 24 22 20 18 16 14 12 10 8 6 4 2 HEADER 20X2 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 40 38 36 34 32 30 28 26 24 22 20 18 16 14 12 10 8 6 4 2 CON5 HEADER 20X2 Stand_by Tilt 5V_CPU 5V AGND ABL HV/P AGND AGND AGND AGND 8V YCbCr_Y YCbCr_Cb YCbCr_Cr AGND VD+ VD- AGND R_OUT L_OUT AGND AGND H_OUT 8V FBP R1 Y1 AGND V1 Vo Ro Lo V1 AGND SDA1 SCL1 WP SCL2 AGND SDA2 AGND 3.3Vstb AGC WP AGND SCL2 SDA2 AGND C1 Y1 V2/Y2 R1 L1 Mute 5V_U AGND L2 R2 L1 10 Interface Between Main and Digital Board 10 V0.99 EHT FBP AGND AGND IF K1 KICKSTAND K2 KICKSTAND AGND H_OUT HD_Pr HD_Y HD_Pb 1 3 2 4 CON6 CN4 RN324 75 RN326 75 RN325 75 LN212 FB LN211 FB LN210 FB R2CRT G2CRT B2CRT SVM V33 CN286 0.1uF 1 2 3 4 5 6 7 8 CON1 CON8 8VA HD_Pr HD_Y HD_Pb 1 2 3 4 5 6 CON2 PIN6 IR Key2 Key1 AGND LED 5V_CPU 1 2 3 DN209 BAV99 1 2 3 DN210 BAV99 1 2 3 DN211 BAV99 VFB AGND BUS_OFF UOC_VS CsyncOUT 1 CvIN 2 VsyncOUT 3 GND 4 HD 5 Cset 6 HsyncOUT 7 VDD 8 UN202 ISL59885 CN260 10uF/16v LN203 FB CN206 0.1uF CN259 10uF/16v RN208 100 CN278 220p CN207 0.1uF CN208 0.1uF CN209 56nF RN279 # RN206 0 RN262 1K RN261 220 RN260 220 RN263 1K HD_Y RN259 220 RN264 1K UOC_R UOC_G UOC_B UOC_VD A1 1 B1 2 CLR1 3 Q1 4 Q2 5 CX2 6 CX/RX2 7 Vss 8 A2 9 B2 10 CLR2 11 Q2 12 Q1 13 CX1 14 CX/RX1 15 Vcc 16 UN201 74HCT123 RN213 # RN214 # CN277 220p CN276 150p RN227 470 LN202 FB CN205 0.1uF CN258 10uF/16V RN275 6k8 DN202 4148 RN276 20K DN203 4148 option RN215 # RN205 100 CN254 # N-Channel MOSFET: 1) Fairchild Semiconductor 2) Philips 3) ON Semi 4) 1080i and 1080p high level 1080p 增加三个Pin控制： 1）1080p信号低电平控制移位的脉冲位置。 2）HDhs和HDvs返回到MCU做脉冲记数，做识别用。 UOC_RO UOC_GO UOC_BO RN207 0 HD_HS HD_VS UOC_HD RN268 10k 5V UOC_RO UOC_GO UOC_BO UOC_R UOC_G UOC_B UOC_HD UOC_HS UOC_VD UOC_VS 5V HD_VS HD_HS QN208 2N3904 1080P QN210 2N7002 RN148 22 RN136 22 UOC_HS RN200 3.3K 2Y0 1 2Y2 2 2Z 3 2Y3 4 2Y1 5 E 6 VEE 7 GND 8 S1 9 S0 10 1Y3 11 1Y0 12 1Z 13 1Y1 14 1Y2 15 Vcc 16 UN207 4052 RN331 22 RN332 22 RN333 22 RN330 22 RN334 100 HD_HS UOC_HS UOC_VS HD_VS SW CN301 100n 5V HS_AFE HS_AFE VS_AFE VS_AFE RN278 1K RN265 1K8 RN267 2K2 RN269 750 RN277 470 QN209 NPN3904 CN279 10uF RN270 750 RN329 1K5 HD_HS1 HD_HS1 SW RN340 # RN337 22 RN338 4K7 RN336 4K7 RN335 22 CN302 33p AnaIso0 4 AnaIso1 6 AnaIso2 13 Avssr 8 Avssg 15 Avssb 23 Avss18r 1 Avss18g 10 Avss18b 18 AvssEsd 26 Dvss18Adc 27 Avssp 31 Xvss 32 Dvss18p 36 DvssCore 43 PLL0VG1V8 40 PLL1VG1V8 38 18Vss1 46 18Vss2 54 18Vss3 59 18Vss4 95 18Vss5 111 18Vss6 121 18Vss7 125 33Vss1 50 33Vss2 62 33Vss3 104 33Vss4 116 AdVg3V3 65 AdVg3V31 68 DacDssub 93 DacAvss 74 DacAvs33r 79 DacAvs33g 82 DacAvs33b 85 DacAvs33svm 88 DacDvss 91 V18Dac 92 DacAvd33svm 89 DacAvd33b 86 DacAvd33g 83 DacAvd33r 80 DacAvdd 73 DacVdWell 72 AdVp3v31 71 AdVp3v3 67 33Vdd1 49 33Vdd2 61 33Vdd3 103 33Vdd4 115 18Vdd1 45 18Vdd2 53 18Vdd3 58 18Vdd4 94 18Vdd5 110 18Vdd6 120 18Vdd7 124 PLL1VP1V8 39 PLL0VP1V8 41 DvddCore 44 Dvdd18p 37 Xvdd 33 Avddp 30 Dvdd18Adc 28 AvddEsd 25 Avdd18b 19 Avdd18g 11 Avdd18r 2 Avdd33r 9 Avdd33g 16 Avdd33b 24 UN200A LN206 FB LN207 FB LN208 FB LN209 FB CN245 0.1uF CN247 0.1uF CN248 0.1uF Vin 3 G N D 1 Vout 2 tab 4 UN203 LM1117-3.3 CN212 0.1uF CN211 0.1uF CN284 100uF/6.3V CN282 100uF/16V LN204 FB V33 CN210 0.1uF CN280 100uF/16V 5V Vin 3 G N D 1 Vout 2 tab 4 UN204 LM1117-1.8 CN215 0.1uF CN214 0.1uF CN285 100uF/6.3V CN283 100uF/16V LN205 FB CN216 0.1uF CN217 0.1uF CN218 0.1uF CN220 0.1uF CN222 0.1uF CN224 0.1uF CN219 0.1uF CN221 0.1uF CN223 0.1uF CN225 0.1uF CN226 0.1uF CN227 0.1uF CN228 0.1uF CN298 10uF/16V CN233 0.1uF CN234 0.1uF CN235 0.1uF CN236 0.1uF CN239 0.1uF CN242 0.1uF CN243 0.1uF CN237 0.1uF CN240 0.1uF CN230 0.1uF CN231 0.1uF CN232 0.1uF CN229 0.1uF CN244 0.1uF CN238 0.1uF CN241 0.1uF CN246 0.1uF DvdVsync 118 DvdHsync 119 DvdClk 117 DvdDat0 114 DvdDat1 113 DvdDat2 112 DvdDat3 109 DvdDat4 108 DvdDat5 107 DvdDat6 106 DvdDat7 105 R 3 G 5 B 7 RGBHsync 122 RGBVsync 123 Pr 14 Y 17 Pb 20 SOG 12 HDHsync 29 HDVsync 126 Rstn 55 SDA 47 SCL 48 I2cA1 52 I2cA2 51 Xin 34 Xout 35 Test1 21 Test2 22 TestClk 42 DftTm 127 DftSe 128 DtmpOut0 101 DtmpOut1 102 Dtmp0 96 Dtmp1 97 Dtmp2 98 Dtmp3 99 Dtmp4 100 DacRest 78 DacComp 77 Vrefin 76 Vrefout 75 VoutN 63 VoutP 64 Hout 60 SVM 90 DacR 81 DacG 84 DacB 87 HVP 56 HFLY 57 ABL 66 EHT 70 VFB 69 UN200B PIXELGX CN274 47n CN290 47n CN291 47n CN270 220n CN271 220n CN272 47n CN273 220n RN308 100 RN309 100 RN232 22 RN233 22 XN200 6.5MHz RN317 1M5 RN306 0 RN307 0 RN312 # RN311 # V33D CN261 33p CN262 33p SDA1 SCL1 HD_Pr HD_Y HD_Pb UOC_R UOC_G UOC_B RN302 1k RN301 1k RN314 # RN313 # V33D PW_RST RN249 10k RN310 100 V33D RN315 1k2 CN249 10n CN250 10n CN251 10n CN294 10uF/16V V33D RN300 1k RN298 2k RN299 2k VD+ VD- HS_AFE VS_AFE PW_HVP PW_FBP PW_ABL PW_EHT C N 2 93 1 80 n C N 2 92 1 80 n RN 3 04 4 k7 RN 3 03 4 k7 CN296 10uF/16V RN234 22 PW_SVM UOC_R UOC_G UOC_B HS_AFE VS_AFE HD_Pr HD_Y HD_Pb SDA1 SCL1 PW_RO PW_GO PW_BO PW_HVP PW_FBP PW_ABL PW_EHT VD- VD+ PW_RST H_OUT Ho RN258 1k 8V LN201 FB CN204 0.1uF CN257 100uF/16V H_OUT V33A V33D V18 V18A V18D V18A V18D V33A V18D V33D V18A RN209 2k2 RN210 220 SVM V33 CN200 0.1uF RN201 100 SVM PW_RO PW_GO PW_BO QN200 2N3906 QN207 2N3904 RN272 100 RN271 100 LN213 FB RN204 100 RN203 100 HS_AFE VS_AFE HS_AFE VS_AFE V33A V33D RN328 100 CN299 100p RN327 100 RN341 5.6k CN213 10n # RN211 10k RN212 10k CN202 0.1uF AnaIso0 4 AnaIso1 6 AnaIso2 13 Avssr 8 Avssg 15 Avssb 23 Avss18r 1 Avss18g 10 Avss18b 18 AvssEsd 26 Dvss18Adc 27 Avssp 31 Xvss 32 Dvss18p 36 DvssCore 43 PLL0VG1V8 40 PLL1VG1V8 38 18Vss1 46 18Vss2 54 18Vss3 59 18Vss4 95 18Vss5 111 18Vss6 121 18Vss7 125 33Vss1 50 33Vss2 62 33Vss3 104 33Vss4 116 AdVg3V3 65 AdVg3V31 68 DacDssub 93 DacAvss 74 DacAvs33r 79 DacAvs33g 82 DacAvs33b 85 DacAvs33svm 88 DacDvss 91 V18Dac 92 DacAvd33svm 89 DacAvd33b 86 DacAvd33g 83 DacAvd33r 80 DacAvdd 73 DacVdWell 72 AdVp3v31 71 AdVp3v3 67 33Vdd1 49 33Vdd2 61 33Vdd3 103 33Vdd4 115 18Vdd1 45 18Vdd2 53 18Vdd3 58 18Vdd4 94 18Vdd5 110 18Vdd6 120 18Vdd7 124 PLL1VP1V8 39 PLL0VP1V8 41 DvddCore 44 Dvdd18p 37 Xvdd 33 Avddp 30 Dvdd18Adc 28 AvddEsd 25 Avdd18b 19 Avdd18g 11 Avdd18r 2 Avdd33r 9 Avdd33g 16 Avdd33b 24 UN200A LN206 FB LN207 FB LN208 FB LN209 FB CN245 0.1uF CN247 0.1uF CN248 0.1uF Vin 3 G N D 1 Vout 2 tab 4 UN203 LM1117-3.3 CN212 0.1uF CN211 0.1uF CN284 100uF/6.3V CN282 100uF/16V LN204 FB V33 CN210 0.1uF CN280 100uF/16V 5V Vin 3 G N D 1 Vout 2 tab 4 UN204 LM1117-1.8 CN215 0.1uF CN214 0.1uF CN285 100uF/6.3V CN283 100uF/16V LN205 FB CN216 0.1uF CN217 0.1uF CN218 0.1uF CN220 0.1uF CN222 0.1uF CN224 0.1uF CN219 0.1uF CN221 0.1uF CN223 0.1uF CN225 0.1uF CN226 0.1uF CN227 0.1uF CN228 0.1uF CN298 10uF/16V CN233 0.1uF CN234 0.1uF CN235 0.1uF CN236 0.1uF CN239 0.1uF CN242 0.1uF CN243 0.1uF CN237 0.1uF CN240 0.1uF CN230 0.1uF CN231 0.1uF CN232 0.1uF CN229 0.1uF CN244 0.1uF CN238 0.1uF CN241 0.1uF CN246 0.1uF DvdVsync 118 DvdHsync 119 DvdClk 117 DvdDat0 114 DvdDat1 113 DvdDat2 112 DvdDat3 109 DvdDat4 108 DvdDat5 107 DvdDat6 106 DvdDat7 105 R 3 G 5 B 7 RGBHsync 122 RGBVsync 123 Pr 14 Y 17 Pb 20 SOG 12 HDHsync 29 HDVsync 126 Rstn 55 SDA 47 SCL 48 I2cA1 52 I2cA2 51 Xin 34 Xout 35 Test1 21 Test2 22 TestClk 42 DftTm 127 DftSe 128 DtmpOut0 101 DtmpOut1 102 Dtmp0 96 Dtmp1 97 Dtmp2 98 Dtmp3 99 Dtmp4 100 DacRest 78 DacComp 77 Vrefin 76 Vrefout 75 VoutN 63 VoutP 64 Hout 60 SVM 90 DacR 81 DacG 84 DacB 87 HVP 56 HFLY 57 ABL 66 EHT 70 VFB 69 UN200B PIXELGX CN274 47n CN290 47n CN291 47n CN270 220n CN271 220n CN272 47n CN273 220n RN308 100 RN309 100 RN232 22 RN233 22 XN200 6.5MHz RN317 1M5 RN306 0 RN307 0 RN312 # RN311 # V33D CN261 33p CN262 33p SDA1 SCL1 HD_Pr HD_Y HD_Pb UOC_R UOC_G UOC_B RN302 1k RN301 1k RN314 # RN313 # V33D PW_RST RN249 10k RN310 100 V33D RN315 1k2 CN249 10n CN250 10n CN251 10n CN294 10uF/16V V33D RN300 1k RN298 2k RN299 2k VD+ VD- HS_AFE VS_AFE PW_HVP PW_FBP PW_ABL PW_EHT C N 2 93 1 80 n C N 2 92 1 80 n R N 3 04 4 k7 R N 3 03 4 k7 CN296 10uF/16V RN234 22 PW_SVM UOC_R UOC_G UOC_B HS_AFE VS_AFE HD_Pr HD_Y HD_Pb SDA1 SCL1 PW_RO PW_GO PW_BO PW_HVP PW_FBP PW_ABL PW_EHT VD- VD+ PW_RST H_OUT Ho RN258 1k 8V LN201 FB CN204 0.1uF CN257 100uF/16V H_OUT V33A V33D V18 V18A V18D V18A V18D V33A V18D V33D V18A RN209 2k2 RN210 220 SVM V33 CN200 0.1uF RN201 100 SVM PW_RO PW_GO PW_BO QN200 2N3906 QN207 2N3904 RN272 100 RN271 100 LN213 FB RN204 100 RN203 100 HS_AFE VS_AFE HS_AFE VS_AFE V33A V33D RN328 100 CN299 100p RN327 100 RN341 5.6k CN213 10n # RN211 10k RN212 10k CN202 0.1uF REM IN VssP2 1 VssC4 2 V1.8C4 3 V3.3A3 4 VrefP_Sdac 5 VrefN_Sdac 6 VrefP_Sdac 7 VrefN_Sdac 8 VrefP_Sdac 9 XTALIN 10 XTALOUT 11 VssA1 12 VG/LED 13 DECDIG 14 V5P1 15 PH2LF 16 PH1LF 17 GND1 18 SECPLL 19 DECBG 20 E-W/Avl 21 VDRB 22 VDRA 23 VIFIN1 24 VIFIN2 25 VSC 26 IREF 27 GNDIF 28 SIF1 29 SIF2 30 AGCOUT 31 EHT 32 AVL/SSIF 33 A.IN5L 34 A.IN5R 35 A.OUTSL 36 A.OUTSR 37 DECSDEM 38 QSSO/AUDEEM 39 GND2 40 PLLIF 41 SIFAGC 42 IFVEDIOOUT 43 DVB/FM OUT 44 V8AudioSwitches 45 AGC2SIF 46 V5P2 47 SVO 48 A.IN4L 49 A.IN4R 50 CVBS4/Y4 51 C4 52 A.IN2L 53 A.IN2R 54 CVBS2 55 A.IN3L 56 A.IN3R 57 CVBS3/Y3 58 C3 59 A.OUTL 60 A.OUTR 61 A.OUTHPL 62 A.OUTHPR 63 CVBSO 64 SVM 65 FBISO 66 HOUT 67 Vss comb 68 V5 comb 69 VIN/R2/Pr 70 UIN/B2/Pb 71 YIN/G2/Y 72 Y.SYNC 73 YOUT 74 UOUT/Fbl2 75 VOUT/Swo1 76 FBL3 77 R3/PrIN 78 G3/YIN 79 B3/PbIN 80 GND3 81 V5P3 82 BCLIN 83 IBLKIN 84 RO 85 GO 86 BO 87 V3.3A1 88 VREF_AD N 89 VREF_AD P 90 VREFAD 91 GNDA 92 V1.8A 93 V3.3A2 94 VSSADC 95 V1.8ADC 96 Int0 97 P10/Int1 98 P11/T0 99 V1.8C2 100 VSSC2 101 P04/I2SWs 102 P03/I2SClk 103 P02/I2SDo2 104 P01/I2SDo1 105 P00/I2SDi1 106 P13/T1 107 P16/SCL 108 P17/SDA 109 V3.3P 110 P20/TPWM 111 P21/PWM0 112 P22/PWM1 113 P23/PWM2 114 P30/ADC0 115 P31/ADC1 116 V1.8C1 117 DBCV1V8 118 P32/ADC2 119 P33/ADC3 120 VSSC1/P1 121 P24/PWM3 122 P25/PWM4 123 V1.8C3 124 VSSC3 125 P12/Int2 126 P14/RX 127 P15/TX 128 UN101 TDA12067H CN112 0.22uF LN102 FB + CN161 100uF XN100 24.576MHZ CN110 0.22uF LN101 FB CN121 100nF + CN160 100uF CN158 6.8nF RN163 12K + CN159 2.2uF CN153 220nF + CN144 10uF/16V CN120 100nF RN149 47K RN159 # RN158 1K CN119 150nF RN157 39K RN155 680 CN116 10nF RN154 100K CN176 3.9nF CN125 100nF + CN150 10uF CN126 100n RN167 390 + CN175 1uF LN106 FB CN123 100nF CN124 100nF RN104 100 RN172 3.3K RN173 3.3K CN113 0.22uF RN106 100 RN105 100 CN114 0.22uF LN111 FB CN115 0.22uF LN112 FB RN156 680 CN155 220nF + CN152 10uF + CN163 100uF CN140 100nF LN114 FB CN132 100nF LN113 FB + CN151 10uF RN150 3k9 CN137 # + CN148 10uF QN106 2N3906 RN166 220 RN168 100 3.3Vstb 3.3Vstb 3.3Vstb 8V UOCIII + CN145 10uF LN105 FB LN104 FB LN103 FB 1.8V_2 CN111 0.22uF CN122 100nF 5V_U RN160 1K AGC AGC RN102 100 Lo RN103 100 Ro Lo Ro Vo Vo CN102 0.47uF RN142 10K L1 CN104 0.47uF RN14310K R1 CN128 100nF RN115 100 Y1 CN117 10nF RN113 100 C1 L1 R1 Y1 C1 CN105 # RN144 # CN106 # RN145 # CN129 100nF RN116 100 V1 CN107 0.47uF RN146 10k L2 V1 L2 CN108 0.47uF RN147 10K R2 CN130 100nF RN117100 V2/Y2 R2 V2/Y2 RN128 100 L_out RN129 100 R_out L_out R_out 5V_U CN138 # CN139 # RN133 # UOC_RO UOC_GO UOC_BO LN116 FB LN115 FB + CN164 100uF CN141 100nF CN156 220nF 1.8V_2 LN117 FB + CN165 100uF CN142 100nF CN157 220nF 1.8V_2 LN119 FB LN118 FB + CN166 100uF CN143 100nF DN101 LL4148 IR IR 1.8V_1 RN123 100 RN120 100 RN119 10 RN118 10 RN171 1.5K RN170 1.5K RN126 100 RN110 1K LN108 FB 1.8V_1 5V_CPU + CN172 10uF CN174 10nF CN169 100nF + CN146 10uF 3.3Vstb IF IF 1 2 3 4 5 ZN100 K9656M 1 2 3 4 5 ZN101 G3962M UOC_HD UOC_VD Stand_by SCL1 SCL1 SDA1 SDA1 PW_RST PW_RST Tilt WP Key2 Key2 Key1 Key1 Mute Mute RN112 100 1080p 1080p RN152 10K 3.3Vstb RN169 10K CN131 220pF CVBS_out LN107 FB + CN149 10uF 5V_U RN111 100 CN135 100nF CN133 100nF CN134 100nF CN136 100nF YCbCr_Cr YCbCr_Cb YCbCr_Y YCbCr_Cr YCbCr_Y YCbCr_Cb Stand_by CN178 470nF HD_VS HD_HS1 RN178 3.3K 3.3Vstb SDA2 SCL2 SDA2 SCL2 RN174 100 L3 R3 L3 R3 HD_VS HD_HS1 LN109 FB CN154 220nF CN127 100nF + CN162 100uF 1.8V_1 LN110 FB RN182 2.2K RN183 2.2/1W RN180 4.7K RN181 4.7K QN103 BC547 QN101 BC327-16 RN184 2.2K RN185 2.2/1W QN104 BC547 QN102 BC327-16 3.3Vstb LN120 FB LN121 FB 1.8V_1 1.8V_2 IN 3 ADJ/GND 1 OUT 2 TAB/OUT 4 UN103 AMS1117-33 8VA RN187 180 LED LED ZD100 6.2V WP CN170 100nF CN171 100nF UOC_HD UOC_VD RN153 0 AGND 3.3Vstb CN103 0.1uF/50V AGND SCL2 SDA2 SCL2 SDA2 NC 1 NC 2 NC 3 VSS 4 SDA 5 SCL 6 WP 7 VCC 8 UN102 M24C16 TILT RN109 10k BUS_OFF BUS_OFF ADCTEST FBPCTL RN266 4.7K VFB WP RN176 # RN175 27K RN188 0 SW RN122 100 SW RN190 100 RN191 100 RN192 100 RN193 100 CN109 100p
