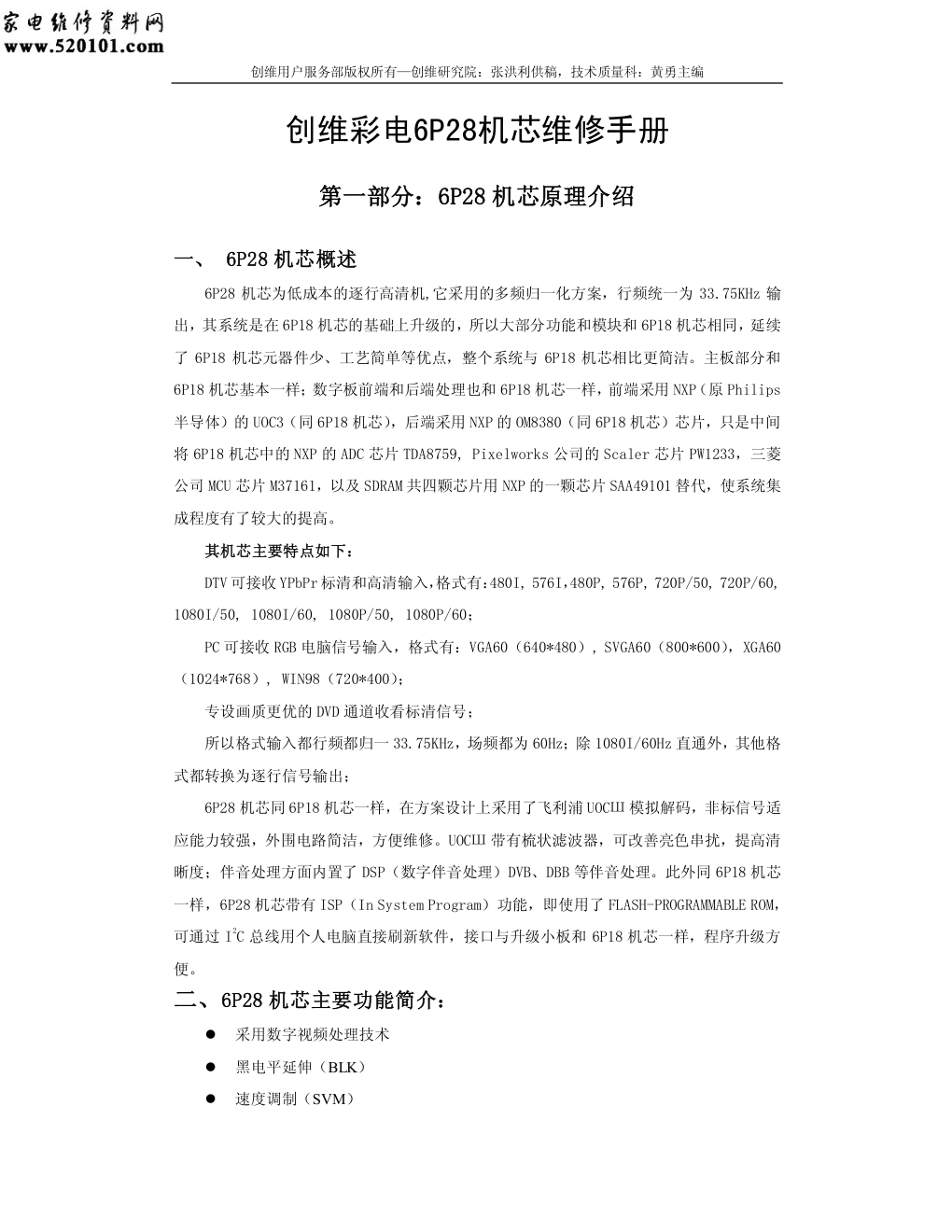

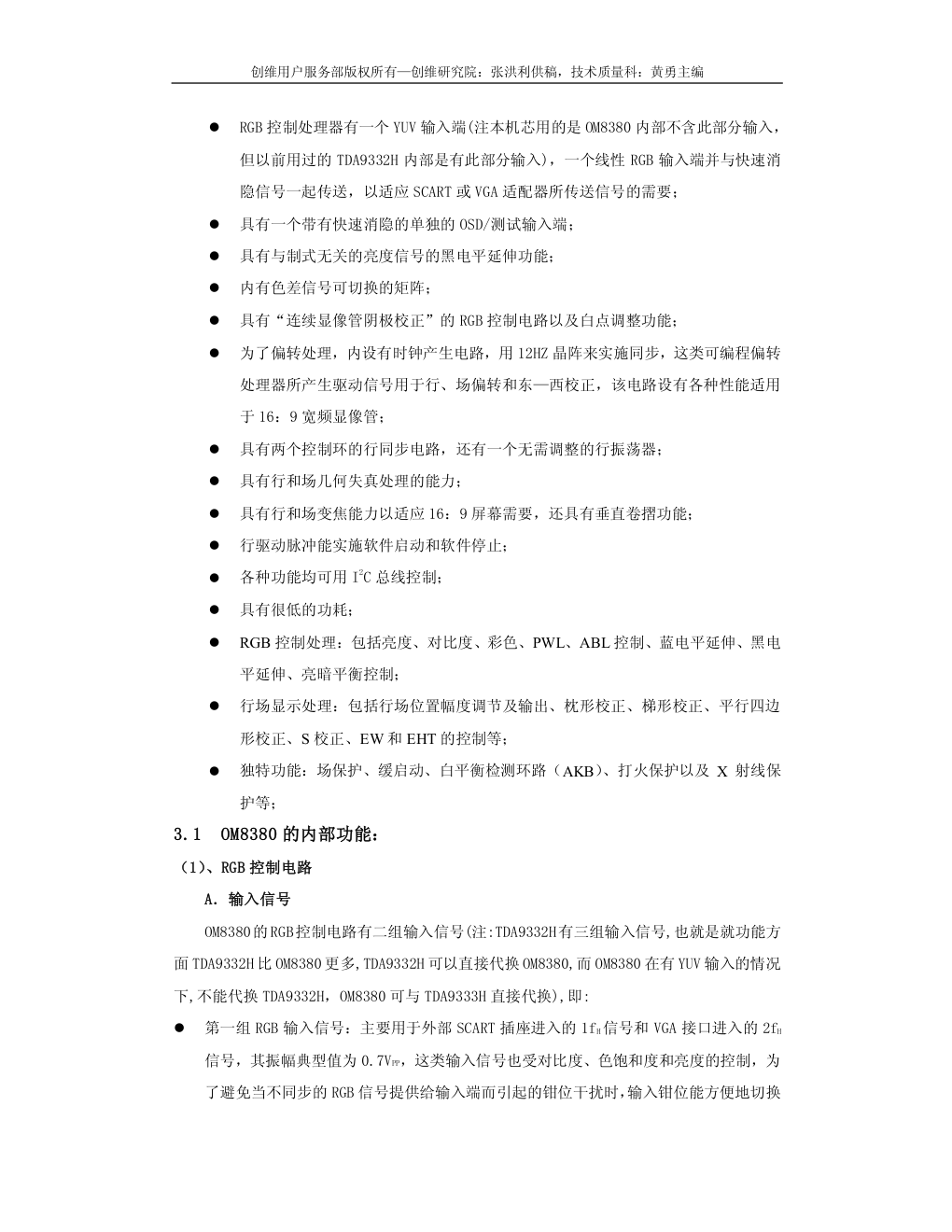

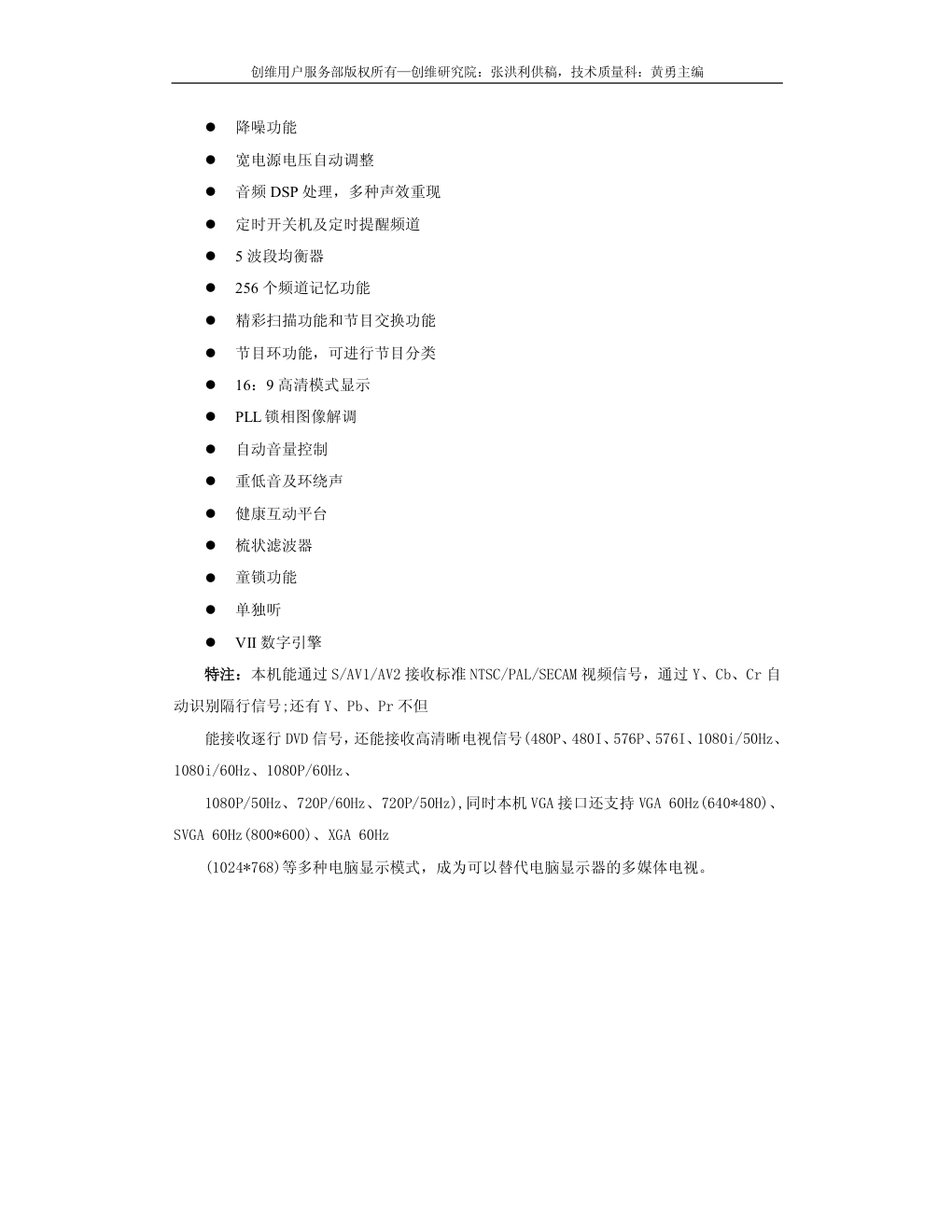

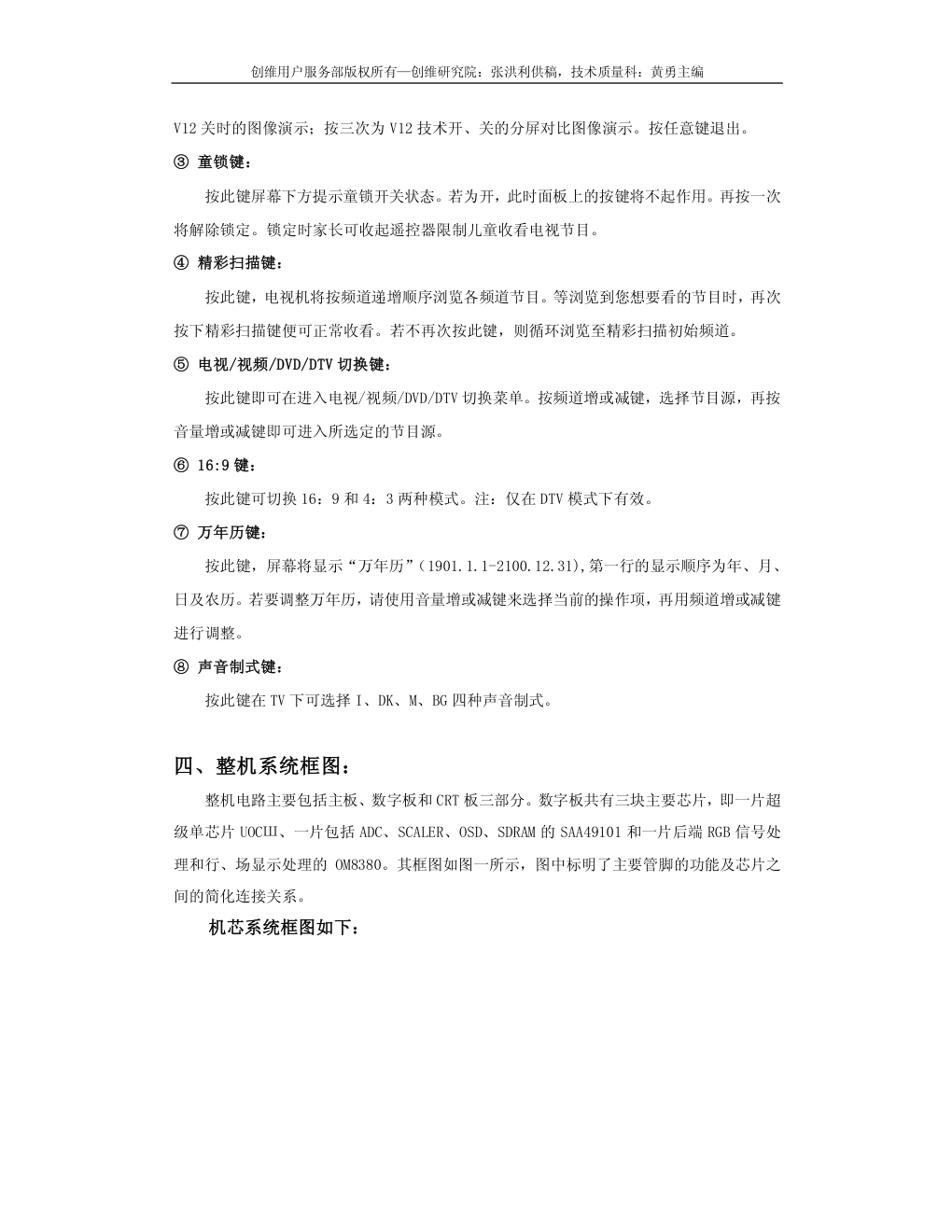

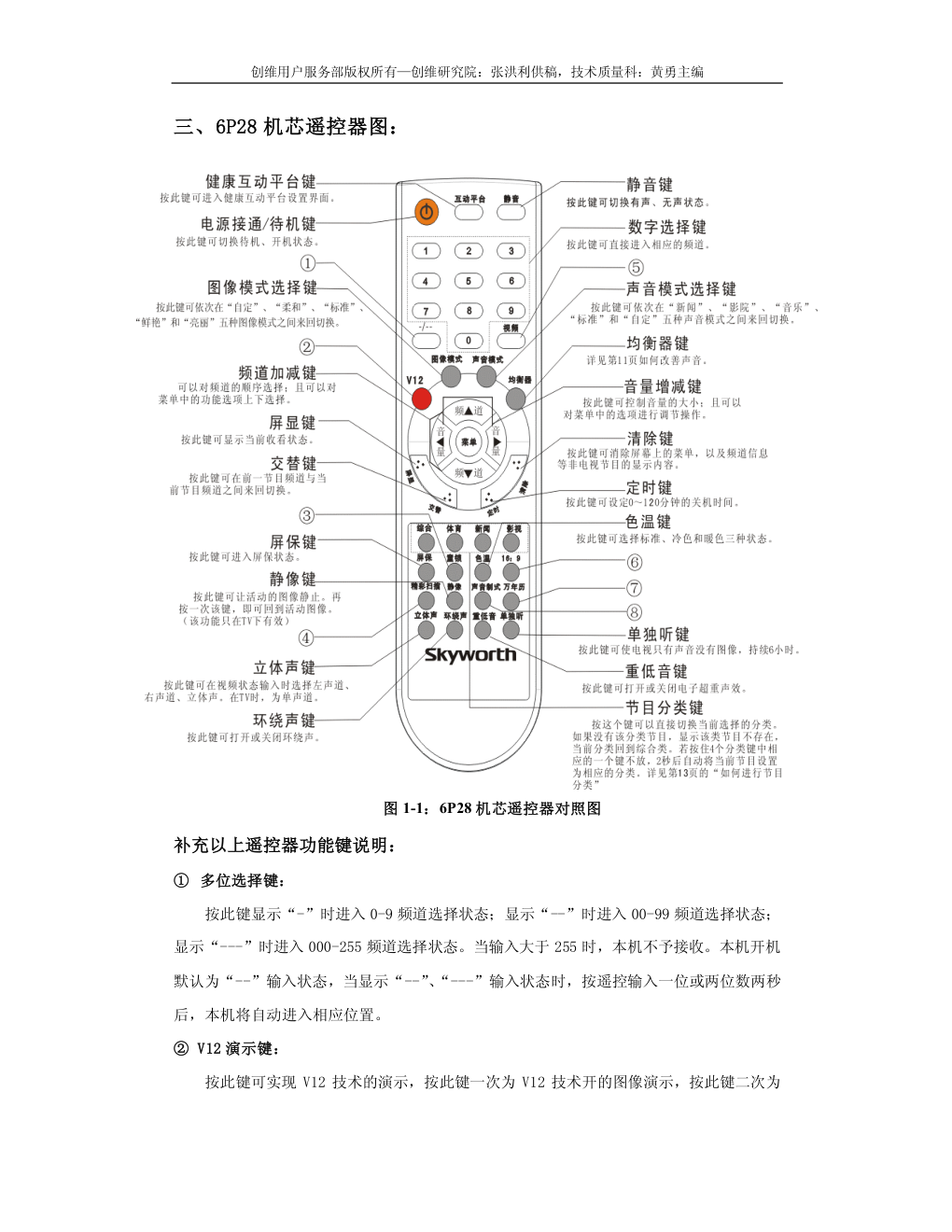

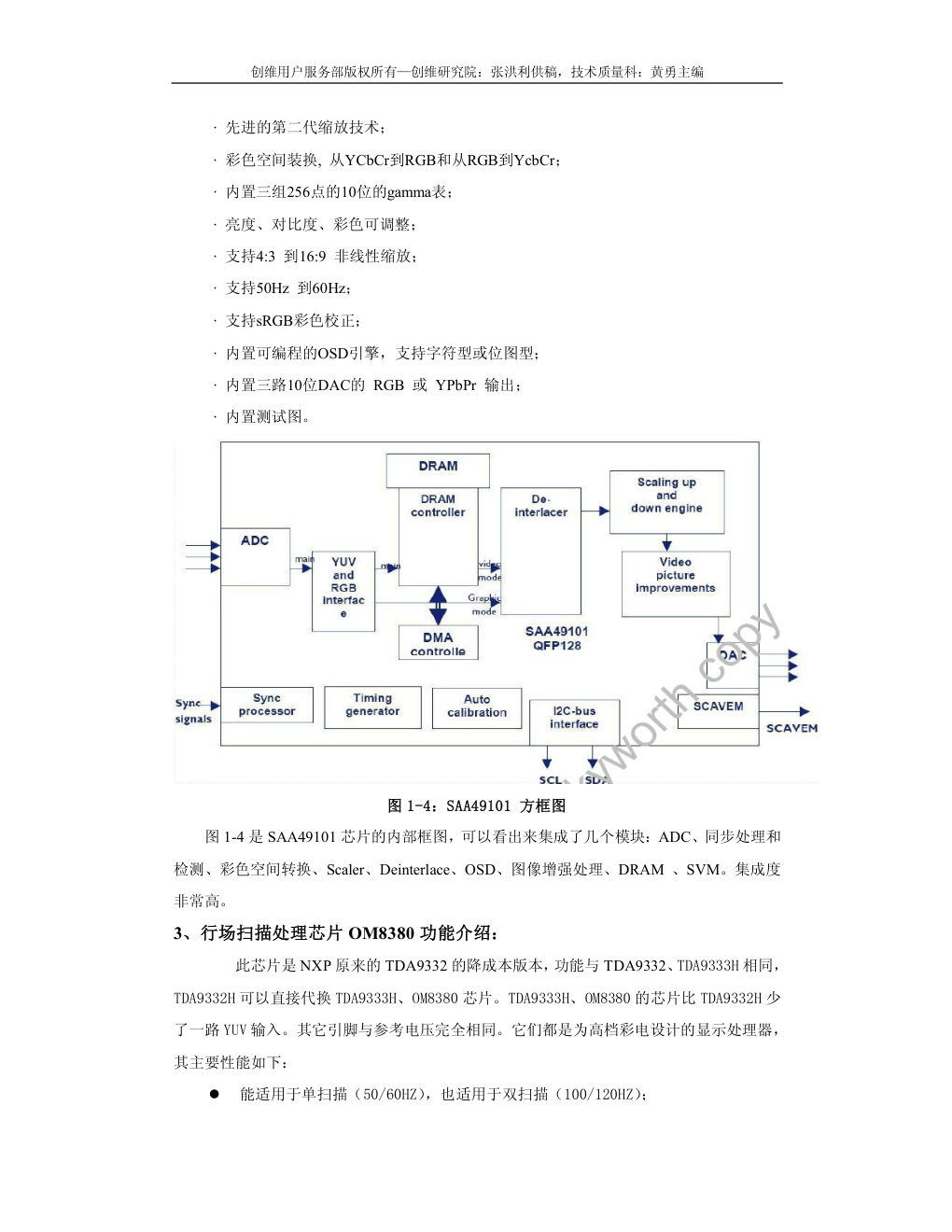

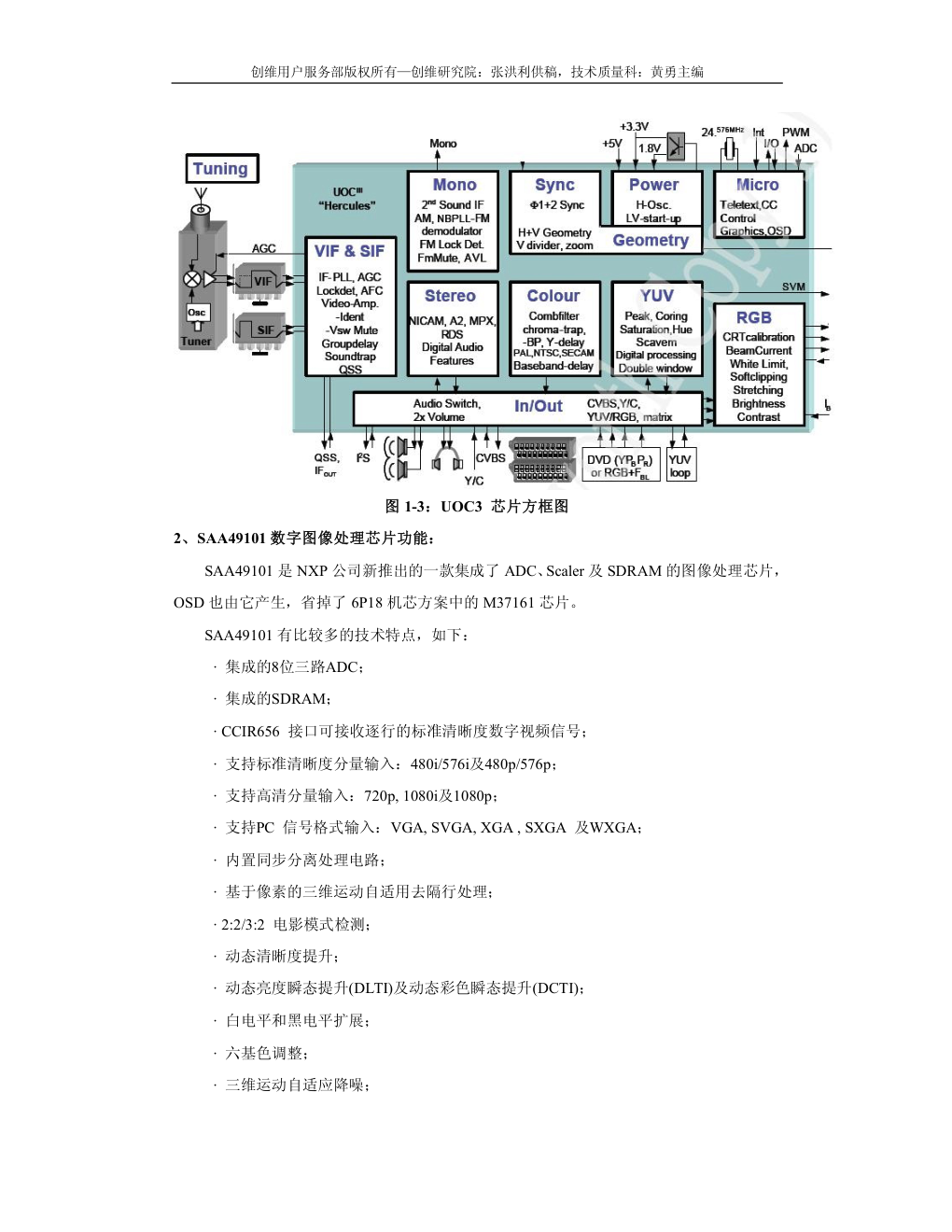

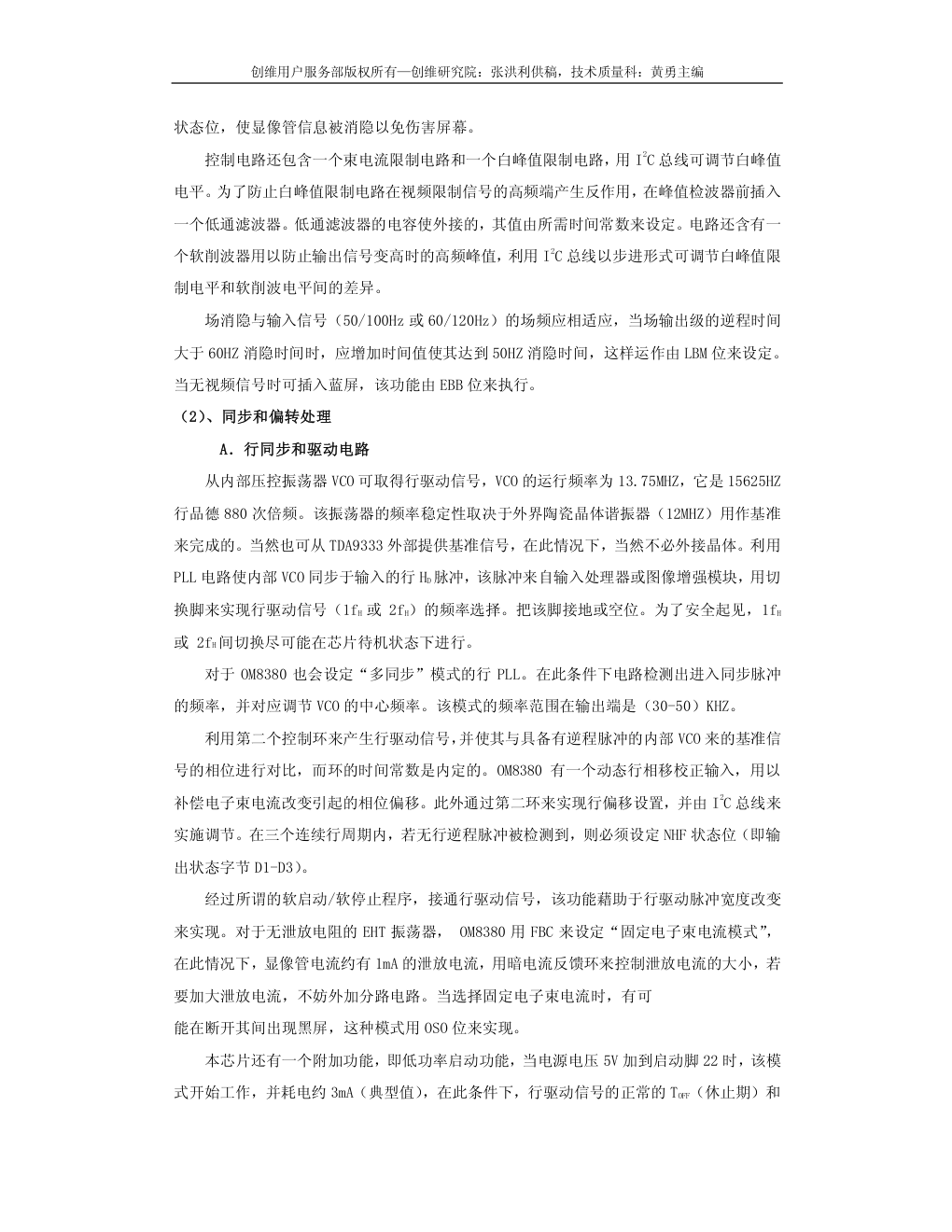

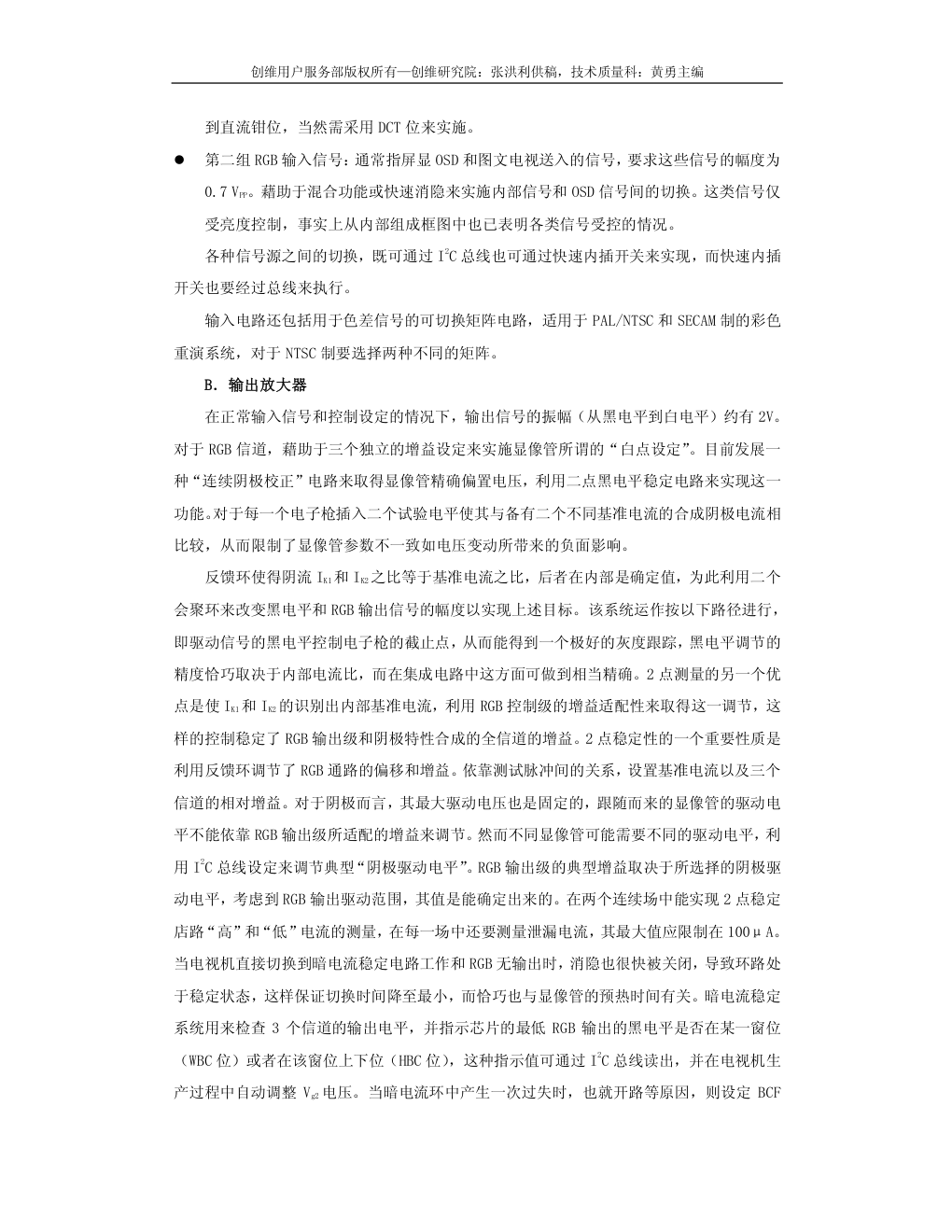

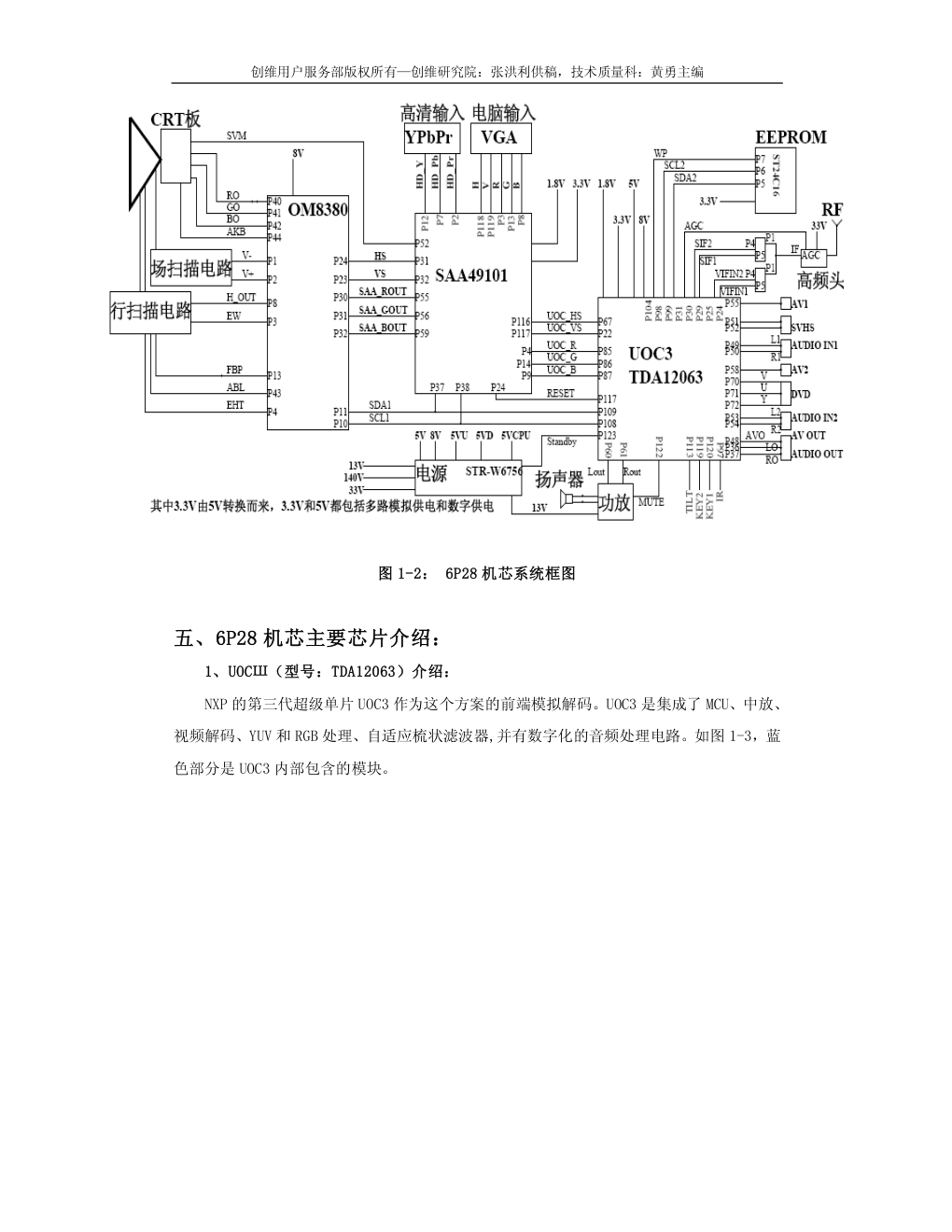

创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 创维彩电6P28机芯维修手册 第一部分：6P28 机芯原理介绍 一、 6P28 机芯概述 6P28 机芯为低成本的逐行高清机,它采用的多频归一化方案，行频统一为 33.75KHz 输 出，其系统是在 6P18 机芯的基础上升级的，所以大部分功能和模块和 6P18 机芯相同，延续 了 6P18 机芯元器件少、工艺简单等优点，整个系统与 6P18 机芯相比更简洁。主板部分和 6P18 机芯基本一样；数字板前端和后端处理也和 6P18 机芯一样，前端采用 NXP（原 Philips 半导体）的 UOC3（同 6P18 机芯），后端采用 NXP 的 OM8380（同 6P18 机芯）芯片，只是中间 将 6P18 机芯中的 NXP 的 ADC 芯片 TDA8759, Pixelworks 公司的 Scaler 芯片 PW1233，三菱 公司 MCU 芯片 M37161，以及 SDRAM 共四颗芯片用 NXP 的一颗芯片 SAA49101 替代，使系统集 成程度有了较大的提高。 其机芯主要特点如下： DTV 可接收 YPbPr 标清和高清输入，格式有：480I, 576I，480P, 576P, 720P/50, 720P/60, 1080I/50, 1080I/60, 1080P/50, 1080P/60； PC 可接收 RGB 电脑信号输入，格式有：VGA60（640*480）, SVGA60（800*600），XGA60 （1024*768）, WIN98（720*400）； 专设画质更优的 DVD 通道收看标清信号； 所以格式输入都行频都归一 33.75KHz，场频都为 60Hz；除 1080I/60Hz 直通外，其他格 式都转换为逐行信号输出； 6P28 机芯同 6P18 机芯一样，在方案设计上采用了飞利浦 UOCШ 模拟解码，非标信号适 应能力较强，外围电路简洁，方便维修。UOCШ 带有梳状滤波器，可改善亮色串扰，提高清 晰度；伴音处理方面内置了 DSP（数字伴音处理）DVB、DBB 等伴音处理。此外同 6P18 机芯 一样，6P28 机芯带有 ISP（In System Program）功能，即使用了 FLASH-PROGRAMMABLE ROM， 可通过 I 2C 总线用个人电脑直接刷新软件，接口与升级小板和 6P18 机芯一样，程序升级方 便。 二、6P28 机芯主要功能简介： � 采用数字视频处理技术 � 黑电平延伸（BLK） � 速度调制（SVM） 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 � 降噪功能 � 宽电源电压自动调整 � 音频 DSP 处理，多种声效重现 � 定时开关机及定时提醒频道 � 5 波段均衡器 � 256 个频道记忆功能 � 精彩扫描功能和节目交换功能 � 节目环功能，可进行节目分类 � 16：9 高清模式显示 � PLL 锁相图像解调 � 自动音量控制 � 重低音及环绕声 � 健康互动平台 � 梳状滤波器 � 童锁功能 � 单独听 � VII 数字引擎 特注：本机能通过 S/AV1/AV2 接收标准 NTSC/PAL/SECAM 视频信号，通过 Y、Cb、Cr 自 动识别隔行信号;还有 Y、Pb、Pr 不但 能接收逐行 DVD 信号，还能接收高清晰电视信号(480P、480I、576P、576I、1080i/50Hz、 1080i/60Hz、1080P/60Hz、 1080P/50Hz、720P/60Hz、720P/50Hz),同时本机 VGA 接口还支持 VGA 60Hz(640*480)、 SVGA 60Hz(800*600)、XGA 60Hz (1024*768)等多种电脑显示模式，成为可以替代电脑显示器的多媒体电视。 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 三、6P28 机芯遥控器图： 图 1-1：6P28 机芯遥控器对照图 补充以上遥控器功能键说明： ① 多位选择键： 按此键显示“-”时进入 0-9 频道选择状态；显示“--”时进入 00-99 频道选择状态； 显示“---”时进入 000-255 频道选择状态。当输入大于 255 时，本机不予接收。本机开机 默认为“--”输入状态，当显示“--”、“---”输入状态时，按遥控输入一位或两位数两秒 后，本机将自动进入相应位置。 ② V12 演示键： 按此键可实现 V12 技术的演示，按此键一次为 V12 技术开的图像演示，按此键二次为 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 V12 关时的图像演示；按三次为 V12 技术开、关的分屏对比图像演示。按任意键退出。 ③ 童锁键： 按此键屏幕下方提示童锁开关状态。若为开，此时面板上的按键将不起作用。再按一次 将解除锁定。锁定时家长可收起遥控器限制儿童收看电视节目。 ④ 精彩扫描键： 按此键，电视机将按频道递增顺序浏览各频道节目。等浏览到您想要看的节目时，再次 按下精彩扫描键便可正常收看。若不再次按此键，则循环浏览至精彩扫描初始频道。 ⑤ 电视/视频/DVD/DTV 切换键： 按此键即可在进入电视/视频/DVD/DTV 切换菜单。按频道增或减键，选择节目源，再按 音量增或减键即可进入所选定的节目源。 ⑥ 16:9 键： 按此键可切换 16：9 和 4：3 两种模式。注：仅在 DTV 模式下有效。 ⑦ 万年历键： 按此键，屏幕将显示“万年历”（1901.1.1-2100.12.31),第一行的显示顺序为年、月、 日及农历。若要调整万年历，请使用音量增或减键来选择当前的操作项，再用频道增或减键 进行调整。 ⑧ 声音制式键： 按此键在 TV 下可选择 I、DK、M、BG 四种声音制式。 四、整机系统框图： 整机电路主要包括主板、数字板和 CRT 板三部分。数字板共有三块主要芯片，即一片超 级单芯片 UOCШ、一片包括 ADC、SCALER、OSD、SDRAM 的 SAA49101 和一片后端 RGB 信号处 理和行、场显示处理的 OM8380。其框图如图一所示，图中标明了主要管脚的功能及芯片之 间的简化连接关系。 机芯系统框图如下： 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 图 1-2： 6P28 机芯系统框图 五、6P28 机芯主要芯片介绍： 1、UOCШ（型号：TDA12063）介绍： NXP 的第三代超级单片 UOC3 作为这个方案的前端模拟解码。UOC3 是集成了 MCU、中放、 视频解码、YUV 和 RGB 处理、自适应梳状滤波器,并有数字化的音频处理电路。如图 1-3，蓝 色部分是 UOC3 内部包含的模块。 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 图 1-3：UOC3 芯片方框图 2、SAA49101 数字图像处理芯片功能： SAA49101 是 NXP 公司新推出的一款集成了 ADC、Scaler 及 SDRAM 的图像处理芯片， OSD 也由它产生，省掉了 6P18 机芯方案中的 M37161 芯片。 SAA49101 有比较多的技术特点，如下： · 集成的8位三路ADC； · 集成的SDRAM； · CCIR656 接口可接收逐行的标准清晰度数字视频信号； · 支持标准清晰度分量输入：480i/576i及480p/576p； · 支持高清分量输入：720p, 1080i及1080p； · 支持PC 信号格式输入：VGA, SVGA, XGA , SXGA 及WXGA； · 内置同步分离处理电路； · 基于像素的三维运动自适用去隔行处理； · 2:2/3:2 电影模式检测； · 动态清晰度提升； · 动态亮度瞬态提升(DLTI)及动态彩色瞬态提升(DCTI)； · 白电平和黑电平扩展； · 六基色调整； · 三维运动自适应降噪； 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 · 先进的第二代缩放技术； · 彩色空间装换, 从YCbCr到RGB和从RGB到YcbCr； · 内置三组256点的10位的gamma表； · 亮度、对比度、彩色可调整； · 支持4:3 到16:9 非线性缩放； · 支持50Hz 到60Hz； · 支持sRGB彩色校正； · 内置可编程的OSD引擎，支持字符型或位图型； · 内置三路10位DAC的 RGB 或 YPbPr 输出； · 内置测试图。 图 1-4：SAA49101 方框图 图 1-4 是 SAA49101 芯片的内部框图，可以看出来集成了几个模块：ADC、同步处理和 检测、彩色空间转换、Scaler、Deinterlace、OSD、图像增强处理、DRAM 、SVM。集成度 非常高。 3、行场扫描处理芯片 OM8380 功能介绍： 此芯片是 NXP 原来的 TDA9332 的降成本版本，功能与 TDA9332、TDA9333H 相同， TDA9332H 可以直接代换 TDA9333H、OM8380 芯片。TDA9333H、OM8380 的芯片比 TDA9332H 少 了一路 YUV 输入。其它引脚与参考电压完全相同。它们都是为高档彩电设计的显示处理器， 其主要性能如下： � 能适用于单扫描（50/60HZ），也适用于双扫描（100/120HZ）； 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 � RGB 控制处理器有一个 YUV 输入端(注本机芯用的是 OM8380 内部不含此部分输入， 但以前用过的 TDA9332H 内部是有此部分输入)，一个线性 RGB 输入端并与快速消 隐信号一起传送，以适应 SCART 或 VGA 适配器所传送信号的需要； � 具有一个带有快速消隐的单独的 OSD/测试输入端； � 具有与制式无关的亮度信号的黑电平延伸功能； � 内有色差信号可切换的矩阵； � 具有“连续显像管阴极校正”的 RGB 控制电路以及白点调整功能； � 为了偏转处理，内设有时钟产生电路，用 12HZ 晶阵来实施同步，这类可编程偏转 处理器所产生驱动信号用于行、场偏转和东—西校正，该电路设有各种性能适用 于 16：9 宽频显像管； � 具有两个控制环的行同步电路，还有一个无需调整的行振荡器； � 具有行和场几何失真处理的能力； � 具有行和场变焦能力以适应 16：9 屏幕需要，还具有垂直卷摺功能； � 行驱动脉冲能实施软件启动和软件停止； � 各种功能均可用 I 2C 总线控制； � 具有很低的功耗； � RGB 控制处理：包括亮度、对比度、彩色、PWL、ABL 控制、蓝电平延伸、黑电 平延伸、亮暗平衡控制； � 行场显示处理：包括行场位置幅度调节及输出、枕形校正、梯形校正、平行四边 形校正、S 校正、EW 和 EHT 的控制等； � 独特功能：场保护、缓启动、白平衡检测环路（AKB）、打火保护以及 X 射线保 护等； 3.1 OM8380 的内部功能： （1）、RGB 控制电路 A．输入信号 OM8380的RGB控制电路有二组输入信号(注:TDA9332H有三组输入信号,也就是就功能方 面 TDA9332H 比 OM8380 更多,TDA9332H 可以直接代换 OM8380,而 OM8380 在有 YUV 输入的情况 下,不能代换 TDA9332H，OM8380 可与 TDA9333H 直接代换),即: � 第一组 RGB 输入信号：主要用于外部 SCART 插座进入的 1fH信号和 VGA 接口进入的 2fH 信号，其振幅典型值为 0.7VPP，这类输入信号也受对比度、色饱和度和亮度的控制，为 了避免当不同步的 RGB 信号提供给输入端而引起的钳位干扰时，输入钳位能方便地切换 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 到直流钳位，当然需采用 DCT 位来实施。 � 第二组 RGB 输入信号：通常指屏显 OSD 和图文电视送入的信号，要求这些信号的幅度为 0.7 VPP。藉助于混合功能或快速消隐来实施内部信号和 OSD 信号间的切换。这类信号仅 受亮度控制，事实上从内部组成框图中也已表明各类信号受控的情况。 各种信号源之间的切换，既可通过 I 2C 总线也可通过快速内插开关来实现，而快速内插 开关也要经过总线来执行。 输入电路还包括用于色差信号的可切换矩阵电路，适用于 PAL/NTSC 和 SECAM 制的彩色 重演系统，对于 NTSC 制要选择两种不同的矩阵。 B．输出放大器 在正常输入信号和控制设定的情况下，输出信号的振幅（从黑电平到白电平）约有 2V。 对于 RGB 信道，藉助于三个独立的增益设定来实施显像管所谓的“白点设定”。目前发展一 种“连续阴极校正”电路来取得显像管精确偏置电压，利用二点黑电平稳定电路来实现这一 功能。对于每一个电子枪插入二个试验电平使其与备有二个不同基准电流的合成阴极电流相 比较，从而限制了显像管参数不一致如电压变动所带来的负面影响。 反馈环使得阴流 IK1和 IK2之比等于基准电流之比，后者在内部是确定值，为此利用二个 会聚环来改变黑电平和 RGB 输出信号的幅度以实现上述目标。该系统运作按以下路径进行， 即驱动信号的黑电平控制电子枪的截止点，从而能得到一个极好的灰度跟踪，黑电平调节的 精度恰巧取决于内部电流比，而在集成电路中这方面可做到相当精确。2 点测量的另一个优 点是使 IK1和 IK2的识别出内部基准电流，利用 RGB 控制级的增益适配性来取得这一调节，这 样的控制稳定了 RGB 输出级和阴极特性合成的全信道的增益。2 点稳定性的一个重要性质是 利用反馈环调节了 RGB 通路的偏移和增益。依靠测试脉冲间的关系，设置基准电流以及三个 信道的相对增益。对于阴极而言，其最大驱动电压也是固定的，跟随而来的显像管的驱动电 平不能依靠 RGB 输出级所适配的增益来调节。然而不同显像管可能需要不同的驱动电平，利 用 I 2C 总线设定来调节典型“阴极驱动电平”。RGB 输出级的典型增益取决于所选择的阴极驱 动电平，考虑到 RGB 输出驱动范围，其值是能确定出来的。在两个连续场中能实现 2 点稳定 店路“高”和“低”电流的测量，在每一场中还要测量泄漏电流，其最大值应限制在 100μA。 当电视机直接切换到暗电流稳定电路工作和 RGB 无输出时，消隐也很快被关闭，导致环路处 于稳定状态，这样保证切换时间降至最小，而恰巧也与显像管的预热时间有关。暗电流稳定 系统用来检查 3 个信道的输出电平，并指示芯片的最低 RGB 输出的黑电平是否在某一窗位 （WBC 位）或者在该窗位上下位（HBC 位），这种指示值可通过 I 2C 总线读出，并在电视机生 产过程中自动调整 Vg2 电压。当暗电流环中产生一次过失时，也就开路等原因，则设定 BCF 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 状态位，使显像管信息被消隐以免伤害屏幕。 控制电路还包含一个束电流限制电路和一个白峰值限制电路，用 I 2C 总线可调节白峰值 电平。为了防止白峰值限制电路在视频限制信号的高频端产生反作用，在峰值检波器前插入 一个低通滤波器。低通滤波器的电容使外接的，其值由所需时间常数来设定。电路还含有一 个软削波器用以防止输出信号变高时的高频峰值，利用 I 2C 总线以步进形式可调节白峰值限 制电平和软削波电平间的差异。 场消隐与输入信号（50/100Hz 或 60/120Hz）的场频应相适应，当场输出级的逆程时间 大于 60HZ 消隐时间时，应增加时间值使其达到 50HZ 消隐时间，这样运作由 LBM 位来设定。 当无视频信号时可插入蓝屏，该功能由 EBB 位来执行。 （2）、同步和偏转处理 A．行同步和驱动电路 从内部压控振荡器 VCO 可取得行驱动信号，VCO 的运行频率为 13.75MHZ，它是 15625HZ 行品德 880 次倍频。该振荡器的频率稳定性取决于外界陶瓷晶体谐振器（12MHZ）用作基准 来完成的。当然也可从 TDA9333 外部提供基准信号，在此情况下，当然不必外接晶体。利用 PLL 电路使内部 VCO 同步于输入的行 HD脉冲，该脉冲来自输入处理器或图像增强模块，用切 换脚来实现行驱动信号（1fH 或 2fH）的频率选择。把该脚接地或空位。为了安全起见，1fH 或 2fH间切换尽可能在芯片待机状态下进行。 对于 OM8380 也会设定“多同步”模式的行 PLL。在此条件下电路检测出进入同步脉冲 的频率，并对应调节 VCO 的中心频率。该模式的频率范围在输出端是（30-50）KHZ。 利用第二个控制环来产生行驱动信号，并使其与具备有逆程脉冲的内部 VCO 来的基准信 号的相位进行对比，而环的时间常数是内定的。OM8380 有一个动态行相移校正输入，用以 补偿电子束电流改变引起的相位偏移。此外通过第二环来实现行偏移设置，并由 I 2C 总线来 实施调节。在三个连续行周期内，若无行逆程脉冲被检测到，则必须设定 NHF 状态位（即输 出状态字节 D1-D3）。 经过所谓的软启动/软停止程序，接通行驱动信号，该功能藉助于行驱动脉冲宽度改变 来实现。对于无泄放电阻的 EHT 振荡器， OM8380 用 FBC 来设定“固定电子束电流模式”， 在此情况下，显像管电流约有 1mA 的泄放电流，用暗电流反馈环来控制泄放电流的大小，若 要加大泄放电流，不妨外加分路电路。当选择固定电子束电流时，有可 能在断开其间出现黑屏，这种模式用 OSO 位来实现。 本芯片还有一个附加功能，即低功率启动功能，当电源电压 5V 加到启动脚 22 时，该模 式开始工作，并耗电约 3mA（典型值），在此条件下，行驱动信号的正常的 TOFF（休止期）和 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 TON（脉冲期），很快从 0 升到 30%正常值，其工作行频约为 50KHZ（2fH）或 25KHZ（1fH），而 输出信号保持不变，甚至主电源接通并接收到 I 2C 总线数据后，方使行驱动频率按软件启动 程序逐渐改变到正常频率和占空比。当待机位（STB0、STB1）改变时，本芯片仅能接通并切 换到待机状态。若仅有一个位改变极性则电路不发生反应。OM8380 有一个通用总线来控制 DAC 输出，其分辨率为 6 位，输出电压变动范围为 0.2V~4V。在 OM8380 中其输出端直流电平 正比于行频（仅用于 VGA 模），该电压能用以控制行偏转级电源电压，以保证在较高行频时 图像宽度保持不变。 B．场偏转和几何校正控制 藉助于场分频器来产生驱动信号，提供给场和东西校正偏转电路，而时钟信号由行振荡 器提供。而输入处理器和图像增强模块提供的 VD 脉冲使其与分频器同步。而场的斜行波发 生器需要外接电阻和电容，必须注意这些元件允许的容差必须很小。在正常模式中，场偏转 必须运行于恒定斜率，并使其振幅与输入信号的频率能适应（50/60Hz 或 100/120Hz）。 当 OM8380 切换到 VGA 模式时，场扫描幅度应是稳定的，并于输入场频无关。在该模式 下，东西校正（E-W）驱动振幅正比于行频，所以屏幕上校正是不受影响的。 利用差分输出电流来实现场驱动，输出采用直流耦合加到场输出级，通过 I 2C 总线来调 整场的几何参量，以下列出可控参量的项目。 � 场幅、S 型校正； � 场斜率； � 场位移：仅用于补偿输出级或显像管的偏差； � 场变焦：即场放大； � 场卷摺：当场扫描扩展是在垂直方向图像的偏移； � 场等待：为场扫描开始而设置一个可调延时。 在下述条件下，场等待是有效的。 1、 在 1fHTV 模中，场扫描起始是固定的，并且与场等待一起不能调节； 2、 在 2fHTV 模中，场扫描起始与总线的垂直扫描基准 VSR 位的数值有关，若 VSR=0， 场扫描起始值对应于输入 VD脉冲的下沿，若 VSR=1，则对应于输入 VD脉冲的上沿， 在上述两种场合下，场扫描起始值与场等待设定一起均可调整。 3、 多同步模：即 OM8380 工作在 1fH模和 2fH模时，场扫描的起始值对应于输入 VD脉冲 的上升边，并与场等待设定一起均可调整。 有关场等待的最小值是 8 行周期，若设定低于 8 行周期，则它只保留 8 行周期。 E-W 驱动电路有一个单终端输出，下述东西（E-W）几何参量是可以调整； 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 � 由于变焦功能，行宽有一定增长区域可调整； � 东西抛物波与其宽度可调整； � 东西四角抛物波校正； � 东西梯形的校正 本芯片有一个 EHT 补偿输入信号，用以控制场输出和 E-W 输出信号，通过 I 2C 总线能调 节两种功能的相对控制效应。其中场校正灵敏度是固定的，而 E-W 校正是可变的。 3.2 OM8380 内部框图：（见下图 1-5） 图 1-5: OM8380 内部框图 3.3 OM8380 引脚符号与功能 脚号 脚名 电压 功能 1 VDRIVEA 1.26 场驱动 A 2 VDRIVEB 1.29 场驱动 B 3 EWOUT 3.34 E—W（东-西）校正输出端 4 EHTIN 1.68 EHT 补偿输入，用以控制场和 E—W 输出信号 5 FLASH 0 快闪检测输入端 6 GND 0 接地端 7 DIGSUP 5.03 数字电源去藕端 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 8 HOUT 3.4 行扫描信号输出 9 SANDC 0.7 沙堡脉冲输出 10 SCL 4.4 串行时钟输入 11 SDA 4.37 串行数据输入 12 HSEL 4.97 行频选择 13 HFB 0.77 行逆程脉冲输入 14 DPC 4.15 动态相位补偿 15 VSC 3.84 场锯齿波电容 16 IREF 3.91 基准电流输入 17 VP 7.95 正电源电压 18 DECBG 4.75 带隙去耦 19 GND 0 接地端 20 XTAL1 1.09 晶振输入端 21 XTAL0 0.05 晶振输出端 22 LPST-UP 0.04 低功率启动电源 23 VD 0.37 场信号 VD输入 24 HD 0.37 行信号 HD输入 25 DACOUT 0.33 数模变换 DAC 输出 26 VIN 空 27 UIN 空 28 LUMIN 空 29 FBCSO 0 固定电子束电流切换输入 30 RI1 2.68 插入的 R-1 信号输入 31 GI1 2.68 插入的 G-1 信号输入 32 BI1 2.68 插入的 B-1 信号输入 33 BL1 1.88 为 RGB-1 配合的快速消隐信号输入 34 PWL 0.21 白峰值限制去耦 35 RI2 2.21 插入的 R-2 信号输入 36 GI2 2.31 插入的 G-2 信号输入 37 BI2 2.11 插入的 B-2 信号输入 38 BL2 2.33 为 RGB-2 配合的快速消隐/混合信号输入 39 VP 7.95 正电源电压 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 40 ROUT 2.66 红色 R 信号输出 41 GOUT 2.69 绿色 G 信号输出 42 BOUT 2.68 蓝色 B 信号输出 43 BCL 3.7 限制电子束电流输入 44 BLCIN 7.42 暗电流输入 六、6P28 机芯信号流程简介： 主要分为图像和伴音两部分： 1、图像通道信号流程：分为三个通道，如下： 1） 标清信号（包括 TV,AV,S-VIDEO,DVD）分别经过 UOC3 进行处理，输出 RGB 信号和 行场同步信号,送入 SAA49101 进行 ADC 和 Scaler 及其它图像处理； 2） YPbPr 输入的高清信号（或分量输入的标清信号）直接送入 SAA49101 进行 ADC 和 Scaler 及其它图像处理； 3） PC 输入的电脑信号也是直接送到 SAA49101 进行 ADC 和 Scaler 及其它图像处理。 从以上三个通道的信号，经过 SAA49101 处理，归一成为行频 33.75KHz/60Hz 的信号， 送入 OM8380 进行后端的显示处理后，输出的 RGB 信号，送入 CRT 板视频放大 电路；行场等信号，则分别送入行场扫描电路，经驱动、放大后，形成行场扫描。 2、伴音通道信号流程： 伴音信号流程基本同 6P18 机芯相同，如下： TV 第一伴音中频信号以准分离的方式经伴音声表，进入 UOC3 鉴频后，再同 AV 外部音 频端子输入的伴音信号一起，经过内部音频通道切换开关选择后，进行声音的 ADC（A/D 转 换），成为数字信号，经声音的 DSP 模块进行各种处理：包括高低音、重低音、响度、环绕 声、多波段均衡器等；再经过 DAC（D/A 转换）输出至功放送至扬声器还原出电视伴音。 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 第二部分：6P28 机芯调试说明 6P28 机芯为归一化行频的高清机，采用 Philips 的 UOC3（中放、模拟视频解码和视频 处理、声音解码和音效处理）；Philips 的 49101（ADC+Deinterlace+Scaler+图像处理） Philips 的 OM8380（HOP 视放处理）。主要特点如下： DTV 可接收高清，格式有：480I60, 576I50, 480P60, 576P50, 720P50, 720P60, 1080I50, 1080I60, 1080P50, 1080P60； RGB 可接收 VGA60、SVGA60、XGA60、Win98； 调试工艺简单，只需要在 PAL 60P 下调好几何线性，其他所有模式免调； 一、工厂模式的进入和界面： 1、进入工厂模式的方式： 6P28 机芯采用的东芝码的遥控器。采用带工厂遥控按键的遥控器。 2、进入工厂模式的方法： 通过键控面板按键调节音量为零，并按住面板音量减键不松手，同时按遥控器“屏显” 按键进入。 3、工厂模式界面： 工厂模式界面主要有单项和菜单形式。通过上述两种方法进入工厂模式后，出现如 下界面： VER: 6P28 0705111130 <机芯编码 软件版本号> EEP: ---------------------- <存储器版本号> BARCODE: ---------------- < 条形码（BARCODE）> ---------------- < 条形码（BARCODE）> UOC3 STS: 933X STS: 01110010 00101100 01010001 11010000 10100001 00000000 0011000 00000010 01111111 11111111 注： EEP 版本号可以通过 EEP—WRITE 菜单编辑：存贮在 EEPROM 地址 0x7d6 到 0x7df 共十个地址，数字以 ASCII 码表示，例如“6”的码值为 0x36，“P”的显 示码值为 0x50） 4、进入 BUS OFF 的方法： 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 在工厂模式下按工厂遥控器“BUS OFF”按键进入，键值是：0x3F。 二、 数字板的调试 UOCIII 程序的烧写 方法一：本机芯需要通过创维公司工程部制作的专用工装 Philips-UOC3 编程器烧写程 序，不过先要将程序烧写到编程器的 WINBOND FLASH 中，见编程器的操作说明，此方法适用 大批量生产，不适合服务部一线工程师维修用； 方法二：也可以通过外购的专写 UOC3 烧写盒子来在线烧写，适合小批量生产。 方法三：也可以通过电脑的专用软件 WISP，IIC 小板来烧写，比较慢适合调试，一线 维修人员可用此方法进行烧写此芯片的软件，它的程序升级小板同 6P18 机芯。 三、 整机的调试 1、帘栅电压的调整 进入工厂模式后，再按一次遥控器的“屏显”键，进入调整状态； 旋转帘栅电位器，先使得屏幕上显示为“VG2：OUTSIDE HIGH”，然后向下调节帘栅， 使得屏幕上显示为“VG2 ：OK”； 按“清除”键退出。 2、聚焦调整 接收方格信号； 电视机图像模式设为标准； 旋转聚焦电位器慢慢调至图像中心和四周都达到最清晰状态。 3、地磁调整： 如果是 29 寸及其以上应该进行地磁调整。 按四次菜单键，进入设置菜单，通过频道+-键选择到“旋转”选项，调整到图像水平。 4、几何的调整 6P28 机芯不管是 TV、AV、DTV、还是 RGB 通道，只需在设置菜单中的扫描模式项设置 到 60P 调试一套几何参数即可，其它的通道和格式都基本上免调。 在 TV 状态 PAL 制下将图像模式设为标准，接收飞利浦卡信号，第一页请严格按菜单 顺序逐项调，调完第一页再调第二页。 在其它 100I（TV/AV）、DTV、电脑模式下，进入几何调试菜单，只能调试偏移量，其 初始值都为 0，并且调试这些偏移量不会影响 TV PAL 60P 下调试好的基准值。 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 注意：一定要调试第一页 V-SLP、V-SC 项使圆垂直和水平都对称成正圆才去调试第二 页。第二页中 PHASE 项只有 DTV/RGB 下才出现，用来调试相位。 附 1：几何调试项目说明 进入工厂菜单界面后按“菜单”按键就可以看到以下各项的几何调试菜单。按如下所 示调试顺序，直到几何调试到最佳状态。 SERVICE1 （60P） 顺序 最大值（60P） H-POS 水平位移 1 0x3F H-AMP 水平幅度 2 0x3F V-SLP 垂直倾斜 4 0x3F V-POS 垂直位移 5 0x3F V-AMP 垂直幅度 3 0x3F V-SC S 矫正 6 0x3F SERVICE2 （60P） 顺序 最大值（60P） EWPA 东西抛物线 7 0x3F TRAP 梯形 8 0x3F PAPA 平行四边形 9 0x3F UCP 东西上角抛物线 10 0x3F BCP 东西下角抛物线 11 0x3F BOW 弓形 12 0x0F PHASE 相位调整（DTV/RGB） 13 0xFF 5、RF-AGC 调整 接收 60dB 数字卡信号； 按一次遥控器上的“工厂键”，进入工厂调试状态； 按“健康互动平台”键选择“RF AGC”项； 按 VOL±键改变“RF AGC”的值，直至图像上的噪声消失止； 调完后按两次遥控器上的“工厂键”退出系统调试菜单。 6、白平衡调整 手工调试：快捷键调节单项 GRN、RED 、WPB、 WPG、 WPR，通过 CA100 标准。 生产 线上，同其它机芯一样，通过电脑和白平衡仪调即可。 附 2：白平衡参数调试设置表， 见下表： 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 7、ADC 校正调整 在 TV 通道下，用 5418 射频输入 7 阶灰阶信号。 进入工厂菜单，按均衡器键进入 ADC 自动校正选项。 按 VOL+键进行自动校正，如果 0x00 变为 0x88，则校正成功；其它则失败，重新进行 校正。 在 DTV 通道下，输入 7 阶灰阶信号，重复以上操作。 8、副亮度调整： 一般可免调。也可以进入工厂模式后按“扫描模式”键调 TV/AV 下的副亮度 SUB-B； 9、老化模式： 电视机在老化之前，按一次遥控器上的“工厂键”后，按“搜台”键，再按 VOL+-， 进入老化模式，屏幕显示“ AGING BUSY”。 这时无信号白光栅，且不自动关机； 老化后，按 VOL+-，屏幕显示 “AGING ”则退出老化模式，此时，为工厂状态，可 进行工厂调试；或按清除键退出工厂状态。 附 3：工厂单项调节列表 进入工厂后按“频道加”键或快捷键选择各项。 显示 含义 缺省值 AGING 按右键进入老化模式 按“搜台”键进入 AGINGBUSY 老化模式中 按“清除”键退出 RFAGC AGC 调节 0x16 健康互动平台键 AGC AGC 速度 0x03 PE 模式下可调 GRN 暗平衡（绿） 0x07 数字键 5 RED 暗平衡（红） 0x07 数字键 4 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 WPB 白平衡蓝 0x20 数字键 3 WPG 白平衡绿 0x20 数字键 2 WPR 白平衡红 0x20 数字键 1 VG2： 帘栅调整 OK 屏显键 ADC ADC 校正 0x00 均衡器键 附 4、EEPROM 部分地址参数列表 Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 OP1 开机通道 记忆 自动 声音 AV 输出 DVD 输入 S 端子输 入 AV2 输入 声音制 式：M 制 声音制式： BG OP2 色温功能 搜台灵 敏度 保留 DUB\DBE 声效选择 肤色校 正 声音校正 工厂参数 刷新 梳状滤波 器选菜单 项 OP3 重低音 CMSS FFI N 制矩阵 场保护 强制彩色 声音增强 模式 X 射线保 护 OP4 旋转功能 搜台识别标志 自动彩色 限幅 P/N 识别 灵敏度 精彩扫描 功能 响度功能 声音 DSP OP5 条码 节目 环 环绕声 检测线过 扫描 工厂模 式刷新 均衡器 ADC 灰阶 /彩条选择 V12 引擎 OP6 梳状滤波 器 万年 历 4：3 显像 管选择 屏幕保护 互动平 台 静像 HOP 芯片 型号选择 16：9 功能 OP7 HBL 位 TFBC 位 OSO 位 FBC 位 AKB 位 速度调制 菜单项 彩色增强 菜单项 亮度增强 菜单项 OP8 保留 保留 保留 保留 保留 保留 保留 保留 10、维修注意事项 芯片 SAA49101 中的 ADC 部分需要在生产过程中调试，主要包括 Gain 和 Offset 的数据 调试；调试好的数据保存在 EEPROM 存贮器中的，这样每一块数字板 SAA49101 芯片和 EEPROM （ST24C16）的 ADC 调试数据是一对一的，不能随便更换 SAA49101 或 EEPROM，如果维修确 实需要更换 SAA49101，则必须重新调试 ADC 数据；如果维修时只更换 EEPROM，则也必须重 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 新调试 ADC 数据或请把原工厂菜单里的 PE-6 页的 OFFSET 与 GAIN 值记录下来，再输入到新 装的 EEPROM 中即可。 ADC 调试方法如下： ADC 校正需分别在 AV 和 DTV 通道下调整。 在 AV 下，输入标准 7 阶灰阶信号； 按“音量－”键将音量减到零，然后按“屏显”键进入工厂模式； 在工厂模式下，按“均衡器”键，进入 ADC AUTO 项，然后按“音量+”或者“音量－” 进行 ADC 校正； ADC 校正成功后，ADC AUTO 项对应的值应为 88，调整完成后 ADC 值自动存入 EEPROM； AV 通道调整完毕后，需按上述步骤在 DTV 通道下再做一次调整 在更换 EEPROM 时，数据错误，也可以开机，但会在屏幕上显示：“存储器错误，请初始 化”几个字，此时需进入工厂菜单进行初始化。 初始化方法如下：（同 6P18、5P30 等机芯相同，进入工厂模式后，输入 6，再输入 789 即可进入深层菜单） 选择工厂菜单的 PE-2 页的 INIT 项后，按“音量+”键，等数值由 00 变为 FF，然后关 闭电源重启即可。 注：此项操作不会初始化 ADC 数据。 第三部分：6P28 机芯与 6P18 机芯电路的主要区别 6P28 机芯是 6P18 机芯的下一代产品，主要为数字板方案的优化，使成本大大降低。数 字板的区别前面已作了详细介绍。其他部分的区别主要包括：主板中的供电电路、CRT 板 SVM 电路及位置、键控板阻值、EEPROM 的位置、DTV 阻抗匹配电阻位置、VGA 信号的屏蔽线长短 等处，简述如下； 6P28 机芯的主板是 6P18 机芯的主板基础上做了一些修改，基本上差别不大。主板中的 供电电路，6P28 机芯中取消了一路 5V 供电 IC606（7805）。此路原是给数字板的 5V_A 供电 的，现由 IC605 给 5V_A 和 5V_D 同时供电。方法是取消 IC606（7805）、J637（光线）、电阻 R638（2W/22 欧），并通过 PCB 改板增加光线 J635 连接来实现。 2）6P28 机芯 CRT 板中，已取消延时线，并将 SVM 放大电路挪至 CRT。因此，从数字板 至 CRT 板上的线材多了一位 SVM 信号线。 3）键控板电阻阻值不同 ： 创维用户服务部版权所有—创维研究院：张洪利供稿，技术质量科：黄勇主编 6P28 机芯键控板上：R001、R004 为 2K R002、R005 为 2.4K R003、R006 为 3.9K 6P28 机芯数字板上：RN152、RN169 为 10K 6P18 机芯键控板上：R001、R004 为 20K R002、R005 为 24K R003、R006 为 39K 6P28 机芯数字板上：RN152、RN169 为 100K 即基本上是 10 倍关系； 4）6P28 机芯的 EEPROM 是在数字板上，而 6P18 机芯的 EEPROM 是在主板上； 5）DTV 阻抗匹配电阻位置不同： 6P28 机芯的 RN735、RN736、RN737 为 DTV 高清模式 75 欧姆的匹配电阻，在数字板上。 6P18 机芯的 75 欧姆匹配电阻 R435、R436、R437 在主板上。只能且必须使用一组。 6）VGA 信号的屏蔽线长短不同 ： 6P28 机芯的数字板配 6P18 主板时 H402 的线材要短一些，需要配一根长的屏蔽线。
