创维彩电3P90机芯维修手册

分类:电子电工 日期: 点击:0
创维彩电3P90机芯维修手册-0 创维彩电3P90机芯维修手册-1 创维彩电3P90机芯维修手册-2 创维彩电3P90机芯维修手册-3 创维彩电3P90机芯维修手册-4 创维彩电3P90机芯维修手册-5 创维彩电3P90机芯维修手册-6 创维彩电3P90机芯维修手册-7 创维彩电3P90机芯维修手册-8 创维彩电3P90机芯维修手册-9

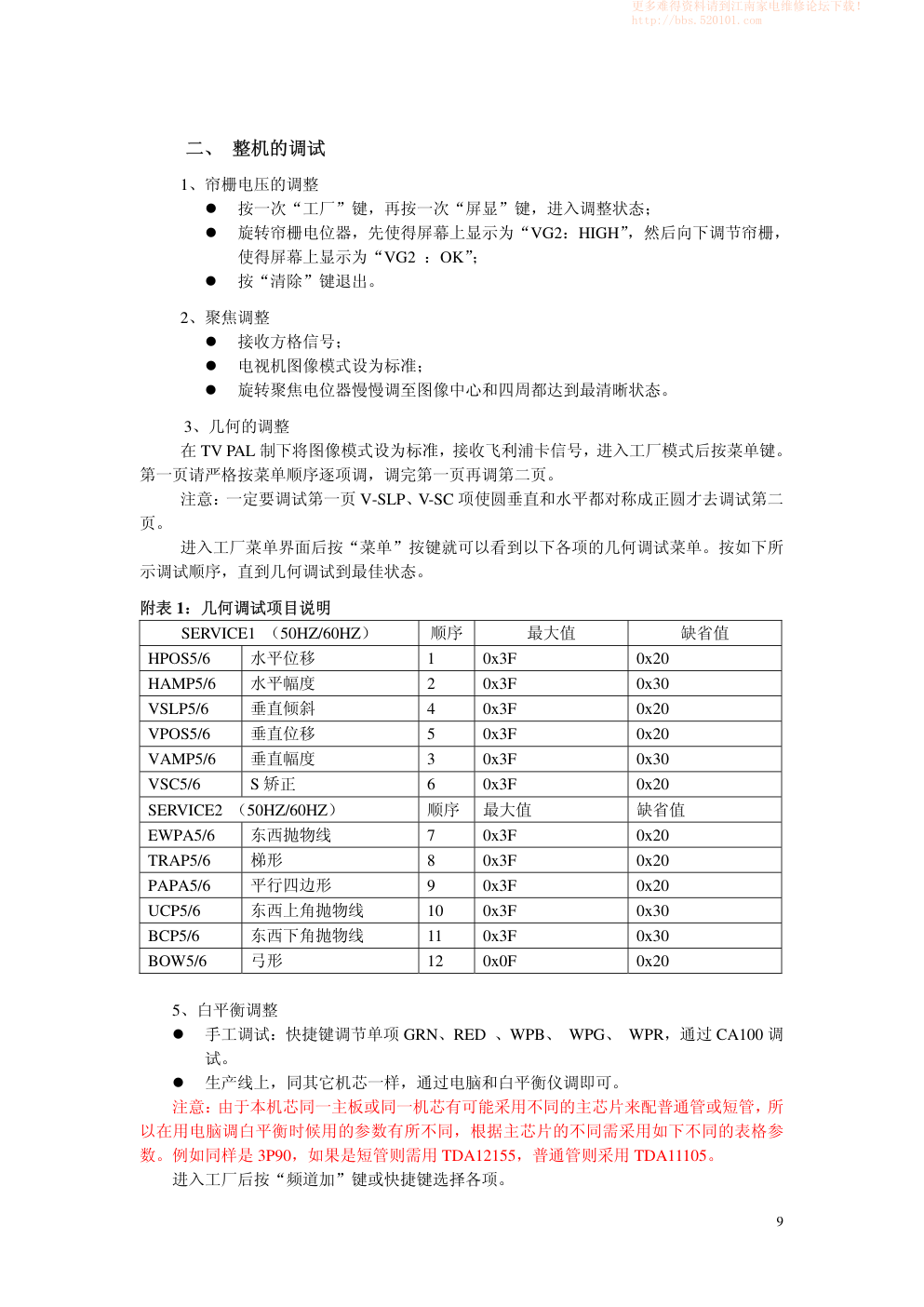

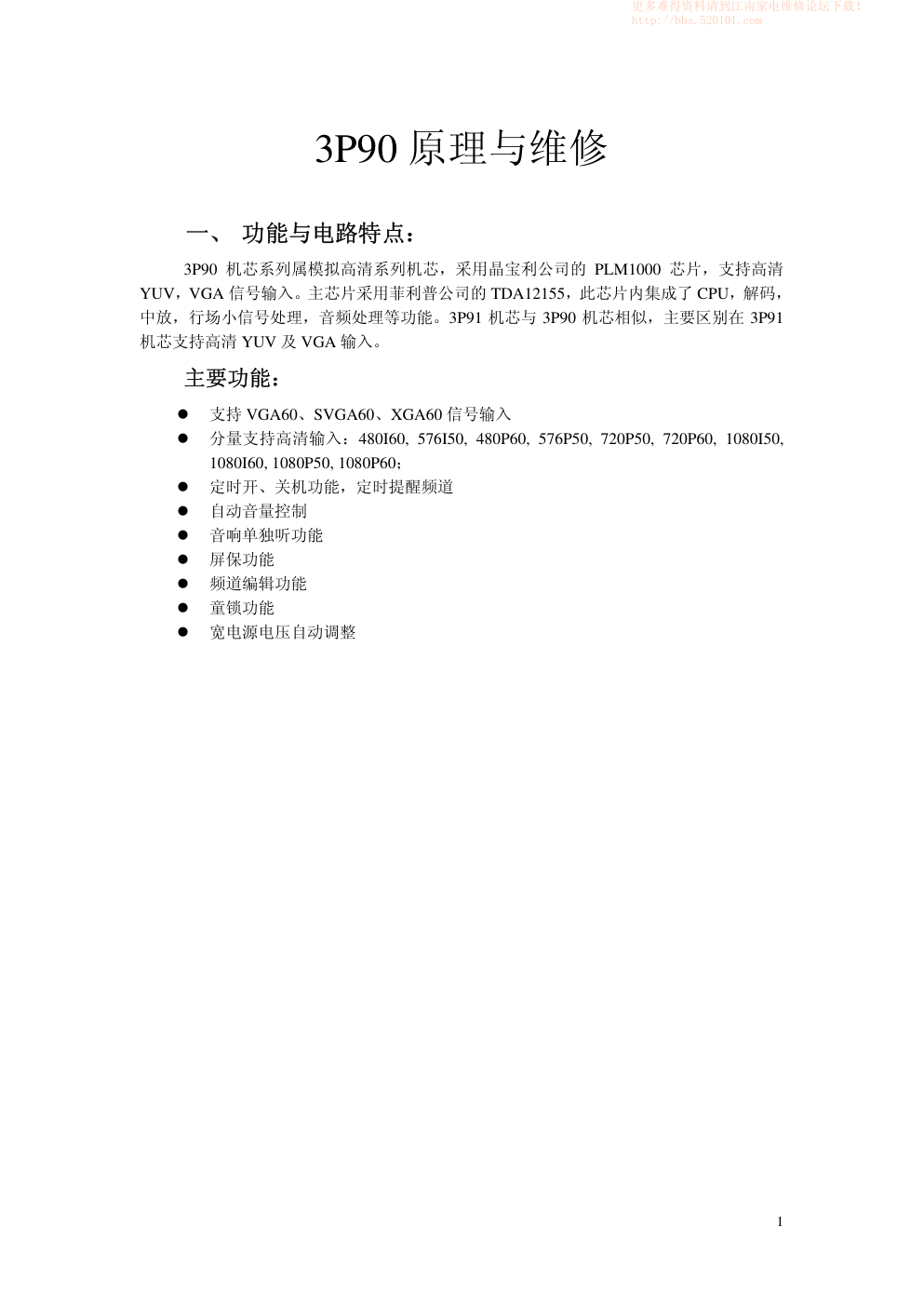

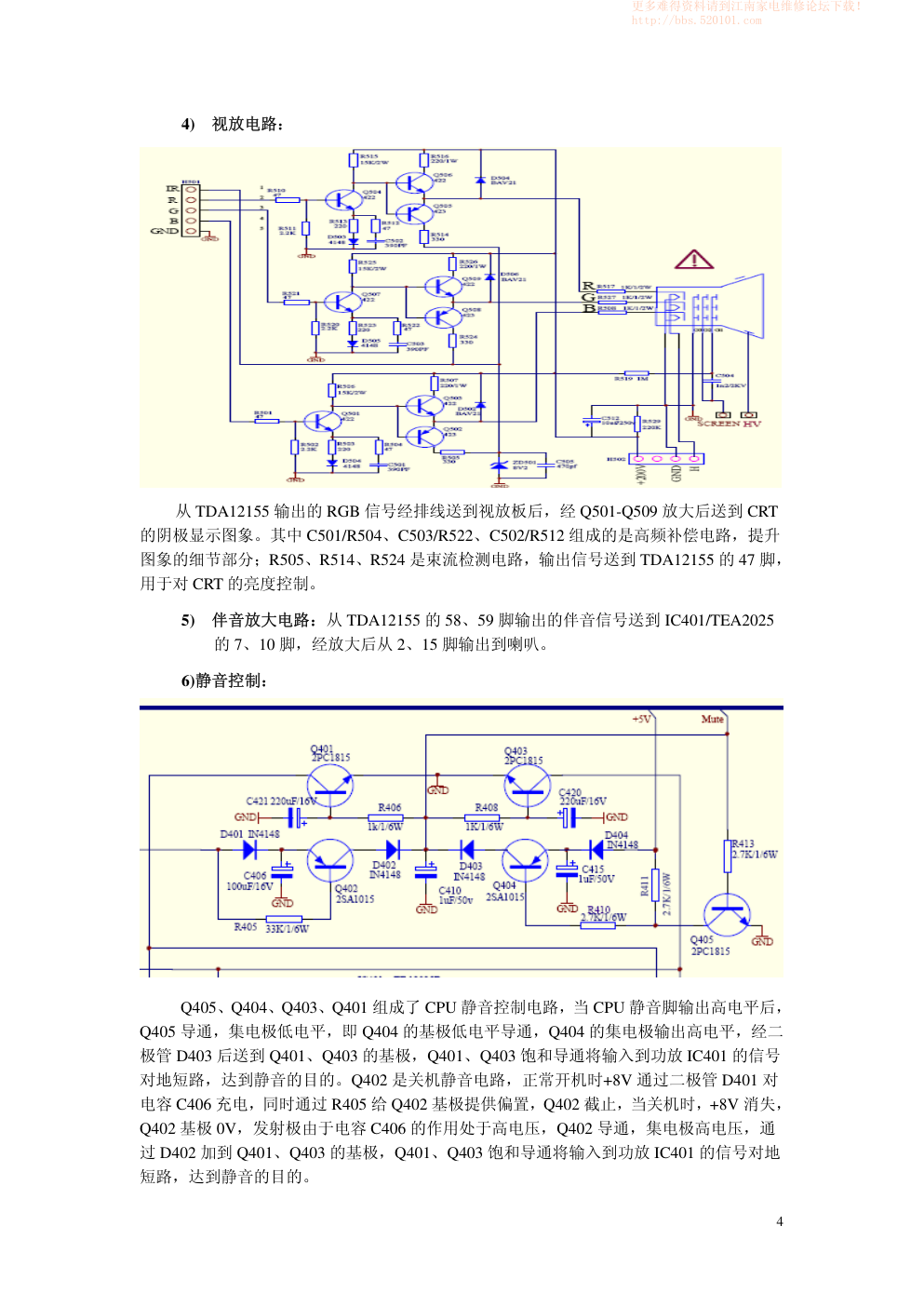

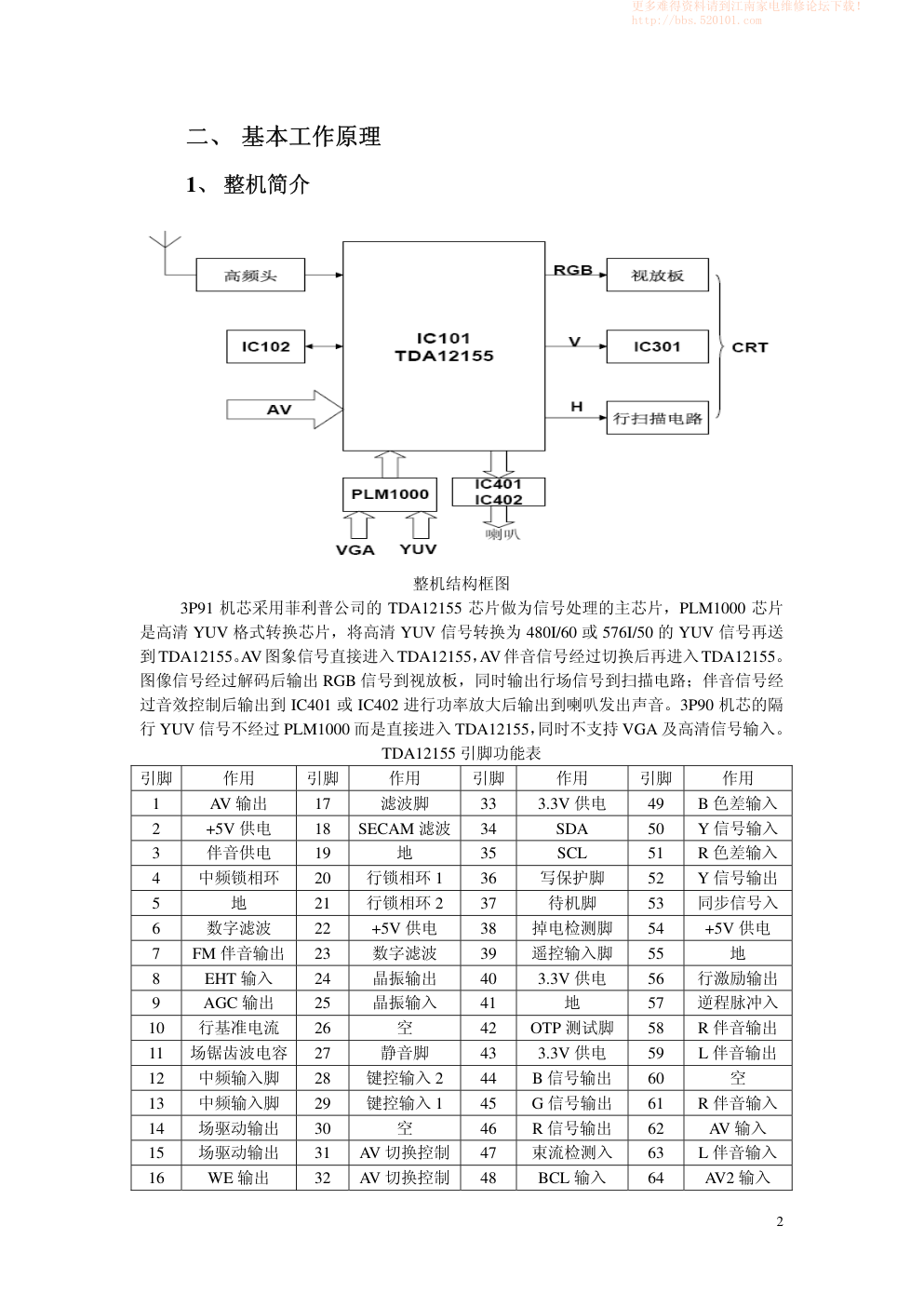

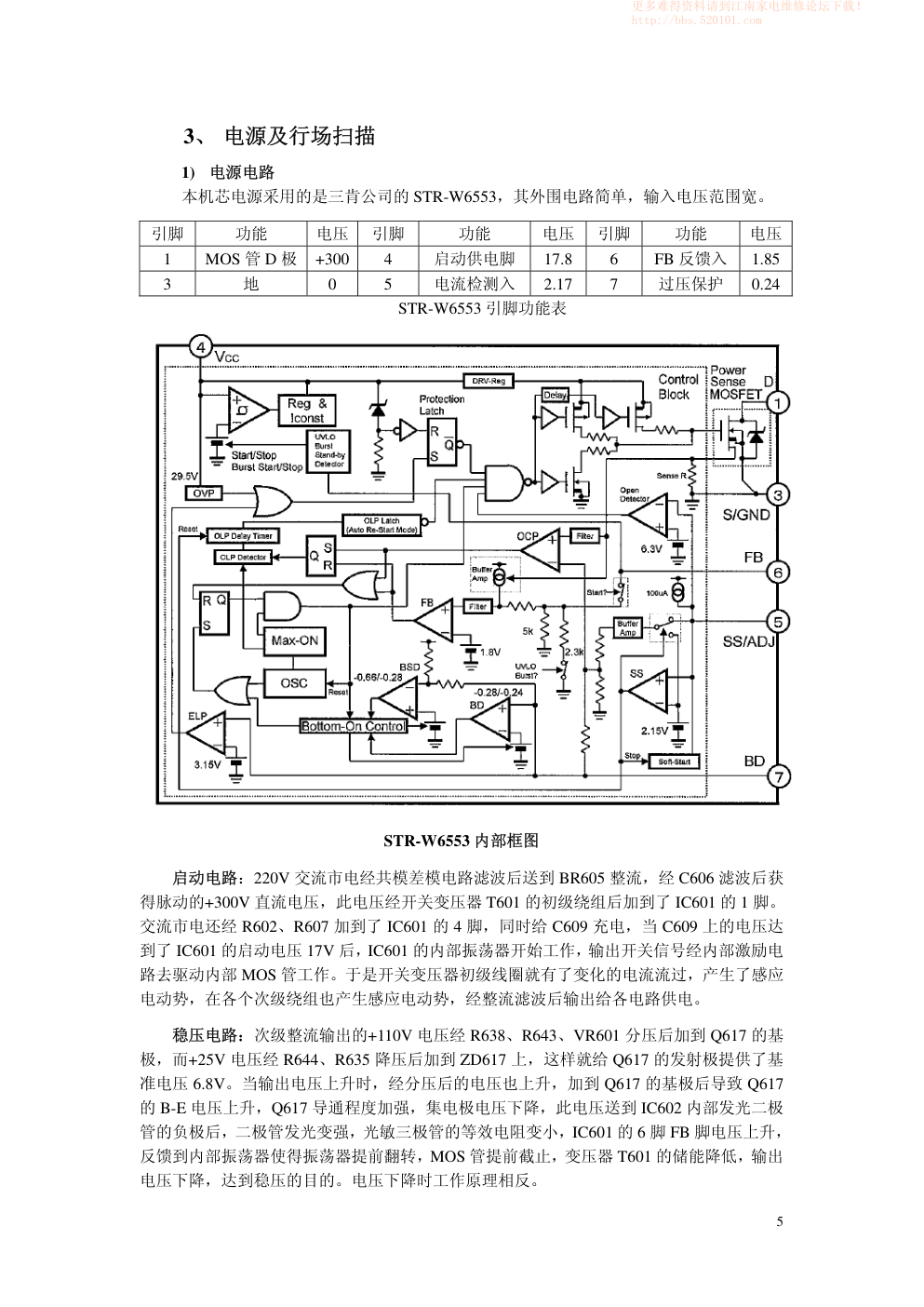

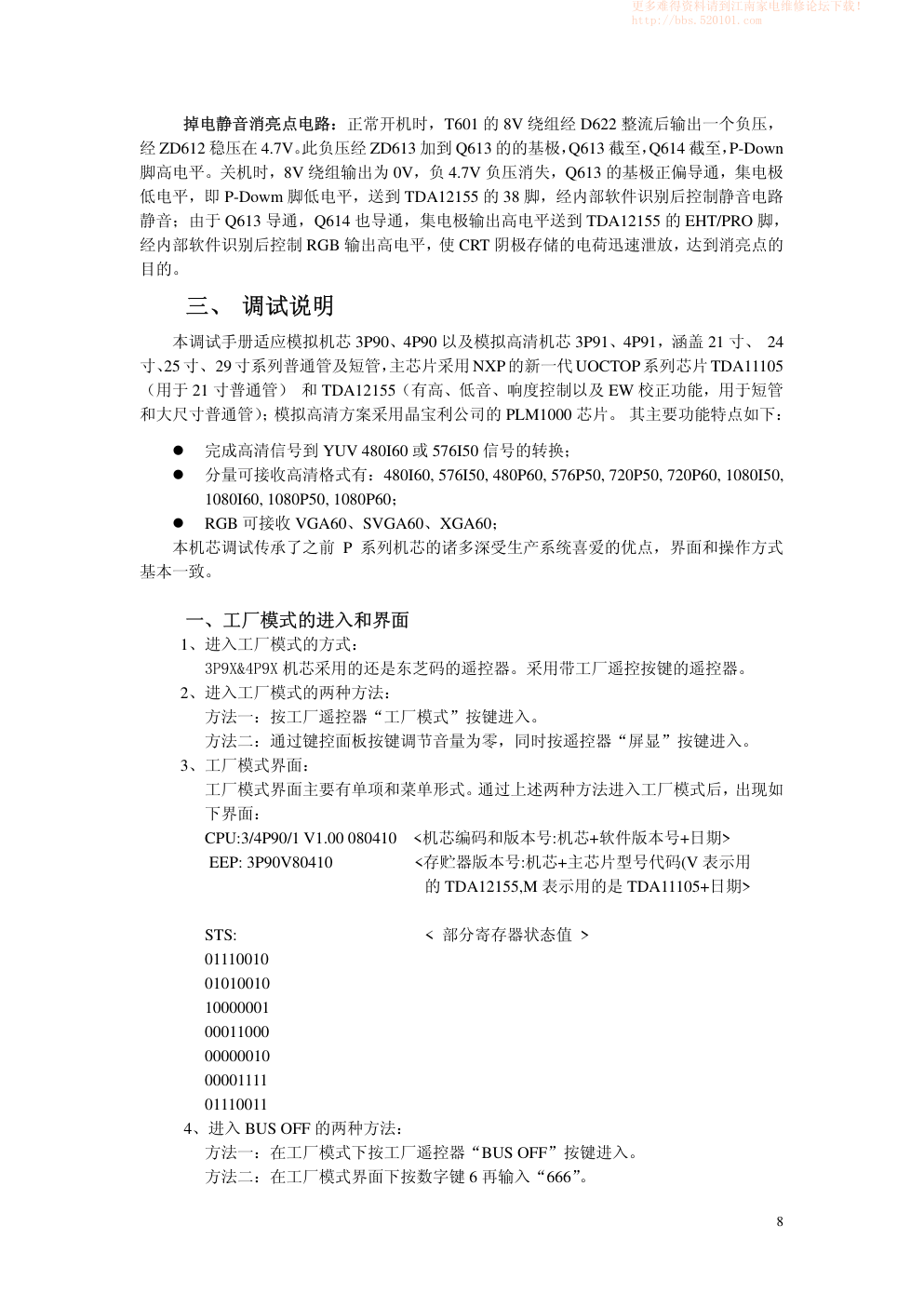

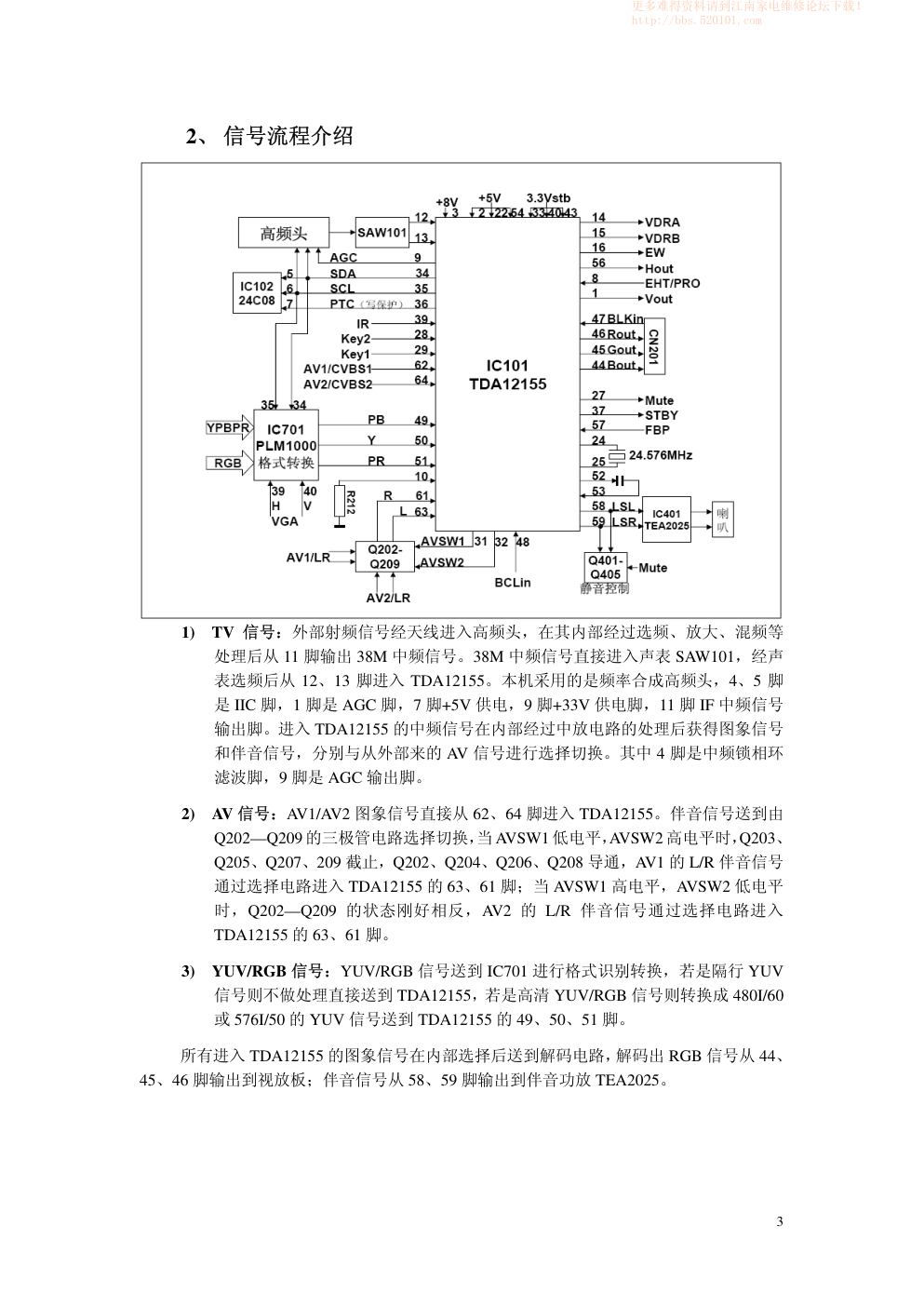

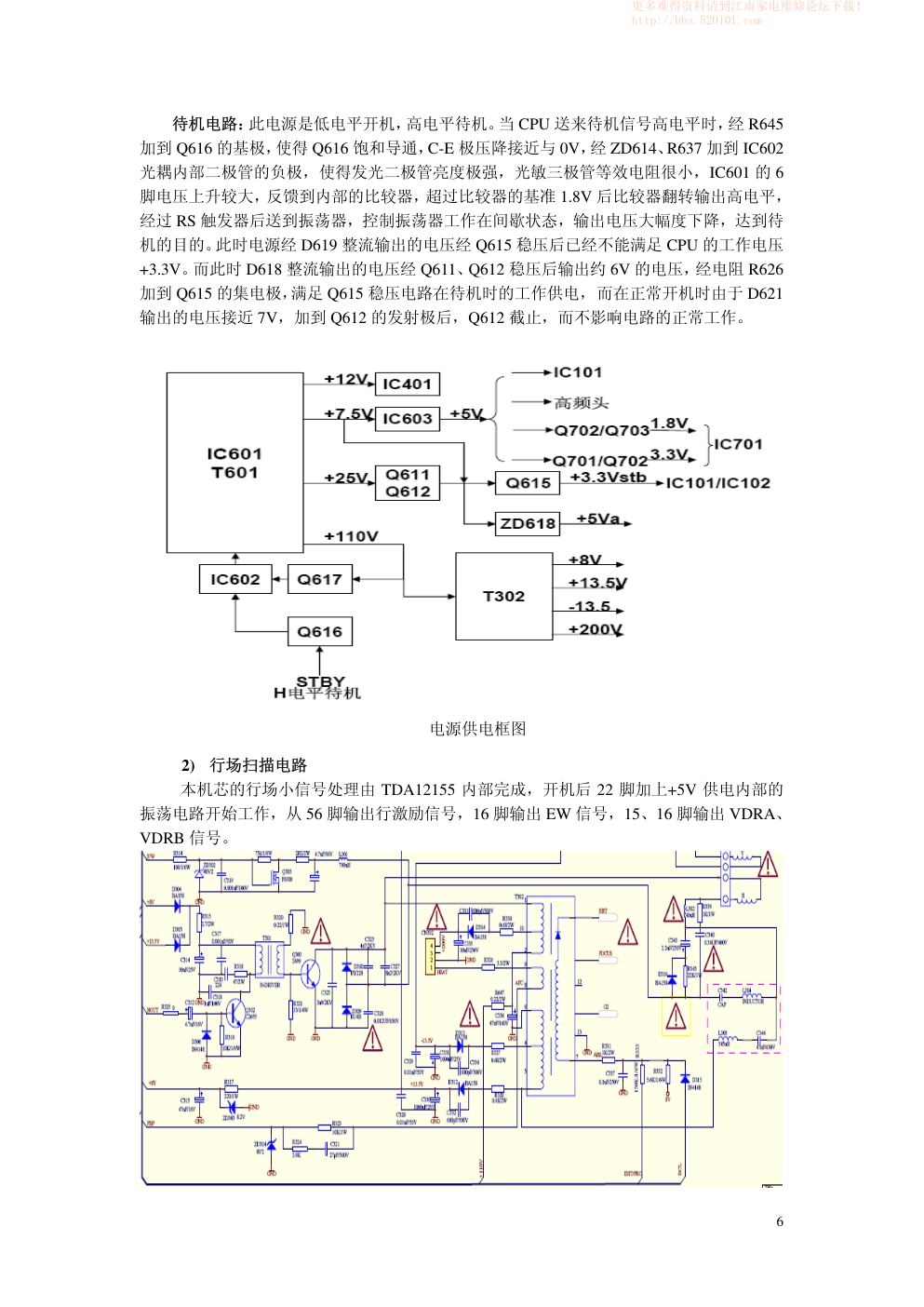

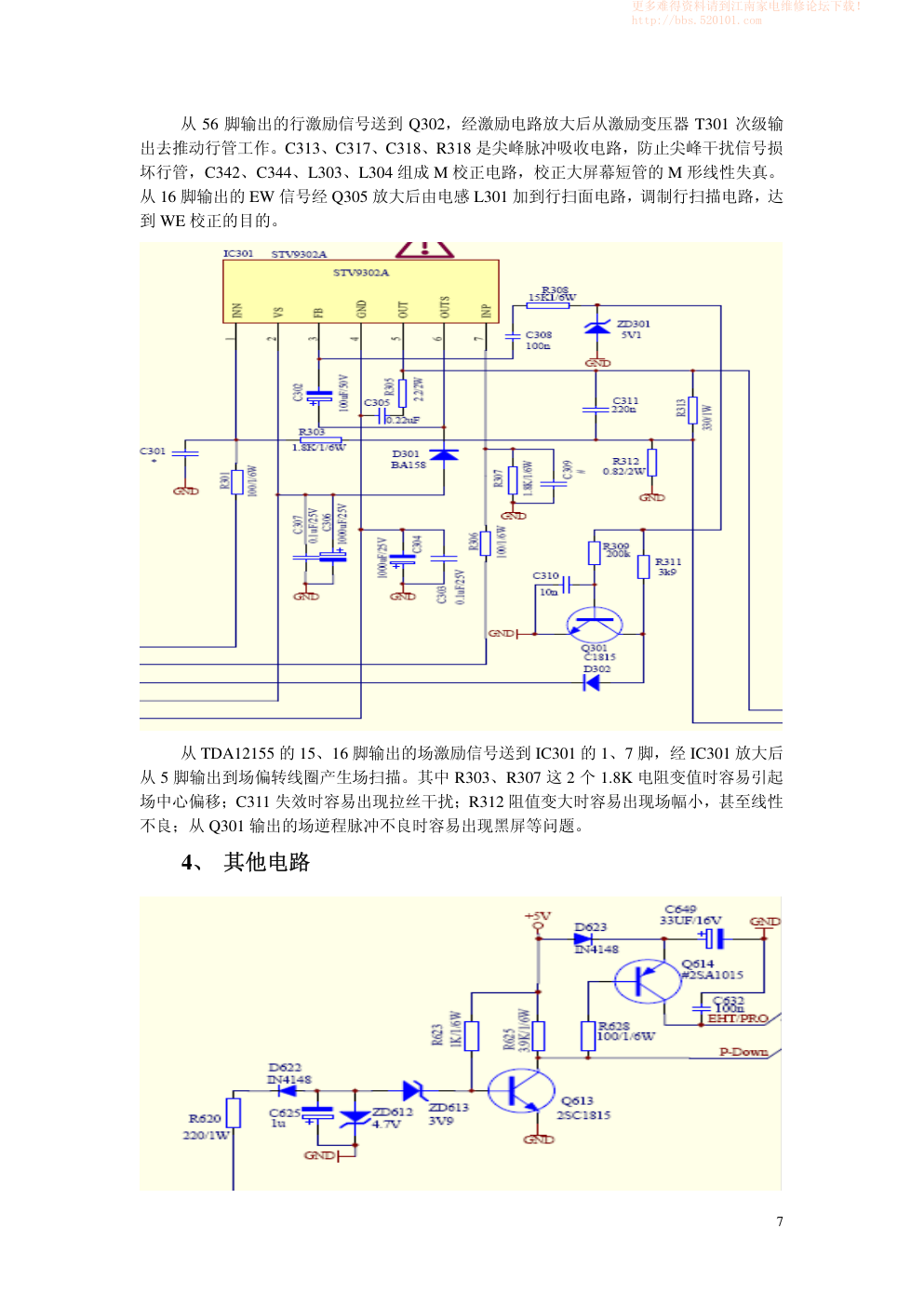

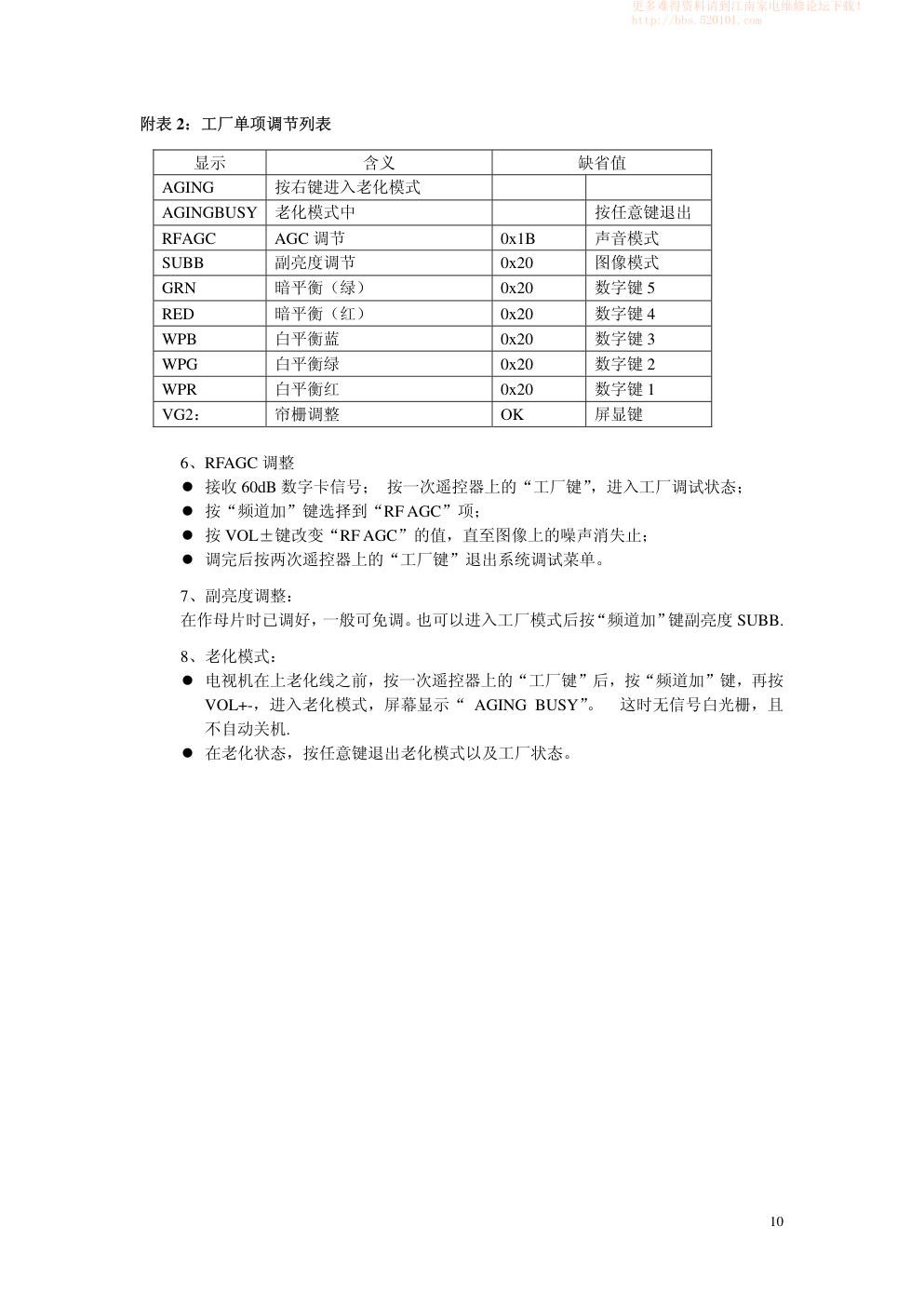

http://bbs.520101.com 1 3P90 原理与维修 一、 功能与电路特点: 3P90 机芯系列属模拟高清系列机芯,采用晶宝利公司的 PLM1000 芯片,支持高清 YUV,VGA 信号输入。主芯片采用菲利普公司的 TDA12155,此芯片内集成了 CPU,解码, 中放,行场小信号处理,音频处理等功能。3P91 机芯与 3P90 机芯相似,主要区别在 3P91 机芯支持高清 YUV 及 VGA 输入。 主要功能: � 支持 VGA60、SVGA60、XGA60 信号输入 � 分量支持高清输入:480I60, 576I50, 480P60, 576P50, 720P50, 720P60, 1080I50, 1080I60, 1080P50, 1080P60; � 定时开、关机功能,定时提醒频道 � 自动音量控制 � 音响单独听功能 � 屏保功能 � 频道编辑功能 � 童锁功能 � 宽电源电压自动调整 http://bbs.520101.com 2 二、 基本工作原理 1、 整机简介 整机结构框图 3P91 机芯采用菲利普公司的 TDA12155 芯片做为信号处理的主芯片,PLM1000 芯片 是高清 YUV 格式转换芯片,将高清 YUV 信号转换为 480I/60 或 576I/50 的 YUV 信号再送 到TDA12155。AV图象信号直接进入TDA12155,AV伴音信号经过切换后再进入TDA12155。 图像信号经过解码后输出 RGB 信号到视放板,同时输出行场信号到扫描电路;伴音信号经 过音效控制后输出到 IC401 或 IC402 进行功率放大后输出到喇叭发出声音。3P90 机芯的隔 行 YUV 信号不经过 PLM1000 而是直接进入 TDA12155,同时不支持 VGA 及高清信号输入。 TDA12155 引脚功能表 引脚 作用 引脚 作用 引脚 作用 引脚 作用 1 AV 输出 17 滤波脚 33 3.3V 供电 49 B 色差输入 2 +5V 供电 18 SECAM 滤波 34 SDA 50 Y 信号输入 3 伴音供电 19 地 35 SCL 51 R 色差输入 4 中频锁相环 20 行锁相环 1 36 写保护脚 52 Y 信号输出 5 地 21 行锁相环 2 37 待机脚 53 同步信号入 6 数字滤波 22 +5V 供电 38 掉电检测脚 54 +5V 供电 7 FM 伴音输出 23 数字滤波 39 遥控输入脚 55 地 8 EHT 输入 24 晶振输出 40 3.3V 供电 56 行激励输出 9 AGC 输出 25 晶振输入 41 地 57 逆程脉冲入 10 行基准电流 26 空 42 OTP 测试脚 58 R 伴音输出 11 场锯齿波电容 27 静音脚 43 3.3V 供电 59 L 伴音输出 12 中频输入脚 28 键控输入 2 44 B 信号输出 60 空 13 中频输入脚 29 键控输入 1 45 G 信号输出 61 R 伴音输入 14 场驱动输出 30 空 46 R 信号输出 62 AV 输入 15 场驱动输出 31 AV 切换控制 47 束流检测入 63 L 伴音输入 16 WE 输出 32 AV 切换控制 48 BCL 输入 64 AV2 输入 http://bbs.520101.com 3 2、 信号流程介绍 1) TV 信号:外部射频信号经天线进入高频头,在其内部经过选频、放大、混频等 处理后从 11 脚输出 38M 中频信号。38M 中频信号直接进入声表 SAW101,经声 表选频后从 12、13 脚进入 TDA12155。本机采用的是频率合成高频头,4、5 脚 是 IIC 脚,1 脚是 AGC 脚,7 脚+5V 供电,9 脚+33V 供电脚,11 脚 IF 中频信号 输出脚。进入 TDA12155 的中频信号在内部经过中放电路的处理后获得图象信号 和伴音信号,分别与从外部来的 AV 信号进行选择切换。其中 4 脚是中频锁相环 滤波脚,9 脚是 AGC 输出脚。 2) AV 信号:AV1/AV2 图象信号直接从 62、64 脚进入 TDA12155。伴音信号送到由 Q202—Q209 的三极管电路选择切换,当 AVSW1 低电平,AVSW2 高电平时,Q203、 Q205、Q207、209 截止,Q202、Q204、Q206、Q208 导通,AV1 的 L/R 伴音信号 通过选择电路进入 TDA12155 的 63、61 脚;当 AVSW1 高电平,AVSW2 低电平 时,Q202—Q209 的状态刚好相反,AV2 的 L/R 伴音信号通过选择电路进入 TDA12155 的 63、61 脚。 3) YUV/RGB 信号:YUV/RGB 信号送到 IC701 进行格式识别转换,若是隔行 YUV 信号则不做处理直接送到 TDA12155,若是高清 YUV/RGB 信号则转换成 480I/60 或 576I/50 的 YUV 信号送到 TDA12155 的 49、50、51 脚。 所有进入 TDA12155 的图象信号在内部选择后送到解码电路,解码出 RGB 信号从 44、 45、46 脚输出到视放板;伴音信号从 58、59 脚输出到伴音功放 TEA2025。 http://bbs.520101.com 4 4) 视放电路: 从 TDA12155 输出的 RGB 信号经排线送到视放板后,经 Q501-Q509 放大后送到 CRT 的阴极显示图象。其中 C501/R504、C503/R522、C502/R512 组成的是高频补偿电路,提升 图象的细节部分;R505、R514、R524 是束流检测电路,输出信号送到 TDA12155 的 47 脚, 用于对 CRT 的亮度控制。 5) 伴音放大电路:从 TDA12155 的 58、59 脚输出的伴音信号送到 IC401/TEA2025 的 7、10 脚,经放大后从 2、15 脚输出到喇叭。 6) 静音控制: Q405、Q404、Q403、Q401 组成了 CPU 静音控制电路,当 CPU 静音脚输出高电平后, Q405 导通,集电极低电平,即 Q404 的基极低电平导通,Q404 的集电极输出高电平,经二 极管 D403 后送到 Q401、Q403 的基极,Q401、Q403 饱和导通将输入到功放 IC401 的信号 对地短路,达到静音的目的。Q402 是关机静音电路,正常开机时+8V 通过二极管 D401 对 电容 C406 充电,同时通过 R405 给 Q402 基极提供偏置,Q402 截止,当关机时,+8V 消失, Q402 基极 0V,发射极由于电容 C406 的作用处于高电压,Q402 导通,集电极高电压,通 过 D402 加到 Q401、Q403 的基极,Q401、Q403 饱和导通将输入到功放 IC401 的信号对地 短路,达到静音的目的。 http://bbs.520101.com 5 3、 电源及行场扫描 1) 电源电路 本机芯电源采用的是三肯公司的 STR-W6553,其外围电路简单,输入电压范围宽。 引脚 功能 电压 引脚 功能 电压 引脚 功能 电压 1 MOS 管 D 极 +300 4 启动供电脚 17.8 6 FB 反馈入 1.85 3 地 0 5 电流检测入 2.17 7 过压保护 0.24 STR-W6553 引脚功能表 STR-W6553 内部框图 启动电路:220V 交流市电经共模差模电路滤波后送到 BR605 整流,经 C606 滤波后获 得脉动的+300V 直流电压,此电压经开关变压器 T601 的初级绕组后加到了 IC601 的 1 脚。 交流市电还经 R602、R607 加到了 IC601 的 4 脚,同时给 C609 充电,当 C609 上的电压达 到了 IC601 的启动电压 17V 后,IC601 的内部振荡器开始工作,输出开关信号经内部激励电 路去驱动内部 MOS 管工作。于是开关变压器初级线圈就有了变化的电流流过,产生了感应 电动势,在各个次级绕组也产生感应电动势,经整流滤波后输出给各电路供电。 稳压电路:次级整流输出的+110V 电压经 R638、R643、VR601 分压后加到 Q617 的基 极,而+25V 电压经 R644、R635 降压后加到 ZD617 上,这样就给 Q617 的发射极提供了基 准电压 6.8V。当输出电压上升时,经分压后的电压也上升,加到 Q617 的基极后导致 Q617 的 B-E 电压上升,Q617 导通程度加强,集电极电压下降,此电压送到 IC602 内部发光二极 管的负极后,二极管发光变强,光敏三极管的等效电阻变小,IC601 的 6 脚 FB 脚电压上升, 反馈到内部振荡器使得振荡器提前翻转,MOS 管提前截止,变压器 T601 的储能降低,输出 电压下降,达到稳压的目的。电压下降时工作原理相反。 http://bbs.520101.com 6 待机电路:此电源是低电平开机,高电平待机。当 CPU 送来待机信号高电平时,经 R645 加到 Q616 的基极,使得 Q616 饱和导通,C-E 极压降接近与 0V,经 ZD614、R637 加到 IC602 光耦内部二极管的负极,使得发光二极管亮度极强,光敏三极管等效电阻很小,IC601 的 6 脚电压上升较大,反馈到内部的比较器,超过比较器的基准 1.8V 后比较器翻转输出高电平, 经过 RS 触发器后送到振荡器,控制振荡器工作在间歇状态,输出电压大幅度下降,达到待 机的目的。此时电源经 D619 整流输出的电压经 Q615 稳压后已经不能满足 CPU 的工作电压 +3.3V。而此时 D618 整流输出的电压经 Q611、Q612 稳压后输出约 6V 的电压,经电阻 R626 加到 Q615 的集电极,满足 Q615 稳压电路在待机时的工作供电, 而在正常开机时由于 D621 输出的电压接近 7V,加到 Q612 的发射极后,Q612 截止,而不影响电路的正常工作。 电源供电框图 2) 行场扫描电路 本机芯的行场小信号处理由 TDA12155 内部完成,开机后 22 脚加上+5V 供电内部的 振荡电路开始工作,从 56 脚输出行激励信号,16 脚输出 EW 信号,15、16 脚输出 VDRA、 VDRB 信号。 http://bbs.520101.com 7 从 56 脚输出的行激励信号送到 Q302,经激励电路放大后从激励变压器 T301 次级输 出去推动行管工作。C313、C317、C318、R318 是尖峰脉冲吸收电路,防止尖峰干扰信号损 坏行管,C342、C344、L303、L304 组成 M 校正电路,校正大屏幕短管的 M 形线性失真。 从 16 脚输出的 EW 信号经 Q305 放大后由电感 L301 加到行扫面电路,调制行扫描电路,达 到 WE 校正的目的。 从 TDA12155 的 15、16 脚输出的场激励信号送到 IC301 的 1、7 脚,经 IC301 放大后 从 5 脚输出到场偏转线圈产生场扫描。其中 R303、R307 这 2 个 1.8K 电阻变值时容易引起 场中心偏移;C311 失效时容易出现拉丝干扰;R312 阻值变大时容易出现场幅小,甚至线性 不良;从 Q301 输出的场逆程脉冲不良时容易出现黑屏等问题。 4、 其他电路 http://bbs.520101.com 8 掉电静音消亮点电路:正常开机时,T601 的 8V 绕组经 D622 整流后输出一个负压, 经 ZD612 稳压在 4.7V。此负压经 ZD613 加到 Q613 的的基极,Q613 截至,Q614 截至,P-Down 脚高电平。关机时,8V 绕组输出为 0V,负 4.7V 负压消失,Q613 的基极正偏导通,集电极 低电平,即 P-Dowm 脚低电平,送到 TDA12155 的 38 脚,经内部软件识别后控制静音电路 静音;由于 Q613 导通,Q614 也导通,集电极输出高电平送到 TDA12155 的 EHT/PRO 脚, 经内部软件识别后控制 RGB 输出高电平,使 CRT 阴极存储的电荷迅速泄放,达到消亮点的 目的。 三、 调试说明 本调试手册适应模拟机芯 3P90、4P90 以及模拟高清机芯 3P91、4P91,涵盖 21 寸、 24 寸、25 寸、 29 寸系列普通管及短管,主芯片采用 NXP 的新一代 UOCTOP 系列芯片 TDA11105 (用于 21 寸普通管) 和 TDA12155(有高、低音、响度控制以及 EW 校正功能,用于短管 和大尺寸普通管);模拟高清方案采用晶宝利公司的 PLM1000 芯片。 其主要功能特点如下: � 完成高清信号到 YUV 480I60 或 576I50 信号的转换; � 分量可接收高清格式有:480I60, 576I50, 480P60, 576P50, 720P50, 720P60, 1080I50, 1080I60, 1080P50, 1080P60; � RGB 可接收 VGA60、SVGA60、XGA60; 本机芯调试传承了之前 P 系列机芯的诸多深受生产系统喜爱的优点,界面和操作方式 基本一致。 一、工厂模式的进入和界面 1、进入工厂模式的方式: 3P9X&4P9X 机芯采用的还是东芝码的遥控器。采用带工厂遥控按键的遥控器。 2、进入工厂模式的两种方法: 方法一:按工厂遥控器“工厂模式”按键进入。 方法二:通过键控面板按键调节音量为零,同时按遥控器“屏显”按键进入。 3、工厂模式界面: 工厂模式界面主要有单项和菜单形式。通过上述两种方法进入工厂模式后,出现如 下界面: CPU:3/4P90/1 V1.00 080410 <机芯编码和版本号:机芯+软件版本号+日期> EEP: 3P90V80410 <存贮器版本号:机芯+主芯片型号代码(V 表示用 的 TDA12155,M 表示用的是 TDA11105+日期> STS: < 部分寄存器状态值 > 01110010 01010010 10000001 00011000 00000010 00001111 01110011 4、进入 BUS OFF 的两种方法: 方法一:在工厂模式下按工厂遥控器“BUS OFF”按键进入。 方法二:在工厂模式界面下按数字键 6 再输入“666”。 http://bbs.520101.com 9 二、 整机的调试 1、帘栅电压的调整 � 按一次“工厂”键,再按一次“屏显”键,进入调整状态; � 旋转帘栅电位器,先使得屏幕上显示为“VG2:HIGH”,然后向下调节帘栅, 使得屏幕上显示为“VG2 :OK”; � 按“清除”键退出。 2、聚焦调整 � 接收方格信号; � 电视机图像模式设为标准; � 旋转聚焦电位器慢慢调至图像中心和四周都达到最清晰状态。 3、几何的调整 在 TV PAL 制下将图像模式设为标准,接收飞利浦卡信号,进入工厂模式后按菜单键。 第一页请严格按菜单顺序逐项调,调完第一页再调第二页。 注意:一定要调试第一页 V-SLP、V-SC 项使圆垂直和水平都对称成正圆才去调试第二 页。 进入工厂菜单界面后按“菜单”按键就可以看到以下各项的几何调试菜单。按如下所 示调试顺序,直到几何调试到最佳状态。 附表 1:几何调试项目说明 SERVICE1 (50HZ/60HZ) 顺序 最大值 缺省值 HPOS5/6 水平位移 1 0x3F 0x20 HAMP5/6 水平幅度 2 0x3F 0x30 VSLP5/6 垂直倾斜 4 0x3F 0x20 VPOS5/6 垂直位移 5 0x3F 0x20 VAMP5/6 垂直幅度 3 0x3F 0x30 VSC5/6 S 矫正 6 0x3F 0x20 SERVICE2 (50HZ/60HZ) 顺序 最大值 缺省值 EWPA5/6 东西抛物线 7 0x3F 0x20 TRAP5/6 梯形 8 0x3F 0x20 PAPA5/6 平行四边形 9 0x3F 0x20 UCP5/6 东西上角抛物线 10 0x3F 0x30 BCP5/6 东西下角抛物线 11 0x3F 0x30 BOW5/6 弓形 12 0x0F 0x20 5、白平衡调整 � 手工调试:快捷键调节单项 GRN、RED 、WPB、 WPG、 WPR,通过 CA100 调 试。 � 生产线上,同其它机芯一样,通过电脑和白平衡仪调即可。 注意:由于本机芯同一主板或同一机芯有可能采用不同的主芯片来配普通管或短管,所 以在用电脑调白平衡时候用的参数有所不同,根据主芯片的不同需采用如下不同的表格参 数。例如同样是 3P90,如果是短管则需用 TDA12155,普通管则采用 TDA11105。 进入工厂后按“频道加”键或快捷键选择各项。 http://bbs.520101.com 10 附表 2:工厂单项调节列表 6、RFAGC 调整 � 接收 60dB 数字卡信号; 按一次遥控器上的“工厂键”,进入工厂调试状态; � 按“频道加”键选择到“RF AGC”项; � 按 VOL±键改变“RF AGC”的值,直至图像上的噪声消失止; � 调完后按两次遥控器上的“工厂键”退出系统调试菜单。 7、副亮度调整: 在作母片时已调好,一般可免调。也可以进入工厂模式后按“频道加”键副亮度 SUBB. 8、老化模式: � 电视机在上老化线之前,按一次遥控器上的“工厂键”后,按“频道加”键,再按 VOL+-,进入老化模式,屏幕显示“ AGING BUSY”。 这时无信号白光栅,且 不自动关机. � 在老化状态,按任意键退出老化模式以及工厂状态。 显示 含义 缺省值 AGING 按右键进入老化模式 AGINGBUSY 老化模式中 按任意键退出 RFAGC AGC 调节 0x1B 声音模式 SUBB 副亮度调节 0x20 图像模式 GRN 暗平衡(绿) 0x20 数字键 5 RED 暗平衡(红) 0x20 数字键 4 WPB 白平衡蓝 0x20 数字键 3 WPG 白平衡绿 0x20 数字键 2 WPR 白平衡红 0x20 数字键 1 VG2: 帘栅调整 OK 屏显键 http://bbs.520101.com 11 附表 3、EEPROM 部分地址参数列表 一、几何调试参数 NVM 地址 最大值 缺省值 显示 备注 0x00A 0x3F 0x20 HPOS5 0x00B 0x3F 0x30 HAMP5 0x00C 0x3F 0x20 VSLP5 0x00D 0x3F 0x20 VPOS5 0x00E 0x3F 0x30 VAMP5 0x00F 0x3F 0x20 VSC5 SERVICE1/50Hz 0x010 0x3F 0x20 EWPA5 0x011 0x3F 0x20 TRAP5 0x012 0x3F 0x20 PAPA5 0x013 0x3F 0x30 UCP5 0x014 0x3F 0x30 BCP5 0x015 0x0F 0x20 BOW5 SERVICE2/50Hz 0x019 0x3F 0x20 HPOS6 0x01A 0x3F 0x30 HAMP6 0x01B 0x3F 0x20 VSLP6 0x01C 0x3F 0x20 VPOS6 0x01D 0x3F 0x30 VAMP6 0x01E 0x3F 0x20 VSC6 SERVICE1/60Hz 0x01F 0x3F 0x20 EWPA6 0x020 0x3F 0x20 TRAP6 0x021 0x3F 0x20 PAPA6 0x022 0x3F 0x30 UCP6 0x023 0x3F 0x30 BCP6 0x024 0x0F 0x20 BOW6 SERVICE2/ 60Hz 0x039 0x00A 0x03 HDVA50 高清 50Hz 场幅偏移量 0x03A 0x00A 0x03 HDVA60 高清 60Hz 场幅偏移量 二、图像质量相关调试参数 NVM 地址 最大值 缺省值 显示 备注 0x036 0x3F 0x20 VG2 BRI 自动帘栅调整时的亮度 0x047 0x03F 0x20 SUB BRI 副亮度 0x048 0x03F 0x25 SUB CON 副对比度 0x049 0x03F 0x1F SUB SAT 副彩色 0x04A 0x03F 0x1F SSAP TV TV 下副清晰度 0x04B 0x03F 0x2F SSAP AV 非 TV 下副清晰度 0x0AA 0x0F 0x08 CL 阴极幅度 低 4 位 0x0A4 0x0 0x08 PWL 白峰限制幅度 高 4 位 0x051 0x00F 0x0E OSDBRI OSD 亮度 http://bbs.520101.com 12 三、单项调节参数 NVM 地址 最大值 缺省值 显示 备注 0x026 0x03F 0x20 WPR 白平衡-红 0x027 0x03F 0x20 WPG 白平衡-绿 0x028 0x03F 0x20 WPB 白平衡-蓝 0x029 0x03F 0x20 RED 暗平衡-红 0x02A 0x03F 0x20 GRN 暗平衡-绿 0x02B 0x03F 0x20 BLU 暗平衡-蓝 0x07E 0x03F 0x1B RFAGC AGC 幅度调节 四、图像模式参数 NVM 地址 最大值 缺省值 HEX 备注 0x045 0x004 2 0x02 图像模式 0x03C 100 50 0x32 亮度 0x03D 100 50 0x32 对比度 0x03E 100 50 0x32 彩色 0x03F 100 50 0x32 清晰度 0x040 100 50 0x32 色调 自设 0x055 100 50 0x32 亮度 0x056 100 50 0x32 彩色 0x057 100 50 0x32 对比度 0x058 100 50 0x32 清晰度 标准 0x059 100 50 0x32 亮度 0x05A 100 55 0x37 彩色 0x05B 100 100 0x64 对比度 0x05C 100 60 0x3C 清晰度 亮丽 0x05D 100 50 0x32 亮度 0x05E 100 45 0x2D 彩色 0x05F 100 40 0x28 对比度 0x060 100 50 0x32 清晰度 柔和 0x061 100 50 0x32 亮度 0x062 100 60 0x3C 彩色 0x063 100 80 0x50 对比度 0x064 100 50 0x32 清晰度 鲜艳 http://bbs.520101.com 13 五、声音模式参数 NVM 地址 最大值 缺省值 HEX 备注 0x065 100 20 0x14 音量 0x0A4 0x04 2 0x02 图像模式 0x066 100 32 0x20 平衡 0x067 100 50 0x32 高音 0x068 100 50 0x32 低音 0x06F 100 50 0x32 低音 0x070 100 50 0x32 高音 标准 0x071 100 55 0x37 低音 0x072 100 60 0x3C 高音 音乐 0x073 100 60 0x3C 低音 0x074 100 65 0x41 高音 电影 0x075 100 45 0x2D 低音 0x076 100 55 0x37 高音 新闻 六、EEPROM 版本地址参数 NVM 地址 最大值 缺省值 显示 备注 3d6 0xff 0x03 3 3d7 0xff 0x20 P 3d8 0xff 0x09 9 3d9 0xff 0x00 0 3da 0xff 0x26 V 3db 0xff 0x08 8 3dc 0xff 0x00 0 3dd 0xff 0x04 4 3de 0xff 0x01 1 3df 0xff 0x05 5 eeprom version data:注: EEP 版本号可以通过 EEP —WRITE 菜单编辑:存 贮 在 EEPROM 地 址 0x3d6 到 0x3df 共十个地 址,字母以 ASCII 码-“0” 表示,例如“6”的码值 为 0x06,“P”的显示码值 为 0x20)“V”代表使用 的主芯片为 TDA12155 000 0xff 0x22 特征地址数据 附 4、3P91/4P91 支持信号格式 1、TV:PAL 2、AV1、AV2:PAL, NTSC 3、分量: 480I60, 576I50, 480P60, 576P50, 720P50, 720P60, 1080I50, 1080I60, 1080P50, 1080P60 4、电脑:接收 VGA60、SVGA60、XGA60; 注:如果是 3P90/4P90 则和传统模拟机芯一样,分量只支持输入 PAL/NTSC,不支持 电脑信号输入。 http://bbs.520101.com 14 四、 常见故障 机芯 故障现象 故障原因 3P90 电压低 IC602 坏 3P90 像压缩 R328 坏 3P90 单波 C404 坏 3P90 像偏 R323 坏 3P90 不开机 C207 坏 3P90 2 台干扰 SAW101 坏 3P90 烧保险 D604 坏 3P90 烧保险 C603 坏 3P90 开机不良 C338 坏 3P90 不开机 IC101 坏 3P90 无台 SAW 坏 3P90 干扰 C107 坏 3P90 DVD 彩不良 C240 坏 3P90 像不良 IC301 坏 3P90 不开机 IC602 坏 3P90 无像 IC101 坏 3P90 无台 IC003 坏 3P90 水平线 IC301 坏 3P90 不开机 X201 坏 3P90 敲变 高频头坏 3P90 像暗 C337 坏 3P90 像抖 L302 坏 3P90 彩不良 ZD203 坏 3P90 不开机 IC601 坏 3P90 无台 SAW 坏 3P90 水平线 IC101 坏 3P90 无 2、3 台 高频头坏 3P90 不开机 IC101 坏 3P90 重影 SAW 坏 3P90 不开机 Q615 坏 3P90 彩不良 Q503 坏 3P90 不开机 X201 坏 3P90 无像 IC101 坏 3P90 不开机 Q302 坏 3P90 DVD 无像 C241 坏 3P90 不开机 C206 坏 3P90 无像 IC101 坏 3P90 灯丝不良 R326 坏 3P90 无电 IC601 坏 3P90 上部亮线 C209 坏 http://bbs.520101.com 15 3P90 像压缩 IC101 坏 3P90 不开机 C219 坏 3P90 TV 无台 SAW 坏 3P90 像小 R647 坏 3P90 无台 高频头坏 3P90 不开机 IC601 坏 3P90 无台 高频头坏 3P90 不开机 C317 坏 3P90 TV 无声 C204 坏 3P90 白光 C225 坏 3P90 不开机 IC101 坏 3P90 无台 高频头坏 五、 常见物料编号 位号 物料编号 IC 型号 IC101 4706-D12155-0640 TDA12155 用于短管 1C101 4706-D11105-0640 TDA11105 用于长管 IC701 47BP-P1000C-64 PLM1000 用于 3P91YUV 转换
