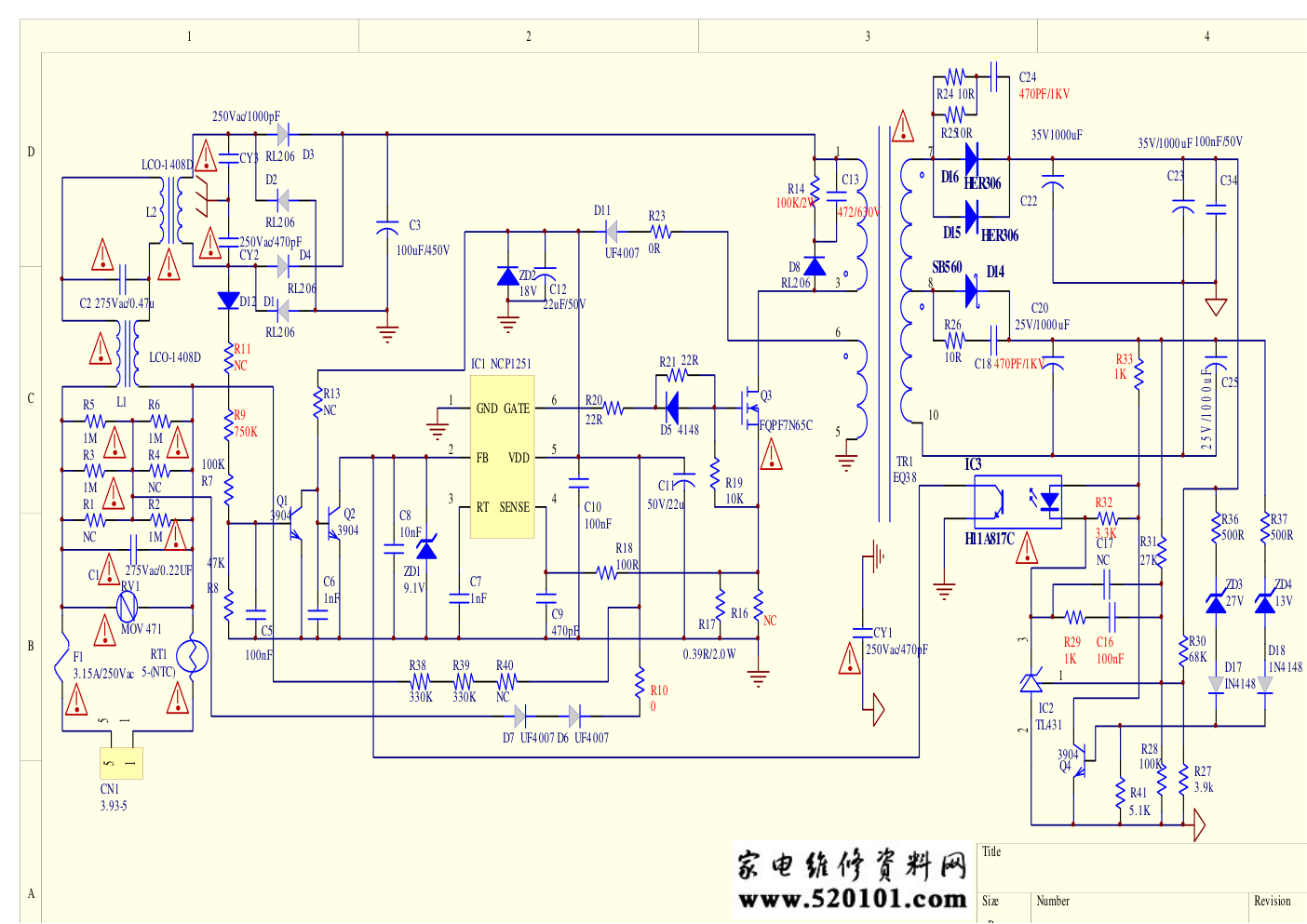

创维彩电168P-P32ETN-00电源板电路图
4 3 2 1 D C B A Title Number Revision Size F1 3.15A/250Vac C1 275Vac/0.22UF RV1 MOV 471 R1 NC L1 LCO-1408D RT1 5-(NTC) R2 1M 5 5 1 1 CN1 3.93-5 R6 1M R3 1M R5 1M R4 NC C2 275Vac/0.47u L2 LCO-1408D CY3 250Vac/1000pF CY2 250Vac/470pF D2 RL206 D4 RL206 D1 RL206 D3 RL206 C6 1nF Q3 FQPF7N65C C5 100nF R17 0.39R/2.0W R8 47K R19 10K C10 100nF C11 50V/22u C8 10nF R20 22R D11 UF4007 R16 NC R18 100R C9 470pF ZD1 9.1V CY1 250Vac/470pF R21 22R D6 UF4007 R23 0R R7 100K 1 3 6 5 7 10 8 TR1 EQ38 R14 100K/2W C13 472/630V R13 NC R11 NC R9 750K R10 0 C12 22uF/50V C7 1nF GATE 6 VDD 5 SENSE 4 RT 3 FB 2 GND 1 IC1 NCP1251 Q2 3904 Q1 3904 C25 2 5 V /1 0 0 0 u F R29 1K C22 35V1000uF C23 35V/1000uF 2 3 1 IC2 TL431 R33 1K R32 3.3K R27 3.9k C16 100nF R31 27K ZD4 13V D18 1N4148 R37 500R R36 500R R28 100K ZD3 27V D17 IN4148 C24 470PF/1KV C20 25V/1000uF C34 100nF/50V C18 470PF/1KV C17 NC R30 68K IC3 H11A817C D16 HER306 D15 HER306 D14 SB560 Q4 3904 D8 RL206 ZD2 18V R38 330K R39 330K R40 NC R41 5.1K C3 100uF/450V D12 D5 4148 R24 10R R2510R R26 10R D7 UF4007
