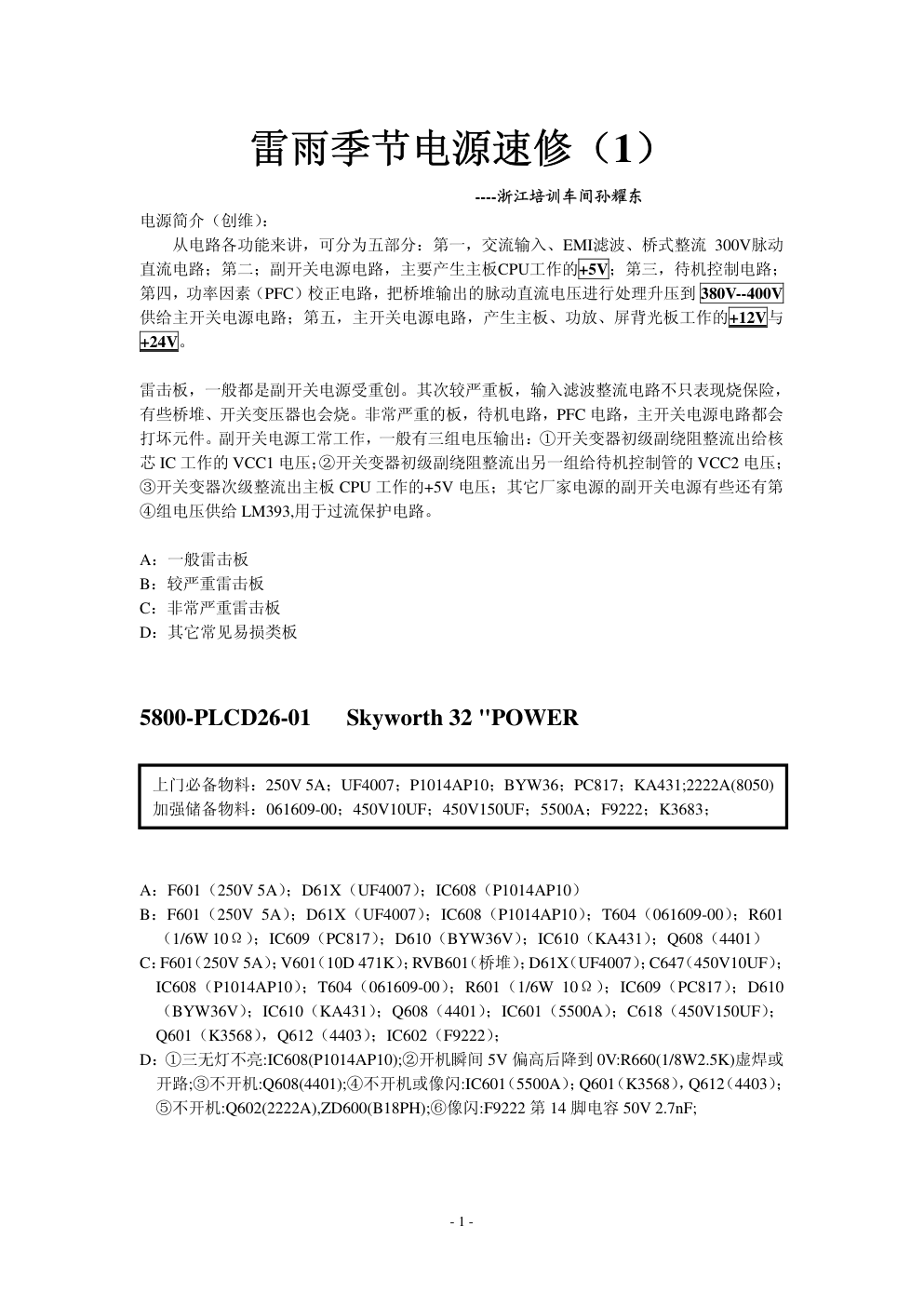

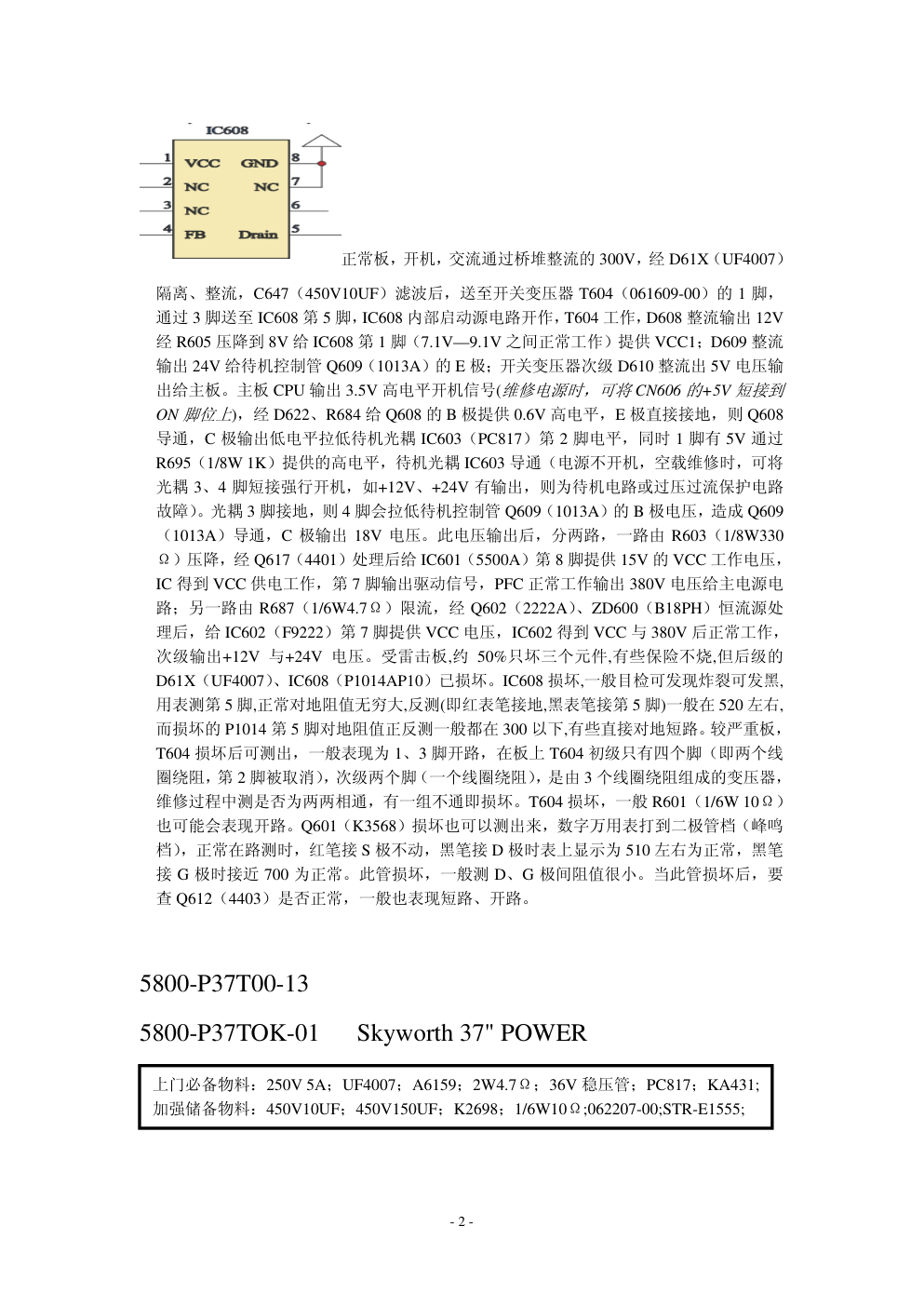

雷雨季节电源速修（1） ----浙江培训车间孙耀东 电源简介（创维）： 从电路各功能来讲，可分为五部分：第一，交流输入、EMI滤波、桥式整流 300V脉动 直流电路；第二；副开关电源电路，主要产生主板CPU工作的+5V；第三，待机控制电路； 第四，功率因素（PFC）校正电路，把桥堆输出的脉动直流电压进行处理升压到 380V--400V 供给主开关电源电路；第五，主开关电源电路，产生主板、功放、屏背光板工作的+12V与 +24V。 雷击板，一般都是副开关电源受重创。其次较严重板，输入滤波整流电路不只表现烧保险， 有些桥堆、开关变压器也会烧。非常严重的板，待机电路，PFC 电路，主开关电源电路都会 打坏元件。副开关电源工常工作，一般有三组电压输出：①开关变器初级副绕阻整流出给核 芯 IC 工作的 VCC1 电压；②开关变器初级副绕阻整流出另一组给待机控制管的 VCC2 电压； ③开关变器次级整流出主板 CPU 工作的+5V 电压；其它厂家电源的副开关电源有些还有第 ④组电压供给 LM393,用于过流保护电路。 A：一般雷击板 B：较严重雷击板 C：非常严重雷击板 D：其它常见易损类板 5800-PLCD26-01 Skyworth 32 "POWER 上门必备物料：250V 5A；UF4007；P1014AP10；BYW36；PC817；KA431;2222A(8050) 加强储备物料：061609-00；450V10UF；450V150UF；5500A；F9222；K3683； A：F601（250V 5A）；D61X（UF4007）；IC608（P1014AP10） B：F601（250V 5A）；D61X（UF4007）；IC608（P1014AP10）；T604（061609-00）；R601 （1/6W 10Ω）；IC609（PC817）；D610（BYW36V）；IC610（KA431）；Q608（4401） C：F601（250V 5A）；V601（10D 471K）；RVB601（桥堆）；D61X（UF4007）；C647（450V10UF）； IC608（P1014AP10）；T604（061609-00）；R601（1/6W 10Ω）；IC609（PC817）；D610 （BYW36V）；IC610（KA431）；Q608（4401）；IC601（5500A）；C618（450V150UF）； Q601（K3568），Q612（4403）；IC602（F9222）； D：①三无灯不亮:IC608(P1014AP10);②开机瞬间 5V 偏高后降到 0V:R660(1/8W2.5K)虚焊或 开路;③不开机:Q608(4401);④不开机或像闪:IC601（5500A）；Q601（K3568），Q612（4403）； ⑤不开机:Q602(2222A),ZD600(B18PH);⑥像闪:F9222 第 14 脚电容 50V 2.7nF; - 1 - 正常板，开机，交流通过桥堆整流的 300V，经 D61X（UF4007） 隔离、整流，C647（450V10UF）滤波后，送至开关变压器 T604（061609-00）的 1 脚， 通过 3 脚送至 IC608 第 5 脚，IC608 内部启动源电路开作，T604 工作，D608 整流输出 12V 经 R605 压降到 8V 给 IC608 第 1 脚（7.1V—9.1V 之间正常工作）提供 VCC1；D609 整流 输出 24V 给待机控制管 Q609（1013A）的 E 极；开关变压器次级 D610 整流出 5V 电压输 出给主板。主板 CPU 输出 3.5V 高电平开机信号(维修电源时，可将 CN606 的+5V 短接到 ON 脚位上)，经 D622、R684 给 Q608 的 B 极提供 0.6V 高电平，E 极直接接地，则 Q608 导通，C 极输出低电平拉低待机光耦 IC603（PC817）第 2 脚电平，同时 1 脚有 5V 通过 R695（1/8W 1K）提供的高电平，待机光耦 IC603 导通（电源不开机，空载维修时，可将 光耦 3、4 脚短接强行开机，如+12V、+24V 有输出，则为待机电路或过压过流保护电路 故障）。光耦 3 脚接地，则 4 脚会拉低待机控制管 Q609（1013A）的 B 极电压，造成 Q609 （1013A）导通，C 极输出 18V 电压。此电压输出后，分两路，一路由 R603（1/8W330 Ω）压降，经 Q617（4401）处理后给 IC601（5500A）第 8 脚提供 15V 的 VCC 工作电压， IC 得到 VCC 供电工作，第 7 脚输出驱动信号，PFC 正常工作输出 380V 电压给主电源电 路；另一路由 R687（1/6W4.7Ω）限流，经 Q602（2222A）、ZD600（B18PH）恒流源处 理后，给 IC602（F9222）第 7 脚提供 VCC 电压，IC602 得到 VCC 与 380V 后正常工作， 次级输出+12V 与+24V 电压。受雷击板,约 50%只坏三个元件,有些保险不烧,但后级的 D61X（UF4007）、IC608（P1014AP10）已损坏。IC608 损坏,一般目检可发现炸裂可发黑, 用表测第 5 脚,正常对地阻值无穷大,反测(即红表笔接地,黑表笔接第 5 脚)一般在 520 左右, 而损坏的 P1014 第 5 脚对地阻值正反测一般都在 300 以下,有些直接对地短路。较严重板， T604 损坏后可测出，一般表现为 1、3 脚开路，在板上 T604 初级只有四个脚（即两个线 圈绕阻，第 2 脚被取消），次级两个脚（一个线圈绕阻），是由 3 个线圈绕阻组成的变压器， 维修过程中测是否为两两相通，有一组不通即损坏。T604 损坏，一般 R601（1/6W 10Ω） 也可能会表现开路。Q601（K3568）损坏也可以测出来，数字万用表打到二极管档（峰鸣 档），正常在路测时，红笔接 S 极不动，黑笔接 D 极时表上显示为 510 左右为正常，黑笔 接 G 极时接近 700 为正常。此管损坏，一般测 D、G 极间阻值很小。当此管损坏后，要 查 Q612（4403）是否正常，一般也表现短路、开路。 5800-P37T00-13 5800-P37TOK-01 Skyworth 37" POWER 上门必备物料：250V 5A；UF4007；A6159；2W4.7Ω；36V 稳压管；PC817；KA431; 加强储备物料：450V10UF；450V150UF；K2698；1/6W10Ω;062207-00;STR-E1555; - 2 - A：F1（250V 5A）；U3（A6159）；R37（2W 4.7Ω） B：F1（250V 5A）；D10（UF4007）；ZD6-ZD8（B36V）；U3（A6159）；R37（2W 4.7Ω）； R44（1/6W10Ω）；PC3（PC817）； C：F1（250V 5A）；D10（UF4007）；ZD6-ZD8（B36V）；U3（A6159）；R37（2W 4.7Ω）； R44（1/6W10Ω）；PC3（PC817）；U6（KA431）；U1（STR-E1555）；Q1（K2698） D：①三无灯不亮：U3（A6159M）不良；②像闪：R20、R21、R22 不良；③像闪：C15（50V 101）过流保护，可适当改大；④不开机：ZD4（B15PH）、ZD3（B27PH）、D13（IN4148） 漏电或短路 STR-A6159M 引脚功能：1 脚：内部 MOS 管的源极(外接 2W4.7K 电阻对地，雷击后此电阻多表现为开路)； 2 脚：STR-A6159M 的供电脚（通过开关变 压器初级副绕阻上的 D9 整流供给，有些雷击板，D9 前的限流电阻 R45 会开路，为 1/6W10 Ω）； 3 脚：接地脚； 4 脚：误差信号输入； 5 脚：启动脚（由 300V 经 ZD6、ZD7、 ZD8 后供给，雷击后，三个 36V 稳压管易损，表现为短路或严重漏电）；6 脚：空； 7 脚、 8 脚：内部 MOS 管的漏极。此电源受雷击，U3（A6159M）是 100%损坏。更换 U3 后， 一定要检测 ZD6、ZD7、ZD8 是否有损坏，有时只有一个损坏，表现为短路可正反测都 有 100—300 多的阻值，有时三个全部损坏，如果不查这三个元件，通电后又会烧 U3。 当 U3 损坏后，一般 R37（2W 4.7Ω）会损坏，表现为开路，目检会发现此电阻有炸裂 破损。正常板，开机后，桥堆输出的电压经 D10 整流、C22（450V10UF）滤波后，一路 经 T2（062207-00，雷击损坏，表现为 2、3 脚开路）的 2、3 脚送至 U3（A6159M）的 7、 8 脚;另一路经 ZD6、ZD7、ZD8 给 U3（A6159M）第 5 脚提供启动电压，U3 工作，T2 开始振荡，初级副绕阻上 D8、C30 整流滤波后的电压供给待机控制管 Q5（B892）的 E 极；D9、C31 整流滤波后的电压供给 U3（A6159M）第 2 脚；T2 次级经 D15、C47 整流 滤波出给主板的+5V 供电。当主板 CPU 给出 3.5V 开机信号（维修电源时，可将 CN8 上 的 5V 短接到 STDBY 脚）给电源板后，给 Q10（26545 ,后期生产使用 C1815,位号变更为 Q4）的 B 极提供高电平，Q10 的 E 极接地，则 Q1 导通，C 极输出低电平拉低 PC4（PC817） 第 2 脚电平，而 PC4（PC817）第 1 脚有+5V 通过 R59 提供的高电平，使得 PC4 导通， PC4 第 3 脚接地，则 PC4 第 4 脚输出低电平拉低 Q5（B892）的 B 极电平，使 Q5 达到 导通条件，Q5 的 C 极输出 18V 电压给 U1（STR-E1555）提供 VCC 电压，U1 工作，电 源输出+12V 与+24V 电压，此电源在空载情况下，PFC 并没有维持在 380V，在带负载 下才有 380V。雷击导致 U1 损坏的，一般可测出来：表打到二极管档，直接正反测大电 容两端阻值，正测为无穷大，反测(即红表笔接地,黑表笔接电容的正极)大约在 450-490 间为正常，而 U1 损坏后，正反测电容两端都只有 100-200 多的阻值，当断开 U1 第 21 脚后，测阻值 450-490 间，则 U1 损坏。 - 3 - 5800-P42TTS-10 Skyworth 42" POWER A:①F601(250V6.3A);M601(19N60);M604(19N60) 上门必备物料：250V 6.3A;A6159；PC817；KA431;2222A;4401;4403;L6599D; IN4148 加强储备物料：450V150UF；19N60；K3683;NCP1653;UF4007 ②IC608(A6159);IC602(PC817);IC604(KA431);Q612(4401); ③IC604(KA431);Q612(4401); C323(50V100NF);Q613(4401);Q614(4403);R541(1/6W4.7K); R542(1/6W 0Ω); R540(1/6W 0Ω); Q605(2222A); IC601(PC817); B:IC608(A6159);ZD612(B5.6V);IC602(PC817);IC604(KA431);Q612(4401);Q613(4401);Q614(4 403);R541(1/6W4.7K);R542(1/6W 0Ω);R540(1/6W 0Ω);Q605(2222A);IC601(PC817); C:F601(250V6.3A)开路;IC608(A6159)烧;ZD612(B5.6V)漏电;IC602(PC817)第 1、2 脚短路或 严重漏电;IC604(KA431)短路或漏电;Q612(4401)炸坏短路或开路;Q613(4401) 炸坏短路或 开路;Q614(4403) 炸坏短路或开路;R541(1/6W4.7K)开路;R542(1/6W 0Ω)开路;R540(1/6W 0Ω)开路;Q605(2222A)BC 极短路或严重漏电; IC601(PC817) 第 1、2 脚短路或严重漏 电;Q609(2222A) BC 极短路或严重漏电;ZD300（B18PH）严重漏电；D405(IN4148)短 路;D407(IN4148)短路;ZD400(B15V)短路;IC609(NCP1653)损坏，严重时 7、8 脚表现短路; M602(K3683);M603(K3683);IC607(L6599D)损坏，表现为开机+12V、+24V 偏高降到 0V 或直接表现为 12 脚对地短路; D: ① 三 无 :IC608(A6159); ② 不 开 机 :Q605(2222A),IC601(PC817); ③ 不 开 机 :R509(1/8W 3.3K), R507(1/8W 1K),R653(1/8W220Ω)元件虚焊; ④不开机,开机瞬间 12V24V 偏高降 至 0V:IC607(L6599D) 此电源板，副电源采用 A6159 芯片；PFC 使用 NCP1653；主电源电 路使用 L6599D。从整流桥堆输出的 300V 电压，经 L604（实装 UF4007）、D305（UF4007） 整流，C312（450V10UF）滤波后，一路送至 T604，另一路经 ZD614、ZD615、ZD615 （27V 稳压管）送至 IC608（A6159M:雷击易损）第 5 脚启动脚，启动脚得到工作电压 后，内部启动源电源工作，T604 开始振荡，D301（UF4007）、C317（47UF50V）为 IC608 第 2 脚整流滤波提供 Vcc 电压，D302（UF4007）、C318（47UF50V）整流滤波提供电压 至待机控制管 Q603（A1013）的 E 极，T604 次极的 D303（31DQ06）整流出给主板供 电的+5V 电压。当主板 CPU 给电源板 3.5V 高电平开机信号后，经 D308（IN4148）、R318 （1/8W4.7K）为 Q605（2222A，雷击板一般表现为 BC 极短路，或阻值只有 100 多）的 B 极提供 0.6V 高电平，而 E 极直接接地，则 Q605 导通使 C 极输出低电平，从而拉低待 机控制光耦 IC601 第 2 脚电平，同时，IC601 第 1 脚有+5V 通过 R327（1/6W4.7K）提供 的高电平，使得 IC601 达到导通件条，IC601 第 3 脚接地，导通后则拉低 4 脚电平，使 得 Q603（A1013）的 B 极电平拉低而导通，Q603 的 C 极输出 15V 电压，经 Q609（2222A） 恒流源处理后，一路经 D404（IN4148）、ZD400（B15V）给 PFC 芯片 IC609（NCP1653） 第 8 脚提供 Vcc 工作电压；一路经 D405（IN4148）送至 Q607（2222A）处理为主电源 芯片 IC604（L6599D）第 12 脚提供 Vcc 工作电压，PFC 与主电源电路芯片得到 Vcc 电 压后正常工作，PFC 输出 400V 给主电源电路，主电源电路输出+12V 与+24V 电压。 - 4 -
