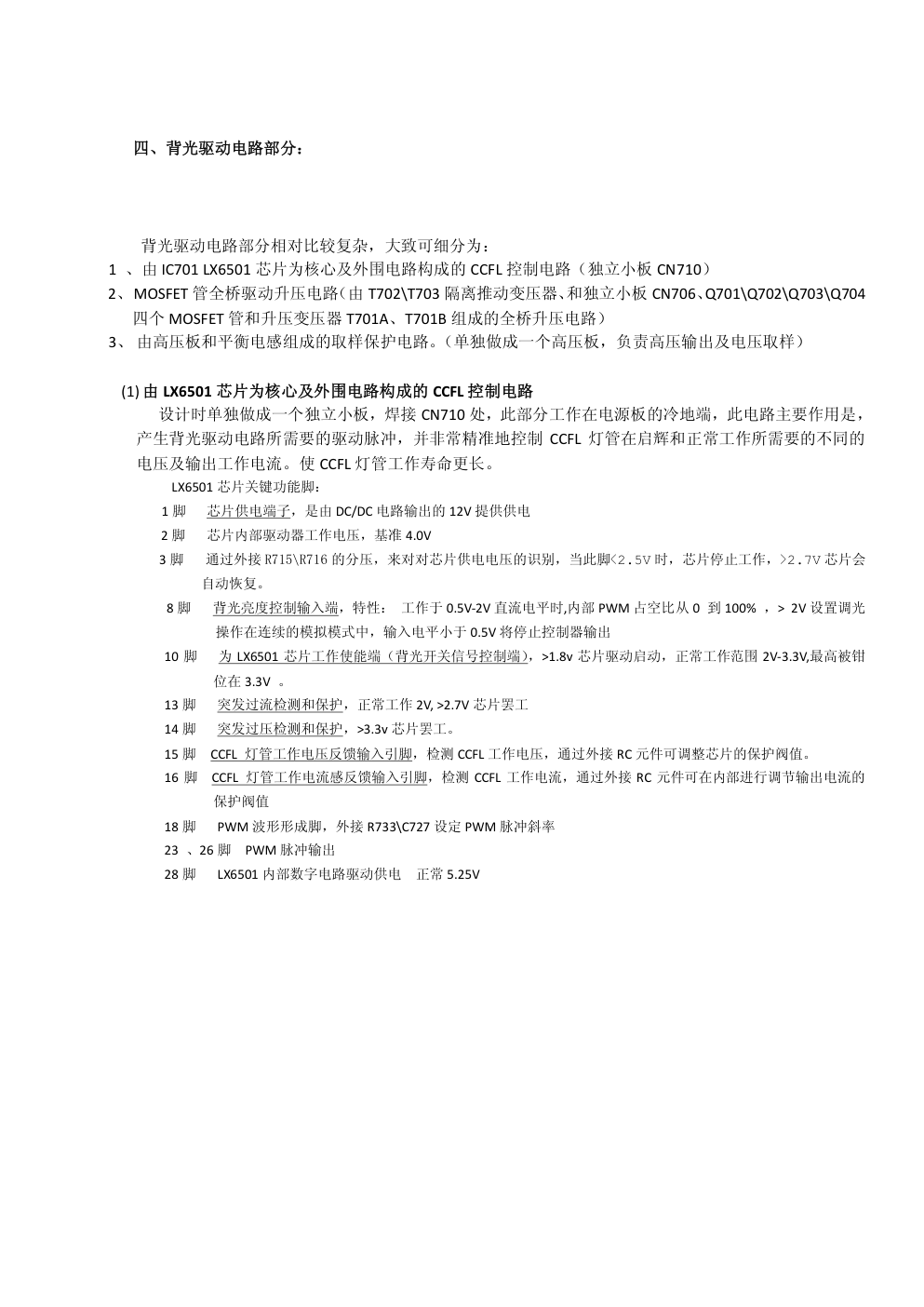

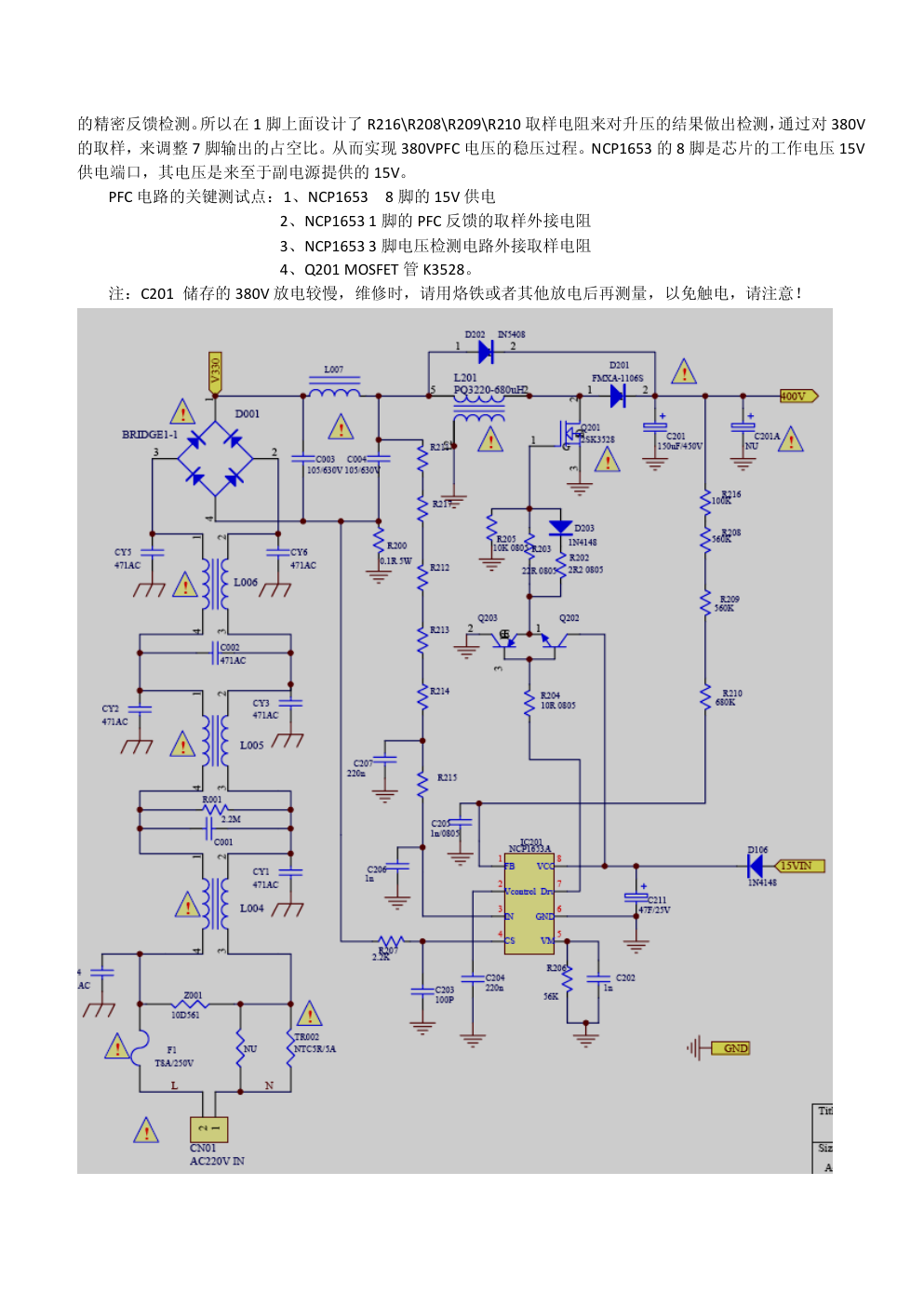

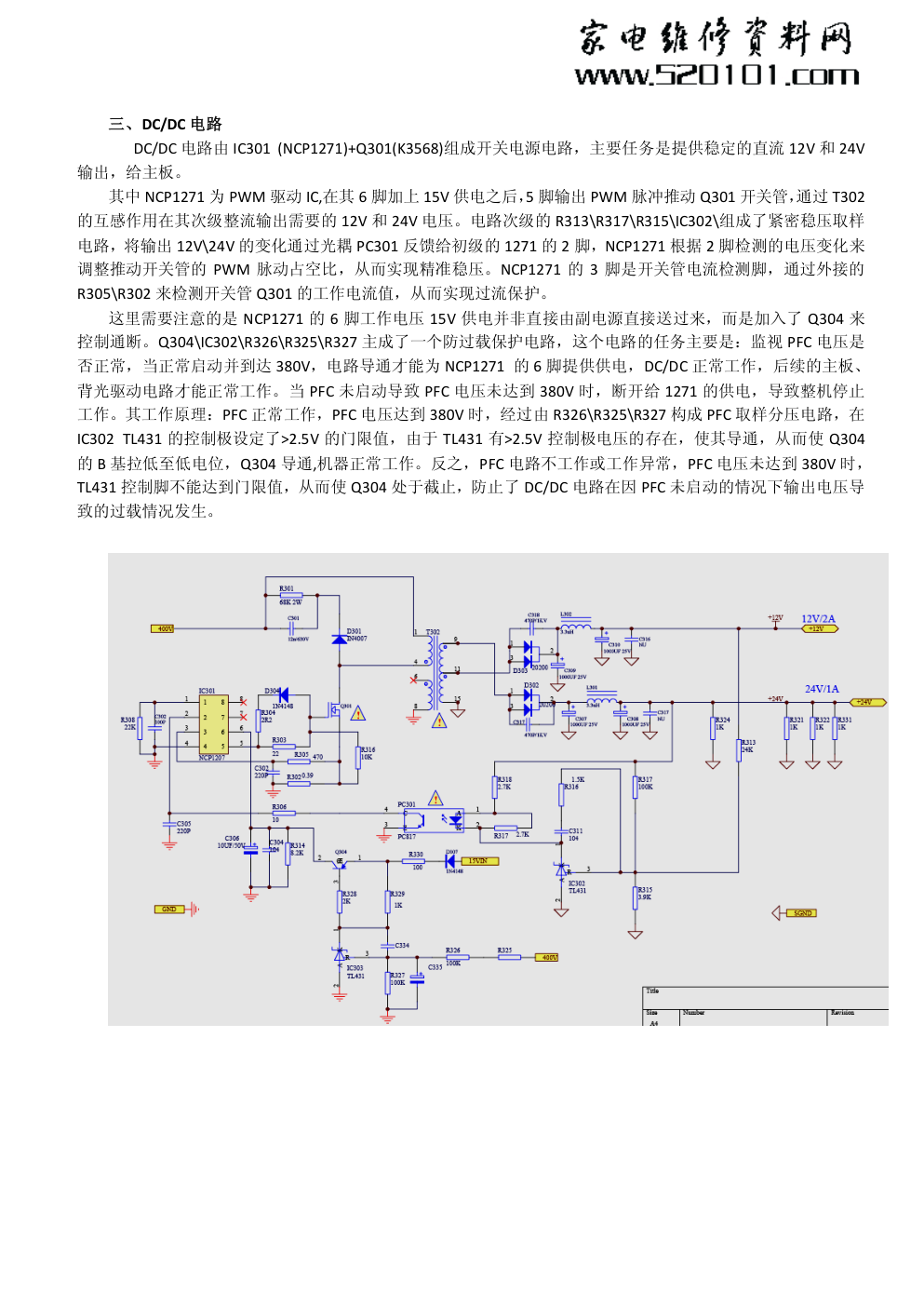

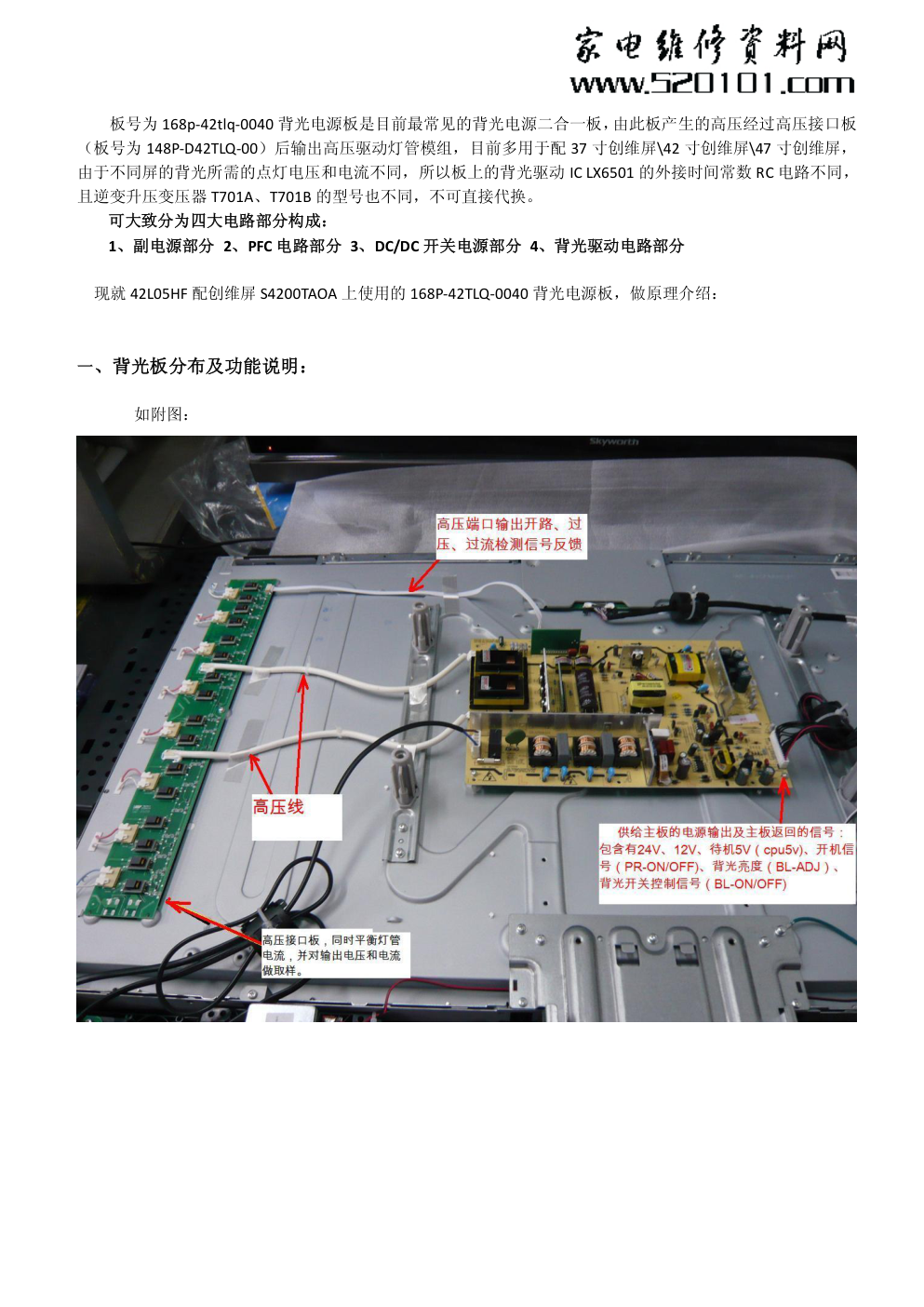

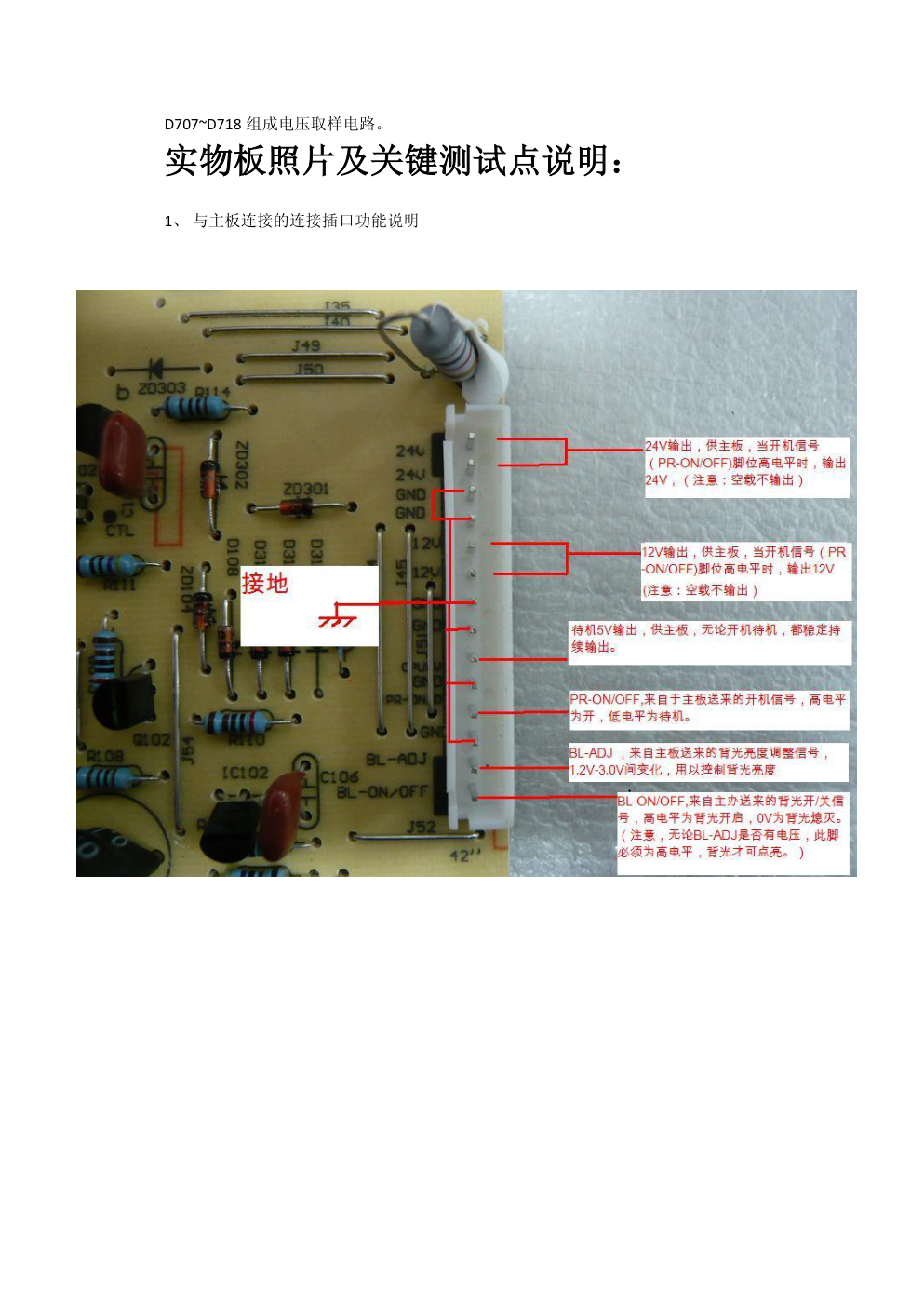

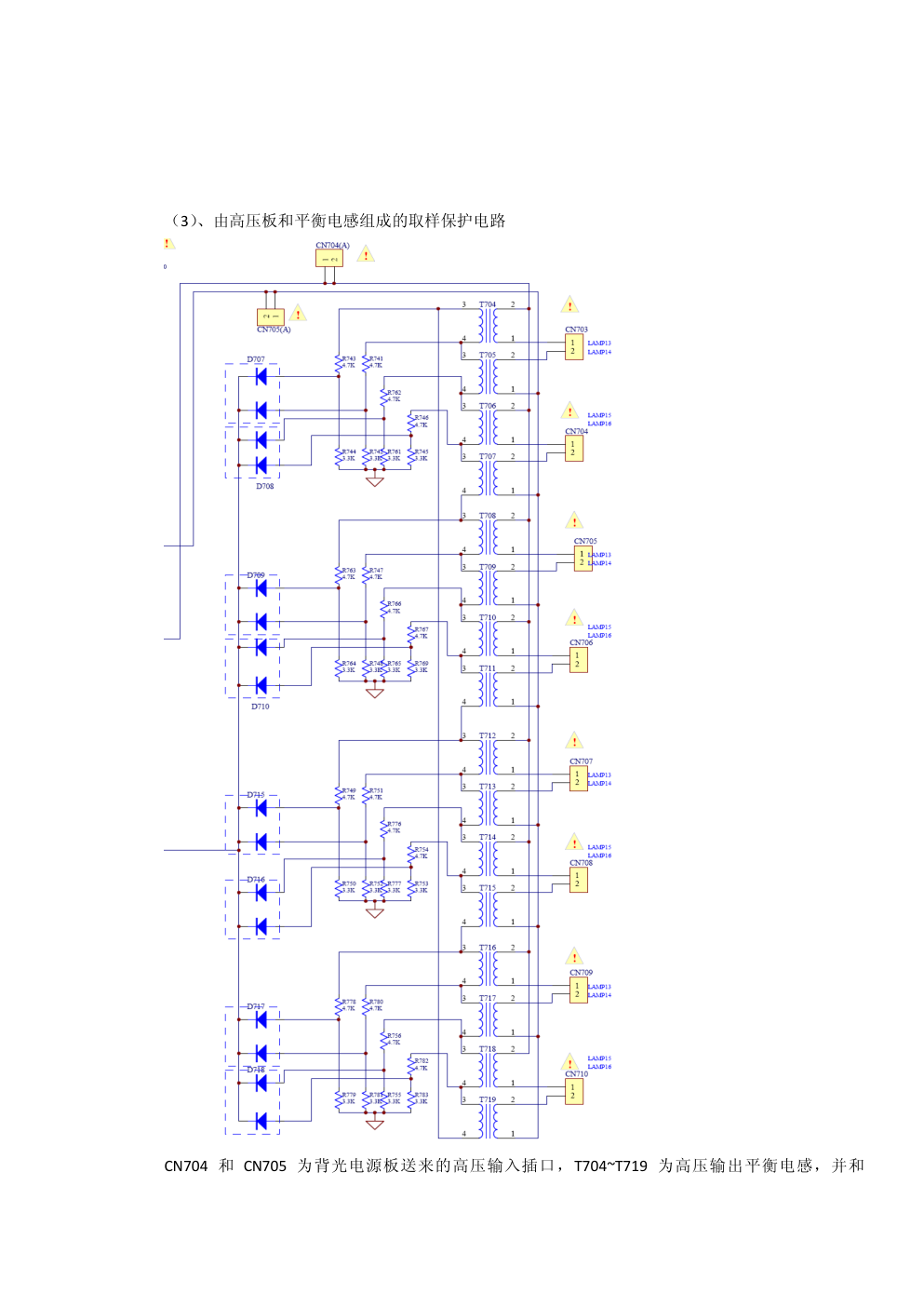

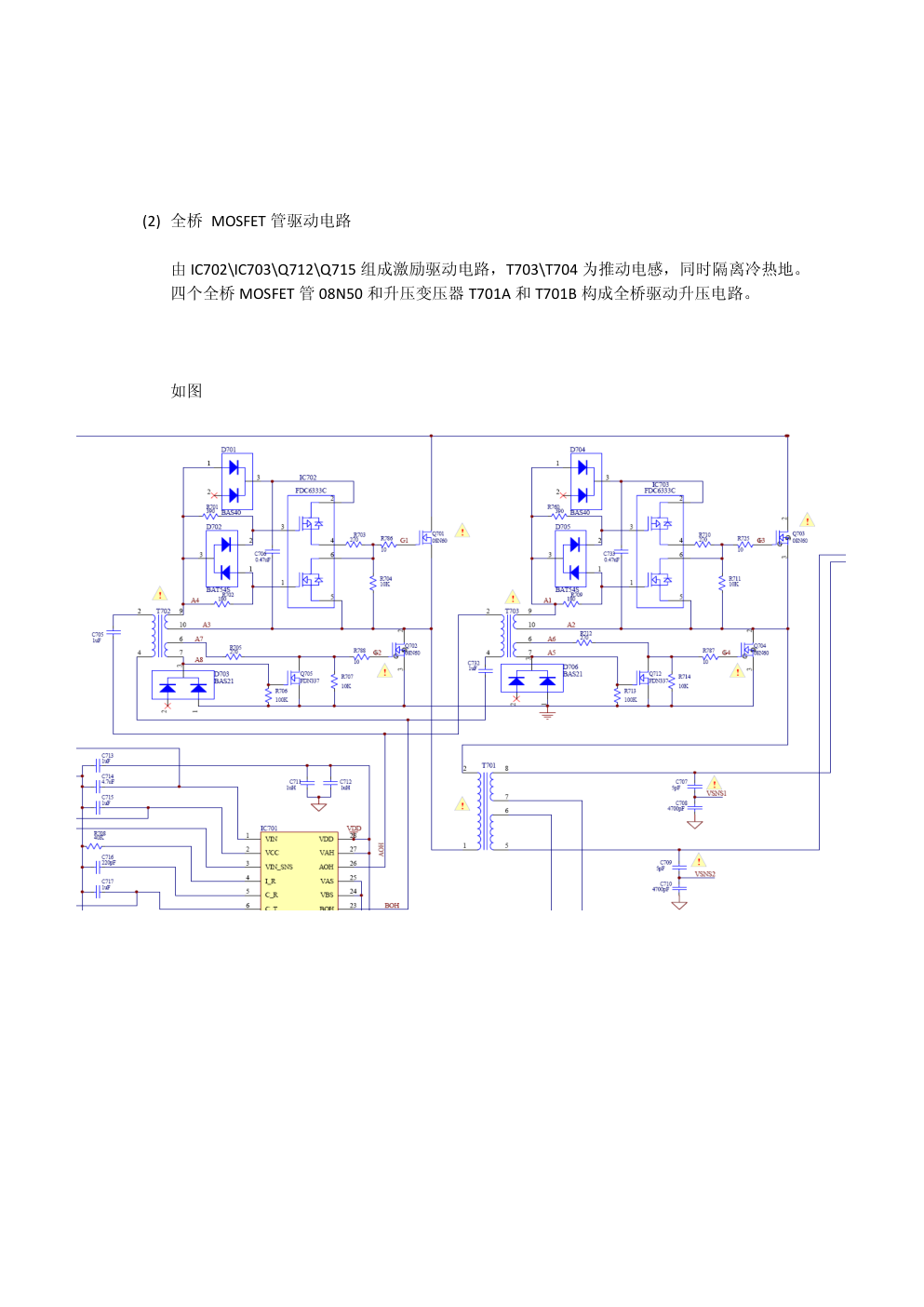

板号为 168p-42tlq-0040 背光电源板是目前最常见的背光电源二合一板，由此板产生的高压经过高压接口板 （板号为 148P-D42TLQ-00）后输出高压驱动灯管模组，目前多用于配 37 寸创维屏\42 寸创维屏\47 寸创维屏， 由于不同屏的背光所需的点灯电压和电流不同，所以板上的背光驱动 IC LX6501 的外接时间常数 RC 电路不同， 且逆变升压变压器 T701A、T701B 的型号也不同，不可直接代换。 可大致分为四大电路部分构成： 1、副电源部分 2、PFC 电路部分 3、DC/DC 开关电源部分 4、背光驱动电路部分 现就 42L05HF 配创维屏 S4200TAOA 上使用的 168P-42TLQ-0040 背光电源板，做原理介绍： 一、背光板分布及功能说明： 如附图： 二 电路原理部分： 由四大电路部分构成：1、副电源部分 2、PFC 电路部分 3、DC/DC 开关电源部分 4、背光驱动电路部分 1、 副电源部分： 主要由开关模块 NCP1014 构成的开关电源。 副电源的负载输出包含两路： 一路为次级 D103 整流稳压输出 5V，供给主板的待机 5V; 一路由 D104A 整流输出的 18V,经过 IC103 7815 稳压输出 15V，为主 DC/DC 电源的驱动 ic 1271 和 PFC 驱动 IC 1653 提供 15V 供电。 但是 7805 的输入端加入了 Q101 A1015 作为电子开关。A1015 的导通与否是受控于主板返回的开机 高电平信号控制 Q103、PC102 光耦最总使得 A1015 导通，15V 正常输出到 DC/DC 电路、PFC 电路。实现 了开机的过程，待机过程反之。 副电源开关模块 NCP1014 的外围电路比较简洁，维修比较简单，关键点：5 脚 300V、1 脚启动脚 15V、 4 脚电源取样调整脚 1.4V 左右； 另 R109 和 R108 与 TL431 以及 PC101 光耦组成了精密稳压电路，保证稳定的待机 5V 供电输出。 二、PFC 电路部分简介： PFC 整个电路的主要作用可简单理解为--提高电源利用效率而设计的升压电路，主要任务很简单，就是将桥 式整流的 300V 提升至 380V。从而使电源的带负载能力更强劲. PFC 电路主要由以 NCP1653 为核心的驱动芯片，通过驱动 MOSFET 管 Q201 的快速开关，再利用 PFC 大电感 L201 的储能效应，从而使 300V 提升至 380V。既然是通过 Q201 的开关速度来决定 PFC 的电压值，那么要想要在 PFC 滤波电容 C201 的两端 得到稳定的标准的 380V,NCP1653 输出的 PWM 驱动信号占空比，是必须受到其 1 脚 的精密反馈检测。所以在 1 脚上面设计了 R216\R208\R209\R210 取样电阻来对升压的结果做出检测，通过对 380V 的取样，来调整 7 脚输出的占空比。从而实现 380VPFC 电压的稳压过程。NCP1653 的 8 脚是芯片的工作电压 15V 供电端口，其电压是来至于副电源提供的 15V。 PFC 电路的关键测试点：1、NCP1653 8 脚的 15V 供电 2、NCP1653 1 脚的 PFC 反馈的取样外接电阻 3、NCP1653 3 脚电压检测电路外接取样电阻 4、Q201 MOSFET 管 K3528。 注：C201 储存的 380V 放电较慢，维修时，请用烙铁或者其他放电后再测量，以免触电，请注意！ 三、DC/DC 电路 DC/DC 电路由 IC301 (NCP1271)+Q301(K3568)组成开关电源电路，主要任务是提供稳定的直流 12V 和 24V 输出，给主板。 其中 NCP1271 为 PWM 驱动 IC,在其 6 脚加上 15V 供电之后，5 脚输出 PWM 脉冲推动 Q301 开关管，通过 T302 的互感作用在其次级整流输出需要的 12V 和 24V 电压。电路次级的 R313\R317\R315\IC302\组成了紧密稳压取样 电路，将输出 12V\24V 的变化通过光耦 PC301 反馈给初级的 1271 的 2 脚，NCP1271 根据 2 脚检测的电压变化来 调整推动开关管的 PWM 脉动占空比，从而实现精准稳压。NCP1271 的 3 脚是开关管电流检测脚，通过外接的 R305\R302 来检测开关管 Q301 的工作电流值，从而实现过流保护。 这里需要注意的是 NCP1271 的 6 脚工作电压 15V 供电并非直接由副电源直接送过来，而是加入了 Q304 来 控制通断。Q304\IC302\R326\R325\R327 主成了一个防过载保护电路，这个电路的任务主要是：监视 PFC 电压是 否正常，当正常启动并到达 380V，电路导通才能为 NCP1271 的 6 脚提供供电，DC/DC 正常工作，后续的主板、 背光驱动电路才能正常工作。当 PFC 未启动导致 PFC 电压未达到 380V 时，断开给 1271 的供电，导致整机停止 工作。其工作原理：PFC 正常工作，PFC 电压达到 380V 时，经过由 R326\R325\R327 构成 PFC 取样分压电路，在 IC302 TL431 的控制极设定了>2.5V 的门限值，由于 TL431 有>2.5V 控制极电压的存在，使其导通，从而使 Q304 的 B 基拉低至低电位，Q304 导通,机器正常工作。反之，PFC 电路不工作或工作异常，PFC 电压未达到 380V 时， TL431 控制脚不能达到门限值，从而使 Q304 处于截止，防止了 DC/DC 电路在因 PFC 未启动的情况下输出电压导 致的过载情况发生。 四、背光驱动电路部分： 背光驱动电路部分相对比较复杂，大致可细分为： 1 、由 IC701 LX6501 芯片为核心及外围电路构成的 CCFL 控制电路（独立小板 CN710） 2、 MOSFET 管全桥驱动升压电路（由 T702\T703 隔离推动变压器、和独立小板 CN706、Q701\Q702\Q703\Q704 四个 MOSFET 管和升压变压器 T701A、T701B 组成的全桥升压电路） 3、 由高压板和平衡电感组成的取样保护电路。（单独做成一个高压板，负责高压输出及电压取样） (1) 由 LX6501 芯片为核心及外围电路构成的 CCFL 控制电路 设计时单独做成一个独立小板，焊接 CN710 处，此部分工作在电源板的冷地端，此电路主要作用是， 产生背光驱动电路所需要的驱动脉冲，并非常精准地控制 CCFL 灯管在启辉和正常工作所需要的不同的 电压及输出工作电流。使 CCFL 灯管工作寿命更长。 LX6501 芯片关键功能脚： 1 脚 芯片供电端子，是由 DC/DC 电路输出的 12V 提供供电 2 脚 芯片内部驱动器工作电压，基准 4.0V 3 脚 通过外接 R715\R716 的分压，来对对芯片供电电压的识别，当此脚<2.5V 时，芯片停止工作，>2.7V 芯片会 自动恢复。 8 脚 背光亮度控制输入端，特性： 工作于 0.5V-2V 直流电平时,内部 PWM 占空比从 0 到 100% ，> 2V 设置调光 操作在连续的模拟模式中，输入电平小于 0.5V 将停止控制器输出 10 脚 为 LX6501 芯片工作使能端（背光开关信号控制端），>1.8v 芯片驱动启动，正常工作范围 2V-3.3V,最高被钳 位在 3.3V 。 13 脚 突发过流检测和保护，正常工作 2V, >2.7V 芯片罢工 14 脚 突发过压检测和保护，>3.3v 芯片罢工。 15 脚 CCFL 灯管工作电压反馈输入引脚，检测 CCFL 工作电压，通过外接 RC 元件可调整芯片的保护阀值。 16 脚 CCFL 灯管工作电流感反馈输入引脚，检测 CCFL 工作电流，通过外接 RC 元件可在内部进行调节输出电流的 保护阀值 18 脚 PWM 波形形成脚，外接 R733\C727 设定 PWM 脉冲斜率 23 、26 脚 PWM 脉冲输出 28 脚 LX6501 内部数字电路驱动供电 正常 5.25V (2) 全桥 MOSFET 管驱动电路 由 IC702\IC703\Q712\Q715 组成激励驱动电路，T703\T704 为推动电感，同时隔离冷热地。 四个全桥 MOSFET 管 08N50 和升压变压器 T701A 和 T701B 构成全桥驱动升压电路。 如图 （3）、由高压板和平衡电感组成的取样保护电路 CN704 和 CN705 为背光电源板送来的高压输入插口，T704~T719 为高压输出平衡电感，并和 D707~D718 组成电压取样电路。 实物板照片及关键测试点说明： 1、 与主板连接的连接插口功能说明 2、 电源板关键测试点 42TLQ-0040 电源常见损坏故障点： 一、 针对故障一开机亮下灭故障： 1、 重点排查 LX6501 外接的电容 C728 IN/63V 是否损坏，可用烙铁补焊，如有断裂或不良请更换； 2、 排除以上电容 C728 后，可以讲高压反馈插头拔掉，看高压接口板上的变压器是否有跳火，哪个跳火跟换即 可，应急维修可以将变压器拆下，下面涂满硅脂即可（漆包线绝缘破皮导致初次级跳火）。 二、 针对开机即黑屏故障： 重点排查 IC701 LX6501 是否虚焊，或更换 LX6501. 三、 针对 MOS 管 Q701~Q704 08N50 击穿： 更换 MOS 管 08N50 后，还要重点检查 Q705\Q712、IC702\IC703；Q705 和 Q712 原型号是 FDN357,在实际维修时 可以用 12W(2N7002)代换，但必须两个同时更换。IC702/IC703 型号为 FDC6333,物料科可以申请到。 四、 无 24V：1、D302 击穿较多，型号是 MBR2010 2、R325\R326 开路或变质
