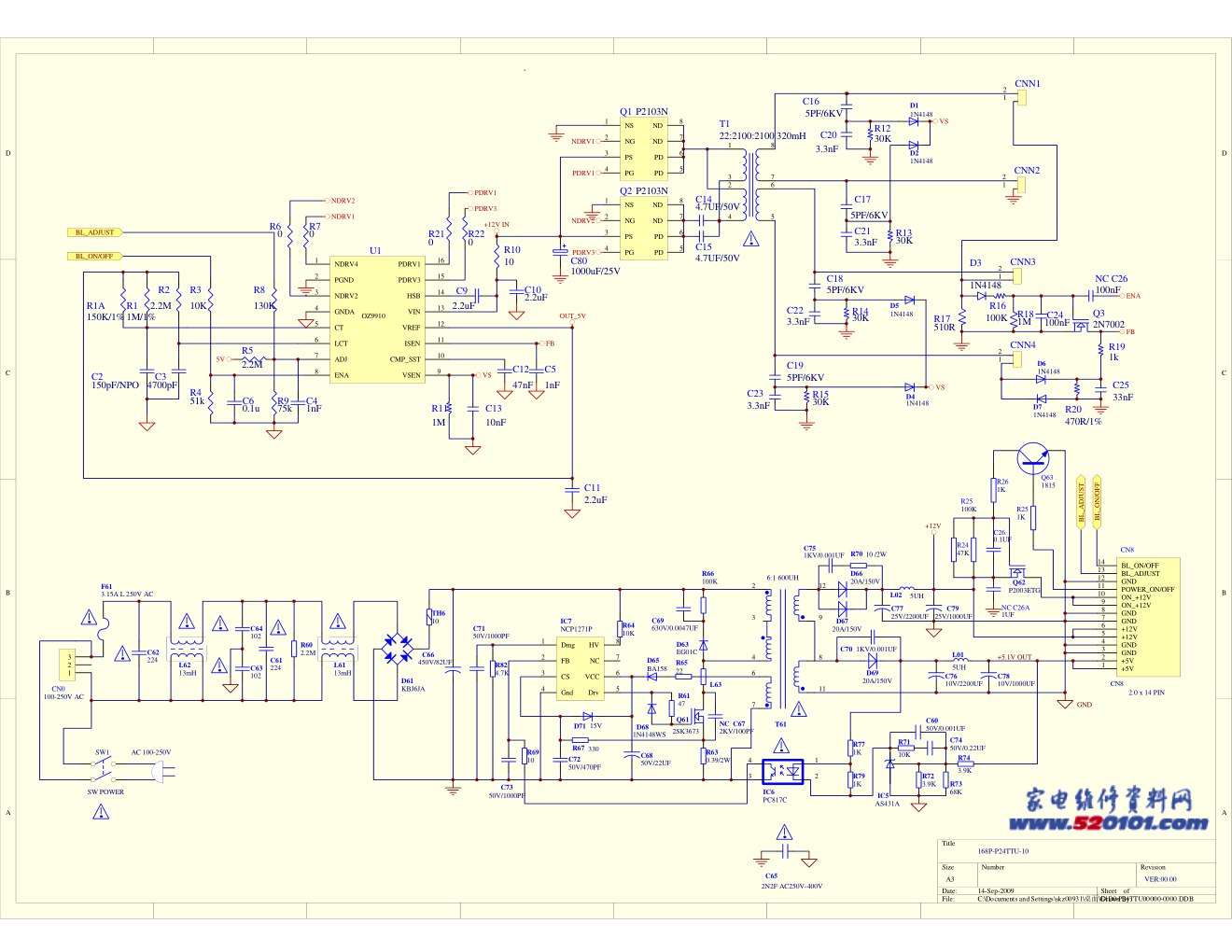

创维168P-P24TTU-10电源原理图
A B C D D C B A Title Number Revision Size A3 Date: 14-Sep-2009 Sheet of File: C:\Documents and Settings\skz00931\桌面\G1D0-P24TTU00000-0000.DDB Drawn By: C65 2N2F AC250V-400V R77 1K R71 10K R79 1K C74 50V/0.22UF R72 3.9K IC5 AS431A L02 5UH D63 EG01C C68 50V/22UF R66 100K 1 2 4 3 IC6 PC817C R67 330 C72 50V/470PF C73 50V/1000PF FB 2 CS 3 HV 8 Drv 5 NC 7 VCC 6 Gnd 4 Dmg 1 IC7 NCP1271P R61 47 Q61 2SK3673 D68 1N4148WS C69 630V/0.0047UF NC C67 2KV/100PF R69 10 R82 4.7K C77 25V/2200UF C79 25V/1000UF 9 3 2 7 6 4 12 11 8 6:1 600UH T61 R63 0.39/2W C75 1KV/0.001UF D66 20A/150V C71 50V/1000PF F61 3.15A L 250V AC C62 224 L62 13mH TH6 10 C64 102 C63 102 C61 224 D61 KBJ6JA L61 13mH R60 2.2M C66 450V/82UF R74 3.9K D65 BA158 R64 10K R65 22 R73 68K L01 5UH C76 10V/2200UF C78 10V/1000UF C70 1KV/0.001UF D69 20A/150V CN8 Q62 P2003ETG 1 2 3 CN0 100-250V AC L63 R24 47K Q63 1815 NC C26A 1UF R25 1K R26 1K R25 100K C26 0.1UF BL_ON/OFF 14 BL_ADJUST 13 GND 12 POWER_ON/OFF 11 ON_+12V 10 ON_+12V 9 GND 8 GND 7 +12V 6 +12V 5 GND 4 GND 3 +5V 2 +5V 1 CN8 2.0 x 14 PIN GND C12 47nF C11 2.2uF C5 1nF C10 2.2uF C9 2.2uF C3 4700pF R2 2.2M C2 150pF/NPO R1 1M/1% R3 10K NDRV2 3 PDRV1 16 GNDA 4 PDRV3 15 HSB 14 CT 5 VIN 13 VREF 12 ISEN 11 LCT 6 CMP_SST 10 VSEN 9 ADJ 7 ENA 8 PGND 2 NDRV4 1 OZ9910 U1 R8 130K R5 2.2M R4 51k R9 75k C4 1nF R10 10 C6 0.1u R7 0 R60 5V OUT_5V NDRV1 NDRV2 1 2 CNN1 1 2 CNN2 R20 470R/1% R17 510R 1 2 CNN3 1 2 CNN4 C25 33nF D3 1N4148 R18 1M C24 100nF R16 100K Q3 2N7002 FB C17 5PF/6KV C21 3.3nF R13 30K VS C16 5PF/6KV C20 3.3nF R12 30K C19 5PF/6KV C23 3.3nF R15 30K VS C18 5PF/6KV C22 3.3nF R14 30K R11 1M C13 10nF FB VS 8 5 3 2 1 4 . . 7 6 T1 22:2100:2100 320mH PDRV1 NDRV1 +12V IN NDRV2 PDRV3 C14 4.7UF/50V C15 4.7UF/50V PS 3 ND 8 PG 4 ND 7 PD 6 PD 5 NG 2 NS 1 Q1 P2103N PS 3 ND 8 PG 4 ND 7 PD 6 PD 5 NG 2 NS 1 Q2 P2103N C80 1000uF/25V PDRV1 PDRV3 R19 1k R1A 150K/1% NC C26 100nF ENA +12V R22 0 R21 0 BL_ON/OFF BL_ADJUST BL_ON/OFF BL_ADJUST D1 1N4148 D2 1N4148 D5 1N4148 D4 1N4148 D6 1N4148 D7 1N4148 D67 20A/150V R70 10 /2W C60 50V/0.001UF +5.1V OUT 168P-P24TTU-10 VER:00.00 D71 15V SW1 SW POWER AC 100-250V
