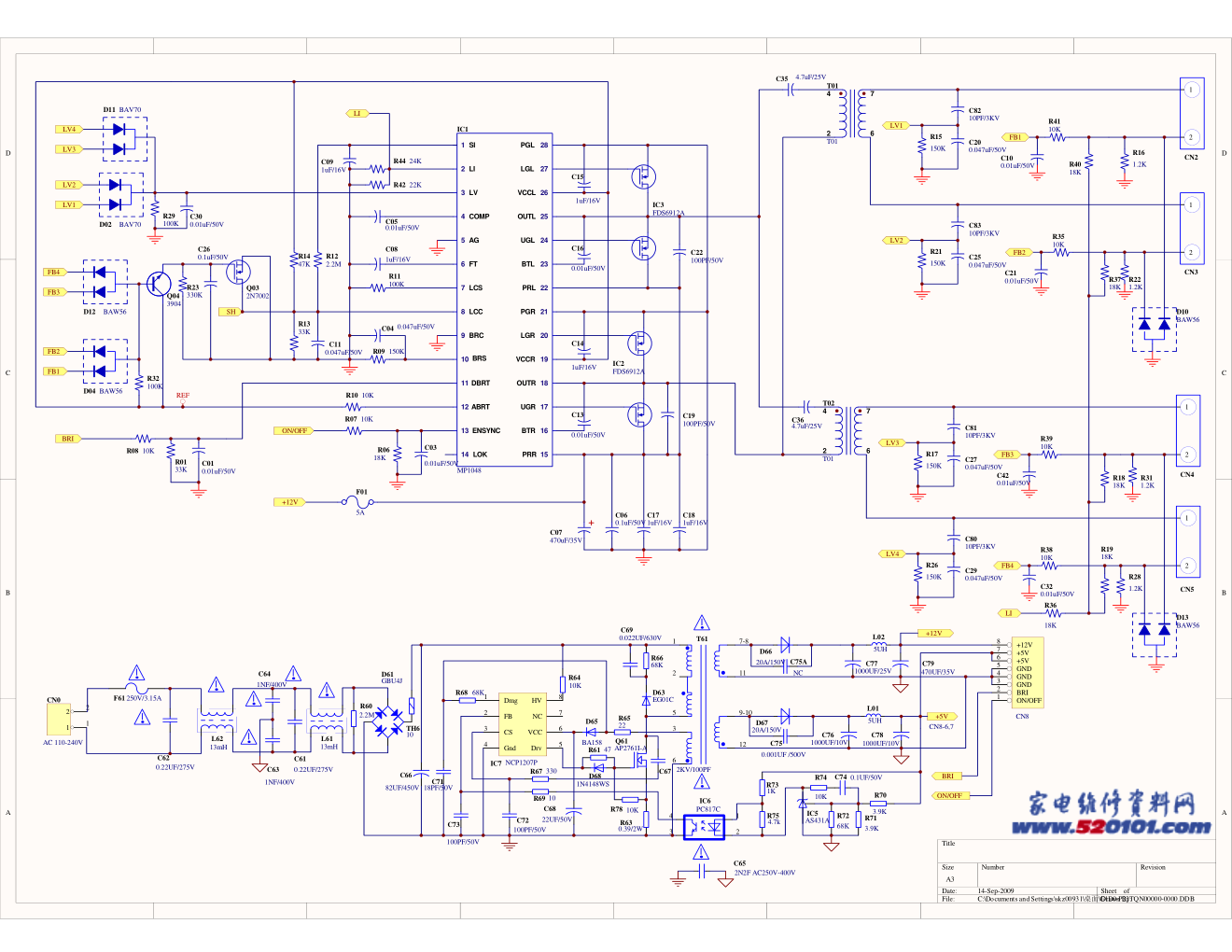

创维168P-P22TQN-00电路原理图
A B C D D C B A Title Number Revision Size A3 Date: 14-Sep-2009 Sheet of File: C:\Documents and Settings\skz00931\桌面\G1D0-P22TQN00000-0000.DDB Drawn By: 4 2 6 7 T01 T01 C20 0.047uF/50V C82 10PF/3KV C25 0.047uF/50V C83 10PF/3KV C29 0.047uF/50V C80 10PF/3KV C27 0.047uF/50V C81 10PF/3KV C36 4.7uF/25V C35 4.7uF/25V R16 1.2K FB1 R22 1.2K R28 1.2K R31 1.2K R15 150K LV1 R21 150K LV2 R26 150K LV4 R17 150K LV3 D11 BAV70 C30 0.01uF/50V LV1 LV2 LV3 LV4 4 2 6 7 T02 T01 FB3 FB4 FB2 2 1 CN2 2 1 CN3 2 1 CN4 2 1 CN5 R18 18K LI D10 BAW56 D13 BAW56 R36 18K R40 18K FB1 FB3 FB4 FB2 R19 18K R23 330K R32 100K C26 0.1uF/50V C32 0.01uF/50V Q03 2N7002 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 SI LI LV COMP AG FT LCS LCC BRC BRS DBRT ABRT ENSYNC LOK PGL LGL VCCL OUTL UGL BTL PRL PGR LGR VCCR OUTR UGR BTR PRR IC1 MP1048 IC3 FDS6912A C15 1uF/16V C16 0.01uF/50V C14 1uF/16V C13 0.01uF/50V C17 1uF/16V C18 1uF/16V C05 0.01uF/50V C08 1uF/16V C11 0.047uF/50V R11 100K R13 33K LI C04 0.047uF/50V R09 150K R07 10K R06 18K R10 10K REF R01 33K C03 0.01uF/50V C09 1uF/16V C07 470uF/35V SH C06 0.1uF/50V F01 5A C01 0.01uF/50V R12 2.2M R14 47K IC2 FDS6912A R08 10K D02 BAV70 R29 100K R37 18K D12 BAW56 D04 BAW56 R38 10K R41 10K C10 0.01uF/50V R35 10K C21 0.01uF/50V R39 10K C42 0.01uF/50V R44 24K Q04 3904 C65 2N2F AC250V-400V +12V ON/OFF BRI R73 1K R74 10K R75 4.7k C74 0.1UF/50V R72 68K IC5 AS431A L02 5UH D63 EG01C C68 22UF/50V R66 68K 1 2 4 3 IC6 PC817C R67 330 C72 100PF/50V C73 100PF/50V FB 2 CS 3 HV 8 Drv 5 NC 7 VCC 6 Gnd 4 Dmg 1 IC7 NCP1207P R61 47 Q61 AP2761I-A D68 1N4148WS C69 0.022UF/630V C67 2KV/100PF R69 10 R68 68K C77 1000UF/25V C79 470UF/35V 11 2 1 6 3 5 7-8 12 9-10 T61 R63 0.39/2W C75A NC D66 20A/150V C71 18PF/50V F61 250V/3.15A C62 0.22UF/275V L62 13mH TH6 10 C64 1NF/400V C63 1NF/400V C61 0.22UF/275V D61 GBU4J L61 13mH 2 2 1 1 CN0 AC 110-240V R60 2.2M C66 82UF/450V R70 3.9K D65 BA158 R64 10K +12V R65 22 R71 3.9K L01 5UH C76 1000UF/10V C78 1000UF/10V C75 0.001UF /500V D67 20A/150V +5V CN8-6,7 C19 100PF/50V C22 100PF/50V R78 10K R42 22K +12V 8 +5V 7 +5V 6 GND 5 GND 4 GND 3 BRI 2 ON/OFF 1 CN8 BRI ON/OFF
