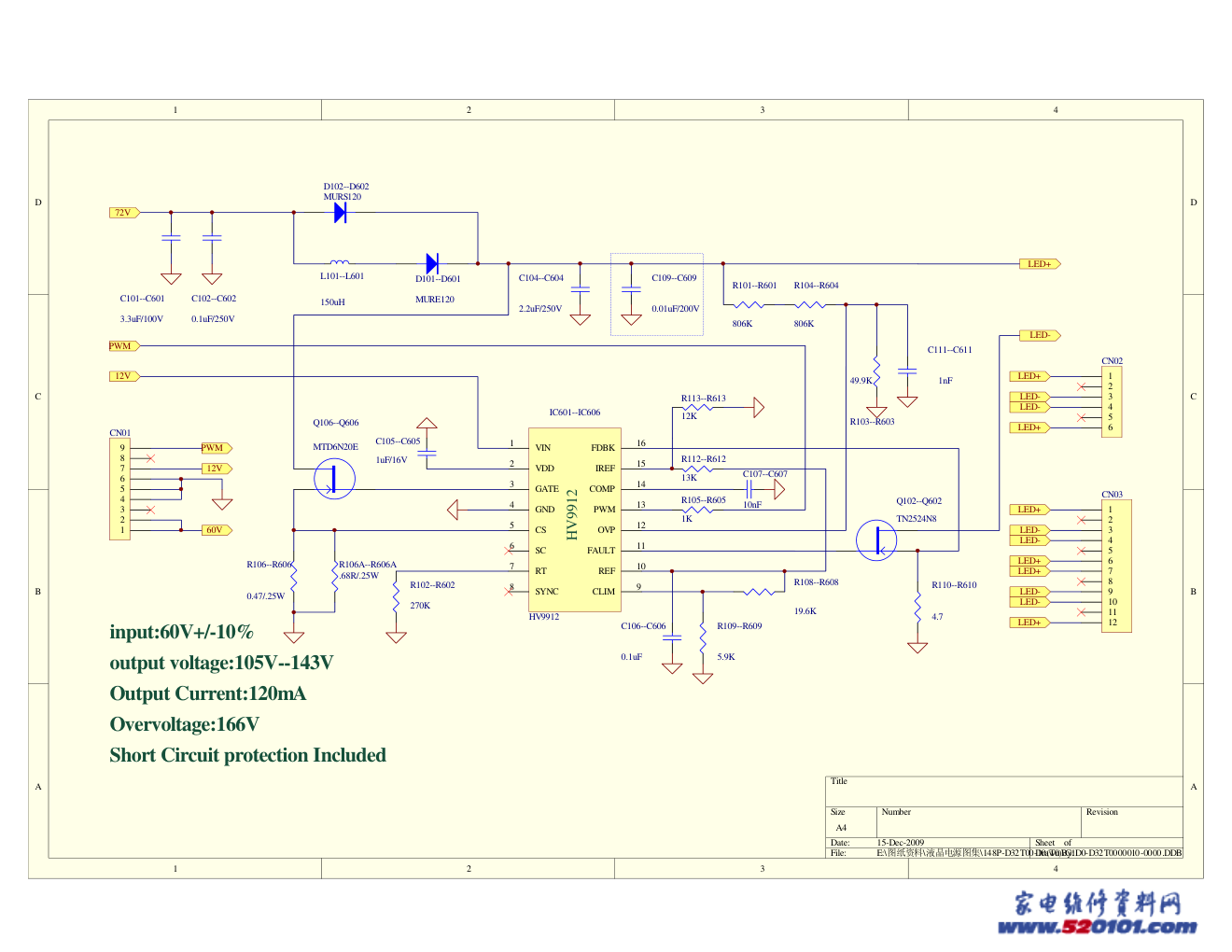

创维148P-D32T00-10电源原理图
1 2 3 4 A B C D 4 3 2 1 D C B A Title Number Revision Size A4 Date: 15-Dec-2009 Sheet of File: E:\图纸资料\液晶电源图集\148P-D32T00-10(T0)\G1D0-D32T0000010-0000.DDB Drawn By: VIN 1 VDD 2 GATE 3 GND 4 CS 5 SC 6 RT 7 SYNC 8 CLIM 9 REF 10 FAULT 11 OVP 12 PWM 13 COMP 14 IREF 15 FDBK 16 HV9912 IC601--IC606 HV9912 C105--C605 1uF/16V Q106--Q606 MTD6N20E R102--R602 270K R109--R609 5.9K R108--R608 19.6K C106--C606 0.1uF Q102--Q602 TN2524N8 R105--R605 1K C107--C607 10nF R112--R612 13K R110--R610 4.7 1 2 3 4 5 6 7 8 9 CN01 C101--C601 3.3uF/100V C102--C602 0.1uF/250V C109--C609 0.01uF/200V C104--C604 2.2uF/250V D102--D602 MURS120 D101--D601 MURE120 L101--L601 150uH 72V C111--C611 1nF R104--R604 806K R101--R601 806K R103--R603 49.9K PWM 12V LED+ LED- R113--R613 12K R106--R606 0.47/.25W 60V 12V PWM 1 2 3 4 5 6 CN02 LED+ LED+ 1 2 3 4 5 6 7 8 9 10 11 12 CN03 LED+ LED+ LED+ LED+ LED- LED- LED- LED- LED- LED- input:60V+/-10% output voltage:105V--143V Overvoltage:166V Output Current:120mA Short Circuit protection Included R106A--R606A .68R/.25W
